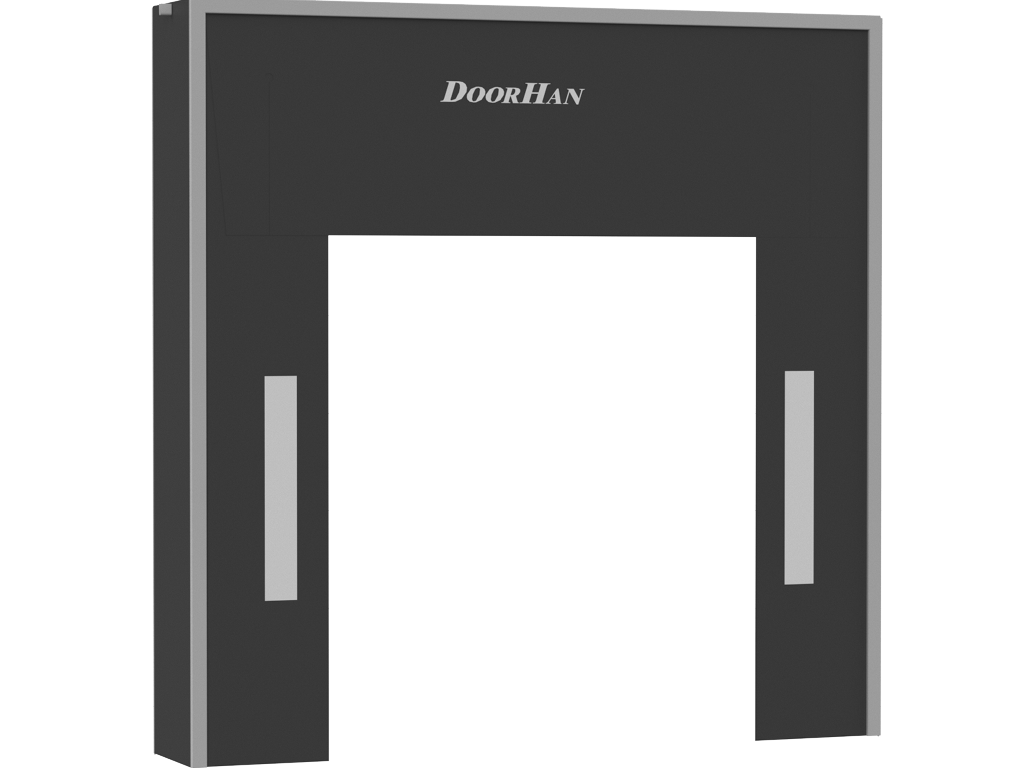

DSHRN seriyasidagi yig'iladigan ramkali hermetizator

Omborxonada yoki logistika markazida samarali va xavfsiz yuk ortish postini tashkil etish — ish jarayonlarini optimallashtirish uchun asosiy vazifadir. DoorHan konserni bozorda eng talabgir bo'lgan ishonchli, amaliy va iqtisodiy jihatdan foydali yechim — DSHRN seriyali buklanadigan ramali o'tish joyi germetizatorini (dokshelter) taqdim etadi. Uning konstruksiyasi standart avtopark uchun yaxshi germetizatsiyani ta'minlash, yuk va xodimlarni ob-havodan himoya qilish va eng muhimi, haydovchilarning tasodifiy xatolariga jiddiy shikastlanishlarsiz bardosh berish uchun ishlab chiqilgan.

Asosiy afzallik — xatolarni "kechiradigan" buklanadigan rama. DSHRN germetizatorining chidamliligining asosi — bu uning noyob buklanadigan ramasidir. Noto'g'ri to'xtash paytida jiddiy shikastlanishi mumkin bo'lgan qattiq konstruksiyalardan farqli o'laroq, DSHRN ramasi asosiy afzallikka ega:

  • Shikastlanishdan himoya: Agar yuk mashinasi haydovchisi xato qilib, avtomobilni juda kuchli yoki noto'g'ri orqaga sursa, germetizator ramasi sinmaydi. Kuzov bosimi ostida u shunchaki buklanib, devorga siqiladi. Avtomobil ketgandan so'ng, konstruksiya osongina dastlabki ish holatiga qaytadi. Ushbu funksiya to'xtash xatolarini "kechiradi", qimmat ta'mirlash va uskunalarning bekor turishini oldini oladi, bu esa DSHRN'ni intensiv harakatga ega bo'lgan ob'ektlar uchun eng amaliy yechimga aylantiradi.

Samaradorlik va universallik. DSHRN germetizatori yuk ortish postining barcha asosiy vazifalarini samarali hal qiladi:

  • Standart transport uchun universallik: Armaturalangan PVXdan yasalgan egiluvchan yon va yuqori listlar ko'pchilik standart yuk mashinalari va yevrofuralarning kuzovlarini samarali "o'rab oladi" va yaxshi zichlikni yaratadi.
  • Energiya tejash: Listlarning kuzovga zich yopishishi qishda isitiladigan ombordan issiqlik oqishini va yozda issiq havoning kirishini sezilarli darajada qisqartiradi, bu esa isitish va konditsionerlashda to'g'ridan-to'g'ri tejashga olib keladi.
  • Xodimlar va yukni himoya qilish: Germetizator omborxona va avtomobil o'rtasida himoyalangan "yo'lak" yaratadi va ish zonasini, xodimlarni va yukning o'zini yomg'ir, qor, shamol va changdan ishonchli himoya qiladi. Bu har qanday ob-havoda qulay va xavfsiz mehnat sharoitlarini ta'minlaydi.

Chidamlilik va detallarga e'tibor. Biz yillar davomida intensiv ishlashga mo'ljallangan konstruksiyani yaratdik. Germetizator ramasi korroziyadan himoyalangan mustahkam po'latdan yasalgan. Old va yon tentlar minglab to'xtash sikllariga bardosh beradigan ichki armaturali yuqori mustahkamlikdagi va yeyilishga chidamli materialdan tayyorlangan. Haydovchilarning qulayligi uchun old vertikal listlarda hatto qorong'u vaqtda ham avtomobilni aniq joylashtirishga yordam beradigan yorqin oq chiziqlar chizilgan.

DoorHan DSHRN o'tish joyi germetizatori — ko'pchilik standart yuk ortish postlari uchun eng ishonchli, amaliy va iqtisodiy jihatdan foydali yechimdir. Bu sizning omborxonangizning uzluksiz ishlashiga, yukingizni himoya qilishga va xodimlarning xavfsizligiga qilingan sarmoyadir.

Qo'llanilish sohasi:
Sklad komplekslari
Afzalliklar
Zarar ko'rishdan himoya
Yig'iladigan prujinali ramka hermetizatorni avtomobilning noto'g'ri parkovkasi natijasida konstruktsiyaning zararlanishidan himoya qiladi.
Konstruktsiyaning qattiqligi
Profilning konfiguratsiyasi hermetizator ramkasining yuqori qattiqligini ta'minlaydi.
Suvni oqizish tizimi
Suvni oqizish tizimi hermetizator tomida suvning to'planishining oldini oladi.
Kiyinishga chidamlilik
Frontral varaqalar ishlab chiqarilgan PVC materiali etarli elastiklikka, kiyinishga chidamlilikka ega bo'lib, yuqori yorilish qarshiligiga ega.
Zarar ko'rishdan himoya
Yig'iladigan prujinali ramka hermetizatorni avtomobilning noto'g'ri parkovkasi natijasida konstruktsiyaning zararlanishidan himoya qiladi.
Konstruktsiyaning qattiqligi
Profilning konfiguratsiyasi hermetizator ramkasining yuqori qattiqligini ta'minlaydi.
Suvni oqizish tizimi
Suvni oqizish tizimi hermetizator tomida suvning to'planishining oldini oladi.
Kiyinishga chidamlilik
Frontral varaqalar ishlab chiqarilgan PVC materiali etarli elastiklikka, kiyinishga chidamlilikka ega bo'lib, yuqori yorilish qarshiligiga ega.
Komplektatsiya
Bazaviy to'plam
Qo'shimcha to'plam

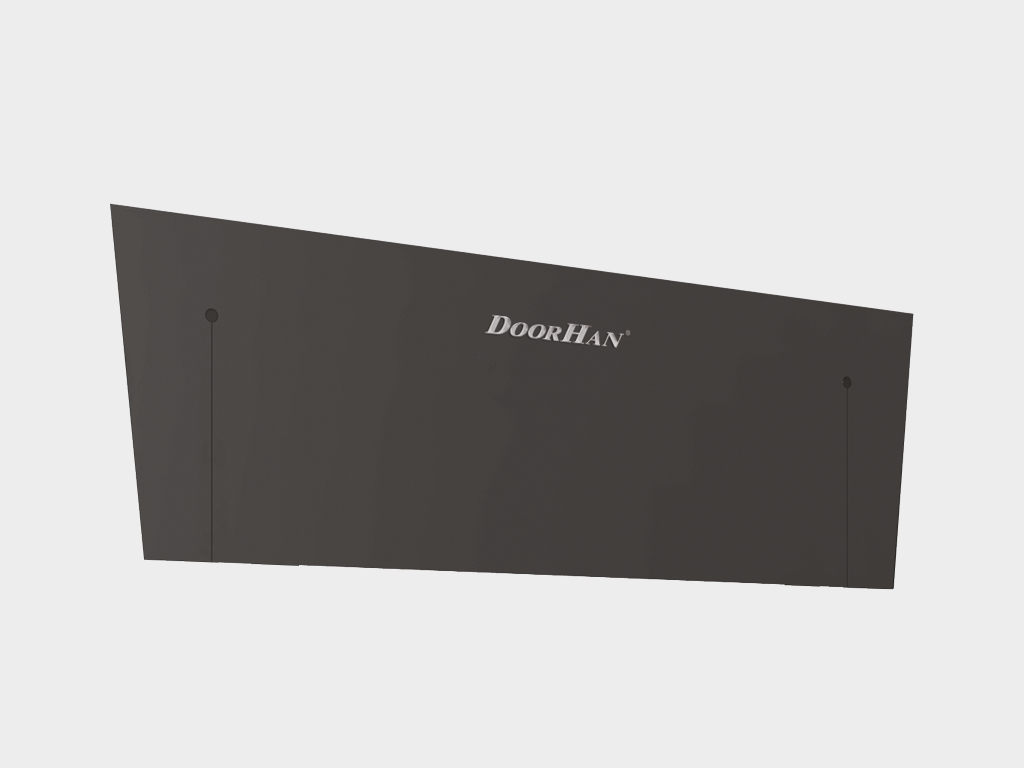

Birinchi yuqori varaq.

Birinchi yuqori varaq.

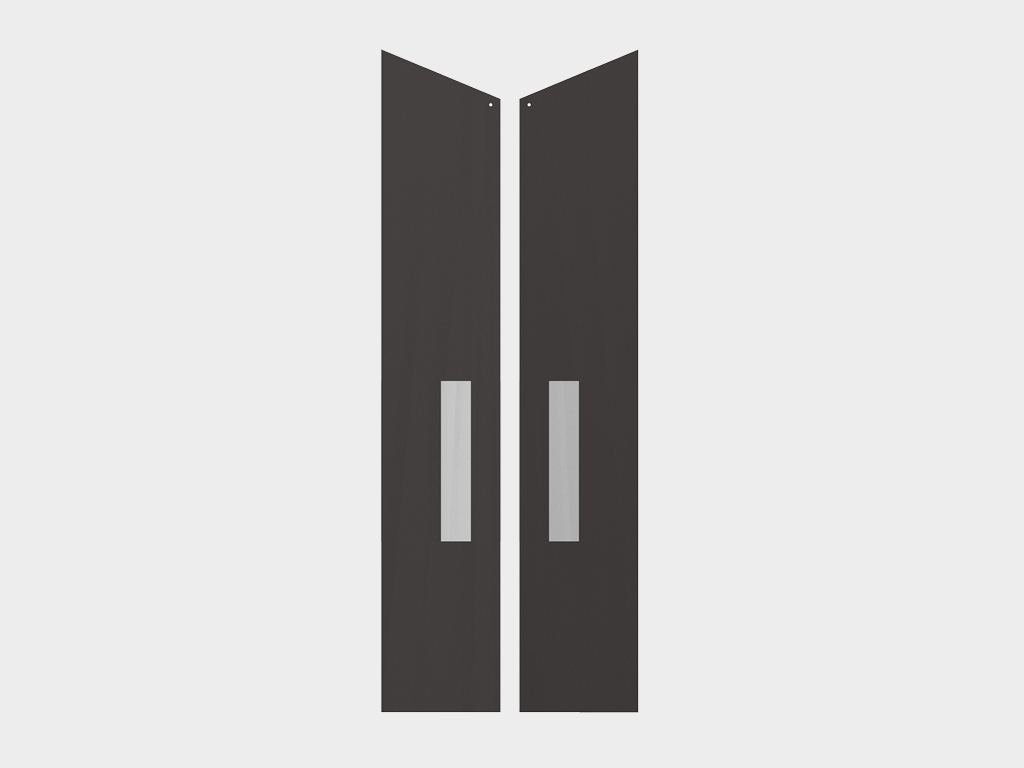

Birinchi yon varaqalar.

Birinchi yon varaqalar.

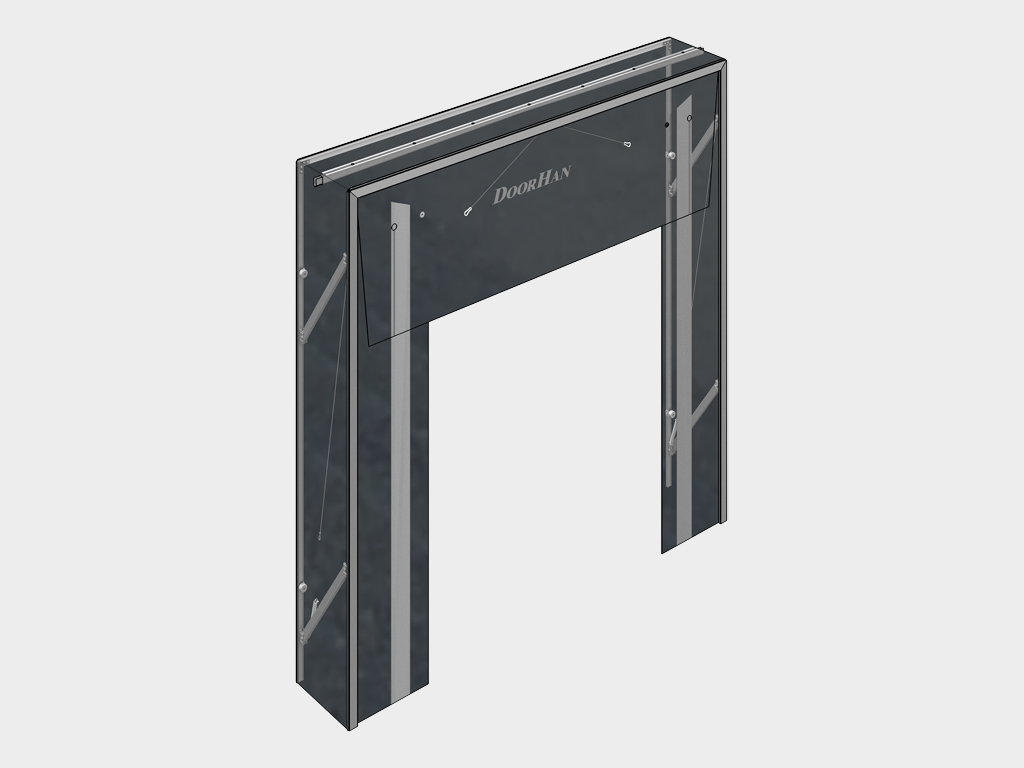

Alyuminiy ramka.

Alyuminiy ramka.

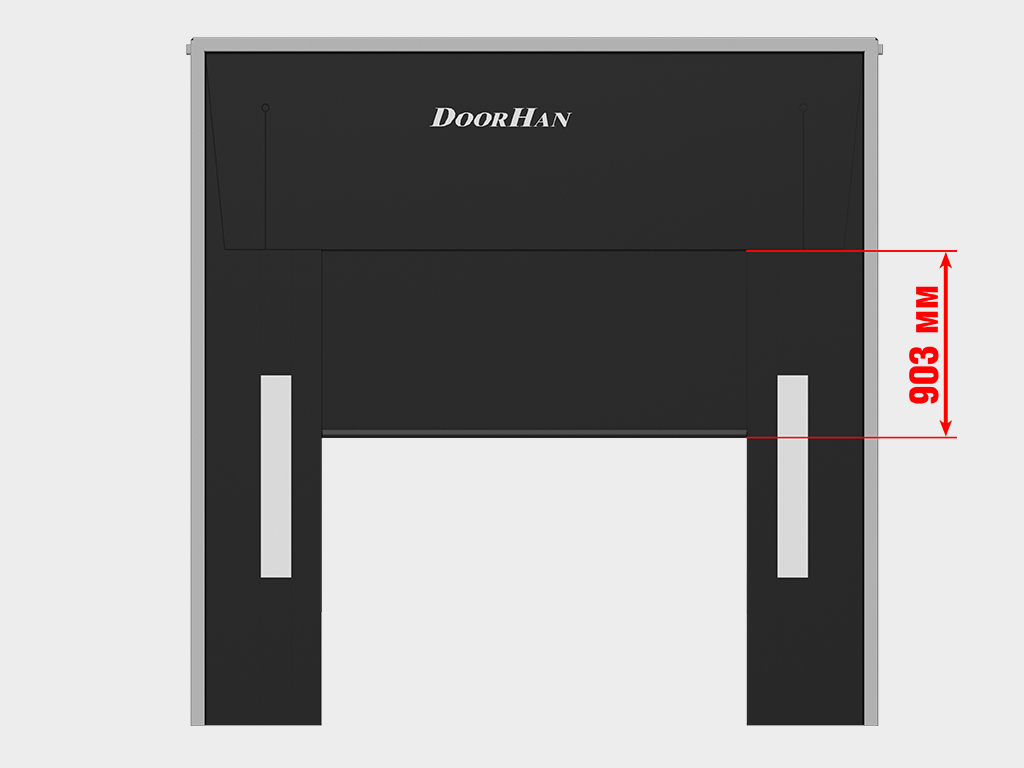

Harakatlanuvchi yuqori varaq kirish joyining qo'shimcha hermetizatsiyasini ta'minlash uchun mo'ljallangan (hermetizatorning maksimal yopilish kengligi – 903 mm). Shuningdek, uni yuklash va tushirish ishlari turli balandlikdagi yuk avtomobillari bilan amalga oshirilsa ishlatish tavsiya etiladi.

Harakatlanuvchi yuqori varaq kirish joyining qo'shimcha hermetizatsiyasini ta'minlash uchun mo'ljallangan (hermetizatorning maksimal yopilish kengligi – 903 mm). Shuningdek, uni yuklash va tushirish ishlari turli balandlikdagi yuk avtomobillari bilan amalga oshirilsa ishlatish tavsiya etiladi.

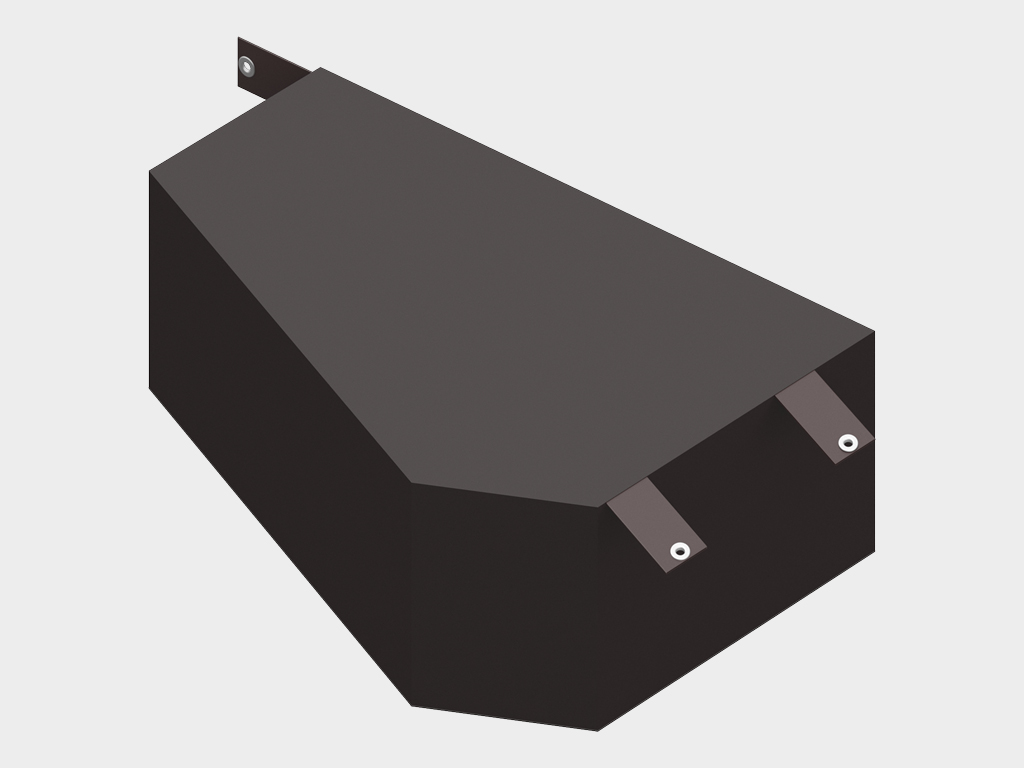

Katta burchakli yostiq.

Katta burchakli yostiq.

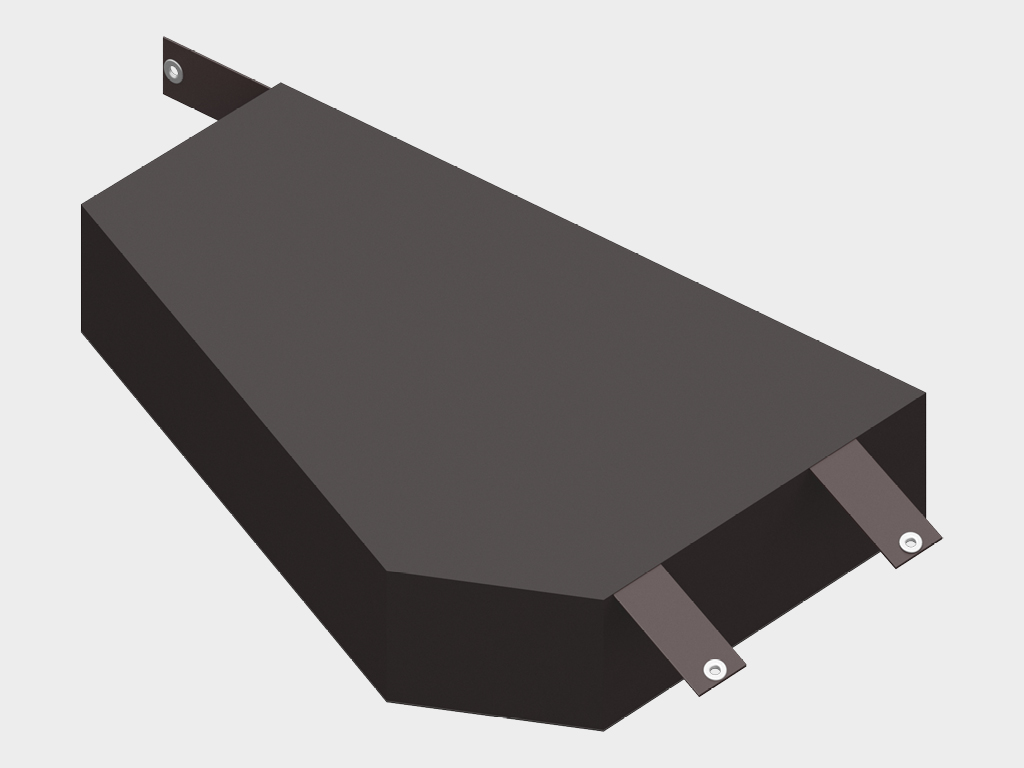

Kichik burchakli yostiq.

Kichik burchakli yostiq.

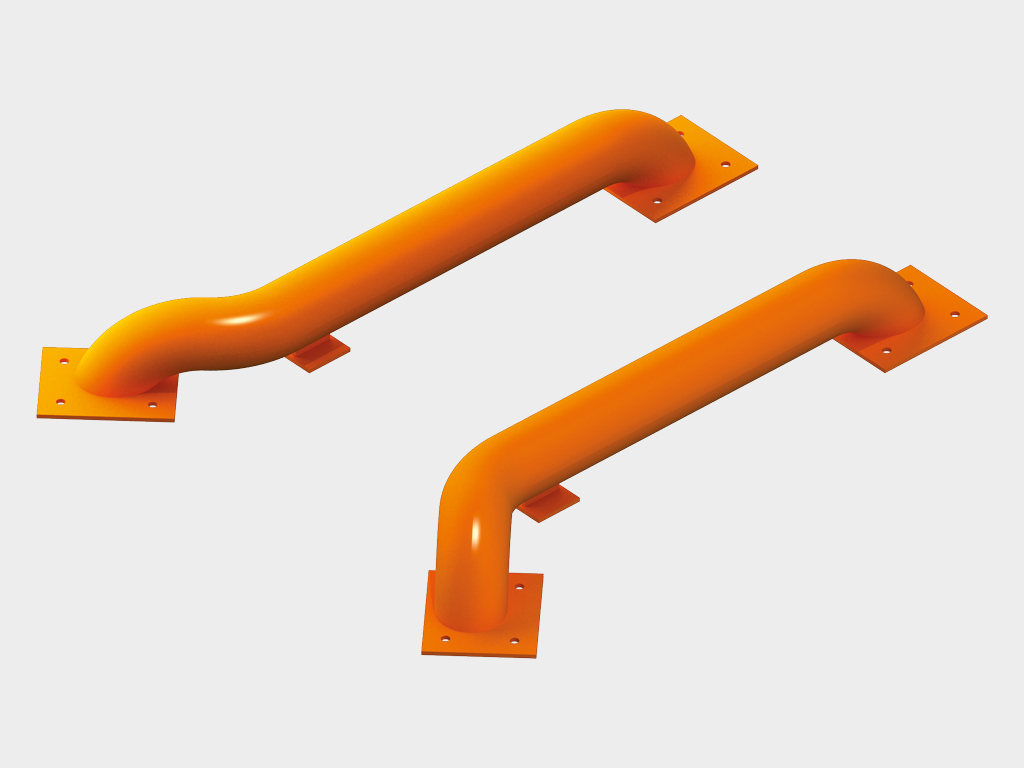

G'ildiraklar uchun yo'naltiruvchilarning artikllari: ankerli boltlarda – «OE22», betonlash uchun – «OE23», ankerli boltlarda o'ralgan – «OE24», betonlash uchun o'ralgan – «OE26». G'ildiraklar uchun yo'naltiruvchilar avtomobilning dokka tez va aniq parkovka qilinishini ta'minlash hamda hermetizatorlar va binoning devorlarini zarar ko'rishdan himoya qilish uchun mo'ljallangan. Yo'naltiruvchilar avtomobil g'ildiragi bilan minimal aloqa qilishni ta'minlash uchun ishlab chiqilgan. Ular 159 mm diametrli po'lat quvurlardan iborat bo'lib, o'rnatish uchun chiqishlar mavjud. Asosiy rang – RAL 2004, shuningdek, RAL kartasiga muvofiq istalgan rangda bo'yash yoki issiq galvanizatsiya qilingan variantlar mavjud. Yo'naltiruvchilar dok oldidagi maydonda ikki usulda o'rnatiladi: ankerli boltlarda yoki betonlash yordamida.

G'ildiraklar uchun yo'naltiruvchilarning artikllari: ankerli boltlarda – «OE22», betonlash uchun – «OE23», ankerli boltlarda o'ralgan – «OE24», betonlash uchun o'ralgan – «OE26». G'ildiraklar uchun yo'naltiruvchilar avtomobilning dokka tez va aniq parkovka qilinishini ta'minlash hamda hermetizatorlar va binoning devorlarini zarar ko'rishdan himoya qilish uchun mo'ljallangan. Yo'naltiruvchilar avtomobil g'ildiragi bilan minimal aloqa qilishni ta'minlash uchun ishlab chiqilgan. Ular 159 mm diametrli po'lat quvurlardan iborat bo'lib, o'rnatish uchun chiqishlar mavjud. Asosiy rang – RAL 2004, shuningdek, RAL kartasiga muvofiq istalgan rangda bo'yash yoki issiq galvanizatsiya qilingan variantlar mavjud. Yo'naltiruvchilar dok oldidagi maydonda ikki usulda o'rnatiladi: ankerli boltlarda yoki betonlash yordamida.

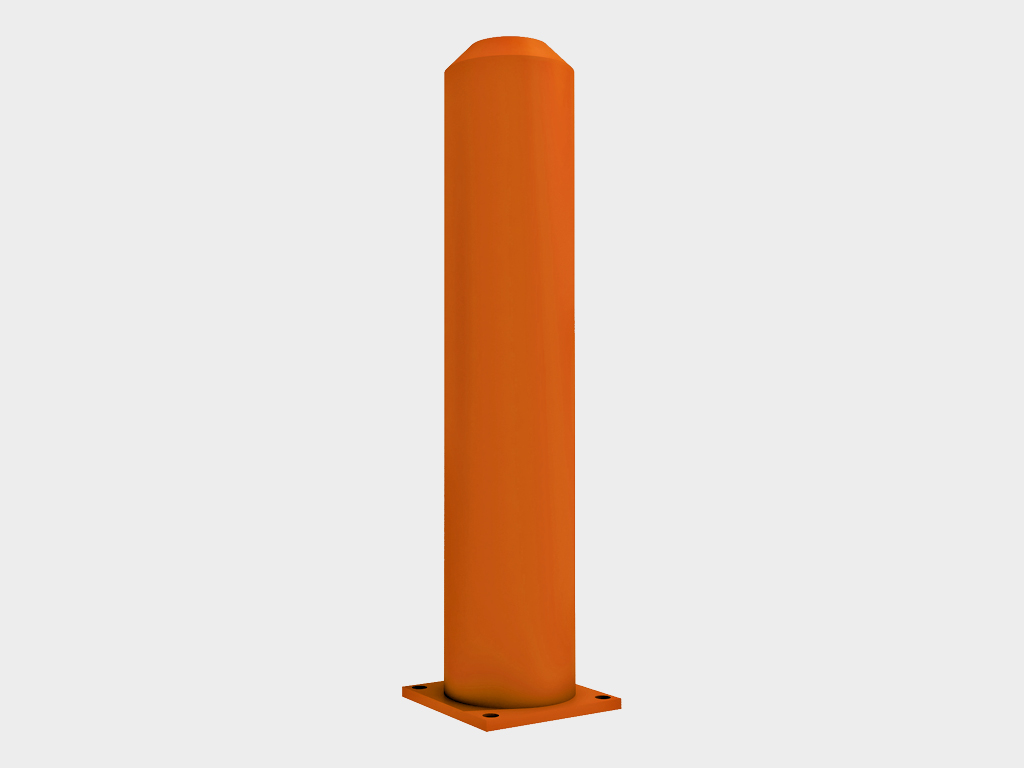

To'xtatish ustunlari eshik ustunlarini avtog'ruzovik tomonidan urib, shikastlanishdan himoya qilish uchun mo'ljallangan. To'xtatish ustunlari ichki makonda ustunlar oldida o'rnatiladi. To'xtatish ustunining diametri – 100 dan 159 mm gacha. Asosiy rang – RAL 2004, shuningdek, RAL kartasiga muvofiq istalgan rangda bo'yash yoki issiq galvanizatsiya qilingan variantlar mavjud.

To'xtatish ustunlari eshik ustunlarini avtog'ruzovik tomonidan urib, shikastlanishdan himoya qilish uchun mo'ljallangan. To'xtatish ustunlari ichki makonda ustunlar oldida o'rnatiladi. To'xtatish ustunining diametri – 100 dan 159 mm gacha. Asosiy rang – RAL 2004, shuningdek, RAL kartasiga muvofiq istalgan rangda bo'yash yoki issiq galvanizatsiya qilingan variantlar mavjud.

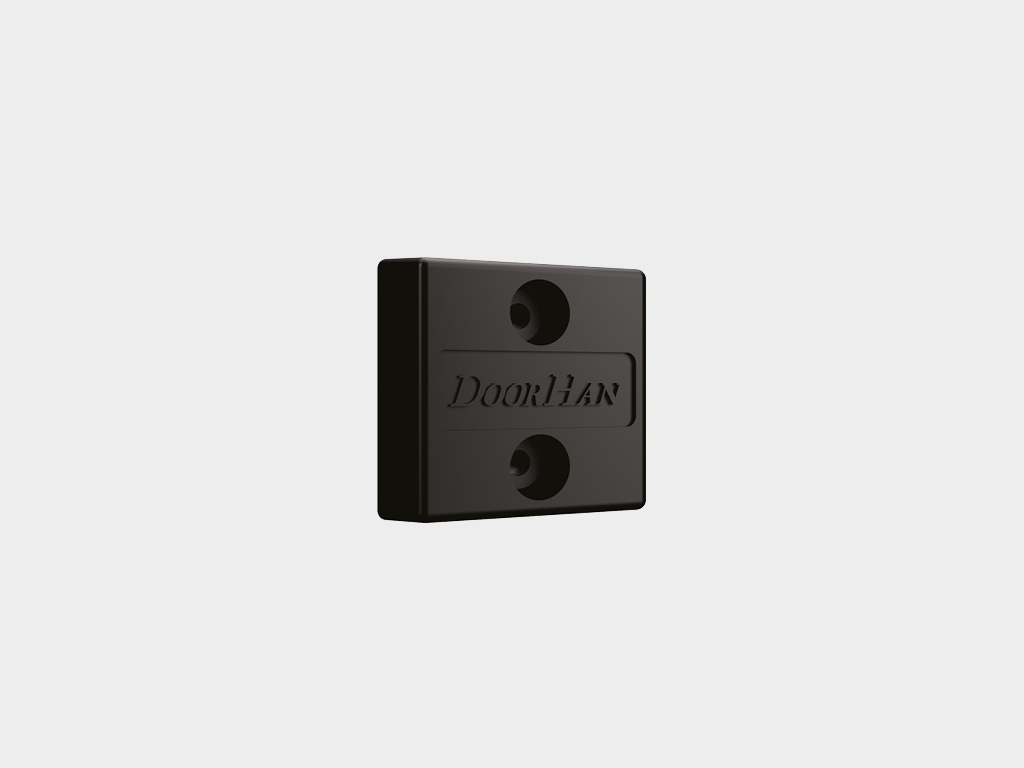

Artikul «BR250x250x100». Asosiy rezina bamper 250 x 250 x 100 mm. Yuk avtomobilining yuklash joyiga xavfsiz kirishini ta'minlaydi va binoning devorlarini shikastlanishdan himoya qiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

Artikul «BR250x250x100». Asosiy rezina bamper 250 x 250 x 100 mm. Yuk avtomobilining yuklash joyiga xavfsiz kirishini ta'minlaydi va binoning devorlarini shikastlanishdan himoya qiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

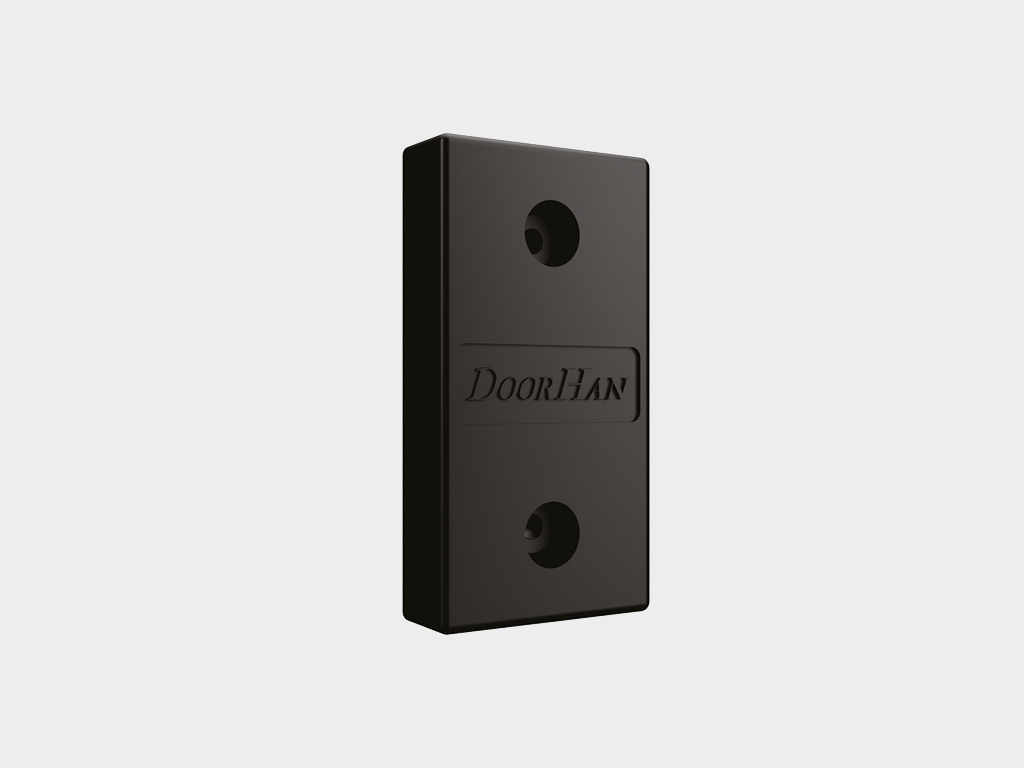

Artikul «BR450x250x100». Asosiy rezina bamper 450 x 250 x 100 mm. Yuk avtomobilining yuklash joyiga xavfsiz kirishini ta'minlaydi va binoning devorlarini shikastlanishdan himoya qiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

Artikul «BR450x250x100». Asosiy rezina bamper 450 x 250 x 100 mm. Yuk avtomobilining yuklash joyiga xavfsiz kirishini ta'minlaydi va binoning devorlarini shikastlanishdan himoya qiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

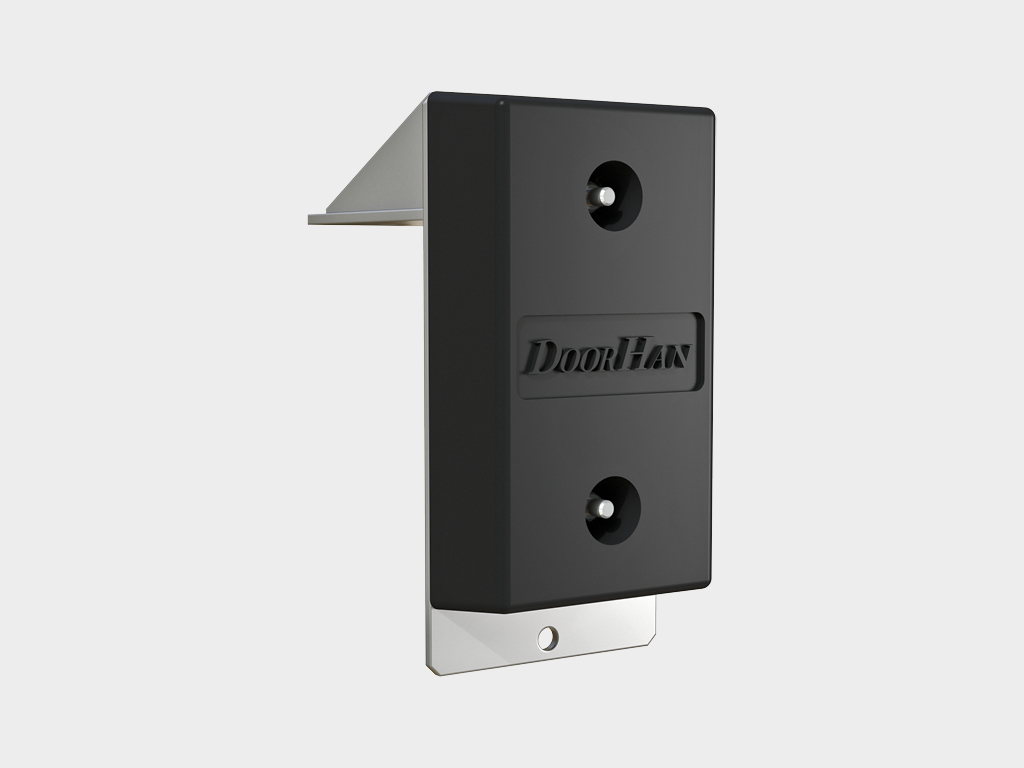

Artikul «BRC510x250x330». 450 x 250 x 100 mm bamper asosida qurilgan. Rezina bamper 510 x 250 x 330 mm (tashqi o'lchamlar), konsol turdagi. Yuk avtomobilining yuklash joyiga xavfsiz kirishini ta'minlaydi va binoning devorlarini shikastlanishdan himoya qiladi. Bu bamper avtomobilning korpusi podyomning balandligidan yuqori bo'lsa, ishlatiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

Artikul «BRC510x250x330». 450 x 250 x 100 mm bamper asosida qurilgan. Rezina bamper 510 x 250 x 330 mm (tashqi o'lchamlar), konsol turdagi. Yuk avtomobilining yuklash joyiga xavfsiz kirishini ta'minlaydi va binoning devorlarini shikastlanishdan himoya qiladi. Bu bamper avtomobilning korpusi podyomning balandligidan yuqori bo'lsa, ishlatiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

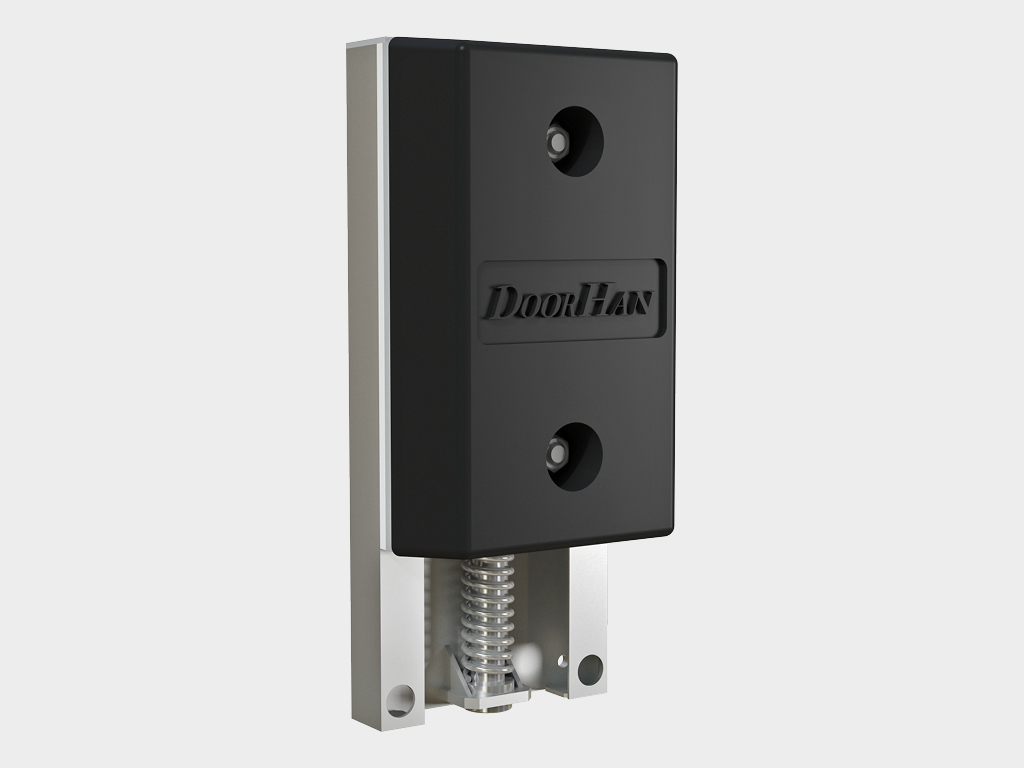

Artikul «BRM610x250x175». 450 x 250 x 100 mm bamper asosida qurilgan. Rezina bamper 610 x 250 x 175 mm (tashqi o'lchamlar), harakatlanuvchi turdagi. Yuk avtomobilining yuklash/bo'shatish jarayonida yuqoriga va pastga harakatlarini kuzatadi. Harakatlanuvchanligi tufayli sezilarli darajada yuqori aşınma qarshiligi bilan ajralib turadi. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

Artikul «BRM610x250x175». 450 x 250 x 100 mm bamper asosida qurilgan. Rezina bamper 610 x 250 x 175 mm (tashqi o'lchamlar), harakatlanuvchi turdagi. Yuk avtomobilining yuklash/bo'shatish jarayonida yuqoriga va pastga harakatlarini kuzatadi. Harakatlanuvchanligi tufayli sezilarli darajada yuqori aşınma qarshiligi bilan ajralib turadi. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

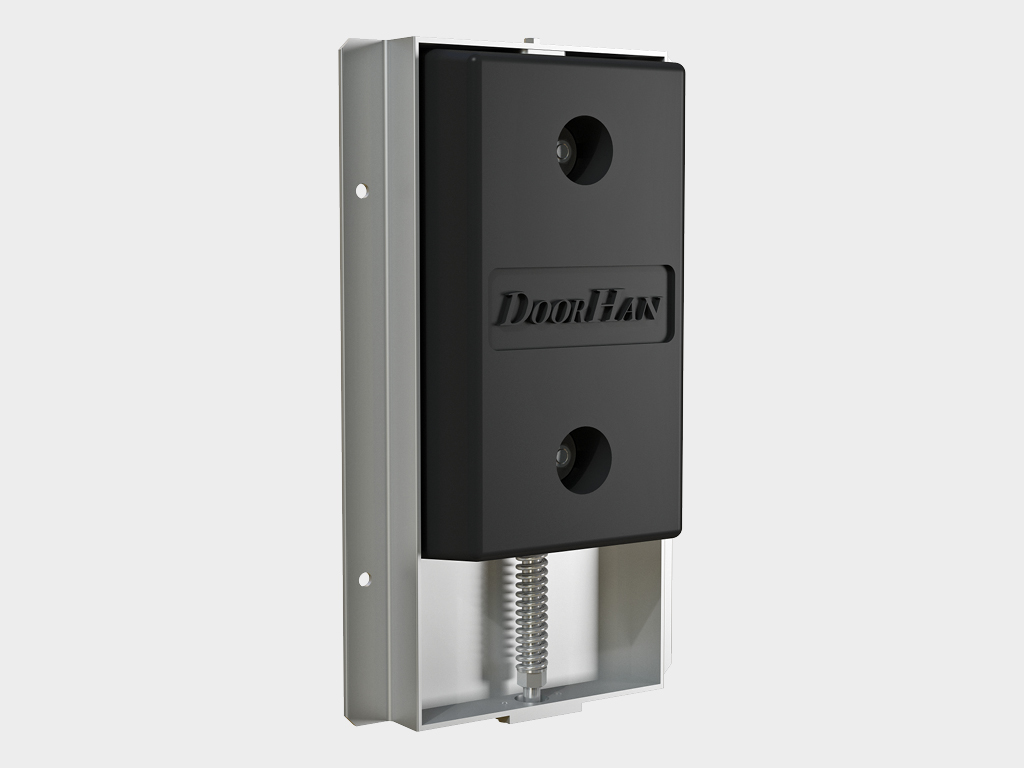

Artikul «BRM600x364x110». 450 x 250 x 100 mm bamper asosida qurilgan. Rezina bamper 600 x 364 x 110 mm (tashqi o'lchamlar), harakatlanuvchi turdagi. Yuk avtomobilining yuklash/bo'shatish jarayonida yuqoriga va pastga harakatlarini kuzatadi. Harakatlanuvchanligi tufayli sezilarli darajada yuqori aşınma qarshiligi bilan ajralib turadi. Faqat 1000 mm uzunlikdagi chiqib turuvchi platformalar bilan ishlatilishi mumkin. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

Artikul «BRM600x364x110». 450 x 250 x 100 mm bamper asosida qurilgan. Rezina bamper 600 x 364 x 110 mm (tashqi o'lchamlar), harakatlanuvchi turdagi. Yuk avtomobilining yuklash/bo'shatish jarayonida yuqoriga va pastga harakatlarini kuzatadi. Harakatlanuvchanligi tufayli sezilarli darajada yuqori aşınma qarshiligi bilan ajralib turadi. Faqat 1000 mm uzunlikdagi chiqib turuvchi platformalar bilan ishlatilishi mumkin. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

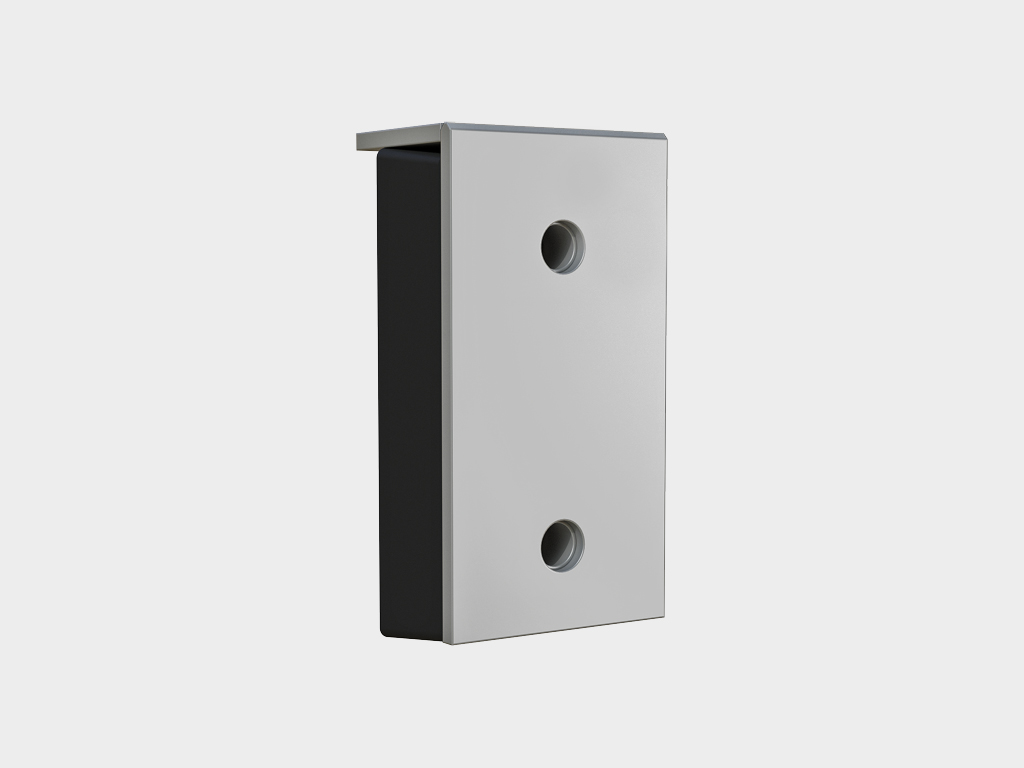

Artikul «BRSP(16)465x250x165». 450 x 250 x 100 mm bamper asosida qurilgan. Rezina bamper 465 x 250 x 165 mm (tashqi o'lchamlar) 16 mm qalinlikdagi po'lat ishlov berish qoplamasi bilan. Barcha yuzasida amortizatsiya qiluvchi to'ldiruvchi material (450 x 250 x 100 mm rezina bamper), mustahkam tashqi po'lat plastina bilan yopilgan. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

Artikul «BRSP(16)465x250x165». 450 x 250 x 100 mm bamper asosida qurilgan. Rezina bamper 465 x 250 x 165 mm (tashqi o'lchamlar) 16 mm qalinlikdagi po'lat ishlov berish qoplamasi bilan. Barcha yuzasida amortizatsiya qiluvchi to'ldiruvchi material (450 x 250 x 100 mm rezina bamper), mustahkam tashqi po'lat plastina bilan yopilgan. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

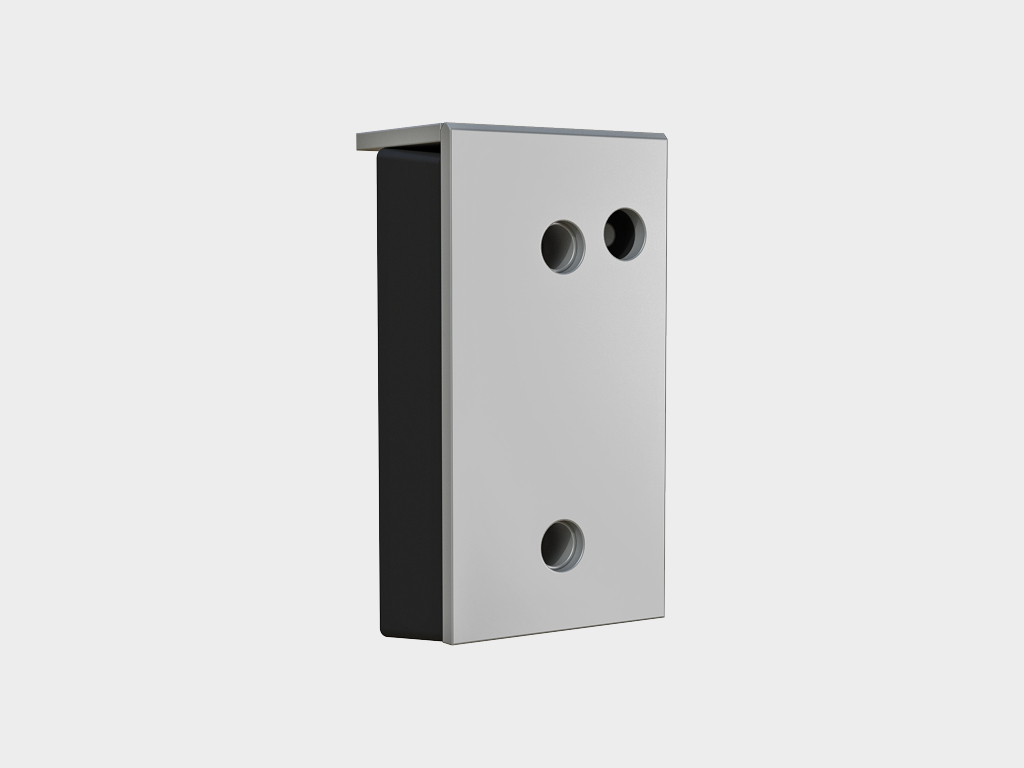

Artikul «BRSP(16)465x250x165S». 450 x 250 x 100 mm bamper asosida qurilgan. Rezina bamper 465 x 250 x 165 mm (tashqi o'lchamlar) 16 mm qalinlikdagi po'lat ishlov berish qoplamasi va parkovka sensori bilan. Barcha yuzasida amortizatsiya qiluvchi to'ldiruvchi material (450 x 250 x 100 mm rezina bamper), mustahkam tashqi po'lat plastina bilan yopilgan va parkovka sensori, bu esa yuk avtomobilining xavfsiz bog'lanishini ta'minlaydi. Parkovka radar tizimi bilan ishlatiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

Artikul «BRSP(16)465x250x165S». 450 x 250 x 100 mm bamper asosida qurilgan. Rezina bamper 465 x 250 x 165 mm (tashqi o'lchamlar) 16 mm qalinlikdagi po'lat ishlov berish qoplamasi va parkovka sensori bilan. Barcha yuzasida amortizatsiya qiluvchi to'ldiruvchi material (450 x 250 x 100 mm rezina bamper), mustahkam tashqi po'lat plastina bilan yopilgan va parkovka sensori, bu esa yuk avtomobilining xavfsiz bog'lanishini ta'minlaydi. Parkovka radar tizimi bilan ishlatiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limida ko'rish mumkin.

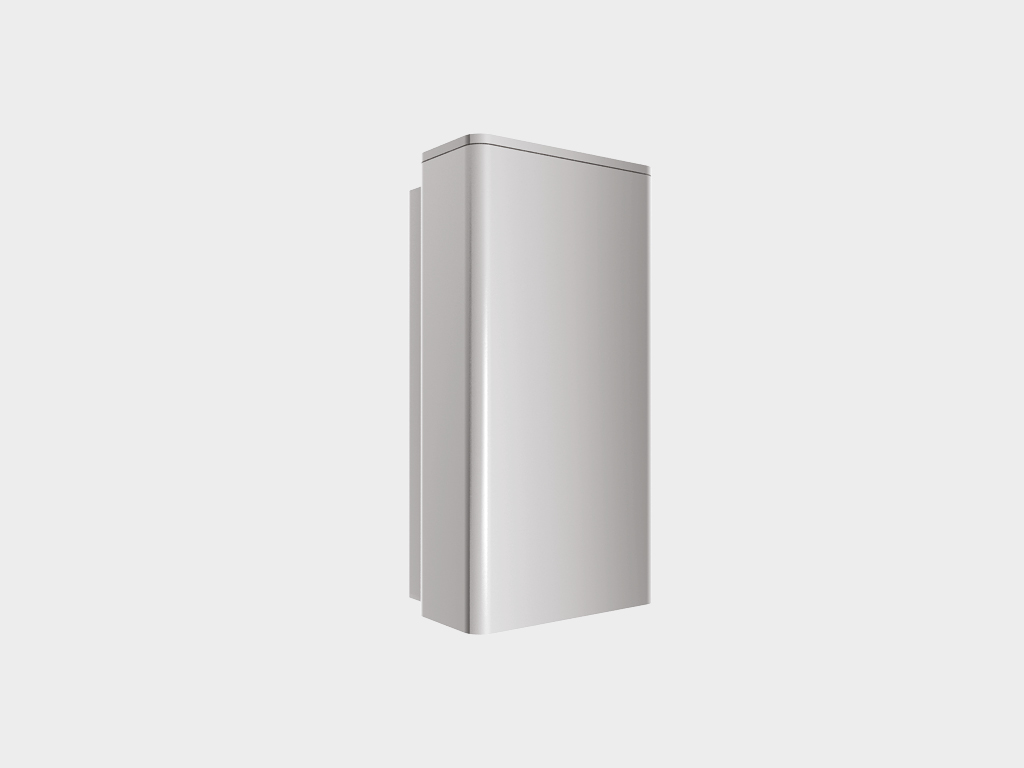

Артикул «BS500x255x205». 450 x 250 x 100 мм o‘lchamdagi bumper asosida qurilgan. 500 x 255 x 205 mm (tashqi o‘lchamlar) o‘lchamdagi, dempferli insertga ega po‘latdan yasalgan bumper. Bu, harakatlanuvchi bumper va metall plastinkali bumperning kombinatsiyasi bo‘lgan gibrid bumperdir. U tutqich, rezina maydalagichdan tayyorlangan dempferli insert va avtomobil karosseriyasining harakatlariga moslashadigan mustahkam tashqi po‘lat qopqoqdan iborat. Faqat 1000 mm uzunlikdagi chiqarilishi mumkin bo‘lgan platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlarini «Chizmalar» bo‘limida ko‘rishingiz mumkin.

Артикул «BS500x255x205». 450 x 250 x 100 мм o‘lchamdagi bumper asosida qurilgan. 500 x 255 x 205 mm (tashqi o‘lchamlar) o‘lchamdagi, dempferli insertga ega po‘latdan yasalgan bumper. Bu, harakatlanuvchi bumper va metall plastinkali bumperning kombinatsiyasi bo‘lgan gibrid bumperdir. U tutqich, rezina maydalagichdan tayyorlangan dempferli insert va avtomobil karosseriyasining harakatlariga moslashadigan mustahkam tashqi po‘lat qopqoqdan iborat. Faqat 1000 mm uzunlikdagi chiqarilishi mumkin bo‘lgan platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlarini «Chizmalar» bo‘limida ko‘rishingiz mumkin.

Artilkul «BS800x255x205». 450 x 250 x 100 mm o‘lchamdagi bumper asosida qurilgan. 800 x 255 x 205 mm (tashqi o‘lchamlar) o‘lchamdagi, dempferli insertga ega po‘latdan yasalgan bumper. Bu harakatlanuvchi bumper va metall plastinkali bumperning kombinatsiyasi bo‘lgan gibrid bumperdir. U tutqich, rezina maydalagichdan tayyorlangan dempferli insert va avtomobil karosseriyasining harakatlariga moslashadigan mustahkam tashqi po‘lat qopqoqdan iborat. Faqat 1000 mm uzunlikdagi chiqarilishi mumkin bo‘lgan platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlarini «Chizmalar» bo‘limida ko‘rishingiz mumkin.

Artilkul «BS800x255x205». 450 x 250 x 100 mm o‘lchamdagi bumper asosida qurilgan. 800 x 255 x 205 mm (tashqi o‘lchamlar) o‘lchamdagi, dempferli insertga ega po‘latdan yasalgan bumper. Bu harakatlanuvchi bumper va metall plastinkali bumperning kombinatsiyasi bo‘lgan gibrid bumperdir. U tutqich, rezina maydalagichdan tayyorlangan dempferli insert va avtomobil karosseriyasining harakatlariga moslashadigan mustahkam tashqi po‘lat qopqoqdan iborat. Faqat 1000 mm uzunlikdagi chiqarilishi mumkin bo‘lgan platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlarini «Chizmalar» bo‘limida ko‘rishingiz mumkin.

Texnik tavsif
O'lchamlar jadvali
Konstruktsiya
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Параметр
Показатель
Высота конструкции, м
3; 3,2; 3,4; 4,4
Ширина конструкции, м
3; 3,2; 3,4
Глубина герметизатора, мм
600, 900
  1. Yuqori frontal varaq
  2. Yon frontal varaq
  3. Hermetizatorning qo'zg'atuvchi mexanizmi
  4. Prujina
  5. Butunlay to'liq kalonka, suv oqizish tizimi bilan
  6. Oq yorug'likni aks ettiruvchi lenta
  7. Rezina sim
Параметр Значение Примечание
Frontallik PVC mato
Прочность на разрыв, N 685 Uzunlik (utok)
Прочность на разрыв, N 590 Kenglik (asosa)
Коэффициент трения скольжения 0,3 Metall
Коэффициент трения скольжения 0,4 ПВХ
Толщина, мм 3
Вес, кг/м² 3,6
Диапазон рабочих температур, °С -35...+50
Yon tomonli PVC mato
Прочность на разрыв, N 250 Uzunlik (utok)
Прочность на разрыв, N 250 Kenglik (asosa)
Толщина, мм 0,5
Диапазон рабочих температур, °С -35...+50
Artikul Germetizator og'irligi, kg
DSHRN3,0х3,0 71,142
DSHRN3,2х3,2 75,133
DSHRN3,2х3,4 77,802
DSHRN3,4х3,2 76,512
DSHRN3,4х3,4 79,129
DSHRN3,4х4,4 92,421

1. Germetizator bilan ishlash uchun qurilmaning tuzilishi va ishlash tartibini o'rganib chiqqan shaxslar ruxsat etiladi.

2. Ishni boshlashdan oldin butun tamg'ichni qurilmaning umumiy holatini tekshirish zarur. Nosozliklar aniqlanganda, tamg'ich qurilma ishlatilishi mumkin emas.

3. Avtomobilni oq chiziqlarga nisbatan markazlashtiring.

4. Avtomobilni eshik ochilishiga sekin-asta yaqinlashtiring, to u rezina to'siqlarga tekkuncha.

5. Avtomobil to'liq harakatsiz ekanligiga va qo'l tormozi o'rnatilganligiga (qarshi siljish to'siqlari o'rnatilgan) ishonch hosil qiling. Shu bilan birga, yuqori va yon varaqalar avtomobilning korpusini o'rab oladi.

6. Qishki davrda tamg'ichni to'planayotgan qor va muzdan tozalash zarur.

E'tibor bering! Tamg'ichning muddatidan oldin ishdan chiqishini oldini olish uchun ushbu turdagi tamg'ich uchun mo'ljallangan maksimal avtomobil o'lchamini oshirmang.

O'rnatish
Montaj usullari

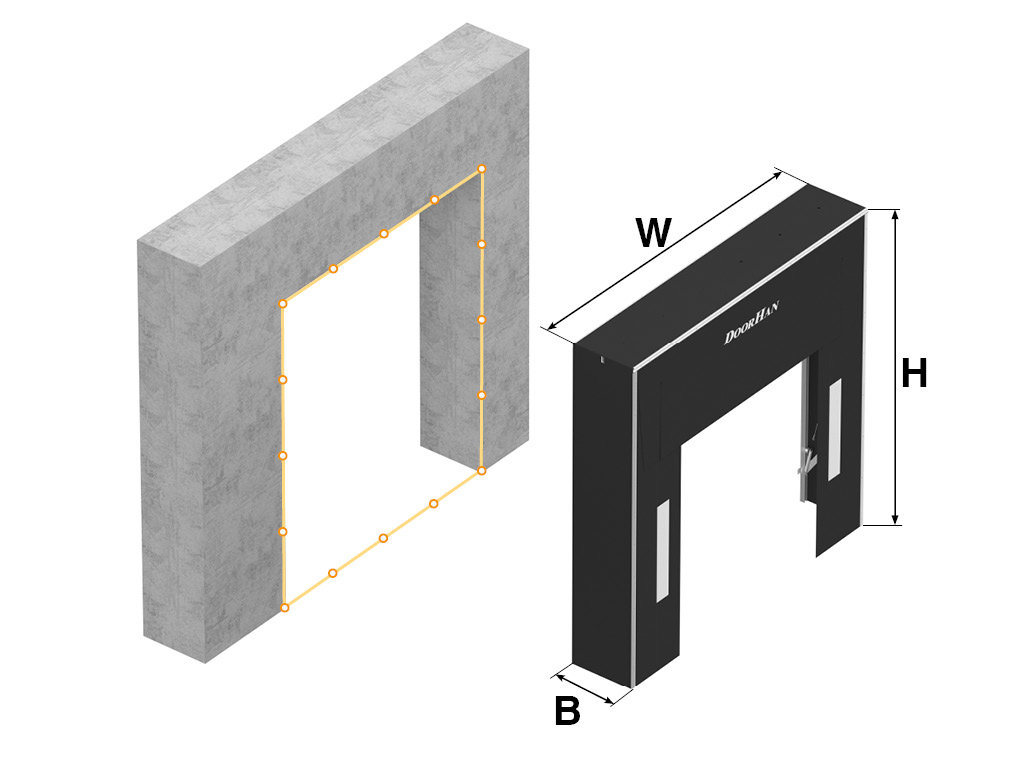

Bino qurilishi uchun tayyorgarlik
Nakladnoy montaj (qo'shimcha o'rnatish).
  1. W – hermetizatorning kengligi.
  2. H – hermetizatorning balandligi.
  3. B – hermetizatorning chuqurligi.
