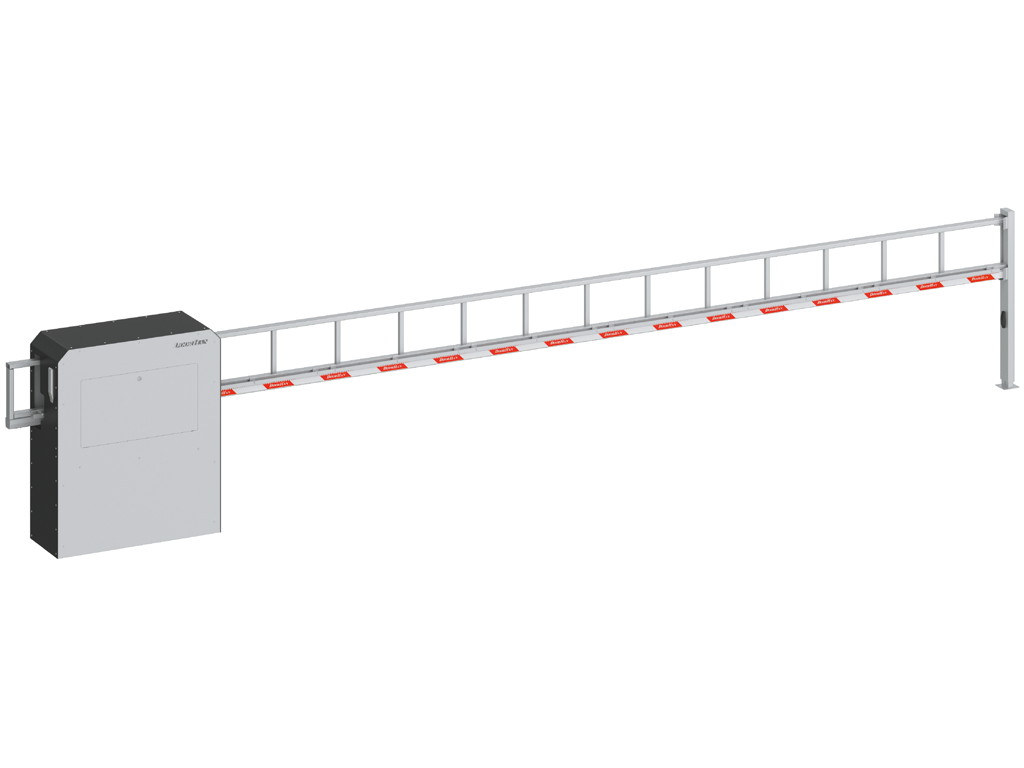

Mahsulot yashash hududlari, sanoat ob'ektlari hududiga kirishni nazorat qilish hamda bog'chalar jamiyati ko'chalari bo'ylab harakatlanishni cheklash uchun mo'ljallangan. Po'latdan yasalgan antivandal korpus shlagbaum mexanizmlarini noqonuniy harakatlar, mexanik shikastlanishlar va atrof-muhit ta'sirlaridan ishonchli tarzda himoya qiladi. Kuchaytirilgan mil, po'lat profillaridan payvandlangan bo'lib, gorizontal holatda harakatlanadi va zaif joylari yo'q. Qurilma konstruktsiyasida ishlatilgan o'rnatish elementlari antivandal sifatida ishlab chiqilgan, bu esa ularni oddiy asbob-uskunalar va usullar bilan ajratib bo'lmasligini ta'minlaydi.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Kuchli uy-joy dizayni

Chelik korpus to'siq mexanizmlarini noqonuniy harakatlardan, mexanik shikastlanishdan va atrof-muhit ta'siridan ishonchli himoya qiladi.

Vandalga qarshi uskunalar

Vandalga qarshi vositalardan foydalanish ularni an'anaviy vositalar va usullar yordamida demontaj qilish mumkin emasligini ta'minlaydi.

Yopiq teshiklarning keng assortimenti

Po'lat profillardan payvandlangan mustahkamlangan bomning uzunligi 3 dan 6 m gacha o'zgarib turadi, bu sizga turli xil kenglikdagi o'tish joylarini qoplash imkonini beradi.

Xakerlik himoyasi

Drayv va korpus to'siqni va haydovchi mexanizmlarini ruxsatsiz kirishdan himoya qiluvchi maxsus qulf bilan jihozlangan.

Kuchli uy-joy dizayni

Chelik korpus to'siq mexanizmlarini noqonuniy harakatlardan, mexanik shikastlanishdan va atrof-muhit ta'siridan ishonchli himoya qiladi.

Vandalga qarshi uskunalar

Vandalga qarshi vositalardan foydalanish ularni an'anaviy vositalar va usullar yordamida demontaj qilish mumkin emasligini ta'minlaydi.

Yopiq teshiklarning keng assortimenti

Po'lat profillardan payvandlangan mustahkamlangan bomning uzunligi 3 dan 6 m gacha o'zgarib turadi, bu sizga turli xil kenglikdagi o'tish joylarini qoplash imkonini beradi.

Xakerlik himoyasi

Drayv va korpus to'siqni va haydovchi mexanizmlarini ruxsatsiz kirishdan himoya qiluvchi maxsus qulf bilan jihozlangan.

Dizayn

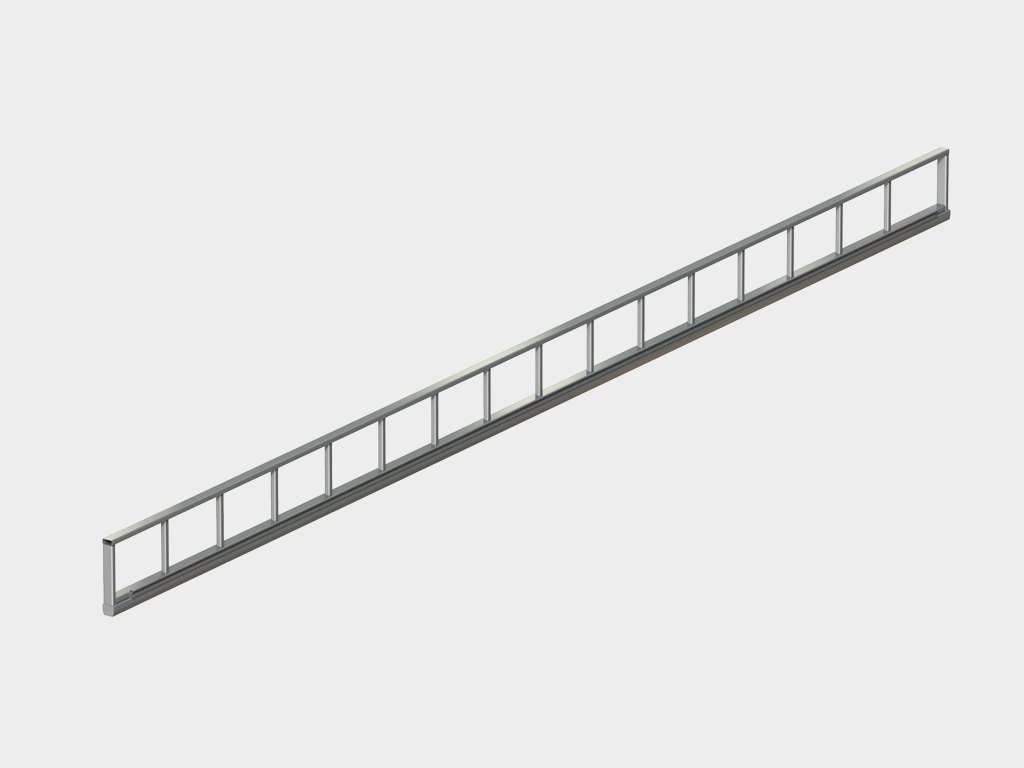

Shlagbaum mili, po'lat trubalaridan payvandlangan va RAL 7004 (kulrang) rangida bo'yalgan

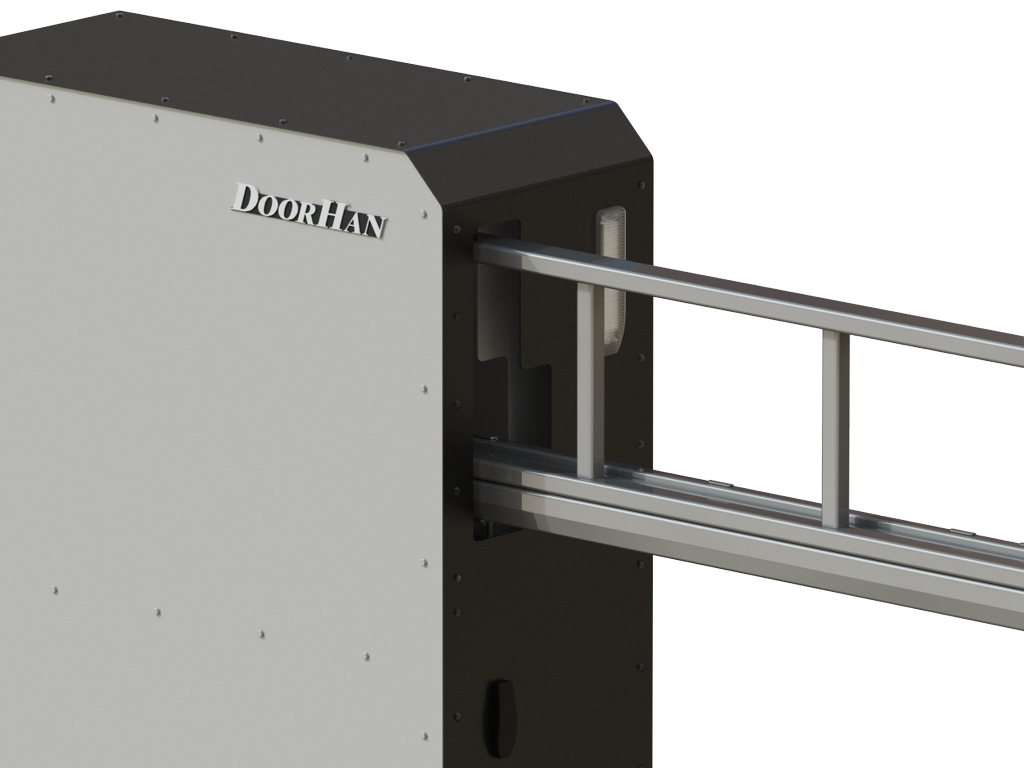

Shlagbaum korpusi, 2 mm qalinlikdagi po'lat panellar bilan yopilgan. Panellar rangi: RAL 7004 (kulrang) va RAL 9005 (qora)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

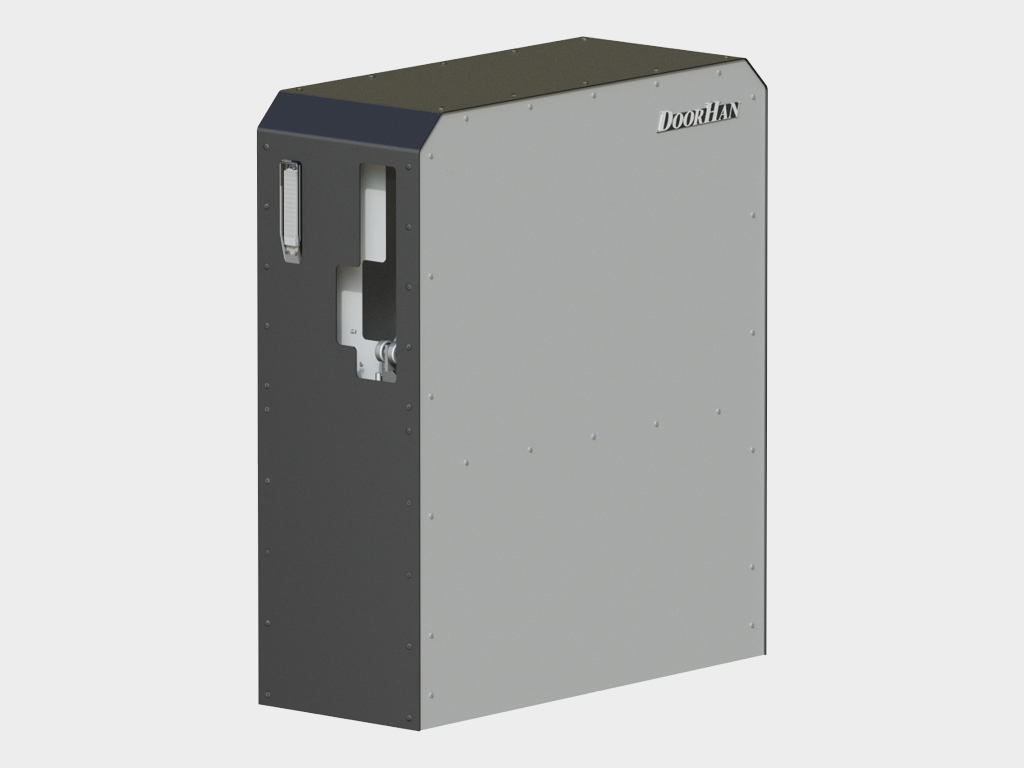

Shlagbaum korpusi ichki LED signal chiroqlari bilan jihozlangan.

Po'latdan yasalgan kuchaytirilgan shlagbaum mili.

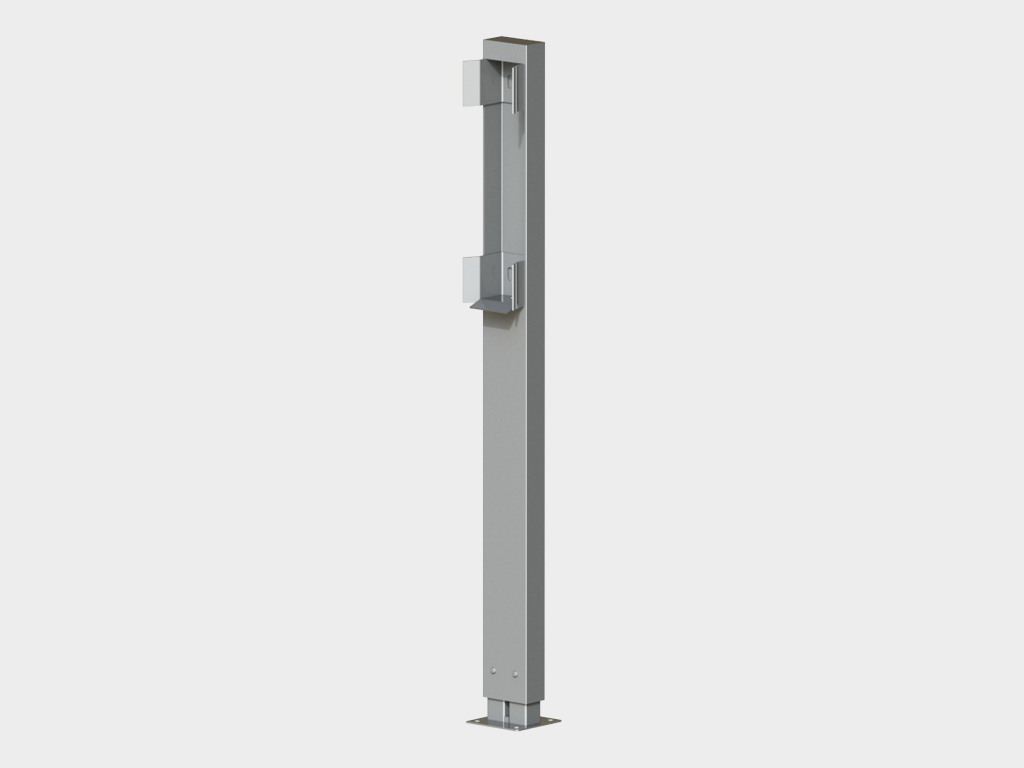

Shlagbaum mili tutuvchi ustun.

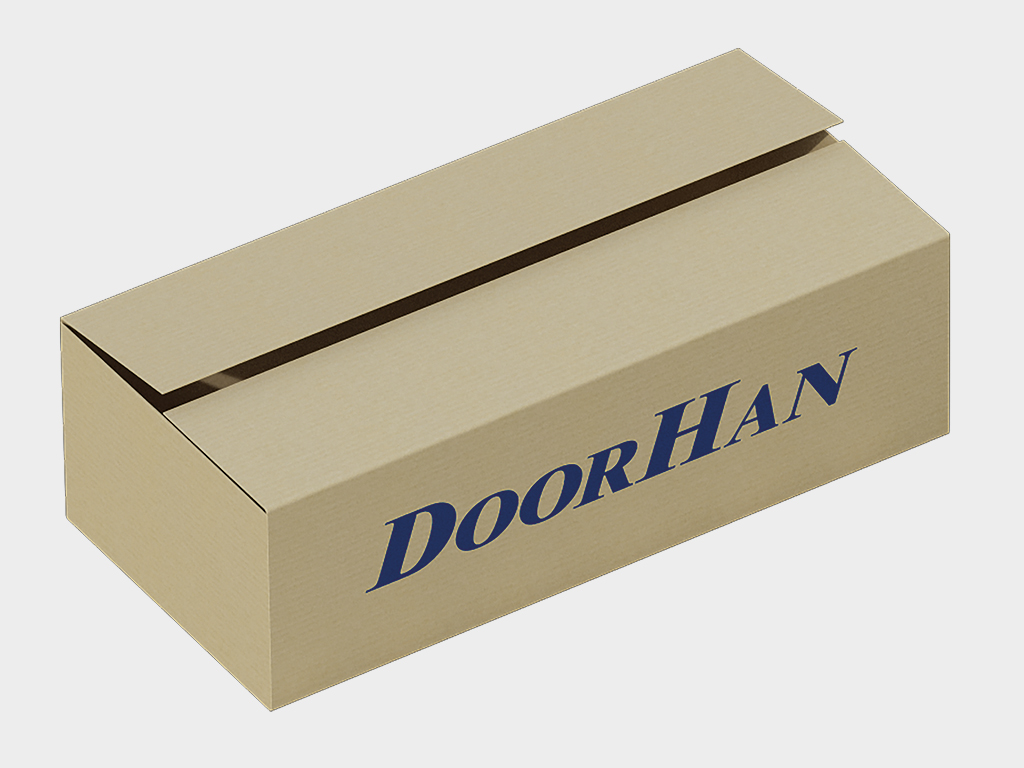

Montaj uchun to'plam bilan quti.

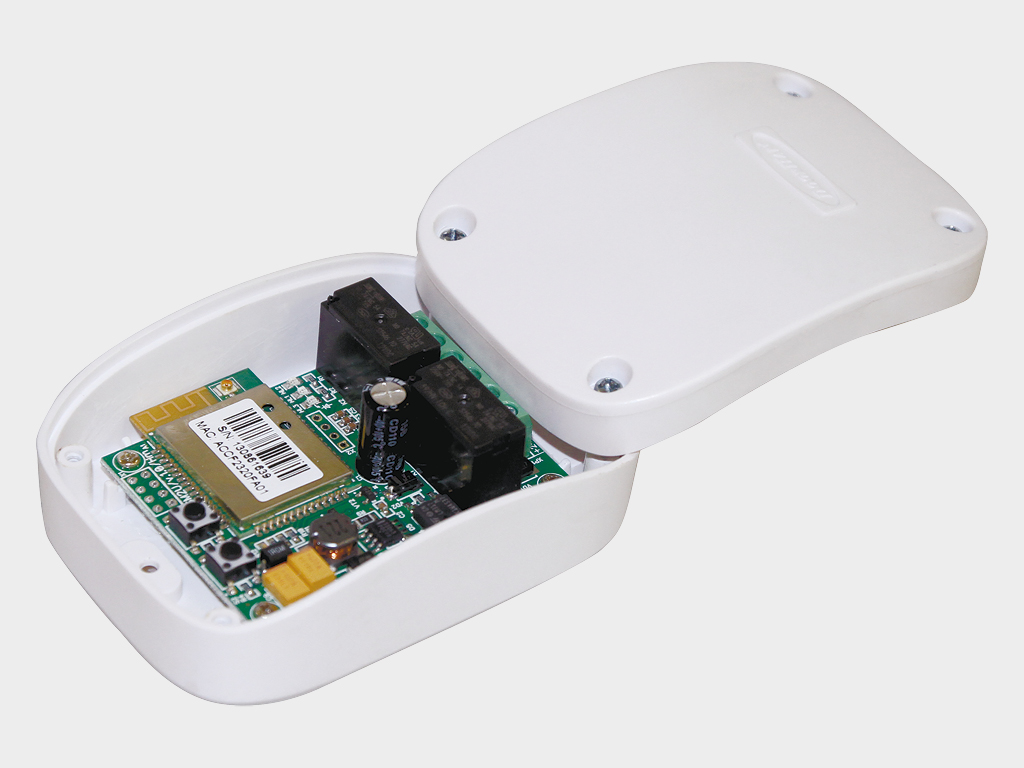

Wi-Fi modul simsiz boshqarish uchun (NO boshqaruv signalini ishlab chiqarish) elektr drayverlarini boshqarish.

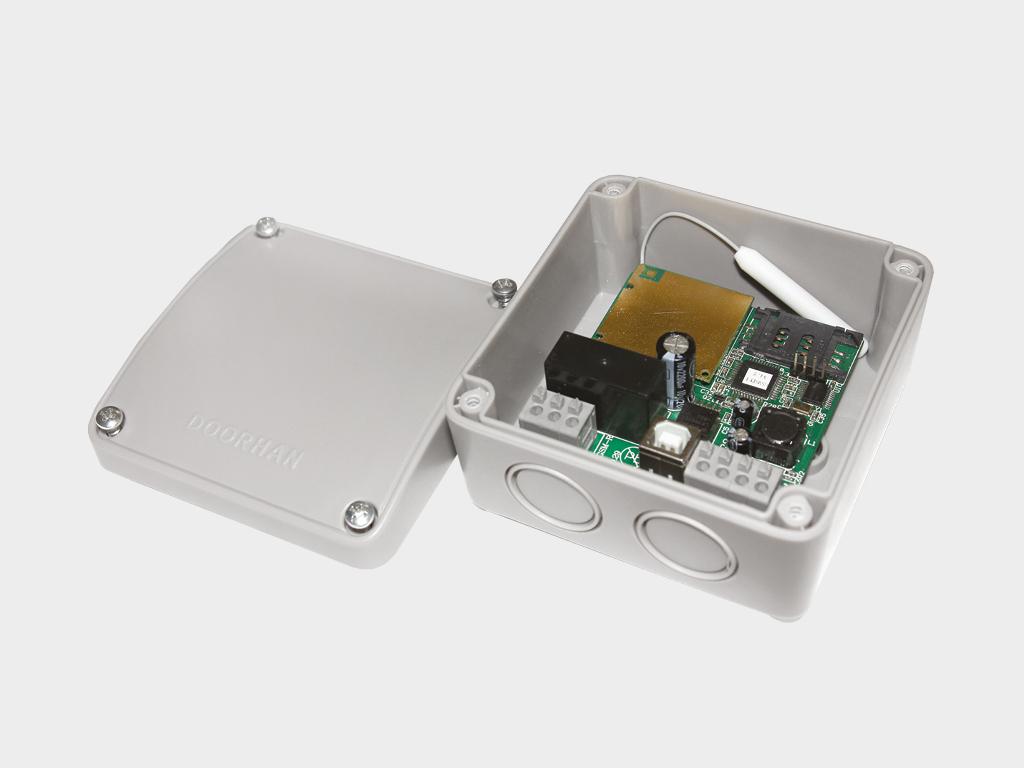

GSM modul mobil telefon orqali signalni qabul qilish va elektr drayveri yoki shlagbaumni ishga tushirish uchun boshqaruv buyruqlarini uzatish.

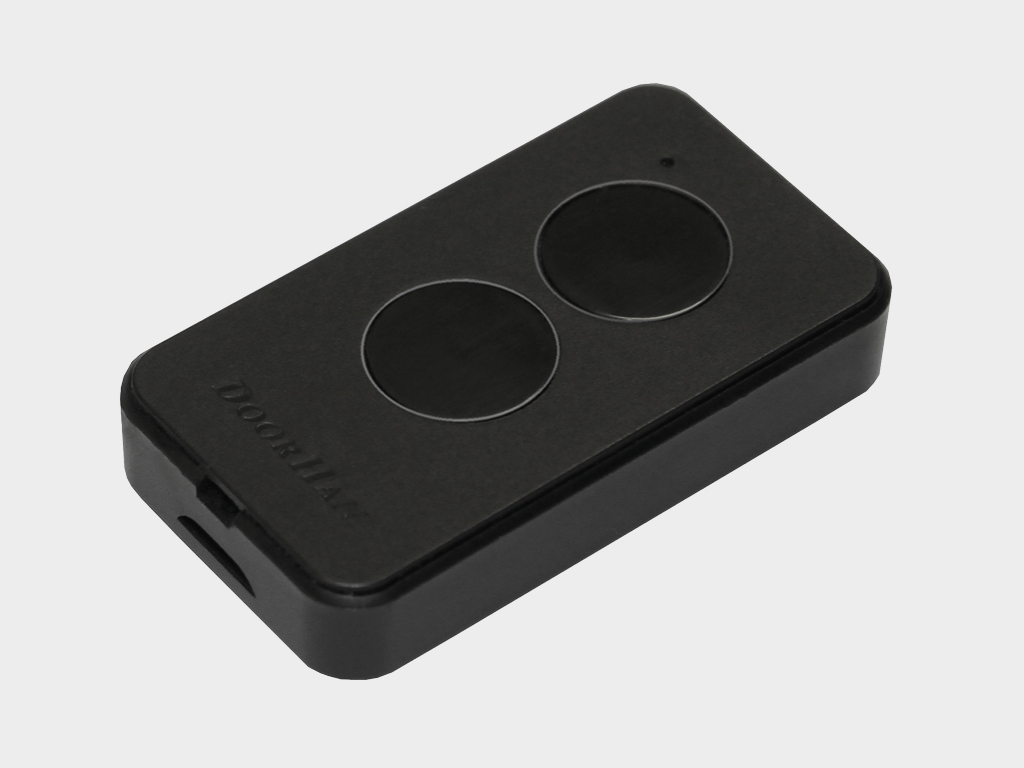

TRANSMITTER 2-PRO-BLACK pulti ikki avtomatik qurilmani masofaviy boshqarish uchun.

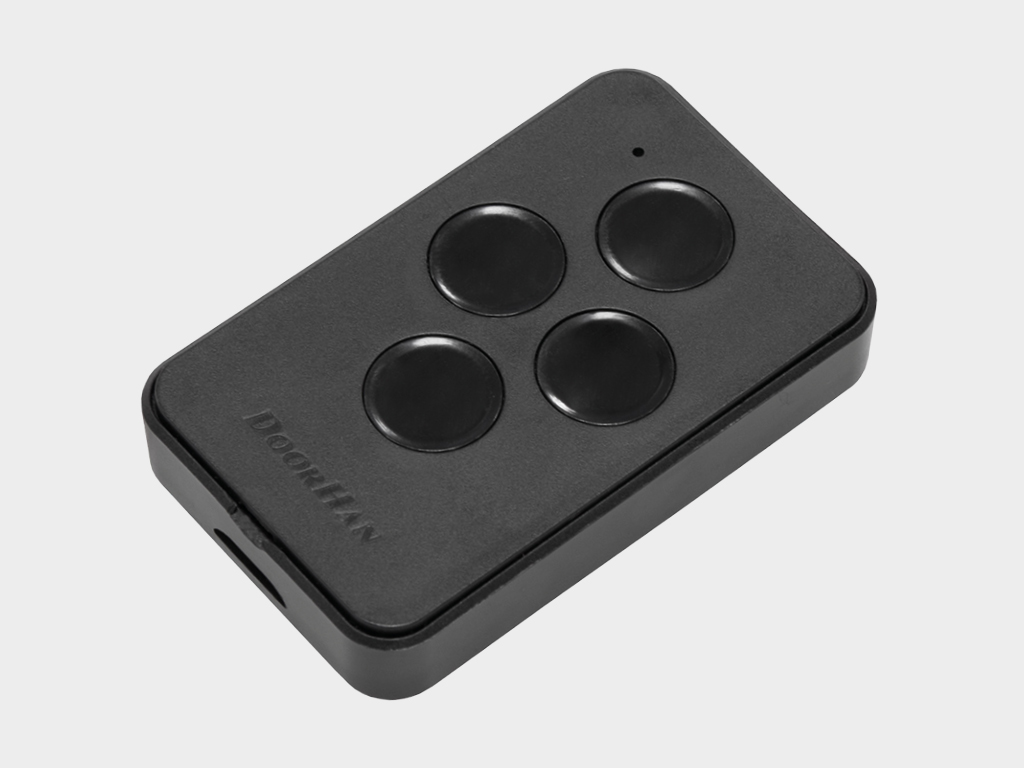

TRANSMITTER 4-PRO-BLACK pulti to'rt avtomatik qurilmani masofaviy boshqarish uchun.

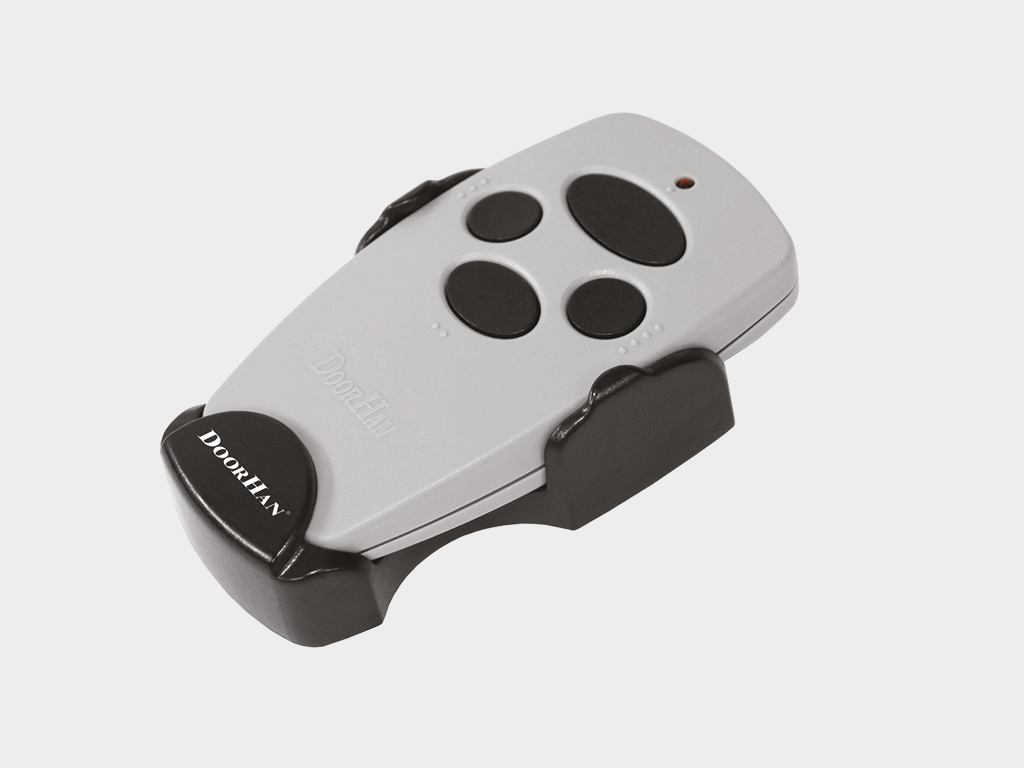

TRANSMITTER 4 pulti to'rt avtomatik qurilmani masofaviy boshqarish uchun.

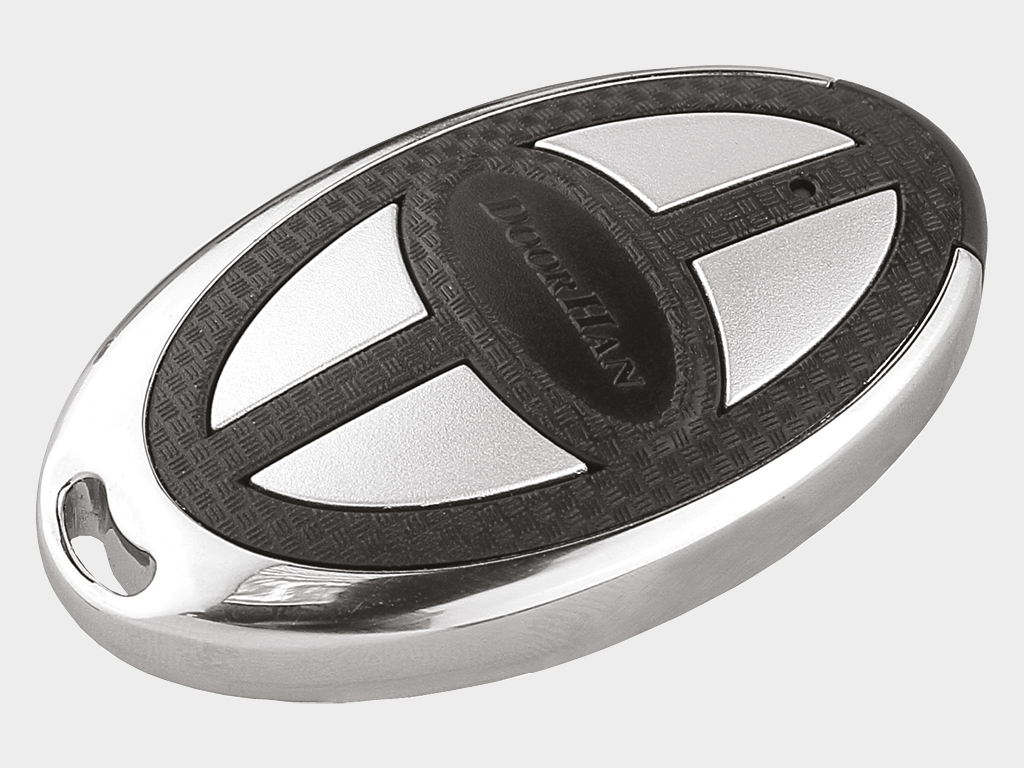

TRANSMITTER-PREMIUM pulti metall korpusda, to'rt avtomatik qurilmani masofaviy boshqarish uchun mo'ljallangan.

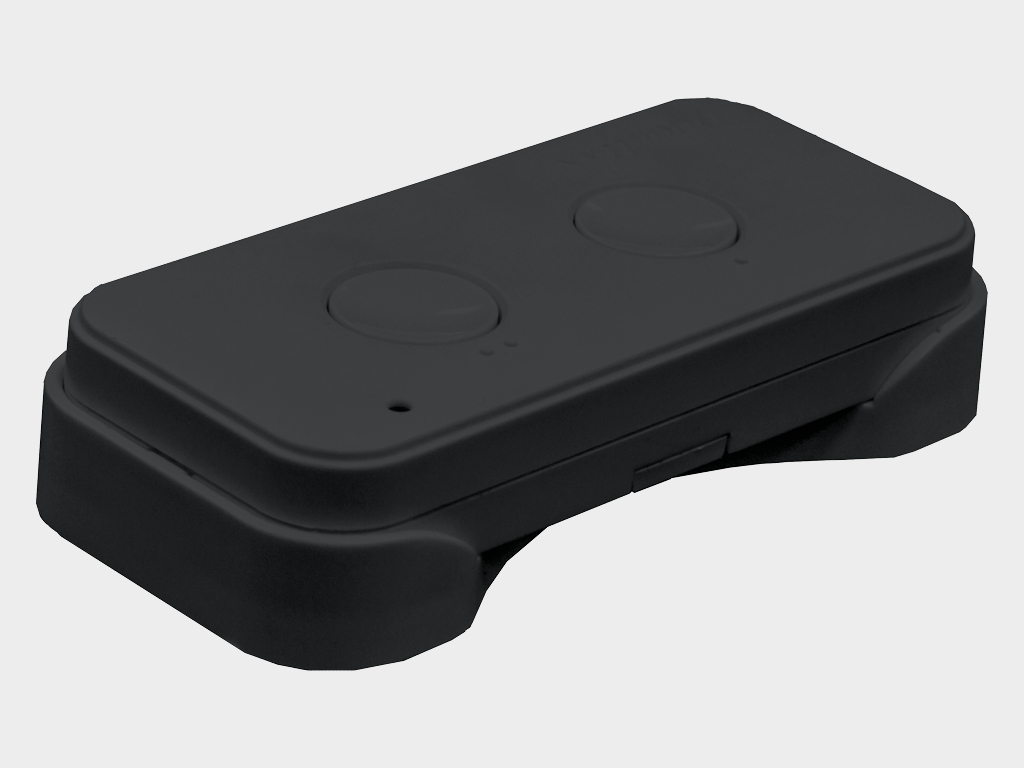

Simsiz boshqaruv tugmasi COMMAND-433 ikki avtomatik qurilmani masofaviy boshqarish uchun.

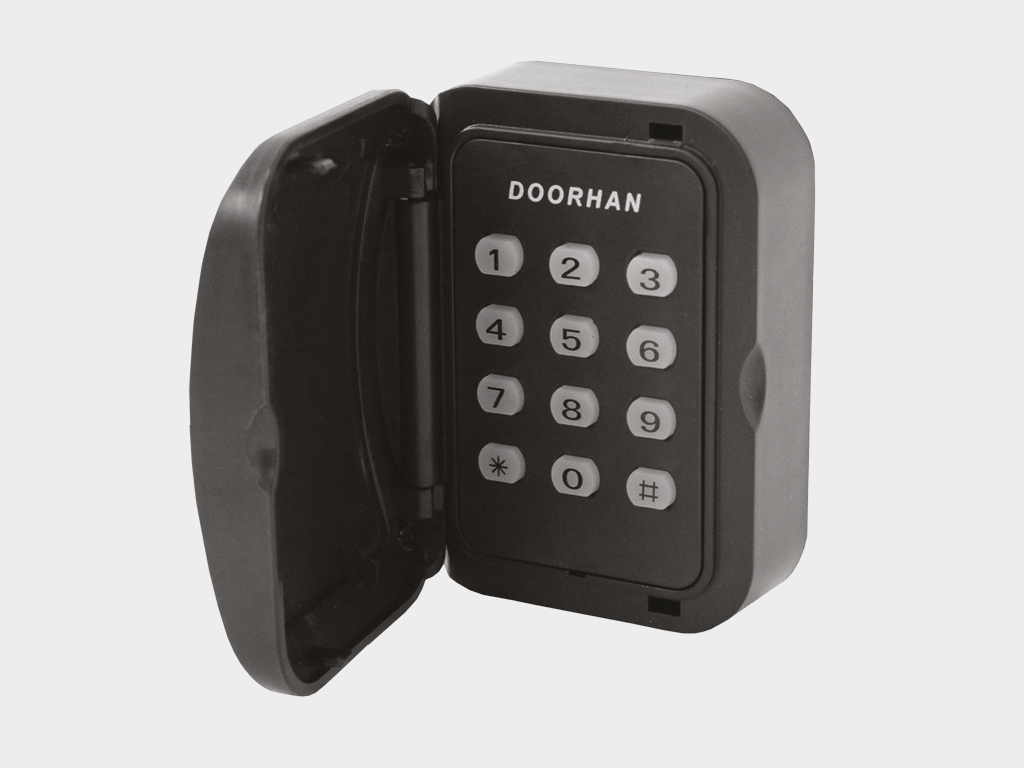

KEYPAD kodli klaviatura, DoorHan ichki yoki tashqi qabul qiluvchisi bilan jihozlangan darvozalar elektr drayverini masofaviy boshqarish uchun.

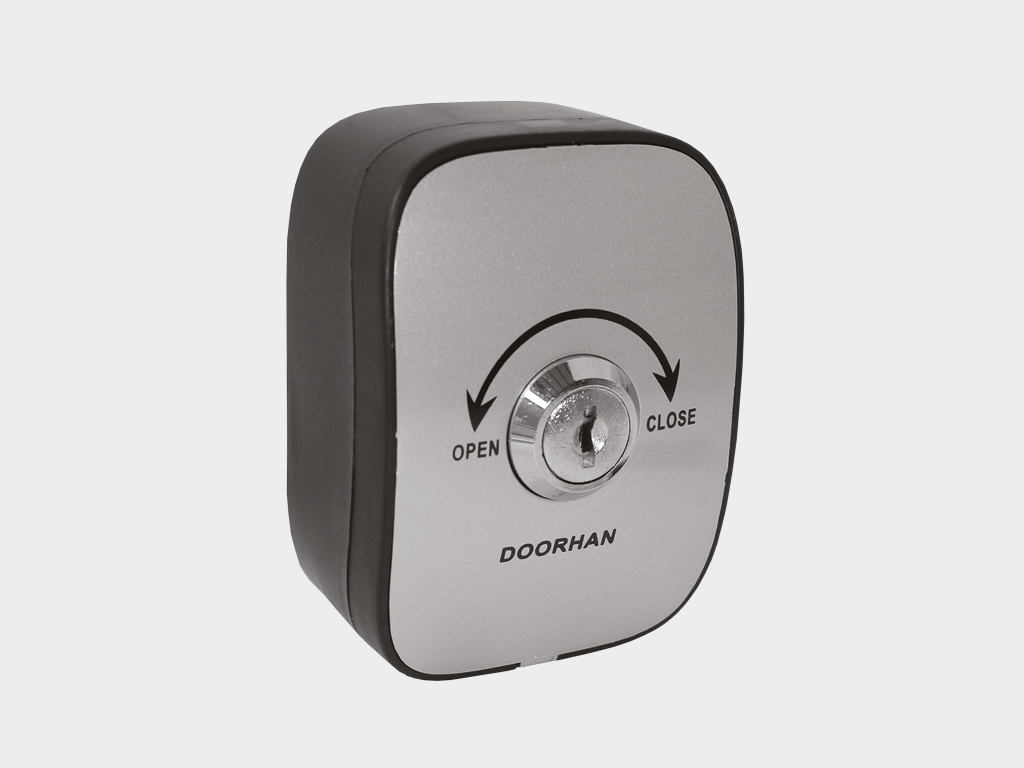

KEYSWITCH kalit-tugma, kalitni burish orqali avtomatik tizimni boshqarish bloki uchun boshqaruv buyruqlarini uzatish uchun.

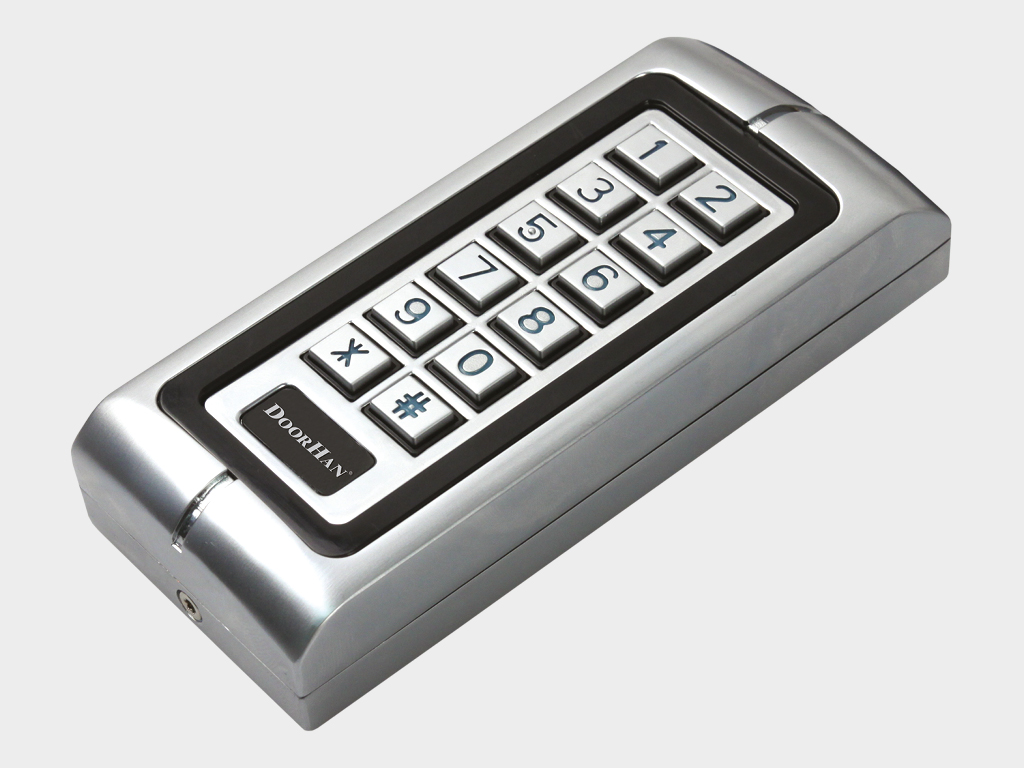

Antivandal kodli klaviatura KEYCODE, avtomatik qurilmani boshqarish uchun, shuningdek, tashqi tugma paneli yoki proximi-kartalarni o'qish qurilmasi sifatida ishlatilishi mumkin.

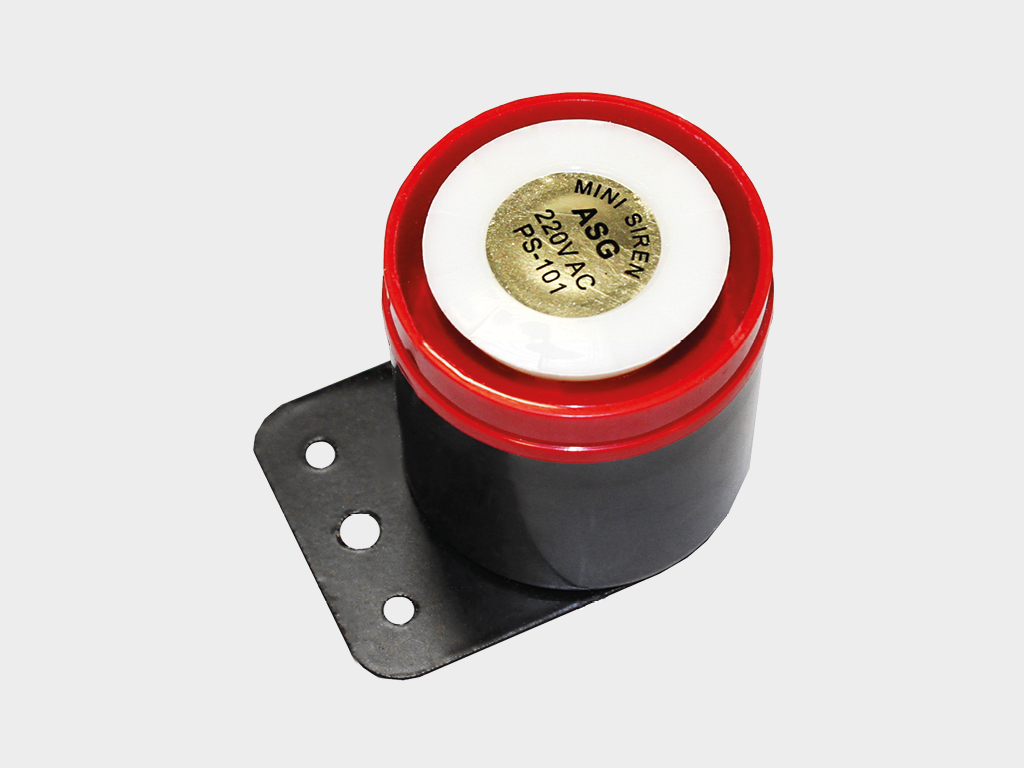

SIRENA sirenasi darvozalar harakati haqida ovozli xabarnoma berish uchun.

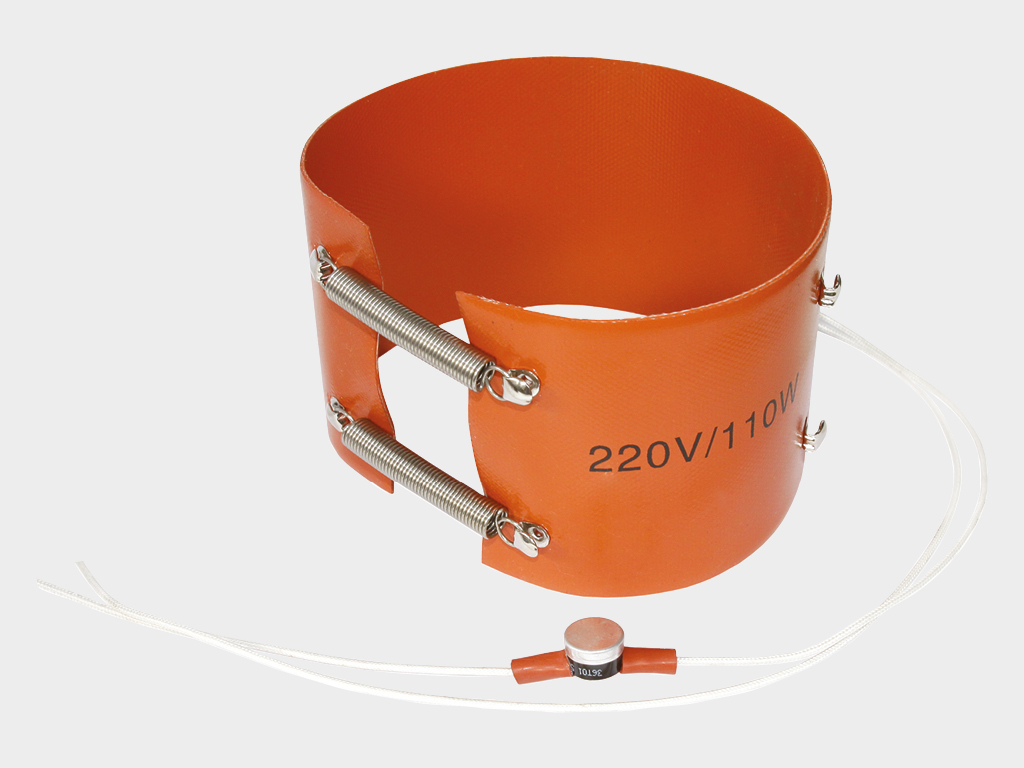

HEATER isituvchi qurilma shlagbaum elektr drayverini past harorat sharoitlarida ishlatish uchun isitish uchun.

Tashqi radiokabul qiluvchi DHRE-1 boshqa ishlab chiqaruvchilarning avtomatikasini DoorHan пulti yordamida boshqarish uchun.

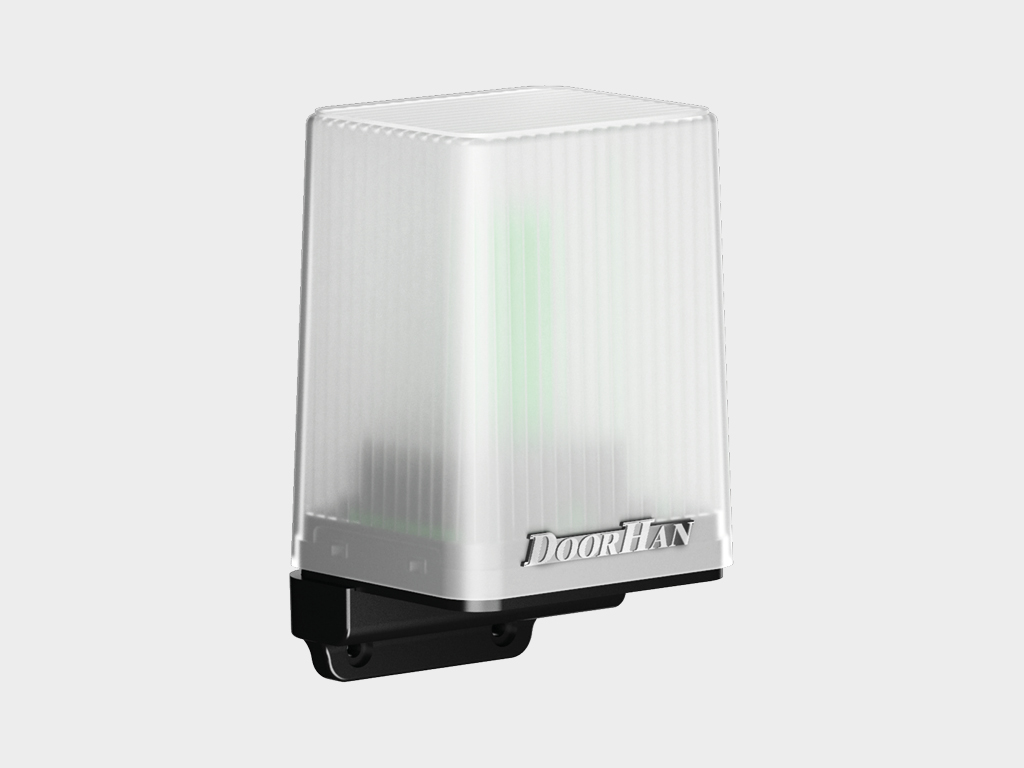

Antennali LED signal chirog'i LAMP-PRO darvozalar harakati haqida xabarnoma berish uchun.

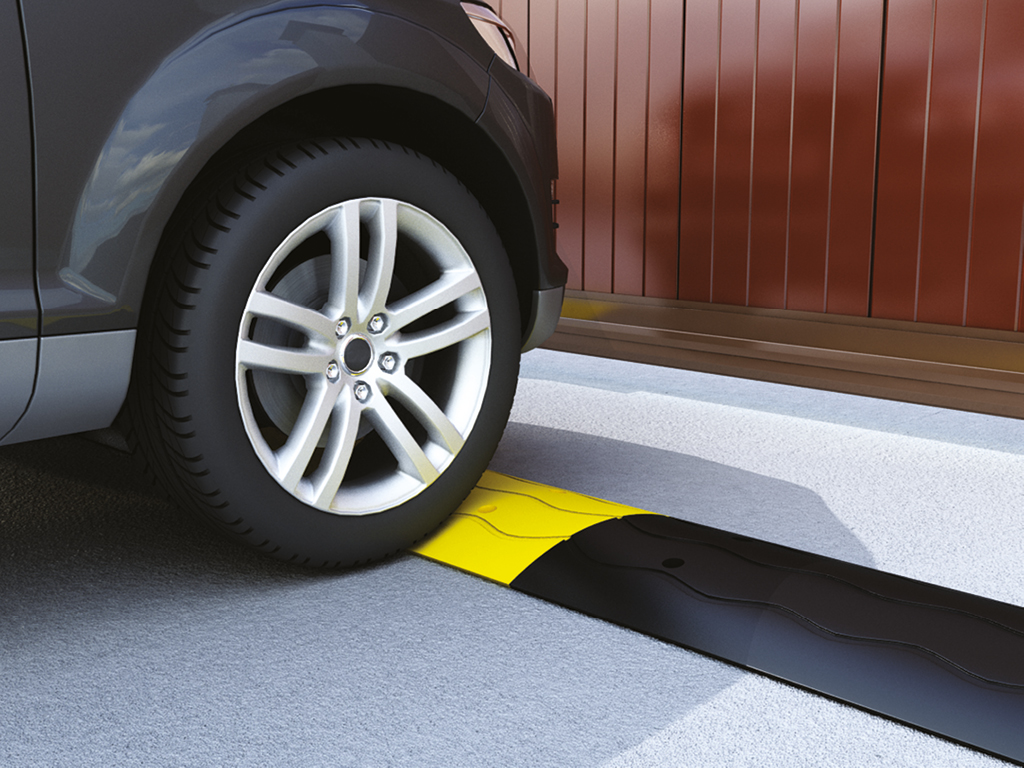

"Yotgan politsiyachi" aşındirishga chidamli sun'iy kauchukdan ishlab chiqarilgan bo'lib, ustunlar orasida elektr simlarini o'rnatishni yo'l qoplamini burg'ulashsiz osonlashtiradi.

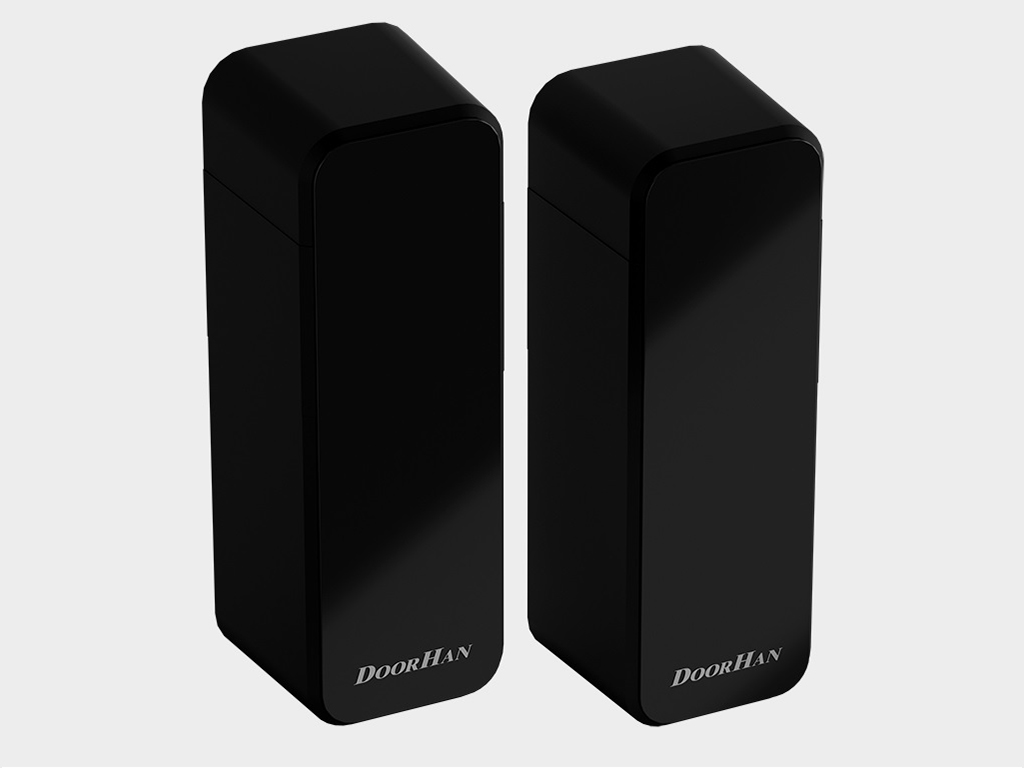

Simsiz fotoelementlar PHOTOCELL-PRO.

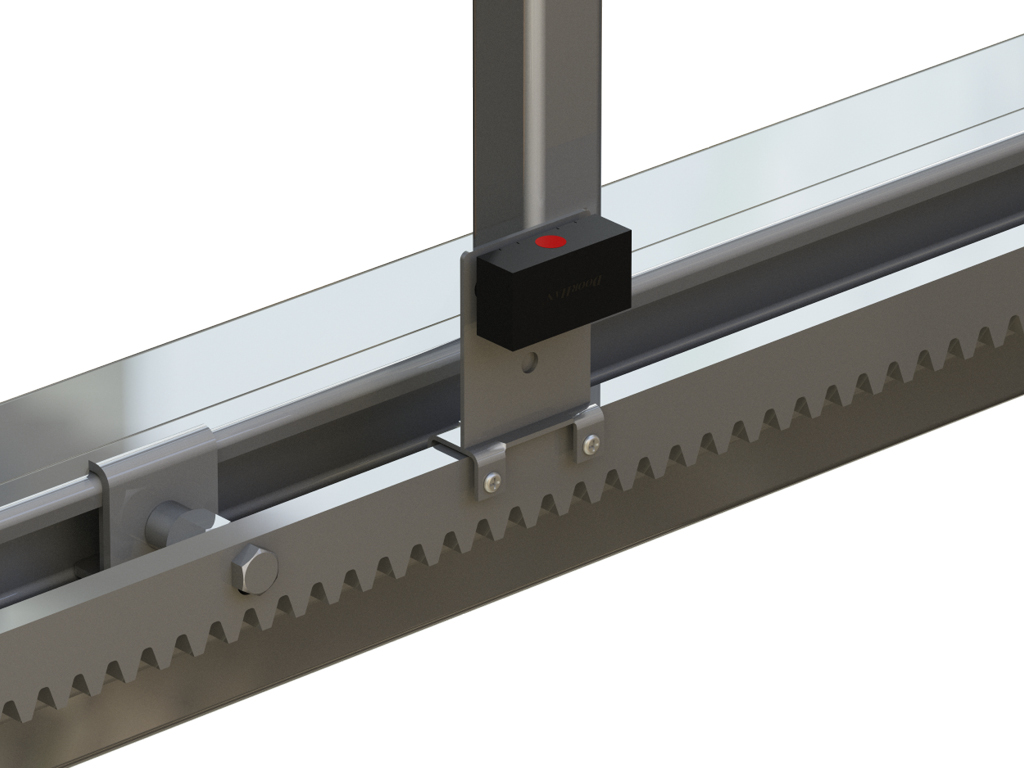

Tishli raykalar to'plami.

Technical description

O'lchamlar jadvali

Konstruktsiya

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема, мм

3 000, 3 500, 4 000, 4 500, 5 000, 5 500, 6 000

Высота проема, мм

1 145

Просвет, мм

745

Длина стрелы, мм

4 300 (3 000), 4 800 (3 500), 5 300 (4 000), 5 800 (4 500), 6 300 (5 000), 6 800 (5 500), 7 300 (6 000)

Высота стрелы, мм

400

Размеры корпуса (ДхШхВ), мм

1 133 × 415 × 1 182

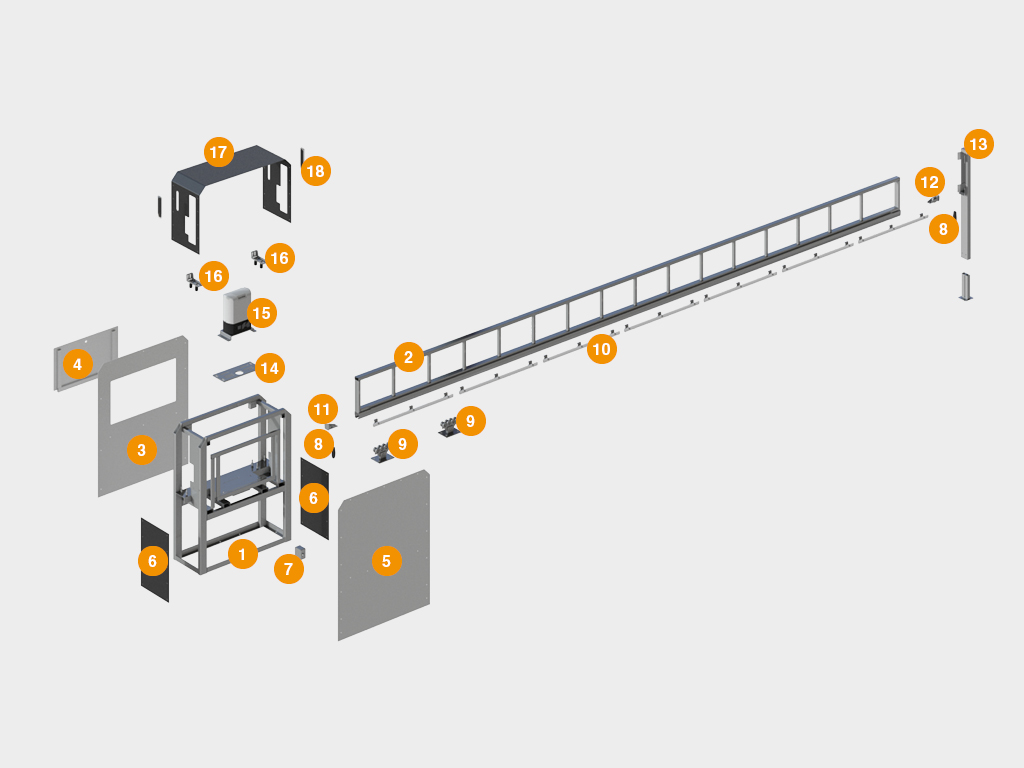

Ramka
Mil
Shlagbaum orqa paneli
Shlagbaum orqa paneli qopqog'i
Shlagbaum old paneli
Shlagbaum yon paneli
Yig'ish korpusi
Simsiz fotoelementlar PHOTOCELL-PRO
Rolka tayanchiga uchun ustun 71 × 60 × 3,5
Tishli rayka DHRACK 12 × 30 (1 m)
Orqa qopqoqi uchun ustun 71 × 60 × 3,5
Boshkiroqli rolik yig'indi 71 × 60 × 3,5 po'lat ustuni uchun
Tutiladigan ustun
Drayver uchun maydon plastinkasi
Drayver
Yo'naltiruvchi qurilma
Shlagbaum yuqori paneli yig'indisi
Signal chirog'i BARRIER-PRO

Параметр	Значение	Примечание
Напряжение питания, В	220
Мощность, Вт	130
Диапазон рабочих температур, °С	-20...+50
Скорость открывания проёма ворот, м/мин	10, 12, 17 (drayver modeli asosida)
Класс защиты IP	IP54

1. Qo'lda ochishda katta kuch sarflamang. Miltarni bir tekisda siljiting. Miltarni keskin itarishlar bilan harakatlantirish taqiqlanadi.

2. Avtomatik drayverdan foydalanishda, drayver bilan birga taqdim etilgan ko'rsatmalarga rioya qilish lozim.

3. Drayver ulanishi holatida miltarning harakatlantirilishi taqiqlanadi.

4. Bolalarni boshqaruv qurilmalariga (tugmalarga, пultlarga) yaqinlashtirmang.

5. Shlagbaum ishlayotgan paytda bolalar va hayvonlar uning ish faoliyati zonasida bo'lmasligini kuzatib boring.

6. Miltarning ochilish va yopilish vaqtida harakat yo'lini kesish qat'iyan taqiqlanadi, chunki bu jiddiy jarohatlarga olib kelishi mumkin.

7. Shlagbaumni urishga qo'ymang va uning erkin ochilish va yopilishiga to'sqinlik qilmang.

8. Qo'shimcha uskunalar yoki aksessuarlarni o'rnatish, shuningdek, alohida qismlarni o'zgartirish yoki sozlashni ishlab chiqaruvchi bilan maslahatlashmasdan amalga oshirish taqiqlanadi.

9. Shlagbaum ishlayotgan paytda miltarning harakat yo'lida begona narsalar bo'lmasligini kuzatib boring, chunki bu shlagbaumning shikastlanishiga olib kelishi mumkin.

10. Shlagbaum ishlayotganda miltarning siljish zonasi ichiga novdalar va butalar kirishiga yo'l qo'ymang, bu ish faoliyatiga to'sqinlik qilmasligi uchun.

11. Qishki davrda drayver, vites va tishli raykalarni qor va muzdan tozalash zarur.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Shlagbaum miltasining qadoqlanishi — bu milta atrofiga o'ralgan va ortiqcha joy bilan yopilgan pufakli plyonka bo'lib, plyonka kompaniya logotipi bilan bezatilgan skotch bilan mahkamlanadi.
Описание	Shlagbaum korpusining qadoqlanishi — bu shlagbaumning asosiga ortiqcha joy bilan o'ralgan pufakli plyonka bo'lib, plyonka kompaniya logotipi bilan bezatilgan skotch bilan mahkamlanadi.
Состав	Kompaniya logotipi bilan pufakli plyonka, kompaniya logotipi bilan skotch.

Qo‘shimcha tavsif print

O'rnatishdan so'ng, miltaning harakatini tekshirish zarur. Miltaning harakati silliq bo'lishi kerak, qisish va shovqinsiz. Miltaning yuzasi (vertikal va gorizontal ravishda) tekis bo'lishi, yopilish vaqtida qo'lni ushlovchi tutqichga kirishi kerak. Yopiq holatda tashuvchi balkaning egilishi (pastki tutqichning maydoniga tayangan holda) ochilish kengligining 1/300 qismini oshmasligi kerak. Boshqa holatlarda egilish miqdori cheklamalanmaydi, ammo egilish miltanning erkin harakatlanishiga va drayverning normal ishlashiga to'sqinlik qilmasligi kerak, agar yer yuzasining nisbati nol nuqtasidan 30 mm dan ortiq bo'lmasa. Aks holda, rolikli qo'llab-quvvatlash holatini sozlang.

Qo'shimcha uskunalar yoki aksessuarlarni o'rnatish, shuningdek, alohida qismlarni o'zgartirish yoki sozlashni ishlab chiqaruvchi bilan maslahatlashmasdan amalga oshirish taqiqlanadi. O'rnatish va keyingi ishlatish jarayonida faqat original zaxira qismlari va aksessuarlarni ishlatish tavsiya etiladi. Ishlab chiqaruvchi, ruxsatsiz modifikatsiyalar natijasida odamlar, hayvonlar yoki buyumlarga yetkazilgan jarohatlar va zararlar uchun javobgar emas.

Installation

Montaj usullari

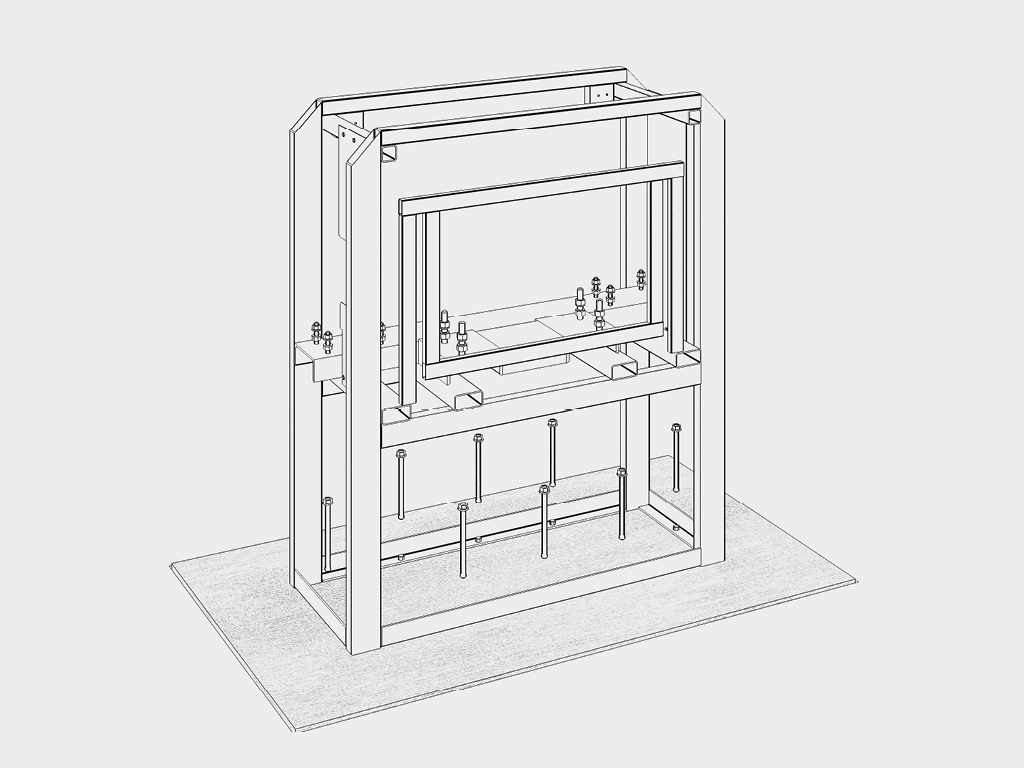

Shlagbaum korpusi betonlanadigan asosga anker boltlar yordamida o'rnatiladi. Anker boltlar mahsulot yetkazib berilishi tarkibiga kiradi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Antivandal shlagbaumni o'rnatish va ekspluatatsiya qilish bo'yicha qo'llanma

PDF

Sanitariya-epidemiologik talablar bilan muvofiqlik sertifikati (1-bet)

PDF

DWG

Sanitariya-epidemiologik talablar bilan muvofiqlik sertifikati (2-bet)

PDF

DWG

Mahsulot uchun muvofiqlik sertifikati

PDF

Komplektatsiya uchun muvofiqlik sertifikati

PDF

Antivandal shlagbaumning pasporti

PDF

Antivandal shlagbaumning gabaritli chizmasi

PDF

DWG

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan antivandal shlagbaumning ishlash ishonchliligi uchun 1 yil muddatga kafolat beriladi, sotib olish sanasidan boshlab.

Yangi mahsulotlar

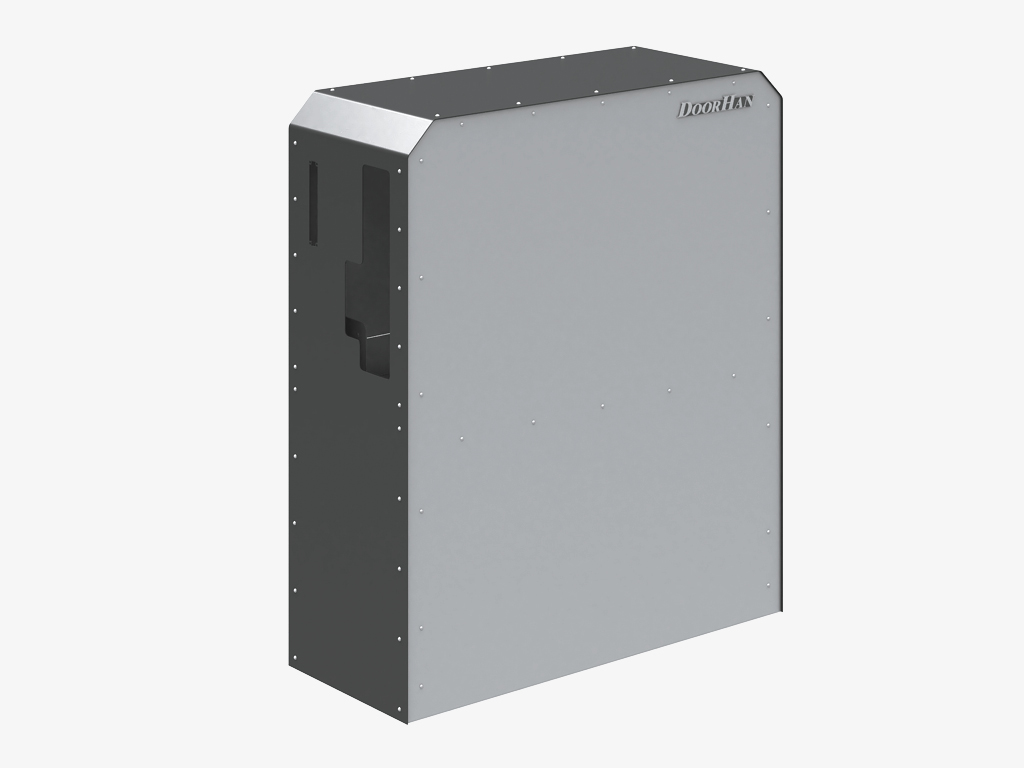

Yangi po'lat antivandal korpusi shlagbaum mexanizmlarini noqonuniy harakatlar, mexanik shikastlanishlar va atrof-muhit ta'sirlaridan ishonchli tarzda himoya qiladi.

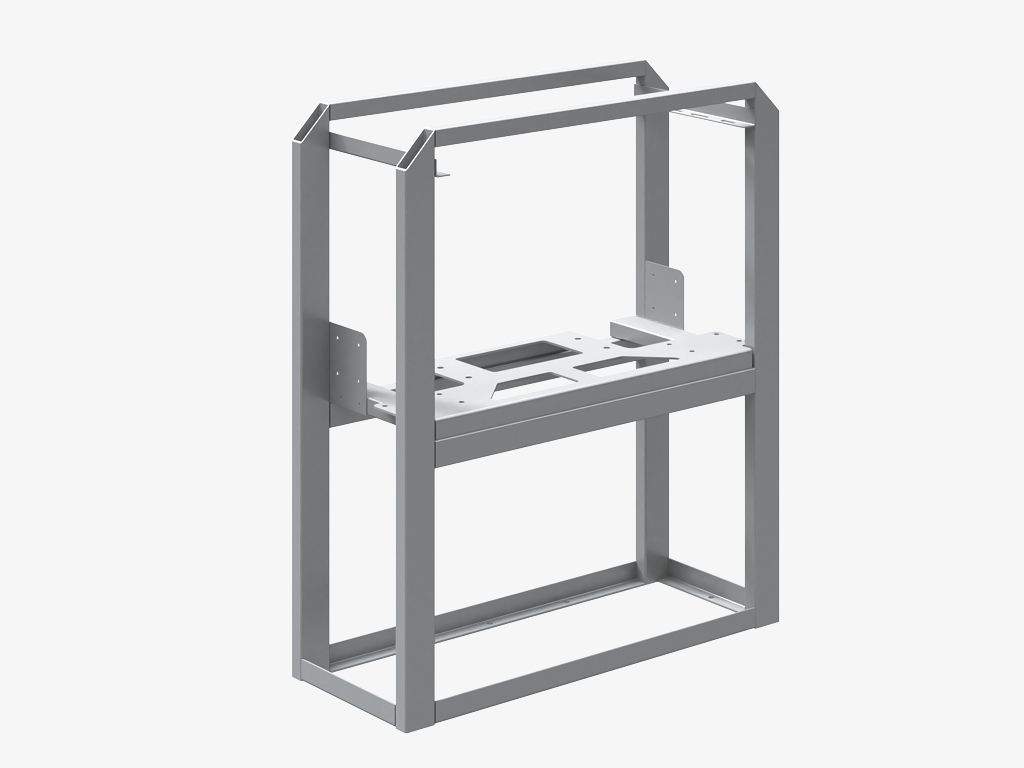

Yangi po'lat ramka, burama profil orqali konstruktsiyani yengillashtiradi, shu bilan birga uning ishonchliligi va qattiqligini saqlab qoladi.

Shlagbaumni avtomatlashtirish uchun ishlatiladigan avtomatika assortimenti kengaytirildi. Mavjud drayverlar: SLIDING-500, SLIDING-500-24V, SLIDING-800PRO, SLIDING-1300, SLIDING-2100.
