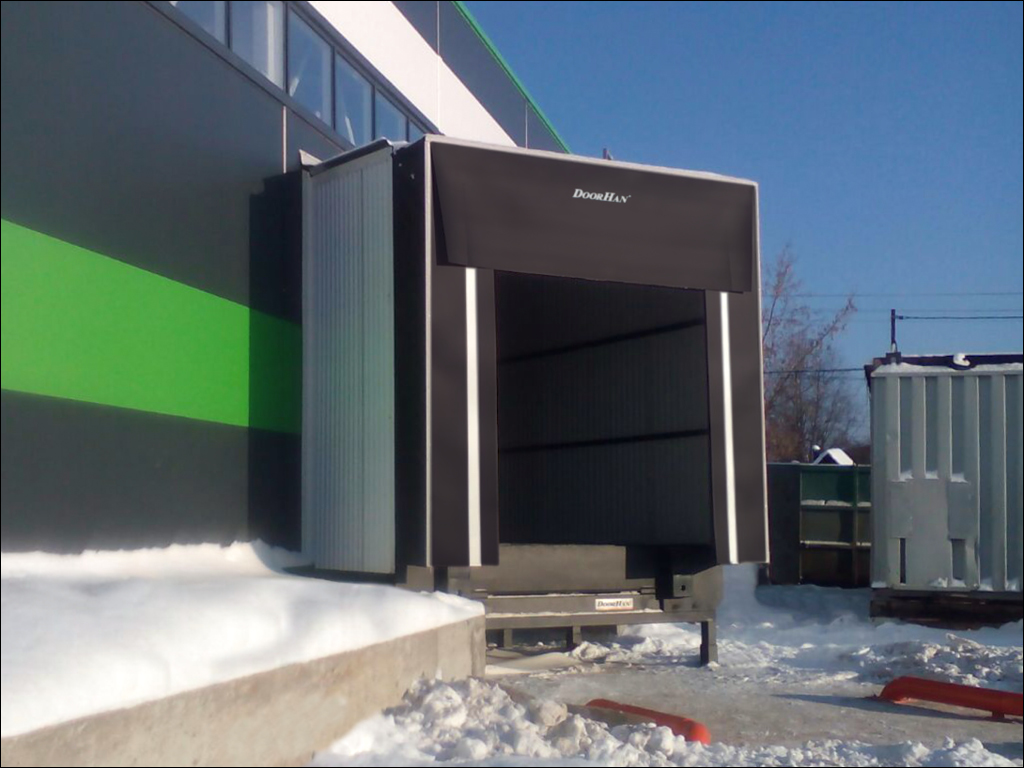

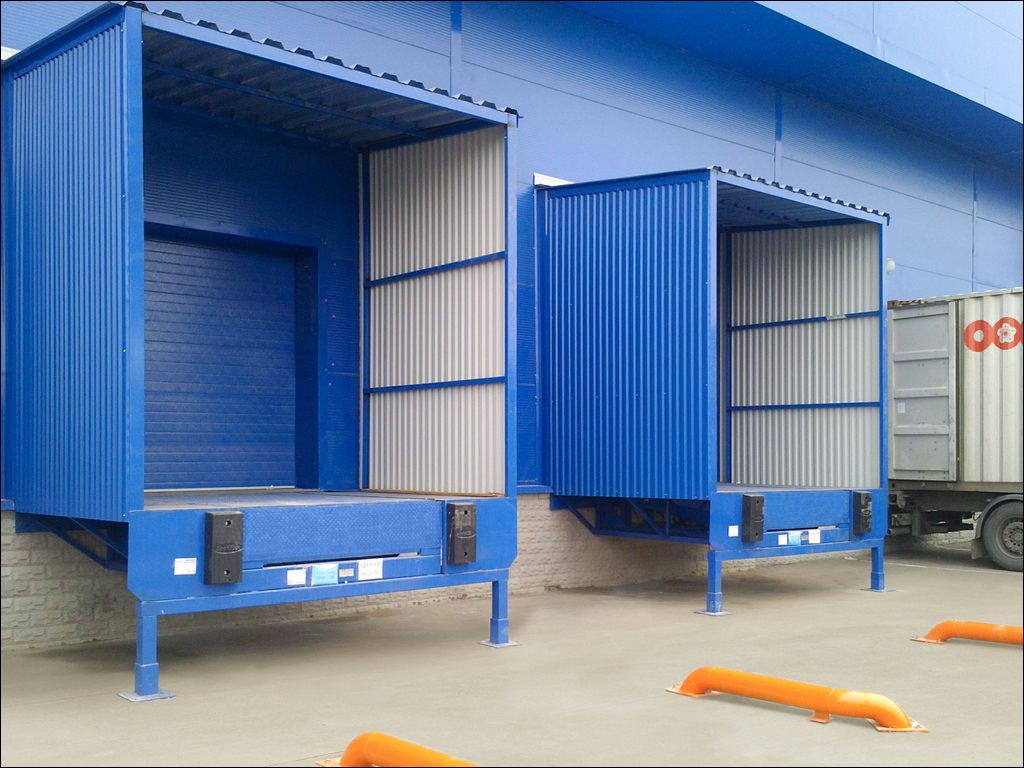

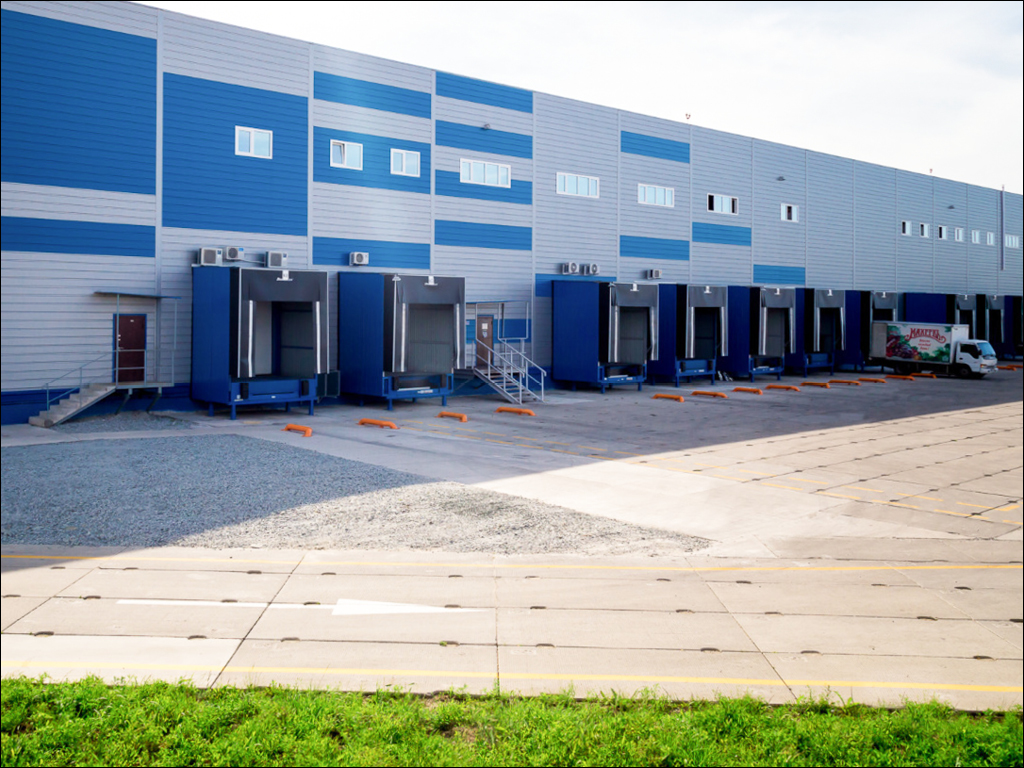

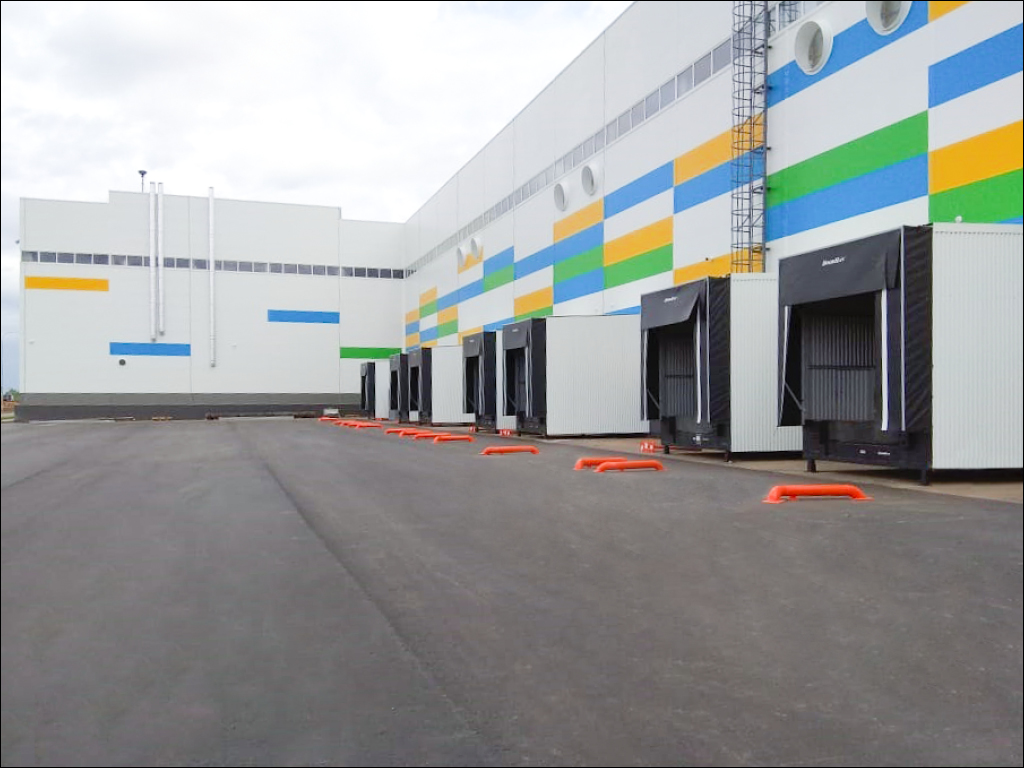

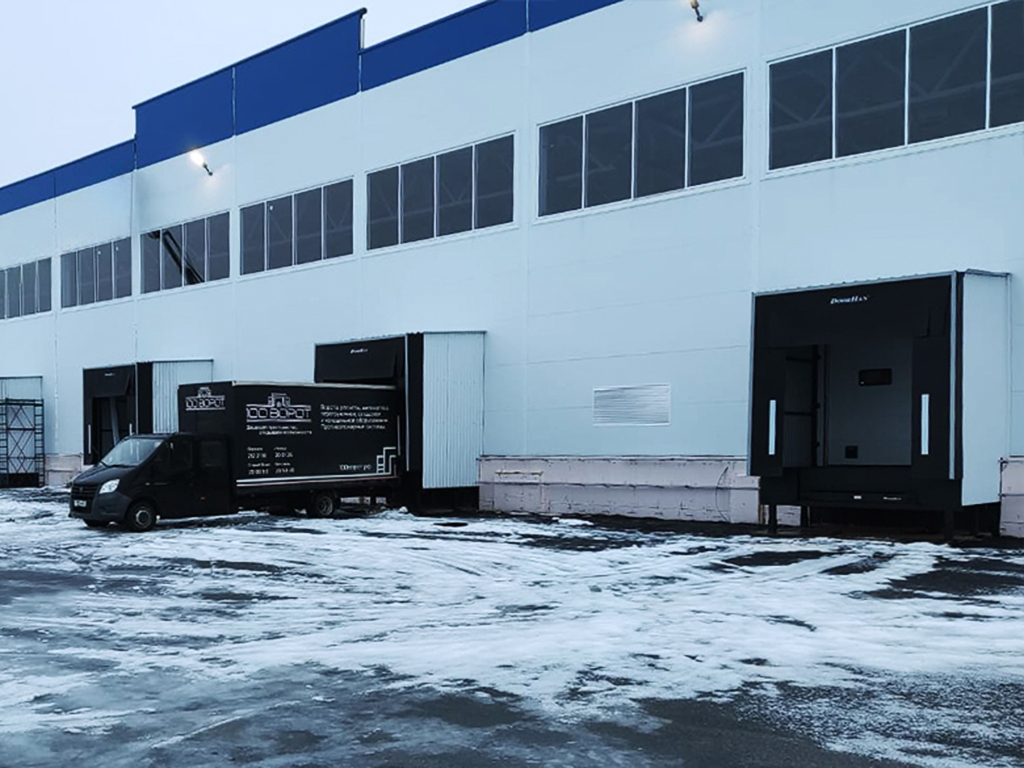

DHOUS standart seriyali yuk ko'tarish kabinasi

DHOUS standarti seriyasidagi yuk ko'tarish kabinasining dizayni tufayli, u barcha turdagi germetizatorlar va aylanishi hamda tortilishi mumkin bo'lgan tekislash platformalari bilan ishlatilishi mumkin. O'rnatish yuqori tezlikda amalga oshiriladi, chunki oldindan yig'ilgan qismlar yetkazib beriladi. Konstruktsiyaning barcha ulanishlari – payvandlangan.
Qo'llanilish sohasi:
Afzalliklar
Issiqlik samaradorligi va joyni tejash
Bino tashqarisiga o‘rnatish ichki joylarda haroratni saqlash va joyni tejashni ta'minlaydi.
Konstruksiyaning universaligi
Barcha turdagi germetik materiallar va tenglashtirish platformalariga mos keladi, shu jumladan burama va suriladigan rampalar bilan.
Atrof-muhit yog‘ingarchiligini ajratish
Tamhur tomining konstruktsiyasi yomg‘ir suvlarini germetik material va yuk mashinasidan uzoqlashtiradi.
Modernizatsiya qilish imkoniyati
Asosiy binoning qayta qurilishini talab qilmasdan modernizatsiya qilish imkoniyati mavjud.
Issiqlik samaradorligi va joyni tejash
Bino tashqarisiga o‘rnatish ichki joylarda haroratni saqlash va joyni tejashni ta'minlaydi.
Konstruksiyaning universaligi
Barcha turdagi germetik materiallar va tenglashtirish platformalariga mos keladi, shu jumladan burama va suriladigan rampalar bilan.
Atrof-muhit yog‘ingarchiligini ajratish
Tamhur tomining konstruktsiyasi yomg‘ir suvlarini germetik material va yuk mashinasidan uzoqlashtiradi.
Modernizatsiya qilish imkoniyati
Asosiy binoning qayta qurilishini talab qilmasdan modernizatsiya qilish imkoniyati mavjud.
Dizayn
RAL kartasi bo'yicha rang tanlovlari (devor ranglari)
RAL 9003 (oq, standart rang)
RAL 9003 (oq, standart rang)
RAL 9006 (kumushrang)
RAL 9006 (kumushrang)
RAL 7004 (kulrang)
RAL 7004 (kulrang)
RAL 1014 (bej)
RAL 1014 (bej)
RAL 6005 (yashil)
RAL 6005 (yashil)
RAL 5005 (ko'k)
RAL 5005 (ko'k)
RAL 7016 (antrasit)
RAL 7016 (antrasit)
RAL 3000 (qizil)
RAL 3000 (qizil)
RAL 3005 (bordo)
RAL 3005 (bordo)
RAL 8017 (jigarrang-qizil)
RAL 8017 (jigarrang-qizil)
Equipment
Bazaviy to'plam
Qo'shimcha to'plam

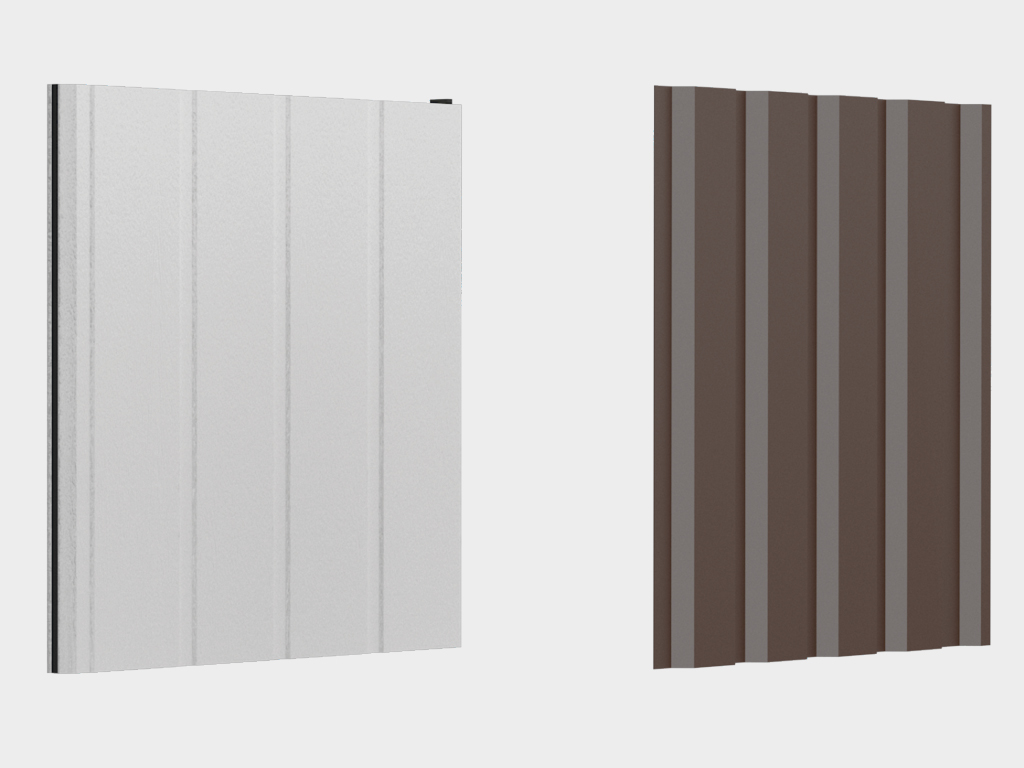

Devor materiali – sandwich-panel (tashqarisi va ichki tomoni RAL 9003 rangi); tom yopish materiali – C44 profilli varaqalar (tsinklangan).

Devor materiali – sandwich-panel (tashqarisi va ichki tomoni RAL 9003 rangi); tom yopish materiali – C44 profilli varaqalar (tsinklangan).

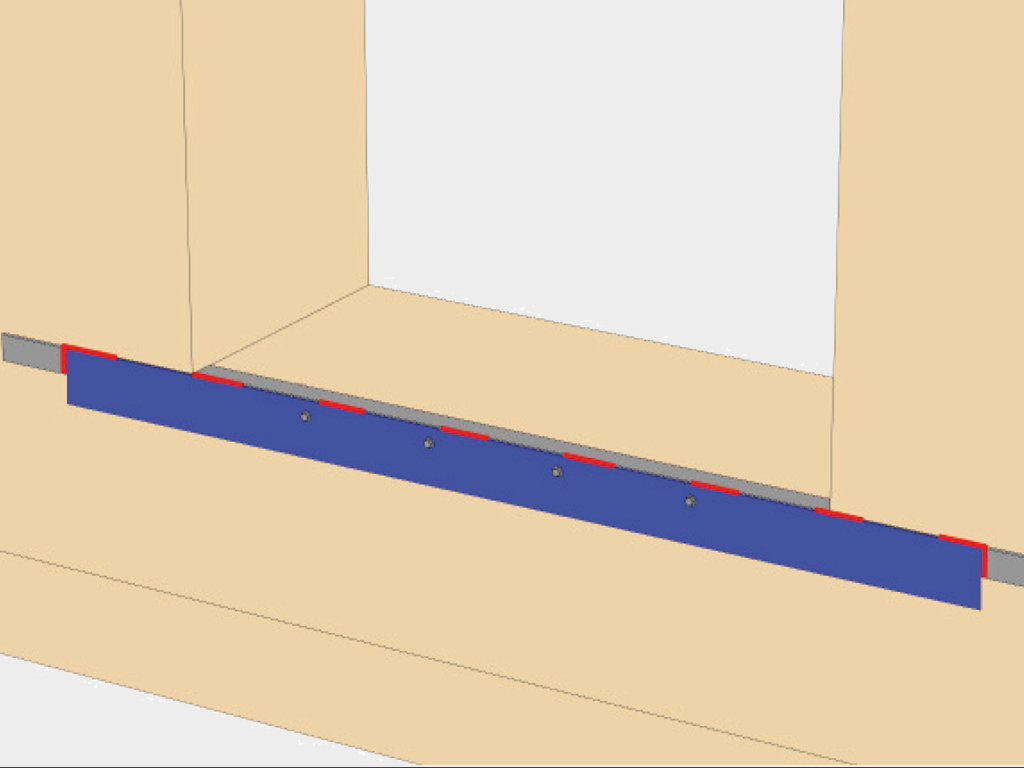

Ijro, bino rampasining chiqishi uchun 0 mm (bino rampasi bino devori bilan tekis).

Ijro, bino rampasining chiqishi uchun 0 mm (bino rampasi bino devori bilan tekis).

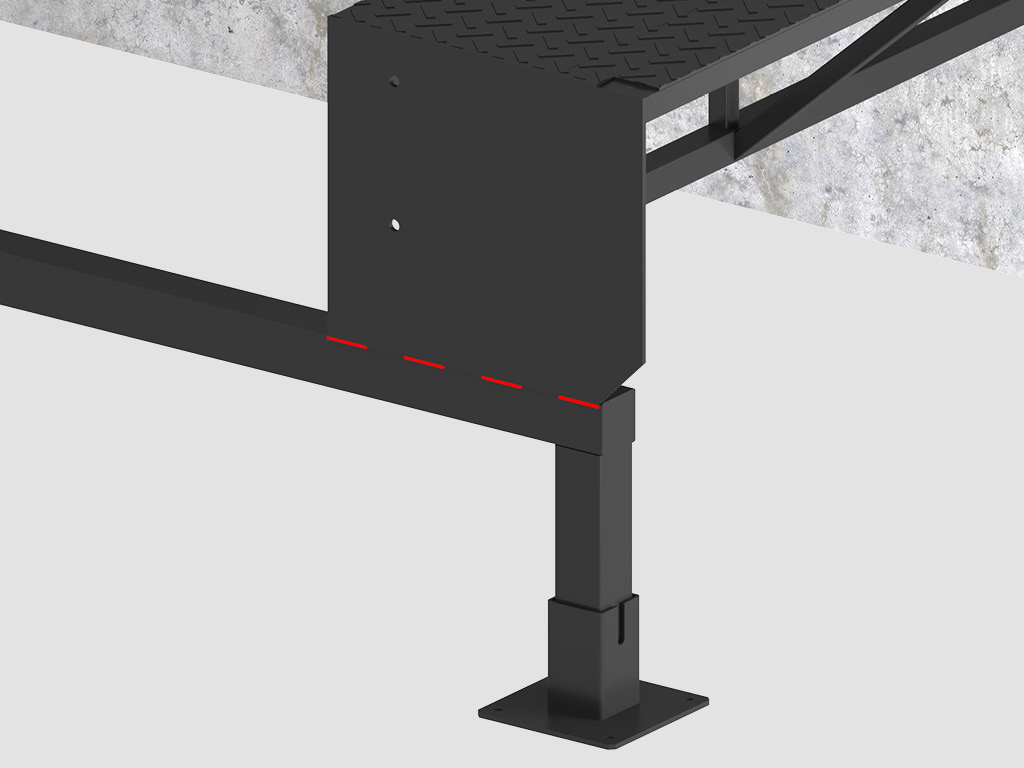

Har qanday bumperni o‘rnatish uchun ijro (tanlovga ko‘ra).

Har qanday bumperni o‘rnatish uchun ijro (tanlovga ko‘ra).

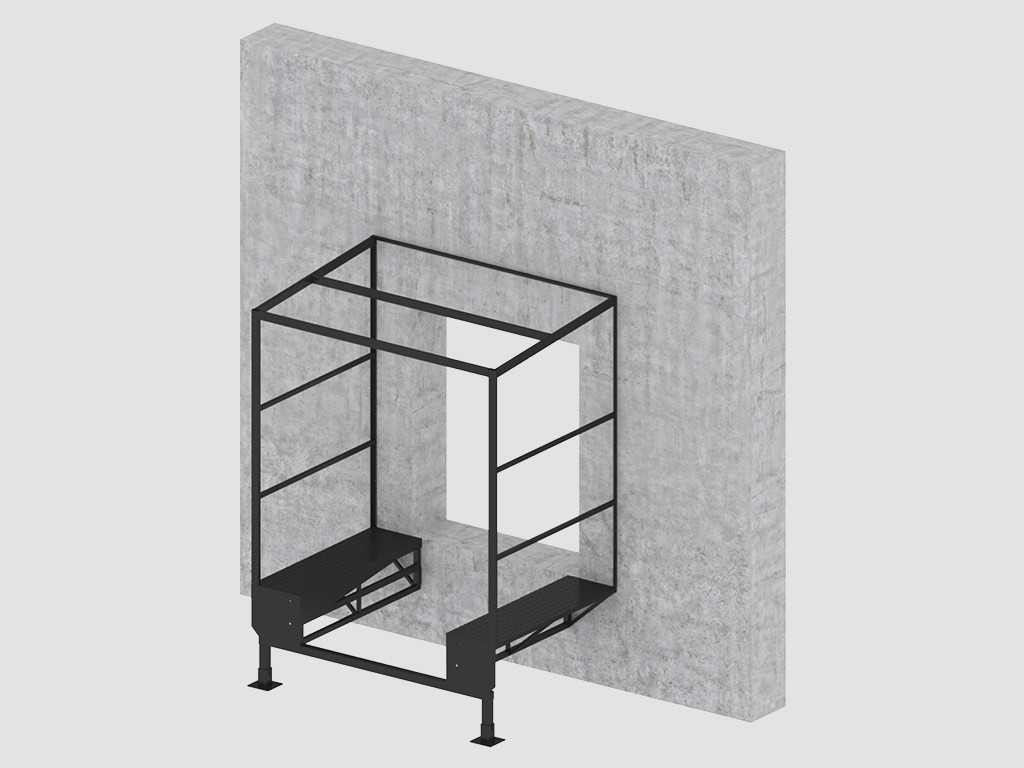

Devor va tomonsiz.

Devor va tomonsiz.

Bino rampasining chiqishi 1 dan 500 mm gacha bo‘lgan bajarilishi (bino rampasi bino devoridan 1-500 mm chiqib turadi).

Bino rampasining chiqishi 1 dan 500 mm gacha bo‘lgan bajarilishi (bino rampasi bino devoridan 1-500 mm chiqib turadi).

Tomni izolyatsiya qilish tambur sandwich-paneli bilan.

Tomni izolyatsiya qilish tambur sandwich-paneli bilan.

Devorlarni bajarilishi – C20 profil varag‘idan. O‘n ta standart ranglar: RAL 9003 (oq), RAL 9006 (kumush), RAL 7004 (kulrang), RAL 1014 (bej), RAL 6005 (yashil), RAL 5005 (ko‘k), RAL 7016 (antratsit), RAL 3000 (qizil), RAL 3005 (bordo), RAL 8017 (qahva-qizil).

Devorlarni bajarilishi – C20 profil varag‘idan. O‘n ta standart ranglar: RAL 9003 (oq), RAL 9006 (kumush), RAL 7004 (kulrang), RAL 1014 (bej), RAL 6005 (yashil), RAL 5005 (ko‘k), RAL 7016 (antratsit), RAL 3000 (qizil), RAL 3005 (bordo), RAL 8017 (qahva-qizil).

Devorlarni bajarilishi – har qanday profil varag‘idan. Rang mijoz namunasi bo‘yicha.

Devorlarni bajarilishi – har qanday profil varag‘idan. Rang mijoz namunasi bo‘yicha.

Tambur qismlarini bino devori bilan tutashuvni ramkaga olish uchun qo‘shimcha elementlar bilan ta’minlash.

Tambur qismlarini bino devori bilan tutashuvni ramkaga olish uchun qo‘shimcha elementlar bilan ta’minlash.

Maqola

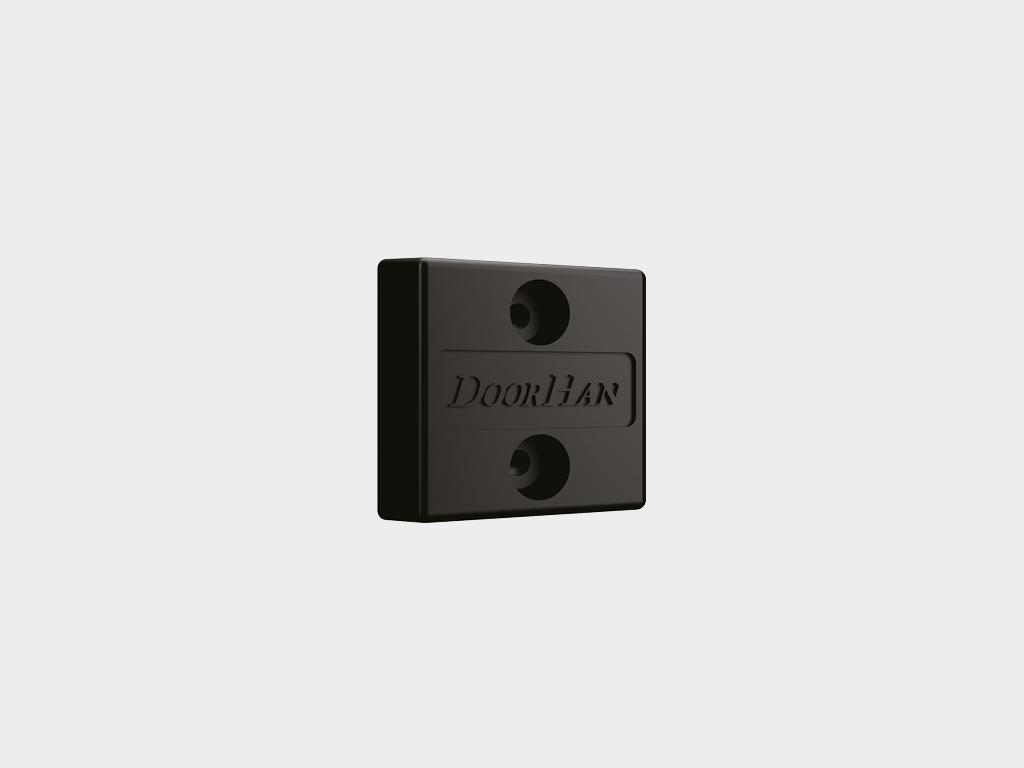

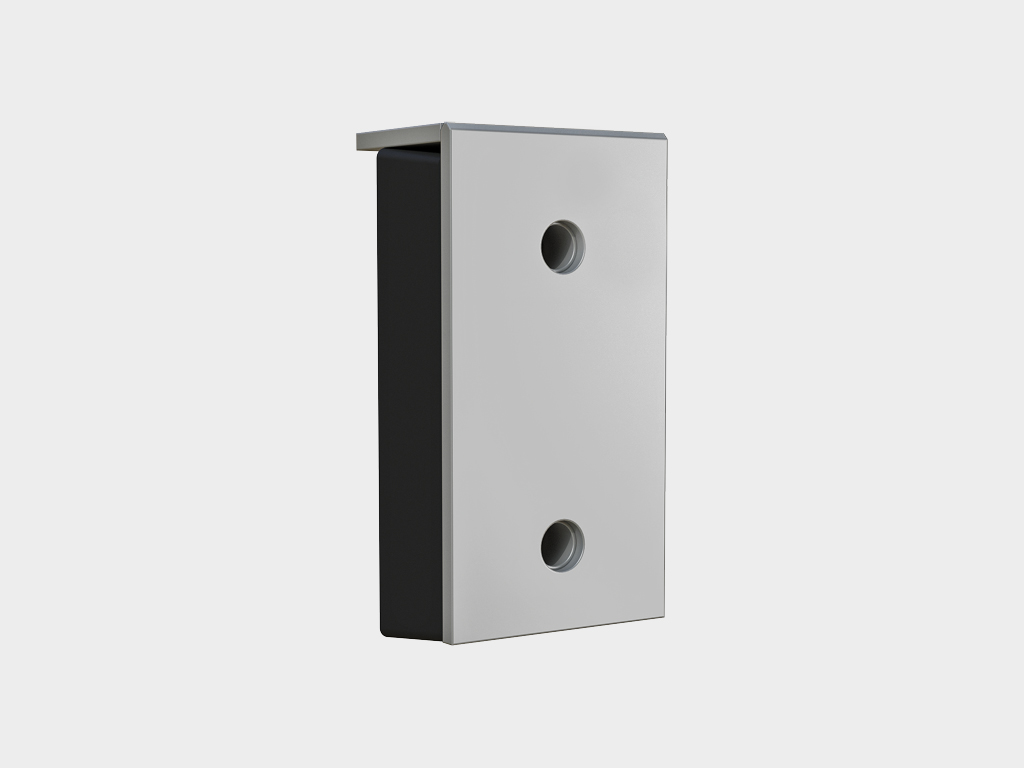

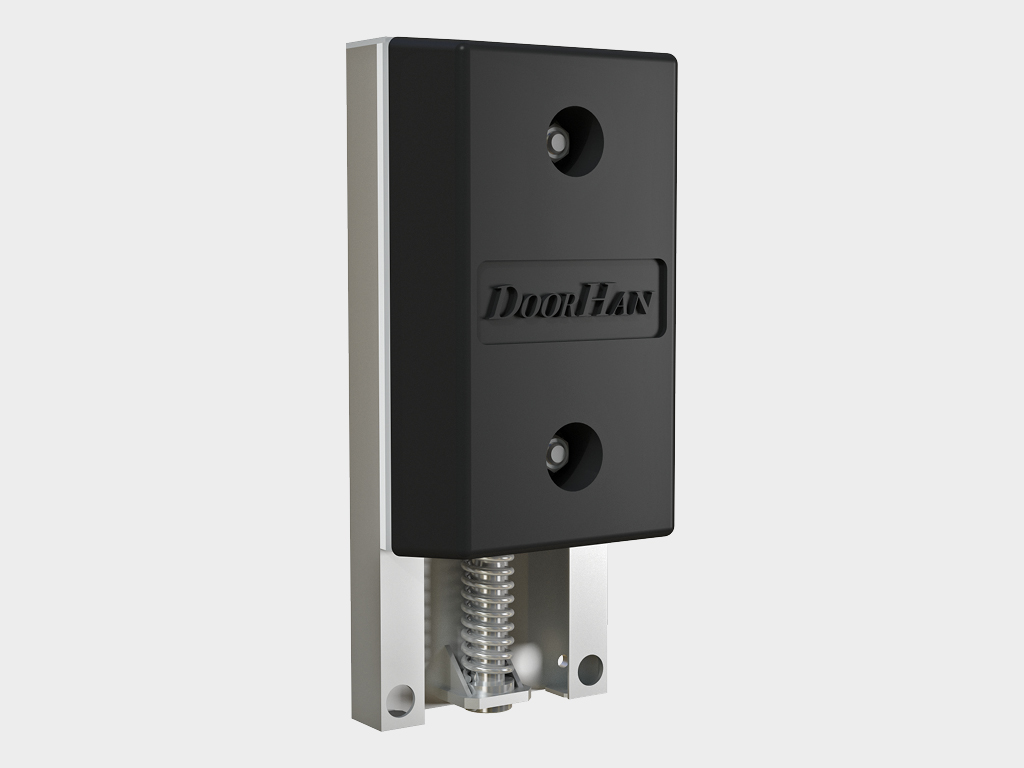

Maqola "BR250x250x100". Asosiy rezina bumper 250 × 250 × 100 mm. Yuk mashinasining yuklash joyiga xavfsiz kirishini ta’minlaydi va bino devorining shikastlanishini oldini oladi. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

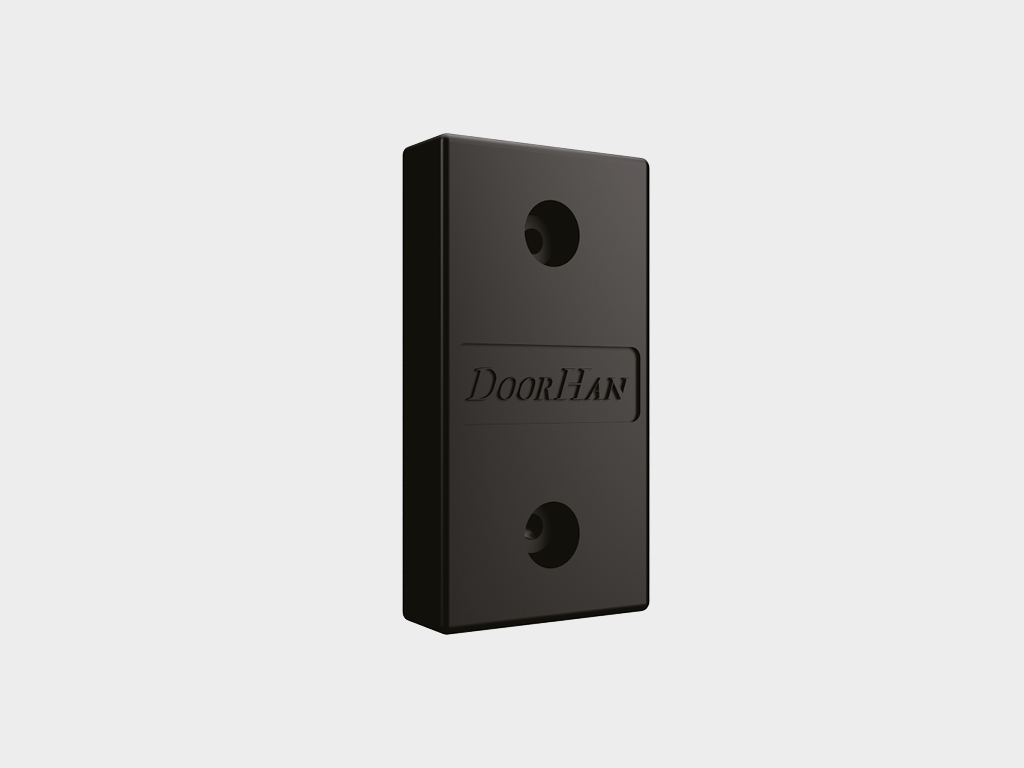

Maqola "BR450x250x100". Asosiy rezina bumper 450 × 250 × 100 mm. Yuk mashinasining yuklash joyiga xavfsiz kirishini ta’minlaydi va bino devorining shikastlanishini oldini oladi. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

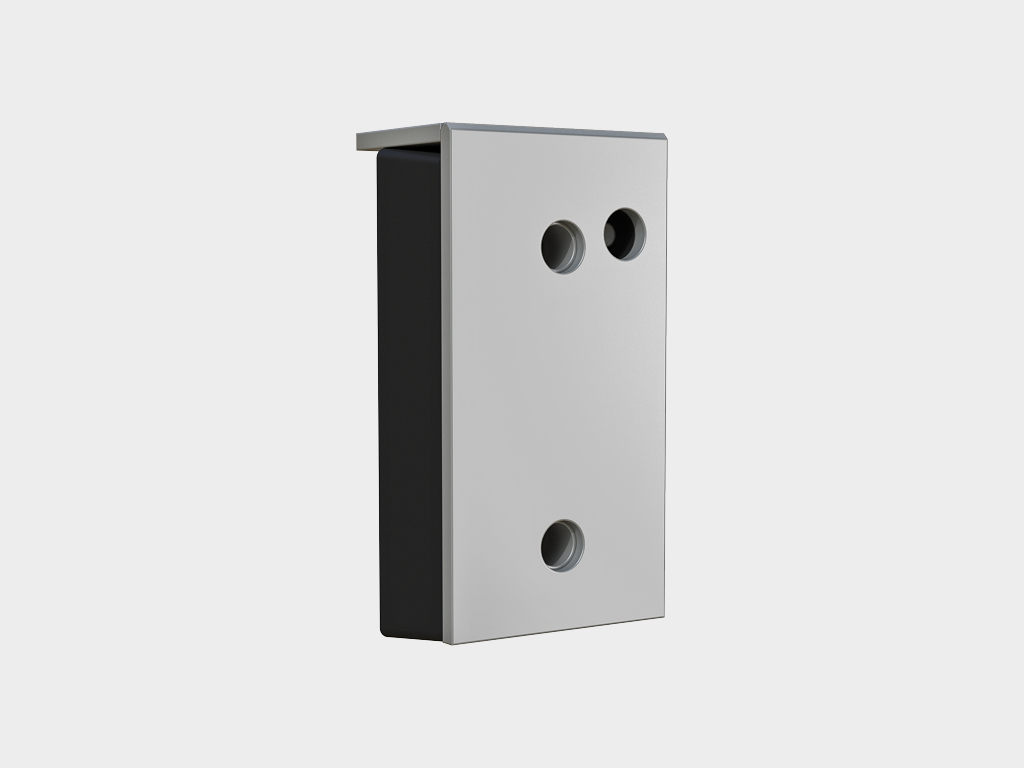

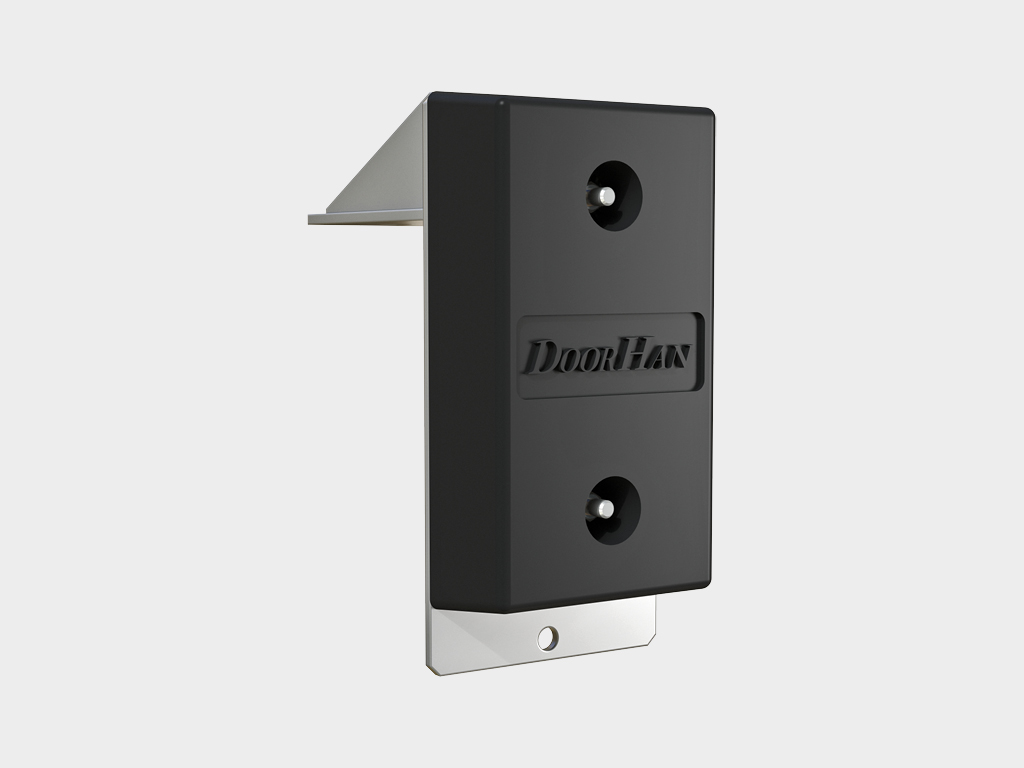

Maqola "BRC510x250x330". 450 × 250 × 100 mm bumper asosida qurilgan. 510 × 250 × 330 mm (tashqi o‘lchamlar) konsol turi rezina bumper. Yuk mashinasining yuklash joyiga xavfsiz kirishini ta’minlaydi va bino devorining shikastlanishini oldini oladi. Avtomobilning korpus balandligi rampa balandligidan katta bo‘lishi mumkin bo‘lsa ishlatiladi. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

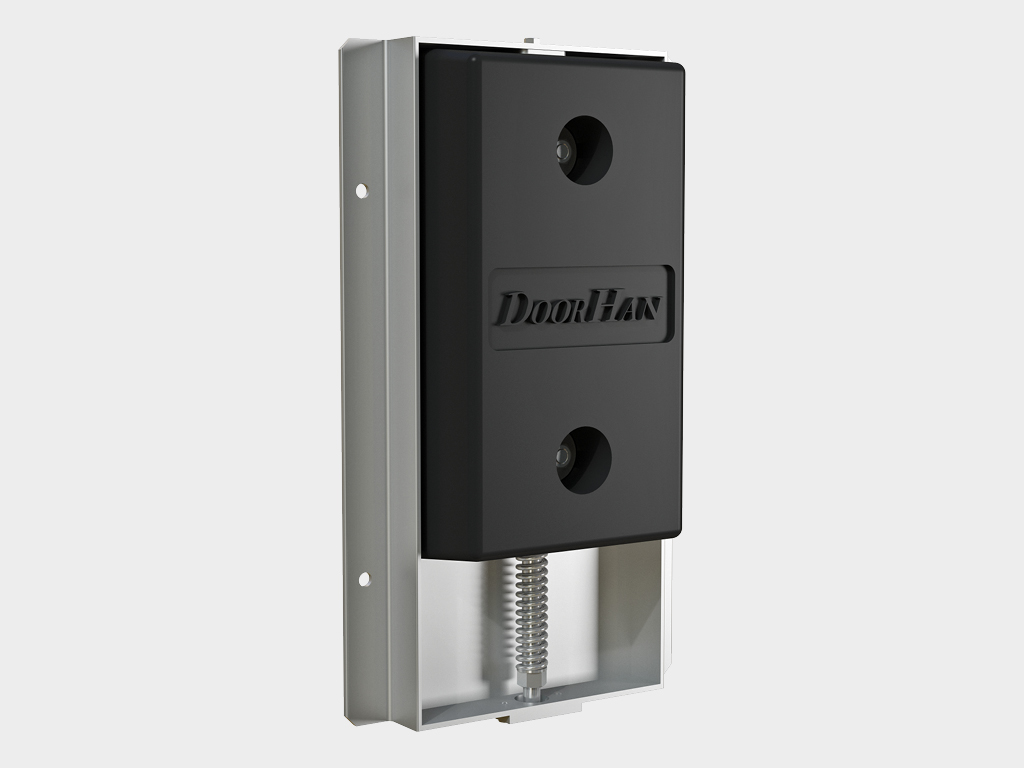

Maqola "BRM610x250x175". 450 × 250 × 100 mm bumper asosida qurilgan. 610 × 250 × 175 mm (tashqi o‘lchamlar) harakatlanuvchi rezina bumper. Yuk mashinasining harakatlarini yuqoriga va pastga yuklash/bo‘shatish jarayonida kuzatadi. Kengaytirilgan ishlash muddati va mustahkamligi uchun harakatlanuvchi xususiyatga ega. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BRM600x364x110". 450 × 250 × 100 mm bumper asosida qurilgan. 600 × 364 × 110 mm (tashqi o‘lchamlar) harakatlanuvchi rezina bumper. Yuk mashinasining harakatlarini yuqoriga va pastga yuklash/bo‘shatish jarayonida kuzatadi. Kengaytirilgan ishlash muddati va mustahkamligi uchun harakatlanuvchi xususiyatga ega. Faqat 1000 mm uzunlikdagi tortiladigan platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BRSP(16)465x250x165". 450 × 250 × 100 mm bumper asosida qurilgan. 465 × 250 × 165 mm (tashqi o‘lchamlar) po‘lat ishchi qo‘shimcha qoplama bilan. Butun yuzasi bo‘ylab amortizatsiya qiluvchi materialdan (450 × 250 × 100 mm rezina bumper) iborat bo‘lib, kuchli po‘lat tashqi qoplama bilan yopilgan. Qo‘shimcha qoplama bumperning ishlash muddatini uzaytirish va rezina bumperning avtomobil parkovkasi va yuklash/bo‘shatish jarayonlari davomida shikastlanishini oldini olish uchun xizmat qiladi. Ushbu detali tez tabiiy eskirishga moyil bo‘lib, ishda eskirish va deformatsiya sababli kafolatli almashtirishga yaroqsiz. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BRSP(16)465x250x165S". 450 × 250 × 100 mm bumper asosida qurilgan. 465 × 250 × 165 mm (tashqi o‘lchamlar) po‘lat ishchi qo‘shimcha qoplama bilan va parkovka sensori bilan. Butun yuzasi bo‘ylab amortizatsiya qiluvchi materialdan (450 × 250 × 100 mm rezina bumper) iborat bo‘lib, kuchli po‘lat tashqi qoplama bilan yopilgan va parkovka sensori bilan ta’minlangan, bu esa yuk mashinasining xavfsiz tutashishini ta’minlaydi. Qo‘shimcha qoplama bumperning ishlash muddatini uzaytirish va rezina bumperning avtomobil parkovkasi va yuklash/bo‘shatish jarayonlari davomida shikastlanishini oldini olish uchun xizmat qiladi. Ushbu detali tez tabiiy eskirishga moyil bo‘lib, ishda eskirish va deformatsiya sababli kafolatli almashtirishga yaroqsiz. Parkovka radar tizimi bilan ishlatiladi. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

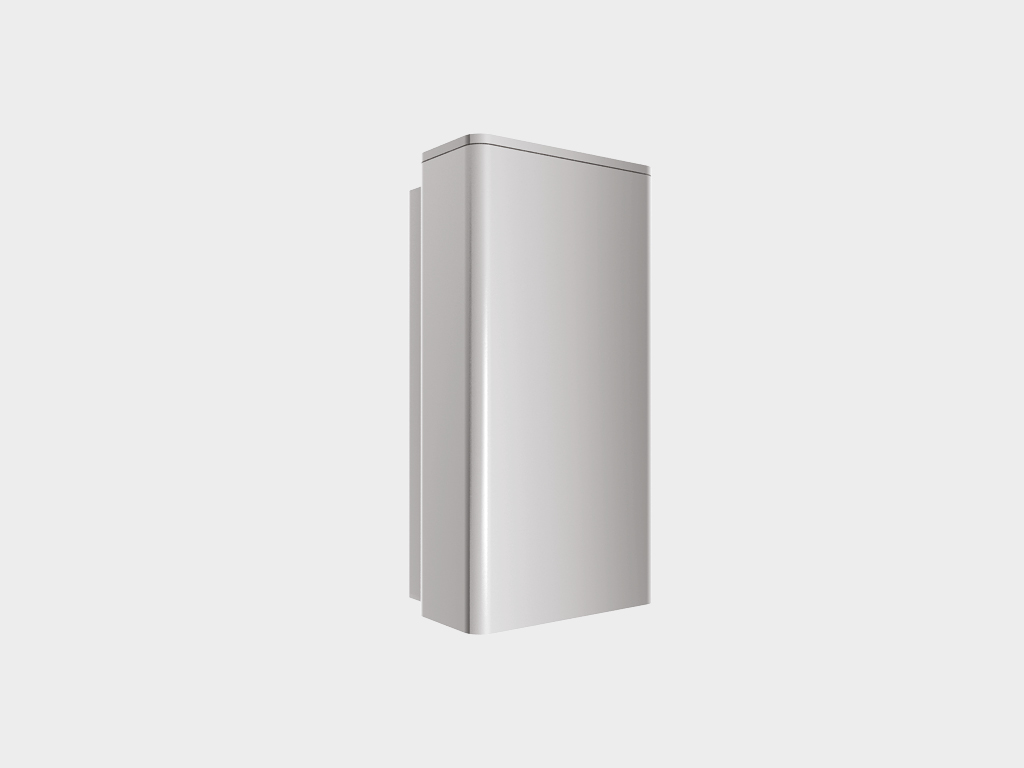

Maqola "BS500x255x205". 450 × 250 × 100 mm bumper asosida qurilgan. 500 × 255 × 205 mm (tashqi o‘lchamlar) po‘lat bumper, demping qo‘shimchasi bilan. Gibrid bumper bo‘lib, harakatlanuvchi bumper va po‘lat plita bilan birlashgan. Uni ishlab chiqarish uchun rezina maydalari bilan damperli element va harakatlanuvchi mustahkam tashqi po‘lat qoplama ishlatilgan. Po‘lat korpus bumperning ishlash muddatini uzaytirish va rezina bumperning avtomobil parkovkasi va yuklash/bo‘shatish jarayonlari davomida shikastlanishini oldini olish uchun xizmat qiladi. Ushbu detali tez tabiiy eskirishga moyil bo‘lib, ishda eskirish va deformatsiya sababli kafolatli almashtirishga yaroqsiz. Faqat 1000 mm uzunlikdagi tortiladigan platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BS800x255x205". 450 × 250 × 100 mm bumper asosida qurilgan. 800 × 255 × 205 mm (tashqi o‘lchamlar) po‘lat bumper, demping qo‘shimchasi bilan. Gibrid bumper bo‘lib, harakatlanuvchi bumper va po‘lat plita bilan birlashgan. Uni ishlab chiqarish uchun rezina maydalari bilan damperli element va harakatlanuvchi mustahkam tashqi po‘lat qoplama ishlatilgan. Po‘lat korpus bumperning ishlash muddatini uzaytirish va rezina bumperning avtomobil parkovkasi va yuklash/bo‘shatish jarayonlari davomida shikastlanishini oldini olish uchun xizmat qiladi. Ushbu detali tez tabiiy eskirishga moyil bo‘lib, ishda eskirish va deformatsiya sababli kafolatli almashtirishga yaroqsiz. Faqat 1000 mm uzunlikdagi tortiladigan platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

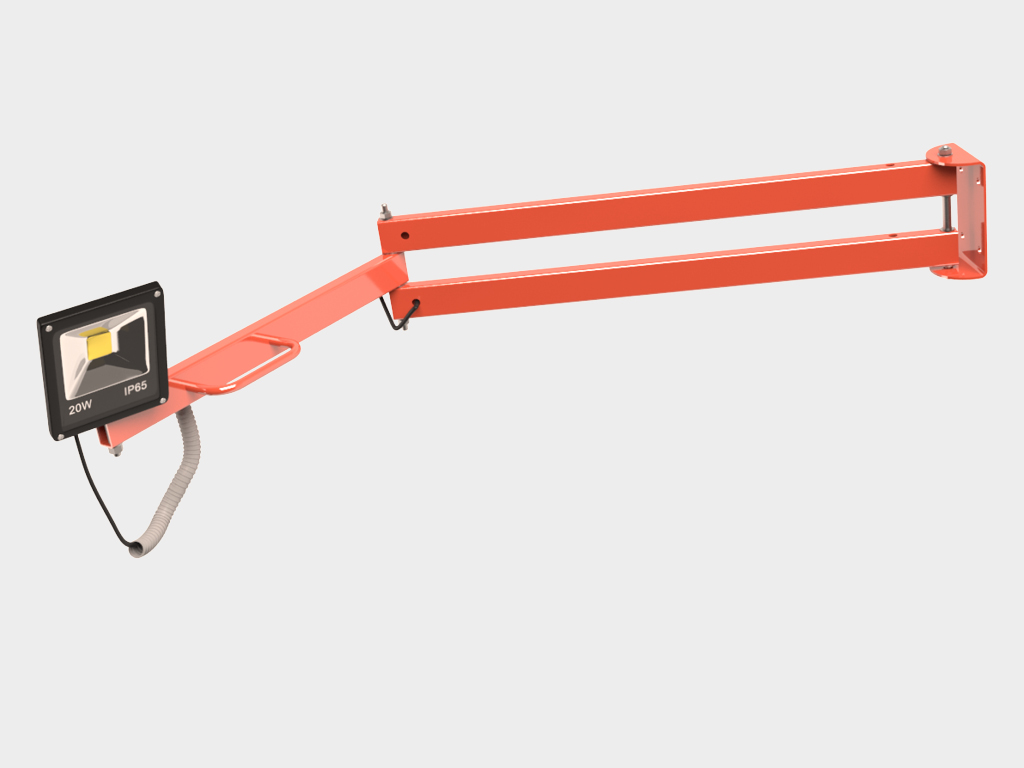

LED yoritgichi dokni yoritish uchun kran shtangi bilan.

LED yoritgichi dokni yoritish uchun kran shtangi bilan.

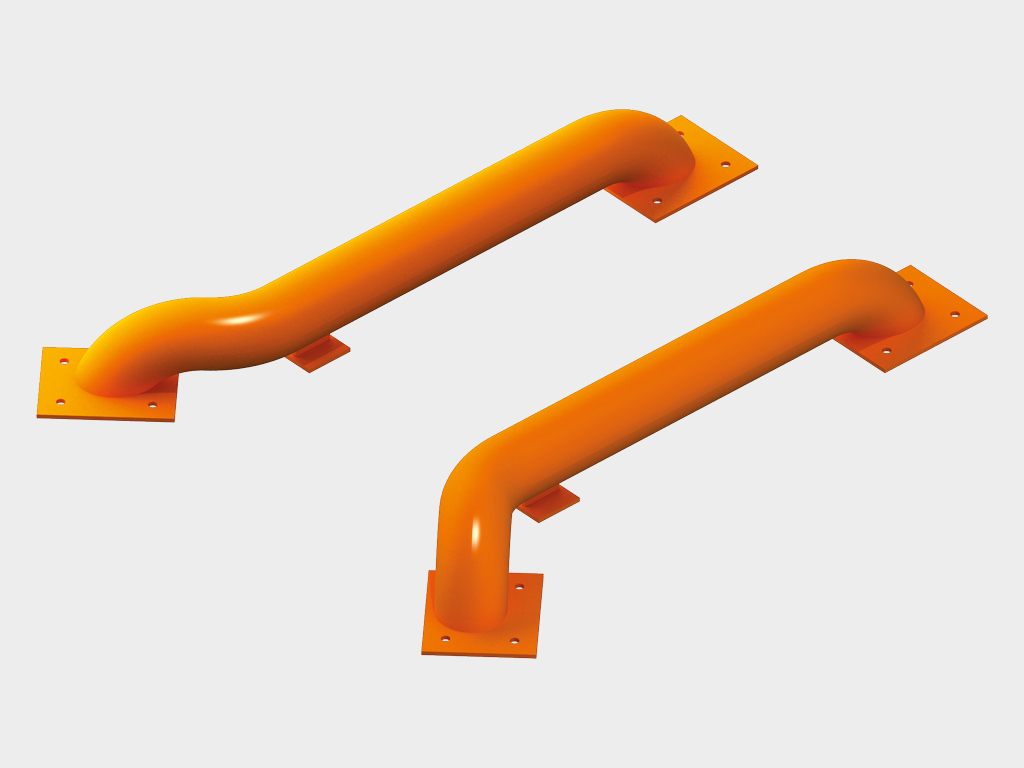

G‘ildirak yo‘riqnomalari, avtomobilni dokda tez va aniq park qilishni ta’minlash uchun mo‘ljallangan, shuningdek, hermetikatorlar va bino devorining shikastlanishini oldini oladi. Yo‘riqnomalar avtomobilning g‘ildirak halqasi bilan minimum aloqani ta’minlash uchun ishlab chiqilgan. Ular diametri 159 mm bo‘lgan po‘lat trubalar bo‘lib, ulanish uchun qovurg‘alarga ega. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud. Yo‘riqnomalar dok oldidagi maydonga ikkita usulda o‘rnatiladi: ankervoy bilan yoki betonlash orqali.

G‘ildirak yo‘riqnomalari, avtomobilni dokda tez va aniq park qilishni ta’minlash uchun mo‘ljallangan, shuningdek, hermetikatorlar va bino devorining shikastlanishini oldini oladi. Yo‘riqnomalar avtomobilning g‘ildirak halqasi bilan minimum aloqani ta’minlash uchun ishlab chiqilgan. Ular diametri 159 mm bo‘lgan po‘lat trubalar bo‘lib, ulanish uchun qovurg‘alarga ega. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud. Yo‘riqnomalar dok oldidagi maydonga ikkita usulda o‘rnatiladi: ankervoy bilan yoki betonlash orqali.

O‘rnatilgan to‘siqlar, bino ichida joylashgan bo‘lib, avtomatik yuklagich tomonidan devorlarning shikastlanishini oldini olish va to‘g‘ri va xavfsiz harakatlanishini ta’minlaydi. To‘siqlar 100-159 mm diametrli dumaloq trubalardan iborat bo‘lib, ular mijozning eskizlariga binoan har qanday shaklda bo‘lishi mumkin. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud.

O‘rnatilgan to‘siqlar, bino ichida joylashgan bo‘lib, avtomatik yuklagich tomonidan devorlarning shikastlanishini oldini olish va to‘g‘ri va xavfsiz harakatlanishini ta’minlaydi. To‘siqlar 100-159 mm diametrli dumaloq trubalardan iborat bo‘lib, ular mijozning eskizlariga binoan har qanday shaklda bo‘lishi mumkin. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud.

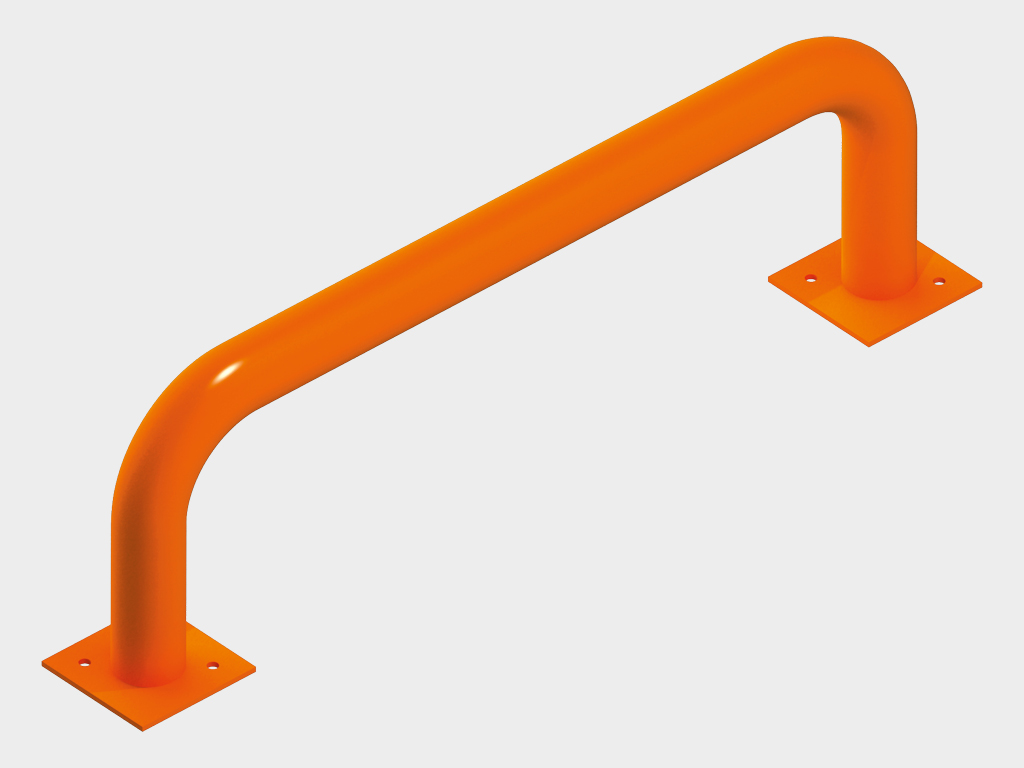

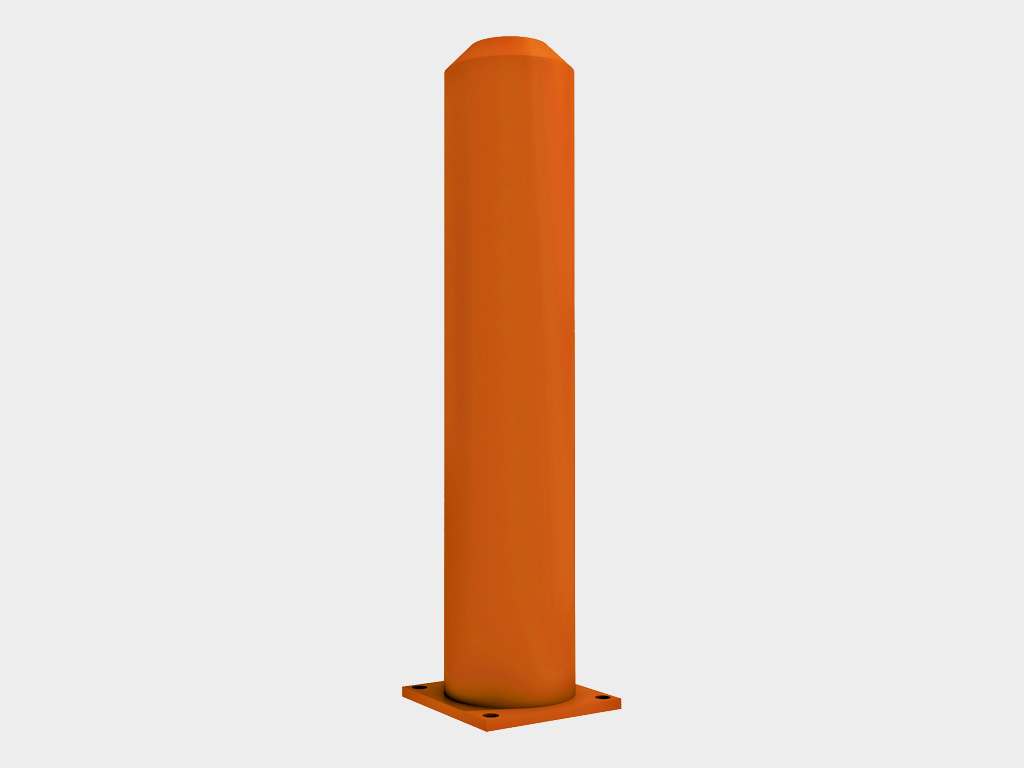

To‘siqlar, yuklagichning burchakli ustunlariga qarshi urib ketishini oldini olish uchun, ularning oldiga bino ichida o‘rnatiladi. To‘siqning diametri – 100 dan 159 mm gacha. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud.

To‘siqlar, yuklagichning burchakli ustunlariga qarshi urib ketishini oldini olish uchun, ularning oldiga bino ichida o‘rnatiladi. To‘siqning diametri – 100 dan 159 mm gacha. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud.

Technical description
O'lchamlar jadvali
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Ширина конструкции, м
2,8–3,6
Высота конструкции, м
3,7–6,6
Длина конструкции, м
2,030–7,648
  1. Devor
  2. Qo'llab-quvvatlaydi
  3. Tom
  4. Ferma

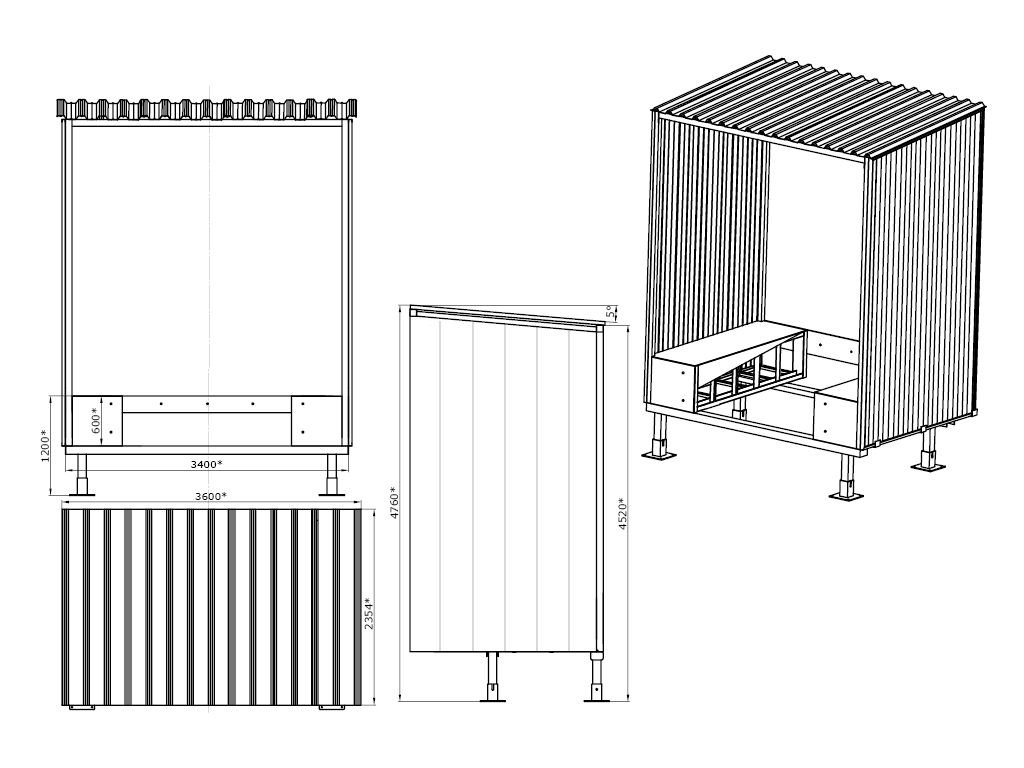

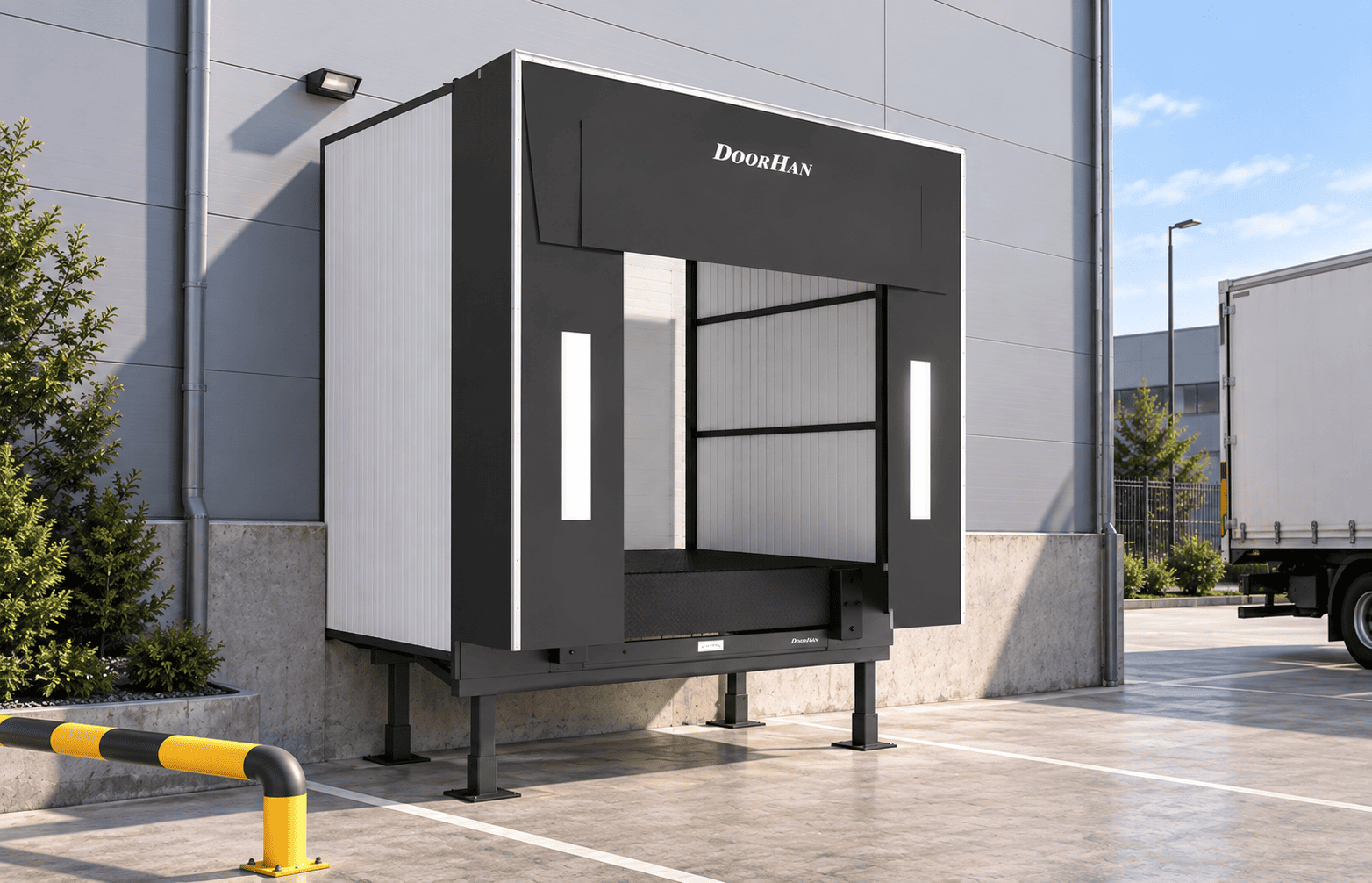

DHOUS 90 modeli. Standart seriyali to'g'ri (90°) yuk tashish tamburi, aylantiriladigan va tortib chiqariladigan platforma bilan mos keladigan, o'rnatilgan turdagi tenglashtiruvchi platforma bilan.

DHOUS 90 modeli. Standart seriyali to'g'ri (90°) yuk tashish tamburi, aylantiriladigan va tortib chiqariladigan platforma bilan mos keladigan, o'rnatilgan turdagi tenglashtiruvchi platforma bilan.

Усл. обозначение, наименование параметра Расчетная формула
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1400 (standart 1200)
Lh, мм Длина уравнительной платформы (габаритная) Любая
Bh, мм Ширина уравнительной платформы Любая
Hh, мм Высота уравнительной платформы Любая
A°. Угол примыкания к зданию склада 90

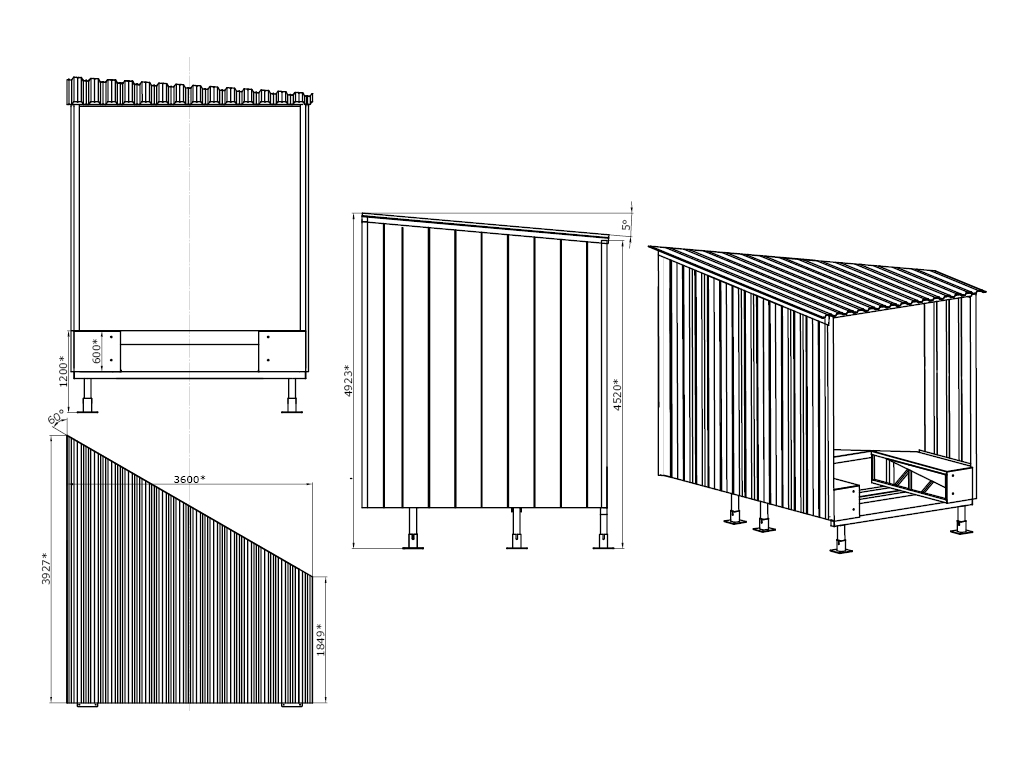

DHOUS 60 tambur modeli. O'rnatilgan aylanuvchi va tortib olinadigan rampali tekislash platformasi uchun standart seriyali qiyshiq yuklash tamburi (60 °).

DHOUS 60 tambur modeli. O'rnatilgan aylanuvchi va tortib olinadigan rampali tekislash platformasi uchun standart seriyali qiyshiq yuklash tamburi (60 °).

Усл. обозначение, наименование параметра Расчетная формула
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1400 (standart 1200)
Lh, мм Длина уравнительной платформы (габаритная) Har qanday
Bh, мм Ширина уравнительной платформы Har qanday
Hh, мм Высота уравнительной платформы Har qanday
A°. Угол примыкания к зданию склада 60; o‘ngga yoki chapga burilgan (binodan ko‘chaga qaragan holda)

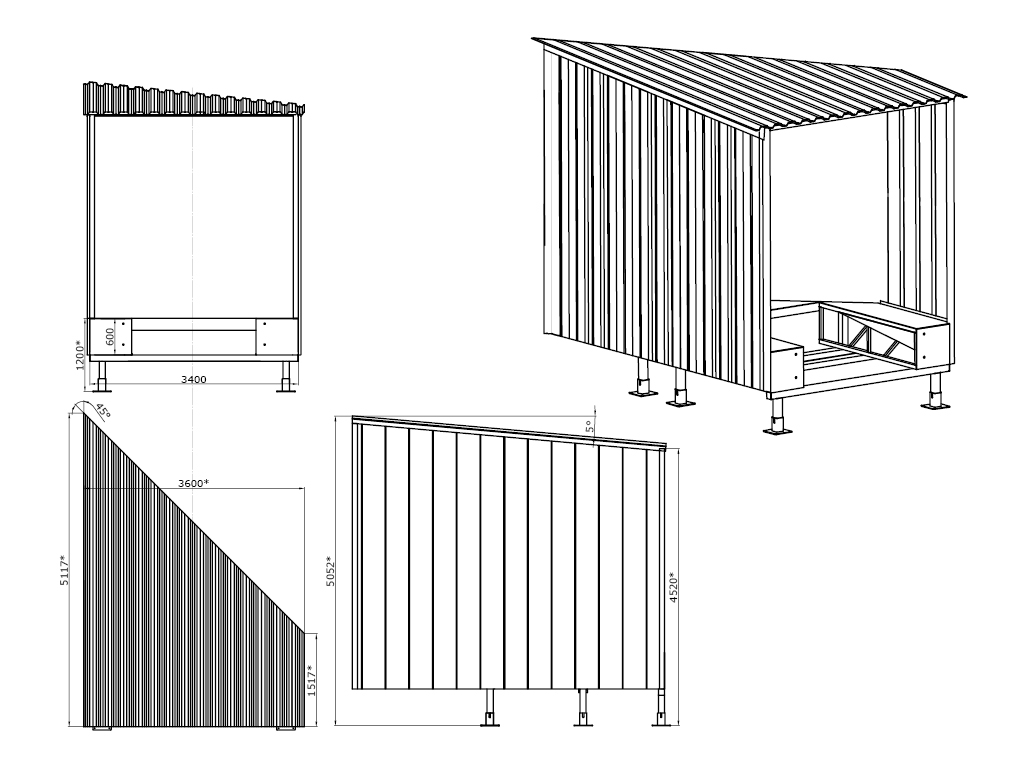

DHOUS 45 modeli. Standart seriyali burchakli (45°) yuk tushirish tambori, burama va ko‘tariluvchi platformalar bilan birlashtirilgan, o‘rnatilgan turdagi tenglashtiruvchi platformaga mos keladi.

DHOUS 45 modeli. Standart seriyali burchakli (45°) yuk tushirish tambori, burama va ko‘tariluvchi platformalar bilan birlashtirilgan, o‘rnatilgan turdagi tenglashtiruvchi platformaga mos keladi.

Усл. обозначение, наименование параметра Расчетная формула
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1400 (standart 1200)
Lh, мм Длина уравнительной платформы (габаритная) Har qanday
Bh, мм Ширина уравнительной платформы Har qanday
Hh, мм Высота уравнительной платформы Har qanday
A°. Угол примыкания к зданию склада 45; o‘ngga yoki chapga burilgan (binodan ko‘chaga qaragan holatda)

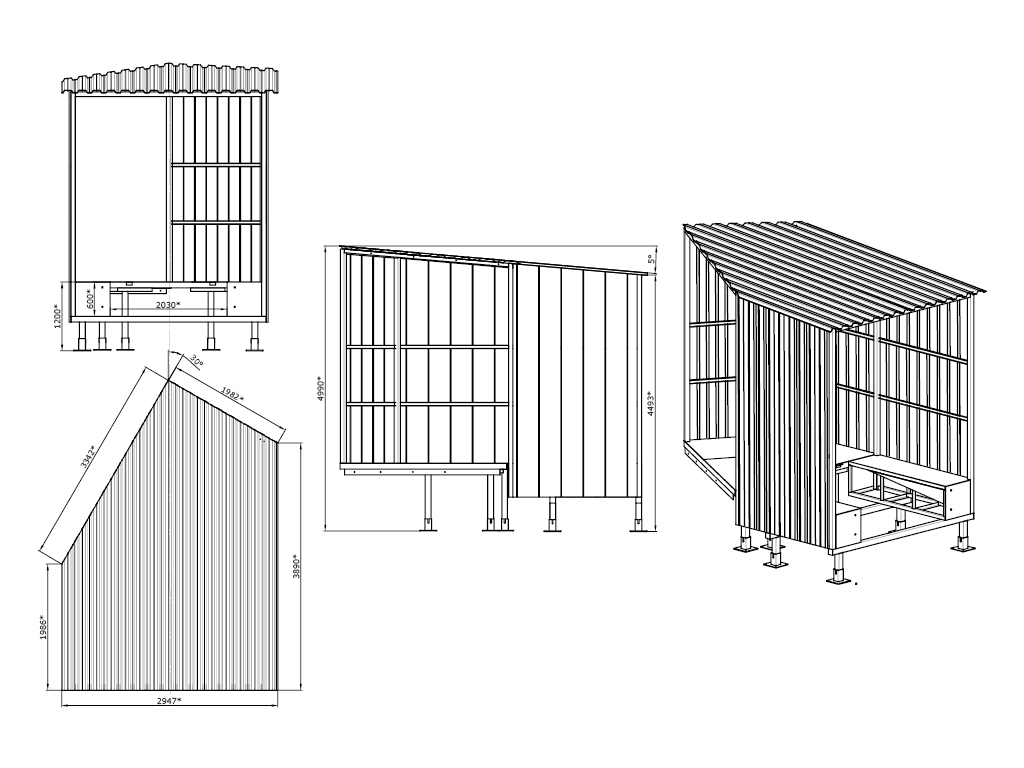

DHOUS 30 modeli. Standart seriyali yuk tashish burilma (30°) tamбурi, burama va chiqariladigan rampali integratsiyalashgan turdagi tenglashtirish platformasi uchun.

DHOUS 30 modeli. Standart seriyali yuk tashish burilma (30°) tamбурi, burama va chiqariladigan rampali integratsiyalashgan turdagi tenglashtirish platformasi uchun.

Усл. обозначение, наименование параметра Расчетная формула
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1400 (standart 1200)
Lh, мм Длина уравнительной платформы (габаритная) Har qanday
Bh, мм Ширина уравнительной платформы Har qanday
Hh, мм Высота уравнительной платформы Har qanday
A°. Угол примыкания к зданию склада 30; ijro 1 – o‘ngga burilgan, ijro 2 – chapga burilgan (binodan tashqariga qarab)
Параметр Значение Примечание
Максимальная высота, м 6,6
Максимальная длина, м 7,648
Минимальная высота, м 3,7
Минимальная длина, м 2,03
Ширина, мм 2 800–3 600
Снеговая нагрузка, кг/м² 100
Цвет RAL 9005 (qora), RAL 5005 (ko'k) Standart ranglar: fermalar va karkaslar, har qanday boshqa rang (ixtiyoriy)
Цвет RAL 9003 (oq), RAL 9006 (kumush), RAL 7004 (kulrang), RAL 1014 (bej), RAL 6005 (yashil), RAL 5005 (ko'k), RAL 7016 (antratsit), RAL 3000 (qizil), RAL 3005 (bordo), RAL 8017 (qahva-qizil) Devorlarning standart rangi – RAL 9003 (oq), har qanday boshqa rang (ixtiyoriy)

1. Tamburning ishonchli va uzluksiz ishlashini ta'minlash uchun uni muntazam texnik ko'rikdan o'tkazish va texnik xizmat ko'rsatishni tavsiya etiladi.

2. Qishki mavsumda, tambur, unda o'rnatilgan muhrlashchi va tenglashtirish platformasini hamda unga yaqin hududni qor bilan tozalash zarur, bu esa avtomobilning to'g'ri joylashishini ta'minlashga yordam beradi.

3. Avtomobilni tamburga joylashtirish tezligi minimal bo'lishi kerak, 1 km/soatdan (30 sm/sek) oshmasligi lozim.

4. Tambur ustunlariga yuk ko'tarish mashinalari va boshqa ko'tarish mexanizmlari bilan chiqish taqiqlanadi. Harakat faqat tenglashtirish platformasining usti va tamburning uchburchaklari bo'ylab amalga oshirilishi kerak.

5. E'tibor bering. Tamburga o'rnatilgan bamperslarning holatini nazorat qilish zarur. Ularning eskirganligi (qolgan qalinlik 50 mm dan kam) yoki umuman yo'qligi holatida tamburni ishlatishni to'xtatish lozim, to'g'ri ishlash uchun qolgan qalinligi 50 mm dan ortiq bo'lgan bamperslar o'rnatilgunga qadar.

Упаковка в картон Характеристики упаковки
Длина, мм Tumbalar (platforma uzunligiga qarab) – 2 000–4 500; tayanchlar – 2 800–3 600; uchburchaklar – 2 800–3 600; karkas – 6 536 (maksimal); qo'shimcha elementlar – 2 500; devorlar – 5 962 (maksimal); tom – 7 788 (maksimal)
Ширина, мм Tumbalar – 785 (maksimal); tayanchlar – 300; uchburchaklar – 3 400; karkas – 500 (maksimal); qo'shimcha elementlar – 200; devorlar – 2 400 (maksimal); tom – 1 100
Высота, мм Tumbalar – 800 (maksimal); tayanchlar – 550 (maksimal); uchburchaklar – 200; karkas – 500 (maksimal); qo'shimcha elementlar – 200; devorlar – 50; tom – 150 (maksimal)
Состав Tumbalar, tayanchlar, uchburchaklar, karkas, qo'shimcha elementlar, devorlar, tom, to'plam bilan quti
Описание Sandvich-panellaridan yasalgan yuk tushirish tamburining devorlari standart seriyada montajda ob'ektda yig'iladi
Qo‘shimcha tavsif print

DoorHan konserni mahsulotlarni yuk tashish uchun gidravlik ko'taruvchi kran yoki kamida 2 m vilkali tutqichga ega avtoguruh ko'taruvchisini ishlatadi. Mijoz yoki o'rnatishchi mahsulotlarni ko'chirish uchun shunga o'xshash uskunani taqdim etishi lozim. Kran yoki boshqa ko'tarish vositasi ishlatilganda, mos keladigan yuk ko'tarish qobiliyatiga ega bo'lgan to'rlar ishlatilishi tavsiya etiladi

Installation
Montaj usullari
Bino qurilishi uchun tayyorgarlik

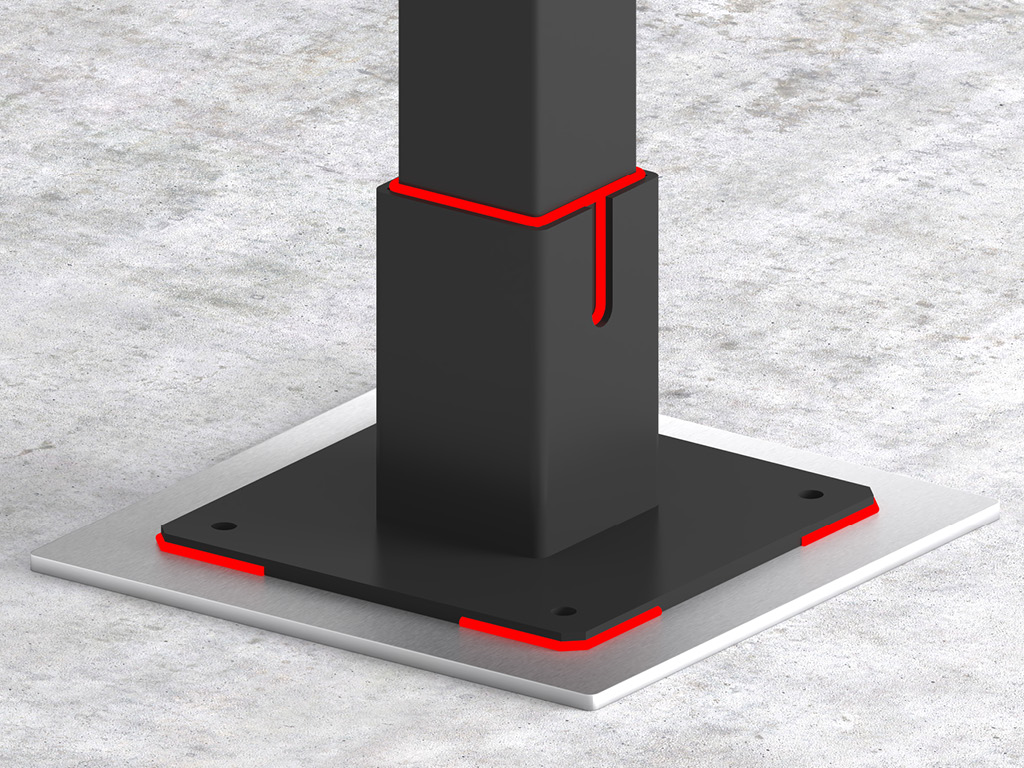

Qurilishning tayyorlanish bosqichida, tambur o'rnatilishi uchun maydonni tayyorlashda, beton asos yuzasiga oldindan belgilangan joylarda metal plastinkalar (400 x 400 mm) o'rnatiladi. Ushbu o'rnatish usuli eng maqbul hisoblanadi. Beton ustida (ankorli vintlar yordamida). Ushbu o'rnatish varianti, agar beton asosini quyishda tambur tayanchlari uchun metal plastinkalar o'rnatilmagan bo'lsa, qo'llaniladi.
Qurilishning tayyorlanish bosqichida, tambur o'rnatilishi uchun maydonni tayyorlashda, beton asos yuzasiga oldindan belgilangan joylarda metal plastinkalar (400 x 400 mm) o'rnatiladi. Ushbu o'rnatish usuli eng maqbul hisoblanadi. Beton ustida (ankorli vintlar yordamida). Ushbu o'rnatish varianti, agar beton asosini quyishda tambur tayanchlari uchun metal plastinkalar o'rnatilmagan bo'lsa, qo'llaniladi.

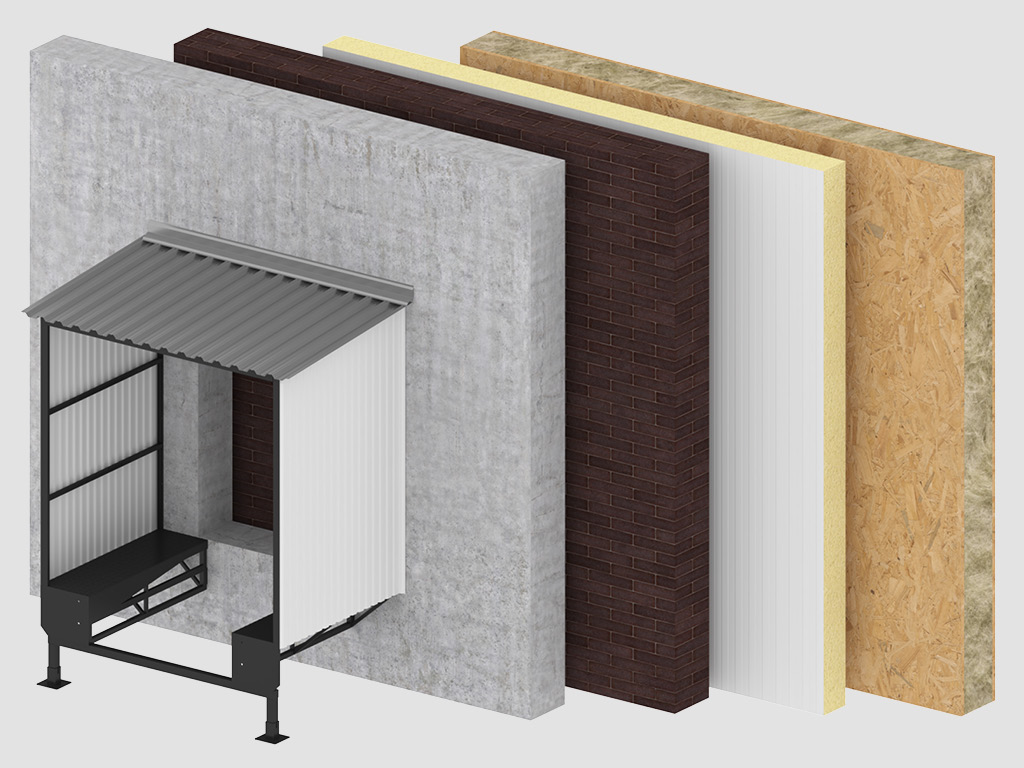

Turli materiallardan (beton, g'isht, metall, yog'och, 50 dan 200 mm gacha qalinlikdagi sandwich-panellar) yasalgan devorlarga o'rnatish imkoniyati.
Turli materiallardan (beton, g'isht, metall, yog'och, 50 dan 200 mm gacha qalinlikdagi sandwich-panellar) yasalgan devorlarga o'rnatish imkoniyati.

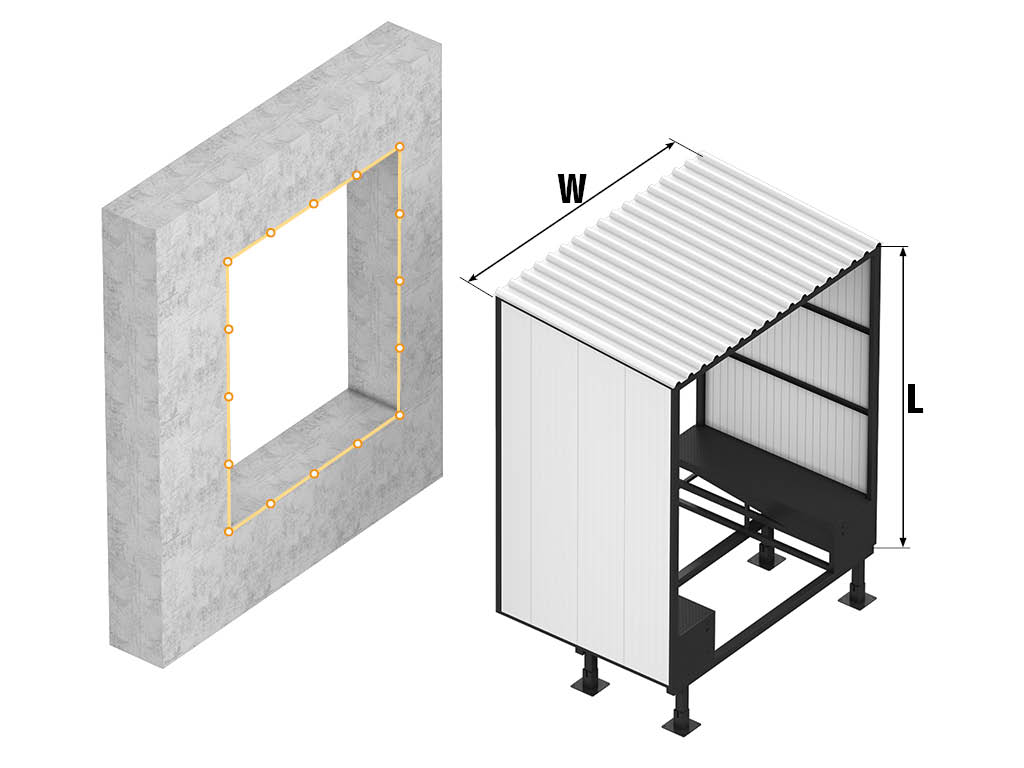

  1. W – tambur kengligi.
  2. L – tambur balandligi.
Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

Qayta yuklash vestibyul standart seriyali oblique

To'g'ridan-to'g'ri standart seriyali qayta yuklash vestibyuli

Muvofiqlik sertifikati (tashuv uskunalari)

Qayta yuklash platformasi uchun pasport

DLHHI va DSI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali to'g'ridan-to'g'ri yuklash platformasi (90 °)

DLHHI va DSI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyasining qiyshiq qayta yuklash vestibyuli (60 °)

DLHHI va DSI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyuli (45 °)

O'rnatilgan DLHHI va DSI seriyali platformalar uchun standart DHOUS seriyasining qiyshiq yuklash vestibyuli (30 °)

O'rnatilgan DSI seriyali platformalar uchun standart DHOUS seriyali to'g'ridan-to'g'ri qayta yuklash vestibyulini (90 °) o'rnatish diagrammasi

DLHHI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali to'g'ridan-to'g'ri yuklash vestibyulini (90 °) o'rnatish diagrammasi

DSI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyulini (45 °, 60 °) o'rnatish diagrammasi

DLHHI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyasining qiyshiq qayta yuklash vestibyulini (45 °, 60 °) o'rnatish diagrammasi

O'rnatilgan DSI seriyali platformalar uchun standart DHOUS seriyasining qiyshiq qayta yuklash vestibyulini (30 °) o'rnatish diagrammasi

DLHHI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyulini (30 °) o'rnatish diagrammasi

O'rnatilgan DLHH va DS seriyali platformalar uchun standart DHOUS seriyali to'g'ridan-to'g'ri yuklash vestibyuli (90 °)

O'rnatilgan DLHH va DS seriyali platformalar uchun standart DHOUS seriyasining qiyshiq qayta yuklash vestibyuli (60°)

O'rnatilgan DLHH va DS seriyali platformalar uchun standart DHOUS seriyali qiyshiq yuklash vestibyuli (45 °)

O'rnatilgan DLHH va DS seriyali platformalar uchun standart DHOUS seriyasining qiyshiq yuklash vestibyuli (30 °)

O'rnatilgan DS seriyali platformalar uchun standart DHOUS seriyasining to'g'ridan-to'g'ri yuk tashish vestibyulini (90 °) o'rnatish diagrammasi

O'rnatilgan DLHH seriyali platformalar uchun standart DHOUS seriyali to'g'ridan-to'g'ri yuklash vestibyulini (90 °) o'rnatish diagrammasi

O'rnatilgan DS seriyali platformalar uchun standart DHOUS seriyasining qiyshiq qayta yuklash vestibyulini (45 °, 60 °) o'rnatish diagrammasi

O'rnatilgan DLHH seriyali platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyulini (45 °, 60 °) o'rnatish diagrammasi

O'rnatilgan DS seriyali platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyulini (30 °) o'rnatish diagrammasi

DLHH seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyulini (30 °) o'rnatish diagrammasi

Bamperni o'rnatish diagrammasi BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110

Bamperni o'rnatish diagrammasi BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205

Rossiya standartidagi konsol tipidagi dock tekislagich ostida standart seriyali qiyshiq qayta yuklash vestibyuli (30 °) uchun o'rnatilgan elementlarni o'rnatish diagrammasi.

Evropa standartidagi konsol tipidagi dock tekislagich ostida standart seriyali qiyshiq yuklash vestibyuli (30 °) uchun o'rnatilgan elementlarni o'rnatish diagrammasi

Rossiya standartidagi konsol tipidagi dock tekislagich ostida standart seriyali qiyshiq qayta yuklash vestibyulining (45 °) o'rnatilgan elementlarni o'rnatish diagrammasi.

Evropa standartidagi konsol tipidagi dock tekislagich ostida standart seriyali qiyshiq yuk ko'taruvchi vestibyul (45 °) uchun o'rnatilgan elementlarni o'rnatish diagrammasi

Rossiya standartidagi konsol tipidagi dock tekislagich ostida standart seriyali qiyshiq qayta yuklash vestibyuli (60 °) uchun o'rnatilgan elementlarni o'rnatish diagrammasi

Evropa standartidagi konsol tipidagi tekislash platformasi ostidagi standart seriyali qiyshiq yuklash vestibyulining (60 °) o'rnatilgan elementlarini o'rnatish sxemasi

Rossiya standartidagi konsol tipidagi dock tekislagich ostida standart seriyali to'g'ridan-to'g'ri yuk ko'taruvchi vestibyul (90 °) uchun o'rnatilgan elementlarni o'rnatish sxemasi

Evropa standartidagi konsol tipidagi dock tekislagich ostida tekis (90 °) standart seriyali qayta yuklash platformasi uchun o'rnatilgan elementlarni o'rnatish sxemasi

G'ildirak yo'riqnomalari

G'ildirak yo'riqnomasini o'rnatish sxemasi

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan yuk tushirish tamburining ishlash kafolati taqdim etiladi: chakana sotuvlar uchun 1 yil va dilerlik buyurtmalar uchun 2 yil, sotib olishdan boshlab.

Dizayn
RAL kartasi bo'yicha rang tanlovlari (devor ranglari)
RAL 9003 (oq, standart rang)
RAL 9003 (oq, standart rang)
RAL 9006 (kumushrang)
RAL 9006 (kumushrang)
RAL 7004 (kulrang)
RAL 7004 (kulrang)
RAL 1014 (bej)
RAL 1014 (bej)
RAL 6005 (yashil)
RAL 6005 (yashil)
RAL 5005 (ko'k)
RAL 5005 (ko'k)
RAL 7016 (antrasit)
RAL 7016 (antrasit)
RAL 3000 (qizil)
RAL 3000 (qizil)
RAL 3005 (bordo)
RAL 3005 (bordo)
RAL 8017 (jigarrang-qizil)
RAL 8017 (jigarrang-qizil)
Equipment
Bazaviy to'plam
Devor materiali – sandwich-panel (tashqarisi va ichki tomoni RAL 9003 rangi); tom yopish materiali – C44 profilli varaqalar (tsinklangan).

Devor materiali – sandwich-panel (tashqarisi va ichki tomoni RAL 9003 rangi); tom yopish materiali – C44 profilli varaqalar (tsinklangan).

Ijro, bino rampasining chiqishi uchun 0 mm (bino rampasi bino devori bilan tekis).

Ijro, bino rampasining chiqishi uchun 0 mm (bino rampasi bino devori bilan tekis).

Har qanday bumperni o‘rnatish uchun ijro (tanlovga ko‘ra).

Har qanday bumperni o‘rnatish uchun ijro (tanlovga ko‘ra).

Qo'shimcha to'plam
Devor va tomonsiz.

Devor va tomonsiz.

Bino rampasining chiqishi 1 dan 500 mm gacha bo‘lgan bajarilishi (bino rampasi bino devoridan 1-500 mm chiqib turadi).

Bino rampasining chiqishi 1 dan 500 mm gacha bo‘lgan bajarilishi (bino rampasi bino devoridan 1-500 mm chiqib turadi).

Tomni izolyatsiya qilish tambur sandwich-paneli bilan.

Tomni izolyatsiya qilish tambur sandwich-paneli bilan.

Devorlarni bajarilishi – C20 profil varag‘idan. O‘n ta standart ranglar: RAL 9003 (oq), RAL 9006 (kumush), RAL 7004 (kulrang), RAL 1014 (bej), RAL 6005 (yashil), RAL 5005 (ko‘k), RAL 7016 (antratsit), RAL 3000 (qizil), RAL 3005 (bordo), RAL 8017 (qahva-qizil).

Devorlarni bajarilishi – C20 profil varag‘idan. O‘n ta standart ranglar: RAL 9003 (oq), RAL 9006 (kumush), RAL 7004 (kulrang), RAL 1014 (bej), RAL 6005 (yashil), RAL 5005 (ko‘k), RAL 7016 (antratsit), RAL 3000 (qizil), RAL 3005 (bordo), RAL 8017 (qahva-qizil).

Devorlarni bajarilishi – har qanday profil varag‘idan. Rang mijoz namunasi bo‘yicha.

Devorlarni bajarilishi – har qanday profil varag‘idan. Rang mijoz namunasi bo‘yicha.

Tambur qismlarini bino devori bilan tutashuvni ramkaga olish uchun qo‘shimcha elementlar bilan ta’minlash.

Tambur qismlarini bino devori bilan tutashuvni ramkaga olish uchun qo‘shimcha elementlar bilan ta’minlash.

Maqola

Maqola "BR250x250x100". Asosiy rezina bumper 250 × 250 × 100 mm. Yuk mashinasining yuklash joyiga xavfsiz kirishini ta’minlaydi va bino devorining shikastlanishini oldini oladi. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BR450x250x100". Asosiy rezina bumper 450 × 250 × 100 mm. Yuk mashinasining yuklash joyiga xavfsiz kirishini ta’minlaydi va bino devorining shikastlanishini oldini oladi. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BRC510x250x330". 450 × 250 × 100 mm bumper asosida qurilgan. 510 × 250 × 330 mm (tashqi o‘lchamlar) konsol turi rezina bumper. Yuk mashinasining yuklash joyiga xavfsiz kirishini ta’minlaydi va bino devorining shikastlanishini oldini oladi. Avtomobilning korpus balandligi rampa balandligidan katta bo‘lishi mumkin bo‘lsa ishlatiladi. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BRM610x250x175". 450 × 250 × 100 mm bumper asosida qurilgan. 610 × 250 × 175 mm (tashqi o‘lchamlar) harakatlanuvchi rezina bumper. Yuk mashinasining harakatlarini yuqoriga va pastga yuklash/bo‘shatish jarayonida kuzatadi. Kengaytirilgan ishlash muddati va mustahkamligi uchun harakatlanuvchi xususiyatga ega. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BRM600x364x110". 450 × 250 × 100 mm bumper asosida qurilgan. 600 × 364 × 110 mm (tashqi o‘lchamlar) harakatlanuvchi rezina bumper. Yuk mashinasining harakatlarini yuqoriga va pastga yuklash/bo‘shatish jarayonida kuzatadi. Kengaytirilgan ishlash muddati va mustahkamligi uchun harakatlanuvchi xususiyatga ega. Faqat 1000 mm uzunlikdagi tortiladigan platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BRSP(16)465x250x165". 450 × 250 × 100 mm bumper asosida qurilgan. 465 × 250 × 165 mm (tashqi o‘lchamlar) po‘lat ishchi qo‘shimcha qoplama bilan. Butun yuzasi bo‘ylab amortizatsiya qiluvchi materialdan (450 × 250 × 100 mm rezina bumper) iborat bo‘lib, kuchli po‘lat tashqi qoplama bilan yopilgan. Qo‘shimcha qoplama bumperning ishlash muddatini uzaytirish va rezina bumperning avtomobil parkovkasi va yuklash/bo‘shatish jarayonlari davomida shikastlanishini oldini olish uchun xizmat qiladi. Ushbu detali tez tabiiy eskirishga moyil bo‘lib, ishda eskirish va deformatsiya sababli kafolatli almashtirishga yaroqsiz. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BRSP(16)465x250x165S". 450 × 250 × 100 mm bumper asosida qurilgan. 465 × 250 × 165 mm (tashqi o‘lchamlar) po‘lat ishchi qo‘shimcha qoplama bilan va parkovka sensori bilan. Butun yuzasi bo‘ylab amortizatsiya qiluvchi materialdan (450 × 250 × 100 mm rezina bumper) iborat bo‘lib, kuchli po‘lat tashqi qoplama bilan yopilgan va parkovka sensori bilan ta’minlangan, bu esa yuk mashinasining xavfsiz tutashishini ta’minlaydi. Qo‘shimcha qoplama bumperning ishlash muddatini uzaytirish va rezina bumperning avtomobil parkovkasi va yuklash/bo‘shatish jarayonlari davomida shikastlanishini oldini olish uchun xizmat qiladi. Ushbu detali tez tabiiy eskirishga moyil bo‘lib, ishda eskirish va deformatsiya sababli kafolatli almashtirishga yaroqsiz. Parkovka radar tizimi bilan ishlatiladi. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BS500x255x205". 450 × 250 × 100 mm bumper asosida qurilgan. 500 × 255 × 205 mm (tashqi o‘lchamlar) po‘lat bumper, demping qo‘shimchasi bilan. Gibrid bumper bo‘lib, harakatlanuvchi bumper va po‘lat plita bilan birlashgan. Uni ishlab chiqarish uchun rezina maydalari bilan damperli element va harakatlanuvchi mustahkam tashqi po‘lat qoplama ishlatilgan. Po‘lat korpus bumperning ishlash muddatini uzaytirish va rezina bumperning avtomobil parkovkasi va yuklash/bo‘shatish jarayonlari davomida shikastlanishini oldini olish uchun xizmat qiladi. Ushbu detali tez tabiiy eskirishga moyil bo‘lib, ishda eskirish va deformatsiya sababli kafolatli almashtirishga yaroqsiz. Faqat 1000 mm uzunlikdagi tortiladigan platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

Maqola

Maqola "BS800x255x205". 450 × 250 × 100 mm bumper asosida qurilgan. 800 × 255 × 205 mm (tashqi o‘lchamlar) po‘lat bumper, demping qo‘shimchasi bilan. Gibrid bumper bo‘lib, harakatlanuvchi bumper va po‘lat plita bilan birlashgan. Uni ishlab chiqarish uchun rezina maydalari bilan damperli element va harakatlanuvchi mustahkam tashqi po‘lat qoplama ishlatilgan. Po‘lat korpus bumperning ishlash muddatini uzaytirish va rezina bumperning avtomobil parkovkasi va yuklash/bo‘shatish jarayonlari davomida shikastlanishini oldini olish uchun xizmat qiladi. Ushbu detali tez tabiiy eskirishga moyil bo‘lib, ishda eskirish va deformatsiya sababli kafolatli almashtirishga yaroqsiz. Faqat 1000 mm uzunlikdagi tortiladigan platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlari "Chizmalar" bo‘limida ko‘rsatilgan.

LED yoritgichi dokni yoritish uchun kran shtangi bilan.

LED yoritgichi dokni yoritish uchun kran shtangi bilan.

G‘ildirak yo‘riqnomalari, avtomobilni dokda tez va aniq park qilishni ta’minlash uchun mo‘ljallangan, shuningdek, hermetikatorlar va bino devorining shikastlanishini oldini oladi. Yo‘riqnomalar avtomobilning g‘ildirak halqasi bilan minimum aloqani ta’minlash uchun ishlab chiqilgan. Ular diametri 159 mm bo‘lgan po‘lat trubalar bo‘lib, ulanish uchun qovurg‘alarga ega. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud. Yo‘riqnomalar dok oldidagi maydonga ikkita usulda o‘rnatiladi: ankervoy bilan yoki betonlash orqali.

G‘ildirak yo‘riqnomalari, avtomobilni dokda tez va aniq park qilishni ta’minlash uchun mo‘ljallangan, shuningdek, hermetikatorlar va bino devorining shikastlanishini oldini oladi. Yo‘riqnomalar avtomobilning g‘ildirak halqasi bilan minimum aloqani ta’minlash uchun ishlab chiqilgan. Ular diametri 159 mm bo‘lgan po‘lat trubalar bo‘lib, ulanish uchun qovurg‘alarga ega. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud. Yo‘riqnomalar dok oldidagi maydonga ikkita usulda o‘rnatiladi: ankervoy bilan yoki betonlash orqali.

O‘rnatilgan to‘siqlar, bino ichida joylashgan bo‘lib, avtomatik yuklagich tomonidan devorlarning shikastlanishini oldini olish va to‘g‘ri va xavfsiz harakatlanishini ta’minlaydi. To‘siqlar 100-159 mm diametrli dumaloq trubalardan iborat bo‘lib, ular mijozning eskizlariga binoan har qanday shaklda bo‘lishi mumkin. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud.

O‘rnatilgan to‘siqlar, bino ichida joylashgan bo‘lib, avtomatik yuklagich tomonidan devorlarning shikastlanishini oldini olish va to‘g‘ri va xavfsiz harakatlanishini ta’minlaydi. To‘siqlar 100-159 mm diametrli dumaloq trubalardan iborat bo‘lib, ular mijozning eskizlariga binoan har qanday shaklda bo‘lishi mumkin. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud.

To‘siqlar, yuklagichning burchakli ustunlariga qarshi urib ketishini oldini olish uchun, ularning oldiga bino ichida o‘rnatiladi. To‘siqning diametri – 100 dan 159 mm gacha. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud.

To‘siqlar, yuklagichning burchakli ustunlariga qarshi urib ketishini oldini olish uchun, ularning oldiga bino ichida o‘rnatiladi. To‘siqning diametri – 100 dan 159 mm gacha. Asosiy rang – RAL 2004, RAL rang kartasiga asosan har qanday rangga bo‘yash imkoniyati mavjud, shuningdek issiqlik bilan galvanizatsiya qilingan bajarilishi mavjud.

Technical description
O'lchamlar jadvali
Параметр
Показатель
Ширина конструкции, м
2,8–3,6
Высота конструкции, м
3,7–6,6
Длина конструкции, м
2,030–7,648
Konstruktsiya
  1. Devor
  2. Qo'llab-quvvatlaydi
  3. Tom
  4. Ferma
Standart konstruktiv yechimlar

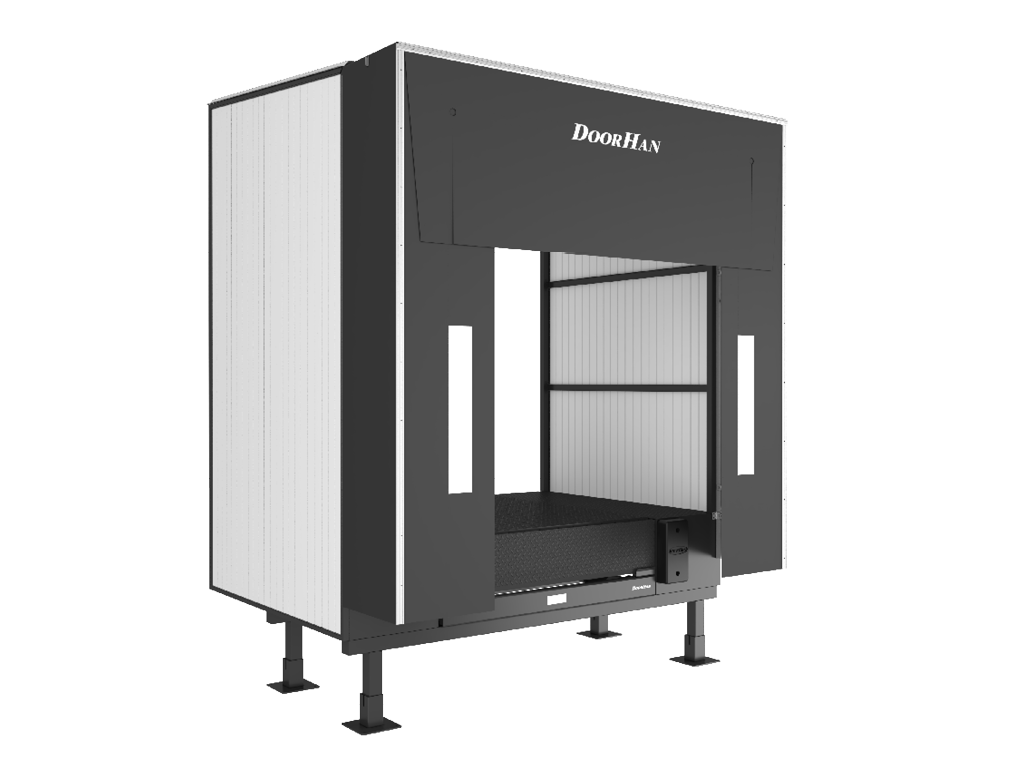

DHOUS 90 modeli. Standart seriyali to'g'ri (90°) yuk tashish tamburi, aylantiriladigan va tortib chiqariladigan platforma bilan mos keladigan, o'rnatilgan turdagi tenglashtiruvchi platforma bilan.

DHOUS 90 modeli. Standart seriyali to'g'ri (90°) yuk tashish tamburi, aylantiriladigan va tortib chiqariladigan platforma bilan mos keladigan, o'rnatilgan turdagi tenglashtiruvchi platforma bilan.

Усл. обозначение, наименование параметра Расчетная формула
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1400 (standart 1200)
Lh, мм Длина уравнительной платформы (габаритная) Любая
Bh, мм Ширина уравнительной платформы Любая
Hh, мм Высота уравнительной платформы Любая
A°. Угол примыкания к зданию склада 90
DHOUS 60 tambur modeli. O'rnatilgan aylanuvchi va tortib olinadigan rampali tekislash platformasi uchun standart seriyali qiyshiq yuklash tamburi (60 °).

DHOUS 60 tambur modeli. O'rnatilgan aylanuvchi va tortib olinadigan rampali tekislash platformasi uchun standart seriyali qiyshiq yuklash tamburi (60 °).

Усл. обозначение, наименование параметра Расчетная формула
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1400 (standart 1200)
Lh, мм Длина уравнительной платформы (габаритная) Har qanday
Bh, мм Ширина уравнительной платформы Har qanday
Hh, мм Высота уравнительной платформы Har qanday
A°. Угол примыкания к зданию склада 60; o‘ngga yoki chapga burilgan (binodan ko‘chaga qaragan holda)
DHOUS 45 modeli. Standart seriyali burchakli (45°) yuk tushirish tambori, burama va ko‘tariluvchi platformalar bilan birlashtirilgan, o‘rnatilgan turdagi tenglashtiruvchi platformaga mos keladi.

DHOUS 45 modeli. Standart seriyali burchakli (45°) yuk tushirish tambori, burama va ko‘tariluvchi platformalar bilan birlashtirilgan, o‘rnatilgan turdagi tenglashtiruvchi platformaga mos keladi.

Усл. обозначение, наименование параметра Расчетная формула
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1400 (standart 1200)
Lh, мм Длина уравнительной платформы (габаритная) Har qanday
Bh, мм Ширина уравнительной платформы Har qanday
Hh, мм Высота уравнительной платформы Har qanday
A°. Угол примыкания к зданию склада 45; o‘ngga yoki chapga burilgan (binodan ko‘chaga qaragan holatda)
DHOUS 30 modeli. Standart seriyali yuk tashish burilma (30°) tamбурi, burama va chiqariladigan rampali integratsiyalashgan turdagi tenglashtirish platformasi uchun.

DHOUS 30 modeli. Standart seriyali yuk tashish burilma (30°) tamбурi, burama va chiqariladigan rampali integratsiyalashgan turdagi tenglashtirish platformasi uchun.

Усл. обозначение, наименование параметра Расчетная формула
Hd, мм Ширина герметизатора 2 800–3 600
Bd, мм Высота герметизатора 2 800–4 900
Hf, мм Высота пандуса 900–1400 (standart 1200)
Lh, мм Длина уравнительной платформы (габаритная) Har qanday
Bh, мм Ширина уравнительной платформы Har qanday
Hh, мм Высота уравнительной платформы Har qanday
A°. Угол примыкания к зданию склада 30; ijro 1 – o‘ngga burilgan, ijro 2 – chapga burilgan (binodan tashqariga qarab)
Texnik xususiyatlar
Параметр Значение Примечание
Максимальная высота, м 6,6
Максимальная длина, м 7,648
Минимальная высота, м 3,7
Минимальная длина, м 2,03
Ширина, мм 2 800–3 600
Снеговая нагрузка, кг/м² 100
Цвет RAL 9005 (qora), RAL 5005 (ko'k) Standart ranglar: fermalar va karkaslar, har qanday boshqa rang (ixtiyoriy)
Цвет RAL 9003 (oq), RAL 9006 (kumush), RAL 7004 (kulrang), RAL 1014 (bej), RAL 6005 (yashil), RAL 5005 (ko'k), RAL 7016 (antratsit), RAL 3000 (qizil), RAL 3005 (bordo), RAL 8017 (qahva-qizil) Devorlarning standart rangi – RAL 9003 (oq), har qanday boshqa rang (ixtiyoriy)
Mahsulotni ishlatish shartlari

1. Tamburning ishonchli va uzluksiz ishlashini ta'minlash uchun uni muntazam texnik ko'rikdan o'tkazish va texnik xizmat ko'rsatishni tavsiya etiladi.

2. Qishki mavsumda, tambur, unda o'rnatilgan muhrlashchi va tenglashtirish platformasini hamda unga yaqin hududni qor bilan tozalash zarur, bu esa avtomobilning to'g'ri joylashishini ta'minlashga yordam beradi.

3. Avtomobilni tamburga joylashtirish tezligi minimal bo'lishi kerak, 1 km/soatdan (30 sm/sek) oshmasligi lozim.

4. Tambur ustunlariga yuk ko'tarish mashinalari va boshqa ko'tarish mexanizmlari bilan chiqish taqiqlanadi. Harakat faqat tenglashtirish platformasining usti va tamburning uchburchaklari bo'ylab amalga oshirilishi kerak.

5. E'tibor bering. Tamburga o'rnatilgan bamperslarning holatini nazorat qilish zarur. Ularning eskirganligi (qolgan qalinlik 50 mm dan kam) yoki umuman yo'qligi holatida tamburni ishlatishni to'xtatish lozim, to'g'ri ishlash uchun qolgan qalinligi 50 mm dan ortiq bo'lgan bamperslar o'rnatilgunga qadar.

Qadoqlash
Упаковка в картон Характеристики упаковки
Длина, мм Tumbalar (platforma uzunligiga qarab) – 2 000–4 500; tayanchlar – 2 800–3 600; uchburchaklar – 2 800–3 600; karkas – 6 536 (maksimal); qo'shimcha elementlar – 2 500; devorlar – 5 962 (maksimal); tom – 7 788 (maksimal)
Ширина, мм Tumbalar – 785 (maksimal); tayanchlar – 300; uchburchaklar – 3 400; karkas – 500 (maksimal); qo'shimcha elementlar – 200; devorlar – 2 400 (maksimal); tom – 1 100
Высота, мм Tumbalar – 800 (maksimal); tayanchlar – 550 (maksimal); uchburchaklar – 200; karkas – 500 (maksimal); qo'shimcha elementlar – 200; devorlar – 50; tom – 150 (maksimal)
Состав Tumbalar, tayanchlar, uchburchaklar, karkas, qo'shimcha elementlar, devorlar, tom, to'plam bilan quti
Описание Sandvich-panellaridan yasalgan yuk tushirish tamburining devorlari standart seriyada montajda ob'ektda yig'iladi
Qo‘shimcha tavsif

DoorHan konserni mahsulotlarni yuk tashish uchun gidravlik ko'taruvchi kran yoki kamida 2 m vilkali tutqichga ega avtoguruh ko'taruvchisini ishlatadi. Mijoz yoki o'rnatishchi mahsulotlarni ko'chirish uchun shunga o'xshash uskunani taqdim etishi lozim. Kran yoki boshqa ko'tarish vositasi ishlatilganda, mos keladigan yuk ko'tarish qobiliyatiga ega bo'lgan to'rlar ishlatilishi tavsiya etiladi

Installation
Montaj usullari
Qurilishning tayyorlanish bosqichida, tambur o'rnatilishi uchun maydonni tayyorlashda, beton asos yuzasiga oldindan belgilangan joylarda metal plastinkalar (400 x 400 mm) o'rnatiladi. Ushbu o'rnatish usuli eng maqbul hisoblanadi. Beton ustida (ankorli vintlar yordamida). Ushbu o'rnatish varianti, agar beton asosini quyishda tambur tayanchlari uchun metal plastinkalar o'rnatilmagan bo'lsa, qo'llaniladi.
Qurilishning tayyorlanish bosqichida, tambur o'rnatilishi uchun maydonni tayyorlashda, beton asos yuzasiga oldindan belgilangan joylarda metal plastinkalar (400 x 400 mm) o'rnatiladi. Ushbu o'rnatish usuli eng maqbul hisoblanadi. Beton ustida (ankorli vintlar yordamida). Ushbu o'rnatish varianti, agar beton asosini quyishda tambur tayanchlari uchun metal plastinkalar o'rnatilmagan bo'lsa, qo'llaniladi.
Turli materiallardan (beton, g'isht, metall, yog'och, 50 dan 200 mm gacha qalinlikdagi sandwich-panellar) yasalgan devorlarga o'rnatish imkoniyati.
Turli materiallardan (beton, g'isht, metall, yog'och, 50 dan 200 mm gacha qalinlikdagi sandwich-panellar) yasalgan devorlarga o'rnatish imkoniyati.
Bino qurilishi uchun tayyorgarlik
  1. W – tambur kengligi.
  2. L – tambur balandligi.
Kafolat majburiyatlari

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan yuk tushirish tamburining ishlash kafolati taqdim etiladi: chakana sotuvlar uchun 1 yil va dilerlik buyurtmalar uchun 2 yil, sotib olishdan boshlab.

Documentation
Ko'rsatmalar

Qayta yuklash vestibyul standart seriyali oblique

To'g'ridan-to'g'ri standart seriyali qayta yuklash vestibyuli

Pasportlar va sertifikatlar

Muvofiqlik sertifikati (tashuv uskunalari)

Qayta yuklash platformasi uchun pasport

Chizmalar

DLHHI va DSI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali to'g'ridan-to'g'ri yuklash platformasi (90 °)

DLHHI va DSI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyasining qiyshiq qayta yuklash vestibyuli (60 °)

DLHHI va DSI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyuli (45 °)

O'rnatilgan DLHHI va DSI seriyali platformalar uchun standart DHOUS seriyasining qiyshiq yuklash vestibyuli (30 °)

O'rnatilgan DSI seriyali platformalar uchun standart DHOUS seriyali to'g'ridan-to'g'ri qayta yuklash vestibyulini (90 °) o'rnatish diagrammasi

DLHHI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali to'g'ridan-to'g'ri yuklash vestibyulini (90 °) o'rnatish diagrammasi

DSI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyulini (45 °, 60 °) o'rnatish diagrammasi

DLHHI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyasining qiyshiq qayta yuklash vestibyulini (45 °, 60 °) o'rnatish diagrammasi

O'rnatilgan DSI seriyali platformalar uchun standart DHOUS seriyasining qiyshiq qayta yuklash vestibyulini (30 °) o'rnatish diagrammasi

DLHHI seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyulini (30 °) o'rnatish diagrammasi

O'rnatilgan DLHH va DS seriyali platformalar uchun standart DHOUS seriyali to'g'ridan-to'g'ri yuklash vestibyuli (90 °)

O'rnatilgan DLHH va DS seriyali platformalar uchun standart DHOUS seriyasining qiyshiq qayta yuklash vestibyuli (60°)

O'rnatilgan DLHH va DS seriyali platformalar uchun standart DHOUS seriyali qiyshiq yuklash vestibyuli (45 °)

O'rnatilgan DLHH va DS seriyali platformalar uchun standart DHOUS seriyasining qiyshiq yuklash vestibyuli (30 °)

O'rnatilgan DS seriyali platformalar uchun standart DHOUS seriyasining to'g'ridan-to'g'ri yuk tashish vestibyulini (90 °) o'rnatish diagrammasi

O'rnatilgan DLHH seriyali platformalar uchun standart DHOUS seriyali to'g'ridan-to'g'ri yuklash vestibyulini (90 °) o'rnatish diagrammasi

O'rnatilgan DS seriyali platformalar uchun standart DHOUS seriyasining qiyshiq qayta yuklash vestibyulini (45 °, 60 °) o'rnatish diagrammasi

O'rnatilgan DLHH seriyali platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyulini (45 °, 60 °) o'rnatish diagrammasi

O'rnatilgan DS seriyali platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyulini (30 °) o'rnatish diagrammasi

DLHH seriyali o'rnatilgan platformalar uchun standart DHOUS seriyali qiyshiq qayta yuklash vestibyulini (30 °) o'rnatish diagrammasi

Bamperni o'rnatish diagrammasi BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110

Bamperni o'rnatish diagrammasi BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205

Rossiya standartidagi konsol tipidagi dock tekislagich ostida standart seriyali qiyshiq qayta yuklash vestibyuli (30 °) uchun o'rnatilgan elementlarni o'rnatish diagrammasi.

Evropa standartidagi konsol tipidagi dock tekislagich ostida standart seriyali qiyshiq yuklash vestibyuli (30 °) uchun o'rnatilgan elementlarni o'rnatish diagrammasi

Rossiya standartidagi konsol tipidagi dock tekislagich ostida standart seriyali qiyshiq qayta yuklash vestibyulining (45 °) o'rnatilgan elementlarni o'rnatish diagrammasi.

Evropa standartidagi konsol tipidagi dock tekislagich ostida standart seriyali qiyshiq yuk ko'taruvchi vestibyul (45 °) uchun o'rnatilgan elementlarni o'rnatish diagrammasi

Rossiya standartidagi konsol tipidagi dock tekislagich ostida standart seriyali qiyshiq qayta yuklash vestibyuli (60 °) uchun o'rnatilgan elementlarni o'rnatish diagrammasi

Evropa standartidagi konsol tipidagi tekislash platformasi ostidagi standart seriyali qiyshiq yuklash vestibyulining (60 °) o'rnatilgan elementlarini o'rnatish sxemasi

Rossiya standartidagi konsol tipidagi dock tekislagich ostida standart seriyali to'g'ridan-to'g'ri yuk ko'taruvchi vestibyul (90 °) uchun o'rnatilgan elementlarni o'rnatish sxemasi

Evropa standartidagi konsol tipidagi dock tekislagich ostida tekis (90 °) standart seriyali qayta yuklash platformasi uchun o'rnatilgan elementlarni o'rnatish sxemasi

G'ildirak yo'riqnomalari

G'ildirak yo'riqnomasini o'rnatish sxemasi

Checkout
Managers of the company will answer all
questions by phone:
