Sotib oling FEH, FET seriyali tashqi fermalar Toshkent shahrida | DoorHan ishlab chiqaruvchisining rasmiy veb-sayti

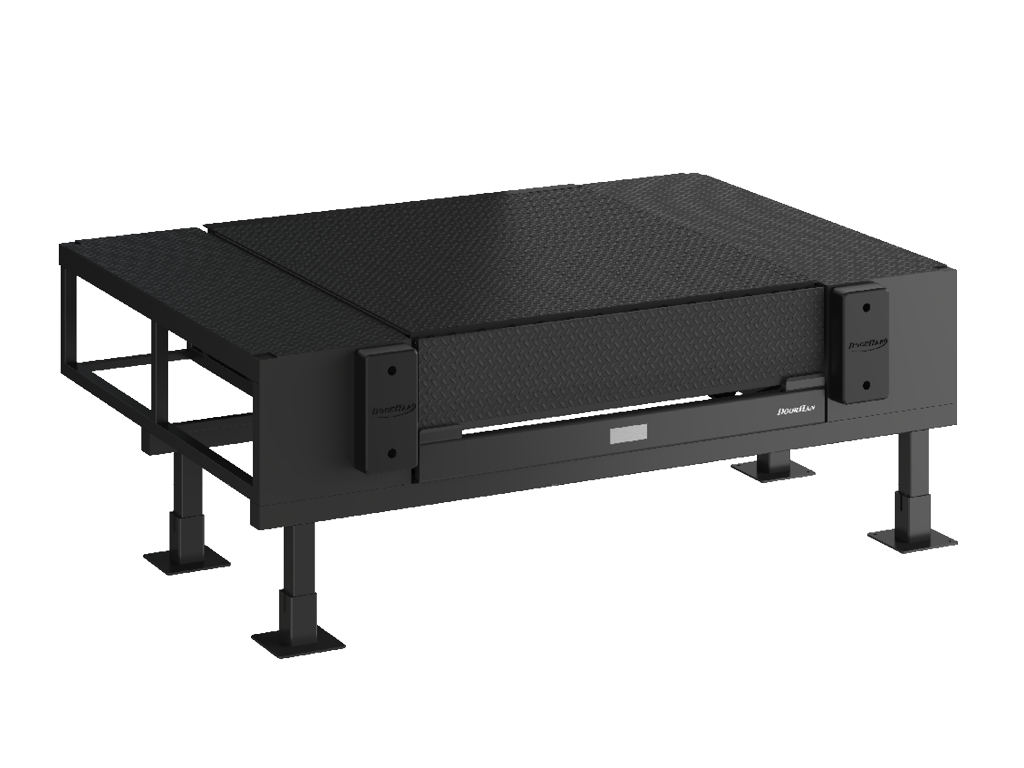

FEH va FET seriyali tashqi fermalar tenglashtiruvchi platformalarni binodan tashqarida o'rnatish uchun mo'ljallangan. Ular ochiq rampalarda yoki eshik ochilishlari qarshisida o'rnatiladi, bu yerda ombor polida tenglashtiruvchi platforma uchun chuqurcha qilish imkoniyati yo'q. Tashqi fermalarning afzalliklaridan biri ularning asosiy binoning konstruktsiyasini o'zgartirmasdan modernizatsiya qilish imkoniyatidir.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Joyni tejash

Bino tashqarisida o'rnatish ombor majmuasi ichida joyni tejashni ta'minlaydi.

Konstruksiyaning universalligi

Konstruksiya barcha turdagi tenglashtiruvchi platformalarni, ham burama, ham chiqariladigan rampalar bilan foydalanishni ta'minlaydi.

Tez o'rnatish

Konstruksiyaning oddiyligi va oldindan yig'ilgan tugunlarning ta'minlanishi fermani tez o'rnatishni ta'minlaydi.

Modernizatsiya qilish imkoniyati

Asosiy binoni qayta qurmasdan modernizatsiya qilish imkoniyati.

Joyni tejash

Bino tashqarisida o'rnatish ombor majmuasi ichida joyni tejashni ta'minlaydi.

Konstruksiyaning universalligi

Konstruksiya barcha turdagi tenglashtiruvchi platformalarni, ham burama, ham chiqariladigan rampalar bilan foydalanishni ta'minlaydi.

Tez o'rnatish

Konstruksiyaning oddiyligi va oldindan yig'ilgan tugunlarning ta'minlanishi fermani tez o'rnatishni ta'minlaydi.

Modernizatsiya qilish imkoniyati

Asosiy binoni qayta qurmasdan modernizatsiya qilish imkoniyati.

Dizayn

Yuzaning turi

RAL xaritasiga muvofiq rangli echimlar

Yasmiq gofrirovkasi

RAL 9005 (qora, standart rang)

RAL 5005 (ko'k, standart rang)

RAL kartasiga muvofiq nostandart rang (qo'shimcha haq)

Equipment

Qo'shimcha to'plam

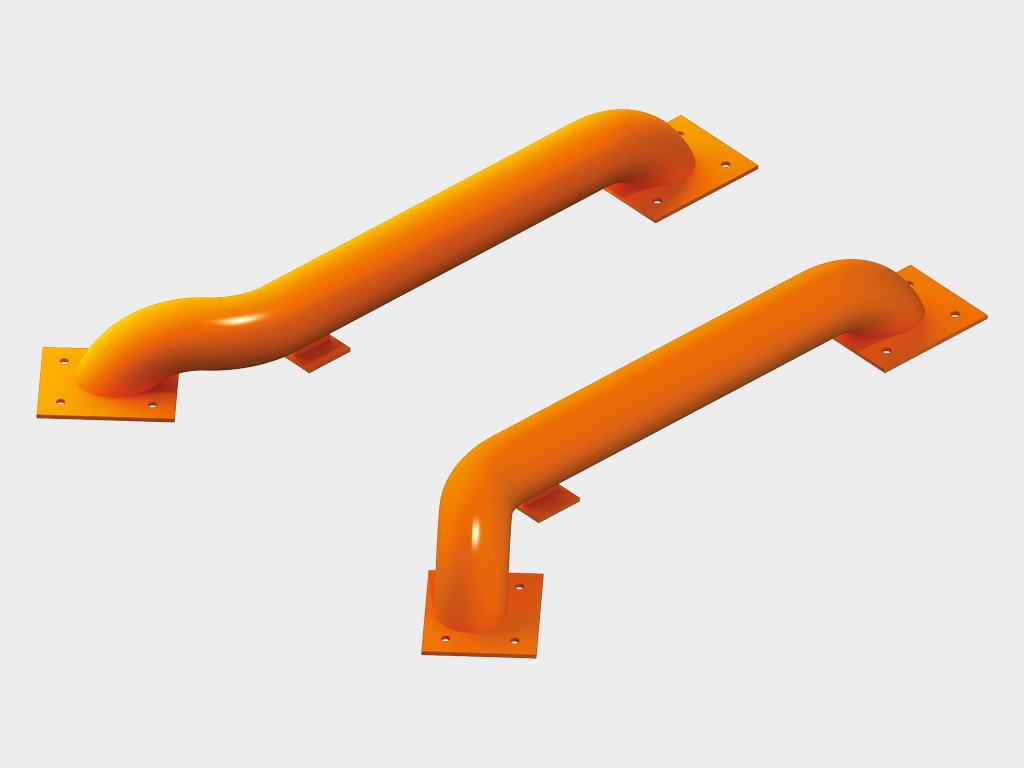

G'ildiraklar uchun yo'nalishlar avtomobilni dokda tez va aniq to'xtashini ta'minlash va hermetizatorlar hamda bino devorlarini zararlanishdan himoya qilish uchun mo'ljallangan. Yo'nalishlar avtomobilning g'ildirak qirrasi bilan yuzaga kelishi mumkin bo'lgan aloqani minimal darajaga tushirish uchun ishlab chiqilgan. Ular 159 mm diametrga ega bo'lgan po'lat quvurlardan iborat bo'lib, o'rnatish uchun burama qismlarga ega. Asosiy rang – RAL2004, shuningdek, RAL rang kartasiga ko'ra har qanday rangga bo'yash yoki issiq gal'vanizatsiya qilingan variant ham mavjud. Yo'nalishlar dok oldidagi maydonga ikki usulda o'rnatiladi: anker boltlar yordamida yoki betonlash orqali.

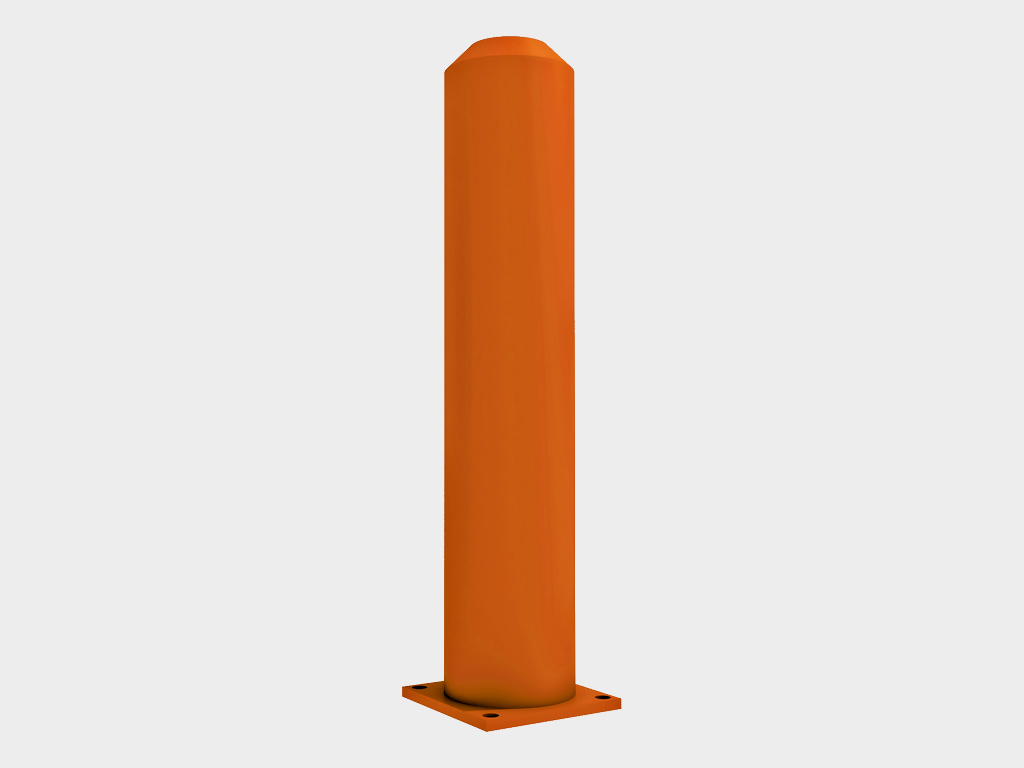

To‘xtatuvchi ustunlar eshik stoykalarining burchaklarini avtopogruzchik tomonidan urilib zararlanishdan himoya qilish uchun mo‘ljallangan. To‘xtatuvchi ustunlar ichki xonada stoykalar oldida o‘rnatiladi. To‘xtatuvchi ustunning diametri – 100 dan 159 mm gacha. Asosiy rang – RAL2004, shuningdek, RAL rang kartasiga ko‘ra har qanday rangda bo‘yash yoki issiq gal’vanizatsiya qilingan variant ham mavjud.

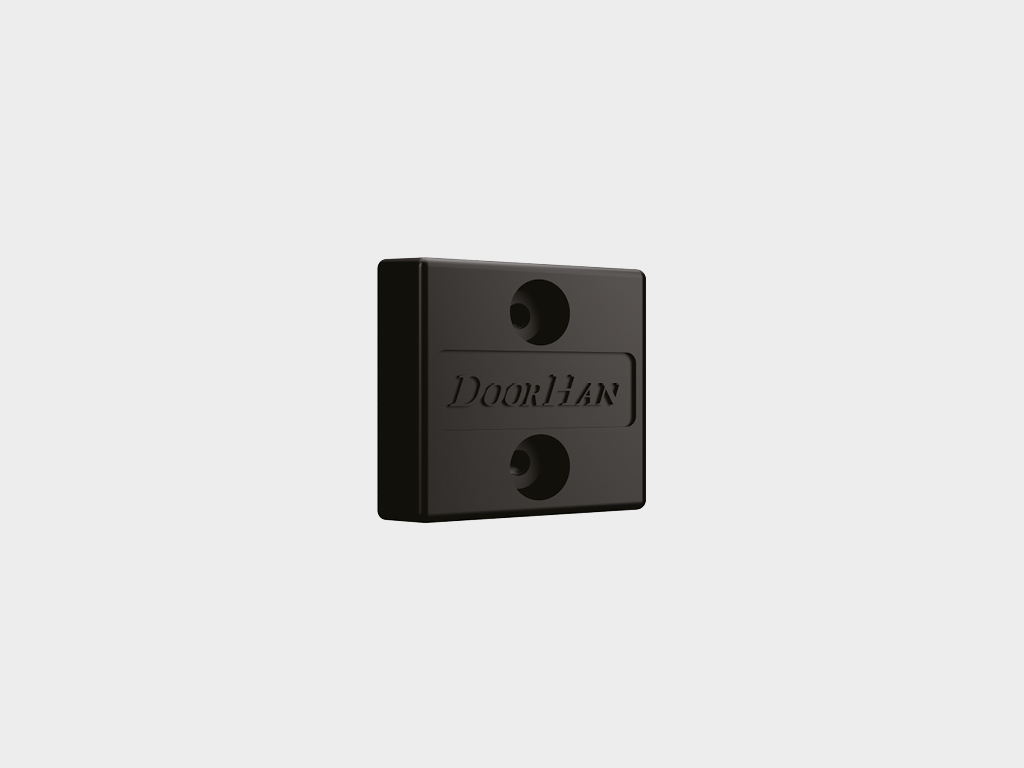

Artikul «BR250x250x100». Asosiy rezina bamper 250 x 250 x 100 mm. Yuk mashinasining yuklash joyiga xavfsiz yondashishini ta'minlaydi va bino devorlarini zararlanishdan himoya qiladi. O‘rnatish o‘lchamlarini «Chertyojlar» bo‘limidan ko‘rishingiz mumkin.

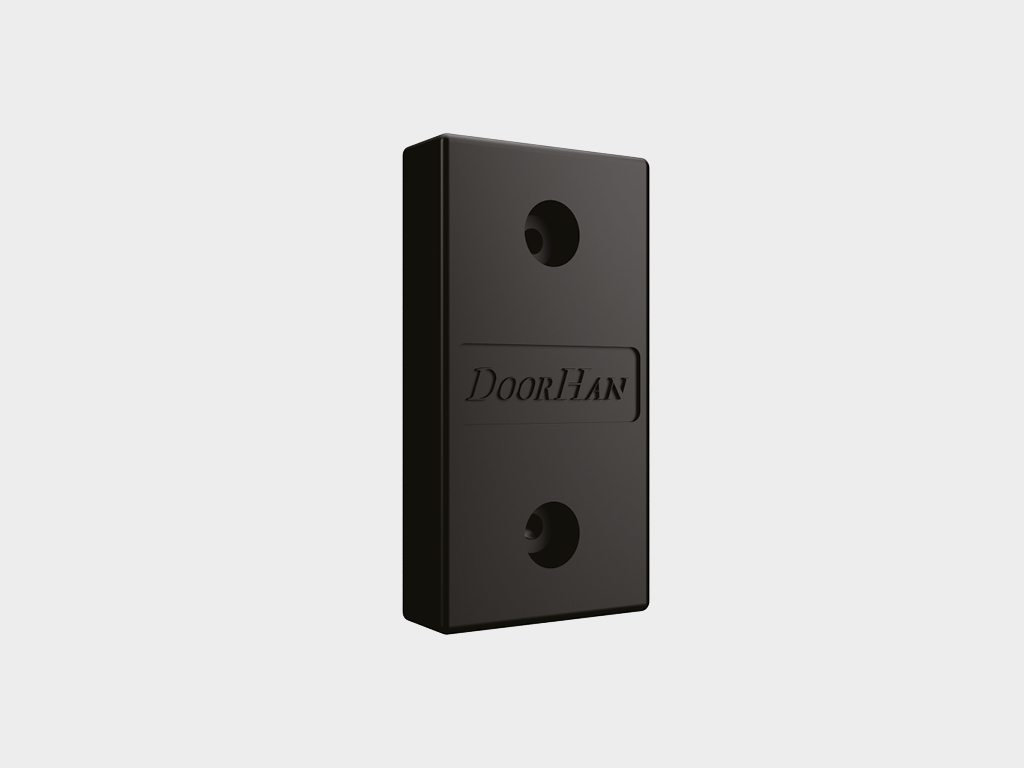

Artikul «BR450x250x100». Asosiy rezina bamper 450 x 250 x 100 mm. Yuk mashinasining yuklash joyiga xavfsiz yondashishini ta'minlaydi va bino devorlarini zararlanishdan himoya qiladi. O‘rnatish o‘lchamlarini «Chertyojlar» bo‘limidan ko‘rishingiz mumkin.

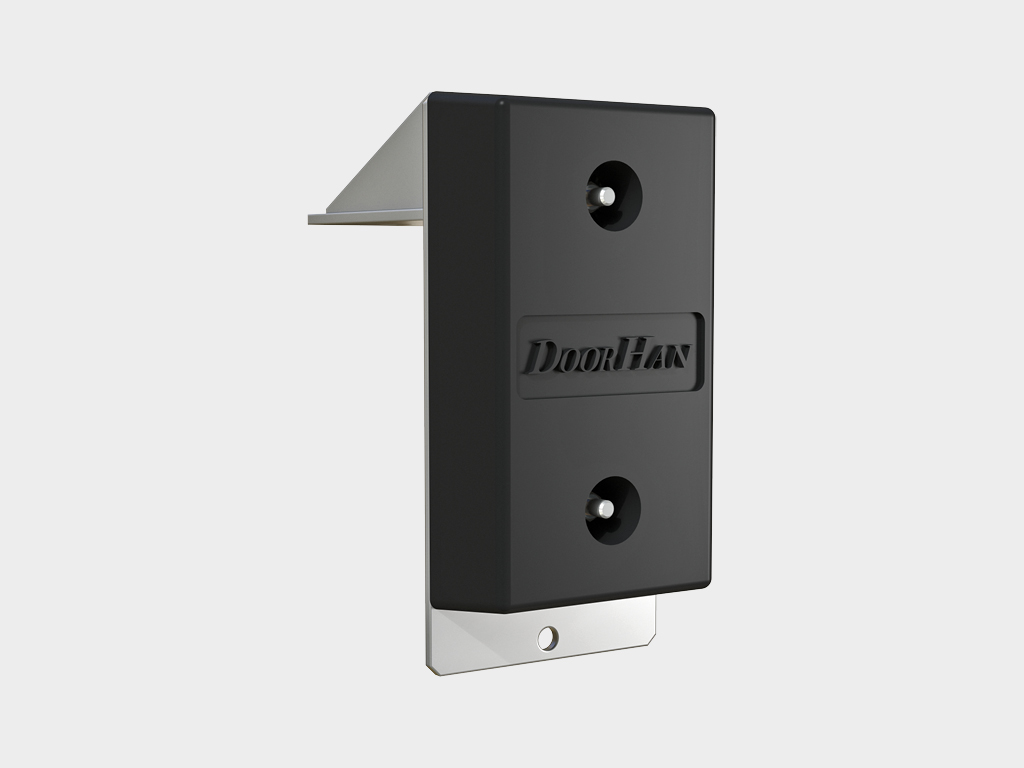

Artikul «BRC510x250x330». 450 x 250 x 100 mm bamperi asosida qurilgan. 510 x 250 x 330 mm (tashqi o‘lchamlar) konsol turidagi rezina bamper. Yuk mashinasining yuklash joyiga xavfsiz yondashishini ta'minlaydi va bino devorlarini zararlanishdan himoya qiladi. Ushbu bamper avtomobil yukxonasining balandligi panderning balandligidan yuqori bo‘lganda qo‘llaniladi. O‘rnatish o‘lchamlarini «Chertyojlar» bo‘limidan ko‘rishingiz mumkin.

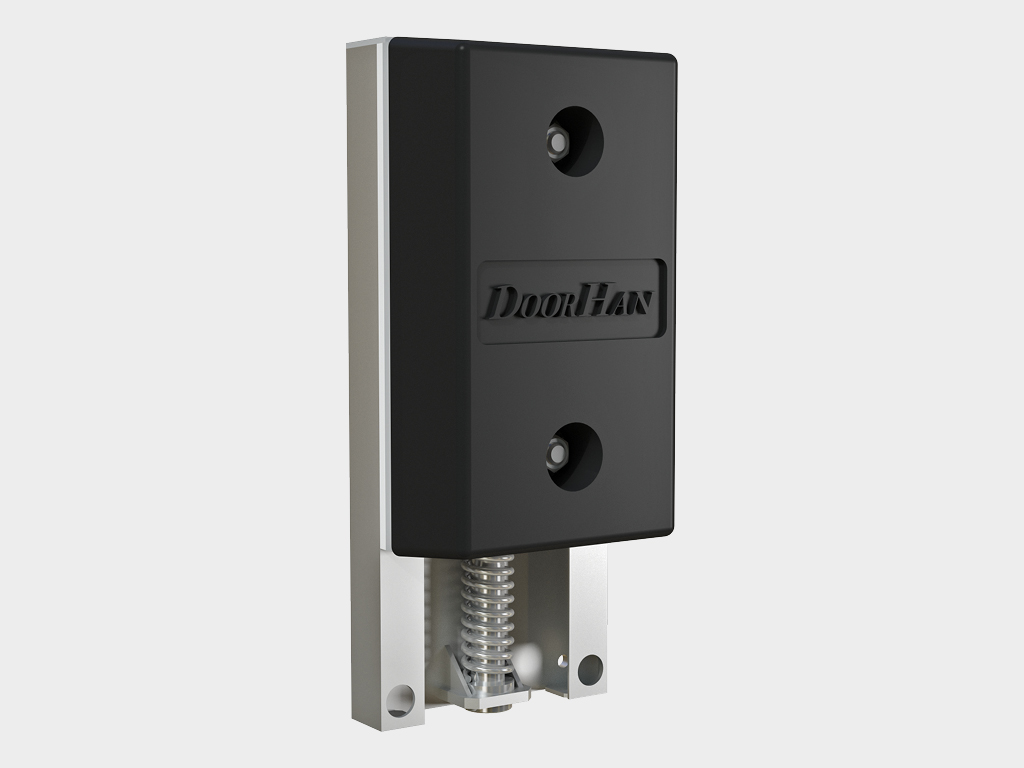

Artikul «BRM610x250x175». 450 x 250 x 100 mm bamperi asosida qurilgan. 610 x 250 x 175 mm (tashqi o‘lchamlar) harakatlanuvchi rezina bamper. Yuk mashinasining yuklash/bo‘shatish jarayonida yuqoriga va pastga harakatlanishiga moslashadi. Harakatlanuvchanlik tufayli ancha yuqori eskirishga chidamlilikka ega. O‘rnatish o‘lchamlarini «Chertyojlar» bo‘limidan ko‘rishingiz mumkin.

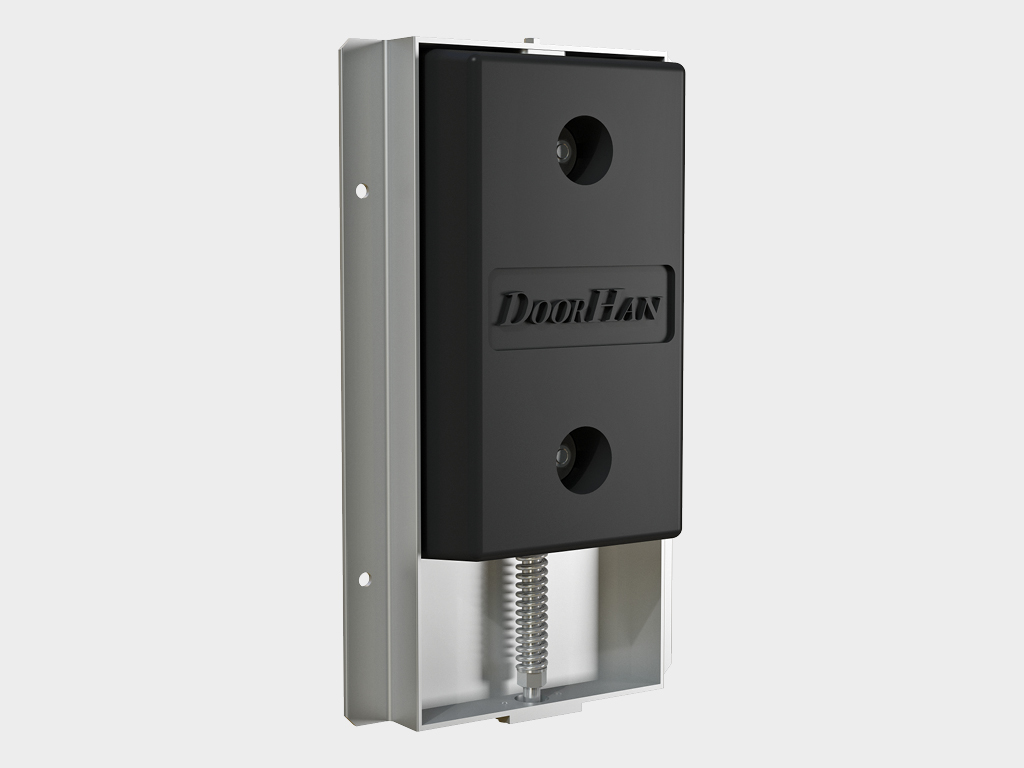

Artikul «BRM600x364x110». 450 x 250 x 100 mm bamperi asosida qurilgan. 600 x 364 x 110 mm (tashqi o‘lchamlar) harakatlanuvchi rezina bamper. Yuk mashinasining yuklash/bo‘shatish jarayonida yuqoriga va pastga harakatlanishiga moslashadi. Harakatlanuvchanlik tufayli ancha yuqori eskirishga chidamlilikka ega. Faqat 1 000 mm uzunlikdagi suriladigan rampali platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlarini «Chertyojlar» bo‘limidan ko‘rishingiz mumkin.

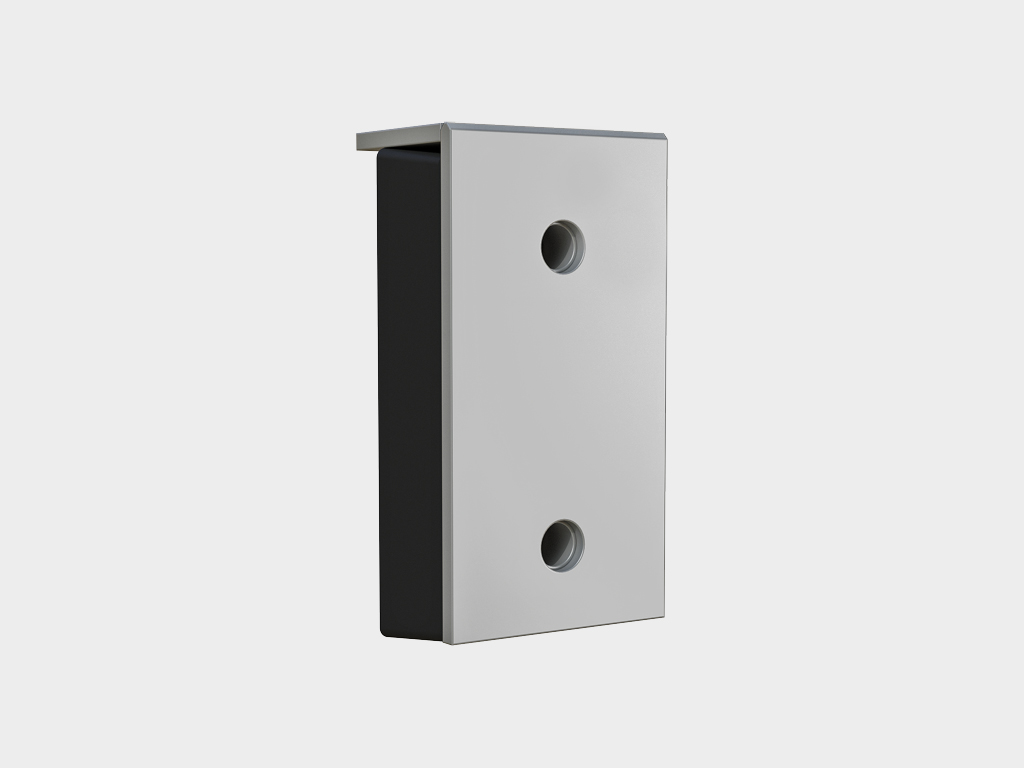

Artikul «BRSP(16)465x250x165». 450 x 250 x 100 mm bamperi asosida qurilgan. 465 x 250 x 165 mm (tashqi o‘lchamlar) 16 mm qalinlikdagi po‘lat ishchi qoplamali bamper. Butun yuzasida amortizatsiya qiluvchi to‘ldirgich (450 x 250 x 100 mm rezina bamper) bilan, mustahkam po‘lat tashqi plastina bilan yopilgan. Bamperning himoya qoplamasi uning xizmat qilish muddatini uzaytirish va avtomobilni to‘xtatish hamda yuklash/bo‘shatish jarayonlarida rezina bamperni zararlanishdan himoya qilish uchun mo‘ljallangan. Ushbu detali tezda tabiiy eskirishga uchraydi va ish faoliyati davomida eskirish va deformatsiyaga yo‘l qo‘yilishi sababli kafolat asosida almashtirishga yaroqsizdir. O‘rnatish o‘lchamlarini «Chertyojlar» bo‘limidan ko‘rishingiz mumkin.

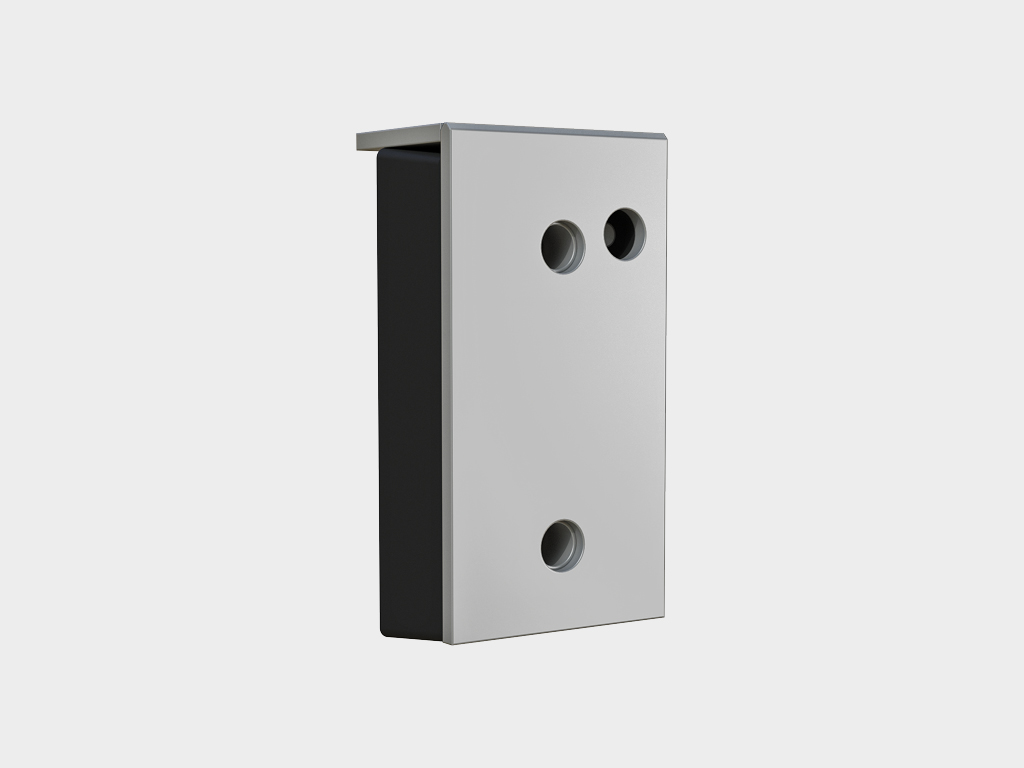

Artikul «BRSP(16)465x250x165S». 450 x 250 x 100 mm bamperi asosida qurilgan. 465 x 250 x 165 mm (tashqi o‘lchamlar) 16 mm qalinlikdagi po‘lat ishchi qoplamali bamper va parkovka sensori bilan jihozlangan. Butun yuzasida amortizatsiya qiluvchi to‘ldirgich (450 x 250 x 100 mm rezina bamper) bilan, mustahkam po‘lat tashqi plastina bilan yopilgan va yuk mashinasining xavfsiz qo‘shilishiga yordam beradigan parkovka sensori mavjud. Parkovka radar tizimi bilan ishlatiladi. O‘rnatish o‘lchamlarini «Chertyojlar» bo‘limidan ko‘rishingiz mumkin.

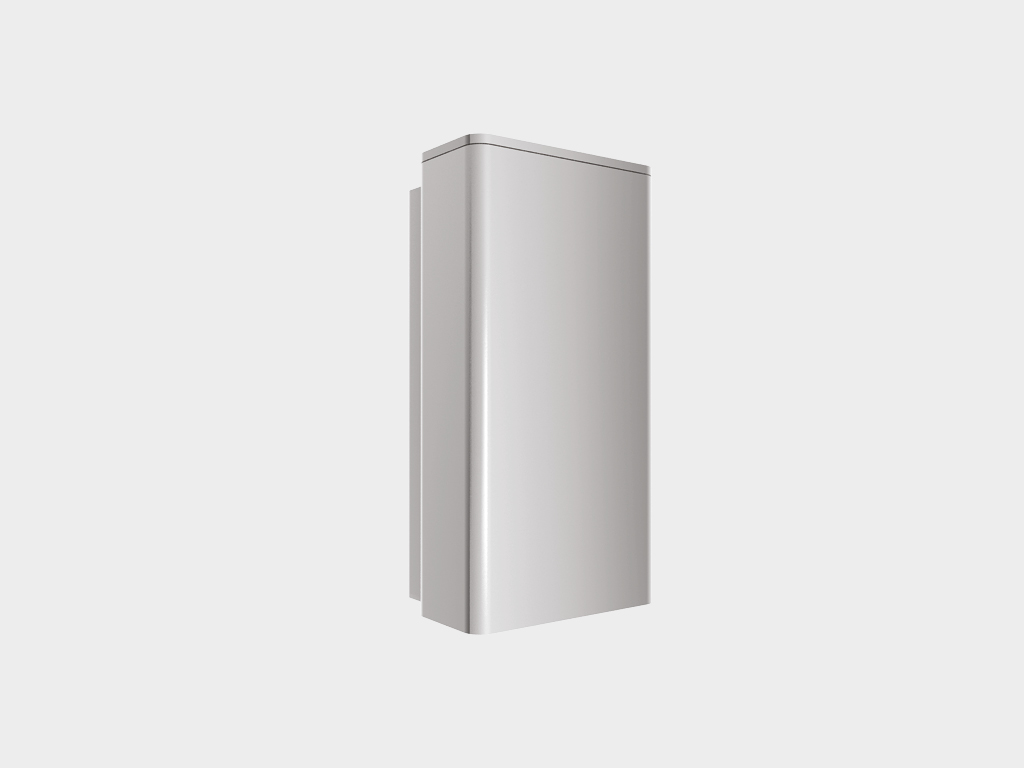

Artikul «BS500x255x205». 450 x 250 x 100 mm bamperi asosida qurilgan. 500 x 255 x 205 mm (tashqi o‘lchamlar) po‘lat bamper, amortizatsiya qilingan qism bilan. Bu gibrid bamper bo‘lib, harakatlanuvchi bamper va po‘lat plastinadan iborat bamperning kombinatsiyasini tashkil etadi. U tutqichdan, rezina maydalagichdan tayyorlangan amortizatsiya qilingan qism va yuk mashinasining harakatiga moslashadigan mustahkam tashqi po‘lat qopqoqdan iborat. Faqat 1 000 mm uzunlikdagi suriladigan rampali platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlarini «Chertyojlar» bo‘limidan ko‘rishingiz mumkin.

Artikul «BS800x255x205». 450 x 250 x 100 mm bamperi asosida qurilgan. 800 x 255 x 205 mm (tashqi o‘lchamlar) po‘lat bamper, amortizatsiya qilingan qism bilan. Bu gibrid bamper bo‘lib, harakatlanuvchi bamper va po‘lat plastinadan iborat bamperning kombinatsiyasini tashkil etadi. U tutqichdan, rezina maydalagichdan tayyorlangan amortizatsiya qilingan qism va yuk mashinasining harakatiga moslashadigan mustahkam tashqi po‘lat qopqoqdan iborat. Faqat 1 000 mm uzunlikdagi suriladigan rampali platformalar bilan ishlatilishi mumkin. O‘rnatish o‘lchamlarini «Chertyojlar» bo‘limidan ko‘rishingiz mumkin.

Technical description

O'lchamlar jadvali

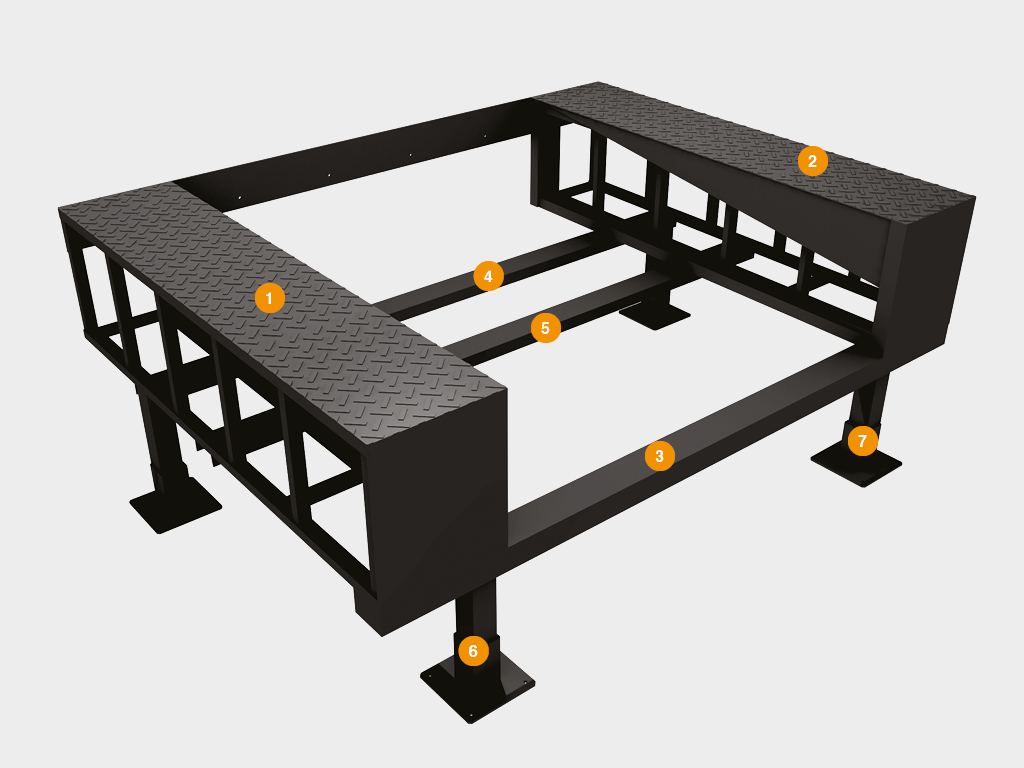

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина конструкции, м

3–3,6

Высота конструкции, м

0,9–1,4

Длина конструкции, м

2,030–7,648

Chap tomonli shkaf
O'ng tomonli shkaf
Oldingi qo‘llab-quvvatlovchi balka
Orqa qo‘llab-quvvatlovchi balka
O‘rta qo‘llab-quvvatlovchi balka
Chap qo‘llab-quvvatlovchi
O'ng qo‘llab-quvvatlovchi

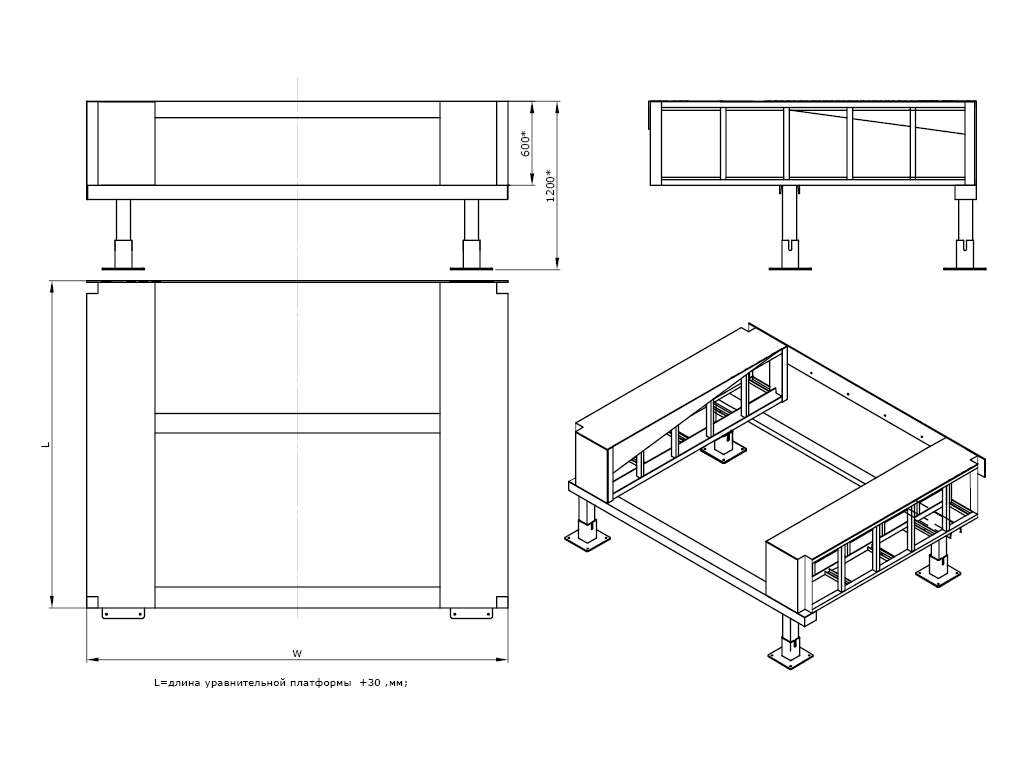

FEH 90 tashqi fermasi modeli. Tashqi to‘g‘ri fermasi (90°) mexanik tenglashtiruvchi platforma va o‘rnatilgan turdagi burama rampali platforma uchun mo‘ljallangan.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (1 200 standart bo‘yicha)
Lh, мм Длина уравнительной платформы (габаритная)	Har qanday
Bh, мм Ширина уравнительной платформы	Har qanday
Hh, мм Высота уравнительной платформы	Har qanday
A°. Угол примыкания к зданию склада	90

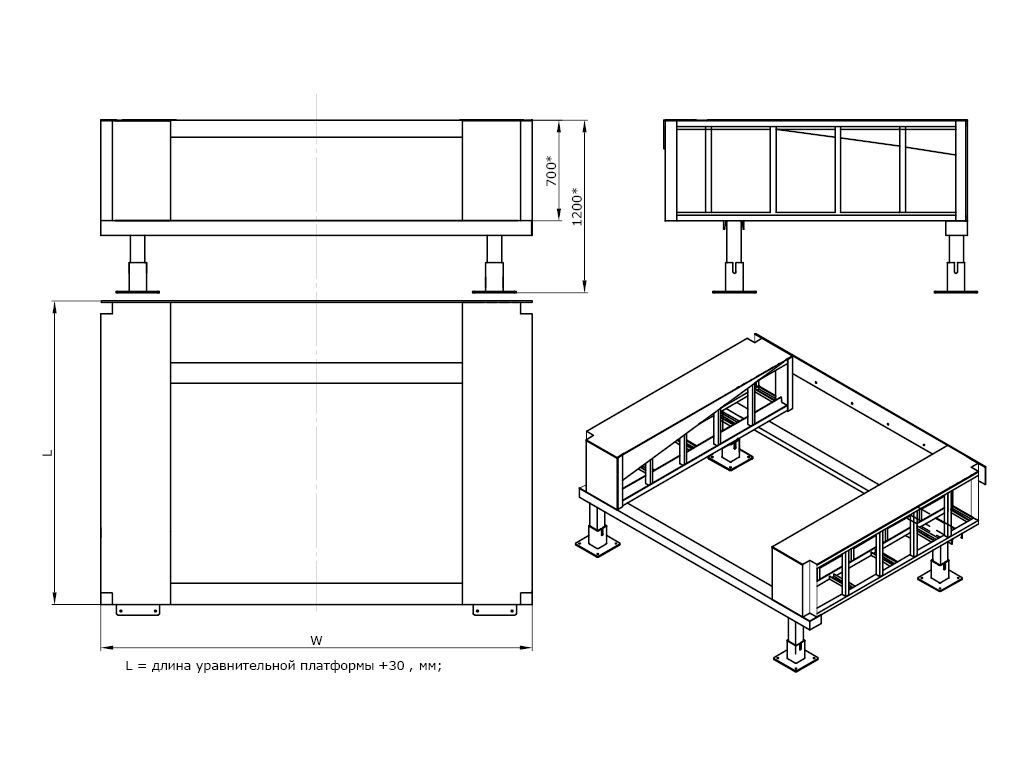

FET 90 tashqi fermasi modeli. Tashqi to‘g‘ri fermasi (90°) suriladigan rampali o‘rnatilgan turdagi tenglashtiruvchi platforma uchun mo‘ljallangan.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (1 200 standart bo‘yicha)
Lh, мм Длина уравнительной платформы (габаритная)	Har qanday
Bh, мм Ширина уравнительной платформы	Har qanday
Hh, мм Высота уравнительной платформы	Har qanday
A°. Угол примыкания к зданию склада	90

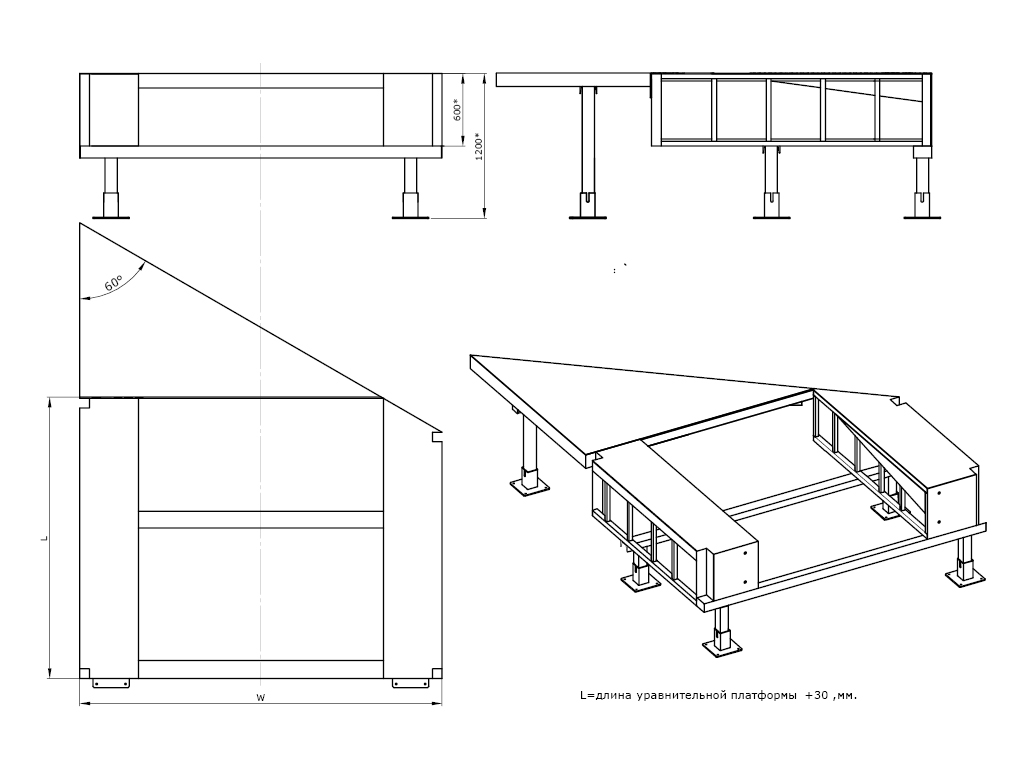

FEH 60 tashqi fermasi modeli. Tashqi qiyshiq fermasi (60°) mexanik tenglashtiruvchi platforma va o‘rnatilgan turdagi burama rampali platforma uchun mo‘ljallangan.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная)	Har qanday
Bh, мм Ширина уравнительной платформы	Har qanday
Hh, мм Высота уравнительной платформы	Har qanday
A°. Угол примыкания к зданию склада	60 (o'ngga yoki chapga aylantirilgan)

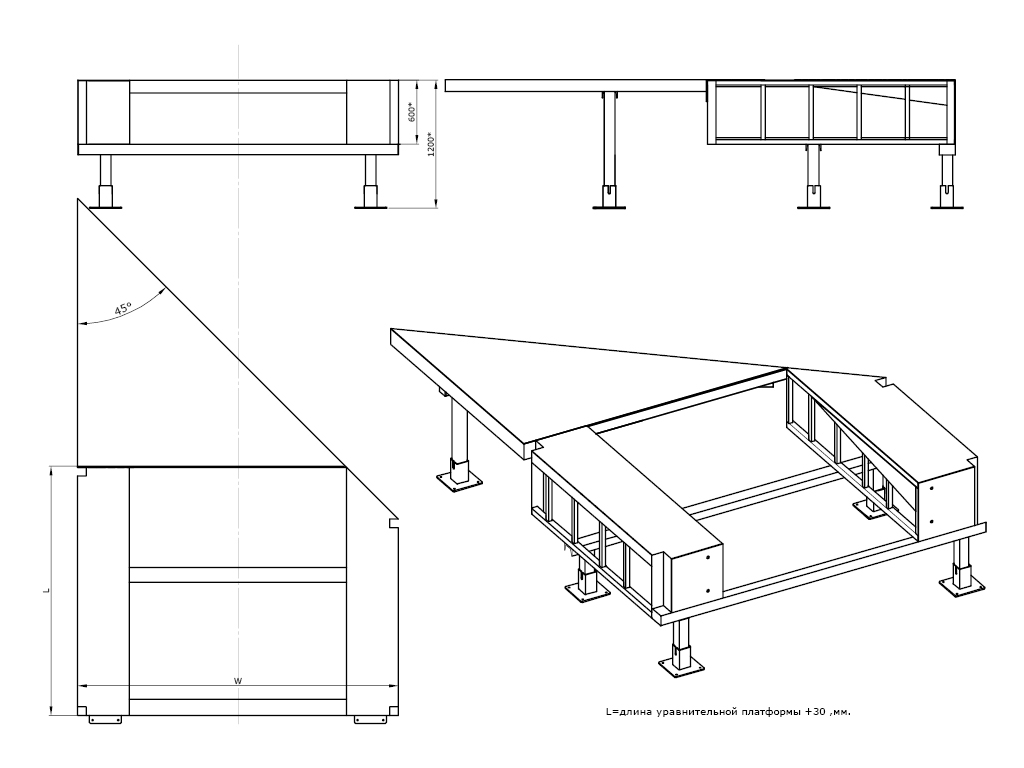

FEH 45 tashqi fermasi modeli. Tashqi qiyshiq fermasi (45°) mexanik tenglashtiruvchi platforma va o‘rnatilgan turdagi burama rampali platforma uchun mo‘ljallangan.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (1 200 standart bo‘yicha)
Lh, мм Длина уравнительной платформы (габаритная)	Har qanday
Bh, мм Ширина уравнительной платформы	Har qanday
Hh, мм Высота уравнительной платформы	Har qanday
A°. Угол примыкания к зданию склада	45 (o'ngga yoki chapga aylantirilgan)

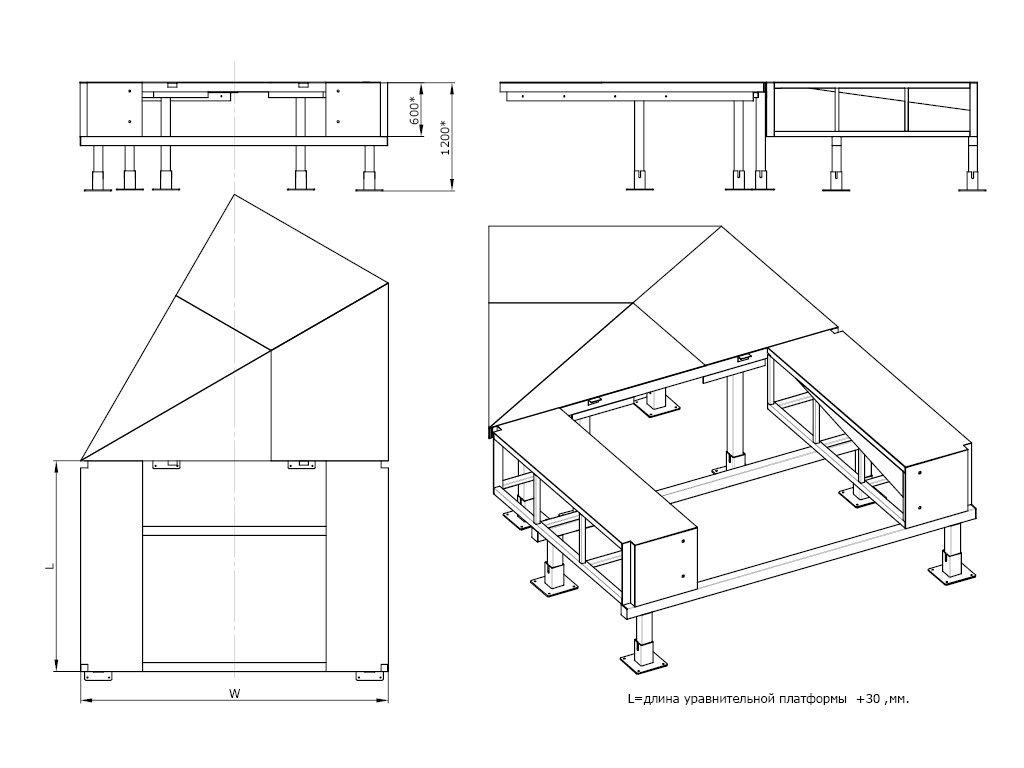

FEH 30 tashqi fermasi modeli. Tashqi qiyshiq fermasi (30°) mexanik tenglashtiruvchi platforma va o‘rnatilgan turdagi burama rampali platforma uchun mo‘ljallangan.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (1 200 standart bo‘yicha)
Lh, мм Длина уравнительной платформы (габаритная)	Har qanday
Bh, мм Ширина уравнительной платформы	Har qanday
Hh, мм Высота уравнительной платформы	Har qanday
A°. Угол примыкания к зданию склада	30 (o'ngga yoki chapga aylantirilgan)

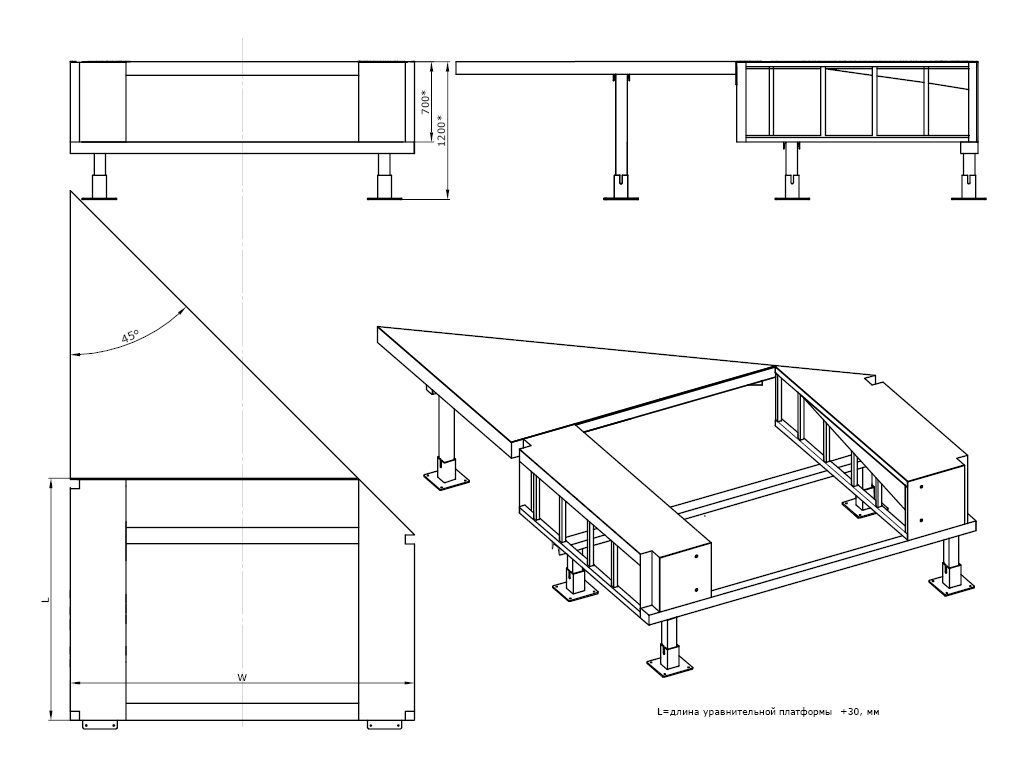

FET 45 tashqi fermasi modeli. Tashqi qiyshiq fermasi (45°) suriladigan rampali o‘rnatilgan turdagi tenglashtiruvchi platforma uchun mo‘ljallangan.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (1 200 standart bo‘yicha)
Lh, мм Длина уравнительной платформы (габаритная)	Har qanday
Hh, мм Высота уравнительной платформы	Har qanday
Lh, мм Длина уравнительной платформы (габаритная)	Har qanday
A°. Угол примыкания к зданию склада	45 (o'ngga yoki chapga aylantirilgan)

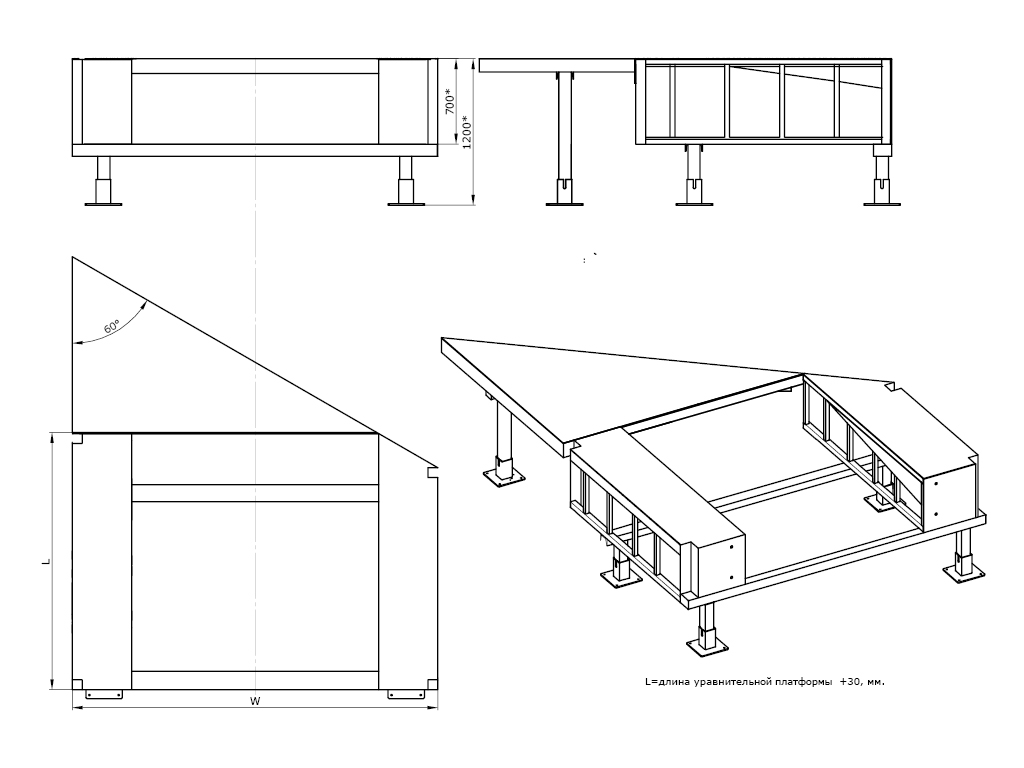

FET 60 tashqi fermasi modeli. Tashqi qiyshiq fermasi (60°) suriladigan rampali o‘rnatilgan turdagi tenglashtiruvchi platforma uchun mo‘ljallangan.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (1 200 standart bo‘yicha)
Lh, мм Длина уравнительной платформы (габаритная)	Har qanday
Bh, мм Ширина уравнительной платформы	Har qanday
Hh, мм Высота уравнительной платформы	Har qanday
A°. Угол примыкания к зданию склада	60 (o'ngga yoki chapga aylantirilgan)

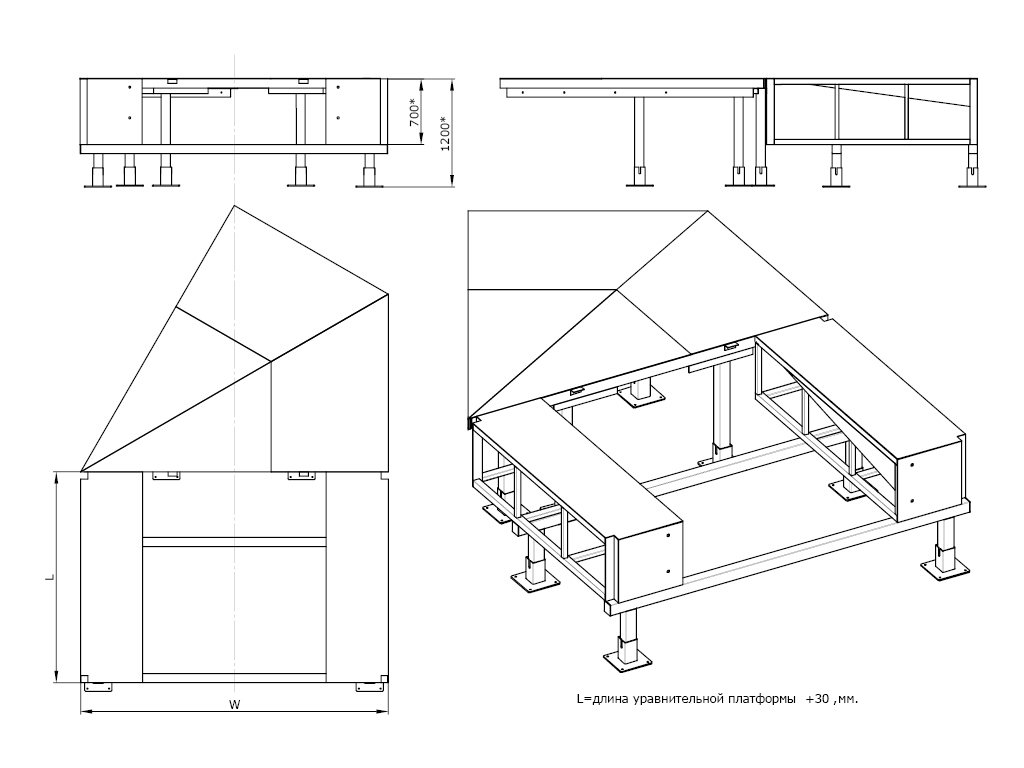

FET 30 tashqi fermasi modeli. Tashqi qiyshiq fermasi (30°) suriladigan rampali o‘rnatilgan turdagi tenglashtiruvchi platforma uchun mo‘ljallangan.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина	2 800–3 600
Hf, мм Высота пандуса	900–1 400 (1 200 standart bo‘yicha)
Lh, мм Длина уравнительной платформы (габаритная)	Har qanday
Bh, мм Ширина уравнительной платформы	Har qanday
Hh, мм Высота уравнительной платформы	Har qanday
A°. Угол примыкания к зданию склада	30 (o'ngga yoki chapga aylantirilgan)

Параметр	Значение	Примечание
Максимальная высота, м	1,4
Максимальная длина, м	7,348
Минимальная высота, м	0,8
Минимальная длина, м	2,03
Ширина, мм	2 800–3 600
Цвет	RAL 9005 (qora), RAL 5005 (ko'k)	Standart ferma ranglari, boshqa har qanday rang (ixtiyoriy)

1. Tashqi fermaning ishonchli va uzluksiz ishlashini ta'minlash uchun uni muntazam ravishda texnik tekshiruvdan o'tkazish va xizmat ko'rsatish tavsiya etiladi.

2. Qish mavsumida fermani, o'rnatilgan tenglashtiruvchi platformani hamda unga yaqin hududni qor va muzdan tozalash zarur, bu esa avtomobilning to'g'ri joylashishini ta'minlaydi.

3. Avtomobilning fermaga to‘xtash tezligi minimal bo‘lishi kerak va 1 km/soatni (30 sm/sek) oshmasligi lozim.

4. Pog‘ruzchiklar va boshqa ko‘tarish mexanizmlari fermaning tublariga chiqishiga ruxsat berilmaydi. Harakat faqat tenglashtiruvchi platformaning qopqog‘i va fermaning uchburchaklari bo‘ylab amalga oshirilishi kerak.

5. E'tibor bering! Fermada o‘rnatilgan bamperlarning holatini kuzatish zarur. Ularning eskirishi (qolgan qalinlik 50 mm dan kam) yoki umuman mavjud bo‘lmasligi holatida, fermani ishlatishni to‘xtatish lozim, to‘g‘ri ishlatilishi uchun qolgan qalinligi 50 mm dan ortiq bamperlar o‘rnatilguncha.

Упаковка в картон	Характеристики упаковки
Длина, мм	2 000–4 500 (tublar, tenglashtiruvchi platformaning uzunligiga bog‘liq); 2 800–3 600 (opora); 2 800–3 600 (uchburchaklar).
Ширина, мм	785 (maksimal) (stend); 300 (qo'llab-quvvatlaydi); 3 400 (uchburchaklar)
Высота, мм	800 (maksimal) (stendlar); 550 (maksimal) (qo'llab-quvvatlaydi); 200 (uchburchaklar)
Состав	Stendlar, tayanchlar, uchburchaklar, to'liq to'plamli quti

Qo‘shimcha tavsif print

DoorHan konserni mahsulotlarni yuk mashinasiga gidravlik ko‘tarish krani yoki kamida 2 m uzunlikdagi vilkali tutqichga ega pog‘ruzchik yordamida yuklaydi. Mijoz yoki o‘rnatuvchi mahsulotlarni ko‘chirish uchun shunga o‘xshash uskunani taqdim etishi kerak. Kranning yoki boshqa ko‘tarish vositalarining ishlatilishida tegishli yuk ko‘tarish qobiliyatiga ega qo‘lto‘rmalardan foydalanish tavsiya etiladi.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

Zaxira elementlari (metall plastinkalar) uchun. Bu usul, tambur o‘rnatish uchun maydonni tayyorlash bosqichida beton poydevor yuzasiga oldindan belgilangan joylarga metall plastinkalar (400 × 400 mm) o‘rnatilishi kerak bo‘lganda qo‘llaniladi. Bunday montaj usuli eng maqbul hisoblanadi.

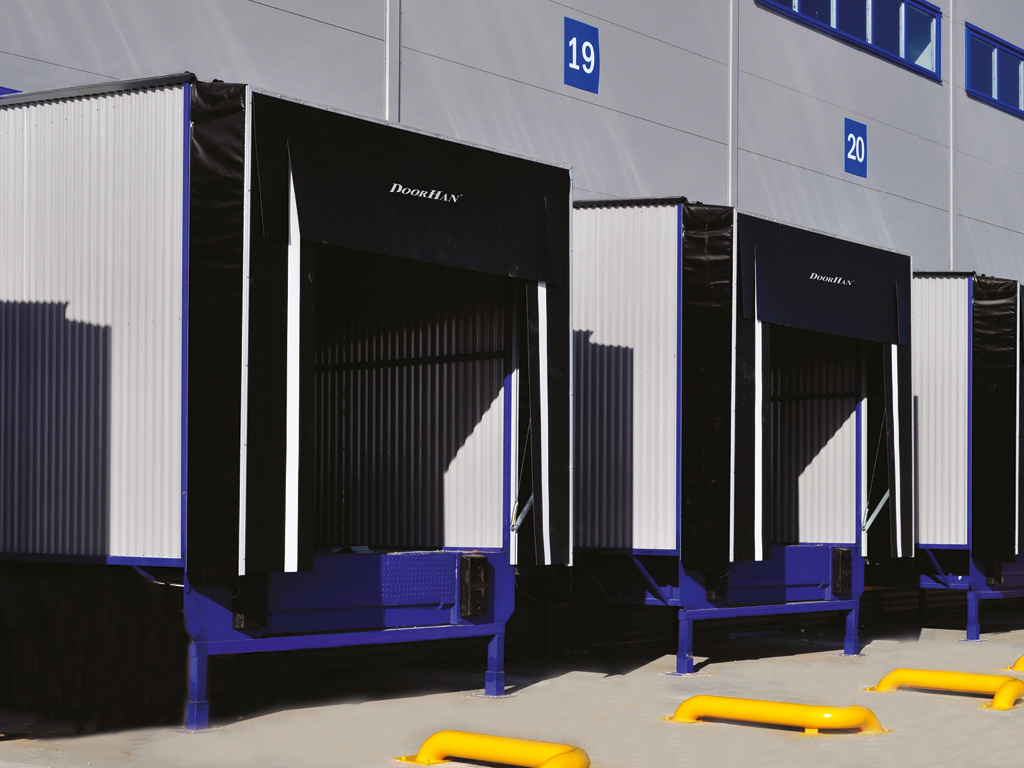

Betonga (anker boltlari yordamida). Ushbu montaj varianti, agar tambur oporalari uchun metall plastinkalar beton poydevor quyilishida o‘rnatilmagan bo‘lsa, qo‘llaniladi.

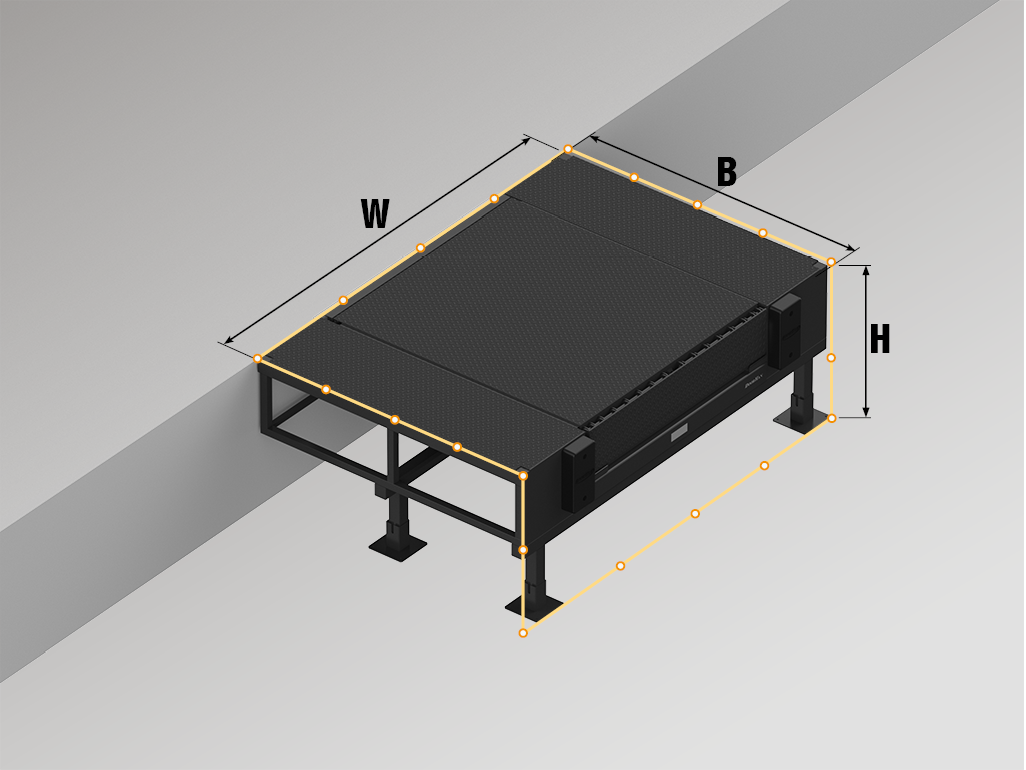

W – fermaning kengligi.
B – fermaning uzunligi.
H – fermaning balandligi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar
