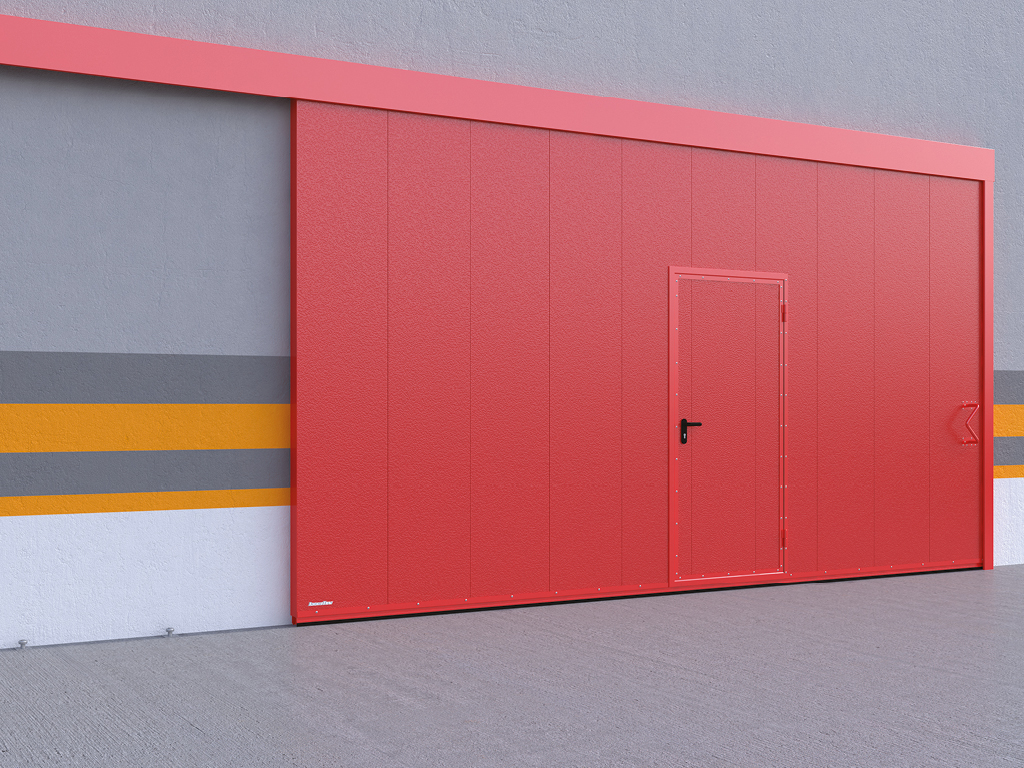

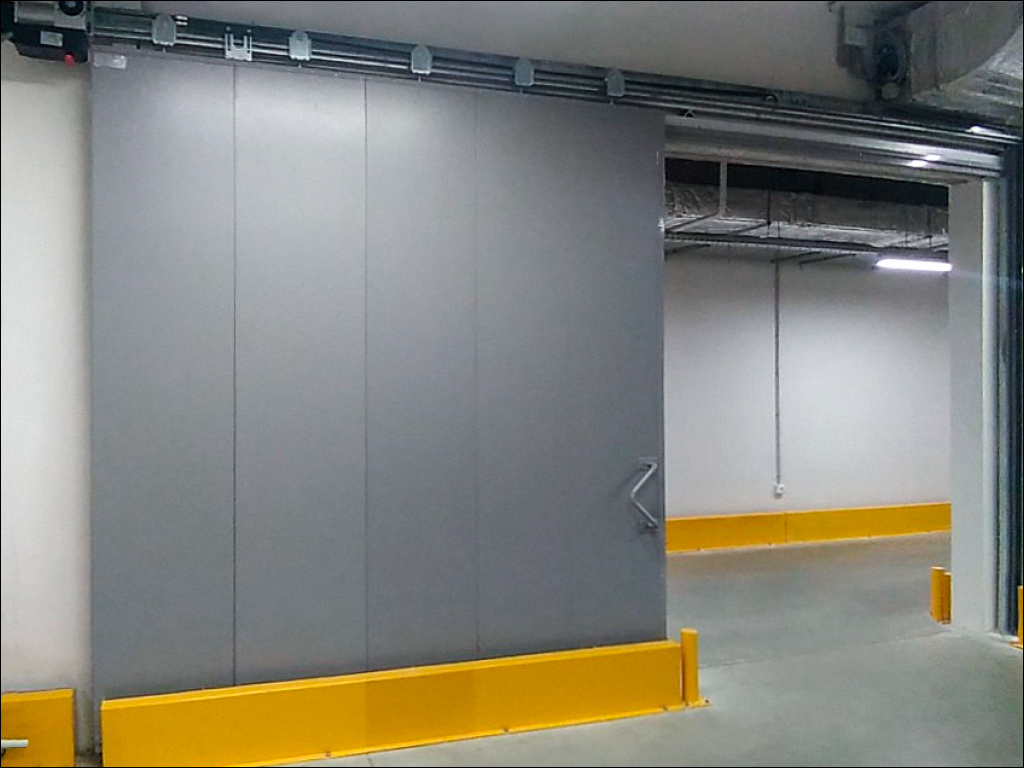

Sotib oling Yong'inga qarshi o'zgartirilgan eshiklar, og'irlik sinovi EI60, EI90 bilan Toshkent shahrida | DoorHan ishlab chiqaruvchisining rasmiy veb-sayti

O'tkaziladigan yong'inga qarshi eshiklarni o'rnatish katta teshiklarni yopishning eng optimal usulidir. Eshiklarning yong'inga chidamliligi ularning tuzilishida mineral jun bilan to'ldirilgan panellarni ishlatish orqali ta'minlanadi. Eshikning varaqasi va teshikka maxsus profillar hamda issiqlikka kengayadigan lentalar o'rnatiladi, bu lentalar harorat oshganda hajmini oshirib, teshikni siqib yopadi. Ushbu eshiklar sanoat va omborxona binolarida, avtoturargohlarda, yashash va savdo komplekslarida qo'llaniladi.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Sifatli ishlab chiqarish va optimal xizmat ko'rsatish

Barcha ishlab chiqarish tsikli ustidan nazorat qilish eshiklarning kafolatlangan sifatini ta'minlaydi, tezkor ta'mirlash jihozlarini yetkazib berish esa xizmat ko'rsatish ishlari muddatlarini qisqartiradi.

Yong'in xavfsizligi bo'yicha yuqori talablar qo'yilgan binolarni ishonchli himoya qilish

Sertifikatlar yong'in xavfsizligi talablariga, mahsulotning ishonchliligi va xavfsizligini tasdiqlaydi.

Katta o'lchamdagi teshiklarni yopish

O'tkaziladigan yong'inga qarshi eshiklar katta teshiklarni yopishga va yong'in markazini samarali tarzda lokalizatsiya qilishga imkon beradi.

Konstruktsiyaviy yechimlar va avtomatizatsiya bo'yicha keng tanlov

O'rnatish uchun turli xil texnik va arxitektura talablarga ega ob'ektlarga mos keladigan keng turdagi integratsiya ob'ektlari, qo'shimcha jihozlar va avtomatizatsiya variantlari mavjud.

Raqobatbardosh narx

Barcha konstruktsiya elementlarini zamonaviy texnologik uskunalarda to'liq ishlab chiqarish tsikli orqali xarajatlarni minimallashtirish.

Minimal ishlab chiqarish muddatlari

Barcha yong'inga qarshi eshiklar uchun ehtiyot qismlar Moskvadagi kompaniyaning o'z zavodida ishlab chiqariladi, bu esa mahsulot ishlab chiqarish uchun optimal muddatlarni kafolatlaydi.

Tezkor narx hisoblash

Biz mijozning maxsus o'lchamlari bo'yicha ishlab chiqarilgan mahsulotning narxini tezkor hisoblashni taklif etamiz.

EAES mamlakatlariga yetkazib berish

Keng distribyutor tarmog'i va rivojlangan logistika mahsulotlarni Evroosiyo Iqtisodiy Ittifoqi mamlakatlariga minimal muddatlarda yetkazib berishni ta'minlaydi.

ISO 9001 sertifikatsiyasi

Barcha MK DoorHan zavodlari sifat menejmenti bo'yicha har yili ixtiyoriy sertifikatsiyadan o'tadi.

Sifatli ishlab chiqarish va optimal xizmat ko'rsatish

Yong'in xavfsizligi bo'yicha yuqori talablar qo'yilgan binolarni ishonchli himoya qilish

Sertifikatlar yong'in xavfsizligi talablariga, mahsulotning ishonchliligi va xavfsizligini tasdiqlaydi.

Katta o'lchamdagi teshiklarni yopish

O'tkaziladigan yong'inga qarshi eshiklar katta teshiklarni yopishga va yong'in markazini samarali tarzda lokalizatsiya qilishga imkon beradi.

Konstruktsiyaviy yechimlar va avtomatizatsiya bo'yicha keng tanlov

O'rnatish uchun turli xil texnik va arxitektura talablarga ega ob'ektlarga mos keladigan keng turdagi integratsiya ob'ektlari, qo'shimcha jihozlar va avtomatizatsiya variantlari mavjud.

Raqobatbardosh narx

Barcha konstruktsiya elementlarini zamonaviy texnologik uskunalarda to'liq ishlab chiqarish tsikli orqali xarajatlarni minimallashtirish.

Minimal ishlab chiqarish muddatlari

Barcha yong'inga qarshi eshiklar uchun ehtiyot qismlar Moskvadagi kompaniyaning o'z zavodida ishlab chiqariladi, bu esa mahsulot ishlab chiqarish uchun optimal muddatlarni kafolatlaydi.

Tezkor narx hisoblash

Biz mijozning maxsus o'lchamlari bo'yicha ishlab chiqarilgan mahsulotning narxini tezkor hisoblashni taklif etamiz.

EAES mamlakatlariga yetkazib berish

Keng distribyutor tarmog'i va rivojlangan logistika mahsulotlarni Evroosiyo Iqtisodiy Ittifoqi mamlakatlariga minimal muddatlarda yetkazib berishni ta'minlaydi.

ISO 9001 sertifikatsiyasi

Barcha MK DoorHan zavodlari sifat menejmenti bo'yicha har yili ixtiyoriy sertifikatsiyadan o'tadi.

Dizayn

Sandwich-panellarining yuzasi turi

Ranglar

Shtukko

RAL 7004 (kulrang, standart)

RAL 8014 (jigarrang)

RAL 9003 (oq)

RAL 5005 (ko'k)

RAL 6005 (yashil)

RAL 3005 (bordo)

RAL 9006 (kumushrang)

RAL 1014 (beji)

RAL 3000 (qizil)

RAL 7016 (antratsit)

RAL kartasiga muvofiq standart bo'lmagan rang (qo'shimcha to'lov)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

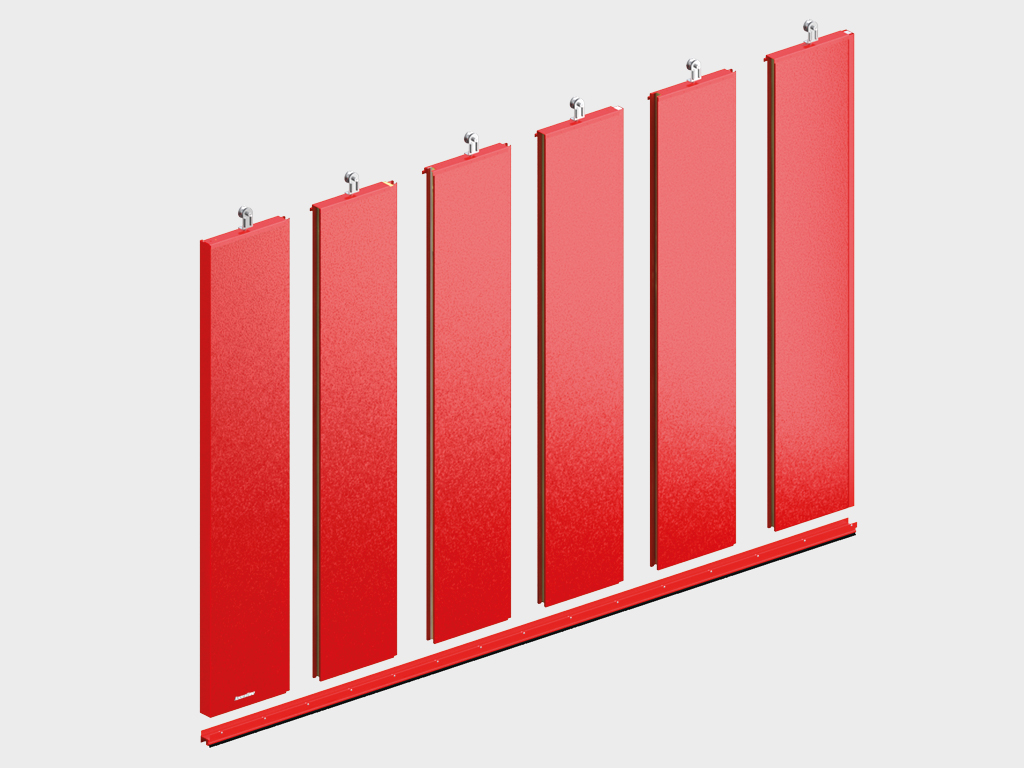

Eshik varaqasi, 80 mm qalinlikdagi po'lat sandwich-panellardan, yuqori zichlikdagi mineral jun bilan.

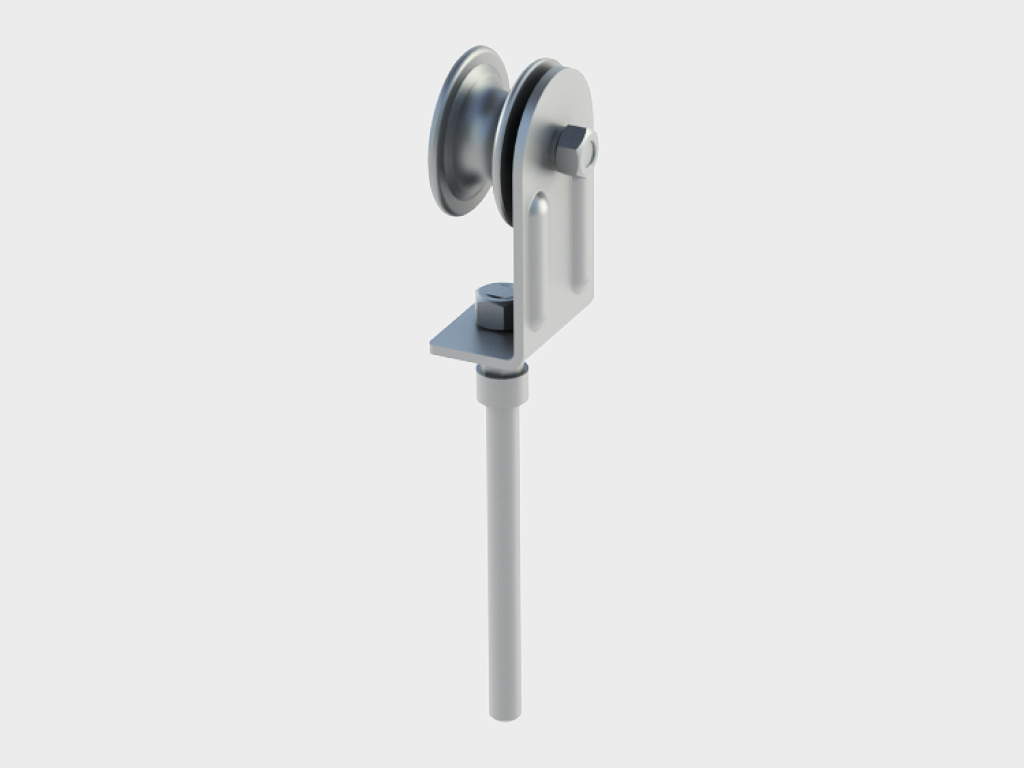

Rolikli opora.

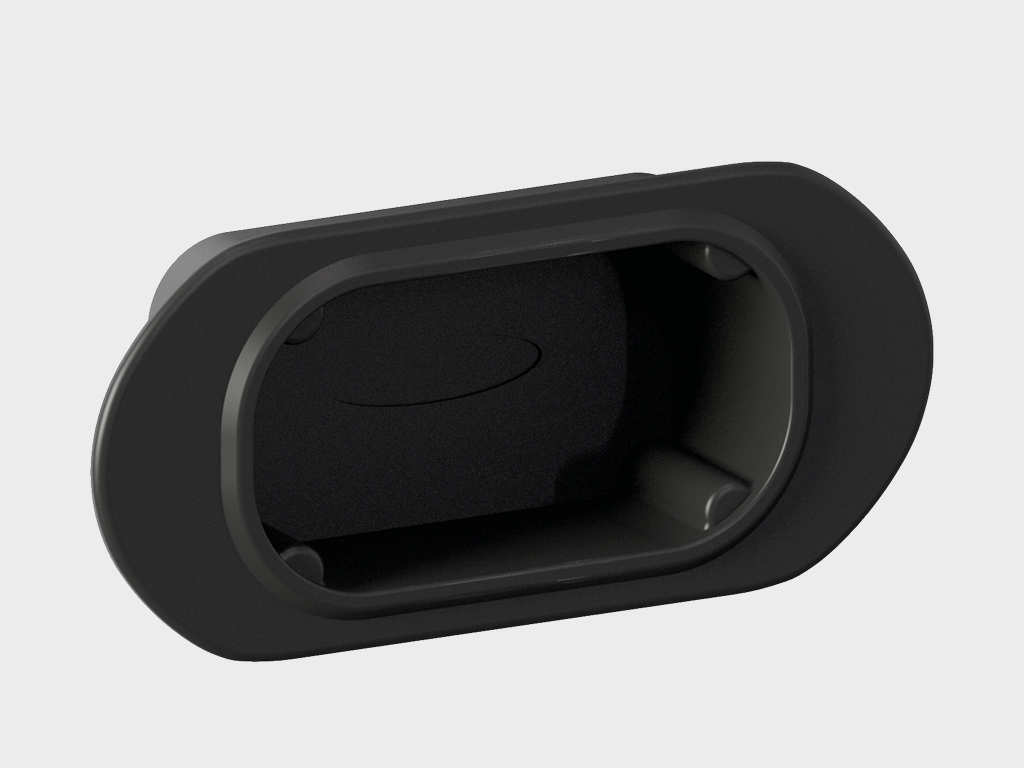

Tutqich (eshikning ichki tomonidan o'rnatiladi).

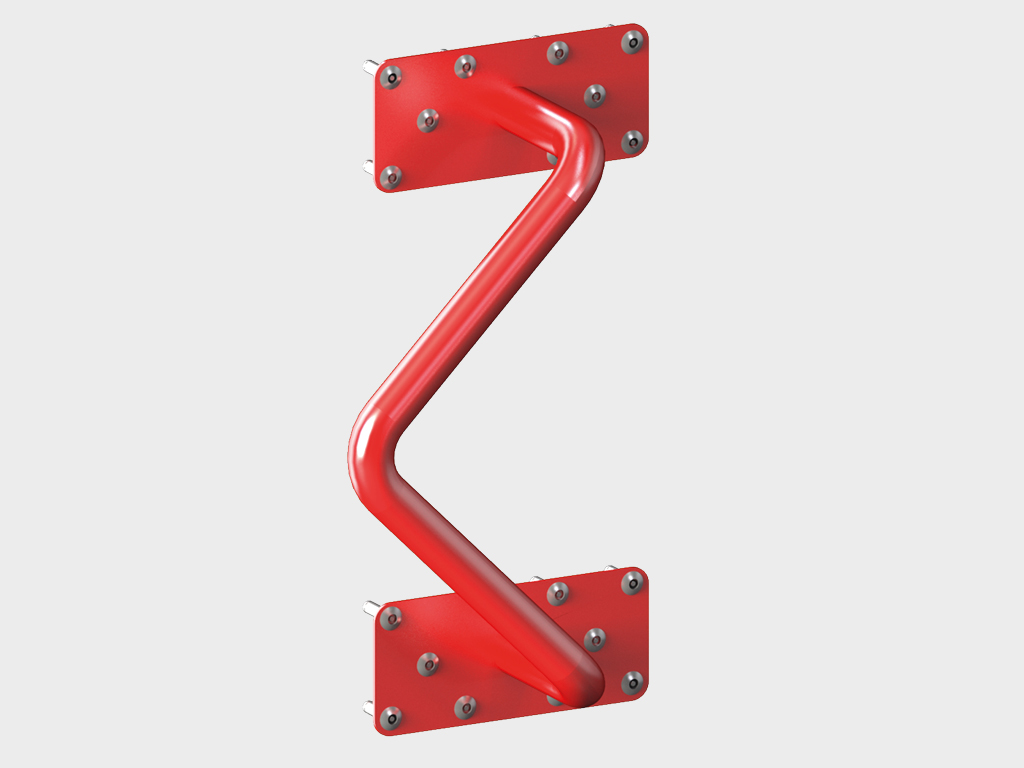

Tutqich (eshikning tashqi tomonidan, o'rnatish tomoni).

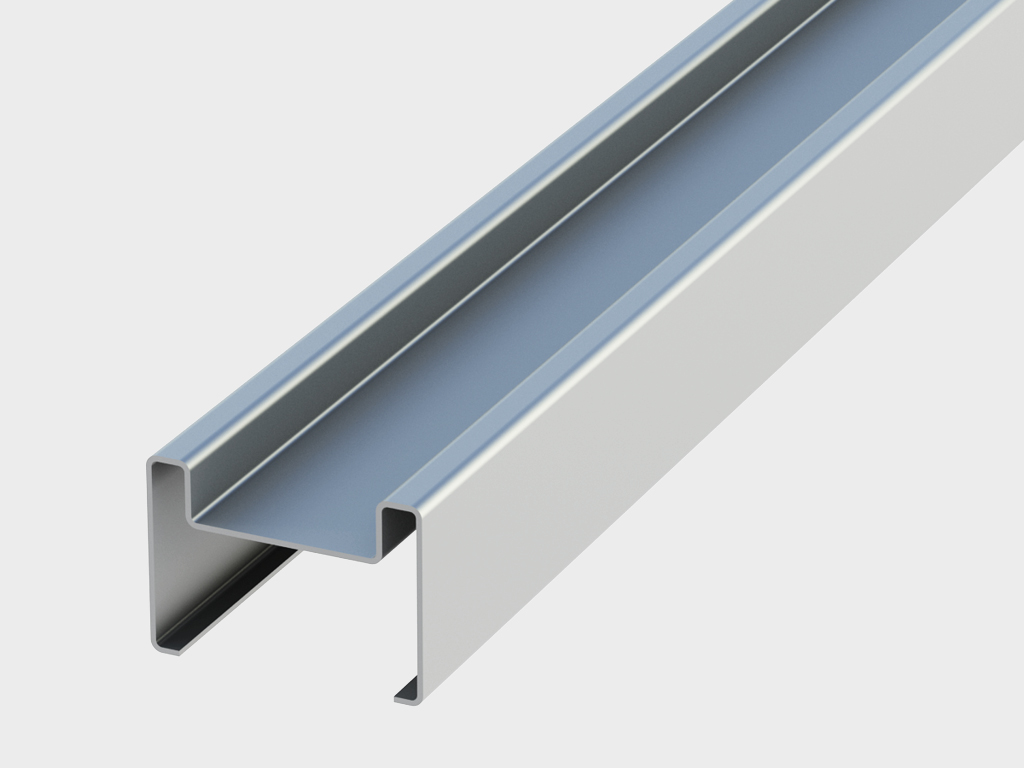

Tutqich ustuni (bir eshikli eshiklar uchun).

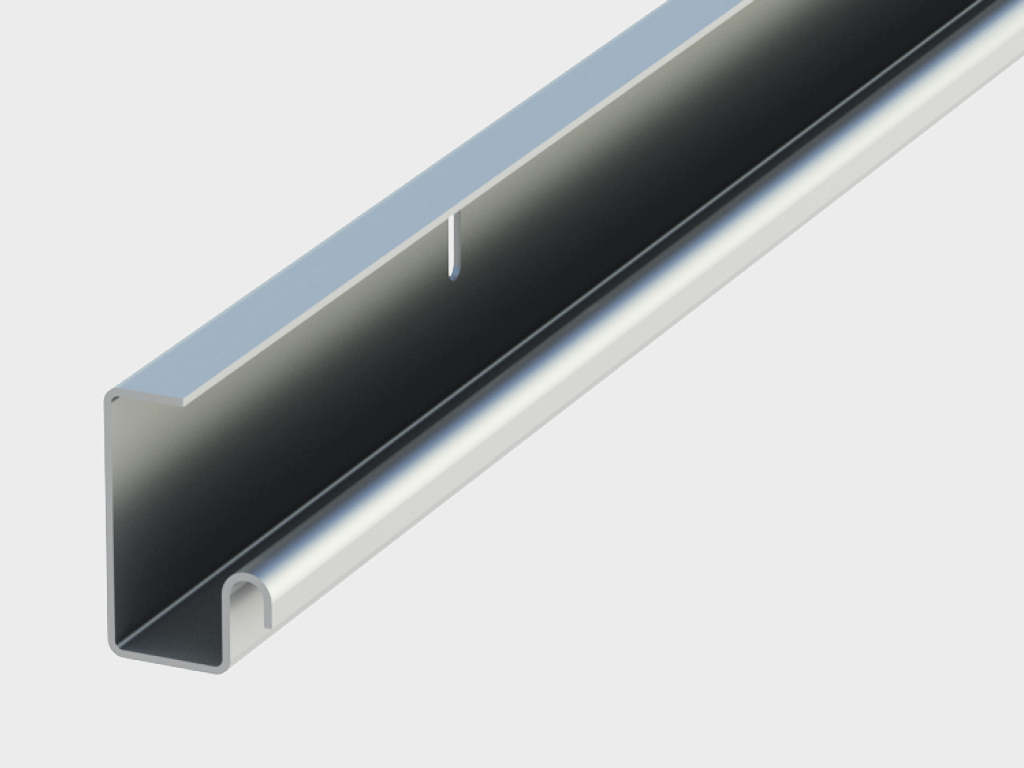

Nurlik.

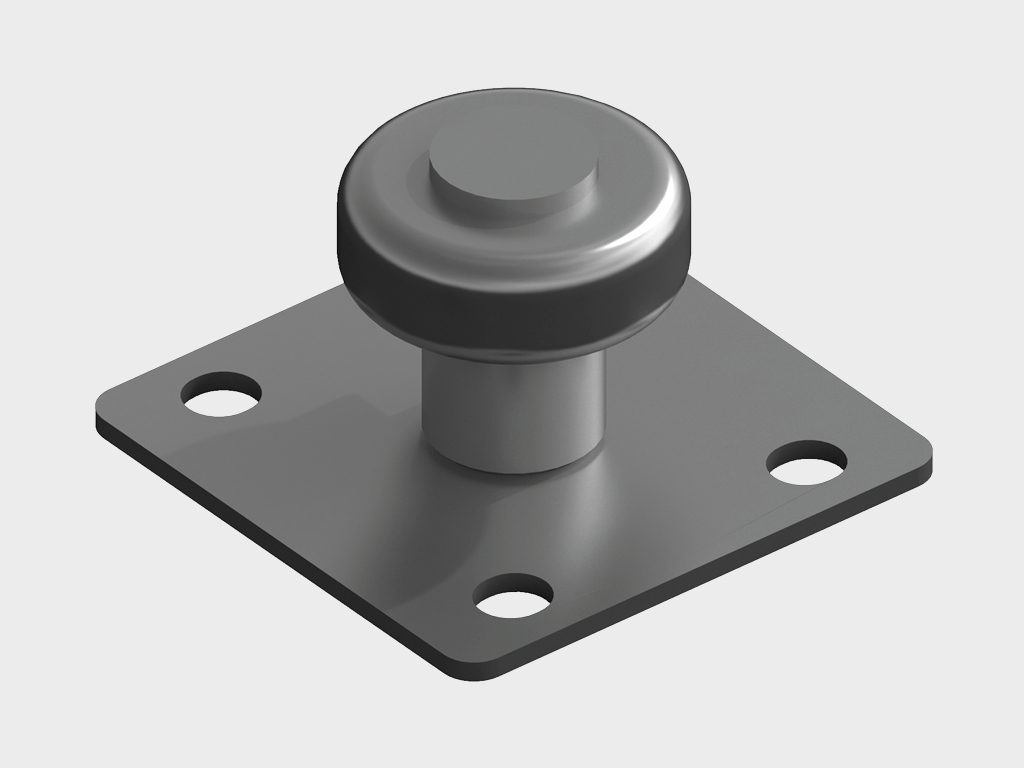

Pastki yo'naltiruvchi rolik.

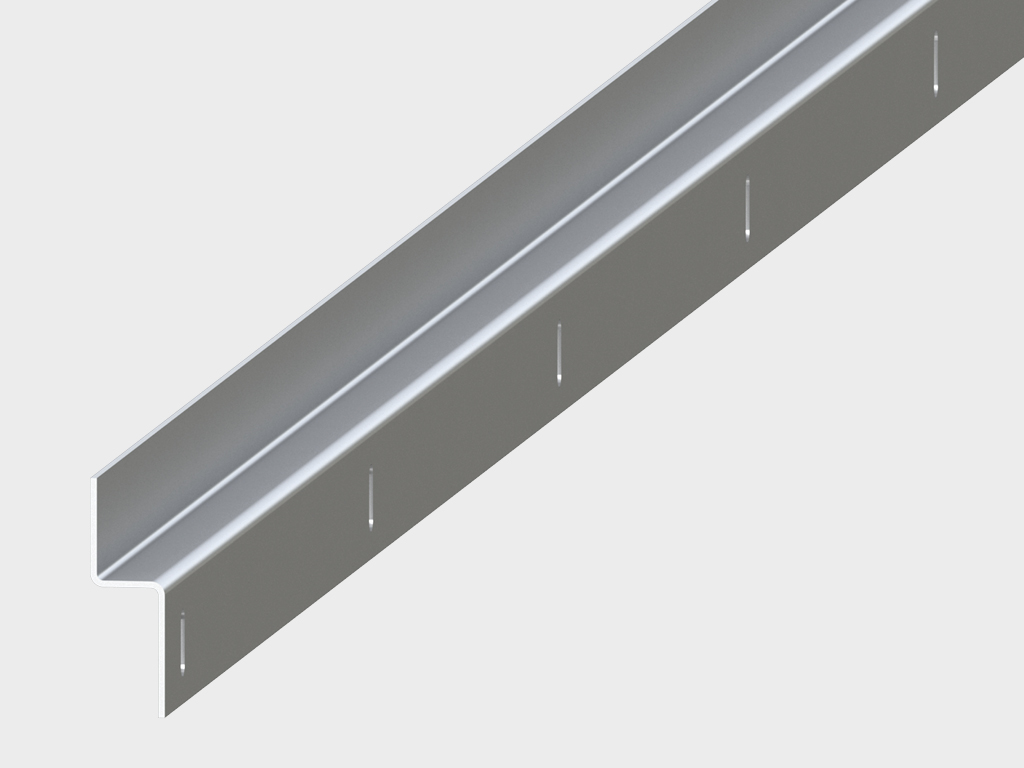

Tutun oldini oluvchi profil.

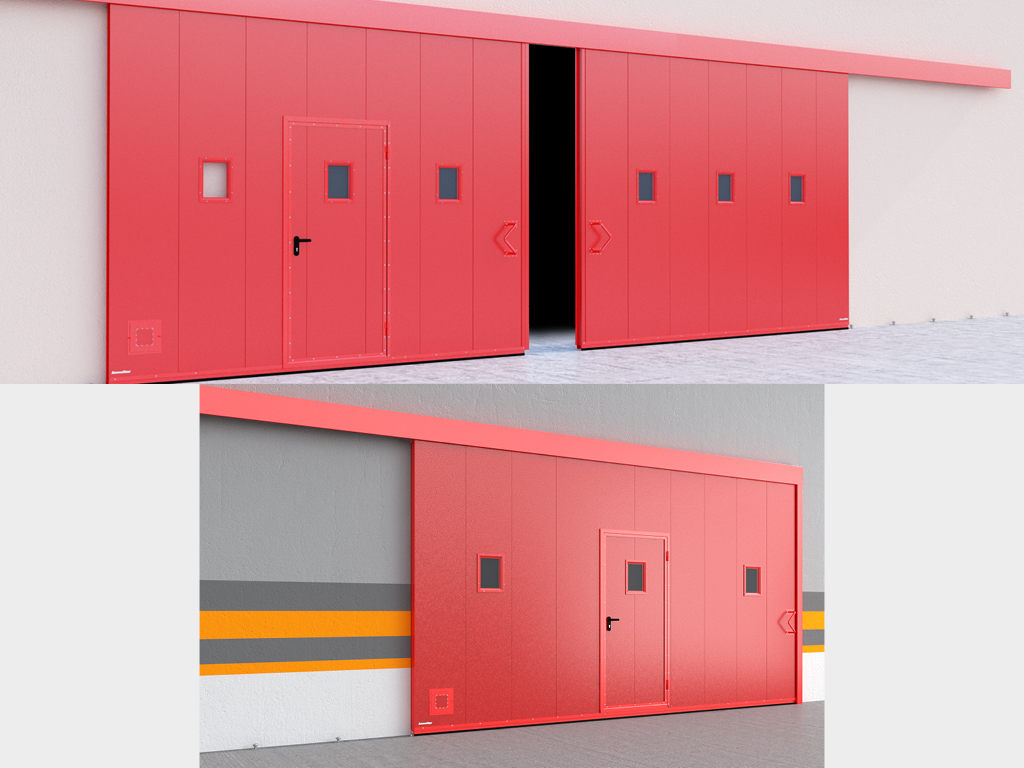

Integratsiyalangan kalitka eshiklarni ochmasdan, xonaga kirish imkoniyatini ta'minlaydi va evakuatsiya chiqishi sifatida xizmat qilishi mumkin.
Yong'inga qarshi deraza (400 × 300 mm o‘lchamdagi) eshik varaqasida ularning ishlatilishini yanada qulaylashtiradi, eshik ortidagi hududni ko'rish imkoniyatini yaratadi. Deraza yong'in bo'lgan xonadan olovning chiqishiga ishonchli tarzda to‘sqinlik qiladi, chunki mustahkam metall ramkasi yuqori mexanik yukni ko‘tara oladi va yuqori harorat o'zgarishlari va intensiv isitish jarayonida deformatsiyalanmaydi.
Yong'inga qarshi luq (200 × 200 mm o‘lchamdagi) yong‘inni eshikni ochmasdan o‘chirish uchun ishlatiladi.

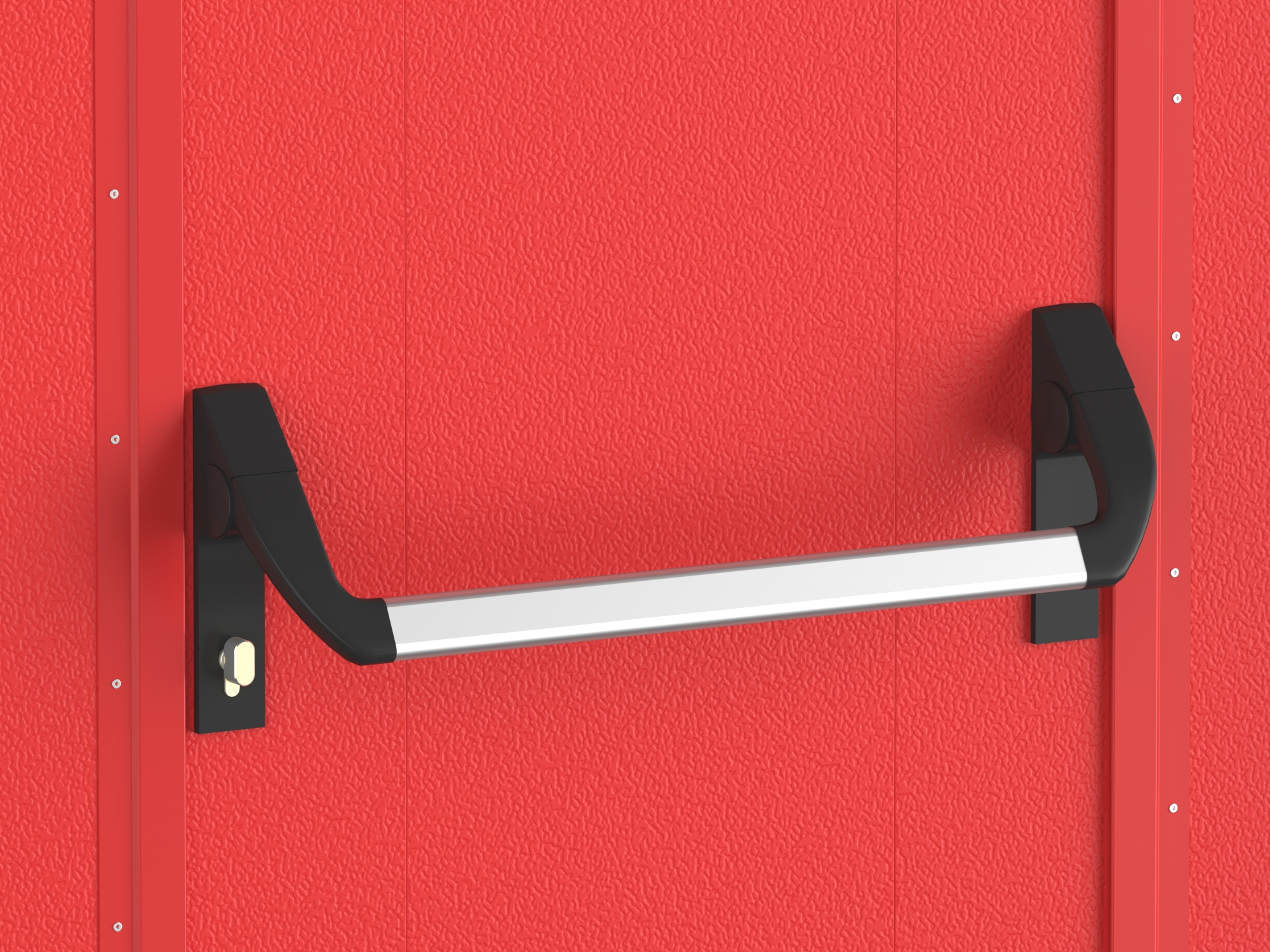

Yong'inga qarshi qulflar bilan "antipanika" tutqichi evakuatsiya paytida xonani tezda tark etish imkoniyatini yaratadi.

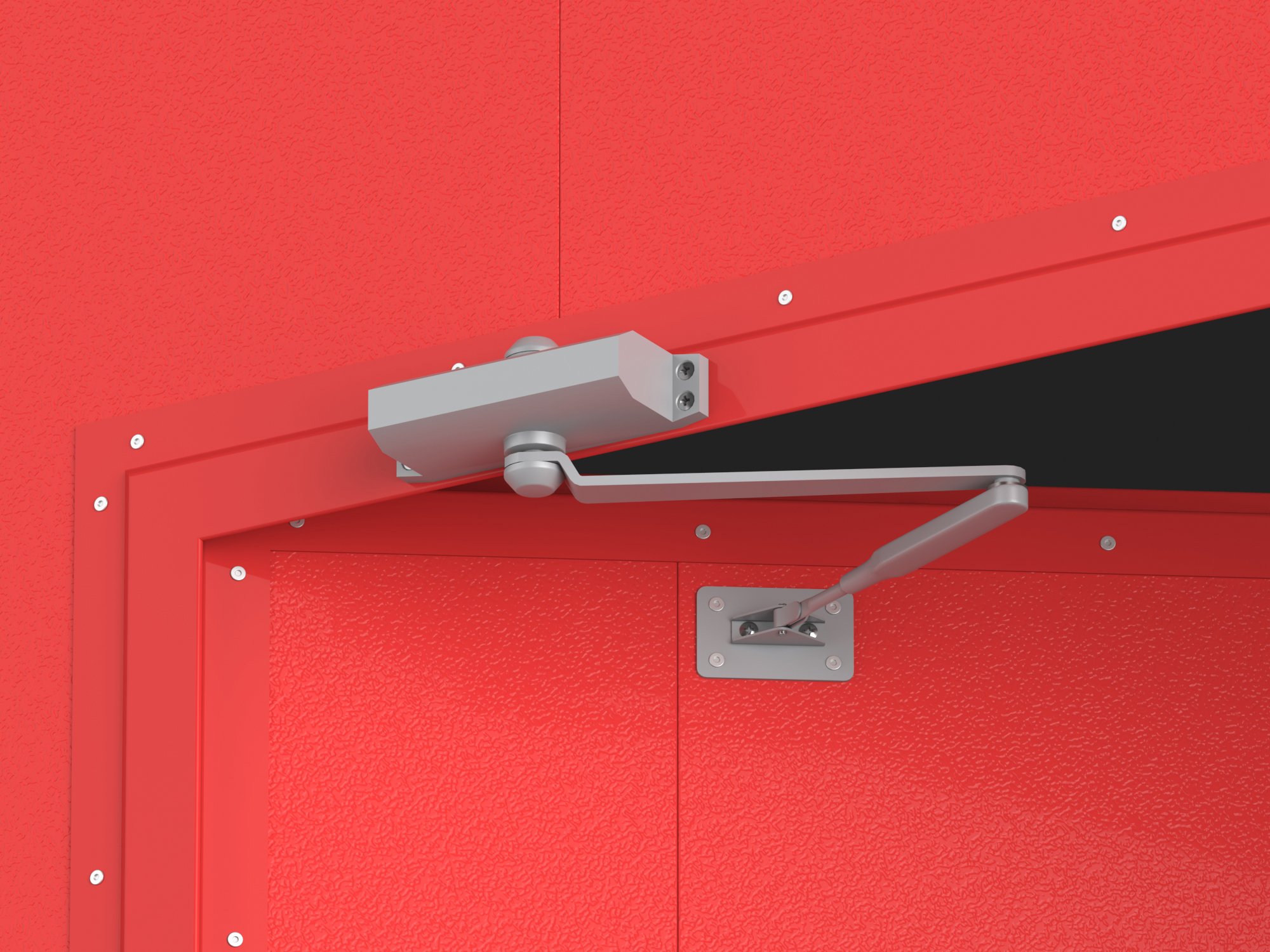

To'siqlarni o'z-o'zidan yopish uchun o'rnatilgan kalitka yordamida yong'in yuzaga kelganda, eshikni oson ochish imkoniyatini beradi.

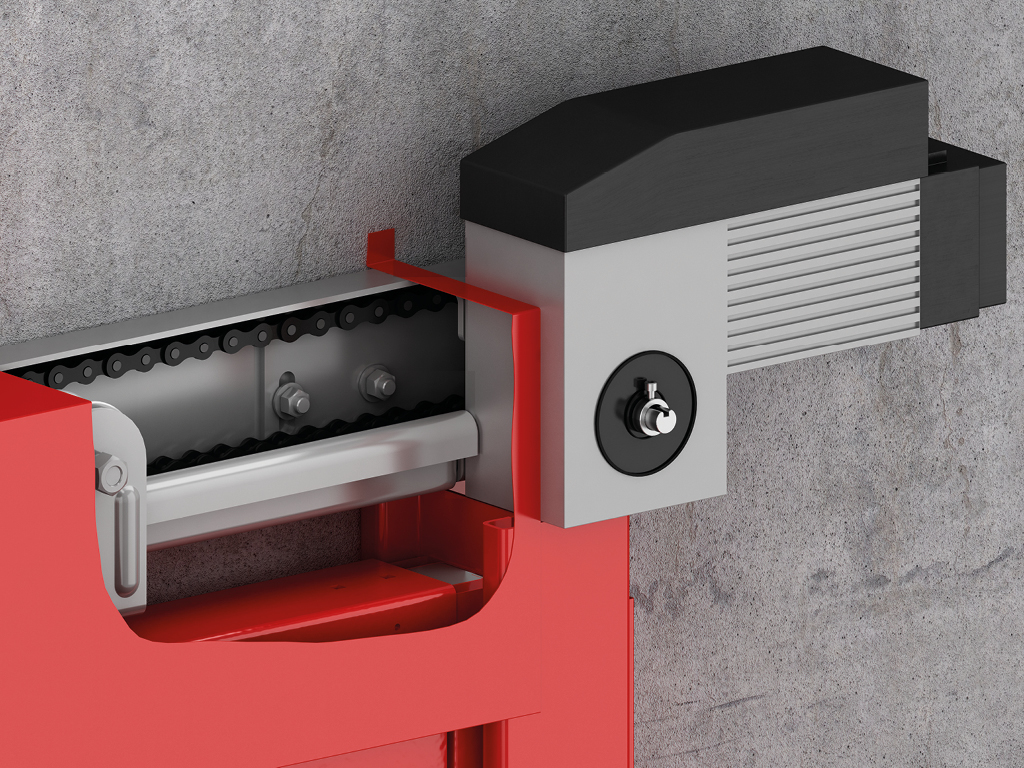

Navesli privodning o'rnatilishi eshikni ochishni yanada qulaylashtiradi va kalitkani kichikroq eshik og'rig'i bilan o'rnatishga imkon beradi.

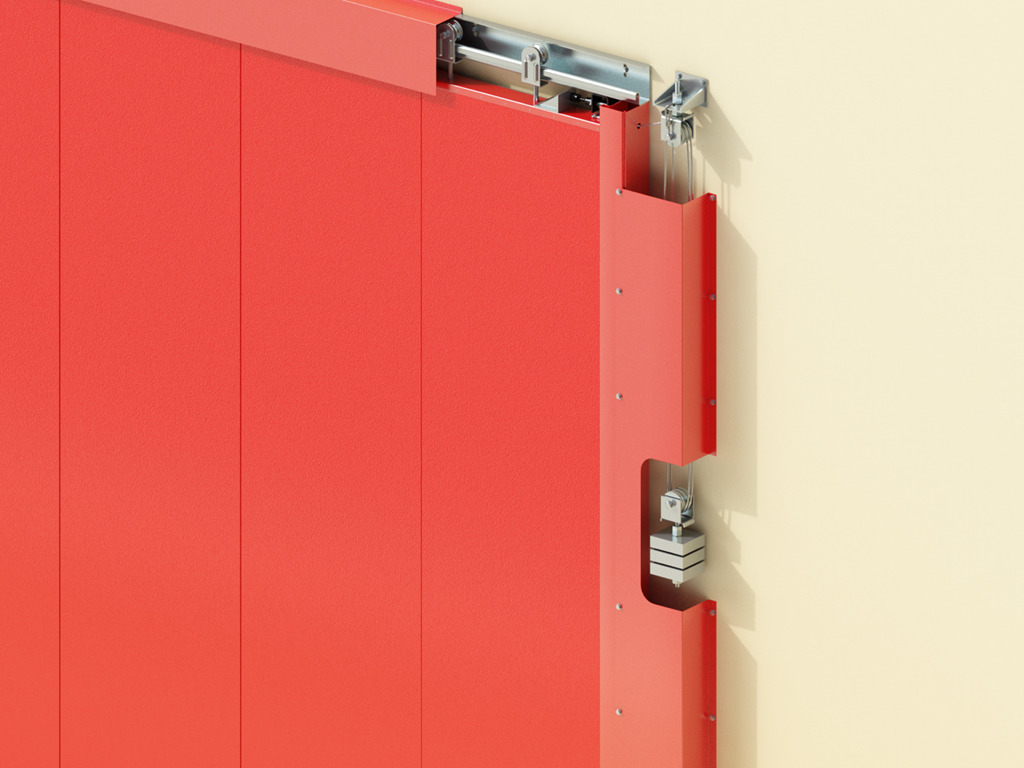

Qarshi vaznning o'rnatilishi ekstremal holatlarda privoddan foydalanmasdan eshikning ishonchli yopilishini ta'minlaydi.

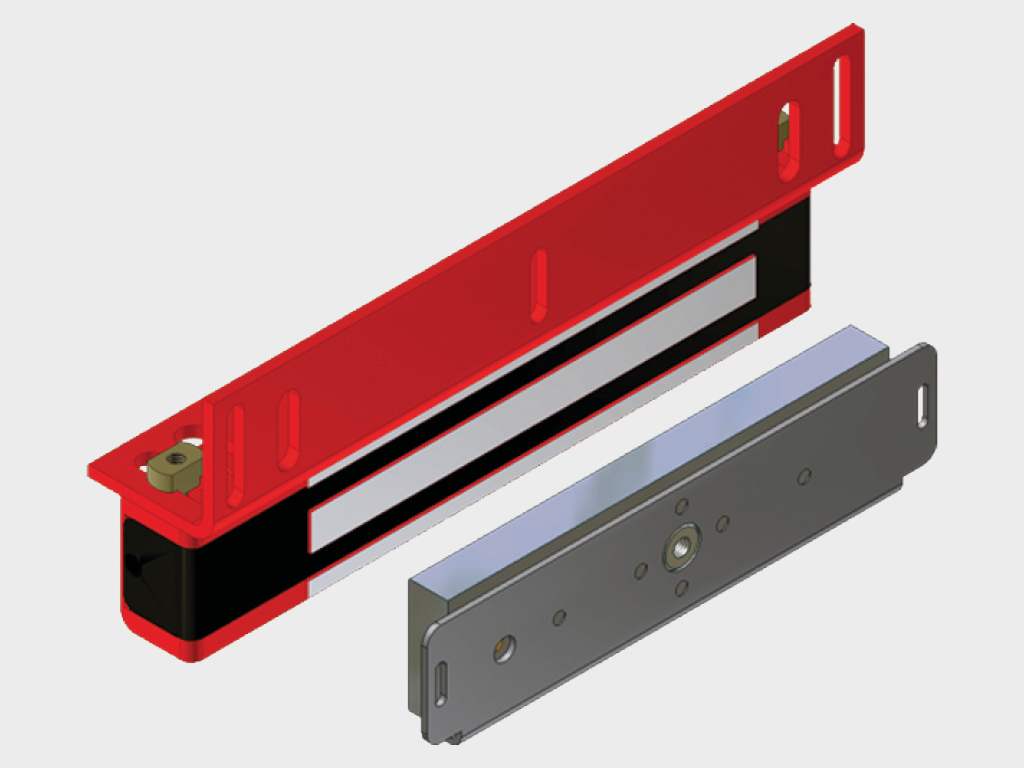

Elektromagnit.

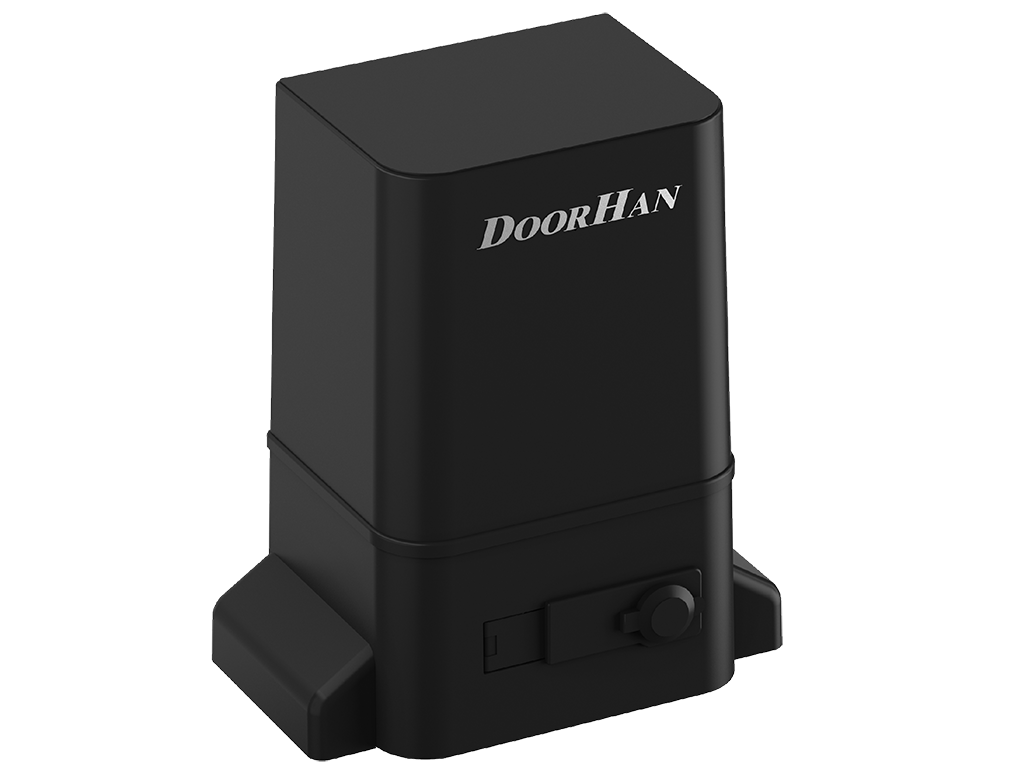

DoorHan tomonidan ishlab chiqarilgan elektr privodlari yordamida yong'inga qarshi o‘zgartirilgan eshiklarni avtomatlashtirish imkoniyati (qarang: "Eshiklar uchun avtomatika" bo‘limi).

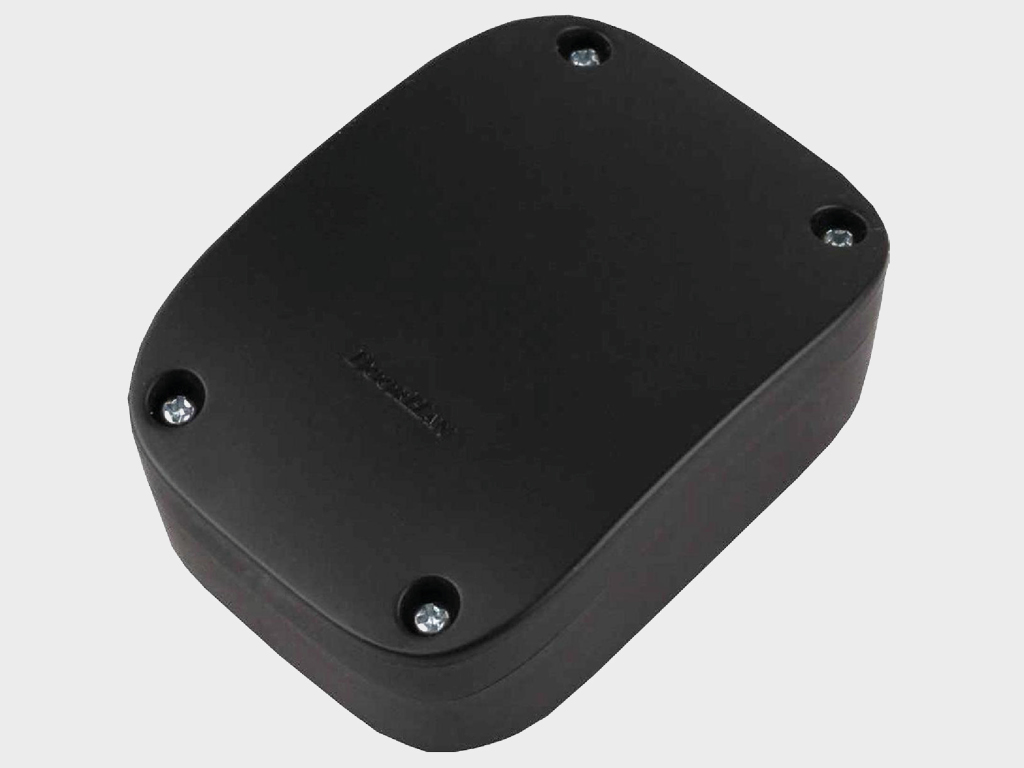

Tashqi ikki kanalli qabul qiluvchi, chastotasi 433 MHz (DHRE-2).

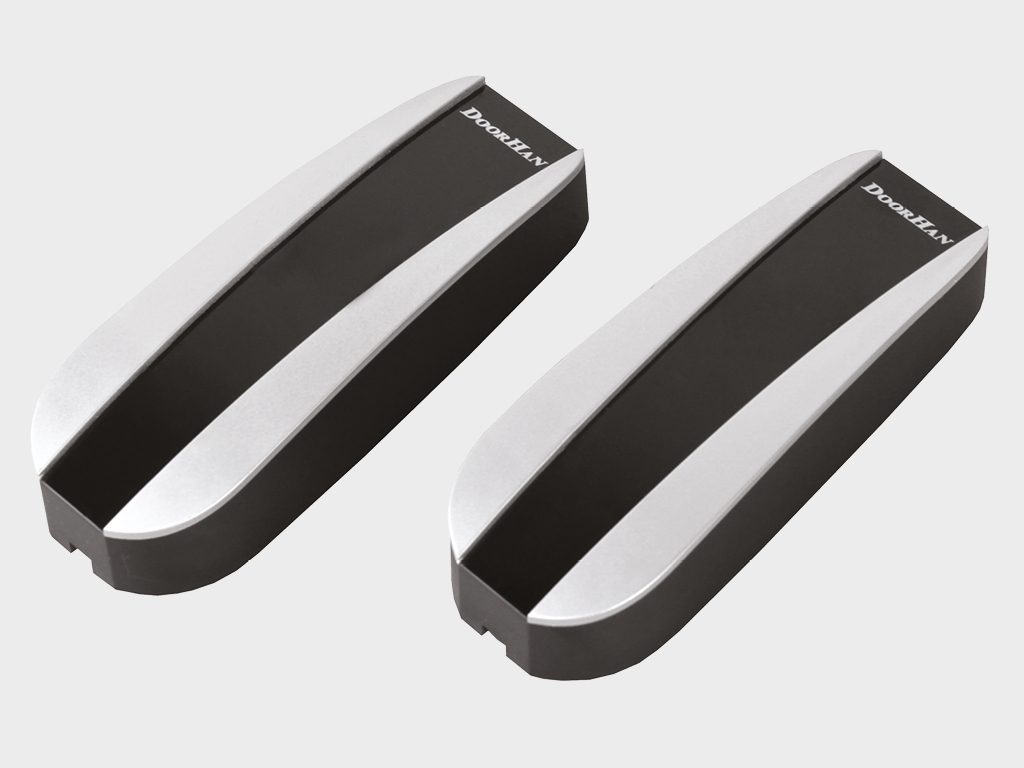

PHOTOCELL-N fotoelementlari.

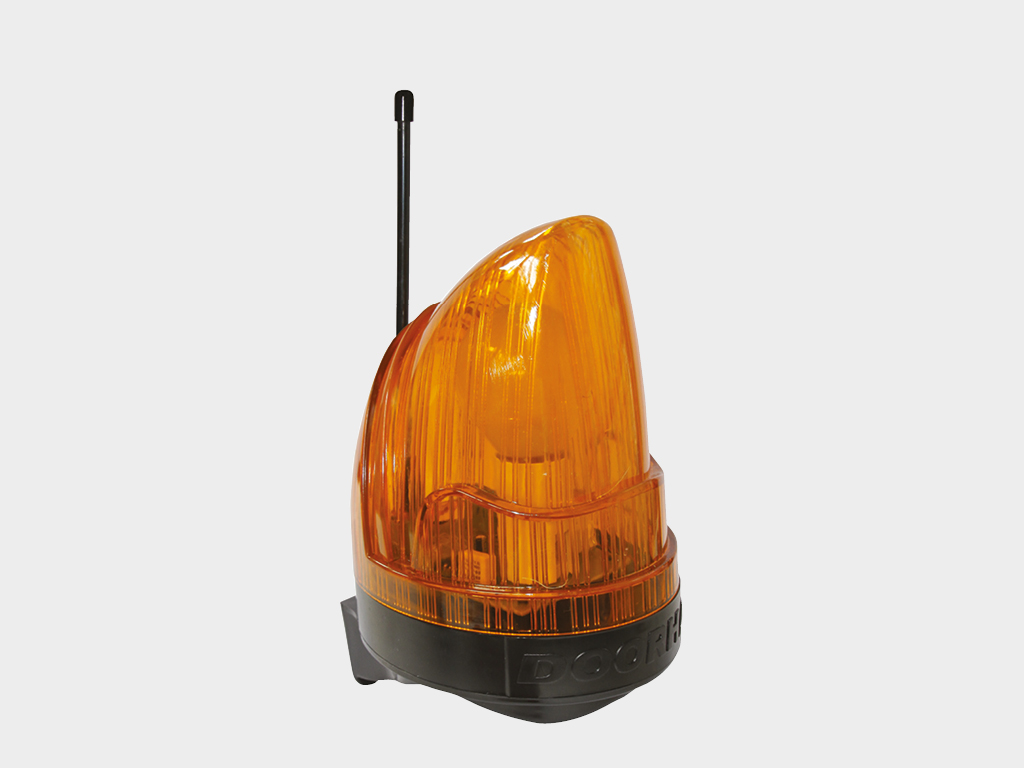

LAMP ichki antennali signal chirog‘i.

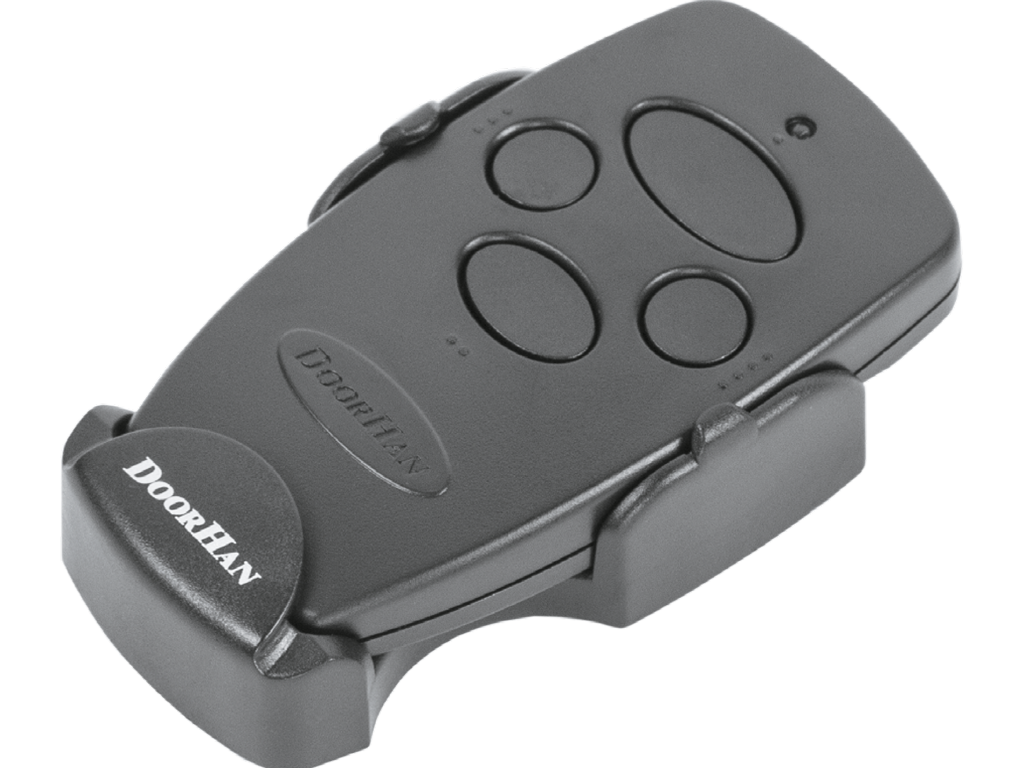

4-kanalli pult, chastotasi 433 MHz (TRANSMITTER 4).

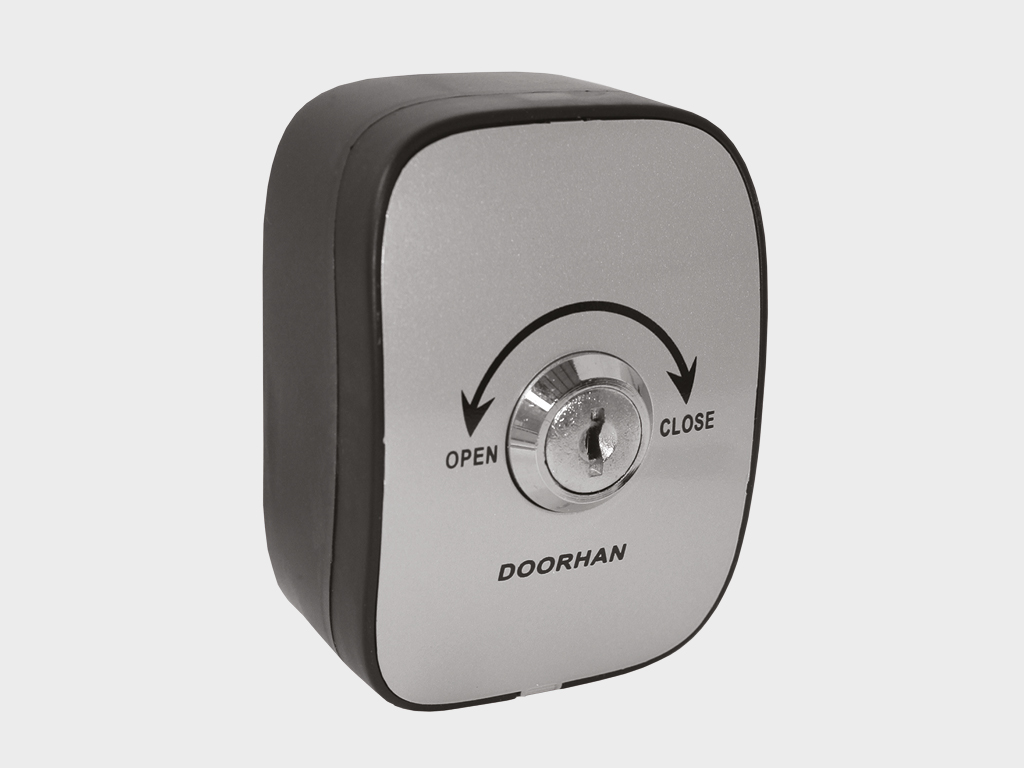

Boshqarish uchun kalit-knopka.

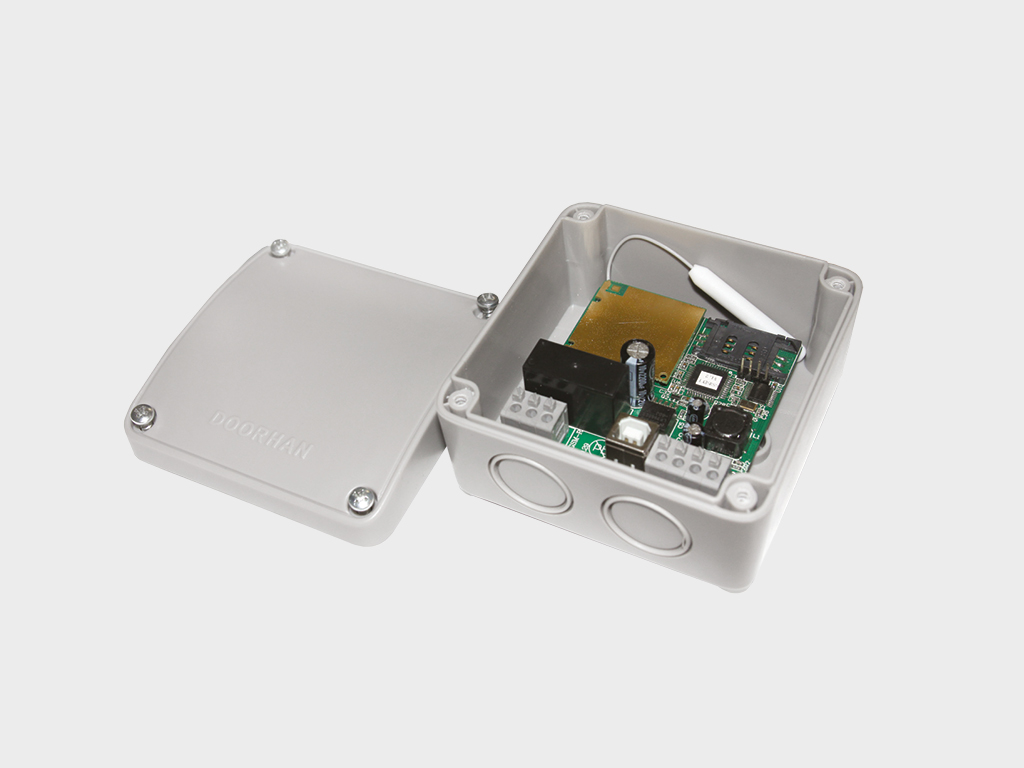

Mobil telefon orqali boshqarish moduli.

Uzluksiz elektr ta'minoti bloki.

Technical description

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

2 000–6 000

Ширина проема, мм

2 000–7 000 (bir eshikli eshiklar)

Ширина проема, мм

2 000–9 000 (ikki eshikli eshiklar)

Притолока, мм

450-dən

Пристенки, мм

250 dan boshlanadi — tutqich ustuni tomondan; 450 dan boshlanadi — tutqich ustuni tomondan, agar o'rnatilgan bo'lsa, navesli privod; 500 dan boshlanadi — tutqich ustuni tomondan, agar eshiklar qarshi vazn bilan o'rnatilsa; teshik kengligi + 350 — eshikning ochilish yo'nalishi tomondan (bir eshikli eshiklar uchun).

Пристенки, мм

Teshik kengligi / 2 + 150 ikki tomondan simmetrik eshiklar uchun; simmetrik bo'lmagan eshiklar uchun — eshik kengligi + 400 ikki tomondan (ikki eshikli eshiklar uchun)

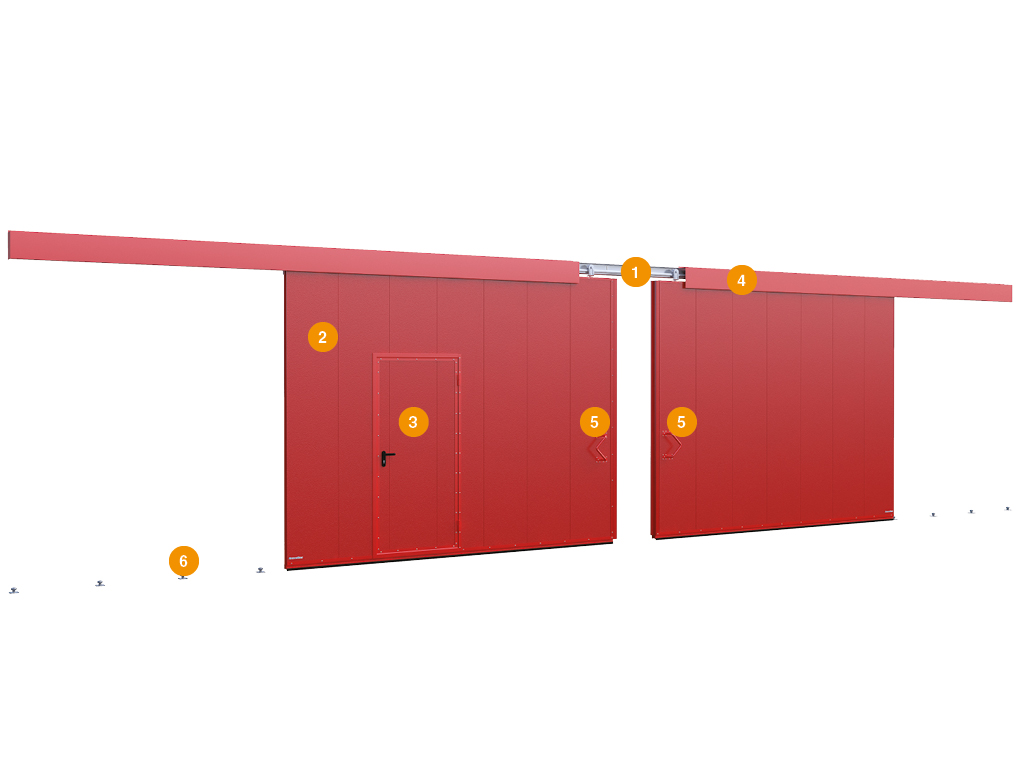

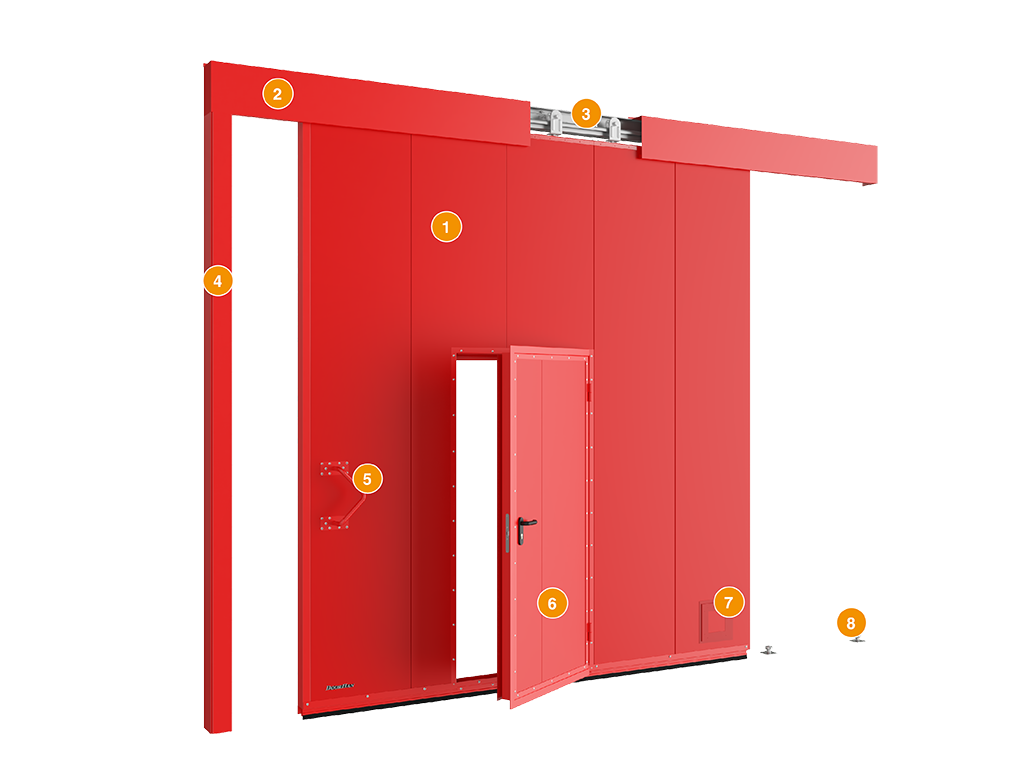

Eshik varaqasi
Himoya qutisi
Navesli oporali nurlik
Tutqich ustuni
Tutqich
Integratsiyalangan kalitka
Yong'inga qarshi luq
Pastki yo'naltiruvchi rolik

Yong'inga qarshi eshiklar yong'inning va yonuvchi mahsulotlarning tarqalishini to'xtatib, shu bilan birga muhim qarorlar qabul qilish uchun zarur bo'lgan vaqtni oshiradi. DoorHan yong'inga qarshi o'tkaziladigan eshiklari Rossiyaning qurilish standartlariga to'liq javob beradi va moslik sertifikatlariga ega. Ikki eshikli o‘zgartirilgan eshiklarning tuzilishi: 1) navesli rolikli oporalarga ega nurlik; 2) eshik varaqasi; 3) integratsiyalangan kalitka; 4) himoya qutisi; 5) tutqich; 6) pastki yo'naltiruvchi rolik.

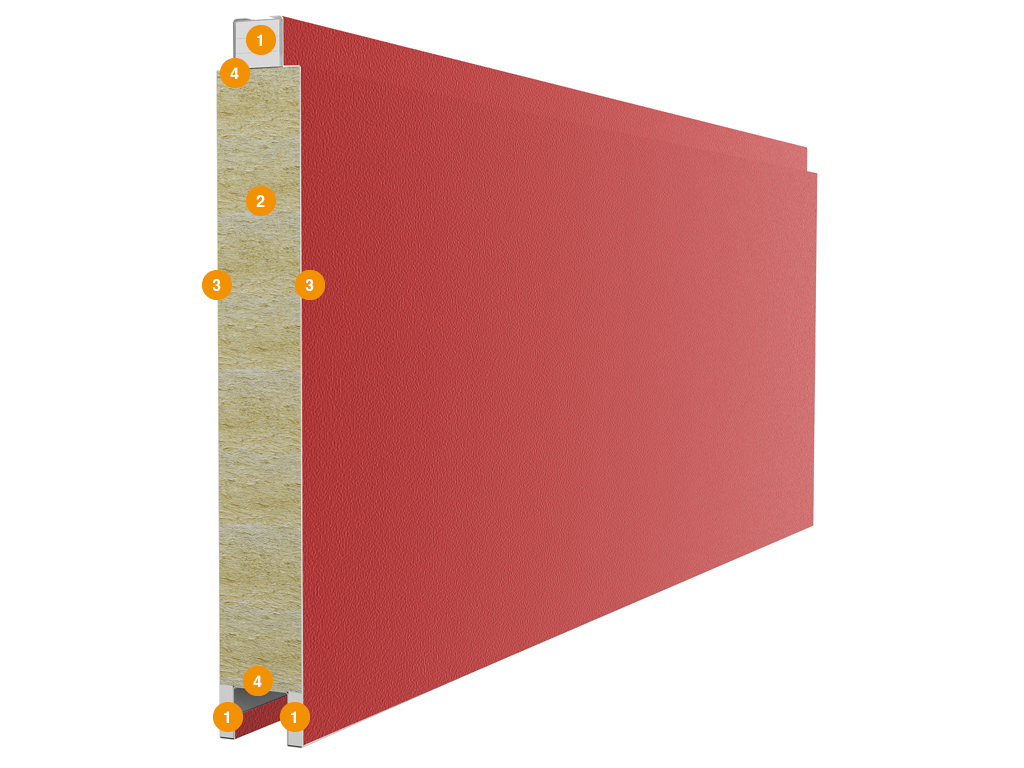

Yong'inga qarshi o‘zgartirilgan eshiklarning panellari ikki po'lat varaqdan va ularning orasidagi mineral jun qatlamidan iborat bo'lib, yon tomonida gipso- karton va mustahkamlovchi profillar o'rnatiladi. Panellar yuqori issiqlikka chidamlilik va yong'inga qarshi xususiyatlarga ega. Shuningdek, panellar keng spektrdagi kimyoviy moddalar, moylar va erituvchilarga chidamli bo'lib, tashqi yuzalarning polimer qoplamalari ularni atrof-muhitning korroziyaviy ta'sirlariga nisbatan himoya qiladi. Panel tuzilishi: 1) gipso- karton; 2) 130 kg/m³ zichlikka ega mineral jun qatlam; 3) 0,5 mm qalinlikdagi po'lat varaq; 4) mustahkamlovchi profillar.

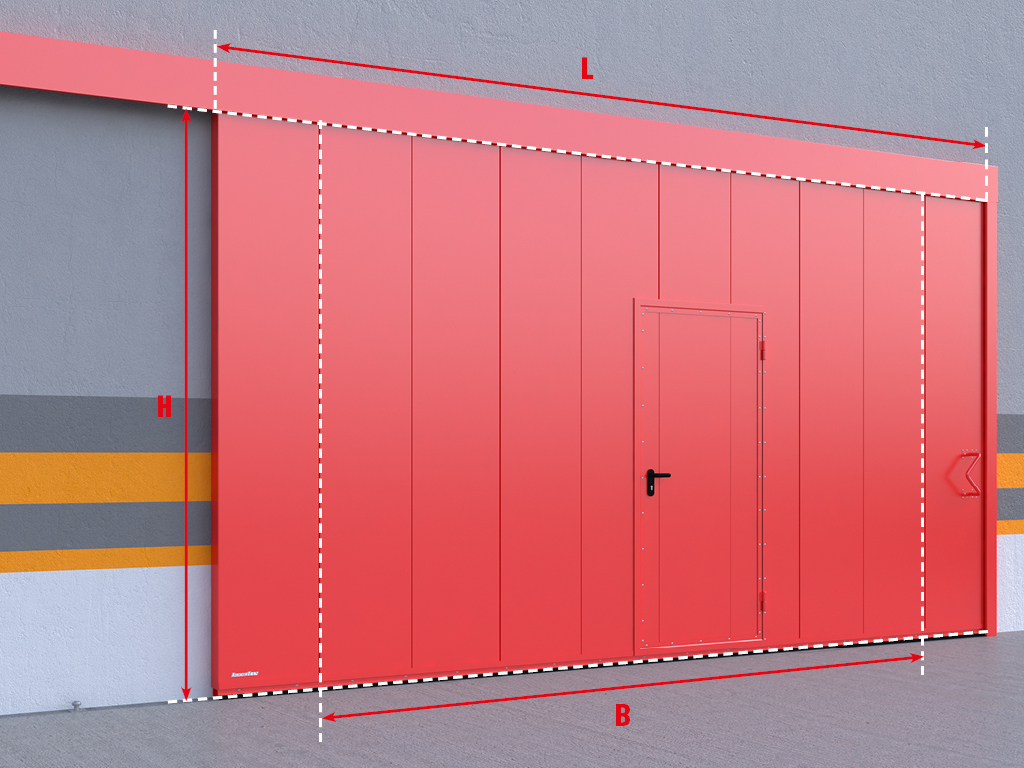

Bir eshikli o‘zgartirilgan eshiklar. Buyurtmachi tomonidan berilgan texnik vazifaga muvofiq qo‘shimcha jihozlar: integratsiyalangan kalitka, «antipanika» tizimi, eshik va kalitka varaqalarining avtomatik yopilishi tizimi bilan turli xil konstruktsiyalar ishlab chiqariladi. Kalitkaning o‘lchami 900 × 2 050 mm. Shuningdek, o'zining konstruktiv byurosi yordamida standart bo'lmagan yechimlar ishlab chiqilishi mumkin.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина полотна	B + 345

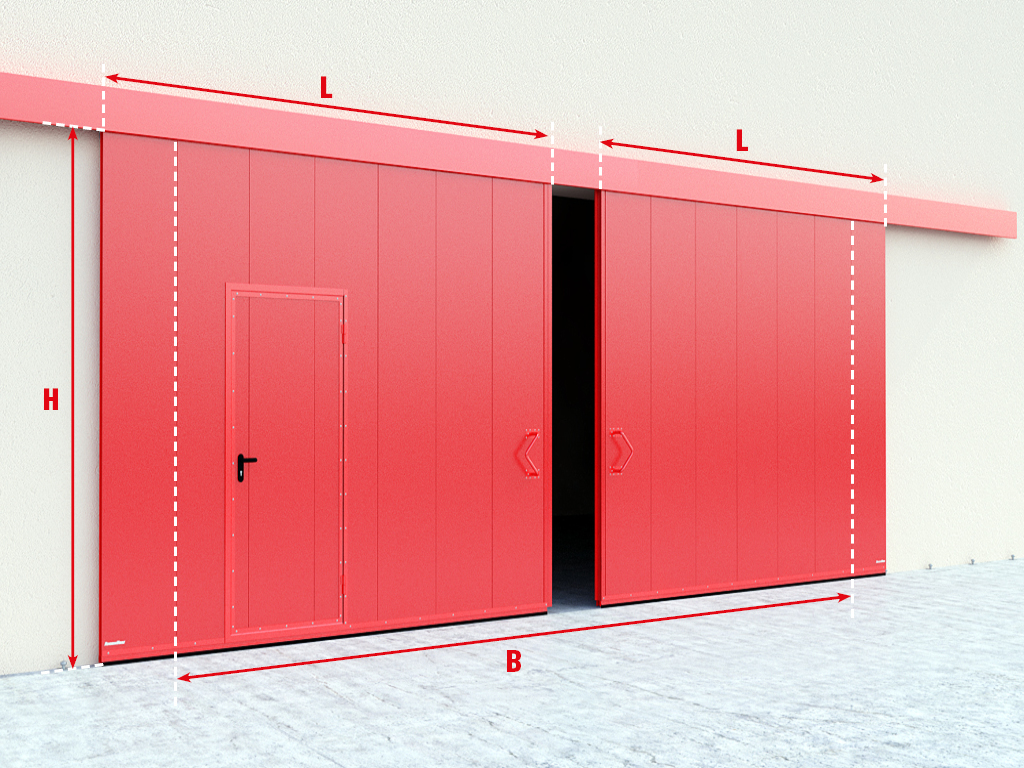

Ikki eshikli o‘zgartirilgan eshiklar. Buyurtmachi tomonidan berilgan texnik vazifaga muvofiq qo‘shimcha jihozlar: integratsiyalangan kalitka, «antipanika» tizimi, eshik va kalitka varaqalarining avtomatik yopilishi tizimi bilan turli xil konstruktsiyalar ishlab chiqariladi. Kalitkaning o‘lchami 900 × 2 050 mm. Shuningdek, o'zining konstruktiv byurosi yordamida standart bo'lmagan yechimlar ishlab chiqilishi mumkin.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина полотна	B/2 + 90

Параметр	Значение	Примечание
	O'tkaziladigan eshiklar EI60
Предел огнестойкости, мин	Kamida 60
Приведенное сопротивление теплопередаче, м² *°С/Вт	Kamida 0,4–0,8
Ресурс, циклов	20 000
Звукоизоляция, дБ, класс (ГОСТ 31174)	Gacha 20
Усилие ручного открывания и закрывания, Н, не более	150	ВПС01
Усилие ручного открывания и закрывания, Н, не более	150	ВПС02
Вес ворот в сборе, кг	260	ВПС01 minimal o'lchamlarda
Вес ворот в сборе, кг	290	ВПС02 minimal o'lchamlarda
Вес ворот в сборе, кг	1 450	ВПС01 maksimal o'lchamlarda
Вес ворот в сборе, кг	2 100	ВПС02 maksimal o'lchamlarda
	O'tkaziladigan eshiklar EI90
Предел огнестойкости, мин	Kamida 90
Приведенное сопротивление теплопередаче, м² *°С/Вт	Kamida 0,4–0,8
Ресурс, циклов	20 000
Звукоизоляция, дБ, класс (ГОСТ 31174)	Gacha 20
Усилие ручного открывания и закрывания, Н, не более	150	ВПС01
Усилие ручного открывания и закрывания, Н, не более	150	ВПС02
Вес ворот в сборе, кг	275	ВПС01 minimal o'lchamlarda
Вес ворот в сборе, кг	300	ВПС02 minimal o'lchamlarda
Вес ворот в сборе, кг	1 475	ВПС01 maksimal o'lchamlarda
Вес ворот в сборе, кг	2 115	ВПС02 maksimal o'lchamlarda

1.O‘zgartirilgan (suzib ketadigan) yong‘inga qarshi eshiklar intensiv ishlatish uchun mo‘ljallanmagan.

2. O‘zgartirilgan (suzib ketadigan) yong‘inga qarshi eshiklar silliq, tormozlanish va silkinishlarsiz ishlashi kerak.

3. Eshiklarni qo‘l bilan ochish va yopish faqat tutqich yordamida amalga oshiriladi.

4. Agar suzib ketadigan (o‘zgartirilgan) yong‘inga qarshi eshik ishlash paytida tashqi tovushlar (surtish, siringlash) paydo bo‘lsa, ularning ishlatilishini to‘xtatish va malakali xodimga murojaat qilish zarur.

5. Eshiklarni qo‘l bilan ochishda ularga katta kuch ishlatmang. Eshikni bir tekisda suring. Yassi zarbalar bilan panellarga ta’sir qilish taqiqlanadi.

6. Baxtsiz hodisalardan saqlanish uchun eshikning harakatlanish zonasida odamlar va hayvonlar bo‘lmasligini tekshirib turing.

7. Eshikni ochish va yopish paytida proyektorning oldida tashqi ob'ektlar bo‘lmasligini ta’minlang.

8. O‘zgartirilgan yong‘inga qarshi eshiklar bilan birgalikda ishlatish uchun mo‘ljallanmagan qo‘shimcha jihozlarni o‘rnatish kerak bo‘lsa, ishlab chiqaruvchi kompaniyaning texnik xizmati bilan maslahatlashish zarur.

9. Eshiklar, yong‘in paytida o‘z vazifasini to‘liq bajarib bo‘lgach, yaroqsiz holga keladi. Bunday holatda eshikni yechish va yangisi bilan almashtirish kerak.

10. Eshiklarning harakatlanadigan qismlarini o‘z vaqtida tozalab turish zarur, aks holda ularning bloklanishi mumkin.

11. Jarohatlardan saqlanish uchun eshiklar harakatlanayotgan paytda harakatlanadigan qismlarni (roliklar, panellar va boshqalar) qo‘l bilan tegmaslik kerak.

12. Agar eshikda kalitka o‘rnatilgan bo‘lsa, eshikni harakatga keltirishdan oldin uning yopiq ekanligiga ishonch hosil qiling.

13. Eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda (har 6 oyda bir marta) texnik tekshiruvdan va xizmat ko‘rsatishdan o‘tkazish tavsiya etiladi.

14. Eshiklarning harakatlanishida panellarni ushlab turish taqiqlanadi, chunki bu jarohatlarga yoki konstruktsiyaning buzilishiga olib kelishi mumkin.

15. Avtomatik eshiklarni boshqarish qurilmalariga (tugmalar, pultlar) bolalarni yaqinlashtirmang.

16. Eshiklarni urishdan saqlaning va ularning erkin ochilishi va yopilishiga to‘sqinlik qilmang.

17. Ishonchli va uzoq umr ko‘rish uchun avtomatik privodning ishlash qo‘llanmasini diqqat bilan o‘rganing.

18. O‘zgartirilgan (suzib ketadigan) yong‘inga qarshi eshiklar yoki ularning qismlari noto‘g‘ri ishlatilgan taqdirda ishlab chiqaruvchi kompaniya ularning butunligi va ishonchliligi uchun javobgar bo‘lmaydi.

Упаковка в картон	Характеристики упаковки
Длина, мм	Yong‘inga qarshi panellarning uzunligiga bog‘liq
Высота, мм	500
Ширина, мм	620
Количество в упаковке, шт.	6 ta panel

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Panel qadoqlanishi
Длина, мм	Yong‘inga qarshi panel uzunligiga bog‘liq
Высота, мм	500
Ширина, мм	620
Количество в упаковке, шт.	6 ta panel
Описание	Quti (korob) qadoqlanishi Qutilarni bir-biriga joylashtirishda ular orasiga uzunligi bo‘yicha 700–1 000 mm oraliqda gofrokartondan tayyorlangan tasma solinishi kerak. Birlashma burchaklari va qopqoqlar quti ichiga joylashtiriladi, ular orasiga karton qo‘yiladi va siljishdan saqlash uchun skotch bilan mahkamlanadi. Qutilar VР-plenka bilan o‘raladi. Plenkaning chetlardan chiqib turgan uchlari konvert shaklida buklanadi va ularning tutash joylari skotch bilan yopishtiriladi. Quti butun uzunligi bo‘yicha spiral shaklida skotch bilan o‘rab chiqiladi. Qadoqlangan qutilar panelli yig‘ma poddon ustiga joylashtiriladi va PP-lenta yordamida karton burchaklar qo‘yilgan holda mahkamlanadi.

Упаковка в дерево	Характеристики упаковки
Описание	Poddon 75 × 75 mm o‘lchamdagi bruslardan tayyorlanadi, ko‘ndalang bruslar orasidagi masofa 750 mm bo‘lishi kerak. Poddon uzunligi shunday tanlanadiki, panellar chetidan chiqib turuvchi qismi 700 mm dan oshmasligi lozim. Poddondagi barcha bruslar uzunligi kamida 135 mm bo‘lgan yog‘ochga mo‘ljallangan samorezlar yordamida bir-biriga mahkamlanadi — har bir birikma nuqtasida kamida 2 dona samorez ishlatiladi. Yong‘inga qarshi panellar uzunligi va og‘irligiga qarab, ko‘ndalang bruslar orasidagi masofa 1 500 mm gacha oshirilishi mumkin.
Длина, мм	Panellarning uzunligiga bog‘liq
Высота, мм	O‘rnatiladigan joyga qarab tanlanadi
Ширина, мм	800

Qo‘shimcha tavsif print

DoorHan konserni eshiklarni yuk avtomobiliga yuklashni kamida 3 metrli vilka ushlagichli avtomatik yuk ko‘targich yoki kran yordamida amalga oshiradi. Xaridor yoki o‘rnatuvchi ham xuddi shunday uskunani qadoqlangan eshiklarni ko‘chirish uchun taqdim etishi shart. Vilka ishlab chiqaruvchi tomonidan taqdim etilgan yog‘och poddon ostiga kirib, qarama-qarshi tomonidan chiqib turishi kerak. Agar kran yoki boshqa ko‘tarish vositasi ishlatilsa, mos yuk ko‘tarish quvvatiga ega stroplardan foydalanish tavsiya etiladi.

Sandvich panellar va eshiklarning boshqa komplektatsiyalarini ishlab chiqaruvchi zavodning original qadoqlarida, gorizontal holatda va tekis sirt ustida saqlash tavsiya etiladi. Saqlash muddati ishlab chiqarilgan kundan boshlab 6 oydan oshmasligi kerak. Mahsulotlar yopiq turdagi omborxonalarda yoki soyabon ostida saqlanishi lozim. Eshik komplektatsiyasi to‘g‘ridan-to‘g‘ri quyosh nurlaridan, atmosfera yog‘ingarchiliklaridan va ifloslanishdan ishonchli tarzda himoyalangan bo‘lishi kerak.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

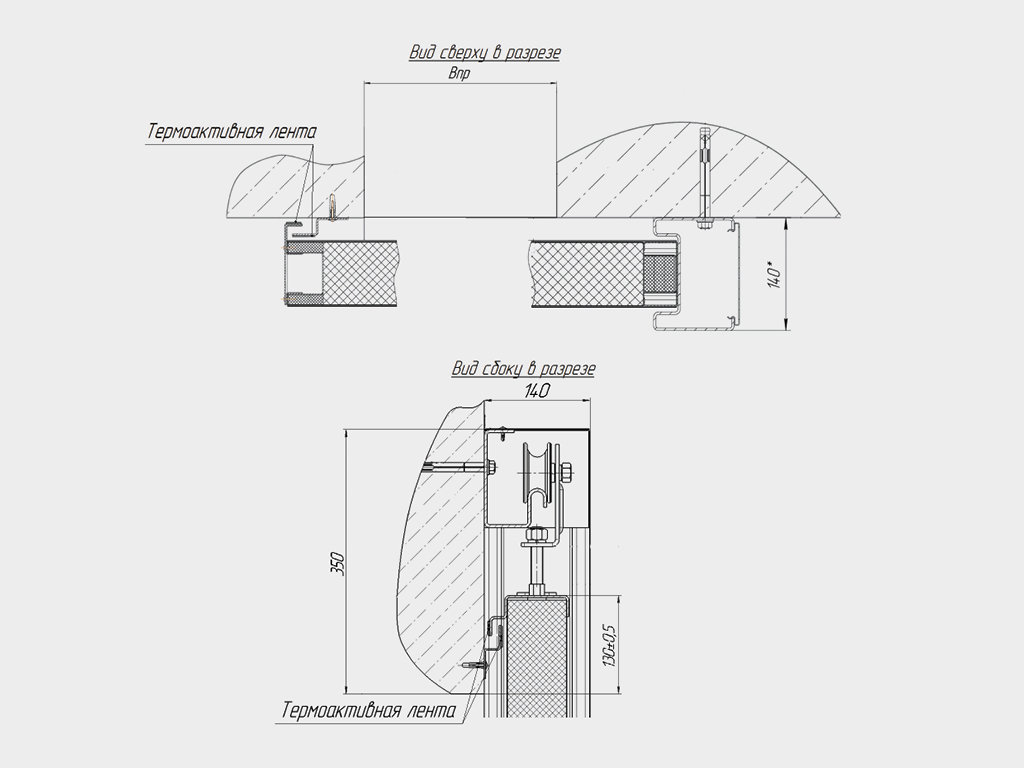

Накладной монтаж.

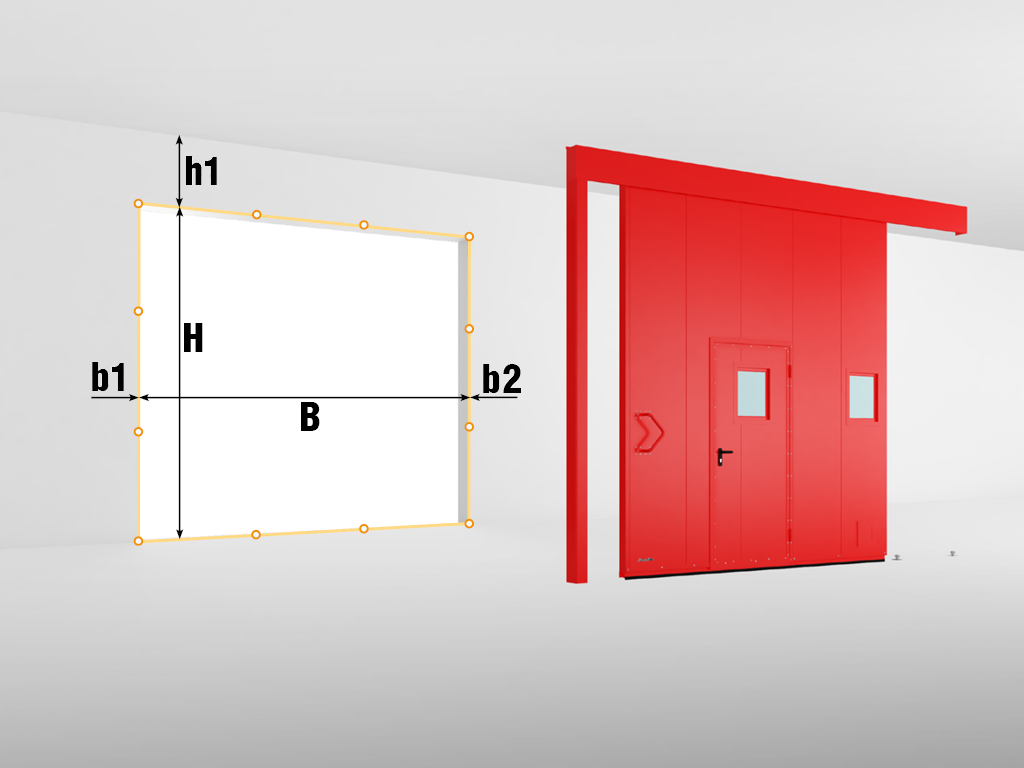

Har bir o'lchovni kamida uchta nuqtada (ekstremal holatlarda va markazda) o'lchash zarur, aniqliklar xatoliklaridan qochish uchun.
H – teshik balandligi (poldan teshik yuqorisigacha bo'lgan masofa).
B – teshik kengligi (chap tomondan o'ng tomon gacha bo'lgan masofa).
h1 – tutqich (teshik yuqorisidan to'siqqa qadar bo'lgan masofa).
b1/b2 – chap/o'ng tomon masofasi (tegishli teshik chetidan to'siqqa qadar bo'lgan masofa).
H va B o'lchovlarini o'lchaganda yakuniy o'lcham sifatida eng katta qiymat qabul qilinadi, h1, b1, b2 o'lchovlari bo'yicha esa eng kichik qiymat qabul qilinadi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Montaj va ekspluatatsiya qilish bo‘yicha ko‘rsatma: siljiydigan (otkatiladigan) yong‘inga qarshi eshiklar.

PDF

Elektromagnitni o‘rnatish va qurish bo‘yicha ko‘rsatma

PDF

Pasport «Sdvijniy (otkatniy) protivopojarnyye vorota DHSFP EI60»

PDF

Pasport «Sdvijniy (otkatniy) protivopojarnyye vorota DHSFP EI90»

PDF

Sertifikat № EAEC BY/112 02.01. TR043 031.02 00326

PDF

Sertifikat № EAEC BY/112 02.01. TR043 031.02 00325

PDF

Ikki qanotli. Eshik polotnosi — kalitkasiz. Eshik polotnosi — kalitkali, chap qanotda. Eshik polotnosi — kalitkali, o‘ng qanotda. Eshik o‘rnatiladigan joy — to‘g‘ri traversali nishab. Eshik o‘rnatiladigan joy — qiya traversali nishab. Proyem kesimlari. Proyemni tayyorlash. Privod va korobni o‘rnatish.

PDF

DWG

Birinchi qanotli. O‘ngga ochiladigan yo‘nalish. Eshik polotnosi. Eshik polotnosi — kalitkali.Eshik o‘rnatiladigan joy — to‘g‘ri traversali nishab.Eshik o‘rnatiladigan joy — qiya traversali nishab. Proyem kesimlari. Proyemni tayyorlash.

PDF

DWG

Birinchi qanotli. O‘ngga ochiladigan yo‘nalish. Eshik polotnosi. Eshik polotnosi — kalitkali. Eshik o‘rnatiladigan joy — to‘g‘ri traversali nishab. Eshik o‘rnatiladigan joy — qiya traversali nishab. Proyem kesimlari. Proyemni tayyorlash.

PDF

DWG

Kafolat majburiyatlari print

Xaridorga DoorHan konserni tomonidan ishlab chiqarilgan yong‘inga qarshi silliq ochiladigan eshiklarning ishlash kafolati taqdim etiladi. Kafolat muddati – xaridor tomonidan mahsulot xarid qilingan kundan boshlab 1 yil.

Dizayn

Sandwich-panellarining yuzasi turi

Shtukko

Ranglar

RAL 7004 (kulrang, standart)

RAL 8014 (jigarrang)

RAL 9003 (oq)

RAL 5005 (ko'k)

RAL 6005 (yashil)

RAL 3005 (bordo)

RAL 9006 (kumushrang)

RAL 1014 (beji)

RAL 3000 (qizil)

RAL 7016 (antratsit)

RAL kartasiga muvofiq standart bo'lmagan rang (qo'shimcha to'lov)

Equipment

Bazaviy to'plam

Eshik varaqasi, 80 mm qalinlikdagi po'lat sandwich-panellardan, yuqori zichlikdagi mineral jun bilan.

Rolikli opora.

Tutqich (eshikning ichki tomonidan o'rnatiladi).

Tutqich (eshikning tashqi tomonidan, o'rnatish tomoni).

Tutqich ustuni (bir eshikli eshiklar uchun).

Nurlik.

Pastki yo'naltiruvchi rolik.

Tutun oldini oluvchi profil.

Qo'shimcha to'plam

Yong'inga qarshi qulflar bilan "antipanika" tutqichi evakuatsiya paytida xonani tezda tark etish imkoniyatini yaratadi.

To'siqlarni o'z-o'zidan yopish uchun o'rnatilgan kalitka yordamida yong'in yuzaga kelganda, eshikni oson ochish imkoniyatini beradi.

Navesli privodning o'rnatilishi eshikni ochishni yanada qulaylashtiradi va kalitkani kichikroq eshik og'rig'i bilan o'rnatishga imkon beradi.

Qarshi vaznning o'rnatilishi ekstremal holatlarda privoddan foydalanmasdan eshikning ishonchli yopilishini ta'minlaydi.

Elektromagnit.

DoorHan tomonidan ishlab chiqarilgan elektr privodlari yordamida yong'inga qarshi o‘zgartirilgan eshiklarni avtomatlashtirish imkoniyati (qarang: "Eshiklar uchun avtomatika" bo‘limi).

Tashqi ikki kanalli qabul qiluvchi, chastotasi 433 MHz (DHRE-2).

PHOTOCELL-N fotoelementlari.

LAMP ichki antennali signal chirog‘i.

4-kanalli pult, chastotasi 433 MHz (TRANSMITTER 4).

Boshqarish uchun kalit-knopka.

Mobil telefon orqali boshqarish moduli.

Uzluksiz elektr ta'minoti bloki.

Technical description

O'lchamlar jadvali

Параметр

Показатель

Высота проема, мм

2 000–6 000

Ширина проема, мм

2 000–7 000 (bir eshikli eshiklar)

Ширина проема, мм

2 000–9 000 (ikki eshikli eshiklar)

Притолока, мм

450-dən

Пристенки, мм

Teshik kengligi / 2 + 150 ikki tomondan simmetrik eshiklar uchun; simmetrik bo'lmagan eshiklar uchun — eshik kengligi + 400 ikki tomondan (ikki eshikli eshiklar uchun)

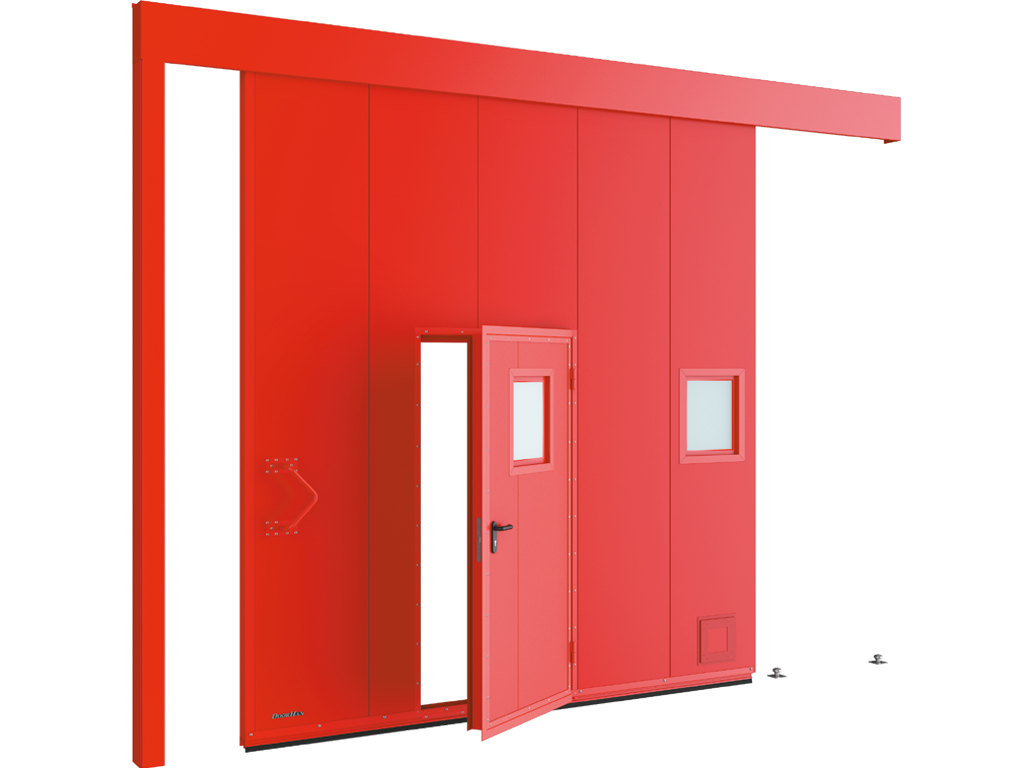

Konstruktsiya

Eshik varaqasi
Himoya qutisi
Navesli oporali nurlik
Tutqich ustuni
Tutqich
Integratsiyalangan kalitka
Yong'inga qarshi luq
Pastki yo'naltiruvchi rolik

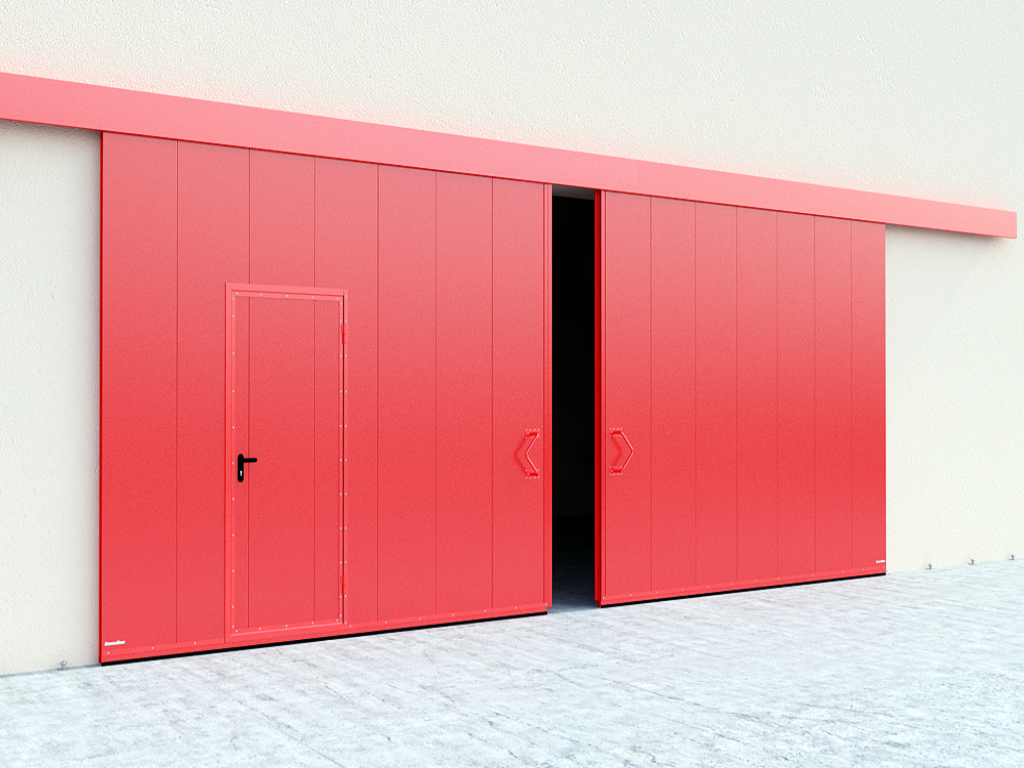

Standart konstruktiv yechimlar

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина полотна	B + 345

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина полотна	B/2 + 90

Texnik xususiyatlar

Параметр	Значение	Примечание
	O'tkaziladigan eshiklar EI60
Предел огнестойкости, мин	Kamida 60
Приведенное сопротивление теплопередаче, м² *°С/Вт	Kamida 0,4–0,8
Ресурс, циклов	20 000
Звукоизоляция, дБ, класс (ГОСТ 31174)	Gacha 20
Усилие ручного открывания и закрывания, Н, не более	150	ВПС01
Усилие ручного открывания и закрывания, Н, не более	150	ВПС02
Вес ворот в сборе, кг	260	ВПС01 minimal o'lchamlarda
Вес ворот в сборе, кг	290	ВПС02 minimal o'lchamlarda
Вес ворот в сборе, кг	1 450	ВПС01 maksimal o'lchamlarda
Вес ворот в сборе, кг	2 100	ВПС02 maksimal o'lchamlarda
	O'tkaziladigan eshiklar EI90
Предел огнестойкости, мин	Kamida 90
Приведенное сопротивление теплопередаче, м² *°С/Вт	Kamida 0,4–0,8
Ресурс, циклов	20 000
Звукоизоляция, дБ, класс (ГОСТ 31174)	Gacha 20
Усилие ручного открывания и закрывания, Н, не более	150	ВПС01
Усилие ручного открывания и закрывания, Н, не более	150	ВПС02
Вес ворот в сборе, кг	275	ВПС01 minimal o'lchamlarda
Вес ворот в сборе, кг	300	ВПС02 minimal o'lchamlarda
Вес ворот в сборе, кг	1 475	ВПС01 maksimal o'lchamlarda
Вес ворот в сборе, кг	2 115	ВПС02 maksimal o'lchamlarda
