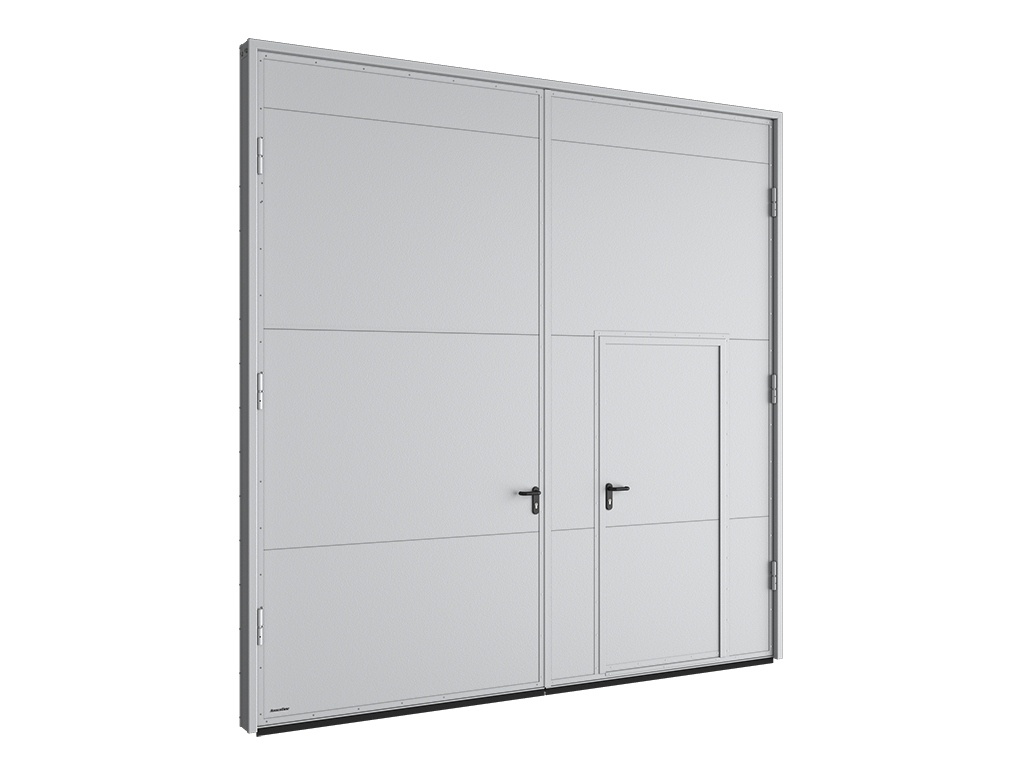

Sotib oling Рaspashni garaj eshiklari mineral tola bilan to'ldirilgan VRGMV01 seriyasi panellaridan Toshkent shahrida | DoorHan ishlab chiqaruvchisining rasmiy veb-sayti

DoorHan brendining ochiladigan garaj eshiklari sanoat va ombor binolarida, ishlab chiqarish komplekslarida, shaxsiy va tijorat ob'ektlarida, jumladan garajlar, ustaxonalar, ta'mirlash depolari va ustaxonalarda o'rnatiladi. Klassik konstruktsiya eshiklarning ishonchliligi va uzoq muddatli xizmat qilishini ta'minlaydi, panelning sandwich-panellari bilan to'ldirilishi esa yuqori energiya tejash ko'rsatkichlarini taqdim etadi.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Yuqori sifat

Barcha ishlab chiqarish jarayonining nazorati va yuqori sifatli materiallardan tayyorlangan qismlarni ishlab chiqarish, eshik konstruktsiyalarining sifatini va uzoq umrini kafolatlaydi.

Issiqlik va tovush izolyatsiyasi

Sandwich-panellaridan yasalgan eshiklar, yuqori zichlikdagi mineral tola bilan izolyatsiyalangan yong'inga chidamli issiqlik izolatorlari bilan ta'minlanadi va yuqori issiqlik va tovush izolyatsiyasi ko'rsatkichlarini taqdim etadi.

Yuqori energiya tejash ko'rsatkichlari

Sandwich-panellari bilan to'ldirilgan panellar, yangilangan po'lat profili, ramkada va eshiklarning yopilish joylarida kauchuk muhrlar – yuqori energiya tejash ko'rsatkichlarini ta'minlaydi.

Turli bajarish variantlari

Eshiklarning harakatlanuvchi qismlari ichkariga yoki tashqariga ochilishi mumkin, simmetrik yoki nosimmetrik bo'lishi mumkin. Qo'shimcha jihozlar va o'rnatilgan ob'ektlarni o'rnatish imkoniyati mavjud

Yengil va silliq eshiklarning harakatlanishi

Ishonchli eshik osmalarining podshipniklari yuqori silliqlikda eshiklarning harakatlanishini ta'minlab, o'qlik yuklarga chidamli bo'lib, приводlar xizmat muddatini uzaytiradi.

Yuqori xavfsizlik darajasi va o'g'irlashga qarshilik

Faol eshik va darvozada bosish tutqichlari bilan jihozlangan silindrsimon qulflar o'rnatilgan. Passiv himoya turi uchun esa rıgelli qulflash mexanizmi mo'ljallangan.

Raqobatbardosh narx

Hamma qurilmaning elementlarini zamonaviy texnologik uskunalar yordamida ishlab chiqarish orqali xarajatlarni kamaytirish.

Minimal ishlab chiqarish muddati

Barcha eshik qismlari o'z zavodimizda ishlab chiqariladi, bu esa mahsulotlarning ishlab chiqarish muddatlarini optimallashtiradi.

Tez narxni hisoblash

Biz mijozning individual o'lchamlari bo'yicha ishlab chiqariladigan mahsulotning narxini tezda hisoblashni taklif qilamiz.

ISO 9001 sertifikati

DoorHan konsernining barcha zavodlari har yili ixtiyoriy sifat menejmenti sertifikatsiyasidan o'tadi.

Yuqori sifat

Barcha ishlab chiqarish jarayonining nazorati va yuqori sifatli materiallardan tayyorlangan qismlarni ishlab chiqarish, eshik konstruktsiyalarining sifatini va uzoq umrini kafolatlaydi.

Issiqlik va tovush izolyatsiyasi

Yuqori energiya tejash ko'rsatkichlari

Sandwich-panellari bilan to'ldirilgan panellar, yangilangan po'lat profili, ramkada va eshiklarning yopilish joylarida kauchuk muhrlar – yuqori energiya tejash ko'rsatkichlarini ta'minlaydi.

Turli bajarish variantlari

Yengil va silliq eshiklarning harakatlanishi

Ishonchli eshik osmalarining podshipniklari yuqori silliqlikda eshiklarning harakatlanishini ta'minlab, o'qlik yuklarga chidamli bo'lib, приводlar xizmat muddatini uzaytiradi.

Yuqori xavfsizlik darajasi va o'g'irlashga qarshilik

Faol eshik va darvozada bosish tutqichlari bilan jihozlangan silindrsimon qulflar o'rnatilgan. Passiv himoya turi uchun esa rıgelli qulflash mexanizmi mo'ljallangan.

Raqobatbardosh narx

Hamma qurilmaning elementlarini zamonaviy texnologik uskunalar yordamida ishlab chiqarish orqali xarajatlarni kamaytirish.

Minimal ishlab chiqarish muddati

Barcha eshik qismlari o'z zavodimizda ishlab chiqariladi, bu esa mahsulotlarning ishlab chiqarish muddatlarini optimallashtiradi.

Tez narxni hisoblash

Biz mijozning individual o'lchamlari bo'yicha ishlab chiqariladigan mahsulotning narxini tezda hisoblashni taklif qilamiz.

ISO 9001 sertifikati

DoorHan konsernining barcha zavodlari har yili ixtiyoriy sifat menejmenti sertifikatsiyasidan o'tadi.

Dizayn

Sandwich-panelining yuzasi turi

Ranglar

Stucco

RAL 7004 (kulrang, standart)

RAL 8014 (jigarrang)

RAL 9003 (oq)

RAL 5005 (ko'k)

RAL 6005 (yashil)

RAL 3005 (bordo)

RAL 9006 (kumushrang)

RAL 1014 (bej)

RAL 3000 (qizil)

RAL 7016 (antrasit)

Standart bo'lmagan rang (RAL kartasiga ko'ra, qo'shimcha narx bilan)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

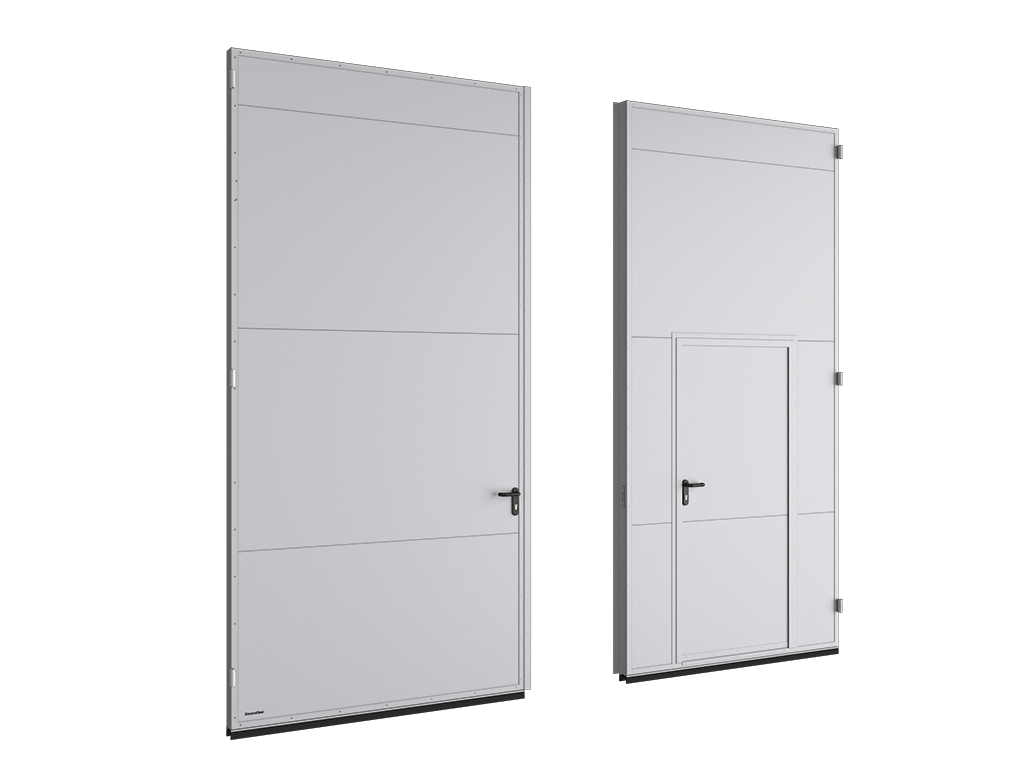

Eshik shiyti yuqori zichlikdagi 80 mm qalinlikdagi mineral tola bilan o'ralgan po'lat sandwich-panellaridan iborat. Eshiklarning harakatlanuvchi qismlari yig'ilgan holda yetkazib beriladi.

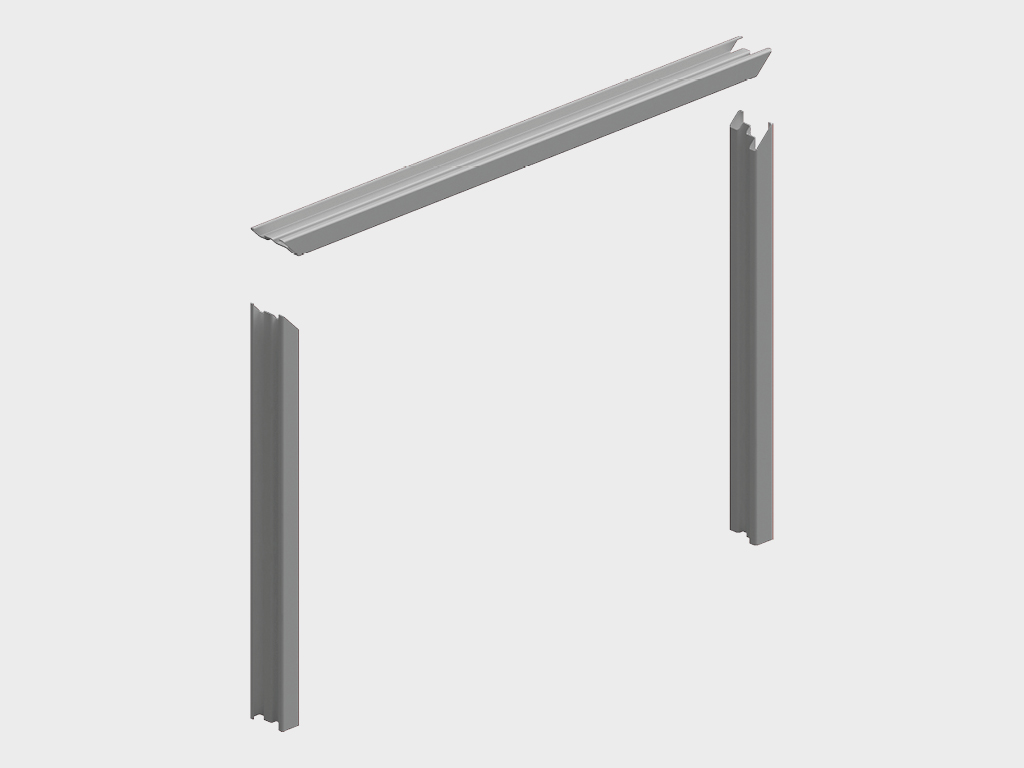

Po'lat ramka ajratilgan holda yetkazib beriladi (ikki vertikal profil, bir gorizontal).

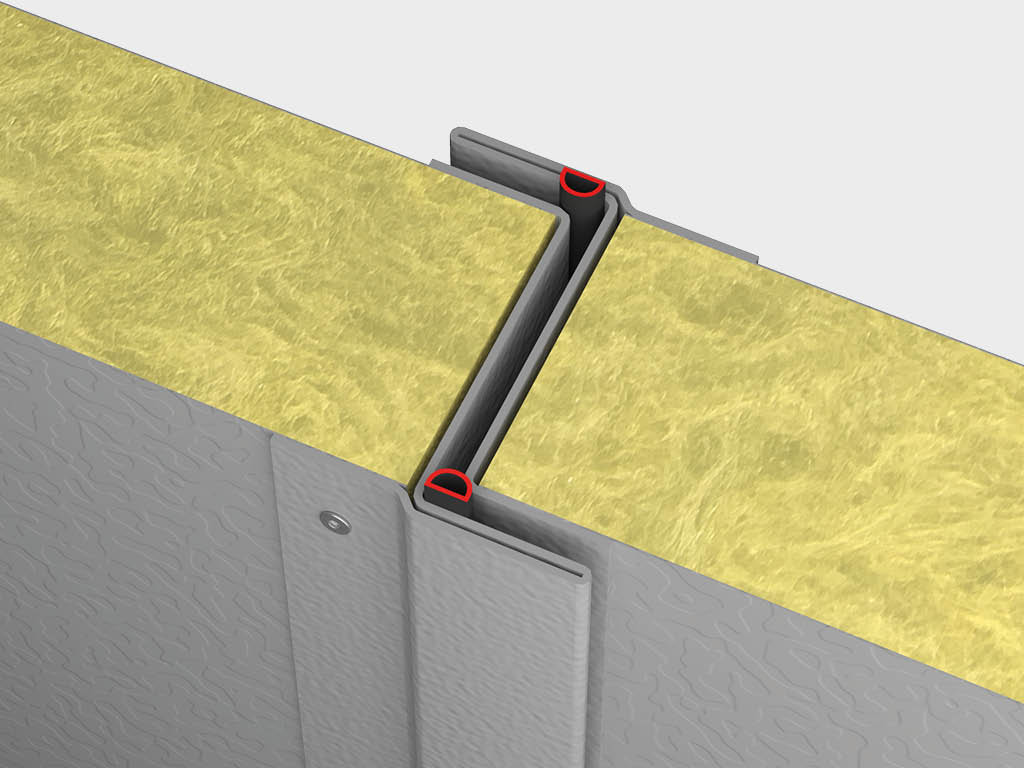

Eshiklarning yopilish joylarida kauchuk muhrlar energiya tejash ko'rsatkichlarini oshiradi.

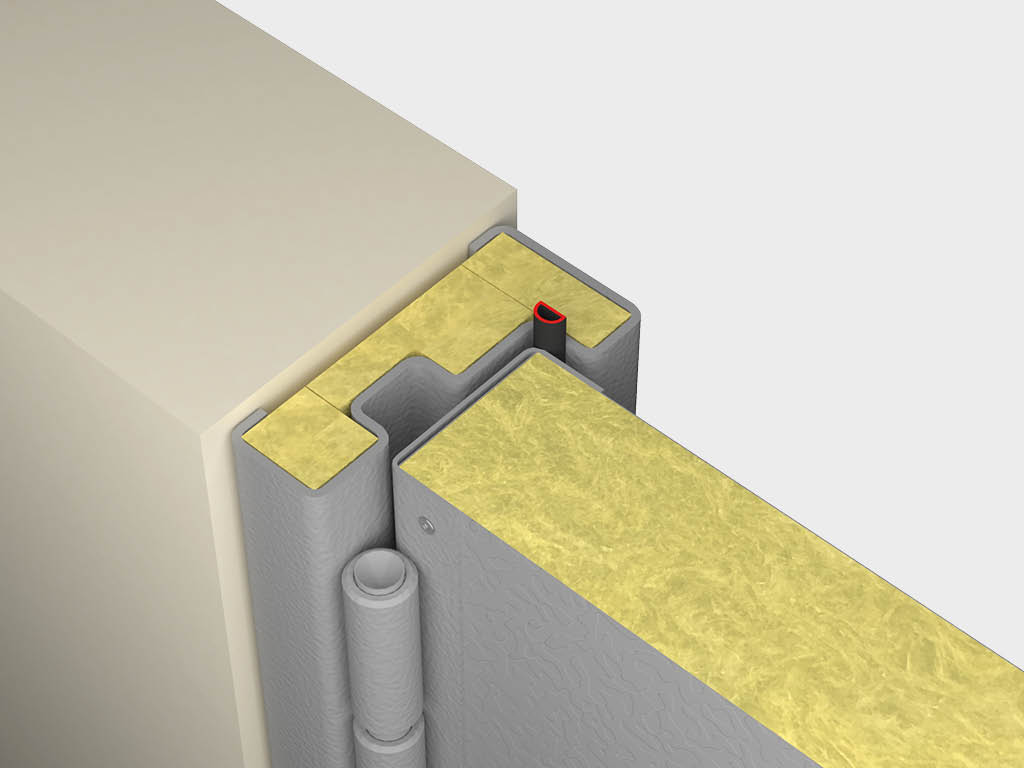

Yangilangan po'lat profil va ramka atrofida o'rnatilgan muhrlar yuqori darajadagi zichlikni ta'minlaydi.

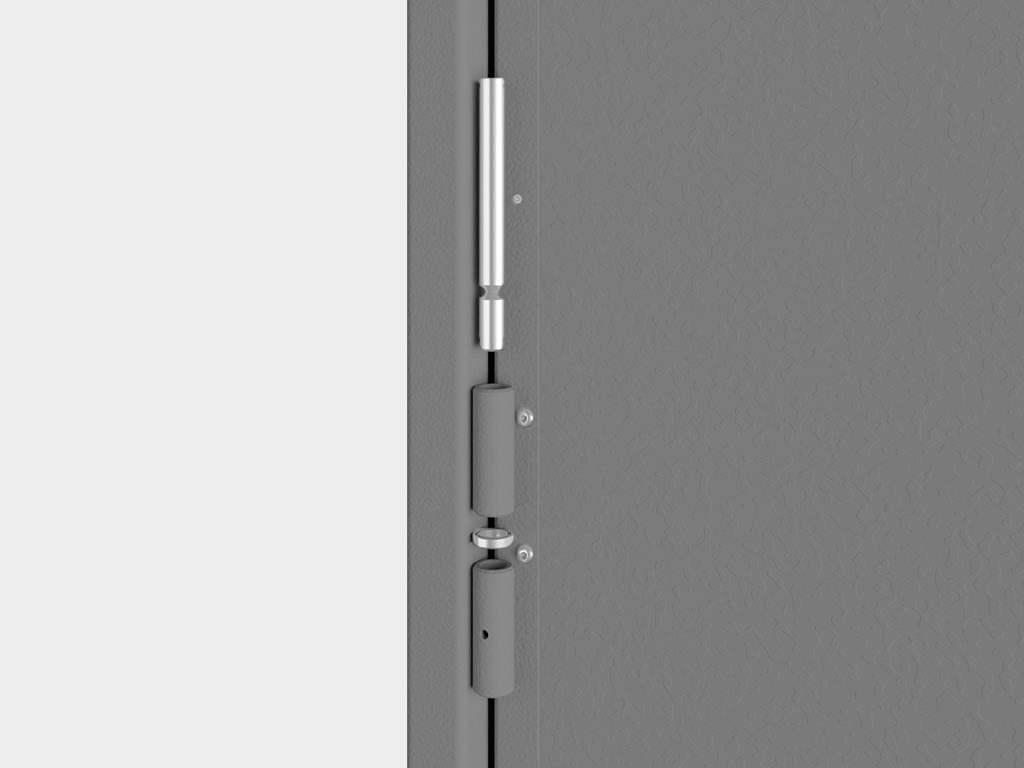

Montajning yengilligi va eshiklarning silliq harakati ajratuvchi osmalar va o'rnatilgan podshipniklar hisobiga ta'minlanadi.

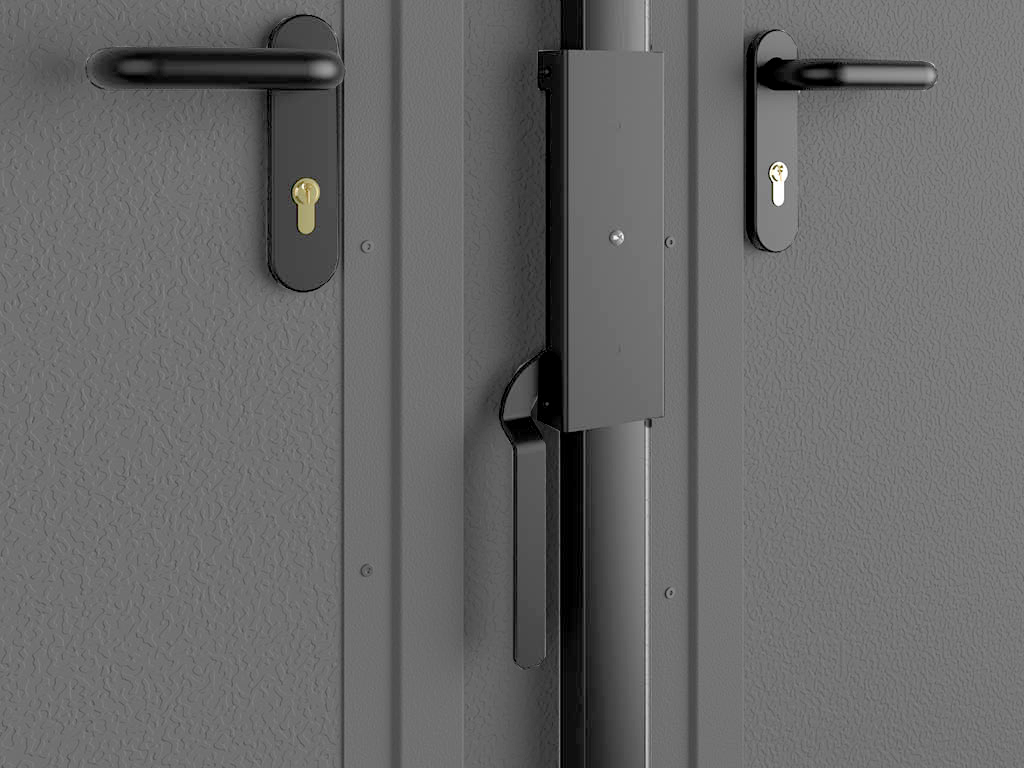

Yuqori xavfsizlik darajasi uchun faol eshik va darvozada bosish tutqichlari bilan jihozlangan silindrsimon qulflar ishlatiladi. "Kalit-kalit" silindrsimon mexanizmi eshikni ikki tomondan ham qulflash imkonini beradi. Eshiklarni avtomatlashtirishda mijozning talabiga ko'ra, eshiklarda qulflar o'rnatilmaydi. Passiv himoya turi esa rıgelli qulflash mexanizmi orqali ta'minlanadi.

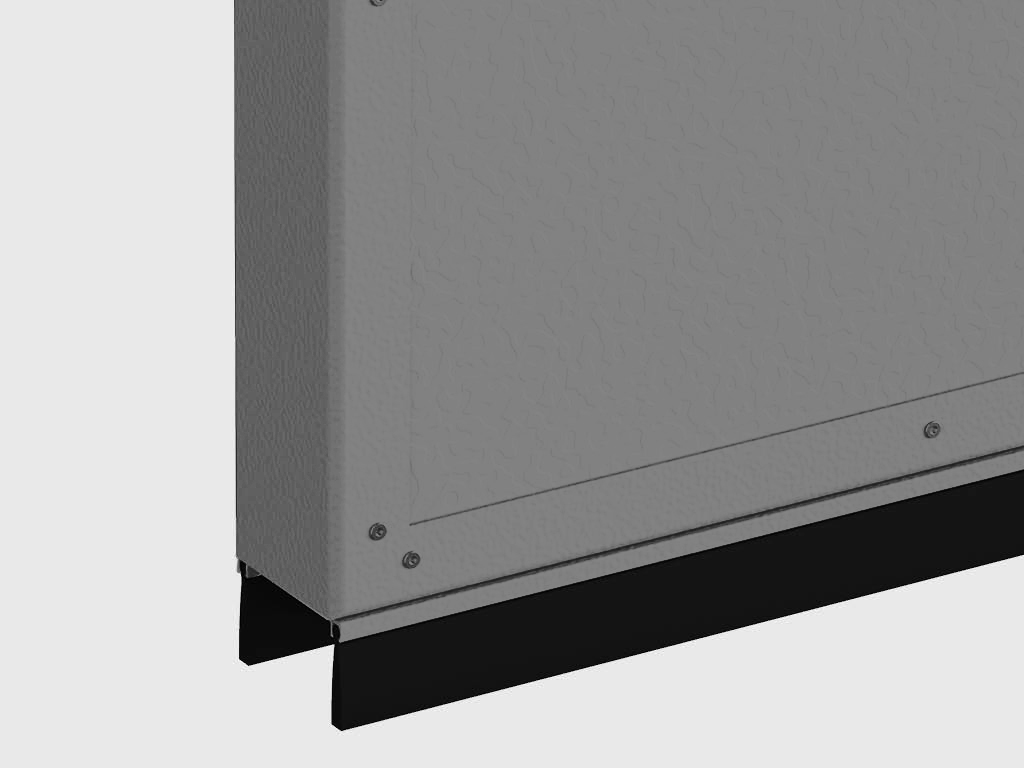

Cho'tkali muhr issiqlik yoki sovuq havaning chiqib ketishini oldini oladi va ichkariga chang kirishining oldini oladi. Muhr har qanday yuzada oson ishlaydi va uni buzmaydi.

Opsiya sifatida konstruktsiyaning issiqlik izolyatsiya xususiyatlarini yaxshilash uchun ramkani mineral tola bilan to'ldirish ham mavjud.

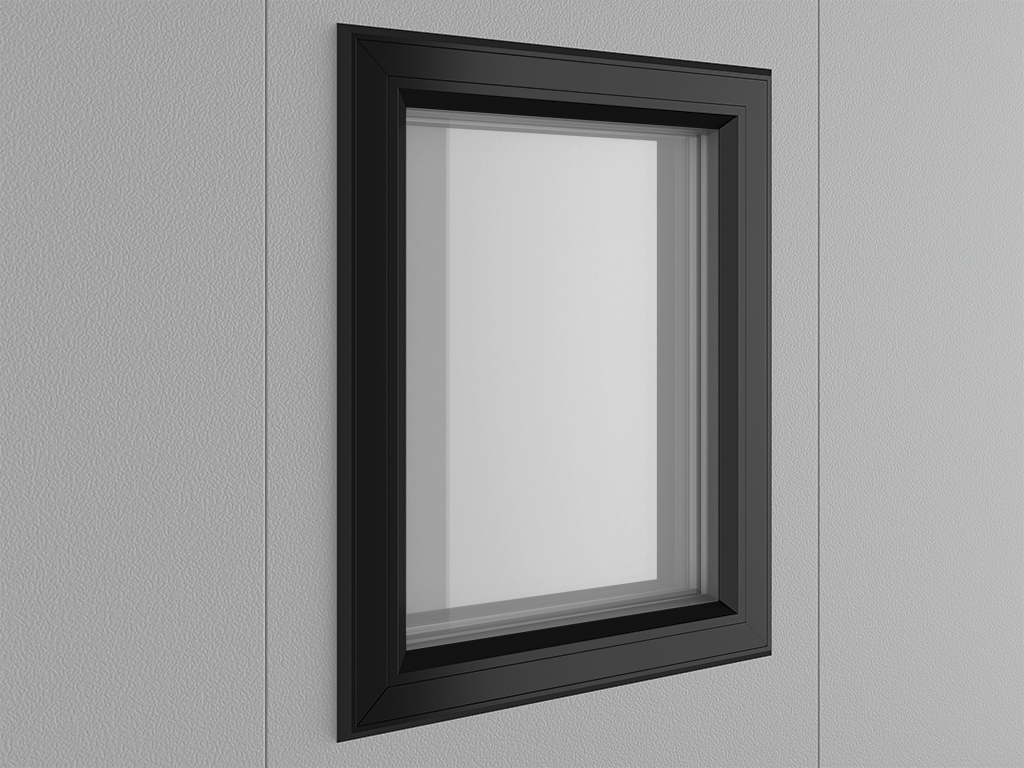

Xonaning yoritilishini oshirish uchun derazalarni o'rnatish mumkin. Deraza o'lchami 263 × 363 mm ni tashkil etadi. Deraza ramkasi maxsus muhr bilan jihozlangan bo'lib, eshik to'rtligiga mahkam yopishishini ta'minlaydi, bu esa issiqlik yo'qotilishining oldini oladi. Qora rangdagi ramka eshikning furniturasi bilan uyg'unlashadi.

Darvozaga avtamatik yopilish mexanizmini o'rnatish uning silliq yopilishini va eshik to'rtligiga to'liq yopilishini ta'minlaydi.

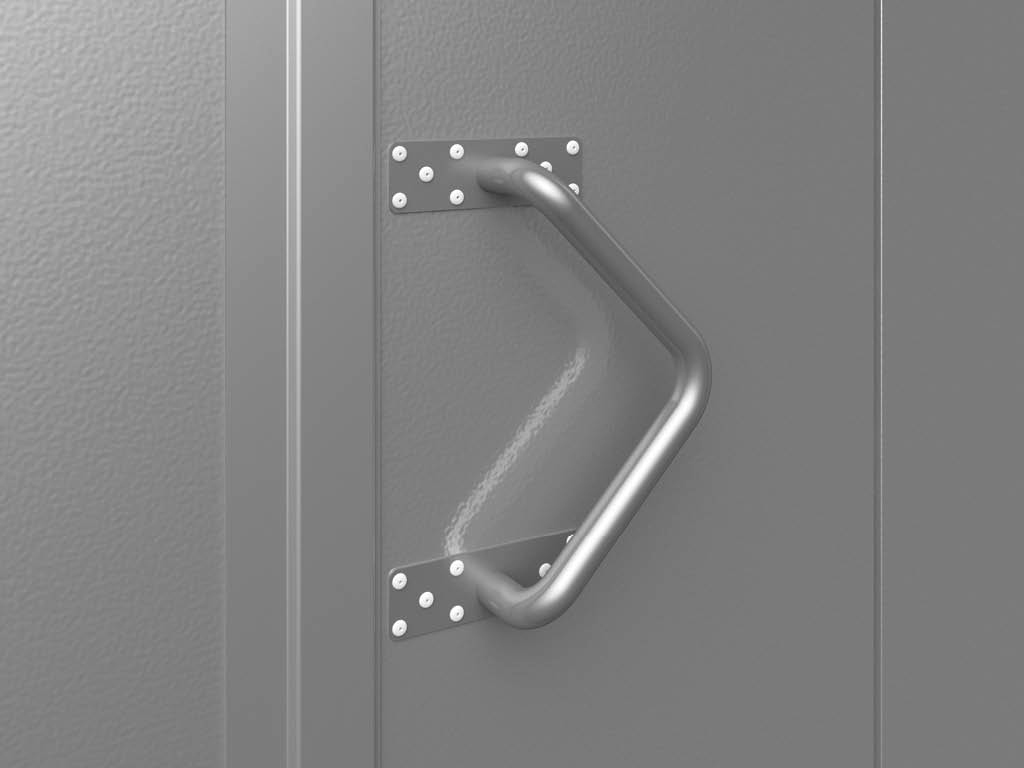

Aluminiy tutqichi, uni harakatlanuvchi qismlarga o'rnatish mumkin, eshikni ichkaridan va tashqaridan ochish imkonini beradi.

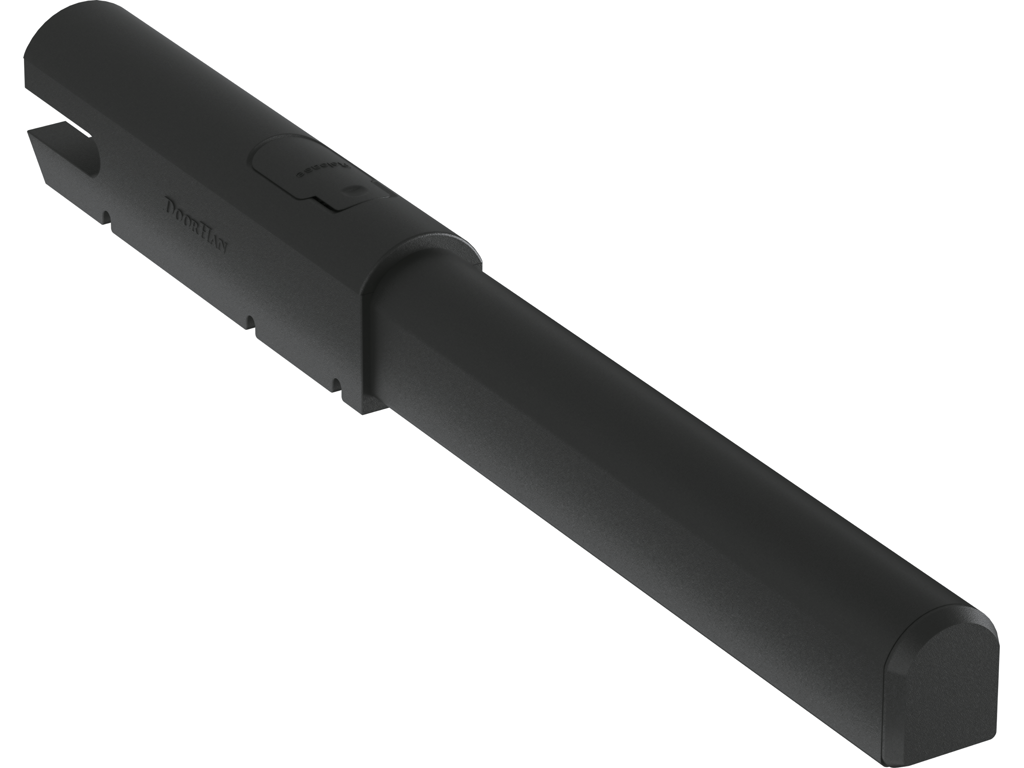

Eshiklarni DoorHan elektr dvigatellari yordamida avtomatlashtirish imkoniyati va xavfsizlik tizimlari (qarang "Eshik avtomatikasi" bo'limi).

Technical description

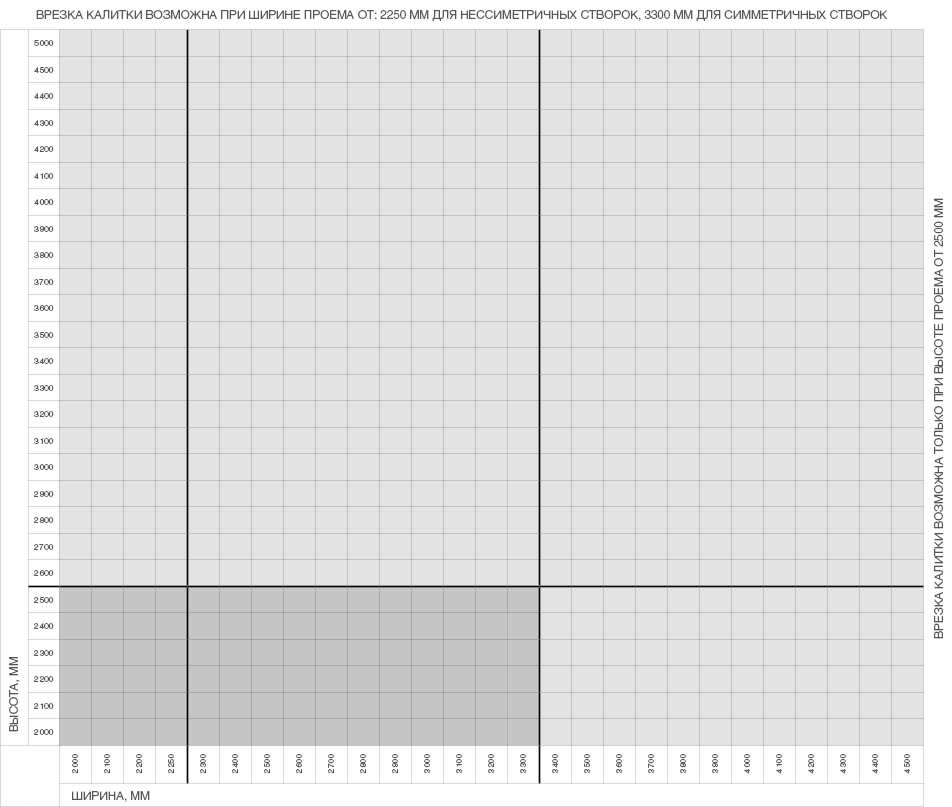

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

2 000–5 000

Ширина проема, мм

2 000–4 500

Притолока, мм

Cheklovlar yo'q (o'rnatilgan o'rnatish)

Пристенки, мм

Cheklovlar yo'q (integratsiyalangan o'rnatish)

* Sandwich-panellari eshikning qismida gorizontal yoki vertikal joylashtirilishi mumkin (joylashuv buyurtma berish paytida tanlanadi).

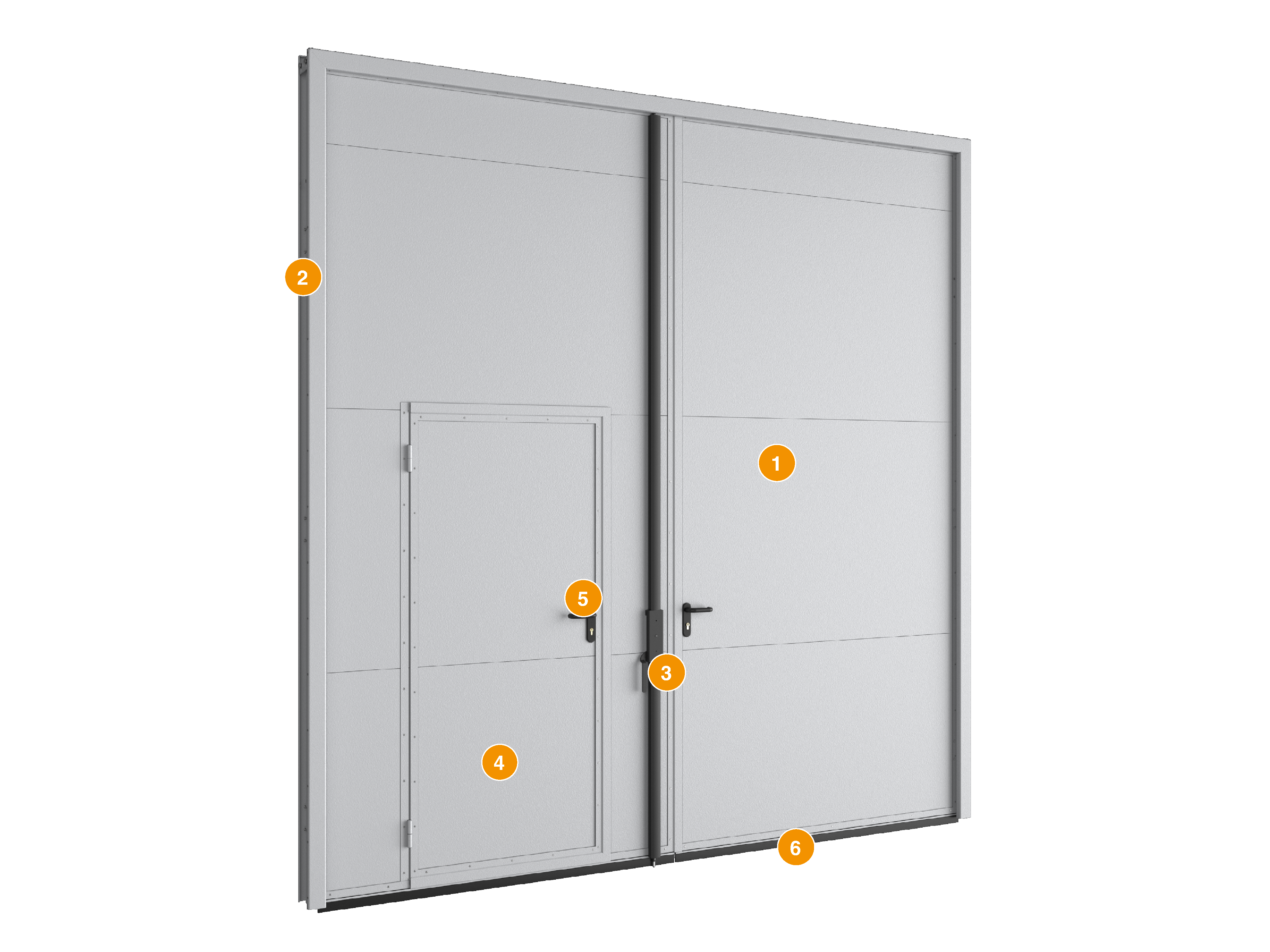

Eshik to'rtligi. Sandwich-panellari gorizontal yoki vertikal joylashtirilishi mumkin.
Eshik ramkasi
Rıgelli qulflash mexanizmi
Kirish darvozasi (vreznaya kalitka)
Bosish tutqichi bilan silindrsimon qulflar
Cho'tkali muhr

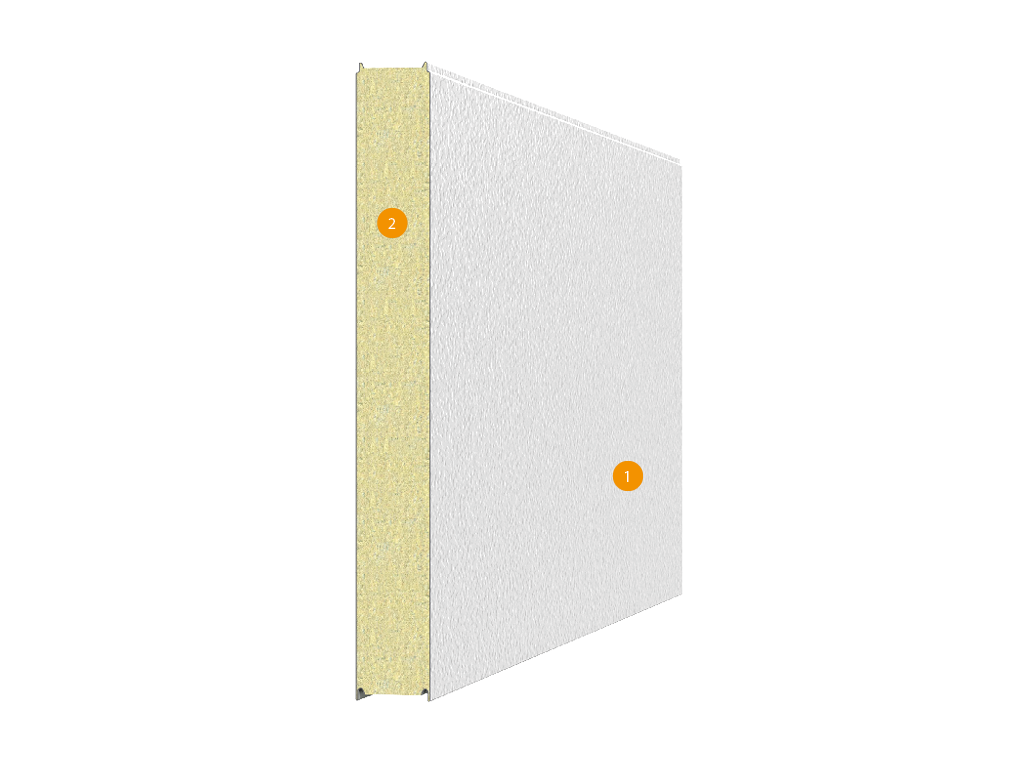

Polotno raspashnykh garazhnykh vorot sostoit iz stenovykh sendvich-panelей shirinoi 1190 mm s utepliteliem iz mineral'noi vatы. Konstruktsiya paneli: 1) otsinkovannyi stal'noi list tolkshchinoi 0,5 mm; 2) mineral'vatnaia prosloika plotnost'yu 130 kg/m³.

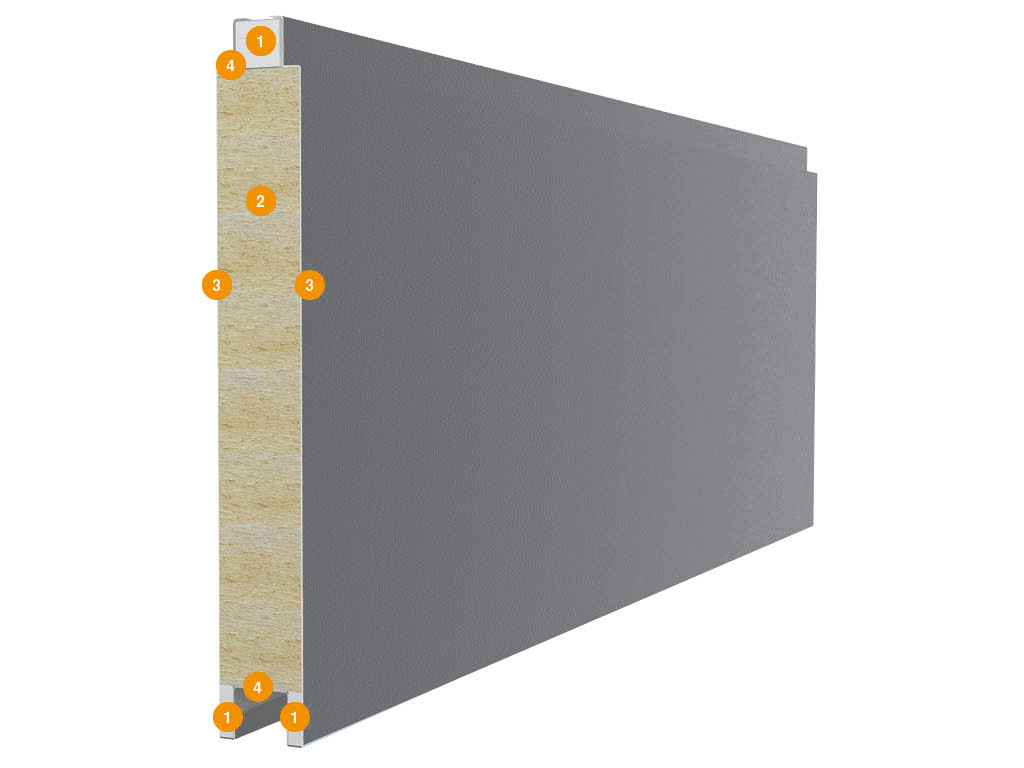

Polotno raspashnykh garazhnykh vorot sostoit iz panelей shirinoi 475, 525, 575 mm iz dvukh stalnykh listov i mineral'vatnoi prosloiki mezhdu nimi, s bokovoi storony zakladyvaetsya giprokarton s usilivayushchimi profil'yami. Konstruktsiya paneli: 1) giprokarton; 2) mineral'vatnaya prosloika plotnost'yu 130 kg/m³; 3) stal'noy list tolkshchinoy 0,5 mm; 4) usilivayushchie profili.

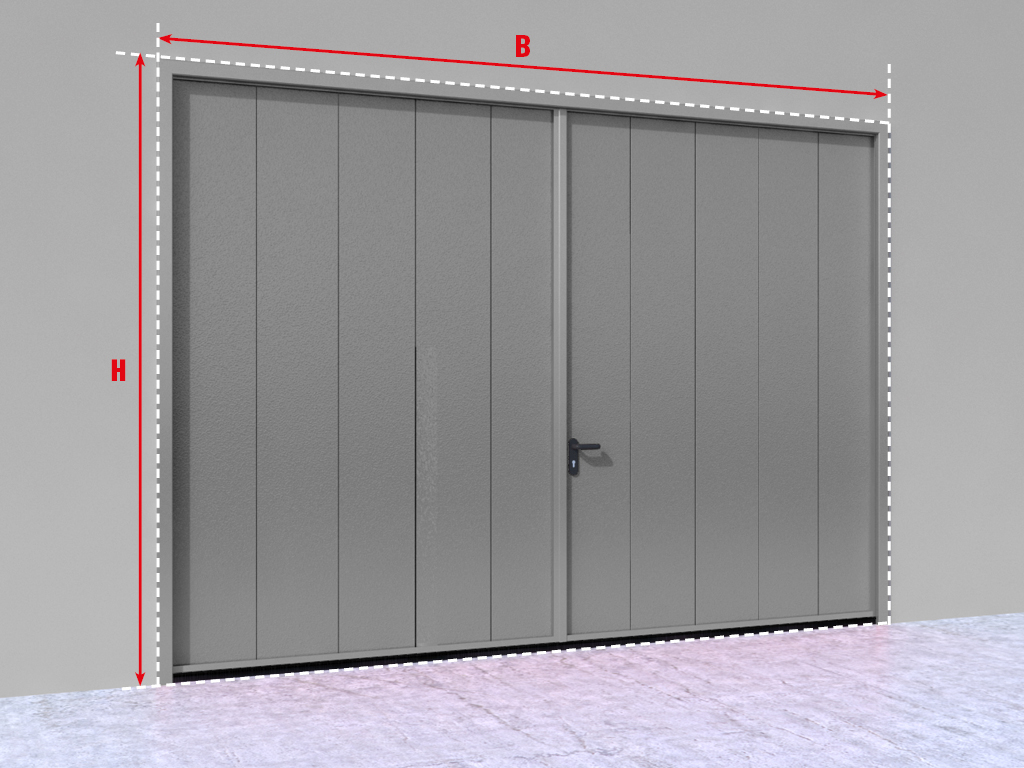

Ochiladigan garaj eshigi kalitsiz. Texnik talablariga muvofiq, mijozning buyurtmasiga binoan turli konstruktsiyalar ishlab chiqariladi va qo'shimcha jihozlar qo'llaniladi. Shuningdek, o'zining konstruktorlik byurosi kuchi bilan standart bo'lmagan yechimlar ishlab chiqilishi mumkin.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B

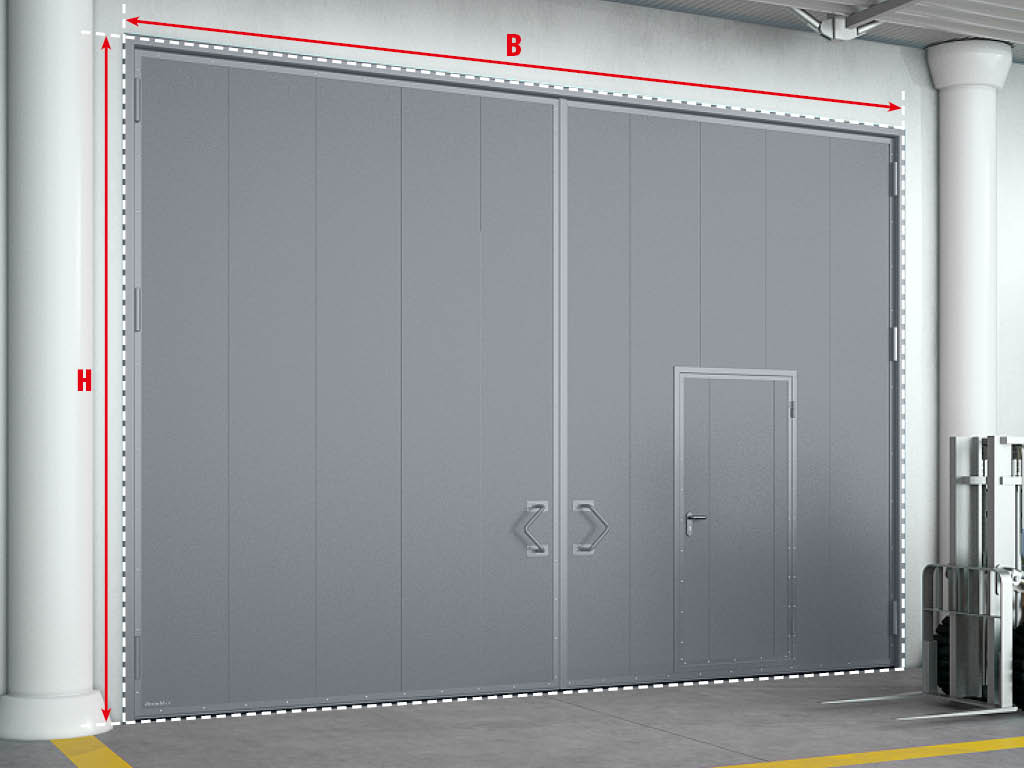

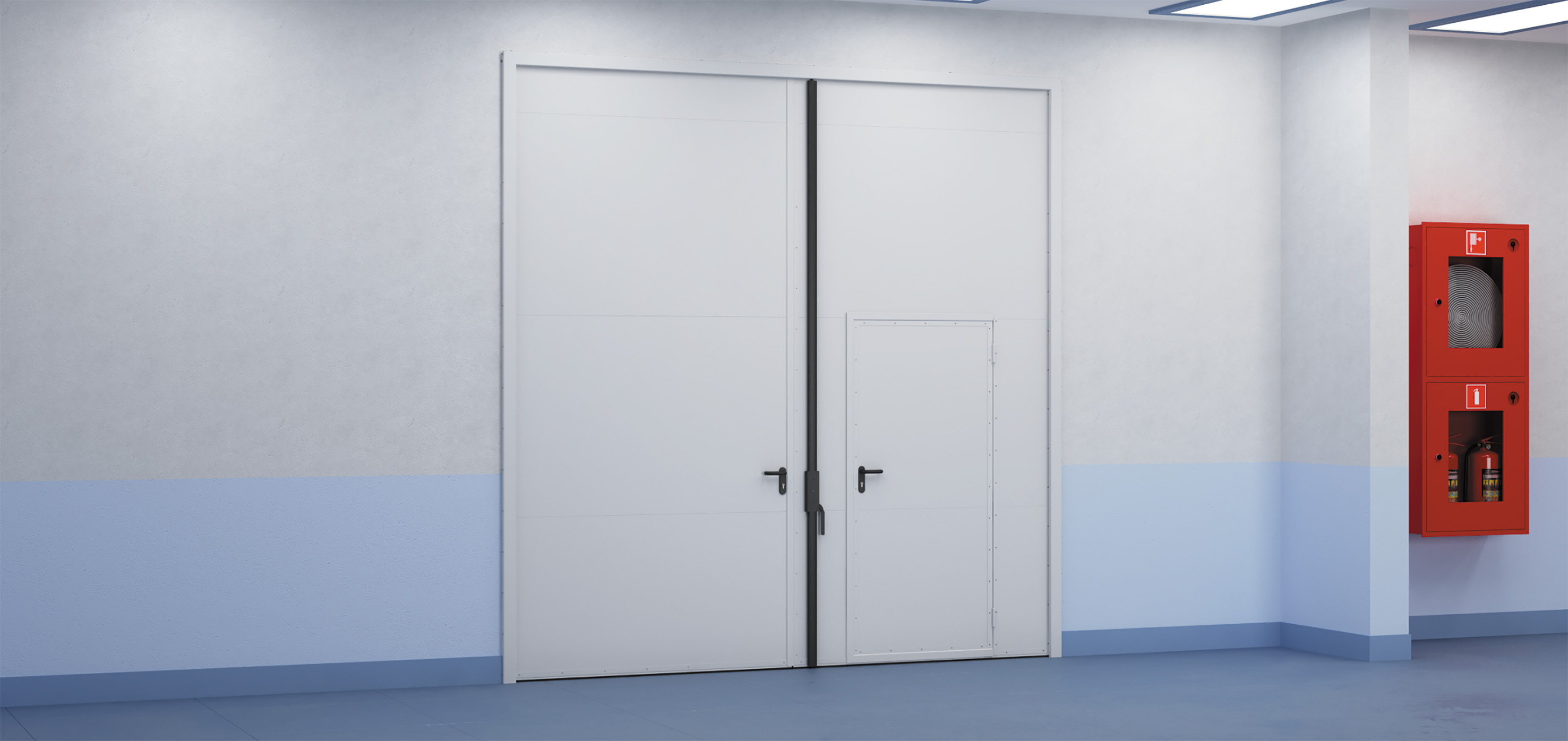

Ochiladigan garaj eshiklari kalitkali. Kalitkaning o'lchami 900 × 2 050 mm. Texnik talablariga muvofiq, mijozning buyurtmasiga binoan turli konstruktsiyalar ishlab chiqariladi va qo'shimcha jihozlar qo'llaniladi. Shuningdek, o'zining konstruktorlik byurosi kuchi bilan standart bo'lmagan yechimlar ishlab chiqilishi mumkin.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B

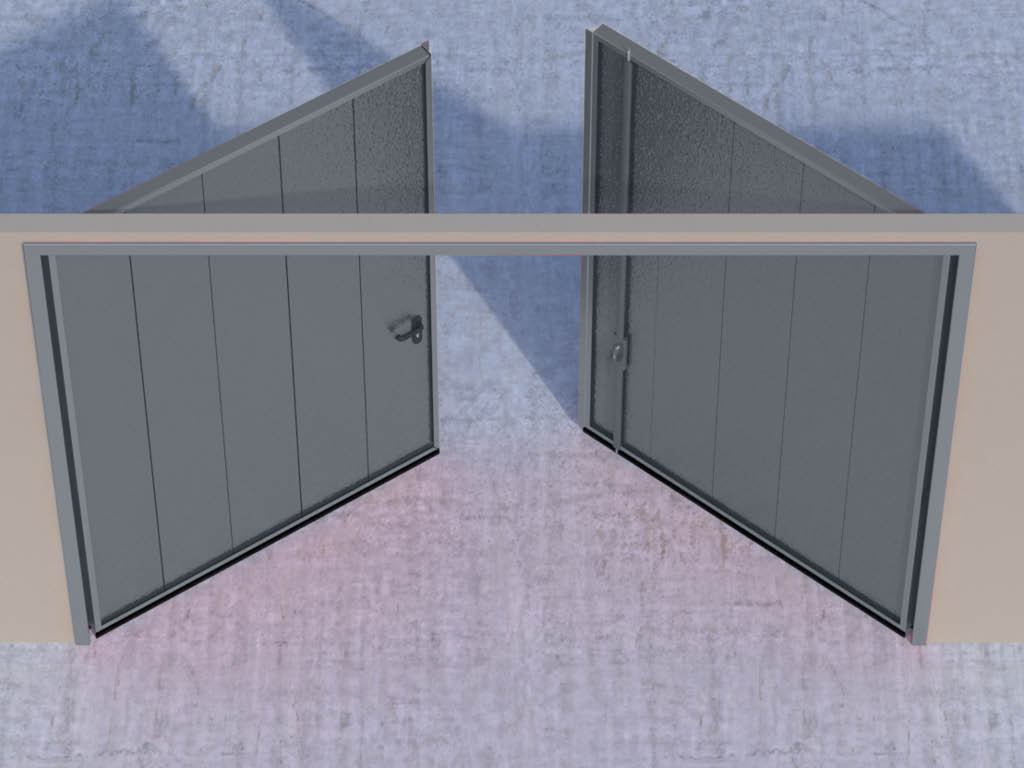

Eshiklarning tashqariga ochilishi – chap eshik faol, o'ng eshik passiv.

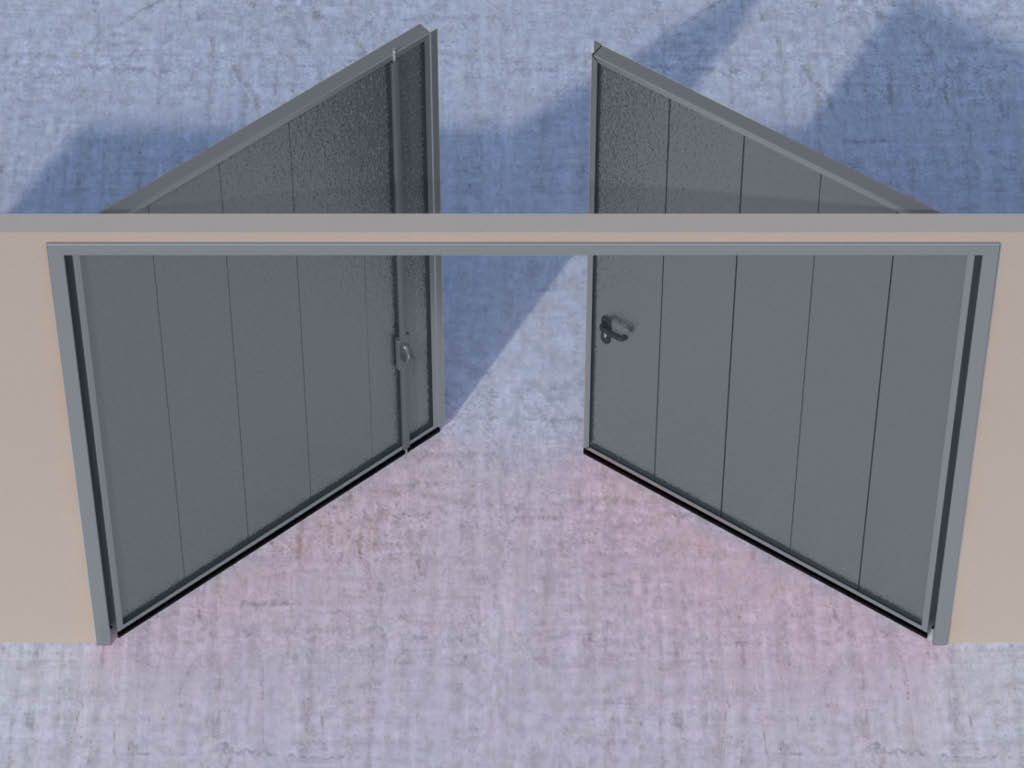

Eshiklarning tashqariga ochilishi – chap eshik passiv, o'ng eshik faol.

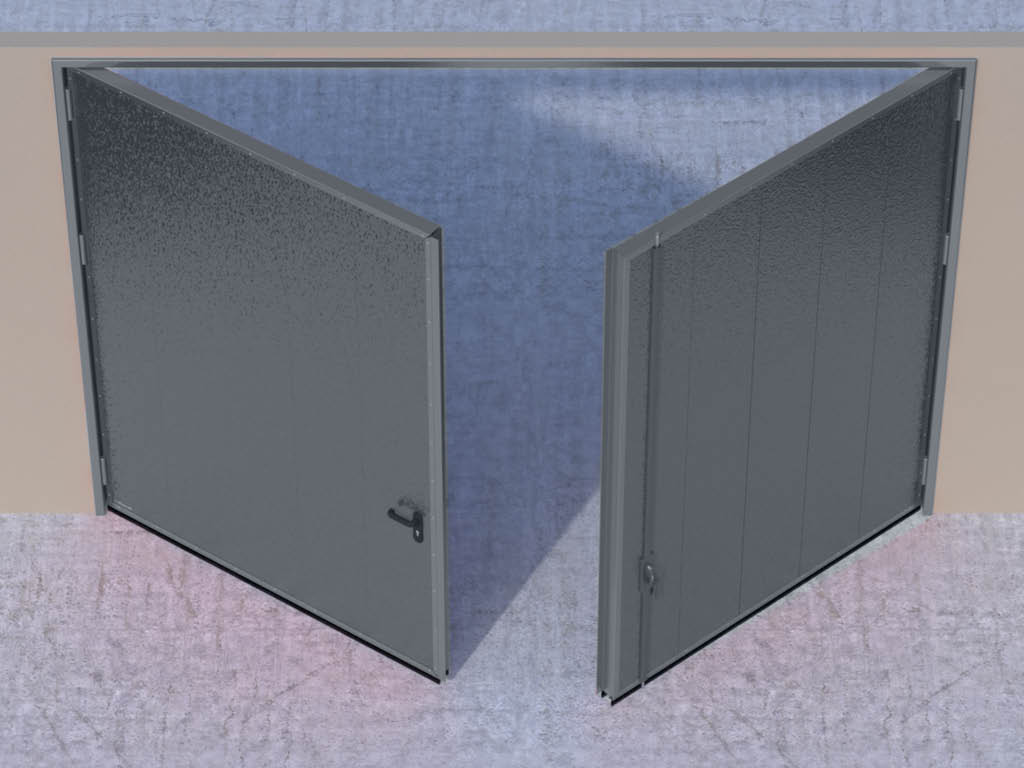

Eshiklarning ichkariga ochilishi – chap eshik faol, o'ng eshik passiv.

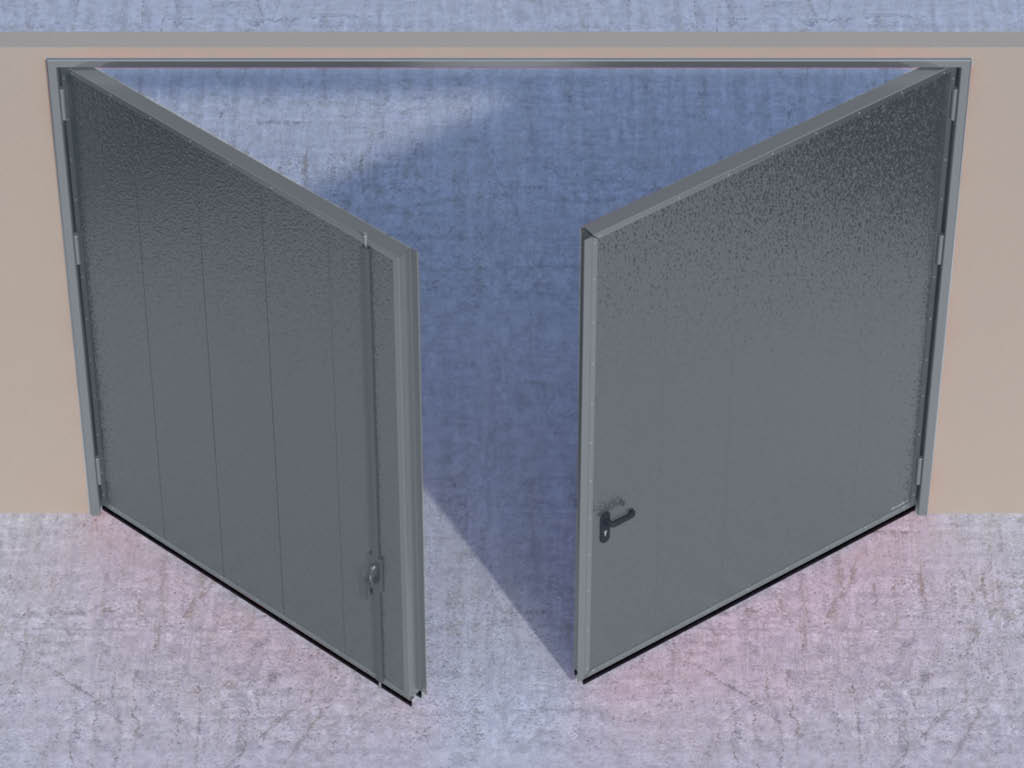

Eshiklarning ichkariga ochilishi – chap eshik passiv, o'ng eshik faol.

Параметр	Значение	Примечание
Усилие ручного открывания и закрывания, Н, не более	150
Звукоизоляция, дБ, класс (ГОСТ 31174)	20 gacha
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,4–0,8 dan kam emas
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Вес ворот в сборе, кг	230	Minimal o'lchamlar bo'yicha
Вес ворот в сборе, кг	860	Maksimal o'lchamlar bo'yicha
Угол открытия створок, град	170 (dvigatelsiz)
Угол открытия створок, град	90–120 (SWING dvigateli bilan)
Угол открытия створок, град	90 (ARM dvigateli bilan)

1. Eshiklarning ochiq holatida ushlab turuvchi to'plamlarsiz eshiklardan foydalanish taqiqlanadi.

2. Ochiladigan garaj eshiklarini o'rnatish faqat ilova qilingan ko'rsatmaga muvofiq amalga oshirilishi kerak.

3. Ochiladigan garaj eshiklari silliq ishlashi kerak, to'siqlar yoki qiyshiq holatlar yuzaga kelmasligi kerak.

4. Eshiklarni qo'lda ochish va yopish faqat tutqich yordamida amalga oshirilishi kerak.

5. Eshiklarni qo'lda ochish yoki yopishda katta kuch sarflamang. Eshiklarning ochilishini keskin tepish bilan amalga oshirish taqiqlanadi.

6. Agar eshik ishlash jarayonida noma'lum tovushlar (chirpish, sızlama) paydo bo'lsa, foydalanishni to'xtatish va malakali xodimlarga murojaat qilish zarur.

7. Baxtsiz hodisalardan saqlanish uchun eshiklarni ochish yoki yopish paytida odamlar va hayvonlar eshiklar harakatlanuvchi zonasida bo'lmasligiga e'tibor bering.

8. Eshiklarni ochish yoki yopish paytida ochilish joyida boshqa buyumlar bo'lmasligiga e'tibor bering.

9. Qo'shimcha uskunalarni o'rnatishda, agar ular ochiladigan garaj eshiklari bilan birgalikda foydalanish uchun mo'ljallanmagan bo'lsa, ishlab chiqaruvchi kompaniyaning texnik xizmati bilan maslahatlashish zarur.

10. Eshiklarning osmalarini to'siqlardan saqlash uchun o'z vaqtida tozalang.

11. Eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun muntazam ravishda (kamida 6 oyda bir marta) texnik ko'rik va xizmat ko'rsatishni amalga oshirish tavsiya etiladi.

12. Avtomatika ishlayotganida ochiladigan garaj eshigining to'rtligini ushlab turishga yo'l qo'ymang. Bu jarohatlanishga yoki konstruktsiyaning buzilishiga olib kelishi mumkin.

13. Avtomatik eshiklarni boshqarish qurilmalariga (tugmalar, pultlar) bolalarning kirishiga yo'l qo'ymang.

14. Eshiklarni zarbaga solishga yoki ularning erkin ochilishiga va yopilishiga to'sqinlik qilishga yo'l qo'ymang.

15. Eshiklarni ishlatishni boshlashdan oldin avtomatik elektr dvigatel uchun ko'rsatmalar bilan diqqat bilan tanishing.

16. Agar ochiladigan garaj eshiklari yoki ularning qismlari belgilangan maqsadga muvofiq ishlatilmasa, ishlab chiqaruvchi kompaniya ularning yaxlitligi va ishonchliligi uchun javobgar emas.

Упаковка в картон	Характеристики упаковки
Длина, мм	Bu eshiklarning balandligiga bog'liq
Ширина, мм	Bu eshiklarning kengligiga bog'liq
Высота, мм	200
Количество в упаковке, шт.	Ikki eshik: chap va o'ng

Упаковка в пузырчатую пленку	Характеристики упаковки
Длина, мм	Bu, eshiklarning balandligiga bog'liq.
Ширина, мм	Kanatlarning kengligiga bog'liq
Высота, мм	200
Количество в упаковке, шт.	Ikki eshik: chap va o'ng

Упаковка в дерево	Характеристики упаковки
	Yog'och qoplama
Длина, мм	To'shaklarning balandligiga bog'liq
Ширина, мм	Kanatlarning kengligi + 100 ga bog'liq

Упаковка в стретч - пленку	Характеристики упаковки
Длина, мм	To'shaklarning balandligiga bog'liq
Ширина, мм	Kanatlarning kengligiga bog'liq
Высота, мм	200
Количество в упаковке, шт.	Ikki eshik: chap va o'ng

Qo‘shimcha tavsif print

DoorHan konserni eshiklarni yuk tashish transportiga avtoupakovshik yordamida yoki kamida 3 m uzunlikdagi vilkali uskunalar yoki ko'taruvchi kran yordamida yuklaydi. Mijoz yoki o'rnatuvchi o'ralgan eshiklarni ko'chirish uchun shunga o'xshash uskunani ta'minlashi kerak. Vilka, ishlab chiqaruvchi tomonidan taqdim etilgan yog'och taglik ostiga kirishi va boshqa tomondan chiqib turishi kerak. Kran yoki boshqa ko'tarish vositalarini ishlatish tavsiya etiladi, va tegishli yuk ko'tarish qobiliyatiga ega bo'lgan torlarni ishlatish zarur.

Eshiklarning to'rtliklarini va boshqa komplektatsiyalarni ishlab chiqarilganidan keyin 6 oydan ko'proq saqlamaslik tavsiya etiladi. Ularni zavod o'ralishida, gorizontal holatda va tekis yuzada saqlash kerak. Eshiklar komplektatsiyasi to'g'ridan-to'g'ri quyosh nuridan, yomg'irdan va ifloslanishdan himoyalangan bo'lishi kerak. Saqlash joylari yopiq turdagi omborlar yoki tom ostida bo'lishi lozim.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

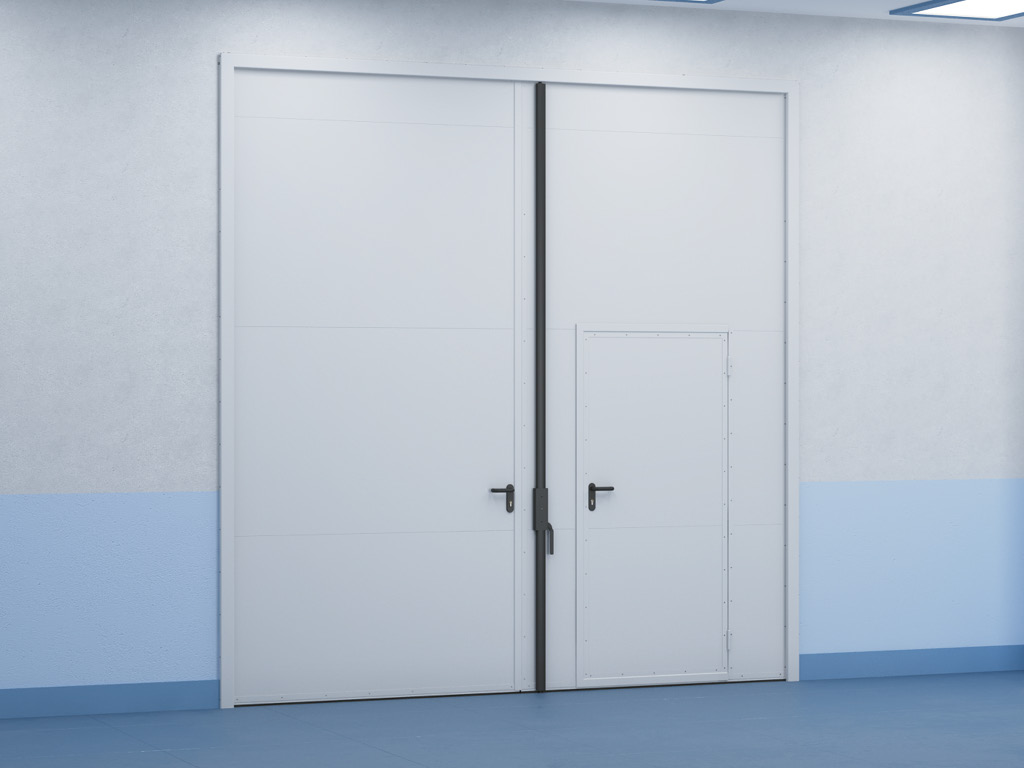

Ochiladigan garaj eshiklari integratsiyalangan o'rnatish usulida o'rnatiladi.

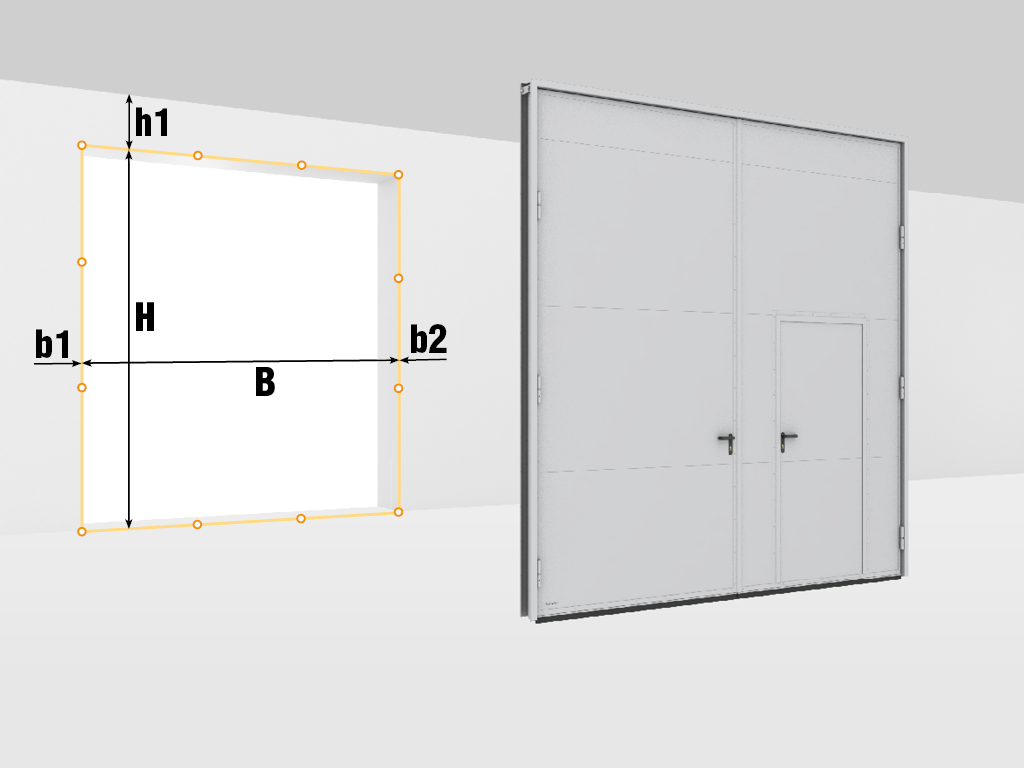

Har bir o'lchovni kamida uchta nuqtada (chegaraviy holatlarda va markazda) o'lchash zarur.
H – ochilish balandligi (poldan ochilish yuqorisigacha bo'lgan masofa).
B – ochilish kengligi (chap chekkadan o'ng chekkagacha bo'lgan masofa).
h1 – yuqori chekka (ochilish yuqorisidan to'siqgacha bo'lgan masofa).
b1/b2 – chap/o'ng yon masofa (mos ravishda ochilish chekkasidan to'siqgacha bo'lgan masofa).
H va B (ochilish balandligi va kengligi) o'lchovlarini olganda yakuniy o'lchov sifatida eng kichik qiymat qabul qilinadi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

O'rnatish va ishlatish bo'yicha ko'rsatmalar "VRGMV01 seriyali mineral jun bilan to'ldirilgan panellardan yasalgan aylanma garaj eshiklari"

PDF

Pasport "Ochiladigan garaj eshiklari mineral tolali izolyatsiya bilan panellardan"

PDF

Sertifikat "Eshiklar binolar va inshootlar uchun. Seriiyali ishlab chiqarish"

PDF

Sertifikat "Mahsulotlar, eshiklar uchun metal DoorHan qismlari, binolar va inshootlar uchun"

PDF

Ochiladigan garaj eshiklari mineral tolali izolyatsiya bilan panellardan, kalitkali

PDF

Ochiladigan garaj eshiklari mineral tolali izolyatsiya bilan panellardan va kalitkadan tashkil topgan. Kesmalar

PDF

Ochiladigan garaj eshigi paneli mineral tolali izolyatsiya bilan kalitkali

PDF

Ochiladigan garaj eshiklari mineral tolali izolyatsiya bilan panellardan

PDF

Ochiladigan garaj eshiklari mineral tolali izolyatsiya bilan panellardan. Kesmalar

PDF

Ochiladigan garaj eshigi paneli mineral tolali izolyatsiya bilan

PDF

Kafolat majburiyatlari print

Mijozga DoorHan konsernining ishlab chiqarilgan ochiladigan garaj eshiklarining ishlash qobiliyatiga 1 yil kafolat beriladi, bu kafolat mahsulotni sotib olgan kundan boshlab amal qiladi.
