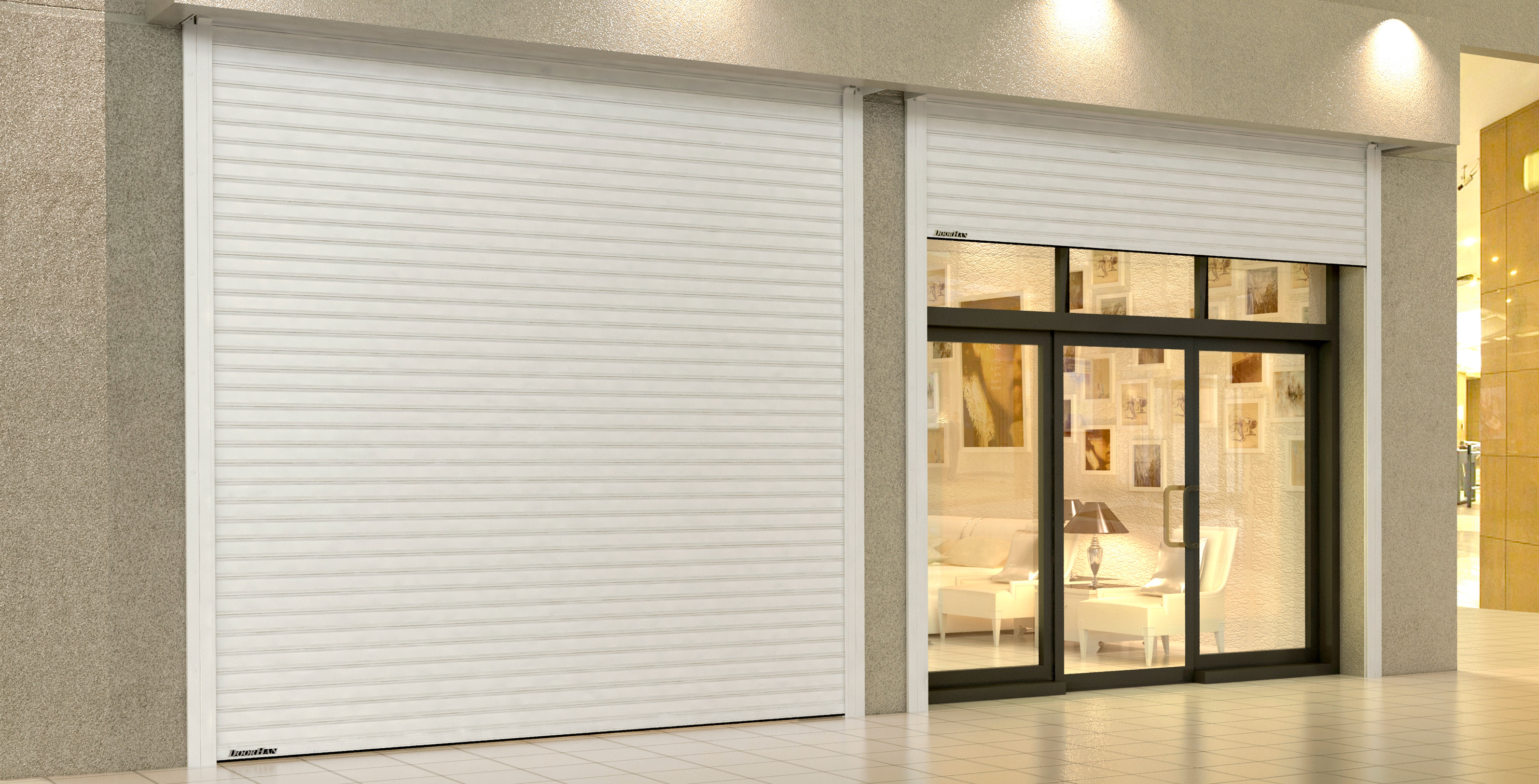

Po'lat profillardan yasalgan rulonli eshiklar (o'g'irlikka chidamli) RHS117, RHS117P val drive'li elektr drayver bilan

Val drive'li rulonli eshiklar va maksimal to‘r maydoni 50 m² gacha bo‘lganlar garaj eshiklari, omborlar va sanoat obyektlariga o‘rnatiladi, shuningdek, kengligi 11,8 m gacha bo‘lgan katta o‘tkazishlar bilan yopilishi mumkin. Rulonli eshiklar uchun profillar sovuq shaklda bosilgan po‘latdan ishlab chiqarilgan, galvanizatsiya qilingan yoki kukunli bo‘yoq bilan bo‘yalgan bo‘lib, bu ularning korroziyaga va agressiv muhitlarning salbiy ta'siriga chidamliligini ta'minlaydi hamda xizmat muddatini sezilarli darajada uzaytiradi.
Qo'llanilish sohasi:
  • Kirish va garaj eshiklari
  • Ombor va sanoat eshiklari
Afzalliklar
O‘g‘irlikka chidamli konstruktsiya.
Rulonli panjaralarning kuchlanish xususiyatlari sovuq shaklda bosilgan, 0,9 mm qalinlikdagi galvanizatsiyalangan po'latdan yasalgan profillar (P4/P5 klassi) va kuchaytirilgan yo‘riqnomalar yordamida ta'minlanadi, ular kuchli shamol yoki zarba yuklarida to‘rni ishonchli ushlab turadi.
Havo aylanishi va yorug‘likni o‘tkazish qobiliyati.
RHS117P perforatsiyalangan profilidan to‘rni yig‘ish uchun foydalanish havo aylanishini tabiiy ravishda ta'minlaydi va hatto rulonli panjaralar yopiq bo‘lsa ham, ichki makonga o‘rta darajada yorug‘lik kirishini ta'minlaydi.
Lamellararning bardoshli qoplamasi.
To‘r profillari va boshqa rulonli eshik komponentlari zamonaviy kukunli bo‘yash texnologiyasi bilan bo‘yaladi, bu ularga uzoq vaqt davomida estetik ko‘rinish va quyoshga chidamlilikni ta'minlaydi.
Dizaynerlik yechimlarining xilma-xilligi.
Rulonli eshik profillari uchun keng rang palitrasi, shuningdek, kombinatsiyalangan to‘rni yig‘ish imkoniyati (rang va dizayn jihatidan turli lamellar) har qanday arxitektura uslubiga mos ideal konstruktsiyani tanlash imkonini beradi.
Qulay avtomatik boshqaruv.
Asosiy yetkazib berish to‘plamiga val drive'li elektr drayver kiradi, bu esa rulonli eshiklarni o‘chirish tugmasi, masofaviy boshqaruv pulti yoki boshqa qurilmalar yordamida boshqarish imkonini beradi.
O‘g‘irlikka chidamli konstruktsiya.
Rulonli panjaralarning kuchlanish xususiyatlari sovuq shaklda bosilgan, 0,9 mm qalinlikdagi galvanizatsiyalangan po'latdan yasalgan profillar (P4/P5 klassi) va kuchaytirilgan yo‘riqnomalar yordamida ta'minlanadi, ular kuchli shamol yoki zarba yuklarida to‘rni ishonchli ushlab turadi.
Havo aylanishi va yorug‘likni o‘tkazish qobiliyati.
RHS117P perforatsiyalangan profilidan to‘rni yig‘ish uchun foydalanish havo aylanishini tabiiy ravishda ta'minlaydi va hatto rulonli panjaralar yopiq bo‘lsa ham, ichki makonga o‘rta darajada yorug‘lik kirishini ta'minlaydi.
Lamellararning bardoshli qoplamasi.
To‘r profillari va boshqa rulonli eshik komponentlari zamonaviy kukunli bo‘yash texnologiyasi bilan bo‘yaladi, bu ularga uzoq vaqt davomida estetik ko‘rinish va quyoshga chidamlilikni ta'minlaydi.
Dizaynerlik yechimlarining xilma-xilligi.
Rulonli eshik profillari uchun keng rang palitrasi, shuningdek, kombinatsiyalangan to‘rni yig‘ish imkoniyati (rang va dizayn jihatidan turli lamellar) har qanday arxitektura uslubiga mos ideal konstruktsiyani tanlash imkonini beradi.
Qulay avtomatik boshqaruv.
Asosiy yetkazib berish to‘plamiga val drive'li elektr drayver kiradi, bu esa rulonli eshiklarni o‘chirish tugmasi, masofaviy boshqaruv pulti yoki boshqa qurilmalar yordamida boshqarish imkonini beradi.
Dizayn
Po'lat profillar
Qo'shimcha ranglar
Standart ranglar

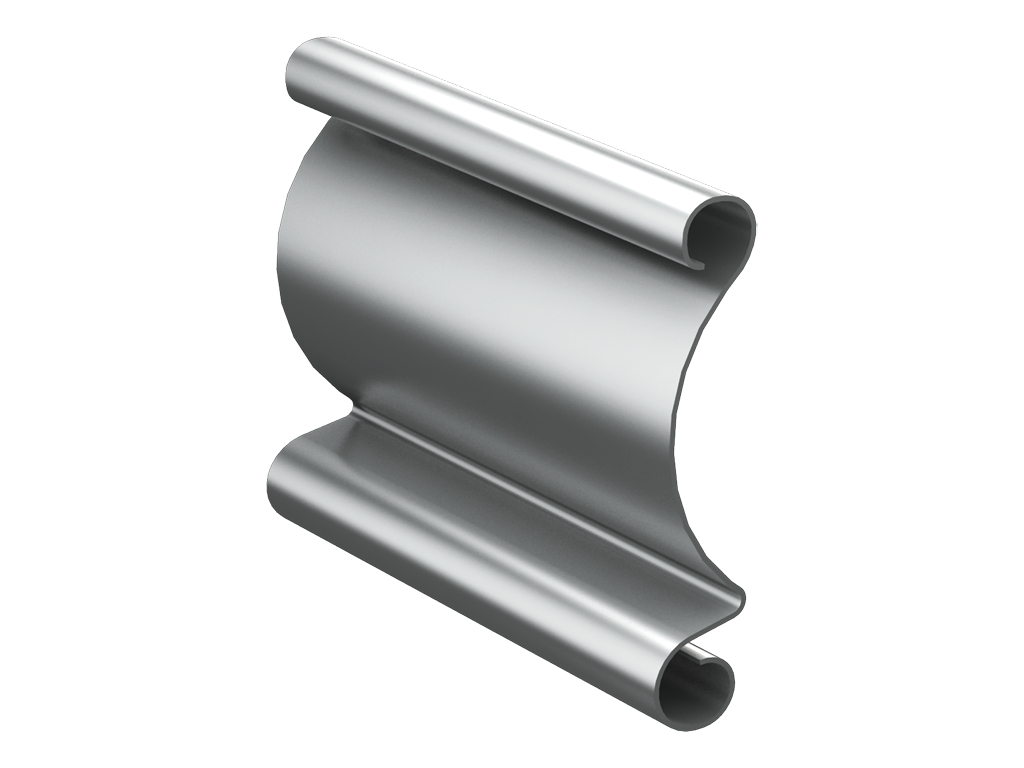

RHS117
RHS117

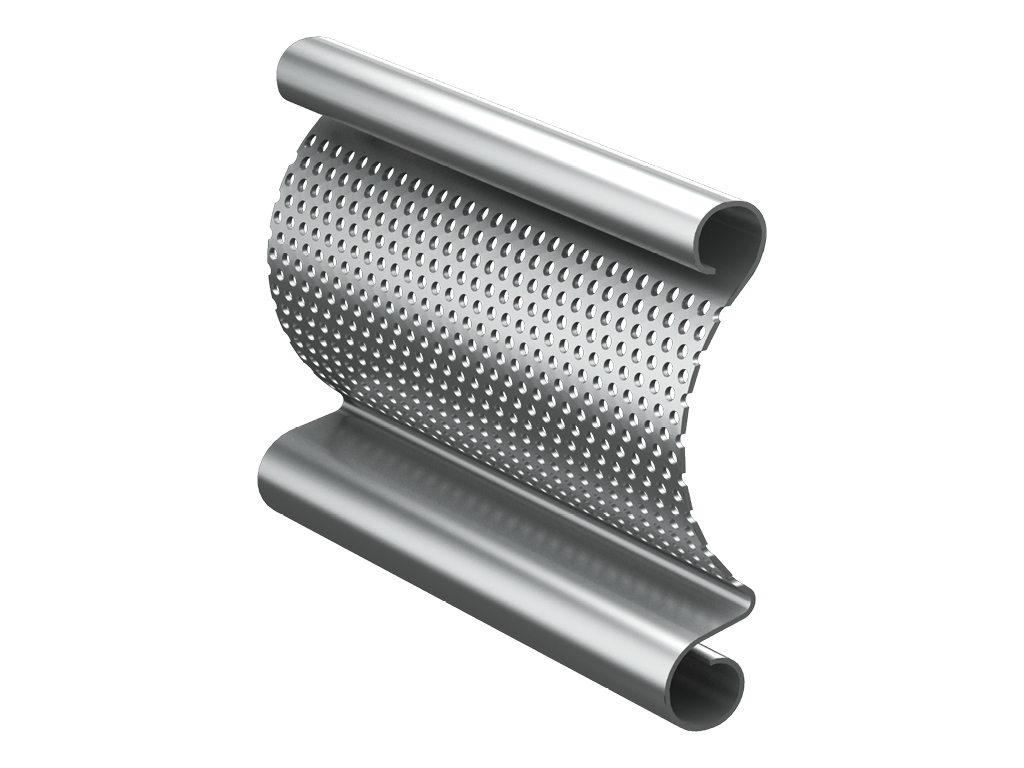

RHS117P
RHS117P
Daffodil sariq (RAL 1007)
Daffodil sariq (RAL 1007)
Yengil fil suyagi (RAL 1015)
Yengil fil suyagi (RAL 1015)
Za'faron sariq (RAL 1017)
Za'faron sariq (RAL 1017)
Kulrang bej (RAL 1019)
Kulrang bej (RAL 1019)
Qizil yoqut (RAL 3004)
Qizil yoqut (RAL 3004)
Chuqur qizil (RAL 3020)
Chuqur qizil (RAL 3020)
Moviy po'lat (RAL 5011)
Moviy po'lat (RAL 5011)
Yashil archa (RAL 6009)
Yashil archa (RAL 6009)
Antrasit kulrang (RAL 7016)
Antrasit kulrang (RAL 7016)
Grafit kulrang (RAL 7035)
Grafit kulrang (RAL 7035)
Jigarrang shokolad (RAL 8017)
Jigarrang shokolad (RAL 8017)
Kulrang jigarrang (RAL 8019)
Kulrang jigarrang (RAL 8019)
To'q qora (RAL 9005)
To'q qora (RAL 9005)
Oq
Oq
Jigarrang
Jigarrang
Kulrang
Kulrang
Bej
Bej
Yashil
Yashil
Moviy
Moviy
Bordo
Bordo
Kumush
Kumush
Galvanizli
Galvanizli
Equipment
Bazaviy to'plam
Qo'shimcha to'plam

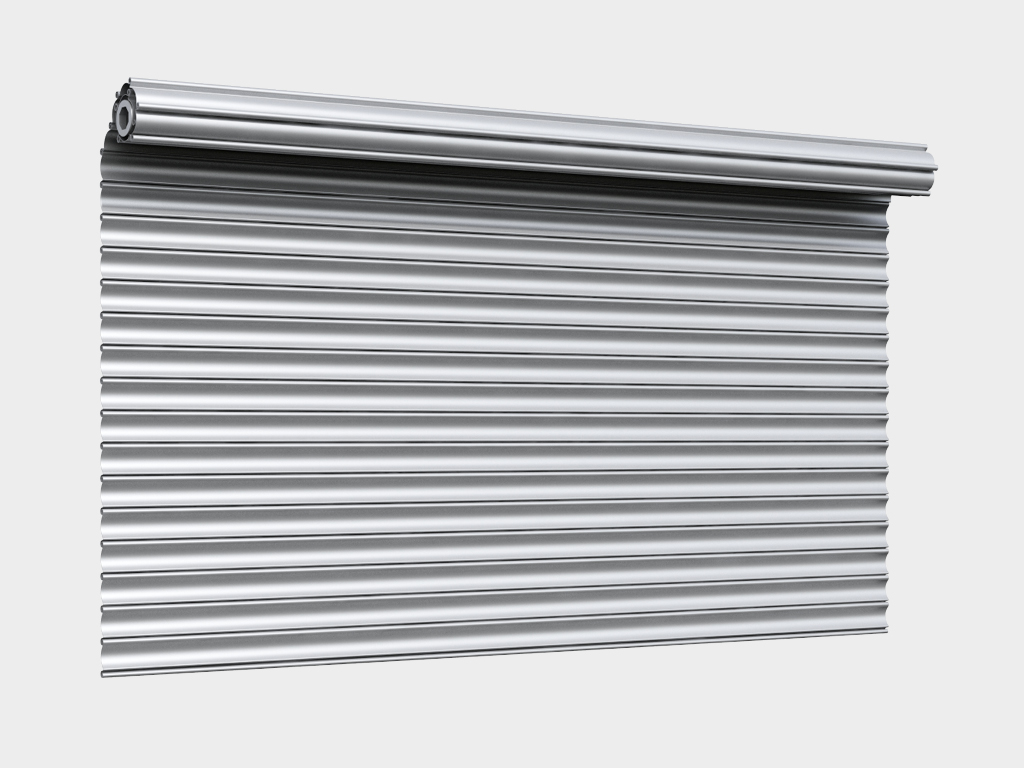

To‘r valda yig‘ilgan holda valdan, diametri 102, 159, 273 mm bo‘lgan kapsulalardan, 117 mm balandlikda va 0,9 mm qalinlikdagi sovuq shaklda bosilgan, galvanizatsiyalangan po‘latdan yasalgan to‘liq yoki perforatsiyalangan profilning kesimidan iborat. To‘r har qanday mavjud ranglardan birida bo‘yalishi mumkin.

To‘r valda yig‘ilgan holda valdan, diametri 102, 159, 273 mm bo‘lgan kapsulalardan, 117 mm balandlikda va 0,9 mm qalinlikdagi sovuq shaklda bosilgan, galvanizatsiyalangan po‘latdan yasalgan to‘liq yoki perforatsiyalangan profilning kesimidan iborat. To‘r har qanday mavjud ranglardan birida bo‘yalishi mumkin.

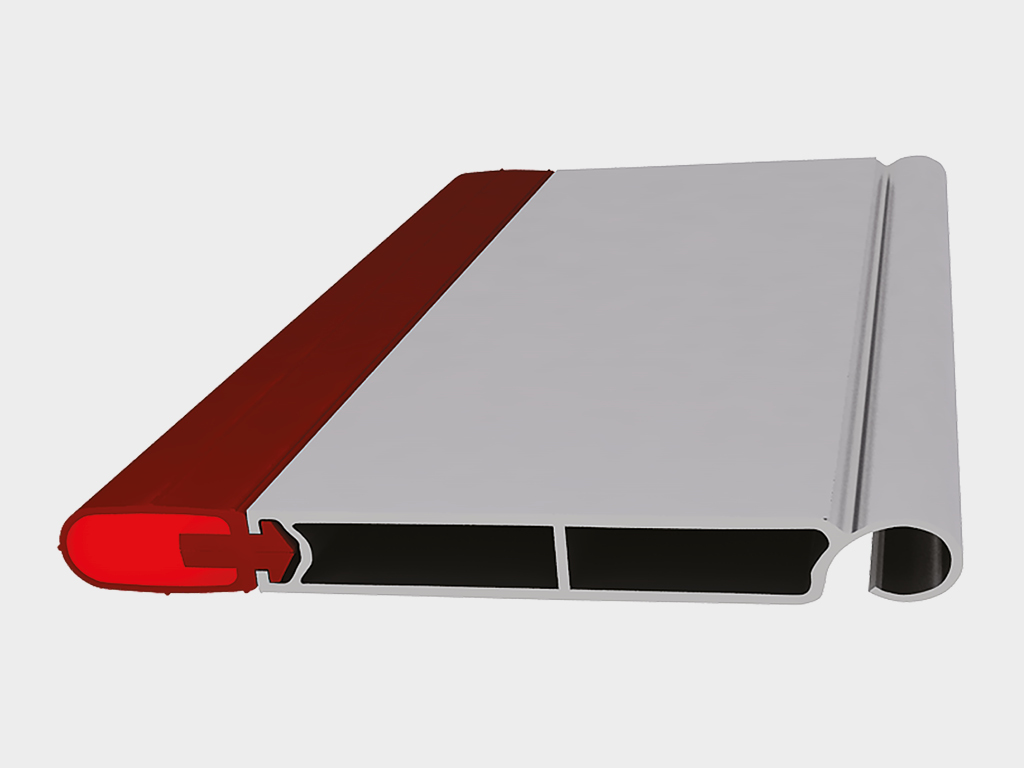

Oxirgi profil alyuminiy ekstrudirovka qilingan profil RA120E dan iborat bo‘lib, uning devor qalinligi 2,5 mm va pastki muhr UP4 yoki UP6 (optosensorlarni o‘rnatish uchun) bilan jihozlangan.

Oxirgi profil alyuminiy ekstrudirovka qilingan profil RA120E dan iborat bo‘lib, uning devor qalinligi 2,5 mm va pastki muhr UP4 yoki UP6 (optosensorlarni o‘rnatish uchun) bilan jihozlangan.

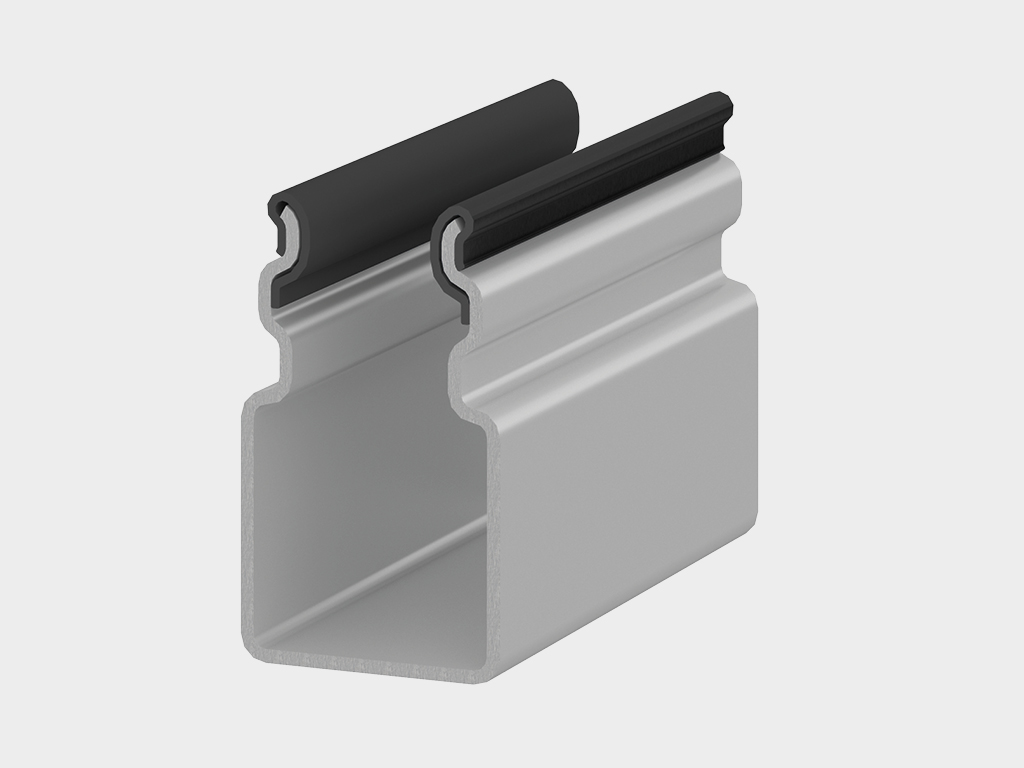

Yo‘riqchi profil to‘plami ikkita po‘lat yo‘riqchi profil va muhrdan iborat. Yo‘riqchi profilning devor qalinligi 2,5 mm. Yo‘riqchi profillar har qanday mavjud ranglardan birida bo‘yalishi mumkin.

Yo‘riqchi profil to‘plami ikkita po‘lat yo‘riqchi profil va muhrdan iborat. Yo‘riqchi profilning devor qalinligi 2,5 mm. Yo‘riqchi profillar har qanday mavjud ranglardan birida bo‘yalishi mumkin.

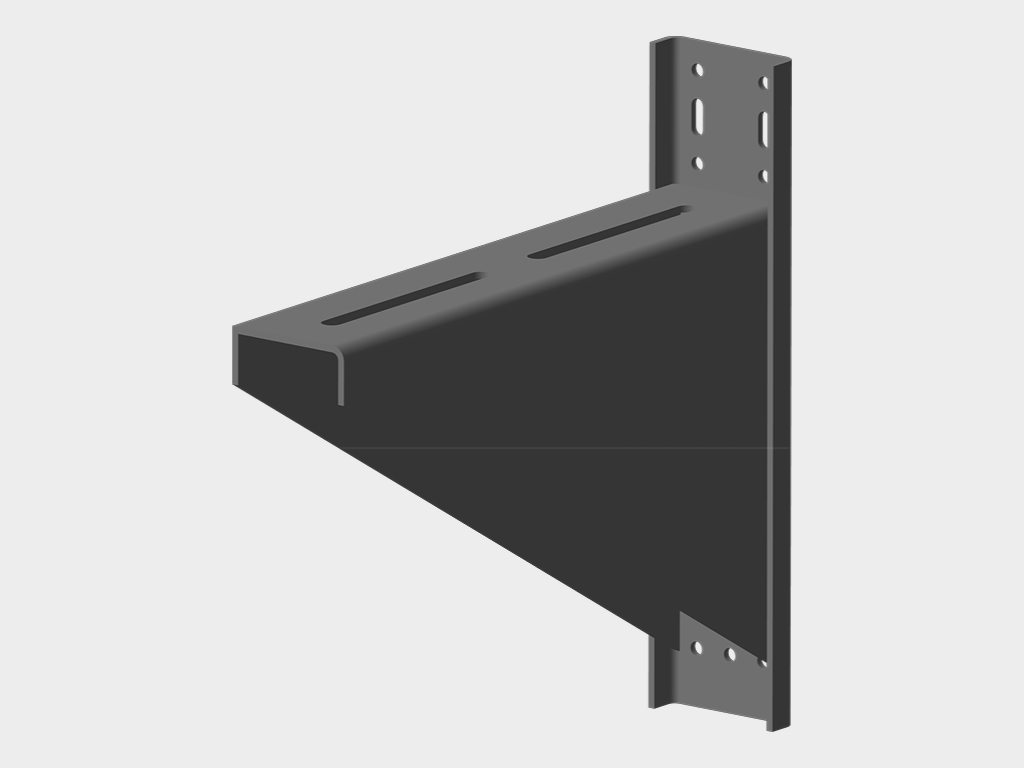

Konsollar ikki turdagi o‘lchamda bo‘lishi mumkin: 425 yoki 650 mm. Po‘lat, galvanizatsiyalangan.

Konsollar ikki turdagi o‘lchamda bo‘lishi mumkin: 425 yoki 650 mm. Po‘lat, galvanizatsiyalangan.

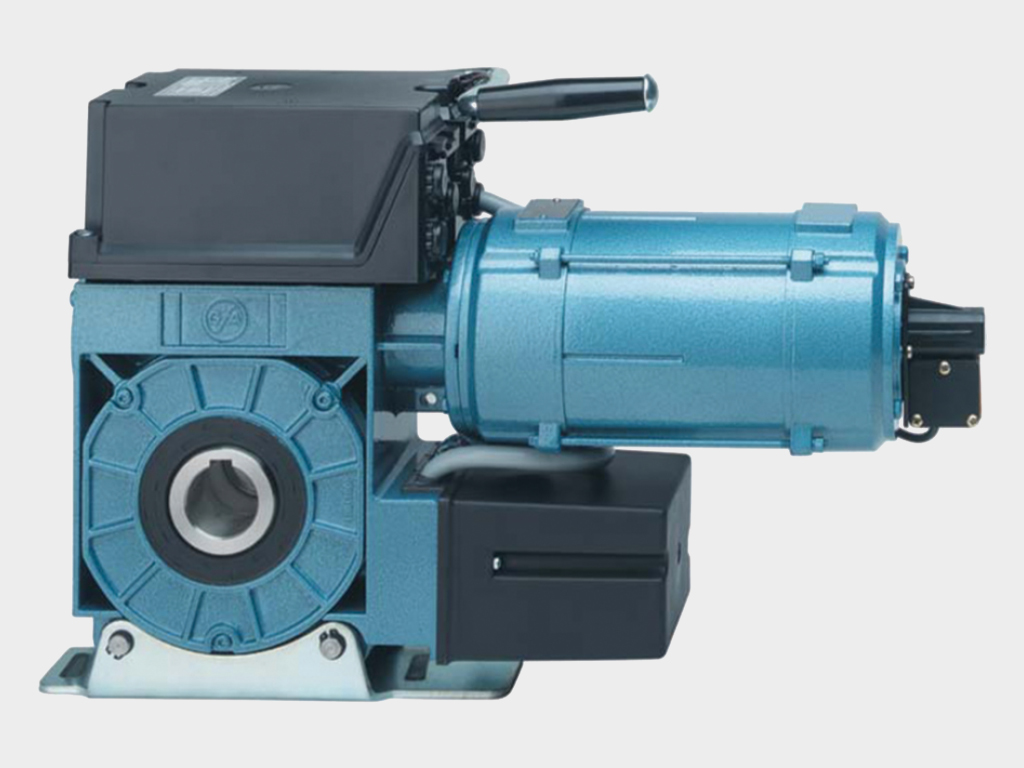

Val drive'li elektr drayveri konsol va podshipnikli sup-portni o‘rnatish uchun kronshtaynlar va metizlar to‘plami bilan birga taqdim etiladi.

Val drive'li elektr drayveri konsol va podshipnikli sup-portni o‘rnatish uchun kronshtaynlar va metizlar to‘plami bilan birga taqdim etiladi.

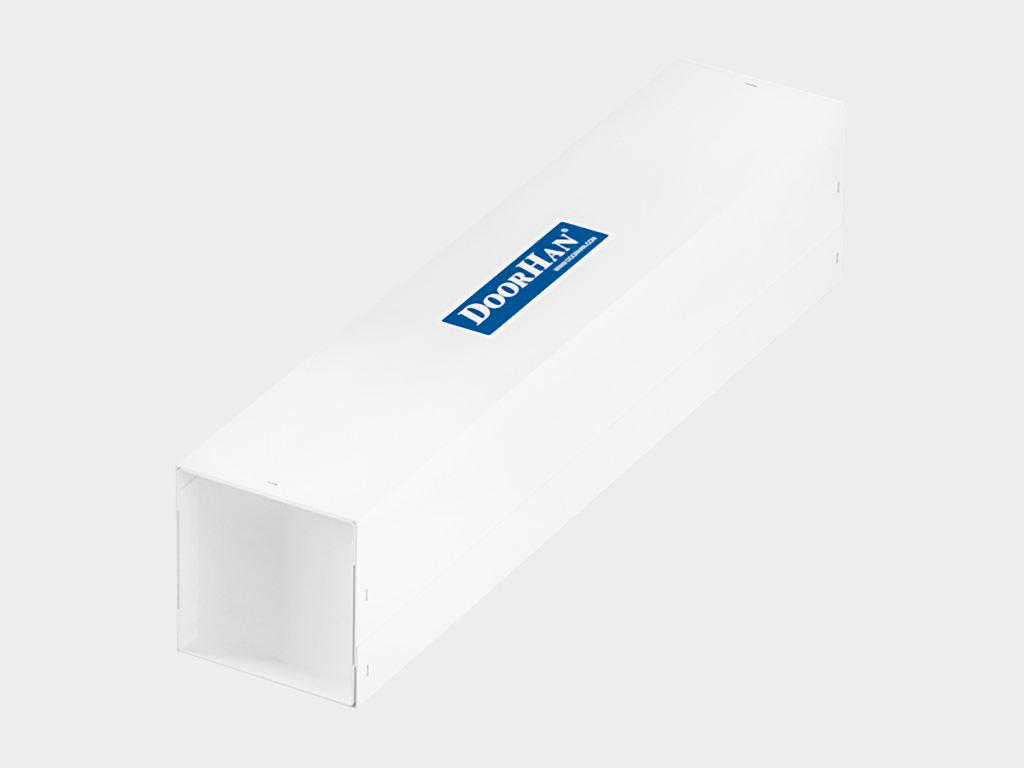

Qo‘shimcha to‘plamli quti.

Qo‘shimcha to‘plamli quti.

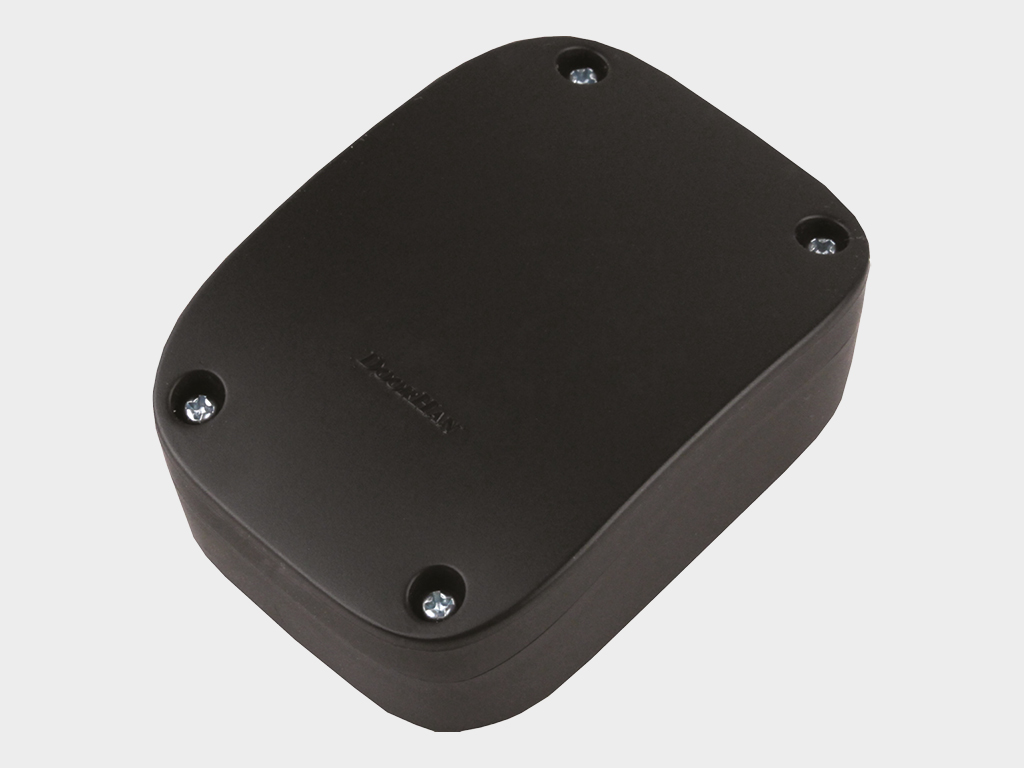

Tashqi radioqabul qilgich DHRE-1, boshqa ishlab chiqaruvchilarning avtomatizatsiyasini DoorHan pulti yordamida boshqarish uchun

Tashqi radioqabul qilgich DHRE-1, boshqa ishlab chiqaruvchilarning avtomatizatsiyasini DoorHan pulti yordamida boshqarish uchun

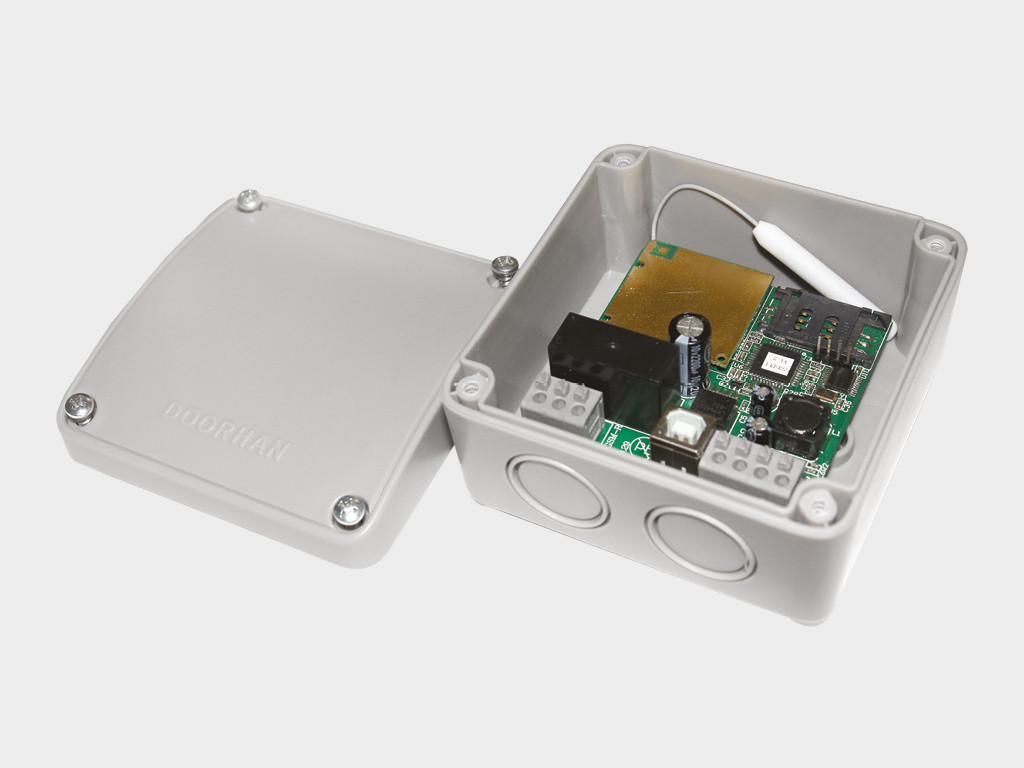

GSM-modul mobil telefon orqali signalni qabul qilish va elektr drayveri yoki to‘siqni ishga tushirish uchun boshqaruv buyruqlarini uzatish uchun

GSM-modul mobil telefon orqali signalni qabul qilish va elektr drayveri yoki to‘siqni ishga tushirish uchun boshqaruv buyruqlarini uzatish uchun

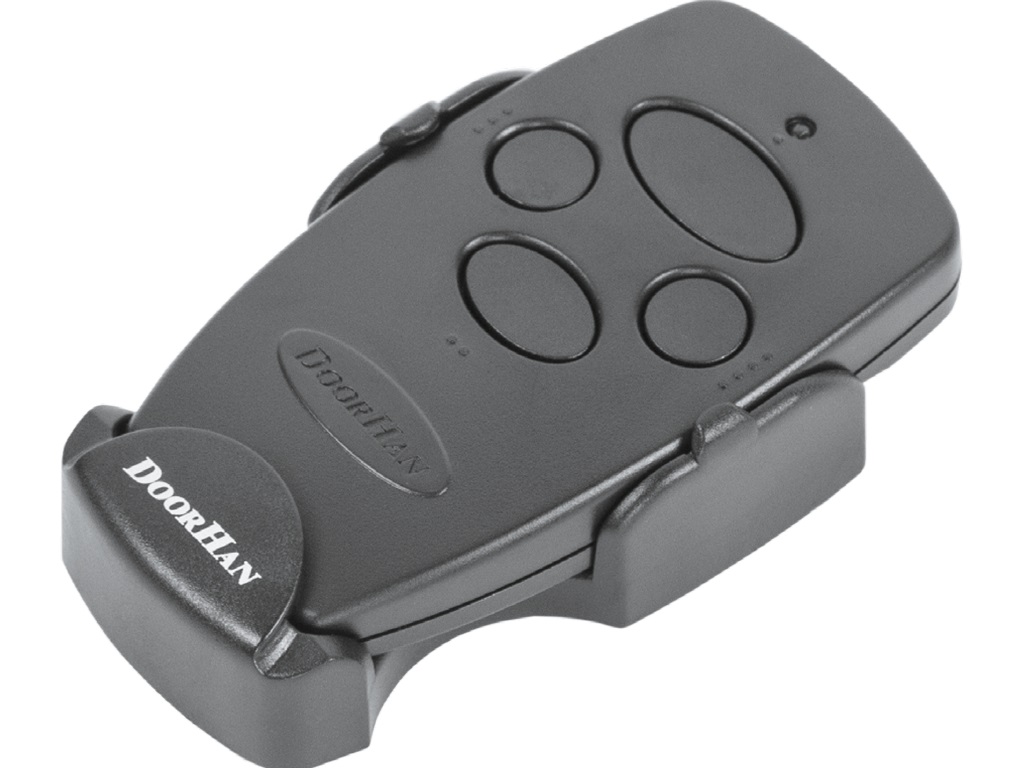

TRANSMITTER 4 pulti to‘rt ta avtomatik qurilmani masofadan boshqarish uchun

TRANSMITTER 4 pulti to‘rt ta avtomatik qurilmani masofadan boshqarish uchun

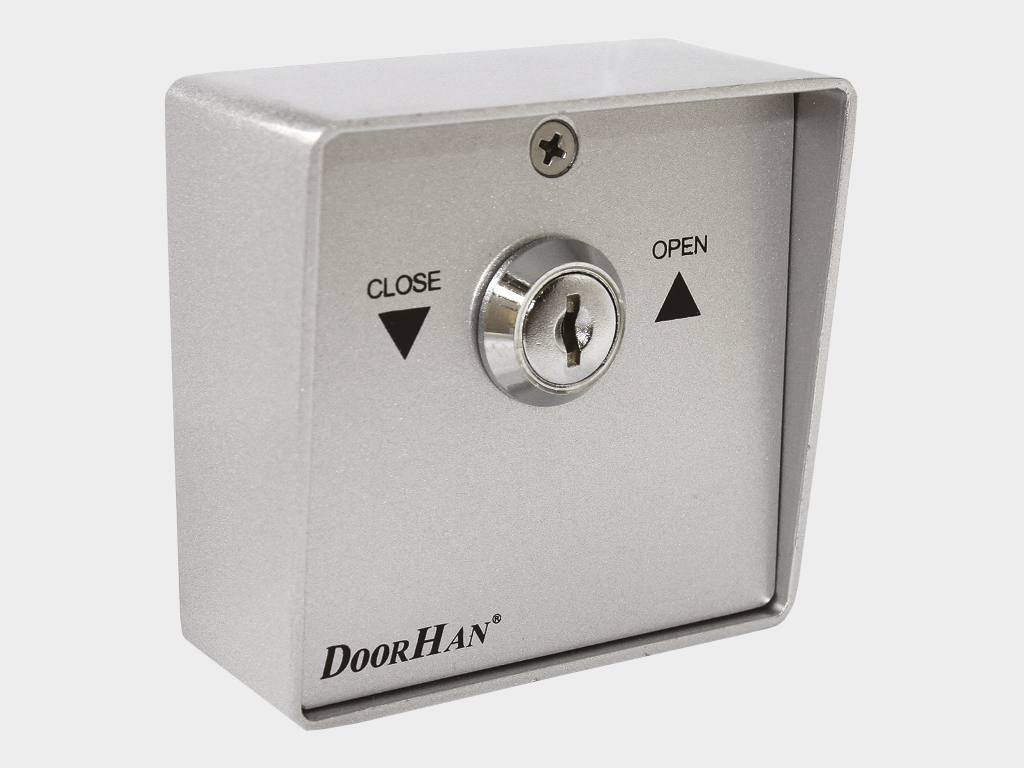

SWM kalit-tugma (metall) elektr drayveri boshqaruv blokiga kalitni aylantirish orqali boshqaruv buyruqlarini uzatish uchun

SWM kalit-tugma (metall) elektr drayveri boshqaruv blokiga kalitni aylantirish orqali boshqaruv buyruqlarini uzatish uchun

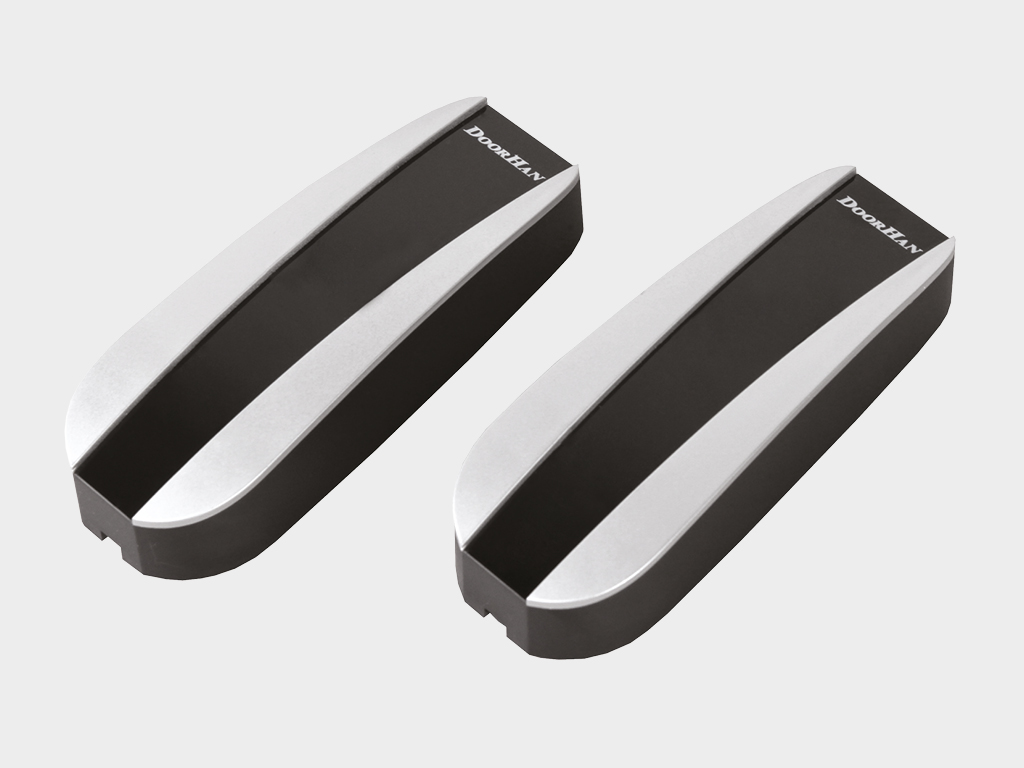

Xavfsizlik fotoelemanlari PHOTOCELL-N, infraqizil uzatkich va qabul qilgichdan iborat

Xavfsizlik fotoelemanlari PHOTOCELL-N, infraqizil uzatkich va qabul qilgichdan iborat

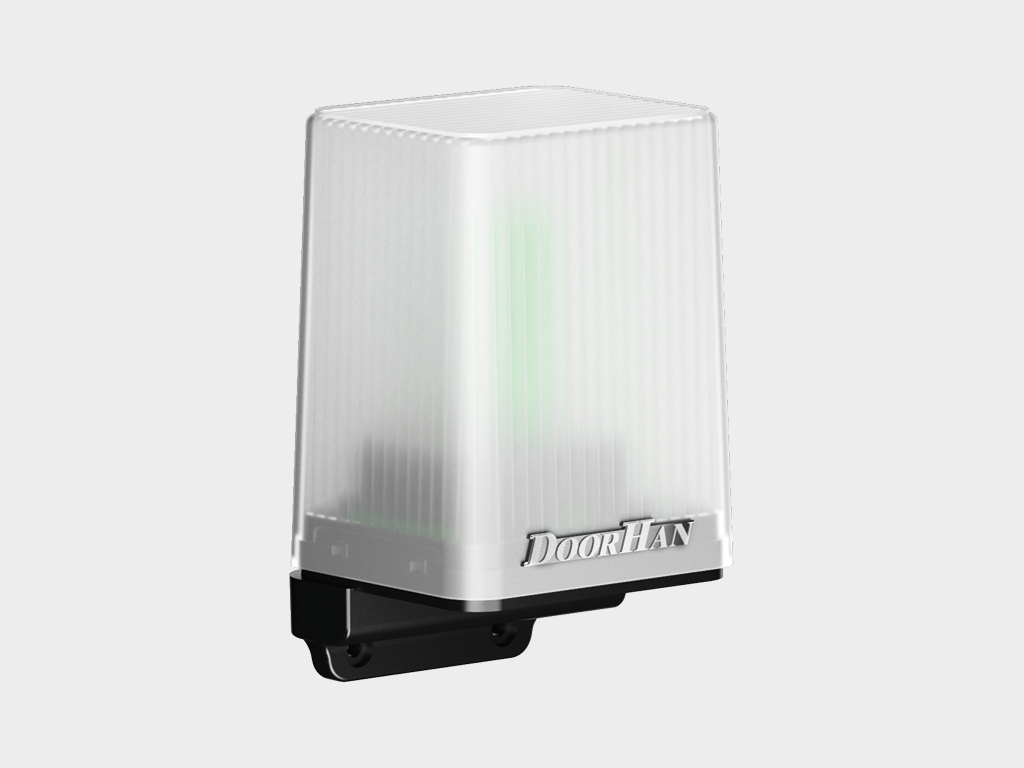

LAMP-PRO antennali LED signalli chiroq

LAMP-PRO antennali LED signalli chiroq

Technical description

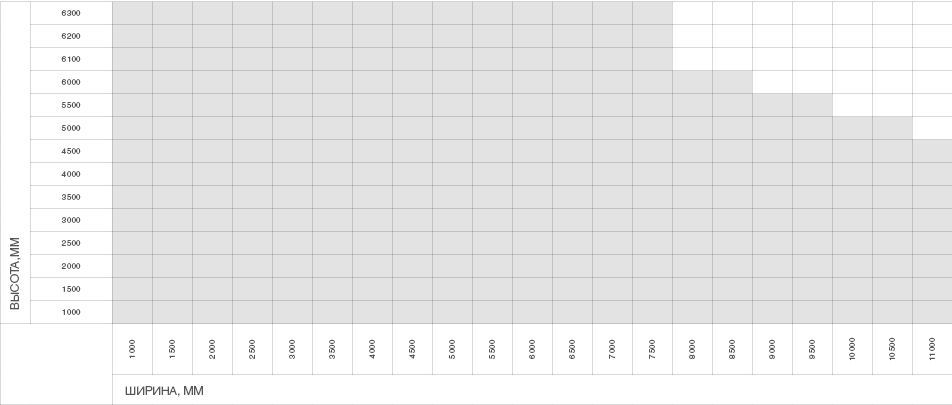

O'lchamlar jadvali
Teshik o'lchamlari
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Высота проема, мм
2 000–6 300
Ширина проема, мм
2 000–11 800
Притолока, мм
650 dan
Пристенки, мм
500 dan
Максимальная площадь полотна, м²
50 gacha

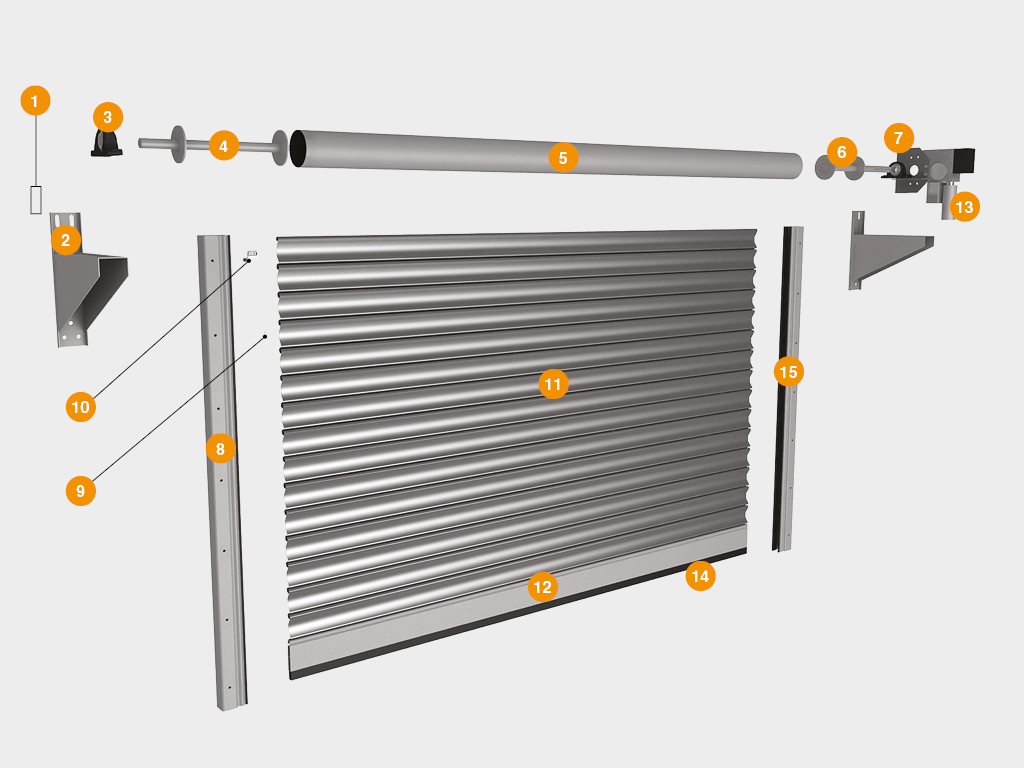

  1. To‘xtatish halqasi RN30, RN40, RN55
  2. Konsol SR425, SR650
  3. Podshipnikli sup-port BS30, BS40, BS55
  4. Tuzo‘mli kapsula KPU10230, KPU159, KPU273-55
  5. Val RV102, RV159m, RV273m-55
  6. Tuzo‘mli kapsula KPU10230S, KPU159S, KPU273S-55
  7. Drayverni o‘rnatish kronshteyni SR200
  8. Yo‘riqchi profil RG95S
  9. Qopqoq PB14
  10. Yon qulfi SLE117
  11. Profil (to‘r) RHS117, RHS117P
  12. Oxirgi profil RA120E
  13. Val drive'li drayver
  14. Pastki muhr UP4, UP6
  15. Yon muhr UP5

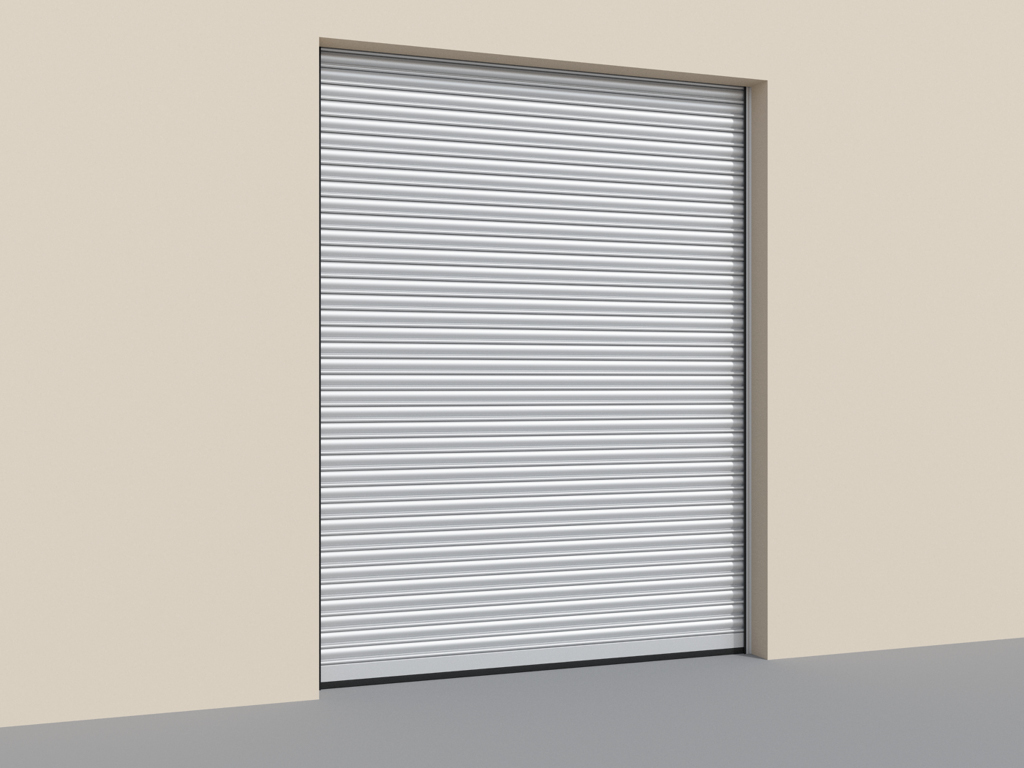

Po'latdan yasalgan rulonli eshiklar, to‘liq RHS117 profilidan tayyorlangan to‘r bilan.

Po'latdan yasalgan rulonli eshiklar, to‘liq RHS117 profilidan tayyorlangan to‘r bilan.

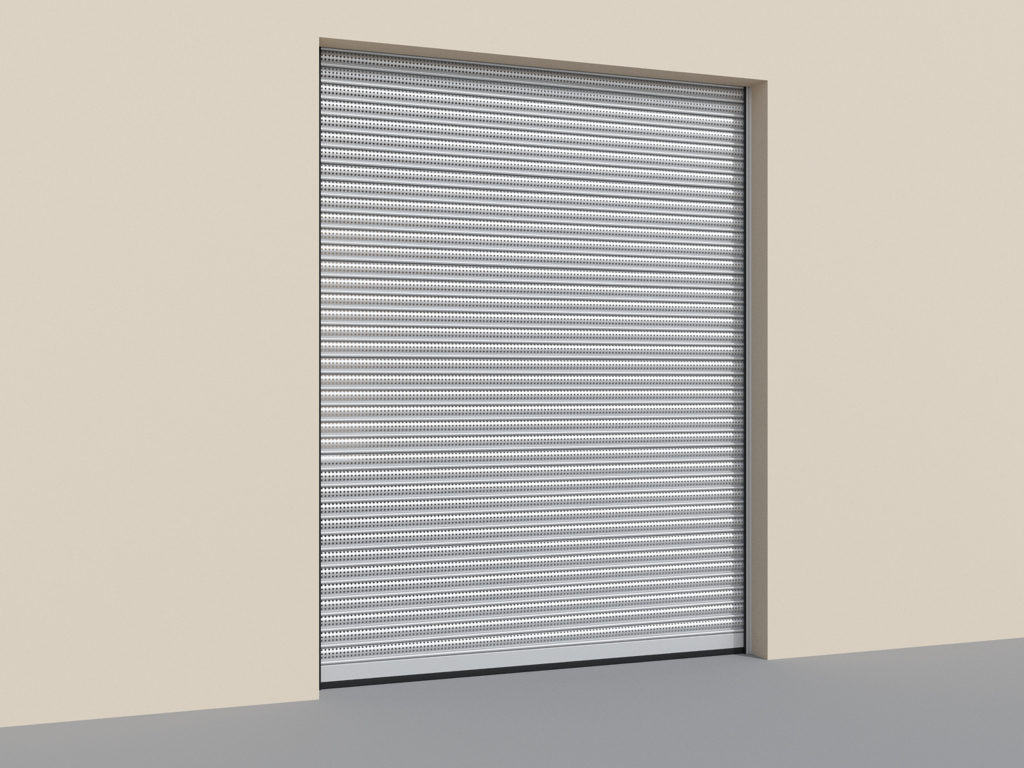

Po'latdan yasalgan rulonli eshiklar, perforatsiyalangan RHS117P profilidan tayyorlangan to‘r bilan.

Po'latdan yasalgan rulonli eshiklar, perforatsiyalangan RHS117P profilidan tayyorlangan to‘r bilan.

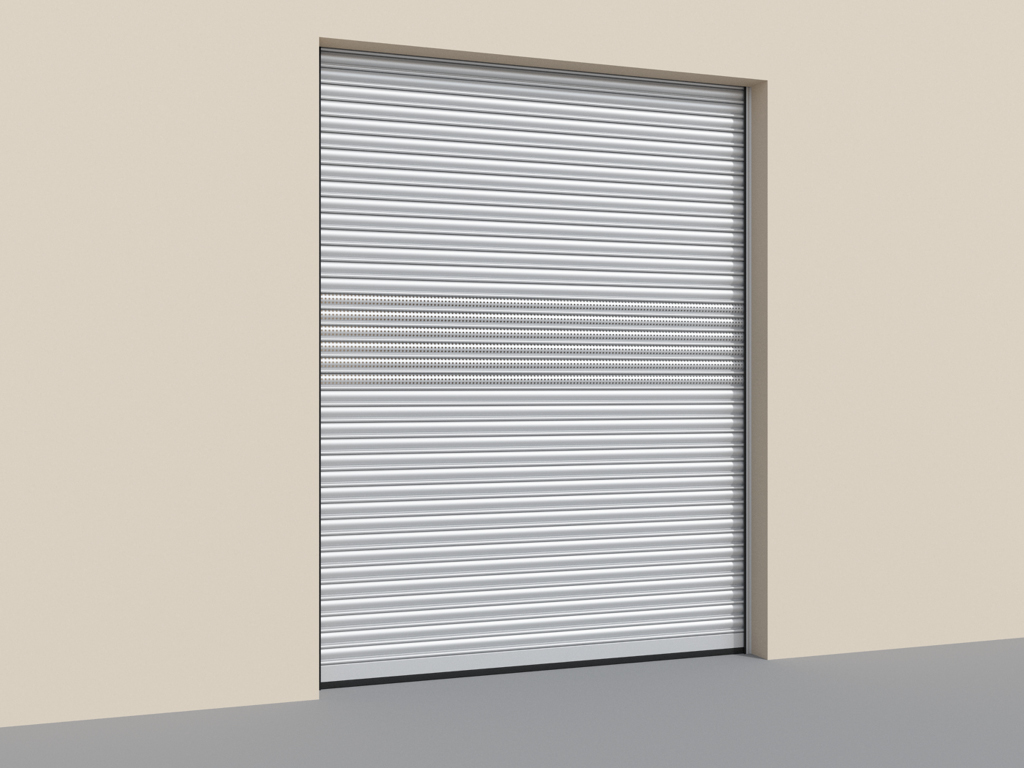

Po'latdan yasalgan rulonli eshiklar, to‘liq va perforatsiyalangan profilning kombinatsiyalangan to‘ridan tayyorlangan.

Po'latdan yasalgan rulonli eshiklar, to‘liq va perforatsiyalangan profilning kombinatsiyalangan to‘ridan tayyorlangan.

Параметр Значение Примечание
Qattiq po'lat profil RHS117 Ommaviy haydovchiga ega bo'lgan po'lat profillardan yasalgan sanoat prokat eshiklari
Материал 0,9 mm qalinlikdagi galvanizli po'lat Dizayn P4-P5 o'g'irlik qarshiligi sinfiga ega va yong'in xavfsizligi K0
Вес профиля, кг/(п/м) 1,36
Вес профиля, кг/м² 11,61
Количество ламелей на 1 м высоты полотна, шт. 8,54
Максимальная ширина полотна, м 11,8
Максимальная площадь полотна, м² 50
Teshikli po'lat profil RHS117P Ommaviy haydovchiga ega bo'lgan po'lat profillardan yasalgan sanoat prokat eshiklari
Материал Galvanizli po'latdan qalinligi 0,9 mm Dizayn P4-P5 o'g'irlik qarshiligi sinfiga ega va yong'in xavfsizligi K0
Вес профиля, кг/(п/м) 1,2
Вес профиля, кг/м² 10,25
Количество ламелей на 1 м высоты полотна, шт. 8,54
Максимальная ширина полотна, м 11,8
Максимальная площадь полотна, м² 50

To‘g‘ri o‘rnatilgan va ekspluatatsiya qilinayotgan rulonli darvozalar ishonchlilik hamda uzoq xizmat muddatini ta’minlaydi. Rulonli darvozalaringizning xizmat muddatini uzaytirish uchun ushbu yo‘riqnomaga amal qiling:

1. Mahsulotni o‘rnatish DoorHan kompaniyasining rulonli darvozalarni o‘rnatish bo‘yicha yo‘riqnomasi va texnik hujjatlariga qat’iy muvofiq tarzda amalga oshirilishi lozim.

2. Rulonli darvozalar silliq, tortilishlar va siltanishlarsiz ochilishi lozim.

3. Konstruktsiyalarni ko‘tarish va tushirish uchun faqat shu maqsadlar uchun mo‘ljallangan boshqaruv tizimidan foydalanish lozim.

4. Ayniqsa yirik konstruktsiyalar uchun, rulonli darvoza polotnosini qisman ko‘tarish yoki tushirish tavsiya etilmaydi.

5. Agar konstruktsiyada mexanik qulf ishlatilayotgan bo‘lsa, qulf yopiq holatda bo‘lganida polotni ko‘tarish taqiqlanadi.

6. Avtomatik privoddan foydalanilganda unga ilova qilingan yo‘riqnomaga amal qilish lozim.

7. Bolalarning rulonli darvozalarni boshqarish qurilmalari (tugmalar, pultlar)ga yaqinlashishiga yo‘l qo‘ymang.

8. Rulonli darvozalar ochilayotgan yoki yopilayotgan paytda odamlar va hayvonlar ularning harakatlanish zonasida bo‘lmasligiga ishonch hosil qiling.

9. Konstruktsiya ishlayotgan paytda uning ostida bo‘lish qat’iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

10. Rulonli darvozalarni zarbalarga duchor etmang va ularning erkin ochilishi va yopilishiga to‘sqinlik qilmang.

11. Rulonli darvozalar polotnosining ochilish va yopilish jarayonida o‘rnatish joyida tashqi ob’ektlar bo‘lmasligiga e’tibor bering, chunki bu konstruktsiyaning shikastlanishiga olib kelishi mumkin.

12. Qo‘shimcha uskunalar yoki aksessuarlarni o‘rnatish, shuningdek, alohida qismlarni mustaqil ravishda almashtirish yoki sozlash, ishlab chiqaruvchi bilan maslahatlashmasdan taqiqlanadi (maslahatlashish deganda, yuzaga kelgan muammoning aniq tavsifi berilgan, hujjatli tarzda tasdiqlanishi mumkin bo‘lgan murojaat hisoblanadi).

13. Qishki vaqtda, agar rulonli darvozalar konstruktsiyasining qismlari muzlab qolgan bo‘lsa, polotni ko‘tarish va tushirishdan oldin polotnoni butunlay muz va tashqi ob’ektlardan tozalash maqsadida konstruktsiya atrofini bo‘yicha chertib tekshirib chiqing, ayniqsa pastki panjaraning yerga birlashgan joyini (ular ham tozalanishi lozim) alohida e’tibor bilan tekshirib chiqing.

14. Rulonli darvozalarni belgilangan maqsadlar uchun ishlatmaslik holatida ishlab chiqaruvchi ularning yaxlitligi va to‘g‘ri ishlashiga javobgar bo‘lmaydi.

15. Rulonli darvozalar yoki rol-lovin konstruktsiyalarini diagnostika qilish va ta’mirlash faqat malakali mutaxassislar tomonidan amalga oshirilishi lozim.

16. Rolstavnalarga muntazam texnik xizmat ko‘rsatish lozim, yiliga kamida bir marta.

Упаковка в пузырчатую пленку Характеристики упаковки
Barcha darvozalar to‘plami pufakli plyonkaga o‘ralgan holda va maxsus yog‘och taglikka joylashtirilgan holda yetkazib beriladi
Длина, мм Darvozalar komponentlarining uzunligiga qarab
Упаковка в дерево Характеристики упаковки
Описание Pufakli plyonka, yog‘och taglik, yog‘och yo‘laklar, faneira
Высота, мм 650
Ширина, мм 680
Длина, мм Darvozalar komponentlarining uzunligiga qarab
Qo‘shimcha tavsif print

Maxsus ravishda ushbu darvozalar uchun DoorHan konserni tomonidan P4-P5 darajasida buzilishga qarshi chidamlilikka ega, K0 darajasida yong‘inga chidamlilikka ega bo‘lgan yuqori mustahkamlikdagi antivindal po‘lat profil ishlab chiqilgan.

Installation
Montaj usullari
Bino qurilishi uchun tayyorgarlik

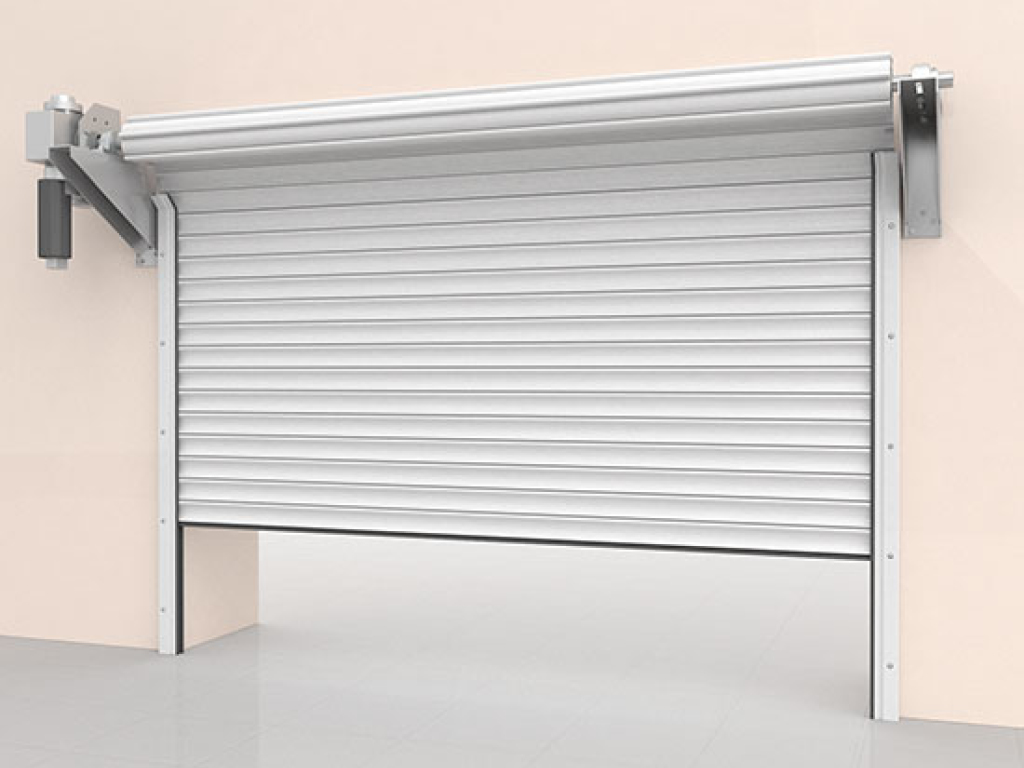

Nako'rlash montaji. Nako'rlash montaji uchun o‘tkazish tayyorlashda murakkab ishlarni talab qilmaydi, faqat kerakli devor o‘lchamlari (500 mm dan) va og‘irlik balandligi (650 mm dan) talab qilinadi. Nako'rlash turi bo‘yicha rulonli eshiklar uchun val, rolikli to‘r va val drive'li elektr drayverli konsollar o‘tkazish ustiga o‘rnatiladi, yo‘riqchi profillar esa ikkala tomonda joylashtiriladi. Yopiq rulonli eshiklar o‘tkazishni to‘liq yopib, devor sirtiga deyarli teng darajada joylashadi.
Nako'rlash montaji. Nako'rlash montaji uchun o‘tkazish tayyorlashda murakkab ishlarni talab qilmaydi, faqat kerakli devor o‘lchamlari (500 mm dan) va og‘irlik balandligi (650 mm dan) talab qilinadi. Nako'rlash turi bo‘yicha rulonli eshiklar uchun val, rolikli to‘r va val drive'li elektr drayverli konsollar o‘tkazish ustiga o‘rnatiladi, yo‘riqchi profillar esa ikkala tomonda joylashtiriladi. Yopiq rulonli eshiklar o‘tkazishni to‘liq yopib, devor sirtiga deyarli teng darajada joylashadi.

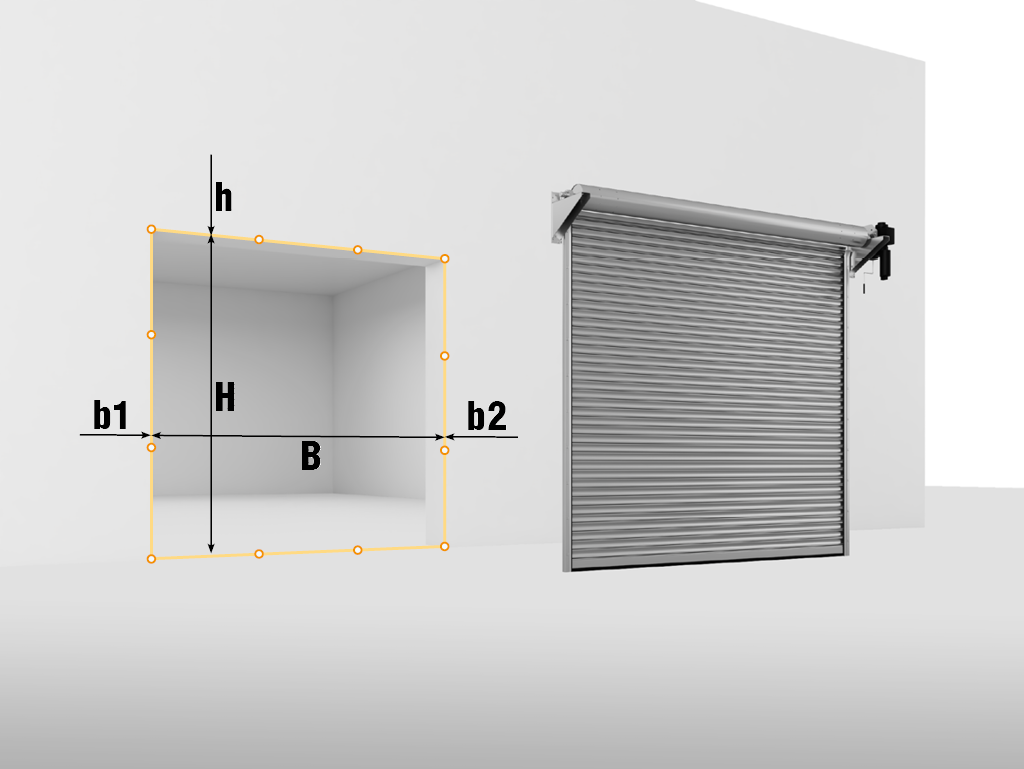

  1. Nako'rlash montaji uchun o‘lchov parametrlar: H – o‘tkazish balandligi (maksimal), mm; B – o‘tkazish kengligi (maksimal), mm; h – og‘irlik balandligi (min), mm; b1 va b2 – o‘ng va chap yon masofalar (min), mm.
  2. Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
  3. Tayyorlangan o‘tkazishlar quyidagi talablarni qondirishi kerak: o‘tkazishlar to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak; o‘tkazishning tekislik sirtlari tekis va silliq bo‘lishi, gips maxsulotlari va yoriqlarni o‘z ichiga olmasligi kerak; devor mustahkam bo‘lishi, bo‘shliq bo‘lmasligi (beton, metall, to‘liq g‘isht); agar g‘isht bo‘shliq bo‘lsa, o‘tkazishni metall burchak bilan o‘rash tavsiya etiladi; konstruktsiyalarga tutashadigan devorlarning ichki va tashqi tekisliklari tekis bo‘lishi, chiqishlar va çöküntülersiz bo‘lishi kerak; ishchi yuzalarning vertikal va gorizontalga nisbatan og‘ishlari 1,5 mm dan oshmasligi, lekin 5 mm dan ko‘p bo‘lmasligi kerak, diagonallar farqi – 5 mm dan ko‘p bo‘lmasligi kerak.
Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

Mil haydovchisi bo'lgan rolikli panjurlarni o'rnatish bo'yicha ko'rsatmalar

Rolikli panjur tizimlari uchun xizmat ko'rsatish kitobi

Po'lat profillarning o'g'rilikka chidamliligi

"Rolikli prokatlangan metall profillar" muvofiqlik sertifikati

Muvofiqlik sertifikati "Rolikli metall profillardan yasalgan rolikli eshiklar"

"Po'lat eshiklar" pasporti

Yig'ish chizmasi. Ommaviy haydovchiga ega aylanma eshiklar

Kafolat majburiyatlari print

Mijozga DoorHan konsernining rulonli darvozalariga 1 yil davomida ishlash kafolati taqdim etiladi, bu kafolat mahsulotni sotib olgan kundan boshlab amal qiladi.

Dizayn
Po'lat profillar
RHS117
RHS117
RHS117P
RHS117P
Qo'shimcha ranglar
Daffodil sariq (RAL 1007)
Daffodil sariq (RAL 1007)
Yengil fil suyagi (RAL 1015)
Yengil fil suyagi (RAL 1015)
Za'faron sariq (RAL 1017)
Za'faron sariq (RAL 1017)
Kulrang bej (RAL 1019)
Kulrang bej (RAL 1019)
Qizil yoqut (RAL 3004)
Qizil yoqut (RAL 3004)
Chuqur qizil (RAL 3020)
Chuqur qizil (RAL 3020)
Moviy po'lat (RAL 5011)
Moviy po'lat (RAL 5011)
Yashil archa (RAL 6009)
Yashil archa (RAL 6009)
Antrasit kulrang (RAL 7016)
Antrasit kulrang (RAL 7016)
Grafit kulrang (RAL 7035)
Grafit kulrang (RAL 7035)
Jigarrang shokolad (RAL 8017)
Jigarrang shokolad (RAL 8017)
Kulrang jigarrang (RAL 8019)
Kulrang jigarrang (RAL 8019)
To'q qora (RAL 9005)
To'q qora (RAL 9005)
Standart ranglar
Oq
Oq
Jigarrang
Jigarrang
Kulrang
Kulrang
Bej
Bej
Yashil
Yashil
Moviy
Moviy
Bordo
Bordo
Kumush
Kumush
Galvanizli
Galvanizli
Equipment
Bazaviy to'plam
To‘r valda yig‘ilgan holda valdan, diametri 102, 159, 273 mm bo‘lgan kapsulalardan, 117 mm balandlikda va 0,9 mm qalinlikdagi sovuq shaklda bosilgan, galvanizatsiyalangan po‘latdan yasalgan to‘liq yoki perforatsiyalangan profilning kesimidan iborat. To‘r har qanday mavjud ranglardan birida bo‘yalishi mumkin.

To‘r valda yig‘ilgan holda valdan, diametri 102, 159, 273 mm bo‘lgan kapsulalardan, 117 mm balandlikda va 0,9 mm qalinlikdagi sovuq shaklda bosilgan, galvanizatsiyalangan po‘latdan yasalgan to‘liq yoki perforatsiyalangan profilning kesimidan iborat. To‘r har qanday mavjud ranglardan birida bo‘yalishi mumkin.

Oxirgi profil alyuminiy ekstrudirovka qilingan profil RA120E dan iborat bo‘lib, uning devor qalinligi 2,5 mm va pastki muhr UP4 yoki UP6 (optosensorlarni o‘rnatish uchun) bilan jihozlangan.

Oxirgi profil alyuminiy ekstrudirovka qilingan profil RA120E dan iborat bo‘lib, uning devor qalinligi 2,5 mm va pastki muhr UP4 yoki UP6 (optosensorlarni o‘rnatish uchun) bilan jihozlangan.

Yo‘riqchi profil to‘plami ikkita po‘lat yo‘riqchi profil va muhrdan iborat. Yo‘riqchi profilning devor qalinligi 2,5 mm. Yo‘riqchi profillar har qanday mavjud ranglardan birida bo‘yalishi mumkin.

Yo‘riqchi profil to‘plami ikkita po‘lat yo‘riqchi profil va muhrdan iborat. Yo‘riqchi profilning devor qalinligi 2,5 mm. Yo‘riqchi profillar har qanday mavjud ranglardan birida bo‘yalishi mumkin.

Konsollar ikki turdagi o‘lchamda bo‘lishi mumkin: 425 yoki 650 mm. Po‘lat, galvanizatsiyalangan.

Konsollar ikki turdagi o‘lchamda bo‘lishi mumkin: 425 yoki 650 mm. Po‘lat, galvanizatsiyalangan.

Val drive'li elektr drayveri konsol va podshipnikli sup-portni o‘rnatish uchun kronshtaynlar va metizlar to‘plami bilan birga taqdim etiladi.

Val drive'li elektr drayveri konsol va podshipnikli sup-portni o‘rnatish uchun kronshtaynlar va metizlar to‘plami bilan birga taqdim etiladi.

Qo‘shimcha to‘plamli quti.

Qo‘shimcha to‘plamli quti.

Qo'shimcha to'plam
Tashqi radioqabul qilgich DHRE-1, boshqa ishlab chiqaruvchilarning avtomatizatsiyasini DoorHan pulti yordamida boshqarish uchun

Tashqi radioqabul qilgich DHRE-1, boshqa ishlab chiqaruvchilarning avtomatizatsiyasini DoorHan pulti yordamida boshqarish uchun

GSM-modul mobil telefon orqali signalni qabul qilish va elektr drayveri yoki to‘siqni ishga tushirish uchun boshqaruv buyruqlarini uzatish uchun

GSM-modul mobil telefon orqali signalni qabul qilish va elektr drayveri yoki to‘siqni ishga tushirish uchun boshqaruv buyruqlarini uzatish uchun

TRANSMITTER 4 pulti to‘rt ta avtomatik qurilmani masofadan boshqarish uchun

TRANSMITTER 4 pulti to‘rt ta avtomatik qurilmani masofadan boshqarish uchun

SWM kalit-tugma (metall) elektr drayveri boshqaruv blokiga kalitni aylantirish orqali boshqaruv buyruqlarini uzatish uchun

SWM kalit-tugma (metall) elektr drayveri boshqaruv blokiga kalitni aylantirish orqali boshqaruv buyruqlarini uzatish uchun

Xavfsizlik fotoelemanlari PHOTOCELL-N, infraqizil uzatkich va qabul qilgichdan iborat

Xavfsizlik fotoelemanlari PHOTOCELL-N, infraqizil uzatkich va qabul qilgichdan iborat

LAMP-PRO antennali LED signalli chiroq

LAMP-PRO antennali LED signalli chiroq

Technical description
O'lchamlar jadvali
Параметр
Показатель
Высота проема, мм
2 000–6 300
Ширина проема, мм
2 000–11 800
Притолока, мм
650 dan
Пристенки, мм
500 dan
Максимальная площадь полотна, м²
50 gacha
Konstruktsiya
  1. To‘xtatish halqasi RN30, RN40, RN55
  2. Konsol SR425, SR650
  3. Podshipnikli sup-port BS30, BS40, BS55
  4. Tuzo‘mli kapsula KPU10230, KPU159, KPU273-55
  5. Val RV102, RV159m, RV273m-55
  6. Tuzo‘mli kapsula KPU10230S, KPU159S, KPU273S-55
  7. Drayverni o‘rnatish kronshteyni SR200
  8. Yo‘riqchi profil RG95S
  9. Qopqoq PB14
  10. Yon qulfi SLE117
  11. Profil (to‘r) RHS117, RHS117P
  12. Oxirgi profil RA120E
  13. Val drive'li drayver
  14. Pastki muhr UP4, UP6
  15. Yon muhr UP5
Standart konstruktiv yechimlar

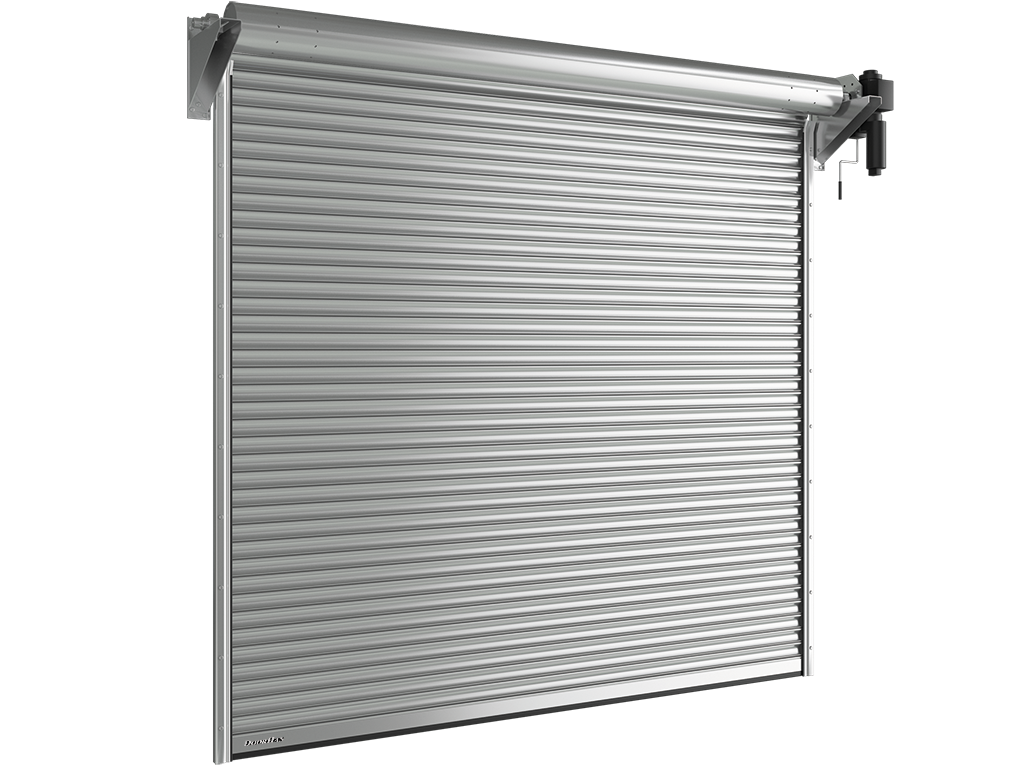

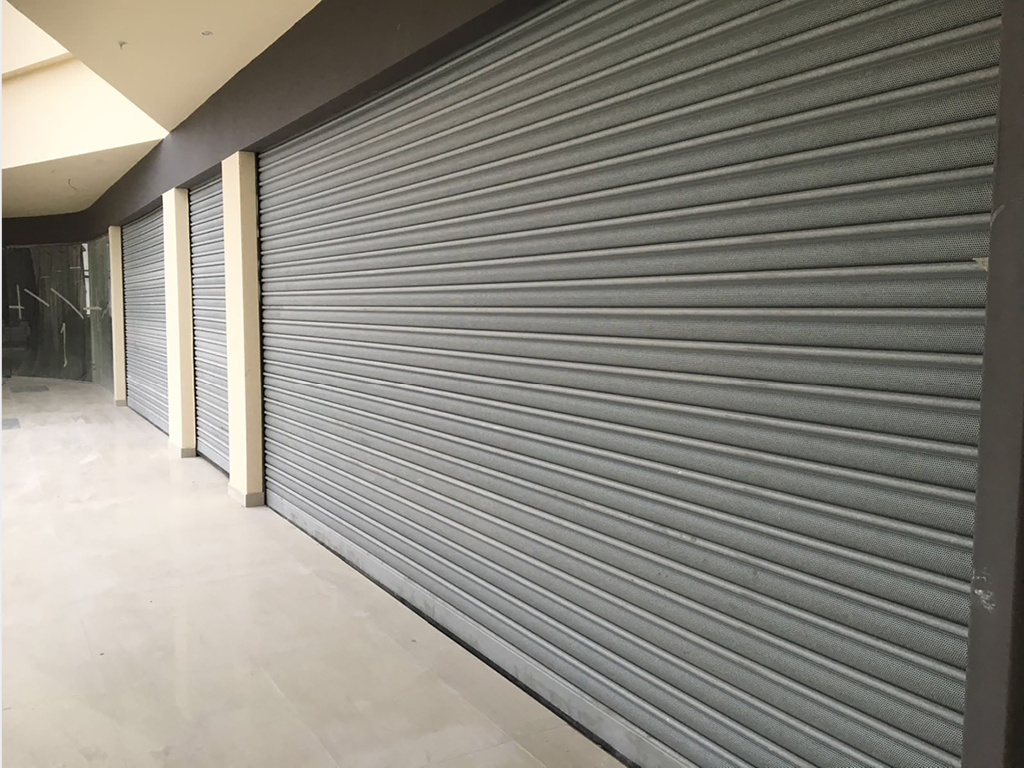

Po'latdan yasalgan rulonli eshiklar, to‘liq RHS117 profilidan tayyorlangan to‘r bilan.

Po'latdan yasalgan rulonli eshiklar, to‘liq RHS117 profilidan tayyorlangan to‘r bilan.

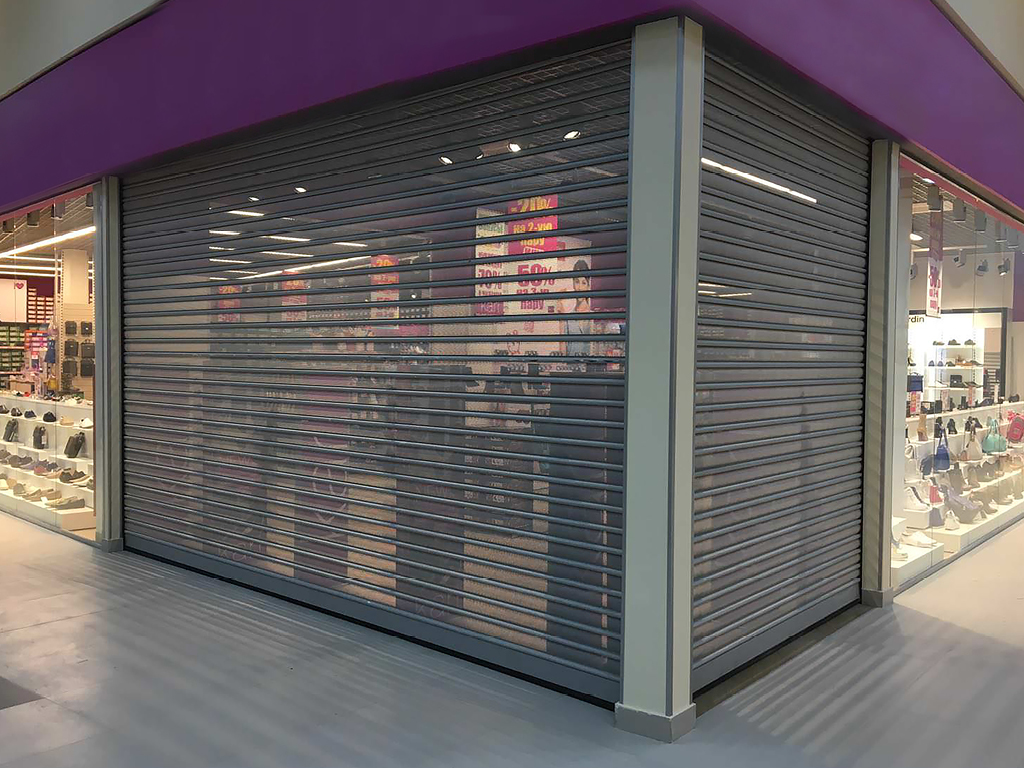

Po'latdan yasalgan rulonli eshiklar, perforatsiyalangan RHS117P profilidan tayyorlangan to‘r bilan.

Po'latdan yasalgan rulonli eshiklar, perforatsiyalangan RHS117P profilidan tayyorlangan to‘r bilan.

Po'latdan yasalgan rulonli eshiklar, to‘liq va perforatsiyalangan profilning kombinatsiyalangan to‘ridan tayyorlangan.

Po'latdan yasalgan rulonli eshiklar, to‘liq va perforatsiyalangan profilning kombinatsiyalangan to‘ridan tayyorlangan.

Texnik xususiyatlar
Параметр Значение Примечание
Qattiq po'lat profil RHS117 Ommaviy haydovchiga ega bo'lgan po'lat profillardan yasalgan sanoat prokat eshiklari
Материал 0,9 mm qalinlikdagi galvanizli po'lat Dizayn P4-P5 o'g'irlik qarshiligi sinfiga ega va yong'in xavfsizligi K0
Вес профиля, кг/(п/м) 1,36
Вес профиля, кг/м² 11,61
Количество ламелей на 1 м высоты полотна, шт. 8,54
Максимальная ширина полотна, м 11,8
Максимальная площадь полотна, м² 50
Teshikli po'lat profil RHS117P Ommaviy haydovchiga ega bo'lgan po'lat profillardan yasalgan sanoat prokat eshiklari
Материал Galvanizli po'latdan qalinligi 0,9 mm Dizayn P4-P5 o'g'irlik qarshiligi sinfiga ega va yong'in xavfsizligi K0
Вес профиля, кг/(п/м) 1,2
Вес профиля, кг/м² 10,25
Количество ламелей на 1 м высоты полотна, шт. 8,54
Максимальная ширина полотна, м 11,8
Максимальная площадь полотна, м² 50
Mahsulotni ishlatish shartlari

To‘g‘ri o‘rnatilgan va ekspluatatsiya qilinayotgan rulonli darvozalar ishonchlilik hamda uzoq xizmat muddatini ta’minlaydi. Rulonli darvozalaringizning xizmat muddatini uzaytirish uchun ushbu yo‘riqnomaga amal qiling:

1. Mahsulotni o‘rnatish DoorHan kompaniyasining rulonli darvozalarni o‘rnatish bo‘yicha yo‘riqnomasi va texnik hujjatlariga qat’iy muvofiq tarzda amalga oshirilishi lozim.

2. Rulonli darvozalar silliq, tortilishlar va siltanishlarsiz ochilishi lozim.

3. Konstruktsiyalarni ko‘tarish va tushirish uchun faqat shu maqsadlar uchun mo‘ljallangan boshqaruv tizimidan foydalanish lozim.

4. Ayniqsa yirik konstruktsiyalar uchun, rulonli darvoza polotnosini qisman ko‘tarish yoki tushirish tavsiya etilmaydi.

5. Agar konstruktsiyada mexanik qulf ishlatilayotgan bo‘lsa, qulf yopiq holatda bo‘lganida polotni ko‘tarish taqiqlanadi.

6. Avtomatik privoddan foydalanilganda unga ilova qilingan yo‘riqnomaga amal qilish lozim.

7. Bolalarning rulonli darvozalarni boshqarish qurilmalari (tugmalar, pultlar)ga yaqinlashishiga yo‘l qo‘ymang.

8. Rulonli darvozalar ochilayotgan yoki yopilayotgan paytda odamlar va hayvonlar ularning harakatlanish zonasida bo‘lmasligiga ishonch hosil qiling.

9. Konstruktsiya ishlayotgan paytda uning ostida bo‘lish qat’iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

10. Rulonli darvozalarni zarbalarga duchor etmang va ularning erkin ochilishi va yopilishiga to‘sqinlik qilmang.

11. Rulonli darvozalar polotnosining ochilish va yopilish jarayonida o‘rnatish joyida tashqi ob’ektlar bo‘lmasligiga e’tibor bering, chunki bu konstruktsiyaning shikastlanishiga olib kelishi mumkin.

12. Qo‘shimcha uskunalar yoki aksessuarlarni o‘rnatish, shuningdek, alohida qismlarni mustaqil ravishda almashtirish yoki sozlash, ishlab chiqaruvchi bilan maslahatlashmasdan taqiqlanadi (maslahatlashish deganda, yuzaga kelgan muammoning aniq tavsifi berilgan, hujjatli tarzda tasdiqlanishi mumkin bo‘lgan murojaat hisoblanadi).

13. Qishki vaqtda, agar rulonli darvozalar konstruktsiyasining qismlari muzlab qolgan bo‘lsa, polotni ko‘tarish va tushirishdan oldin polotnoni butunlay muz va tashqi ob’ektlardan tozalash maqsadida konstruktsiya atrofini bo‘yicha chertib tekshirib chiqing, ayniqsa pastki panjaraning yerga birlashgan joyini (ular ham tozalanishi lozim) alohida e’tibor bilan tekshirib chiqing.

14. Rulonli darvozalarni belgilangan maqsadlar uchun ishlatmaslik holatida ishlab chiqaruvchi ularning yaxlitligi va to‘g‘ri ishlashiga javobgar bo‘lmaydi.

15. Rulonli darvozalar yoki rol-lovin konstruktsiyalarini diagnostika qilish va ta’mirlash faqat malakali mutaxassislar tomonidan amalga oshirilishi lozim.

16. Rolstavnalarga muntazam texnik xizmat ko‘rsatish lozim, yiliga kamida bir marta.

Qadoqlash
Упаковка в пузырчатую пленку Характеристики упаковки
Barcha darvozalar to‘plami pufakli plyonkaga o‘ralgan holda va maxsus yog‘och taglikka joylashtirilgan holda yetkazib beriladi
Длина, мм Darvozalar komponentlarining uzunligiga qarab
Упаковка в дерево Характеристики упаковки
Описание Pufakli plyonka, yog‘och taglik, yog‘och yo‘laklar, faneira
Высота, мм 650
Ширина, мм 680
Длина, мм Darvozalar komponentlarining uzunligiga qarab
Qo‘shimcha tavsif

Maxsus ravishda ushbu darvozalar uchun DoorHan konserni tomonidan P4-P5 darajasida buzilishga qarshi chidamlilikka ega, K0 darajasida yong‘inga chidamlilikka ega bo‘lgan yuqori mustahkamlikdagi antivindal po‘lat profil ishlab chiqilgan.

Installation
Montaj usullari
Nako'rlash montaji. Nako'rlash montaji uchun o‘tkazish tayyorlashda murakkab ishlarni talab qilmaydi, faqat kerakli devor o‘lchamlari (500 mm dan) va og‘irlik balandligi (650 mm dan) talab qilinadi. Nako'rlash turi bo‘yicha rulonli eshiklar uchun val, rolikli to‘r va val drive'li elektr drayverli konsollar o‘tkazish ustiga o‘rnatiladi, yo‘riqchi profillar esa ikkala tomonda joylashtiriladi. Yopiq rulonli eshiklar o‘tkazishni to‘liq yopib, devor sirtiga deyarli teng darajada joylashadi.
Nako'rlash montaji. Nako'rlash montaji uchun o‘tkazish tayyorlashda murakkab ishlarni talab qilmaydi, faqat kerakli devor o‘lchamlari (500 mm dan) va og‘irlik balandligi (650 mm dan) talab qilinadi. Nako'rlash turi bo‘yicha rulonli eshiklar uchun val, rolikli to‘r va val drive'li elektr drayverli konsollar o‘tkazish ustiga o‘rnatiladi, yo‘riqchi profillar esa ikkala tomonda joylashtiriladi. Yopiq rulonli eshiklar o‘tkazishni to‘liq yopib, devor sirtiga deyarli teng darajada joylashadi.
Bino qurilishi uchun tayyorgarlik
  1. Nako'rlash montaji uchun o‘lchov parametrlar: H – o‘tkazish balandligi (maksimal), mm; B – o‘tkazish kengligi (maksimal), mm; h – og‘irlik balandligi (min), mm; b1 va b2 – o‘ng va chap yon masofalar (min), mm.
  2. Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
  3. Tayyorlangan o‘tkazishlar quyidagi talablarni qondirishi kerak: o‘tkazishlar to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak; o‘tkazishning tekislik sirtlari tekis va silliq bo‘lishi, gips maxsulotlari va yoriqlarni o‘z ichiga olmasligi kerak; devor mustahkam bo‘lishi, bo‘shliq bo‘lmasligi (beton, metall, to‘liq g‘isht); agar g‘isht bo‘shliq bo‘lsa, o‘tkazishni metall burchak bilan o‘rash tavsiya etiladi; konstruktsiyalarga tutashadigan devorlarning ichki va tashqi tekisliklari tekis bo‘lishi, chiqishlar va çöküntülersiz bo‘lishi kerak; ishchi yuzalarning vertikal va gorizontalga nisbatan og‘ishlari 1,5 mm dan oshmasligi, lekin 5 mm dan ko‘p bo‘lmasligi kerak, diagonallar farqi – 5 mm dan ko‘p bo‘lmasligi kerak.
Kafolat majburiyatlari

Mijozga DoorHan konsernining rulonli darvozalariga 1 yil davomida ishlash kafolati taqdim etiladi, bu kafolat mahsulotni sotib olgan kundan boshlab amal qiladi.

Documentation
Ko'rsatmalar

Mil haydovchisi bo'lgan rolikli panjurlarni o'rnatish bo'yicha ko'rsatmalar

Rolikli panjur tizimlari uchun xizmat ko'rsatish kitobi

Pasportlar va sertifikatlar

Po'lat profillarning o'g'rilikka chidamliligi

"Rolikli prokatlangan metall profillar" muvofiqlik sertifikati

Muvofiqlik sertifikati "Rolikli metall profillardan yasalgan rolikli eshiklar"

"Po'lat eshiklar" pasporti

Chizmalar

Yig'ish chizmasi. Ommaviy haydovchiga ega aylanma eshiklar

Checkout
Managers of the company will answer all
questions by phone:
