DH-DW45 termo-uzilishsiz deraza va eshik tizimi

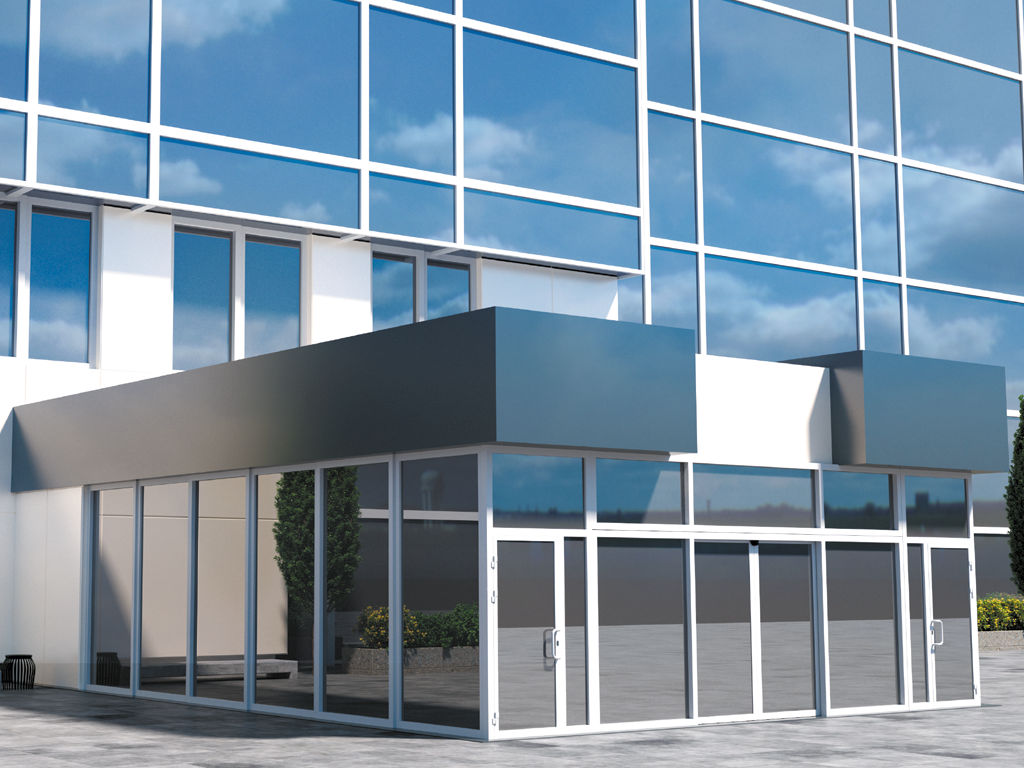

Issiqlik uzilishsiz oyna-eshiq tizimi nafaqat tashqi, balki ichki o‘rnatish uchun mo‘ljallangan bo‘lib, yuqori harakatlilikka ega joylarda intensiv foydalanishga mo‘ljallangan. DH-DW45 tizimi turli maqsadlar uchun mahsulotlar ishlab chiqarish va o‘rnatishni ta’minlaydi: kirish uchun ochiluvchi eshiklar, tebranuvchi eshiklar, oynalar va vitrajlar. U biznes markazlari, savdo-ko‘ngilochar va ombor komplekslari, sanoat va ishlab chiqarish korxonalarida hamda xususiy sektorda keng qo‘llaniladi.

Qo'llanilish sohasi:

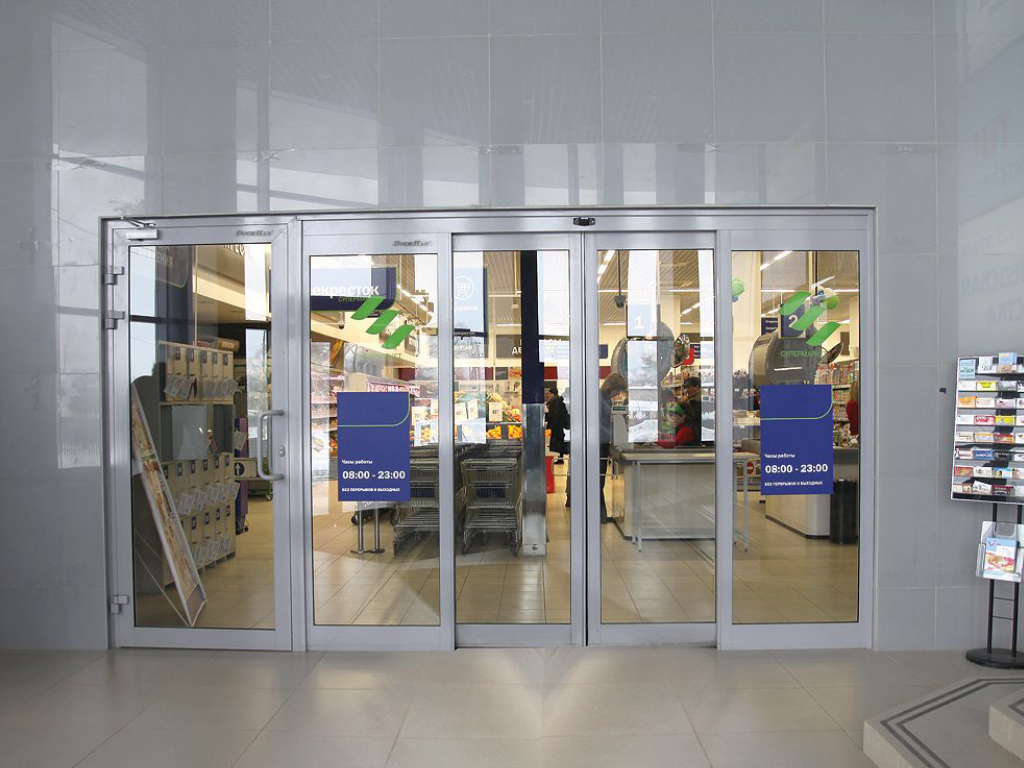

Savdo va biznes markazlarida qo‘llanilishi

Xususiy sektorda qo‘llanilishi

Montaj bilan buyurtma qilish

Afzalliklar

Turli xil aksessuarlar va profillar

Keng turdagi aksessuar mahsulotlari har qanday, hatto eng murakkab obyekt uchun mos tizimlarni loyihalash imkonini beradi.

Oson o‘rnatish va demontaj

To‘ldirishni shtapik tizimi yordamida mahkamlash konstruktsiyaning oson va tez yig‘ilishini kafolatlaydi.

Uzoq xizmat muddati

Korroziyaga chidamli materiallardan tayyorlangan mahkamlash elementlaridan foydalanish mahsulotning ishonchli ishlashini va maksimal xizmat muddatini taʼminlaydi.

Turli murakkablikdagi konstruktsiyalar

Turli xil o‘tkazuvchi va qo‘shimcha profillar konstruktsiyalarning murakkablik darajasiga ko‘ra turlicha shakllanishiga imkon beradi.

Turli xil aksessuarlar va profillar

Keng turdagi aksessuar mahsulotlari har qanday, hatto eng murakkab obyekt uchun mos tizimlarni loyihalash imkonini beradi.

Oson o‘rnatish va demontaj

To‘ldirishni shtapik tizimi yordamida mahkamlash konstruktsiyaning oson va tez yig‘ilishini kafolatlaydi.

Uzoq xizmat muddati

Korroziyaga chidamli materiallardan tayyorlangan mahkamlash elementlaridan foydalanish mahsulotning ishonchli ishlashini va maksimal xizmat muddatini taʼminlaydi.

Turli murakkablikdagi konstruktsiyalar

Turli xil o‘tkazuvchi va qo‘shimcha profillar konstruktsiyalarning murakkablik darajasiga ko‘ra turlicha shakllanishiga imkon beradi.

Dizayn

To‘ldirish dizayni

Standart ranglar

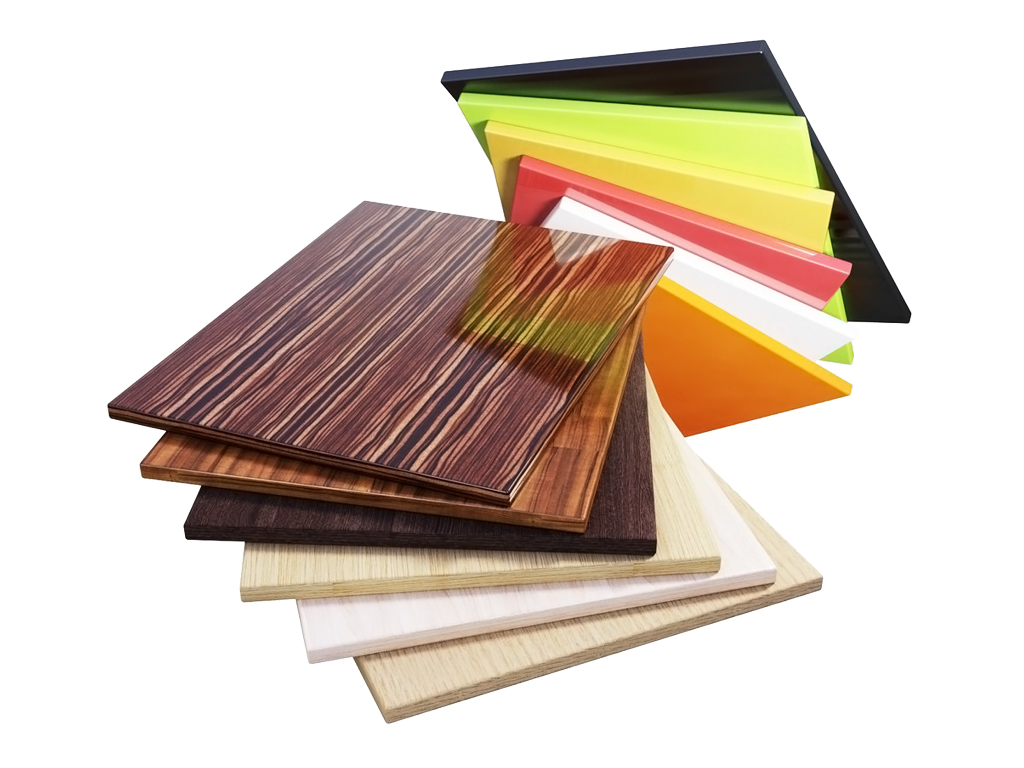

4 dan 30 mm gacha qalinlikdagi har qanday turdagi to‘ldirish

RAL 9003 (signal oq)

RAL 9016 (transport oq)

RAL 9006 (oq alyuminiy)

RAL 7004 (signal kulrang)

RAL 1014 (fil suyagi)

RAL 2004 (toza apelsin)

RAL 3020 (transport qizil)

RAL 3005 (vino qizil)

RAL 6018 (sariq-yashil)

RAL 6005 (mox yashil)

RAL 7016 (antratsit kulrang)

RAL 5005 (signal ko‘k)

RAL 8017 (shokolad jigarrang)

RAL 9005 (chuqur qora)

RAL 8014 (sepia jigarrang)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

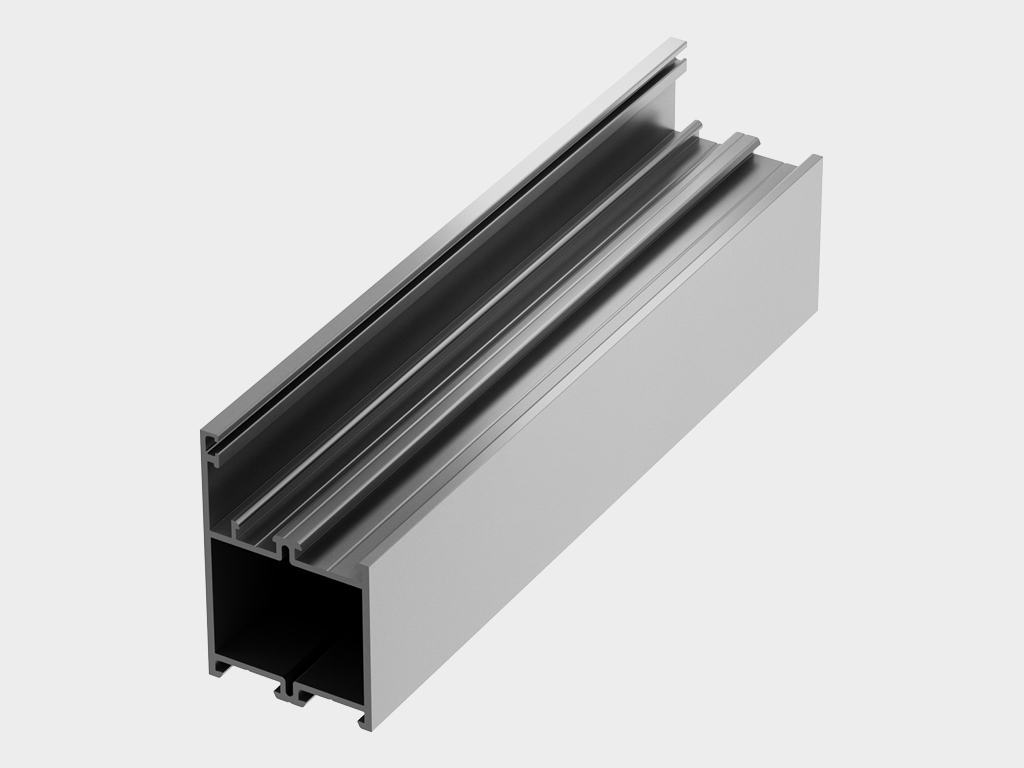

Rama

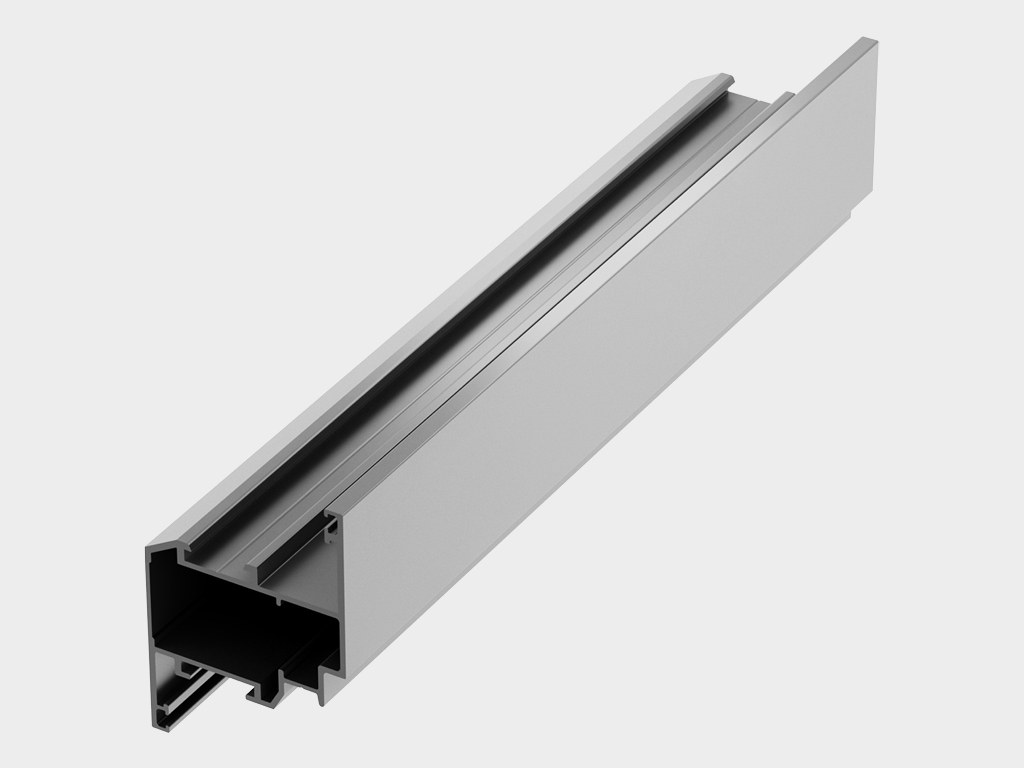

Stvorka

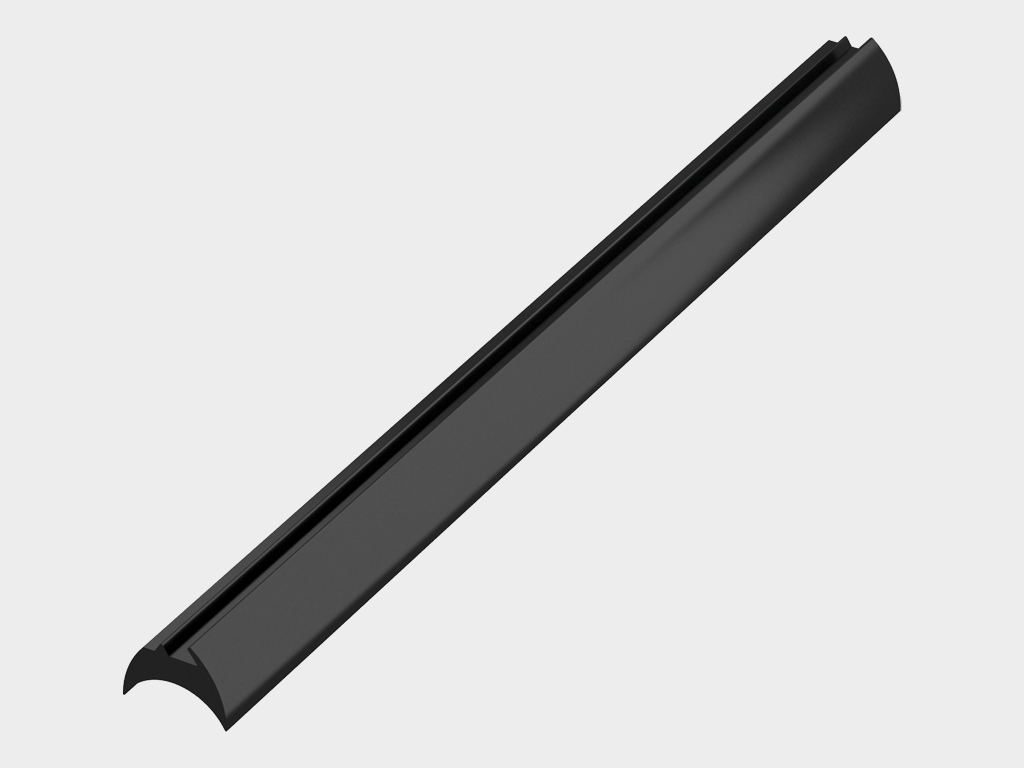

Shtapik muhrlovchisi

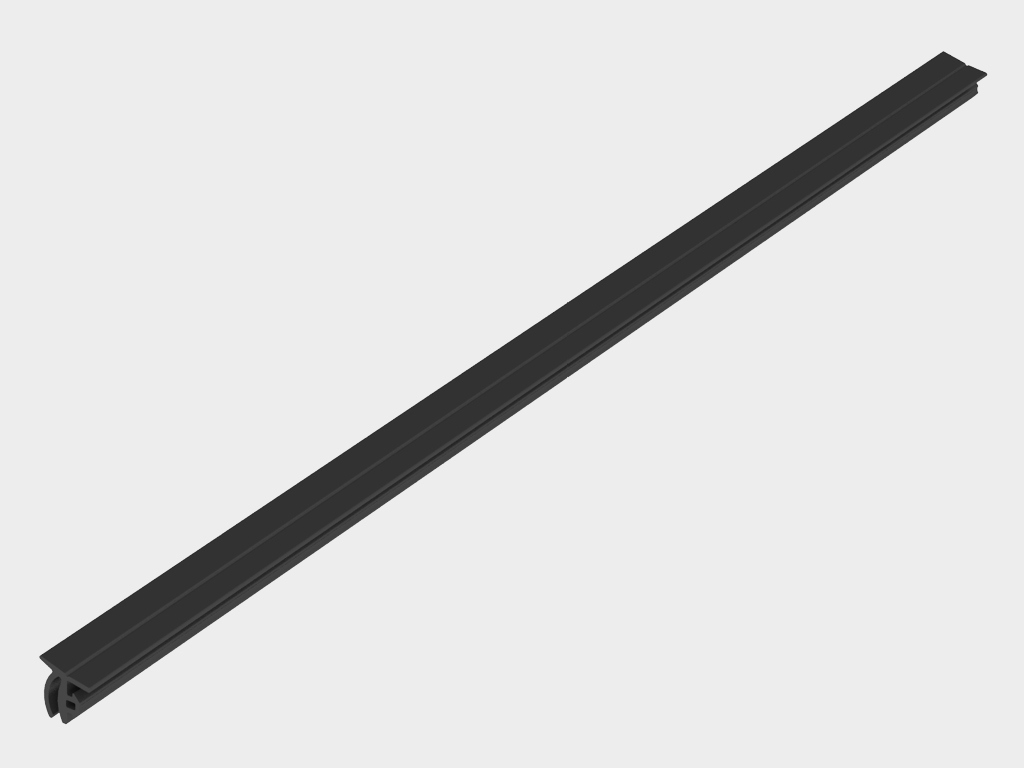

Tashqi muhrlovchi

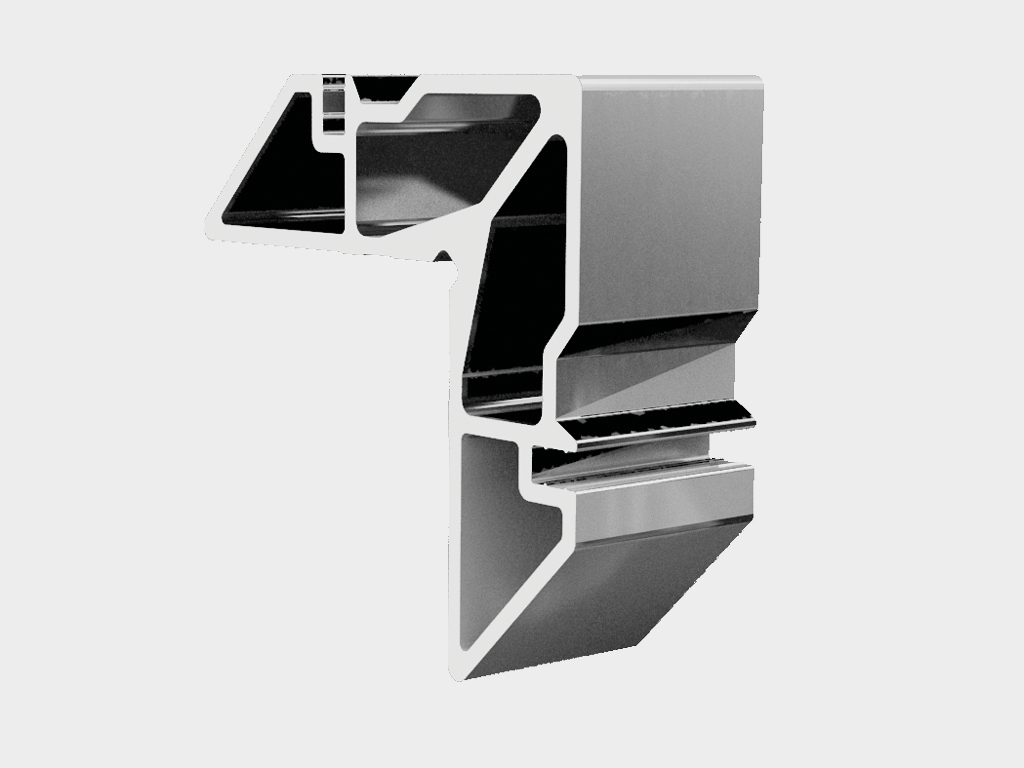

Suxar

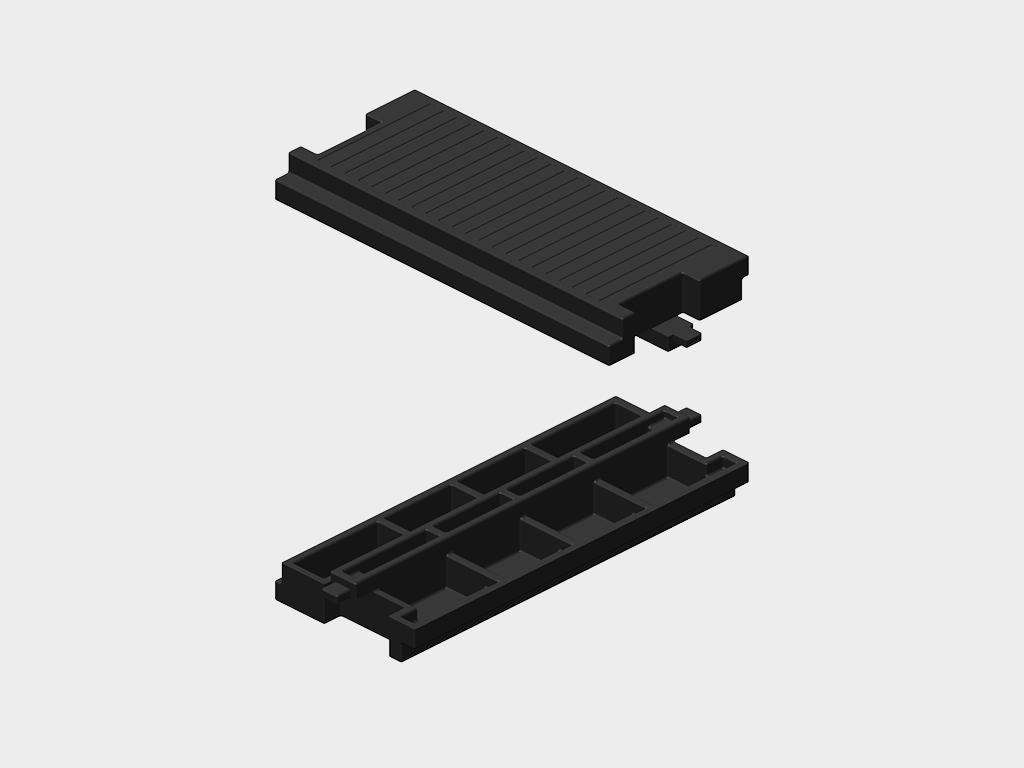

Tayanuvchi taglik

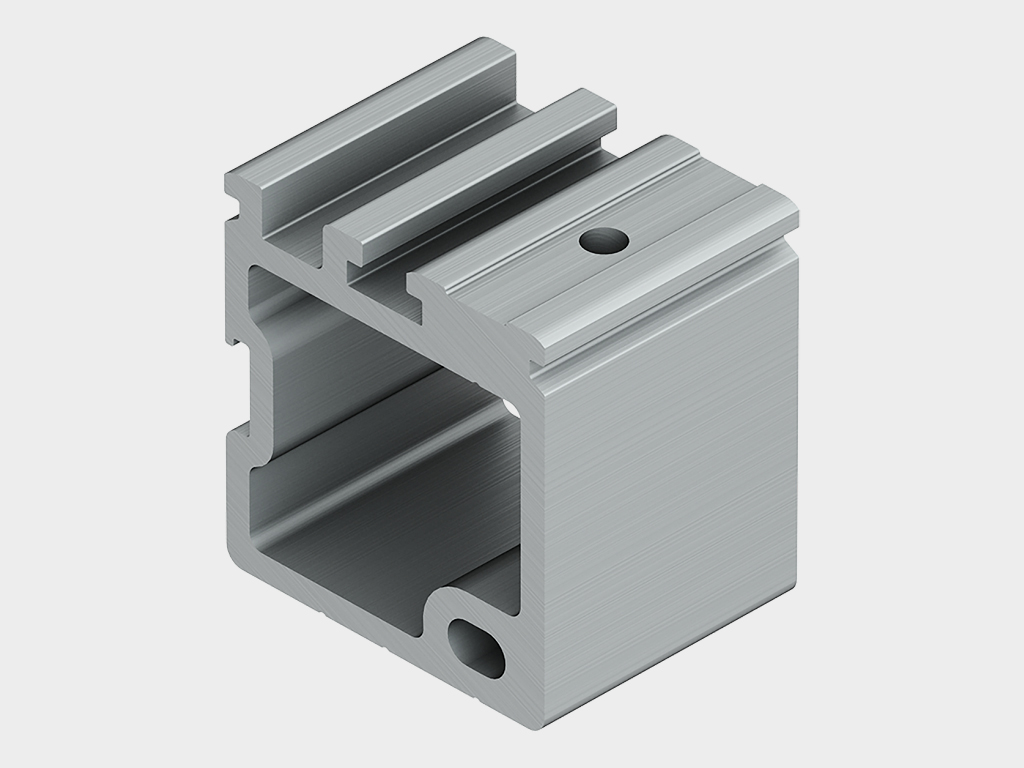

Impostli suxar — eshik pardaning bir nechta qismga ajratilishiga imkon beruvchi ichki element.

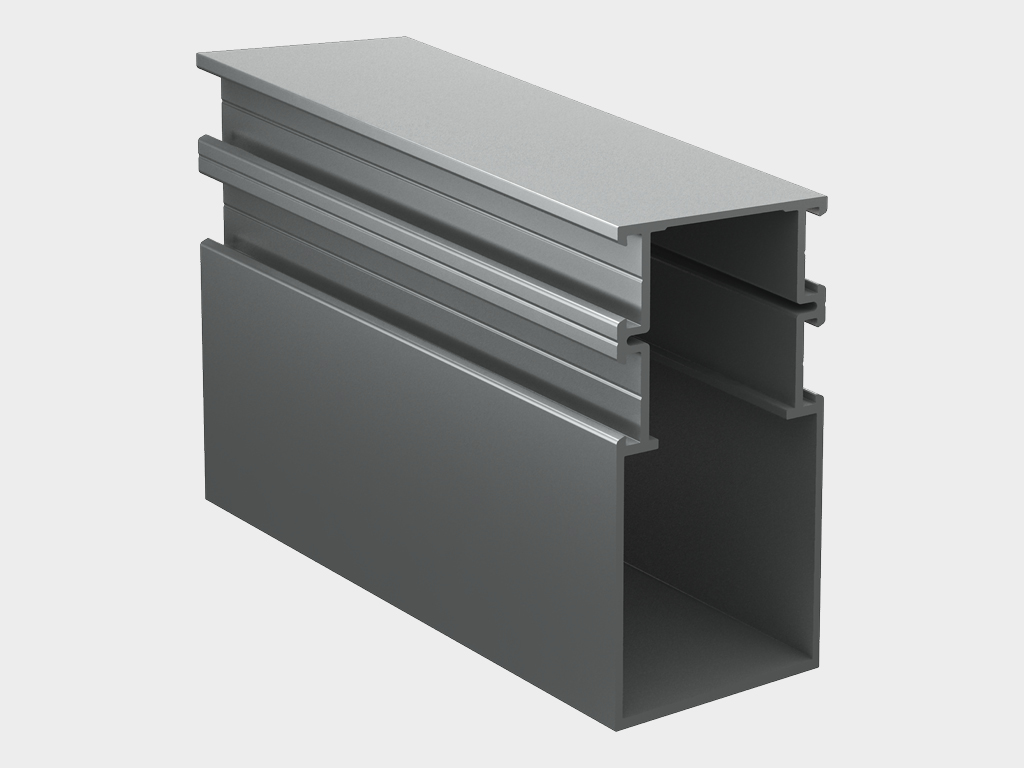

Mustahkamlangan ustunlar konstruktsiyalarni yanada balandroq o‘rnatishga imkon beradi.

Texnik tavsif

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Qadoqlash

Параметр

Показатель

Ochilish balandligi, mm

4000 gacha

Inshoot kengligi, m

Buyurtmachi tomonidan belgilanadi, hech qanday cheklovlar yo'q

Tik ustunlar orasidagi masofa, mm

1200 gacha

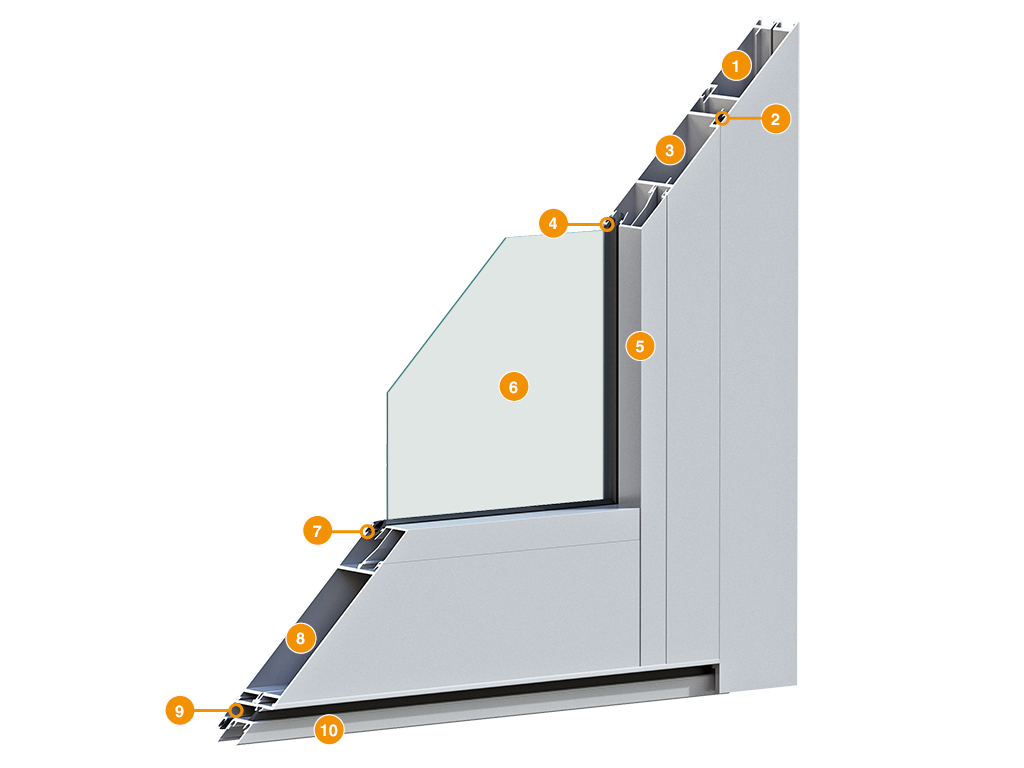

Esik ramkasi
Qopqoq shpaklovkasi
Esik qanoti
Tashqi muhrlagich
Shpatik
To‘ldirish materiali
Shpatik muhrlagichi
Esik poydevori
Esik qopqog‘i
Esik pog‘onasi

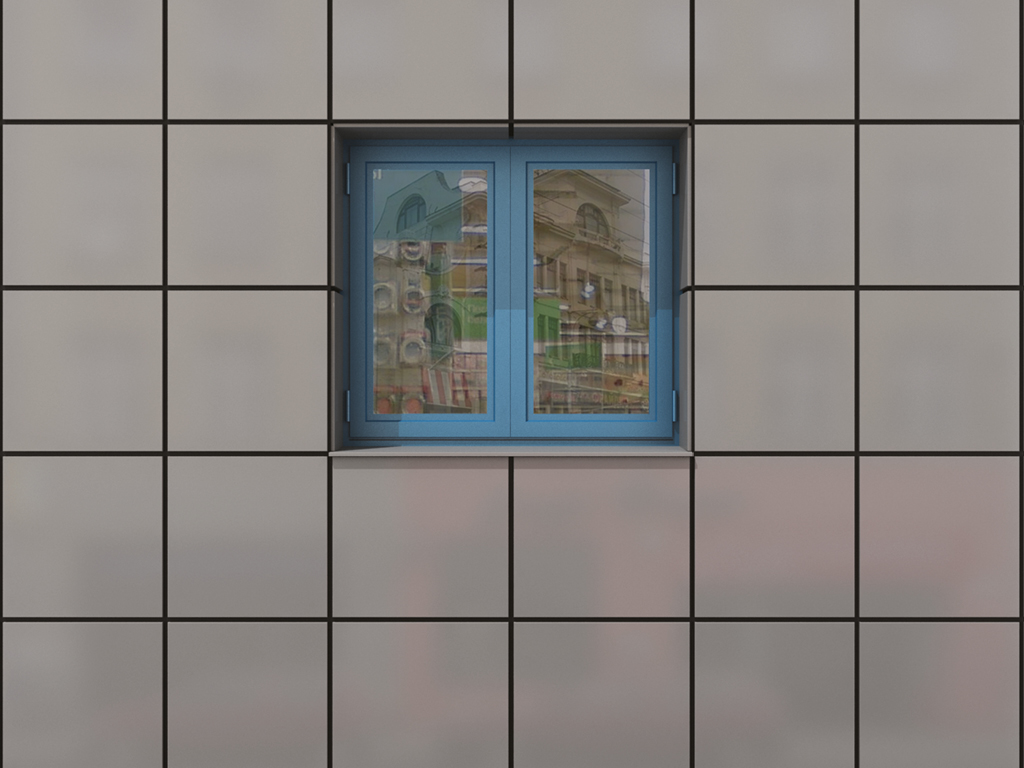

Oyna bloki

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	700 dan 2400 gacha
B, mm Ochilish kengligi	500 dan 1600 gacha

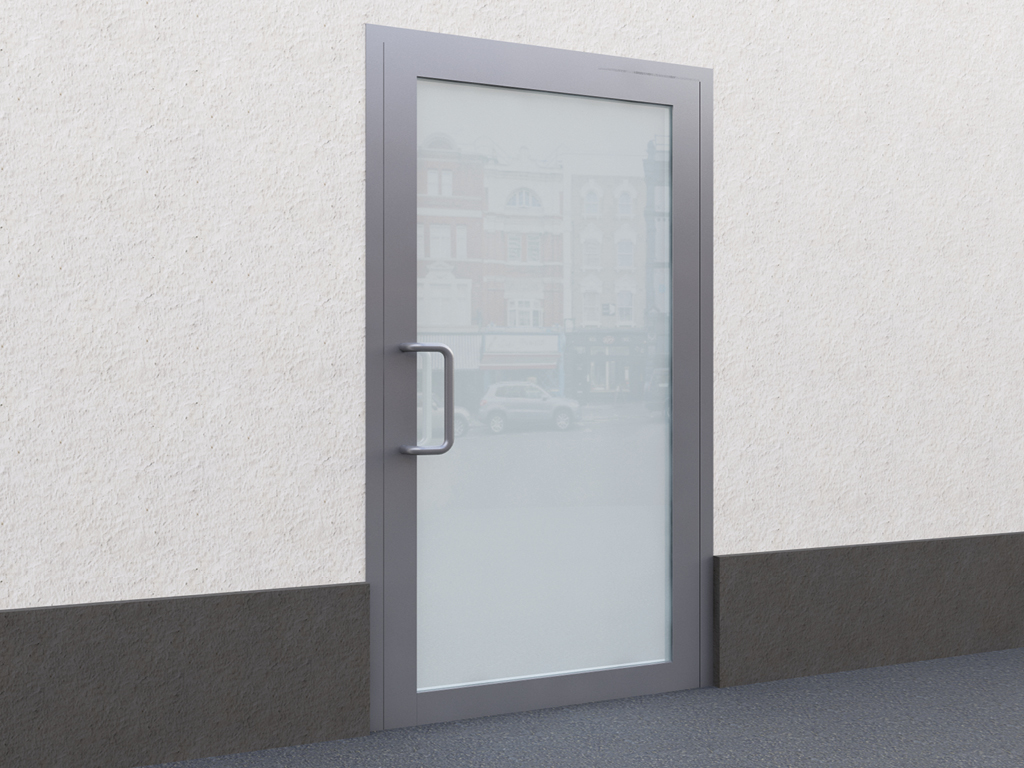

Eshik bloki

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	3000 gacha
B, mm Ochilish kengligi	1200 gacha

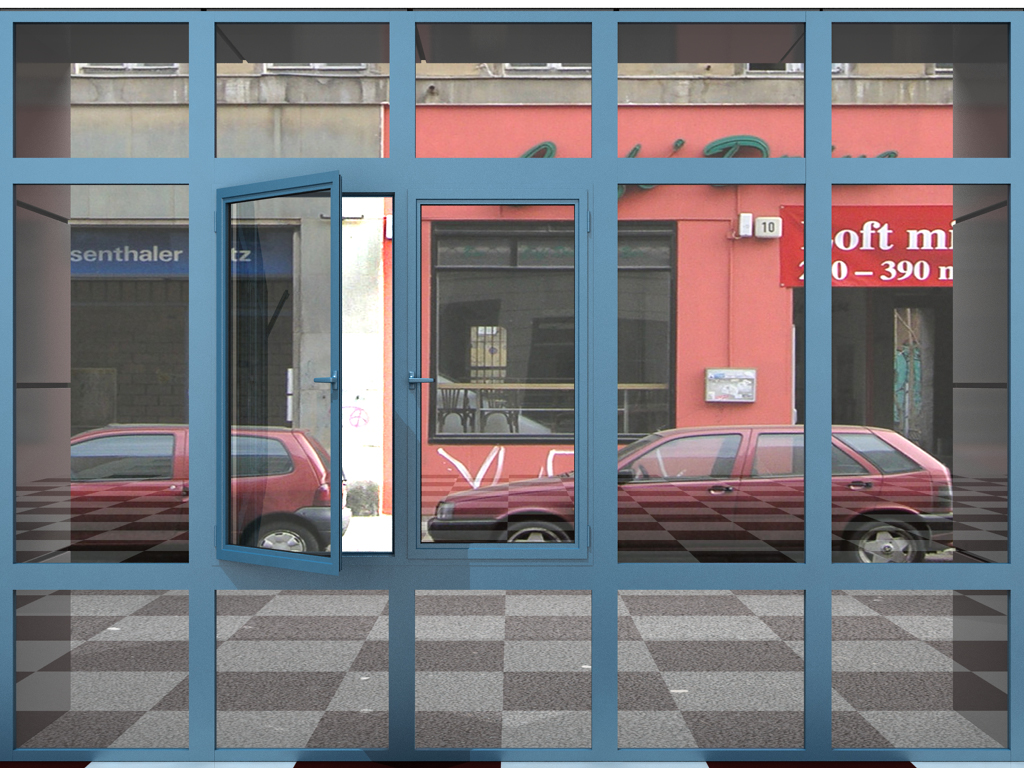

Vitraj

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	4000 gacha
B, mm Ochilish kengligi	cheklovlarsiz
B1, mm Raflar qadami	1200 gacha

Параметр	Значение	Примечание
Kenglik, mm	45	Ram profillarining kengligi
Kenglik, mm	54	Oyna yaprogʻining profillarining kengligi
Uzunlik, mm	6200	Profilarning standart uzunligi
To‘ldiruvchi qalinligi, mm	4-30
Alyuminiy profillarni yetkazib berish shartlari	AD31T1

Упаковка в картон	Характеристики упаковки
	Toshli pastki qismida ko‘pikli bloklari bo‘lgan yog‘och palet. Profillar gofrirovka qog‘oz bilan o‘ralgan va PP lentalar bilan mahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Qadoqlash — bu pufakchali plyonka bilan o‘ralgan va logotipli lenta bilan mahkamlangan profillar to‘plami. Bir qadoqdagi profillarning og‘irligi 35 kg dan oshmaydi

Упаковка в дерево	Характеристики упаковки
	Bu, profillarni PE-plyonka bilan o‘rab, bog‘lash va yog‘och tasmalarga tegish joylariga to‘lqinli karton varaqlari bilan qoplagan qadoqdir. Yog‘och tasmalardagi umumiy yuk og‘irligi 500 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Pufakli plyonka bilan qoplangan profillar to‘plami penopoliuretan qoplamali paletaga joylanib, logotipli skotch bilan mahkamlanadi.

Qo‘shimcha tavsif chop etish

Ushbu sistema termoizolyatsiyasiz bo‘lgani sababli, issiq xonalar tashqarisida o‘rnatish tambur mavjud bo‘lganda tavsiya etiladi.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

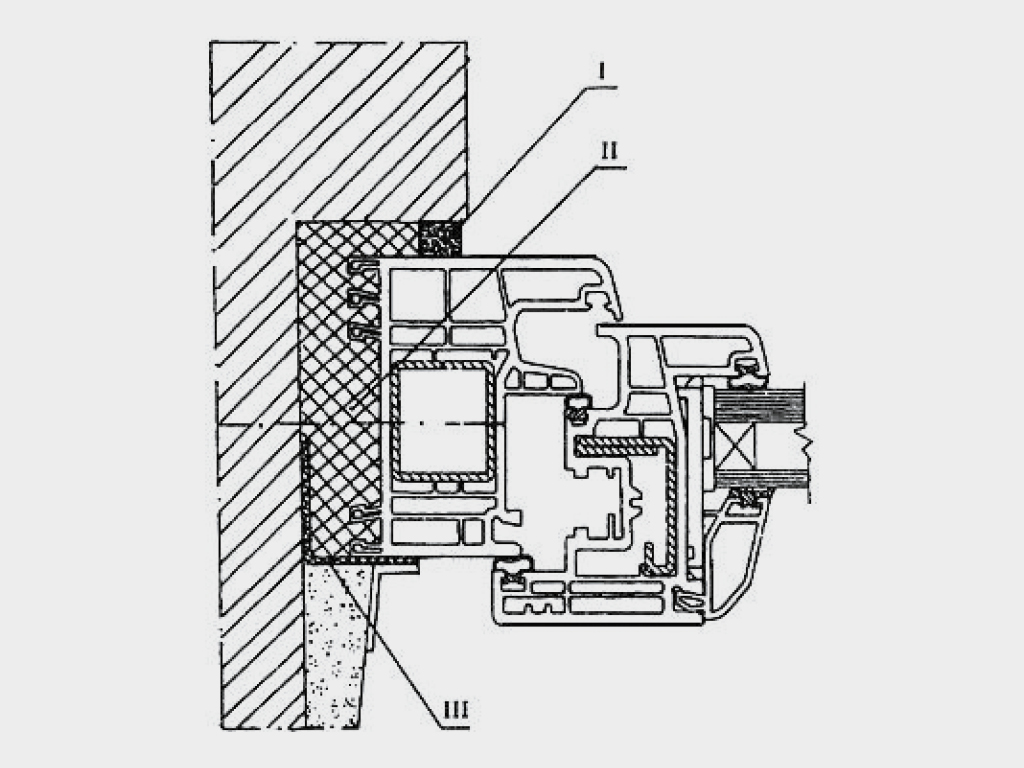

Konstruksiya tayyorlangan ochilish joyiga o‘rnatiladi va bu jarayonda majburiy ravishda GOST 30971-2002 standartining talablariga, xususan, uch qavatli izolyatsiya qatlamlariga rioya qilinadi: I — tashqi suvga chidamli va bug‘ o‘tuvchi qatlam; II — markaziy issiqlik izolyatsiyasi qatlam; III — ichki bug‘ o‘tmaslik qatlam.

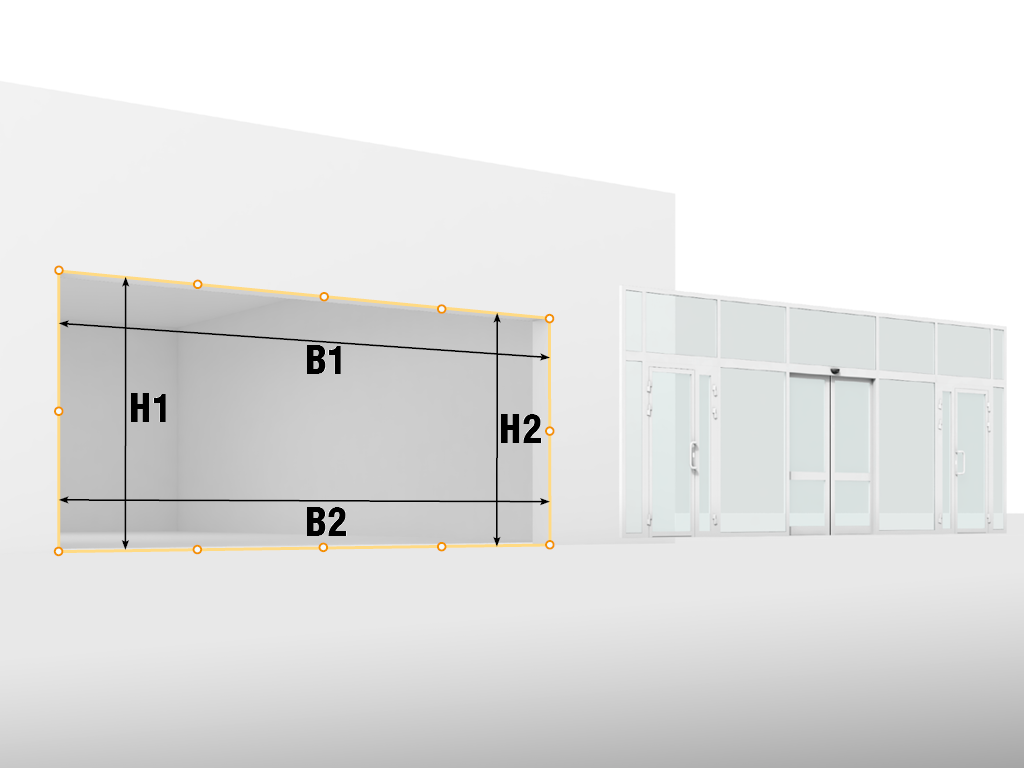

Ochilish parametrlar: H1, H2 – ochilish balandligi (pollardan ochilishning yuqori qismigacha bo‘lgan masofa); B1, B2 – ochilish kengligi (ochilishning chap qirrasidan o‘ng qirrasigacha bo‘lgan masofa). Ochilishning kengligi va balandligi kamida ikki joydan o‘lchanadi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi. O‘lchov bosqichida quyidagi parametrlar ham e’tiborga olinishi lozim: ochilish yuzasi tekis va silliq bo‘lishi kerak; pollar darajasining farqi butun ochilish bo‘ylab 1 metrga 1 mm dan oshmasligi lozim.
Konstruksiyalarni sifatli o‘rnatish va ularning keyingi ishonchli ishlashi uchun xona ochilishini tayyorlash zarur. Ochilishning tozaligi bo‘yicha quyidagi talablar mavjud: Ochilish to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. Qoplamaning yuzasi tekis va silliq bo‘lishi, gips eritmasining chiqib ketishi va yoriqlar bo‘lmasligi lozim. Pol yuzasi tekis, gorizontal, hech qanday chiqindilar va chuqurliklarsiz bo‘lishi kerak. Ruxsat etilgan burilish — 1 mm/1 m. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, ruxsat etilgan og‘ish — 1 mm/1 m. Agar ochilishlar ko‘rsatilgan talablar bo‘yicha tayyorlanmagan bo‘lsa, o‘lchov olish va o‘rnatishdan oldin ushbu og‘ishlar bartaraf etilishi zarur. Tepalik va yon devorlar bitta tekislikda bo‘lishi lozim. Ochilish qoplamasi mustahkam konstruksiya, payvandlangan truba, fasad profili yoki vitraj shaklida bo‘lishi kerak.

Hujjatlar

Pasportlar va sertifikatlar

Chizmalar

Alyuminiy qotishmasining moslik sertifikati

PDF

Rezina mahsulotlari moslik sertifikati

PDF

Termoizolyatsiyasiz oynali eshik tizimi katalogi

PDF

Termoizolyatsiyasiz oynali eshik tizimi chizmalar

PDF

DWG

Termoizolyatsiyasiz oynali eshik tizimi profillari

PDF

DWG

Termoizolyatsiyasiz oynali eshik tizimi oynalashuvi

PDF

DWG

Kafolat majburiyatlari chop etish

Xaridorga tizim komplektatsiyasiga ekspluatatsiya shartlariga rioya qilgan holda, yuk jo‘natilgan kundan boshlab 5 yil muddatga kafolat taqdim etiladi.

Yangi mahsulotlar

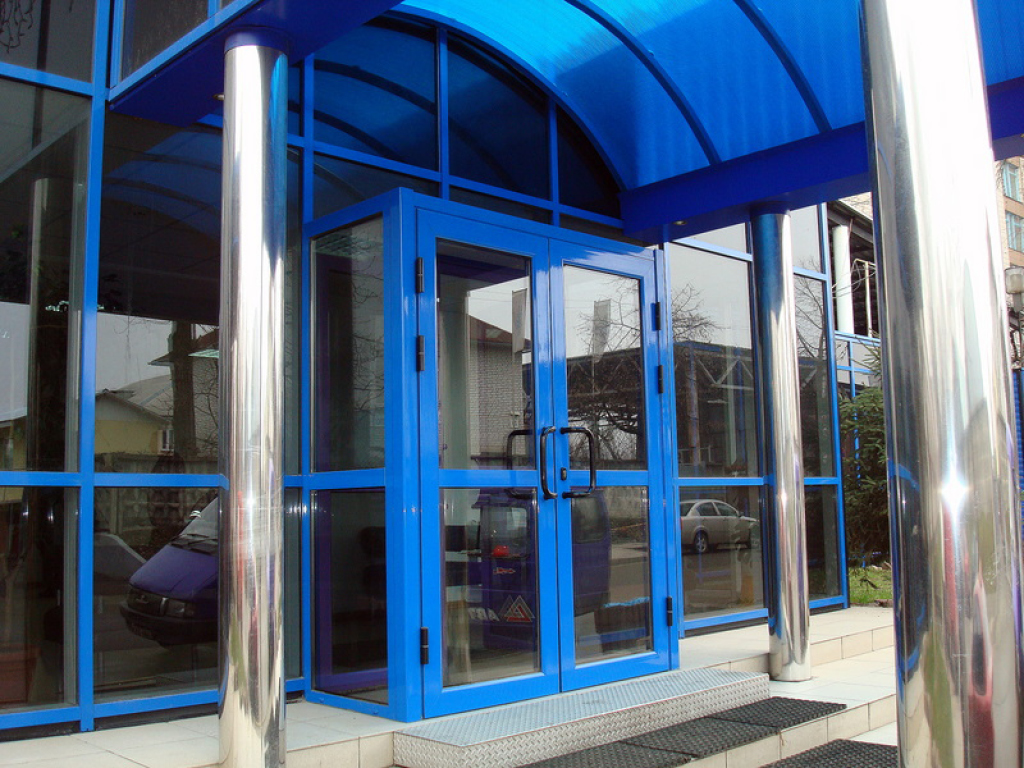

Qo‘shimcha konstruktiv yechimlarning mavjudligi har qanday murakkablikdagi turli xil konstruksiyalarni loyihalash imkonini beradi.
