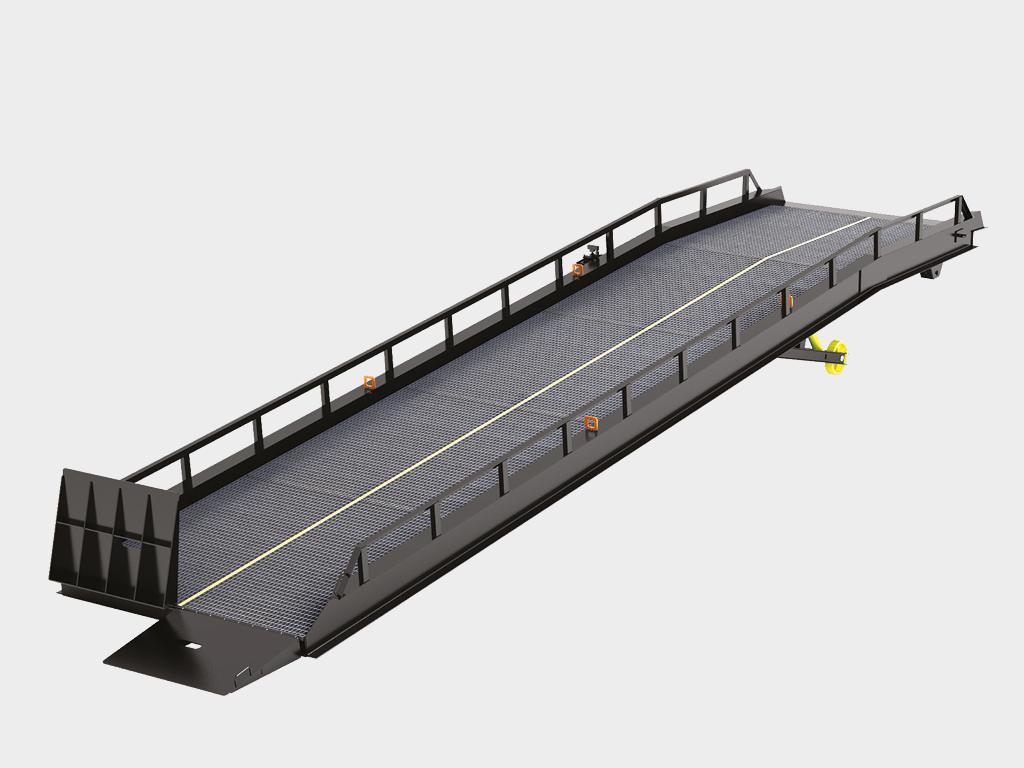

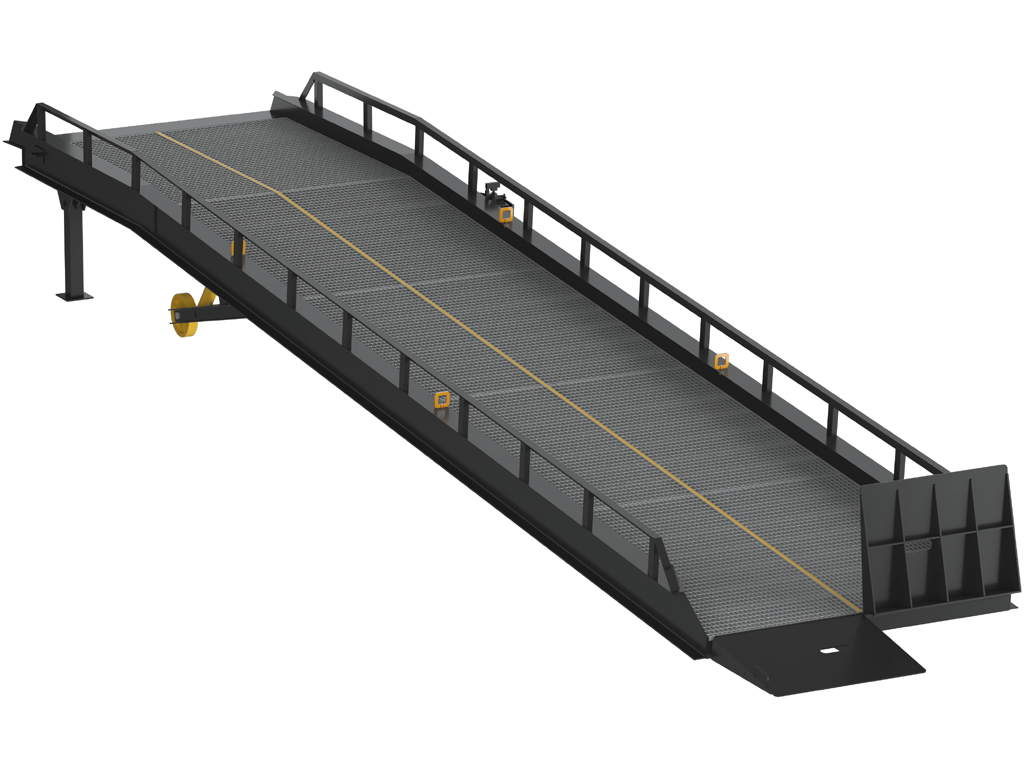

Avtomobil tanasiga tayanchli mobil rampa RMTS seriyasi

RMTS seriyasidagi mobil rampa transport vositasini bir tomonlama yuklash uchun qo‘llaniladi. Rampaning tayanchi sifatida yuk avtomobilining tanasi ishlatiladi. Rampaning harakatlanish xavfsizligini ta'minlovchi kafolat, yuk ko‘taruvchi mashinaning g‘ildiraklari bilan ishonchli ushlashni ta'minlovchi yuzaning materiali va yuk ko‘taruvchining rampadan tushib ketishini oldini oluvchi po‘latdan yasalgan to‘siqdir.
Qo'llanilish sohasi:
  • Saqlash majmualari
Afzalliklar
Avtomobil tanasiga oson kirish
Yer yuzasidan avtomobil tanasiga yuk ko‘taruvchi mashinaga oson kirishni ta'minlaydi.
Turli boshqaruv variantlari
Turli tipdagi dvigatellar bilan bajarilishi rampani elektr ta'minotini ulamasdan ishlatish imkonini beradi.
Avtomobil tanasiga tayanch
Ish jarayonida rampaning tayanchi sifatida avtomobil tanasi ishlatiladi.
Ekspluatatsiya va saqlashning soddaligi
Yuklash va yuk tushirish ishlarini stasionar rampa qurilishini talab qilmasdan amalga oshirish imkonini beradi.
Avtomobil tanasiga oson kirish
Yer yuzasidan avtomobil tanasiga yuk ko‘taruvchi mashinaga oson kirishni ta'minlaydi.
Turli boshqaruv variantlari
Turli tipdagi dvigatellar bilan bajarilishi rampani elektr ta'minotini ulamasdan ishlatish imkonini beradi.
Avtomobil tanasiga tayanch
Ish jarayonida rampaning tayanchi sifatida avtomobil tanasi ishlatiladi.
Ekspluatatsiya va saqlashning soddaligi
Yuklash va yuk tushirish ishlarini stasionar rampa qurilishini talab qilmasdan amalga oshirish imkonini beradi.
Equipment
Bazaviy to'plam
Avtomobil tanasiga tayanchli mobil rampa

Avtomobil tanasiga tayanchli mobil rampa

Technical description
O'lchamlar jadvali

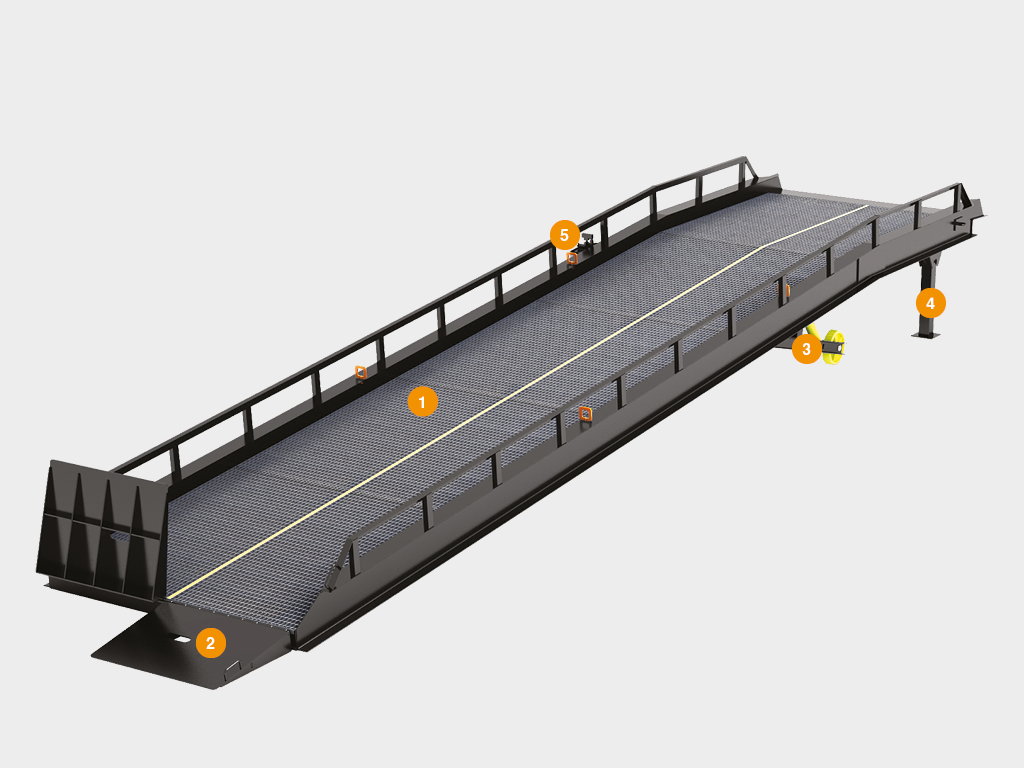

Konstruktsiya

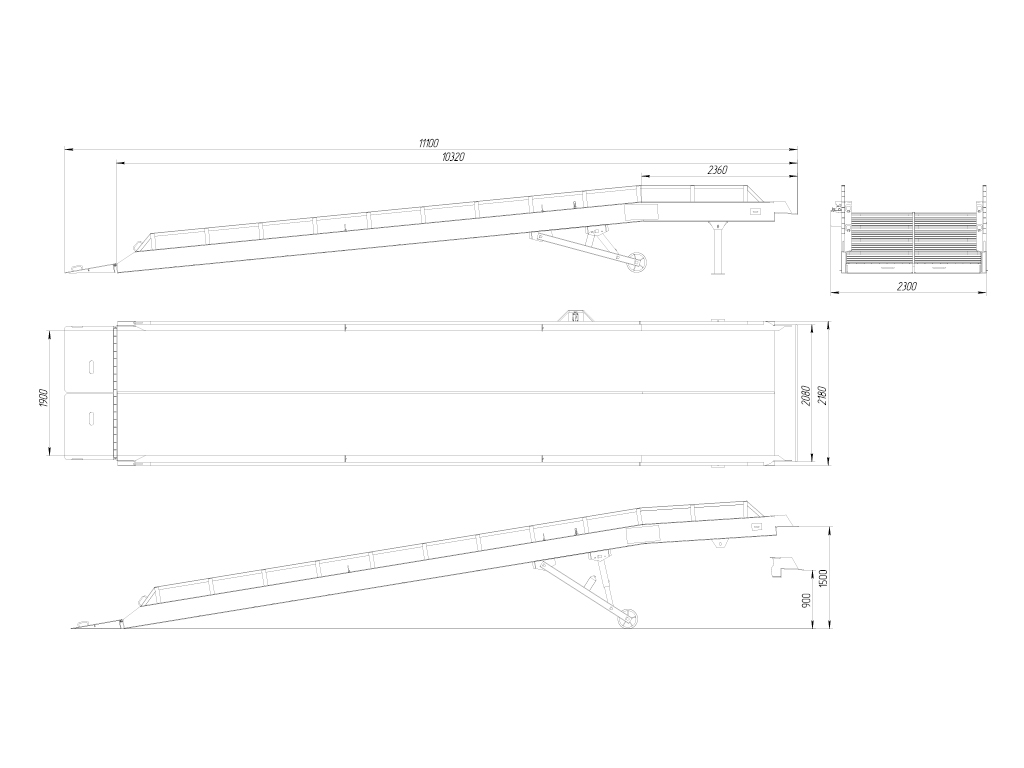

Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Параметр
Показатель
Длина конструкции, м
11,1
Ширина конструкции, м
2,3
Ширина проезжей части рампы мобильной, м
1,9
  1. Yo‘l qismining qoplamasi
  2. Pastki burama apparal'
  3. Pendel
  4. Transport bog‘lami
  5. Mexanik dvigatel

Avtomobil tanasiga tayanchli mobil rampa

Avtomobil tanasiga tayanchli mobil rampa

Усл. обозначение, наименование параметра Расчетная формула
H, мм Длина 11 100
B, мм Ширина 2 300
b1, мм Рабочий диапазон, вверх 1 500
b2, мм Рабочий диапазон, вниз 900
Параметр Значение Примечание
Длина, мм 11 100
Вес изделия, кг 3 930
Допустимая нагрузка, кг (кН) 7 000 (7) / 10 000 (10)
Максимальная точечная нагрузка, Н/мм² 1,3 6.5 buyurtma berish uchun
Мощность, Вт 1 500
Напряжение питания, В 380
Напряжение питания, В 24 boshqaruv kuchlanishi
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Рабочая жидкость Mobil DTE10 EXCEL yoki shunga o'xshash
Диапазон рабочих температур, °С -30...+50

1. Mobil rampani ishlatishda ish zonasida odamlar yoki boshqa tashqi ob'ektlar bo‘lmasligiga e'tibor bering.

2. Apparal' rampaning butun kengligi bo'ylab avtomobil tanasida joylashganligini va tanaga kamida 250 mm kirib turganligini nazorat qiling.

3. Ruxsat etilgan yukni oshirmang. Ruxsat etilgan yuk yuk ko‘taruvchi mashina, yuk va haydovchining umumiy og‘irligiga teng.

4. Mobil rampani ustida yuk bo‘lganda ko‘tarmang.

5. Ishlar yakunlangach, rampani zudlik bilan ishlamaydigan (to‘xtash) holatga o‘tkazing.

6. Yuklash/yuk tushirish jarayonida boshqaruv blokidan quvvatni o‘chirmang (elektrogidravlik dvigatelga ega mobil rampa uchun).

7. Yuk ko‘taruvchi mashinaning rampada harakatlanish tezligini oshirmang (soatiga 5 km/dan ortiq emas).

8. Yuk ko‘taruvchi mashinani rampaga chiqmang, agar apparal' avtomobil tanasiga tayanchlanmasa (gidravlik dvigatelli mobil rampa uchun).

9. Ish jarayonida «WORK» tugmasi doimo bosilgan bo‘lishiga va blokda markaziy quvvat o‘chirgichi yoqilgan bo‘lishiga e'tibor bering. Aks holda, gidravlik nasos nosoz bo‘lishi mumkin (elektrogidravlik dvigatelli mobil rampa uchun).

10. Ekspluatatsiya qilishdan oldin pendelning transport bog‘lamini olib tashlang. Diqqat! Yuklash/yuk tushirish jarayonida avtomobil tanasiga tayangan va gidravlik dvigatelli rampa avtomobilning darajasini avtomatik tarzda kuzatib boradi. Avtomobil tanasiga tayanchsiz rampada bu vazifani apparal' bajaradi (apparal'ning ufq darajasidan ruxsat etilgan og‘ish ±100 mm).

11. DoorHan mobil rampalari faqat havo bilan to‘ldirilgan g‘ildirakli yuk ko‘taruvchilari uchun mo‘ljallangan. Gidravlik aravalardan va yuqori nuqtali yuklamaga ega poliuretan g‘ildirakli yuk ko‘taruvchilardan foydalanish taqiqlanadi.

Qo‘shimcha tavsif print

DoorHan konserni yuk mahsulotlarini yuk avtomobillariga gidravlik ko‘taruvchi kran yoki vilkali tutqichli yuk ko‘taruvchi mashina yordamida yuklashni amalga oshiradi, vilkalar uzunligi kamida 2 metr bo‘lishi kerak. Mijoz yoki o‘rnatuvchi mahsulotlarni ko‘chirish uchun shunga o‘xshash uskunani taqdim etishi lozim. Kran yoki boshqa ko‘tarish vositalari ishlatilganda, mos keluvchi yuk ko‘tarish qobiliyatiga ega bo‘lgan to‘g‘ri stropdan foydalanish tavsiya etiladi.

Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar

Avtomobil korpusida qo'llab-quvvatlanadigan mobil rampa

Mobil rampa boshqaruv bloki MRCU

Muvofiqlik sertifikati (tashuv uskunalari)

Muvofiqlik sertifikati (tizimlarni qayta yuklash uchun boshqaruv bloklari)

Muvofiqlik sertifikati No 151299202

Avtomobil korpusida qo'llab-quvvatlanadigan mobil rampa uchun pasport

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan avtomobil tanasiga tayanchsiz mobil rampaning ishlash kafolati taqdim etiladi: chakana savdo uchun 1 yil, dilerlik buyurtmalari uchun esa 2 yil, xarid qilingan kundan boshlab.

Equipment
Bazaviy to'plam
Avtomobil tanasiga tayanchli mobil rampa

Avtomobil tanasiga tayanchli mobil rampa

Technical description
O'lchamlar jadvali
Параметр
Показатель
Длина конструкции, м
11,1
Ширина конструкции, м
2,3
Ширина проезжей части рампы мобильной, м
1,9
Konstruktsiya
  1. Yo‘l qismining qoplamasi
  2. Pastki burama apparal'
  3. Pendel
  4. Transport bog‘lami
  5. Mexanik dvigatel
Standart konstruktiv yechimlar

Avtomobil tanasiga tayanchli mobil rampa

Avtomobil tanasiga tayanchli mobil rampa

Усл. обозначение, наименование параметра Расчетная формула
H, мм Длина 11 100
B, мм Ширина 2 300
b1, мм Рабочий диапазон, вверх 1 500
b2, мм Рабочий диапазон, вниз 900
Texnik xususiyatlar
Параметр Значение Примечание
Длина, мм 11 100
Вес изделия, кг 3 930
Допустимая нагрузка, кг (кН) 7 000 (7) / 10 000 (10)
Максимальная точечная нагрузка, Н/мм² 1,3 6.5 buyurtma berish uchun
Мощность, Вт 1 500
Напряжение питания, В 380
Напряжение питания, В 24 boshqaruv kuchlanishi
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Рабочая жидкость Mobil DTE10 EXCEL yoki shunga o'xshash
Диапазон рабочих температур, °С -30...+50
Mahsulotni ishlatish shartlari

1. Mobil rampani ishlatishda ish zonasida odamlar yoki boshqa tashqi ob'ektlar bo‘lmasligiga e'tibor bering.

2. Apparal' rampaning butun kengligi bo'ylab avtomobil tanasida joylashganligini va tanaga kamida 250 mm kirib turganligini nazorat qiling.

3. Ruxsat etilgan yukni oshirmang. Ruxsat etilgan yuk yuk ko‘taruvchi mashina, yuk va haydovchining umumiy og‘irligiga teng.

4. Mobil rampani ustida yuk bo‘lganda ko‘tarmang.

5. Ishlar yakunlangach, rampani zudlik bilan ishlamaydigan (to‘xtash) holatga o‘tkazing.

6. Yuklash/yuk tushirish jarayonida boshqaruv blokidan quvvatni o‘chirmang (elektrogidravlik dvigatelga ega mobil rampa uchun).

7. Yuk ko‘taruvchi mashinaning rampada harakatlanish tezligini oshirmang (soatiga 5 km/dan ortiq emas).

8. Yuk ko‘taruvchi mashinani rampaga chiqmang, agar apparal' avtomobil tanasiga tayanchlanmasa (gidravlik dvigatelli mobil rampa uchun).

9. Ish jarayonida «WORK» tugmasi doimo bosilgan bo‘lishiga va blokda markaziy quvvat o‘chirgichi yoqilgan bo‘lishiga e'tibor bering. Aks holda, gidravlik nasos nosoz bo‘lishi mumkin (elektrogidravlik dvigatelli mobil rampa uchun).

10. Ekspluatatsiya qilishdan oldin pendelning transport bog‘lamini olib tashlang. Diqqat! Yuklash/yuk tushirish jarayonida avtomobil tanasiga tayangan va gidravlik dvigatelli rampa avtomobilning darajasini avtomatik tarzda kuzatib boradi. Avtomobil tanasiga tayanchsiz rampada bu vazifani apparal' bajaradi (apparal'ning ufq darajasidan ruxsat etilgan og‘ish ±100 mm).

11. DoorHan mobil rampalari faqat havo bilan to‘ldirilgan g‘ildirakli yuk ko‘taruvchilari uchun mo‘ljallangan. Gidravlik aravalardan va yuqori nuqtali yuklamaga ega poliuretan g‘ildirakli yuk ko‘taruvchilardan foydalanish taqiqlanadi.

Qo‘shimcha tavsif

DoorHan konserni yuk mahsulotlarini yuk avtomobillariga gidravlik ko‘taruvchi kran yoki vilkali tutqichli yuk ko‘taruvchi mashina yordamida yuklashni amalga oshiradi, vilkalar uzunligi kamida 2 metr bo‘lishi kerak. Mijoz yoki o‘rnatuvchi mahsulotlarni ko‘chirish uchun shunga o‘xshash uskunani taqdim etishi lozim. Kran yoki boshqa ko‘tarish vositalari ishlatilganda, mos keluvchi yuk ko‘tarish qobiliyatiga ega bo‘lgan to‘g‘ri stropdan foydalanish tavsiya etiladi.

Kafolat majburiyatlari

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan avtomobil tanasiga tayanchsiz mobil rampaning ishlash kafolati taqdim etiladi: chakana savdo uchun 1 yil, dilerlik buyurtmalari uchun esa 2 yil, xarid qilingan kundan boshlab.

Documentation
Ko'rsatmalar

Avtomobil korpusida qo'llab-quvvatlanadigan mobil rampa

Mobil rampa boshqaruv bloki MRCU

Pasportlar va sertifikatlar

Muvofiqlik sertifikati (tashuv uskunalari)

Muvofiqlik sertifikati (tizimlarni qayta yuklash uchun boshqaruv bloklari)

Muvofiqlik sertifikati No 151299202

Avtomobil korpusida qo'llab-quvvatlanadigan mobil rampa uchun pasport
