AD-SP privodi uchun avtomatik suriladigan eshik komplekti (bitta harakatlanuvchi yengil qanot va yuqoridagi framuga)

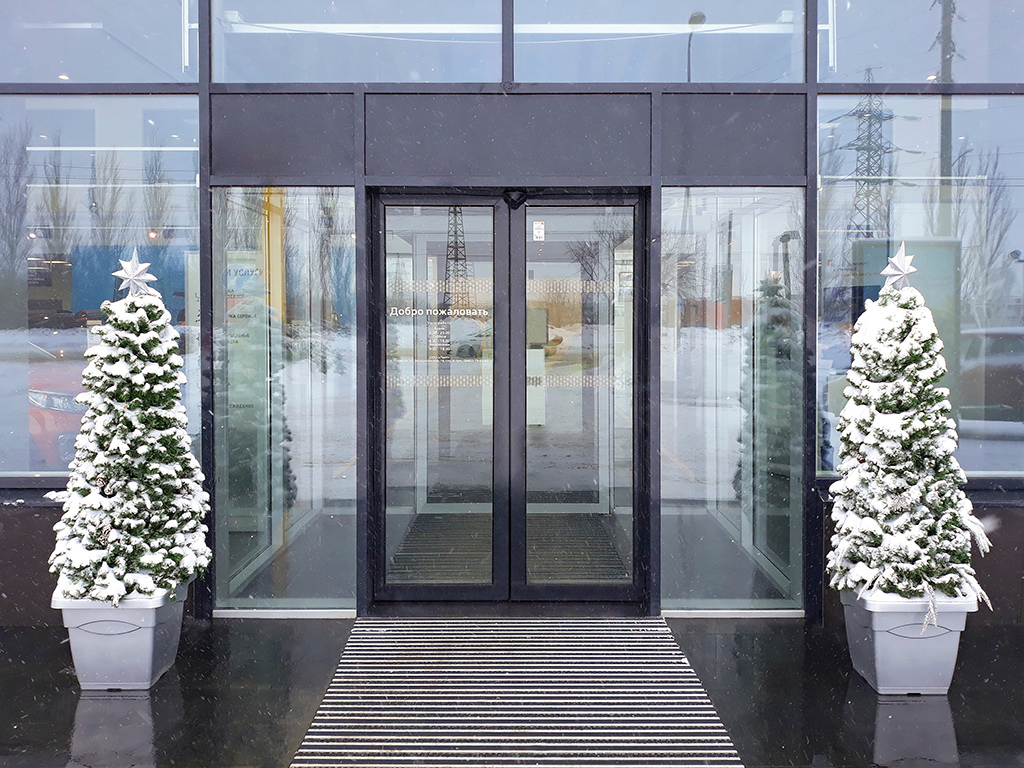

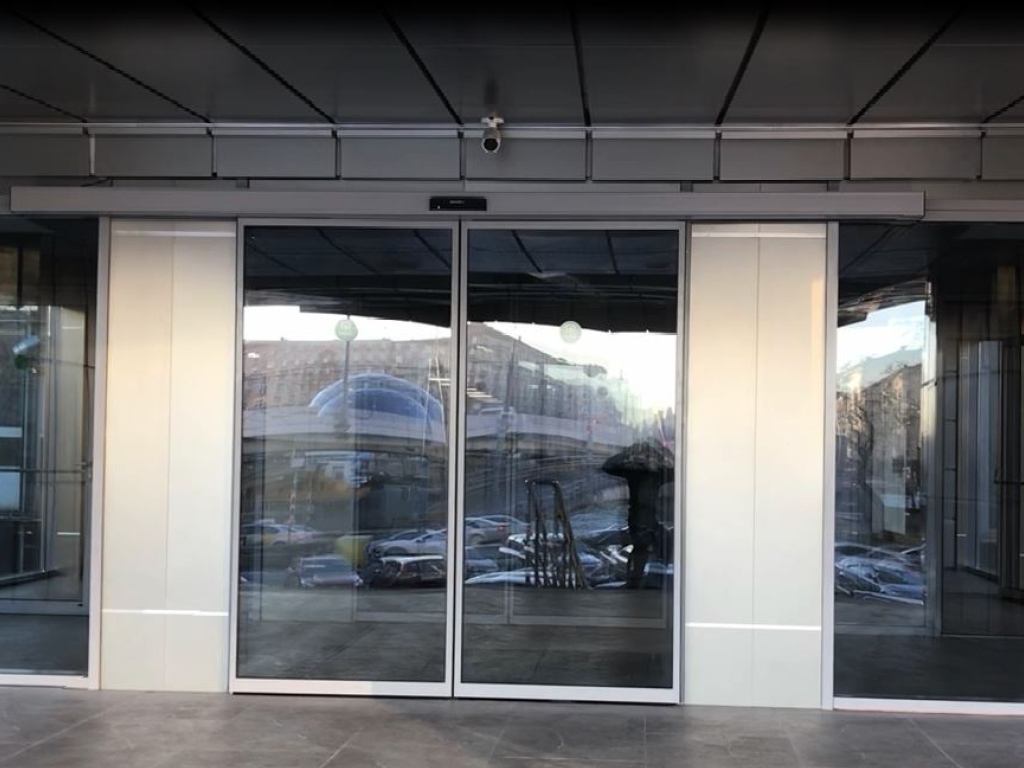

Avtomatik suriladigan eshik turli tijorat ob'ektlarining kirish guruhlarida, odamlar oqimi yuqori bo‘lgan joylarda o‘rnatish uchun mo‘ljallangan, masalan, savdo-kulinar va biznes markazlari, restoranlar, ombor va ishlab chiqarish majmualari, tibbiyot muassasalari, jamoat-ijtimoiy xizmatlar uchun binolar. Yagona qanotli eshik konstruktsiyalari, o‘chishda bitta yoki ikkita devorlarning yo‘qligi muammolarini hal qilishga yordam beradi.

Qo'llanilish sohasi:

Savdo va biznes markazlari
Xususiy sektor

Order with installation

Afzalliklar

Funksionallik

Mahsulotni olti rejimda ishlatish imkoniyati odamlar o‘tishi uchun har qanday vazifani hal qilishga imkon beradi.

Qanotning to‘ldirish turlari

Qanotni 8 yoki 9 mm qalinlikdagi xavfsiz shisha yoki 24 mm li shishali paket bilan to‘ldirish imkoniyati.

Oson yig‘ish

Unikal quruq ulanish tizimi qanotlarni yig‘ish va mahsulotni umuman o‘rnatish vaqtini sezilarli darajada qisqartirishga, shuningdek, yorug‘likni o'tkazish darajasini oshirishga imkon beradi.

Konstruktsiyalar va mahsulotlarning sinflari xilma-xilligi

Afzallik har qanday o‘chish uchun optimal konstruktsiyani tanlash imkonini beradi: yengil ustun va devorlar yo‘qligida, devorlarning cheklangan (etishmayotgan) kengligida, yoki boshqa chiqish yo‘llari mavjud bo‘lmagan holatlarda.

Jozibali narx

Metall ishlatishni kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Funksionallik

Mahsulotni olti rejimda ishlatish imkoniyati odamlar o‘tishi uchun har qanday vazifani hal qilishga imkon beradi.

Qanotning to‘ldirish turlari

Qanotni 8 yoki 9 mm qalinlikdagi xavfsiz shisha yoki 24 mm li shishali paket bilan to‘ldirish imkoniyati.

Oson yig‘ish

Unikal quruq ulanish tizimi qanotlarni yig‘ish va mahsulotni umuman o‘rnatish vaqtini sezilarli darajada qisqartirishga, shuningdek, yorug‘likni o'tkazish darajasini oshirishga imkon beradi.

Konstruktsiyalar va mahsulotlarning sinflari xilma-xilligi

Jozibali narx

Metall ishlatishni kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Dizayn

To‘ldirish dizayni

Standart ranglar

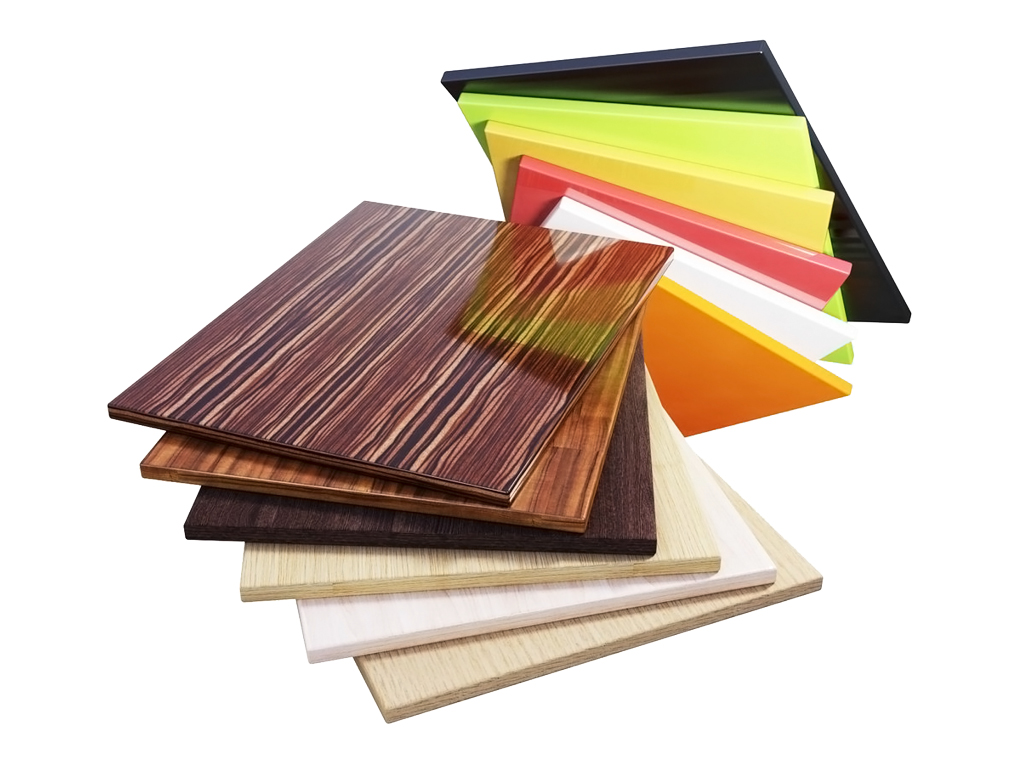

Qanotlarning ikki tomondan bo‘yash imkoniyati. Har xil turdagi to‘ldirish, qalinligi 8, 9 va 24 mm

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

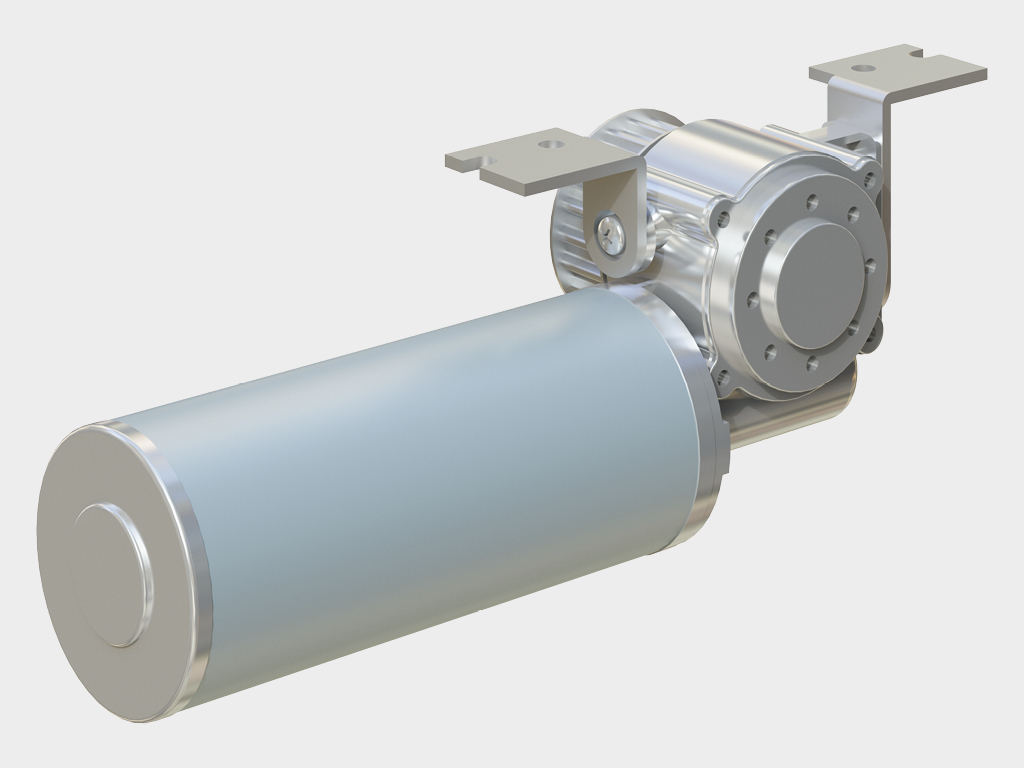

Elektromotor (art. AD-01SP)

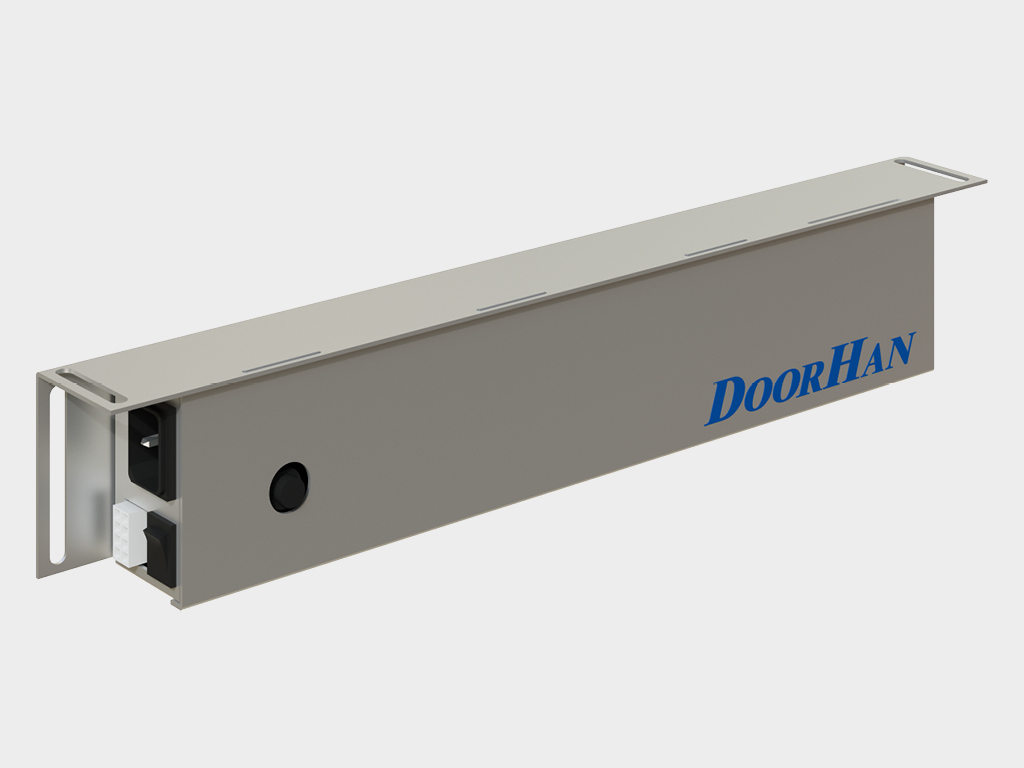

Kontroller (art. AD-03SP)

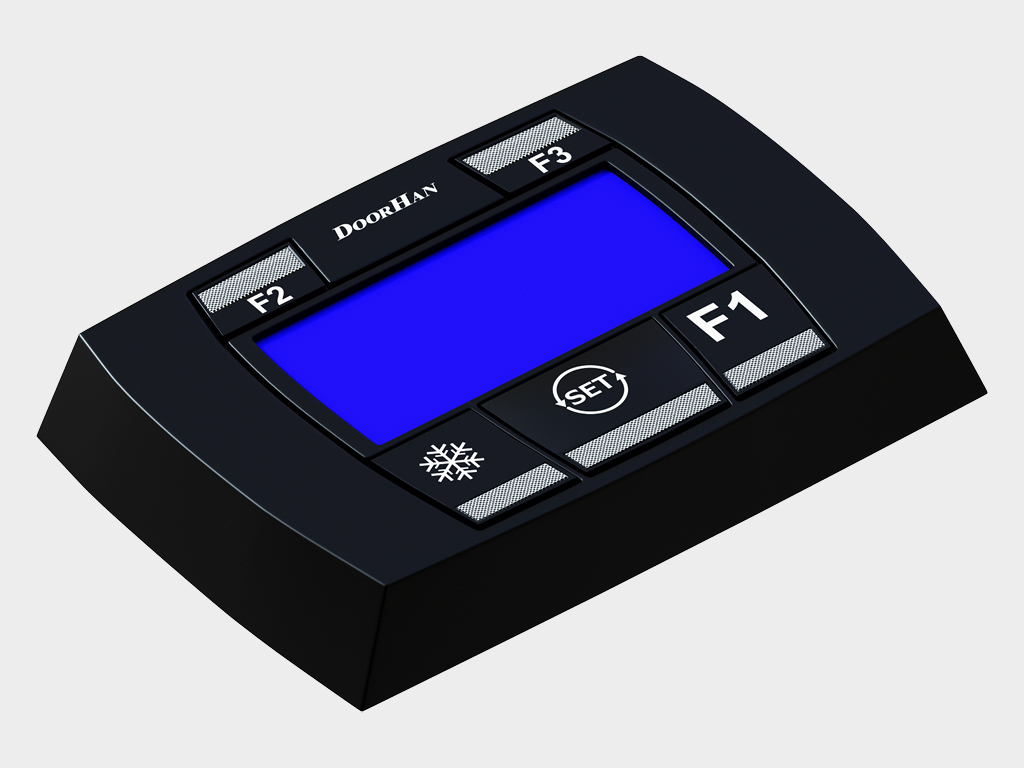

Rejimlar o'zgartirgichi, displey bilan (art. AD-08SP)

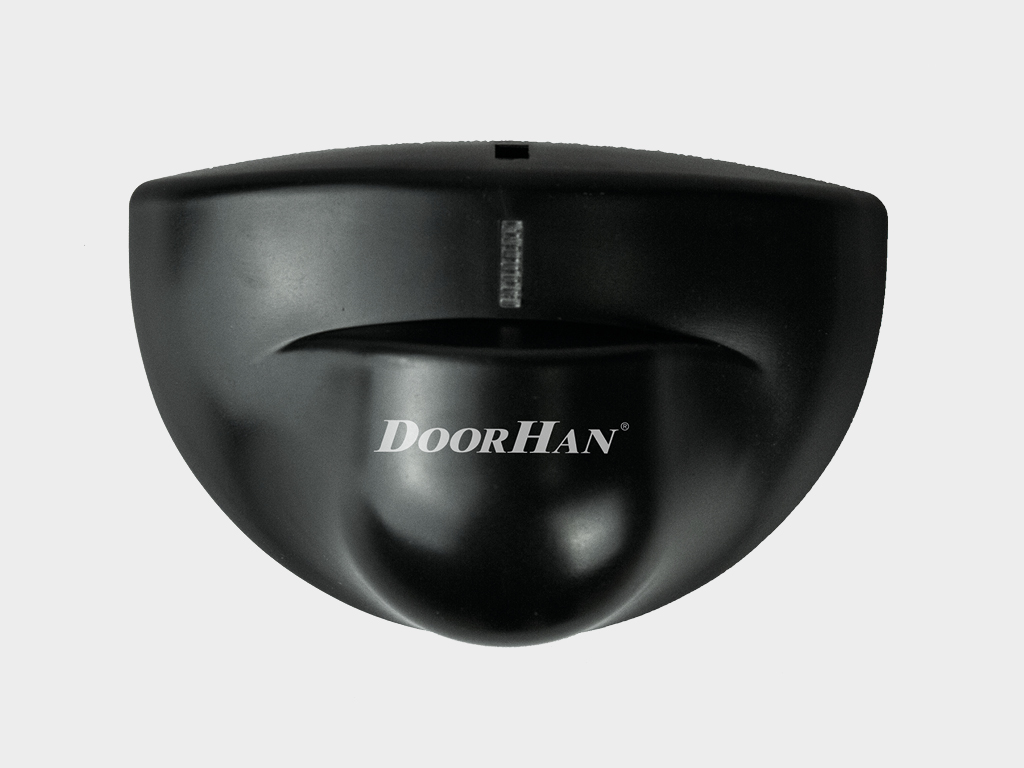

Harakat sensori (art. AD-06, 1 dona)

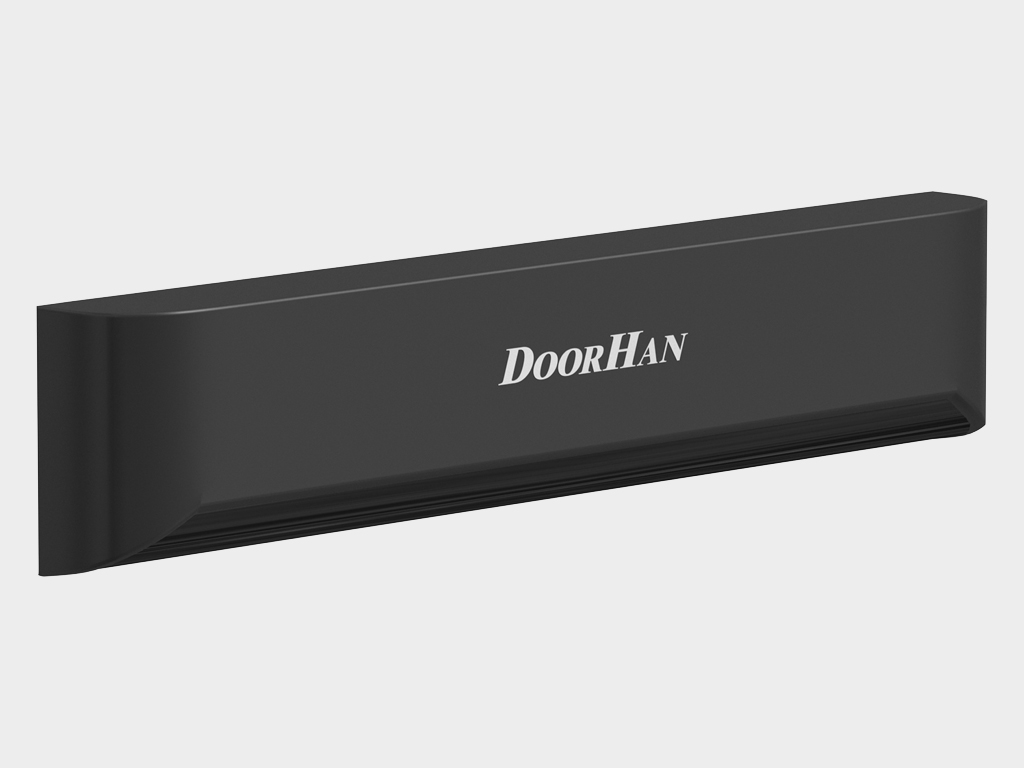

Kompleks harakat va xavfsizlik sensori (art. AD-34, 1 dona)

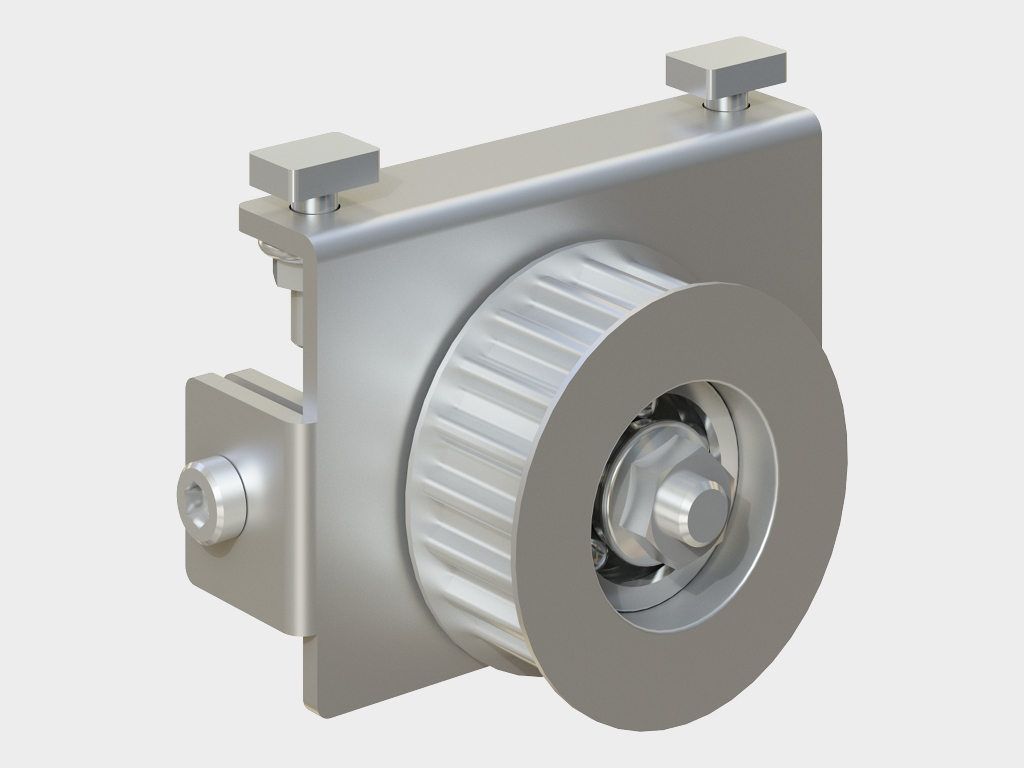

Tortish roliki (art. AD-14SP, 1 dona)

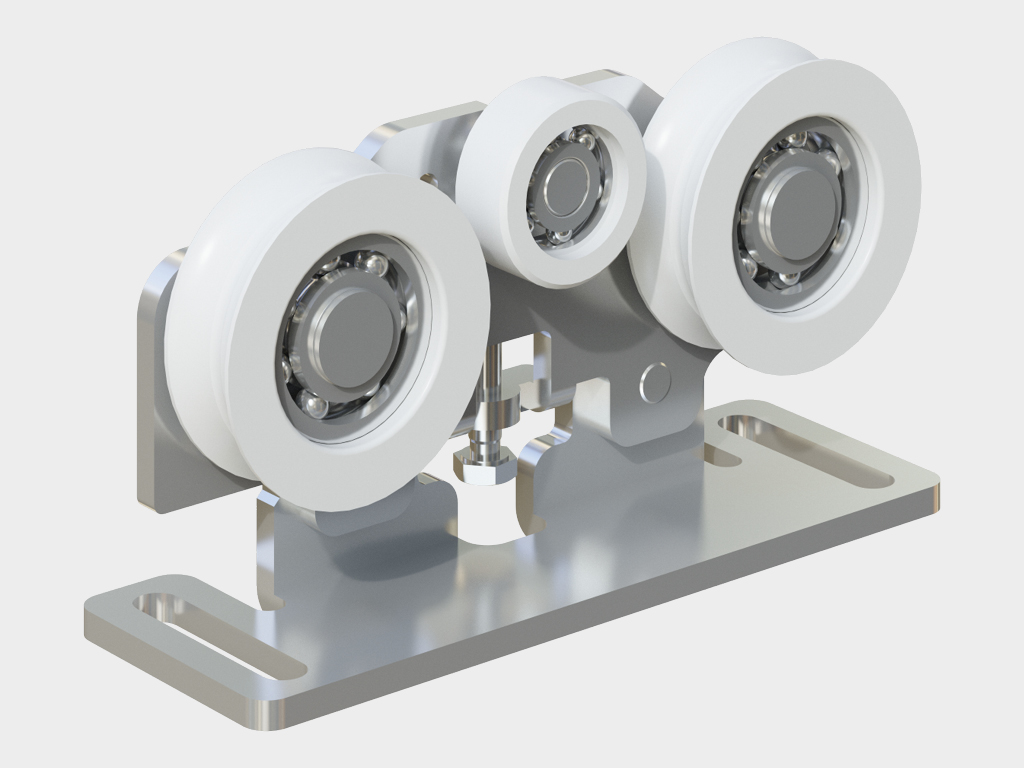

Karretkalar to'plami (art. AD-15SP, 4 dona) AD-SP drayvda

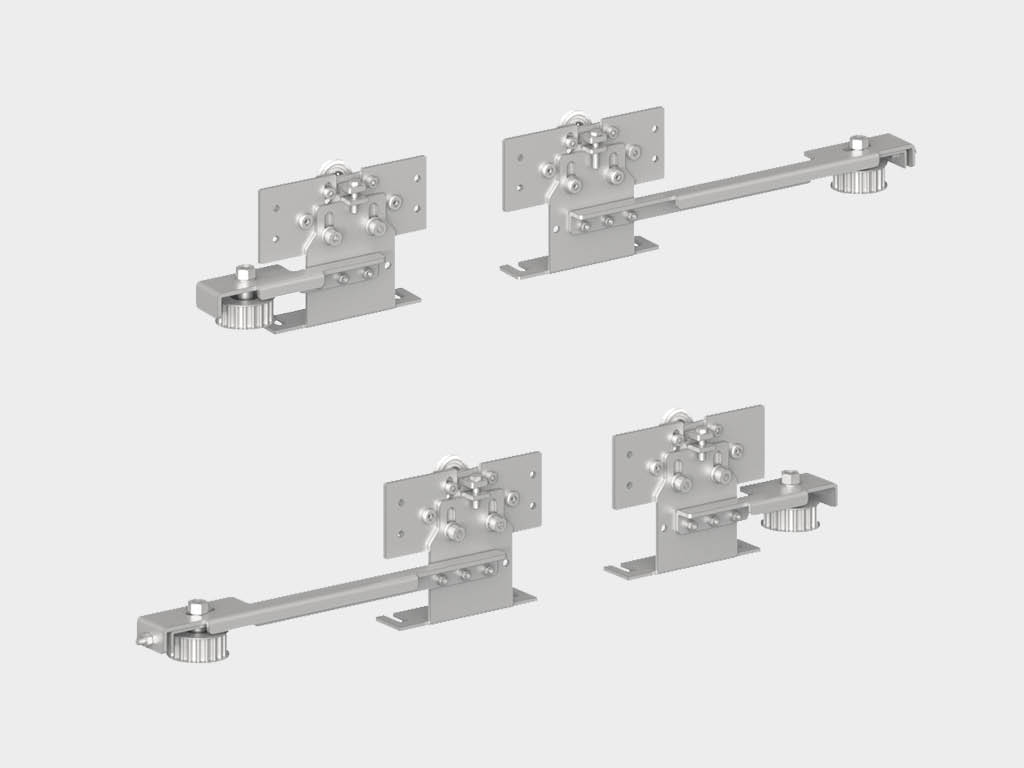

* Karretkalar to'plami (4 dona) tashqi eshiklar uchun AD-SP-TELESCOPE drayvda

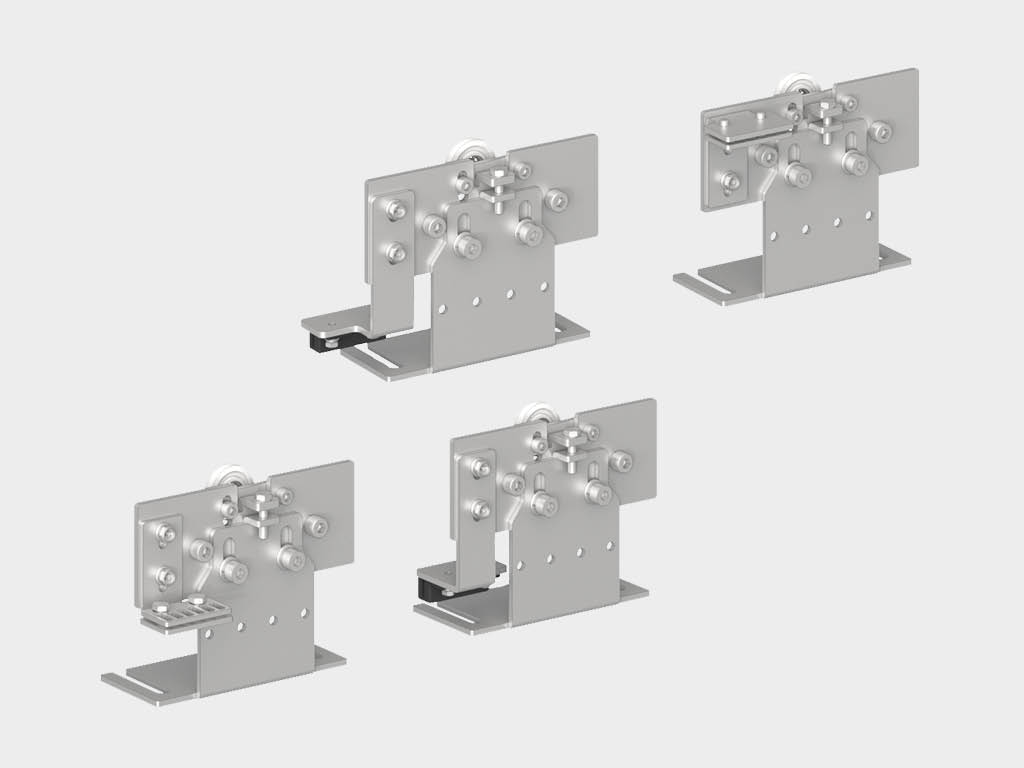

* Karretkalar to'plami (4 dona) ichki eshiklar uchun AD-SP-TELESCOPE drayvda

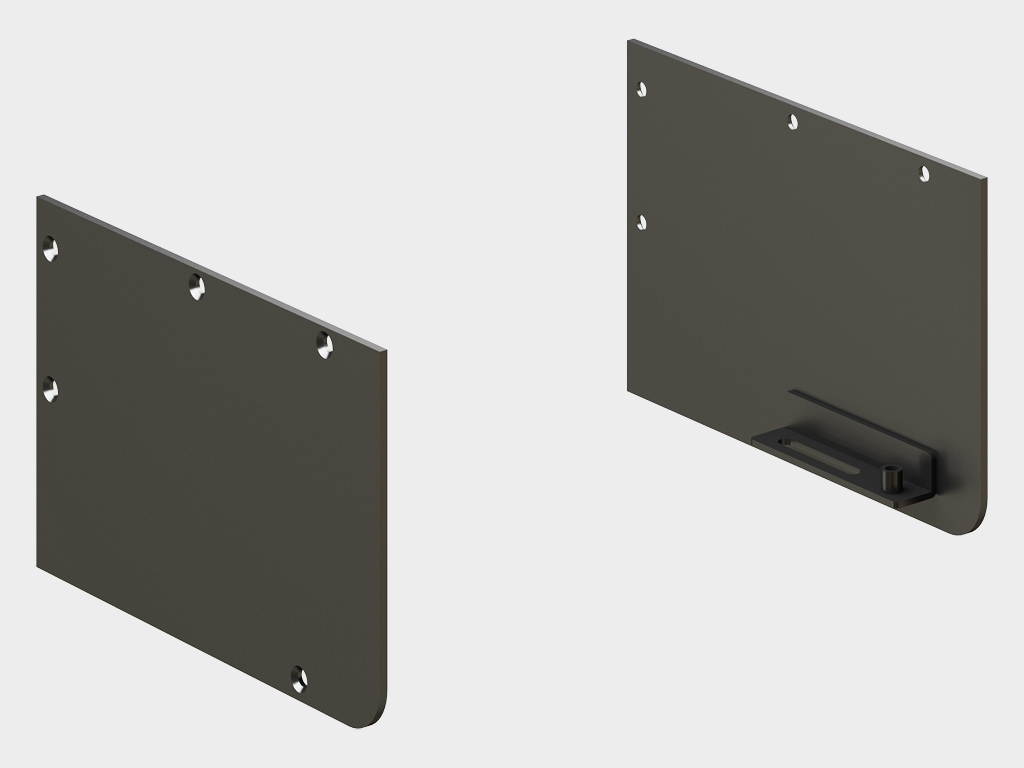

Yon qopqoq to'plami (art. AD-16SP, 2 dona) AD-SP uchun / (art. AD-16SPTel, 2 dona) AD-SP-TELESCOPE uchun

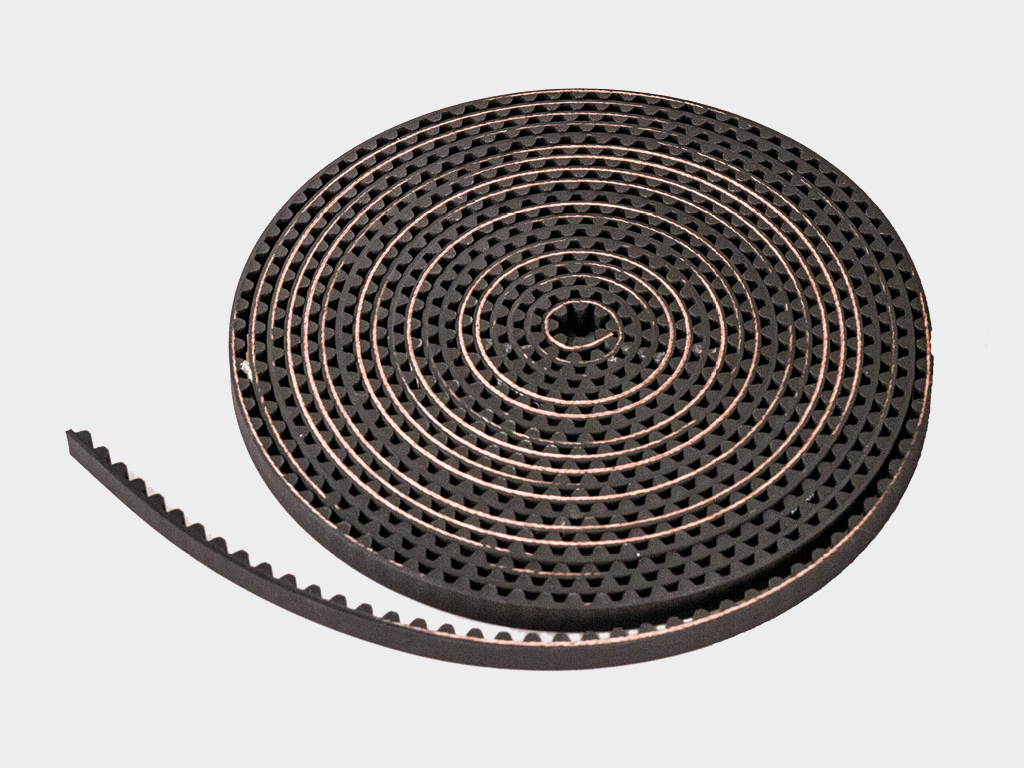

Drayv belbog‘i (art. AD-17, 11 m)

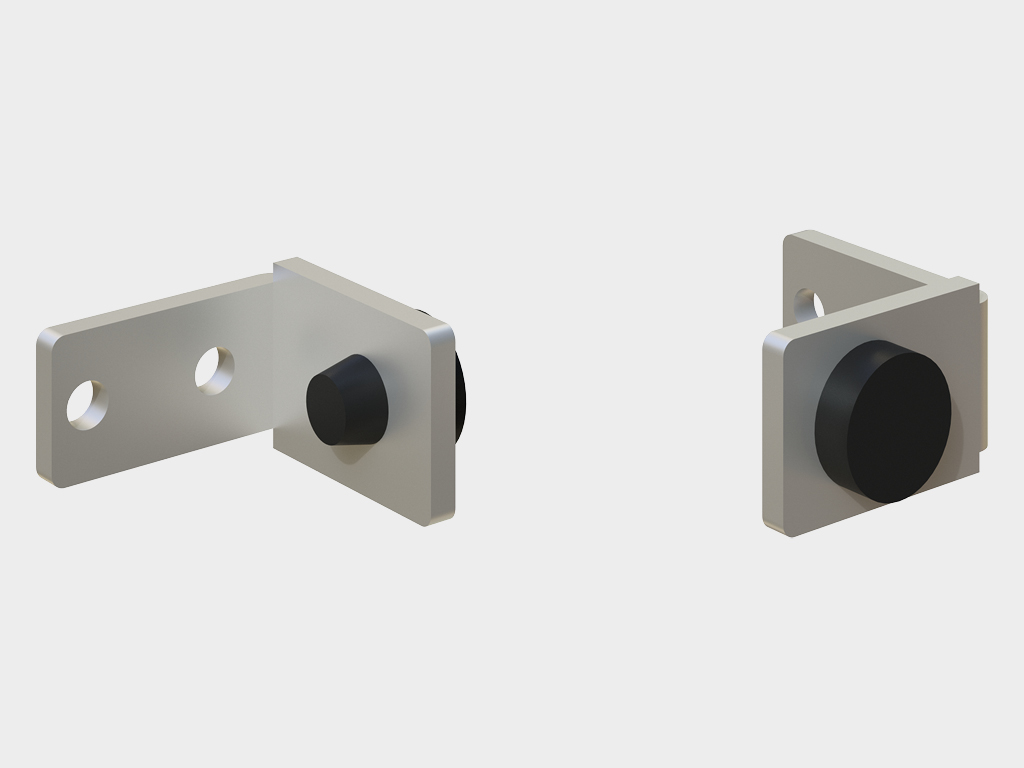

Stoporlar to'plami (art. AD-19SP, 2 dona) AD-SP drayvda

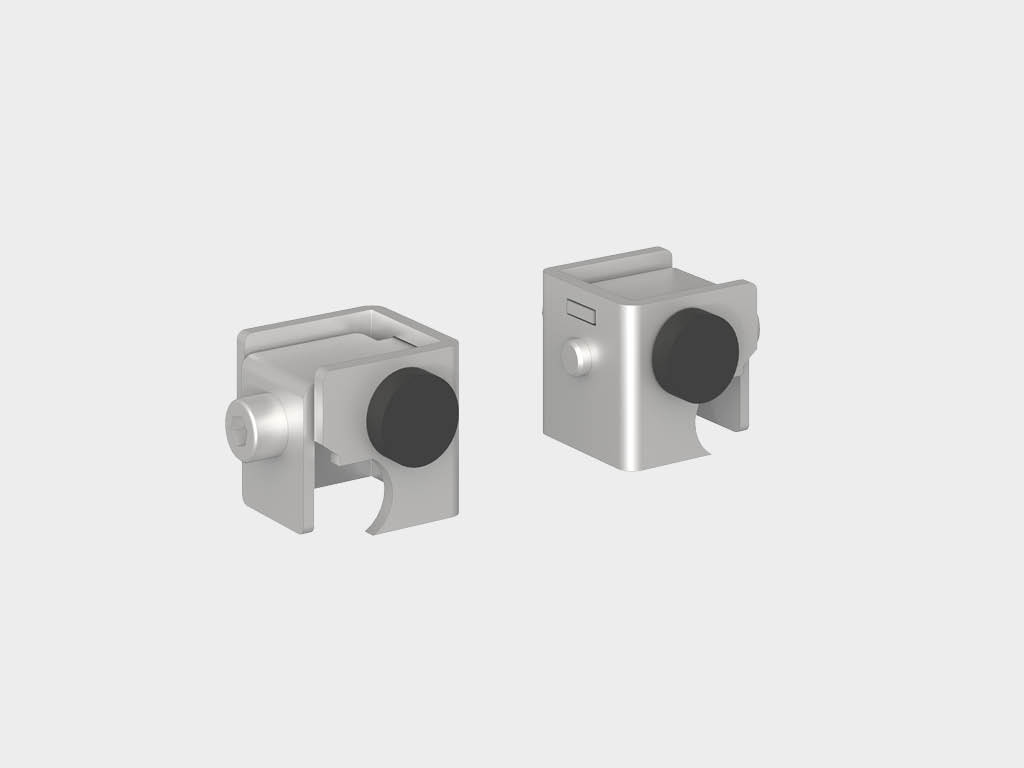

* Stoporlar to'plami (2 dona) AD-SP-TELESCOPE drayvda

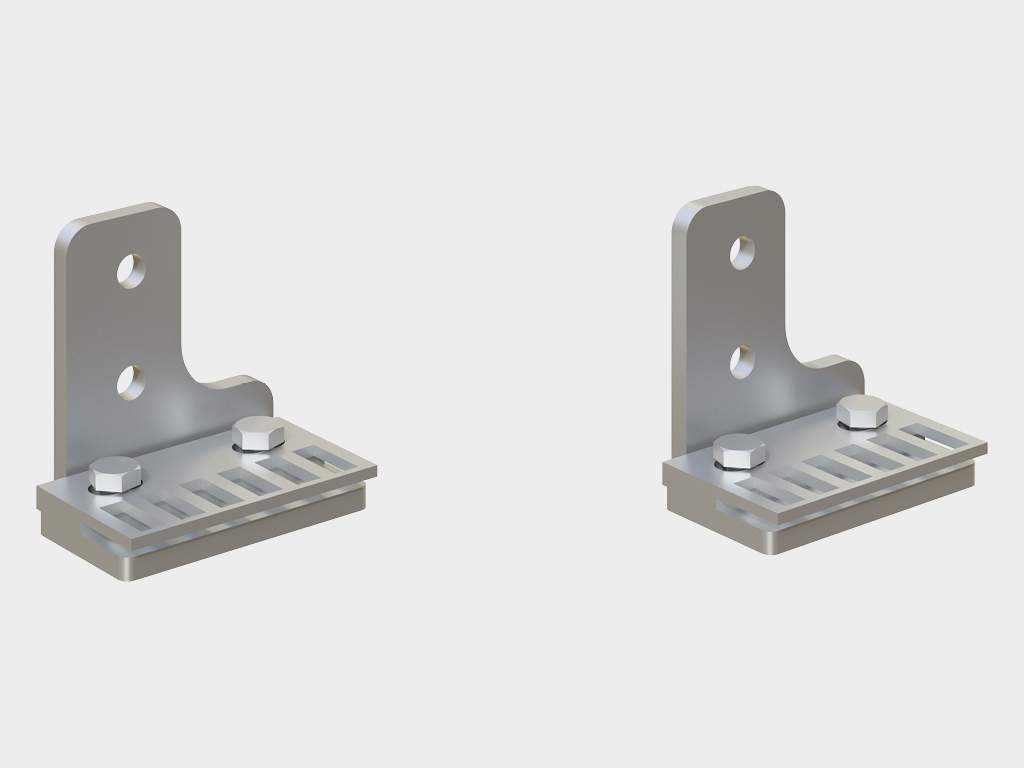

Belbog' ushlagichlari to'plami (art. AD-20SP, 2 dona)

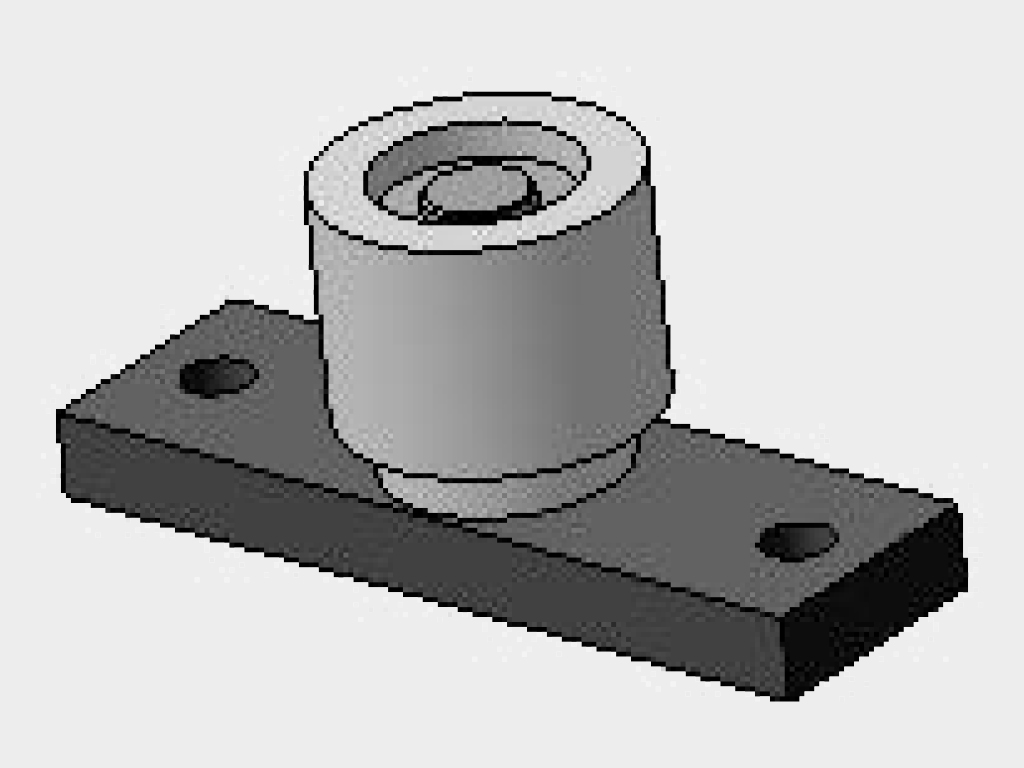

Pastki yo'naltiruvchi (art. TPP-001-32D, 2 dona)

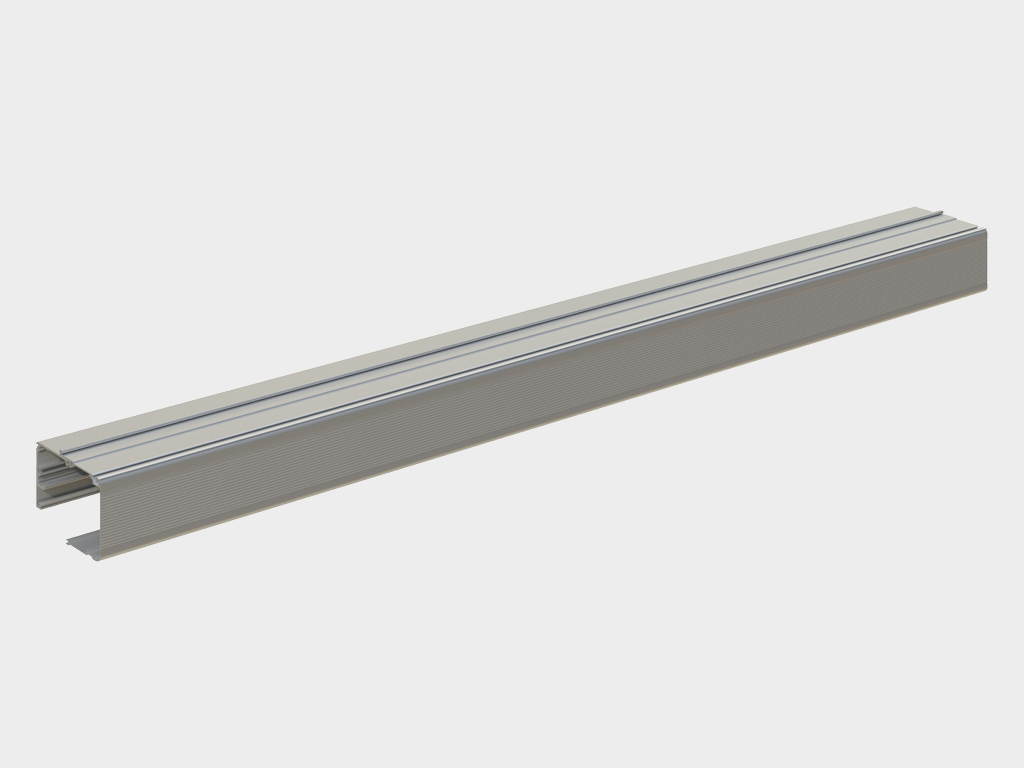

Korob qopqoq bilan (art. AHDS35 2009, 2011, 2012) AD-SP drayvi uchun / (art. AHDS35 2019-2023) AD-SP-TELESCOPE drayvi uchun

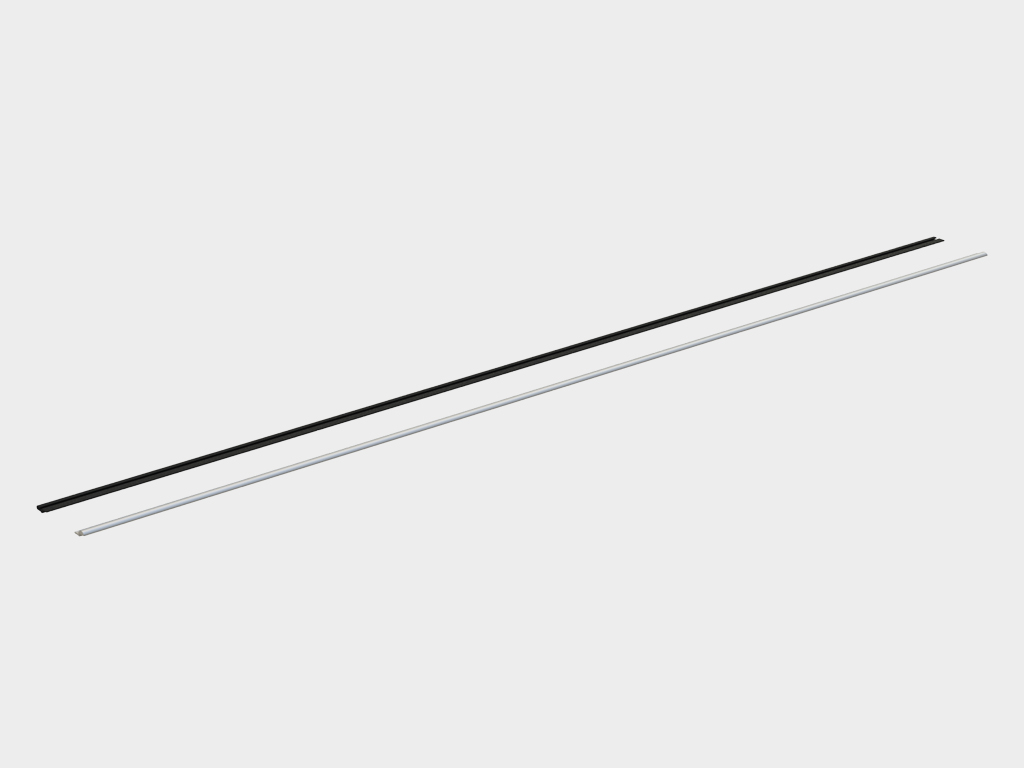

Rel's bilan siquvchi (art. AHDS35 2010 c AD-29) AD-SP drayvi uchun / (art. AHDS35 2023 c AD-29TEL, 2 dona) AD-SP-TELESCOPE drayvi uchun

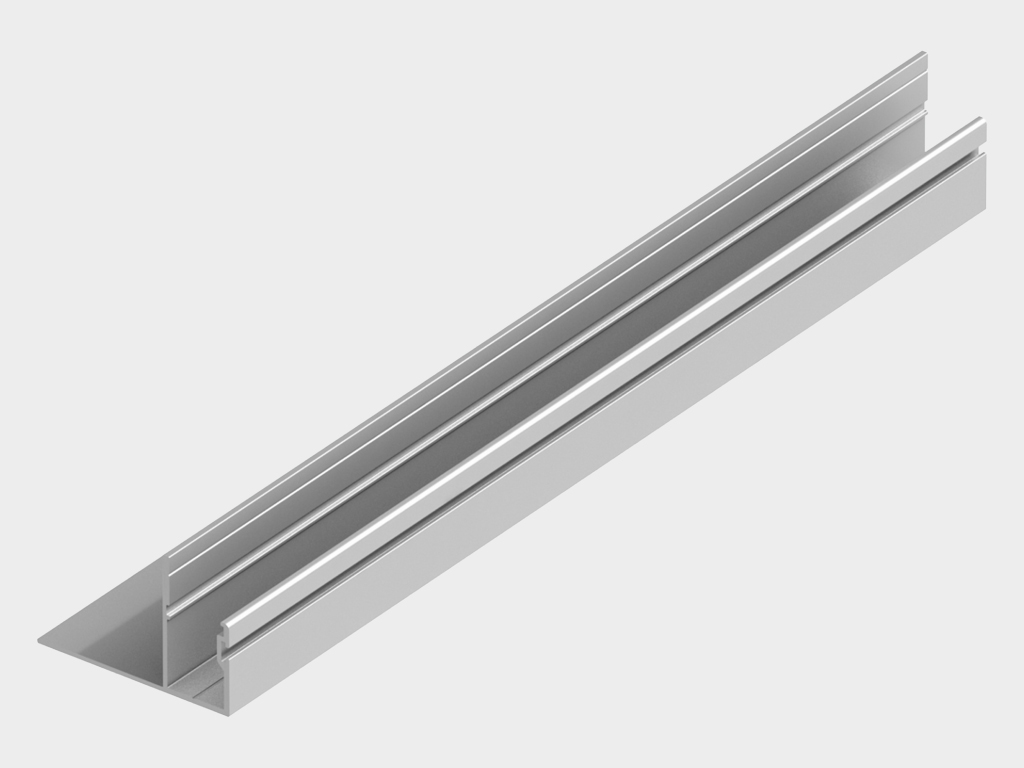

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

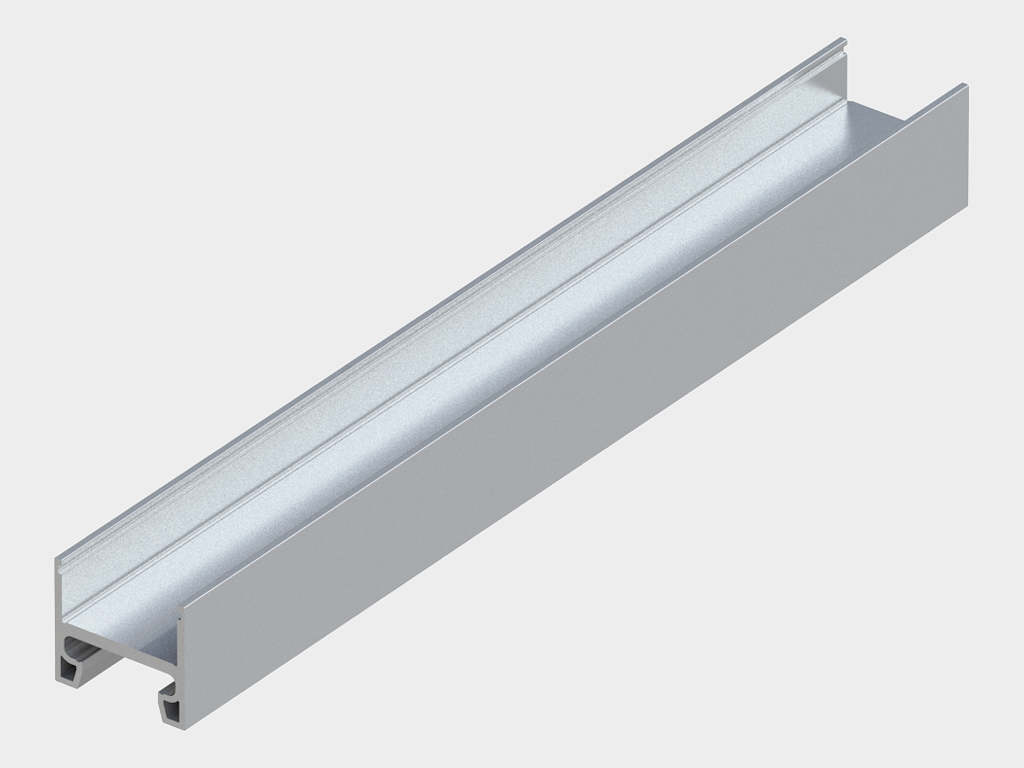

Vertikal eshik profili, uchida kesma 30 × 35 mm (art. AHDS35 0106.FREZ)

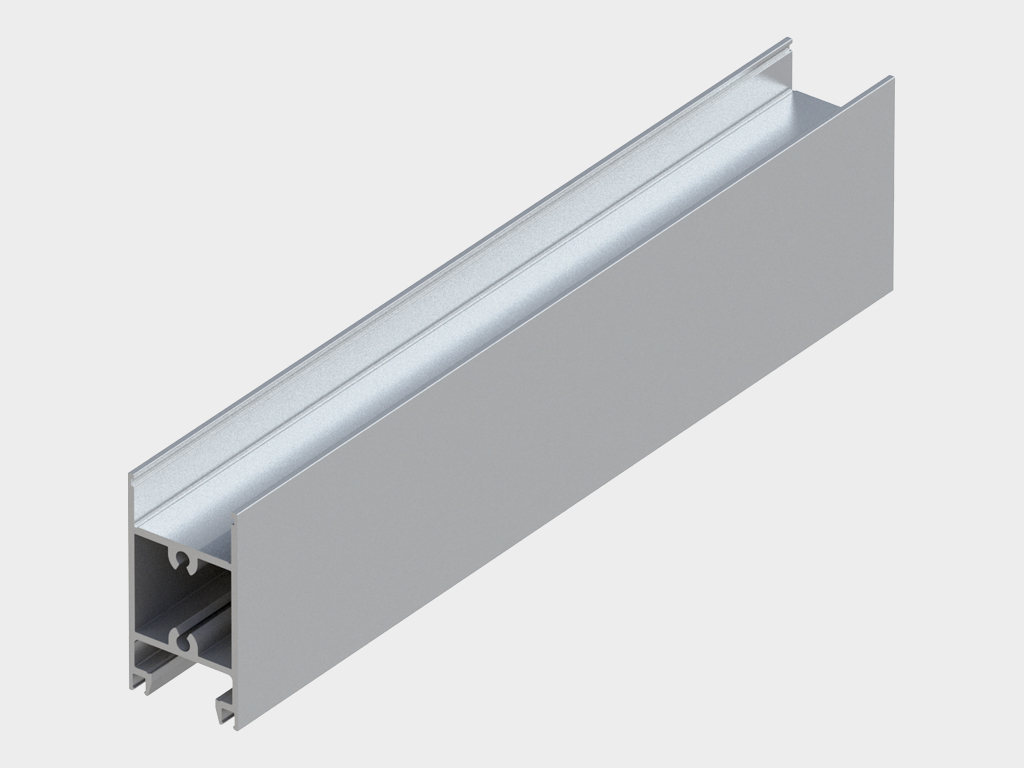

Gorizontal eshik profili 64 × 35 mm (art. AHDS35 0108)

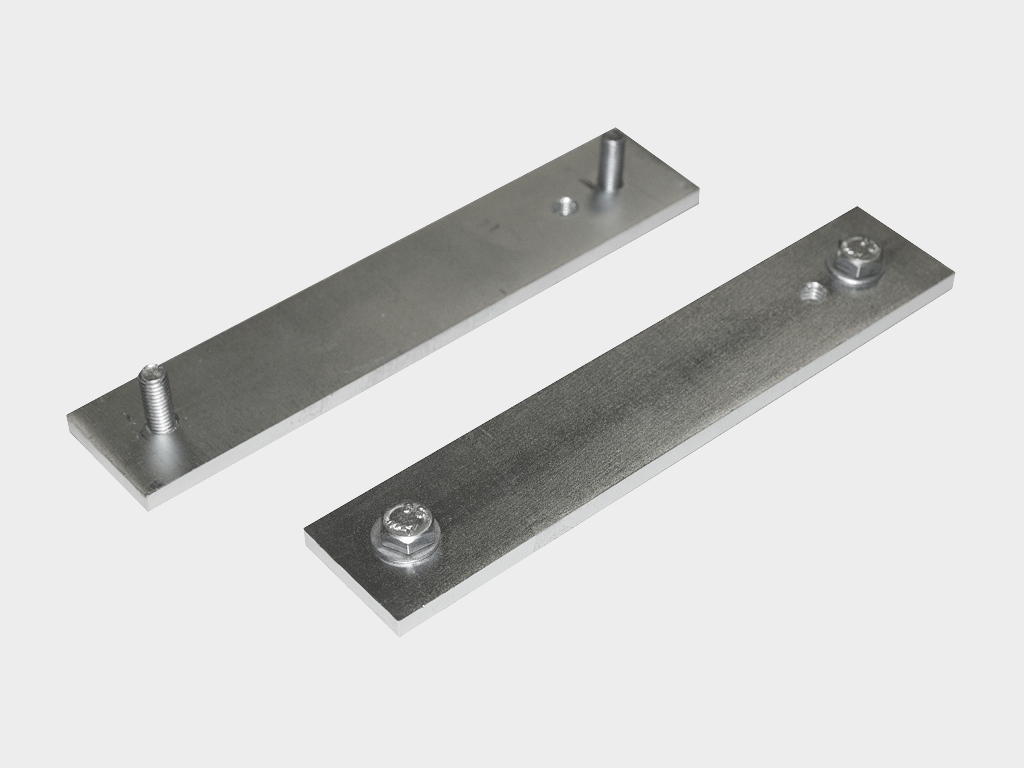

Zaxira plitalari to'plami (art. AD-100KIT, 2 dona)

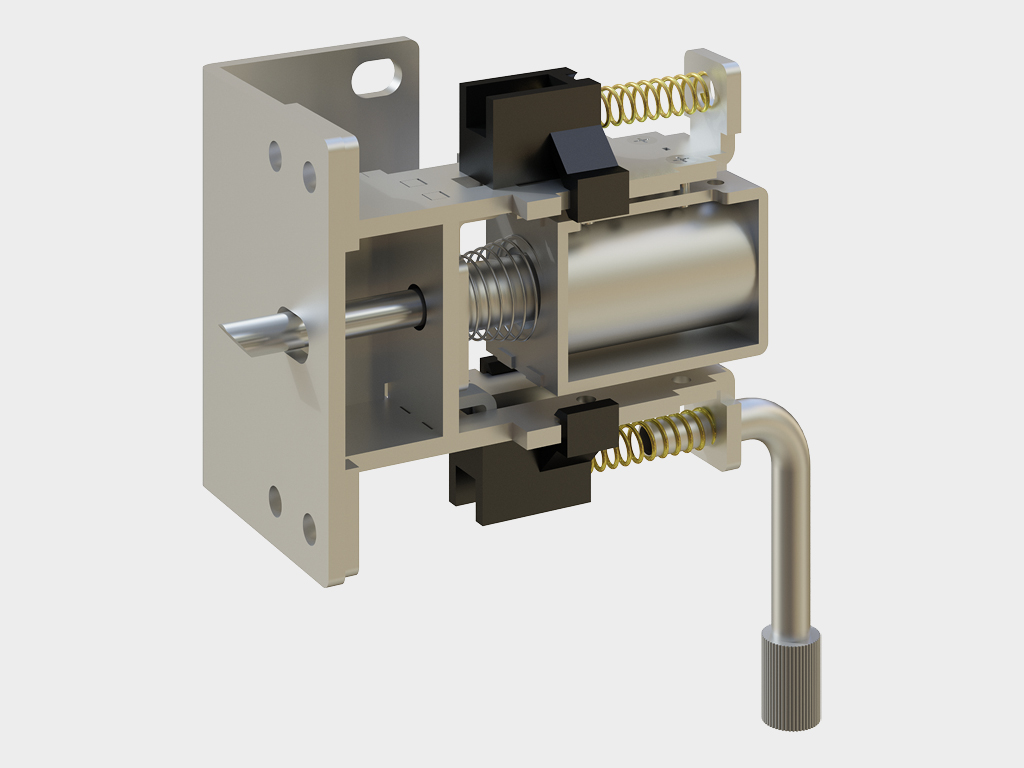

AD-07SP — AD-SP drayvi uchun elektromexanik qulf, ruxsatsiz kirishdan ishonchli himoyani ta'minlaydi / * (art. AD-07SPTEL) AD-SP-TELESCOPE drayvi uchun

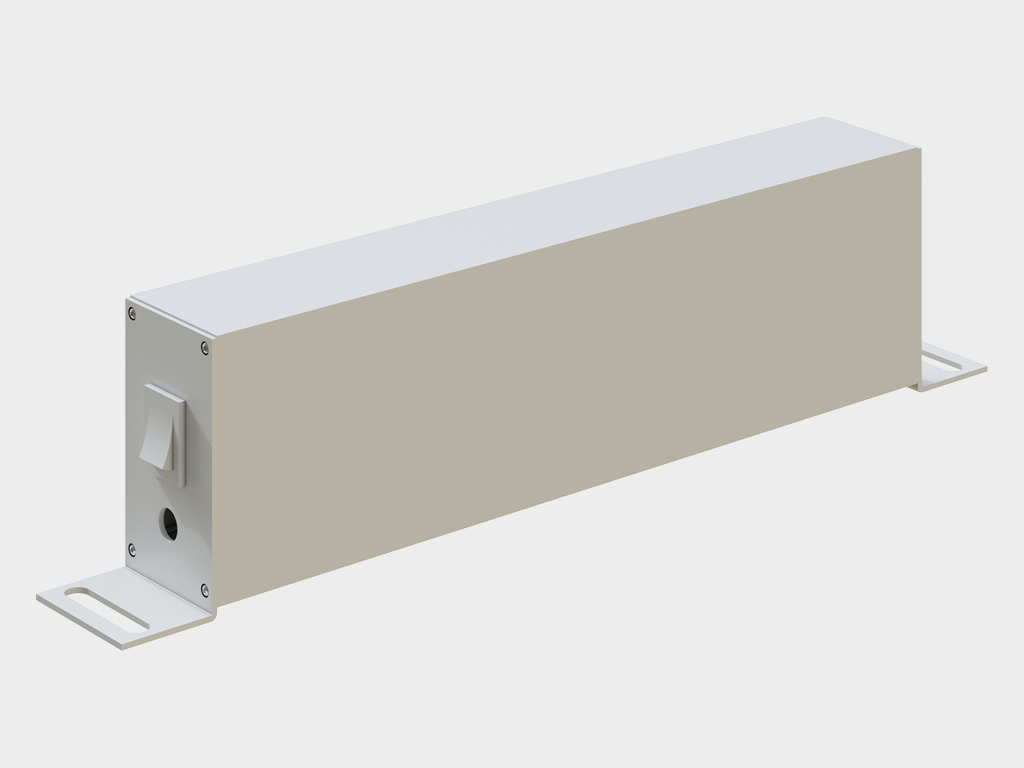

AD-27 — akkumulyator batareyasi (sig‘imi 2,0 A·soat), tashqi quvvat manbaisiz eshikning uzluksiz ishlashini 15–30 daqiqa davomida (170 ta sikl) ta'minlaydi

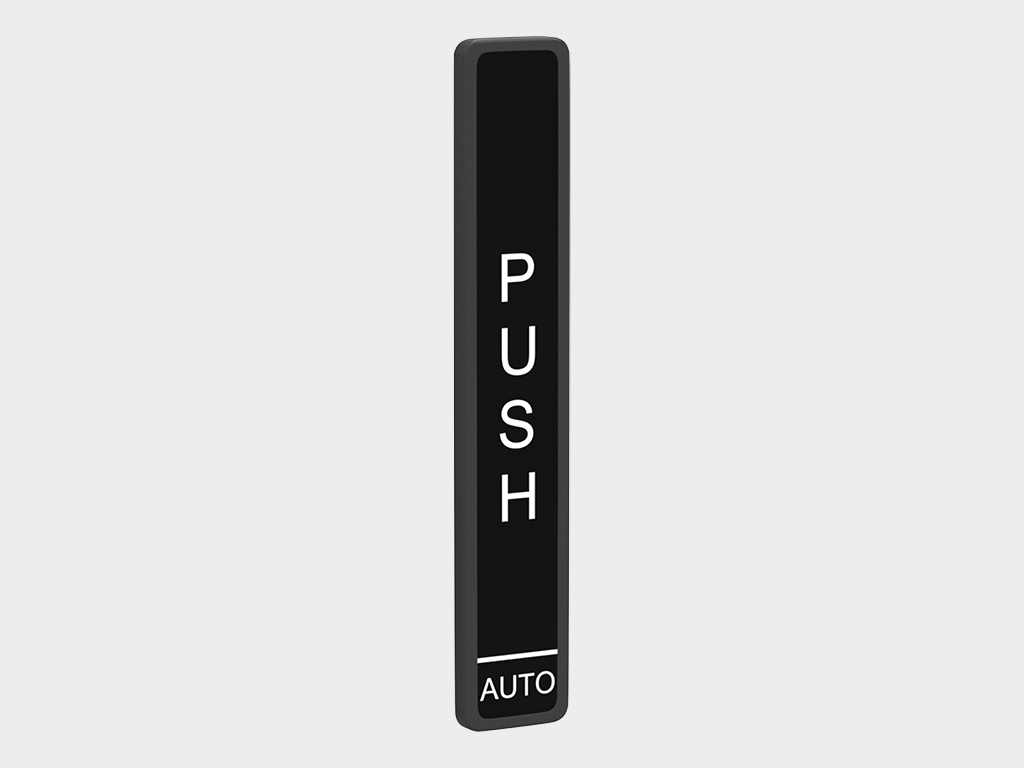

AD-30 — simsiz (tirsak bilan bosiladigan) PUSH tugmasi. Harakat sensori o‘rniga eshikni qo‘lda kontaktli boshqarish uchun ishlatiladi (tugmani bosish orqali eshik ochiladi)

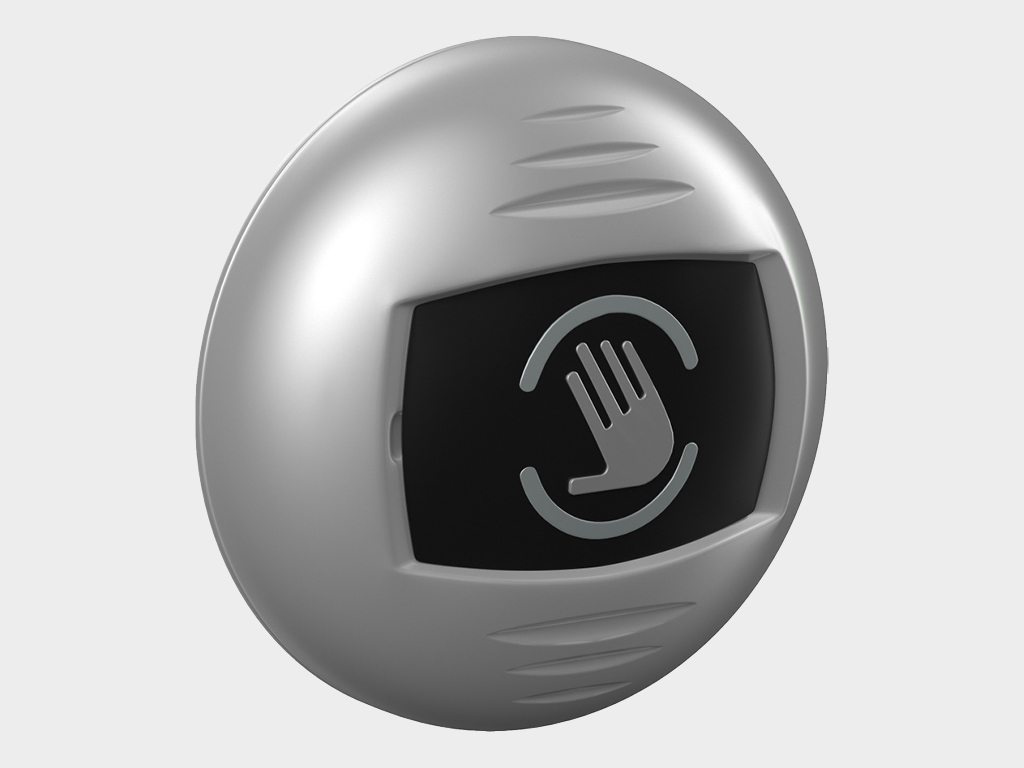

AD-31 — kontaktsiz infraqizil tugma. Harakat sensori o‘rniga eshikni qo‘lda kontaktsiz boshqarish uchun ishlatiladi (1 dan 15 sm gacha masofada)

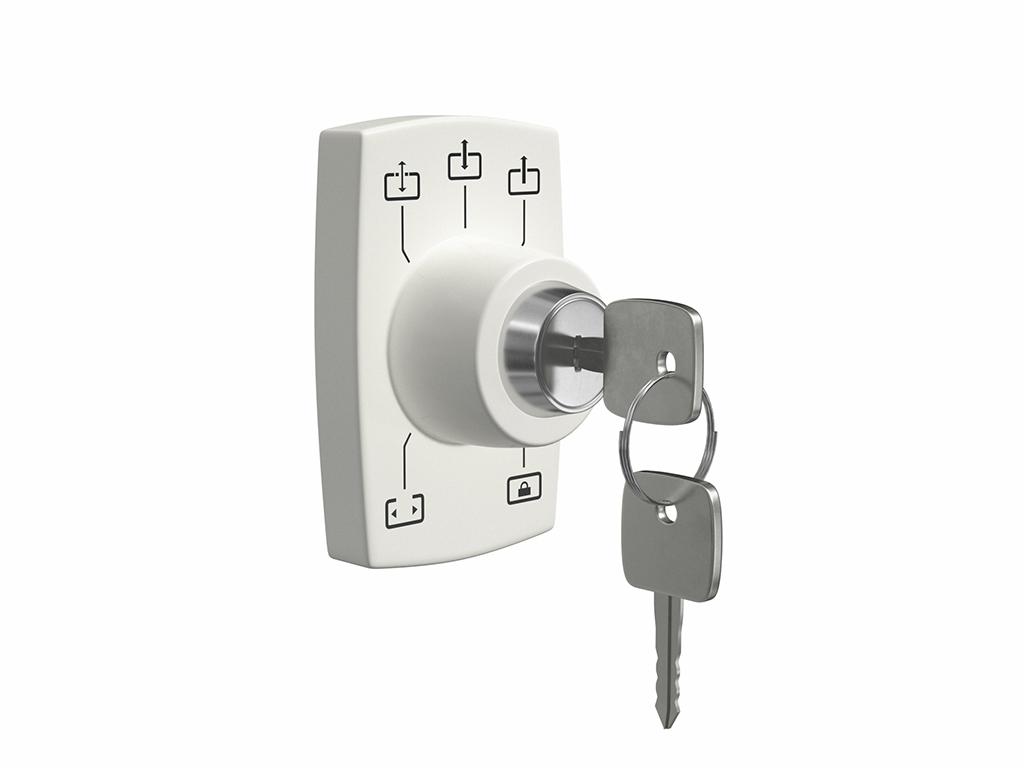

AD-32 — kalitli ish rejimlari o‘zgartirgichi (5 ta rejim). Displeyli rejimlar o‘zgartirgichi o‘rniga qo‘llaniladi va eshikni boshqarishga cheklangan kirishni ta’minlaydi

AD-34 — kompleks harakat va xavfsizlik sensori. Bitta korpusda harakatni aniqlovchi mikroto‘lqinli radar sensorini va o‘tish joyidagi infraqizil xavfsizlik pardasini birlashtiradi

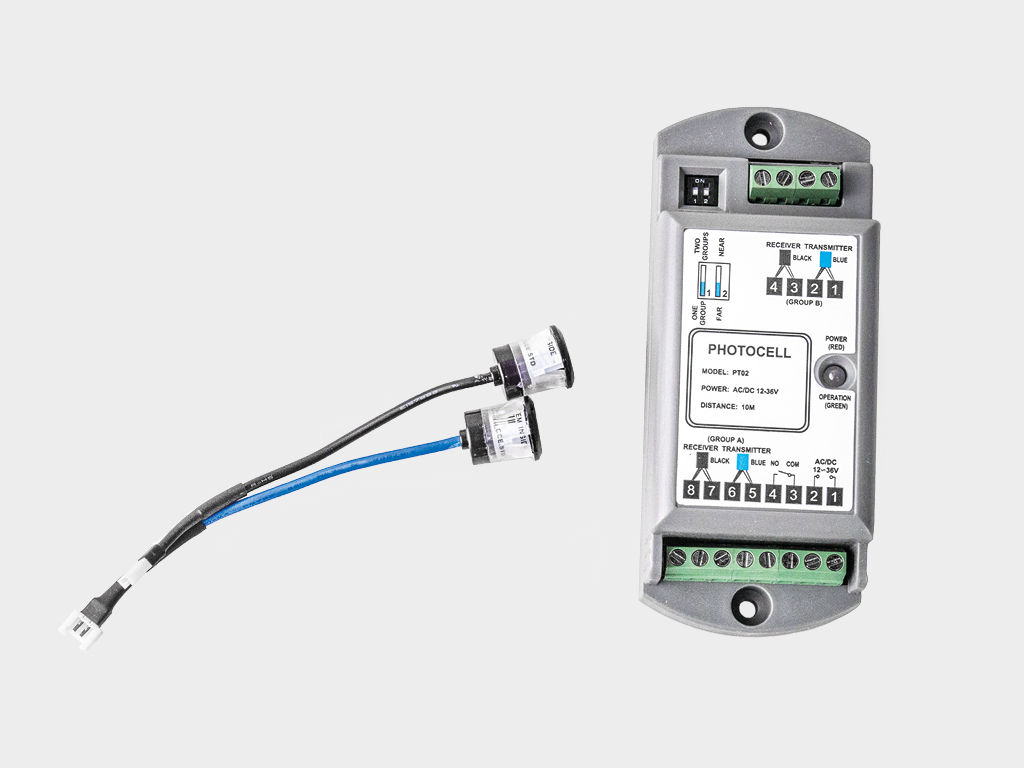

AD-09 — eshik o‘tish joyida xavfsizlikni ta’minlovchi fotoelementlar to‘plami

Technical description

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

2200 dan 4000 gacha

Ширина проема для одностворчатых дверей, мм

1052 dan 2500 gacha

Притолока, мм

shart emas

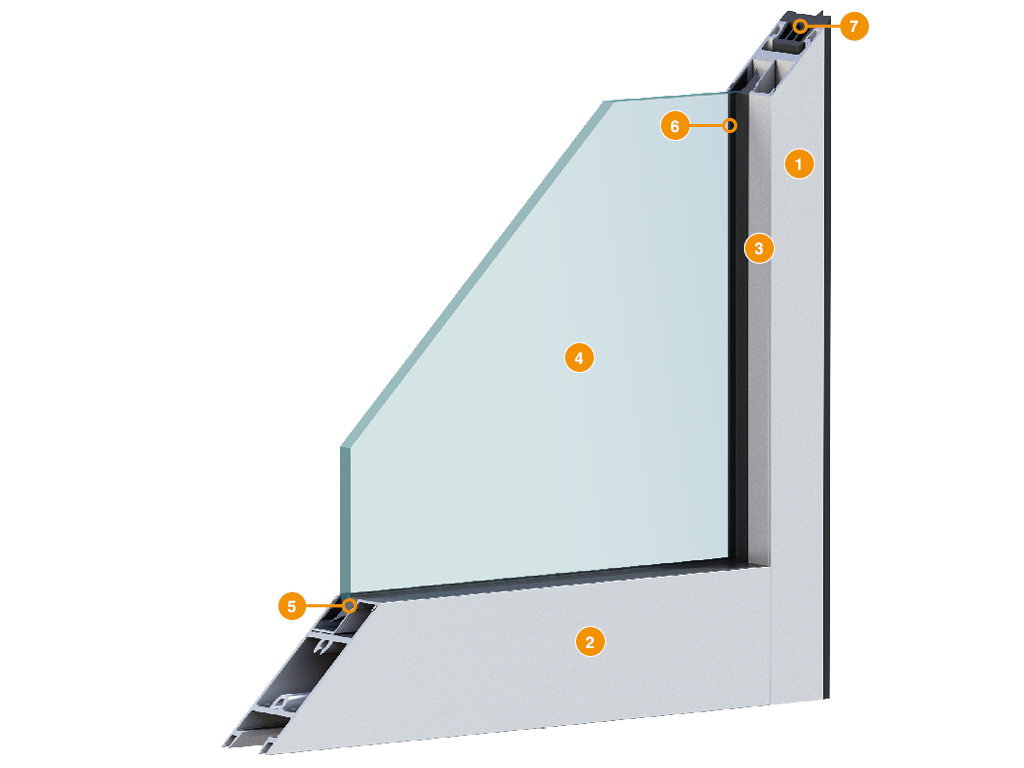

Qanotning vertikal profili
Qanotning gorizontal profili
Shtapik
To‘ldirish 8 mm, 9 mm (shtapik bilan) yoki 24 mm (shtapiksiz)
Ichki siqish
Tashqi siqish
Markaziy siqish

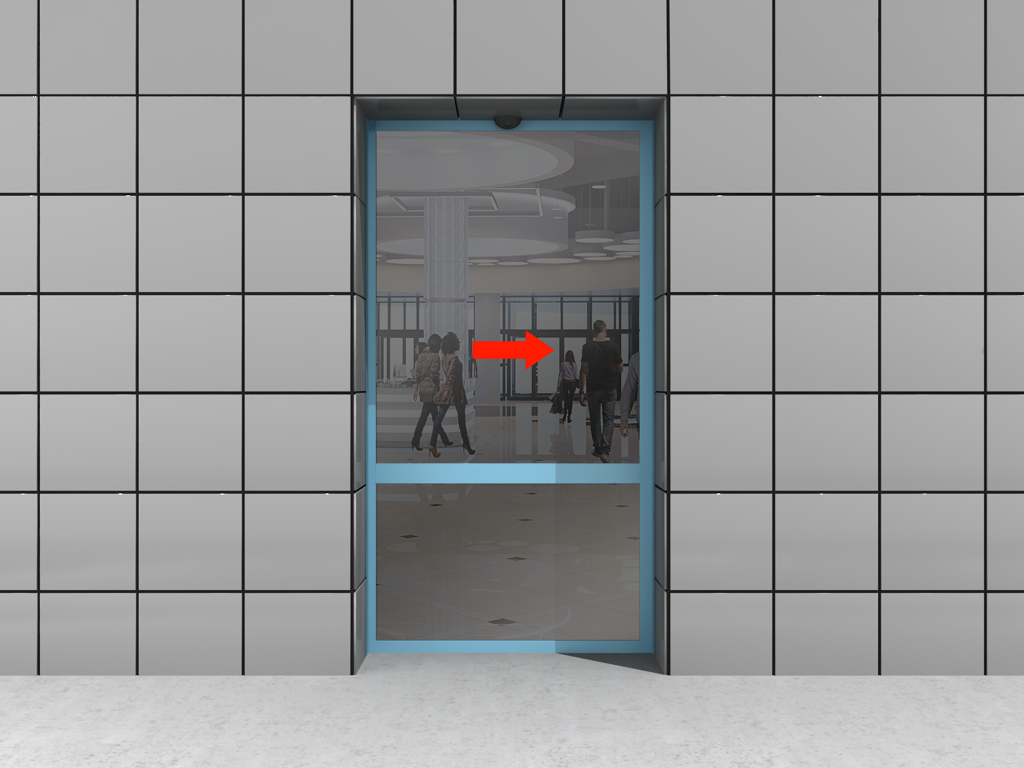

Bitta eshik (chapga ochiladigan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2500 gacha
H, мм Высота проема	3000 gacha

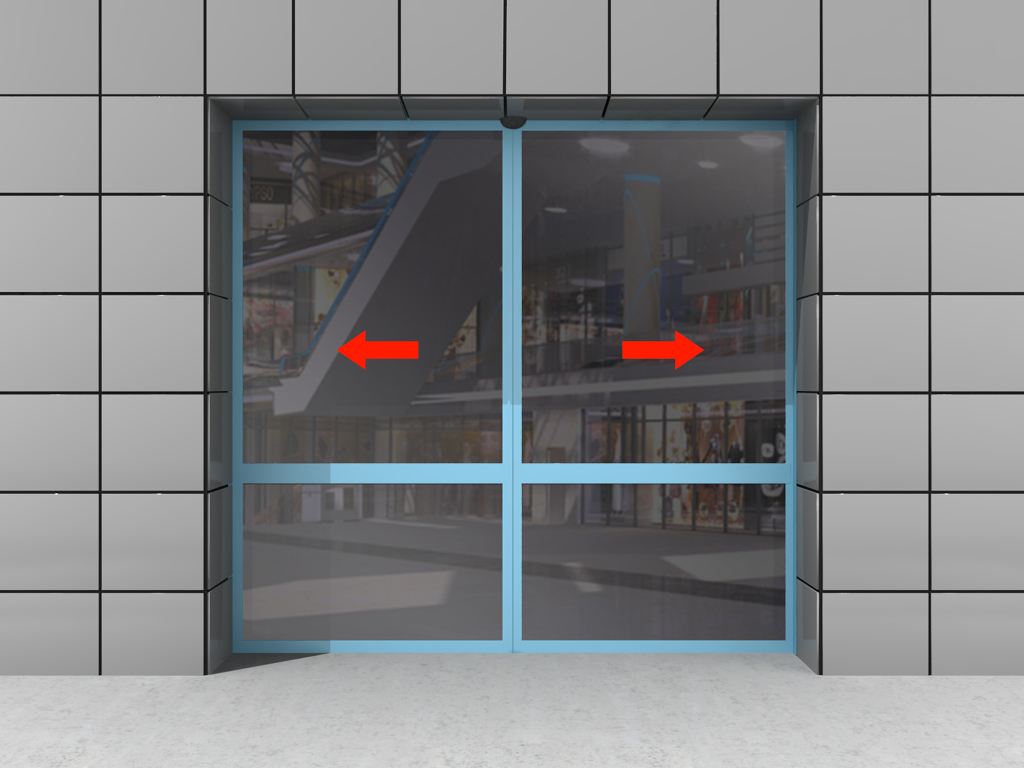

Ikki eshik

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

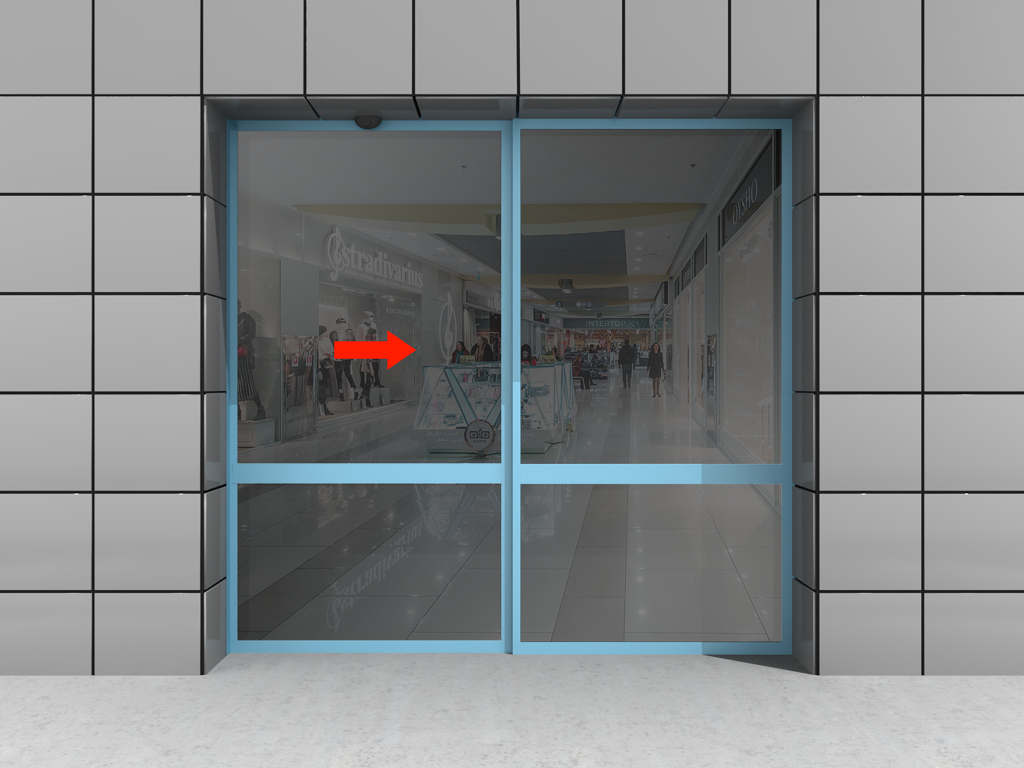

Bitta eshik, bitta harakatsiz qism bilan (chapga ochiladigan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5000 gacha
H, мм Высота проема	3000 gacha

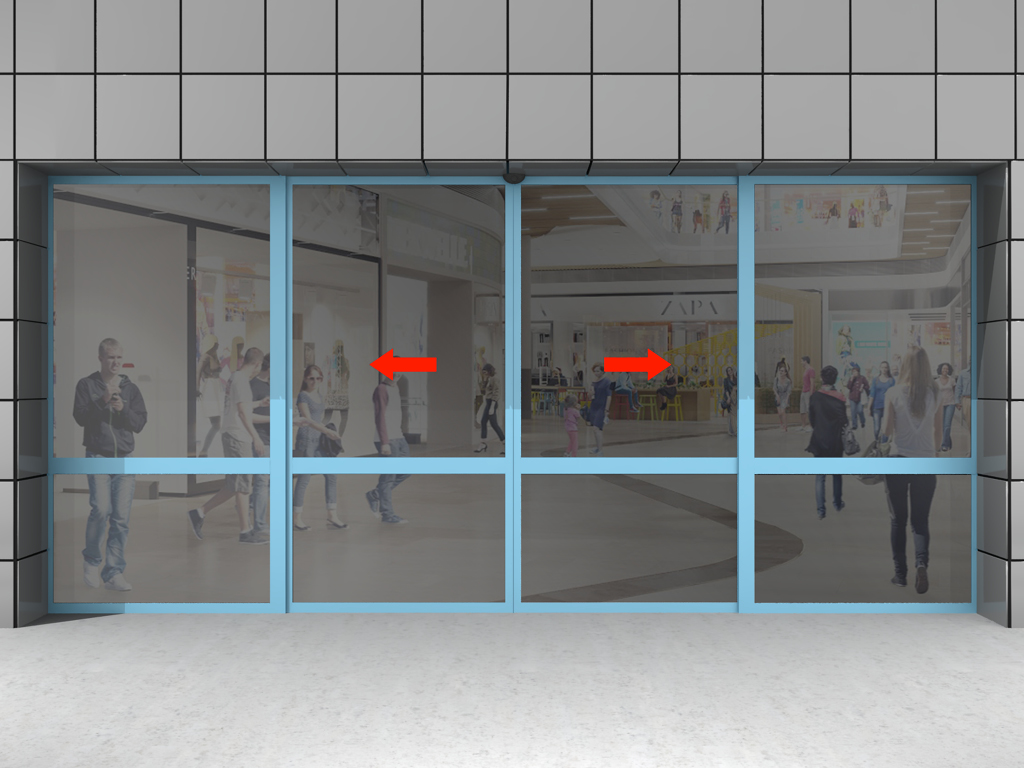

Ikki eshik, ikkita harakatsiz qism bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	6000 gacha
H, мм Высота проема	3000 gacha

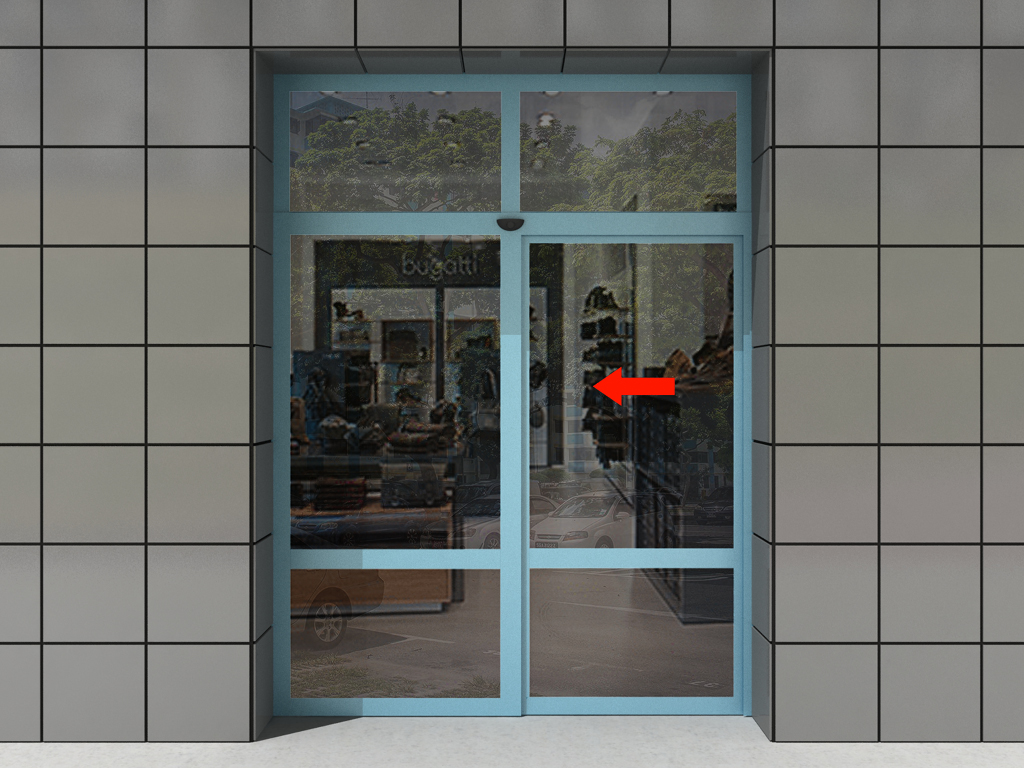

Bitta eshik, bitta harakatsiz qism va framoqa bilan (o‘ngga ochiladigan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1184 dan 6200 gacha
H, мм Высота проема	2200 dan 4000 gacha
W, мм Ширина прохода	700 dan 3000 gacha
K, мм Высота прохода	1800 dan 3000 gacha

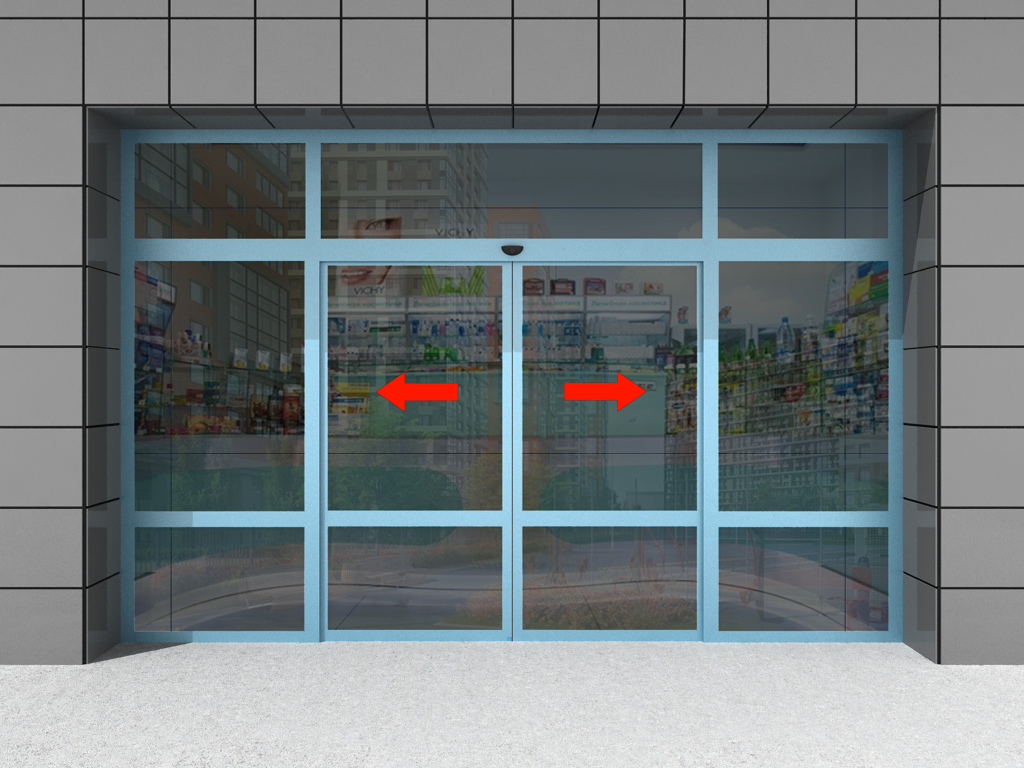

Ikki eshik, ikkita harakatsiz qism va framoqa bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1806 dan 6200 gacha
H, мм Высота проема	2200 dan 4000 gacha
W, мм Ширина прохода	1000 dan 3000 gacha
K, мм Высота прохода	1800 dan 3000 gacha

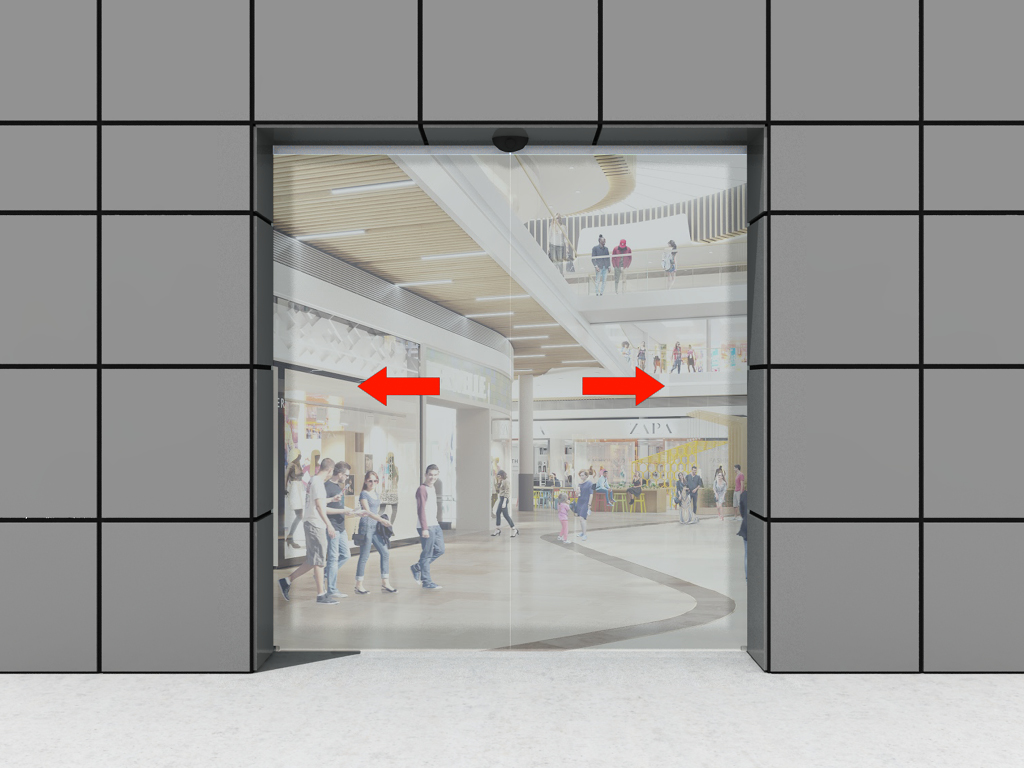

Ikki eshik, ikkita to'liq shishali qism bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

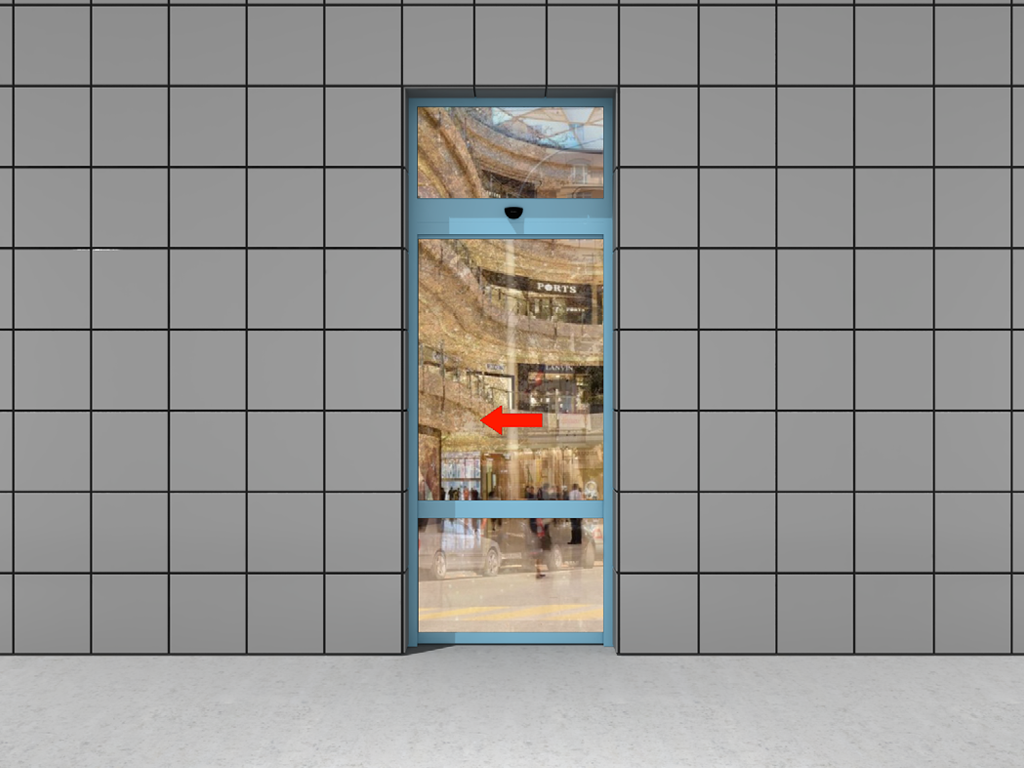

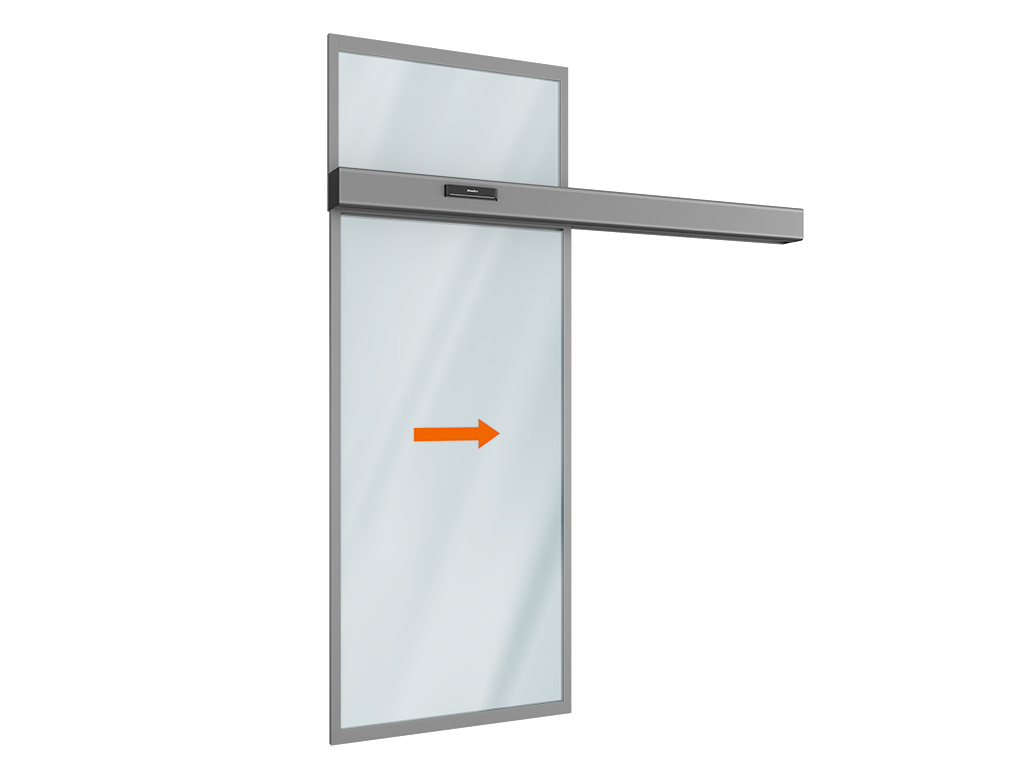

Bitta eshik va framoqa bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1052 dan 2500 gacha
H, мм Высота проема	2200 dan 4000 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8, 9 yoki 24	Yengillashtirilgan eshik qismi
Максимальная высота, м	4
Максимальный вес створки, кг.	200/180	Bitta eshikli eshik / ikki eshikli eshik
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Doimiy va sutkalik o'tish uchun mo‘ljallangan

1. Eshikni elektrdrayv bilan o‘rnatishda, uni xonadan tashqarida, ko‘cha tomonidan o‘rnatish qat'iyan taqiqlanadi.

2. Eshiklarning qo‘lda ochilishi va yopilishi faqat favqulodda holatda (elektr energiyasi yo‘qligida) yoki sozlash ishlari davomida amalga oshiriladi.

3. Eshik qismalarini qo‘lda ochish va yopishda katta kuch ishlatish tavsiya etilmaydi. Eshik qismalarini keskin itarish orqali ochish taqiqlanadi.

4. Bolalar va hayvonlarning eshik qismalarini ochish/yopish zonasida uzoq vaqt bo‘lmasligiga e'tibor bering.

5. Qattiq taqiqlanadi: qulflangan eshiklarni qo‘llar bilan ochishga urinish, harakatlanuvchi eshik qismi va pol orasiga barmoq yoki boshqa buyumlarni tiqish, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshik qismalariga o‘tishda zarba bermang va ularning ochilishi yoki yopilishiga to‘sqinlik qilmang. Eshik qismalarining harakat zonasida yugurish yoki turish taqiqlanadi.

7. Eshik qismalari harakatlanayotgan paytda ularning yo‘lida tashqi buyumlar yoki axlatning yo‘qligiga e'tibor bering: bular eshik qismalarining egilishiga, qulflanishiga va eshik avtomatikasining nosozligiga olib kelishi mumkin.

8. Polga o‘rnatilgan yo‘naltilarni va karretkalar roliklarini ifloslantirmang, chunki bu eshik qismalarining silliq harakatini buzishi, qulflanishi va elektrdrayvning nosozligiga olib kelishi mumkin.

9. Avtomatik eshik qismalari eshik o‘tish joyi bo‘ylab yo‘naluvchi relsda silliq harakatlanishi, eshikni ochish/yopish siklida qismalar to‘liq ochilgan yoki yopilgan holatga yetganda to‘xtashni ta'minlashi kerak.

10. Eshikni xavfsizlik elementlari, masalan, fotoelementlar yoki IK-parda o‘rnatilmasdan ishlatish qat'iyan taqiqlanadi.

Упаковка в картон	Характеристики упаковки
	Drevesin padon, pastki qismida polyuretan bloklari bilan. Profilar g‘ofrokarton varaqlariga o‘ralgan va PP lenta bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Pakuvka, pufakchali plyonka bilan o‘ralgan va logotipli skotch bilan mustahkamlangan profillardan iborat. Bir pakuvka profillari og‘irligi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Pufakchali plyonkaga o‘ralgan profil paketlarini poliuretan ramkali paletaga joylashtirib, skotch bilan mustahkamlashadi

Qo‘shimcha tavsif print

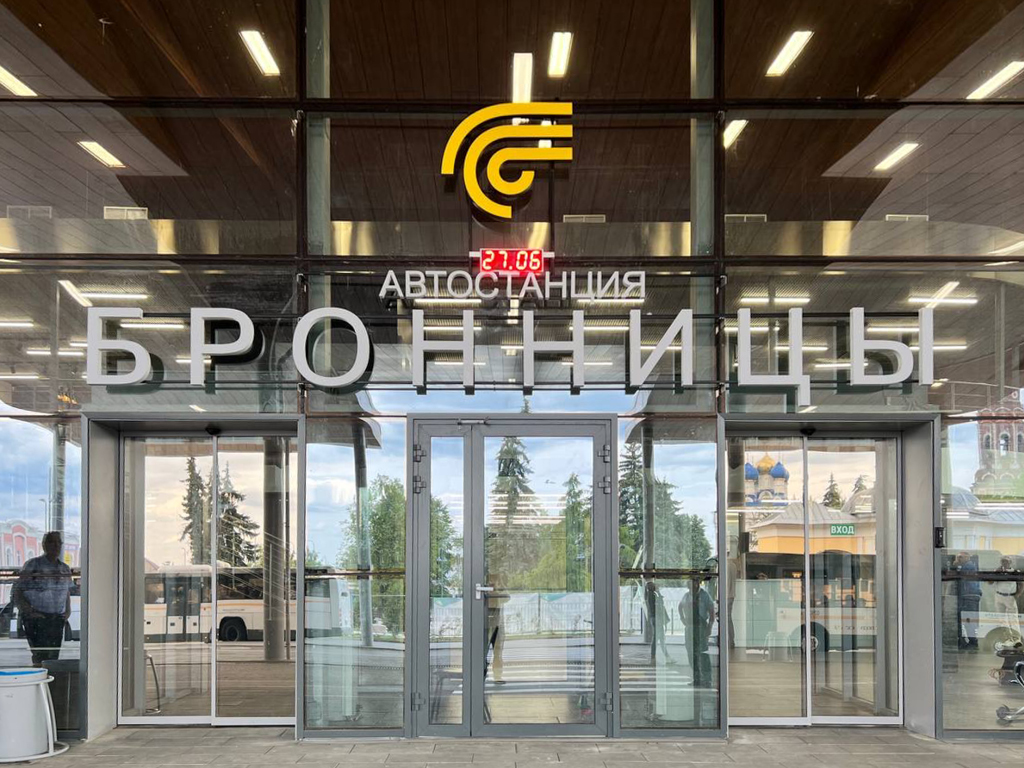

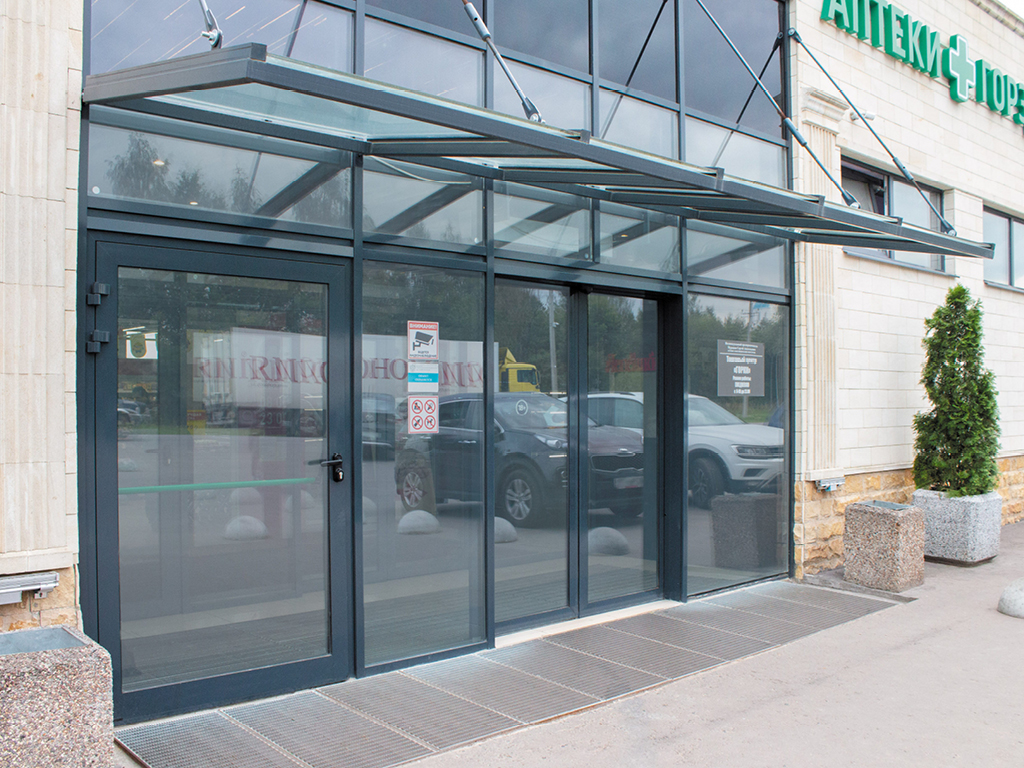

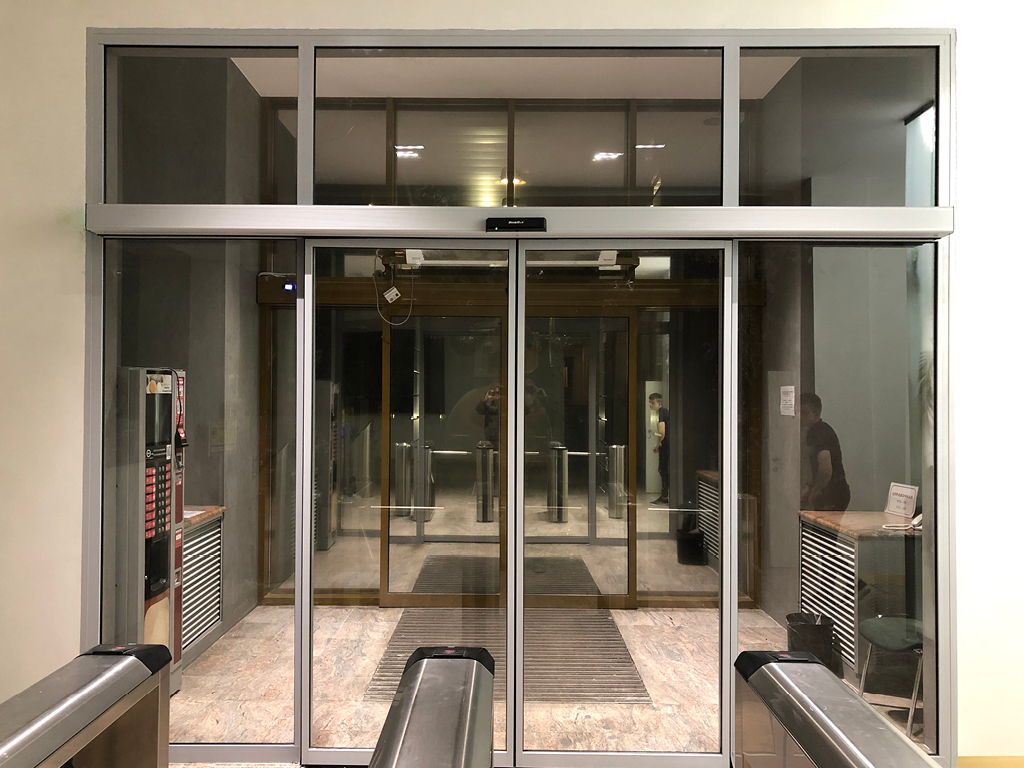

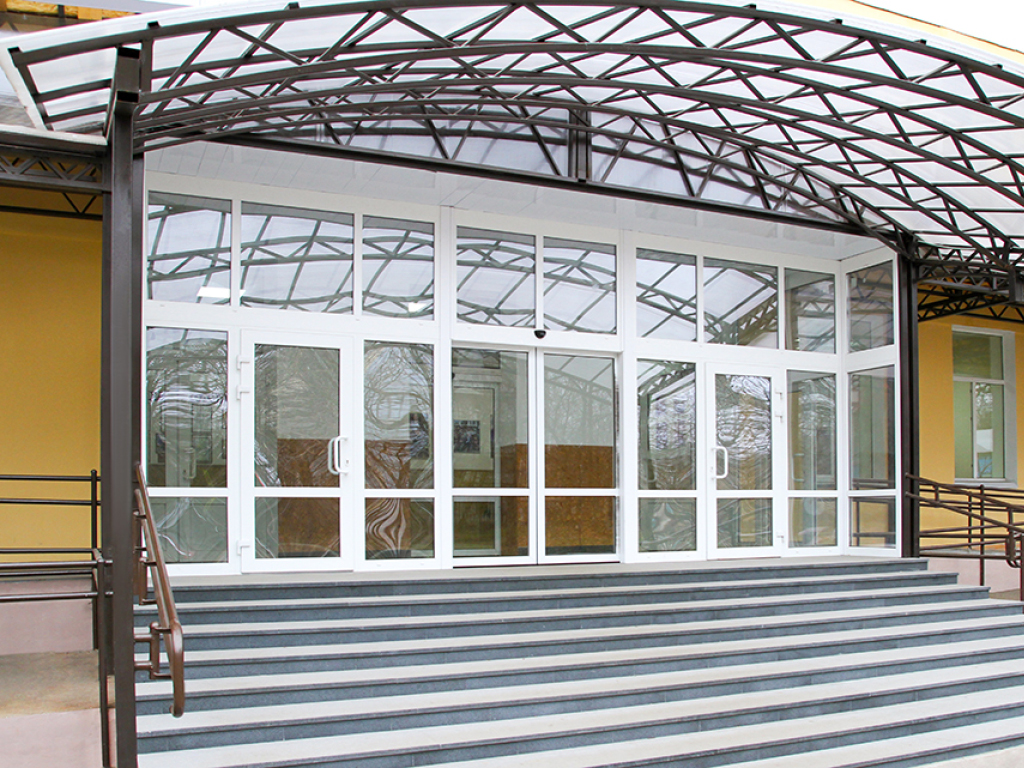

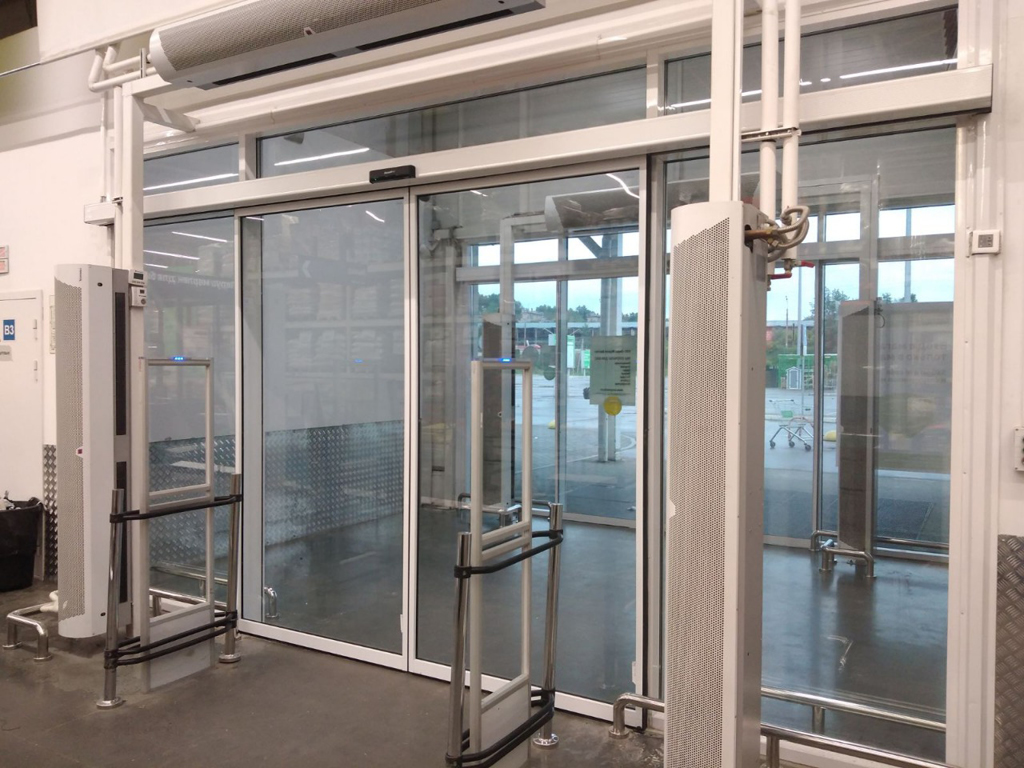

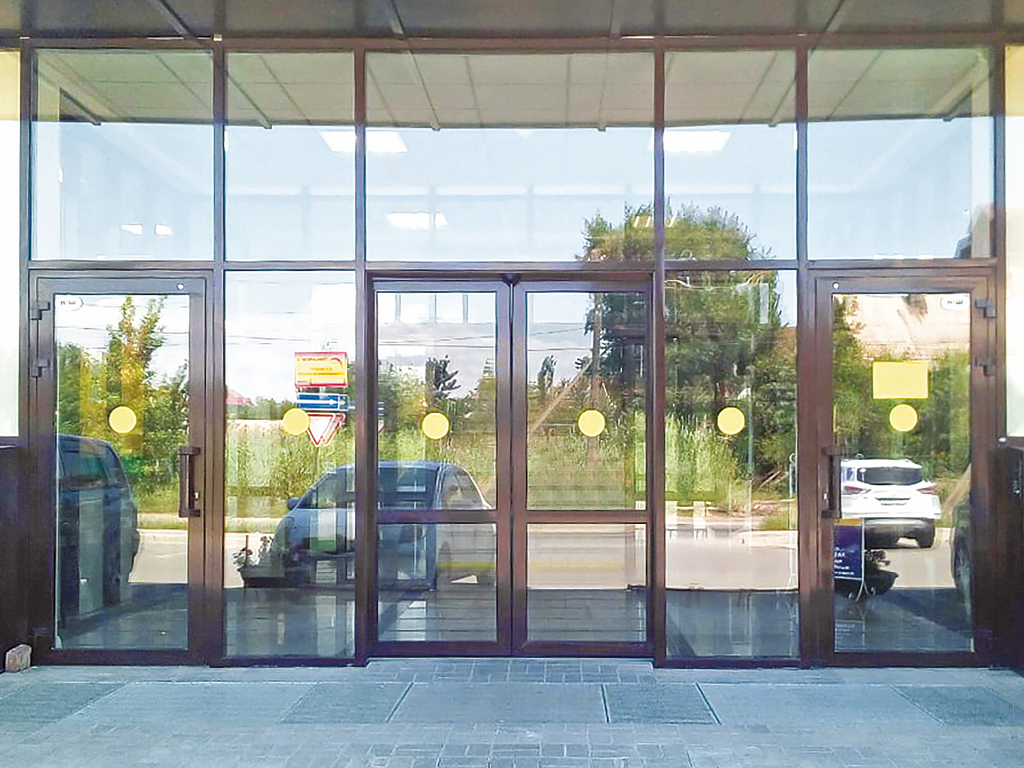

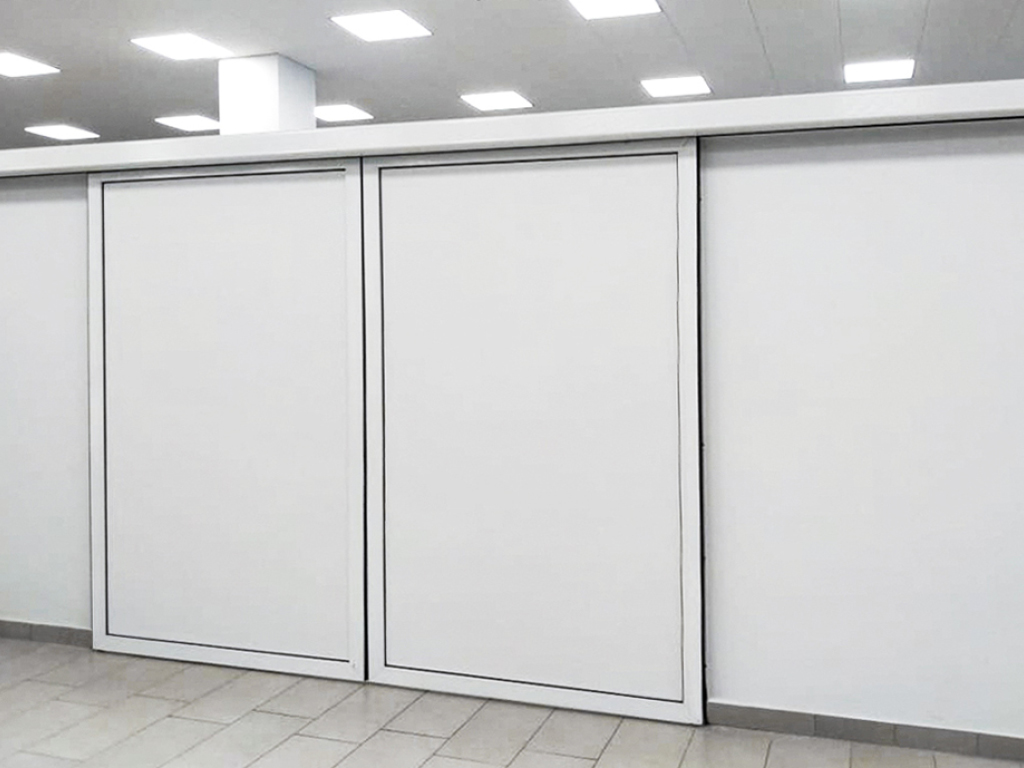

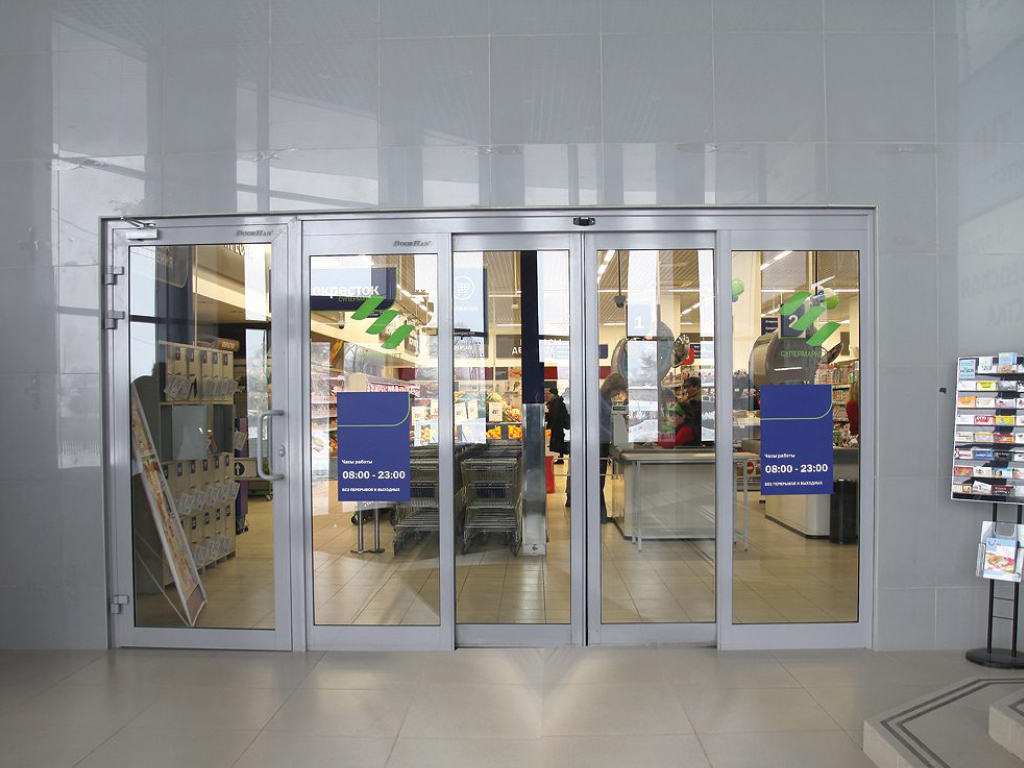

Sizli eshiklarni nafaqat alohida o‘rnatish, balki bino fasadiga yoki kirish guruhiga integratsiya qilish ham mumkin.

Installation

Montaj usullari

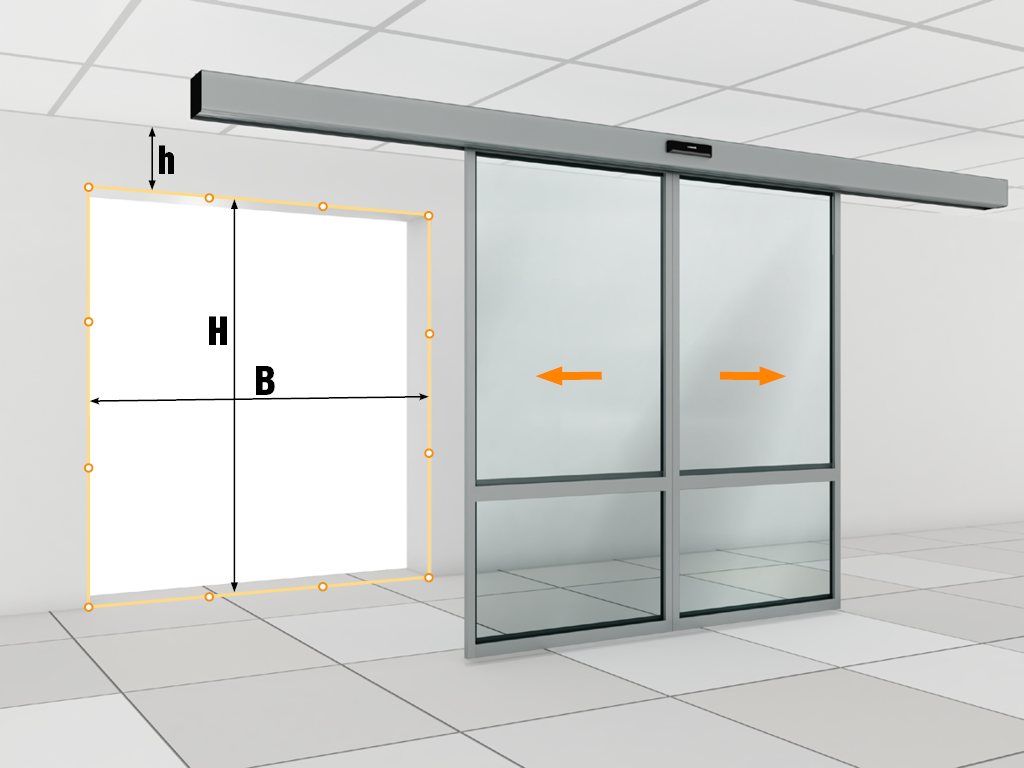

Bino qurilishi uchun tayyorgarlik

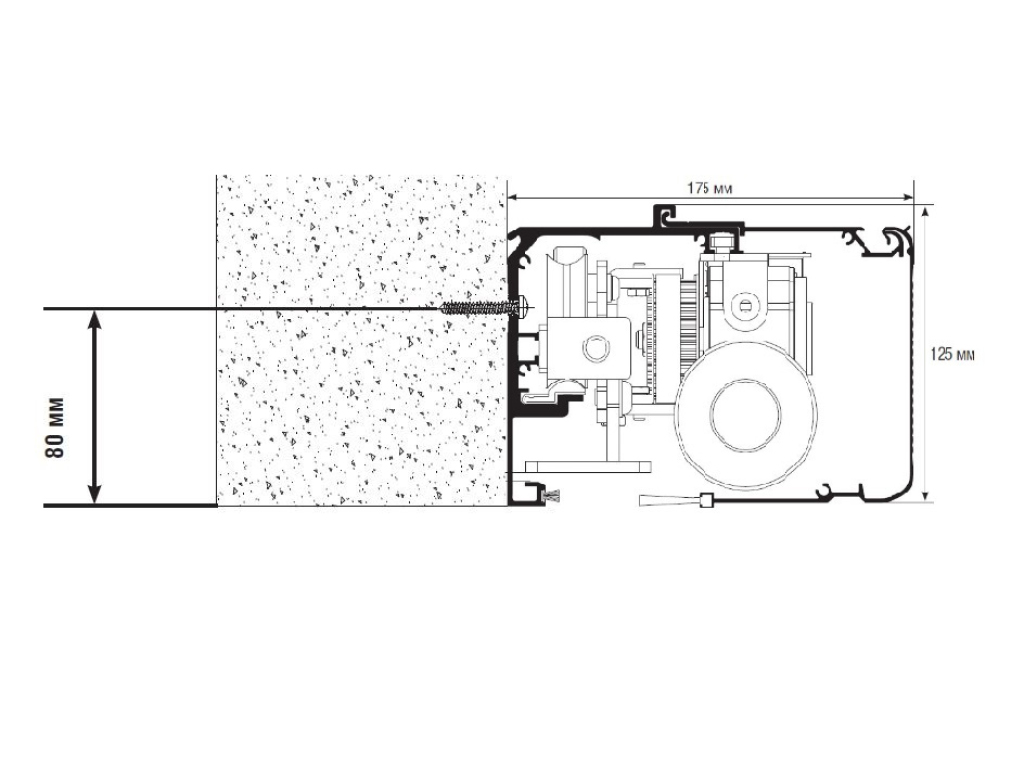

Avtomatik eshikning korpusini o‘chishga o‘rnatish

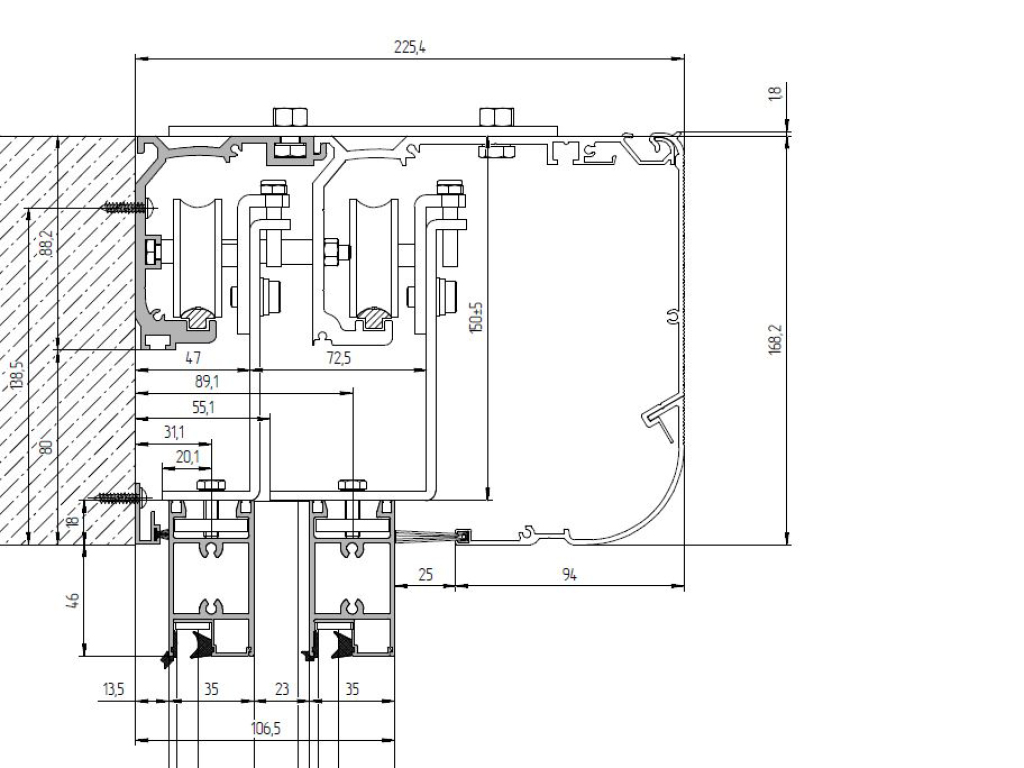

Teleskopik eshik korpusini o‘chishga o‘rnatish

O‘chish parametrlari: N — o‘chish balandligi (toza poldan o‘chishning yuqori qismigacha bo‘lgan masofa); V — o‘chish eni (o‘chishning chap va o‘ng chetlaridan o‘lchangan masofa); h — yengil ustun balandligi (o‘chishning yuqori qismidan tomgacha bo‘lgan masofa). Yengil ustun, o‘chish eni va balandligini o‘lchash kamida ikki joydan amalga oshiriladi. Yakuniy o‘lcham sifatida har doim eng kichik qiymat qabul qilinadi.
Konstruktsiyani sifatli o‘rnatish va uning ishonchli ishlashini ta'minlash uchun xonadonning o‘chishini tayyorlash zarur. O‘chishning tozaligi bilan bog‘liq aniq talablar mavjud: O‘chish to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. Ramka yuzasi tekis va silliq bo‘lishi, gips eritmasi tomchilari va yoriqlar bo‘lmasligi kerak. Pol yuzasi tekis, gorizont bo‘lishi, chiqindilar va chuqurliklar bo‘lmasligi kerak. 1 metrga 1 mm gacha og‘ish ruxsat etiladi. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, 1 metrga 1 mm gacha og‘ish ruxsat etiladi. Agar o‘chish tayyorlashda yuqoridagi talablar bo‘yicha og‘ishlar bo‘lsa, o‘lchamlarni olishdan va o‘rnatishdan oldin ushbu og‘ishlar bartaraf etilishi kerak. Yengil ustun va yon devorlar bir tekisda bo‘lishi kerak. O‘chish ramkasi poydevor konstruktsiyasi, payvandlangan truba, fasad profili yoki vitraj shaklida bo‘lishi kerak.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Yo‘riqnoma «Avtomatik sizli eshik, AD-SP drayvi bilan»

PDF

Yo‘riqnoma «Telescopik eshik, AD-SP-TELESCOPE drayvi bilan»

PDF

Avtomatik/teleskopik eshiklarning yengillashtirilgan qismalarini yig‘ish bo‘yicha yo‘riqnoma

PDF

«Antipaniya» eshik qismlarini yig‘ish bo‘yicha yo‘riqnoma (ochilish funksiyasi bilan) avtomatik eshiklar uchun

PDF

Framoqa va avtomatik eshik bilan konstruktsiyalarni yig‘ish bo‘yicha yo‘riqnoma

PDF

Kompleks harakat va xavfsizlik sensori AD-34 ni sozlash bo‘yicha yo‘riqnoma

PDF

O‘tish joyini tayyorlash va o‘rnatish bo‘yicha talablar

PDF

Avtomatik sizli eshik / AD-SP / AD-SP-TELESCOPE drayvi pasporti

PDF

Alyuminiy profiliga muvofiqlik sertifikati

PDF

Avtomatik eshiklar uchun drayvlar bo‘yicha moslik deklaratsiyasi

PDF

Asosiy eshik qismi profillari va jihozlari katalogi (arxiv)

PDF

DWG

Avtomatik eshik uchun profillar va jihozlar katalogi, yengil eshik qismalari bilan

PDF

Telescopik eshik uchun profillar va jihozlar katalogi, yengil eshik qismalari bilan

PDF

Avtomatik "antipanika" eshigi uchun profillar va jihozlar katalogi

PDF

Kafolat majburiyatlari print

Mijozga tizimning to‘liq komplektatsiyasiga 2 yil kafolat beriladi, shu jumladan, tovarning jo‘natilganidan boshlab va foydalanish shartlariga rioya qilingan holda.

Yangi mahsulotlar

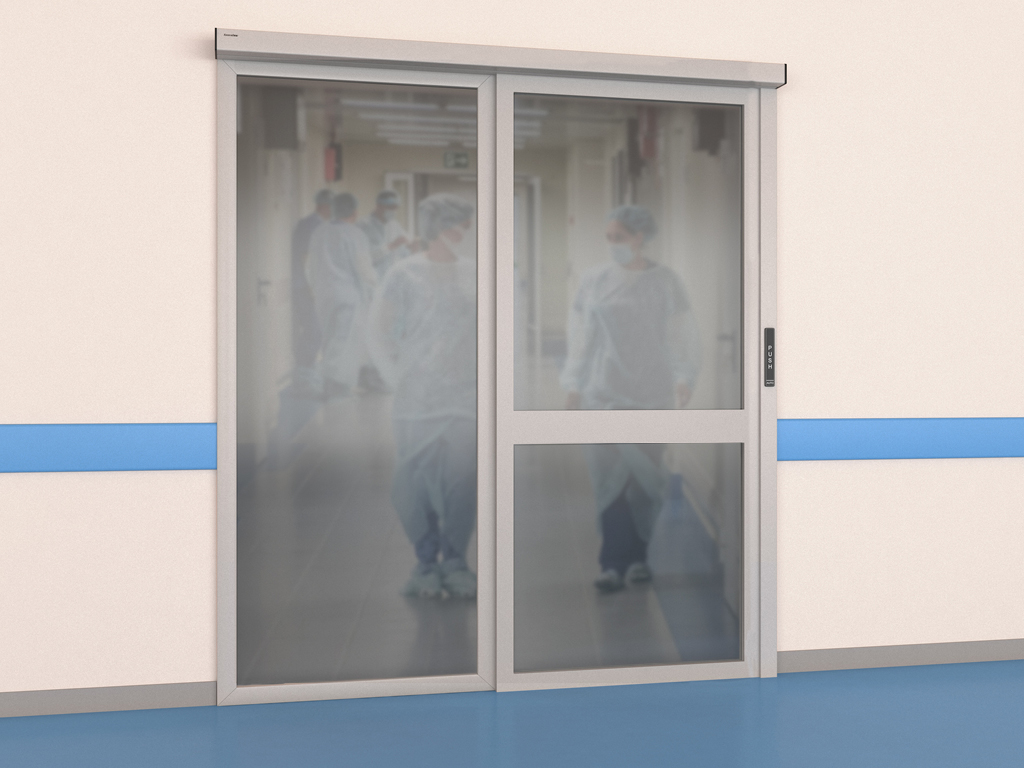

Simsiz (tirsak bilan bosiladigan) tugma AD-30 qo‘lda ochish boshqaruvi uchun mo‘ljallangan bo‘lib, uni toza xonalarda (operatsion va laboratoriya bloklari), shuningdek, ofis va savdo xonalarida ham ishlatish mumkin.

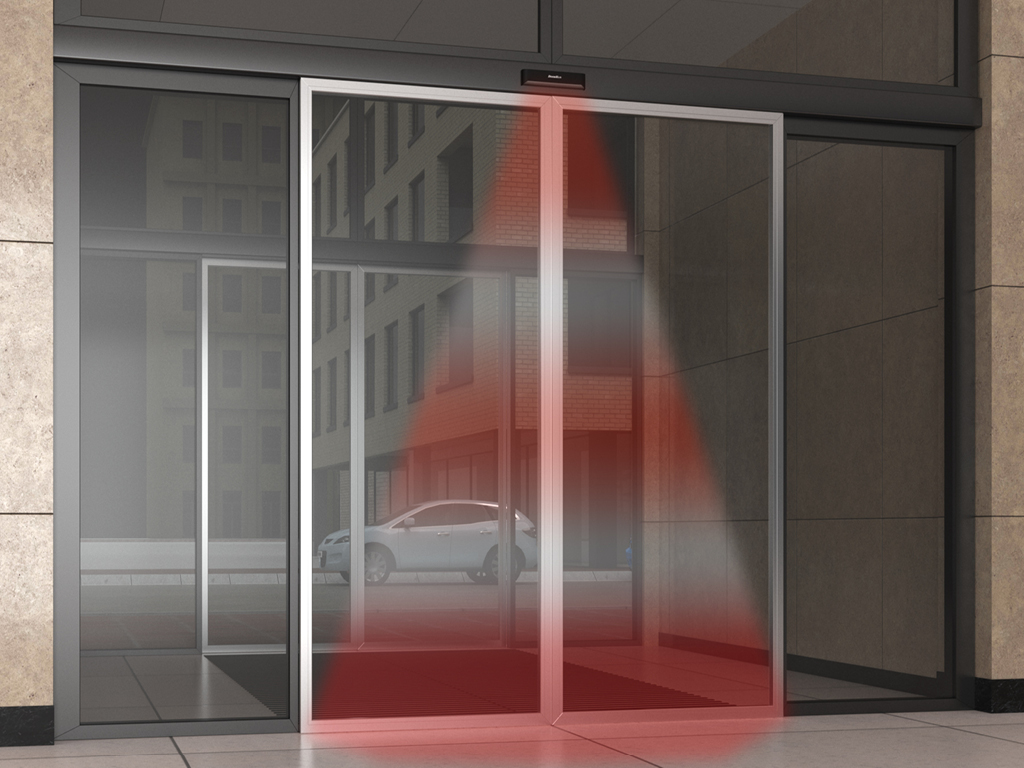

AD-34 sensori — kompleks turdagi qurilma bo‘lib, bir korpusda mikroto‘lqinli harakat radarini va infraqizil mavjudlik pardasini birlashtiradi. Ushbu sensor avtomatik sizli eshikda AD-SP drayvi bilan o‘rnatilganda, xavfsizlik fotoelementlari juftligi o‘rniga yoki ular bilan birgalikda ishlashi mumkin.
