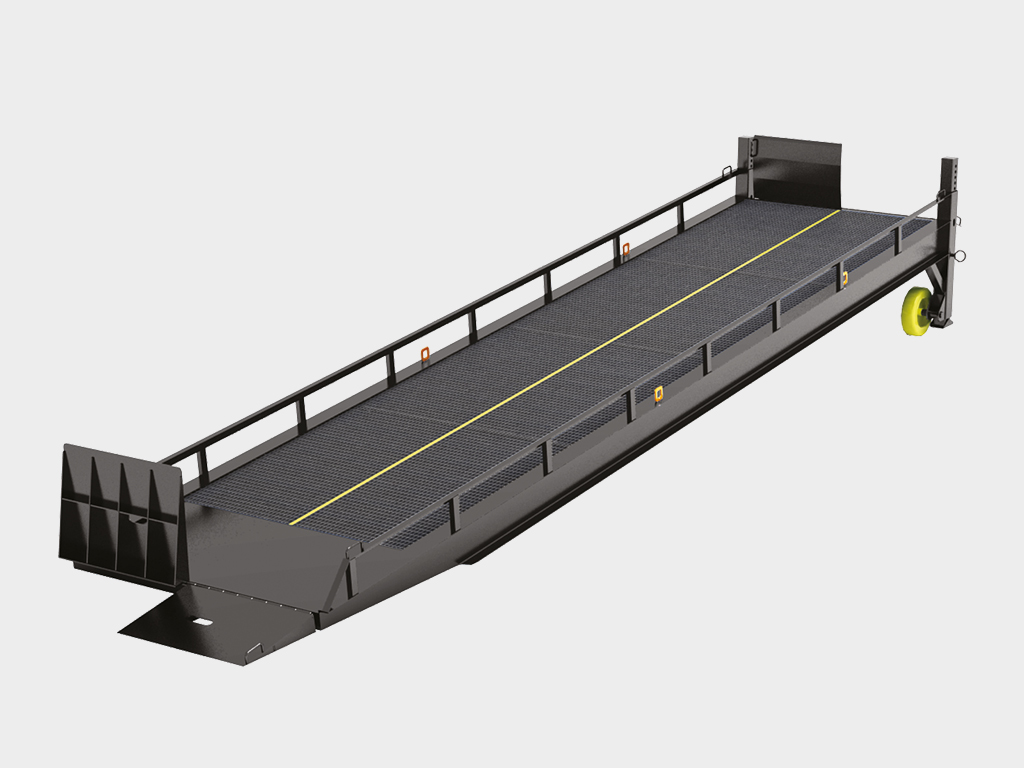

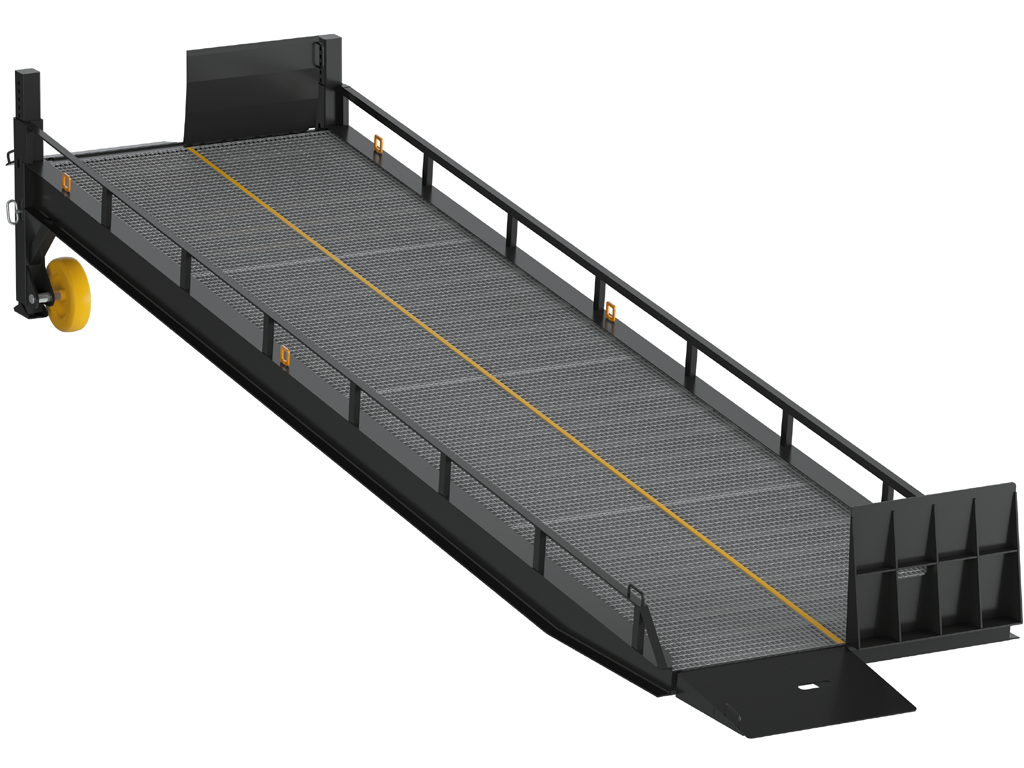

Qisqartirilgan RM seriyali mobil rampa

RM seriyali mobil rampa qisqartirilgan uzunlikka ega bo‘lib, uni cheklangan maydonlarda transport vositalarini bir tomonlama yuklash uchun ishlatishga imkon beradi. Uskunaning barqarorligi ikkita tayanch oyoqlari bilan ta'minlanadi, rampaning va yuk mashinasi kuzovi o‘rtasidagi masofani kompensatsiya qilish uchun esa buriluvchi ikki segmentli apparel ishlatiladi. Rampaning harakatlanuvchi qismida yuk ko‘taruvchining g‘ildiraklari bilan ishonchli tutashuvni ta'minlovchi material va yuk ko‘taruvchining rampadan chiqib ketishini oldini oluvchi po‘latdan yasalgan to‘siq uning xavfsiz harakatini kafolatlaydi.
Qo'llanilish sohasi:
Afzalliklar
Avtomobil kuzoviga oson kirish
Avtoko‘targichning yer sathidan avtomobil kuzoviga oson kirishini ta'minlaydi.
Kompakt o‘lchamlar
Erkin joy yetishmovchiligi bo‘lgan hollarda foydalanish mumkin.
Foydalanish va saqlashda qulaylik
Statsionar rampa qurilishini talab qilmasdan, yuklash va yuk tashish ishlarini amalga oshirish imkonini beradi.
Turli xil boshqaruv variantlari
Turli xil uzatma turlari bilan jihozlanishi rampadan elektr ta'minotisiz foydalanish imkoniyatini beradi.
Avtomobil kuzoviga oson kirish
Avtoko‘targichning yer sathidan avtomobil kuzoviga oson kirishini ta'minlaydi.
Kompakt o‘lchamlar
Erkin joy yetishmovchiligi bo‘lgan hollarda foydalanish mumkin.
Foydalanish va saqlashda qulaylik
Statsionar rampa qurilishini talab qilmasdan, yuklash va yuk tashish ishlarini amalga oshirish imkonini beradi.
Turli xil boshqaruv variantlari
Turli xil uzatma turlari bilan jihozlanishi rampadan elektr ta'minotisiz foydalanish imkoniyatini beradi.
Dizayn
Yuzaning turi
RAL xaritasiga muvofiq rangli echimlar
Silliq
Silliq
RAL 5005 (ko'k, standart rang)
RAL 5005 (ko'k, standart rang)
RAL 9005 (qora, standart rang)
RAL 9005 (qora, standart rang)
RAL kartasiga muvofiq nostandart rang (qo'shimcha haq)
RAL kartasiga muvofiq nostandart rang (qo'shimcha haq)
Equipment
Bazaviy to'plam
Mobil rampa

Mobil rampa

Technical description
O'lchamlar jadvali
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Параметр
Показатель
Длина конструкции, м
9,88
Ширина конструкции, м
2,2
Ширина проезжей части рампы мобильной, м
1,9

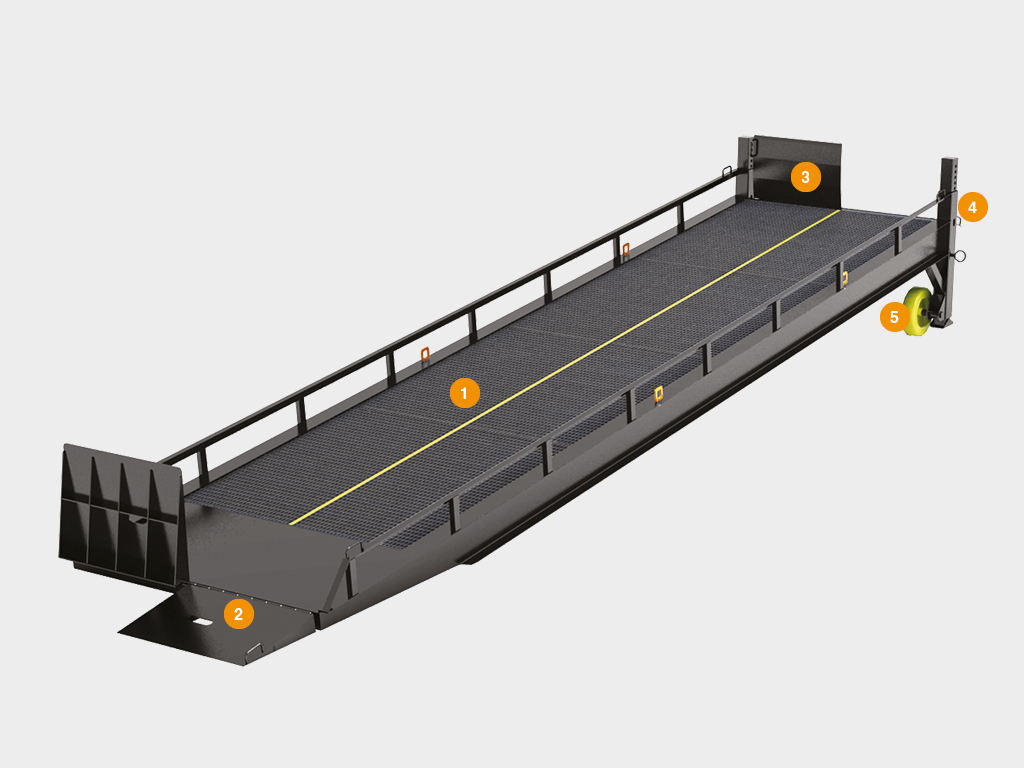

  1. Yo‘l qoplamasi
  2. Pastki buriluvchi apparel
  3. Yuqori buriluvchi apparel
  4. Balandligi sozlanadigan tayanch
  5. G‘ildirak

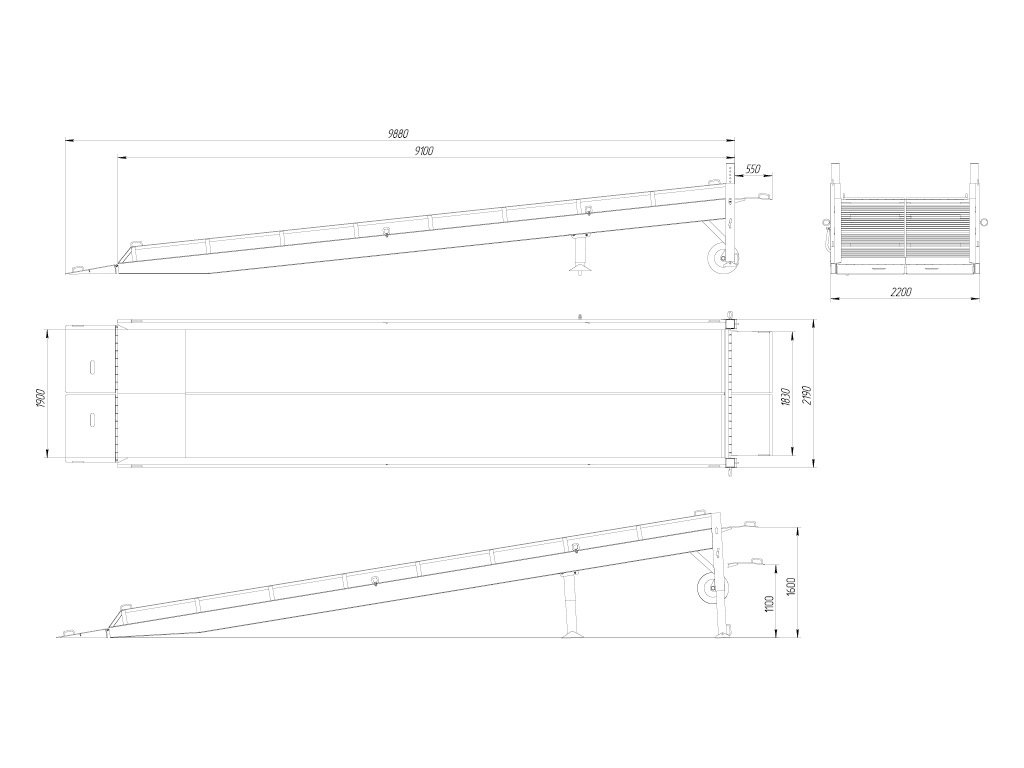

Qisqartirilgan mobil rampa

Qisqartirilgan mobil rampa

Усл. обозначение, наименование параметра Расчетная формула
H, мм Длина 9 880
B, мм Ширина 2 200
b1, мм Рабочий диапазон, вверх 1 600
b2, мм Рабочий диапазон, вниз 1 100
Параметр Значение Примечание
Диапазон рабочих температур, °С -30...+50
Длина, мм 9 880
Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (10)
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Максимальная точечная нагрузка, Н/мм² 1,3 Buyurtma berish uchun - 6.5
Мощность, Вт 1 500 Elektrogidravlik uzatma bilan mobil rampalar uchun gidravlik nasosning elektr uzatish quvvati
Напряжение питания, В 380 Elektrogidravlik uzatma bilan mobil rampalar uchun

1. Agar ish zonasida odamlar yoki begona jismlar bo‘lsa, mobil rampadan foydalanmang.

2. Apparelling butun kengligi bo‘ylab kuzovga yotganligiga va kamida 250 mm chuqurlikda kuzov ichiga kirganligiga ishonch hosil qiling.

3. Ruxsat etilgan yuklama chegarasidan oshmang. Ruxsat etilgan yuklama yuk ko‘taruvchining yuk va haydovchining umumiy og‘irligiga teng bo‘lishi kerak.

4. Mobil rampani uning ustida yuk bo‘lganda ko‘tarishdan saqlaning.

5. Ishlar yakunlangandan so‘ng, rampani darhol ishga yaramas (to‘xtash) holatiga o‘tkazing.

6. Yuklash/yuk tashish jarayonida boshqaruv blokidan (elektrogidravlik uzatma bilan mobil rampa uchun) quvvatni uzmang.

7. Yuk ko‘taruvchining rampada harakatlanish tezligini oshirmang (soatiga 5 km dan oshmasin).

8. Yuk ko‘taruvchining rampaga chiqishiga yo‘l qo‘ymang, agar uning appareli avtomobil kuzoviga tayanchlanmagan bo‘lsa (gidravlik uzatma bilan mobil rampa uchun).

9. Ishlash jarayonida «WORK» tugmasi doimo bosilgan bo‘lishi va blokda markaziy quvvat o‘chirgichi yoqilgan bo‘lishini nazorat qiling. Aks holda, gidravlik nasos ishdan chiqishi mumkin (elektrogidravlik uzatma bilan mobil rampa uchun).

10. Ekspluatatsiya boshlanishidan oldin, pendelning transportirovka tuzatish moslamasini olib tashlang. E'tibor bering! Yuklash/yuk tashish jarayonida, avtomobil kuzoviga tayanchlangan va gidravlik uzatma bilan mobil rampa avtomobil darajasini avtomatik tarzda kuzatib boradi. Kuzovga tayanchlanmagan rampada bu vazifani apparellar bajaradi (apparelning gorizontal darajadan ruxsat etilgan og‘ish ±100 mm).

11. DoorHan mobil rampalari faqat shinalari shishirilgan yuk ko‘taruvchilar uchun mo‘ljallangan. Gidravlik sakchilar va yuqori nuqtali yuklama bilan poliuretanli g‘ildiraklarga ega yuk ko‘taruvchilarni foydalanish taqiqlanadi.

Qo‘shimcha tavsif print

DoorHan konserni yuk mahsulotlarini yuk transportiga gidravlik ko‘tarish krani yoki kamida 2 metr uzunlikka ega vilkali tutqichli avtoupakovshchik yordamida yuklashni amalga oshiradi. Mijoz yoki o‘rnatuvchi mahsulotlarni ko‘chirish uchun shunga o‘xshash uskunani taqdim etishi kerak. Kranning yoki boshqa ko‘tarish vositasining ishlatilishida mos keladigan yuk ko‘tarish quvvatiga ega simlar ishlatilishi tavsiya etiladi.

Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar

Qisqartirilgan mobil rampa

MRCU mobil rampa boshqaruv bloki

Moslik sertifikati (yuklash uskunasi)

Moslik sertifikati (yuklash tizimlari boshqaruv bloklari)

Moslik sertifikati № 151299202

Qisqartirilgan mobil rampa pasporti

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan qisqartirilgan mobil rampaning ishlash kafolati sotib olish sanasidan boshlab chakana savdo uchun 1 yil va dilerlik buyurtmalari uchun 2 yil muddatga taqdim etiladi.
