Alüminiy ramkada SPD-A sandwich-panellar bilan to'ldirilgan eshik

Alüminiy ramkada sandwich-panellar bilan to'ldirilgan eshik qo'shimcha kirish imkoniyatini ta'minlaydi. U individual qurilishda foydalanish uchun ideal hisoblanadi. Dizaynerlik yechimi darvozalar va to'siq sektsiyalari bilan bir xil uslubda amalga oshirilishi mumkin. Eshik yengil, ishonchli konstruktsiyaga ega bo'lib, uzoq muddatli xizmat qilishga ega.

Qo'llanilish sohasi:

Xususiy yoki sanoat sektori ob'ektlari: bog' uchastkalari, qishloqlar, omborxona va ishlab chiqarish majmualari.

Order with installation

Afzalliklar

Yengil va ishonchli konstruktsiya

Qattiq alüminiy ramka va sandwich-panellar bilan to'ldirilgan konstruktsiya bir vaqtning o'zida yengillik va ishonchlilikni ta'minlaydi.

Boy assortiment

Shitning turli xil bajarilish variantlari mavjud: iqtisodiy sinfdan tortib premium sinfgacha.

Yagona arxitektura uslubi

Mijoz uchun kompleks yechim — darvozalar, to'siq sektsiyalari va eshiklar bir xil uslubda.

Yuqori sifat

Yuqori sifatli xom ashyo va zavod sharoitida ishlab chiqarish mahsulotning mukammal sifatini kafolatlaydi.

Yengil va ishonchli konstruktsiya

Qattiq alüminiy ramka va sandwich-panellar bilan to'ldirilgan konstruktsiya bir vaqtning o'zida yengillik va ishonchlilikni ta'minlaydi.

Boy assortiment

Shitning turli xil bajarilish variantlari mavjud: iqtisodiy sinfdan tortib premium sinfgacha.

Yagona arxitektura uslubi

Mijoz uchun kompleks yechim — darvozalar, to'siq sektsiyalari va eshiklar bir xil uslubda.

Yuqori sifat

Yuqori sifatli xom ashyo va zavod sharoitida ishlab chiqarish mahsulotning mukammal sifatini kafolatlaydi.

Dizayn

Panel dizayni

Yuzaning turi

Alüminiy Premium qoplama

Doska (tashqi tomondan)

Filenka (tashqi tomondan)

Gorizontal chiziq (ichki tomondan)

Daraxt rasmi (tashqi tomondan)

Stuko (ichki tomondan)

Premium Classic B1, chapga qaratilgan, rang «qora yong'oq»

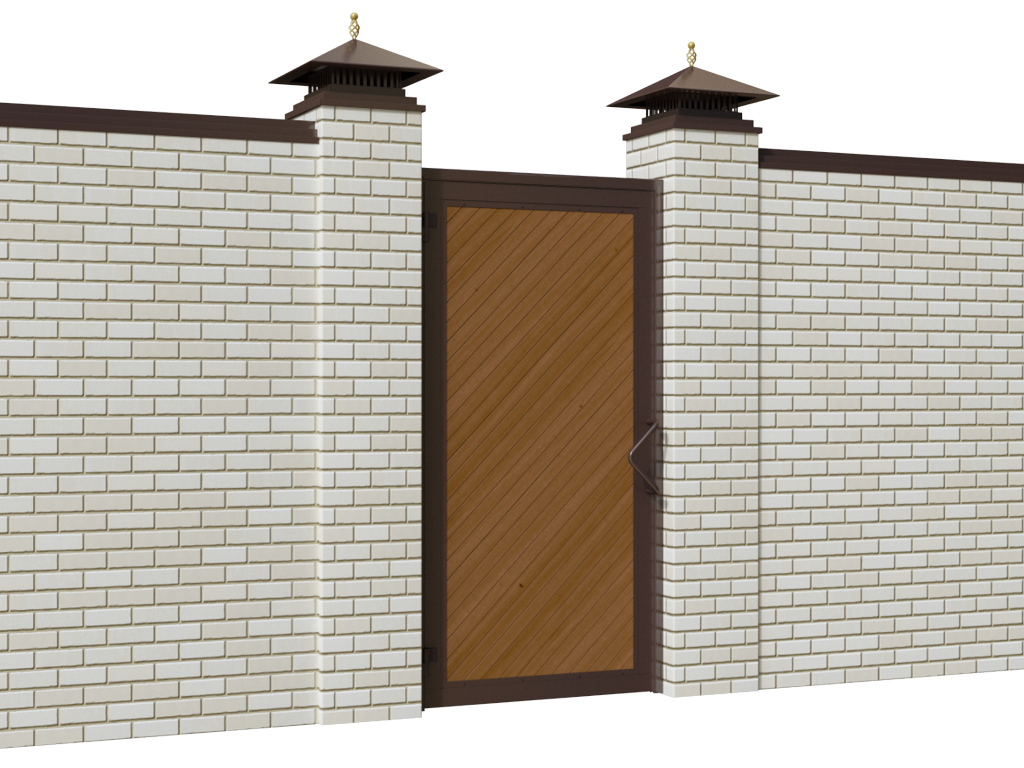

Premium Classic B2, o'ngga qaratilgan, rang «oltin dub».

Premium Hi-Tech, rang «antrasit» (RAL 7016).

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

Darvoza bargi 40 mm qalinlikdagi sendvich panellardan yasalgan bo'lib, alyuminiy profillar bilan o'ralgan.

To'siqni teshikka ulash uchun osilgan alyuminiy yoki po'lat ustunlar to'plami.

O'rnatish to'plami bilan quti.

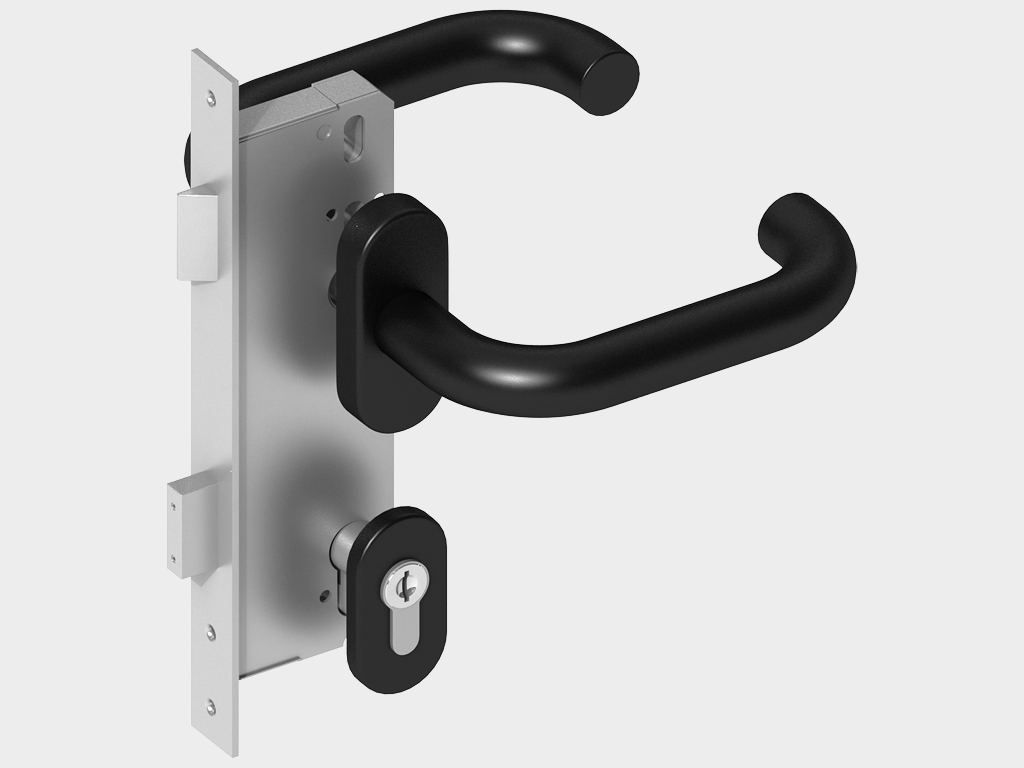

Mexanik ichki qulup, qora rangli tutqichlar bilan.

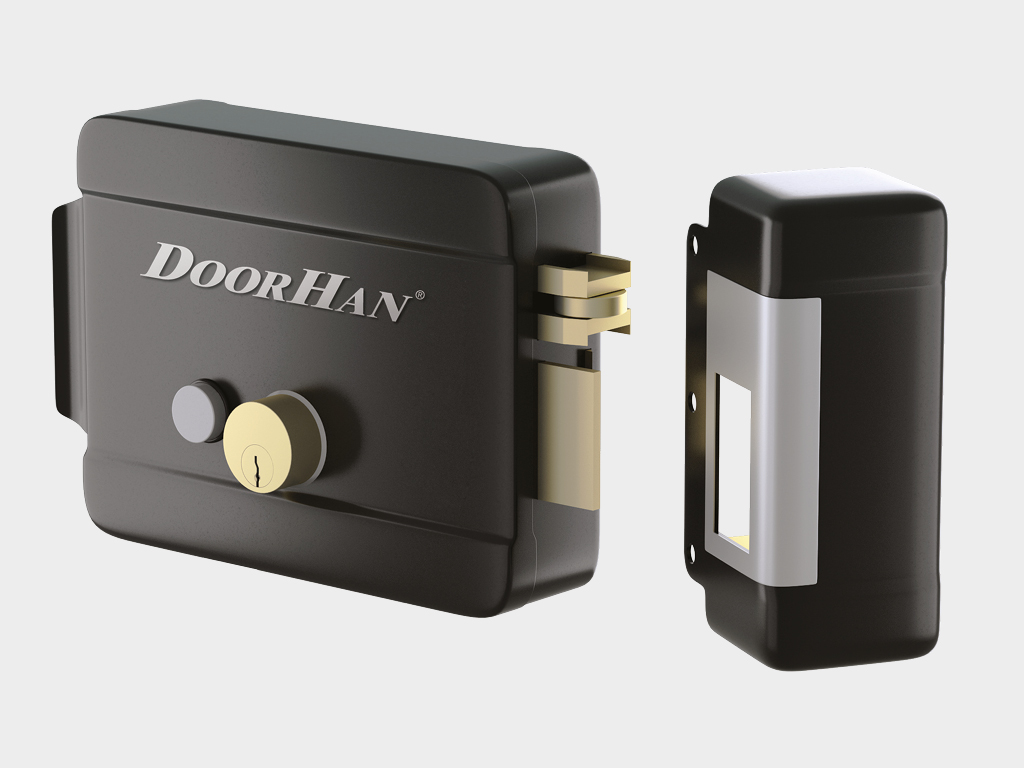

Nakladnoy elektromexanik qulup DH-LOCK.

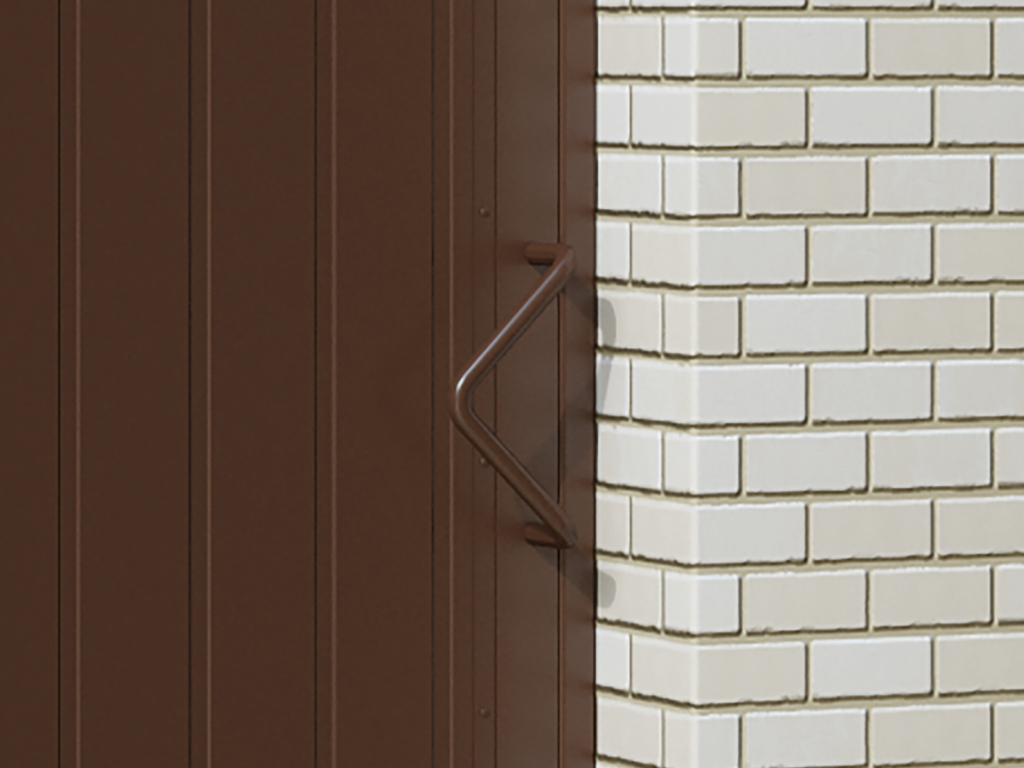

Aluminiy tutqich DELTA (agar elektromexanik qulup tanlangan bo'lsa, tutqich qulup bilan birga taqdim etiladi).

Betonlash mumkin bo'lgan ustunlar, truba 100 × 100 × 4.

Technical description

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема, мм

600 dan 1500 gacha

Высота проема, мм

1000 dan 3000 gacha

Просвет, мм

35 dan 150 gacha

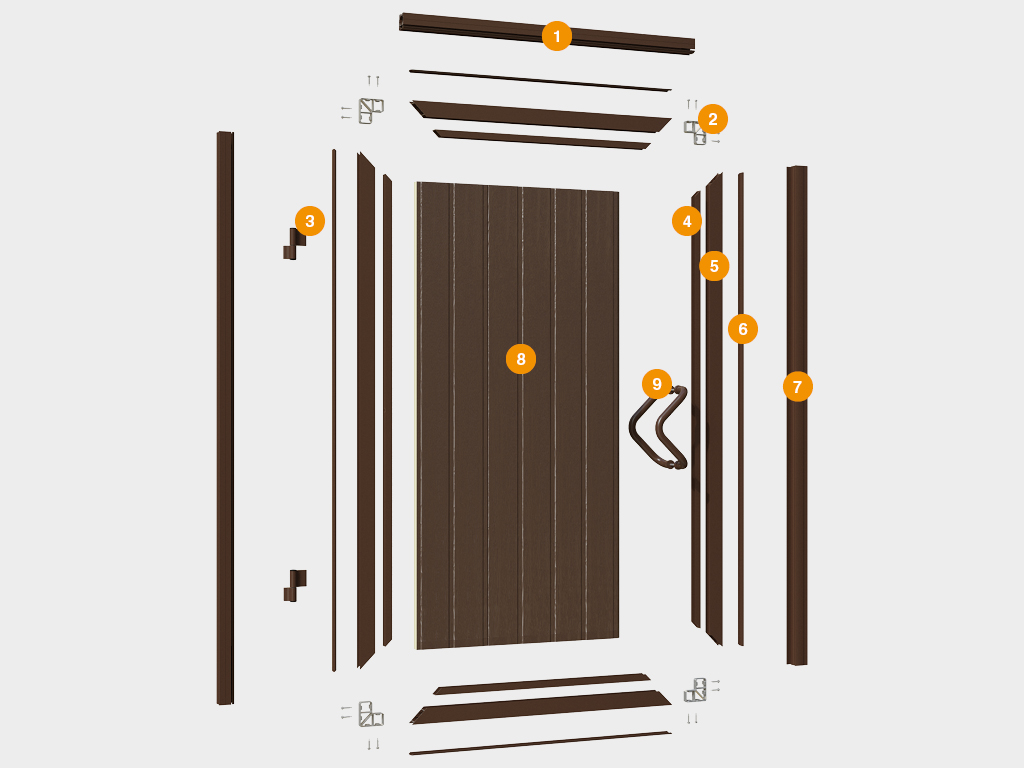

Qirra profili
Qalqonning burchakli ulanishi
Ikki qismli menteşe yig'ilishi
Panellarni yig'ish uchun profil
Asosiy podshipnik profili
“Qopqoq” profili
“Qutb tanasi” profili
Sendvich paneli
Alyuminiy tutqich

Параметр	Значение	Примечание
Изоляция воздушного шума, дБ	Kamida 20
Безотказность, количество циклов открывания-закрывания, не менее	20 000
Прочность крепления ручек к полотну, H	Kamida 500
Усилие ручного открытия и закрытия калитки, H	150 dan ortiq emas
Сопротивление ветровой нагрузке, Па	700 dan ortiq emas
Сопротивление удару твердым телом, Дж	10 (balandligi 1 m va to'pning massasi 1 kg)	Viket bargining yaxlitligini aniqlash uchun sinovlar o'tkazildi
Угол открытия створок, град	170

1. Kalitka eshiklarida silliq aylanib, titrashlar va tashqi shovqinlarsiz ishlashi kerak.

2. Kalitka harakatlanadigan hududda, eshik ostidagi bo'shliq bir xil bo'lishi kerak.

3. Eshikning ruxsat etilgan cho'kish miqdori — 5 mm dan oshmasligi kerak.

4. Kalitkani qo'lda ochish va yopish faqat tutqich yordamida amalga oshiriladi. Kalitkani ochishda katta kuch qo'llamang, uni silliq harakatlantiring, keskin titrashlar va urishlardan saqlaning.

5. Bolalarni kalitka avtomatlashtirish tizimlarini boshqarish qurilmalariga (elektromexanik qulup, tugmalar, pultlar) yaqinlashtirmang. Kalitka ishlayotganda bolalar va hayvonlarning kalitka harakatlanish zonasida bo'lmasligiga e'tibor bering. Eshikni ochish va yopish paytida uning harakat yo'nalishini kesib o'tish qat'iyan man etiladi, chunki bu jiddiy jarohatlarga olib kelishi mumkin.

6. Kalitkaga zarba bermang va uning erkin ochilishi va yopilishiga to'sqinlik qilmaydigan sharoitlarni yaratib bering. Qo'shimcha jihozlar yoki aksessuarlarni o'rnatish, shuningdek, alohida qismlarni o'zingiz almashtirish yoki sozlash, ishlab chiqaruvchi bilan maslahatlashmasdan taqiqlanadi.

7. Kalitka eshigini harakatlantirish paytida eshik ochilishi zonasi ichida tashqi buyumlar, axlat yoki qor bo'lmasligini kuzatib boring, chunki bu kalitkaga zarar yetkazilishiga olib kelishi mumkin.

8. Kalitkaning silliq harakati uchun, har 6 oyda bir marta eshiklar yog' bilan moylanishi kerak.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Kalitka to'liq (komplektda) mato qadoqlanishi kompaniya logotipi tushirilgan pufakli plyonka bilan amalga oshiriladi, bu plyonka kalitka eshigining atrofiga o'ralib, ortiqcha qoplanadi va kompaniya logotipi bilan yopishtirilgan skotch bilan mustahkamlanadi.
Состав	Kompaniya logotipi tushirilgan pufakli plyonka, kompaniya logotipi bilan yopishtiruvchi lenta
Ширина, мм	620 dan 1 450 gacha
Высота, мм	70
Длина, мм	990 dan 2 990 gacha
Описание	Kalitka mato qadoqlanishi (yig'ish uchun) sandvich-panellar (1 dan 3 panelgacha) va eshikni yig'ish uchun profillarni o'z ichiga olgan qadoqlashdan iborat bo'lib, ular pufakli plyonka bilan o'ralgan, ortiqcha qoplanib, kompaniya logotipi bilan yopishtirilgan skotch bilan mustahkamlanadi
Описание	Ustunlar qadoqlanishi pufakli plyonka bilan o'ralgan, ortiqcha qoplanib, plyonka skotch bilan mustahkamlanadi; pufakli plyonka kompaniya logotipi bilan, skotch esa kompaniya logotipi bilan bo'ladi
Ширина, мм	200 gacha
Высота, мм	100 gacha
Длина, мм	3 000 gacha

Упаковка в коробку	Характеристики упаковки
Описание	Komplektatsiya qadoqlanishi standart o'lchamdagi qutidan iborat bo'lib, u stretch-plyonka bilan o'ralgan va kompaniya logotipi bilan yopishtirilgan skotch bilan mustahkamlanadi
Состав	Uch qatlamli kartondan yasalgan quti, stretch-plyonka, kompaniya logotipi bilan yopishtiruvchi lenta
Ширина, мм	400
Высота, мм	300
Длина, мм	200

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

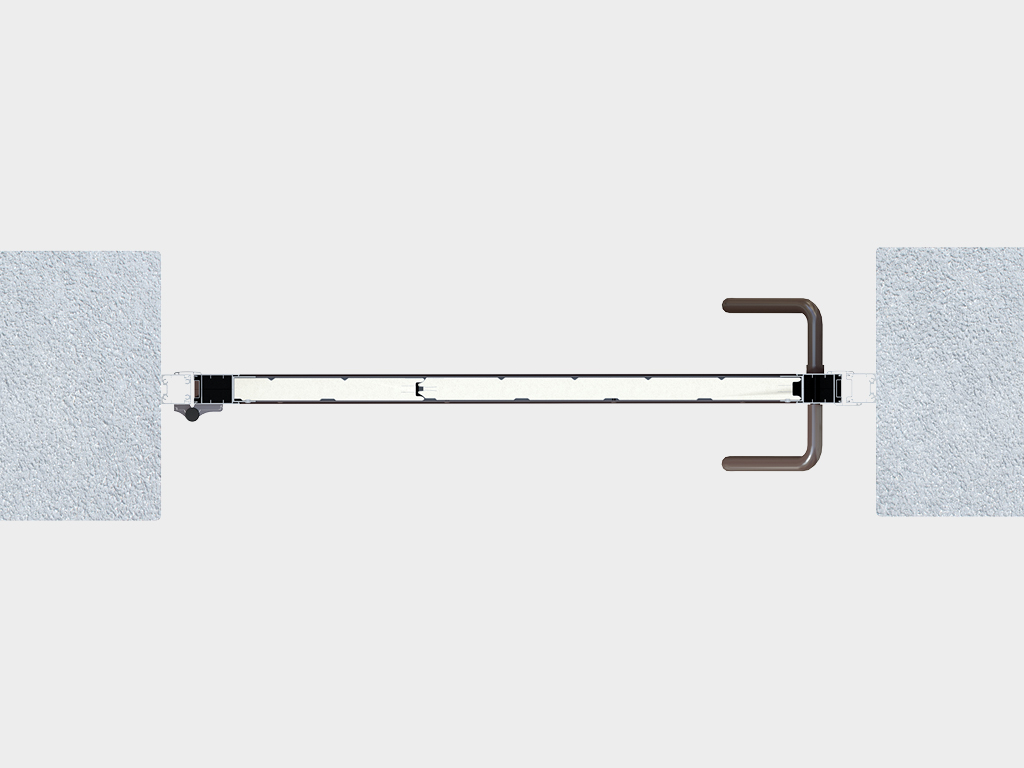

Teshik bilan dumba o'rnatish. Yuk ko'taruvchi ustunlar ochilish bilan uchidan uchiga o'rnatiladi. Darvoza bargi ustunlarga o'rnatiladi.

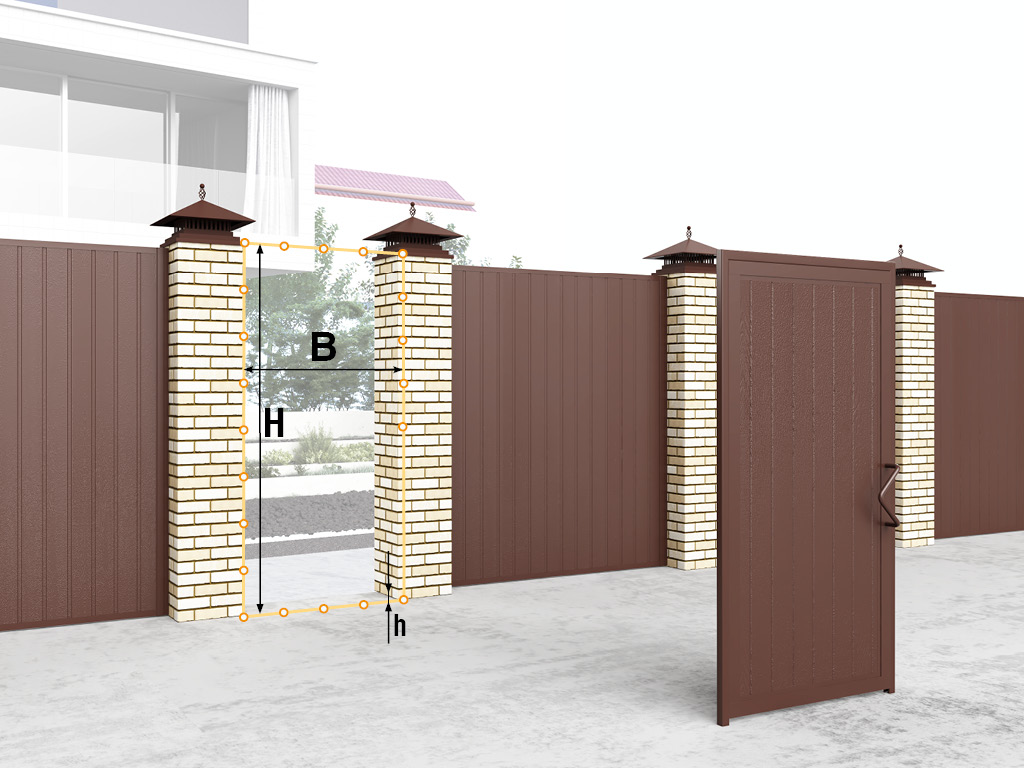

Kerakli ko'rsatkichlarni o'lchash uchun lenta o'lchovi va bino darajasi etarli.
Har bir qiymat kamida uchta nuqtada o'lchanishi kerak (o'ta pozitsiyalarda va markazda).
H - ochilish balandligi (erdan ochilish tepasigacha bo'lgan masofa).
B - ochilish kengligi (chap chetidan ochilishning o'ng chetiga bo'lgan masofa).
h - bo'shliq (kanatning pastki chetidan zamin darajasigacha bo'lgan masofa). Tavsiya etilgan qiymat 100 mm.
H, h, B ni o'lchashda oxirgi o'lcham sifatida eng katta qiymat olinadi.
Ochilishning butun balandligidagi ustunlar darajasidagi farq 10 mm dan oshmasligi kerak.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Alohida turadigan kalitka montaj qilish bo'yicha ko'rsatma, sandvich-panellardan to'ldirilgan

PDF

Alohida turadigan kalitka pasporti

PDF

Sertifikat «Sanitariya-epidemiologik xulosa 1»

PDF

DWG

Sertifikat «Sanitariya-epidemiologik xulosa 2»

PDF

DWG

Sertifikat moslik

PDF

Alohida turadigan kalitka (osma ustunlar bilan)

PDF

DWG

Alohida turadigan kalitka (betonlash mumkin bo'lgan ustunlar bilan)

PDF

DWG

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan kalitka ishga yaroqliligiga 1 yil kafolat beriladi, bu kafolat sotib olish sanasidan boshlab hisoblanadi.

Yangi mahsulotlar

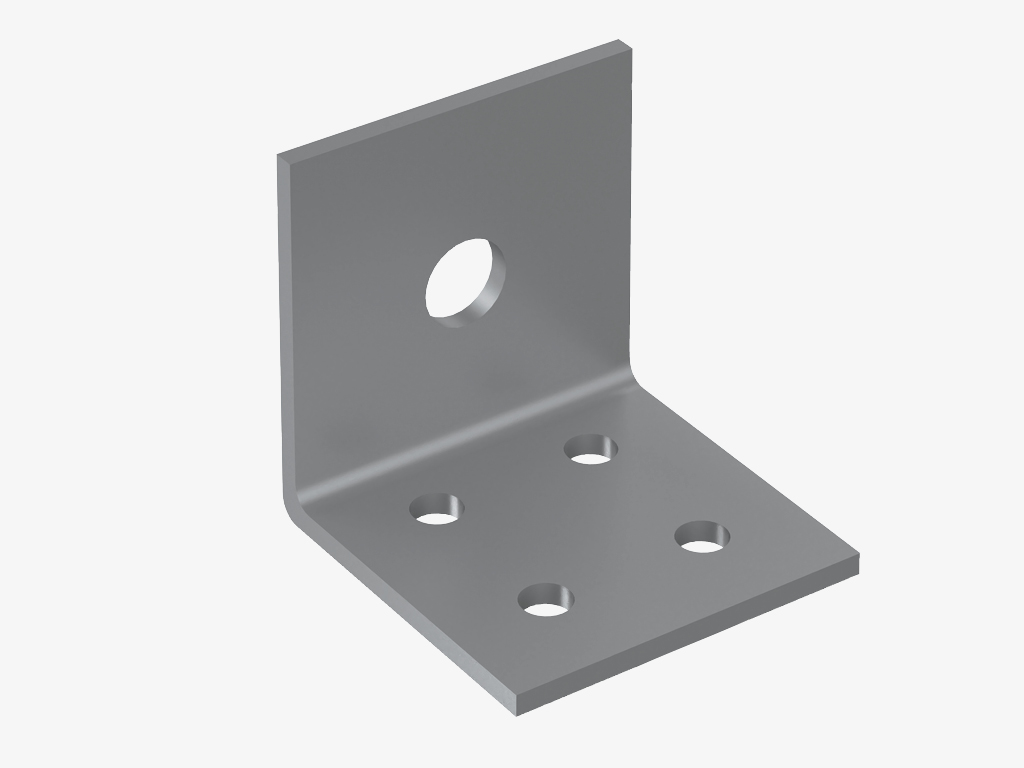

Yangi ustunlarni mijozning ustunlariga o'rnatish uchun kranşteynlar montajni osonlashtiradi.
