Garaj sektsiyali eshiklar, po'latdan yasalgan sandwich-panellar bilan, torsion mexanizmi RSD02 Premium

RSD02 PREMIUM garaj eshiklari kichik va o'rtacha o'lchamdagi teshiklarda o'rnatish uchun mo'ljallangan. Ular mashhur va yaxshi o'zini namoyon qilgan RSD02 modeliga asoslangan, ammo bir nechta muhim farqlarga ega. Ularning biri – eksklyuziv dizayn. Bunday dizaynni yaratish uchun yangi paneldan foydalaniladi, uning sathi tekis yoki premium seriyasidagi alyuminiy profillar bilan bezatilgan, bu esa eng talabchan mijozlarning ehtiyojlarini qondirish imkonini beradi.

Qo'llanilish sohasi:

Xususiy sektor: eshiklarning ochilish intensivligi yuqori bo'lgan va resurslarga bo'lgan talablar yuqori bo'lgan ob'ektlar
Xususiy sektor: eshiklarning ochilish tezligi yuqori bo'lgan va eshik resurslariga bo'lgan talablar yuqori bo'lgan ob'ektlar

Order with installation

Afzalliklar

Eshik to'qimasining eksklyuziv bezagi

Yangi panel tekis sath va oshirilgan po'lat varaqi qalinligi (0,5 mm) bilan – Premium Exclusive, yoki eshik to'qimasini alyuminiy profillari bilan uchta variantda bezash – Premium Country, Premium Classic, Premium Hi-Tech.

Panelni polimerizatsiyalangan izosiyanurat (PIR) bilan to'ldirish

PIR to'ldiruvchi material yuqori issiqlik izolyatsiyasi va mustahkamlik xususiyatlariga ega bo'lib, shuningdek, panellarni yuqori olovga chidamliligi bilan ta'minlaydi.

Eshikning xavfsiz konstruktsiyasi

Sprinqning uzilishidan himoya qurilmalari asosiy jihozlarga kiradi.

Torsion mexanizmining yaxshilangan xususiyatlari

Torsion prujinalari qum-pushtirish ishlov beriladi, galvanizlanadi va antifiktsion LKM bilan bo'yaladi. Ular standart 25 000 tsikl o'rniga 50 000 ochish-yopish tsikllari uchun mo'ljallangan.

Xonani yaxshilangan germiтizatsiya

Yangi kattalashtirilgan o'lchamdagi pastki muhr – UP18, garaj polidagi notekisliklarni yaxshiroq tenglashtiradi.

To'liq rossiyalik ishlab chiqarish

Eshiklar to'liq Rossiyada, DoorHan konsernining o'z zavodlarida, Rossiya sharoitlarida foydalanish xususiyatlari hisobga olinib ishlab chiqarilgan.

GOSTga muvofiqlik

Eshikning konstruktsiyasi to'liq davlat standarti GOST31174-2017, «Metall eshiklar» ga muvofiqdir.

Eshik to'qimasining eksklyuziv bezagi

Panelni polimerizatsiyalangan izosiyanurat (PIR) bilan to'ldirish

PIR to'ldiruvchi material yuqori issiqlik izolyatsiyasi va mustahkamlik xususiyatlariga ega bo'lib, shuningdek, panellarni yuqori olovga chidamliligi bilan ta'minlaydi.

Eshikning xavfsiz konstruktsiyasi

Sprinqning uzilishidan himoya qurilmalari asosiy jihozlarga kiradi.

Torsion mexanizmining yaxshilangan xususiyatlari

Torsion prujinalari qum-pushtirish ishlov beriladi, galvanizlanadi va antifiktsion LKM bilan bo'yaladi. Ular standart 25 000 tsikl o'rniga 50 000 ochish-yopish tsikllari uchun mo'ljallangan.

Xonani yaxshilangan germiтizatsiya

Yangi kattalashtirilgan o'lchamdagi pastki muhr – UP18, garaj polidagi notekisliklarni yaxshiroq tenglashtiradi.

To'liq rossiyalik ishlab chiqarish

Eshiklar to'liq Rossiyada, DoorHan konsernining o'z zavodlarida, Rossiya sharoitlarida foydalanish xususiyatlari hisobga olinib ishlab chiqarilgan.

GOSTga muvofiqlik

Eshikning konstruktsiyasi to'liq davlat standarti GOST31174-2017, «Metall eshiklar» ga muvofiqdir.

Dizayn

Panel dizayni

Sath turi

Eshik to'qimasini alyuminiy profillari bilan bezash

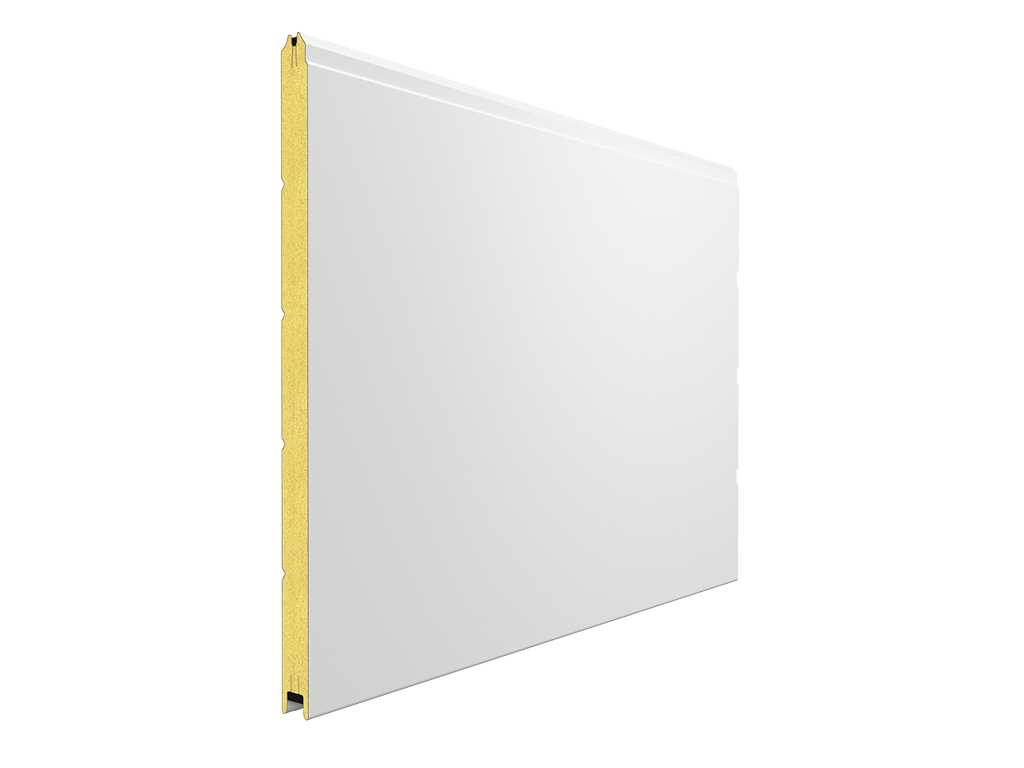

Premium Exclusive – tekis, yuqoridan chiziqli (panelning tashqi tomoni)

Gorizontal chiziq (panelning ichki tomoni)

Tekis (tashqi)

Stucco (ichki)

Premium Classic B1, chizma chapga siljigan, ranglari «oltin dub» va «qorong'i yong'oq»

Premium Classic B1, chizma o'ngga siljigan, ranglari «oltin dub» va «qorong'i yong'oq»

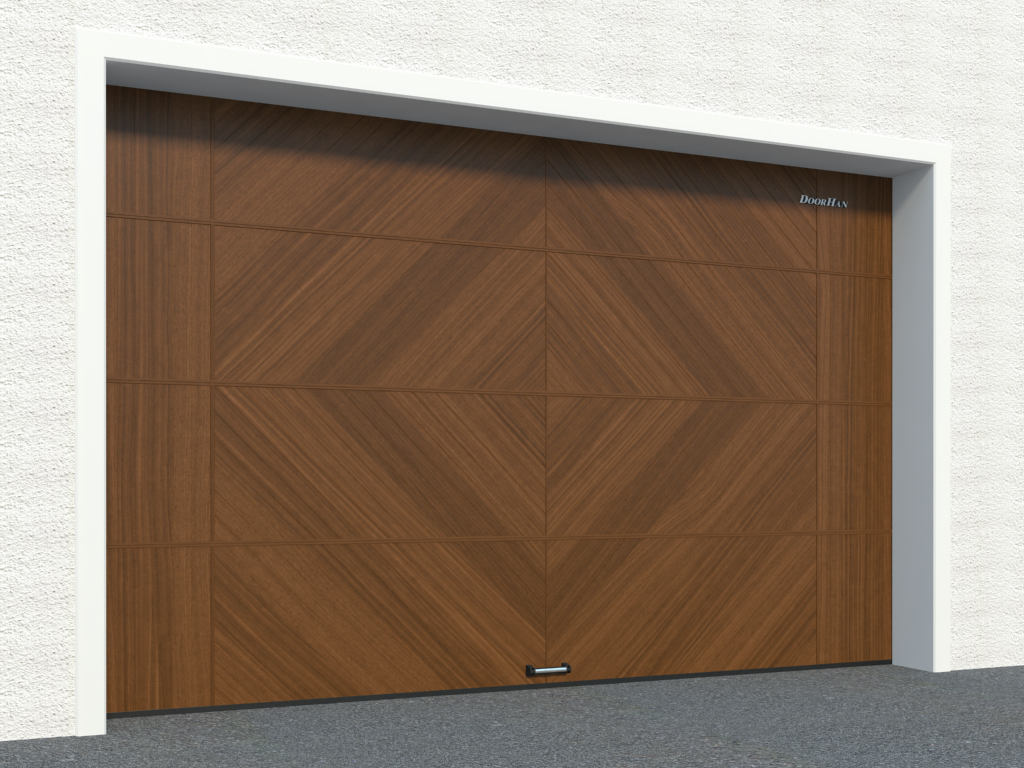

Premium Classic B2, ranglari «oltin dub» va «qorong'i yong'oq»

Premium Country B1, ranglari «oltin dub» va «qorong'i yong'oq»

Premium Country B2, ranglari «oltin dub» va «qorong'i yong'oq»

Premium Country B3, ranglari «oltin dub» va «qorong'i yong'oq»

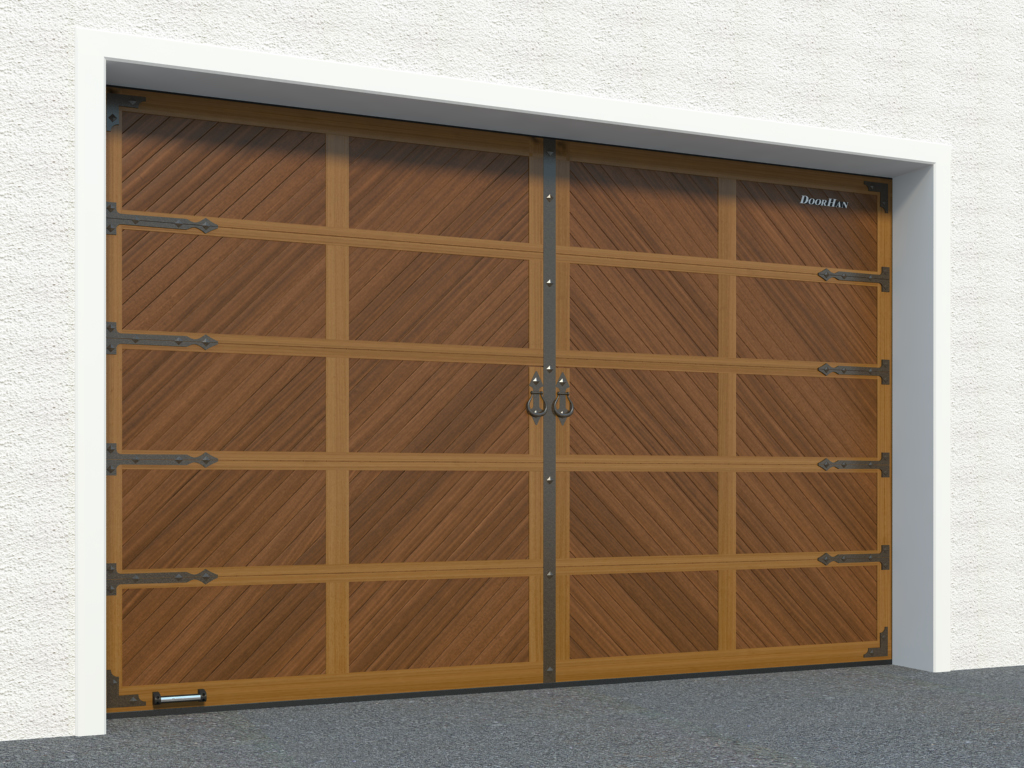

Premium Country B4, ranglari «oltin dub» va «qorong'i yong'oq»

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

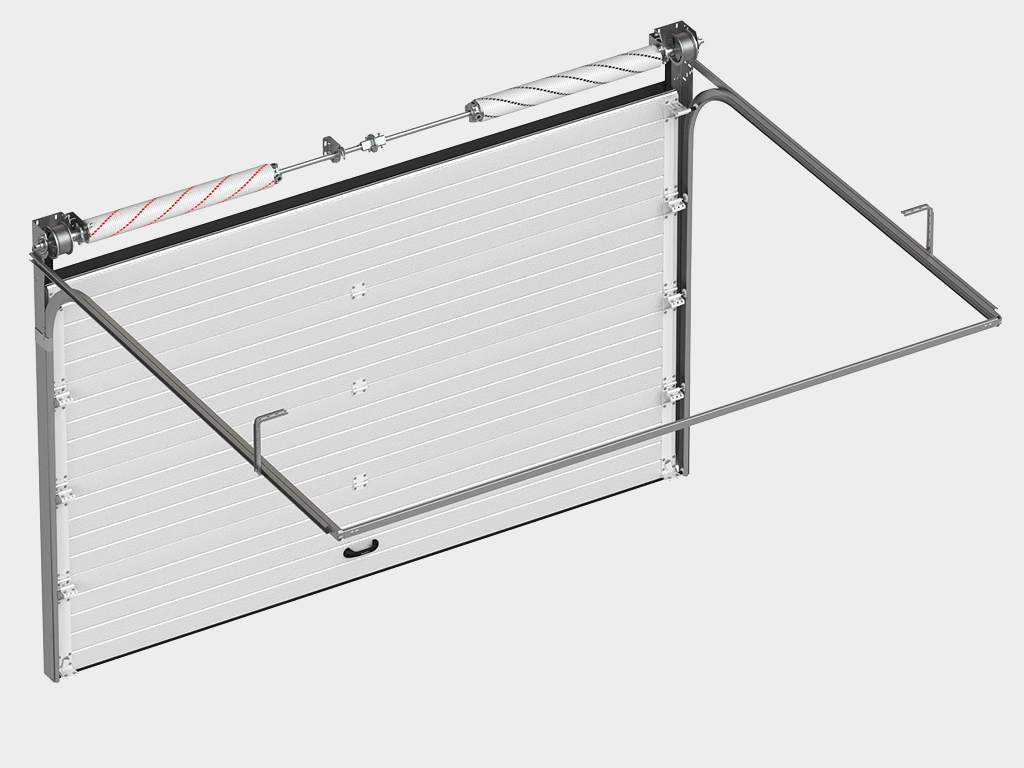

Paneli energiya samarali 40 mm qalinlikdagi sandvich panellaridan yasalgan, PIR to‘ldiruvchi materialga ega va ichki pinlar hamda yon qo‘llab-quvvatlashlar uchun kuchaytirilgan.

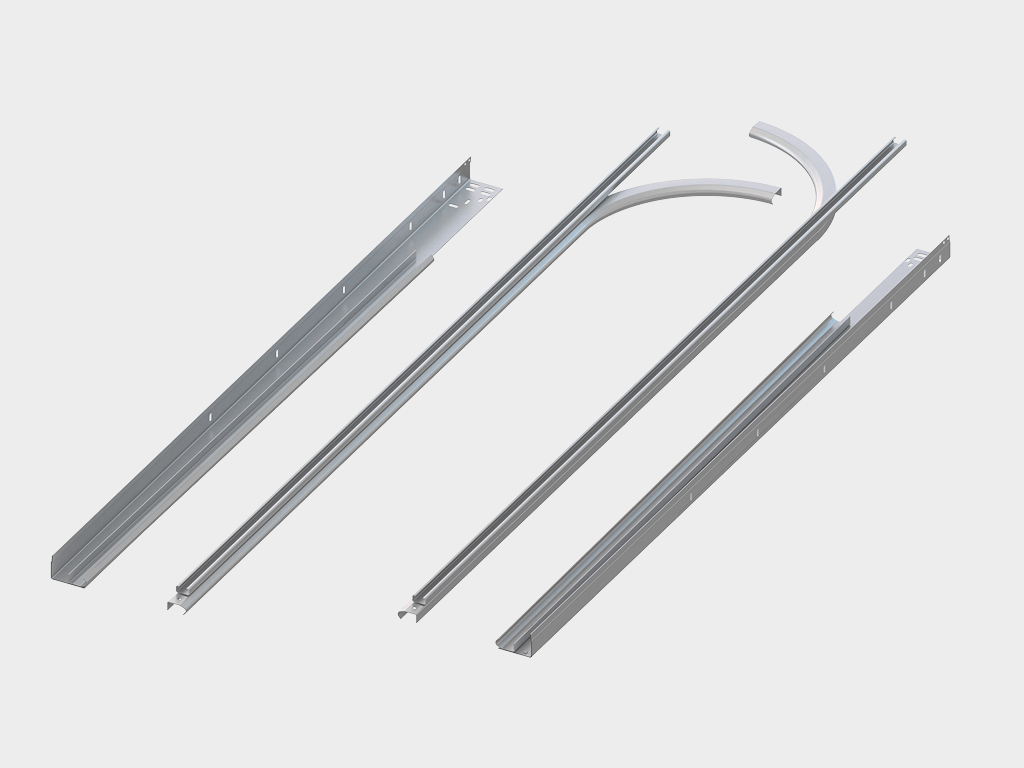

1,5–2 mm qalinlikdagi galvaniizlangan po‘latdan yasalgan yo‘riqnoma va burchakli stoykalar to‘plami yuqori mustahkamlikka ega bo‘lib, o‘rnatish uchun zarur bo‘lgan barcha perforatsiyalarga ega.

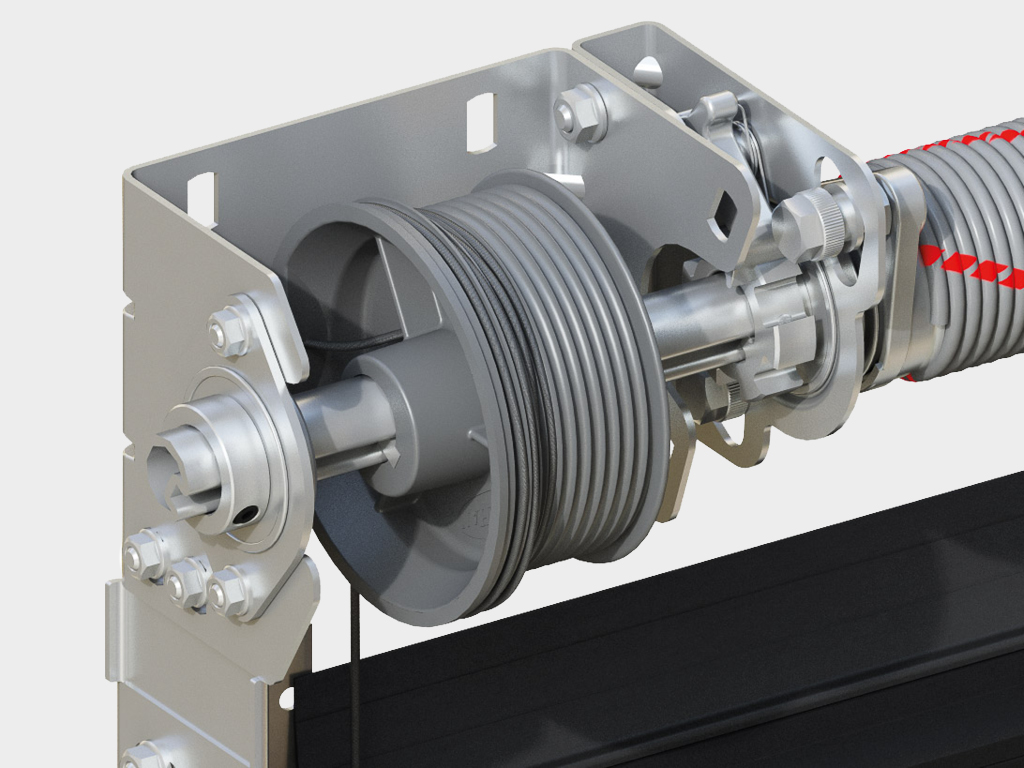

Sprinqning uzilishiga qarshi himoya qurilmasi valni blokirovka qiladi va eshik panelining yiqilishining oldini oladi.

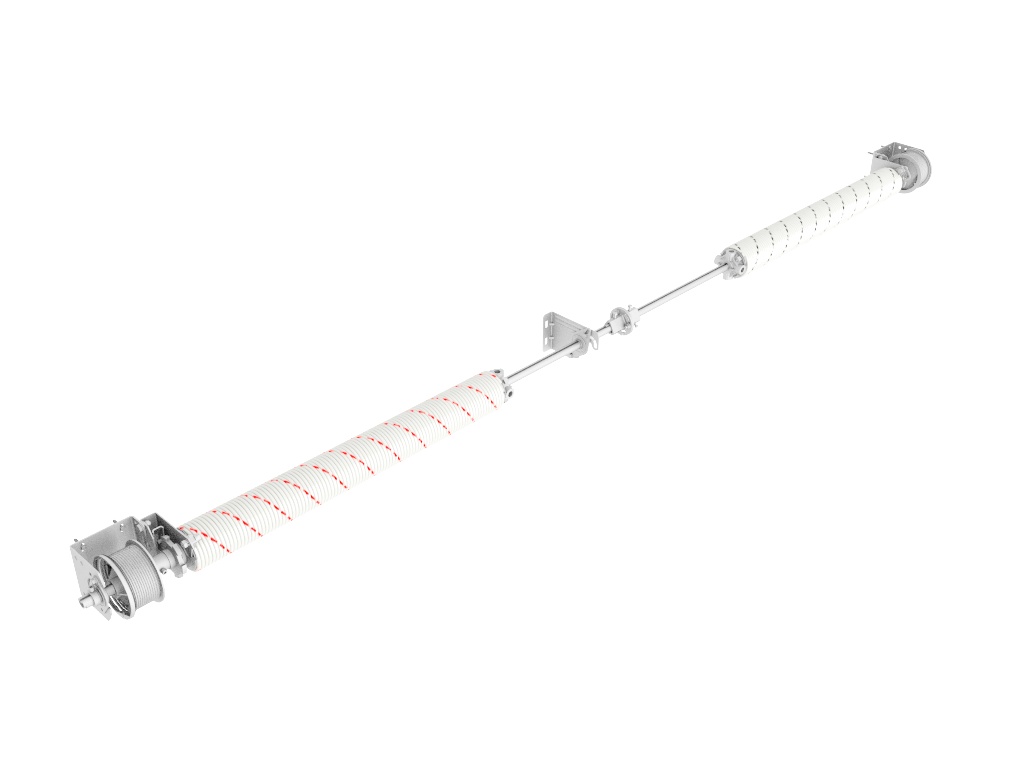

50 000 tsiklga mo‘ljallangan torsion mexanizmi. Konstruktsiyaning uzoq umr ko‘rishi eshik panelining o‘chirilishi va yopilishida kuch sarf qilmasdan ishlashni ta'minlaydi.

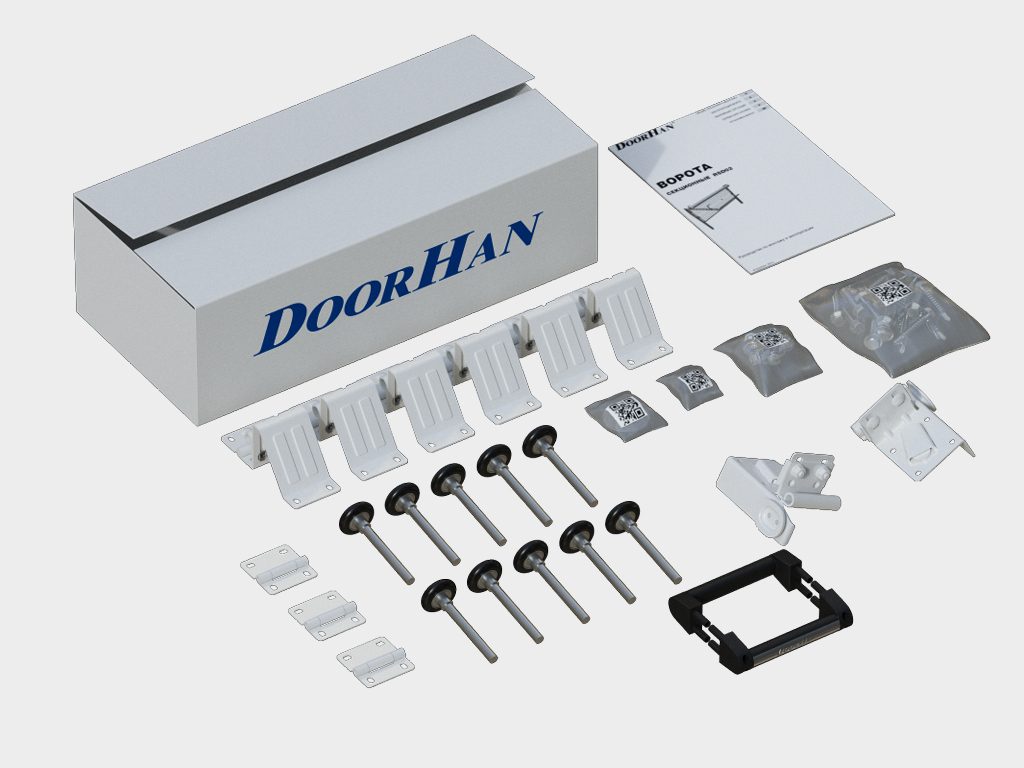

O‘rnatish uchun to‘plam, mahsulot pasporti va o‘rnatish bo‘yicha qo‘llanma bilan ta'minlangan qutisi.

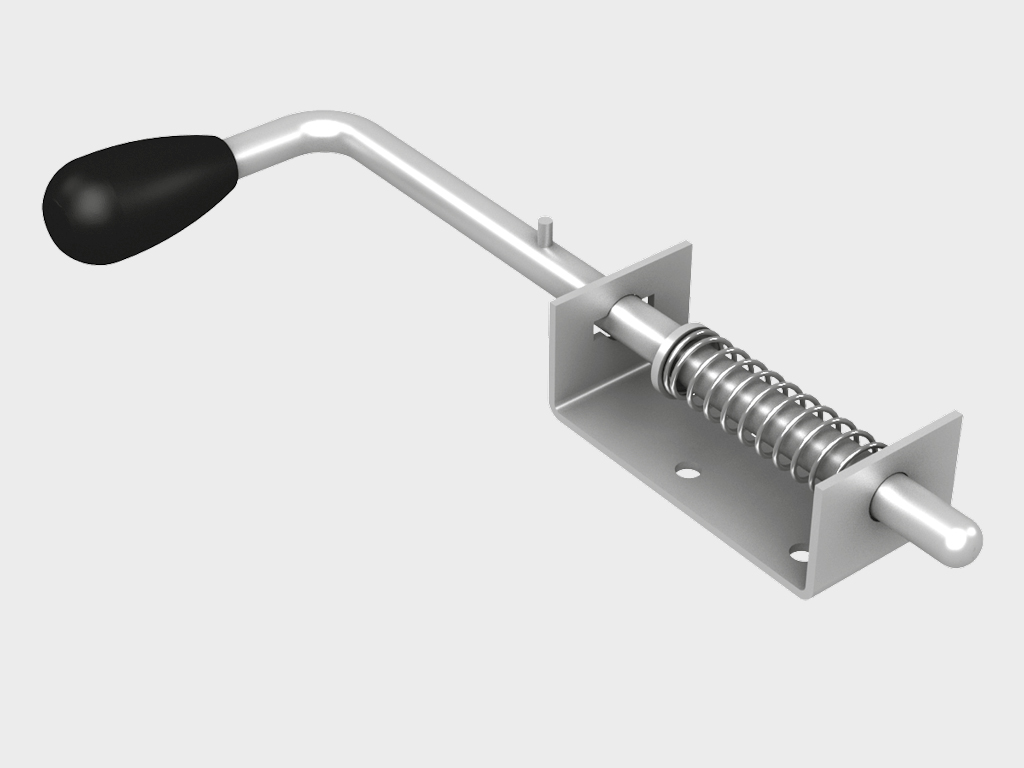

Mexanik qulupna eshikni ichkaridan yopishga imkon beradi. Soddaligi va ishonchliligi bilan ajralib turadi.

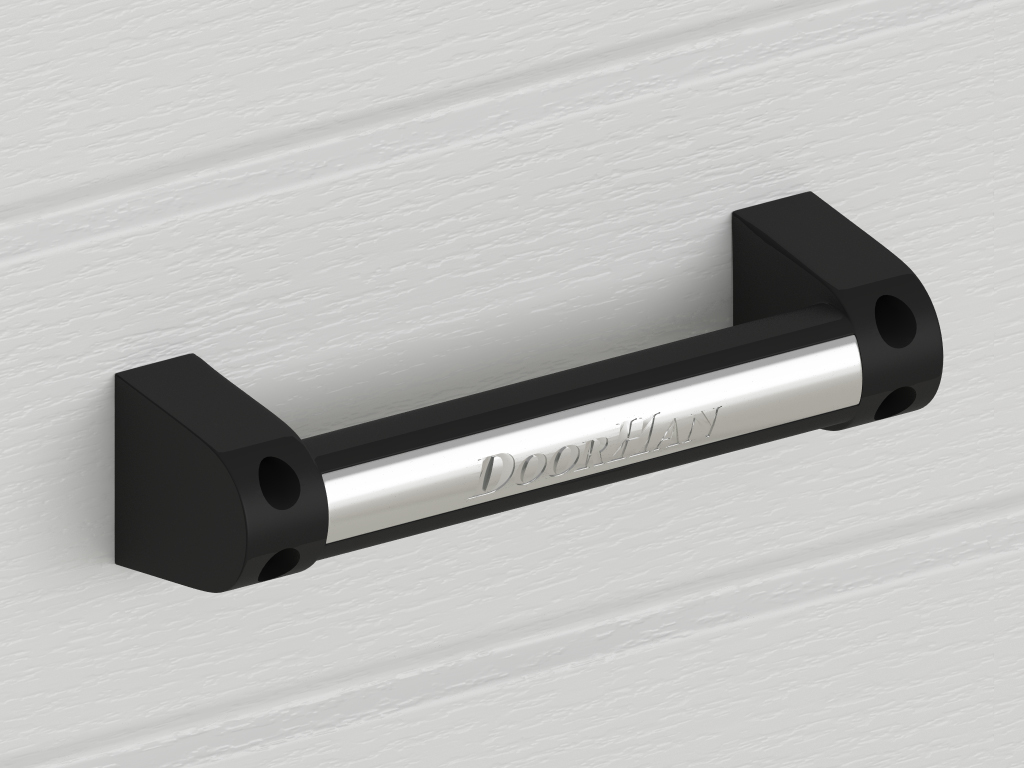

Yangi ergonomik shakldagi tutqich eshik panelining dizaynerlik ijodiga nafis dekorativ qo‘shimcha sifatida ajralib turadi.

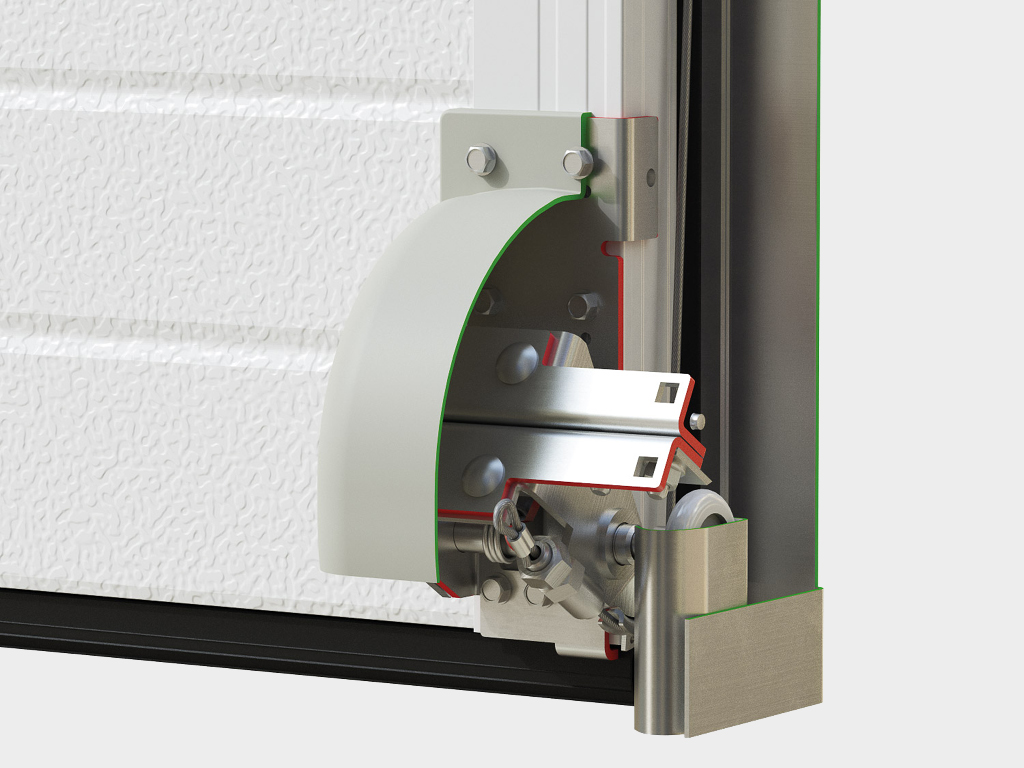

Trossa uzilishiga qarshi himoya qurilmasi eshik panelining pastki kranştayni sifatida o‘rnatiladi. Trossa uzilganda mexanizm ishga tushadi va eshik panelining yiqilishining oldini oladi.

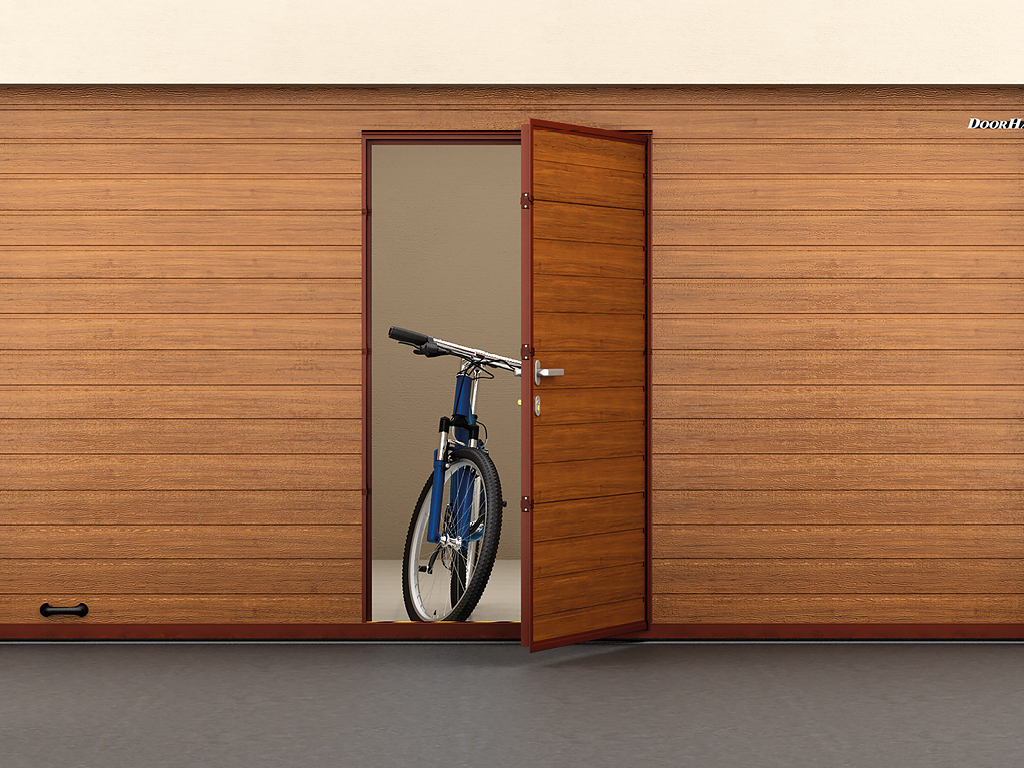

Qo‘riqxona eshigi takomillashtirilgan konstruktsiyaga ega bo‘lib, yuqori mustahkamlik va estetik tashqi ko‘rinishi bilan ajralib turadi. Panelning minimal balandligi — 2 130 mm. Ushbu variant Premium alyuminiy qoplamasi bilan ishlatilganda mavjud emas.

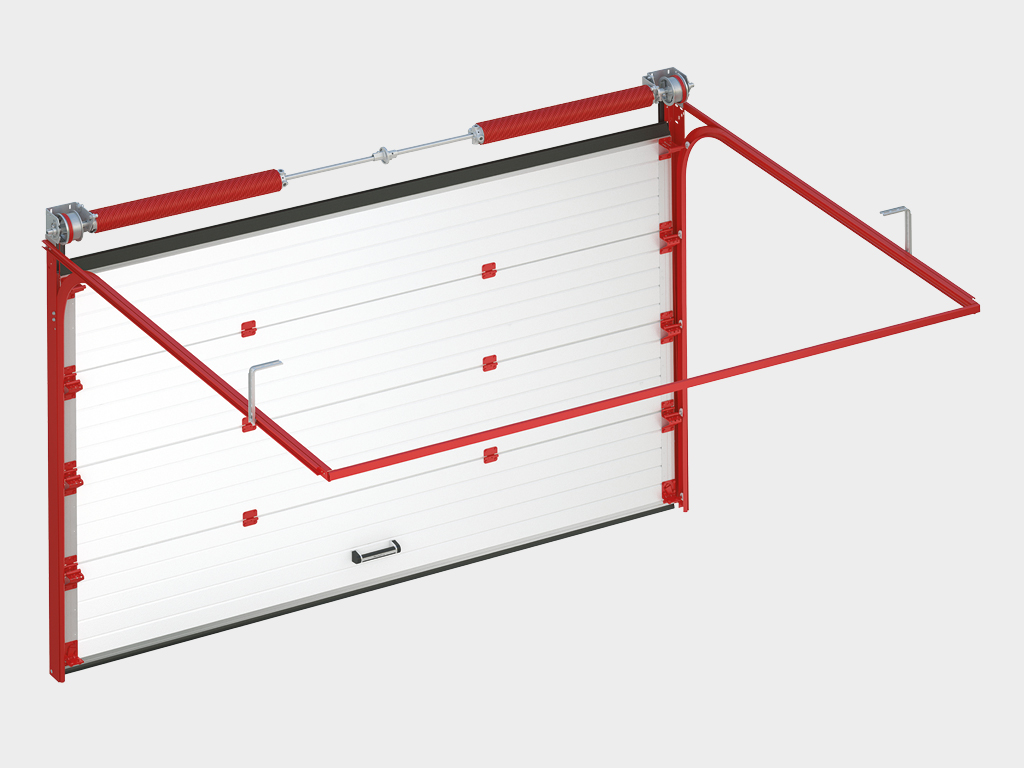

Korroziyaga qarshi komplektni yuqori namlik sharoitida eshiklarni ishlatishda korroziyaga ishonchli himoya va eshiklarning barqaror ishlashini ta'minlash uchun o‘rnatish tavsiya etiladi. Ushbu paket oshirilgan ishlash resursiga ega bo‘lib, bo‘yangan prujina, bo‘yangan yo‘riqnoma, zanglamaydigan yon qo‘llab-quvvatlash, pinlar va metizlar, zanglamaydigan trossa, bo‘yangan yon qoplamalarini o‘z ichiga oladi.

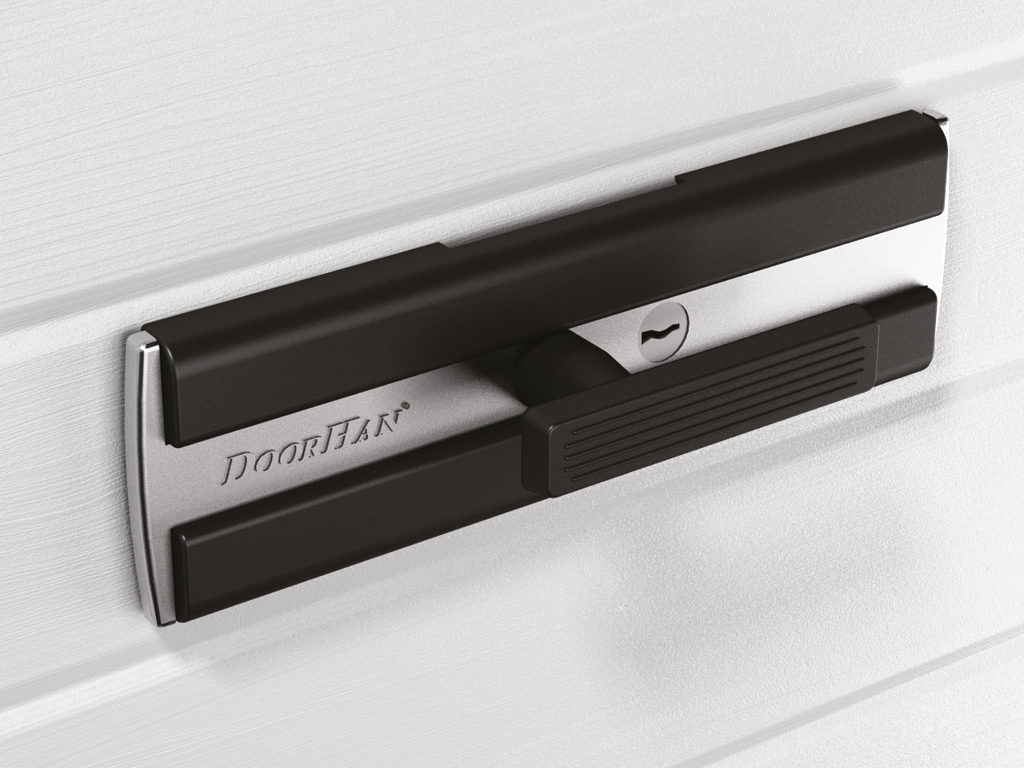

Mexanik qulupna eshik panelini yopiq holatda blokirovka qilish imkonini beradi, ham ichkaridan, ham ko‘chadan.

Qo‘shimcha tashqi izolyatsiya konturi eshik panelining izolyator bilan maksimal darajada yopishishini ta'minlaydi. Izolyatorlar orasida hosil bo‘lgan havo kamerasi eng yaxshi muhrlashni ta'minlaydi, xona ichiga sovuqning kirishining oldini oladi.

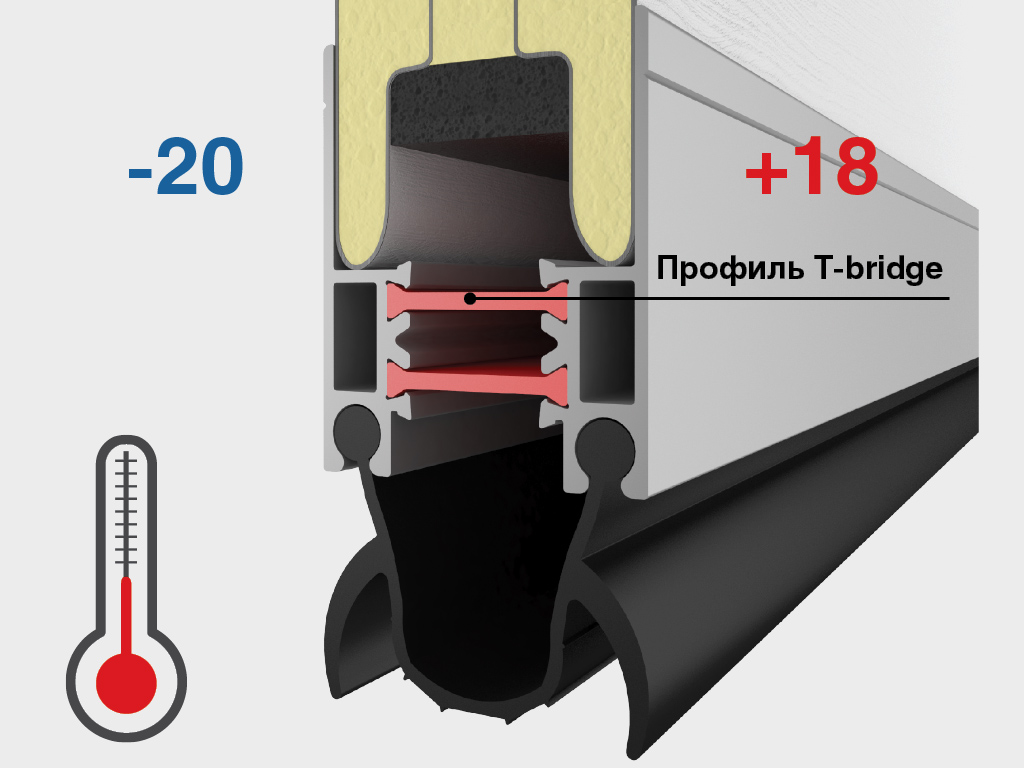

«Termopaketi» varianti T-bridge texnologiyasini qo‘llash orqali termostoyik pastki (yuqori) alyuminiy profilini o‘rnatishni nazarda tutadi, bu esa issiqlik yo‘qotishlarini oldini olishga yordam beradi.

Avtomatizatsiya. Eshiklarni drayver bilan avtomatlashtirish imkoniyati (qarang: «Eshiklar uchun avtomatika» bo‘limi).

Technical description

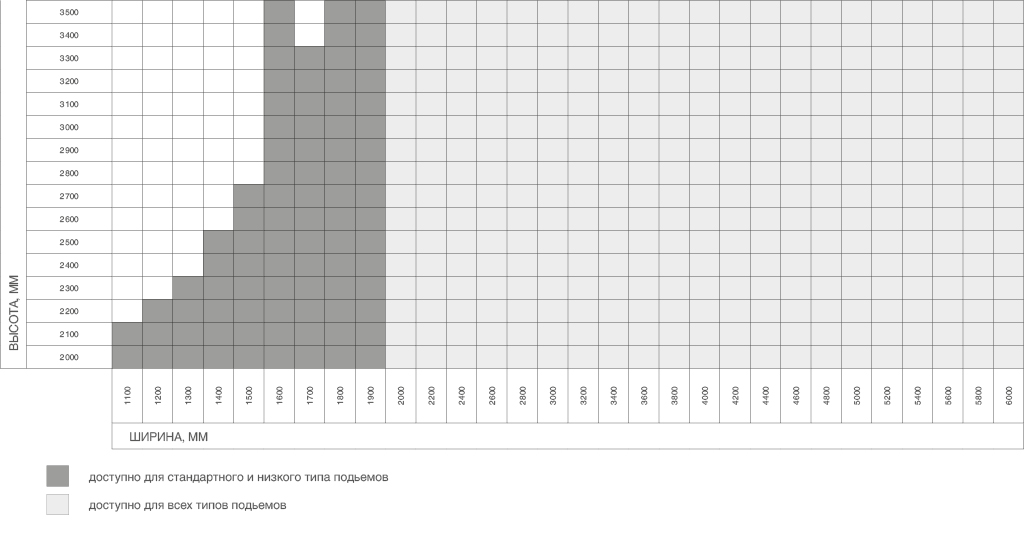

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема, мм

1100 dan 6000 gacha

Высота проема, мм

2000 dan 3500 gacha

Притолока, мм

150 dan

Пристенки, мм

120 dan

Eshik to'qimasini muvozanatlashtirish tizimi – prujinli-torsion mexanizmi va prujinaning uzilishidan himoya qurilmasi bilan
Oxirgi P-shaklidagi qo'llab-quvvatlovchi kronshteyn va prujinaning uzilishidan himoya qurilmasi
Yuqori profil
Gorizontal yo'naltiruvchi
Yon qopqoq
Burchakli ustun
Vertikal yo'naltiruvchi
Torsion prujina
Qo'llab-quvvatlovchi rolik tutgichi va rolik bilan
Yuqori muhr
Hinge (eshik burama)
Sandwich-panellardan yasalgan eshik to'qimasi
Pastki burchakli kronshteyn
Pastki muhr
Pastki profil
Qo'lqop

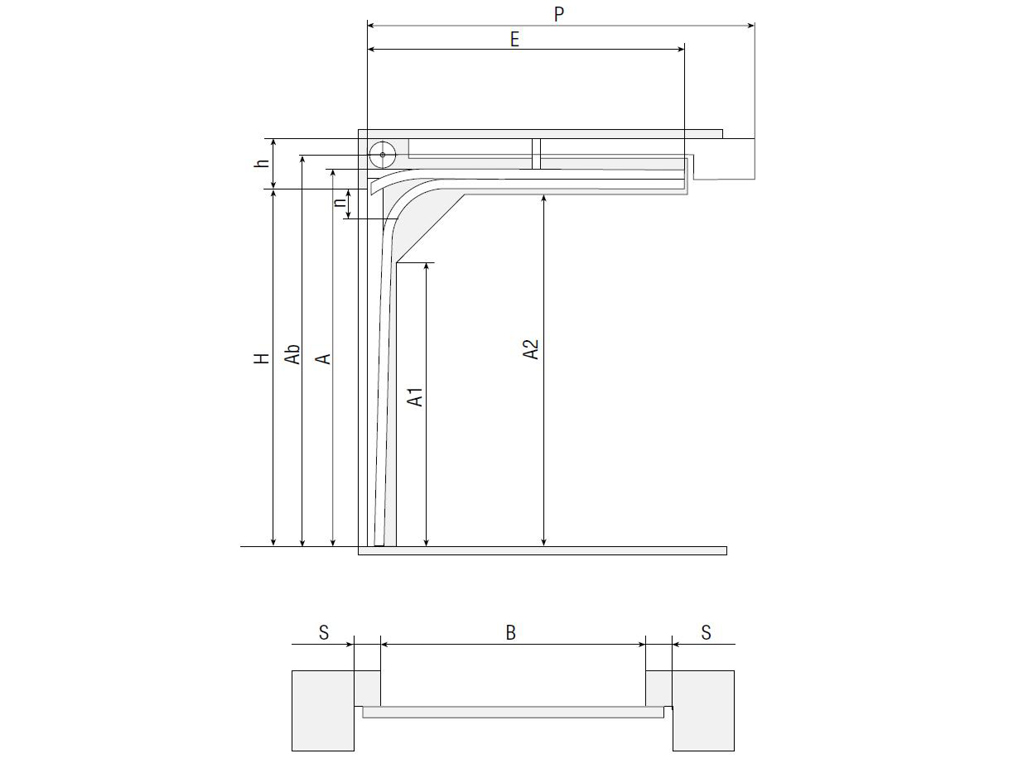

Pastki ko‘tarish, baraban old tomondan.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230 (≥ 260 mm drayver uchun)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	Esik ochilishi o‘lchamlari va panjara og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	190 gacha — drayversiz, esik ochilishi 4 500 gacha; 235 gacha — drayversiz, esik ochilishi 4 500 dan ortiq; 10 gacha — shift drayveri bilan, esik ochilishi 4 500 gacha; 70 gacha — shift drayveri bilan, esik ochilishi 4 500 dan ortiq.

Pastki ko‘tarish, baraban old tomondan (standart yo‘riqnoma to‘plami RKTN).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	Esik ochilishi o‘lchamlari va panjara og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 gacha — drayversiz, esik ochilishi 4 500 gacha; 300 gacha — drayversiz, esik ochilishi 4 500 dan ortiq; 60 gacha — shift drayveri bilan, esik ochilishi 4 500 gacha; 125 gacha — shift drayveri bilan, esik ochilishi 4 500 dan ortiq.

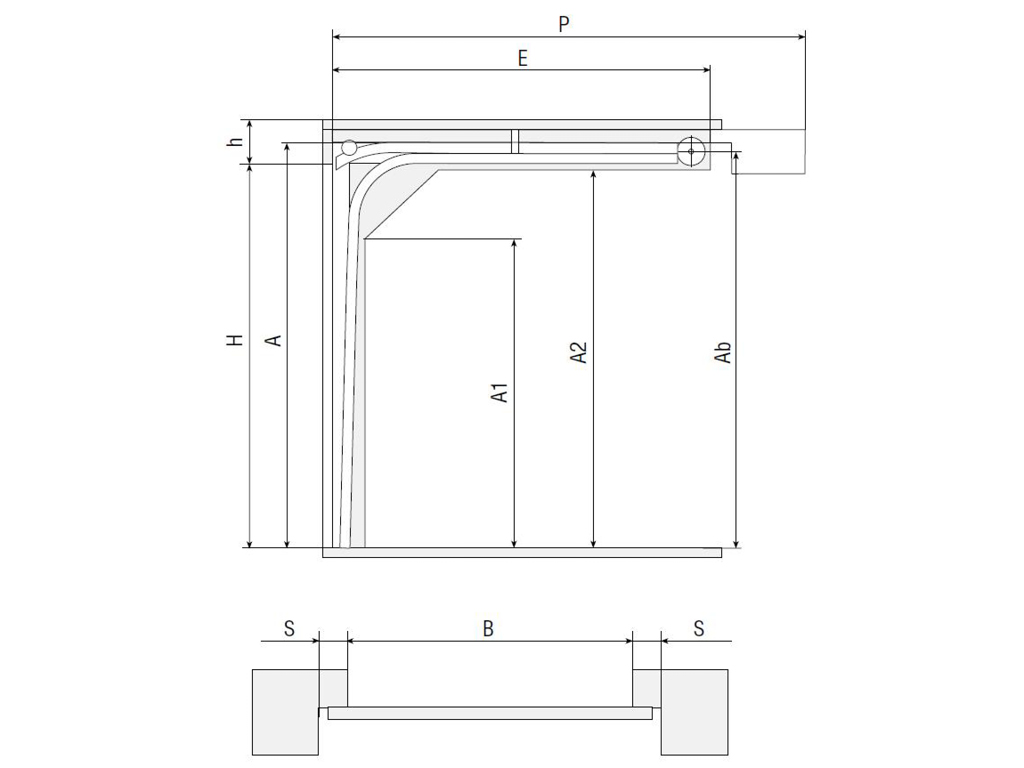

Pastki ko‘tarish, baraban orqa tomondan.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150 (≥160 shift drayveri bilan)
B, мм Ширина проема	B
A, мм Высота угловой стойки	h > 170 bo'lganda: H + 110; 150 ≤ h ≤ 170 bo'lganda: H + h - 60.
Ab, мм Высота оси вала и барабана	h ≤ 170 bo'lganda: H + 55; 150 ≤ h ≤ 170 bo'lganda: H + h - 47.
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	Esik ochilishi o‘lchamlari va panjara og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (drayversiz); 40...60 (shift drayveri bilan)

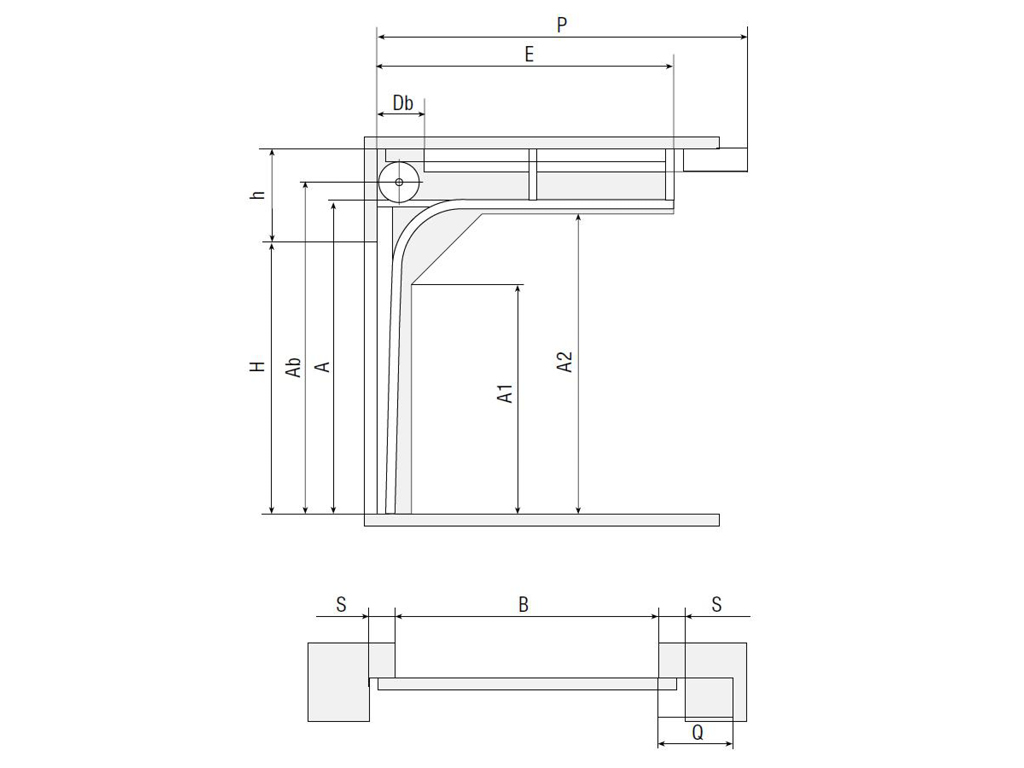

Standart ko‘tarish.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	Esik ochilishi o‘lchamlari va panjara og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

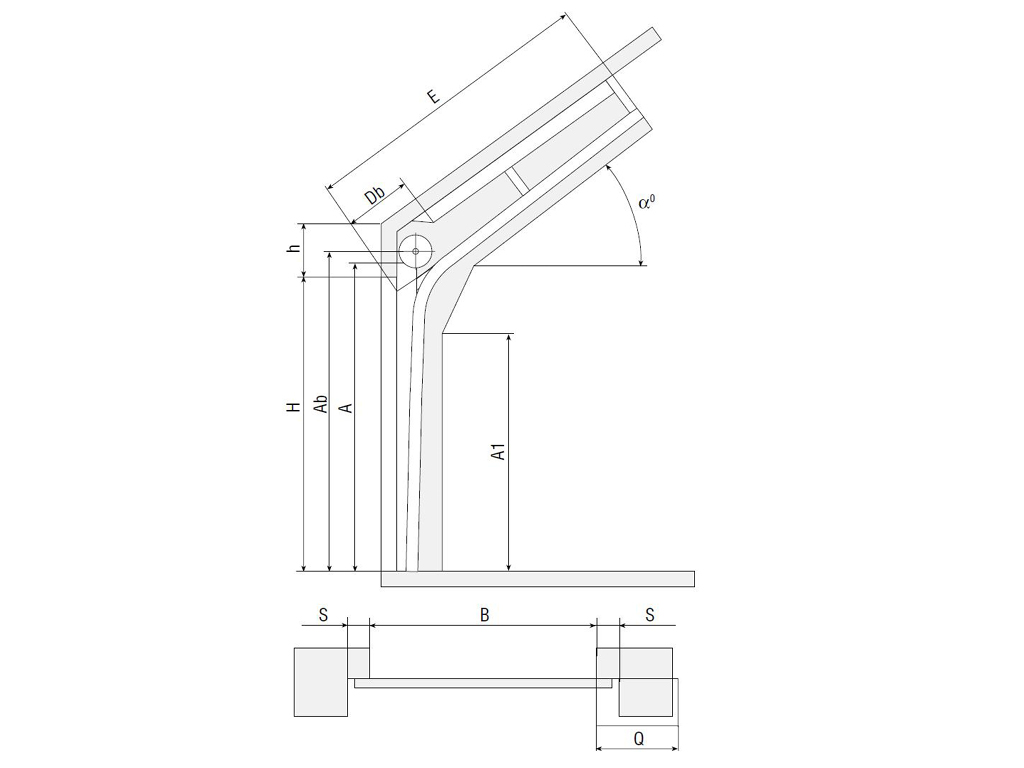

Standart egri ko‘tarish.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	α° burchagiga bog‘liq
Db, мм Рабочая зона торсионного механизма	Esik ochilishi o‘lchamlari va panjara og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (5° ga ko‘paytirilgan)
Q, мм Зона расположения привода на вал	300

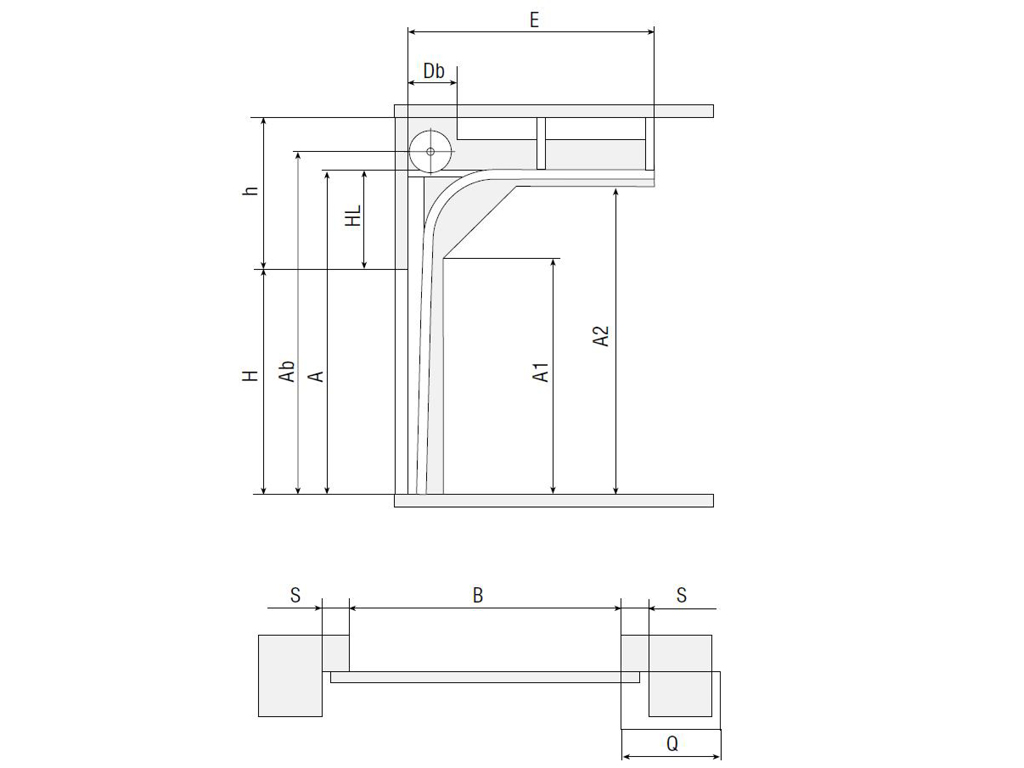

Yuqori ko‘tarish.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	Standart bo‘yicha h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	Esik ochilishi o‘lchamlari va panjara og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

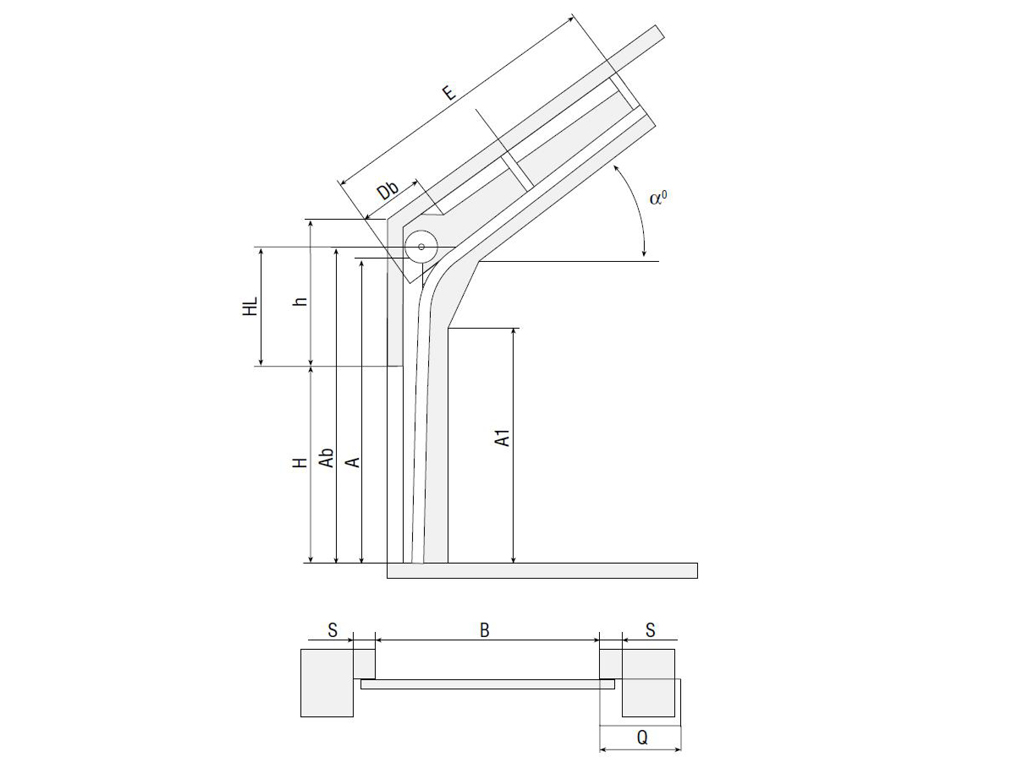

Egri yuqori ko‘tarish.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	α° burchagiga bog‘liq
Db, мм Рабочая зона торсионного механизма	Esik ochilishi o‘lchamlari va panjara og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (5° ga ko‘paytirilgan)
Q, мм Зона расположения привода на вал	300

Vertikal ko‘tarish.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
A1, мм Высота вертикальной направляющей	H
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Qiymat eshik o‘lchamiga bog‘liq bo‘lib, 3 500 × 3 000 mm o‘lchamdagi eshik uchun ko‘rsatilgan.
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	50 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	13	Aniq qiymat eshik konstruktsiyasida qo‘llaniladigan panellar turiga bog‘liq.

1.Eshik paneli bo‘laklari yo‘riqnomalar bo‘yicha silliq harakatlanishi kerak, eshiklar esa muvozanatlashtirilgan bo‘lishi lozim, ya'ni ularning og‘irligi prujinalarning burilish momenti bilan qoplanishi kerak.

2. Eshiklarni qo‘lda ochish va yopish faqat tutqich yordamida amalga oshiriladi.

3. Eshiklarni qo‘lda ochish va yopish jarayonida ularga katta kuch sarflamang. Keskin tortishishlar taqiqlanadi.

4. Eshiklar ishlayotgan paytda odamlar va hayvonlar eshiklarning ish zonasida bo‘lmasligini nazorat qiling.

5. Harakatlanayotgan eshik paneli ostidan o‘tish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

6. Darvozalarni zarbalarga duchor qilmang va ochilish-yopilish jarayonida ularning erkin harakatlanishiga to‘sqinlik qilmang.

7. Polotno harakatlanayotganda o‘ramda begona narsalar va chiqindilar bo‘lmasligiga e’tibor bering. Ularning mavjudligi polotnoning qiyshayishiga va qisilib qolishiga olib kelishi mumkin.

8. Yo‘nalish relslari va roliklarni ifloslanishdan saqlang, chunki bu harakat silliqligiga putur yetkazishi, elektr haydovchi mavjud bo‘lsa, uning ortiqcha yuklanishiga va ishdan chiqishiga olib kelishi mumkin.

Упаковка в картон	Характеристики упаковки
Описание	Seksiyali darvozalar yo‘nalish tizimi va qalqoni karton hamda penoplastdan iborat mustahkam kombinatsiyalangan qadoqqa joylanib, strech-plenka bilan mahkamlangan; montaj uchun jihozlar gofrokarton qutiga joylanib, o‘ram plenka bilan yopiladi; barcha qadoqlar buyurtma haqidagi ma’lumotlar va kompaniyaning rasmiy logotipi aks etgan informatsion yorliqlar bilan ta’minlangan.
Состав	Besh qatlamli karton, penoplast, strech-plenka, skotch
Ширина, мм	500 dan 800 gacha
Высота, мм	200 dan 400 gacha
Длина, мм	2100 dan 6100 gacha
Вес брутто, кг	200 gacha
Количество в упаковке, шт.	Qalqon qadoqlanishi – 3 dan 5 tagacha panel; yo‘nalishlar qadoqlanishi – 1 yo‘nalish tizimi; komplektatsiya qadoqlanishi – komplektatsiya solingan quti

Упаковка в коробку	Характеристики упаковки
Длина, мм	550

Qo‘shimcha tavsif print

Sendvich-panellarni zavod qadoqlarida, gorizontal holatda va tekis yuzada saqlash tavsiya etiladi. Ishlab chiqarilgan sanadan boshlab 6 oydan ortiq bo‘lmagan muddatda, yopiq omborlarda yoki soyabon ostida saqlash lozim. Panellar to‘g‘ridan-to‘g‘ri quyosh nuri, atmosferaviy yog‘ingarchilik va ifloslanish ta’siridan himoyalangan bo‘lishi kerak.

Installation

Montaj usullari

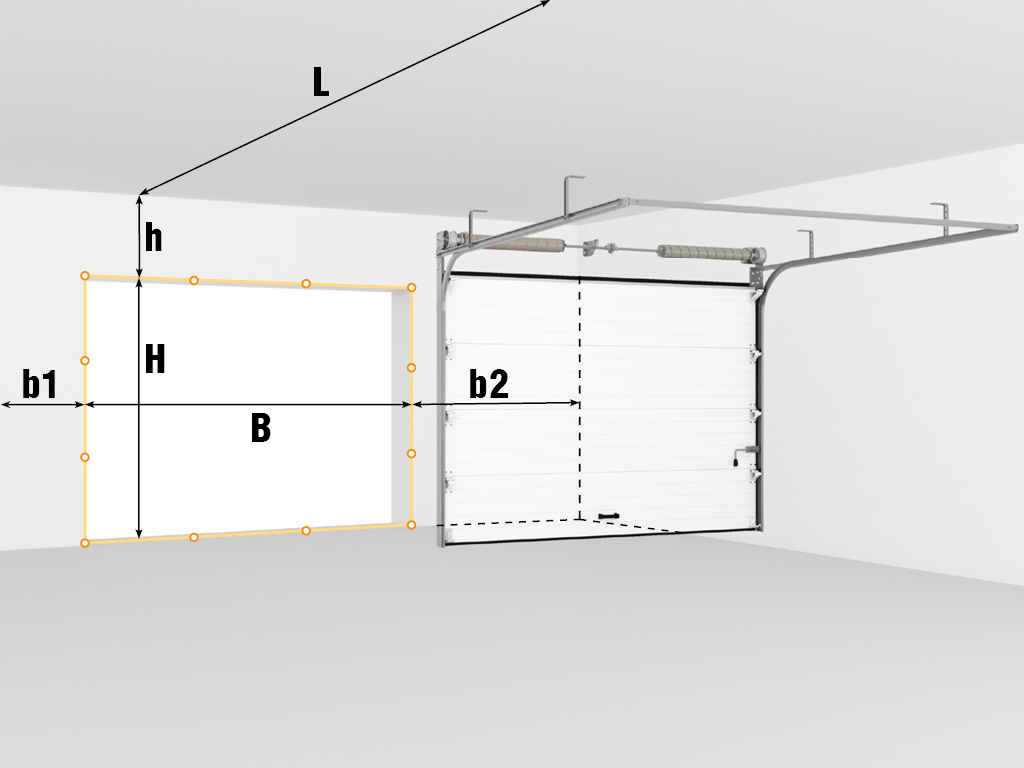

Bino qurilishi uchun tayyorgarlik

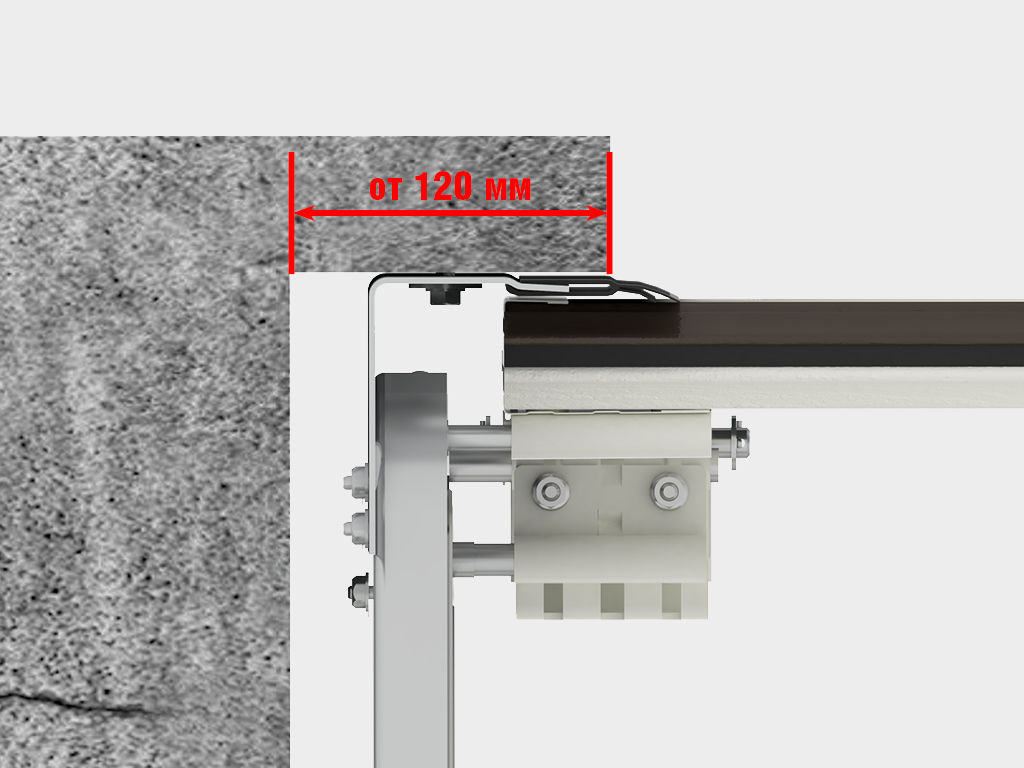

Yuqori montaj: yo‘riqnoma tizimi eshik ramkasining ichki tomonidan devorlar va ustunga o‘rnatiladi.

Zarurli ko'rsatkichlarni olish uchun lentali o'lchov va qurilish darajasi yetarli. Barcha o'lchovlar ichki xonada amalga oshiriladi. Har bir o'lchovni o'lchash uchun kamida uchta nuqtada (eng chekka joylar va markazda) o'lchov olish zarur.
H — teshikning balandligi (pol dan teshikning yuqori qismigacha bo'lgan masofa).
B — teshikning kengligi (teshikning chapdan o'ng chetiga qadar bo'lgan masofa).
h — pritoloka (teshikning yuqori qismidan shiftgacha bo'lgan masofa) 150 mm dan boshlanadi.
b1/b2 — chap/o'ng yon tomonidagi masofa (mos ravishda teshikning chap yoki o'ng chetidan to'xtovgacha bo'lgan masofa) 120 mm dan boshlanadi.
L — xonaning chuqurligi.
H va B ni o'lchashda oxirgi o'lcham sifatida eng katta qiymat olinadi.
h, b1, b2 va L ni o'lchashda oxirgi o'lcham sifatida eng kichik qiymat olinadi.
Ochilishning butun kengligi bo'ylab zamin darajasidagi farq 10 mm dan oshmasligi kerak. O'rnatish tekisligi (devor va ship) saqlanishini ta'minlash kerak. Qo'llanma tizimini o'rnatish uchun asos monolit va bardoshli bo'lishi kerak; agar bu mavjud bo'lmasa, qo'shimcha chekka yoki metall buyumlar bilan ochilishni shakllantirish talab qilinadi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

RSD02 seriyasidagi seksiyali darvozalarni o‘rnatish bo‘yicha ko‘rsatma

PDF

Standart va yuqori turdagi ko‘tarilishli seksiyali darvozalarni o‘rnatish bo‘yicha ko‘rsatma

PDF

Pasport «Garaj seksiyali darvozalar torison mexanizmi bilan RSD02»

PDF

Moslik sertifikati «Bino va inshootlar uchun darvozalar»

PDF

Moslik sertifikati «Sendvich-panellar»

PDF

Moslik sertifikati «Darvozalar uchun jihozlar va komponentlar»

PDF

Moslik sertifikati «Seksiyali po‘lat darvozalar» (Belarus)

PDF

Ekspert xulosasi, SanPiNga moslik

PDF

RSD02, past ko‘tarilish, hisobiy yo‘nalishlar

PDF

DWG

RSD02, past ko‘tarilish, hisobiy yo‘nalishlar, o‘ram chetini

PDF

DWG

RSD02, past ko‘tarilish, hisobiy yo‘nalishlar, o‘ram shakllantirish

PDF

DWG

RSD02, past ko‘tarilish, RKTN standart yo‘nalishlar komplektlari

PDF

DWG

RSD02, past ko‘tarilish, RKTN standart yo‘nalishlar komplektlari, o‘ram chetini

PDF

DWG

RSD02, past ko‘tarilish, RKTN standart yo‘nalishlar komplektlari, o‘ram shakllantirish

PDF

DWG

RSD02, past ko‘tarilish, orqa tomondagi baraban

PDF

DWG

RSD02, past ko‘tarilish, orqa tomondagi baraban, o‘ram chetini

PDF

DWG

RSD02, past ko‘tarilish, orqa tomondagi baraban, o‘ram shakllantirish

PDF

DWG

RSD02, standart ko‘tarilish

PDF

DWG

RSD02, standart ko‘tarilish, o‘ram chetini

PDF

DWG

RSD02, standart ko‘tarilish, o‘ram shakllantirish

PDF

DWG

RSD02, standart qiyshiq ko‘tarilish

PDF

DWG

RSD02, standart qiyshiq ko‘tarilish, o‘ram chetini

PDF

DWG

RSD02, standart qiyshiq ko‘tarilish, o‘ram shakllantirish

PDF

DWG

RSD02, yuqori ko‘tarilish

PDF

DWG

RSD02, yuqori ko‘tarilish, o‘ram chetini

PDF

DWG

RSD02, yuqori ko‘tarilish, o‘ram shakllantirish

PDF

DWG

RSD02, yuqori ko‘tarilish, yo‘nalishlarning ikki egilishli dizayni

PDF

DWG

RSD02, yuqori ko‘tarilish, yo‘nalishlarning ikki egilishli dizayni, o‘ram chetini

PDF

DWG

RSD02, yuqori ko‘tarilish, yo‘nalishlarning ikki egilishli dizayni, o‘ram shakllantirish

PDF

DWG

RSD02, yuqori qiyshiq ko‘tarilish

PDF

DWG

RSD02, yuqori qiyshiq ko‘tarilish, o‘ram chetini

PDF

DWG

RSD02, yuqori qiyshiq ko‘tarilish, o‘ram shakllantirish

PDF

DWG

RSD02, vertikal ko‘tarilish

PDF

DWG

RSD02, vertikal ko‘tarilish, o‘ram chetini

PDF

DWG

RSD02, vertikal ko‘tarilish, o‘ram shakllantirish

PDF

DWG

RSD02, seksiyali darvozalar polotnosida eshik va oynalarni joylashtirish (eshik V4ST)

PDF

DWG

RSD02, seksiyali darvozalar polotnosida eshik va oynalarni joylashtirish (eshik V5)

PDF

DWG

Kafolat majburiyatlari print

Xaridorga sendvich-panellar va yo‘nalish tizimi po‘lat profillarining teshilib ketadigan korroziyadan holi bo‘lishiga 10 yillik kafolat taqdim etiladi.
