Sotib oling RSD01BIW cho‘ziluvchi prujinalarga ega po‘lat sendvich-panellardan tayyorlangan garaj sektsion eshigi Toshkent shahrida | DoorHan ishlab chiqaruvchisining rasmiy veb-sayti

RSD01BIW sektsion eshigi garaj va texnik xonalar kirish teshiklarini yopish uchun mo‘ljallangan. Past ko‘tarilish tipidagi konstruksiya minimal yon devor va to‘singa ega bo‘lgan binolarga (100 mm dan boshlab) o‘rnatilishi mumkin. Eshikning konstruktsiyasi yuqori issiqlik samaradorligiga ega (teshikni ishonchli tarzda germetik yopadi), mustahkam, oson o‘rnatiladigan va uzoq xizmat qilish muddatiga ega.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Issiqlik samaradorligi

Sendvich-panellarda sovuq ko‘priklarning yo‘qligi, butun kontur bo‘ylab germetik muhrlash tizimi va termal ajratish texnologiyasiga ega profil panellari eshiklarning maksimal issiqlik samaradorligini kafolatlaydi.

Turli xil bajarilish variantlari

Eshik panellari uchun keng tanlov – dizayn yechimlari katalogida 100 dan ortiq variant mavjud.

To‘liq Rossiyada ishlab chiqarilgan

Eshiklar to‘liq Rossiyada, DoorHan konsernining o‘z zavodlarida ishlab chiqarilgan bo‘lib, Rossiyaning ish sharoitlariga mos ravishda tayyorlangan.

GOST talablariga muvofiqlik

Eshikning konstruktsiyasi to‘liq davlat standarti ГОСТ 31174-2017, «Metalldan yasalgan eshiklar» ga mos keladi.

Issiqlik samaradorligi

Turli xil bajarilish variantlari

Eshik panellari uchun keng tanlov – dizayn yechimlari katalogida 100 dan ortiq variant mavjud.

To‘liq Rossiyada ishlab chiqarilgan

Eshiklar to‘liq Rossiyada, DoorHan konsernining o‘z zavodlarida ishlab chiqarilgan bo‘lib, Rossiyaning ish sharoitlariga mos ravishda tayyorlangan.

GOST talablariga muvofiqlik

Eshikning konstruktsiyasi to‘liq davlat standarti ГОСТ 31174-2017, «Metalldan yasalgan eshiklar» ga mos keladi.

Dizayn

Panellar dizayni

Yuzaning turi

Panelning old tomoni yuzalarining ranglari

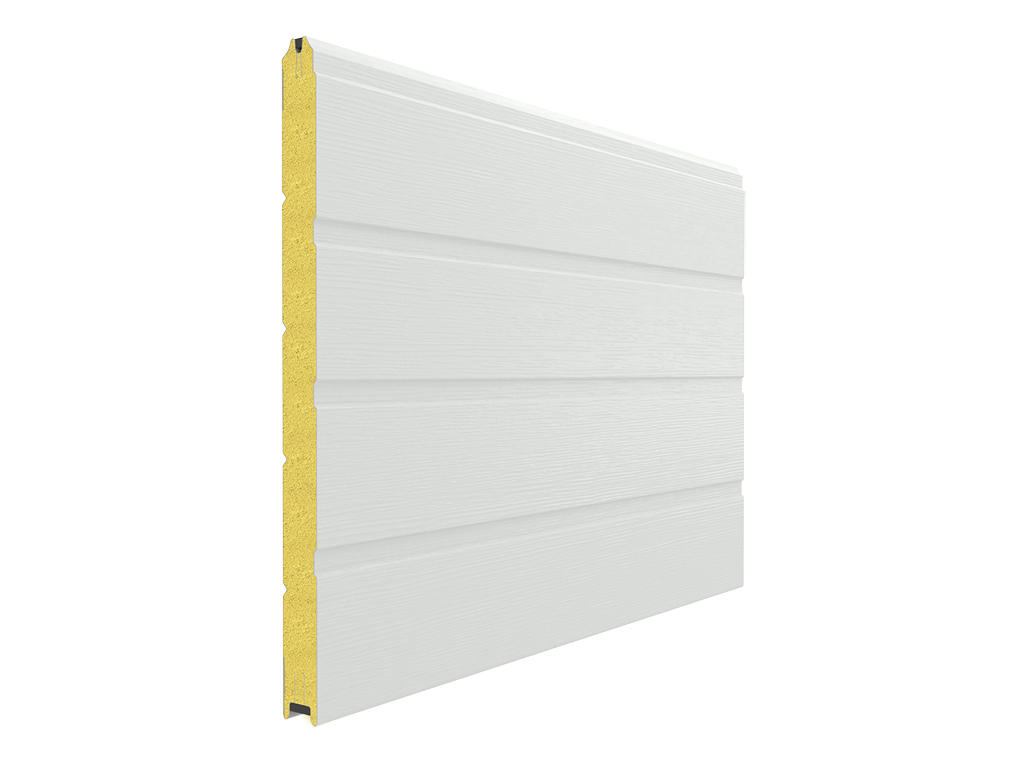

Doska

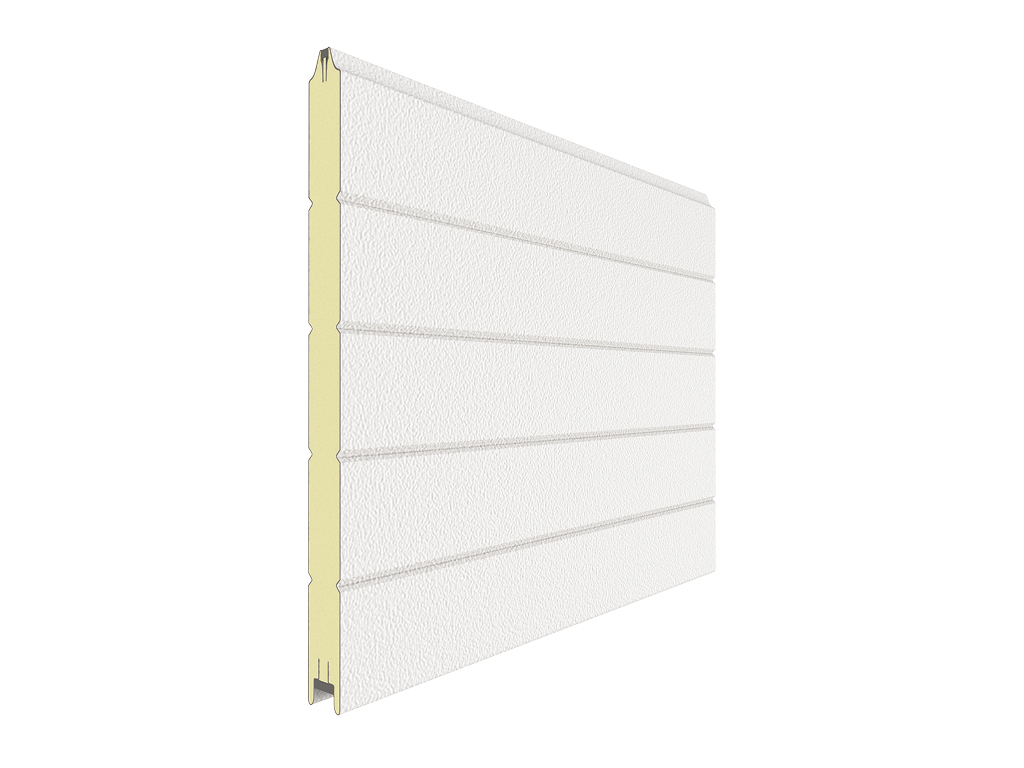

Gorizontal chiziq

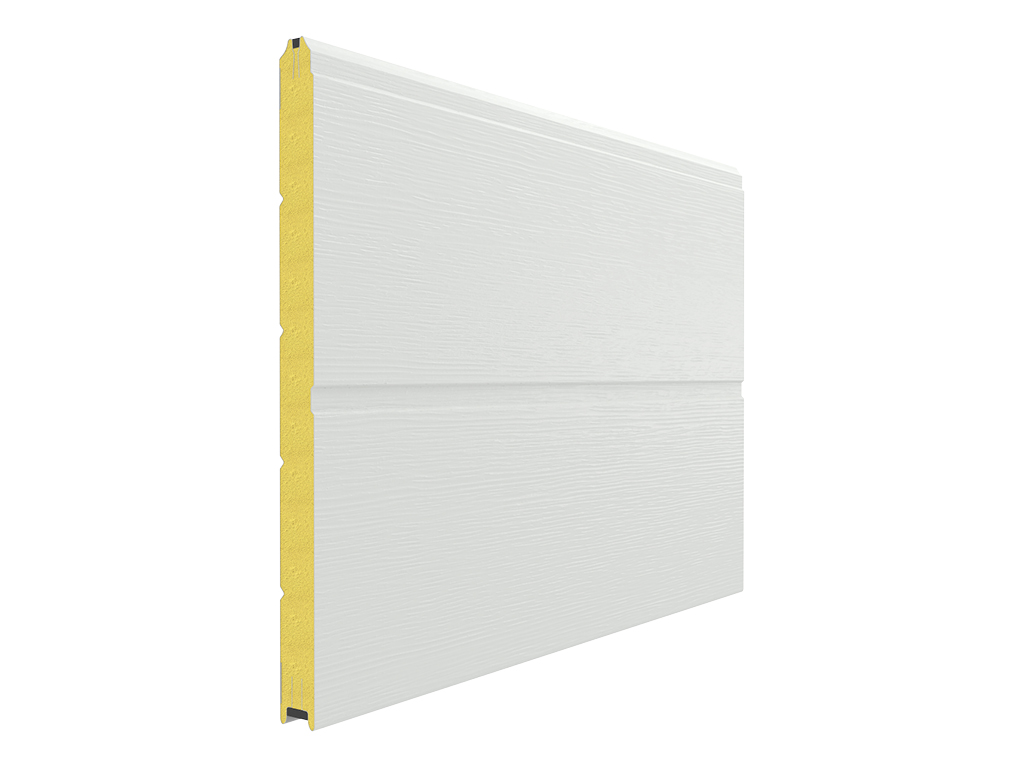

Keng markaziy chiziq

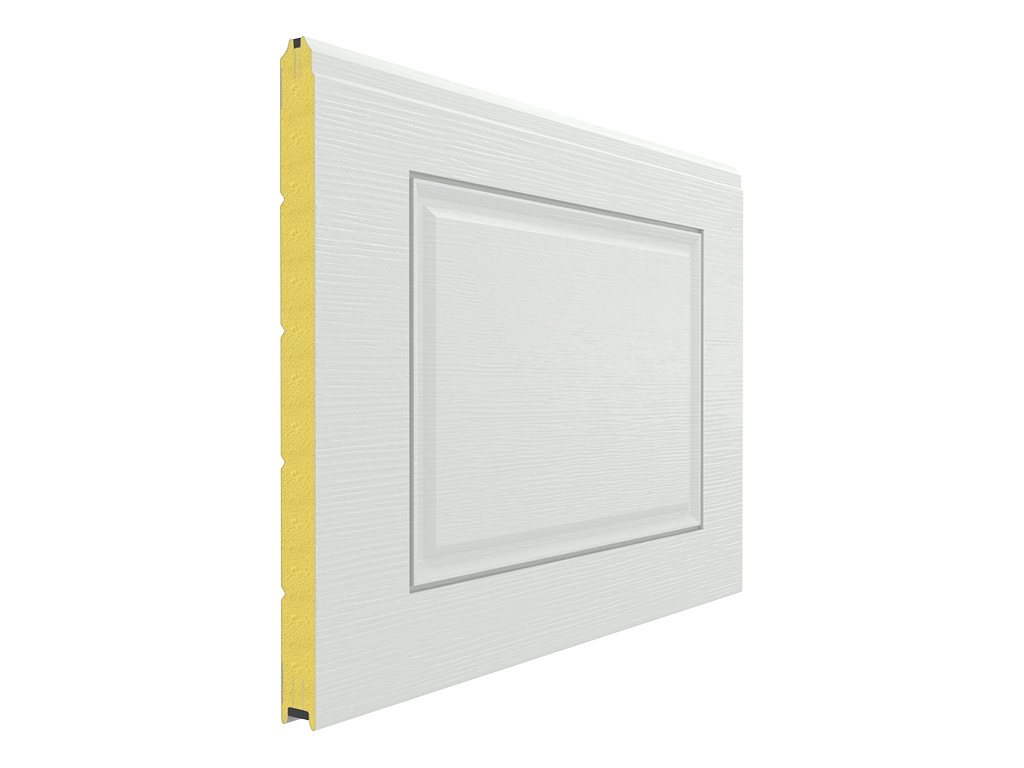

Filenka

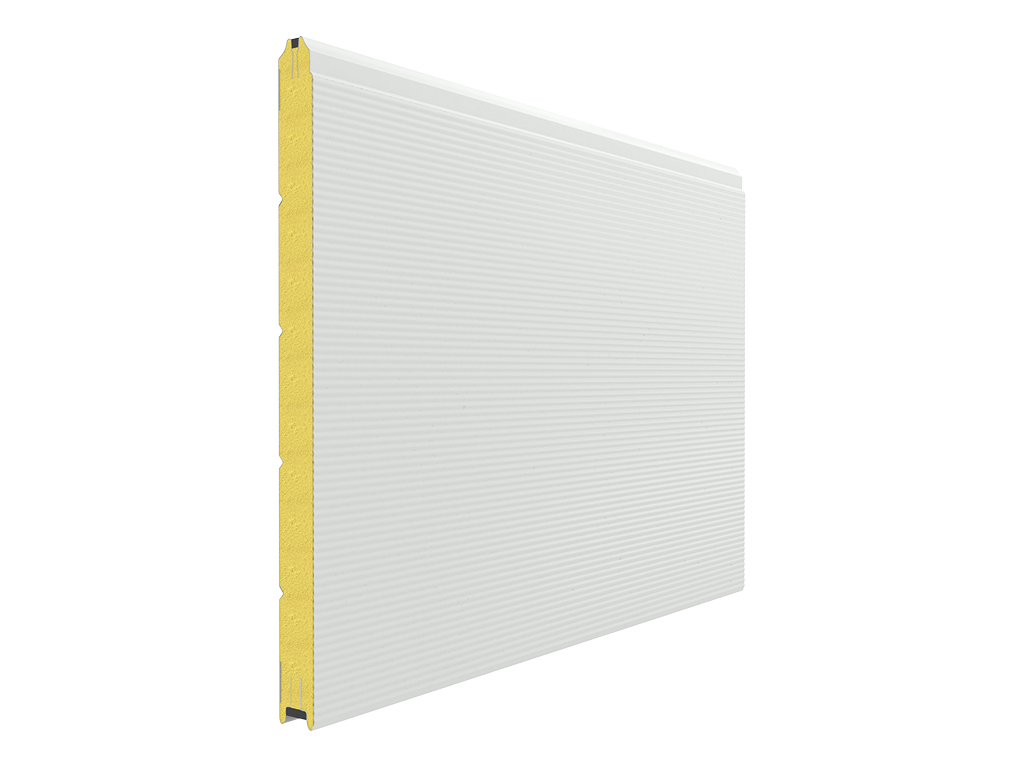

To‘lqin

Gorizontal chiziq (panelning ichki tomoni)

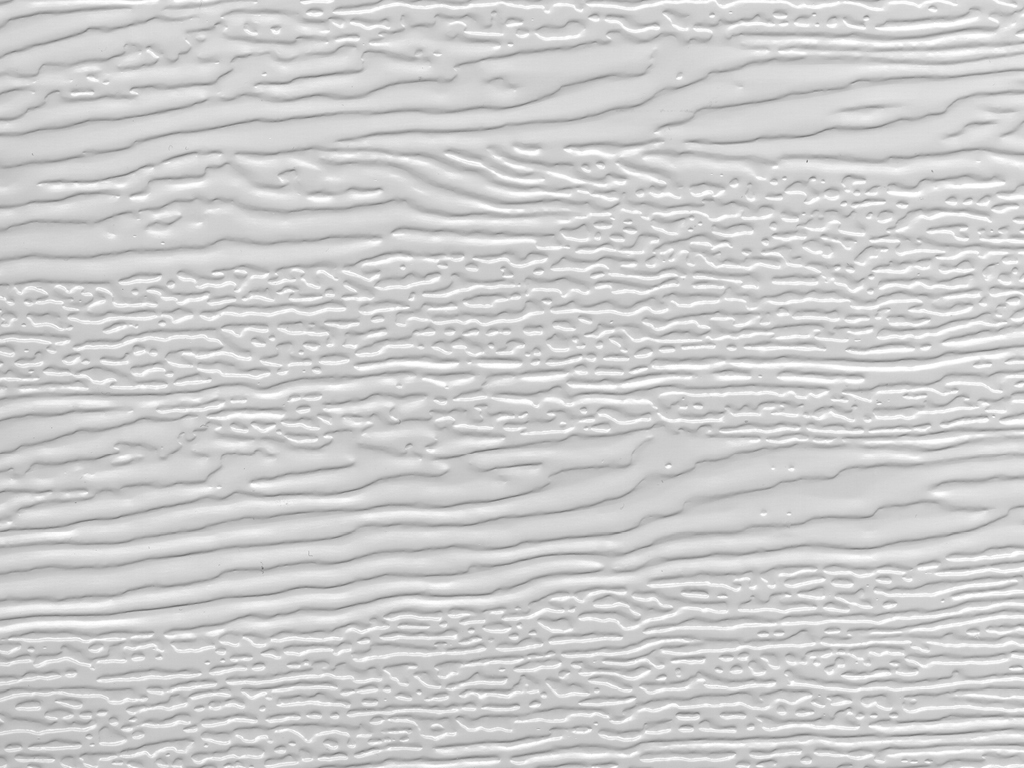

Daraxt naqshi (tashqi tomoni)

Shtukaturka (ichki tomoni)

RAL 9003 (oq)

RAL 9006 (kumush)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 6005 (yashil)

RAL 5005 (ko'k)

RAL 7016 (antratsit)

RAL 7016 ("sovuq", qo'shimcha to'lov)

RAL 3000 (qizil)

RAL 3005 (bordo)

RAL 8017 (jigarrang-qizil)

RAL 8017 ("sovuq", qo'shimcha to'lov)

Oltin eman (qo'shimcha haq)

Wenge (qo'shimcha haq)

RAL kartasiga muvofiq nostandart rang (qo'shimcha haq)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

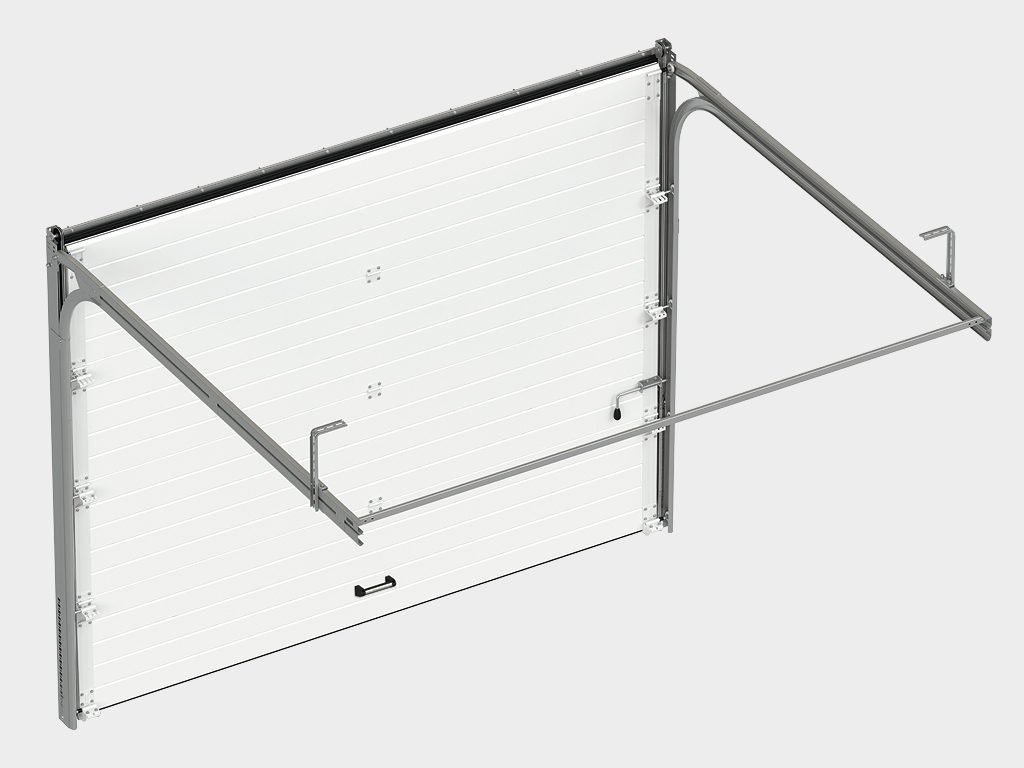

Polotno 40 mm qalinlikdagi energiya samarador sendvich-panellardan tayyorlangan bo‘lib, ichki iliklar va yon tayanchlar uchun mustahkamlash bilan jihozlangan.

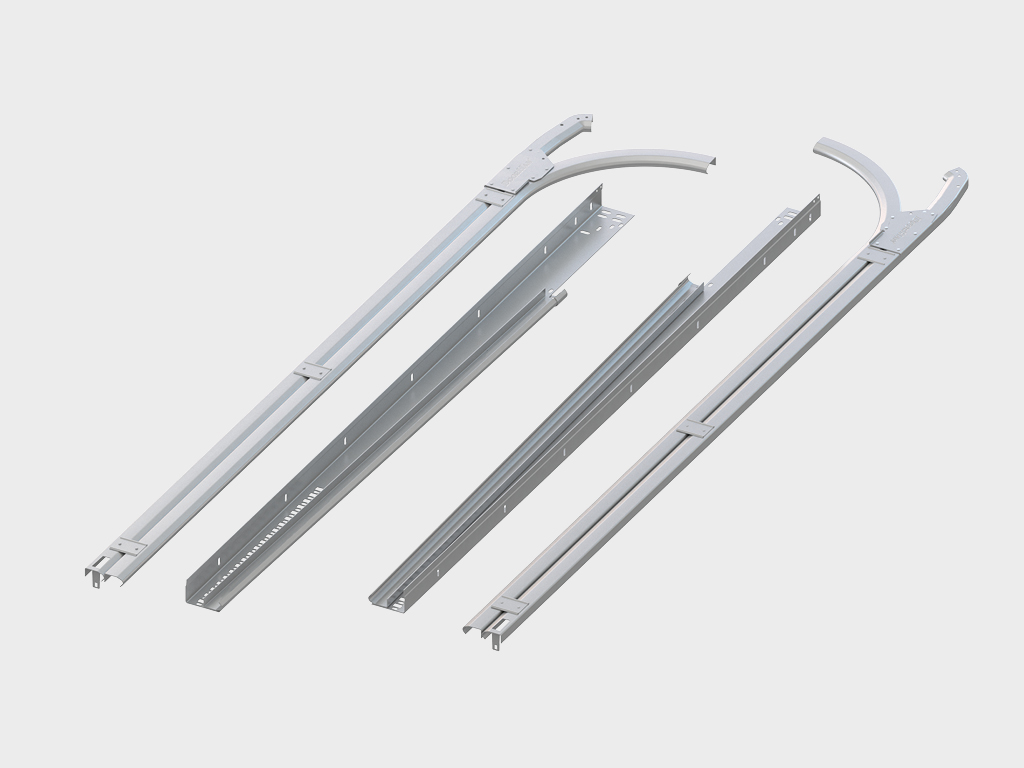

1,5 mm qalinlikdagi po‘latdan yasalgan yo‘naltiruvchilar va burchakli ustunlar komplekti yuqori mustahkamlikka ega bo‘lib, o‘rnatish uchun zarur bo‘lgan barcha perforatsiyalarga ega.

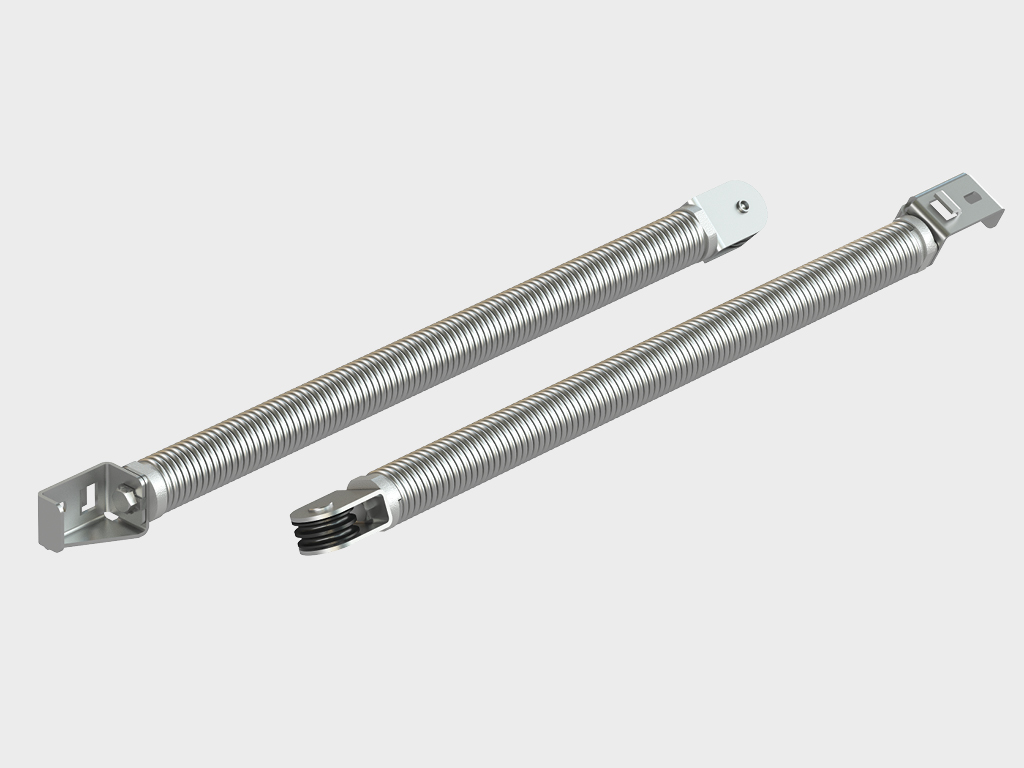

Galvanizlangan cho‘zilish prujinalari («prujina ichida prujina» tizimi). Balanslash mexanizmining sikllari soni — kamida 25 000.

Ergonomik shakldagi tutqich eshik panelining dizayniga nozik dekorativ qo‘shimcha sifatida chiqib turadi.

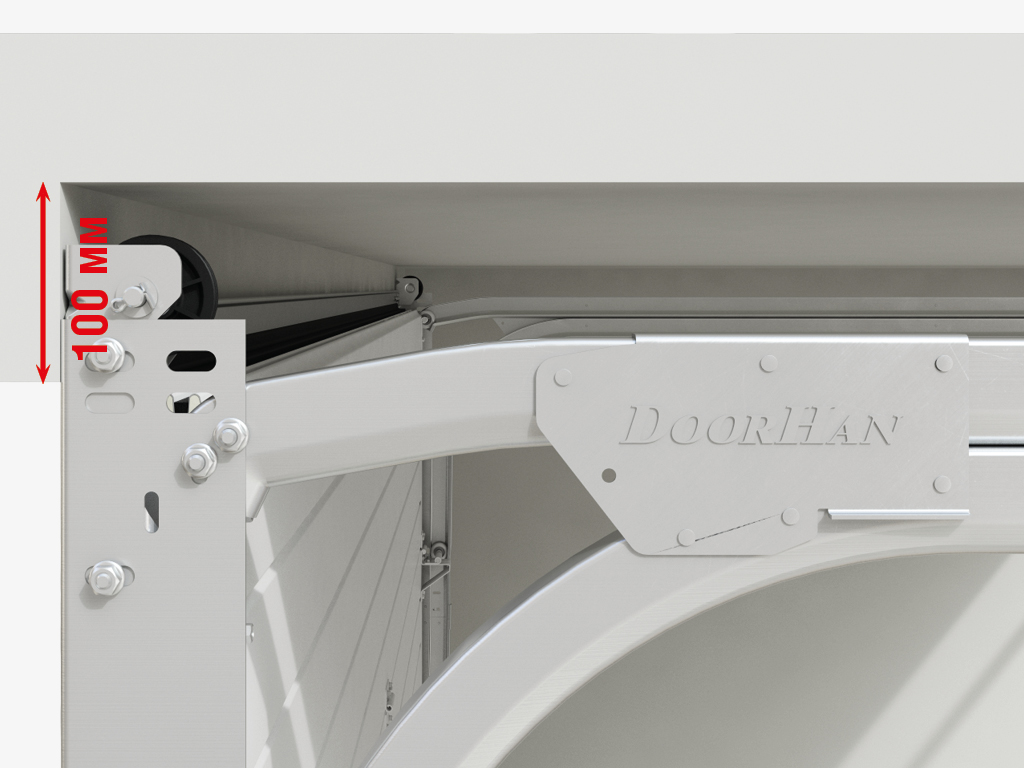

Ko‘tarilish turi — past, bu eshik konstruktsiyasini deyarli har qanday xonaga o‘rnatish imkonini beradi.

Montaj uchun komplektatsiya, montaj bo‘yicha qo‘llanma va mahsulot pasporti bilan to‘ldirilgan qutisi.

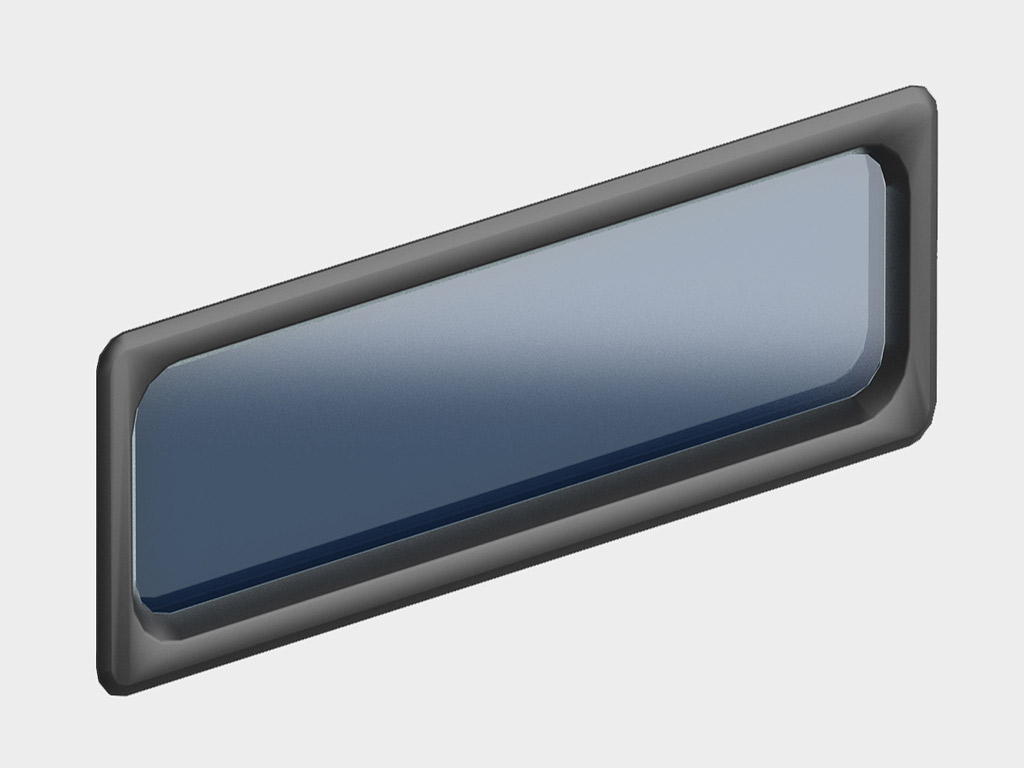

Akril oynasi 607 × 202 mm, qora (art. DH85602). Maxsus konstruktsiya eshik paneliga zich yopishishini ta'minlaydi, bu esa uni muzlashdan va issiqlik yo‘qotilishidan himoya qiladi. Qirralari qora rangda.

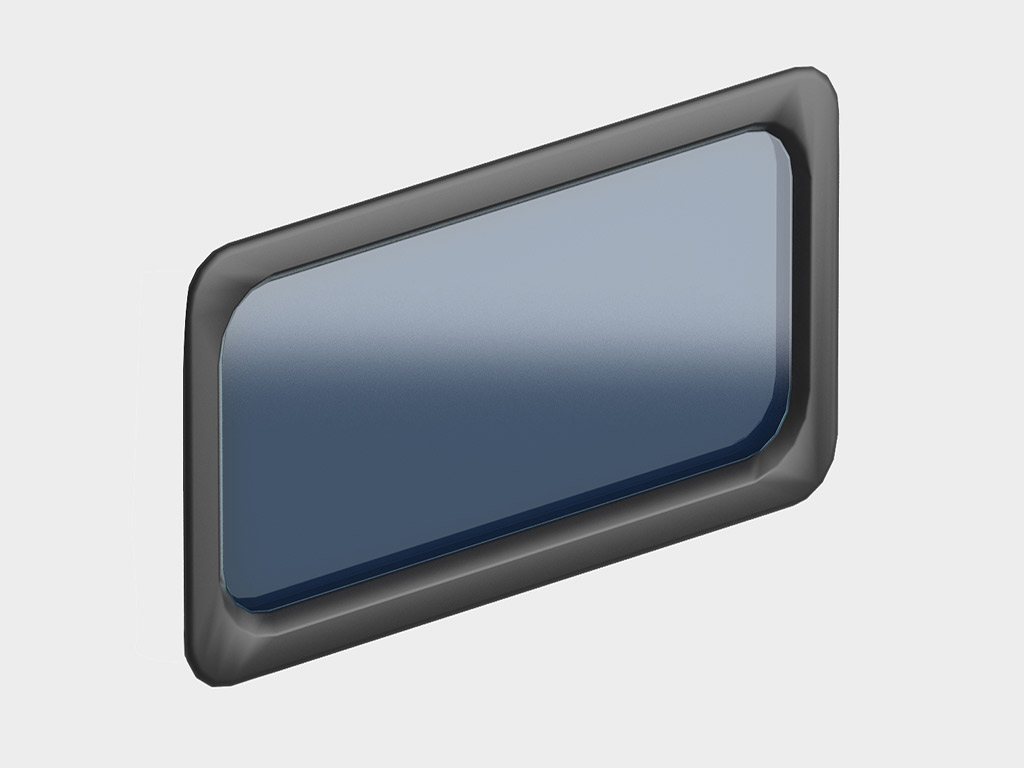

Akril oynasi 627 × 327 mm, qora, sanoat (art. DH85603). Maxsus konstruktsiya eshik paneliga zich yopishishini ta'minlaydi, bu esa uni muzlashdan va issiqlik yo‘qotilishidan himoya qiladi. Qirralari qora rangda.

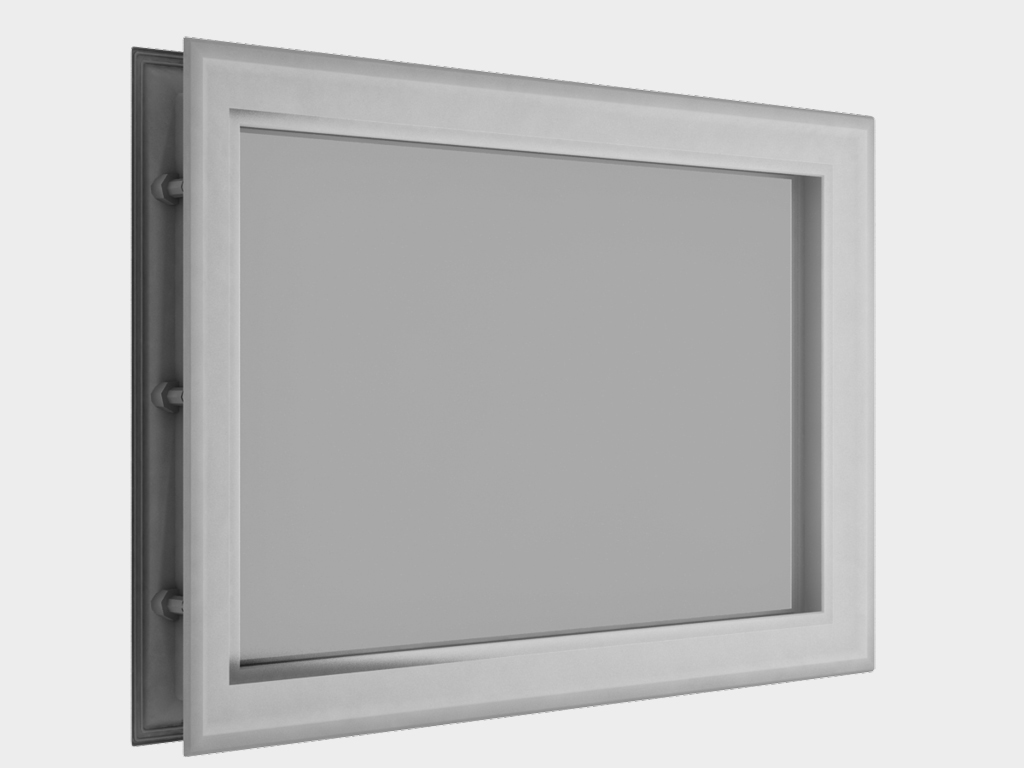

Akril oynasi 452 × 302 mm, oq (art. DH85626). Maxsus konstruktsiya eshik paneliga zich yopishishini ta'minlaydi, bu esa uni muzlashdan va issiqlik yo‘qotilishidan himoya qiladi. Qirralari oq rangda.

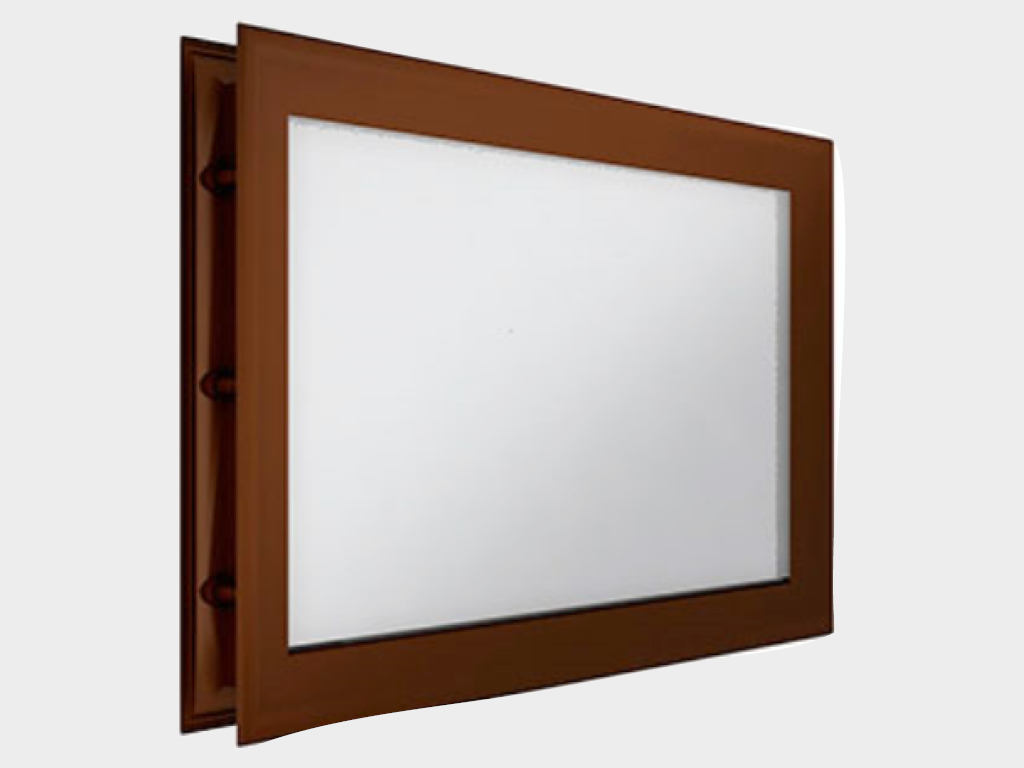

Akril oynasi 452 × 302 mm, qahva rangli (art. DH85631). Maxsus konstruktsiya eshik paneliga zich yopishishini ta'minlaydi, bu esa uni muzlashdan va issiqlik yo‘qotilishidan himoya qiladi. Qirralari qahva rangda.

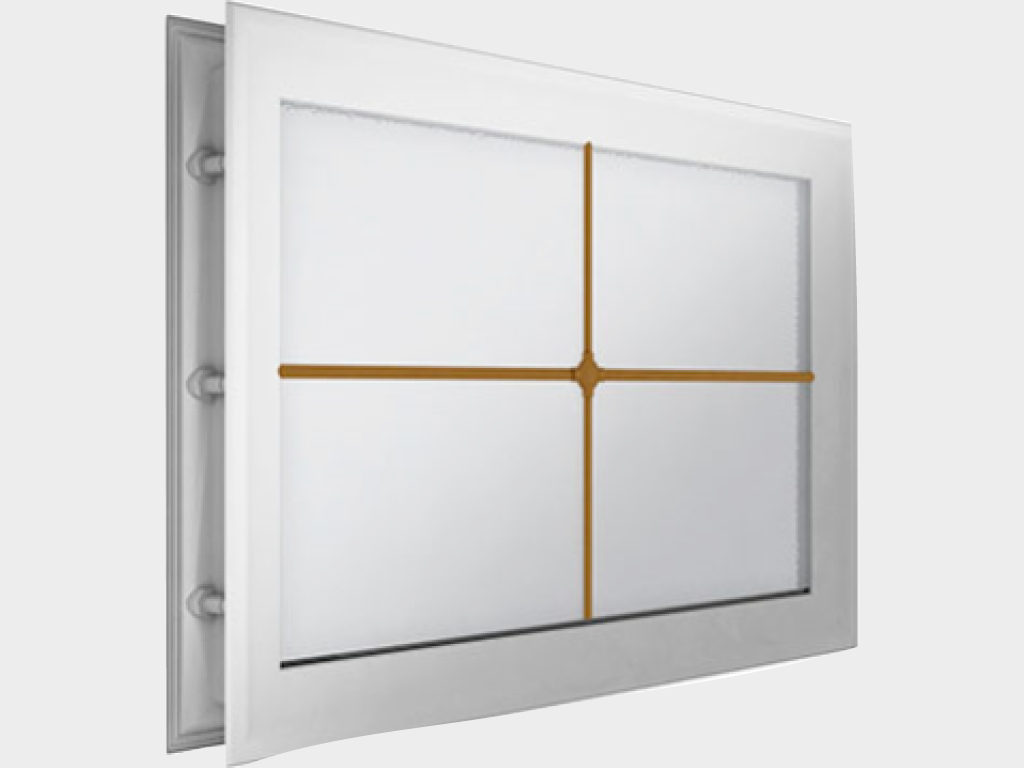

Akril oynasi 452 × 302 mm, oq, «xoch» shaklida bo‘lingan (art. DH85627). Maxsus konstruktsiya eshik paneliga zich yopishishini ta'minlaydi, bu esa uni muzlashdan va issiqlik yo‘qotilishidan himoya qiladi. Xoch shaklida stilistik qo‘shimcha. Qirralari oq rangda.

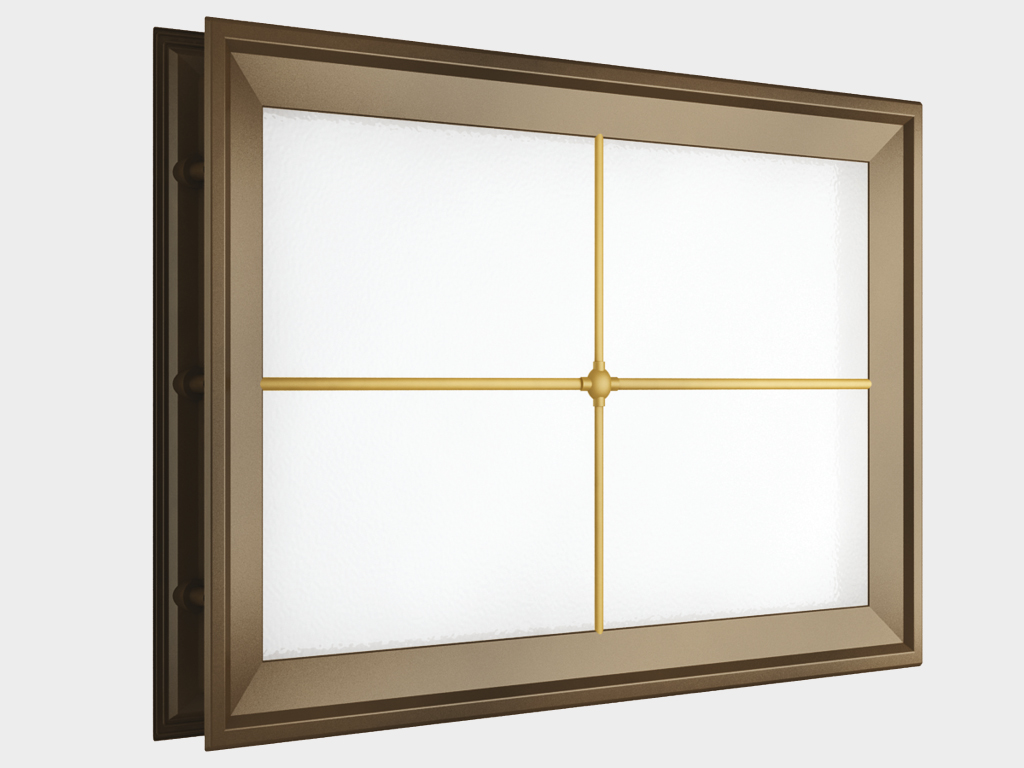

Akril oynasi 452 × 302 mm, qahva rangli, «xoch» shaklida bo‘lingan (art. DH85628). Maxsus konstruktsiya eshik paneliga zich yopishishini ta'minlaydi, bu esa uni muzlashdan va issiqlik yo‘qotilishidan himoya qiladi. Xoch shaklida stilistik qo‘shimcha. Qirralari qahva rangda.

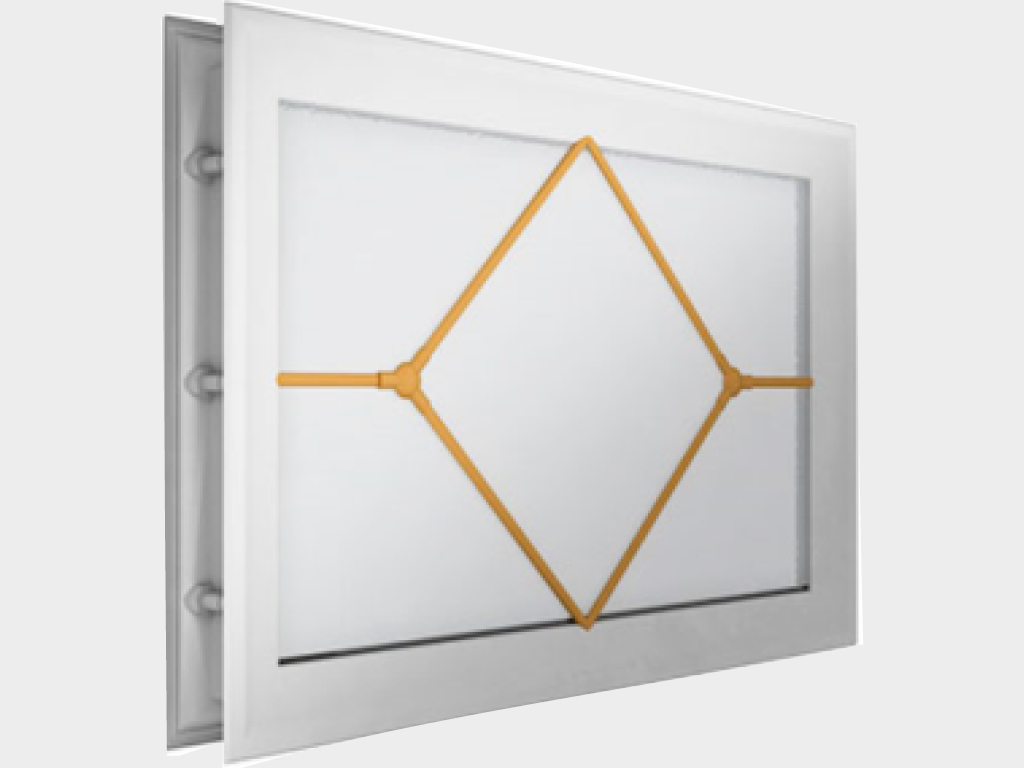

Akril oynasi 452 × 302 mm, oq, «romb» shaklida bo‘lingan (art. DH85629). Maxsus konstruktsiya eshik paneliga zich yopishishini ta'minlaydi, bu esa uni muzlashdan va issiqlik yo‘qotilishidan himoya qiladi. Romb shaklida stilistik qo‘shimcha. Qirralari oq rangda.

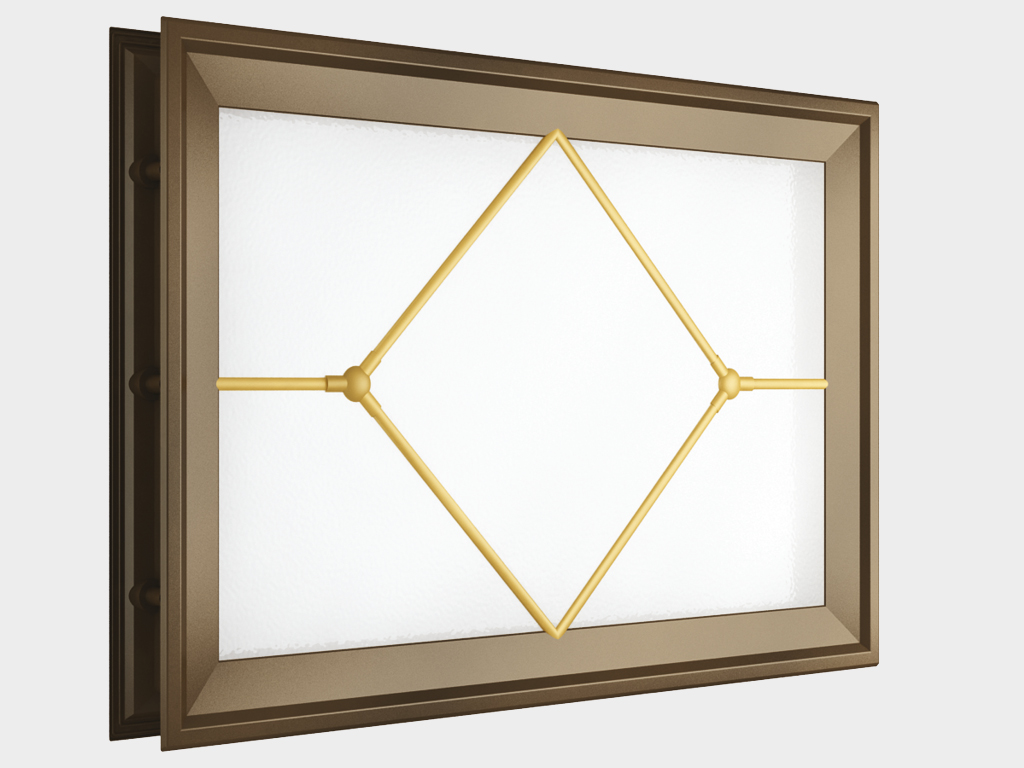

Akril oynasi 452 × 302 mm, qahva rangli, «romb» shaklida bo‘lingan (art. DH85630). Maxsus konstruktsiya eshik paneliga zich yopishishini ta'minlaydi, bu esa uni muzlashdan va issiqlik yo‘qotilishidan himoya qiladi. Romb shaklida stilistik qo‘shimcha. Qirralari qahva rangda.

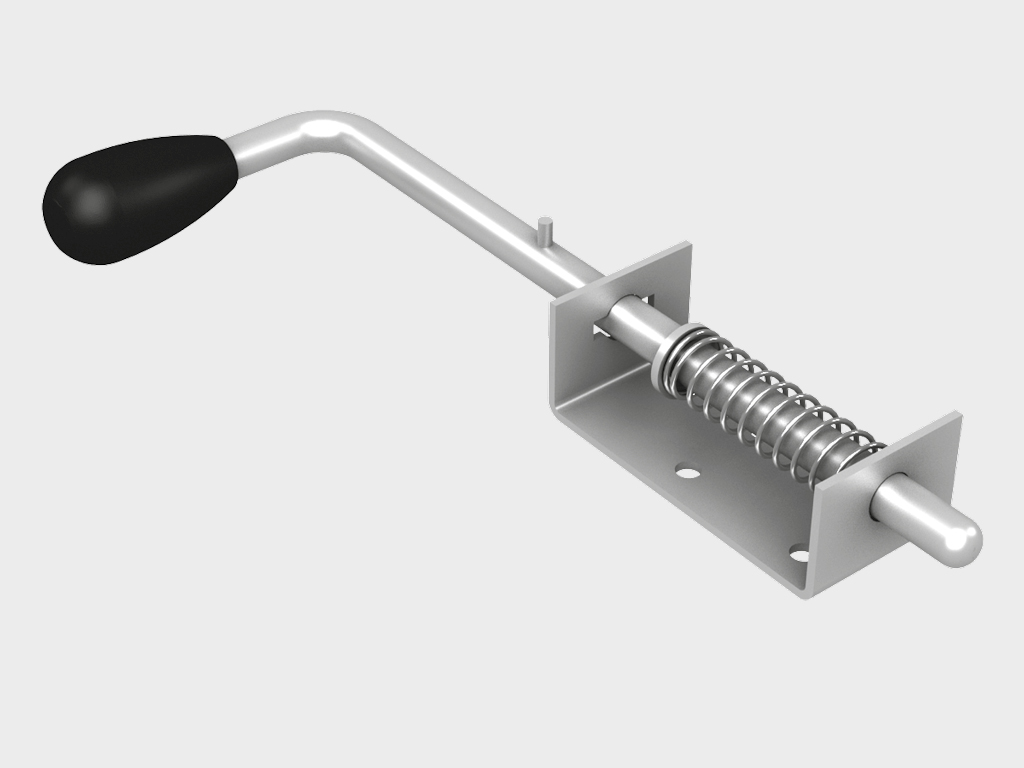

Mexanik qo‘zg‘aluvchi tuynuk (art. R25135) eshikni ichkaridan blokirovka qilish imkonini beradi. Oddiyligi va ishonchliligi bilan ajralib turadi.

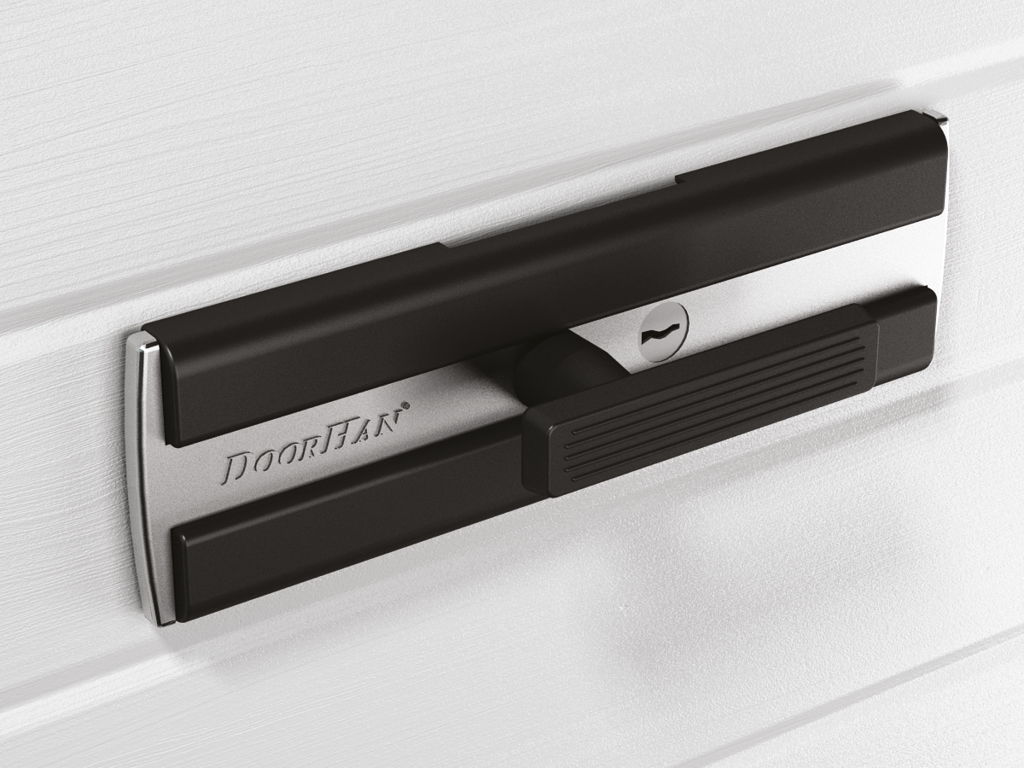

Mexanik qulflash mexanizmi eshikni yopiq holatda blokirovka qilish imkonini beradi — ham ichkaridan, ham ko‘chadan.

Qo‘shimcha tashqi konturli muhrlash tizimi polotno va muhrlagichning maksimal yopishishini ta'minlaydi. Muhrlagichlar orasida hosil bo‘ladigan havo kamerası eng yaxshi muhrlashni ta'minlaydi, bu esa sovuqning ichkari makonga kirishiga to‘sqinlik qiladi.

«Termopak» opsiyasi T-bridge texnologiyasidan foydalanib, termostoykali pastki (yuqori) alyuminiy profilini o‘rnatishni ta'minlaydi, bu esa issiqlik yo‘qotilishini oldini oladi.

Avtomatlashtirish. Darvozani haydovchi bilan avtomatlashtirish imkoniyati ("Eshiklarni avtomatlashtirish" bo'limiga qarang).

Technical description

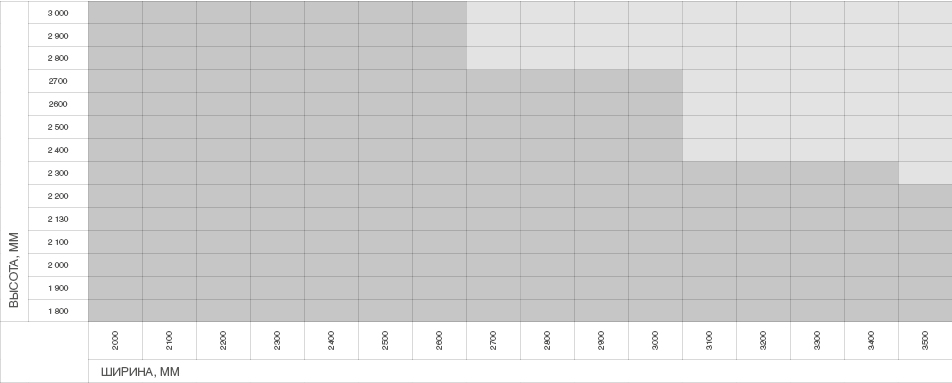

O'lchamlar jadvali

Teshik o'lchamlari

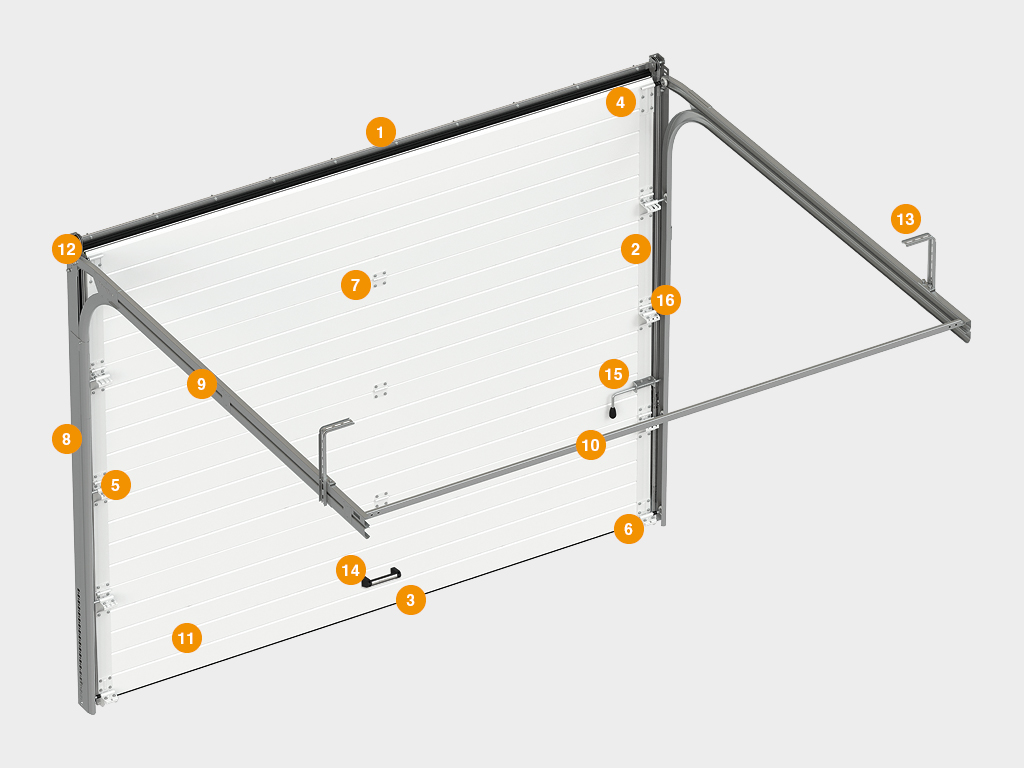

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

1800 dan 3000 gacha

Ширина проема, мм

2000 dan 3500 gacha

Притолока, мм

100 dan

Пристенки, мм

100 dan

Po‘lat rigel, ustki konturli ko‘p kamerali muhrlagich o‘rnatilgan
Konturli yon ko‘p kamerali muhrlagichlar
Pastki o‘rnatiladigan po‘lat profil, termal ajratish va pastki muhrlagich bilan
Ustki burchakli sozlanabilir kronshteyn
Yon tayanch, sozlanadigan rolik ushlagichi bilan
Pastki burchakli kronshteyn, sozlanadigan rolik ushlagichi bilan
Ichki ilik
Vertikal yo‘naltiruvchi yig‘ma tarzda
Gorizontal yo‘naltiruvchi yig‘ma tarzda
Masofaviy S-profil
Sendvich-panel
Kronshteyn, ikki baravarli shkiw bilan
G-shaklidagi kranşteyn, shiftga o‘rnatish uchun, tasodifiy fikatsiya kranşteyniga o‘rnatilgan
Ko‘tarish tutqichi
Qo‘zg‘aluvchi tuynuk (variant)
Cho‘zilish prujinalari

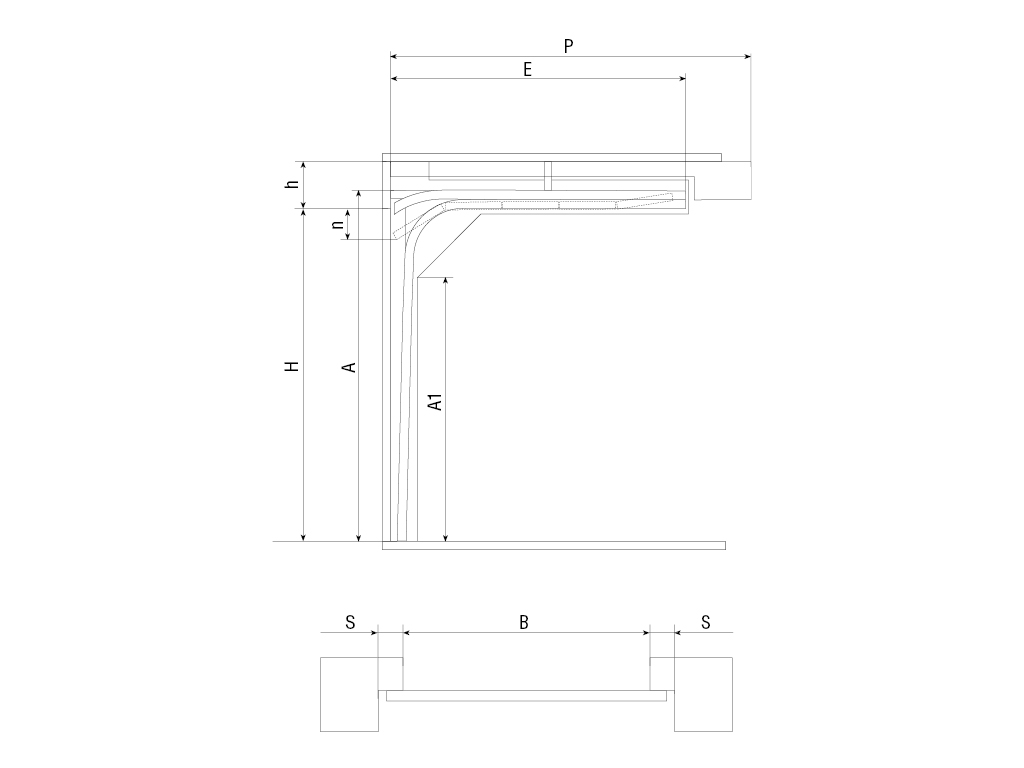

Past ko‘tarilish (cho‘zilish prujinalari).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 100; (h ≥ 130 shift drayveri ishlatilganda)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
A1, мм Высота вертикальной направляющей	А - 552
E, мм Длина горизонтальных направляющих	Н + 440
S, мм Минимальное боковое пространство	100
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	230 (drayversiz); 40–60 (shift drayveri bilan)

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Qiymat 3500 x 3000 mm o'lchamdagi eshiklar uchun ko'rsatilgan eshik o'lchamiga bog'liq.
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	11,6	Aniq qiymat darvoza qurilishida ishlatiladigan panellarning o'lchamiga bog'liq

1. Eshik bargining bo'limlari yo'riqnomalar bo'ylab silliq harakatlanishi kerak va eshikning o'zi muvozanatli bo'lishi kerak, ya'ni uning og'irligi uzaytiruvchi kamon bilan qoplanishi kerak.

2. Darvozani qo'lda ochish va yopish faqat tutqich yordamida amalga oshiriladi.

3. Darvozani qo'lda ochish va yopishda unga ko'p kuch ishlatmang. To'satdan silkinishlar taqiqlanadi.

4. Darvoza ishlayotgan vaqtda odamlar va hayvonlar uning ishlash doirasida bo'lmasligiga ishonch hosil qiling.

5. Harakatlanuvchi eshik bargi ostida harakat qilish qat'iyan man etiladi, chunki bu shikastlanishga olib kelishi mumkin.

6. Darvozani ochish va yopish paytida zarbalarga duchor qilmang yoki uning erkin harakatiga xalaqit bermang.

7. Qo'llanmalar va roliklarni ifloslanishga ta'sir qilmang, chunki bu silliq ishlashga putur etkazishi mumkin va elektr haydovchi bo'lsa, bu uning ortiqcha yuklanishiga va ishdan chiqishiga olib kelishi mumkin.

8. Pichoq harakatlanayotganda teshikda begona narsalar yoki qoldiqlar yo'qligiga ishonch hosil qiling. Ularning mavjudligi eshik bargining egilishi va tiqilib qolishiga olib kelishi mumkin.

Упаковка в картон	Характеристики упаковки
Описание	Qo'llanma tizimi va seksiyali eshiklar paneli strech plyonka bilan qoplangan karton va ko'pikli polistiroldan tayyorlangan qattiq estrodiol o'rashga ega; o'rnatish to'plami gofrokarton qutiga o'ralgan va qadoqlash plyonkasi bilan yopilgan; Barcha paketlar buyurtma ma'lumotlarini, shuningdek, kompaniya logotipini o'z ichiga olgan ma'lumot stikerlari bilan jihozlangan
Состав	Besh qatlamli karton, polistirol ko'pik, strech plyonka, lenta
Ширина, мм	500 dan 800 gacha
Высота, мм	300 dan 500 gacha
Длина, мм	2100 dan 3600 gacha
Вес брутто, кг	100 gacha
Количество в упаковке, шт.	Qalqonli qadoqlash - 3 dan 5 panelgacha; qo'llanmalar to'plami - 1 ta yo'riqnoma tizimi; to'liq to'plamning qadoqlanishi - to'liq to'plam bilan 1 quti

Qo‘shimcha tavsif print

Sendvich panellarni asl qadoqdagi gorizontal holatda, yopiq omborlarda yoki soyabon ostida ishlab chiqarilgan kundan boshlab 6 oydan ortiq bo'lmagan tekis sirtda saqlash tavsiya etiladi. Panellar to'g'ridan-to'g'ri quyosh nuri, yog'ingarchilik va ifloslanishdan himoyalangan bo'lishi kerak.

Installation

Montaj usullari

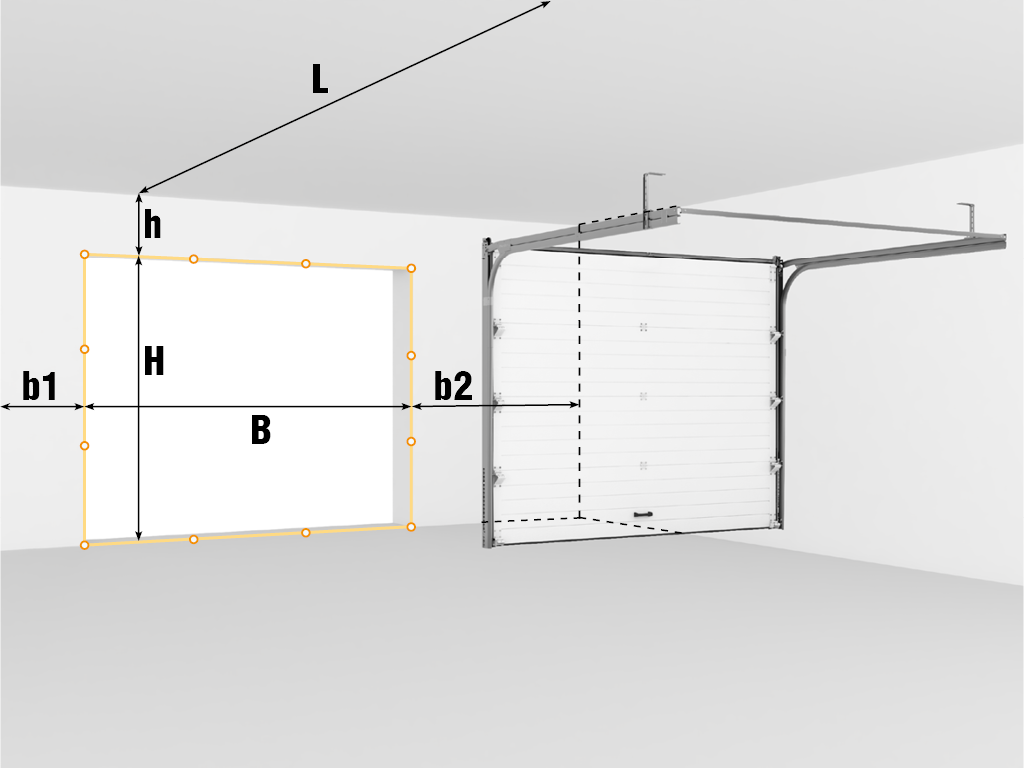

Bino qurilishi uchun tayyorgarlik

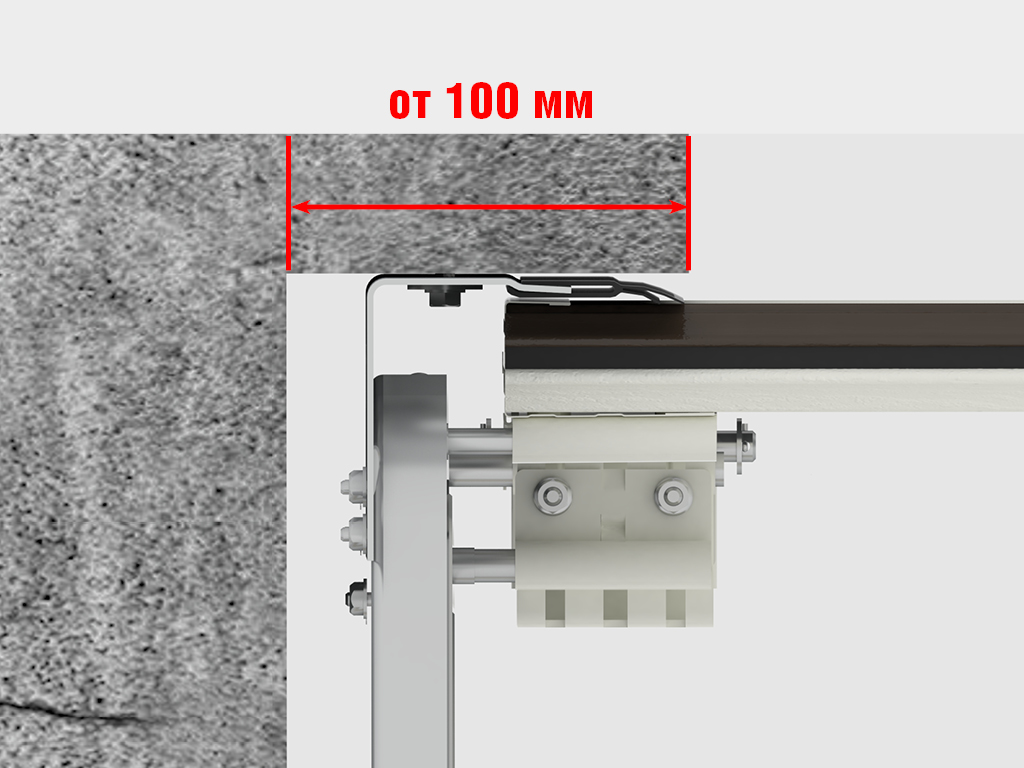

Yopishqoq montaj (klassik montaj turi): yo‘naltiruvchi tizim teshikning ichki tomonida yon devorlar va to‘singa o‘rnatiladi.

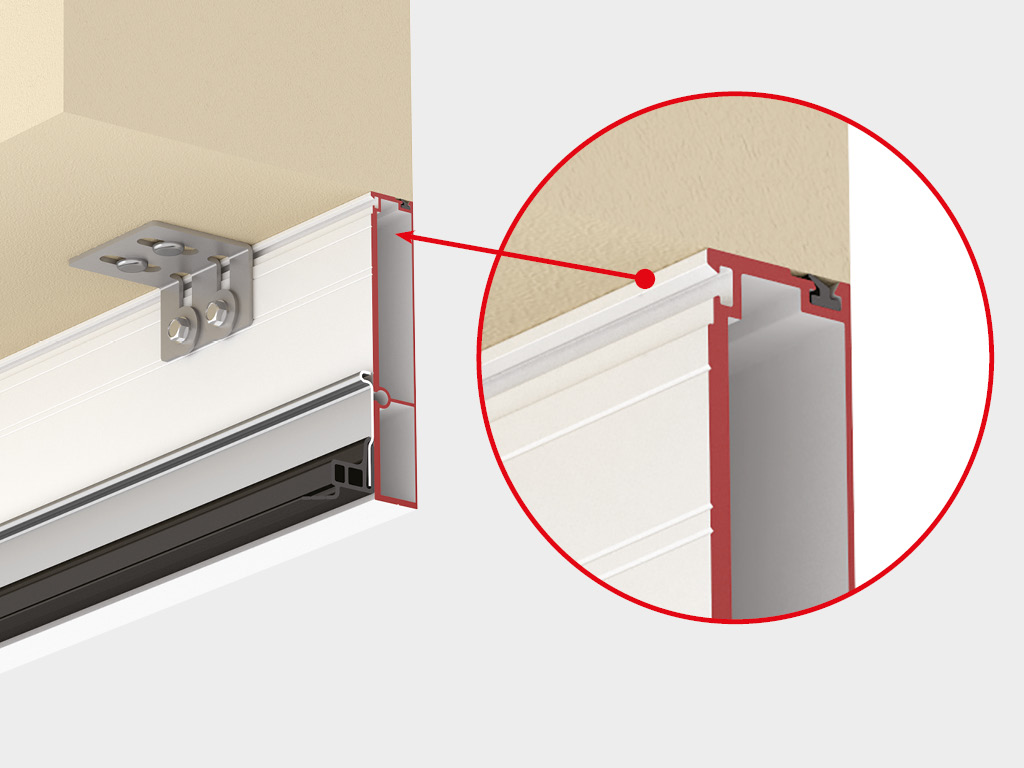

O‘rnatishning ichki montaji (yon devorlar mavjud bo‘lmaganda): yuk ko‘taruvchi qirra teshikka o‘rnatiladi. Shuningdek, unga yo‘naltiruvchi tizim o‘rnatiladi. Sozlanadigan kranşteynlar tizimi devorlarning notekisliklarini tekislash imkonini beradi. Yuk ko‘taruvchi qirra estetik jihatdan chiroyli ko‘rinishga ega bo‘lib, RAL 9003 (oq) yoki RAL 8014 (qahva) ranglariga bo‘yaladi.

O‘rnatishning ichki montaji (yon devorlar mavjud bo‘lmaganda, yopishtirilgan tarzda): yuk ko‘taruvchi qirra teshikka yopishtirilgan tarzda o‘rnatiladi (20 mm). Shundan so‘ng, unga yo‘naltiruvchi tizim o‘rnatiladi. Sozlanadigan kranşteynlar tizimi devorlarning notekisliklarini tekislash imkonini beradi. Yuk ko‘taruvchi qirra jozibali ko‘rinishga ega bo‘lib, RAL 9003 (oq) yoki RAL 8014 (qahva) ranglariga bo‘yaladi.

Zarur ko‘rsatkichlarni o‘lchash uchun etarli bo‘lgan asboblar – chiziqli o‘lchov asbobi (rulетка) va qurilish darajasi. Barcha o‘lchovlar ichki makonda amalga oshiriladi. Har bir o‘lchovni kamida uchta nuqtada (chegaraviy holatlarda va markazda) o‘lchash zarur.
H — teshikning balandligi (poldan teshikning yuqori qismigacha bo‘lgan masofa).
B — teshikning kengligi (teshikning chapdan o‘ngga qadar bo‘lgan masofa).
h — to‘singa (teshikning yuqorisidan shiftgacha bo‘lgan masofa), minimal 100 mm.
b1 / b2 — chap / o‘ng yon tomondagi masofa (mos ravishda teshikning chap yoki o‘ng chetidan to‘siqqa qadar bo‘lgan masofa), minimal 100 mm.
L — xonaning chuqurligi.
H va B o‘lchovlarini amalga oshirganda, yakuniy o‘lchov sifatida eng katta qiymat qabul qilinadi.
h, b1, b2 va L o‘lchovlarini amalga oshirganda, yakuniy o‘lchov sifatida eng kichik qiymat qabul qilinadi.
Polning balandlik farqi teshikning butun kengligi bo‘ylab 10 mm dan oshmasligi kerak. Montaj ploskosi (yon devorlar va to‘singa) muvozanatini ta'minlash zarur. Yo‘naltiruvchi tizimni o‘rnatish uchun asos mustahkam va monolit bo‘lishi kerak, agar bunday asos mavjud bo‘lmasa, qo‘shimcha qirralash yoki teshikni metall buyumlar bilan shakllantirish talab etiladi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

RSD01BIW seksiyali eshiklarini o'rnatish bo'yicha ko'rsatmalar

PDF

"Seksiyali garaj eshiklari" pasporti

PDF

"Bino va inshootlar uchun eshiklar" muvofiqlik sertifikati

PDF

Muvofiqlik sertifikati "Eshiklar uchun mahsulotlar komponentlari"

PDF

"Sendvich panellar" muvofiqlik sertifikati

PDF

"Sektsion metall eshiklar" muvofiqlik sertifikati (Belarus)

PDF

Ekspert fikri, SanPiN ga muvofiqligi

PDF

RSD01BIW kuchlanish kamonli seksiyali eshiklar

PDF

DWG

RSD01BIW seriyali seksiyali eshiklar uchun ochiladigan chekka

PDF

DWG

RSD01BIW seriyali seksiyali eshiklar uchun ochilishni shakllantirish

PDF

DWG

Kafolat majburiyatlari print

Xaridorga sendvich panellar va hidoyat tizimining po'lat profillari korroziyasidan 10 yillik kafolat beriladi.

Yangi mahsulotlar

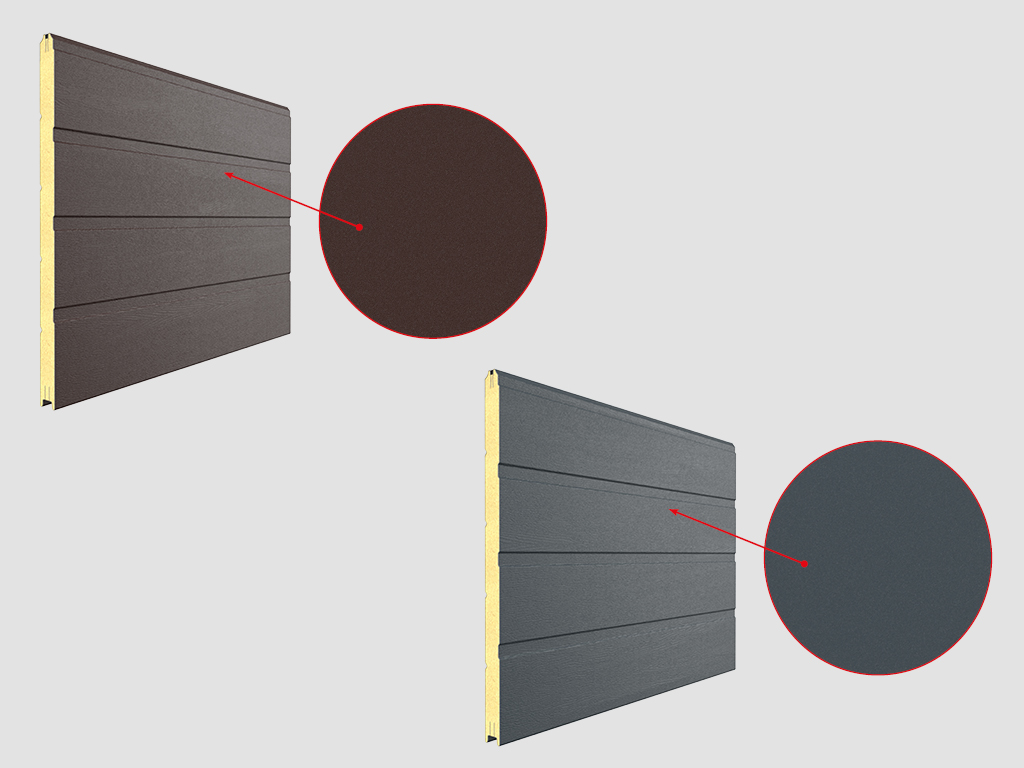

Sendvich panellar uchun yangi ranglar RAL 8017 va RAL 7016 bo'lib, muzli mat yuzasiga ega.

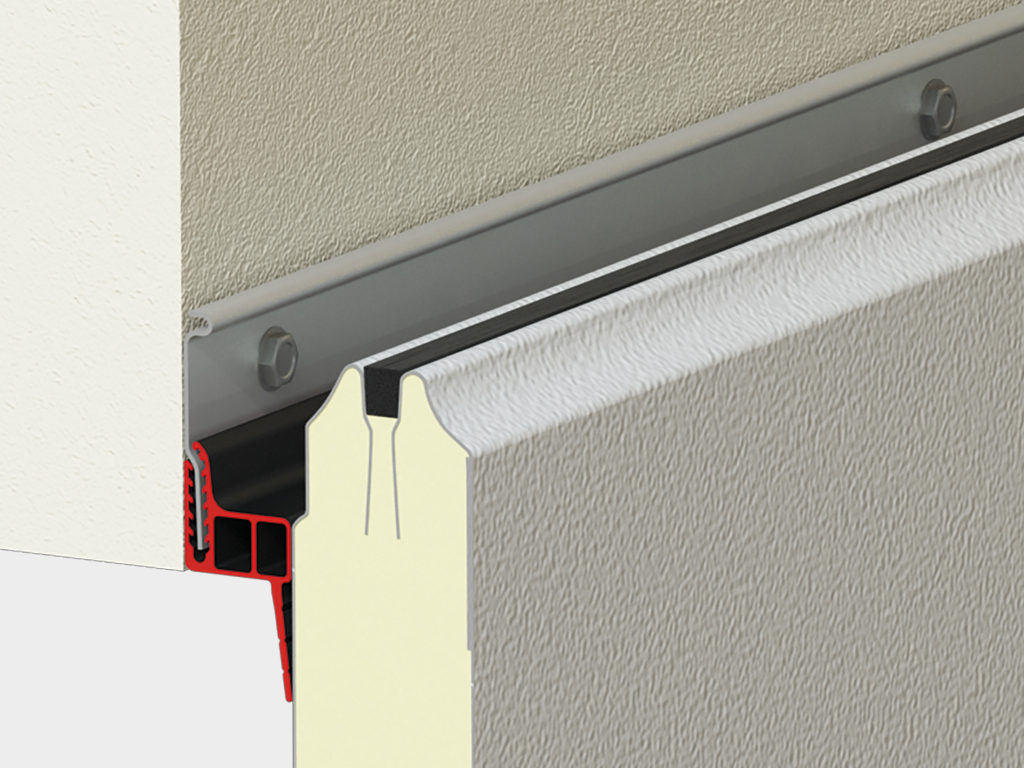

Ko'p kamerali muhrlarga asoslangan noyob issiq eshik sxemasi xonada issiqlik yo'qotilishini kamaytiradi va muzlashdan saqlaydi.

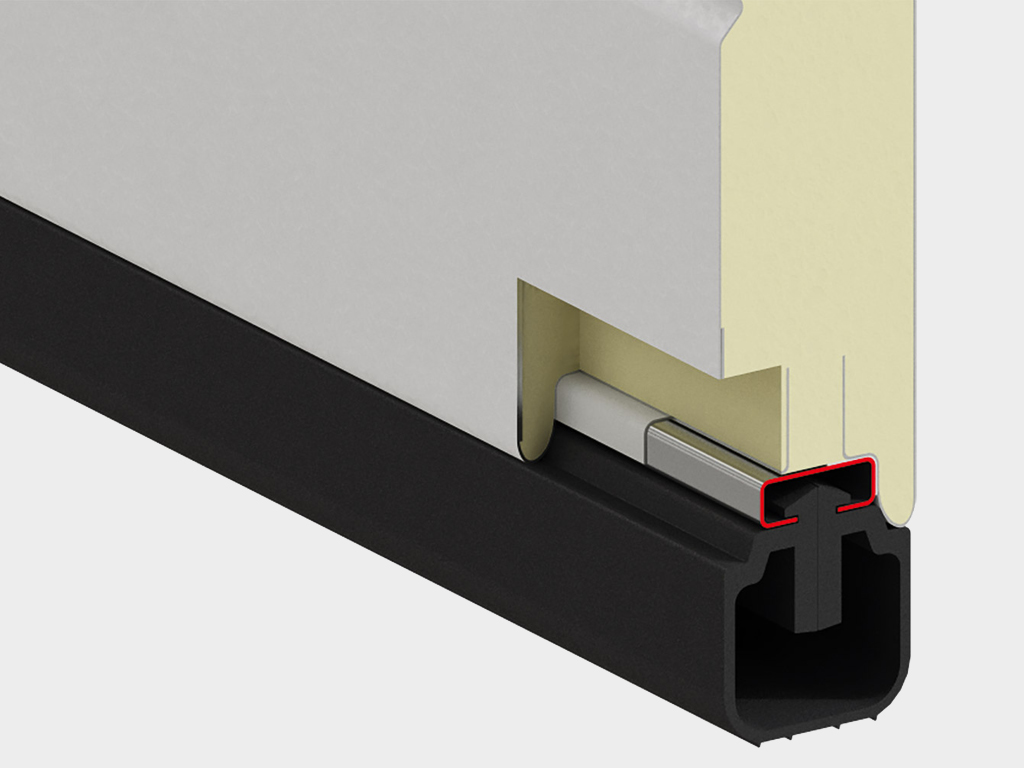

To'liq termal ajratilgan mato - issiq pastki profil, issiq panel.

Ko'p bosqichli darvoza xavfsizlik tizimi - ikki kabelli tizim, "bahorda bahor" tizimi.

Dizayn

Panellar dizayni

Doska

Gorizontal chiziq

Keng markaziy chiziq

Filenka

To‘lqin

Gorizontal chiziq (panelning ichki tomoni)

Yuzaning turi

Daraxt naqshi (tashqi tomoni)

Shtukaturka (ichki tomoni)

Panelning old tomoni yuzalarining ranglari

RAL 9003 (oq)

RAL 9006 (kumush)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 6005 (yashil)

RAL 5005 (ko'k)

RAL 7016 (antratsit)

RAL 7016 ("sovuq", qo'shimcha to'lov)

RAL 3000 (qizil)

RAL 3005 (bordo)

RAL 8017 (jigarrang-qizil)

RAL 8017 ("sovuq", qo'shimcha to'lov)

Oltin eman (qo'shimcha haq)

Wenge (qo'shimcha haq)

RAL kartasiga muvofiq nostandart rang (qo'shimcha haq)

Equipment

Bazaviy to'plam

Polotno 40 mm qalinlikdagi energiya samarador sendvich-panellardan tayyorlangan bo‘lib, ichki iliklar va yon tayanchlar uchun mustahkamlash bilan jihozlangan.

1,5 mm qalinlikdagi po‘latdan yasalgan yo‘naltiruvchilar va burchakli ustunlar komplekti yuqori mustahkamlikka ega bo‘lib, o‘rnatish uchun zarur bo‘lgan barcha perforatsiyalarga ega.

Galvanizlangan cho‘zilish prujinalari («prujina ichida prujina» tizimi). Balanslash mexanizmining sikllari soni — kamida 25 000.

Ergonomik shakldagi tutqich eshik panelining dizayniga nozik dekorativ qo‘shimcha sifatida chiqib turadi.

Ko‘tarilish turi — past, bu eshik konstruktsiyasini deyarli har qanday xonaga o‘rnatish imkonini beradi.

Montaj uchun komplektatsiya, montaj bo‘yicha qo‘llanma va mahsulot pasporti bilan to‘ldirilgan qutisi.

Qo'shimcha to'plam

Mexanik qo‘zg‘aluvchi tuynuk (art. R25135) eshikni ichkaridan blokirovka qilish imkonini beradi. Oddiyligi va ishonchliligi bilan ajralib turadi.

Mexanik qulflash mexanizmi eshikni yopiq holatda blokirovka qilish imkonini beradi — ham ichkaridan, ham ko‘chadan.

«Termopak» opsiyasi T-bridge texnologiyasidan foydalanib, termostoykali pastki (yuqori) alyuminiy profilini o‘rnatishni ta'minlaydi, bu esa issiqlik yo‘qotilishini oldini oladi.

Avtomatlashtirish. Darvozani haydovchi bilan avtomatlashtirish imkoniyati ("Eshiklarni avtomatlashtirish" bo'limiga qarang).

Technical description

O'lchamlar jadvali

Параметр

Показатель

Высота проема, мм

1800 dan 3000 gacha

Ширина проема, мм

2000 dan 3500 gacha

Притолока, мм

100 dan

Пристенки, мм

100 dan

Konstruktsiya

Po‘lat rigel, ustki konturli ko‘p kamerali muhrlagich o‘rnatilgan
Konturli yon ko‘p kamerali muhrlagichlar
Pastki o‘rnatiladigan po‘lat profil, termal ajratish va pastki muhrlagich bilan
Ustki burchakli sozlanabilir kronshteyn
Yon tayanch, sozlanadigan rolik ushlagichi bilan
Pastki burchakli kronshteyn, sozlanadigan rolik ushlagichi bilan
Ichki ilik
Vertikal yo‘naltiruvchi yig‘ma tarzda
Gorizontal yo‘naltiruvchi yig‘ma tarzda
Masofaviy S-profil
Sendvich-panel
Kronshteyn, ikki baravarli shkiw bilan
G-shaklidagi kranşteyn, shiftga o‘rnatish uchun, tasodifiy fikatsiya kranşteyniga o‘rnatilgan
Ko‘tarish tutqichi
Qo‘zg‘aluvchi tuynuk (variant)
Cho‘zilish prujinalari

Standart konstruktiv yechimlar

Past ko‘tarilish (cho‘zilish prujinalari).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 100; (h ≥ 130 shift drayveri ishlatilganda)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
A1, мм Высота вертикальной направляющей	А - 552
E, мм Длина горизонтальных направляющих	Н + 440
S, мм Минимальное боковое пространство	100
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	230 (drayversiz); 40–60 (shift drayveri bilan)

Texnik xususiyatlar

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Qiymat 3500 x 3000 mm o'lchamdagi eshiklar uchun ko'rsatilgan eshik o'lchamiga bog'liq.
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	11,6	Aniq qiymat darvoza qurilishida ishlatiladigan panellarning o'lchamiga bog'liq

Mahsulotni ishlatish shartlari

1. Eshik bargining bo'limlari yo'riqnomalar bo'ylab silliq harakatlanishi kerak va eshikning o'zi muvozanatli bo'lishi kerak, ya'ni uning og'irligi uzaytiruvchi kamon bilan qoplanishi kerak.

2. Darvozani qo'lda ochish va yopish faqat tutqich yordamida amalga oshiriladi.

3. Darvozani qo'lda ochish va yopishda unga ko'p kuch ishlatmang. To'satdan silkinishlar taqiqlanadi.

4. Darvoza ishlayotgan vaqtda odamlar va hayvonlar uning ishlash doirasida bo'lmasligiga ishonch hosil qiling.

5. Harakatlanuvchi eshik bargi ostida harakat qilish qat'iyan man etiladi, chunki bu shikastlanishga olib kelishi mumkin.

6. Darvozani ochish va yopish paytida zarbalarga duchor qilmang yoki uning erkin harakatiga xalaqit bermang.

8. Pichoq harakatlanayotganda teshikda begona narsalar yoki qoldiqlar yo'qligiga ishonch hosil qiling. Ularning mavjudligi eshik bargining egilishi va tiqilib qolishiga olib kelishi mumkin.

Qadoqlash

Упаковка в картон	Характеристики упаковки
Описание	Qo'llanma tizimi va seksiyali eshiklar paneli strech plyonka bilan qoplangan karton va ko'pikli polistiroldan tayyorlangan qattiq estrodiol o'rashga ega; o'rnatish to'plami gofrokarton qutiga o'ralgan va qadoqlash plyonkasi bilan yopilgan; Barcha paketlar buyurtma ma'lumotlarini, shuningdek, kompaniya logotipini o'z ichiga olgan ma'lumot stikerlari bilan jihozlangan
Состав	Besh qatlamli karton, polistirol ko'pik, strech plyonka, lenta
Ширина, мм	500 dan 800 gacha
Высота, мм	300 dan 500 gacha
Длина, мм	2100 dan 3600 gacha
Вес брутто, кг	100 gacha
Количество в упаковке, шт.	Qalqonli qadoqlash - 3 dan 5 panelgacha; qo'llanmalar to'plami - 1 ta yo'riqnoma tizimi; to'liq to'plamning qadoqlanishi - to'liq to'plam bilan 1 quti

Qo‘shimcha tavsif

Installation

Montaj usullari

Yopishqoq montaj (klassik montaj turi): yo‘naltiruvchi tizim teshikning ichki tomonida yon devorlar va to‘singa o‘rnatiladi.

Bino qurilishi uchun tayyorgarlik

Zarur ko‘rsatkichlarni o‘lchash uchun etarli bo‘lgan asboblar – chiziqli o‘lchov asbobi (rulетка) va qurilish darajasi. Barcha o‘lchovlar ichki makonda amalga oshiriladi. Har bir o‘lchovni kamida uchta nuqtada (chegaraviy holatlarda va markazda) o‘lchash zarur.
H — teshikning balandligi (poldan teshikning yuqori qismigacha bo‘lgan masofa).
B — teshikning kengligi (teshikning chapdan o‘ngga qadar bo‘lgan masofa).
h — to‘singa (teshikning yuqorisidan shiftgacha bo‘lgan masofa), minimal 100 mm.
b1 / b2 — chap / o‘ng yon tomondagi masofa (mos ravishda teshikning chap yoki o‘ng chetidan to‘siqqa qadar bo‘lgan masofa), minimal 100 mm.
L — xonaning chuqurligi.
H va B o‘lchovlarini amalga oshirganda, yakuniy o‘lchov sifatida eng katta qiymat qabul qilinadi.
h, b1, b2 va L o‘lchovlarini amalga oshirganda, yakuniy o‘lchov sifatida eng kichik qiymat qabul qilinadi.
Polning balandlik farqi teshikning butun kengligi bo‘ylab 10 mm dan oshmasligi kerak. Montaj ploskosi (yon devorlar va to‘singa) muvozanatini ta'minlash zarur. Yo‘naltiruvchi tizimni o‘rnatish uchun asos mustahkam va monolit bo‘lishi kerak, agar bunday asos mavjud bo‘lmasa, qo‘shimcha qirralash yoki teshikni metall buyumlar bilan shakllantirish talab etiladi.

Kafolat majburiyatlari

Xaridorga sendvich panellar va hidoyat tizimining po'lat profillari korroziyasidan 10 yillik kafolat beriladi.

Documentation

Ko'rsatmalar

RSD01BIW seksiyali eshiklarini o'rnatish bo'yicha ko'rsatmalar

PDF

Pasportlar va sertifikatlar

"Seksiyali garaj eshiklari" pasporti

PDF

"Bino va inshootlar uchun eshiklar" muvofiqlik sertifikati

PDF

Muvofiqlik sertifikati "Eshiklar uchun mahsulotlar komponentlari"

PDF

"Sendvich panellar" muvofiqlik sertifikati

PDF

"Sektsion metall eshiklar" muvofiqlik sertifikati (Belarus)

PDF

Ekspert fikri, SanPiN ga muvofiqligi

PDF

Chizmalar

RSD01BIW kuchlanish kamonli seksiyali eshiklar

PDF

DWG

RSD01BIW seriyali seksiyali eshiklar uchun ochiladigan chekka

PDF

DWG

RSD01BIW seriyali seksiyali eshiklar uchun ochilishni shakllantirish

PDF

DWG

Checkout

Managers of the company will answer all
questions by phone:

CALL BACK
