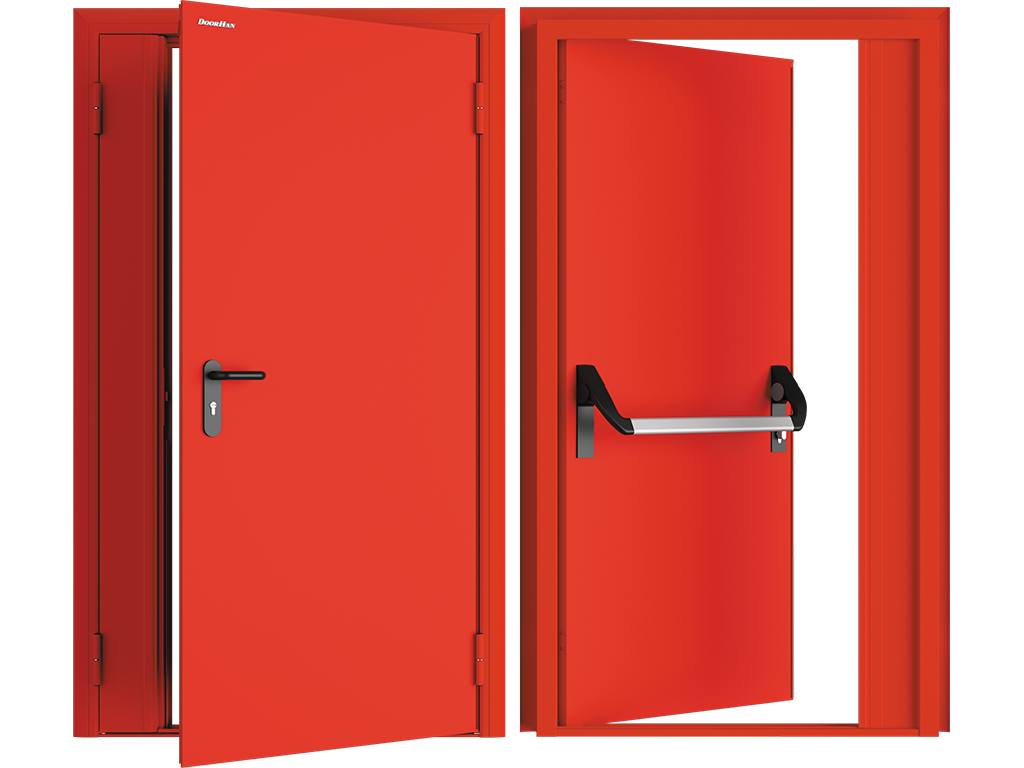

Yong‘inga qarshi ikki qanotli eshiklar

Yong‘inga qarshi ikki qanotli eshiklar yuqori ekspluatatsion xususiyatlar, ishonchlilik va uzoq umr bilan ajralib turadi. Ular olov va yonish mahsulotlarining tarqalishini to‘xtatish uchun mo‘ljallangan. Eshik atrofida harorat oshganida hajmini oshiradigan va teshikni germetiklashtiradigan termoaktiv lenta o‘rnatiladi. To‘rtlamaning to‘ldiruvchisi sifatida yuqori zichlikka ega bo‘lgan olovga chidamli minerallik plita ishlatiladi. Qo‘llaniladigan soha: savdo pavilyonlarida, maktablar, kasalxonalar, bolalar bog‘chalari kabi joylarda.
Qo'llanilish sohasi:
Afzalliklar
Yong'inga qarshilik
GOST R 53303-2009 muvofiqlik sertifikati bilan tasdiqlangan, unga ko'ra eshiklarning yong'inga chidamliligi chegarasi EI60 va EIS60.
Patentlangan ishlab chiqarish texnologiyasi
Eshik to‘rtlamasi, payvandlashsiz texnologiya bo‘yicha, ya'ni payvandlash bo‘lmagan holda, galvaniizatsiyalangan po‘latdan ishlab chiqariladi.
Korroziyaga qarshilik
Yuqori mustahkamlikka ega 60 mm qalinlikdagi «səndviç» turidagi to‘rtlama va galvaniizatsiyalangan sovuqda prokatlangan po‘latdan yasalgan ramka yuqori korroziyaga chidamlilikka ega.
Yuqori quvvatli eshik bargi
Bo‘shliqsiz to‘ldirish yuqori zichlikka ega 130 kg/m³ olovga chidamli minerallik plita bilan amalga oshiriladi, bu esa eshik to‘rtlamasining mustahkamligini va ishonchliligini ta'minlaydi.
Variantlar xilma-xilligi
Eshiklar yopiq yoki shisha bilan, o‘ng yoki chap tomonga ochiladigan, tutun va gaz o‘tkazmaydigan, shuningdek, turli qo‘shimcha jihozlar (shisha o‘rnatish, yopgichlar, vandalizmga qarshi qoplamalar, «antipanika» tutqichlari) o‘rnatish imkoniyati bilan ishlab chiqarilishi mumkin.
Ishonchli qamrov
Atmosferaga chidamli kukunli qoplama kulrang rangda (RAL 7035) va «shagren» teksturasi bilan. Shaxsiy talab bo‘yicha, RAL ranglar jadvaliga muvofiq, har qanday rangda bo‘yash imkoniyati mavjud.
Ochilishning yuqori darajada muhrlanishi
Termoaktiv lenta eshik atrofida o‘rnatiladi va harorat oshganida hajmini oshirib, teshikni ishonchli tarzda germetiklashtiradi.
Olinadigan po'latdan yasalgan pol
O‘rnatiladigan po‘latdan yasalgan prag eshikning pastki qismida siqilish ta'minlab, qo‘shimcha ovoz va tutun izolyatsiyasini yaratadi. Maxsus talablar bo‘lgan holatlarda, masalan, muayyan funksional maqsadga ega binolar va xonalar (kam harakatlanuvchi aholi guruhlari uchun) uchun prag demontaj qilinishi mumkin.
Eshik ramkasining bezaklari
Qo‘shimcha o‘rnatish uchun o‘rash elementi bir vaqtning o‘zida ikki funksiyani bajaradi: o‘rnatish bo‘shligini yopadi va dekorativ vazifani bajaradi.
Kengaytirilgan asosiy uskunalar
Asosiy komplektatsiyaga yong‘inga qarshi eshiklar uchun universal bir tizimli qulflar (tsilindr uchun, «kalit-kalit» mexanizmi), zarbaga chidamli «neylon» qoplamali po‘lat tutqich kiritilgan.
Yong'inga qarshilik
GOST R 53303-2009 muvofiqlik sertifikati bilan tasdiqlangan, unga ko'ra eshiklarning yong'inga chidamliligi chegarasi EI60 va EIS60.
Patentlangan ishlab chiqarish texnologiyasi
Eshik to‘rtlamasi, payvandlashsiz texnologiya bo‘yicha, ya'ni payvandlash bo‘lmagan holda, galvaniizatsiyalangan po‘latdan ishlab chiqariladi.
Korroziyaga qarshilik
Yuqori mustahkamlikka ega 60 mm qalinlikdagi «səndviç» turidagi to‘rtlama va galvaniizatsiyalangan sovuqda prokatlangan po‘latdan yasalgan ramka yuqori korroziyaga chidamlilikka ega.
Yuqori quvvatli eshik bargi
Bo‘shliqsiz to‘ldirish yuqori zichlikka ega 130 kg/m³ olovga chidamli minerallik plita bilan amalga oshiriladi, bu esa eshik to‘rtlamasining mustahkamligini va ishonchliligini ta'minlaydi.
Variantlar xilma-xilligi
Eshiklar yopiq yoki shisha bilan, o‘ng yoki chap tomonga ochiladigan, tutun va gaz o‘tkazmaydigan, shuningdek, turli qo‘shimcha jihozlar (shisha o‘rnatish, yopgichlar, vandalizmga qarshi qoplamalar, «antipanika» tutqichlari) o‘rnatish imkoniyati bilan ishlab chiqarilishi mumkin.
Ishonchli qamrov
Atmosferaga chidamli kukunli qoplama kulrang rangda (RAL 7035) va «shagren» teksturasi bilan. Shaxsiy talab bo‘yicha, RAL ranglar jadvaliga muvofiq, har qanday rangda bo‘yash imkoniyati mavjud.
Ochilishning yuqori darajada muhrlanishi
Termoaktiv lenta eshik atrofida o‘rnatiladi va harorat oshganida hajmini oshirib, teshikni ishonchli tarzda germetiklashtiradi.
Olinadigan po'latdan yasalgan pol
O‘rnatiladigan po‘latdan yasalgan prag eshikning pastki qismida siqilish ta'minlab, qo‘shimcha ovoz va tutun izolyatsiyasini yaratadi. Maxsus talablar bo‘lgan holatlarda, masalan, muayyan funksional maqsadga ega binolar va xonalar (kam harakatlanuvchi aholi guruhlari uchun) uchun prag demontaj qilinishi mumkin.
Eshik ramkasining bezaklari
Qo‘shimcha o‘rnatish uchun o‘rash elementi bir vaqtning o‘zida ikki funksiyani bajaradi: o‘rnatish bo‘shligini yopadi va dekorativ vazifani bajaradi.
Kengaytirilgan asosiy uskunalar
Asosiy komplektatsiyaga yong‘inga qarshi eshiklar uchun universal bir tizimli qulflar (tsilindr uchun, «kalit-kalit» mexanizmi), zarbaga chidamli «neylon» qoplamali po‘lat tutqich kiritilgan.
Dizayn
To‘rtlamaning tashqi dizayni
To‘rtlamaning ichki dizayni
To‘rtlamaning rangi

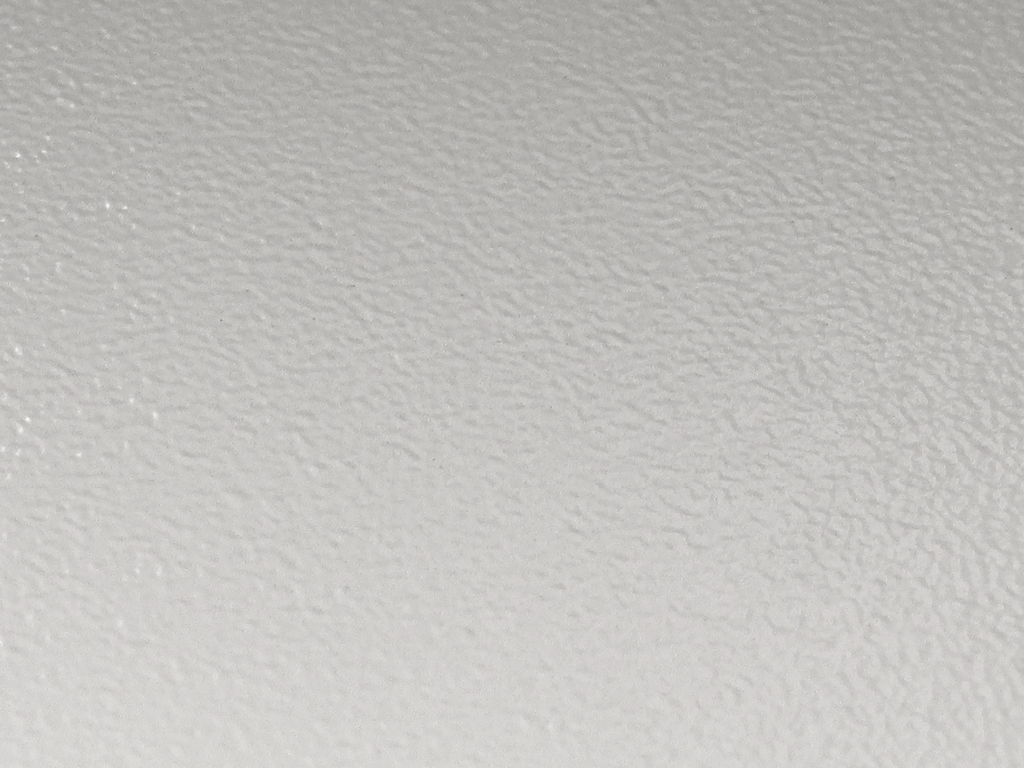

Shagren
Shagren
Shagren
Shagren
Standart rang - RAL 7035 (kulrang)
Standart rang - RAL 7035 (kulrang)
RAL kartasiga ko'ra har qanday rangda
RAL kartasiga ko'ra har qanday rangda
Equipment
Bazaviy to'plam
Qo'shimcha to'plam

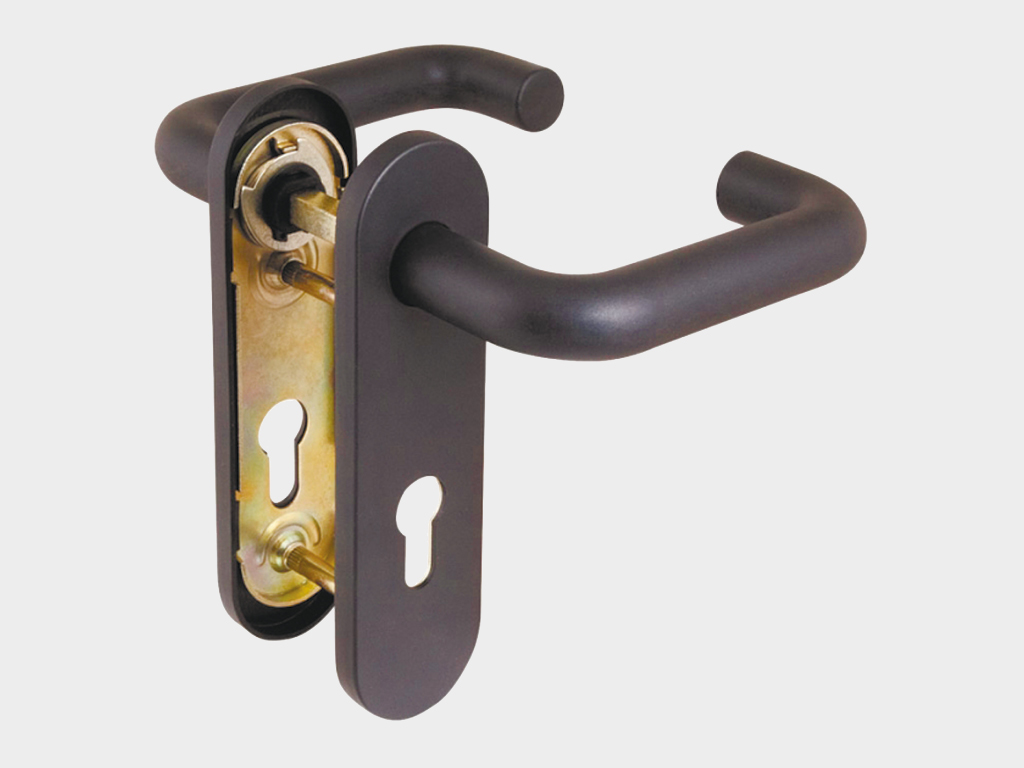

Bocqlangan po'latdan yasalgan tutqich, yonmaydigan

Bocqlangan po'latdan yasalgan tutqich, yonmaydigan "neylon" qoplamaga ega.

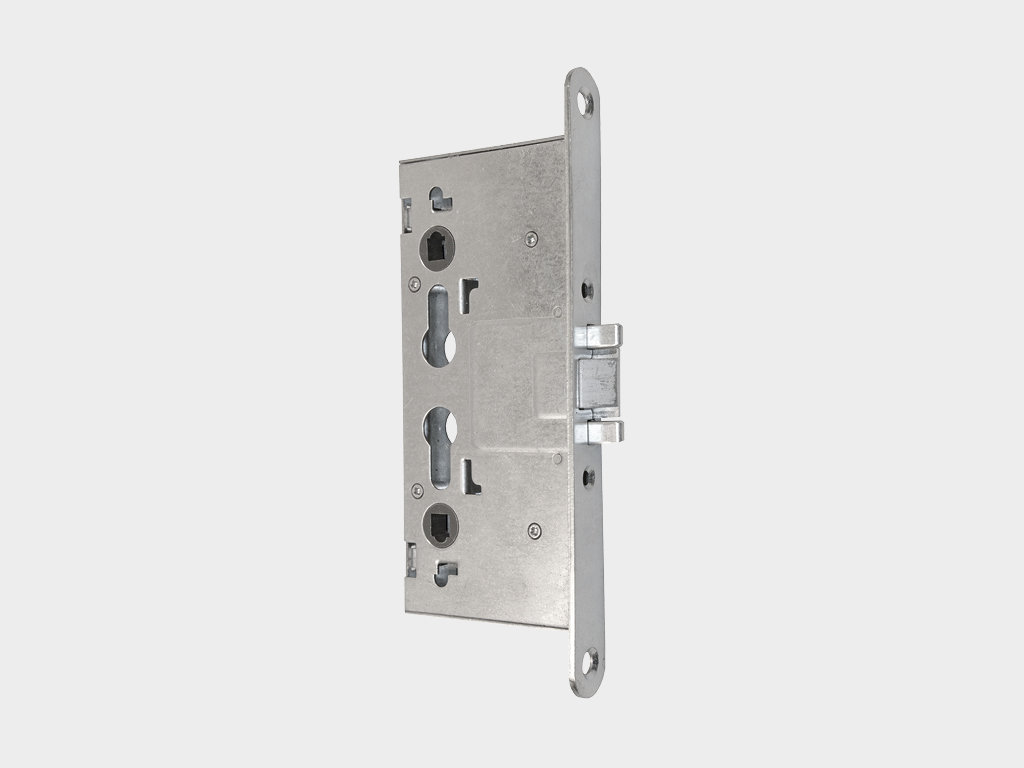

Yagona tizimli kilit, yong'inga chidamli eshiklar uchun silindrli.

Yagona tizimli kilit, yong'inga chidamli eshiklar uchun silindrli.

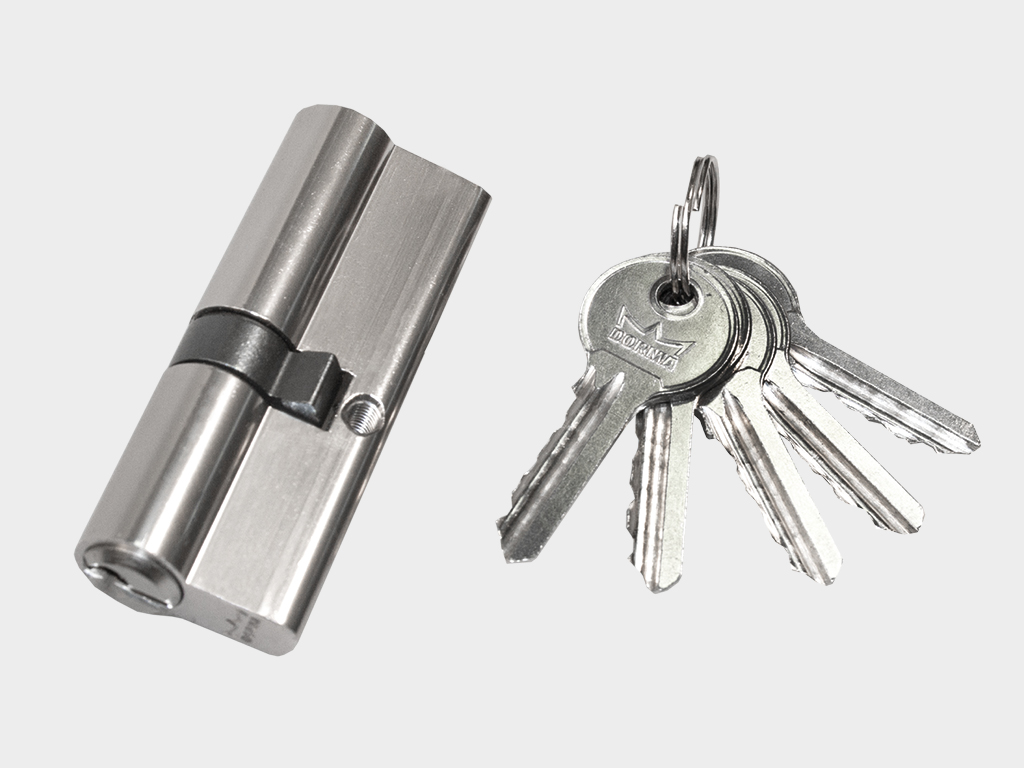

Silindr mexanizmi

Silindr mexanizmi "kalit-kalit".

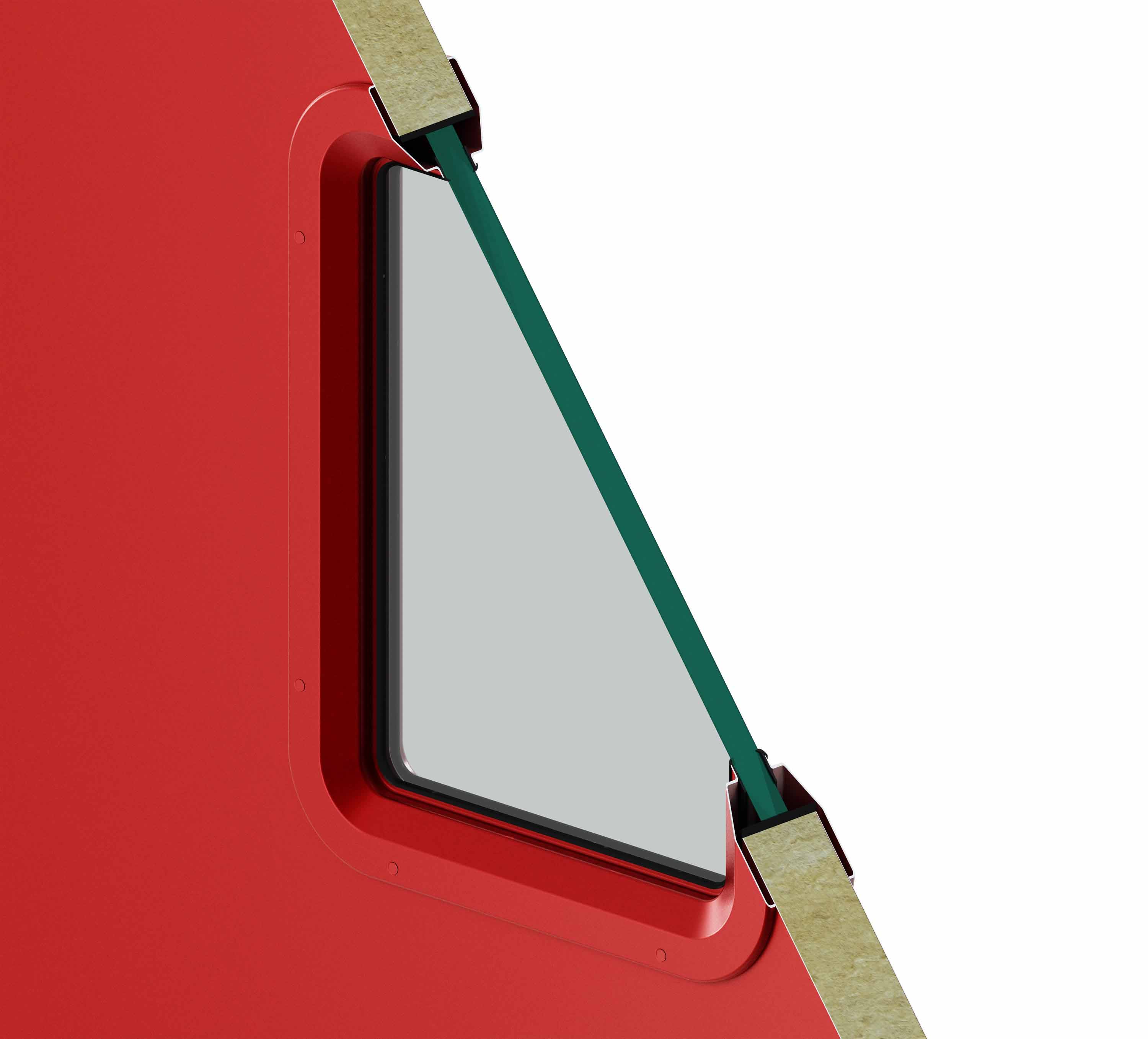

Standart po'latdan yasalgan deraza 300 × 400 mm o'lchamda, 22 mm qalinlikdagi yong'inga chidamli shisha bilan to'ldirilgan. Po'latdan yasalgan deraza, o'lchamlari standart bo'lmagan, 22 mm qalinlikdagi yong'inga chidamli shisha bilan to'ldirish uchun.

Standart po'latdan yasalgan deraza 300 × 400 mm o'lchamda, 22 mm qalinlikdagi yong'inga chidamli shisha bilan to'ldirilgan. Po'latdan yasalgan deraza, o'lchamlari standart bo'lmagan, 22 mm qalinlikdagi yong'inga chidamli shisha bilan to'ldirish uchun.

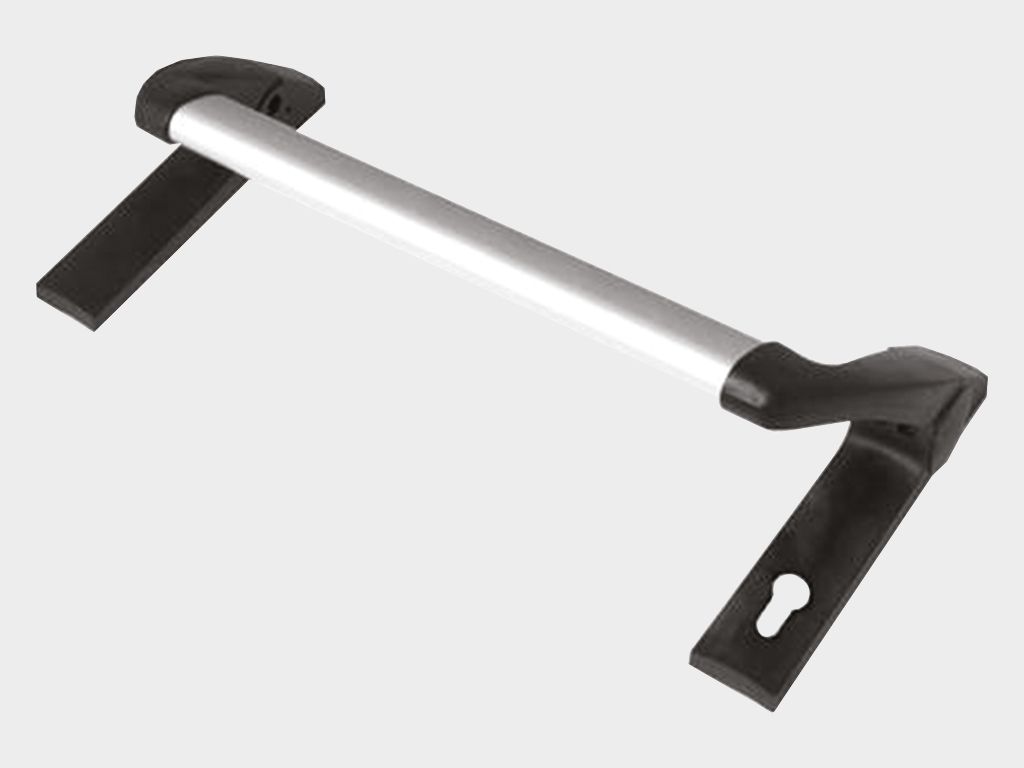

Universial yong'inga chidamli kilitlar «antipanika» funksiyasi bilan eshiklarda o'rnatiladi, bu esa favqulodda vaziyat yuzaga kelganda xonadan erkin chiqish imkoniyatini ta'minlaydi.

Universial yong'inga chidamli kilitlar «antipanika» funksiyasi bilan eshiklarda o'rnatiladi, bu esa favqulodda vaziyat yuzaga kelganda xonadan erkin chiqish imkoniyatini ta'minlaydi.

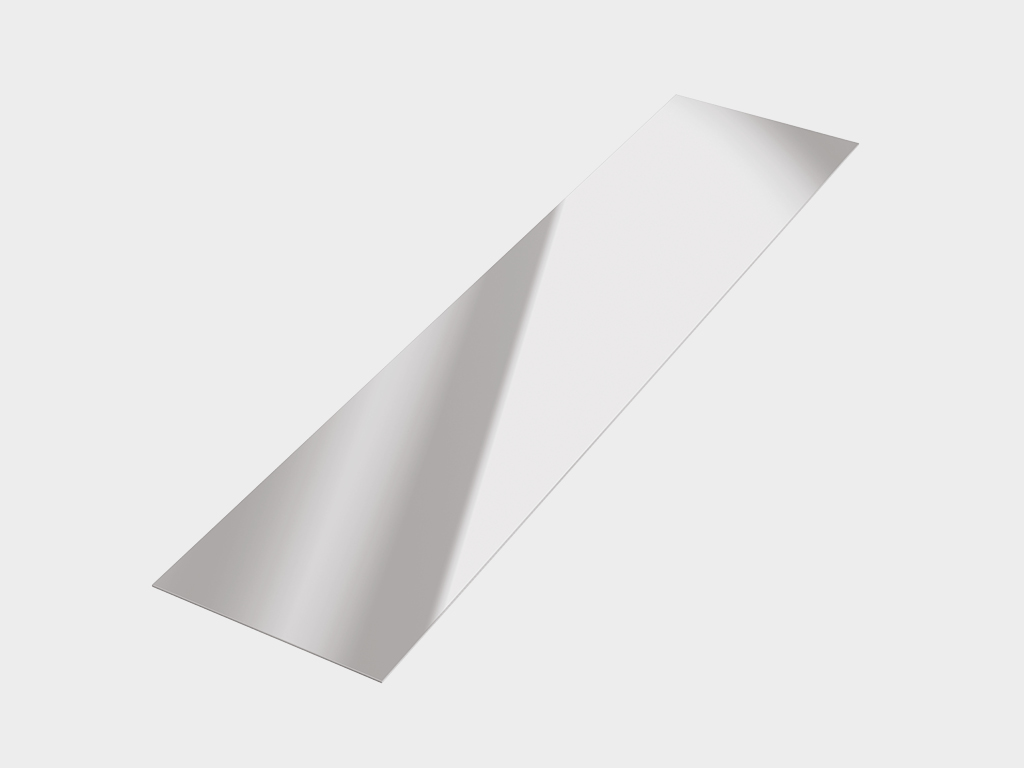

Antivandal qoplama mexanik zararlardan tashqi ko'rinishni saqlab qolishga imkon beradi.

Antivandal qoplama mexanik zararlardan tashqi ko'rinishni saqlab qolishga imkon beradi.

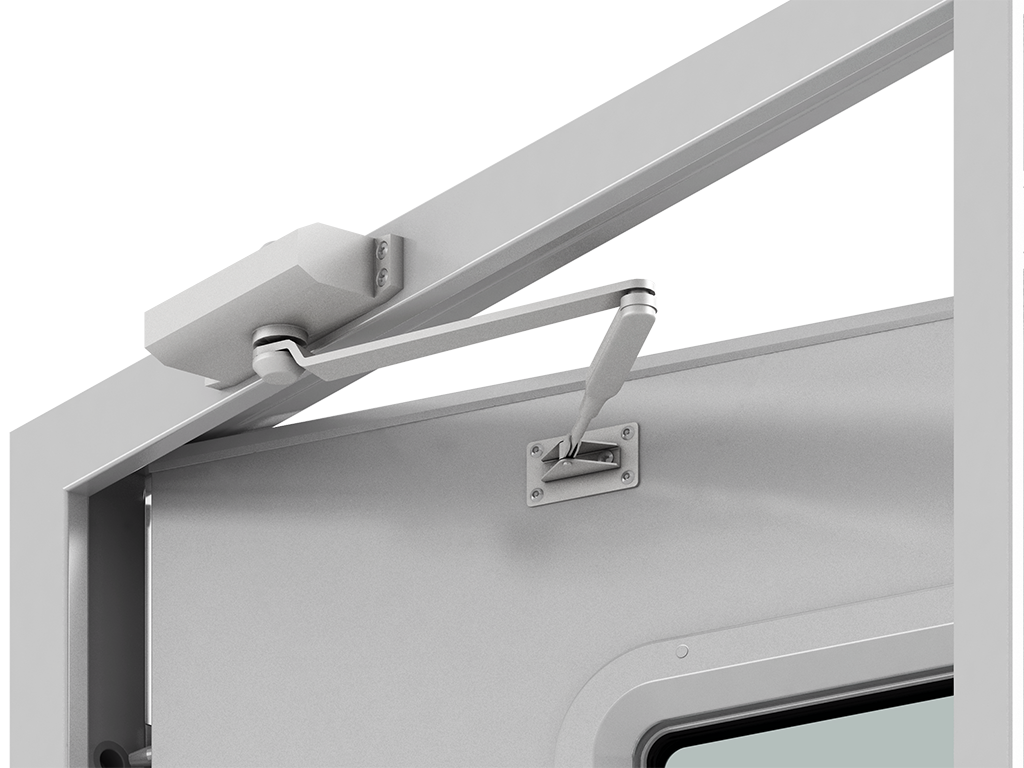

Yopuvchi mexanizm ochiq eshiklarni avtomatik ravishda yopish uchun mo'ljallangan.

Yopuvchi mexanizm ochiq eshiklarni avtomatik ravishda yopish uchun mo'ljallangan.

Technical description

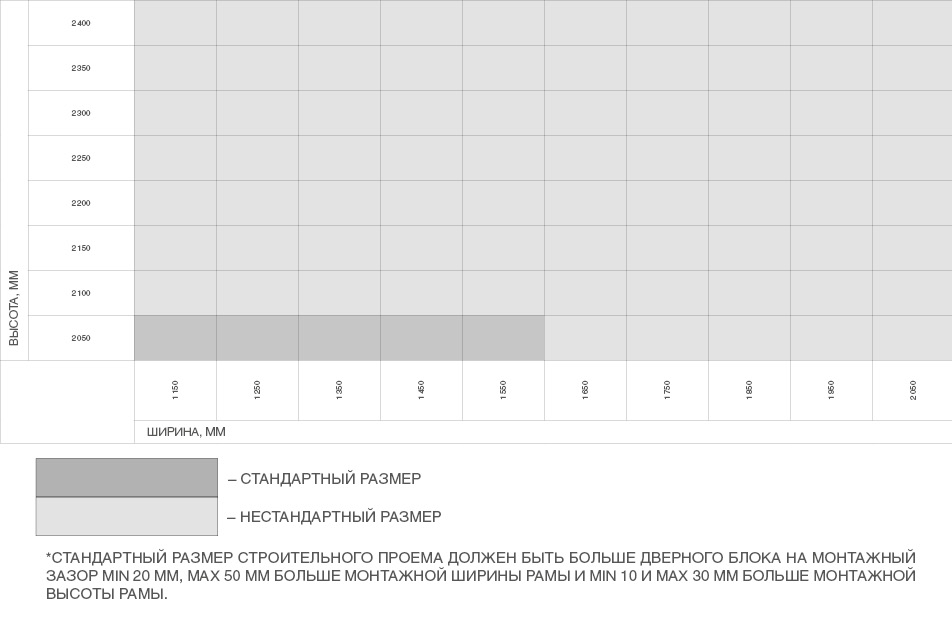

O'lchamlar jadvali
Teshik o'lchamlari
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Размер дверного блока, B x H, мм
1 150 × 2 050
Размер дверного блока, B x H, мм
1 250 × 2 050
Размер дверного блока, B x H, мм
1 350 × 2 050
Размер дверного блока, B x H, мм
1 450 × 2 050
Размер дверного блока, B x H, мм
1 550 × 2 050
Размер дверного блока, B x H, мм
1 650 × 2 050
Размер дверного блока, B x H, мм
1 750 × 2 050
Размер дверного блока, B x H, мм
1 850 × 2 050
Размер дверного блока, B x H, мм
1 950 × 2 050
Размер дверного блока, B x H, мм
2 050 × 2 050
  1. Eshik ramkasi
  2. Eshik to‘rtlamasi
  3. Passiv qanot
  4. Po‘lat yelkalari
  5. To‘ldirish va issiqlik izolyatsiyasi
  6. Kukunli qoplama
  7. Universal yong‘inga qarshi tsilindrli qulflar
  8. Zarbaga chidamli «neylon» qoplamali, o‘rnatilgan po‘lat tutqich
  9. Shpingalet passiv qanotda
  10. Termoaktiv lenta
  11. O‘rnatiladigan po‘latdan yasalgan prag

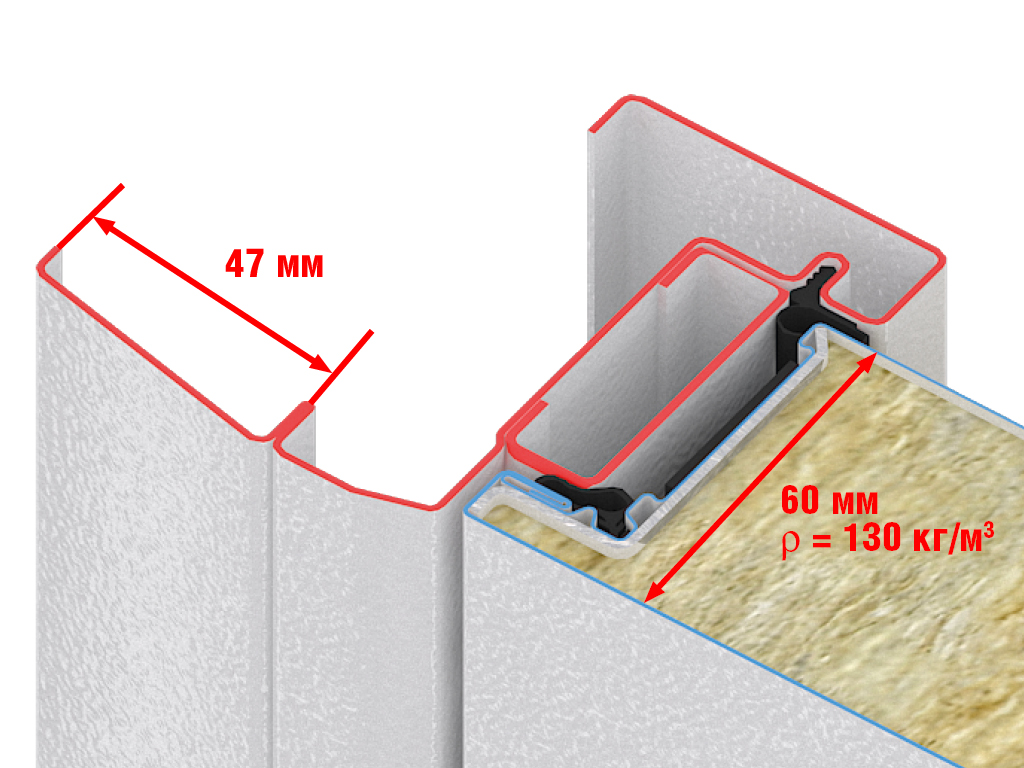

Yuqarigacha mustahkamlangan kompozit materialdan yasalgan to'liq payvandlanmagan to'qima. Korrugatsiyaga chidamli. Yuksak zichlikka ega mineralli xom ashyo qatlamidan to'ldirilgan. Yaxshi issiqlik va ovoz izolyatsiyasi, namlik va havo o'tkazuvchanligi yuqori ko'rsatkichlarga ega.

Yuqarigacha mustahkamlangan kompozit materialdan yasalgan to'liq payvandlanmagan to'qima. Korrugatsiyaga chidamli. Yuksak zichlikka ega mineralli xom ashyo qatlamidan to'ldirilgan. Yaxshi issiqlik va ovoz izolyatsiyasi, namlik va havo o'tkazuvchanligi yuqori ko'rsatkichlarga ega.

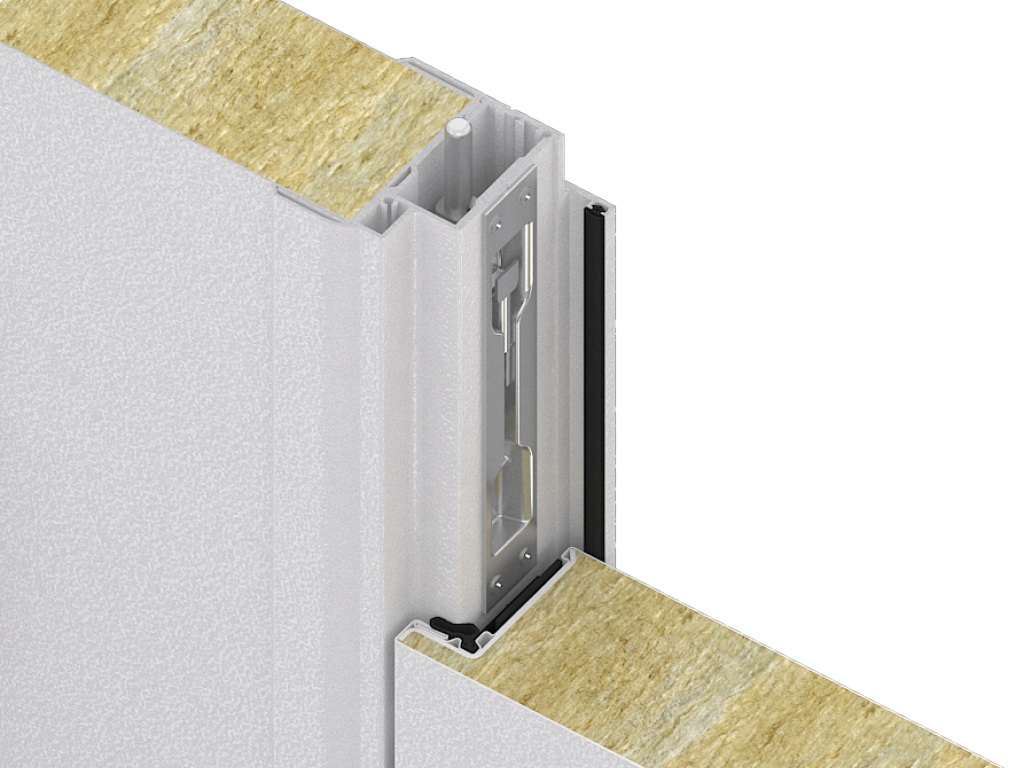

Maxsus profil-ning pasiv eshikni mustahkamlash uchun shpingalet bilan jihozlangan. Ikki qatlamdan iborat aşınmaya chidamli muhr.

Maxsus profil-ning pasiv eshikni mustahkamlash uchun shpingalet bilan jihozlangan. Ikki qatlamdan iborat aşınmaya chidamli muhr.

Eshikni yopuvchi mexanizmni to'qimaga mahkamlash uchun montaj plitasi.

Eshikni yopuvchi mexanizmni to'qimaga mahkamlash uchun montaj plitasi.

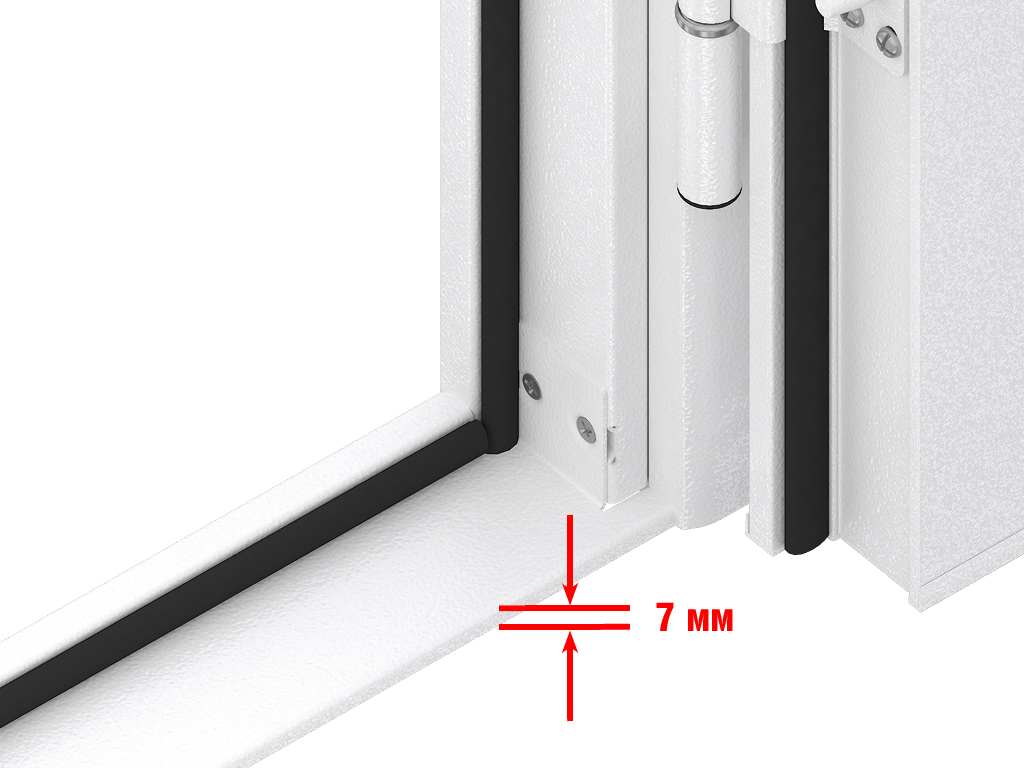

Ajratiladigan po'latdan yasalgan prag.

Ajratiladigan po'latdan yasalgan prag.

Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 500 000
Предел огнестойкости, мин 60
Предел дымогазонепроницаемости, мин 60
Усилие ручного открывания и закрывания, Н, не более 72/150
Звукоизоляция, дБ, класс (ГОСТ 31174) 33
Прочность крепления ручек к полотну, H 1 000
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) 1,1

Eshikni sanoat muhitida, o'rta va sovuq iqlim sharoitida, yopiq isitiladigan va ventilyatsiya qilinadigan joylarda, atrof-muhit harorati -25 dan +40 °C gacha, nisbiy namlik esa 80 % gacha bo'lgan sharoitda ishlatish mumkin.

Agar eshik ko'cha tomondan foydalanilsa, o'rnatish sovuq holatdagi tamburga amalga oshirilishi kerak, bu esa yuzada kondensat hosil bo'lishining oldini olish va shu orqali bezak materiallarining deformatsiyasini oldini olish uchun zarur.

Eshik blokining qoplamasining kuyib ketishining oldini olish uchun o'rnatish himoya qopqog'ini ishlatish bilan amalga oshirilishi kerak, bu esa eshik blokining yuzasiga quyosh nurlari va atmosferaning yog'ochli yog'inlarining tushishiga to'sqinlik qiladi.

Eshik to'qimasini kilitlarning chiqarilgan rigellar yoki qulflar bilan yopishiga yo'l qo'yilmaydi. Bu kilit mexanizmlarining buzilishiga va rigellarining deformatsiyasiga olib kelishi mumkin.

Eshik ramkasidagi teshiklarga va shuningdek, rama bilan eshik to'qimasi orasiga tashqi ob'ektlarning tushishiga yo'l qo'yilmaydi. Ta'mirlash va qurilish ishlari davomida eshikni himoya materiallari bilan yoping.

Qo'shimcha uskunalar yoki aksessuarlarni o'rnatish, shuningdek, ishlab chiqaruvchi bilan maslahatlashmasdan alohida qismlarni o'zgartirish yoki sozlash taqiqlanadi.

Dekorativ panellarni parvarishlash mebel va yog'och mahsulotlariga bo'lgan parvarishlash talablariga muvofiq amalga oshiriladi. Tozalash vositalari, agressiv suyuqliklar, erituvchilar va abrazivlar ishlatish taqiqlanadi.

Agar eshik tizimlari o'z maqsadiga muvofiq bo'lmagan tarzda ishlatilsa, ishlab chiqaruvchi ularning yaxlitligi va to'g'ri ishlashiga javobgar bo'lmaydi.

Har 6 oyda bir marta eshik panjarasini yupqa qatlamda moylash tavsiya etiladi.

Упаковка в пузырчатую пленку Характеристики упаковки
Состав Pufakli plyonka, karton burchagi, stretch-plyonka
Описание Bu eshik blokidan iborat bo'lib, u pufakli plyonka bilan o'ralgan va transportirovka vaqtida to'qimaning yaxlitligini ta'minlovchi karton burchak bilan jihozlangan; ustidan esa eshik blok strech-plyonka bilan o'ralgan
Высота, мм 60
Длина, мм 2 100
Ширина, мм 1 200
Упаковка на палету Характеристики упаковки
Состав Palet, stretch-plyonka, karton burchagi
Описание Yopilgan eshiklar vertikal holatda paletga joylashtiriladi. Burchaklarga transportirovka vaqtida eshiklarni saqlash uchun mo'ljallangan karton burchaklari o'rnatiladi. So'ngra, ular strech-plyonka bilan o'raladi.
Количество в упаковке, шт. 22/23
Qo‘shimcha tavsif print

Eshikni ishlab chiqaruvchi tomonidan qadoqlangan holda vertikal va gorizontal holatda barcha turdagi yopiq transport vositalari yoki konteynerlarda tashish mumkin.

Eshiklarni tashish va saqlashda ularga mexanik zararlarning yetkazilmasligi, zavod qadoqlanishining buzilmasligi, ifloslanish, atmosferik yog'inlarning ta'siridan himoya qilish choralarini ko'rish kerak.

Installation
Montaj usullari
Bino qurilishi uchun tayyorgarlik

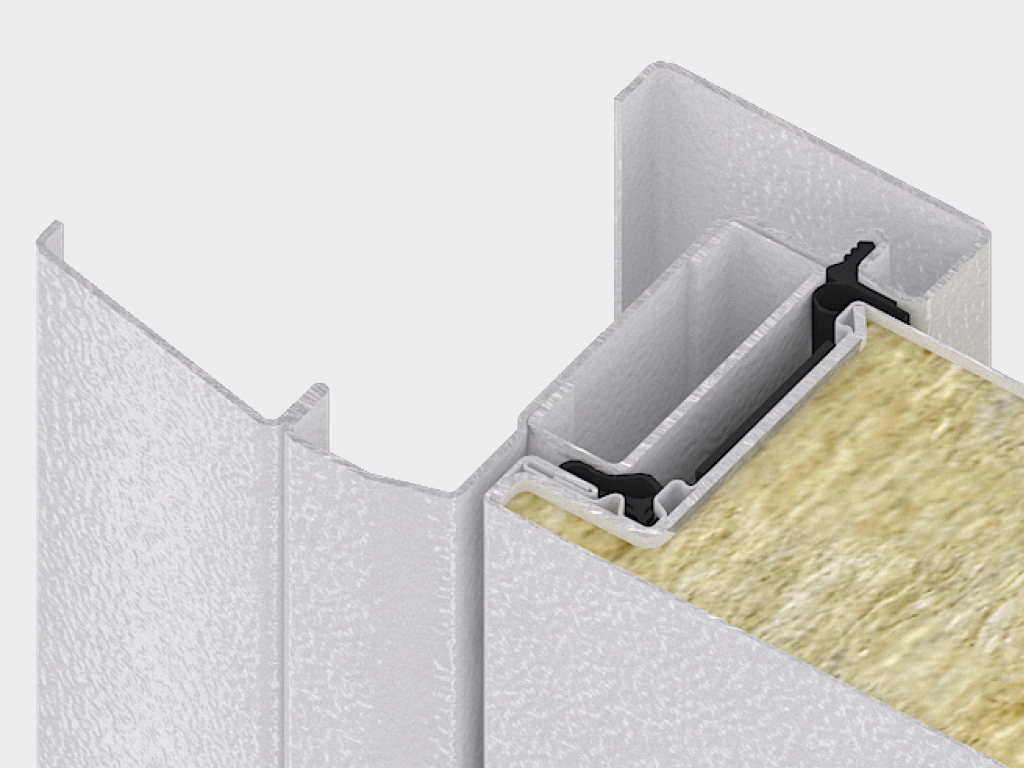

Tashqi o'rnatish uchun eshik ramkasi — eng ommabop turidir. Ramka yon tomonidagi qoplama bir vaqtning o'zida ikkita vazifani bajaradi: montaj bo'shlig'ini yopadi va dekorativ vazifani bajaradi.
Tashqi o'rnatish uchun eshik ramkasi — eng ommabop turidir. Ramka yon tomonidagi qoplama bir vaqtning o'zida ikkita vazifani bajaradi: montaj bo'shlig'ini yopadi va dekorativ vazifani bajaradi.

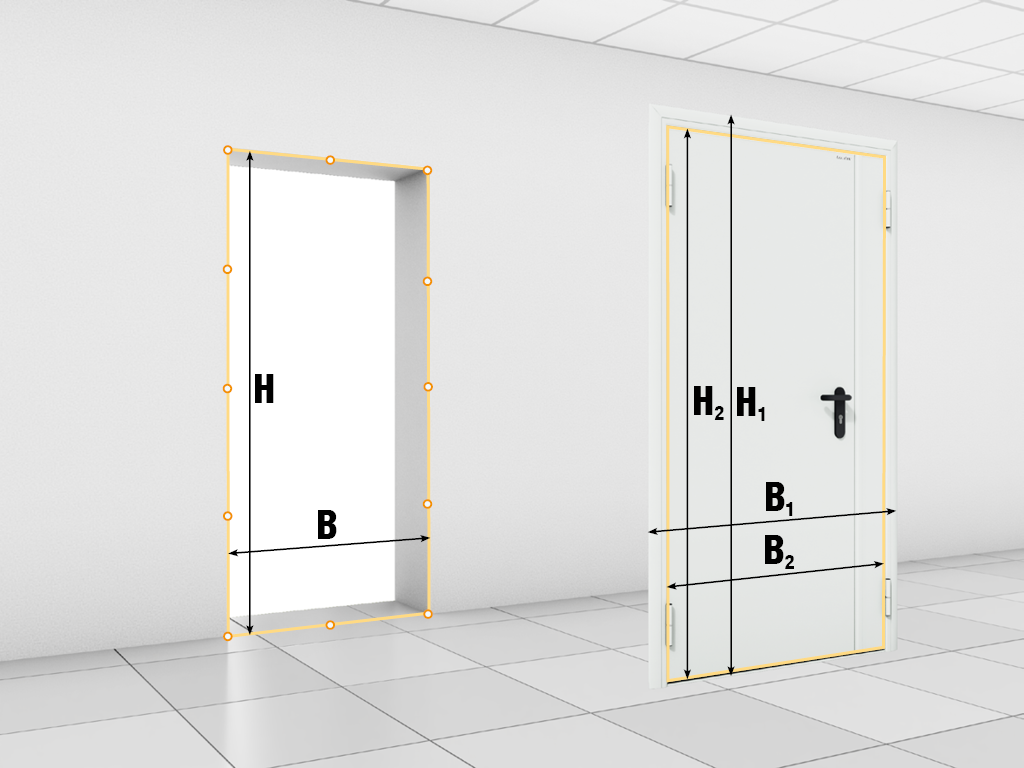

  1. H × B — qurilish teshigining o‘lchami.
  2. H1 × B1 — eshik blokining o‘lchami.
  3. H2 × B2 — yoritilgan o‘lcham.
  4. Nizomdagi o'lchamdagi eshik bloklari uchun, yorug'lik ochilishi quyidagi formulaga asosan hisoblanadi:
  5. B2 × H2 = (B1 - 112) × (H - 90) — eshik 180° ga ochilganda.
  6. B2 × H2 = (B1 - 200) × (H - 90) — eshik 90° ga ochilganda.
  7. QURILISH OCHILISHINI TAHLIL QILISH
  8. Eski eshikni olib tashlang va eshikni o'rnatish uchun ochilishni tayyorligini tekshirib chiqing. Agar ochilish tayyor bo'lmasa (kreslolar, ankra boltlari, gipsdan chiqindilar, eski eshikni mahkamlash uchun ishlatilgan yog'och chig'anoqlar va hokazo mavjud bo'lsa), ularni olib tashlash kerak. Shuningdek, ochilish qo'shimcha ishlov berishni talab qilishi mumkin — kengaytirish yoki toraytirish qo'shimcha asboblar (bolgar, daraja) yoki materiallar (g'isht, yong'oq blok, metall profil va boshqalar) yordamida.
  9. Tayyorlangan ochilish to'g'ri to'rtburchak shaklida bo'lishi kerak. Devorning qalinligi kamida 150 mm bo'lishi lozim. Devordagi yuzalar tekis va silliq bo'lishi, gipso sement aralashmasining chiqindilari va yoriqlar bo'lmasligi kerak. Ishchi yuzalarning vertikal va gorizontalga nisbatan отклонение 1 metrga 1,5 mm dan oshmasligi, lekin 5 mm dan ko'proq bo'lmasligi lozim. Diagonalar farqi — 5 mm dan oshmasligi kerak. Ochilish yetarlicha mustahkam bo'lishi va bo'shliqlarni o'z ichiga olmasligi zarur.
Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

O'rnatish bo'yicha ko'rsatmalar

Foydalanish bo'yicha ko'rsatmalar

Yong'in eshiklari pasporti

Tutun-gaz o'tkazmaydigan eshik pasporti

GOST R 53303-2009 EIS muvofiqlik sertifikati

EAC muvofiqlik sertifikati GOST R 53307-2009

EAC Sertifikati, GOST R 53303-2009 EIS standartiga muvofiqlik sertifikati

Yong'inga chidamli ikki bargli (tutun o'tkazmaydigan) eshik

Ramka chizish

Ochilish o'lchamlari

Tuvalga yaqinroq tayoqni biriktirish

Kafolat majburiyatlari print
