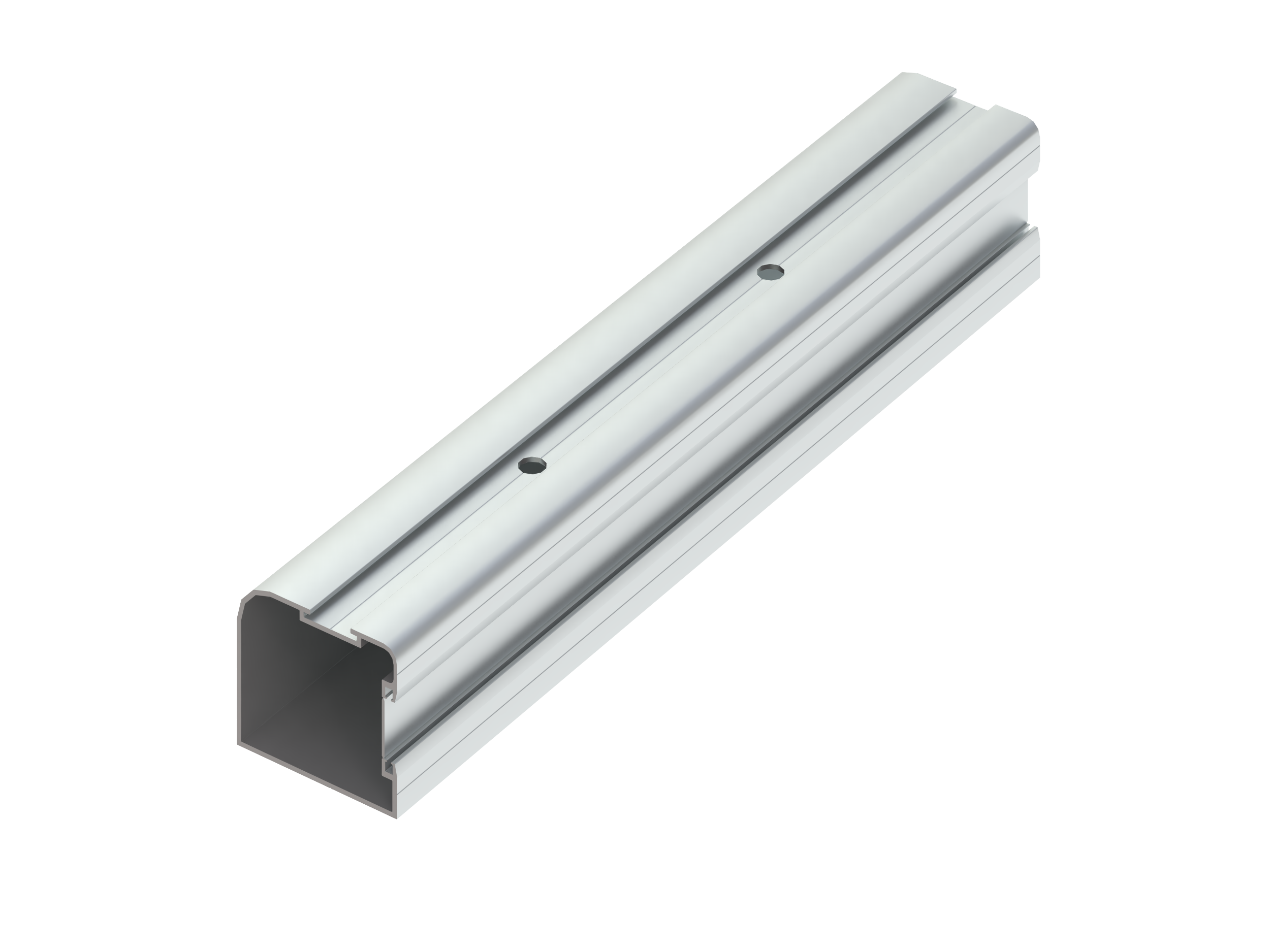

Ustunlar va korpuslar po'latdan galvanizlangan.

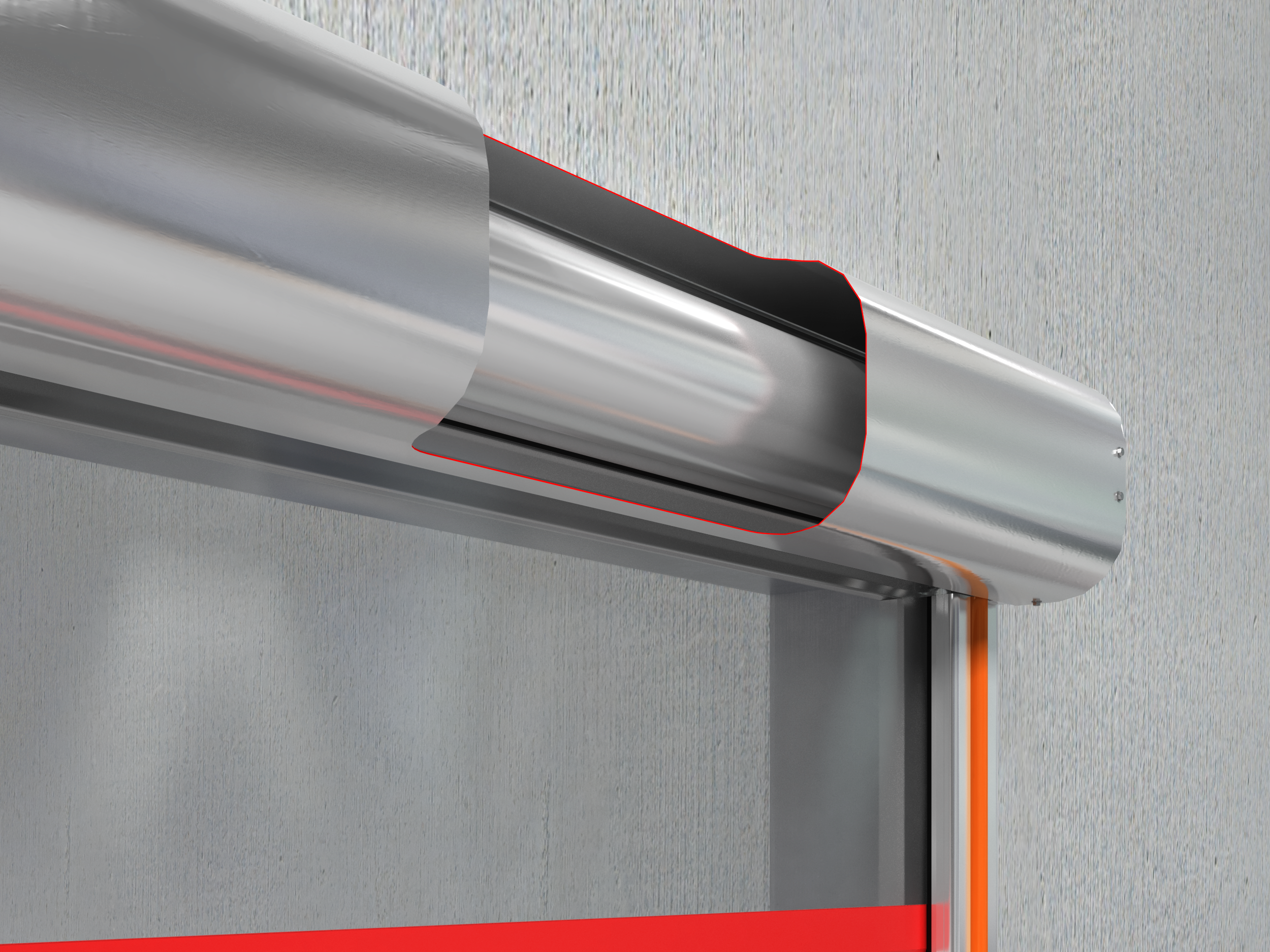

Galvanizlangan po'latdan yasalgan val, diametri 90/130 mm.

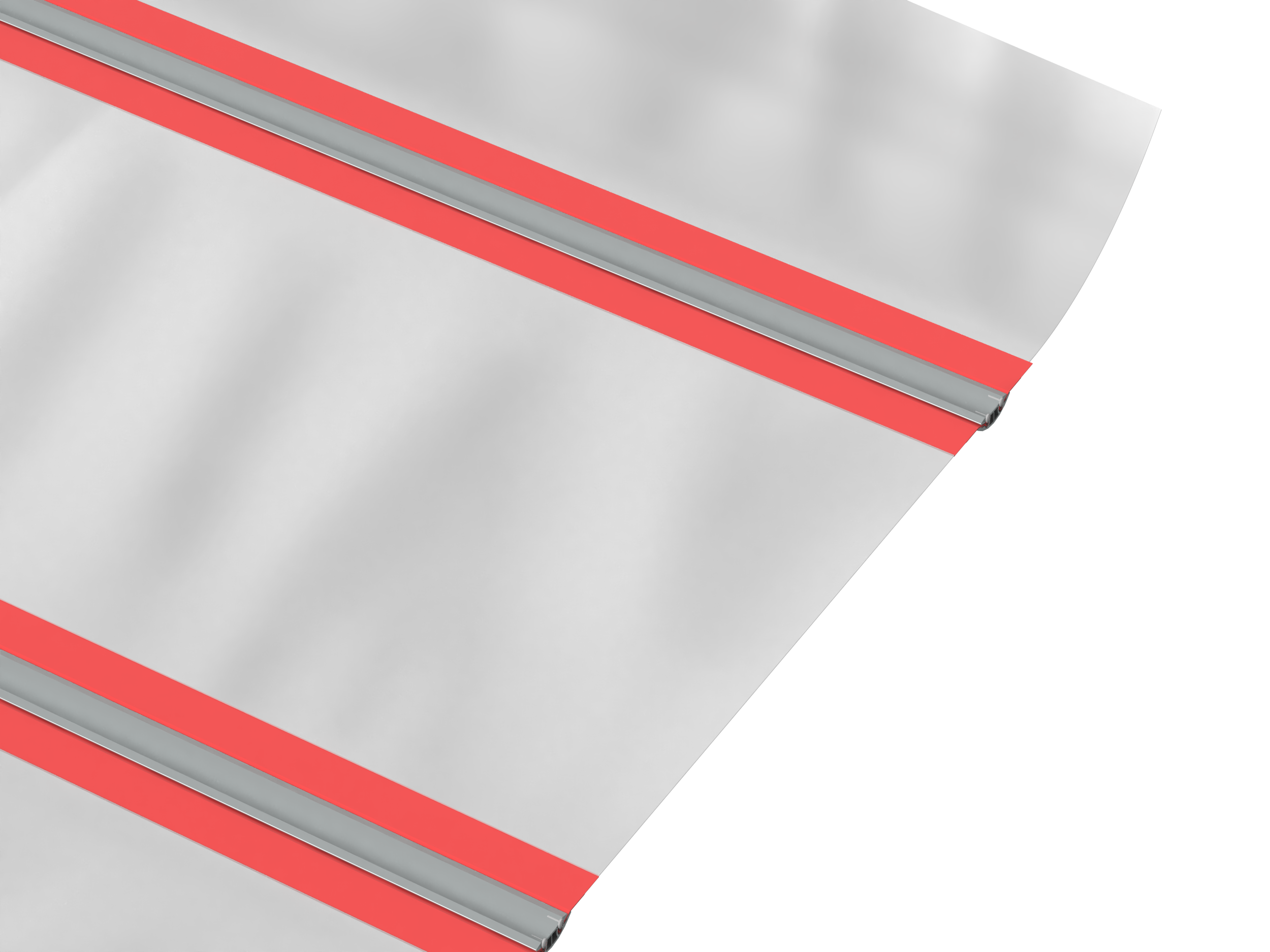

Panel – shaffof bo'lmagan, 900–1 200 g/m² zichlikka ega, alyuminiy bo'linuvchi profillar bilan armatura qilingan PVC.

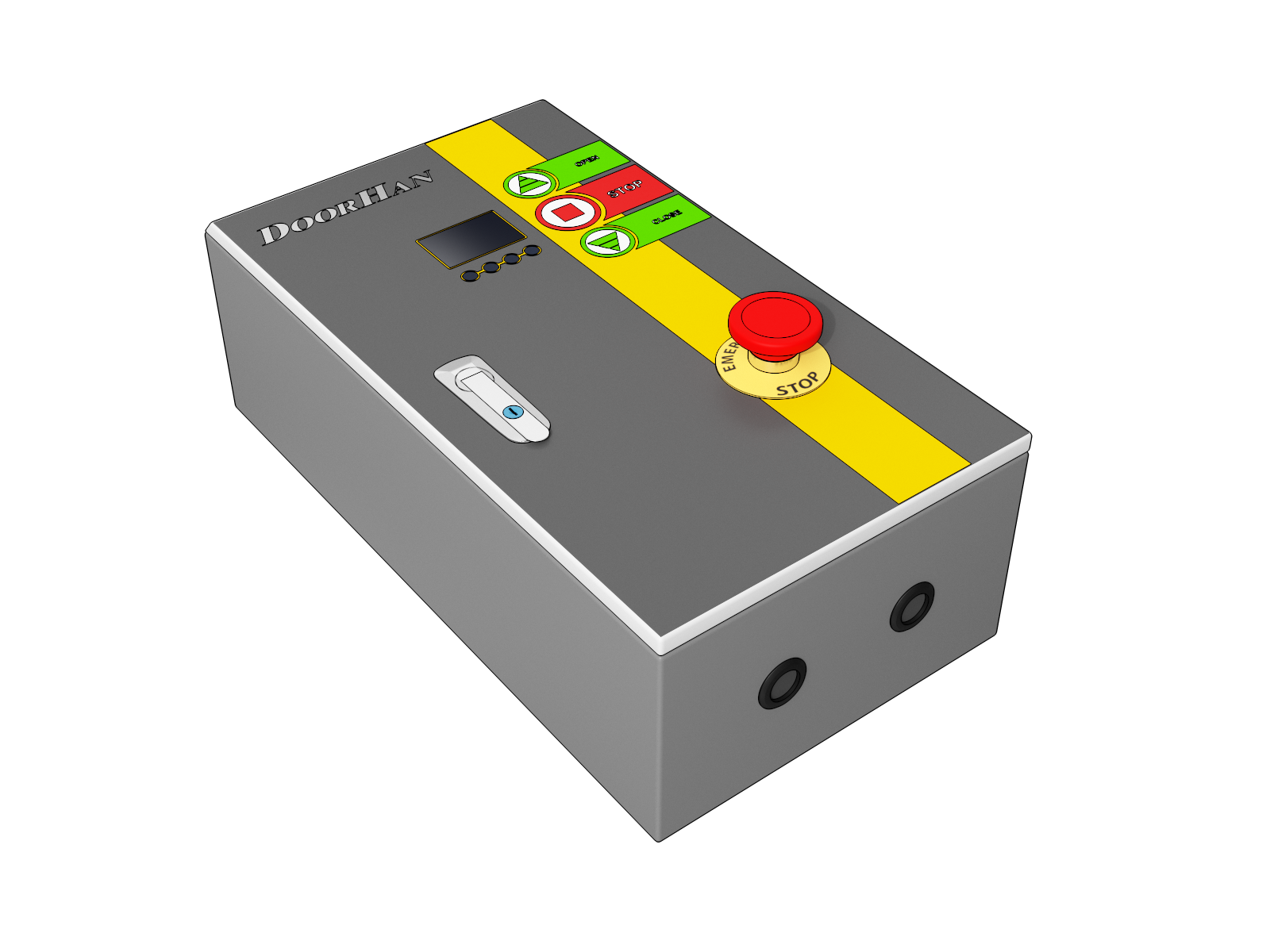

Boshqaruv bloki – DOORHAN SERVO.

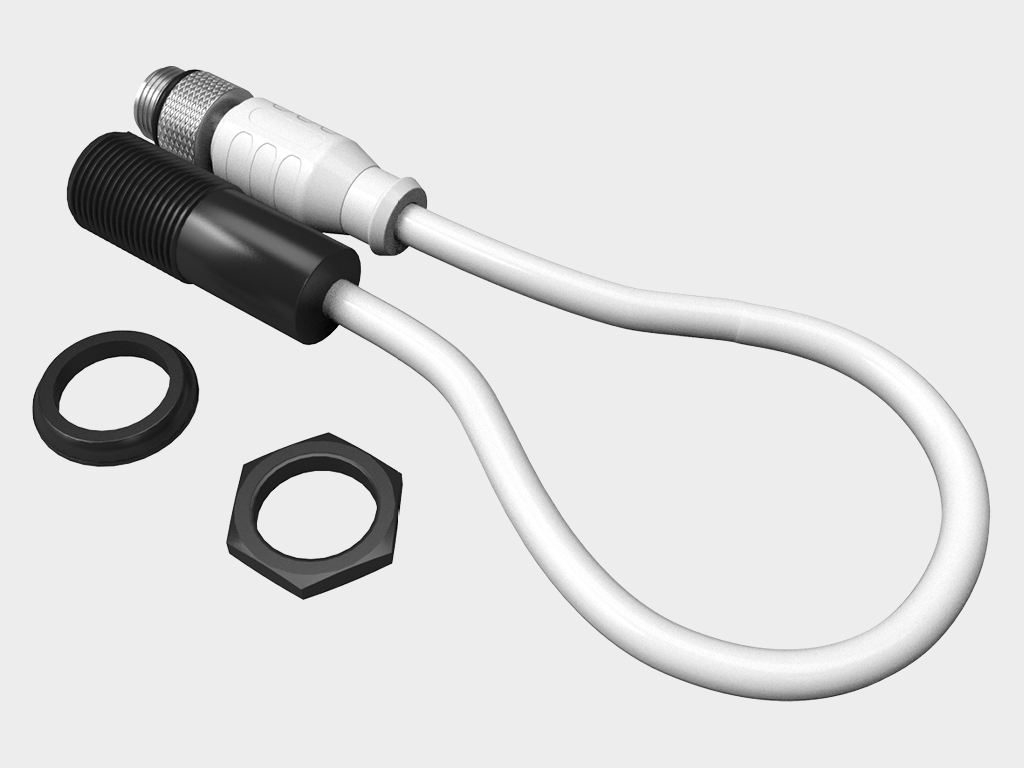

Xavfsizlik tizimi fotoelektron elementlari pol darajasidan 500 mm balandlikda o'rnatiladi.

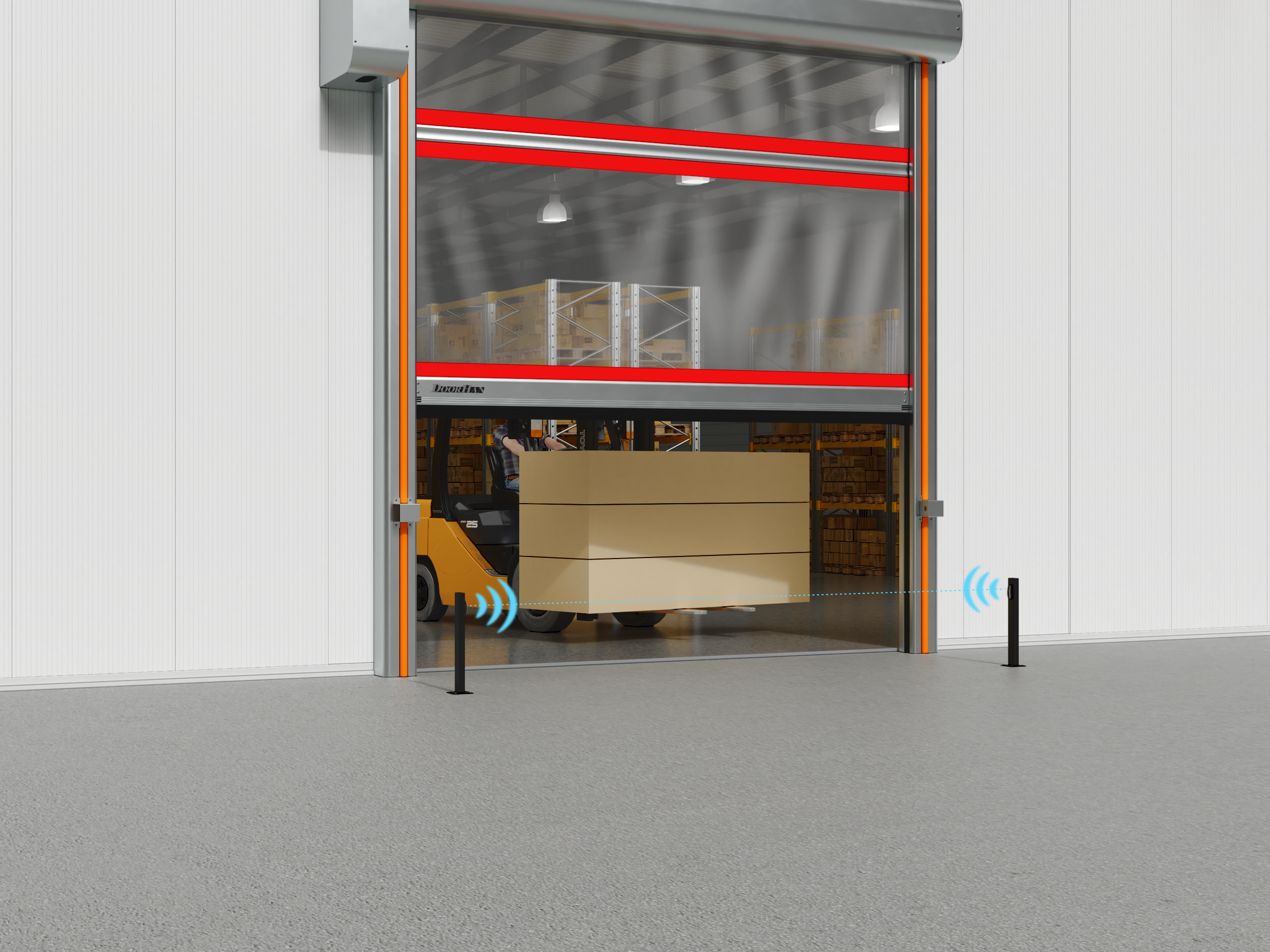

Ajratilgan fotoelektron elementlari ustunlarda va signal lampalari.

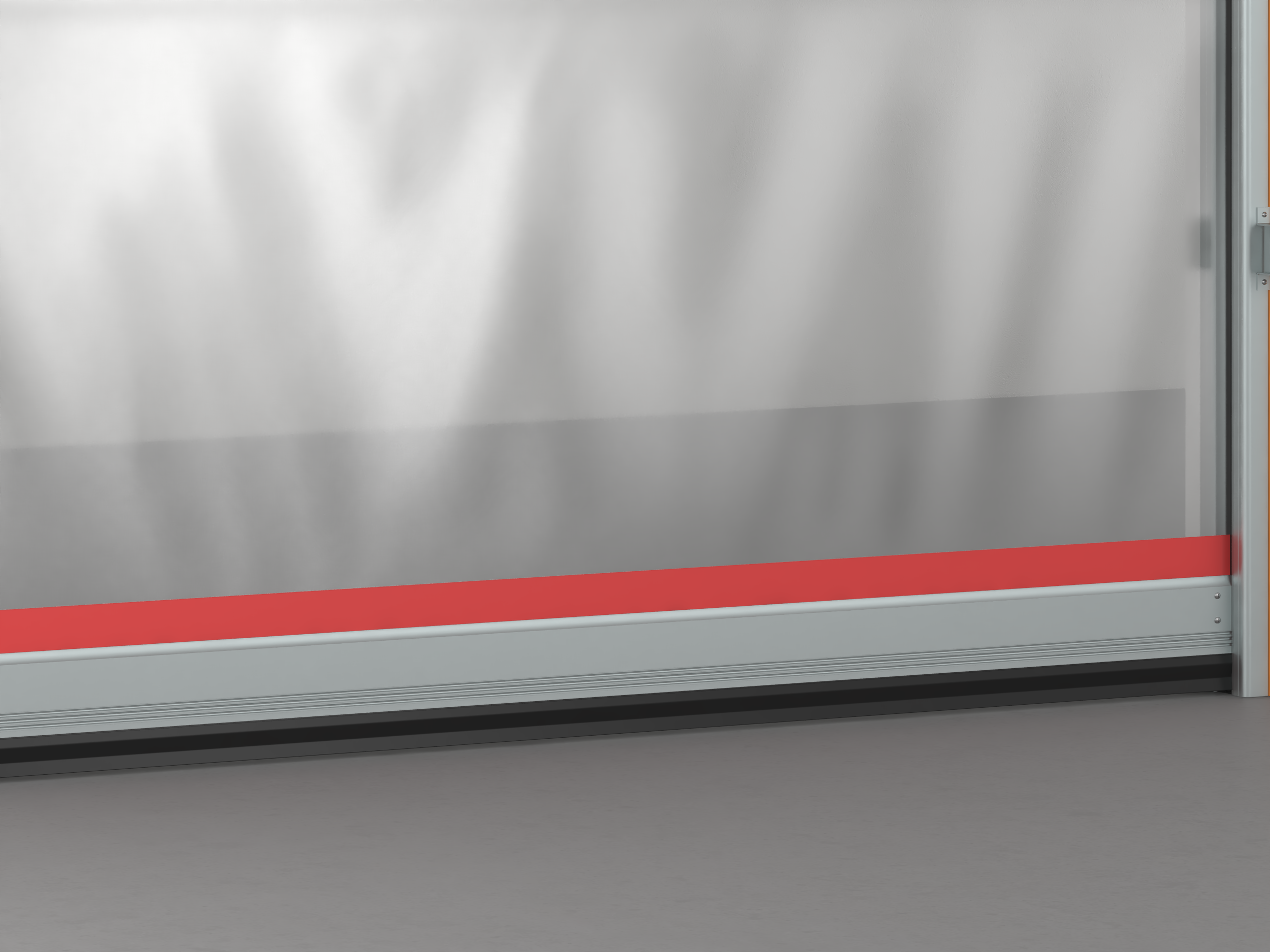

Yopilish jarayonida, agar pastki sezgir qirrasi to‘siqqa tegsa, sensor orqali radiokanaldan boshqaruv blokiga esikni ochish uchun signal yuboriladi.

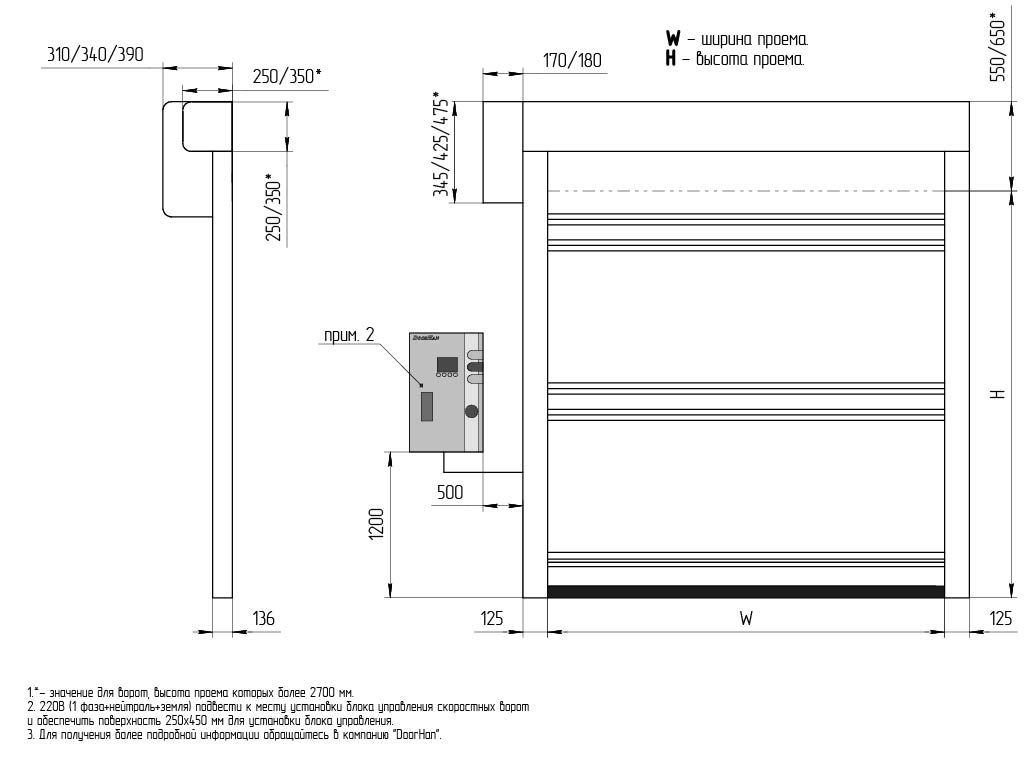

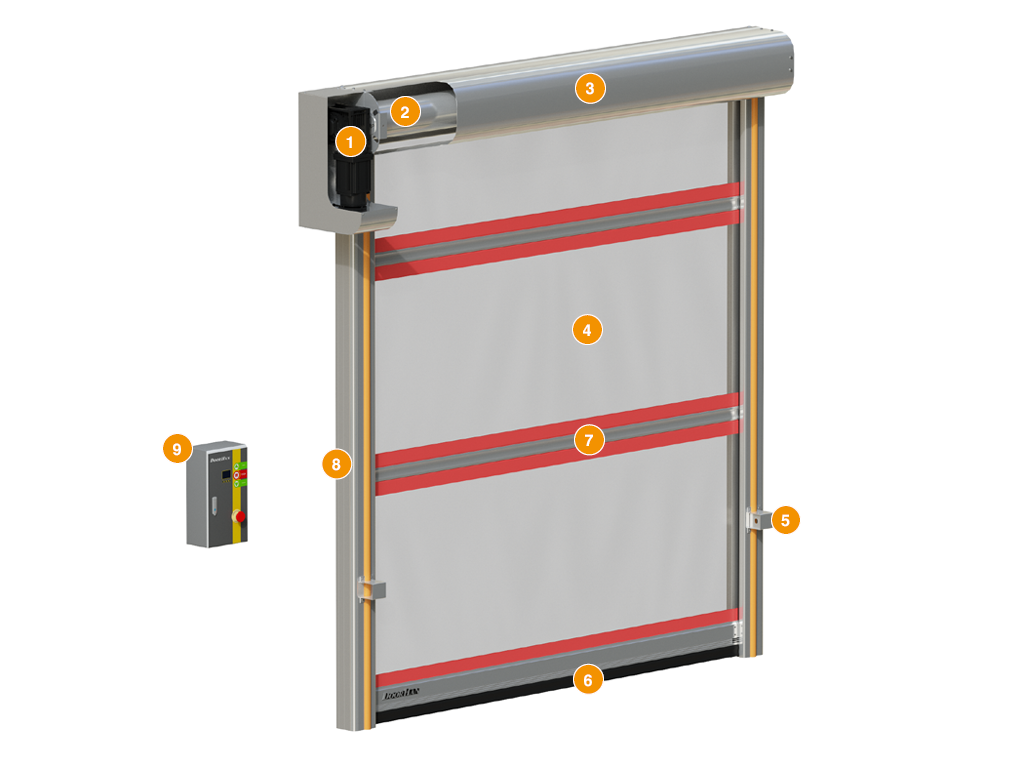

Yon tomondan haydovchiga ega darvozaning umumiy ko'rinishi (chapda haydash / o'ngda).

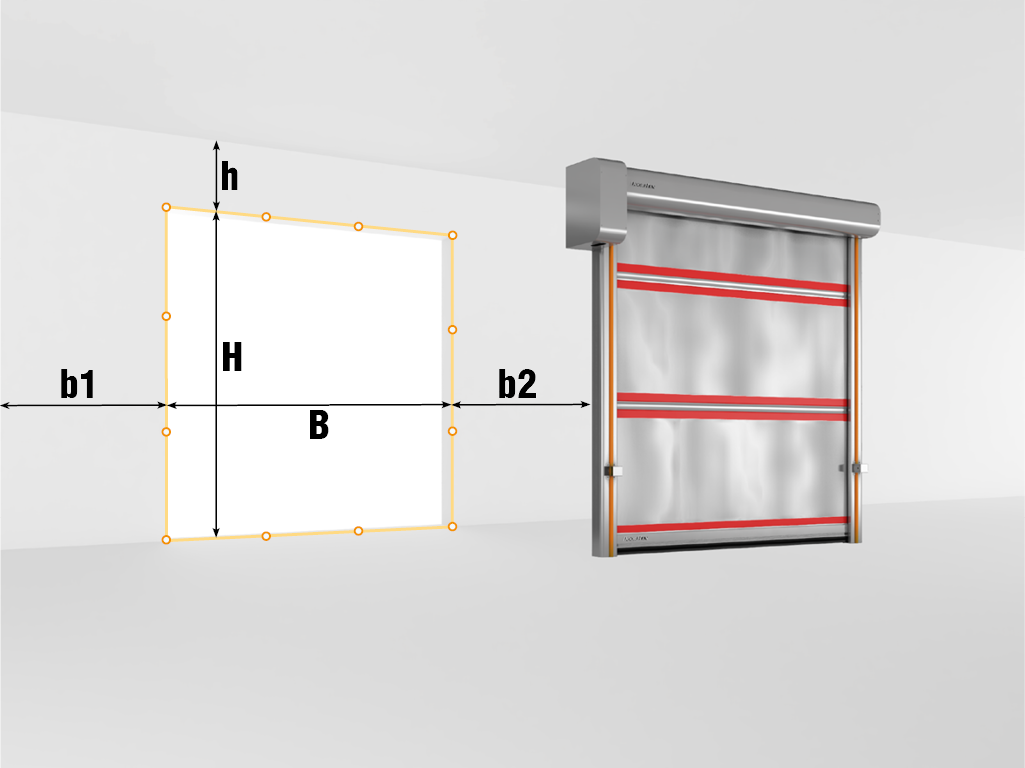

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | 1 800–4 000 |
| B, мм Ширина проема | 1 800–4 000 |
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS1 | Esiklar uchun kengligi 4 000 mm gacha |
| Скорость открывания, м/с | 1 | |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | 0...+50 | |
| Мощность, Вт | 750 / 1 500 | |
| Класс защиты IP | IP54 | Oxirgi holatlar enkoder orqali kuzatiladi |
| Напряжение питания, В | 220 V / 50 Hz | Yagona fazali |
1. Esiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik tekshiruvdan va xizmat ko'rsatishdan o'tkazish tavsiya etiladi.
2. Esiklarni qo'lda ochish va yopish tormozlash vositasi yordamida amalga oshiriladi.
3. Esiklarni zarbalarga duchor etmang va ularning erkin ochilishi va yopilishiga to'sqinlik qilmang.
4. Esiklar tabiiy yoki texnogen omillar tufayli barqaror bo'lmagan va yuqori shamol yukiga ega joylarda ishlatilmaydi.
5. Esiklarni ochish va yopish jarayonida o‘tkazgichda bo‘lish taqiqlanadi, buning maqsadi yaralanishlarning oldini olishdir.
6. Esiklarni ochish va yopish jarayonida o‘tkazgichda begona narsalar bo‘lmasligiga e'tibor bering.
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | O'rash yog'ochdan yasalgan quti bo'lib, tugunlar orasida karton joylashtirilgan, hammasi kliplarga mahkamlangan. |
| Длина, мм | Esikning qismlarining uzunligiga bog'liq |
| Высота, мм | 700 |
| Ширина, мм | 665 |
DoorHan konserni esiklarni yuk tashish transportiga gidravlik ko'tarish krani yoki vilkali ushlagichi kamida 2 m bo'lgan avtoupakovshik yordamida yuklaydi. Mijoz yoki o'rnatuvchi o'zi o'ralgan esiklarni ko'chirish uchun shunday uskunani ta'minlashi kerak. Vilka yog'och palletga, ishlab chiqaruvchi taqdim etgan, ostidan kirib, boshqa tomondan chiqishi kerak. Kranning yoki boshqa ko'tarish vositasining ishlatilishi paytida, tegishli yuk ko'tarish qobiliyatiga ega bo'lgan stroplardan foydalanish tavsiya etiladi.
Muvofiqlik sertifikati (yuqori tezlikdagi eshiklar)
Yuqori tezlikda harakatlanuvchi eshiklar uchun pasport
Muvofiqlik sertifikati (boshqaruv bloklari)
Mijozga DoorHan konserni tomonidan ishlab chiqarilgan tezkor rulonli esiklar uchun 1 yil davomida chakana savdo buyurtmalari va 2 yil davomida distribyutorlik buyurtmalari bo'yicha ishlash kafolati taqdim etiladi, bu kafolat mahsulotni sotib olishdan boshlab amal qiladi.

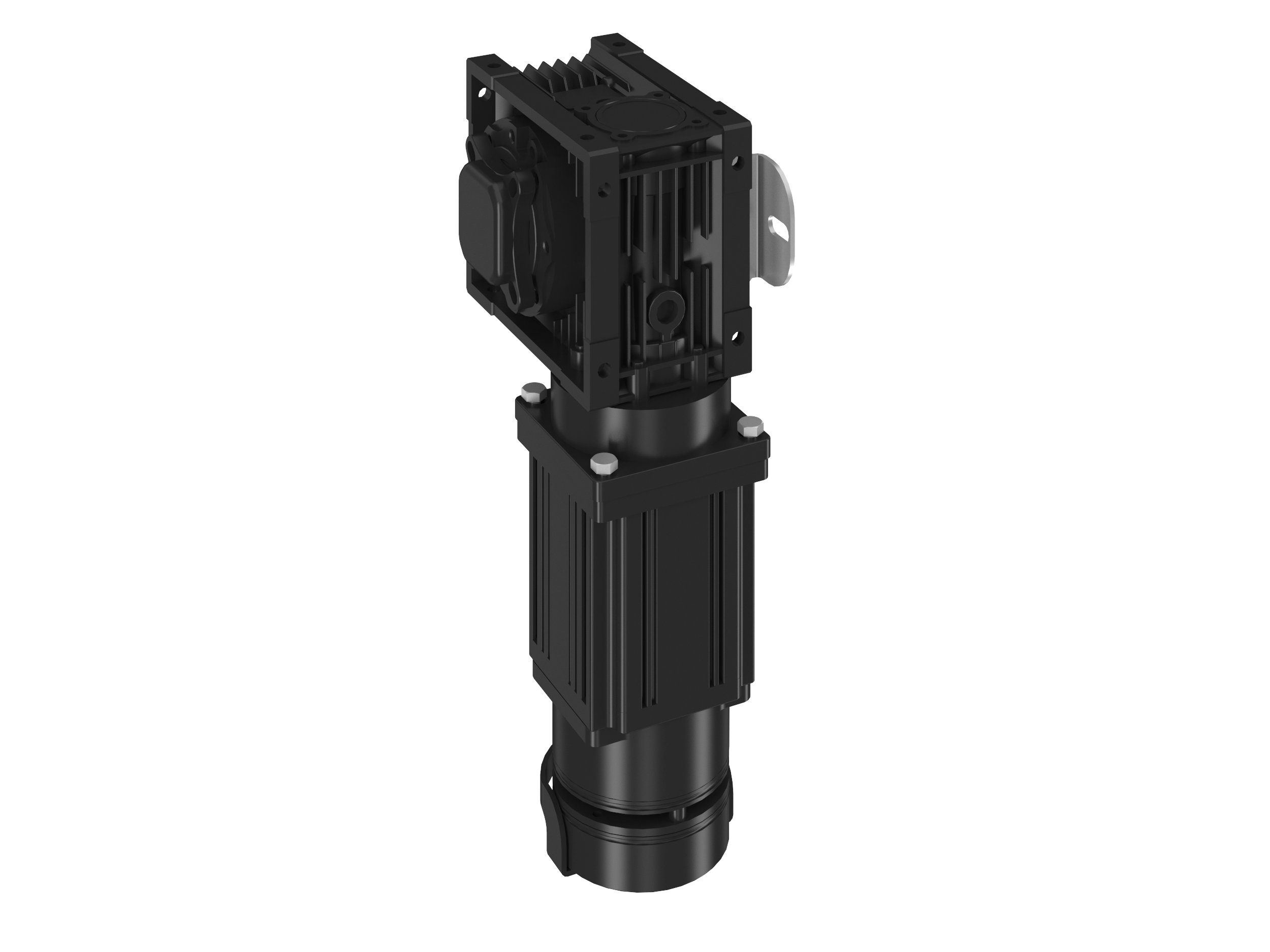

DoorHan SERVO drayveri (220V).
Alyuminiy bo'linuvchi profillar panelga zarur qat'iylikni ta'minlaydi va zarurat tug'ilganda alohida panellarni almashtirishni osonlashtiradi.

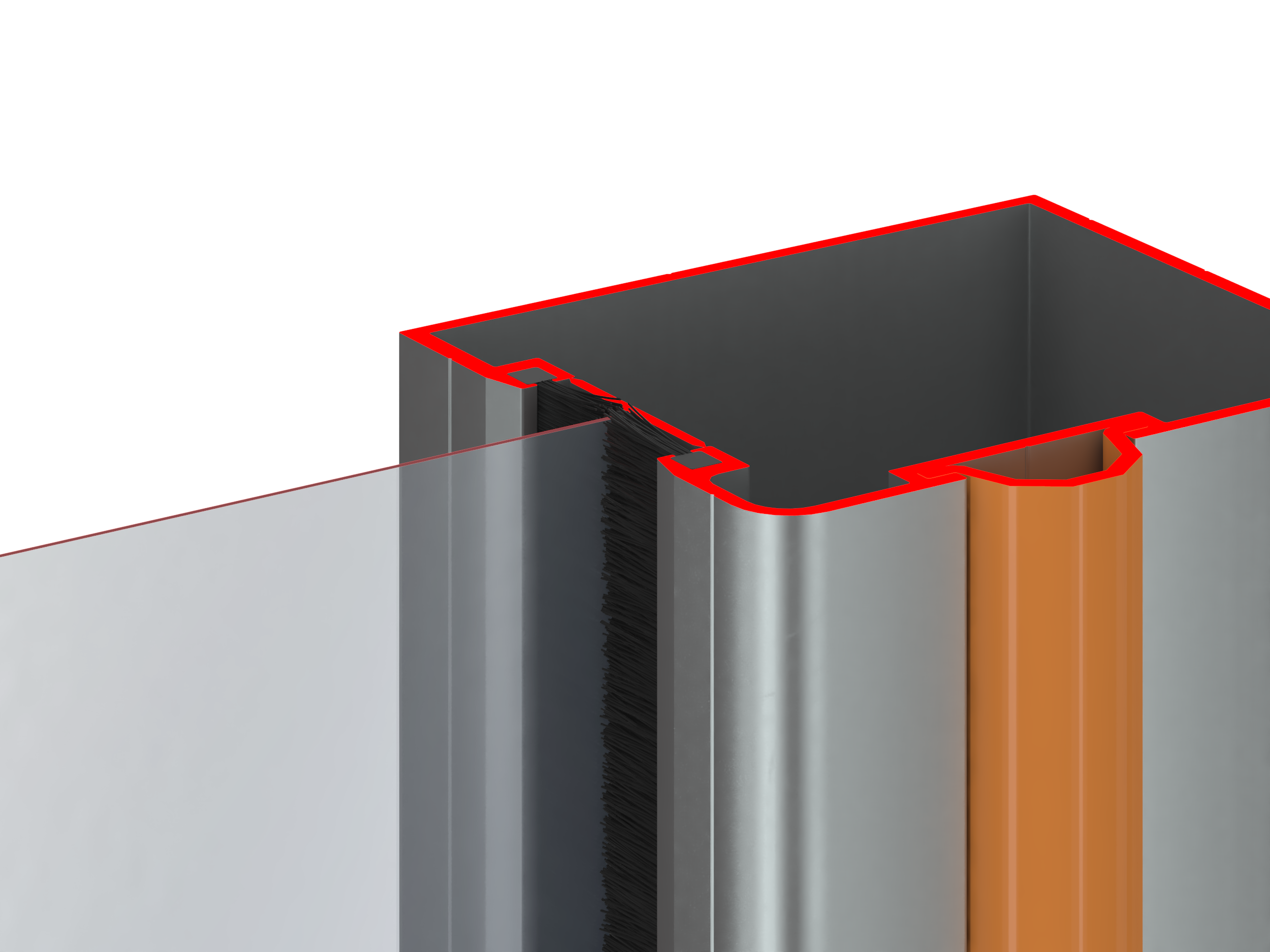

Yon ustunlardagi cho'tkali muhrlar harakatning silliqligini ta'minlaydi va zarur izolyatsiyani yaratadi.
Ustunlar va korpuslar po'latdan galvanizlangan.
Galvanizlangan po'latdan yasalgan val, diametri 90/130 mm.
Panel – shaffof bo'lmagan, 900–1 200 g/m² zichlikka ega, alyuminiy bo'linuvchi profillar bilan armatura qilingan PVC.
Boshqaruv bloki – DOORHAN SERVO.
Xavfsizlik tizimi fotoelektron elementlari pol darajasidan 500 mm balandlikda o'rnatiladi.
Ajratilgan fotoelektron elementlari ustunlarda va signal lampalari.
Yopilish jarayonida, agar pastki sezgir qirrasi to‘siqqa tegsa, sensor orqali radiokanaldan boshqaruv blokiga esikni ochish uchun signal yuboriladi.
Yon tomondan haydovchiga ega darvozaning umumiy ko'rinishi (chapda haydash / o'ngda).
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | 1 800–4 000 |
| B, мм Ширина проема | 1 800–4 000 |
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS1 | Esiklar uchun kengligi 4 000 mm gacha |
| Скорость открывания, м/с | 1 | |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | 0...+50 | |
| Мощность, Вт | 750 / 1 500 | |
| Класс защиты IP | IP54 | Oxirgi holatlar enkoder orqali kuzatiladi |
| Напряжение питания, В | 220 V / 50 Hz | Yagona fazali |
1. Esiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik tekshiruvdan va xizmat ko'rsatishdan o'tkazish tavsiya etiladi.
2. Esiklarni qo'lda ochish va yopish tormozlash vositasi yordamida amalga oshiriladi.
3. Esiklarni zarbalarga duchor etmang va ularning erkin ochilishi va yopilishiga to'sqinlik qilmang.
4. Esiklar tabiiy yoki texnogen omillar tufayli barqaror bo'lmagan va yuqori shamol yukiga ega joylarda ishlatilmaydi.
5. Esiklarni ochish va yopish jarayonida o‘tkazgichda bo‘lish taqiqlanadi, buning maqsadi yaralanishlarning oldini olishdir.
6. Esiklarni ochish va yopish jarayonida o‘tkazgichda begona narsalar bo‘lmasligiga e'tibor bering.
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | O'rash yog'ochdan yasalgan quti bo'lib, tugunlar orasida karton joylashtirilgan, hammasi kliplarga mahkamlangan. |
| Длина, мм | Esikning qismlarining uzunligiga bog'liq |
| Высота, мм | 700 |
| Ширина, мм | 665 |
DoorHan konserni esiklarni yuk tashish transportiga gidravlik ko'tarish krani yoki vilkali ushlagichi kamida 2 m bo'lgan avtoupakovshik yordamida yuklaydi. Mijoz yoki o'rnatuvchi o'zi o'ralgan esiklarni ko'chirish uchun shunday uskunani ta'minlashi kerak. Vilka yog'och palletga, ishlab chiqaruvchi taqdim etgan, ostidan kirib, boshqa tomondan chiqishi kerak. Kranning yoki boshqa ko'tarish vositasining ishlatilishi paytida, tegishli yuk ko'tarish qobiliyatiga ega bo'lgan stroplardan foydalanish tavsiya etiladi.
Mijozga DoorHan konserni tomonidan ishlab chiqarilgan tezkor rulonli esiklar uchun 1 yil davomida chakana savdo buyurtmalari va 2 yil davomida distribyutorlik buyurtmalari bo'yicha ishlash kafolati taqdim etiladi, bu kafolat mahsulotni sotib olishdan boshlab amal qiladi.
