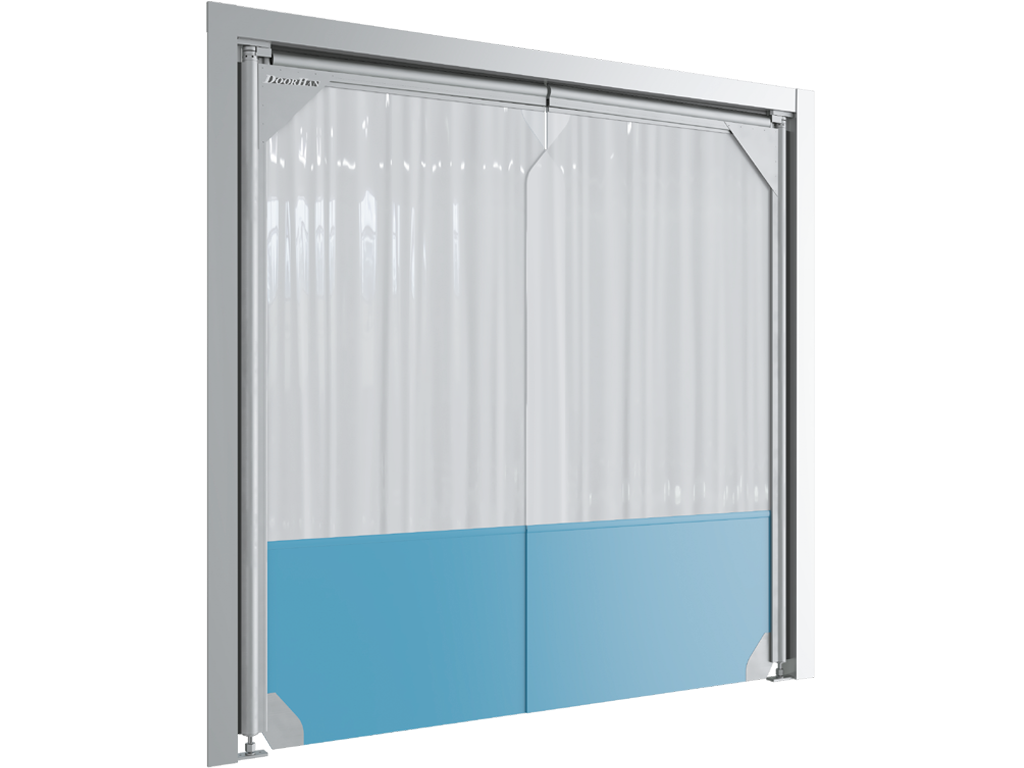

Plenkali payvandlangan eshiklar SSD seriyasi

Eshiklar yopishqoq plyonka bilan qoplangan PVC-materialdan tayyorlangan va sanoat, ombor, savdo va boshqa maqsadlar uchun inshootlarning mikroiqlimini izolyatsiya qilish va saqlash uchun mo'ljallangan. Eshik konstruktsiyasi ularni boshlang'ich holatiga qaytarish va ulardan o‘tishdan keyin avtomatik ravishda yopilishini ta'minlaydi. Eshiklar jim ishlashi, oson ekspluatatsiya qilinishi va tez tozalanishi bilan ajralib turadi.

Qo'llanilish sohasi:

Ombor majmualari

Order with installation

Afzalliklar

Foydalanishning ko'p qirraliligi

Oziq-ovqat sanoati korxonalarida foydalanish mumkin.

Har xil modifikatsiyalar

Yagona eshikli va ikki eshikli konstruktsiyalarda bajarish imkoni.

To'rni mahkamlash

Eshikning 90 darajaga ochilishida mustahkamlanishi.

Kengaytirilgan asosiy uskunalar

Deraza asosiy komplektatsiyaga kiritilgan.

Foydalanishning ko'p qirraliligi

Oziq-ovqat sanoati korxonalarida foydalanish mumkin.

Har xil modifikatsiyalar

Yagona eshikli va ikki eshikli konstruktsiyalarda bajarish imkoni.

To'rni mahkamlash

Eshikning 90 darajaga ochilishida mustahkamlanishi.

Kengaytirilgan asosiy uskunalar

Deraza asosiy komplektatsiyaga kiritilgan.

Dizayn

Yuzasining turi

Silliq

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

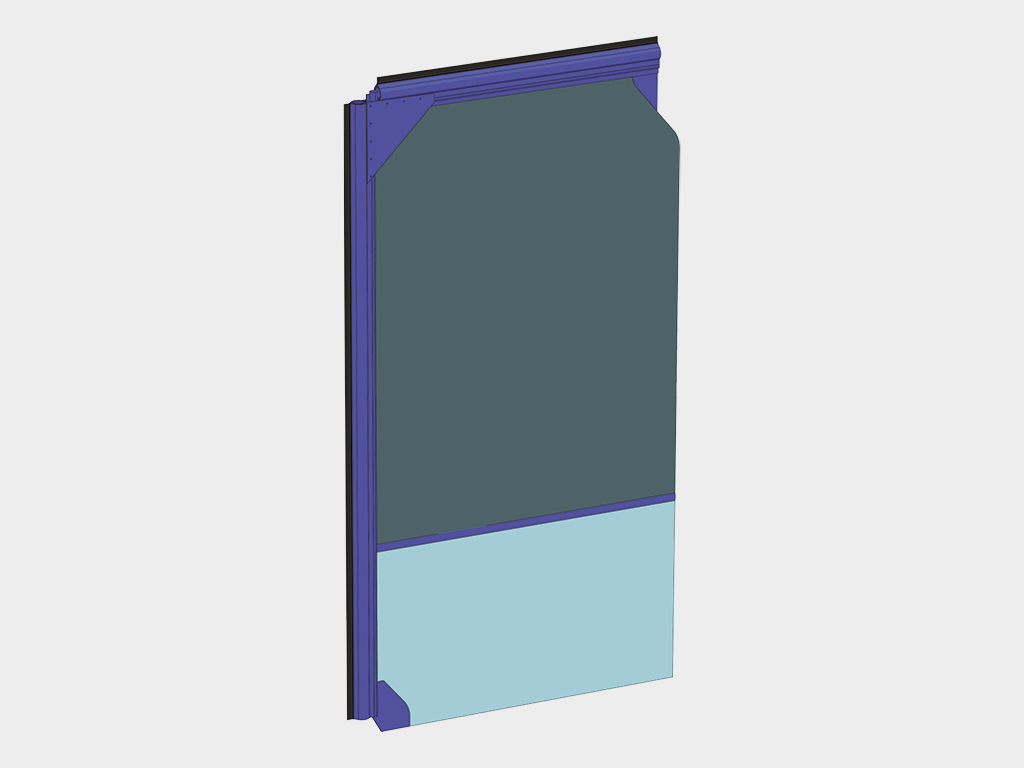

Eshik paneli.

Rama.

Ochilishning vertikal ramkasi.

Ochilishning gorizontal ramkasi.

To'xtatish ustuni.

Technical description

O'lchamlar jadvali

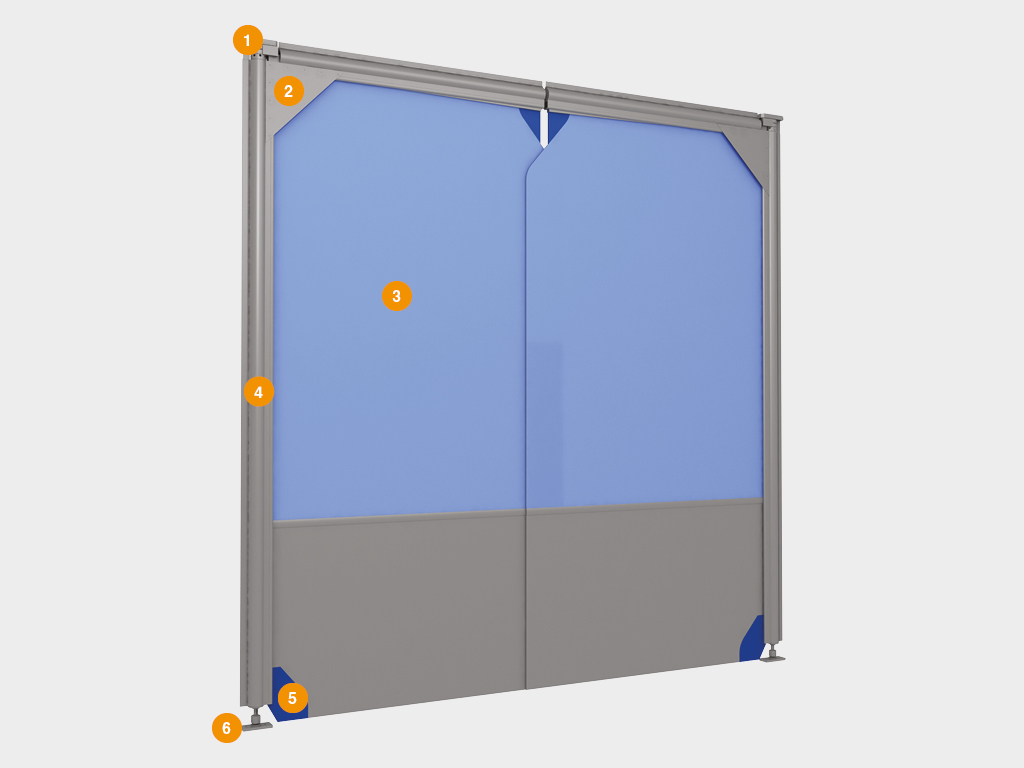

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота конструкции, м

2–3

Ширина конструкции, м

0,7–3

Ochiq mexanizm
Xosinka
PVC to'qin, eshikning ramkasi
Alyuminiy profili
Himoya qoplamalari
Qo'llab-quvvatlash majmuasi

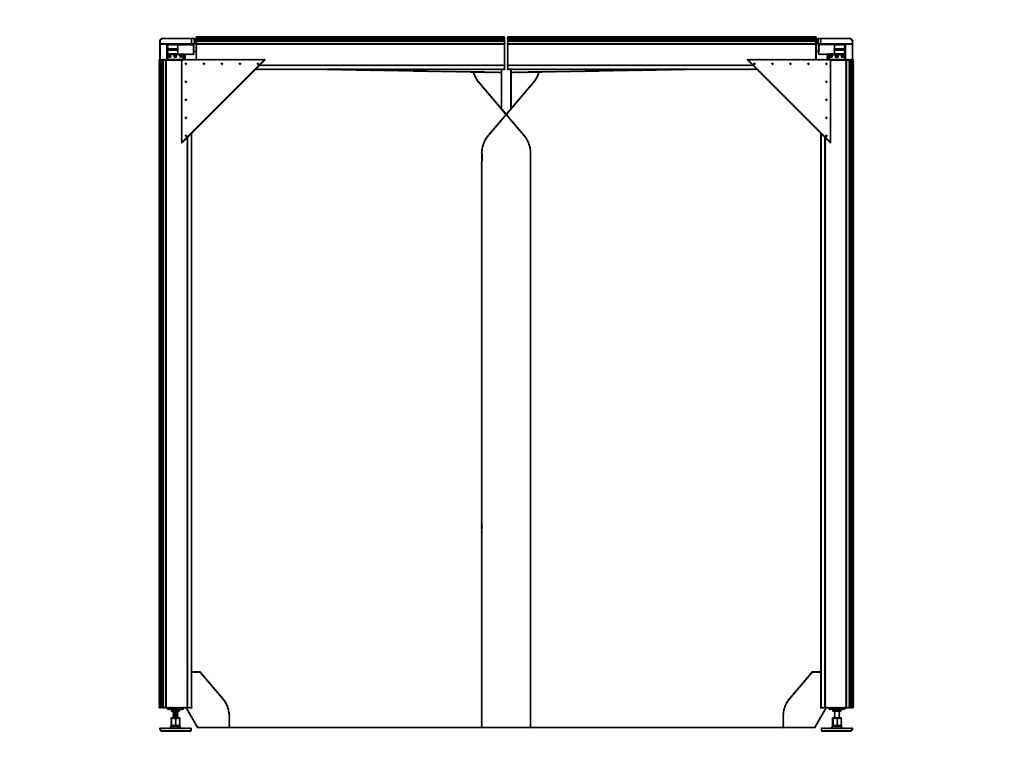

Shaffof mato.

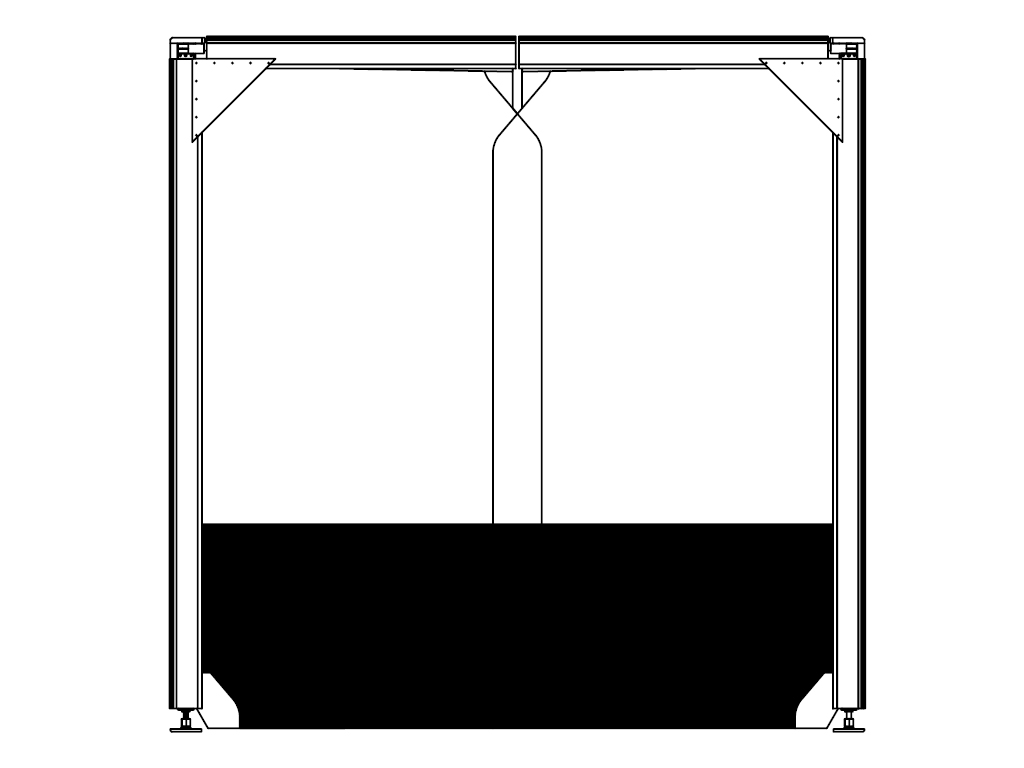

Tuvalning yuqori qismi shaffof, pastki qismi shaffof emas.

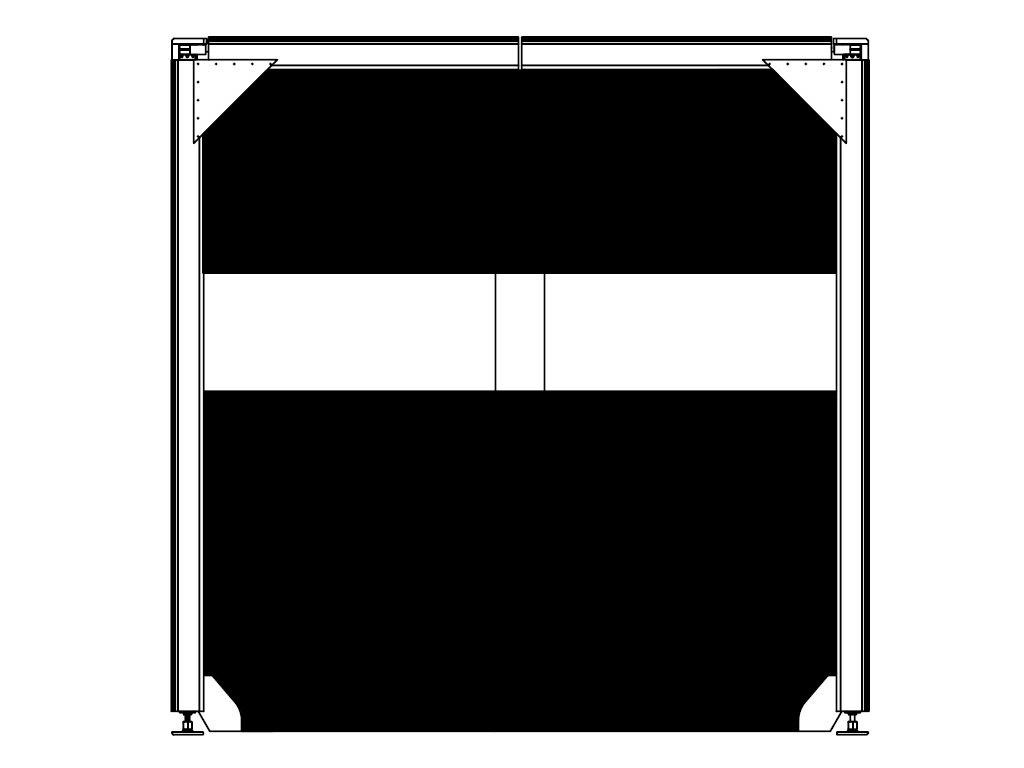

Shaffof panelli kanvas.

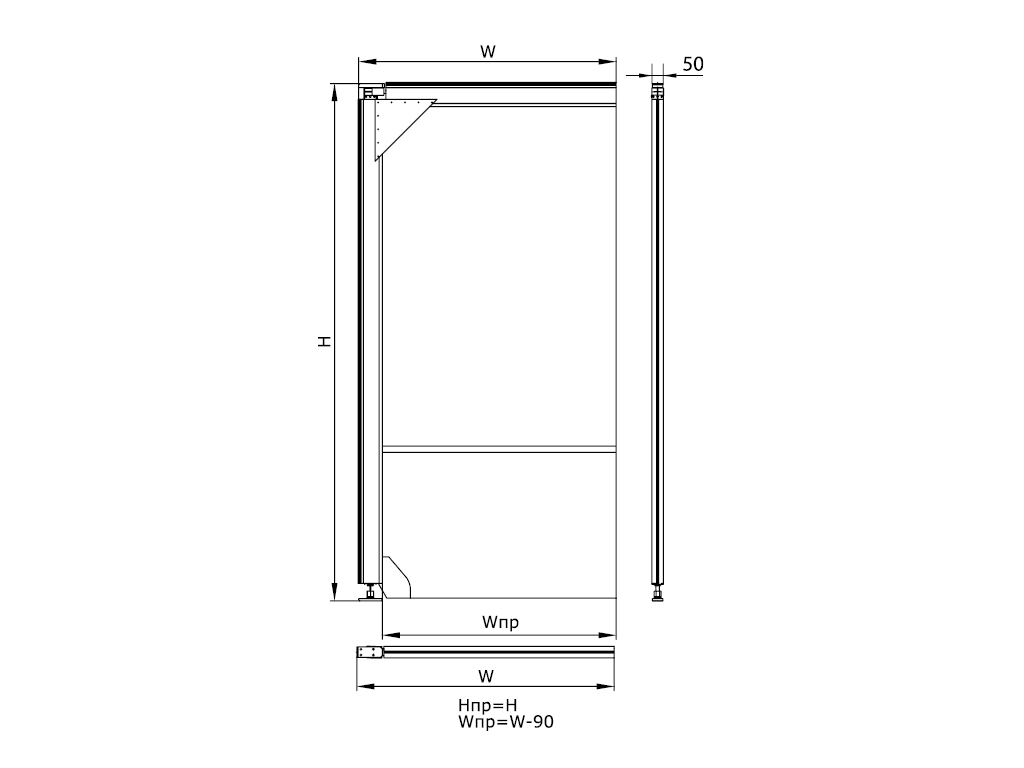

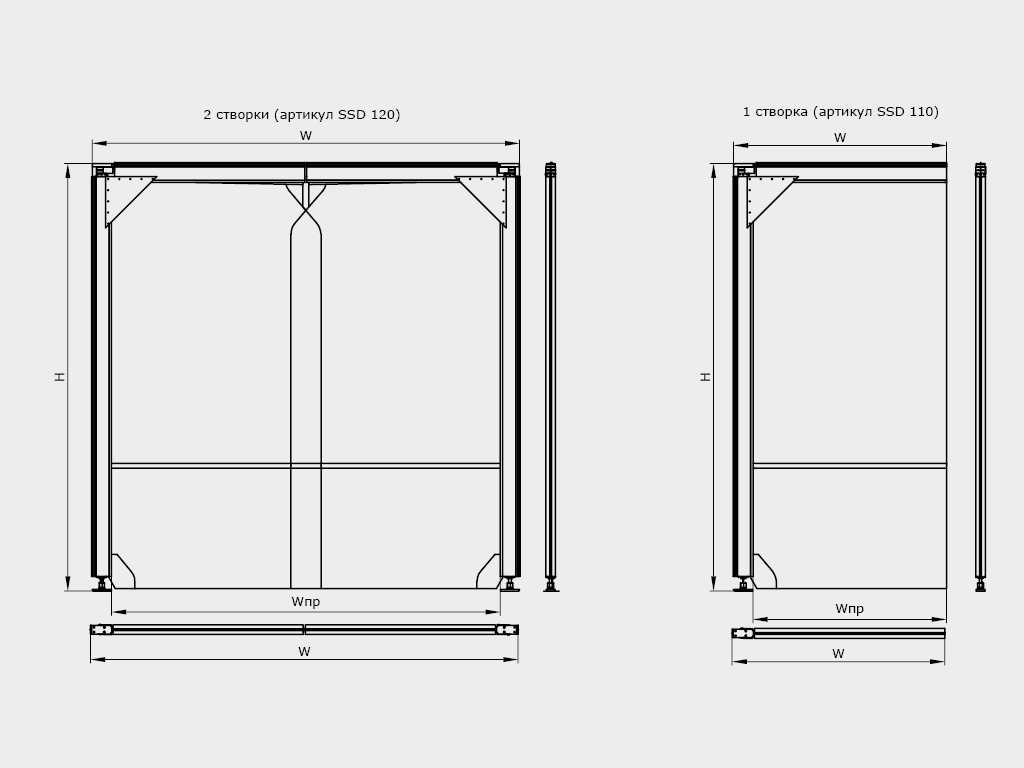

Birinchi eshik.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	700, 800, 900, 1 000, 1 100, 1 200, 1 300, 1 400, 1 500
H, мм Высота проема	2 000, 2 100, 2 200, 2 300, 2 400, 2 500, 2 600, 2 700, 2 800, 2 900, 3 000

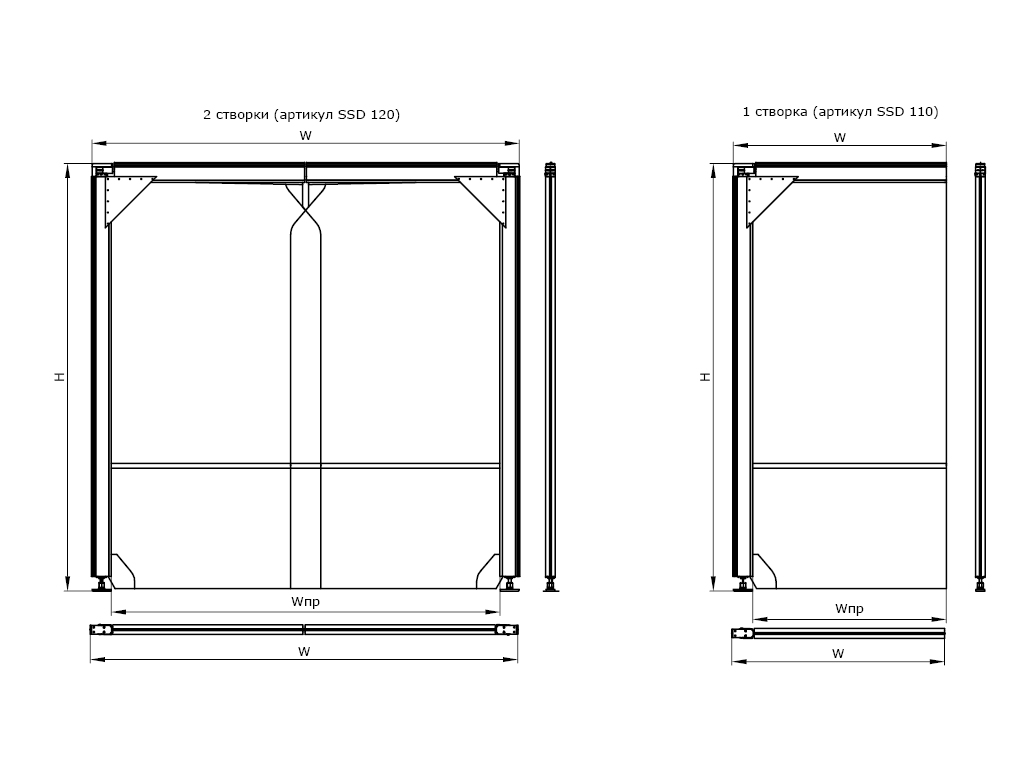

Ikki eshik

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 200–3 000
H, мм Высота проема	2 000–3 000

Параметр	Значение	Примечание
Толщина, мм	7	Standart plenka / muzga chidamli plenka
Плотность, г/см³	1,22/1,18	Standart plenka / muzga chidamli plenka
Предел прочности на растяжение, Н/мм²	16/11,5	Standart plenka / muzga chidamli plenka
Относительное удлинение, %	340/390	Standart plenka / muzga chidamli plenka
Теплопроводность, Вт/м*°С	0,14
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Светопрозрачность, %	80
Твердость, HSA	75/63	Standart plenka / muzga chidamli plenka
Предел огнестойкости, мин	O'chadi, yoqilmaydi
Диапазон рабочих температур, °С	-15…+50/-25…+30	Standart plenka / muzga chidamli plenka

1. Eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularning texnik tekshiruvini muntazam ravishda o'tkazish tavsiya etiladi.

2. Eshiklarning yuzasini zarbalarga duchor etmang va ularning erkin ochilishi va yopilishiga to'sqinlik qilmang.

3. Eshiklar ochilayotgan va yopilayotgan paytda, jarohatlanishni oldini olish maqsadida, ochilish joyida bo'lish taqiqlanadi.

4. Plenkali eshiklar yopilayotgan paytda, ochilish joyida tashqi ob'ektlar bo'lmasligini nazorat qiling.

Упаковка в стретч - пленку	Характеристики упаковки
Длина, мм	Darvoza uzunligiga bog'liq
Ширина, мм	Darvoza kengligiga bog'liq
Высота, мм	Darvozalar soniga bog'liq

Qo‘shimcha tavsif print

DoorHan konserni mahsulotlarni yuk mashinasiga yuklash uchun gidravlik ko'taruvchi kran yoki kamida 2 metr uzunlikdagi vilkali avtopog'ruzkachdan foydalanadi. Xaridor yoki o'rnatuvchi mahsulotlarni ko'chirish uchun shunga o'xshash uskunani taqdim etishi kerak. Kran yoki boshqa ko'tarish vositasi ishlatilganda, mos keluvchi yuk ko'tarish qobiliyatiga ega bo'lgan bog'ichlardan foydalanish tavsiya etiladi.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

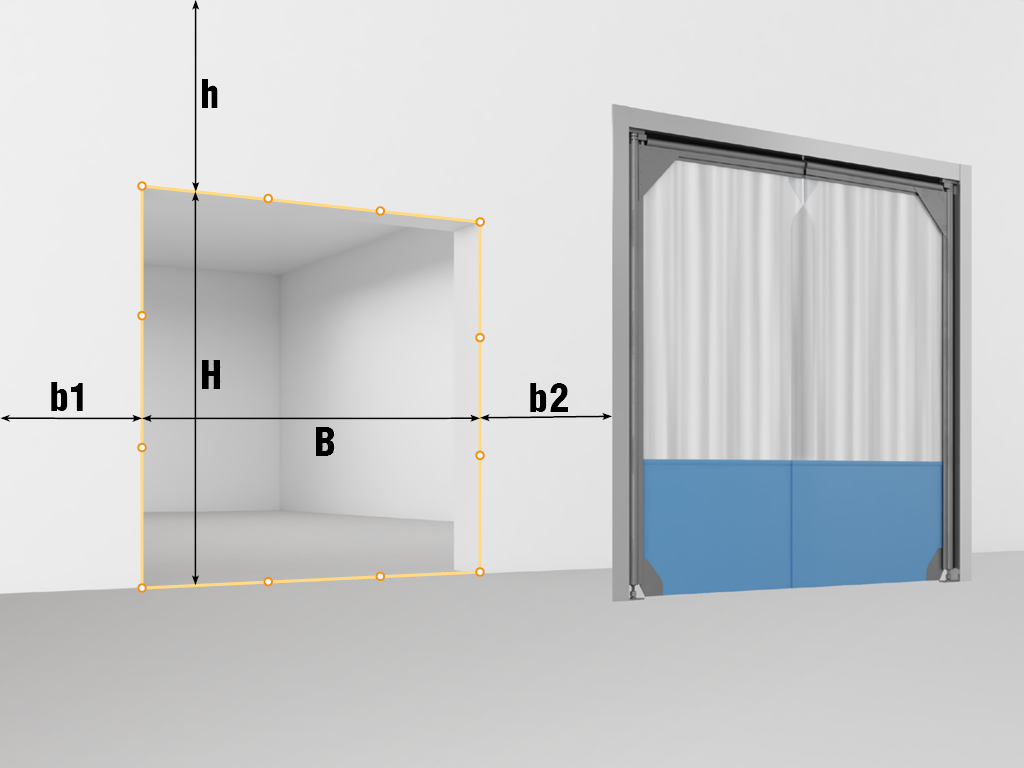

Aylanadigan plyonkali eshiklarni o'rnatish ochilish ichida amalga oshiriladi.

H - ochilish balandligi.
B - ochilish kengligi.
h – lintel (teshikning yuqori qismidan shiftgacha bo'lgan masofa).
b1/b2 - chap/o'ng tomon masofasi (teshikning mos keladigan chetidan to'siqqa qadar bo'lgan masofa).
H va B ni o'lchashda oxirgi o'lcham sifatida eng katta qiymat olinadi; h, b1 va b2 ni o'lchashda eng kichik qiymat olinadi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Plenkali ochiq eshiklar

PDF

Muvofiqlik sertifikati

PDF

Plenkali eshiklar uchun pasport

PDF

SSD-110-120 seriyasidagi PVC plenkali ochiq eshiklar

PDF

DWG

SSD-110-120 seriyasidagi PVC plenkali ochiq eshiklarni o'rnatish sxemasi

PDF

DWG

Kafolat majburiyatlari print

Xaridorga DoorHan konserni tomonidan ishlab chiqarilgan plenkali ochiq eshiklarning ishlashiga 1 yil davomida chakana savdo va 2 yil davomida dilerlik buyurtmalari bo'yicha kafolat beriladi, bu muddat mahsulotni sotib olgan kundan boshlab hisoblanadi.
