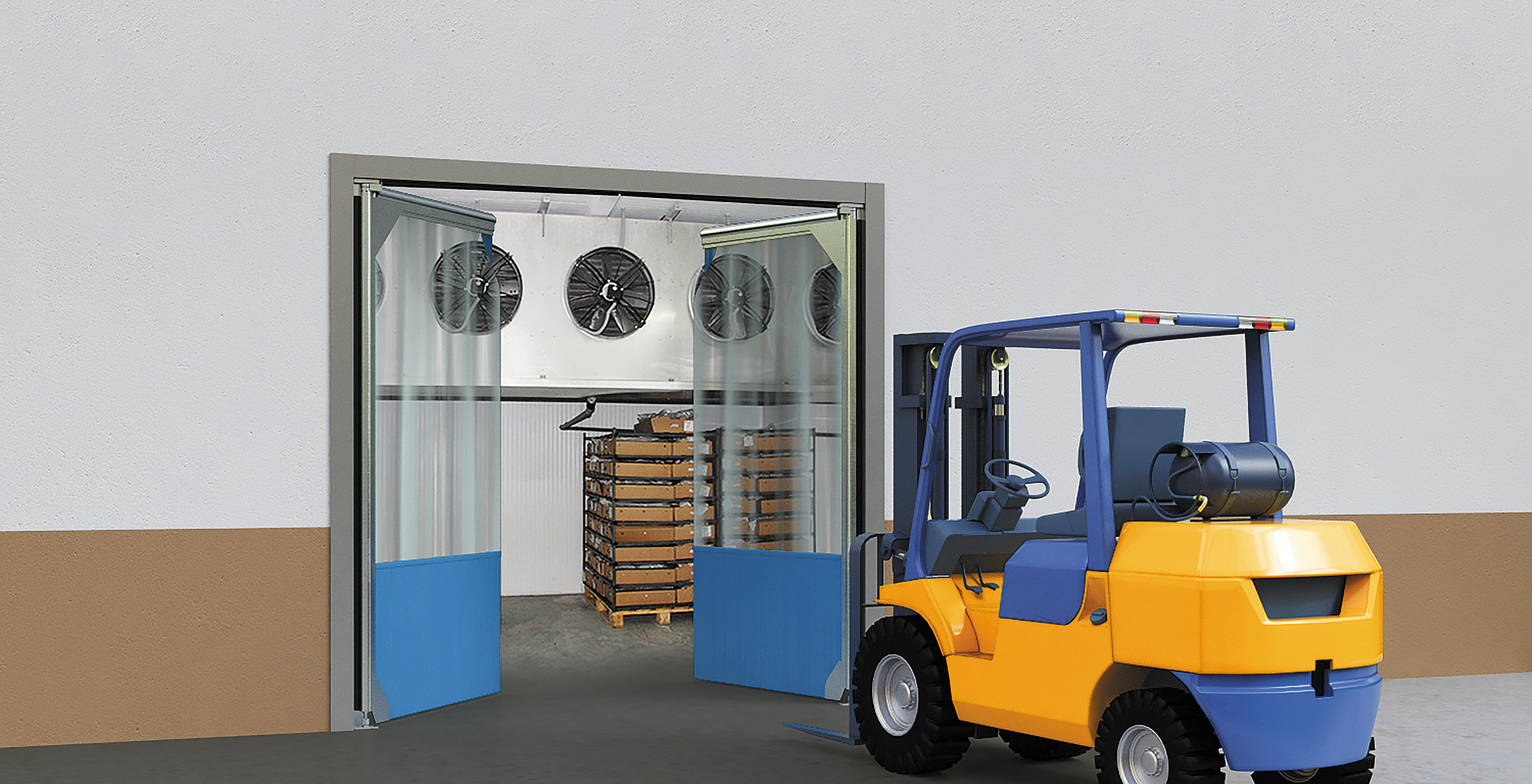

Пленочные маятниковые двери серии ssd

В условиях интенсивного движения персонала и легкой техники на складах, в супермаркетах и на пищевых производствах требуется решение, которое бы эффективно разделяло зоны, но при этом практически не создавало препятствий для прохода. Концерн DoorHan предлагает идеальный продукт для этой задачи — пленочные маятниковые двери серии SSD. Это простое, экономичное и невероятно долговечное решение, которое помогает поддерживать микроклимат, защищает от пыли и шума, и оптимизирует логистические процессы.

Максимальная свобода движения и энергосбережение. Конструкция двери представляет собой набор эластичных ПВХ-лент (ламелей), закрепленных на маятниковом механизме. Это обеспечивает ключевые преимущества:

  • Свободный сквозной проход: Персонал, тележки и даже легкие погрузчики могут проходить через проем, просто толкая ленты. Они мгновенно расходятся и так же быстро смыкаются за спиной, не требуя никакого ручного вмешательства.
  • Эффективное энергосбережение: Плотное прилегание лент друг к другу (внахлест) создает эффективный барьер для воздушных потоков. Это позволяет значительно сократить теплопотери между отапливаемыми и неотапливаемыми зонами или поддерживать низкую температуру в холодильных камерах.
  • Защита от внешних факторов: Дверь служит надежным барьером от пыли, сквозняков, насекомых, брызг и шума, помогая поддерживать чистоту и комфортные условия труда.

Прочность, долговечность и ремонтопригодность. Двери SSD созданы для работы в жестких промышленных условиях.

  • Износостойкий ПВХ: Мы используем только высококачественный, эластичный и устойчивый к истиранию ПВХ, который выдерживает тысячи циклов прохода.
  • Простая замена элементов: Главное преимущество пленочной конструкции — ее ремонтопригодность. В случае сильного повреждения одной или нескольких лент, вам не нужно менять всю дверь. Достаточно заменить только поврежденные ламели, что делается быстро и стоит недорого.
  • Надежный механизм: Маятниковый механизм выполнен из прочных материалов и рассчитан на долгие годы интенсивной эксплуатации.

Безопасность и гигиеничность. Прозрачные ПВХ-ленты обеспечивают отличную видимость, предотвращая столкновения техники и персонала. Гладкая поверхность материала легко моется и дезинфицируется, что делает двери SSD идеальным выбором для пищевых производств, кухонь ресторанов и медицинских учреждений. Выбирая пленочные маятниковые двери DoorHan, вы получаете самое простое, надежное и экономически эффективное решение для разделения рабочих зон.

Зона применения:
Складские комплексы
Преимущества
Универсальность применения
Могут использоваться на предприятиях пищевой промышленности.
Различные модификации
Возможность исполнения одностворчатой и двустворчатой конструкции.
Фиксация створки
Фиксация створки при открывании на 90 градусов.
Расширенная базовая комплектация
Окно входит в базовую комплектацию.
Универсальность применения
Могут использоваться на предприятиях пищевой промышленности.
Различные модификации
Возможность исполнения одностворчатой и двустворчатой конструкции.
Фиксация створки
Фиксация створки при открывании на 90 градусов.
Расширенная базовая комплектация
Окно входит в базовую комплектацию.
Дизайн
Тип поверхности
Гладкая
Гладкая
Комплектация
Базовая комплектация
Дополнительная комплектация

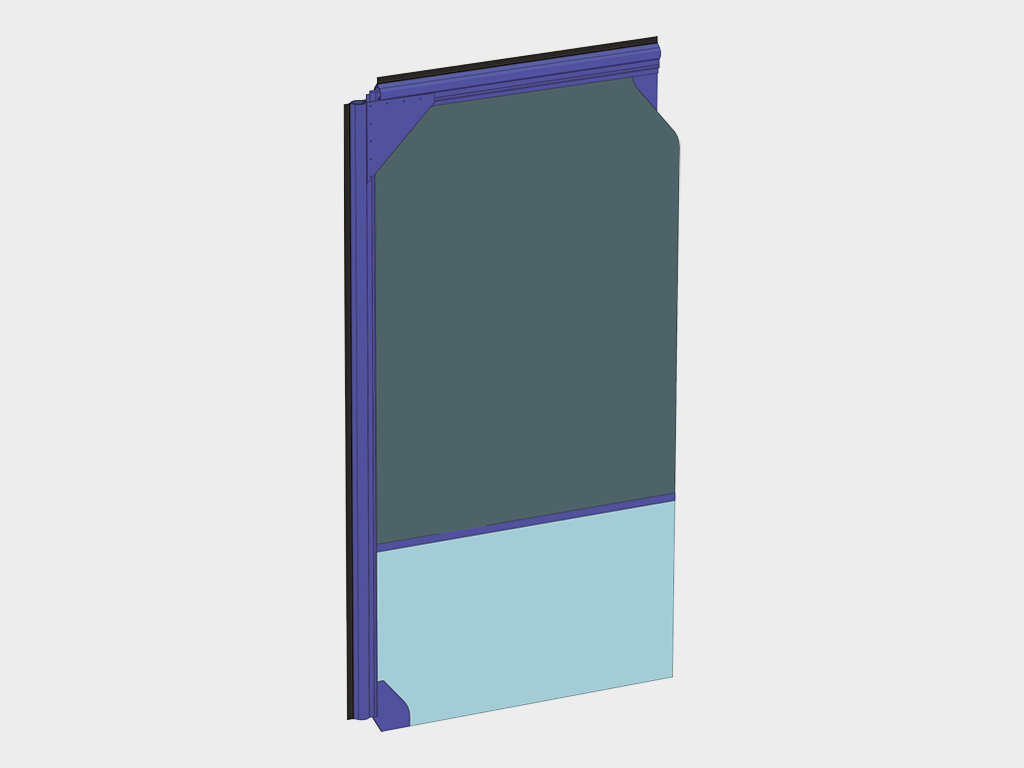

Створка.

Створка.

Рама.

Рама.

Окантовка проема вертикальная.

Окантовка проема вертикальная.

Окантовка проема горизонтальная.

Окантовка проема горизонтальная.

Столб отбойный.

Столб отбойный.

Техническое описание
Таблица размеров

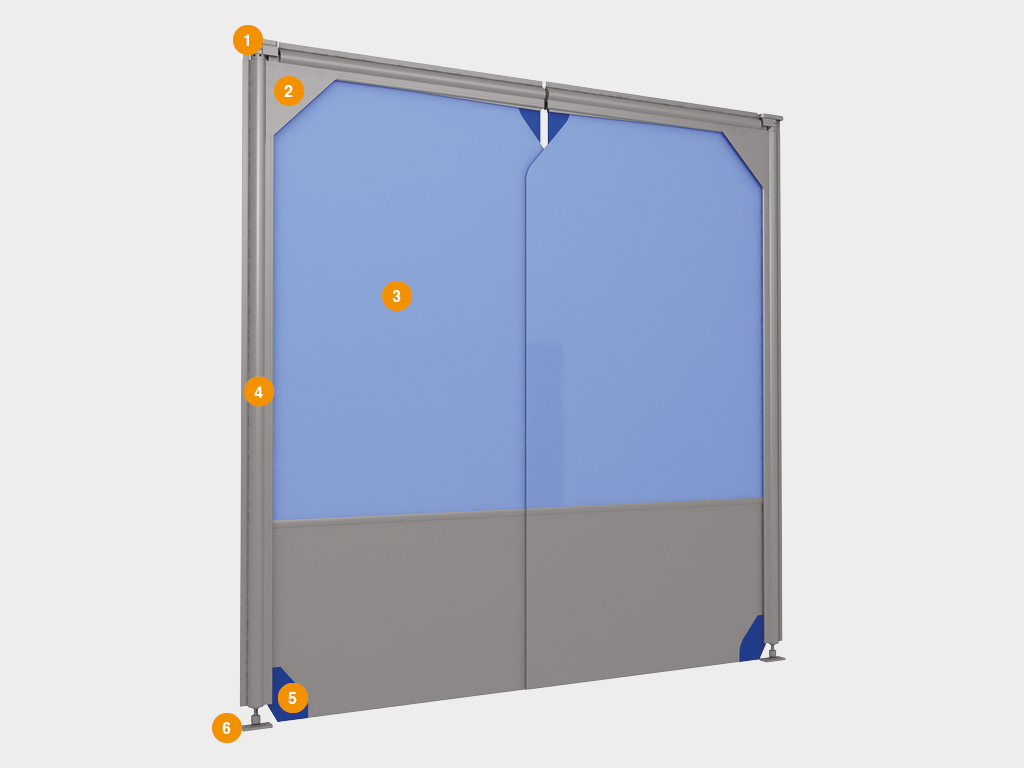

Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота конструкции, м
2–3
Ширина конструкции, м
0,7–3
  1. Распашной механизм
  2. Косынка
  3. Полотно ПВХ, створка ворот
  4. Профиль алюминиевый
  5. Защитные накладки
  6. Опора в сборе

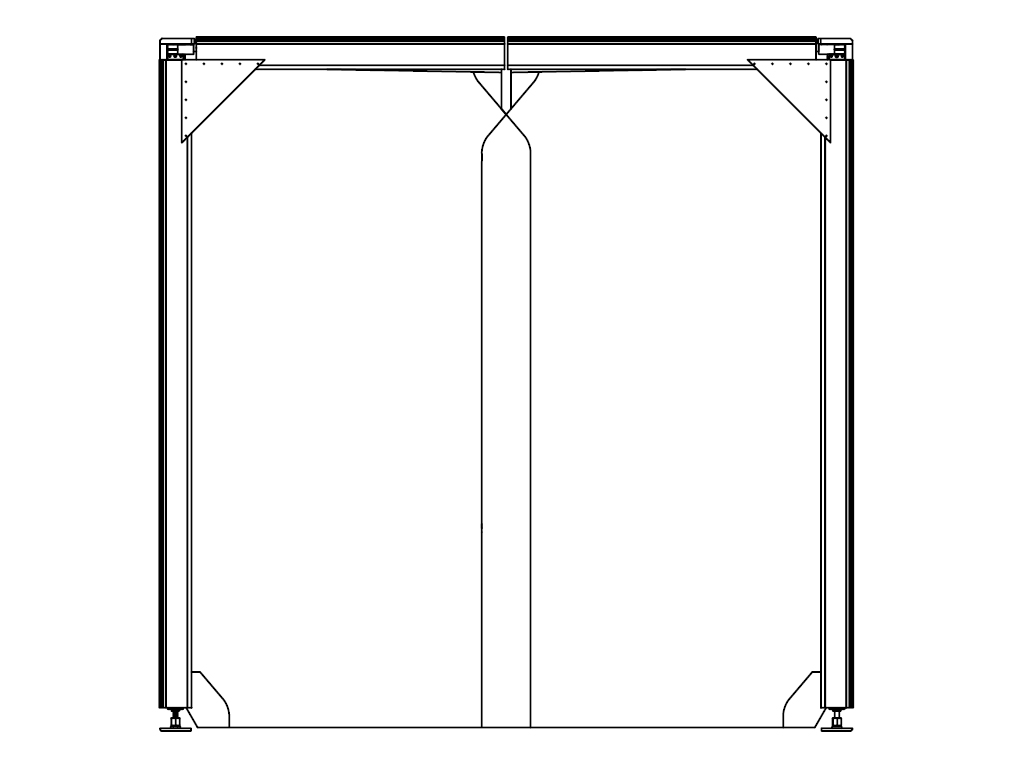

Прозрачное полотно.

Прозрачное полотно.

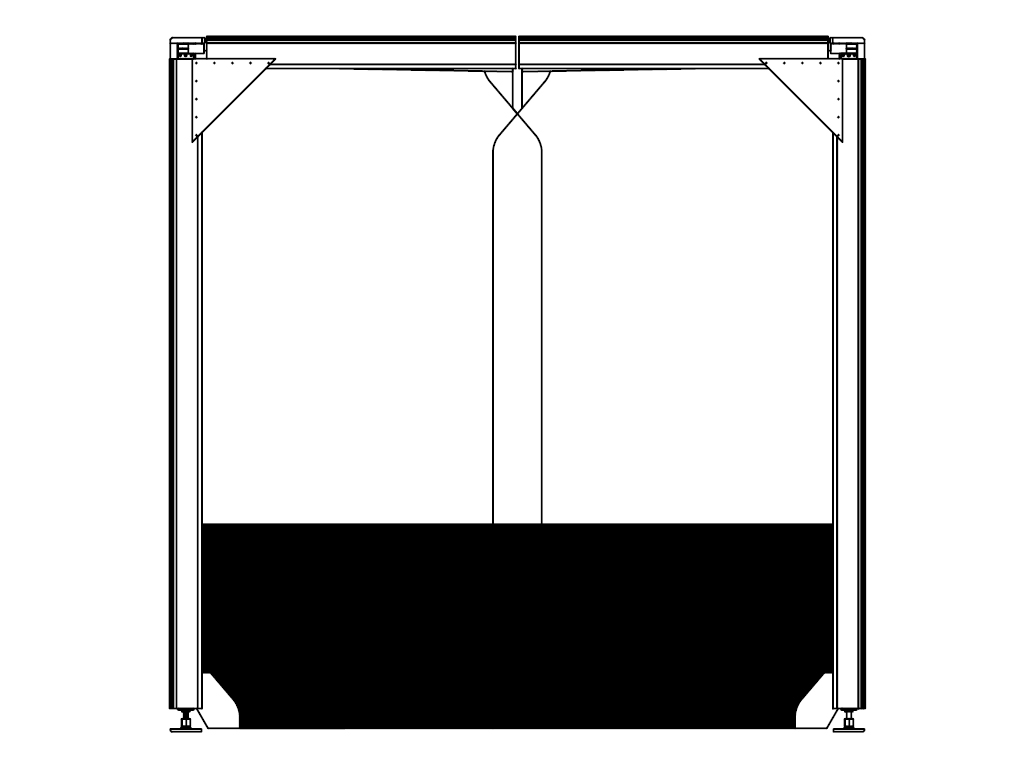

Верхняя часть полотна прозрачная, нижняя – непрозрачная.

Верхняя часть полотна прозрачная, нижняя – непрозрачная.

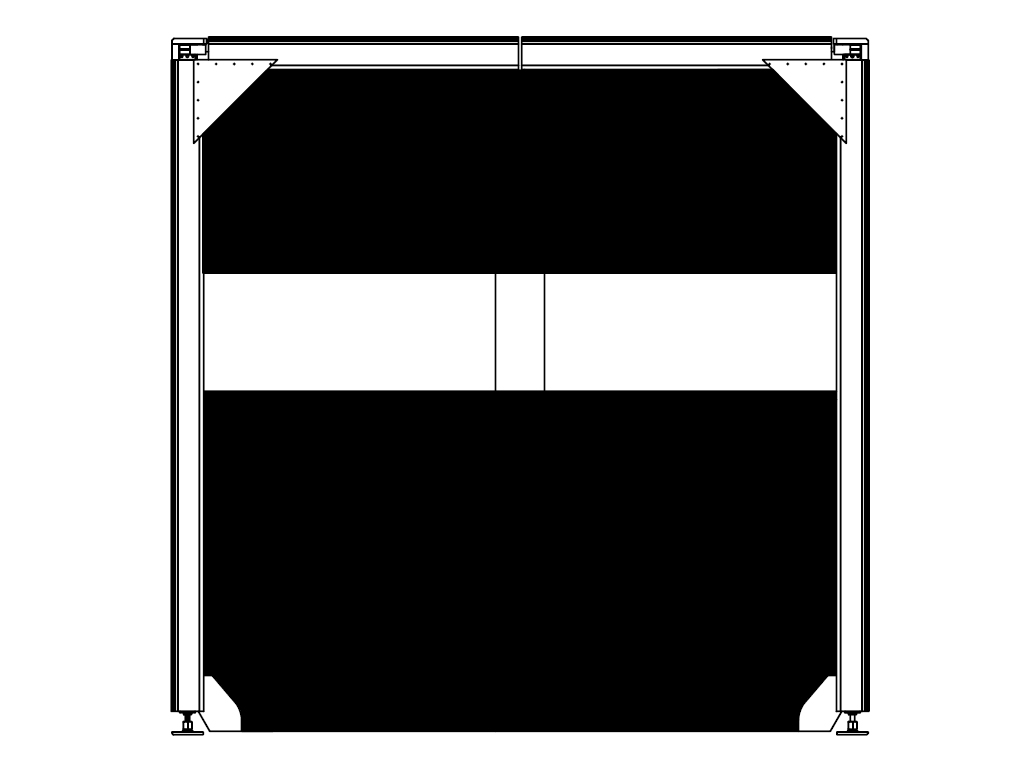

Полотно с прозрачной панелью.

Полотно с прозрачной панелью.

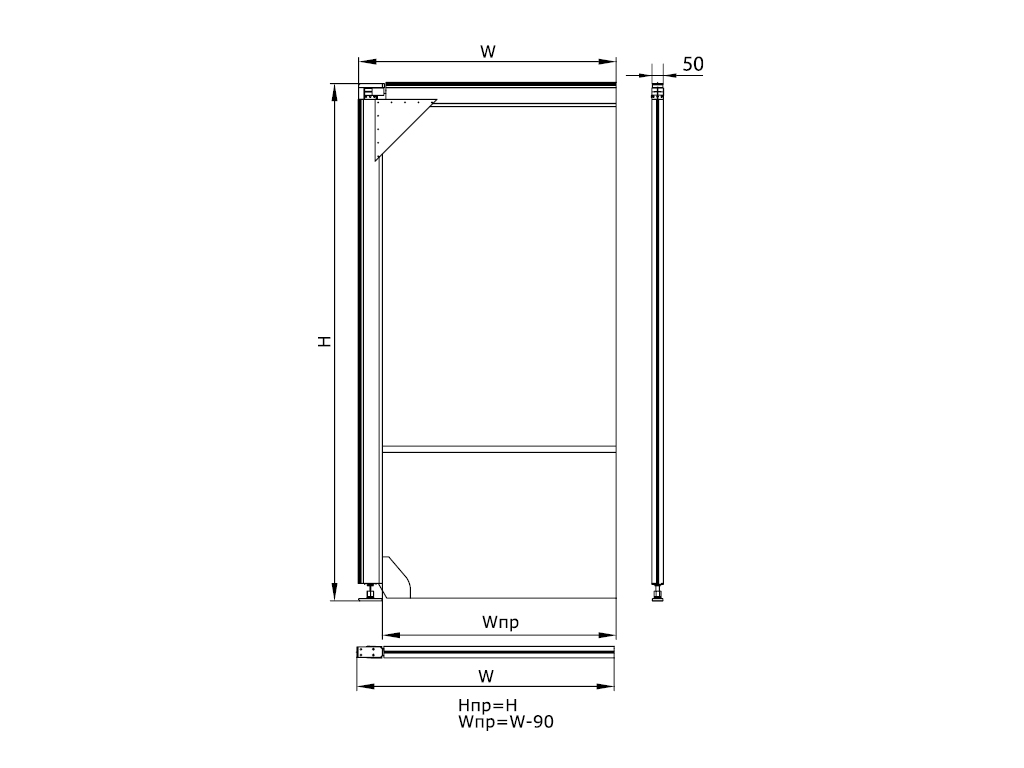

Одна створка.

Одна створка.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700, 800, 900, 1 000, 1 100, 1 200, 1 300, 1 400, 1 500
H, мм Высота проема 2 000, 2 100, 2 200, 2 300, 2 400, 2 500, 2 600, 2 700, 2 800, 2 900, 3 000

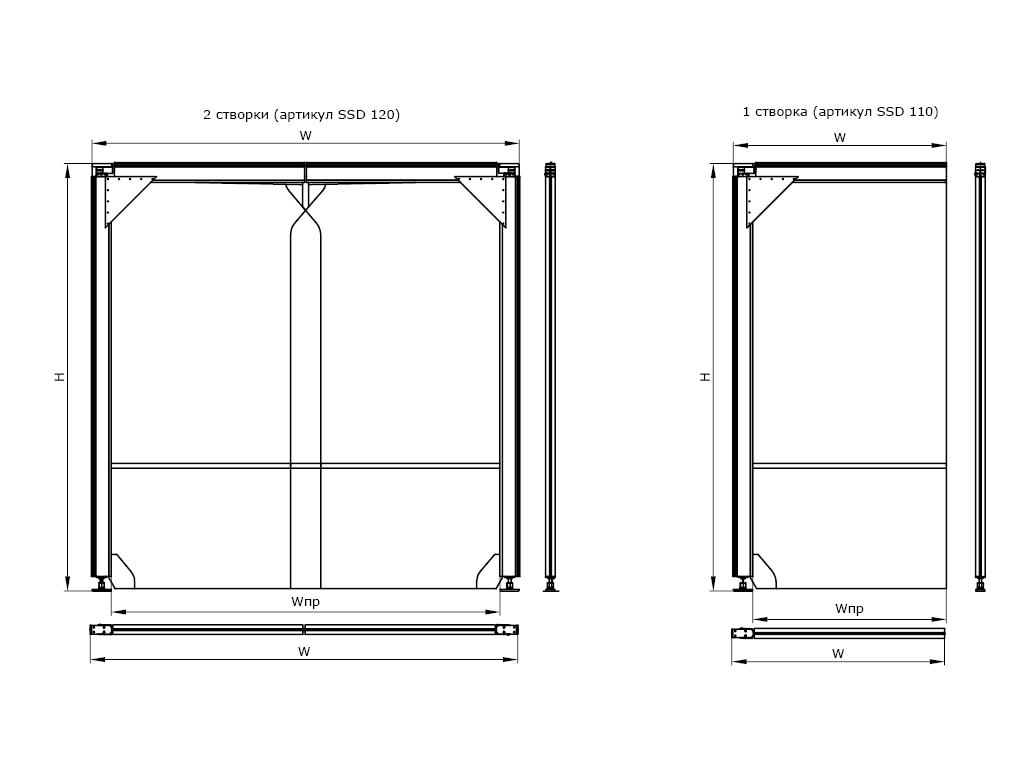

Две створки

Две створки

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 200–3 000
H, мм Высота проема 2 000–3 000
Параметр Значение Примечание
Толщина, мм 7 Стандартная пленка/морозостойкая пленка
Плотность, г/см³ 1,22/1,18 Стандартная пленка/морозостойкая пленка
Предел прочности на растяжение, Н/мм² 16/11,5 Стандартная пленка/морозостойкая пленка
Относительное удлинение, % 340/390 Стандартная пленка/морозостойкая пленка
Теплопроводность, Вт/м*°С 0,14
Звукоизоляция, дБ, класс (ГОСТ 31174) 35
Светопрозрачность, % 80
Твердость, HSA 75/63 Стандартная пленка/морозостойкая пленка
Предел огнестойкости, мин Затухает, не горит
Диапазон рабочих температур, °С -15…+50/-25…+30 Стандартная пленка/морозостойкая пленка

1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр.

2. Не подвергайте поверхности ворот ударам и не препятствуйте их свободному открыванию и закрыванию.

3. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

4. Следите за тем, чтобы во время закрывания пленочных ворот в проеме отсутствовали посторонние предметы.

Упаковка в стретч - пленку Характеристики упаковки
Длина, мм Зависит от длины ворот
Ширина, мм Зависит от ширины ворот
Высота, мм Зависит от количества ворот
Дополнительное описание печать

Концерн DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Установка
Способы монтажа

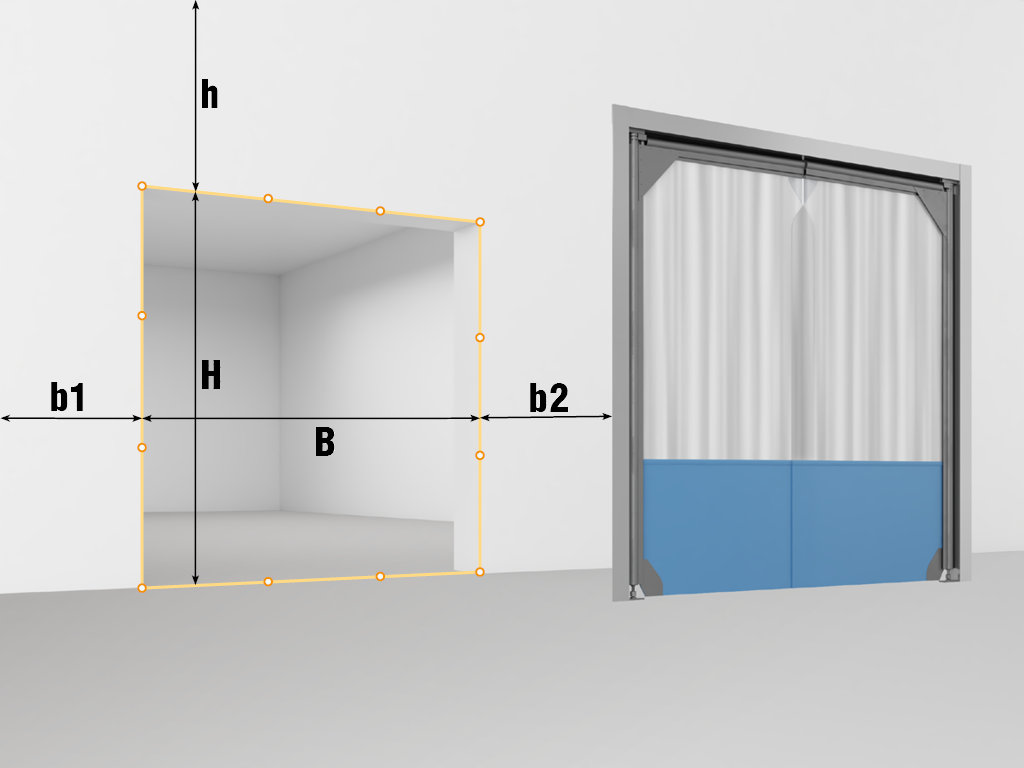

Подготовка строительного объекта

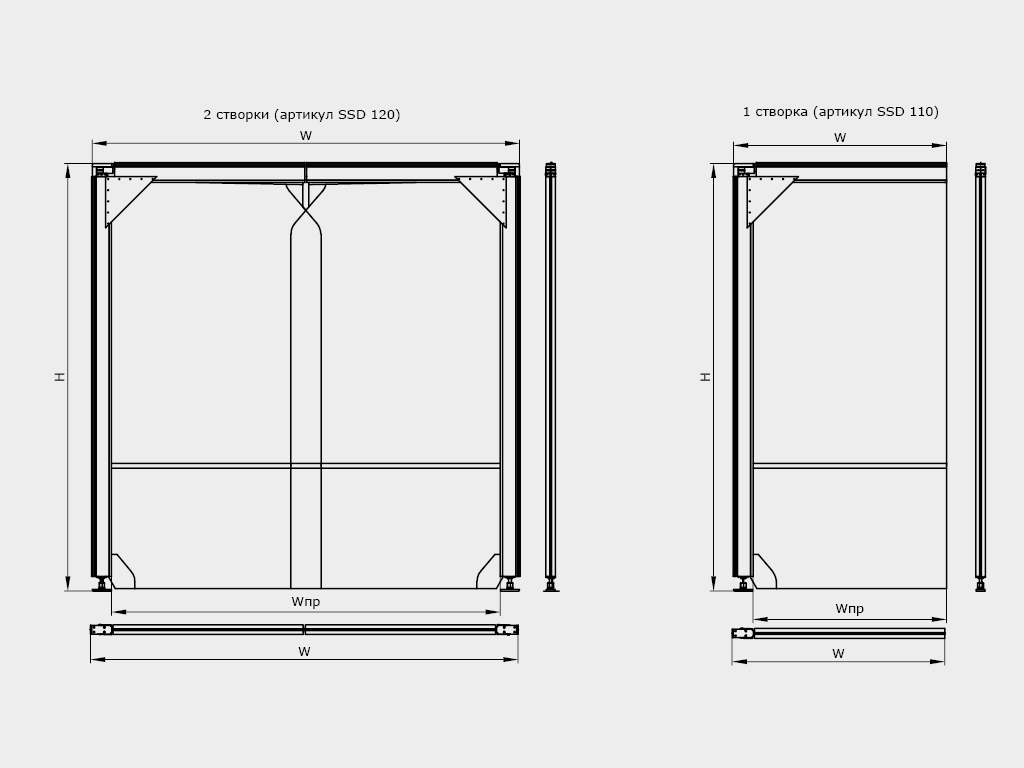

Установка распашных пленочных ворот производится внутри проема.
Установка распашных пленочных ворот производится внутри проема.
  1. H – высота проема.
  2. B – ширина проема.
  3. h – притолока (расстояние от верха проема до потолка).
  4. b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  5. При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Ворота пленочные распашные

Сертификат соответствия

Паспорт на распашные пленочные ворота

Распашные пленочные ворота ПВХ серии ssd-110-120

Схема установки распашных пленочных ворот ПВХ серии ssd-110-120

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности пленочных распашных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Дизайн
Тип поверхности
Гладкая
Гладкая
Комплектация
Базовая комплектация
Створка.

Створка.

Рама.

Рама.

Дополнительная комплектация
Окантовка проема вертикальная.

Окантовка проема вертикальная.

Окантовка проема горизонтальная.

Окантовка проема горизонтальная.

Столб отбойный.

Столб отбойный.

Техническое описание
Таблица размеров
Параметр
Показатель
Высота конструкции, м
2–3
Ширина конструкции, м
0,7–3
Конструкция
  1. Распашной механизм
  2. Косынка
  3. Полотно ПВХ, створка ворот
  4. Профиль алюминиевый
  5. Защитные накладки
  6. Опора в сборе
Стандартные конструктивные решения

Прозрачное полотно.

Прозрачное полотно.

Верхняя часть полотна прозрачная, нижняя – непрозрачная.

Верхняя часть полотна прозрачная, нижняя – непрозрачная.

Полотно с прозрачной панелью.

Полотно с прозрачной панелью.

Одна створка.

Одна створка.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700, 800, 900, 1 000, 1 100, 1 200, 1 300, 1 400, 1 500
H, мм Высота проема 2 000, 2 100, 2 200, 2 300, 2 400, 2 500, 2 600, 2 700, 2 800, 2 900, 3 000
Две створки

Две створки

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 200–3 000
H, мм Высота проема 2 000–3 000
Технические характеристики
Параметр Значение Примечание
Толщина, мм 7 Стандартная пленка/морозостойкая пленка
Плотность, г/см³ 1,22/1,18 Стандартная пленка/морозостойкая пленка
Предел прочности на растяжение, Н/мм² 16/11,5 Стандартная пленка/морозостойкая пленка
Относительное удлинение, % 340/390 Стандартная пленка/морозостойкая пленка
Теплопроводность, Вт/м*°С 0,14
Звукоизоляция, дБ, класс (ГОСТ 31174) 35
Светопрозрачность, % 80
Твердость, HSA 75/63 Стандартная пленка/морозостойкая пленка
Предел огнестойкости, мин Затухает, не горит
Диапазон рабочих температур, °С -15…+50/-25…+30 Стандартная пленка/морозостойкая пленка
Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр.

2. Не подвергайте поверхности ворот ударам и не препятствуйте их свободному открыванию и закрыванию.

3. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

4. Следите за тем, чтобы во время закрывания пленочных ворот в проеме отсутствовали посторонние предметы.

Упаковка
Упаковка в стретч - пленку Характеристики упаковки
Длина, мм Зависит от длины ворот
Ширина, мм Зависит от ширины ворот
Высота, мм Зависит от количества ворот
Дополнительное описание

Концерн DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Установка
Способы монтажа
Установка распашных пленочных ворот производится внутри проема.
Установка распашных пленочных ворот производится внутри проема.
Подготовка строительного объекта
  1. H – высота проема.
  2. B – ширина проема.
  3. h – притолока (расстояние от верха проема до потолка).
  4. b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  5. При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности пленочных распашных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Документация
Инструкции

Ворота пленочные распашные

Паспорта и сертификаты

Сертификат соответствия

Паспорт на распашные пленочные ворота

Чертежи

Распашные пленочные ворота ПВХ серии ssd-110-120

Схема установки распашных пленочных ворот ПВХ серии ssd-110-120
