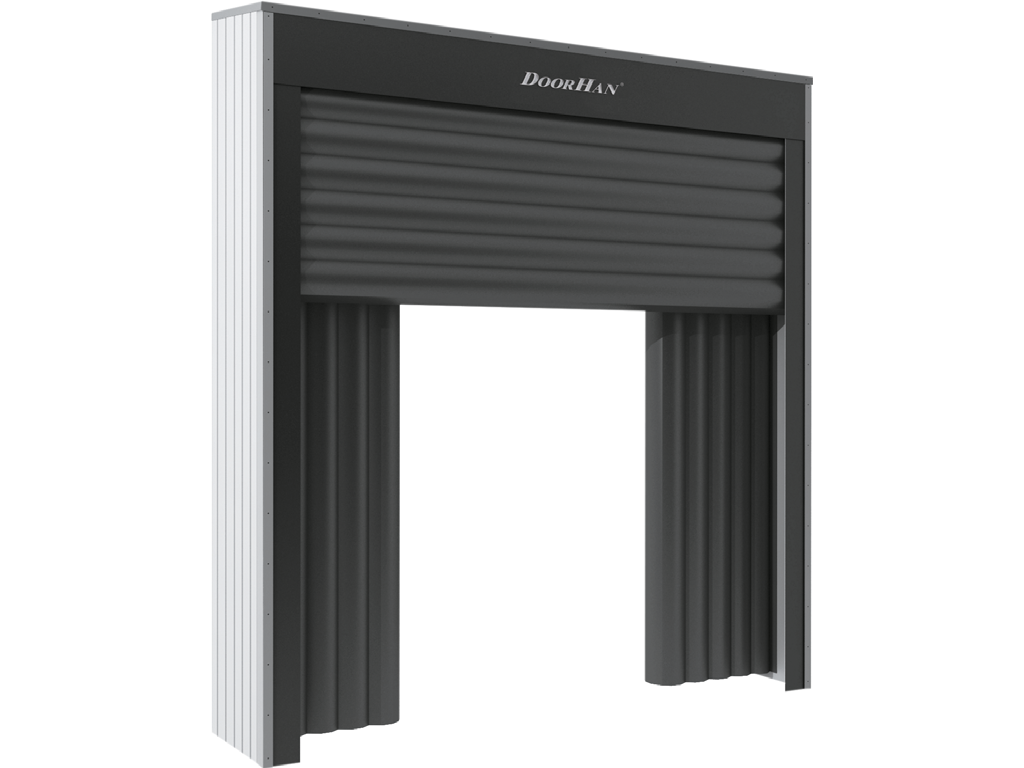

Герметизатор надувной серии dshinf

В условиях современных холодильных и морозильных складов, где поддержание непрерывной холодильной цепи является не просто требованием, а основой бизнеса, стандартные герметизаторы проема (докшелтеры) часто оказываются неэффективными. Щели и неплотное прилегание приводят к колоссальным теплопритокам, образованию наледи, порче груза и огромным счетам за электроэнергию. Для решения этой критически важной задачи на объектах с самыми строгими требованиями к температурному режиму концерн DoorHan разработал ультимативное решение — надувной герметизатор серии DSHINF. Это не просто уплотнитель, а высокотехнологичный, автоматизированный термошлюз, который создает практически герметичный кокон вокруг транспортного средства, обеспечивая максимальную изоляцию и энергоэффективность.

Технология идеального прилегания. Принцип работы надувного герметизатора гениален в своей простоте и эффективности. В отличие от стандартных занавесочных докшелтеров, которые постоянно находятся в проеме, DSHINF активируется только тогда, когда это необходимо:

  1. Беспрепятственная парковка: В исходном состоянии боковые и верхняя надувные подушки полностью сдуты и убраны в специальные ниши. Водитель может легко и безопасно парковать грузовик, не рискуя повредить ни автомобиль, ни сам герметизатор.
  2. Активация одним нажатием: После того как грузовик припаркован, оператор нажимает кнопку на специальном блоке управления.
  3. Создание герметичного кокона: Мощный встроенный вентилятор за считанные секунды нагнетает воздух в подушки. Они раздуваются и плотно, со всех сторон облегают кузов автомобиля, полностью перекрывая все зазоры между зданием и транспортом.
  4. Завершение работы: По окончании погрузочно-разгрузочных работ оператор снова нажимает кнопку, и подушки так же быстро сдуваются, освобождая проезд.

Феноменальное энергосбережение и защита груза. Идеальная герметичность, которую создает надувной герметизатор, дает прямые и измеримые экономические выгоды, которые особенно заметны на холодильных и морозильных складах:

  • Радикальное снижение теплопритоков: Практически полное отсутствие щелей означает, что теплый уличный воздух не проникает в холодную зону, а холодный — не выходит наружу. Это позволяет холодильному оборудованию работать в значительно более экономичном режиме, реже включаться и потреблять меньше электроэнергии. Экономия на коммунальных платежах может быть колоссальной.
  • Поддержание стабильной температуры: Для чувствительных грузов, таких как замороженные продукты, медикаменты или электроника, даже кратковременные колебания температуры могут быть критичны. DSHINF гарантирует поддержание стабильного микроклимата внутри склада на протяжении всего процесса перегрузки, защищая качество и стоимость вашего товара.
  • Идеальная гигиеничность: Герметичный контур надежно защищает складское помещение не только от перепадов температур, но и от попадания пыли, дождя, снега, выхлопных газов и, что особенно важно для пищевых производств, насекомых. Это помогает поддерживать самые высокие санитарно-гигиенические стандарты.

Долговечность, безопасность и универсальность. Герметизатор DSHINF создан для интенсивной работы в самых сложных условиях. Надувные подушки изготовлены из специального, высокопрочного армированного материала, который устойчив к истиранию, разрывам и неблагоприятным погодным условиям. Конструкция продумана до мелочей: в случае неправильной парковки автомобиля и наезда на подушку, она не рвется, а специальный клапан стравливает воздух, предотвращая повреждение. Важным преимуществом является и универсальность: надувные подушки способны эффективно облегать кузова грузовиков разных размеров, всегда создавая оптимальное уплотнение. Выбирая надувной герметизатор DoorHan DSHINF, вы инвестируете не просто в оборудование, а в самое современное и эффективное решение для защиты вашей продукции, оптимизации расходов и поддержания безупречной репутации вашего предприятия.


Зона применения:
Складcкие комплексы
Преимущества
Максимальная изоляция
Надувная конструкция верхней и боковых подушек обеспечивает наивысшую степень изоляции.
Универсальность применения
Рабочее удлинение верхней подушки может составлять 900 или 1 200 мм для использования с разными типами автомобилей.
Удобное управление
Управление надувным герметизатором может осуществляться с пульта управления уравнительной платформы.
Износостойкость
Для изготовления подушек применяется износостойкий материал Cordura, который обладает достаточной эластичностью и имеет высокое сопротивление на разрыв.
Максимальная изоляция
Надувная конструкция верхней и боковых подушек обеспечивает наивысшую степень изоляции.
Универсальность применения
Рабочее удлинение верхней подушки может составлять 900 или 1 200 мм для использования с разными типами автомобилей.
Удобное управление
Управление надувным герметизатором может осуществляться с пульта управления уравнительной платформы.
Износостойкость
Для изготовления подушек применяется износостойкий материал Cordura, который обладает достаточной эластичностью и имеет высокое сопротивление на разрыв.
Комплектация
Базовая комплектация
Дополнительная комплектация

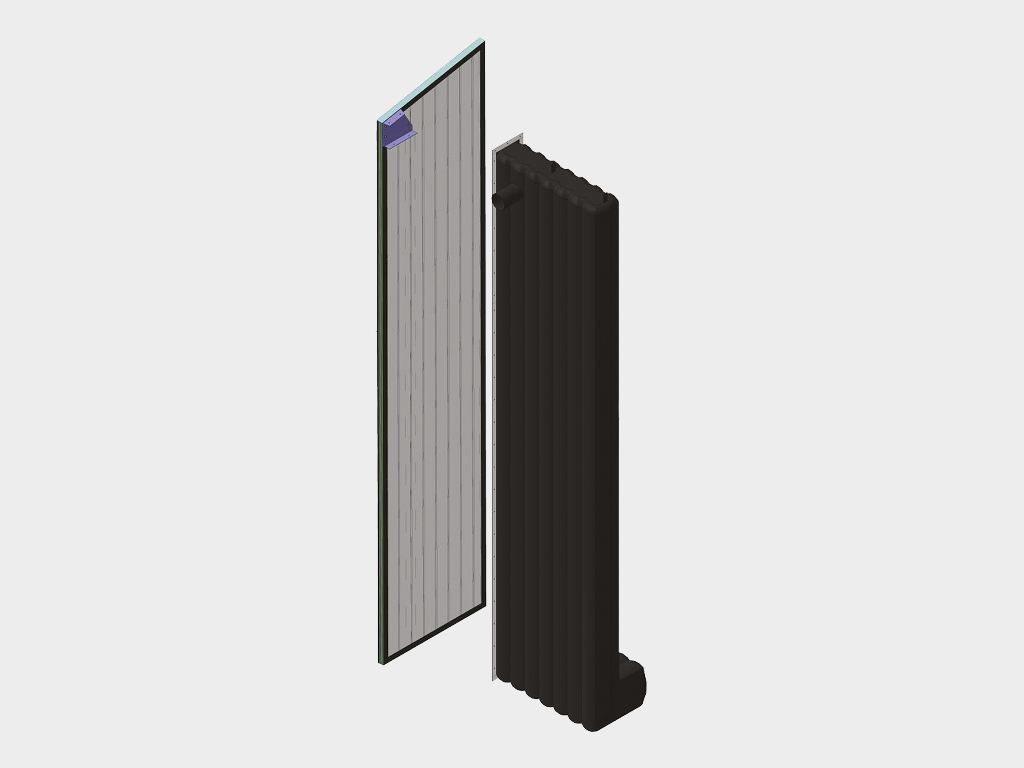

Бoковые подушки.

Бoковые подушки.

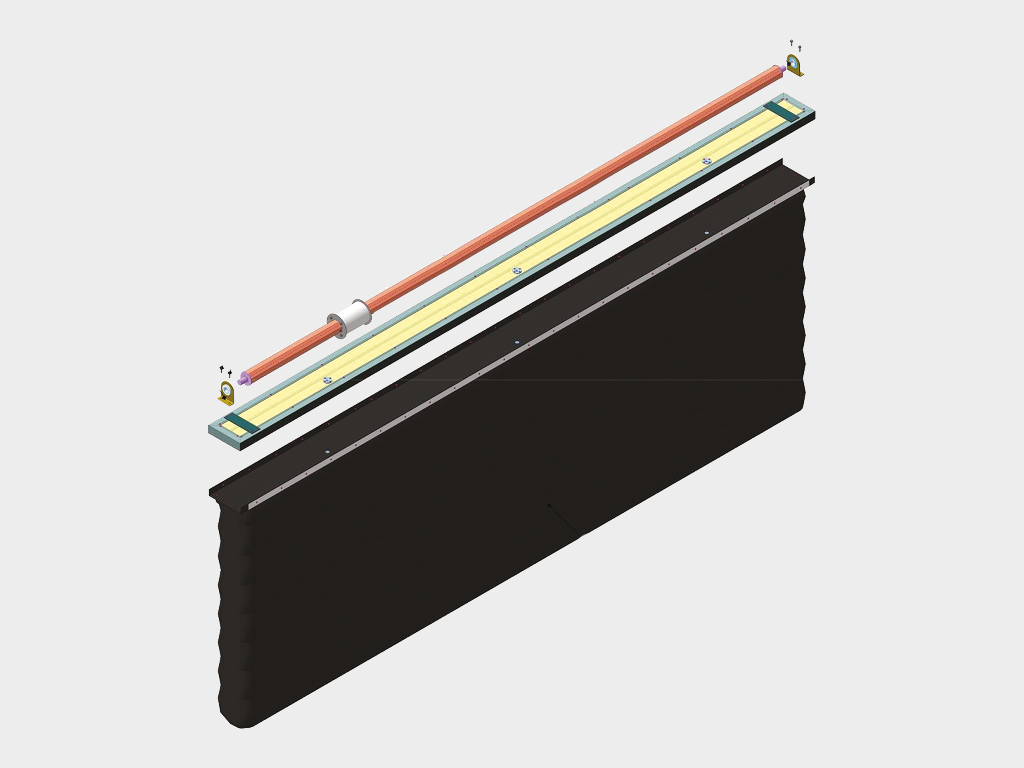

Фpонтальная подушка.

Фpонтальная подушка.

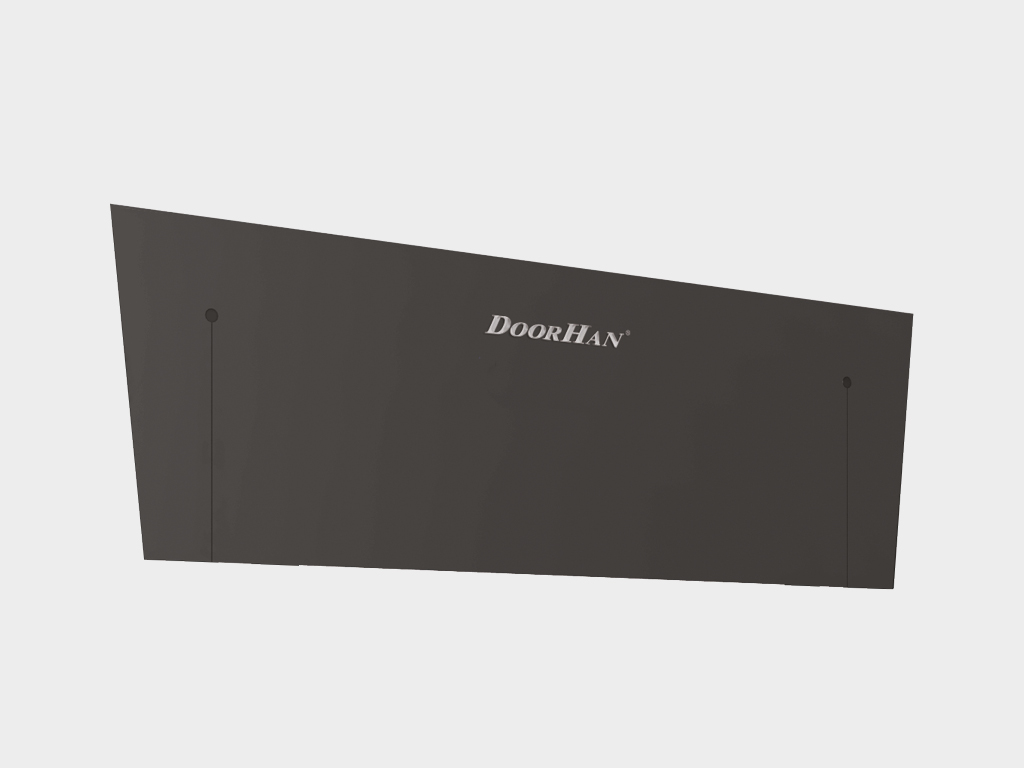

Удлинение верхней подушки 1 200 мм.

Удлинение верхней подушки 1 200 мм.

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет RAL2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет RAL2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Ограждения устанавливаются внутри здания и предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, они также могут иметь произвольную форму и выполняются по эскизам заказчика. Базовый цвет RAL2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение.

Ограждения устанавливаются внутри здания и предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, они также могут иметь произвольную форму и выполняются по эскизам заказчика. Базовый цвет RAL2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение.

Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет – RAL2004, есть возможность покраски в любой цвет по карте RAL или изготовить горячеоцинкованными.

Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет – RAL2004, есть возможность покраски в любой цвет по карте RAL или изготовить горячеоцинкованными.

Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

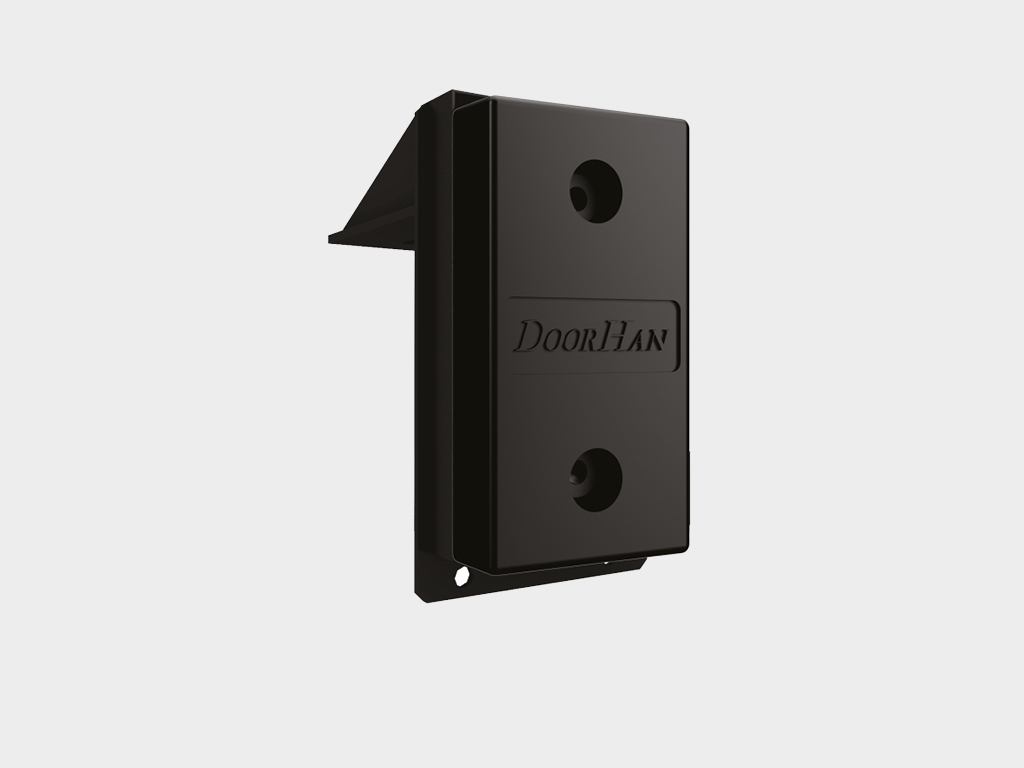

Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS800х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 800 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS800х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 800 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Техническое описание
Таблица размеров
Конструкция
Технические характеристики
Условия эксплуатации продукции
Параметр
Показатель
Высота конструкции, м
3,3; 3,8; 4,2; 4,9
Ширина конструкции, м
3,4; 3,6
Глубина герметизатора, мм
800

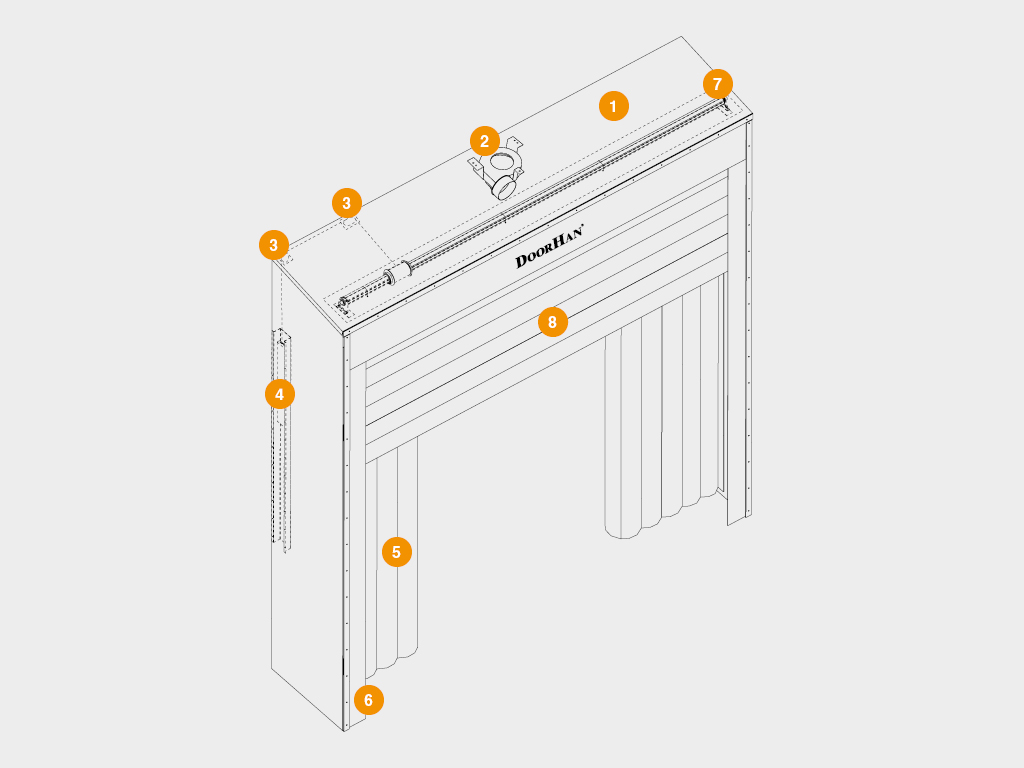

  1. Корпус герметизатора (две стены и крыша)
  2. Вентилятор
  3. Блоки системы противовеса
  4. Противовес
  5. Боковая подушка
  6. Шторка декоративная
  7. Вал cиcтемы противовеса
  8. Верхняя подушка
Параметр Значение Примечание
Длина, мм Глубина – 800 мм
Ширина, мм См. таблицу габаритных размеров
Цвет панелей RAL 9003 (белый)
Цвет профилей RAL 9006 (серебро)
Цвет Подушки черного цвета
Управление Выключатель/блоки управления DCUH-3 или DCUT-3

1. В зимнее время необходимо очищать герметизатор от скапливающегося снега и наледи.

2. Перед началом работы необходимо провести осмотр общего состояния герметизатора. Запрещается эксплуатация при наличии каких-либо неисправностей.

3. Отцентруйте кузов автомобиля, обеспечив равные зазоры между кузовом и стенками герметизатора с обеих сторон. Медленно подгоните автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.

4. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры).

5. Включите вентилятор. Для этого нажмите на кнопку на блоке управления, примерно через 30 секунд герметизатор надуется и полностью охватит кузов автомобиля.

6. По завершении работ выключите вентилятор. Движение автомобиля следует начинать только после полного возвращения подушек герметизатора в исходное положение.

Внимание! Вентилятор должен оставаться включенным на протяжении всего процесса погрузки/разгрузки.

Установка
Способы монтажа

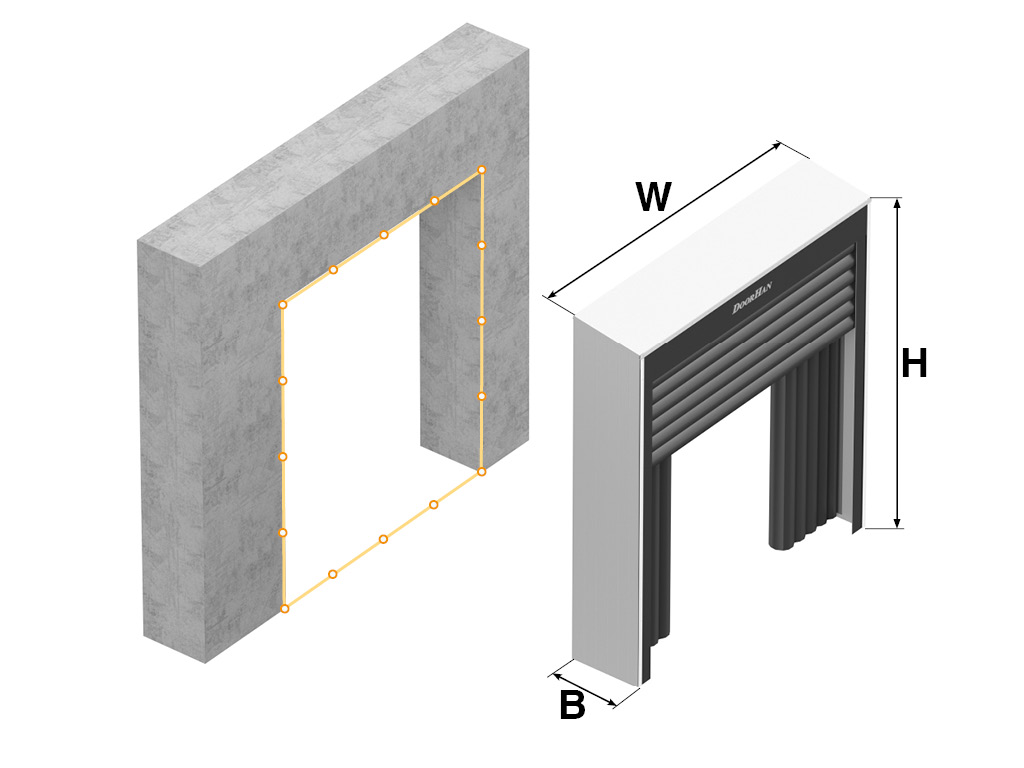

Подготовка строительного объекта

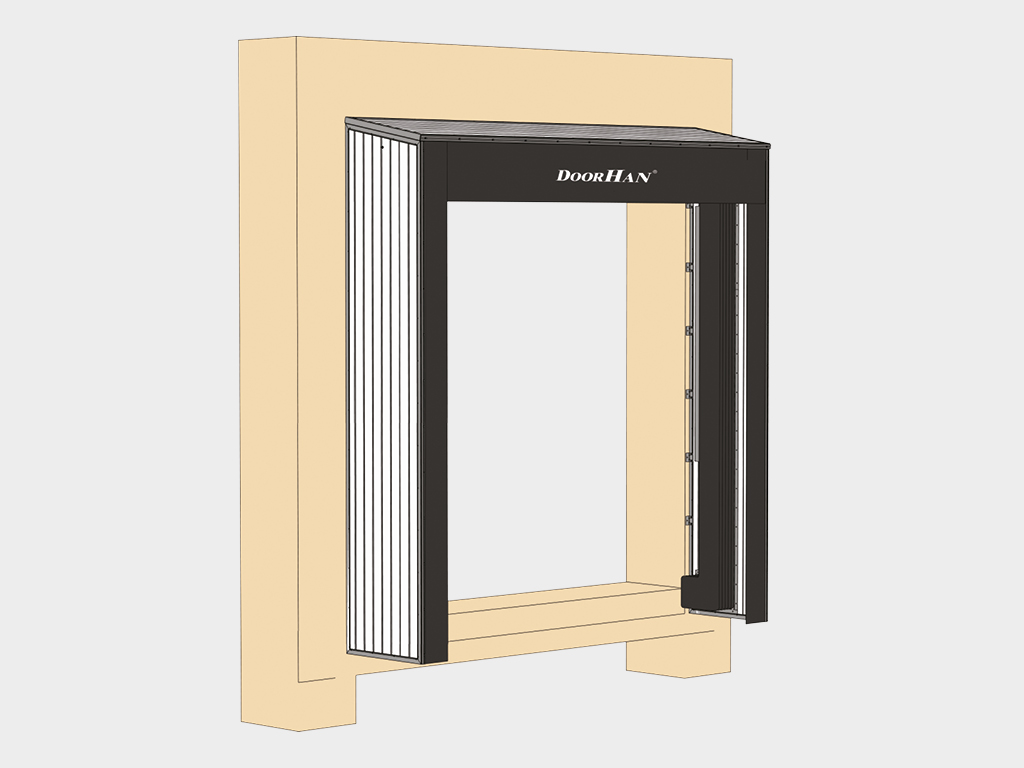

Накладной мoнтаж.
Накладной мoнтаж.
  1. W – ширина герметизатора.
  2. H – высота герметизатора.
  3. B – глубина герметизатора.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Герметизатор надувной

Герметизатор надувной для ж/д депо

Сервисная книжка «Герметизатор проема»

Сертификат соответствия (перегрузочное оборудование)

Паспорт герметизатора надувного

Герметизатор проема надувной серии dshinf

Схема установки герметизатора проема надувного серии dshinf

Схема установки бамперов br250x250x100, br450x250x100, brc510x250x330, brm610x250x175, brm600x364x110

Схема установки бамперов brsp(16)465x250x165, brsp(16)465x250x165S, brsp(10)460x250x160, bs500x255x205, bs800x255x205

Направляющие для колес

Схема установки направляющих для колес

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности надувного герметизатора производства концерна DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.
