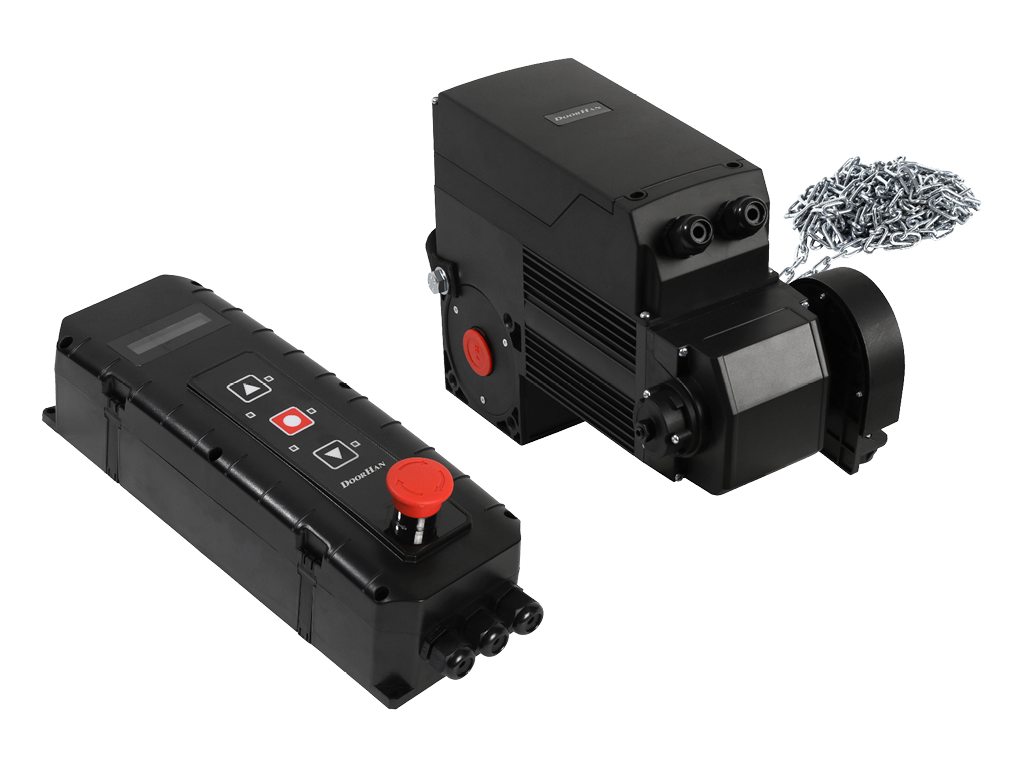

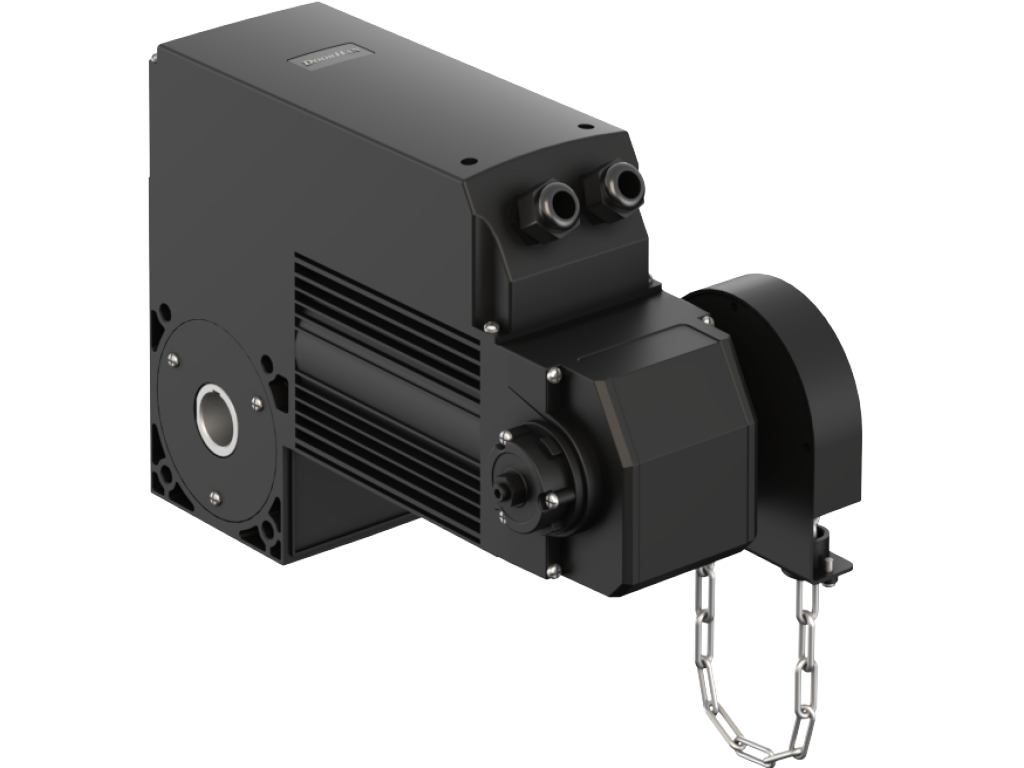

Промышленные вальные приводы для секционных ворот DoorHan Shaft

Приводы для секционных промышленных ворот серий shaft-40e (вал-40e) и shaft-70e-380V (вал-70e-380В) предназначены для автоматизации тяжелых промышленных секционных ворот с высоким, вертикальным и наклонным типами подъема. В данных приводах установлен энкодер, который позволяет точно останавливать полотно ворот при достижении концевых положений, все настройки выполняются с помощью выносного блока управления.

Зона применения:

Частные домовладения

Автоматизация гаражных секционных ворот со стандартным, высоким и вертикальным типами подъема.

Паркинги

Автоматизация промышленных секционных ворот, ограничивающих доступ в парковочное пространство.

Складские комплексы

Автоматизация промышленных ворот, перекрывающих проемы зон погрузочно-разгрузочных работ.

Заказать с монтажом

Преимущества

Ручное управление воротами в экстренной ситуации

C помощью аварийного ручного привода, который входит в базовую комплектацию, можно открывать и закрывать ворота вручную в случае перебоев с подачей электроэнергии.

Точная остановка ворот

Энкодер (датчик вращения) позволяет определить количество оборотов вала до конечного положения ворот, что обеспечивает точность остановки привода в конечных положениях.

Удобный монтаж

Благодаря функциональной конструкции аварийного редуктора привод можно установить в трех разных плоскостях для удобства использования.

Большой ресурс работы

Мотор-редуктор, расположенный в «масляной ванне», обладает большим ресурсом работы.

Выносной блок управления

Блок управления расположен внизу: все настройки и подключения выполняются стоя на земле, что гарантирует максимальное удобство.

Ручное управление воротами в экстренной ситуации

Точная остановка ворот

Удобный монтаж

Большой ресурс работы

Мотор-редуктор, расположенный в «масляной ванне», обладает большим ресурсом работы.

Выносной блок управления

Комплектация

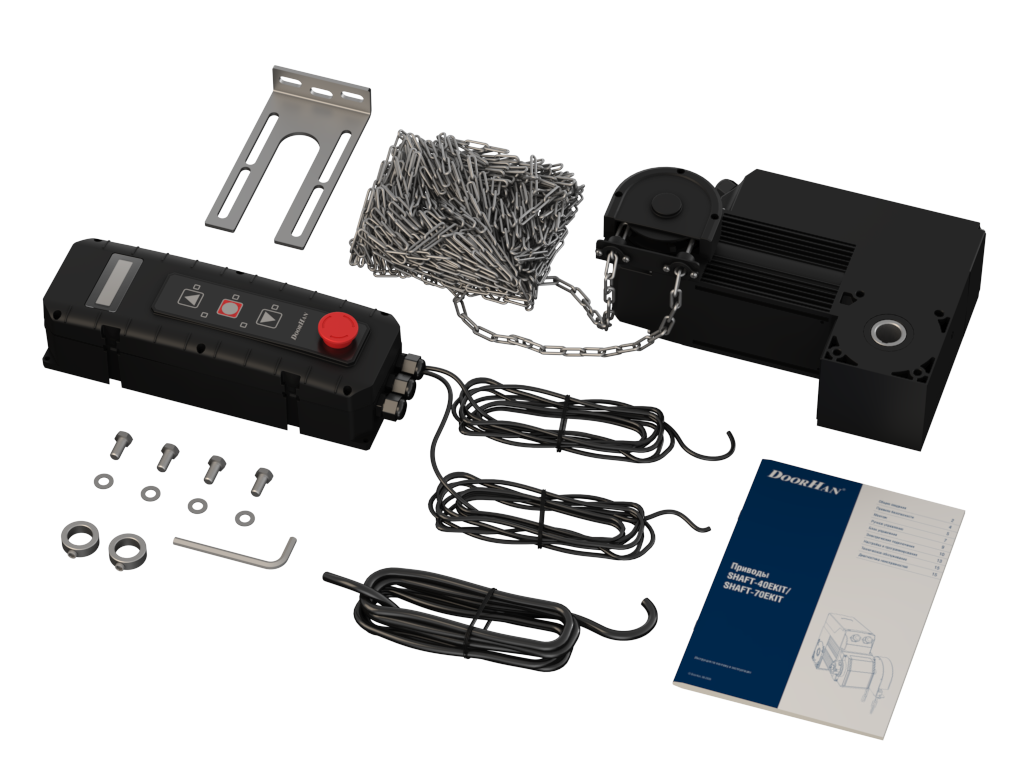

Базовая комплектация

Дополнительная комплектация

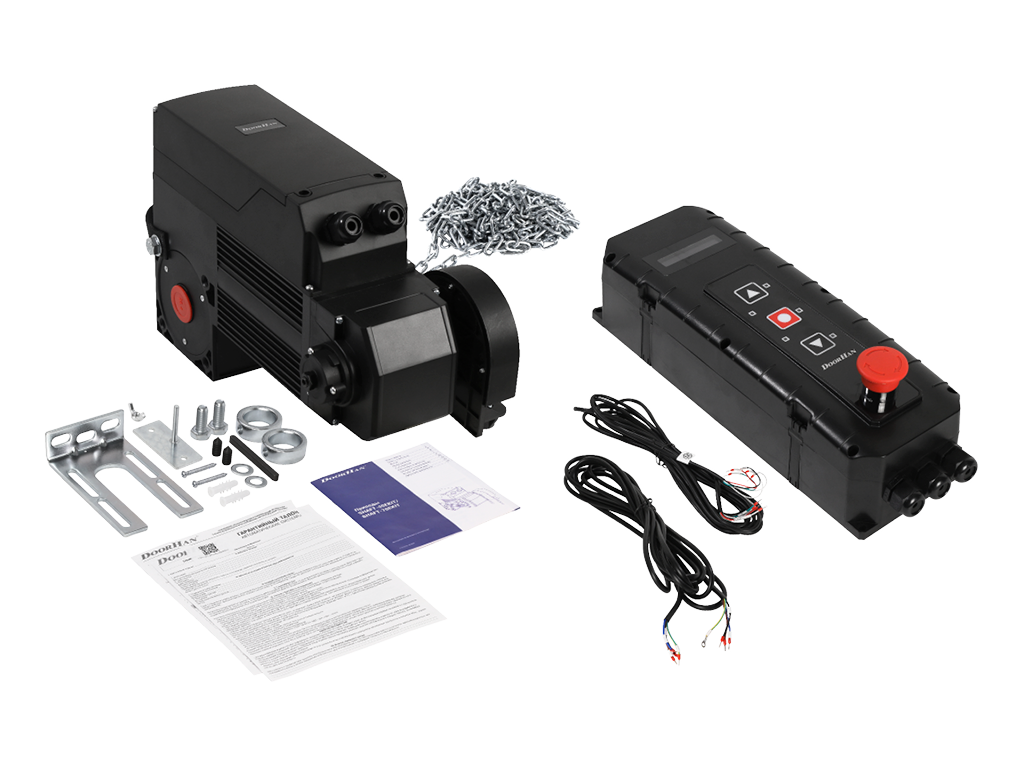

Базовая комплектация привода shaft-40e (вал-40e)/shaft-70e-380V (вал-70e-380В)

Фотоэлементы серии photocell-n (фотоэлемент-н), состоящие из инфракрасного передатчика и приемникa.

Фотоэлементы беспроводные серии photocell-pro (фотоэлемент-про), состоящие из инфракрасного передатчика и приемника.

WI-FI-модуль (вайфай-модуль) для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефонa и передачи управляющей команды для запуска электропривода.

Пульт 2-канальный серии transmitter 2-pro (трансмиттер 2-про) для дистанционного управления двумя автоматическими устройствами.

Пульт 4-канальный серии transmitter 4-pro (трансмиттер 4-про) для дистaнционного управления четырьмя автоматическими устройствами.

Пульт 4-канальный серии transmitter 4 (трансмиттер 4) для дистанционного управления четырьмя автоматическими устройствами.

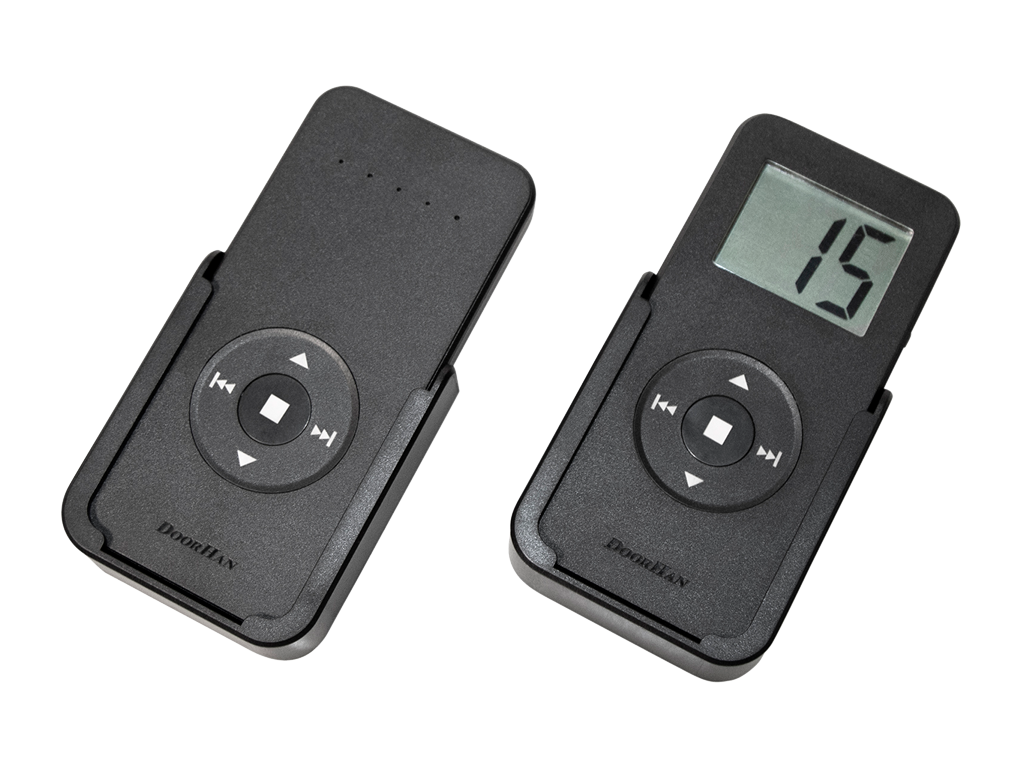

Пульты серий transmitter 5pro-black/15pro-black/15timer-pro-black (трансмиттер 5про-черный/15про-черный/15таймер-черный) предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами.

Беспроводная кнопка серии command-433 (команда-433) для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену.

Выключатель клавишный (одна кнопка) серии switch (переключатель) для подачи управляющей команды на блок управления приводом.

Клавиатура кодовая беспроводная серии keypad (клавиатура) для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Антивандальная кодовая клавиатура keycode (ключ-код) для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.

Приемник внешний одноканальный серии dhre-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Сигнальная лампа серии lamp-pro (лампа-про) для оповещения движения ворот.

Звуковой сигнал серии sirena (сирена) для звукового оповещения движения ворот.

Кромка безопасности серии dh-sensor-kit (dh-датчик-комплект) для обеспечения безопасности использования секционных автоматических ворот.

Техническое описание

Технические характеристики

Условия эксплуатации продукции

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	250/340
Напряжение питания, В	220-240/380-400
Крутящий момент, Нм	40/70
Мощность, Вт	300/400
Диапазон рабочих температур, °С	-20…+45
Класс защиты IP	IP44
Интенсивность использования, %	50/60

1. Перед установкой привода нужно убедиться в том, что ворота сбалансированы и работают плавнo.

2. Необходимо удостовериться, что место эксплуатации соответствует по своим климaтическим условиям хaрактеристикaм привода.

3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.

4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.

5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.

6. Запрещается использовать привод, если необходим ремонт или регулировка.

7. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.

8. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.

9. Не позволяйте детям пользоваться приводом и комплектующими.

10. Запрещается вносить изменения в конструкцию изделия.

Документация

Инструкции

Инструкция по монтажу и эксплуатации

PDF

Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики

PDF

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности привода на срок 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
