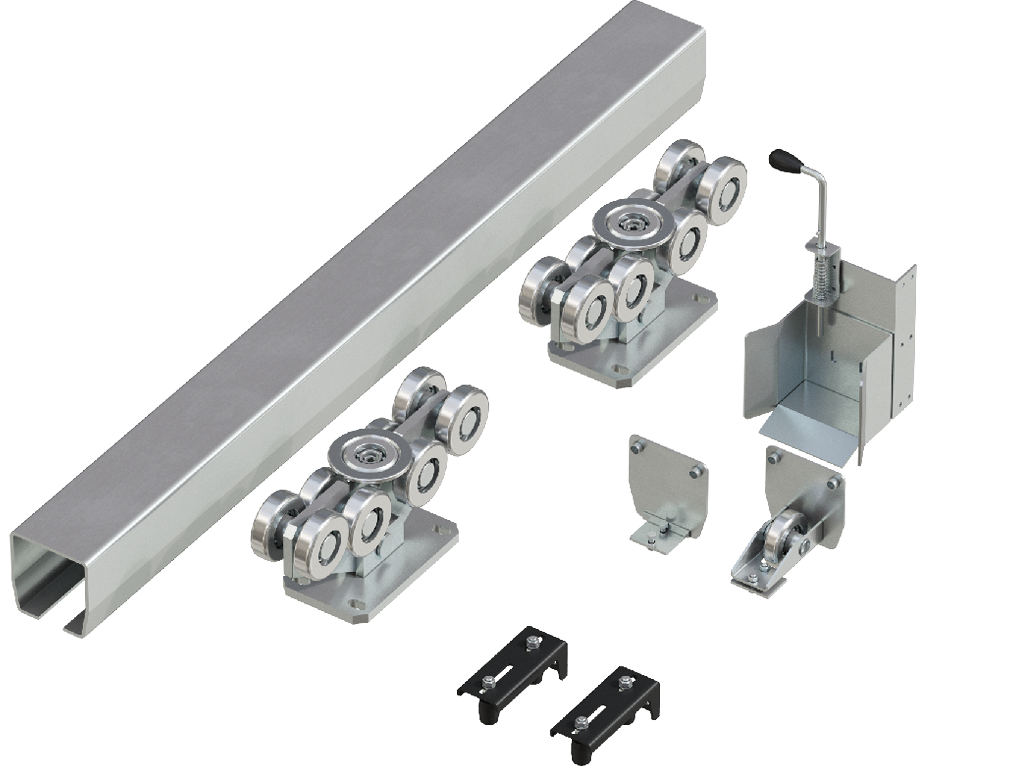

Система роликов и направляющих для балки х/к 138 х 144 х 6, L = 8 000 мм

В основе любых надежных и долговечных откатных ворот лежит безупречно работающая консольная система. Именно она принимает на себя всю весовую нагрузку и обеспечивает плавное, легкое и бесшумное движение створки. Концерн DoorHan представляет полный комплект системы роликов и направляющих, разработанный специально для работы с массивной балкой сечением 138х144х6 мм. Это профессиональное решение, созданное для изготовления тяжелых откатных ворот с шириной проема до 6 метров и весом до 700 кг. Каждый элемент системы рассчитан на высокие нагрузки и интенсивную эксплуатацию.

Идеальная совместимость для безупречной работы. Главное преимущество покупки готового комплекта — это 100% гарантия того, что все компоненты идеально подходят друг к другу. Вам не нужно рисковать, подбирая детали от разных производителей. Наш комплект включает в себя все необходимое:

  • Две роликовые опоры: Это "сердце" всей системы. Мощные стальные опоры с высококачественными подшипниками предназначены для того, чтобы нести на себе всю массу ворот, обеспечивая их максимально плавное и легкое скольжение по направляющей балке.
  • Концевой ролик: Устанавливается в переднюю часть балки и служит для плавного "наката" створки на нижний ловитель, снимая часть нагрузки с роликовых опор в закрытом положении.
  • Нижний ловитель: Надежно фиксирует ворота в закрытом состоянии, предотвращая их боковые колебания от ветра и обеспечивая точное позиционирование.
  • Кронштейн с поддерживающими роликами: Крепится к столбу и удерживает верхнюю часть ворот, не давая им опрокинуться и обеспечивая идеально вертикальное положение.
  • Заглушка для балки: Защищает внутреннюю полость направляющей балки от попадания снега, дождя, грязи и мусора, продлевая срок службы роликов.

Все элементы комплекта выполнены из высококачественной оцинкованной стали, что гарантирует их высочайшую устойчивость к коррозии и долгие годы безупречной службы в любых климатических условиях. Выбирая комплект консольной системы DoorHan, вы получаете не просто набор запчастей, а продуманное инженерное решение, которое станет надежным фундаментом для ваших ворот.

Преимущества
Надежность
Конструкция выполнена из высокопрочной стальной балки, все детали выполнены с большим запасом прочности.
Долговечность
Все элементы оцинкованы. Система рассчитана на минимальный ресурс 20 000 циклов.
Широкий диапазон рабочих температур
Морозостойкая смазка в подшипниках роликовых опор обеспечивает вращение роликов при критически низких температурах.
Высокое качество
Использование высококачественного сырья и производство в заводских условиях гарантируют безупречное качество продукции.
Надежность
Конструкция выполнена из высокопрочной стальной балки, все детали выполнены с большим запасом прочности.
Долговечность
Все элементы оцинкованы. Система рассчитана на минимальный ресурс 20 000 циклов.
Широкий диапазон рабочих температур
Морозостойкая смазка в подшипниках роликовых опор обеспечивает вращение роликов при критически низких температурах.
Высокое качество
Использование высококачественного сырья и производство в заводских условиях гарантируют безупречное качество продукции.
Комплектация
Базовая комплектация

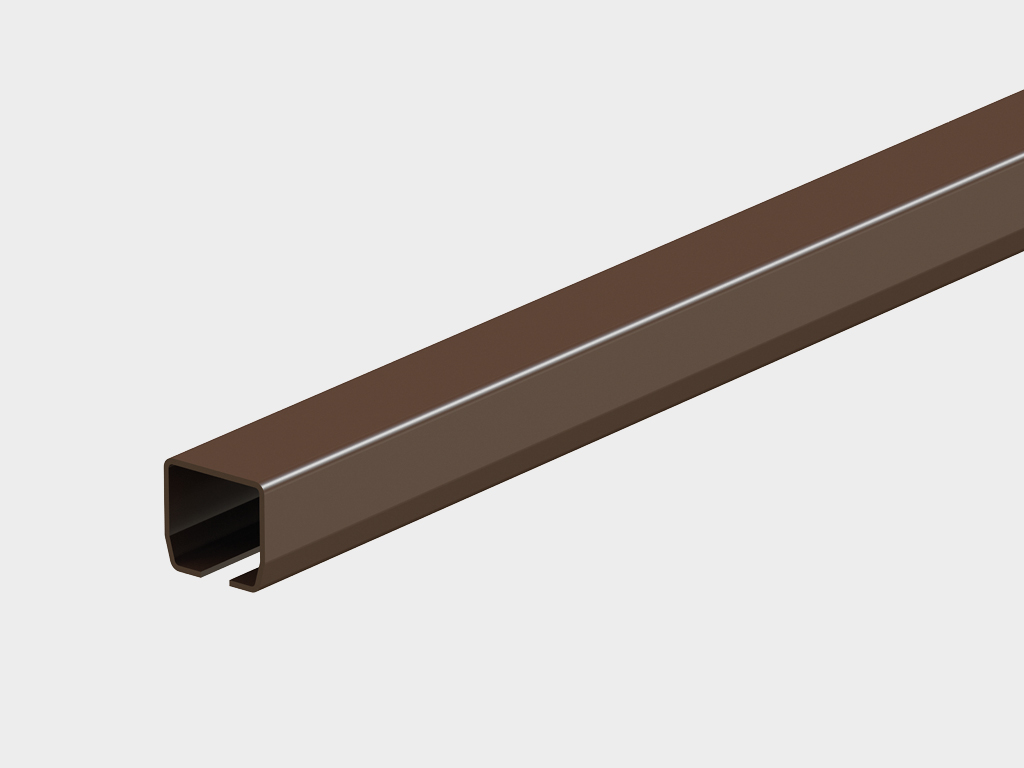

Балка 138 х 144 х 6, L = 8 000 мм.

Балка 138 х 144 х 6, L = 8 000 мм.

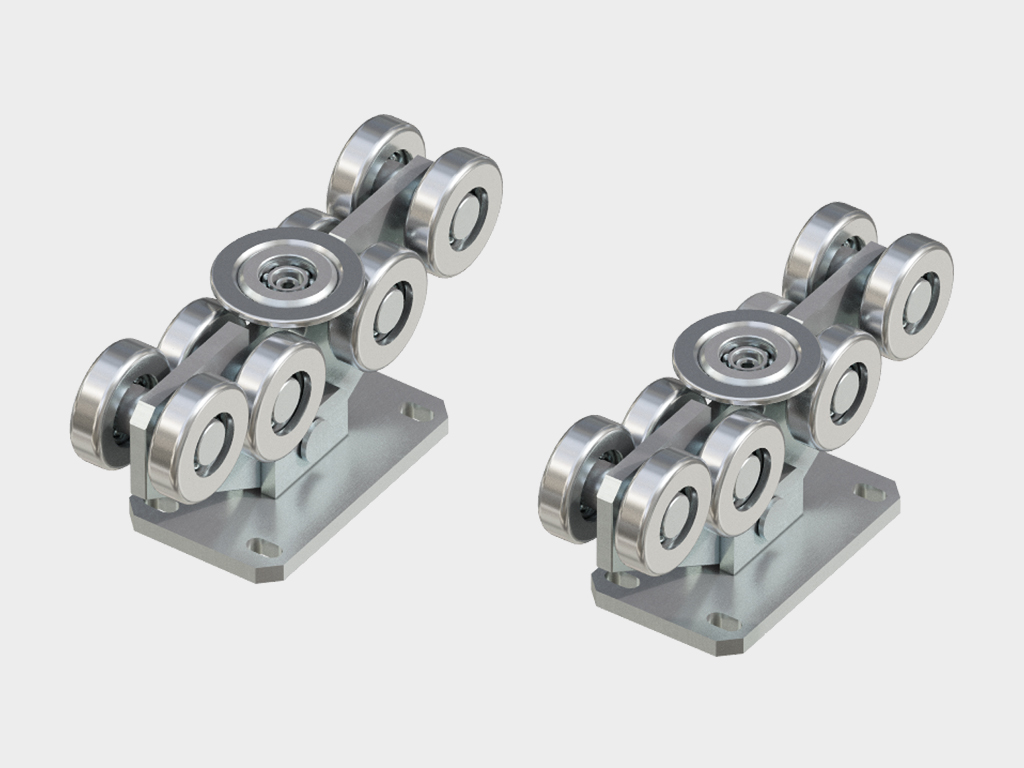

Роликовые опоры — 2 шт.

Роликовые опоры — 2 шт.

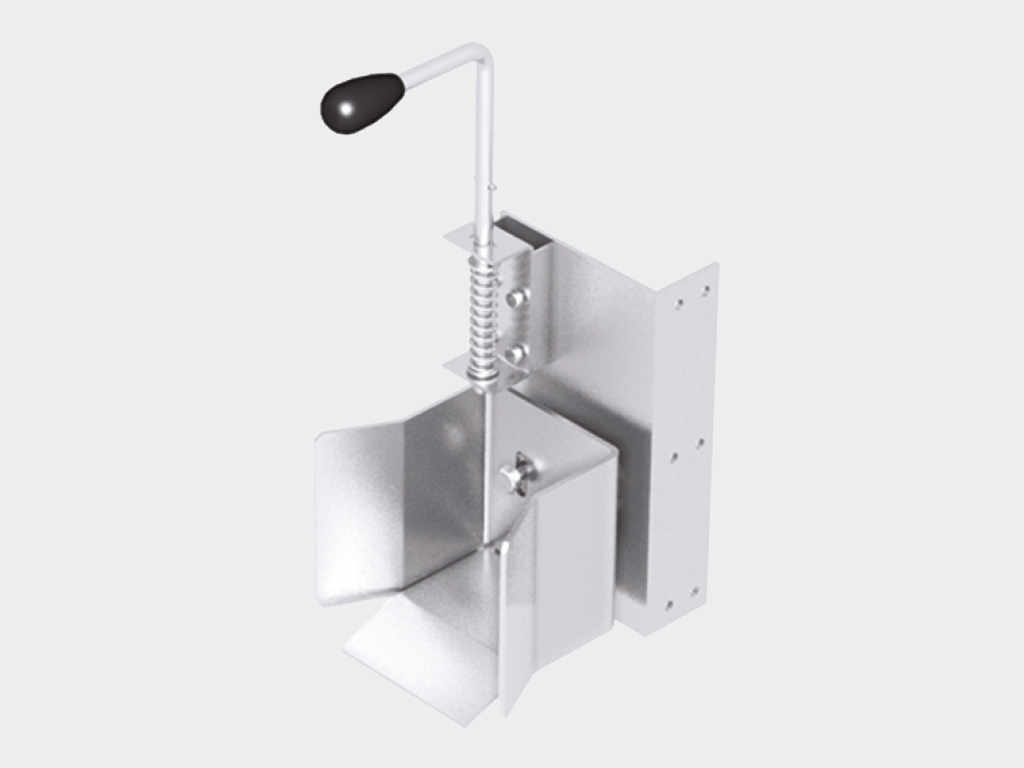

Ловитель нижний с задвижкой — 1 шт.

Ловитель нижний с задвижкой — 1 шт.

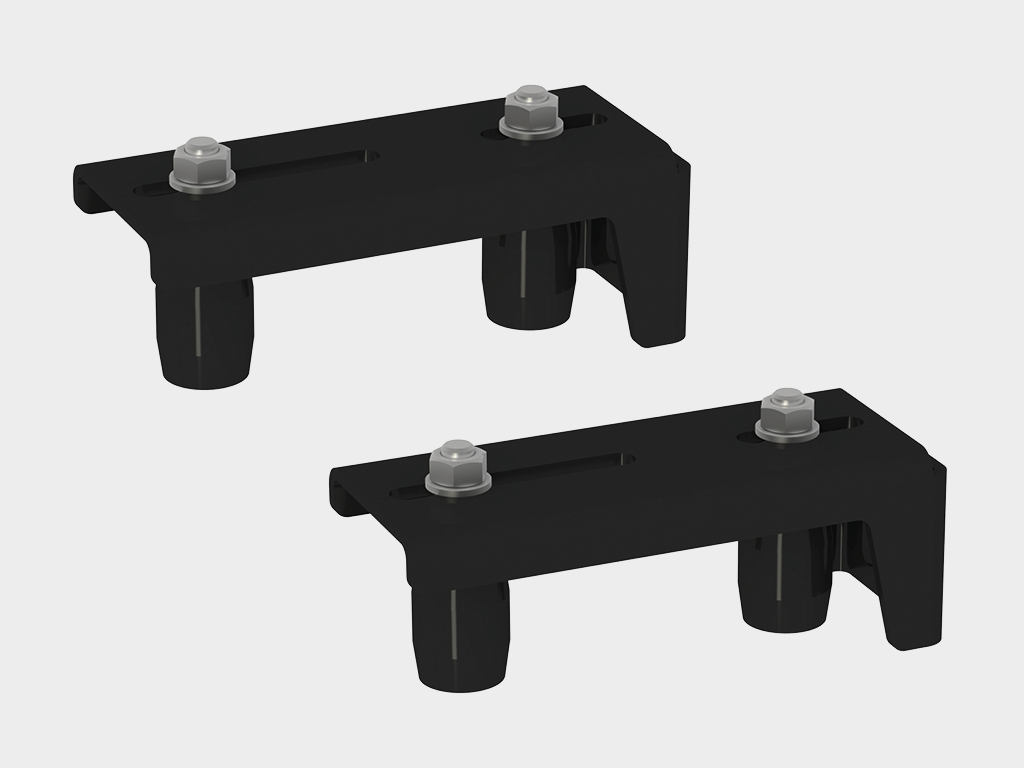

Устройства направляющие — 2 шт.

Устройства направляющие — 2 шт.

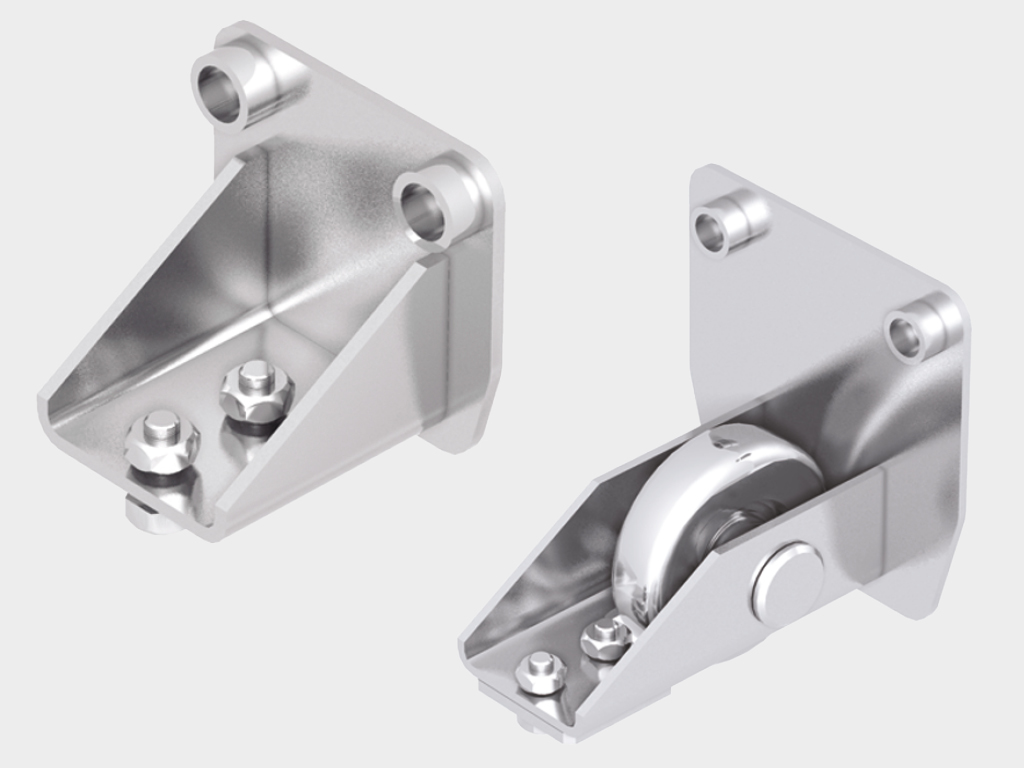

Крышки для балки — 2 шт.

Крышки для балки — 2 шт.

Техническое описание
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка

Возможен монтаж ворот с открытием в левую или правую сторону.

Возможен монтаж ворот с открытием в левую или правую сторону.

Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 1 200

1. Правильная установка и эксплуатация комплектующих гарантируют надежность и долговечность работы. При эксплуатации необходимо:

1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.

1.2. При внешнем осмотре удостовериться в жесткости крепления элементов к полотну ворот, в отсутствии внешних механических повреждений, в отсутствии мест со слабыми соединениями.

1.3. Эксплуатация систем роликов и направляющих разрешается при температуре окружающей среды от -30 до +40 °С и относительной влажности 75 %.

2. При эксплуатации систем роликов и направляющих для балки х/к 138 х 144 х 6, L = 8 000 мм ЗАПРЕЩАЕТСЯ:

2.1. Подвергать роликовые опоры рывкам и ударам.

2.2. Использовать при чистке комплектующих вещества, способные вызвать повреждения поверхностей.

2.3. Установка не предусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов комплектации. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.

Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка представляет собой пузырчатую пленку, обернутую вокруг балки с перехлестом. Пленка закрепляется скотчем с логотипом компании
Длина, мм 8 000
Ширина, мм 140
Высота, мм 150
Упаковка в коробку Характеристики упаковки
Состав Роликовые опоры, направляющие устройства, ловители, крышки для балки
Длина, мм 590
Ширина, мм 265
Высота, мм 230
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Инструкция по эксплуатации сдвижных ворот

Инструкция по сборке стальных ворот на прокатной балке на примере сдвижных ворот серии REVOLUTION

Инструкция по сборке ворот с полотном с заполнением сэндвич-панелями на прокатной балке на примере сдвижных ворот DoorHan

Сертификат соответствия комплектации ворот

Общий вид ворот на примере щита с заполнением сэндвич-панелями

Гарантийные обязательства печать

Покупателю предоставляется гарантия надежности работы комплектации сдвижных ворот производства фирмы DoorHan на 1 год с момента приобретения.

Комплектация
Базовая комплектация
Балка 138 х 144 х 6, L = 8 000 мм.

Балка 138 х 144 х 6, L = 8 000 мм.

Роликовые опоры — 2 шт.

Роликовые опоры — 2 шт.

Ловитель нижний с задвижкой — 1 шт.

Ловитель нижний с задвижкой — 1 шт.

Устройства направляющие — 2 шт.

Устройства направляющие — 2 шт.

Крышки для балки — 2 шт.

Крышки для балки — 2 шт.

Техническое описание
Стандартные конструктивные решения

Возможен монтаж ворот с открытием в левую или правую сторону.

Возможен монтаж ворот с открытием в левую или правую сторону.

Технические характеристики
Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 1 200
Условия эксплуатации продукции

1. Правильная установка и эксплуатация комплектующих гарантируют надежность и долговечность работы. При эксплуатации необходимо:

1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.

1.2. При внешнем осмотре удостовериться в жесткости крепления элементов к полотну ворот, в отсутствии внешних механических повреждений, в отсутствии мест со слабыми соединениями.

1.3. Эксплуатация систем роликов и направляющих разрешается при температуре окружающей среды от -30 до +40 °С и относительной влажности 75 %.

2. При эксплуатации систем роликов и направляющих для балки х/к 138 х 144 х 6, L = 8 000 мм ЗАПРЕЩАЕТСЯ:

2.1. Подвергать роликовые опоры рывкам и ударам.

2.2. Использовать при чистке комплектующих вещества, способные вызвать повреждения поверхностей.

2.3. Установка не предусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов комплектации. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.

Упаковка
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка представляет собой пузырчатую пленку, обернутую вокруг балки с перехлестом. Пленка закрепляется скотчем с логотипом компании
Длина, мм 8 000
Ширина, мм 140
Высота, мм 150
Упаковка в коробку Характеристики упаковки
Состав Роликовые опоры, направляющие устройства, ловители, крышки для балки
Длина, мм 590
Ширина, мм 265
Высота, мм 230
Гарантийные обязательства

Покупателю предоставляется гарантия надежности работы комплектации сдвижных ворот производства фирмы DoorHan на 1 год с момента приобретения.

Документация
Инструкции

Инструкция по эксплуатации сдвижных ворот

Инструкция по сборке стальных ворот на прокатной балке на примере сдвижных ворот серии REVOLUTION

Инструкция по сборке ворот с полотном с заполнением сэндвич-панелями на прокатной балке на примере сдвижных ворот DoorHan

Паспорта и сертификаты

Сертификат соответствия комплектации ворот

Чертежи

Общий вид ворот на примере щита с заполнением сэндвич-панелями
