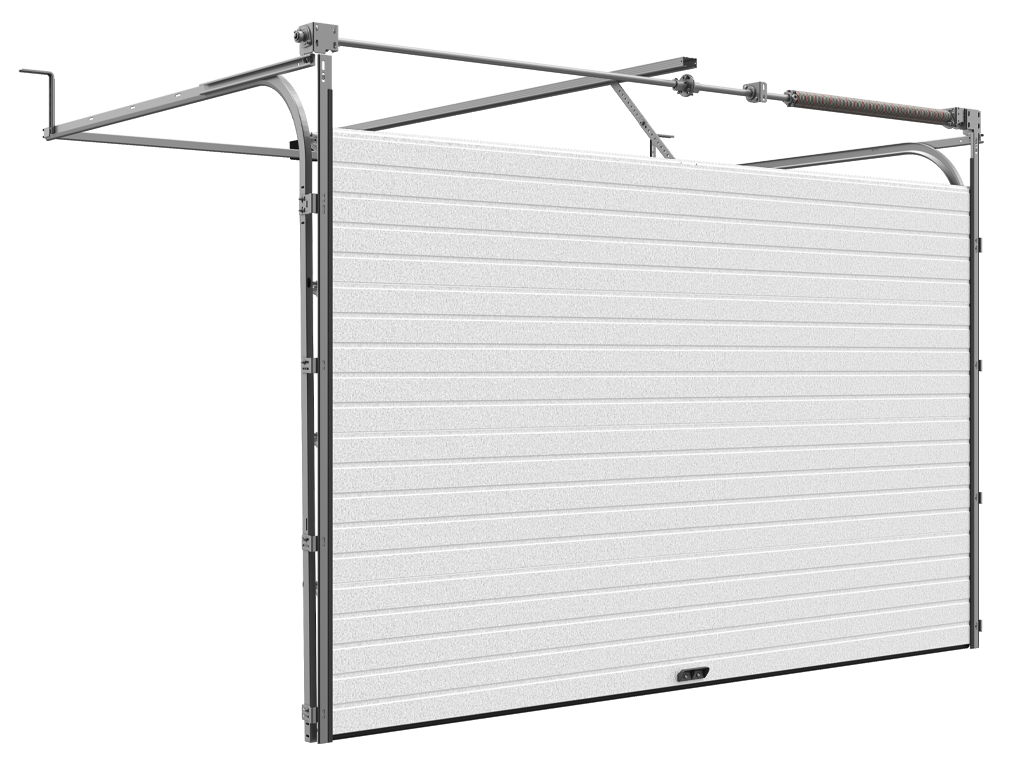

Гаражные секционные ворота из стали с торсионным механизмом в Узбекистане

Секционные ворота из однослойных панелей серии rsd02-slp рассчитаны на установку во въездные проемы небольших размеров. Такие ворота подойдут для помещений, не требующих дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.).

Зона применения:

Частный клиент

Помещения, не требующие дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.)

Заказать с монтажом

Преимущества

Привлекательная цена

Лучшее ценовое предложение на рынке секционных ворот.

Легкость конструкции

Однослойные панели снижают вес полотна, что позволяет облегчить систему направляющих и использовать меньшие по металлоемкости торсионные пружины.

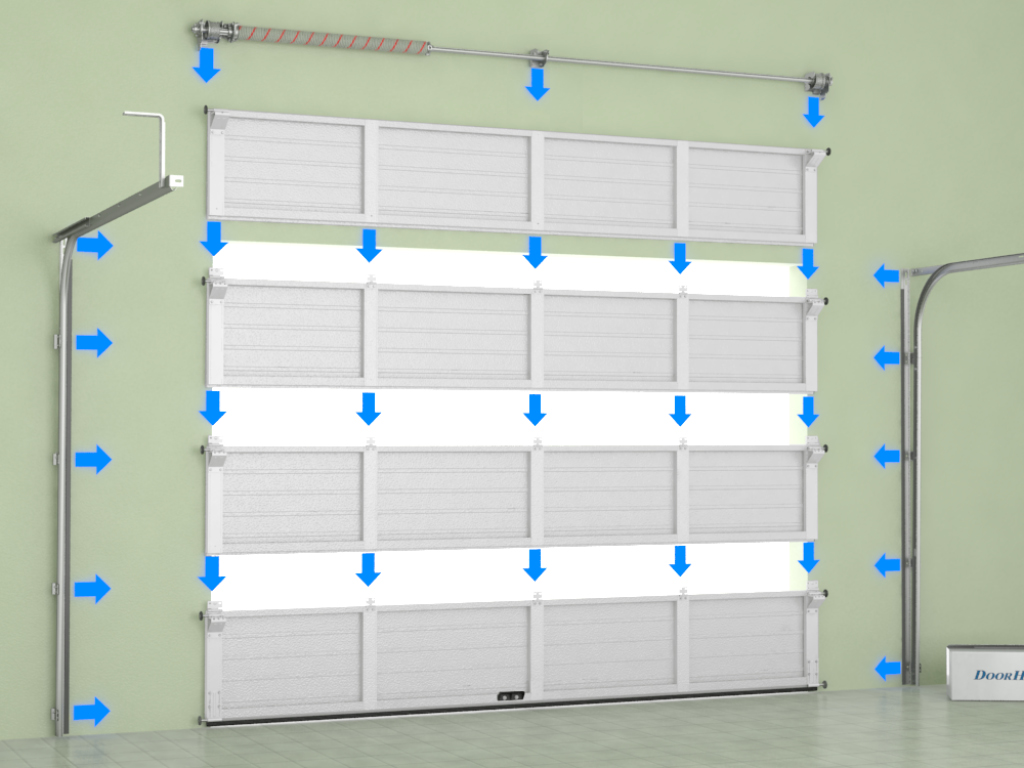

Простой монтаж

Легкая и простая конструкция обеспечивает предельную простоту монтажа.

Надежность конструкции

Надежный стальной каркас панелей обеспечивает прочность щита ворот.

Привлекательная цена

Лучшее ценовое предложение на рынке секционных ворот.

Легкость конструкции

Простой монтаж

Легкая и простая конструкция обеспечивает предельную простоту монтажа.

Надежность конструкции

Надежный стальной каркас панелей обеспечивает прочность щита ворот.

Дизайн

Дизайн панелей

Тип поверхности

Цвета лицевых поверхностей панелей

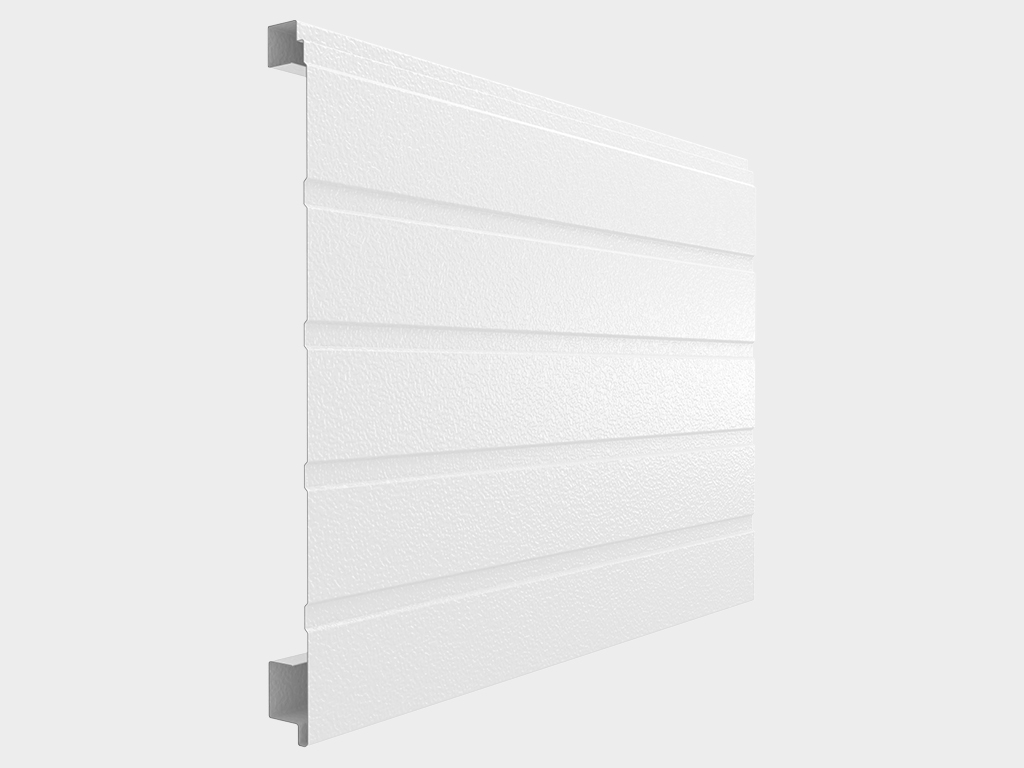

Доска

Стукко — внешняя

Стукко — внутренняя

Цвет панели снаружи — RAL 9003 (белый)

Цвет панели снаружи — RAL 8017 (коричневый)

Цвет панели внутри — серый (грунт)

Комплектация

Базовая комплектация

Дополнительная комплектация

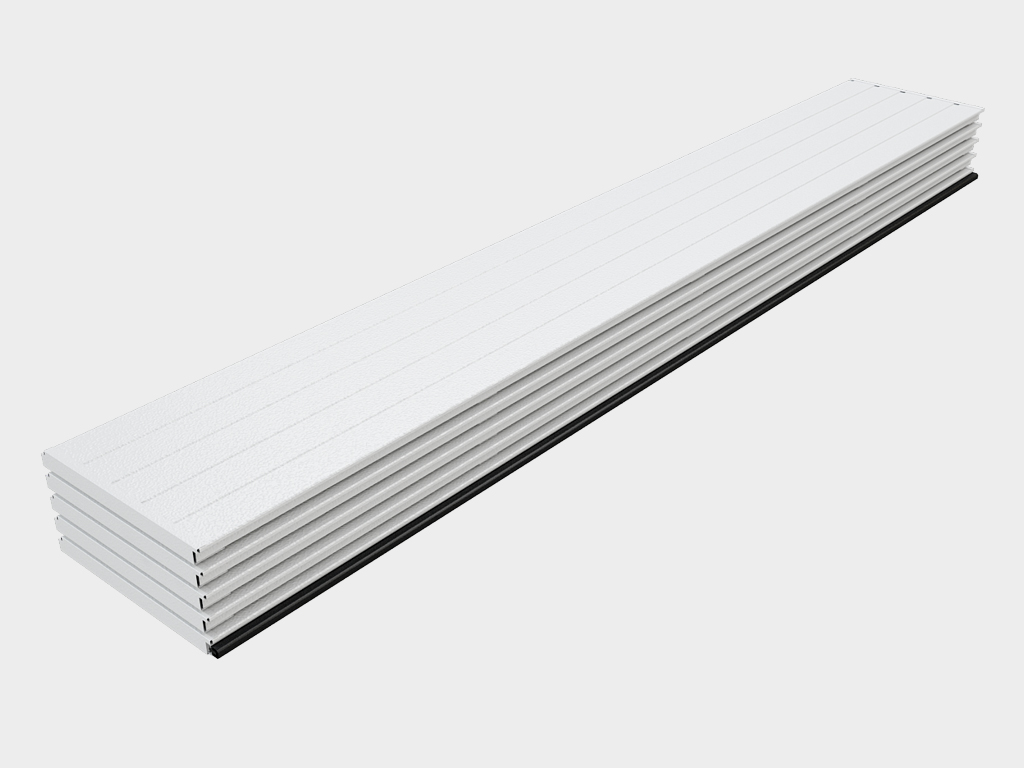

Полотно из однослойных панелей толщиной 40 мм с усилителями.

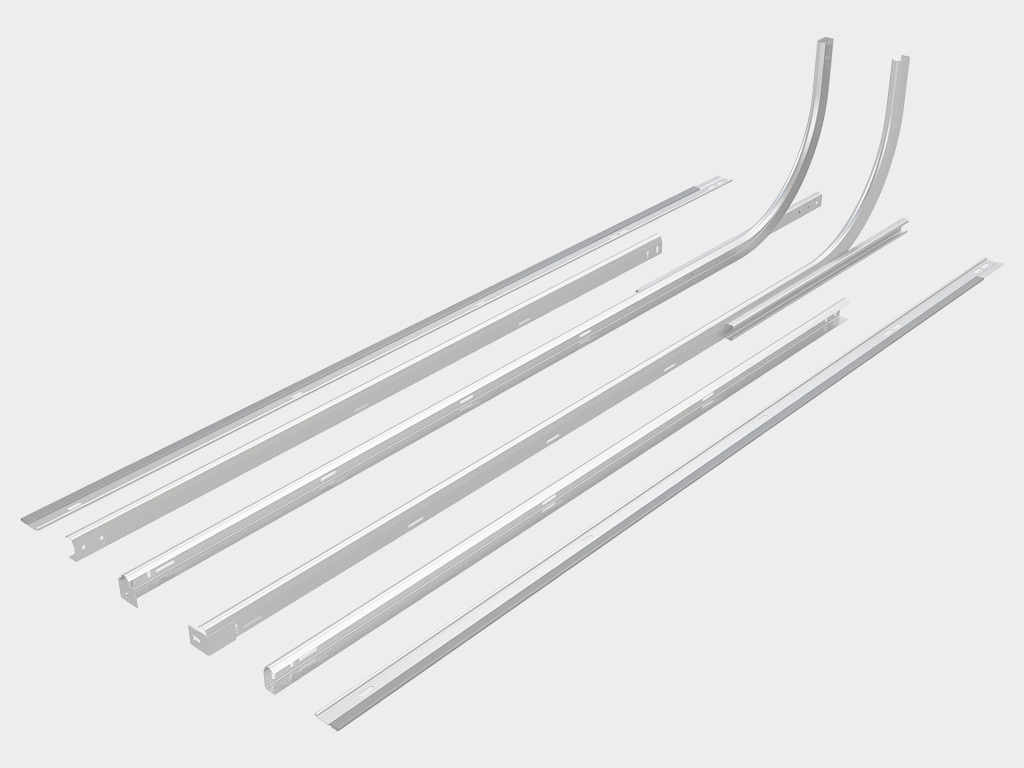

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

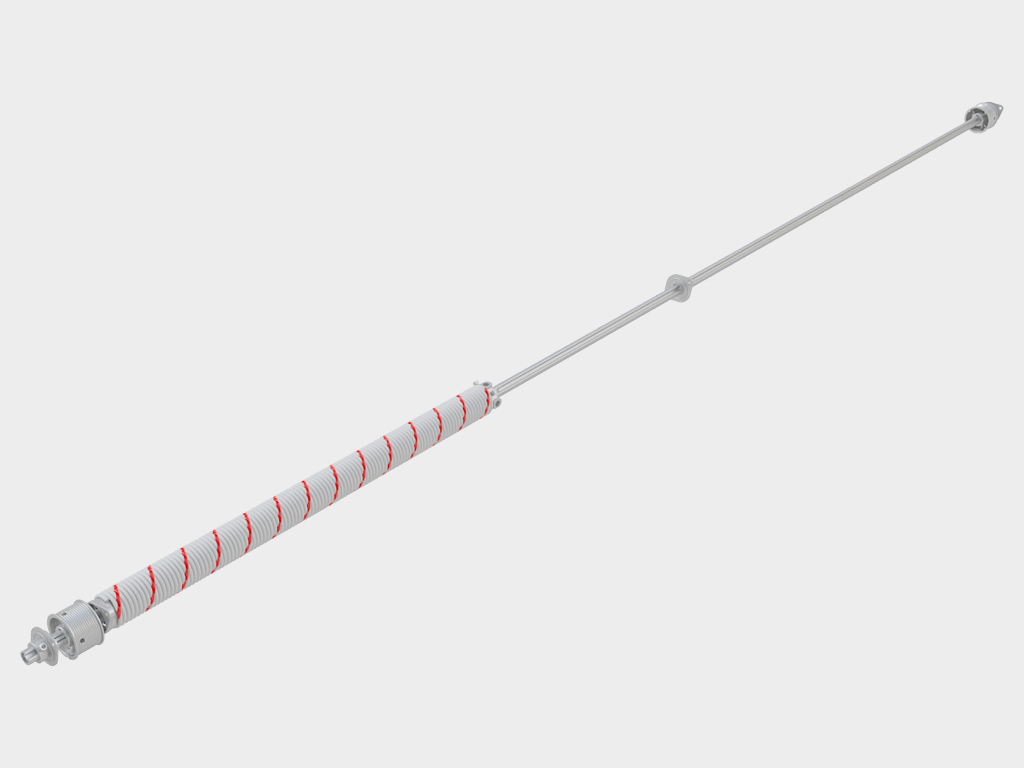

Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

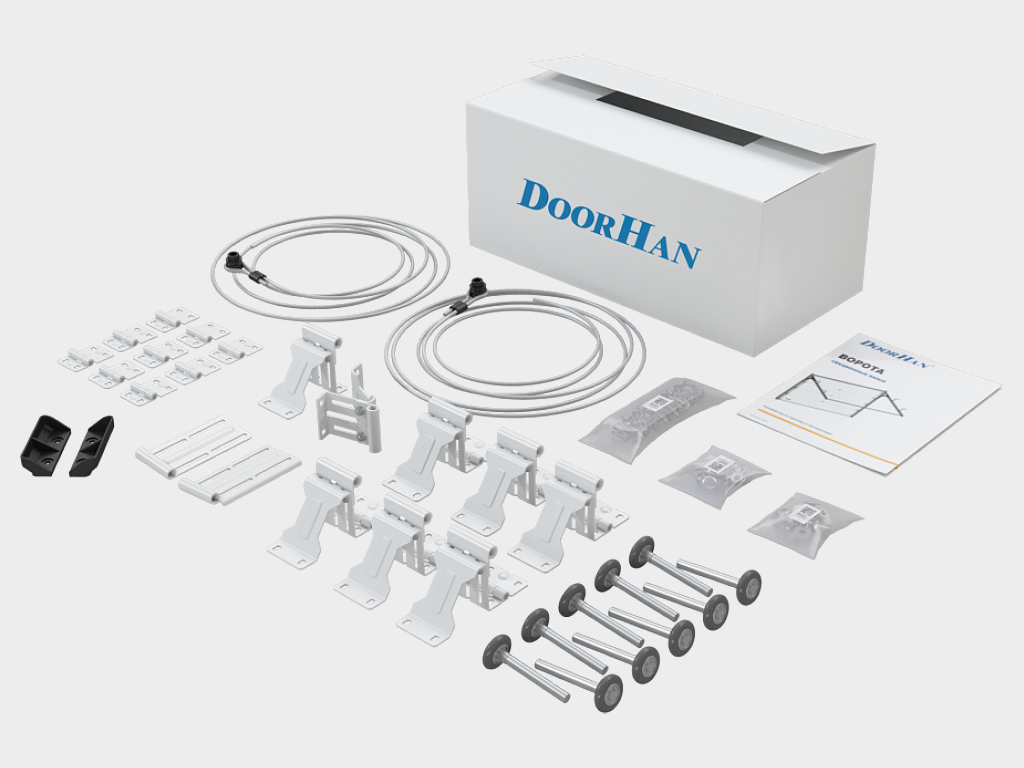

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

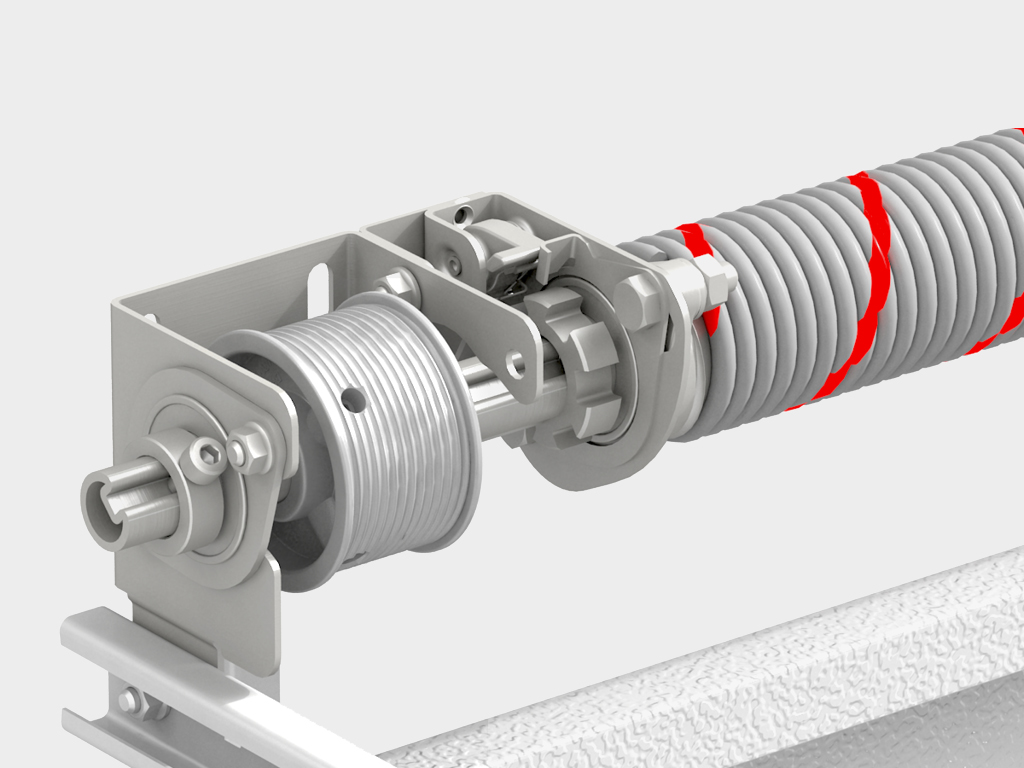

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Техническое описание

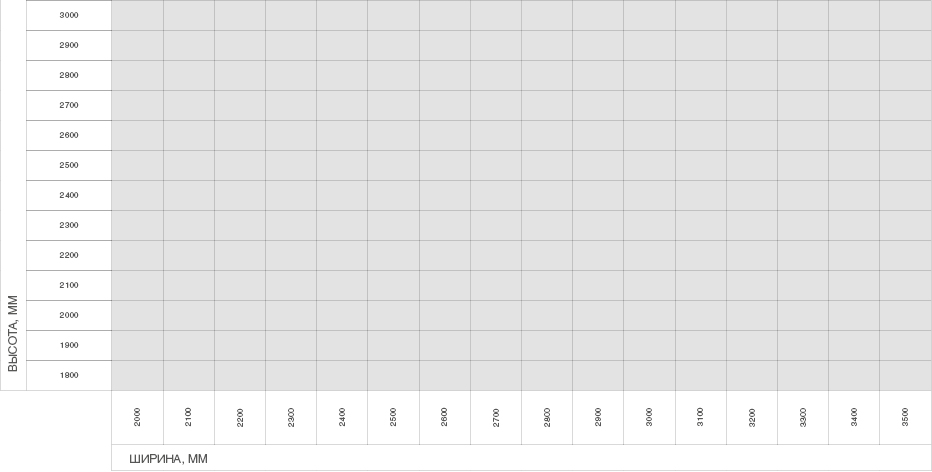

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

1 800–3 000

Ширина проема, мм

2 000–3 500

Притолока, мм

От 210 (для низкого подъема)

Притолока, мм

От 320 (для стандартного подъема)

Пристенки, мм

От 120

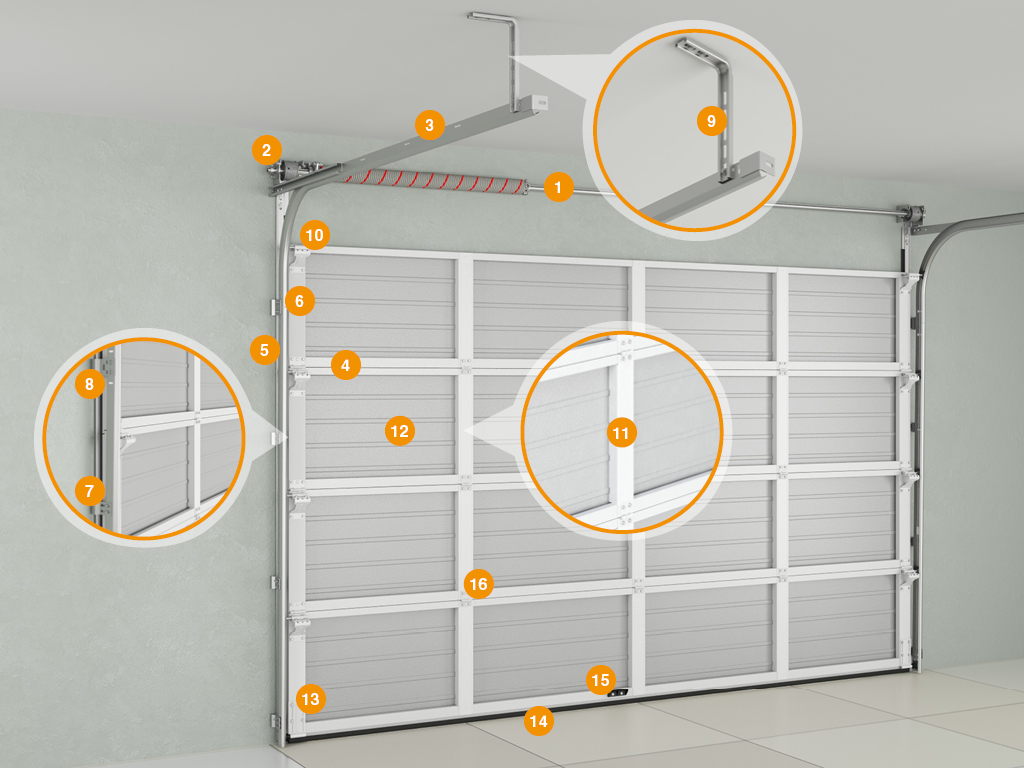

Система уравновешивания полотна ворот (пружинно-торсионный механизм)
Концевой П-образный опорный кронштейн
Направляющие для полотна ворот
Опора с роликодержателем и роликом
Вертикальная стойка
Боковая крышка
Кронштейн крепления направляющей
Кронштейн крепления изгибов
Система крепления к потолку
Верхний опорный кронштейн
Усилитель однослойной панели
Однослойные панели
Нижний угловой кронштейн
Нижний профиль и уплотнитель
Ручка
Внутренняя петля

Низкий подъем, барабан спереди.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 210
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 315
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 (без привода); 40...60 (с потолочным приводом)

Стандартный подъем.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 320
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 165
Ab, мм Высота оси вала и барабана	A + 59
A1, мм Высота вертикальной направляющей	A — 490
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H + 250
Db, мм Рабочая зона торсионного механизма	100
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Вес полотна ворот, кг/м²	8,5

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.

4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.

8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Упаковка в картон	Характеристики упаковки
Описание	Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	Картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	500–800
Высота, мм	200–400
Длина, мм	2 100–3 600
Вес брутто, кг	До 100
Количество в упаковке, шт.	Упаковка щита — от 4 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией

Упаковка в коробку	Характеристики упаковки
Длина, мм	550

Дополнительное описание печать

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

Установка

Способы монтажа

Подготовка строительного объекта

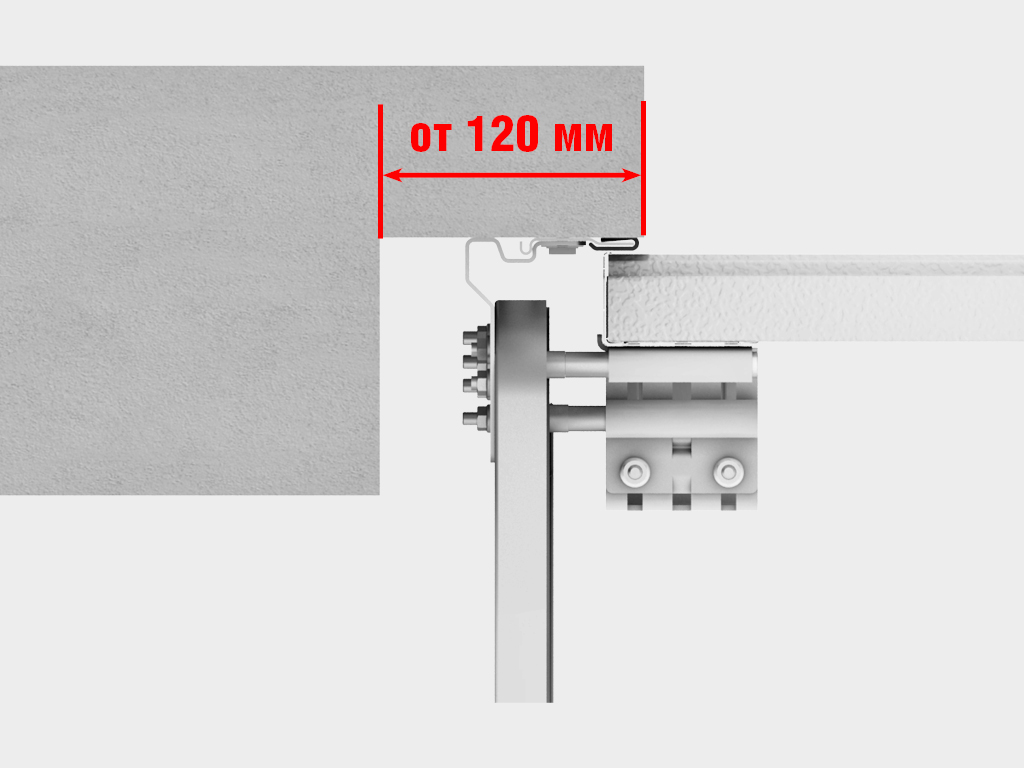

Накладной монтаж на проем: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

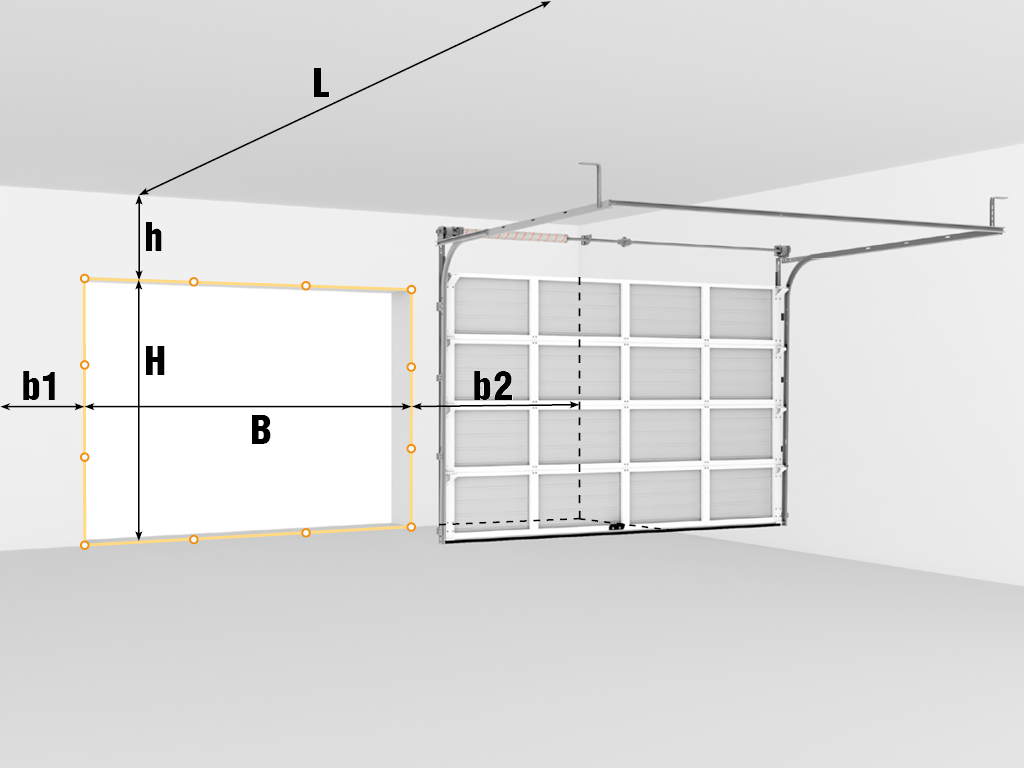

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия), min 210 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 120 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Инструкция по монтажу секционных ворот из однослойных панелей

PDF

Сервисная книжка «Секционные ворота»

PDF

Паспорт «Гаражные секционные ворота из однослойных панелей с торсионным механизмом серии rsd02-slp»

PDF

Сертификат «Ворота для зданий и сооружений»

PDF

Сертификат соответствия «Изделия комплектующие для ворот»

PDF

Сертификат соответствия «Ворота секционные металлические», Беларусь

PDF

Экспертное заключение, соответствие СанПиН

PDF

Серия rsd02-slp, низкий подъем

PDF

DWG

Серия rsd02-slp, низкий подъем, окантовка проема

PDF

DWG

Серия rsd02-slp, низкий подъем, формирование проема

PDF

DWG

Серия rsd02-slp, стандартный подъем

PDF

DWG

Серия rsd02-slp, стандартный подъем, окантовка проема

PDF

DWG

Серия rsd02-slp, стандартный подъем, формирование проема

PDF

DWG

Гарантийные обязательства печать

Покупателю предоставляется гарантия надежности работы ворот производства концерна DoorHan сроком на 2 года с момента приобретения изделия.

Новинки

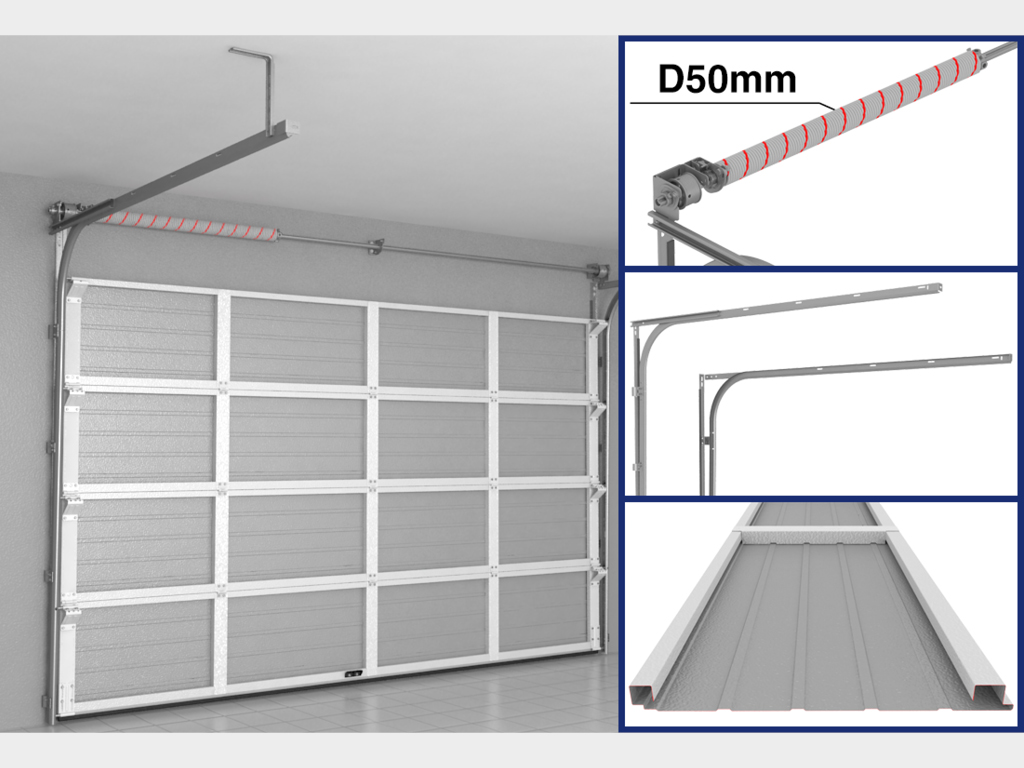

Однослойные панели снижают вес щита, что позволяет облегчить систему направляющих и использовать торсионные пружины меньшей металлоемкости.

Легкая и простая конструкция обеспечивает предельную простоту монтажа.

Толщина листа панели была увеличена, что привело к повышению прочностных свойств на 20 %.

Дизайн

Дизайн панелей

Доска

Тип поверхности

Стукко — внешняя

Стукко — внутренняя

Цвета лицевых поверхностей панелей

Цвет панели снаружи — RAL 9003 (белый)

Цвет панели снаружи — RAL 8017 (коричневый)

Цвет панели внутри — серый (грунт)

Комплектация

Базовая комплектация

Полотно из однослойных панелей толщиной 40 мм с усилителями.

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Дополнительная комплектация

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Техническое описание

Таблица размеров

Параметр

Показатель

Высота проема, мм

1 800–3 000

Ширина проема, мм

2 000–3 500

Притолока, мм

От 210 (для низкого подъема)

Притолока, мм

От 320 (для стандартного подъема)

Пристенки, мм

От 120

Конструкция

Система уравновешивания полотна ворот (пружинно-торсионный механизм)
Концевой П-образный опорный кронштейн
Направляющие для полотна ворот
Опора с роликодержателем и роликом
Вертикальная стойка
Боковая крышка
Кронштейн крепления направляющей
Кронштейн крепления изгибов
Система крепления к потолку
Верхний опорный кронштейн
Усилитель однослойной панели
Однослойные панели
Нижний угловой кронштейн
Нижний профиль и уплотнитель
Ручка
Внутренняя петля

Стандартные конструктивные решения

Низкий подъем, барабан спереди.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 210
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 315
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 (без привода); 40...60 (с потолочным приводом)

Стандартный подъем.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	h ≥ 320
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 165
Ab, мм Высота оси вала и барабана	A + 59
A1, мм Высота вертикальной направляющей	A — 490
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H + 250
Db, мм Рабочая зона торсионного механизма	100
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060

Технические характеристики

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Вес полотна ворот, кг/м²	8,5

Условия эксплуатации продукции

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.

4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

Упаковка

Упаковка в картон	Характеристики упаковки
Описание	Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	Картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	500–800
Высота, мм	200–400
Длина, мм	2 100–3 600
Вес брутто, кг	До 100
Количество в упаковке, шт.	Упаковка щита — от 4 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией

Упаковка в коробку	Характеристики упаковки
Длина, мм	550

Дополнительное описание

Установка

Способы монтажа

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия), min 210 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 120 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
