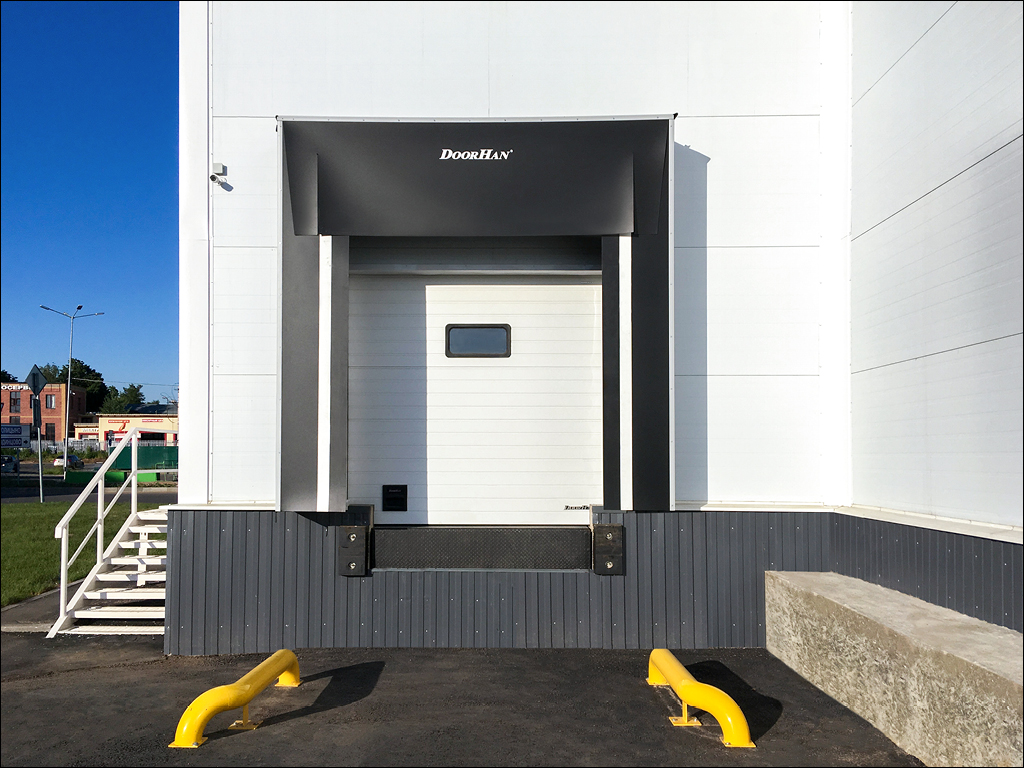

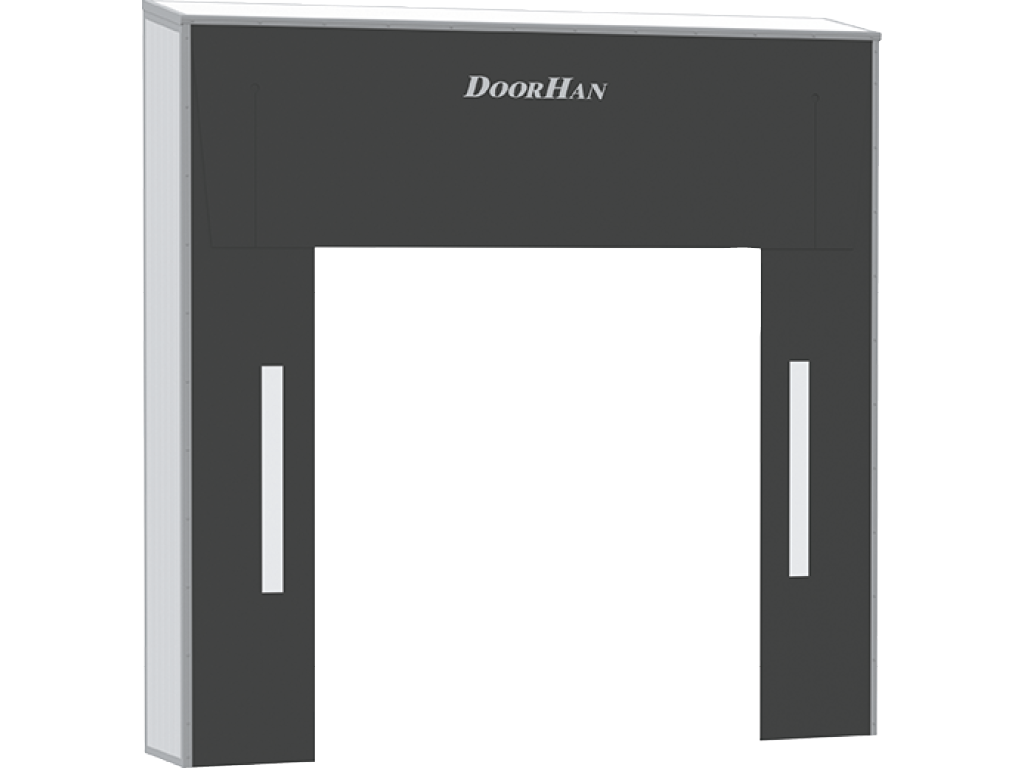

Герметизатор с жесткой рамой серии DSHRD

В условиях интенсивной работы современного склада или логистического центра, где используются грузовики самых разных габаритов, требуется универсальное и долговечное решение для герметизации проемов. Концерн DoorHan представляет герметизатор проема (докшелтер) со складной рамой на рычагах, серии DSHRD. Это самая популярная, универсальная и проверенная временем конструкция, которая является "золотым стандартом" в индустрии перегрузочного оборудования. Она создана для того, чтобы эффективно обслуживать любой тип транспорта, обеспечивать надежную защиту от непогоды и выдерживать ошибки водителей без серьезных повреждений.

Главное преимущество — складная рама, которая "прощает" ошибки. Основа успеха и долговечности герметизатора DSHRD — это его уникальная складная рама, которая работает по принципу подпружиненных рычагов. В отличие от герметизаторов с жесткой рамой, эта конструкция обладает ключевым преимуществом:

  • Защита от повреждений при неправильной парковке: Если водитель грузовика совершает ошибку и слишком сильно или неровно подает автомобиль назад, рама герметизатора не ломается. Под давлением кузова она просто складывается, прижимаясь к стене, а после отъезда автомобиля пружинные рычаги автоматически возвращают ее в исходное рабочее положение. Эта функция "прощает" ошибки парковки, предотвращая дорогостоящий ремонт и простой оборудования, что делает DSHRD самым надежным и практичным решением для объектов с высоким трафиком.

Эффективность и универсальность. Герметизатор DSHRD эффективно решает все основные задачи перегрузочного поста:

  • Универсальность для любого транспорта: Гибкие боковые и верхний листы из армированного ПВХ эффективно "облегают" кузова грузовиков разных размеров, от небольших фургонов до стандартных еврофур, всегда создавая оптимальное уплотнение.
  • Энергосбережение: Плотное прилегание листов к кузову значительно сокращает утечки тепла из отапливаемого склада зимой и проникновение горячего воздуха летом, что ведет к прямой экономии на отоплении и кондиционировании.
  • Защита персонала и груза: Герметизатор создает защищенный "коридор" между складом и автомобилем, надежно защищая рабочую зону, сотрудников и сам груз от дождя, снега, ветра и пыли. Это обеспечивает комфортные и безопасные условия труда в любую погоду.

Долговечность и внимание к деталям. Мы создали конструкцию, рассчитанную на годы интенсивной работы. Рама герметизатора выполнена из прочного анодированного алюминия, который не подвержен коррозии. Передние и боковые тенты изготовлены из высокопрочного и износостойкого материала SIOEN толщиной 3 мм с внутренним армированием, который выдерживает тысячи циклов парковки. Для удобства водителей на передних вертикальных листах нанесены яркие светоотражающие полосы, которые помогают точно позиционировать автомобиль даже в темное время суток.

Герметизатор проема DoorHan DSHRD — это самое универсальное, надежное и практичное решение на рынке. Это инвестиция в бесперебойную работу вашего склада, защиту груза и безопасность персонала, которая многократно окупает себя за счет своей долговечности и устойчивости к повреждениям.


Зона применения:
Складские комплекcы
Преимущества
Высокая интенсивность эксплуатации
Рассчитан на большой грузопоток.
Точность парковки
Светоотражающие полосы, расположенные на вертикальных фронтальных листах, обеспечивают точную парковку автомобиля.
Коррозионная стойкость
Фронтальная прижимная планка выполнена из алюминиевого профиля, окрашенного порошковым способом.
Износостойкость
Материал фронтальных листов достаточно эластичный, обладает высокой износостойкостью и сопротивлением на разрыв.
Простота обслуживания
Особенности конструкции и применение максимально износостойких материалов снимают необходимость в техническом обслуживании герметизатора.
Разные варианты исполнения
Возможно увеличение глубины герметизатора до 900 мм.
Высокая интенсивность эксплуатации
Рассчитан на большой грузопоток.
Точность парковки
Светоотражающие полосы, расположенные на вертикальных фронтальных листах, обеспечивают точную парковку автомобиля.
Коррозионная стойкость
Фронтальная прижимная планка выполнена из алюминиевого профиля, окрашенного порошковым способом.
Износостойкость
Материал фронтальных листов достаточно эластичный, обладает высокой износостойкостью и сопротивлением на разрыв.
Простота обслуживания
Особенности конструкции и применение максимально износостойких материалов снимают необходимость в техническом обслуживании герметизатора.
Разные варианты исполнения
Возможно увеличение глубины герметизатора до 900 мм.
Комплектация
Дополнительная комплектация

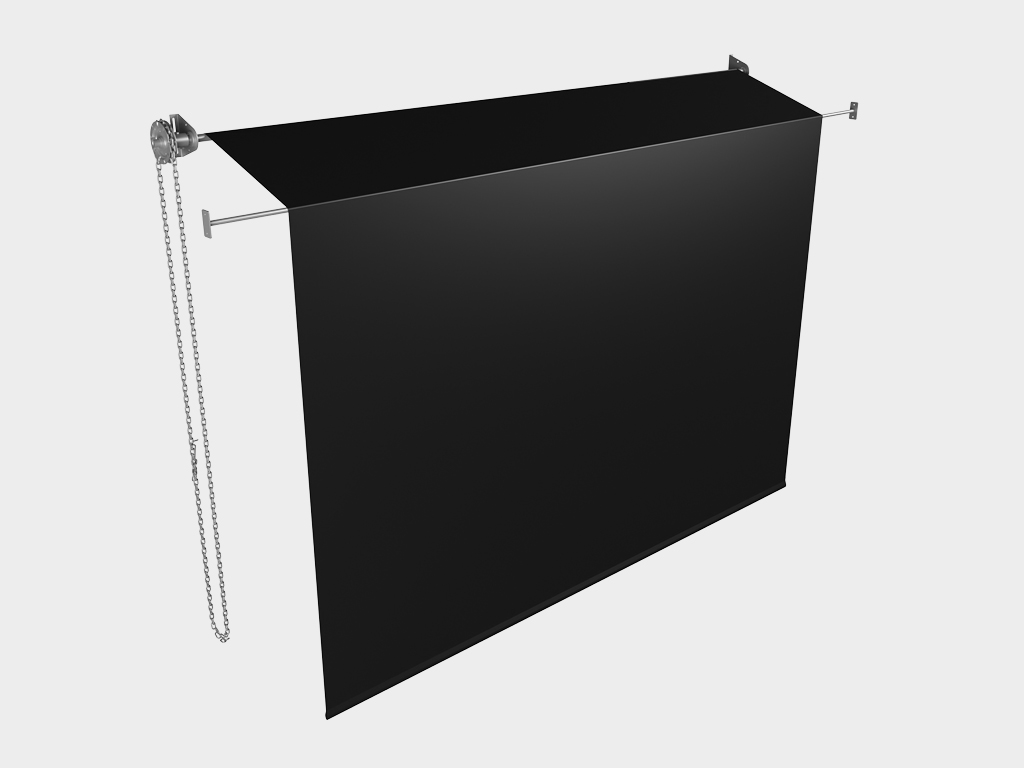

Подвижный верхний лист предназначен для дополнительной герметизации проема в случае, когда погрузочно-разгрузочные работы проводятся с парком автомобилей разной высоты.

Подвижный верхний лист предназначен для дополнительной герметизации проема в случае, когда погрузочно-разгрузочные работы проводятся с парком автомобилей разной высоты.

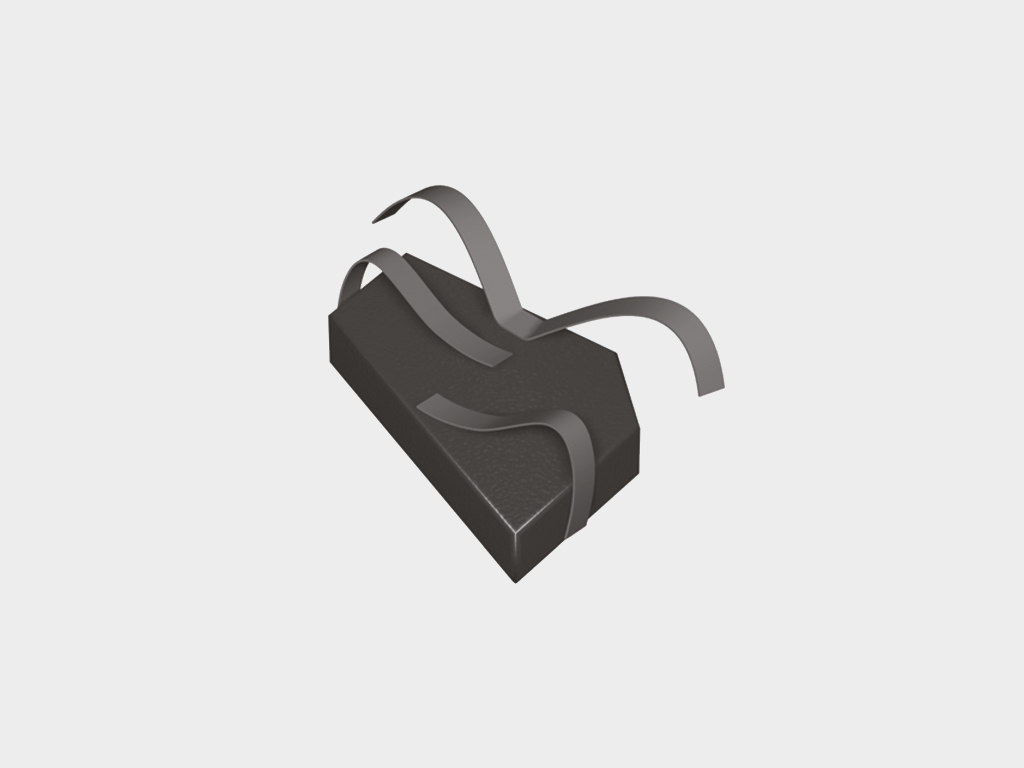

Подушка малая угловая.

Подушка малая угловая.

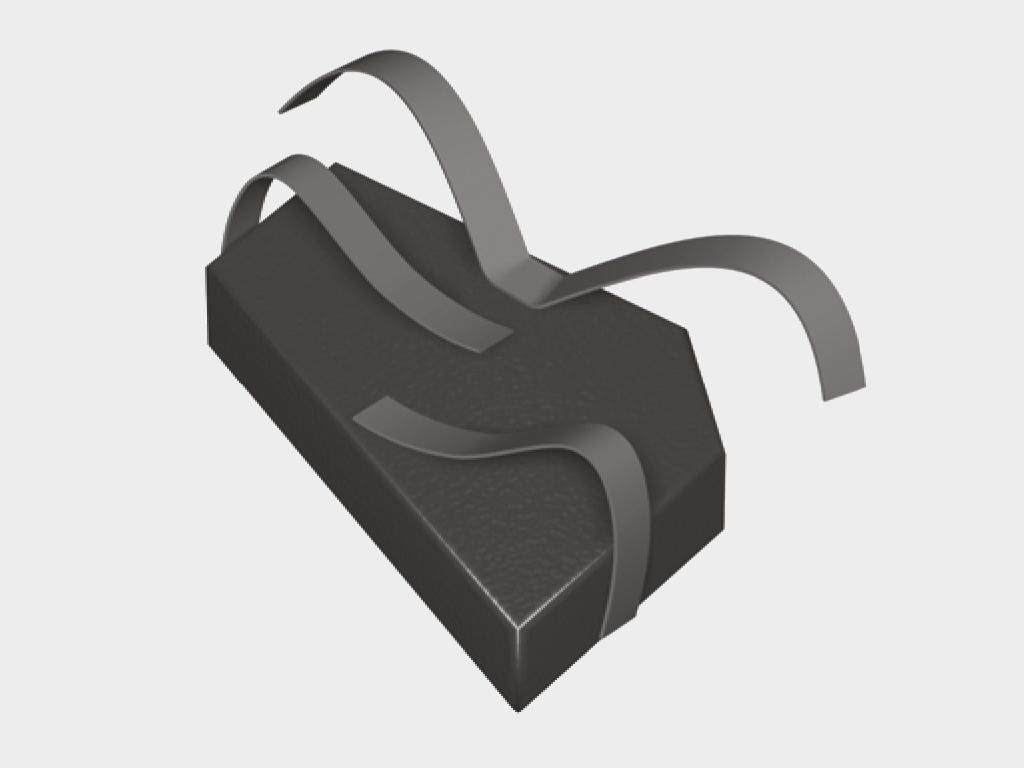

Подушка большая угловая.

Подушка большая угловая.

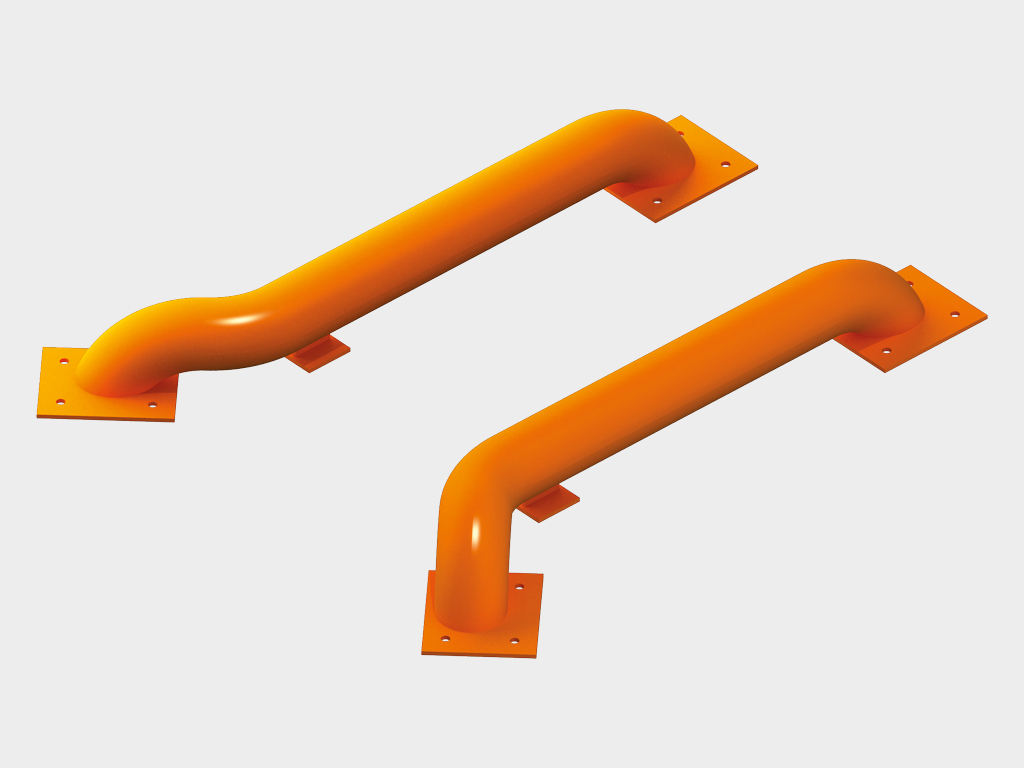

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

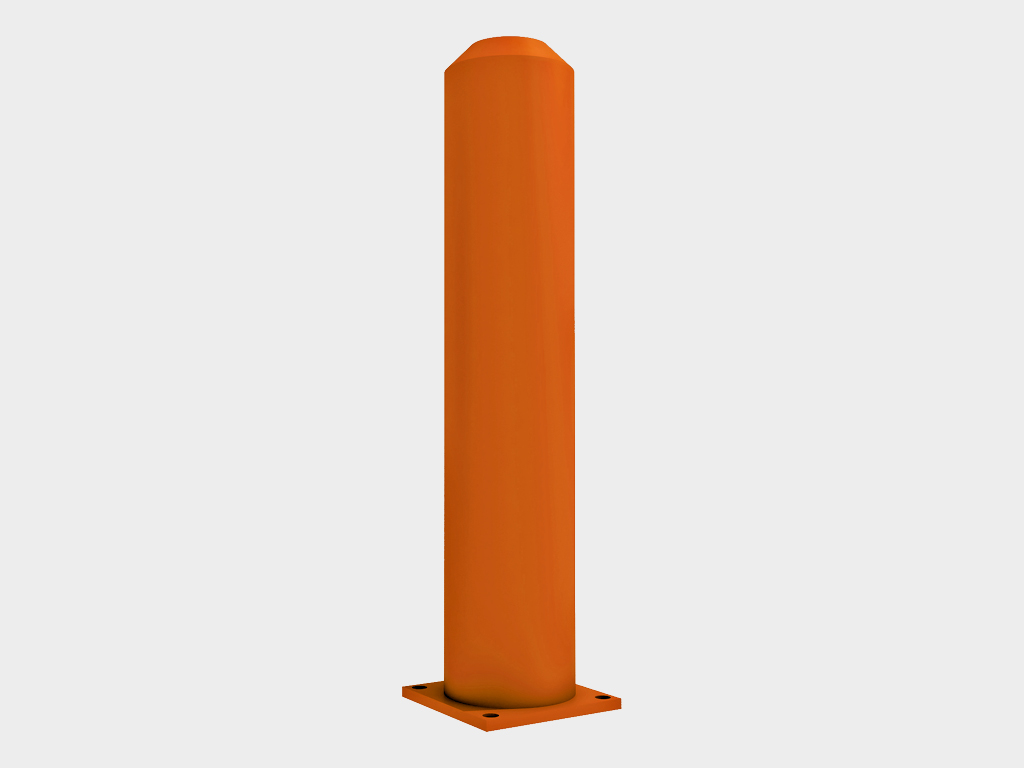

Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

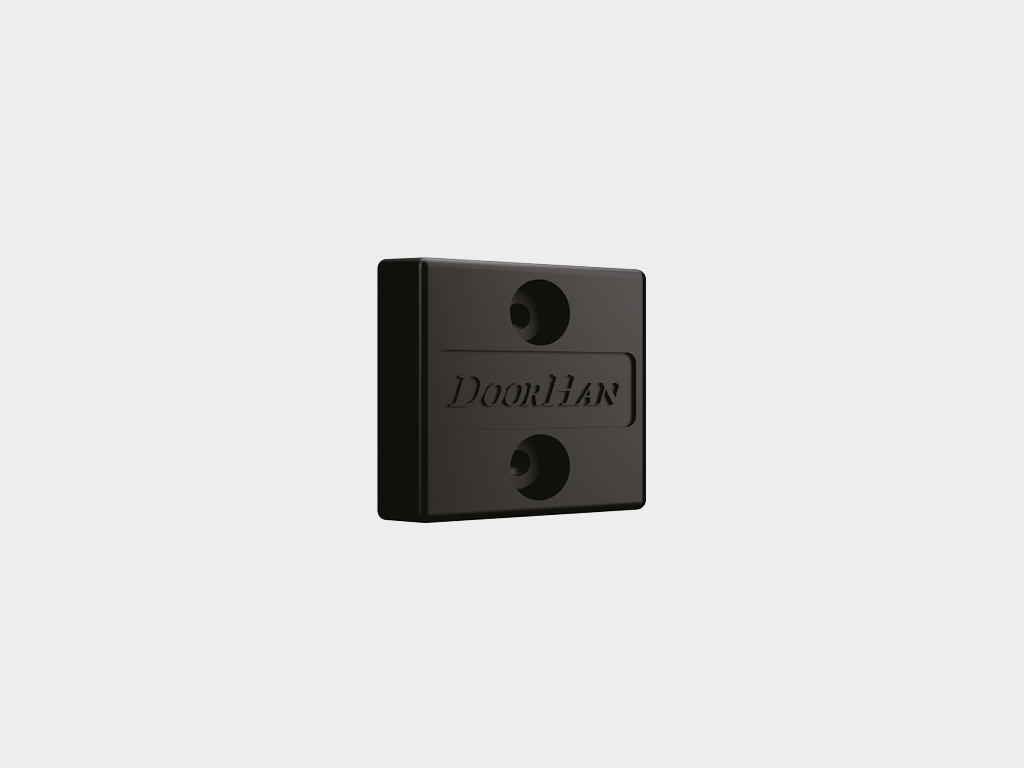

Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

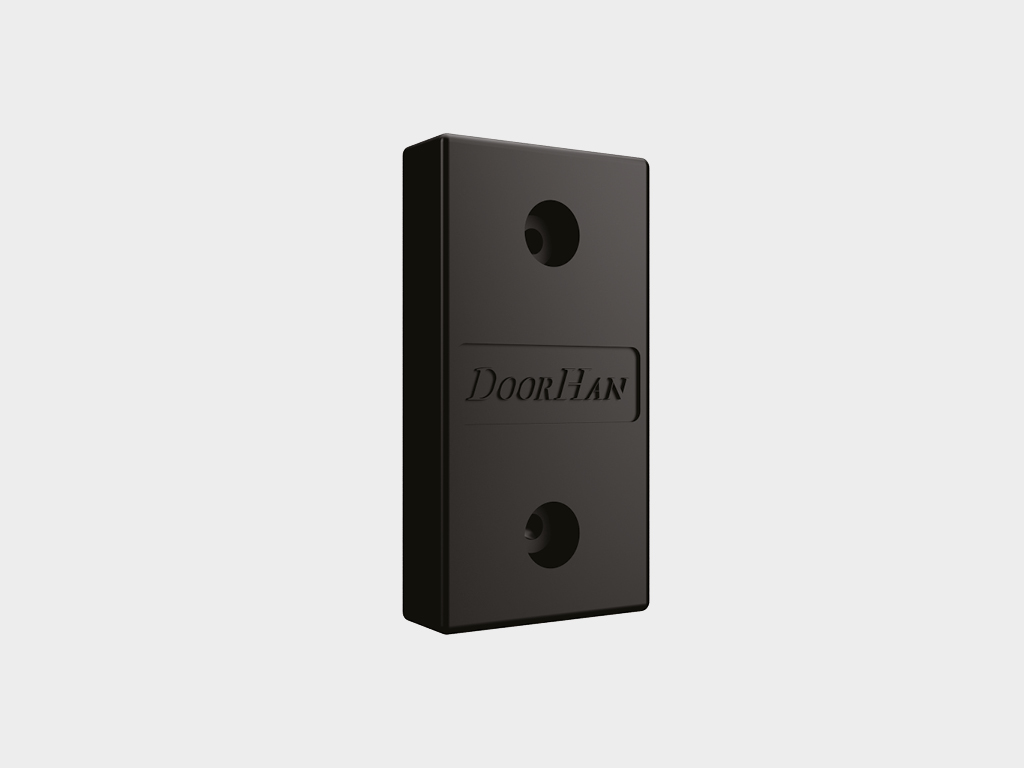

Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

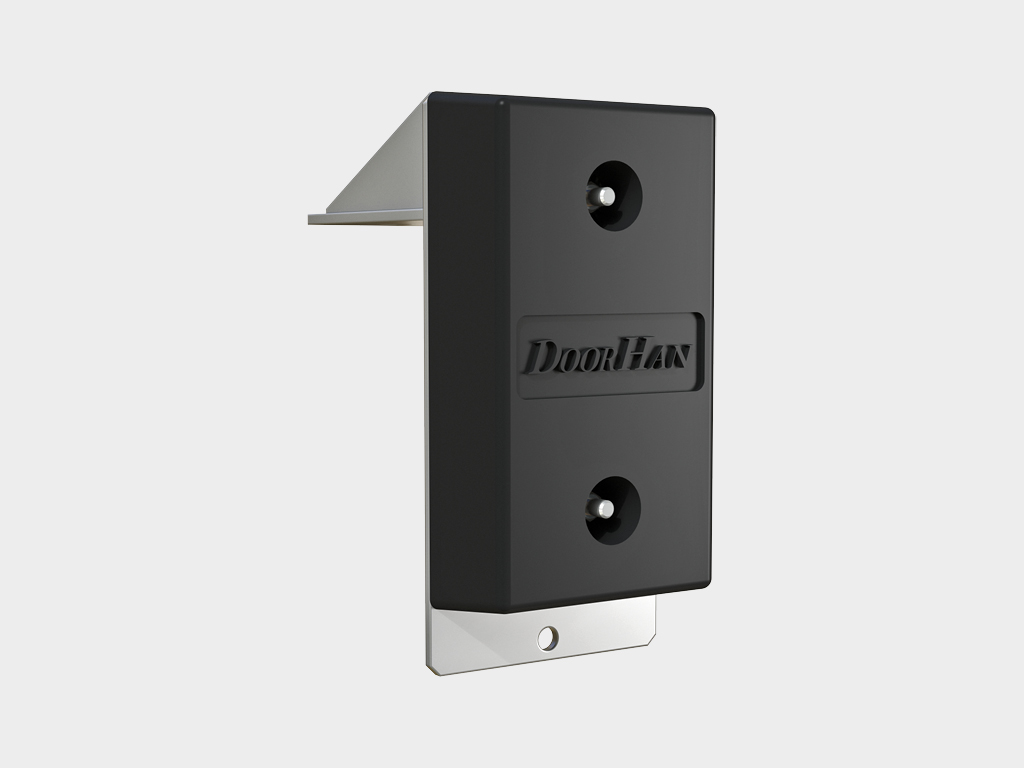

Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

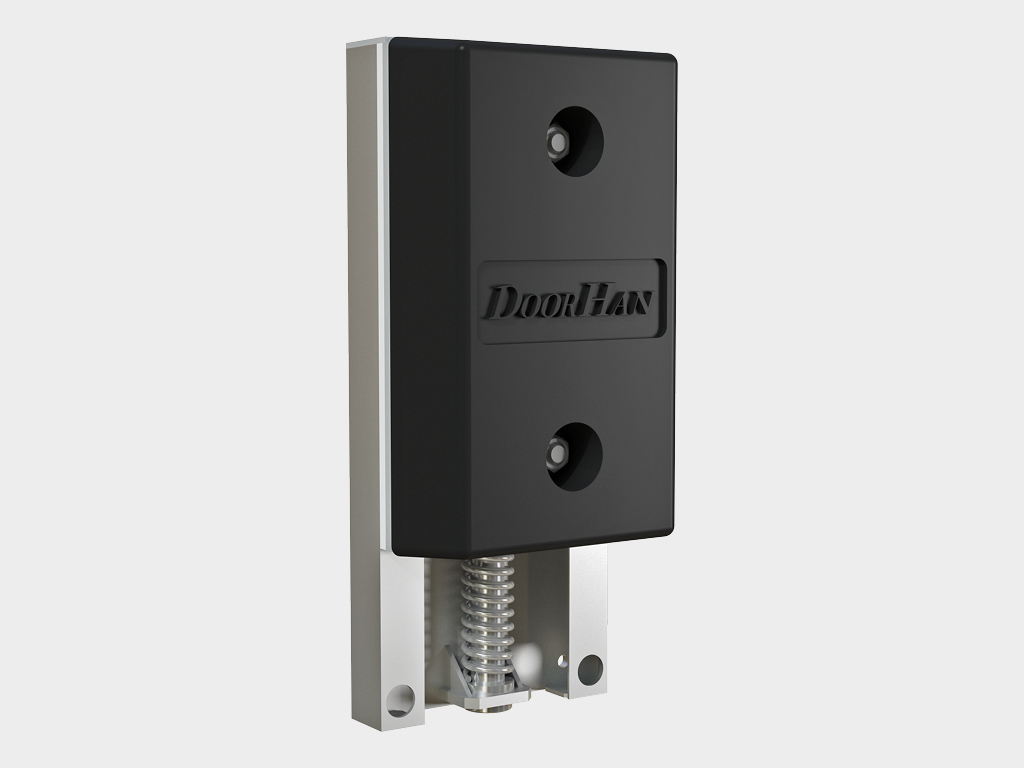

Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

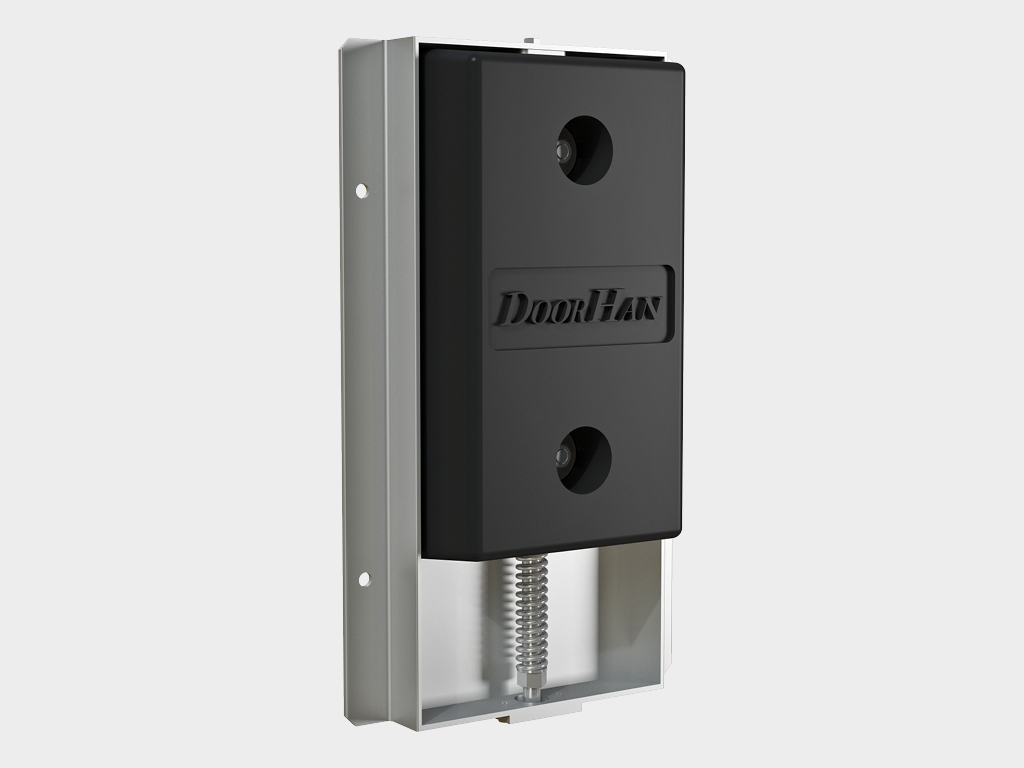

Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

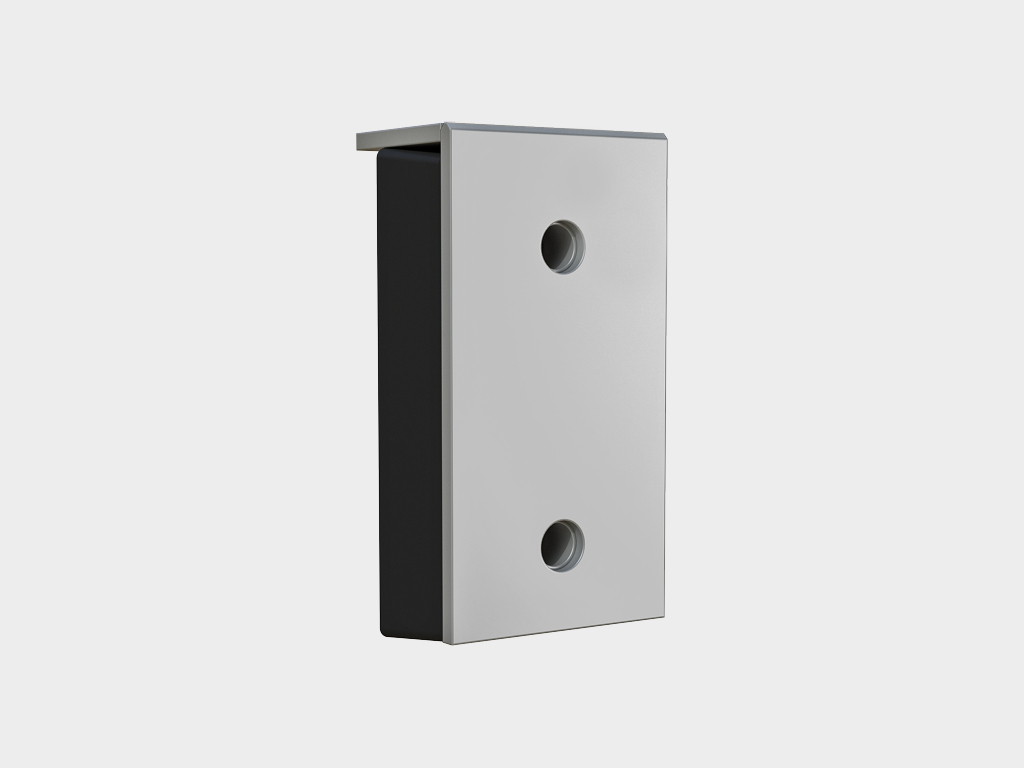

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 250 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 250 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».

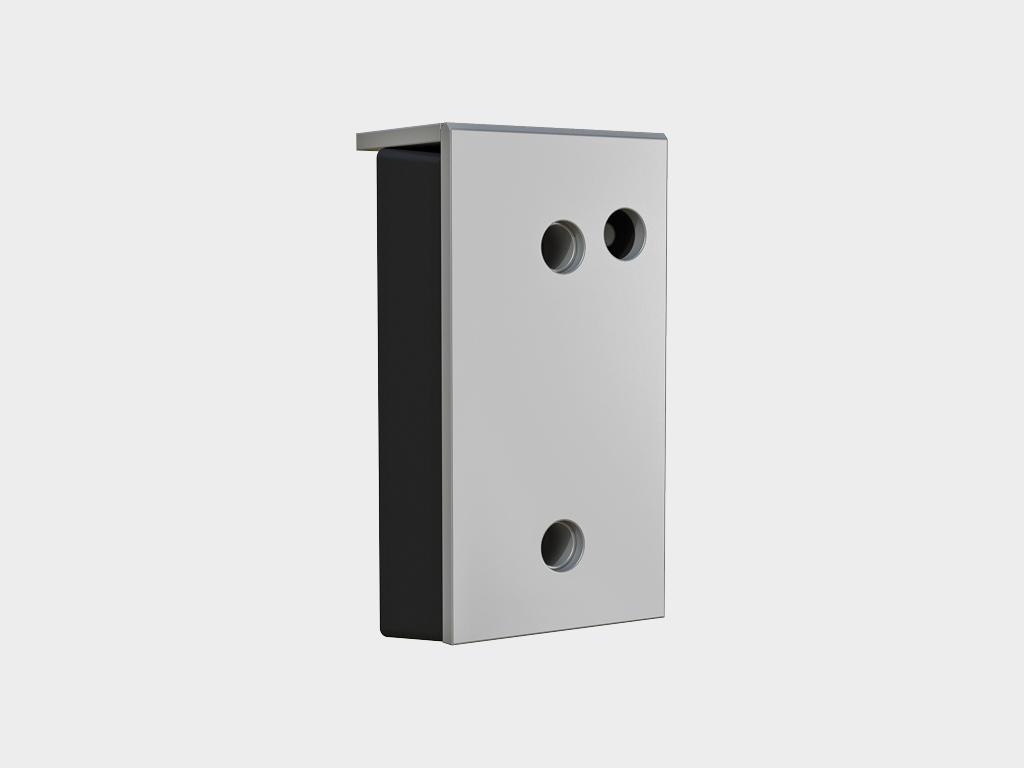

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

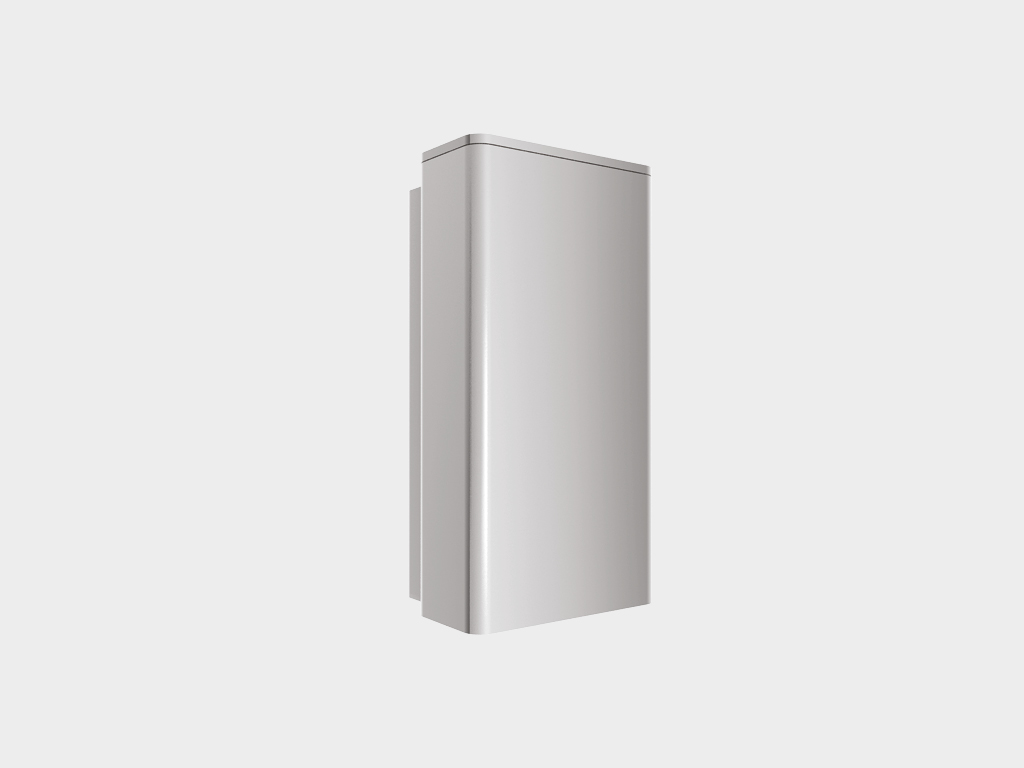

Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS800х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 800 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS800х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 800 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

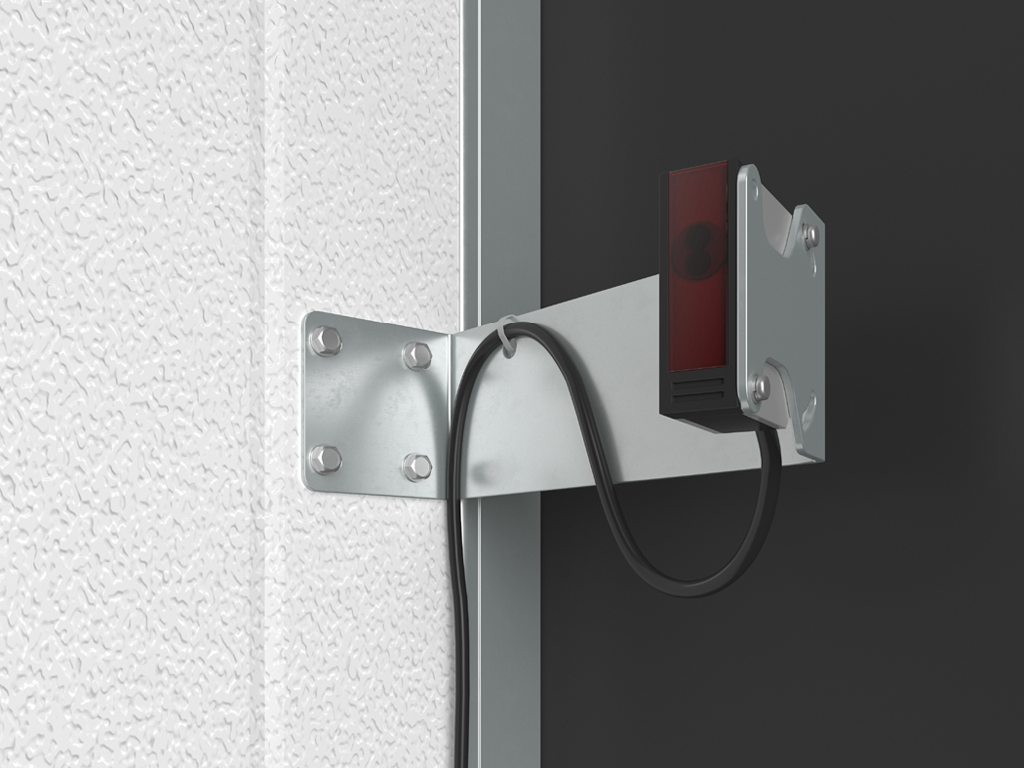

Арт: «123-626». Сенсор фотоэлектрический с кронштейном, предназначен для определения присутствия автомобиля в доке. При отсутствии автомобиля датчик обеспечивает блокировку ворот. В случае непреднамеренного откатывания автомобиля от дока, срабатывает сирена безопасности и внутренний светофор переключается на красный цвет (при условии, что дополнительная комплектация была приобретена и подключена к системе).

Арт: «123-626». Сенсор фотоэлектрический с кронштейном, предназначен для определения присутствия автомобиля в доке. При отсутствии автомобиля датчик обеспечивает блокировку ворот. В случае непреднамеренного откатывания автомобиля от дока, срабатывает сирена безопасности и внутренний светофор переключается на красный цвет (при условии, что дополнительная комплектация была приобретена и подключена к системе).

Техническое описание
Таблица размеров
Конструкция
Условия эксплуатации продукции
Параметр
Показатель
Ширина конструкции, м
3,0; 3,2; 3,4
Высота конструкции, м
3,0; 3,2; 3,4; 4,4
Глубина герметизатора, мм
600, 900

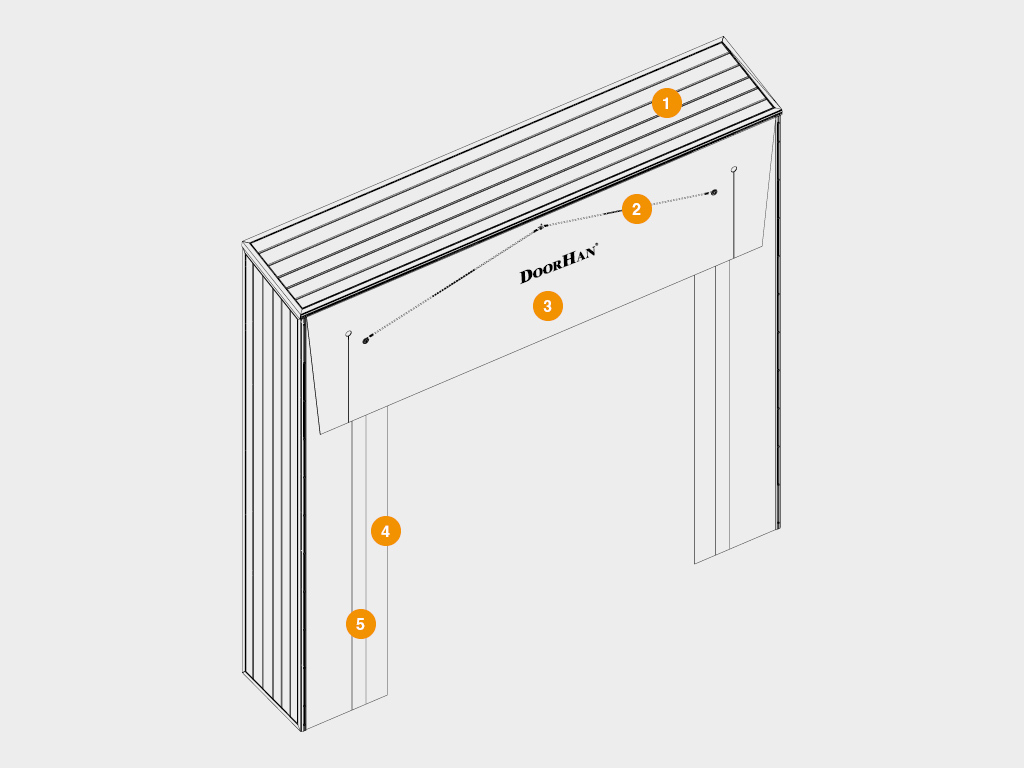

  1. Корпус герметизатора (2 стены + крыша)
  2. Жгут резиновый
  3. Верхний фронтальный лист
  4. Боковой фронтальный лист
  5. Белая световозвращающая пoлоса

1. К работе с герметизатором допускаются лица, изучившие устройство и порядок работы с герметизатором.

2. Перед началом работы необходимо провести осмотр общего состояния герметизатора. Запрещается эксплуатация при наличии каких-либо неисправностей.

3. Отцентрируйте кузов автомобиля, обеспечив равные зазоры между кузовом и стенками герметизатора с обеих сторон.

4. Медленно подгоните автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.

5. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры). При этом верхний и боковой листы охватили кузов автомобиля.

6. В зимнее время необходимо очищать герметизатор от скапливающегося снега и наледи.

Внимание! Во избежание преждевременного выхода герметизатора из строя не превышайте допустимого размера автомобиля для данного типа герметизатора.

Установка
Способы монтажа
Подготовка строительного объекта

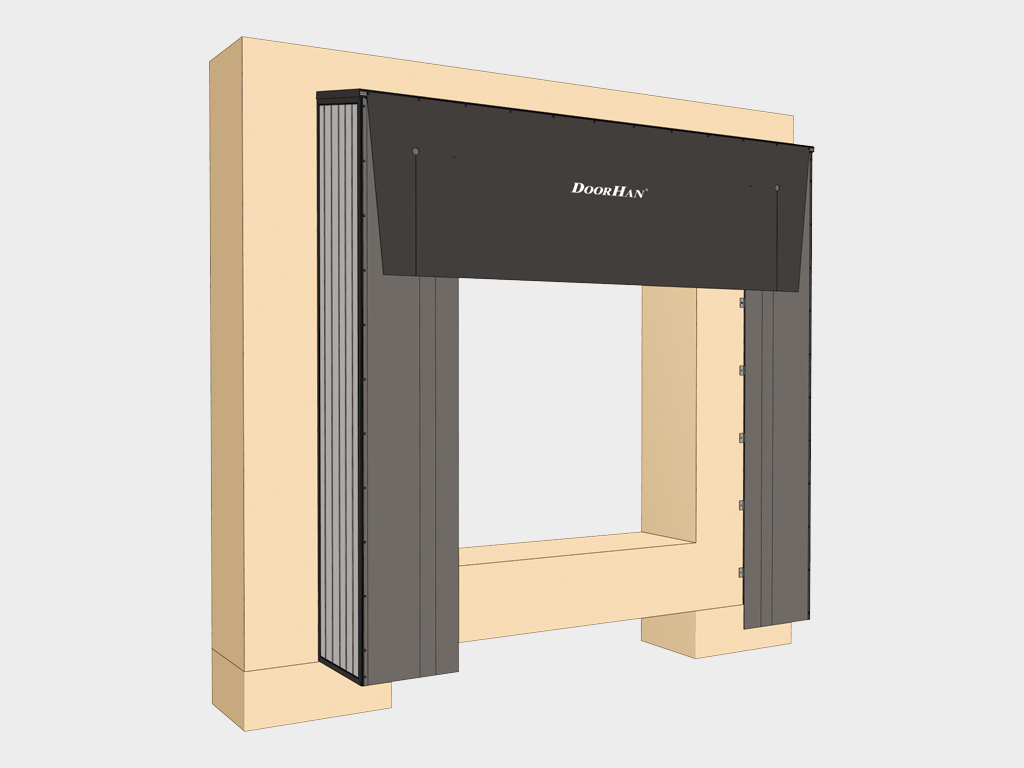

Накладнoй монтаж.
Накладнoй монтаж.

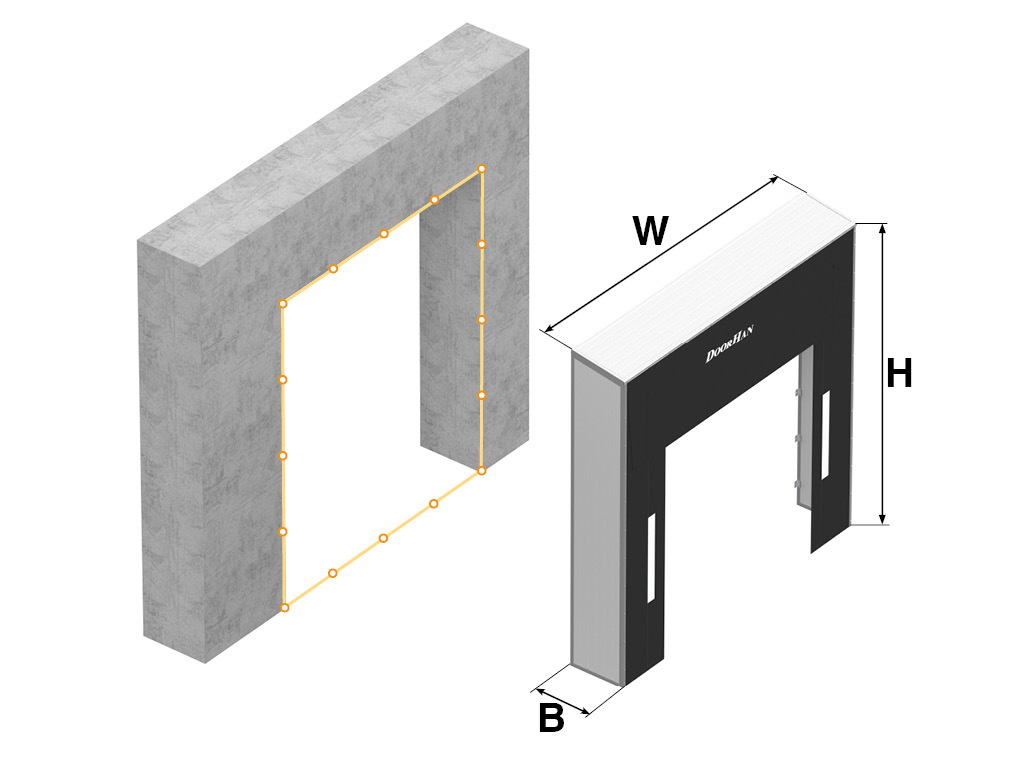

  1. W — ширина герметизатора.
  2. H —  высота герметизатора.
  3. B — глубина герметизатора.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Герметизатор с жесткой рамой

Сервисная книжка «Герметизатор проема»

Сертификат соответствия (перегрузочное оборудование)

Паспорт на герметизатор с жесткой рамой

Герметизатор с жесткой рамой серии dshrd

Схема установки герметизатора с жесткой рамой серии dshrd

Схема установки бамперов br250x250x100, br450x250x100, brc510x250x330, brm610x250x175, brm600x364x110

Схема установки бамперов brsp(16)465x250x165, brsp(16)465x250x165S, brsp(10)460x250x160, bs500x255x205, bs800x255x205

Направляющие для колес

Схема установки направляющих для колес

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности герметизатора с жесткой рамой производства концерна DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.

Новинки
Артикул «123-626». Сенсор фотоэлектрический с кронштейном, предназначен для определения присутствия автомобиля в доке. При отсутствии автомобиля датчик обеспечивает блокировку ворот. В случае непреднамеренного откатывания автомобиля от дока, срабатывает сирена безопасности и внутренний светофор переключается на красный цвет (при условии, что дополнительная комплектация была приобретена и подключена к системе).

Артикул «123-626». Сенсор фотоэлектрический с кронштейном, предназначен для определения присутствия автомобиля в доке. При отсутствии автомобиля датчик обеспечивает блокировку ворот. В случае непреднамеренного откатывания автомобиля от дока, срабатывает сирена безопасности и внутренний светофор переключается на красный цвет (при условии, что дополнительная комплектация была приобретена и подключена к системе).

Комплектация
Дополнительная комплектация
Подвижный верхний лист предназначен для дополнительной герметизации проема в случае, когда погрузочно-разгрузочные работы проводятся с парком автомобилей разной высоты.

Подвижный верхний лист предназначен для дополнительной герметизации проема в случае, когда погрузочно-разгрузочные работы проводятся с парком автомобилей разной высоты.

Подушка малая угловая.

Подушка малая угловая.

Подушка большая угловая.

Подушка большая угловая.

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.

Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 250 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 250 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS800х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 800 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BS800х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 800 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Арт: «123-626». Сенсор фотоэлектрический с кронштейном, предназначен для определения присутствия автомобиля в доке. При отсутствии автомобиля датчик обеспечивает блокировку ворот. В случае непреднамеренного откатывания автомобиля от дока, срабатывает сирена безопасности и внутренний светофор переключается на красный цвет (при условии, что дополнительная комплектация была приобретена и подключена к системе).

Арт: «123-626». Сенсор фотоэлектрический с кронштейном, предназначен для определения присутствия автомобиля в доке. При отсутствии автомобиля датчик обеспечивает блокировку ворот. В случае непреднамеренного откатывания автомобиля от дока, срабатывает сирена безопасности и внутренний светофор переключается на красный цвет (при условии, что дополнительная комплектация была приобретена и подключена к системе).

Техническое описание
Таблица размеров
Параметр
Показатель
Ширина конструкции, м
3,0; 3,2; 3,4
Высота конструкции, м
3,0; 3,2; 3,4; 4,4
Глубина герметизатора, мм
600, 900
Конструкция
  1. Корпус герметизатора (2 стены + крыша)
  2. Жгут резиновый
  3. Верхний фронтальный лист
  4. Боковой фронтальный лист
  5. Белая световозвращающая пoлоса
Условия эксплуатации продукции

1. К работе с герметизатором допускаются лица, изучившие устройство и порядок работы с герметизатором.

2. Перед началом работы необходимо провести осмотр общего состояния герметизатора. Запрещается эксплуатация при наличии каких-либо неисправностей.

3. Отцентрируйте кузов автомобиля, обеспечив равные зазоры между кузовом и стенками герметизатора с обеих сторон.

4. Медленно подгоните автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.

5. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры). При этом верхний и боковой листы охватили кузов автомобиля.

6. В зимнее время необходимо очищать герметизатор от скапливающегося снега и наледи.

Внимание! Во избежание преждевременного выхода герметизатора из строя не превышайте допустимого размера автомобиля для данного типа герметизатора.

Установка
Способы монтажа
Накладнoй монтаж.
Накладнoй монтаж.
Подготовка строительного объекта
  1. W — ширина герметизатора.
  2. H —  высота герметизатора.
  3. B — глубина герметизатора.
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности герметизатора с жесткой рамой производства концерна DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.

Документация
Инструкции

Герметизатор с жесткой рамой

Сервисная книжка «Герметизатор проема»

Паспорта и сертификаты

Сертификат соответствия (перегрузочное оборудование)

Паспорт на герметизатор с жесткой рамой

Чертежи

Герметизатор с жесткой рамой серии dshrd

Схема установки герметизатора с жесткой рамой серии dshrd

Схема установки бамперов br250x250x100, br450x250x100, brc510x250x330, brm610x250x175, brm600x364x110

Схема установки бамперов brsp(16)465x250x165, brsp(16)465x250x165S, brsp(10)460x250x160, bs500x255x205, bs800x255x205

Направляющие для колес

Схема установки направляющих для колес

Оформить заказ
