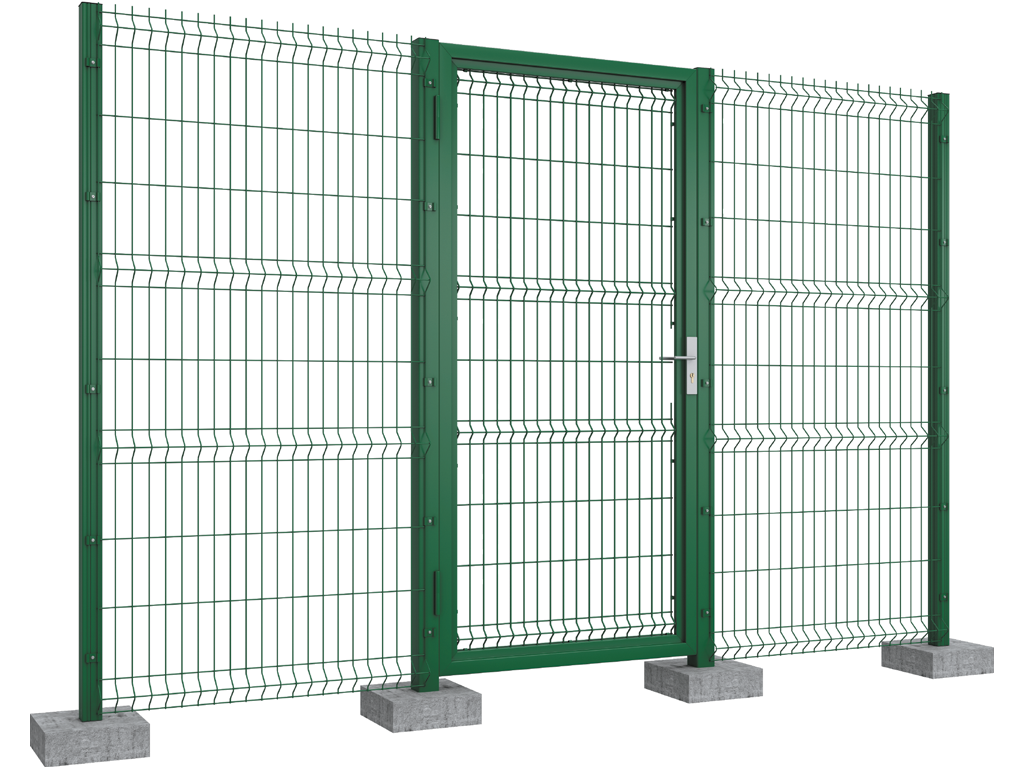

Калитка со стальной рамой и c заполнением сварной сеткой

Для организации удобного и безопасного прохода на территорию, огражденную забором из сварной сетки, требуется надежное и эстетичное решение. Концерн DoorHan предлагает классическую калитку со стальной рамой и заполнением из сварной сетки 3D. Это универсальный и экономически выгодный продукт, который идеально сочетается с нашими заборными секциями, создавая единый, прочный и визуально легкий контур ограждения для парков, школ, спортивных площадок, промышленных зон и частных домовладений.

Прочность и долговечность в основе конструкции. Мы создали калитку, рассчитанную на долгие годы интенсивной эксплуатации:

  • Надежная стальная рама: Каркас калитки сварен из прочного стального профиля, что обеспечивает высокую жесткость и устойчивость к деформациям.
  • -Заполнение из 3D сетки: В качестве заполнения используется современная сварная сетка с V-образными изгибами, которые придают ей дополнительную прочность. Такая конструкция не только надежно защищает территорию, но и сохраняет обзорность и не создает ощущения замкнутого пространства. -Многоуровневая защита от коррозии: Все элементы калитки (рама, сетка, столбы) проходят процесс горячего цинкования и покрываются долговечным полимерным покрытием. Эта двойная защита гарантирует высочайшую устойчивость к ржавчине и неблагоприятным погодным условиям, избавляя вас от необходимости в подкрашивании на протяжении всего срока службы.

Полная комплектация и продуманность в деталях. Мы поставляем не просто створку, а полностью готовый к установке комплект, который включает в себя все необходимое:

  • Два несущих столба, рассчитанных на вес калитки.
  • Прочные и регулируемые петли, которые позволяют точно выставить положение створки.
  • Надежный врезной замок с ручкой и комплектом ключей.
  • Ответная планка для замка.

Эта продуманная комплектация значительно ускоряет и упрощает процесс монтажа на объекте. Выбирая калитку из сварной сетки от DoorHan, вы получаете прочное, долговечное, эстетичное и полностью укомплектованное решение для вашего ограждения по привлекательной цене.

Зона применения:
Частный клиент
Дачи, загородные дома, где необходимо обеспечить безопасность, защиту территории и комфортный въезд
Промышленность
Предприятия, закрытые учреждения, где необходимо надежное и комфортное перекрытие проема
Промышленность
Могут использоваться для разграничения зон внутри предприятия
Бизнес
Туристические комплексы, гостиницы, базы отдыха для ограждения закрытой территории
Преимущества
Высокая коррозионная стойкость
Уникальная технология нанесения цинкового покрытия после процесса сварки прутка защищает всю поверхность секции, включая места сварных соединений.
Хороший обзор территории
Конструкция калитки из сварной сетки позволяет разграничивать пространство, не нарушая обзор территории.
Длительный срок эксплуатации
Порошковое покрытие всех элементов конструкции значительно продлевает срок службы изделия.
Эстетичный внешний вид
Конструкция из Т-профиля исключает сварной стык в щите, что предотвращает коррозию и придает конструкции более эстетичный внешний вид по сравнению с креплением внакладку.
Высокая коррозионная стойкость
Уникальная технология нанесения цинкового покрытия после процесса сварки прутка защищает всю поверхность секции, включая места сварных соединений.
Хороший обзор территории
Конструкция калитки из сварной сетки позволяет разграничивать пространство, не нарушая обзор территории.
Длительный срок эксплуатации
Порошковое покрытие всех элементов конструкции значительно продлевает срок службы изделия.
Эстетичный внешний вид
Конструкция из Т-профиля исключает сварной стык в щите, что предотвращает коррозию и придает конструкции более эстетичный внешний вид по сравнению с креплением внакладку.
Комплектация
Базовая комплектация
Дополнительная комплектация

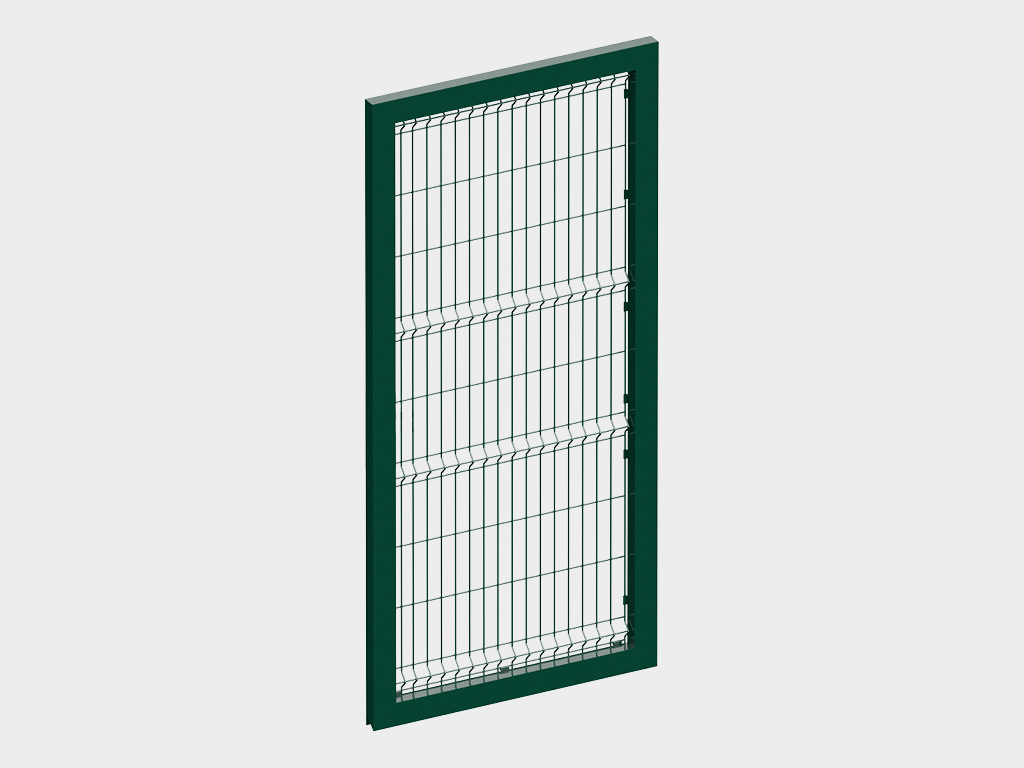

Щит калитки.

Щит калитки.

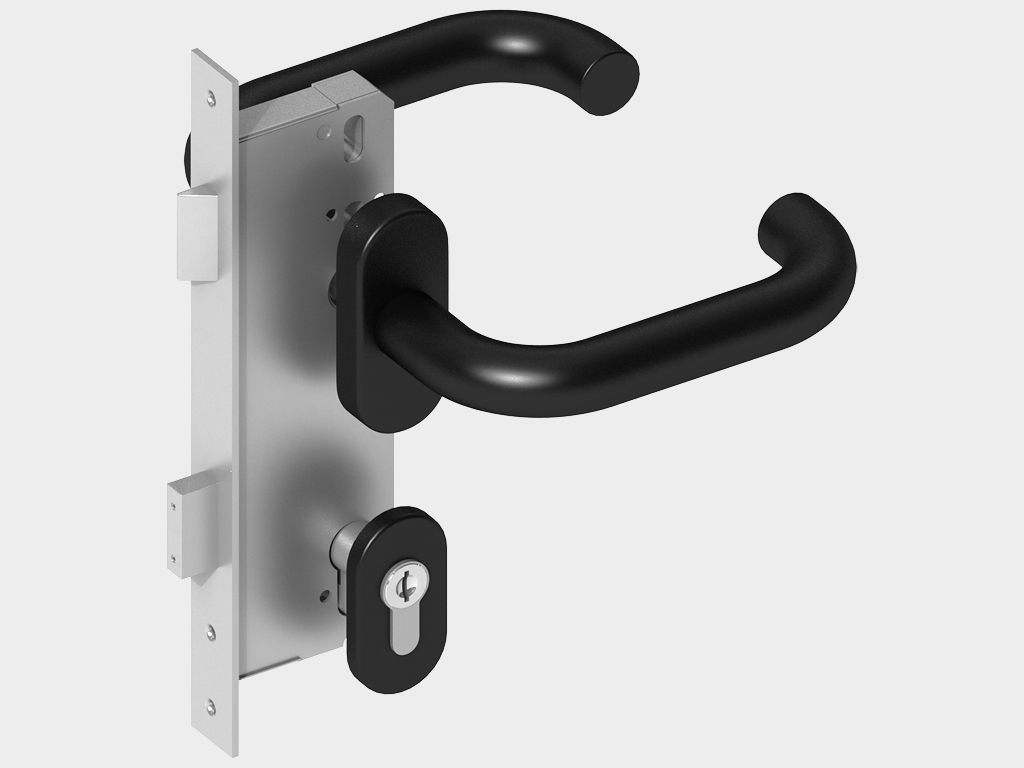

Замок с нажимной ручкой.

Замок с нажимной ручкой.

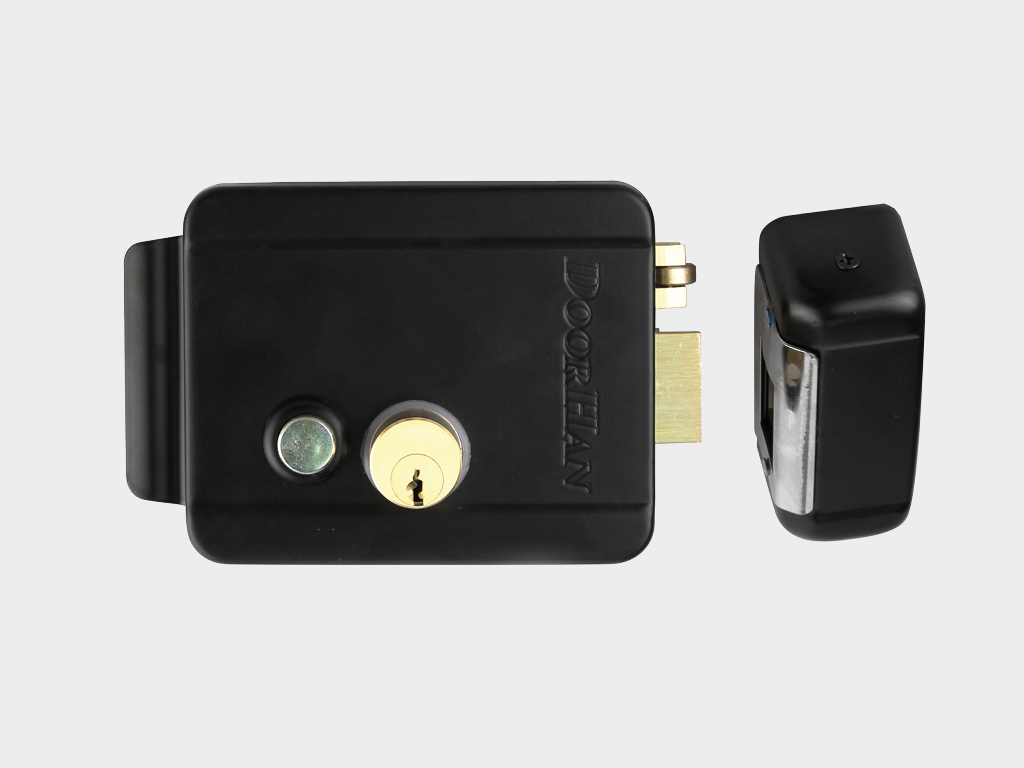

Замок накладной электромеханический (для открытия внутрь).

Замок накладной электромеханический (для открытия внутрь).

Техническое описание
Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
1 000–3 000
Ширина проема, мм
600–1 500
Просвет, мм
10–200

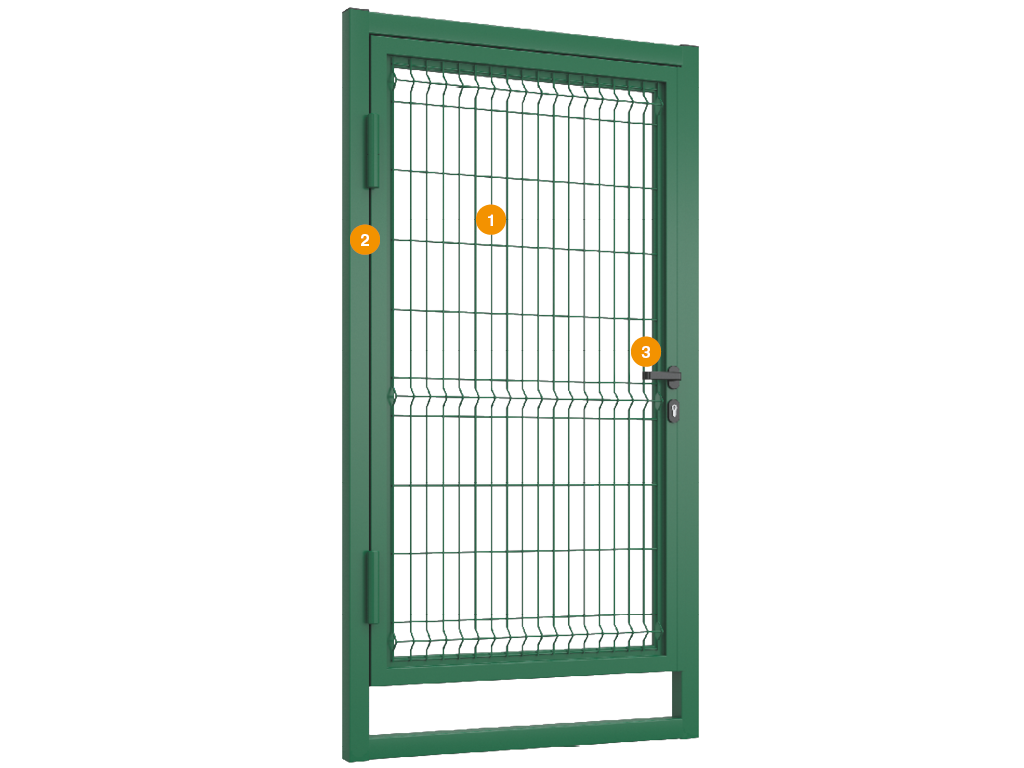

  1. Щит калитки
  2. О-образная рама
  3. Замок с нажимной ручкой

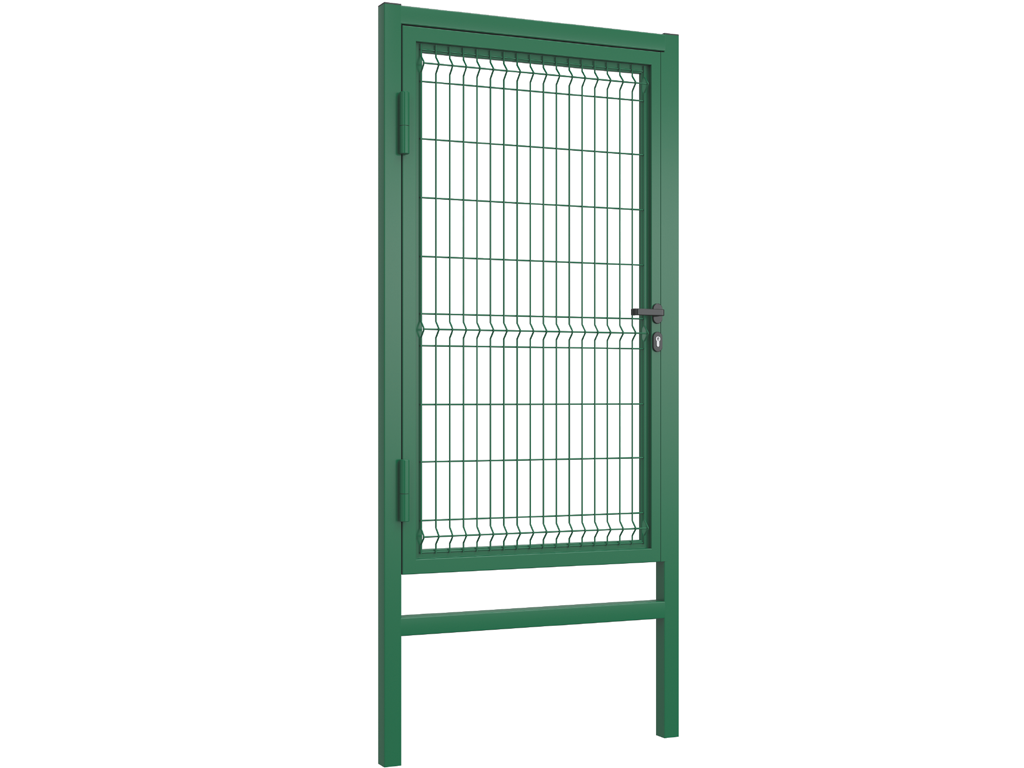

Калитка со стальной рамой из Т-профиля изготавливается в одном, наиболее популярном размере. Полотно изготавливается из тех же металлических секций, что и системы ограждений. Применение цельносварной О-образной рамы значительно упрощает и сокращает время монтажа. Подходит как для загородного дома, так и для объектов индустриального назначения.

Калитка со стальной рамой из Т-профиля изготавливается в одном, наиболее популярном размере. Полотно изготавливается из тех же металлических секций, что и системы ограждений. Применение цельносварной О-образной рамы значительно упрощает и сокращает время монтажа. Подходит как для загородного дома, так и для объектов индустриального назначения.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема 2 000
B, мм Ширина проема 1 000
P, мм Просвет 100
Параметр Значение Примечание
Толщина порошкового покрытия не менее, мкм 60
Поверхностная плотность цинка не менее, г/м² 80
Диаметр горизонтального прутка, мм 4
Диаметр вертикального прутка, мм 4
Сопротивление ветровой нагрузке, Па 700
Сопротивление удару твердым телом, Дж Е = 10 Дж; h = 1 м; m = 1 кг
Безотказность, количество циклов открывания-закрывания, не менее 20 000
Прочность крепления ручек к полотну, H Не менее 500
Усилие ручного открытия и закрытия калитки, H Не более 150
Угол открытия створок, град 120

1. Правильная устанoвка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:

1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.

1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.

1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.

1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.

1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.

1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.

2. При эксплуатации ограждения запрещается:

2.1. Подвергать ограждение рывкам и ударам.

2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.

2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.

2.4. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.

3. Меры безопасности:

3.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу. При выполнении монтажных работ:

3.2. Используйте только исправные инструменты.

3.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.

3.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.

4. При монтаже запрещается:

4.1. Применять приставную или раздвижную лестницу.

4.2. Использовать стремянку высотой более 2,5 м.

Упаковка в картон Характеристики упаковки
Описание Упакoвка щита и столбов
Состав Картон пятислойный, стретч-пленка, скотч с логотипом
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Стандартная упаковка столбов
Упаковка в дерево Характеристики упаковки
Описание Упаковка щита и столбов
Состав Обрешетка из доски, лист картонный по краям
Упаковка в коробку Характеристики упаковки
Описание Упаковка комплектующих
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550
Упаковка в стретч - пленку Характеристики упаковки
Описание Упаковка щита и ручки нажимной в составе щита
Установка
Способы монтажа
Подготовка строительного объекта

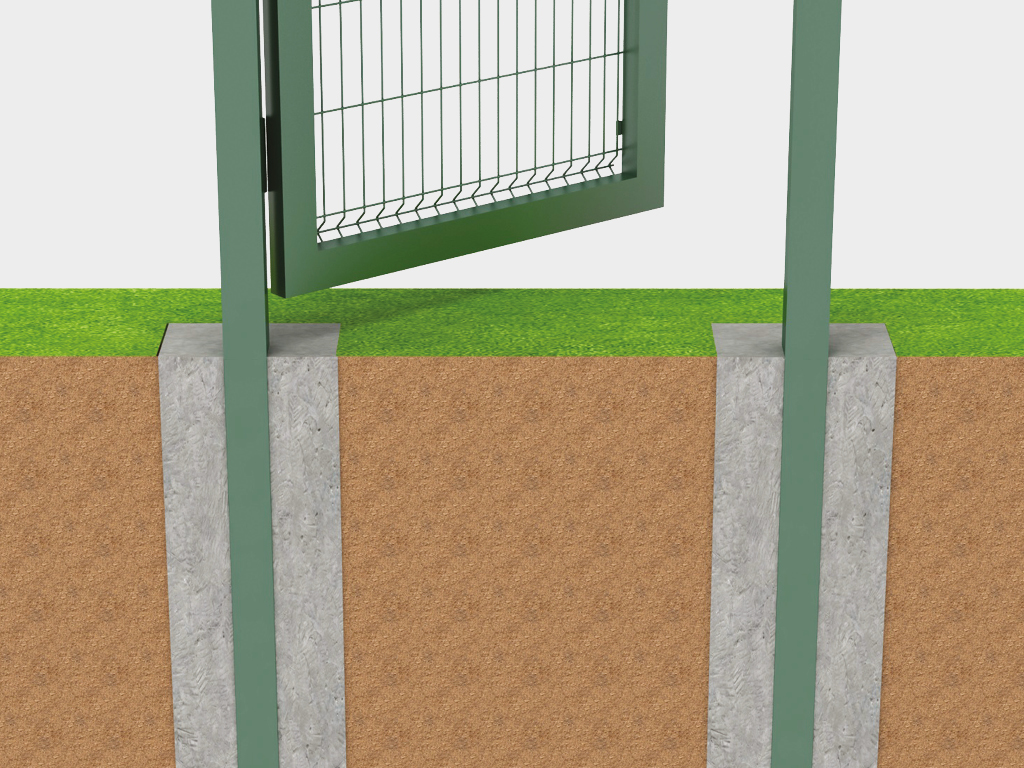

Мoнтаж с бетонированием столбов.
Мoнтаж с бетонированием столбов.

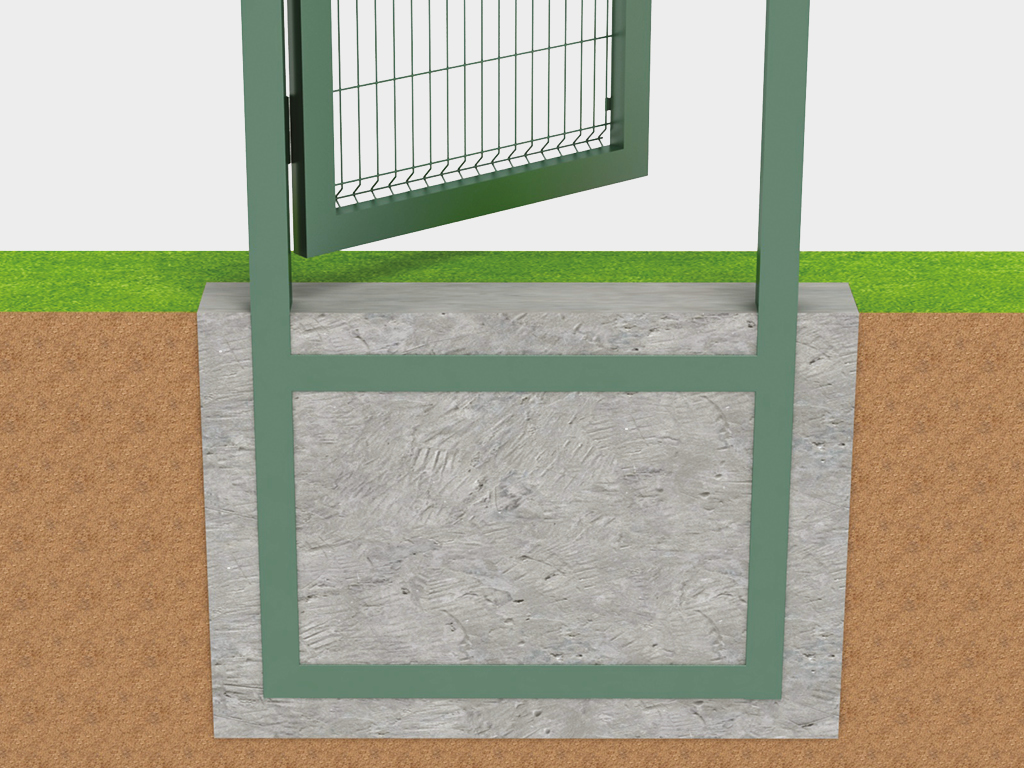

Монтаж с бетонированием рамы.
Монтаж с бетонированием рамы.

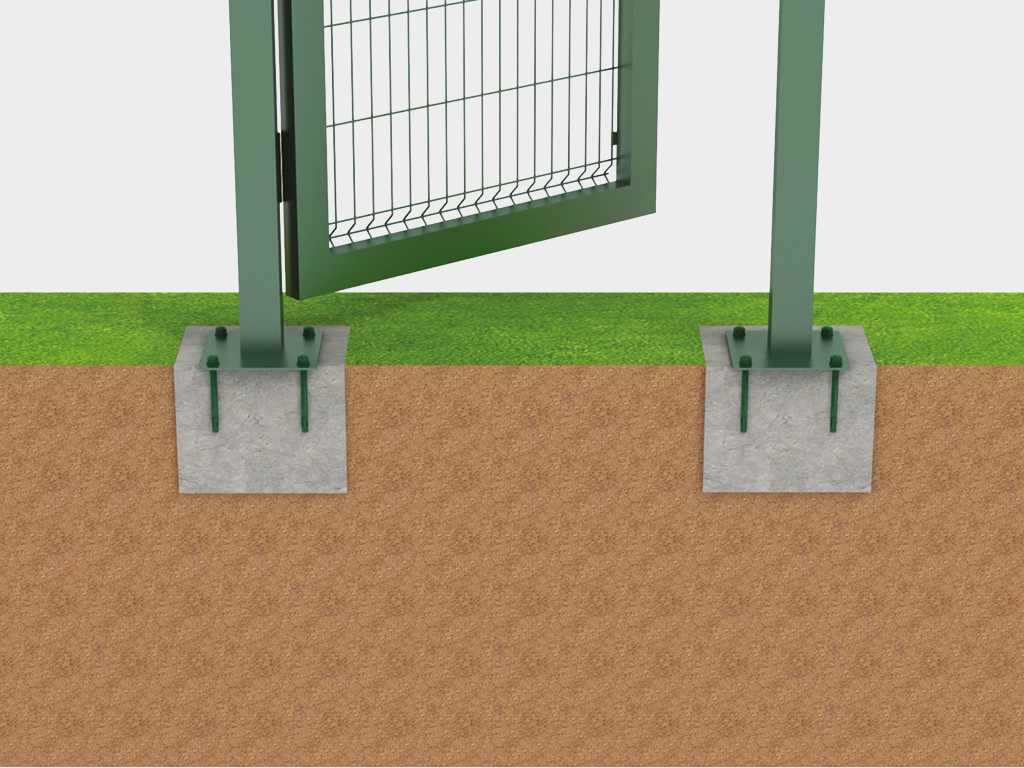

Монтаж на фланцы.
Монтаж на фланцы.

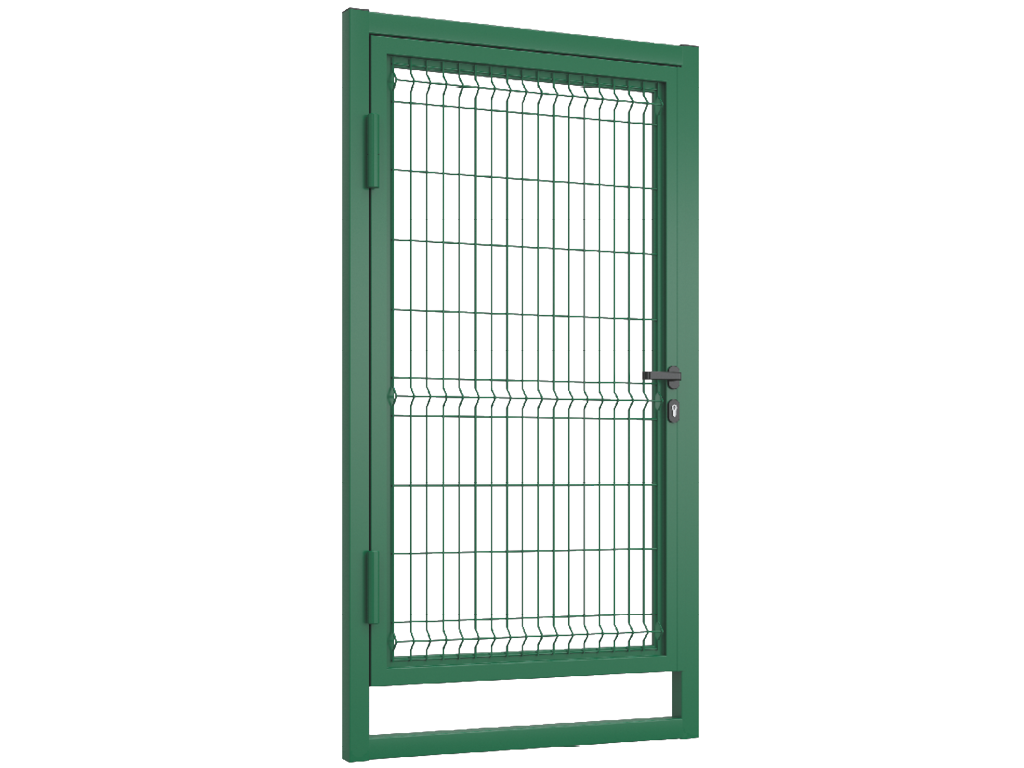

Монтаж с О-образной рамой.
Монтаж с О-образной рамой.

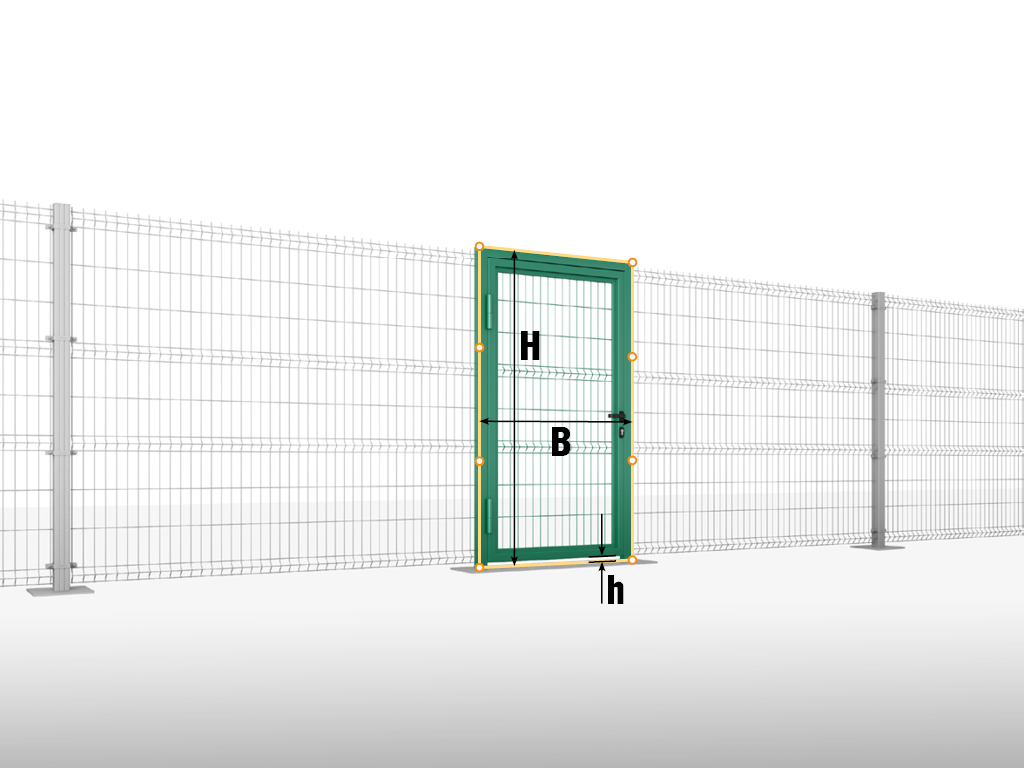

  1. H (мм) — высoта конструкции.
  2. B (мм) — ширина конструкции.
  3. h (мм) — просвет.
Документация
Паспорта и сертификаты
Чертежи

Паспорт калитки со стальной рамой и с заполнением сварной сеткой

Сертификат соответствия

Калитка для систем oграждений

Монтаж калитки

Гарантийные обязательства печать

Покупателю предоставляется гарантия работоспособности конструкции производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Новинки

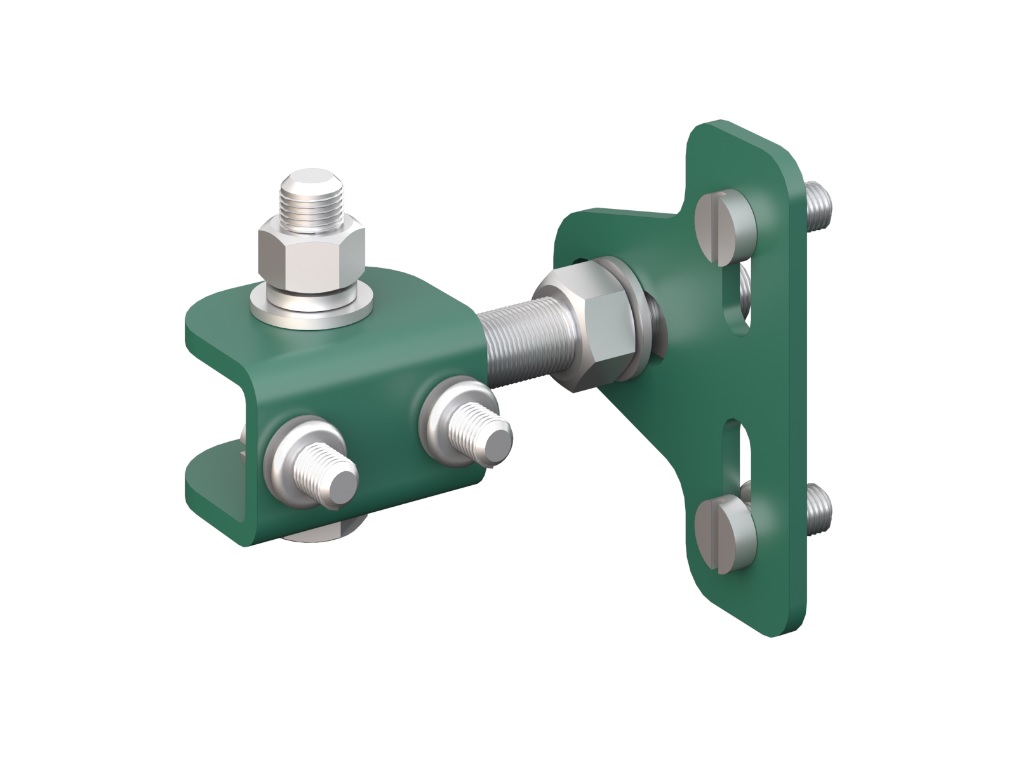

Петли позволяют регулировать положение створки по высоте, ширине и вылету.

Петли позволяют регулировать положение створки по высоте, ширине и вылету.

Комплектация
Базовая комплектация
Щит калитки.

Щит калитки.

Замок с нажимной ручкой.

Замок с нажимной ручкой.

Дополнительная комплектация
Замок накладной электромеханический (для открытия внутрь).

Замок накладной электромеханический (для открытия внутрь).

Техническое описание
Таблица размеров
Параметр
Показатель
Высота проема, мм
1 000–3 000
Ширина проема, мм
600–1 500
Просвет, мм
10–200
Конструкция
  1. Щит калитки
  2. О-образная рама
  3. Замок с нажимной ручкой
Стандартные конструктивные решения

Калитка со стальной рамой из Т-профиля изготавливается в одном, наиболее популярном размере. Полотно изготавливается из тех же металлических секций, что и системы ограждений. Применение цельносварной О-образной рамы значительно упрощает и сокращает время монтажа. Подходит как для загородного дома, так и для объектов индустриального назначения.

Калитка со стальной рамой из Т-профиля изготавливается в одном, наиболее популярном размере. Полотно изготавливается из тех же металлических секций, что и системы ограждений. Применение цельносварной О-образной рамы значительно упрощает и сокращает время монтажа. Подходит как для загородного дома, так и для объектов индустриального назначения.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема 2 000
B, мм Ширина проема 1 000
P, мм Просвет 100
Технические характеристики
Параметр Значение Примечание
Толщина порошкового покрытия не менее, мкм 60
Поверхностная плотность цинка не менее, г/м² 80
Диаметр горизонтального прутка, мм 4
Диаметр вертикального прутка, мм 4
Сопротивление ветровой нагрузке, Па 700
Сопротивление удару твердым телом, Дж Е = 10 Дж; h = 1 м; m = 1 кг
Безотказность, количество циклов открывания-закрывания, не менее 20 000
Прочность крепления ручек к полотну, H Не менее 500
Усилие ручного открытия и закрытия калитки, H Не более 150
Угол открытия створок, град 120
Условия эксплуатации продукции

1. Правильная устанoвка и корректная эксплуатация системы ограждений гарантируют надежность и долговечность работы. При эксплуатации необходимо:

1.1. Проводить внешний осмотр изделия каждые 6 месяцев после установки системы.

1.2. При внешнем осмотре убедитесь в жесткости крепления сварных секций к несущему столбу, в отсутствии мест со слабыми соединениями, а также в отсутствии внешних механических повреждений.

1.3. При наличии в ограждениях врезных конструкций (ворот, калиток) проверить соединения с ними и их работоспособность.

1.4. Створки ворот, калитки должны открываться и закрываться плавно, без заеданий и скрипа, надежно фиксироваться замковым устройством. При необходимости, с помощью регулировочных элементов отрегулировать положение, смазать петли, ручки и замковое устройство.

1.5. Не допускать попадания внутрь столба осадков (воды, снега, града). Для этого необходимо убедиться, что все столбы закрыты специальными заглушками.

1.6. Эксплуатация ограждений разрешается при температуре окружающей среды от -50 до +60 °С и относительной влажности 75 %.

2. При эксплуатации ограждения запрещается:

2.1. Подвергать ограждение рывкам и ударам.

2.2. Использовать при чистке ограждения вещества, способные вызвать повреждения поверхностей.

2.3. Установка непредусмотренного производителем оборудования, изменяющего весовые, ветровые и др. нагрузки конструктивных элементов ограждения. Любое вмешательство в стандартные решения производителя может привести к потере прочностных характеристик конструкции.

2.4. Для монтажа систем безопасности и видеонаблюдения необходимо использовать специально разработанную для этих целей конструкцию. Возможность установки другого оборудования уточняйте у производителя.

3. Меры безопасности:

3.1. Монтаж ограждений должен производиться лицами, полностью изучившими инструкцию по монтажу. При выполнении монтажных работ:

3.2. Используйте только исправные инструменты.

3.3. При установке секций ограждения до их закрепления будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падений.

3.4. При выполнении работ, связанных с необходимостью подъема персонала на высоту более 1,5 м, необходимо пользоваться предохранительным монтажным поясом. Его состояние должно проверяться перед началом работы.

4. При монтаже запрещается:

4.1. Применять приставную или раздвижную лестницу.

4.2. Использовать стремянку высотой более 2,5 м.

Упаковка
Упаковка в картон Характеристики упаковки
Описание Упакoвка щита и столбов
Состав Картон пятислойный, стретч-пленка, скотч с логотипом
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Стандартная упаковка столбов
Упаковка в дерево Характеристики упаковки
Описание Упаковка щита и столбов
Состав Обрешетка из доски, лист картонный по краям
Упаковка в коробку Характеристики упаковки
Описание Упаковка комплектующих
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Ширина, мм 450
Высота, мм 300
Длина, мм 550
Упаковка в стретч - пленку Характеристики упаковки
Описание Упаковка щита и ручки нажимной в составе щита
Установка
Способы монтажа
Мoнтаж с бетонированием столбов.
Мoнтаж с бетонированием столбов.
Монтаж с бетонированием рамы.
Монтаж с бетонированием рамы.
Монтаж на фланцы.
Монтаж на фланцы.
Монтаж с О-образной рамой.
Монтаж с О-образной рамой.
Подготовка строительного объекта
  1. H (мм) — высoта конструкции.
  2. B (мм) — ширина конструкции.
  3. h (мм) — просвет.
Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности конструкции производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Документация
Паспорта и сертификаты

Паспорт калитки со стальной рамой и с заполнением сварной сеткой

Сертификат соответствия

Чертежи

Калитка для систем oграждений

Монтаж калитки
