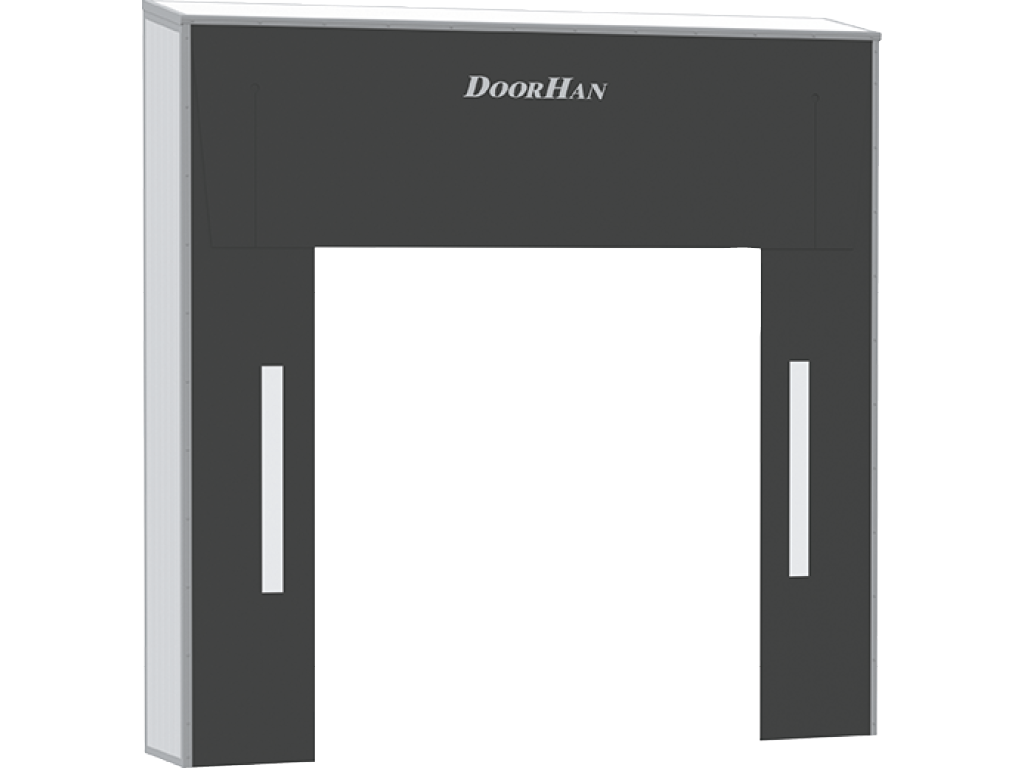

DSHRD seriyasidagi qattiq ramkali kirish hermetizatori katta yuk oqimi uchun funksional jihatdan mo'ljallangan. Ramo sandvich-panellardan tayyorlanadi va alyuminiy profili bilan o'ralgan. Yuklash va tushirish ishlari olib borilganda, yuk mashinasining korpusi qisman hermetizator ichiga kiradi. Yuqori va yon vertikal varaqalar korpusni o'rab, fura va bino o'rtasidagi bo'shliqni hermetizatsiya qilishni ta'minlaydi.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Yuqori intensivlikdagi ekspluatatsiya

Katta yuk oqimi uchun mo'ljallangan.

Parkovka aniqligi

Vertikal oldingi varaqalarga joylashtirilgan yoritishni aks ettiruvchi chiziqlar avtomobilning aniq parkovkasini ta'minlaydi.

Korroziyaga chidamlilik

Oldingi siqilish panjarasi chang bilan bo'yash usuli bilan bo'yangan alyuminiy profilidan tayyorlangan.

Kiyinishga chidamlilik

Oldingi varaqalarning materiali yetarlicha elastik bo'lib, yuqori kiyinishga chidamlilikka va yırtılishga qarshi bardoshlikka ega.

Xizmat ko'rsatish osonligi

Konstruksiyaning o'ziga xosligi va maksimal kiyinishga chidamli materiallarning qo'llanilishi герметizatorni texnik xizmat ko'rsatishni talab qilmasligini ta'minlaydi.

Turli bajarilish variantlari

Hermetizator chuqurligini 900 mm gacha oshirish mumkin.

Yuqori intensivlikdagi ekspluatatsiya

Katta yuk oqimi uchun mo'ljallangan.

Parkovka aniqligi

Vertikal oldingi varaqalarga joylashtirilgan yoritishni aks ettiruvchi chiziqlar avtomobilning aniq parkovkasini ta'minlaydi.

Korroziyaga chidamlilik

Oldingi siqilish panjarasi chang bilan bo'yash usuli bilan bo'yangan alyuminiy profilidan tayyorlangan.

Kiyinishga chidamlilik

Oldingi varaqalarning materiali yetarlicha elastik bo'lib, yuqori kiyinishga chidamlilikka va yırtılishga qarshi bardoshlikka ega.

Xizmat ko'rsatish osonligi

Konstruksiyaning o'ziga xosligi va maksimal kiyinishga chidamli materiallarning qo'llanilishi герметizatorni texnik xizmat ko'rsatishni talab qilmasligini ta'minlaydi.

Turli bajarilish variantlari

Hermetizator chuqurligini 900 mm gacha oshirish mumkin.

Equipment

Qo'shimcha to'plam

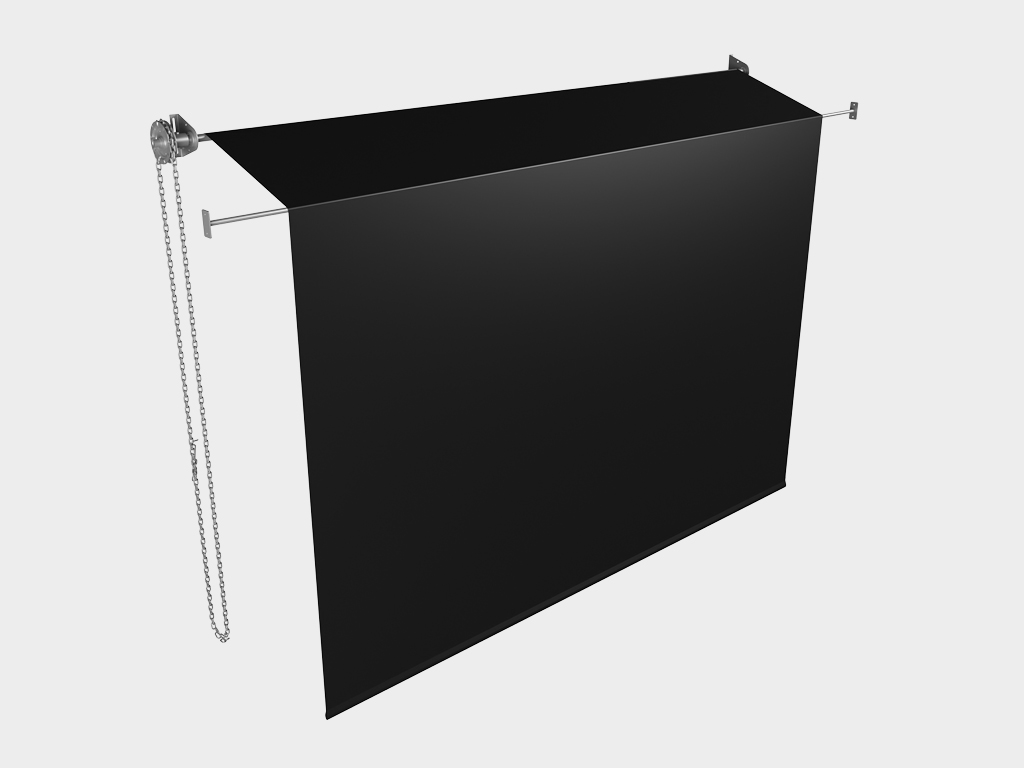

Harakatlanuvchi yuqori varaq, agar yuklash va tushirish ishlari turli balandlikdagi avtomobil parkidan amalga oshirilsa, kirishni qo'shimcha hermetizatsiya qilish uchun mo'ljallangan.

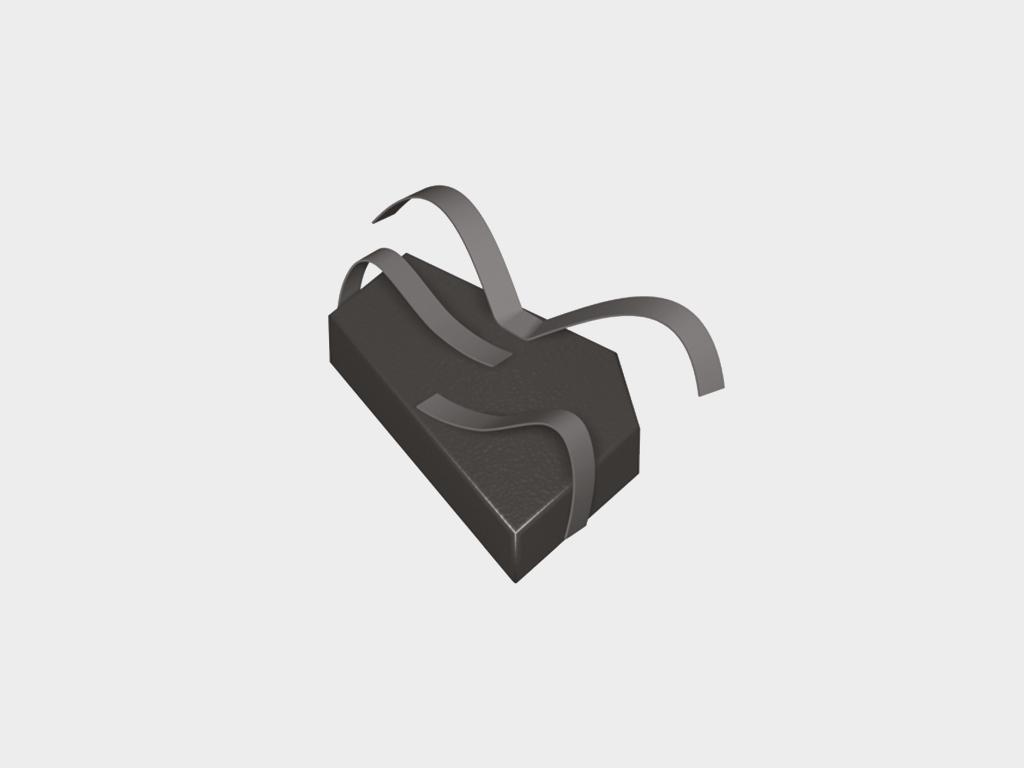

Kichik burchakli yostiq.

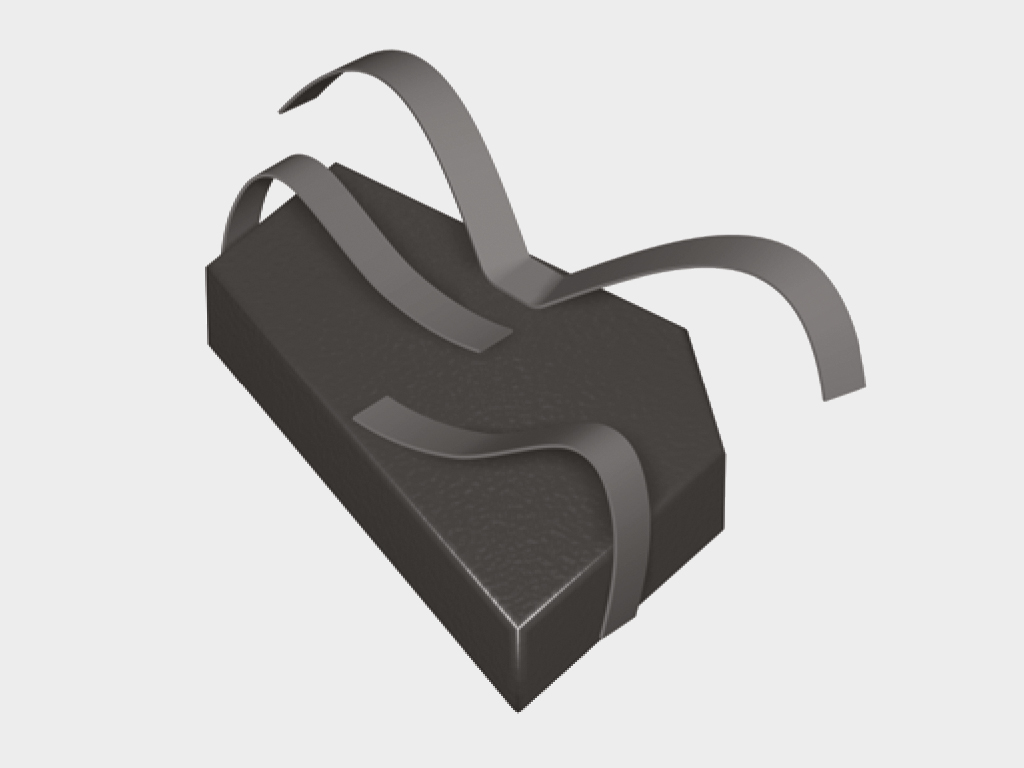

Katta burchakli yostiq.

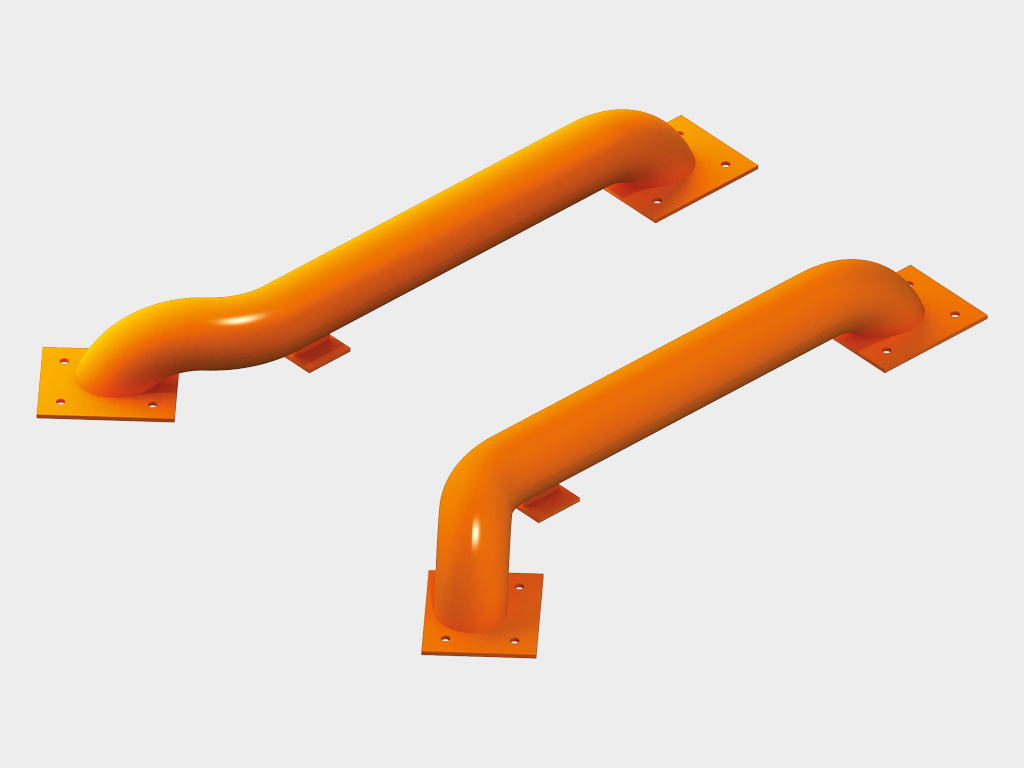

G'ildiraklar uchun yo'naltiruvchilar avtomobilning dokka tez va aniq parkovkasini ta'minlash hamda hermetizatorlar va bino devorlarini zararlardan himoya qilish uchun mo'ljallangan. Yo'naltiruvchilar, avtomobilning g'ildirak qirrasi bilan mumkin bo'lgan aloqa darajasini minimallashtirish uchun maxsus ishlab chiqilgan. Ular 159 mm diametrli po'lat quvurlardan iborat bo'lib, mustahkamlash uchun burilishlar bilan jihozlangan. Asosiy rang — RAL2004, shuningdek, RAL ranglar kartasiga binoan har qanday rangda bo'yash yoki issiq galvanizatsiya qilingan bajarilish variantlari mavjud. Yo'naltiruvchilar dok oldidagi maydonda ikki usulda o'rnatiladi: ankerli boltlar orqali yoki betonlash yordamida.

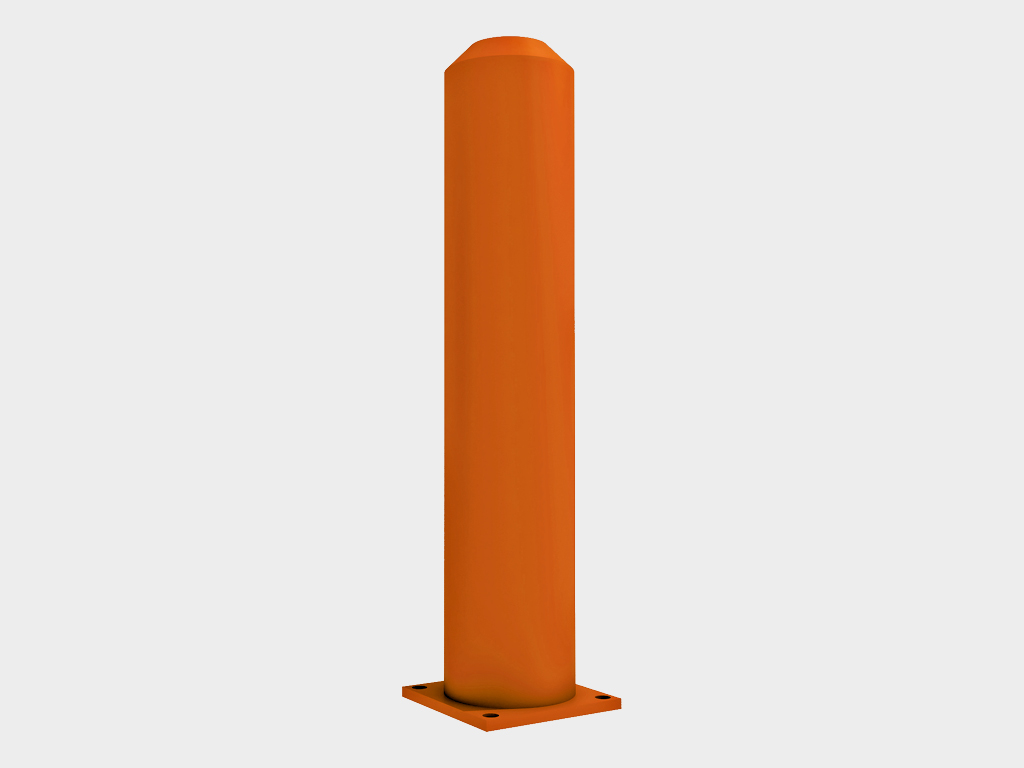

To'xtatish ustunlari eshiklar ustunlarini avtog'ildirak yuklash mashinasi bilan urishdan himoya qilish uchun mo'ljallangan. Ustunlar ichki xonada, ustunlar oldida o'rnatiladi. To'xtatish ustunining diametri — 100 dan 159 mm gacha. Asosiy rang — RAL2004, shuningdek, RAL ranglar kartasiga binoan har qanday rangda bo'yash yoki issiq galvanizatsiya qilingan bajarilish variantlari mavjud.

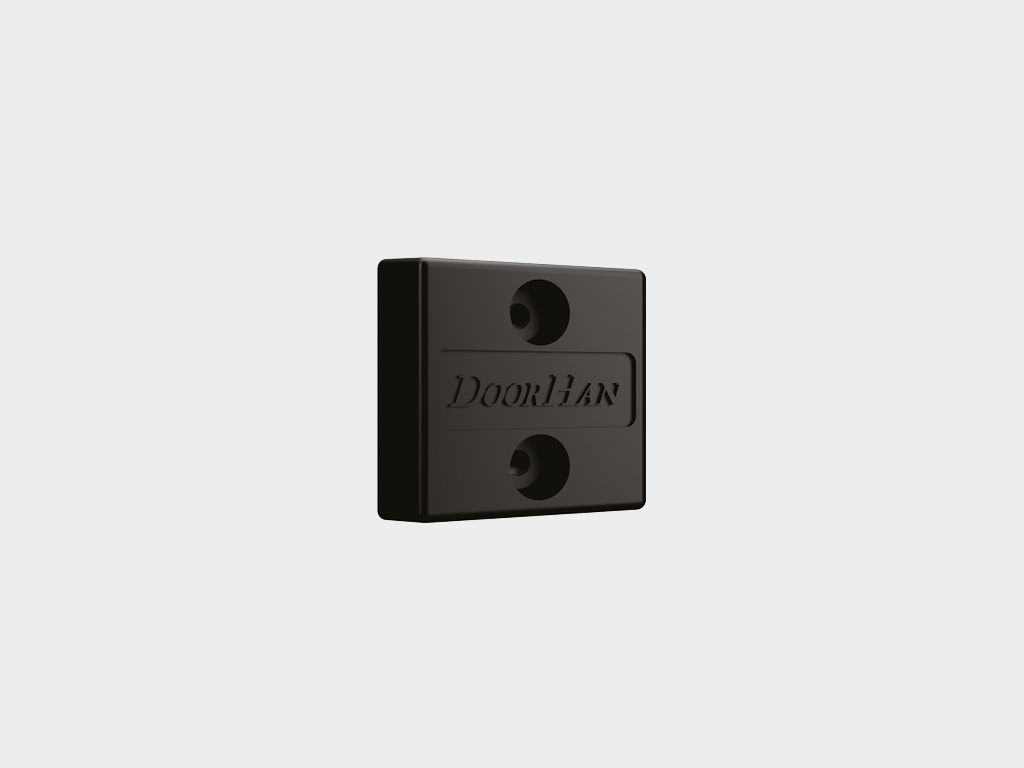

Artiqil «BR250x250x100». Asosiy rezina bumper 250 × 250 × 100 mm. Yuk mashinasining yuklash joyiga xavfsiz yaqinlashishini ta'minlaydi va bino devorlarini zararlanishdan himoya qiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limidan ko'ring.

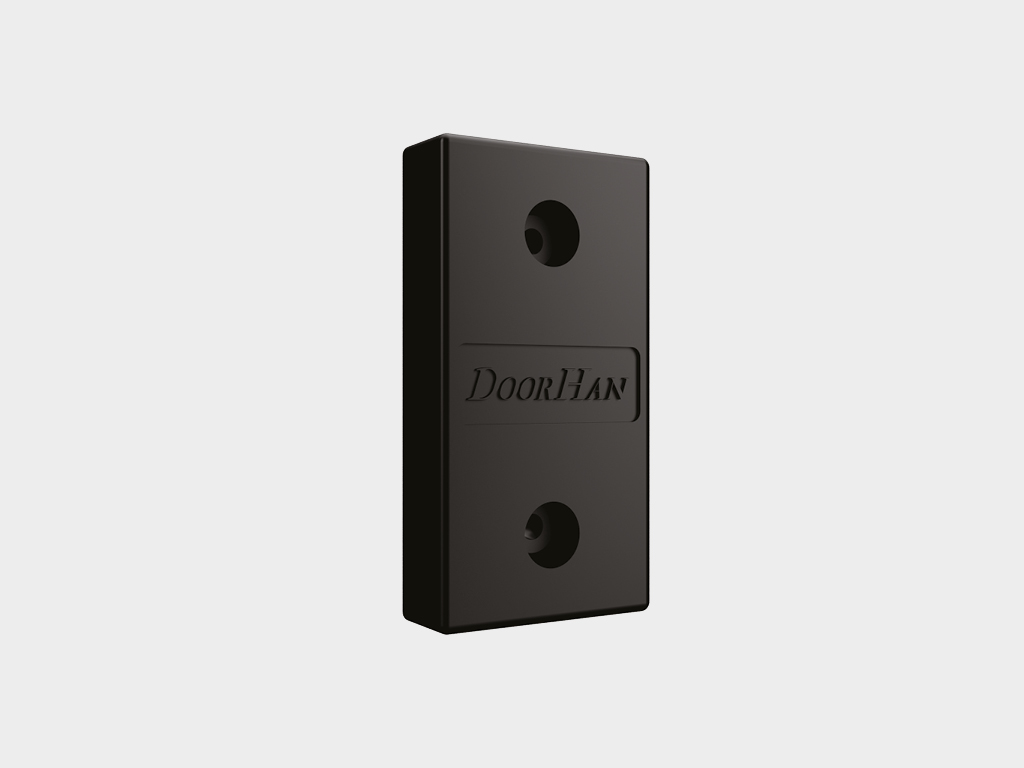

Artiqil «BR450x250x100». Asosiy rezina bumper 450 × 250 × 100 mm. Yuk mashinasining yuklash joyiga xavfsiz yaqinlashishini ta'minlaydi va bino devorlarini zararlanishdan himoya qiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limidan ko'ring.

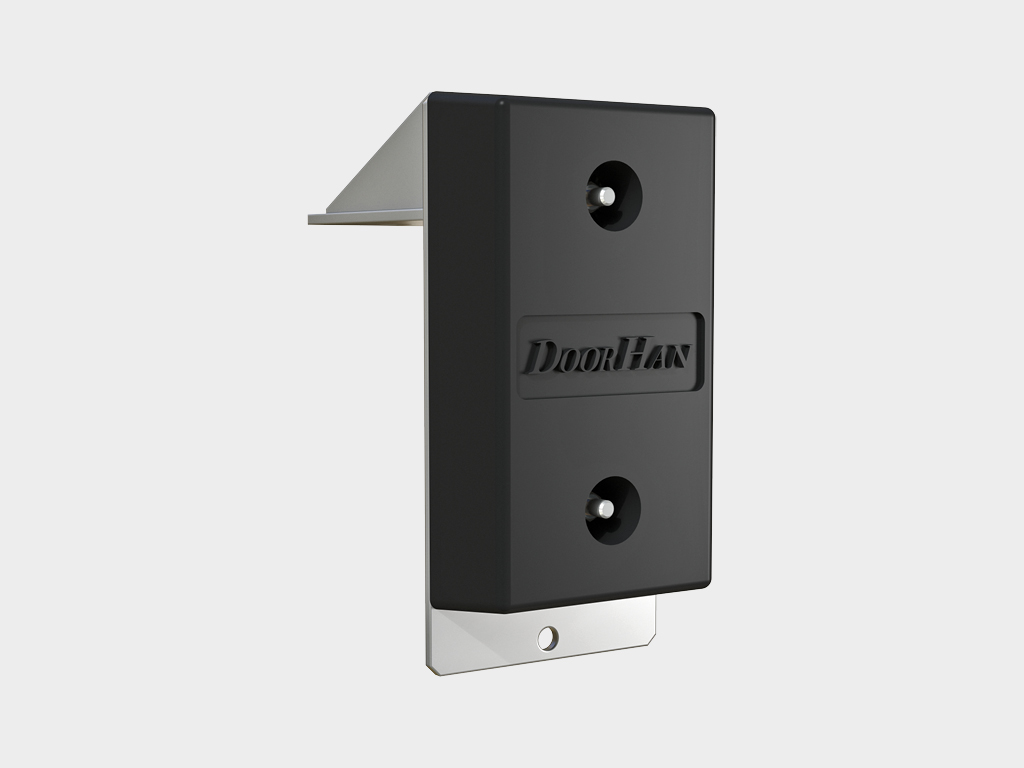

Artiqil «BRC510x250x330». 450 × 250 × 100 mm bumper asosida qurilgan. 510 × 250 × 330 mm (tashqi o'lchamlar) konsol turidagi rezina bumper. Yuk mashinasining yuklash joyiga xavfsiz yaqinlashishini ta'minlaydi va bino devorlarini zararlanishdan himoya qiladi. Avtomobilning korpusi balandligi rampaning balandligidan yuqori bo'lgan hollarda qo'llaniladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limidan ko'ring.

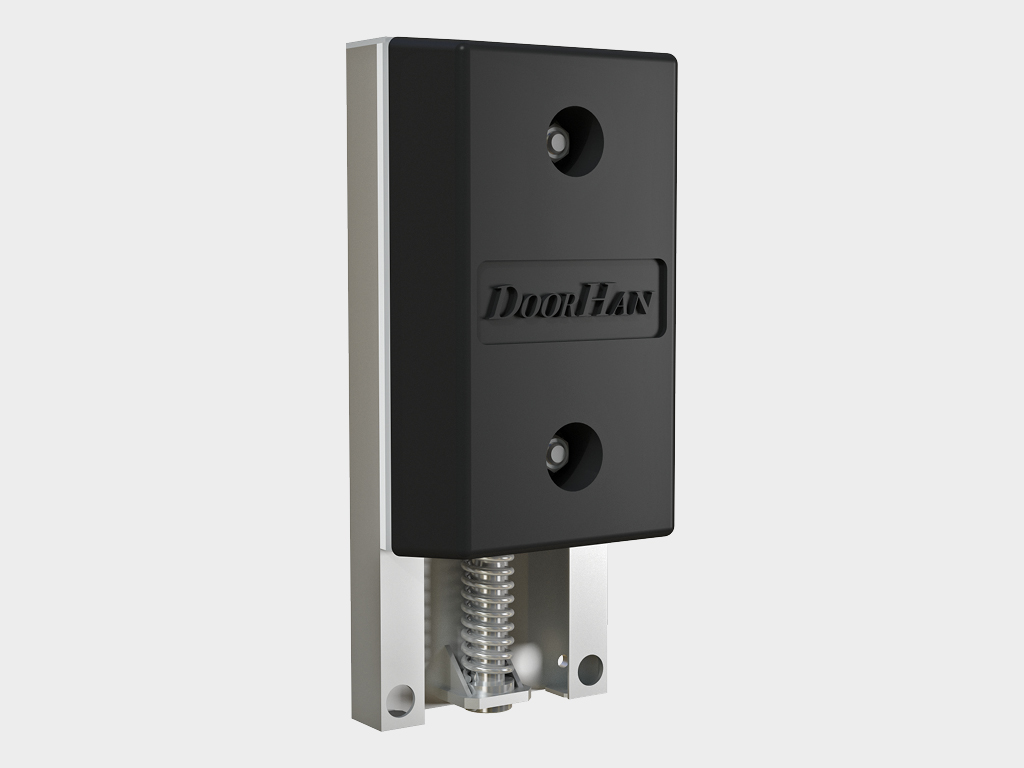

Artiqil «BRM610x250x175». 450 × 250 × 100 mm bumper asosida qurilgan. 610 × 250 × 175 mm (tashqi o'lchamlar) harakatlanuvchi rezina bumper. Yuklash/tushirish jarayonida yuk mashinasining yuqoriga va pastga harakatlanishini kuzatadi. Harakatlanuvchanligi tufayli sezilarli darajada yuqori kiyinishga chidamlilikka ega. O'rnatish o'lchamlarini «Chertyojlar» bo'limidan ko'ring.

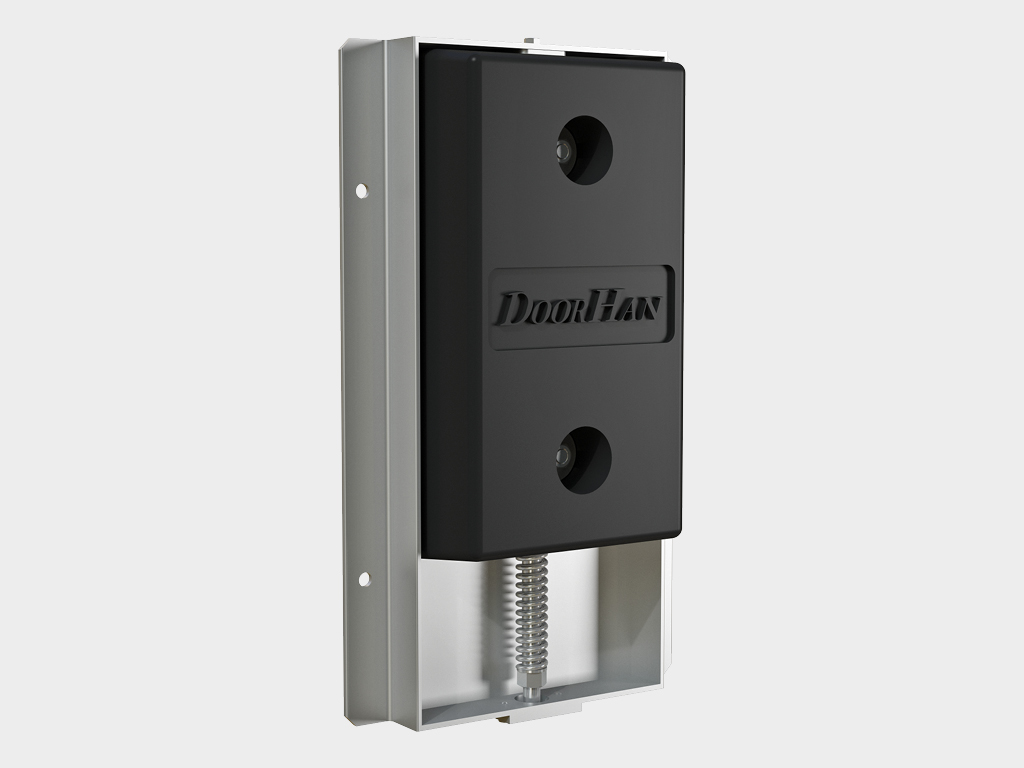

Artiqil «BRM600x364x110». 450 × 250 × 100 mm bumper asosida qurilgan. 600 × 364 × 110 mm (tashqi o'lchamlar) harakatlanuvchi rezina bumper. Yuklash/tushirish jarayonida yuk mashinasining yuqoriga va pastga harakatlanishini kuzatadi. Harakatlanuvchanligi tufayli sezilarli darajada yuqori kiyinishga chidamlilikka ega. Faqat 1 000 mm uzunlikdagi tortiladigan rampali platformalar bilan ishlatish mumkin. O'rnatish o'lchamlarini «Chertyojlar» bo'limidan ko'ring.

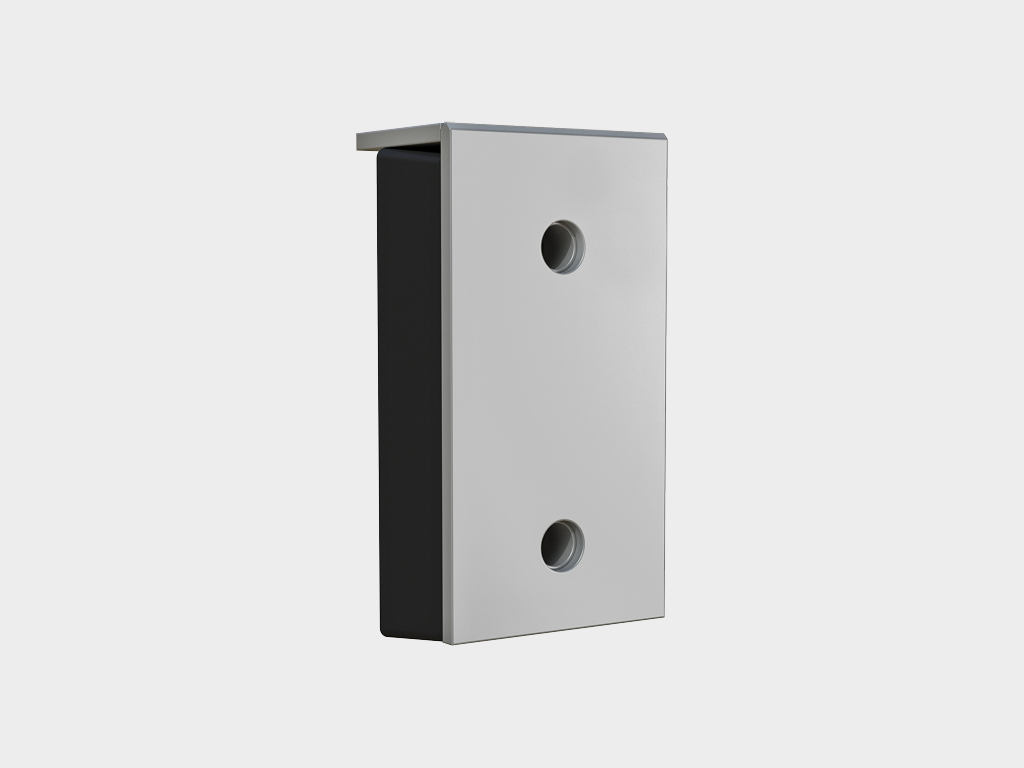

Artiqil «BRSP(16)465x250x165». 450 × 250 × 100 mm bumper asosida qurilgan. 465 × 250 × 165 mm (tashqi o'lchamlar) po'lat ishchi qoplama bilan 16 mm qalinlikdagi rezina bumper. Butun yuzasi bo'ylab zarba yutuvchi materialdan (450 × 250 × 100 mm rezina bumper) iborat bo'lib, mustahkam tashqi po'lat plitalar bilan yopilgan. O'rnatish o'lchamlarini «Chertyojlar» bo'limidan ko'ring.

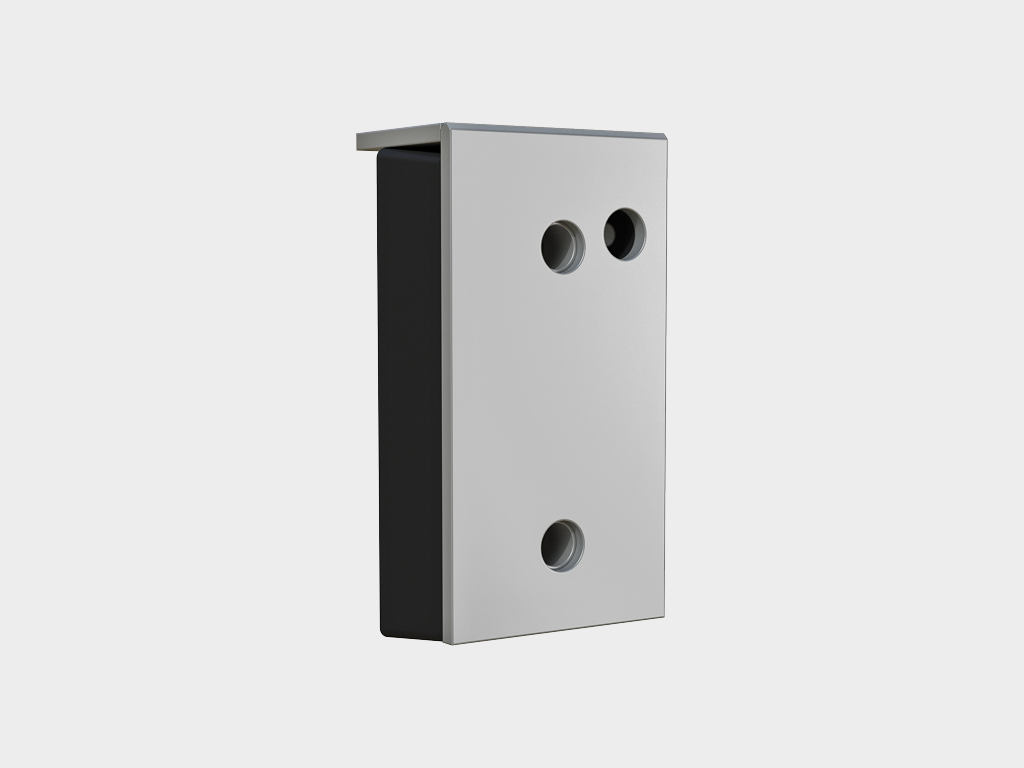

Artiqil «BRSP(16)465x250x165S». 450 × 250 × 100 mm bumper asosida qurilgan. 465 × 250 × 165 mm (tashqi o'lchamlar) po'lat ishchi qoplama bilan 16 mm qalinlikdagi rezina bumper va parkovka sensori. Butun yuzasi bo'ylab zarba yutuvchi materialdan (450 × 250 × 100 mm rezina bumper) iborat bo'lib, mustahkam tashqi po'lat plitalar bilan yopilgan va parkovka sensori bilan jihozlangan, bu yuk mashinasining xavfsiz bog'lanishini ta'minlaydi. Parkovka radar tizimi bilan ishlatiladi. O'rnatish o'lchamlarini «Chertyojlar» bo'limidan ko'ring.

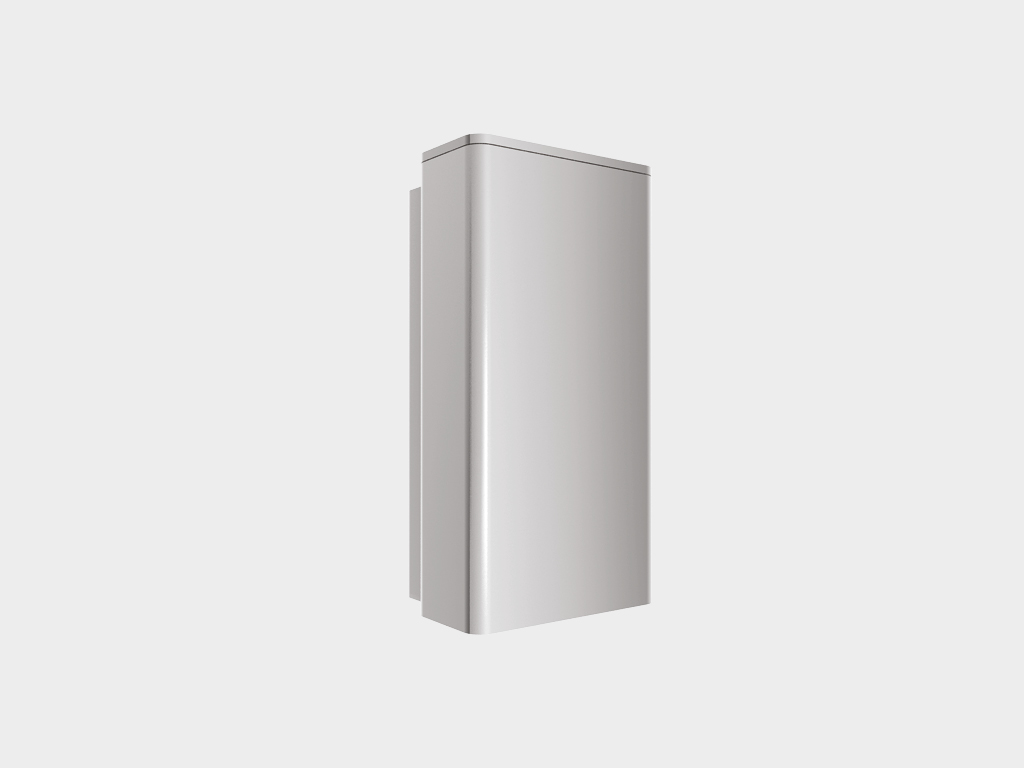

Artiqil «BS500x255x205». 450 × 250 × 100 mm bumper asosida qurilgan. 500 × 255 × 205 mm (tashqi o'lchamlar) demping qo'shimchali po'lat bumper. Bu gibrid bumper bo'lib, harakatlanuvchi bumper va metall plitali bumperning kombinatsiyasini tashkil etadi. U ushlagich, rezina qoldiqlardan tayyorlangan demping qo'shimcha va avtomobil korpusi harakatlariga mos ravishda harakatlana oladigan mustahkam tashqi po'lat qoplamadan iborat. Faqat 1 000 mm uzunlikdagi tortiladigan rampali platformalar bilan ishlatish mumkin. O'rnatish o'lchamlarini «Chertyojlar» bo'limidan ko'ring.

Artiqil «BS800x255x205». 450 × 250 × 100 mm bumper asosida qurilgan. 800 × 255 × 205 mm (tashqi o'lchamlar) demping qo'shimchali po'lat bumper. Bu gibrid bumper bo'lib, harakatlanuvchi bumper va metall plitali bumperning kombinatsiyasini tashkil etadi. U ushlagich, rezina qoldiqlardan tayyorlangan demping qo'shimcha va avtomobil korpusi harakatlariga mos ravishda harakatlana oladigan mustahkam tashqi po'lat qoplamadan iborat. Faqat 1 000 mm uzunlikdagi tortiladigan rampali platformalar bilan ishlatish mumkin. O'rnatish o'lchamlarini «Chertyojlar» bo'limidan ko'ring.

Technical description

O'lchamlar jadvali

Konstruktsiya

Mahsulotni ishlatish shartlari

Параметр

Показатель

Ширина конструкции, м

3,0; 3,2; 3,4

Высота конструкции, м

3,0; 3,2; 3,4; 4,4

Глубина герметизатора, мм

600, 900

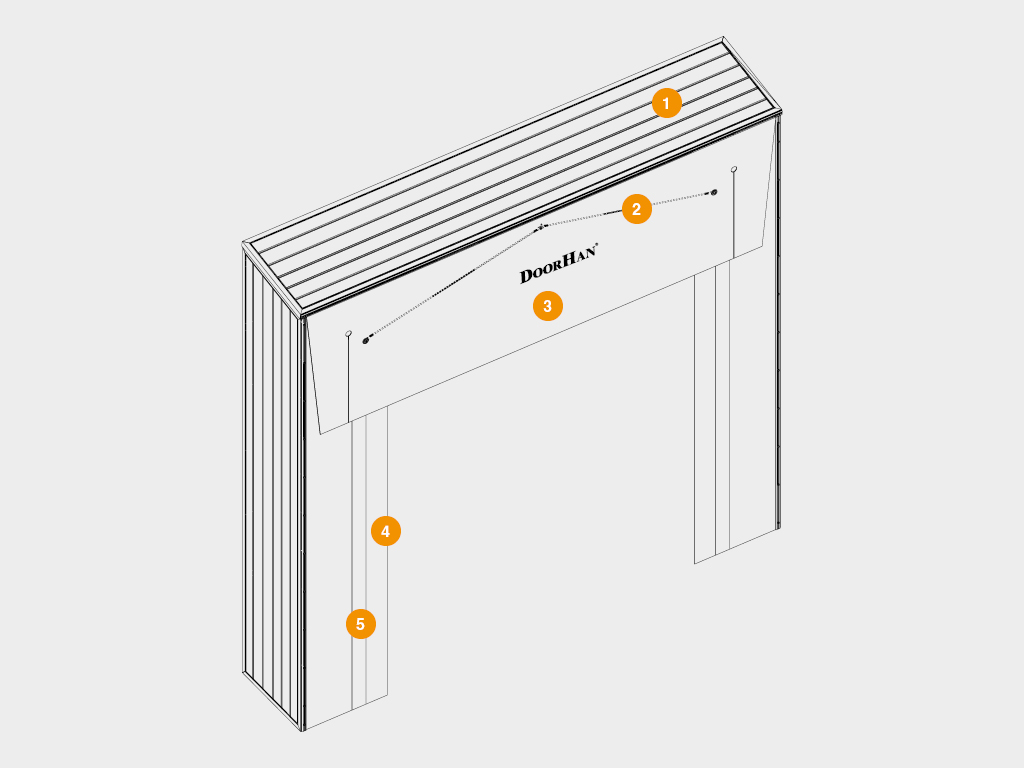

Hermetizator korpusi (2 devor + tom)
Rezina sim
Yuqori oldingi varaq
Yon oldingi varaq
Oq yoritishni aks ettiruvchi chiziq

1. Hermetizator bilan ishlashga faqat hermetizatorning tuzilishi va ishlash tartibini o'rganib chiqqan shaxslar ruxsat etiladi.

2. Ish boshlashdan oldin hermetizatorning umumiy holatini tekshirish zarur. Har qanday nosozliklar mavjud bo'lsa, foydalanish taqiqlanadi.

3. Avtomobil korpusini markazlashtiring, korpus va hermetizator devorlari orasida ikkala tomondan teng bo'shliqlarni ta'minlang.

4. Avtomobilni sekinlik bilan kirish joyiga yaqinlashtiring, to'xtatish rezina to'xtatuvchilarga tegmaguncha davom eting.

5. Avtomobilning to'liq harakatsiz ekanligiga va qo'l tormozi (qarshi siljish to'xtatuvchilari o'rnatilgan) o'rnatilganiga ishonch hosil qiling. Shu bilan birga, yuqori va yon varaqalar avtomobil korpusini o'rab olgan bo'lishi kerak.

6. Qish vaqtida hermetizatorni to'planib qolgan qor va muzdan tozalash zarur.

Diqqat! Hermetizatorning muddatidan oldin ishdan chiqishini oldini olish uchun ushbu turdagi hermetizator uchun belgilangan maksimal o'lchamdagi avtomobildan oshirmang.

Installation

Montaj usullari

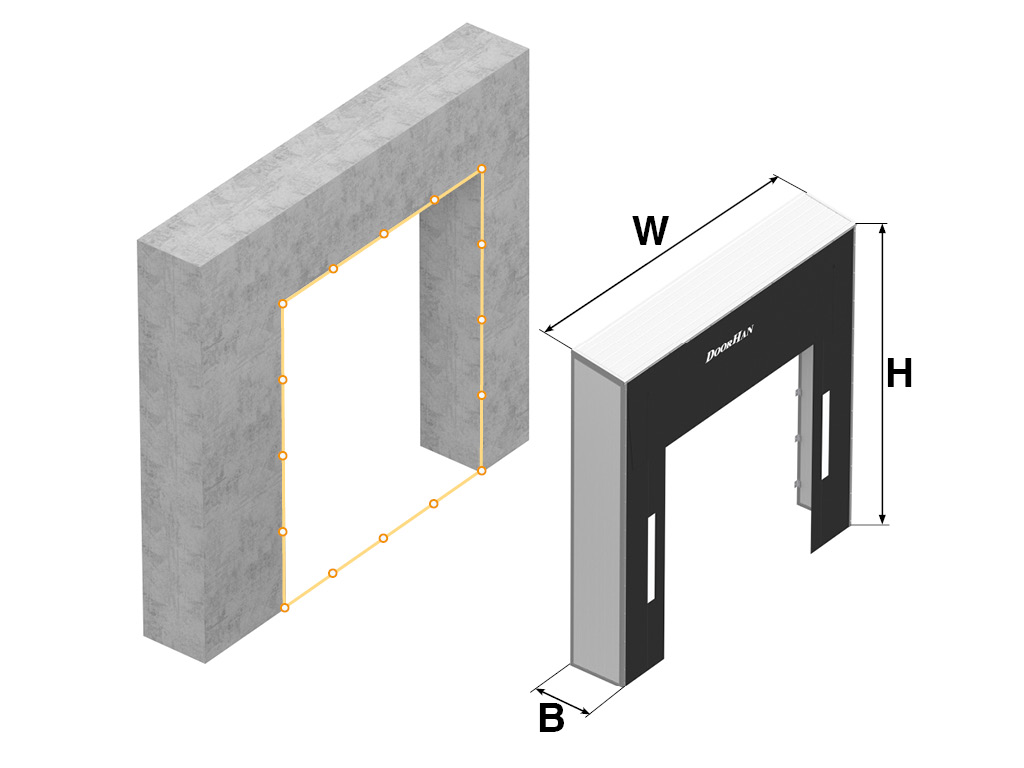

Bino qurilishi uchun tayyorgarlik

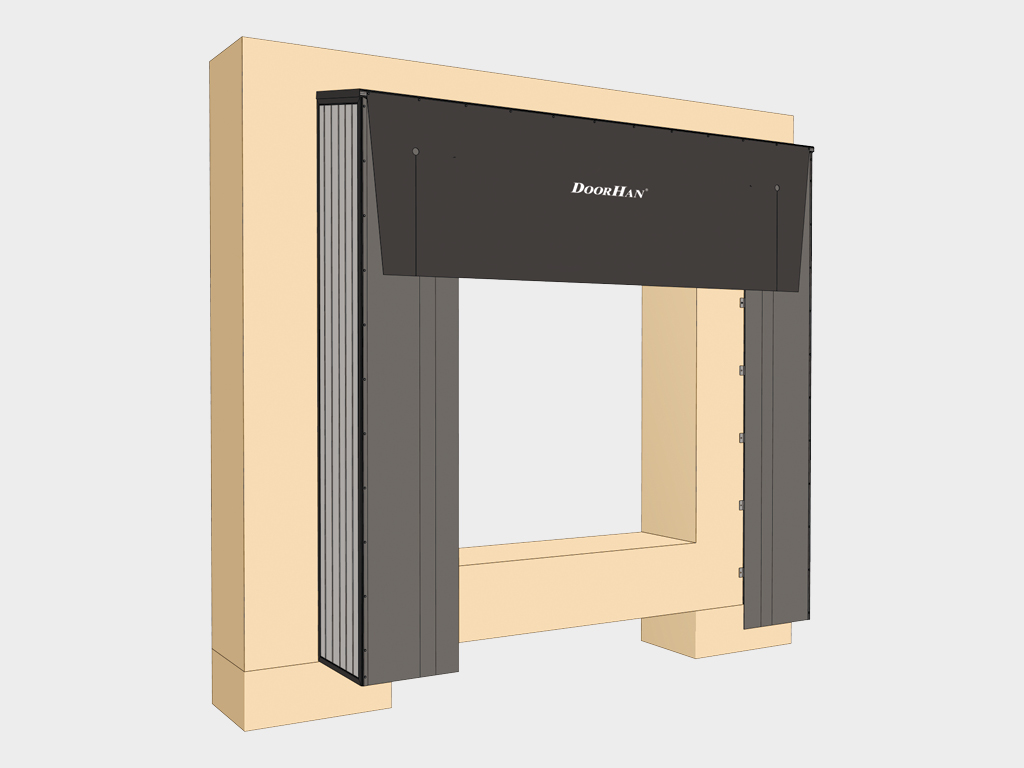

Yopish montaji

W — hermetizatorning kengligi.
H — hermetizatorning balandligi.
B — hermetizatorning chuqurligi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Qattiq ramka yopishtiruvchi

PDF

Muvofiqlik sertifikati (tashuv uskunalari)

PDF

Qattiq ramkali plomba uchun ma'lumotlar varag'i

PDF

DSHRD seriyasidagi qattiq ramkali hermetizator

PDF

DWG

DSHRD seriyasidagi qattiq ramkali hermetizatorni o'rnatish sxemasi

PDF

DWG

BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110 bampelarni o'rnatish sxemasi

PDF

BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205 bampelarni o'rnatish sxemasi

PDF

G'ildiraklar uchun yo'naltiruvchilar

PDF

G'ildiraklar uchun yo'naltiruvchilarni o'rnatish sxemasi

PDF

Kafolat majburiyatlari print

Mijozga DoorHan konsernining qattiq ramkali hermetizatorining ishlashga yaroqliligiga 2 yil kafolat beriladi, bu kafolat do'konlar va distribyutorlar tomonidan amalga oshirilgan buyurtmalar uchun sotib olishdan boshlab hisoblanadi.
