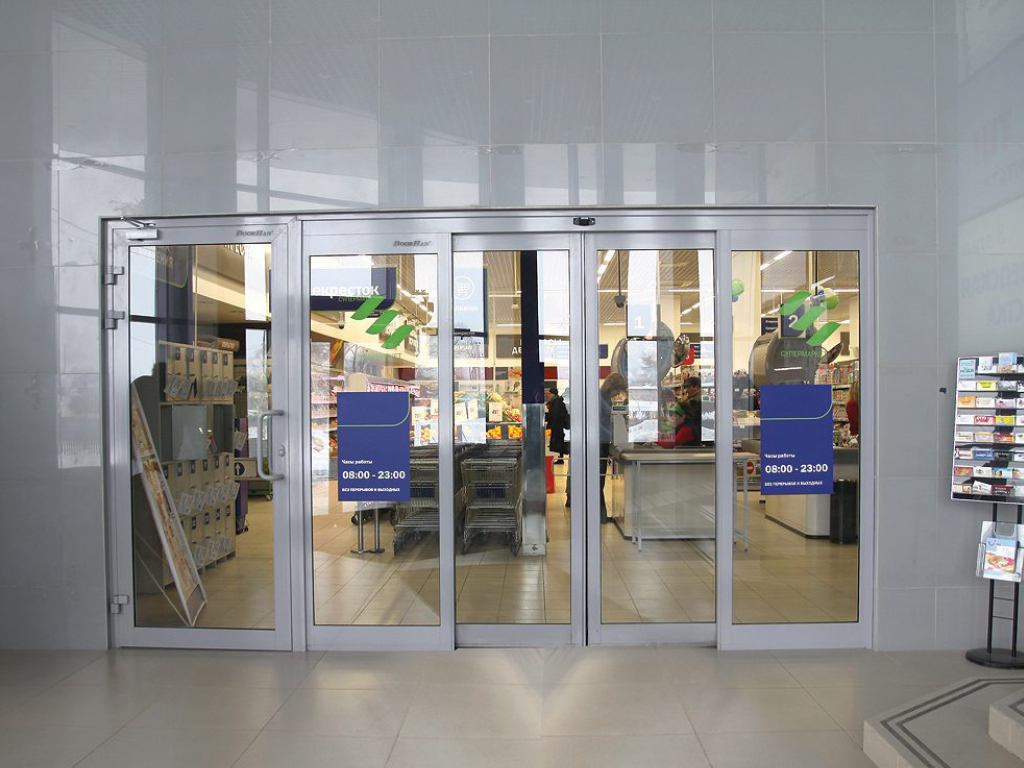

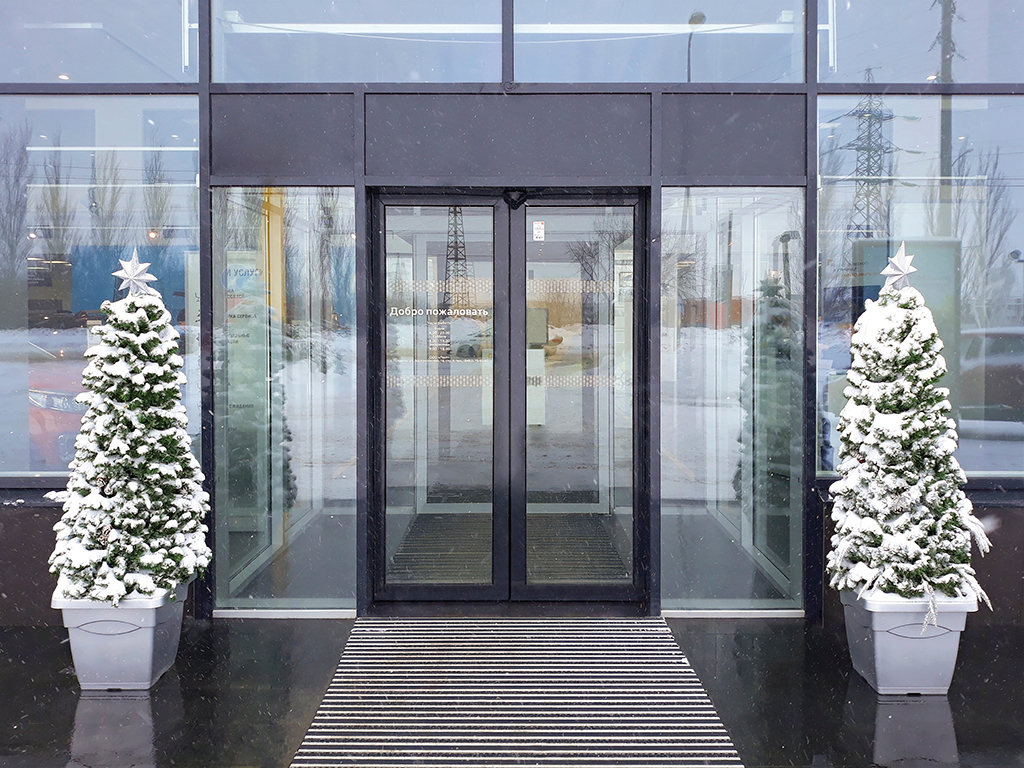

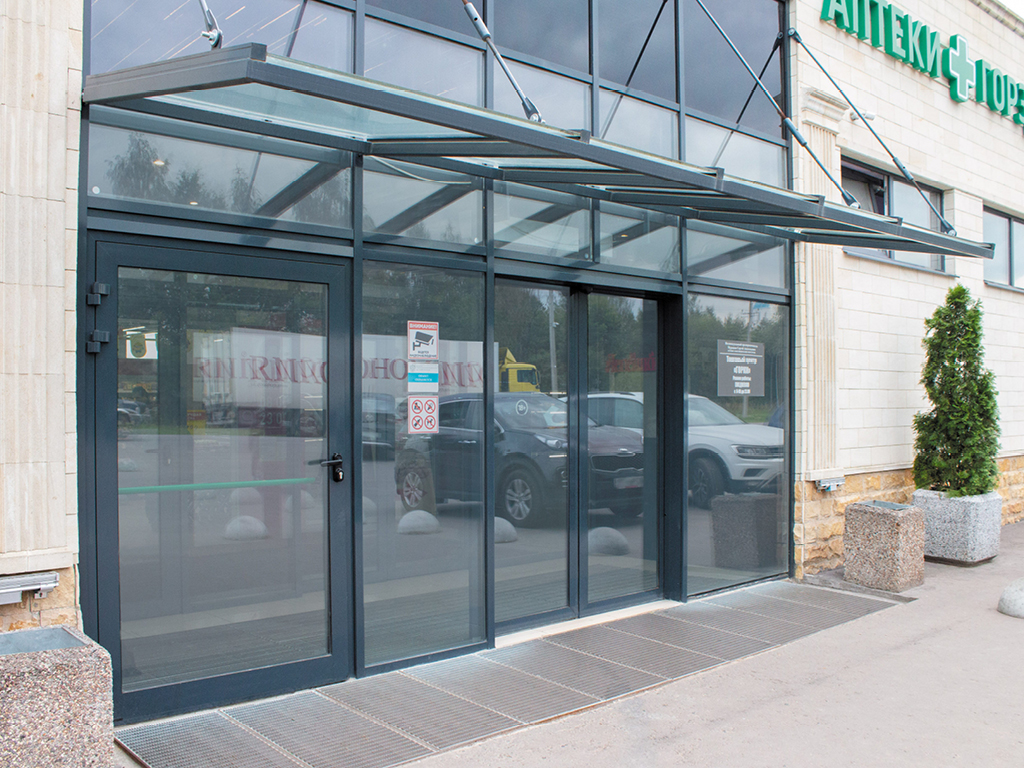

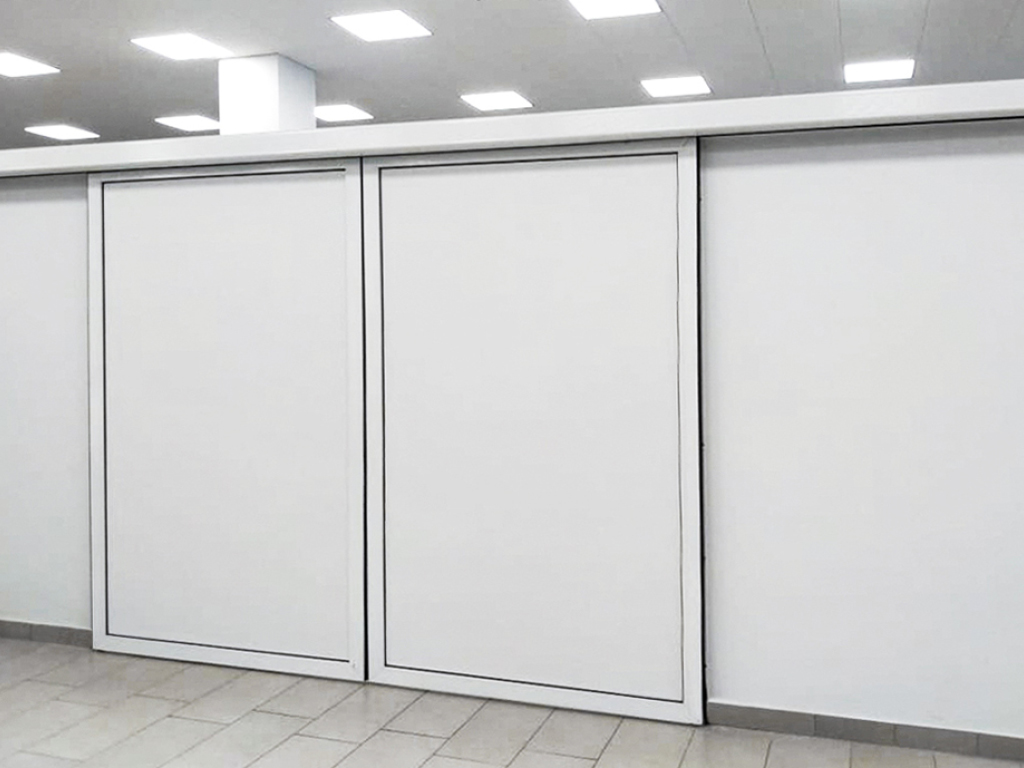

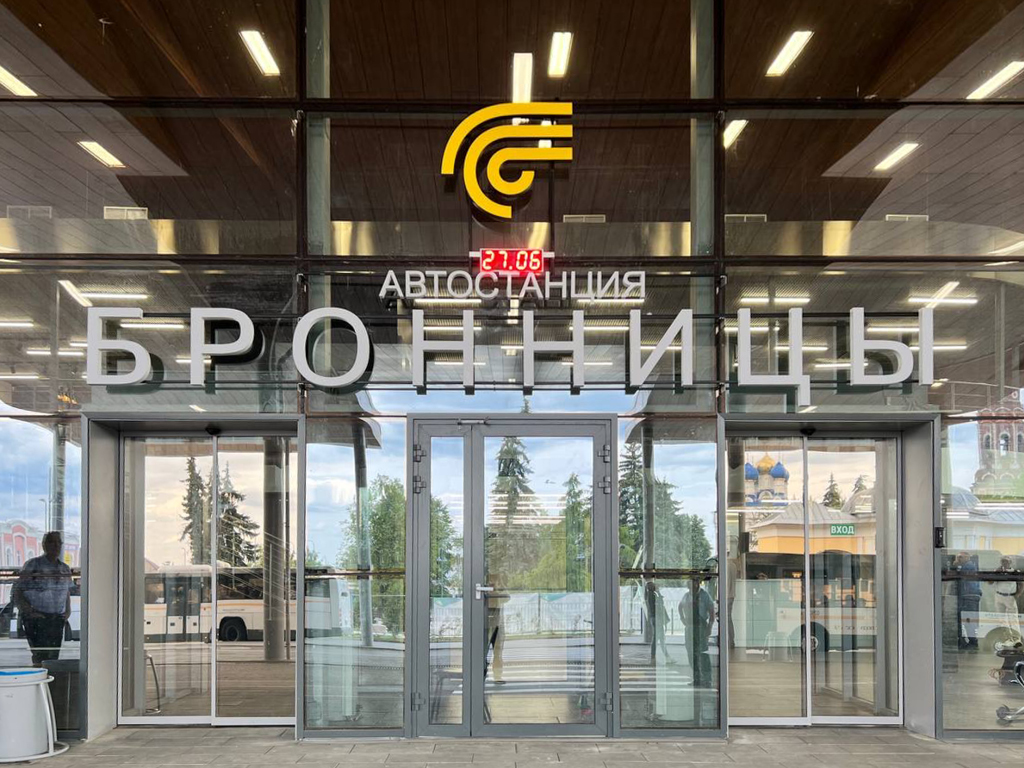

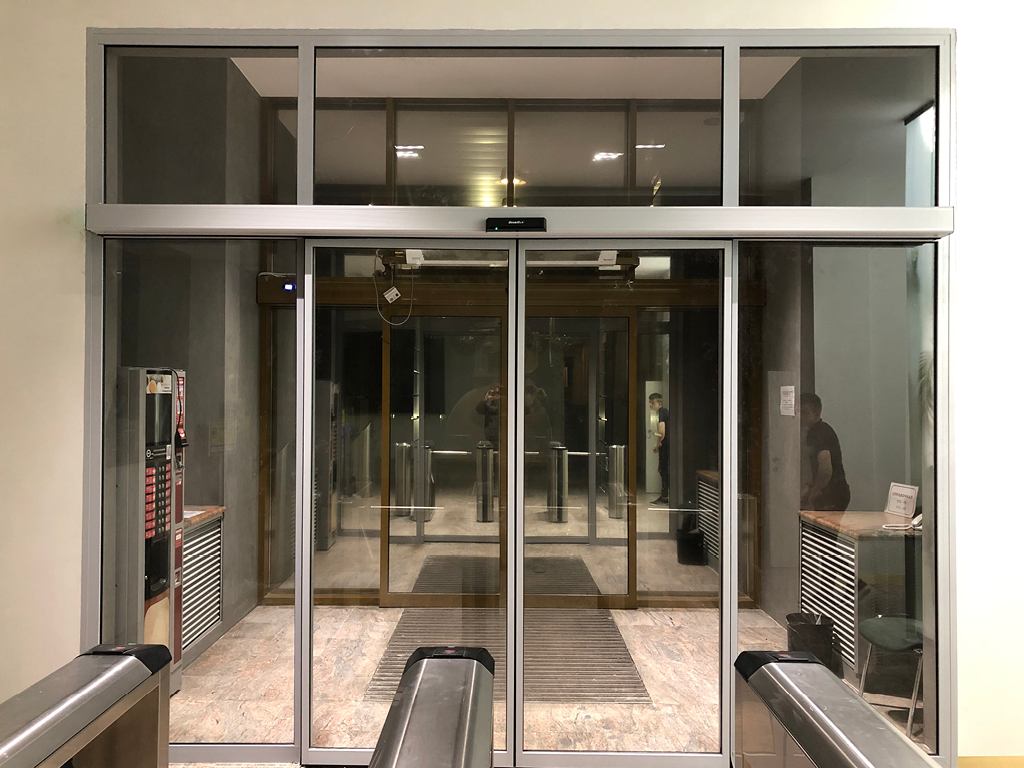

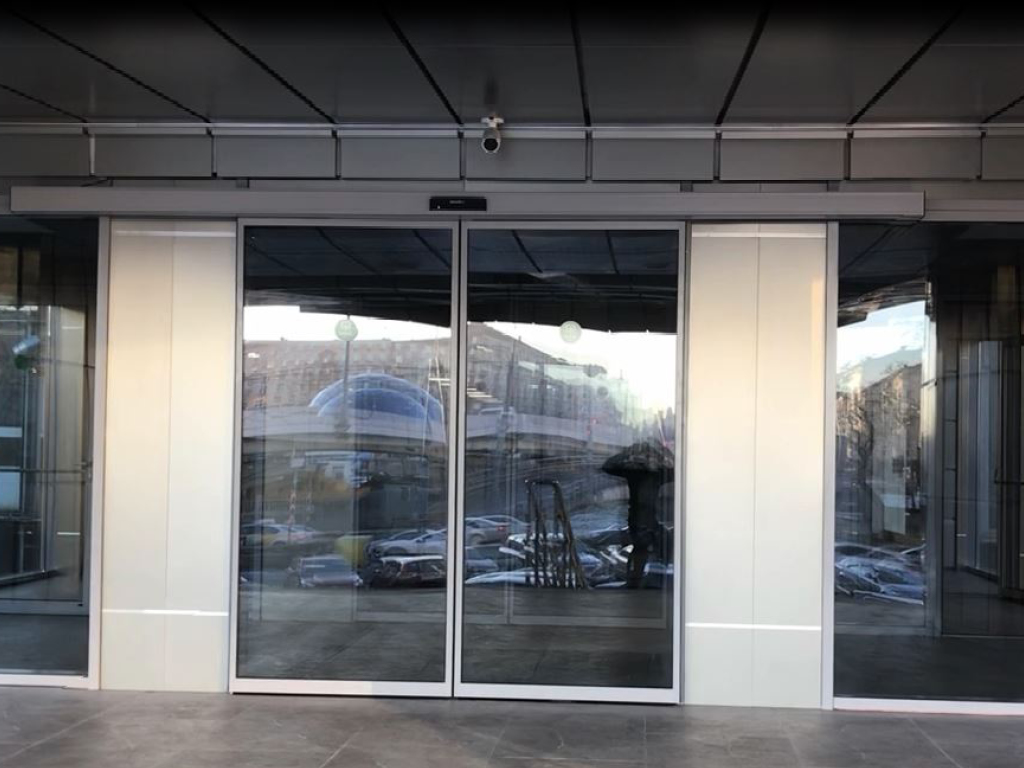

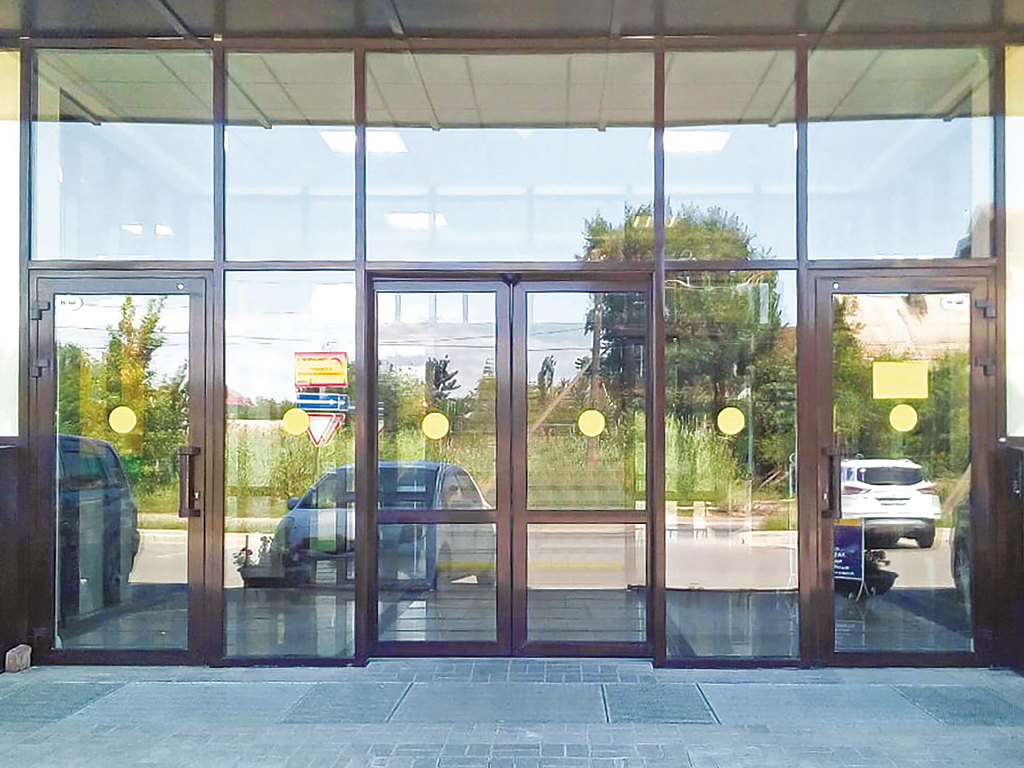

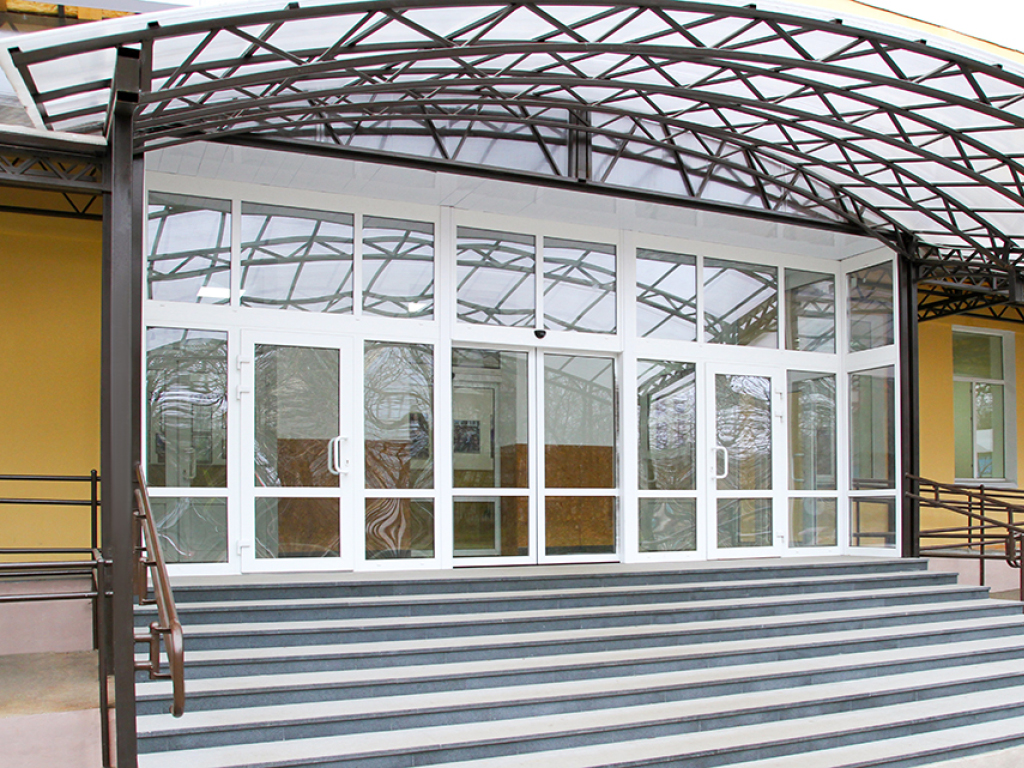

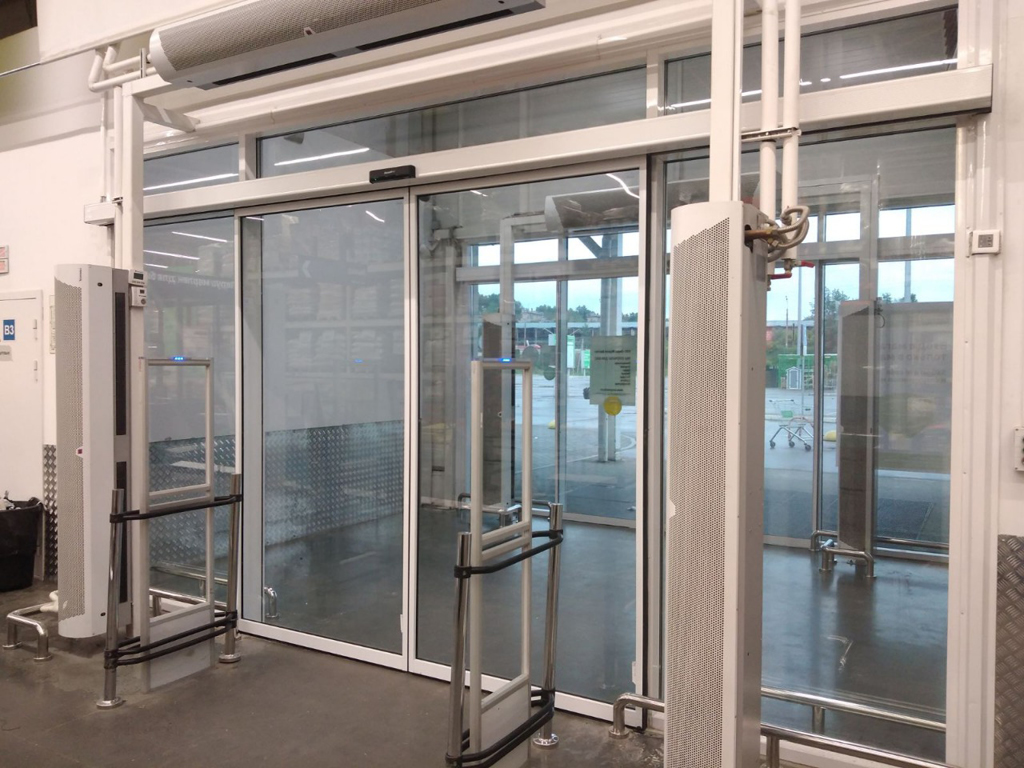

2 harakatlanuvchi va 2 ko‘chmas tabaqali avtomatik eshik komplekti

Yirik savdo-ko'ngilochar majmualar, aeroportlar, vokzallar va ko'rgazma markazlari kabi o'ta yuqori odamlar oqimiga va yong'in xavfsizligiga yuqori talablarga ega bo'lgan ob'ektlar uchun kirish guruhi uchun eng funksional va ishonchli yechim zarur. DoorHan konserni bir vaqtning o'zida uch turdagi stvorkalarni birlashtirgan flagman avtomatik eshiklar to'plamini taqdim etadi: ikkita surilma, ikkita harakatsiz va ikkita ochiladigan "antipanika". Bu standart rejimda maksimal o'tkazuvchanlikni ta'minlaydigan va favqulodda vaziyatda ommaviy evakuatsiya uchun eng keng va xavfsiz yo'lni kafolatlaydigan mukammal tizimdir.

Bitta konstruksiyada uchta ish rejimi. Ushbu noyob tizim kirishni boshqarish va xavfsizlik bo'yicha eng murakkab vazifalarni hal qilish uchun yaratilgan:

Standart avtomatik o'tish: Odatdagi rejimda markaziy ikkita stvorka silliq va shovqinsiz yon tomonga surilib, tashrif buyuruvchilar uchun qulay ikki tomonlama o'tishni ta'minlaydi. Tizim ishonchli AD-SP privodi boshqaruvi ostida ishlaydi va oqimlarni optimallashtirish uchun oltita ish rejimidan biriga sozlanishi mumkin.
O'tish joyini to'liq ochish: Zarur bo'lganda (masalan, katta hajmli yuklarni olib o'tish yoki juda ko'p odamlar to'planganda) nafaqat markaziy, balki yon tomondagi harakatsiz stvorkalar ham yon tomonga surilib, butun o'tish joyini to'liq bo'shatadigan rejimni faollashtirish mumkin.
"Antipanika" ommaviy evakuatsiyasi: Bu tizimning asosiy afzalligidir. Yong'in xavfi yoki boshqa favqulodda vaziyatda barcha to'rtta markaziy stvorka (ham surilma, ham harakatsiz) oddiy jismoniy kuch bilan bir zumda tashqariga ochilishi mumkin. Ular oddiy ochiladigan eshiklar kabi ishlaydi va odamlarni tez va xavfsiz evakuatsiya qilish uchun maksimal darajada keng va erkin chiqish yo'lini yaratadi.

Muhandislik mukammalligi va ishonchliligi. Konstruksiya intensiv foydalanish va uzoq xizmat muddati uchun mo'ljallangan. Biz faqat yuqori sifatli materiallar, kuchli va sokin elektr dvigatel, intellektual kontroller va kombinatsiyalangan harakat va xavfsizlik datchiklaridan foydalanamiz, bu barcha elementlarning muvofiqlashtirilgan va uzluksiz ishlashini kafolatlaydi. Noyob mexanik birikma texnologiyasi tufayli ob'ektda stvorkalarni yig'ish ancha tezroq o'tadi, yupqaroq ramka profillari esa oynalangan maydonni kengaytiradi va kirishni yorug'roq va jozibaliroq qiladi.

Tizim montajga to'liq tayyor to'plam shaklida yetkazib beriladi, bu barcha komponentlarning 100% mosligini kafolatlaydi. Butun tizimga 2 yillik kafolat beriladi. Ushbu flagman yechimni tanlab, siz ob'ektingizning maksimal xavfsizligi, funksionalligi va nufuziga sarmoya kiritasiz.

Qo'llanilish sohasi:

Savdo va biznes markazlari

Xususiy sektor

Montaj bilan buyurtma qilish

Afzalliklar

Funktsionallik

Mahsulotni oltita rejimda ishlatish imkoniyati odamlarning o‘tish yo‘lini tashkil etish bo‘yicha har qanday vazifani hal qilish imkonini beradi.

Stvorkani to'ldirishning turli xil variantlari

Stvorkani xavfsiz shishani 8 yoki 9 mm qalinlikda yoki 24 mm li shisha paket bilan to'ldirish imkoniyati.

Oson yig'ish

Noyob xushkor ulanishi stvorkalarni yig'ish va mahsulotni o'rnatish vaqtini sezilarli darajada qisqartirishga imkon beradi, shuningdek, yorug'lik o‘tkazish darajasini oshiradi.

Konstruktsiyalar va mahsulot sinflarining turli xil variantlari

Afzallik mahsulotning har qanday ochilish uchun optimal konstruktsiyasini tanlash imkonini beradi: agar ostonka va devorlar yo'q bo'lsa, devorlarning tor (kam) kengligi bo'lsa yoki boshqa chiqishlar mavjud bo'lmasa.

Jozibali narx

Metall ishlatish miqdorini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulotning jozibali narxi mavjud.

Funktsionallik

Mahsulotni oltita rejimda ishlatish imkoniyati odamlarning o‘tish yo‘lini tashkil etish bo‘yicha har qanday vazifani hal qilish imkonini beradi.

Stvorkani to'ldirishning turli xil variantlari

Stvorkani xavfsiz shishani 8 yoki 9 mm qalinlikda yoki 24 mm li shisha paket bilan to'ldirish imkoniyati.

Oson yig'ish

Noyob xushkor ulanishi stvorkalarni yig'ish va mahsulotni o'rnatish vaqtini sezilarli darajada qisqartirishga imkon beradi, shuningdek, yorug'lik o‘tkazish darajasini oshiradi.

Konstruktsiyalar va mahsulot sinflarining turli xil variantlari

Jozibali narx

Metall ishlatish miqdorini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulotning jozibali narxi mavjud.

Dizayn

To'ldirish dizayni

Standart ranglar

Stvorkalarning ikki tomonlama bo'yalishi mavjud. Har xil turdagi to'ldirish 8, 9 va 24 mm qalinlikda

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

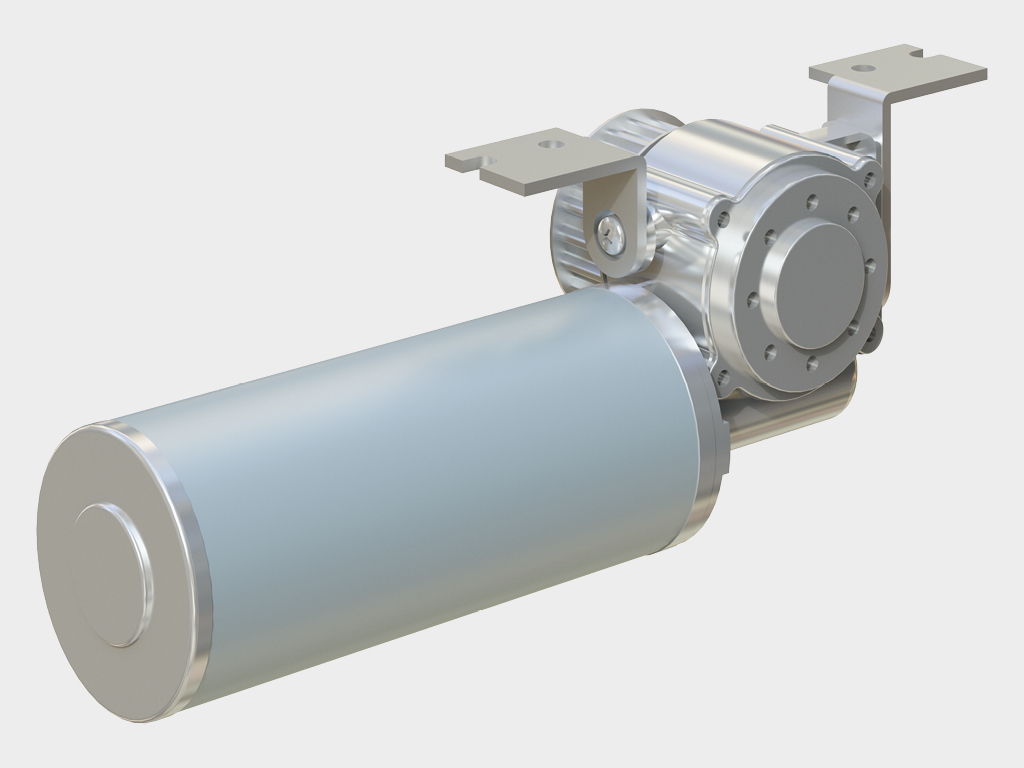

Elektromotor (art. AD-01SP).

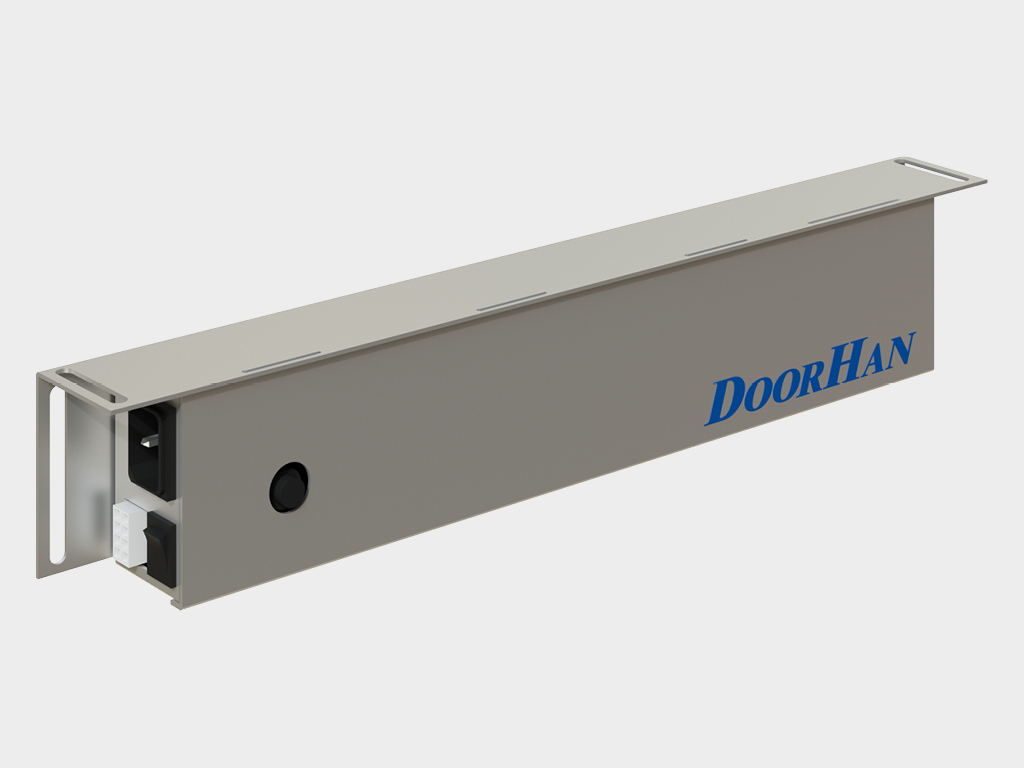

Kontroller (art. AD-03SP).

Rejim o'zgartirish tugmasi ekran bilan (art. AD-08SP).

Harakatni aniqlash sensori (art. AD-06, 1 dona).

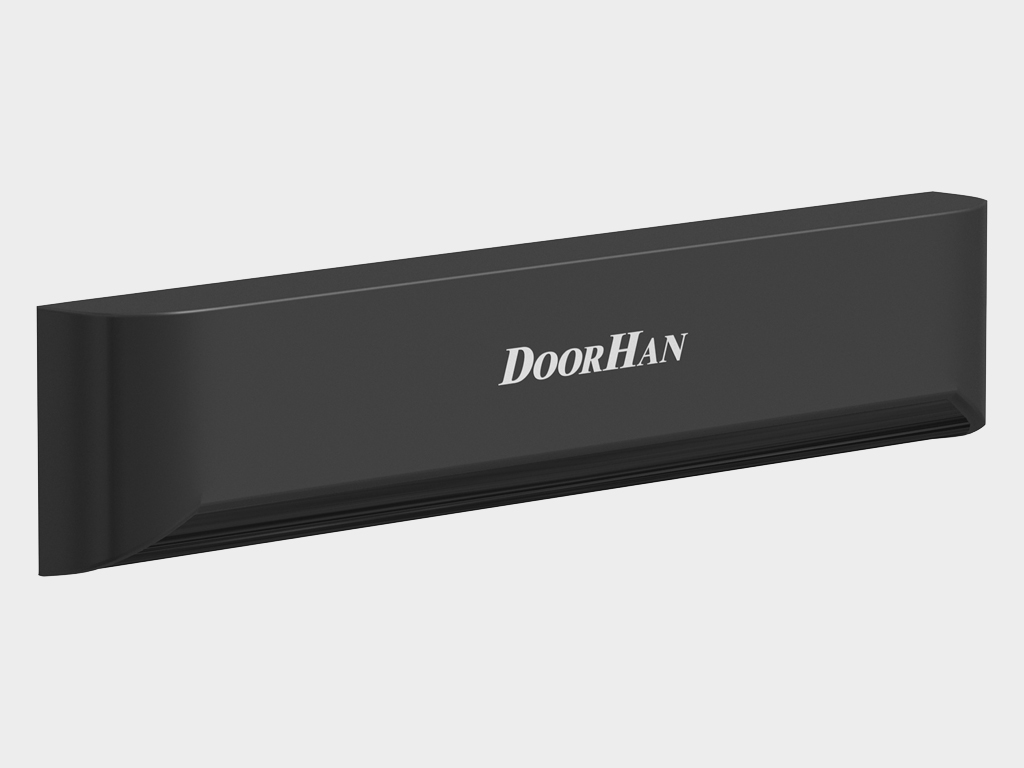

Kombinatsiyalashgan harakat va xavfsizlik sensori (art. AD-34, 1 dona).

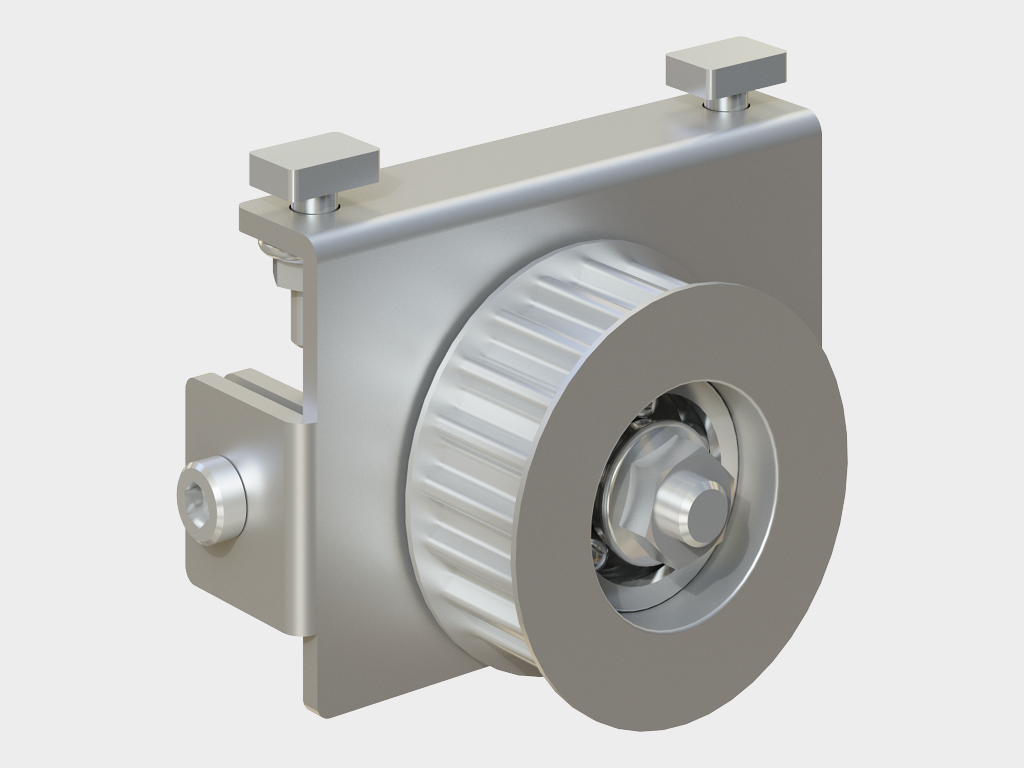

Tortish roliki (art. AD-14SP, 1 dona).

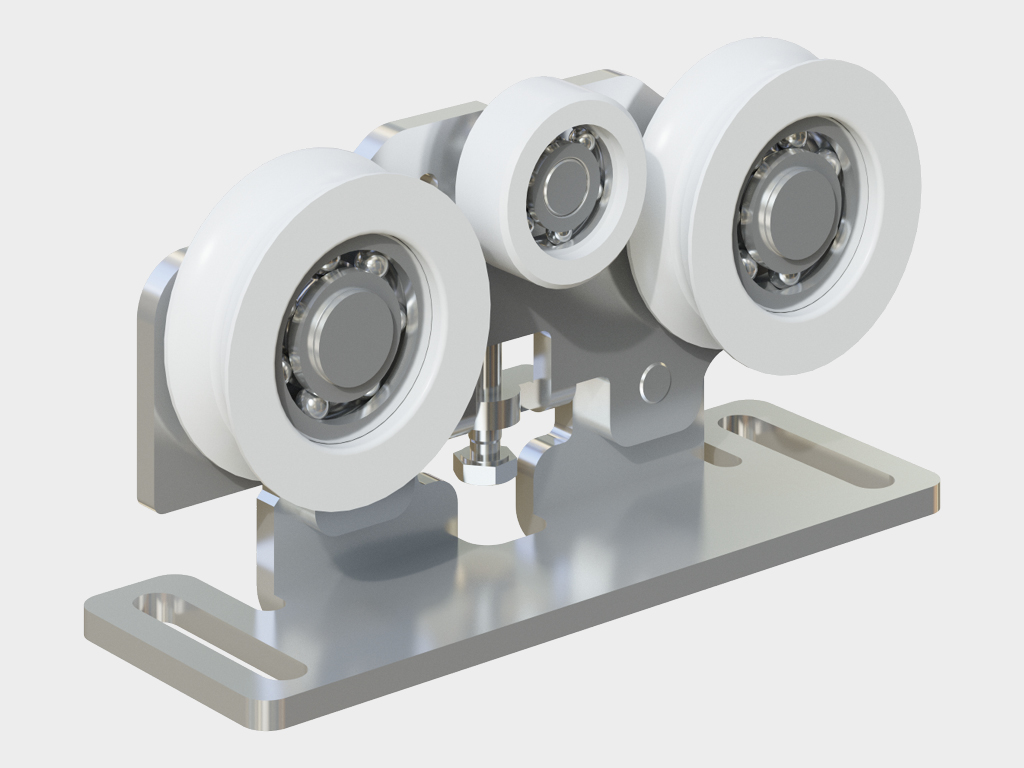

Karetka to'plami (art. AD-15SP, 4 dona) AD-SP приводида.

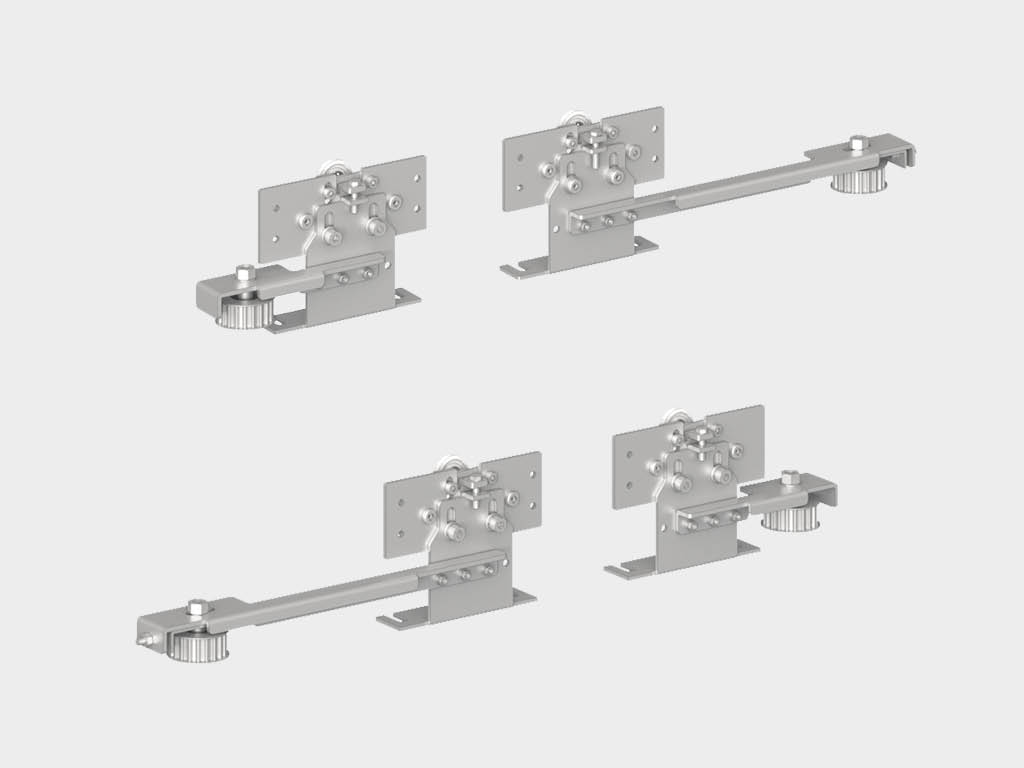

* Komplekt karetkok (4 sht.) dlya vneshnikh stvorok v privode AD-SP-TELESCOPE.

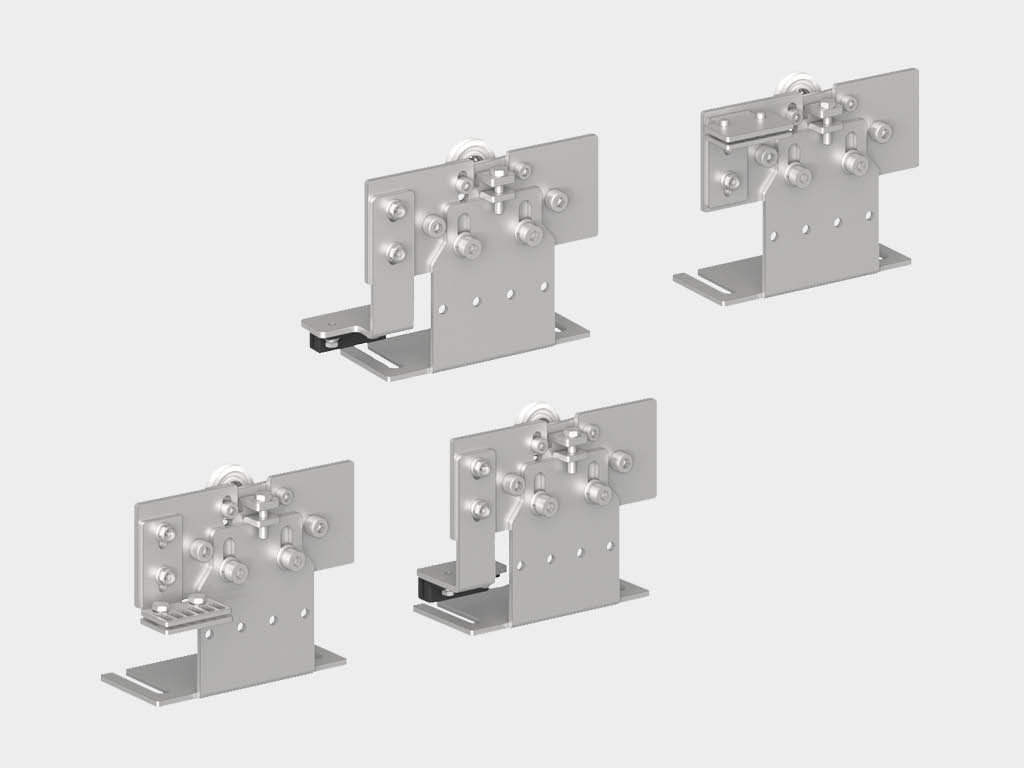

* Komplekt karetkok (4 sht.) dlya vnutrennikh stvorok v privode AD-SP-TELESCOPE.

Komplekt bokovykh kryshek koroba (art. AD-16SP, 2 sht.) v AD-SP / (art. AD-16SPTel, 2 sht.) v AD-SP-TELESCOPE.

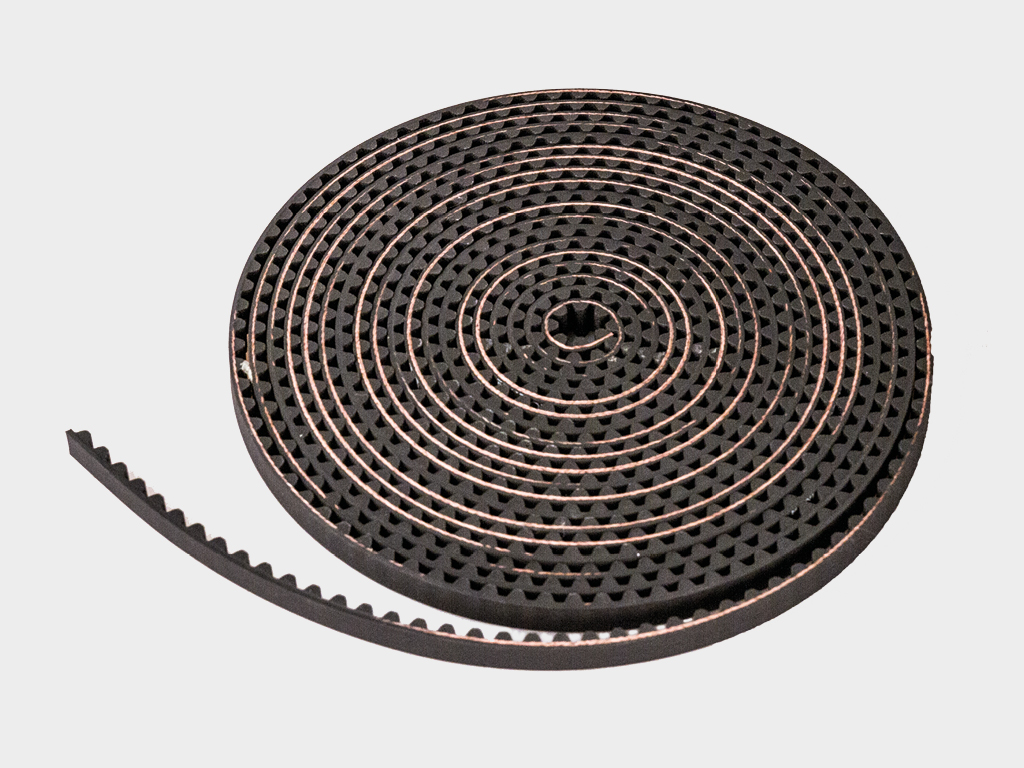

Privodnoy remen' (art. AD-17, 11 m).

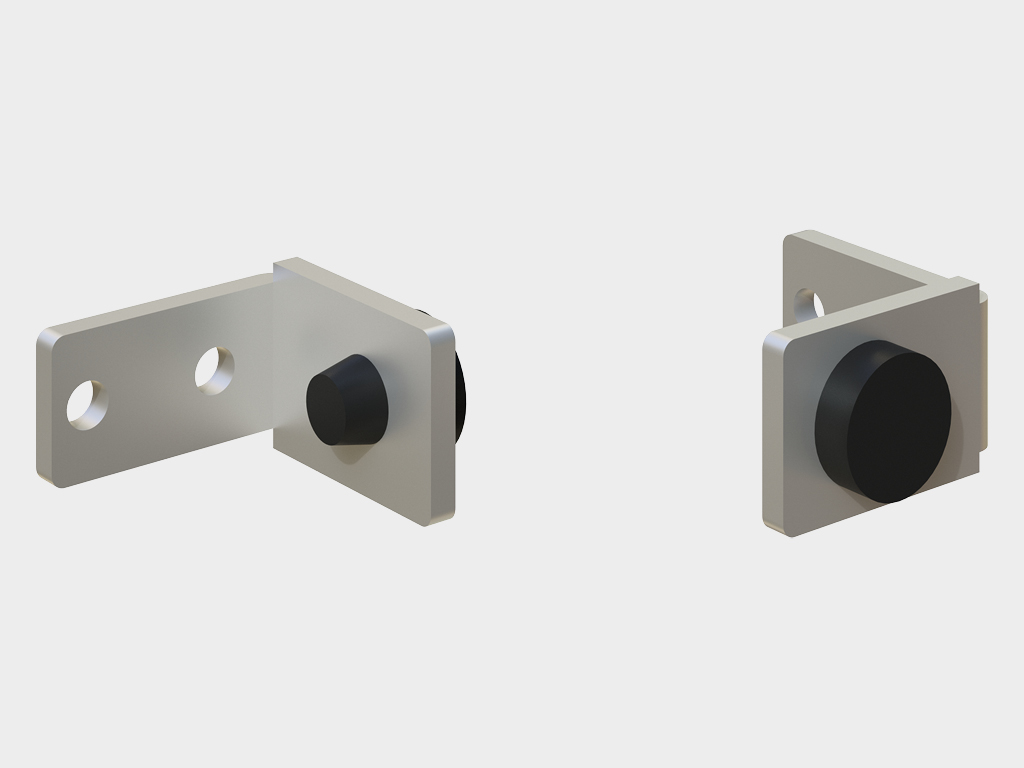

Komplekt stoporov (art. AD-19SP, 2 sht.) v privitye AD-SP.

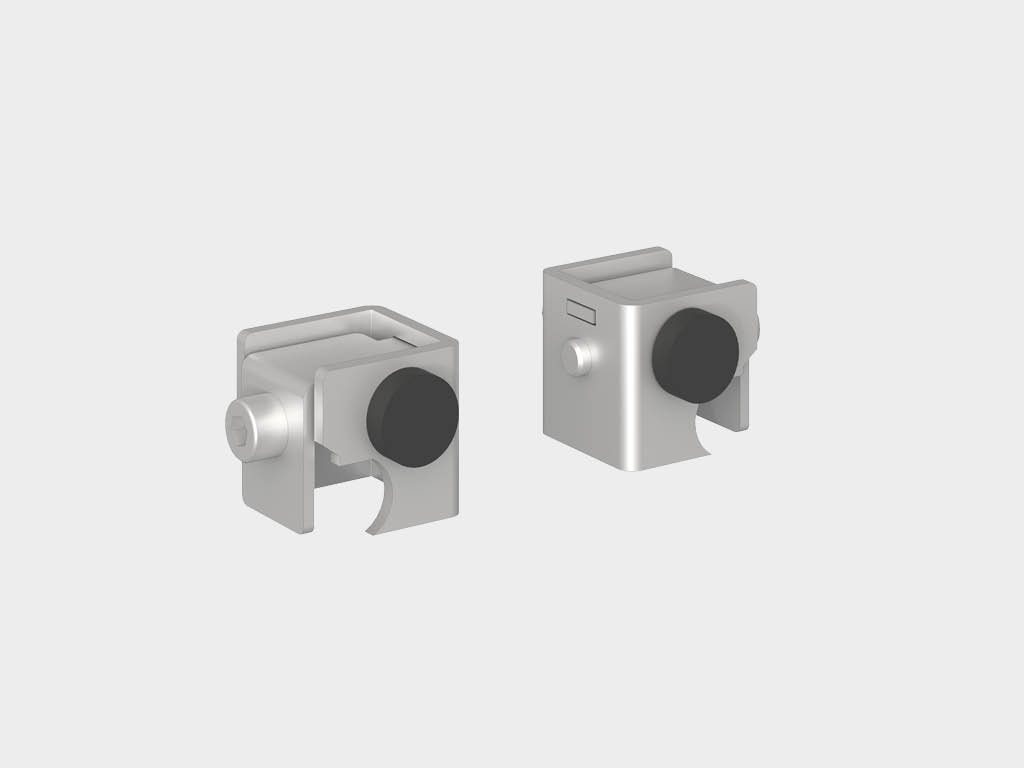

* Komplekt stoporov (2 sht.) v privitye AD-SP-TELESCOPE.

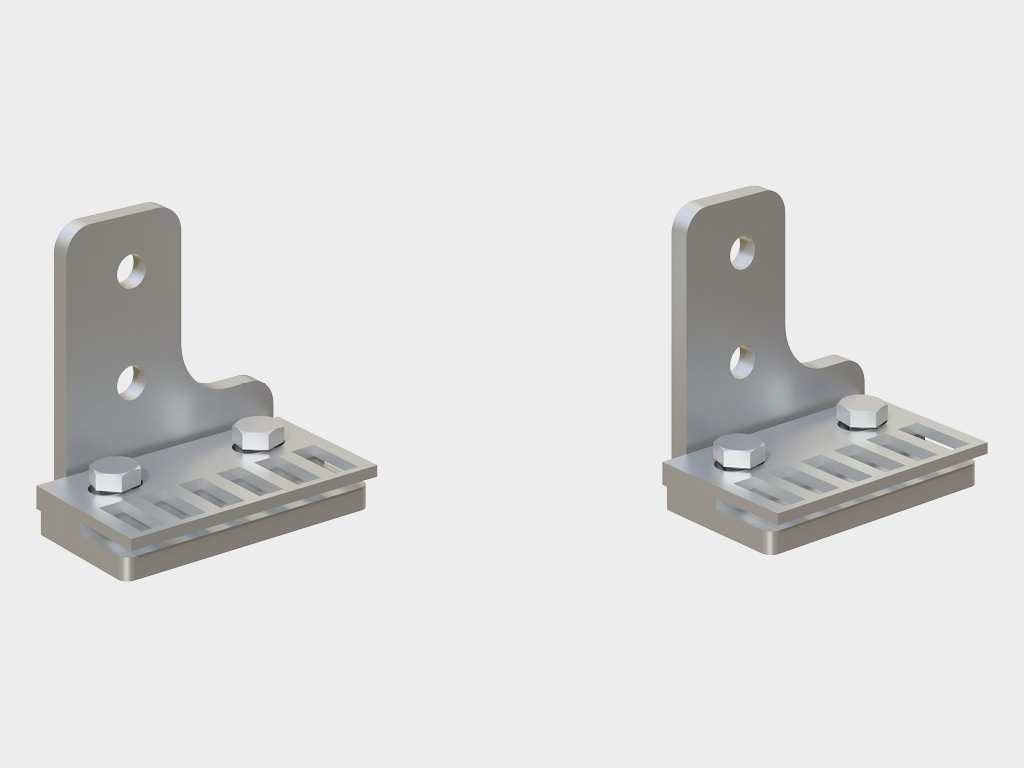

Komplekt derzhateley remnya (art. AD-20SP, 2 sht.).

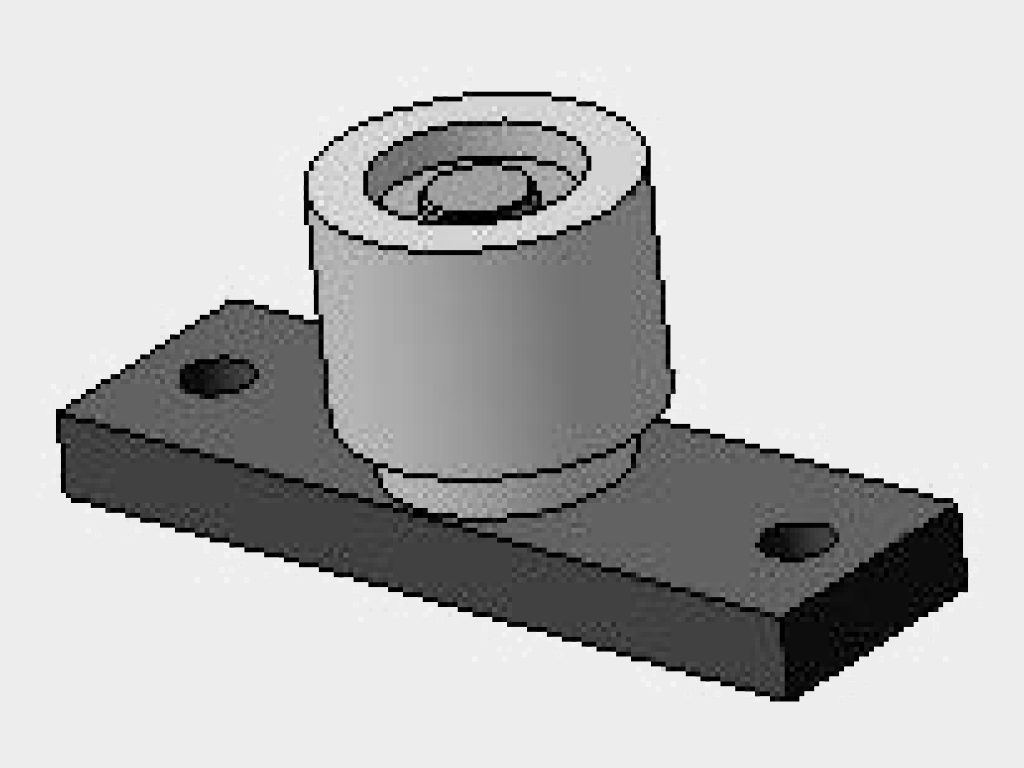

Nizhnyaya napravlyayushchaya v pol (art. TPP-001-32D, 2 sht.).

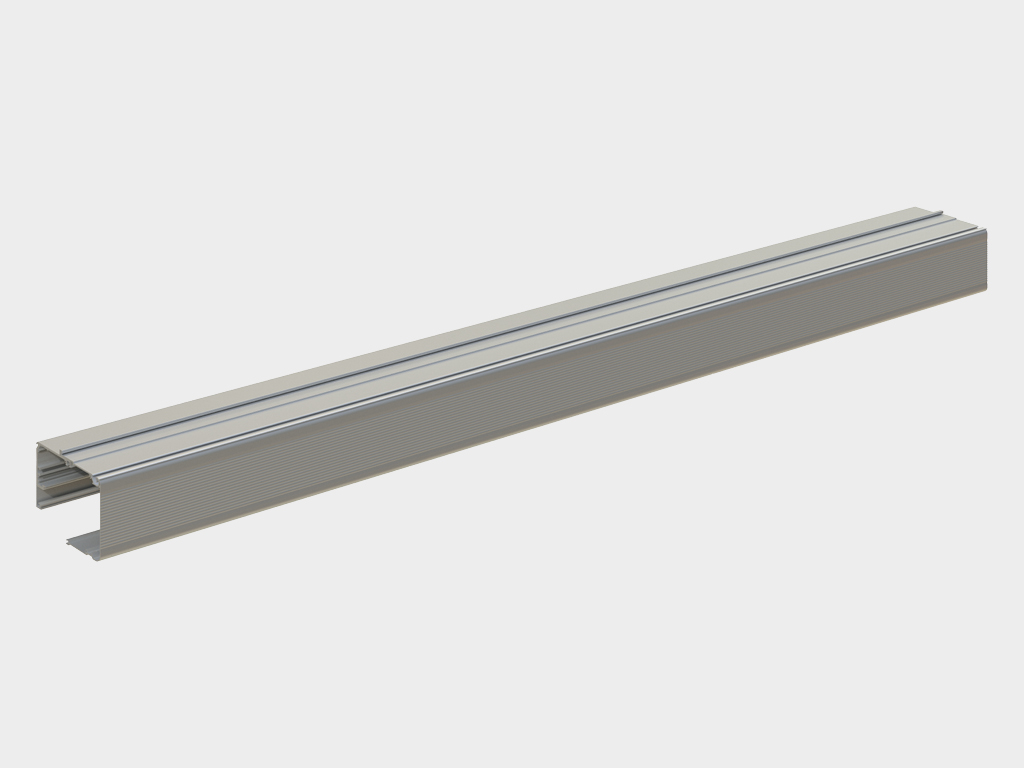

Korob s kryshkoy (art. AHDS35 2009, 2011, 2012) dlya privoda AD-SP / * (art. AHDS35 2019-2023) dlya privoda AD-SP-TELESCOPE.

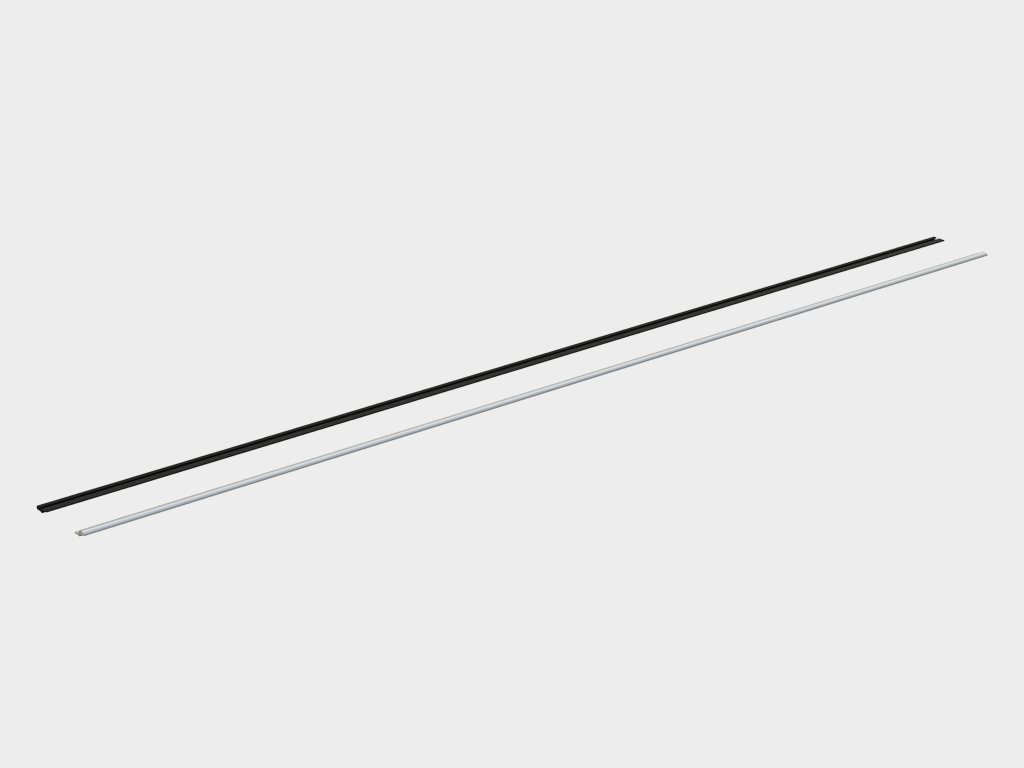

Rel's s uplotnitel'em (art. AHDS35 2010 s AD-29) dlya privoda AD-SP / * (art. AHDS35 2023 s AD-29TEL, 2 sht.) dlya privoda AD-SP-TELESCOPE.

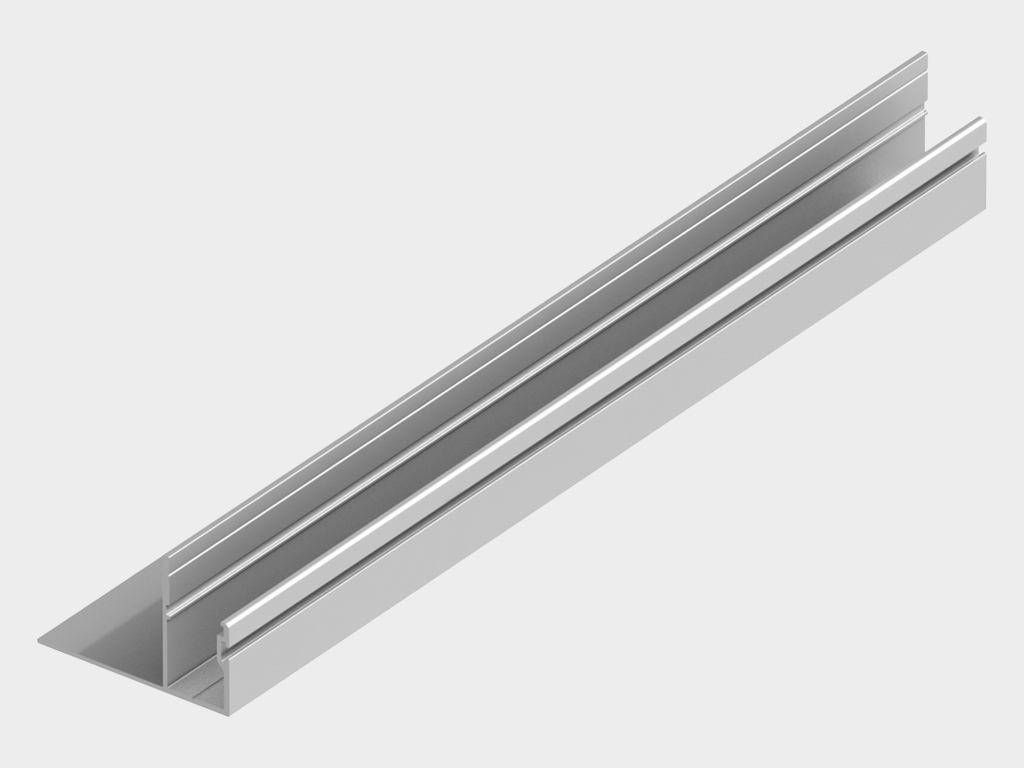

Profil' pod fotoelement (art. AHDS35 0213, 2 sht.).

Profil' stvorki vertikal'nyy s vyrubkoy v tortse 30 × 35 mm (art. AHDS35 0106.FREZ).

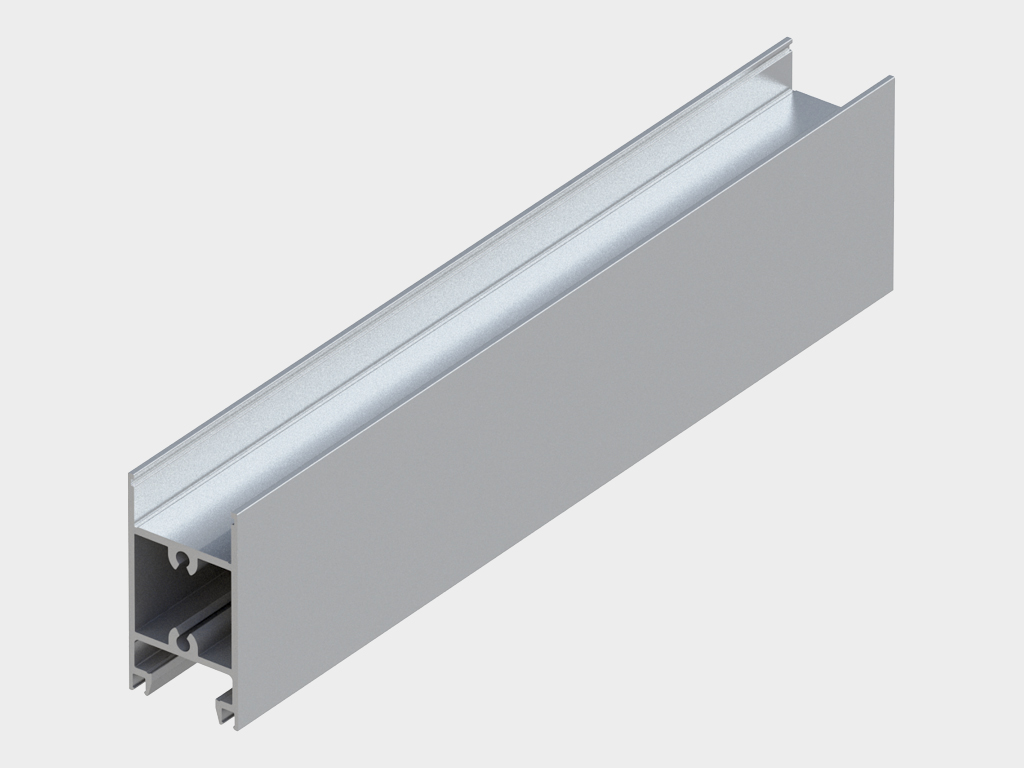

Profil' stvorki gorizontal'nyy 64 × 35 mm (art. AHDS35 0108).

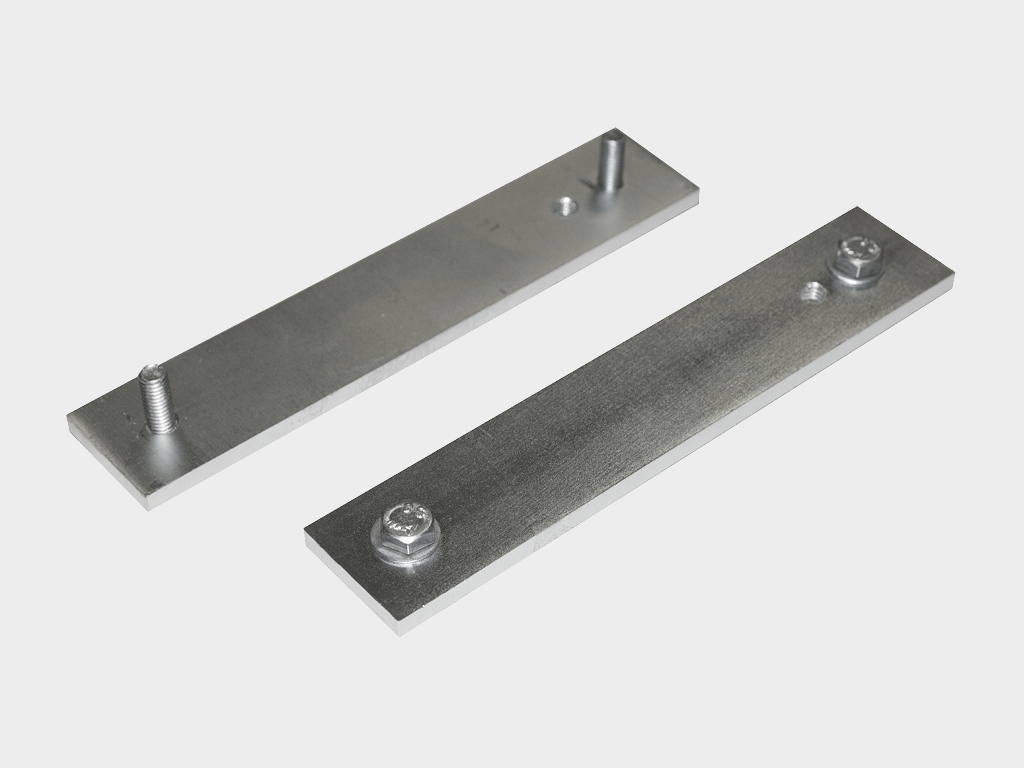

Komplekt zakladnykh plastin (art. AD-100KIT, 2 komp.).

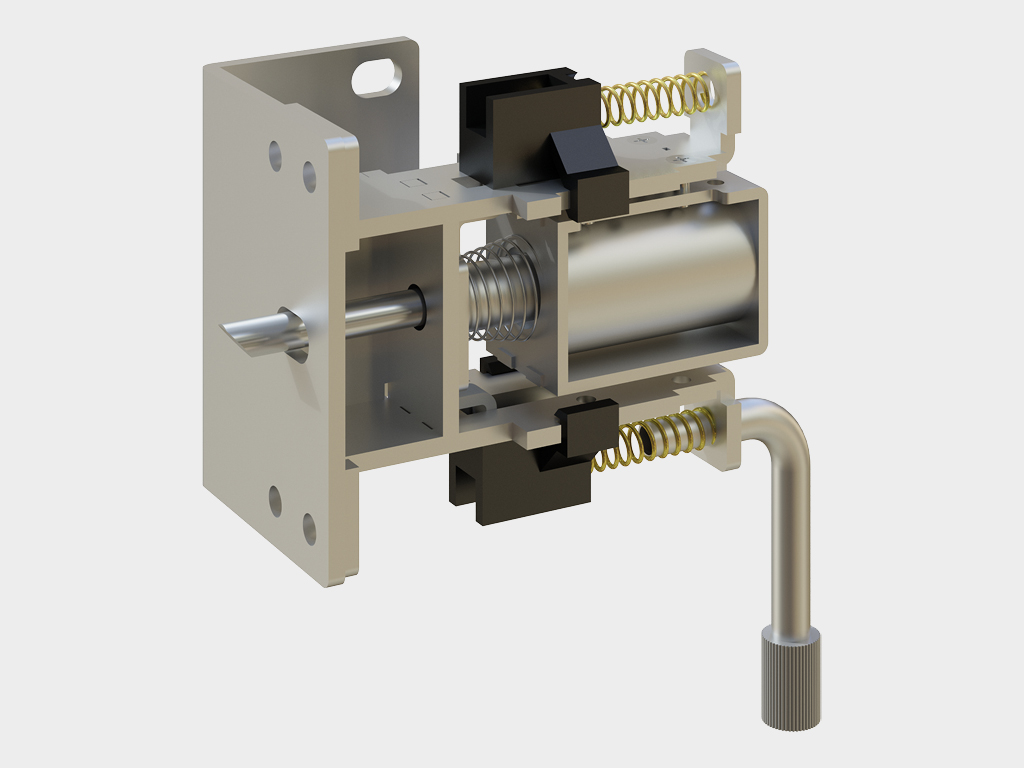

AD-07SP — elektromekhanik zamok uchun AD-SP, noqonuniy kirishdan ishonchli himoya ta'minlaydi / *(art. AD-07SPTEL) AD-SP-TELESCOPE uchun.

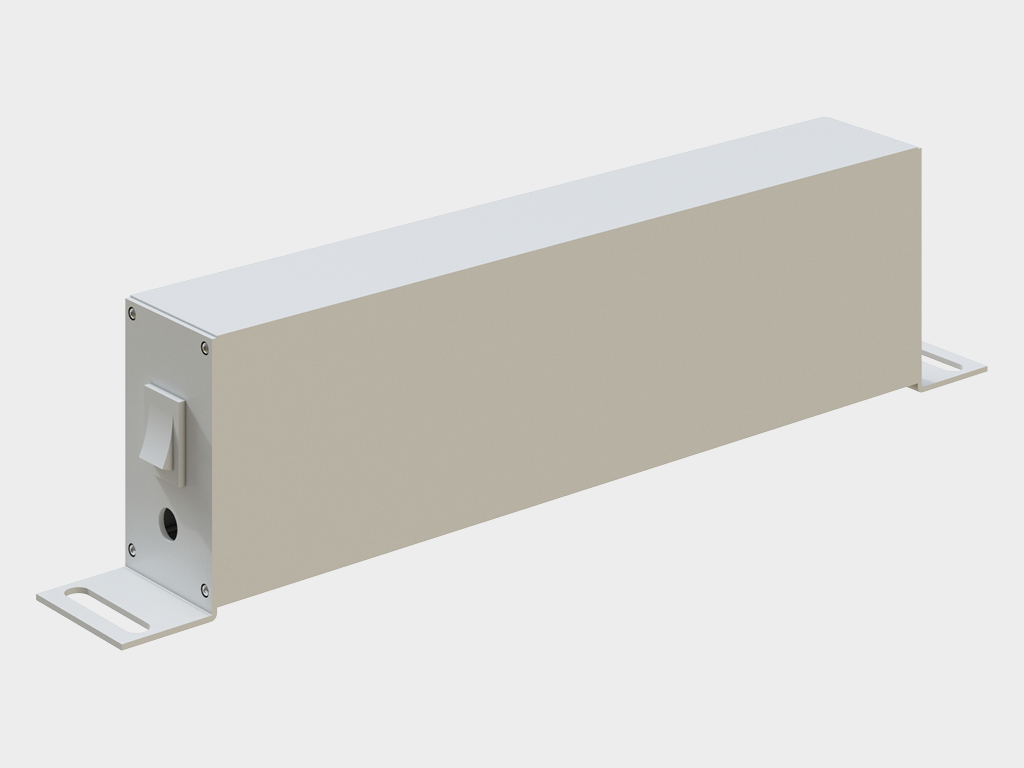

AD-27 — akkumulyator batareyasi (sig'imi 2,0 Ah) tashqi quvvat manbaisiz eshikning uzluksiz ishlashini 15–30 daqiqa davomida (170 tsikl) ta'minlaydi.

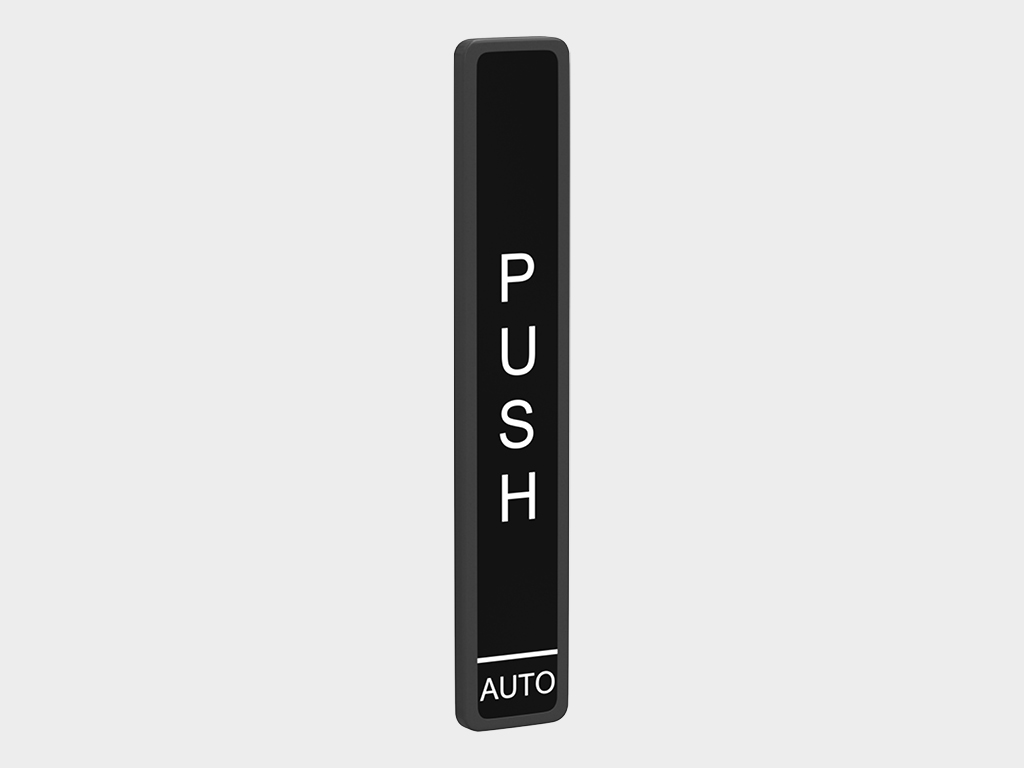

AD-30 — simsiz (elka) tugma PUSH. Bu, harakat sensori o'rniga, eshikni qo'l bilan boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish).

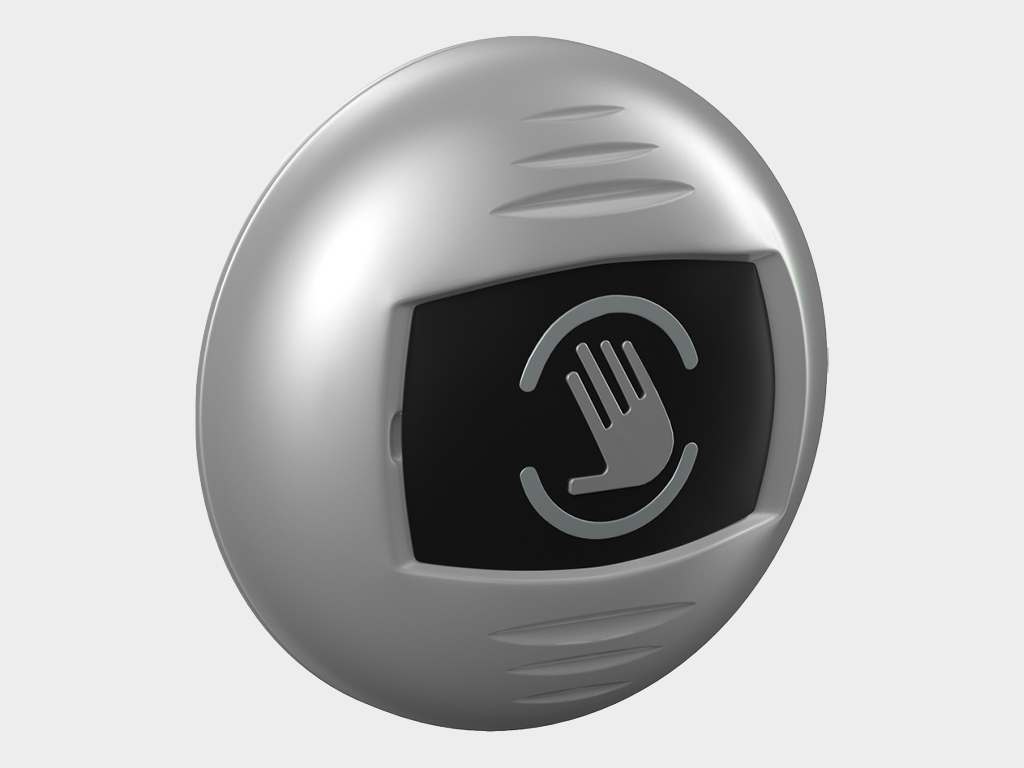

AD-31 — kontaksiz infraqizil tugma. Bu, harakat sensori o'rniga, eshikni qo'lda, kontaksiz boshqarish uchun ishlatiladi (1 dan 15 sm gacha).

AD-32 — rejimlarni kalit bilan almashtirish tugmasi (5 ta rejim). Bu, ekranli rejim almashtirgich o'rniga ishlatiladi va eshikni boshqarishga cheklangan kirishni ta'minlaydi.

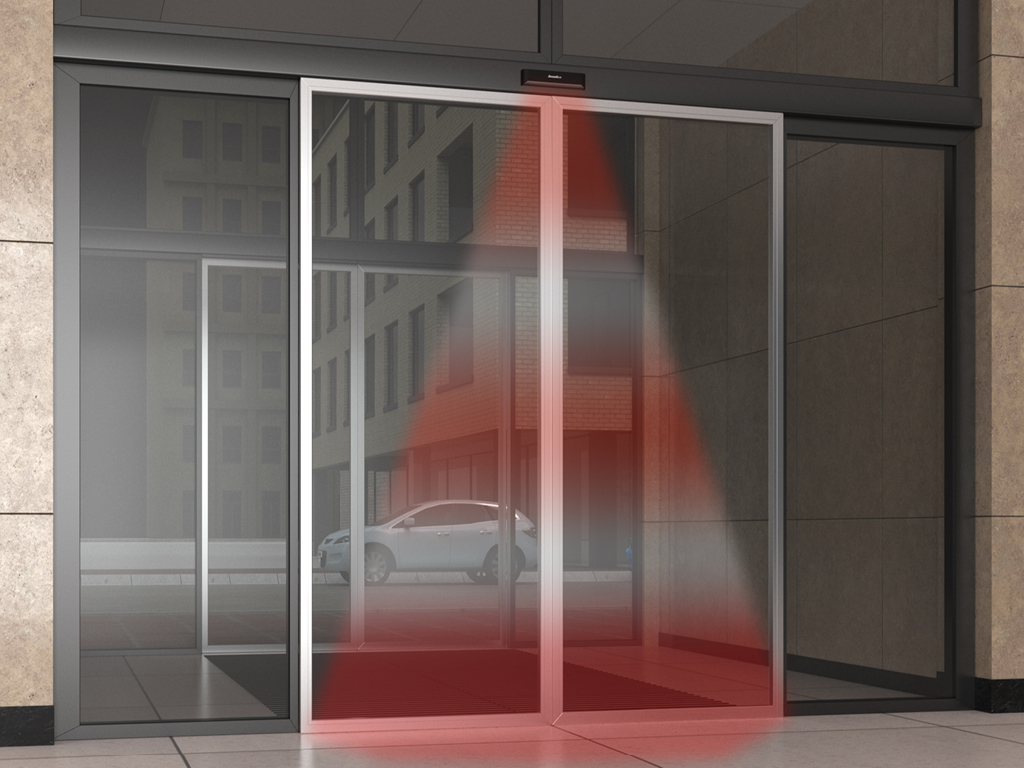

AD-34 — kombinatlangan harakat va xavfsizlik sensori. Bir korpusda mikroto'lqinli harakat radarini va proyektor bo'ylab infratuzilma xavfsizlik pardasini birlashtiradi.

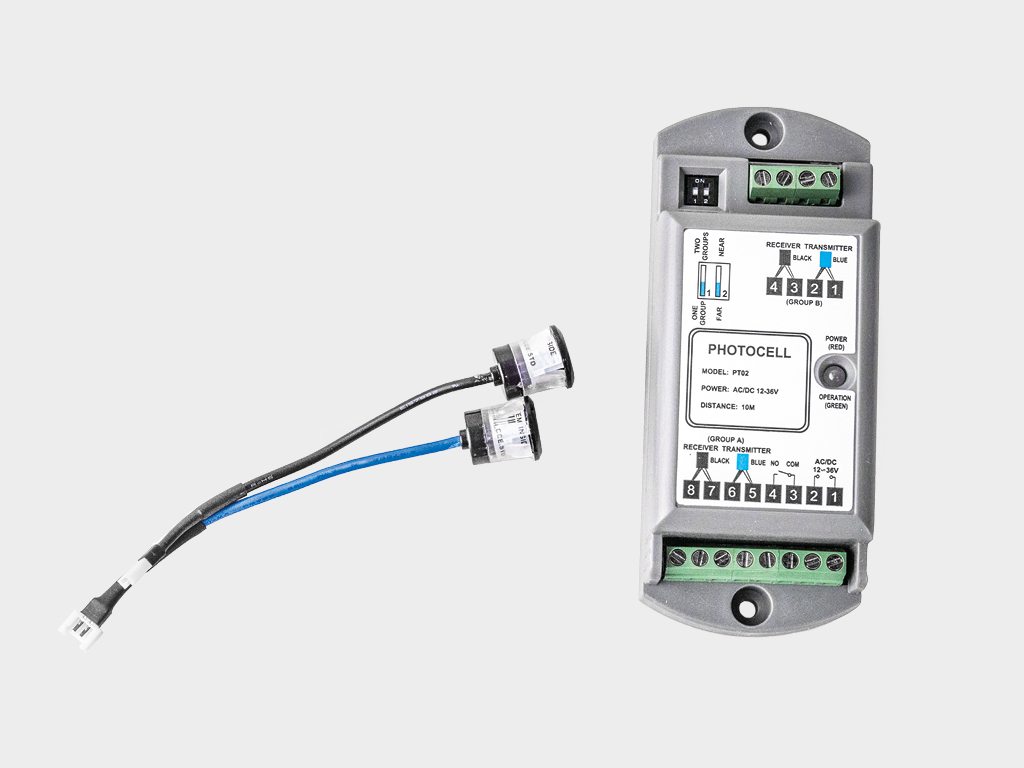

AD-09 — fotoelementlar to'plami, eshik ochilish joyida xavfsizlikni ta'minlaydigan.

Texnik tavsif

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

2 505–4 000

Ширина проема для двустворчатых дверей, мм

5 074–6 200 (ikki harakatlanmaydigan, eshikli va framugali)

Притолока, мм

Talab qilinmaydi

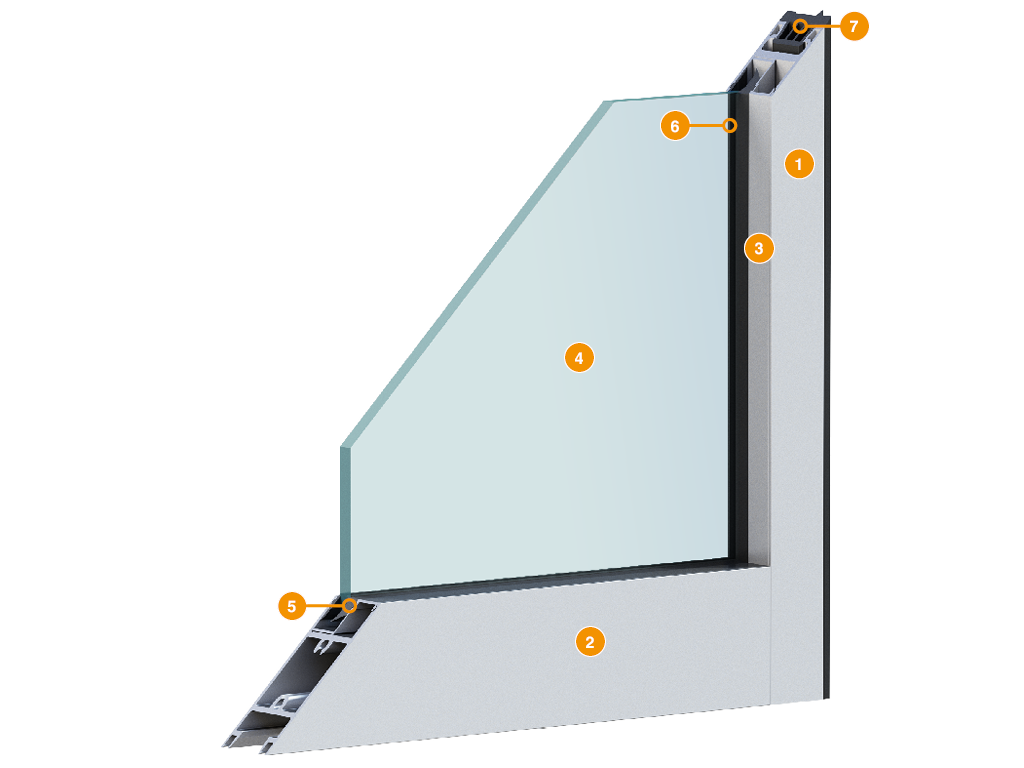

Stvorka profili vertikal
Stvorka profili gorizontal
Ştapik
To'ldirish 8 mm, 9 mm (ştapik bilan) yoki 24 mm (ştapiksiz)
Ichki siqich
Tashqi siqich
Markaziy siqich

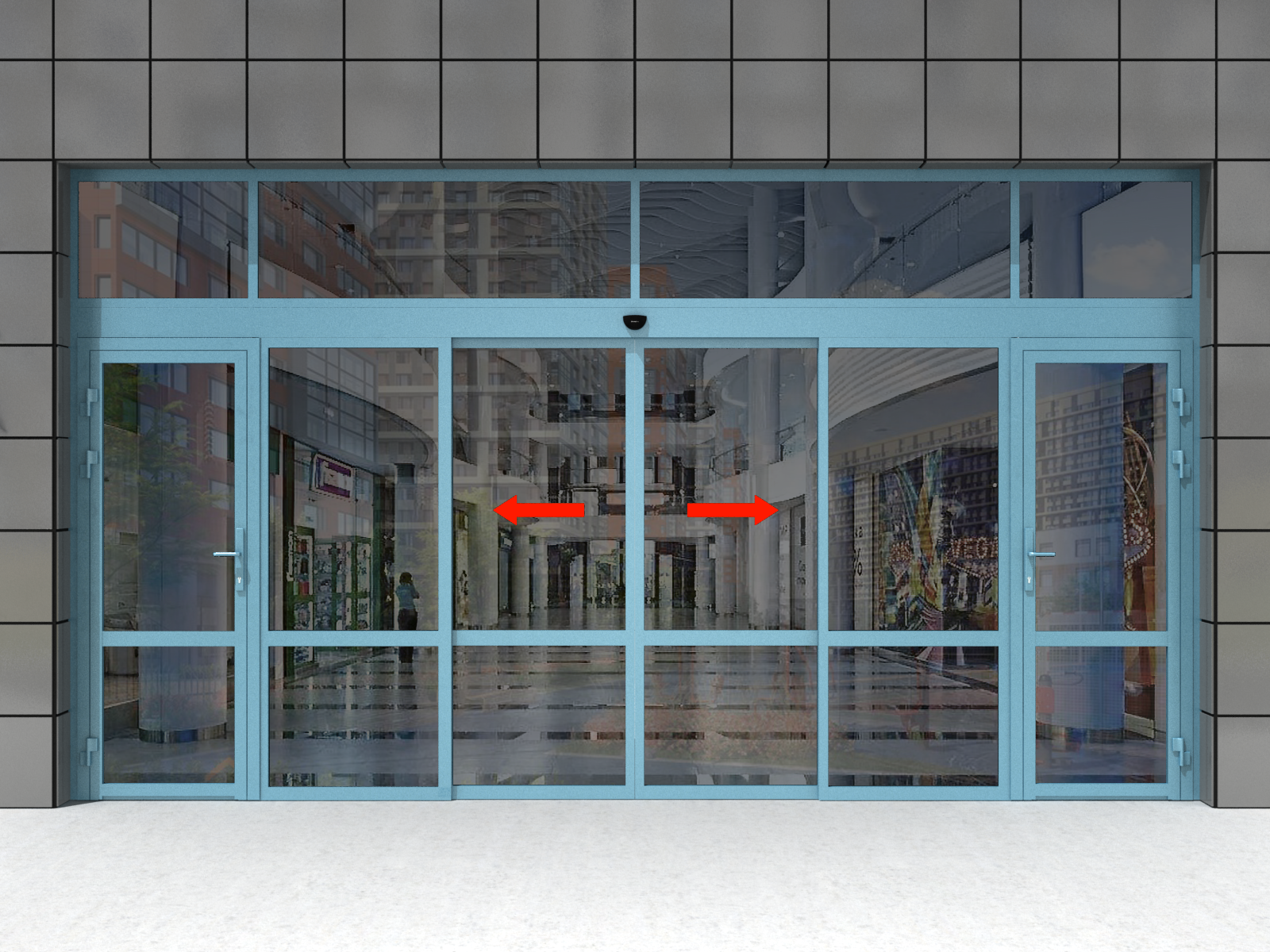

Ikki qanotli eshik, framlarga, ikki o‘zgarmas va ochiladigan qanotlarga ega konstruktsiyalar.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5 074–6 200
H, мм Высота проема	2 505–4 000
W, мм Ширина прохода	1 200–1 763
K, мм Высота прохода	2 129–2 529

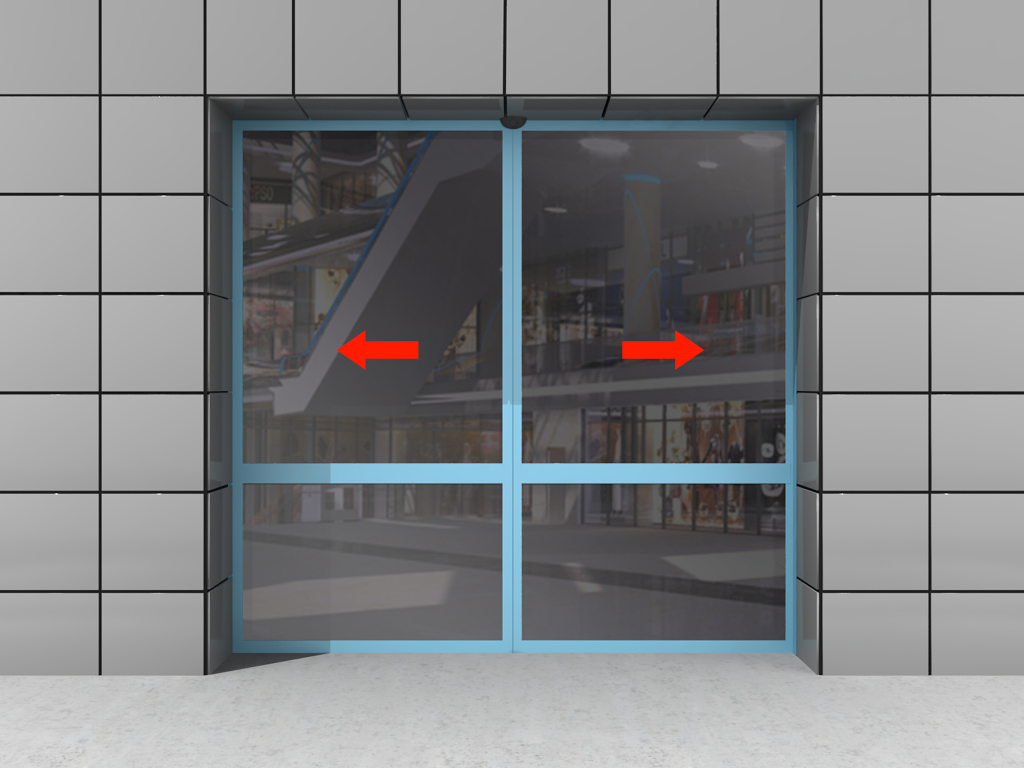

Ikki qanotli eshik.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

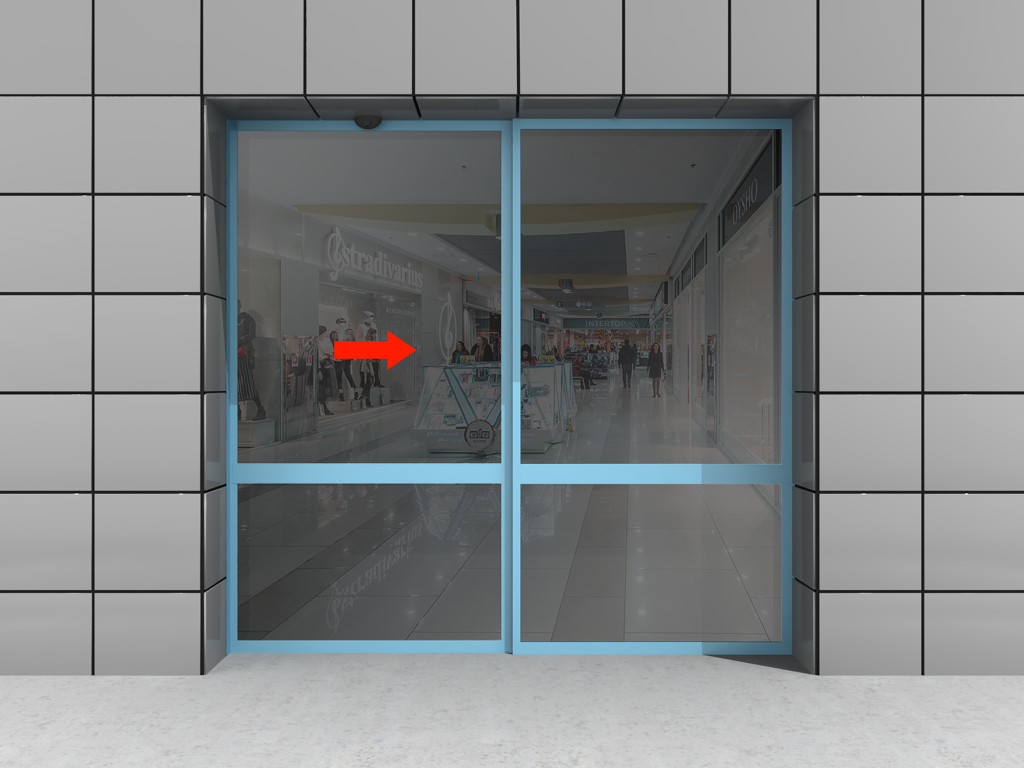

Bitta harakatlanuvchi qanotli eshik, bitta harakatsiz qanot bilan (chap tomonga ochiladi).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5000 gacha
H, мм Высота проема	3000 gacha

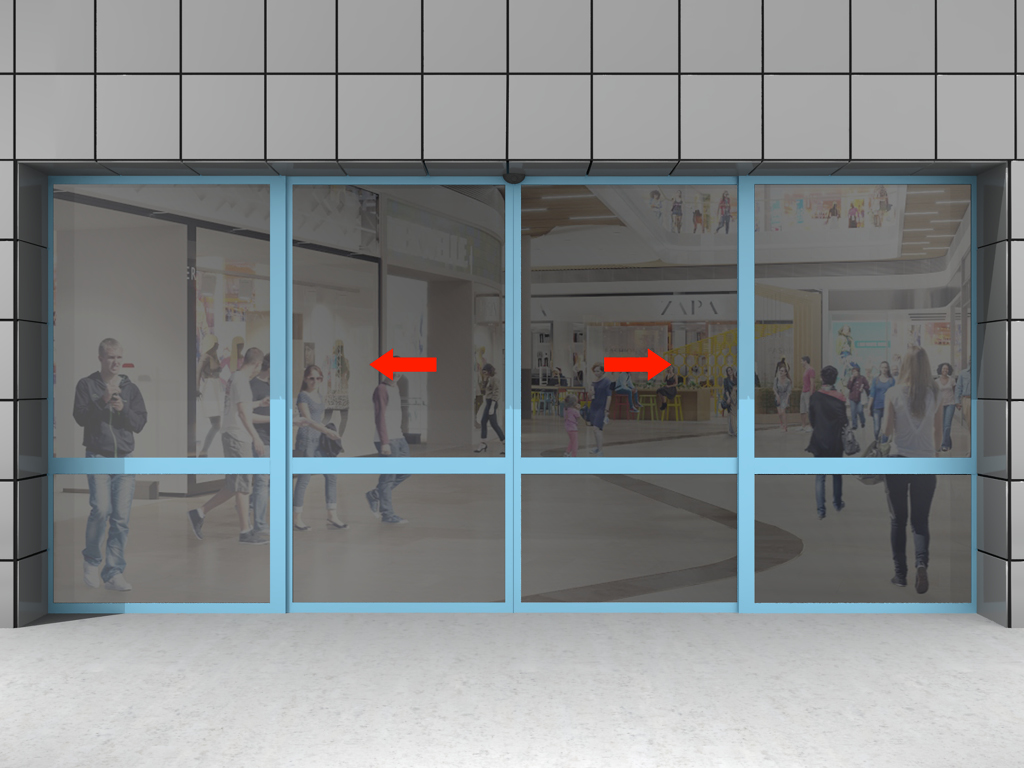

Ikki harakatsiz qanotli ikki qanotli eshik.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	6000 gacha
H, мм Высота проема	3000 gacha

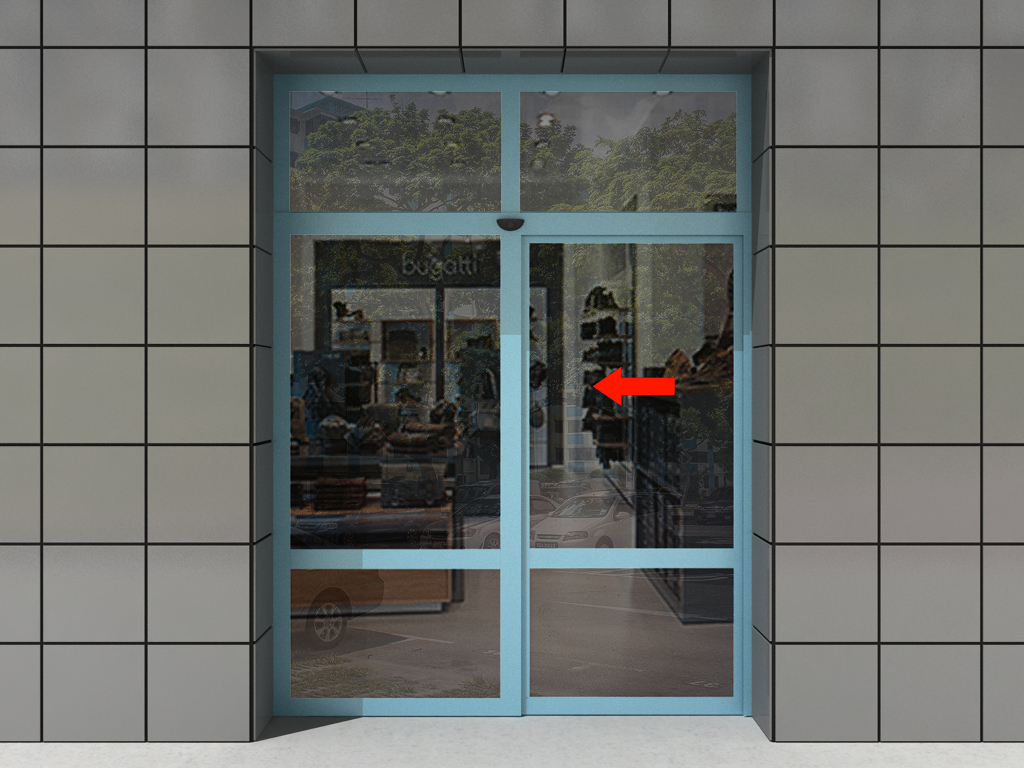

Bir harakatsiz qanotli va framangali bir harakatlanuvchi eshik (o'ngga ochilish).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 184–6 200
H, мм Высота проема	2 200–4 000
W, мм Ширина прохода	700–3 000
K, мм Высота прохода	1 800–3 000

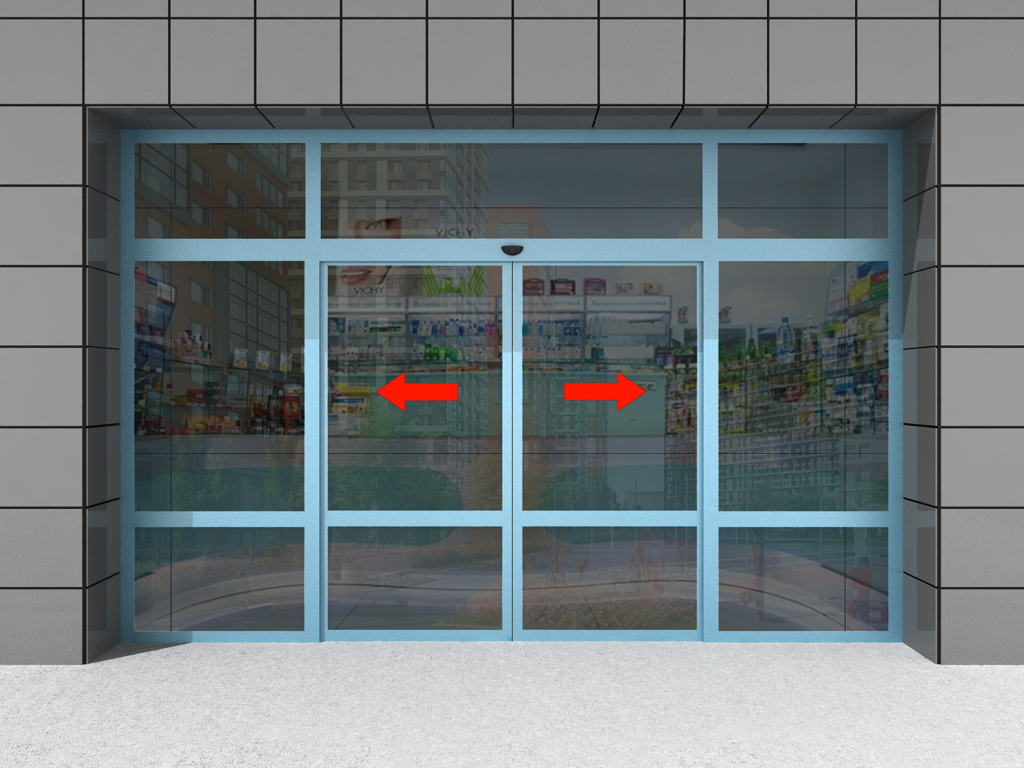

Ikki harakatsiz qanotli va framangali ikki qanotli eshik.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 806–6 200
H, мм Высота проема	2 200–4 000
W, мм Ширина прохода	1 000–3 000
K, мм Высота прохода	1 800–3 000

Ikki butun shisha qanotli ikki qanotli eshik.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8 yoki 9	Yengillashtirilgan eshik
Максимальная высота, м	4
Максимальный вес створки, кг.	200/180	Bitta eshikli eshik / Ikki eshikli eshik
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o‘tish uchun, doimiy ish rejimida.

1. Eshikning elektropriyovdli korpusini binoning tashqi tomonida, ko‘chadan o‘rnatish qat'iyan taqiqlanadi.

2. Eshikning yopish va ochish amali faqat favqulodda holatlarda (elektr energiyasi yo‘qligida) yoki sozlash ishlari paytida amalga oshirilishi kerak.

3. Eshikning yopilishi va ochilishi paytida qo‘l bilan katta kuch sarflamang. Eshikni keskin itarib ochish taqiqlanadi.

4. Bolalar va hayvonlarning eshikning ochilish/yopilish zonalarida uzoq vaqt bo‘lmasligini nazorat qiling.

5. Qattiq taqiqlanadi — qulflangan eshiklarni qo‘l bilan ochishga urinish, harakatlanuvchi eshik panjarasi va pol orasidagi bo‘shliqlarga barmoqlar yoki boshqa tashqi predmetlarni tiqish, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshik panjaralariga o‘tishda zarbalar bermang va ularning ochilishiga yoki yopilishiga to‘sqinlik qilishga urinmang. Eshik panjaralari harakati zonasida yugurish yoki turib qolish taqiqlanadi.

7. Eshik panjaralari harakati davomida ularning yo‘lida tashqi predmetlar va axlatning yo‘qligiga e'tibor bering: bu kabi narsalar panjaralarning noto‘g‘ri joylashishiga, ularning to‘xtab qolishiga va eshik avtomatikasining ishlamay qolishiga olib kelishi mumkin.

8. Polga yo‘naltiruvchi yo‘riqnomalar va roliklar ifloslanishiga yo‘l qo‘ymang, chunki bu panjaralar harakatining silliqligini buzishi, ularning tutilishiga va elektr drayverining ishdan chiqishiga olib kelishi mumkin.

9. Avtomatik eshikning panjalari eshik ochilish/ yopilish tsiklida yo‘riq rieli bo‘ylab silliq harakatlanishi kerak, va panjalar to‘liq ochilgan yoki yopilgan holatga yetganda majburiy to‘xtash amalga oshirilishi zarur.

10. Eshikni xavfsizlik elementlari, masalan, fotoelementlar yoki IR pardalari o‘rnatilmasdan ishlatish qat’iyan taqiqlanadi.

Упаковка в картон	Характеристики упаковки
	Daraxt paletasi pastki qismida polistiren bloklari bilan. Profilga qog'ozli karton yelimlangan va PP lenta bilan mahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Qadoqlash, profilni pufakchalari bo'lgan plyonkaga o'rash va logotip bilan skotch bilan mahkamlashdan iborat. Bir qadoqning massasi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Profil to'plamlari, pufakchalari bo'lgan plyonkaga o'ralgan holda, polistirol ramkadan tashkil topgan paletaga joylashtiriladi va skotch bilan mahkamlanadi

Qo‘shimcha tavsif chop etish

Sürgü eshiklarini alohida o'rnatish mumkin, shuningdek, ularni bino fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

O'rnatish

Montaj usullari

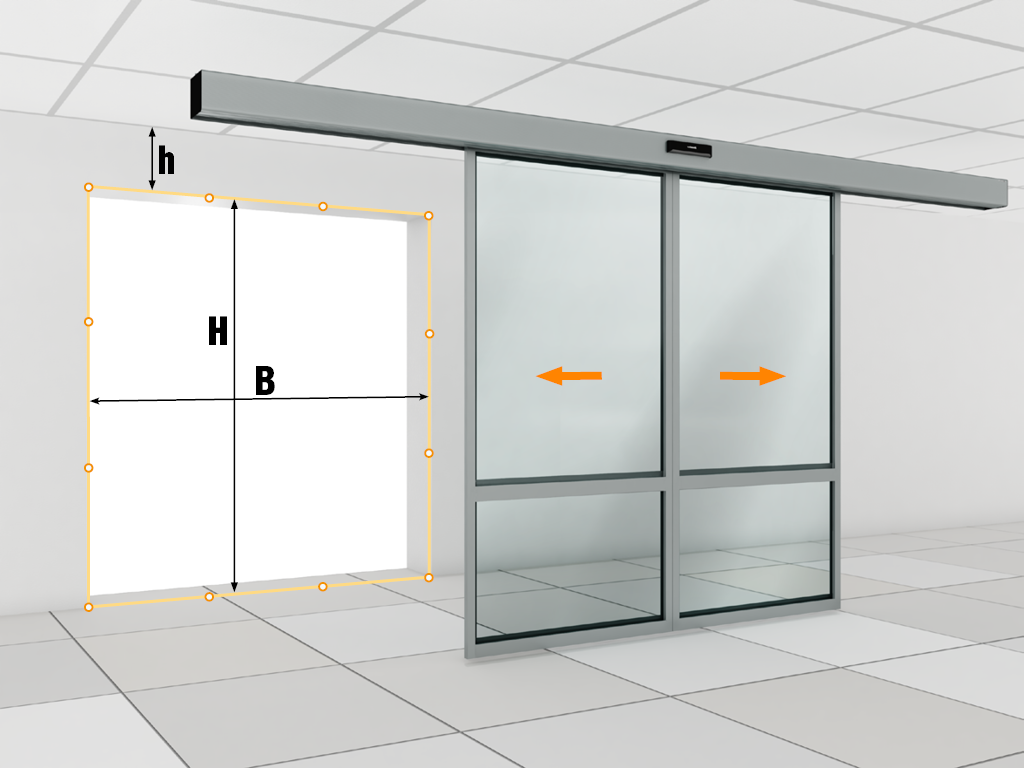

Bino qurilishi uchun tayyorgarlik

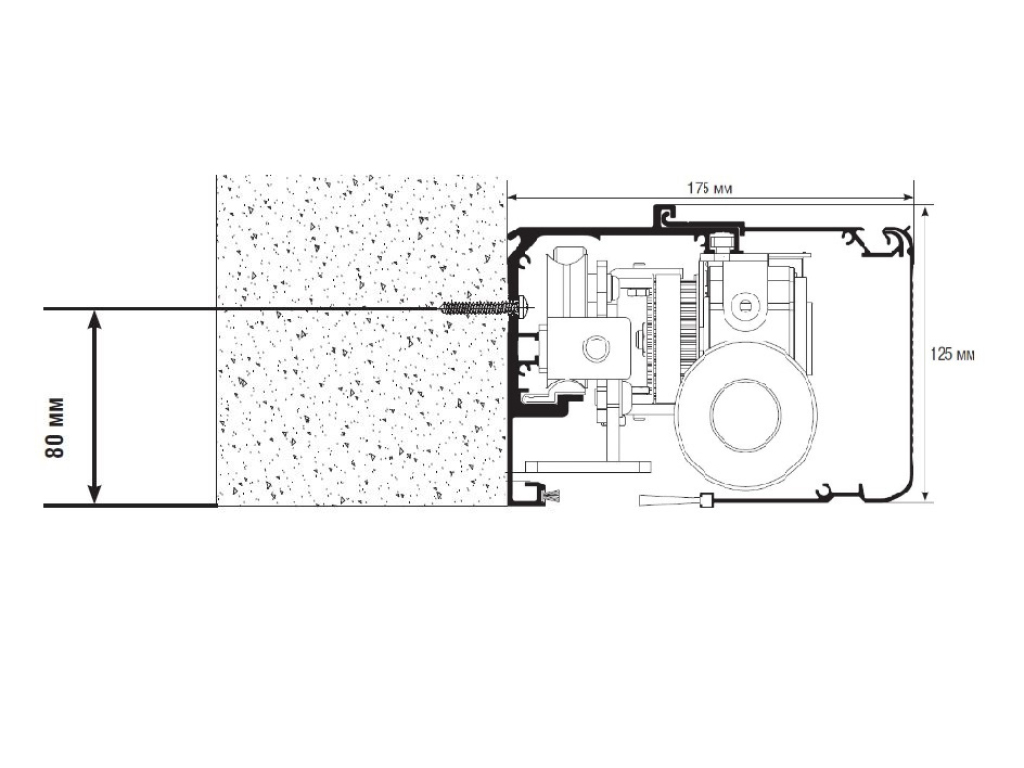

Avtomatik eshik korpusini o‘tkazish joyiga o‘rnatish.

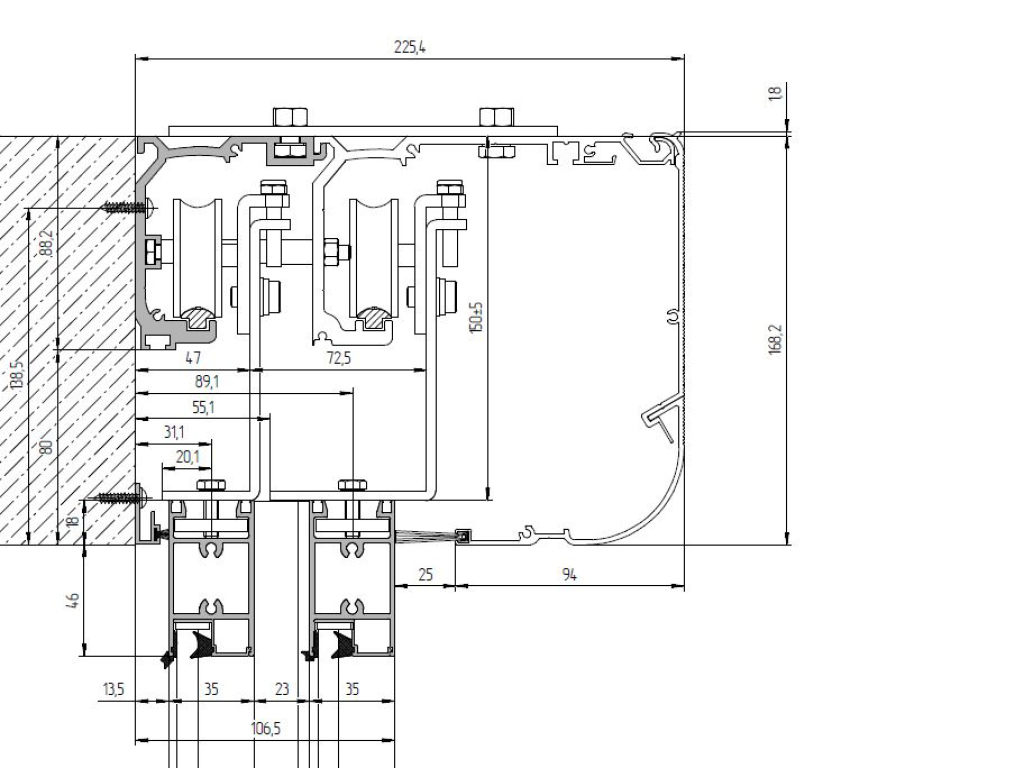

Telescopik eshik korpusini o‘tkazish joyiga o‘rnatish.

Teshik o‘lchamlari: N – teshik balandligi (toza poldan teshikning yuqori qismigacha bo‘lgan masofa); V – teshik kengligi (chap tomondan o‘ng tomonigacha bo‘lgan masofa); h – pritoloka balandligi (teshikning yuqori qismidan shiftgacha bo‘lgan masofa). Pritoloka, teshik kengligi va balandligini o‘lchash kamida ikkita joydan amalga oshiriladi. Yakuniy o‘lcham sifatida har doim eng kichik qiymat qabul qilinadi.
Konstruksiyaning sifatli o‘rnatilishi va uning ishonchli ishlashini ta'minlash uchun xonadagi o‘tkazish joyini tayyorlash zarur. O‘tkazish joyining tozaligi bilan bog‘liq quyidagi talablar mavjud: O‘tkazish joyi to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. Ramka yuzasi tekis va silliq bo‘lishi, shtukaturning oqimlari va yoriqlaridan holi bo‘lishi zarur. Pol yuzasi tekis, gorizontaldir, chiqishlar va chuqurliklar bo‘lmasligi kerak. 1 metrga 1 mm gacha bo‘lgan og‘ishlarga ruxsat beriladi. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, 1 metrga 1 mm gacha bo‘lgan og‘ishlarga ruxsat beriladi. Agar o‘tkazish joylari yuqorida ko‘rsatilgan talablar bilan mos kelmasa, o‘lchovlar olinishi va o‘rnatish boshlanishidan oldin bu og‘ishlarni bartaraf etish zarur. Pritoloka va yon devorlar bir tekislikda bo‘lishi kerak. O‘tkazish joyining ramkasi kapital konstruktsiya, payvandlangan quvur, fasad profili yoki vitraj ko‘rinishida bo‘lishi kerak.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

"AD-SP drayvli avtomatik toymasin eshik" bo'yicha ko'rsatmalar

PDF

Ko'rsatmalar "AD-SP-TELESCOPE haydovchili teleskopik eshik"

PDF

Yengil avtomat / teleskopik eshik barglarini yig'ish bo'yicha ko'rsatmalar

PDF

Avtomatik eshiklarning vahima qarshi eshiklarini (belanchak funktsiyasi bilan) yig'ish bo'yicha ko'rsatmalar

PDF

Transom va avtomatik eshikli tuzilmalarni yig'ish bo'yicha ko'rsatmalar

PDF

Transom va avtomatik eshikli aylanma eshiklar va inshootlarni yig'ish bo'yicha ko'rsatmalar

PDF

AD-34 birlashtirilgan harakat va xavfsizlik sensorini o'rnatish bo'yicha ko'rsatmalar

PDF

Ochilishni tayyorlash va o'rnatish uchun talablar

PDF

Pasport Avtomatik sirpanma eshik / AD-SP / AD-SP-TELESCOPE privodi

PDF

Alyuminiy profil uchun muvofiqlik sertifikati

PDF

Avtomatik eshik haydovchilari uchun muvofiqlik deklaratsiyasi

PDF

Asosiy oynaning profil va aksessuarlari katalogi (arxiv)

PDF

DWG

Yengil eshikli avtomatik eshiklar uchun profillar va komplektatsiyalar katalogi

PDF

Yengil eshikli teleskopik eshiklar uchun profillar va komplektatsiyalar katalogi

PDF

"Antipanika" avtomatik eshiklar uchun profillar va komplektatsiyalar katalogi

PDF

Oynama eshikli konstruksiyalardagi avtomatik eshiklar uchun profillar va komplektatsiyalar katalogi

PDF

Kafolat majburiyatlari chop etish

Mijozga tizimning to'liq to'plami uchun 2 yil kafolat taqdim etiladi, agar foydalanish shartlariga rioya qilinsa, yuk tashish sanasidan boshlab.

Yangi mahsulotlar

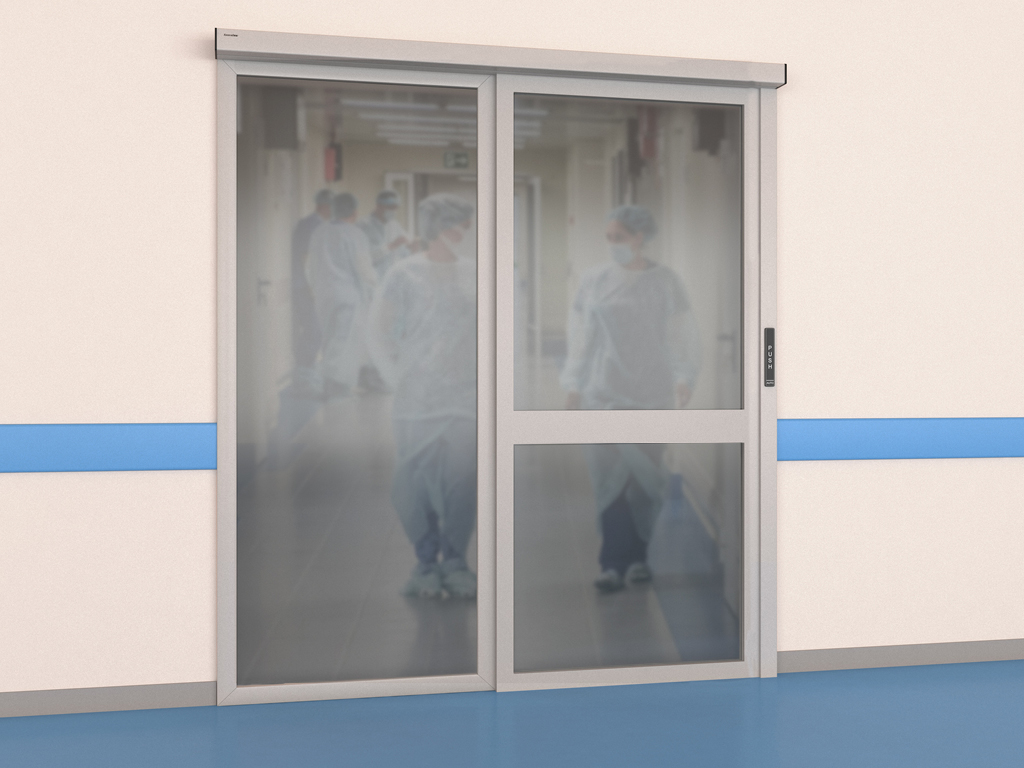

Simsiz (tirsakli) tugma AD-30 eshikni qo‘lda ochishni boshqarish uchun mo‘ljallangan bo‘lib, u steril xonalar (operatsion va laboratoriya bloklari)da, shuningdek, ofis va savdo binolarida qo‘llaniladi.
