Garage door

Garage doors are designed for installation in a garage or any other technical premises. The structure is made of sandwich panels edged with an aluminum profile. To reliably protect the structure from corrosion, the profiles are powder coated. Doors can be made to open to the left or to the right, outward or inward. The small height of the threshold, only 8 mm, ensures convenient operation of the door.
Application:
  • Гаражная дверь устанавливается в гаражи и помещения бытового назначения
  • Гаражная дверь устанавливается в помещения складского и промышленного назначения
Design
Дизайн панелей
Тип поверхности
Облицовка полотна Premium Classic и Premium Country

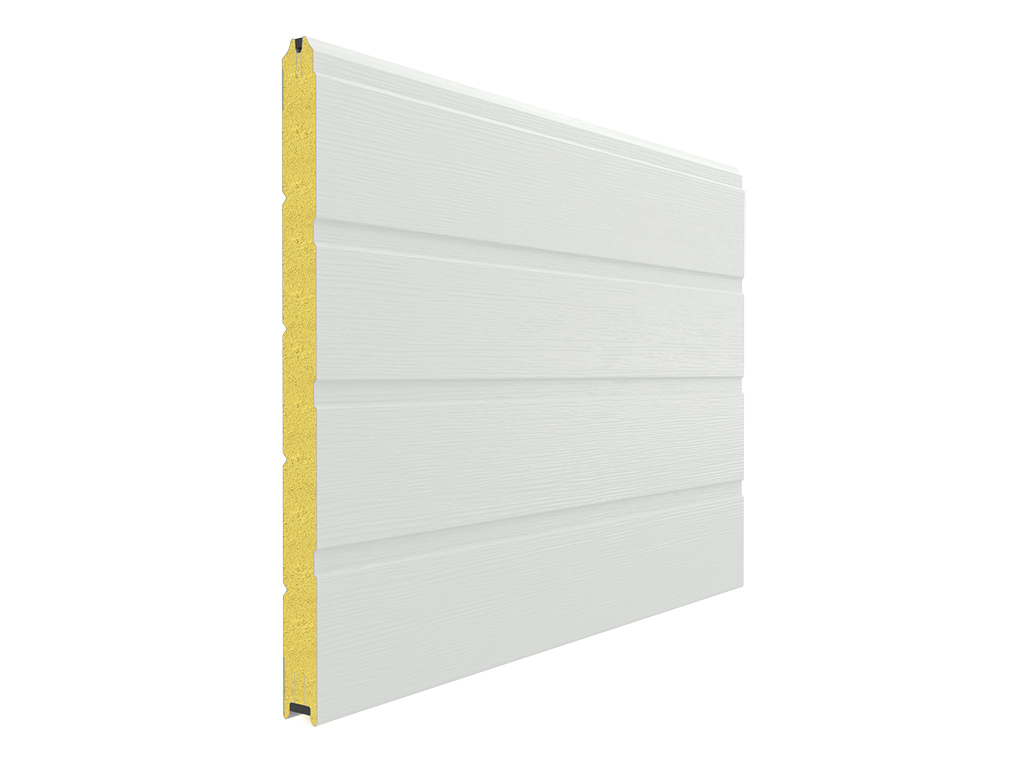

Доска
Доска

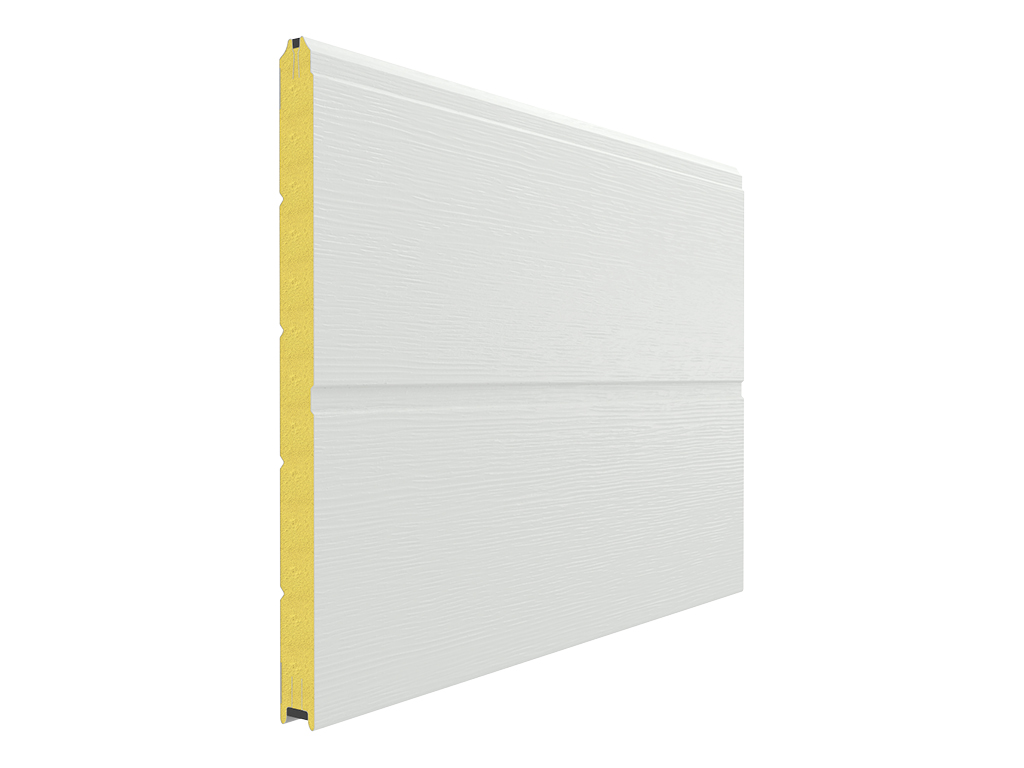

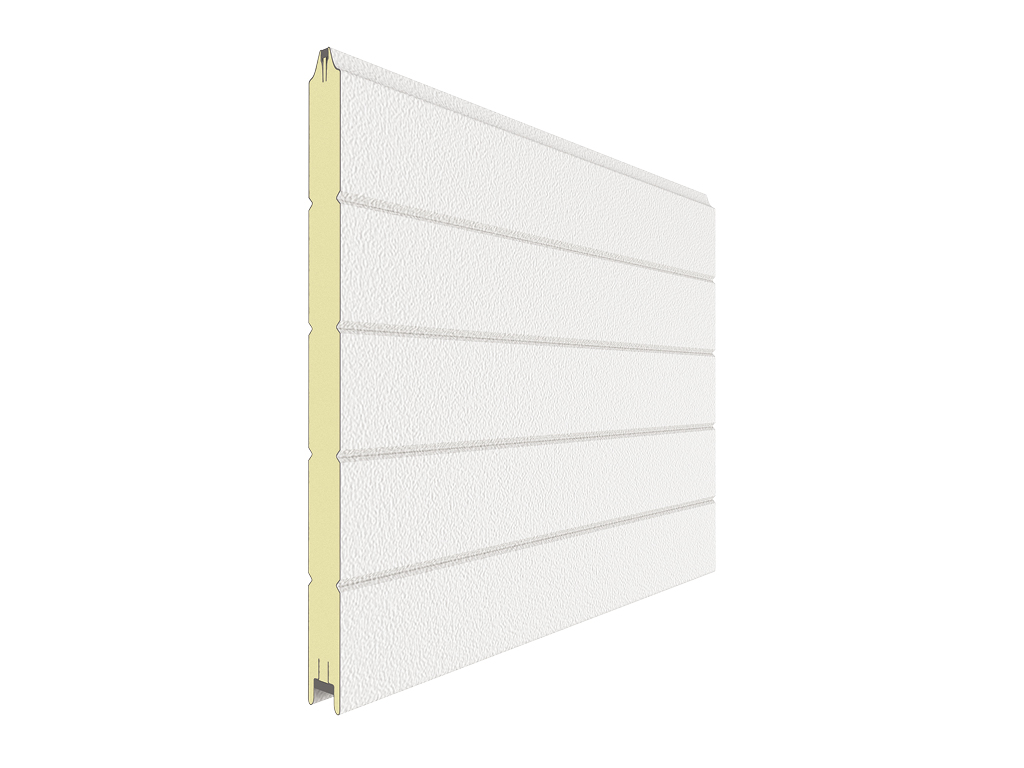

Широкая центральная полоса
Широкая центральная полоса

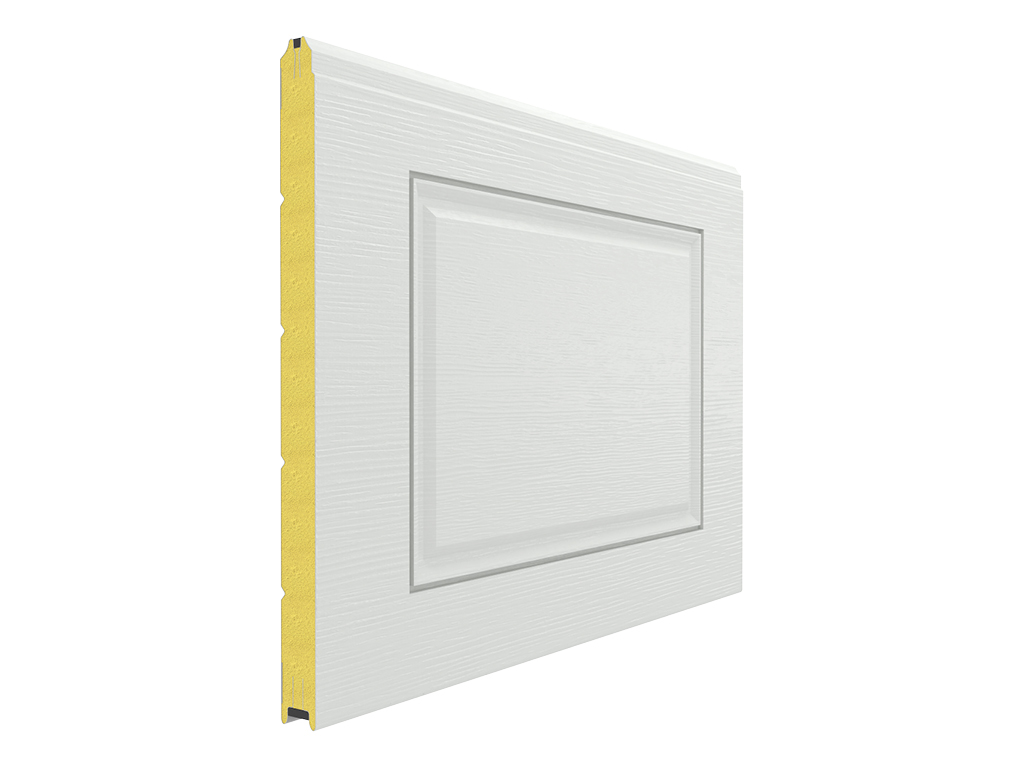

Филенка
Филенка

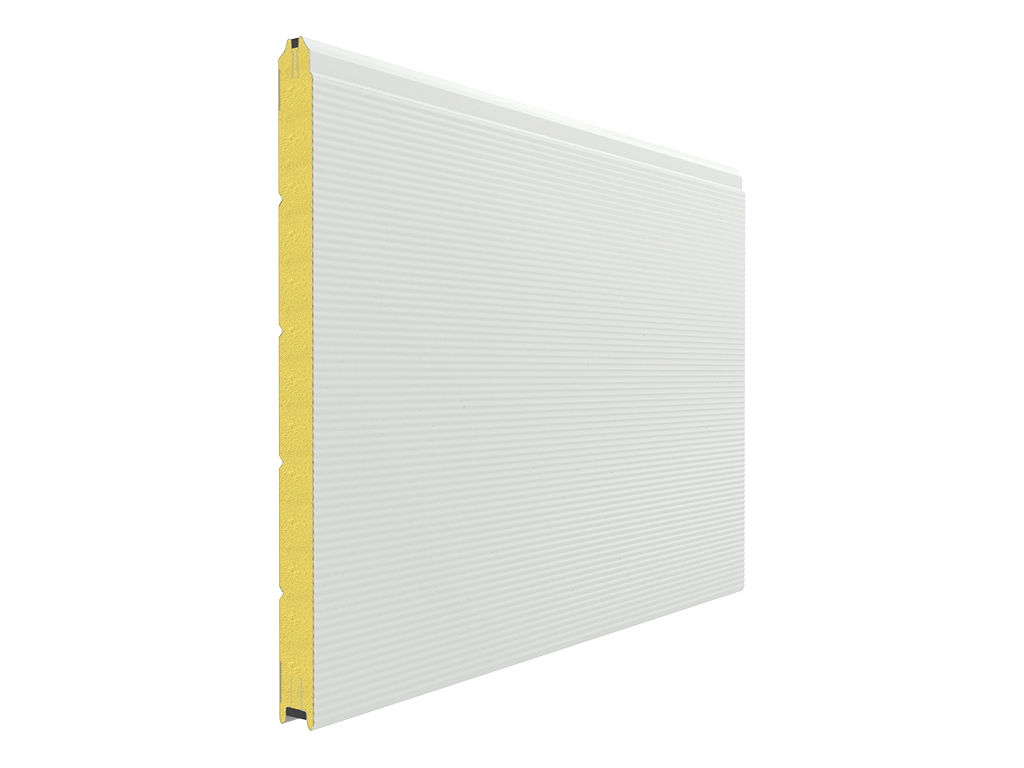

Волна
Волна

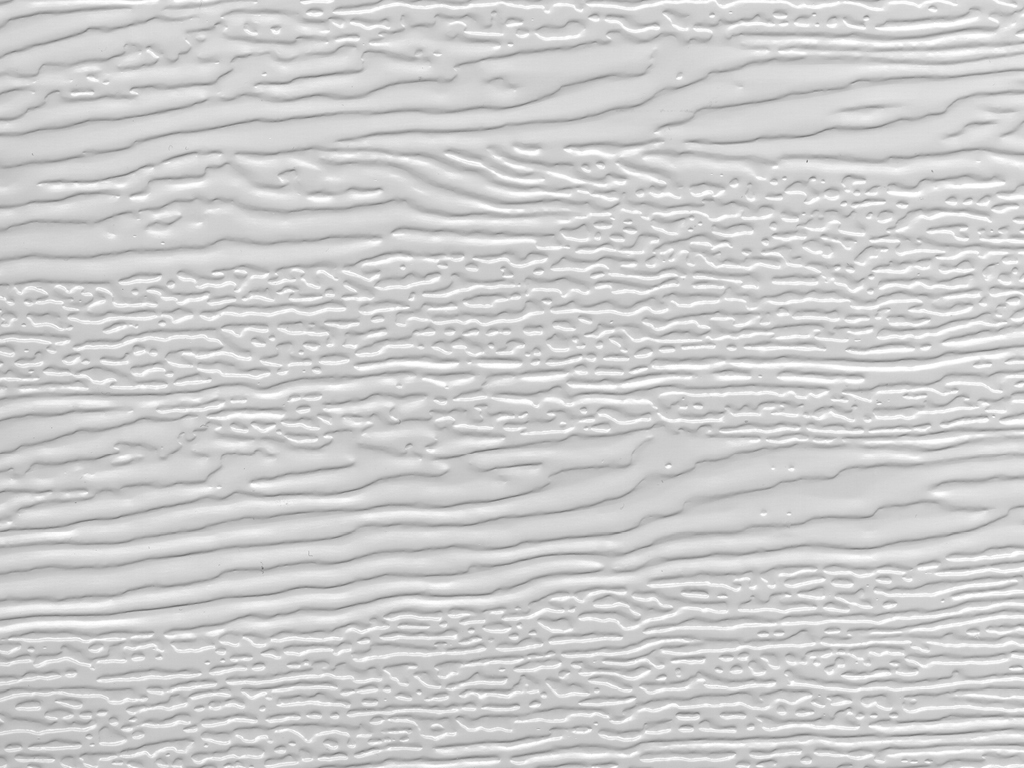

Под дерево (внешняя)
Под дерево (внешняя)

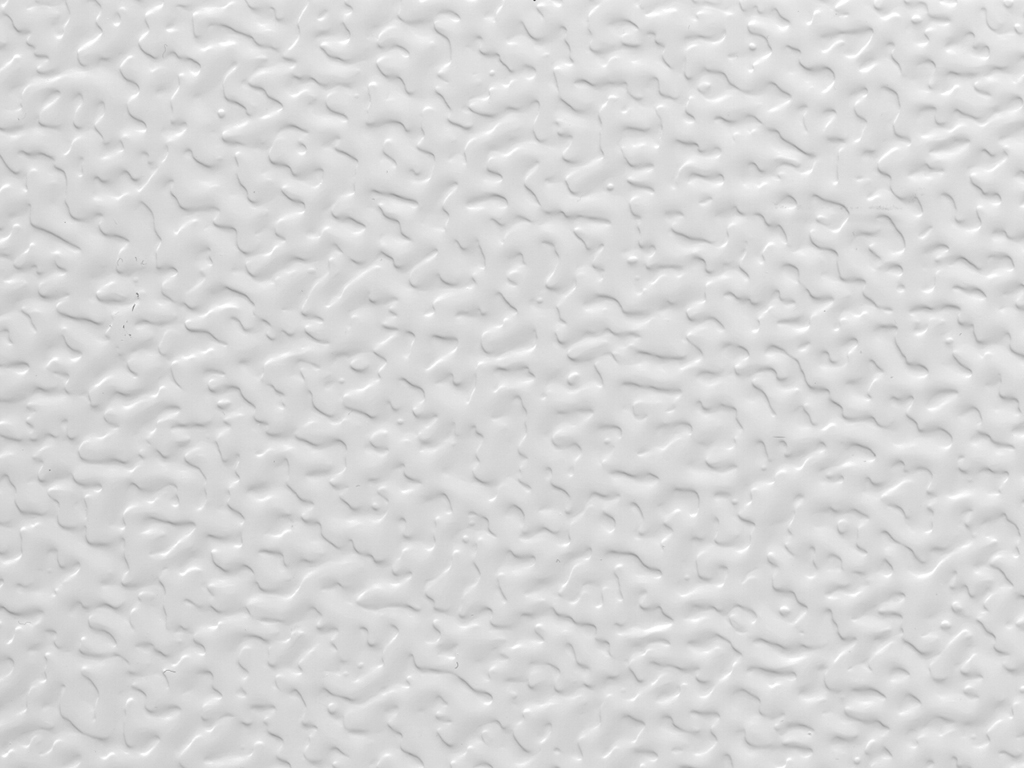

Stucco (внутренняя)
Stucco (внутренняя)

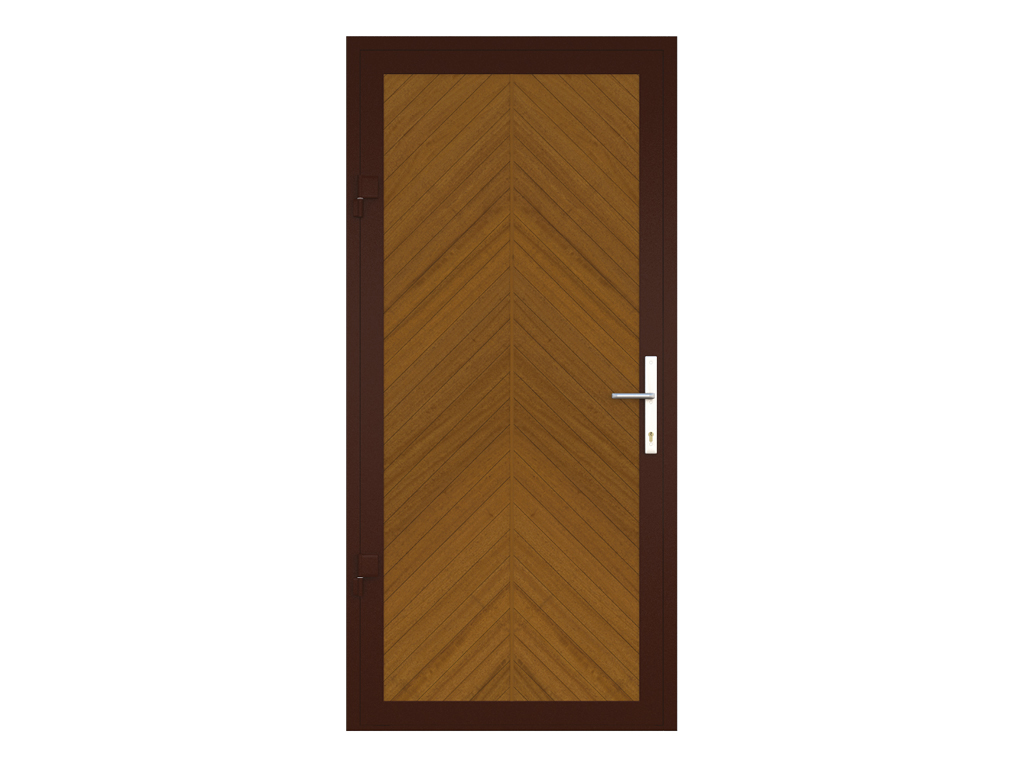

Premium Classic В-1, цвет «Золотой дуб».
Premium Classic В-1, цвет «Золотой дуб».

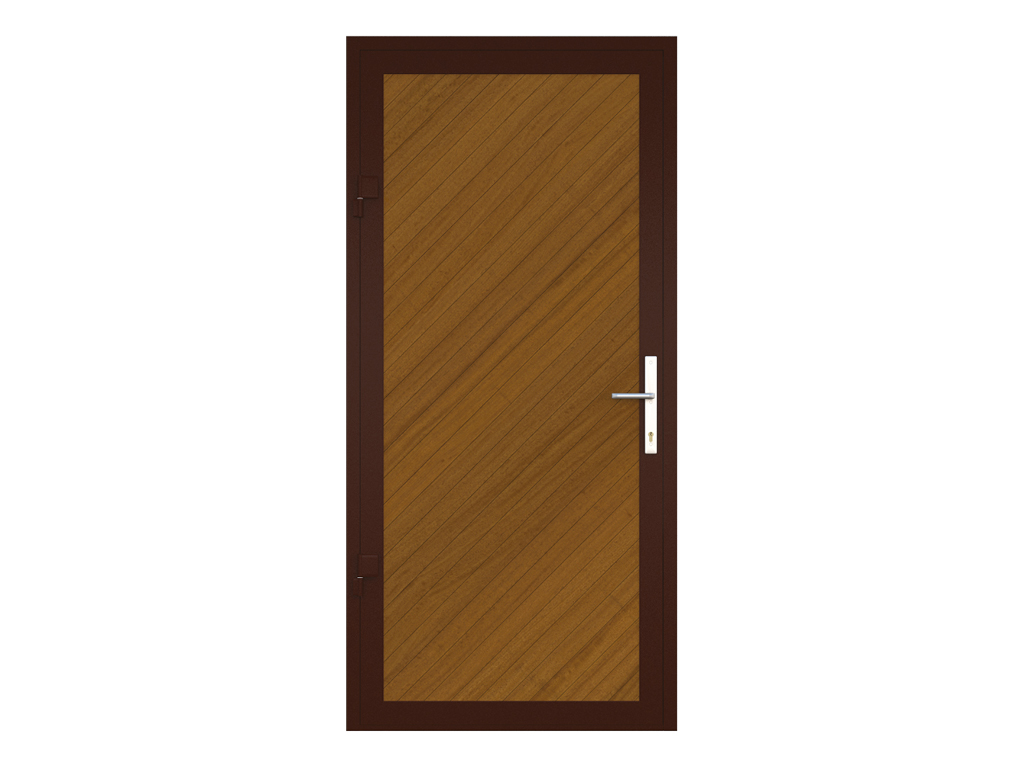

Premium Classic B-2, цвет «Золотой дуб».
Premium Classic B-2, цвет «Золотой дуб».

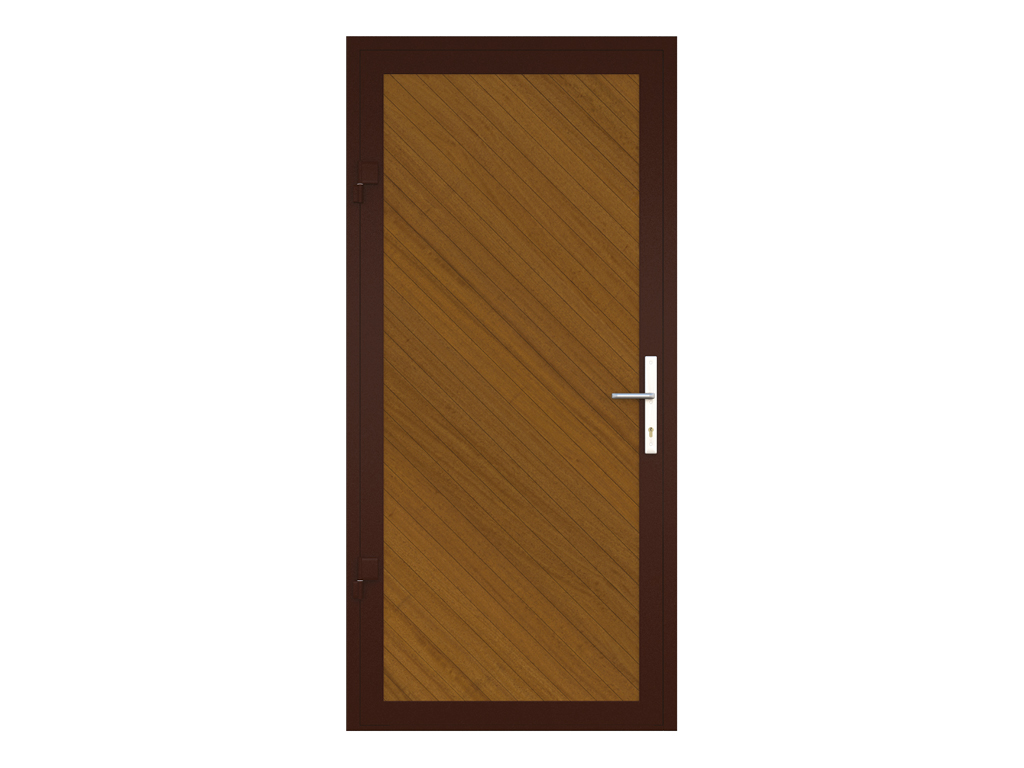

Premium Classic B-3, цвет «Золотой дуб».
Premium Classic B-3, цвет «Золотой дуб».
Premium Country B-1, цвет «Темный орех».
Premium Country B-1, цвет «Темный орех».
Premium Country B-2, цвет «Темный орех».
Premium Country B-2, цвет «Темный орех».
Equipment
Standard
Optional

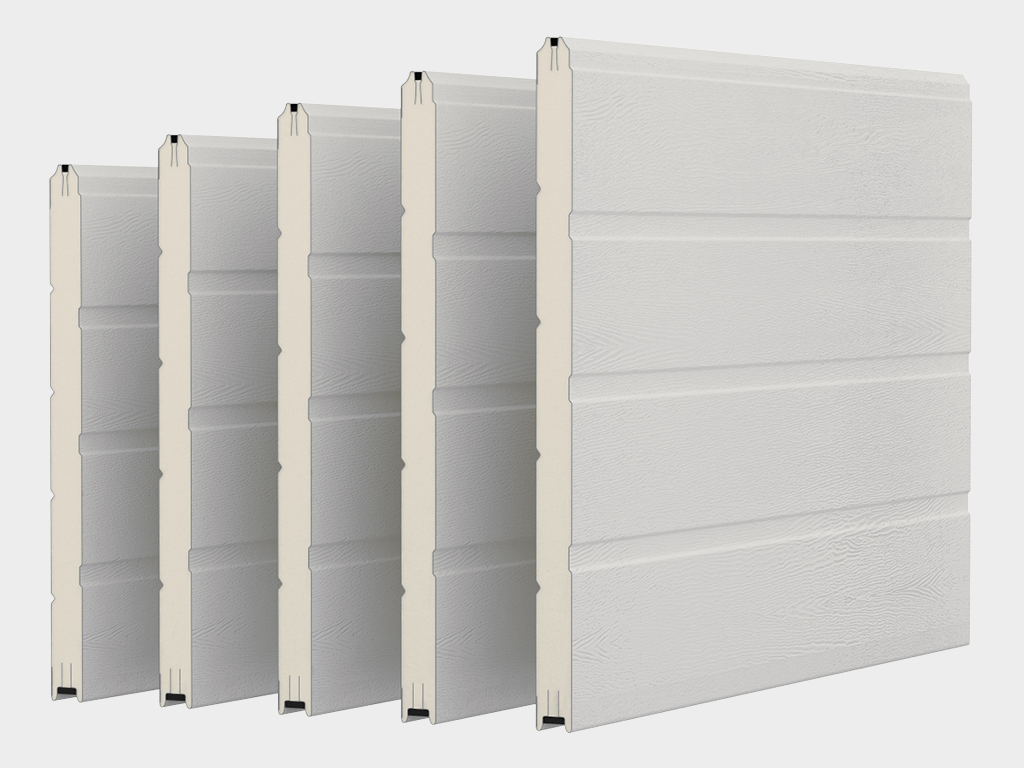

Полотно двери с заполнением из сэндвич-панелей толщиной 40 мм

Полотно двери с заполнением из сэндвич-панелей толщиной 40 мм

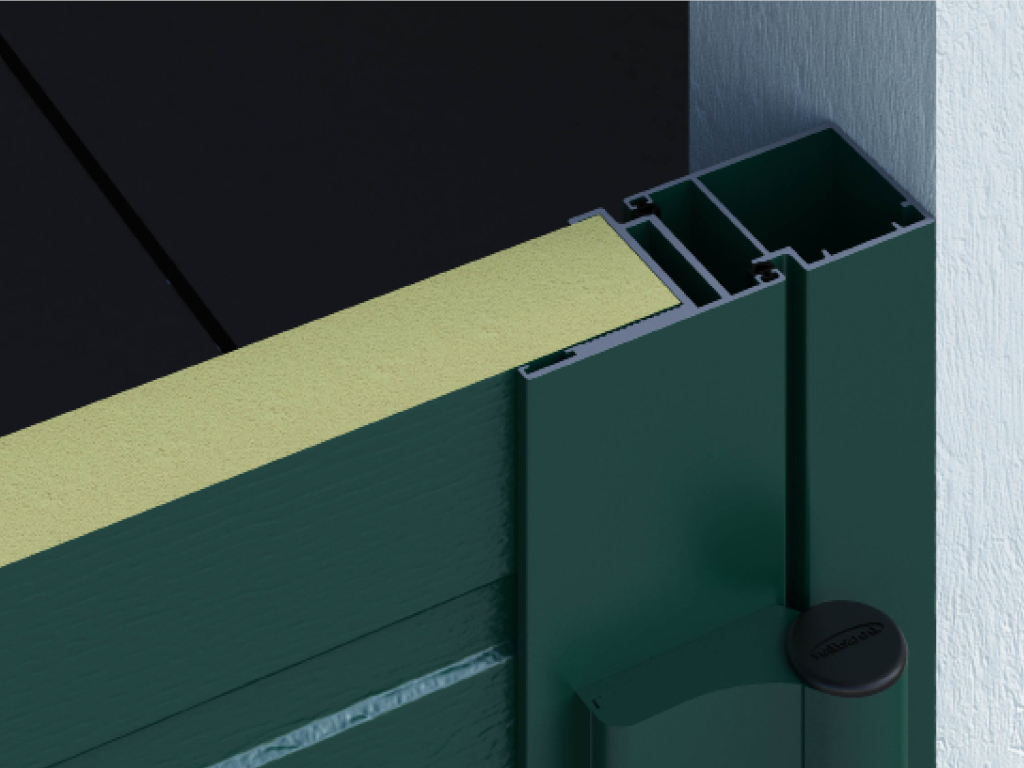

Рама из окрашенных алюминиевых профилей

Рама из окрашенных алюминиевых профилей

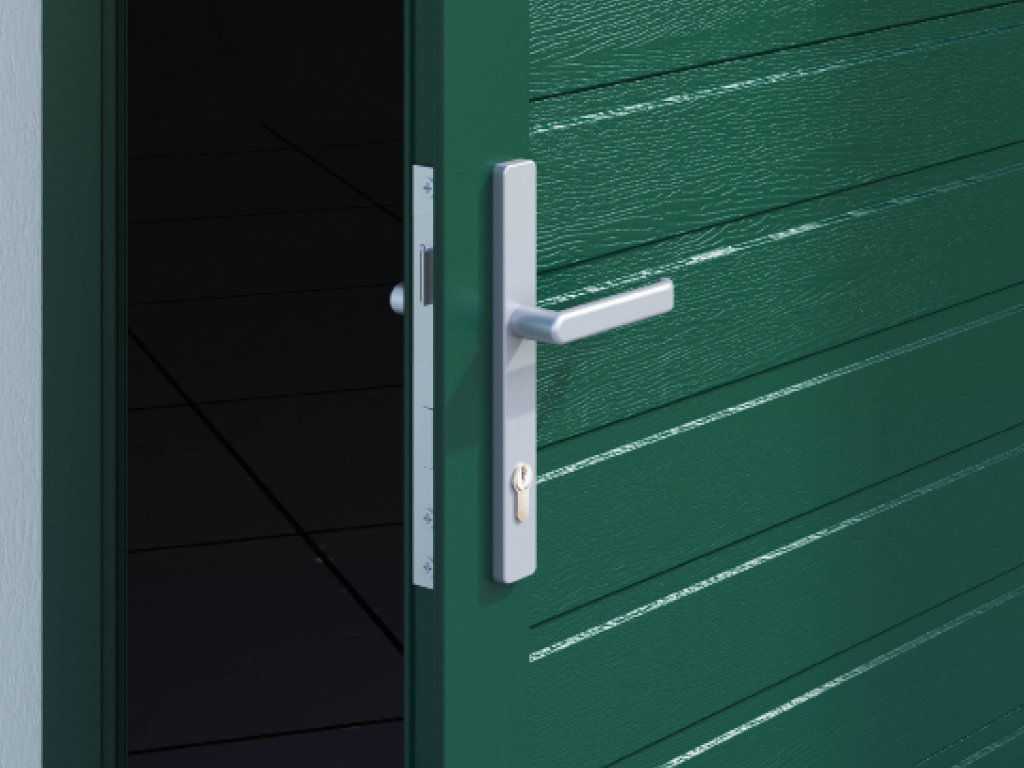

Врезной механический замок

Врезной механический замок

Нащельник, устанавливаемый по периметру рамы

Нащельник, устанавливаемый по периметру рамы

Электромеханический врезной замок

Электромеханический врезной замок

Technical description

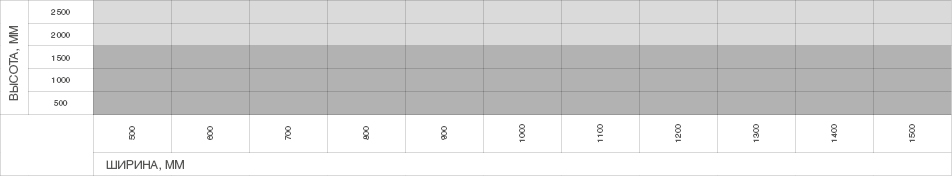

Size Table
Opening Dimensions
Construction
Standard Construction
Specifications
Operating Conditions
Packaging
Parameters
Value
Opening height, mm
от 500 до 2 500
Opening width, mm
от 500 до 1 500
Толщина блока двери с коробкой, мм
45

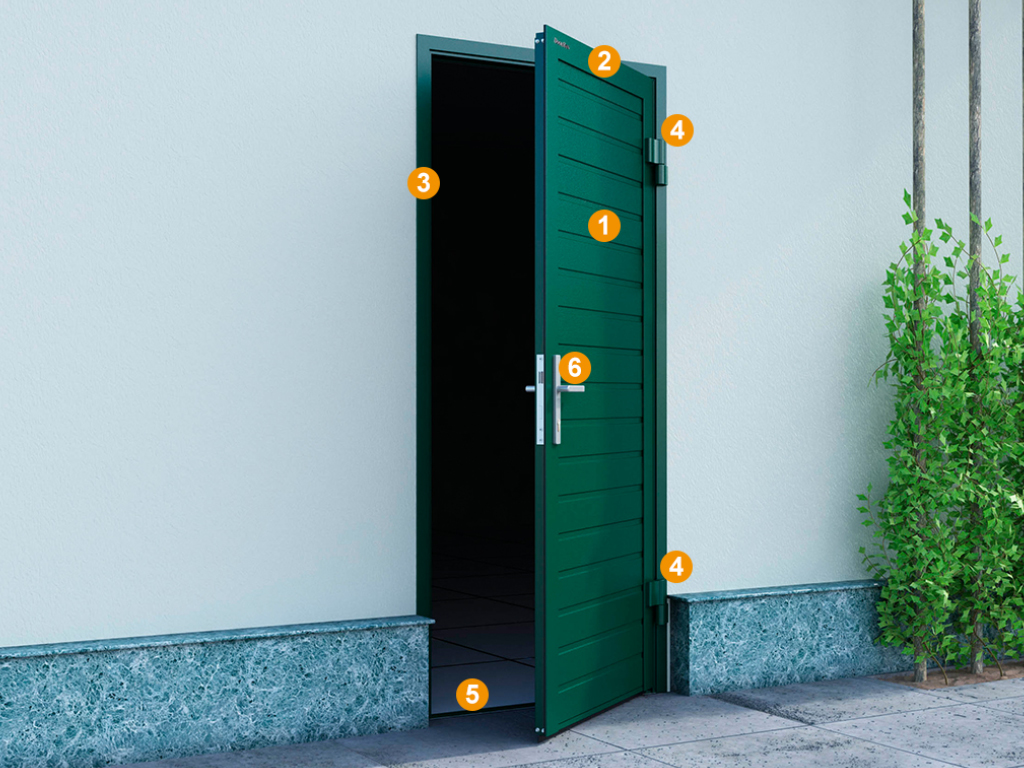

  1. Использование сэндвич-панелей гарантирует энергоэффективность

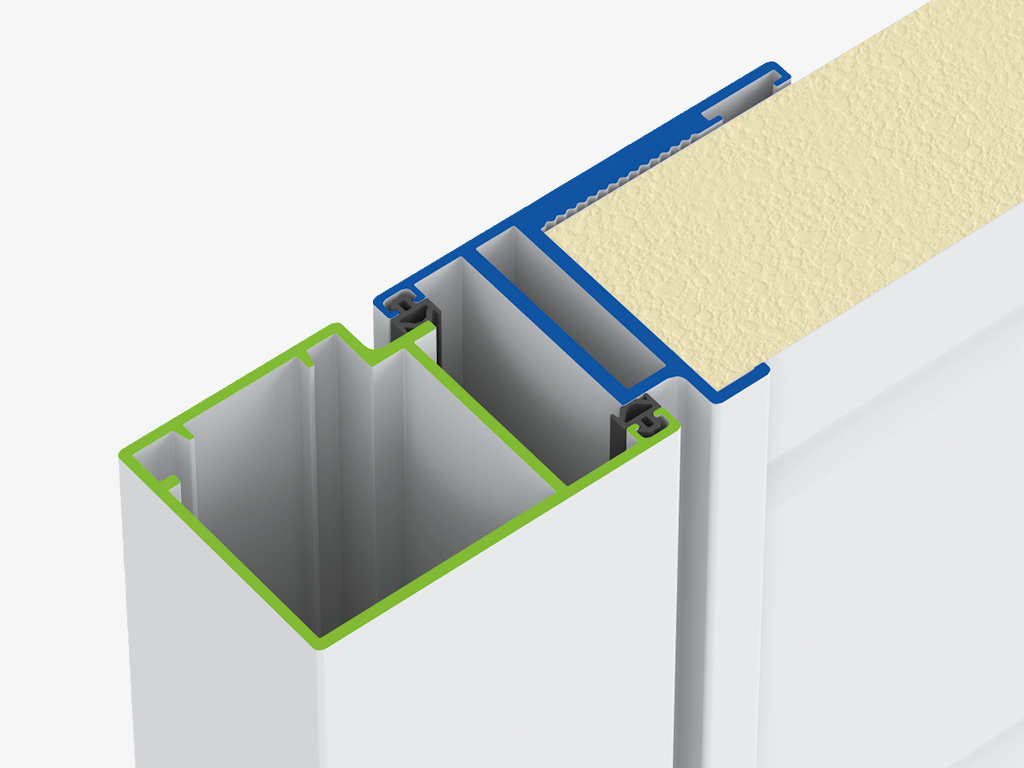

  2. Алюминиевый профиль рамы двери обеспечивает легкость и, одновременно, надежность конструкции
  3. Алюминиевые профили дверной коробки обеспечивают надежность и защиту конструкции от коррозии
  4. Двухсекционные петли с износостойкими подшипниками обеспечивают легкое открывание и закрывание двери. Регулируемые петли облегчают монтаж двери
  5. Порог гаражной двери может быть выполнен в усиленном варианте высотой 75 мм и низком — высотой 16 мм

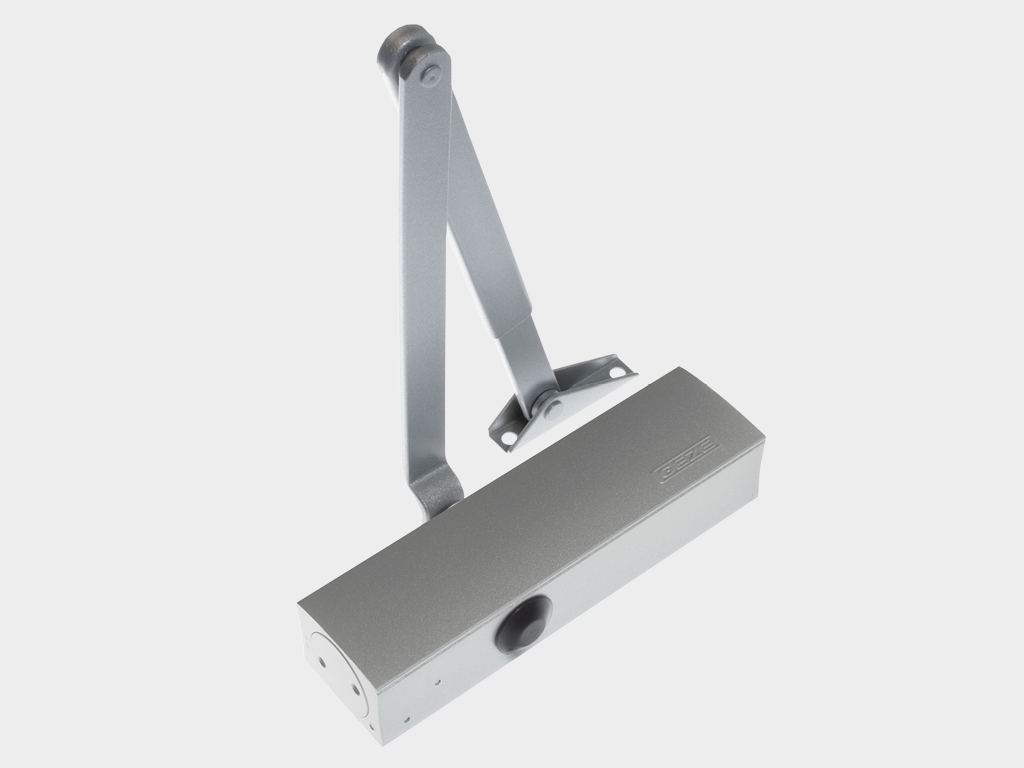

  6. Гаражная дверь оборудована всей необходимой фурнитурой, а также доводчиком и электромеханическим замком

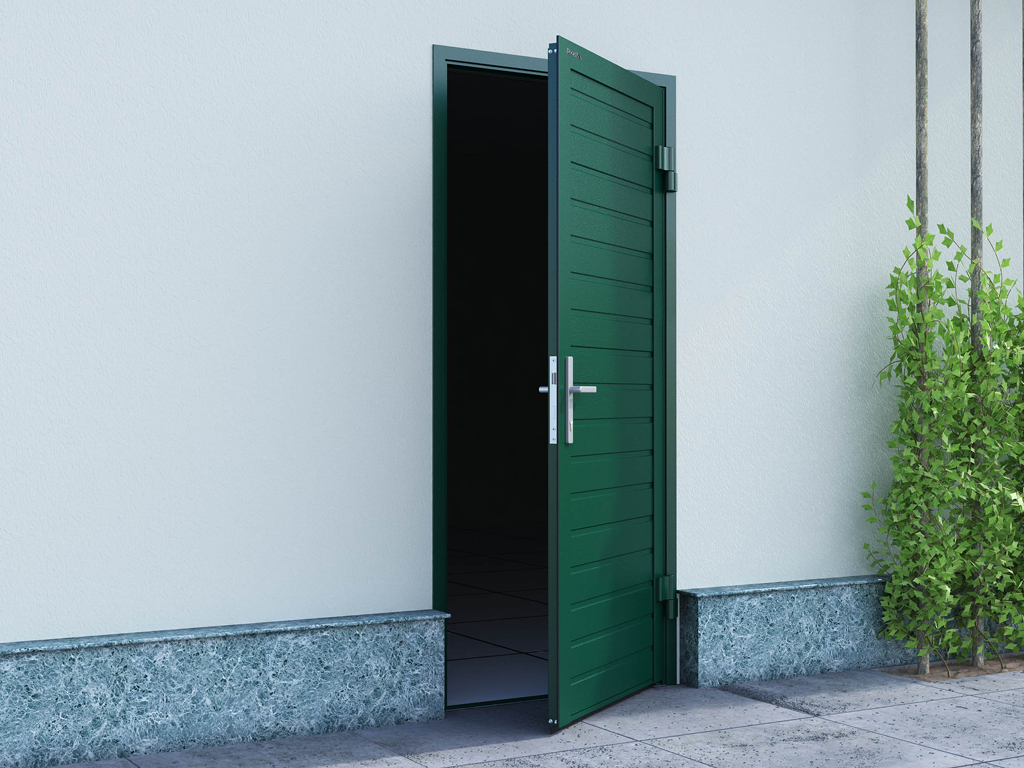

Гаражные двери могут быть изготовлены с открытием в левую или в правую сторону, наружу или внутрь помещения. Порог двери может быть выполнен как в стандартном варианте высотой 16 мм, так и в усиленном варианте — высотой 68 мм. При установке двери уменьшение проема по горизонтали составляет 136 мм, по вертикали — 136 либо 84 мм в зависимости от типа порога.

Гаражные двери могут быть изготовлены с открытием в левую или в правую сторону, наружу или внутрь помещения. Порог двери может быть выполнен как в стандартном варианте высотой 16 мм, так и в усиленном варианте — высотой 68 мм. При установке двери уменьшение проема по горизонтали составляет 136 мм, по вертикали — 136 либо 84 мм в зависимости от типа порога.

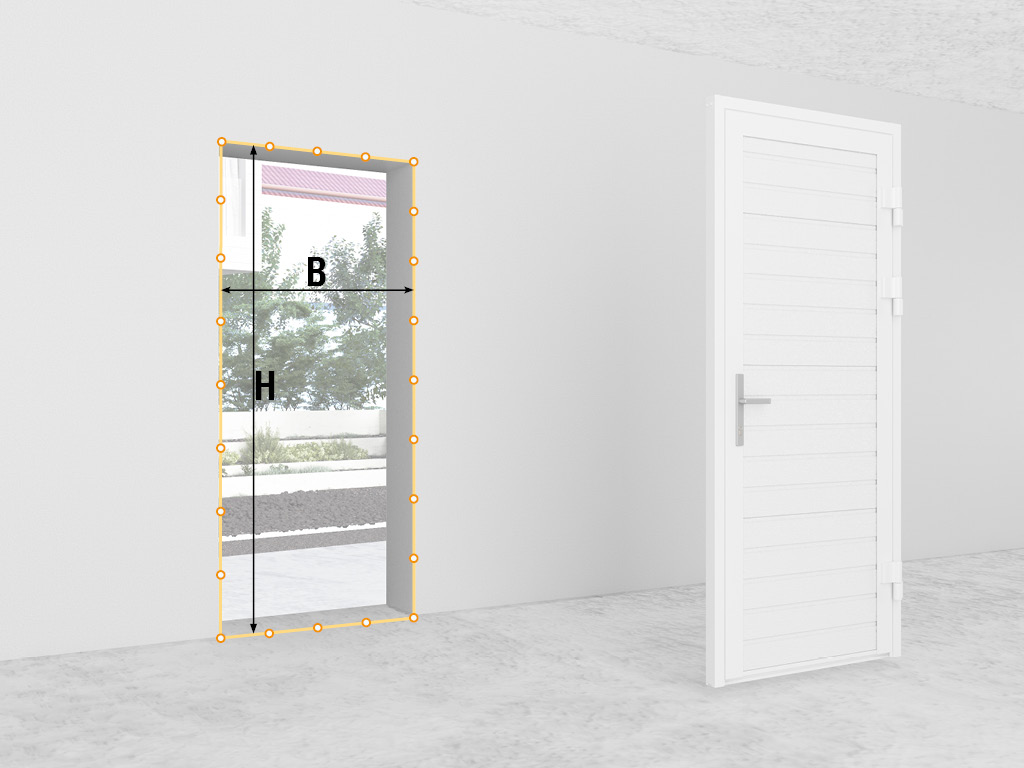

Symbol, parameter name Calculation formula
H, mm Opening height от 500 до 2 500
B, mm Opening width от 500 до 1 500
S, мм Толщина блока двери с коробкой 45
Parameter Value Notes
Number of cycles 150 000
Canvas weight, kg/m² 16
Air noise insulation, dB не менее 30
Thermal resistance, m² · °С/W 0,77
Air permeability according to European Standards, Pa 2 класс (давление до 50Па)
Water penetration according to European standards, Pa 1 класс (давление до 30Па)

1. Необходимо избегать засорения механических частей двери песком и строительной пылью. В зимний период следите за тем чтобы лед или грязь не накапливались на пороге входной двери или на дверной коробке. Из-за скопившейся на коробке грязи и льда, дверные уплотнители не смогут принять правильную форму, поэтому входная дверь не сможет плотно закрыться. Вследствие чего на механизм воздействуют дополнительные нагрузки, приводящие к деформации деталей и нарушению геометрии двери

2. Рекомендуется смазывать замки и дверные петли специальной силиконовой смазкой раз в три месяца

3. Следите за тем, чтобы закрывание двери производилось при задвинутых ригелях замков или дверных задвижках

4. Для того чтобы как можно дольше сохранялся первоначальный внешний вид панели, рекомендуется использовать специальные средства. Допускается чистка панели влажной салфеткой. Запрещено грубое механическое воздействие на панель, контакт с химическими кислотами, щелочами, растворами и обильным количеством воды. Пренебрежение данному правилу повлечет за собой появление дефектов и ухудшение внешнего вида двери

Packing in cardboard Packaging features
Description упаковка представляет собой 2 слоя картона, обернутого вокруг двери с перехлестом на стыке листов не менее 100 мм; картонная упаковка сверху покрывается стретч-пленкой в 2 слоя и закрепляется скотчем с логотипом компании
Contents картон пятислойный, стретч-пленка, скотч с логотипом
Width, mm от 500 до 1 500
Height, mm от 500 до 2 500
Gross weight, kg до 100
Installation
Mounting Options
Checking Dimensional Details

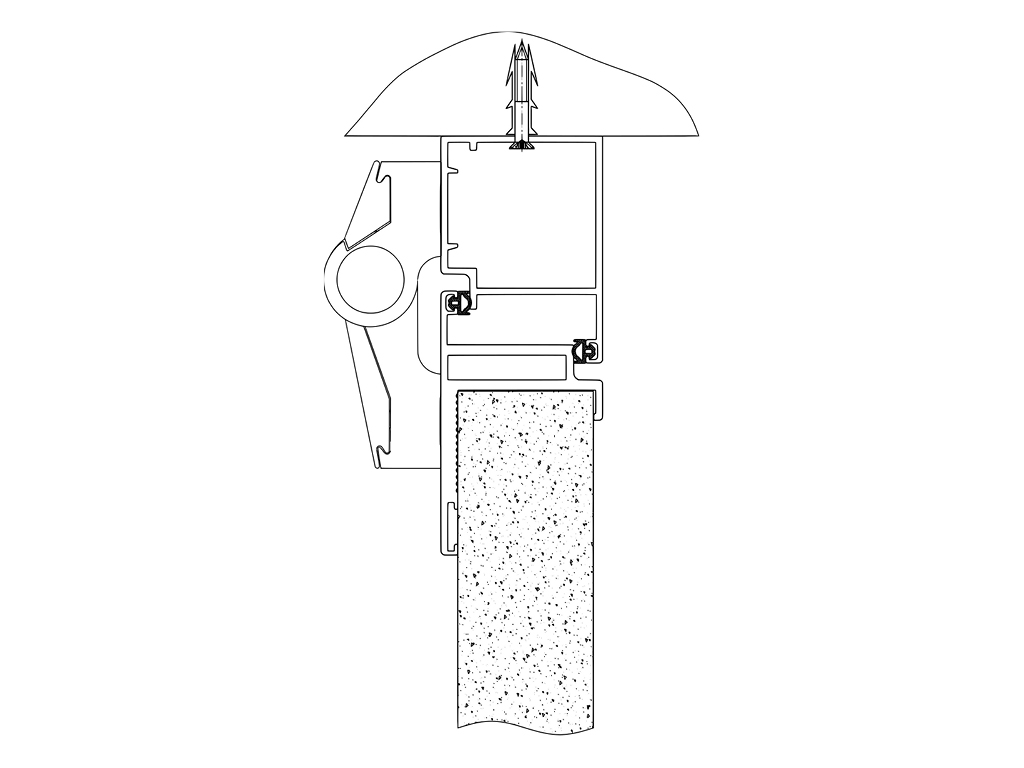

Монтаж с использованием распорного дюбеля. Надежная фиксация в стенах из кирпича или бетона.
Монтаж с использованием распорного дюбеля. Надежная фиксация в стенах из кирпича или бетона.

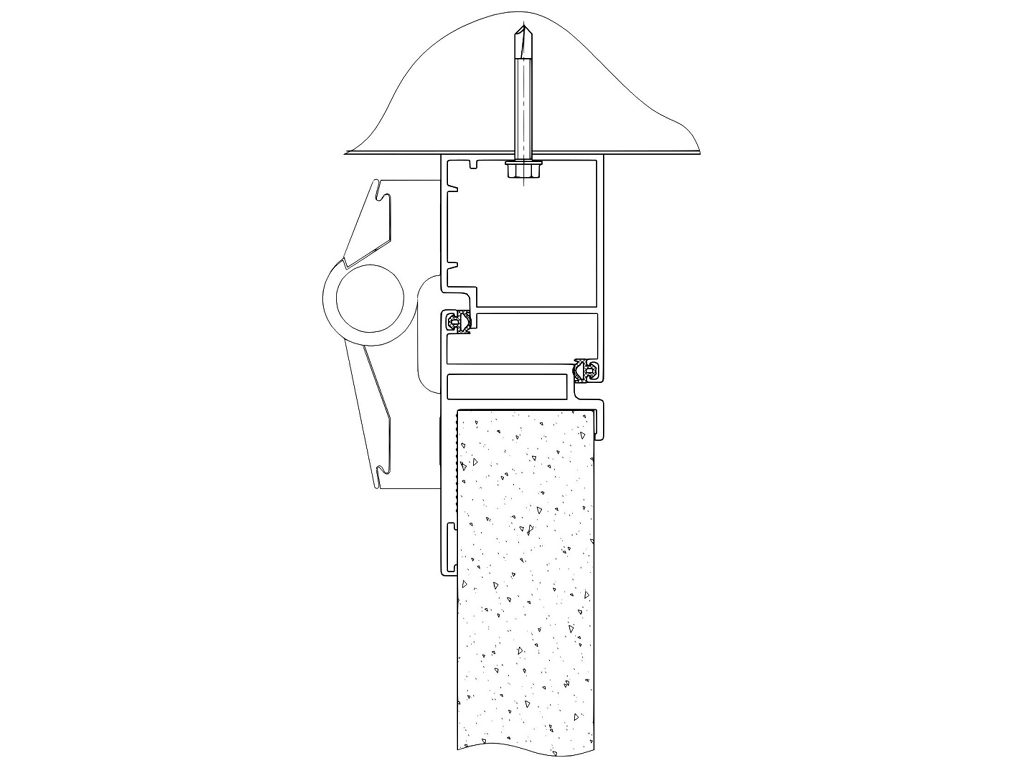

Монтаж крепления к металлу при помощи самореза.
Монтаж крепления к металлу при помощи самореза.
Монтаж с перекрытием зазора между коробкой и проемом. Придает эстетичный внешний вид, скрывает все неровности проема.
Монтаж с перекрытием зазора между коробкой и проемом. Придает эстетичный внешний вид, скрывает все неровности проема.
  1. Для замера необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой из величин необходимо производить минимум по трем точкам: H — высота проема (расстояние от пола до верха проема); B — ширина проема (расстояние от левого края до правого края проема).
  2. Место монтажа должно отвечать следующим требованиям. Верхняя часть проема и пол должны быть параллельны друг другу (проверяется уровнем и рулеткой), допустимые отклонения — не более 4 мм на 1 м, но не более 8 мм на всю ширину проема. Боковые стороны проема должны быть параллельны друг другу (проверяется отвесом), допустимые отклонения — 4 мм на 1 м, но не более 8 мм на всю высоту проема. Стены, находящиеся рядом с проемом, должны составлять единую плоскость (проверяется длинным правилом и уровнем), допустимое отклонение плоскостности может составлять не более 5 мм. Размеры монтажных зазоров (с учетом допустимых отклонений) составляют от 8 до 35 мм. Кромки и поверхности наружных и внутренних откосов не должны иметь выколов, наплывов раствора и других повреждений высотой или глубиной более 8 мм. Дефектные места должны быть зашпатлеваны; рыхлые, осыпающиеся участки поверхностей — упрочнены, а пустоты в проеме (например, полости на стыках кирпичной кладки, в местах стыков перемычек и кладки, а также пустоты, образовавшиеся при удалении коробок при замене дверных блоков) — заполнены жесткими вставками. Стены из гипсокартона должны иметь закладные элементы для крепления дверной коробки.
Documentation
Manuals
Technical Data and Certificates
Drawings

-

Сертификат соответствия сэндвич-панелей требованиям пожарной безопасности

Чертеж одностворчатой гаражной двери

Warranty print

Покупателю предоставляется гарантия работоспособности гражной двери производства ГК DoorHan на срок в 2 года с момента приобретения

New Products

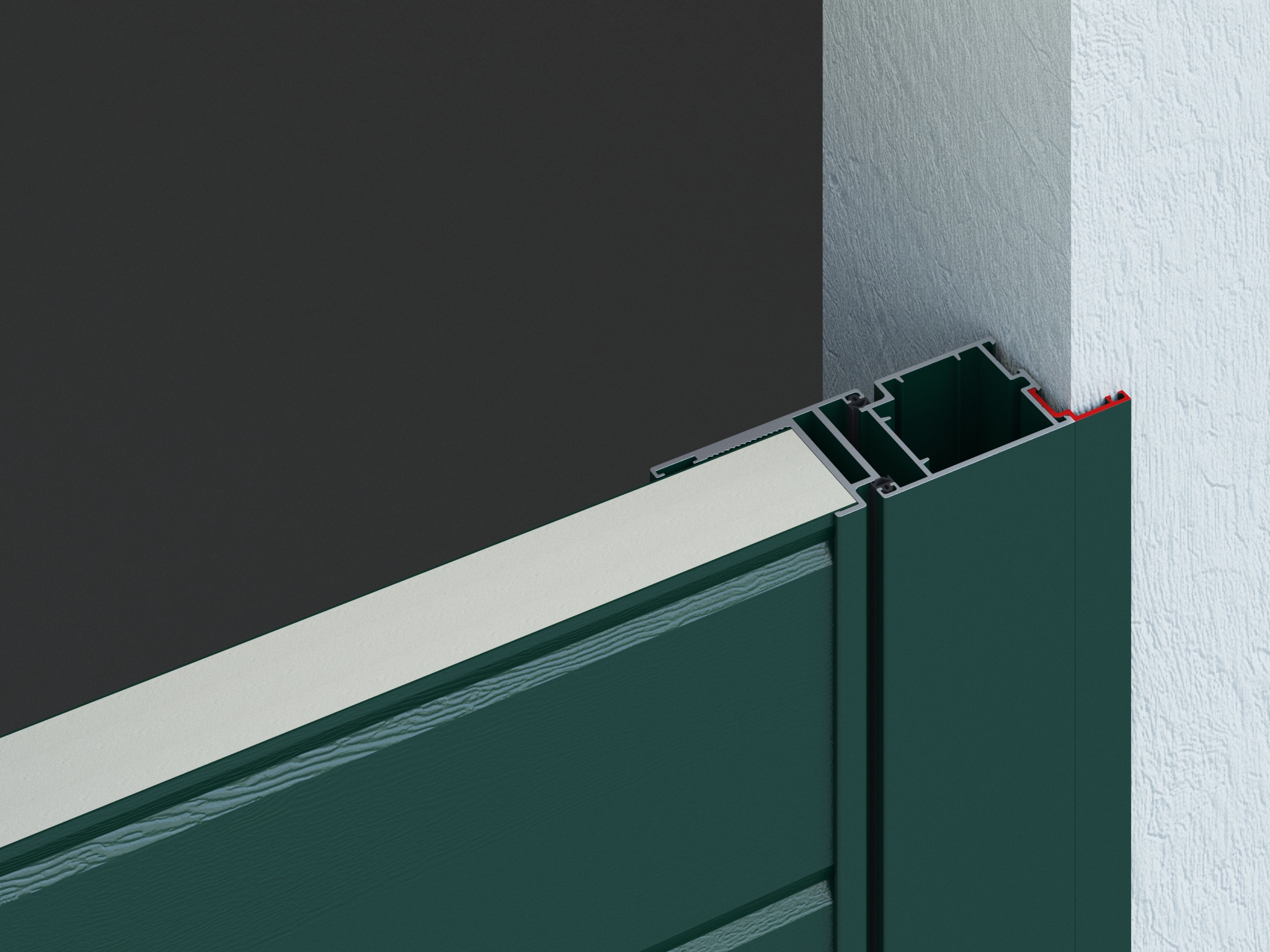

A specialized aluminum profile that hides the gap between the door frame and the opening provides improved sealing of the door and gives an aesthetic appearance.

A specialized aluminum profile that hides the gap between the door frame and the opening provides improved sealing of the door and gives an aesthetic appearance.

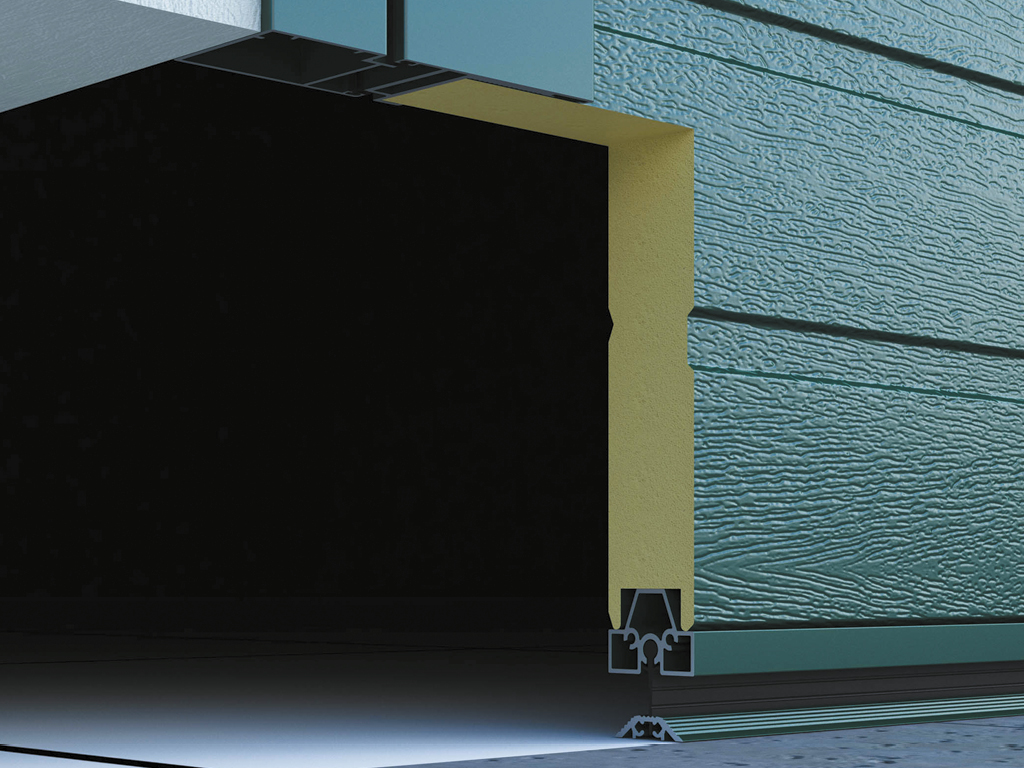

The new garage doorstep has a height of only 68 mm, which gives an aesthetic appearance and ensures convenient operation of the garage door. If necessary, the doorstep can be dismantled.

The new garage doorstep has a height of only 68 mm, which gives an aesthetic appearance and ensures convenient operation of the garage door. If necessary, the doorstep can be dismantled.

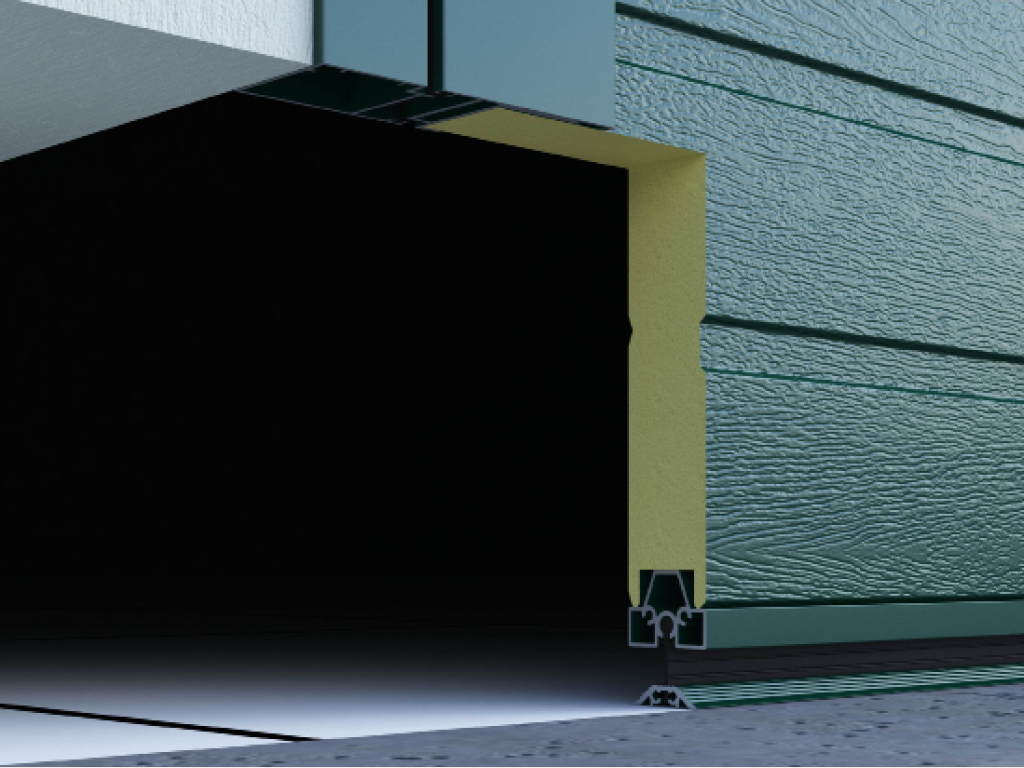

The low threshold with a height of 16 mm ensures unobstructed passage of a bicycle or trolley.

The low threshold with a height of 16 mm ensures unobstructed passage of a bicycle or trolley.

Design
Дизайн панелей
Доска
Доска
Широкая центральная полоса
Широкая центральная полоса
Филенка
Филенка
Волна
Волна
Тип поверхности
Под дерево (внешняя)
Под дерево (внешняя)
Stucco (внутренняя)
Stucco (внутренняя)
Облицовка полотна Premium Classic и Premium Country
Premium Classic В-1, цвет «Золотой дуб».
Premium Classic В-1, цвет «Золотой дуб».
Premium Classic B-2, цвет «Золотой дуб».
Premium Classic B-2, цвет «Золотой дуб».
Premium Classic B-3, цвет «Золотой дуб».
Premium Classic B-3, цвет «Золотой дуб».
Premium Country B-1, цвет «Темный орех».
Premium Country B-1, цвет «Темный орех».
Premium Country B-2, цвет «Темный орех».
Premium Country B-2, цвет «Темный орех».
Equipment
Standard
Полотно двери с заполнением из сэндвич-панелей толщиной 40 мм

Полотно двери с заполнением из сэндвич-панелей толщиной 40 мм

Рама из окрашенных алюминиевых профилей

Рама из окрашенных алюминиевых профилей

Врезной механический замок

Врезной механический замок

Optional
Нащельник, устанавливаемый по периметру рамы

Нащельник, устанавливаемый по периметру рамы

Электромеханический врезной замок

Электромеханический врезной замок

Technical description
Size Table
Parameters
Value
Opening height, mm
от 500 до 2 500
Opening width, mm
от 500 до 1 500
Толщина блока двери с коробкой, мм
45
Construction
  1. Использование сэндвич-панелей гарантирует энергоэффективность
  2. Алюминиевый профиль рамы двери обеспечивает легкость и, одновременно, надежность конструкции
  3. Алюминиевые профили дверной коробки обеспечивают надежность и защиту конструкции от коррозии
  4. Двухсекционные петли с износостойкими подшипниками обеспечивают легкое открывание и закрывание двери. Регулируемые петли облегчают монтаж двери
  5. Порог гаражной двери может быть выполнен в усиленном варианте высотой 75 мм и низком — высотой 16 мм
  6. Гаражная дверь оборудована всей необходимой фурнитурой, а также доводчиком и электромеханическим замком
Standard Construction

Гаражные двери могут быть изготовлены с открытием в левую или в правую сторону, наружу или внутрь помещения. Порог двери может быть выполнен как в стандартном варианте высотой 16 мм, так и в усиленном варианте — высотой 68 мм. При установке двери уменьшение проема по горизонтали составляет 136 мм, по вертикали — 136 либо 84 мм в зависимости от типа порога.

Гаражные двери могут быть изготовлены с открытием в левую или в правую сторону, наружу или внутрь помещения. Порог двери может быть выполнен как в стандартном варианте высотой 16 мм, так и в усиленном варианте — высотой 68 мм. При установке двери уменьшение проема по горизонтали составляет 136 мм, по вертикали — 136 либо 84 мм в зависимости от типа порога.

Symbol, parameter name Calculation formula
H, mm Opening height от 500 до 2 500
B, mm Opening width от 500 до 1 500
S, мм Толщина блока двери с коробкой 45
Specifications
Parameter Value Notes
Number of cycles 150 000
Canvas weight, kg/m² 16
Air noise insulation, dB не менее 30
Thermal resistance, m² · °С/W 0,77
Air permeability according to European Standards, Pa 2 класс (давление до 50Па)
Water penetration according to European standards, Pa 1 класс (давление до 30Па)
Operating Conditions

1. Необходимо избегать засорения механических частей двери песком и строительной пылью. В зимний период следите за тем чтобы лед или грязь не накапливались на пороге входной двери или на дверной коробке. Из-за скопившейся на коробке грязи и льда, дверные уплотнители не смогут принять правильную форму, поэтому входная дверь не сможет плотно закрыться. Вследствие чего на механизм воздействуют дополнительные нагрузки, приводящие к деформации деталей и нарушению геометрии двери

2. Рекомендуется смазывать замки и дверные петли специальной силиконовой смазкой раз в три месяца

3. Следите за тем, чтобы закрывание двери производилось при задвинутых ригелях замков или дверных задвижках

4. Для того чтобы как можно дольше сохранялся первоначальный внешний вид панели, рекомендуется использовать специальные средства. Допускается чистка панели влажной салфеткой. Запрещено грубое механическое воздействие на панель, контакт с химическими кислотами, щелочами, растворами и обильным количеством воды. Пренебрежение данному правилу повлечет за собой появление дефектов и ухудшение внешнего вида двери

Packaging
Packing in cardboard Packaging features
Description упаковка представляет собой 2 слоя картона, обернутого вокруг двери с перехлестом на стыке листов не менее 100 мм; картонная упаковка сверху покрывается стретч-пленкой в 2 слоя и закрепляется скотчем с логотипом компании
Contents картон пятислойный, стретч-пленка, скотч с логотипом
Width, mm от 500 до 1 500
Height, mm от 500 до 2 500
Gross weight, kg до 100
Installation
Mounting Options
Монтаж с использованием распорного дюбеля. Надежная фиксация в стенах из кирпича или бетона.
Монтаж с использованием распорного дюбеля. Надежная фиксация в стенах из кирпича или бетона.
Монтаж крепления к металлу при помощи самореза.
Монтаж крепления к металлу при помощи самореза.
Монтаж с перекрытием зазора между коробкой и проемом. Придает эстетичный внешний вид, скрывает все неровности проема.
Монтаж с перекрытием зазора между коробкой и проемом. Придает эстетичный внешний вид, скрывает все неровности проема.
Checking Dimensional Details
  1. Для замера необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой из величин необходимо производить минимум по трем точкам: H — высота проема (расстояние от пола до верха проема); B — ширина проема (расстояние от левого края до правого края проема).
  2. Место монтажа должно отвечать следующим требованиям. Верхняя часть проема и пол должны быть параллельны друг другу (проверяется уровнем и рулеткой), допустимые отклонения — не более 4 мм на 1 м, но не более 8 мм на всю ширину проема. Боковые стороны проема должны быть параллельны друг другу (проверяется отвесом), допустимые отклонения — 4 мм на 1 м, но не более 8 мм на всю высоту проема. Стены, находящиеся рядом с проемом, должны составлять единую плоскость (проверяется длинным правилом и уровнем), допустимое отклонение плоскостности может составлять не более 5 мм. Размеры монтажных зазоров (с учетом допустимых отклонений) составляют от 8 до 35 мм. Кромки и поверхности наружных и внутренних откосов не должны иметь выколов, наплывов раствора и других повреждений высотой или глубиной более 8 мм. Дефектные места должны быть зашпатлеваны; рыхлые, осыпающиеся участки поверхностей — упрочнены, а пустоты в проеме (например, полости на стыках кирпичной кладки, в местах стыков перемычек и кладки, а также пустоты, образовавшиеся при удалении коробок при замене дверных блоков) — заполнены жесткими вставками. Стены из гипсокартона должны иметь закладные элементы для крепления дверной коробки.
Warranty

Покупателю предоставляется гарантия работоспособности гражной двери производства ГК DoorHan на срок в 2 года с момента приобретения

Documentation
Manuals

-

Technical Data and Certificates

Сертификат соответствия сэндвич-панелей требованиям пожарной безопасности

Drawings

Чертеж одностворчатой гаражной двери
