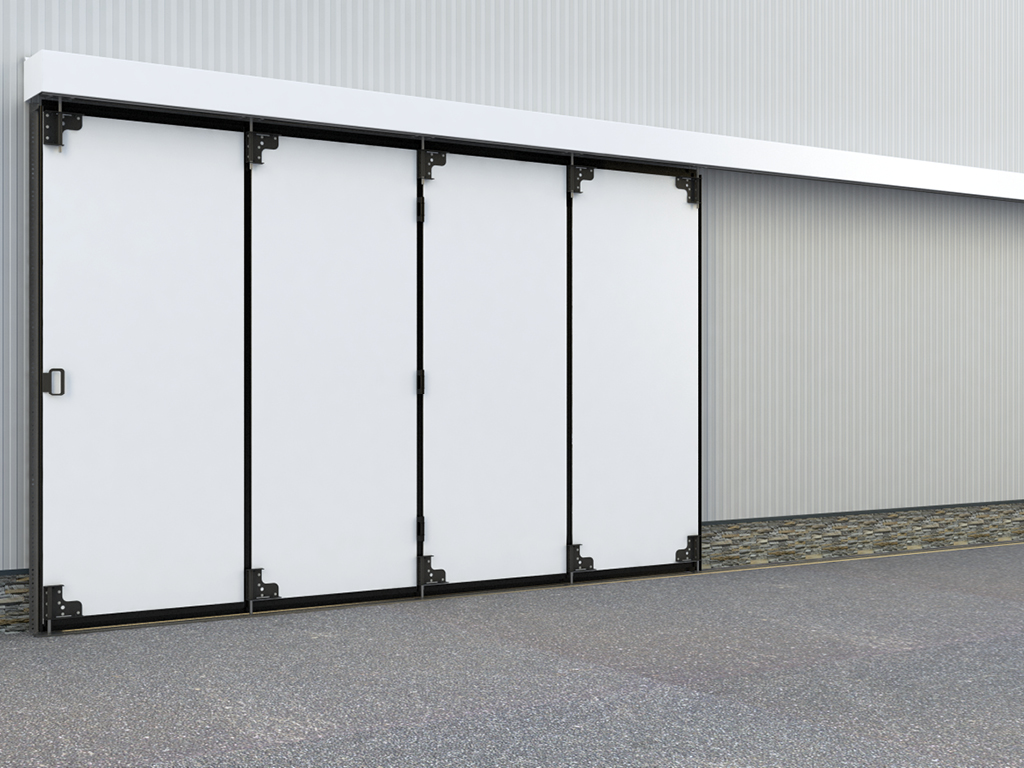

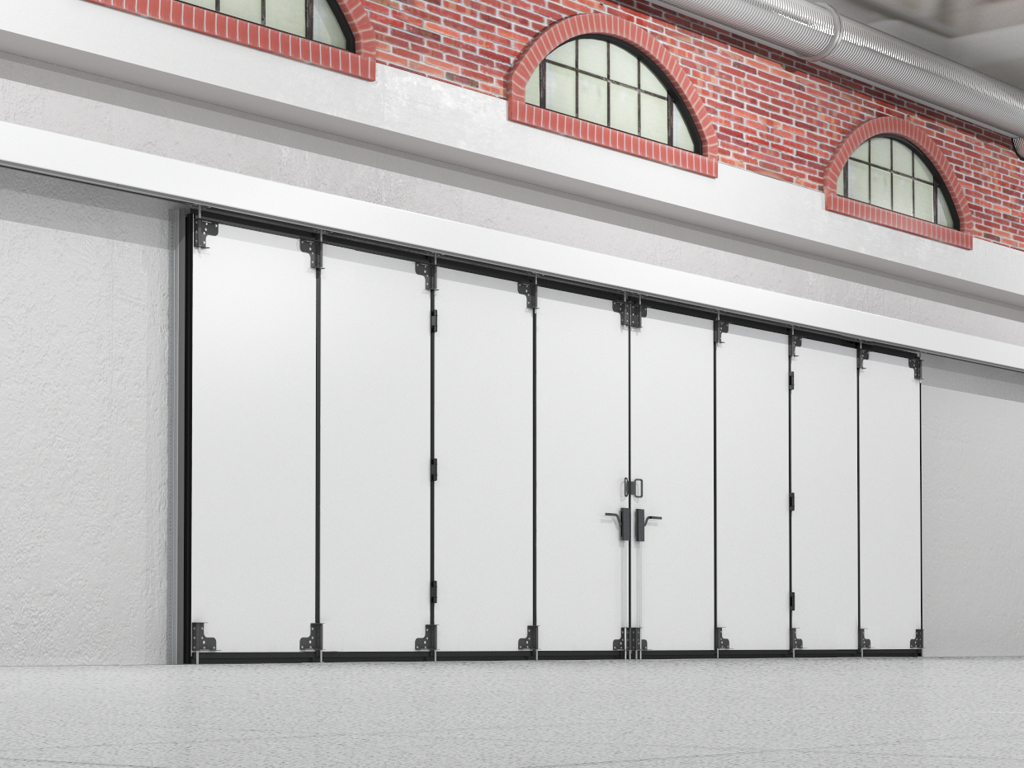

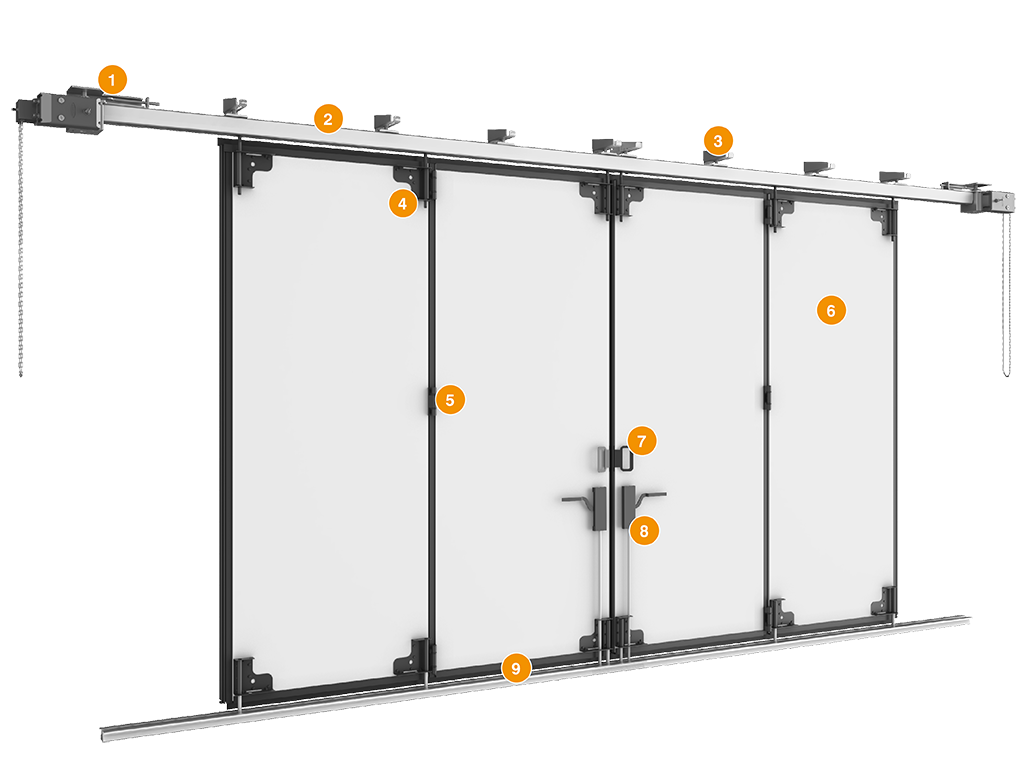

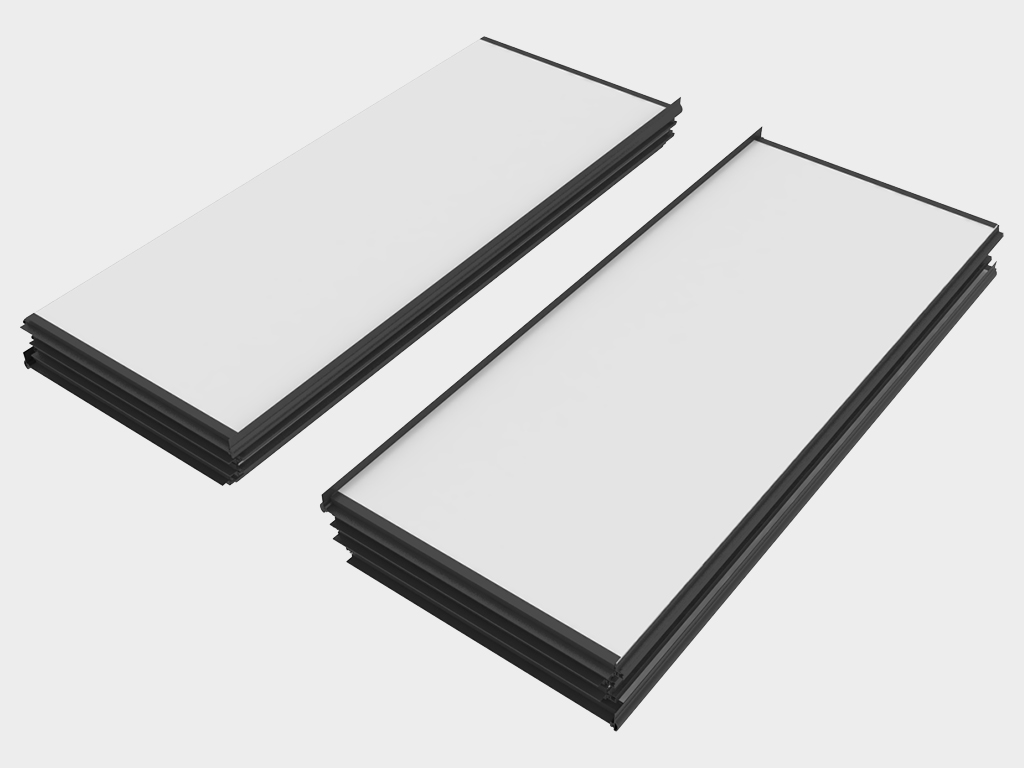

Polotno to‘liq yig‘ilgan holda yetkazib beriladi (po‘lat sendvich-panellar, hinglar, roliklar, rezina muhrlar).
Po‘lat yuqori yo‘naltiruvchi.

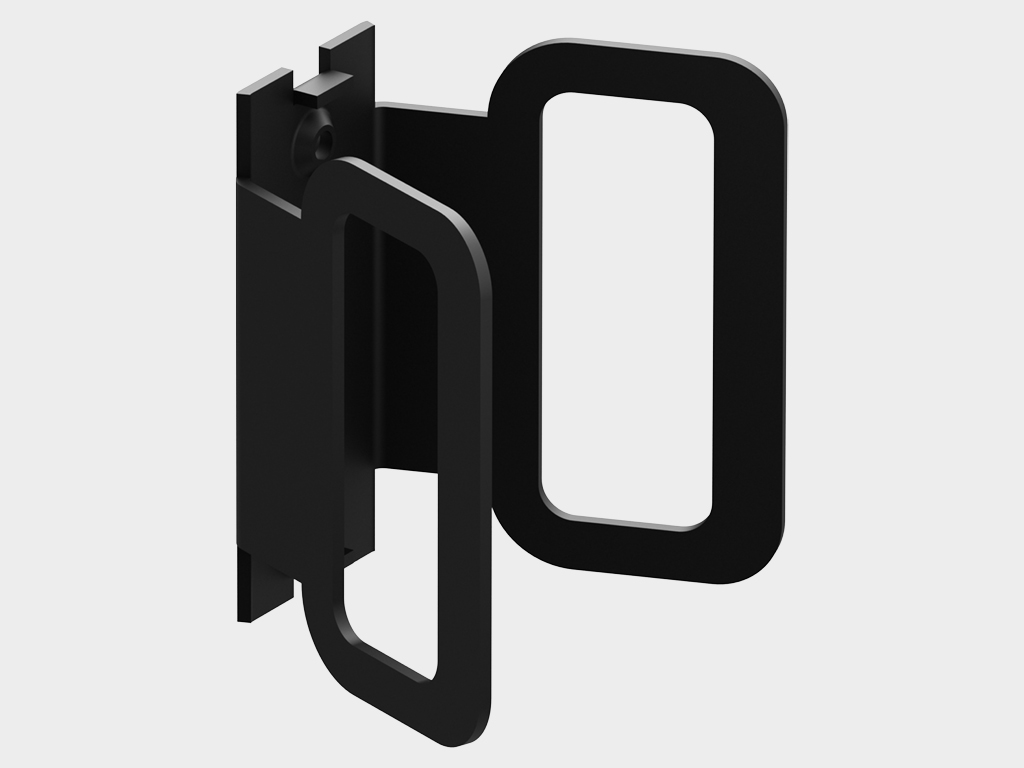

Tutqich.

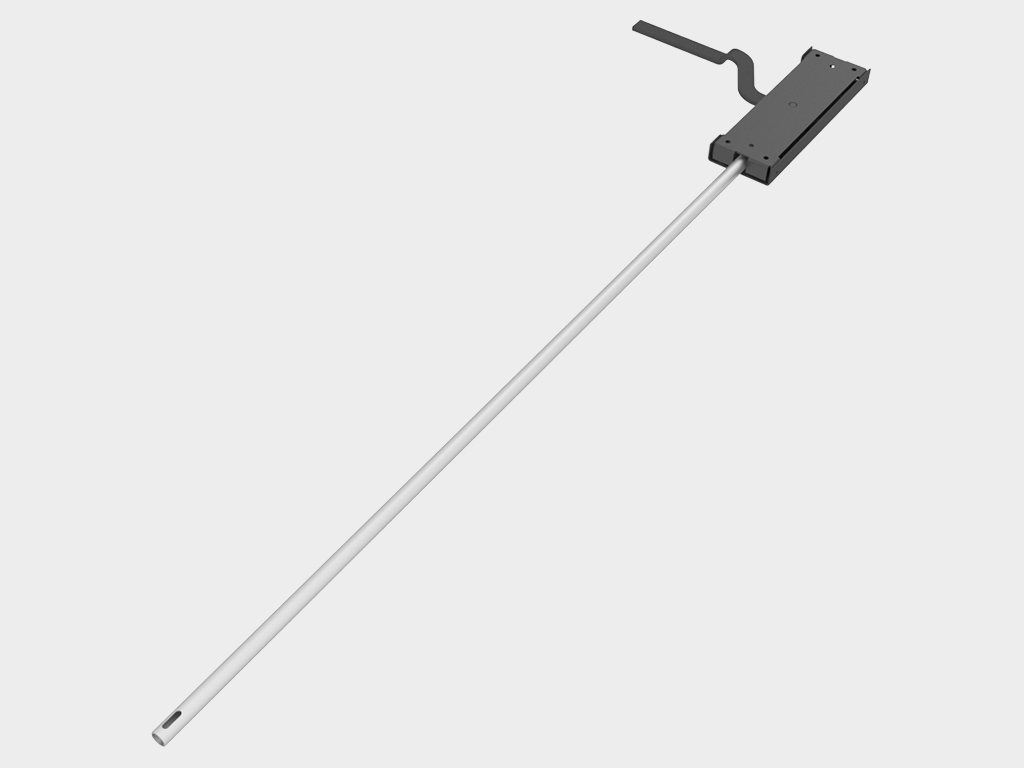

Rigel’li qulflar.

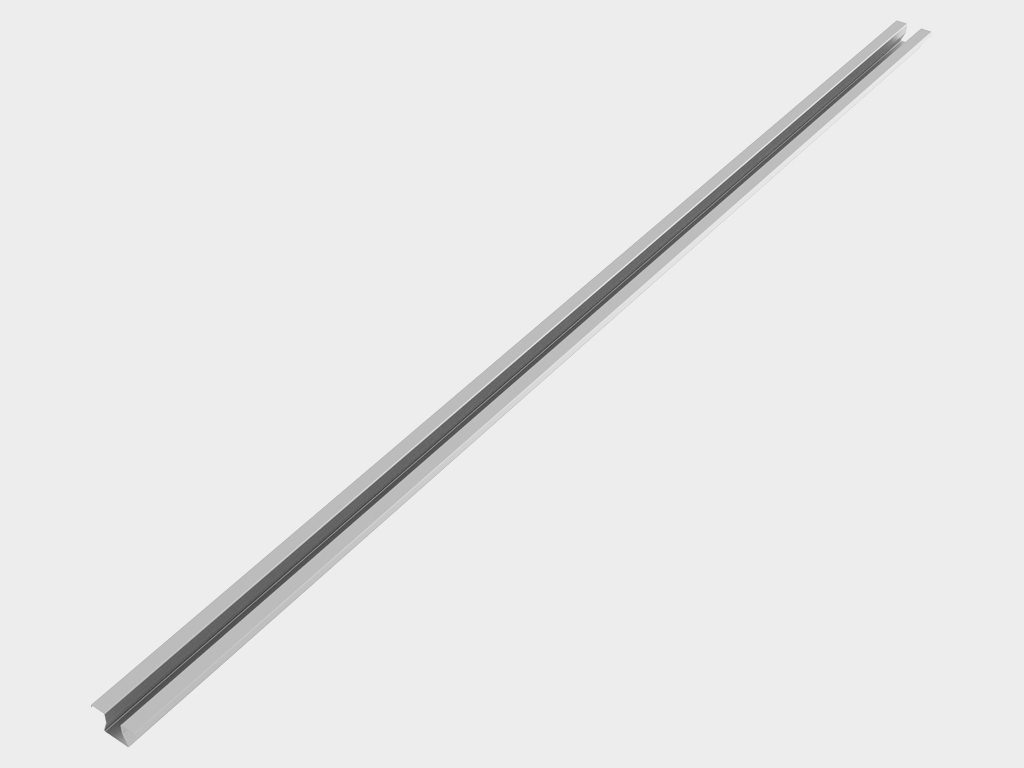

Po‘lat pastki yo‘naltiruvchi.

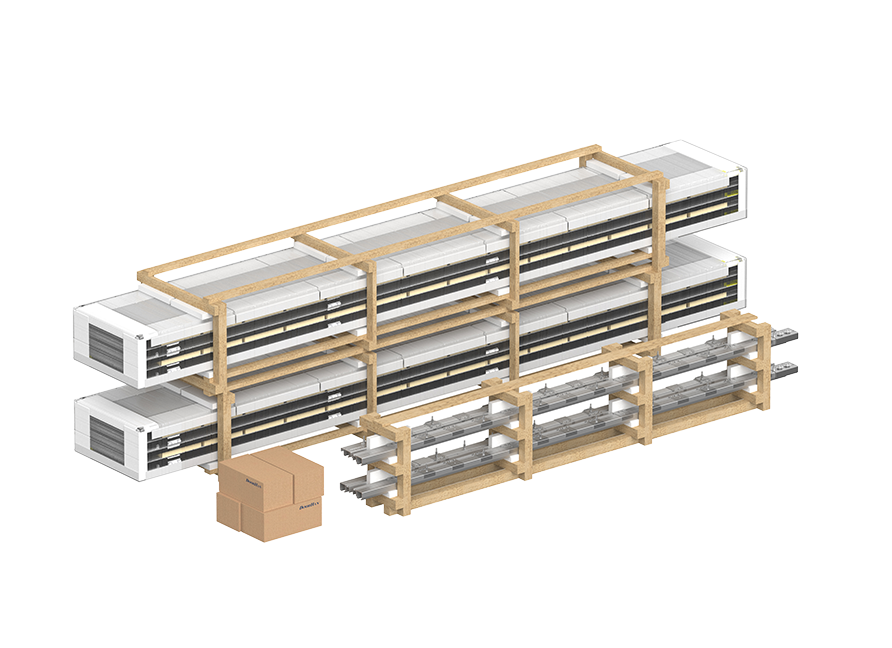

Polotno eshiklar yig‘ilgan panellar bilan zich paketga o‘raladi, ular orasida hinglar orqali bog‘lanadi. Paketning perimetri bo‘ylab polistirol burchaklar o‘rnatiladi. So‘ngra paket havo-pufakli plyonkaga o‘raladi. Polotno va yo‘naltiruvchilar yog‘och ramkalar bilan qoplanadi.

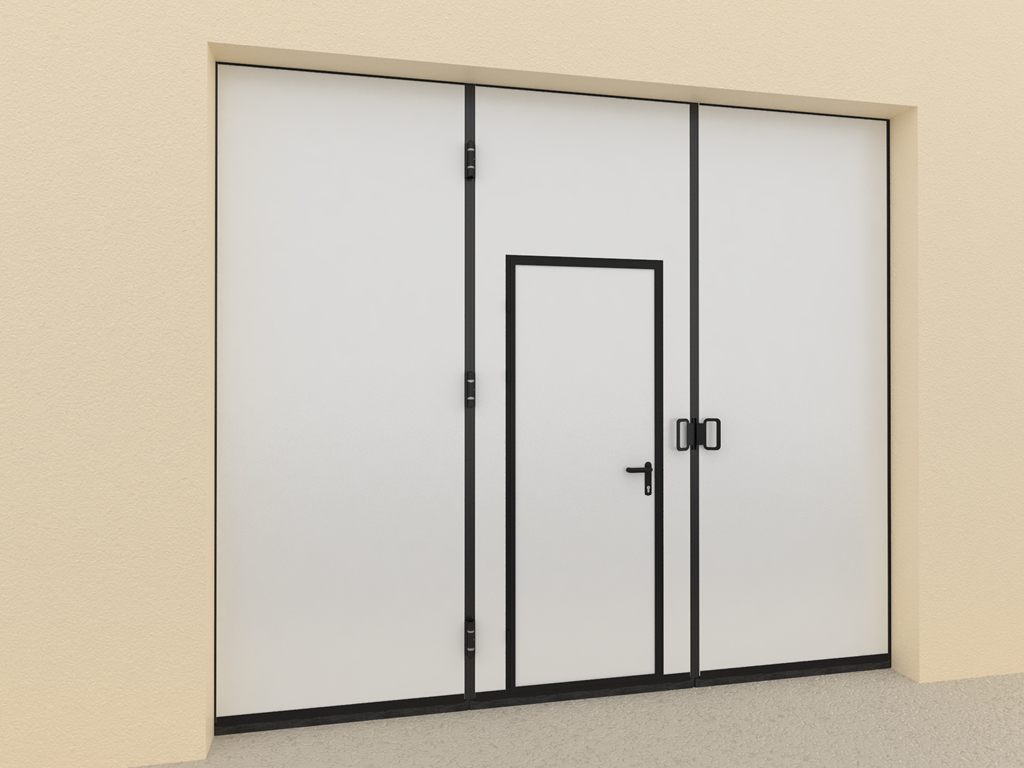

Kalitka alyuminiy ramkada. Ramka standart rangi – RAL 9005 (qora).

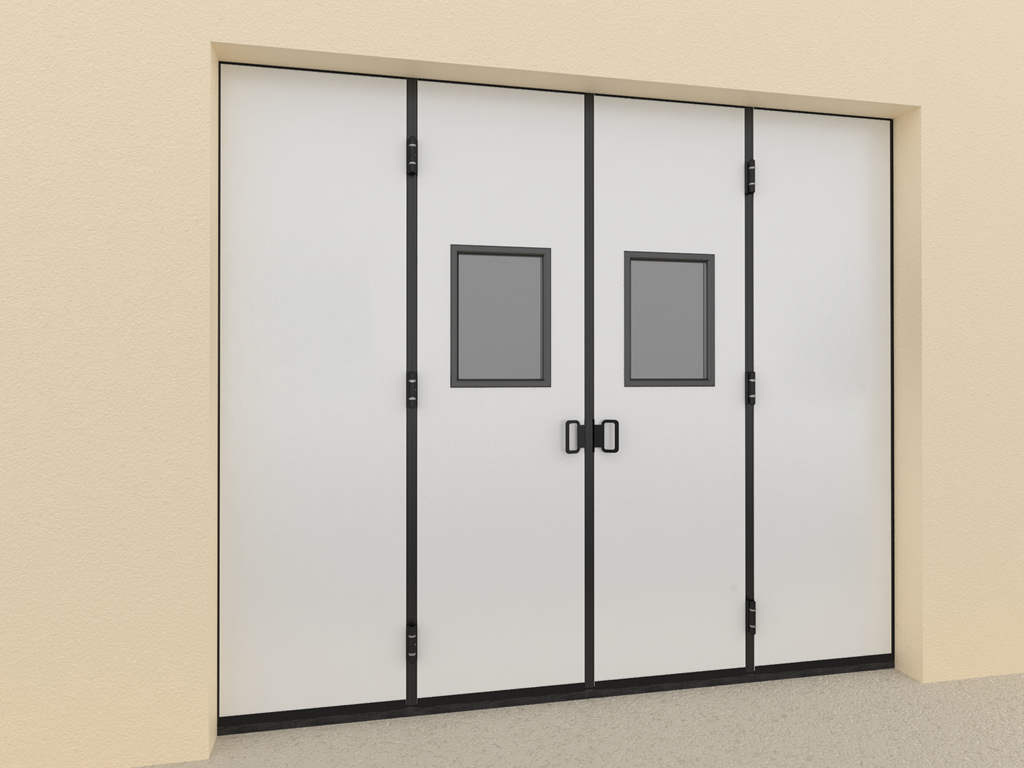

Oyna alyuminiy ramkada, 3 mm qalinlikdagi shaffof polikarbonat bilan to‘ldirilgan. Ramka standart rangi – RAL 9005 (qora).

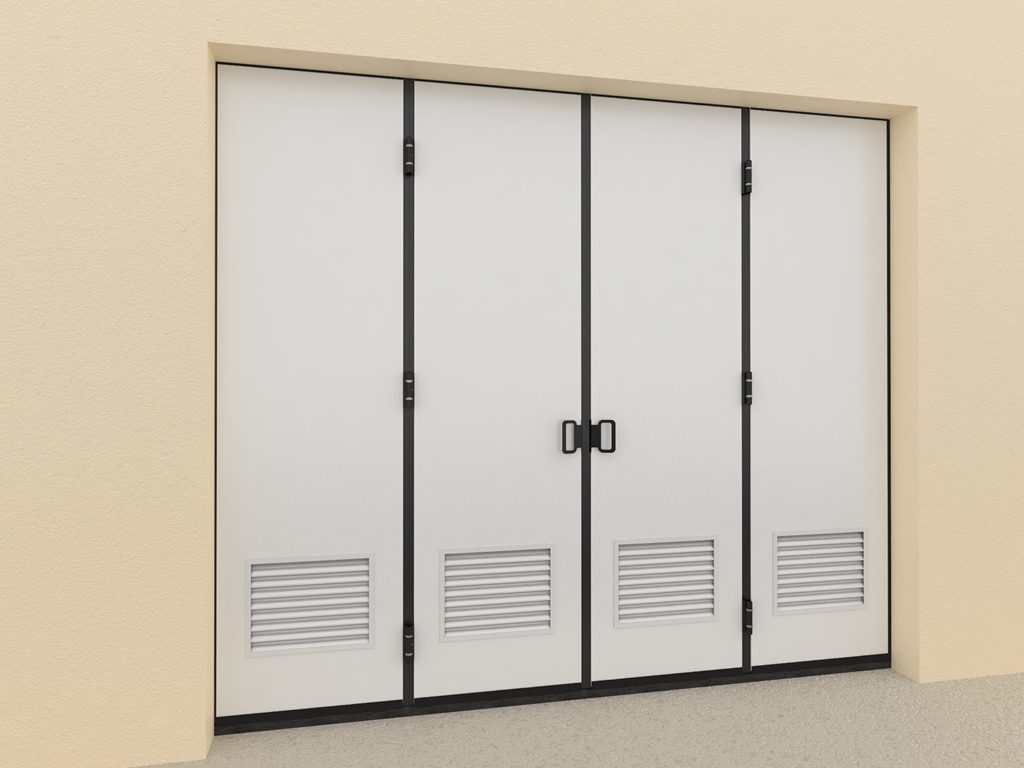

Ventilyatsion tarmoqlash. Standart rangi – RAL 9003 (oq).

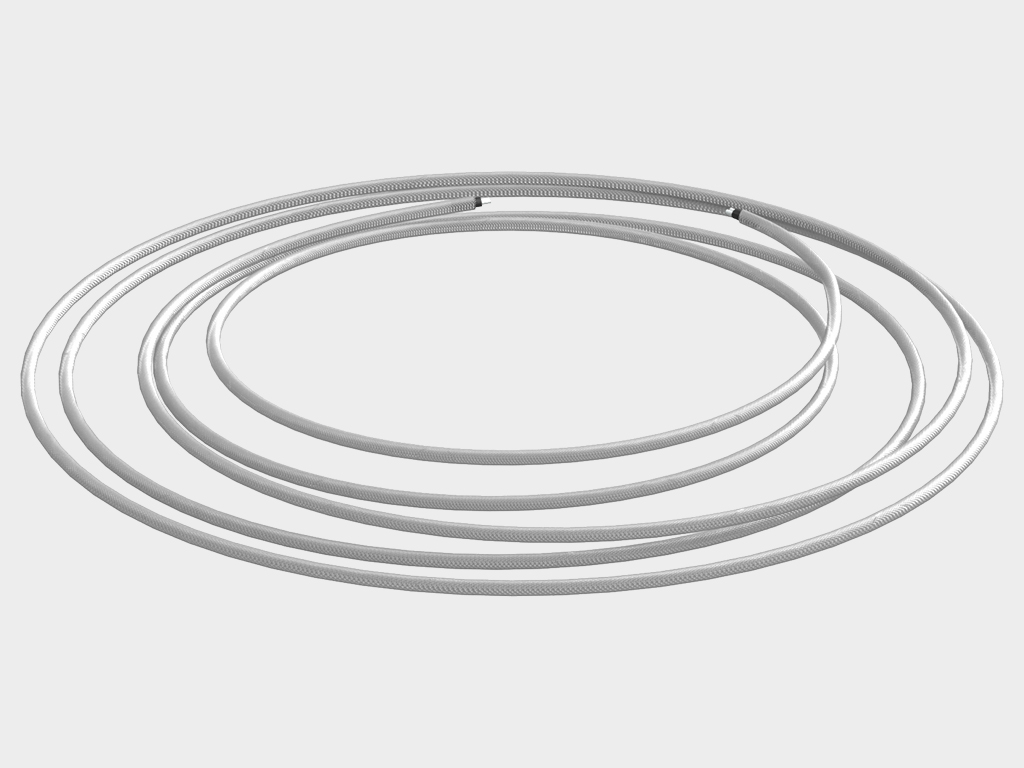

Pastki yo‘naltiruvchi isitish kabeli.

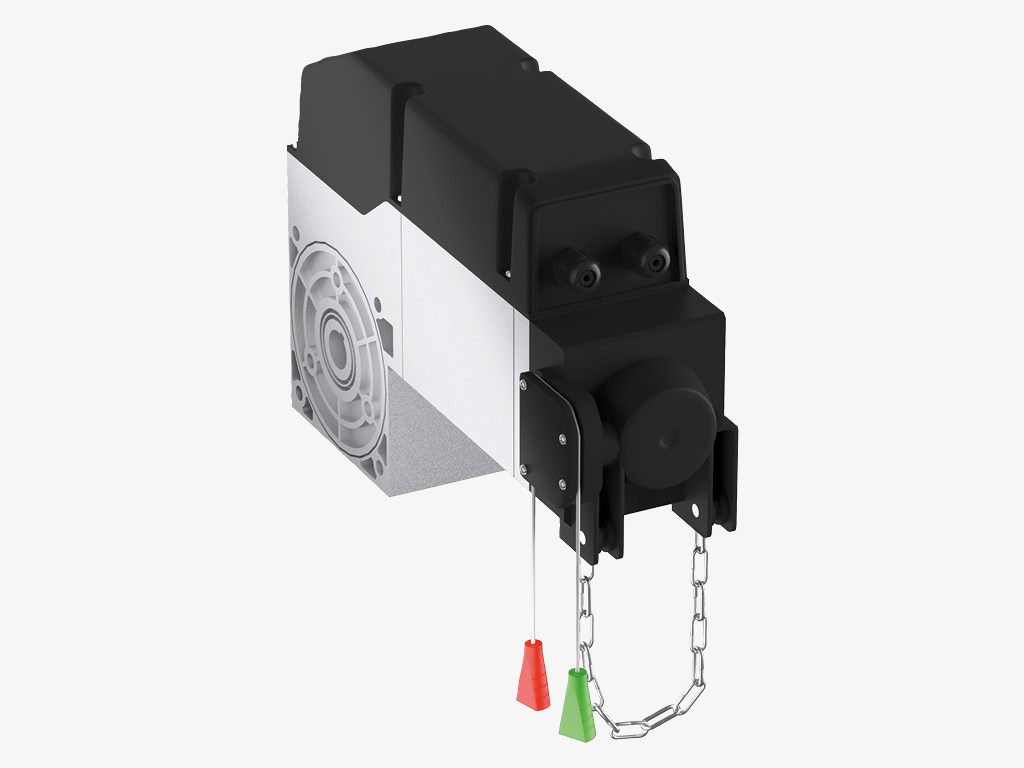

SHAFT-120 yoki SHAFT-200 drayveri. Bu pro‘em maydoniga qarab tanlanadi.

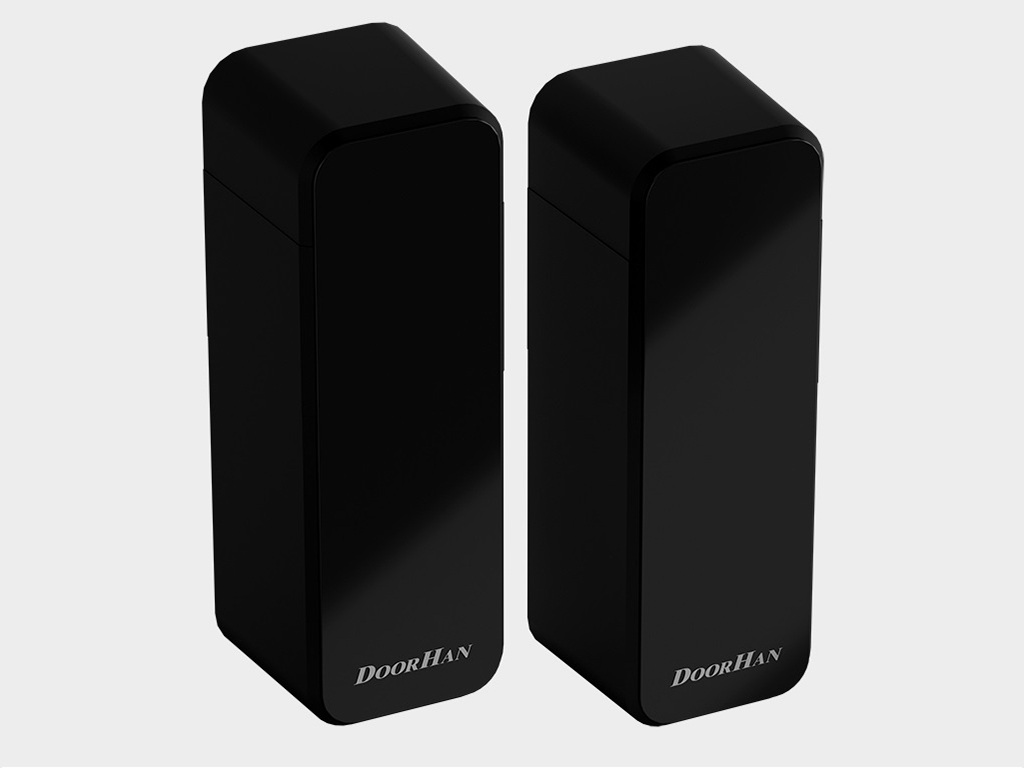

Simsiz xavfsizlik fotoelementlari, asimmetrik pro‘emlar uchun aylanuvchi platalar bilan PHOTOCELL-PRO, infraqizil uzatgich va qabul qilgichdan iborat.

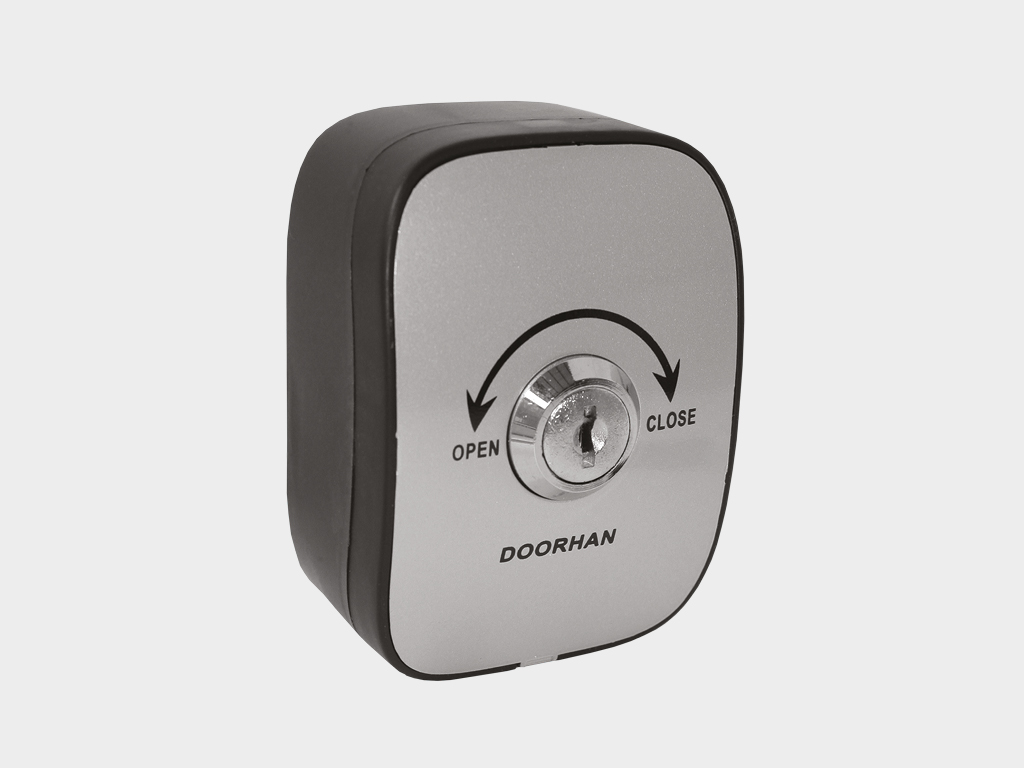

Kalit-buton KEYSWITCH-N, avtomatik tizimni boshqarish blokiga kalitni burish orqali boshqaruv buyruqlarini yuborish uchun mo‘ljallangan.

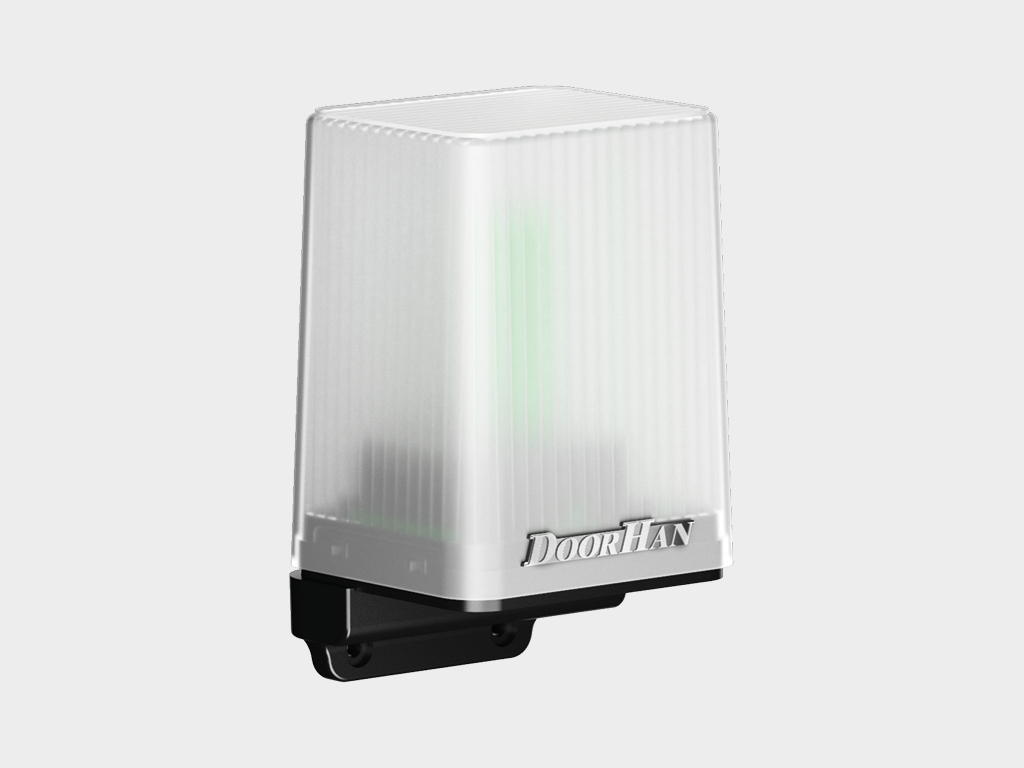

Signalizatsion LED lampa antennali LAMP-PRO, darvozalar harakati haqida xabardor qilish uchun mo‘ljallangan.

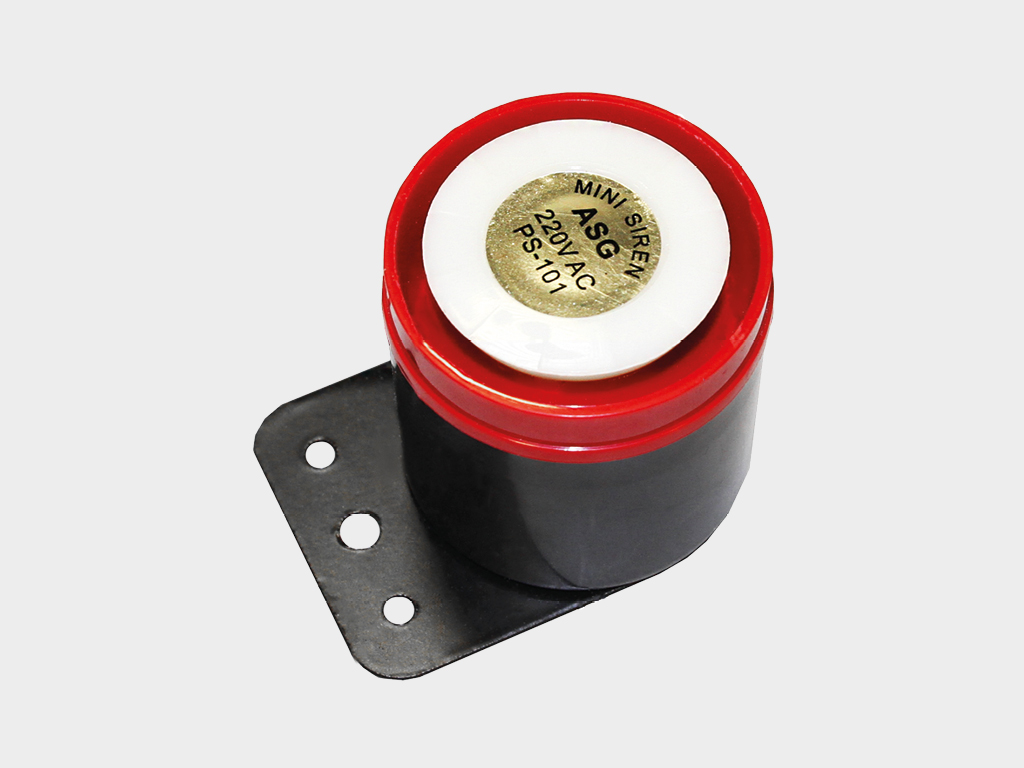

SIRENA sirenasi, darvozalar harakati haqida ovozli xabardor qilish uchun mo‘ljallangan.

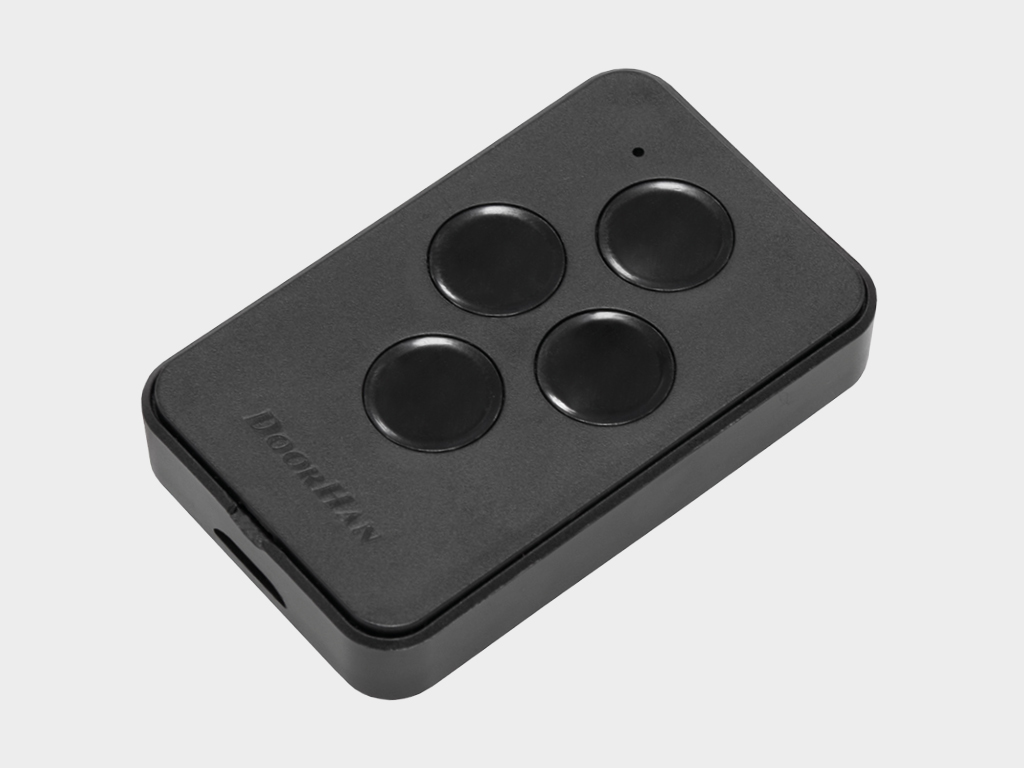

TRANSMITTER 4-PRO-BLACK pulti, to‘rtta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan.

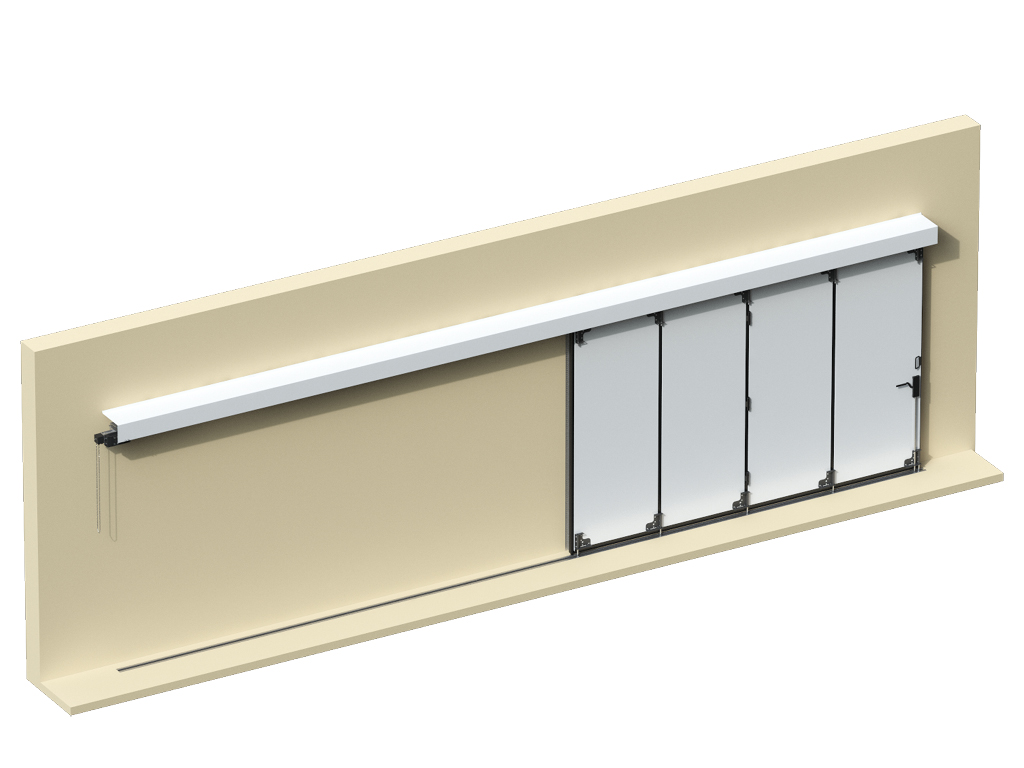

Chap tomonga ochilish.

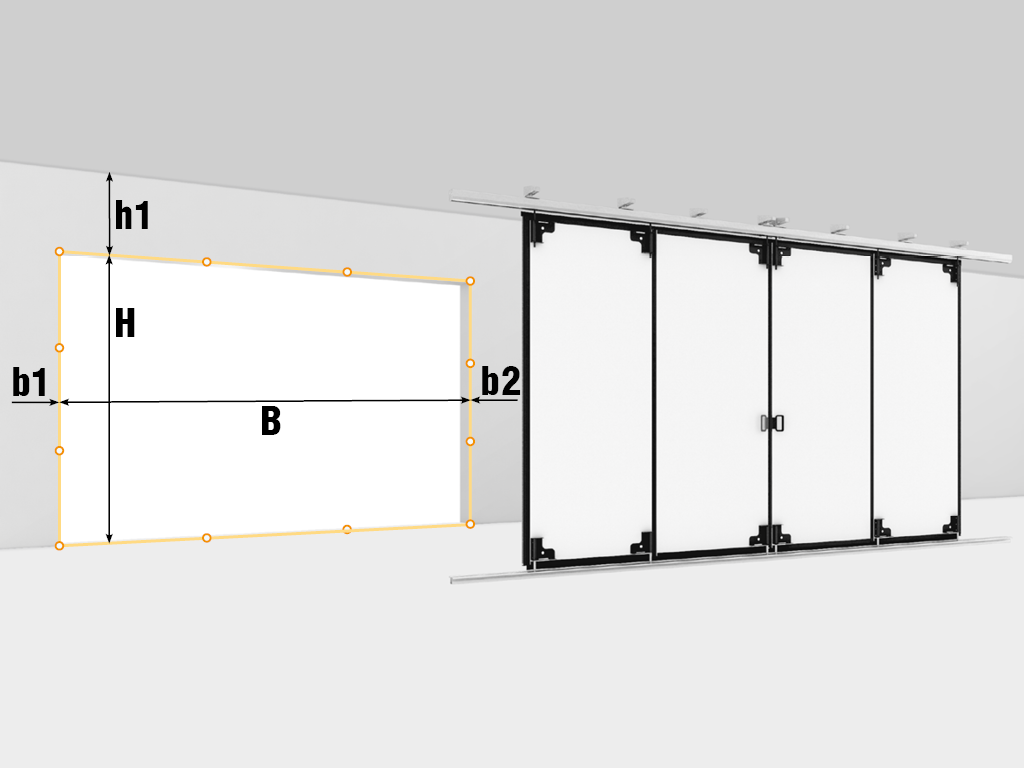

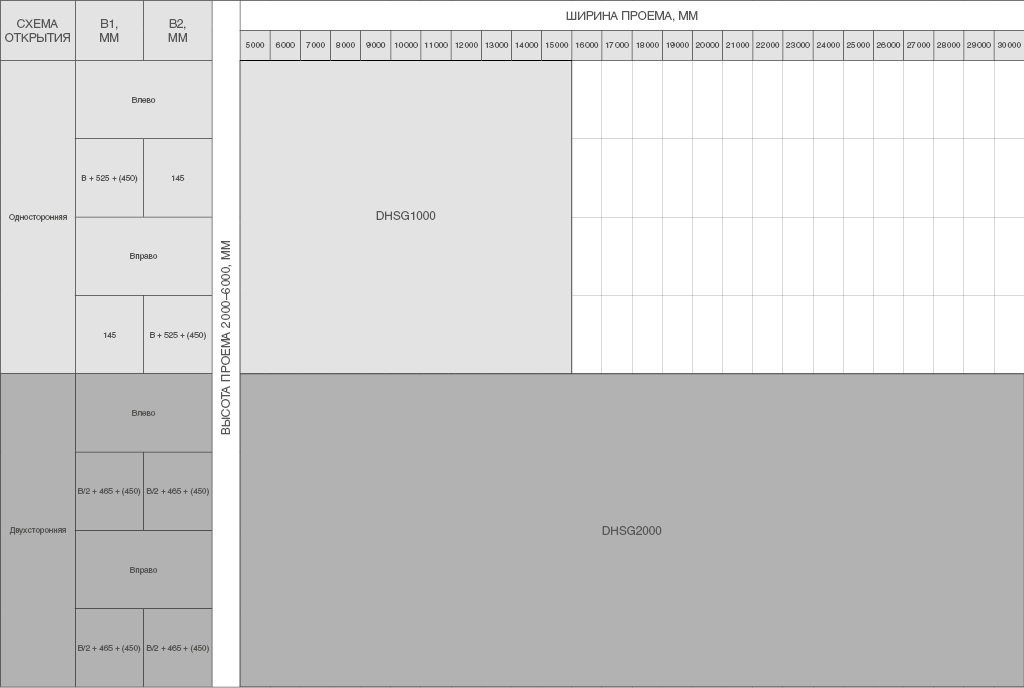

| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | 2 000–10 000 |
| B, мм Ширина проема | 5 000–15 000 |
| h, мм Высота притолоки | Kamida 350 |
| b1, мм Левый пристенок | (B + 60) + 385 (privo‘dsiz), (B + 60) + 835 (privo‘d bilan) |
| b2, мм Правый пристенок | 145 |

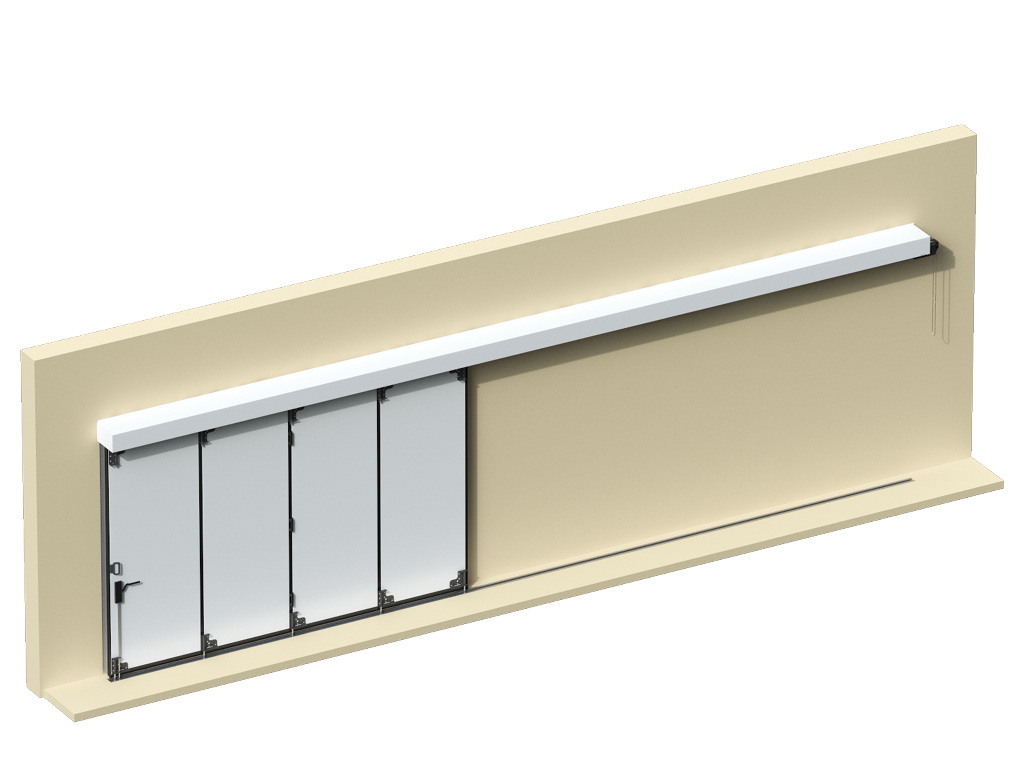

O‘ng tomonga ochilish.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | 2 000–10 000 |
| B, мм Ширина проема | 5 000–15 000 |
| h, мм Высота притолоки | Kamida 350 |
| b1, мм Левый пристенок | 145 |
| b2, мм Правый пристенок | (B + 60) + 385 (privo‘dsiz), (B + 60) + 835 (privo‘d bilan) |

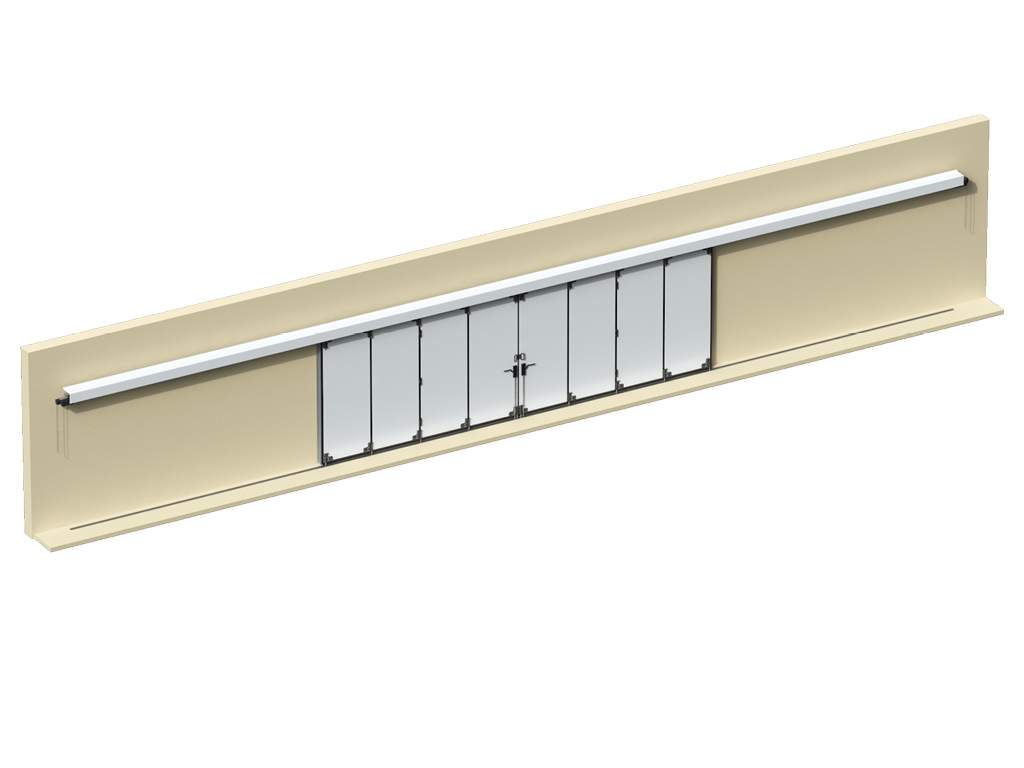

Ikki tomonga ochilish.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | 2 000–10 000 |
| B, мм Ширина проема | 5 000–30 000 |
| h, мм Высота притолоки | Kamida 350 |
| b1, мм Левый пристенок | (B + 60)/2 + 385 (privo‘dsiz), (B + 60)/2 + 835 (privo‘d bilan) |
| b2, мм Правый пристенок | (B + 60)/2 + 385 (privo‘dsiz), (B + 60)/2 + 835 (privo‘d bilan) |
| Параметр | Значение | Примечание |
|---|---|---|
| Воздухонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Водонепроницаемость по ГОСТ26602.2-99, Па | 50 | |
| Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 | 480 | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 0,65 | 55 mm sándvich-paneli qalinligida |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | Ishlab chiqaruvchi har qanday detallarni almashtirish zaruriyatini kafolatlamaydigan minimal sikllar soni |
| Вес полотна ворот, кг/м² | 25 | 55 mm sándvich-paneli qalinligida |
| Группа горючести по ГОСТ 30244-94 | Г2 (o‘rtacha yonuvchan) | 55 mm sándvich-paneli qalinligida |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 (o‘rtacha yong‘in chiqishiga moyil) | 55 mm sándvich-paneli qalinligida |
1. Pastki yo‘riqchili suriladigan darvozalar silliq ishlashi, tukanish va titrashlarsiz bo‘lishi kerak.
2. Suriladigan darvozalarni qo‘l bilan ochish va yopish faqatgina tutqich yordamida amalga oshirilishi kerak.
3. Darvozalarni qo‘l bilan ochishda ularga katta kuch sarflamang. Darvaza to‘sig‘ini teng ravishda harakatlantiring. To‘siqni keskin itarish taqiqlanadi.
4. Yomon holatlarning oldini olish uchun, harakatlanayotgan yopiq darvozalar bilan odamlar va hayvonlar ularning ta’sir zonasida bo‘lmasligini nazorat qiling.
5. Harakatlanayotgan yopiq darvozalar orqali tashqi narsalar o‘tmasligiga diqqat qiling.
6. Harakatlanuvchi qismlarni tozalashni o‘z vaqtida amalga oshiring, shunda ularning tiqilib qolishining oldini olasiz.
7. Jarohatlardan saqlanish uchun harakatlanuvchi qismlarni (roliklar, panellar va boshqalar) harakat paytida qo'llar bilan tutmang.
8. Eshiklarning ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik ko'rikdan o'tkazish tavsiya etiladi (yilda kamida bir marta).
9. Harakatlanayotgan qapanayotgan eshikni ushlab turishga ruxsat berilmaydi. Bu jarohat yoki konstruktsiyaning buzilishiga olib kelishi mumkin.
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Длина, мм | The length of the packaging depends on the length of the sandwich panels |
| Ширина, мм | Paketchaning kengligi — bu sendvich-panellar kengligi + 150 mm |
| Высота, мм | Paketchaning balandligi sendvich-panellar soniga bog'liq |
DoorHan konserni eshiklarni yuk mashinasiga gidravlik ko'tarish krani yoki kamida 2 metr vilkali avtopogruzchik yordamida yuklab beradi. Mijoz yoki o'rnatuvchi shu kabi uskunani o'ralgan eshiklarni ko'chirish uchun ta'minlashi kerak. Vilka yog'och paletga kirib, boshqa tomondan chiqib turishi lozim. Kranning yoki boshqa yuk ko'tarish vositasining ishlatilishida tegishli yuk ko'tarish quvvatiga ega tortmalarni ishlatish tavsiya etiladi.
«Pastki yo‘riqchili suriladigan eshiklarni o‘rnatish bo‘yicha qo‘llanma»
«Pastki yo‘riqchili suriladigan eshiklar» servis kitobi
Mijozga DoorHan konserni tomonidan ishlab chiqarilgan «ISG-LG seriyasidagi pastki yo‘riqchili sanoat suriladigan eshiklar» mahsuloti bo‘yicha 1 yil muddatga ishga layoqatlilik kafolati taqdim etiladi, bu kafolat mahsulotni sotib olgan kundan boshlab hisoblanadi.

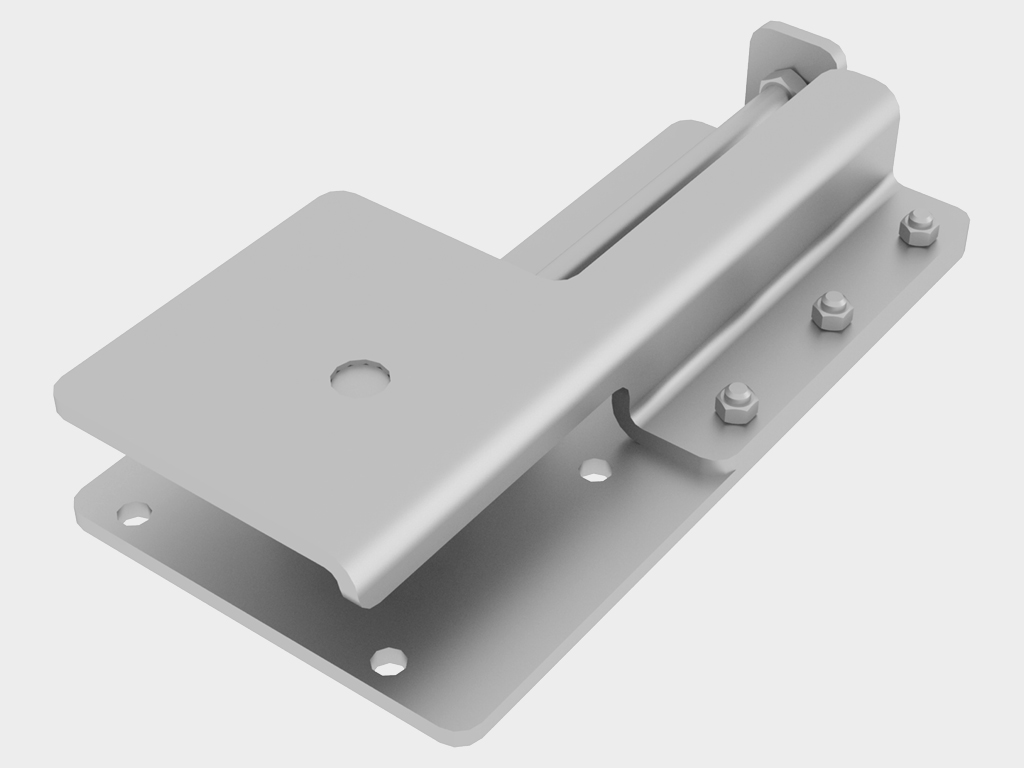

Drayverni o'rnatish kronshtayni zanjirning tarangligini sozlash imkonini beradi.

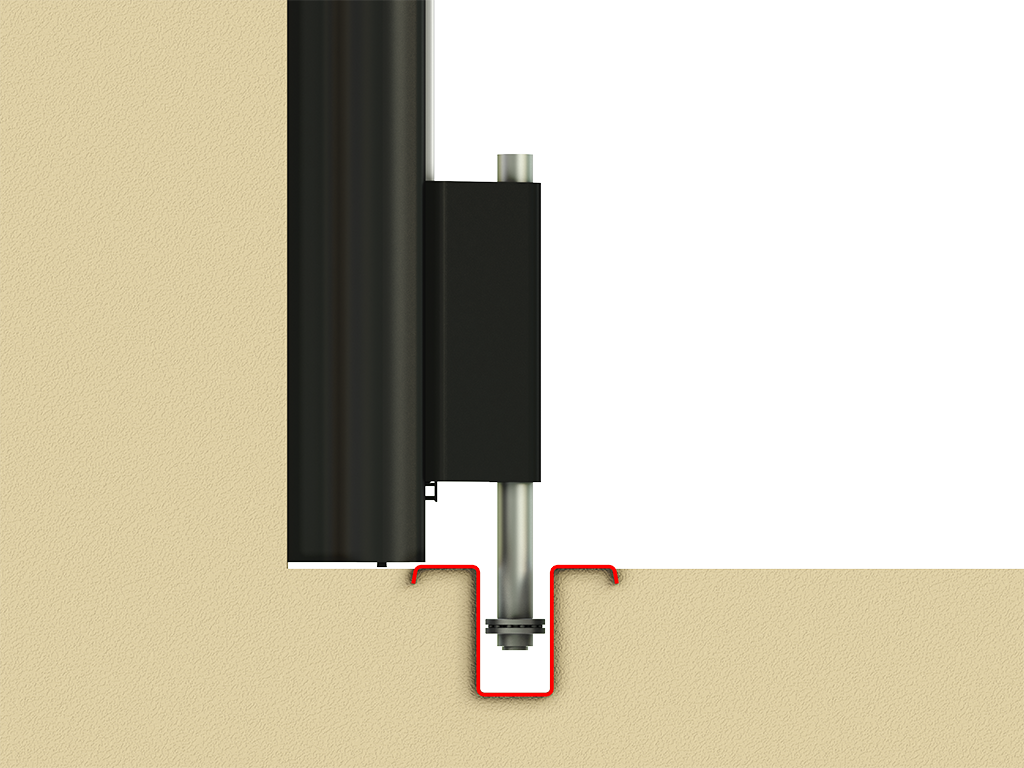

Pastki yo‘riqcha shamol yukiga qo'shimcha qarshilik ko'rsatadi.
