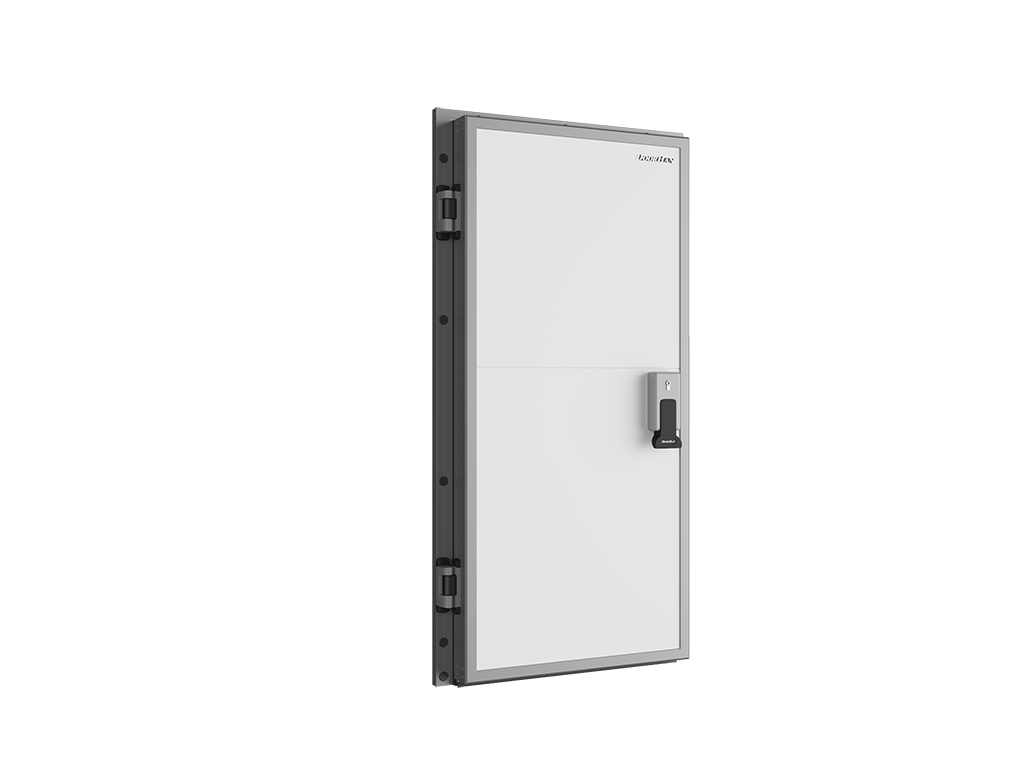

Sovitiladigan xonalar uchun sanoat ikki eshikli eshik, IDH1-1 seriyasi

O'rtacha va past haroratli ikki eshikli eshiklar omborlar va oziq-ovqat sanoati korxonalarida sovitiladigan va muzlatilgan xonalar uchun ishchi xodimlarning kirish yo‘llarini va qo‘lda yuklashni tashkil etish uchun mo‘ljallangan. Eshiklar yuqori intensivlikda ishlashga mo‘ljallangan. Konstruktsiyaning energiya samaradorligi to‘rtaning to‘ldiruvchi materiallaridan foydalanish orqali ta'minlanadi. Qotishma haroratga chidamli EPDM-muharriklar hermetiklikni ta'minlaydi. Konstruktsiyaning ishonchliligi bir qator siklik sinovlar orqali tasdiqlangan va uzoq yillik ish tajribasi bilan mustahkamlangan.

Qo'llanilish sohasi:

Oziq-ovqat ishlab chiqarishlari
Kafe, barlar, restoranlar
Oziq-ovqat chakana savdo korxonalari

Order with installation

Afzalliklar

Ta'mirlash imkoniyati

To'liq ta'mirlash imkoniyati va eshik blokining har qanday shikastlangan elementini almashtirish imkoniyati.

Montaj ishlarini minimallashtirish

Eshik to'rtaning pastki chetini isitish beton ishlari bajarilishini istisno etadi.

Korroziyaga chidamlilik

Alyuminiy profillarining ramka va to‘rtaning konstruktsiyalarida qo‘llanilishi ularning og‘irligini kamaytiradi va korroziyaga chidamliligini oshiradi.

Aniq sozlash

Uch yo'nalishda sozlash imkonini beruvchi bog'lamlar eshik to'rtaning holatini aniq sozlashga imkon beradi.

Yong‘inga qarshi xususiyatlar

Sanoat PIR-panellaridan foydalanish, Г1 yonuvchanlik sinfiga ega bo'lib, eshikka yuqori yong'inga qarshi xususiyatlar beradi.

Ta'mirlash imkoniyati

To'liq ta'mirlash imkoniyati va eshik blokining har qanday shikastlangan elementini almashtirish imkoniyati.

Montaj ishlarini minimallashtirish

Eshik to'rtaning pastki chetini isitish beton ishlari bajarilishini istisno etadi.

Korroziyaga chidamlilik

Alyuminiy profillarining ramka va to‘rtaning konstruktsiyalarida qo‘llanilishi ularning og‘irligini kamaytiradi va korroziyaga chidamliligini oshiradi.

Aniq sozlash

Uch yo'nalishda sozlash imkonini beruvchi bog'lamlar eshik to'rtaning holatini aniq sozlashga imkon beradi.

Yong‘inga qarshi xususiyatlar

Sanoat PIR-panellaridan foydalanish, Г1 yonuvchanlik sinfiga ega bo'lib, eshikka yuqori yong'inga qarshi xususiyatlar beradi.

Dizayn

Po'latdan yasalgan sendvich-panelning yuzasi

Ranglar

Silliq

RAL 9003 oq (tuval)

RAL 9006 kumush (barglar va ramkalar)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

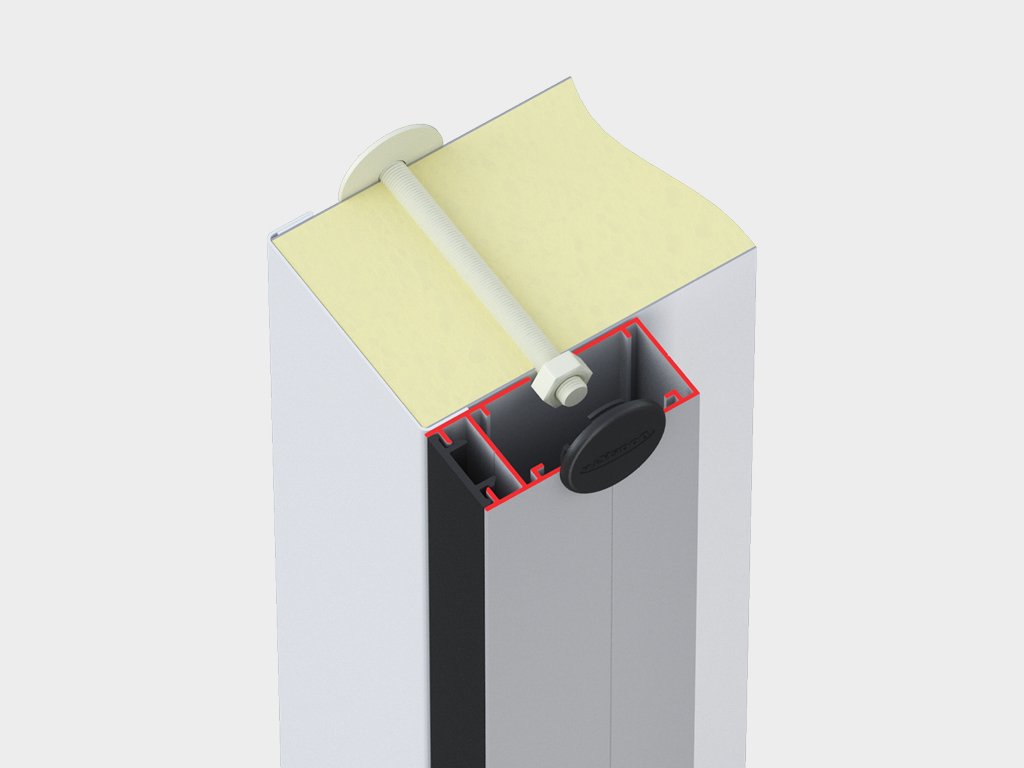

Asimmetrik alyuminiy ramka, PЭN o'rnatish uchun kabel kanali bilan.

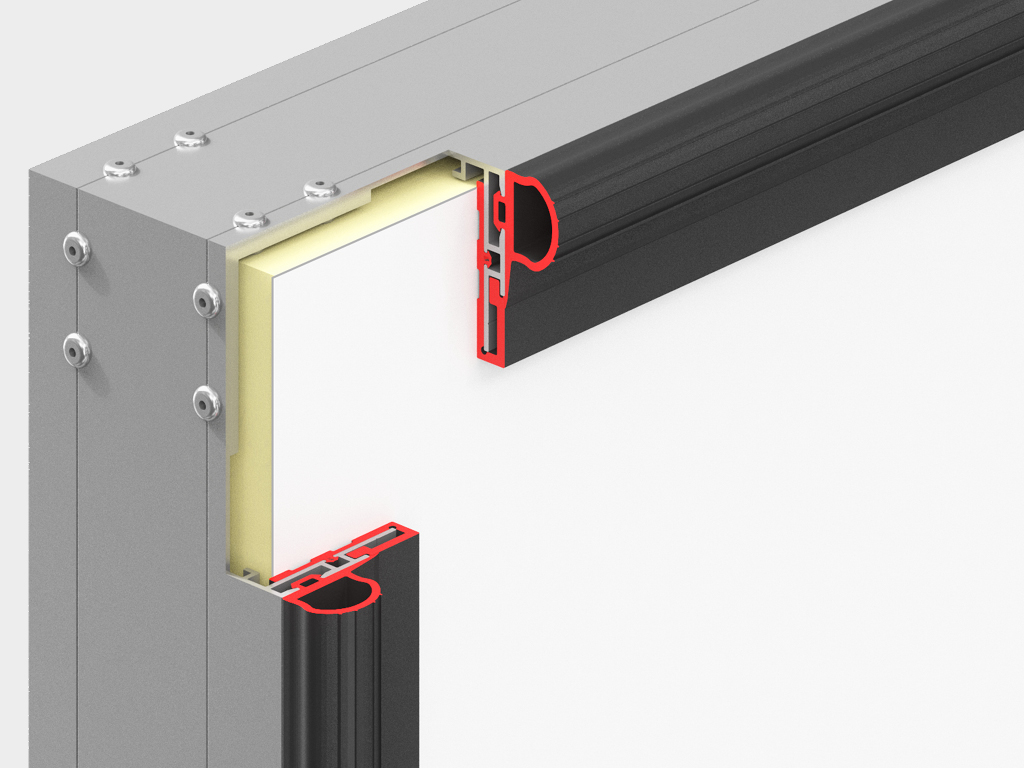

To'rtaning perimetr bo'ylab muhrlagich.

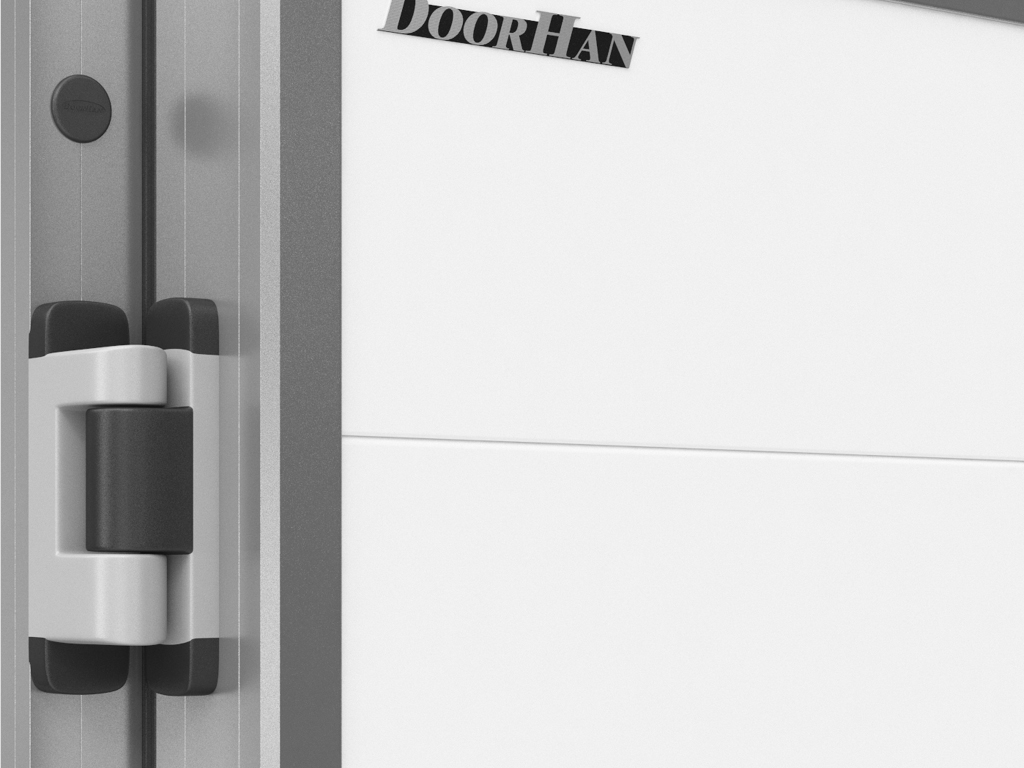

Uch yo'nalishda sozlanadigan ko'tarish bog'lamlari komplekti.

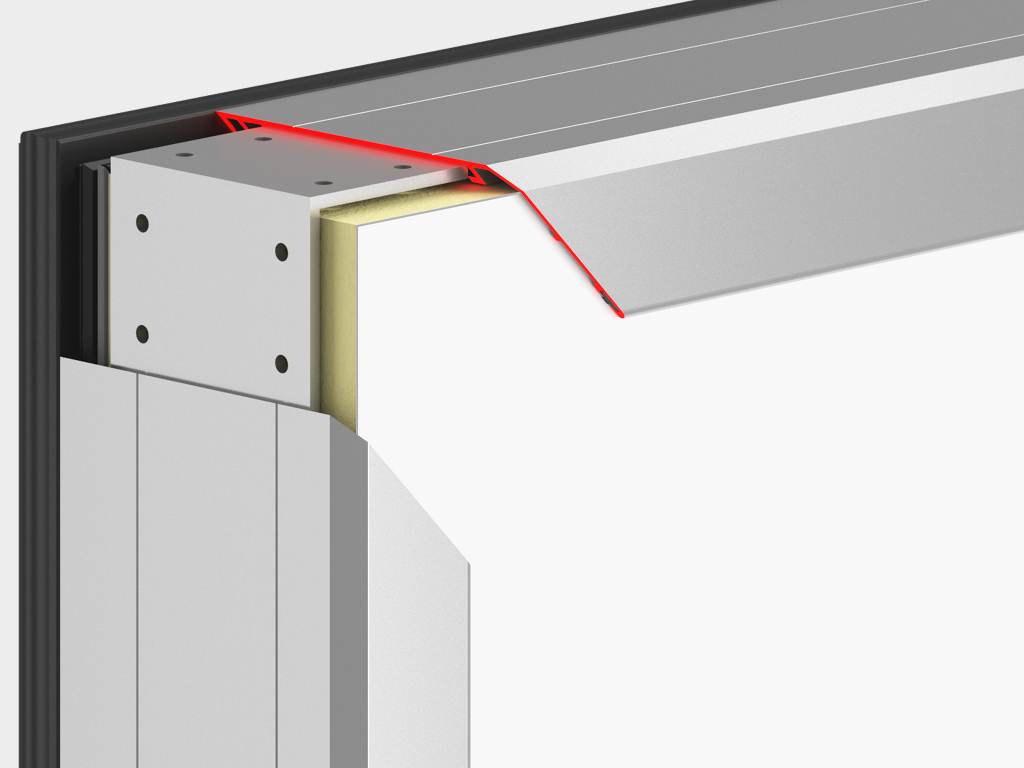

Alyuminiy karkasdagi issiqlik izolyatsiya paneli komplekti.

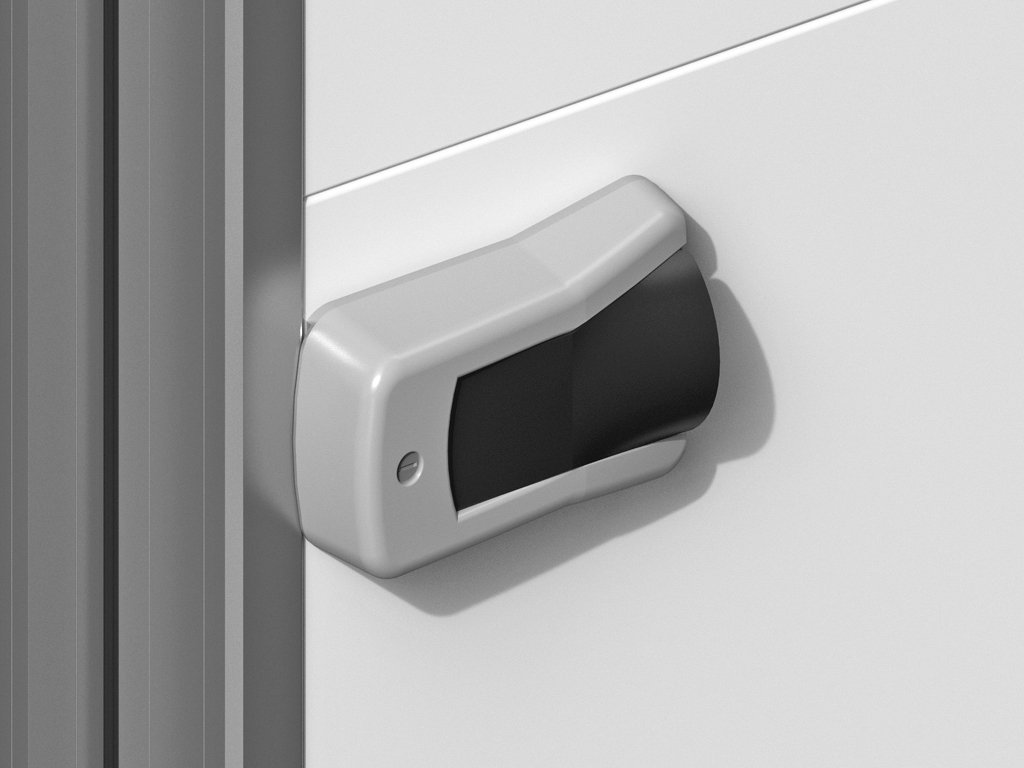

Kilid va favqulodda chiqish tizimi bilan tutqich.

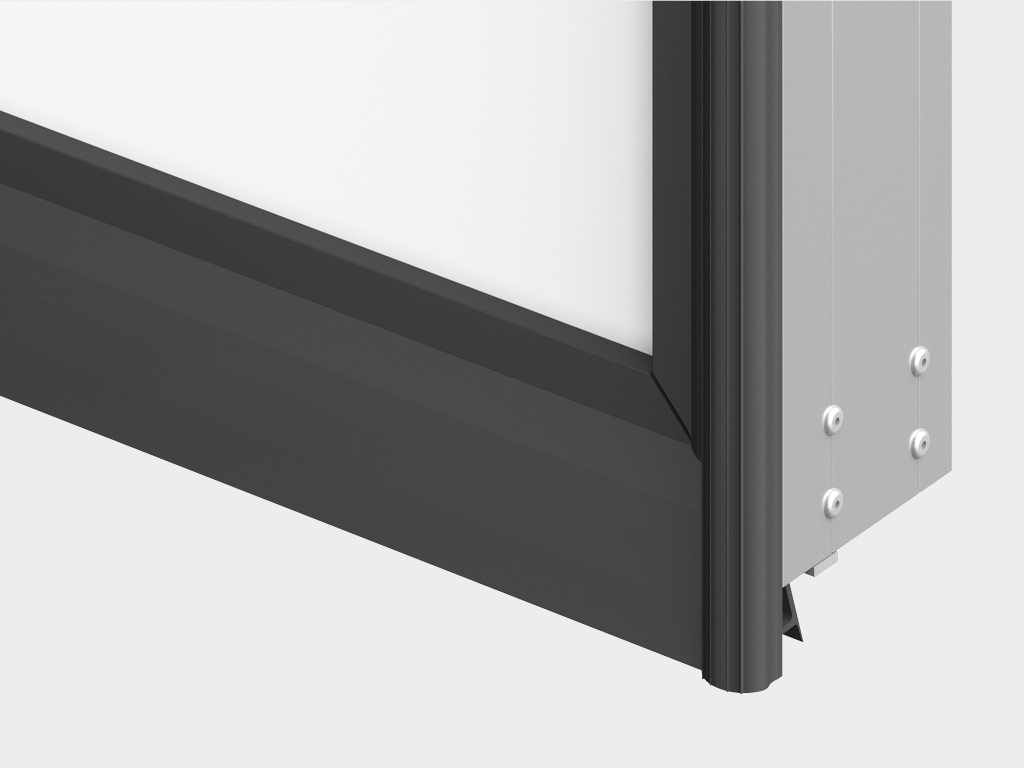

Pastki muhrlagich.

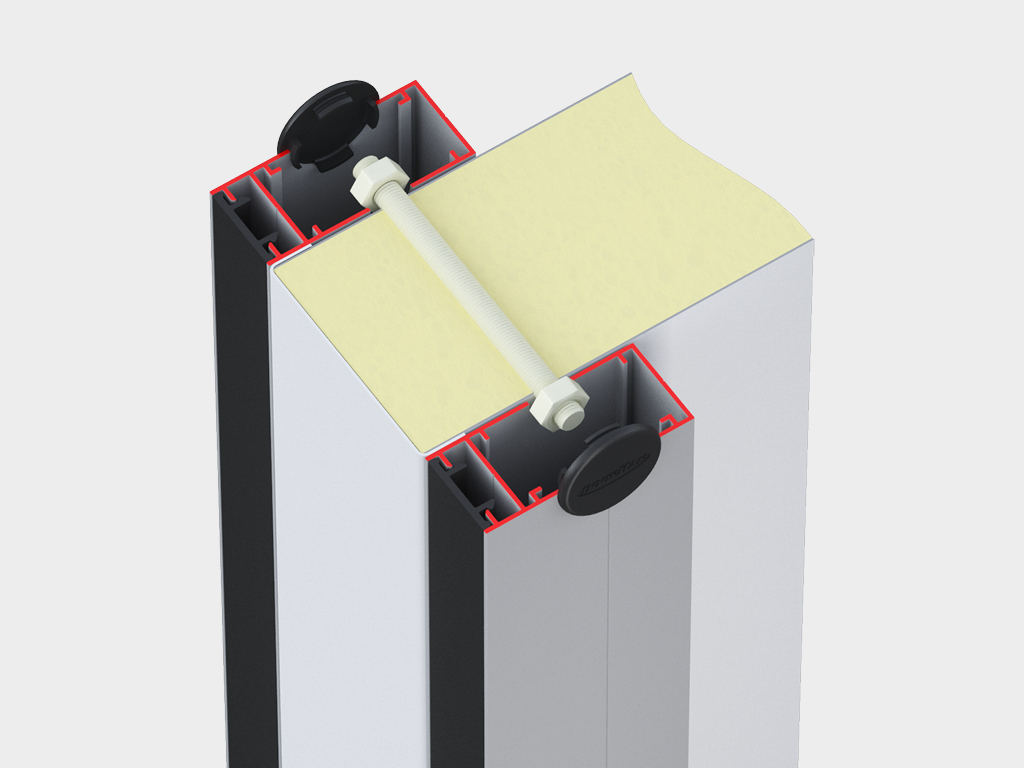

Ochiqning qattiqligini ta'minlash uchun ichki alyuminiy ramka.

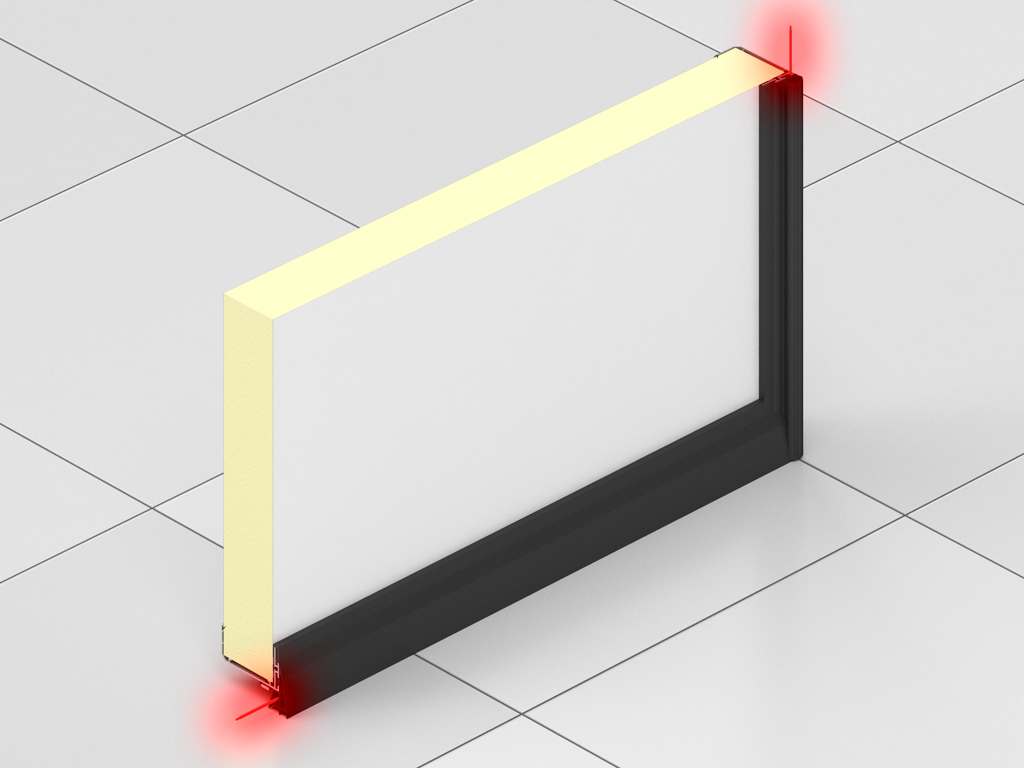

Eshik to'rtasini isitish.

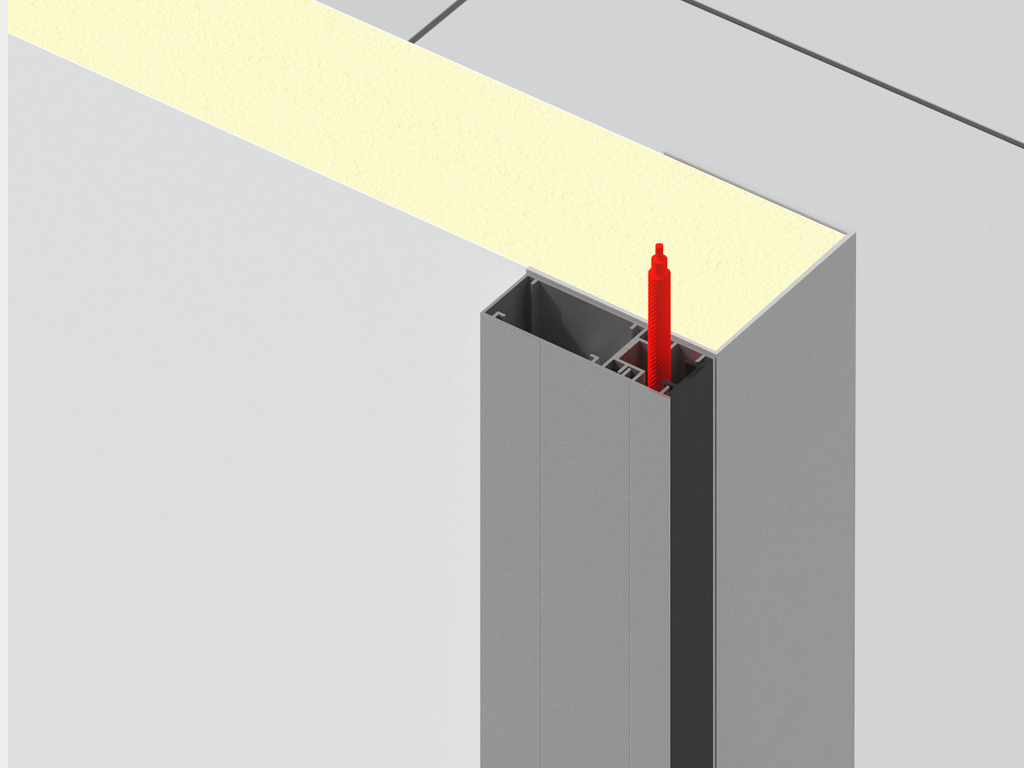

Perimetr ramkasini isitish past haroratli eshiklar uchun.

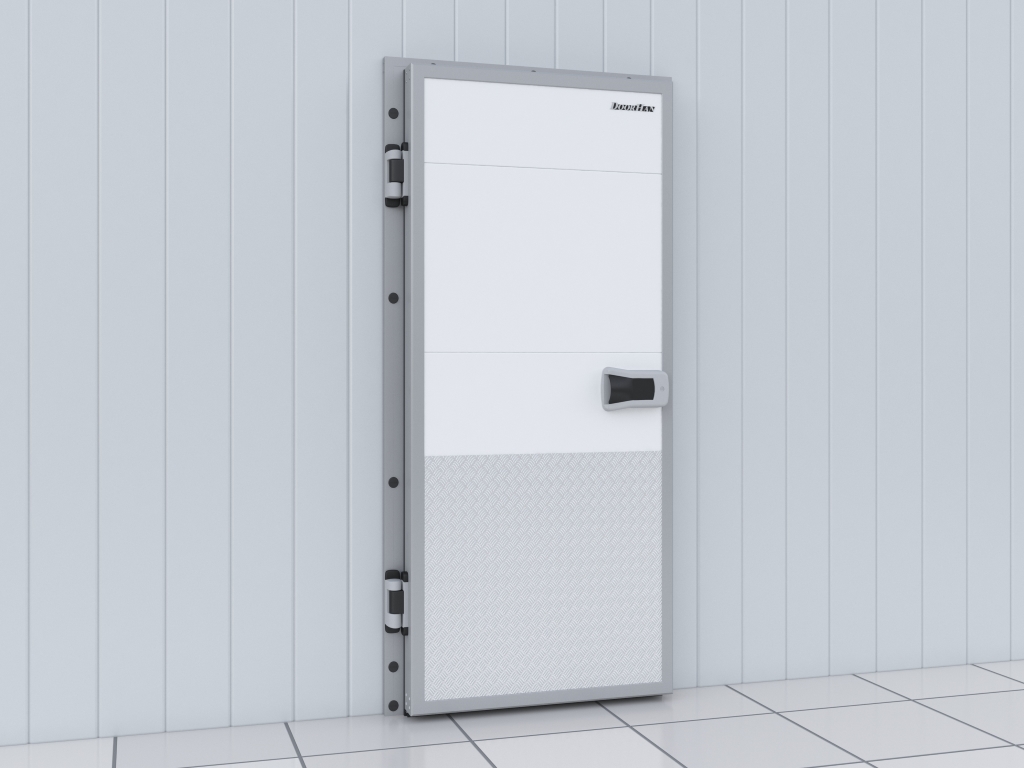

Himoya bamperi.

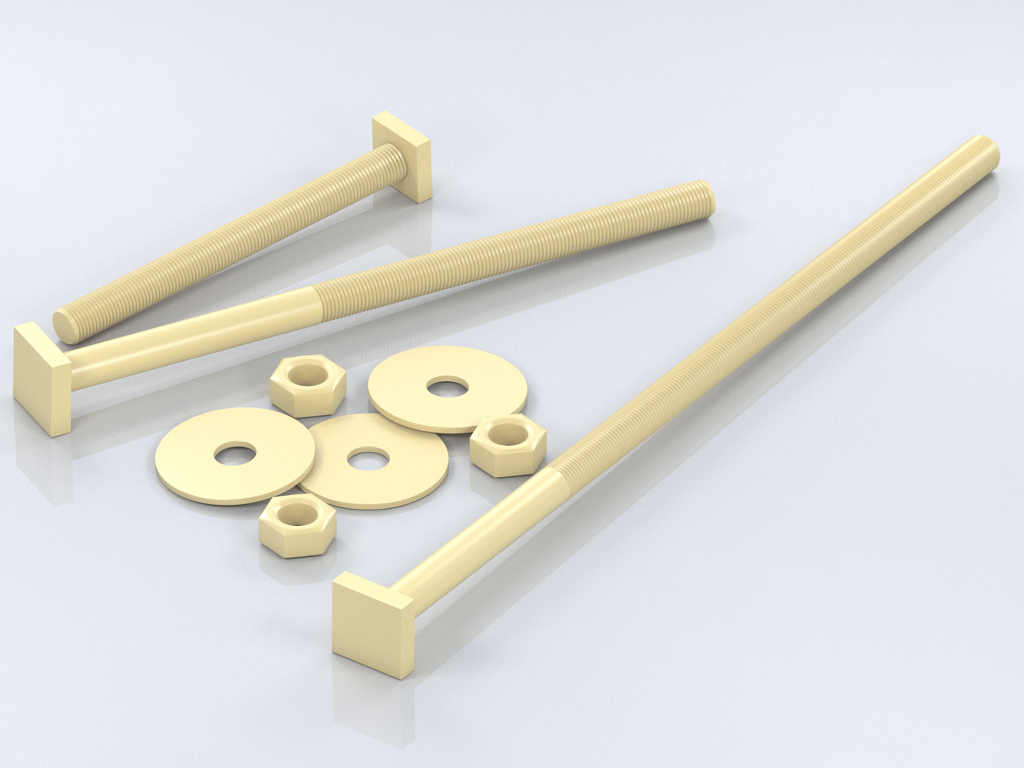

Sandvich-panellarga o'rnatish uchun termoquvvat.

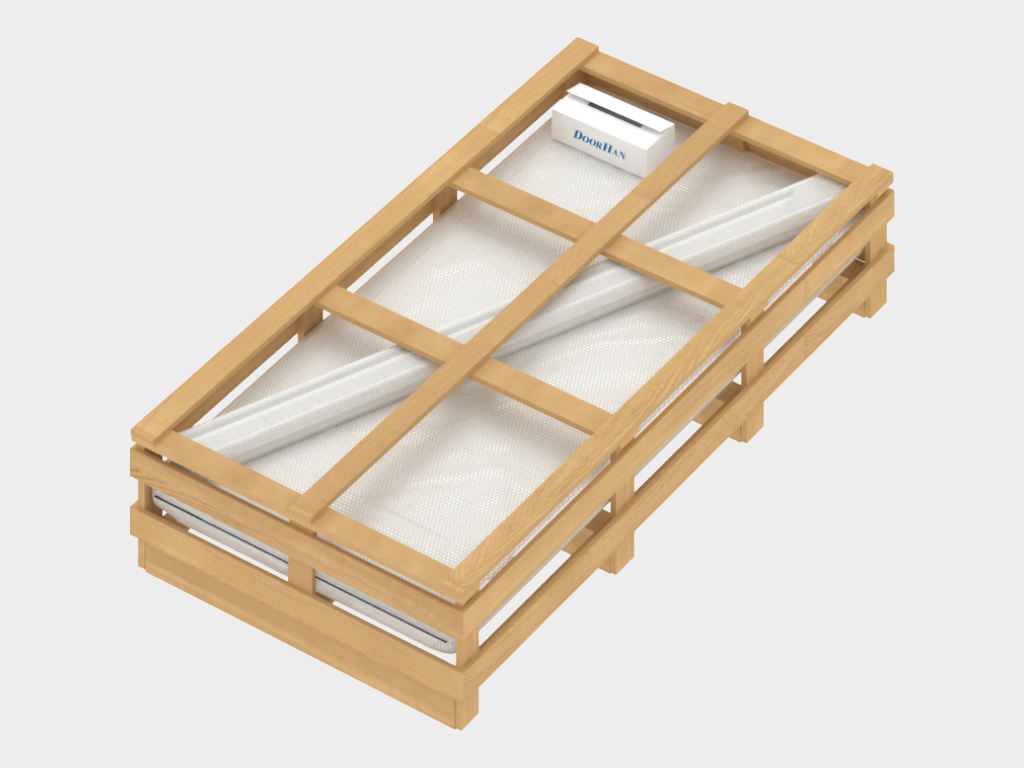

Qo'shimcha o'ralish — yog'och qafas.

Technical description

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема, мм

600–1 400

Высота проема, мм

1 800–2 400

Толщина изоляции, мм

80 yoki 120

Притолока, мм

65 dan

Пристенки, мм

80 dan

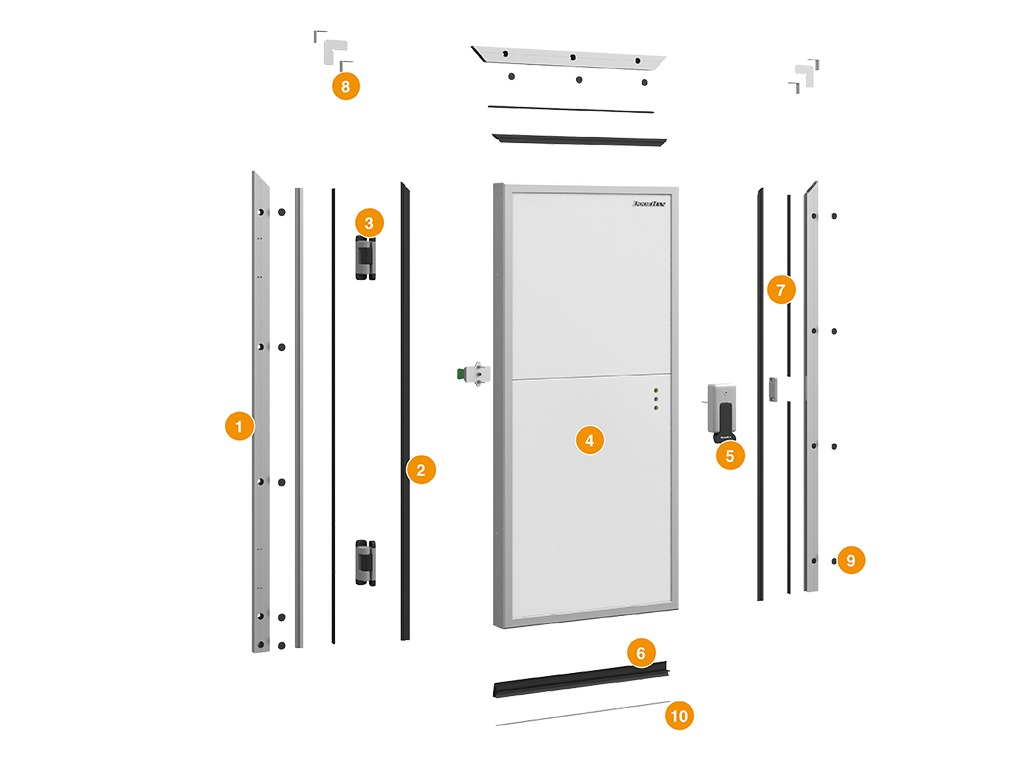

Asimmetrik alyuminiy ramka, PЭN o'rnatish uchun kabel kanali bilan (bog'lam tomonidagi stoyka qo'shimcha qisqich bilan, tutqich tomonidagi stoyka, yuqori kesish) ajratilgan holda.
To'rtaning perimetr bo'ylab muhrlagich
Uch yo'nalishda sozlanadigan eksentrik bog'lamlar komplekti
Alyuminiy karkasdagi eshik to'rtasi
Kilid va favqulodda chiqish tizimi bilan tutqich
Pastki muhrlagich
Ramka kabel kanali plastik qopqog'iы
Ramkani yig'ish uchun burchaklar

O'rtacha haroratli bajarish.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	+6 dan -5 gacha
Температурный режим перед дверью, ° С	+35 dan 0 gacha
Влажность, %	100 tagacha

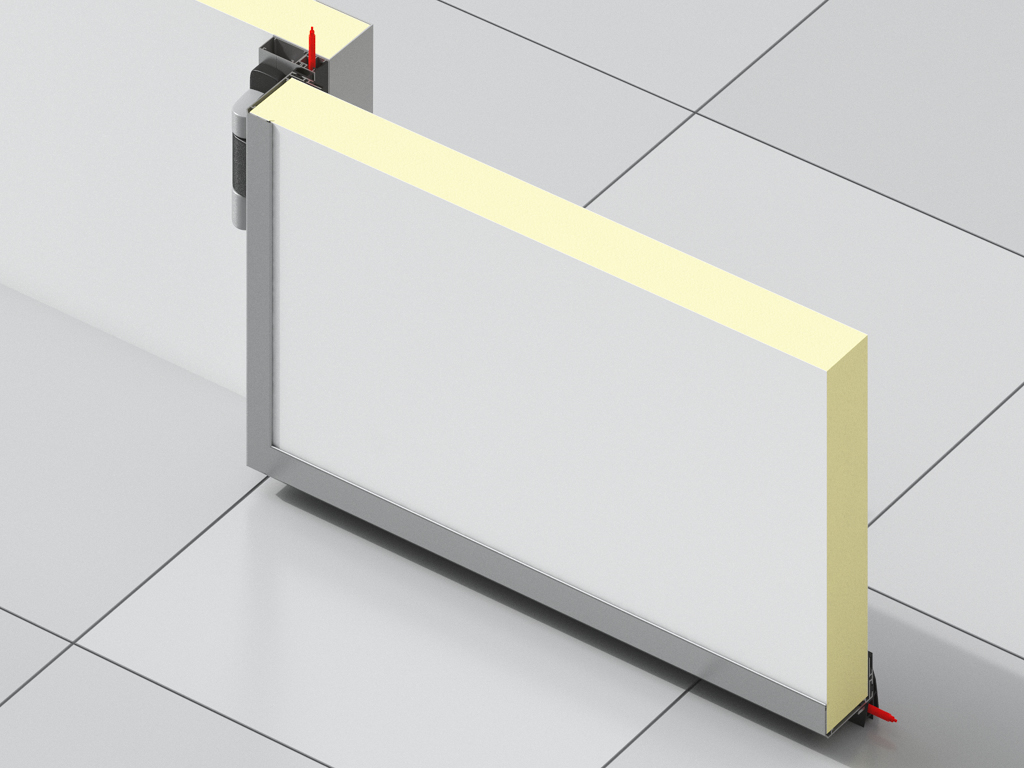

Past haroratli bajarish, 80 mm panelli.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	-5 dan -18 gacha
Температурный режим перед дверью, ° С	+35 dan -18 gacha
Влажность, %	100 tagacha

Past haroratli bajarish, 120 mm panelli.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	-18 dan -27 gacha
Температурный режим перед дверью, ° С	+50 dan -35 gacha
Влажность, %	100 tagacha

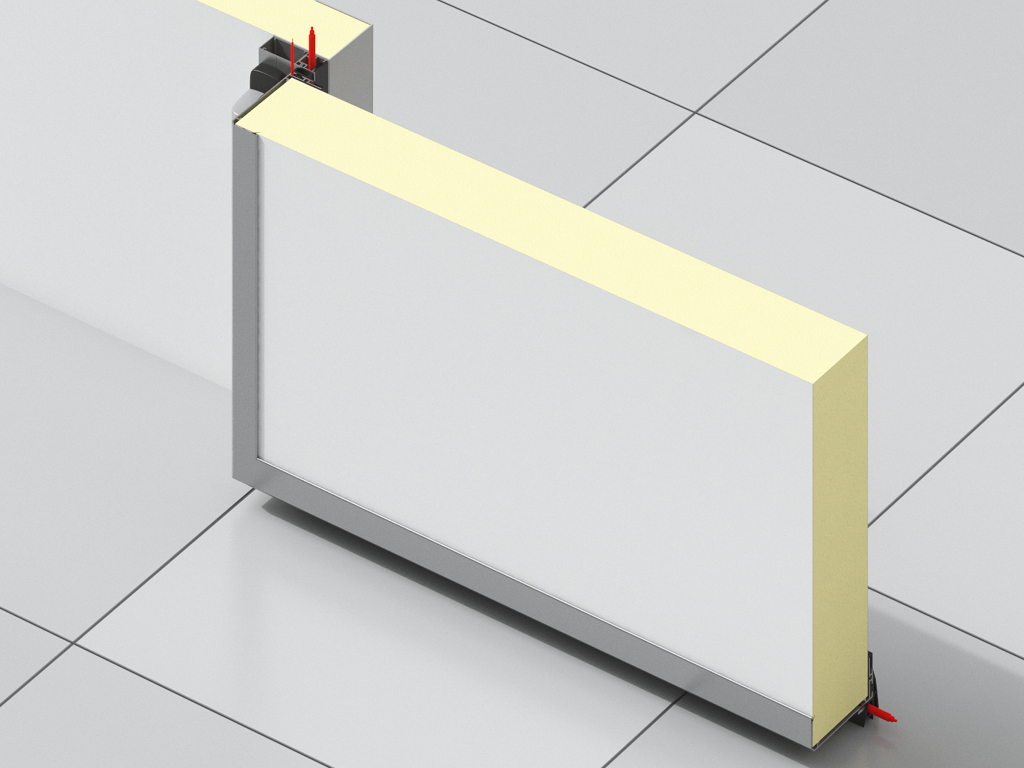

Past haroratli bajarish, 120 mm panelli, to‘rtani isitish bilan.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	-27 dan -35 gacha
Температурный режим перед дверью, ° С	+50 dan -35 gacha
Влажность, %	100 tagacha

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Тип петель	Ekskentrik ko'tarish tizimi
Грузоподъемность комплекта петель, кг	40
Тип запорного механизма (замка)	Kalit bilan qulflanadigan tutqich, «antipanika» tizimi bilan	Ichkaridan favqulodda ochilishni ta'minlaydi
Коррозионная стойкость	Yuqori korroziyaga chidamlilik

Ishlatish eshiklarining ishonchli va uzluksiz ishlashini ta'minlash uchun ularni muntazam ravishda texnik tekshiruvdan o'tkazish va xizmat ko'rsatish tavsiya etiladi.

Eshiklarni qo'lda ochish va yopish faqat tutqich yordamida amalga oshirilishi kerak.

Eshiklarga zarba bermang va ularning erkin ochilishi va yopilishini to'sqinlik qilmang.

Eshiklarni ochish va yopish jarayonida eshik to'g'risida begona ob'ektlar bo'lmasligiga e'tibor bering.

Eshiklarni ochish va yopish jarayonida eshik to'g'risida bo'lish taqiqlanadi, chunki bu jarayon jarohatlanishga olib kelishi mumkin.

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Polyfoam burchaklar, pufakli plyonka, stretch-plyonka
Длина, мм	Eshik ochilishi balandligi (N) + 50
Ширина, мм	Eshik ochilishi kengligi (B) + 50
Высота, мм	450 (80 mm qalinlikdagi qog'oz uchun) va 500 (120 mm qalinlikdagi qog'oz uchun)

Упаковка в дерево	Характеристики упаковки
Описание	Qo'shimcha variant. Eshikni buyurtma qilganingizda, pufakli plyonkada o'ralgan eshik yog'och qadoqlashga o'raladi
Ширина, мм	Eshik ochilishi balandligi (N) + 300
Длина, мм	Eshik ochilishi kengligi (B) + 300
Высота, мм	700 (80 mm qalinlikdagi qog'oz uchun) va 750 (120 mm qalinlikdagi qog'oz uchun)

Qo‘shimcha tavsif print

Sovutish xonalariga mo'ljallangan sanoat eshiklari yuqori darajadagi ta'mirlash imkoniyatiga ega. Konstruktsiyaning har qanday elementining nosozligi yuzaga kelgan taqdirda, butun mahsulotni almashtirmasdan, qisqa vaqt ichida uning o'rnini almashtirish mumkin.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

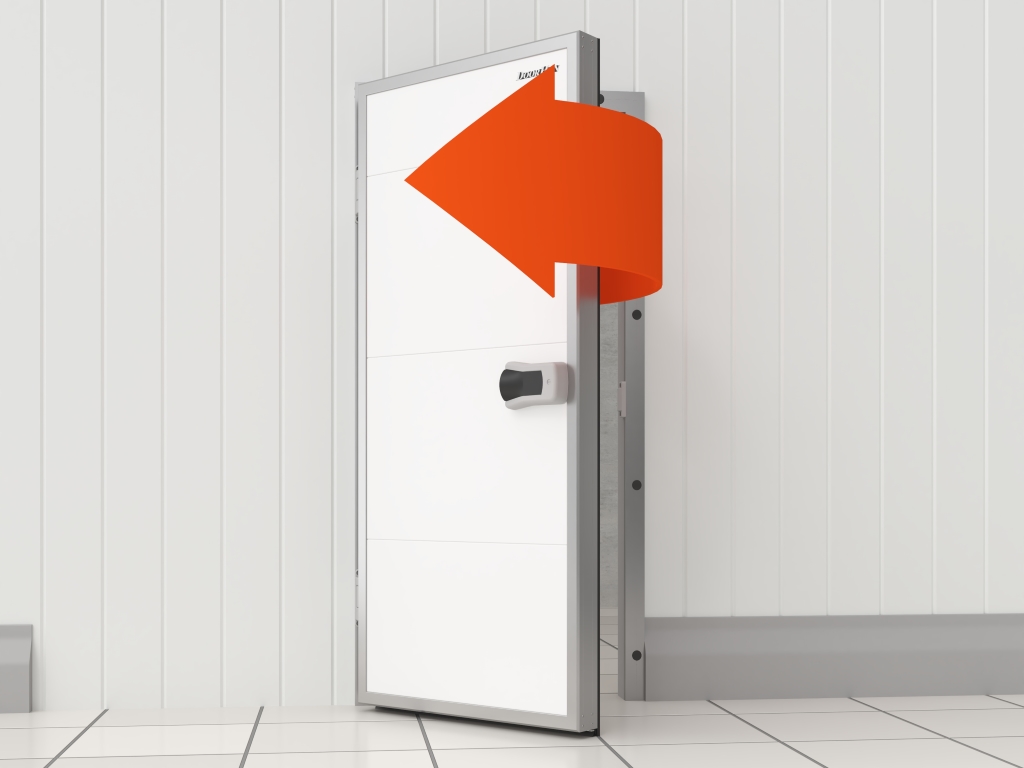

Tashqi makondan yopishqoq o'rnatish, bog'lamlar chap tomonda joylashgan.

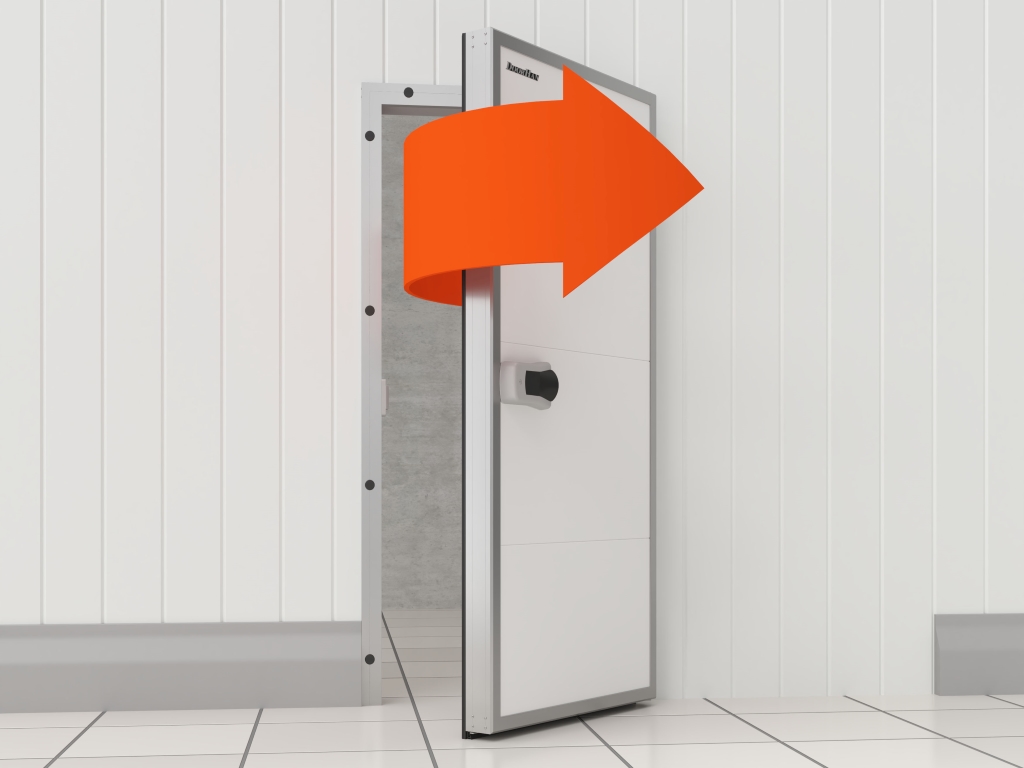

Tashqi makondan yopishqoq o'rnatish, bog'lamlar o'ng tomonda joylashgan.

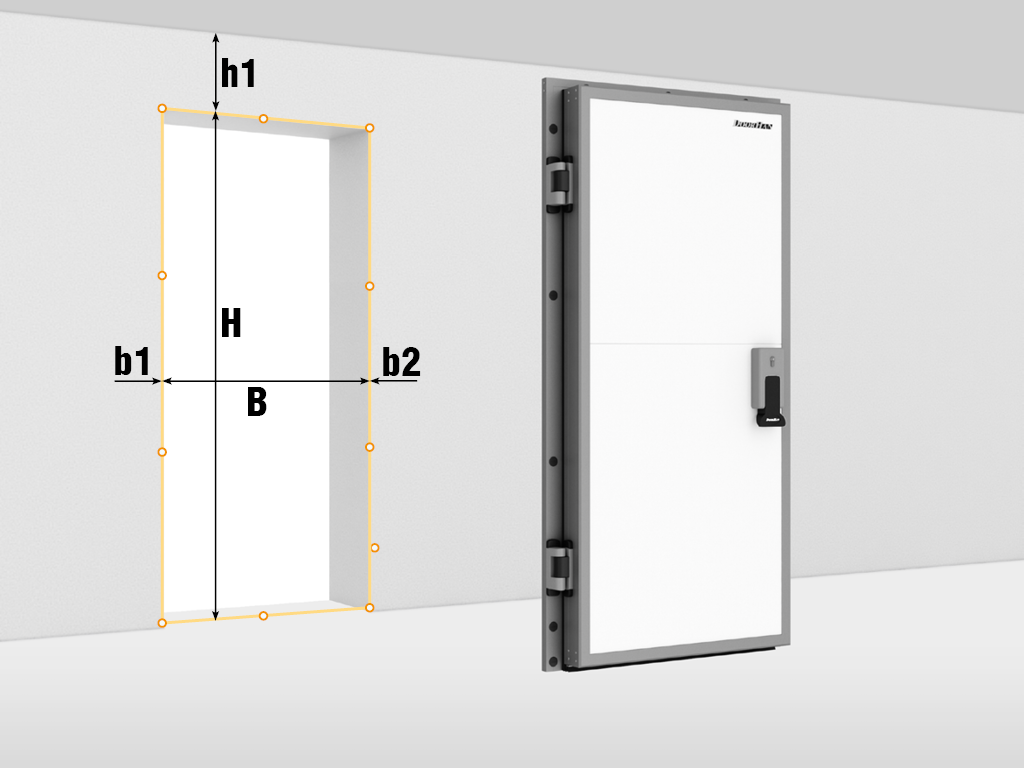

Barcha o'lchovlar ichki makonda amalga oshiriladi. Har bir kattalikni o'lchash kamida uch xil nuqtada bajarilishi kerak, noaniqliklarni oldini olish uchun.
H — ochiq balandligi (pol dan ochiqning yuqori qismini o‘lchash orasidagi masofa).
B — ochiq kengligi (chap tomondan o‘ng tomongacha bo‘lgan masofa).
h1 — pritoloka (ochiqning yuqori qisminidan to‘sqinlikka qadar bo‘lgan masofa).
b1/b2 — chap/o'ng tomonning yon masofasi (mos ravishda ochiqning chap/o'ng qismidan to‘sqinlikka qadar bo‘lgan masofa).
H va B (ochiq balandligi va kengligini) o'lchaganda, yakuniy o'lchov sifatida eng katta qiymat qabul qilinadi, h1, b1, b2 o'lchovlarida esa eng kichik qiymat olinadi. Devor sathining farqi 3 mm dan oshmasligi kerak, ochiqning diagonallari orasidagi farq esa 5 mm dan ko'p bo'lmasligi kerak.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

O'rnatish bo'yicha ko'rsatmalar "Sovutgichli xonalar uchun IDH1-1 sanoat eshiklari"

PDF

"Sovutgichli binolar uchun sanoat eshiklari" xizmat ko'rsatish kitobi

PDF

"Sovutgichli binolar uchun sanoat aylanma eshik" ma'lumotlar varag'i

PDF

Yagona sanitariya-epidemiologiya va gigiyena talablariga muvofiqlik sertifikati

PDF

Mahsulotni ixtiyoriy sertifikatlash. Muvofiqlik sertifikati

PDF

Sovutgichli xonalar uchun sanoat eshiklarini o'rnatish sxemasi

PDF

Sanoat eshiklarini devorga ulash imkoniyatlari

PDF

Sovutgichli xonalar uchun sanoat eshiklarining to'liq to'plami

PDF

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan «IDH1-1 seriyasidagi sovutish xonalariga mo'ljallangan sanoat eshigi» mahsuloti uchun sotib olish sanasidan boshlab 1 yil davomida ishlash kafolati taqdim etiladi.

Yangi mahsulotlar

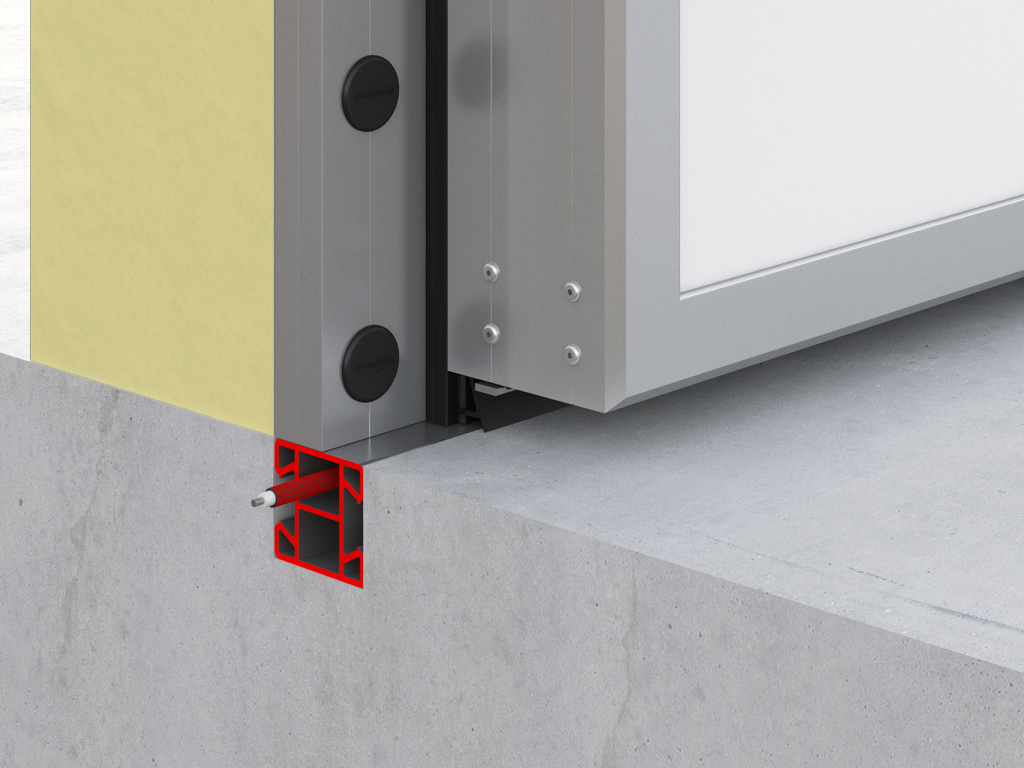

Isitilgan chuqurlikdagi eshik eng past haroratlarda ham muzlashdan saqlaydi.

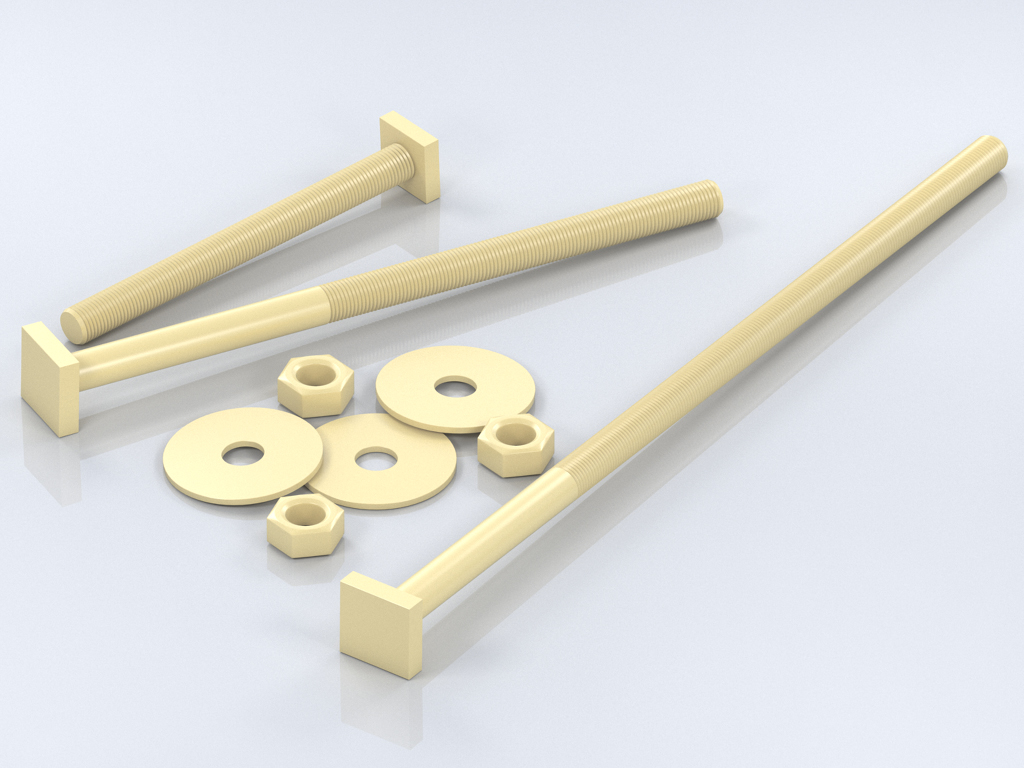

Yangi turdagi termal mahkamlagichlar qalinligi 220 mm gacha bo'lgan sendvich panelga eshiklarni o'rnatish imkonini beradi.
