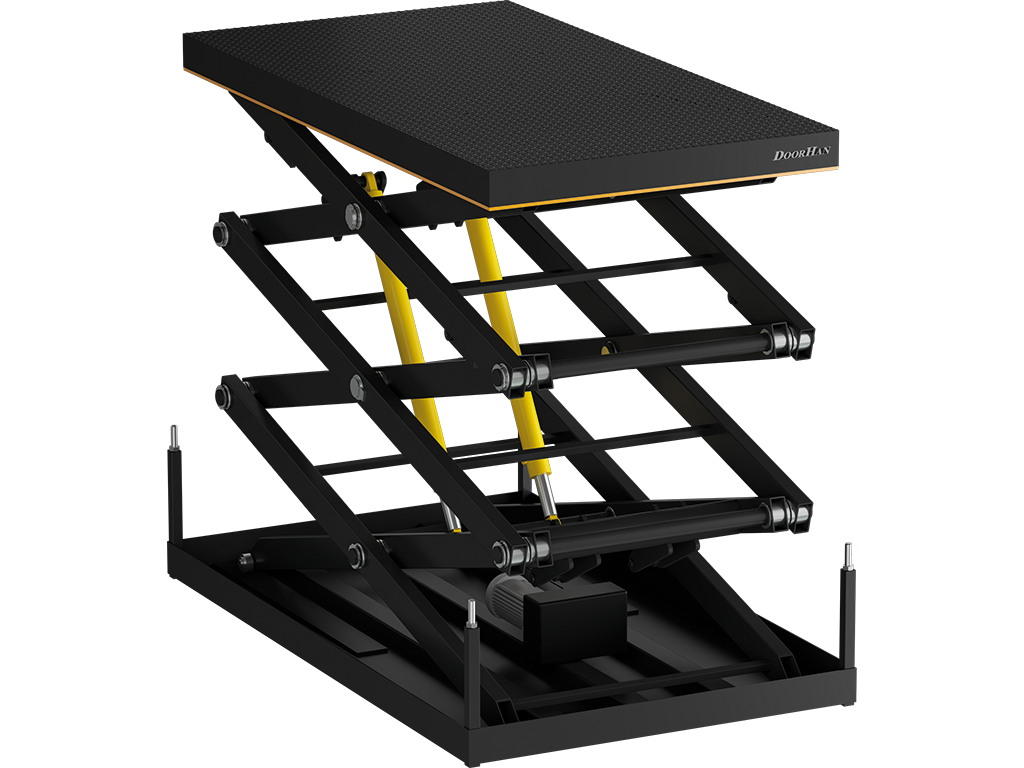

Uch juft pichoqli ko‘taruvchi stoli 3LT seriyasi

Uch juft pichoqli ko‘taruvchi stoli turli sohalarda, jumladan sanoat va uy-ro‘zg‘or faoliyatida qo‘llaniladi, yuklarni turli darajalarga ko‘tarish va tushirishni ta'minlaydi. Ko‘taruvchi stolni ishlatish turli darajadagi xonalar o‘rtasida maksimal darajada qulay yuk uzatishni tashkil etishga imkon beradi. Ko‘taruvchi stol ishlatishda ishonchli va texnik xizmat ko‘rsatishda osondir.
Qo'llanilish sohasi:
  • Ombor majmualari, sanoat ob'ektlari, avtoturargohlar
Afzalliklar
Vertikal ishlov berish operatsiyalari
Vertikal qayta yuklash operatsiyalarini imkon qadar tezroq bajarishga imkon beradi.
Dizayn xavfsizligi elementlari
Xodimlarning oyoqlarini himoya qilish uchun stol ramka va xavfsizlik klapanlari bilan jihozlangan.
Nazorat qulayligi
Yuk ko'tarish stolining ishlashi portativ tugmachali masofadan boshqarish pultidan boshqariladi.
Favqulodda vaziyatda darhol to'xtash
Shlangi yorilib ketgan taqdirda, Shlangi o'rnatishning xavfsizlik tizimi stolni darhol to'xtatadi.
Vertikal ishlov berish operatsiyalari
Vertikal qayta yuklash operatsiyalarini imkon qadar tezroq bajarishga imkon beradi.
Dizayn xavfsizligi elementlari
Xodimlarning oyoqlarini himoya qilish uchun stol ramka va xavfsizlik klapanlari bilan jihozlangan.
Nazorat qulayligi
Yuk ko'tarish stolining ishlashi portativ tugmachali masofadan boshqarish pultidan boshqariladi.
Favqulodda vaziyatda darhol to'xtash
Shlangi yorilib ketgan taqdirda, Shlangi o'rnatishning xavfsizlik tizimi stolni darhol to'xtatadi.
Equipment
Bazaviy to'plam
Qo'shimcha to'plam

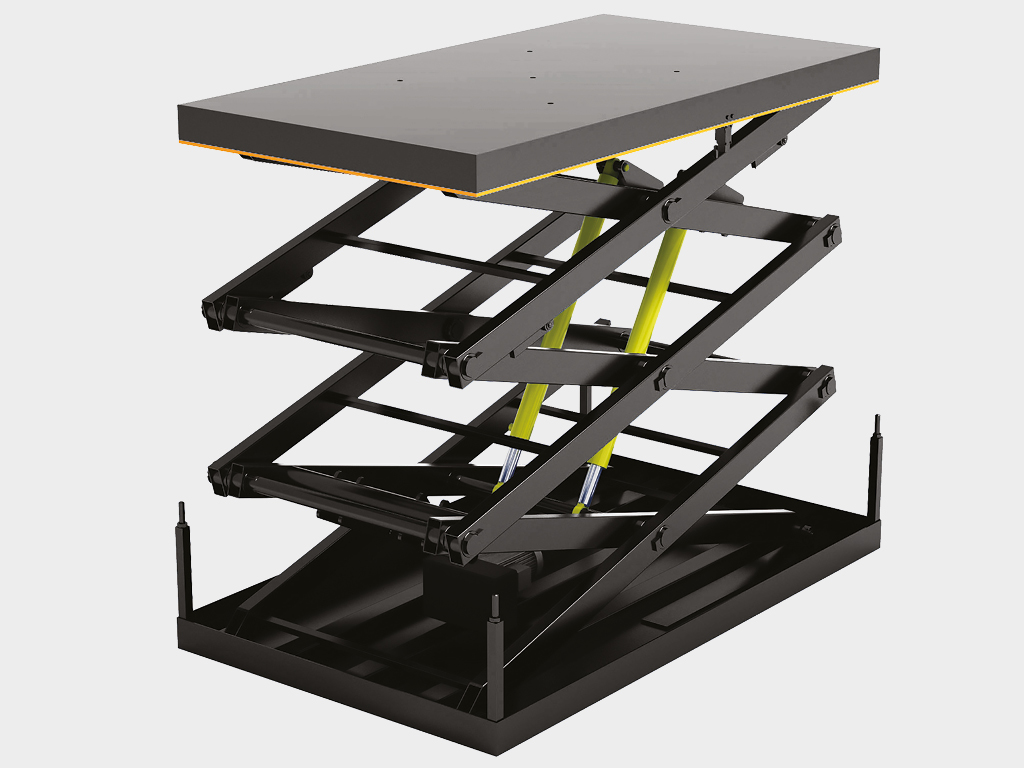

Ko'tarish stoli.

Ko'tarish stoli.

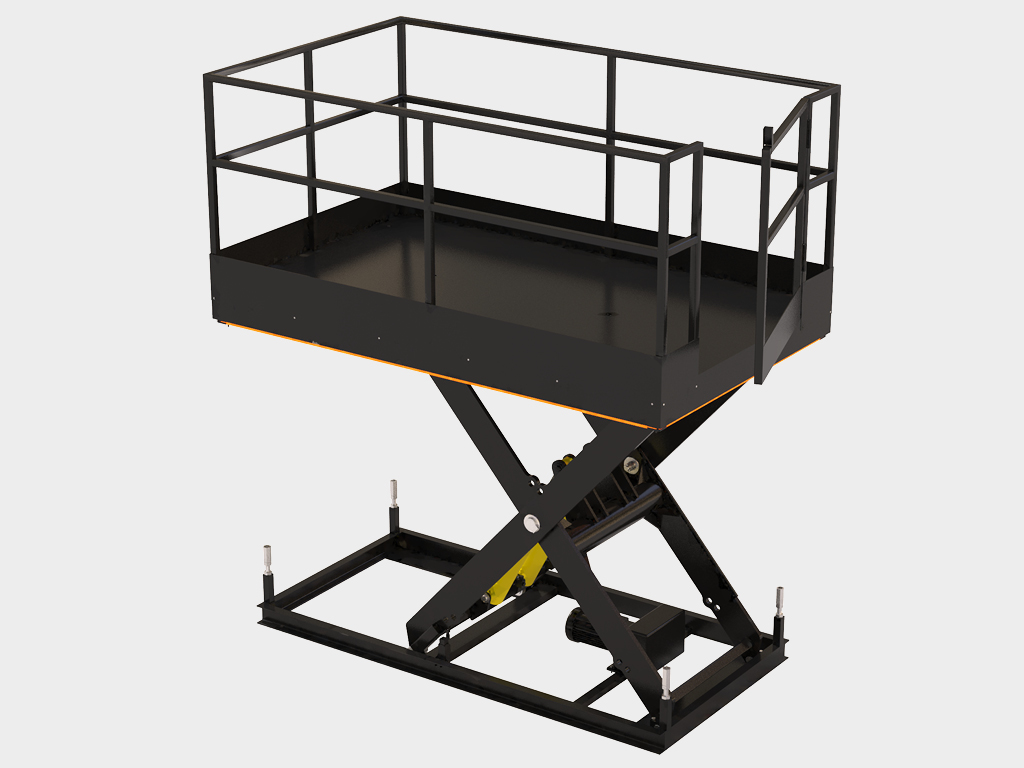

Ko'tarish stoli uchun fextavonie.

Ko'tarish stoli uchun fextavonie.

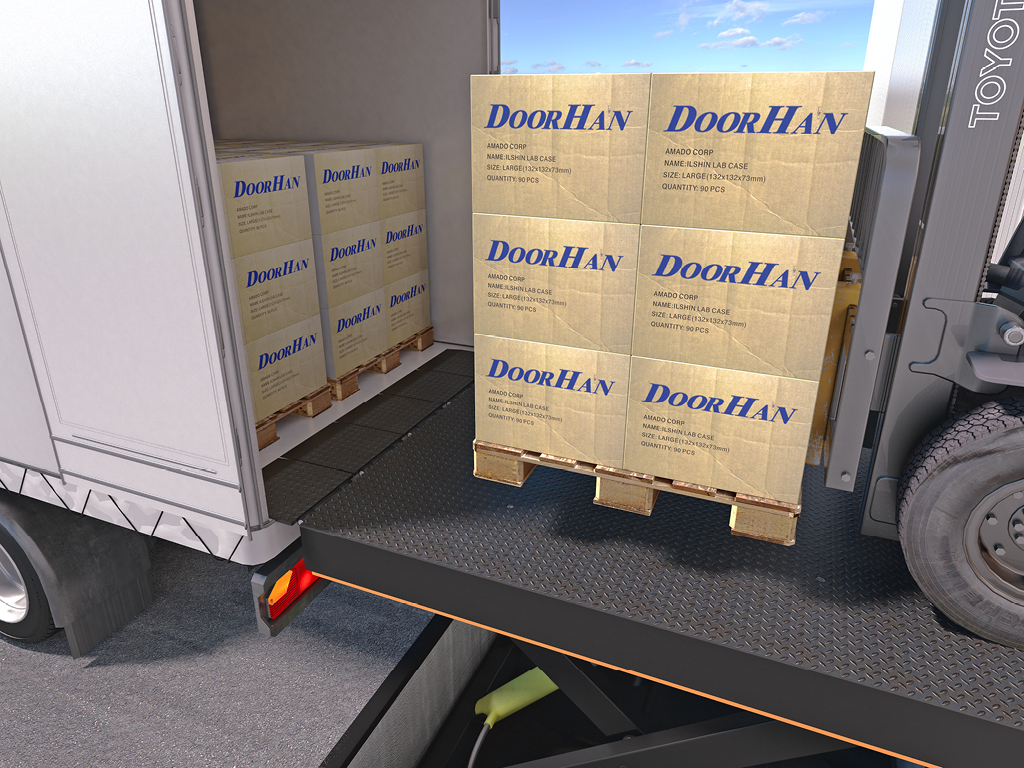

Stolni ko'tarish uchun rampa.

Stolni ko'tarish uchun rampa.

Technical description
O'lchamlar jadvali
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Параметр
Показатель
Длина конструкции, м
1,5–3,1
Ширина конструкции, м
1–2,4
Высота конструкции, м
0,63-1,4 (katlanmış);

2,7–5,4 (ochilgan)

  1. Stol tagligi
  2. Stolning xavfsizlik ramkasi
  3. Stolning tashqi tutqichlari
  4. Stolning ichki tutqichlari
  5. Stol maydoni
  6. Gidrotexnika stansiyasi

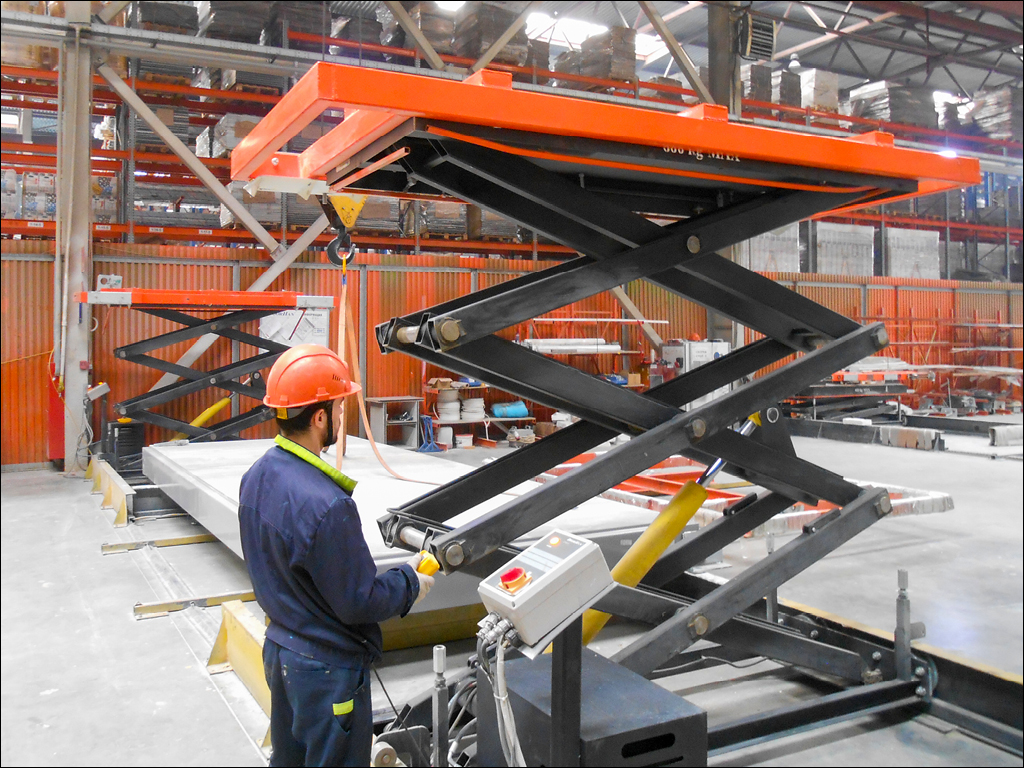

Uch juft qaychi bilan ko'taruvchi stol.

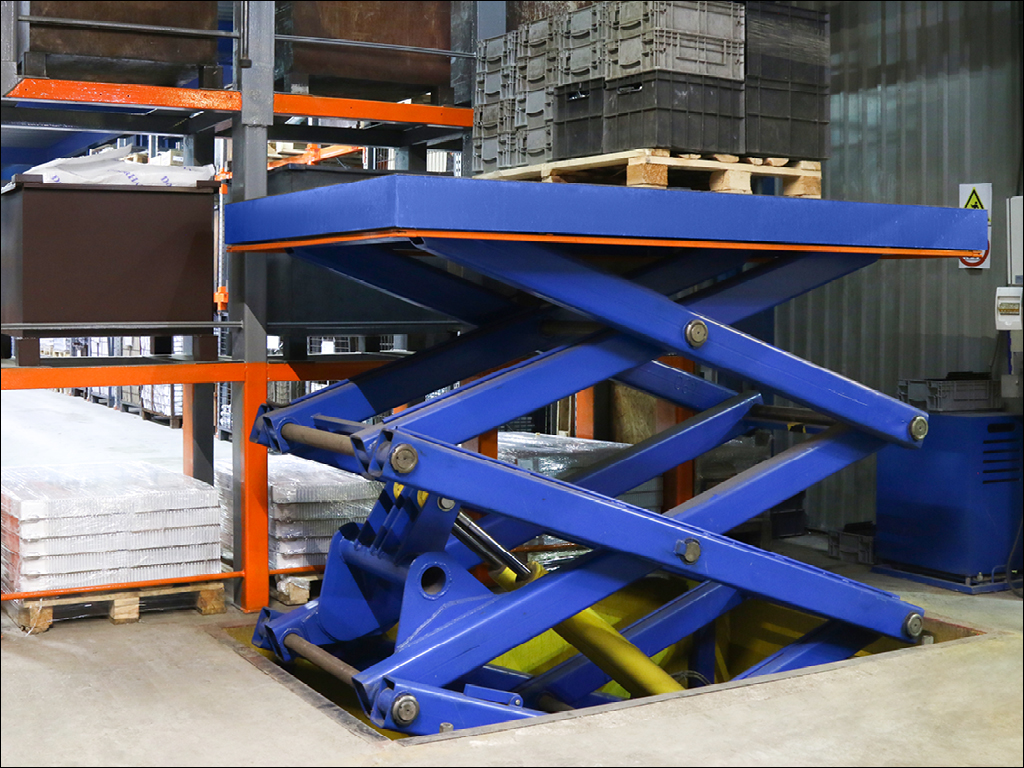

Uch juft qaychi bilan ko'taruvchi stol.

Параметр Значение Примечание
Длина, мм 1 500–3 100
Ширина, мм 1 000–2 400
Высота подъема, мм 2 700–5 400
Грузоподъемность, кг 200–3000
Диапазон рабочих температур, °С -20...+50
Напряжение питания, В 380
Класс защиты IP IP54

1. Stolni yoqishdan oldin transportir bog‘lamlarini (rym-boltlari) olib tashlash kerak.

2. Agar ish zonasida odamlar yoki begona ob'ektlar bo‘lsa, ko‘taruvchi stolidan foydalanish taqiqlanadi.

3. Ruxsat etilgan yuk ko‘tarish qobiliyatini oshirmang.

4. Ko‘taruvchi stolning yuklar tushishi yoki yuk mashinalarining urilishlari natijasida nosozliklar bo‘lmasligini tekshiring.

5. Barcha sirpanish yo‘llarining tozaligiga hamda ularda begona ob'ektlarning yo‘qligiga ishonch hosil qiling.

6. Gidrosistema elementlaridan suyuqlik oqishini yo‘qligiga ishonch hosil qiling.

7. Ko‘taruvchi stoldan foydalanish tugagandan so‘ng, u pastki holatga tushirilishi kerak.

8. Ko‘taruvchi stolning qurilishini va ishlash prinsipini o‘rgangan shaxslar faqat stol bilan ishlashga ruxsat etiladi.

9. Xavfsizlik ramkasining ishlashini va sozlamalarini tekshiring. Xavfsizlik ramkasi nosoz bo‘lsa, stolni ishlatish taqiqlanadi!

10. Har qanday nosozliklar aniqlanganda stoldan foydalanish taqiqlanadi!

DIQQAT! Odamlarni ko‘tarish/paxtirish uchun stolni ishlatish taqiqlanadi!

Uch metrdan yuqori ko‘tarish balandligiga ega ko‘taruvchi stollardan faqat stulning yuqoriga va pastga to‘g‘ri vertikal harakatini ta'minlovchi yo‘riqnomalar bilan foydalanish mumkin.

Qo‘shimcha tavsif print

DoorHan konserni mahsulotlarni yuk tashish transportiga gidravlik ko‘taruvchi kran yoki kamida 2 metrli vilkali tutqichga ega avtoupakovshik yordamida yuklashni amalga oshiradi. Mijoz yoki o‘rnatuvchi shunday uskunalarni mahsulotlarni ko‘tarish uchun ta'minlashi kerak. Kran yoki boshqa ko‘tarish vositalari ishlatilganda, tegishli yuk ko‘tarish qobiliyatiga ega halqalardan foydalanish tavsiya etiladi.

Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

Ko‘taruvchi stoli

Ko‘taruvchi stoli boshqaruv bloki LTCU-1

Moslik sertifikati (yuk ko‘tarish uskunalari)

Moslik sertifikati (yuk almashish tizimlari boshqaruv bloklari)

Ko‘taruvchi stol pasporti

Texnik reglament talablari bo‘yicha Moslik sertifikati Evroosiyo bojxona ittifoqi

Ko‘taruvchi stol uchun yopiq chuqur tayyorlash sxemasi

Ko‘taruvchi stol uchun ochiq chuqur (uzunlik bo‘yicha) tayyorlash sxemasi

Ko‘taruvchi stol uchun ochiq chuqur (eni bo‘yicha) tayyorlash sxemasi

Ko‘taruvchi stol uchun lift uchun o‘choqli ochiq chuqur (eni bo‘yicha) tayyorlash sxemasi

Ko‘taruvchi stol buyurtmasi so‘rovnoma varaqasi

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan ko‘taruvchi stolning ishlash kafolati 1 yil davomida chakana savdo uchun va 2 yil davomida dilerlik buyurtmalari uchun sotib olish sanasidan boshlab taqdim etiladi.
