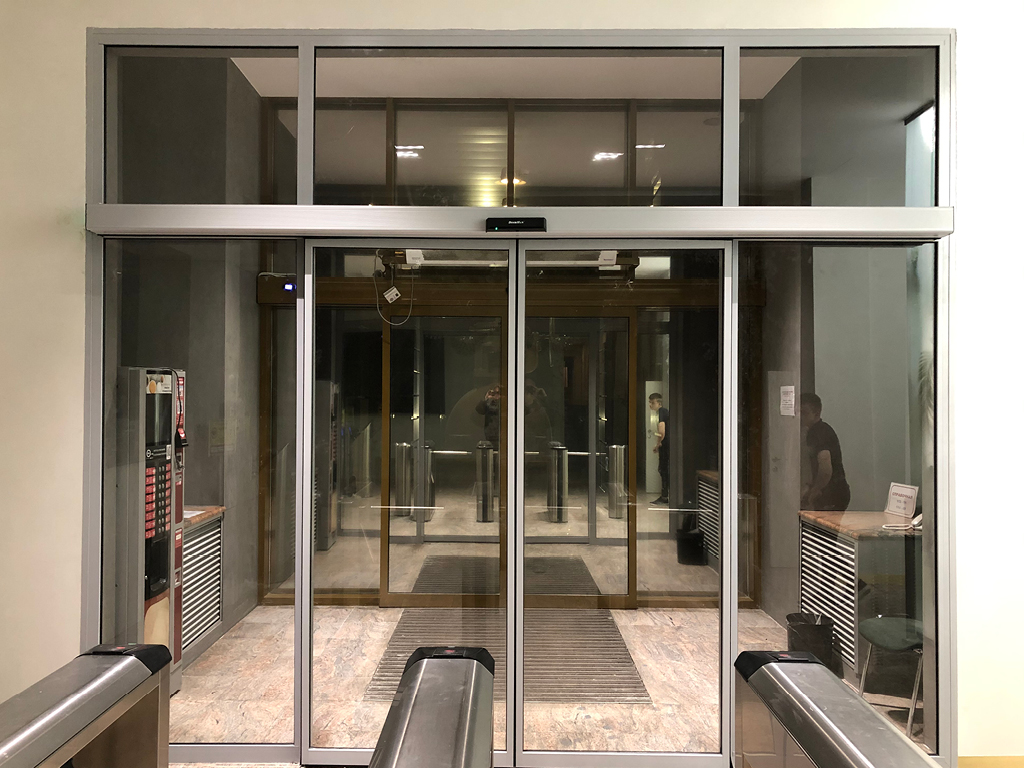

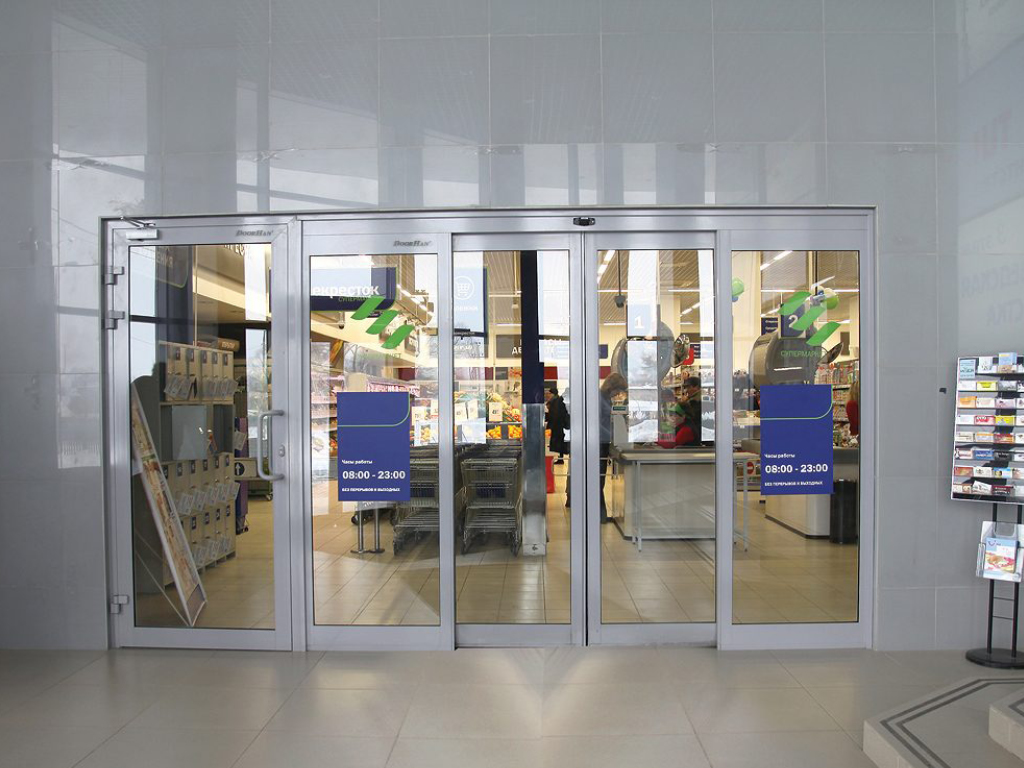

Teleskopik surtma eshik odamlar oqimi yuqori bo‘lgan turli tijorat obyektlarining kirish qismlariga o‘rnatish uchun mo‘ljallangan. Bunday obyektlarga savdo-ko‘ngilochar va biznes markazlar, restoranlar, ombor va ishlab chiqarish majmualari, tibbiyot muassasalari hamda ijtimoiy-maishiy binolar kiradi. Ikkala tomonga ochiladigan teleskopik konstruktsiyalar eshik o‘rnatiladigan joylarda devor bo‘shliqlarining cheklangan kengligi bilan bog‘liq muammolarni samarali hal qilish imkonini beradi.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Funksionallik

Mahsulotni oltita rejimda ekspluatatsiya qilish imkoniyati odamlar o‘tishi uchun har qanday vazifani hal qilish imkonini beradi.

Yaproqni to'ldirishning xilma-xilligi

Yaproqni xavfsiz shisha (8 yoki 9 mm qalinlikda) yoki 24 mm shishali paket bilan to‘ldirish imkoniyati.

Yengil yig'ish

Unikal “suxarniy” ulanish tizimi yaproqlarni yig‘ish va mahsulotni butunlay o‘rnatish vaqtini sezilarli darajada qisqartiradi, shuningdek, yorug‘lik o‘tish o‘lchamini oshiradi.

Konstruktsiyalar va mahsulotlar klasslarining xilma-xilligi

Afzallik har qanday proem uchun optimal konstruktsiyani tanlash imkonini beradi: ustki egat va devor bo‘shliqlari yo‘qligida, devor bo‘shliqlari cheklangan (kam) bo‘lganda, yoki boshqa chiqishlar mavjud bo‘lmagan holatlarda.

Jozibali narx

Metall ishlatishni kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Funksionallik

Mahsulotni oltita rejimda ekspluatatsiya qilish imkoniyati odamlar o‘tishi uchun har qanday vazifani hal qilish imkonini beradi.

Yaproqni to'ldirishning xilma-xilligi

Yaproqni xavfsiz shisha (8 yoki 9 mm qalinlikda) yoki 24 mm shishali paket bilan to‘ldirish imkoniyati.

Yengil yig'ish

Unikal “suxarniy” ulanish tizimi yaproqlarni yig‘ish va mahsulotni butunlay o‘rnatish vaqtini sezilarli darajada qisqartiradi, shuningdek, yorug‘lik o‘tish o‘lchamini oshiradi.

Konstruktsiyalar va mahsulotlar klasslarining xilma-xilligi

Jozibali narx

Metall ishlatishni kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Dizayn

To‘ldirish dizayni

Standart ranglar

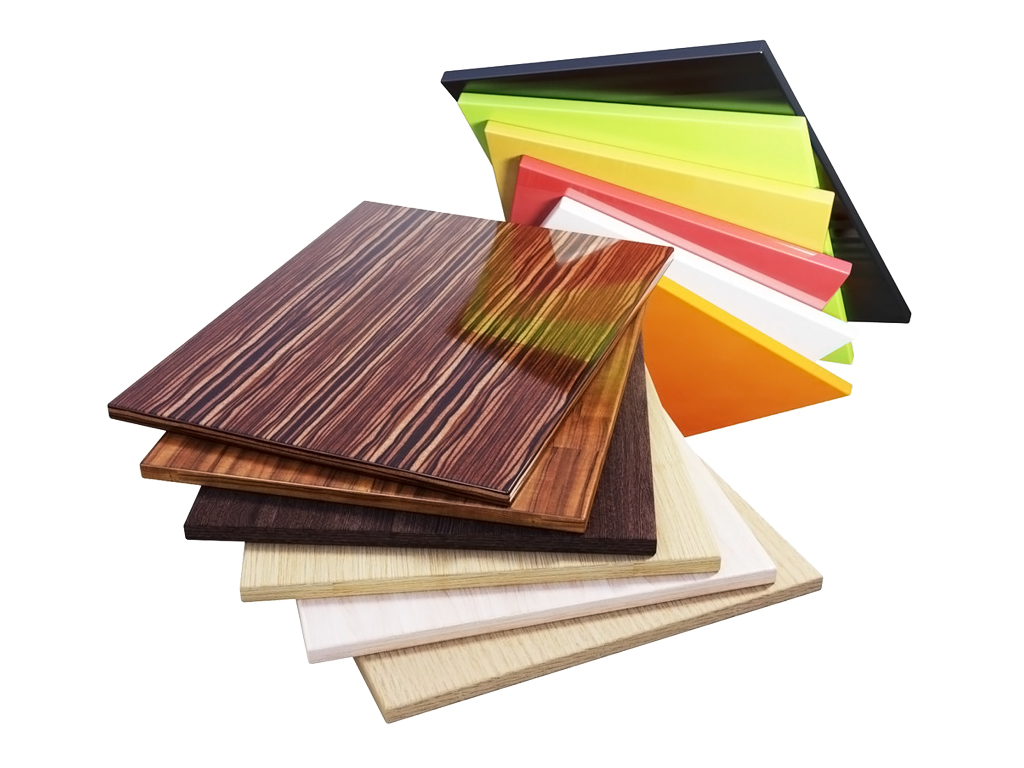

Yaproqlarning ikkala tomonining bo‘yalgani mavjud. Har xil turdagi to‘ldirish, 8, 9 va 24 mm qalinlikda

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

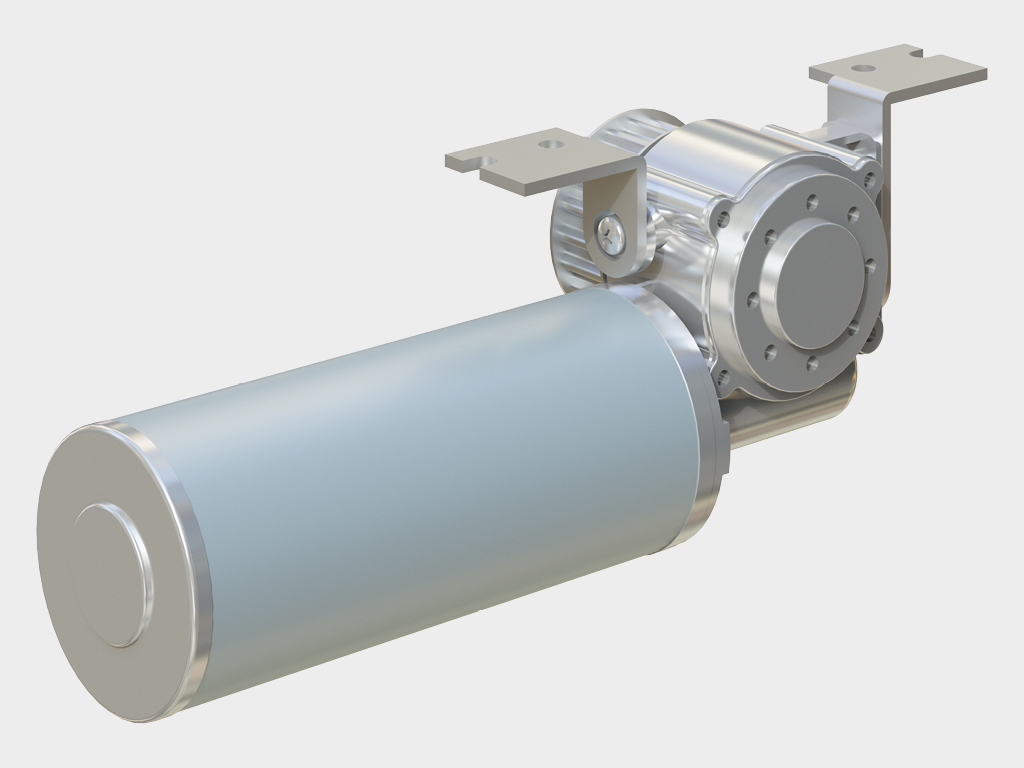

Elektr dvigateli (art. AD-01SP)

Kontroller (art. AD-03SP)

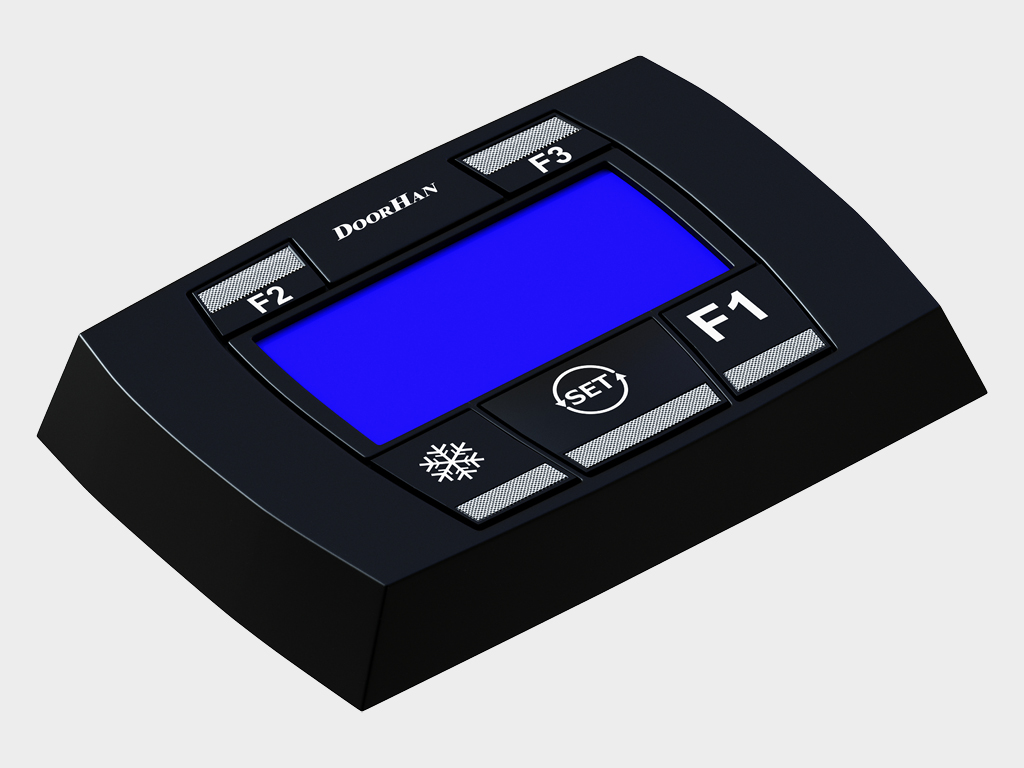

Rejimlarni almashtirish uchun displeyli kalit (art. AD-08SP)

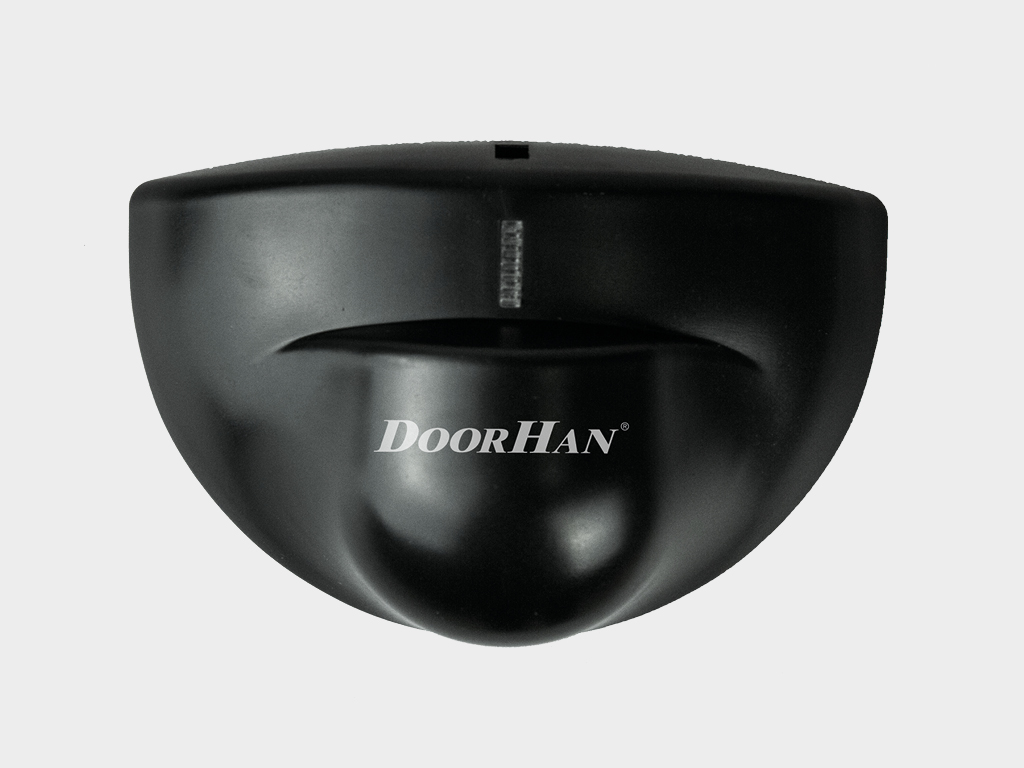

Harakatni sezuvchi sensor (art. AD-06, 1 dona)

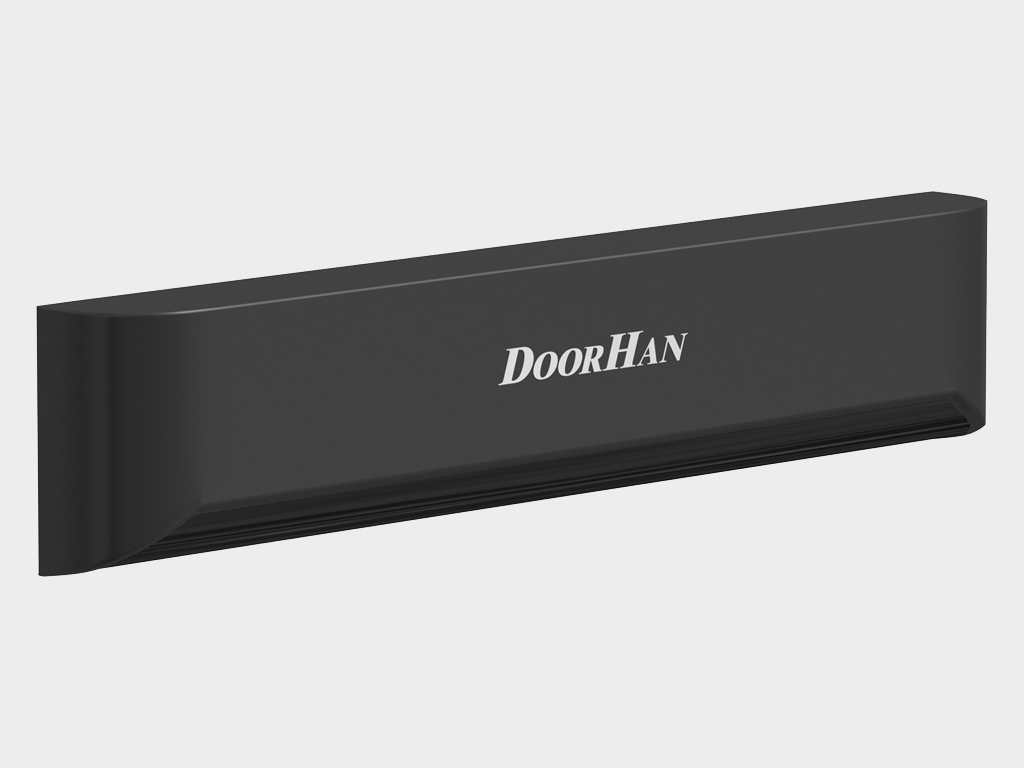

Kombinatsiyalangan harakatni sezuvchi va xavfsizlik sensori (art. AD-34, 1 dona)

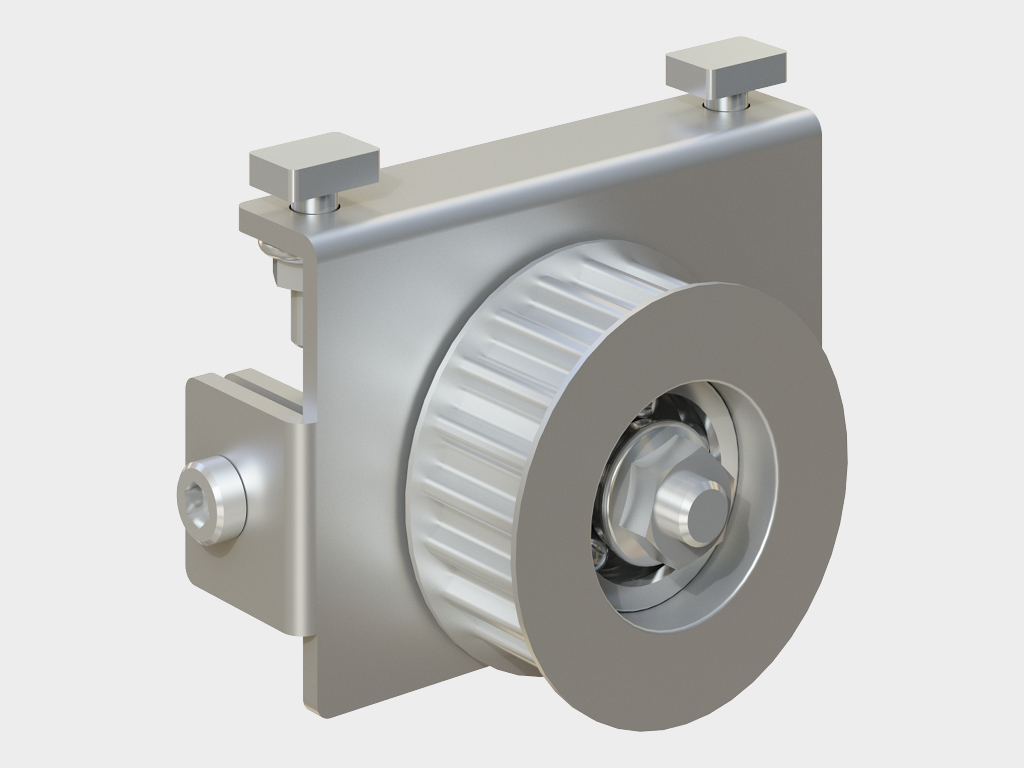

Tortish roliki (art. AD-14SP, 1 dona)

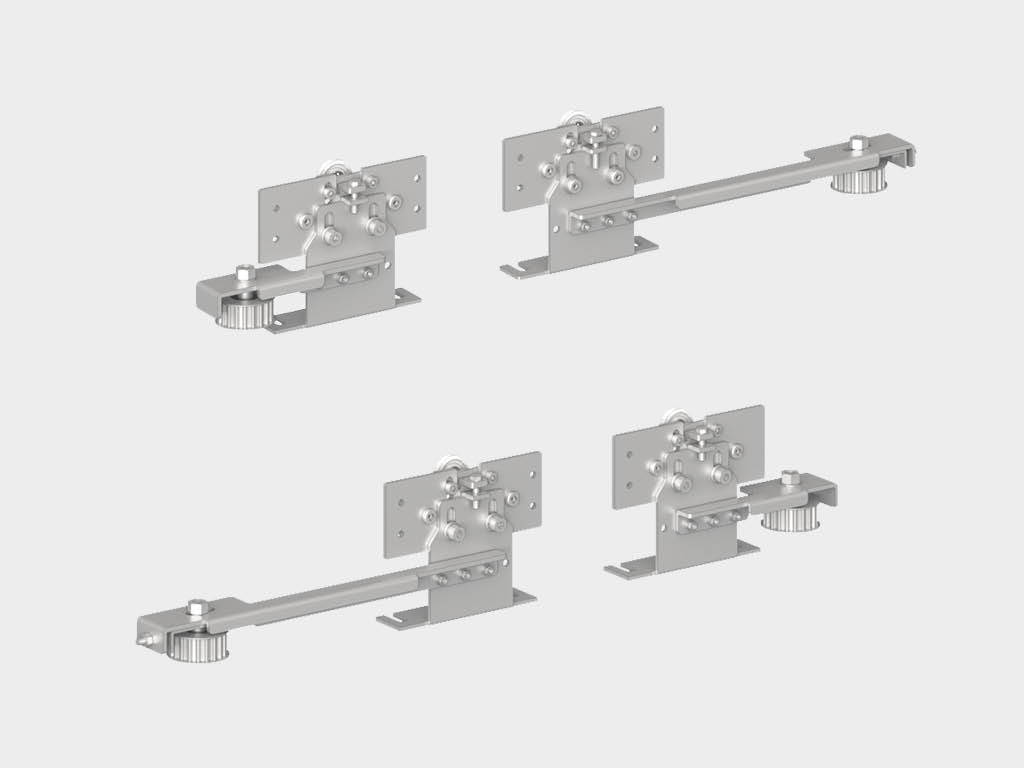

* AD-SP-TELESCOPE tizimida tashqi eshiklar uchun karetkalar to‘plami (4 dona)

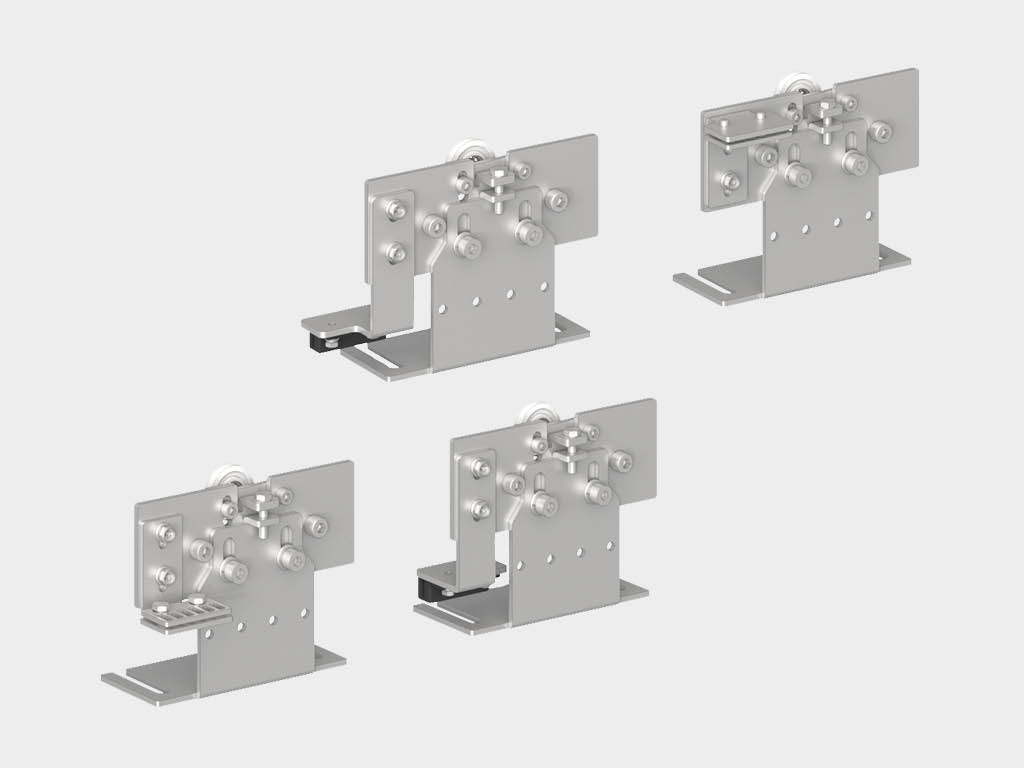

* AD-SP-TELESCOPE tizimida ichki eshiklar uchun karetkalar to‘plami (4 dona)

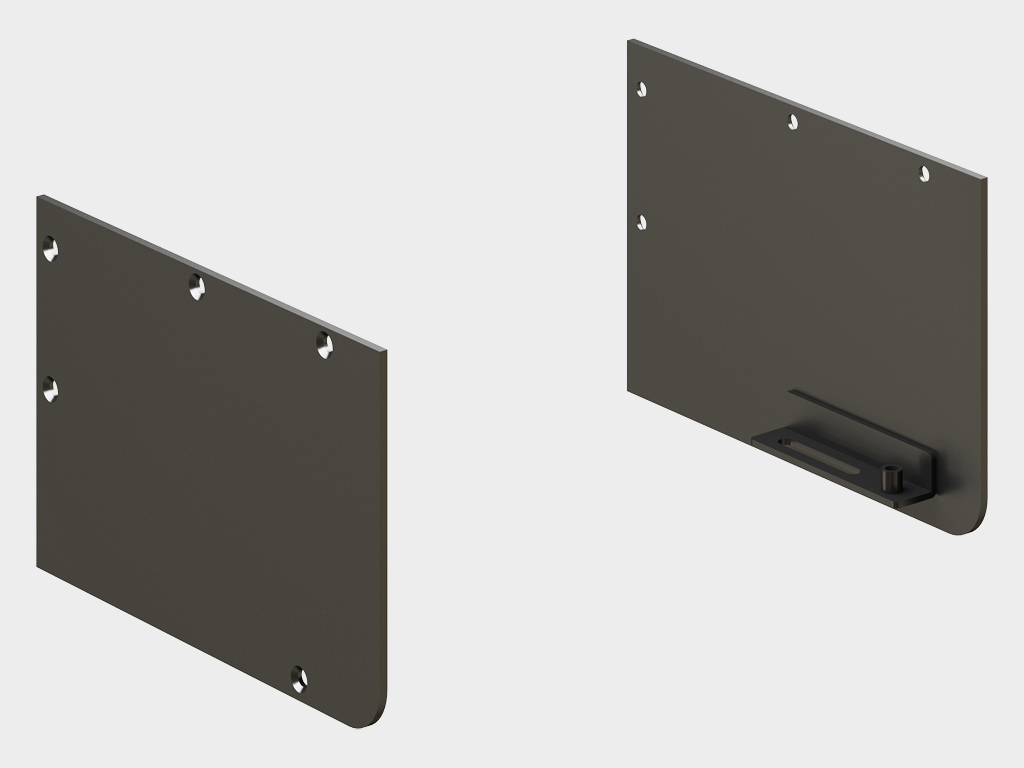

AD-SP-TELESCOPE tizimida yon qopqoq to‘plami (art. AD-16SPTel, 2 dona)

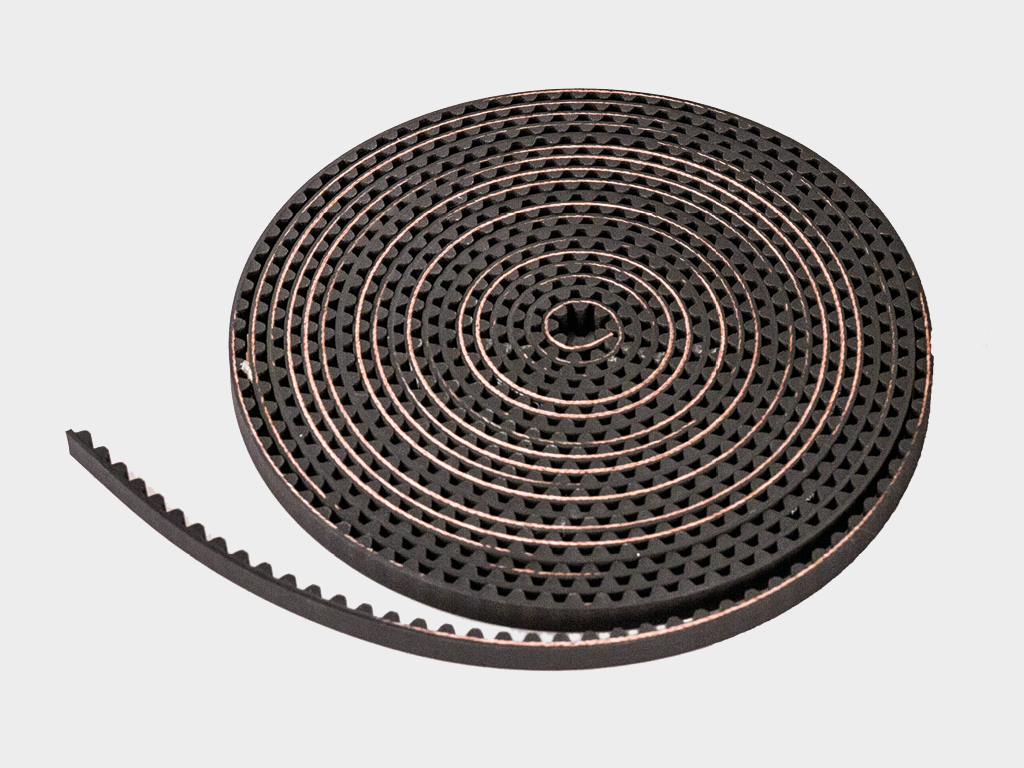

Haydovchi kamar (art. AD-17, 11 m)

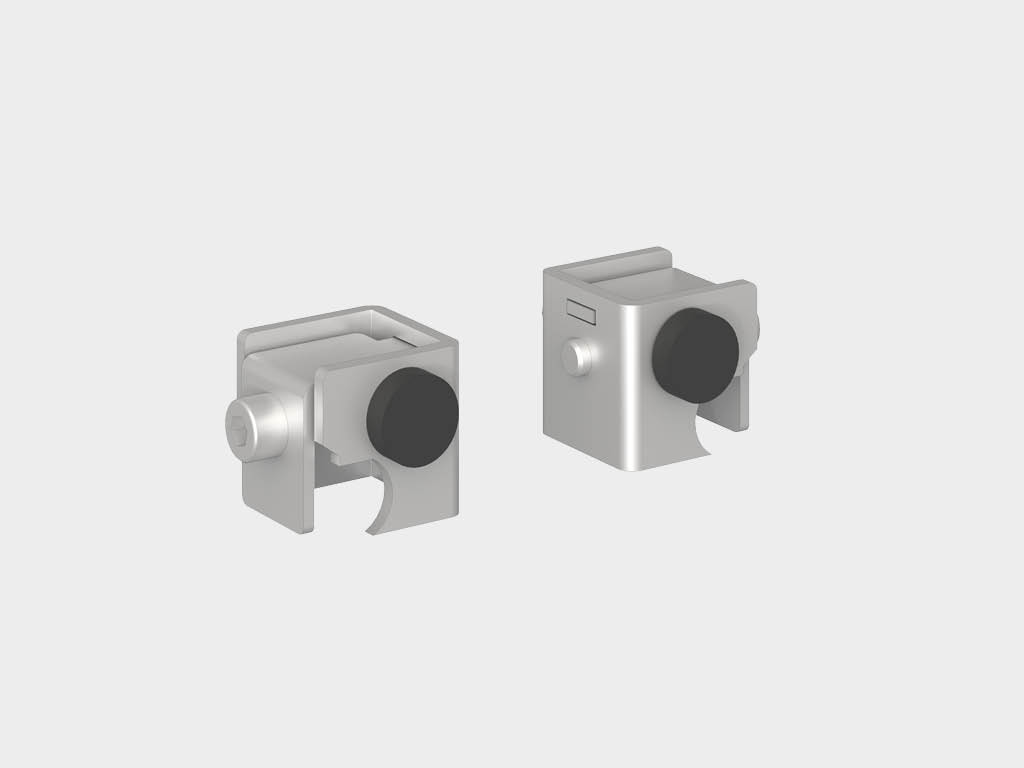

* AD-SP-TELESCOPE tizimida to‘xtatish to‘plami (2 dona)

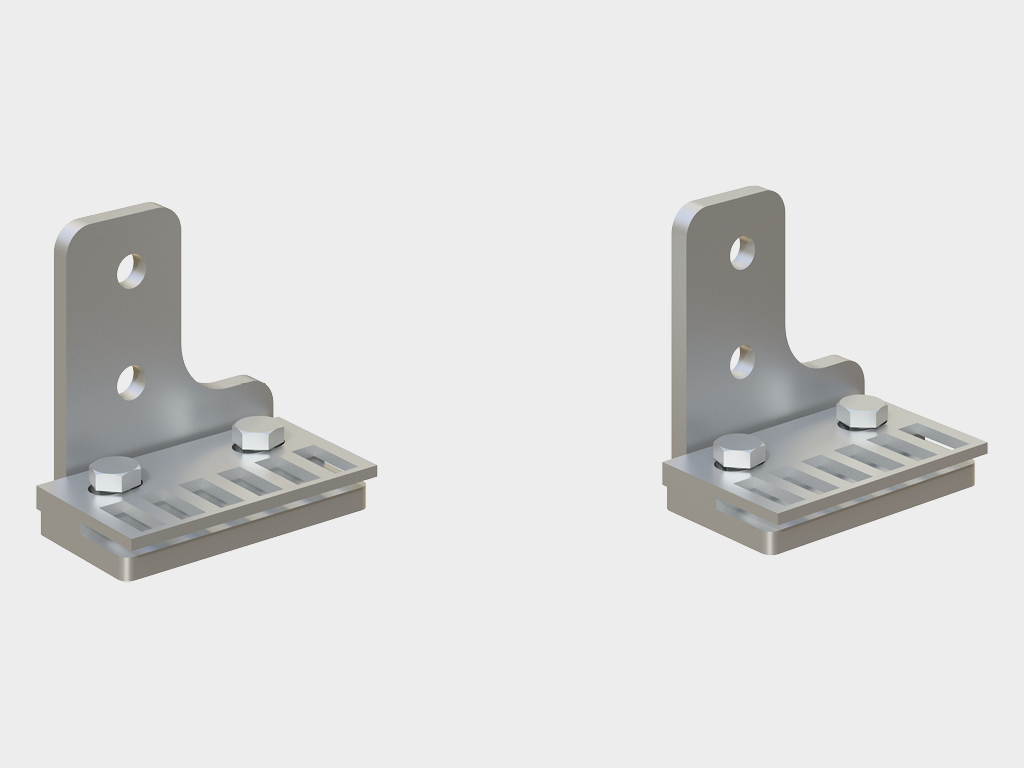

Kamarga ushlagichlar to‘plami (art. AD-20SP, 2 dona)

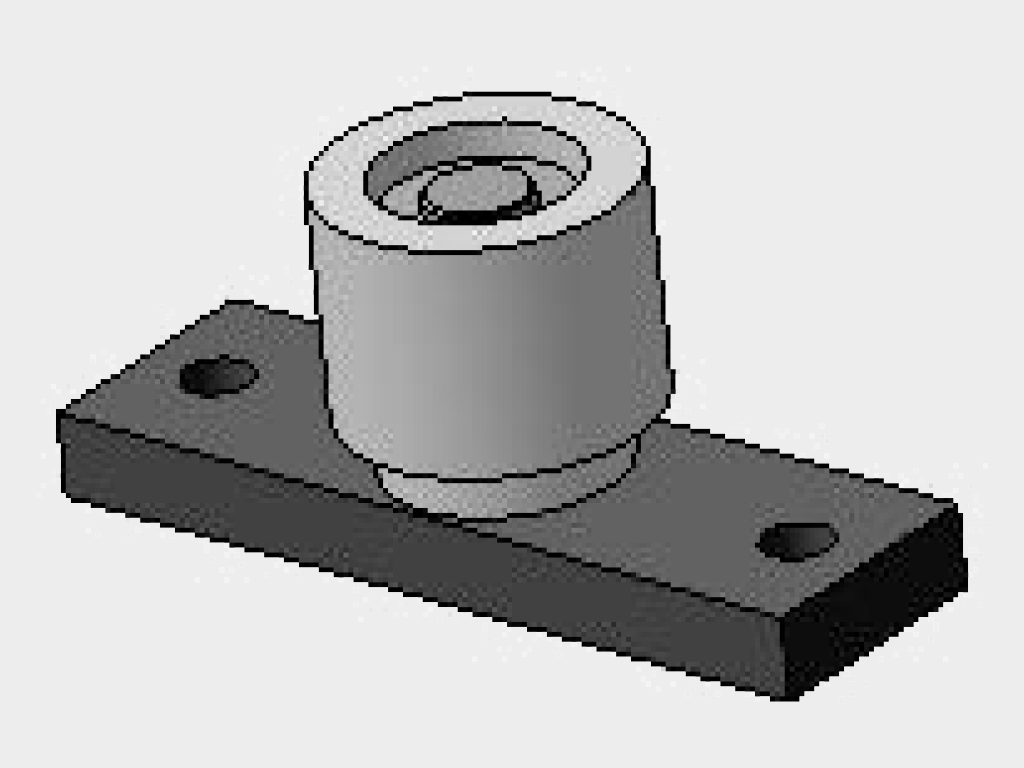

Pastki yo‘nalish (art. TPP-001-32D, 2 dona)

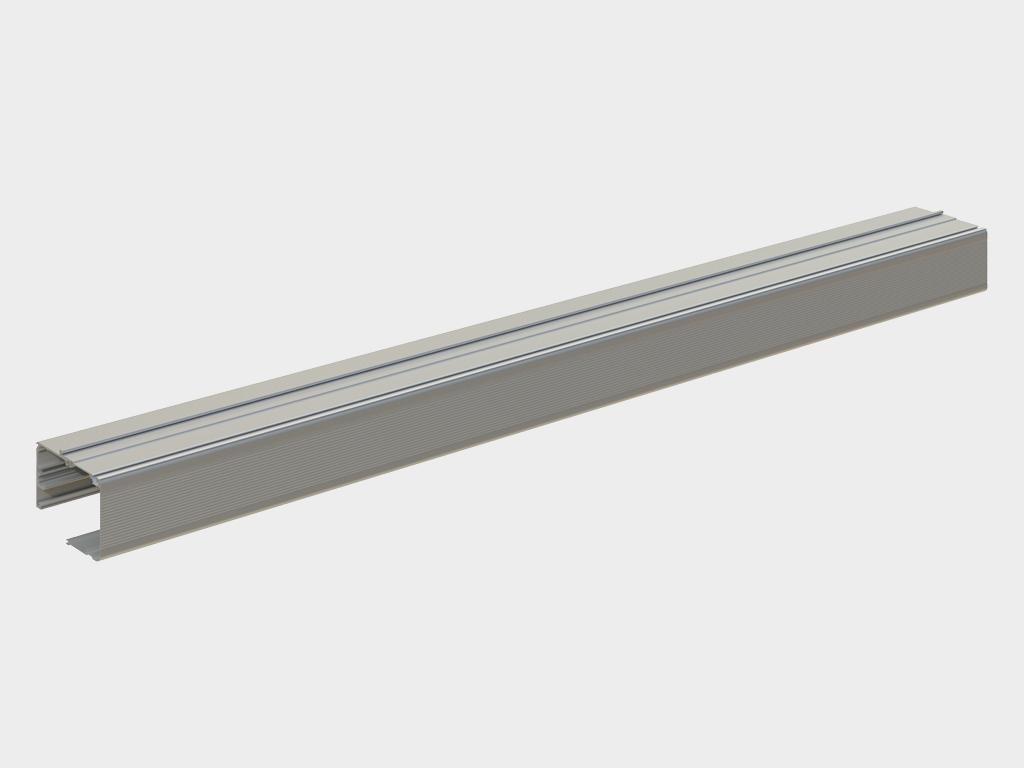

AD-SP-TELESCOPE tizimi uchun qopqoq bilan korpus (art. AHDS35 2019-2023)

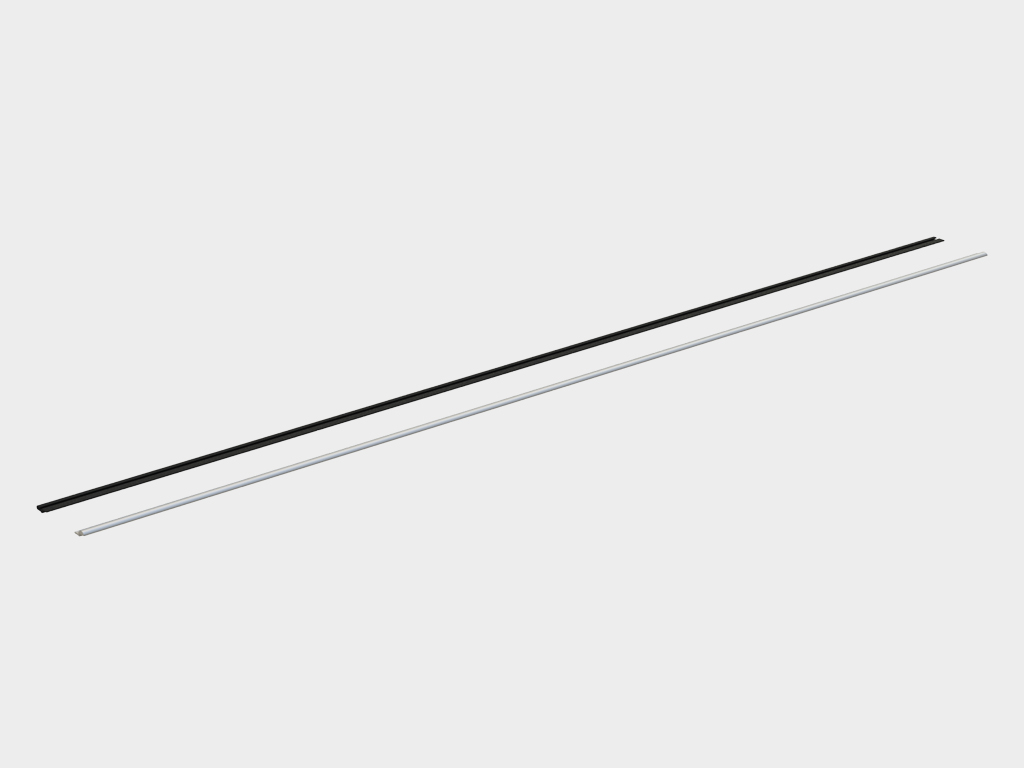

AD-SP-TELESCOPE tizimi uchun muhrli rels (art. AHDS35 2023 c AD-29TEL, 2 dona)

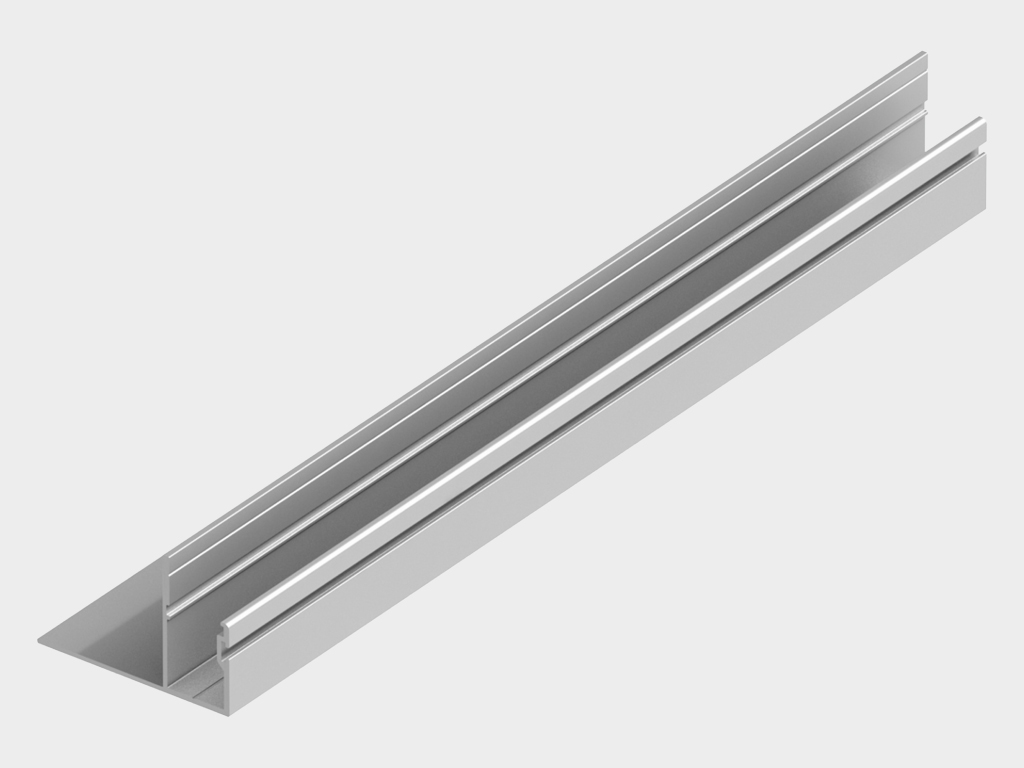

Fotoelektrik element uchun profil (art. AHDS35 0213, 2 dona)

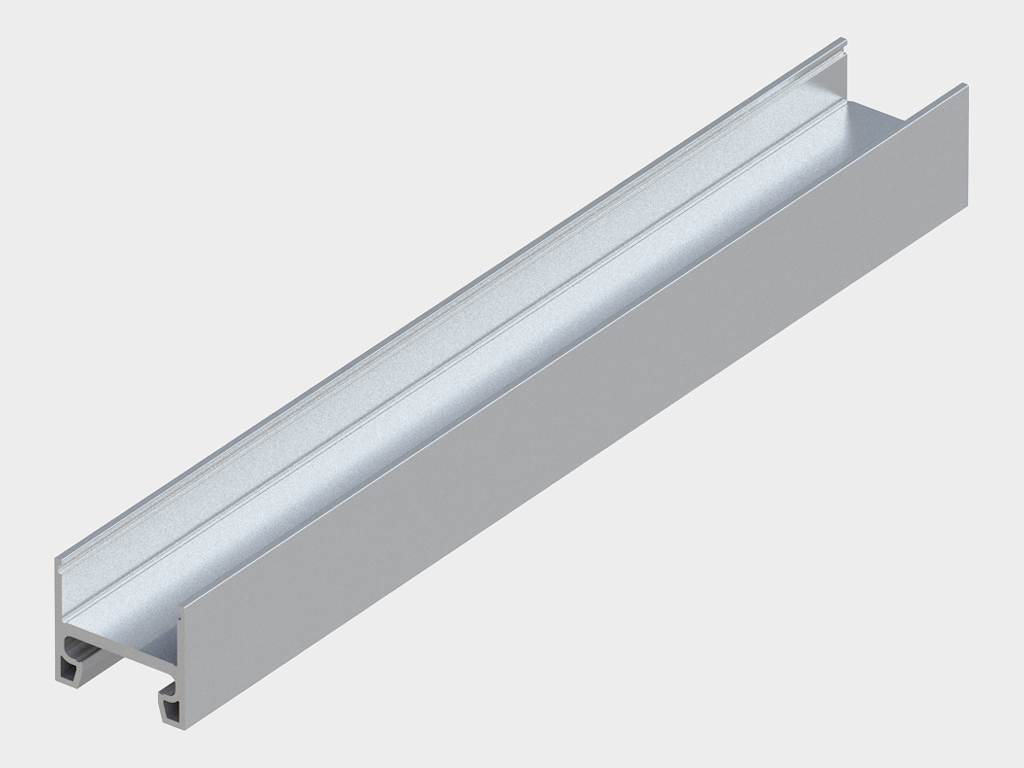

Eshik profilining vertikal qismini kesilgan joyi bilan 30 × 35 mm (art. AHDS35 0106.FREZ)

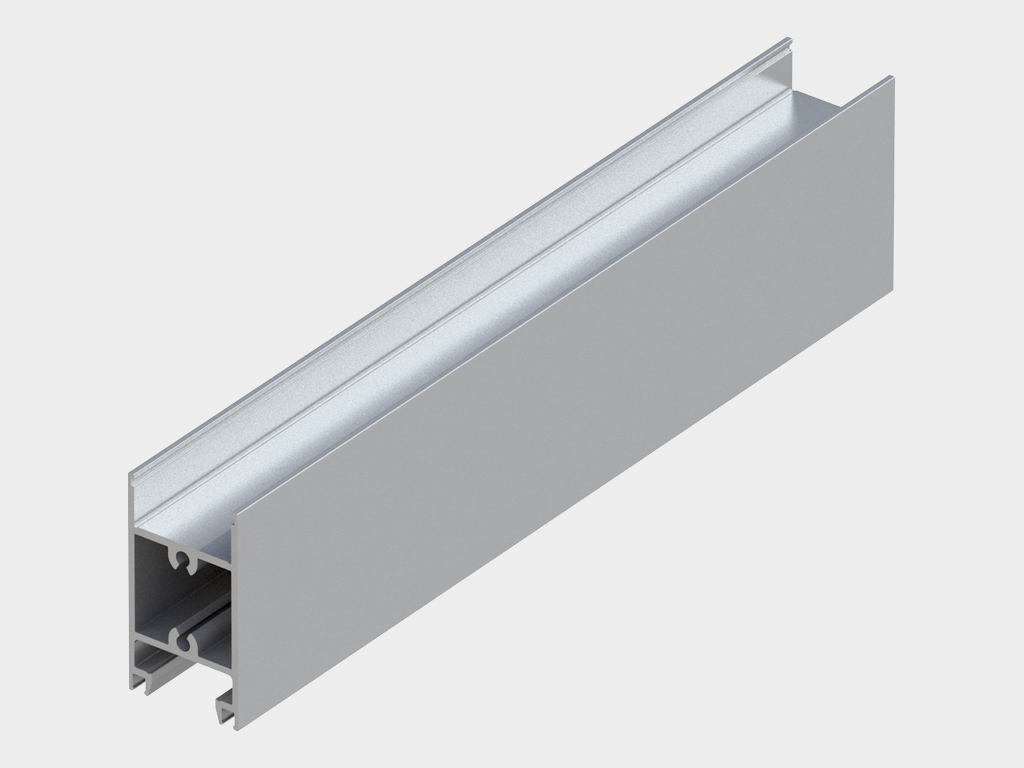

Eshik profilining gorizontal qismini 64 × 35 mm (art. AHDS35 0108)

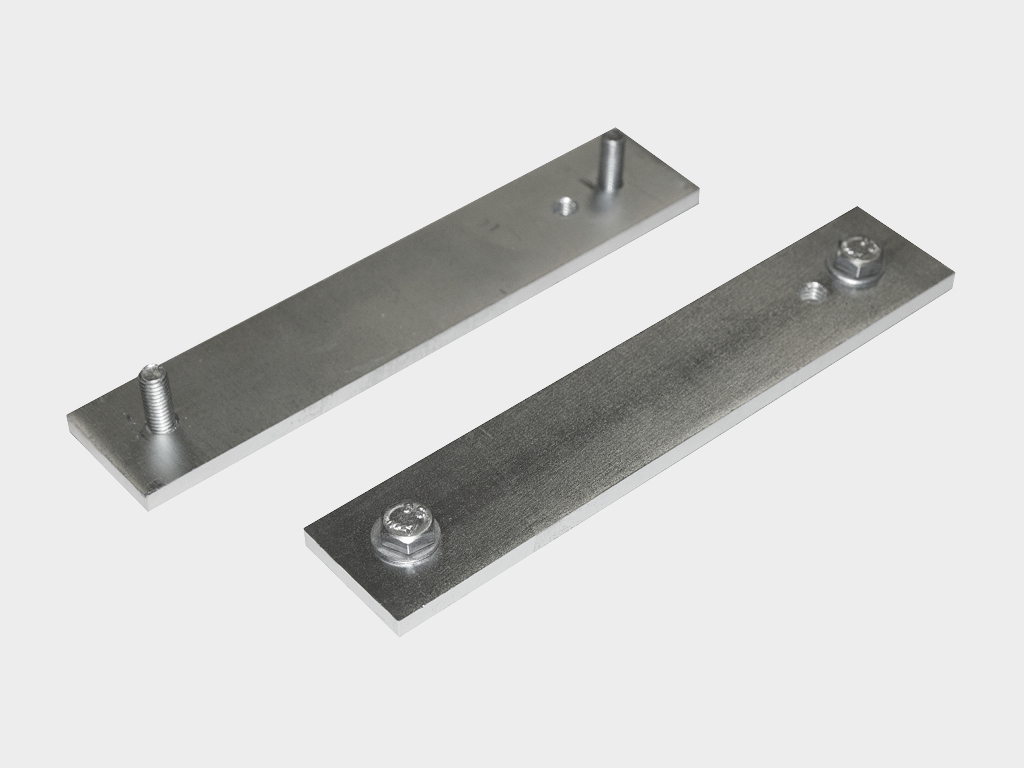

Zakladka plastinalar to‘plami (art. AD-100KIT, 2 komplekt)

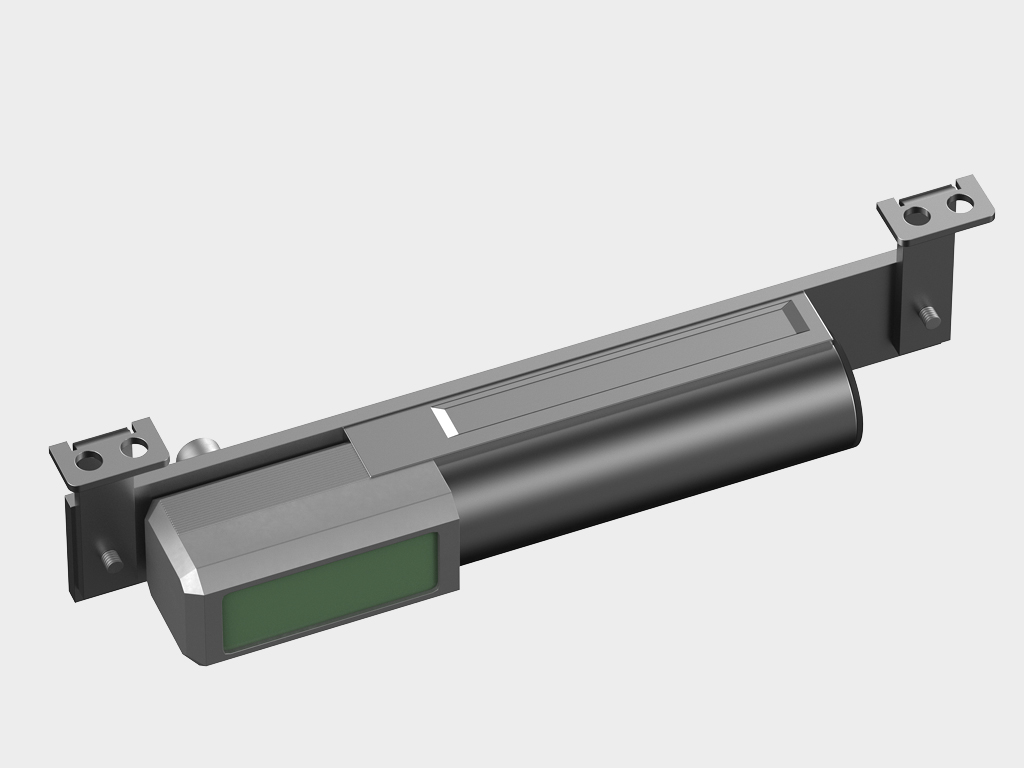

AD-07SP-TEL — teleskopik eshiklar uchun elektromagnit qulfi to‘plami (rasretsopkachi yo‘qsiz), noqonuniy kirishni oldini olishda ishonchli himoya ta’minlaydi

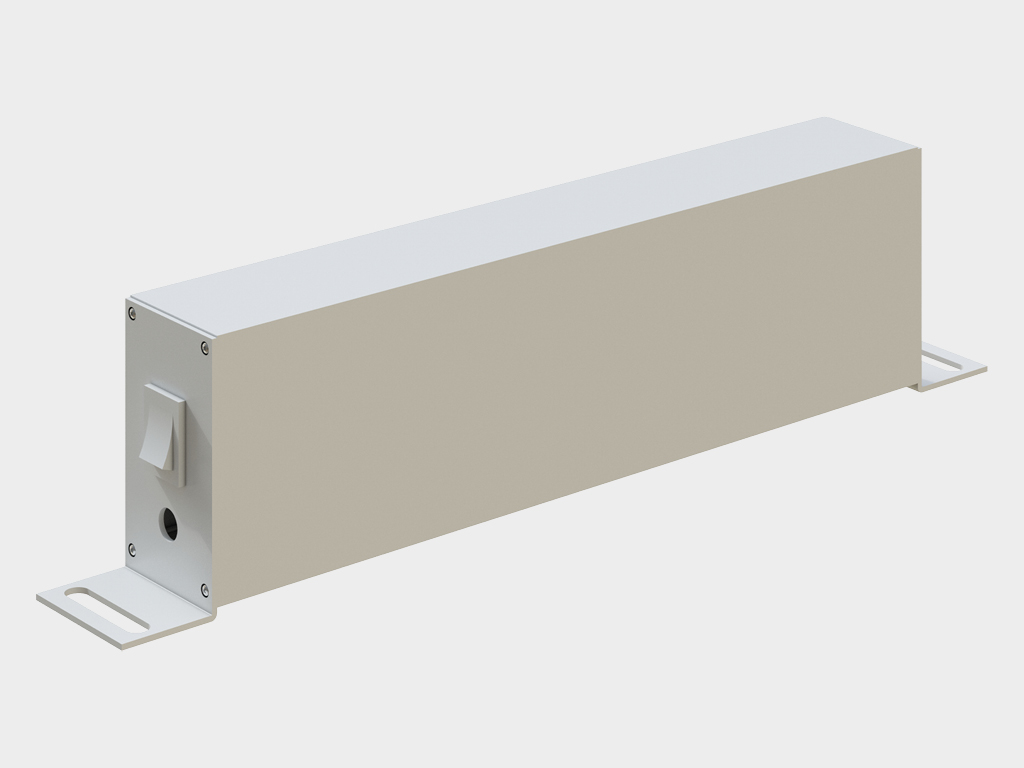

AD-27 — akkumulyator batareyasi (sig‘imi 2,0 Ah) tashqi quvvat manbai mavjud bo‘lmagan holatda eshikning 15–30 daqiqa davomida (170 tsikl) uzluksiz ishlashini ta’minlaydi

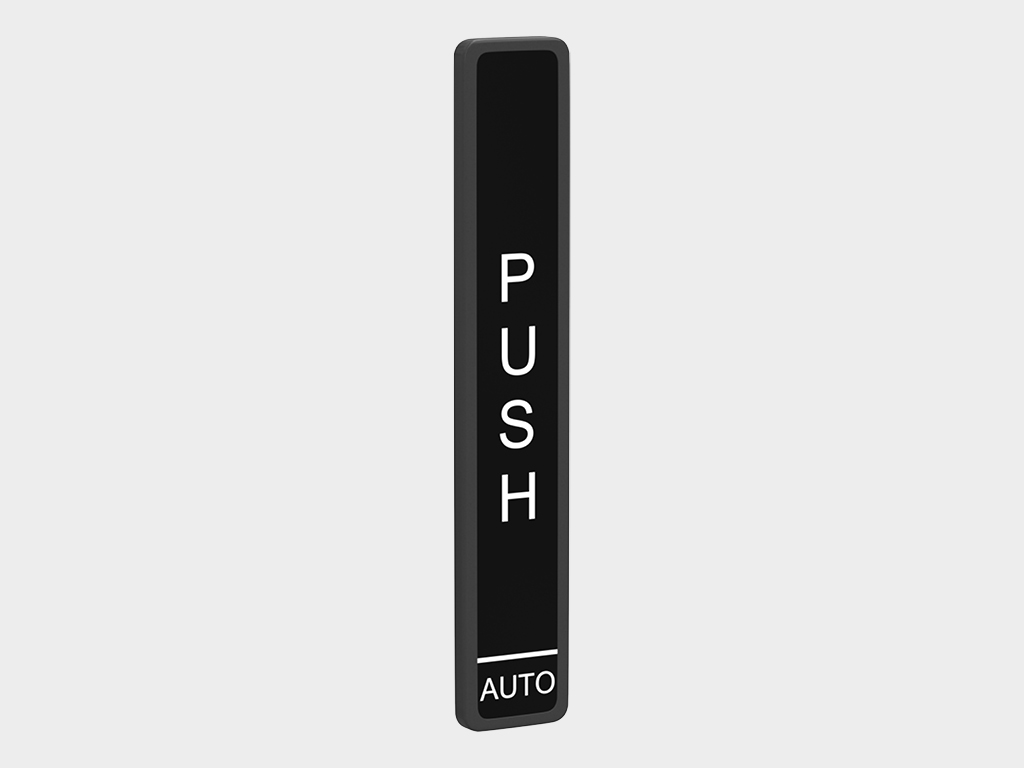

AD-30 — simsiz (loktevoy) PUSH tugmasi. Harakatni sezuvchi sensor o‘rniga eshikni qo‘lda boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish)

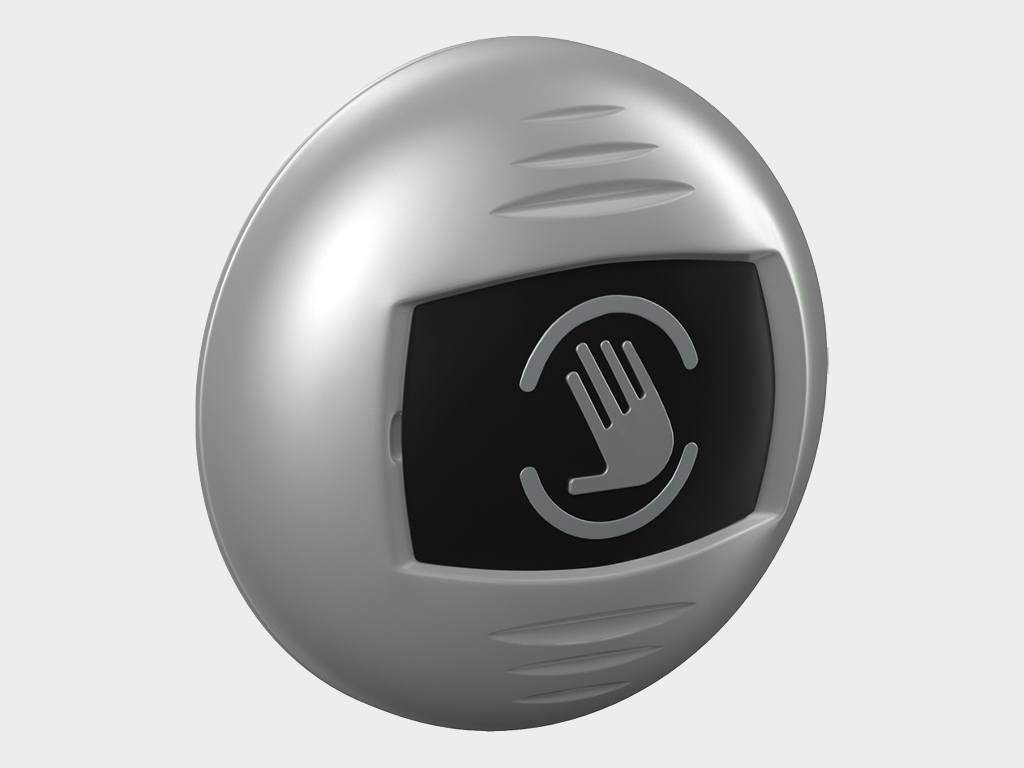

AD-31 — kontaktsiz infraqizil tugma. Harakatni sezuvchi sensor o‘rniga qo‘lda kontaktsiz boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

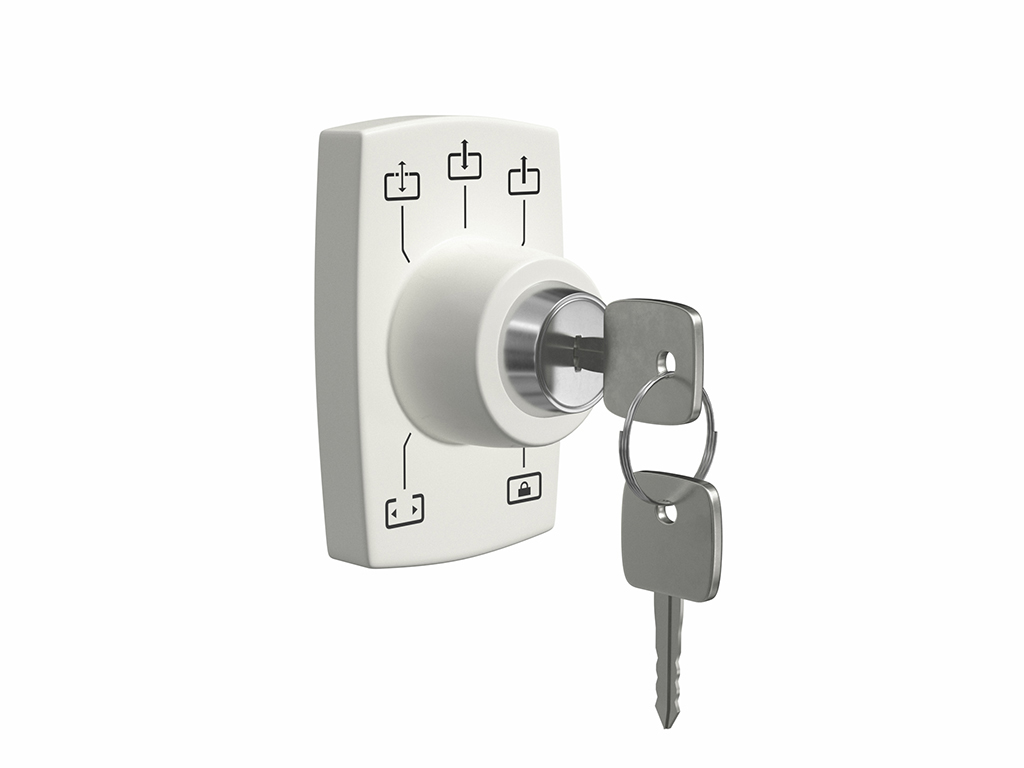

AD-32 — rejimlar almashtirish kaliti (5 ta rejim). Displeysiz rejimlar almashtirgichi o‘rniga ishlatiladi va eshikni boshqarishga cheklangan kirishni ta’minlaydi

AD-34 — harakatni sezuvchi va xavfsizlik sensori. Bir korpusda mikrovolnovoy harakatni sezuvchi radar va eshik o‘tkazish joyidagi infraqizil xavfsizlik pardasini birlashtiradi

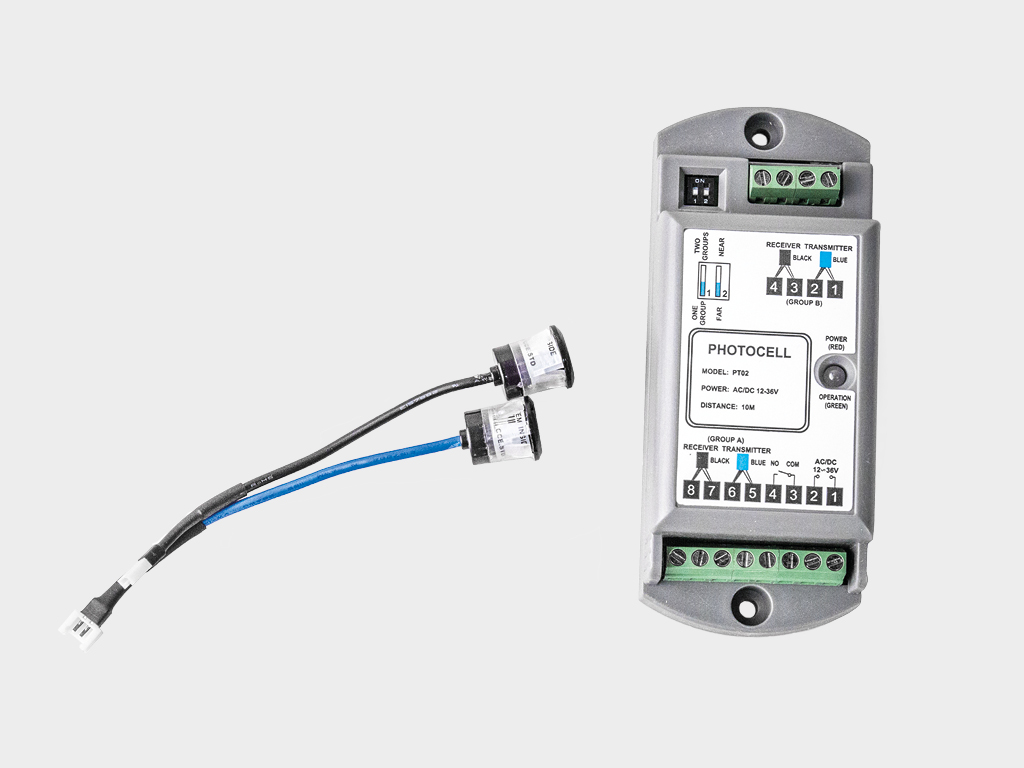

AD-09 — eshik o‘tkazish joyida xavfsizlikni ta’minlaydigan fotoelementlar to‘plami

Technical description

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема, мм

1058 dan 3000 gacha

Высота проема, мм

2205 dan 4000 gacha

Притолока, мм

shart emas

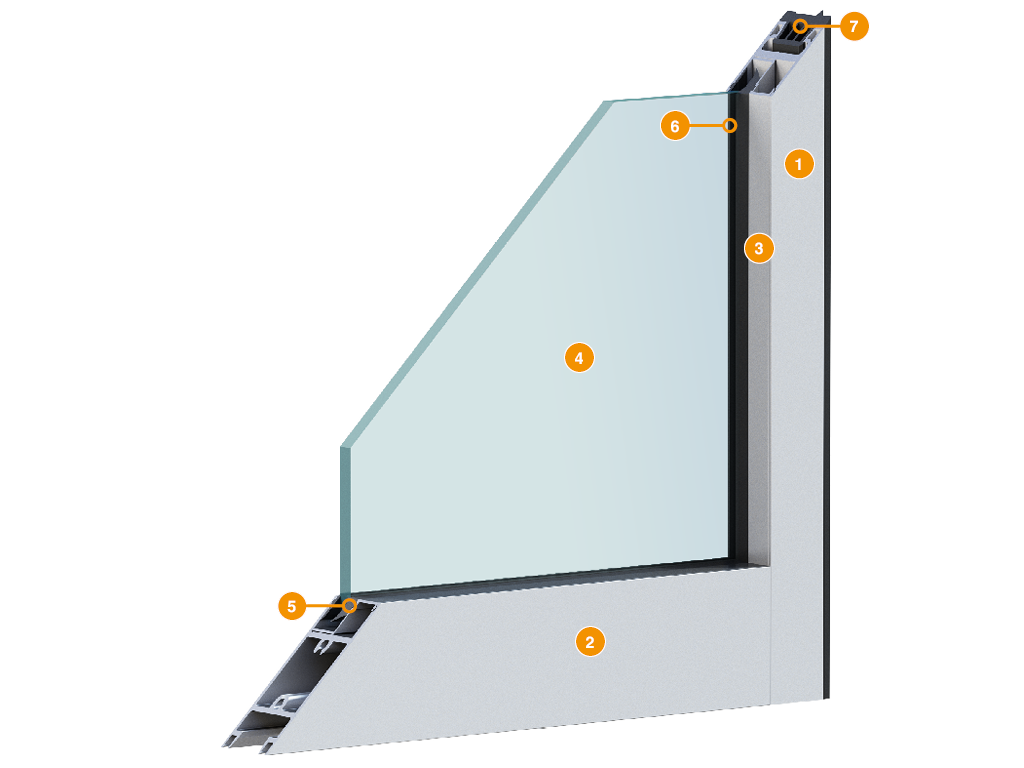

Yaproq profili vertikal
Yaproq profili gorizontal
Shtapik
To‘ldirish 8, 9 mm (shtapik bilan) yoki 24 mm (shtapiksiz)
Ichki zichlovchi
Tashqi zichlovchi
Markaziy zichlovchi

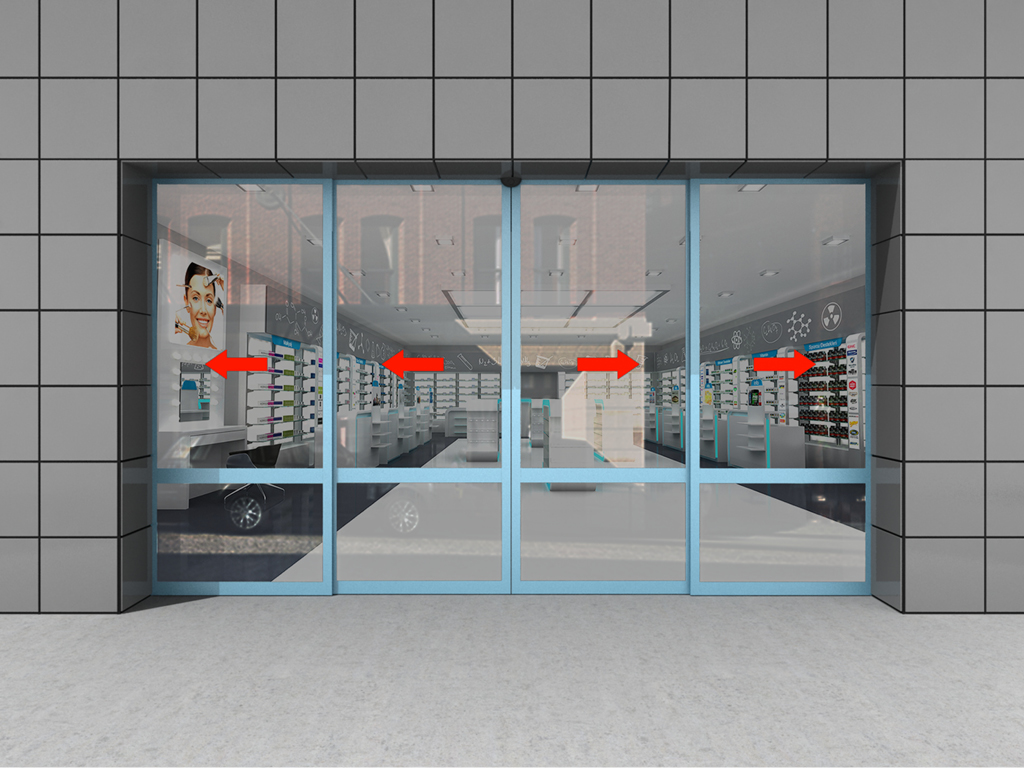

Teleskopik eshik (ikkala tomonlama)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1200 dan 4000 gacha
H, мм Высота проема	1700 dan 3000 gacha

Teleskopik eshik bir tomonlama (chapga ochilish)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	900 dan 3000 gacha
H, мм Высота проема	1700 dan 3000 gacha

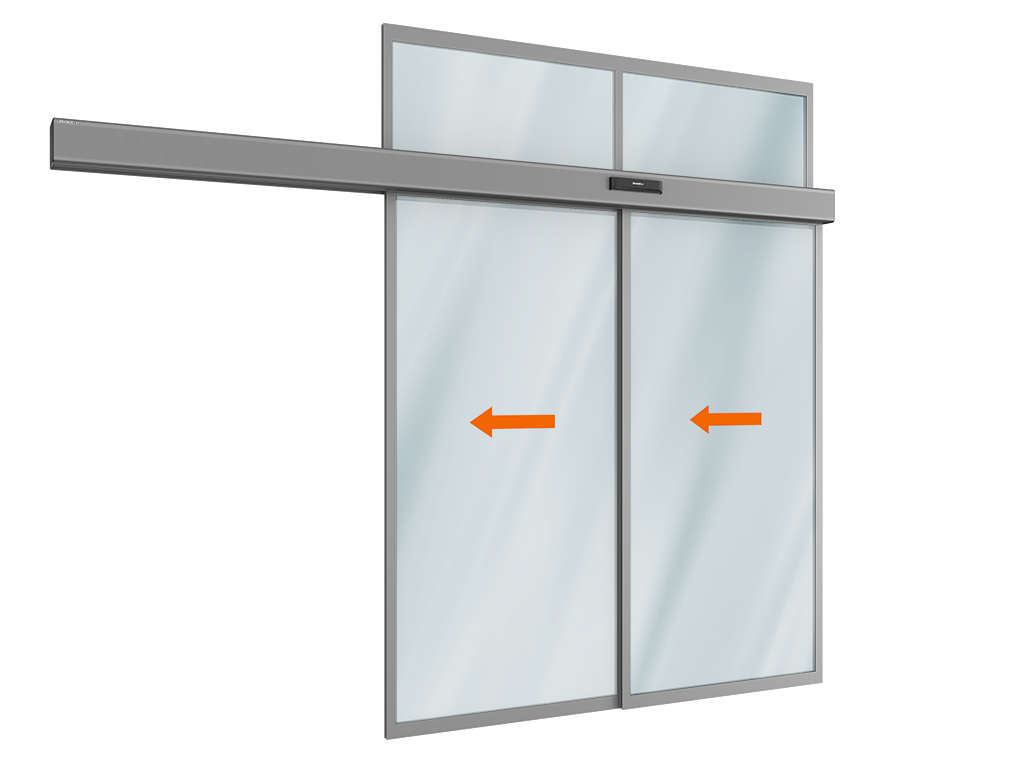

Teleskopik eshik bir tomonlama (o‘ngga ochilish) framuqasi bilan

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1058 dan 3000 gacha
H, мм Высота проема	2205 dan 4000 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8 yoki 9	Yengil eshik
Максимальная высота, м	4
Максимальный вес створки, кг.	2 × 100/4 × 90	Yakka tomonlama/ikkita tomonlama teleskop
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o‘tish uchun, 24 soat davomida

1. Elektron dvigatel bilan eshik qutisini tashqi tomondan, ko‘chadan o‘rnatish qat’iyan taqiqlanadi.

2. Eshikning oynasini qo‘l bilan ochish va yopish faqat favqulodda holatlarda (elektr energiyasi mavjud bo‘lmagan holatda) yoki sozlash ishlari davomida amalga oshiriladi.

3. Oynani qo‘l bilan ochish va yopishda katta kuch ishlatmang. Eshikning oynasini keskin itarish taqiqlanadi.

4. Bolalar va hayvonlarning eshik oynasining ochilish/yopilish zonasida uzoq vaqt bo‘lmasligini nazorat qiling.

5. Bloklangan eshikni qo‘l bilan ochishga harakat qilish, barmoqlar yoki boshqa buyumlarni harakatlanuvchi oynaning va pol orasiga tiqishtirish qat’iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshikning oynalariga yo‘l o‘tayotganda zarba bermang va ularning ochilishi yoki yopilishiga to‘sqinlik qilmang. Eshik oynalari harakatlanayotgan zonasida yugurish yoki turish taqiqlanadi.

7. Eshik oynalari harakatlanayotgan vaqt davomida, ular yo‘lida boshqa buyumlar va axlatning bo‘lmasligini tekshirib turing: bu narsalar eshikning o‘nglanishiga, tuklanishiga va avtomatik tizimning ishlashini buzilishiga olib kelishi mumkin.

8. Pol yo‘nalishlarini va g‘ildiraklarning tozaligini buzmay qo‘ymang, chunki bu oynaning silliq harakatini, to‘xtashini va dvigatelning buzilishiga sabab bo‘lishi mumkin.

9. Avtomatik eshik oynalari eshikni ochish/yopish tsikli davomida yo‘nalish poydevori bo‘ylab silliq harakatlanishi va butunlay ochilgan yoki yopilgan holatga yetganida to‘xtashi kerak.

10. Eshikning xavfsizlik elementlari (fotoelektrik sensorlar yoki IR ekranlar) o‘rnatilmagan holda ishlatish qat’iyan taqiqlanadi.

Упаковка в картон	Характеристики упаковки
	Daraxtdan yasalgan poddon, pastki qismida polistirol bloklari bilan. Profil g‘ofrokarton varaqlari bilan o‘ralgan va PP lentasi bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Qadoqlash - bu profillar, havo pufaklari bilan o'ralgan va logotip bilan skotch bilan mustahkamlangan. Bitta qadoqlangan profilning og'irligi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Profil paketlari, havo pufaklari bilan o'ralgan holda, polistirol ramka ichiga joylashtiriladi va skotch bilan mustahkamlanadi

Qo‘shimcha tavsif print

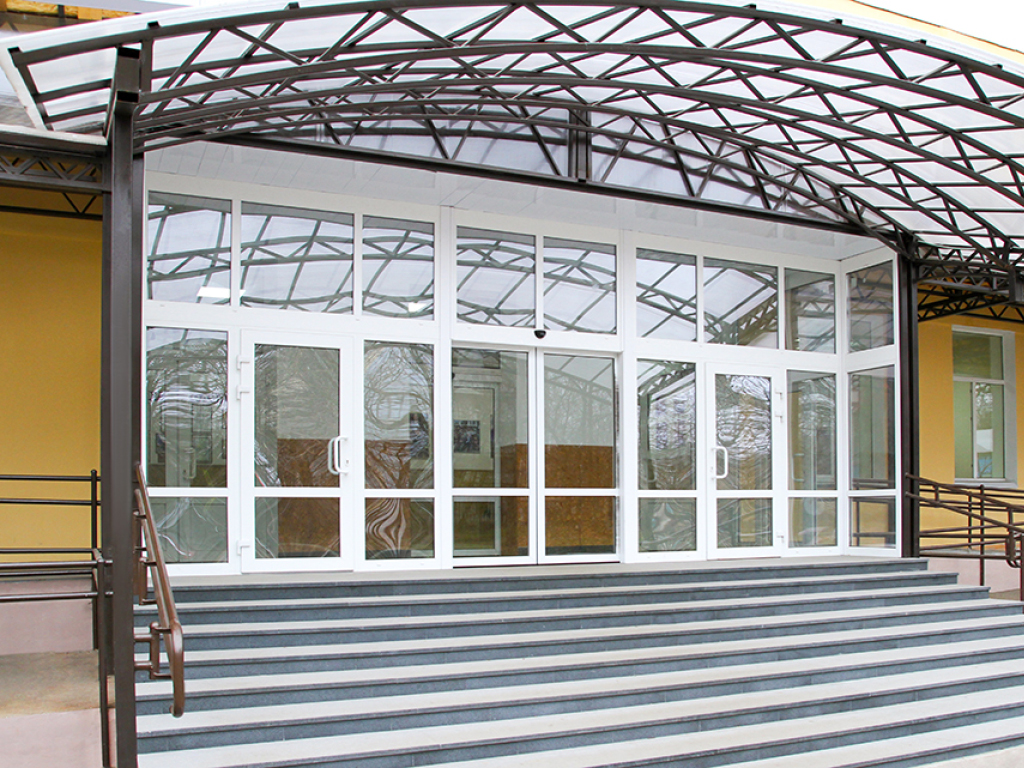

Yurish eshiklarini nafaqat alohida o'rnatish, balki binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

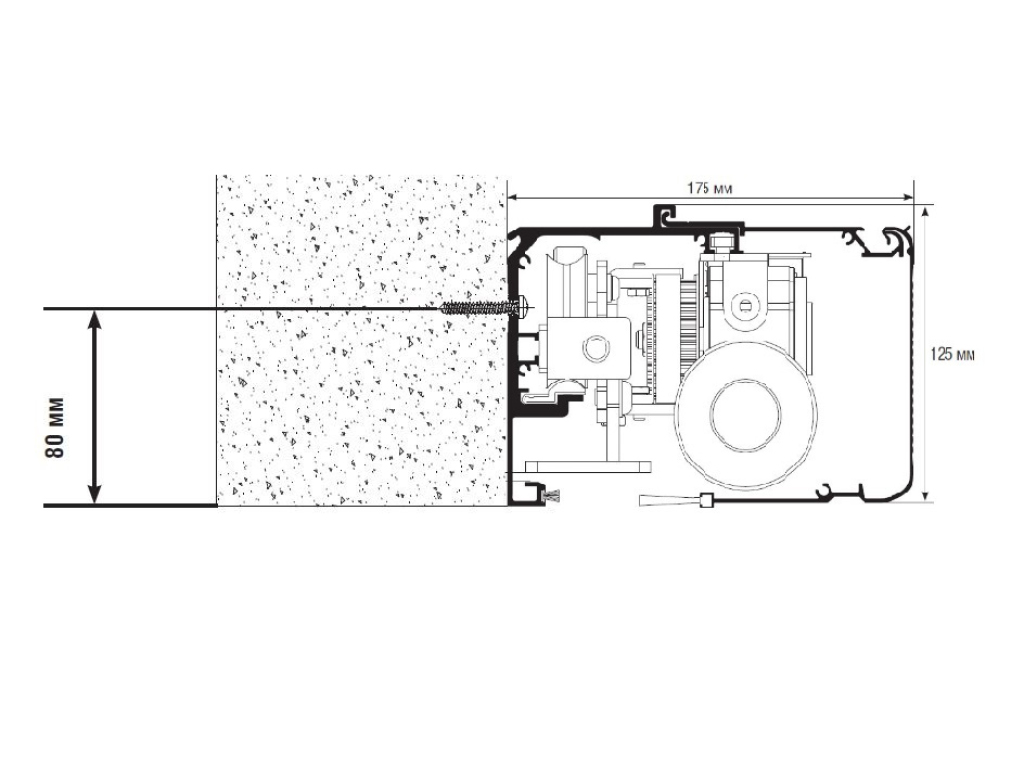

Avtomatik eshikning korpusini proemga o‘rnatish

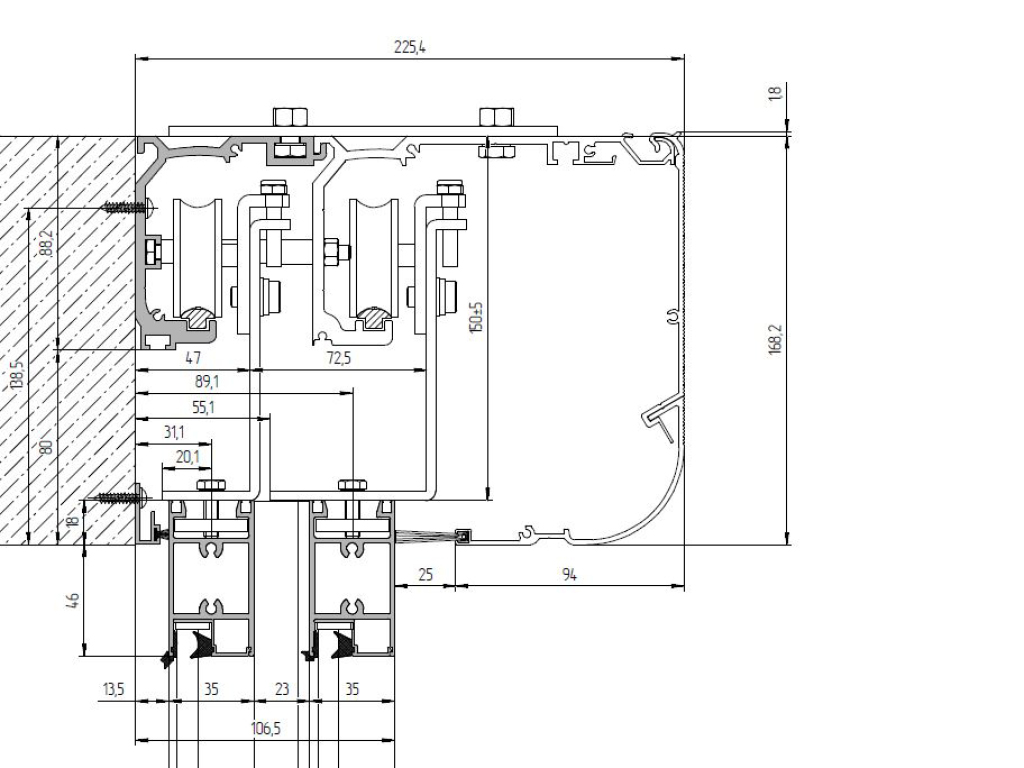

Teleskopik eshik korpusini proemga o‘rnatish

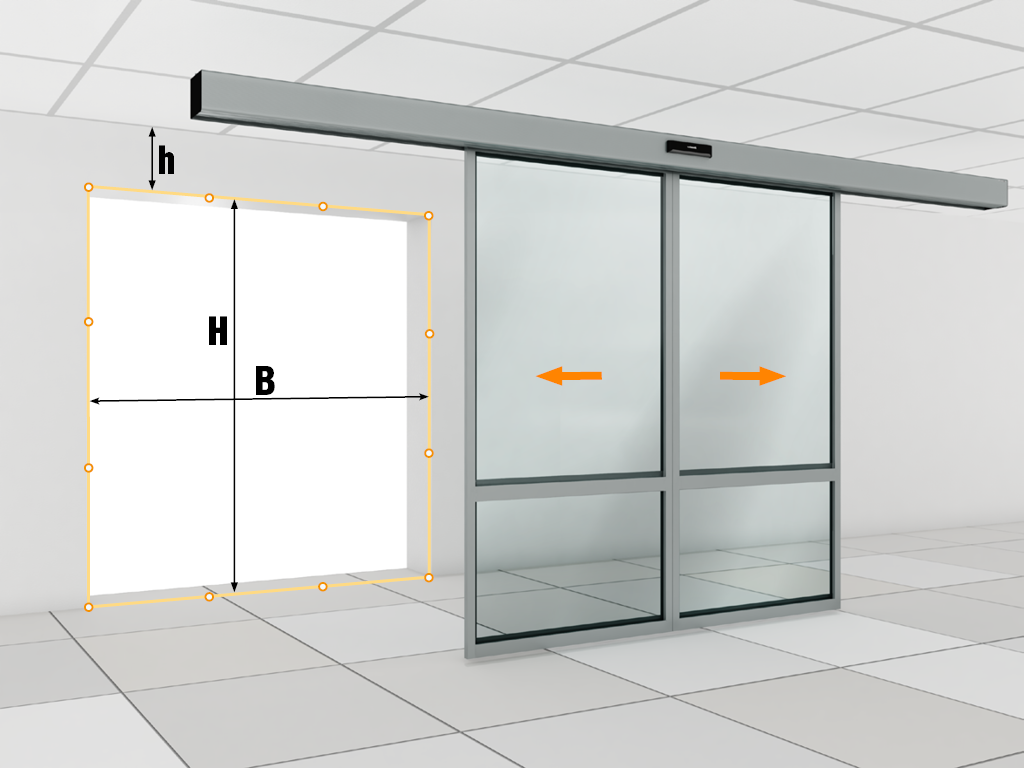

Proem parametrlar: N — Proem balandligi (toza poldan proemning yuqori qismigacha bo‘lgan masofa); V — Proem kengligi (proemning chap chetidan o‘ng chetidagacha bo‘lgan masofa); h — Ustki egat balandligi (proemning yuqori qismidan shiftgacha bo‘lgan masofa). Ustki egatni, proemni kenglik va balandlik bo‘yicha o‘lchash kamida ikkita joyda amalga oshiriladi. Yakuniy o‘lcham har doim eng kichik qiymatni hisobga olib olinadi.
Sifatli o‘rnatish va keyinchalik ishonchli ishlash uchun xonani proemini tayyorlash zarur. Proemni tozalash bo‘yicha aniq talablar mavjud: Proem to‘g‘ri burchakli shaklda bo‘lishi kerak. Ramka tekisligi yuzasi silliq va tekis bo‘lishi kerak, shpaklyovka qatlamlari va yoriqlar bo‘lmasligi kerak. Polning yuzasi tekis va gorizontda bo‘lishi kerak, ko‘tarilmasliklar va g‘orlar bo‘lmasligi kerak. 1 m uchun 1 mm gacha og‘ish mumkin. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, 1 m uchun 1 mm gacha og‘ish bilan. Agar proemlar yuqoridagi talablar bo‘yicha og‘ishlarga ega bo‘lsa, o‘lchovlar olib va o‘rnatish ishlariga boshlashdan oldin ushbu og‘ishlar bartaraf etilishi kerak. 6.Ustki egat va yon devor bo‘shliqlari bir tekisda bo‘lishi kerak. Proemni ramkasi poydevor konstruktsiyasi, payvandlangan trubka, fasad profili yoki vitraj sifatida bo‘lishi kerak.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

"Avtomatik yengil eshik AD-SP dvigatel bilan" uchun ko'rsatmalar

PDF

"AD-SP-TELESCOPE dvigatel bilan teleskopik eshik" uchun ko'rsatmalar

PDF

Avtomatik/teleskopik eshiklarning yengil yasalgan yaratish ko'rsatmalari

PDF

"Antipanika" eshiklarini (ochiladigan funksiya bilan) yig'ish ko'rsatmalari

PDF

Framuga va avtomatik eshik bilan tuzilmalarni yig'ish ko'rsatmalari

PDF

Kombinatsiyalangan harakat va xavfsizlik sensorini sozlash bo'yicha ko'rsatmalar AD-34

PDF

Eshik ochilishi va montaj uchun tayyorlash talablari

PDF

Avtomatik yengil eshik / AD-SP / AD-SP-TELESCOPE dvigatelining pasporti

PDF

Alyuminiy profiliga moslik sertifikati

PDF

Avtomatik eshiklar uchun dvigatellarni moslik deklaratsiyasi

PDF

Asosiy eshik ramkasi uchun profil va komponentlar katalogi (arxiv)

PDF

DWG

Avtomatik eshik uchun profil va komponentlar katalogi (Light Shtorka bilan)

PDF

Telescopik eshik uchun profil va komponentlar katalogi (Light Shtorka bilan)

PDF

Avtomatik "Antipanika" eshiklari uchun profil va komponentlar katalogi

PDF

Kafolat majburiyatlari print

Mijozga tizimning to'liq komplektatsiyasiga 2 yil kafolat beriladi, agar foydalanish shartlariga rioya qilinsa, yuklab berilgan kundan boshlab.

Yangi mahsulotlar

Bepushtli (lokte) tugma AD-30 qo'lda ochish boshqaruvi uchun ishlatiladi va u nafaqat toza joylarda (operatsion va laboratoriya bloklari), balki ofis va savdo joylarida ham qo'llaniladi.

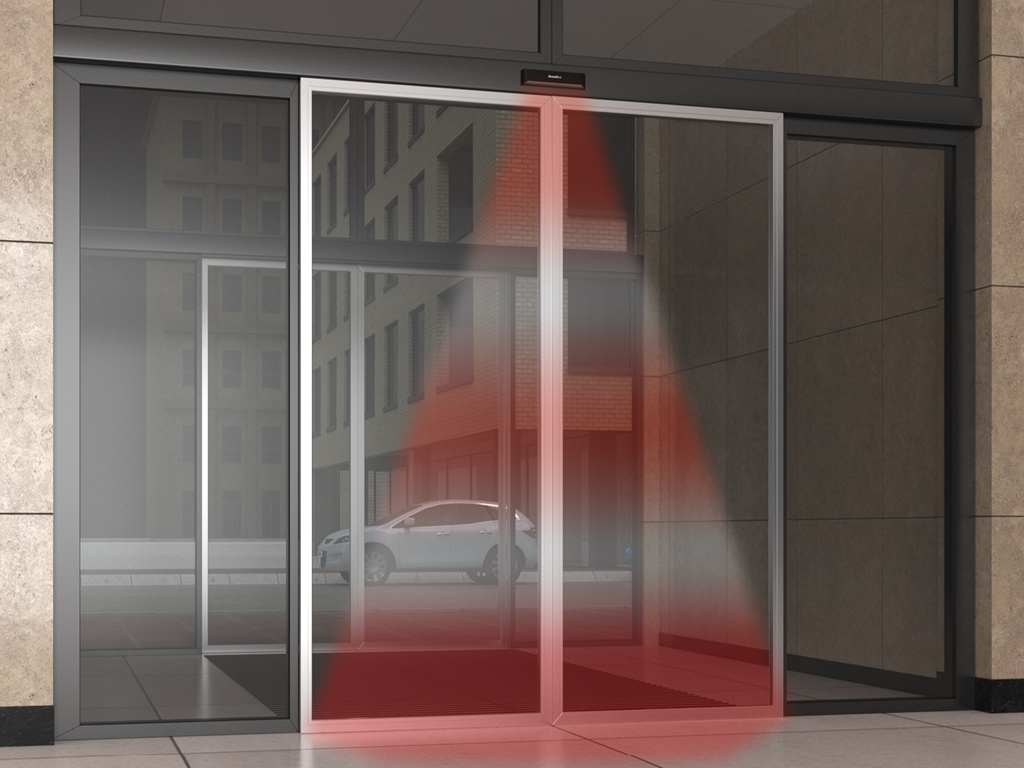

AD-34 sensori — kombinasiyalangan turdagi qurilma bo'lib, birlashtirilgan korpusda mikrovlyumensli harakat radarini va infraqizil mavjudlik pardasini o'z ichiga oladi. Ushbu sensor avtomatik siljish eshigi tizimida AD-SP drayveri bilan o'rnatilgan holda xavfsizlik fotoelementlari juftligi bilan birgalikda ham, ularning o'rnini bosuvchi tarzda ham ishlashi mumkin.
