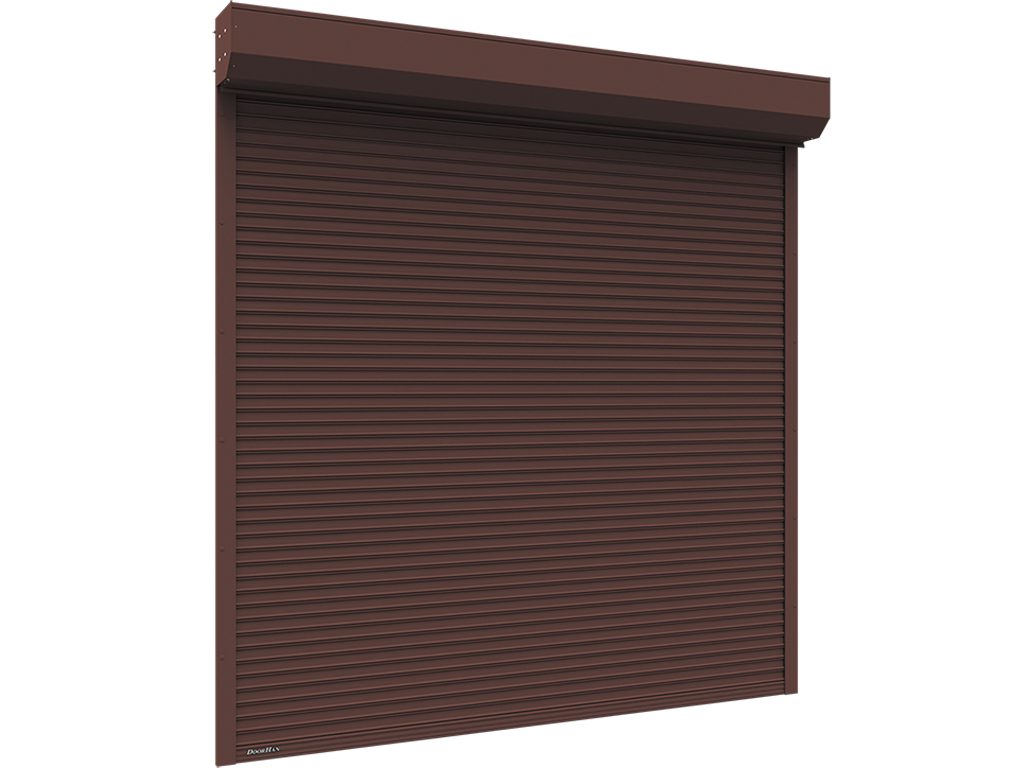

RH58N peno to‘ldirilgan profilidan yasalgan vitrinli rolikli eshiklar

Ushbu model, odatda, derazalar va vitrinlarni himoya qilish uchun ishlatiladi. RH58N peno to‘ldirilgan profilining yuqori issiqlikni saqlash va ovoz izolyatsiyasi xususiyatlari tufayli, rolikli eshiklar xonani salbiy ob-havo sharoitlari, quyosh nurining kirib kelishi va tashqi shovqinlardan ishonchli himoya qiladi.

Qo'llanilish sohasi:

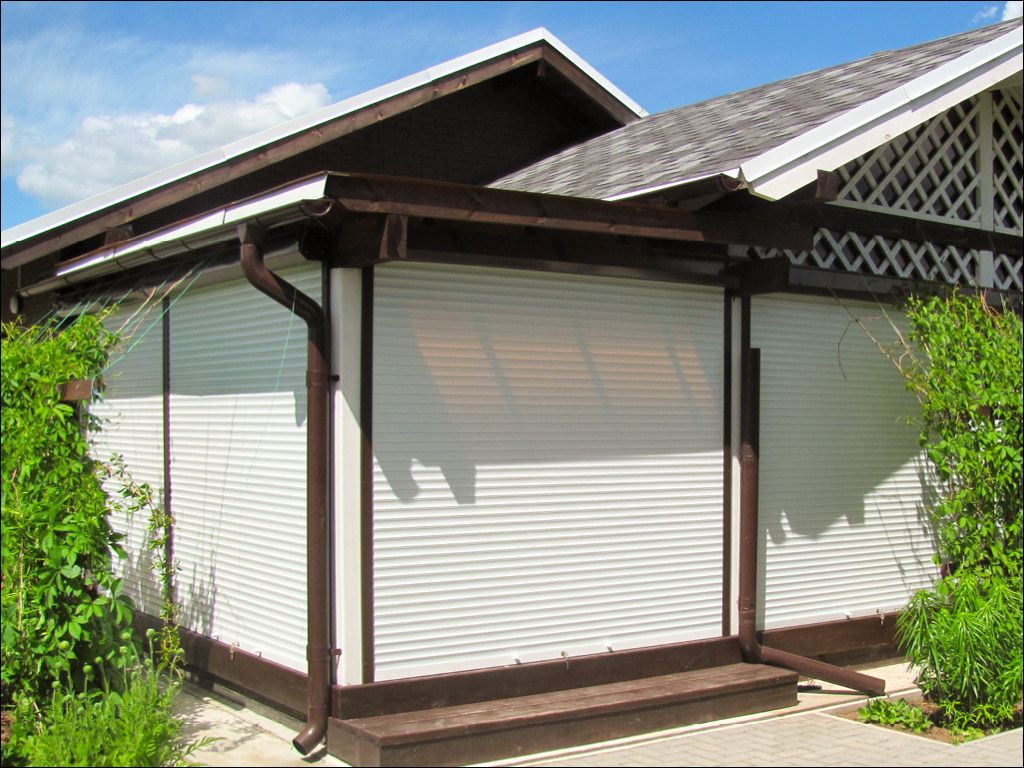

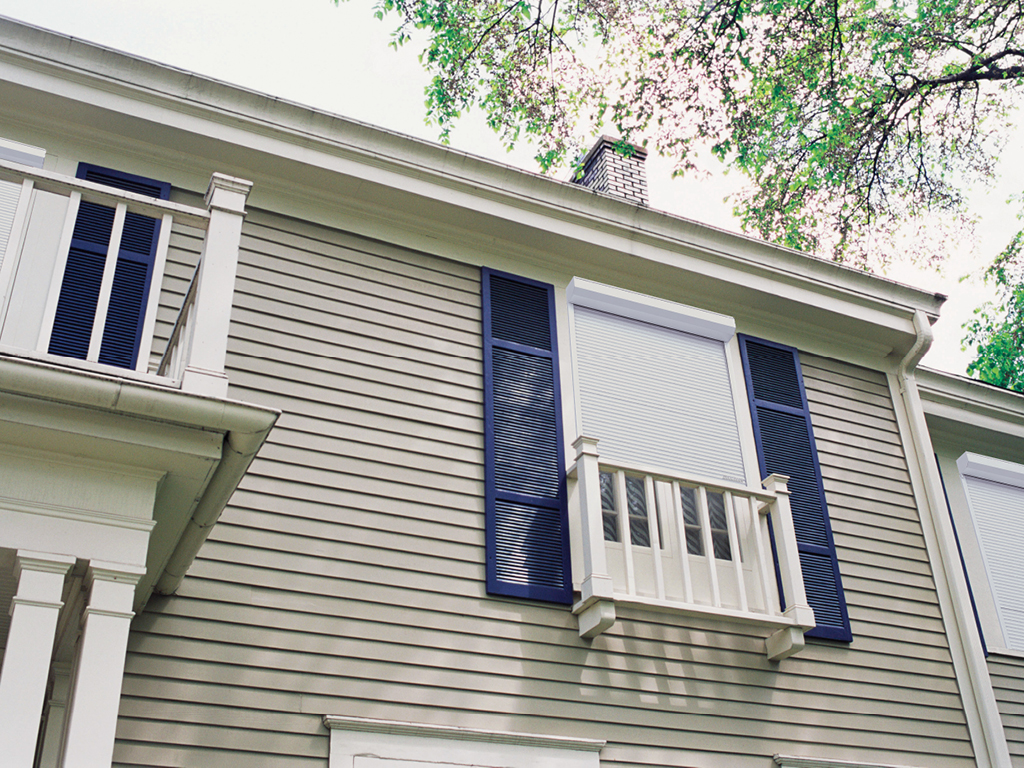

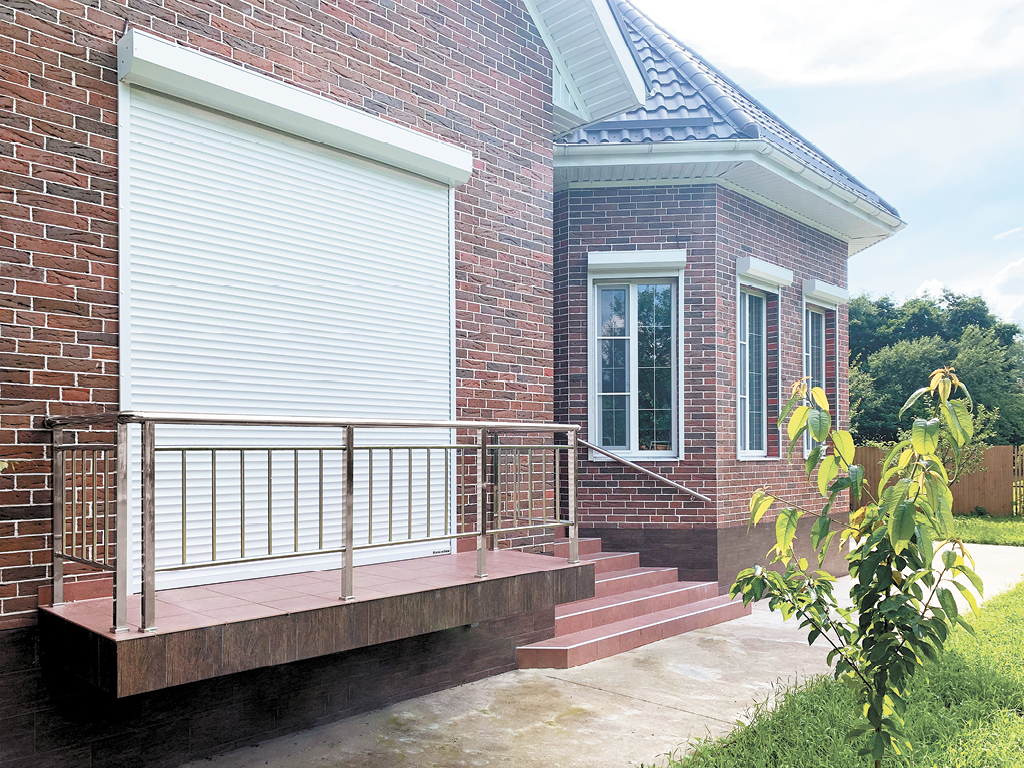

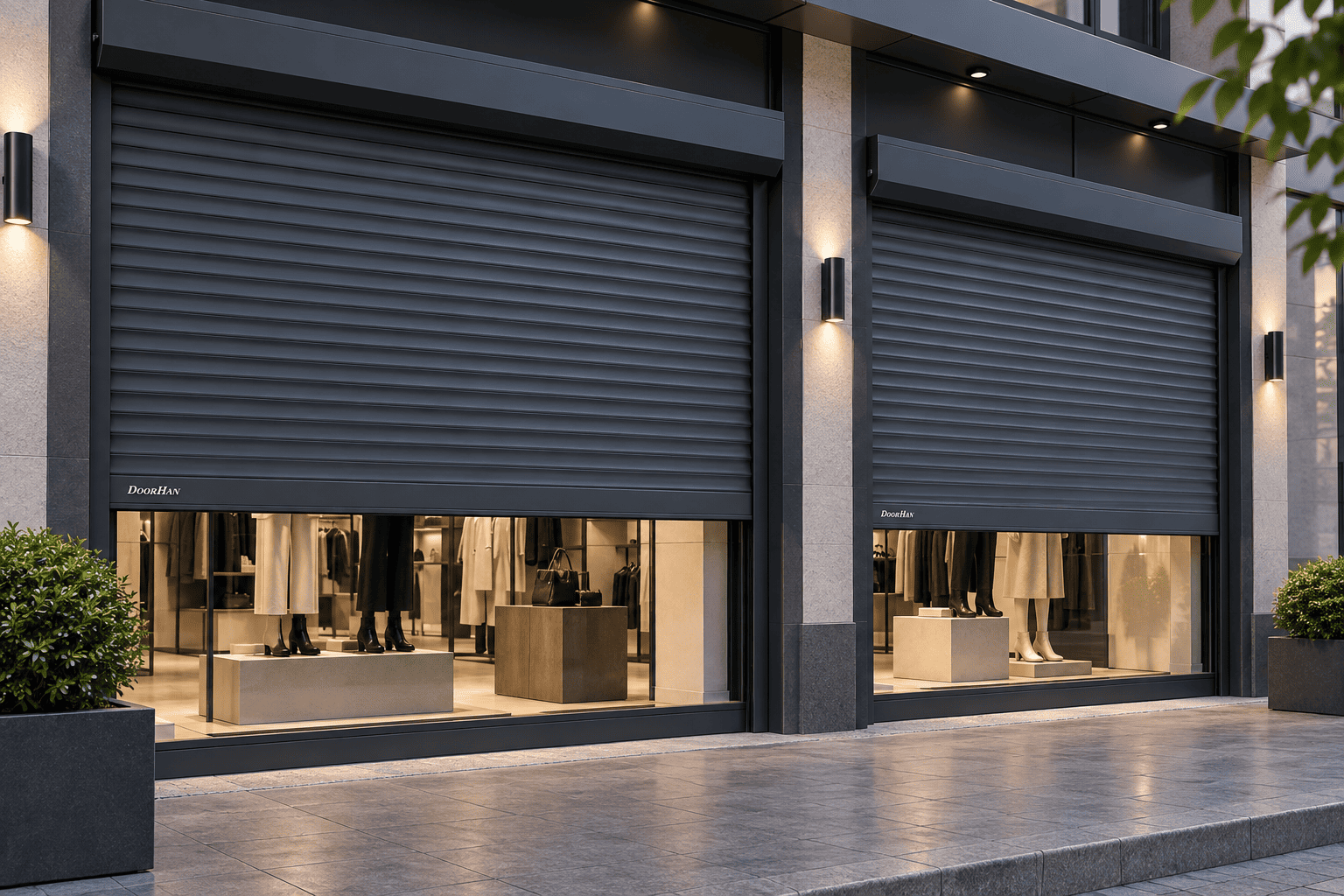

Shaxsiy sektoridagi katta deraza teshiklari, savdo pavilyonlarining vitrinli teshiklari

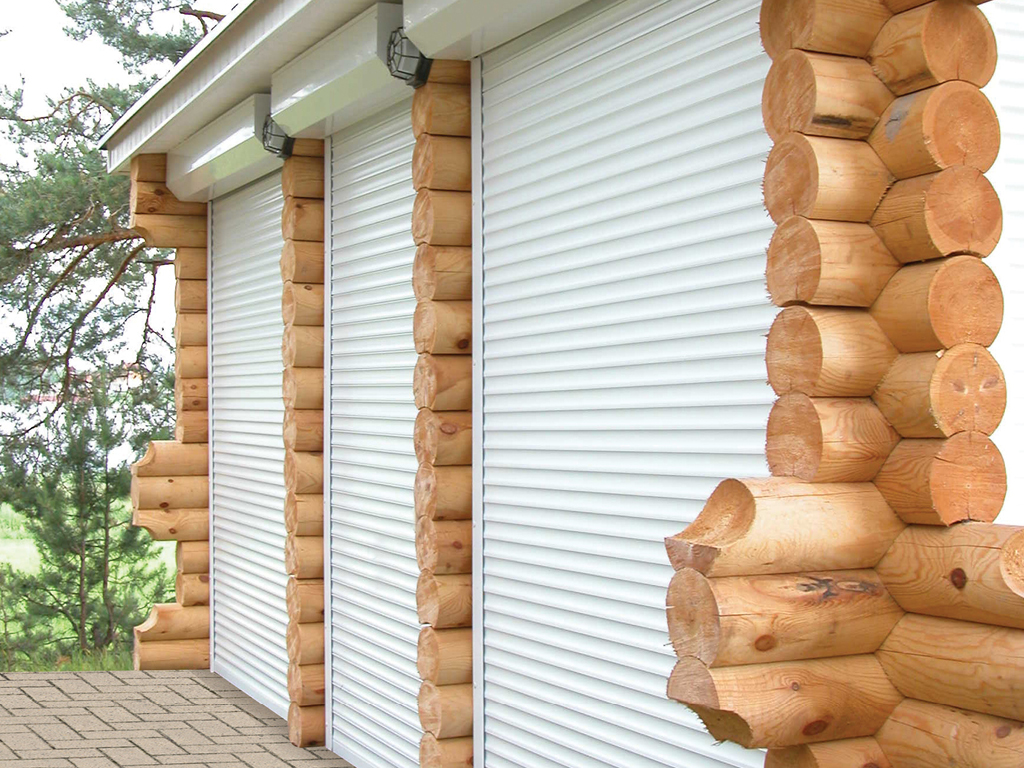

Deraza va eshik teshiklari

Order with installation

Afzalliklar

Energiyani tejash xususiyatlari

Rolletli profilning ichki to‘ldiruvchisi (pana) ning past issiqlik o'tkazuvchanlik koeffitsienti xonada qulay haroratni samarali saqlash imkonini beradi, uni shamol, sovuq yoki issiqlikdan himoya qiladi.

Lamellarning chidamli qoplamasi

Mato profillari va boshqa rolikli tizimlar qismlari (yo‘nalishlar va qutilar) zamonaviy kukunli qoplama texnologiyasi bo‘yicha bo‘yalanadi, bu esa ularning estetik tashqi ko‘rinishini uzoq vaqt davomida saqlab qolish va quyosh nuri ta'siriga chidamliligini ta'minlaydi.

Dizayn yechimlarining xilma-xilligi

Rolletli profilarning keng rang palitrasi, shuningdek, ranglari turlicha bo‘lgan lamellardan mato yig‘ish imkoni har qanday arxitektura uslubiga mos konstruktsiyalarni tanlash imkonini beradi.

Yuqori mustahkamlikka ega konstruktsiya

Kuchaytirilgan yo‘nalish profil (klassik rolikli tizimlar bilan solishtirganda devori 2,5 marta qalinroq) har qanday favqulodda vaziyatlarda matoni ishonchli ushlab turadi.

Boshqarish usulini tanlash imkoni

Ko‘proq qulaylik yaratish maqsadida ishlab chiqaruvchi avtomatik dvigatel (variant) ni, shuningdek, bir nechta mexanik qurilmalarni taklif etadi: burilish dvigateli, prujin-inersiya mexanizmi, shuningdek, lenta, ip yoki kordli dvigatel.

Energiyani tejash xususiyatlari

Lamellarning chidamli qoplamasi

Dizayn yechimlarining xilma-xilligi

Rolletli profilarning keng rang palitrasi, shuningdek, ranglari turlicha bo‘lgan lamellardan mato yig‘ish imkoni har qanday arxitektura uslubiga mos konstruktsiyalarni tanlash imkonini beradi.

Yuqori mustahkamlikka ega konstruktsiya

Kuchaytirilgan yo‘nalish profil (klassik rolikli tizimlar bilan solishtirganda devori 2,5 marta qalinroq) har qanday favqulodda vaziyatlarda matoni ishonchli ushlab turadi.

Boshqarish usulini tanlash imkoni

Dizayn

Deraza rolikli eshiklar va vitrinlar uchun peno to‘ldirilgan profillar

Цвета

RH58N

Jigarrang

Kulrang

Bej

Yashil

Moviy

Bordo

Kumush

Antrasit muar

Oltin eman

To'q eman

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

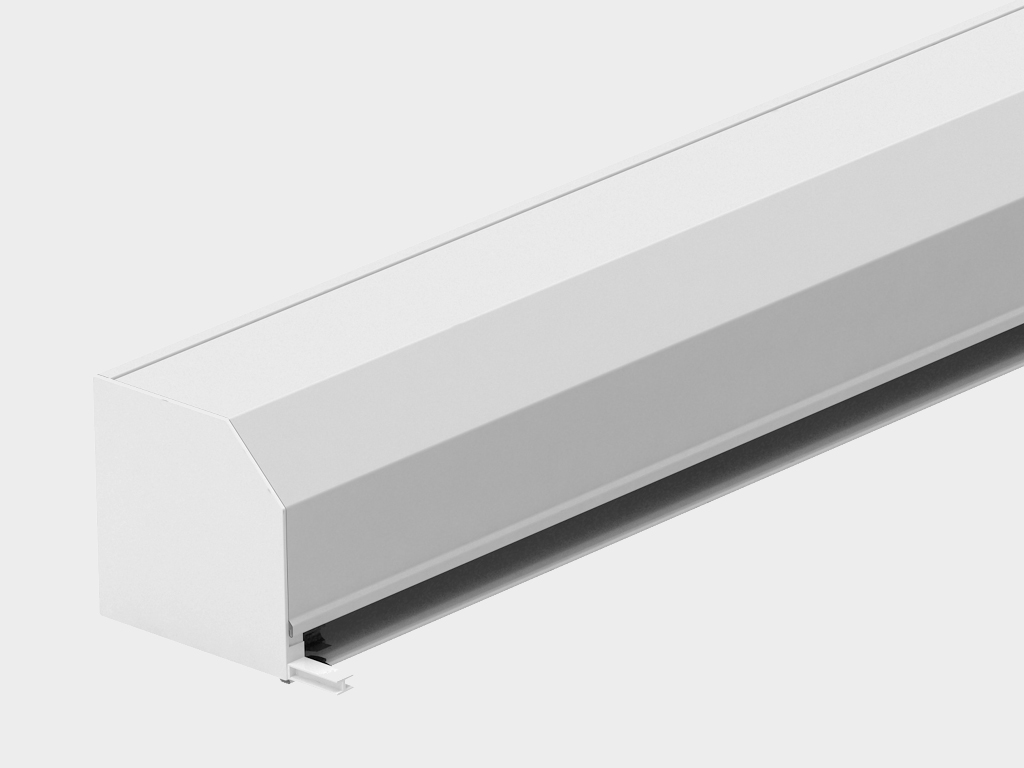

Quti yig‘ma holatda. Bu himoya qutisi, yon qopqoq, val va kapsulalar, boshqaruv mexanizmi — qo‘l yoki avtomatik tizim bilan birlashtirilgan yig‘ilgan konstruktsiyadir.

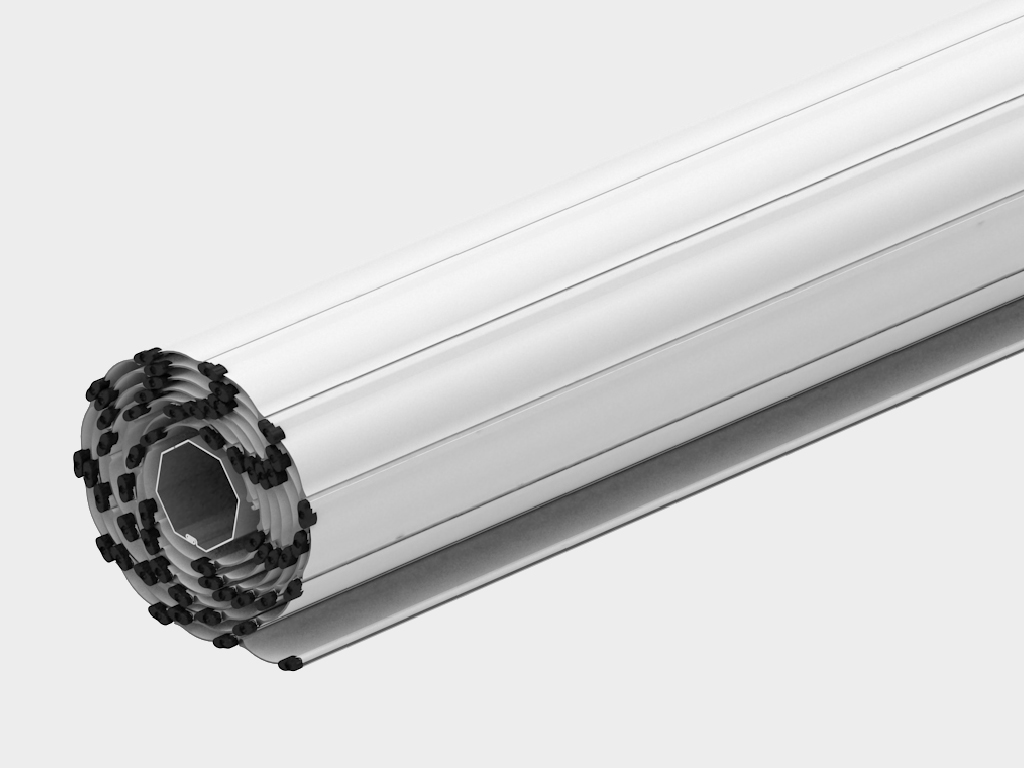

Mato yig‘ma holatda. Bu yon qulflashlari bilan birga keladigan, profillarning tarqalishini oldini oladigan, penozapolnennyy profilidan yasalgan mato.

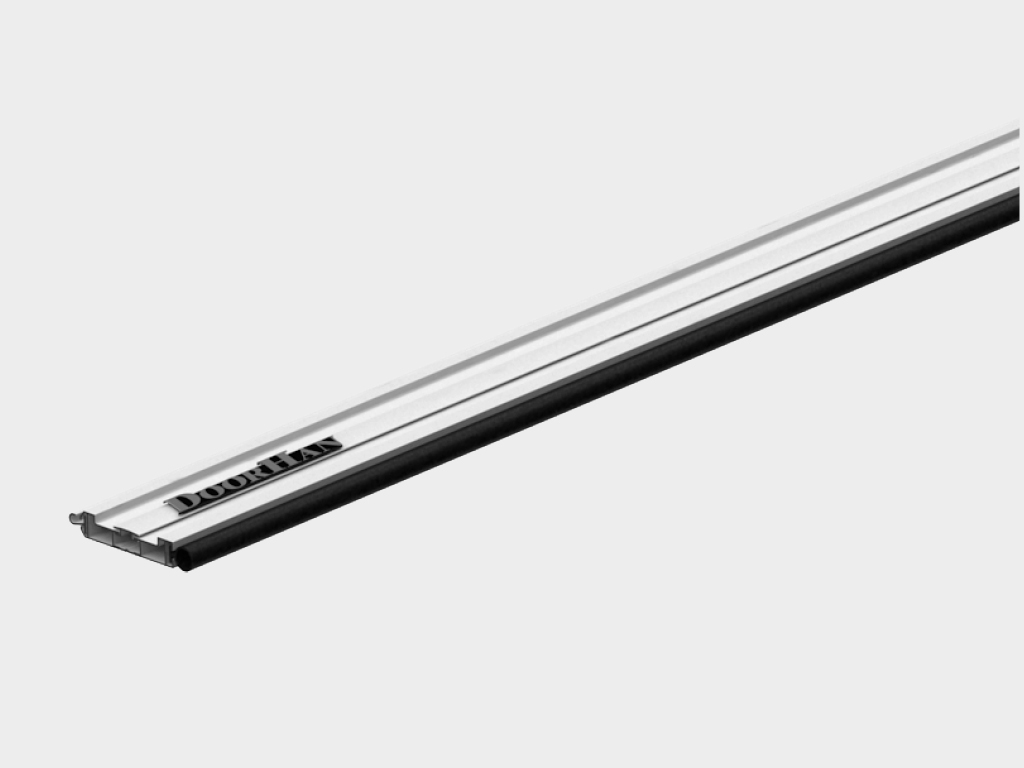

Konets profil va muhr. Konets profiliga qulflash mexanizmlari o‘rnatilishi mumkin.

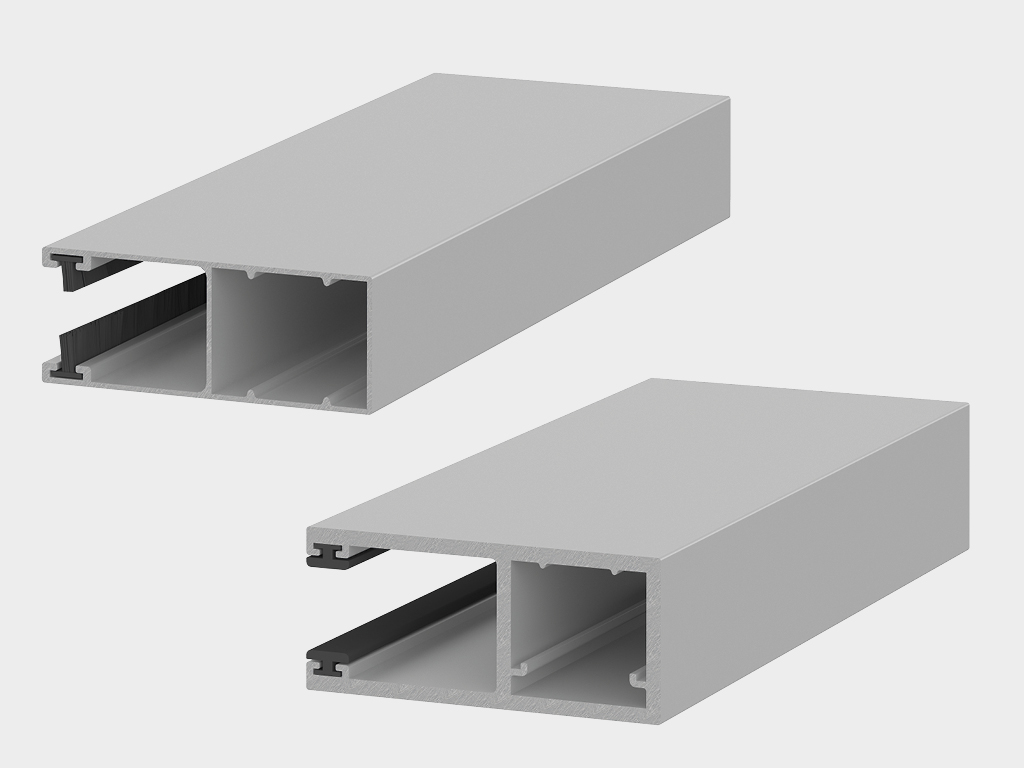

Yo‘nalish profilalari to‘plami bilan muhr. Standart va mustahkamlangan yo‘nalish profillari katta tanlovi rolikli tizimlarni har qanday o‘lchamdagi teshiklarda o‘rnatish uchun mos profillarni tanlash imkonini beradi, bu havoning kuchi va o‘g‘irlashga qarshi talablarni hisobga olgan holda.

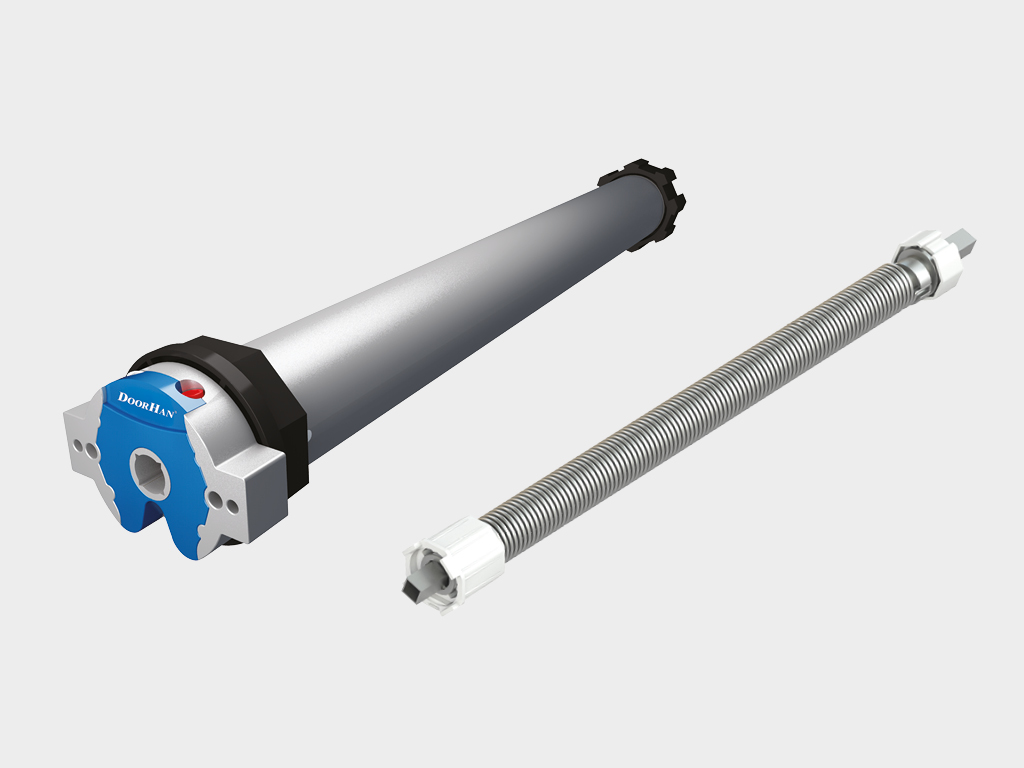

Qo‘l yoki avtomatik dvigatel.

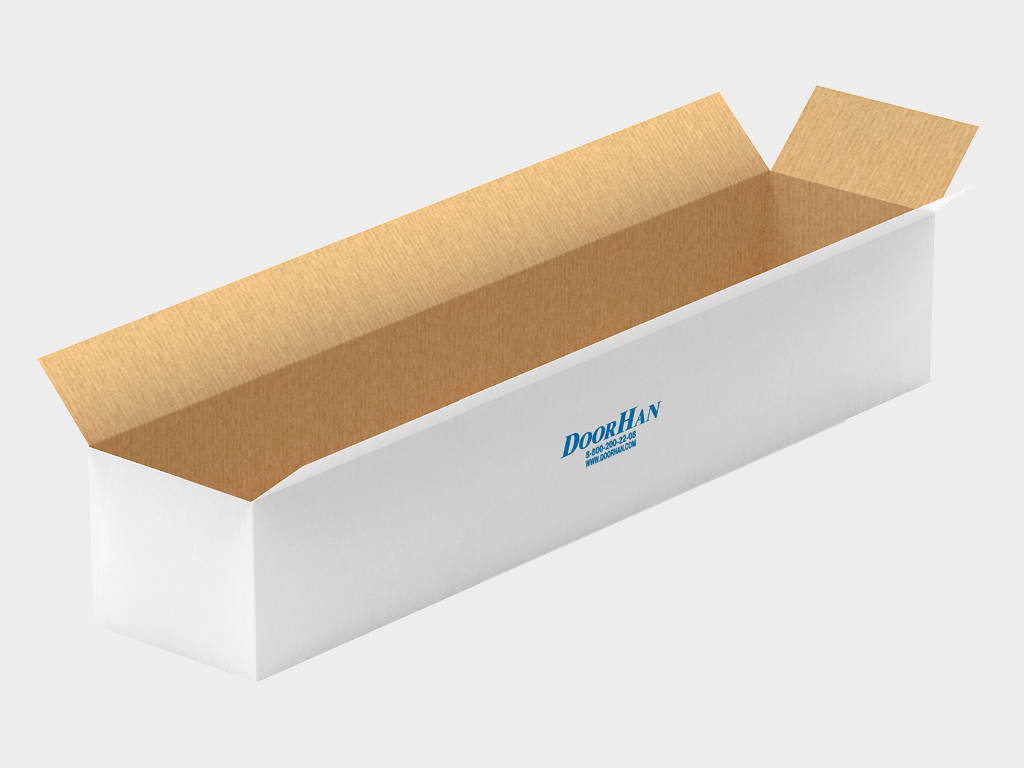

Quti komplektatsiyasi bilan.

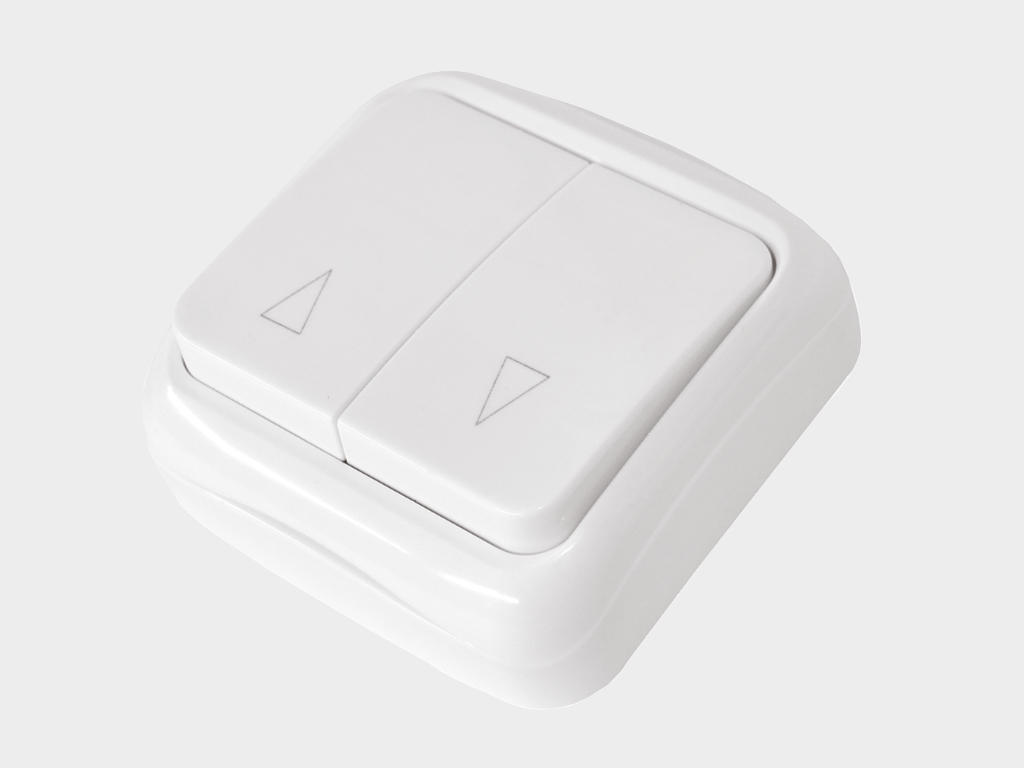

Ikki holatli tugmachali o‘chirgich SWB, harakatning ikkala yo‘nalishi bo‘yicha dvigatelni boshqarish uchun.

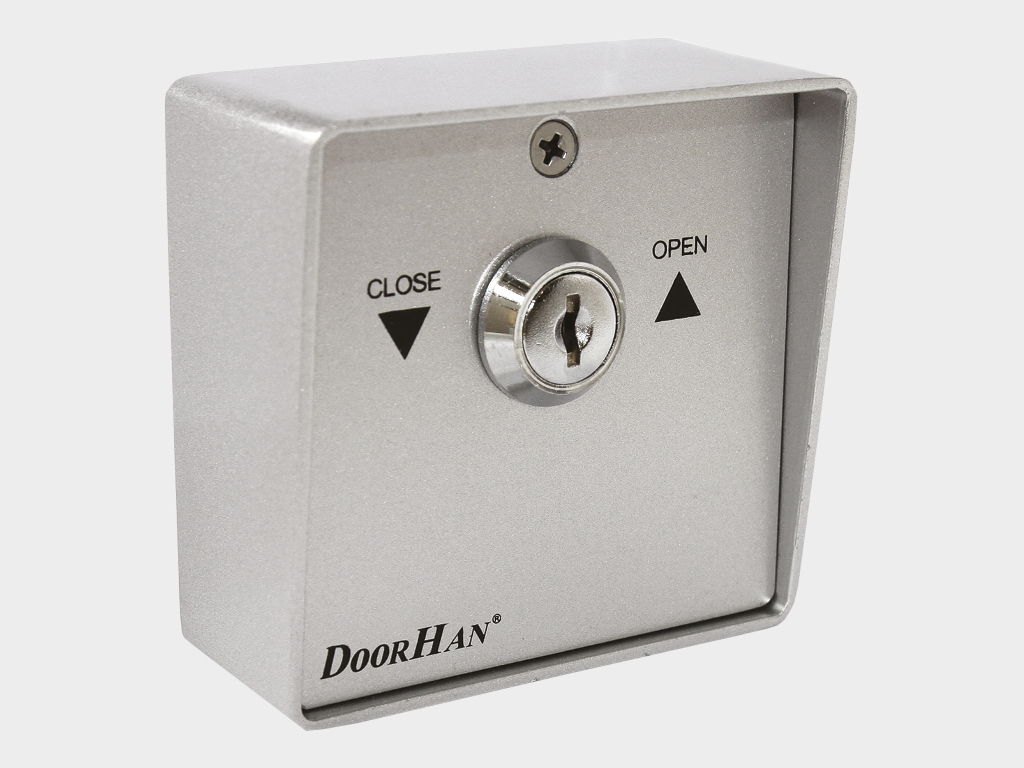

Kalit-tugma SWM, kalitni burish orqali elektroprivod boshqaruv blokiga boshqaruv komandalarini uzatish uchun.

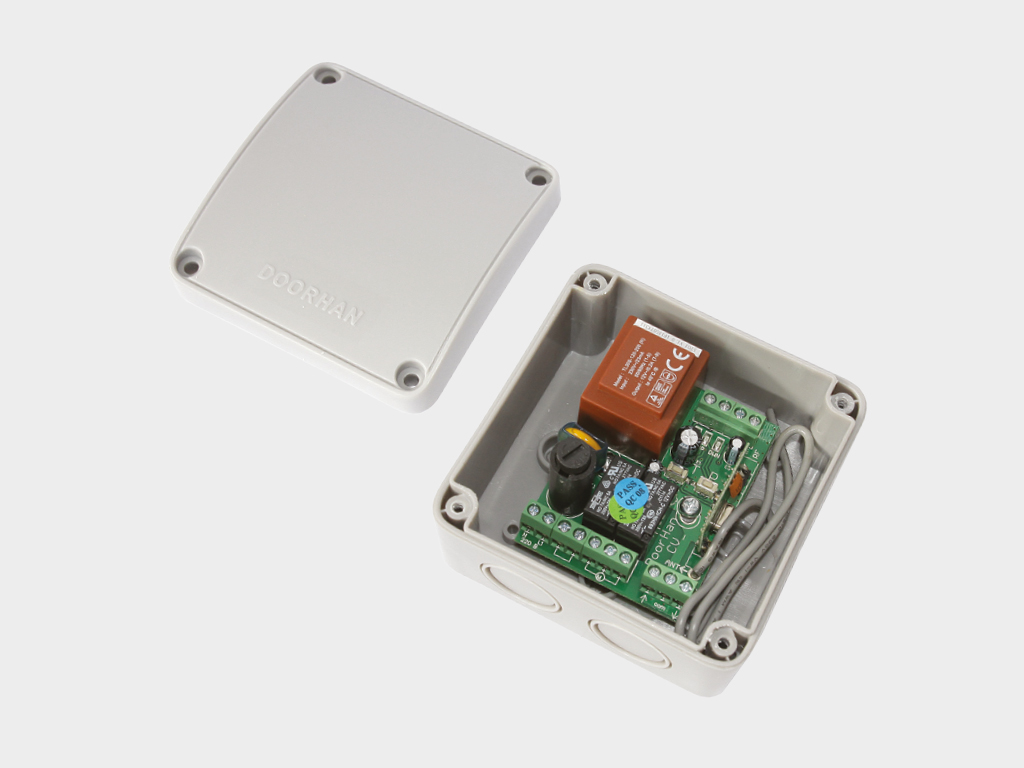

Boshqaruv blok CV01, bitta rolikli eshik yoki rolikli eshiklar guruhini masofadan boshqarish imkoniyatini taqdim etadi.

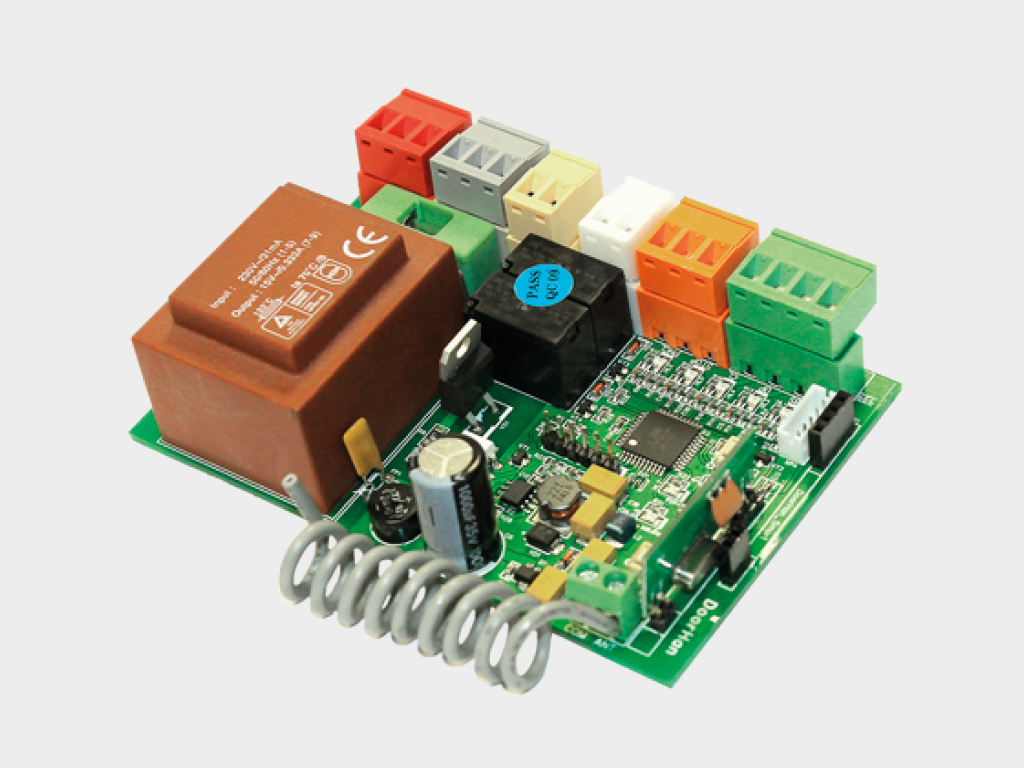

SMARTROLL boshqaruv bloki, DoorHan pultlar orqali rolletlar ichkari vallari elektr privodlari bilan uzoqdan boshqarish uchun.

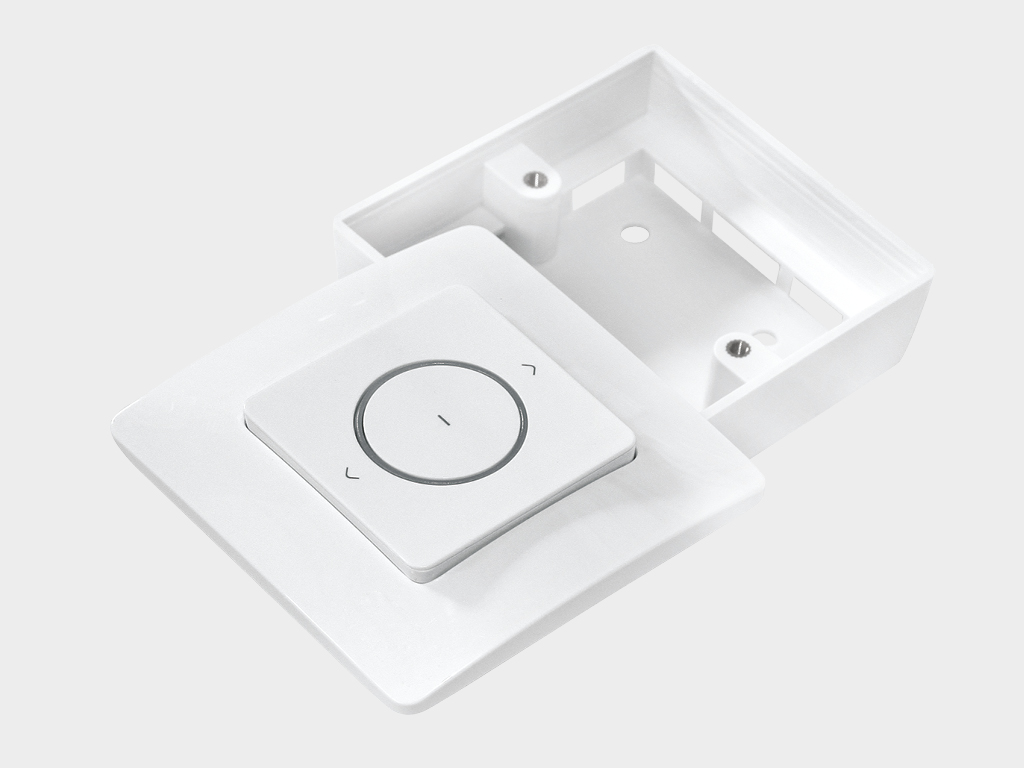

ROLL1/ROLL2 bloklari, DoorHan pultlari orqali rolletlar ichkari vallari elektr privodlari bilan uzoqdan boshqarish uchun.

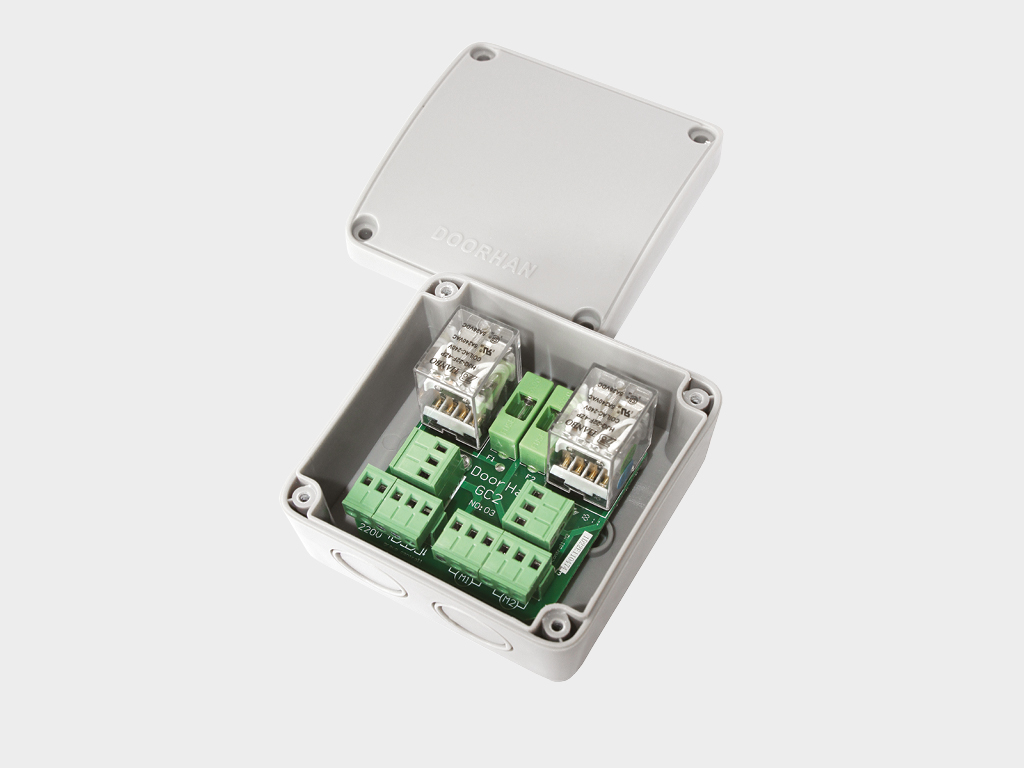

GC2/GC4 guruh boshqaruvi bloki. GC2 bir kalitdan ikkita privodni boshqarish uchun; GC4 bloki esa to'rtta privodni boshqarish uchun mo'ljallangan.

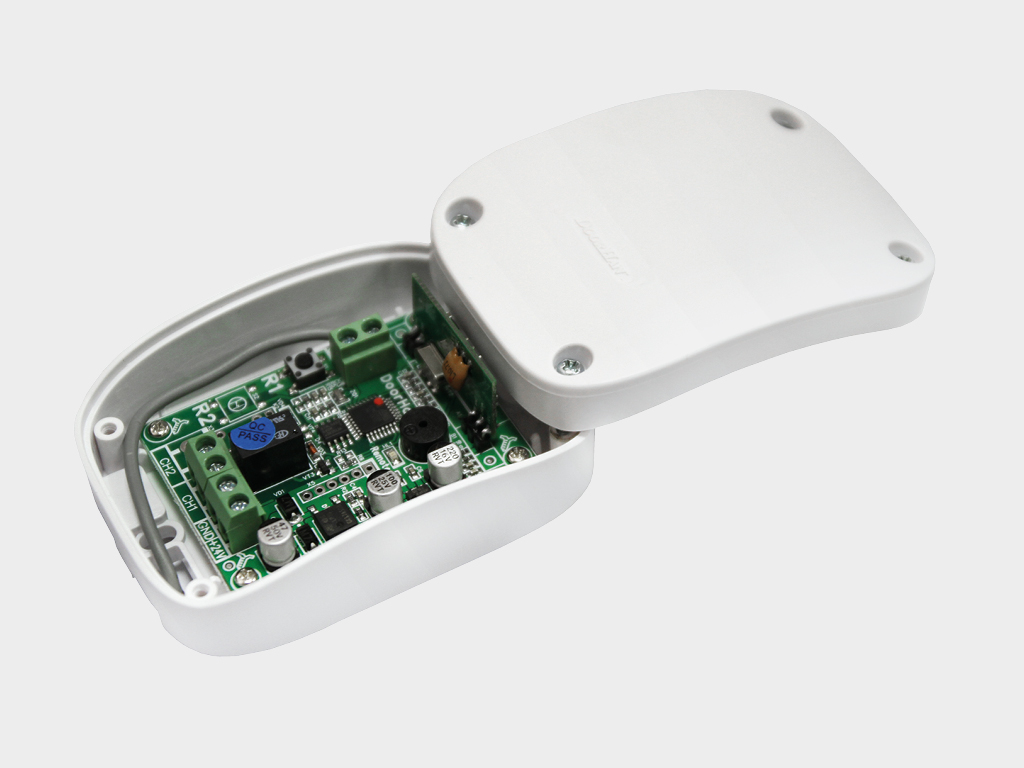

Tashqi radiopriyomnik DHRE-1, DoorHan pulti yordamida boshqa ishlab chiqaruvchilar avtomatikasini boshqarish uchun.

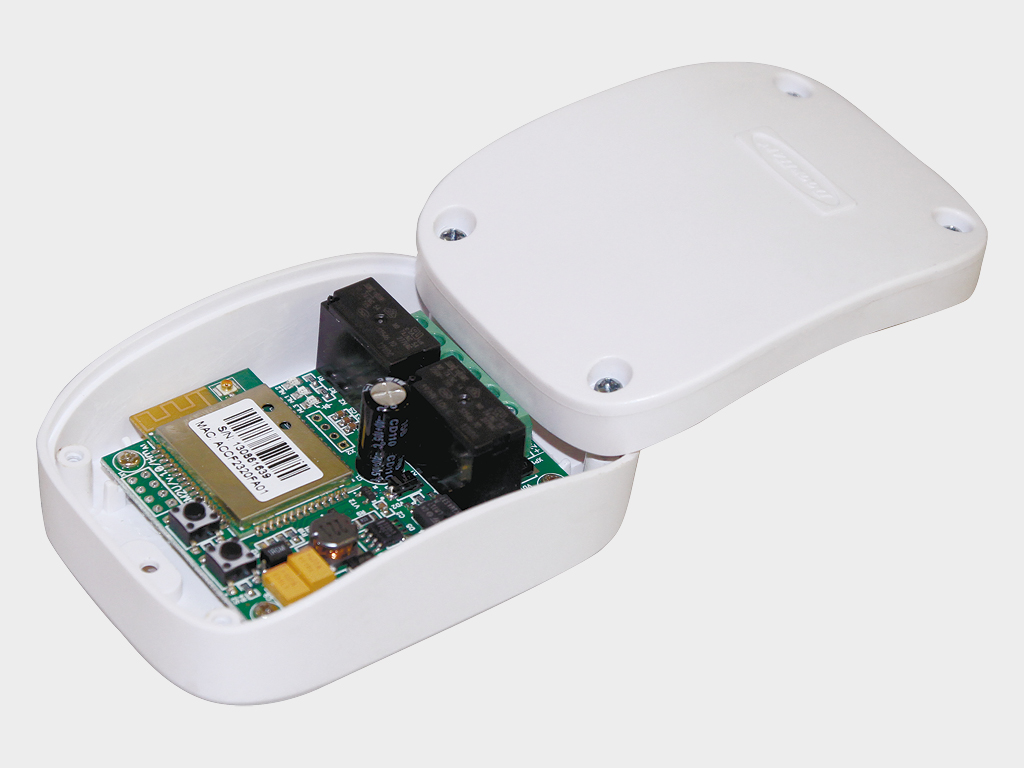

WI-FI moduli simsiz boshqaruv uchun (boshqaruv signali ishlab chiqarish, NO) elektr privodlarini boshqarish.

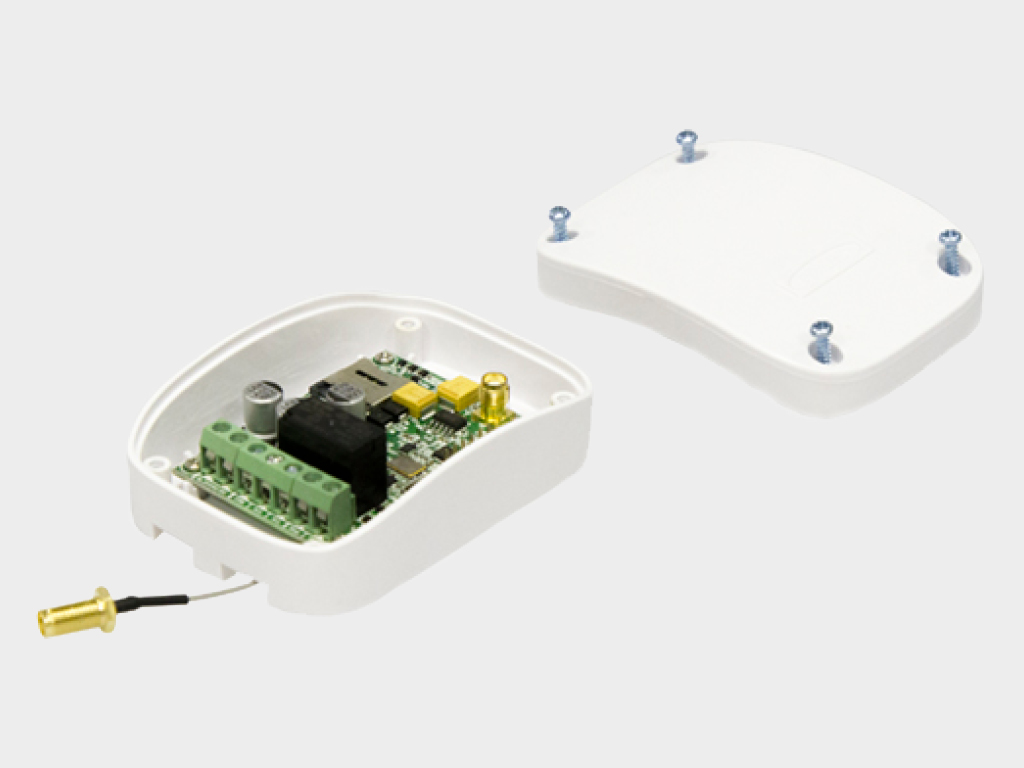

GSM moduli mobil telefon orqali signal qabul qilish va elektr privodini ishga tushirish uchun boshqaruv buyruqlarini uzatish.

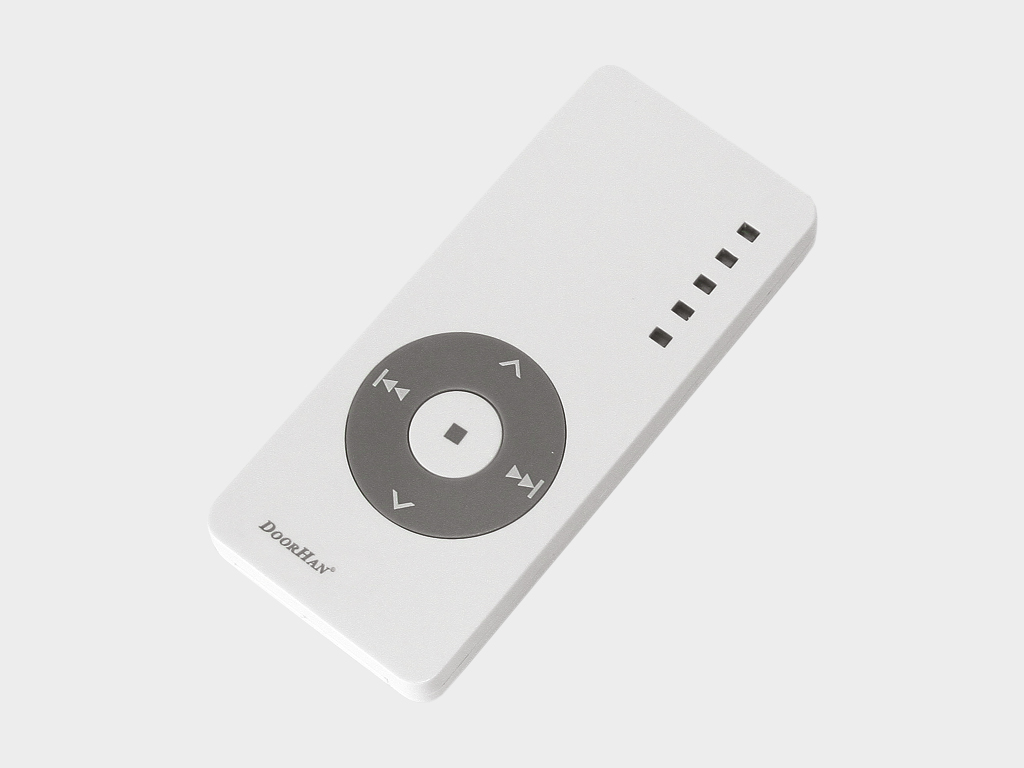

T5 pulti beshta rolletni boshqarish uchun.

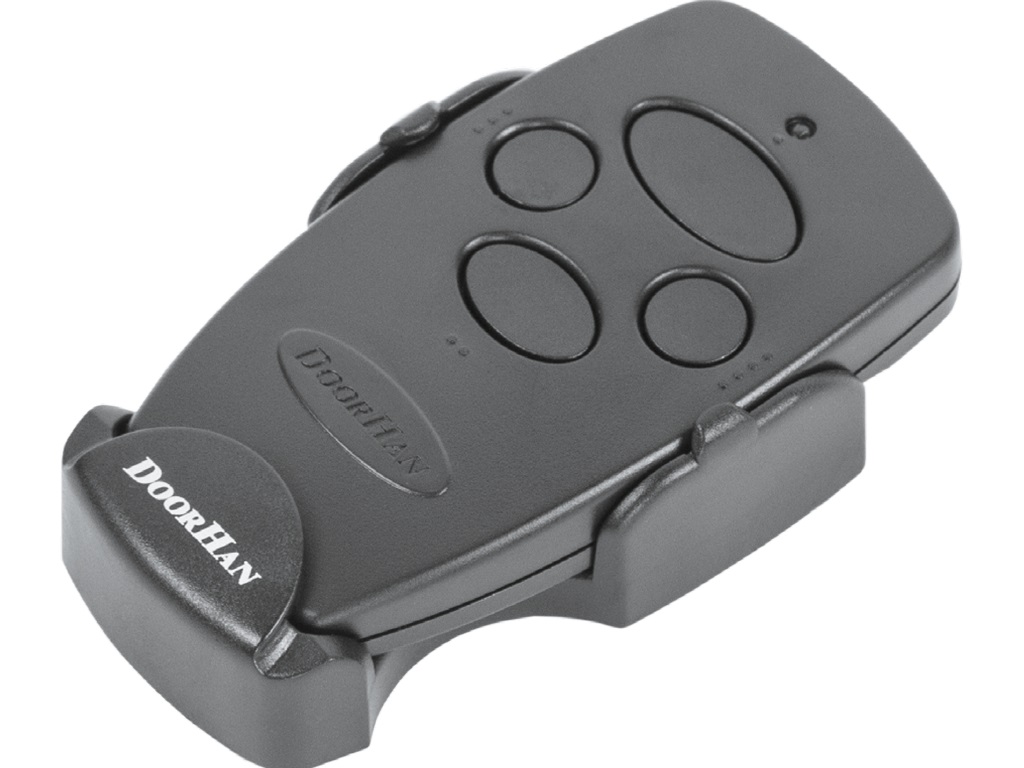

TRANSMITTER 4 pulti to'rtta avtomatik qurilmani uzoqdan boshqarish uchun.

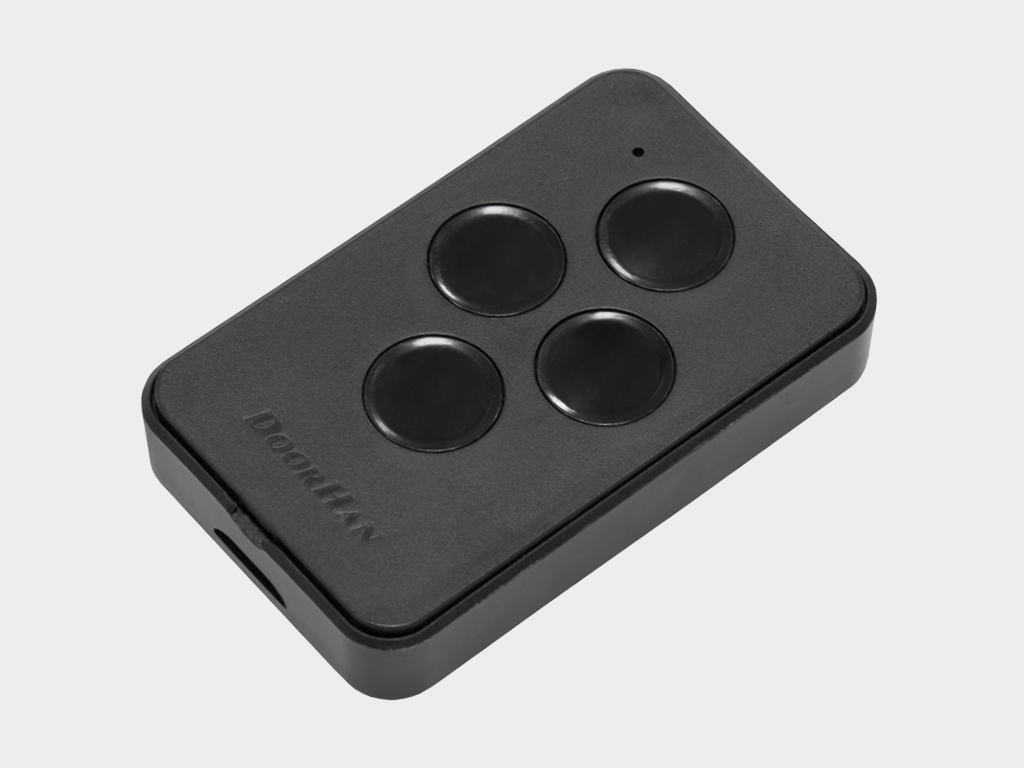

TRANSMITTER 4-PRO-BLACK pulti to'rtta avtomatik qurilmani uzoqdan boshqarish uchun.

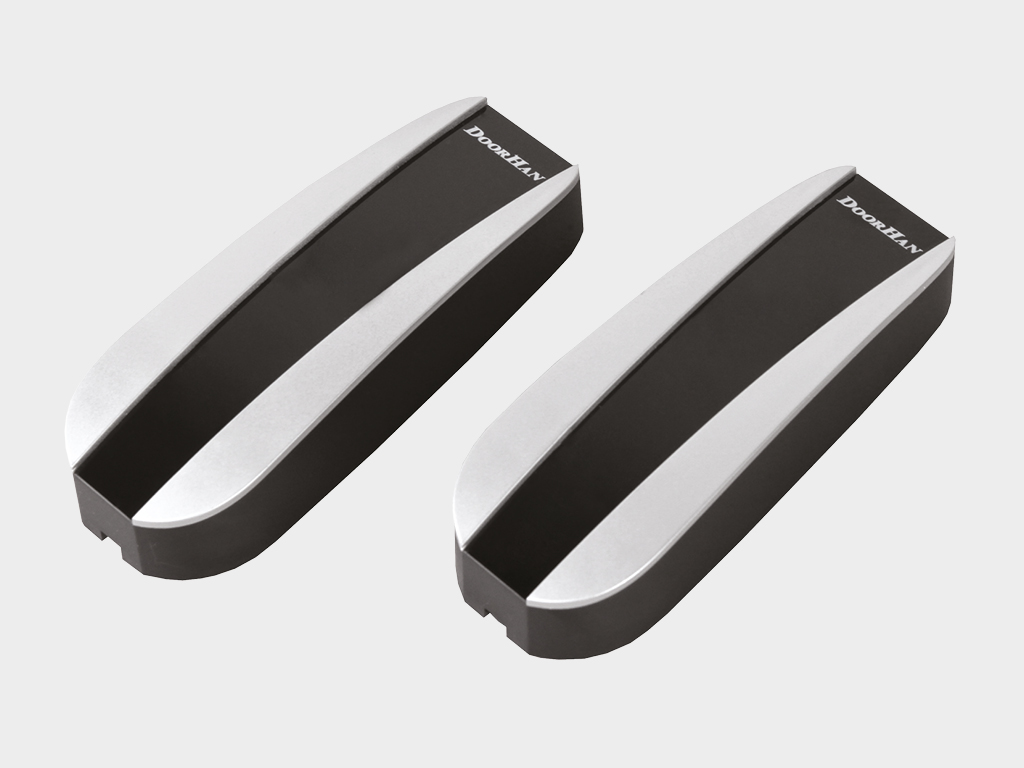

Xavfsizlik fotosellalari PHOTOCELL-N, infraqizil uzatkich va qabul qilgichdan iborat.

Technical description

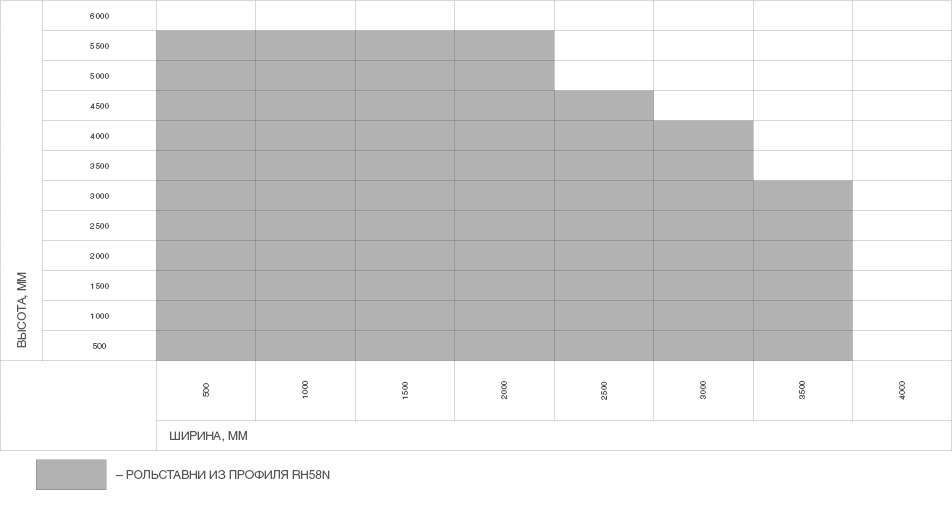

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

500–5 500

Ширина проема, мм

500–3 500

Максимальная площадь полотна, м²

Притолока, мм

165 dan (yopishqoqlik o‘rnatish uchun)

Пристенки, мм

65 dan (yopishqoqlik o‘rnatish uchun)

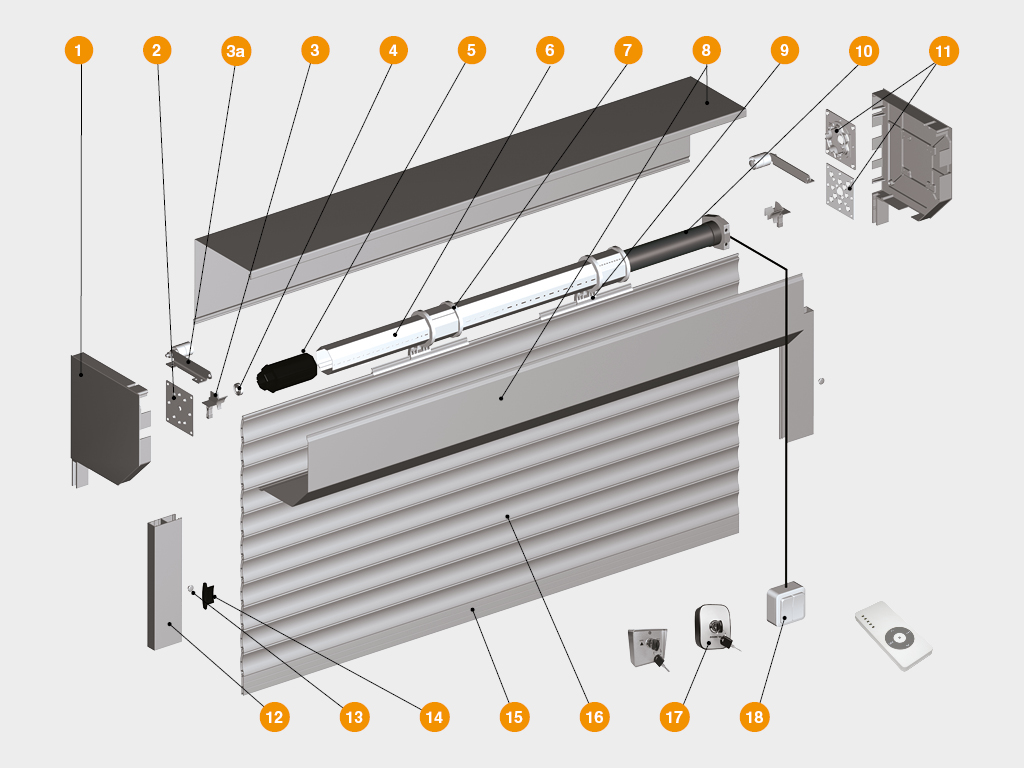

Yon qopqoq RK165, RK180, RK205, RSK230, RK250, RK250S, RK300, RSK300, RK375
Podshipnik suportri BS100, BS42
Yo‘nalish qurilmasi RU65
3a. Yo‘nalish roligi RU77 (RV77)
Podshipnik BR28, BR42
Universal kapsula KP60, KPU60, KPU70, KPU70S
Oktagonal val RV60-1, RV60, RV70
Rigel halqasi RD60, RD70
Himoya qutisi RB165, RB180, RB205, RB230, RB250, RB300, RB375
Avtomatik qulflash RM2, RM3
Ichki val elektromotoru
Dvigatelni o'rnatish plastinasi BU100K
Yo‘nalish profili RG65MS, RG65S, RG70MS, RG70S
Qopqoq PB14
Yon qulflash SLA58, SL58M
Oxirgi profil RA50EM, RA58KN
Profil (mato) RH58N
Kalitli o‘chirgich SWM, SWK

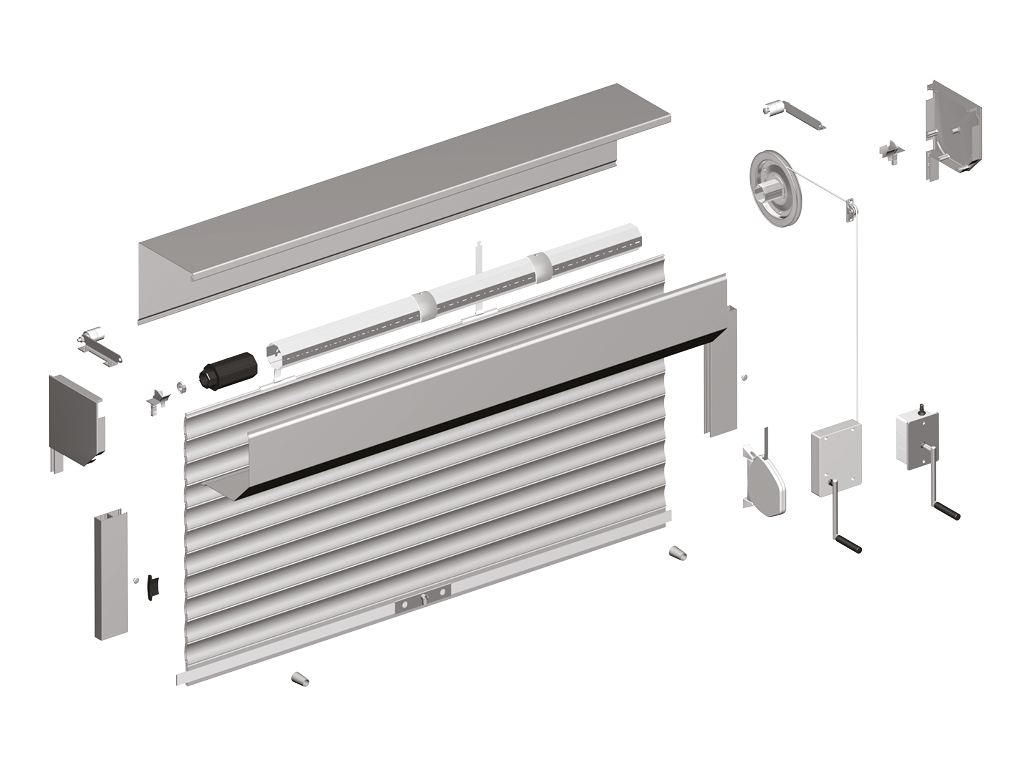

Rolletli eshiklar uchun qo‘l bilan ishlov berish lentali, ipli yoki kordli dvigatel. Foydalashda qulay bo‘lgan lentali inersiya dvigateli 15 kg gacha bo‘lgan mato og‘irlig‘iga ega rolikli eshiklar uchun o‘rnatiladi. Rolletli mato lentaning tortilishi orqali yuqoriga ko‘tariladi va pastga tushiriladi. Ipli dvigatel 20 kg gacha bo‘lgan mato og‘irlig‘iga ega rolikli eshiklar uchun o‘rnatiladi. U boshqaruvi ipli o‘rnatgichning burilishi orqali amalga oshiriladi. Kordli dvigatel 40 kg gacha bo‘lgan mato og‘irlig‘iga ega rolikli eshiklarni kuchli po‘lat arqon yordamida ko‘taradi. Ishlash prinsipi ipli dvigatelga o‘xshash.

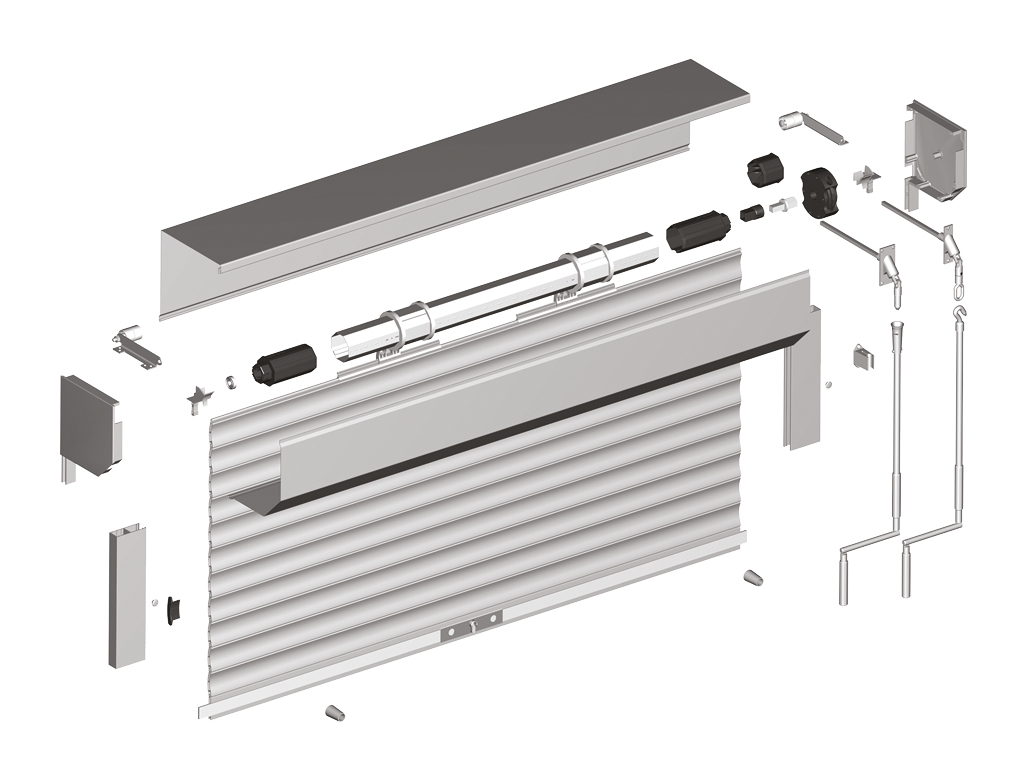

Rolletli eshiklar uchun qo‘l bilan burilish dvigateli Burilish dvigateli 30 kg gacha bo‘lgan mato og‘irlig‘iga ega rolikli eshiklarni ko‘tarish imkonini beradi. Buratchani soat strelkasi bo‘yicha buraganda, mato yuqoriga ko‘tariladi, soat strelkasiga qarshi buraganda esa pastga tushadi.

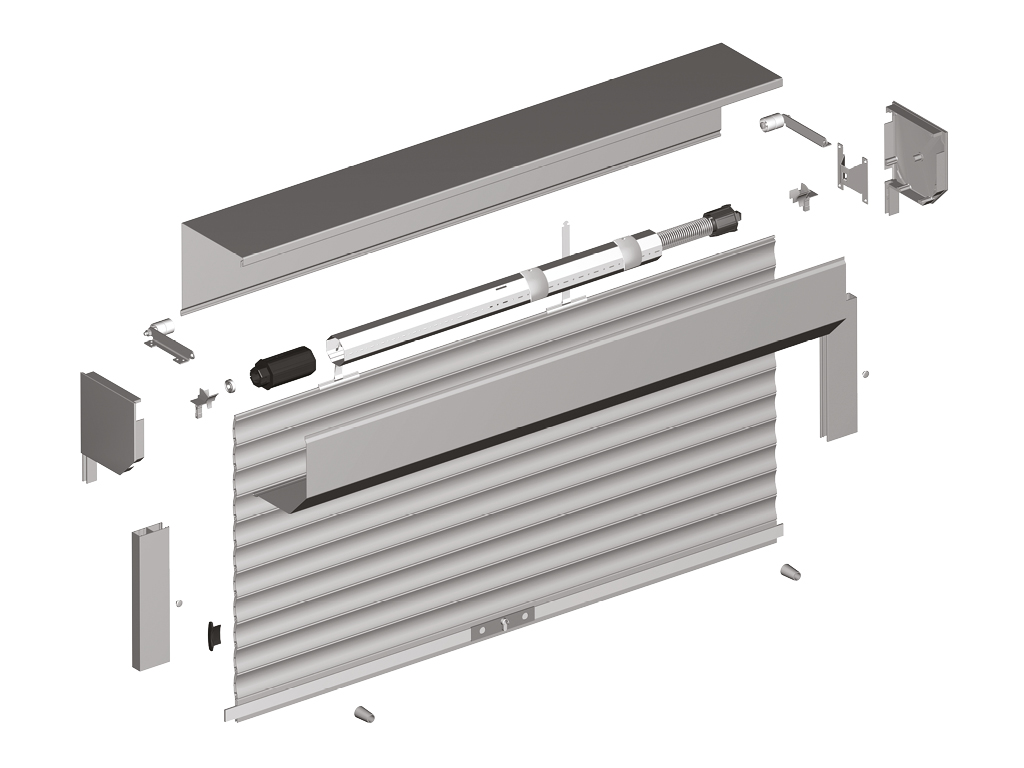

Rolletli eshiklar uchun prujin-inersiya mexanizmi Prujin-inersiya mexanizmi 60 kg gacha bo‘lgan mato og‘irlig‘iga ega rolikli eshiklar uchun qo‘llaniladi. Rolletli eshiklar qo‘l bilan osonlikcha ko‘tariladi va tezda o‘z og‘irligi tufayli pastga tushadi, chunki rolikli mato og‘irligi valga o‘rnatilgan torsion prujina tomonidan muvozanatlangan.

Параметр	Значение	Примечание
	RH58N
Материал	Aluminiy, pufa
Вес профиля, кг/(п/м)	0,128
Вес профиля, кг/м²	2,20
Количество ламелей на 1 м высоты полотна, шт.	17
Максимальная ширина полотна, м	3.5
Максимальная площадь полотна, м²	11

To'g'ri o'rnatilgan va ekspluatatsiya qilinayotgan rolletlar ishonchlilik va uzoq muddatli ishlashni ta'minlaydi. Rolletlaringizning xizmat muddatini uzaytirish uchun quyidagi ko'rsatmalarga rioya qiling:

1. Rolletlar va rolvorotlarni o'rnatish DoorHan konsernida o'qitilgan malakali mutaxassislar tomonidan amalga oshirilishi kerak.

2. Mahsulotni o'rnatish rolletlarni o'rnatish bo'yicha ko'rsatmalar va DoorHan konsernining texnik hujjatlariga qat'iy rioya qilgan holda amalga oshirilishi kerak.

3. Rolletlar silliq ochilishi kerak, hech qanday tortishish yoki zarbalarsiz.

4. Konstruktsiyalarni ko'tarish va tushirish uchun faqat ushbu maqsadlar uchun mo'ljallangan boshqaruvdan foydalanish zarur.

5. Rolletlarni ochish uchun 100 N dan ortiq kuch qo'llamang.

6. Rolletlar matosini qisman ko'tarish yoki tushirish tavsiya etilmaydi, ayniqsa katta konstruktsiyalar (3 000 × 2 000 mm dan katta o'lchamdagi) uchun.

7. Konstruktsiyada mexanik qulflar yoki yasalmalardan foydalanilgan taqdirda, qulflangan holatda matoni ko'tarish taqiqlanadi.

8. Kardan privodi ishlatilganda, aylanish paytida tutqichni 45° burchak ostida ushlab turish kerak. EN 12453 yoki 12604 standartiga muvofiq, qo'lda qo'llaniladigan kuch 390 N ga qadar ruxsat etiladi. Katta rolletlar holatida, favqulodda qo'lda ishlaydigan privod (petlya, kardans) faqat yopish uchun mos keladi.

9. Avtomatik privoddan foydalanishda, privodga ilova qilingan ko'rsatmalarga amal qilish kerak.

10. Bolalarni rolletlarni boshqarish qurilmalariga (tugmachalar, pultlar) yaqinlashtirmang.

11. Rolletlar ochilishi yoki yopilishi vaqtida odamlar va hayvonlar rolletlarning ta'sir zonasi ichida bo'lmasligiga e'tibor bering.

12. Konstruktsiya ishlayotganda uning ostida bo'lish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

13. Rolletlarni zarbalarga duchor qilmang va ularning erkin ochilishi va yopilishiga to'sqinlik qilmang.

14. Rolletlar matosi harakatlanayotganda, ochiq joyda begona buyumlar bo'lmasligiga e'tibor bering, chunki bu konstruktsiyaning shikastlanishiga olib kelishi mumkin.

15. Qo'shimcha uskunalar yoki aksessuarlarni o'rnatish, shuningdek, alohida qismlarni mustaqil ravishda almashtirish yoki sozlash, ishlab chiqaruvchi bilan maslahatlashmasdan taqiqlanadi (maslahatlashish deganda, yuzaga kelgan muammoni aniq tasvirlab beradigan va hujjatli ravishda tasdiqlanishi mumkin bo'lgan murojaatni nazarda tutamiz).

16. Qishki davrda, agar konstruktsiya qismlari muzlab qolgan bo'lsa, rollet yoki rolvorot matosini ko'tarish va tushirishdan oldin, konstruktsiya matosini kontur bo'ylab urib, butun konstruktsiya qismlarini muztan to'liq ozod qilish kerak. Maxsus e'tibor pastki panelning mahsulot bilan oyna yoki pol bilan ulanish joyining holatiga qaratilishi zarur, chunki ular ham tozalangan bo'lishi kerak.

17. Rolletlarga muntazam texnik xizmat ko'rsatish kerak, kamida yiliga bir marta.

18. Agar rolletlar noto'g'ri maqsadlarda ishlatilsa yoki konstruktsiyalar o'lchamlari ishlab chiqaruvchi tomonidan tavsiya etilganlardan oshsa, ishlab chiqaruvchi ularning yaxlitligi va to'g'ri ishlashiga javobgar bo'lmaydi.

19. Rolletlar yoki rolvorot konstruktsiyalarini diagnostika qilish va ta'mirlash faqat malakali mutaxassislar tomonidan amalga oshirilishi kerak.

Упаковка в картон	Характеристики упаковки
Описание	Rolletlar qadoqlanishi havo pufakchalari bilan to'ldirilgan plyonka va besh qatlamli oq kartondan iborat; mato va quti pufakchalari plyonkaga o'ralgan, keyin esa karton bilan o'ralib, quti hosil qilinadi; karton qadoqlanishi ustidan 2 qatlam strech-plyonka bilan qoplanib, kompaniya logotipi bilan skotch bilan mahkamlanadi.
Ширина, мм	165–375
Высота, мм	165–375
Длина, мм	500–6 000

Qo‘shimcha tavsif print

Kirish, garaj va o'tish yo'llari, shuningdek, yuqori shamol yuki bo'lgan hududlarda faqat RH77 va RHE84 seriyali profillardan yasalgan rolvorotlar o'rnatiladi.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

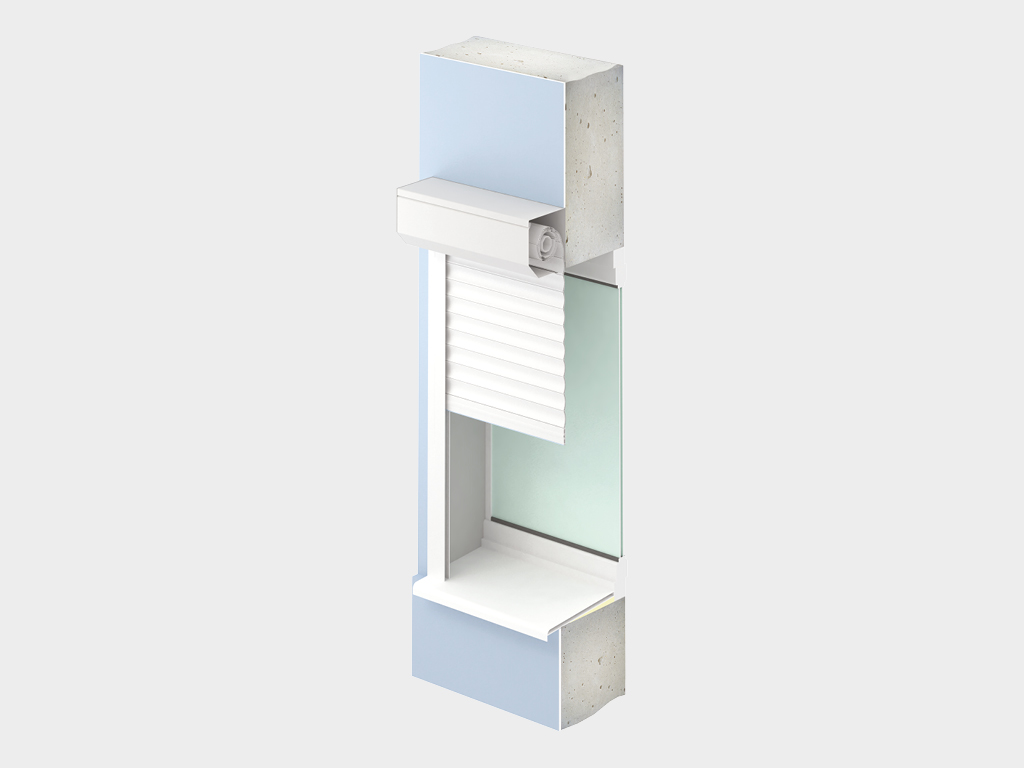

Yopishqoqlik o‘rnatish. Yopishqoqlik o‘rnatish eng ko‘p uchraydigan tur hisoblanadi, uning bajarilishi uchun qutini joylashtirish uchun maxsus tayyorlash ishlari talab qilinmaydi. Yopishqoqlik o‘rnatish turida rolikli mato bilan quti teshik ustiga o‘rnatiladi, yo‘nalish profillari esa teshikning ikkala tomoniga joylashtiriladi. Yopilgan rolikli eshiklar teshikni to‘liq yopadi va devor sathiga deyarli teng joylashadi.

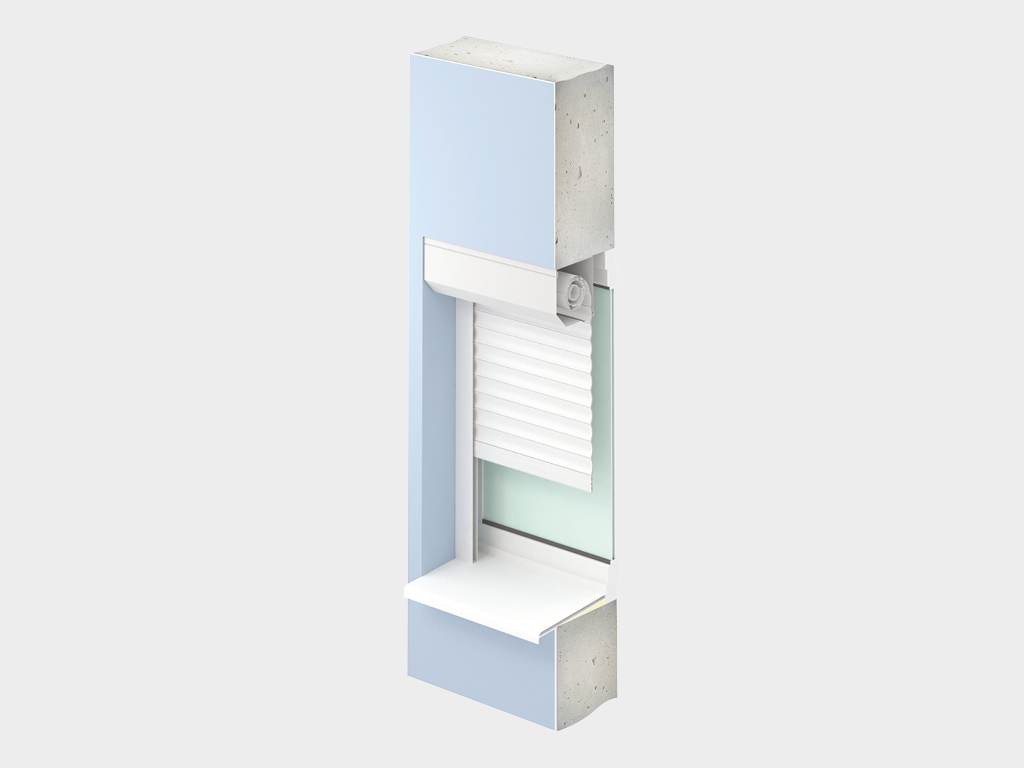

Vazifali o‘rnatish, quti tashqariga. Vazifali o‘rnatish rolikli eshiklarning barcha elementlarini deraza yoki eshik teshiklarining nişasiga joylashtirish imkonini beradi. Vazifali o‘rnatish turida quti o‘rnatilganda, eshik va derazalar uning o‘rnatilishiga qarama-qarshi tomonga ochilishi kerak.

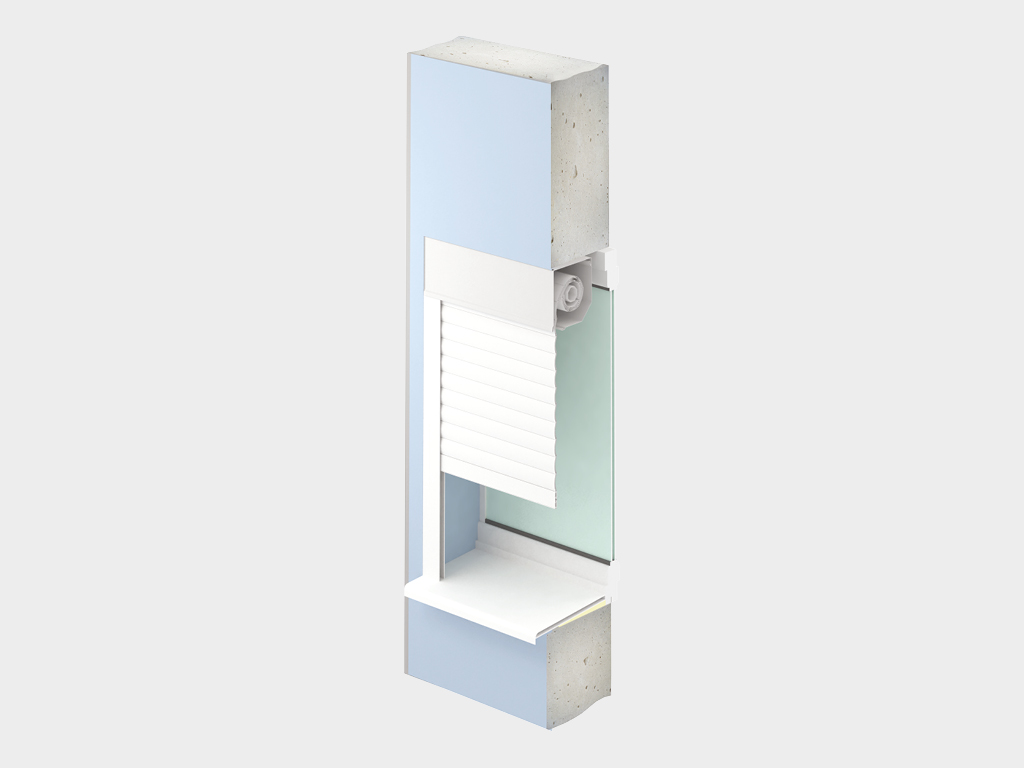

Vazifali o‘rnatish, quti ichkariga. Konstruktsiya teshikka o‘rnatilib, quti ichkariga qarab joylashtiriladi, shunday qilib, mato teshik bilan bir tekisda bo‘ladi.

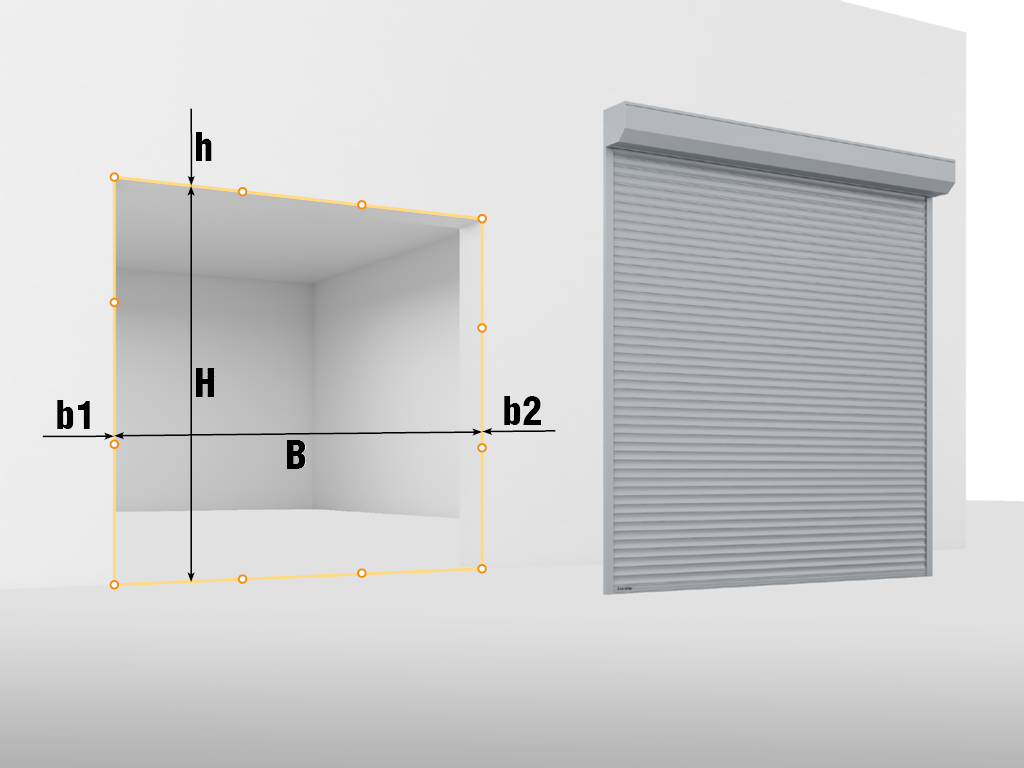

Yopishqoqlik o‘rnatish uchun o‘lchov parametrlar: H — teshikning balandligi (maksimal), mm; B — teshikning kengligi (maksimal), mm; h — o‘rnatish balandligi (minimal), mm; b1 va b2 — o‘ng va chap yon masofalari (minimal), mm. Vazifali o‘rnatish uchun o‘lchov parametrlar: H — teshikning balandligi (minimal), mm; B — teshikning kengligi (minimal), mm. O‘lchovlarni olish uchun o‘lchov lentasi, qurilish darajasi yoki elektron o‘lchash asboblarini ishlatish kerak. Har bir parametrni o‘lchashni kamida uch nuqtada amalga oshirish tavsiya etiladi. O‘rnatish uchun teshik o‘lchamlarini olishda devorlarning notekisliklarini inobatga olib, o‘lchovlarni 5–10 mm kichikroq tarzda tuzatish kerak.
