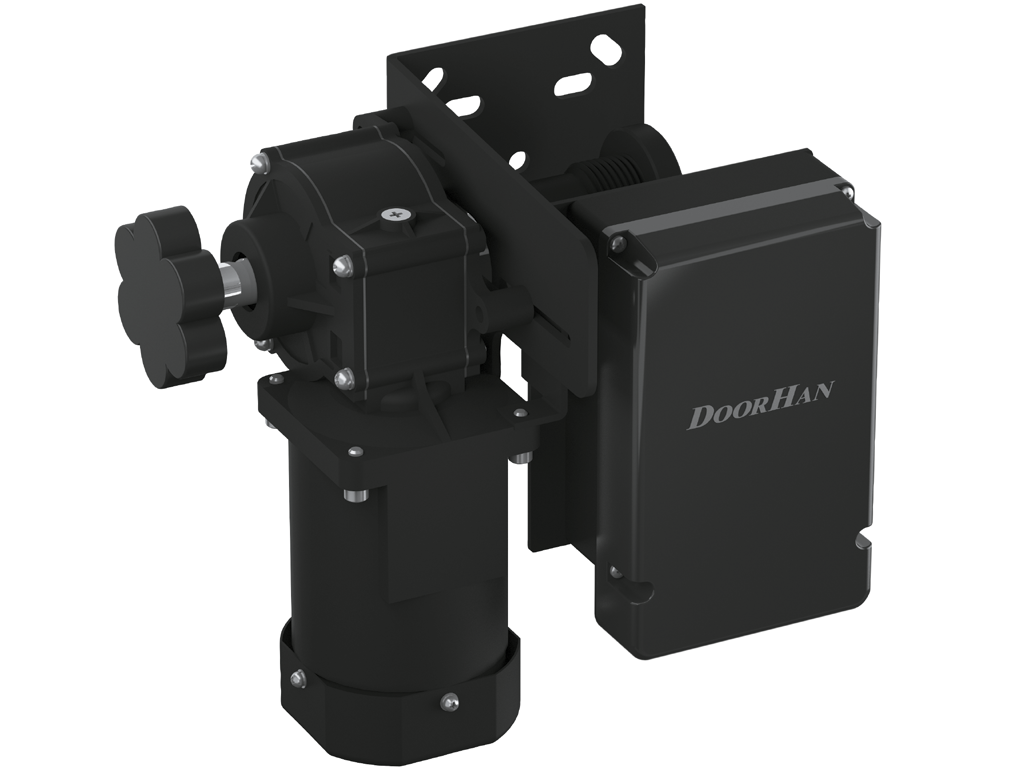

SHAFT-20 privodi uy va sanoat sektsiyali eshiklari uchun

Elektromexanik val turidagi privod SHAFT-20 uy va sanoat sektsiyali eshiklarini avtomatlashtirish uchun mo'ljallangan, yuqori, vertikal va egri ko'tarilish turlariga ega.

Qo'llanilish sohasi:

Yuqori, vertikal va egri ko'tarilish turlariga ega bo'lgan sektsiyali garaj eshiklari
Yuqori, vertikal va egri ko'tarilish turlariga ega bo'lgan sektsiyali sanoat eshiklari

Order with installation

Afzalliklar

Yuqarı intensivlikda foydalanish

Uskunaning yuqori issiqlik uzatish darajasi (korpusda sovutish nervyuralari va motorni sovutish ventilyatorining mavjudligi) tufayli privodning intensivligi oshirilgan.

Favqulodda holatlarda eshiklarni qo'lda boshqarish

Agar elektr ta'minoti uzoq muddatga uzilib qolsa, reduktorni uzgich tutqichini burab yechish mumkin, bu esa darvozani qo‘lda ochish va yopishga imkon beradi.

Pultlarni masofadan dasturlash

Masofadan turib pultlarni dasturlash funksiyasi yangi pultni qabul qilgich xotirasiga yozishga imkon beradi, boshqaruv blokiga bevosita kirishni talab qilmaydi.

Eshiklardan foydalanish xavfsizligi

Qo‘shimcha xavfsizlik va boshqaruv uskunalarini ulash imkoni darvozaning xavfsiz ishlatilishini ta'minlaydi.

Yuqarı intensivlikda foydalanish

Uskunaning yuqori issiqlik uzatish darajasi (korpusda sovutish nervyuralari va motorni sovutish ventilyatorining mavjudligi) tufayli privodning intensivligi oshirilgan.

Favqulodda holatlarda eshiklarni qo'lda boshqarish

Agar elektr ta'minoti uzoq muddatga uzilib qolsa, reduktorni uzgich tutqichini burab yechish mumkin, bu esa darvozani qo‘lda ochish va yopishga imkon beradi.

Pultlarni masofadan dasturlash

Masofadan turib pultlarni dasturlash funksiyasi yangi pultni qabul qilgich xotirasiga yozishga imkon beradi, boshqaruv blokiga bevosita kirishni talab qilmaydi.

Eshiklardan foydalanish xavfsizligi

Qo‘shimcha xavfsizlik va boshqaruv uskunalarini ulash imkoni darvozaning xavfsiz ishlatilishini ta'minlaydi.

Dizayn

Таблица

Temir korpusdagi sovutish ventilyatori (kuler).

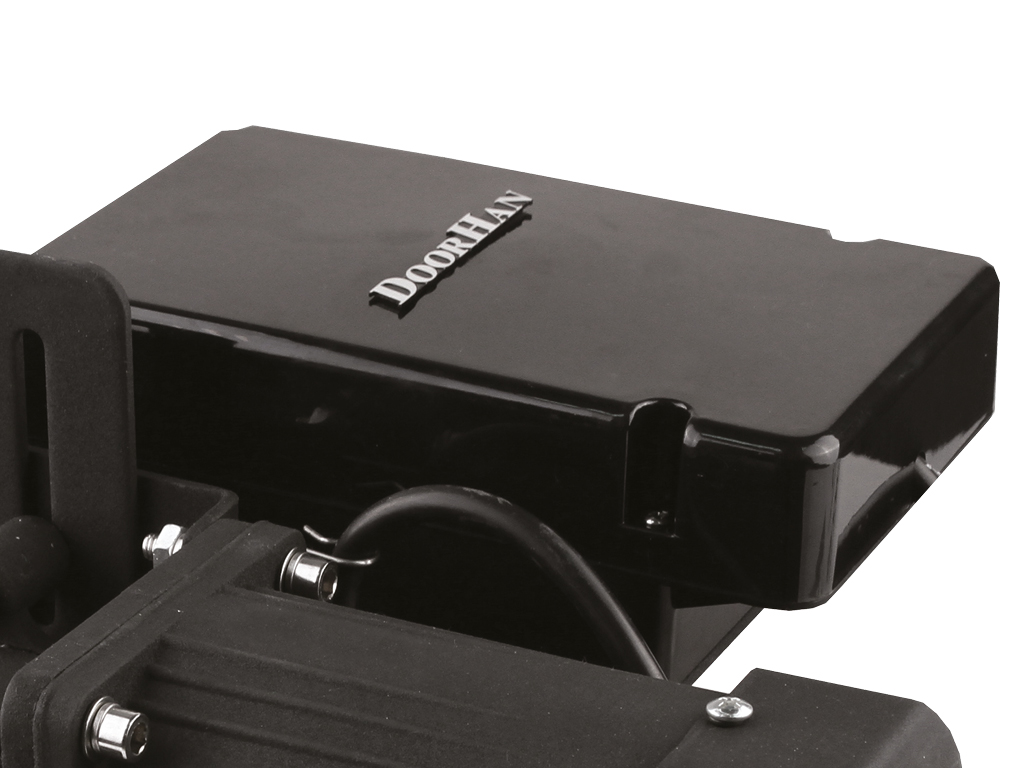

Ichki boshqaruv platasi

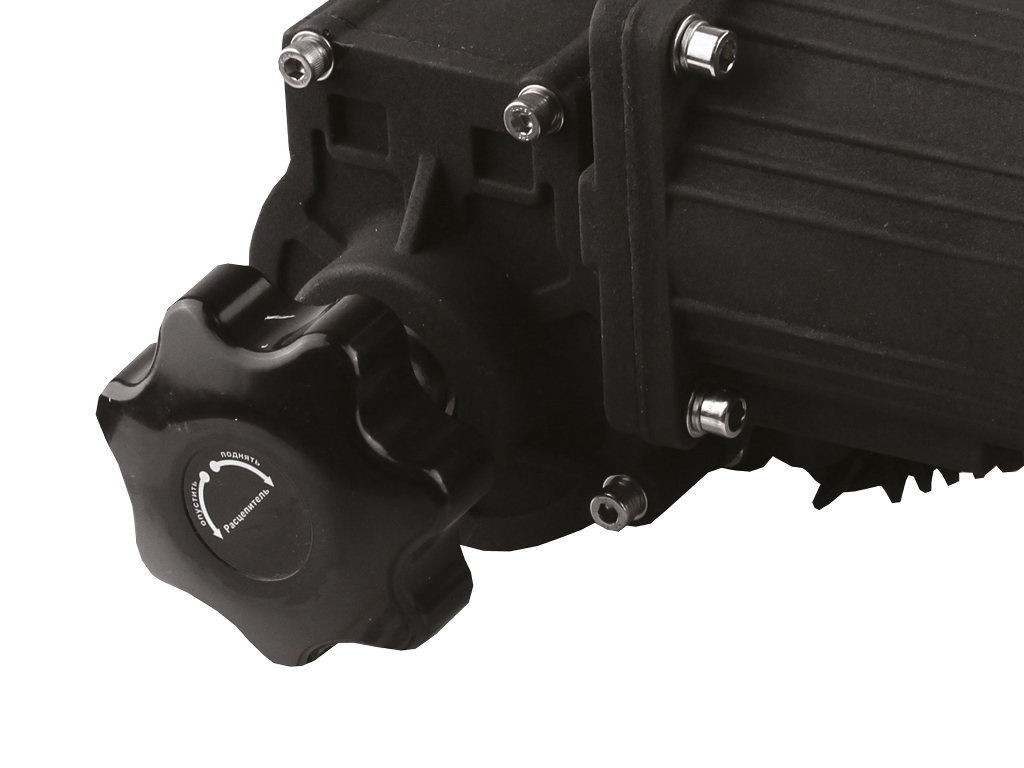

Uzgich tutqichi

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

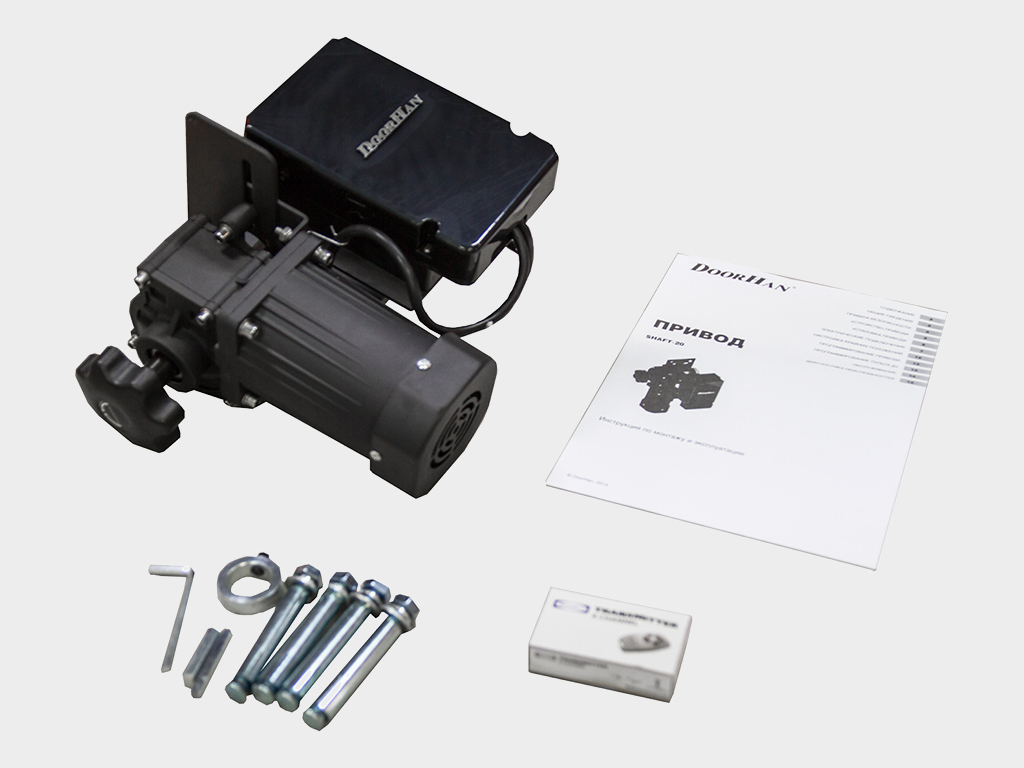

Elektrprivod, o'rnatish komplekti, to‘xtatish halqalari.

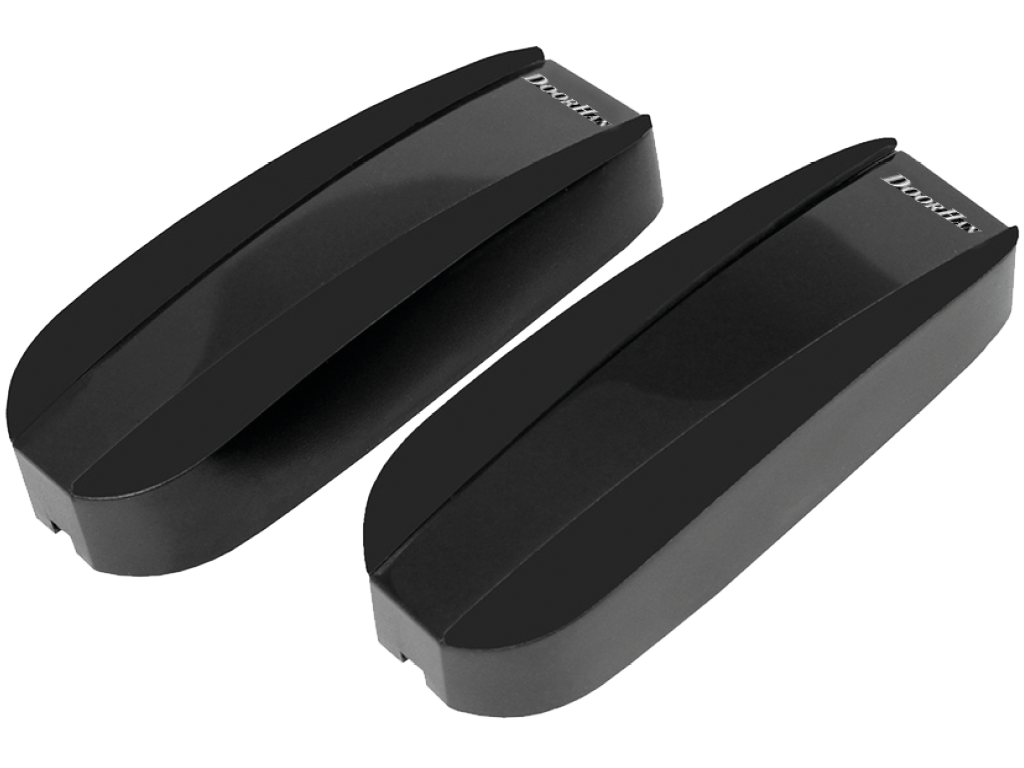

Xavfsizlik fotoelementlari PHOTOCELL-N, infratuzilma uzatgichi va qabul qilgichdan iborat.

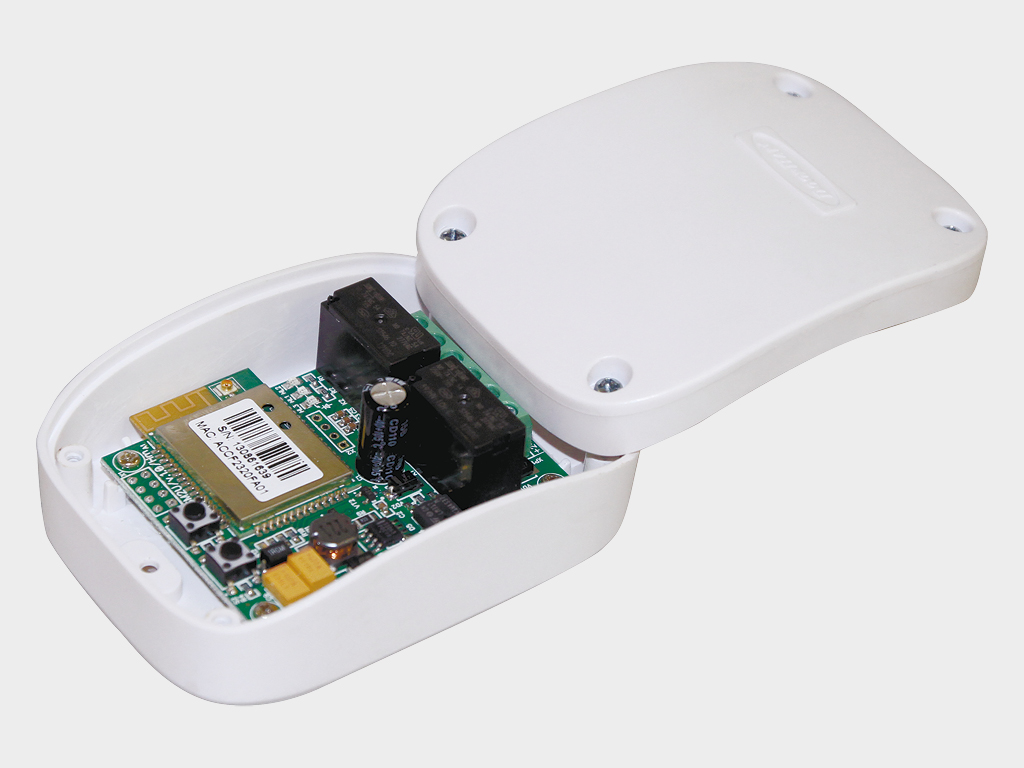

Wi-Fi moduli simsiz boshqaruv uchun (boshqaruv signalini ishlab chiqarish, NO) elektrprivodlar bilan ishlash.

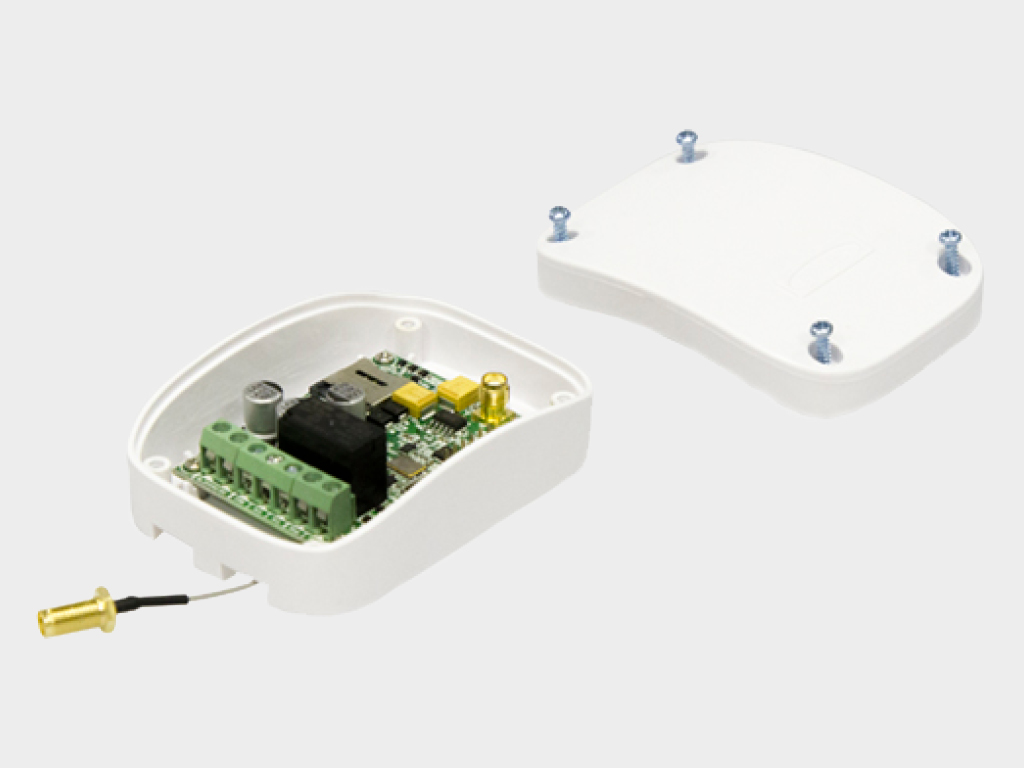

GSM moduli mobil telefon orqali signal qabul qilish va elektrprivodning ishga tushirish uchun boshqaruv komandalarini uzatish.

TRANSMITTER 2-PRO-BLACK pulti ikki avtomatik qurilmani masofadan boshqarish uchun.

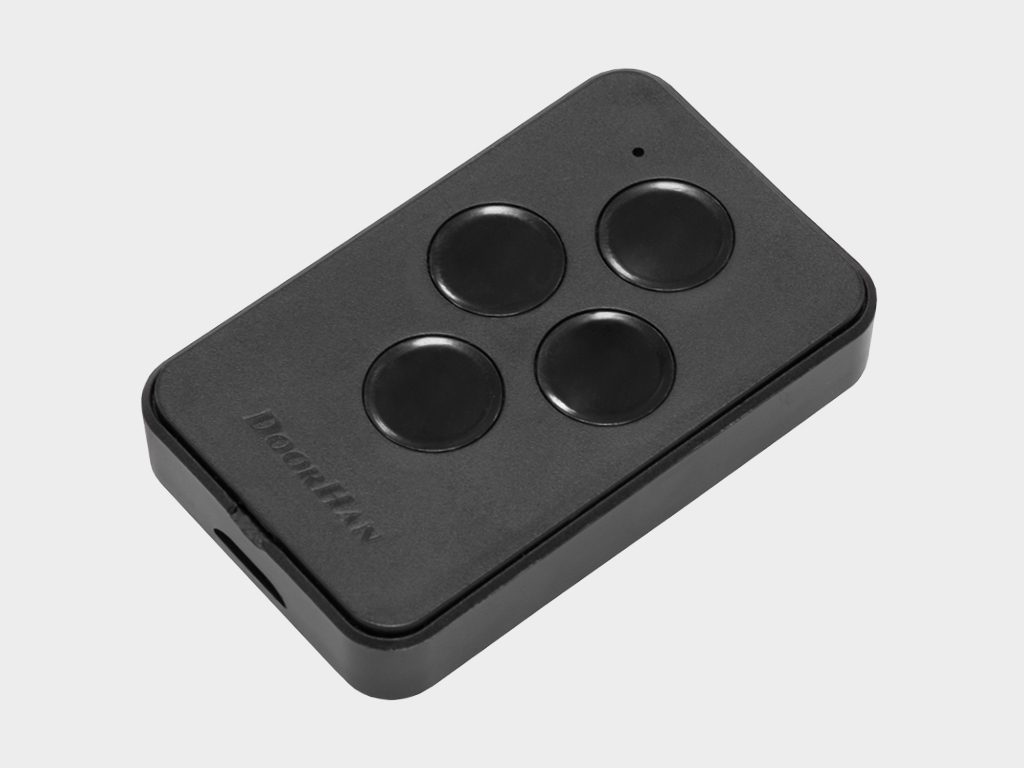

TRANSMITTER 4-PRO-BLACK pulti to‘rtta avtomatik qurilmani masofadan boshqarish uchun.

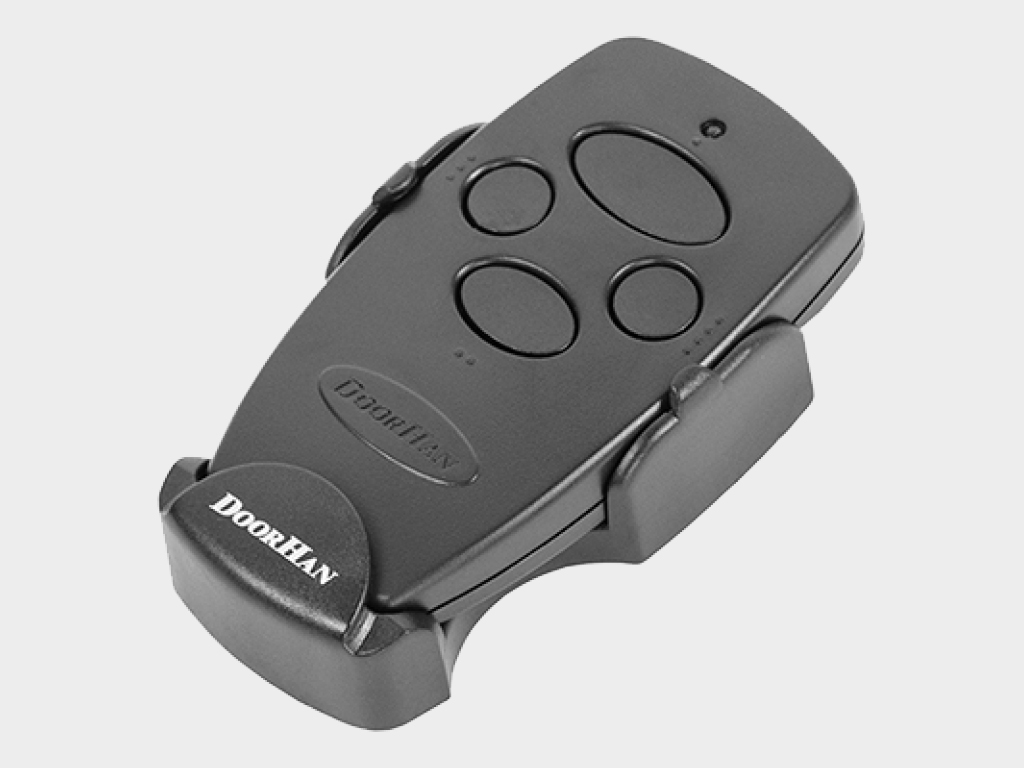

TRANSMITTER 4 pulti to‘rtta avtomatik qurilmani masofadan boshqarish uchun.

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK pultlari 2021 yildan boshlab ishlab chiqarilgan barcha turdagi DoorHan avtomatikalarini masofadan boshqarish uchun mo‘ljallangan. Ular privod qabul qilgichida ikki xotira hujayrasini egallaydi. Ushbu pultlar yordamida bir vaqtda yoki alohida tarzda beshta/onshta qurilmani boshqarish mumkin.

COMMAND-433 simsiz tugmasi ikki avtomatik qurilmani masofadan boshqarish uchun. Pultni avtomobilning quyoshdan himoya qiluvchi qopqog'iga yoki devorga o'rnatish uchun qulay qavsga ega.

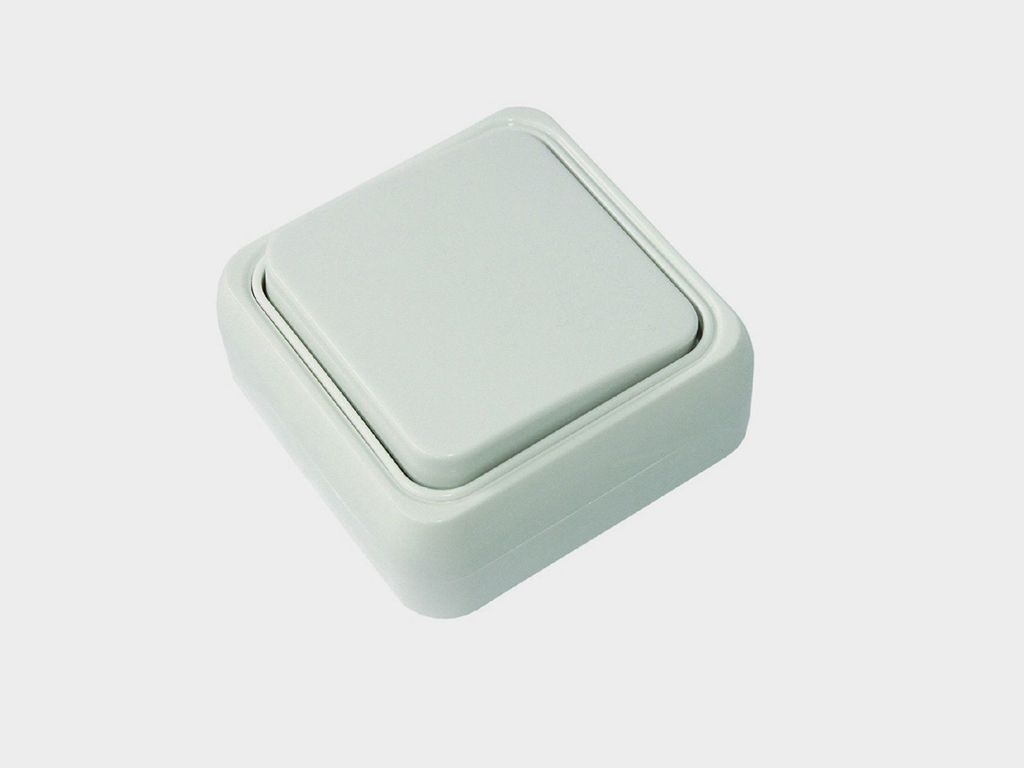

Boshqaruv komandalarini privod boshqaruv blokiga uzatish uchun SWITCH tugmachali o'chirgich, qaytish mexanizmi bilan.

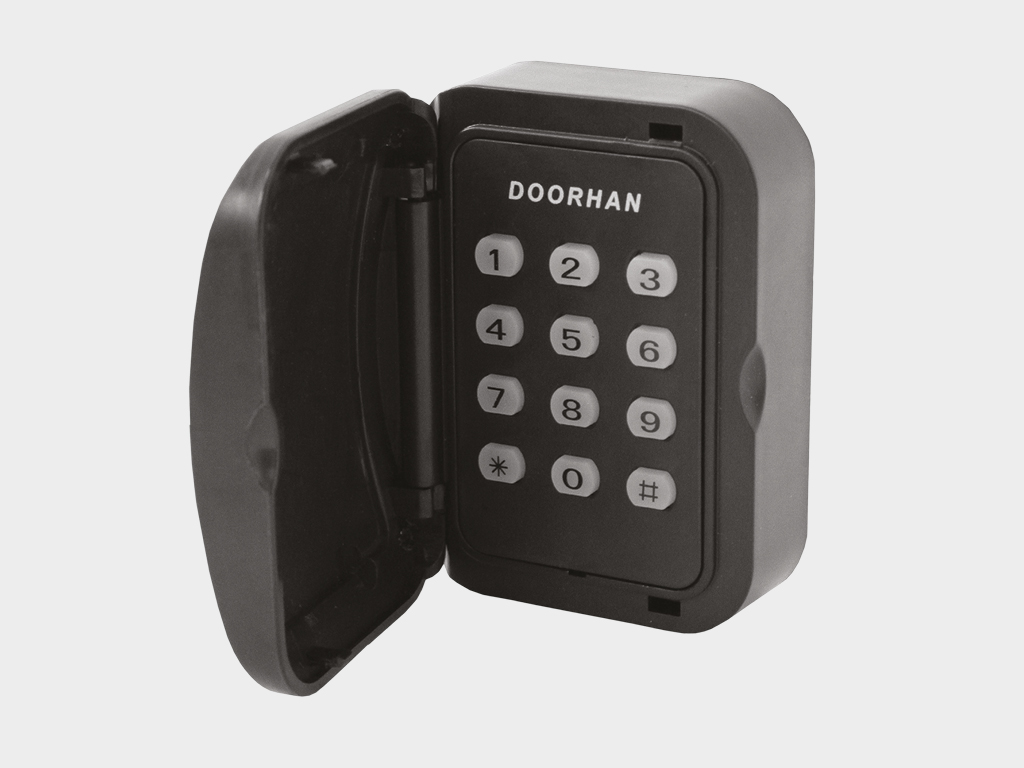

KEYPAD kodli klaviatura darvoza elektrprivodini masofadan boshqarish uchun, ichki yoki tashqi DoorHan qabul qilgichi bilan jihozlangan.

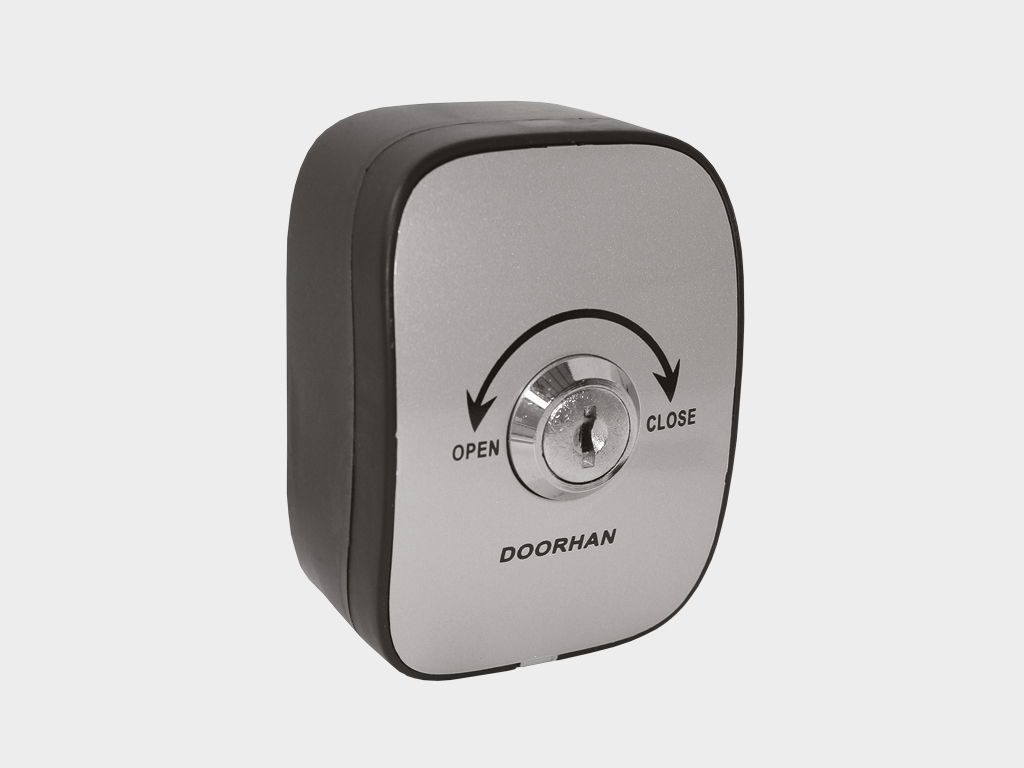

KEYSWITCH_N kalit-tugmacha avtomatik tizim boshqaruv blokiga boshqaruv komandalarini kalitni burish orqali uzatish uchun.

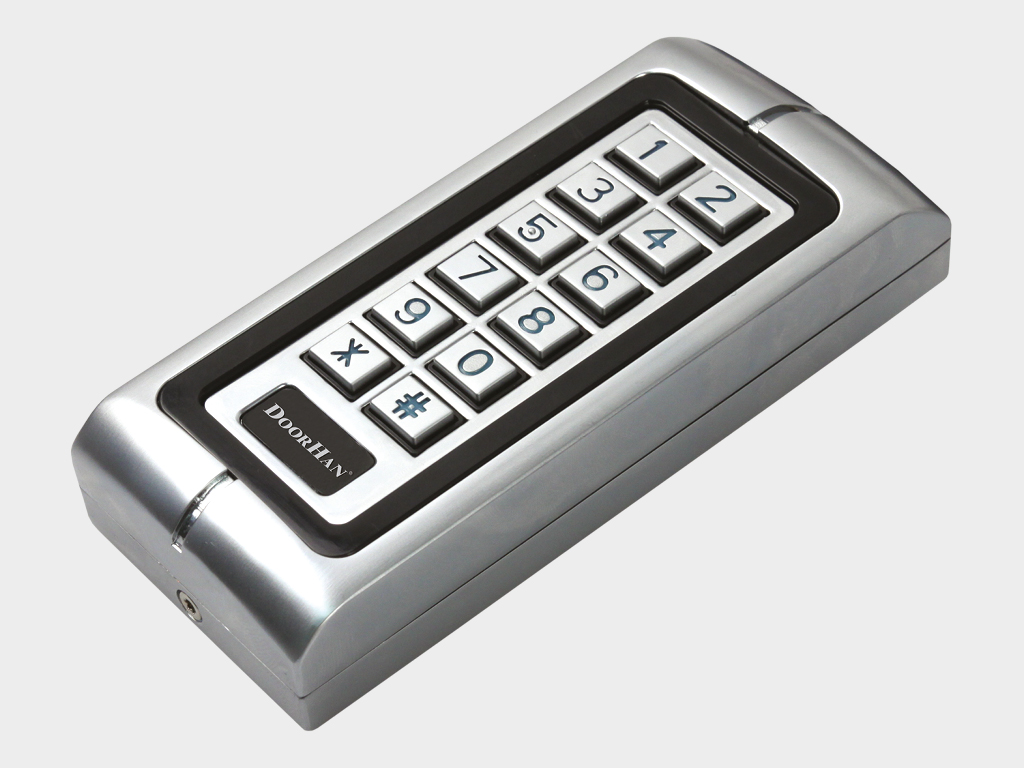

Antivandal kodli klaviatura KEYCODE avtomatik qurilmani boshqarish uchun. U tashqi tugma paneli yoki proksi-kartalarni o‘qish qurilmasi sifatida foydalanilishi mumkin.

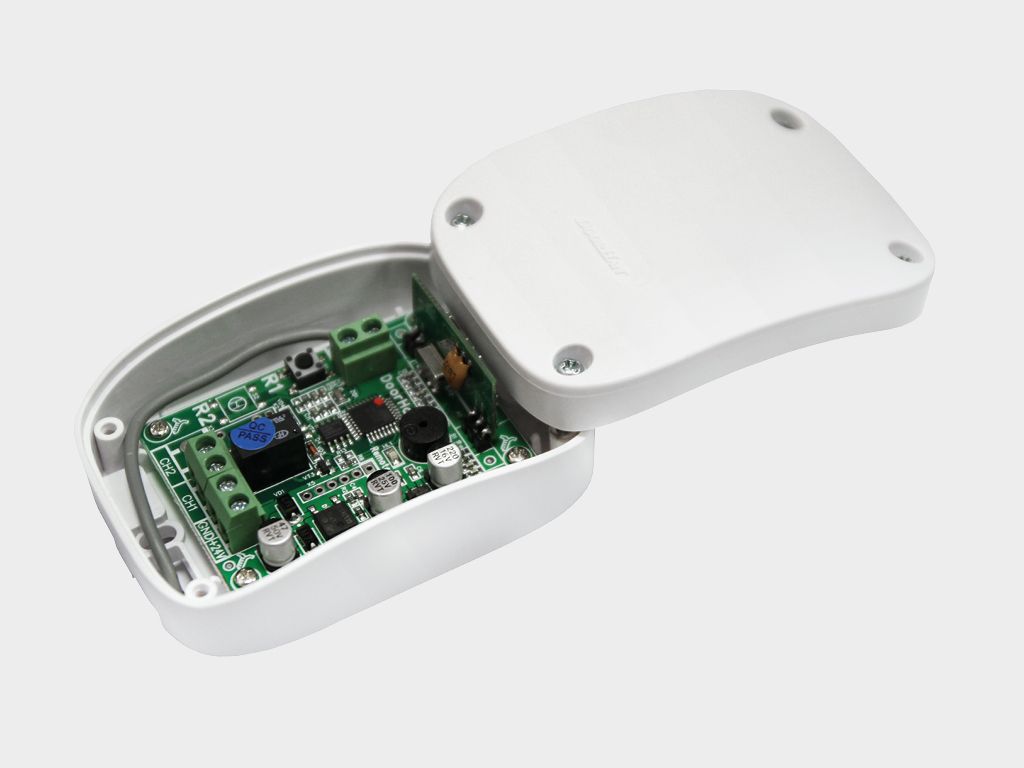

Tashqi radiokabulyator DHRE-1 boshqa ishlab chiqaruvchilar avtomatikasini DoorHan pulti yordamida boshqarish uchun.

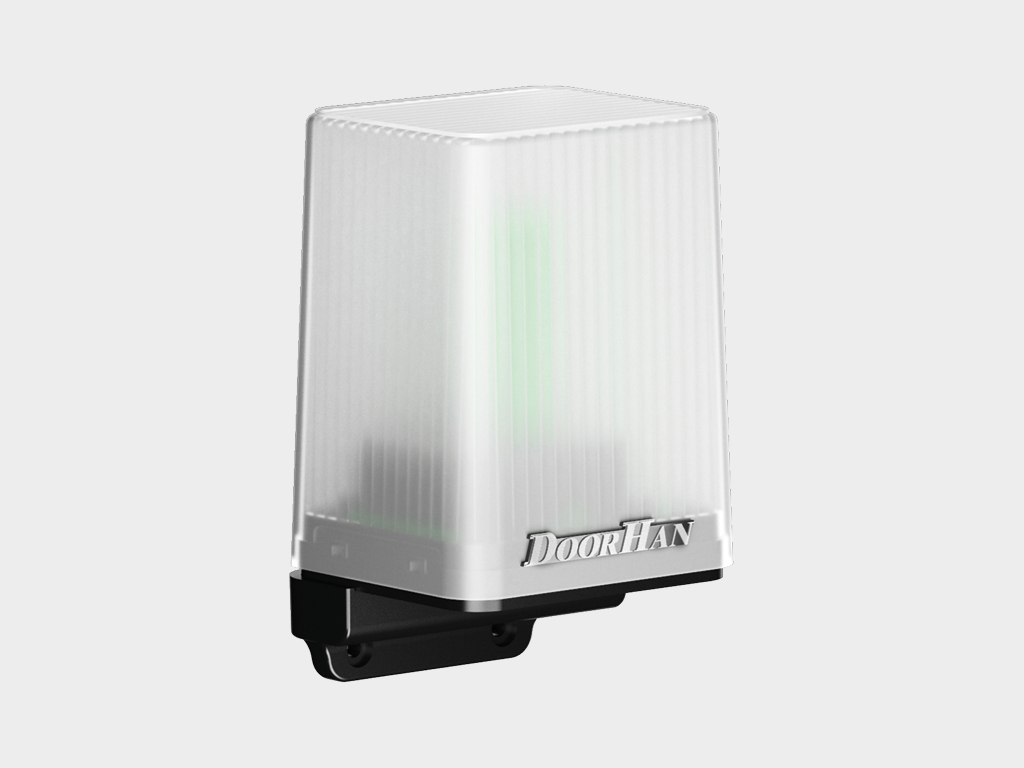

Antennali signal chirog'i LAMP-PRO darvozaning harakatini xabardor qilish uchun.

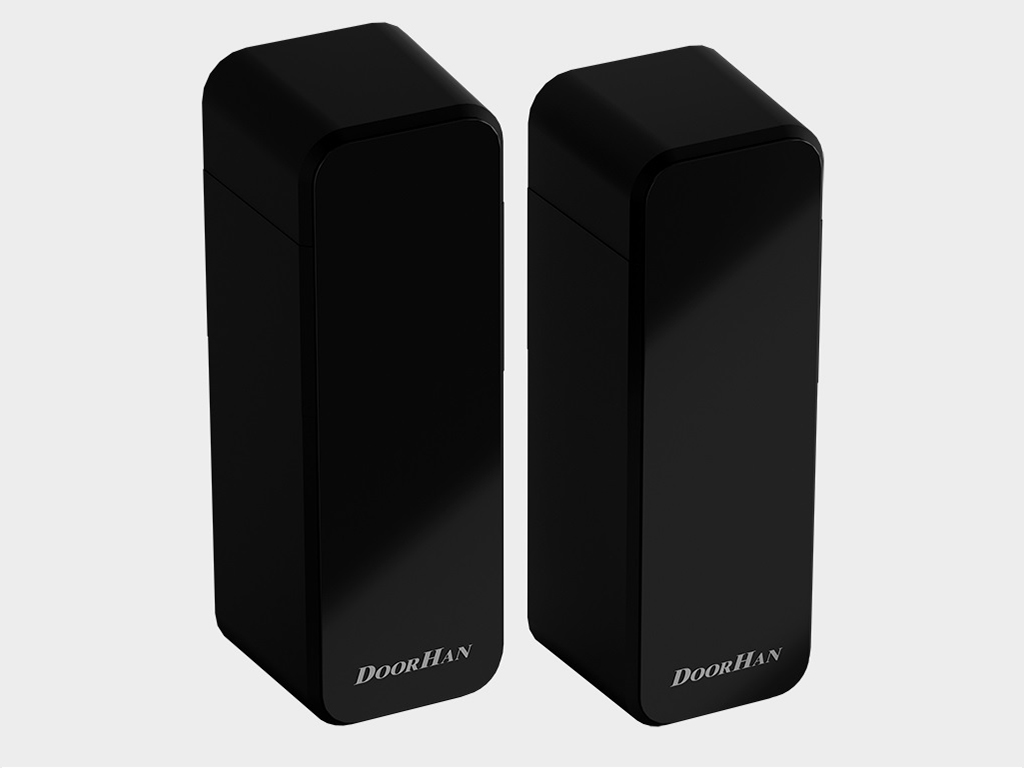

Simpsonsiz xavfsizlik fotoelementlari, burama plataga ega PHOTOCELL-PRO nosimetrik eshik teshiklari uchun, infratuzilma uzatgichi va qabul qilgichdan iborat.

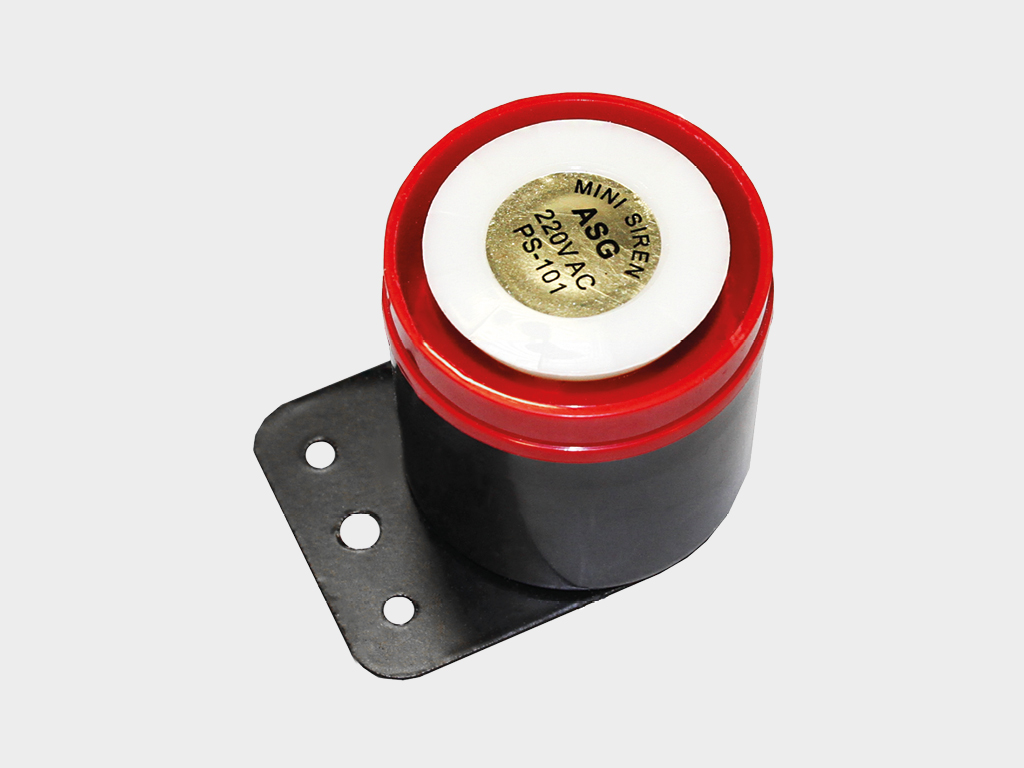

SIRENA sirenasi darvozaning harakatini ovozli xabardor qilish uchun.

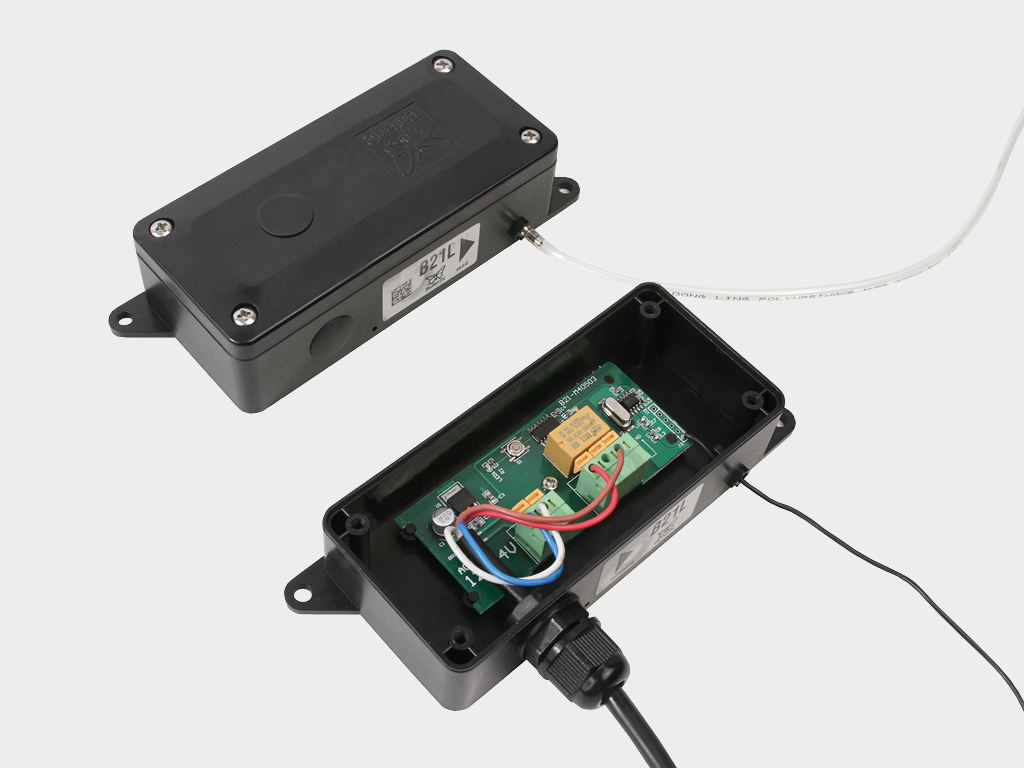

Xavfsizlik qirralari DH-SENSOR-KIT sektsiyali avtomatik darvozalarni xavfsiz foydalanish uchun ta'minlash.

Technical description

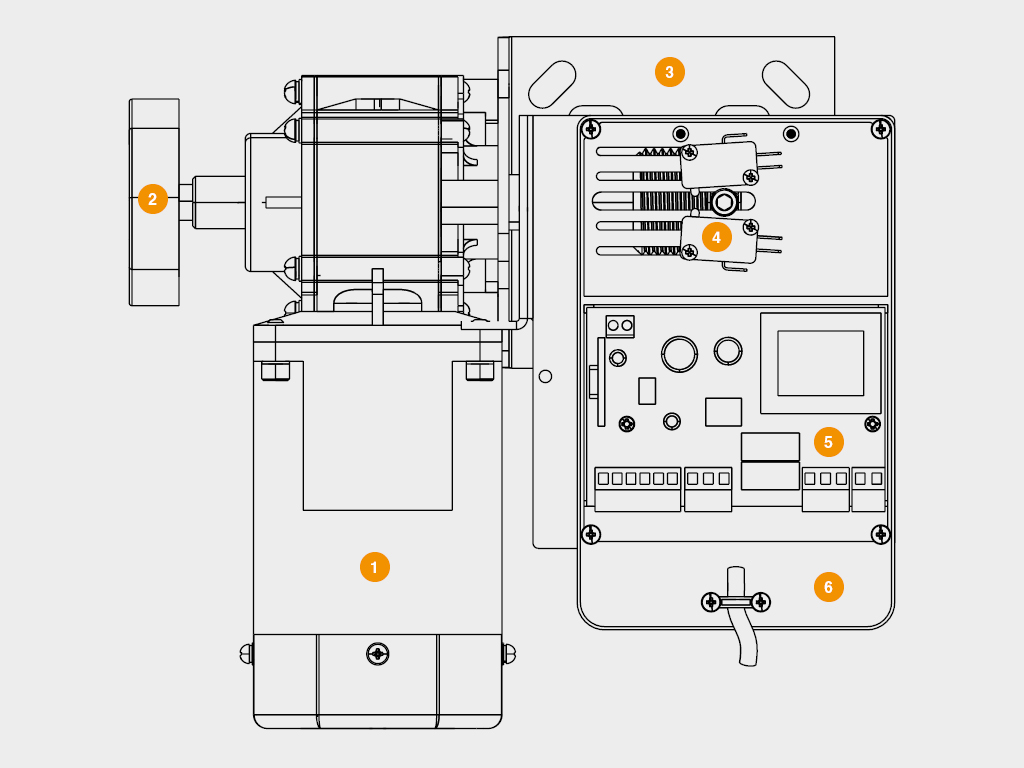

Konstruktsiya

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Motor-reduktor
Uzgich tutqichi
O'rnatish qavsisi
Oxirgi o'chirgichlar
Boshqaruv bloki
Boshqaruv bloki korpusi

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	160
Напряжение питания, В	220–240
Крутящий момент, Нм	20
Мощность, Вт	300
Диапазон рабочих температур, °С	-20...+55
Скорость вращения мотора, об/мин	1 400
Класс защиты IP	IP20
Интенсивность использования, %	50	20 °C haroratida

1. Privodni o‘rnatishdan oldin darvozalar muvozanatlangan va silliq ishlayotganiga ishonch hosil qilish kerak.

2. Ishlatish joyining iqlim sharoitlari privodning xususiyatlariga mosligiga ishonch hosil qilish zarur.

3. Jihozlarni yong‘in xavfi yuqori bo‘lgan moddalar yoki xavfli muhitlarga ega bo‘lgan xonada o‘rnatish taqiqlanadi.

4. Darvozaning harakati paytida privodning harakatsiz va harakatlanuvchi qismlari o'rtasida narsalar siqilishini oldini olish kerakligiga ishonch hosil qiling.

5. Privodning buzilishining oldini olish uchun faqat DoorHan kompaniyasining qo‘shimcha aksessuarlarini ishlatish ruxsat etiladi.

6. Elektr dvigatelini uzilgan holatda qoldirish taqiqlanadi.

7. Ta'mirlash yoki sozlash zarur bo'lsa, privodni ishlatish taqiqlanadi.

8. Elektrprivodni ishga tushurishdan oldin uning harakat zonasida begona narsalar yo‘qligiga ishonch hosil qiling.

9. O‘tish va o‘tish faqat darvozalar to‘xtagan va privod o‘chirilgan holatda ruxsat etiladi.

10. Bolalarga privod va uning komponentlaridan foydalanishga ruxsat bermang.

11. Avtomatik qismga o‘zgarishlar kiritish taqiqlanadi.

Упаковка в коробку	Характеристики упаковки
Состав	Plenka, polistirol, karton quti
Длина, мм	325
Ширина, мм	295
Высота, мм	230

Qo‘shimcha tavsif print

Privodning yuqori intensivligi yuqori issiqlik uzatish darajasi hisobiga (korpusdagi sovutish nervyuralari va motorni sovutish kulerining mavjudligi).

Uzoq muddatli elektr energiyasi uzilib qolsa, reduktorni uzgich tutqichini burab yechish mumkin, bu esa darvozani qo‘lda ochish va yopishga imkon beradi.

Masofadan turib pultlarni dasturlash funksiyasi yangi pultni qabul qilgich xotirasiga yozishga imkon beradi, boshqaruv blokiga bevosita kirishni talab qilmaydi.

Qo‘shimcha xavfsizlik va boshqaruv uskunalarini ulash imkoni.

Installation

Montaj usullari

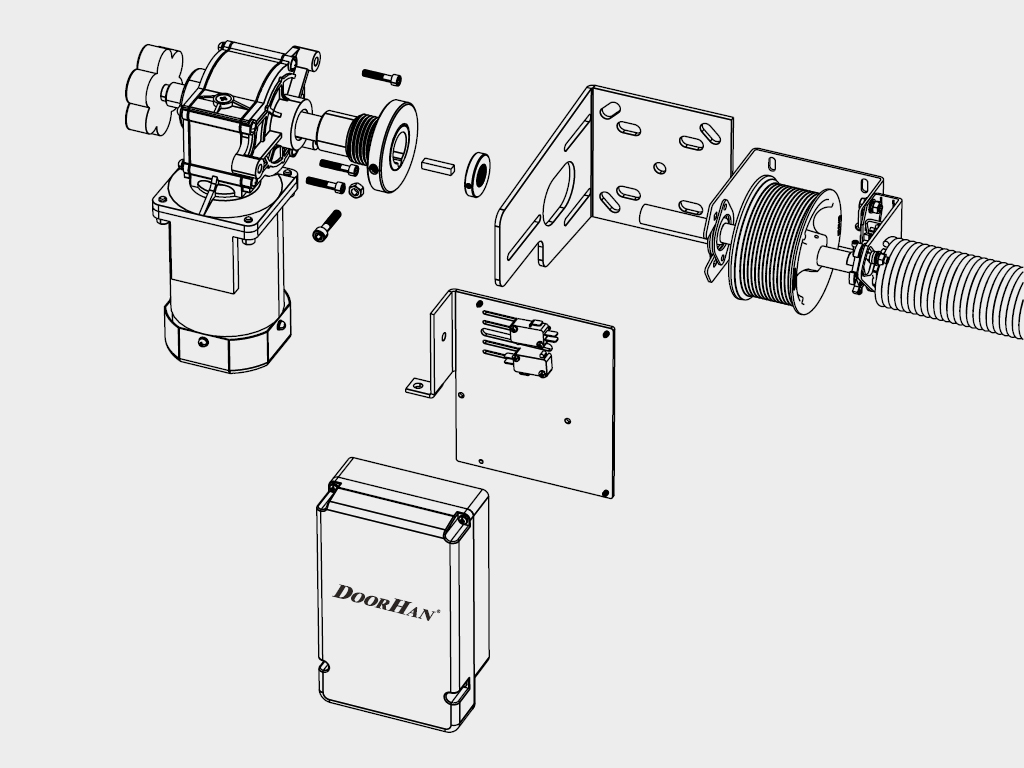

Montaj darvoza valiga qavs, shporka va to‘xtatish halqasi yordamida amalga oshiriladi. O'rnatish qavsisi o‘z-o‘zidan burama vintlar yordamida pritolokga mahkamlashadi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

O‘rnatish va foydalanish bo‘yicha qo‘llanma

PDF

O‘rnatish, xavfsizlik texnikasi va avtomatika xizmat ko‘rsatish bo‘yicha ogohlantirishlar va tavsiyalar

PDF

Moslik deklaratsiyasi

PDF

Xizmat kitobi

PDF

O‘lchamli chizma

PDF

Kafolat majburiyatlari print

Mijozga privodning ishlash kafolati 3 yil davomida, sotib olishdan boshlab taqdim etiladi. Dilerlarga kafolat muddatini o'zgartirish huquqi beriladi.
