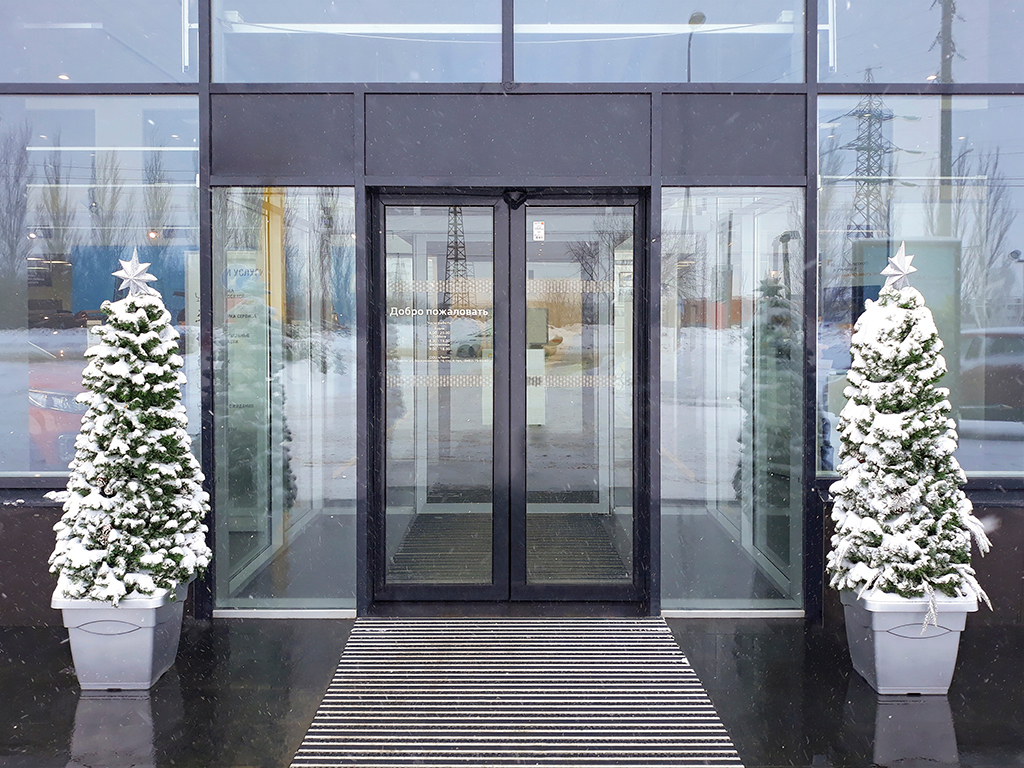

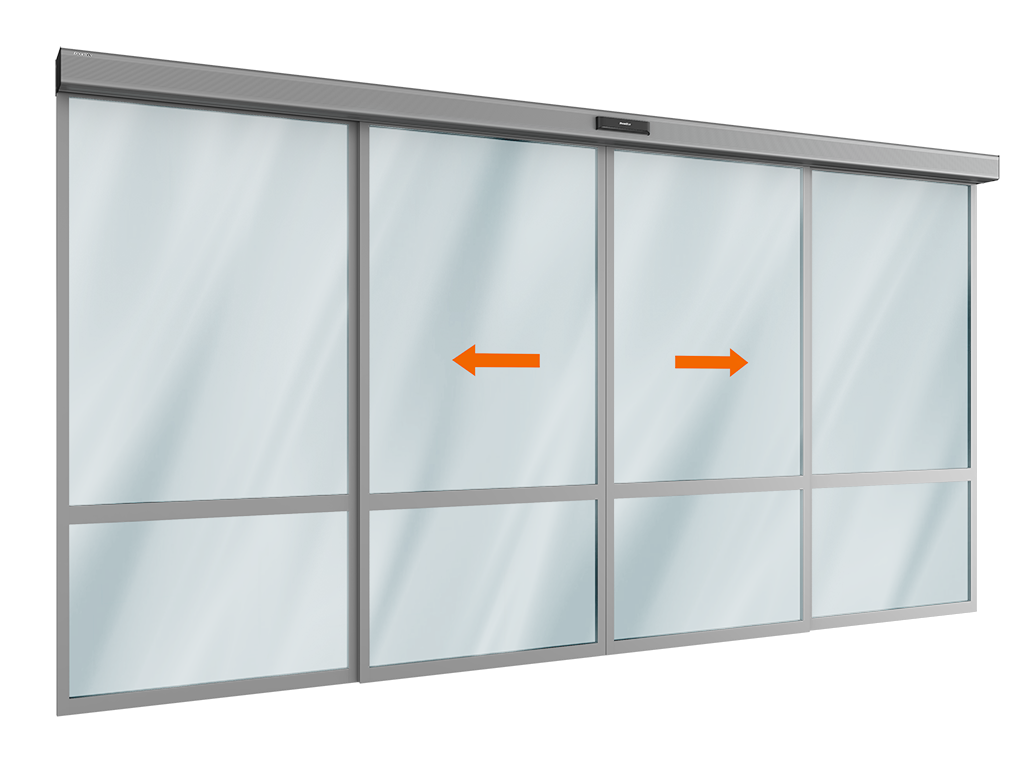

2 harakatlanuvchi va 2 ko‘chmas Light tabaqali eshik

Odamlar oqimi yuqori bo'lgan tijorat ob'ektlarining mutlaq ko'pchiligi — supermarketlar va biznes-markazlardan tortib kasalxonalar va transport tugunlarigacha — kirish zonasi uchun ishonchli, tez va vaqt sinovidan o'tgan yechimni talab qiladi. DoorHan konserni ikkita harakatlanuvchi va ikkita harakatsiz stvorkali klassik avtomatik surilma eshiklar to'plamini taqdim etadi. Bu sanoatdagi "oltin standart" bo'lgan va maksimal o'tkazuvchanlik hamda uzoq muddatlilikni ta'minlaydigan bozordagi eng talabgir va universal konfiguratsiyadir.

Intensiv oqimlar uchun samaradorlik va tezlik. Ikki markaziy stvorka ikki yon harakatsiz panellar orqasiga silliq va tez suriladigan konstruksiya ikki tomonlama harakatni tashkil etish uchun optimaldir. U eng keng va qulay o'tishni ta'minlaydi, tig'iz yuklamalarni osongina yengadi. Butun tizim ishonchli va sokin AD-SP privodi asosida ishlaydi, u kirish mantig'ini kun vaqti va oqim zichligiga qarab moslashuvchan sozlash imkonini beruvchi olti ish rejimiga ega (avtomatik, "faqat kirish/chiqish", "qishki", "ochiq" va h.k.).

Tez yig'ish va estetika uchun muhandislik yechimlari. Biz har bir detalni montaj oson bo'lishi va natija benuqson bo'lishi uchun o'ylab chiqdik:

Noyob mexanik birikma: Ushbu firma texnologiyasi stvorkalarni to'g'ridan-to'g'ri ob'ektda analoglarga qaraganda ancha tezroq yig'ish imkonini beradi, bu umumiy montaj muddatlari va narxini qisqartiradi.
Ko'proq yorug'lik va zamonaviy ko'rinish: Mexanik birikma tufayli biz ramka profillarini yupqaroq va nafisroq qilishga muvaffaq bo'ldik. Bu yorug'lik tushadigan qismni kengaytiradi (oynalangan maydonni), kirishni yorug'roq, "havodorroq" va mehmondo'st qiladi.
Har qanday iqlimga moslashuvchanlik: Siz ichki xonalar uchun zarbaga chidamli chiniqtirilgan oynadan (8-9 mm) yoki binoda mikroiqlimni saqlash uchun ko'cha kirishlari uchun issiq energiya tejaydigan shisha paketdan (24 mm) to'ldirishni tanlashingiz mumkin.

Jozibador narx va to'liq komplektatsiya. Profil tizimini optimallashtirish va metall sig'imini kamaytirish tufayli biz sifat va ishonchlilikka zarar yetkazmasdan bozorda eng jozibador narxlardan biriga erishdik. Biz montajga tayyor to'liq jihozlangan tizimni yetkazib beramiz: dvigatel va kontrollerdan tortib harakat va xavfsizlik datchiklarigacha. Bu barcha komponentlarning 100% mosligini kafolatlaydi. Mahsulotimizga bo'lgan ishonchimiz butun tizimga ikki yillik kafolat bilan tasdiqlangan. DoorHan'ni tanlab, siz biznesingiz uchun eng ommabop, ishonchli va iqtisodiy jihatdan foydali yechimni tanlaysiz.

Qo'llanilish sohasi:

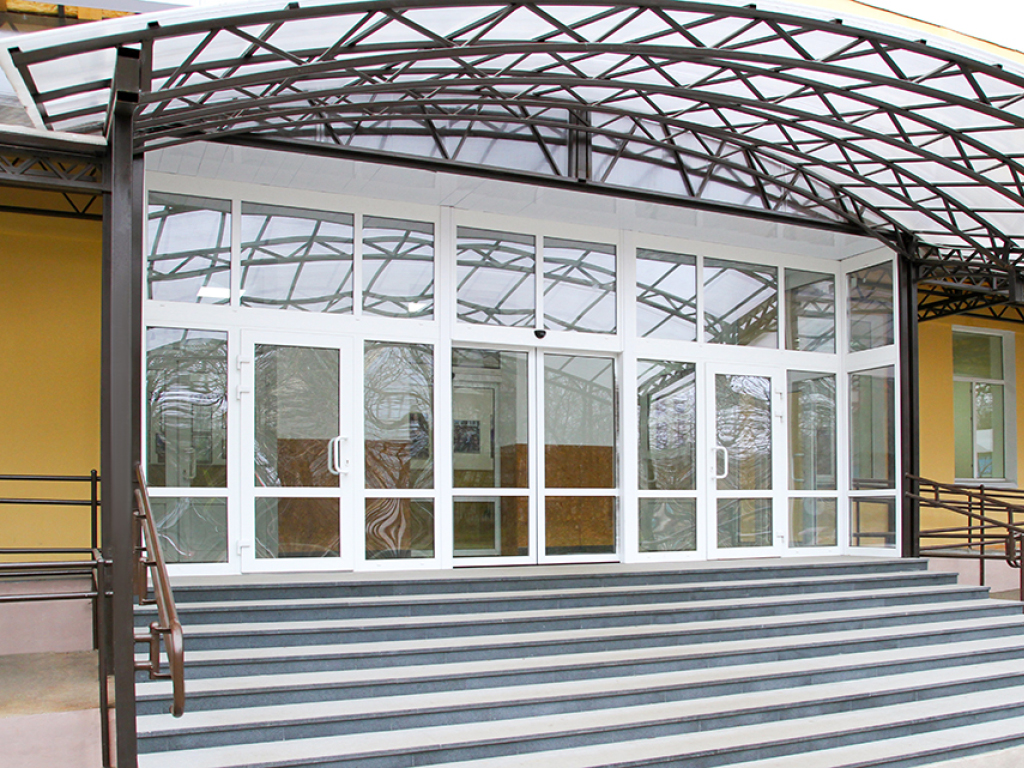

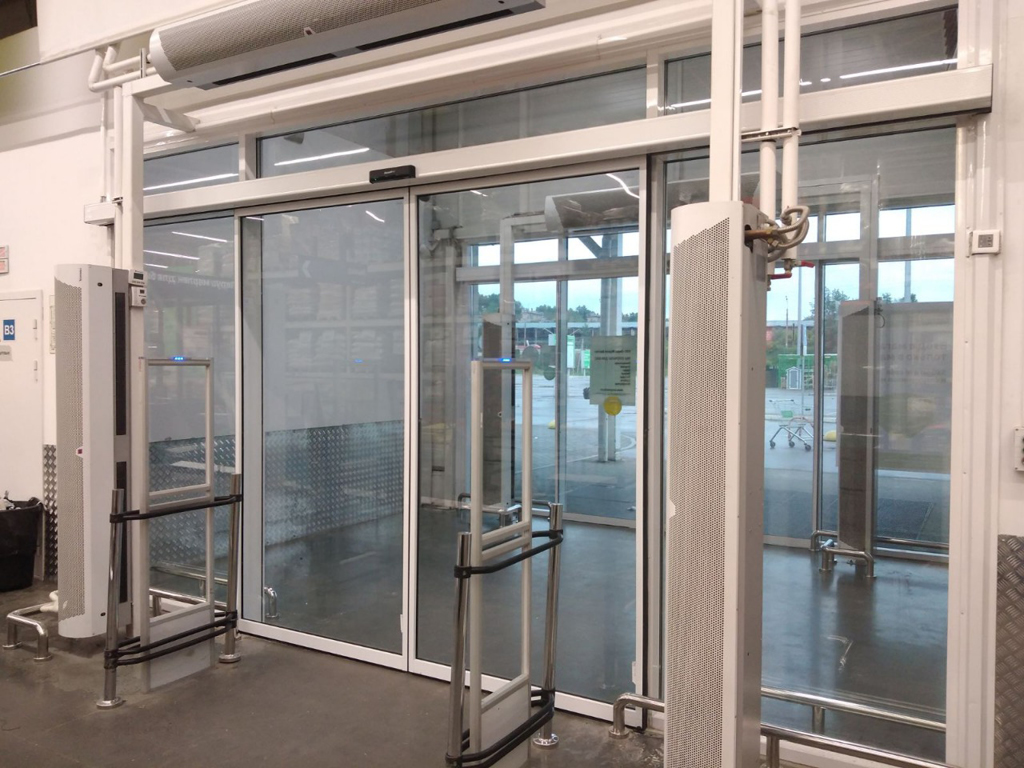

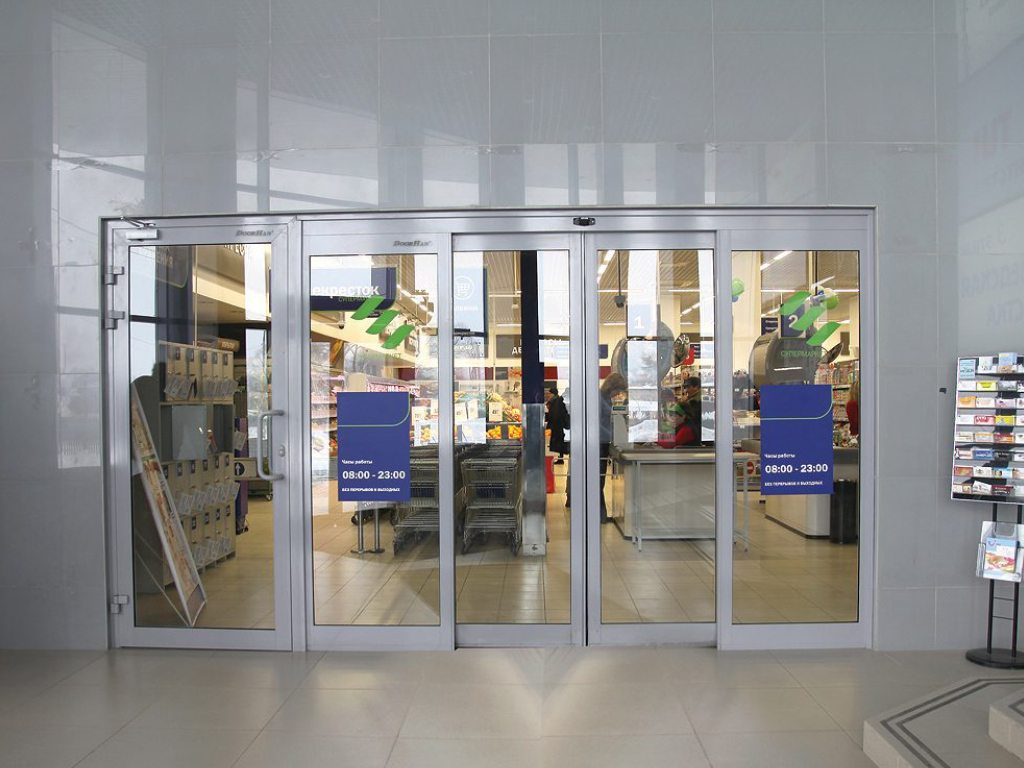

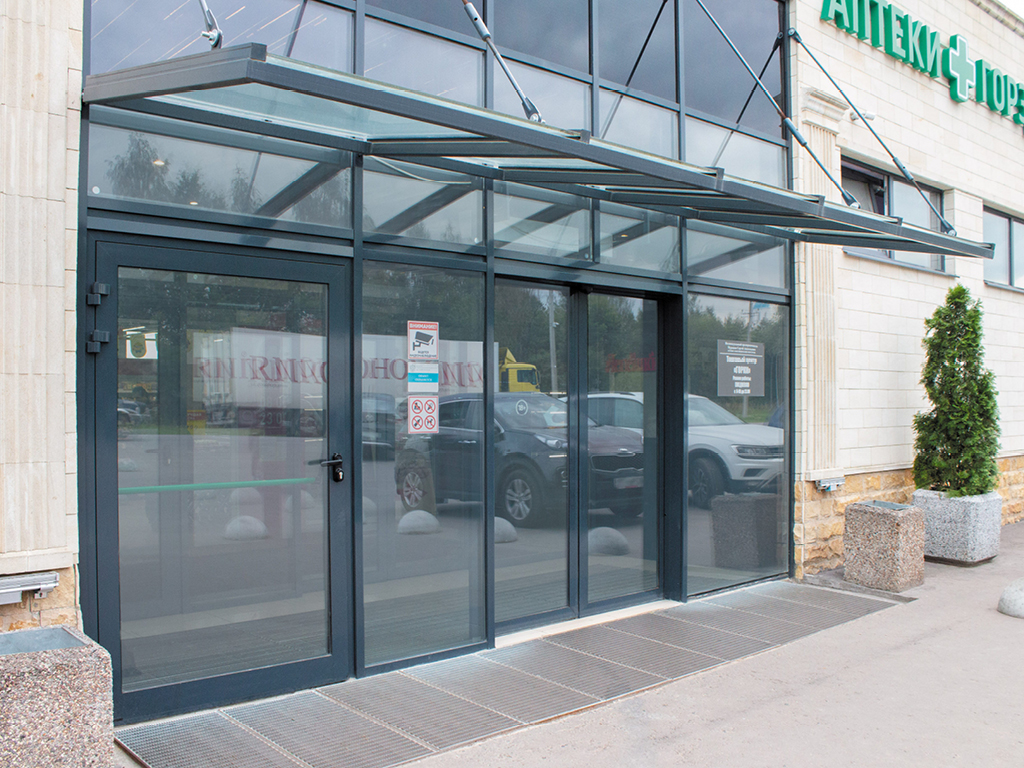

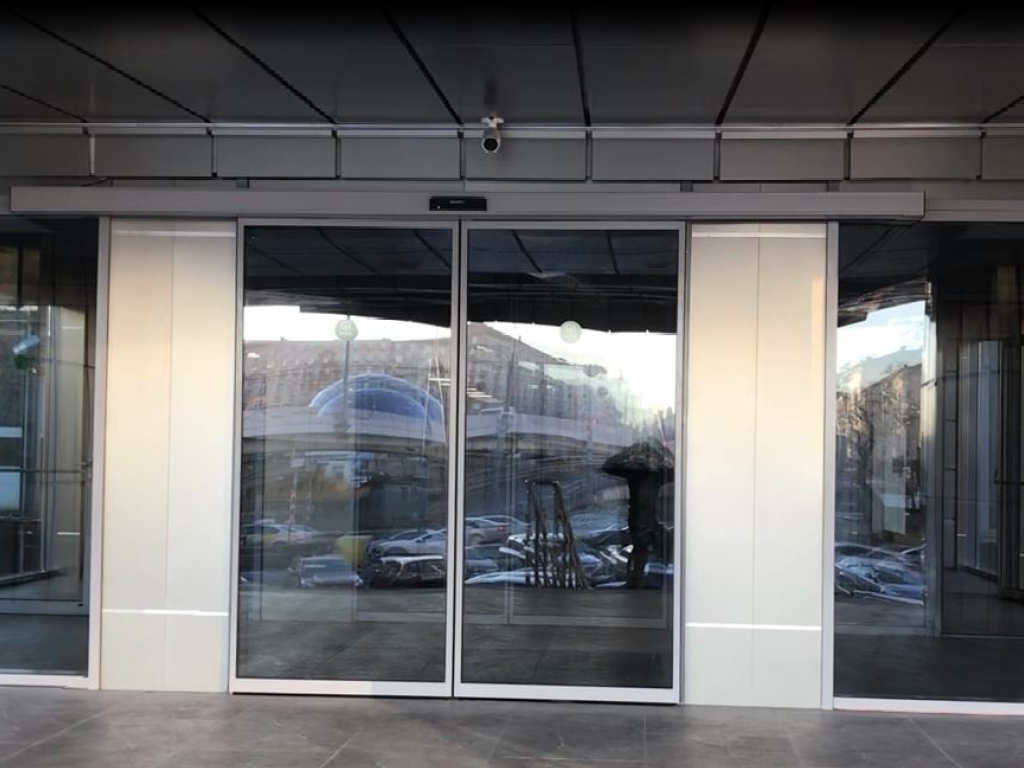

Savdo va biznes markazlari

Shaxsiy sektor

Montaj bilan buyurtma qilish

Afzalliklar

Funktsionallik

Mahsulotni olti rejimda ishlatish imkoni odamlar o‘tishi uchun har qanday vazifani hal qilishga imkon beradi.

Shtorka to‘ldirishning turli xil variantlari

Shtorkani xavfsiz shishadan (qalinligi 8 yoki 9 mm) yoki 24 mm li shishali paketdan to‘ldirish imkoniyati.

Yengil yig‘ilish

Noyob quruq bog‘lanish tizimi shtorkalarni yig‘ish va mahsulotni umumiy o‘rnatish vaqtini sezilarli darajada qisqartirishga, shuningdek, yorug‘lik o‘tkazuvchanligini oshirishga imkon beradi.

Konstruktsiyalar va mahsulotlar sinflarining xilma-xilligi

Afzallik har qanday ochilish uchun optimal konstruktsiyani tanlash imkonini beradi: pritolokasiz va devorlarisiz, cheklangan (yetarli bo‘lmagan) devor kengligi bilan, hamda boshqa chiqishlar yo‘qligida.

Jozibali narx

Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulotning jozibali narxi mavjud.

Funktsionallik

Mahsulotni olti rejimda ishlatish imkoni odamlar o‘tishi uchun har qanday vazifani hal qilishga imkon beradi.

Shtorka to‘ldirishning turli xil variantlari

Shtorkani xavfsiz shishadan (qalinligi 8 yoki 9 mm) yoki 24 mm li shishali paketdan to‘ldirish imkoniyati.

Yengil yig‘ilish

Noyob quruq bog‘lanish tizimi shtorkalarni yig‘ish va mahsulotni umumiy o‘rnatish vaqtini sezilarli darajada qisqartirishga, shuningdek, yorug‘lik o‘tkazuvchanligini oshirishga imkon beradi.

Konstruktsiyalar va mahsulotlar sinflarining xilma-xilligi

Jozibali narx

Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulotning jozibali narxi mavjud.

Dizayn

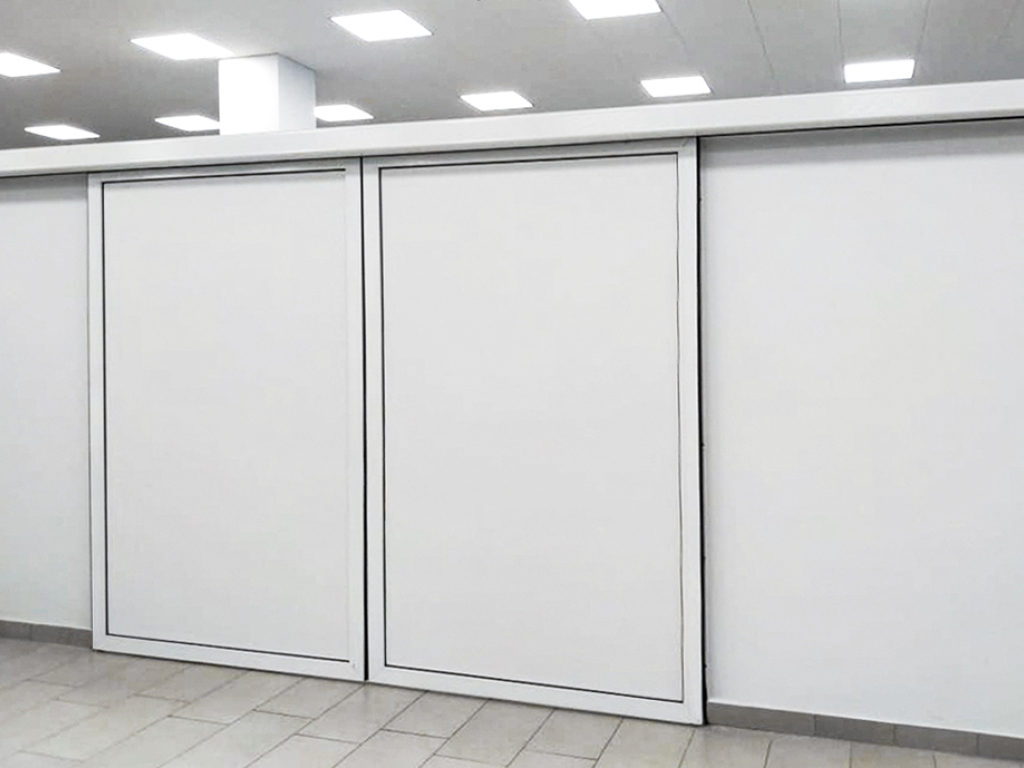

To‘ldirish dizayni

Standart ranglar

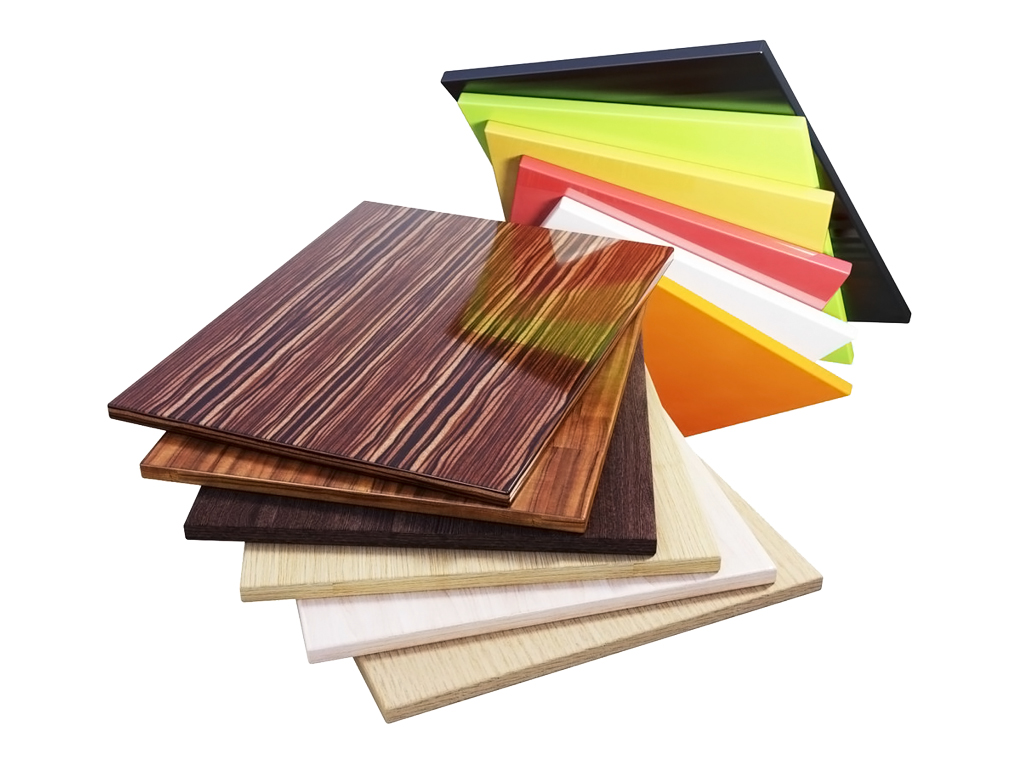

Ikki tomondan bo‘yash imkoniyati. Har qanday turdagi to‘ldirish, qalinligi 8, 9 va 24 mm

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

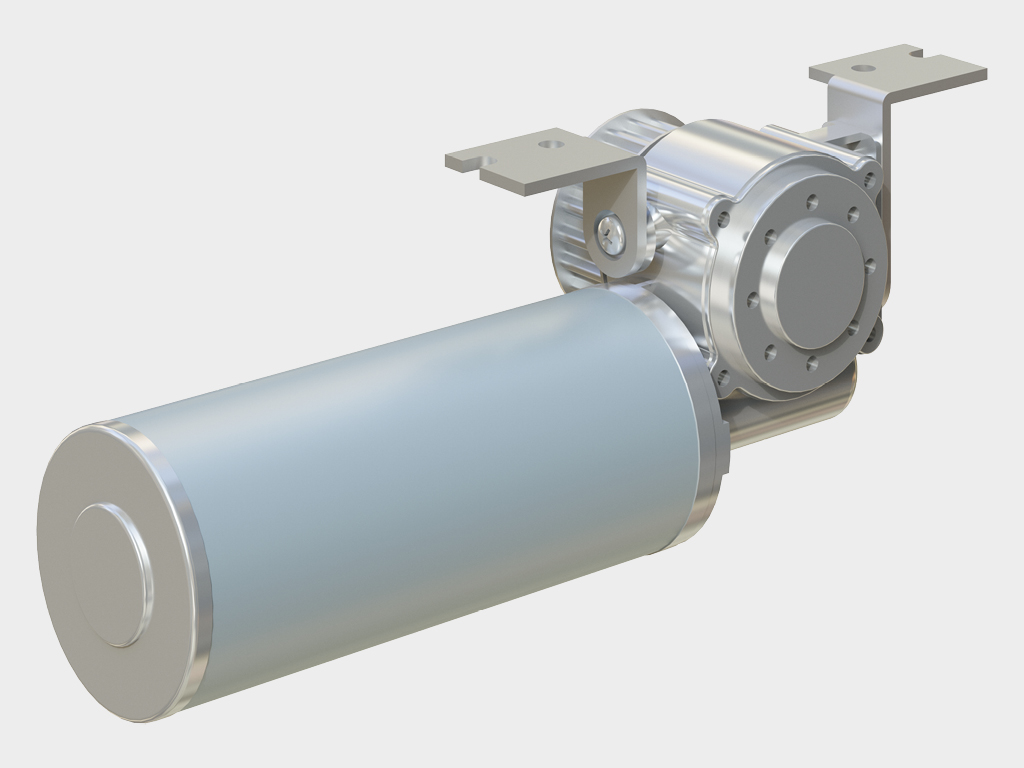

Elektr dvigateli (ad. AD-01SP).

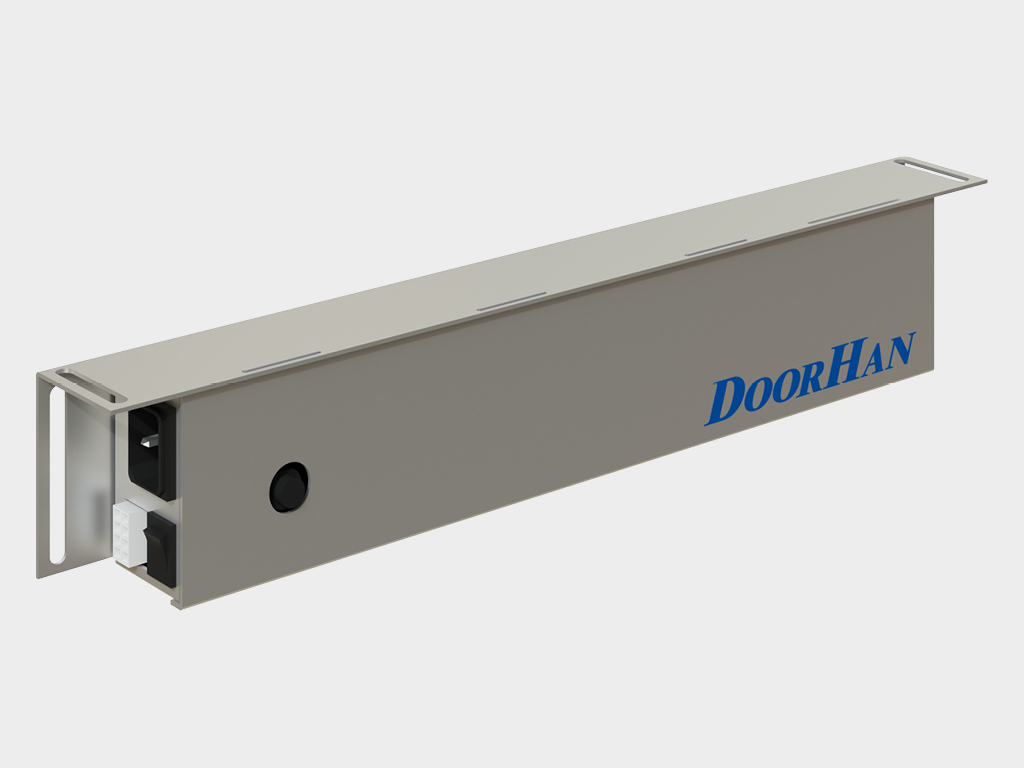

Kontroller (art. AD-03SP).

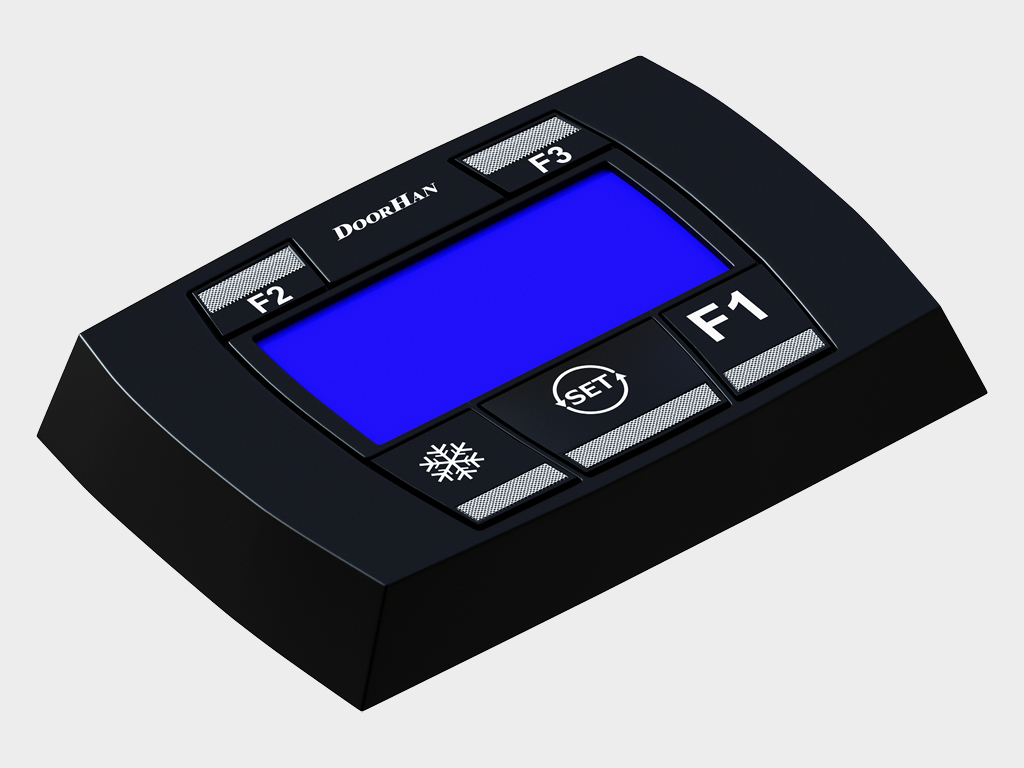

Rejimlarni almashtirish tugmasi displey bilan (art. AD-08SP).

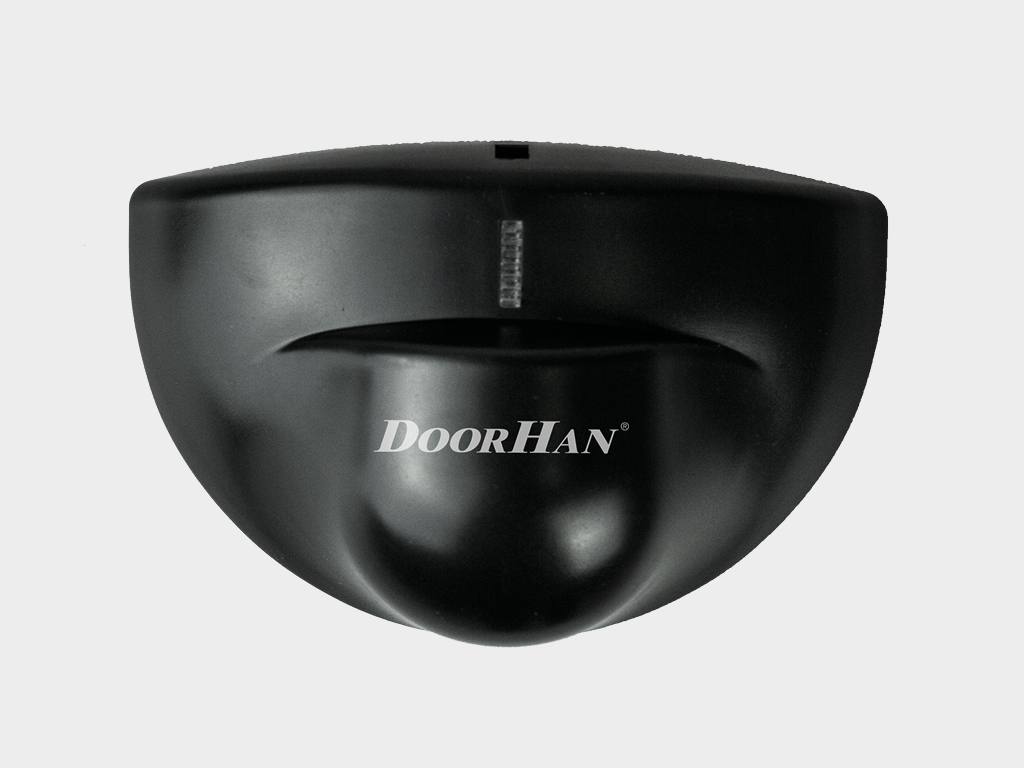

Harakat sensoru (art. AD-06, 1 dona).

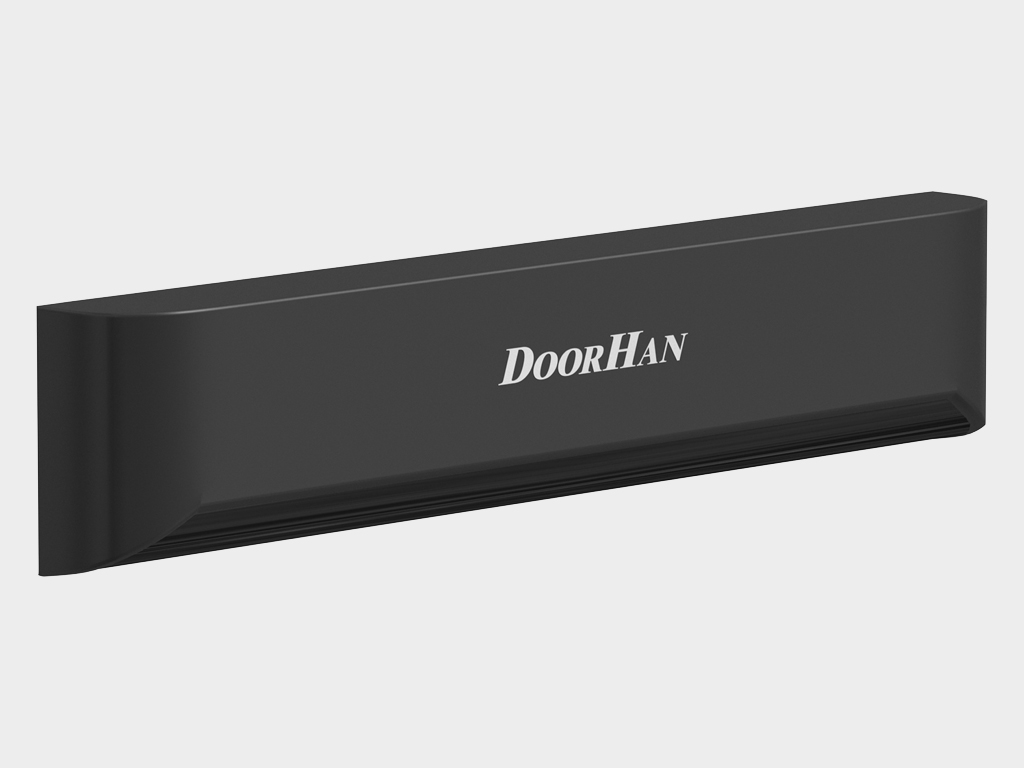

Kombinatsiyalangan harakat va xavfsizlik sensori (art. AD-34, 1 dona).

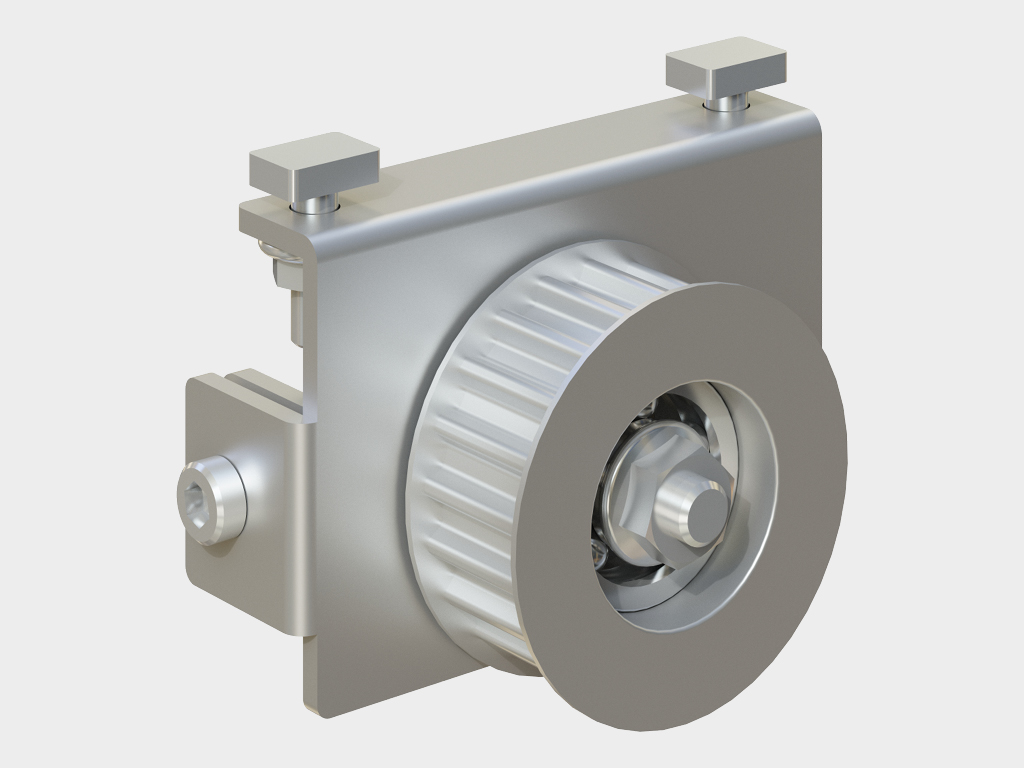

Tortish rulosi (art. AD-14SP, 1 dona).

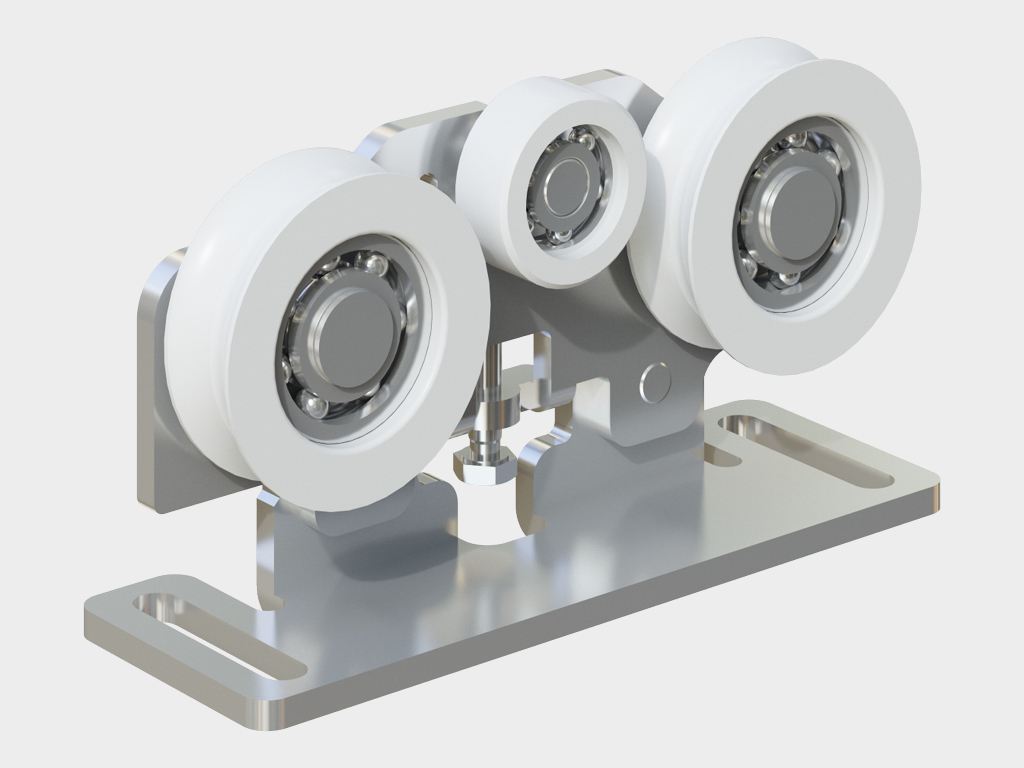

Karetka to'plami (art. AD-15SP, 4 dona) AD-SP dvigatelida.

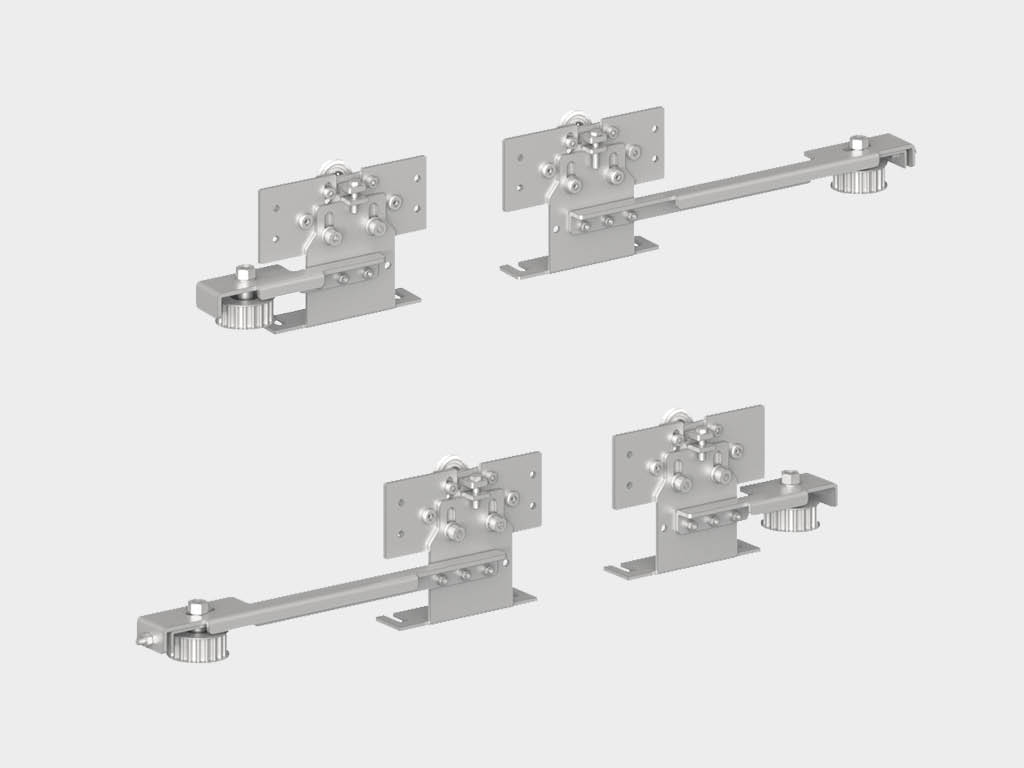

* Karetka to'plami (4 dona) tashqi yaratmalar uchun AD-SP-TELESCOPE dvigatelida.

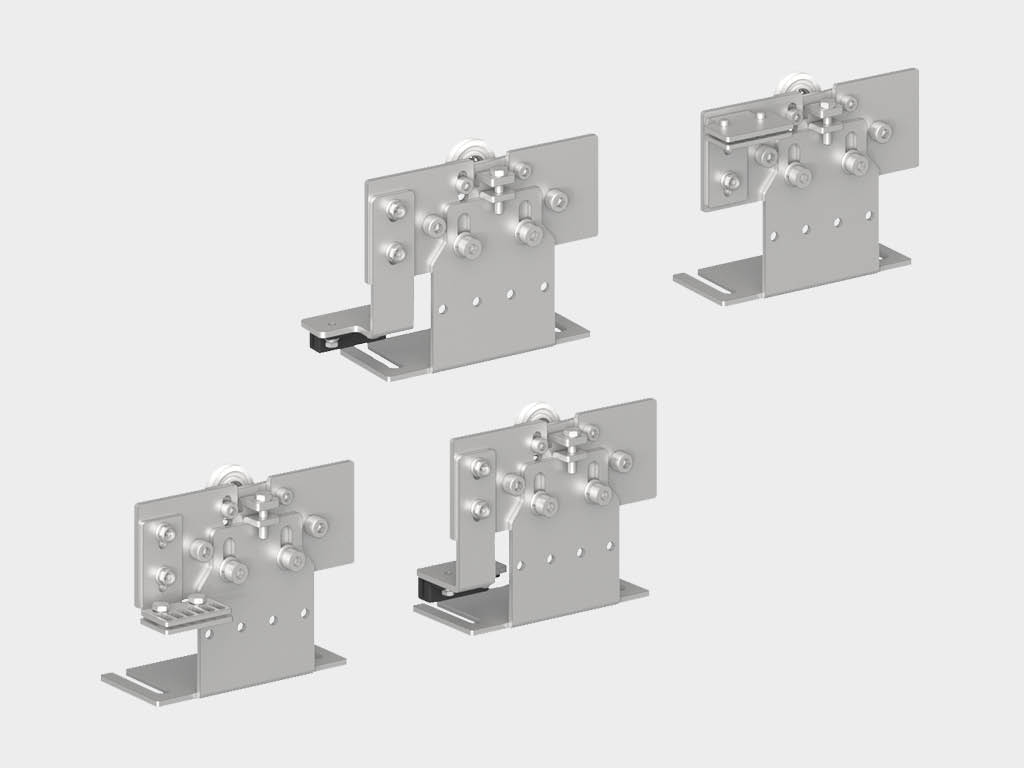

* Karetka to'plami (4 dona) ichki yaratmalar uchun AD-SP-TELESCOPE dvigatelida.

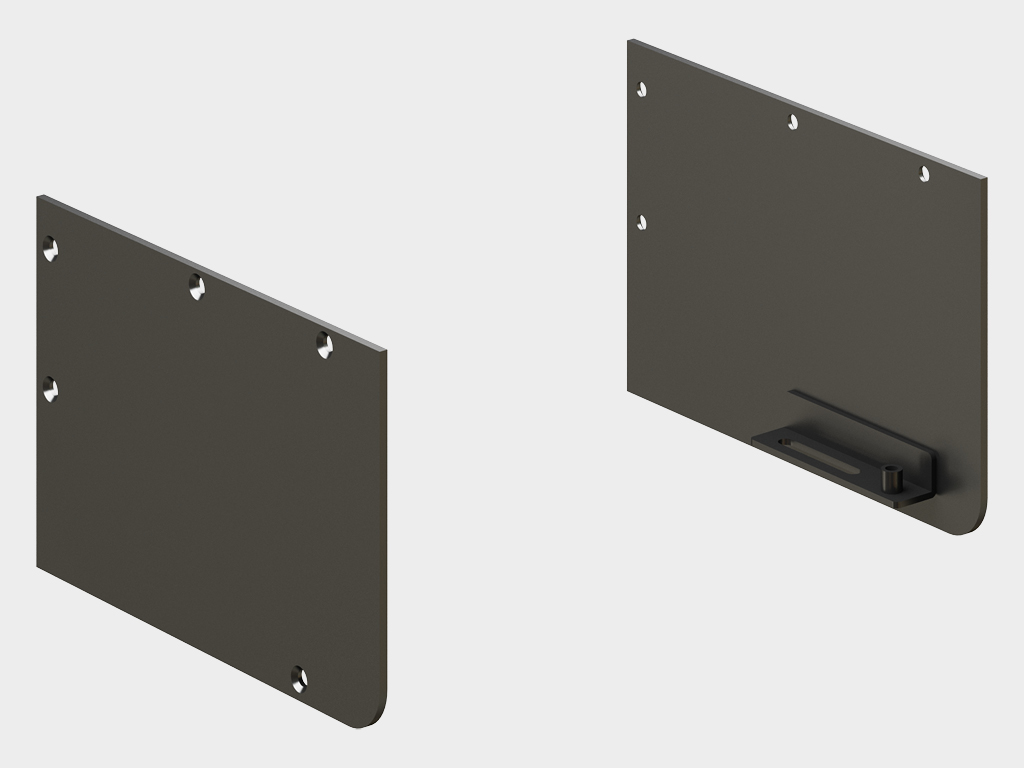

Qutilarning yon qopqog'i to'plami (art. AD-16SP, 2 dona) AD-SP/ * (art. AD-16SPTel, 2 dona) AD-SP-TELESCOPE da.

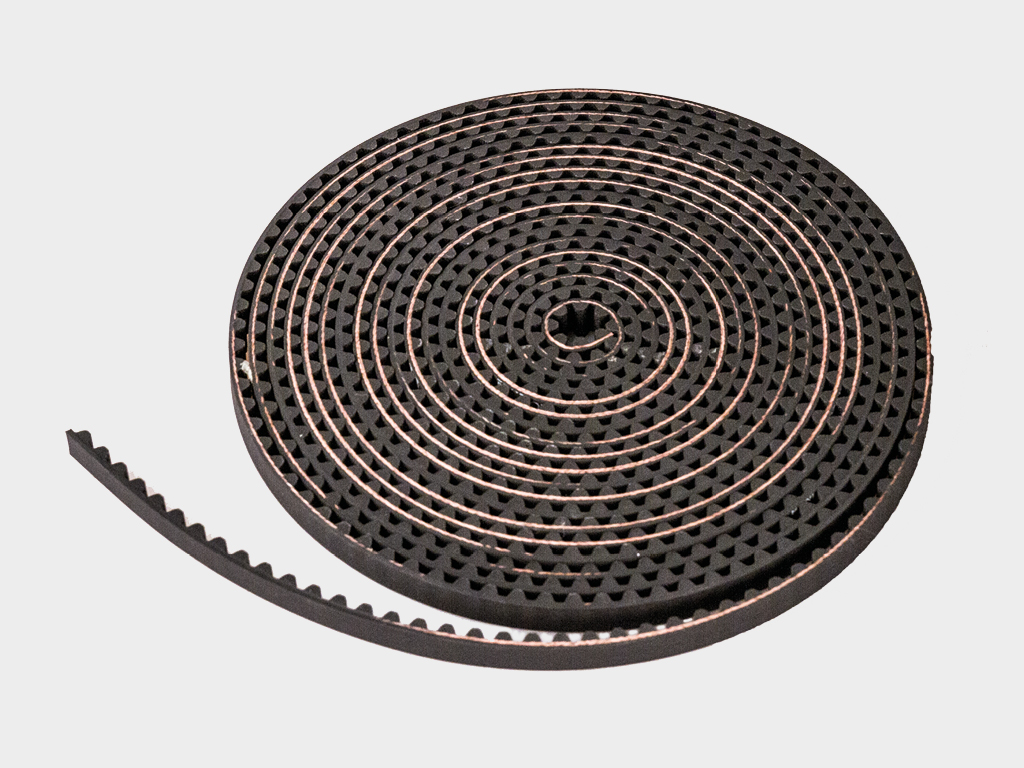

Drayv kamar (art. AD-17, 11 m).

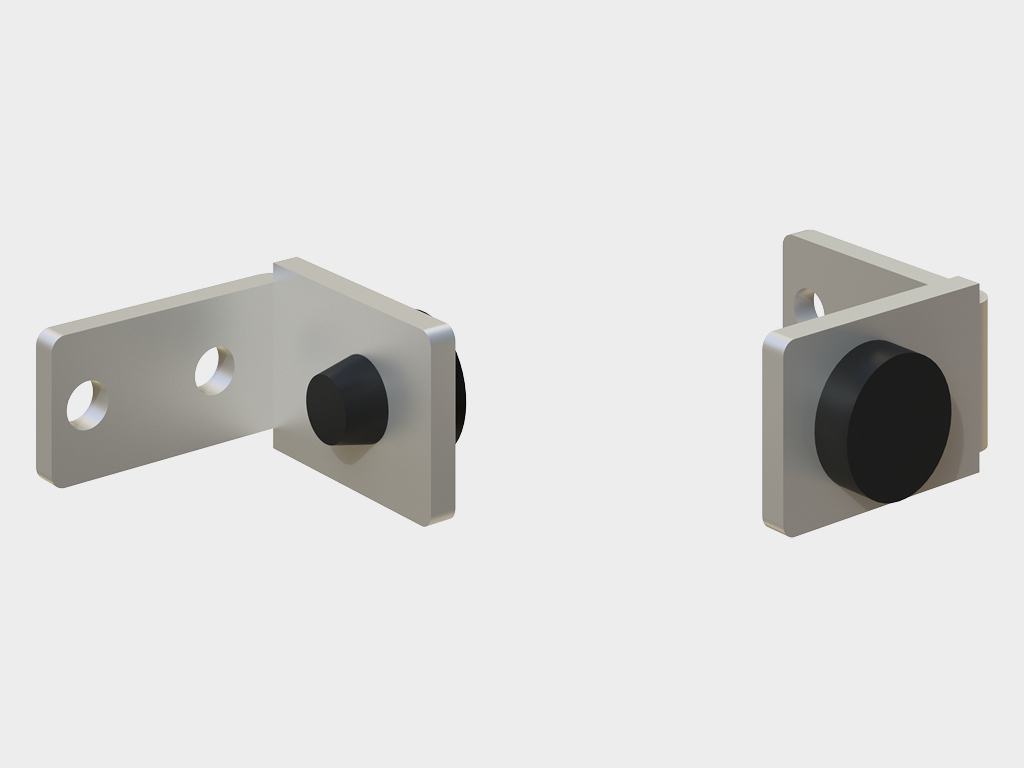

Stoporlar to‘plami (art. AD-19SP, 2 dona) AD-SP drayverida.

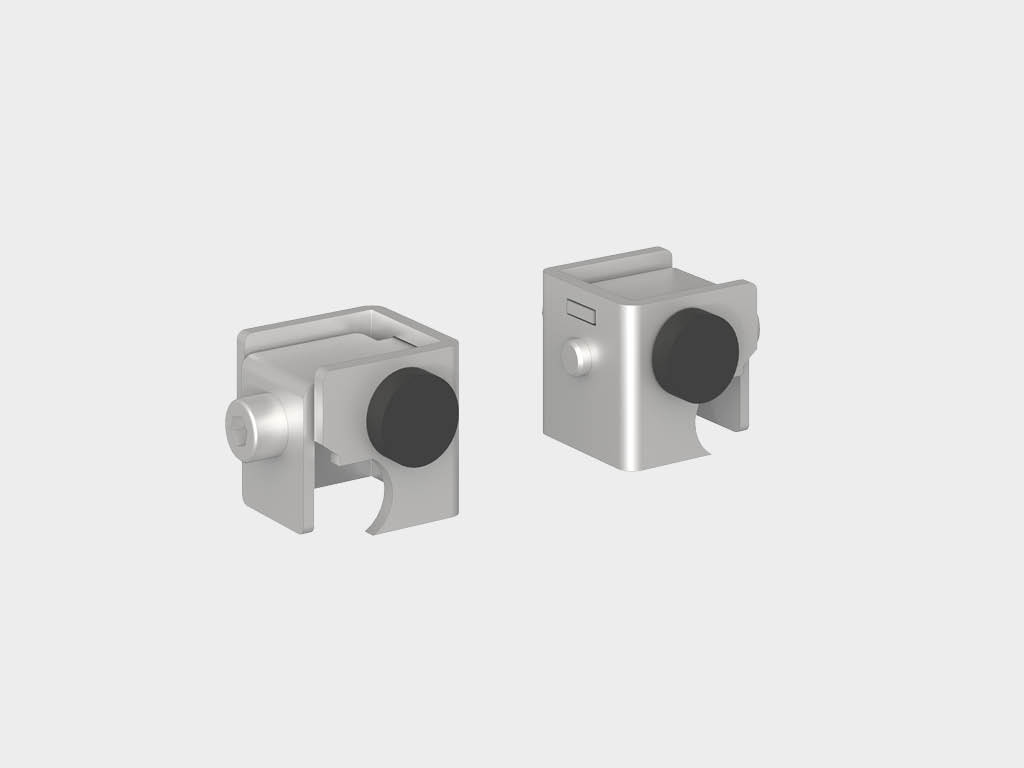

Stoporlar to‘plami (2 dona) AD-SP-TELESCOPE drayverida.

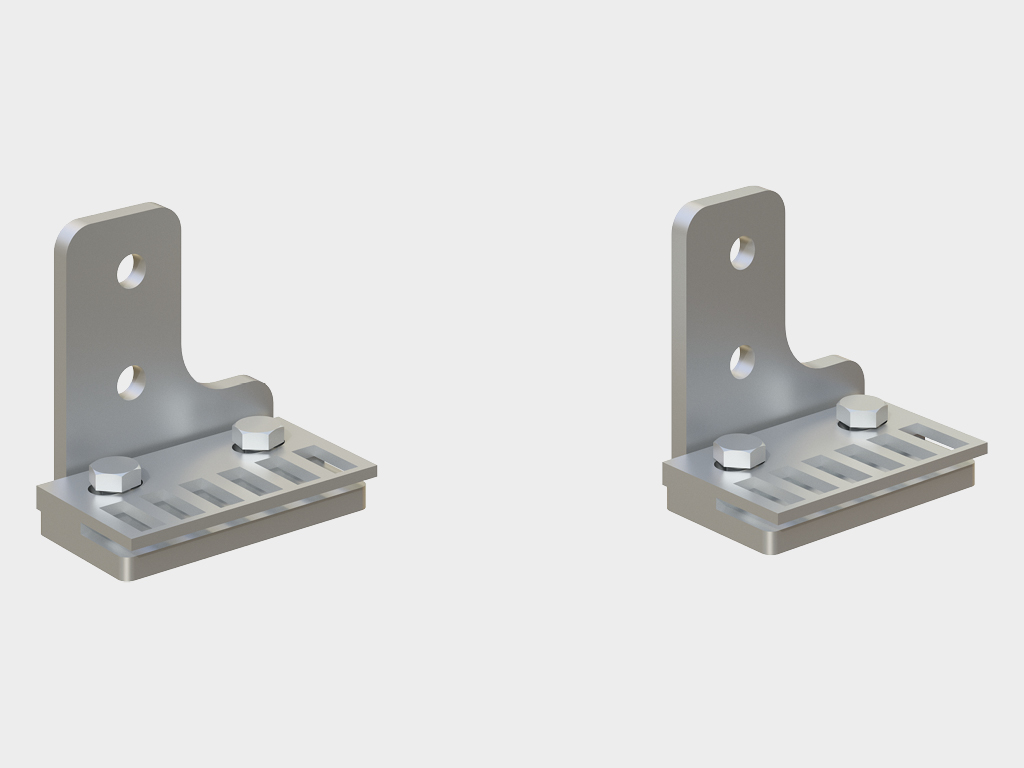

Kamar ushlagichlari to‘plami (2 dona) AD-20SP (artikul).

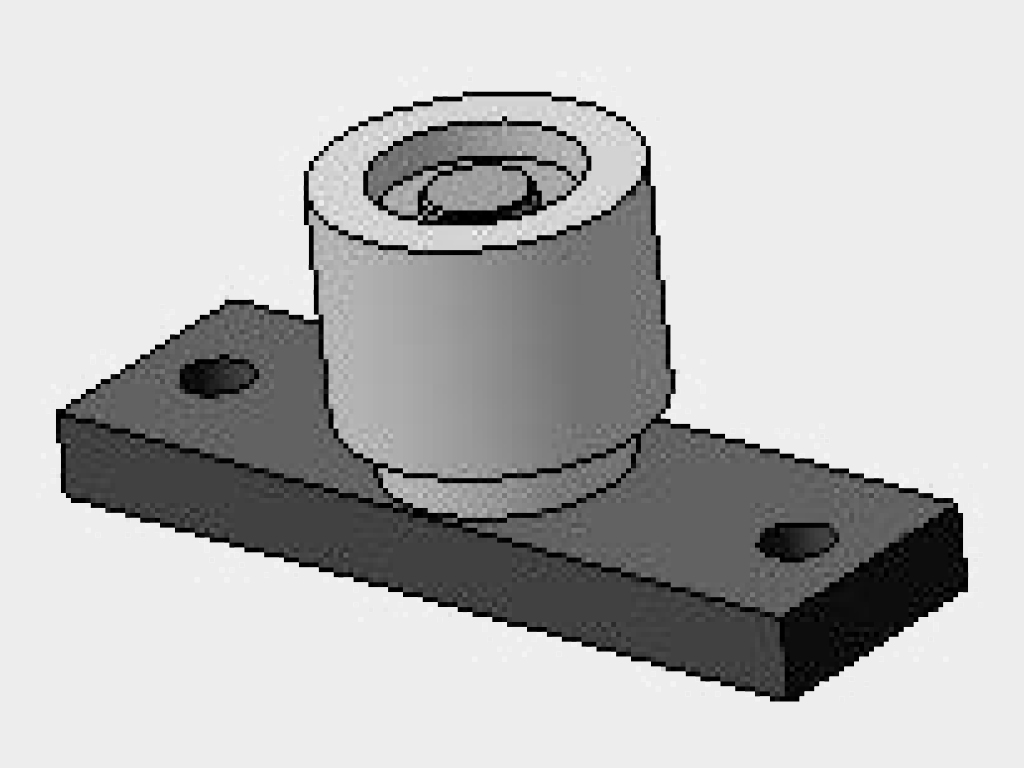

Pastki yo‘nalishli yo‘l (2 dona) TPP-001-32D (artikul).

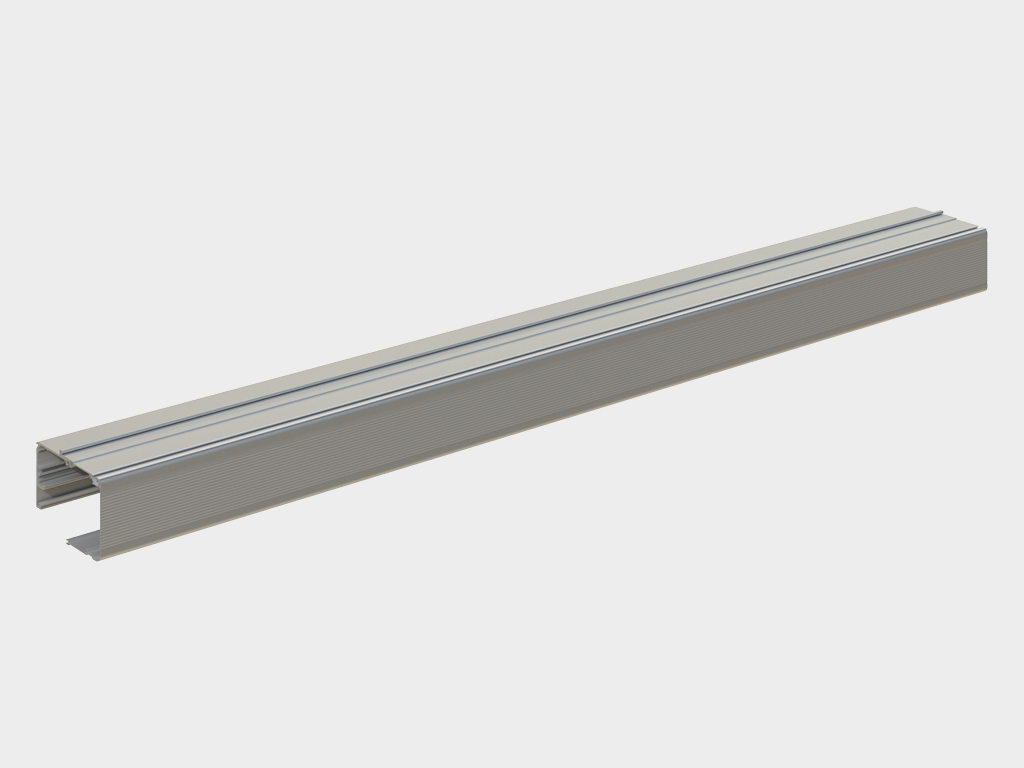

Qopqoq bilan quti (art. AHDS35 2009, 2011, 2012) AD-SP/ * (art. AHDS35 2019-2023) AD-SP-TELESCOPE drayveri uchun.

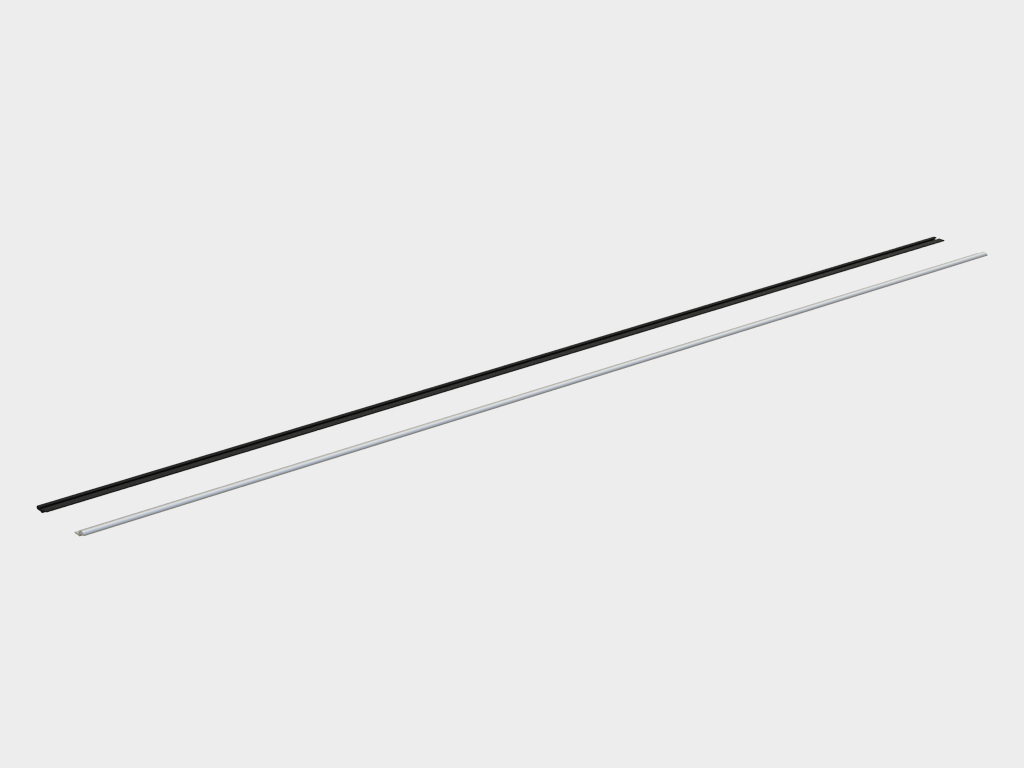

Sıyırg'ich bilan rel's (art. AHDS35 2010 c AD-29) AD-SP/ * (art. AHDS35 2023 c AD-29TEL, 2 dona) AD-SP-TELESCOPE drayveri uchun.

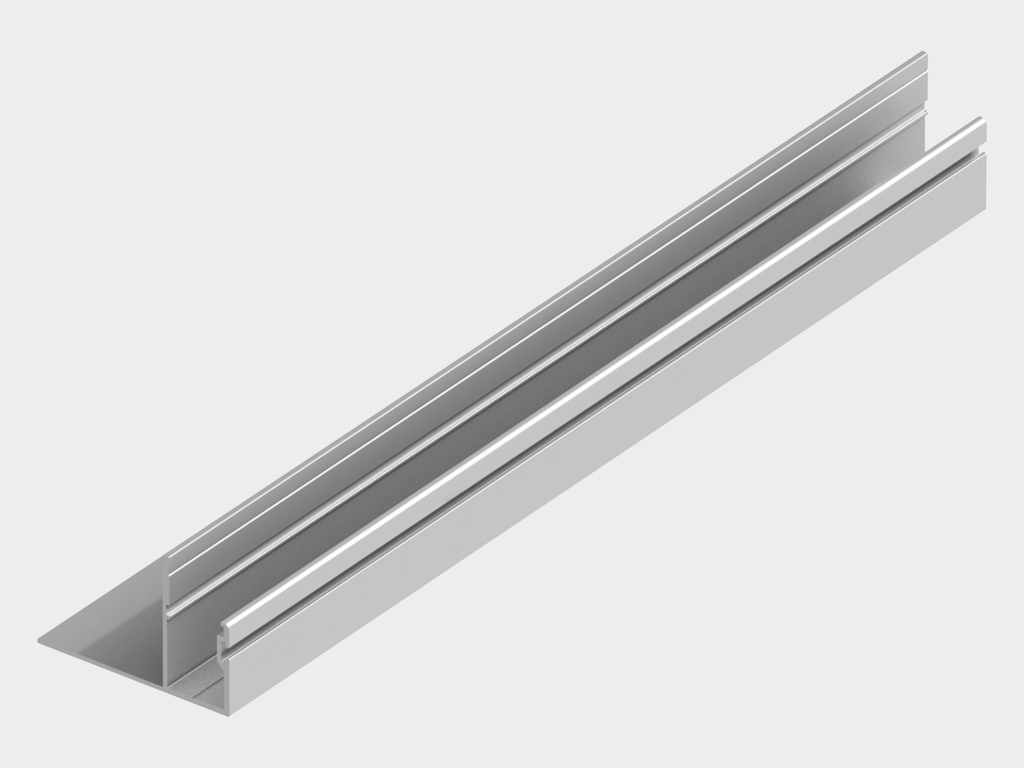

Fotoelement uchun profil (art. AHDS35 0213, 2 dona).

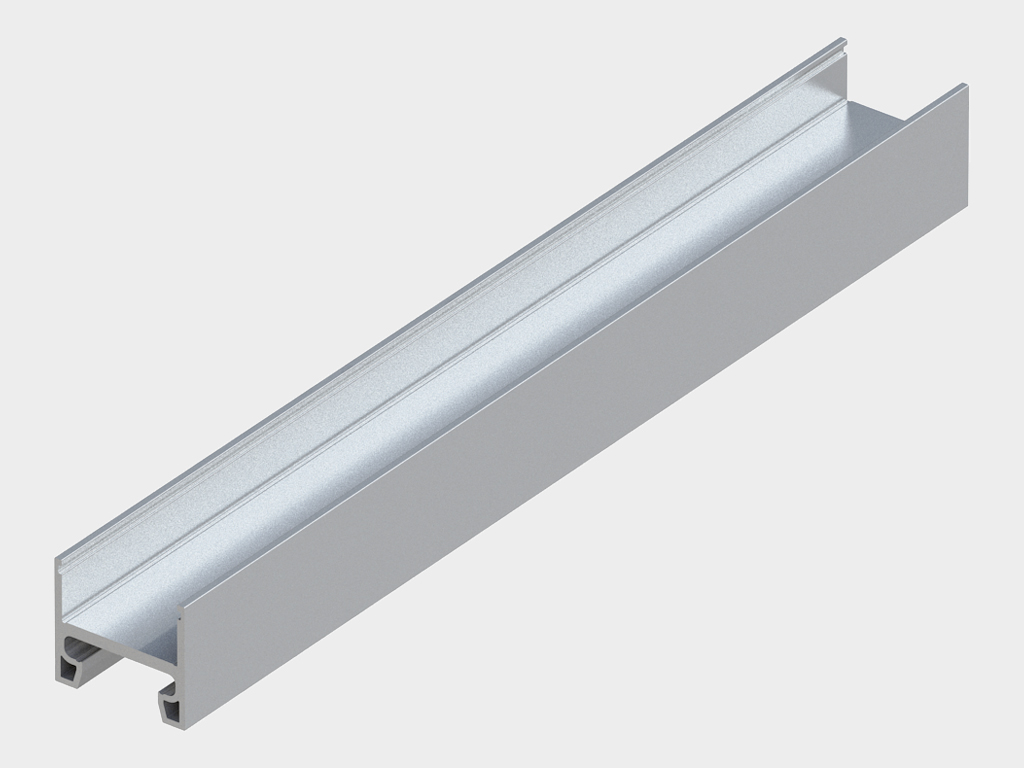

Vertikal yaratish profili, uchida 30 × 35 mm kesilgan (art. AHDS35 0106.FREZ).

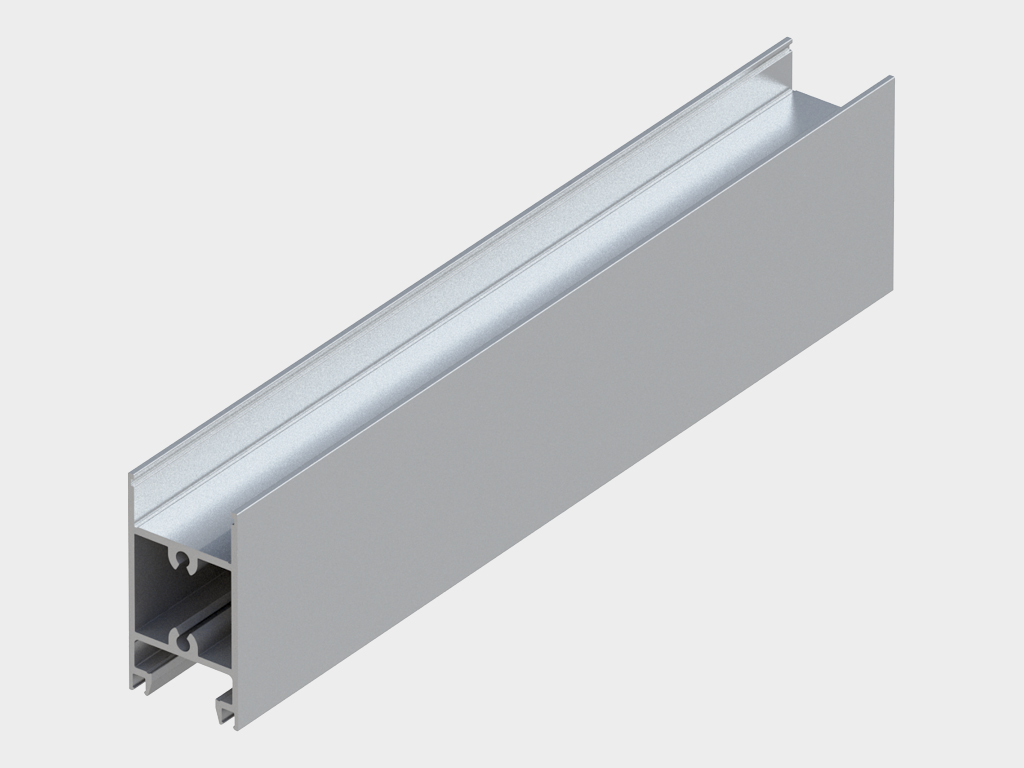

Yaratishning gorizontal profili 64 × 35 mm (art. AHDS35 0108).

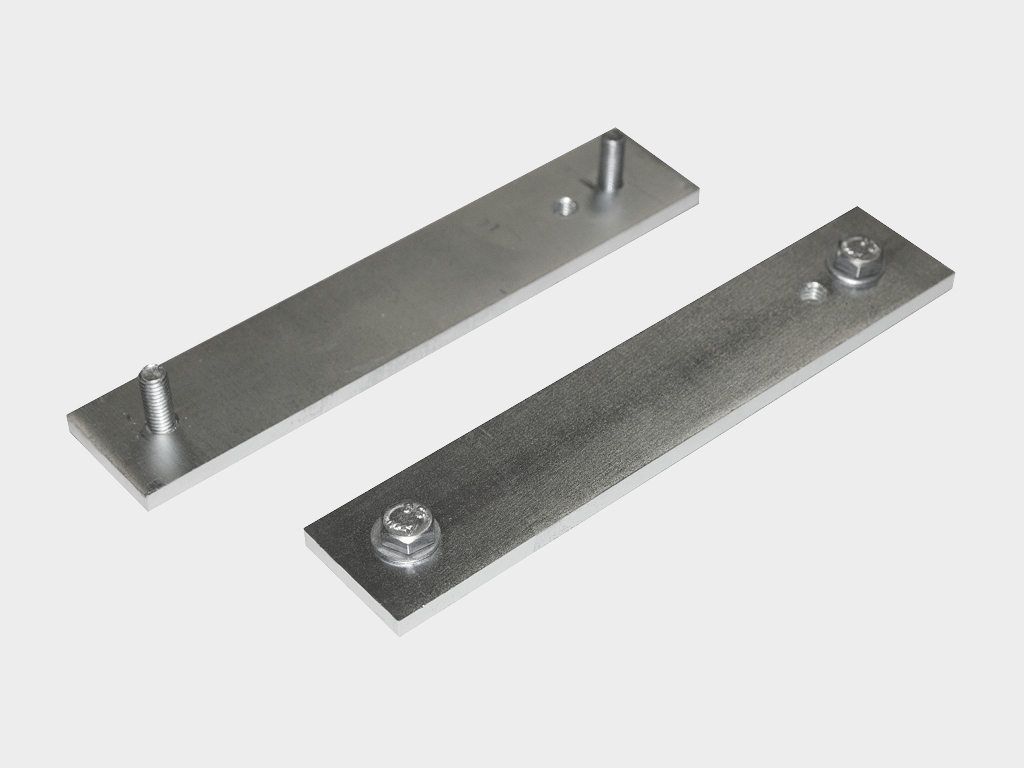

Qo'shimcha plastinkalar to'plami (art. AD-100KIT, 2 ta komplekt).

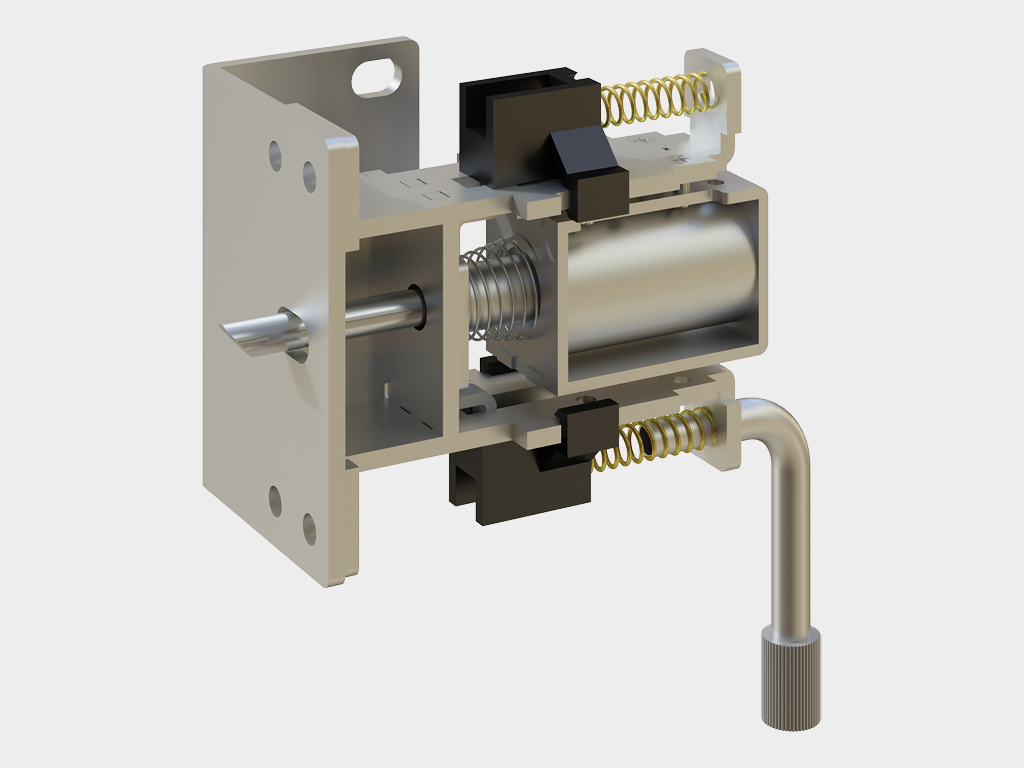

AD-07SP — AD-SP drayveri uchun elektromexanik qulflama, ruxsatsiz kirishdan ishonchli himoya qiladi / * (art. AD-07SPTEL) AD-SP-TELESCOPE drayveri uchun.

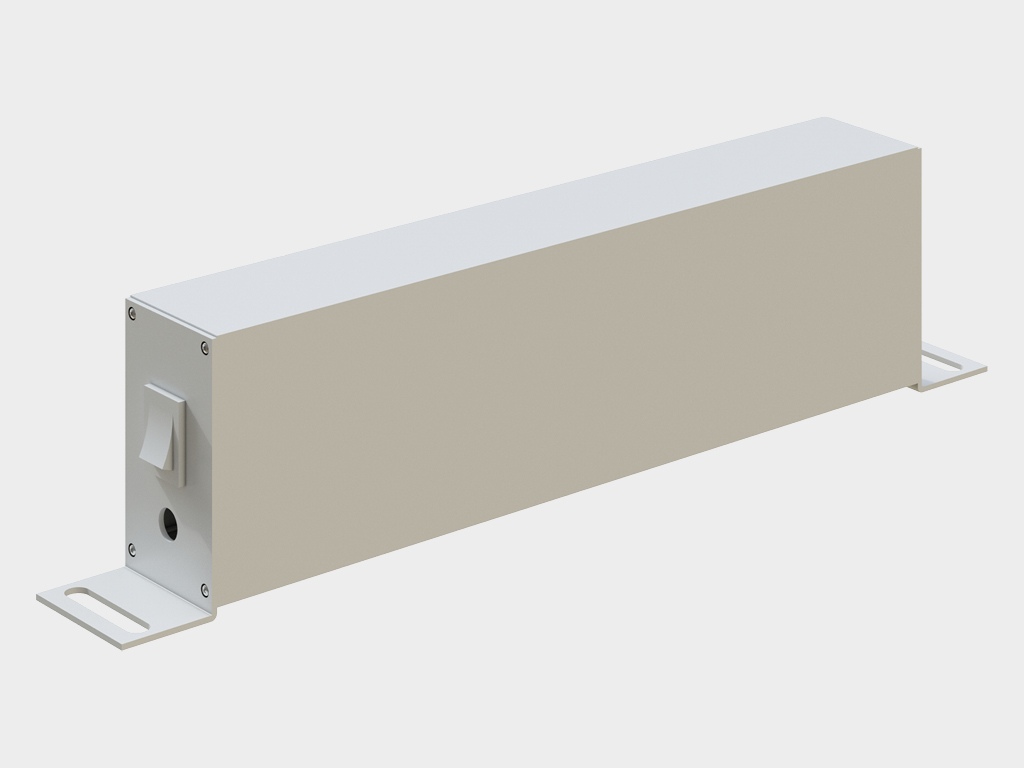

AD-27 — akkumulyator batareykasi (sig'imi 2,0 Ah), tashqi quvvatlanishsiz eshikning uzluksiz ishlashini 15–30 daqiqa (170 tsikl) davomida ta'minlaydi.

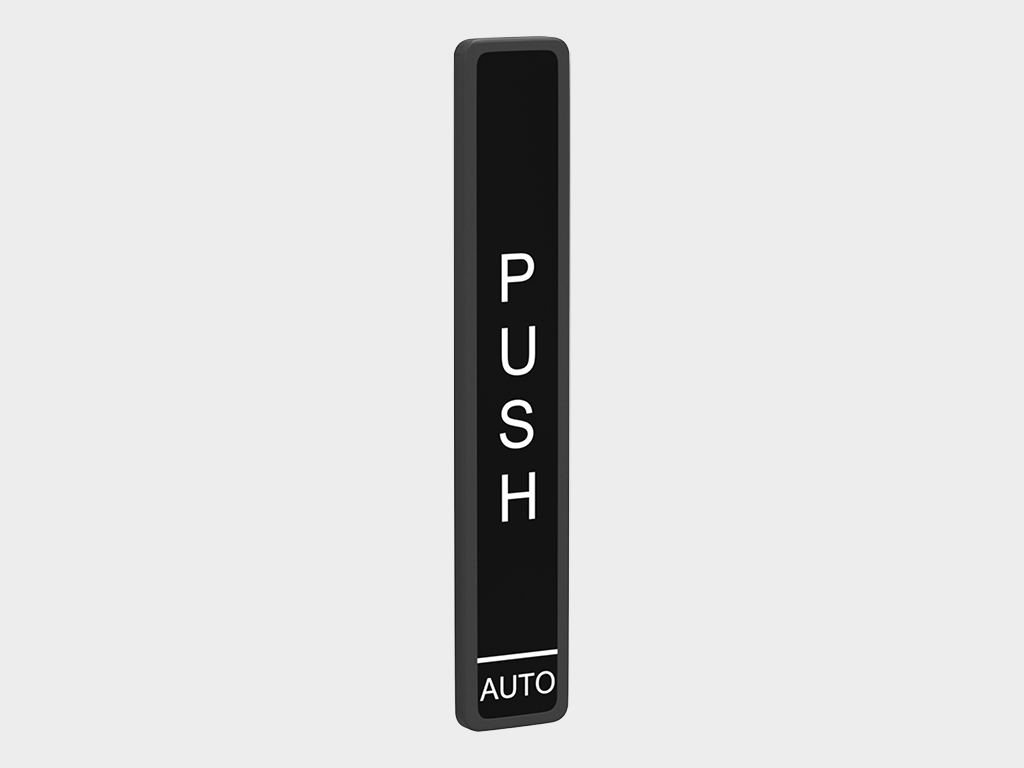

AD-30 — simsiz (tizzali) PUSH tugmasi. Eshikni qo'lda, harakatsizlik sensori o'rniga boshqarish uchun ishlatiladi (tugmaga bosish orqali eshikni ochish).

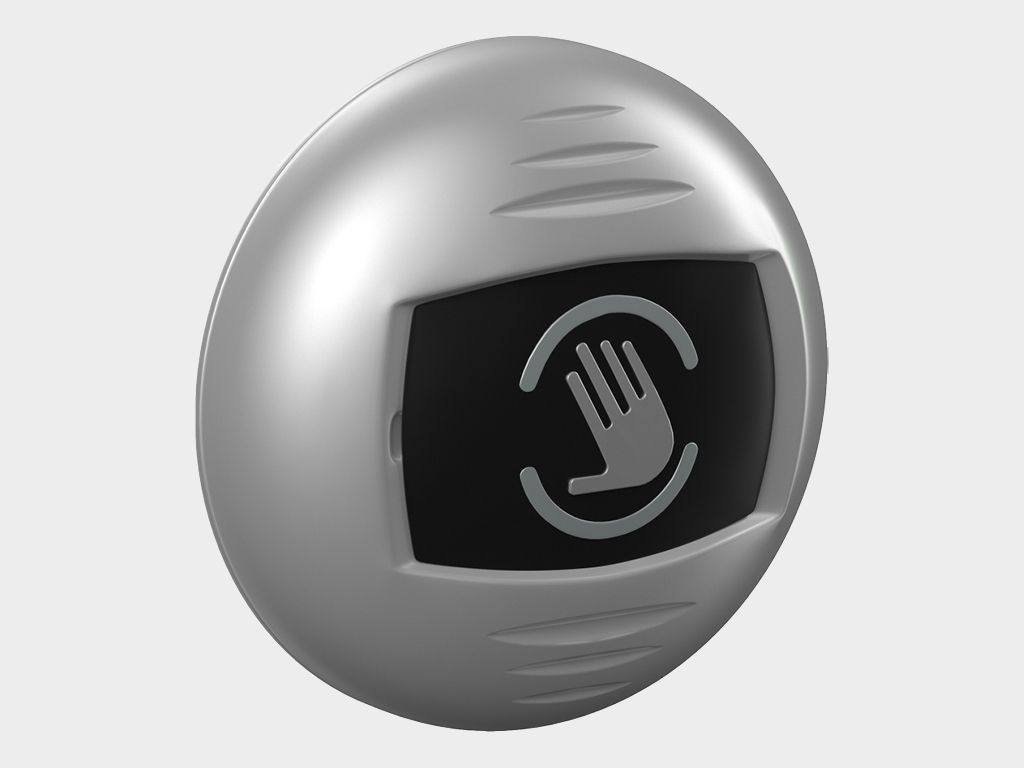

AD-31 — bexarakat infraqizil tugma. Eshikni qo'lda bexarakat boshqarish uchun harakatsizlik sensori o'rniga ishlatiladi (1 dan 15 sm gacha).

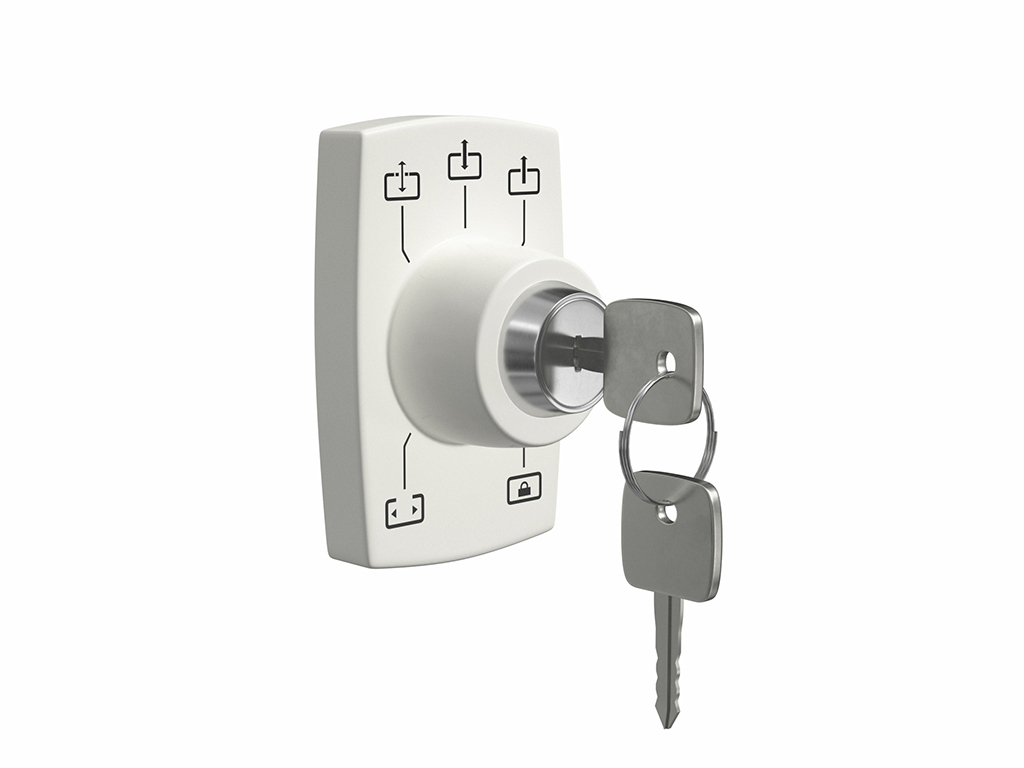

AD-32 — kalitli ish rejimlarini almashtirish switchi (5 ta rejim). Eshikni boshqarish uchun cheklangan kirishni ta'minlab, displeyli rejimlar almashtirgichi o'rniga ishlatiladi.

AD-34 — kombinatsiyalashgan harakatsizlik va xavfsizlik sensori. Bir korpusda mikrodalga harakatsizlik radarini va o'rtadagi xavfsizlik infraqizil pardasini birlashtiradi.

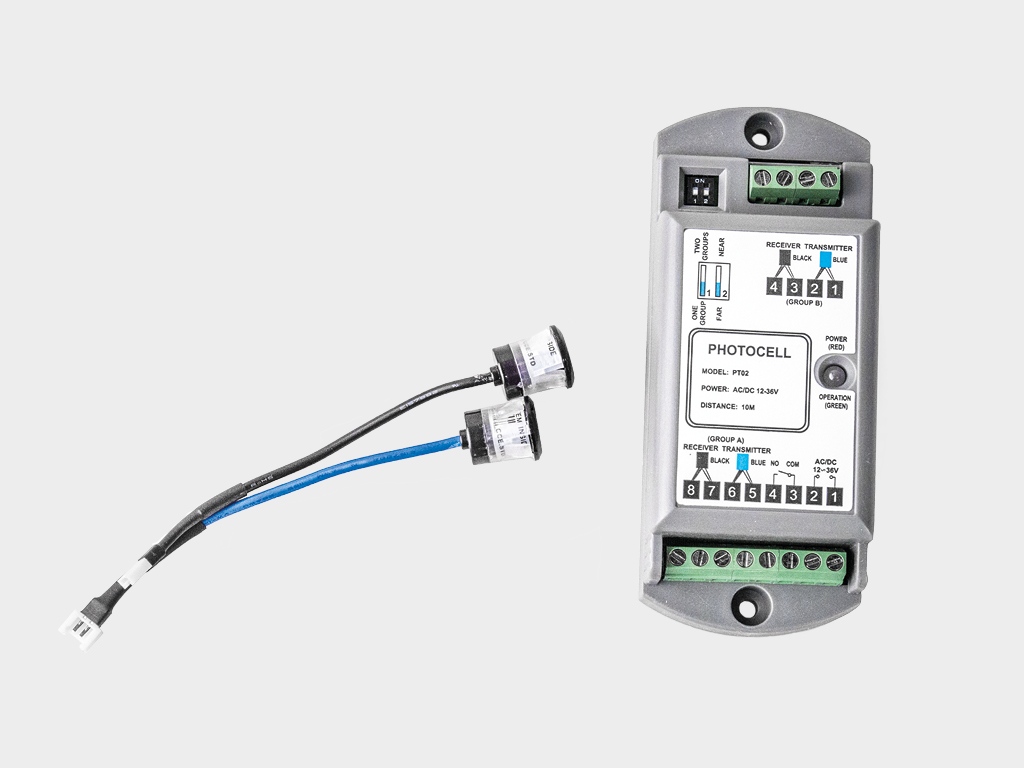

AD-09 — fotoelementlar to'plami, eshik o'rtasida xavfsizlikni ta'minlaydi.

Texnik tavsif

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

1 700–3 000

Ширина проема для двустворчатых дверей, мм

2 000–6 000 (ikki harakatlanmaydigan shtorkali); 1 806–6 200 (ikki harakatlanmaydigan shtorkali va ustki framuqali)

Притолока, мм

Hech bo‘lmaganda 125

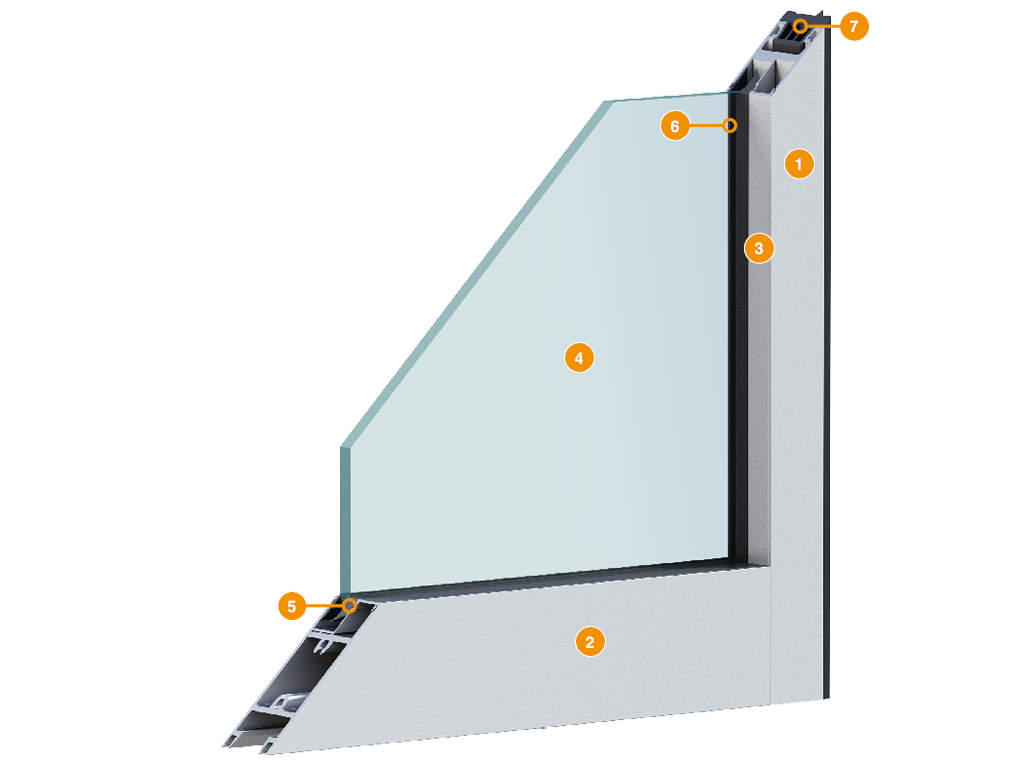

Shtorka profili vertikal
Shtorka profili gorizontal
Shtapik
To‘ldirish 8 mm, 9 mm (shtapik bilan) yoki 24 mm (shtapiksiz)
Ichki siqish
Tashqi siqish
Markaziy siqish

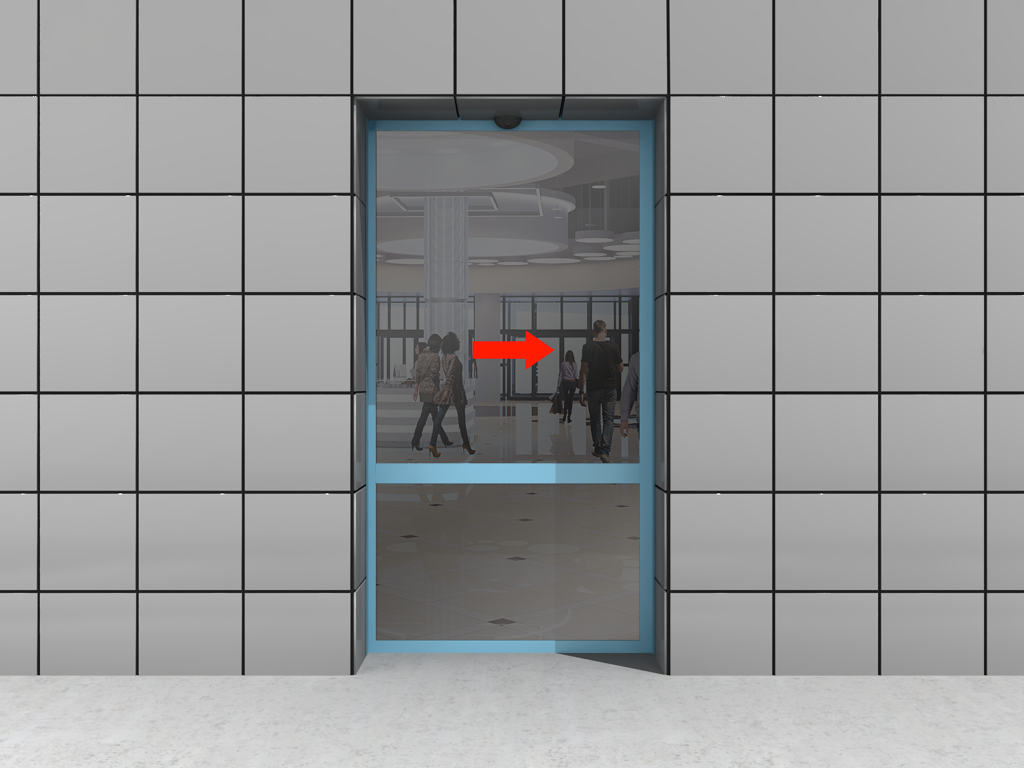

Bitta eshik (chap tomonga ochiladigan).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2500 gacha
H, мм Высота проема	3000 gacha

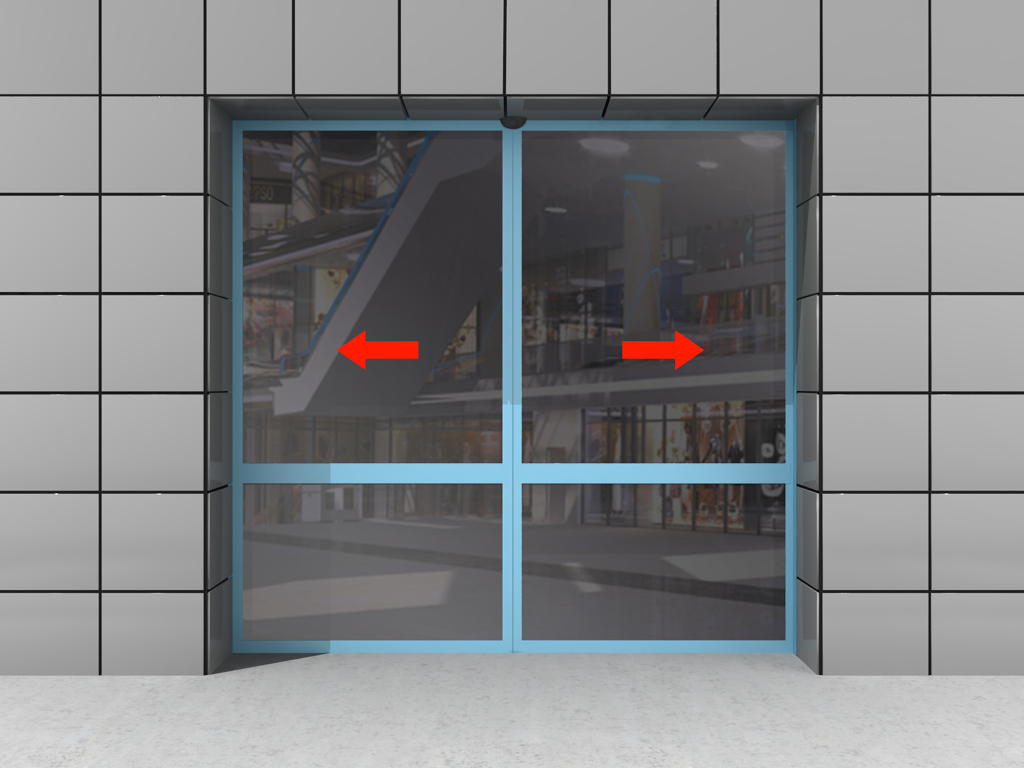

Ikki eshikli eshik.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

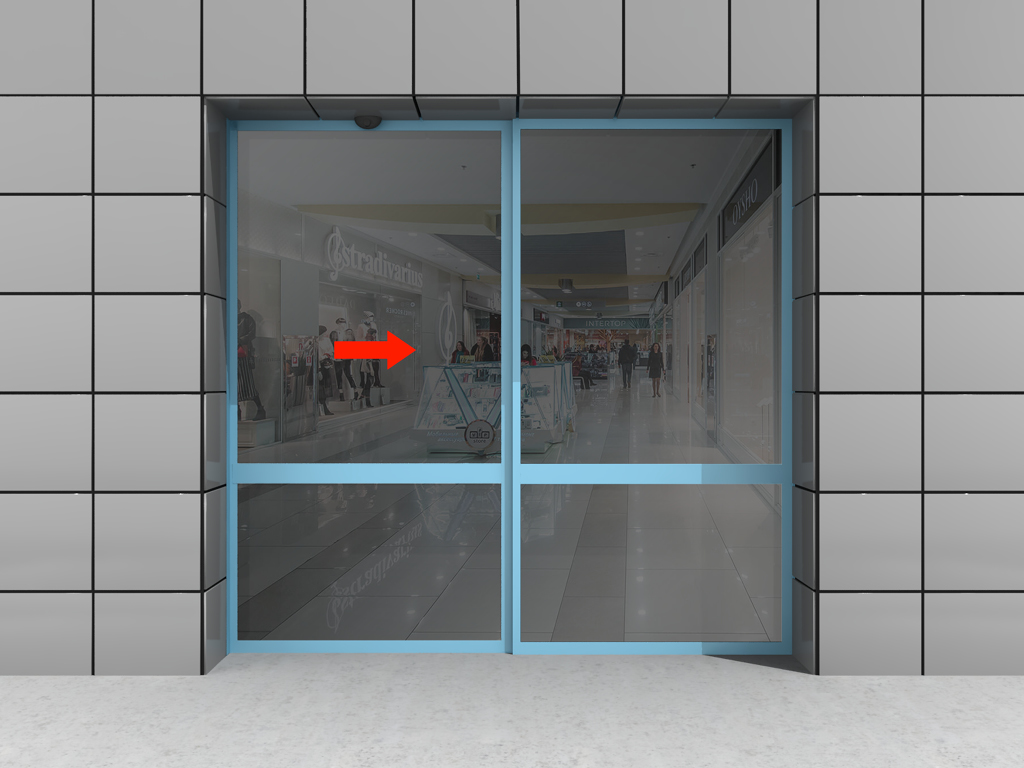

Bir eshikli eshik bitta harakatlanmaydigan yorliq bilan (chapga ochiladi).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5000 gacha
H, мм Высота проема	3000 gacha

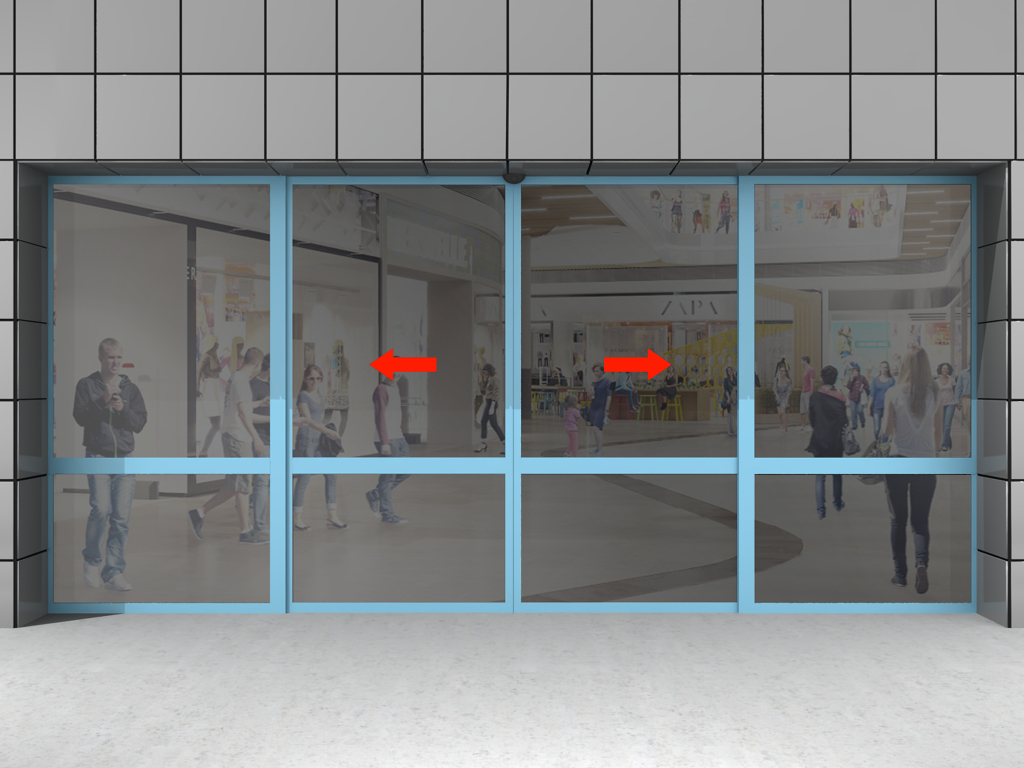

Ikki eshikli eshik ikkita harakatlanmaydigan yorliq bilan.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	6000 gacha
H, мм Высота проема	3000 gacha

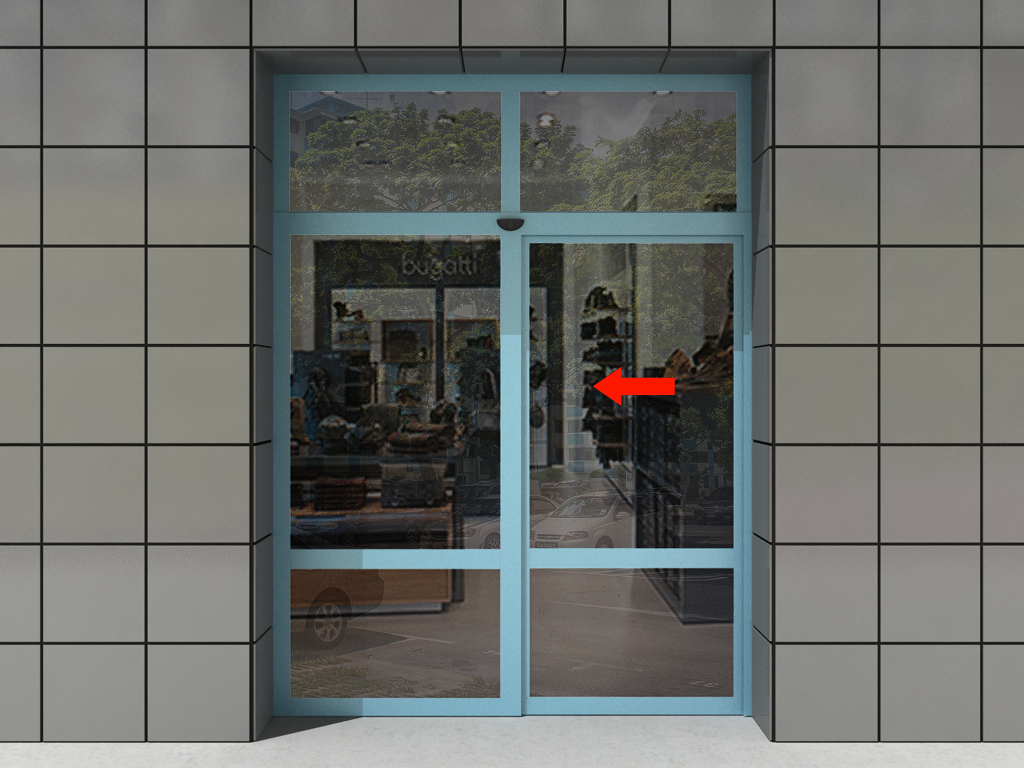

Bir eshikli eshik, bitta harakatlanmaydigan yorliq va frama bilan (o‘ngga ochilish).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 184–6 200
H, мм Высота проема	2 200–4 000
W, мм Ширина прохода	700–3 000
K, мм Высота прохода	1 800–3 000

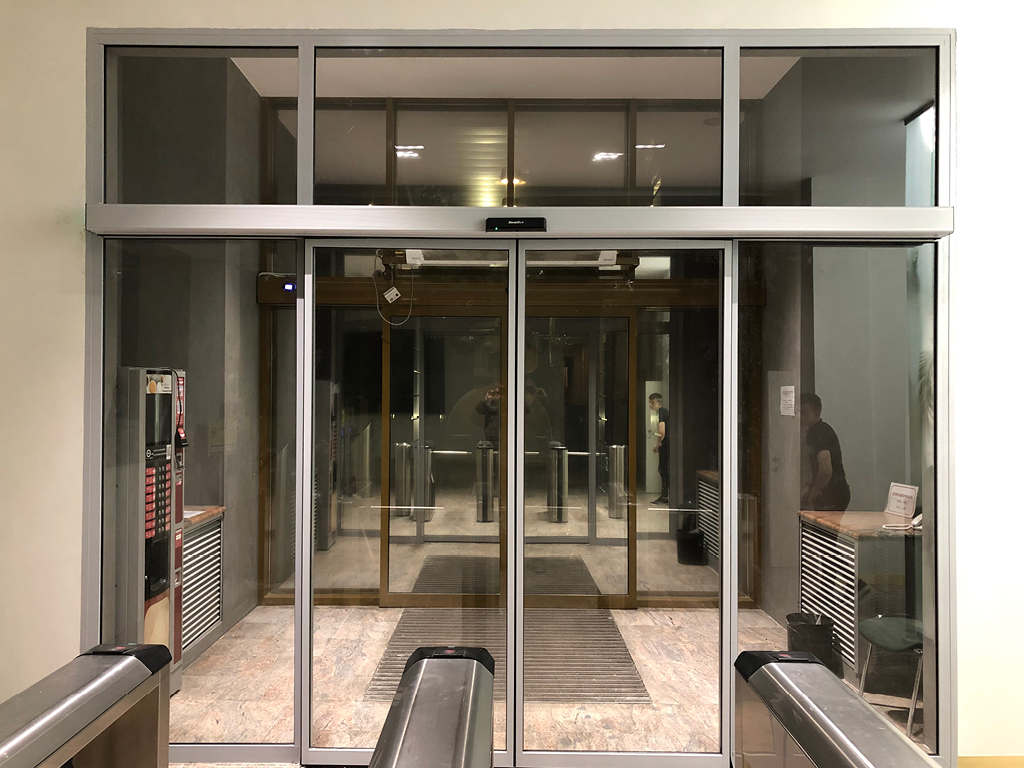

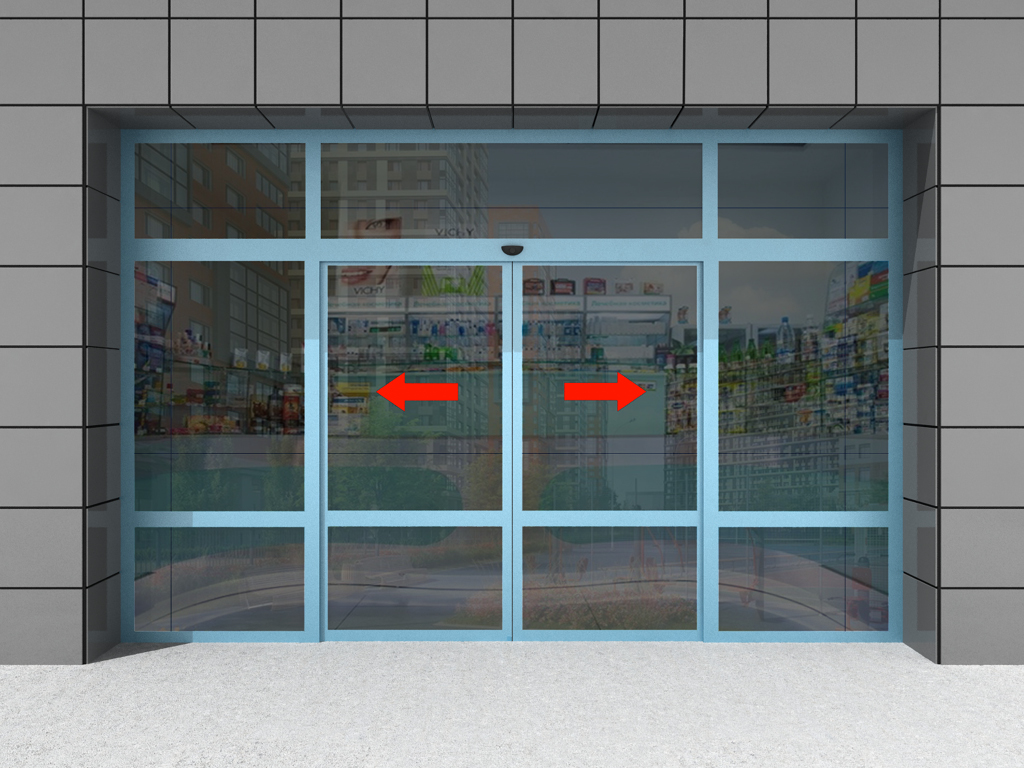

Ikki eshikli eshik, ikkita o'zgarmas oynali va framugali.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 806–6 200
H, мм Высота проема	2 200–4 000
W, мм Ширина прохода	1 000–3 000
K, мм Высота прохода	1 800–3 000

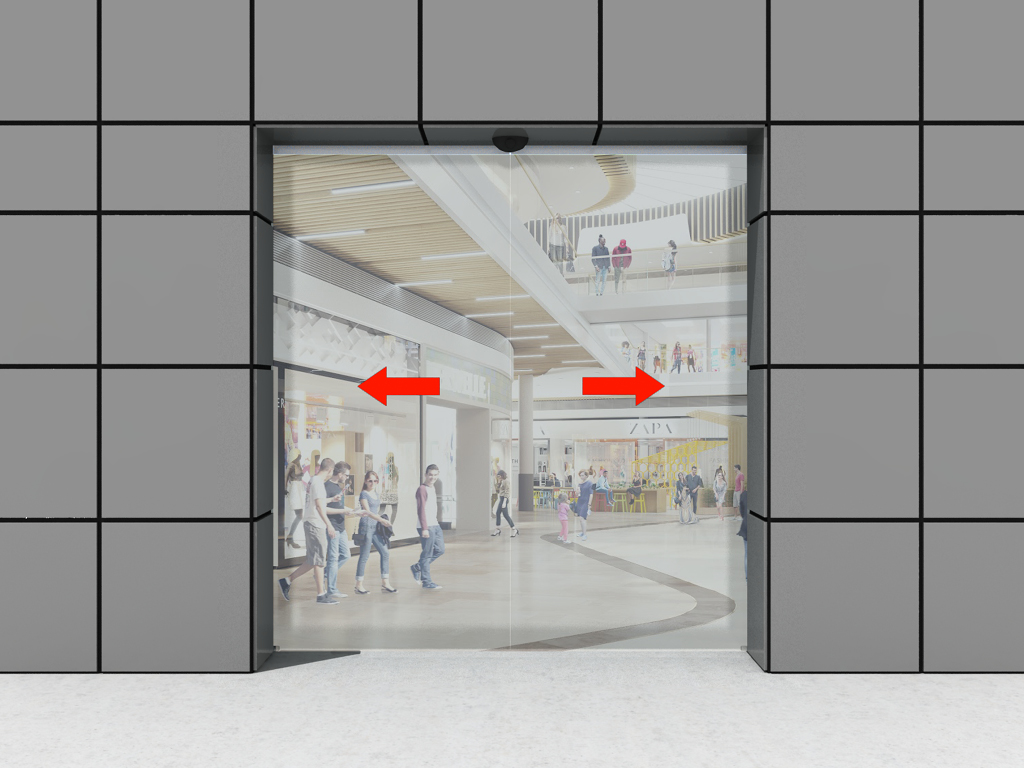

Ikki eshikli eshik, butun shishadan yasalgan oynali yaratmalar bilan.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8, 9 yoki 24	Yengil yaratma
Максимальная высота, м	3
Максимальный вес створки, кг.	200/180	Bir eshikli eshik / Ikki eshikli eshik
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o'tish uchun, 24 soat davomida

1. Eshikni elektrodrayver bilan qutisini xonadan tashqaridan, ko'cha tomondan o'rnatish qat'iyan taqiqlanadi.

2. Eshik yaratmalarini qo'lda ochish va yopish faqat favqulodda holatlarda (elektr energiyasi yo'qligida) yoki sozlash ishlari vaqtida amalga oshiriladi.

3. Eshik yaratmalarini qo'lda ochish va yopish vaqtida katta kuch sarflamang. Eshik yaratmalarini keskin itarish orqali ochish taqiqlanadi.

4. Bolalar va hayvonlarning eshik yaratmalarini ochish/yopish zonasi ichida uzoq vaqt bo'lmasligini kuzatib boring.

5. Qattiq taqiqlanadi: qo'llar bilan bloklangan eshiklarni ochishga harakat qilish, barmoqlarni yoki begona narsalarni harakatlanuvchi yaratma va pol o'rtasidagi bo'shliqlarga tiqish, chunki bu jarohatlarga olib kelishi mumkin.

6. Yaratmalarga o'tish vaqtida zarba bermang va ularni ochish yoki yopishga to'sqinlik qilmaslikka harakat qilmang. Eshik yaratmalarining harakatlanish zonasida yugurish yoki turish taqiqlanadi.

7. Yaratmalar harakatlanayotganda, ularning yo'lida begona narsalar va chiqindilar yo'qligiga e'tibor bering: ularning mavjudligi yaratmalarning tekisligini buzilishiga, bloklanishiga va eshik avtomatikasining ishlamay qolishiga olib kelishi mumkin.

8. Polga o'rnatilgan yo'naltiruvchilarni va karetchalar rulolarini ifloslanishga duchor etmang, chunki bu yaratmalarning silliq harakatini buzilishiga, ularning bloklanishiga va elektrodrayverning ishlamay qolishiga olib kelishi mumkin.

9. Avtomatik eshik yaratmalari eshik o'rtasida yo'naltiruvchi rel's bo'ylab silliq harakatlanishi kerak, eshikni ochish/yopish tsikli davomida, yaratmalar to'liq ochilgan yoki yopilgan holatga yetganda majburiy to'xtash bilan.

10. Eshikni xavfsizlik elementlarini (fotoelementlar yoki IK-parda) eshik o'rtasiga o'rnatmasdan ekspluatatsiya qilish qat'iyan taqiqlanadi.

Упаковка в картон	Характеристики упаковки
	Drevesinli palet, pastki tomonida polistirol bloklari bilan. Profil'lar qog'ozli karton varaqasi bilan o'ralgan va PP lentasi bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Qadoqlash profil'larning pufakli plyonka bilan o'ralgan va logotipi bilan skotch yordamida mustahkamlangan shaklida. Bir qadoqlangan profil'ning og'irligi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Pufakli plyonkaga o'ralgan profil'lar to'plamlari polistirol ramkaga o'ralgan paletaga joylashtiriladi va skotch yordamida mustahkamlanadi

Qo‘shimcha tavsif chop etish

Surilish eshiklarini alohida o'rnatish mumkin, shuningdek, ularni binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

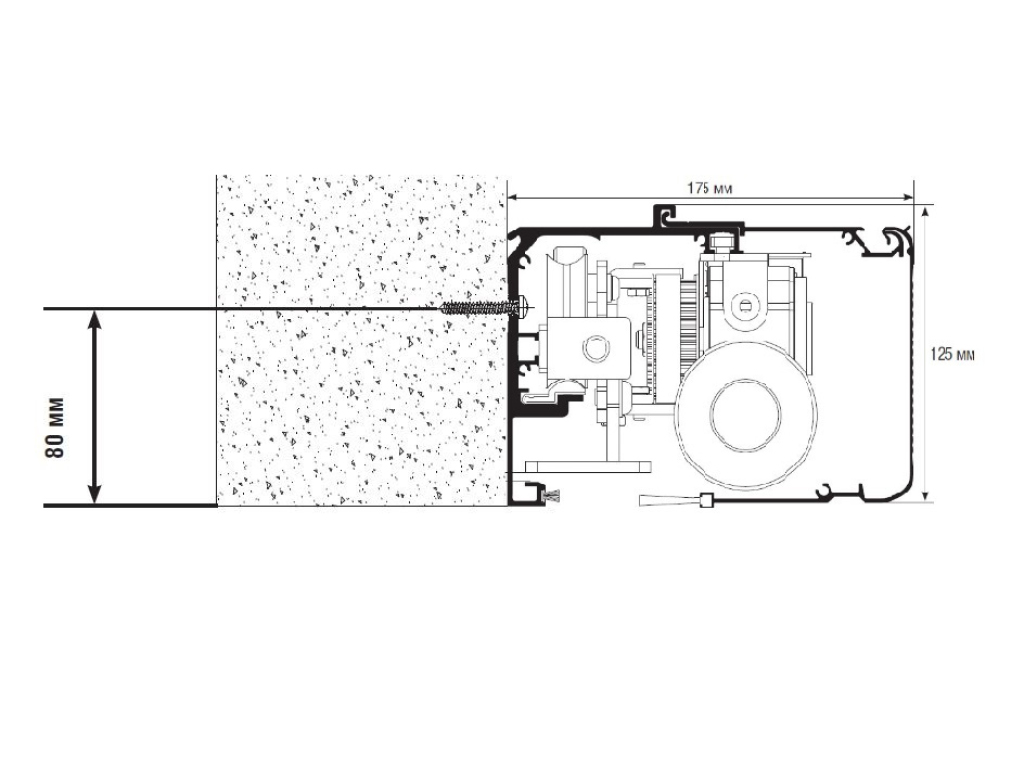

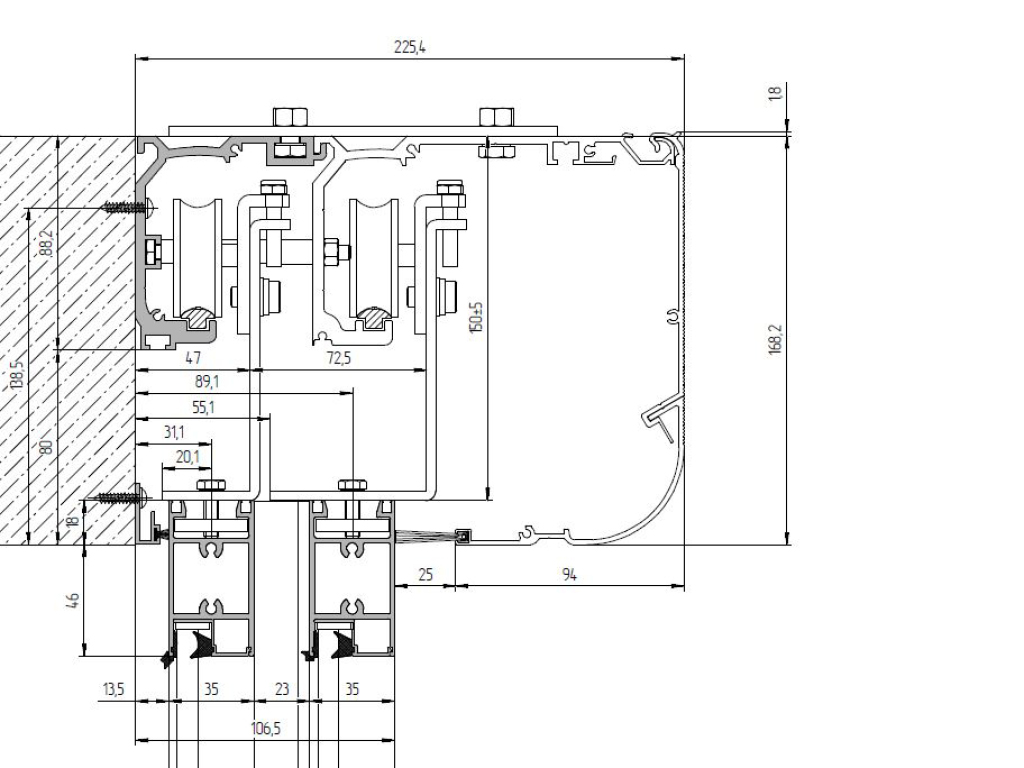

Avtomatik eshikning korobkasini o'ramga o'rnatish.

Telescopik eshik korobkasini o'ramga o'rnatish.

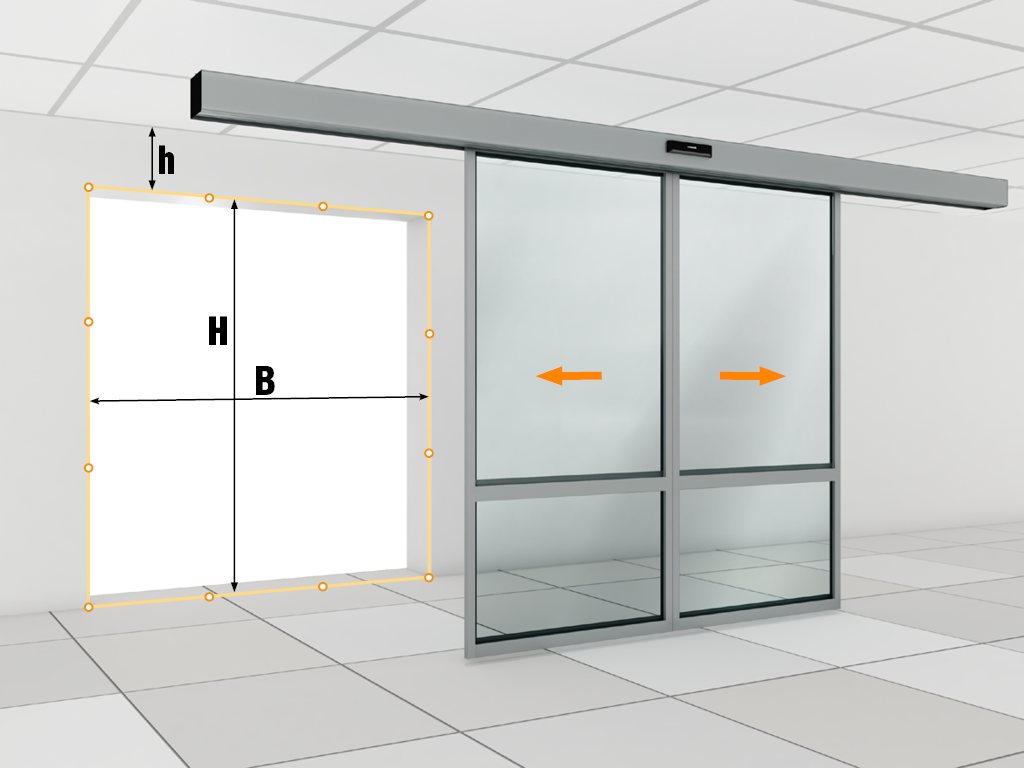

Ochilish parametrlar: H – ochilish balandligi (poldan ochilish yuqorisigacha bo‘lgan masofa); V – ochilish kengligi (chap chekkadan o‘ng chekkagacha bo‘lgan masofa); h – pritoloka balandligi (ochilish yuqorisidan shiftgacha bo‘lgan masofa). Ochilishni kenglik va balandlik bo‘yicha o‘lchash kamida ikki joyda amalga oshiriladi. Yakuniy o‘lchov har doim eng kichik qiymat sifatida qabul qilinadi.
Yaxshi montajni amalga oshirish va keyinchalik uning ishonchli ishlashini ta'minlash uchun xonada ochilish tayyorlanishi kerak. Ochilishning tozaligiga qo‘yilgan ma'lum talablar mavjud: Ochilish to‘g‘ri burchakli bo‘lishi kerak. Ramka yuzasi tekis va silliq bo‘lishi, gipsda oqishlar va yoriqlar bo‘lmasligi kerak. Pol yuzasi tekis, gorizontal bo‘lishi, chiqishlar va chuqurliklar bo‘lmasligi kerak. 1 m masofaga 1 mm gacha og‘ishlar ruxsat etiladi. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, 1 m masofaga 1 mm gacha og‘ishlar ruxsat etiladi.Agar ochilishlar yuqorida keltirilgan talablar bo‘yicha tayyorlanmagan bo‘lsa, o‘lchovlarni olishdan va montajni boshlashdan oldin bunday og‘ishlarni bartaraf etish kerak. Pritoloka va yon devorlar bir tekislikda bo‘lishi kerak. Ochilish ramkasi mustahkam konstruktsiya, payvandlangan truba, fasad profili yoki vitraj shaklida bo‘lishi kerak.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

«AD-SP drayverli avtomatik surilish eshigi» instruktsiyasi

PDF

«AD-SP-TELESCOPE drayverli teleskopik eshik» instruktsiyasi

PDF

Avtomatik / teleskopik eshiklar uchun yengil yaratmalarni yig'ish bo'yicha yo'riqnoma

PDF

Ochilish funksiyasiga ega avtomatik «antipanika» eshik yaratmalarini yig'ish bo'yicha yo'riqnoma

PDF

Framugali va avtomatik eshikli konstruksiyalarni yig'ish bo'yicha yo'riqnoma

PDF

AD-34 kombinatsiyalashgan harakat va xavfsizlik datchigini sozlash bo'yicha yo'riqnoma

PDF

O‘rnatish va eshik o‘rtasini tayyorlash bo‘yicha talablar

PDF

Avtomatik surilish eshigi / AD-SP / AD-SP-TELESCOPE drayveri pasporti

PDF

Alyuminiy profil'i uchun muvofiqlik sertifikati

PDF

Avtomatik eshiklar uchun drayverlar bo'yicha muvofiqlik deklaratsiyasi

PDF

Asosiy yaratma profil'lari va jihozlari katalogi (arxiv)

PDF

DWG

Avtomatik eshik uchun profil'lar va jihozlar katalogi, yengil yaratmalar bilan

PDF

Telescopik eshik uchun profil'lar va jihozlar katalogi, yengil yaratmalar bilan

PDF

Avtomatik «antipanika» eshigi uchun profil'lar va jihozlar katalogi

PDF

Kafolat majburiyatlari chop etish

Mijozga tizimni to'liq jihozlash uchun 2 yilga kafolat beriladi, bu kafolat yuk tashish vaqtidan boshlab amal qiladi, agar ekspluatatsiya shartlari bajarilgan bo'lsa.

Yangi mahsulotlar

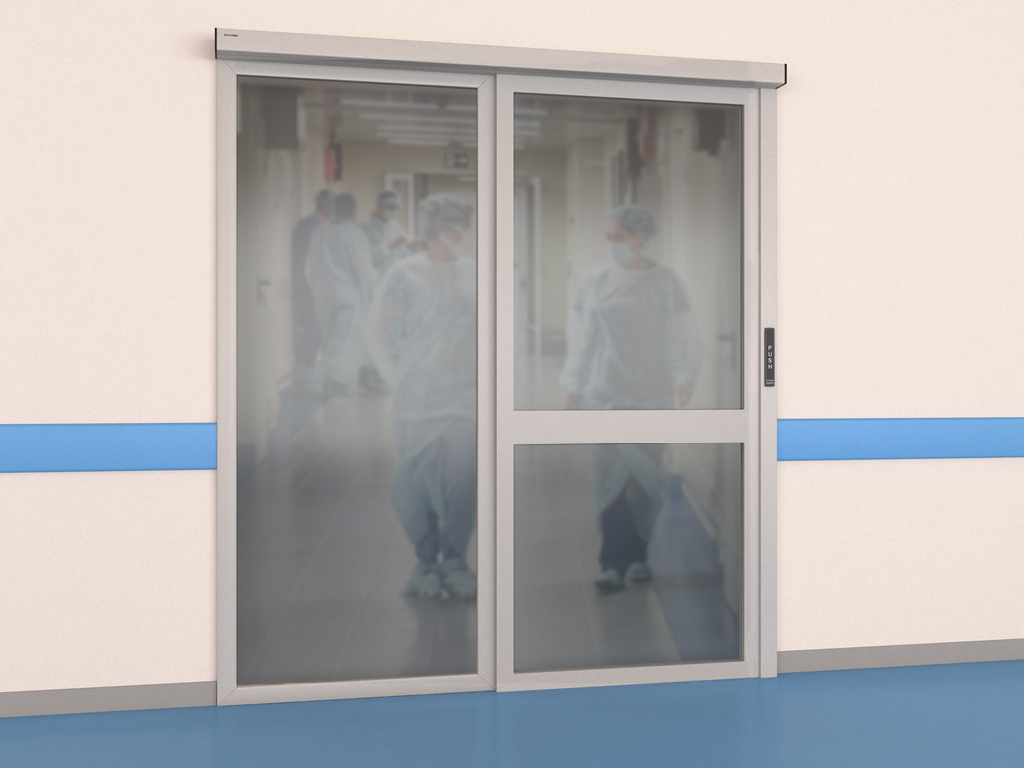

AD-30 simsiz (tizzali) tugmasi eshikni qo‘lda ochish uchun qo‘llaniladi va u nafaqat toza xonalar (operatsionlar va laboratoriya bloklari), balki ofis va savdo binolarida ham qo‘llanishi mumkin.

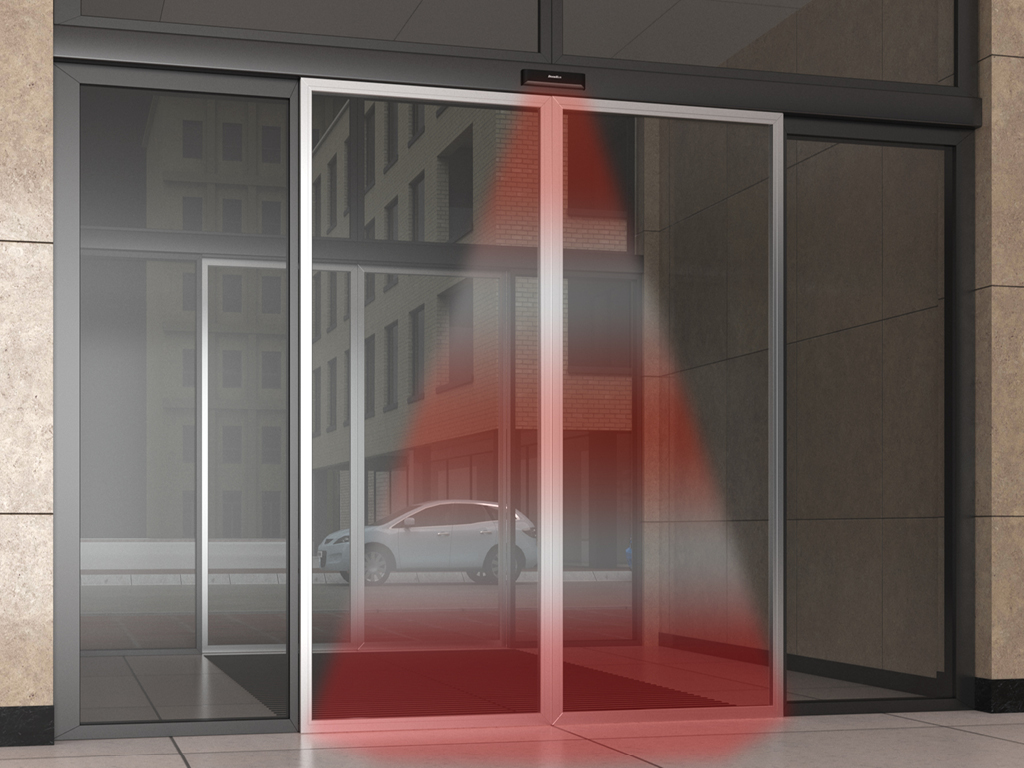

AD-34 datchigi — bu kombinatsiyalashgan turdagi qurilma bo‘lib, bir korpusda harakatni aniqlovchi mikrodalgali radar datchigi va infraqizil ishtirok pardasini birlashtiradi. Ushbu datchik AD-SP drayverli avtomatik suriluvchi eshik tarkibida o‘rnatilganda xavfsizlik fotoelementlari juftligi o‘rniga yoki ular bilan birgalikda ishlashi mumkin.
