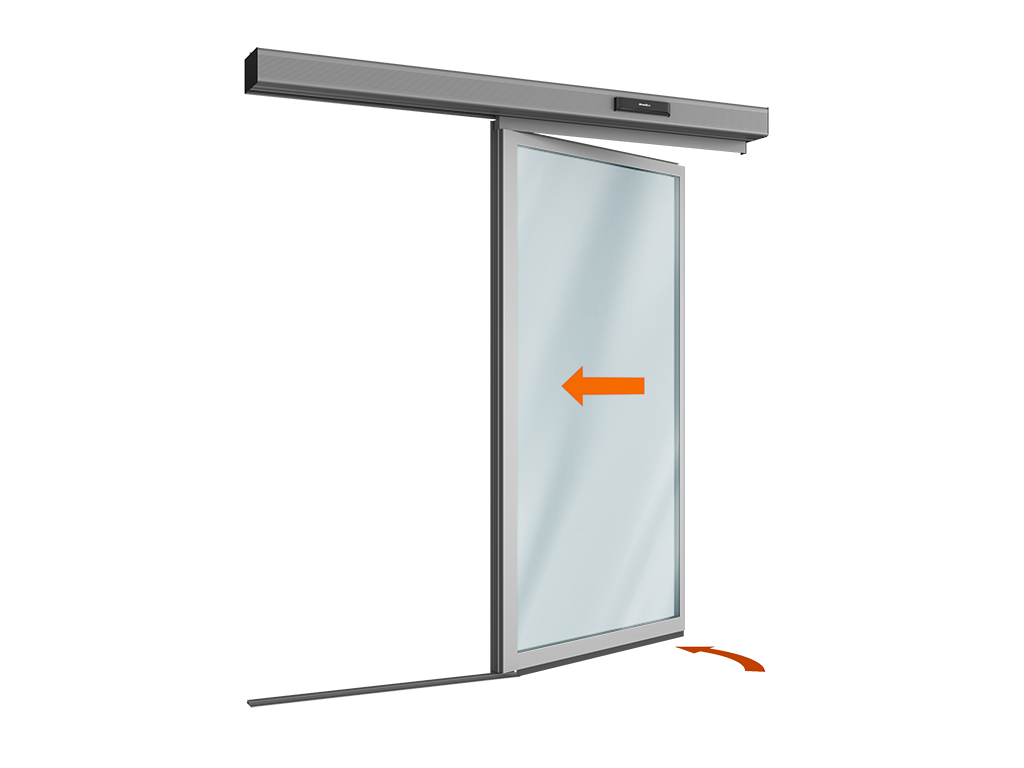

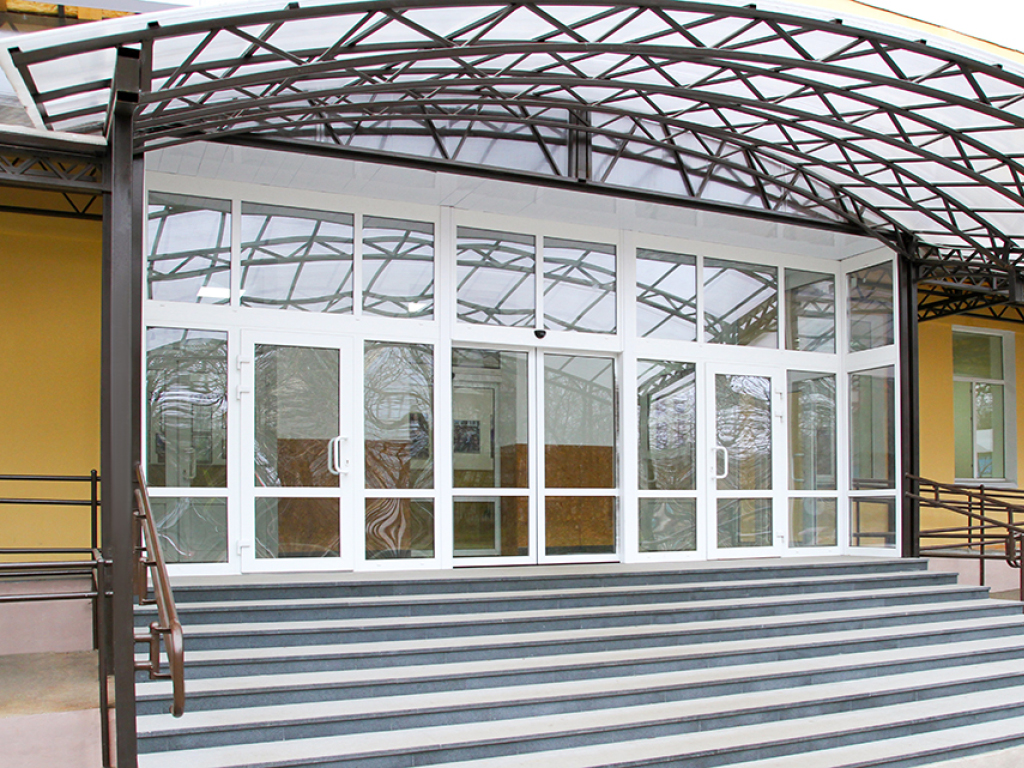

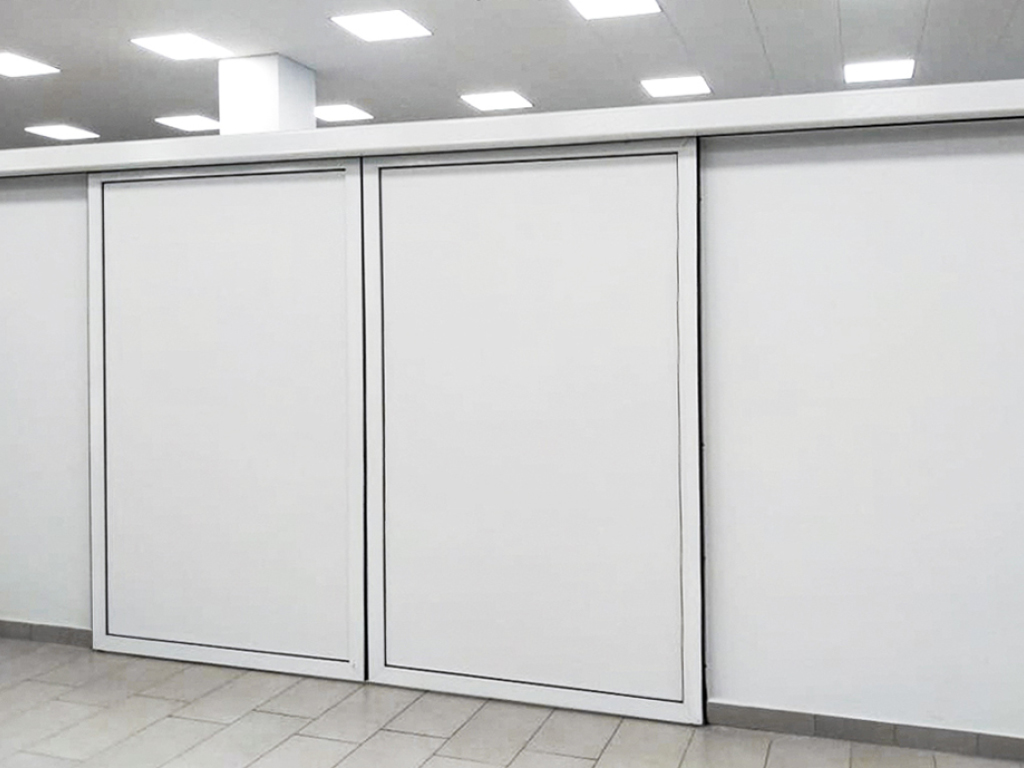

AD-SP privodi uchun "antipanika" tizimidagi avtomatik surilma eshik komplekti (bitta harakatlanuvchi "antipanika" eshik qanoti)

"Antipanika" funksiyasiga ega avtomatik surilma eshik (eshik qanotlarini ochish funksiyasi bilan) odamlar oqimi yuqori bo‘lgan savdo-ko‘ngilochar markazlar, biznes markazlar, restoranlar, ombor va ishlab chiqarish majmualari, tibbiyot muassasalari hamda ijtimoiy-maishiy bino va inshootlarning kirish qismidagi o‘tish joylariga o‘rnatish uchun mo‘ljallangan. Bunday eshiklar, ayniqsa, xonadagi yagona chiqish yo‘lagi bo‘lgan joylarda qo‘llaniladi va favqulodda holatlarda evakuatsiya chiqishi vazifasini bajarishi, ya’ni eshik qanotlarini tashqariga ochish funksiyasini ta’minlashi zarur bo‘lgan hollarda ajralmas yechim hisoblanadi.

Qo'llanilish sohasi:

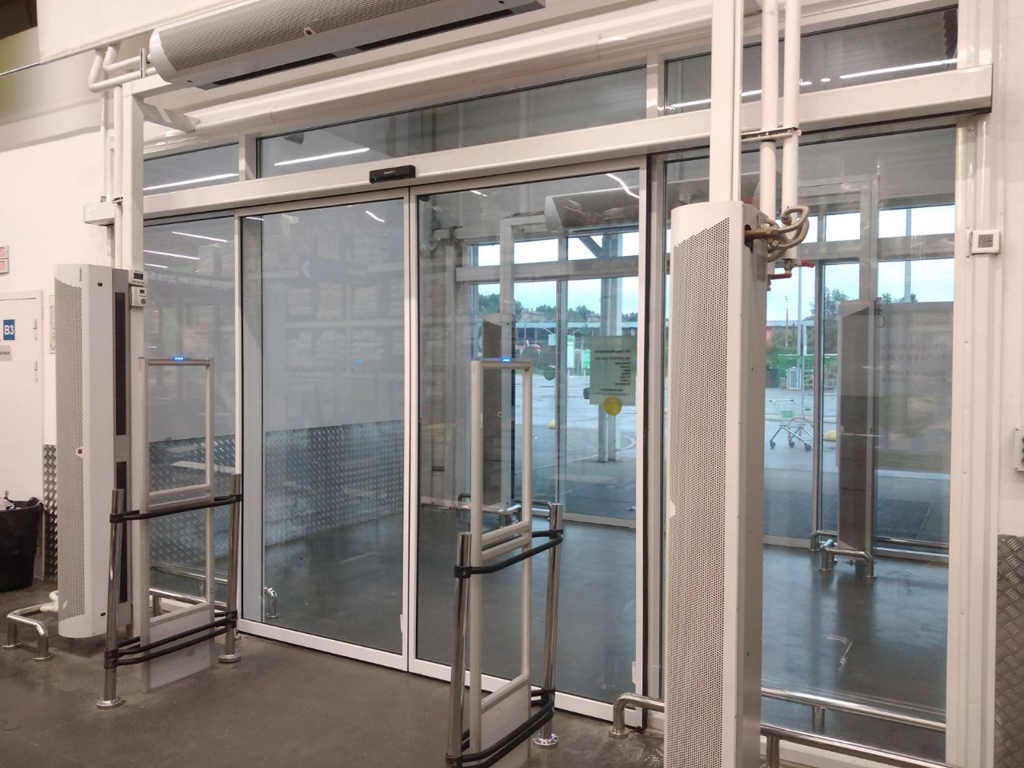

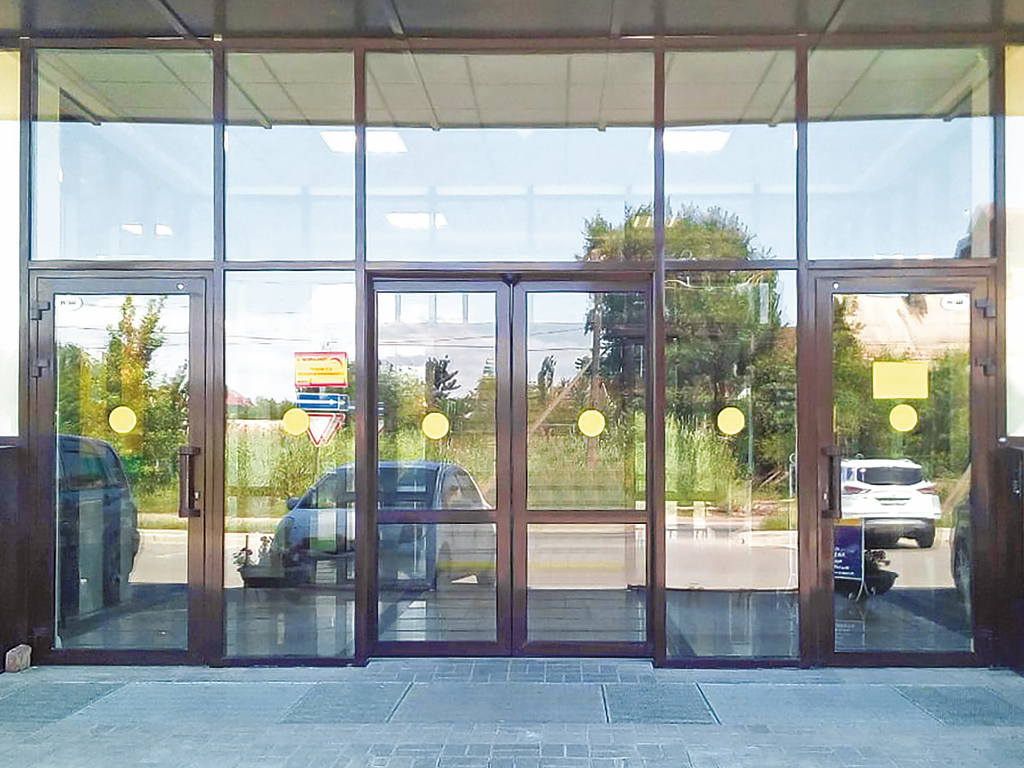

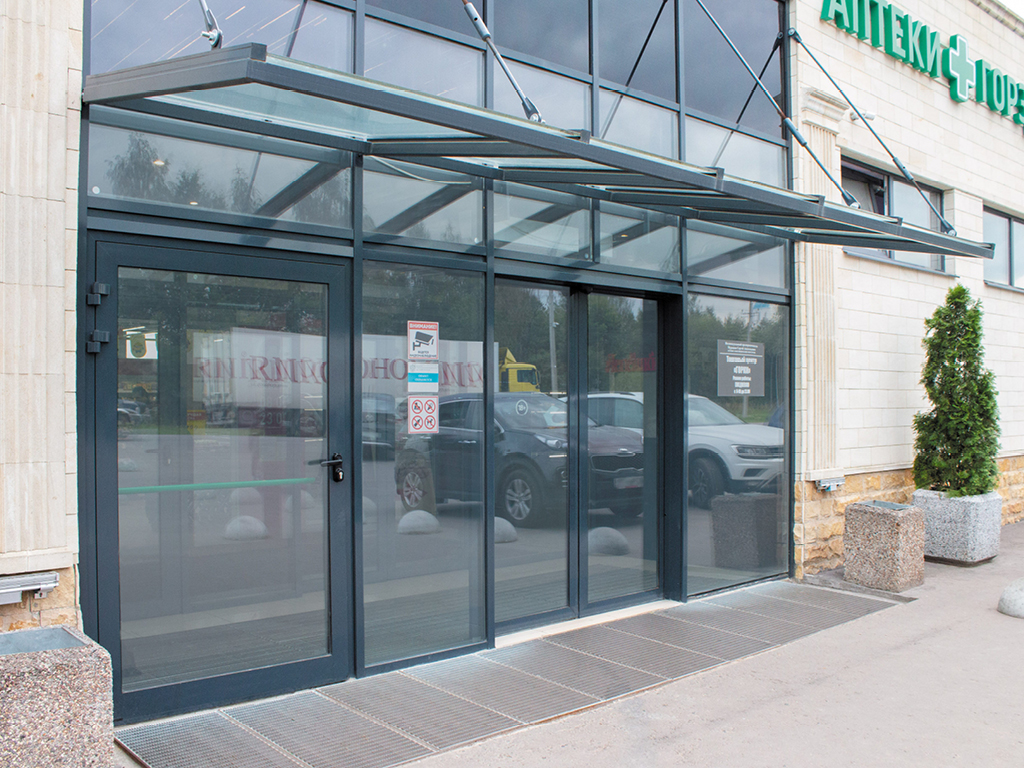

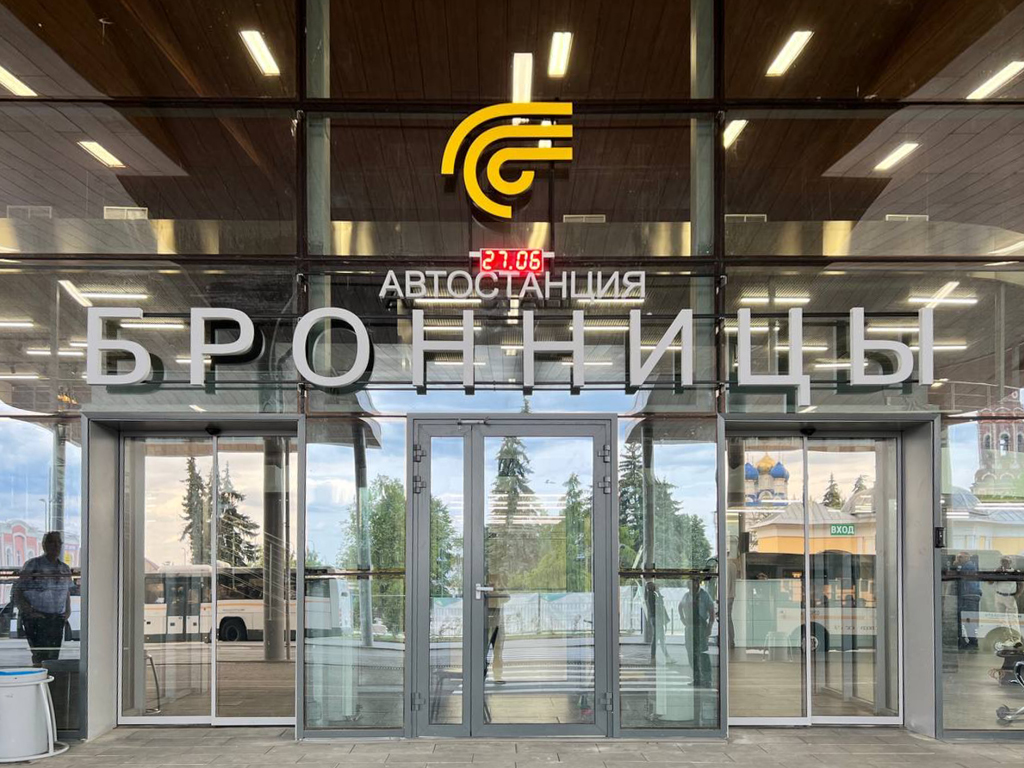

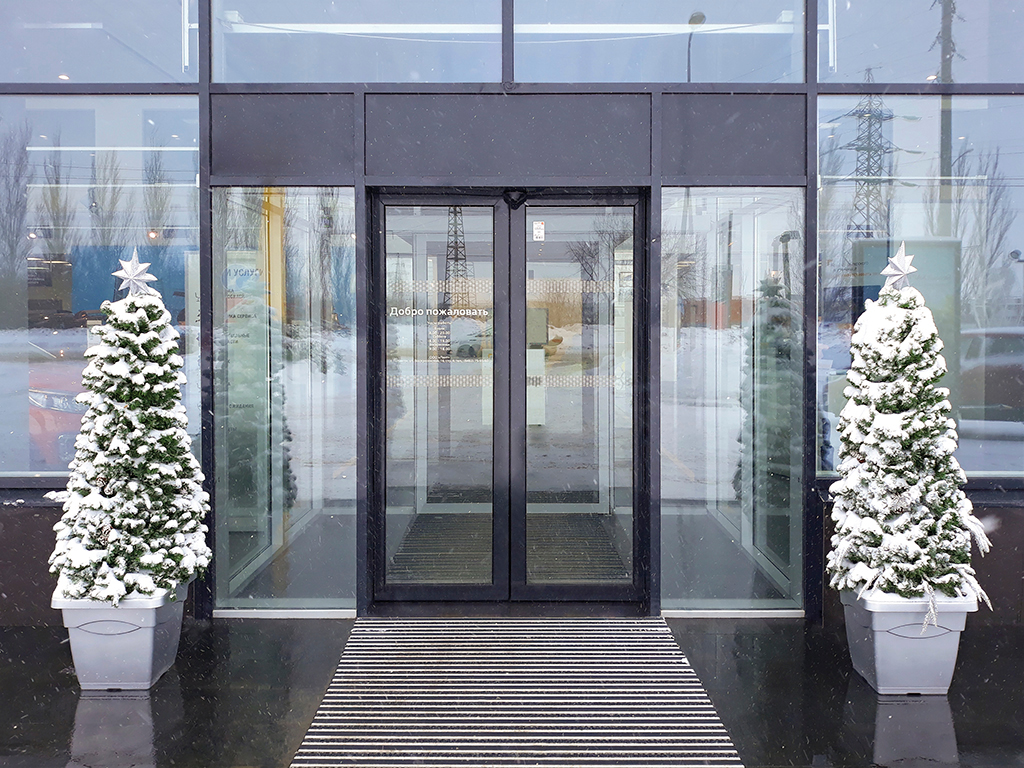

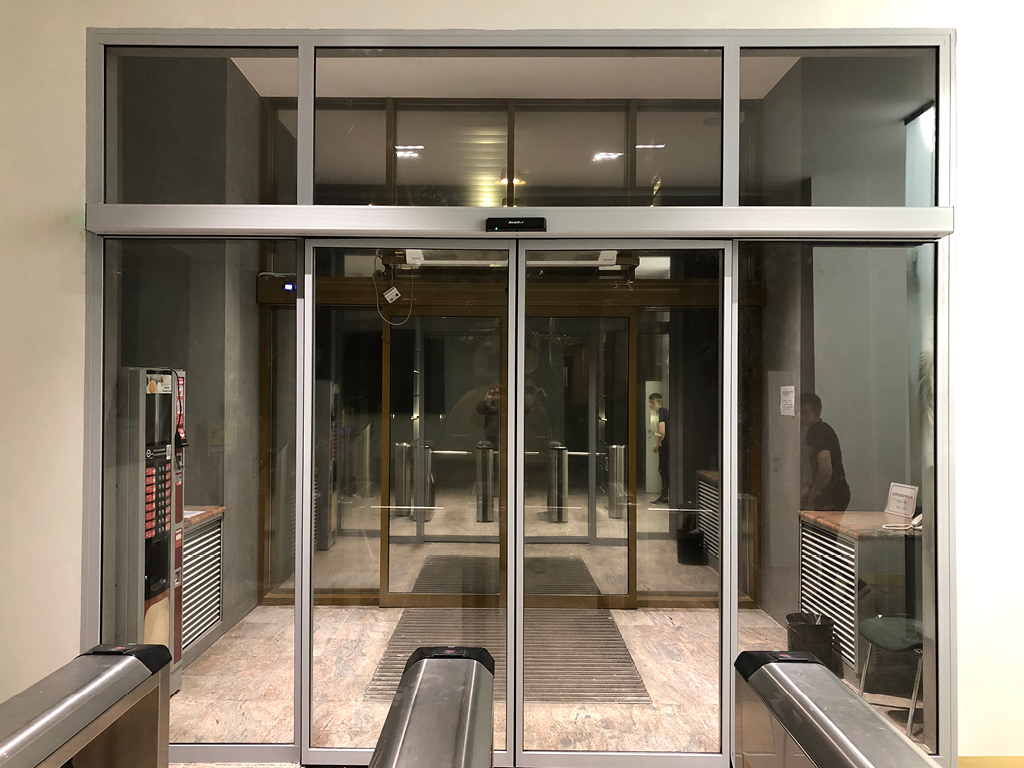

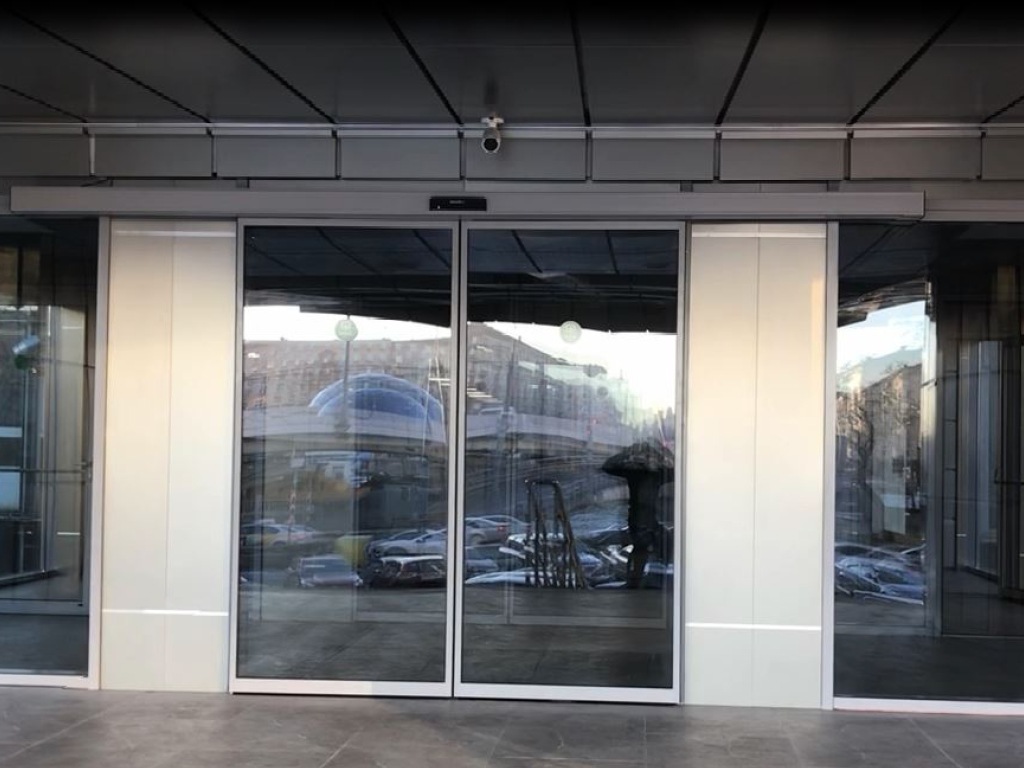

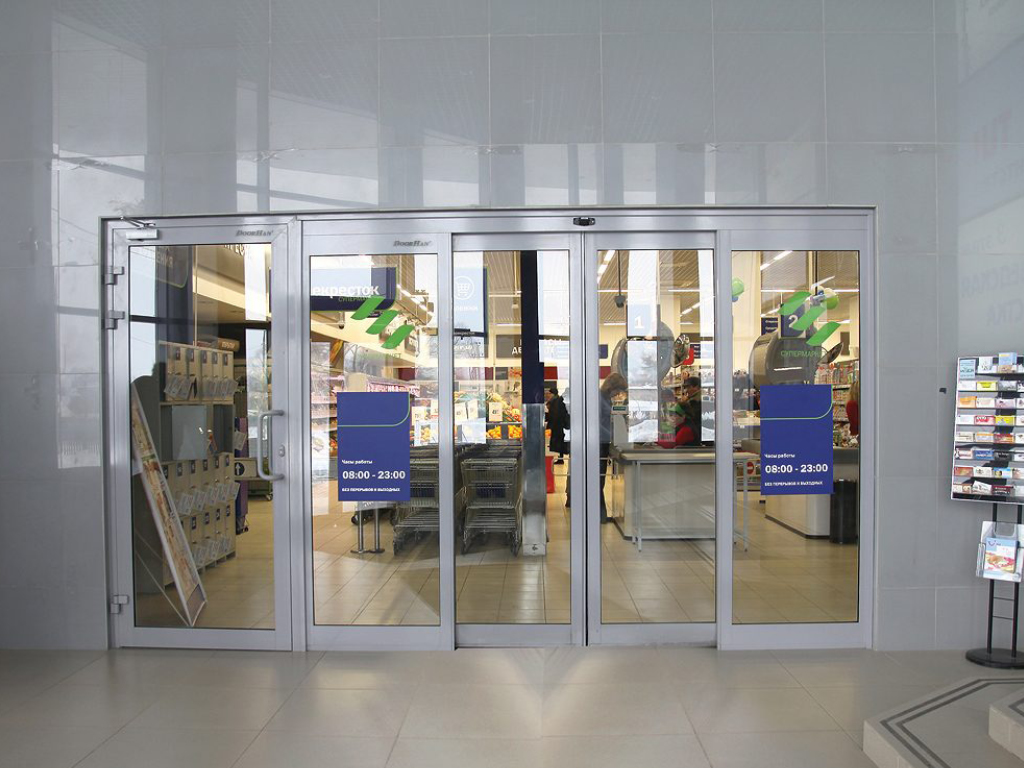

Savdo va biznes markazlari
Xususiy sektor

Order with installation

Afzalliklar

Funktsionallik

Mahsulotni olti rejimda ishlatish imkoni odamlar o'tishini tashkil etishda har qanday vazifani hal qilishga imkon beradi.

Qanotni to‘ldirishning xilma-xilligi

Esikni 8 yoki 9 mm qalinlikdagi xavfsiz shisha yoki 24 mm shishali paket bilan to'ldirish imkoniyati mavjud.

Oson yig‘ish

Unikal quritilgan bog'lanish tizimi eshiklar ramkasini yig'ish va butun mahsulotni montaj qilish vaqtini sezilarli darajada qisqartiradi, shuningdek, yorug'lik o'tish yo'lini kengaytiradi.

Konstruktsiyalar va mahsulotlarning sinflarining xilma-xilligi

Afzallik, har qanday eshik ochilishini optimal konstruktsiyani tanlash imkonini beradi: yopiq uzilishlar va devor yon qismlari mavjud bo'lganda, devor yon qismlarining cheklangan (yetarli bo'lmagan) kengligi mavjud bo'lganda, yoki boshqa chiqishlar yo'qligida.

Jozibali narx

Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulotning narxi jozibador bo'ladi.

Funktsionallik

Mahsulotni olti rejimda ishlatish imkoni odamlar o'tishini tashkil etishda har qanday vazifani hal qilishga imkon beradi.

Qanotni to‘ldirishning xilma-xilligi

Esikni 8 yoki 9 mm qalinlikdagi xavfsiz shisha yoki 24 mm shishali paket bilan to'ldirish imkoniyati mavjud.

Oson yig‘ish

Unikal quritilgan bog'lanish tizimi eshiklar ramkasini yig'ish va butun mahsulotni montaj qilish vaqtini sezilarli darajada qisqartiradi, shuningdek, yorug'lik o'tish yo'lini kengaytiradi.

Konstruktsiyalar va mahsulotlarning sinflarining xilma-xilligi

Jozibali narx

Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulotning narxi jozibador bo'ladi.

Dizayn

To'ldirish dizayni

Standart ranglar

Ikki tomonlama bo'yoq qoplamasi mavjud. Har xil turdagi to'ldirish, 8, 9 va 24 mm qalinlikda

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

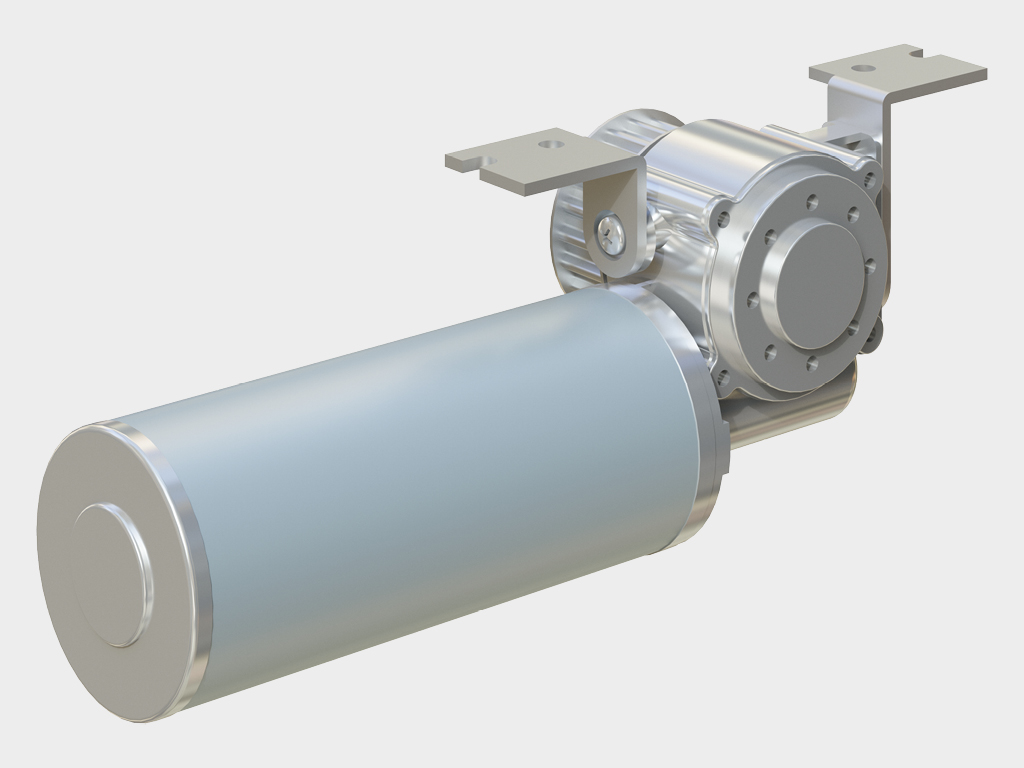

Elektrodvigatel (art. AD-01SP)

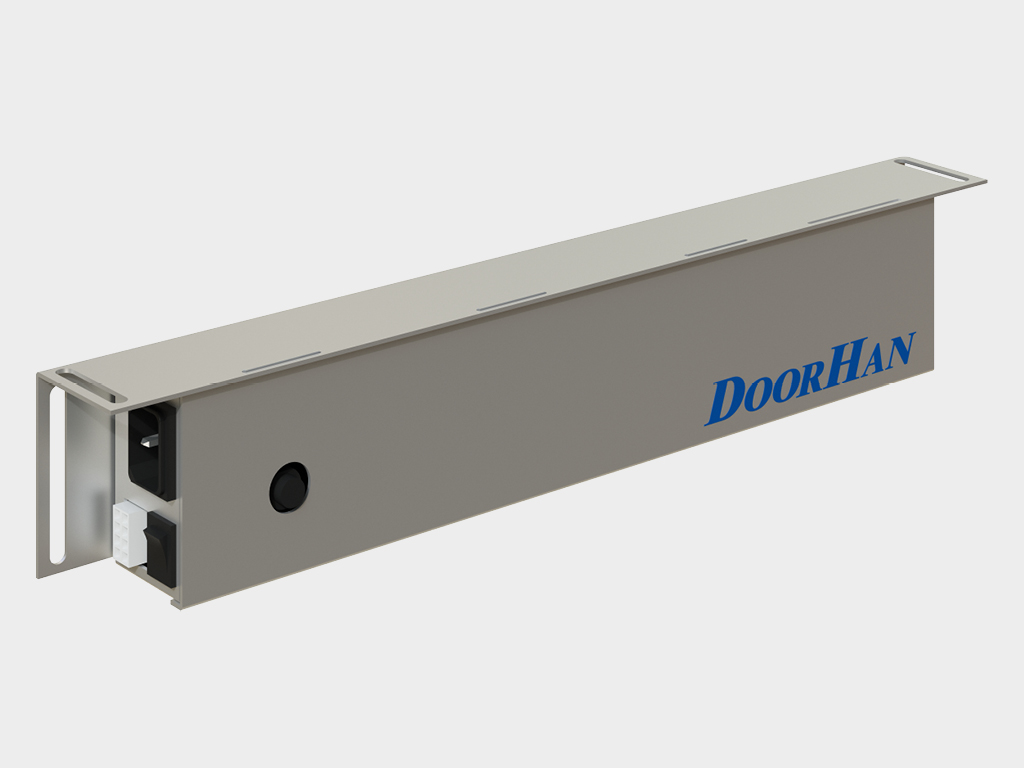

Kontroller (art. AD-03SP)

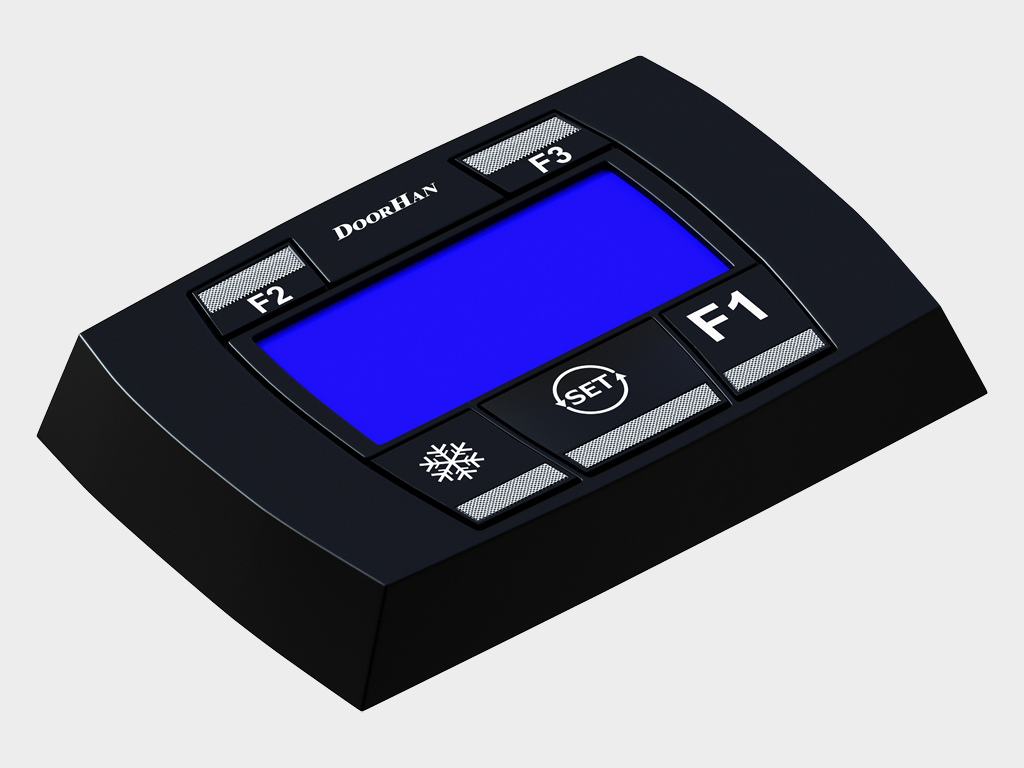

Displeyli rejimlar o‘zgartirgichi (art. AD-08SP)

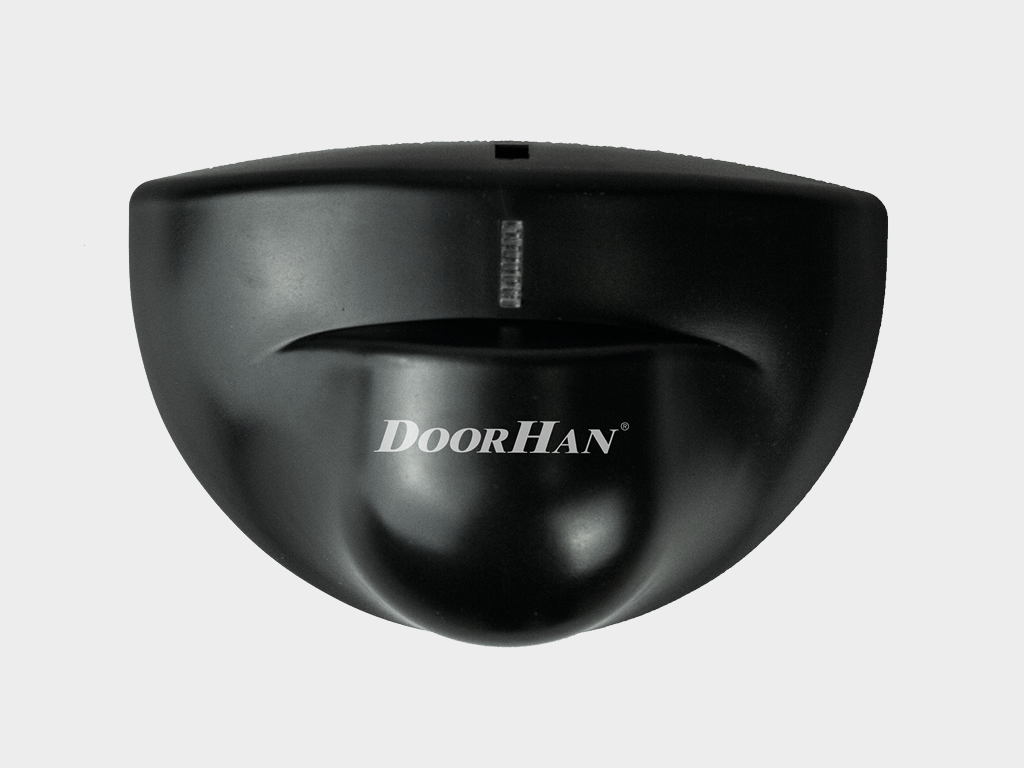

Harakat datchigi (art. AD-06, 1 dona)

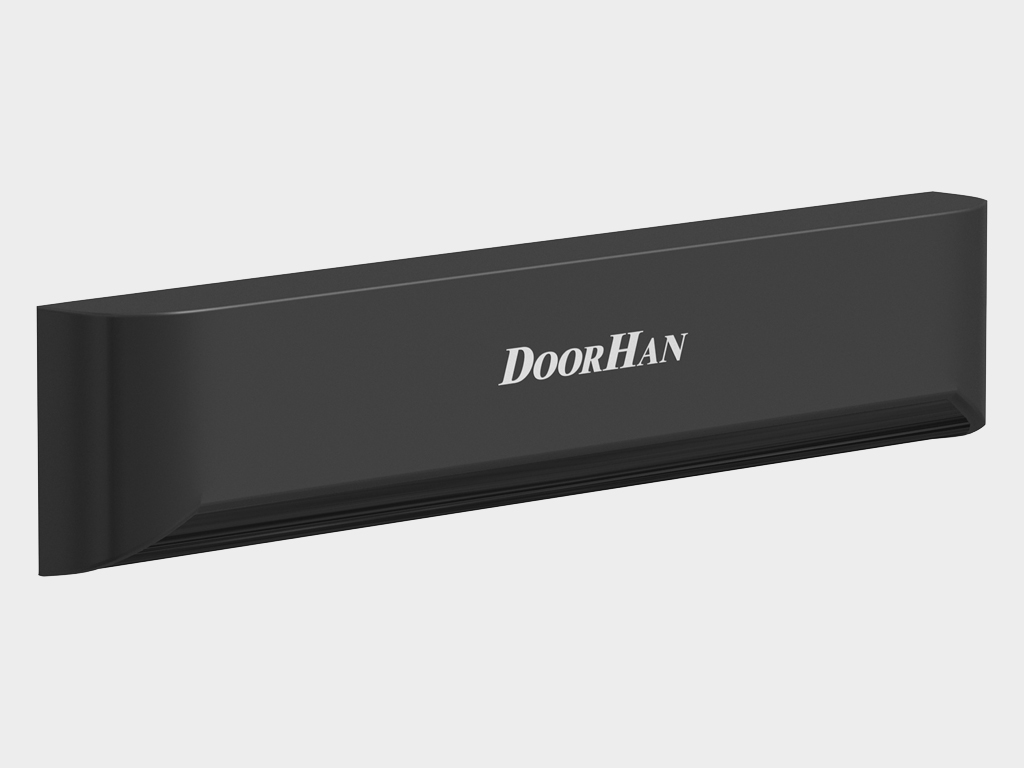

Kombinatsiyalangan harakat va xavfsizlik datchigi (art. AD-34, 1 dona)

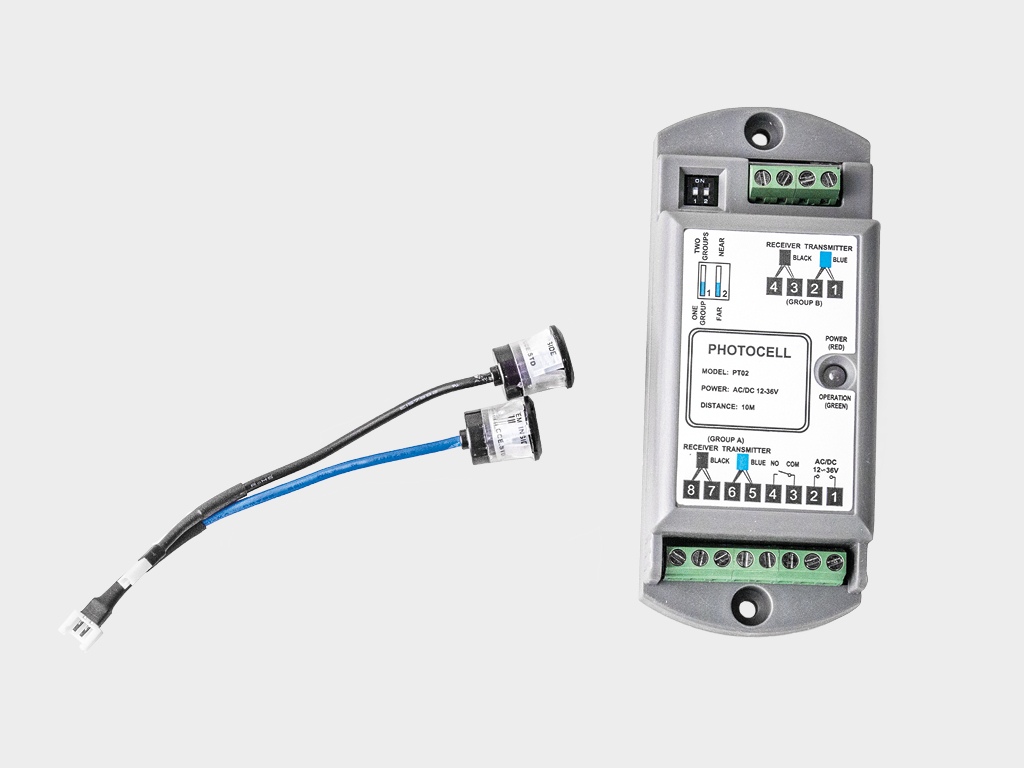

Fotoelementlar komplekti (art. AD-09, 1 dona), eshik qanotlarini ochish rejimida dvigatelni blokirovkasini ta'minlaydigan

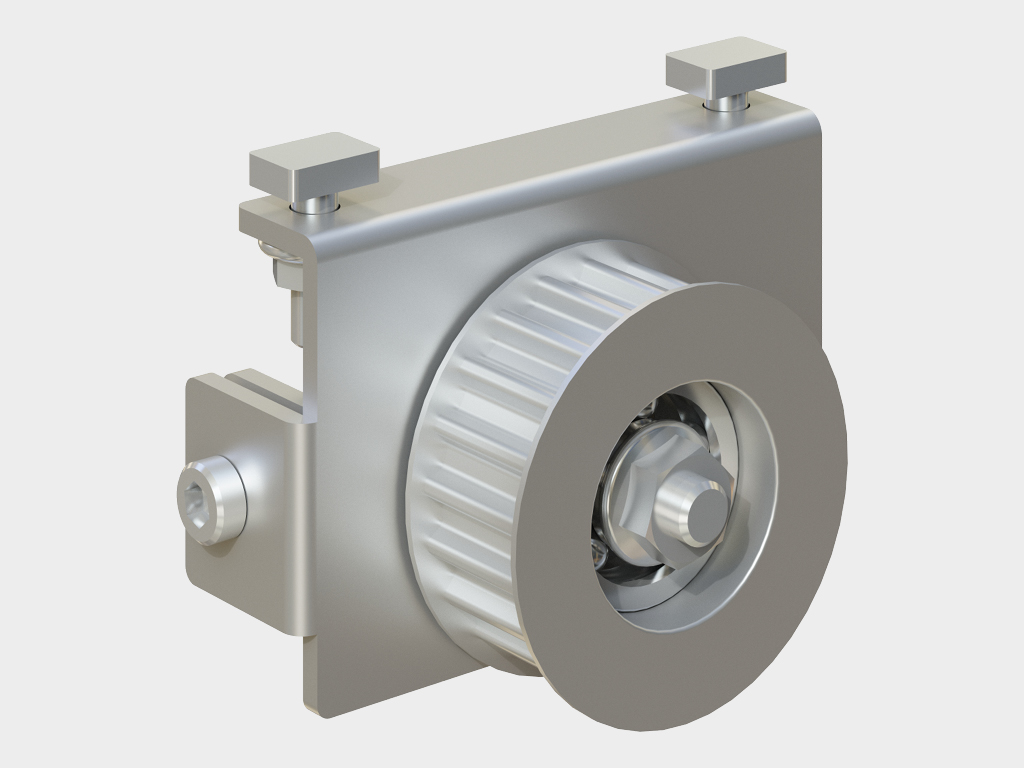

Tortish roliki (art. AD-14SP, 1 dona)

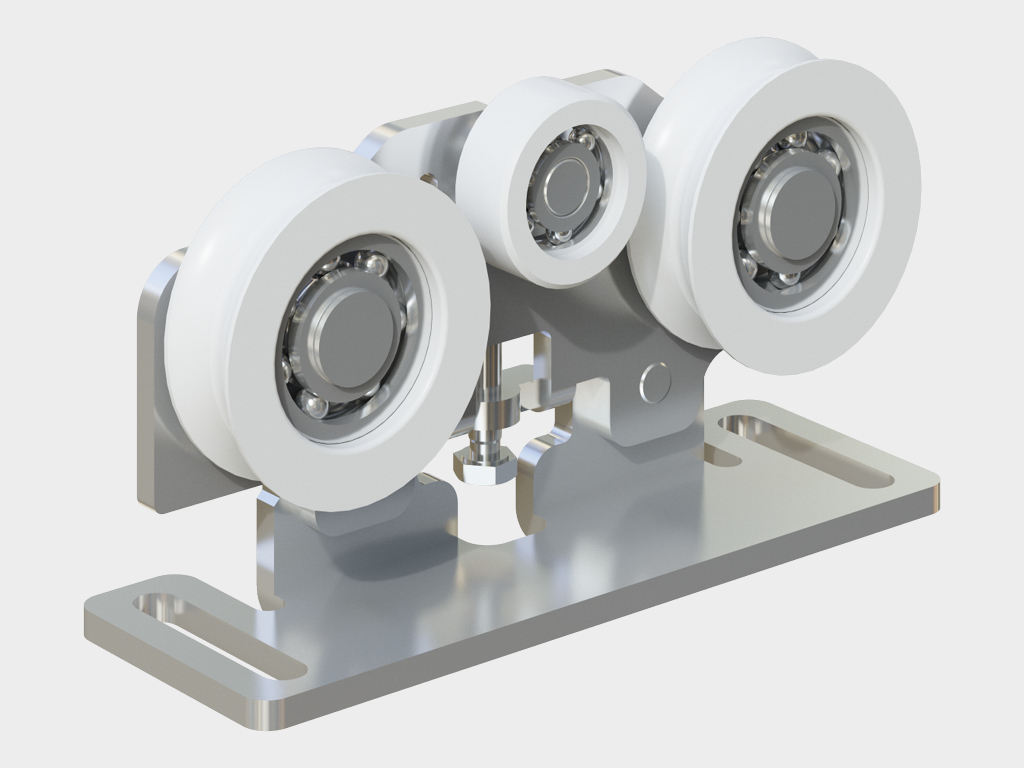

Karetkalar komplekti (art. AD-15SP, 4 dona) AD-SP dvigatelida

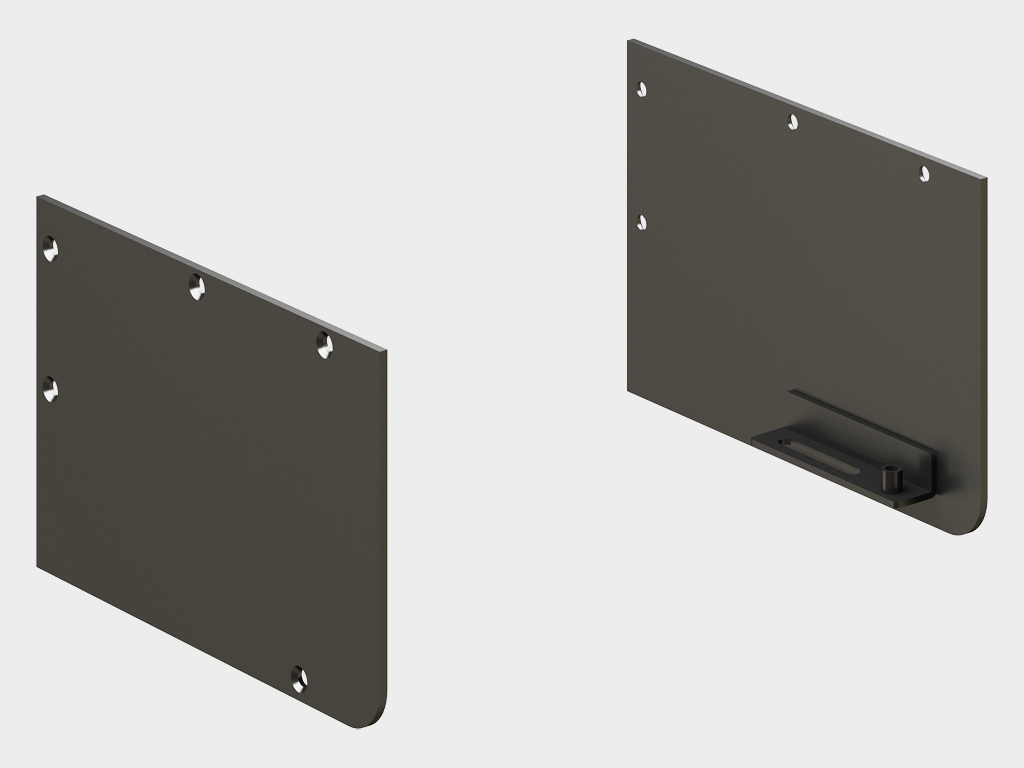

Yon qopqoqlar komplekti (art. AD-16SP, 2 dona) AD-SP korobkasida

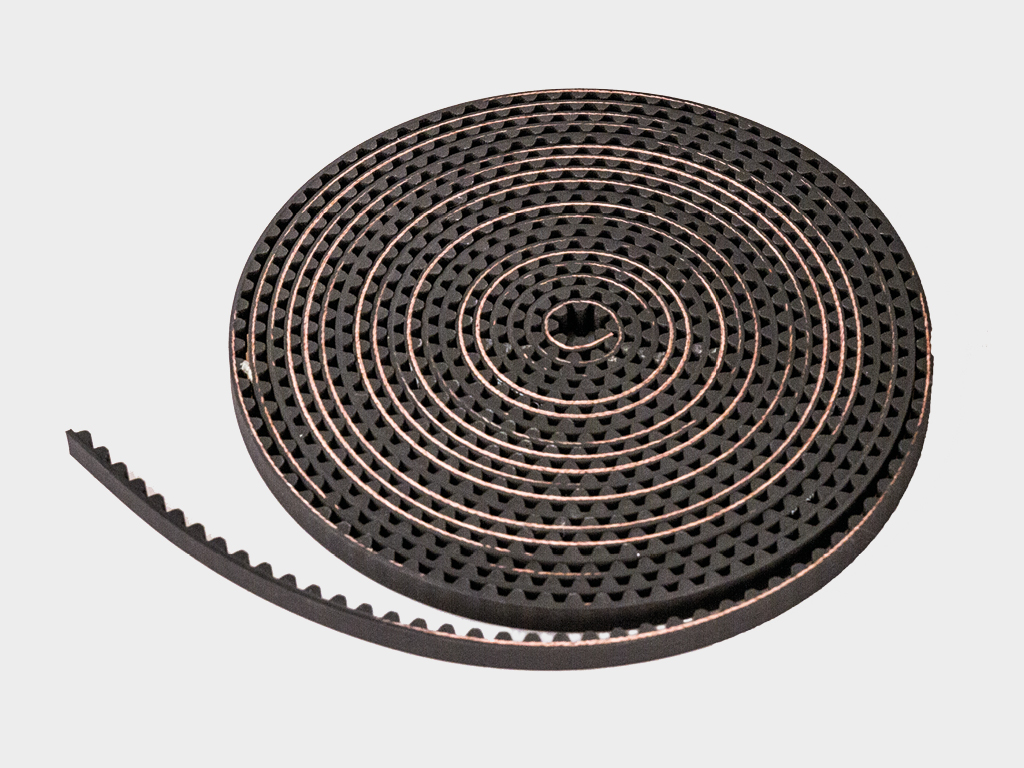

Dvigatel kamar (art. AD-17, 11 m)

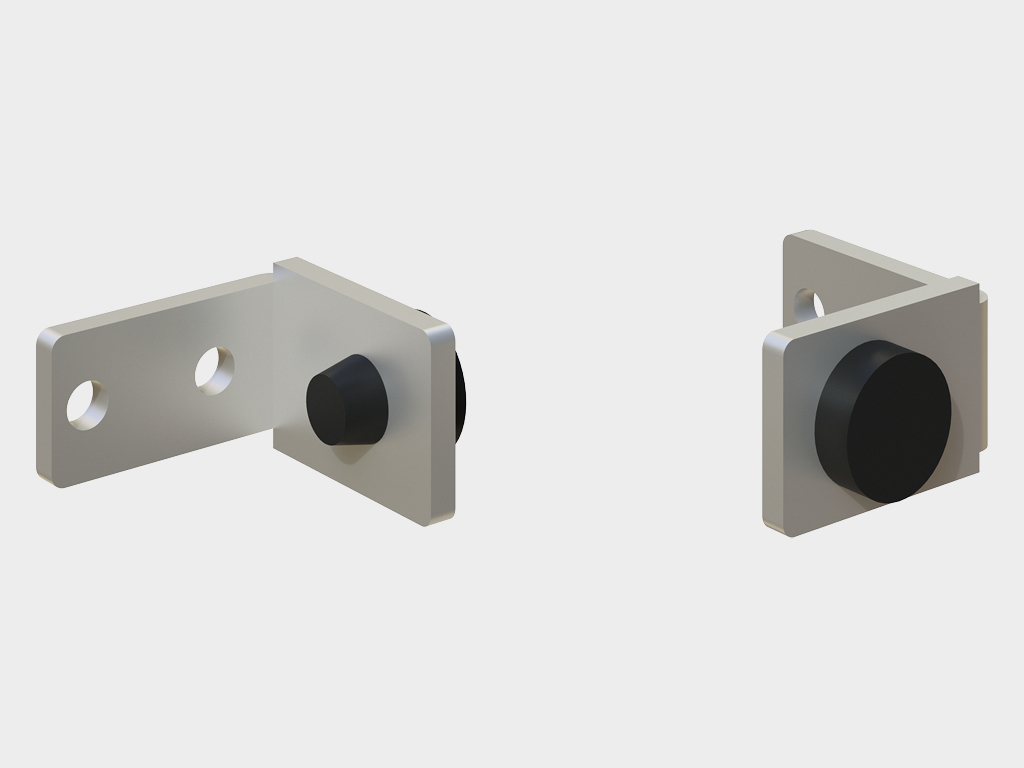

Stoporlar komplekti (art. AD-19SP, 2 dona) AD-SP dvigatelida

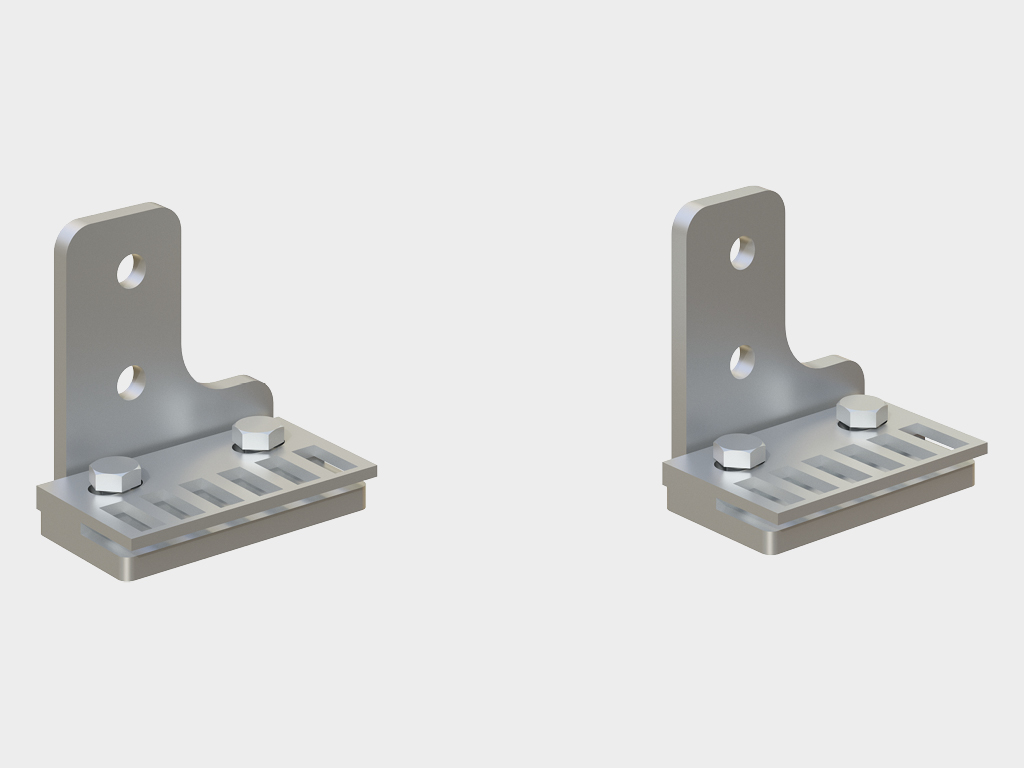

Kamar ushlagichlari komplekti (art. AD-20SP, 2 dona)

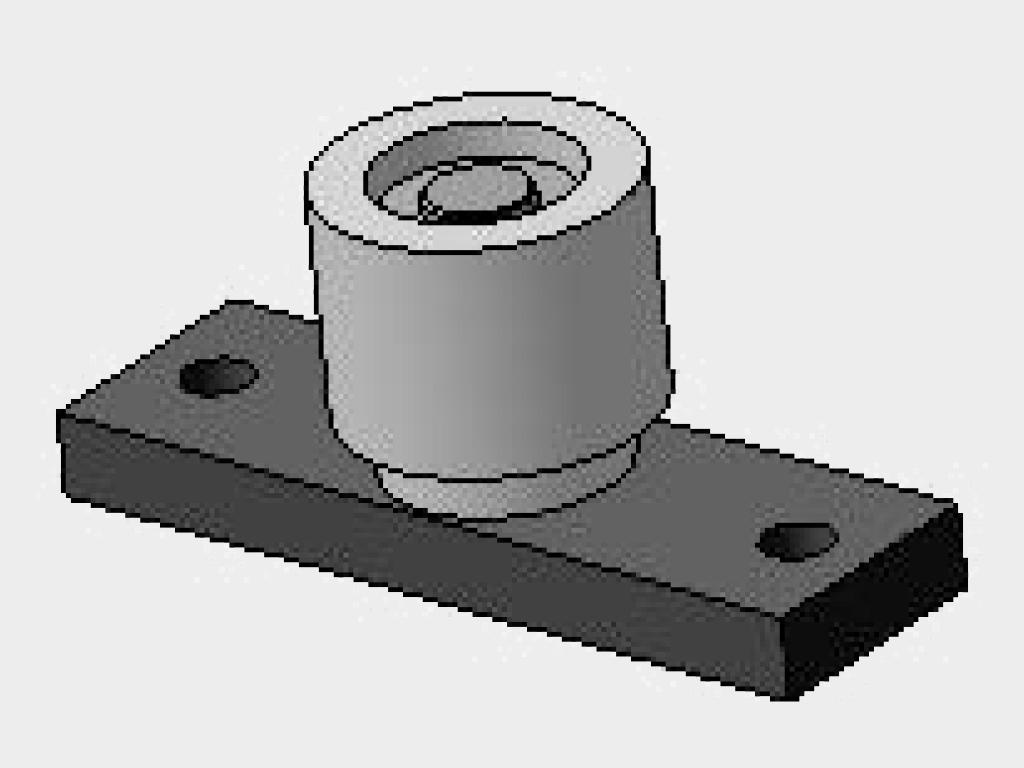

Pastki yo‘riqnoma (art. TPP-001-32D, 2 dona)

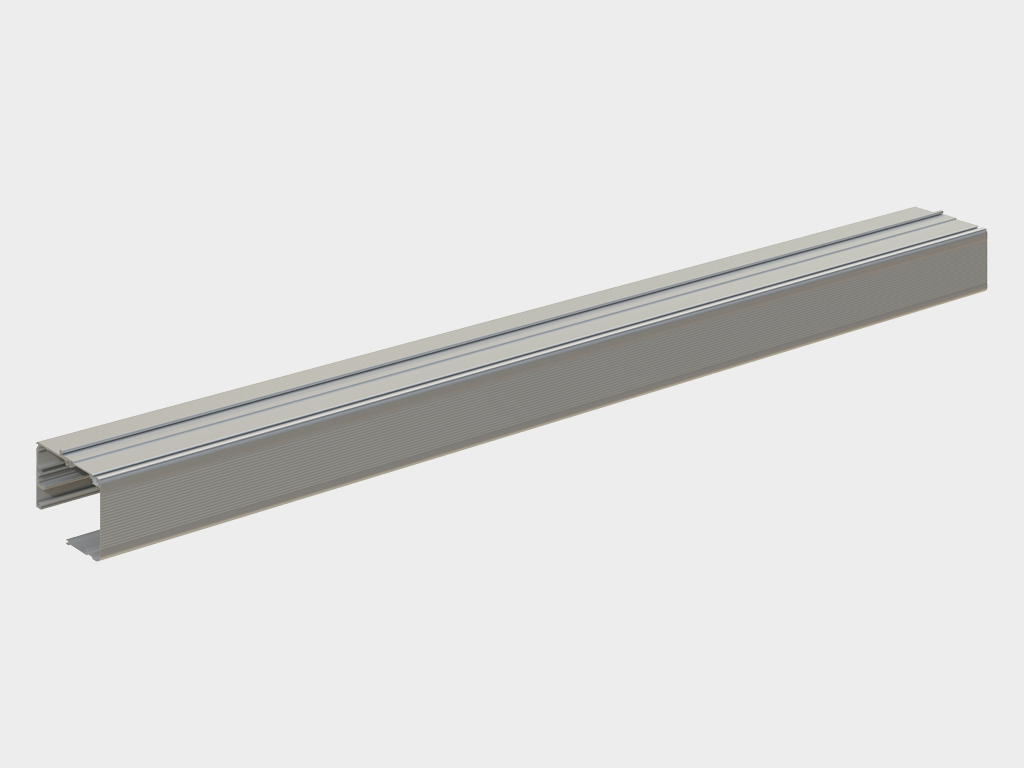

Qopqoq bilan korob (art. AHDS35 2009, 2011, 2012) AD-SP dvigatelida

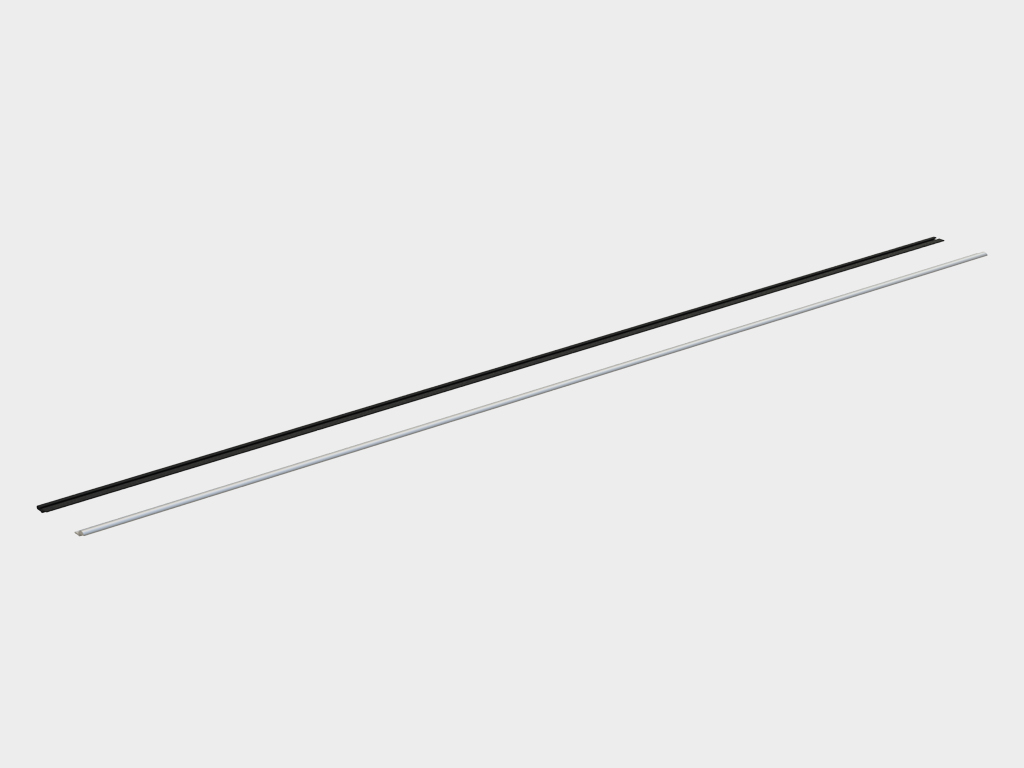

Rel’s bilan muhrlagich (art. AHDS35 2010 c AD-29) AD-SP dvigatelida

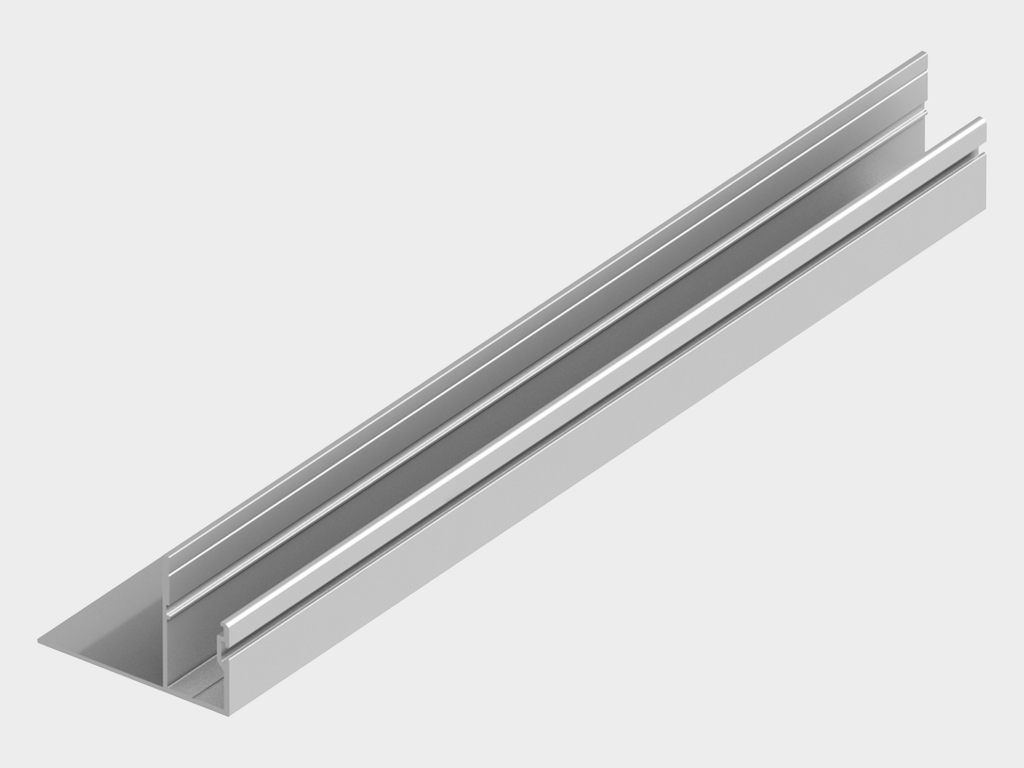

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

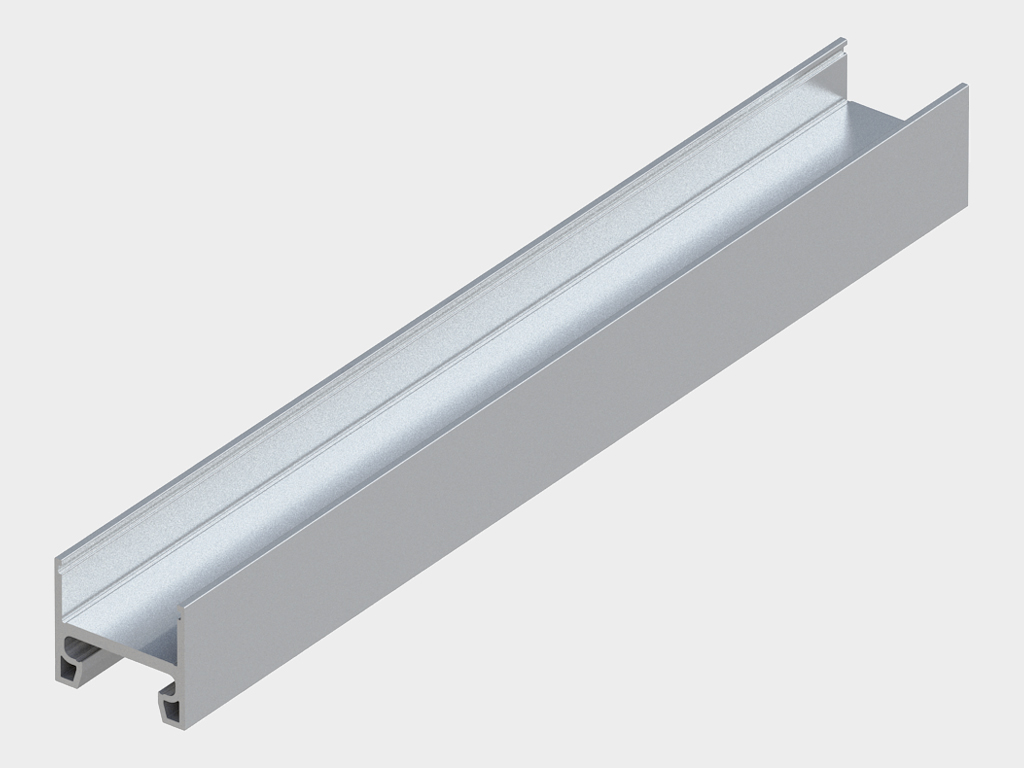

Vertikal yaratish profili, uchida kesma 30 × 35 mm (art. AHDS35 0106.FREZ, 1 dona)

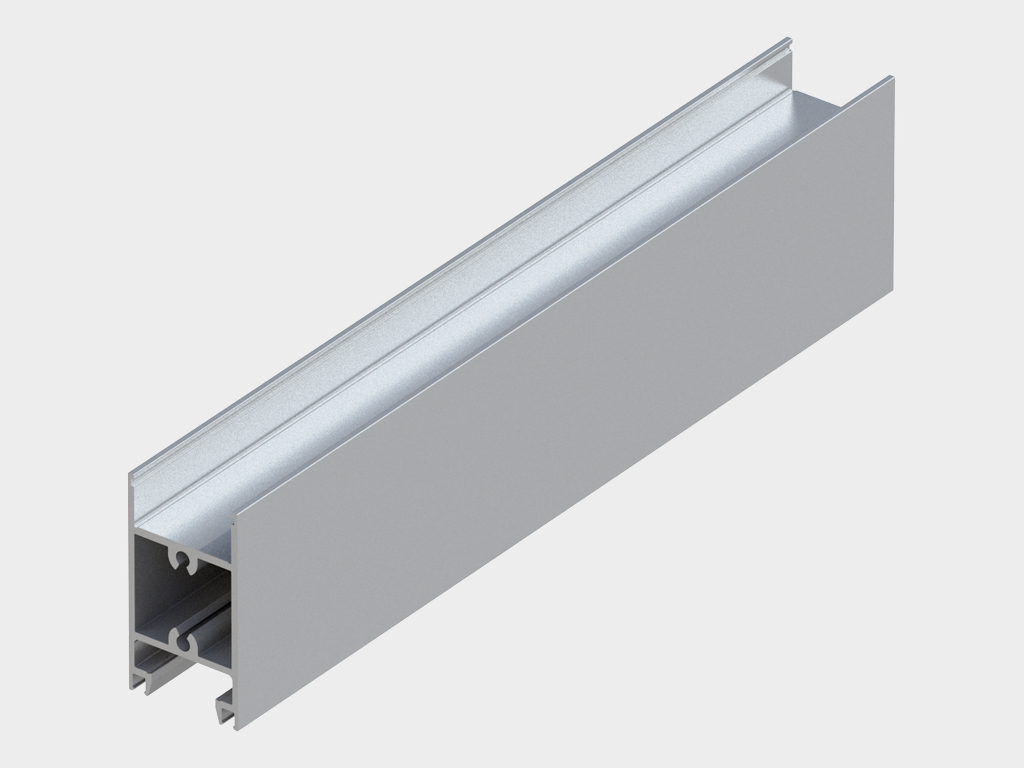

Gorizontal yaratish profili 64 × 35 mm (art. AHDS35 0108, 1 dona)

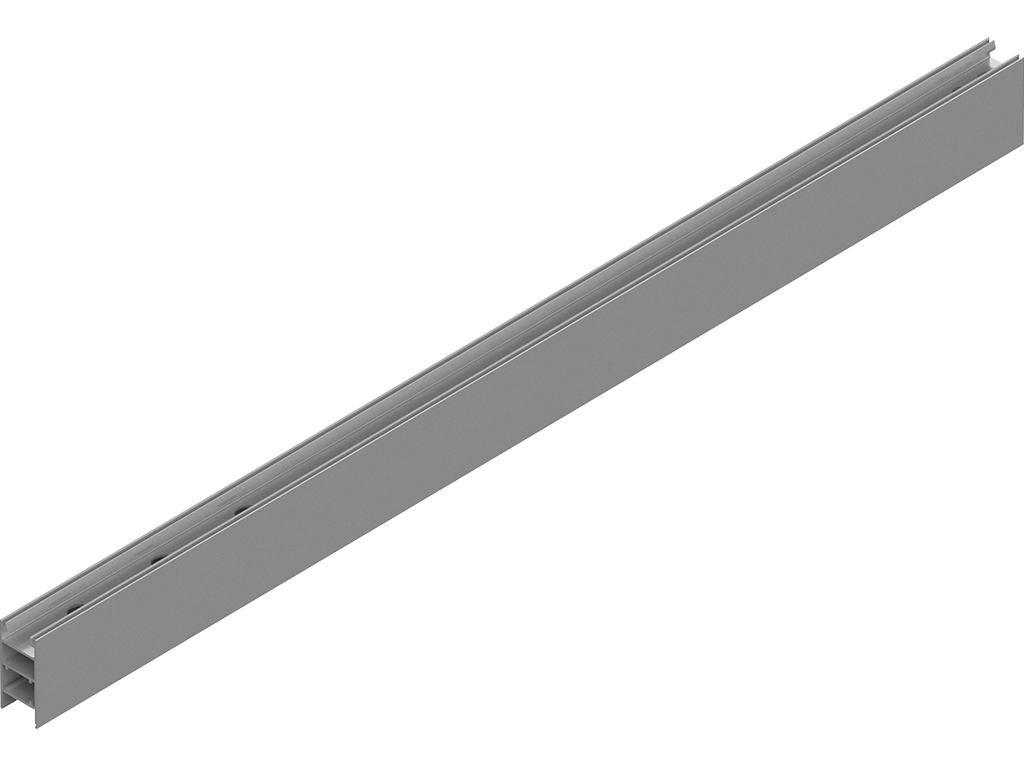

Vertikal «Antipanika» profili (art. AHDS35 0112, 1 dona)

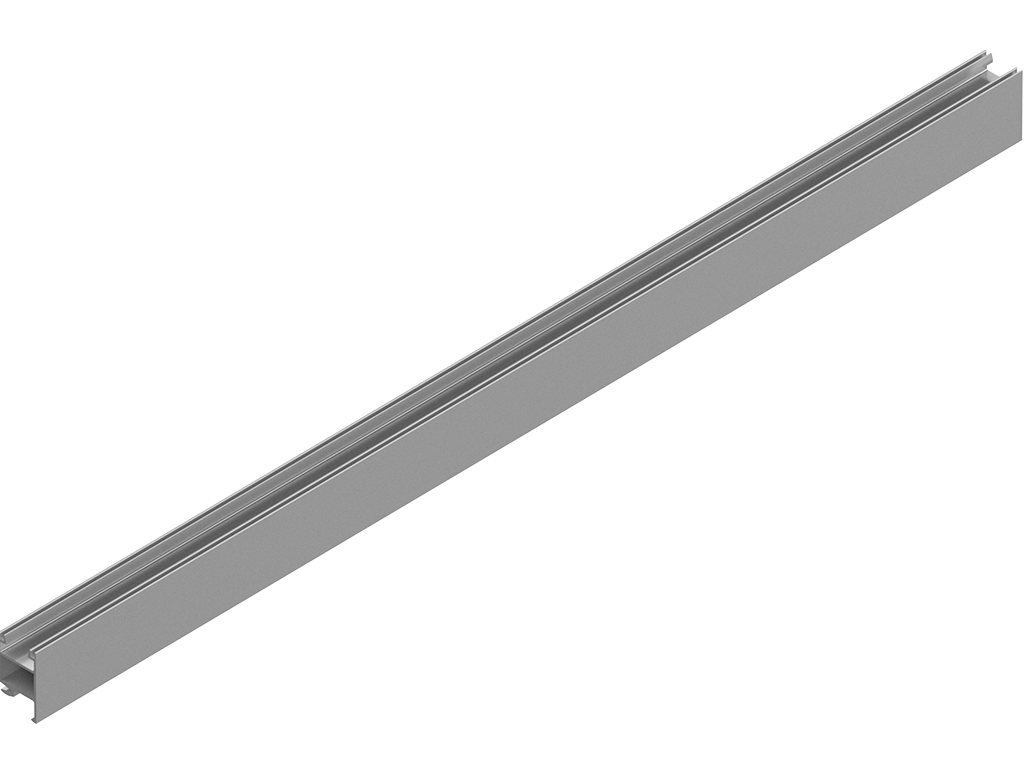

Gorizontal yuqori «Antipanika» profili (art. AHDS35 0113, 1 dona)

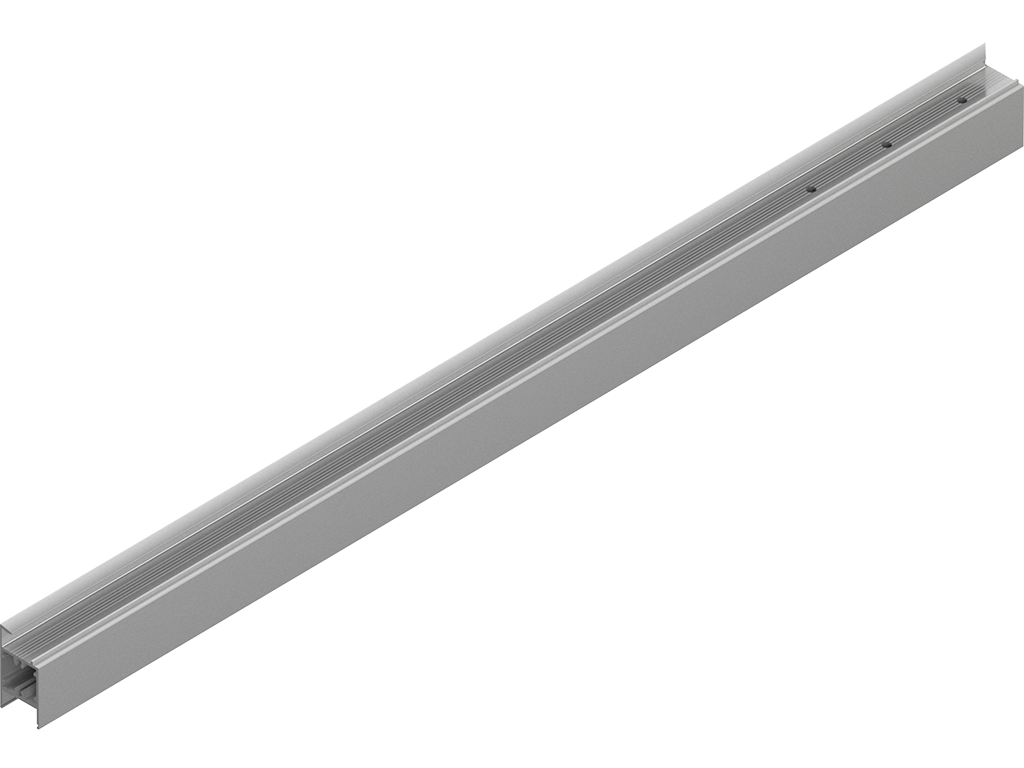

Gorizontal pastki «Antipanika» profili (art. AHDS35 0114, 1 dona)

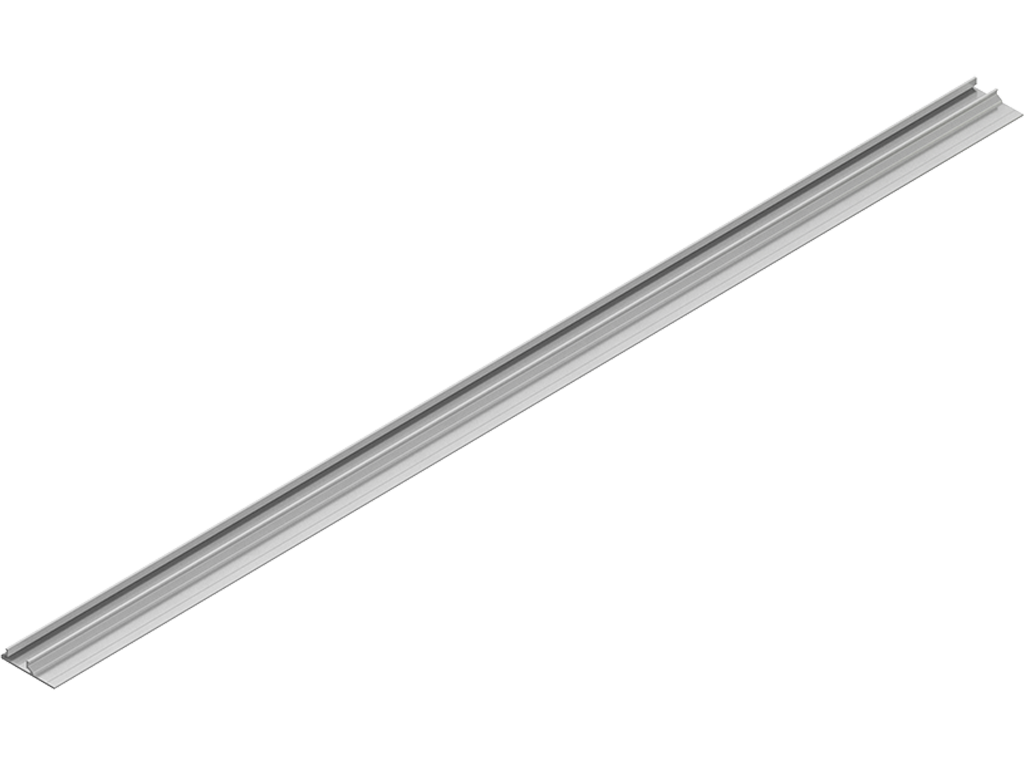

Poral «Antipanika» profili (art. AHDS35 0111, 2 dona)

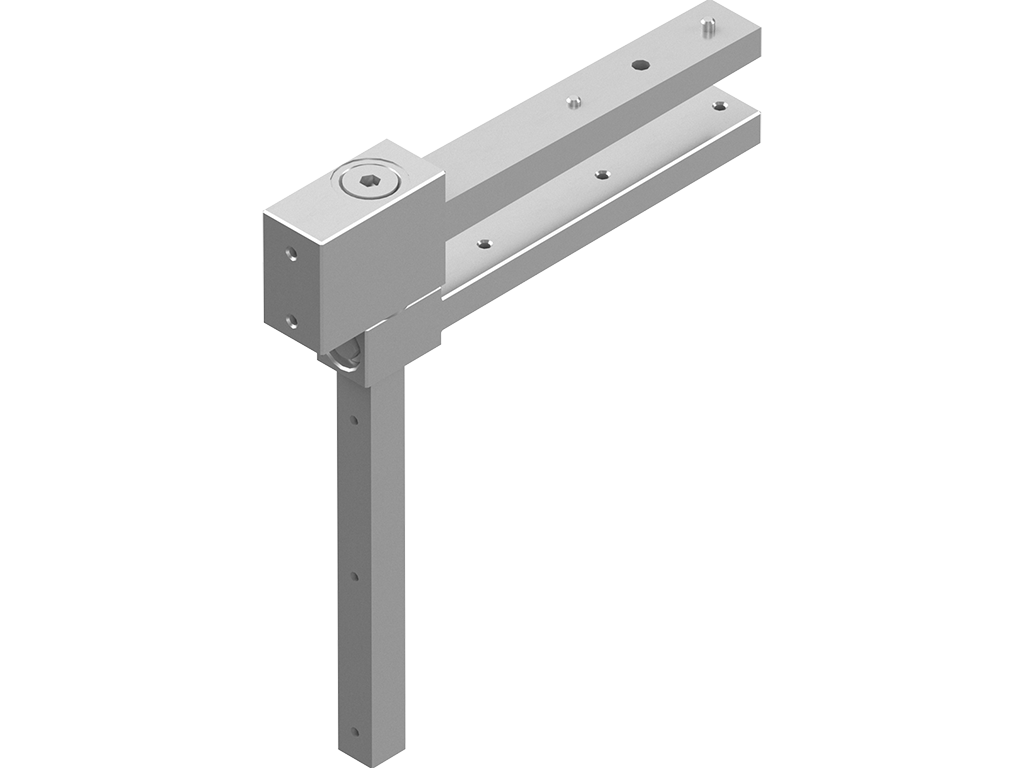

«Antipanika» dirhili (art. HAP.01, 1 dona) — yaratishning yuqori dirhili

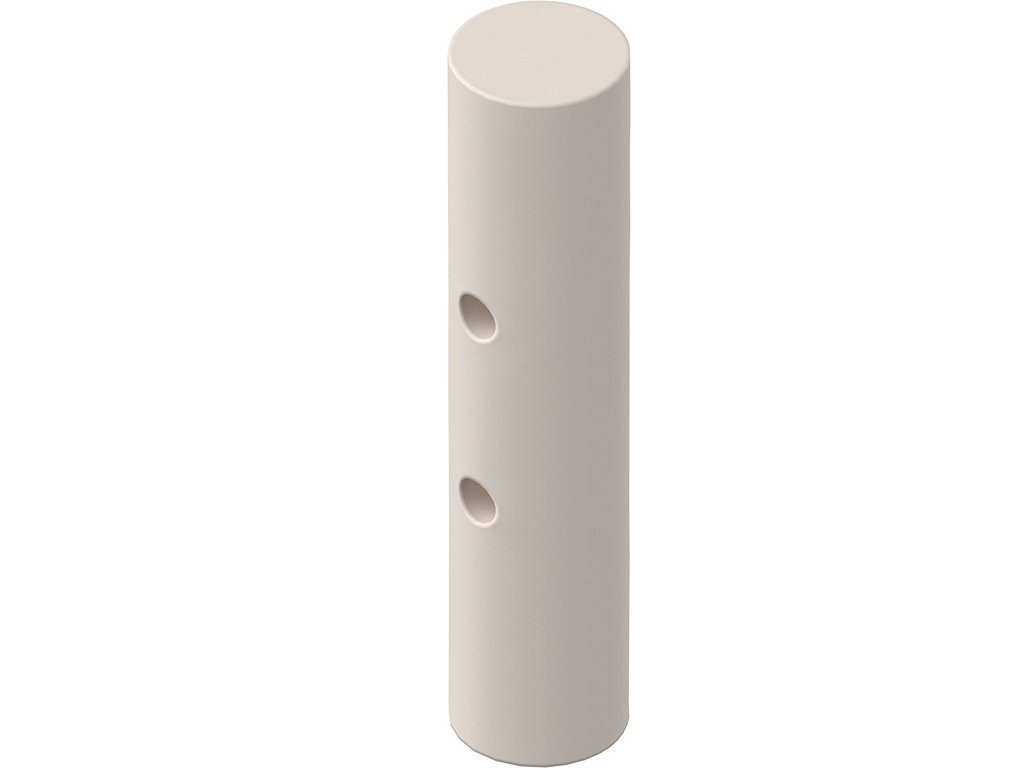

Cheklovchi (art. HAP.02, 1 dona) — yaratishning pastki dirhili

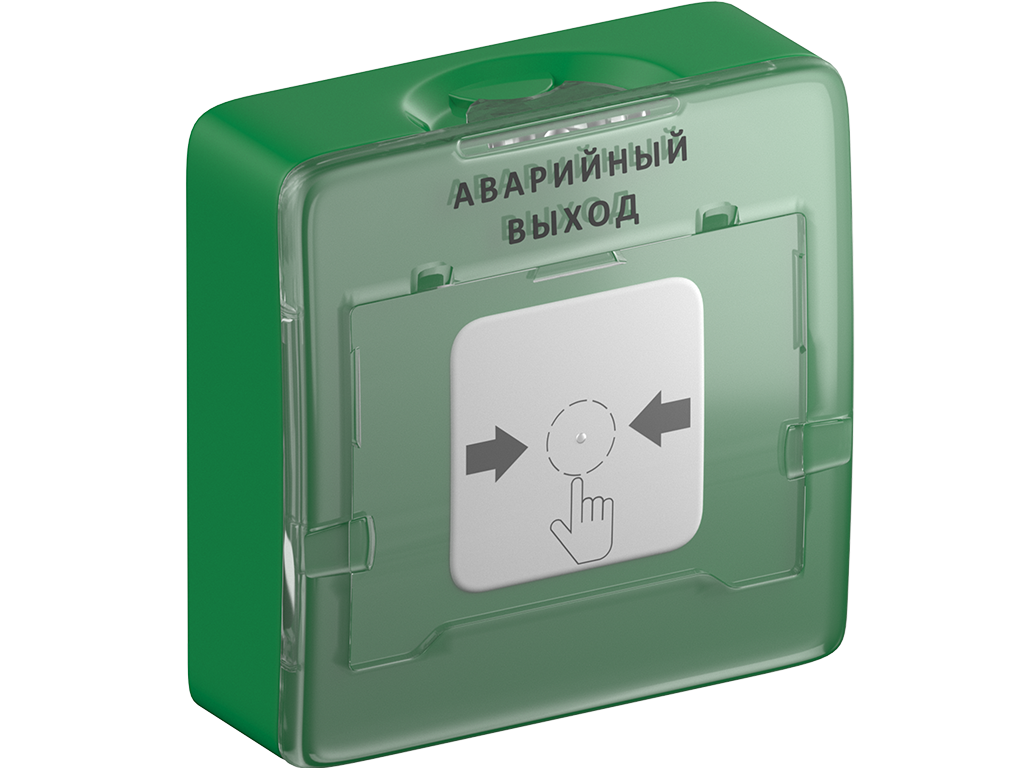

Favqulodda chiqish tugmasi UDP 513-10 (art. AD-46)

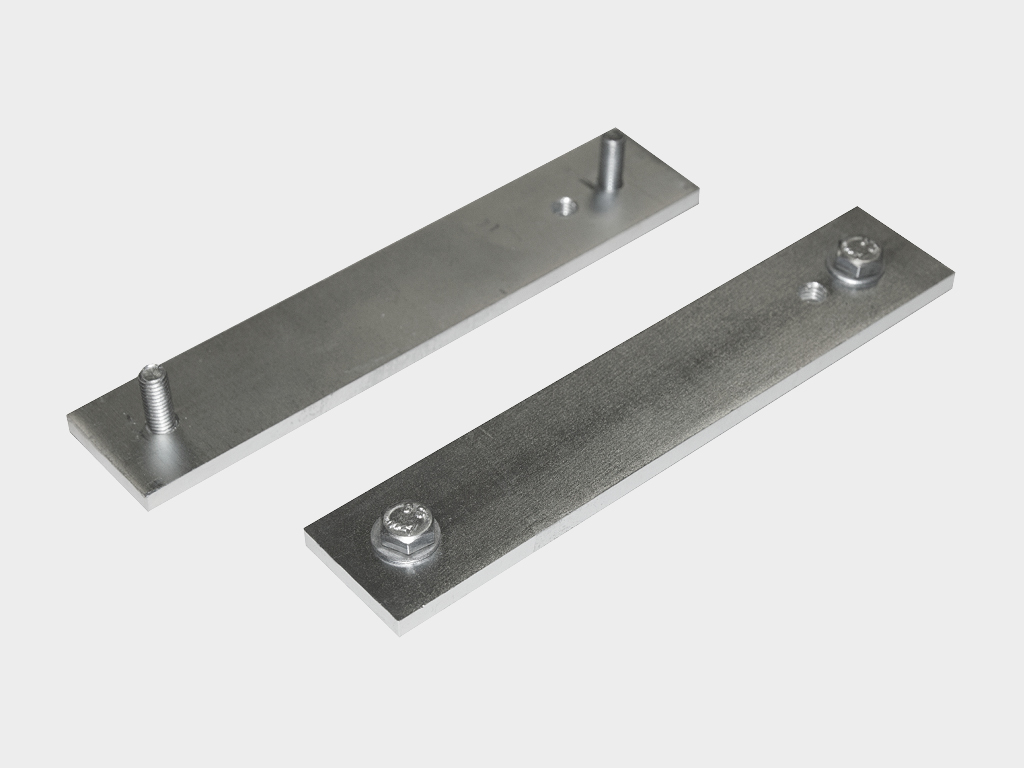

Zakladkalar plastinkalari komplekti (art. AD-100KIT, 1 komplekt)

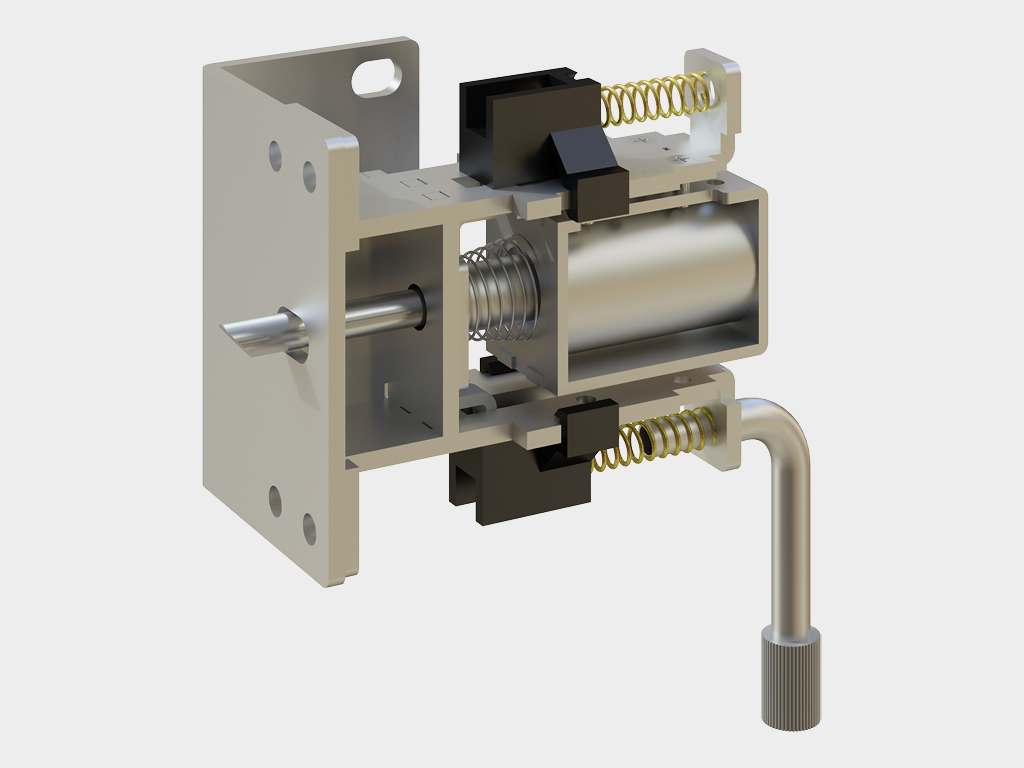

AD-07SP — elektromexanik qulflovchi AD-SP dvigatelida, ruxsatsiz kirishdan ishonchli himoya qiladi / * (art. AD-07SPTEL) AD-SP-TELESCOPE dvigatelida

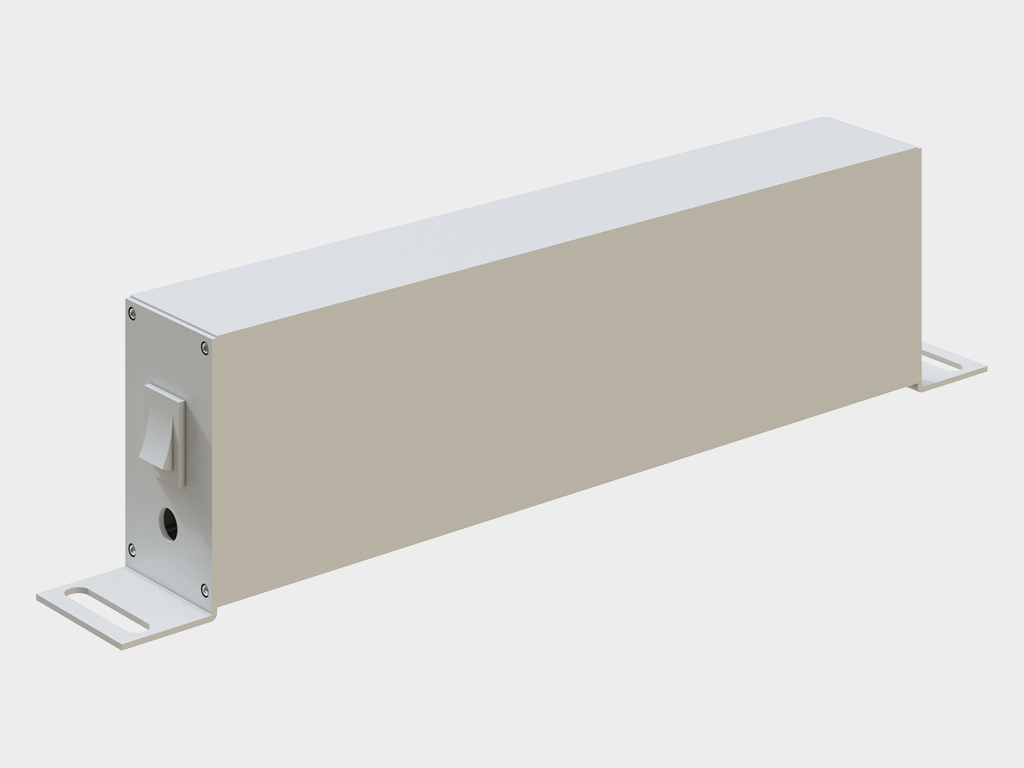

AD-27 — akkumulyator batareyasi (kapasite 2,0 Ah) eshikning tashqi quvvatlanishsiz 15-30 daqiqa davomida (170 tsikl) uzluksiz ishlashini ta'minlaydi

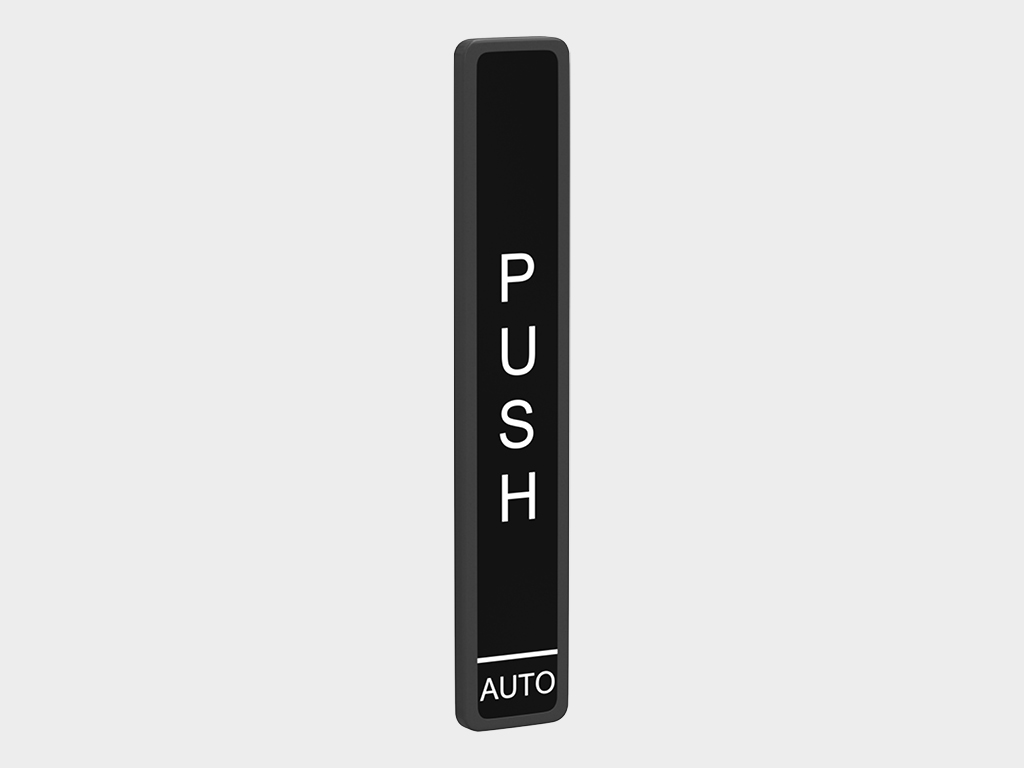

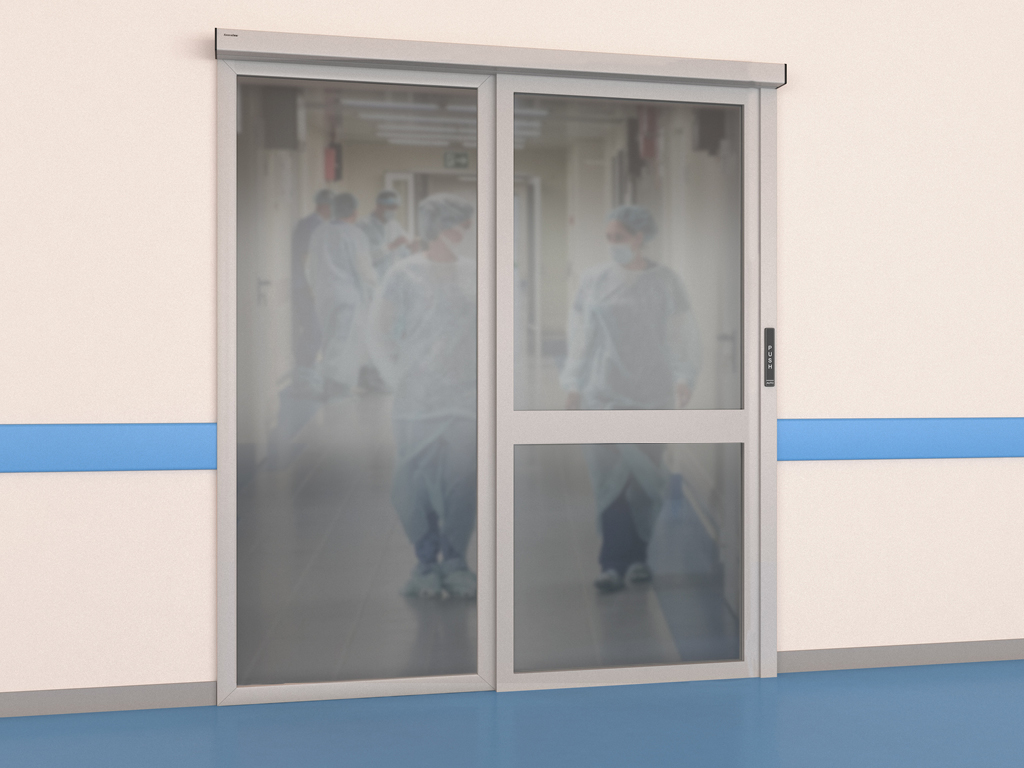

AD-30 — simsiz (yelkali) PUSH tugmasi. Harakat datchigi o‘rniga eshikni qo‘l bilan boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish)

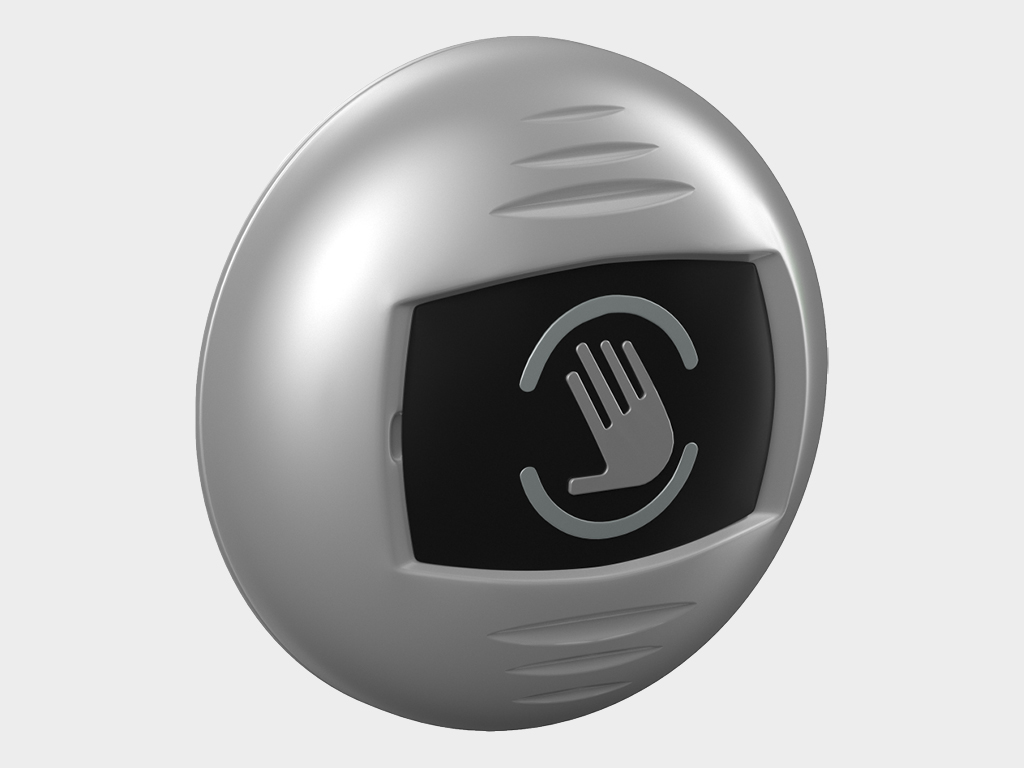

AD-31 — becontactli infraqizil tugma. Harakat datchigi o‘rniga eshikni qo‘l bilan becontactli boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

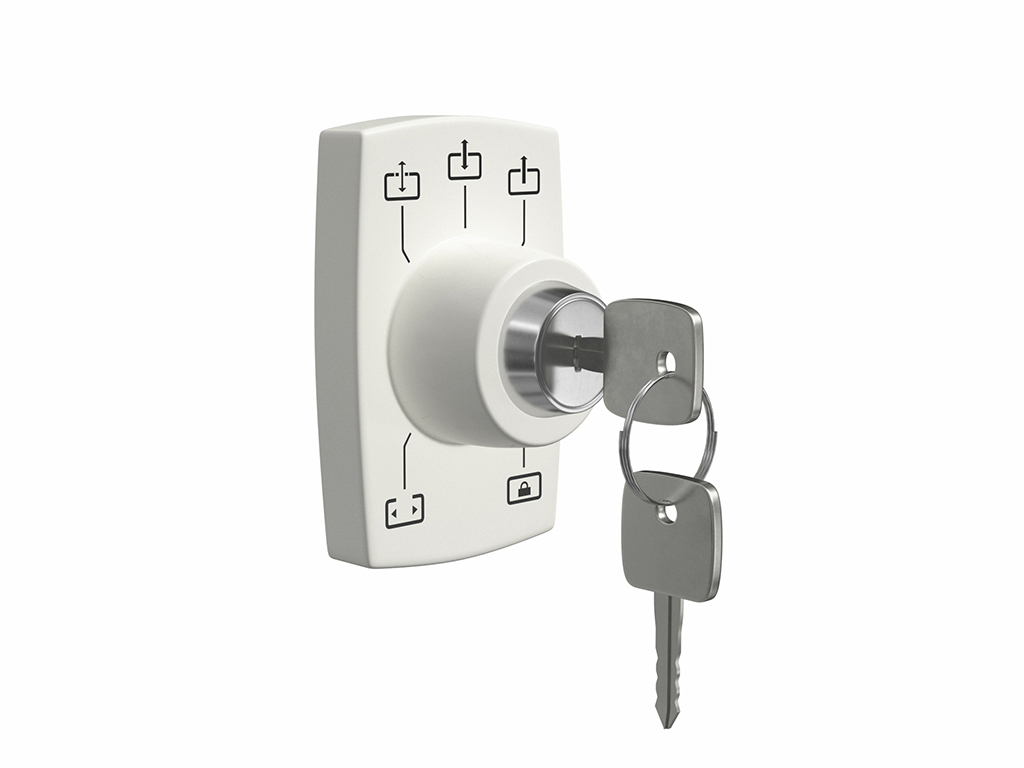

AD-32 — kalit bilan rejimlar o‘zgartirgichi (5 ta rejim). Displeyli rejimlar o‘zgartirgichi o‘rniga ishlatiladi va eshikni boshqarishga cheklangan kirish huquqini ta'minlaydi

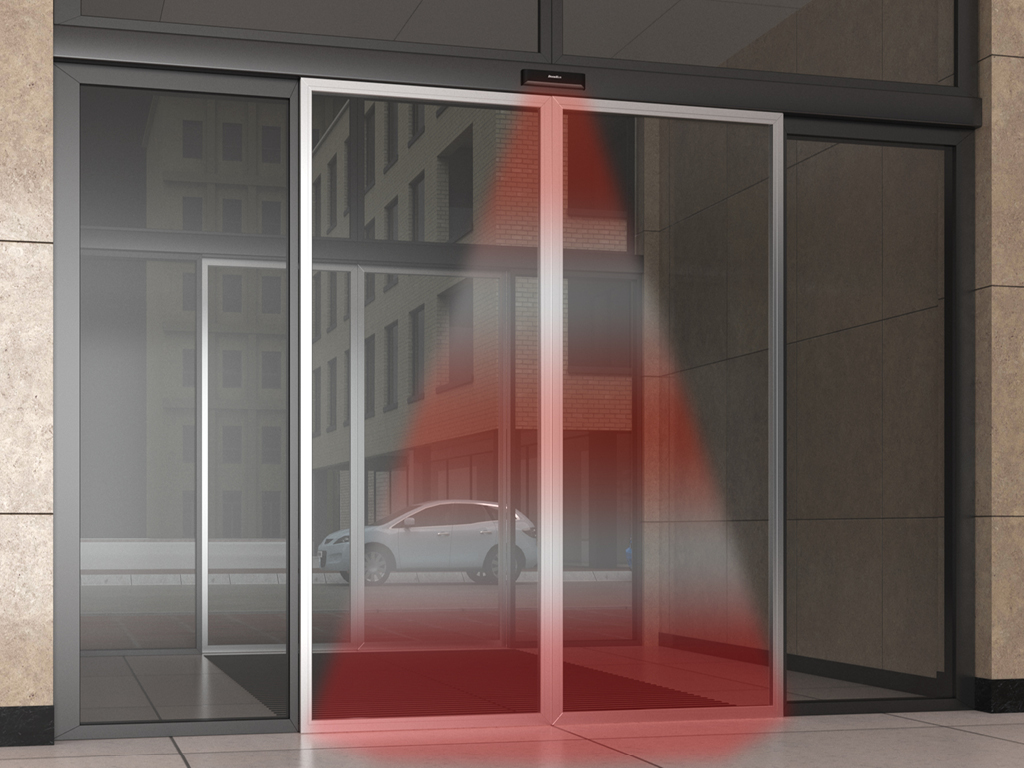

AD-34 — kombinatsiyalangan harakat va xavfsizlik datchigi. Bir korpusda mikrovilyatli harakat radar-datchigi va eshik o‘tkazgichidagi infraqizil xavfsizlik pardasini birlashtiradi

AD-09 — fotoelementlar komplekti, eshik o‘tkazgichida qo‘shimcha xavfsizlikni ta'minlaydi

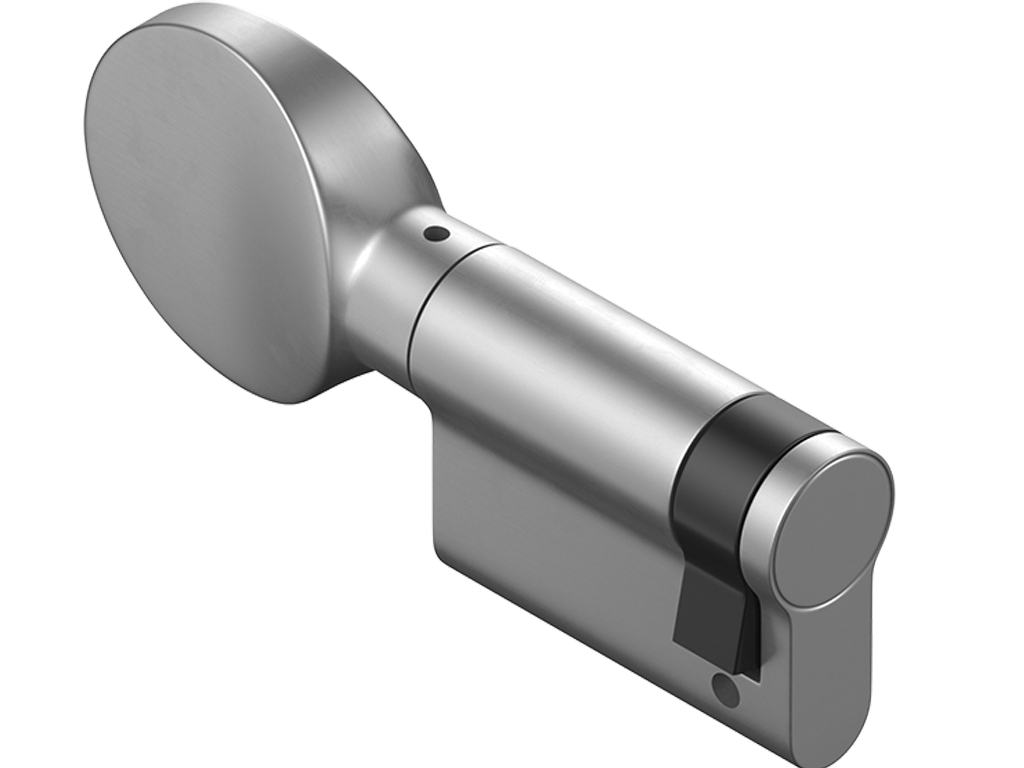

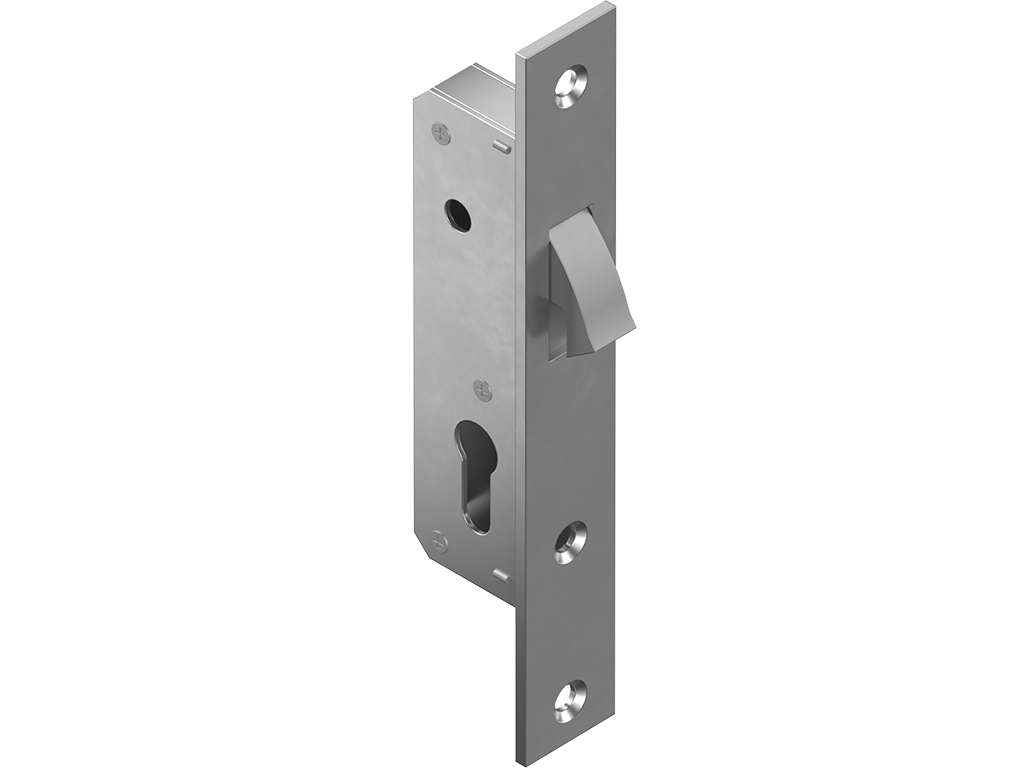

KALESB-1K — ichki o‘rnatiladigan qulflovchi, buklanadigan rigel bilan, vertushka bilan to‘liq (kalitsiz)

Technical description

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема для одностворчатых дверей, мм

700 dan 1400 gacha ( «antipanika» eshigi)

Ширина проема для двустворчатых дверей, мм

1000 dan 2500 gacha («antipanika» eshigi)

Высота проема, мм

1700 dan 2400 gacha

Притолока, мм

125 dan kam emas

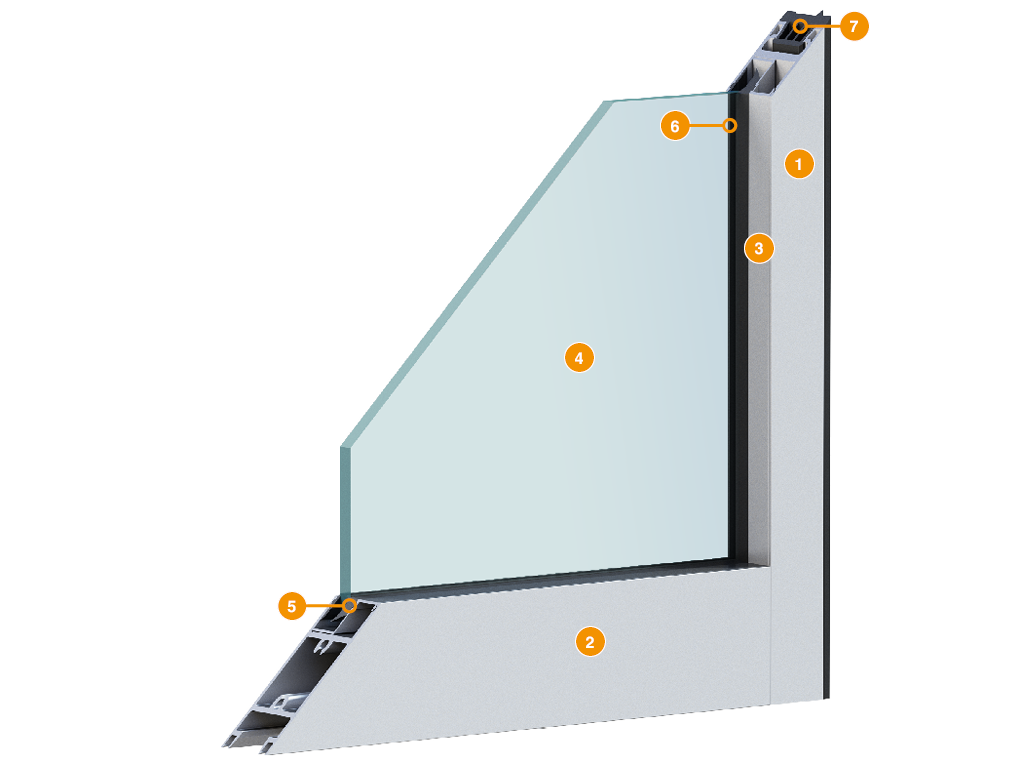

Vertikal eshik profili
Gorizontal eshik profili
Shtapik
To'ldirish 8 yoki 9 mm (shtapik bilan), 24 mm (shtapiksiz)
Ichki muhr
Tashqi muhr
Markaziy muhr

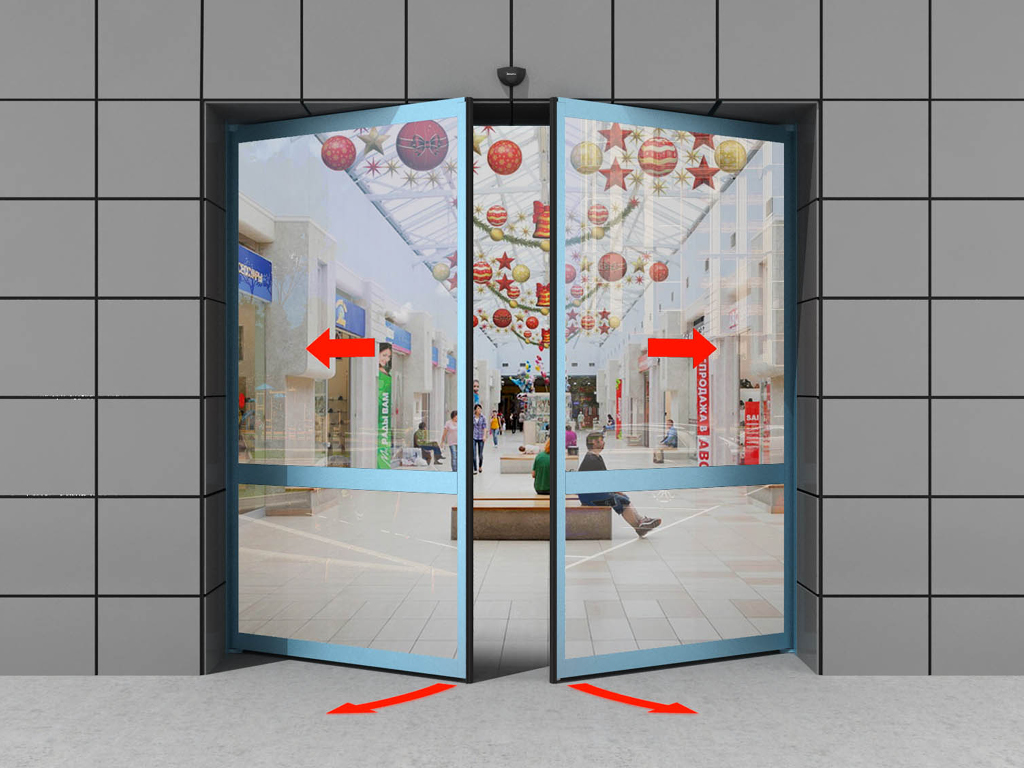

Ikki qanotli «antipanika» eshigi (qanoq eshiklarni ochish funksiyasi bilan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1000 dan 2500 gacha
H, мм Высота проема	1700 dan 2400 gacha

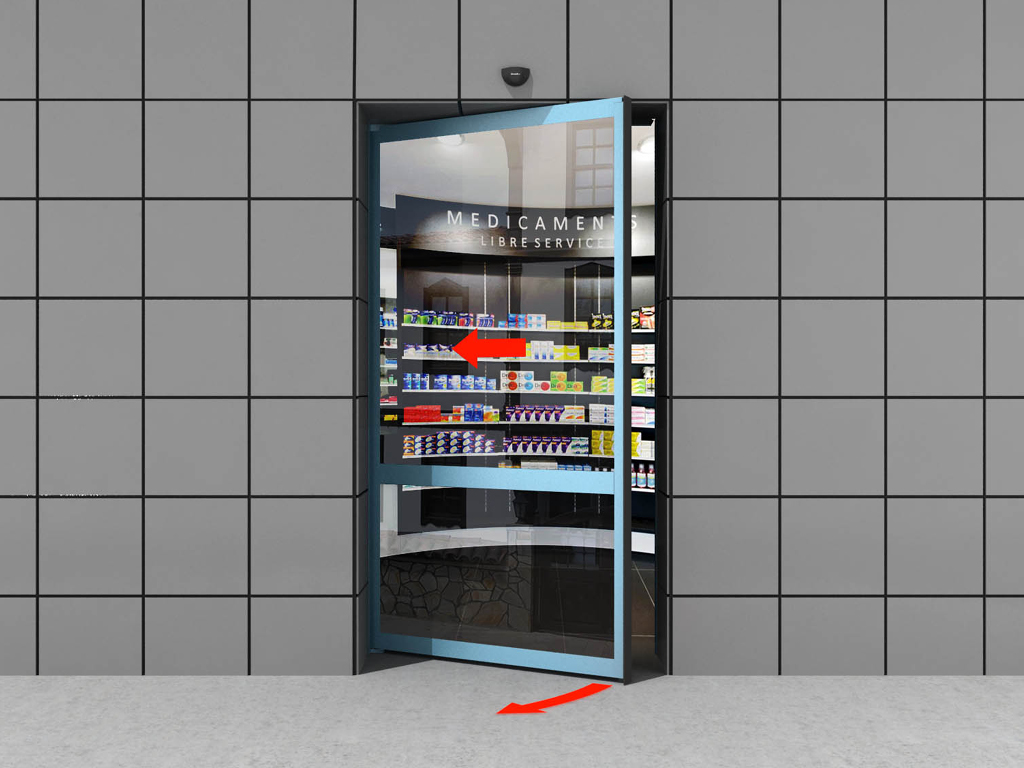

Yagona qanotli «antipanika» eshigi (qanoq qanotni ochish funksiyasi bilan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	700 dan 1400 gacha
H, мм Высота проема	1700 dan 2400 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8, 9 yoki 24	«Antipanika» yaratishi
Максимальная высота, м	2,4
Максимальный вес створки, кг.	200/180/90	Bir qanotli eshik/Ikki qanotli eshik/«Antipanika» eshigi
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o‘tish uchun, kunu tun

1. Eshikni elektr dvigatel bilan o‘rnatishni xonadondan tashqarida, ko‘chadan o‘rnatish qat’iyan taqiqlanadi.

2. Yaratish qanotlarini qo‘l bilan ochish va yopish faqat favqulodda holatda (elektr energiyasi yo‘qligida) yoki sozlash ishlari davomida amalga oshiriladi.

3. Yaratish qanotlarini qo‘l bilan ochish va yopish jarayonida katta kuch ishlatmaslik kerak. Eshik qanotlarini keskin itarish taqiqlanadi.

4. Bolalar va hayvonlar eshik qanotlari ochilish/yopilish zonasida uzoq vaqt qolmasligini kuzatib boring.

5. Bloklangan eshiklarni qo‘l bilan itarish, barmoqlarni yoki boshqa ob’ektlarni harakatlanuvchi qanot bilan pol orasidagi yoriqlarga tiqish qat’iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

6. Yaratish qanotlariga zarba bermang va ularni ochilish yoki yopilishiga halaqit bermang. Eshik qanotlarining harakat zonasida yugurish yoki turish taqiqlanadi.

7. Yaratish qanotlari harakatlanayotganda, ularning yo‘lida tashqi ob’ektlar va axlat bo‘lmasligiga e’tibor bering: ularning mavjudligi eshik qanotlarining buzilishiga, ularning tutilishiga va eshik avtomatikasining nosozligiga olib kelishi mumkin.

8. Polga o‘rnatilgan yo‘riqchi va karetkalarning roliklarini ifloslanishdan saqlaning, chunki bu qanotlarning siljishining silliqligini buzishi, ularning tutilishiga va elektr dvigatelining nosozligiga olib kelishi mumkin.

9. Avtomatik eshikning qanotlari eshik ochish/yopish tsiklida yo‘riqnoma relsiga bo‘ylab silliq harakatlanishi va qanotlar to‘liq ochilgan yoki yopilgan holatga yetganda to‘xtashi kerak.

10. Eshikni xavfsizlik elementlari, ya’ni fotoelementlar yoki IR-shorlar bilan o‘rnatilmasdan foydalanish qat’iyan taqiqlanadi.

Упаковка в картон	Характеристики упаковки
	Daraxt tagligi bilan polietilen bloklari bo‘lgan yog‘och palet. Profilar qog‘ozli karton varaqlari bilan o‘ralgan va PPlentasi bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Yupqa plyonkaga o‘ralgan va logotipli skotch bilan mustahkamlangan profillar o‘z ichiga olgan qadoqlash. Bir qadoq profillar og‘irligi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Pufakli plyonkaga o‘ralgan profil paketlari, polietilen ramka bilan paletaga joylashtiriladi va skotch bilan mustahkamlanadi

Qo‘shimcha tavsif print

Surish eshiklarini alohida o‘rnatish yoki bino fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

Installation

Montaj usullari

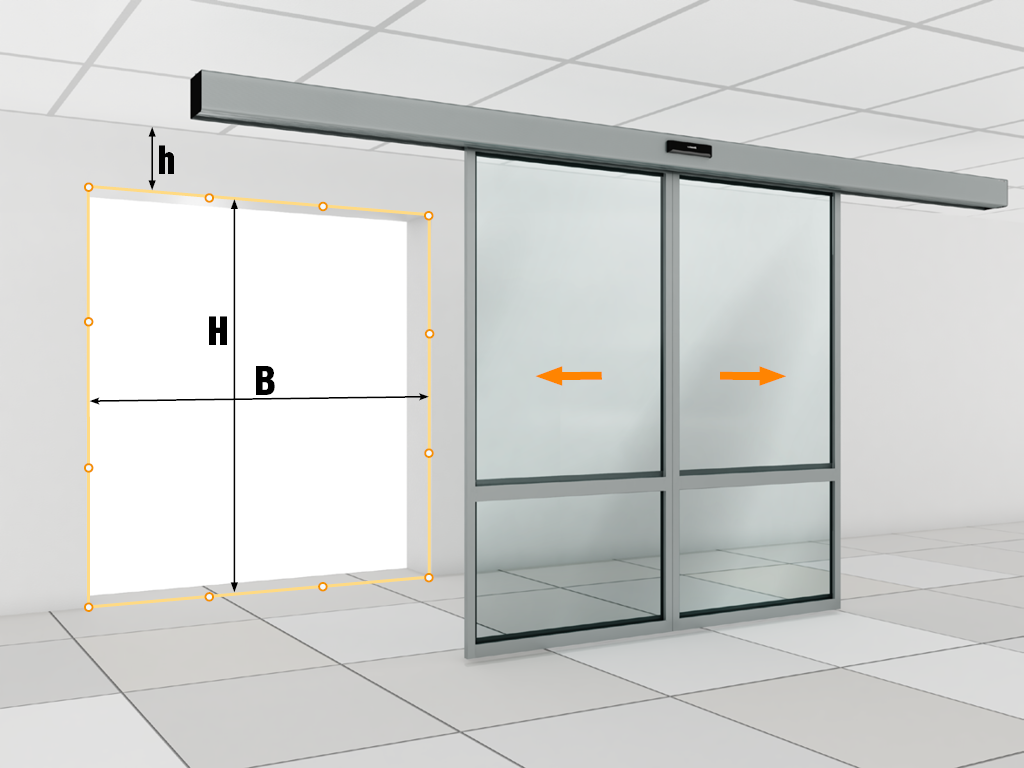

Bino qurilishi uchun tayyorgarlik

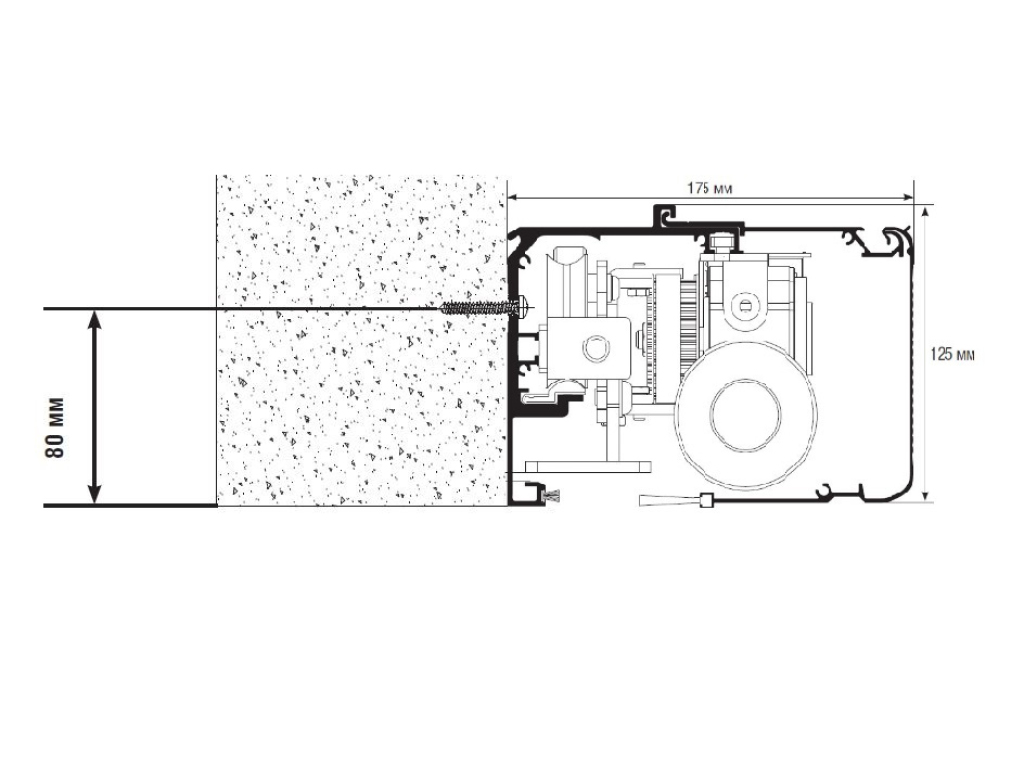

Avtomatik eshik qutisini o'chishga montaj qilish

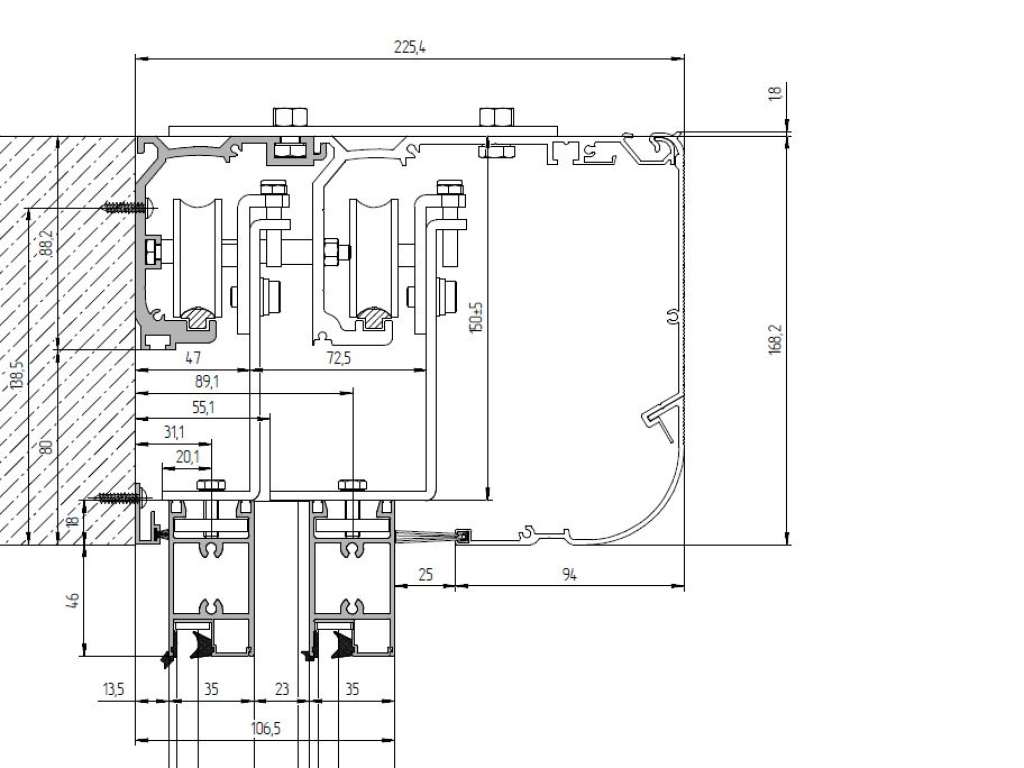

Telescopik eshik qutisini o'chishga montaj qilish

O'chish parametrlari: H — o'chish balandligi (toza poldan o'chish yuqorisigacha bo'lgan masofa); V — o'chish kengligi (chap chekkadan o'ng chekkagacha bo'lgan masofa); h — yopish balandligi (o'chish yuqorisidan shiftgacha bo'lgan masofa). Yopish, o'chish kengligi va balandligini o'lchash kamida ikki joyda amalga oshiriladi. Yakuniy o'lcham sifatida har doim eng kichik qiymat qabul qilinadi.
Konstruktsiyani sifatli montaj qilish va uning keyinchalik ishonchli ishlashini ta'minlash uchun xonani o'chish tayyorlash zarur. O'chishning tozaligi bilan bog'liq ma'lum talablar mavjud: O'chish to'rtburchaklar shaklida bo'lishi kerak. Ramka tekisliklarining yuzasi silliq va tekis bo'lishi, shikastlangan gipsli eritma va yoriqlar bo'lmasligi kerak. Polning yuzasi tekis, gorizontal, chiqindi va chuqurliklarsiz bo'lishi kerak. 1 m ga 1 mm gacha bo'lgan og'ish ruxsat etiladi. Vertikal va gorizontal yuzalar tekis bo'lishi kerak, 1 m ga 1 mm gacha bo'lgan og'ish ruxsat etiladi. Agar o'chish yuqoridagi talablar bo'yicha tayyorlanmagan bo'lsa, o'lchovlar olishdan va montajni boshlashdan oldin bu og'ishlarni bartaraf etish zarur. Yopish va yon devorlar bir tekislikda bo'lishi kerak. O'chish ramkasi poydevor konstruktsiyasi, payvandlangan quvur, fasad profili yoki vitraj shaklida bo'lishi kerak.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

«Avtomatik surish eshigi AD-SP dvigatel bilan» qo‘llanmasi

PDF

«Teleskopik eshik AD-SP-TELESCOPE dvigatel bilan» qo‘llanmasi

PDF

Avtomatik/teleskopik eshiklar uchun yengil yaratishlarni yig‘ish bo‘yicha qo‘llanma

PDF

«Antipanika» yaratishlarini yig‘ish bo‘yicha qo‘llanma (ochilish funksiyasi bilan) avtomatik eshiklar uchun

PDF

Chorva va avtomatik eshik konstruktsiyalarini yig‘ish bo‘yicha qo‘llanma

PDF

Kombinatsiyalangan harakat va xavfsizlik datchigi AD-34 sozlash bo‘yicha qo‘llanma

PDF

O‘tkazgichni tayyorlash va o‘rnatish talablariga oid qo‘llanma

PDF

Avtomatik surish eshigi / AD-SP / AD-SP-TELESCOPE dvigatelining pasporti

PDF

Alyuminiy profiliga moslik sertifikati

PDF

Avtomatik eshiklar uchun dvigatellariga moslik deklaratsiyasi

PDF

Asosiy yaratish profillari va komplektlovchi qismlar katalogi (arxiv)

PDF

DWG

Avtomatik eshik uchun profil va komplektlovchi qismlar katalogi, yengil yaratishlar bilan

PDF

Teleskopik eshik uchun profil va komplektlovchi qismlar katalogi, yengil yaratishlar bilan

PDF

«Antipanika» avtomatik eshigi uchun profil va komplektlovchi qismlar katalogi

PDF

Kafolat majburiyatlari print

Mijozga tizimning to‘liq to‘plami uchun 2 yilga kafolat beriladi, agar ekspluatatsiya shartlariga rioya qilinsa, yuk tashish sanasidan boshlab.
