Quti to'liq yig'ilgan holda. Bu yon qopqoqlari, val va kapsulalari, boshqaruv mexanizmi (qo'lda yoki avtomatik) bilan to'liq yig'ilgan himoya qutisini ifodalaydi.

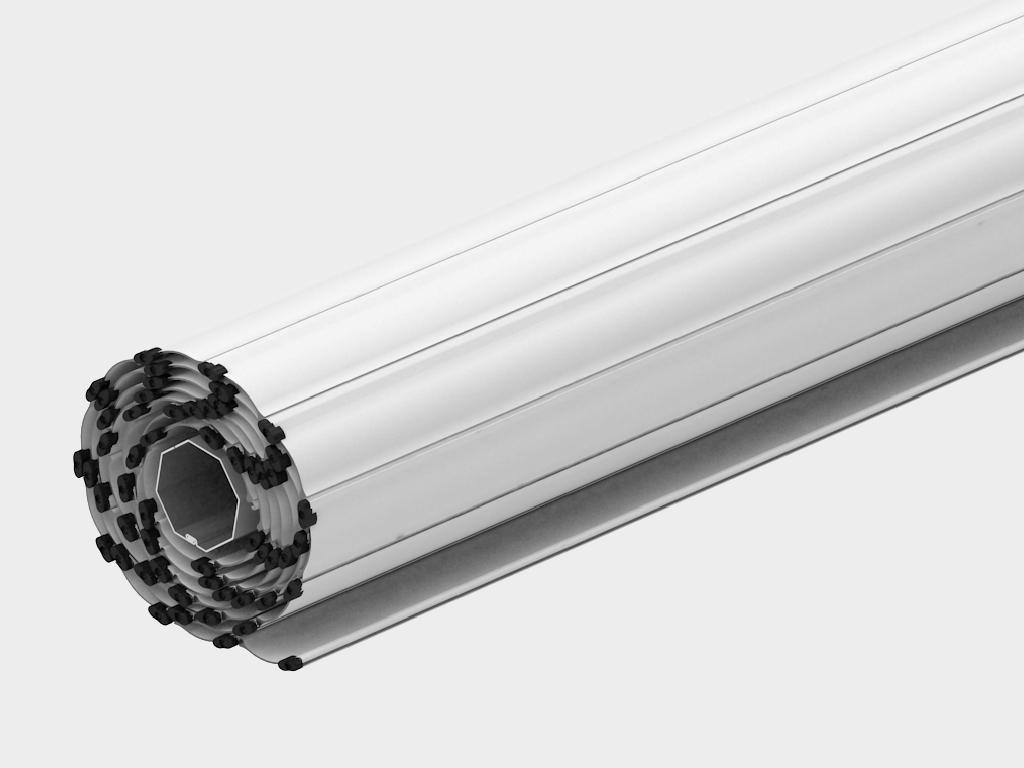

Mato to'liq yig'ilgan holda. Bu yon tomonlardagi qulflar bilan birga püskürtmali profildan yasalgan mato bo'lib, ular profilning tarqalishini oldini oladi.
Oxirgi profil va muhrlash elementi. Oxirgi profilga qulflash mexanizmlari o'rnatilishi mumkin.

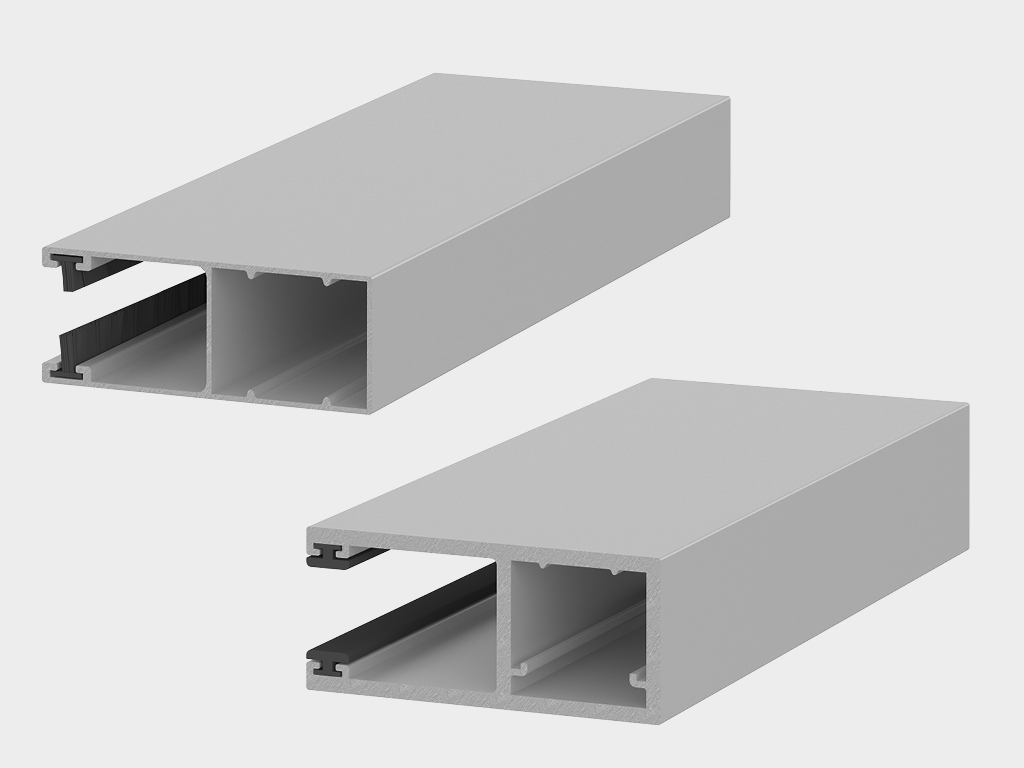

Yo'nalish profillari to'plami va muhrlash elementi. Standart va kuchaytirilgan yo'nalish profillarining keng tanlovi teshiklarning har xil o'lchamlariga o'rnatiladigan rulonli tizimlar uchun, shamol yuklamalari va o'g'irlashga qarshi talablar hisobga olingan holda, profillarni tanlash imkonini beradi.
Qo'lda yoki avtomatik haydovchi.

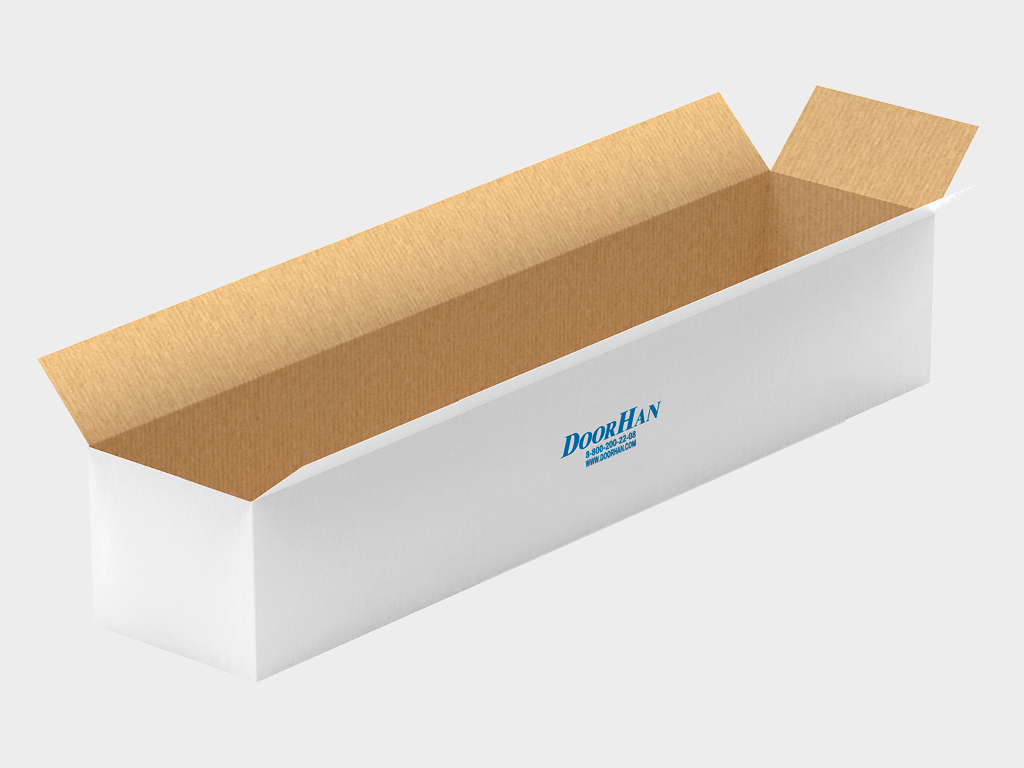

To'liq to'plam bilan quti.
Ikki pozitsiyali kalitli o'chirgich SWB, harakatning ikkala tomonini boshqarish uchun tormozni boshqaradi.

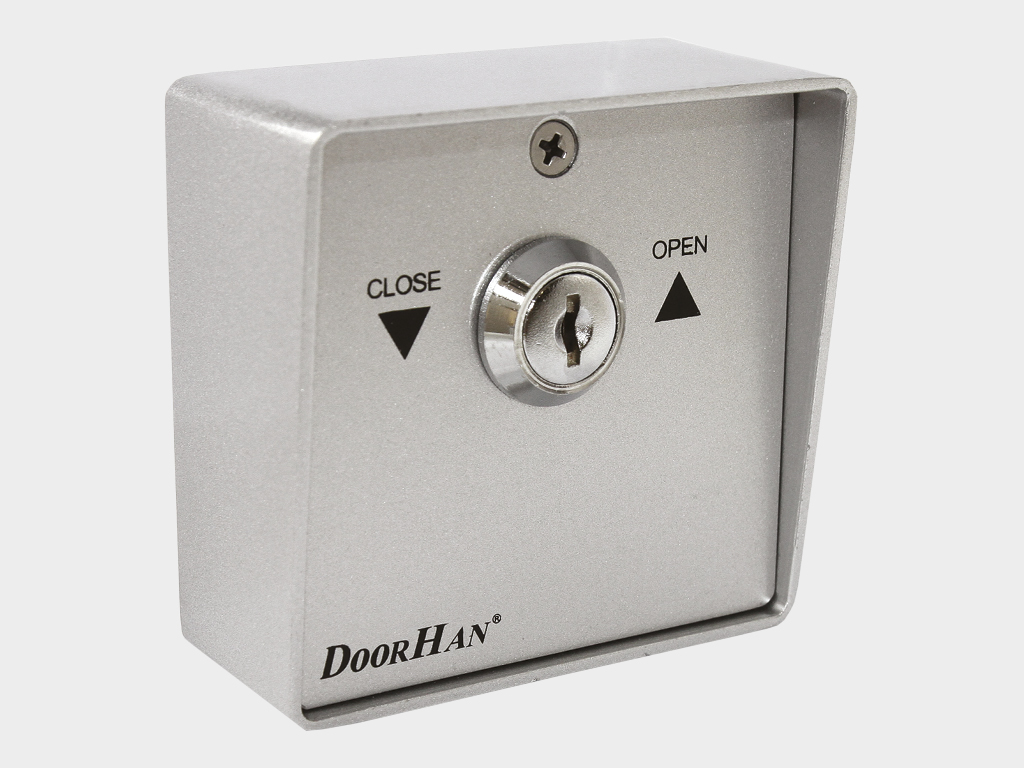

Kalitli tugma SWM, kalitni aylantirish orqali elektromotorni boshqarish blokiga boshqaruv buyruqlarini uzatish uchun mo'ljallangan.

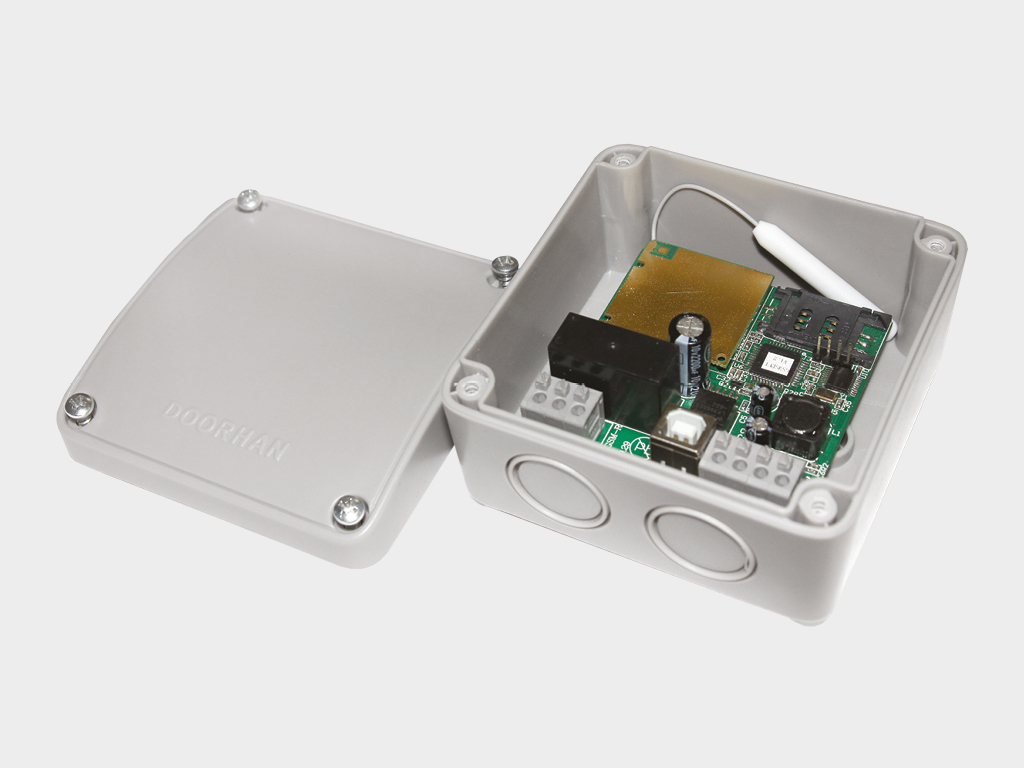

Boshqaruv bloki CV01, bir nechta rulonli shkafni yoki bitta rulonli shkafni masofadan boshqarish imkoniyatini ta'minlash uchun mo'ljallangan.
Boshqaruv bloki SMARTROLL, DoorHan pultlari yordamida ichki valli elektromotorli rulonli shkaflarni masofadan boshqarish uchun mo'ljallangan.

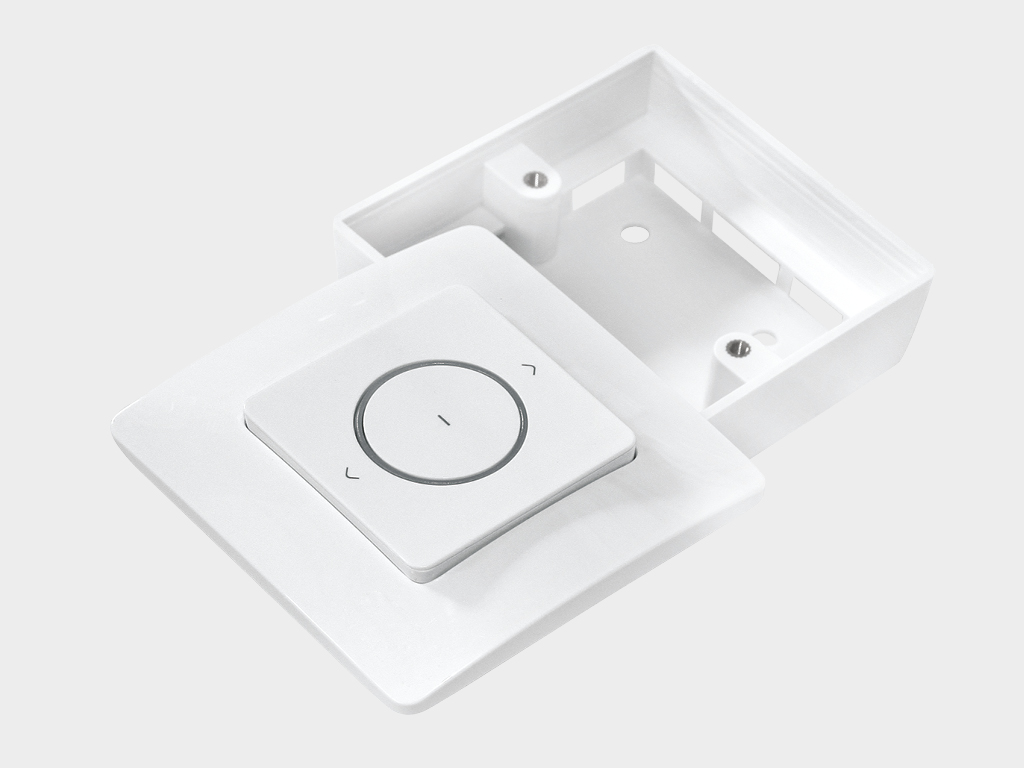

ROLL1/ROLL2 boshqaruv bloki, DoorHan pultlari yordamida ichki valli elektromotorli rulonli shkaflarni masofadan boshqarish uchun mo'ljallangan.
Gruplar bo'yicha boshqaruv bloki GC2/GC4. GC2 bloki ikkita tormozni bitta o'chirgich orqali boshqarish uchun mo'ljallangan; GC4 bloki esa to'rtta tormozni boshqarish uchun mo'ljallangan.

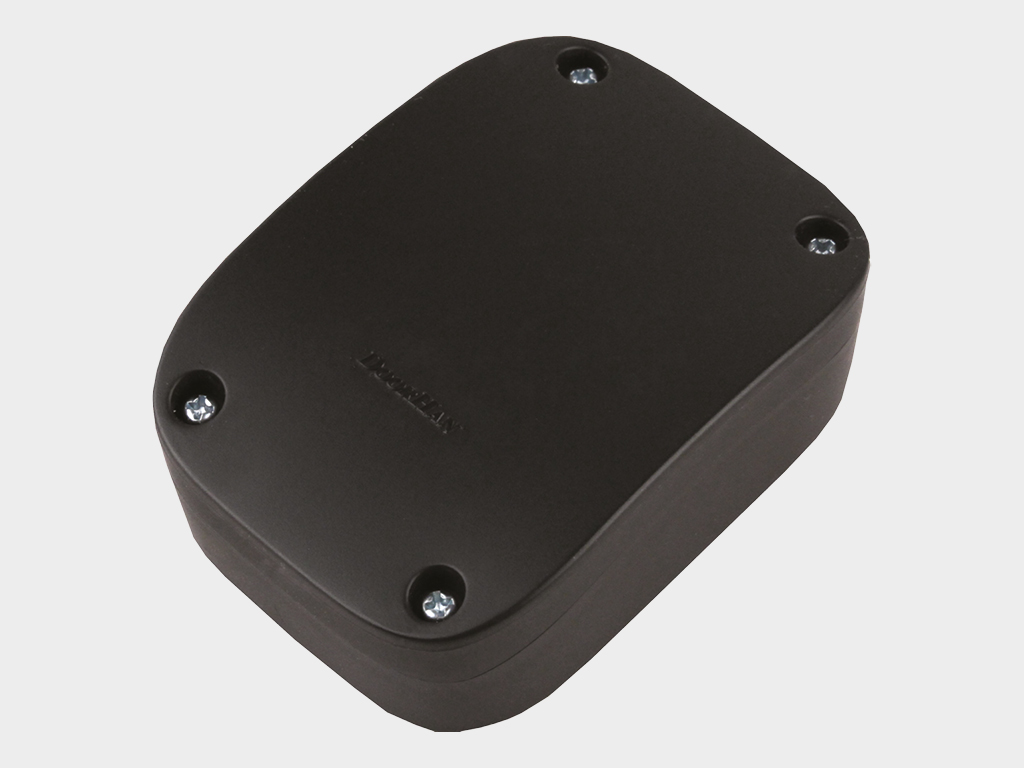

Tashqi radiopribornik DHRE-1, DoorHan pulti yordamida boshqa ishlab chiqaruvchilarning avtomatikasini boshqarish uchun mo'ljallangan.

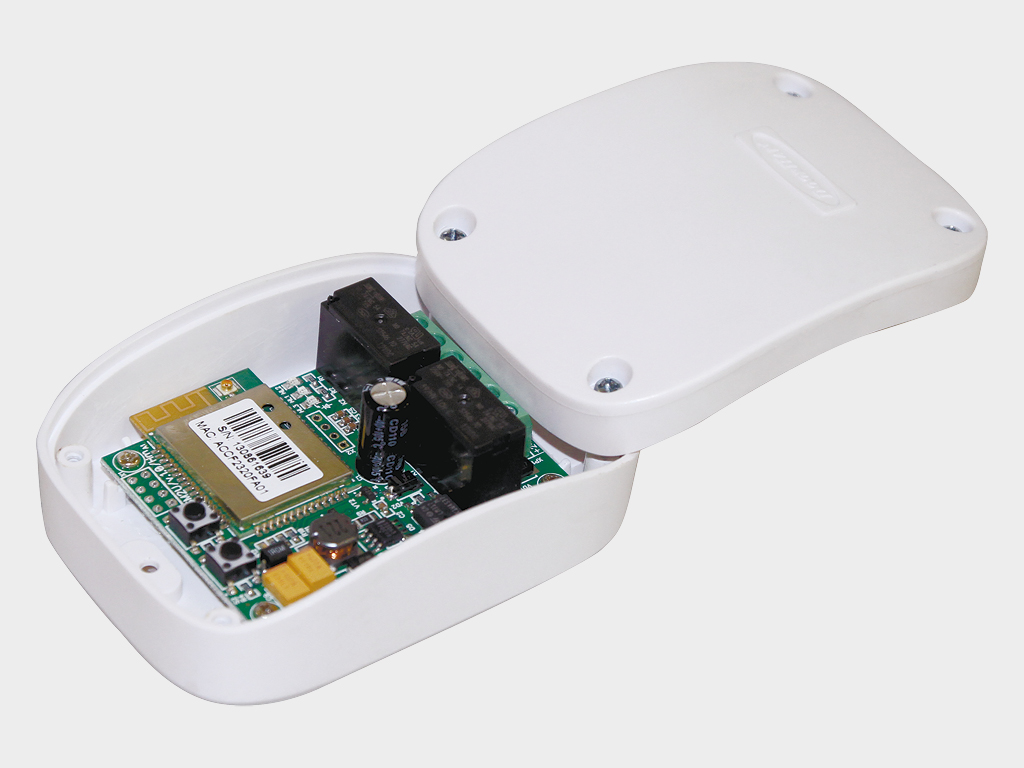

WI-FI-modul, elektromotorlarni simsiz boshqarish (boshqaruv signalini uzatish, NO) uchun mo'ljallangan.

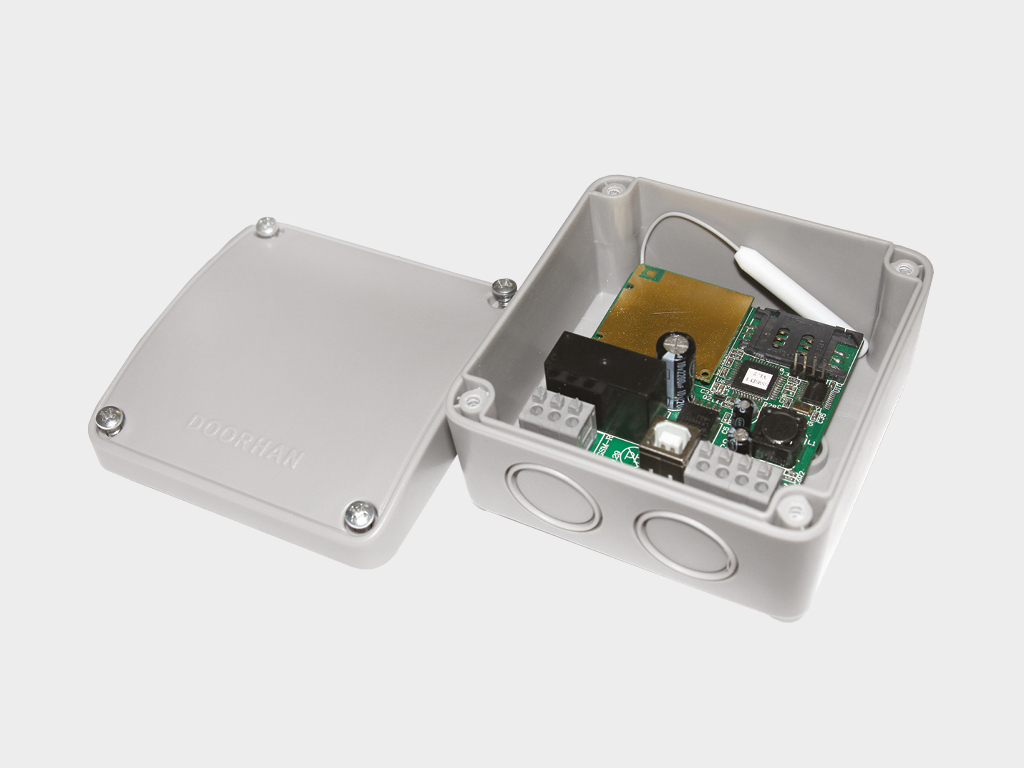

GSM-modul, mobil telefon orqali signalni qabul qilish va elektromotorni ishga tushirish uchun boshqaruv buyruqlarini uzatish uchun mo'ljallangan.

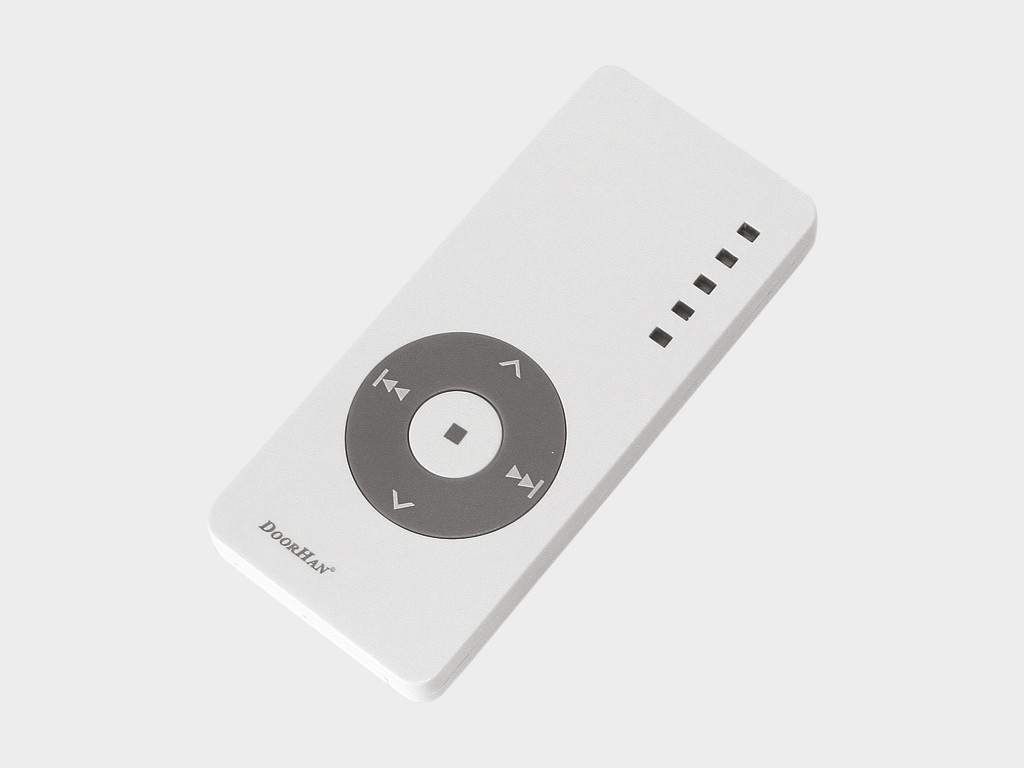

T5 pulti, beshta rulonli shkafni boshqarish uchun mo'ljallangan.

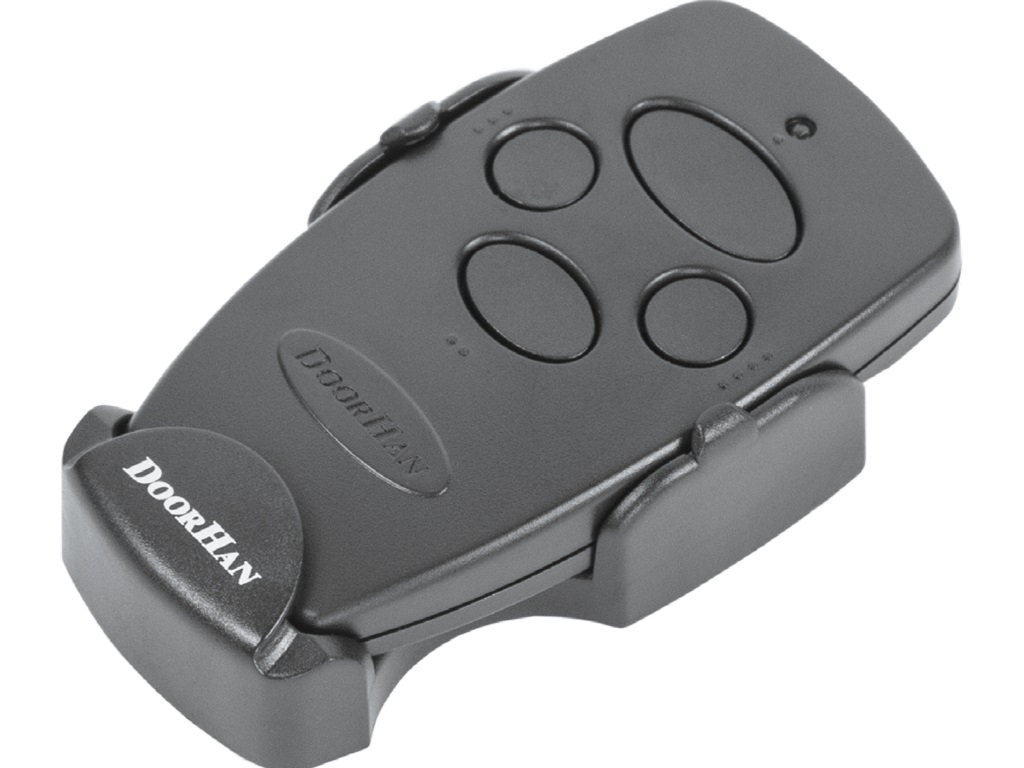

TRANSMITTER 4 pulti, to'rt ta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.

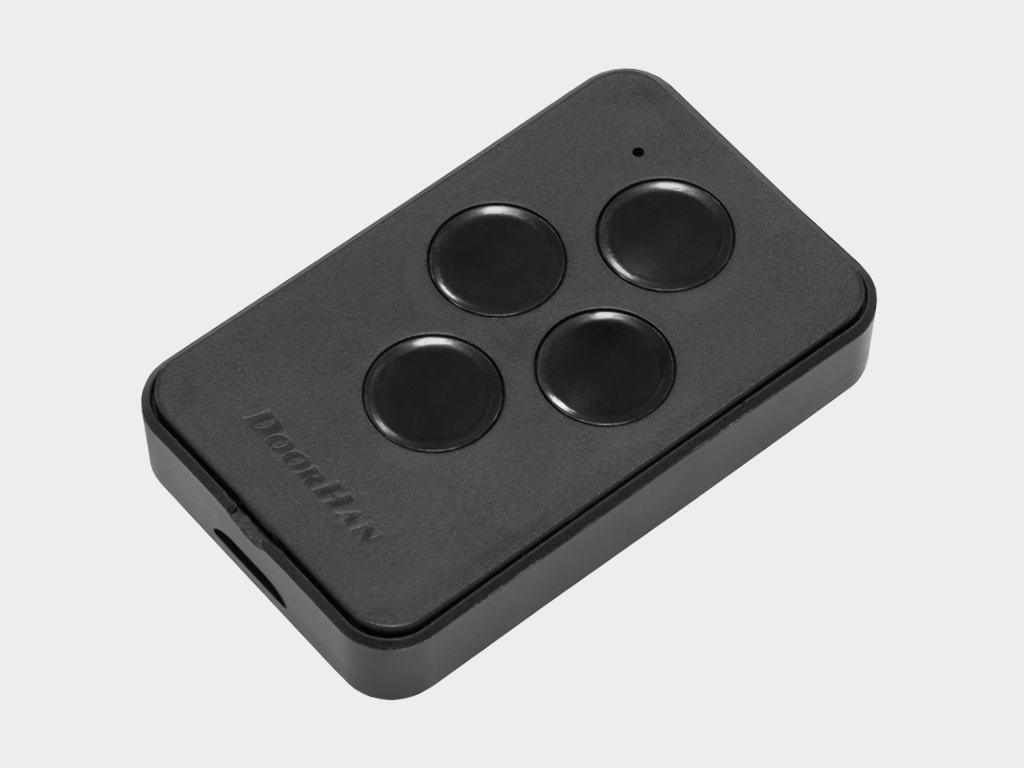

Pult TRANSMITTER 4-PRO-BLACK to'rt avtomatik qurilmalarni masofadan boshqarish uchun mo'ljallangan.

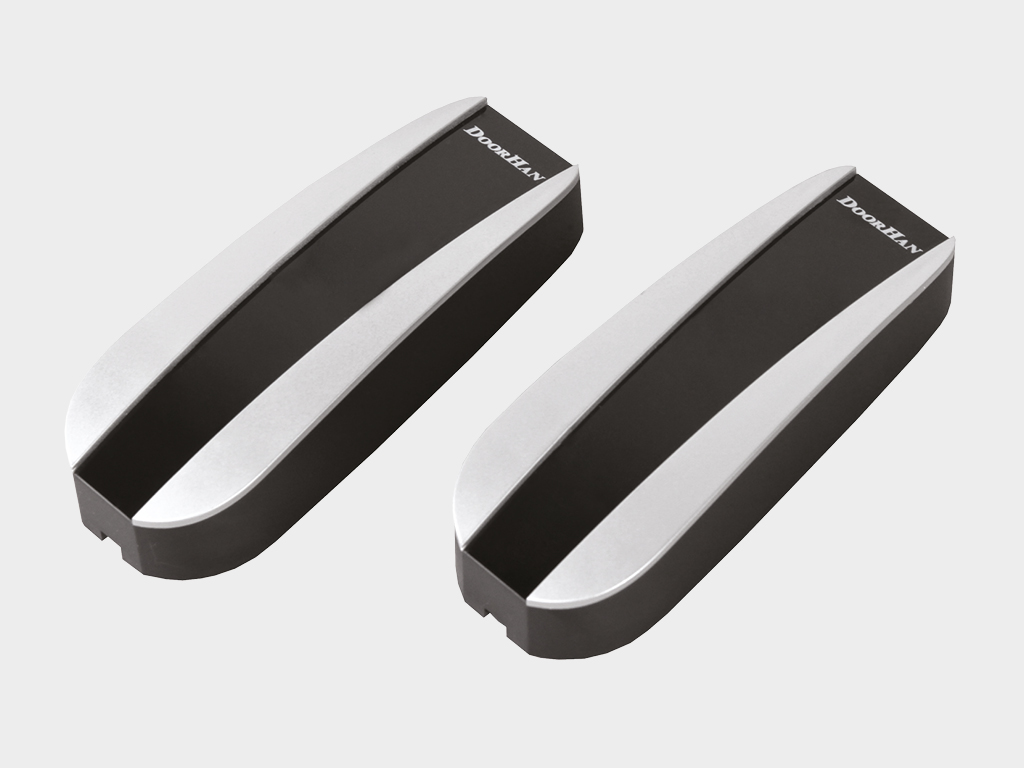

Xavfsizlik fotoelementlari PHOTOCELL-N, infraqizil uzatgich va qabul qiluvchidan iborat.

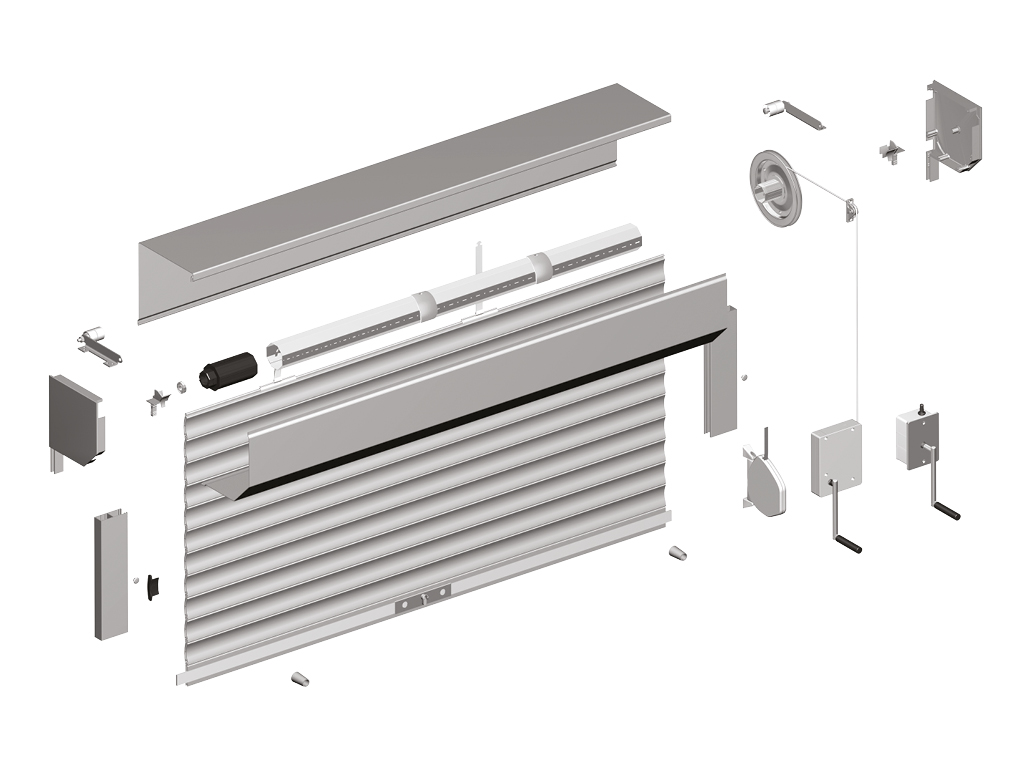

Rulonli shkaflar, qo'lda ishlaydigan lentali, ipli yoki kordli tormoz bilan. Foydalanishda oddiy bo'lgan lentali inersiyaviy tormoz 15 kg gacha bo'lgan matoga ega rulonli shkaflarga o'rnatiladi. Rulonli shkaf matosi lenta tortilishi hisobiga yuqoriga va pastga ko'tariladi. Ipli tormoz 20 kg gacha bo'lgan matoga ega rulonli shkaflarga o'rnatiladi. Buning boshqaruvi ipli o'ralgan qo'zg'atuvchi tutqichni aylantirish orqali amalga oshiriladi. Kordli tormoz 40 kg gacha bo'lgan matoga ega rulonli shkaflarni mustahkam po'lat simdan foydalangan holda ko'taradi. Ishlash printsipi ipli tormozga o'xshashdir.

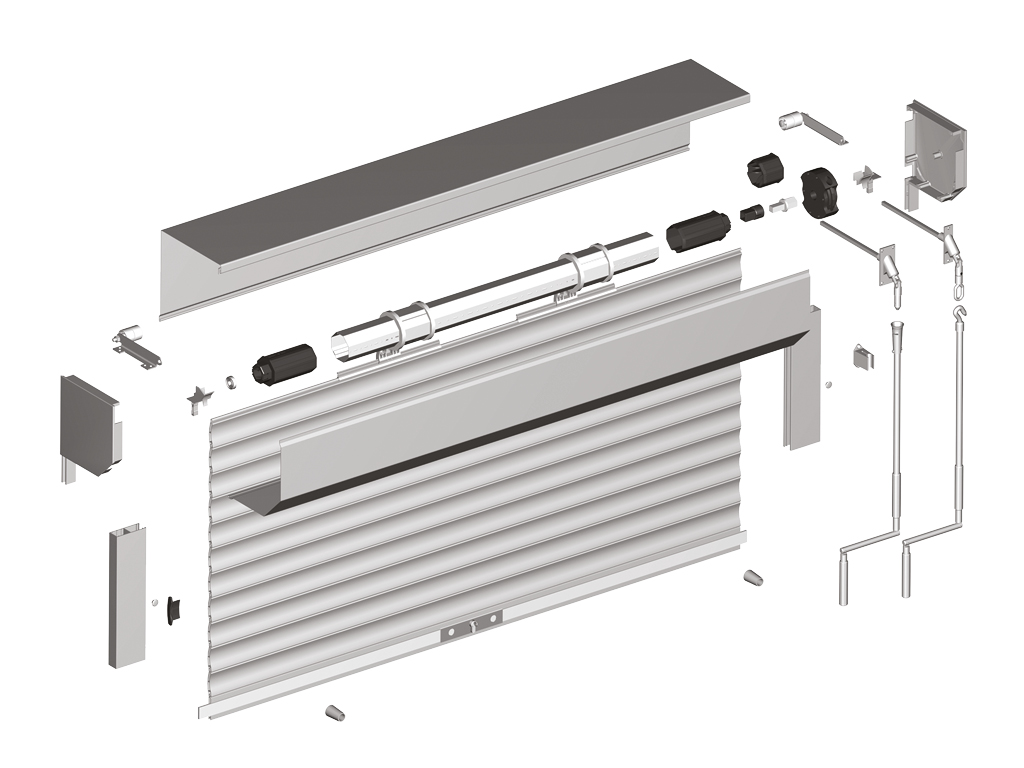

Rulonli shkaflar, qo'lda ishlaydigan burama tormoz bilan. Burama tormoz 30 kg gacha bo'lgan matoga ega rulonli shkaflarni ko'tarishga imkon beradi. Burama tormozni soat strelkasi bo'yicha aylantirishda mato ko'tariladi, soat strelkasiga qarshi aylantirishda esa pastga tushadi.

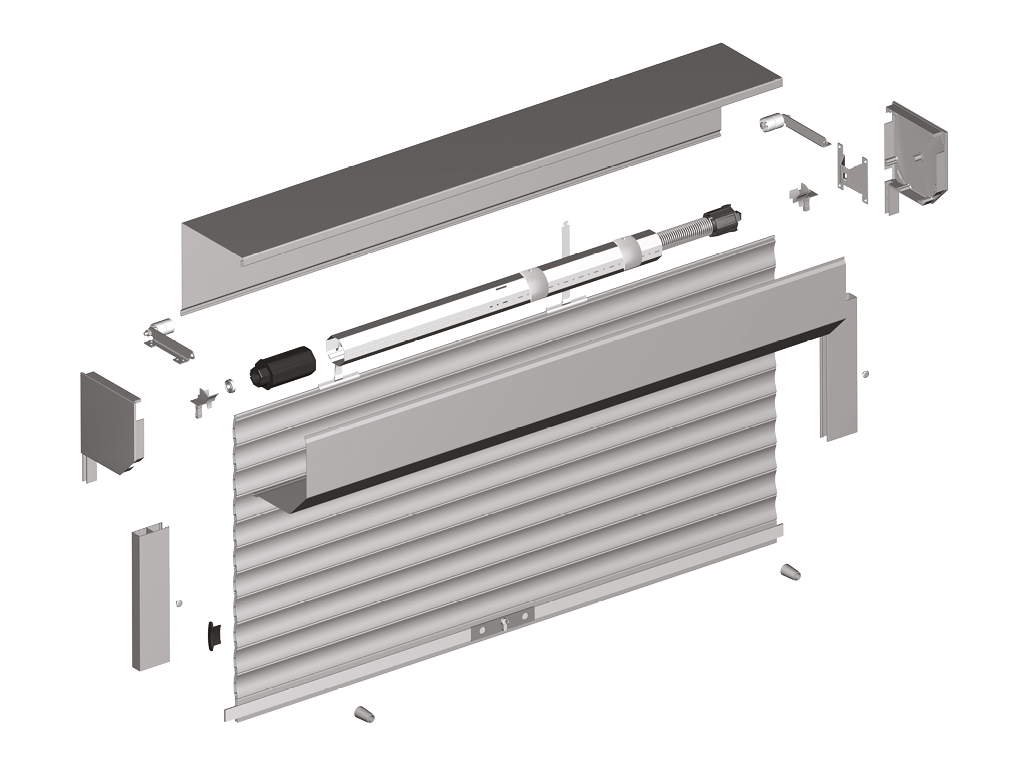

Rulonli shkaflar, prujinaviy-inersiyaviy mexanizm bilan. Prujinaviy-inersiyaviy mexanizm 60 kg gacha bo'lgan matoga ega rulonli shkaflar uchun qo'llaniladi. Rulonli shkaflar qo'lda osongina ko'tariladi va tezda o'z og'irligi hisobiga pastga tushadi, chunki rulonli shkaf matosining og'irligi valga o'rnatilgan torsion prujina tomonidan muvozanatlashadi.
| Параметр | Значение | Примечание |
|---|---|---|
| RH41N | ||
| Материал | Alyuminiy, pufakcha | |
| Вес профиля, кг/(п/м) | 0,077 | |
| Вес профиля, кг/м² | 1,85 | |
| Количество ламелей на 1 м высоты полотна, шт. | 24 | |
| Максимальная ширина полотна, м | 3,05 | |
| Максимальная площадь полотна, м² | 7 | |
| RH45N | ||
| Материал | Alyuminiy, pufakcha | |
| Вес профиля, кг/(п/м) | 0,086 | |
| Вес профиля, кг/м² | 1,9 | |
| Количество ламелей на 1 м высоты полотна, шт. | 22 | |
| Максимальная ширина полотна, м | 3,05 | |
| Максимальная площадь полотна, м² | 7 |
To'g'ri o'rnatilgan va foydalanilgan ro'lkastiruvchi eshiklar ishonchlilik va uzoq muddatli ishlashni ta'minlaydi. Ro'lkastiruvchi eshiklaringizning xizmat muddatini uzaytirish uchun ushbu ko'rsatmalarga rioya qiling.
1. Ro'lkastiruvchi eshiklar va ro'lvort o'rnatilishi DoorHan konsernida o'qitilgan malakali mutaxassislar tomonidan amalga oshirilishi kerak.
2. Mahsulotni o'rnatish DoorHan konsernining ro'lkastiruvchi eshiklar o'rnatish bo'yicha ko'rsatmasi va texnik hujjatlariga qat'iyan rioya qilgan holda amalga oshirilishi kerak.
3. Ro'lkastiruvchi eshiklar silliq ravishda, silkinishlar va turtkilarsiz ochilishi kerak.
4. Konstruktsiyalarni ko'tarish va tushirish uchun faqat ushbu maqsadlar uchun mo'ljallangan boshqaruvdan foydalanish kerak.
5. Ro'lkastiruvchi eshiklarni ochish uchun 100 H dan ortiq kuch qo'llamang.
6. Ro'lkastiruvchi eshiklarning to'liq ochilishi yoki yopilishi tavsiya etiladi, ayniqsa katta konstruktsiyalar (3 000 × 2 000 mm dan kattaroq o'lchamdagi) uchun qisman ko'tarish yoki tushirishga yo'l qo'yilmaydi.
7. Konstruktsiyada mexanik qulflar yoki qo'zg'atuvchi foydalanilsa, qulflangan holatda matoni ko'tarish taqiqlanadi.
8. Kardan haydovchisidan foydalanilgan holda, burilgan holatda g'ildirakni 45° burchakda ushlash kerak. EN 12453 yoki 12604 standartiga muvofiq, qo'lda qo'llaniladigan kuch 390 N gacha ruxsat etiladi. Katta ro'lkastiruvchi eshiklar uchun favqulodda qo'lda haydovchi (peta, kardangacha) faqat yopish uchun mos keladi.
9. Avtomatik haydovchidan foydalanish paytida, haydovchiga ilova qilingan ko'rsatmalarga amal qilish kerak.
10. Bolalarni ro'lkastiruvchi eshiklarni boshqarish qurilmalariga (tugmalar, pultlar) yaqinlashtirmang.
11. Ro'lkastiruvchi eshiklar ochilish yoki yopilish vaqtida odamlar va hayvonlarning ularning ta'sir zonasi hududida bo'lmasligiga e'tibor bering.
12. Konstruktsiya ish holatida bo'lganda uning ostida bo'lish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.
13. Ro'lkastiruvchi eshiklarni urishdan saqlaning va ularning erkin ochilishi va yopilishiga to'sqinlik qilmang.
14. Ro'lkastiruvchi eshikning matoni harakatlantirish paytida ochilish joyida begona buyumlar bo'lmasligiga e'tibor bering, chunki bu konstruktsiyaning shikastlanishiga olib kelishi mumkin.
15. Qo'shimcha uskunalar yoki aksessuarlarni o'rnatish, shuningdek, ayrim qismlarni mustaqil ravishda almashtirish yoki sozlash taqiqlanadi, agar ishlab chiqaruvchi bilan maslahatlashilmagan bo'lsa (maslahatlashish deb, yuzaga kelgan muammoning aniq tavsifi bilan murojaat qilish, bu esa hujjatli ravishda tasdiqlanishi kerak).
16. Qishki vaqtda ro'lkastiruvchi eshiklar yoki ro'lvort konstruktsiyasining qismlari muzlab qolgan bo'lsa, matoni ko'tarish yoki tushirishdan oldin konstruktsiya matosini butunlay muzdan tozalash uchun uning konturiga zarba berish kerak, ayniqsa, pastki planjaning mahsulot bilan birlashgan joyi va oynalar yoki pol bilan bo'lgan joyi tozalangan bo'lishi kerak.
17. Ro'lkastiruvchi eshiklarni muntazam texnik xizmatdan o'tkazish kerak, kamida yiliga bir marta.
18. Agar ro'lkastiruvchi eshiklar belgilangan maqsadlar uchun ishlatilmasa yoki konstruktsiyalar o'lchamlari ishlab chiqaruvchi tomonidan tavsiya etilganidan ortiq bo'lsa, ishlab chiqaruvchi ularning yaxlitligi va to'g'ri ishlashi uchun javobgar emas.
19. Ro'lkastiruvchi eshiklar yoki ro'lvort konstruktsiyalarini diagnostika qilish va ta'mirlash faqat malakali mutaxassislar tomonidan amalga oshirilishi kerak.
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Ro'lkastiruvchi eshiklarning o'ralishi havo-pufakchalari bilan qoplangan plyonka va besh qatlamli oq kartondan iborat; mato va quti pufakchalari plyonkaga o'raladi, so'ngra karton bilan o'ralib, quti hosil qilinadi; karton qadoqlash ustidan ikki qatlamli stretch-plyonka bilan qoplanadi va kompaniya logotipi tushirilgan skotch bilan mahkamlanadi. |
| Ширина, мм | 137–250 |
| Высота, мм | 137–250 |
| Длина, мм | 500–6 000 |
Kirish, garaj va o'tish teshiklari, shuningdek, katta shamol yuklamalari bo'lgan hududlarda faqat RH77 va RHE84 seriyali profillardan tayyorlangan ro'lvortlar o'rnatilishi kerak.
Rolikli panjurlar va panjurlarni o'rnatish bo'yicha ko'rsatmalar
Rolikli panjurni ishlatish bo'yicha ko'rsatmalar va kafolat kartasi
Rolikli panjur tizimlari uchun xizmat ko'rsatish kitobi
Muvofiqlik sertifikati "Alyuminiy profillardan yasalgan rolikli panjurlar"
"Rolikli prokatli metall profillar" muvofiqlik sertifikati
"Ko'pik bilan to'ldirilgan profillarning o'g'rilikka chidamliligi" muvofiqlik sertifikati
Pasport "Rolling panjurlar"
Mijozga DoorHan konsernining ro'lkastiruvchi tizimlari uchun sotib olingan mahsulotni olish sanasidan boshlab 1 yil davomida ishlash kafolati taqdim etiladi. Agar lak-boya qoplamasi iqlim omillari, tabiat hodisalari, mayda zarrachalar yoki boshqa agressiv moddalar, shuningdek, ishlatish jarayonida yuzaga kelgan chizishlar va yoriqlar natijasida shikastlansa, lak-boya qoplamasiga berilgan kafolat kuchini yo'qotadi.
Quti to'liq yig'ilgan holda. Bu yon qopqoqlari, val va kapsulalari, boshqaruv mexanizmi (qo'lda yoki avtomatik) bilan to'liq yig'ilgan himoya qutisini ifodalaydi.
Mato to'liq yig'ilgan holda. Bu yon tomonlardagi qulflar bilan birga püskürtmali profildan yasalgan mato bo'lib, ular profilning tarqalishini oldini oladi.
Oxirgi profil va muhrlash elementi. Oxirgi profilga qulflash mexanizmlari o'rnatilishi mumkin.
Yo'nalish profillari to'plami va muhrlash elementi. Standart va kuchaytirilgan yo'nalish profillarining keng tanlovi teshiklarning har xil o'lchamlariga o'rnatiladigan rulonli tizimlar uchun, shamol yuklamalari va o'g'irlashga qarshi talablar hisobga olingan holda, profillarni tanlash imkonini beradi.
Qo'lda yoki avtomatik haydovchi.
To'liq to'plam bilan quti.
Ikki pozitsiyali kalitli o'chirgich SWB, harakatning ikkala tomonini boshqarish uchun tormozni boshqaradi.
Kalitli tugma SWM, kalitni aylantirish orqali elektromotorni boshqarish blokiga boshqaruv buyruqlarini uzatish uchun mo'ljallangan.
Boshqaruv bloki CV01, bir nechta rulonli shkafni yoki bitta rulonli shkafni masofadan boshqarish imkoniyatini ta'minlash uchun mo'ljallangan.
Boshqaruv bloki SMARTROLL, DoorHan pultlari yordamida ichki valli elektromotorli rulonli shkaflarni masofadan boshqarish uchun mo'ljallangan.
ROLL1/ROLL2 boshqaruv bloki, DoorHan pultlari yordamida ichki valli elektromotorli rulonli shkaflarni masofadan boshqarish uchun mo'ljallangan.
Gruplar bo'yicha boshqaruv bloki GC2/GC4. GC2 bloki ikkita tormozni bitta o'chirgich orqali boshqarish uchun mo'ljallangan; GC4 bloki esa to'rtta tormozni boshqarish uchun mo'ljallangan.
Tashqi radiopribornik DHRE-1, DoorHan pulti yordamida boshqa ishlab chiqaruvchilarning avtomatikasini boshqarish uchun mo'ljallangan.
WI-FI-modul, elektromotorlarni simsiz boshqarish (boshqaruv signalini uzatish, NO) uchun mo'ljallangan.
GSM-modul, mobil telefon orqali signalni qabul qilish va elektromotorni ishga tushirish uchun boshqaruv buyruqlarini uzatish uchun mo'ljallangan.
T5 pulti, beshta rulonli shkafni boshqarish uchun mo'ljallangan.
TRANSMITTER 4 pulti, to'rt ta avtomatik qurilmani masofadan boshqarish uchun mo'ljallangan.
Pult TRANSMITTER 4-PRO-BLACK to'rt avtomatik qurilmalarni masofadan boshqarish uchun mo'ljallangan.
Xavfsizlik fotoelementlari PHOTOCELL-N, infraqizil uzatgich va qabul qiluvchidan iborat.
Rulonli shkaflar, qo'lda ishlaydigan lentali, ipli yoki kordli tormoz bilan. Foydalanishda oddiy bo'lgan lentali inersiyaviy tormoz 15 kg gacha bo'lgan matoga ega rulonli shkaflarga o'rnatiladi. Rulonli shkaf matosi lenta tortilishi hisobiga yuqoriga va pastga ko'tariladi. Ipli tormoz 20 kg gacha bo'lgan matoga ega rulonli shkaflarga o'rnatiladi. Buning boshqaruvi ipli o'ralgan qo'zg'atuvchi tutqichni aylantirish orqali amalga oshiriladi. Kordli tormoz 40 kg gacha bo'lgan matoga ega rulonli shkaflarni mustahkam po'lat simdan foydalangan holda ko'taradi. Ishlash printsipi ipli tormozga o'xshashdir.
Rulonli shkaflar, qo'lda ishlaydigan burama tormoz bilan. Burama tormoz 30 kg gacha bo'lgan matoga ega rulonli shkaflarni ko'tarishga imkon beradi. Burama tormozni soat strelkasi bo'yicha aylantirishda mato ko'tariladi, soat strelkasiga qarshi aylantirishda esa pastga tushadi.
Rulonli shkaflar, prujinaviy-inersiyaviy mexanizm bilan. Prujinaviy-inersiyaviy mexanizm 60 kg gacha bo'lgan matoga ega rulonli shkaflar uchun qo'llaniladi. Rulonli shkaflar qo'lda osongina ko'tariladi va tezda o'z og'irligi hisobiga pastga tushadi, chunki rulonli shkaf matosining og'irligi valga o'rnatilgan torsion prujina tomonidan muvozanatlashadi.
| Параметр | Значение | Примечание |
|---|---|---|
| RH41N | ||
| Материал | Alyuminiy, pufakcha | |
| Вес профиля, кг/(п/м) | 0,077 | |
| Вес профиля, кг/м² | 1,85 | |
| Количество ламелей на 1 м высоты полотна, шт. | 24 | |
| Максимальная ширина полотна, м | 3,05 | |
| Максимальная площадь полотна, м² | 7 | |
| RH45N | ||
| Материал | Alyuminiy, pufakcha | |
| Вес профиля, кг/(п/м) | 0,086 | |
| Вес профиля, кг/м² | 1,9 | |
| Количество ламелей на 1 м высоты полотна, шт. | 22 | |
| Максимальная ширина полотна, м | 3,05 | |
| Максимальная площадь полотна, м² | 7 |
To'g'ri o'rnatilgan va foydalanilgan ro'lkastiruvchi eshiklar ishonchlilik va uzoq muddatli ishlashni ta'minlaydi. Ro'lkastiruvchi eshiklaringizning xizmat muddatini uzaytirish uchun ushbu ko'rsatmalarga rioya qiling.
1. Ro'lkastiruvchi eshiklar va ro'lvort o'rnatilishi DoorHan konsernida o'qitilgan malakali mutaxassislar tomonidan amalga oshirilishi kerak.
2. Mahsulotni o'rnatish DoorHan konsernining ro'lkastiruvchi eshiklar o'rnatish bo'yicha ko'rsatmasi va texnik hujjatlariga qat'iyan rioya qilgan holda amalga oshirilishi kerak.
3. Ro'lkastiruvchi eshiklar silliq ravishda, silkinishlar va turtkilarsiz ochilishi kerak.
4. Konstruktsiyalarni ko'tarish va tushirish uchun faqat ushbu maqsadlar uchun mo'ljallangan boshqaruvdan foydalanish kerak.
5. Ro'lkastiruvchi eshiklarni ochish uchun 100 H dan ortiq kuch qo'llamang.
6. Ro'lkastiruvchi eshiklarning to'liq ochilishi yoki yopilishi tavsiya etiladi, ayniqsa katta konstruktsiyalar (3 000 × 2 000 mm dan kattaroq o'lchamdagi) uchun qisman ko'tarish yoki tushirishga yo'l qo'yilmaydi.
7. Konstruktsiyada mexanik qulflar yoki qo'zg'atuvchi foydalanilsa, qulflangan holatda matoni ko'tarish taqiqlanadi.
8. Kardan haydovchisidan foydalanilgan holda, burilgan holatda g'ildirakni 45° burchakda ushlash kerak. EN 12453 yoki 12604 standartiga muvofiq, qo'lda qo'llaniladigan kuch 390 N gacha ruxsat etiladi. Katta ro'lkastiruvchi eshiklar uchun favqulodda qo'lda haydovchi (peta, kardangacha) faqat yopish uchun mos keladi.
9. Avtomatik haydovchidan foydalanish paytida, haydovchiga ilova qilingan ko'rsatmalarga amal qilish kerak.
10. Bolalarni ro'lkastiruvchi eshiklarni boshqarish qurilmalariga (tugmalar, pultlar) yaqinlashtirmang.
11. Ro'lkastiruvchi eshiklar ochilish yoki yopilish vaqtida odamlar va hayvonlarning ularning ta'sir zonasi hududida bo'lmasligiga e'tibor bering.
12. Konstruktsiya ish holatida bo'lganda uning ostida bo'lish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.
13. Ro'lkastiruvchi eshiklarni urishdan saqlaning va ularning erkin ochilishi va yopilishiga to'sqinlik qilmang.
14. Ro'lkastiruvchi eshikning matoni harakatlantirish paytida ochilish joyida begona buyumlar bo'lmasligiga e'tibor bering, chunki bu konstruktsiyaning shikastlanishiga olib kelishi mumkin.
15. Qo'shimcha uskunalar yoki aksessuarlarni o'rnatish, shuningdek, ayrim qismlarni mustaqil ravishda almashtirish yoki sozlash taqiqlanadi, agar ishlab chiqaruvchi bilan maslahatlashilmagan bo'lsa (maslahatlashish deb, yuzaga kelgan muammoning aniq tavsifi bilan murojaat qilish, bu esa hujjatli ravishda tasdiqlanishi kerak).
16. Qishki vaqtda ro'lkastiruvchi eshiklar yoki ro'lvort konstruktsiyasining qismlari muzlab qolgan bo'lsa, matoni ko'tarish yoki tushirishdan oldin konstruktsiya matosini butunlay muzdan tozalash uchun uning konturiga zarba berish kerak, ayniqsa, pastki planjaning mahsulot bilan birlashgan joyi va oynalar yoki pol bilan bo'lgan joyi tozalangan bo'lishi kerak.
17. Ro'lkastiruvchi eshiklarni muntazam texnik xizmatdan o'tkazish kerak, kamida yiliga bir marta.
18. Agar ro'lkastiruvchi eshiklar belgilangan maqsadlar uchun ishlatilmasa yoki konstruktsiyalar o'lchamlari ishlab chiqaruvchi tomonidan tavsiya etilganidan ortiq bo'lsa, ishlab chiqaruvchi ularning yaxlitligi va to'g'ri ishlashi uchun javobgar emas.
19. Ro'lkastiruvchi eshiklar yoki ro'lvort konstruktsiyalarini diagnostika qilish va ta'mirlash faqat malakali mutaxassislar tomonidan amalga oshirilishi kerak.
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Ro'lkastiruvchi eshiklarning o'ralishi havo-pufakchalari bilan qoplangan plyonka va besh qatlamli oq kartondan iborat; mato va quti pufakchalari plyonkaga o'raladi, so'ngra karton bilan o'ralib, quti hosil qilinadi; karton qadoqlash ustidan ikki qatlamli stretch-plyonka bilan qoplanadi va kompaniya logotipi tushirilgan skotch bilan mahkamlanadi. |
| Ширина, мм | 137–250 |
| Высота, мм | 137–250 |
| Длина, мм | 500–6 000 |
Kirish, garaj va o'tish teshiklari, shuningdek, katta shamol yuklamalari bo'lgan hududlarda faqat RH77 va RHE84 seriyali profillardan tayyorlangan ro'lvortlar o'rnatilishi kerak.
Mijozga DoorHan konsernining ro'lkastiruvchi tizimlari uchun sotib olingan mahsulotni olish sanasidan boshlab 1 yil davomida ishlash kafolati taqdim etiladi. Agar lak-boya qoplamasi iqlim omillari, tabiat hodisalari, mayda zarrachalar yoki boshqa agressiv moddalar, shuningdek, ishlatish jarayonida yuzaga kelgan chizishlar va yoriqlar natijasida shikastlansa, lak-boya qoplamasiga berilgan kafolat kuchini yo'qotadi.
