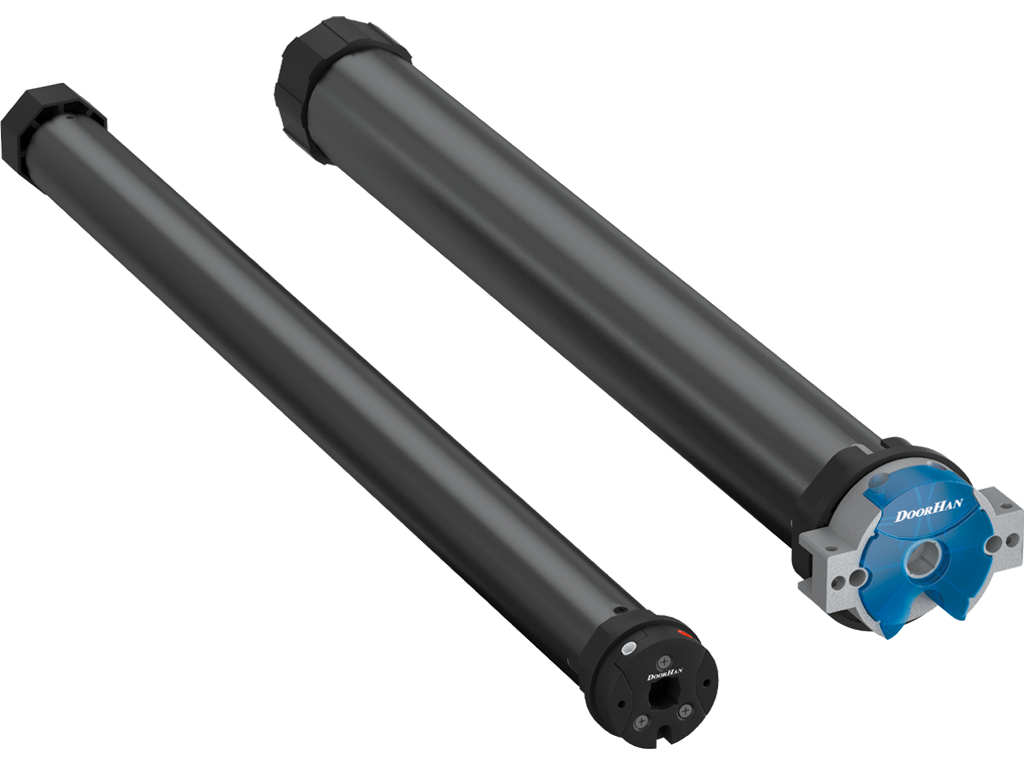

RS turkumidagi val ichiga o‘rnatiladigan roletli uzatmalar

DoorHan val ichiga o‘rnatiladigan elektroprivodlar rolet eshiklari, rolet panjuralari, quyoshdan himoyalovchi markizlar, ekranlar va jalyuzilarni avtomatlashtirish uchun mo‘ljallangan. Ular yuqori sifatli ishlanma, oshirilgan ishonchlilik darajasi bilan ajralib turadi hamda xavfsizlik bo‘yicha eng qat’iy talablarga javob beradi va Rossiya ekspluatatsiya sharoitlariga moslashtirilgan. Model qatori 6 dan 330 N·m gacha aylantiruvchi momentga ega 20 dan ortiq turli elektroprivodlarni o‘z ichiga oladi.

Qo'llanilish sohasi:

Tashqi o‘rnatiladigan har qanday rolet tizimlari
Ichki o‘rnatiladigan har qanday rolet tizimlari

Order with installation

Afzalliklar

Ishonchli mahkamlash

Uzatma vositasi komplektiga metall mahkamlagich plastinkalari kiradi, ular qurilma ichida ishonchli mahkamlashni ta’minlaydi.

Yuqori samaradorlik

Yuqori FIK uch bosqichli planetar reduktor hisobiga erishiladi, uning tishli mexanizmlari yuqori kuchlanishga ega po‘latdan yasalgan.

Elektrotormoz

Elektroprivodlarning motorlari elektr tormozi bilan jihozlangan bo‘lib, u chegaraviy pozitsiyalarda to‘xtash aniqligini ta'minlaydi va qulflash funktsiyasini bajaradi.

Ishonchli oxirgi o‘chirgichlar

Oxirgi o‘chirgichlar yuqori aniqlik va ishonchlilikka ega bo‘lib, bu metall tishli mexanizmlar va aşınmaya chidamli o‘qlar hisobiga ta’minlanadi.

Ishonchli mahkamlash

Uzatma vositasi komplektiga metall mahkamlagich plastinkalari kiradi, ular qurilma ichida ishonchli mahkamlashni ta’minlaydi.

Yuqori samaradorlik

Yuqori FIK uch bosqichli planetar reduktor hisobiga erishiladi, uning tishli mexanizmlari yuqori kuchlanishga ega po‘latdan yasalgan.

Elektrotormoz

Elektroprivodlarning motorlari elektr tormozi bilan jihozlangan bo‘lib, u chegaraviy pozitsiyalarda to‘xtash aniqligini ta'minlaydi va qulflash funktsiyasini bajaradi.

Ishonchli oxirgi o‘chirgichlar

Oxirgi o‘chirgichlar yuqori aniqlik va ishonchlilikka ega bo‘lib, bu metall tishli mexanizmlar va aşınmaya chidamli o‘qlar hisobiga ta’minlanadi.

Dizayn

Таблица

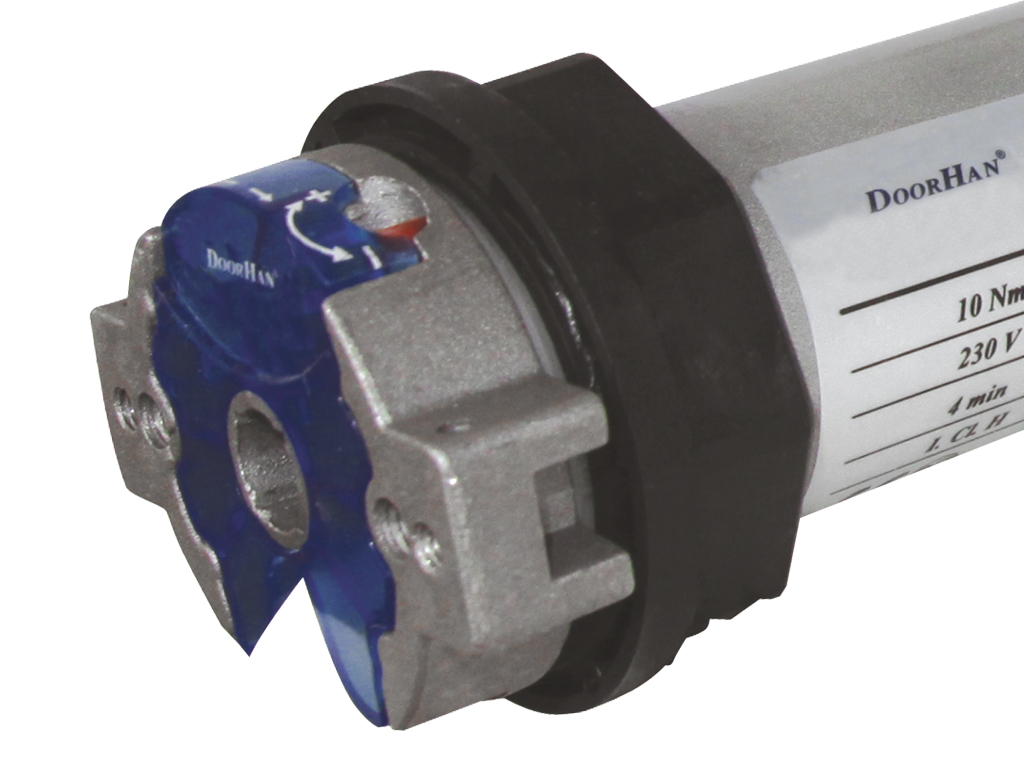

Oxirgi o‘chirgichlar bloki

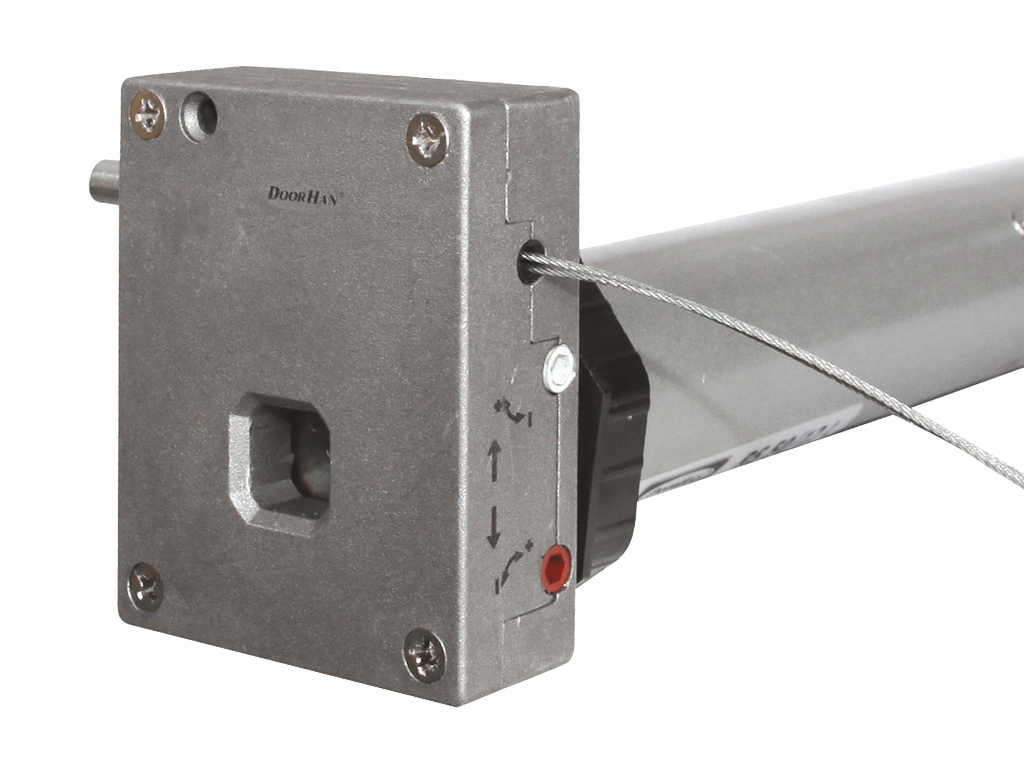

Ajratuvchili oxirgi o‘chirgichlar bloki

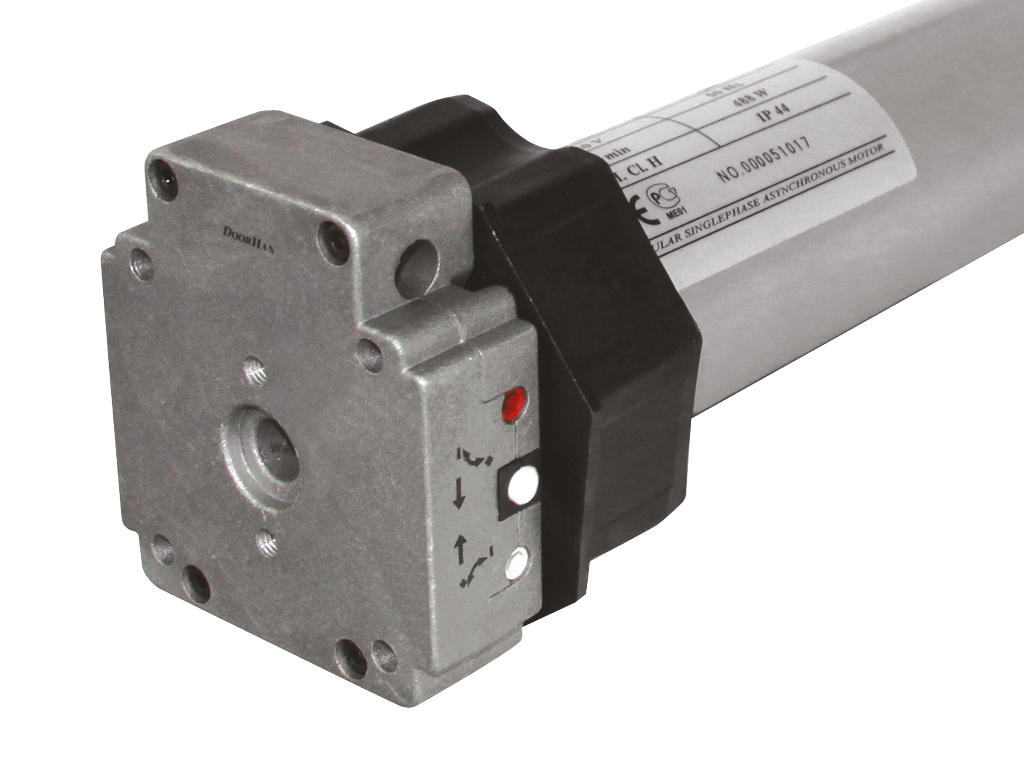

Favqulodda ochilish uchun reduktorli oxirgi o‘chirgichlar bloki

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

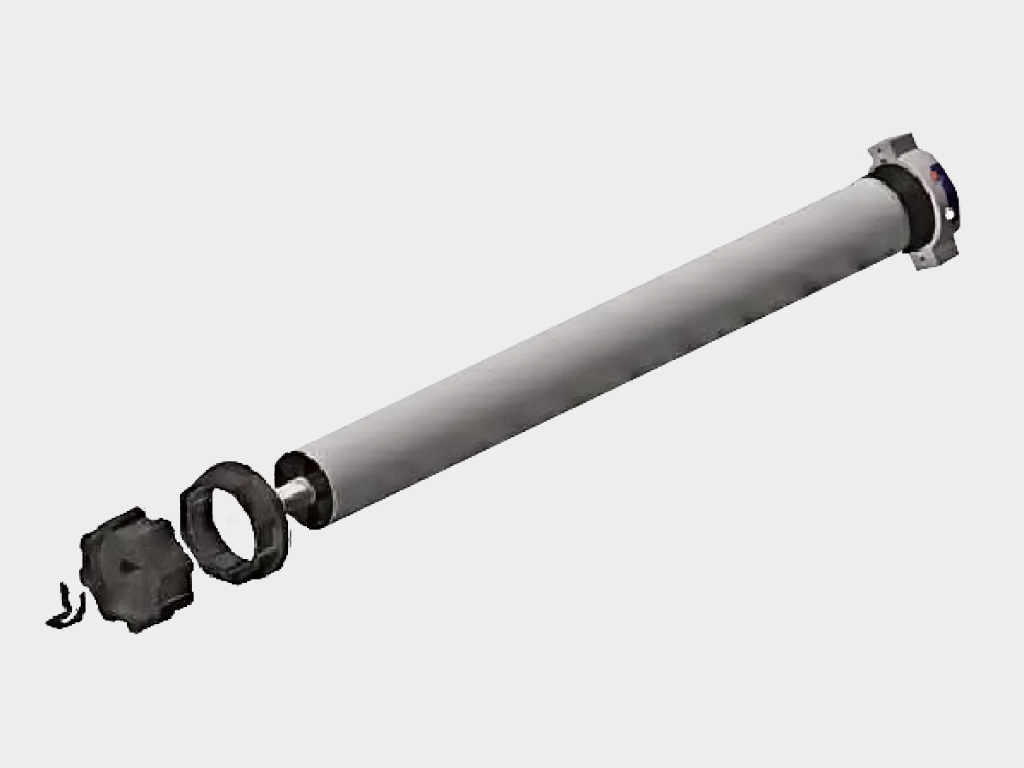

Elektroprivod, montaj plastinkasi, adapterlar.

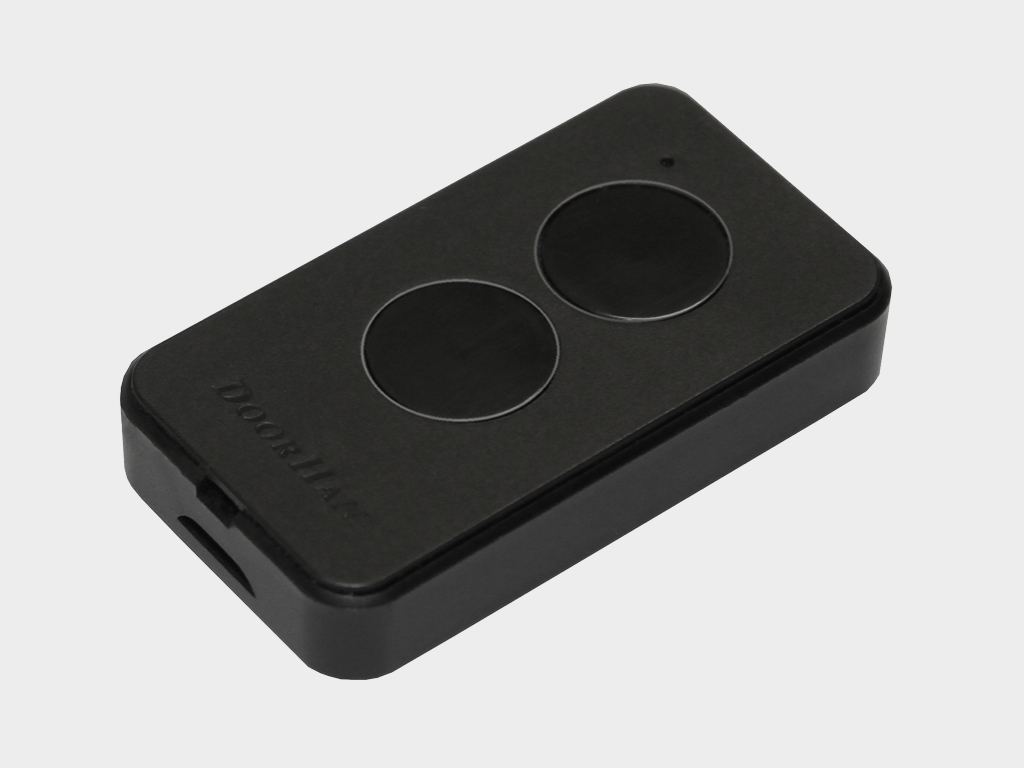

TRANSMITTER 2-PRO-BLACK pulti ikki avtomatik qurilmani masofadan boshqarish uchun.

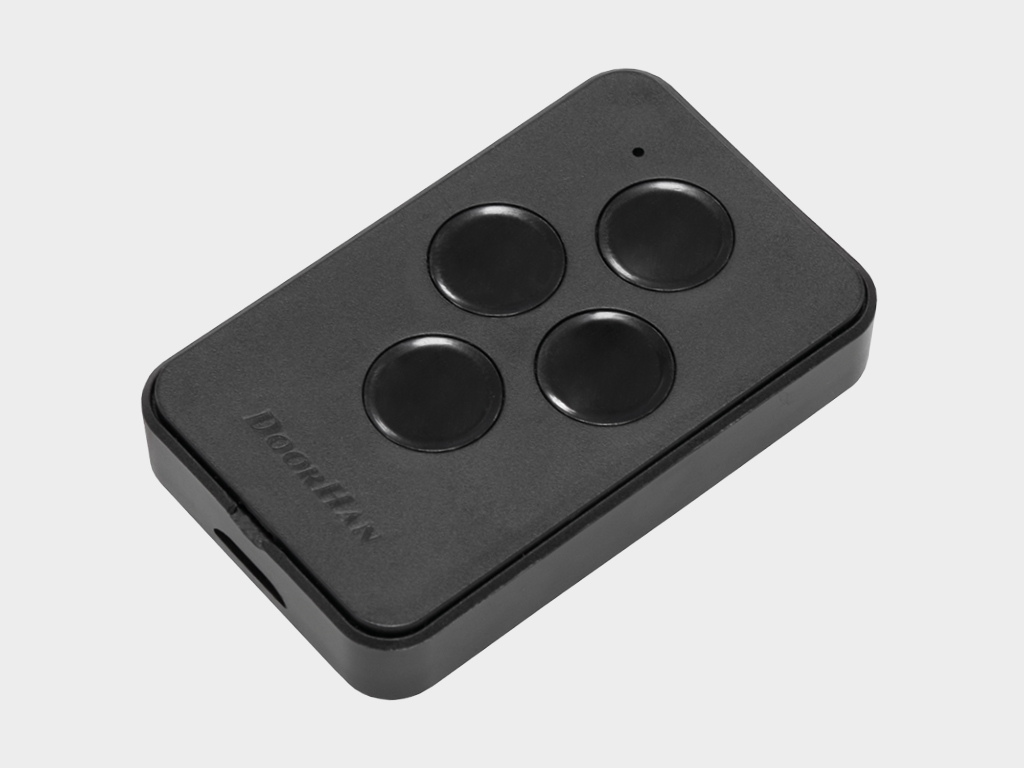

TRANSMITTER 4-PRO-BLACK pulti to‘rtta avtomatik qurilmani masofadan boshqarish uchun.

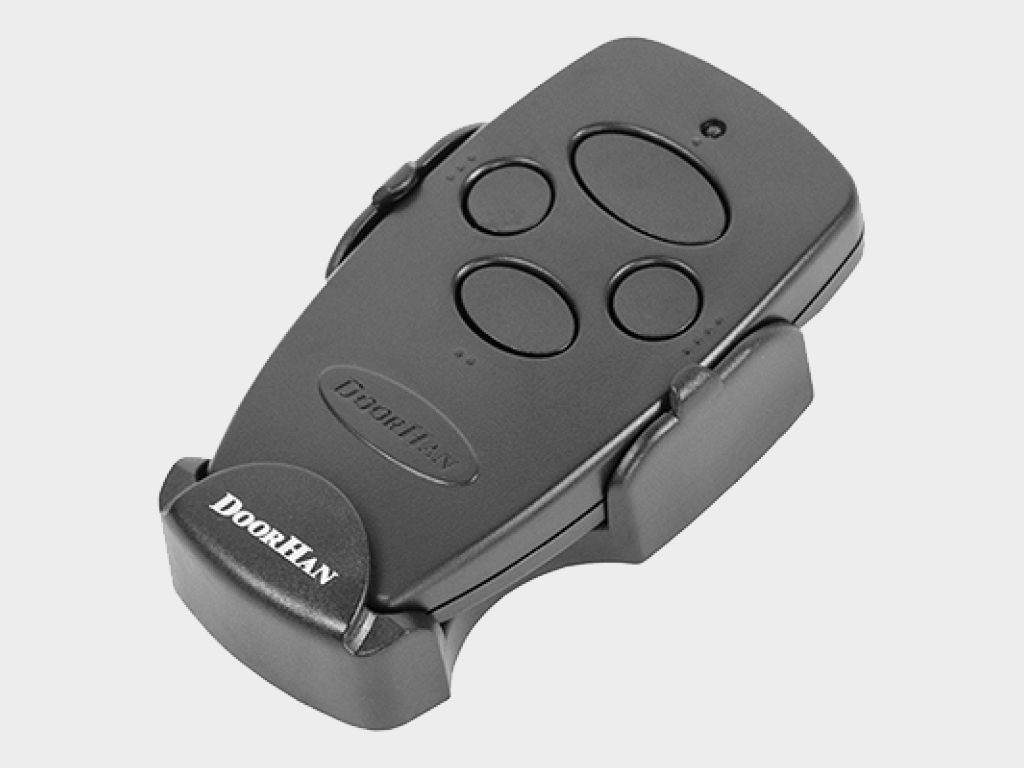

TRANSMITTER 4 pulti to‘rtta avtomatik qurilmani masofadan boshqarish uchun.

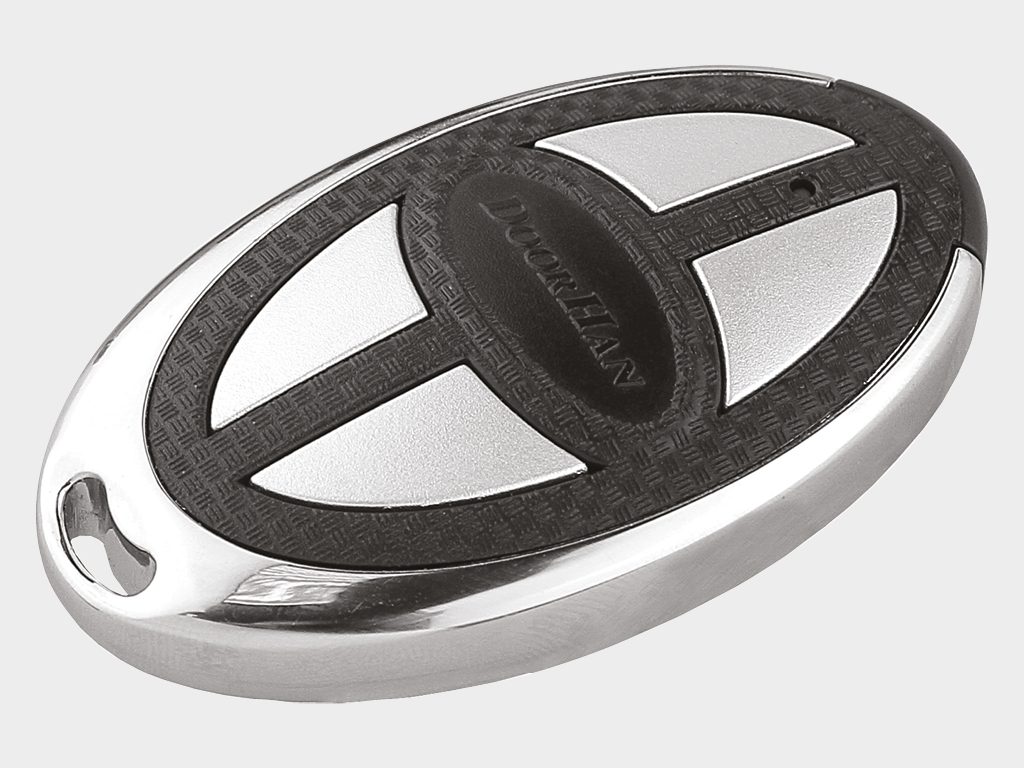

TRANSMITTER-PREMIUM pulti metall korpusda to‘rtta avtomatik qurilmani masofadan boshqarish uchun.

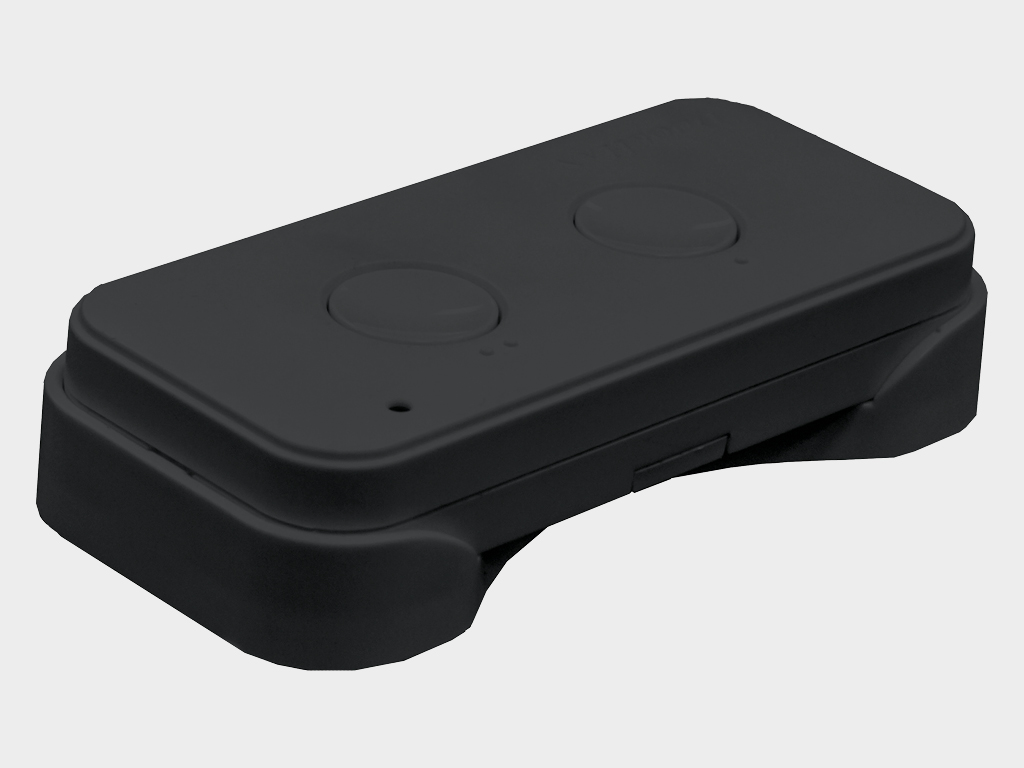

COMMAND-433 simsiz tugma ikki avtomatik qurilmani masofadan boshqarish uchun.

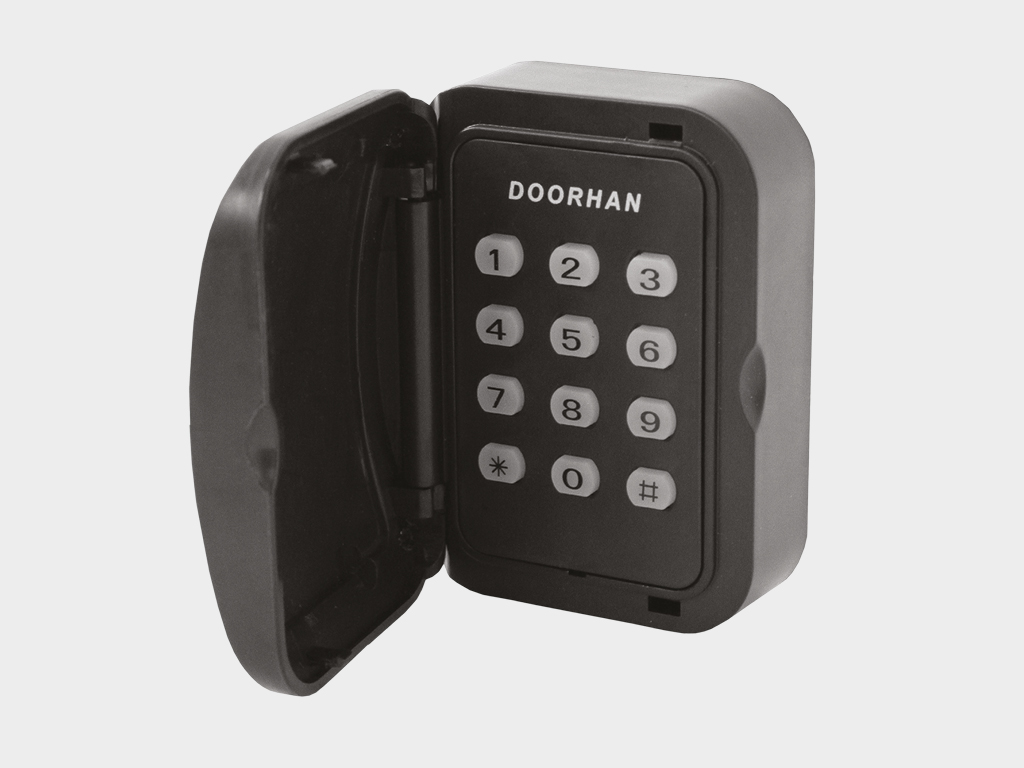

KEYPAD kodli klaviatura, DoorHan ichki yoki tashqi qabul qilgichi bilan jihozlangan darvozani elektroprivodi bilan masofadan boshqarish uchun.

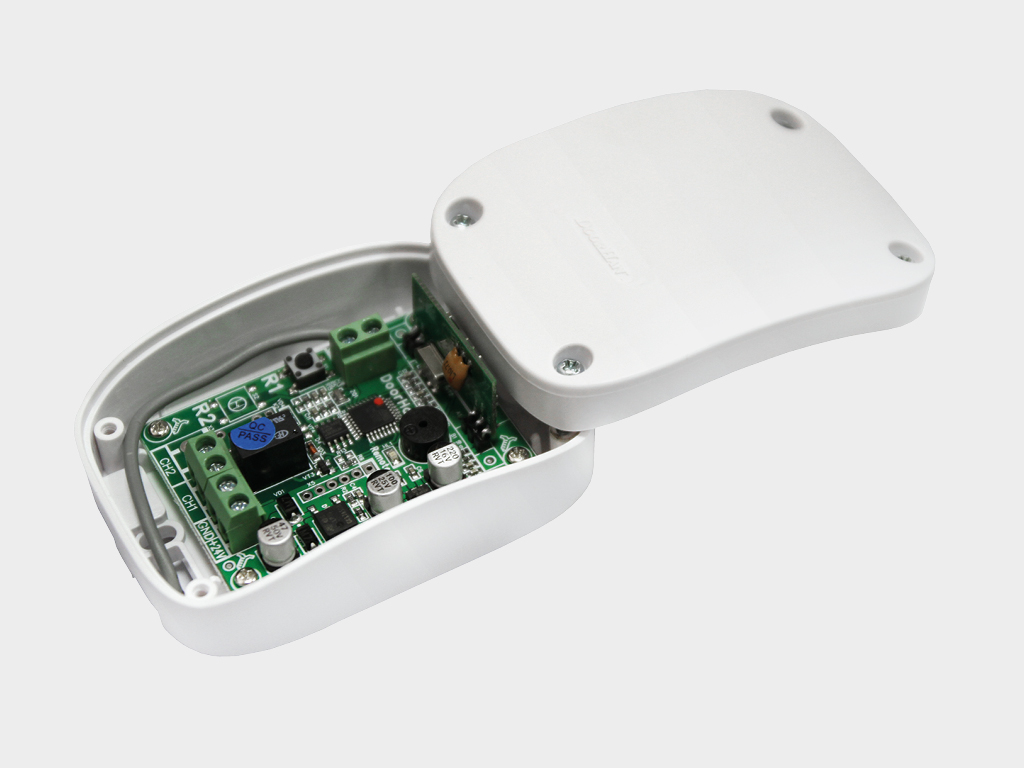

DHRE-1 tashqi radiokabul qilgichi, DoorHan pulti yordamida boshqa ishlab chiqaruvchilarning avtomatik tizimlarini boshqarish uchun.

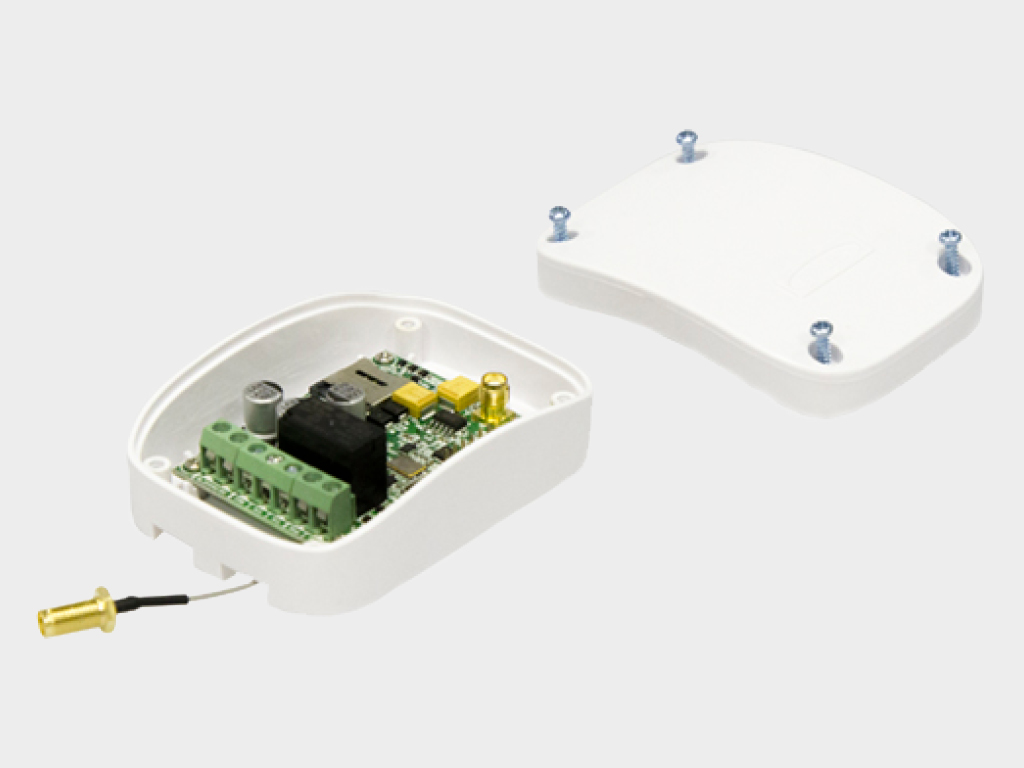

GSM-modul, mobil telefon signalini qabul qilish va elektroprivod ishga tushirish uchun boshqaruv komandasini uzatish uchun.

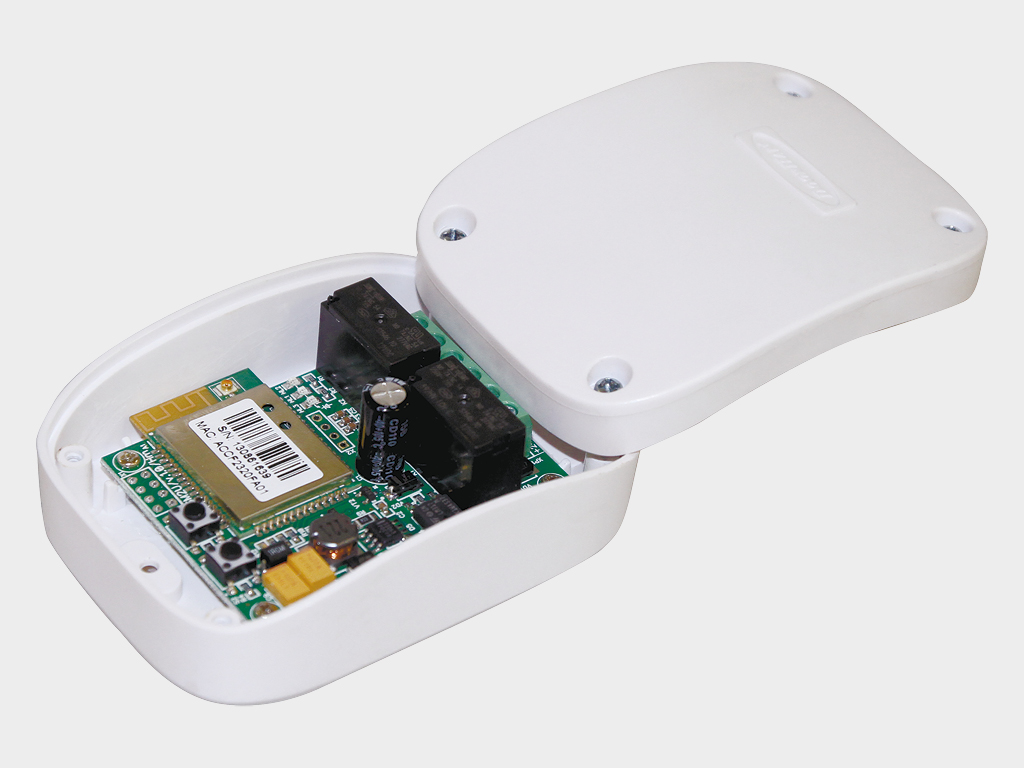

Wi-Fi-modul simsiz boshqarish uchun (boshqaruv signalini chiqarish, NO) elektroprivodlar bilan.

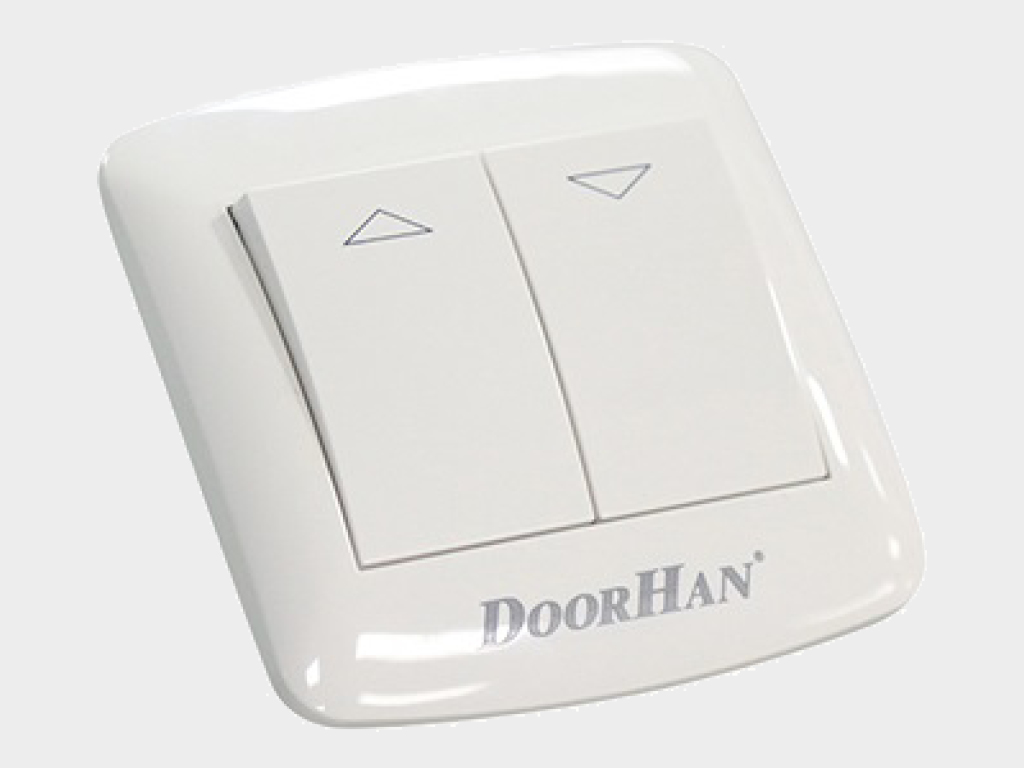

Ikki pozitsiyali, o‘rnatiladigan kalit, harakatning ikkala tomonini boshqarish uchun va ikki tugmachaning bir vaqtning o‘zida bosilishidan himoya qiluvchi himoya bilan.

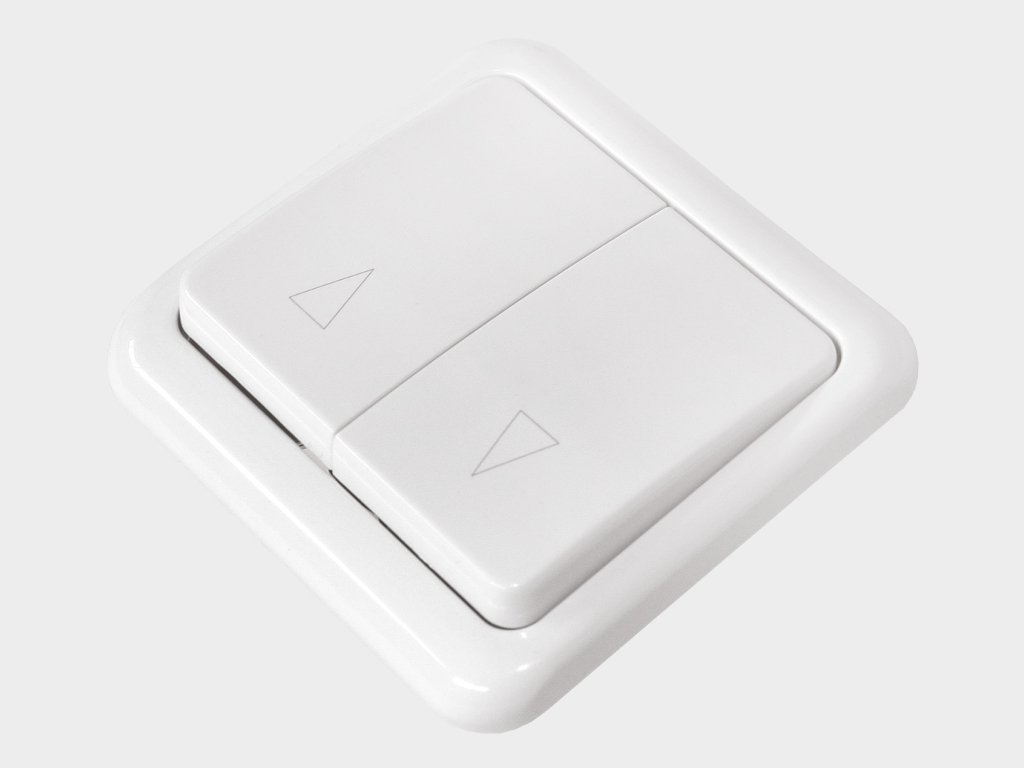

Ikki pozitsiyali, o‘rnatiladigan kalit, harakatning ikkala tomonini boshqarish uchun.

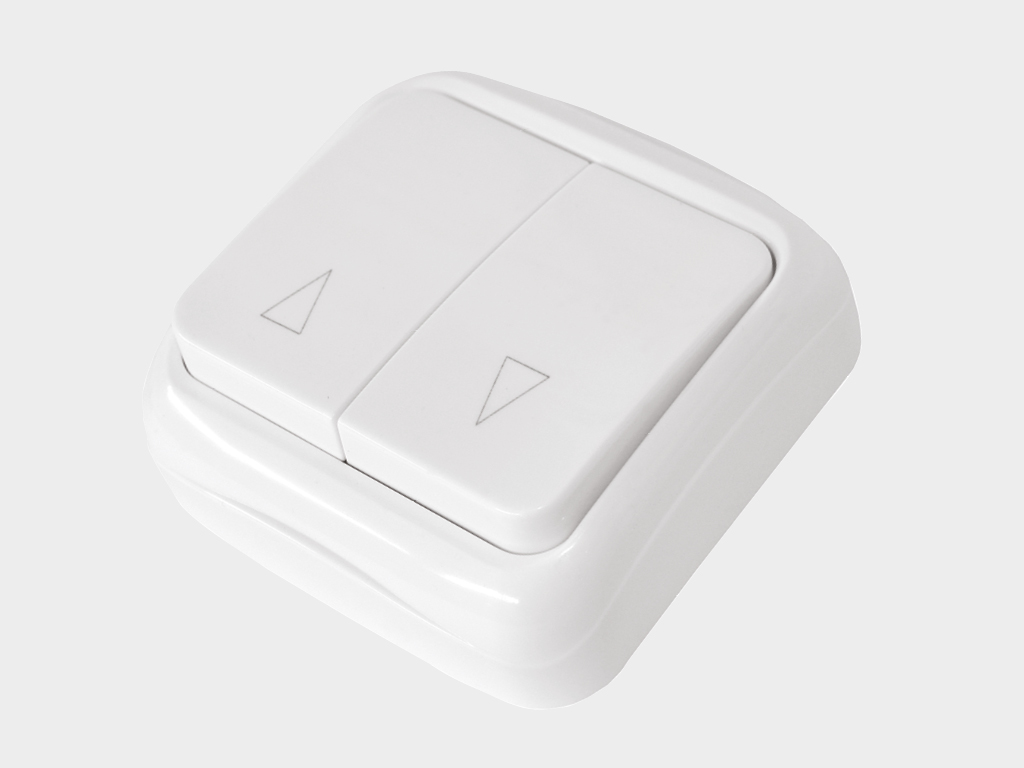

Ikki pozitsiyali, tashqi kalit, harakatning ikkala tomonini boshqarish uchun elektroprivodni boshqarish uchun.

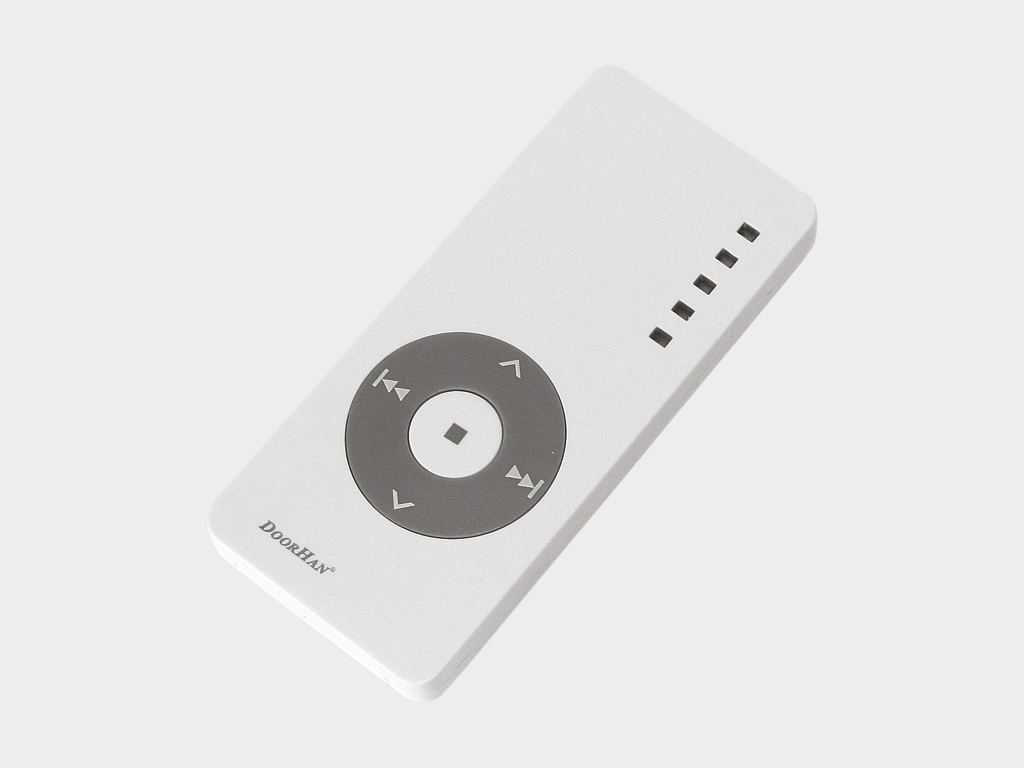

T5 va T15 pulti beshta yoki o‘n beshta rolletni boshqarish uchun mo‘ljallangan. Faqat ROLL seriyasidagi qabul qilgichlar bilan birgalikda ishlatiladi.

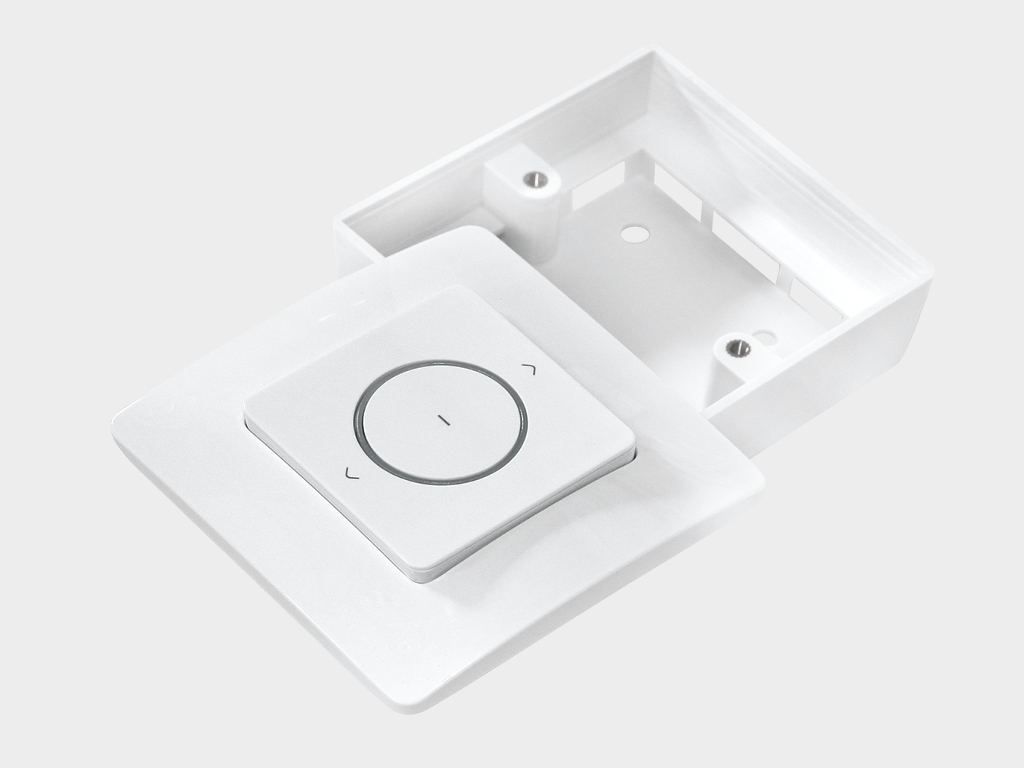

ROLL1/2 bloki, DoorHan pultlari yordamida ichki elektroprivodli rolletlarni masofadan boshqarish uchun.

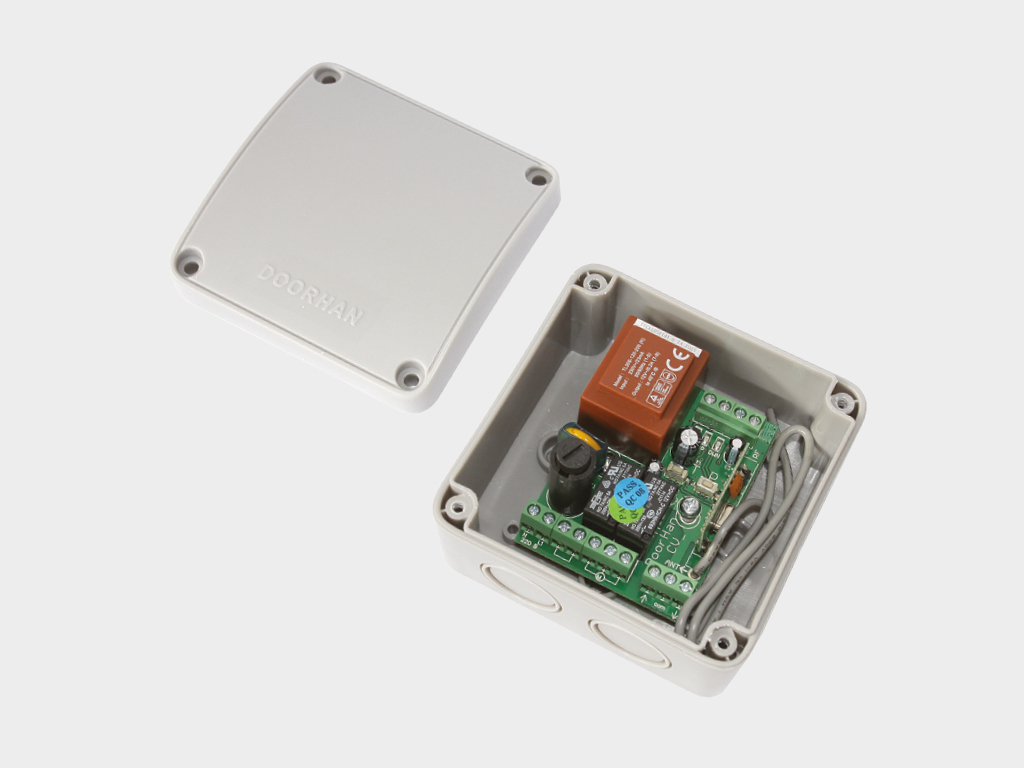

CV01 boshqaruv bloki, bitta rollet yoki rolletlar guruhini masofadan boshqarish uchun.

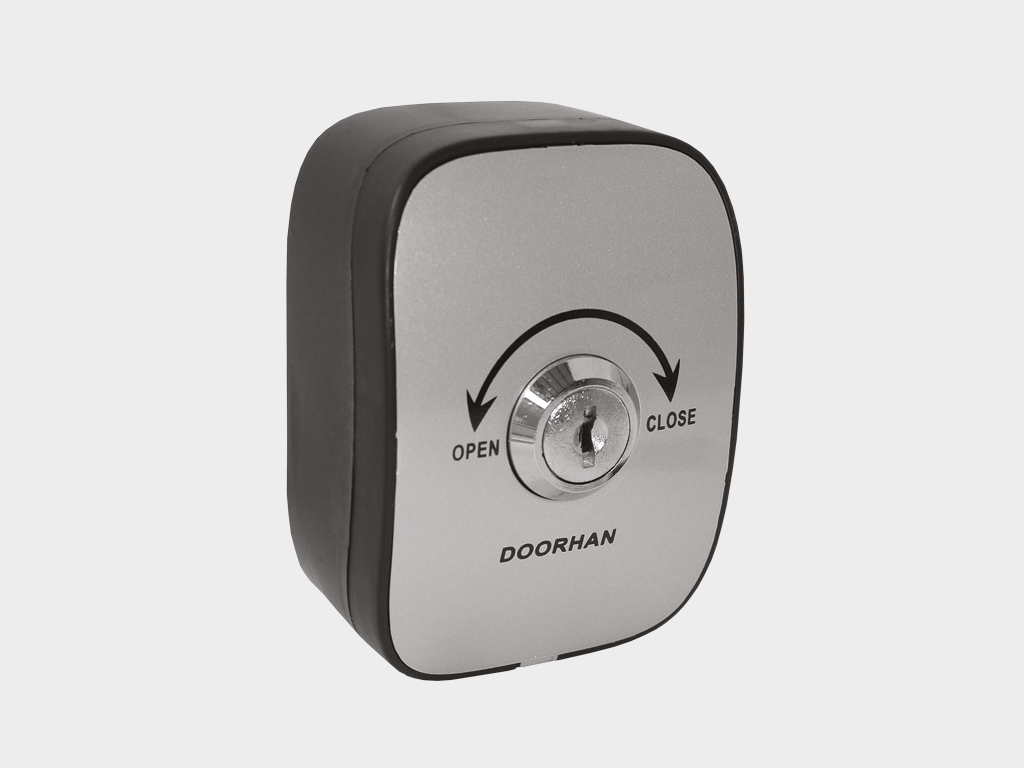

SWK kalit-tugma, kalitni burish orqali avtomatik tizimni boshqarish blokiga boshqaruv komandasini yuborish uchun.

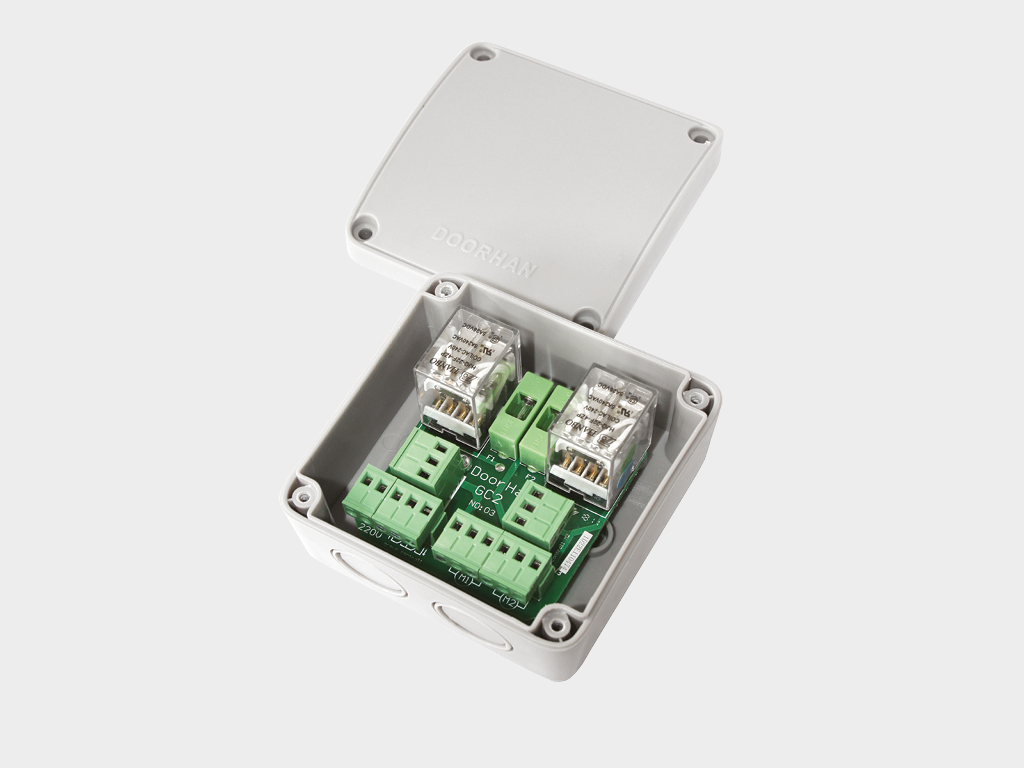

GC2/GC4 guruhli boshqaruv bloki. GC2 ikki uzatmani bitta kalitdan boshqarish uchun mo‘ljallangan; GC4 bloki to‘rtta uzatmani boshqarish uchun.

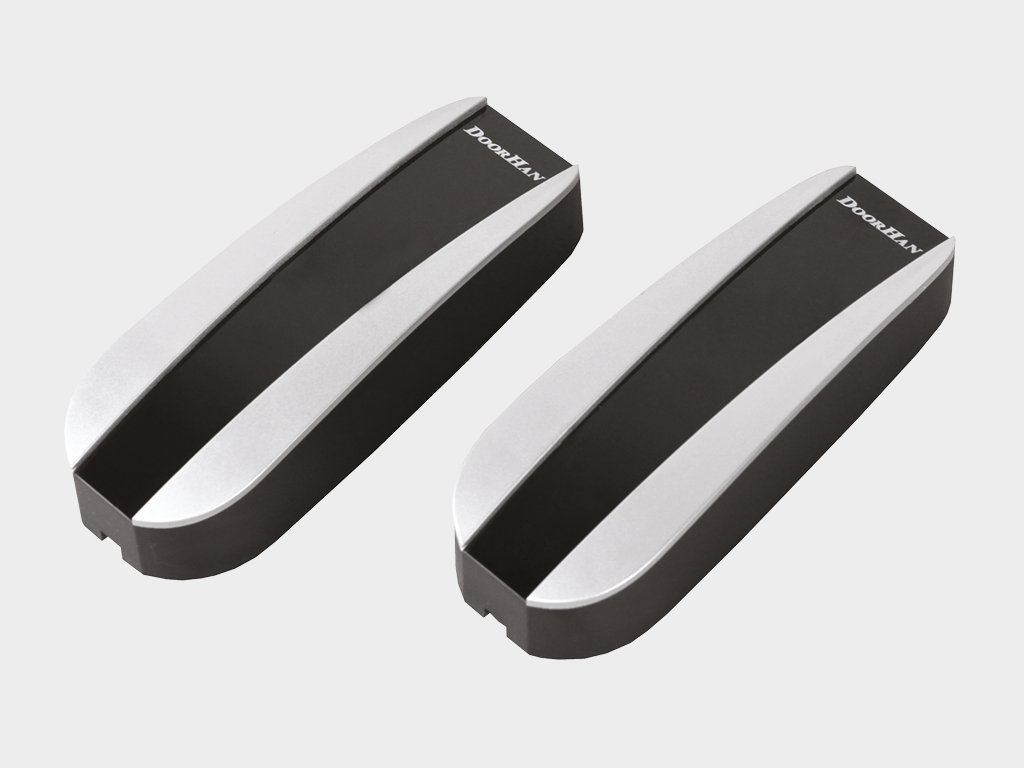

PHOTOCELL-N xavfsizlik fotoelementlari, infraqizil uzatkich va qabul qilgichdan iborat.

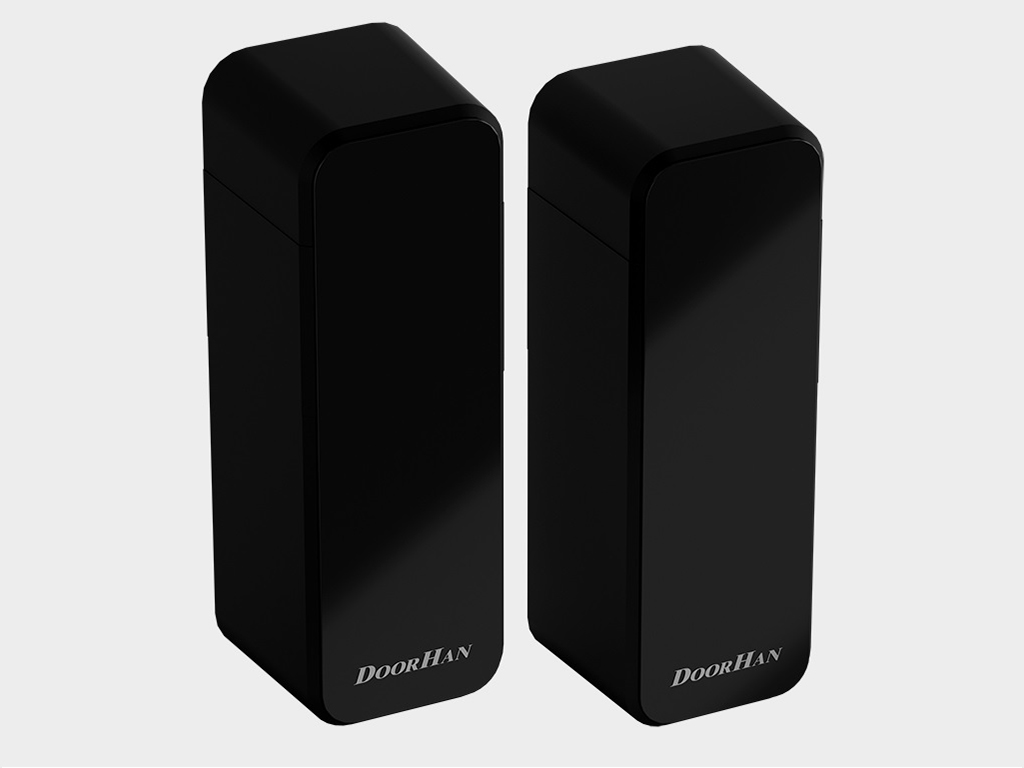

Simsiz xavfsizlik fotoelementlari, asimmetrik o‘tkazgichlar uchun aylantiriladigan platalar bilan PHOTOCELL-PRO, infraqizil uzatkich va qabul qilgichdan iborat.

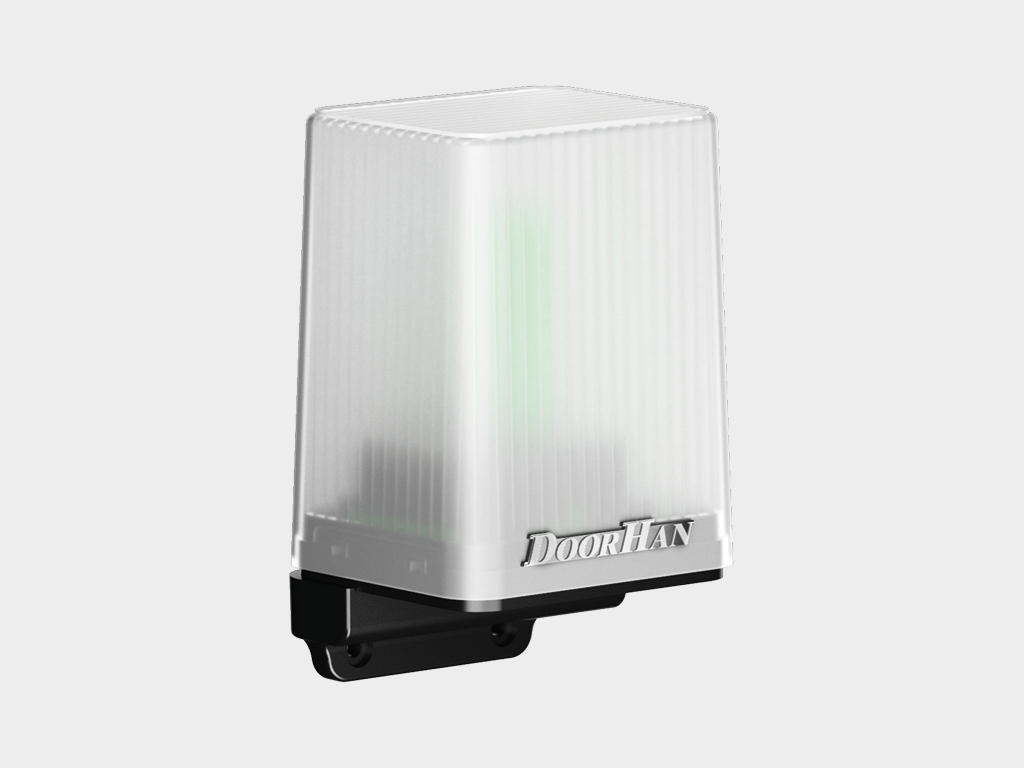

LAMP-PRO signal lampasi antennali, darvozaning harakatini bildirish uchun.

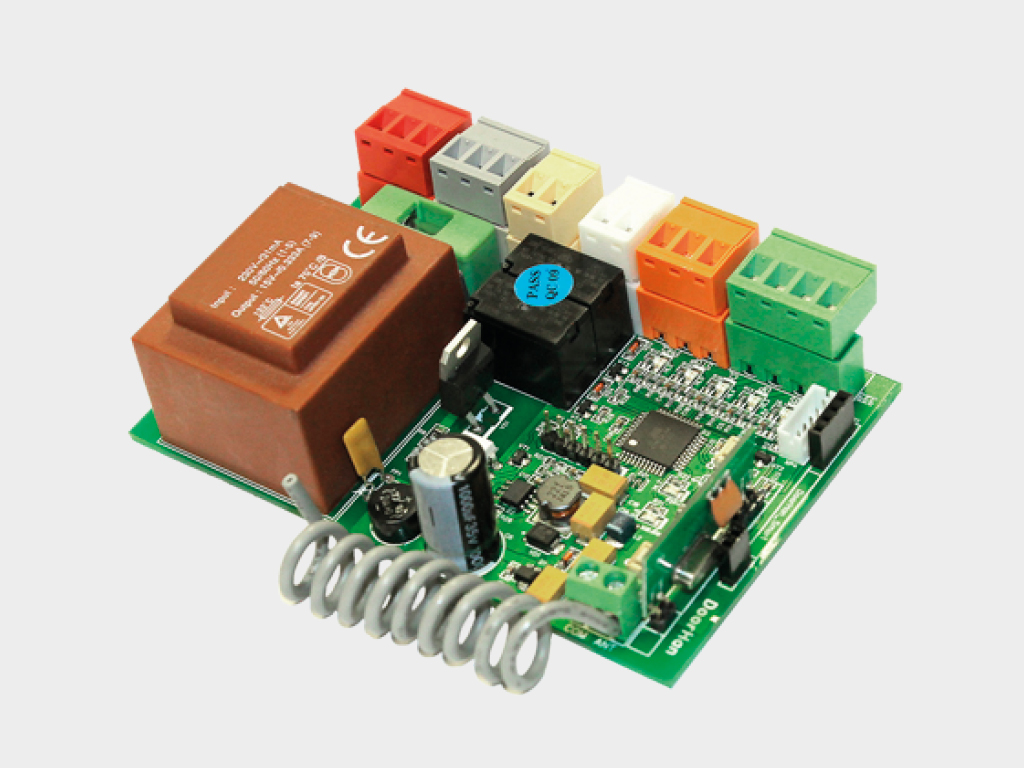

SMARTROLL boshqaruv bloki, DoorHan pultlari yordamida ichki elektroprivodli rolletlarni masofadan boshqarish uchun.

SWM kalit-tugma, kalitni burish orqali avtomatik tizimni boshqarish blokiga boshqaruv komandasini yuborish uchun.

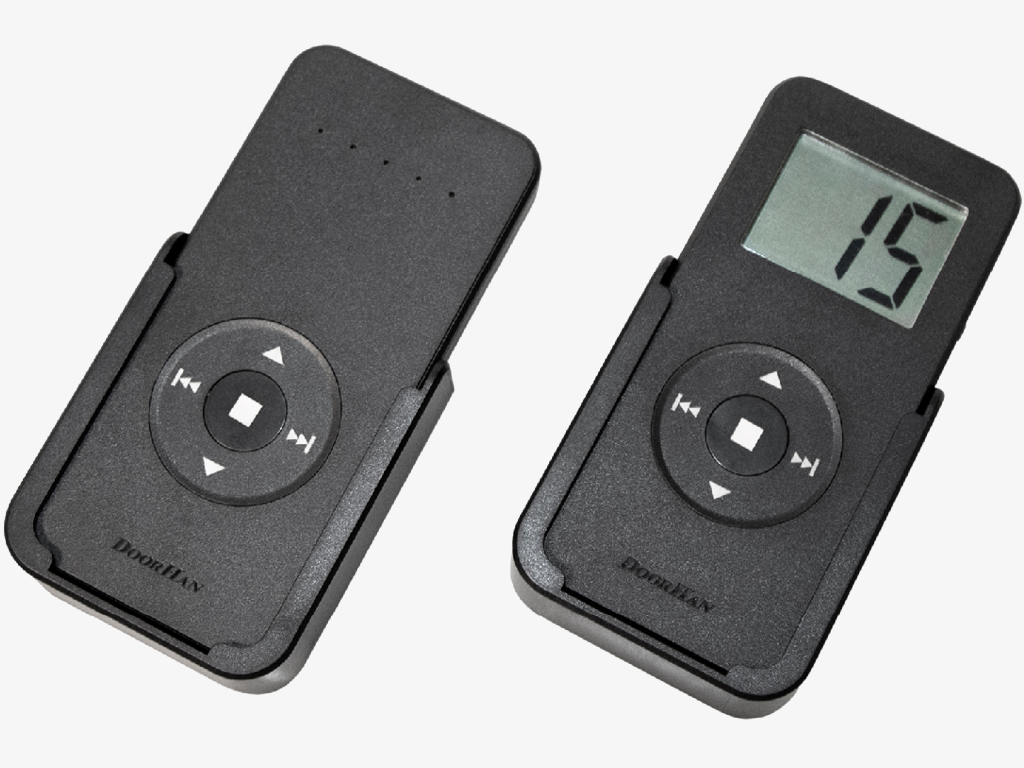

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK pultlari 2021 yildan boshlab DoorHan tomonidan ishlab chiqarilgan barcha turdagi avtomatik tizimlarni masofadan boshqarish uchun mo‘ljallangan. Ular elektroprivod qabul qilgichida ikkita xotira katagini egallaydi. Ushbu pultlar yordamida beshta/yigirma beshta qurilmani bir vaqtning o‘zida yoki alohida boshqarish mumkin. Ichki valli RSE seriyasidagi elektroprivodlarni sozlash uchun ishlatiladi.

Technical description

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Ichki adapter
Tashqi adapter
To‘xtatgich kamari

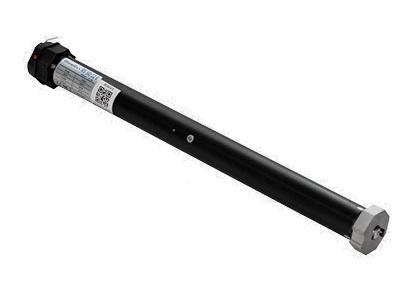

RS elektroprivodi

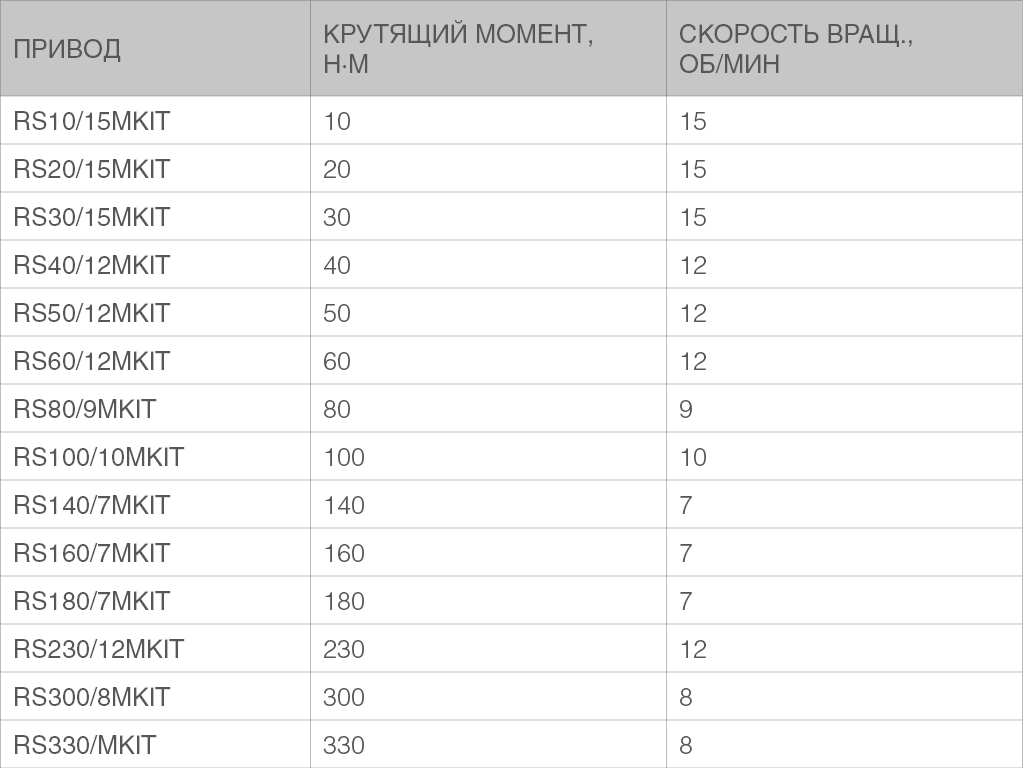

Favqulodda ochilish uchun reduktorli uzatmalar.

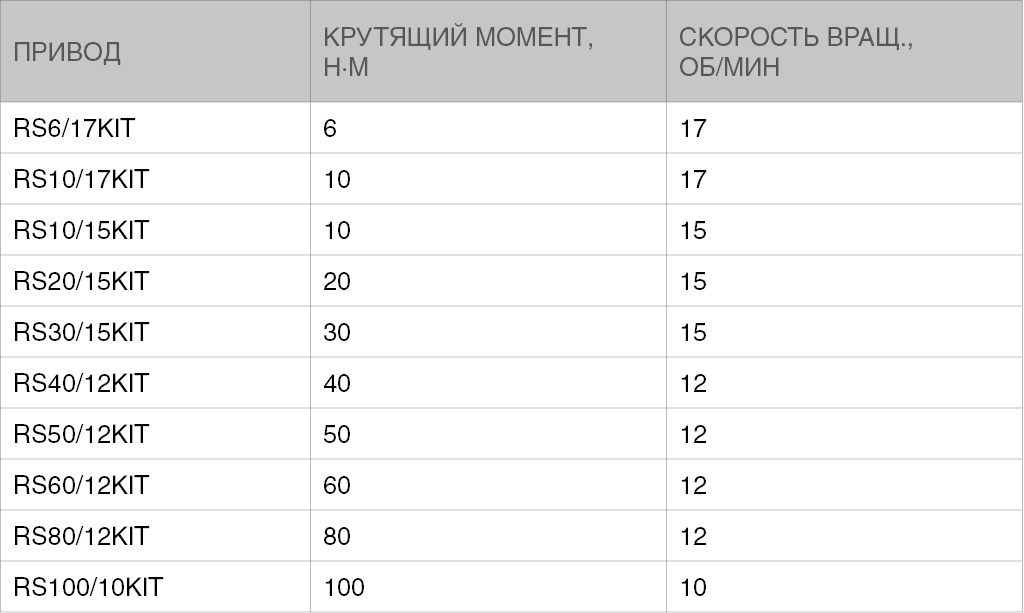

Favqulodda ochilish funksiyasiz uzatmalar.

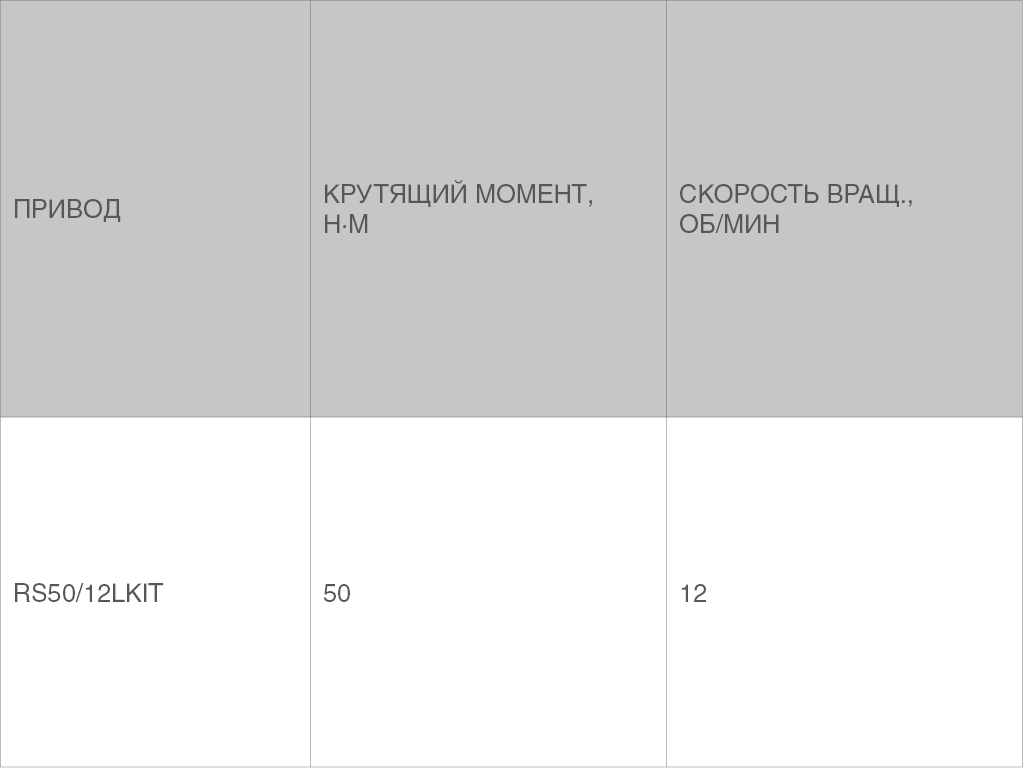

Favqulodda ochilish uchun ajratuvchili uzatma.

Параметр	Значение	Примечание
Напряжение питания, В	220–230
Крутящий момент, Нм	6 dan 330 gacha	Modelga qarab
Двигатель, В	220
Диапазон рабочих температур, °С	-20…+55
Скорость вращения мотора, об/мин	7 dan 17 gacha	Modelga qarab
Класс защиты IP	IP44
Интенсивность использования, %	20

1. Ekspluatatsiya joyining iqlimiy sharoitlari elektroprivodning xususiyatlariga mos ekanligini tekshiring.

2. Jihozlarni tez yonuvchan moddalarning yoki xavfli muhitlarning mavjudligi bo‘lgan xonada o‘rnatmang.

3. Darvoza harakati paytida harakatlanuvchi va harakatsiz privod qismlari orasida buyumlarning siqilib qolmasligiga ishonch hosil qiling.

4. Privodning nosozliklariga yo‘l qo‘ymaslik uchun faqat original aksessuarlarni foydalaning.

5. Agar ta'mirlash yoki sozlash zarur bo'lsa, privoddan foydalanmang.

6. Elektroprivodni ishga tushurishdan oldin, uning harakat zonasida begona buyumlarning yo‘qligiga ishonch hosil qiling.

7. O‘tish va o‘tish faqat rolletlar to‘xtab, privod o‘chirilgan holda ruxsat etiladi.

8. Bolalarga privod va aksessuarlar bilan ishlashga ruxsat bermang.

9. Avtomatik qismga o'zgartishlar kiritmang.

Qo‘shimcha tavsif print

Privodning komplektiga metalldan yasalgan montaj plitalari kiradi, bu esa konstruktsiya ichida ishonchli o‘rnatilishni ta'minlaydi.

Yuqori samaradorlik uch bosqichli planetar reduktor hisobiga ta'minlanadi, uning tishli g'ildiraklari yuqori mustahkamlikdagi po'latdan yasalgan.

Elektroprivodlarning motorlari elektr tormozi bilan jihozlangan bo‘lib, bu tormoz oxirgi holatlarda to‘xtashning aniqligini ta'minlaydi va qulflash funksiyasini bajaradi.

Konseptiv o‘chirgichlar metall tishli g‘ildiraklar va aşınishga chidamli vallar hisobiga yuqori aniqlik va ishonchlilikka ega.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

RS seriyali quvurli haydovchilarni o'rnatish va ishlatish bo'yicha ko'rsatmalar

PDF

RSE seriyali quvurli haydovchilarni o'rnatish va ishlatish bo'yicha ko'rsatmalar

PDF

Avtomatlashtirishni o'rnatish, xavfsizlik choralari va texnik xizmat ko'rsatish bo'yicha ogohlantirishlar va tavsiyalar

PDF

Muvofiqlik deklaratsiyasi

PDF

Avtomatik rolikli panjurga xizmat ko'rsatish kitobi

PDF

Kafolat majburiyatlari print

Mijozga privodning ishlashga layoqatli bo‘lishi uchun 3 yil kafolat beriladi, bu muddat xarid qilingan kundan boshlab hisoblanadi. Dilerlarga kafolat muddatini o‘z xohishiga ko‘ra o‘zgartirish huquqi beriladi.
