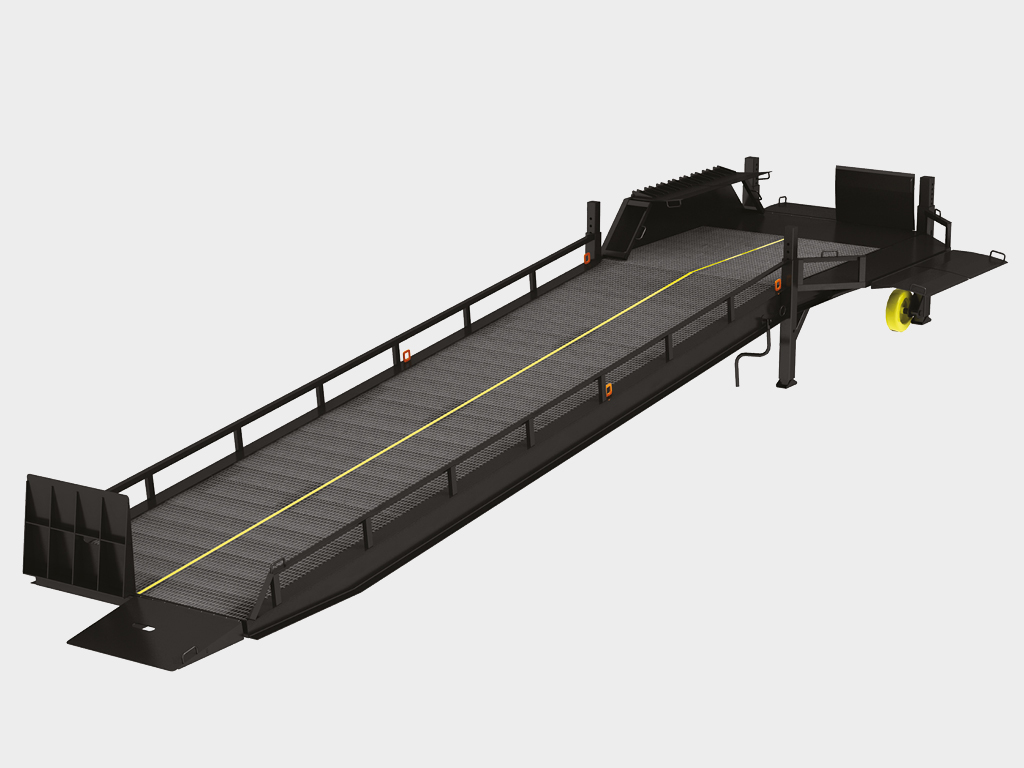

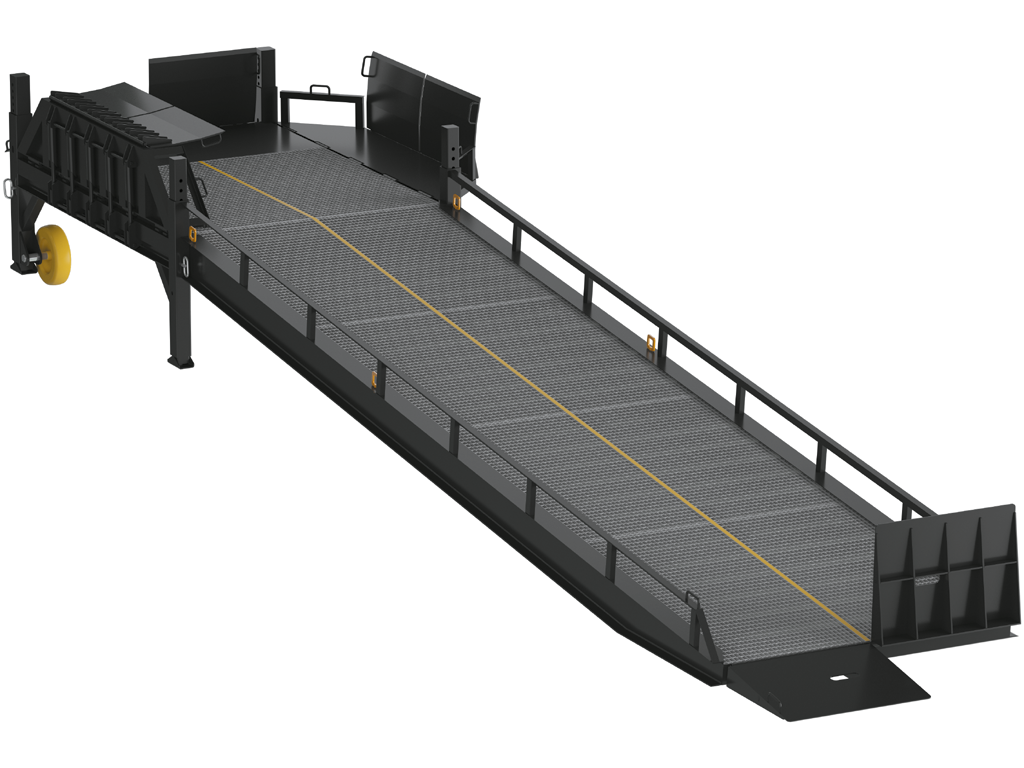

Mobil rampa uch tomonlama yuklash uchun 3SRM seriyasi

3SRM seriyasidagi mobil rampa uchta transport vositasini bir vaqtda yuklash uchun foydalanilishi mumkin. Rampaning tayanchlari sifatida to‘rtta tayanch oyoqdan foydalaniladi. Rampaning gorizontali maydonining uch tomonida ikki segmentli burama apparal'lar o‘rnatilgan bo‘lib, ular rampaning va yuk avtomobilining tanasi o‘rtasidagi masofa va balandlik farqini kompensatsiya qiladi. Rampaning harakatlanish xavfsizligini ta'minlovchi kafolat, yuk ko‘taruvchining g‘ildiraklari bilan ishonchli ushlashni ta'minlovchi yuzaning materiali va yuk ko‘taruvchining rampadan tushib ketishini oldini oluvchi po‘latdan yasalgan to‘siqdir.
Qo'llanilish sohasi:
  • Saqlash majmualari
Afzalliklar
Avtomobil tanasiga oson kirish
Yer yuzasidan avtomobil tanasiga yuk ko‘taruvchi mashinaga oson kirishni ta'minlaydi.
Birinchi avtomobildan ikkinchi avtomobilga yuk o‘tkazish
Birinchi yuk mashinasidan ikkinchi yuk mashinasiga to‘g‘ridan-to‘g‘ri yuk o‘tkazish imkoni.
Uch tomonlama yuklash
Uchta yuk mashinasi bilan bir vaqtda ishlash imkoniyati.
Turli boshqaruv variantlari
Turli tipdagi dvigatellar bilan bajarilishi rampani elektr ta'minotisiz ishlatish imkonini beradi.
Avtomobil tanasiga oson kirish
Yer yuzasidan avtomobil tanasiga yuk ko‘taruvchi mashinaga oson kirishni ta'minlaydi.
Birinchi avtomobildan ikkinchi avtomobilga yuk o‘tkazish
Birinchi yuk mashinasidan ikkinchi yuk mashinasiga to‘g‘ridan-to‘g‘ri yuk o‘tkazish imkoni.
Uch tomonlama yuklash
Uchta yuk mashinasi bilan bir vaqtda ishlash imkoniyati.
Turli boshqaruv variantlari
Turli tipdagi dvigatellar bilan bajarilishi rampani elektr ta'minotisiz ishlatish imkonini beradi.
Equipment
Bazaviy to'plam
Mobil rampa 3 tomonlama yuklash imkoniyati bilan

Mobil rampa 3 tomonlama yuklash imkoniyati bilan

Technical description

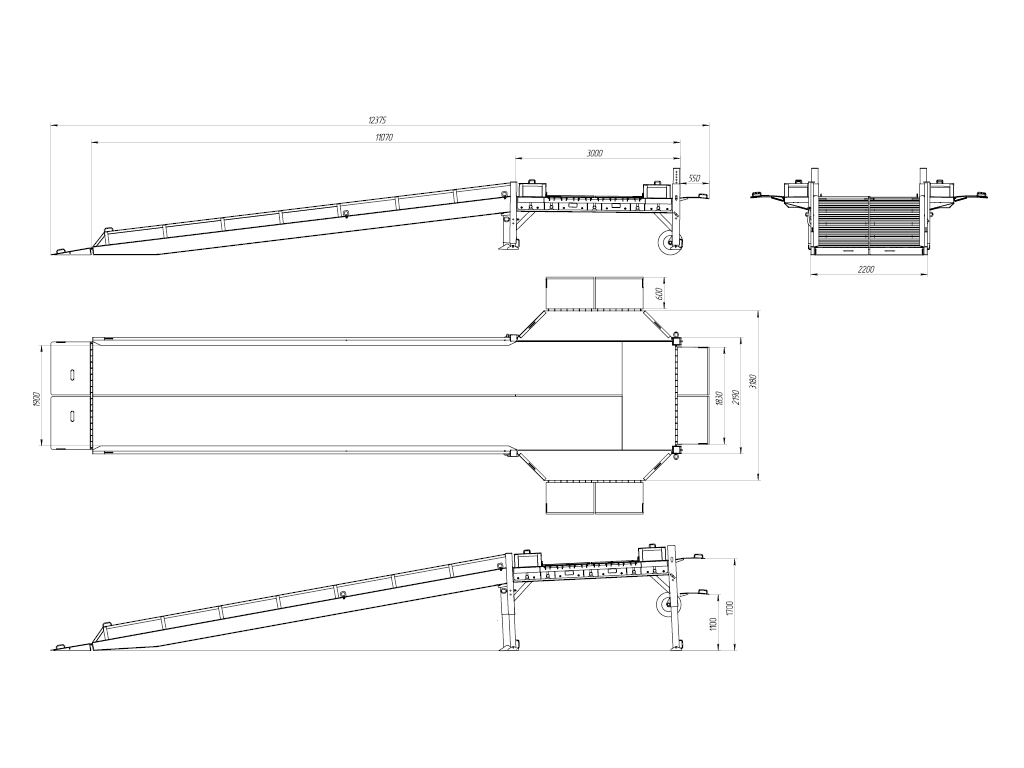

O'lchamlar jadvali
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Параметр
Показатель
Длина конструкции, м
12,375
Ширина конструкции, м
2,3
Ширина проезжей части рампы мобильной, м
1,9
  1. Yo‘l qismining qoplamasi
  2. Pastki burama apparal'
  3. Yuqori aylanuvchi rampa
  4. Old tayanch
  5. Orqa tayanch
  6. Mexanik uzatma

Mobil rampa 3 tomonlama yuklash imkoniyati bilan

Mobil rampa 3 tomonlama yuklash imkoniyati bilan

Усл. обозначение, наименование параметра Расчетная формула
H, мм Длина 12 375
B, мм Ширина 2 600
b1, мм Рабочий диапазон, вверх 1 700
b2, мм Рабочий диапазон, вниз 1 100
Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 Buyurtma berish uchun - 6.5
Количество подъемных цилиндров, шт 2 Shlangi boshqariladigan rampa uchun
Мощность, Вт 1 500 Shlangi nasosning elektr haydovchisi (elektrgidravlik mobil rampa)
Напряжение питания, В 380
Напряжение питания, В 24 Boshqaruv kuchlanishi
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Рабочая жидкость Past haroratli moy STATOIL Hydraulic 131 Yoki shunga o‘xshash ishchi suyuqlik
Вес изделия, кг 3 891
Диапазон рабочих температур, °С -30...+50

1. Agar ish zonasida odamlar yoki begona jismlar bo‘lsa, mobil rampadan foydalanmang.

2. Apparelning butun kengligi bo‘ylab kuzovga to‘liq yotganligiga va kamida 250 mm chuqurlikda kuzov ichiga kirganligiga ishonch hosil qiling.

3. Ruxsat etilgan yuklama chegarasidan oshmang. Ruxsat etilgan yuklama yuk ko‘targich, yuk va haydovchining umumiy og‘irligiga mos bo‘lishi kerak.

4. Mobil rampani uning ustida yuk bo‘lganda ko‘tarishdan saqlaning.

5. Ishlar yakunlangandan so‘ng, rampani darhol ishga yaramas (to‘xtash) holatiga o‘tkazing.

6. Yuklash/yuk tashish jarayonida boshqaruv blokidan (elektrogidravlik uzatma bilan mobil rampa uchun) quvvatni uzmang.

7. Yuk ko‘targichning rampada harakatlanish tezligini oshirmang (soatiga 5 km dan oshmasin).

8. Yuk ko‘targichni rampaga chiqarmang, agar uning appareli avtomobil kuzoviga tayanchlanmagan bo‘lsa (gidravlik uzatma bilan mobil rampa uchun).

9. Ishlash jarayonida WORK tugmasi doimo bosilgan bo‘lishi va blokda markaziy quvvat o‘chirgichi yoqilgan bo‘lishini nazorat qiling. Aks holda, gidravlik nasos ishdan chiqishi mumkin (elektrogidravlik uzatma bilan mobil rampa uchun).

10. Ekspluatatsiya boshlanishidan oldin, pendelning transportirovka tuzatish moslamasini olib tashlang. E'tibor bering! Yuklash/yuk tashish jarayonida, avtomobil kuzoviga tayanchlangan va gidravlik uzatma bilan mobil rampa avtomobil darajasini avtomatik tarzda kuzatib boradi. Kuzovga tayanchlanmagan rampada bu vazifani apparellar bajaradi (apparelning gorizontal darajadan ruxsat etilgan og‘ish ±100 mm).

11. DoorHan mobil rampalari faqat shinalari shishirilgan yuk ko‘taruvchilar uchun mo‘ljallangan. Gidravlik sakchilar va yuqori nuqtali yuklama bilan poliuretanli g‘ildiraklarga ega yuk ko‘taruvchilarni foydalanish taqiqlanadi.

Qo‘shimcha tavsif print

DoorHan konserni yuk mahsulotlarini yuk transportiga gidravlik ko‘tarish krani yoki kamida 2 metr uzunlikka ega vilkali tutqichli avtoupakovshchik yordamida yuklashni amalga oshiradi. Mijoz yoki o‘rnatuvchi mahsulotlarni ko‘chirish uchun shunga o‘xshash uskunani taqdim etishi kerak. Kranning yoki boshqa ko‘tarish vositasining ishlatilishida mos keladigan yuk ko‘tarish quvvatiga ega simlar ishlatilishi tavsiya etiladi.

Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar

Uch tomonlama yuklash imkoniyatiga ega mobil rampa

MRCU mobil rampa uchun boshqaruv bloki

Moslik sertifikati (yuklash uskunasi)

Moslik sertifikati (yuklash tizimlari boshqaruv bloklari)

Moslik sertifikati № 151299202

Uch tomonlama yuklash imkoniyatiga ega mobil rampa uchun pasport

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan uch tomonlama yuklash imkoniyatiga ega mobil rampaning ishlash kafolati sotib olish sanasidan boshlab chakana savdo uchun 1 yil va dilerlik buyurtmalari uchun 2 yil muddatga taqdim etiladi.
