Alyuminiy sendvich panelli garaj seksion eshiklari | Tortish prujinali ishonchli tizim

Ushbu seriyaning seksiyali eshiklari garajlar, maishiy va texnik binolardagi teshiklarni minimal devorlar va lintel bilan qoplash uchun mo'ljallangan. Alyuminiy panellardan foydalanish yuqori korroziyaga qarshi xususiyatlarni va qurilishning engilligini kafolatlaydi. Rsd01 lyuks seriyali eshiklarni Rossiya bo'ylab minimal buyurtmani bajarish vaqti bilan buyurtma qilish mumkin.

Qo'llanilish sohasi:

Shaxsiy mijoz

Xavfsizlikni ta'minlash, hududni himoya qilish va qulay kirishni ta'minlash kerak bo'lgan dachalar, qishloq uylari, avtoturargohlar, shuningdek, eshiklarning korroziyaga chidamliligi uchun yuqori talablarga ega ob'ektlar.

Montaj bilan buyurtma qilish

Afzalliklar

Minimal ishlab chiqarish vaqti

Hududlarda butlovchi qismlarning doimiy mavjudligi va optimallashtirilgan ishlab chiqarish texnologiyasi eshik ishlab chiqarish vaqtini bir soatga yetkazadi.

Jozibador narx

Dizaynning soddaligi va barcha komponentlarning to'liq ishlab chiqarish aylanishi bizga ushbu eshik modelining narxini raqobatbardosh darajada ushlab turish imkonini beradi.

Korroziyaga qarshilik

Polyester qoplamali alyuminiy sendvich paneli salbiy ta'sirlarga chidamli bo'lib, eshik bargining korroziyaga chidamliligi va mustahkamligini ta'minlaydi.

Oson o'rnatish

Elementlarning optimal soni va barcha kerakli o'rnatish teshiklari mavjudligi tufayli oddiy va tez o'rnatish.

Minimal ishlab chiqarish vaqti

Hududlarda butlovchi qismlarning doimiy mavjudligi va optimallashtirilgan ishlab chiqarish texnologiyasi eshik ishlab chiqarish vaqtini bir soatga yetkazadi.

Jozibador narx

Dizaynning soddaligi va barcha komponentlarning to'liq ishlab chiqarish aylanishi bizga ushbu eshik modelining narxini raqobatbardosh darajada ushlab turish imkonini beradi.

Korroziyaga qarshilik

Polyester qoplamali alyuminiy sendvich paneli salbiy ta'sirlarga chidamli bo'lib, eshik bargining korroziyaga chidamliligi va mustahkamligini ta'minlaydi.

Oson o'rnatish

Elementlarning optimal soni va barcha kerakli o'rnatish teshiklari mavjudligi tufayli oddiy va tez o'rnatish.

Dizayn

Panel dizayni

Yuzaki turi

Panellarning old yuzalarining ranglari

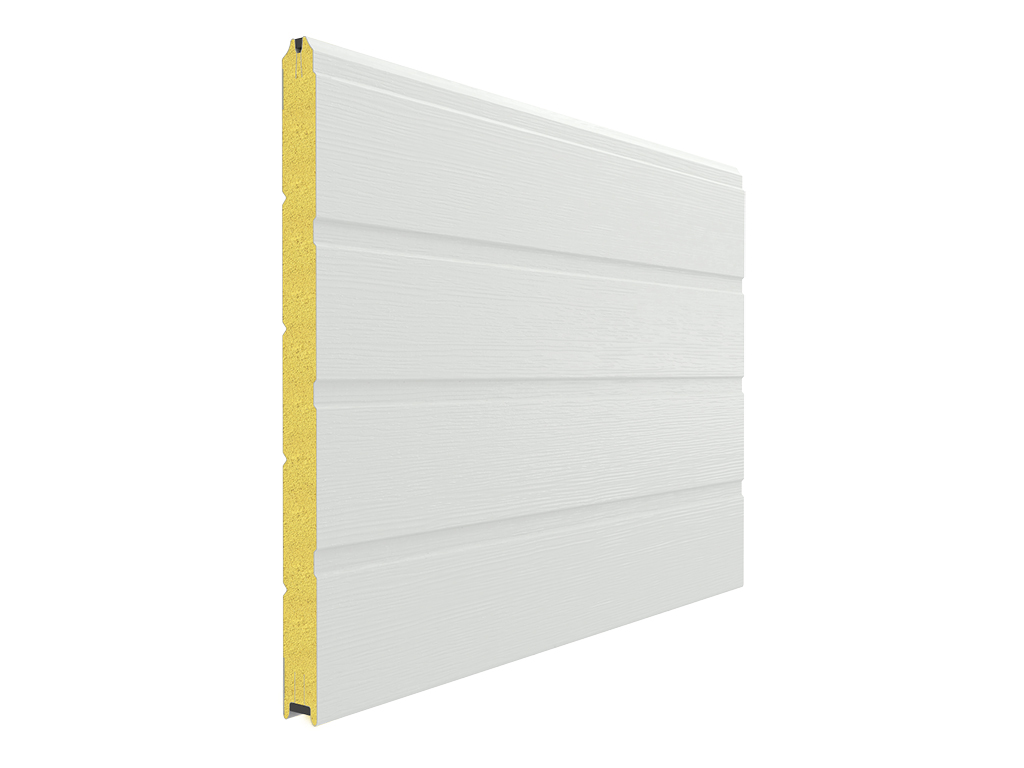

Kengash (panelning tashqi tomoni)

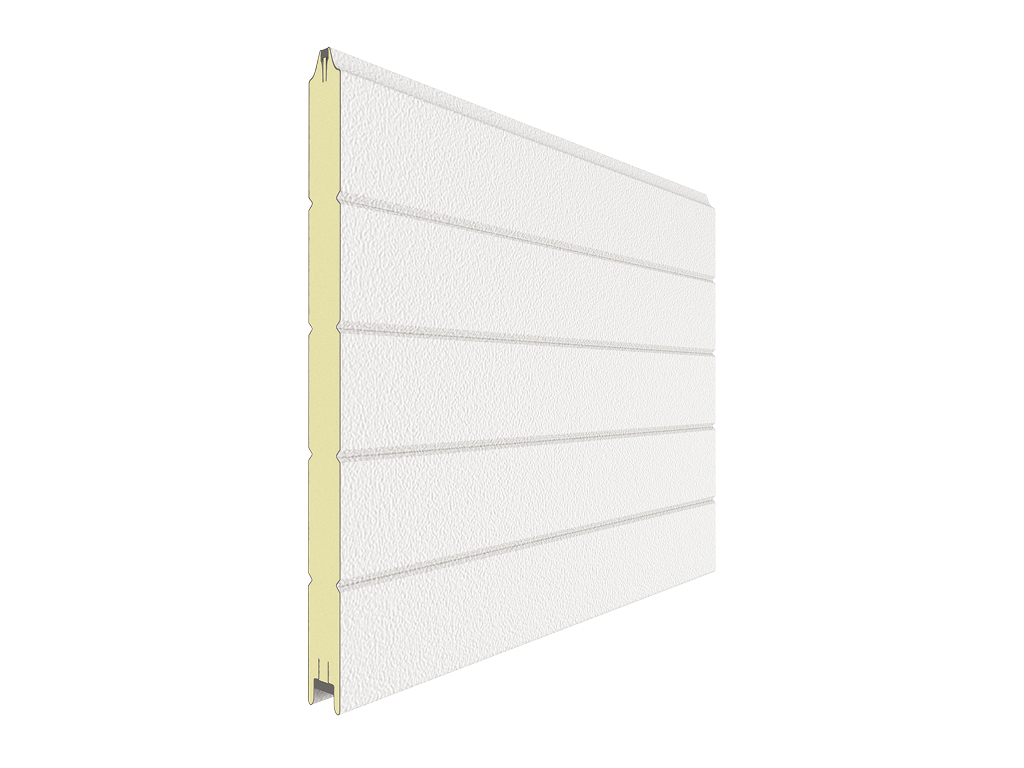

Gorizontal chiziq (panelning ichki tomoni)

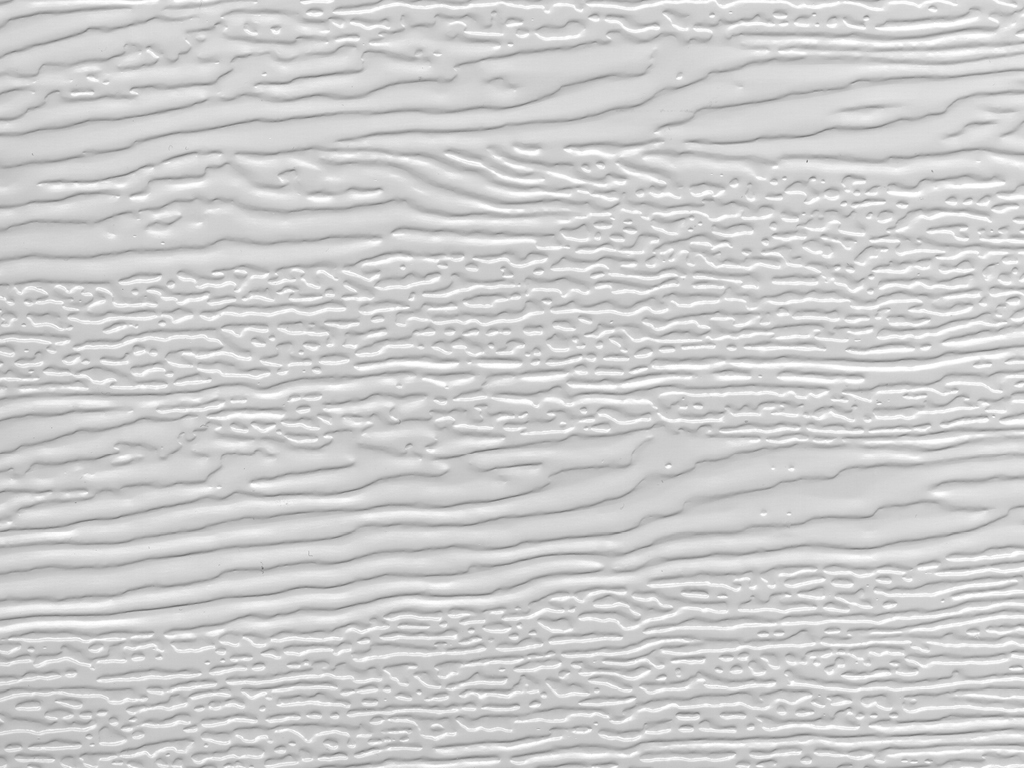

Yog'och effekti (tashqi)

Shiva (ichki)

RAL 9003 (oq)

RAL 8017 (jigarrang-qizil)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

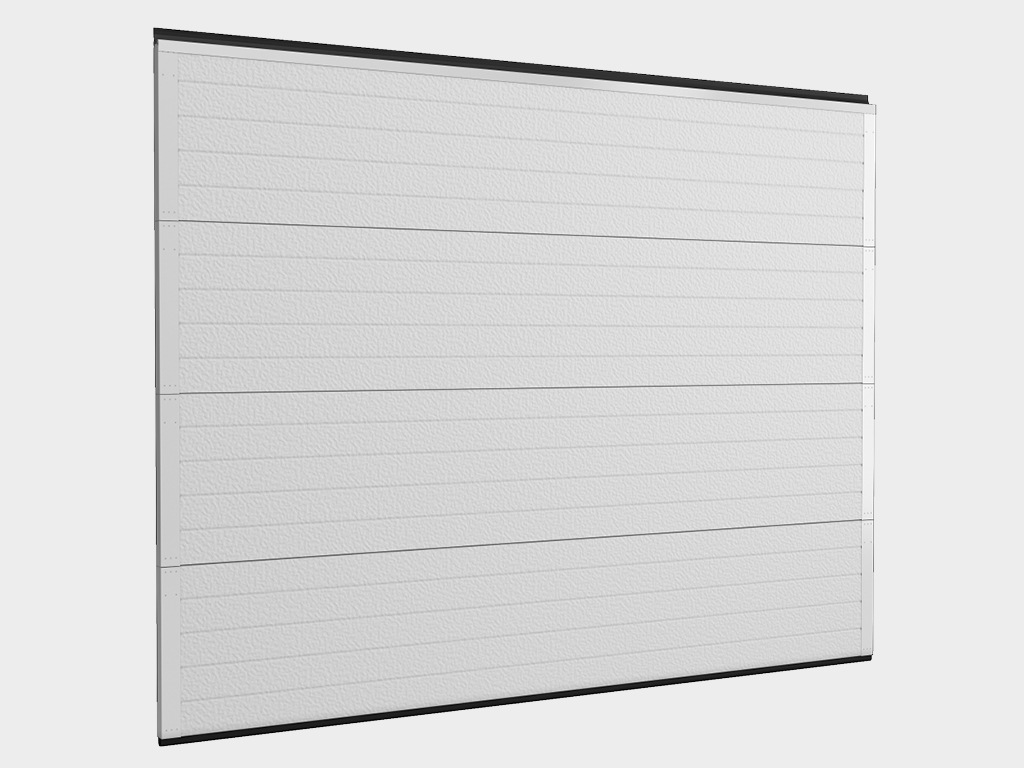

40 mm qalinlikdagi energiya tejovchi alyuminiy sendvich panellardan tayyorlangan kanvas ichki menteşalar va yon tayanchlar uchun mustahkamlangan.

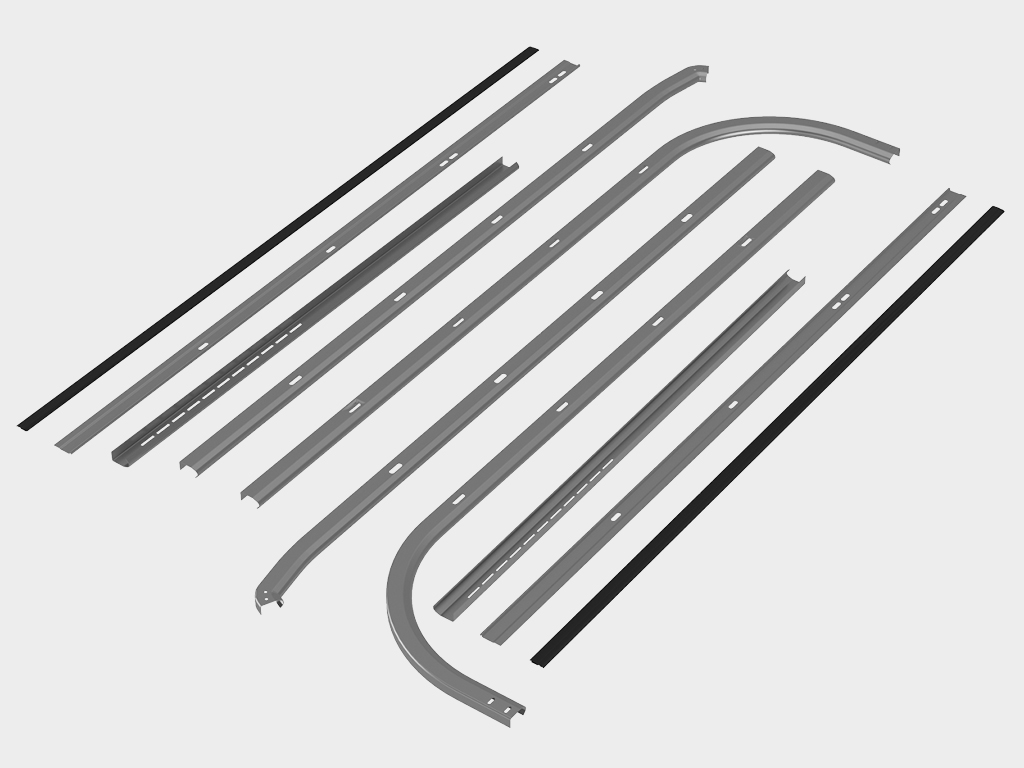

Qo'llanmalar soddalashtirilgan dizaynga ega va o'rnatish uchun zarur bo'lgan barcha teshiklarga ega.

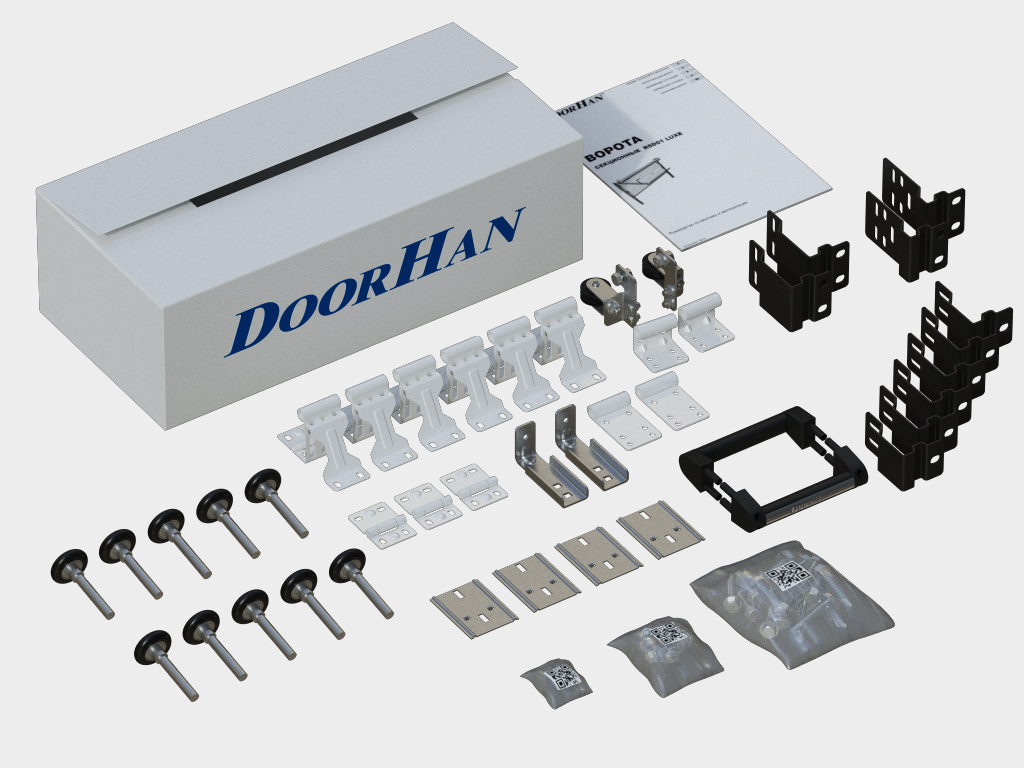

O'rnatish to'plami, ko'rsatmalar va mahsulot pasporti bilan quti.

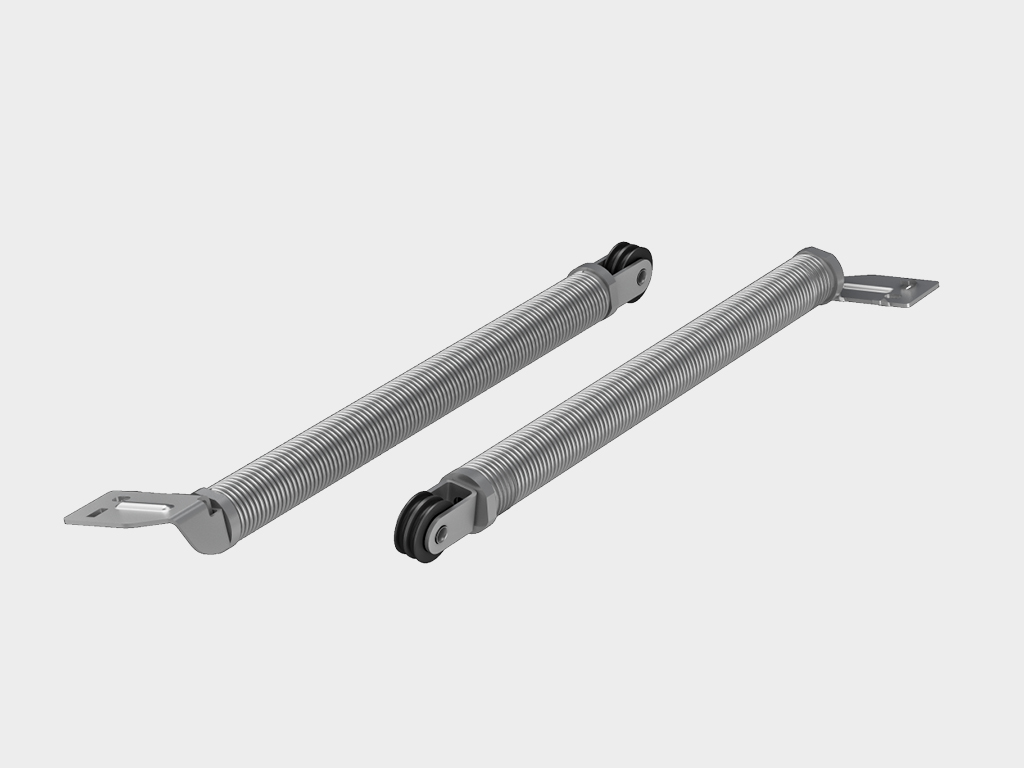

Galvanizli uzatma kamonlari. Balanslash mexanizmining davrlari soni kamida 25 000 ni tashkil qiladi.

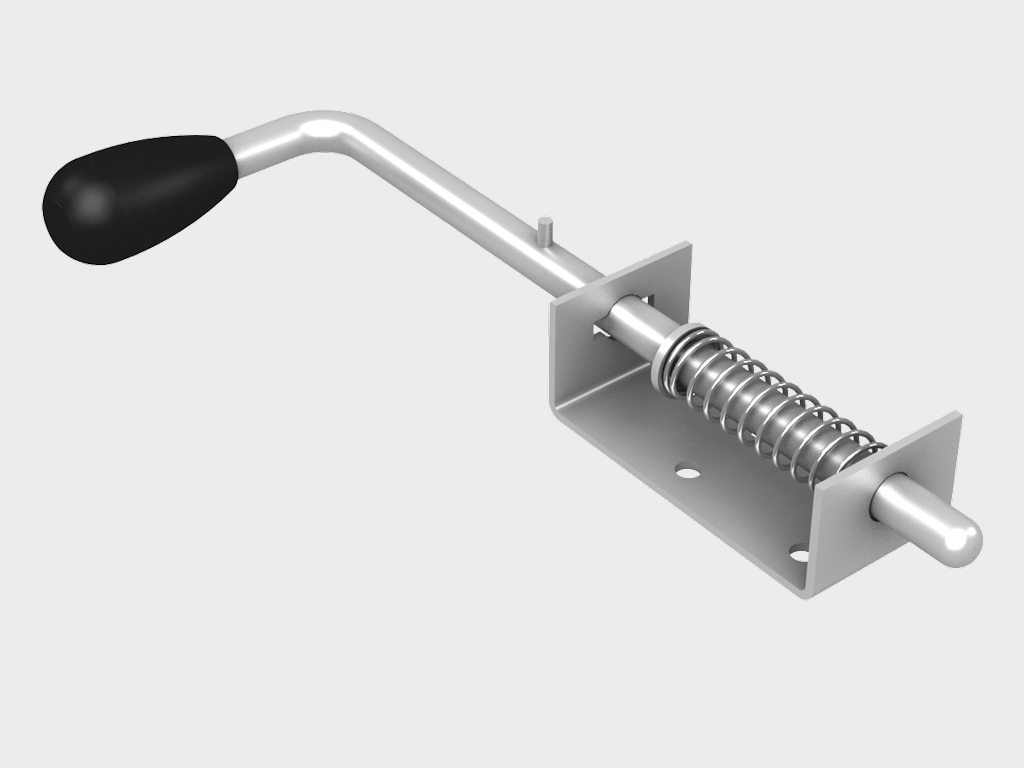

Mexanik mandal xona ichidagi eshikni to'sib qo'yishga imkon beradi. Bu oddiy va ishonchli.

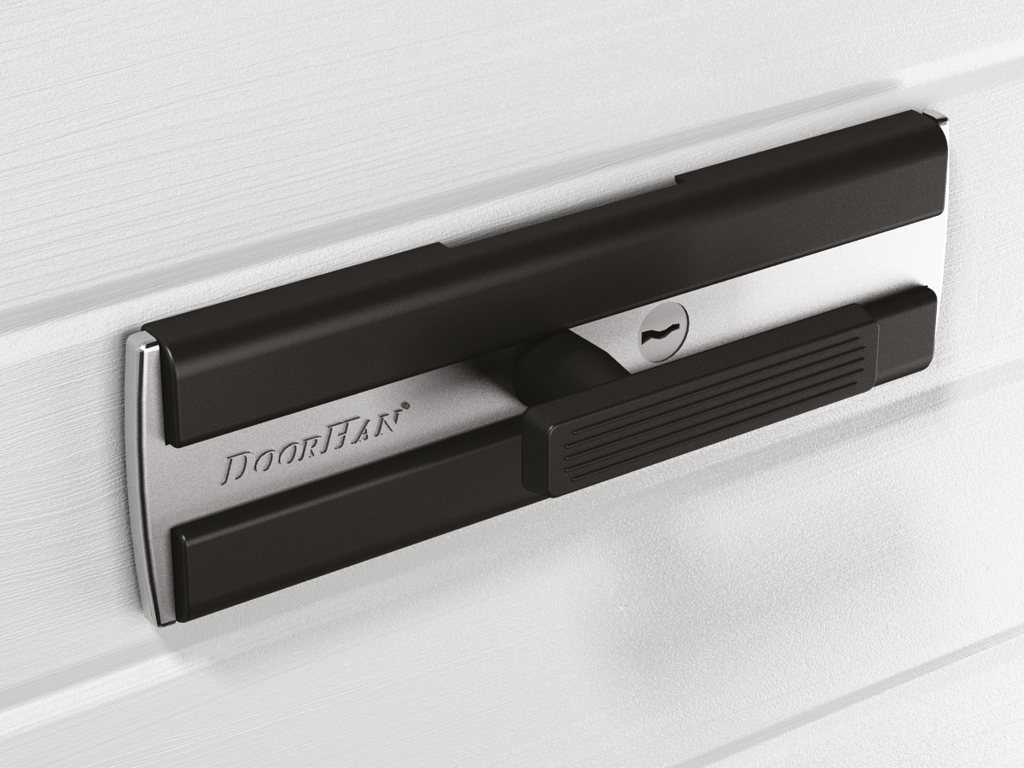

Mexanik qulf eshik bargini yopiq holatda - xona ichidan ham, ko'chadan ham blokirovka qilishga imkon beradi.

Muhrning qo'shimcha tashqi konturi to'rning muhrga maksimal darajada yopishishini ta'minlaydi. Muhrlar orasida havo kamerasi hosil bo'ldi xonaga sovuqning kirib kelishiga to'sqinlik qiluvchi eng yaxshi muhrlanishni ta'minlaydi.

Avtomatlashtirish. Darvozani haydovchi bilan avtomatlashtirish imkoniyati ("Eshiklarni avtomatlashtirish" bo'limiga qarang).

Texnik tavsif

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ochilish balandligi, mm

2 000–2 750

Ochilish kengligi, mm

2 000–3 000

Lintel, mm

110 dan

Devorlar, mm

100 dan

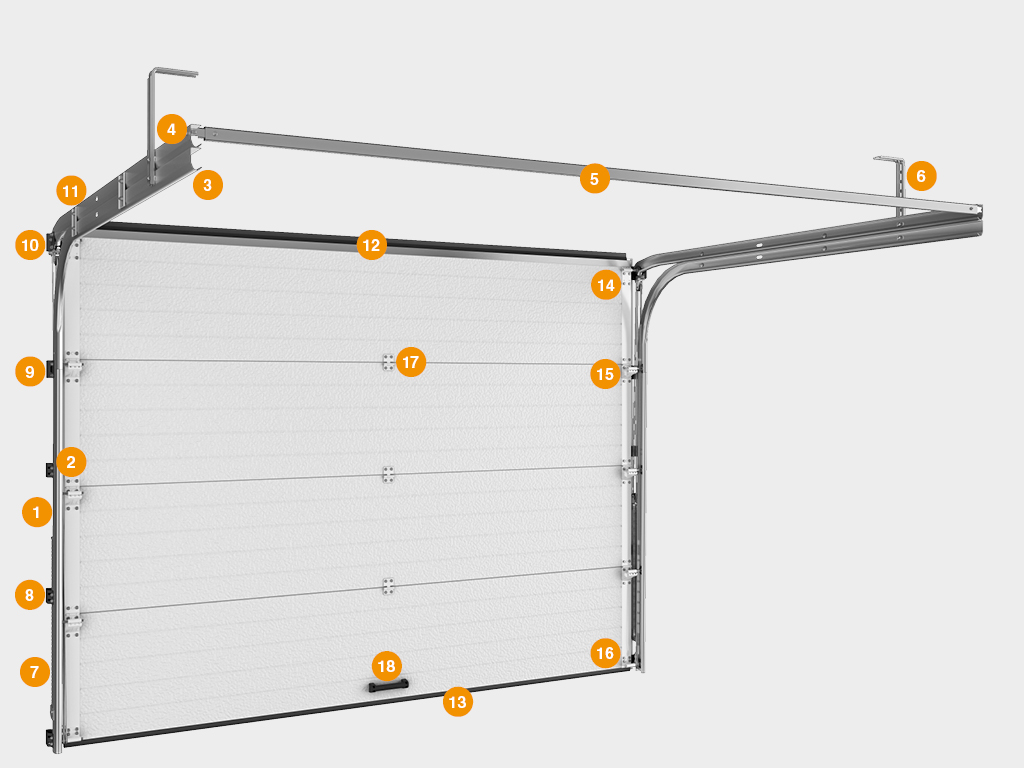

Vertikal tirgak
Vertikal qo‘llanma
Gorizontal yo'riqnomaning pastki egilishi
Gorizontal yo'riqnomaning yuqori egilishi
C-profil
Shiftga o'rnatish moslamasi
Pichoqni muvozanatlash tizimi - uzaytiruvchi kamon
Qo'llanmani o'rnatish moslamasi
Pastki egilish o'rnatish braketi
Yuqori egilish o'rnatish kronshteyn
Gorizontal qo'llanmalarni mahkamlash uchun plastinka
Muhr bilan yuqori profil
Muhr bilan pastki profil
Yuqori qo'llab-quvvatlash braketi
Rolikli ushlagich va rulo bilan qo'llab-quvvatlash
Pastki burchak qavs
Loop
Tutqich

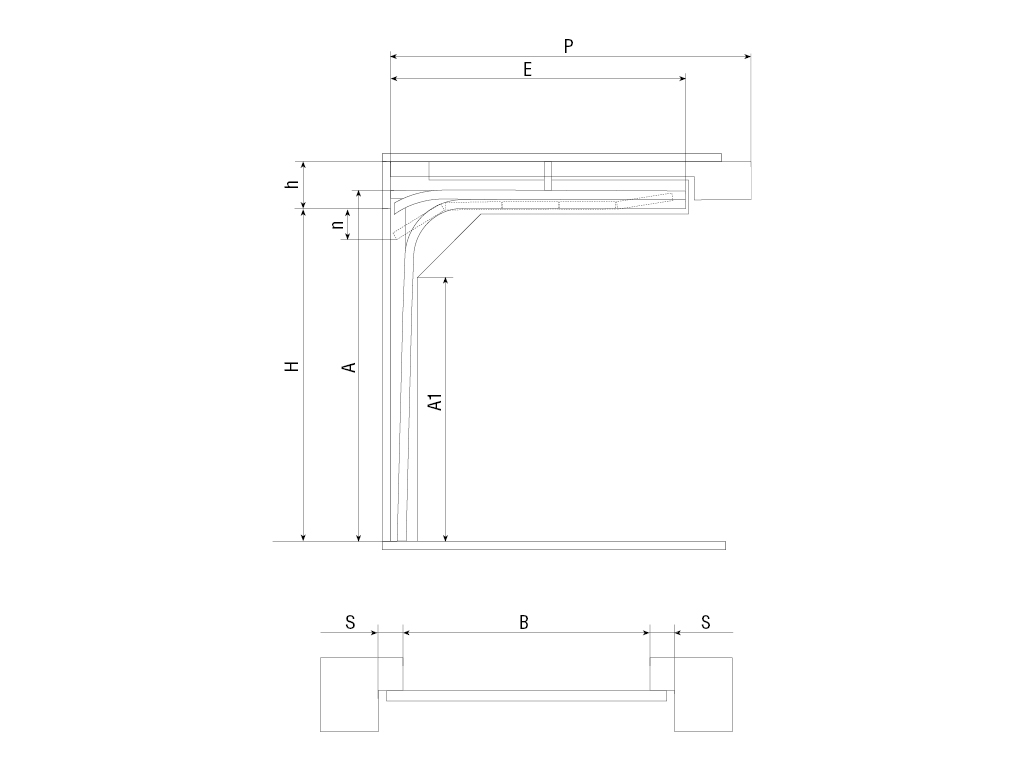

Kam ko'tarilish (uzatuvchi kamon).

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	h ≥ 110; (ship haydovchisidan foydalanganda h ≥ 140)
B, mm Ochilish kengligi	B
Burchak ustunining balandligi A, mm	H + 54
A1, mm Vertikal qo'llanmaning balandligi	H - 489
E, mm Gorizontal yo'riqnomalarning uzunligi	2514 - ochilish balandligi 2200 gacha; 2 814 - ochilish balandligi 2 500 gacha; 3 064 - ochilish balandligi 2 750 gacha
S, mm Minimal yon bo'shliq	100
P, mm Shift haydovchisining joylashuv maydoni	3260 mm - ochilish balandligi 2200 gacha; 3 560 - ochilish balandligi 2 500 gacha; 3 810 - ochilish balandligi 2 750 gacha
n, mm Ochiq holatda teshikning qoplanishi	230 - haydovchisiz; 40-60 - ship haydovchisi bilan

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Qiymat eshik o'lchamiga bog'liq
Tovush izolyatsiyasi, dB, sinf (GOST 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Ishonchlilik, ochilish/yopilish sikllarining minimal soni	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Bosimlar farqi sharoitida suv o‘tkazmaslik chegarasi, Pa (GOST 31174)	250
Havo o‘tkazuvchanlik (hajmiy), m³/m²·soat (GOST 31174)	4,9
Panel og‘irligi, kg/m²	7	Aniq qiymat darvoza qurilishida ishlatiladigan panellarning o'lchamiga bog'liq

1. Eshik bargining bo'limlari yo'riqnomalar bo'ylab silliq harakatlanishi kerak va eshikning o'zi muvozanatli bo'lishi kerak, ya'ni uning og'irligi uzaytiruvchi kamon bilan qoplanishi kerak.

2. Darvozani qo'lda ochish va yopish faqat tutqich yordamida amalga oshiriladi.

3. Darvozani qo'lda ochish va yopishda unga ko'p kuch qo'llamang. To'satdan chayqalishlar taqiqlanadi.

4. Darvoza ishlayotgan vaqtda odamlar va hayvonlar uning hududida bo'lmasligiga ishonch hosil qiling.

5. Harakatlanuvchi eshik bargi ostida turish qat'iyan man etiladi, chunki bu shikastlanishga olib kelishi mumkin.

6. Darvozani ochish va yopish paytida zarbalarga duchor qilmang yoki uning erkin harakatiga xalaqit bermang.

7. Qo'llanmalar va roliklarni ifloslanishga ta'sir qilmang, chunki bu silliq ishlashga putur etkazishi mumkin va elektr haydovchi bo'lsa, bu uning ortiqcha yuklanishiga va ishdan chiqishiga olib kelishi mumkin.

8. Pichoq harakatlanayotganda teshikda begona narsalar yoki qoldiqlar yo'qligiga ishonch hosil qiling. Ularning mavjudligi eshik bargining egilishi va tiqilib qolishiga olib kelishi mumkin.

Упаковка в картон	Характеристики упаковки
Описание	Qo'llanma tizimi va seksiyali eshiklar paneli strech plyonka bilan qoplangan karton va ko'pikli polistiroldan tayyorlangan qattiq estrodiol o'rashga ega; o'rnatish to'plami gofrokarton qutiga o'ralgan va qadoqlash plyonkasi bilan yopilgan; Barcha paketlar buyurtma ma'lumotlarini, shuningdek, kompaniya logotipini o'z ichiga olgan ma'lumot stikerlari bilan jihozlangan
Состав	Besh qatlamli karton, polistirol ko'pik, strech plyonka, lenta
Ширина, мм	500–600
Высота, мм	300–500
Длина, мм	2 100–3 100
Вес брутто, кг	100 gacha
Количество в упаковке, шт.	Qalqonli qadoqlash - 3 dan 5 panelgacha; qo'llanmalar to'plami - 1 ta yo'riqnoma tizimi; to'liq to'plamning qadoqlanishi - to'liq to'plam bilan 1 quti

Qo‘shimcha tavsif chop etish

Sendvich panellarni asl qadoqdagi gorizontal holatda, yopiq omborlarda yoki soyabon ostida ishlab chiqarilgan kundan boshlab 6 oydan ortiq bo'lmagan tekis sirtda saqlash tavsiya etiladi. Panellar to'g'ridan-to'g'ri quyosh nuri, yog'ingarchilik va ifloslanishdan himoyalangan bo'lishi kerak.

O'rnatish

Montaj usullari

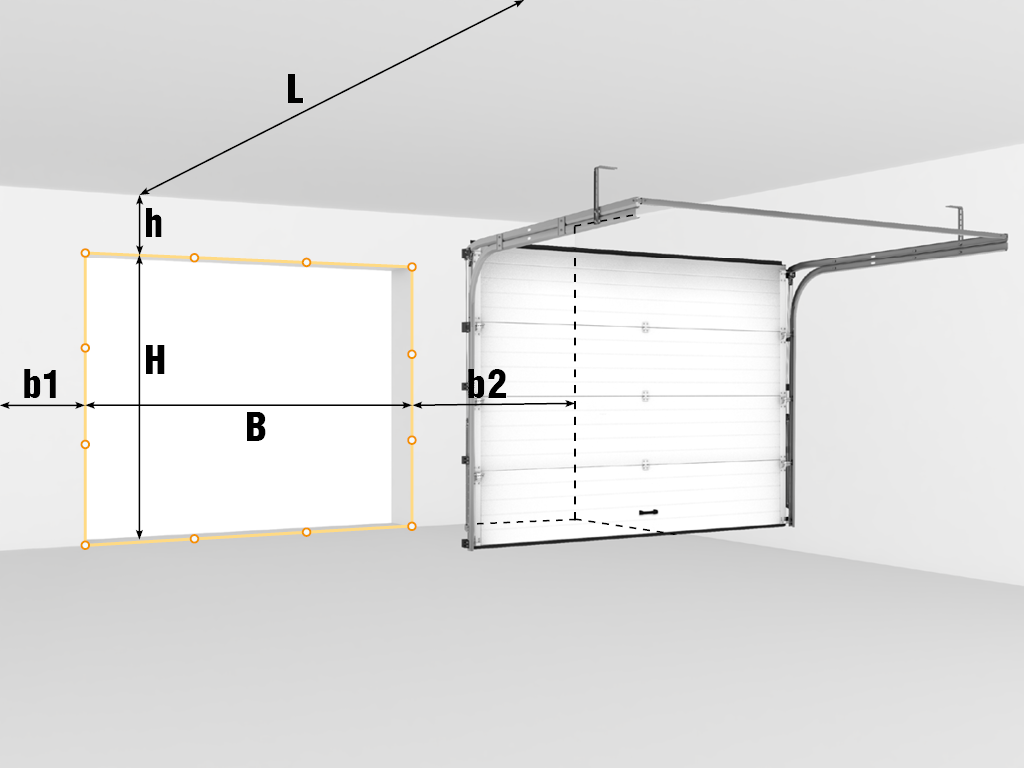

Bino qurilishi uchun tayyorgarlik

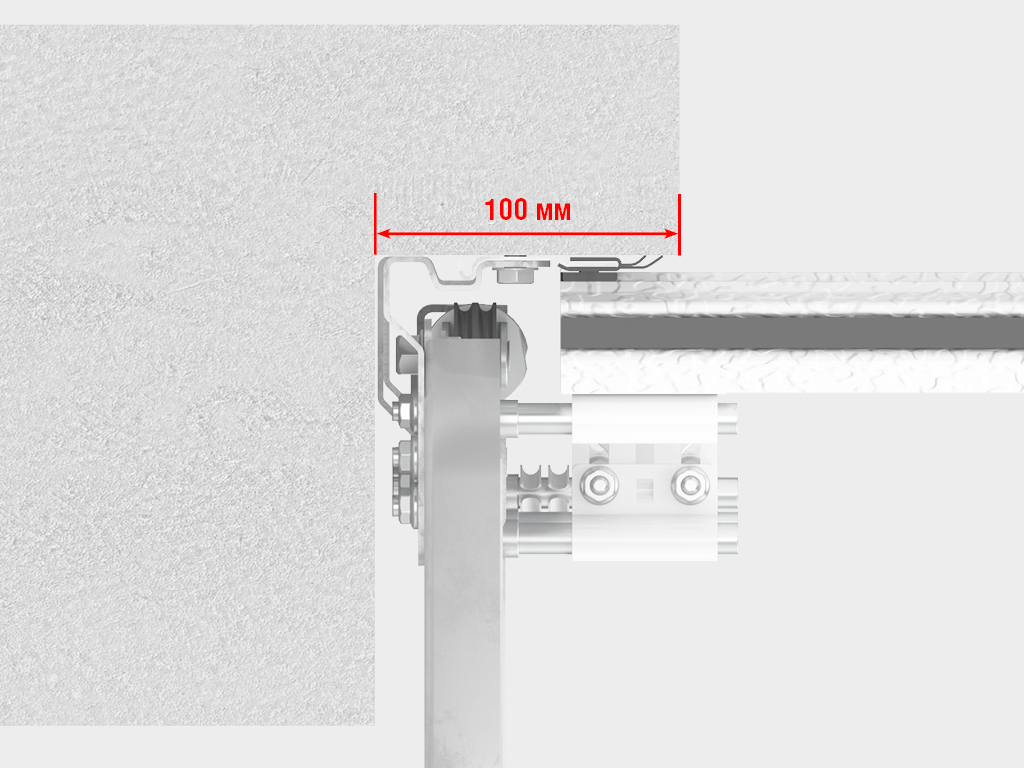

Sirtga o'rnatiladigan o'rnatish (klassik turdagi o'rnatish): hidoyat tizimi ochilishning ichki qismidan devorlarga va lintelga o'rnatiladi.

Kerakli ko'rsatkichlarni olish uchun lenta o'lchovi va bino darajasi etarli. Barcha o'lchovlar bino ichida amalga oshiriladi. Har bir qiymat kamida uchta nuqtada (ekstremal pozitsiyalarda va markazda) o'lchanishi kerak.
H - ochilish balandligi (poldan ochilishning yuqori qismigacha bo'lgan masofa).
B - ochilishning kengligi (ochilishning chapdan o'ng chetiga masofa).
h - lintel (teshikning yuqori qismidan shiftgacha bo'lgan masofa), min 110 mm.
b1/ b2 — chap/o'ng tomon masofasi (teshikning mos chetidan to'siqgacha bo'lgan masofa), min 100 mm.
L - xonaning chuqurligi.
H va B ni o'lchashda oxirgi o'lcham sifatida eng katta qiymat olinadi.
h, b1, b2 va L ni o'lchashda oxirgi o'lcham sifatida eng kichik qiymat olinadi.
Ochilishning butun kengligi bo'ylab zamin darajasidagi farq 10 mm dan oshmasligi kerak. O'rnatish tekisligi (devor va ship) saqlanishini ta'minlash kerak. Qo'llanma tizimini o'rnatish uchun asos monolit va bardoshli bo'lishi kerak; agar bu mavjud bo'lmasa, qo'shimcha chekka yoki metall buyumlar bilan ochilishni shakllantirish talab qilinadi.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Rsd01lux (lyuks) seriyali seksiyali eshiklarni o'rnatish bo'yicha ko'rsatmalar

PDF

«Seksiyali eshiklar» xizmat ko'rsatish kitobi

PDF

Pasport «Rsd01 lyuks seriyali kuchlanishli kamonli alyuminiy panellardan yasalgan qismli garaj eshiklari»

PDF

«Bino va inshootlar uchun eshiklar» muvofiqlik sertifikati

PDF

«Sendvich panellar» muvofiqlik sertifikati

PDF

Muvofiqlik sertifikati «Eshiklar uchun mahsulotlar komponentlari»

PDF

Ekspert fikri, СанПиН ga muvofiqligi

PDF

rsd01lux seriyali (lyuks) kuchlanishli kamonli alyuminiy panellardan yasalgan seksiyali garaj eshiklari

PDF

Kafolat majburiyatlari chop etish

Xaridorga hidoyat tizimlarining panellari va po'lat profillarini korroziyaga qarshi 10 yillik kafolat beriladi.

Yangi mahsulotlar

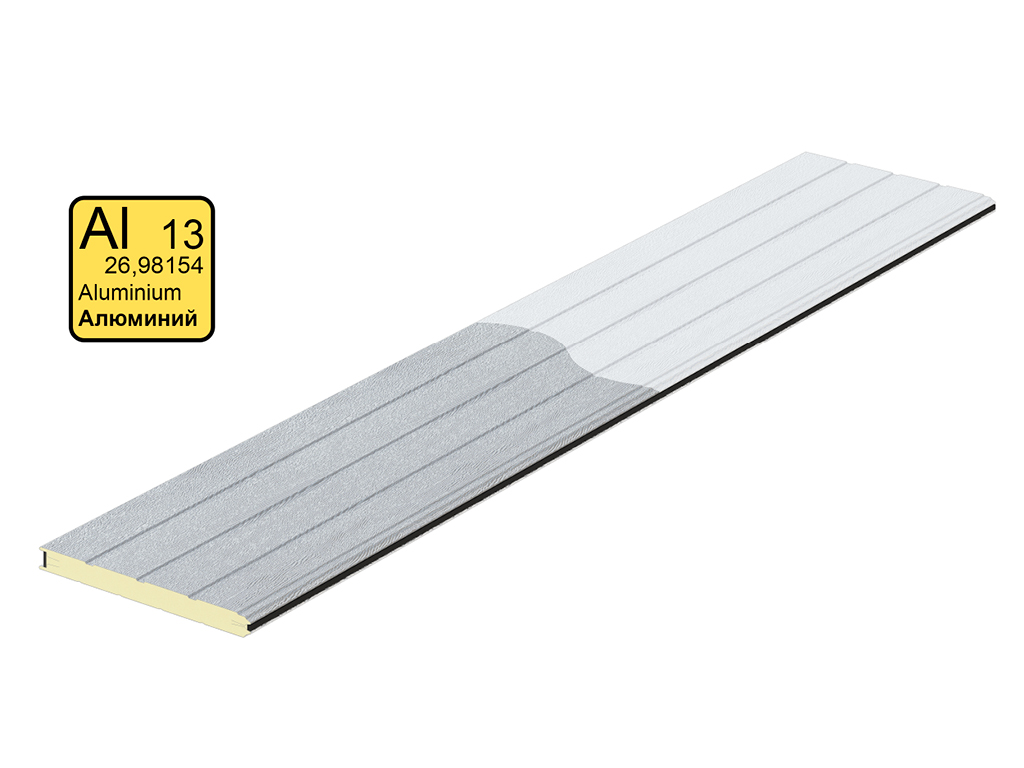

Polyester qoplamali engil va bardoshli alyuminiy panellar korroziyaga duchor bo'lmaydi.

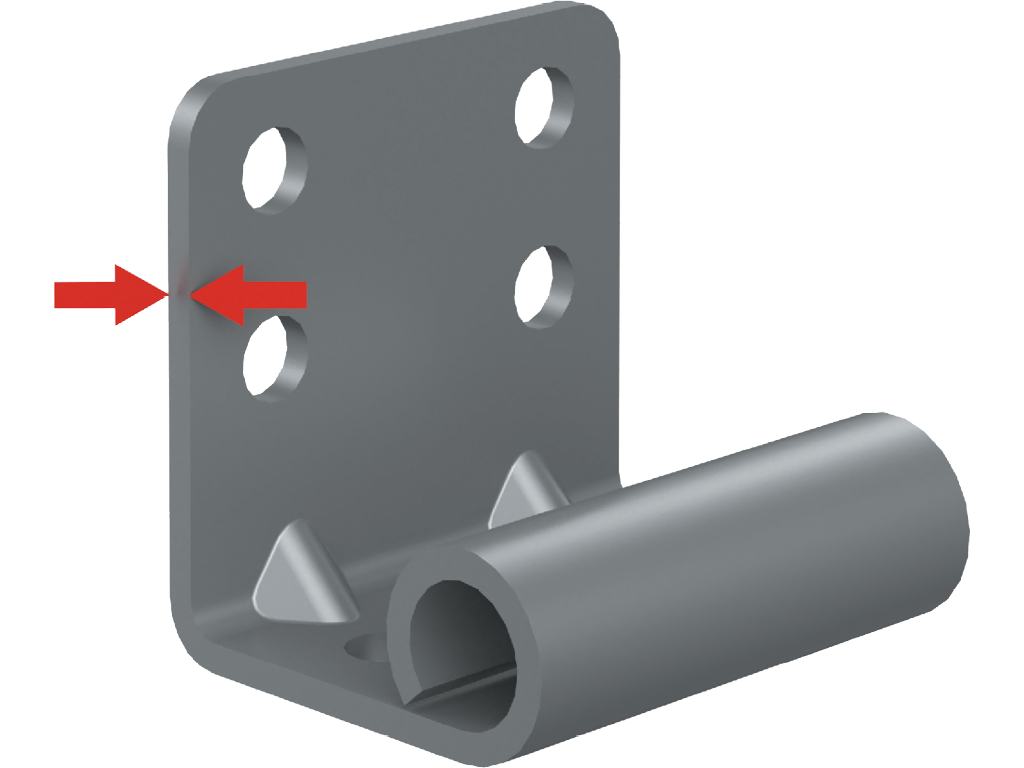

Eshik bargining pastki burchak burchagini o'zgartirish - kuch xususiyatlarini 40% ga oshirish.

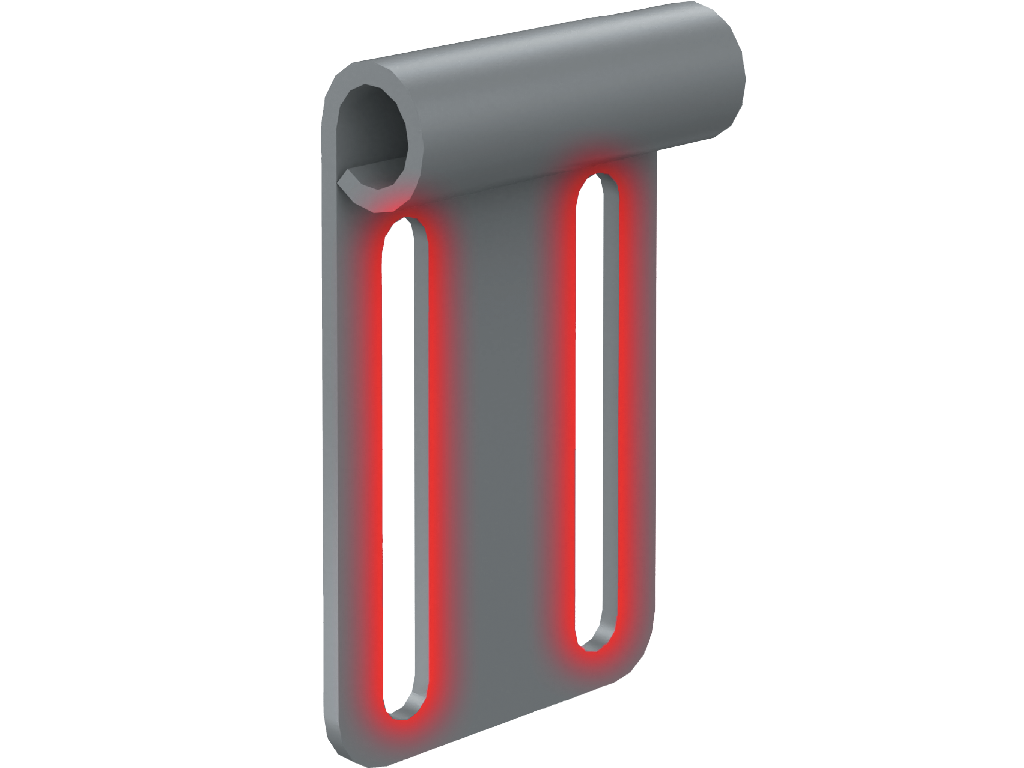

Yuqori eshik bargi braketini o'rnatish xususiyatlarini yaxshilash - sozlashlarni kengaytirish.
