2 surilma, 2 ko‘chmas va 1 ochiladigan tabaqali avtomatik eshik

Zamonaviy jamoat va tijorat binolarini loyihalashda xavfsizlik va funksionallik yonma-yon yuradi. DoorHan konserni ikki stvorkali surilma tizimining yuqori o'tkazuvchanligini va evakuatsiya chiqishini tashkil etish uchun alohida, mustaqil ochiladigan eshikning mavjudligini birlashtirgan noyob gibrid avtomatik eshiklar to'plamini taqdim etadi. Ushbu ixtisoslashtirilgan yechim asosiy tashrif buyuruvchilar oqimini va evakuatsiya yo'llarini aniq ajratish zarur bo'lgan ob'ektlar, masalan, savdo markazlari, tibbiyot muassasalari va transport tugunlari uchun idealdir.

Birida ikkita tizim: qulaylik va xavfsizlik. Ushbu to'plamning konstruksiyasi bir vaqtning o'zida ikkita asosiy vazifani hal qiladi:

Yuqori unumdorlikdagi surilma eshik: O'tish joyining asosiy qismida ikkita markaziy harakatlanuvchi stvorka ishlaydi, ular ikki yon harakatsiz panel orqasiga silliq suriladi. Ushbu klassik sxema katta odamlar oqimi uchun maksimal darajada tez va qulay o'tishni ta'minlaydi. Boshqaruv ishonchli AD-SP privodi orqali amalga oshiriladi, u oqimlarni moslashuvchan sozlash uchun olti ish rejimiga ega (avtomatik, "faqat kirish/chiqish", "qishki" va h.k.).
Ajratilgan evakuatsiya chiqishi: Surilma tizim yonida mustaqil "Antipanika" ochiladigan eshigi joylashgan. Standart rejimda u yopiq bo'lishi mumkin, ammo favqulodda vaziyatda u oddiy bosim bilan osongina tashqariga ochiladi va yong'in xavfsizligi normalariga to'liq mos keladigan, evakuatsiya uchun kafolatlangan va tushunarli yo'lni ta'minlaydi.

Muhandislik yechimlari va estetika. O'zining ko'p funksionalligiga qaramay, butun konstruksiya yagona, uyg'un me'moriy element kabi ko'rinadi.

Tez va aniq yig'ish: Biz o'zimizning firma mexanik birikma profil texnologiyamizdan foydalanamiz. Bu ob'ektda montaj vaqtini sezilarli darajada qisqartiradi va barcha stvorkalarning ideal geometriyasini ta'minlaydi.
Ko'proq yorug'lik: Mexanik birikmali optimallashtirilgan profil tizimi yupqaroq ramkalardan foydalanish imkonini beradi, bu oynalangan maydonni kengaytiradi va butun kirishni yorug'roq va jozibaliroq qiladi.

Kafolatlangan sifat. Biz o'rnatishga to'liq tayyor bo'lgan to'plamni yetkazib beramiz, unga barcha avtomatika (dvigatel, kontroller, datchiklar) va barcha beshta stvorka uchun profil tizimi kiradi. Bu komponentlarning 100% mosligini va ularning uzoq muddatli, muvofiqlashtirilgan ishlashini kafolatlaydi. Mahsulot sifatiga bo'lgan ishonchimizni butun tizimga ikki yillik kafolat bilan mustahkamlaymiz. DoorHan'ni tanlab, siz eng mas'uliyatli ob'ektlar uchun puxta o'ylangan, xavfsiz va ko'p funksiyali yechimga ega bo'lasiz.

Qo'llanilish sohasi:

Savdo va biznes markazlari

Xususiy sektor

Montaj bilan buyurtma qilish

Afzalliklar

Funksional imkoniyat

Mahsulotni oltita rejimda ishlatish imkoniyati odamlar o‘tishini tashkil etishda har qanday vazifani hal qilishga imkon beradi.

Yaratmaning to'ldirish xilma-xilligi

Yaratmani 8 yoki 9 mm qalinligidagi xavfsiz shishani yoki 24 mm li shishali paket bilan to'ldirish imkoniyati.

Oson yig'ish

Unikal quruq buloq ulanishi yaratmalarni yig‘ish va mahsulotni umumiy o‘rnatish vaqtini sezilarli darajada qisqartirishga, shuningdek, yorug‘lik o‘tish darajasini oshirishga imkon beradi.

Konstruktsiyalar va mahsulot klasslarining xilma-xilligi

Afzallik mahsulotning har qanday ochilish uchun optimal konstruktsiyasini tanlash imkonini beradi: ustunlar va devorlar mavjud bo‘lmagan hollarda, ustunlarning tor (yeterli bo‘lmagan) kengligida, hamda boshqa chiqishlar mavjud bo‘lmagan joylarda.

Jozibali narx

Metallardan foydalanishni kamaytirish va profil tizimini optimallashtirish hisobiga mahsulotning jozibali narxi mavjud.

Funksional imkoniyat

Mahsulotni oltita rejimda ishlatish imkoniyati odamlar o‘tishini tashkil etishda har qanday vazifani hal qilishga imkon beradi.

Yaratmaning to'ldirish xilma-xilligi

Yaratmani 8 yoki 9 mm qalinligidagi xavfsiz shishani yoki 24 mm li shishali paket bilan to'ldirish imkoniyati.

Oson yig'ish

Unikal quruq buloq ulanishi yaratmalarni yig‘ish va mahsulotni umumiy o‘rnatish vaqtini sezilarli darajada qisqartirishga, shuningdek, yorug‘lik o‘tish darajasini oshirishga imkon beradi.

Konstruktsiyalar va mahsulot klasslarining xilma-xilligi

Jozibali narx

Metallardan foydalanishni kamaytirish va profil tizimini optimallashtirish hisobiga mahsulotning jozibali narxi mavjud.

Dizayn

To'ldirish dizayni

Standart ranglar

Yaratmalarni ikkala tomondan bo‘yash mavjudligi. Har qanday turdagi to‘ldirish 8, 9 va 24 mm qalinlikda

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

Elektromotor (art. AD-01SP).

Kontroller (art. AD-03SP).

Rejimlar o‘zgartiruvchisi displey bilan (art. AD-08SP).

Harakat sensoru (art. AD-06, 1 dona).

Komblinatsiyalashgan harakat va xavfsizlik sensori (art. AD-34, 1 dona).

Tortish roliki (art. AD-14SP, 1 dona).

Karetka to‘plami (art. AD-15SP, 4 dona) AD-SP drayverida.

* Karetka to‘plami (4 dona) tashqi yaratmalar uchun AD-SP-TELESCOPE drayverida.

* Karetka to‘plami (4 dona) ichki yaratmalar uchun AD-SP-TELESCOPE drayverida

Yon qopqoq to‘plami (art. AD-16SP, 2 dona) AD-SP da /* (art. AD-16SPTel, 2 dona) AD-SP-TELESCOPE da

Drayver kamar (art. AD-17, 11 m).

Stoporlar to‘plami (art. AD-19SP, 2 dona) AD-SP drayverida.

* Stoporlar to‘plami (2 dona) AD-SP-TELESCOPE drayverida.

Kamar tutgichlari to‘plami (art. AD-20SP, 2 dona).

Pastki yo‘riqnoma (art. TPP-001-32D, 2 dona).

Qopqoq bilan korpus (art. AHDS35 2009, 2011, 2012) AD-SP drayveri uchun / (art. AHDS35 2019-2023) AD-SP-TELESCOPE drayveri uchun.

Yo‘lkani muhr bilan (art. AHDS35 2010 c AD-29) AD-SP drayveri uchun / (art. AHDS35 2023 c AD-29TEL, 2 dona) AD-SP-TELESCOPE drayveri uchun.

Fotoelement uchun profil (art. AHDS35 0213, 2 dona).

Vertikal yaratma profili chetida 30 × 35 mm kesma bilan (art. AHDS35 0106.FREZ).

Gorizontal yaratma profili 64 × 35 mm (art. AHDS35 0108).

Zakladniy plastinkalar to‘plami (art. AD-100KIT, 2 ta komplekt).

AD-07SP – elektromexanik qulflash qurilmasi AD-SP drayveri uchun, ruxsatsiz kirishdan ishonchli himoya ta’minlaydi / * (art. AD-07SPTEL) AD-SP-TELESCOPE drayveri uchun.

AD-27 – akkumulyator batareyasi (sig‘imi 2,0 Ah) tashqi elektr ta’minotisiz eshigni 15–30 daqiqa davomida (170 tsikl) uzluksiz ishlashini ta’minlaydi.

AD-30 – simsiz (loktevaya) PUSH tugmasi. Harakat sensorini o‘rniga eshikni qo‘l bilan boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish).

AD-31 – be kontaktli infraqizil tugma. Harakat sensorini o‘rniga eshikni qo‘l bilan be kontakt boshqarish uchun ishlatiladi (1 dan 15 sm gacha).

AD-32 – rejimlarni almashtirish tugmasi kalit bilan (5 ta rejim). Eshikni boshqarish uchun cheklangan kirishni ta’minlaydi va displeyli rejim almashtirgich o‘rniga ishlatiladi.

AD-34 – kombinatlangan harakat va xavfsizlik sensori. Bir korpusda mikrodalga harakat radarini va eshikda xavfsizlik infraqizil pardasini birlashtiradi.

AD-09 – fotoelementlar to‘plami, eshikda xavfsizlikni ta’minlaydi.

Texnik tavsif

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

2 505–4 000

Ширина проема для двустворчатых дверей, мм

3 746–6 200 (ikki harakatlanmaydigan, bir ochiluvchi yaratma va framuqasi bilan)

Притолока, мм

Talab qilinmaydi

Yaratma profili vertikal
Yaratma profili gorizontal
Shtapik
To‘ldirish 8 mm, 9 mm (shtapik bilan) yoki 24 mm (shtapiksiz)
Ichki siqgich
Tashqi siqgich
Markaziy siqgich

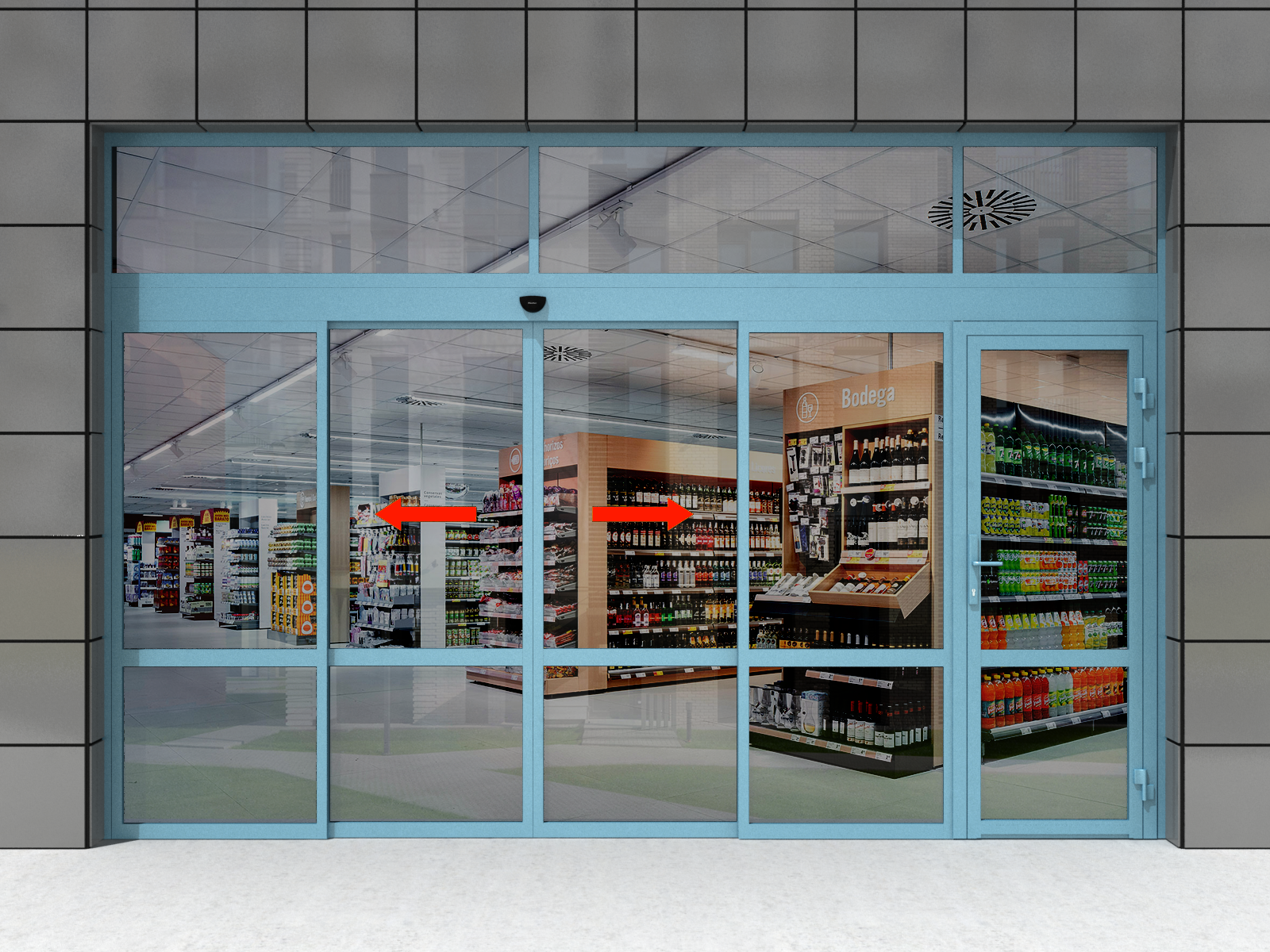

Framugali konstruksiyadagi ikki yarusli eshik: ikki harakatsiz va bitta ochiluvchi yaratmali (ochiluvchi yaratma o‘tish yo‘lagining chapida yoki o‘ngida joylashgan).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3 746–6 200
H, мм Высота проема	2 505–4 000
W, мм Ширина прохода	1 200–2 427
K, мм Высота прохода	2 129–2 529

Ikki qanotli eshik.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

Bitta harakatlanuvchi va bitta harakatsiz yaratmali eshik (chapga ochiladi).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5000 gacha
H, мм Высота проема	3000 gacha

Ikki harakatlanuvchi va ikki harakatsiz yaratmali eshik

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	6000 gacha
H, мм Высота проема	3000 gacha

Bitta harakatlanuvchi, bitta harakatsiz yaratma va framugali eshik (o‘ng tomonga ochiladi).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 184–6 200
H, мм Высота проема	2 200–4 000
W, мм Ширина прохода	700–3 000
K, мм Высота прохода	1 800–3 000

Ikki harakatlanuvchi, ikki harakatsiz yaratma va framugali eshik.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 806–6 200
H, мм Высота проема	2 200–4 000
W, мм Ширина прохода	1 000–3 000
K, мм Высота прохода	1 800–3 000

Ikki to‘liq shishali yaratmali ikki qanotli eshik.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8 yoki 9	Yengil yaratma
Максимальная высота, м	4
Максимальный вес створки, кг.	200/180	Bitta yaratma eshik / Ikki yaratma eshik
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o‘tish uchun, kunu tun ishlash

1. Eshikni elektr drayveri bilan korpusini binoning tashqi tomonida, ko‘chadan o‘rnatish qat’iyan man etiladi.

2. Yaratmalarni qo‘l bilan ochish va yopish faqat favqulodda holatlarda (elektr energiyasi yo‘qligida) yoki sozlash ishlari davomida amalga oshiriladi.

3. Yaratmalarni qo‘l bilan ochish va yopish jarayonida katta kuch sarflamaslik kerak. Eshik yaratmalarini keskin itarish bilan ochish man etiladi.

4. Bolalar va hayvonlar eshik yaratmalarini ochish/yopish zonasida uzoq vaqt bo‘lmasligini nazorat qiling.

5. Blokirovka qilingan eshiklarni qo‘l bilan ochishga urinish, harakatlanuvchi yaratma bilan pol orasidagi bo‘shliqlarga barmoqlarni yoki boshqa ob'ektlarni tiqish qat’iyan man etiladi, chunki bu jarohatlarga olib kelishi mumkin.

6. Yaratmalarga o‘tish vaqtida zarba bermang va ularning ochilish yoki yopilishiga to‘sqinlik qilmang. Eshik yaratmalari harakati zonasida yugurish yoki turish man etiladi.

7. Yaratmalar harakatlanayotganda ularning yo‘lida tashqi ob'ektlar va axlatning bo‘lmasligini nazorat qiling: ularning mavjudligi eshik yaratmalarining qiyshayishiga, tiqilib qolishiga va eshik avtomatikasining ishlamay qolishiga olib kelishi mumkin.

8. Polga o‘rnatilgan yo‘riqnomalar va karetkalar roliklarini ifloslantirmang, chunki bu yaratmalar harakatining silliqligini buzilishiga, tiqilib qolishiga va elektr drayverining ishlamay qolishiga olib kelishi mumkin.

9. Avtomatik eshik yaratmalari eshik proemida yo‘riqnomali rayx bo‘yicha ochish/yopish tsikli davomida silliq harakatlanishi kerak, yaratmalar to‘liq ochilgan yoki yopilgan holatga yetganda majburiy tormozlash bilan.

10. Eshikni xavfsizlik elementlari, masalan, fotoelementlar yoki IR-shayba o‘rnatilmasdan ishlatish qat’iyan man etiladi.

Упаковка в картон	Характеристики упаковки
	Daraxtdan yasalgan poddon, pastki qismida polistirol bloklari bilan. Profilgalar qog‘ozli karton bilan o‘ralgan va PP-lentasi bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Paketi, havo pufakchalari bilan o‘ralgan va logotipli skotch bilan mustahkamlangan profilalardan iborat. Bir paket profilalarning og‘irligi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Havo pufakchalari bilan o‘ralgan profil paketlari polistirol ramkadan iborat paletaga joylanadi va skotch bilan mustahkamlanadi

Qo‘shimcha tavsif chop etish

Yumaloq eshiklarni alohida o‘rnatish mumkin, shuningdek, ularni binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

Avtomatik eshik korpusini ochilishga o‘rnatish.

Teleskopik eshik korpusini ochilishga montaj qilish.

Ochilish parametrlari: N – ochilish balandligi (toza poldan ochilishning yuqori qismigacha bo‘lgan masofa); B – ochilish kengligi (ochilishning chap va o‘ng chetlari orasidagi masofa); h 0150 – ustun balandligi (ochilishning yuqori qismidan shiftgacha bo‘lgan masofa). Ustun, ochilishning kengligi va balandligini o‘lchash kamida ikki joydan amalga oshiriladi. Yakuniy o‘lcham sifatida doimo eng kichik qiymat olinadi.
Yaxshi montaj qilish va keyinchalik konstruktsiyaning ishonchli ishlashini ta'minlash uchun, xona ochilishining tayyorlanishi zarur. Ochilishning tozaligi bo‘yicha ma'lum talablar mavjud: Ochilish to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. Ramka yuzasi tekis va silliq bo‘lishi, gipstekin qoplamalari va yoriqlar bo‘lmasligi kerak. Pol yuzasi tekis, gorizontal bo‘lishi kerak, ko‘tarilishlar va chuqurliklar bo‘lmasligi kerak. 1 m uzunlikka 1 mm gacha og‘ishlarga ruxsat beriladi. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, og‘ish 1 m uzunlikka 1 mm dan oshmasligi kerak. Agar ochilishlar yuqorida keltirilgan talablar bo‘yicha og‘ishlar bilan tayyorlangan bo‘lsa, o‘lchovlarni olish va montajni boshlashdan oldin ushbu og‘ishlarni bartaraf etish zarur. Ustun va yon devorlar bir tekislikda bo‘lishi kerak. Ochilish ramkasi poydevor konstruktsiyasi, payvandlangan truba, fasad profili yoki vitraj ko‘rinishida bo‘lishi kerak.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

"AD-SP dvigateliga ega avtomatik suriluvchi eshik" qo'llanmasi

PDF

"AD-SP-TELESCOPE dvigateliga ega teleskopik eshik" qo'llanmasi

PDF

Yengillashtirilgan avtomatik/teleskopik eshiklar ramkalarini yig'ish bo'yicha qo'llanma

PDF

"Antipanik" (ochilish funksiyasiga ega) avtomatik eshiklar ramkalarini yig'ish bo'yicha qo'llanma

PDF

Framugali va avtomatik eshikli konstruksiyalarni yig'ish bo'yicha qo'llanma

PDF

Raspashnoy eshik ramkalari hamda framugali va avtomatik eshikli konstruksiyalarni yig'ish bo'yicha qo'llanma

PDF

AD-34 harakat va xavfsizlikni aniqlovchi kombinatsiyalashgan datchikni sozlash bo'yicha qo'llanma

PDF

Ochilish o‘lchamini tayyorlash va o‘rnatish bo‘yicha talablar

PDF

Avtomatik surilish eshigi / AD-SP / AD-SP-TELESCOPE dvigatelining pasporti

PDF

Aluminiy profiliga moslik sertifikati

PDF

Avtomatik eshiklar uchun dvigatellar bo'yicha moslik deklaratsiyasi

PDF

Asosiy eshik yaratish uchun profil va tarkibiy qismlar katalogi (arxiv)

PDF

DWG

Avtomatik eshiklar uchun profil va tarkibiy qismlar katalogi, yengil eshiklar bilan

PDF

Yengil eshiklar bilan teleskopik eshiklar uchun profil va tarkibiy qismlar katalogi

PDF

"Antipanika" avtomatik eshigi uchun profil va tarkibiy qismlar katalogi

PDF

Raspashniy eshiklar konstruktsiyalari uchun avtomatik eshiklar profil va tarkibiy qismlar katalogi

PDF

Kafolat majburiyatlari chop etish

Mijozga tizimning to‘liq yig‘ilishi bo‘yicha 2 yil kafolat beriladi, agar foydalanish shartlari bajarilsa, yuklash sanasidan boshlab.
