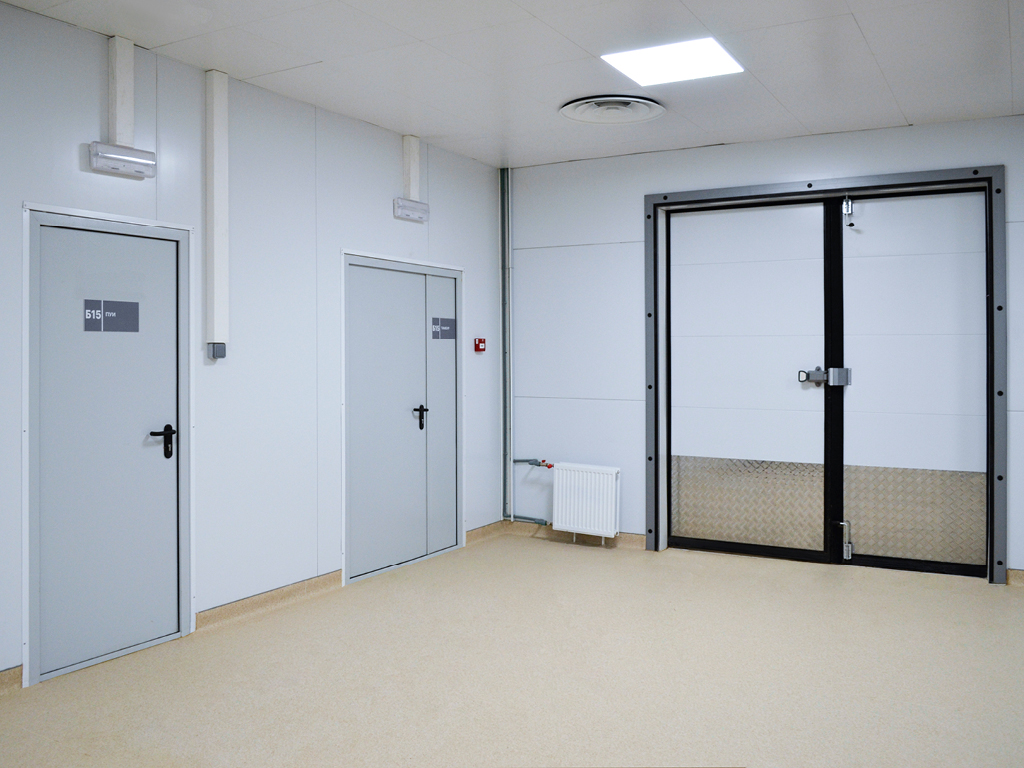

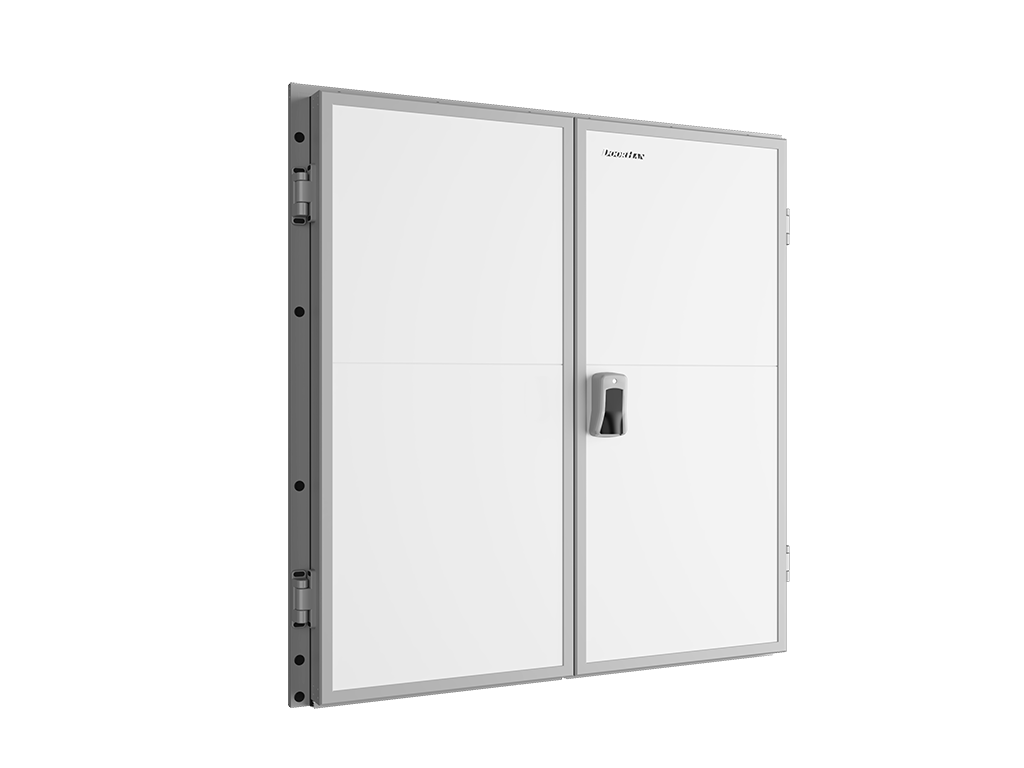

Sanoat ikki qanotli sving eshigi, sovutiladigan xonalar uchun, IDH2-1 seriyasi

Keng ochiluvchi guruhli sovutish va muzlatish kameralari uchun mo‘ljallangan bo‘lib, eshiklarni yon tomonga surish imkoni bo‘lmagan joylarda qo‘llaniladi. Eshiklar yuqori darajadagi foydalanish intensivligi uchun ishlab chiqilgan. Konstruksiyaning energiya tejamkorligi polotnoni to‘ldirishda zamonaviy materiallardan foydalanish hisobiga ta’minlanadi. Germetiklik esa sovuqqa chidamli EPDM muhr qo‘llash orqali kafolatlanadi. Konstruktsiyaning ishonchliligi bir qator siklik sinovlar hamda uzoq yillik ekspluatatsiya tajribasi bilan tasdiqlangan.

Qo'llanilish sohasi:

Oziq-ovqat chakana savdo korxonalariga o‘rnatish
Oziq-ovqat ishlab chiqarish korxonalariga o‘rnatish

Order with installation

Afzalliklar

Aniq sozlash

Uch o‘lchovli sozlash imkonini beruvchi pianlar polotnoning holatini aniq sozlashga imkon beradi.

Korroziyaga chidamlilik

Aluminiy profillarining ramka va polotno konstruksiyalarida qo‘llanilishi ularning og‘irligini kamaytiradi va korroziyaga chidamliligini oshiradi.

Germetiklik

EPDM rezina materialidan yasalgan maxsus muhrli konturlar polotnolar chegarasidagi va ularning qo‘shilish joylaridagi germetiklikni ta'minlaydi.

Ta'mirlash mumkinligi

Eshikning har qanday zararlangan elementini, jumladan, polotnolarning alohida panellarini almashtirish mumkin.

Montaj ishlarini minimallashtirish

Eshik polotnosining pastki qirrasini isitish beton ishlari amalga oshirilishini istisno qiladi.

Yong‘inga chidamlilik xususiyatlari

Г1 yonuvchanlik sinfiga ega sanoat PIR-panellarini qo‘llash eshikni yuqori yong‘inga chidamlilik xususiyatlari bilan ta’minlaydi.

Aniq sozlash

Uch o‘lchovli sozlash imkonini beruvchi pianlar polotnoning holatini aniq sozlashga imkon beradi.

Korroziyaga chidamlilik

Aluminiy profillarining ramka va polotno konstruksiyalarida qo‘llanilishi ularning og‘irligini kamaytiradi va korroziyaga chidamliligini oshiradi.

Germetiklik

EPDM rezina materialidan yasalgan maxsus muhrli konturlar polotnolar chegarasidagi va ularning qo‘shilish joylaridagi germetiklikni ta'minlaydi.

Ta'mirlash mumkinligi

Eshikning har qanday zararlangan elementini, jumladan, polotnolarning alohida panellarini almashtirish mumkin.

Montaj ishlarini minimallashtirish

Eshik polotnosining pastki qirrasini isitish beton ishlari amalga oshirilishini istisno qiladi.

Yong‘inga chidamlilik xususiyatlari

Г1 yonuvchanlik sinfiga ega sanoat PIR-panellarini qo‘llash eshikni yuqori yong‘inga chidamlilik xususiyatlari bilan ta’minlaydi.

Dizayn

Po‘latdan yasalgan sendvich-panelning sathi

RANGLAR

Silliq

RAL 9003 oq (tuval)

RAL 9006 kumush (barglar va ramkalar)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

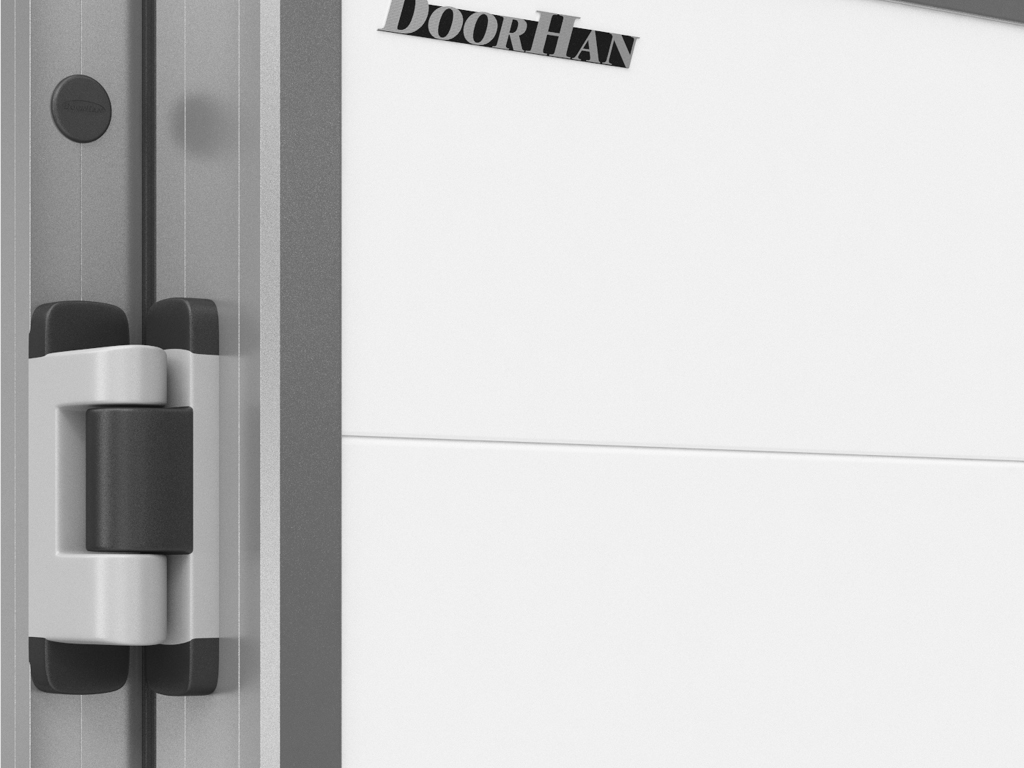

Uch o‘lchovda sozlanadigan ko‘tarish pianlari komplekti.

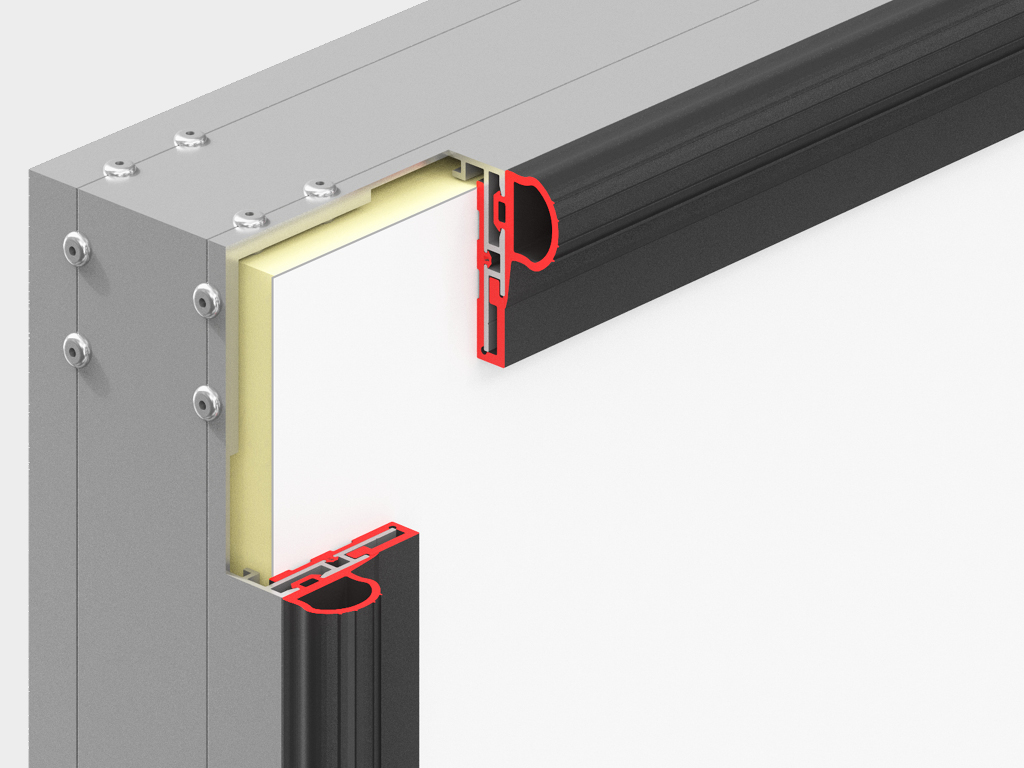

Eshik polotnosining chekkalaridagi muhr.

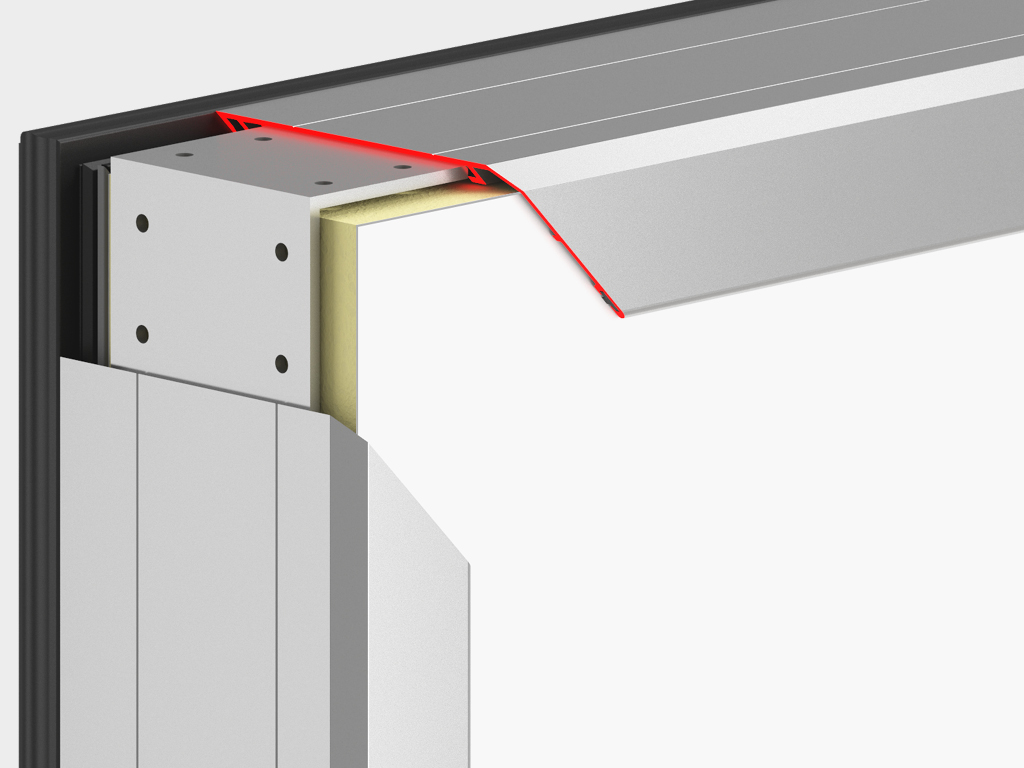

Aluminiy ramkada PIR-panellar komplekti.

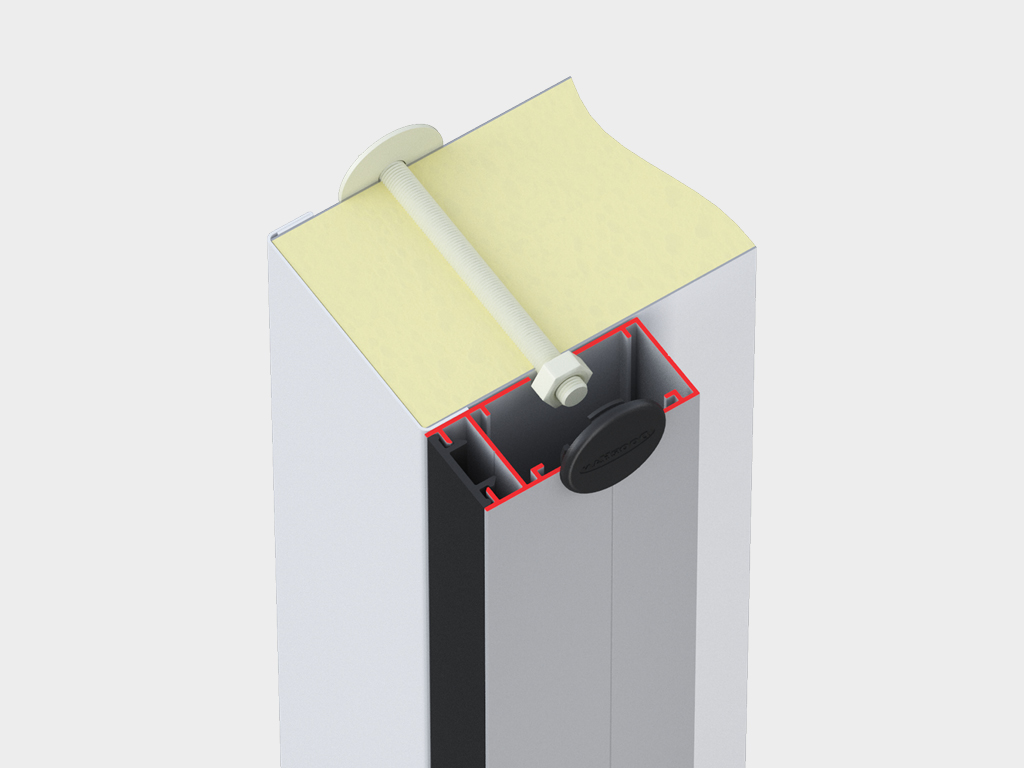

PEN o‘rnatish uchun kabellash kanaliga ega alyuminiy ramka.

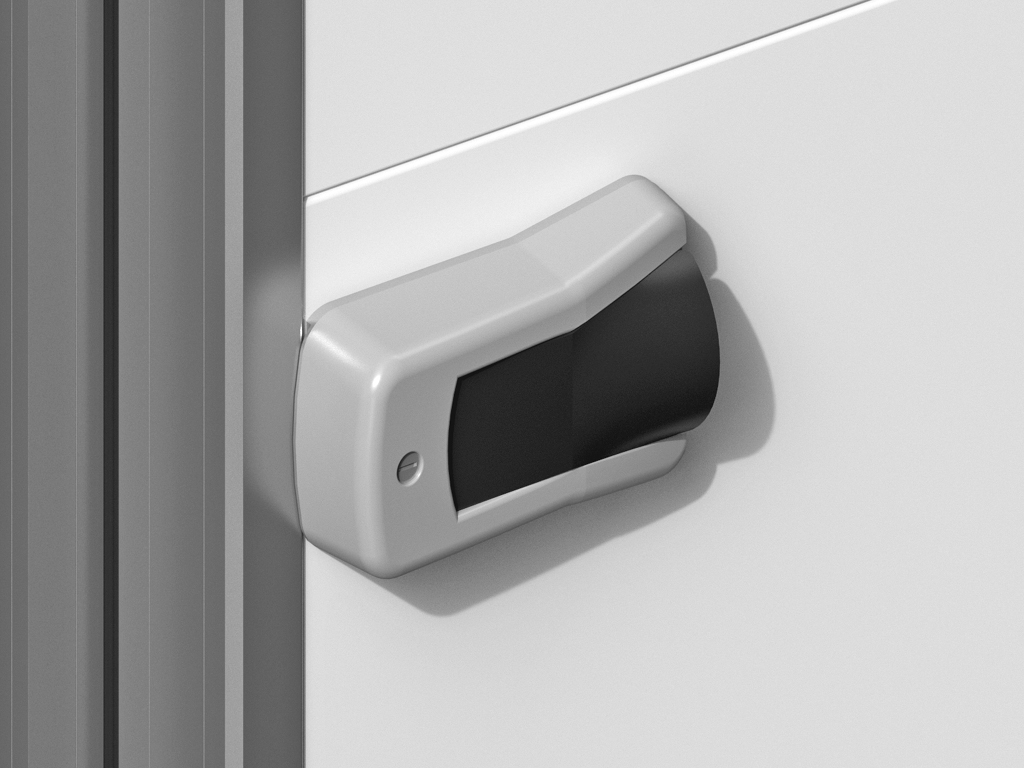

Kalit va favqulodda chiqish tizimi bilan qo‘ltiq.

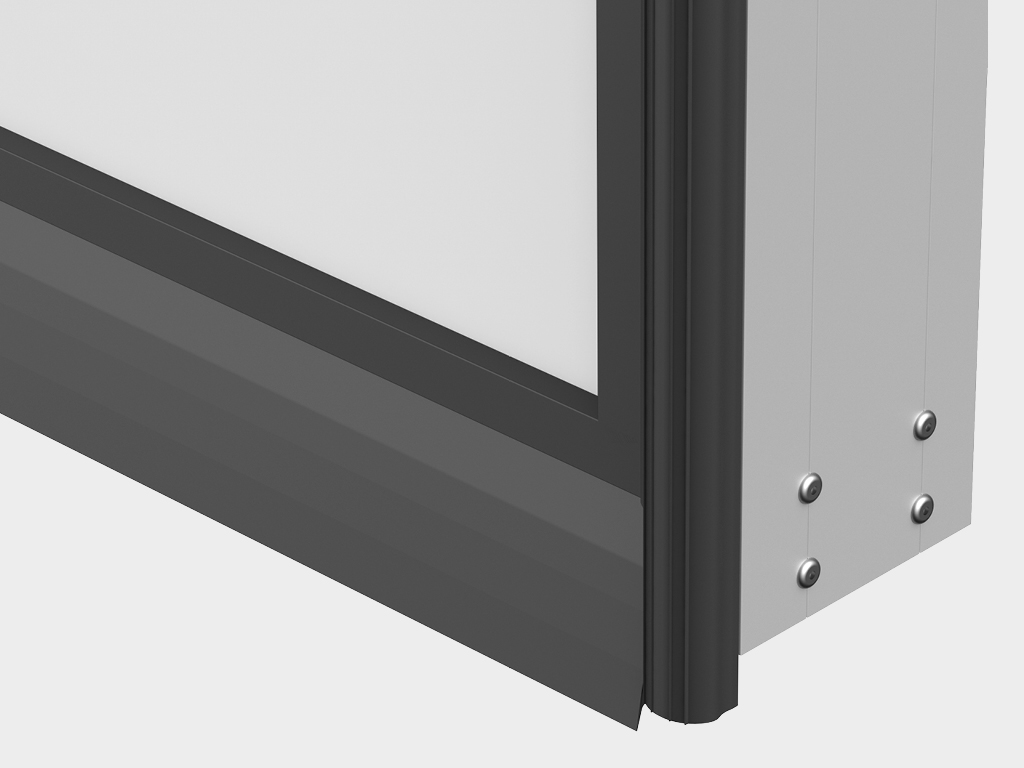

Pastki muhr.

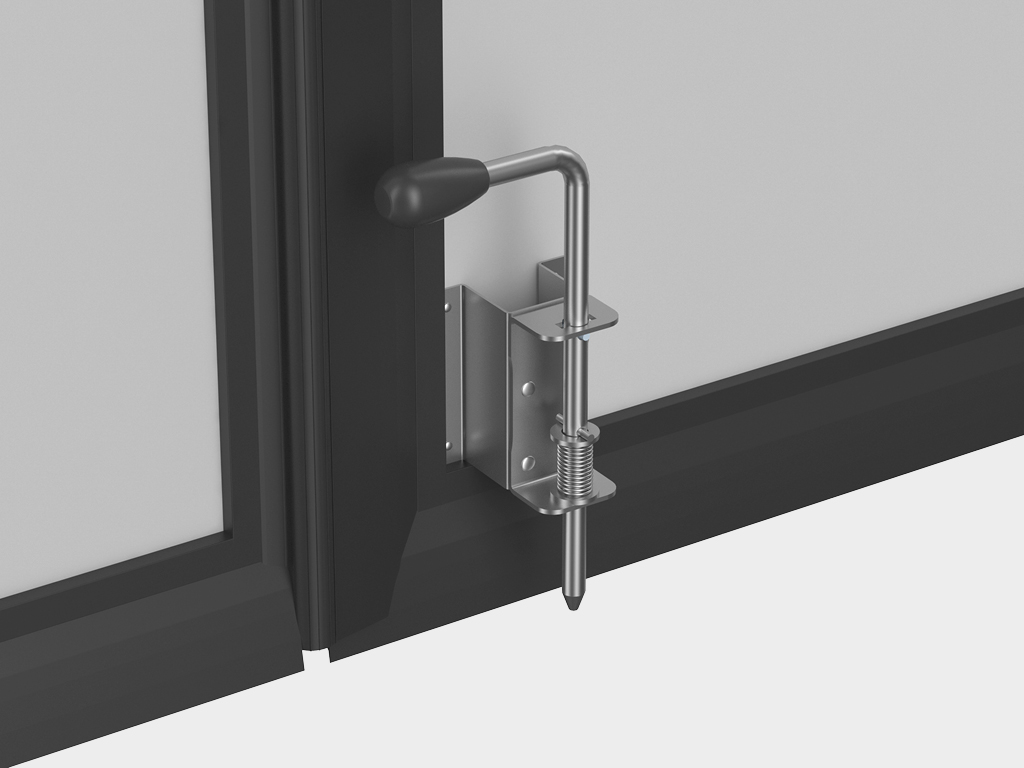

Vanalar.

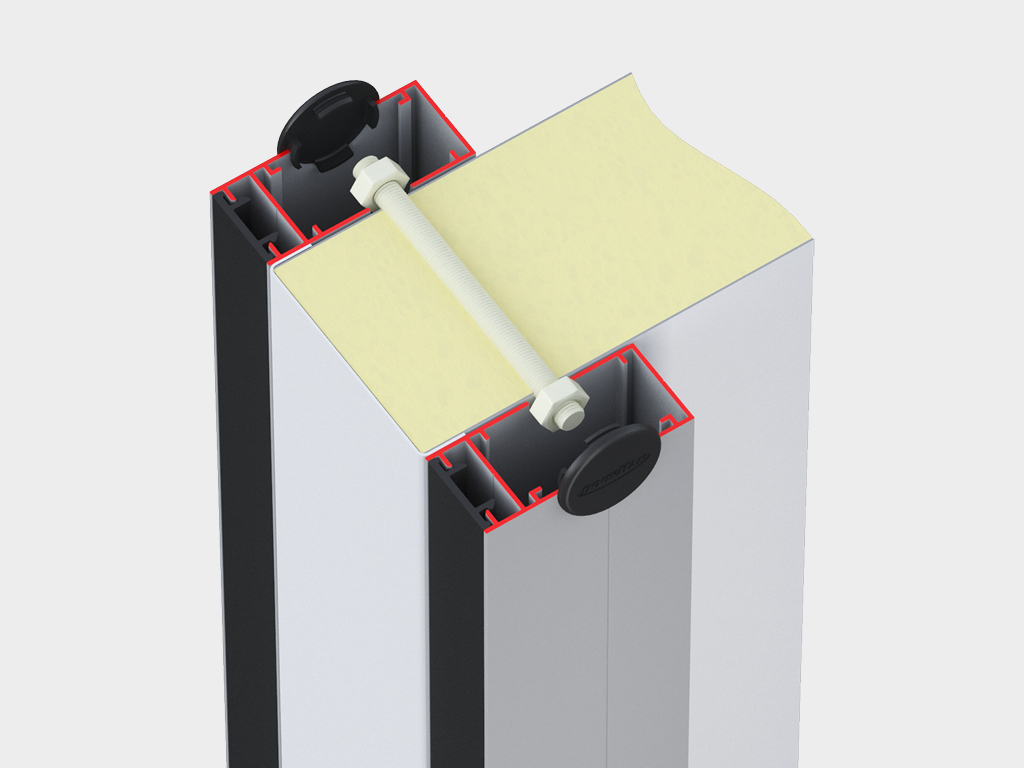

Ichki alyuminiy ramka.

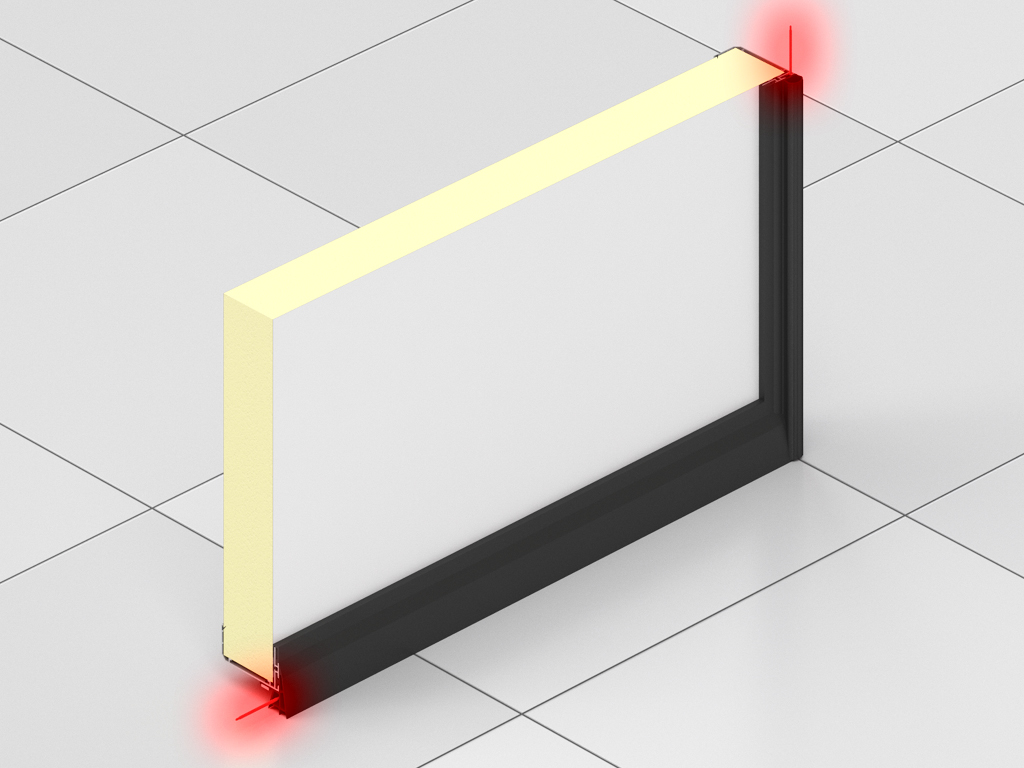

Eshik polotnosini isitish.

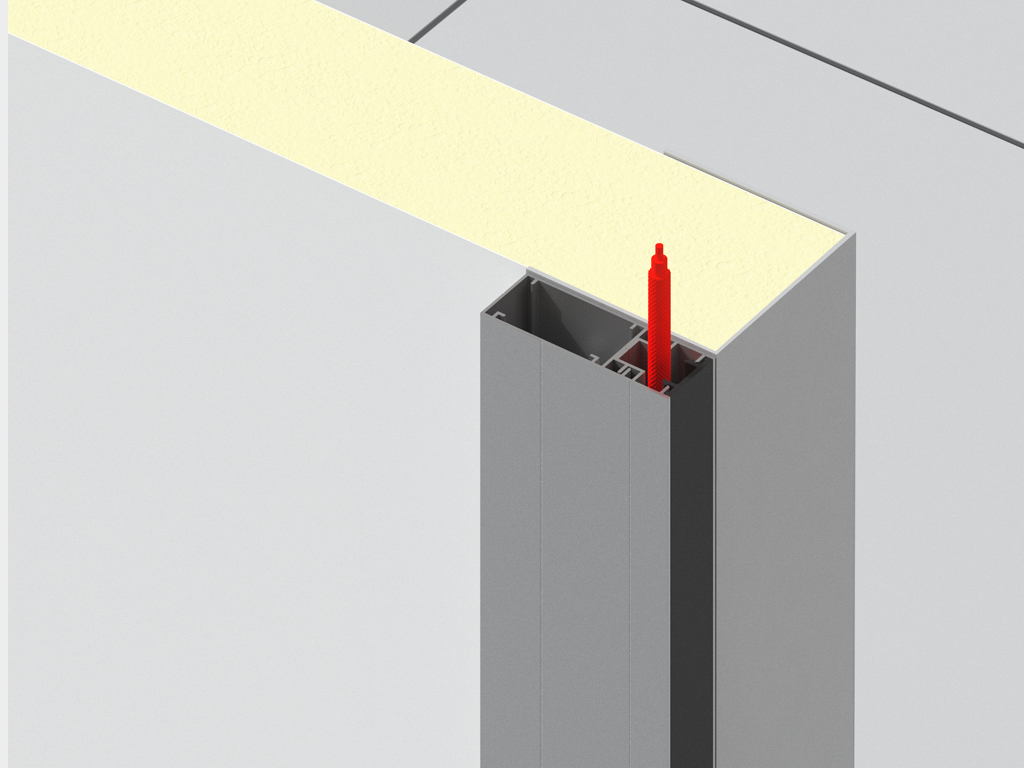

Past temperatura sharoitidagi eshiklar uchun ramkaning chekkalarini isitish.

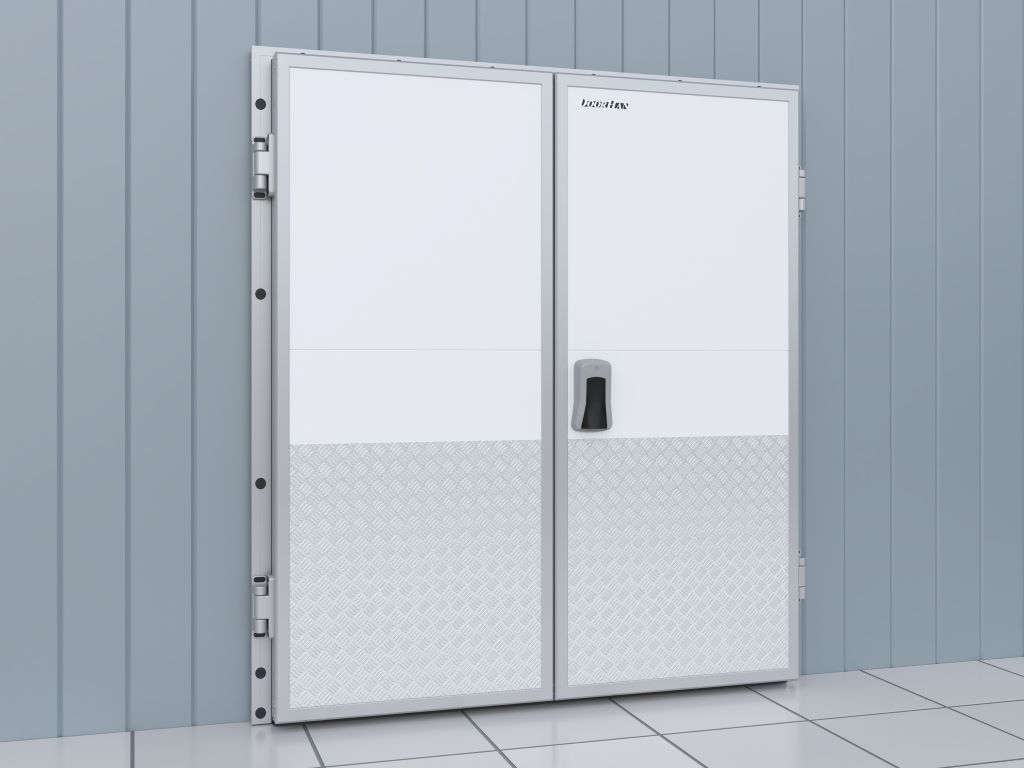

Himoya bampiri.

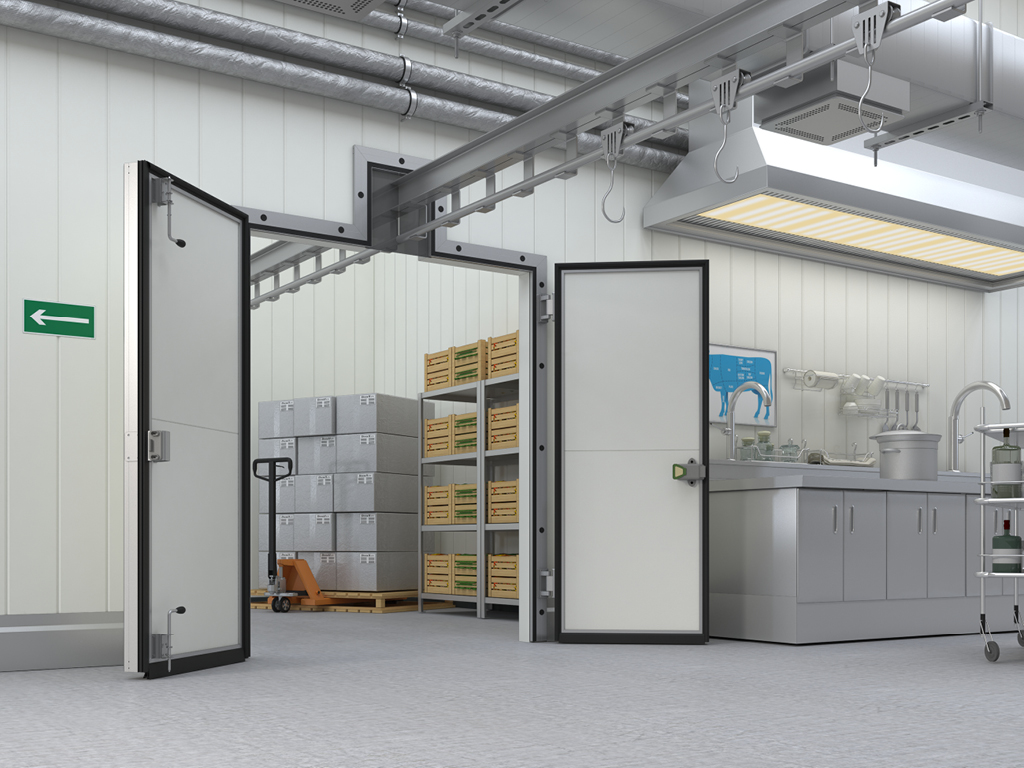

Monorels yo‘li uchun oynalar.

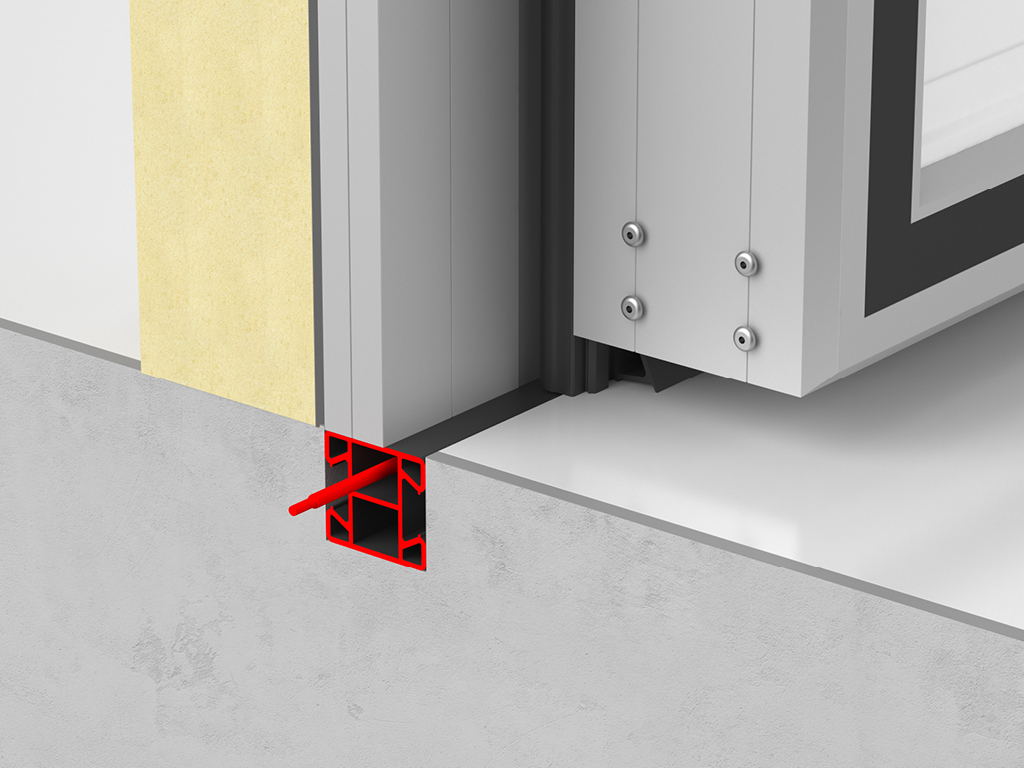

Baskichi yashiradigan eshik prujini.

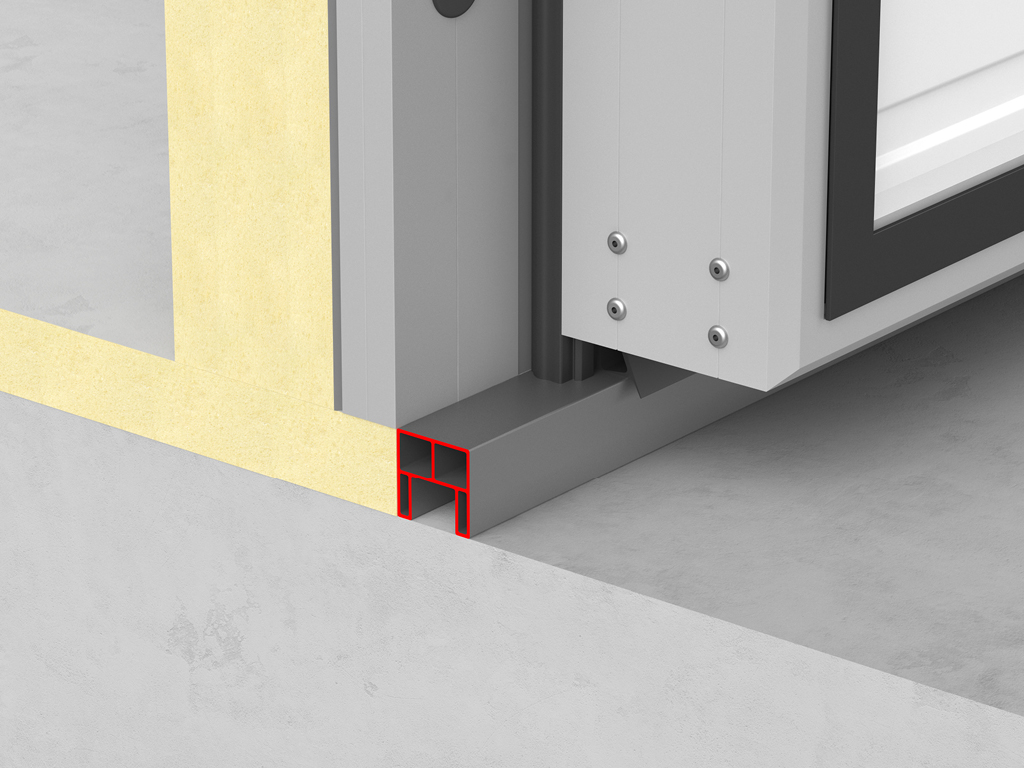

Kompensatsion baskich.

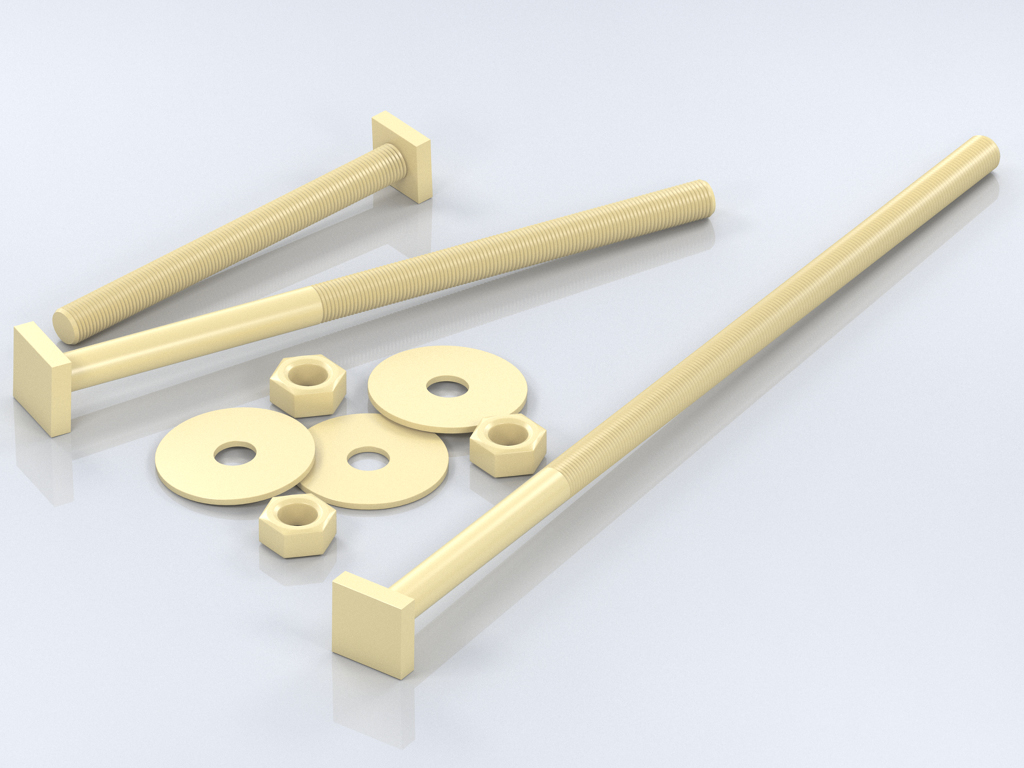

Sendvich-paneliga o‘rnatish uchun termomontaj.

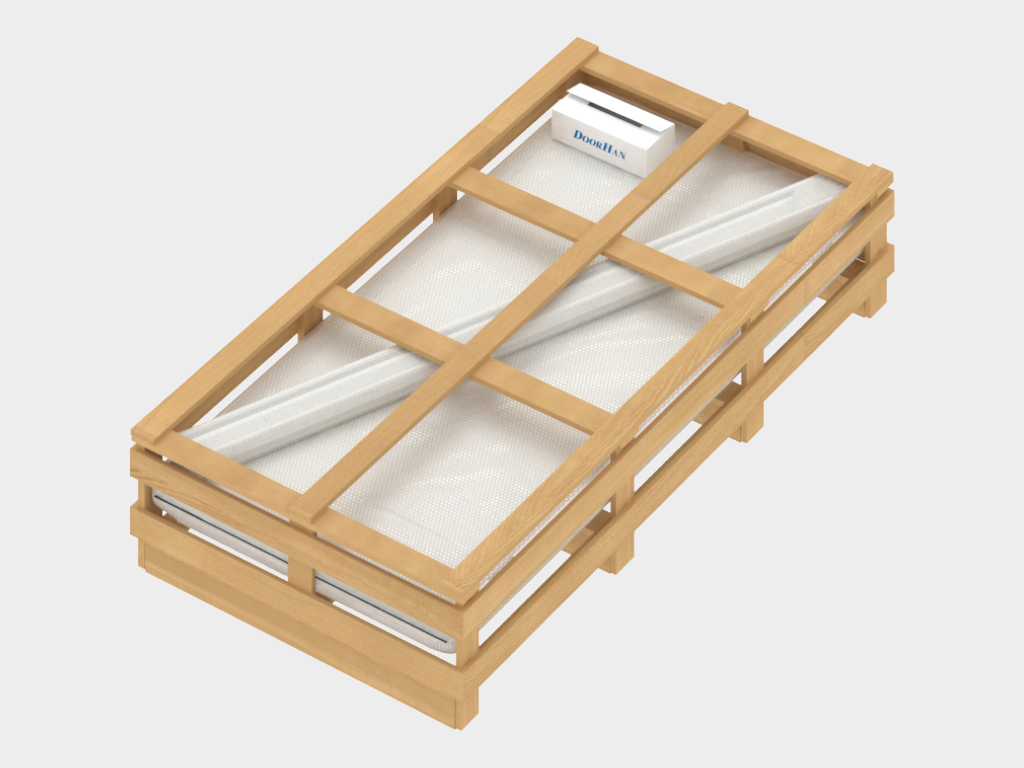

Qo‘shimcha qadoqlash — yog‘och ramka.

Technical description

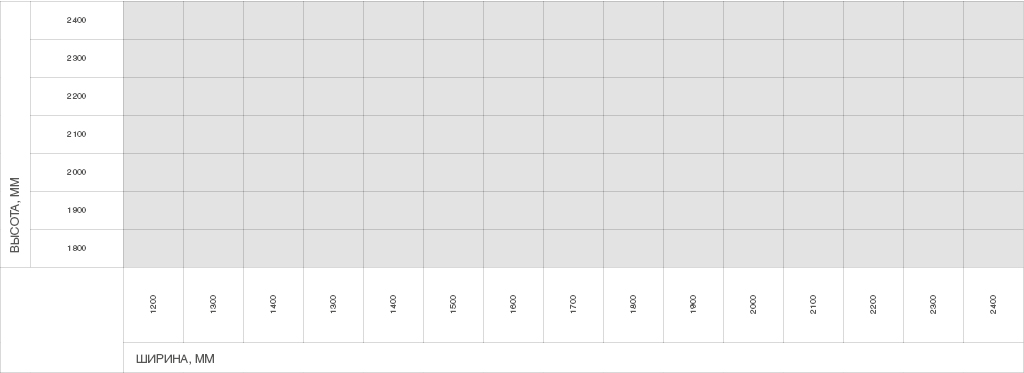

O'lchamlar jadvali

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема, мм

1 200–2 400

Высота проема, мм

1 800–2 400

Толщина изоляции, мм

80 yoki 120

Притолока, мм

Пристенки, мм

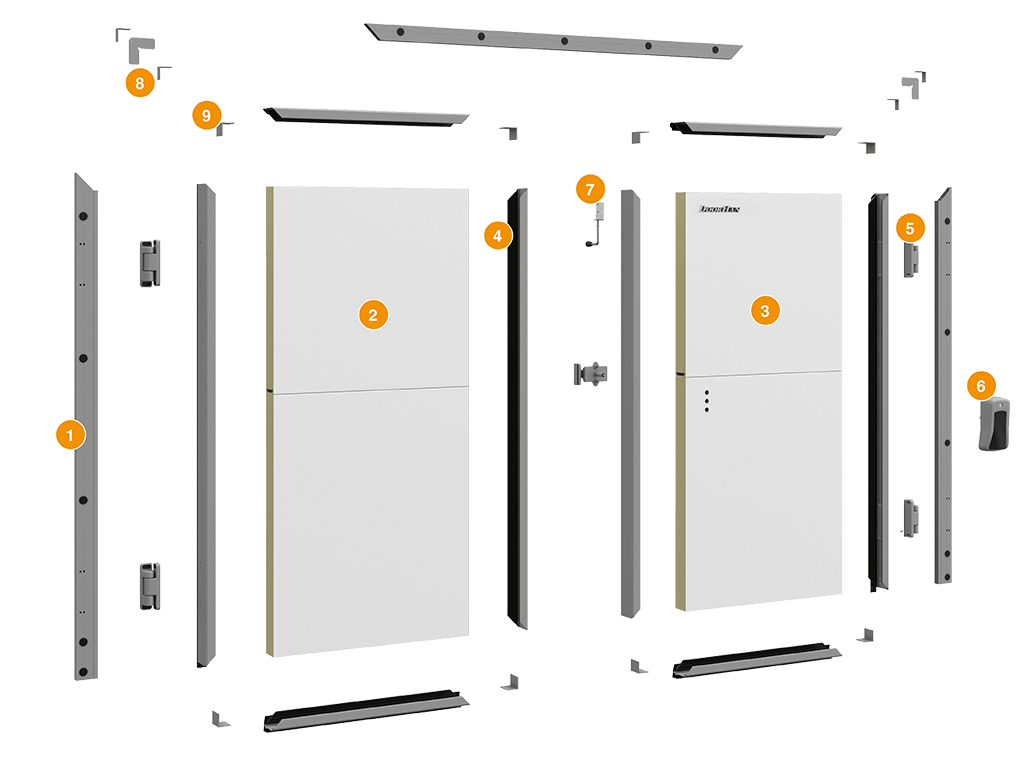

PEN o‘rnatish uchun kabellash kanaliga ega alyuminiy ramka, ajratiladigan shaklda
Kalitsiz qanot
Kalitli qanot
Muhrli alyuminiy eshik polotnosi ramkasi
Uch o‘lchovda sozlanadigan eksantrik pianlar komplekti
Kalit va favqulodda chiqish tizimi bilan qo‘ltiq
Darvoza valfi

O‘rta temperatura sharoiti uchun bajarilishi.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	+6 dan -5 gacha
Температурный режим перед дверью, ° С	+35 dan 0 gacha
Влажность, %	100 tagacha

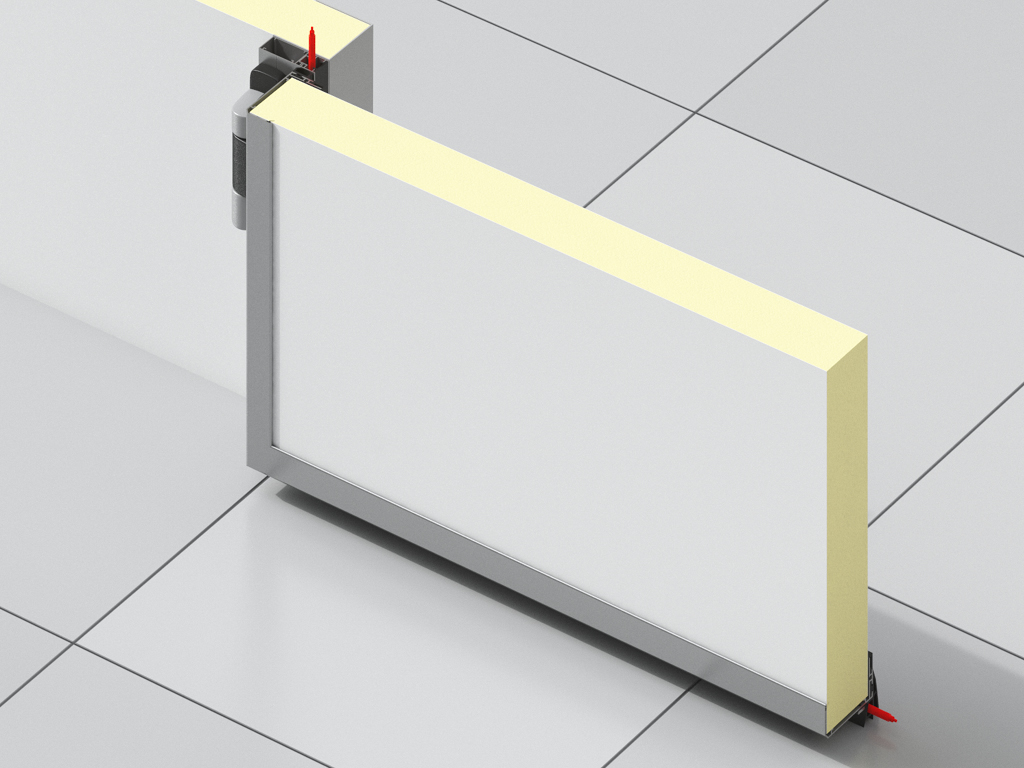

Past haroratli versiya, 80 mm panel.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	-5 dan -18 gacha
Температурный режим перед дверью, ° С	+35 dan -18 gacha
Влажность, %	100 tagacha

Past temperatura sharoiti uchun bajarilishi, 120 mm panel.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	-18 dan -27 gacha
Температурный режим перед дверью, ° С	+50 dan -35 gacha
Влажность, %	100 tagacha

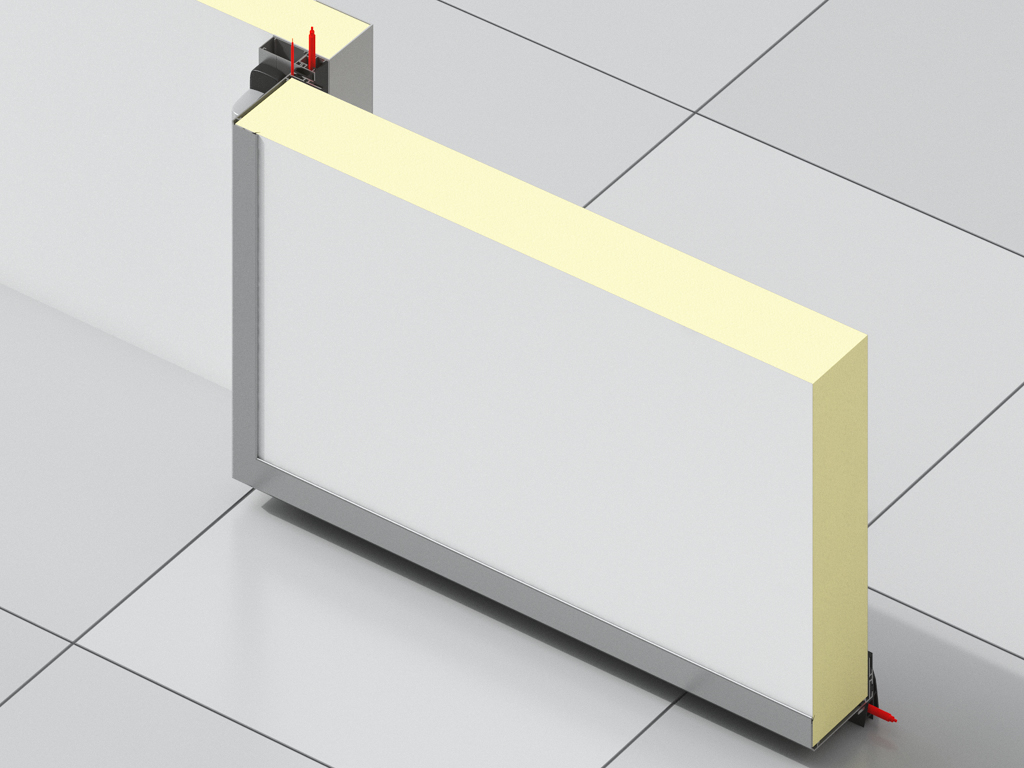

Past temperatura sharoiti uchun bajarilishi, 120 mm panel, polotnoni isitish bilan.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	-27 dan -35 gacha
Температурный режим перед дверью, ° С	+50 dan -35 gacha
Влажность, %	100 tagacha

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Тип петель	Eksantrik ko‘tarish pianlari
Грузоподъемность комплекта петель, кг	40
Тип запорного механизма (замка)	Kalit bilan yopiladigan qo‘ltiq, "antipanika" tizimi bilan	Favqulodda ochilishni ta'minlaydi
Коррозионная стойкость	Yuqori

Ishlatish vaqtida sving eshigining ishonchli va uzluksiz ishlashini ta'minlash uchun uni muntazam ravishda texnik tekshiruvdan o‘tkazish va xizmat ko‘rsatish tavsiya etiladi.

Eshikni ochish va yopish faqat qo‘ltiq yordamida amalga oshirilishi kerak.

Eshikni zarbaga bermang va uning erkin ochilishi va yopilishiga to‘sqinlik qilmang.

Eshik ochilayotganda va yopilayotganda ochilish joyida begona ob'ektlarning bo‘lmasligini nazorat qiling.

Eshik ochilayotganda va yopilayotganda ochilish joyida bo‘lish taqiqlanadi, jarohatlanishning oldini olish uchun.

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Polistirol burchaklari, pufakli plyonka, strech-plyonka
Длина, мм	Ochiq balandligi (N) + 50
Ширина, мм	Kilidli yaratma kengligi + 50
Высота, мм	600 (80 mm qalinlikdagi to‘rtta uchun) va 700 (120 mm qalinlikdagi to‘rtta uchun)

Упаковка в дерево	Характеристики упаковки
Описание	Qo'shimcha variant. Buyurtma berganda, pufakli plyonkaga o'ralgan eshik yog'och idishga o'raladi
Длина, мм	Ochiq balandligi (N) + 300
Ширина, мм	Kilidli yaratma kengligi + 300
Высота, мм	850 (80 mm qalinlikdagi to‘rtta uchun) va 950 (120 mm qalinlikdagi to‘rtta uchun)

Qo‘shimcha tavsif print

Sovitiladigan xonalar uchun sanoat ikki eshikli eshiklar yuqori darajadagi ta'mirlash imkoniyatiga ega. Agar konstruktsiyaning biror elementi nosoz bo‘lsa, mahsulotni to‘liq almashtirmasdan, qisqa vaqt ichida uning o‘rnini yangisi bilan almashtirish mumkin.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

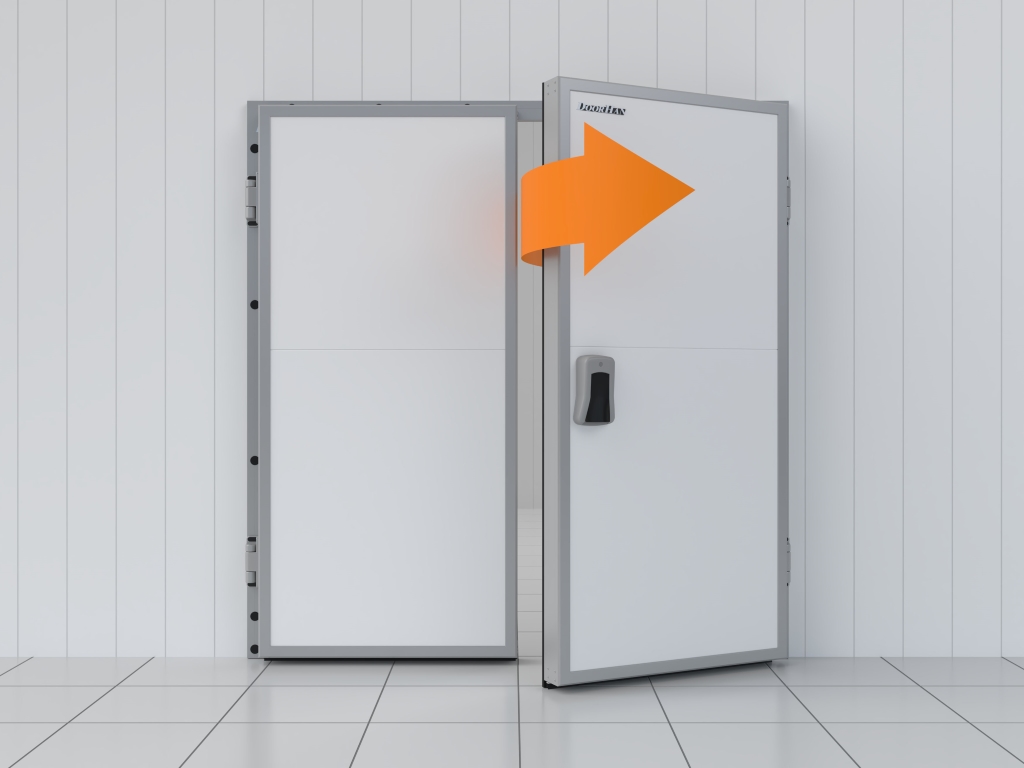

Tashqaridan o‘rnatish. Kalitli qanot o‘ng tomonda.

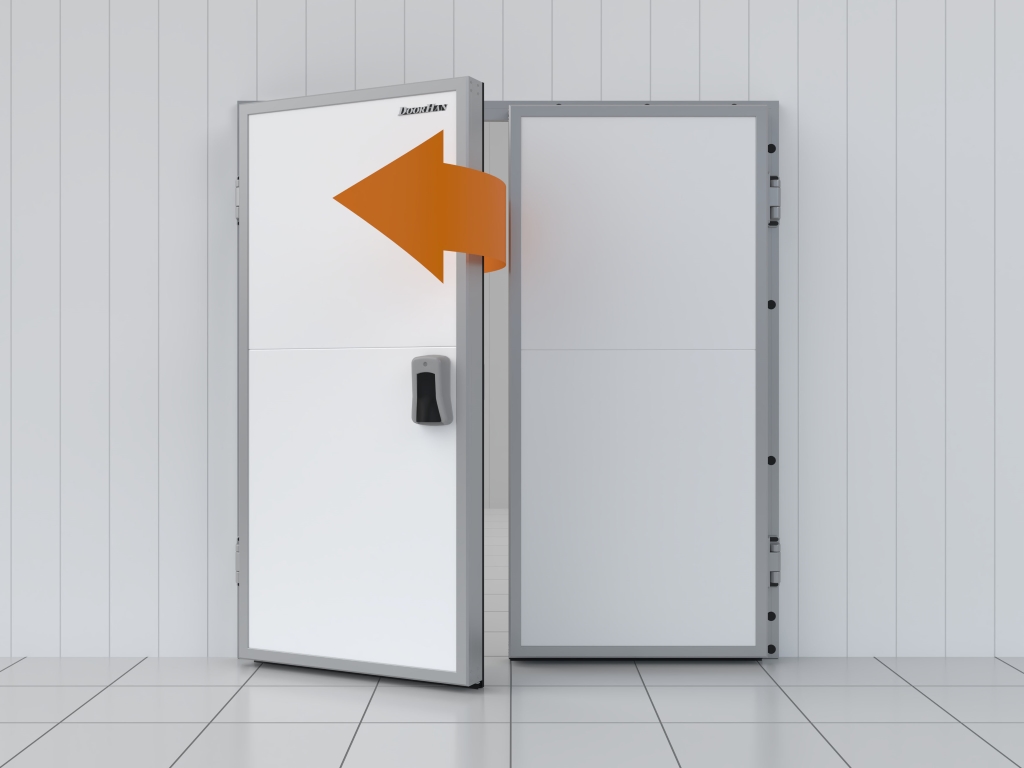

Tashqaridan o‘rnatish. Kalitli qanot chap tomonda.

Barcha o‘lchovlar ichki xonada amalga oshiriladi. Har bir o‘lchovni kamida uchta turli nuqtada o‘lchash zarur, noaniqliklardan qochish uchun.

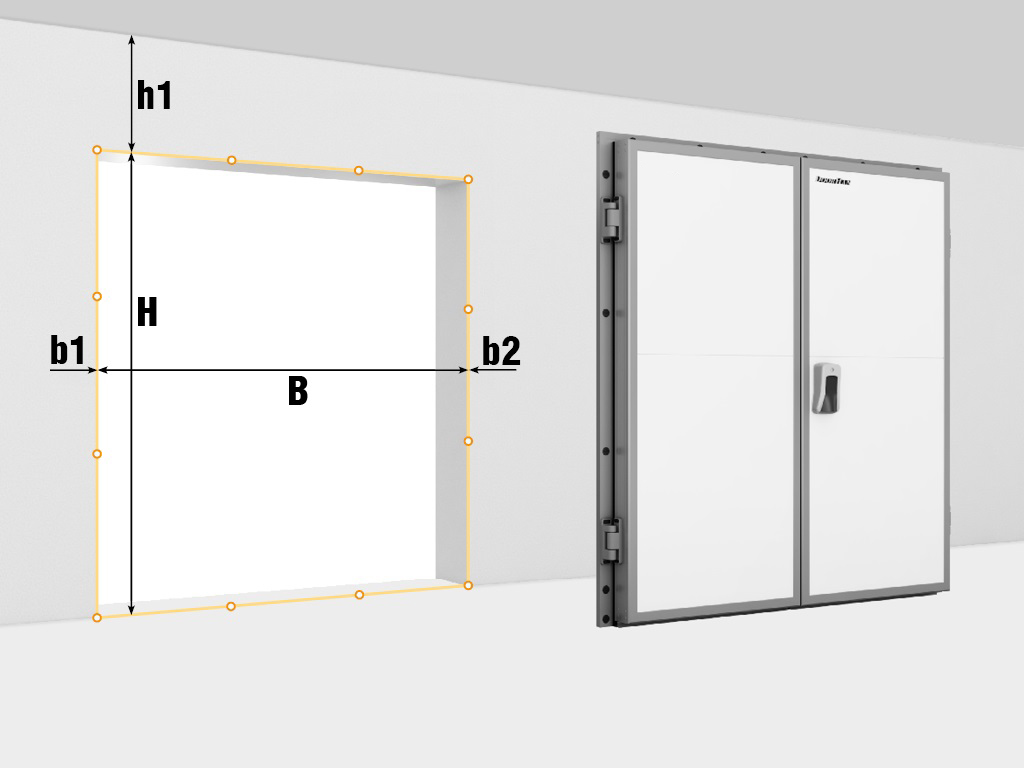

H – ochilish balandligi (poldan ochilish yuqorisigacha bo‘lgan masofa).
B – ochilish kengligi (chap tomondan o‘ng tomongacha bo‘lgan masofa).
h1 – pritoloka (ochilish yuqorisidan to‘siqqa qadar bo‘lgan masofa).
b1/b2 – chap/o‘ng yon tomon masofasi (mos ravishda ochilishning chap yoki o‘ng chetidan to‘siqqa qadar bo‘lgan masofa).
H va B (ochilish balandligi va kengligini) o‘lchashda yakuniy o‘lchov sifatida eng katta qiymat qabul qilinadi, h1, b1, b2 o‘lchovlarida esa eng kichik qiymat hisobga olinadi. Devorlar sathining farqi 3 mm dan ortiq bo‘lmasligi kerak, ochilishning diagonallari orasidagi farq esa 5 mm dan ortiq bo‘lmasligi lozim.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Xizmat kitobi «Sovitiladigan xonalar uchun sanoat ikki eshikli eshik»

PDF

Yagona sanitariya-epidemiologik va gigiyenik talablarga muvofiqlik sertifikati

PDF

Mahsulotni ixtiyoriy sertifikatsiyalash. Muvofiqlik sertifikati

PDF

Sovitiladigan xonalar uchun sanoat ikki eshikli eshigini devorga o'rnatish variantlari

PDF

Kafolat majburiyatlari print

Mijozga DoorHan korporatsiyasi tomonidan ishlab chiqarilgan «IDH2-1 seriyasidagi sovitiladigan xonalar uchun sanoat ikki eshikli eshik» mahsuloti uchun, ushbu mahsulotni sotib olgan kundan boshlab 1 yil davomida ishlash kafolati taqdim etiladi.
