Ochilish funksiyasiga ega "antipanika" avtomatik suriluvchi eshik — odamlar oqimi yuqori bo‘lgan savdo-ko‘ngilochar va biznes markazlari, restoranlar, ombor va ishlab chiqarish majmualari, tibbiyot muassasalari hamda ijtimoiy-maishiy turdagi binolarning kirish qismidagi o‘rnatish uchun mo‘ljallangan. Bunday eshiklardan foydalanish, ayniqsa, eshik faqat bitta bo‘lgan xonalar uchun muhim bo‘lib, ular favqulodda evakuatsiya holatlarida tashqariga ochiladigan qanotlar orqali evakuatsiya chiqishi funksiyasini bajarishi shart. Standart “antipanika” eshiklaridan tashqari, harakatlanuvchi va qotirilgan qanotlarning tashqariga ochilishi funksiyasiga ega modellar yirik hajmdagi yuklarni yoki transport vositalarini olib o‘tish uchun o'tish kengligini oshirish masalasini hal qiladi.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Funktsional imkoniyatlar

Mahsulotni olti rejimda ishlatish imkoniyati odamlar o‘tishini tashkil etish bo‘yicha har qanday vazifani hal qilish imkonini beradi.

Qanot to‘ldirish turlarining xilma-xilligi

Qanotni xavfsiz shisha (8 yoki 9 mm qalinlikda) yoki 24 mm li shishali paket bilan to‘ldirish imkoniyati.

Oson yig‘ish

Yunoncha quruq ulanish tizimi qanotlarni yig‘ish va mahsulotni umuman o‘rnatish vaqtini sezilarli darajada qisqartirishga, shuningdek, yorug‘lik o‘tkazish imkoniyatini oshirishga yordam beradi.

Mahsulotlarning konstruktsiya va sinflarining xilma-xilligi

Afzallik har qanday o‘tkazish joyi uchun optimal konstruktsiyani tanlash imkonini beradi: o‘rta qatlam va devor bo‘shliqlari yo‘qligida, devor bo‘shliqlari cheklangan (etarsiz) bo‘lsa, hamda boshqa chiqishlar yo‘q bo‘lsa.

Jozibali narx

Metall iste'molining kamayishi va profil tizimini optimallashtirish hisobiga mahsulotning narxi jozibali bo‘ladi.

Funktsional imkoniyatlar

Mahsulotni olti rejimda ishlatish imkoniyati odamlar o‘tishini tashkil etish bo‘yicha har qanday vazifani hal qilish imkonini beradi.

Qanot to‘ldirish turlarining xilma-xilligi

Qanotni xavfsiz shisha (8 yoki 9 mm qalinlikda) yoki 24 mm li shishali paket bilan to‘ldirish imkoniyati.

Oson yig‘ish

Mahsulotlarning konstruktsiya va sinflarining xilma-xilligi

Jozibali narx

Metall iste'molining kamayishi va profil tizimini optimallashtirish hisobiga mahsulotning narxi jozibali bo‘ladi.

Dizayn

To‘ldirish dizayni

Standart ranglar

Qanotlarning ikki tomonlama bo‘yash imkoniyati. Har qanday turdagi to‘ldirish 8, 9 va 24 mm qalinlikda.

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

Elektr dvigateli (art. AD-01SP)

Kontroller (art. AD-03SP)

Rejimlar almashtirgichi displey bilan (art. AD-08SP)

Harakat sensori (art. AD-06, 1 dona)

Kombinatsiyalangan harakat va xavfsizlik sensori (art. AD-34, 1 dona)

Fotoelementlar komplekti (art. AD-09, 1 dona), eshik qanotlarini tashqariga ochilish rejimida drayverni blokirovka qilishni ta'minlaydi

Tortish roliki (art. AD-14SP, 1 dona)

Karrotkalar komplekti (art. AD-15SP, 4 dona) AD-SP drayverida

Yon qopqoqchalari komplekti (art. AD-16SP, 2 dona) AD-SP da

Drayver kamar (art. AD-17, 11 m)

Stoporlar komplekti (art. AD-19SP, 2 dona) AD-SP drayverida

Kamar tutqichlari komplekti (art. AD-20SP, 2 dona)

Pastki yo‘riqnoma (art. TPP-001-32D, 2 dona)

Qopqoq bilan quti (art. AHDS35 2009, 2011, 2012) AD-SP drayveri uchun

Siqilish muhri bilan rayx (art. AHDS35 2010, AD-29 bilan) AD-SP drayveri uchun

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

Vertikal qanot profili, uchida 30 × 35 mm kesish bilan (art. AHDS35 0106.FREZ, 2 dona)

Gorizontal qanot profili 64 × 35 mm (art. AHDS35 0108, 2 dona)

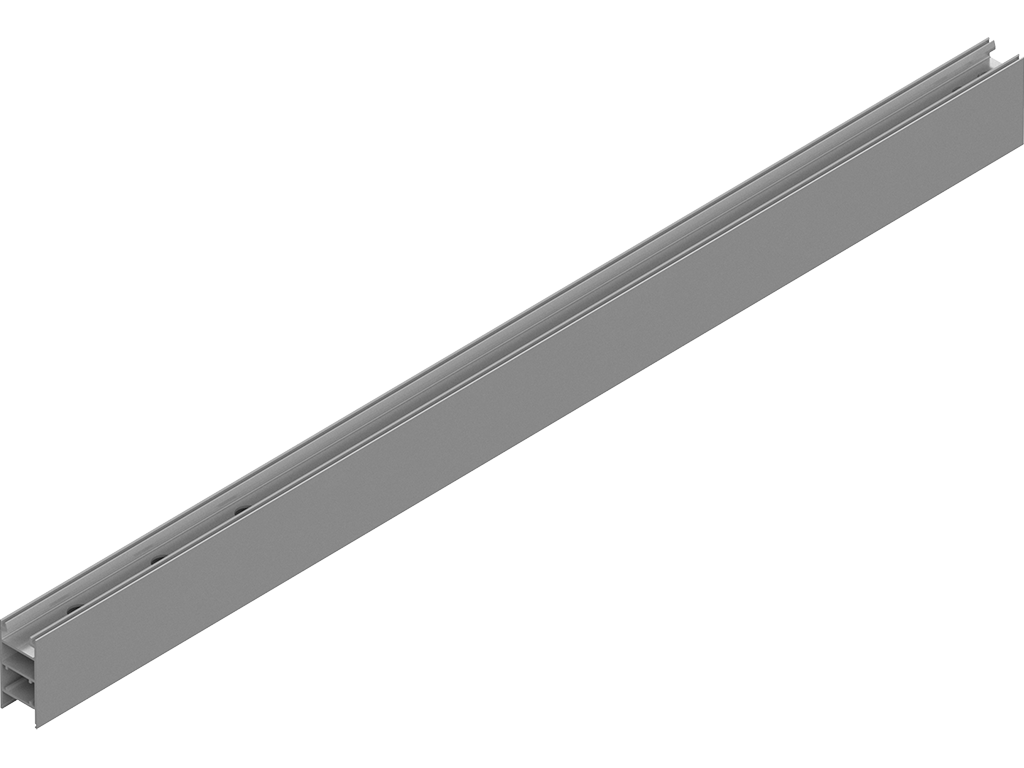

Vertikal «antipanika» profili (art. AHDS35 0112, 2 dona)

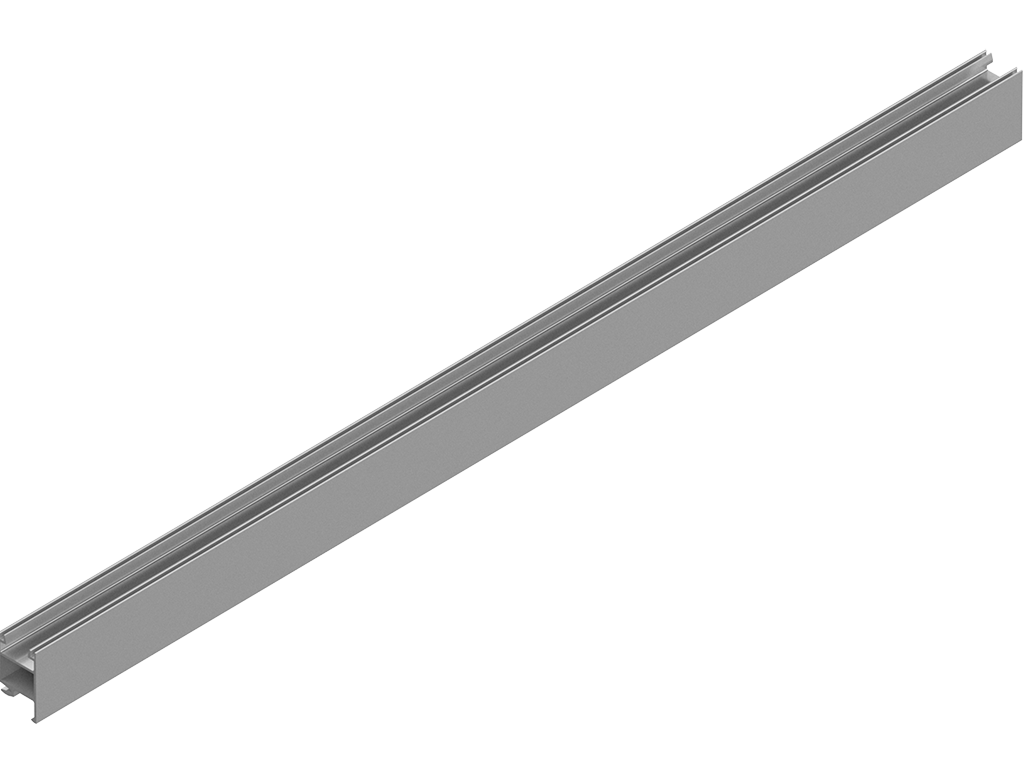

Yuqori gorizontal «antipanika» profili (art. AHDS35 0113, 2 dona)

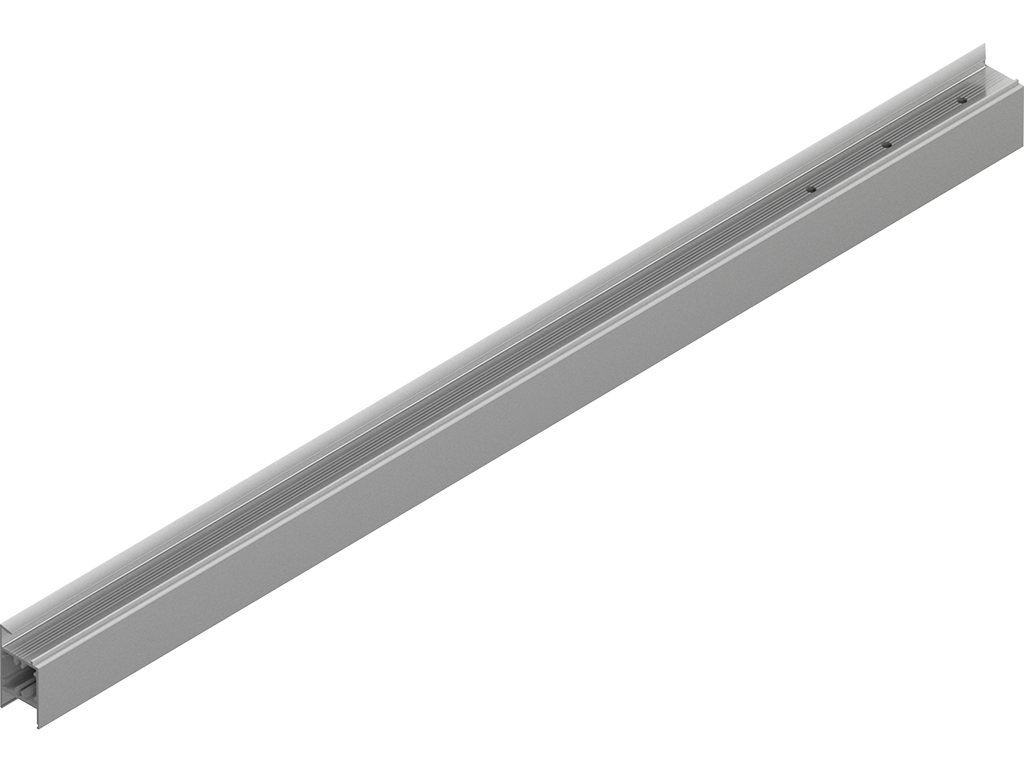

Pastki gorizontal «antipanika» profili (art. AHDS35 0114, 2 dona)

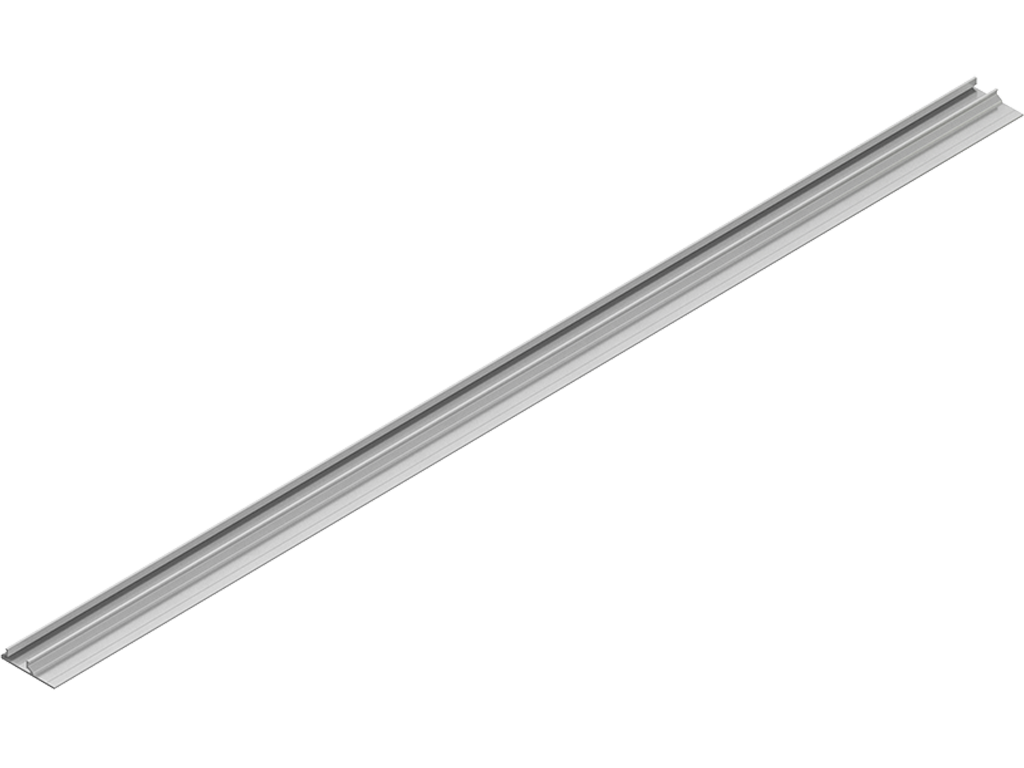

«Antipanika» eshik taglik profili (art. AHDS35 0111, 2 dona)

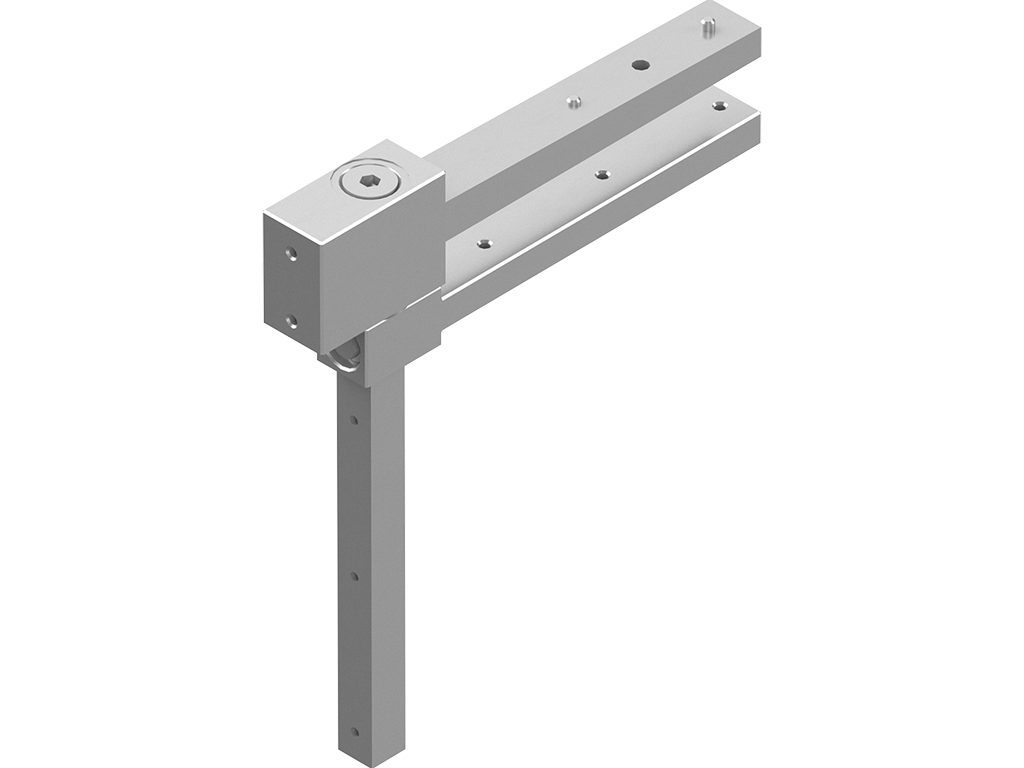

«Antipanika» mingil (art. HAP.01, 2 dona) — qanotning yuqori mingili

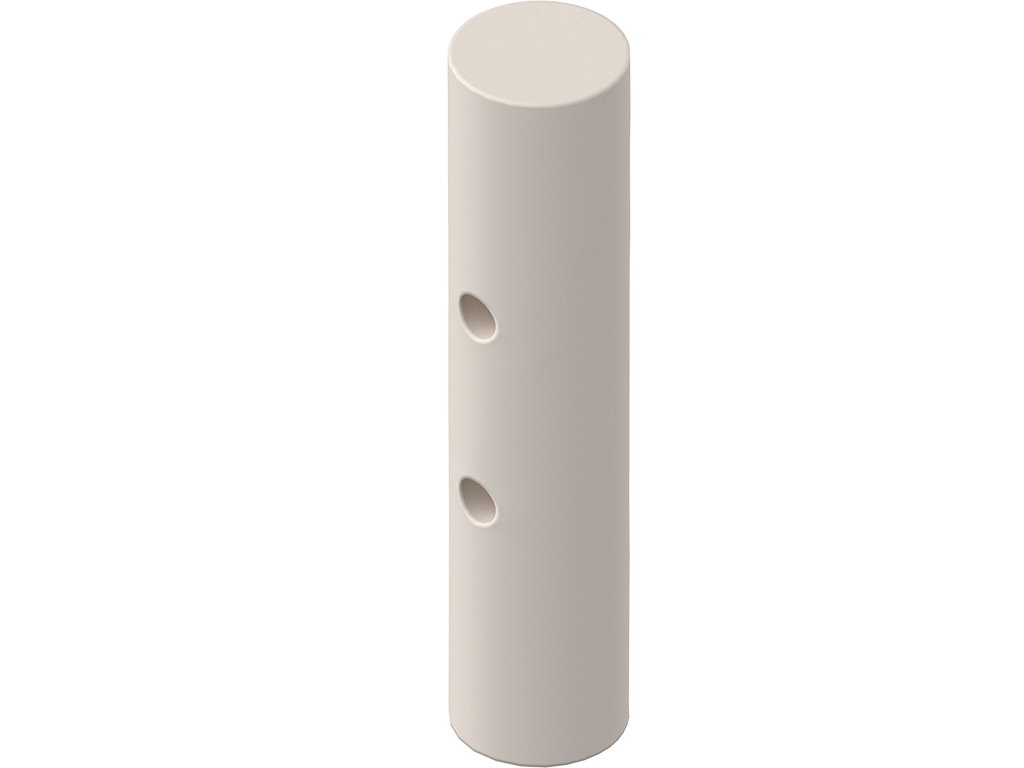

Cheklovchi (art. HAP.02, 2 dona) — qanotning pastki mingili

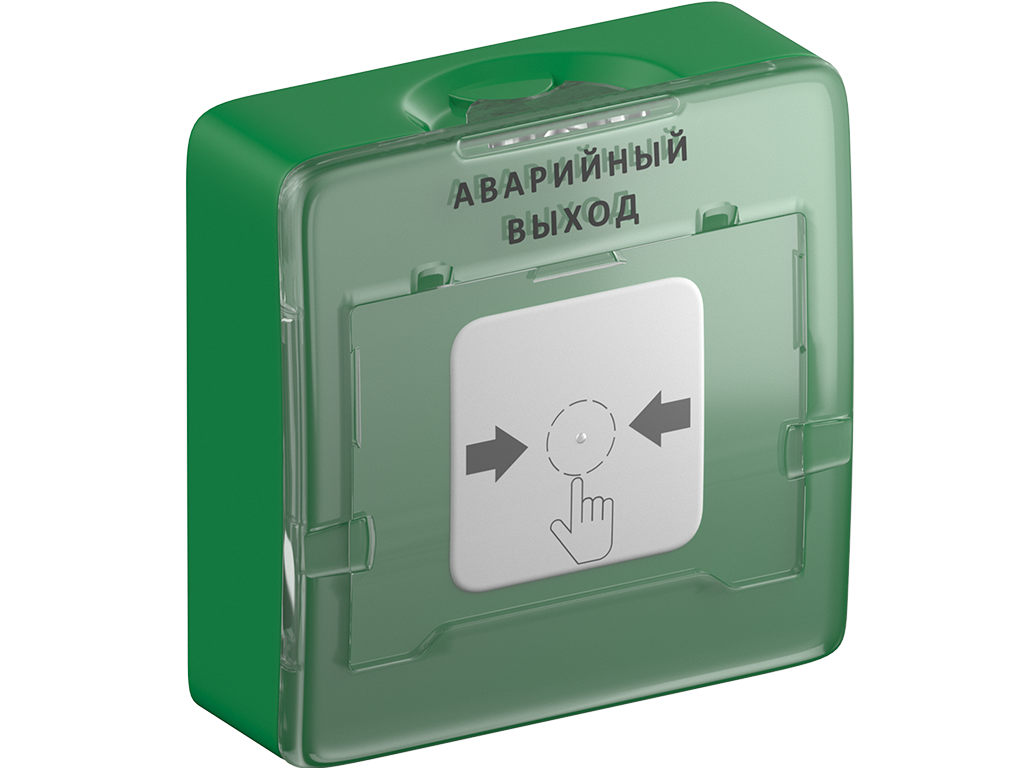

Favqulodda chiqish tugmasi UДП 513-10 (art. AD-46)

Qo‘shimcha plastinka komplekti (art. AD-100KIT, 2 komplekt)

AD-07SP — elektromexanik qulflar AD-SP drayveri uchun, noqonuniy kirishdan ishonchli himoya qiladi / * (art. AD-07SPTEL) AD-SP-TELESCOPE drayveri uchun

AD-27 — akkumulyator batareykasi (sig‘imi 2,0 Ah), eshikning tashqi quvvatlanishdan 15-30 daqiqa davomida (170 tsikl) uzluksiz ishlashini ta'minlaydi

AD-30 — simsiz (barmoqli) PUSH tugmasi. Harakat sensorining o‘rniga eshikni qo‘lda kontakli boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish)

AD-31 — bekontaktli infraqizil tugma. Harakat sensorining o‘rniga eshikni qo‘lda bekontakt tarzda boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

AD-32 — rejimlar almashtirgichi kalit bilan (5 ta rejim). Displeyli rejimlar almashtirgichining o‘rniga ishlatiladi va eshikni boshqarishda cheklangan kirish imkoniyatini ta'minlaydi

AD-34 — harakat va xavfsizlik uchun mo‘ljallangan kombinatsiyalangan datchik. Bitta korpusda harakatni aniqlovchi mikroto‘lqinli radar datchigi va o‘tish joyidagi xavfsizlik uchun infraqizil to‘siq birlashtirilgan

AD-09 — eshik o‘tish joyida qo‘shimcha xavfsizlikni ta'minlaydigan fotoelementlar to‘plami

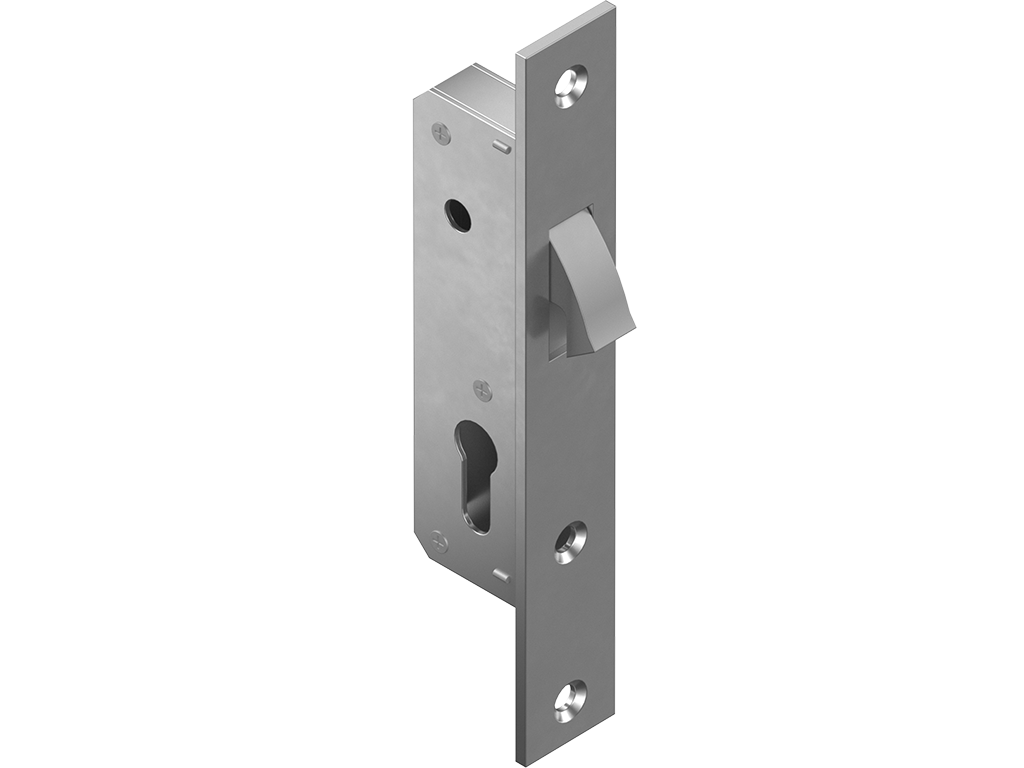

KALESB-1K — kalitsiz, buragichli to‘plamda taqdim etilgan, bukiluvchi rigelli ichki o‘rnatiladigan qulf

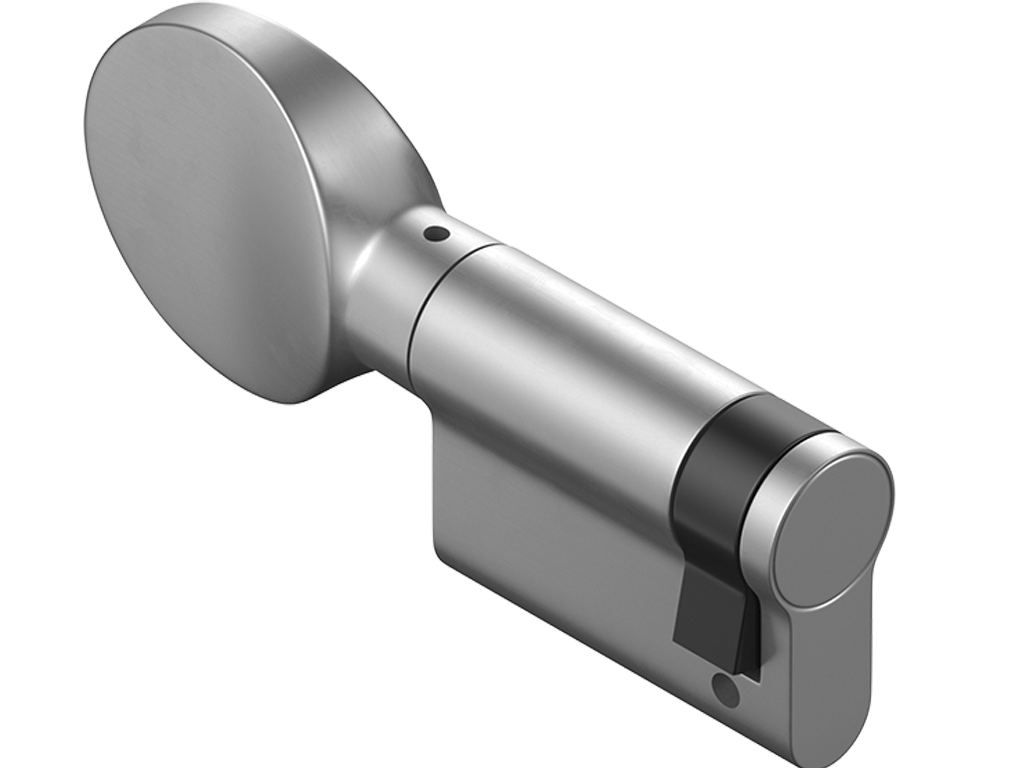

KALESB-1K — buriluvchi tutqichli (kalitsiz) to‘plamda taqdim etilgan, bukiluvchi rigelli ichki o‘rnatiladigan qulf

Technical description

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина прохода, мм

200 dan 2 500 gacha (qotirilgan "antipanika" qanotlariga qadar)

Ширина проема, мм

2 400 dan 5 000 gacha

Высота проема, мм

1 700 dan 2 400 gacha

Притолока, мм

125 dan kam bo‘lmagan

Qanot profili vertikal
Qanot profili gorizontal
Shtapik
To‘ldirish 8 yoki 9 mm (shtapik bilan), 24 mm (shtapiksiz)
Ichki siqilish muhri
Tashqi siqilish muhri
Markaziy siqilish muhri

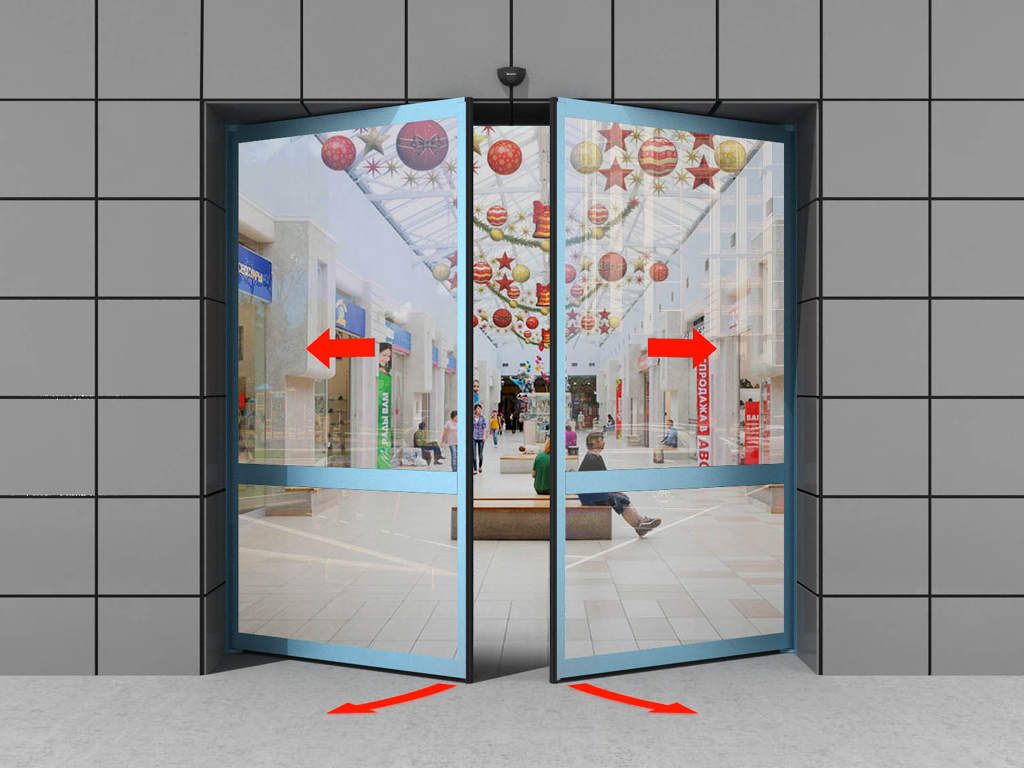

Ikki qanotli «antipanika» eshik (qanotlarni tashqariga ochilish funksiyasi bilan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1000 dan 2500 gacha
H, мм Высота проема	1700 dan 2400 gacha

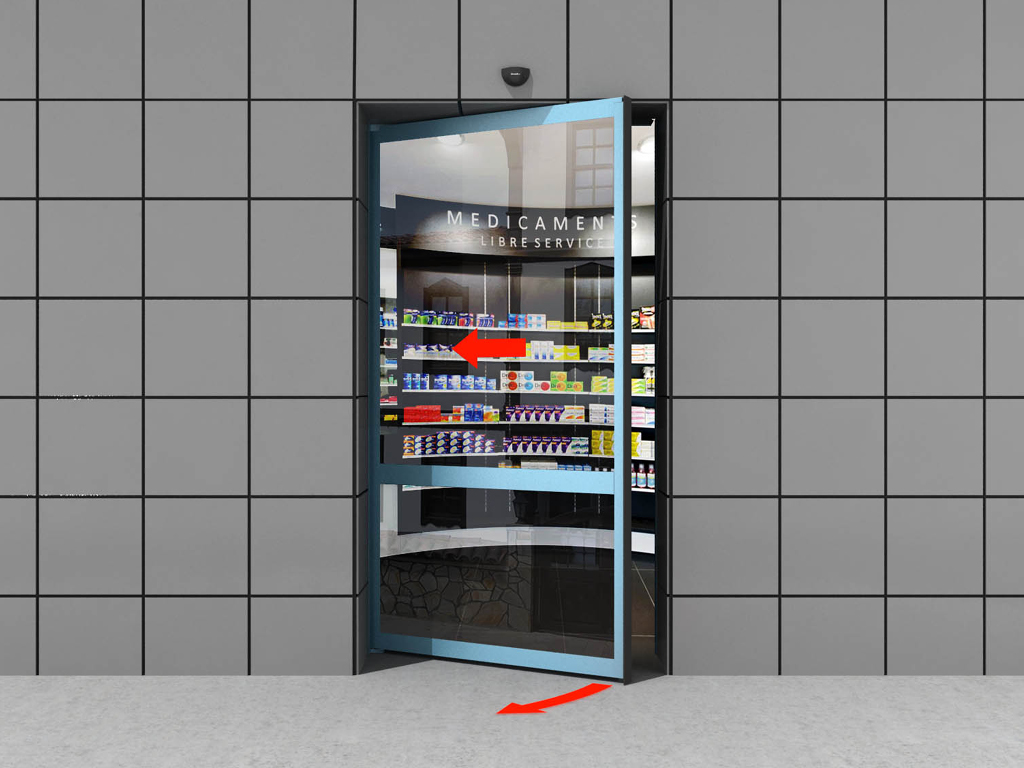

Bitta qanotli «antipanika» eshik (qanotni tashqariga ochilish funksiyasi bilan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	700 dan 1400 gacha
H, мм Высота проема	1700 dan 2400 gacha

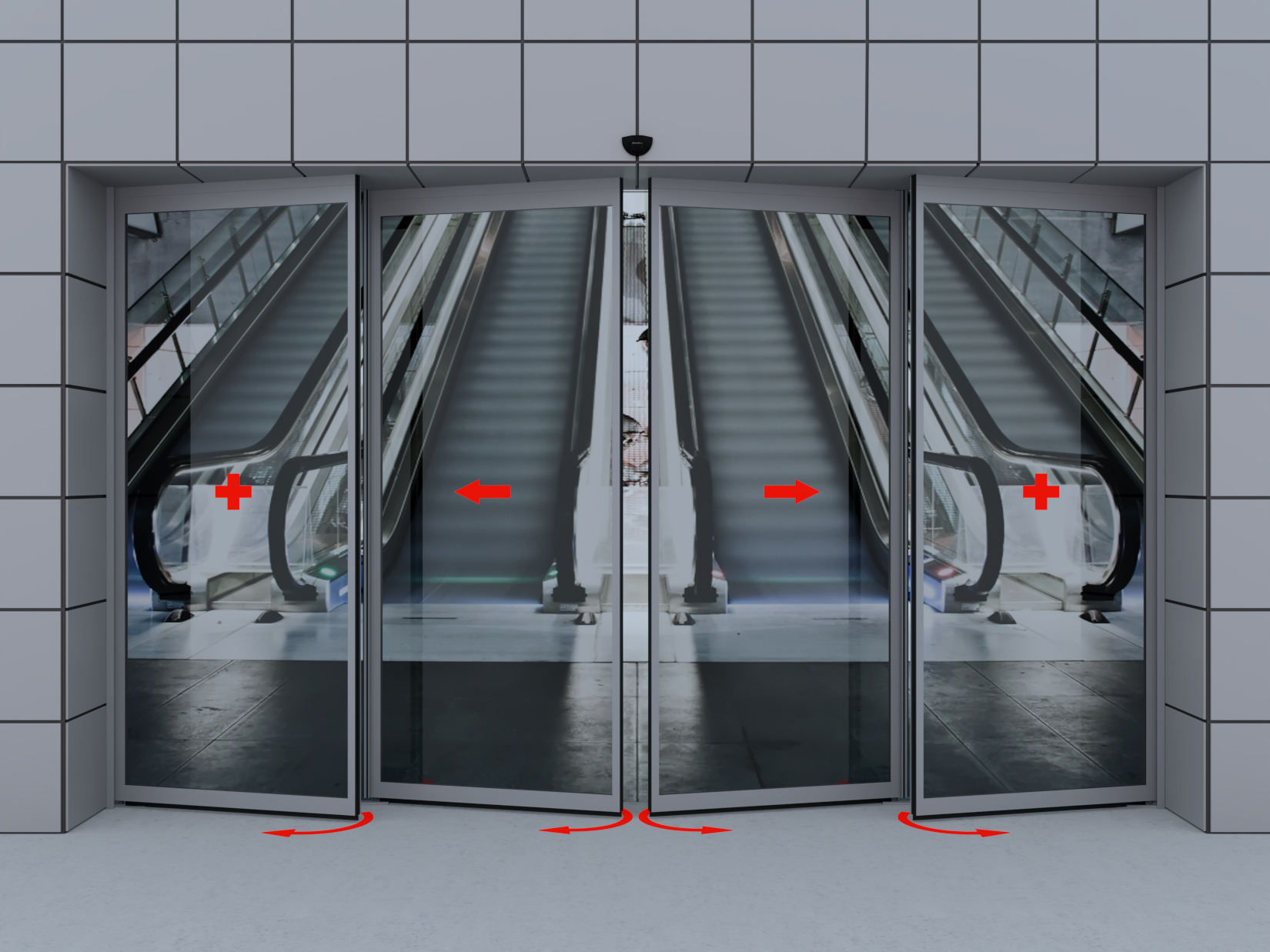

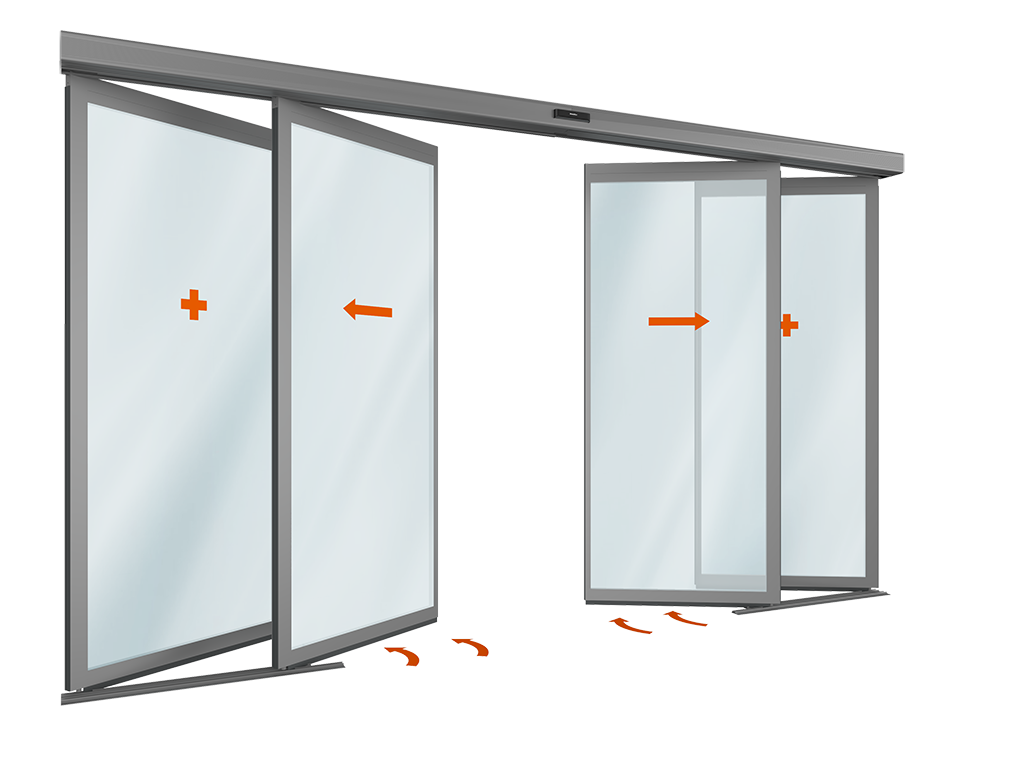

Ikki qanotli «antipanika» eshik (ikki harakatlanuvchi va ikki harakatlanmaydigan qanotlar bilan, tashqariga ochilish funksiyasi bilan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2 400 dan 5 000 gacha
H, мм Высота проема	1700 dan 2400 gacha
W, мм Ширина прохода	1200 dan 2500 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8, 9 yoki 24	“Antipanika” eshik ramasi
Максимальная высота, м	2,4
Максимальный вес створки, кг.	200/180/90	Bir qanotli eshik/Ikki qanotli eshik/“Antipanika” eshik
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o‘tish uchun, sutkalik ishlash rejimida

1. Eshikni elektr quvvati bilan o‘rnatilgan korpusini xona tashqarisidan, ko‘cha tomondan o‘rnatish qat'iyan man etiladi.

2. Eshik kanotlarini qo‘lda ochish va yopish faqat favqulodda holatlarda (elektr energiyasi yo‘qligida) yoki sozlash ishlari davomida amalga oshiriladi.

3. Eshik kanotlarini qo‘lda ochish va yopishda katta kuch ishlatishdan saqlaning. Eshik kanotlarini keskin turishlar bilan ochish taqiqlanadi.

4. Bolalar va hayvonlar eshik kanotlarini ochish/yopish zonasida uzoq vaqt bo‘lmasligiga e'tibor bering.

5. Qattiq taqiqlanadi: qo‘llar bilan qulflangan eshiklarni ochishga harakat qilish, barmoqlarni yoki boshqa tashqi buyumlarni harakatlanuvchi kanot va pol orasidagi bo‘shliqqa solish, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshik kanotlariga o‘tishda zarba bermang va ularni ochish yoki yopishga to‘sqinlik qilmaslikka harakat qilmang. Eshik kanotlari harakati zonasida yugurish yoki turish taqiqlanadi.

7. Eshik kanotlari harakati davomida ularning yo‘lida tashqi buyumlar va axlatning bo‘lmasligiga e'tibor bering: bunday narsalar kanotlarning egilishiga, to‘xtab qolishiga va eshik avtomatikasining ishlamay qolishiga olib kelishi mumkin.

8. Yo‘l qo‘yish tizimlarini va roliklarni ifloslantirmang, chunki bu kanotlarning silliq harakatini buzilishiga, ularning to‘xtab qolishiga va elektr quvvati tizimining ishlamay qolishiga olib kelishi mumkin.

9. Avtomatik eshik kanotlari eshik o‘tish joyi bo‘ylab yo‘naltiruvchi relsga nisbatan silliq harakatlanishi kerak, eshikni ochish/yopish tsiklida kanotlar to‘liq ochilgan yoki yopilgan holatga yetganda majburiy tormozlanish bilan.

10. Eshikni xavfsizlik elementlari, masalan, fotoelementlar yoki IR-to‘siqlar o‘rnatilmasdan ekspluatatsiya qilish qat'iyan taqiqlanadi.

Упаковка в картон	Характеристики упаковки
	Daraxtdan yasalgan palet, pastki qismlarida polistiren bloklar bilan. Profilar qog‘oz karton bilan o‘ralgan va PP lentasi bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Upakovka — bu havoni o‘z ichiga olgan plyonka bilan o‘ralgan va skotch bilan, logotip bilan mustahkamlangan profillar. Bitta upakovkaning og‘irligi 35 kg dan ortiq bo‘lmaydi

Упаковка на палету	Характеристики упаковки
	Pufakli plyonkaga o‘ralgan profil paketlari polistiren ramkadan yasalgan paletaga joylashtiriladi va skotch bilan mustahkamlanadi

Qo‘shimcha tavsif print

Sirpanib ochiladigan eshiklarni alohida o‘rnatish yoki binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

Avtomatik eshik qutisini o‘tkazish joyiga o‘rnatish

Teleskopik eshik qutisini o‘tkazish joyiga o‘rnatish

O‘tkazish joyi parametrlar: N — o‘tkazish joyining balandligi (toza poldan o‘tkazish joyining yuqori qismigacha bo‘lgan masofa); V — o‘tkazish joyining kengligi (o‘tkazish joyining chap tomonidan o‘ng tomonigacha bo‘lgan masofa); h — o‘rta qatlam balandligi (o‘tkazish joyining yuqori qismidan shiftgacha bo‘lgan masofa). O‘rta qatlam, o‘tkazish joyi kengligi va balandligi o‘lchovi kamida ikki joyda olinadi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi.
Konstruksiyani sifatli o‘rnatish va uning keyinchalik ishonchli ishlashini ta'minlash uchun xonani o‘tkazish joyini tayyorlash zarur. O‘tkazish joyi tozaligi uchun ma'lum talablar mavjud: O‘tkazish joyi to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. Ramka tekisliklari yuzasi tekis va silliq bo‘lishi, shuningdek, gips eritmasi to‘plamlaridan va yoriqlardan xoli bo‘lishi kerak. Pol yuzasi tekis, gorizontal bo‘lishi, chiqindilarsiz va chuqurliksiz bo‘lishi kerak. 1 metrga 1 mm gacha og‘ishiga ruxsat berilgan. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, 1 metrga 1 mm gacha og‘ishiga ruxsat berilgan. Agar o‘tkazish joylari yuqoridagi talablar bo‘yicha tayyorlanmagan bo‘lsa, o‘lchovlar olinishi va o‘rnatish boshlanishidan oldin bu og‘ishlar bartaraf etilishi zarur. O‘rta qatlam va yon devor bo‘shliqlari bir tekislikda bo‘lishi kerak. O‘tkazish joyining ramkasi poydevor konstruktsiyasi, payvandlangan trubka, fasad profili yoki vitraj shaklida bo‘lishi kerak.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

«AD-SP privodi bilan avtomatik sirpanib ochiladigan eshik» qo‘llanmasi

PDF

«AD-SP-TELESCOPE privodi bilan telekopik eshik» qo‘llanmasi

PDF

Avtomatik/telekopik eshiklarning yengil kanotlarini yig‘ish qo‘llanmasi

PDF

«Antipanika» kanotlarini yig‘ish qo‘llanmasi (ochilish funksiyasi bilan) avtomatik eshiklar

PDF

Framuga va avtomatik eshik bilan konstruktsiyalarni yig‘ish qo‘llanmasi

PDF

AD-34 kombinalangan harakat va xavfsizlik sensori sozlash qo‘llanmasi

PDF

O‘tish joyini tayyorlash va o‘rnatish talablari

PDF

Pasport avtomatik sirpanib ochiladigan eshik / AD-SP / AD-SP-TELESCOPE privodi

PDF

Aluminiy profiliga muvofiqlik sertifikati

PDF

Avtomatik eshiklar uchun privodlarga muvofiqlik deklaratsiyasi

PDF

Asosiy kanotning profil va tarkibiy qismlari katalogi (arxiv)

PDF

DWG

Avtomatik eshik uchun profil va tarkibiy qismlar katalogi, yengil kanotlar bilan

PDF

Telekopik eshik uchun profil va tarkibiy qismlar katalogi, laytsvorkalar bilan

PDF

Avtomatik eshik «antipanika» uchun profil va tarkibiy qismlar katalogi

PDF

Kafolat majburiyatlari print

Mijozga tizimni to‘liq komplektatsiyasi uchun 2 yil kafolat beriladi, bu kafolat yuk tashishdan boshlab ekspluatatsiya shartlariga rioya qilgan holda amal qiladi.
