Ko‘cha va garaj rolvorotlari bir qatlamli ekstruziya profili RHE84M / RHE84GM dan

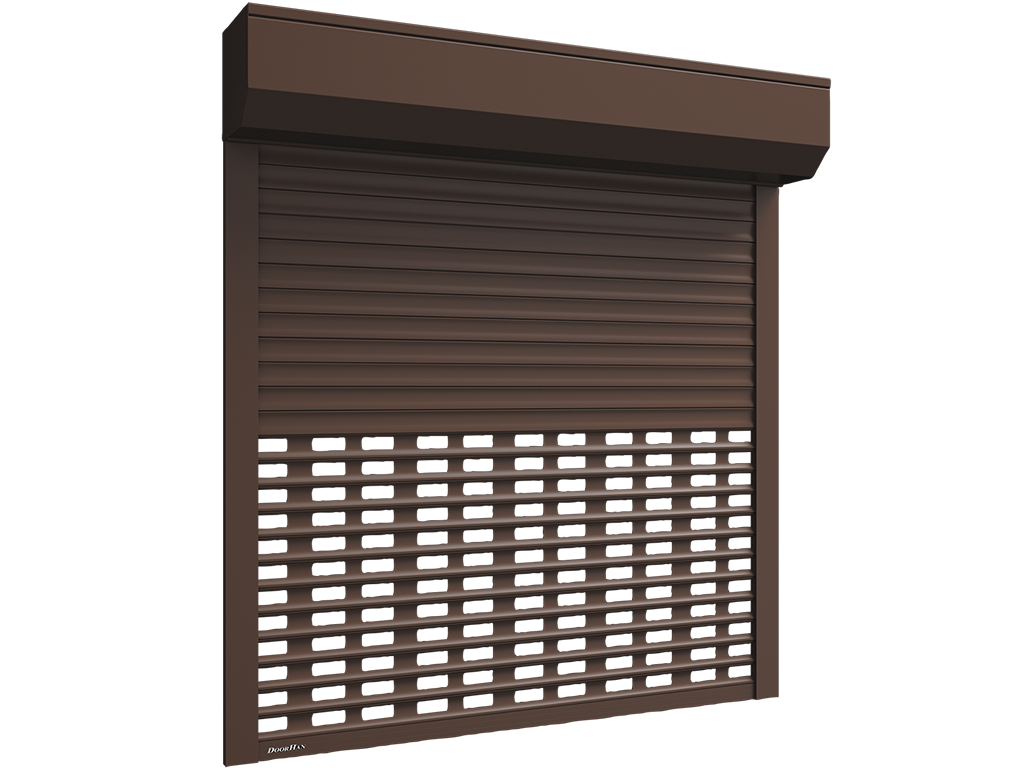

DoorHan RHE84M/RHE84GM Rolldarvozalari: Garajingiz va Hududingiz uchun Premium Xavfsizlik va Uslub

Zamonaviy xususiy uylar va kottejlar arxitekturasida garaj avtomobilni saqlash uchun oddiy utilitar xona bo'lishdan ancha oldin to'xtadi. Ko'pincha u yagona me'moriy ansamblning bir qismi bo'lib, uning darvozalari — bu estetika, qulaylik va eng muhimi, eng yuqori darajadagi xavfsizlikni o'zida mujassam etishi kerak bo'lgan fasadning muhim elementidir. Aynan shunday talabchan talablar uchun kuchli bir devorli ekstrudirlangan profildan yasalgan DoorHan RHE84M va RHE84GM garaj va ko'cha rolldarvozalari yaratilgan. Bu o'z mulkini himoya qilish masalalarida murosaga kelmaydiganlar uchun premium-klass yechimidir.

Ekstrudirlangan Profil — Mustahkamlik Kafolati

RHE84 seriyasining asosiy afzalligi — profilning materiali va ishlab chiqarish texnologiyasidir. Standart ko'pikli to'ldirilgan darvozalardan farqli o'laroq, bu yerda ekstrudirlangan alyuminiy ishlatiladi. Ekstruziya jarayoni qalin devorlarga va ichki qattiqlik qovurg'alariga ega bo'lgan monolit, yaxlit lamel olish imkonini beradi. Bu bir qator fundamental afzalliklarni ta'minlaydi:

  • Yuqori buzishga chidamlilik: RHE84M profili deformatsiyaga, zarba yuklariga va kuch bilan buzishga urinishlarga yuqori qarshilikka ega. Bu nafaqat tasodifiy bezorilardan, balki maqsadli kirishdan ham himoya qila oladigan ishonchli to'siqdir.
  • Katta teshiklar uchun ideal: Kengligi 84 mm bo'lgan kuchli profil polotnoning qattiqligi va barqarorligini saqlagan holda keng garaj teshiklarini (masalan, ikkita avtomobil uchun) yoki hududga kirish joylarini yopishga imkon beradi.
  • Uzoq muddatlilik va korroziyaga chidamlilik: Alyuminiy zanglamaydi, sifatli kukunli qoplama esa darvozalarni quyosh, yomg'ir, qor va harorat o'zgarishlari ta'siridan himoya qilib, uzoq yillar davomida benuqson tashqi ko'rinishni kafolatlaydi.

Ikki Ijro Varianti: Maxfiylik yoki Ko'rinish

DoorHan profilning ikkita modifikatsiyasini taklif etadi, bu esa aniq vazifalar uchun optimal yechimni tanlash imkonini beradi:

  1. RHE84M (yaxlit profil): Garaj yoki hudud tarkibini begona ko'zlardan to'liq maxfiylik va himoyani ta'minlaydigan klassik variant. Darvozalarning silliq, monolit yuzasi zamonaviy arxitekturani mukammal to'ldirib, zamonaviy va salobatli ko'rinadi.
  2. RHE84GM (ko'rish oynali profil): Ushbu profilning lamellariga mustahkam shaffof polikarbonatdan yasalgan maxsus oynachalar o'rnatiladi. Bu yechim bir vaqtning o'zida bir nechta funksiyalarni bajaradi:
    • Tabiiy yoritish: Kunduzgi yorug'likning garajga kirishiga imkon beradi, elektr energiyasidan foydalanish zaruratini kamaytiradi.
    • Ventilyatsiya (ixtiyoriy): Derazalar ventilyatsiya panjaralari shaklida bajarilishi mumkin, bu esa havo aylanishini ta'minlaydi va garajda namlik paydo bo'lishining oldini oladi.
    • Estetika: Oynachalar darvozalarga vizual yengillik qo'shadi va qiziqarli dizayn elementiga aylanishi mumkin.

Qo'llash sohalari: garajdan uchastkaga kirishgacha

O'zining mustahkamligi va universalligi tufayli RHE84М/GM rolldarvozalari quyidagilar uchun idealdir:

  • Xususiy uylar va kottejlardagi garajlar: Ayniqsa, ikki va undan ortiq avtomobil uchun keng teshiklar uchun.
  • Yer osti parkinglar: Bu yerda yuqori mustahkamlik va intensiv ekspluatatsiya imkoniyati muhim.
  • Hududga kirish darvozalari: Teshik oldida va orqasida joyni tejab, klassik ochiladigan yoki suriladigan darvozalarga alternativa sifatida.
  • Uy yonidagi kichik omborlar va ustaxonalar: Bu yerda yuqori darajadagi himoya talab etiladi.

Foydalanish qulayligi ishonchli avtomatika bilan ta'minlanadi. Kuchli elektr privod yomon ob-havo sharoitida ayniqsa qadrli bo'lgan avtomobildan chiqmasdan masofadan boshqarish pulti yordamida darvozalarni boshqarish imkonini beradi.

DoorHan RHE84M/GM rolldarvozalarini tanlab, siz premium darajadagi xavfsizlikka, zamonaviy dizaynga va kundalik qulaylikka sarmoya kiritasiz. Bu nafaqat sizning mulkingizni himoya qiladigan, balki uyingizning haqiqiy bezagiga aylanadigan ishonchli va uzoq muddatli yechimdir.

Qo'llanilish sohasi:
Afzalliklar
O'g'rilikka chidamli dizayn
Rolshtronlarning yuqori o‘g‘rilikka qarshi chidamliligi, P3 sinfidagi ekstruziya profillarining maxsus geometriyasi va kuchaytirilgan yo‘riqchilar bilan ta'minlanadi, bu yo‘riqchilar kuchli shamol yoki zarba yuklari ostida to‘qimani ishonchli ushlab turadi.
Havo aylanishi va ichki ko'rinish
RHE84GM profillaridan yasalgan to‘qima panjarali konstruktsiyasi havoning erkin aylanishini ta'minlaydi va rolshtorlar yopiq bo‘lsa ham, xonani ko‘rishni saqlab qolishga imkon beradi, bu esa savdo va ko‘rgazma pavilyonlarida konstruktsiyani ishlatishda juda muhimdir.
Bardoshli lamel qoplamasi
To‘qima profillari va boshqa rolshtor komponentlari (yo‘riqchilar va koroblar) zamonaviy kukunli bo‘yoq texnologiyasi bilan bo‘yalanadi, bu esa ularning estetik ko‘rinishini uzoq vaqt davomida saqlashga va quyosh nuridan o‘zgarmaslikka yordam beradi.
Dizayn echimlarining xilma-xilligi
Rolshtron profillarining keng rang palitrasi, shuningdek, kombinatsiyalangan to‘qima (rang va dizayn bo‘yicha turli lamellarni birlashtirish) yig‘ish imkoniyati, har qanday arxitektura uslubiga mos ideal konstruktsiyalarni tanlash imkonini beradi.
Qulay avtomatik boshqaruv
Asosiy yetkazib berish komplektiga rolshtorlarni boshqarish imkonini beruvchi ichki val elektromexanizmi kiradi. Boshqaruvni o‘chirish tugmasi, masofadan boshqarish pulti yoki boshqa qurilmalar yordamida amalga oshirish mumkin.
O'g'rilikka chidamli dizayn
Rolshtronlarning yuqori o‘g‘rilikka qarshi chidamliligi, P3 sinfidagi ekstruziya profillarining maxsus geometriyasi va kuchaytirilgan yo‘riqchilar bilan ta'minlanadi, bu yo‘riqchilar kuchli shamol yoki zarba yuklari ostida to‘qimani ishonchli ushlab turadi.
Havo aylanishi va ichki ko'rinish
RHE84GM profillaridan yasalgan to‘qima panjarali konstruktsiyasi havoning erkin aylanishini ta'minlaydi va rolshtorlar yopiq bo‘lsa ham, xonani ko‘rishni saqlab qolishga imkon beradi, bu esa savdo va ko‘rgazma pavilyonlarida konstruktsiyani ishlatishda juda muhimdir.
Bardoshli lamel qoplamasi
To‘qima profillari va boshqa rolshtor komponentlari (yo‘riqchilar va koroblar) zamonaviy kukunli bo‘yoq texnologiyasi bilan bo‘yalanadi, bu esa ularning estetik ko‘rinishini uzoq vaqt davomida saqlashga va quyosh nuridan o‘zgarmaslikka yordam beradi.
Dizayn echimlarining xilma-xilligi
Rolshtron profillarining keng rang palitrasi, shuningdek, kombinatsiyalangan to‘qima (rang va dizayn bo‘yicha turli lamellarni birlashtirish) yig‘ish imkoniyati, har qanday arxitektura uslubiga mos ideal konstruktsiyalarni tanlash imkonini beradi.
Qulay avtomatik boshqaruv
Asosiy yetkazib berish komplektiga rolshtorlarni boshqarish imkonini beruvchi ichki val elektromexanizmi kiradi. Boshqaruvni o‘chirish tugmasi, masofadan boshqarish pulti yoki boshqa qurilmalar yordamida amalga oshirish mumkin.
Dizayn
Rolvorotlar uchun ekstruziya profillari
Qo'shimcha ranglar
Asosiy ranglar
RHE84 / RHE84GM
RHE84 / RHE84GM
Daffodil sariq (RAL 1007)
Daffodil sariq (RAL 1007)
Inju oq (RAL 1013)
Inju oq (RAL 1013)
Yengil fil suyagi (RAL 1015)
Yengil fil suyagi (RAL 1015)
Za'faron sariq (RAL 1017)
Za'faron sariq (RAL 1017)
Kulrang bej (RAL 1019)
Kulrang bej (RAL 1019)
Binafsha qizil (RAL 3004)
Binafsha qizil (RAL 3004)
Transport qizil (RAL 3020)
Transport qizil (RAL 3020)
Chelik ko'k (RAL 5011)
Chelik ko'k (RAL 5011)
Yashil archa (RAL 6009)
Yashil archa (RAL 6009)
Antrasit muare (RAL 7016)
Antrasit muare (RAL 7016)
Och kulrang (RAL 7035)
Och kulrang (RAL 7035)
Shokoladli jigarrang (RAL 8017)
Shokoladli jigarrang (RAL 8017)
Kulrang jigarrang (RAL 8019)
Kulrang jigarrang (RAL 8019)
To'q qora (RAL 9005)
To'q qora (RAL 9005)
Oq
Oq
Jigarrang
Jigarrang
Kulrang
Kulrang
Bej
Bej
Kumush
Kumush
Equipment
Bazaviy to'plam
Qo'shimcha to'plam

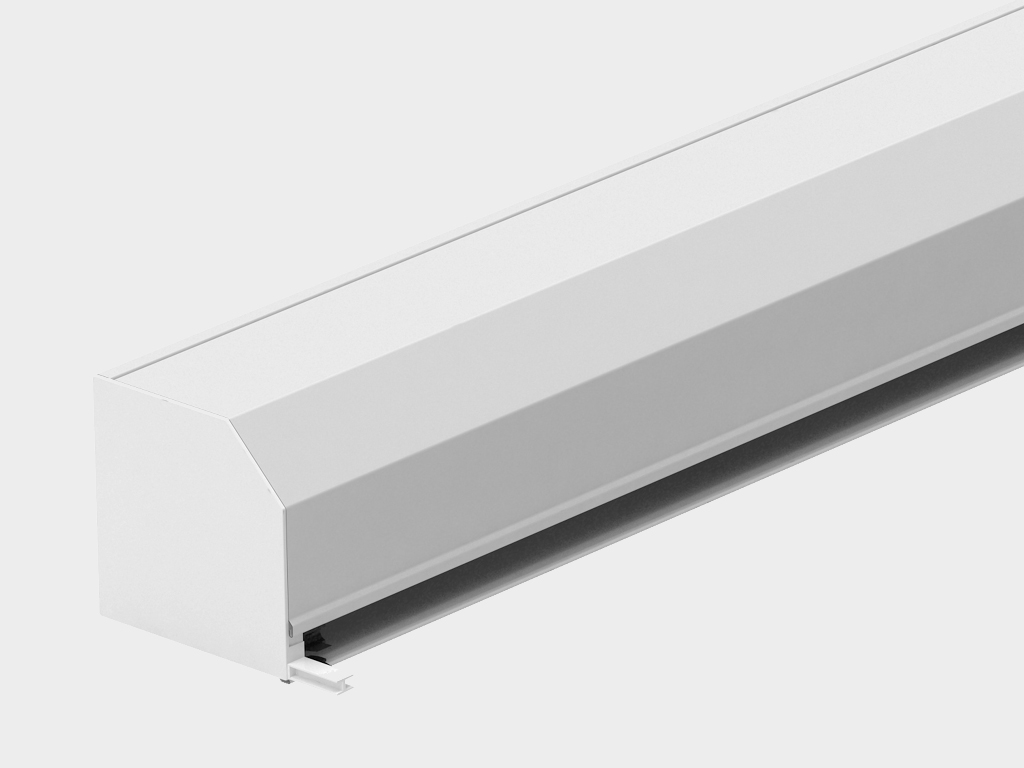

Korob to‘liq yig‘ilgan holda. Bu yon qopqoq, val va kapsulalar, shuningdek, boshqaruv mexanizmi bilan yig‘ilgan himoya korobini tashkil etadi.

Korob to‘liq yig‘ilgan holda. Bu yon qopqoq, val va kapsulalar, shuningdek, boshqaruv mexanizmi bilan yig‘ilgan himoya korobini tashkil etadi.

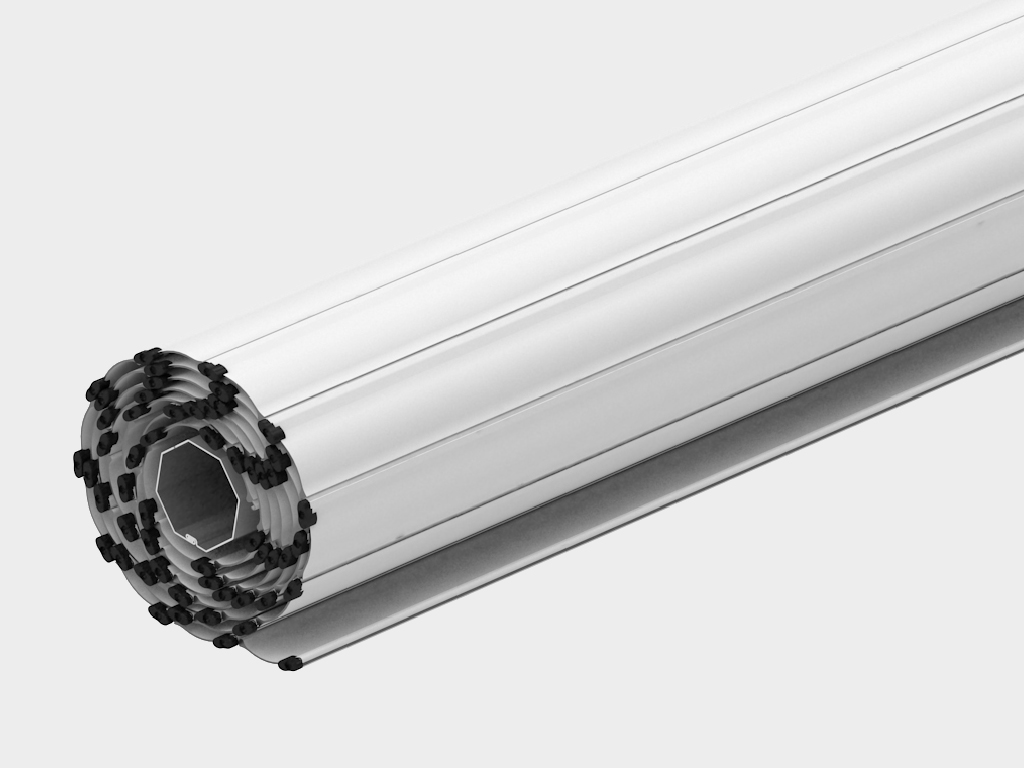

To‘qima to‘liq yig‘ilgan holda. To‘qima ekstrudirovka qilingan profil va yon kilitlardan iborat bo‘lib, bu profilning tarqalishini oldini oladi. To‘qima butun va teshik profillaridan kombinə qilinishi mumkin.

To‘qima to‘liq yig‘ilgan holda. To‘qima ekstrudirovka qilingan profil va yon kilitlardan iborat bo‘lib, bu profilning tarqalishini oldini oladi. To‘qima butun va teshik profillaridan kombinə qilinishi mumkin.

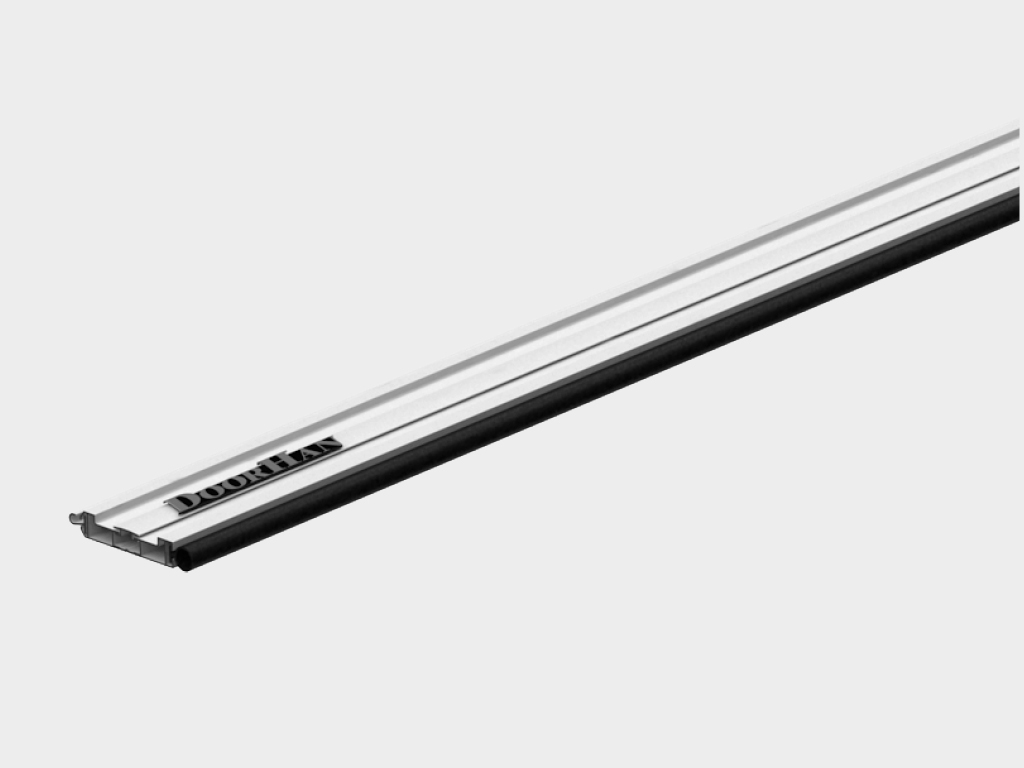

Oxirgi profil muhr bilan. Oxirgi profilga qulflash mexanizmlari o‘rnatilishi mumkin.

Oxirgi profil muhr bilan. Oxirgi profilga qulflash mexanizmlari o‘rnatilishi mumkin.

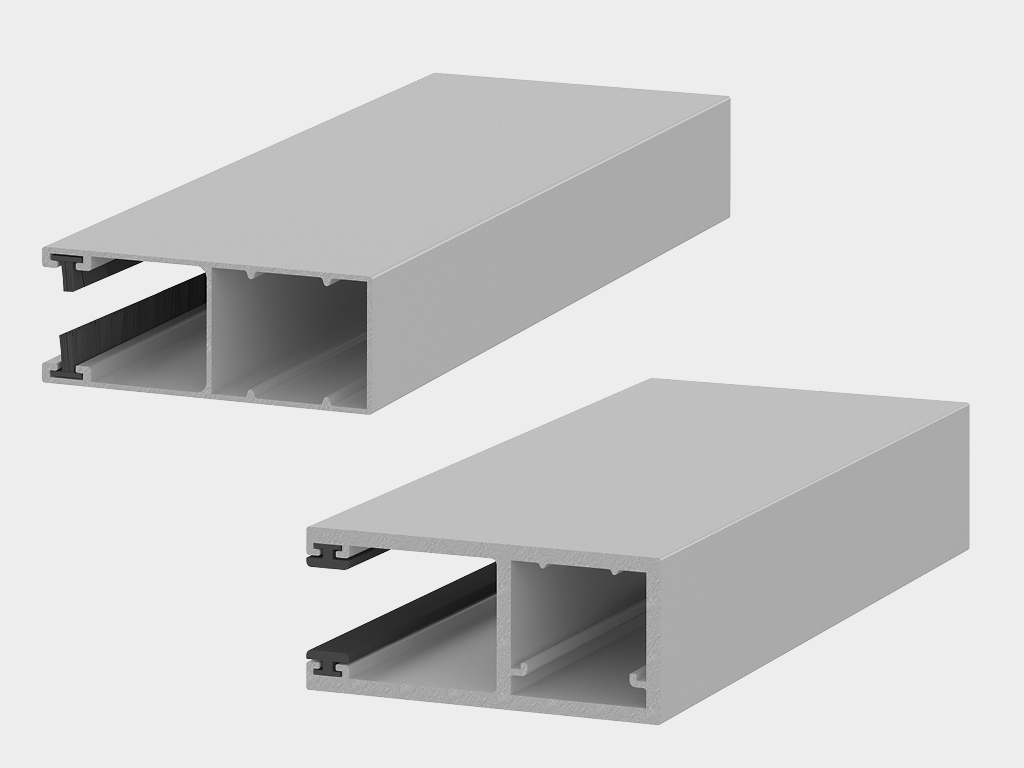

Yo‘riqchi profillar to‘plami muhr bilan. Standart va mustahkam yo‘riqchilarni tanlash imkoniyati katta bo‘lib, bu rolshtor tizimlarini har qanday o‘lchamdagi ochiklarga o‘rnatishda, shamol yuklari va o‘g‘rilikka qarshi talablarni hisobga olgan holda, mos profilni tanlash imkonini beradi.

Yo‘riqchi profillar to‘plami muhr bilan. Standart va mustahkam yo‘riqchilarni tanlash imkoniyati katta bo‘lib, bu rolshtor tizimlarini har qanday o‘lchamdagi ochiklarga o‘rnatishda, shamol yuklari va o‘g‘rilikka qarshi talablarni hisobga olgan holda, mos profilni tanlash imkonini beradi.

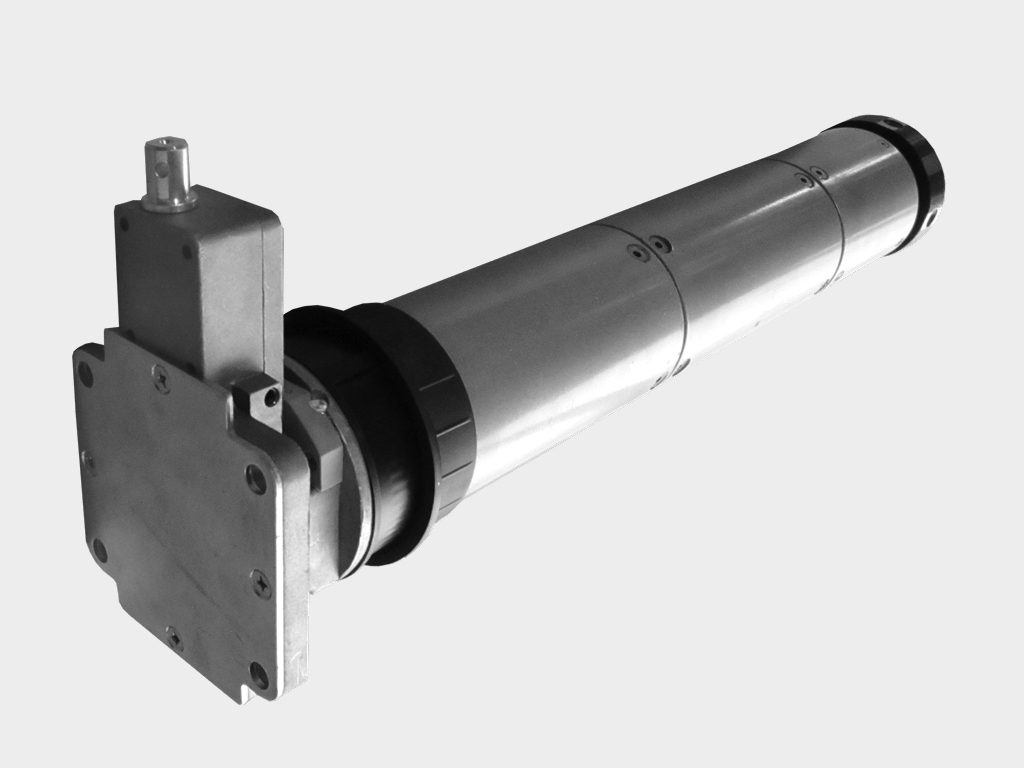

Vnutrivalnyy elektroprivod.

Vnutrivalnyy elektroprivod.

Korobka bilan to‘plam.

Korobka bilan to‘plam.

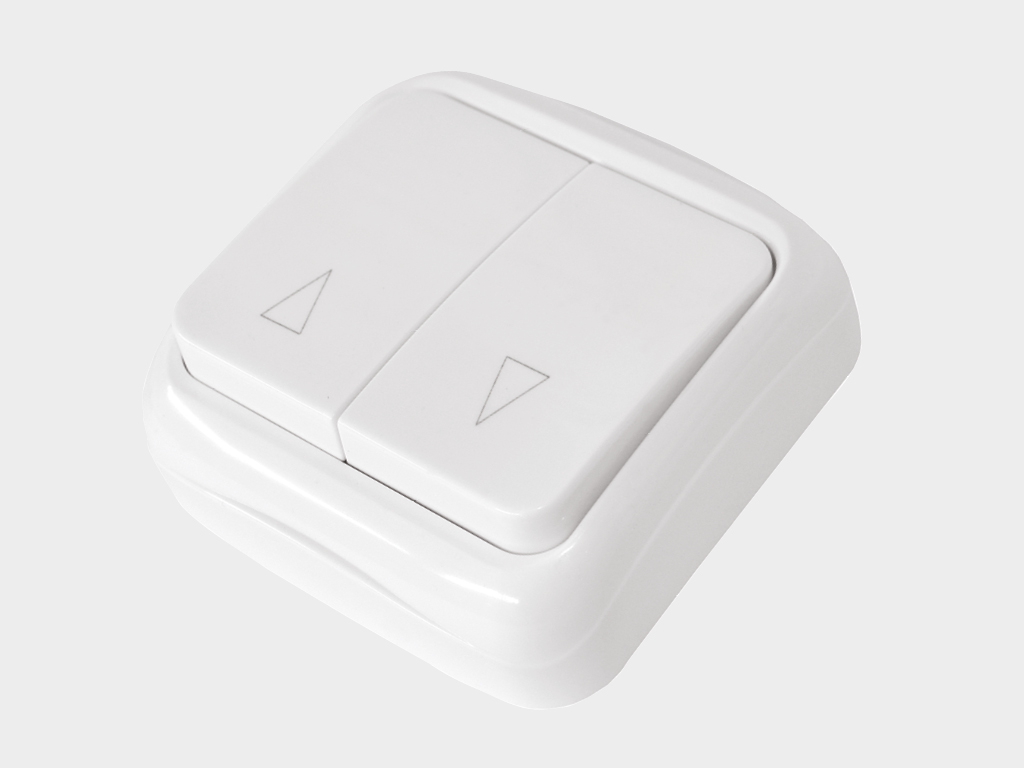

Klavishli o‘chirgich SWB.

Klavishli o‘chirgich SWB.

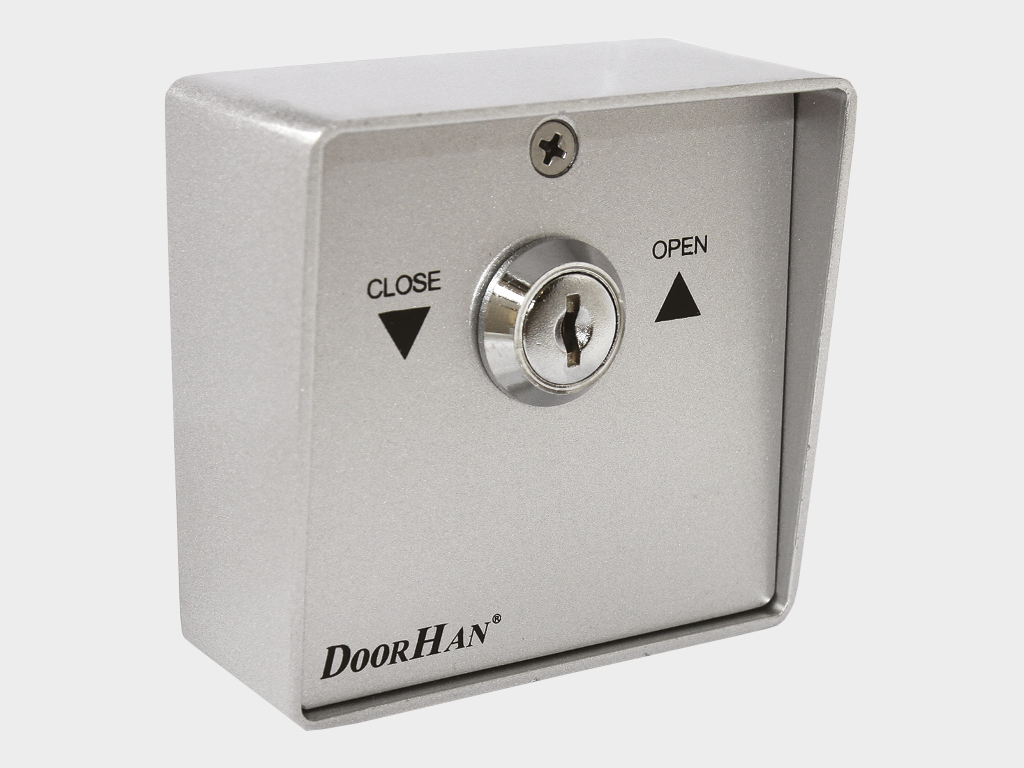

Kalitli tugma SWM — bu kalitni burish orqali elektroprivod boshqaruv blokiga boshqaruv komandasini uzatish uchun mo‘ljallangan qurilma.

Kalitli tugma SWM — bu kalitni burish orqali elektroprivod boshqaruv blokiga boshqaruv komandasini uzatish uchun mo‘ljallangan qurilma.

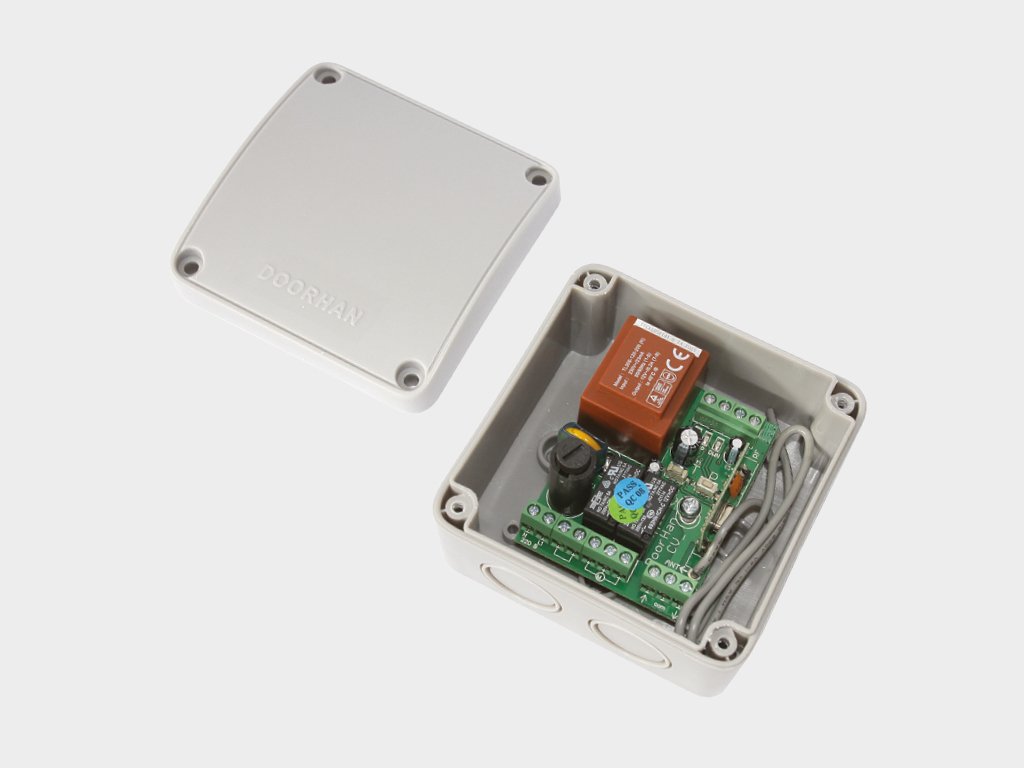

Boshqaruv bloki CV01 — bu bitta rolshtor yoki rolshtorlar guruhini masofadan boshqarish imkoniyatini ta'minlovchi qurilma.

Boshqaruv bloki CV01 — bu bitta rolshtor yoki rolshtorlar guruhini masofadan boshqarish imkoniyatini ta'minlovchi qurilma.

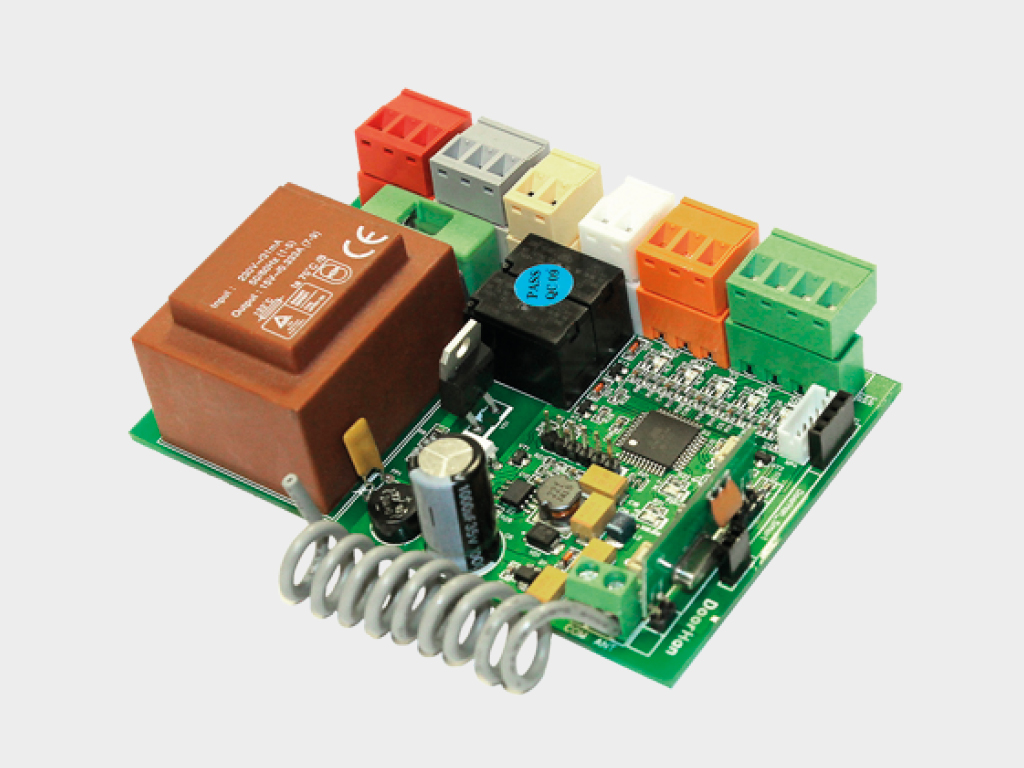

Boshqaruv bloki SMARTROLL — bu DoorHan pultlari yordamida rolshtorlarning ichki elektromexanizmlarini masofadan boshqarish imkoniyatini ta'minlaydigan qurilma.

Boshqaruv bloki SMARTROLL — bu DoorHan pultlari yordamida rolshtorlarning ichki elektromexanizmlarini masofadan boshqarish imkoniyatini ta'minlaydigan qurilma.

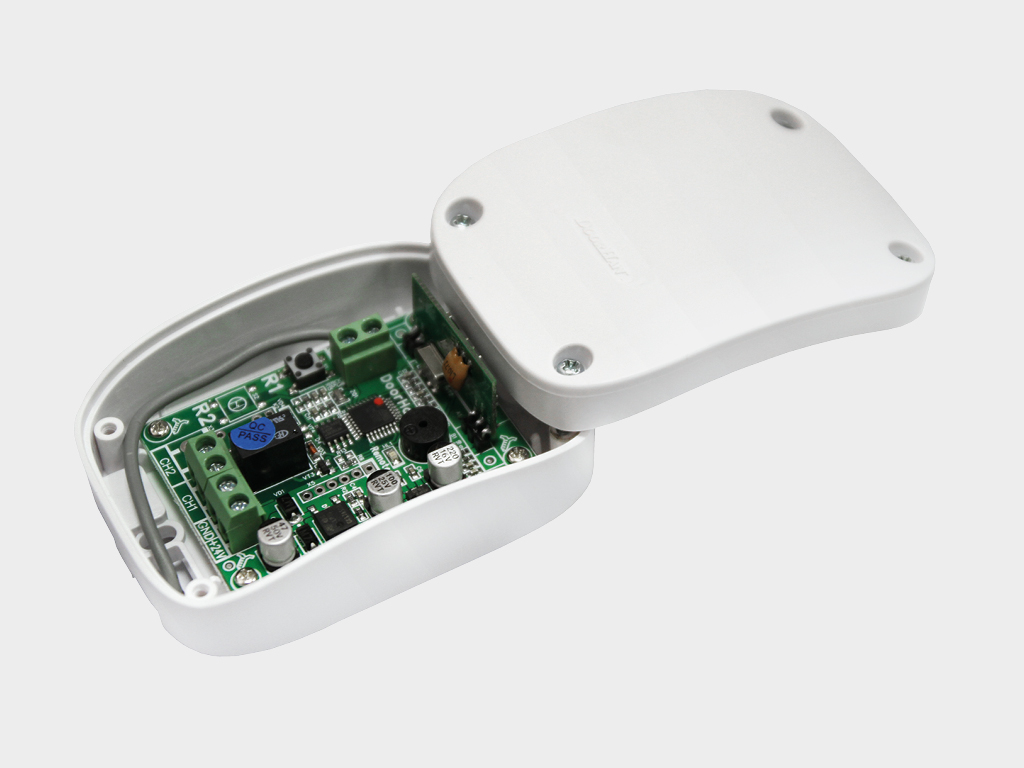

Tashqi radiopriyomnik DHRE-1 — bu DoorHan pulti yordamida boshqa ishlab chiqaruvchilarning avtomatikasini boshqarish imkoniyatini ta'minlaydigan qurilma.

Tashqi radiopriyomnik DHRE-1 — bu DoorHan pulti yordamida boshqa ishlab chiqaruvchilarning avtomatikasini boshqarish imkoniyatini ta'minlaydigan qurilma.

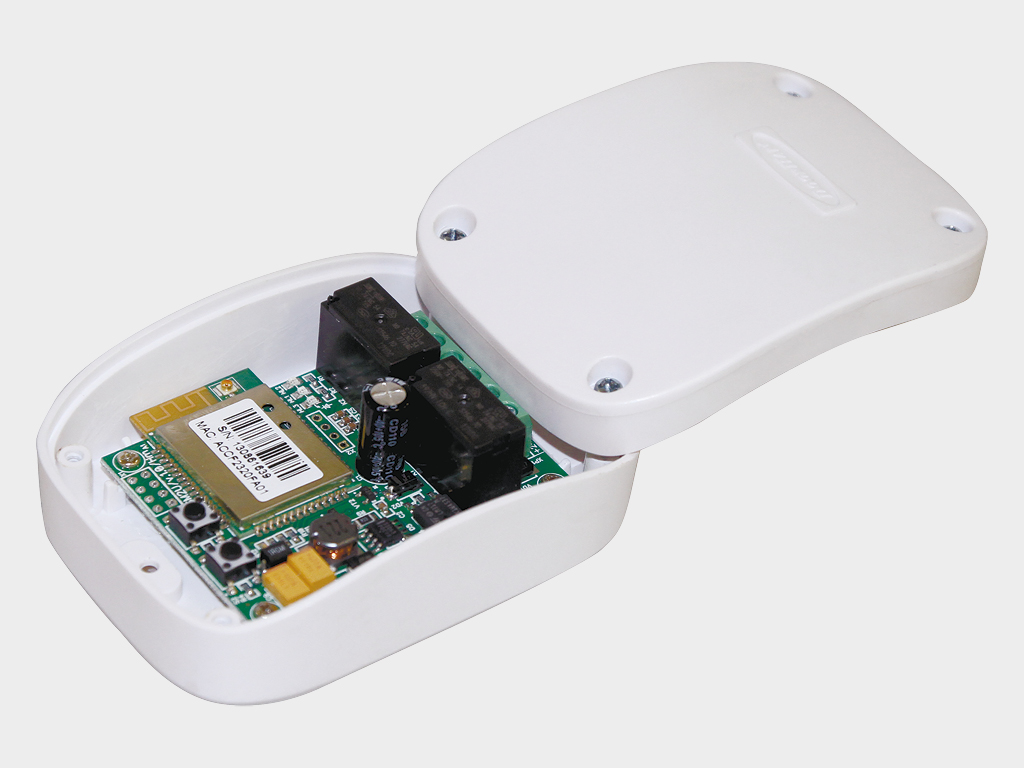

WI-FI moduli — bu elektroprivodlarni simsiz boshqarish (boshqaruv signalini ishlab chiqarish, NO) imkoniyatini ta'minlovchi qurilma.

WI-FI moduli — bu elektroprivodlarni simsiz boshqarish (boshqaruv signalini ishlab chiqarish, NO) imkoniyatini ta'minlovchi qurilma.

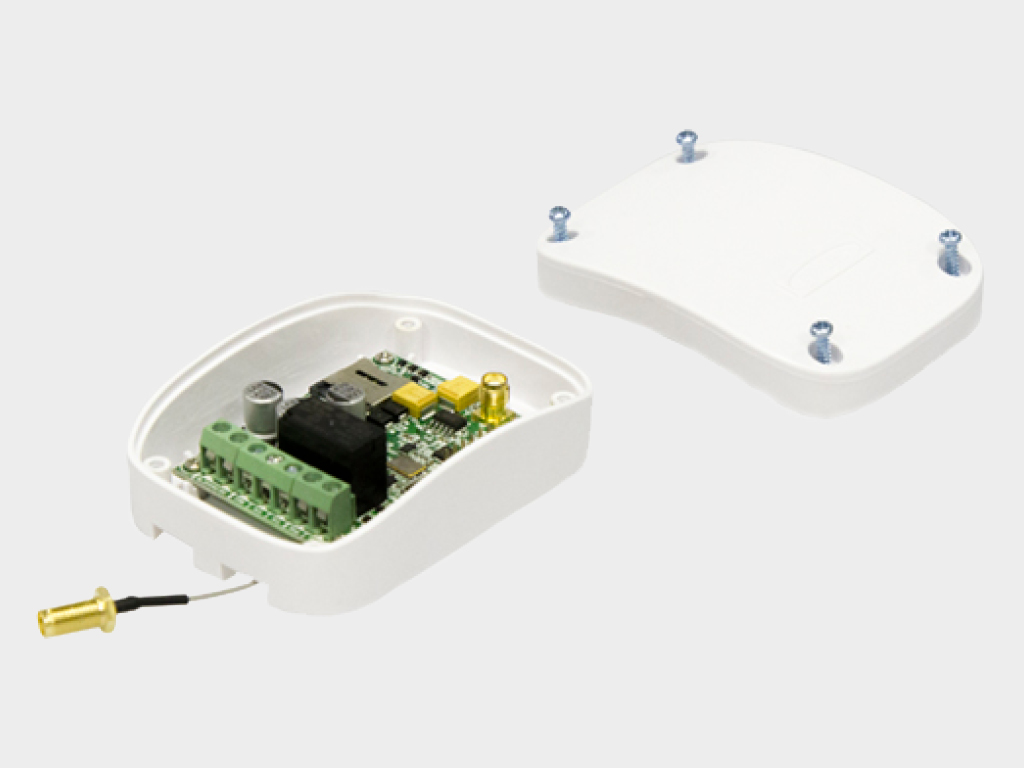

GSM-modul — bu mobil telefon orqali signalni qabul qilish va elektroprivodning ishga tushirish uchun boshqaruv komandasini uzatish imkoniyatini ta'minlovchi qurilma.

GSM-modul — bu mobil telefon orqali signalni qabul qilish va elektroprivodning ishga tushirish uchun boshqaruv komandasini uzatish imkoniyatini ta'minlovchi qurilma.

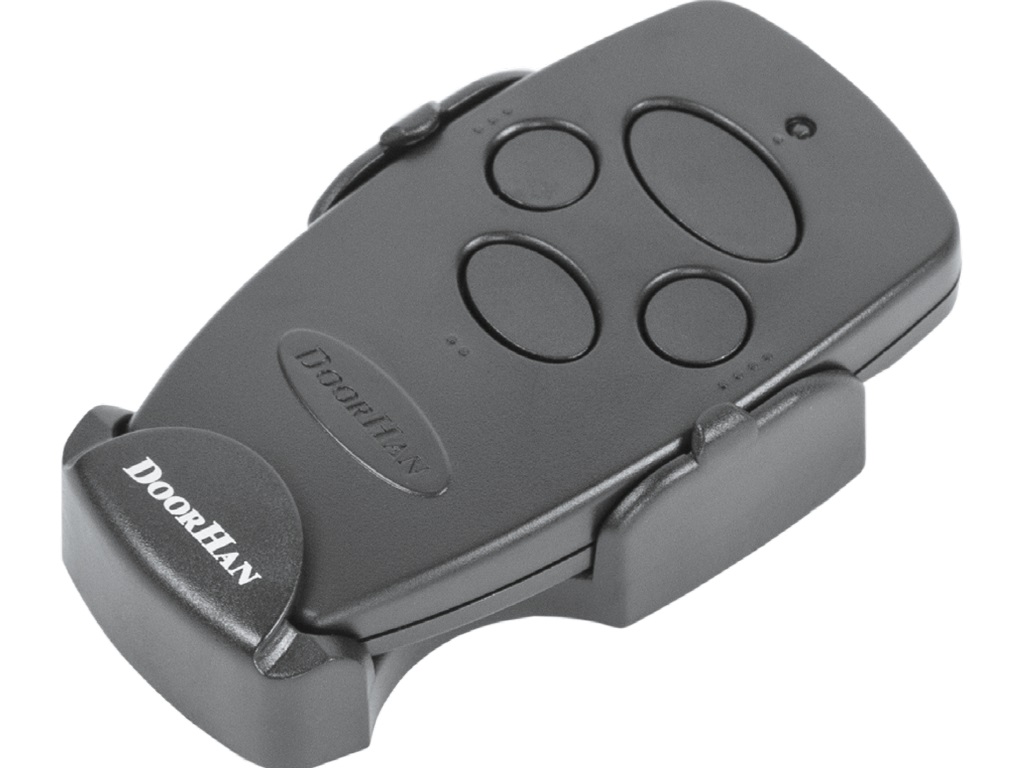

TRANSMITTER 4 pulti — bu to‘rt ta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan qurilma.

TRANSMITTER 4 pulti — bu to‘rt ta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan qurilma.

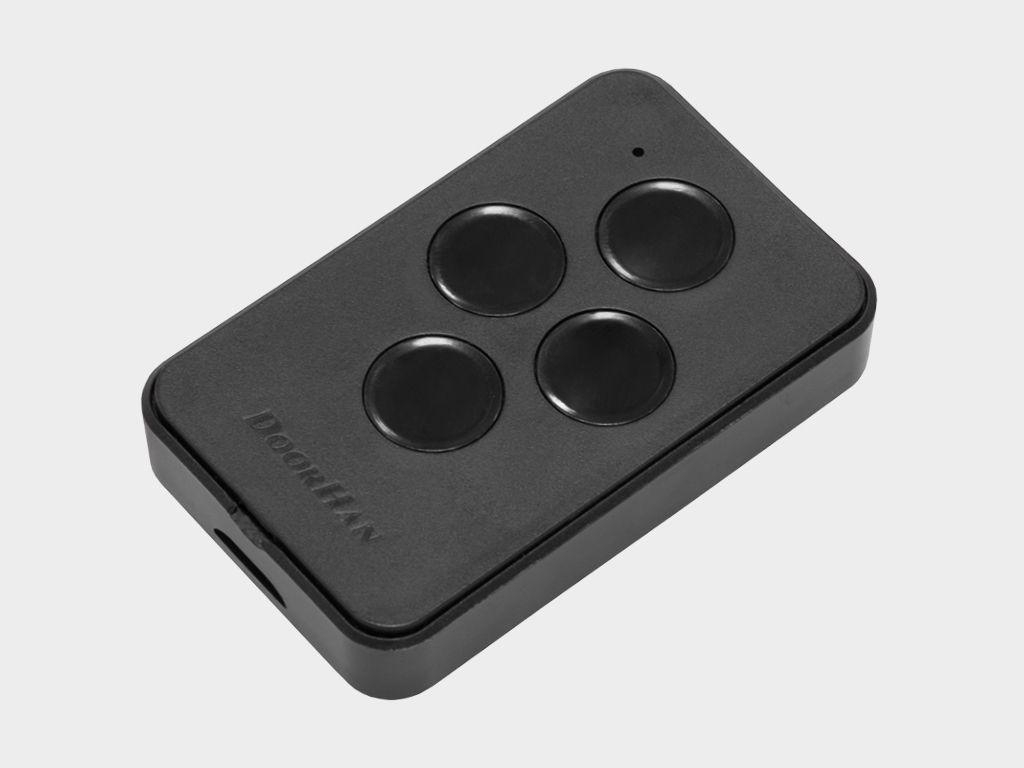

TRANSMITTER 4-PRO-BLACK pulti — bu to‘rt ta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan qora rangdagi qurilma.

TRANSMITTER 4-PRO-BLACK pulti — bu to‘rt ta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan qora rangdagi qurilma.

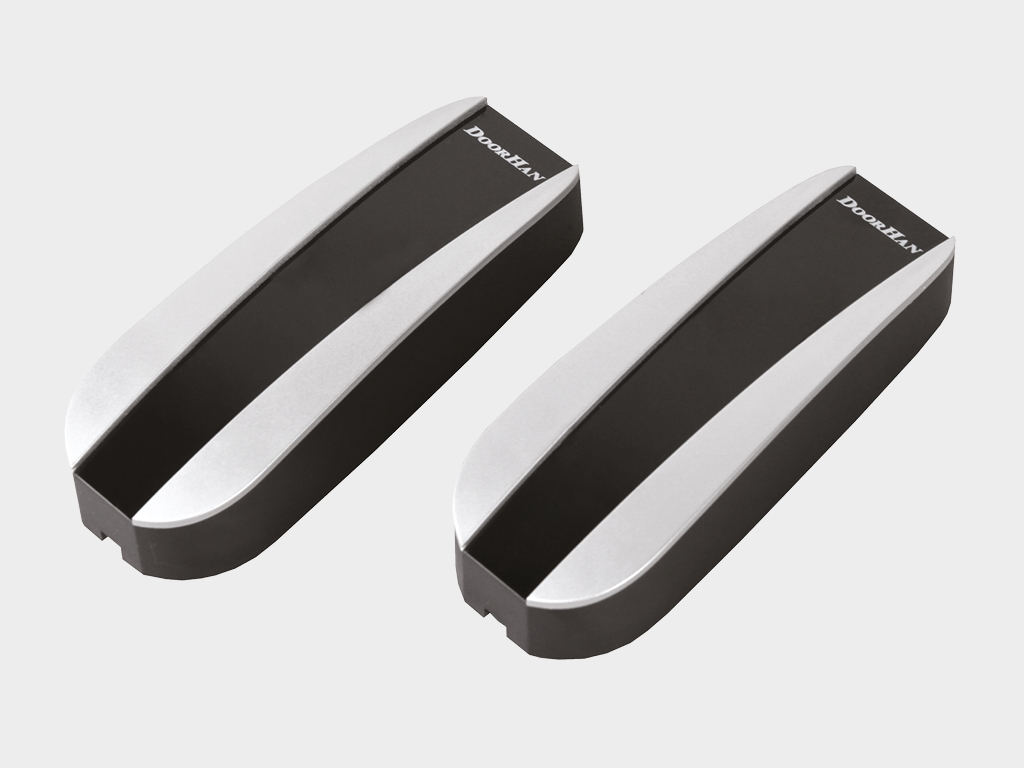

Xavfsizlik fotoelementlari PHOTOCELL-N, infraqizil uzatkich va qabul qiluvchidan iborat.

Xavfsizlik fotoelementlari PHOTOCELL-N, infraqizil uzatkich va qabul qiluvchidan iborat.

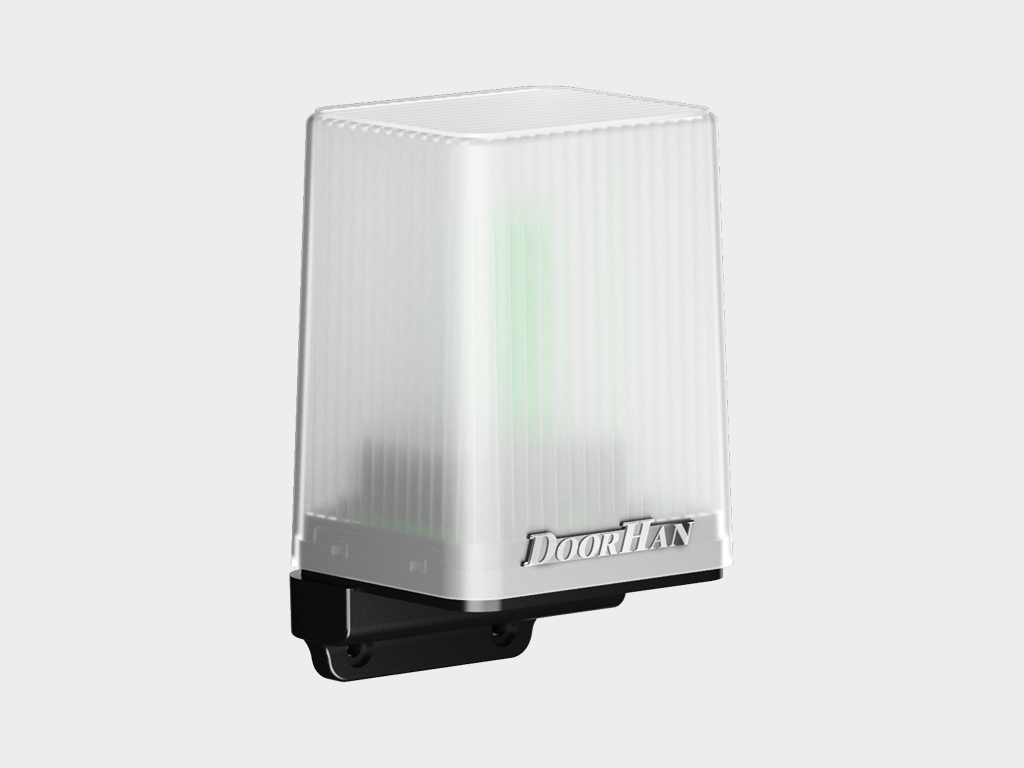

Signal chirog‘i LAMP-PRO, antenna bilan jihozlangan LED lampochka.

Signal chirog‘i LAMP-PRO, antenna bilan jihozlangan LED lampochka.

Technical description

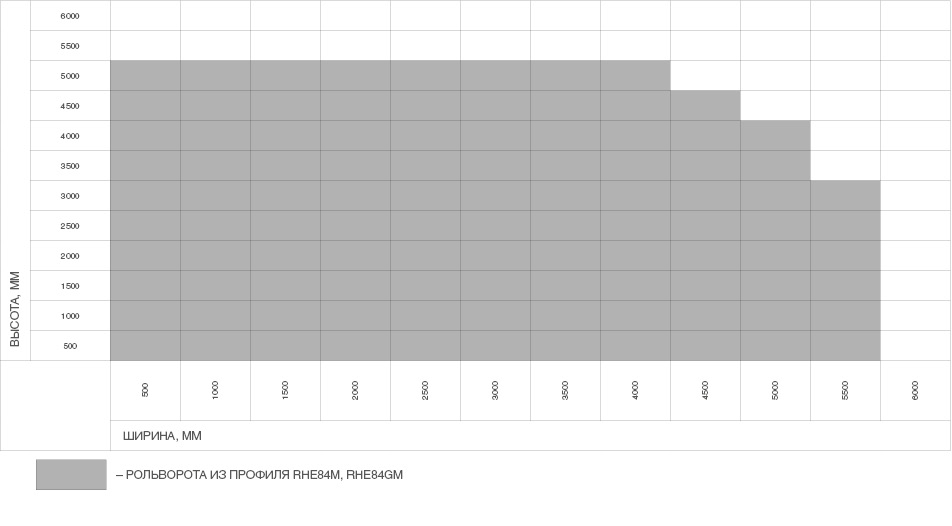

O'lchamlar jadvali
Teshik o'lchamlari
Konstruktsiya
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Высота проема, мм
1 000–5 000
Ширина проема, мм
1 000–5 500
Максимальная площадь полотна, м²
20,5
Притолока, мм
300 dan (nakladnoy o‘rnatish uchun)
Пристенки, мм
83 dan (nakladnoy o‘rnatish uchun)

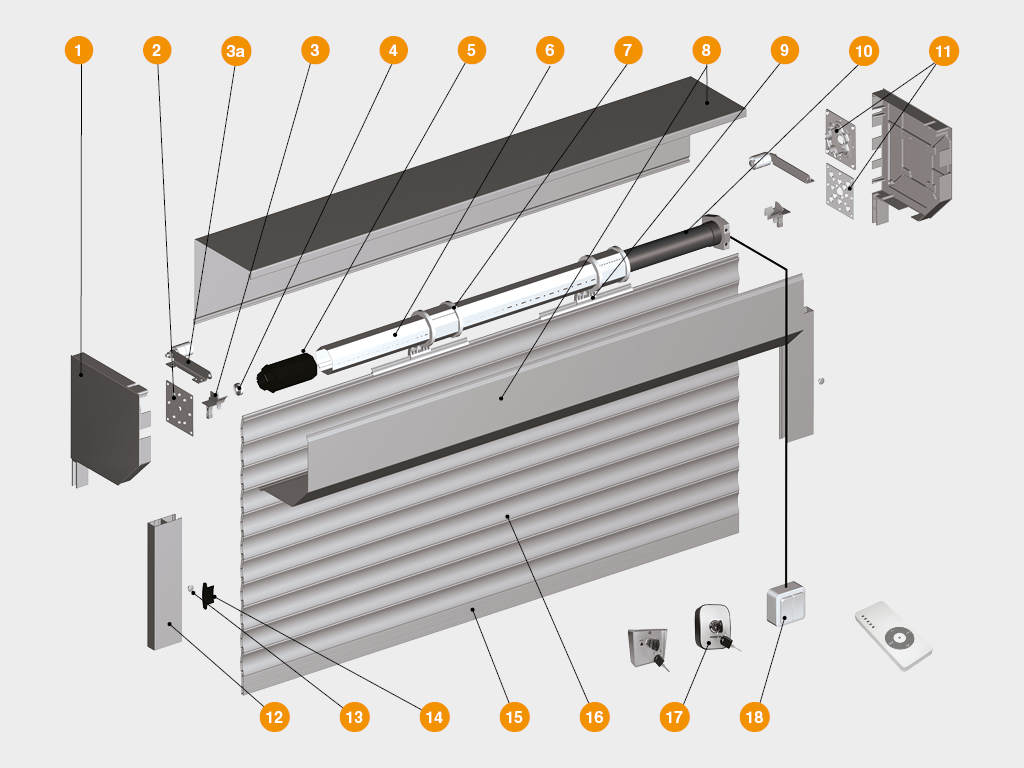

  1. Yon qopqoq RK300, RSK300, RSK330, RK375
  2. Podshipnik suporti BS32
  3. Yo‘riqchi rolik RU77 (RV77)
  4. Podshipnik BS32
  5. Universal kapsula KPU102
  6. Oktagonal val RV102
  7. Himoya korobi RBN300, RBN330, RBN375
  8. Yuqori profil RH30FM
  9. Ichki val elektromexanizmi
  10. Turtkni o‘rnatish plastinasi BU100K
  11. Yo‘riqchi profil RG83MS, RG90M, RG90MS, RG100
  12. Qopqoq PB14
  13. Yon qulfi SL84, SLE84
  14. Oxirgi profil RA77EM, RA77KN

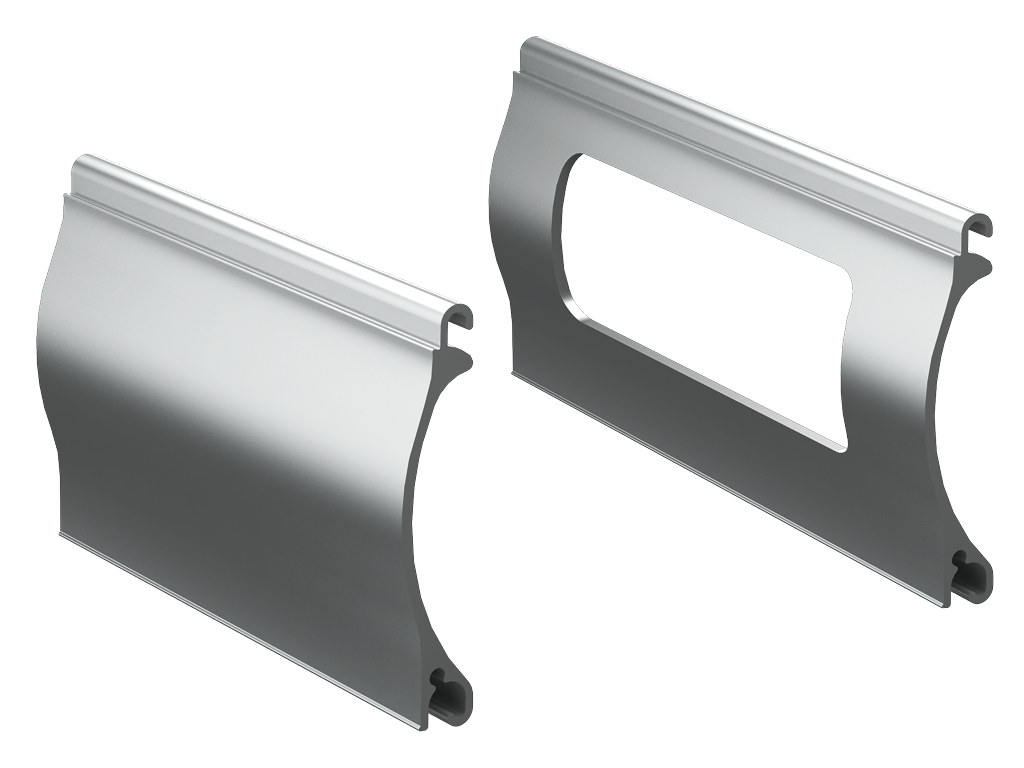

  15. Profil (to‘qima) RHE84M, RHE84GM
  16. Kalitli o‘chirgich SWM, SWK
  17. Tugmachali o‘chirgich SWB, SWH
Параметр Значение Примечание
Ekstrudirovka qilingan to‘liq profil RHE84M
Материал Alyuminiy
Вес профиля, кг/(п/м) 0,797
Вес профиля, кг/м² 9,6
Количество ламелей на 1 м высоты полотна, шт. 12
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 20,5
Ekstrudirovka qilingan teshikli profil RHE84GM
Материал Alyuminiy
Вес профиля, кг/(п/м) 0,593
Вес профиля, кг/м² 7,11
Количество ламелей на 1 м высоты полотна, шт. 12
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 20,5

To'g'ri o'rnatilgan va foydalanilgan rolstavnalar ishonchlilik va uzoq umrini kafolatlaydi. Sizning rolstavnalaringizning xizmat muddatini uzaytirish uchun ushbu ko'rsatmalarga rioya qiling.

1. Rolstavnalar va rolvorotlarni o'rnatish DoorHan konsernida malaka oshirgan mutaxassislar tomonidan amalga oshirilishi kerak.

2. Mahsulotni o'rnatish DoorHan konsernining o'rnatish bo'yicha ko'rsatmalariga va texnik hujjatlariga qat'iy rioya qilgan holda amalga oshirilishi kerak.

3. Rolstavnalar silliq, siljish va zarbalarsiz ochilishi kerak.

4. Konstruktsiyalarni ko'tarish va tushirish uchun faqat ushbu maqsadlar uchun mo'ljallangan boshqaruvdan foydalanish zarur.

5. Rolstavnalarni ochish uchun 100 N dan ortiq kuch qo'llamang.

6. Rolstavnalarni qisman ko'tarish yoki tushirish tavsiya etilmaydi, ayniqsa katta konstruktsiyalar (3 000 × 2 000 mm dan katta o'lchamdagi) uchun.

7. Agar konstruktsiyada mexanik qulflash yoki berkitish mexanizmi ishlatilsa, qulflangan holatda mato ko'tarish taqiqlanadi.

8. Agar kardanli tormoz tizimi ishlatilsa, tormozni burishda, burushni 45° burchak ostida ushlash kerak. EN 12453 yoki 12604 standarti bo'yicha qo'lda bosim 390 N gacha bo'lishi mumkin. Katta ro'lshtavnalarda favqulodda qo'lda tormoz tizimi (ilova, kardan) faqat yopish uchun mo'ljallangan.

9. Avtomatik drayverdan foydalanishda, drayverga ilova qilingan foydalanuvchi qo'llanmasiga rioya qilish kerak.

10. Bolalarni rolletlar boshqaruv qurilmalariga (tugmachalar, pultlar) yaqinlashtirmang.

11. Odamlar va hayvonlar rolletlarning ochilishi yoki yopilishi vaqtida ularning ta'sir zonalarida bo'lmasligiga e'tibor bering.

12. Qurilma ishlayotgan paytda uning ostida bo'lish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

13. Rolletlarni zarbalarga duchor qilmang va ularning erkin ochilish va yopilishiga to'sqinlik qilmang.

14. Rolletlar to'rtburchagida mato harakatlanayotganda, tashqi obyektlarning mavjud emasligiga e'tibor bering, chunki bu konstruktsiyaning zararlanishiga olib kelishi mumkin.

15. Qo'shimcha uskunalar yoki aksessuarlarni o'rnatish, shuningdek, alohida qismlarni o'zgartirish yoki sozlash taqiqlanadi, agar ishlab chiqaruvchi bilan maslahatlashmasdan amalga oshirilsa (maslahatlashish deganda, yuzaga kelgan muammoni aniq tasvirlab, hujjatli ravishda tasdiqlanadigan murojaatni anglatadi).

16. Qish mavsumida, agar konstruktsiyaning rolstavnalari yoki rolvorotlarining qismlari muzlab qolgan bo'lsa, poydevor va polotni ko'tarish va tushirishdan oldin, konstruktsiya plitalarini muzdan to'liq ozod bo'lguncha atrofidan urib chiqaring, ayniqsa, pastki planka va deraza osti yoki pol bilan bog'lanadigan joyga alohida e'tibor qarating, ular ham tozalangan bo'lishi kerak.

17. Rolstavnalarni muntazam ravishda texnik xizmatdan o'tkazish zarur, kamida yiliga bir marta.

18. Agar rolstavnalar belgilangan maqsadlarda foydalanilmasa yoki o'lchamlari ishlab chiqaruvchi tomonidan tavsiya etilgan chegaralarni oshsa, ishlab chiqaruvchi ularning yaxlitligi va to'g'ri ishlashiga javobgar emas.

19. Rolstavna yoki rolvorot konstruksiyalarini diagnostika qilish va ta'mirlash faqat malakali mutaxassislar tomonidan amalga oshirilishi kerak.

Упаковка в картон Характеристики упаковки
Описание Rolvorotning o‘rami havo pufakchalari bilan to‘ldirilgan plyonka va besh qatlamli oq kartondan iborat; to‘rva va quti pufakchalari bilan o‘ralib, keyin karton bilan o‘raladi, natijada quti hosil bo‘ladi; karton o‘rami yuqoridan ikki qatlam stretch plyonka bilan yopilgan va kompaniya logotipi bilan skotch bilan mustahkamlangan.
Высота, мм 300–375
Ширина, мм 300–375
Длина, мм 1 000–6 000
Qo‘shimcha tavsif print

RHE84M to‘liq profil va RHE84GM panjara profilidan iborat bo‘lgan to‘qima kombinatsiyasi mumkin.

Installation
Montaj usullari
Bino qurilishi uchun tayyorgarlik

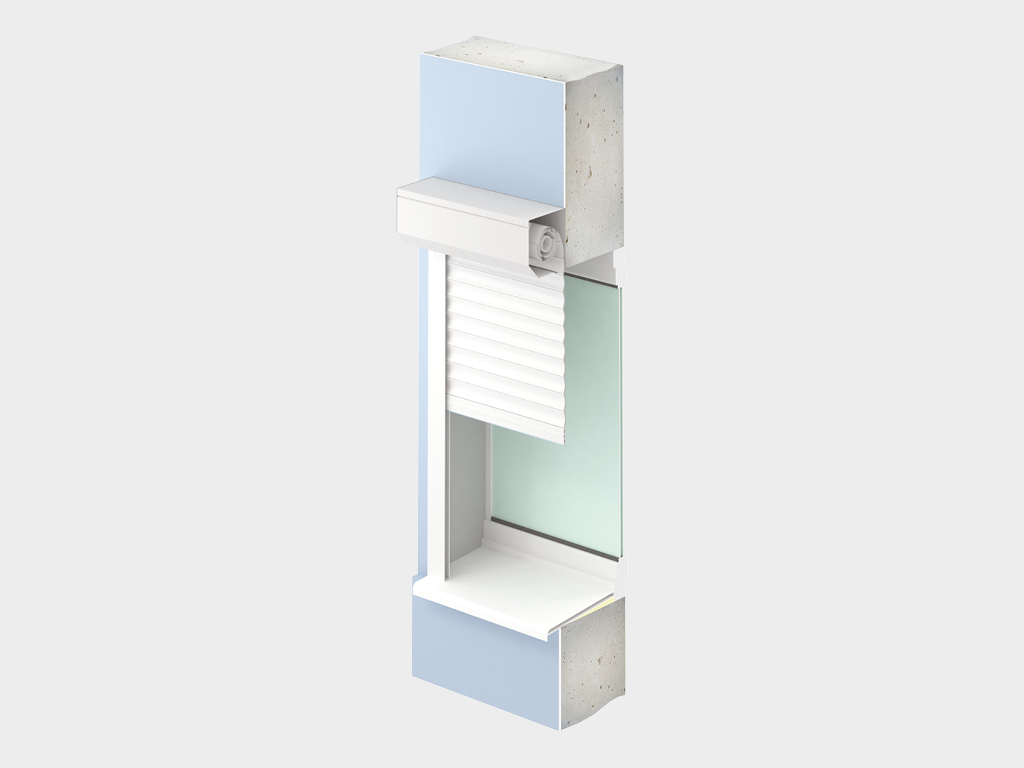

Nakladnoy o‘rnatish. Nakladnoy o‘rnatish eng ko‘p uchraydigan usul bo‘lib, uning uchun o‘tkazilishiga tayyorlanish jarayoni, ya'ni korob uchun nişaning tayyorlanishi talab etilmaydi. Nakladnoy o‘rnatish usulida rolshtorlar yoki rolvorotlarning korobi va rolikli to‘qimasi ochikning ustiga o‘rnatiladi, yo‘riqchi profillar esa ochikning ikkala tomoniga joylashtiriladi. Yopilgan rolshtorlar to‘liq ochikni yopib, devor sathiga deyarli tekis joylashadi.
Nakladnoy o‘rnatish. Nakladnoy o‘rnatish eng ko‘p uchraydigan usul bo‘lib, uning uchun o‘tkazilishiga tayyorlanish jarayoni, ya'ni korob uchun nişaning tayyorlanishi talab etilmaydi. Nakladnoy o‘rnatish usulida rolshtorlar yoki rolvorotlarning korobi va rolikli to‘qimasi ochikning ustiga o‘rnatiladi, yo‘riqchi profillar esa ochikning ikkala tomoniga joylashtiriladi. Yopilgan rolshtorlar to‘liq ochikni yopib, devor sathiga deyarli tekis joylashadi.

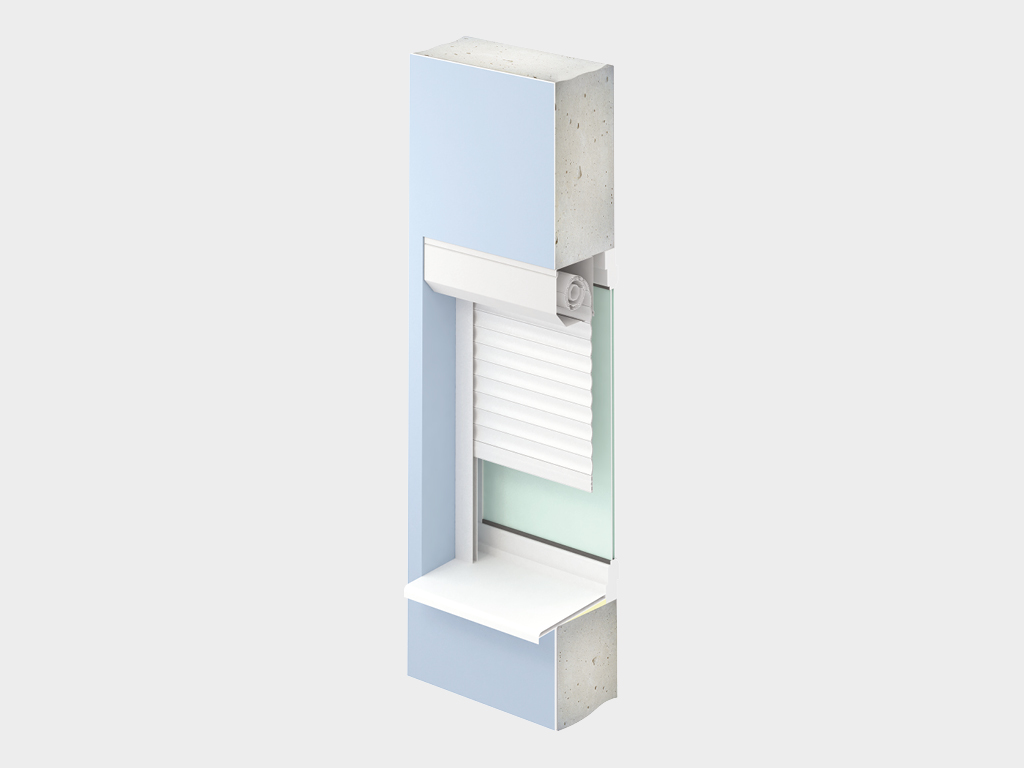

Vstroynoy o‘rnatish. Vstroynoy o‘rnatish barcha rolshtorlar yoki rolvorotlarning elementlarini deraza yoki eshik ochig‘ining nişasida joylashtirish imkonini beradi. Vstroynoy o‘rnatishda eshik va derazalar ularning o‘rnatilishiga qarama-qarshi yo‘nalishda ochilishi kerak.
Vstroynoy o‘rnatish. Vstroynoy o‘rnatish barcha rolshtorlar yoki rolvorotlarning elementlarini deraza yoki eshik ochig‘ining nişasida joylashtirish imkonini beradi. Vstroynoy o‘rnatishda eshik va derazalar ularning o‘rnatilishiga qarama-qarshi yo‘nalishda ochilishi kerak.

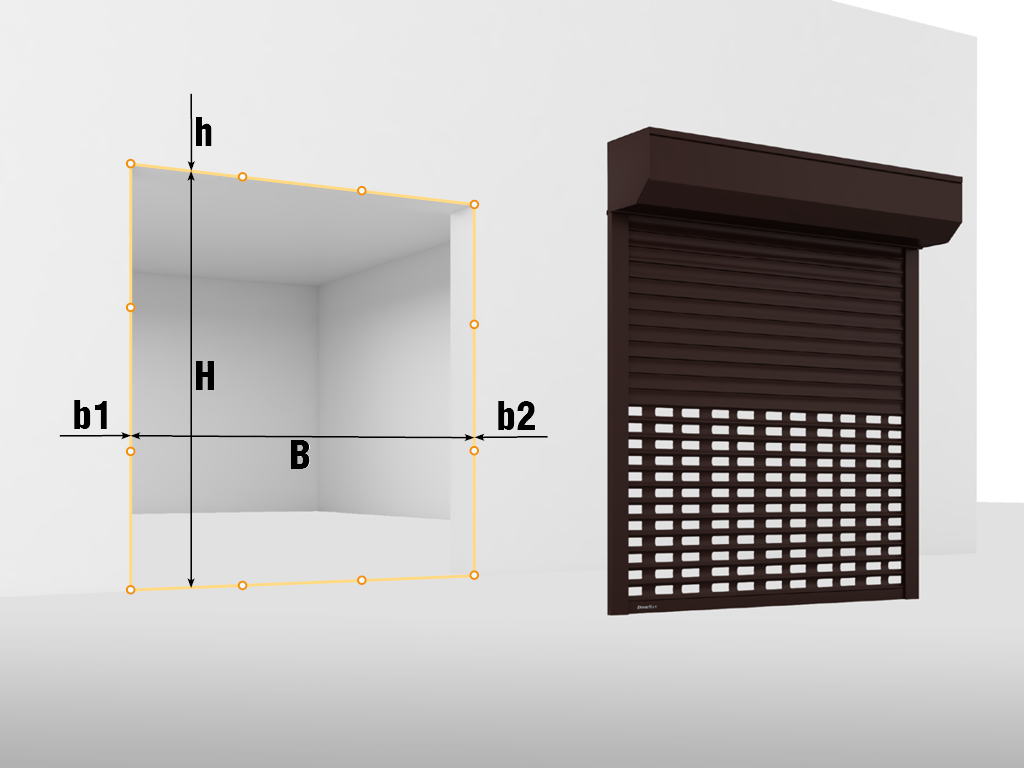

  1. Nakladnoy o‘rnatish uchun o‘lchov parametrlari: H — ochikning balandligi (max), mm; B — ochikning kengligi (max), mm; h1 — yuqori chekkani balandligi (min), mm; b1 va b2 — o‘ng va chap yon masofalari (min), mm. Vstroynoy o‘rnatish uchun o‘lchov parametrlari: H — ochikning balandligi (min), mm; B — ochikning kengligi (min), mm. O‘lchovlarni olish uchun o‘lchov lenta va qurilish darajasi, yoki elektron o‘lchov qurilmalari ishlatilishi kerak. Har bir parametrni o‘lchashni kamida uch nuqtada amalga oshirish tavsiya etiladi. Vstroynoy usulda o‘rnatiladigan konstruktsiyalar uchun o‘lchovlarni olishda devorlarning notekisligini hisobga olish va o‘lchovlarni 5–10 mm ga kichikroq tomoniga to‘g‘rilash zarur.
  2. Tayyorlangan ochiklar quyidagi talablariga javob berishi kerak: ochiklar to‘g‘ri burchakli shaklda bo‘lishi lozim; ochik yuzalarining sathi tekis va silliq bo‘lishi, gipsli eritma ortiqchalari va yoriqlar bo‘lmasligi kerak; devor mustahkam, bo‘shliqsiz bo‘lishi kerak (beton, metall, butun g‘isht); agar g‘isht bo‘shliqli bo‘lsa, ochikni metall burchak bilan qoplash tavsiya etiladi; konstruktsiyalarning qo‘shilish joylaridagi ichki va tashqi devorlar tekis bo‘lishi, chiqindi va chuqurliklar bo‘lmasligi kerak; ishchi yuzalarning vertikal va gorizontalga nisbatan og‘ishishi 1,5 mm dan oshmasligi, lekin 5 mm dan ko‘proq bo‘lmasligi kerak, diagonallar orasidagi farq — 5 mm dan ko‘proq bo‘lmasligi kerak.
Documentation
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

Rolikli panjurlar va panjurlarni o'rnatish bo'yicha ko'rsatmalar

Rolikli panjurni ishlatish bo'yicha ko'rsatmalar va kafolat kartasi

Rolikli panjur tizimlari uchun xizmat ko'rsatish kitobi

Muvofiqlik sertifikati "Alyuminiy profillardan yasalgan rolikli panjurlar"

Muvofiqlik sertifikati "Alyuminiy ekstrudirovka qilingan profillardan yasalgan rolikli panjurlar"

Sinov hisoboti "Alyuminiy ekstrudirovka qilingan profillardan yasalgan rolikli panjurlar"

Rolikli eshik pasporti

Ekstrudirovka qilingan profil RHE84M dan yasalgan rolikli panjur uchun rasm

Kafolat majburiyatlari print

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan rollet tizimlari uchun sotib olingan sanadan boshlab 1 yil muddatga ishlash kafolati beriladi. Agar lak va bo‘yoq qoplamasi iqlim omillari, tabiiy hodisalar, qattiq mayda zarrachalar yoki boshqa agressiv moddalarning ta'siri, foydalanish jarayonida yuzaga kelgan chizishlar va shikastlanishlar natijasida shikastlansa, lak va bo‘yoq qoplamasi bo‘yicha kafolatni yo‘qotadi.

Dizayn
Rolvorotlar uchun ekstruziya profillari
RHE84 / RHE84GM
RHE84 / RHE84GM
Qo'shimcha ranglar
Daffodil sariq (RAL 1007)
Daffodil sariq (RAL 1007)
Inju oq (RAL 1013)
Inju oq (RAL 1013)
Yengil fil suyagi (RAL 1015)
Yengil fil suyagi (RAL 1015)
Za'faron sariq (RAL 1017)
Za'faron sariq (RAL 1017)
Kulrang bej (RAL 1019)
Kulrang bej (RAL 1019)
Binafsha qizil (RAL 3004)
Binafsha qizil (RAL 3004)
Transport qizil (RAL 3020)
Transport qizil (RAL 3020)
Chelik ko'k (RAL 5011)
Chelik ko'k (RAL 5011)
Yashil archa (RAL 6009)
Yashil archa (RAL 6009)
Antrasit muare (RAL 7016)
Antrasit muare (RAL 7016)
Och kulrang (RAL 7035)
Och kulrang (RAL 7035)
Shokoladli jigarrang (RAL 8017)
Shokoladli jigarrang (RAL 8017)
Kulrang jigarrang (RAL 8019)
Kulrang jigarrang (RAL 8019)
To'q qora (RAL 9005)
To'q qora (RAL 9005)
Asosiy ranglar
Oq
Oq
Jigarrang
Jigarrang
Kulrang
Kulrang
Bej
Bej
Kumush
Kumush
Equipment
Bazaviy to'plam
Korob to‘liq yig‘ilgan holda. Bu yon qopqoq, val va kapsulalar, shuningdek, boshqaruv mexanizmi bilan yig‘ilgan himoya korobini tashkil etadi.

Korob to‘liq yig‘ilgan holda. Bu yon qopqoq, val va kapsulalar, shuningdek, boshqaruv mexanizmi bilan yig‘ilgan himoya korobini tashkil etadi.

To‘qima to‘liq yig‘ilgan holda. To‘qima ekstrudirovka qilingan profil va yon kilitlardan iborat bo‘lib, bu profilning tarqalishini oldini oladi. To‘qima butun va teshik profillaridan kombinə qilinishi mumkin.

To‘qima to‘liq yig‘ilgan holda. To‘qima ekstrudirovka qilingan profil va yon kilitlardan iborat bo‘lib, bu profilning tarqalishini oldini oladi. To‘qima butun va teshik profillaridan kombinə qilinishi mumkin.

Oxirgi profil muhr bilan. Oxirgi profilga qulflash mexanizmlari o‘rnatilishi mumkin.

Oxirgi profil muhr bilan. Oxirgi profilga qulflash mexanizmlari o‘rnatilishi mumkin.

Yo‘riqchi profillar to‘plami muhr bilan. Standart va mustahkam yo‘riqchilarni tanlash imkoniyati katta bo‘lib, bu rolshtor tizimlarini har qanday o‘lchamdagi ochiklarga o‘rnatishda, shamol yuklari va o‘g‘rilikka qarshi talablarni hisobga olgan holda, mos profilni tanlash imkonini beradi.

Yo‘riqchi profillar to‘plami muhr bilan. Standart va mustahkam yo‘riqchilarni tanlash imkoniyati katta bo‘lib, bu rolshtor tizimlarini har qanday o‘lchamdagi ochiklarga o‘rnatishda, shamol yuklari va o‘g‘rilikka qarshi talablarni hisobga olgan holda, mos profilni tanlash imkonini beradi.

Vnutrivalnyy elektroprivod.

Vnutrivalnyy elektroprivod.

Korobka bilan to‘plam.

Korobka bilan to‘plam.

Qo'shimcha to'plam
Klavishli o‘chirgich SWB.

Klavishli o‘chirgich SWB.

Kalitli tugma SWM — bu kalitni burish orqali elektroprivod boshqaruv blokiga boshqaruv komandasini uzatish uchun mo‘ljallangan qurilma.

Kalitli tugma SWM — bu kalitni burish orqali elektroprivod boshqaruv blokiga boshqaruv komandasini uzatish uchun mo‘ljallangan qurilma.

Boshqaruv bloki CV01 — bu bitta rolshtor yoki rolshtorlar guruhini masofadan boshqarish imkoniyatini ta'minlovchi qurilma.

Boshqaruv bloki CV01 — bu bitta rolshtor yoki rolshtorlar guruhini masofadan boshqarish imkoniyatini ta'minlovchi qurilma.

Boshqaruv bloki SMARTROLL — bu DoorHan pultlari yordamida rolshtorlarning ichki elektromexanizmlarini masofadan boshqarish imkoniyatini ta'minlaydigan qurilma.

Boshqaruv bloki SMARTROLL — bu DoorHan pultlari yordamida rolshtorlarning ichki elektromexanizmlarini masofadan boshqarish imkoniyatini ta'minlaydigan qurilma.

Tashqi radiopriyomnik DHRE-1 — bu DoorHan pulti yordamida boshqa ishlab chiqaruvchilarning avtomatikasini boshqarish imkoniyatini ta'minlaydigan qurilma.

Tashqi radiopriyomnik DHRE-1 — bu DoorHan pulti yordamida boshqa ishlab chiqaruvchilarning avtomatikasini boshqarish imkoniyatini ta'minlaydigan qurilma.

WI-FI moduli — bu elektroprivodlarni simsiz boshqarish (boshqaruv signalini ishlab chiqarish, NO) imkoniyatini ta'minlovchi qurilma.

WI-FI moduli — bu elektroprivodlarni simsiz boshqarish (boshqaruv signalini ishlab chiqarish, NO) imkoniyatini ta'minlovchi qurilma.

GSM-modul — bu mobil telefon orqali signalni qabul qilish va elektroprivodning ishga tushirish uchun boshqaruv komandasini uzatish imkoniyatini ta'minlovchi qurilma.

GSM-modul — bu mobil telefon orqali signalni qabul qilish va elektroprivodning ishga tushirish uchun boshqaruv komandasini uzatish imkoniyatini ta'minlovchi qurilma.

TRANSMITTER 4 pulti — bu to‘rt ta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan qurilma.

TRANSMITTER 4 pulti — bu to‘rt ta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan qurilma.

TRANSMITTER 4-PRO-BLACK pulti — bu to‘rt ta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan qora rangdagi qurilma.

TRANSMITTER 4-PRO-BLACK pulti — bu to‘rt ta avtomatik qurilmani masofadan boshqarish uchun mo‘ljallangan qora rangdagi qurilma.

Xavfsizlik fotoelementlari PHOTOCELL-N, infraqizil uzatkich va qabul qiluvchidan iborat.

Xavfsizlik fotoelementlari PHOTOCELL-N, infraqizil uzatkich va qabul qiluvchidan iborat.

Signal chirog‘i LAMP-PRO, antenna bilan jihozlangan LED lampochka.

Signal chirog‘i LAMP-PRO, antenna bilan jihozlangan LED lampochka.

Technical description
O'lchamlar jadvali
Параметр
Показатель
Высота проема, мм
1 000–5 000
Ширина проема, мм
1 000–5 500
Максимальная площадь полотна, м²
20,5
Притолока, мм
300 dan (nakladnoy o‘rnatish uchun)
Пристенки, мм
83 dan (nakladnoy o‘rnatish uchun)
Konstruktsiya
  1. Yon qopqoq RK300, RSK300, RSK330, RK375
  2. Podshipnik suporti BS32
  3. Yo‘riqchi rolik RU77 (RV77)
  4. Podshipnik BS32
  5. Universal kapsula KPU102
  6. Oktagonal val RV102
  7. Himoya korobi RBN300, RBN330, RBN375
  8. Yuqori profil RH30FM
  9. Ichki val elektromexanizmi
  10. Turtkni o‘rnatish plastinasi BU100K
  11. Yo‘riqchi profil RG83MS, RG90M, RG90MS, RG100
  12. Qopqoq PB14
  13. Yon qulfi SL84, SLE84
  14. Oxirgi profil RA77EM, RA77KN
  15. Profil (to‘qima) RHE84M, RHE84GM
  16. Kalitli o‘chirgich SWM, SWK
  17. Tugmachali o‘chirgich SWB, SWH
Texnik xususiyatlar
Параметр Значение Примечание
Ekstrudirovka qilingan to‘liq profil RHE84M
Материал Alyuminiy
Вес профиля, кг/(п/м) 0,797
Вес профиля, кг/м² 9,6
Количество ламелей на 1 м высоты полотна, шт. 12
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 20,5
Ekstrudirovka qilingan teshikli profil RHE84GM
Материал Alyuminiy
Вес профиля, кг/(п/м) 0,593
Вес профиля, кг/м² 7,11
Количество ламелей на 1 м высоты полотна, шт. 12
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 20,5
Mahsulotni ishlatish shartlari

To'g'ri o'rnatilgan va foydalanilgan rolstavnalar ishonchlilik va uzoq umrini kafolatlaydi. Sizning rolstavnalaringizning xizmat muddatini uzaytirish uchun ushbu ko'rsatmalarga rioya qiling.

1. Rolstavnalar va rolvorotlarni o'rnatish DoorHan konsernida malaka oshirgan mutaxassislar tomonidan amalga oshirilishi kerak.

2. Mahsulotni o'rnatish DoorHan konsernining o'rnatish bo'yicha ko'rsatmalariga va texnik hujjatlariga qat'iy rioya qilgan holda amalga oshirilishi kerak.

3. Rolstavnalar silliq, siljish va zarbalarsiz ochilishi kerak.

4. Konstruktsiyalarni ko'tarish va tushirish uchun faqat ushbu maqsadlar uchun mo'ljallangan boshqaruvdan foydalanish zarur.

5. Rolstavnalarni ochish uchun 100 N dan ortiq kuch qo'llamang.

6. Rolstavnalarni qisman ko'tarish yoki tushirish tavsiya etilmaydi, ayniqsa katta konstruktsiyalar (3 000 × 2 000 mm dan katta o'lchamdagi) uchun.

7. Agar konstruktsiyada mexanik qulflash yoki berkitish mexanizmi ishlatilsa, qulflangan holatda mato ko'tarish taqiqlanadi.

8. Agar kardanli tormoz tizimi ishlatilsa, tormozni burishda, burushni 45° burchak ostida ushlash kerak. EN 12453 yoki 12604 standarti bo'yicha qo'lda bosim 390 N gacha bo'lishi mumkin. Katta ro'lshtavnalarda favqulodda qo'lda tormoz tizimi (ilova, kardan) faqat yopish uchun mo'ljallangan.

9. Avtomatik drayverdan foydalanishda, drayverga ilova qilingan foydalanuvchi qo'llanmasiga rioya qilish kerak.

10. Bolalarni rolletlar boshqaruv qurilmalariga (tugmachalar, pultlar) yaqinlashtirmang.

11. Odamlar va hayvonlar rolletlarning ochilishi yoki yopilishi vaqtida ularning ta'sir zonalarida bo'lmasligiga e'tibor bering.

12. Qurilma ishlayotgan paytda uning ostida bo'lish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

13. Rolletlarni zarbalarga duchor qilmang va ularning erkin ochilish va yopilishiga to'sqinlik qilmang.

14. Rolletlar to'rtburchagida mato harakatlanayotganda, tashqi obyektlarning mavjud emasligiga e'tibor bering, chunki bu konstruktsiyaning zararlanishiga olib kelishi mumkin.

15. Qo'shimcha uskunalar yoki aksessuarlarni o'rnatish, shuningdek, alohida qismlarni o'zgartirish yoki sozlash taqiqlanadi, agar ishlab chiqaruvchi bilan maslahatlashmasdan amalga oshirilsa (maslahatlashish deganda, yuzaga kelgan muammoni aniq tasvirlab, hujjatli ravishda tasdiqlanadigan murojaatni anglatadi).

16. Qish mavsumida, agar konstruktsiyaning rolstavnalari yoki rolvorotlarining qismlari muzlab qolgan bo'lsa, poydevor va polotni ko'tarish va tushirishdan oldin, konstruktsiya plitalarini muzdan to'liq ozod bo'lguncha atrofidan urib chiqaring, ayniqsa, pastki planka va deraza osti yoki pol bilan bog'lanadigan joyga alohida e'tibor qarating, ular ham tozalangan bo'lishi kerak.

17. Rolstavnalarni muntazam ravishda texnik xizmatdan o'tkazish zarur, kamida yiliga bir marta.

18. Agar rolstavnalar belgilangan maqsadlarda foydalanilmasa yoki o'lchamlari ishlab chiqaruvchi tomonidan tavsiya etilgan chegaralarni oshsa, ishlab chiqaruvchi ularning yaxlitligi va to'g'ri ishlashiga javobgar emas.

19. Rolstavna yoki rolvorot konstruksiyalarini diagnostika qilish va ta'mirlash faqat malakali mutaxassislar tomonidan amalga oshirilishi kerak.

Qadoqlash
Упаковка в картон Характеристики упаковки
Описание Rolvorotning o‘rami havo pufakchalari bilan to‘ldirilgan plyonka va besh qatlamli oq kartondan iborat; to‘rva va quti pufakchalari bilan o‘ralib, keyin karton bilan o‘raladi, natijada quti hosil bo‘ladi; karton o‘rami yuqoridan ikki qatlam stretch plyonka bilan yopilgan va kompaniya logotipi bilan skotch bilan mustahkamlangan.
Высота, мм 300–375
Ширина, мм 300–375
Длина, мм 1 000–6 000
Qo‘shimcha tavsif

RHE84M to‘liq profil va RHE84GM panjara profilidan iborat bo‘lgan to‘qima kombinatsiyasi mumkin.

Installation
Montaj usullari
Nakladnoy o‘rnatish. Nakladnoy o‘rnatish eng ko‘p uchraydigan usul bo‘lib, uning uchun o‘tkazilishiga tayyorlanish jarayoni, ya'ni korob uchun nişaning tayyorlanishi talab etilmaydi. Nakladnoy o‘rnatish usulida rolshtorlar yoki rolvorotlarning korobi va rolikli to‘qimasi ochikning ustiga o‘rnatiladi, yo‘riqchi profillar esa ochikning ikkala tomoniga joylashtiriladi. Yopilgan rolshtorlar to‘liq ochikni yopib, devor sathiga deyarli tekis joylashadi.
Nakladnoy o‘rnatish. Nakladnoy o‘rnatish eng ko‘p uchraydigan usul bo‘lib, uning uchun o‘tkazilishiga tayyorlanish jarayoni, ya'ni korob uchun nişaning tayyorlanishi talab etilmaydi. Nakladnoy o‘rnatish usulida rolshtorlar yoki rolvorotlarning korobi va rolikli to‘qimasi ochikning ustiga o‘rnatiladi, yo‘riqchi profillar esa ochikning ikkala tomoniga joylashtiriladi. Yopilgan rolshtorlar to‘liq ochikni yopib, devor sathiga deyarli tekis joylashadi.
Vstroynoy o‘rnatish. Vstroynoy o‘rnatish barcha rolshtorlar yoki rolvorotlarning elementlarini deraza yoki eshik ochig‘ining nişasida joylashtirish imkonini beradi. Vstroynoy o‘rnatishda eshik va derazalar ularning o‘rnatilishiga qarama-qarshi yo‘nalishda ochilishi kerak.
Vstroynoy o‘rnatish. Vstroynoy o‘rnatish barcha rolshtorlar yoki rolvorotlarning elementlarini deraza yoki eshik ochig‘ining nişasida joylashtirish imkonini beradi. Vstroynoy o‘rnatishda eshik va derazalar ularning o‘rnatilishiga qarama-qarshi yo‘nalishda ochilishi kerak.
Bino qurilishi uchun tayyorgarlik
  1. Nakladnoy o‘rnatish uchun o‘lchov parametrlari: H — ochikning balandligi (max), mm; B — ochikning kengligi (max), mm; h1 — yuqori chekkani balandligi (min), mm; b1 va b2 — o‘ng va chap yon masofalari (min), mm. Vstroynoy o‘rnatish uchun o‘lchov parametrlari: H — ochikning balandligi (min), mm; B — ochikning kengligi (min), mm. O‘lchovlarni olish uchun o‘lchov lenta va qurilish darajasi, yoki elektron o‘lchov qurilmalari ishlatilishi kerak. Har bir parametrni o‘lchashni kamida uch nuqtada amalga oshirish tavsiya etiladi. Vstroynoy usulda o‘rnatiladigan konstruktsiyalar uchun o‘lchovlarni olishda devorlarning notekisligini hisobga olish va o‘lchovlarni 5–10 mm ga kichikroq tomoniga to‘g‘rilash zarur.
  2. Tayyorlangan ochiklar quyidagi talablariga javob berishi kerak: ochiklar to‘g‘ri burchakli shaklda bo‘lishi lozim; ochik yuzalarining sathi tekis va silliq bo‘lishi, gipsli eritma ortiqchalari va yoriqlar bo‘lmasligi kerak; devor mustahkam, bo‘shliqsiz bo‘lishi kerak (beton, metall, butun g‘isht); agar g‘isht bo‘shliqli bo‘lsa, ochikni metall burchak bilan qoplash tavsiya etiladi; konstruktsiyalarning qo‘shilish joylaridagi ichki va tashqi devorlar tekis bo‘lishi, chiqindi va chuqurliklar bo‘lmasligi kerak; ishchi yuzalarning vertikal va gorizontalga nisbatan og‘ishishi 1,5 mm dan oshmasligi, lekin 5 mm dan ko‘proq bo‘lmasligi kerak, diagonallar orasidagi farq — 5 mm dan ko‘proq bo‘lmasligi kerak.
Kafolat majburiyatlari

Mijozga DoorHan konserni tomonidan ishlab chiqarilgan rollet tizimlari uchun sotib olingan sanadan boshlab 1 yil muddatga ishlash kafolati beriladi. Agar lak va bo‘yoq qoplamasi iqlim omillari, tabiiy hodisalar, qattiq mayda zarrachalar yoki boshqa agressiv moddalarning ta'siri, foydalanish jarayonida yuzaga kelgan chizishlar va shikastlanishlar natijasida shikastlansa, lak va bo‘yoq qoplamasi bo‘yicha kafolatni yo‘qotadi.

Documentation
Ko'rsatmalar

Rolikli panjurlar va panjurlarni o'rnatish bo'yicha ko'rsatmalar

Rolikli panjurni ishlatish bo'yicha ko'rsatmalar va kafolat kartasi

Rolikli panjur tizimlari uchun xizmat ko'rsatish kitobi

Pasportlar va sertifikatlar

Muvofiqlik sertifikati "Alyuminiy profillardan yasalgan rolikli panjurlar"

Muvofiqlik sertifikati "Alyuminiy ekstrudirovka qilingan profillardan yasalgan rolikli panjurlar"

Sinov hisoboti "Alyuminiy ekstrudirovka qilingan profillardan yasalgan rolikli panjurlar"

Rolikli eshik pasporti

Chizmalar

Ekstrudirovka qilingan profil RHE84M dan yasalgan rolikli panjur uchun rasm

Checkout
Managers of the company will answer all
questions by phone:
