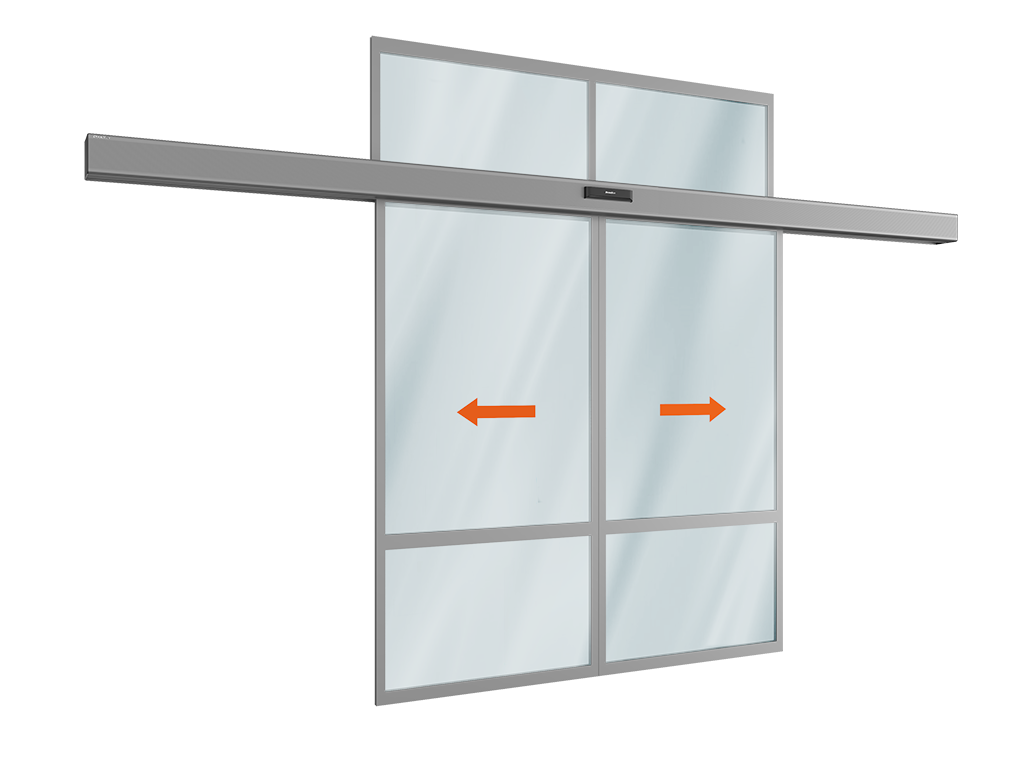

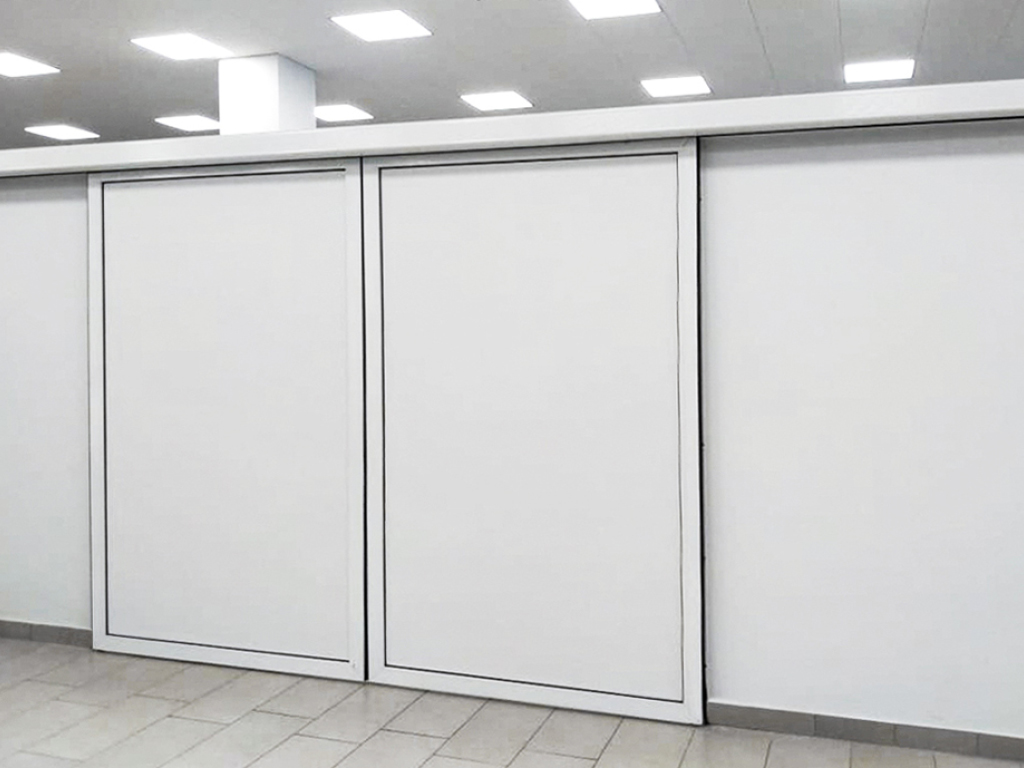

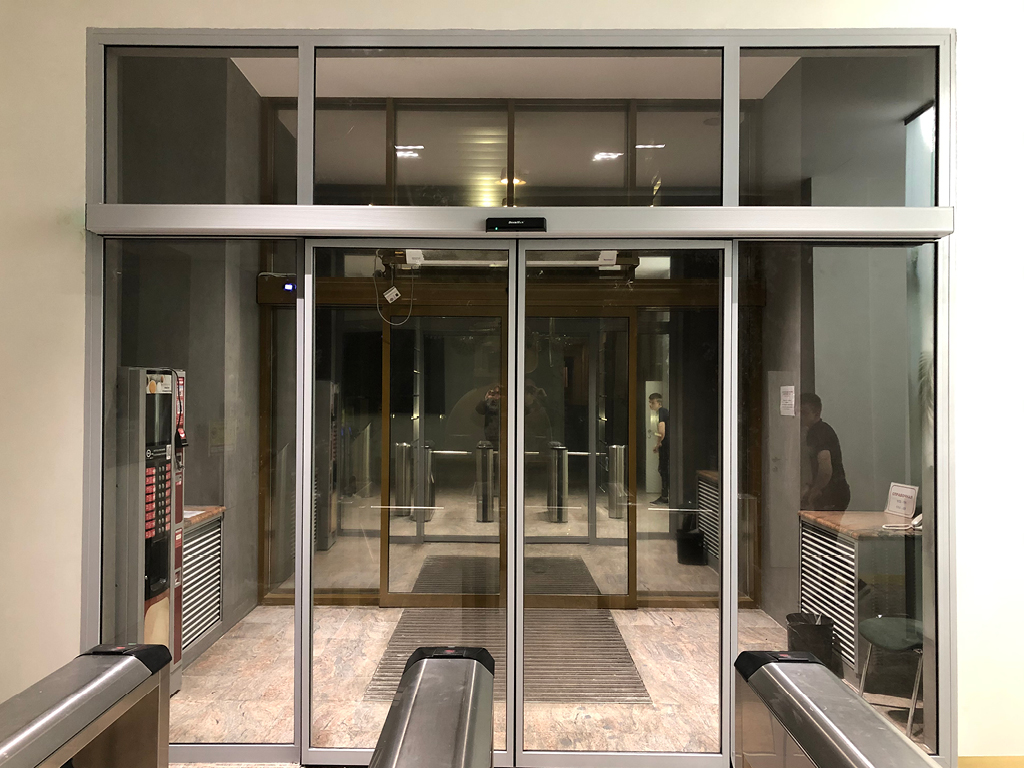

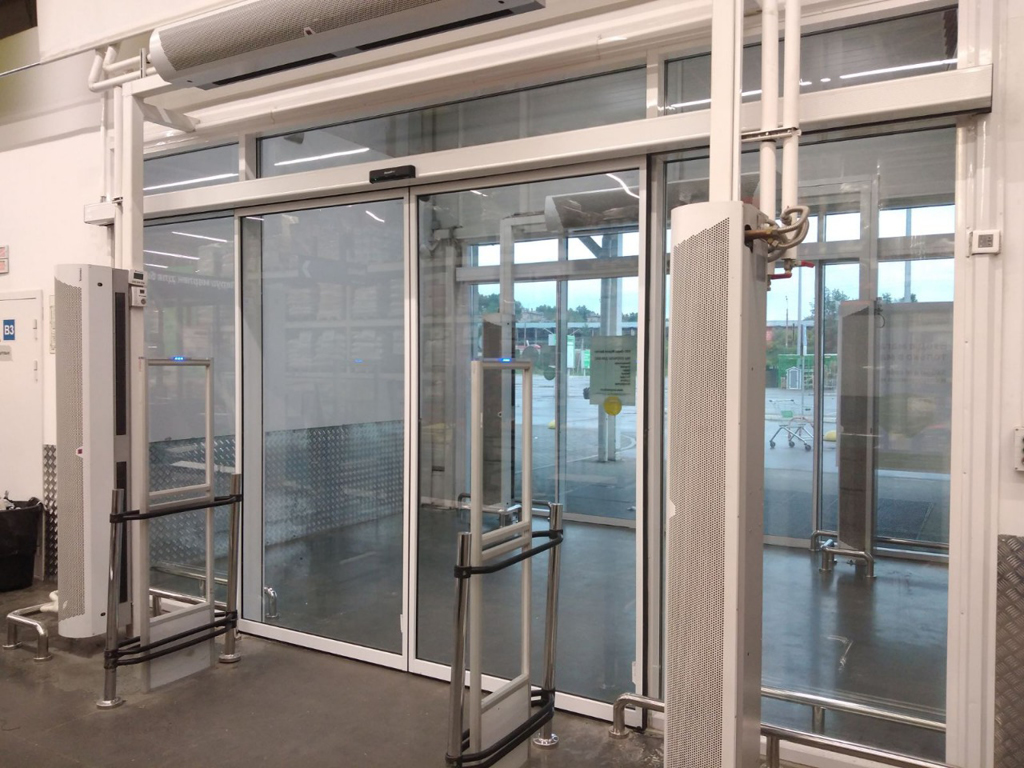

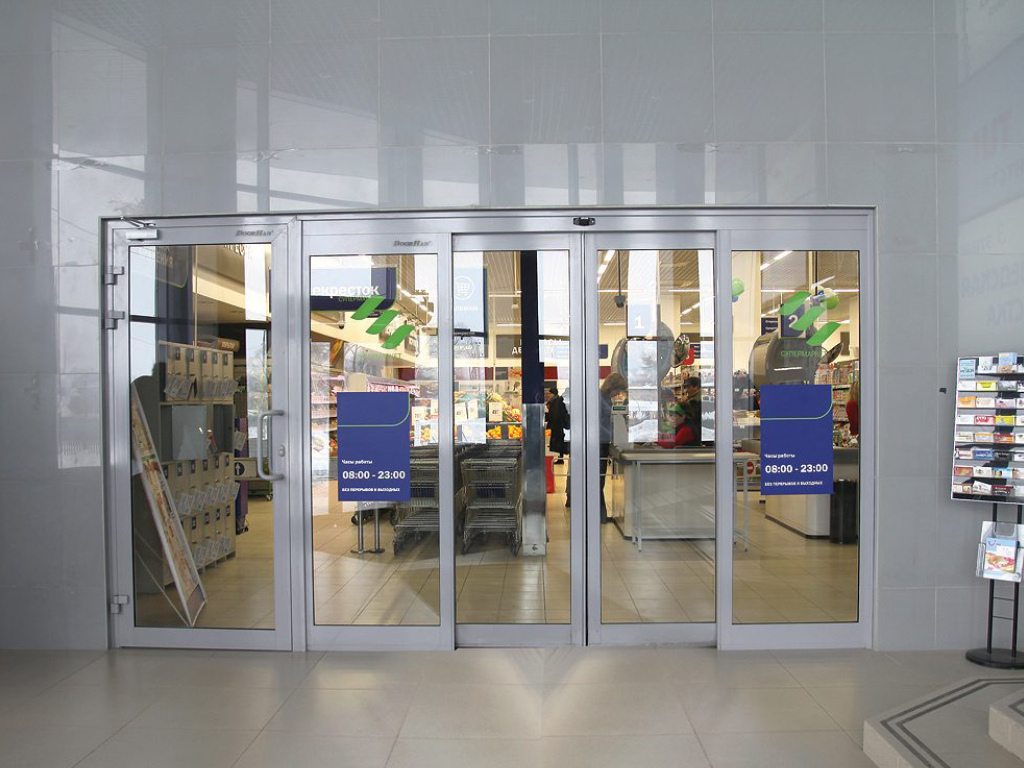

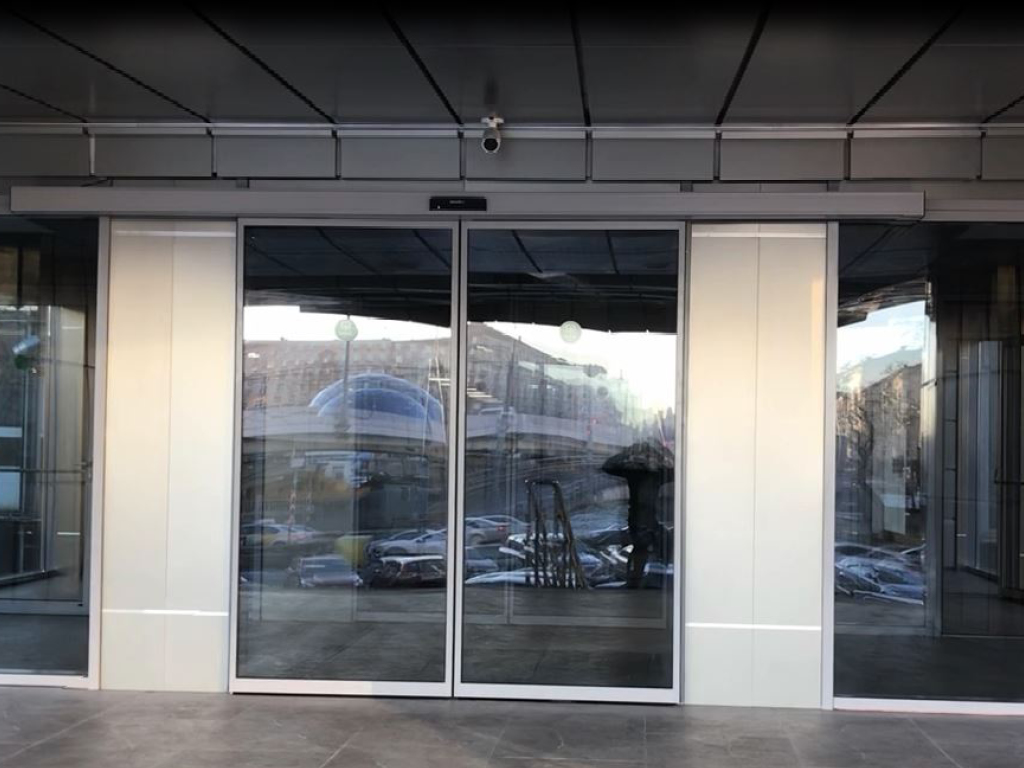

AD-SP drayveri uchun avtomatik suriluvchi eshik komplekti (ikki harakatlanuvchi yengil yaratmalar va yuqorida framuga)

Avtomatik suriluvchi eshik odamlar oqimi yuqori bo‘lgan turli tijorat obyektlarining kirish guruhlari o‘rtasiga o‘rnatish uchun mo‘ljallangan, masalan, savdo-ko‘ngilochar va biznes markazlari, restoranlar, ombor va ishlab chiqarish komplekslari, tibbiyot muassasalari, jamoat xizmatlari binolari. Framugali avtomatik eshik konstruktsiyalari, eshik o‘rtasida kerakli balandlikdagi ustunlarning yo‘qligi yoki eshikning balandligi 4 m gacha bo‘lganda yuzaga keladigan muammolarni hal qilishga yordam beradi.

Qo'llanilish sohasi:

Savdo va biznes markazlari
Xususiy sektor

Order with installation

Afzalliklar

Funksionallik

Mahsulotni olti rejimda ekspluatatsiya qilish imkoni odamlar o‘tishi uchun har qanday vazifani hal qilish imkonini beradi.

Yaratma to‘ldirishning turli xil variantlari

Yaratmaning to‘ldirilishi 8 yoki 9 mm qalinlikdagi xavfsiz shisha yoki 24 mm li shishali paket bilan amalga oshirilishi mumkin.

Oson yig‘ish

Unikal quritilgan ulanish tizimi yaratmalarni yig‘ish va mahsulotni umumiy o‘rnatish vaqtini sezilarli darajada qisqartirish imkonini beradi, shuningdek, yorug‘lik o‘tishini oshiradi.

Konstruktsiyalar va mahsulotlar sinflarining xilma-xilligi

Afzallik — bu har qanday o‘lchamdagi o‘rama mos keladigan optimal konstruksiyani tanlash imkonini beradi: pritolka va devor bo‘ylab joylar mavjud bo‘lmaganda, devor bo‘ylab joylarning kengligi cheklanganda (yoki yetarli bo‘lmaganda), binodan boshqa chiqish yo‘llari bo‘lmaganda.

Jozibali narx

Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot raqobatbardosh narxga ega.

Funksionallik

Mahsulotni olti rejimda ekspluatatsiya qilish imkoni odamlar o‘tishi uchun har qanday vazifani hal qilish imkonini beradi.

Yaratma to‘ldirishning turli xil variantlari

Yaratmaning to‘ldirilishi 8 yoki 9 mm qalinlikdagi xavfsiz shisha yoki 24 mm li shishali paket bilan amalga oshirilishi mumkin.

Oson yig‘ish

Unikal quritilgan ulanish tizimi yaratmalarni yig‘ish va mahsulotni umumiy o‘rnatish vaqtini sezilarli darajada qisqartirish imkonini beradi, shuningdek, yorug‘lik o‘tishini oshiradi.

Konstruktsiyalar va mahsulotlar sinflarining xilma-xilligi

Jozibali narx

Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot raqobatbardosh narxga ega.

Dizayn

To‘ldirma dizayni

Standart ranglar

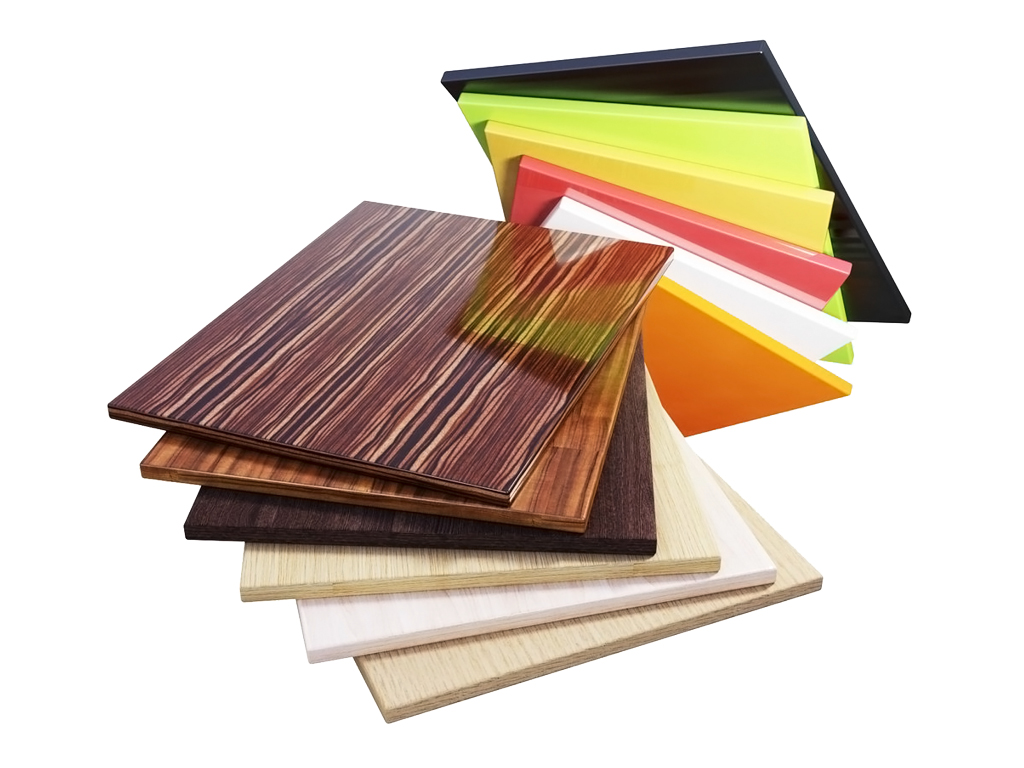

8, 9 va 24 mm qalinlikdagi istalgan turdagi to‘ldirma qo‘llash imkoniyati, shuningdek, eshik barglarining ikki tomonlama bo‘yalganligi

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

AL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

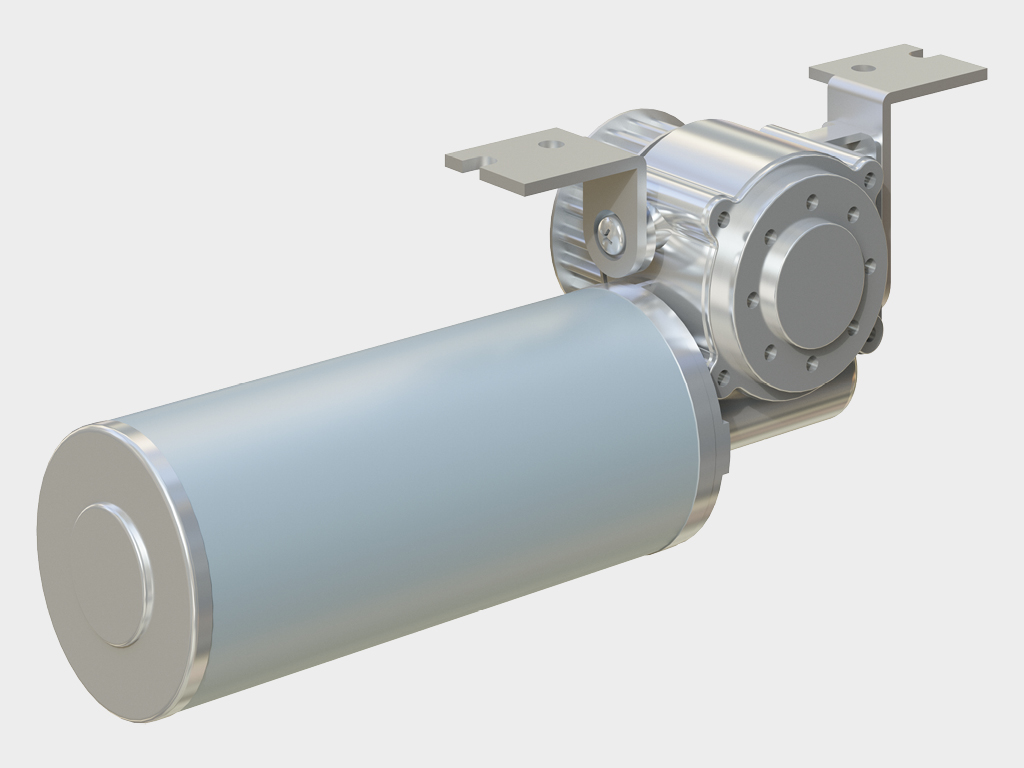

Elektr dvigateli (art. AD-01SP)

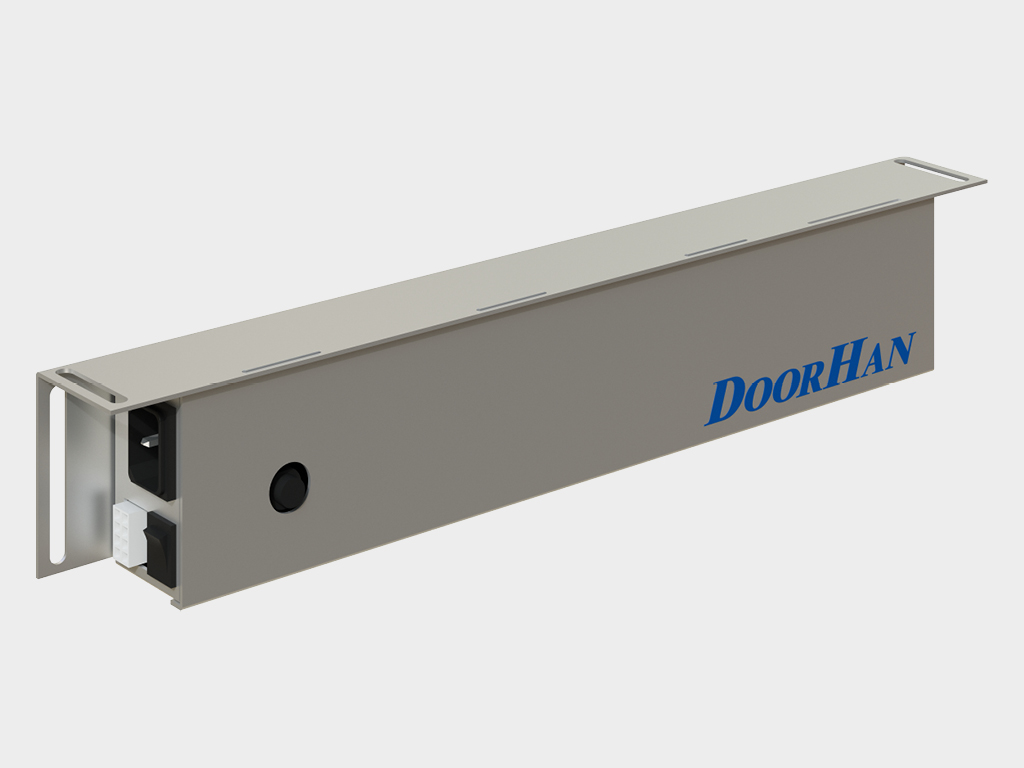

Kontroller (art. AD-03SP)

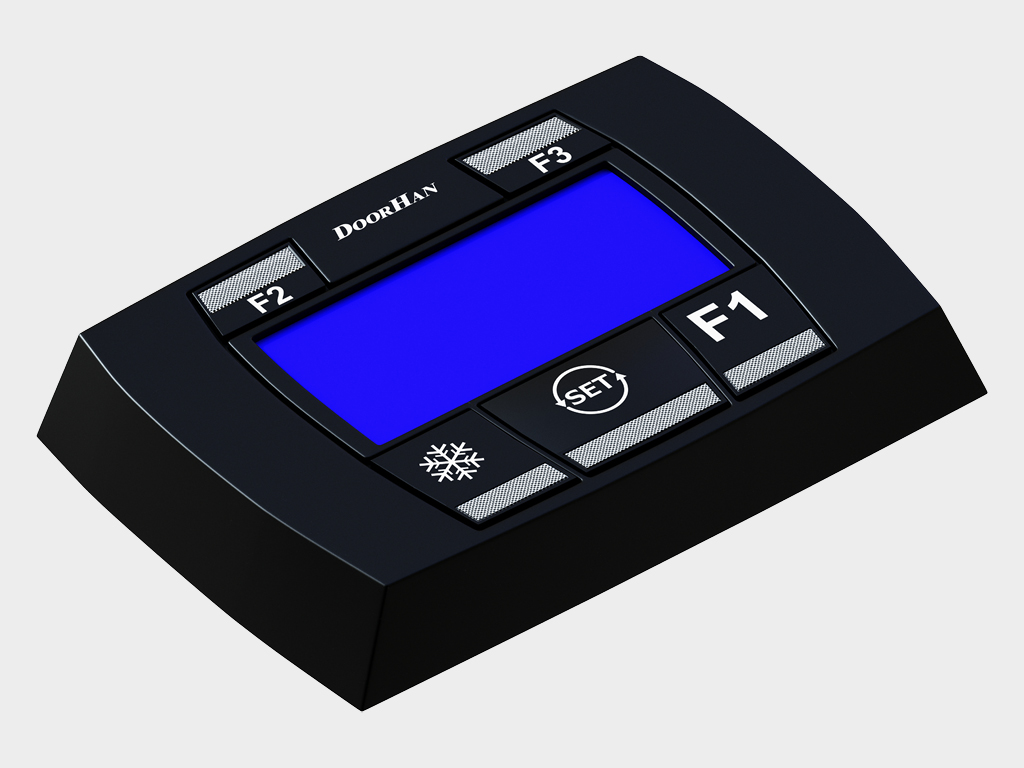

Rejimlarni o‘zgartirish tugmasi va displey bilan (art. AD-08SP)

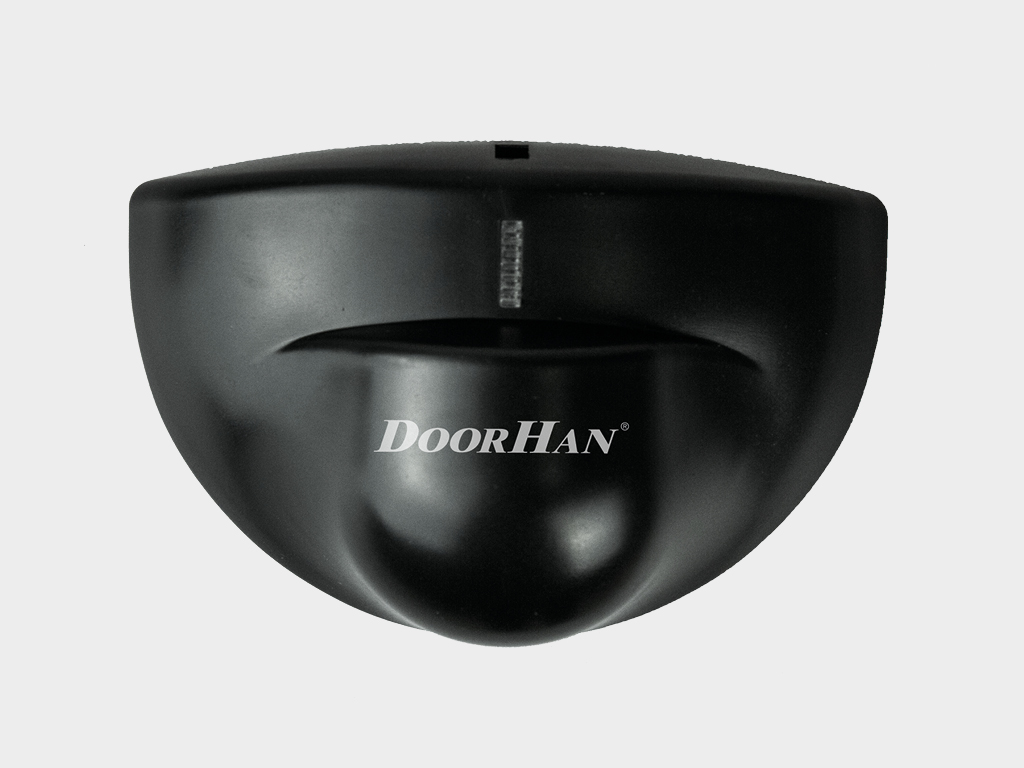

Harakat sensori (art. AD-06, 1 dona)

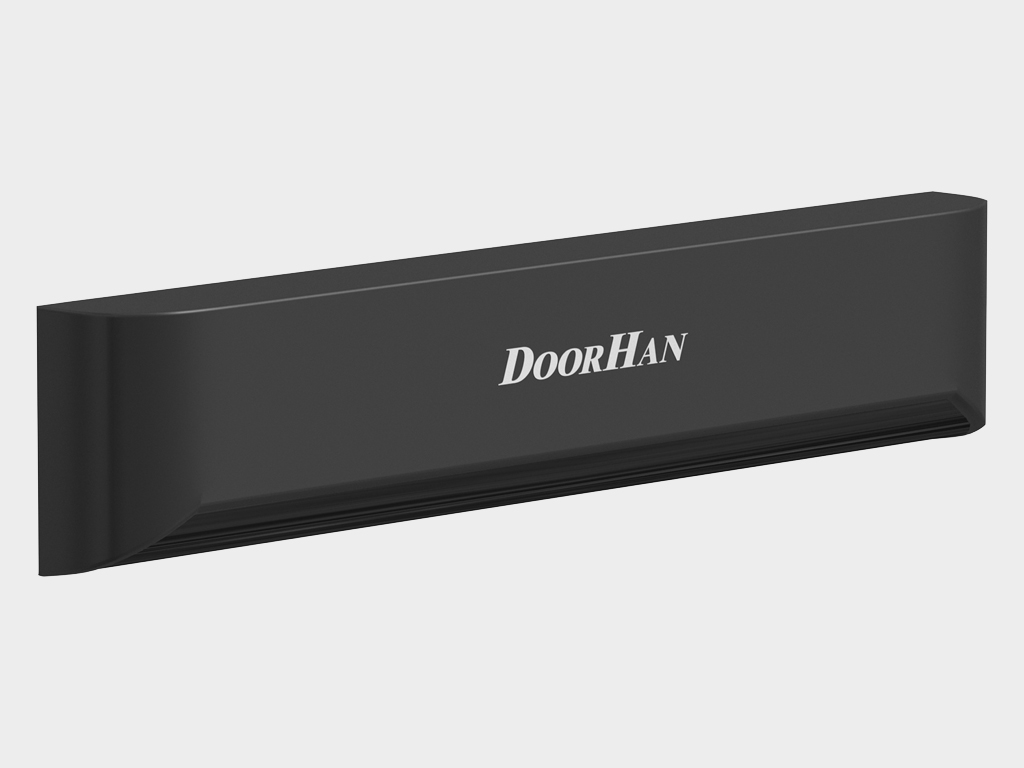

Harakat va xavfsizlikni tekshirish uchun kombinatsiyalashgan sensor (art. AD-34, 1 dona)

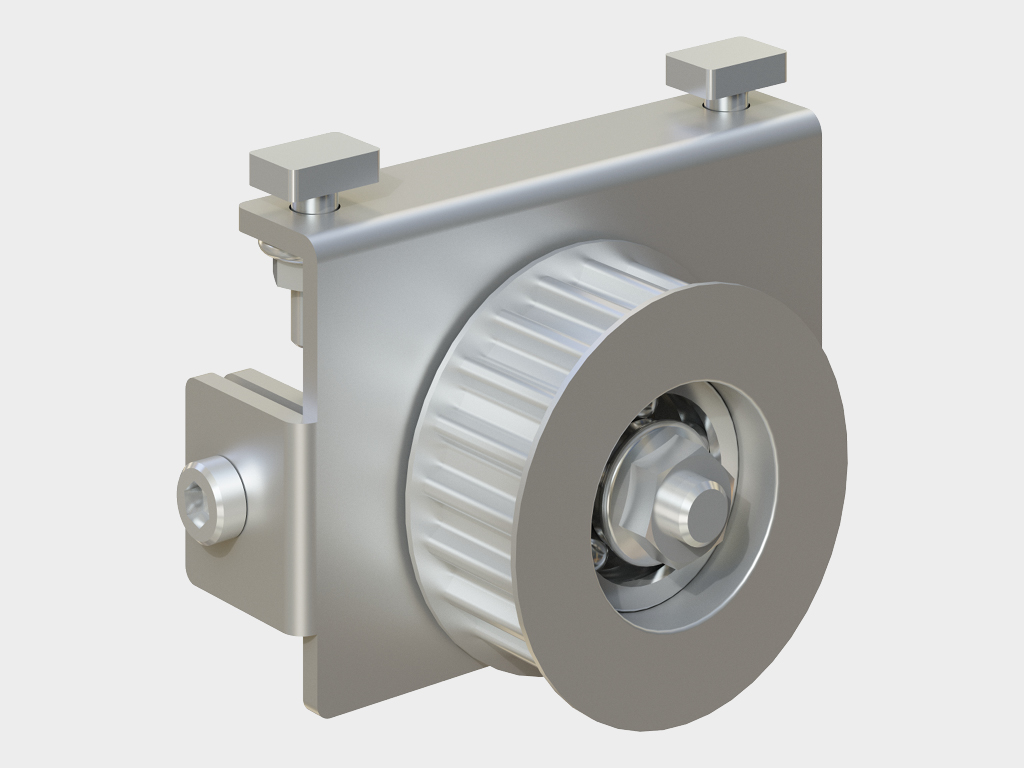

Tortish roliki (art. AD-14SP, 1 dona)

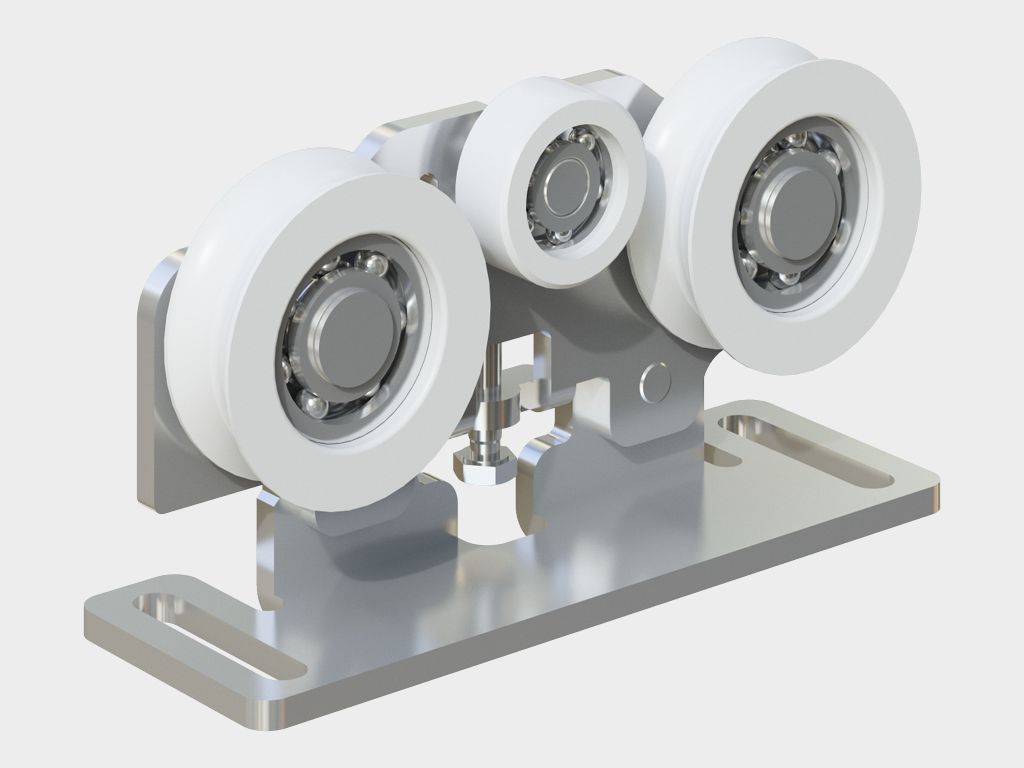

Karretkalar to‘plami (art. AD-15SP, 4 dona) AD-SP drayverida

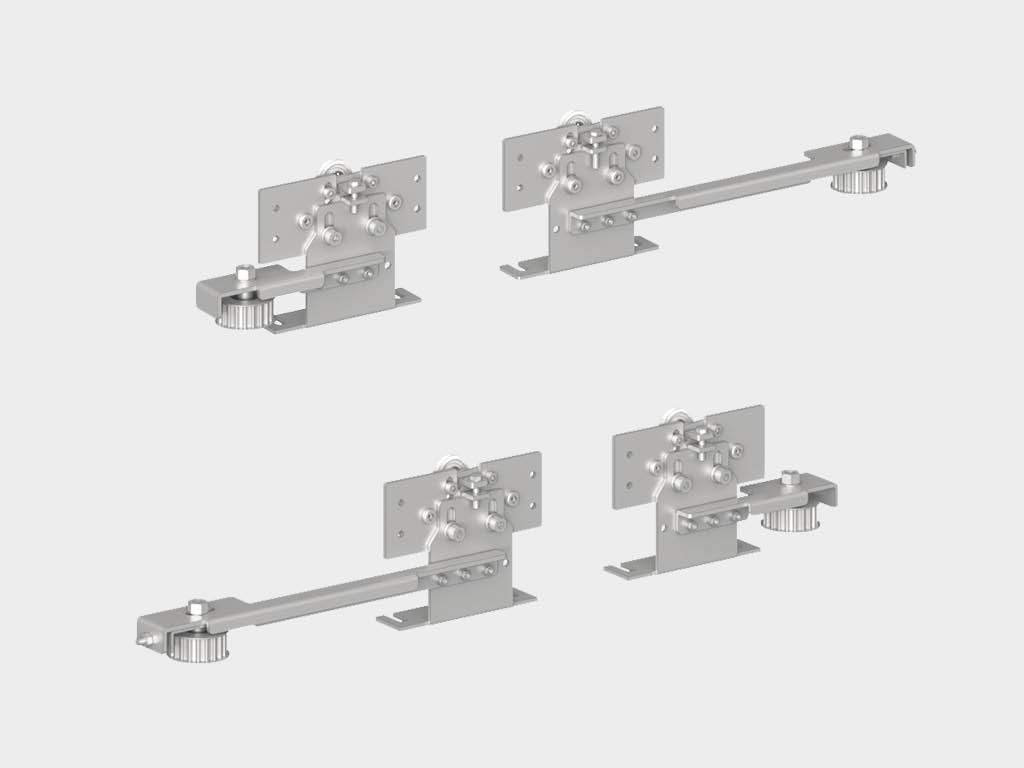

* Tashqi eshiklar uchun karretkalar to‘plami (4 dona) AD-SP-TELESCOPE drayverida

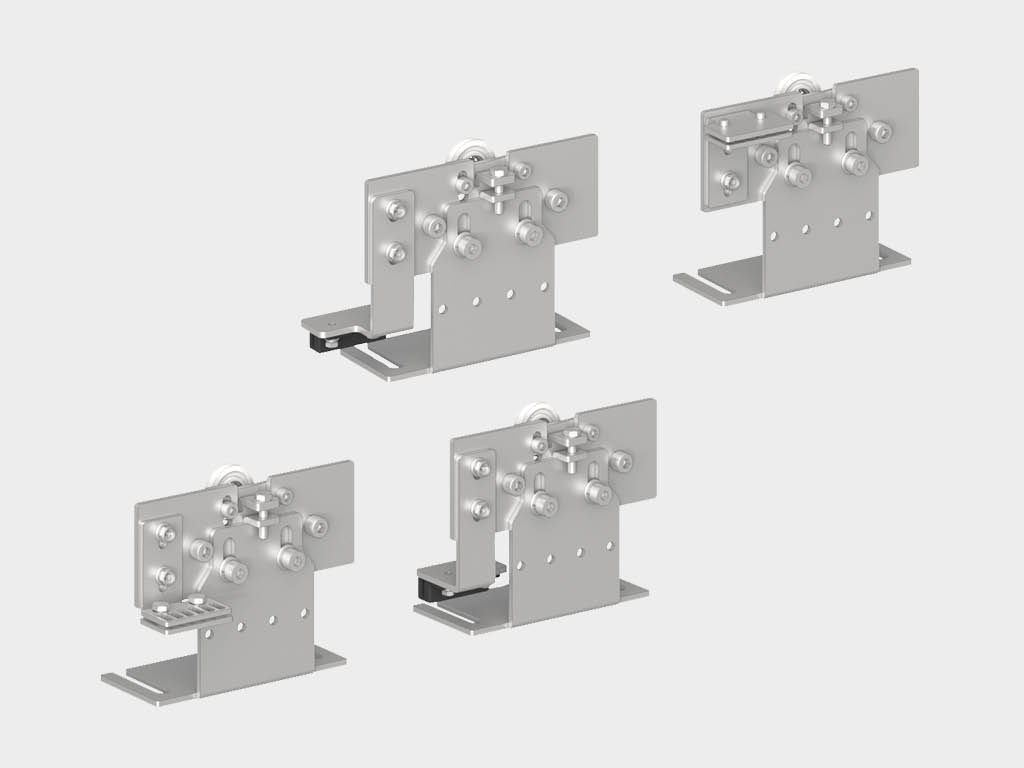

* Ichki eshiklar uchun karretkalar to‘plami (4 dona) AD-SP-TELESCOPE drayverida

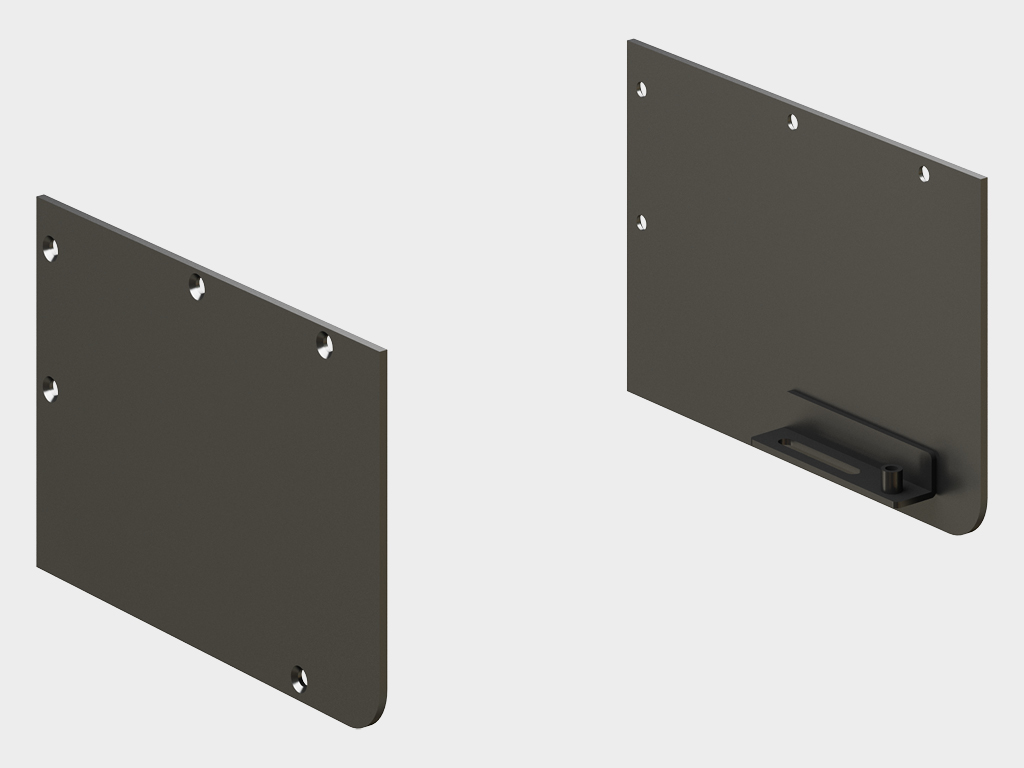

Korobning yon qopqog‘i to‘plami (art. AD-16SP, 2 dona) AD-SP/ * (art. AD-16SPTel, 2 dona) AD-SP-TELESCOPE drayverida

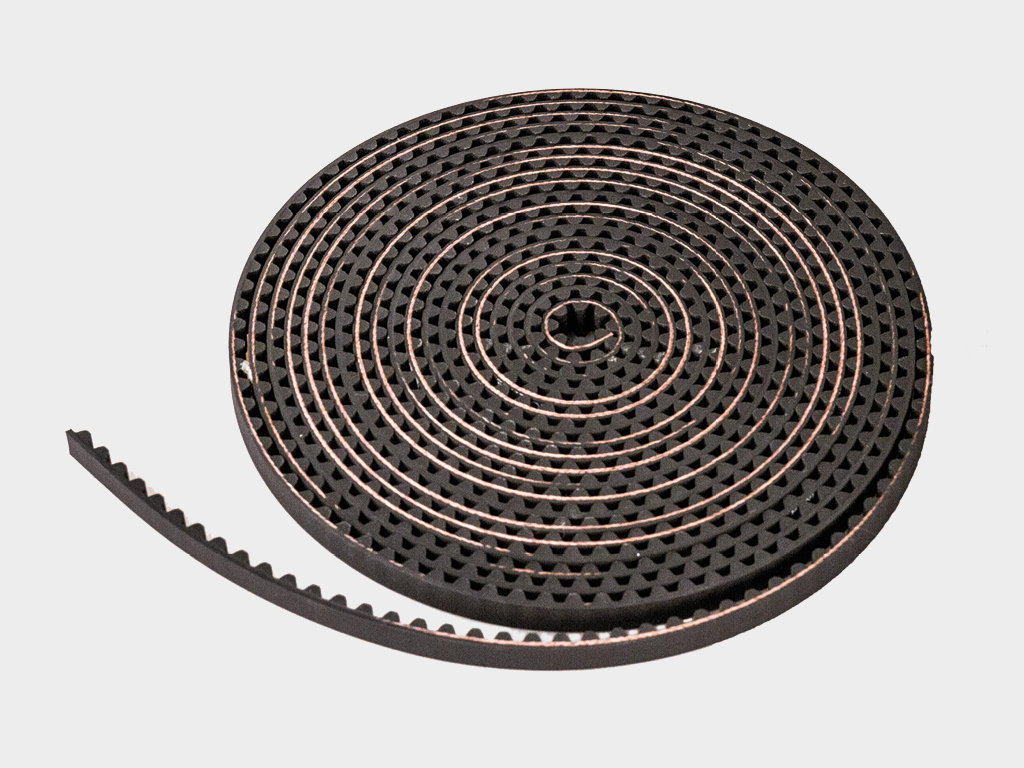

Drayv kamar (art. AD-17, 11 m)

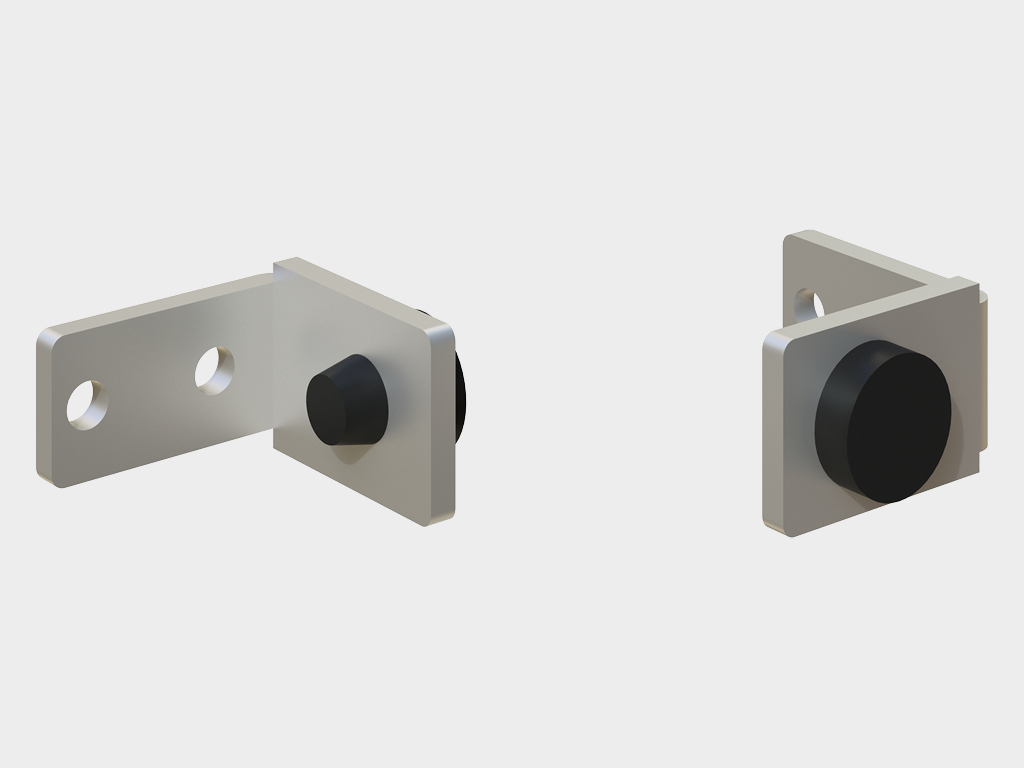

Stoporlar to‘plami (art. AD-19SP, 2 dona) AD-SP drayverida

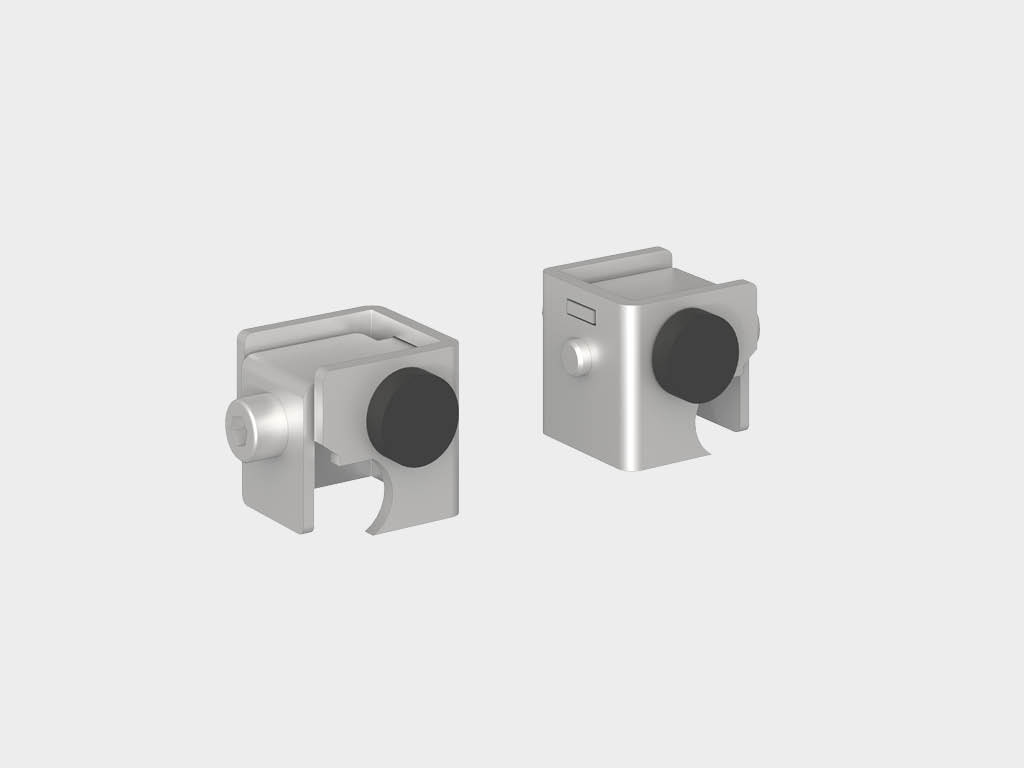

* Stoporlar to‘plami (2 dona) AD-SP-TELESCOPE drayverida

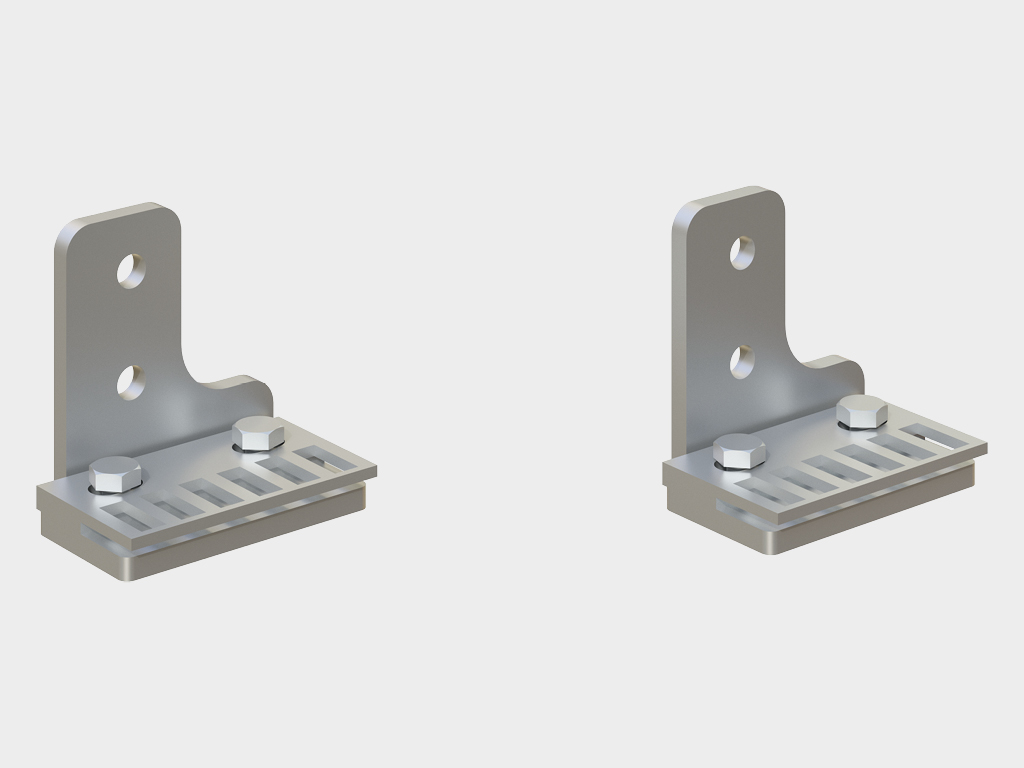

Kamar tutqichlari to‘plami (art. AD-20SP, 2 dona)

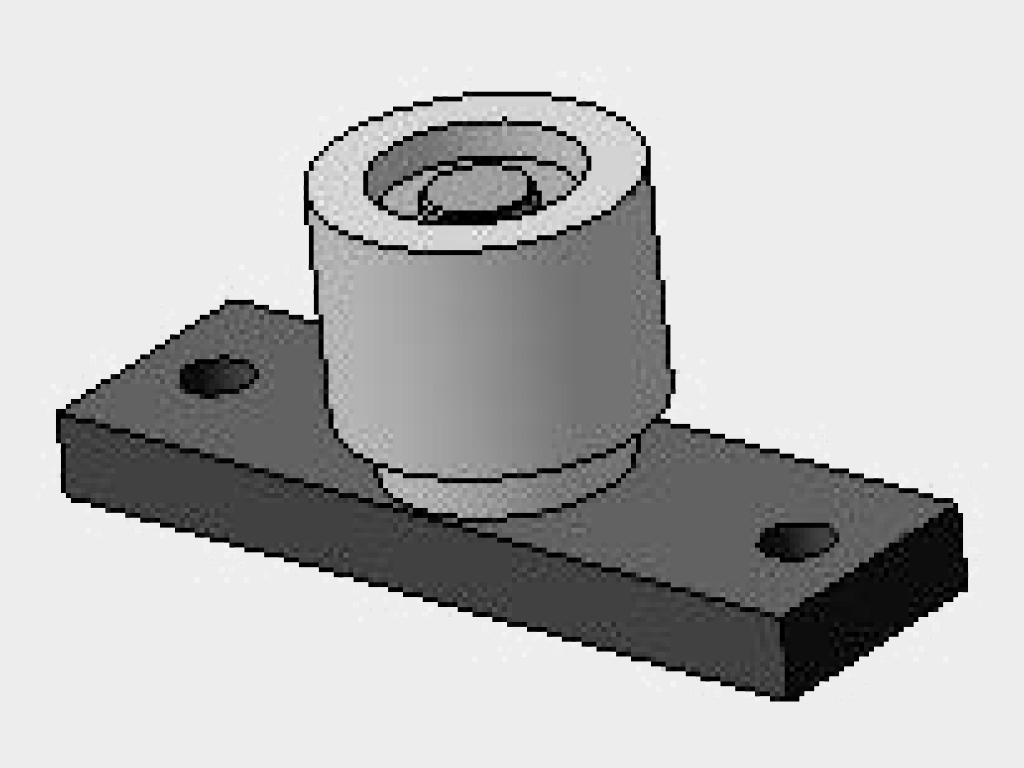

Pastki yo‘riqchi (art. TPP-001-32D, 2 dona)

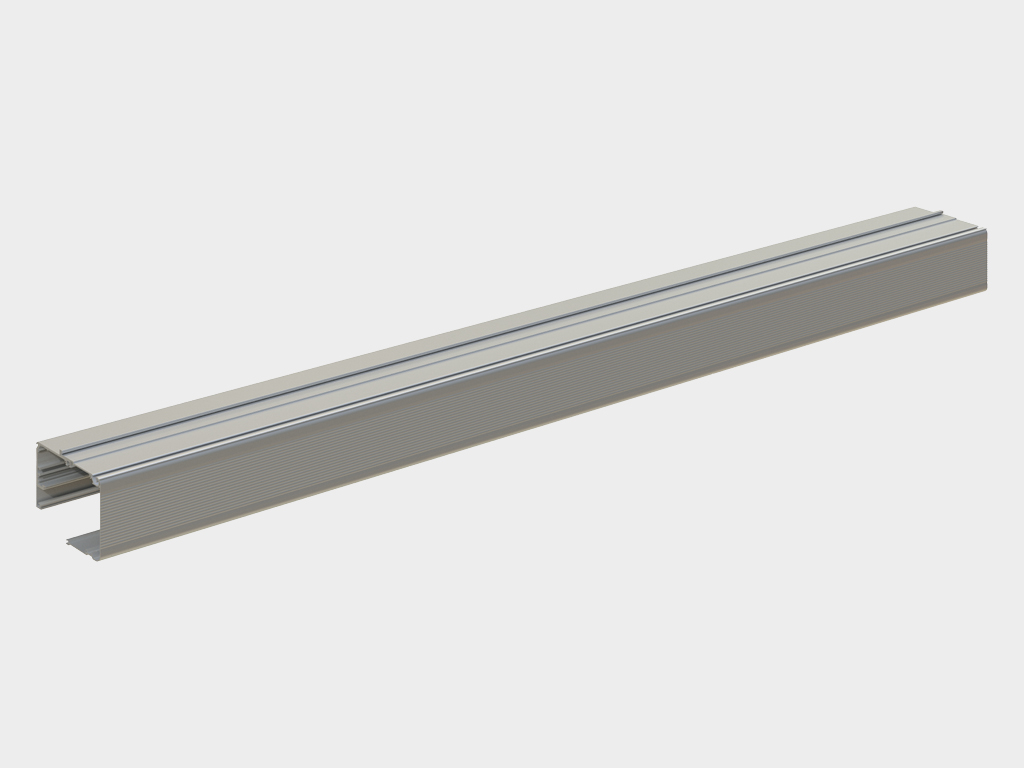

Qopqoq bilan korob (art. AHDS35 2009, 2011, 2012) AD-SP drayveri uchun / * (art. AHDS35 2019-2023) AD-SP-TELESCOPE drayveri uchun

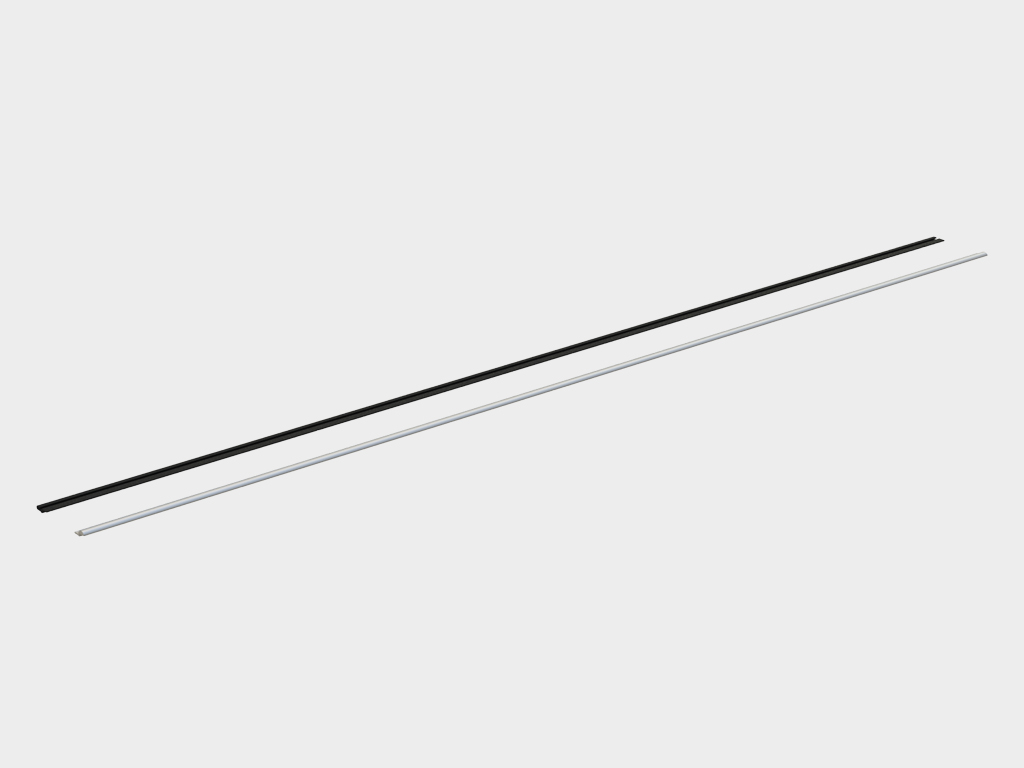

Siquvchi bilan rels (art. AHDS35 2010 c AD-29) AD-SP drayveri uchun / * (art. AHDS35 2023 c AD-29TEL, 2 dona) AD-SP-TELESCOPE drayveri uchun

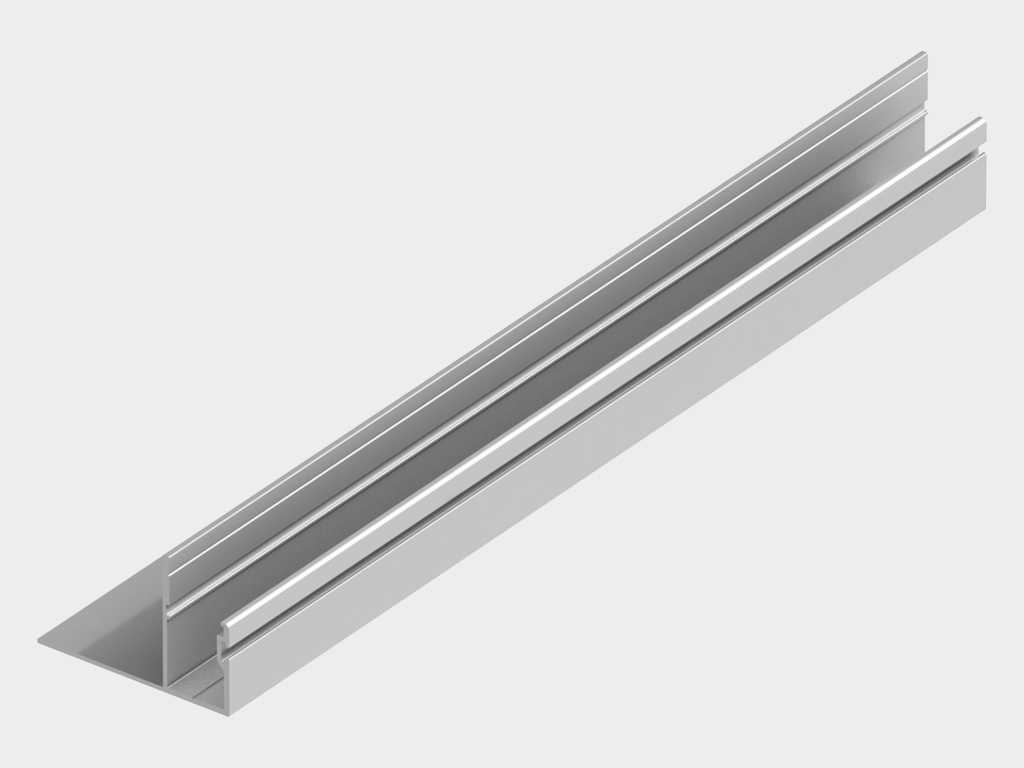

Fotoelektr sensor uchun profil (art. AHDS35 0213, 2 dona)

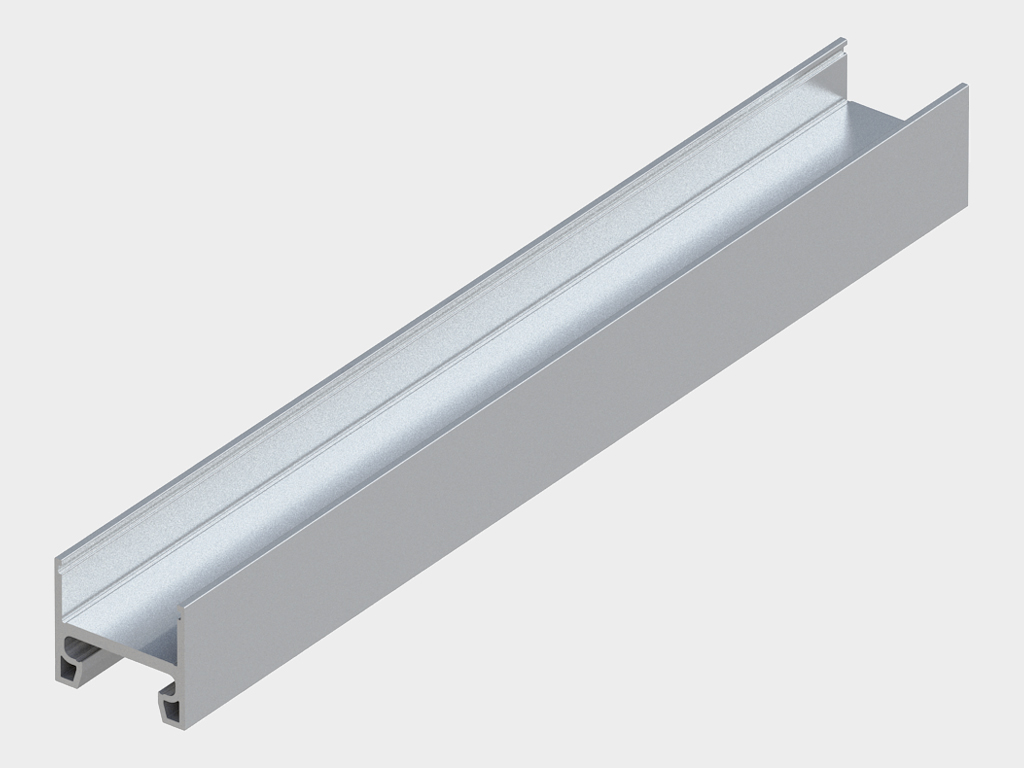

Vertikal eshik profili, uchida kesma 30 × 35 mm (art. AHDS35 0106.FREZ)

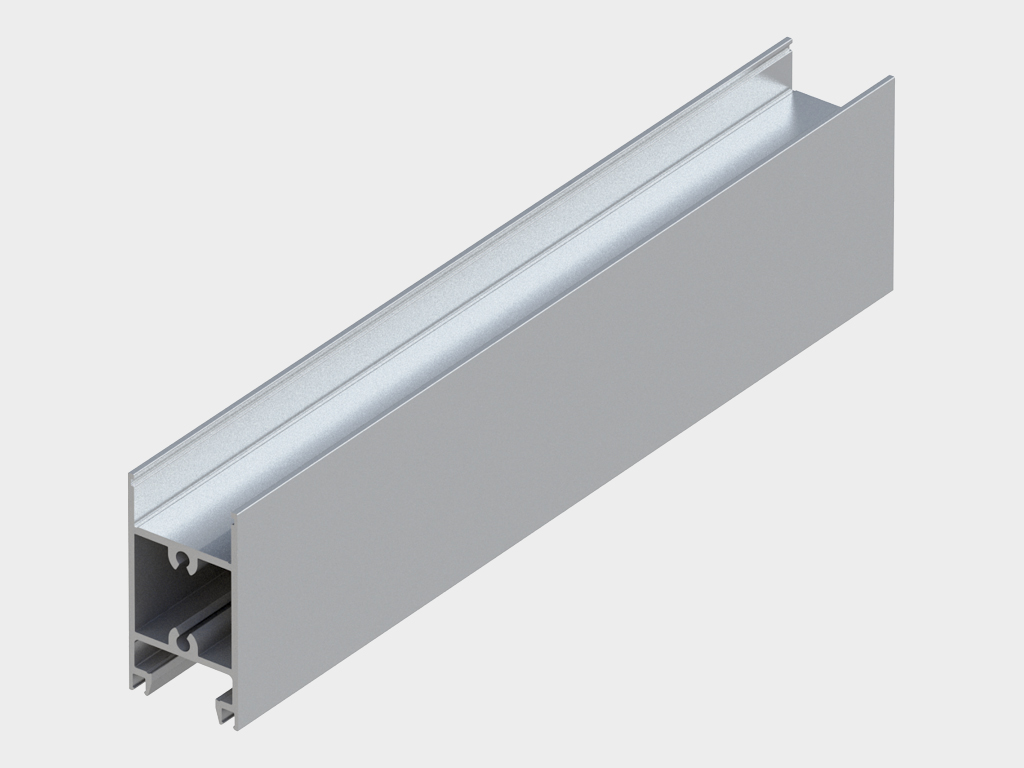

Gorizontal eshik profili 64 × 35 mm (art. AHDS35 0108)

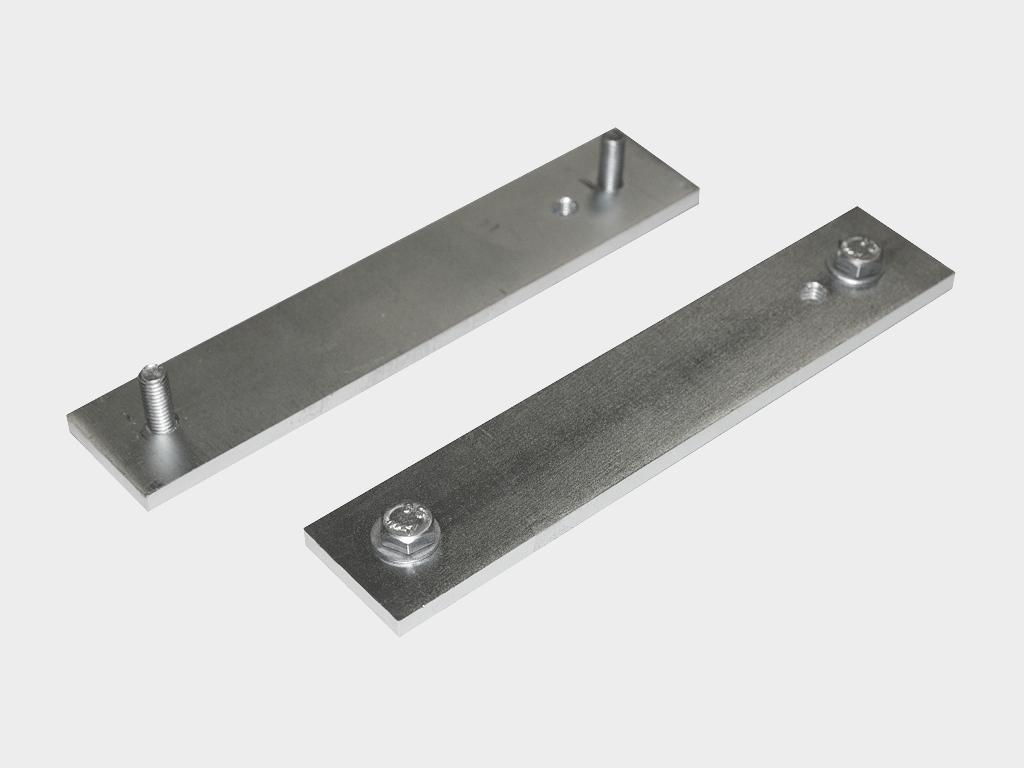

Qo‘shimcha plastinkalar to‘plami (art. AD-100KIT, 2 ta kom)

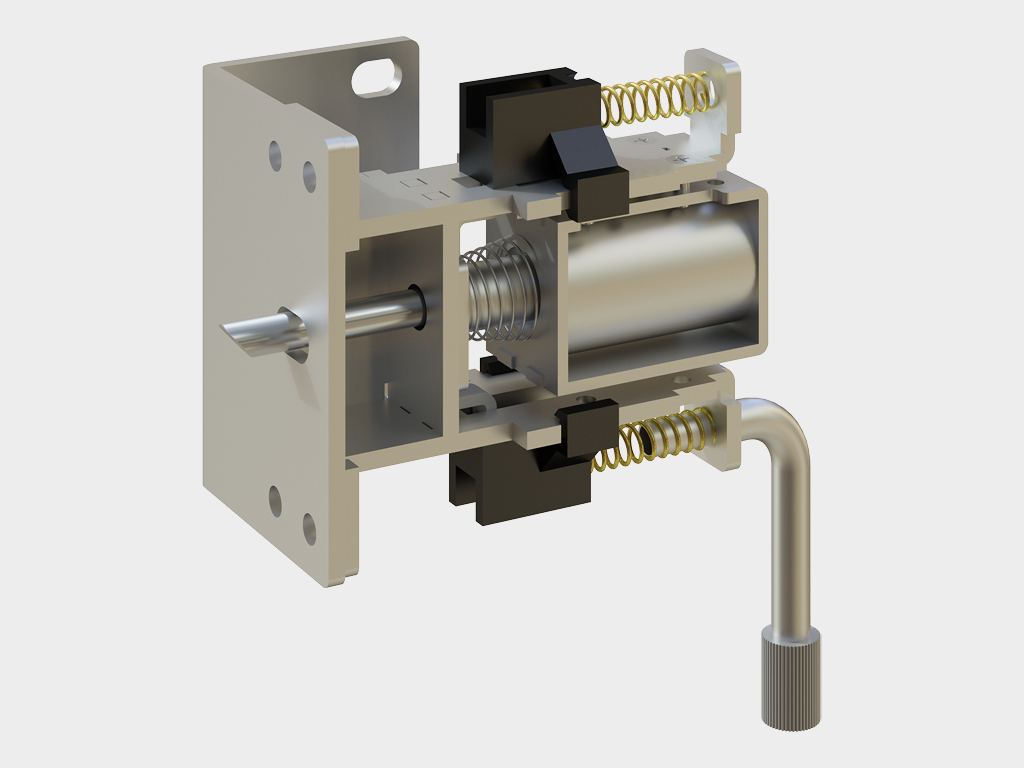

AD-07SP — elektromexanik qulfi AD-SP drayveri uchun, ruxsatsiz kirishdan ishonchli himoya qiladi / * (art. AD-07SPTEL) AD-SP-TELESCOPE drayveri uchun

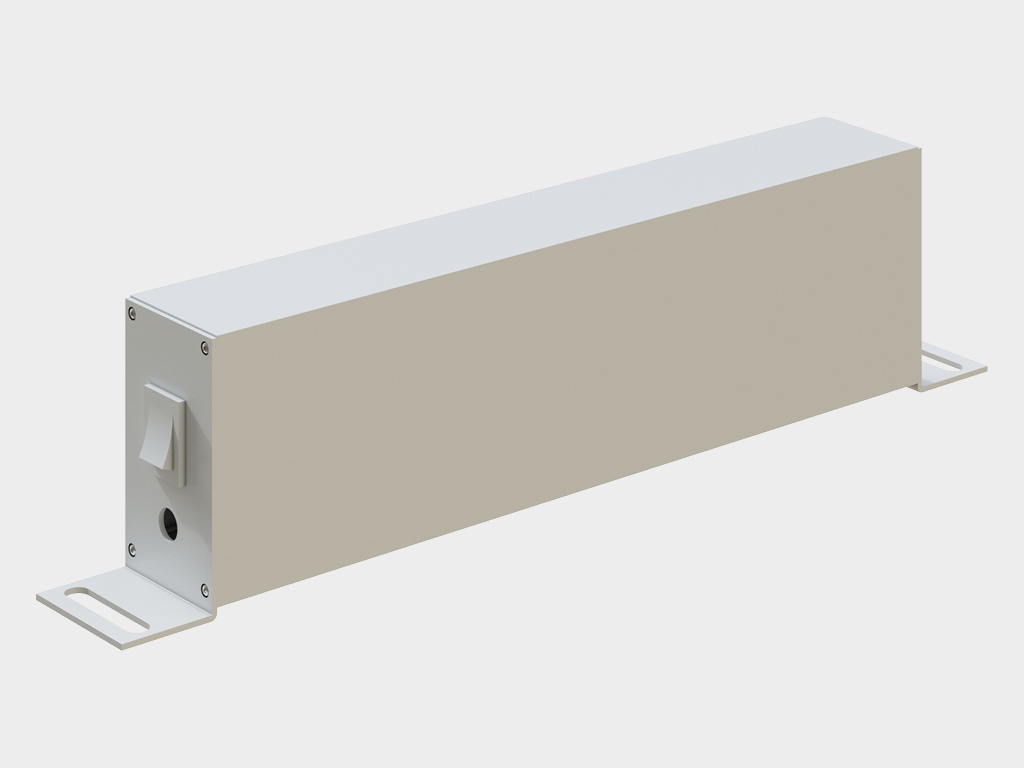

AD-27 — akkumulyator batareyasi (sig‘imi 2,0 Ah) tashqi quvvat manbaisiz eshikning uzluksiz ishlashini 15–30 daqiqa (170 tsikl) davomida ta'minlaydi

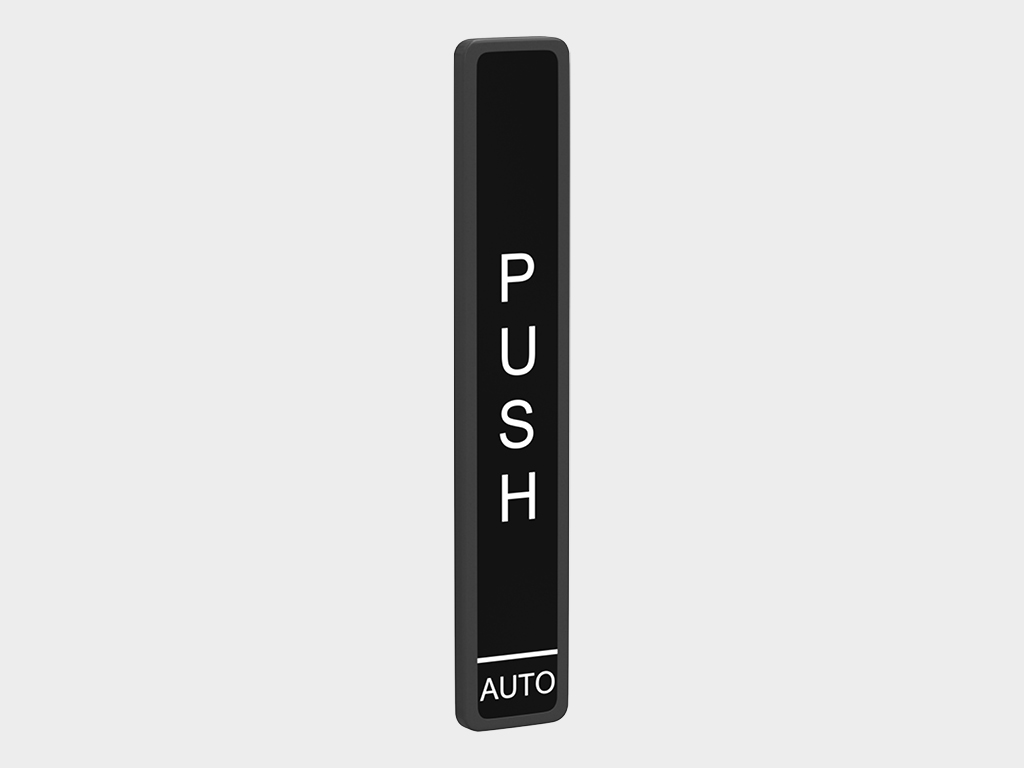

AD-30 — simsiz (tirsak) PUSH tugmasi. Harakat sensori o‘rniga eshikni qo‘l bilan boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish)

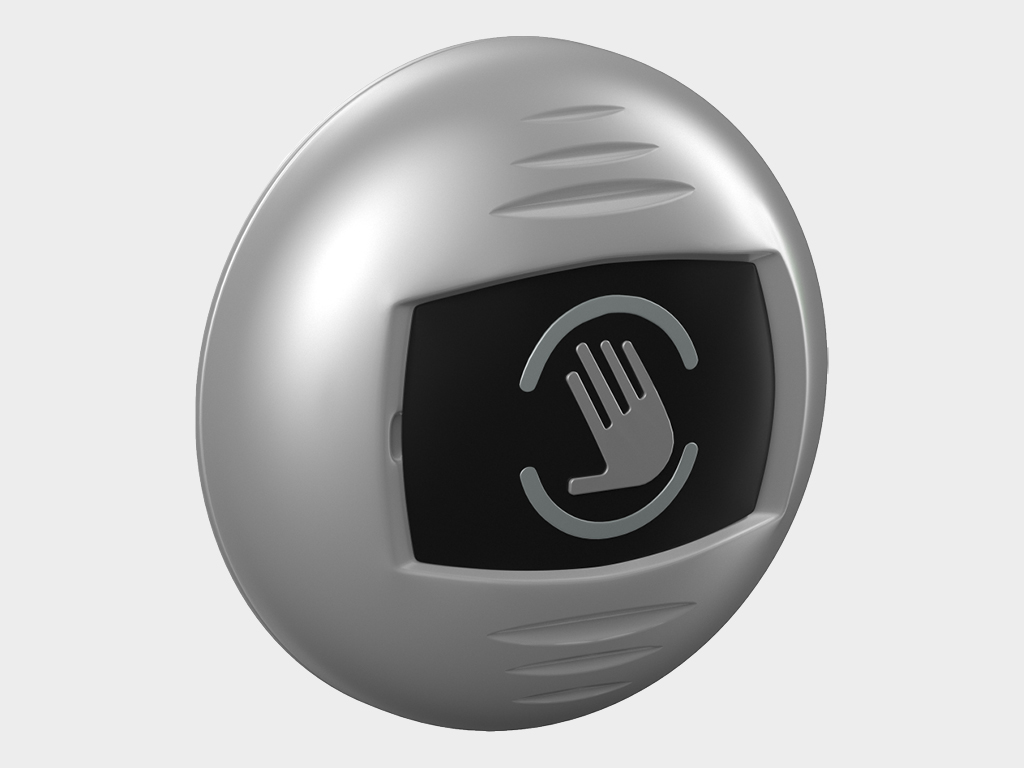

AD-31 — bekontakt infraqizil tugma. Harakat sensori o‘rniga eshikni qo‘l bilan bekontakt boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

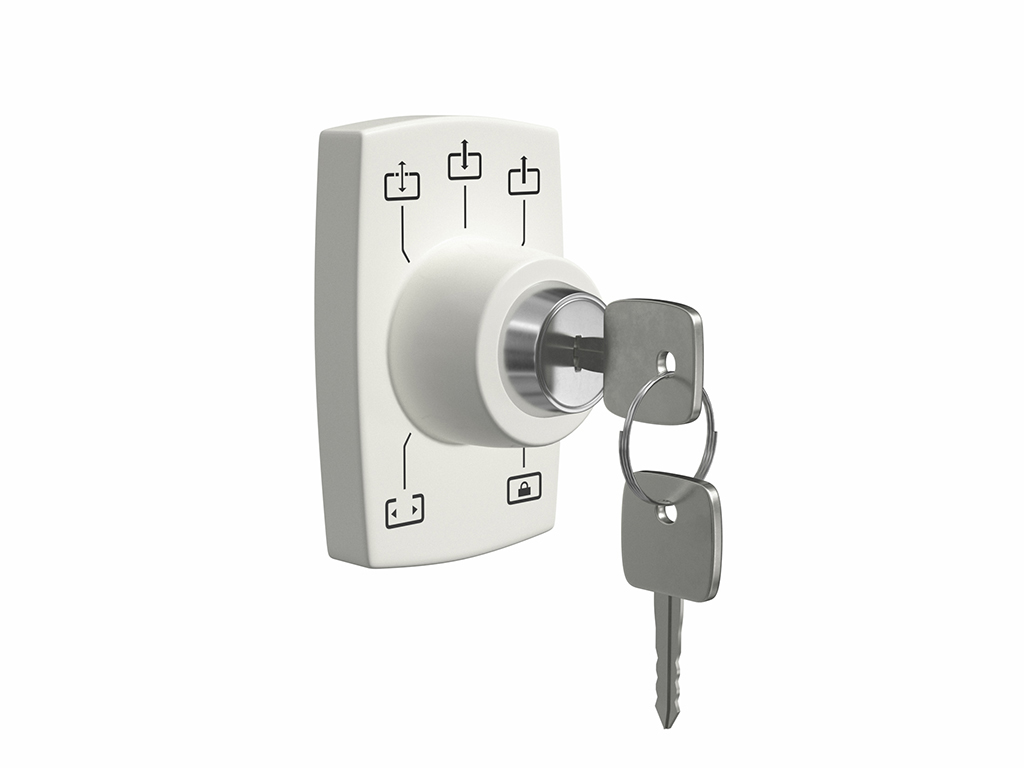

AD-32 — rejimlarni almashtirish tugmasi kalit bilan (5 ta rejim). Displeyli rejimlarni almashtirish tugmasi o‘rniga ishlatiladi va eshikni boshqarishga cheklangan kirishni ta'minlaydi

AD-34 — kombinatsiyalashgan harakat va xavfsizlik sensori. Bir korpusda mikrovolog‘a harakat radarini va eshik ochilishida infraqizil xavfsizlik pardasini birlashtiradi

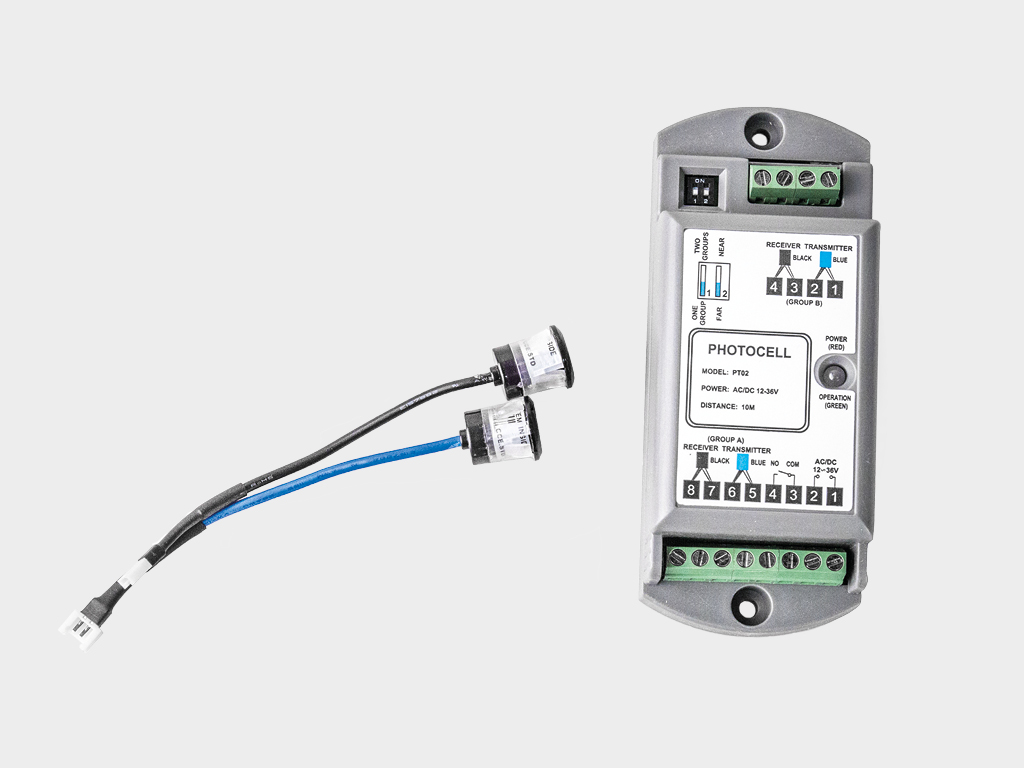

AD-09 — fotoelektr sensorlar to‘plami, eshik ochilishida xavfsizlikni ta'minlaydi

Technical description

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

2200 dan 4000 gacha

Ширина проема для двустворчатых дверей, мм

1152 dan 3000 gacha

Притолока, мм

Talab etilmaydi

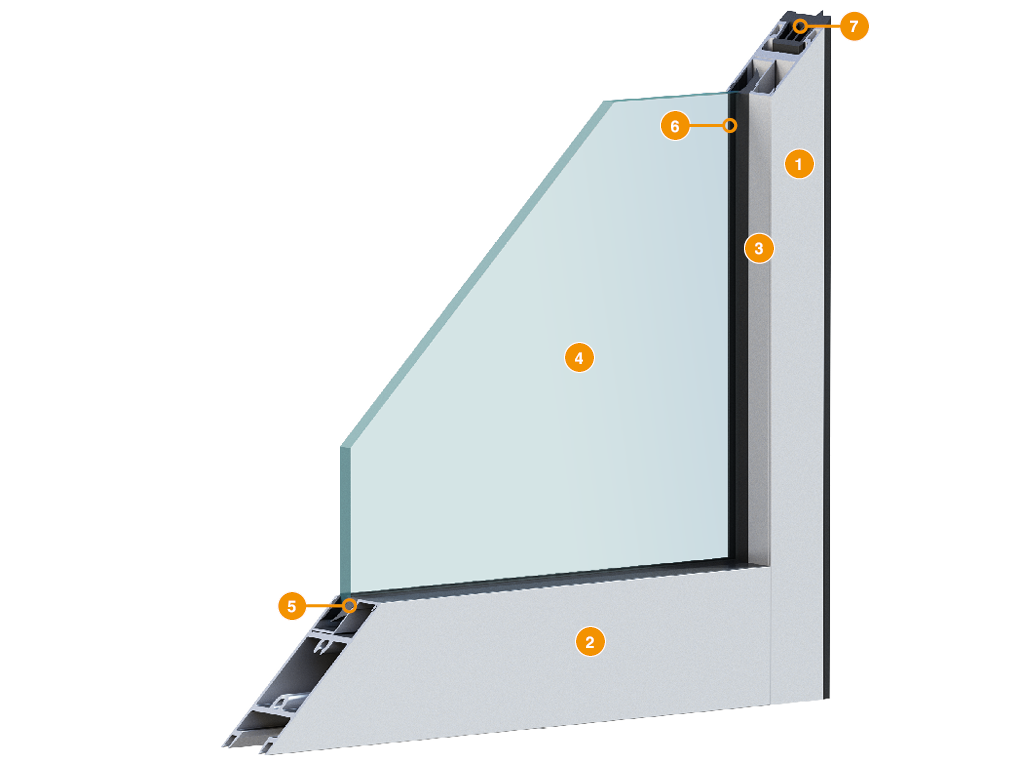

Eshik bargining vertikal profili
Eshik bargining gorizontal profili
Shtapik
To‘ldirma 8 mm, 9 mm (shtapik bilan) yoki 24 mm (shtapiksiz)
Ichki siquvchi
Tashqi siquvchi
Markaziy siquvchi

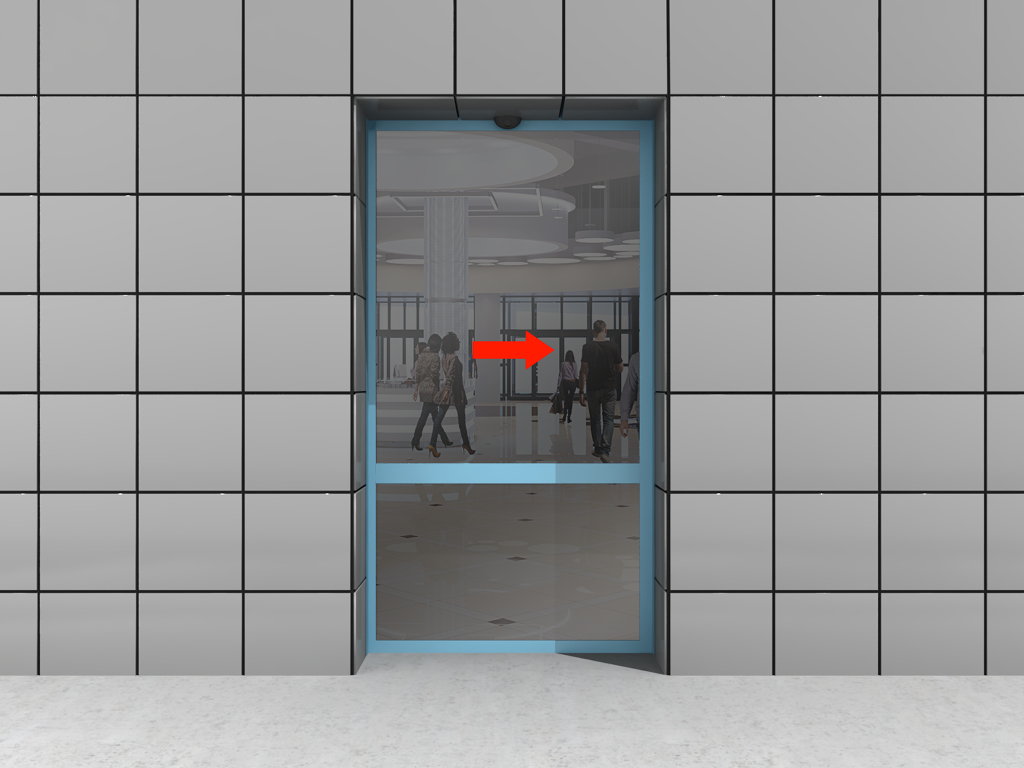

Bitta eshik (chapga ochiladigan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2500 gacha
H, мм Высота проема	3000 gacha

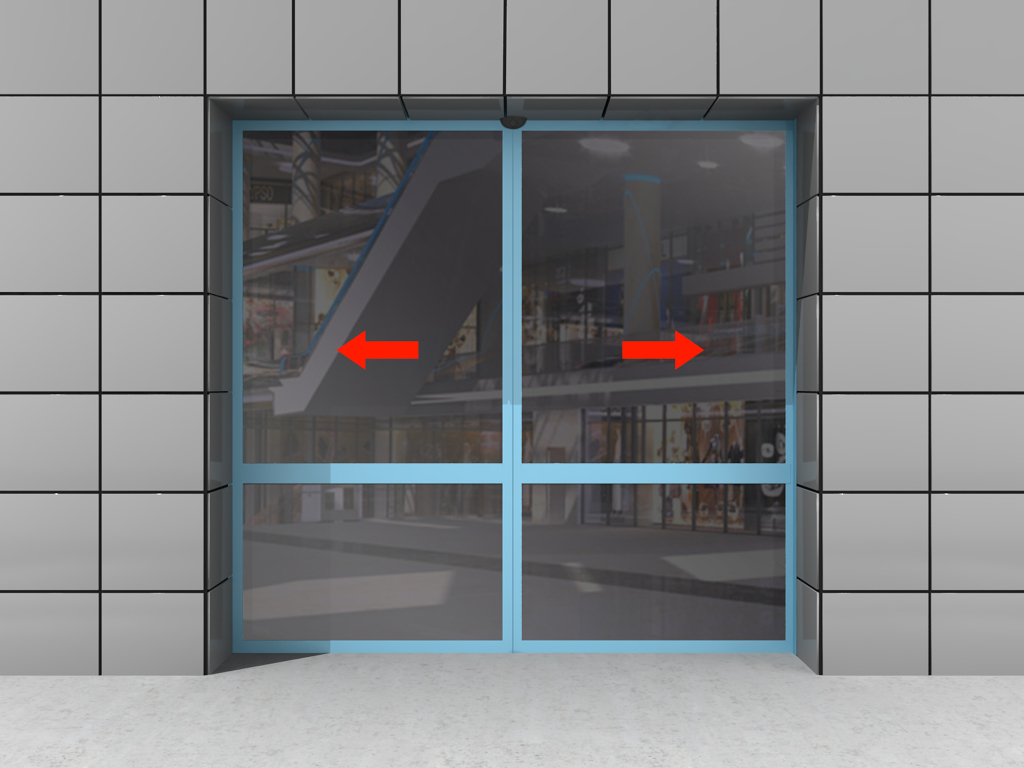

Ikki eshikli eshik

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

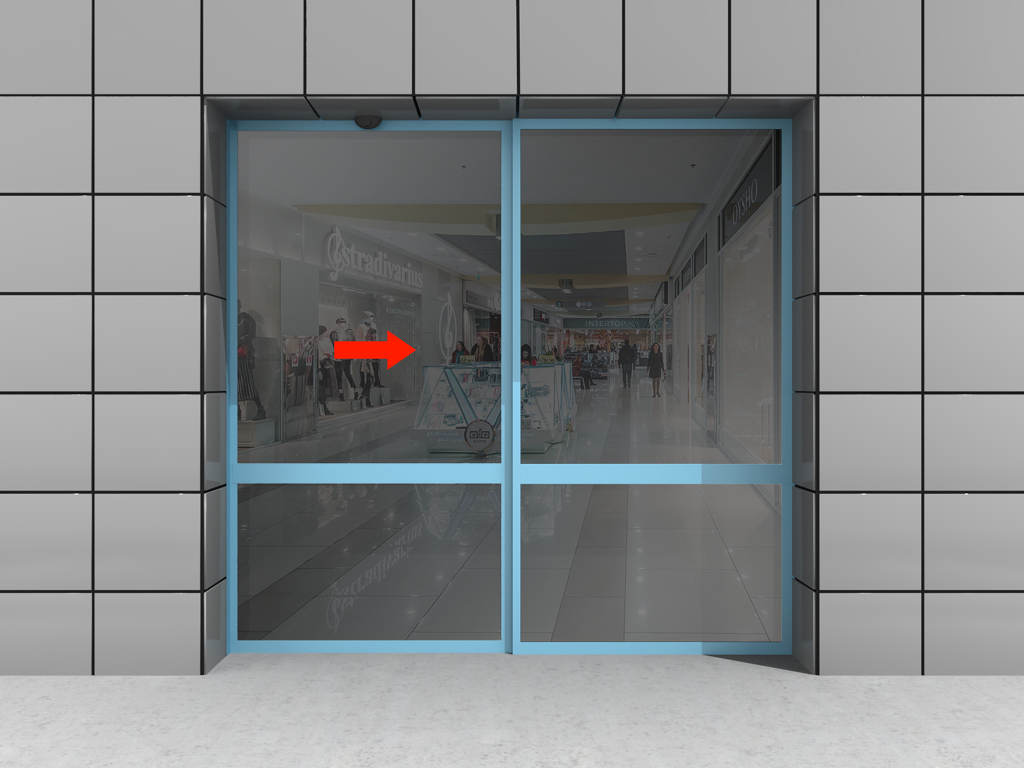

Bitta eshik, bitta o‘rnatilgan barga ega (chapga ochiladigan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5000 gacha
H, мм Высота проема	3000 gacha

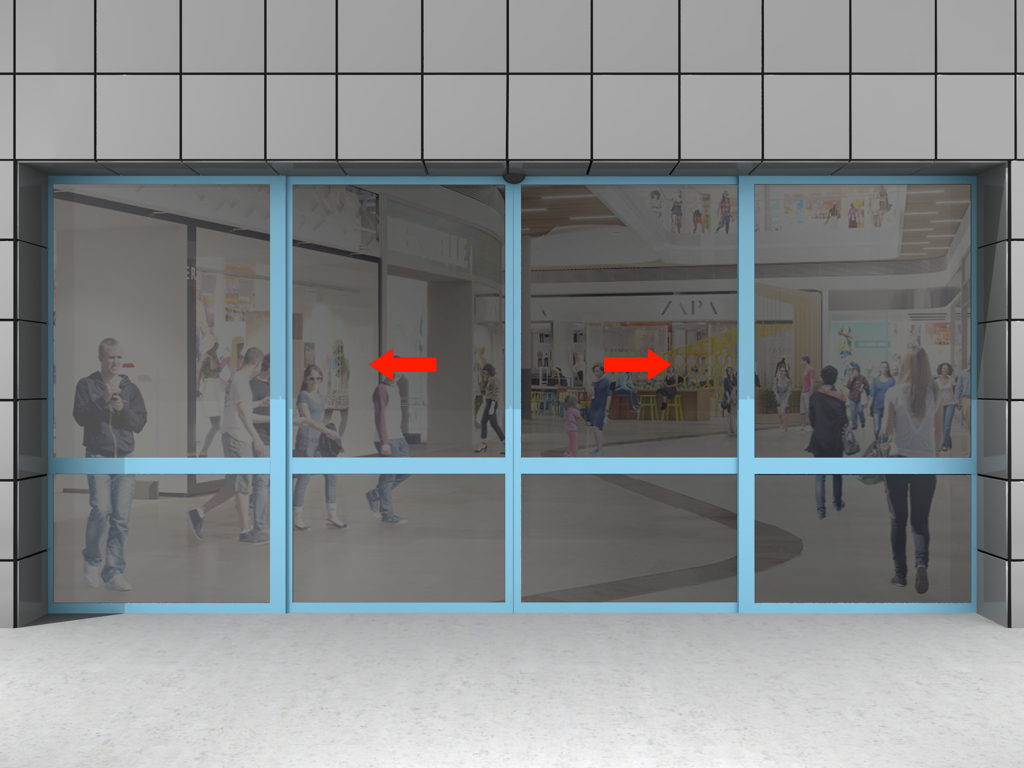

Ikki eshikli eshik, ikki o‘rnatilgan barga ega

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	6 000 gacha
H, мм Высота проема	3000 gacha

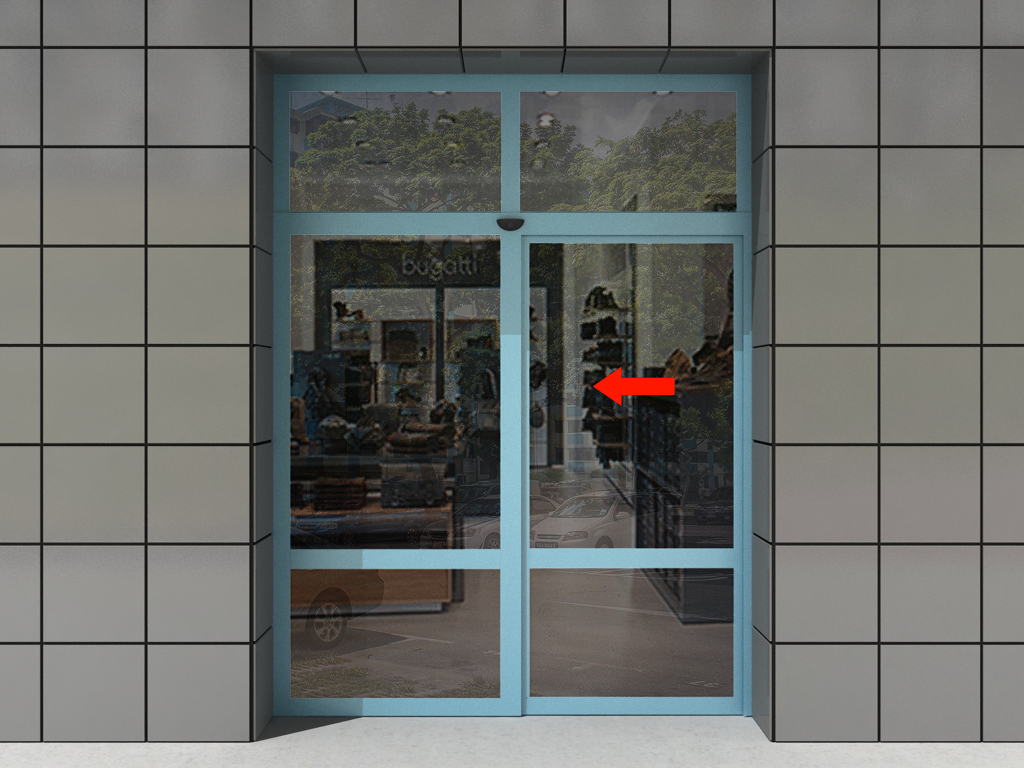

Bitta eshik, bitta o‘rnatilgan barga ega va framug‘a (o‘ngga ochiladigan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1184 dan 6200 gacha
H, мм Высота проема	2200 dan 4000 gacha
W, мм Ширина прохода	700 dan 3000 gacha
K, мм Высота прохода	1800 dan 3000 gacha

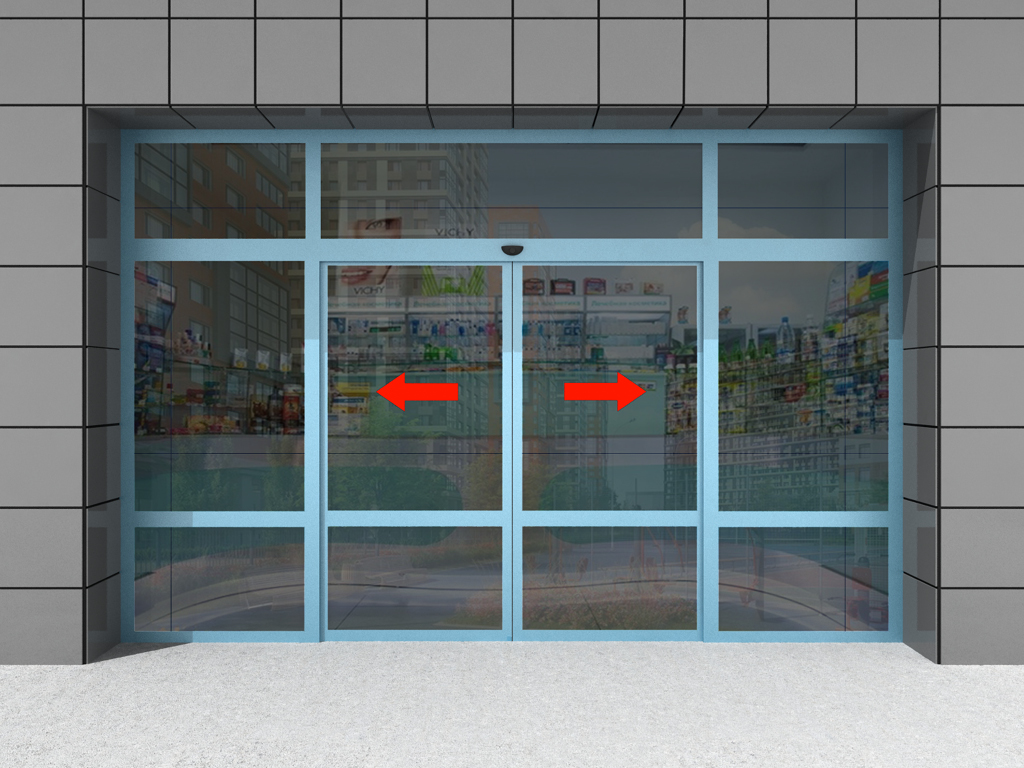

Ikki eshikli eshik, ikki o‘rnatilgan barga ega va framug‘a

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1806 dan 6200 gacha
H, мм Высота проема	2200 dan 4000 gacha
W, мм Ширина прохода	1000 dan 3000 gacha
K, мм Высота прохода	1800 dan 3000 gacha

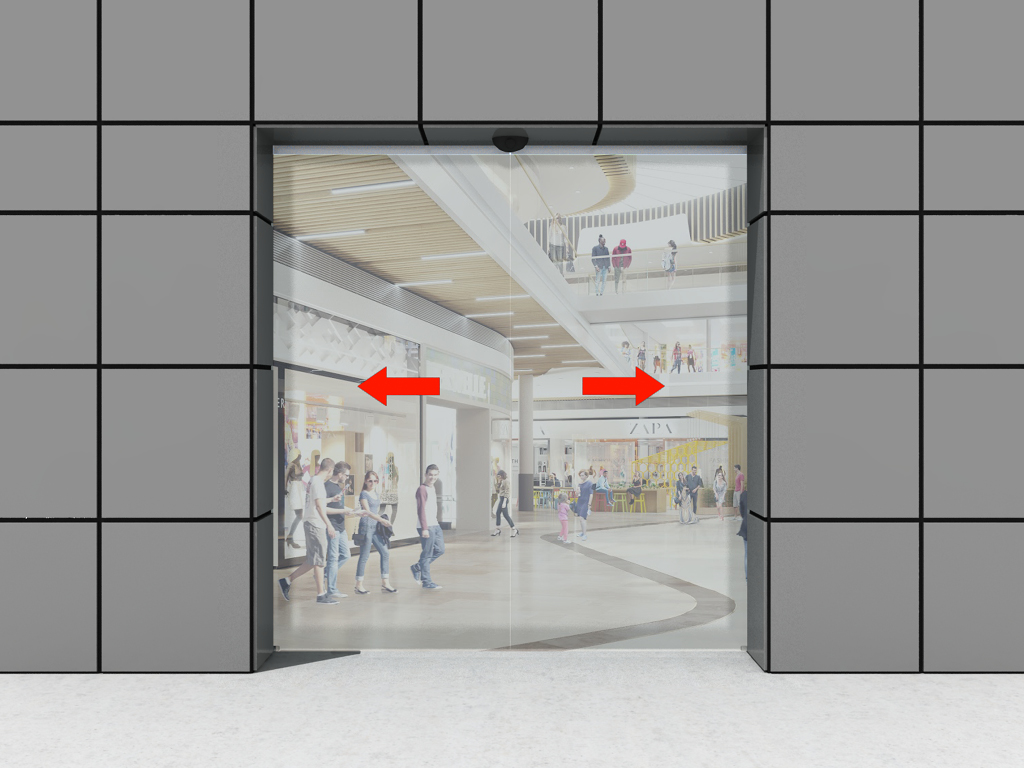

Ikki eshikli eshik, ikkita butun shishadan yasalgan barga ega

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 gacha
H, мм Высота проема	3000 gacha

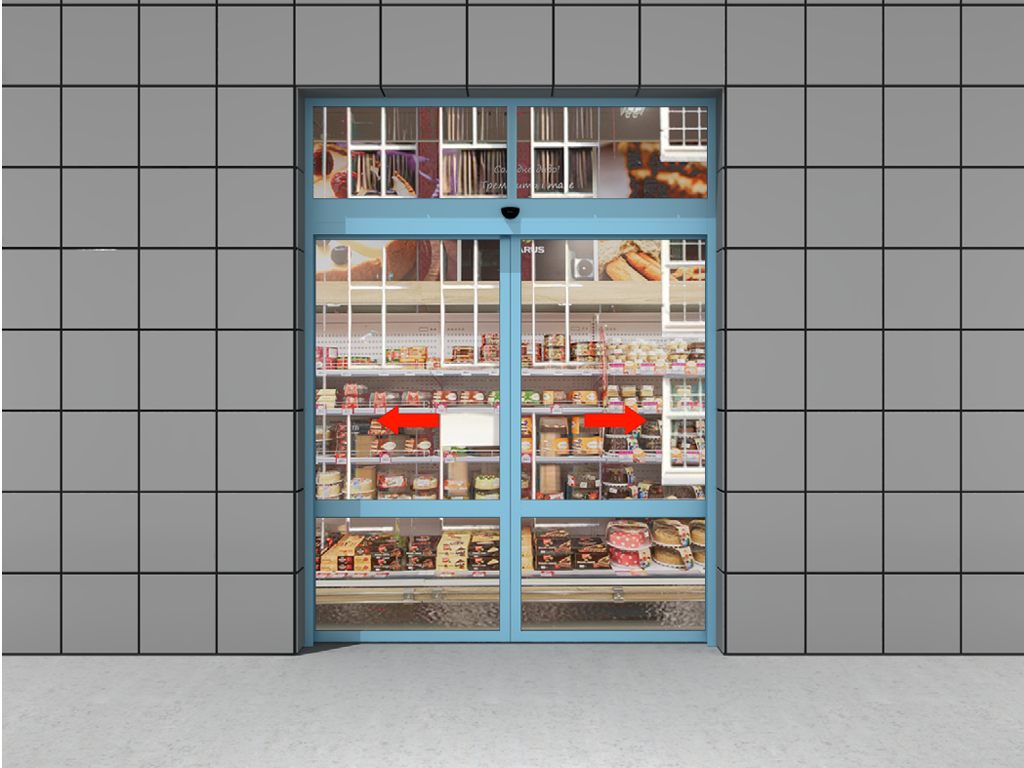

Ikki eshikli eshik va framug‘a

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1152 dan 3000 gacha
H, мм Высота проема	2200 dan 4000 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8, 9 yoki 24	Yengillashtirilgan eshik
Максимальная высота, м	4
Максимальный вес створки, кг.	200/180	Bitta eshikli eshik/Ikki eshikli eshik
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o‘tish uchun, 24 soat davomida

1. Elektr dvigatelli eshik korobini xonadan tashqaridan, ko‘chadan o‘rnatish qat'iyan man etilgan.

2. Eshiklarning qo‘l bilan ochilishi va yopilishi faqat favqulodda holatda (elektr energiyasi yo‘qligida) yoki sozlash ishlari vaqtida amalga oshiriladi.

3. Eshiklarning qo‘l bilan ochilishi va yopilishida katta kuch sarflamang. Eshiklarni tezkor turtkilar bilan ochish man etiladi.

4. Bolalar va hayvonlar eshiklarning ochilish/yopilish zonasi ichida uzoq vaqt bo‘lmasligini nazorat qiling.

5. Qattiq taqiqlanadi — qo‘l bilan bloklangan eshiklarni ochishga urinish, barmoqlarni yoki boshqa narsalarni harakatlanayotgan eshik va pol orasidagi yoriqlarga solish, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshiklarning ochilishi va yopilishiga to‘sqinlik qilmaslik uchun ularni o‘tishda zarbaga duchor qilmang. Eshikning harakatlanish zonasi ichida yugurish yoki turish taqiqlanadi.

7. Eshiklarning harakati paytida ularning yo‘lida boshqa buyumlar va axlat bo‘lmasligiga e'tibor bering: ularning mavjudligi eshiklarning egilishiga, tiklanishiga va eshik avtomatikasining buzilishiga olib kelishi mumkin.

8. Polga o‘rnatilgan yo‘naltiruvchilar va aravachalar roliklarini ifloslanishdan asrang, chunki bu eshik qanalari harakatining silliqligiga salbiy ta’sir ko‘rsatishi, ularning siqilib qolishiga va elektroprivodning ishdan chiqishiga olib kelishi mumkin.

9. Avtomatik eshikning qanotlari eshik romi bo‘ylab yo‘naltiruvchi rels orqali ochilish/yopilish siklida silliq harakatlanishi, shuningdek, to‘liq ochiq yoki yopiq holatga yetganda majburiy tarzda tormozlanishi kerak.

10. Fotoelementlar yoki IK-parda ko‘rinishidagi xavfsizlik elementlari eshik o‘ramiga o‘rnatilmasdan, eshikdan foydalanish qat’iyan taqiqlanadi.

Упаковка в картон	Характеристики упаковки
	Yog‘och poddon ostiga penoplast bloklar joylashtirilgan. Profillar gofrokarton varaq bilan o‘ralgan va PP-lenta bilan mahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Qadoqlash – bu profillarni pufakchali plyonka bilan o‘rash va DoorHan logotipi tushirilgan skotch bilan mahkamlashdan iborat. Bitta profil qadoqining og‘irligi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Pufakchali plyonka bilan qadoqlangan profil to‘plamlari penoplastdan yasalgan qirrali paletaga joylashtiriladi va skotch bilan mahkamlanadi

Qo‘shimcha tavsif print

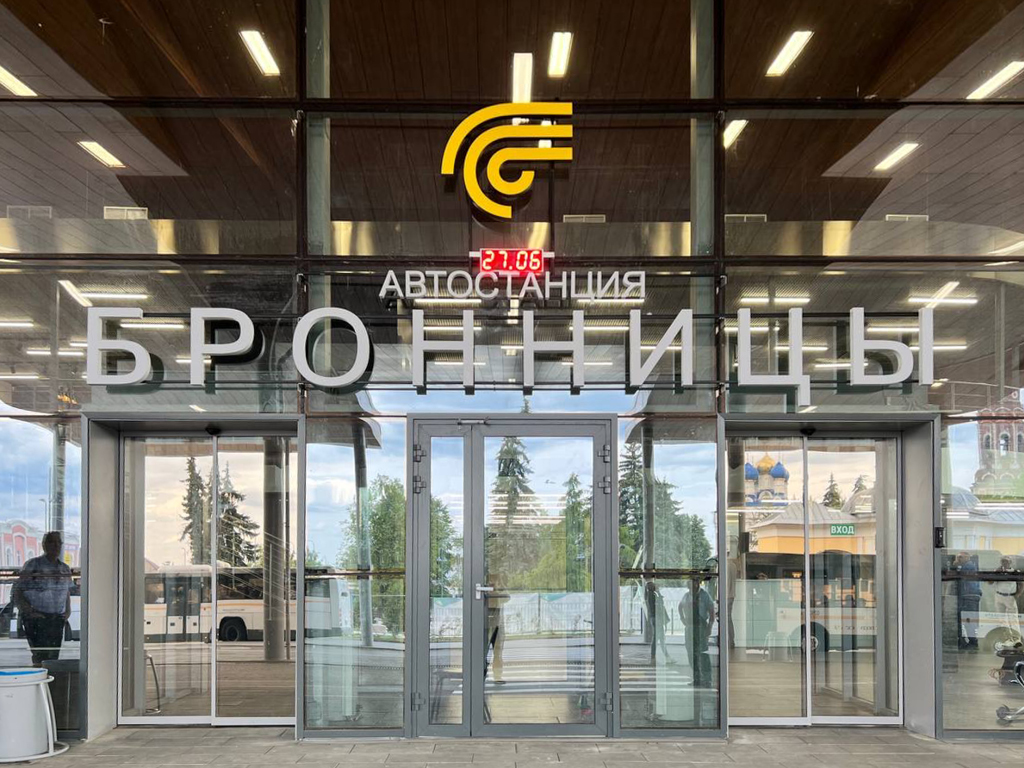

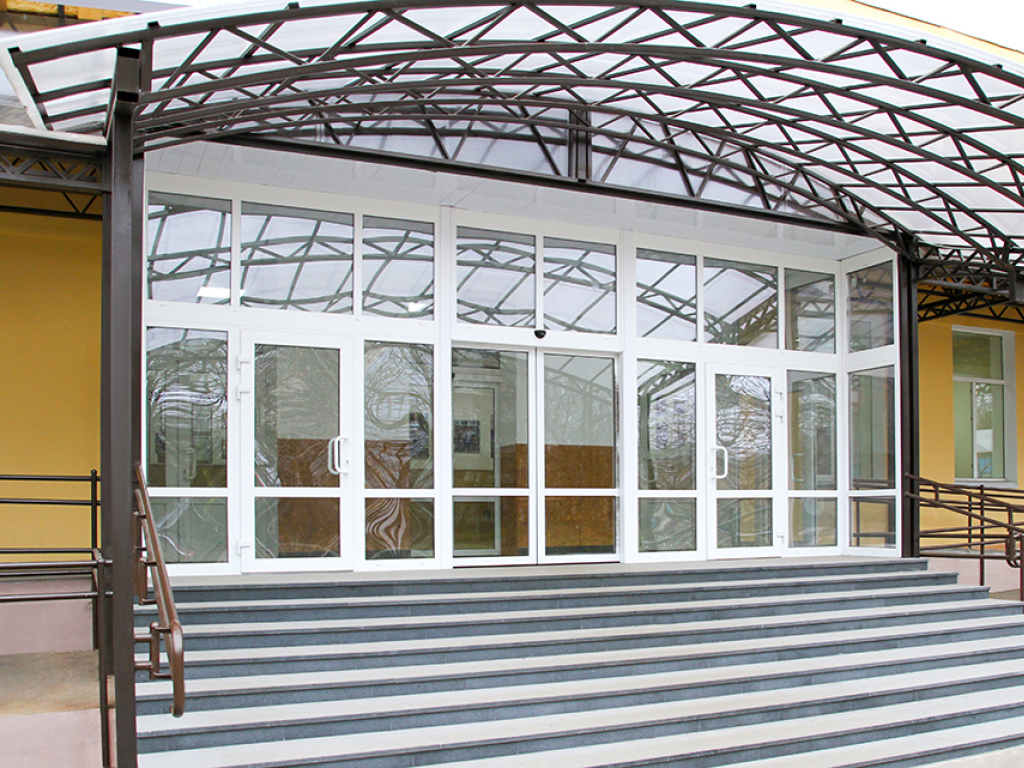

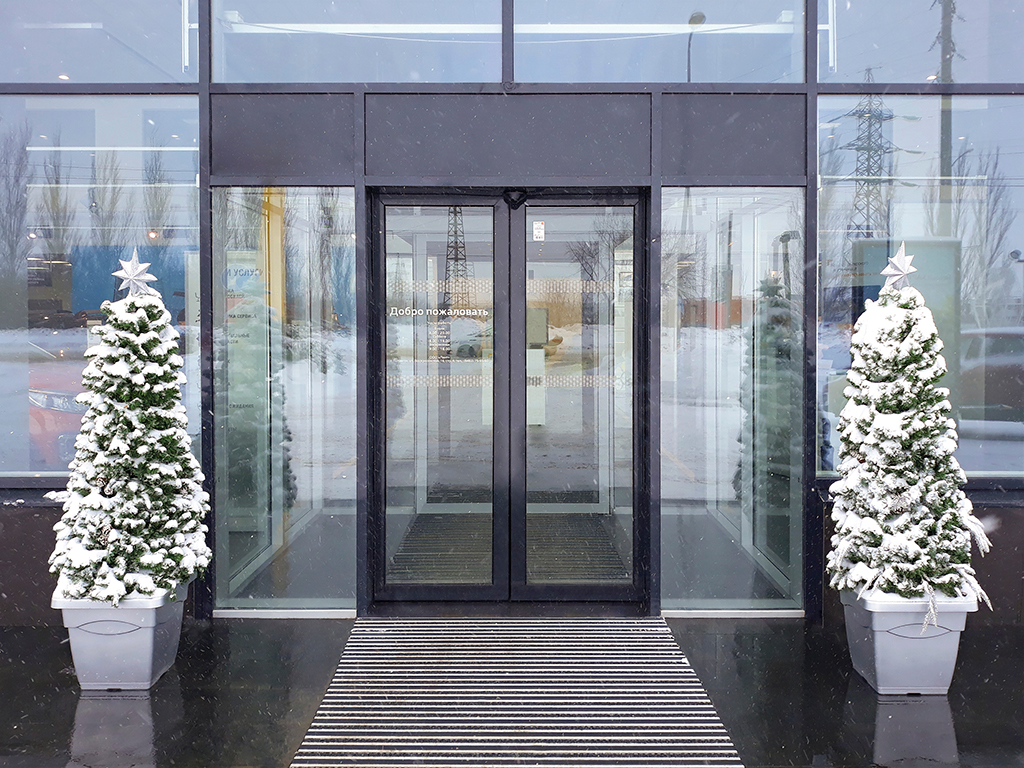

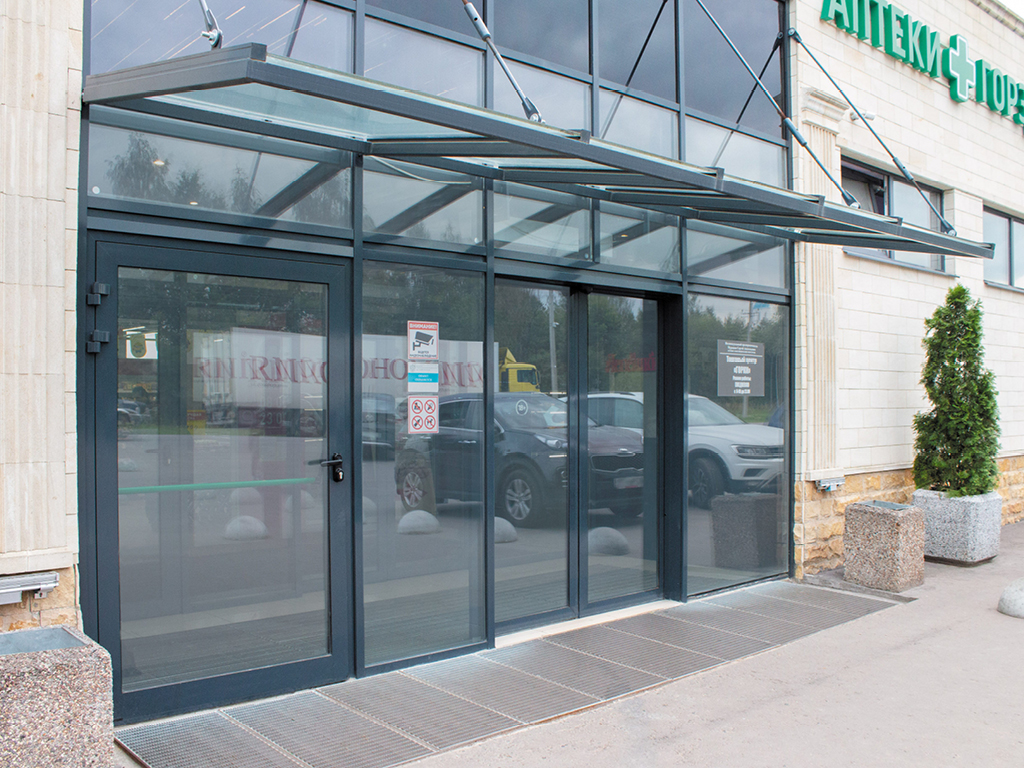

Sürmeli eshiklarni alohida tarzda ham, bino fasadiga yoki kirish guruhiga integratsiya qilingan holda ham o‘rnatish mumkin.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

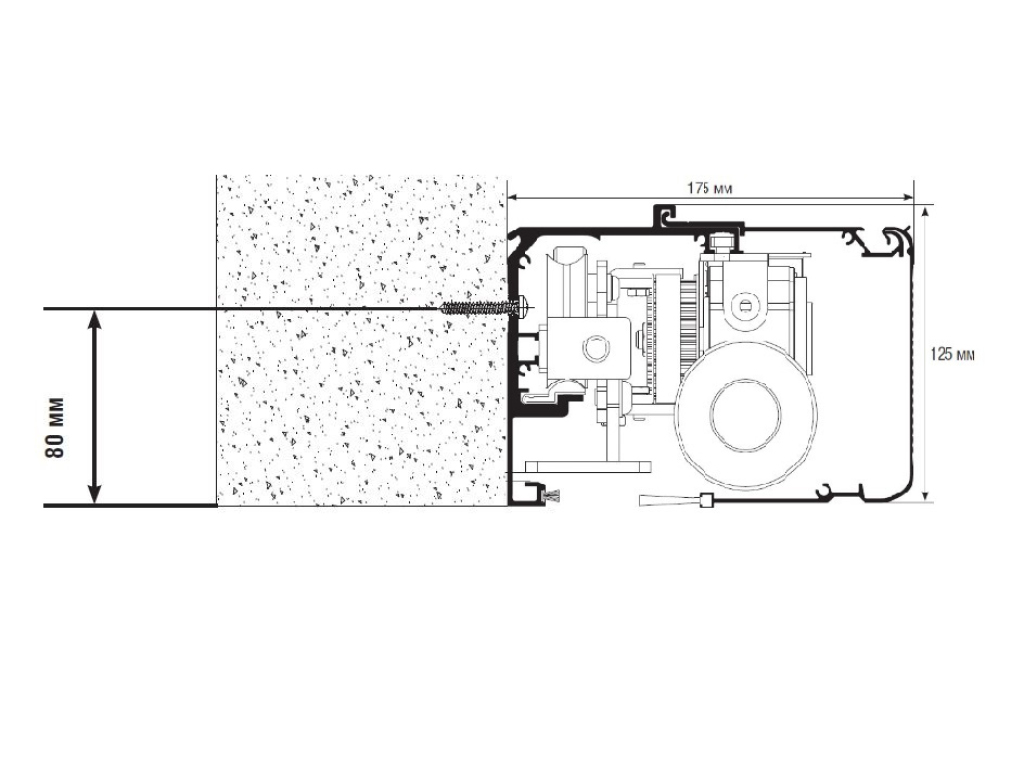

Avtomatik eshik qutisini o‘ramaga o‘rnatish

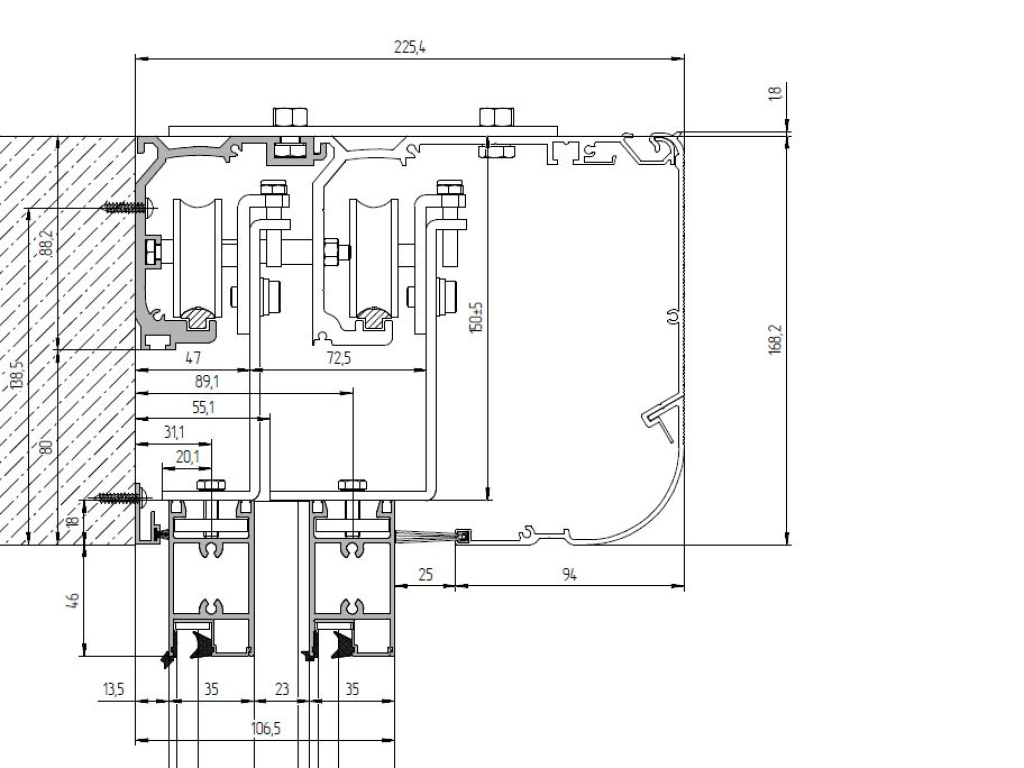

Teleskopik eshik qutisini o‘ramaga o‘rnatish

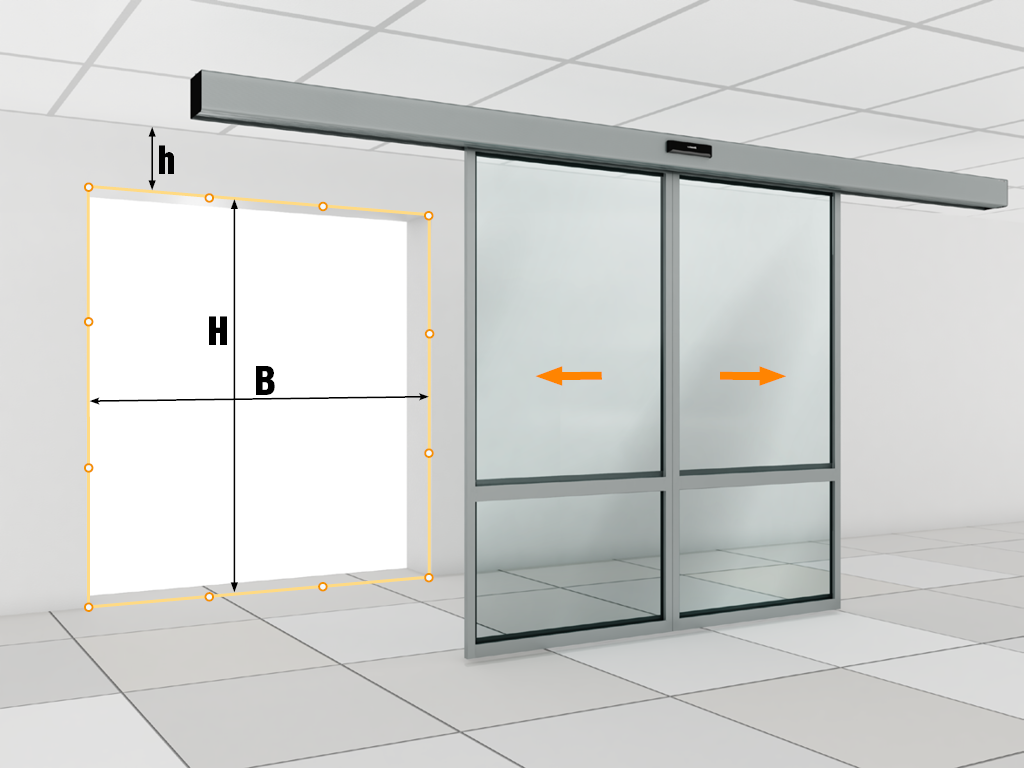

O‘rama parametrları: N — o‘rama balandligi (toza poldan o‘rama yuqorisigacha bo‘lgan masofa); B — o‘rama kengligi (chap chekkadan o‘ng chekkagacha bo‘lgan masofa); h — pritolka balandligi (o‘rama yuqorisidan shiftgacha bo‘lgan masofa). Pritolka, o‘ramaning kengligi va balandligi o‘lchovi kamida ikkita joyda o‘lchanadi. Yakuniy o‘lchov har doim eng kichik qiymatga asoslanadi.
Konstruktsiyani sifatli o‘rnatish va uning ishonchli ishlashini ta'minlash uchun, o‘rama tayyorligini tayyorlash zarur. O‘ramaning tozaligi bo‘yicha aniq talablar mavjud: O‘rama to‘g‘ri burchakli shaklga ega bo‘lishi kerak. O‘ramani o‘rab turuvchi yuzalar tekis va silliq bo‘lishi kerak, gipsli eritma to‘pchalari yoki yoriqlar bo‘lmasligi zarur. Pol yuzasi tekis, gorizontal bo‘lishi kerak, chiqishlar va yo‘g‘onliklar bo‘lmasligi zarur. 1 m ga 1 mm gacha ogish mumkin. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, 1 m ga 1 mm gacha ogish mumkin. Agar o‘ramalar yuqoridagi talablar bo‘yicha tayyorlanmagan bo‘lsa, o‘lchamlarni olish va montajni boshlashdan oldin, ushbu ogishlarni bartaraf etish zarur. Pritolka va yon devorlar bir tekisda bo‘lishi kerak. O‘ramani o‘rab turuvchi ramka poydevor konstruksiyasi, payvandlangan truba, fasad profili yoki vitraj shaklida bo‘lishi kerak.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

"AD-SP drayvli avtomatik sürmeli eshik" ko‘rsatmalari

PDF

"AD-SP-TELESCOPE drayvli teleskopik eshik" ko‘rsatmalari

PDF

Avtomatik/teleskopik eshiklarning yengillashgan kanotlarini yig‘ish bo‘yicha ko‘rsatmalar

PDF

"Antipanika" (ochish funksiyasi bilan) avtomatik eshik kanotlarini yig‘ish bo‘yicha ko‘rsatmalar

PDF

Framuga va avtomatik eshikli konstruksiyalarni yig‘ish bo‘yicha ko‘rsatmalar

PDF

Kompleks harakat va xavfsizlik sensorini sozlash bo‘yicha ko‘rsatmalar AD-34

PDF

O‘ramni tayyorlash va o‘rnatish talablariga oid ko‘rsatmalar

PDF

Ma'lumotlar jadvali avtomatik surma eshik / haydovchi AD-SP / AD-SP-TELESCOPE

PDF

Alyuminiy profil uchun muvofiqlik sertifikati

PDF

Avtomatik eshik haydovchilari uchun muvofiqlik deklaratsiyasi

PDF

Profillar va tagliklar uchun komponentlar katalogi (arxiv)

PDF

DWG

Yengil eshikli avtomatik eshiklar uchun profillar va komponentlar katalogi

PDF

Engil eshikli teleskopik eshiklar uchun profillar va komponentlar katalogi

PDF

Avtomatik vahima eshiklari uchun profillar va komponentlar katalogi

PDF

Kafolat majburiyatlari print

Xaridorga, ekspluatatsiya shartlariga rioya qilingan taqdirda, tizim komplektatsiyasiga yuklab berilgan kundan boshlab 2 yil muddatga kafolat beriladi.

Yangi mahsulotlar

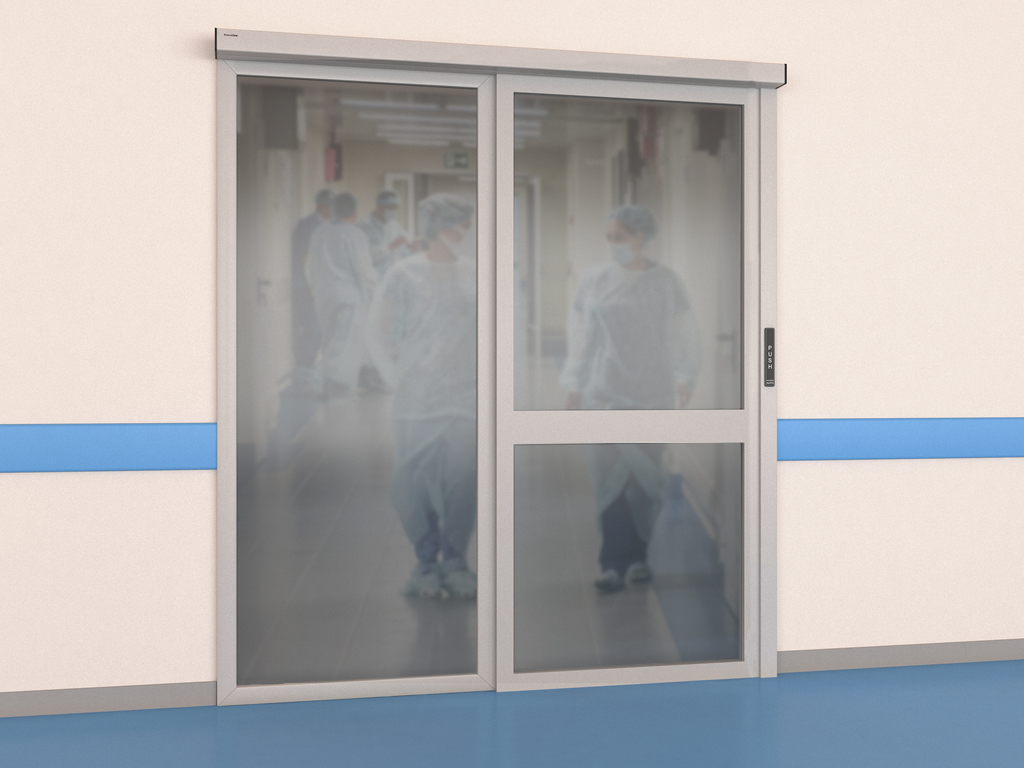

Simsiz (tizzali) tugma AD-30 qo‘l bilan ochish boshqaruvi uchun ishlatiladi va u nafaqat toza xonalarda (operatsion va laboratoriya bloklari), balki ofis va savdo xonalarida ham qo‘llaniladi.

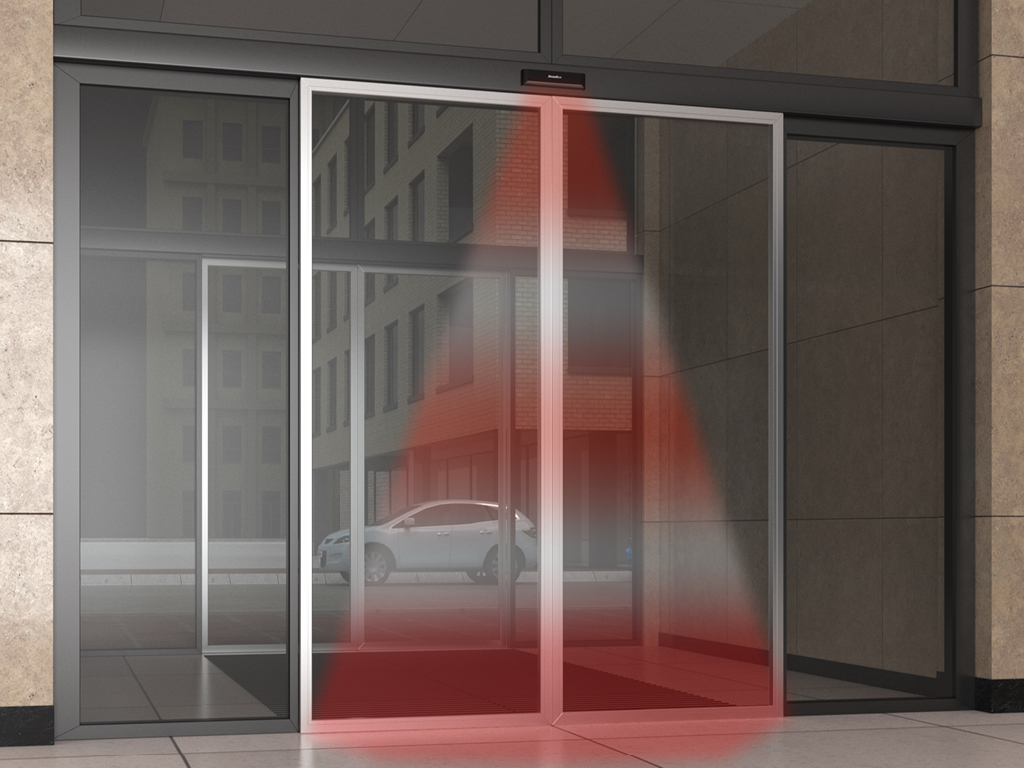

AD-34 sensori – kombinatsiyalangan turdagi qurilma bo‘lib, bir korpusda mikrovavesli harakat radarini va infraqizil mavjudlik pardasini birlashtiradi. Sensor, AD-SP drayvli avtomatik sürmeli eshik tarkibida o‘rnatilganda, xavfsizlik fotoelementlari juftligi bilan birgalikda yoki o‘rniga ishlashi mumkin.
