Sotib oling Platforma DSMC seriyasidagi konsolli turdagi chiqariladigan apparel bilan tenglashtirilgan Toshkent shahrida | DoorHan ishlab chiqaruvchisining rasmiy veb-sayti

DSMС seriyasidagi konsolli turdagi chiqariladigan apparel bilan jihozlangan platforma — bu omborxona va avtomobil yukxonasiga avtoupakovschikning kirishini ta'minlash uchun eng samarali qurilma. U, shuningdek, platformaning yukxona ichida maksimal darajada aniq joylashishini ta'minlash zarur bo'lganda hamda avtomobillarni yon tomondan yuklashda ishlatiladi. Apparel segmentlari platformaning kengligidan kichik bo'lgan avtomobillar bilan ishlash imkonini beradi.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Rampaning aniq joylashishi

Platforma konstruktsiyasi platformaning avtomobil yukxonasida maksimal darajada aniq joylashishini ta'minlaydi.

Yuklash va tushirish operatsiyalarining qulayligi

Yukning deyarli orqa bortga yaqin joylashgan holatda ishlash imkoniyati mavjud.

Issiq dok

To'liq "issiq" dokni tashkil etish imkoniyati: darvozalar platforma oldida yopiladi, apparel uzunligi 1 000 mm.

Favqulodda vaziyatda darhol to'xtash

Gidravlik uskunaning xavfsizlik tizimi platformani shlang uzilishi yoki ish jarayonida mashinaning harakati to'xtatilgan holatlarda darhol to'xtatadi.

Keng ish harorati oralig'i

Ekstremal darajada past haroratli hududlarda foydalanish uchun maxsus "qishki paketlar" mavjudligi.

Korroziyaga qarshilik

Metalni kukunli bo'yashdan oldin granulyatsion ishlov berish.

Rampaning aniq joylashishi

Platforma konstruktsiyasi platformaning avtomobil yukxonasida maksimal darajada aniq joylashishini ta'minlaydi.

Yuklash va tushirish operatsiyalarining qulayligi

Yukning deyarli orqa bortga yaqin joylashgan holatda ishlash imkoniyati mavjud.

Issiq dok

To'liq "issiq" dokni tashkil etish imkoniyati: darvozalar platforma oldida yopiladi, apparel uzunligi 1 000 mm.

Favqulodda vaziyatda darhol to'xtash

Gidravlik uskunaning xavfsizlik tizimi platformani shlang uzilishi yoki ish jarayonida mashinaning harakati to'xtatilgan holatlarda darhol to'xtatadi.

Keng ish harorati oralig'i

Ekstremal darajada past haroratli hududlarda foydalanish uchun maxsus "qishki paketlar" mavjudligi.

Korroziyaga qarshilik

Metalni kukunli bo'yashdan oldin granulyatsion ishlov berish.

Dizayn

Yuzaning turi

RAL xaritasiga muvofiq rangli echimlar

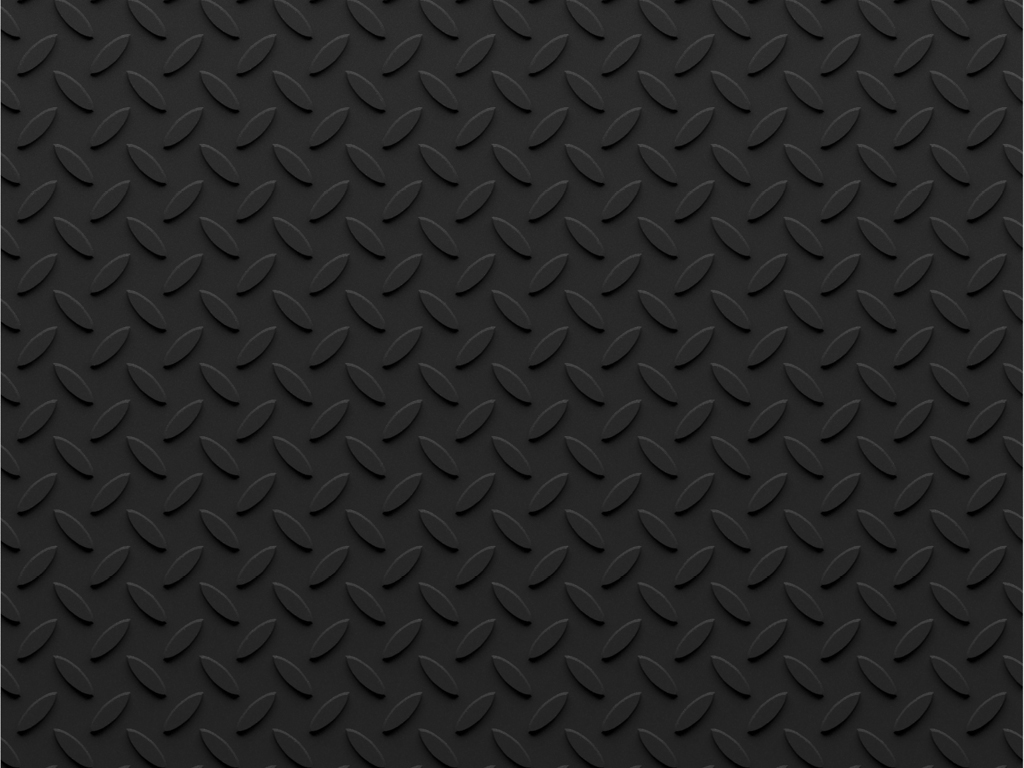

Chечевichali rifiўlash

RAL 9005 (qora, standart rang)

RAL 5005 (ko'k, standart rang)

RAL kartasiga muvofiq nostandart rang (qo'shimcha haq)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

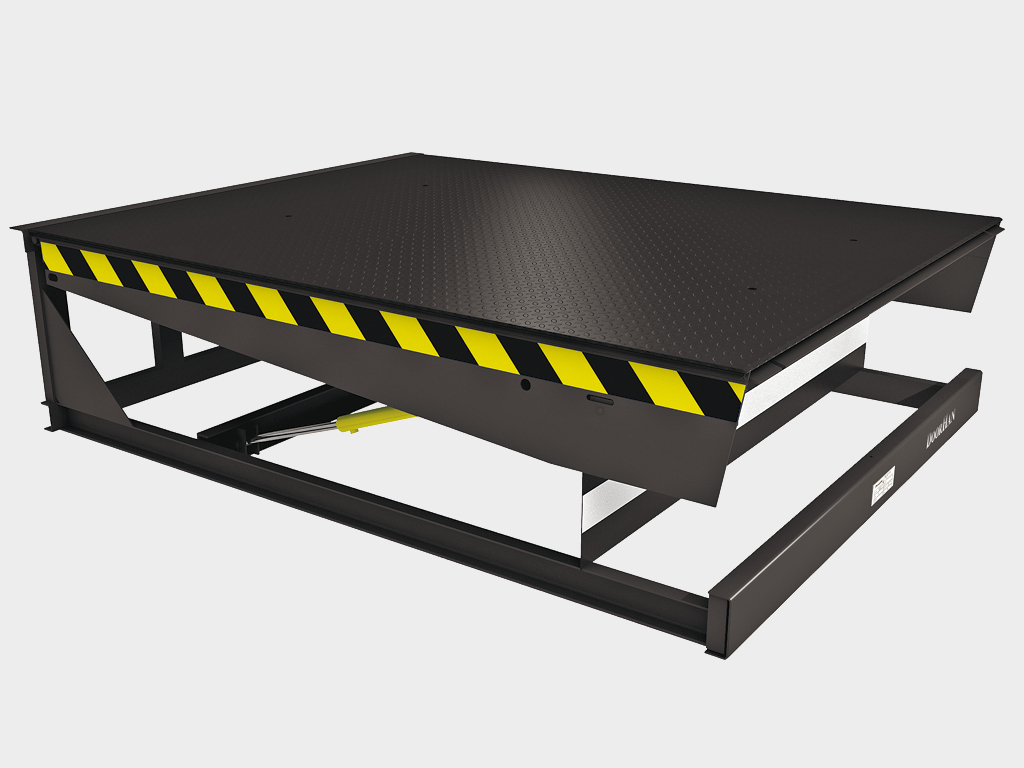

Tenglashtiruvchi platforma.

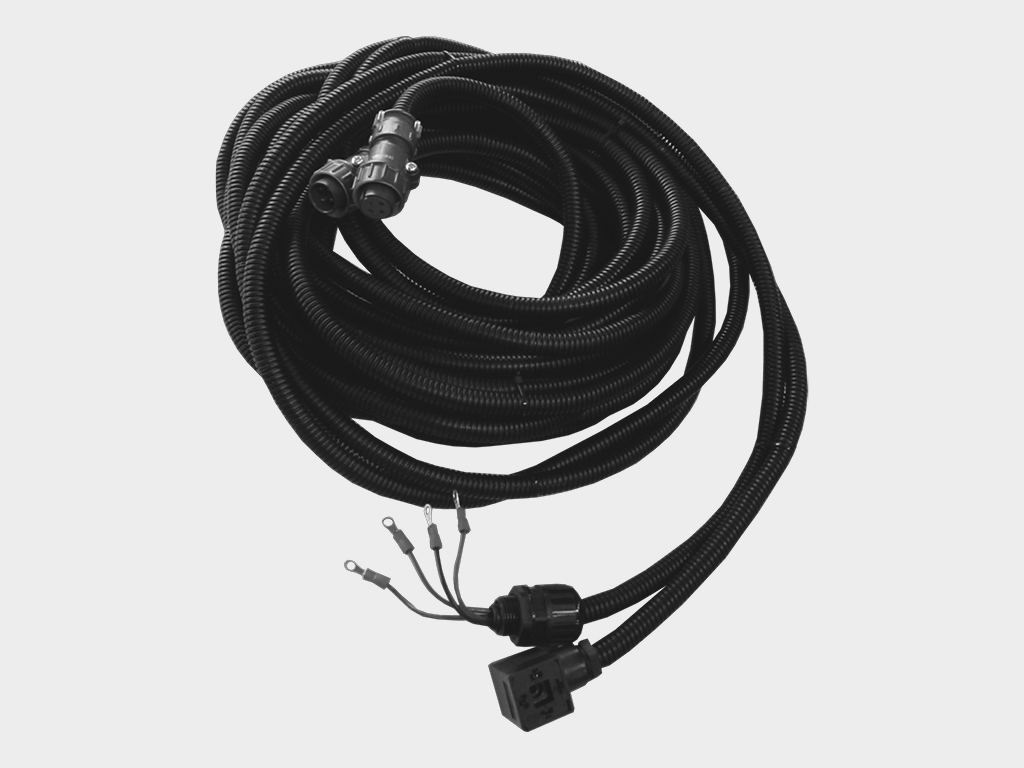

Boshqaruv bloki uchun ulanish.

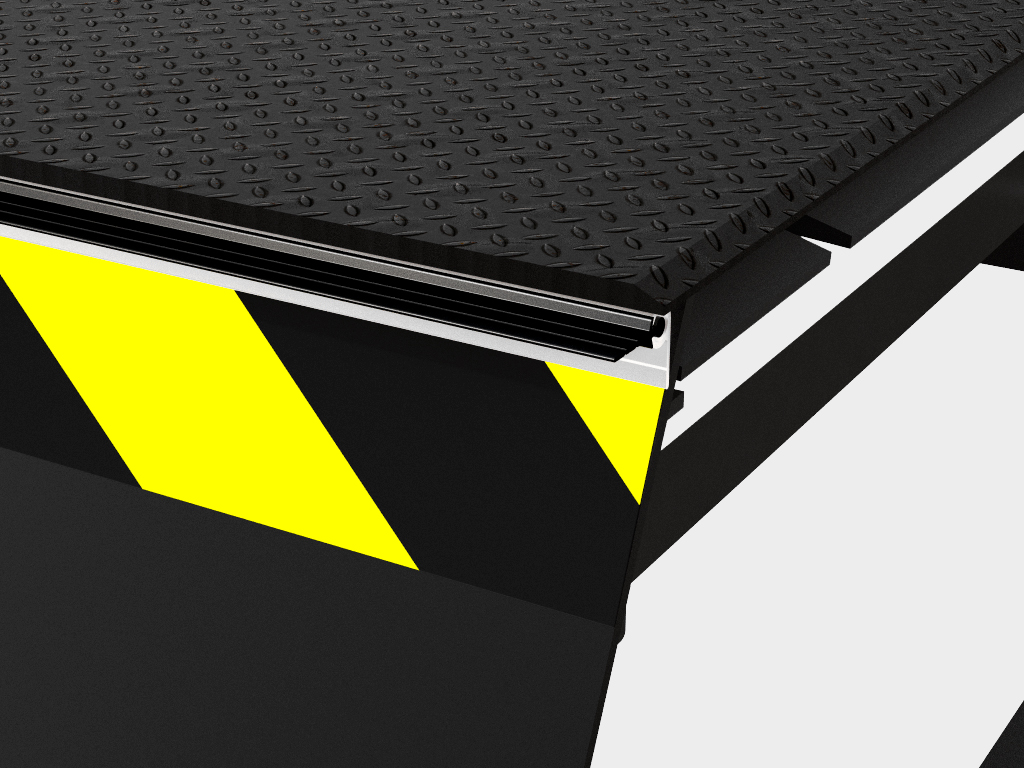

Yon muhri.

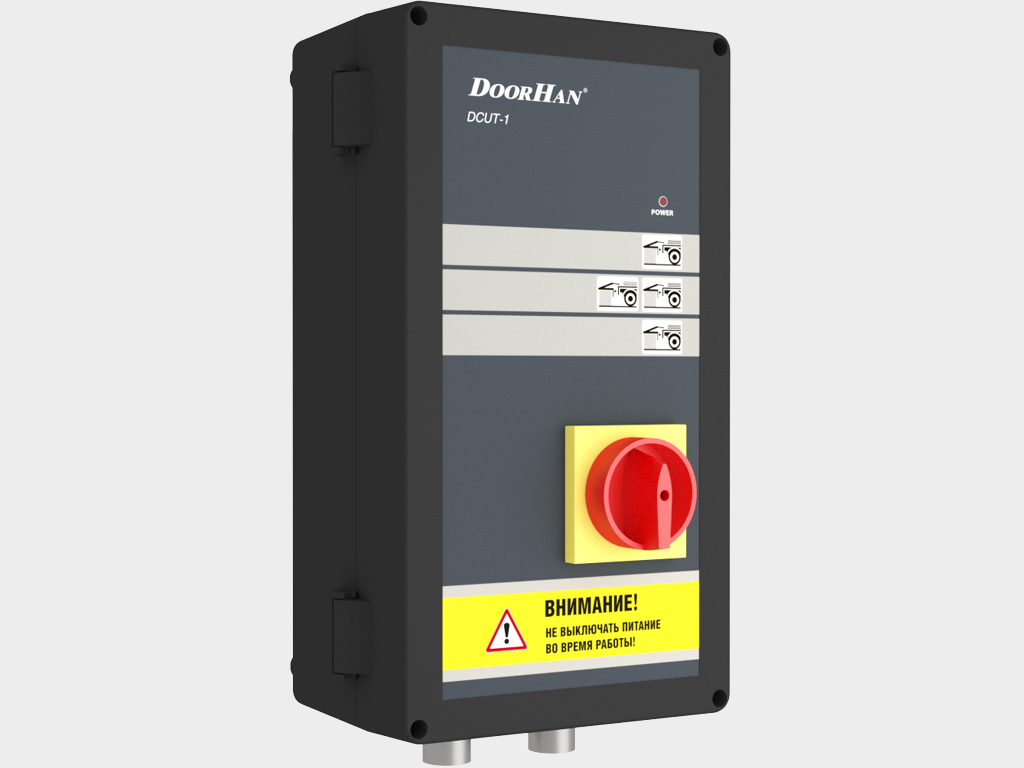

Artikul «123-592». Boshqaruv bloki DCUT-1 – asosiy. Ta'minot 380 V, 3 faza. Platforma boshqaruvi tugmani ushlab turish orqali amalga oshiriladi. Parkovka holatiga qaytish tugmani ushlab turish orqali amalga oshiriladi. Darvozalar yopiq bo'lganda platformaning blokirovka qilinishi.

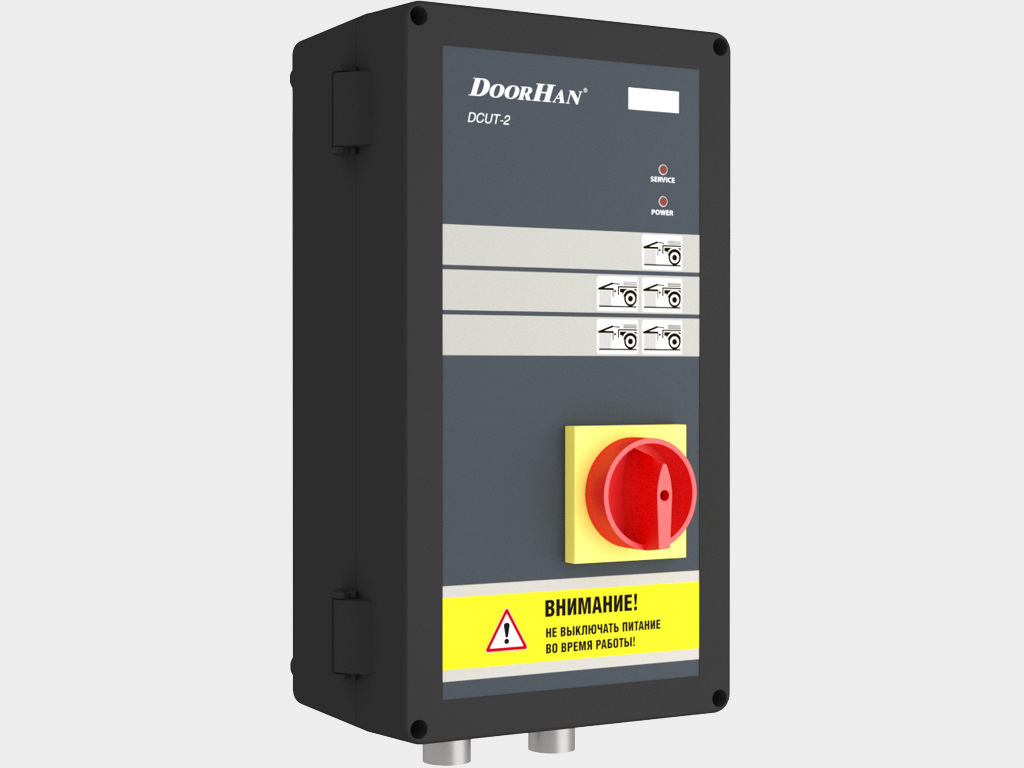

Artikul «123-593». Boshqaruv bloki DCUT-2 – kengaytirilgan funksiyalar bilan. Ta'minot 380 V, 3 faza. Platforma boshqaruvi tugmani ushlab turish orqali amalga oshiriladi. AUTO tugmasini bir marta bosish orqali avtomatik ravishda parkovka holatiga qaytish. Darvozalar yopiq bo'lganda platformaning blokirovka qilinishi. Tashqi/ichki svetoforni ulash imkoniyati. Platformaning yoritilishi. Texnik xizmat ko'rsatishni talab qilish ko'rsatkichi. Raqamli displey.

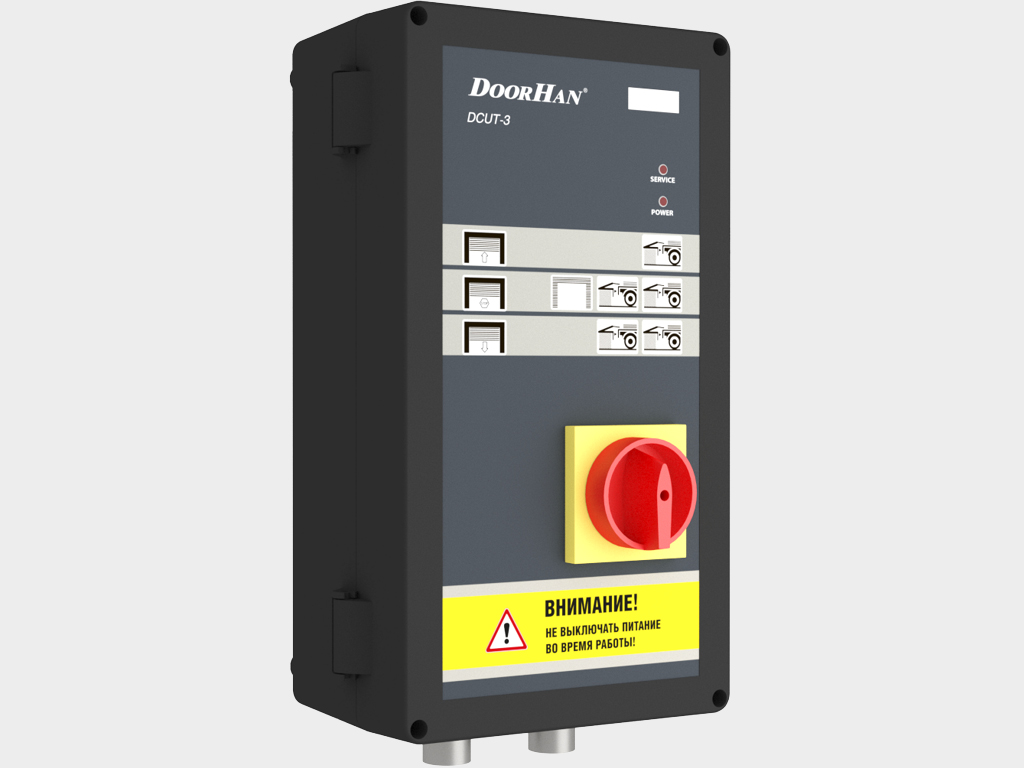

Artikul «123-594». Boshqaruv bloki DCUT-3 – yuk tashish doki elementlarini boshqarish uchun kompleks qurilma. Ta'minot 380 V, 3 faza. Platforma boshqaruvi tugmani ushlab turish orqali amalga oshiriladi. AUTO tugmasini bir marta bosish orqali avtomatik ravishda parkovka holatiga qaytish. Darvozalar yopiq bo'lganda platformaning blokirovka qilinishi. Tashqi/ichki svetoforni ulash imkoniyati. Platformaning yoritilishi. Texnik xizmat ko'rsatishni talab qilish ko'rsatkichi. Raqamli displey. Darvozalar mexanizmini boshqarish. Shishiriladigan muhrni boshqarish.

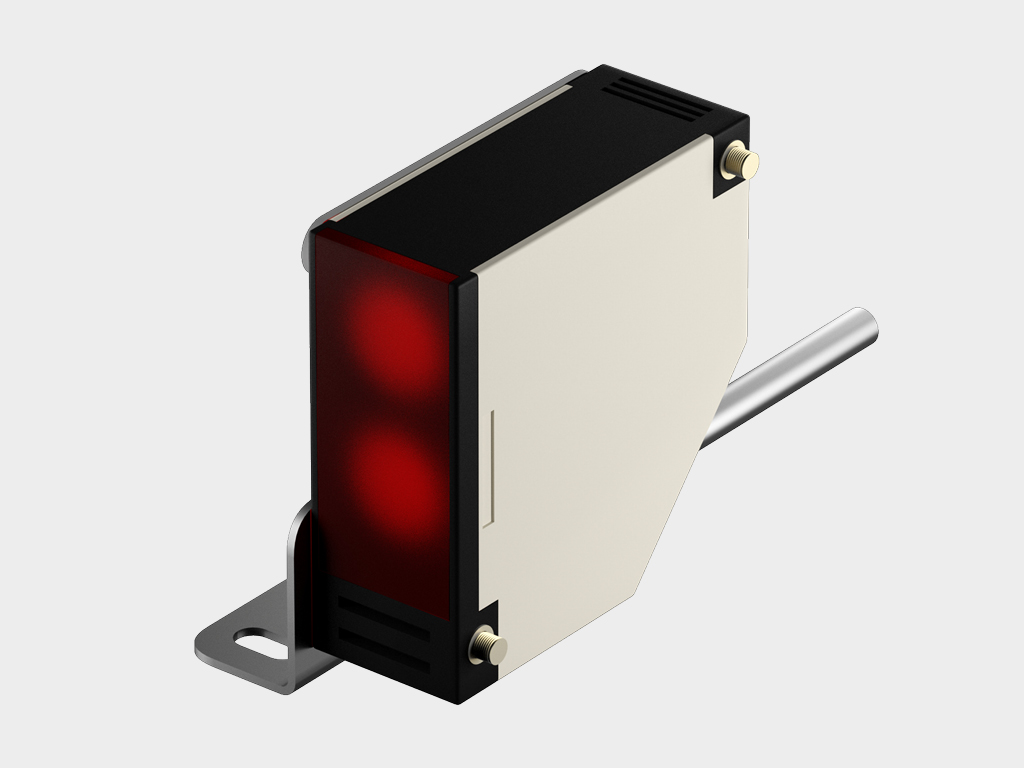

Artikul «E3JK-DS3OM1». Fotoelektrik sensor platforma va sektsiyali darvozalar o'rtasidagi o'zaro blokirovka uchun mo'ljallangan. Darvozalar yopiq bo'lganda, sensor platformani boshqarishni blokirovka qiladi, bu esa darvozalarni zarar ko'rishdan saqlaydi.

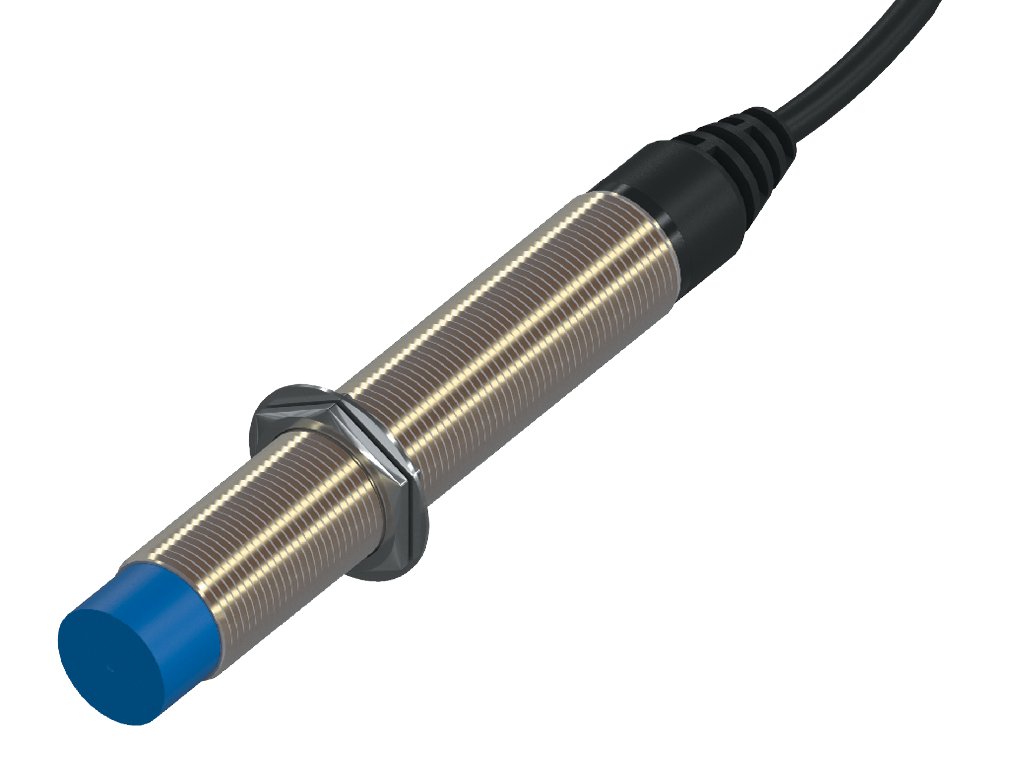

Artikul «1747-22». Induktiv pozitsiya sensori apparelning holatini kuzatish uchun tenglashtiruvchi platformaga o'rnatiladi.

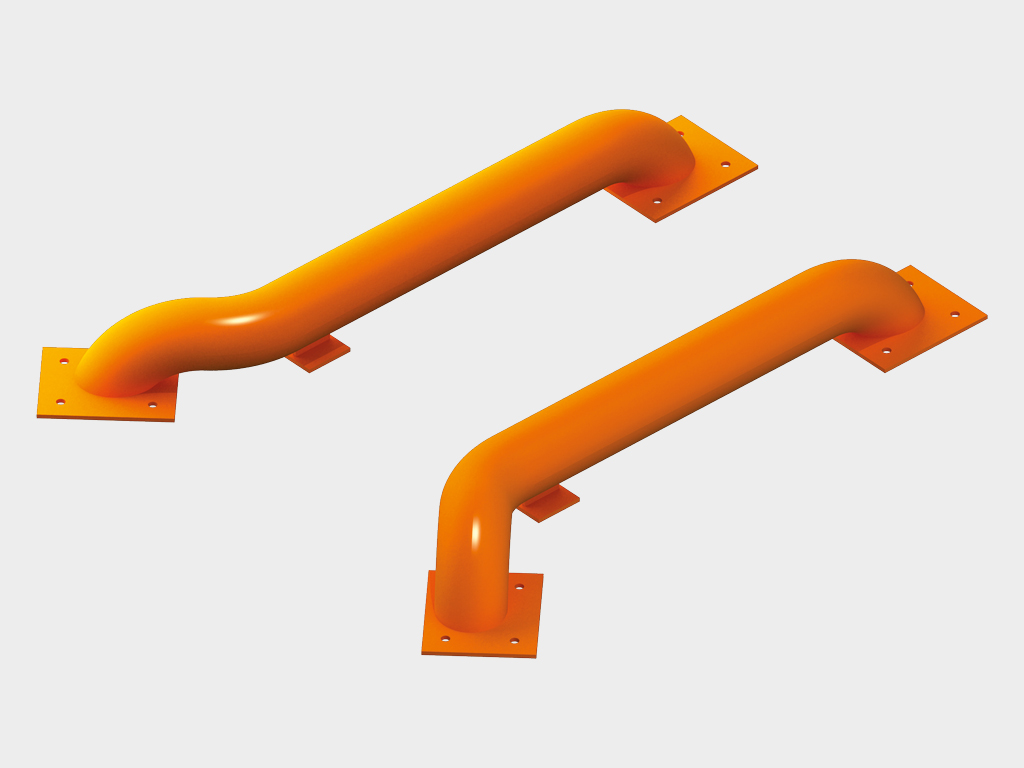

Yo'ldosh yo'laklari uchun artikullar: anker boltlarida – «OE22», betonga o'rnatish uchun – «OE23», anker boltlarida galvanizlangan o'rnatish – «OE24», betonga galvanizlangan o'rnatish – «OE26». Yo'ldosh yo'laklari avtomobilni dokda tez va aniq park qilishni ta'minlash, shuningdek, muhrlar va bino devorlarini zarar ko'rishdan himoya qilish uchun mo'ljallangan. Yo'laklar, avtomobil g'ildiragining jantiga mumkin bo'lgan aloqani minimal darajaga tushirish uchun maxsus ishlab chiqilgan. Ular 159 mm diametrli po'lat quvurlar bo'lib, o'rnatish uchun burilishlar bilan ta'minlangan. Asosiy rang – RAL 2004, shuningdek, RAL kartasi bo'yicha har qanday rangda bo'yash yoki issiq galvanizli bajarilishi mumkin. Yo'laklar dok oldidagi maydonga ikki usulda o'rnatiladi: anker boltlarida va betonga o'rnatish yordamida.

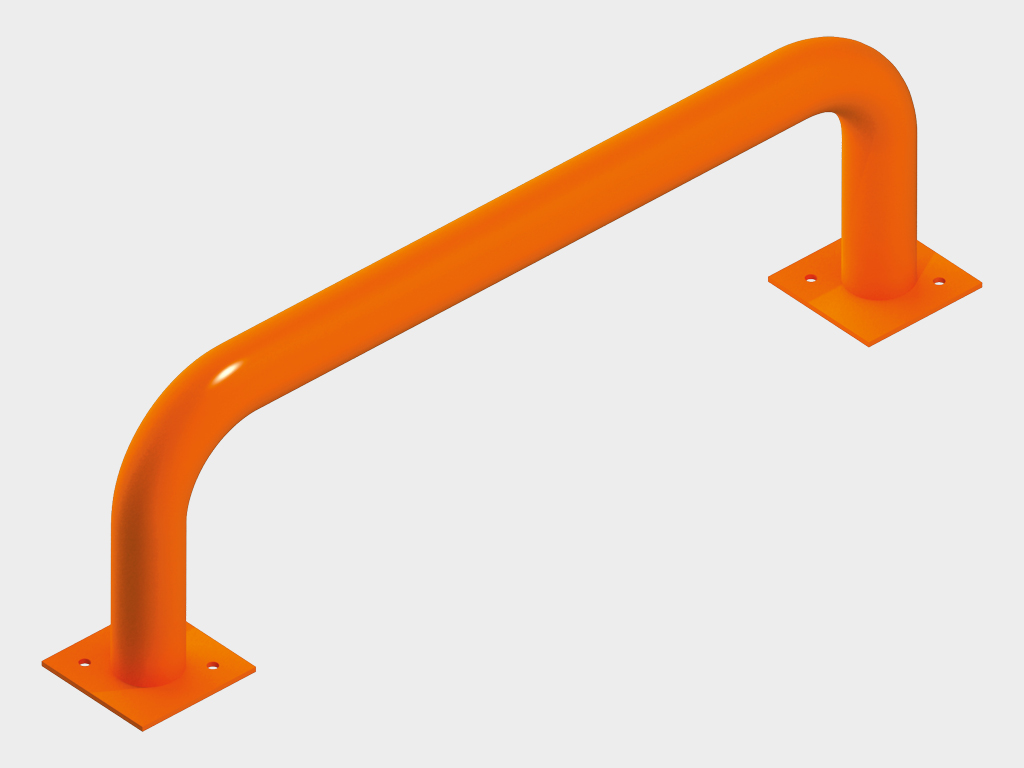

Toraqlar ichki binoda o'rnatiladi va avtomobil yuklash mashinasidan bino devorlarini himoya qilish uchun mo'ljallangan. Ular ombor xonasida avtomobil yuklash mashinasining to'g'ri va xavfsiz harakatini ta'minlaydi va dokka yaqinlashishda yordam beradi. Toraqlar 100–159 mm diametrli dumaloq quvurlardan iborat bo'lib, shuningdek, ular har qanday shaklda bo'lishi mumkin va mijozning eskizlari bo'yicha ishlab chiqarilishi mumkin. Asosiy rang – RAL 2004, shuningdek, RAL kartasi bo'yicha har qanday rangda bo'yash yoki issiq galvanizli bajarilishi mumkin (toraqlarni shaxsiy so'rov bo'yicha sotib olish mumkin).

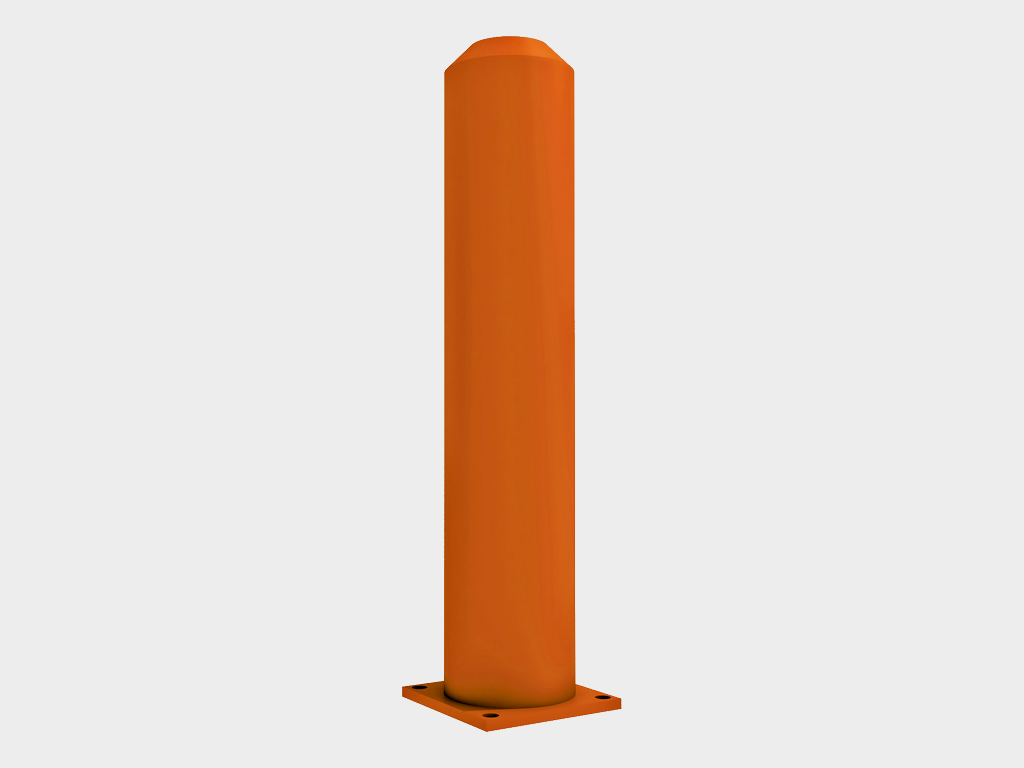

Artikul «OE01». To'xtatuvchi ustunlar darvozalar burchakli ustunlarini avtomobil yuklash mashinasining urilishi natijasida yuzaga keladigan zararlardan himoya qilish uchun mo'ljallangan. Ustunlar ichki binoda ustunlar oldida o'rnatiladi. To'xtatuvchi ustunning diametri – 100 dan 159 mm gacha. Asosiy rang – RAL 2004, shuningdek, RAL kartasi bo'yicha har qanday rangda bo'yash yoki issiq galvanizli bajarilishi mumkin.

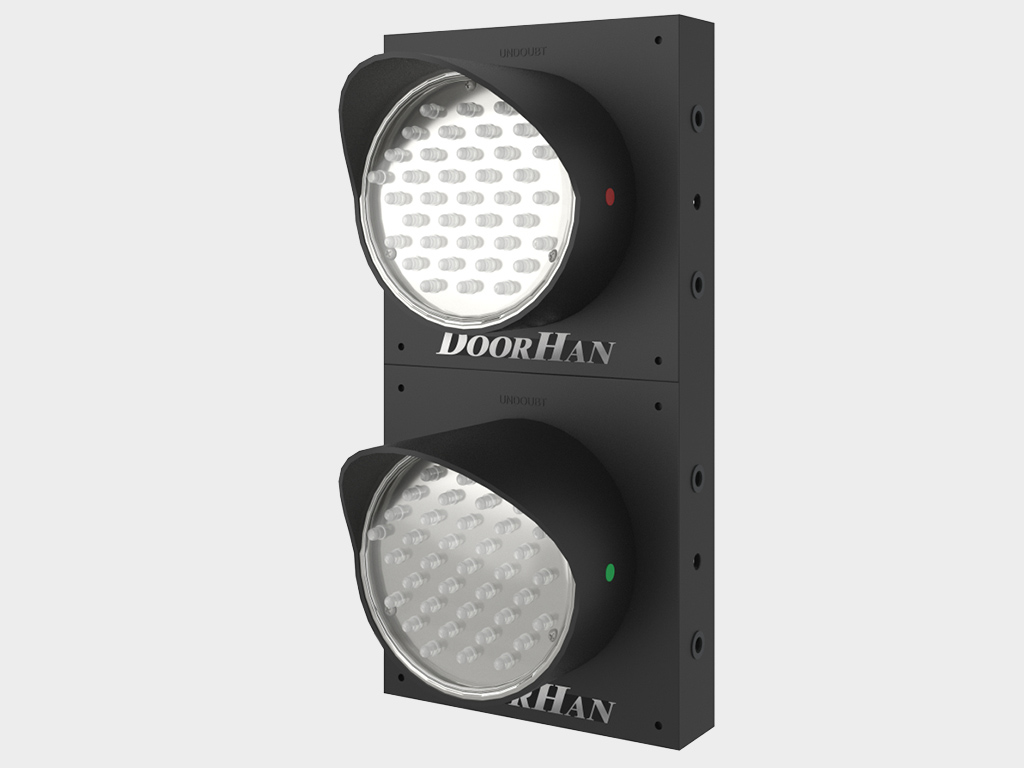

Artikul «TL-LED». Svetofor yuk avtomobili va yuklash mashinasining dokka yaqinlashishi/ketishi va yuklash jarayonida xavfsiz harakatini ta'minlash uchun mo'ljallangan. U DCUH-2, DCUH-3 seriyali boshqaruv bloklariga ulanishi mumkin.

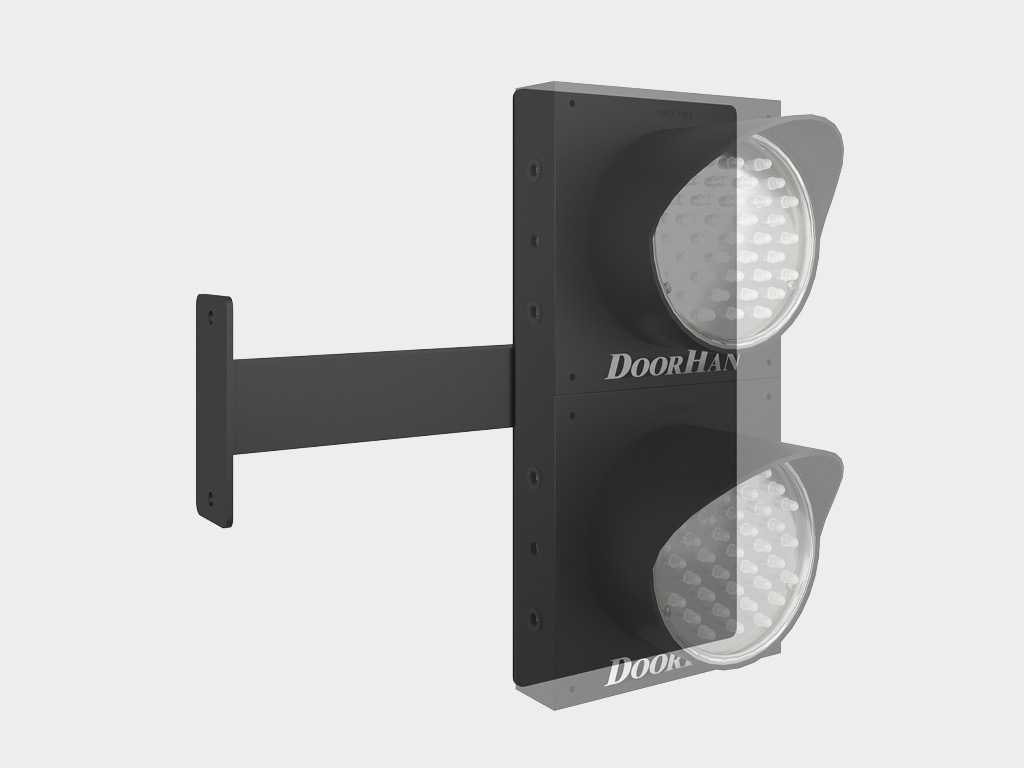

Artikul «OE.DH120». Svetofor kronshteyni yuk tashish tizimlari uchun peresortirovka tamborining yon devoriga o'rnatish uchun mo'ljallangan.

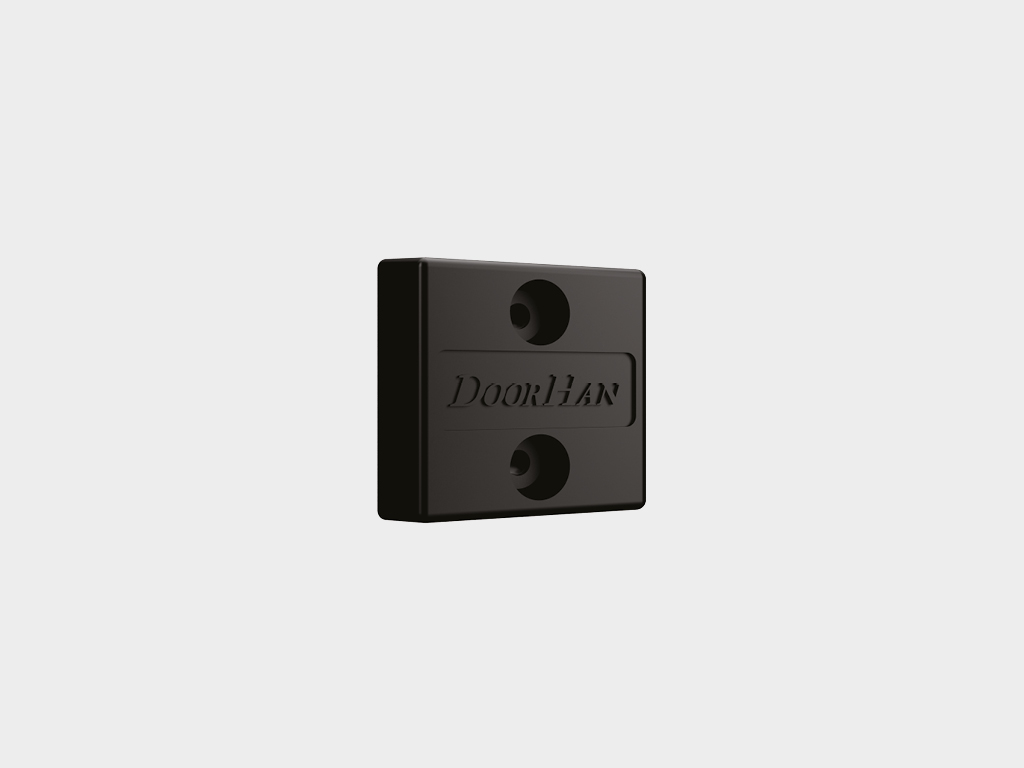

Artikul «BR250x250x100». Asosiy. Rezina bamper 250 × 250 × 100 mm. Yuk avtomobilining yuklash joyiga xavfsiz yaqinlashishini ta'minlaydi va bino devorlarini zarar ko'rishdan himoya qiladi. O'rnatish o'lchamlari uchun «Chizmalar» bo'limiga qarang.

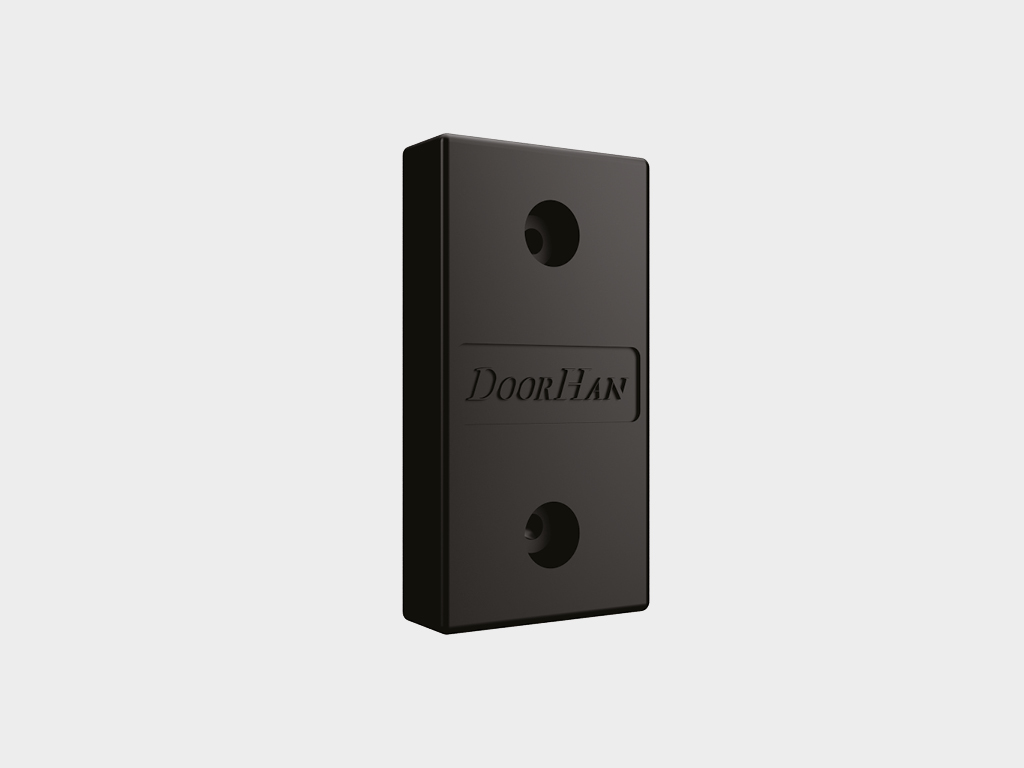

Artikul «BR450x250x100». Asosiy. Rezina bamper 450 × 250 × 100 mm. Yuk avtomobilining yuklash joyiga xavfsiz yaqinlashishini ta'minlaydi va bino devorlarini zarar ko'rishdan himoya qiladi. O'rnatish o'lchamlari uchun «Chizmalar» bo'limiga qarang.

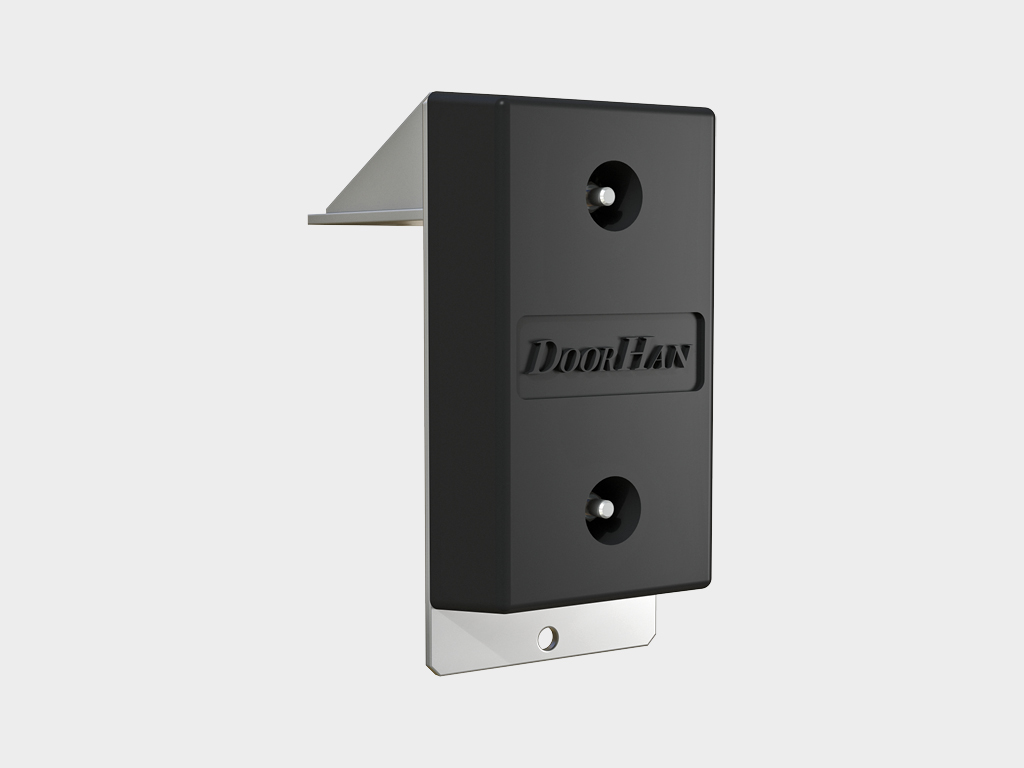

Artikul «BRC510x250x330». 450 × 250 × 100 mm bamper asosida qurilgan. Rezina bamper 510 × 250 × 330 mm (tashqi o'lchamlar), konsolli turdagi. Yuk avtomobilining yuklash joyiga xavfsiz yaqinlashishini ta'minlaydi va bino devorlarini zarar ko'rishdan himoya qiladi. U, agar avtomobil yukxonasining balandligi panderaning balandligidan yuqori bo'lsa, foydalanish uchun mo'ljallangan. O'rnatish o'lchamlari uchun «Chizmalar» bo'limiga qarang.

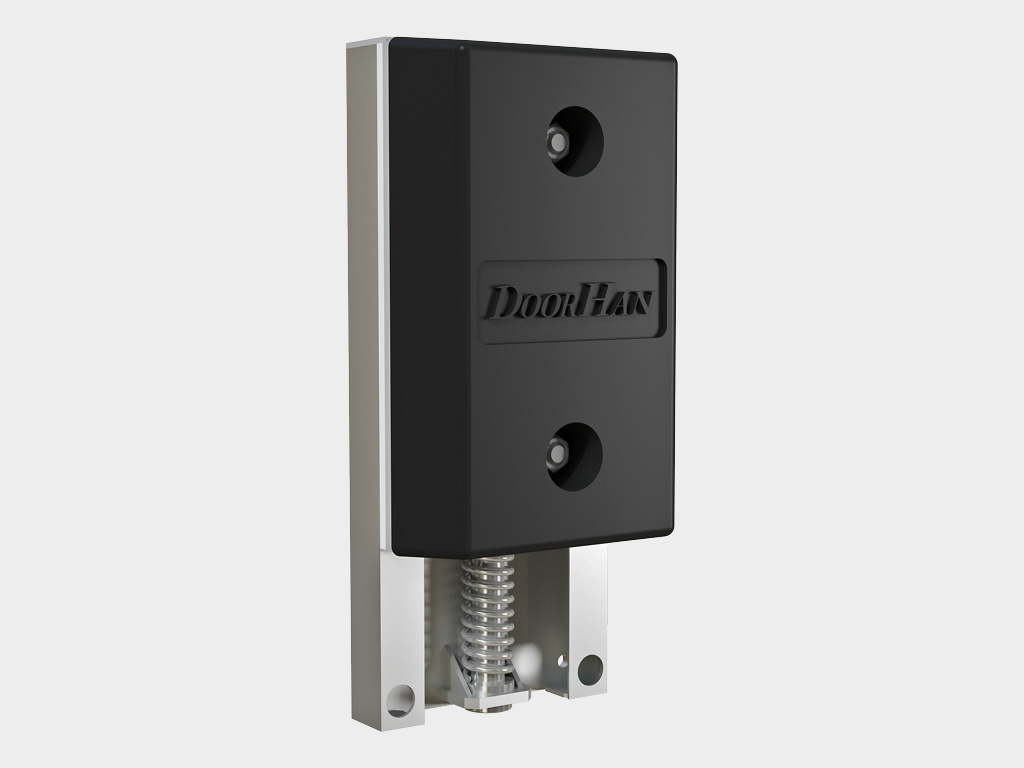

Artikul «BRM610x250x175». 450 × 250 × 100 mm bamper asosida qurilgan. Rezina bamper 610 × 250 × 175 mm (tashqi o'lchamlar), harakatlanuvchi turdagi. Yuk avtomobilining yuklash/bo'shatish jarayonida yuqoriga va pastga harakatini ta'minlaydi. Harakatlanuvchanligi tufayli ancha yuqori aşınma qarshiligi bilan ajralib turadi. Faqat 1 000 mm uzunlikdagi chiqariladigan apparelga ega platformalar bilan foydalanish mumkin. O'rnatish o'lchamlari uchun «Chizmalar» bo'limiga qarang.

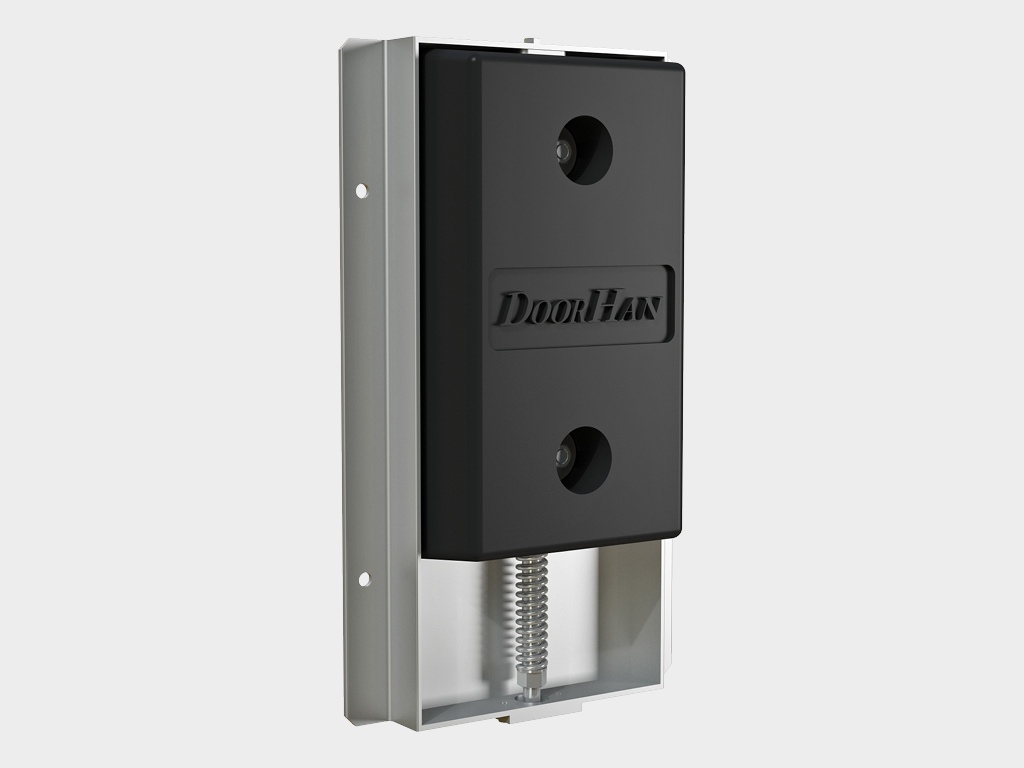

Artikul «BRM600x364x110». 450 × 250 × 100 mm bamper asosida qurilgan. Rezina bamper 600 × 364 × 110 mm (tashqi o'lchamlar), harakatlanuvchi turdagi. Yuk avtomobilining yuklash/bo'shatish jarayonida yuqoriga va pastga harakatini ta'minlaydi. Harakatlanuvchanligi tufayli ancha yuqori aşınma qarshiligi bilan ajralib turadi. O'rnatish o'lchamlari uchun «Chizmalar» bo'limiga qarang.

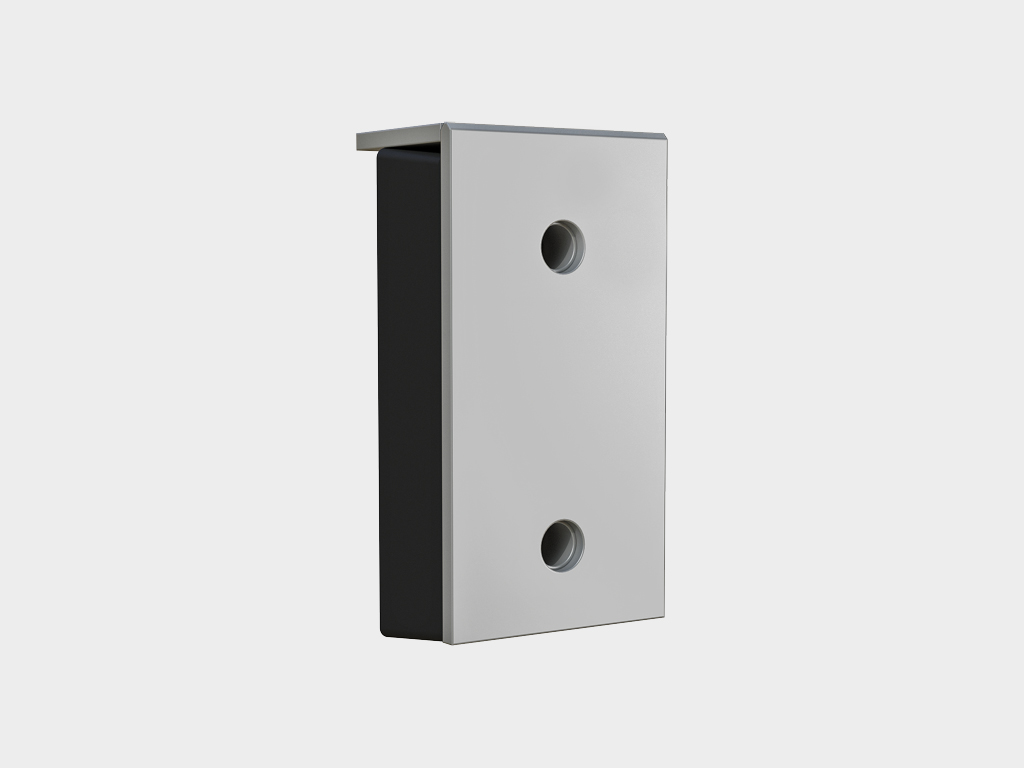

Artikul «BRSP(16)465x250x165». 450 × 250 × 100 mm bamper asosida qurilgan. Bamper 465 × 250 × 16 mm (tashqi o'lchamlar) po'lat ishchi qoplamasi bilan, qalinligi 16 mm. To'liq yuzasini qoplagan amortizatsiyalovchi materialdan (rezina bamper 450 × 250 × 100 mm) iborat bo'lib, kuchli tashqi po'lat plastinka bilan yopilgan. Bamperning himoya qoplamasi uning ekspluatatsiya muddatini uzaytirish va avtomobilni parkovka qilish va yuklash/bo'shatish jarayonlarida rezina bamperning zarar ko'rishidan himoya qilish uchun xizmat qiladi. Ushbu detali tabiiy tezda aşınishga uchraydi va ish faoliyati tufayli aşınish va deformatsiya sababli kafolatli almashtirishga yaroqsiz hisoblanadi. O'rnatish o'lchamlari uchun «Chizmalar» bo'limiga qarang.

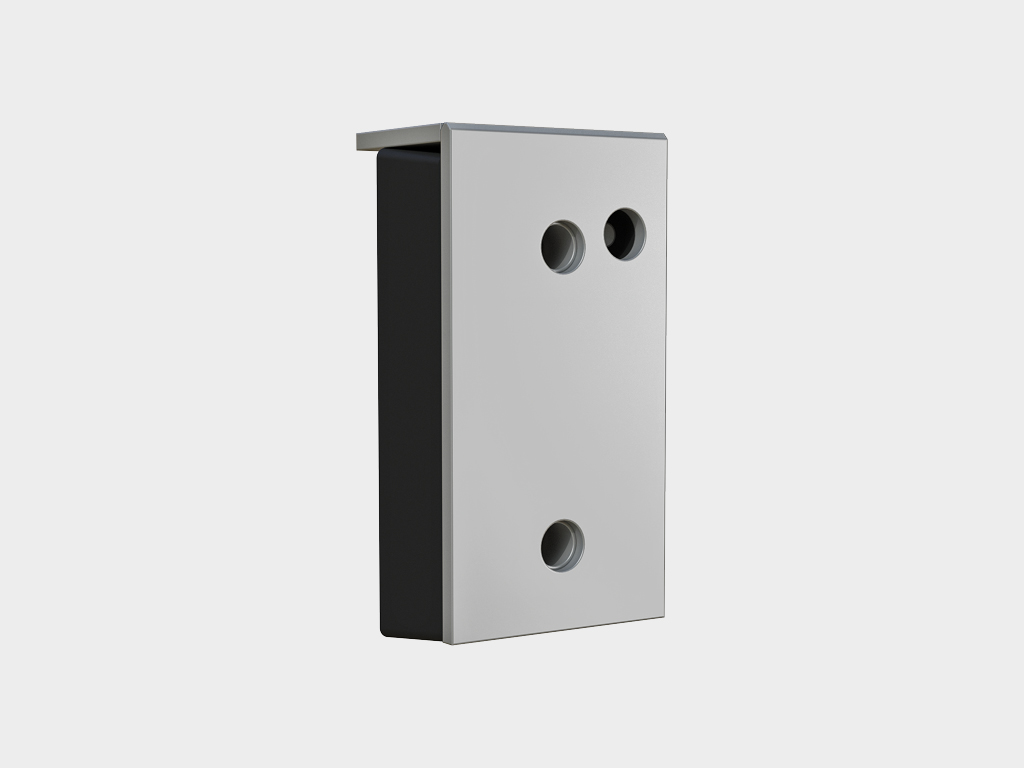

Artikul «BRSP(16)465x250x165S». 450 × 250 × 100 mm bamper asosida qurilgan. Bamper 465 × 250 × 165 mm (tashqi o'lchamlar) po'lat ishchi qoplamasi bilan, qalinligi 16 mm va parkovka sensori bilan. To'liq yuzasini qoplagan amortizatsiyalovchi materialdan (rezina bamper 450 × 250 × 100 mm) iborat bo'lib, kuchli tashqi po'lat plastinka va parkovka sensori bilan yopilgan, bu yuk avtomobilining xavfsiz bog'lanishini ta'minlaydi. Bamperning himoya qoplamasi uning ekspluatatsiya muddatini uzaytirish va avtomobilni parkovka qilish va yuklash/bo'shatish jarayonlarida rezina bamperning zarar ko'rishidan himoya qilish uchun xizmat qiladi. Ushbu detali tabiiy tezda aşınishga uchraydi va ish faoliyati tufayli aşınish va deformatsiya sababli kafolatli almashtirishga yaroqsiz hisoblanadi. Parkovka radar tizimi bilan ishlatish uchun mo'ljallangan. O'rnatish o'lchamlari uchun «Chizmalar» bo'limiga qarang.

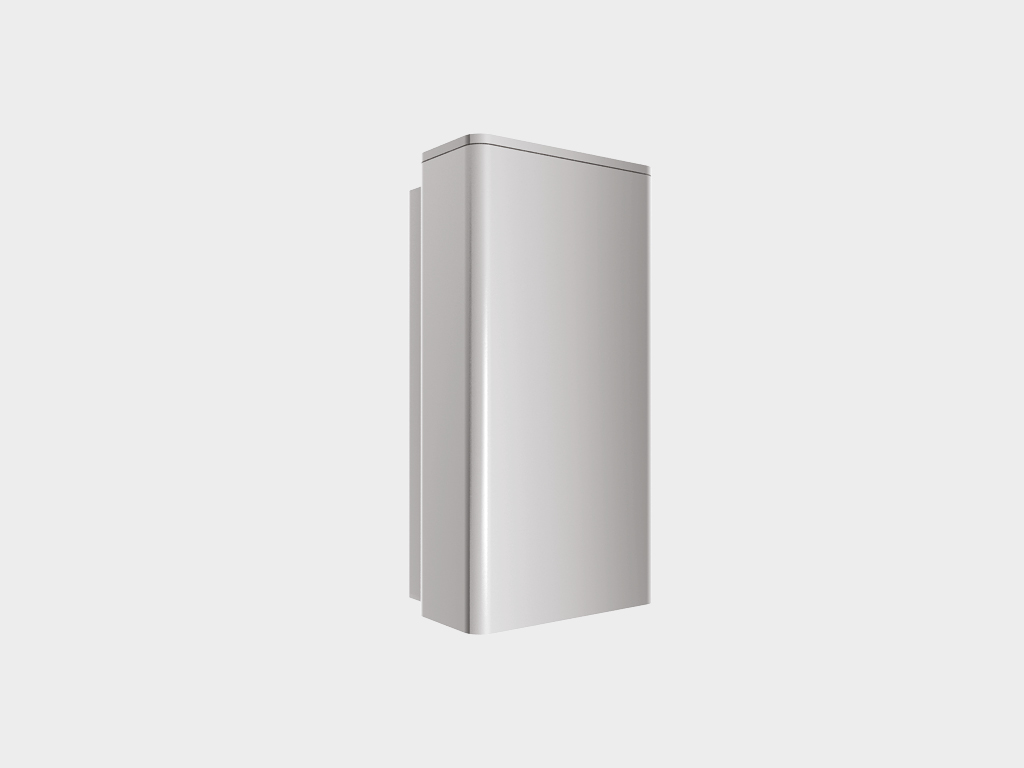

Artikul «BS500x255x205». 450 × 250 × 100 mm bamper asosida qurilgan. Po'lat bamper 500 × 255 × 205 mm (tashqi o'lchamlar) bilan demping qismiga ega. Bu gipermid bamper bo'lib, harakatlanuvchi bamper va po'lat plastinkali bamperning kombinatsiyasidan tashkil topgan. U ushlagich, rezina kukunidan tayyorlangan demping qismidan va avtomobil yukxonasining harakatlariga moslashadigan mustahkam tashqi po'lat qoplamadan iborat. Bamperdagi po'lat korpus uning ekspluatatsiya muddatini uzaytirish va avtomobilni parkovka qilish va yuklash/bo'shatish jarayonlarida rezina bamperning zarar ko'rishidan himoya qilish uchun xizmat qiladi. Ushbu detali tabiiy tezda aşınishga uchraydi va ish faoliyati tufayli aşınish va deformatsiya sababli kafolatli almashtirishga yaroqsiz hisoblanadi. Faqat 1 000 mm uzunlikdagi chiqariladigan apparelga ega platformalar bilan foydalanish mumkin. O'rnatish o'lchamlari uchun «Chizmalar» bo'limiga qarang.

Artikul «BS800x255x205». 450 × 250 × 100 mm bamper asosida qurilgan. Po'lat bamper 800 × 255 × 205 mm (tashqi o'lchamlar) bilan demping qismiga ega. Bu gipermid bamper bo'lib, harakatlanuvchi bamper va po'lat plastinkali bamperning kombinatsiyasidan tashkil topgan. U ushlagich, rezina kukunidan tayyorlangan demping qismidan va avtomobil yukxonasining harakatlariga moslashadigan mustahkam tashqi po'lat qoplamadan iborat. Bamperdagi po'lat korpus uning ekspluatatsiya muddatini uzaytirish va avtomobilni parkovka qilish va yuklash/bo'shatish jarayonlarida rezina bamperning zarar ko'rishidan himoya qilish uchun xizmat qiladi. Ushbu detali tabiiy tezda aşınishga uchraydi va ish faoliyati tufayli aşınish va deformatsiya sababli kafolatli almashtirishga yaroqsiz hisoblanadi. Faqat 1 000 mm uzunlikdagi chiqariladigan apparelga ega platformalar bilan foydalanish mumkin. O'rnatish o'lchamlari uchun «Chizmalar» bo'limiga qarang.

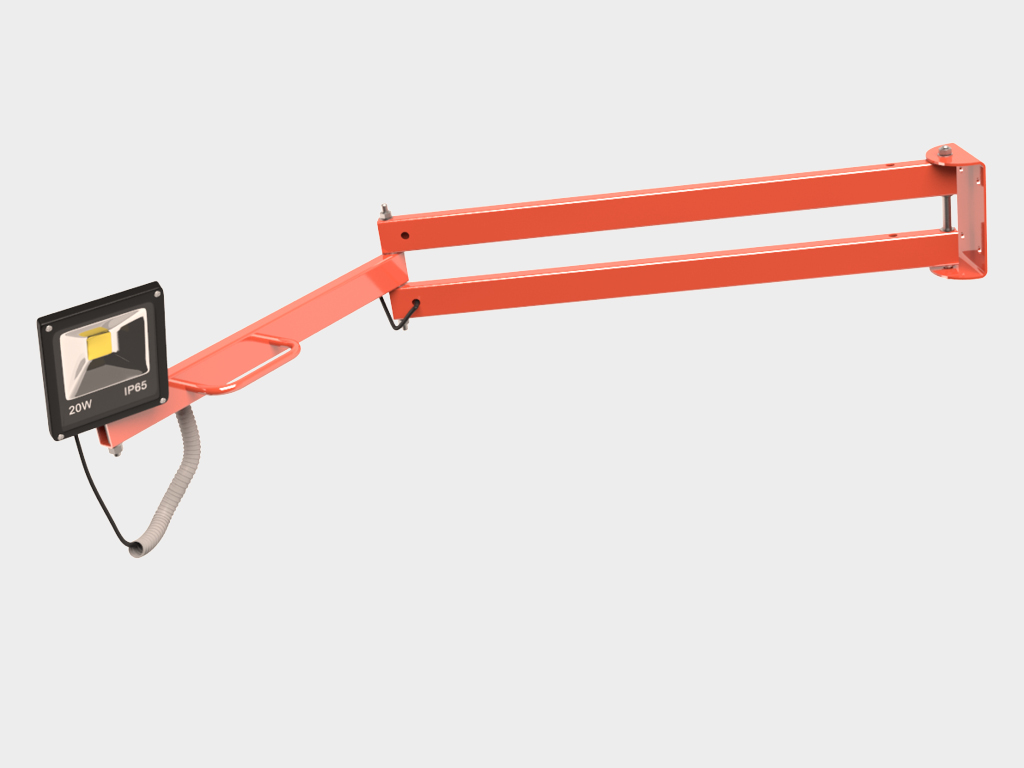

Artikul «OE.DL010». LED yoritgich kronshteyn bilan dokni yoritish uchun.

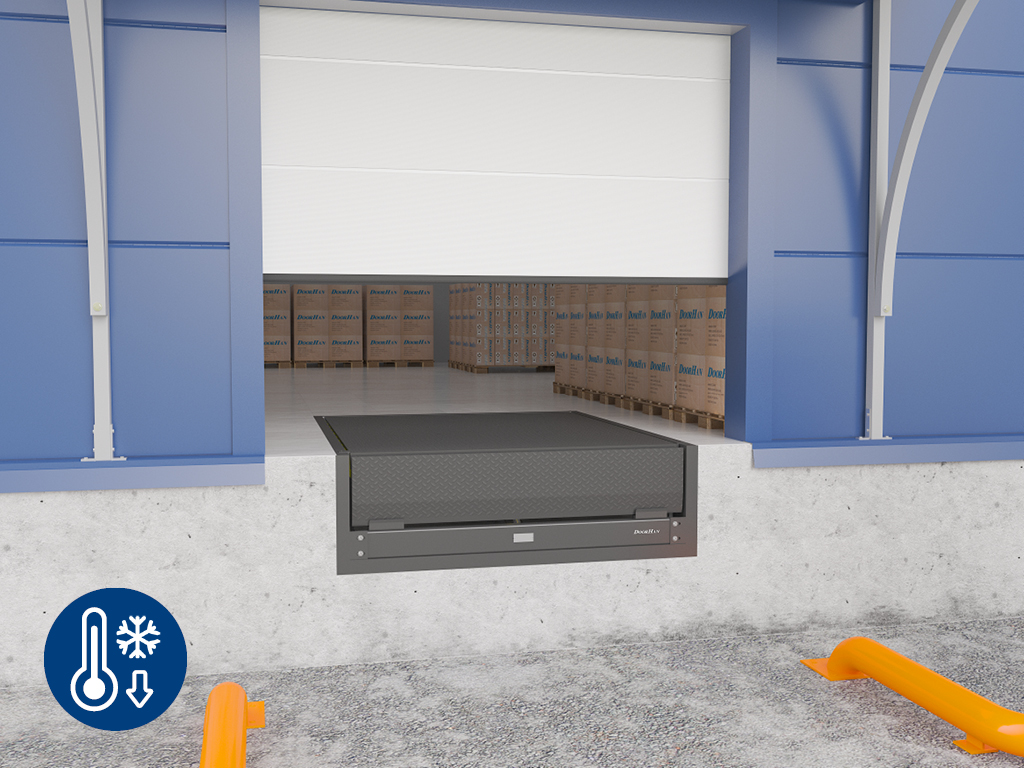

«Qishki paket» gidrostanatsiya bilan isitish tizimini o'z ichiga oladi (bu variantni buyurtma berishda yordamchidan tanlash mumkin). Bu platformani -30 °C gacha bo'lgan haroratlarda ishlatishga imkon beradi.

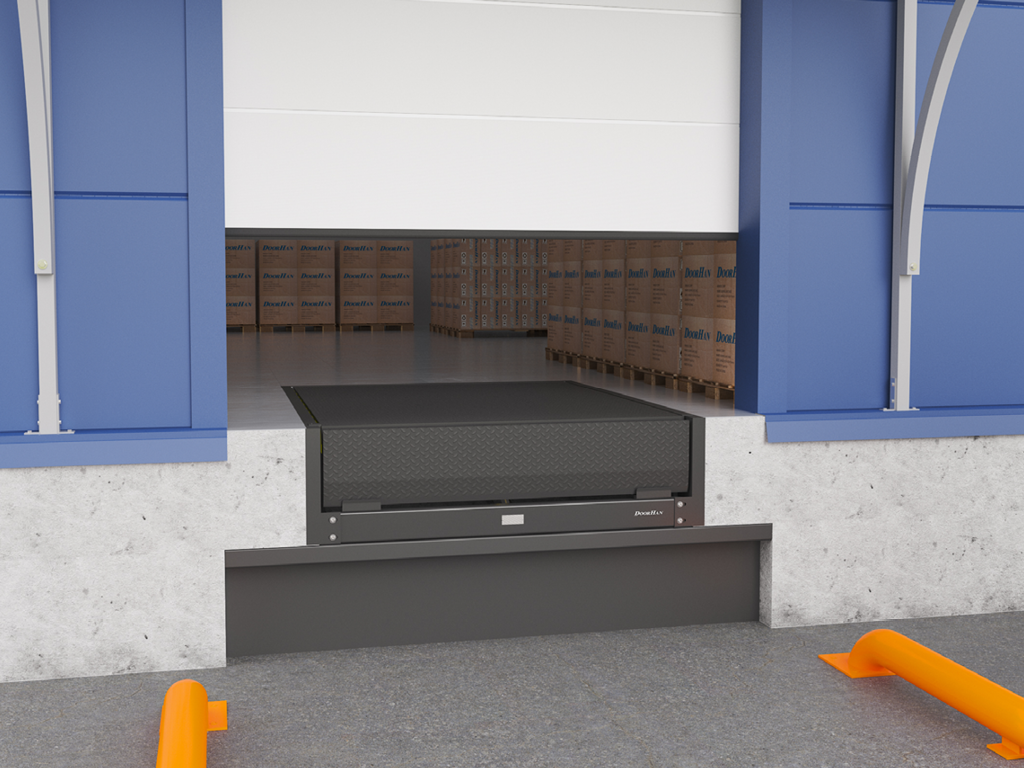

Artikul «DLSH11». Gidrobortr uchun nişka shtorkasi (o'lchov birligi – p/m).

Technical description

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Параметр

Показатель

Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм

2 000, 2 500, 3 000, 3 500

Ширина уравнительной платформы, мм

2 000, 2 200

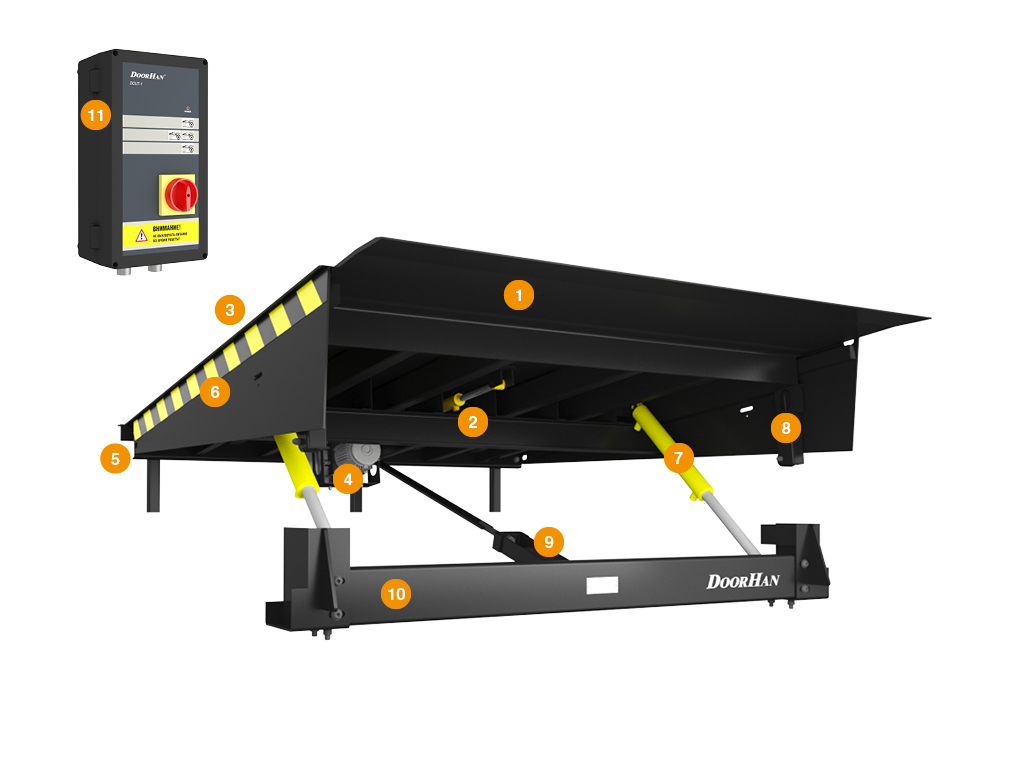

Rampa
Apparel silindri
Platforma qopqog'i
Gidravlik nasos
Orqa muhri
Signal sariq-qora chiziqlar
Ko'tarish silindrlari
Qopqoqni qo‘llab-quvvatlovchi ustunlar
Tortish
Old balka
Boshqaruv bloki

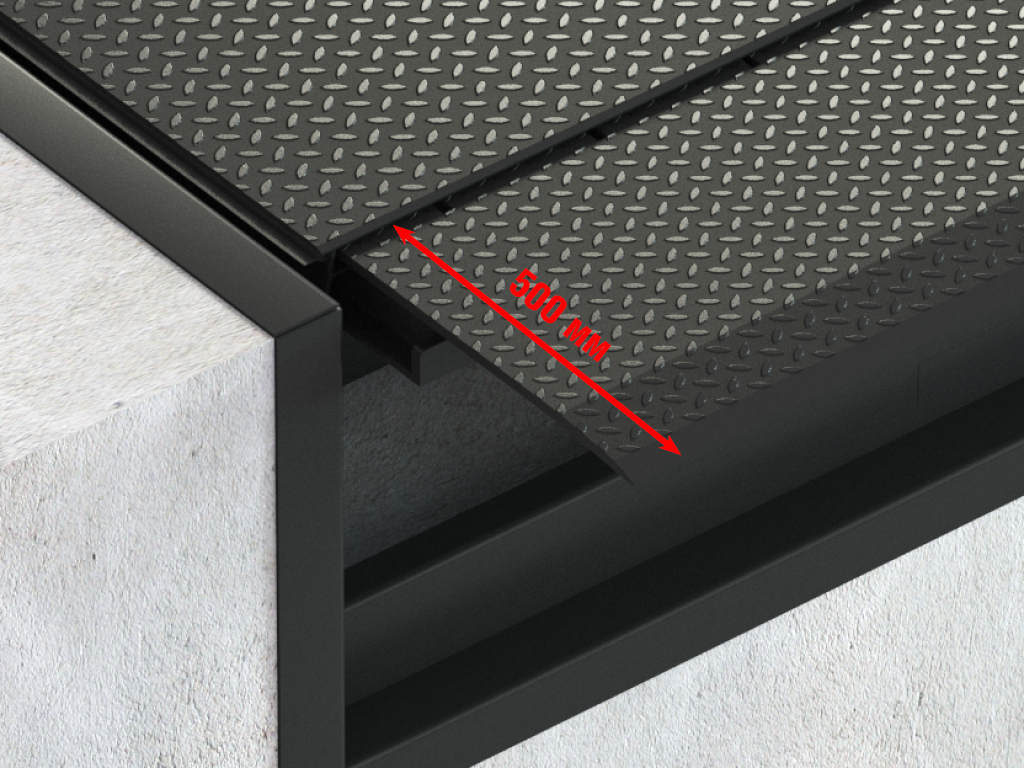

Standart apparel 500 mm. Faska 35 mm. Butun, segmentlarsiz, to'g'ri burchakli shaklda, bir xil kenglikdagi avtomobillar parkida foydalanish uchun mo'ljallangan.

Apparel 1 000 mm. Faska 35 mm. Uzoqlashtirilgan, butun, segmentlarsiz, to'g'ri burchakli shaklda, bir xil kenglikdagi avtomobillar parkida foydalanish uchun, agar 500 mm uzunlikdagi apparel yetarli bo'lmasa yoki darvozalar platforma oldida tushib, bino issiqlik konturini yopib "issiq" dokni tashkil qilish zarur bo'lsa.

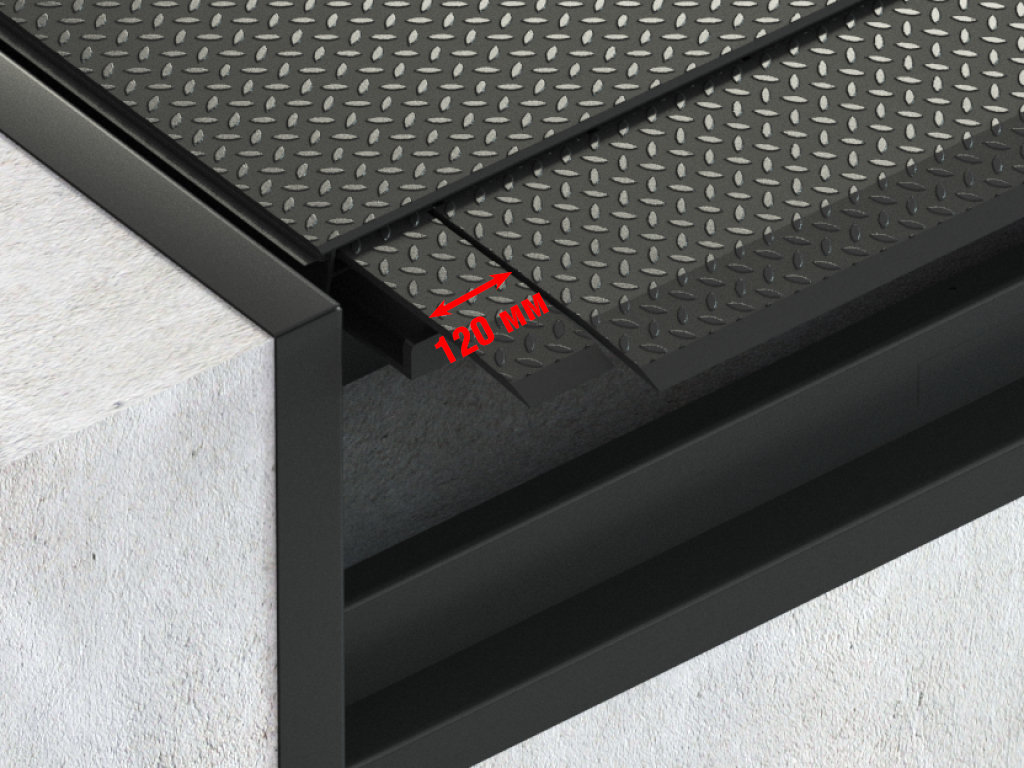

Apparel segmentli (3 segment). Faska 35 mm. 3 segment bilan bajariladi. To'liq chiqarilganda markaziy, shuningdek, bir yoki ikkita yon segmentdan foydalanish imkoniyatini beradi. Standartdan kichik kenglikdagi avtomobillar bilan platformadan foydalanishga imkon yaratadi. Faqat 6 000 kg yuk ko'tarish quvvatiga ega platformalar uchun mavjud.

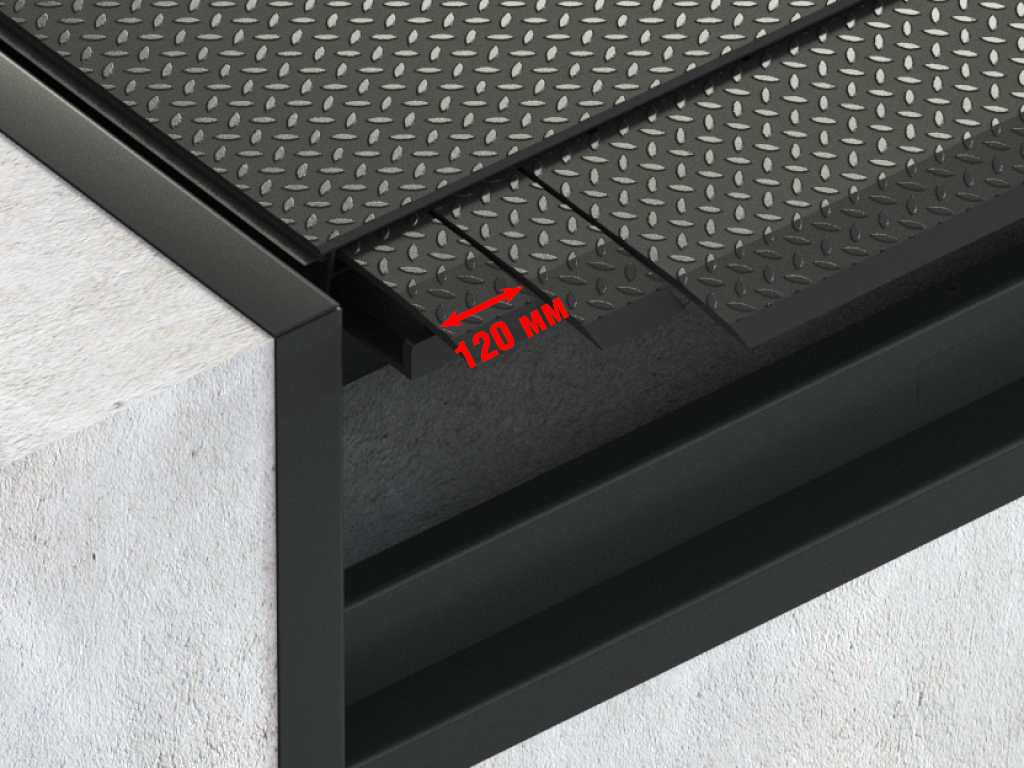

Apparel segmentli (5 segment). Faska 35 mm. 5 segment bilan bajariladi. To'liq chiqarilganda markaziy, shuningdek, birdan to'rtgacha yon segmentlardan foydalanish imkoniyatini beradi. Standartdan kichik kenglikdagi avtomobillar bilan platformadan foydalanishga imkon yaratadi. Faqat 6 000 kg yuk ko'tarish quvvatiga ega platformalar uchun mavjud.

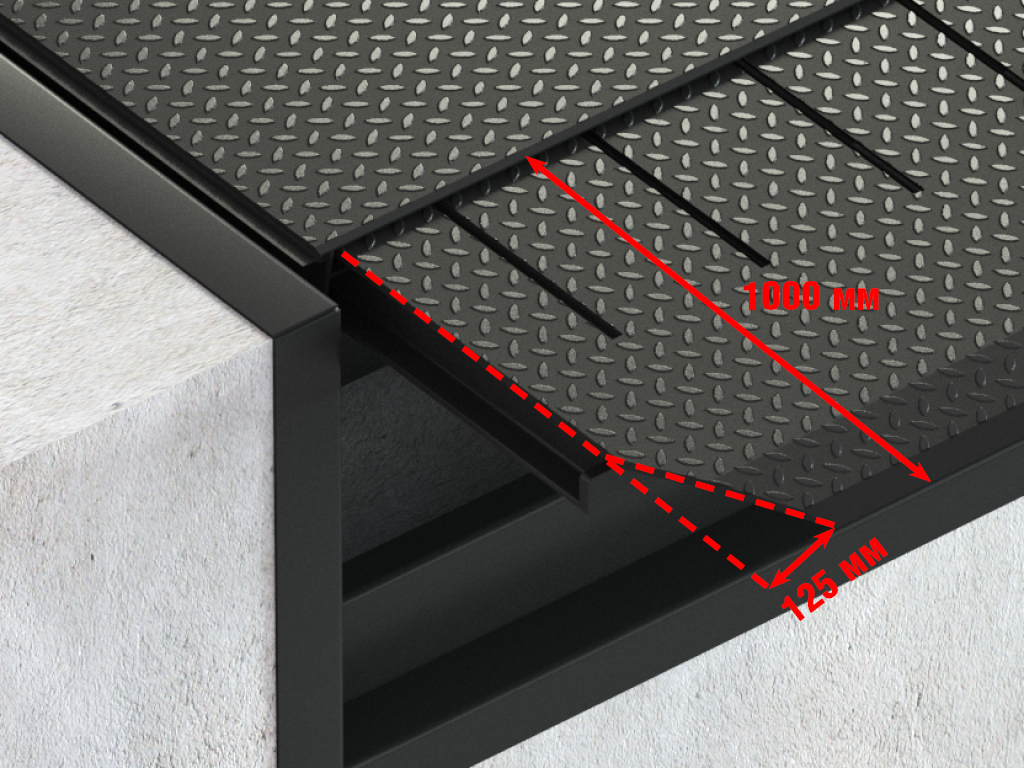

Клинообразная аппарель. <br>Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.

Клинообразная аппарель.
Фаска 35 мм. Целиковая, без сегментов. Используется в случаях, когда автомобиль припаркован не точно по центру дока, позволяя избежать повреждений автомобиля, а также для работы с автомобилями разной ширины.

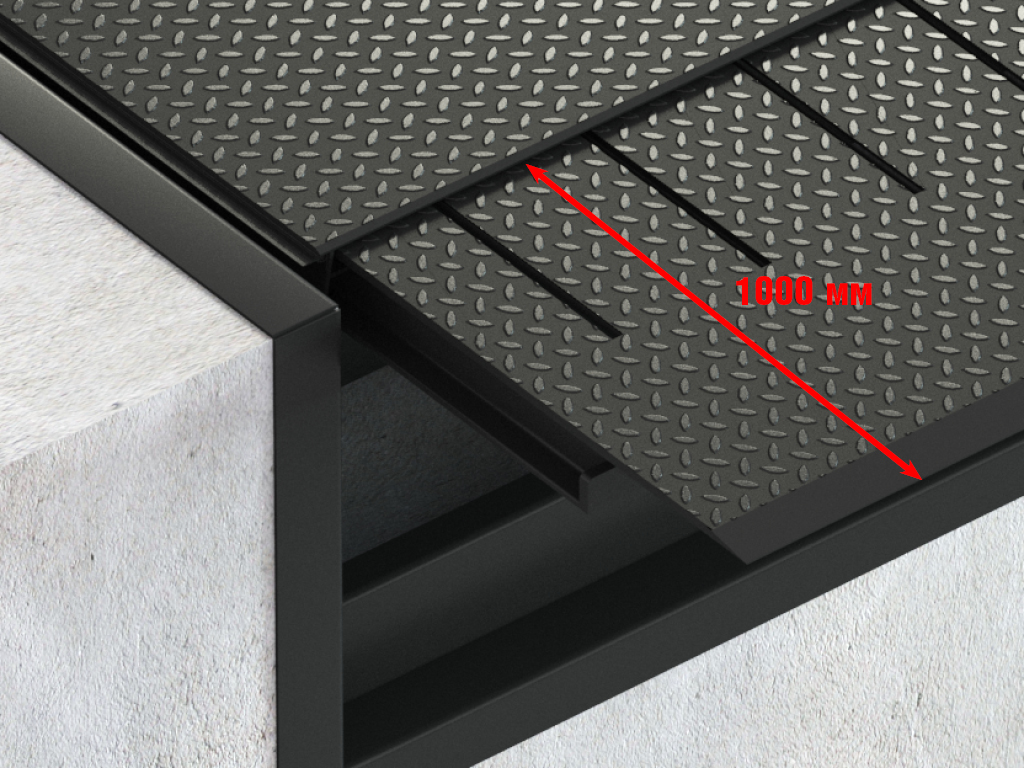

Аппарель без подгиба. <br>Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины, в случае использования погрузчиков с низким и очень низким клиренсом.

Аппарель без подгиба.
Фаска 35 мм. Целиковая, без сегментов, прямоугольной формы для использования с парком автомобилей одинаковой ширины, в случае использования погрузчиков с низким и очень низким клиренсом.

Параметр	Значение	Примечание
Длина, мм	2 000, 2 500, 3 000, 3 500
Допустимая нагрузка, кг (кН)	6 000 (60), 10 000 (100)
Максимальная точечная нагрузка, Н/мм²	1,3	Yuqori varaqqa 8 mm
Максимальная точечная нагрузка, Н/мм²	6,5	Yuqori varaqqa 10 mm
Мощность, Вт	1 100	Gidravlik nasosning elektrdrivigisi
Напряжение питания, В	380, 3 фазы
Напряжение питания, В	24	Boshqarish kuchlanishi
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	-30...+50	-20 dan -30 °C gacha faqat «qishki paket» opsiyasi mavjud bo'lganda
Количество подъемных цилиндров, шт	2
Рабочая жидкость	Katana Sutorimu SHV 32	Yoki shunga o'xshash

1. Isbotlar platformasining ishonchli va uzluksiz ishlashini ta'minlash uchun uni muntazam ravishda texnik tekshiruvdan va xizmat ko'rsatishdan o'tkazish tavsiya etiladi.

2. Isbotlar platformasini boshqarish vaqtida ish zonasida odamlar va yuklar bo'lmasligiga e'tibor bering.

3. Isbotlar platformasi ishlayotganda darvozalar to'liq ochiq bo'lishi kerak.

4. Avtomobilning to'g'ri holatda to'xtaganiga ishonch hosil qiling. Agar avtomobil harakatlanishi xavfi bo'lsa, g'ildiraklarni g'ildirak to'xtatuvchilari yordamida mustahkamlang.

5. Yuklash/yuk tashishdan oldin, rampa butun kengligi bo'ylab avtomobil yukxonasiga to'liq joylashganiga ishonch hosil qiling. Rampaning avtomobil yukxonasiga kirishidagi minimal masofa – 100 mm.

6. Boshqaruv bloklari shunday joylashgan bo'lishi kerakki, operator har doim yuklash/yuk tashish jarayonini nazorat qila olsin.

7. Standart pnevmatik g'ildiraklarga ega yuk ko'tarish mashinalari uchun nuqta yuklanishi 1,3 N/mm² bo'lgan isbotlash platformalarini ishlatish ruxsat etiladi.

8. Yuqori nuqta yuklanishiga ega yuklash texnikasi, masalan, elektr stakerlari, pallet tashuvchilar, reachtrakerlar, poliuretan g'ildiraklarga ega buyurtma yig'uvchilar uchun nuqta yuklanishi 6,5 N/mm² bo'lgan platformalar foydalanish majburiydir.

Qo‘shimcha tavsif print

1. Yuk ko'tarish va o'rnatish uskunalari:

- forklift (minimal yuk ko'tarish quvvati - 35 kN, vilka uzunligi - kamida 2000 mm);

- kran (minimal ko'tarish quvvati - 20 kN).

2. O'rnatish uskunalari:

- payvandlash mashinasi (5–200 A) yoki shunga o'xshash;

- 3 mm payvandlash uchun elektrodlar.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

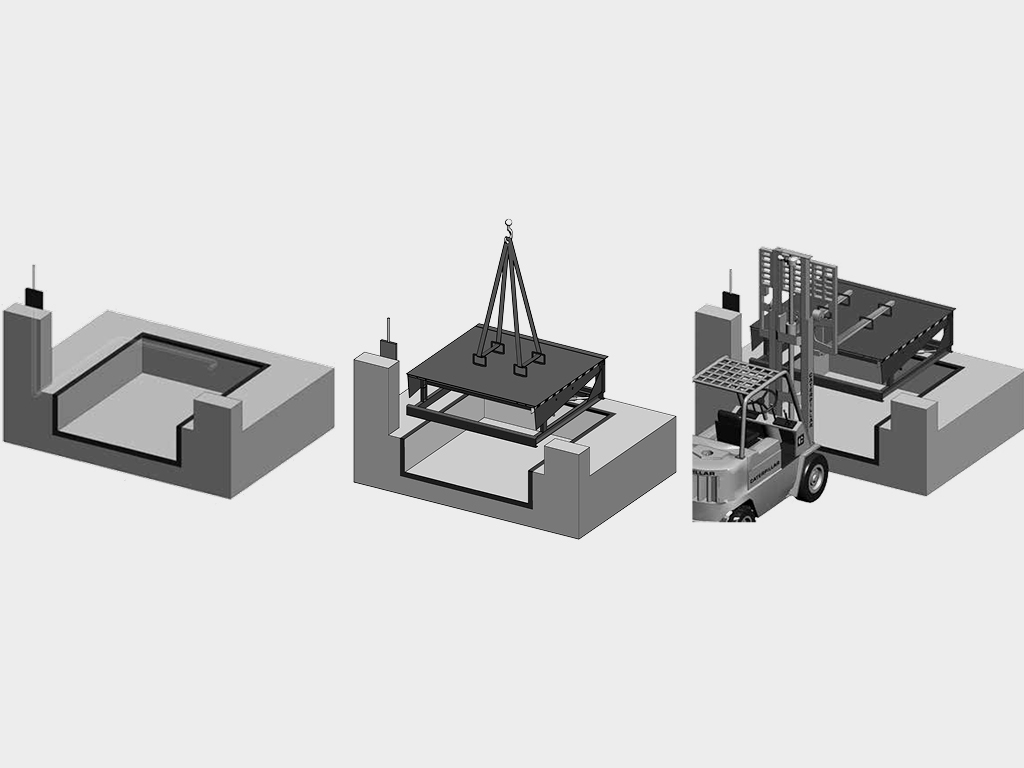

Ichki o'rnatish.

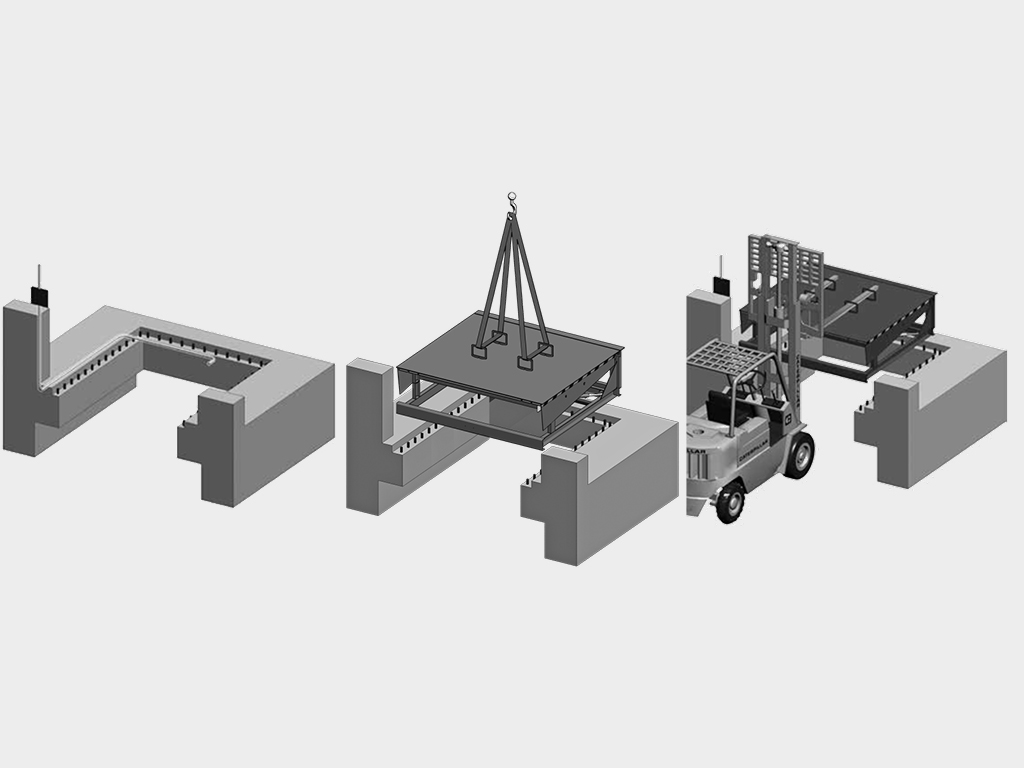

Osma o'rnatish.

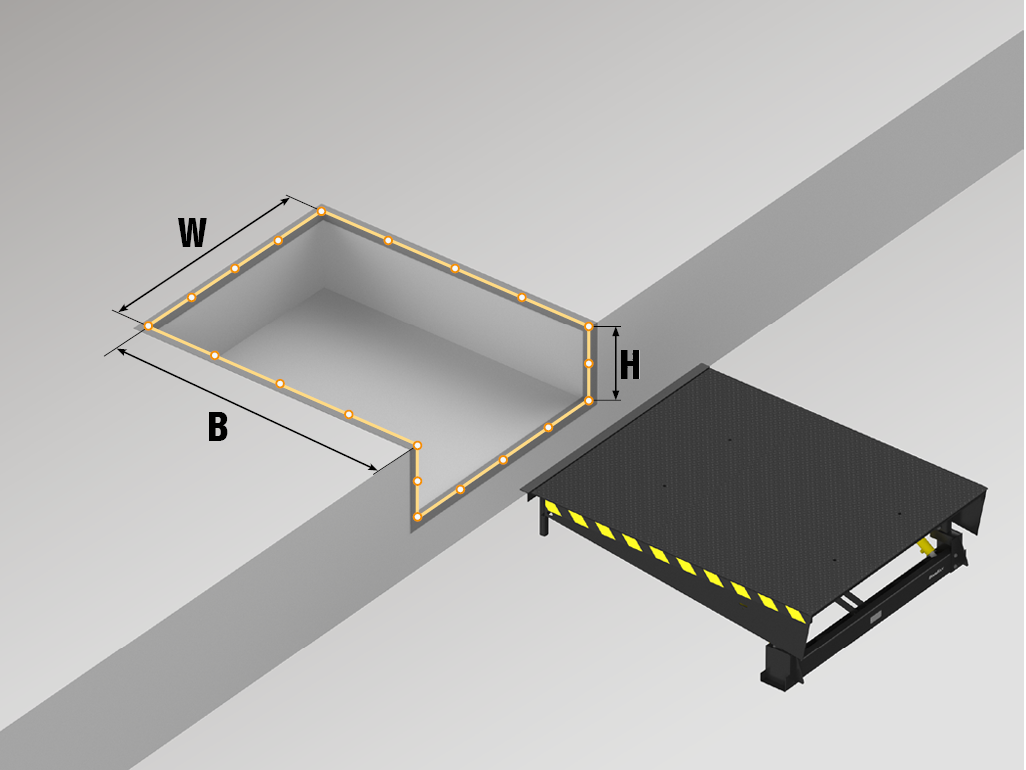

W – chuqurcha kengligi.
H – chuqurcha balandligi.
B – chuqurcha chuqurligi.
Chuqurchani tayyorlash. Platforma uchun chuqurcha ishlab chiqaruvchi tomonidan taqdim etilgan chizmalar asosida aniq tayyorlanishi kerak.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

Qaytib olinadigan rampa, konsol turi, DSIMC seriyali tekislash platformasi

PDF

Tortib olinadigan labli tekislash platformasi uchun DCUT-1 boshqaruv bloki

PDF

Tortib olinadigan labli tekislash platformasi uchun DCUT-2.3 boshqaruv bloki

PDF

"To'xtash yordamchisi" yuk mashinasini joylashtirishga yordam berish tizimi

PDF

Dock LED yoritgichi

PDF

Muvofiqlik sertifikati (tashuv uskunalari)

PDF

Muvofiqlik sertifikati (tizimlarni qayta yuklash uchun boshqaruv bloklari)

PDF

Muvofiqlik sertifikati No 151299198

PDF

Muvofiqlik sertifikati No 151299199

PDF

Muvofiqlik sertifikati No 151299200

PDF

Qaytib olinadigan rampali tekislash platformasi uchun sertifikat

PDF

Qaytib olinadigan rampa, konsol turi, DSIMC seriyali tekislash platformasi

PDF

DSIMC chuqurni tayyorlash diagrammasi (o'rnatilgan lift bilan)

PDF

DSIMC chuqurni tayyorlash diagrammasi (o'rnatilgan liftsiz)

PDF

1000 mm konsol tipidagi tortib olinadigan rampa (50 mm masofada platforma oldidagi darvoza) bilan tekislash platformasi ostidagi chuqurlarni tayyorlash va ko'milgan elementlarni o'rnatish sxemasi. Chuqurning pastki qismiga eshik

PDF

Bamperni o'rnatish diagrammasi BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205

PDF

Bamperni o'rnatish diagrammasi BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110

PDF

G'ildirak yo'riqnomalari

PDF

G'ildirak yo'riqnomasini o'rnatish sxemasi

PDF

Kafolat majburiyatlari print

Xaridorga DoorHan konserni tomonidan chakana va dilerlik buyurtmalari uchun sotib olingan kundan boshlab 2 yil muddatga ishlab chiqarilgan tortib olinadigan rampali tekislash platformasining ishlashi kafolati beriladi.

Yangi mahsulotlar

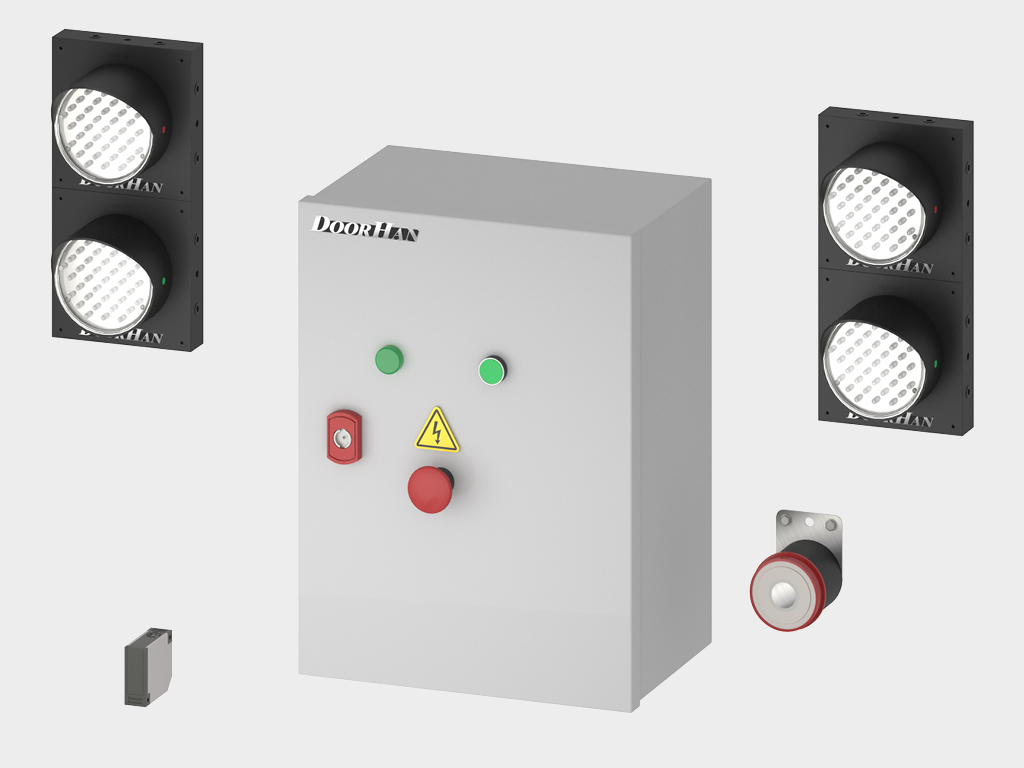

Avtoturargoh yordamchisi (tizimlarni qayta yuklash uchun to'xtash moduli, san'at. 4299-169) ochilish muhri uchun ixtiyoriy uskuna bo'lib, mo'ljallangan. yuk mashinalarini dockda to'xtashda yordam berish. Bundan tashqari, u qo'shimcha xavfsizlik tizimi sifatida ishlaydi yuklash va tushirish operatsiyalari.

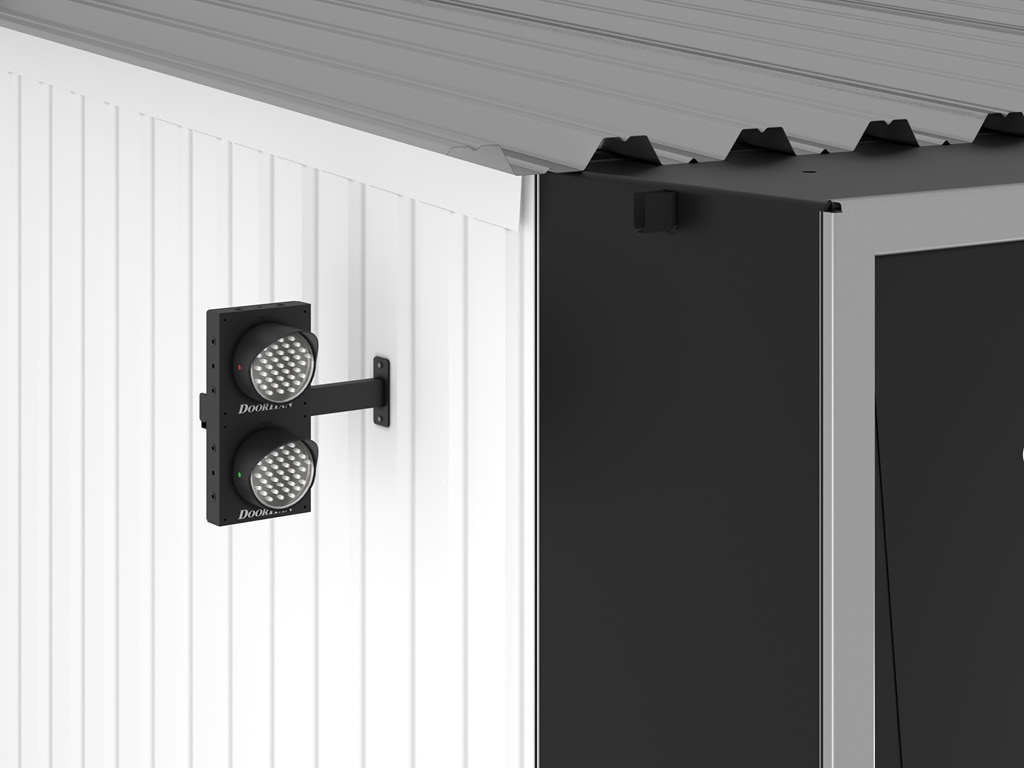

Qayta yuklash tizimlari uchun svetofor braketi qayta yuklash vestibyulining yon devoriga o'rnatish uchun mo'ljallangan.

Dizayn

Yuzaning turi

Chечевichali rifiўlash

RAL xaritasiga muvofiq rangli echimlar

RAL 9005 (qora, standart rang)

RAL 5005 (ko'k, standart rang)

RAL kartasiga muvofiq nostandart rang (qo'shimcha haq)

Equipment

Bazaviy to'plam

Tenglashtiruvchi platforma.

Boshqaruv bloki uchun ulanish.

Yon muhri.

Qo'shimcha to'plam

Artikul «1747-22». Induktiv pozitsiya sensori apparelning holatini kuzatish uchun tenglashtiruvchi platformaga o'rnatiladi.

Artikul «OE.DH120». Svetofor kronshteyni yuk tashish tizimlari uchun peresortirovka tamborining yon devoriga o'rnatish uchun mo'ljallangan.

Artikul «OE.DL010». LED yoritgich kronshteyn bilan dokni yoritish uchun.

Artikul «DLSH11». Gidrobortr uchun nişka shtorkasi (o'lchov birligi – p/m).

Technical description

O'lchamlar jadvali

Параметр

Показатель

Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм

2 000, 2 500, 3 000, 3 500

Ширина уравнительной платформы, мм

2 000, 2 200

Konstruktsiya

Rampa
Apparel silindri
Platforma qopqog'i
Gidravlik nasos
Orqa muhri
Signal sariq-qora chiziqlar
Ko'tarish silindrlari
Qopqoqni qo‘llab-quvvatlovchi ustunlar
Tortish
Old balka
Boshqaruv bloki

Standart konstruktiv yechimlar

Standart apparel 500 mm. Faska 35 mm. Butun, segmentlarsiz, to'g'ri burchakli shaklda, bir xil kenglikdagi avtomobillar parkida foydalanish uchun mo'ljallangan.

Texnik xususiyatlar

Параметр	Значение	Примечание
Длина, мм	2 000, 2 500, 3 000, 3 500
Допустимая нагрузка, кг (кН)	6 000 (60), 10 000 (100)
Максимальная точечная нагрузка, Н/мм²	1,3	Yuqori varaqqa 8 mm
Максимальная точечная нагрузка, Н/мм²	6,5	Yuqori varaqqa 10 mm
Мощность, Вт	1 100	Gidravlik nasosning elektrdrivigisi
Напряжение питания, В	380, 3 фазы
Напряжение питания, В	24	Boshqarish kuchlanishi
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	-30...+50	-20 dan -30 °C gacha faqat «qishki paket» opsiyasi mavjud bo'lganda
Количество подъемных цилиндров, шт	2
Рабочая жидкость	Katana Sutorimu SHV 32	Yoki shunga o'xshash

Mahsulotni ishlatish shartlari

1. Isbotlar platformasining ishonchli va uzluksiz ishlashini ta'minlash uchun uni muntazam ravishda texnik tekshiruvdan va xizmat ko'rsatishdan o'tkazish tavsiya etiladi.

2. Isbotlar platformasini boshqarish vaqtida ish zonasida odamlar va yuklar bo'lmasligiga e'tibor bering.

3. Isbotlar platformasi ishlayotganda darvozalar to'liq ochiq bo'lishi kerak.

4. Avtomobilning to'g'ri holatda to'xtaganiga ishonch hosil qiling. Agar avtomobil harakatlanishi xavfi bo'lsa, g'ildiraklarni g'ildirak to'xtatuvchilari yordamida mustahkamlang.

5. Yuklash/yuk tashishdan oldin, rampa butun kengligi bo'ylab avtomobil yukxonasiga to'liq joylashganiga ishonch hosil qiling. Rampaning avtomobil yukxonasiga kirishidagi minimal masofa – 100 mm.

6. Boshqaruv bloklari shunday joylashgan bo'lishi kerakki, operator har doim yuklash/yuk tashish jarayonini nazorat qila olsin.

7. Standart pnevmatik g'ildiraklarga ega yuk ko'tarish mashinalari uchun nuqta yuklanishi 1,3 N/mm² bo'lgan isbotlash platformalarini ishlatish ruxsat etiladi.

Qo‘shimcha tavsif

1. Yuk ko'tarish va o'rnatish uskunalari:

- forklift (minimal yuk ko'tarish quvvati - 35 kN, vilka uzunligi - kamida 2000 mm);

- kran (minimal ko'tarish quvvati - 20 kN).

2. O'rnatish uskunalari:

- payvandlash mashinasi (5–200 A) yoki shunga o'xshash;

- 3 mm payvandlash uchun elektrodlar.

Installation

Montaj usullari

Ichki o'rnatish.

Osma o'rnatish.

Bino qurilishi uchun tayyorgarlik

W – chuqurcha kengligi.
H – chuqurcha balandligi.
B – chuqurcha chuqurligi.
Chuqurchani tayyorlash. Platforma uchun chuqurcha ishlab chiqaruvchi tomonidan taqdim etilgan chizmalar asosida aniq tayyorlanishi kerak.

Kafolat majburiyatlari

Documentation

Ko'rsatmalar

Qaytib olinadigan rampa, konsol turi, DSIMC seriyali tekislash platformasi

PDF

Tortib olinadigan labli tekislash platformasi uchun DCUT-1 boshqaruv bloki

PDF

Tortib olinadigan labli tekislash platformasi uchun DCUT-2.3 boshqaruv bloki

PDF

"To'xtash yordamchisi" yuk mashinasini joylashtirishga yordam berish tizimi

PDF

Dock LED yoritgichi

PDF

Pasportlar va sertifikatlar

Muvofiqlik sertifikati (tashuv uskunalari)

PDF

Muvofiqlik sertifikati (tizimlarni qayta yuklash uchun boshqaruv bloklari)

PDF

Muvofiqlik sertifikati No 151299198

PDF

Muvofiqlik sertifikati No 151299199

PDF

Muvofiqlik sertifikati No 151299200

PDF

Qaytib olinadigan rampali tekislash platformasi uchun sertifikat

PDF

Chizmalar

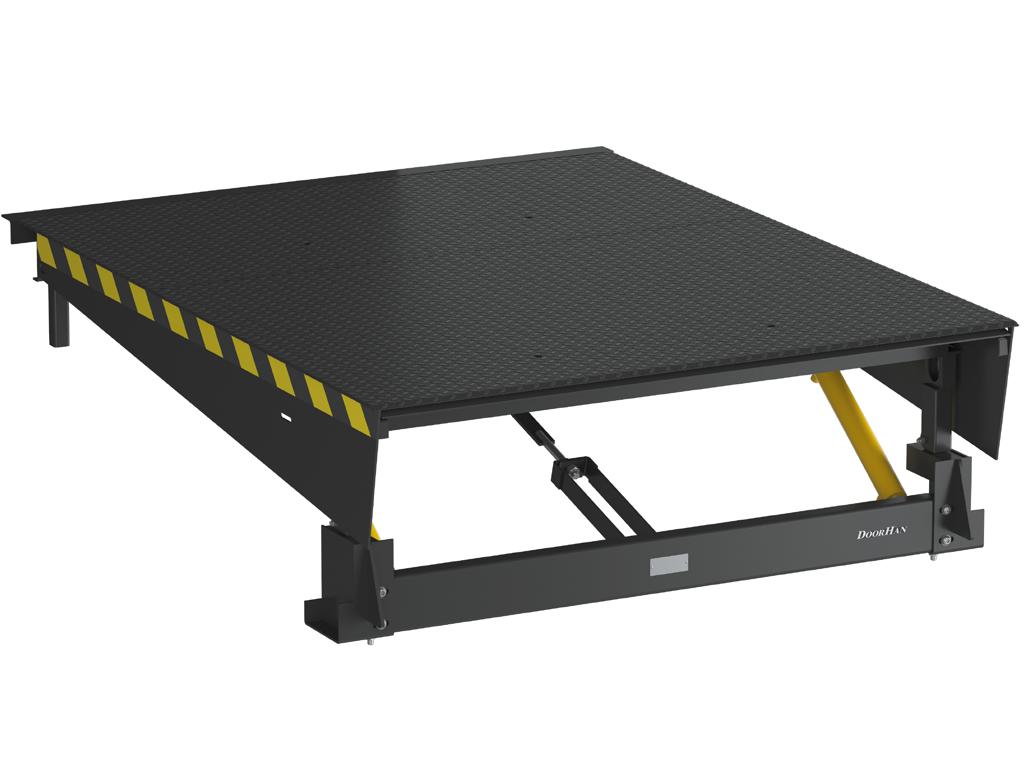

Qaytib olinadigan rampa, konsol turi, DSIMC seriyali tekislash platformasi

PDF

DSIMC chuqurni tayyorlash diagrammasi (o'rnatilgan lift bilan)

PDF

DSIMC chuqurni tayyorlash diagrammasi (o'rnatilgan liftsiz)

PDF

Bamperni o'rnatish diagrammasi BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205

PDF

Bamperni o'rnatish diagrammasi BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110

PDF

G'ildirak yo'riqnomalari

PDF

G'ildirak yo'riqnomasini o'rnatish sxemasi

PDF

Checkout

Managers of the company will answer all
questions by phone:

CALL BACK
