Antipanika avtomatik suriladigan eshigi (ochilish funksiyasi bilan) turli tijorat ob'ektlarining kirish guruhlari uchun mo‘ljallangan, bu kabi joylar — savdo-ko‘ngilochar va biznes markazlari, restoranlar, ombor va ishlab chiqarish komplekslari, tibbiy muassasalar, jamoat-ijtimoiy foydalanish binolari. Bunday eshiklar odamlar o‘tadigan joylarda muhim ahamiyatga ega, chunki eshik yagona eshik bo‘lib, evakuatsiya holatida kanoplarning tashqariga ochilishi funksiyasini bajarishi kerak.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

Funktsional imkoniyat

Mahsulotni oltita rejimda ishlatish imkoniyati odamlar o‘tishi uchun har qanday vazifani hal qilishga yordam beradi.

Kanop to‘ldirishning turli xil variantlari

Kanopni 8 yoki 9 mm qalinlikdagi xavfsiz shisha yoki 24 mm qalinlikdagi shishali paket bilan to‘ldirish imkoniyati.

Oson yig‘ish

Unikal quruq ulanish usuli kanoplarni yig‘ish va mahsulotni umuman o‘rnatish vaqtini sezilarli darajada qisqartiradi, shuningdek, yorug‘lik o‘tishining kengayishiga imkon beradi.

Konstruktsiyalar va mahsulot sinflarining turli xil variantlari

Afzallik har qanday kirish joyi uchun optimal konstruktsiyani tanlash imkonini beradi: ustunlar va ustun bezaklari yo‘qligida, cheklangan (yetarli bo‘lmagan) ustun kengligida, boshqa chiqishlar bo‘lmagan hollarda.

Jozibali narx

Metallarga bo‘lgan talabni kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Funktsional imkoniyat

Mahsulotni oltita rejimda ishlatish imkoniyati odamlar o‘tishi uchun har qanday vazifani hal qilishga yordam beradi.

Kanop to‘ldirishning turli xil variantlari

Kanopni 8 yoki 9 mm qalinlikdagi xavfsiz shisha yoki 24 mm qalinlikdagi shishali paket bilan to‘ldirish imkoniyati.

Oson yig‘ish

Unikal quruq ulanish usuli kanoplarni yig‘ish va mahsulotni umuman o‘rnatish vaqtini sezilarli darajada qisqartiradi, shuningdek, yorug‘lik o‘tishining kengayishiga imkon beradi.

Konstruktsiyalar va mahsulot sinflarining turli xil variantlari

Jozibali narx

Metallarga bo‘lgan talabni kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibali narxga ega.

Dizayn

To‘ldirish dizayni

Standart ranglar

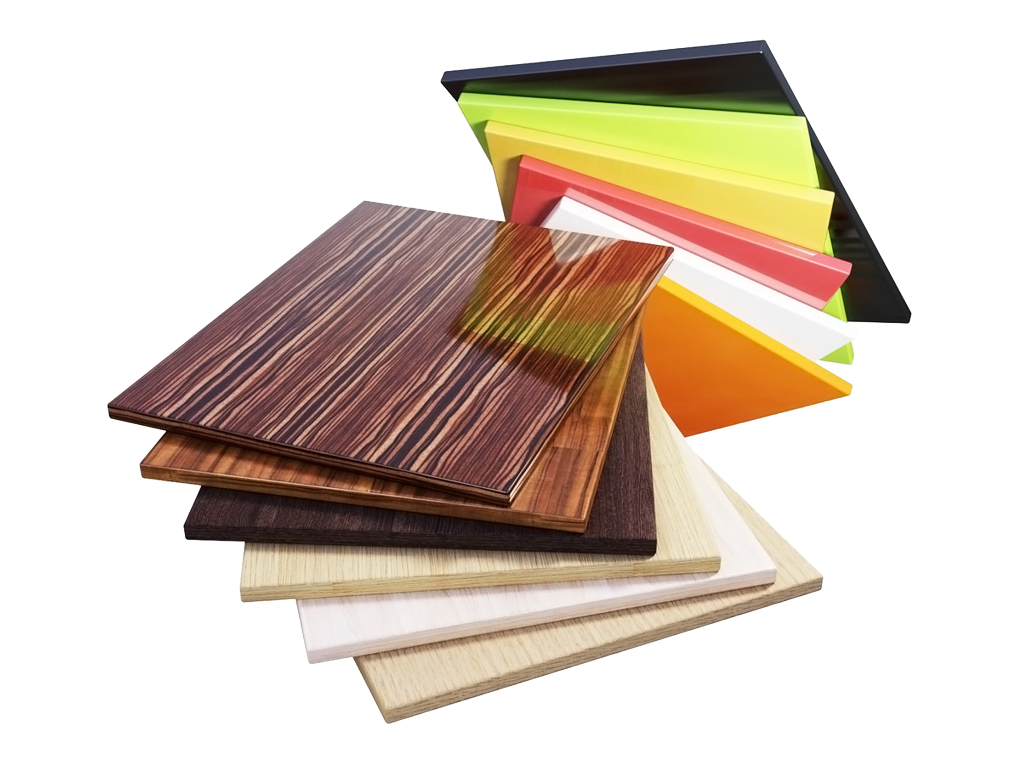

Kanoplarning ikkala tomonining bo‘yalgani mavjud. Har qanday turdagi to‘ldirish, qalinligi 8, 9 va 24 mm

RAL 9016 (oq)

RAL 9006 (silliq metall)

RAL 7004 (kulrang)

RAL 1014 (bej)

RAL 2004 (to'q sariq)

RAL 3020 (qizil)

RAL 3005 (bordo)

RAL 6018 (ochiq yashil)

RAL 6005 (yashil)

RAL 7016 (antratsit)

RAL 5005 (ko'k)

RAL 8017 (jigarrang-qizil)

RAL 9005 (qora)

RAL 8014 (jigarrang)

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

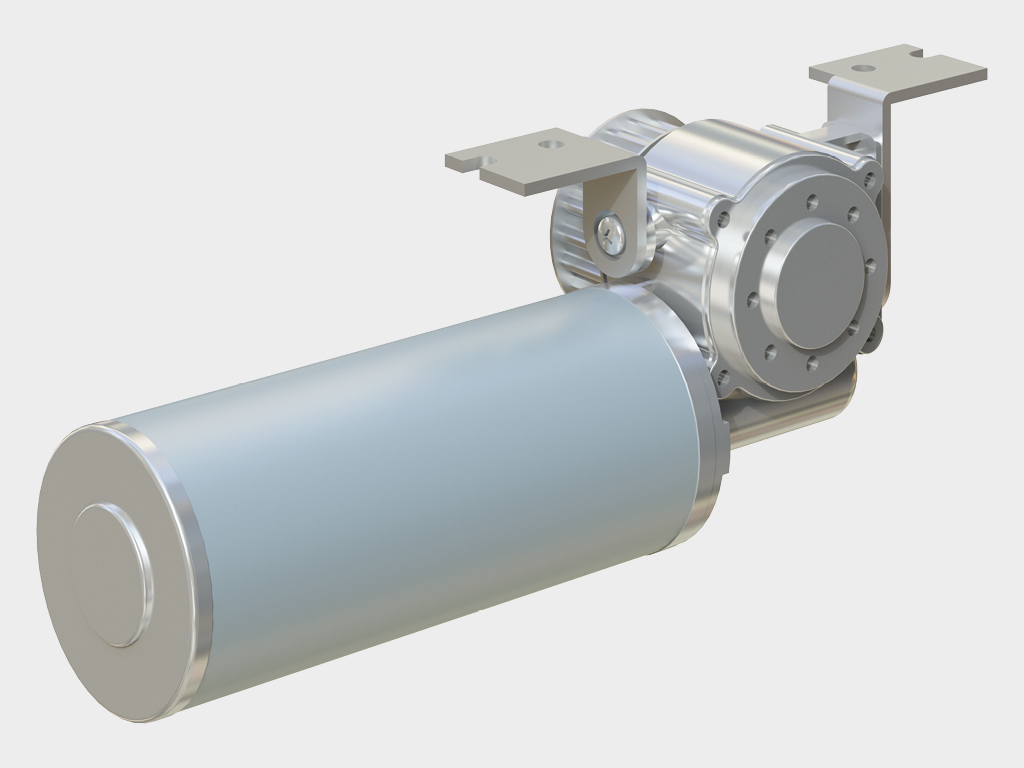

Elektro motor (art. AD-01SP)

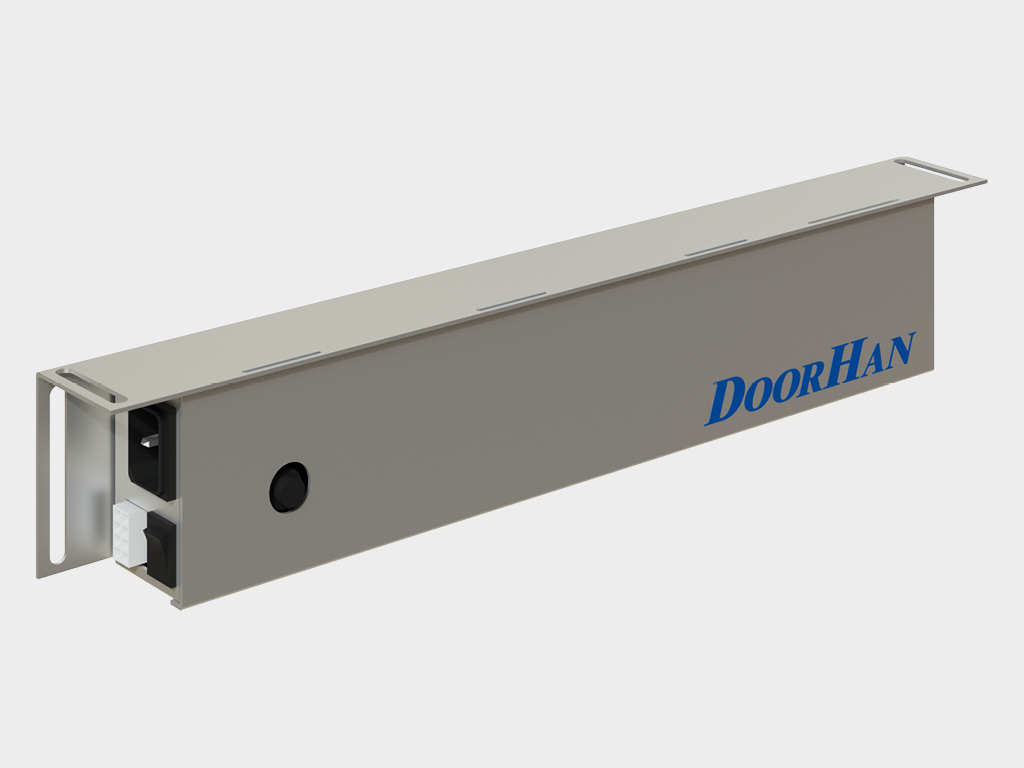

Kontroller (art. AD-03SP)

Rejimlarni o‘zgartirish tugmasi ekran bilan (art. AD-08SP)

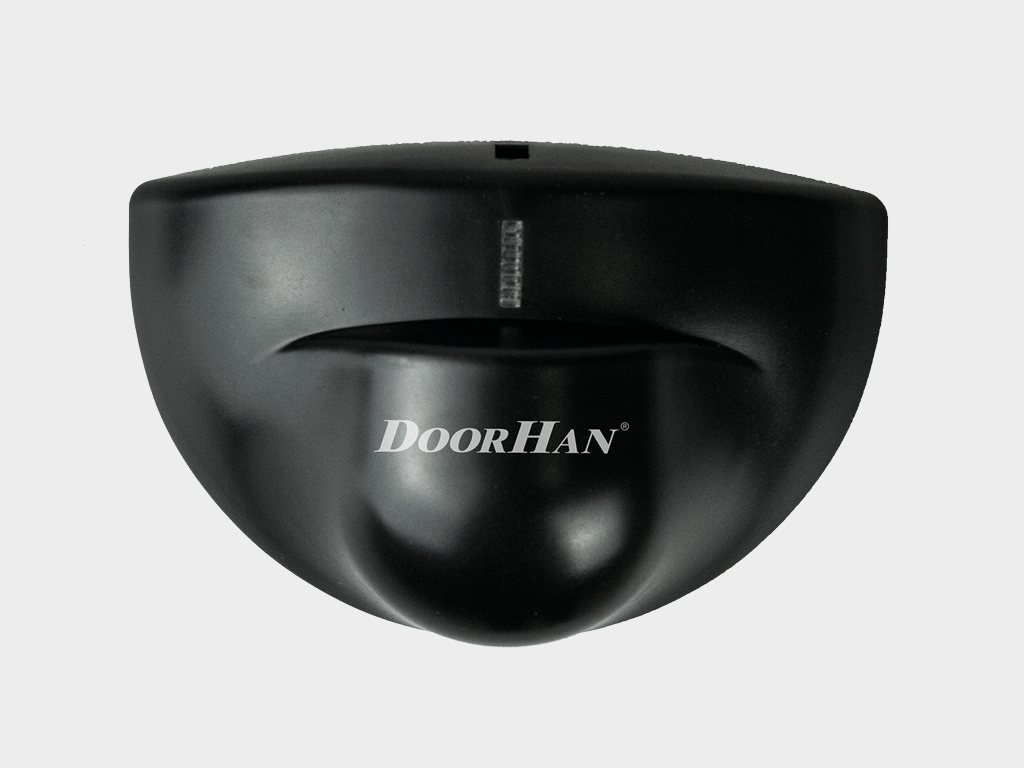

Harakat sensori (art. AD-06, 1 dona)

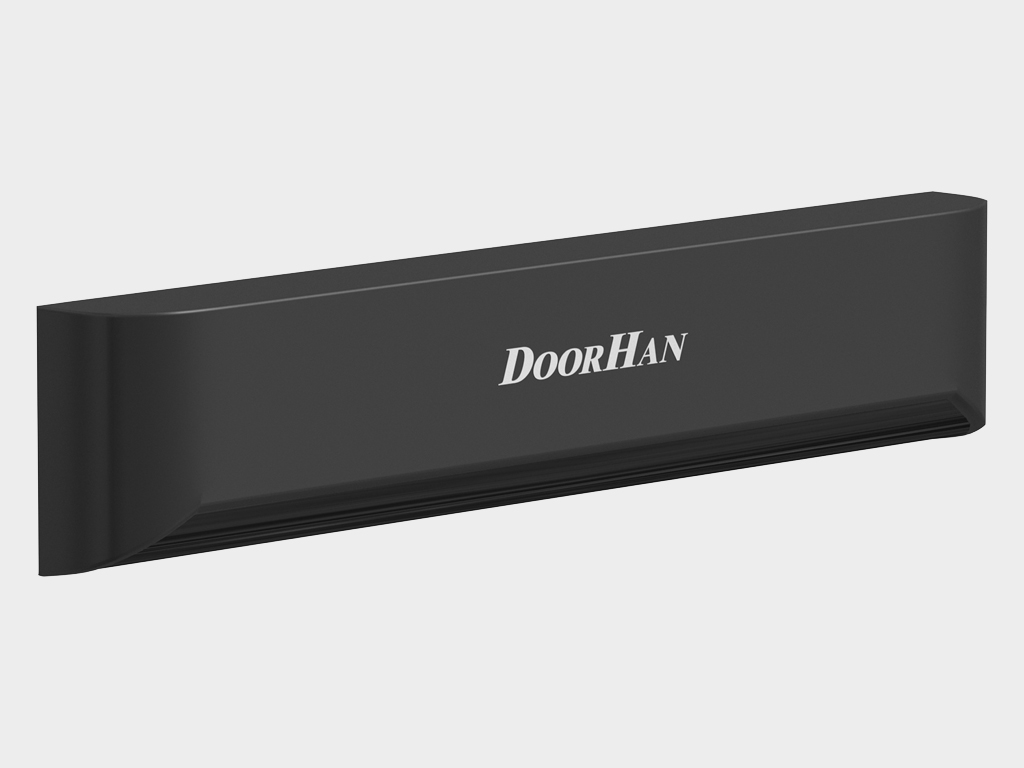

Kompleks harakat va xavfsizlik sensori (art. AD-34, 1 dona)

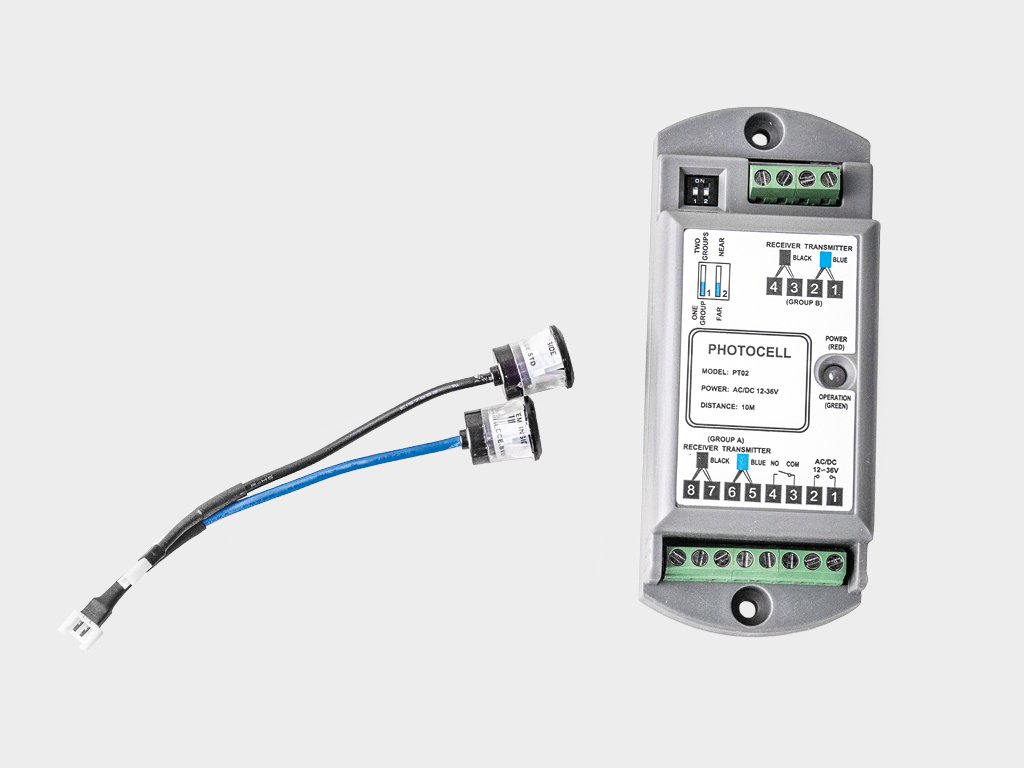

Fotoelementlar komplekti (art. AD-09, 1 dona), eshik kanoplarini tashqariga ochish rejimida dvigatelni bloklashni ta'minlaydi

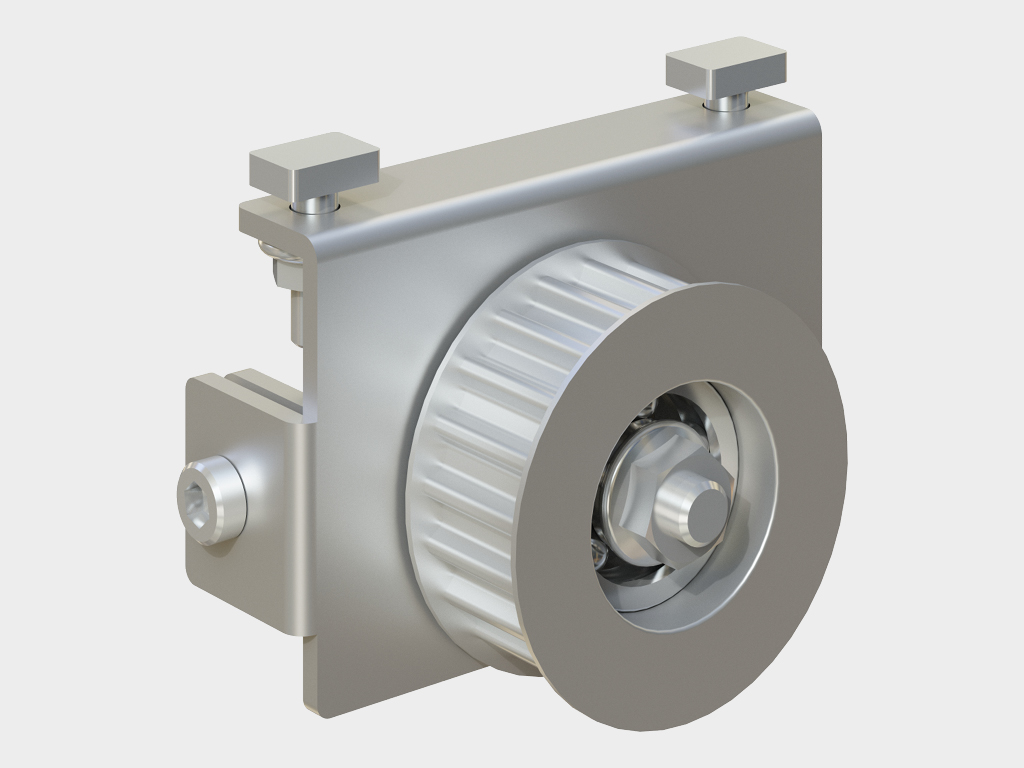

Tortish roliki (art. AD-14SP, 1 dona)

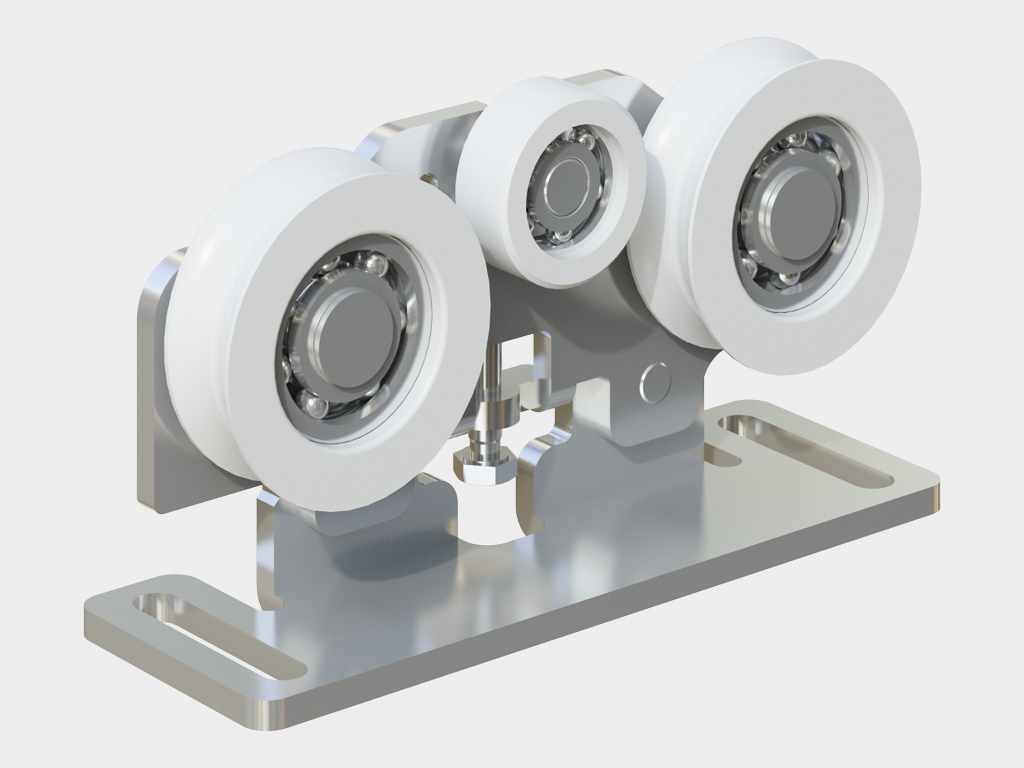

Karetkalar komplekti (art. AD-15SP, 4 dona) AD-SP dvigatelida

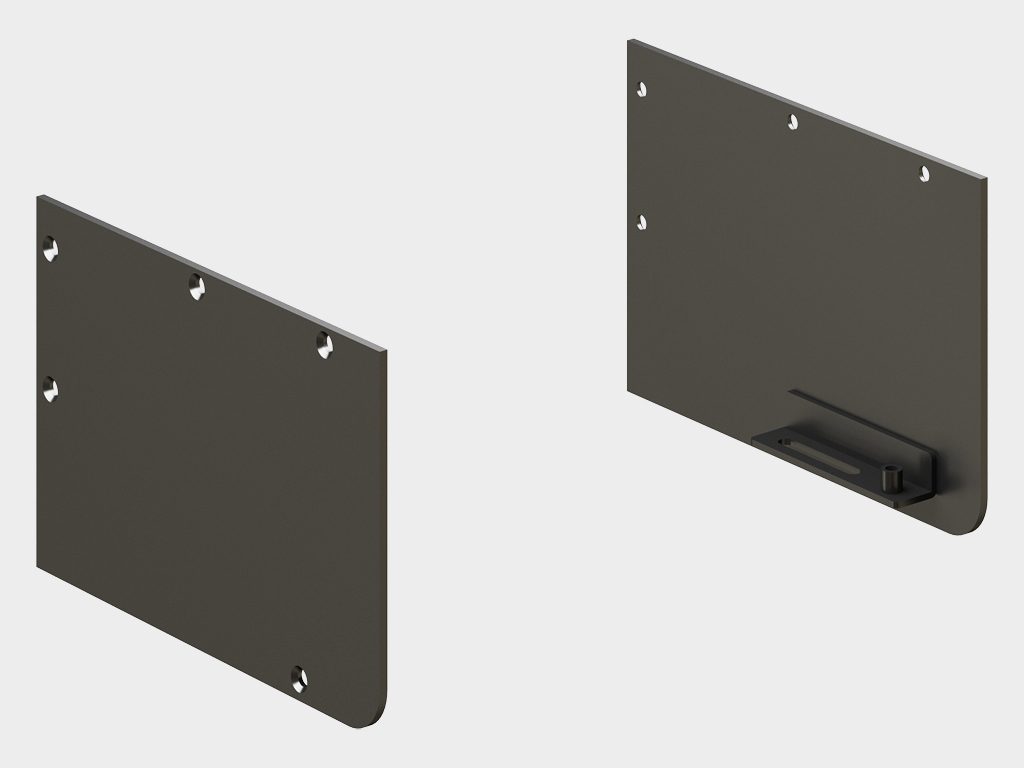

Korobning yon qopqog‘lari komplekti (art. AD-16SP, 2 dona) AD-SP

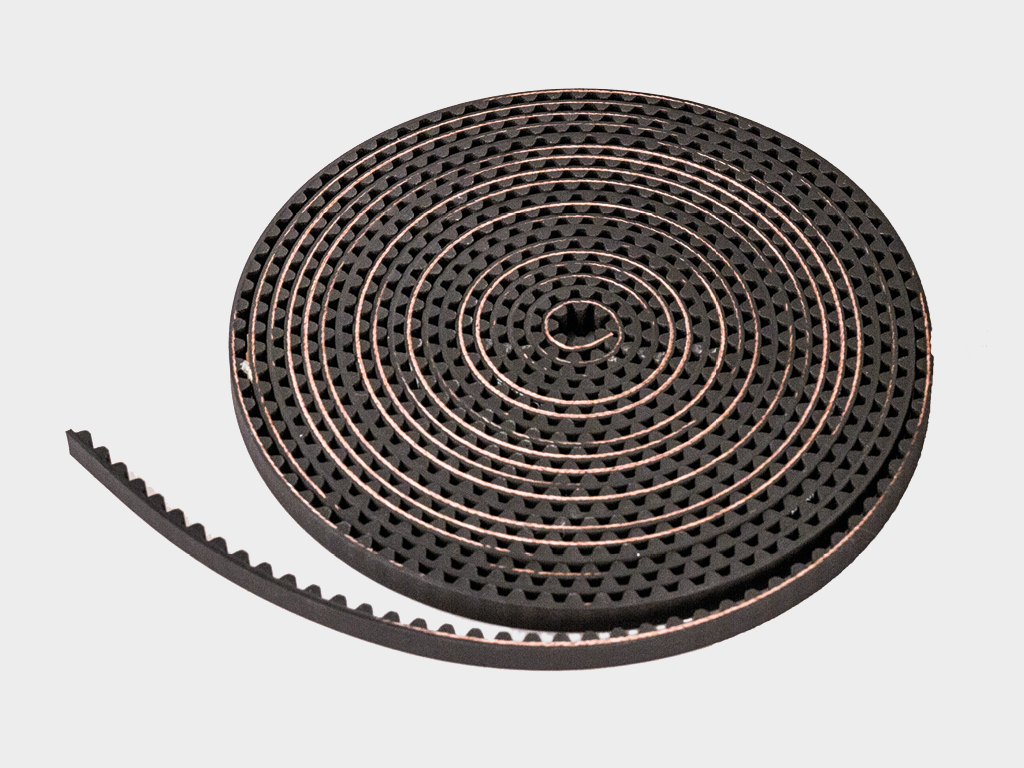

Dvigatel kamar (art. AD-17, 11 m)

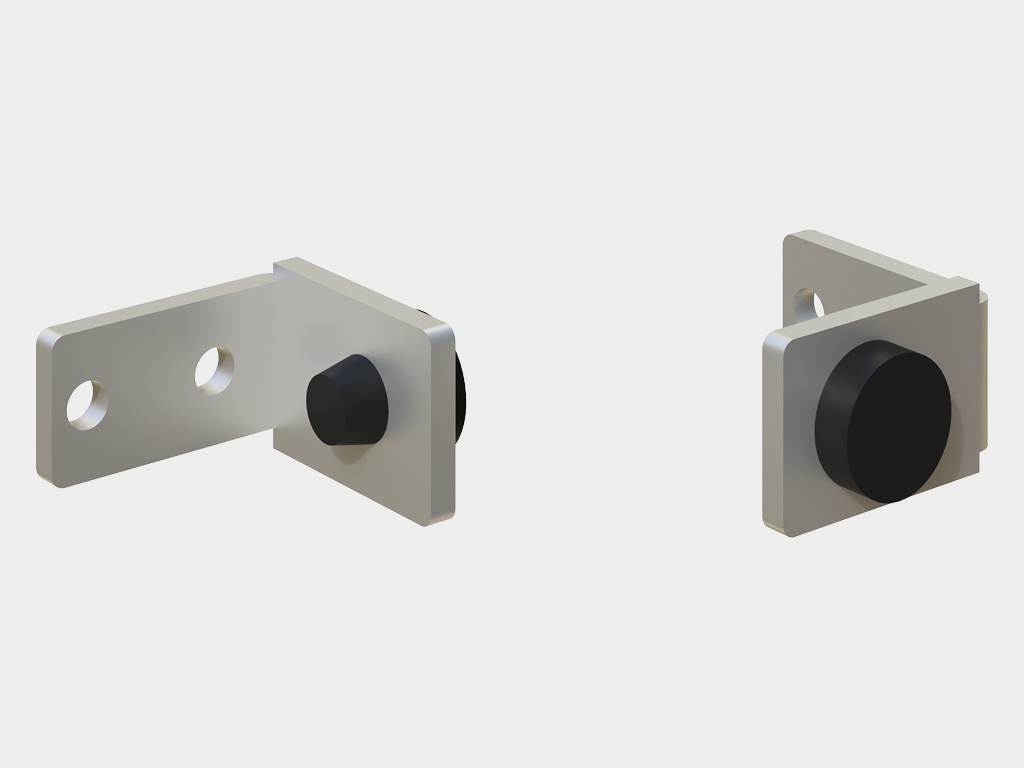

To‘xtatish mexanizmlari komplekti (art. AD-19SP, 2 dona) AD-SP dvigatelida

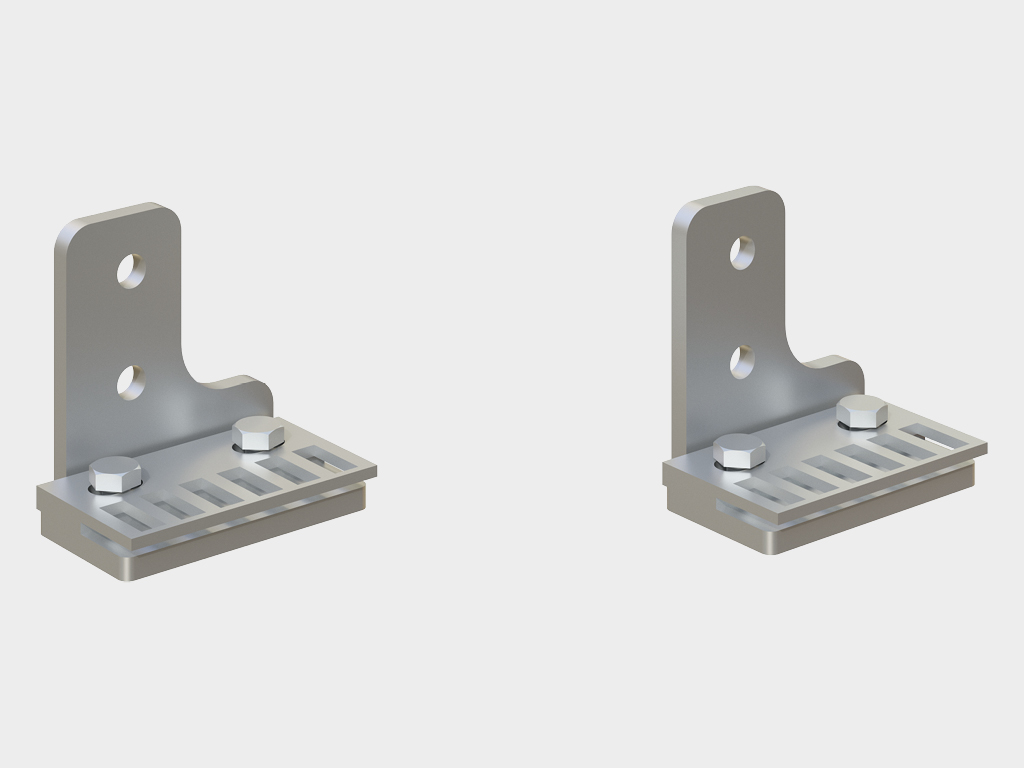

Kamar tutqichlari komplekti (art. AD-20SP, 2 dona)

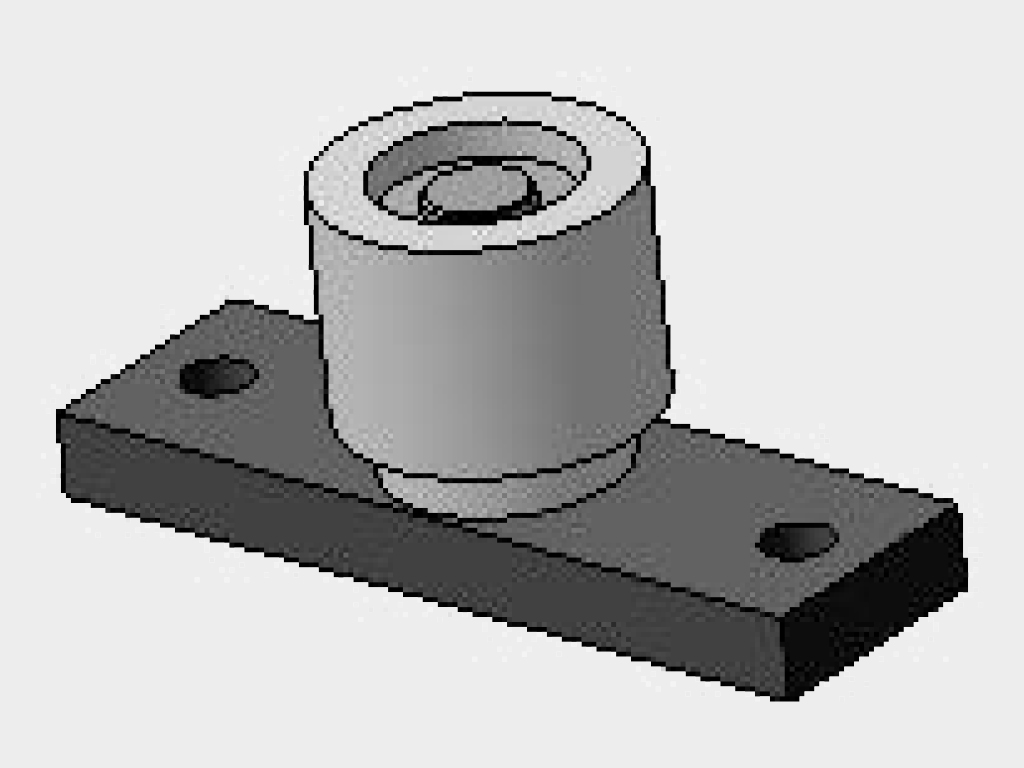

Pastki yo‘riqnoma (art. TPP-001-32D, 2 dona)

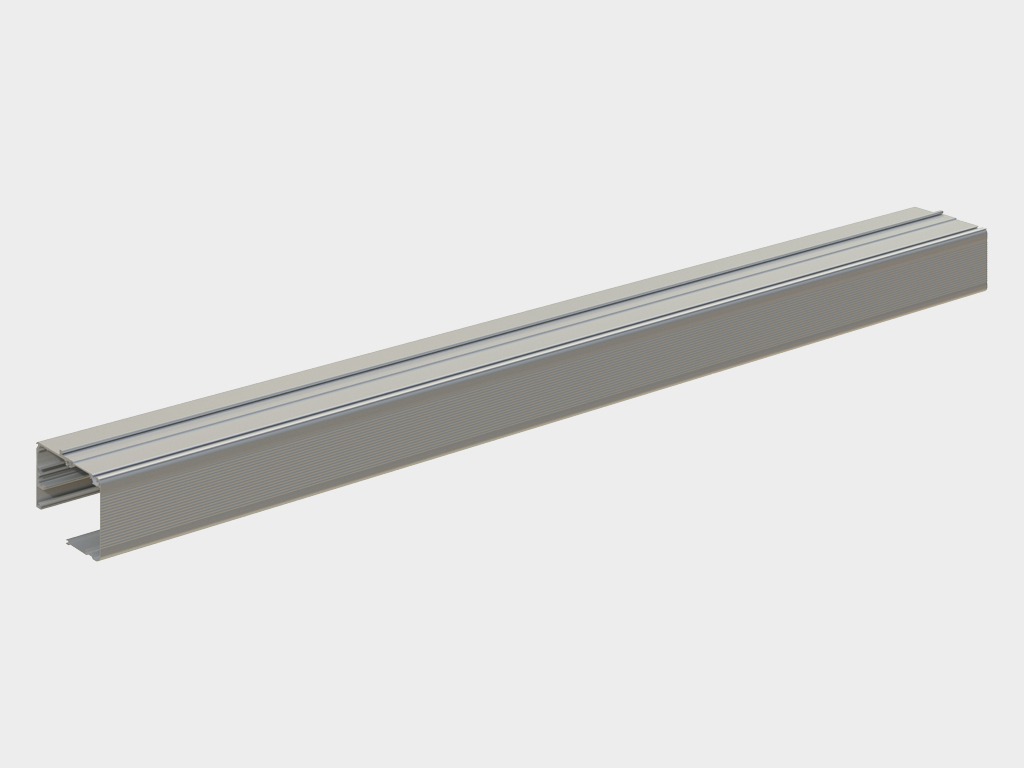

Korob qopqog‘i bilan (art. AHDS35 2009, 2011, 2012) AD-SP dvigateliga

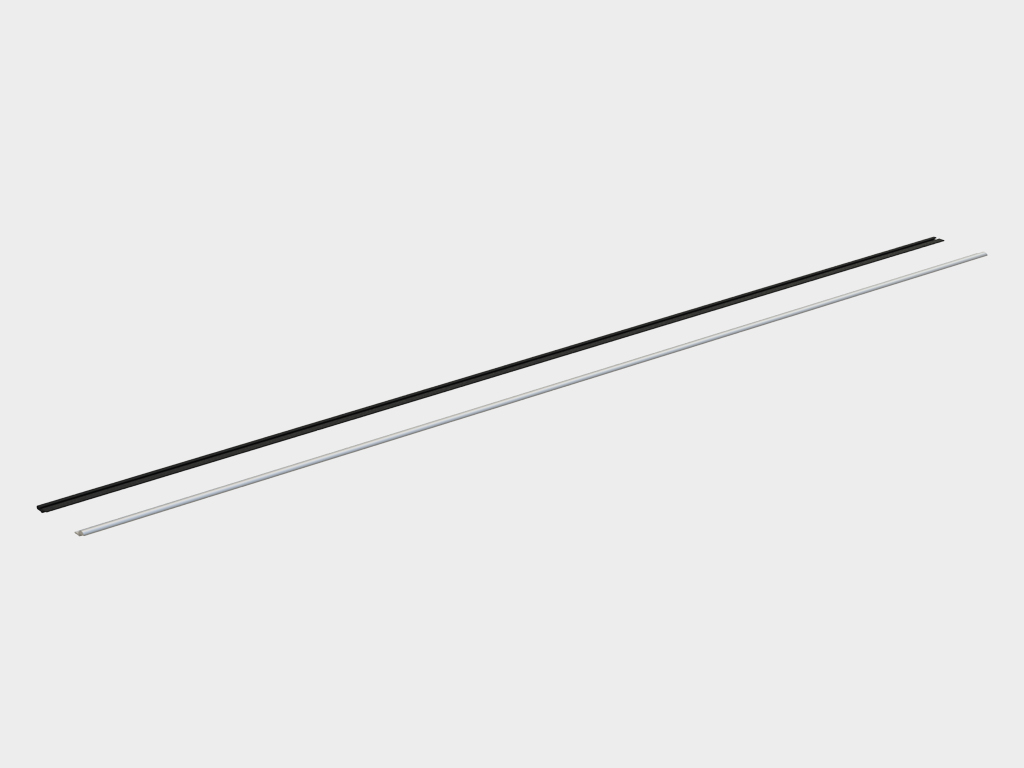

Yo‘riq (upotnitel bilan) (art. AHDS35 2010 va AD-29) AD-SP dvigateliga

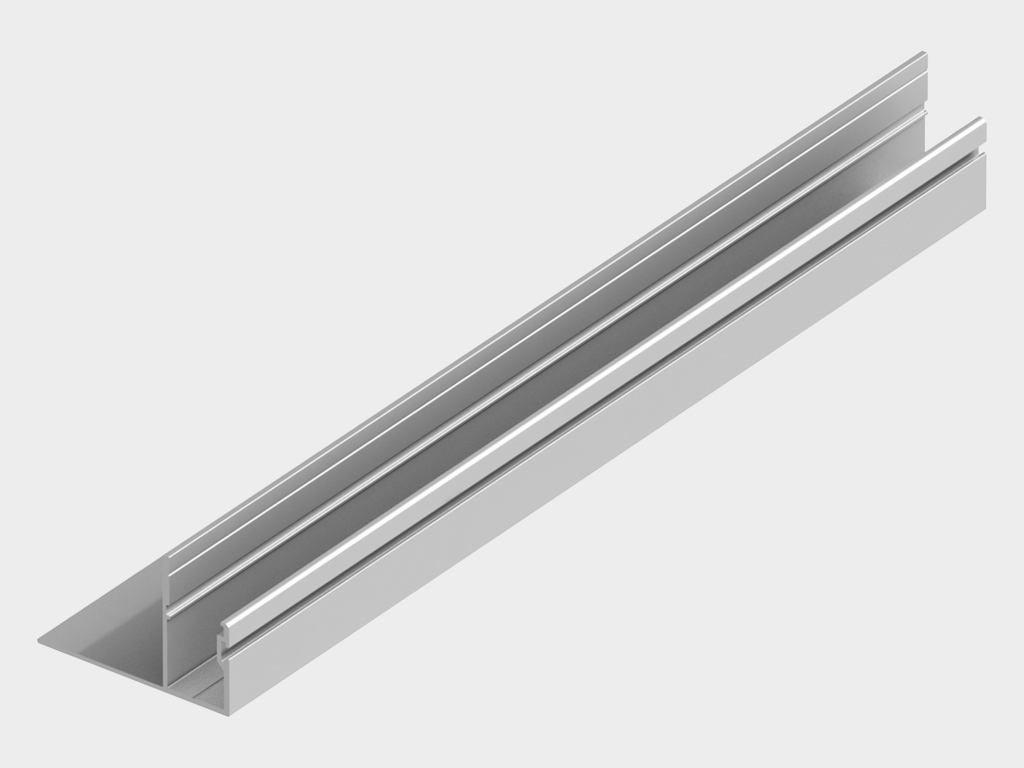

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

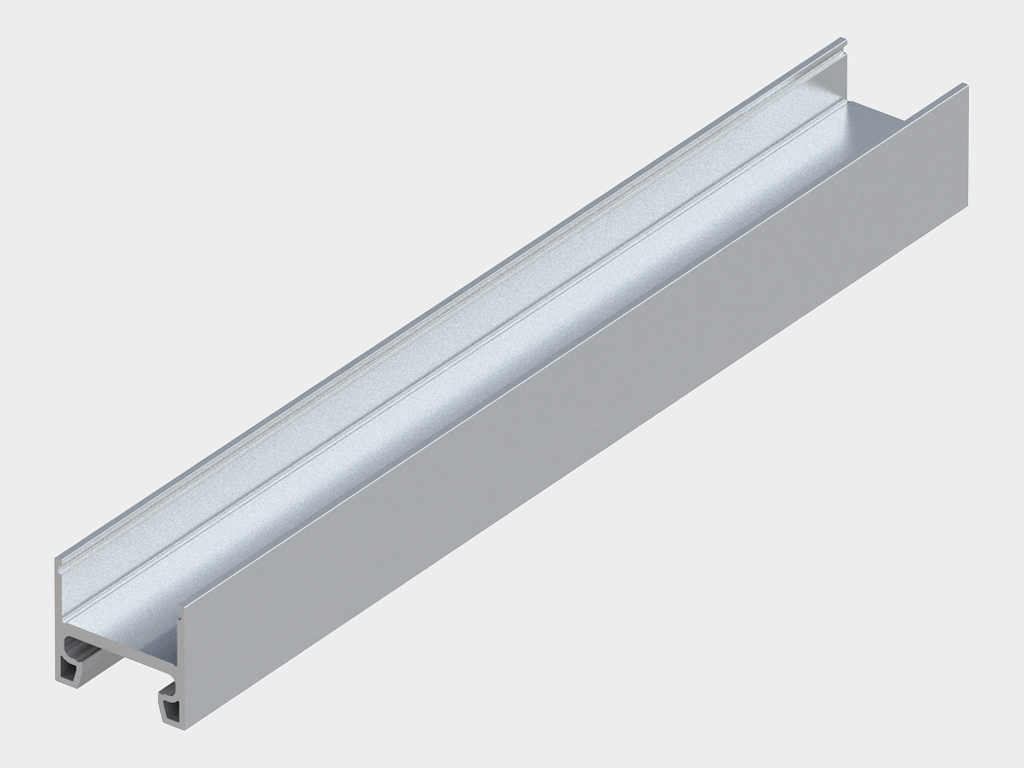

Vertikal kanop profili 30 × 35 mm o‘chirish bilan (art. AHDS35 0106.FREZ, 2 dona)

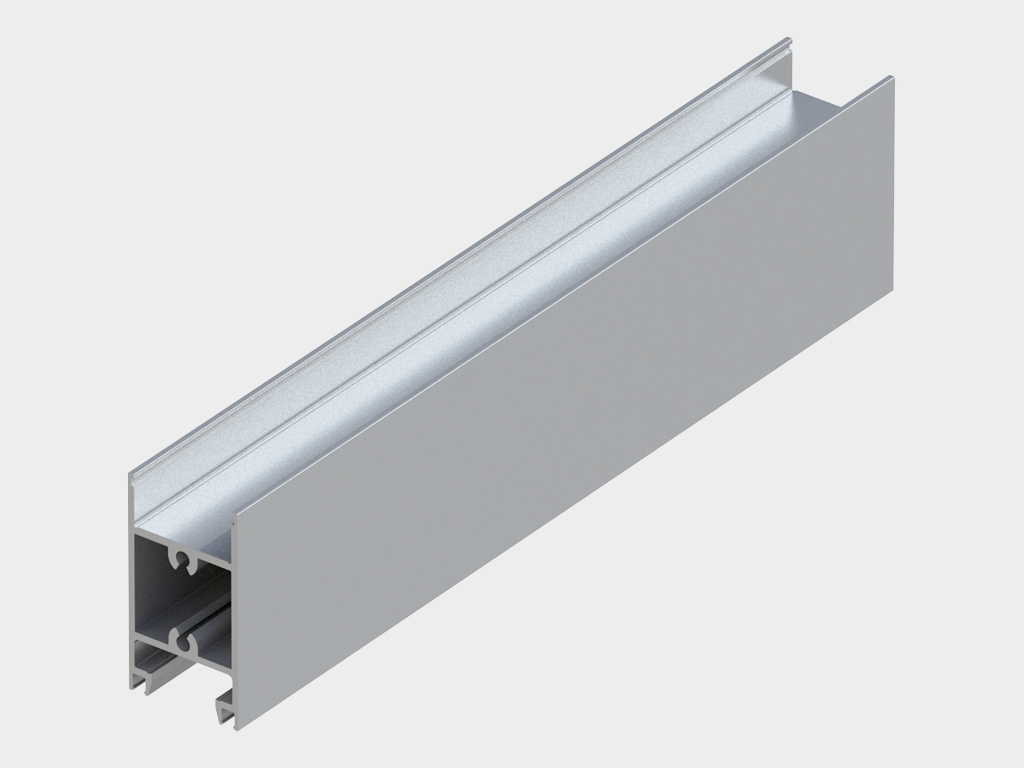

Kanopning gorizontal profili 64 × 35 mm (art. AHDS35 0108, 2 dona)

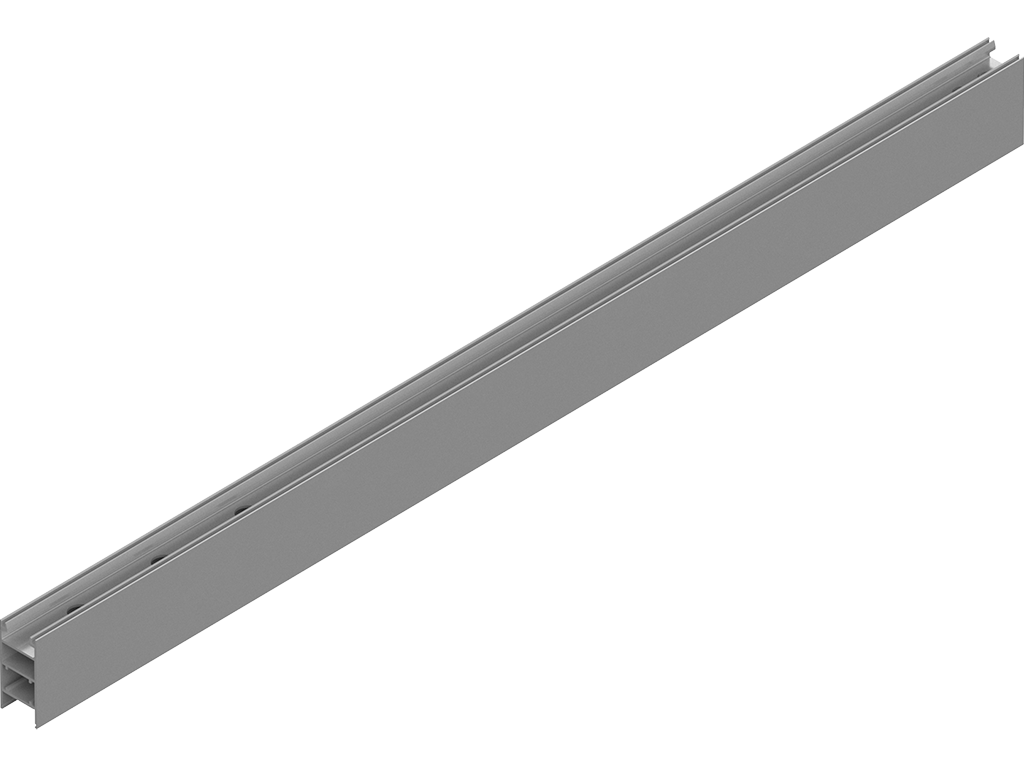

"Antipanika" vertikal profili (art. AHDS35 0112, 2 dona)

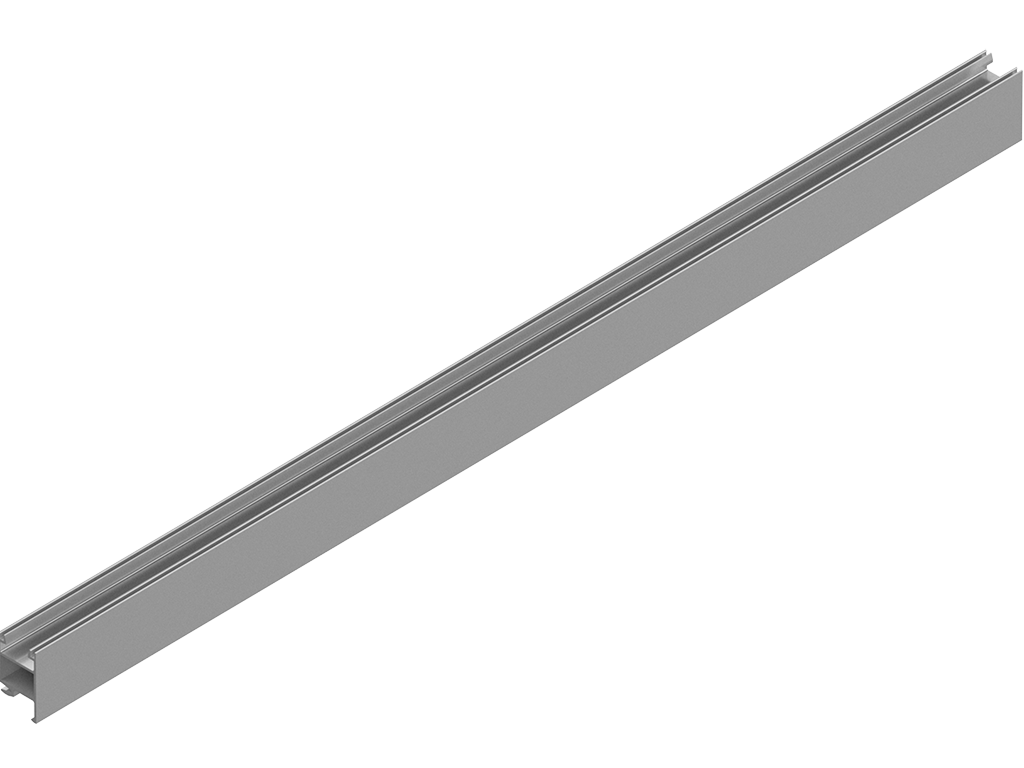

"Antipanika" gorizontal yuqori profili (art. AHDS35 0113, 2 dona)

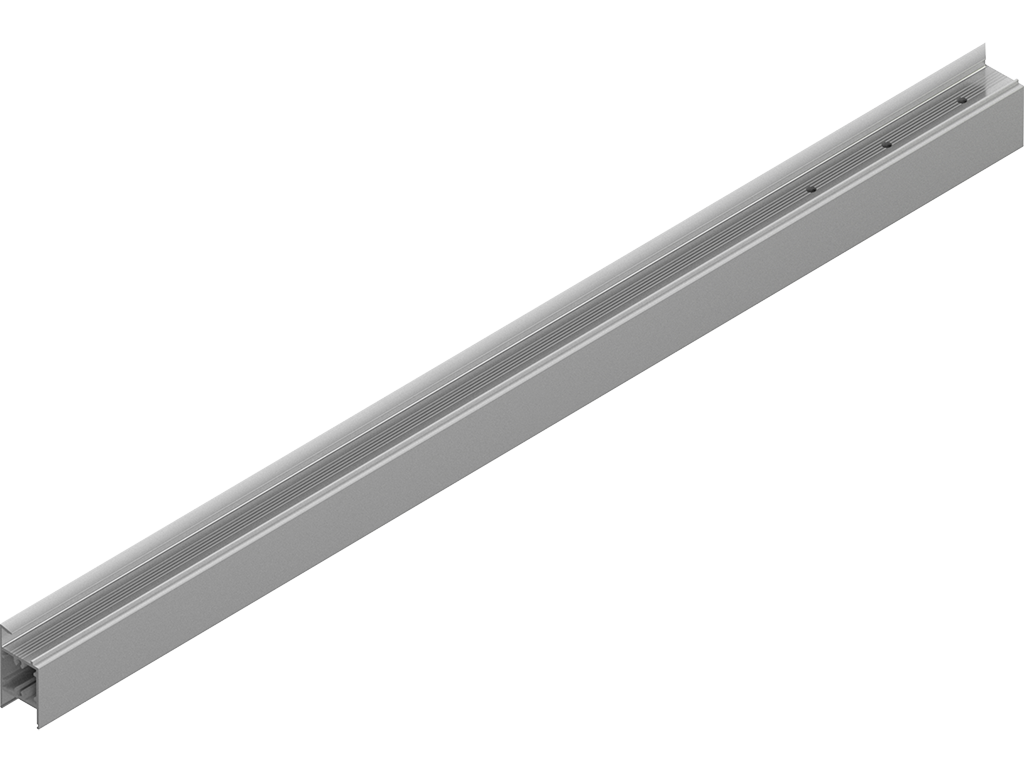

"Antipanika" gorizontal pastki profili (art. AHDS35 0114, 2 dona)

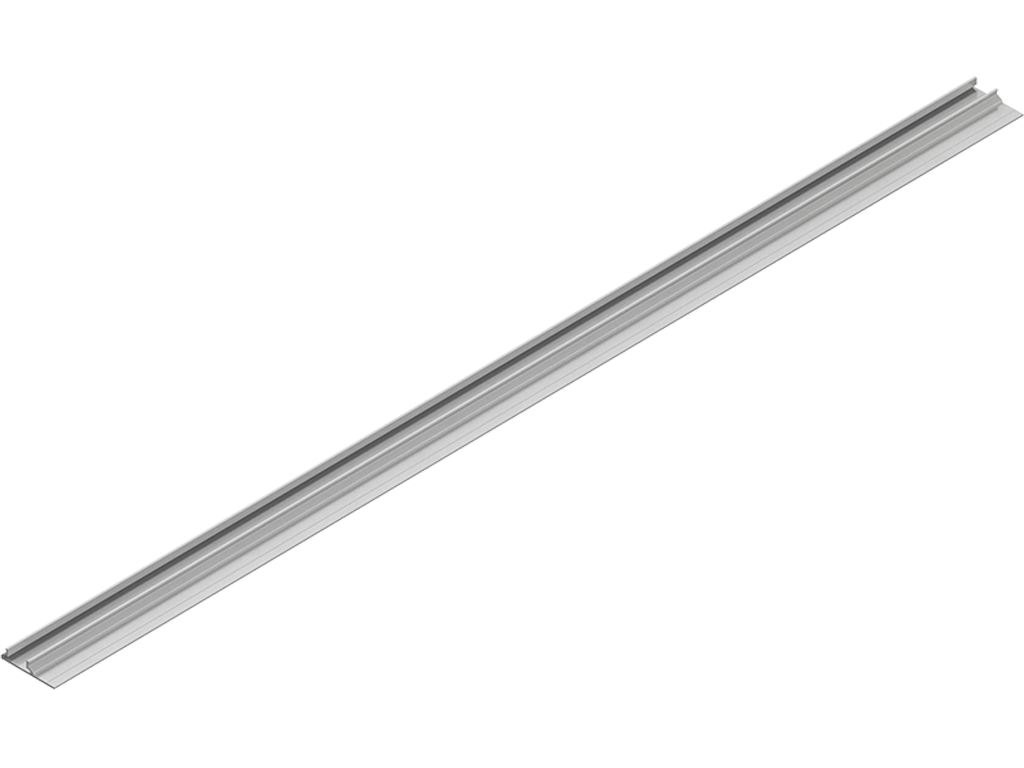

"Antipanika" eshigi progi profili (art. AHDS35 0111, 2 dona)

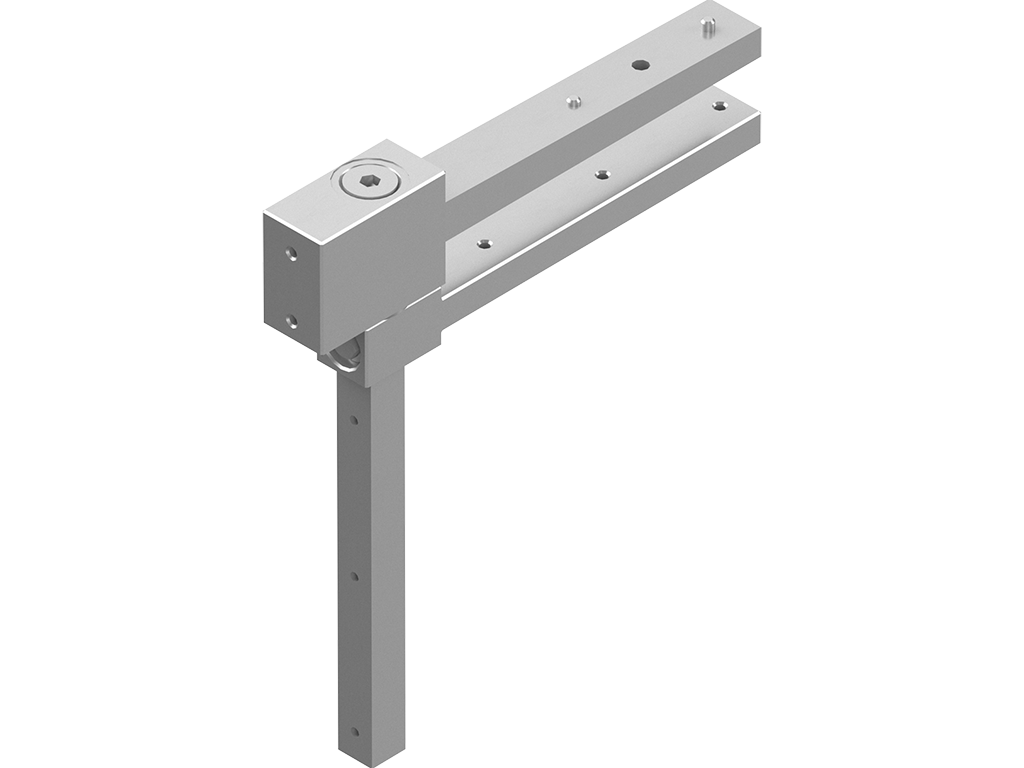

"Antipanika" pufakasi (art. HAP.01, 2 dona) — kanopning yuqori pufakasi

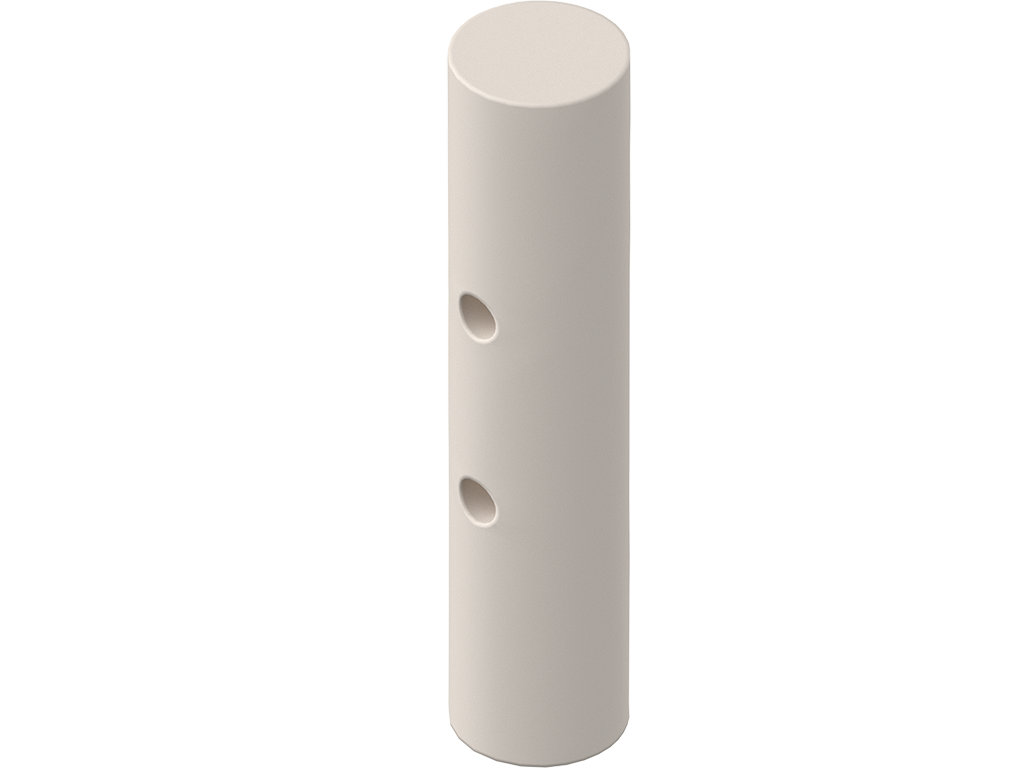

Cheklovchi (art. HAP.02, 2 dona) — kanopning pastki pufakasi

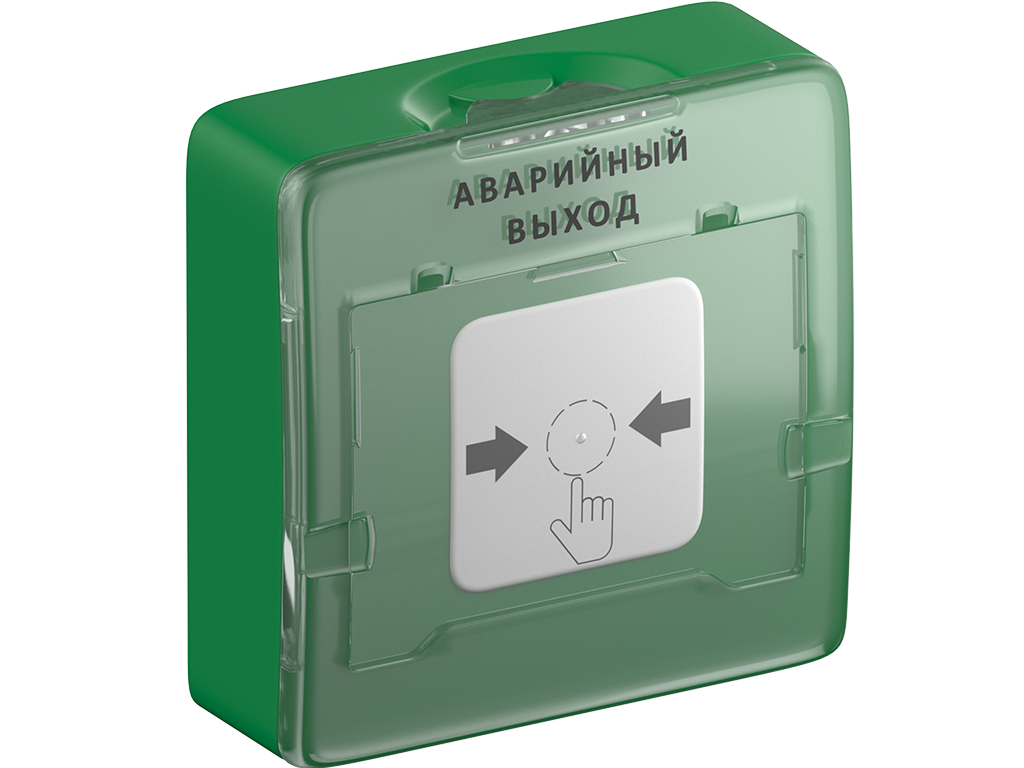

Favqulodda chiqish tugmasi UДП 513-10 (art. AD-46)

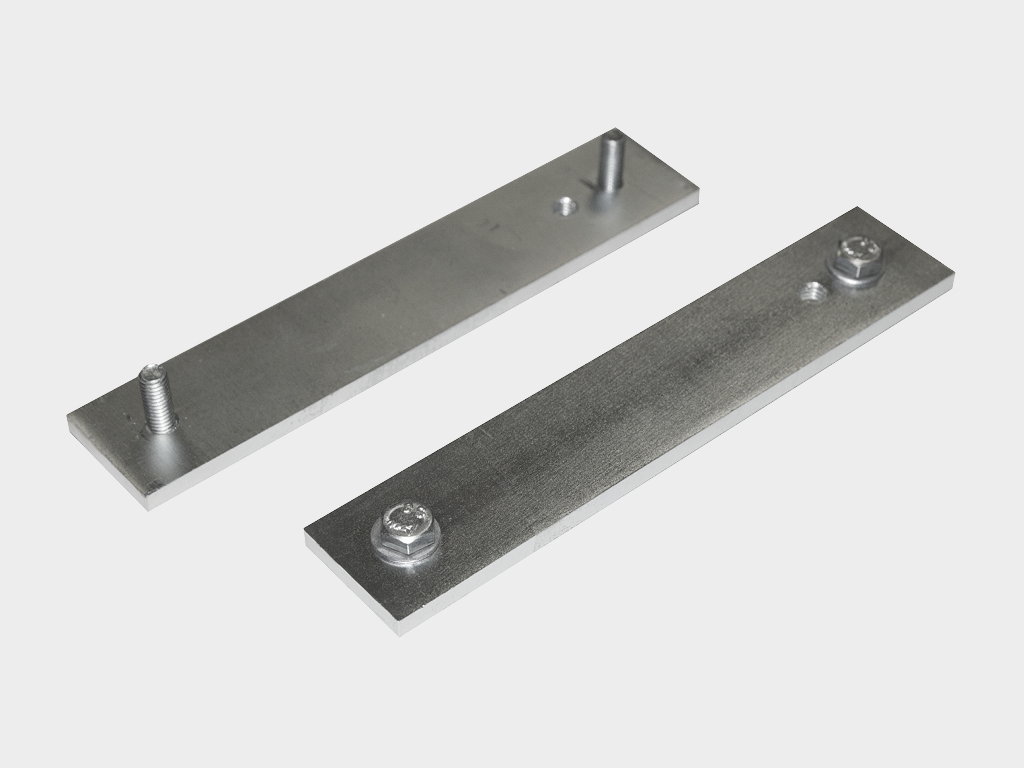

Qoliplash plitalari komplekti (art. AD-100KIT, 2 komplekt)

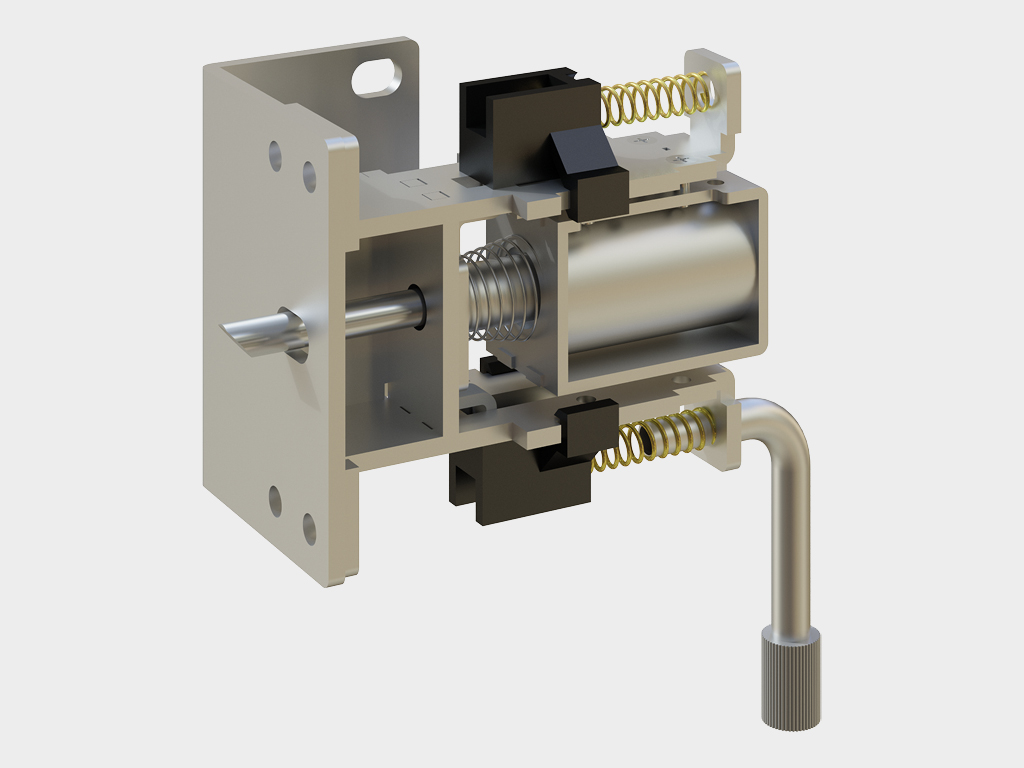

AD-07SP — elektromechanik qulfi AD-SP dvigateli uchun, noqonuniy kirishdan ishonchli himoya ta'minlaydi / * (art. AD-07SPTEL) AD-SP-TELESCOPE dvigateli uchun

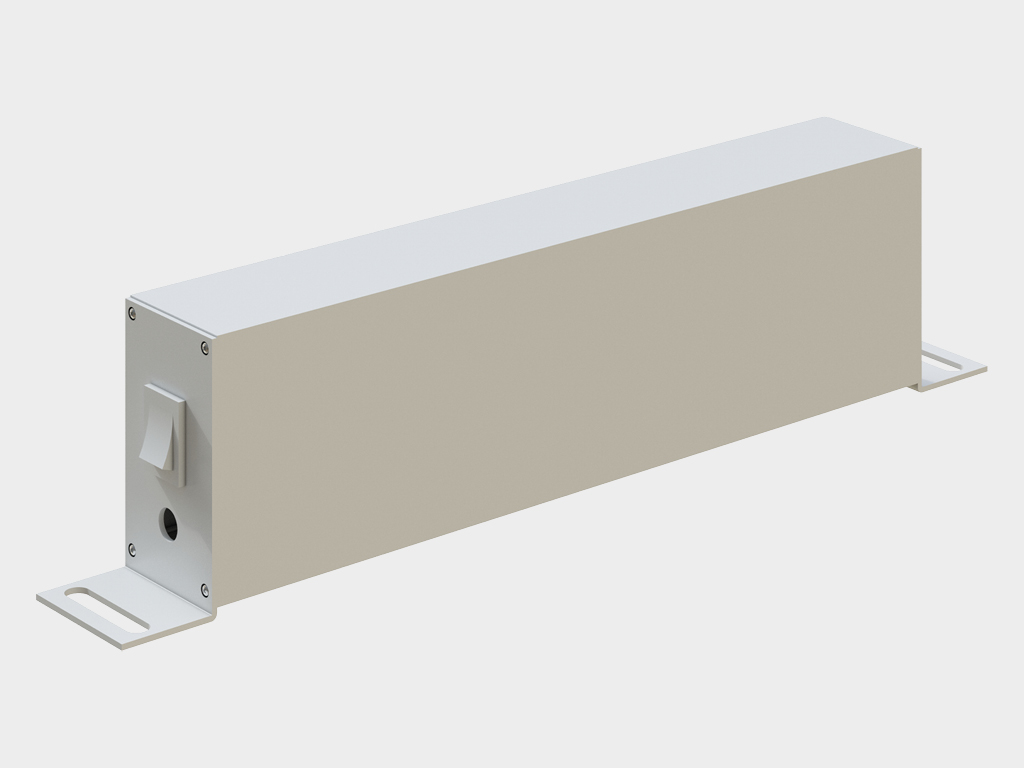

AD-27 — akkumulyator batareyasi (sig‘imi 2,0 Ah), eshikka tashqi elektr ta'minotisiz 15–30 daqiqa (170 tsikl) davomida uzluksiz ishlashni ta'minlaydi

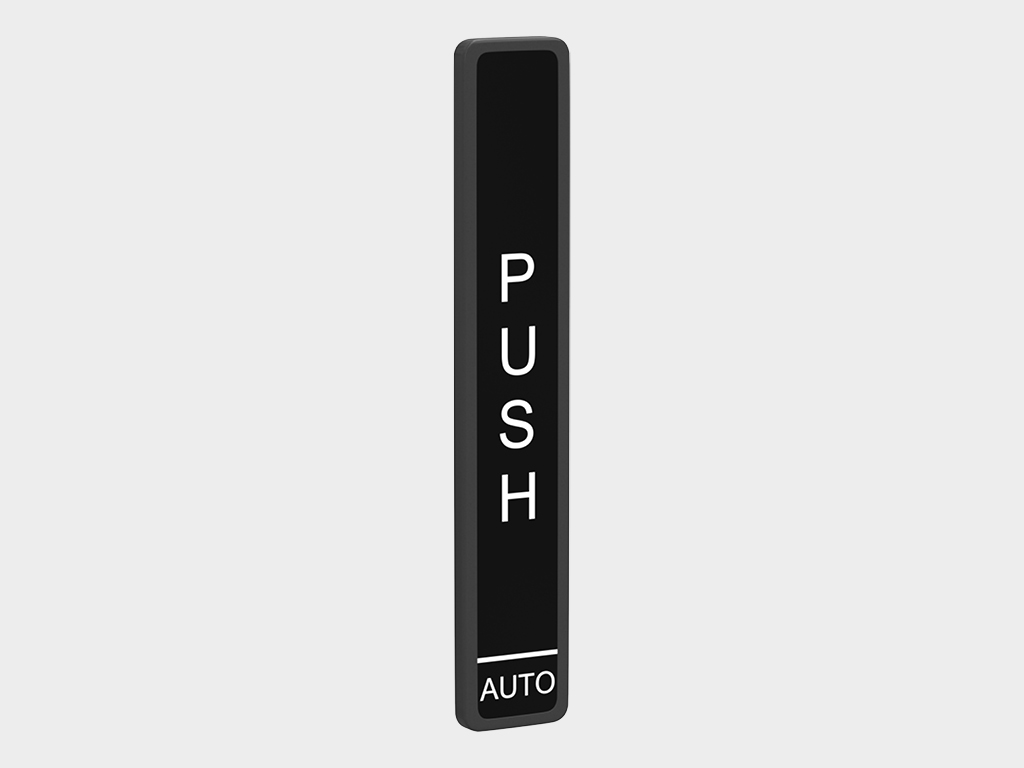

AD-30 — simsiz (tizzali) PUSH tugmasi. Harakat sensorini o'rnini bosib, eshikni qo‘l bilan kontaktli boshqarish uchun ishlatiladi (tugma bosilishi orqali eshikni ochish)

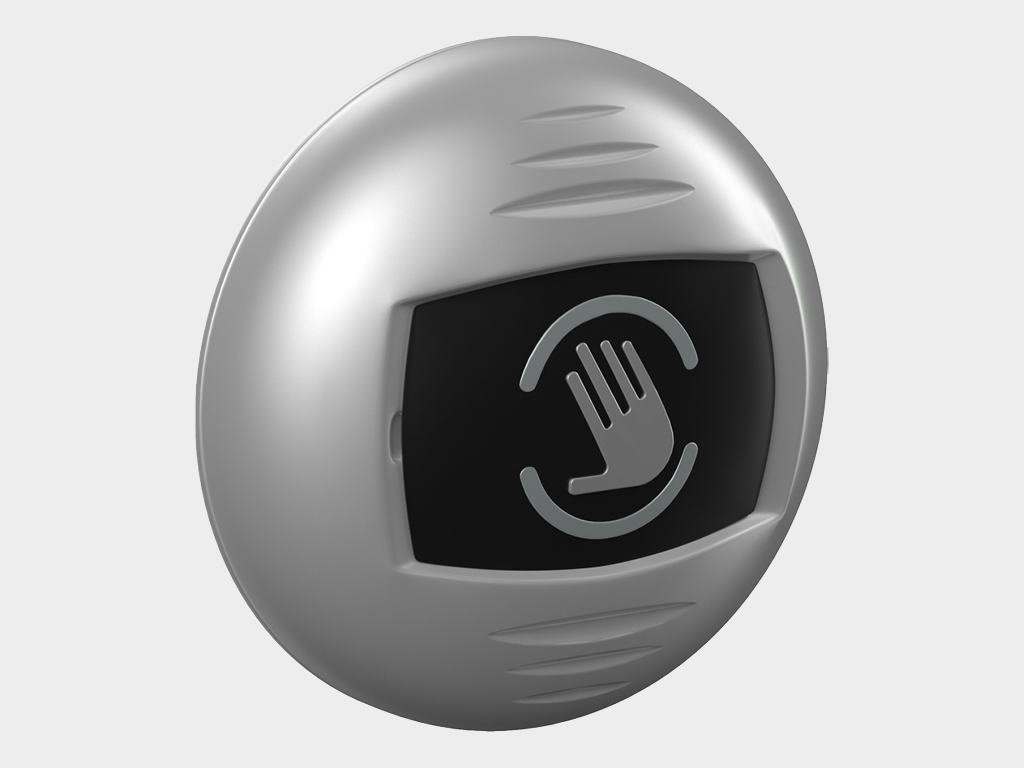

AD-31 — bexarakat infratovush tugmasi. Harakat sensorini o‘rnini bosib, eshikni qo‘l bilan bexarakat boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

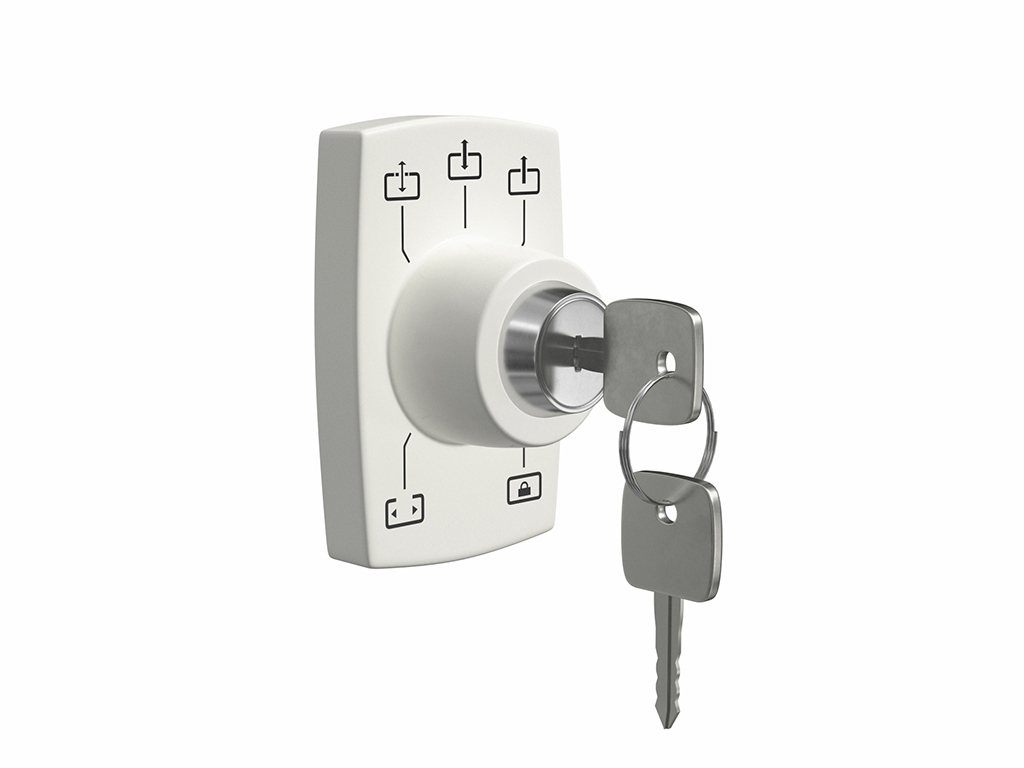

AD-32 — kalit bilan ishlash rejimini almashtiruvchi (5 ta rejim). Ekranli rejim almashtirgich o‘rniga ishlatiladi va eshikni boshqarishga cheklangan kirishni ta'minlaydi

AD-34 — kombinatlangan harakat va xavfsizlik sensori. Bir xil korpusda mikroto'lqinli harakat radarini va proyeksiyada xavfsizlik infratovush pardasini birlashtiradi

AD-09 — fotoelementlar komplekti, eshikni proyeksiyasida qo'shimcha xavfsizlikni ta'minlaydi

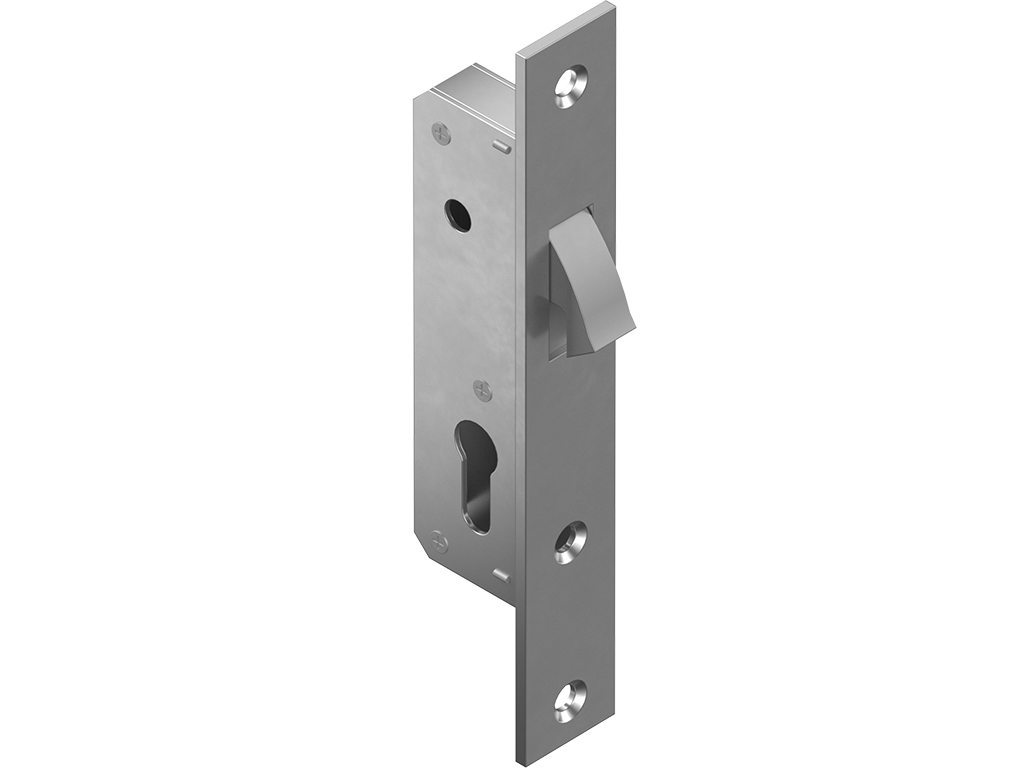

KALESB-1K — o'rnatilgan qulfi bilan o'zgartiriladigan rikel va vertushka (kalitsiz) komplekti

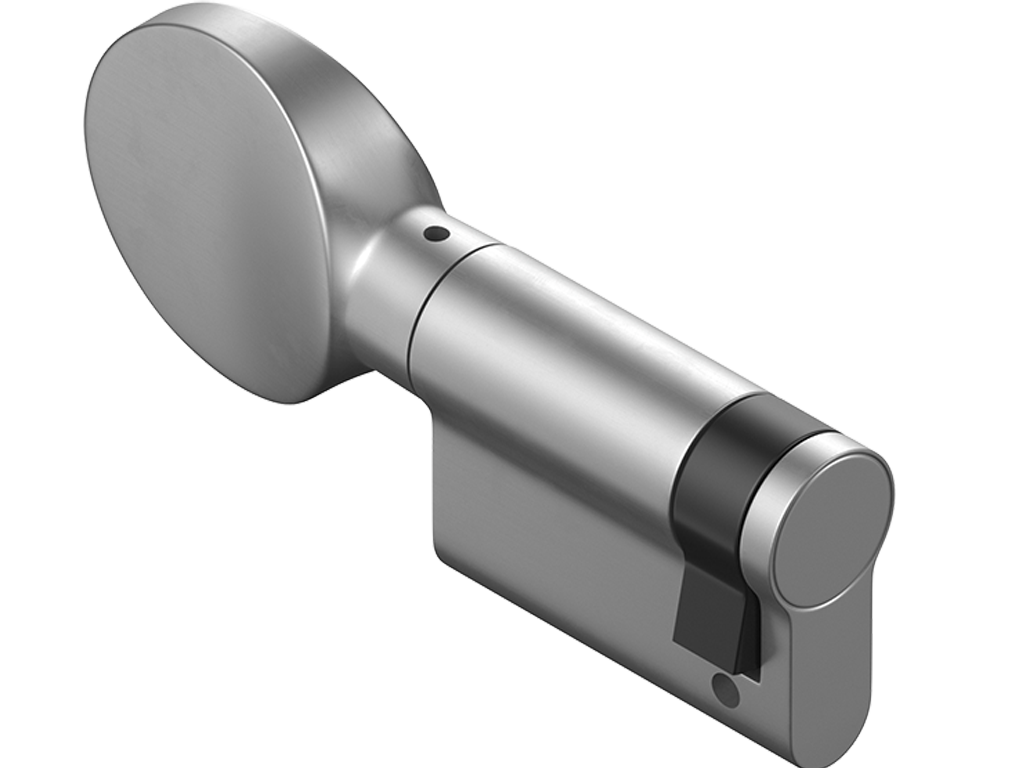

KALESB-1K — o'rnatilgan qulfi, o'zgartiriladigan rikel va vertushka (kalitsiz) bilan komplekt

Technical description

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ширина проема для одностворчатых дверей, мм

700 dan 1400 gacha ("antipanika" kanopi)

Ширина проема для двустворчатых дверей, мм

1000 dan 2500 gacha ("antipanika" kanopi)

Высота проема, мм

1700 dan 2400 gacha

Притолока, мм

125 dan kam emas

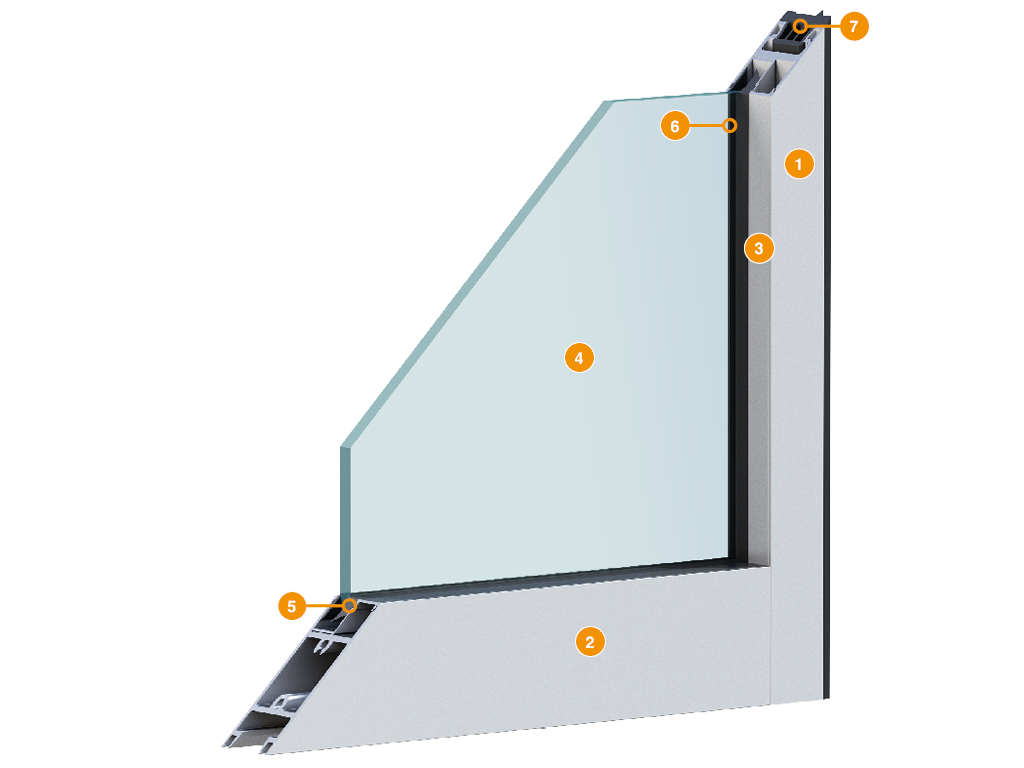

Kanopning vertikal profili
Kanopning gorizontal profili
Shtepka
To‘ldirish 8 yoki 9 mm (shtepka bilan), 24 mm (shtepkasiz)
Ichki siqish moslamasi
Tashqi siqish moslamasi
Markaziy siqish moslamasi

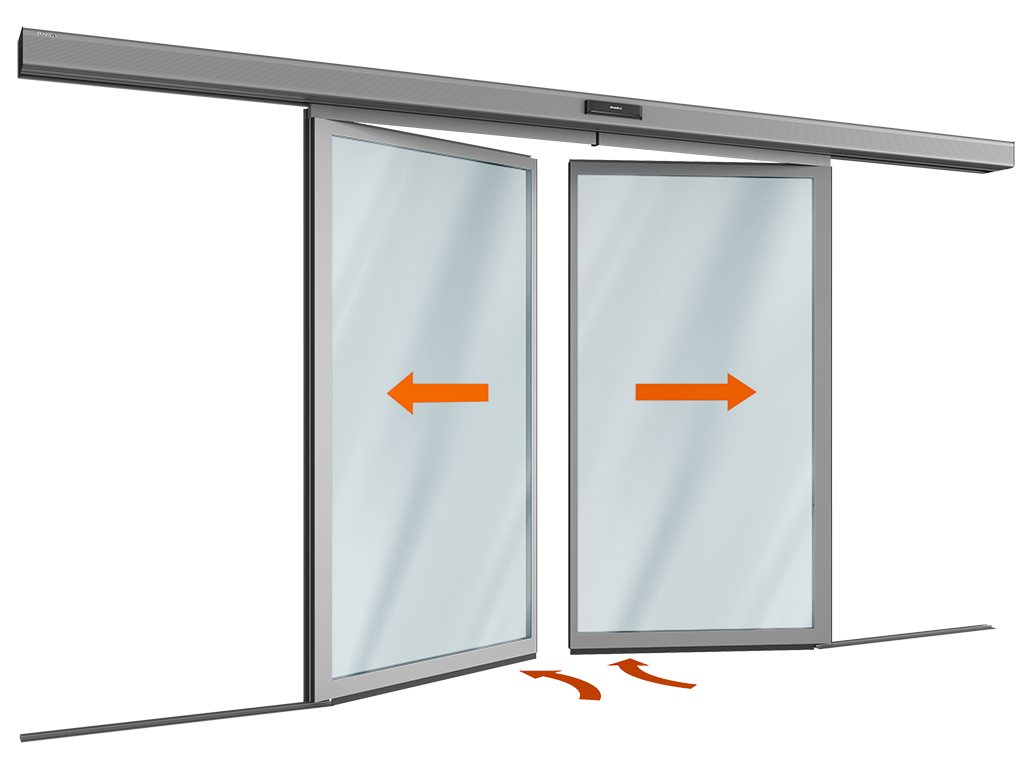

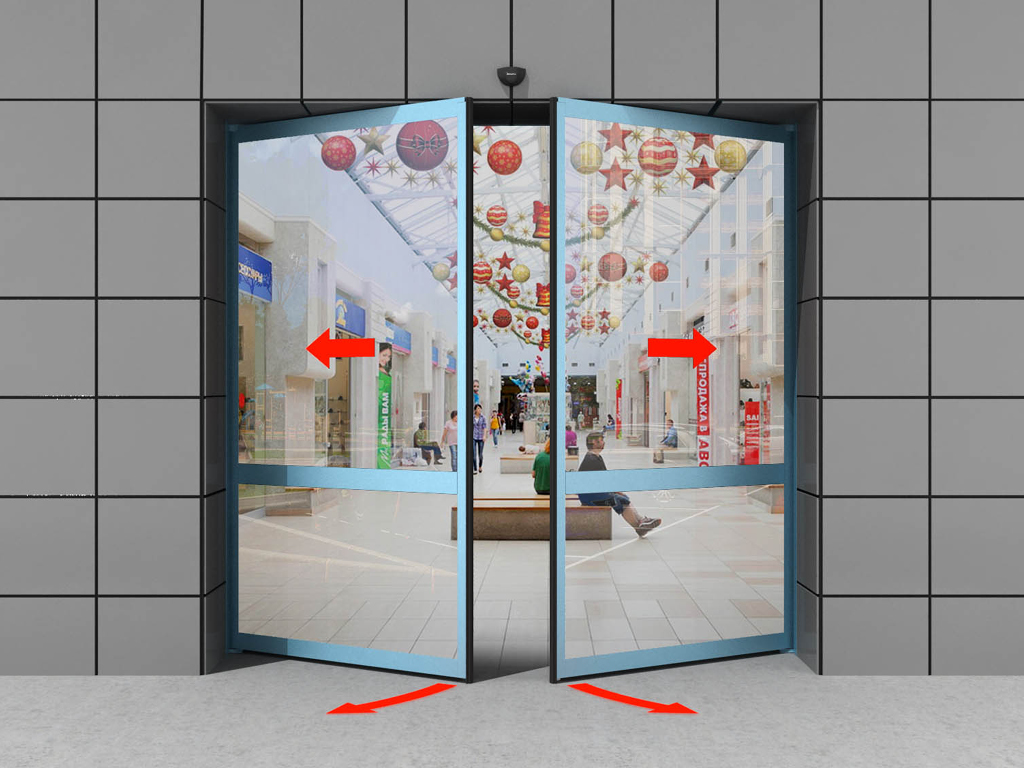

Ikki kanopli "antipanika" eshigi (kanoplarning tashqariga ochilish funksiyasi bilan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1000 dan 2500 gacha
H, мм Высота проема	1700 dan 2400 gacha

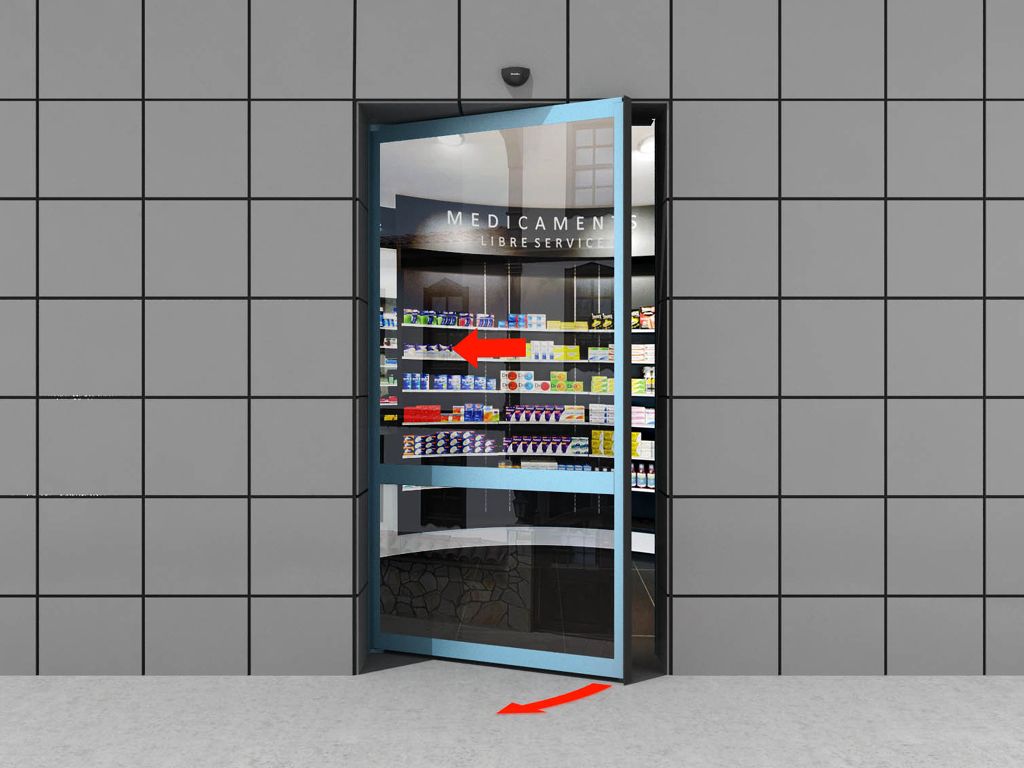

Bitta kanopli "antipanika" eshigi (kanopning tashqariga ochilish funksiyasi bilan)

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	700 dan 1400 gacha
H, мм Высота проема	1700 dan 2400 gacha

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8, 9 yoki 24	"Antipanika" eshigi
Максимальная высота, м	2,4
Максимальный вес створки, кг.	200/180/90	Yagona eshik / ikki eshikli eshik / "Antipanika" eshigi
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Intensiv o'tish uchun, doimiy ishlashda

1. Eshikni elektr tormoz bilan tashqi tomondan, ko'cha tomondan o'rnatish qat'iyan man etiladi.

2. Eshikning qapqog'ini qo'lda ochish va yopish faqat favqulodda holatlarda (elektr energiyasi yo'qligida) yoki sozlash ishlari davomida amalga oshiriladi.

3. Eshikning qapqog'ini qo'lda ochish va yopish vaqtida katta kuch sarflamang. Eshikning qapqog'ini keskin itarish man etiladi.

4. Bolalar va hayvonlarning eshik qapqog'ini ochish/yopish zonasi ichida uzoq vaqt bo'lmasligiga e'tibor bering.

5. Eskiqozlarni qo'lda ochishga urinmang, qo'llaringizni yoki tashqi buyumlarni harakatlanuvchi qism va yer orasidagi bo'shliqlarga solmang, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshikni o'tib ketayotganda urmaslikka va uning ochilishiga yoki yopilishiga to'sqinlik qilmaslikka harakat qiling. Eshikning harakatlanish zonasida yugurish yoki turish taqiqlanadi.

7. Eshik harakatga kelayotgan vaqtda uning yo'lida tashqi buyumlar va axlatning bo'lmasligini ta'minlang: ular eshikning g'ayrioddiy harakatlanishiga, qattiqlashishga va mexanizmning ishlamasligiga olib kelishi mumkin.

8. Yerlarga va karozkalar roliklariga ifloslikni yo'l qo'ymang, chunki bu eshikning silliq harakatlanishini buzishi, to'silinishi va elektropivodning ishlamay qolishiga olib kelishi mumkin.

9. Avtomatik eshiklar, harakatni boshlashdan oldin va oxirida eshiklarning to'liq ochilgan yoki yopilgan holatiga yetganda, avtomatik to'xtashni ta'minlash bilan, eshikning yo'l bo'ylab silliq harakatlanishi kerak.

10. Eshikni xavfsizlik elementlari (fotoelementlar yoki infraqizil (IK) pardalar) o'rnatilmasdan ishlatish qat'iyan taqiqlanadi.

Упаковка в картон	Характеристики упаковки
	Drewny poddon bilan pastki tomonda polistirol bloklari. Profil arqonli kartonli qog'oz bilan o'ralgan va PP lentasi bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
	Qadoqlash – bu profillarni havo pufakchalari bilan o'ralgan va logotip bilan yopishtirilgan skotch yordamida mustahkamlangan holatda taqdim etadi. Har bir profil qadoqlashning og'irligi 35 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
	Paketlar, havo pufakchalari bilan o'ralgan profillarni, polistirol ramkali paletaga joylashtiriladi va skotch bilan mustahkamlanadi

Qo‘shimcha tavsif print

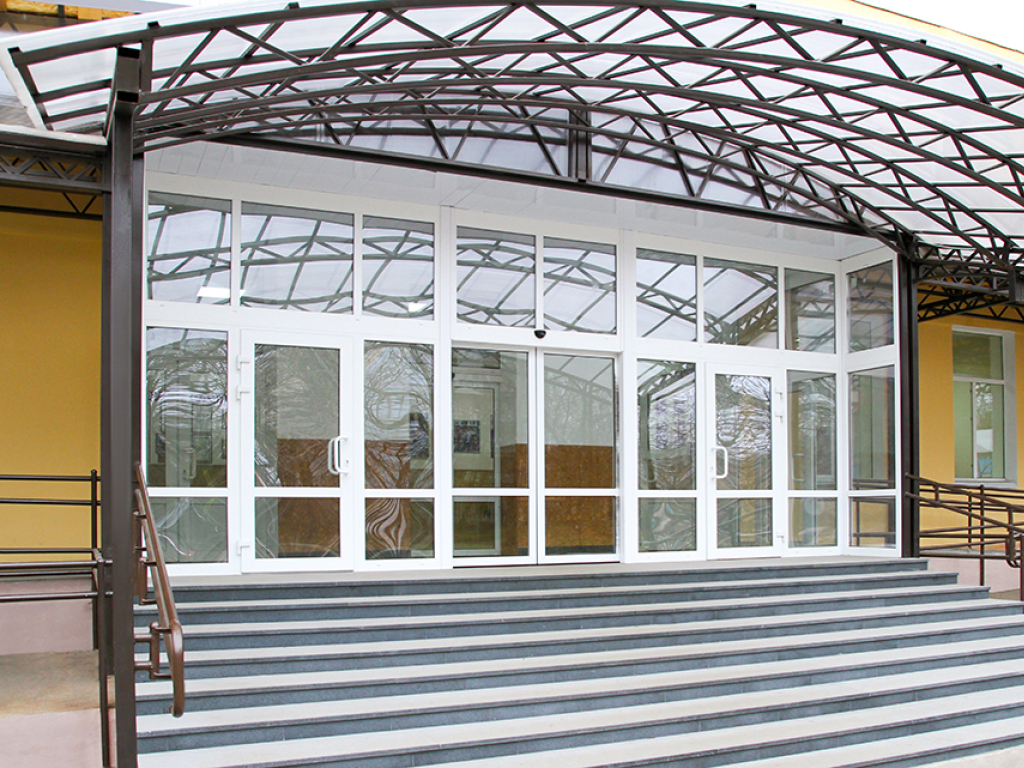

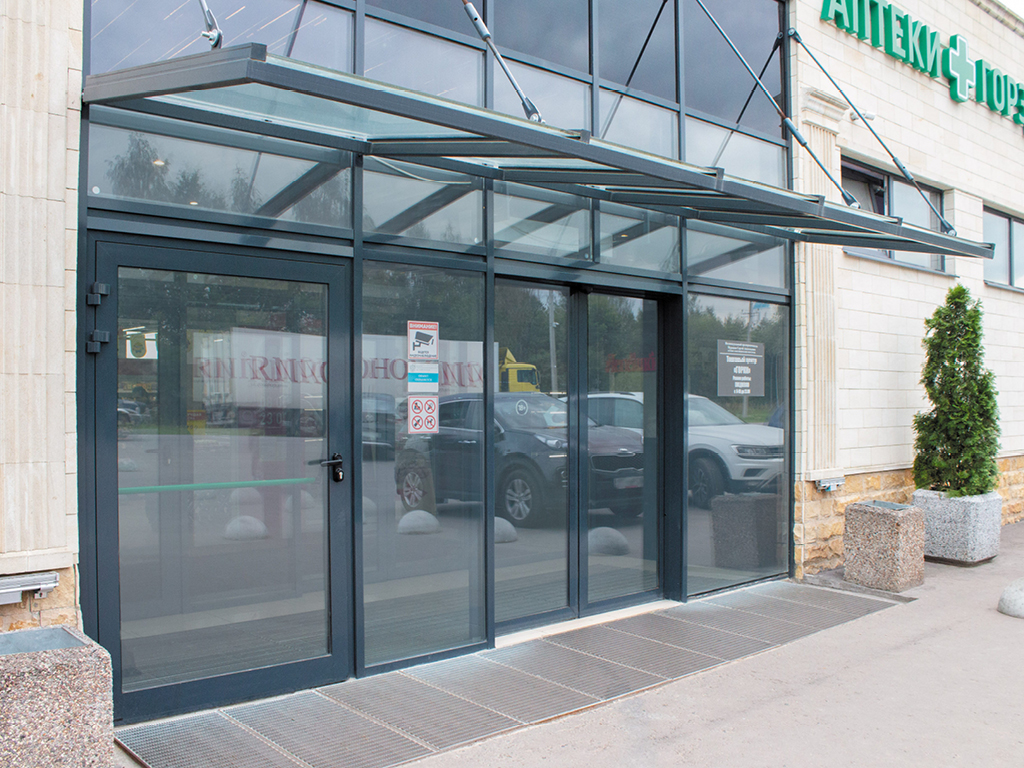

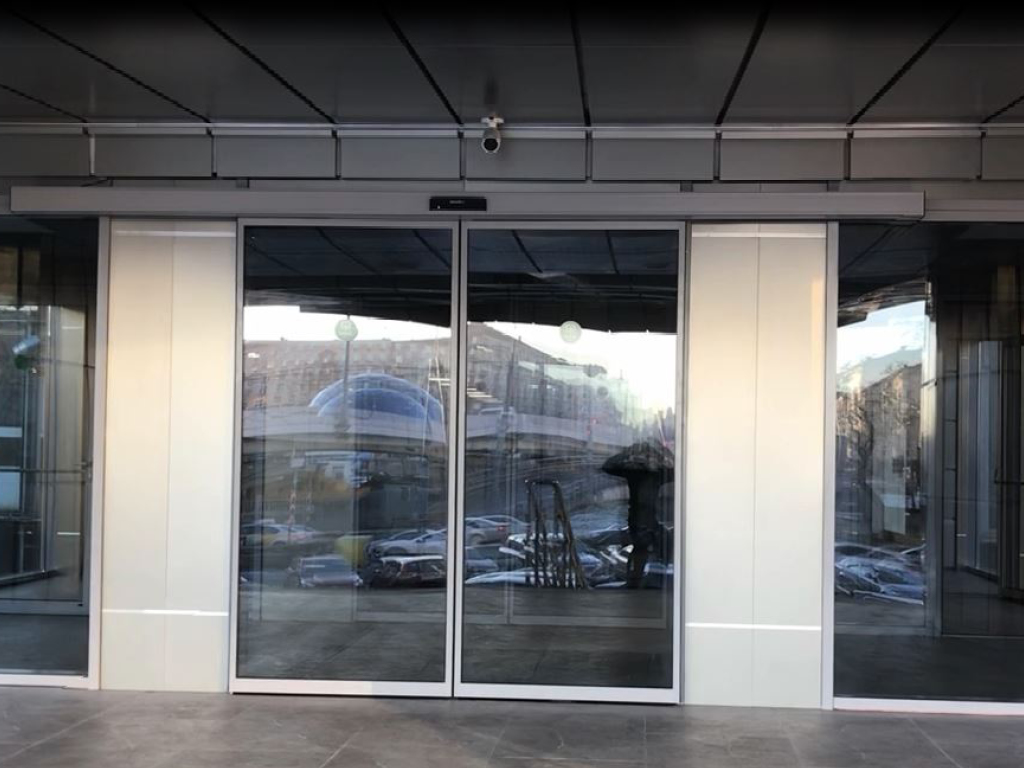

Surish eshiklarini alohida o'rnatish yoki binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

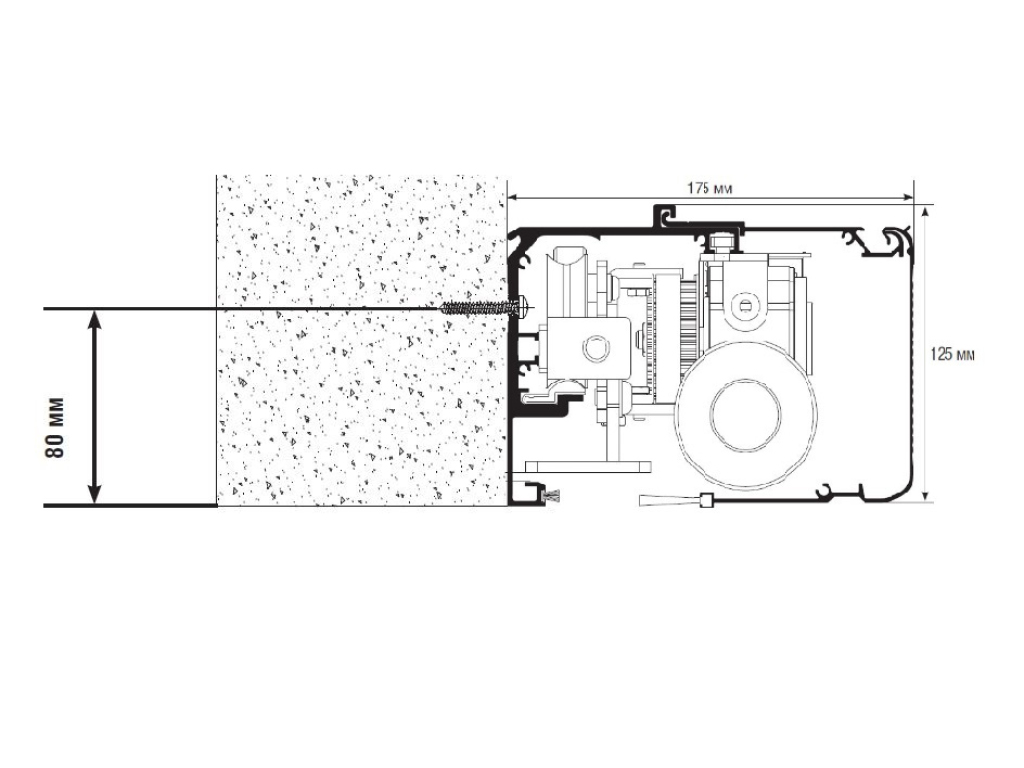

Avtomatik eshikning korobini proyemga o‘rnatish

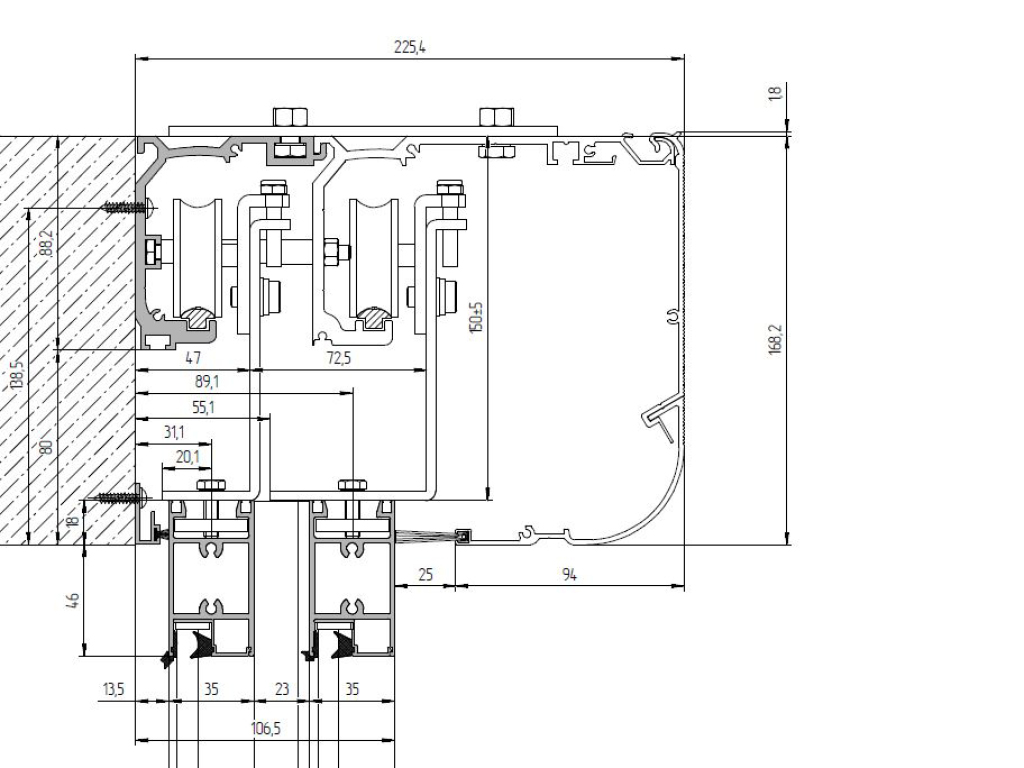

Teleskopik eshik korobini proyemga o‘rnatish

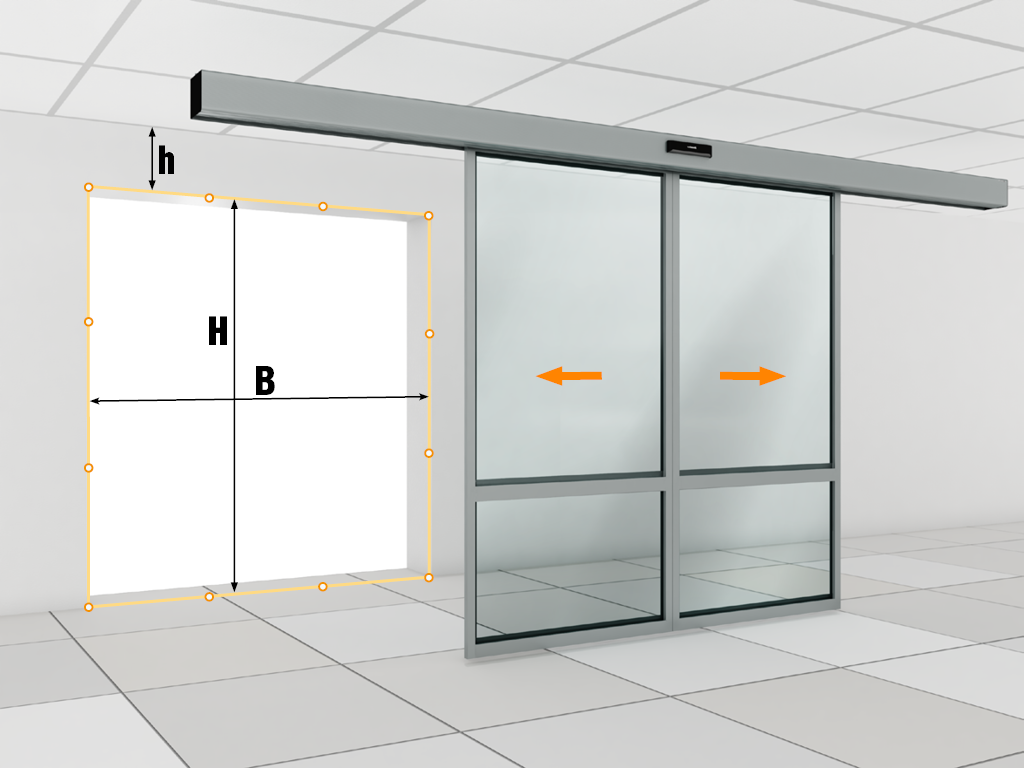

Kirish joyi parametrlar: H — kirish joyining balandligi (toza poldan proyemning yuqori qismina qadar masofa); B — kirish joyining kengligi (proyemning chap chetidan o‘ng chetiga qadar masofa); h — ustun balandligi (proyemning yuqori qismidan shiftgacha bo‘lgan masofa). Ustun balandligini, kirish joyining kengligini va balandligini o‘lchash kamida ikki joyda amalga oshiriladi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi.
Konstruktsiyani sifatli o‘rnatish va uning keyingi ishonchli ishlashini ta'minlash uchun, xona proyemini tayyorlash zarur. Proyemning tozaligi uchun belgilangan talablar mavjud: Proyem to‘g‘ri burchakli shaklda bo‘lishi kerak. Ramkalar yuzasi tekis va silliq bo‘lishi, gipsli eritmaning oraliqlari yoki yoriqlarsiz bo‘lishi kerak. Pol yuzasi tekis, gorizontal bo‘lishi, chiqindilar va yoruqlar bo‘lmasligi kerak. 1 metrga 1 mm gacha og‘ish mumkin. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, og‘ish 1 metrga 1 mm gacha. Agar proyem tayyorlanishida yuqorida keltirilgan talablar bo‘yicha og‘ishlar mavjud bo‘lsa, o‘lchovlarni olish va o‘rnatishdan oldin, bu og‘ishlarni bartaraf etish zarur. Ustun va yon devorlar bir tekisda bo‘lishi kerak. Proyemning ramkasi mustahkam konstruktsiya, payvandlangan truba, fasad profili yoki vitraj shaklida bo‘lishi kerak.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

"AD-SP drayvli avtomatik toymasin eshik" bo'yicha ko'rsatmalar

PDF

Ko'rsatmalar "AD-SP-TELESCOPE haydovchili teleskopik eshik"

PDF

Yengil avtomat / teleskopik eshik barglarini yig'ish bo'yicha ko'rsatmalar

PDF

Avtomatik eshiklarning vahima qarshi eshiklarini (belanchak funktsiyasi bilan) yig'ish bo'yicha ko'rsatmalar

PDF

Transom va avtomatik eshikli tuzilmalarni yig'ish bo'yicha ko'rsatmalar

PDF

AD-34 birlashtirilgan harakat va xavfsizlik sensorini o'rnatish bo'yicha ko'rsatmalar

PDF

Ochilishni tayyorlash va o'rnatish uchun talablar

PDF

Pasport avtomatik surma eshik / haydovchi AD-SP/ AD-SP-TELESCOPE

PDF

Alyuminiy profil uchun muvofiqlik sertifikati

PDF

Avtomatik eshik haydovchilari uchun muvofiqlik deklaratsiyasi

PDF

Profillar va tagliklar uchun komponentlar katalogi (arxiv)

PDF

DWG

Yengil eshikli avtomatik eshiklar uchun profillar va komponentlar katalogi

PDF

Engil eshikli teleskopik eshiklar uchun profillar va komponentlar katalogi

PDF

Avtomatik "antipanika" eshigi uchun profil va aksessuarlar katalogi

PDF

Kafolat majburiyatlari print

Mijozga, ishlatish shartlariga rioya qilingan holda, tizimning to'liq to'plami uchun yuklashdan boshlab 2 yil kafolat beriladi.

Yangi mahsulotlar

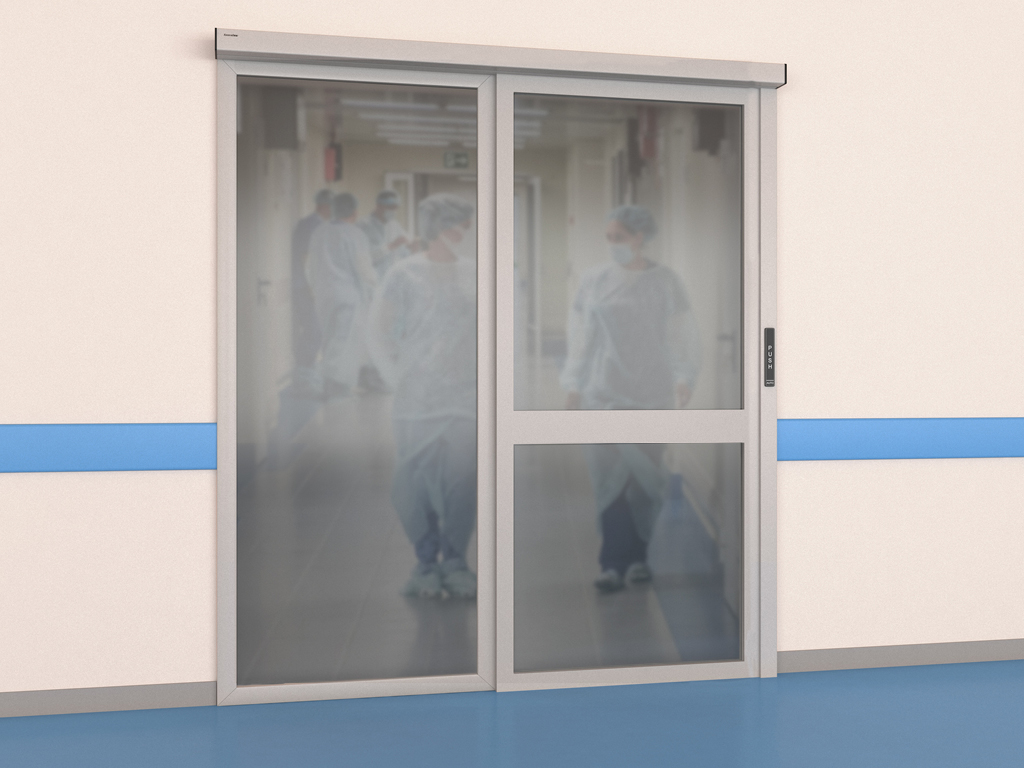

AD-30 simsiz (lokte) tugmasi eshikni qo'lda boshqarish uchun ishlatiladi va u nafaqat toza xonalarda (operatsion va laboratoriya bloklari), balki ofis va savdo xonalarida ham qo'llaniladi.

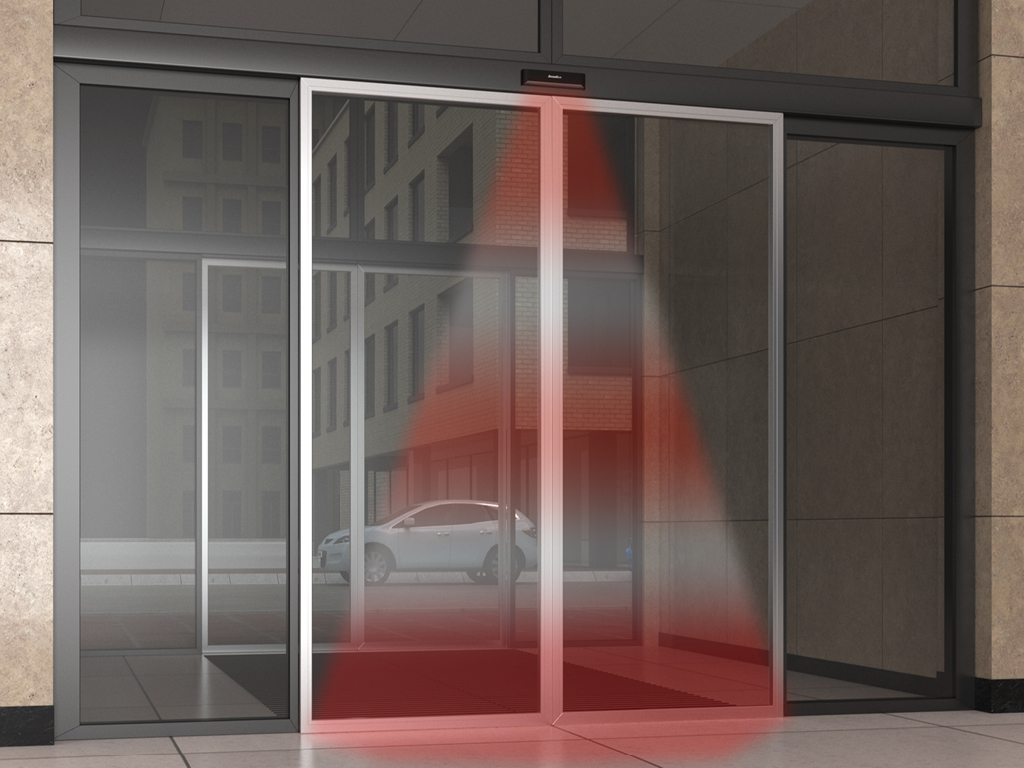

AD-34 sensori — kombinatsiyalangan turdagi qurilma bo'lib, bir korpusda mikrovavta harakatni aniqlash radari va infraqizil mavjudlik pardasini birlashtiradi. Ushbu sensor avtomatik suriladigan eshik tizimida AD-SP motorli drayv bilan o'rnatilganda, xavfsizlik fotoelementlari juftligi bilan birgalikda yoki ularning o'rnini bosuvchi sifatida ishlashi mumkin.
