DH-DW64 termo-uzilishli deraza va eshik tizimi

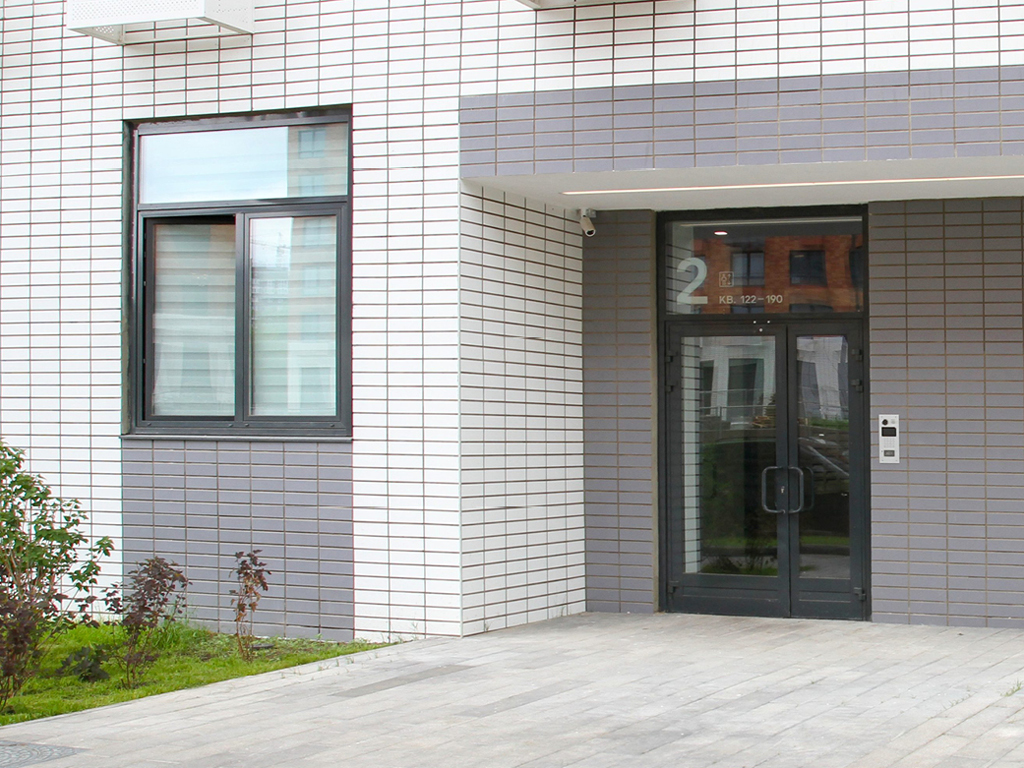

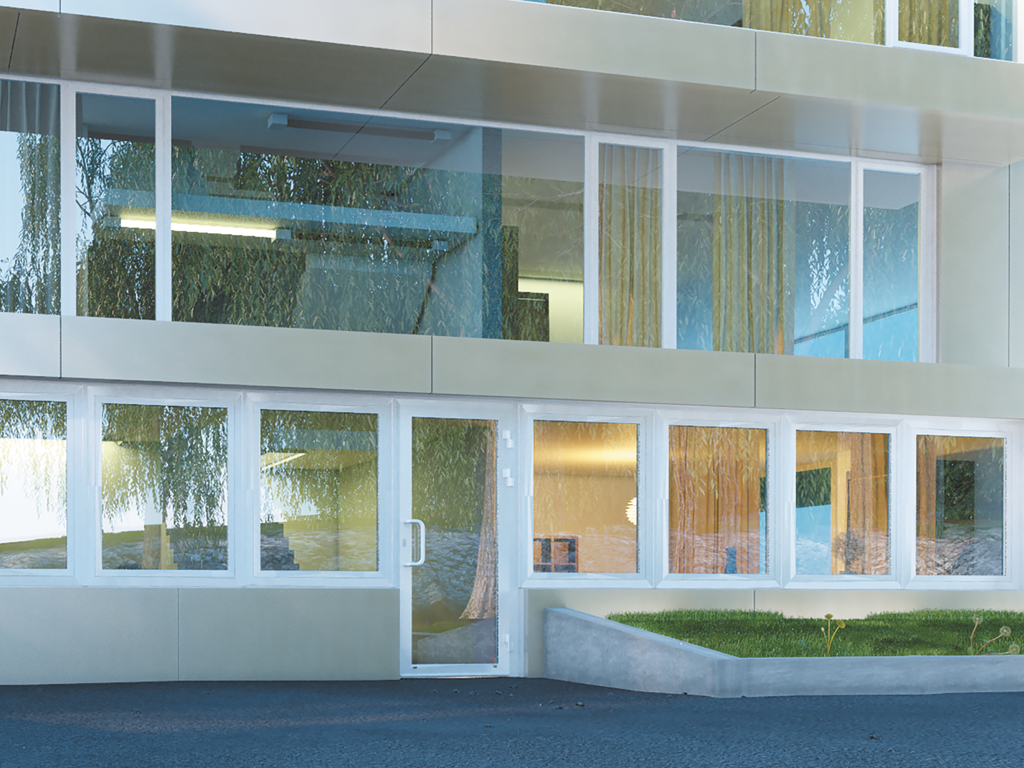

DH-DW64 issiqlik uzilishli deraza-va eshik tizimi turli ochilish turlariga ega deraza va eshik bloklarini, yuqori issiqlik va ovoz izolyatsiya xususiyatlariga ega vitraj shaffof konstruksiyalarni ishlab chiqarish uchun mo‘ljallangan. Ushbu tizim turar-joy binolari, savdo-ko‘ngilochar, ko‘rgazma va biznes markazlari qurilishida qo‘llaniladi.

Qo'llanilish sohasi:

Uy-joy sektorida qo‘llanilishi

Issiqlik izolyatsiyasiga yuqori talablar qo‘yilgan joylarda qo‘llanilishi

Montaj bilan buyurtma qilish

Afzalliklar

Energiya samaradorligi

Uch qavatli muhr konstruktsiyaning a’lo darajadagi issiq izolyatsiya xususiyatlarini kafolatlaydi, bu esa issiq yo‘qotishlarni sezilarli darajada kamaytirishga imkon beradi.

Arxitektura yechimlarining xilma-xilligi

Uch xil o‘lchamdagi qanot, ramka va impost konstruktsiyalar turli variantlarini ta’minlaydi.

Uzoq xizmat muddati

Korroziyaga chidamli materiallardan yasalgan mahkamlash elementlaridan foydalanish va suvni samarali olib tashlash tizimi mahsulotning uzoq muddatli ishonchli ishlashini ta’minlaydi.

Rang variantlarining keng tanlovi

RAL rang kartasiga muvofiq istalgan rangda bo‘yoq qoplamasi ob’ekt uchun keng arxitektura yechimlarini taqdim etadi.

Energiya samaradorligi

Uch qavatli muhr konstruktsiyaning a’lo darajadagi issiq izolyatsiya xususiyatlarini kafolatlaydi, bu esa issiq yo‘qotishlarni sezilarli darajada kamaytirishga imkon beradi.

Arxitektura yechimlarining xilma-xilligi

Uch xil o‘lchamdagi qanot, ramka va impost konstruktsiyalar turli variantlarini ta’minlaydi.

Uzoq xizmat muddati

Korroziyaga chidamli materiallardan yasalgan mahkamlash elementlaridan foydalanish va suvni samarali olib tashlash tizimi mahsulotning uzoq muddatli ishonchli ishlashini ta’minlaydi.

Rang variantlarining keng tanlovi

RAL rang kartasiga muvofiq istalgan rangda bo‘yoq qoplamasi ob’ekt uchun keng arxitektura yechimlarini taqdim etadi.

Dizayn

To‘ldirish dizayni

Standart ranglar

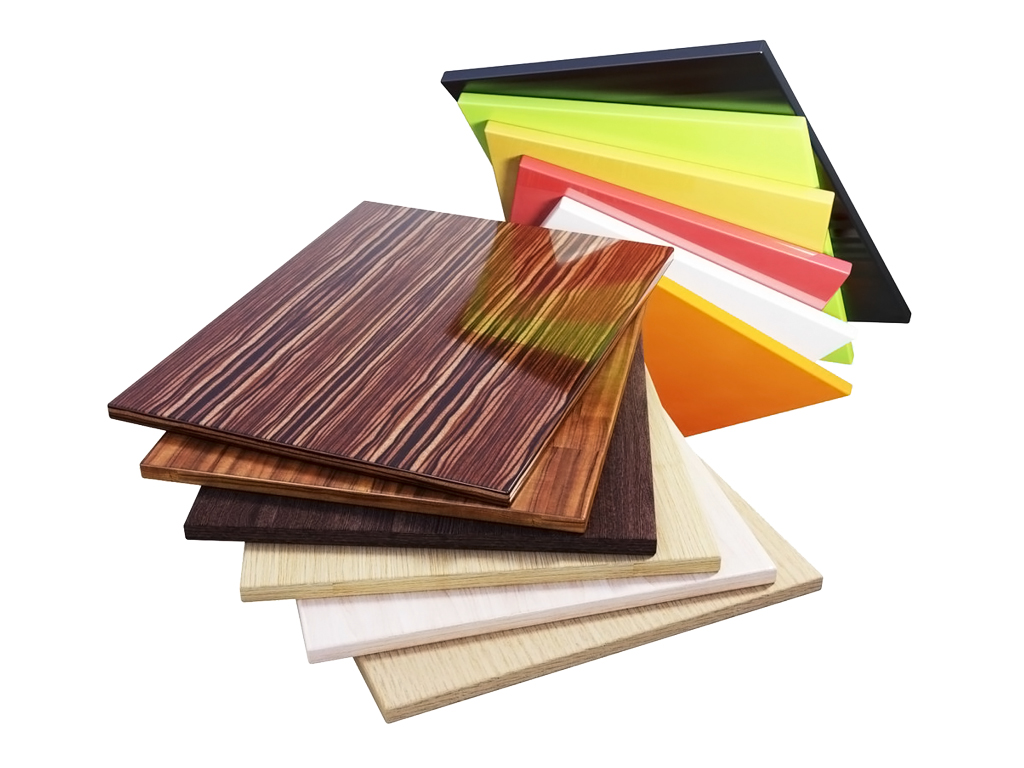

16 dan 40 mm gacha qalinlikdagi shisha paket

RAL 9003 (signal oq)

RAL 9016 (transport oq)

RAL 9006 (oq-alüminiy)

RAL 7004 (signal kulrang)

RAL 1014 (fil suyagi)

RAL 2004 (toza apelsin)

RAL 3020 (transport qizil)

RAL 3005 (vino qizil)

RAL 6018 (sariq-yashil)

RAL 6005 (mox yashil)

RAL 7016 (antratsit kulrang)

RAL 5005 (signal moviy)

RAL 8017 (shokolad-jigarrang)

RAL 9005 (chuqur qora)

RAL 8014 (sepiya jigarrang)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

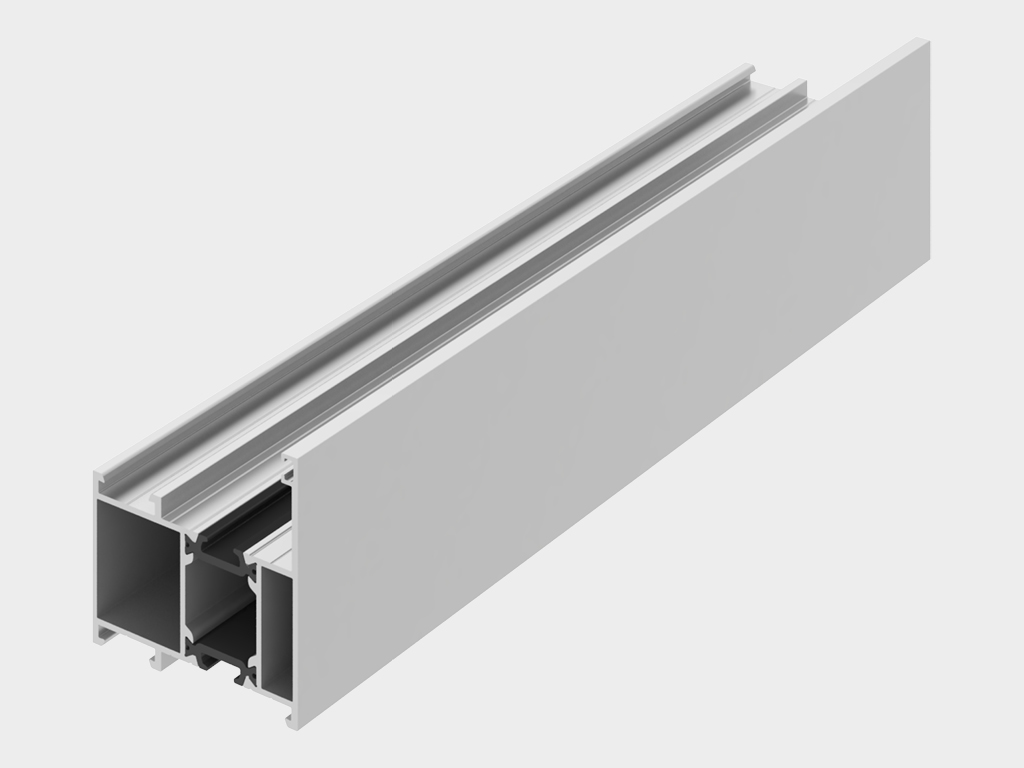

Rama

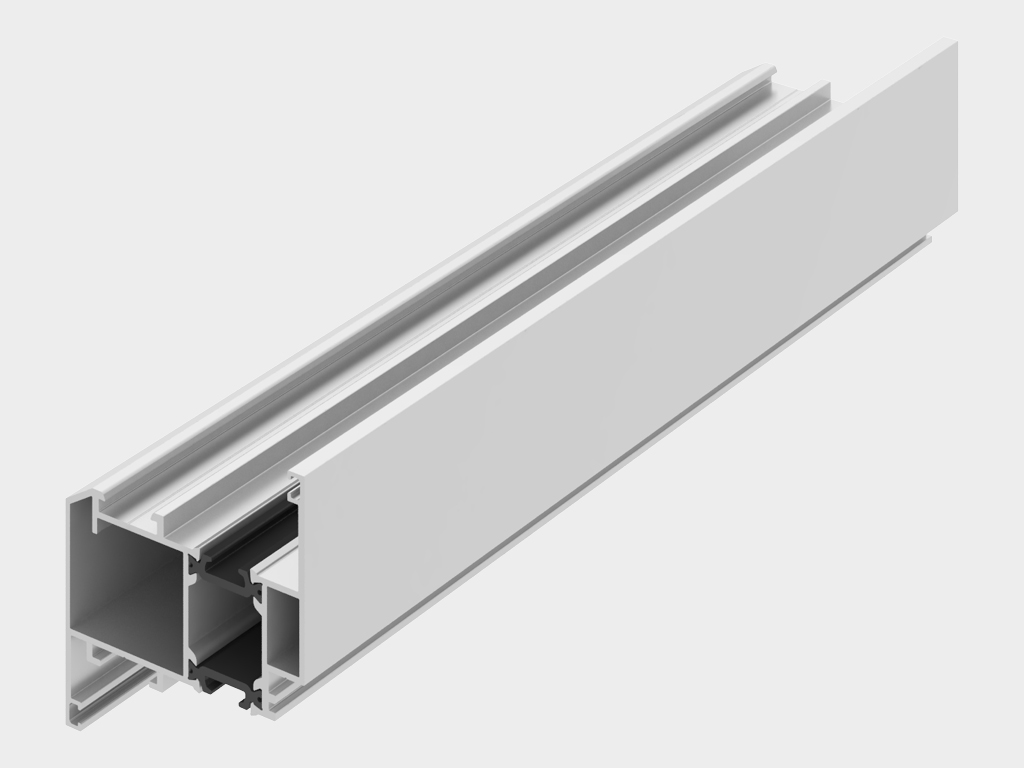

Stvorka

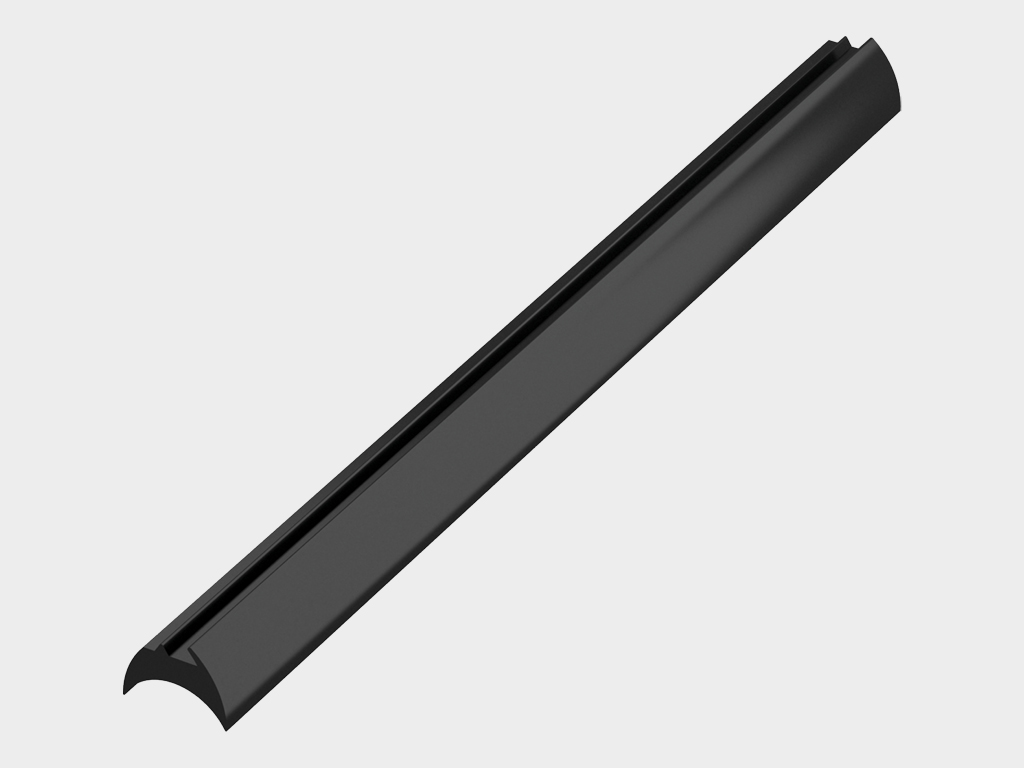

Uplоtnitel shtapika

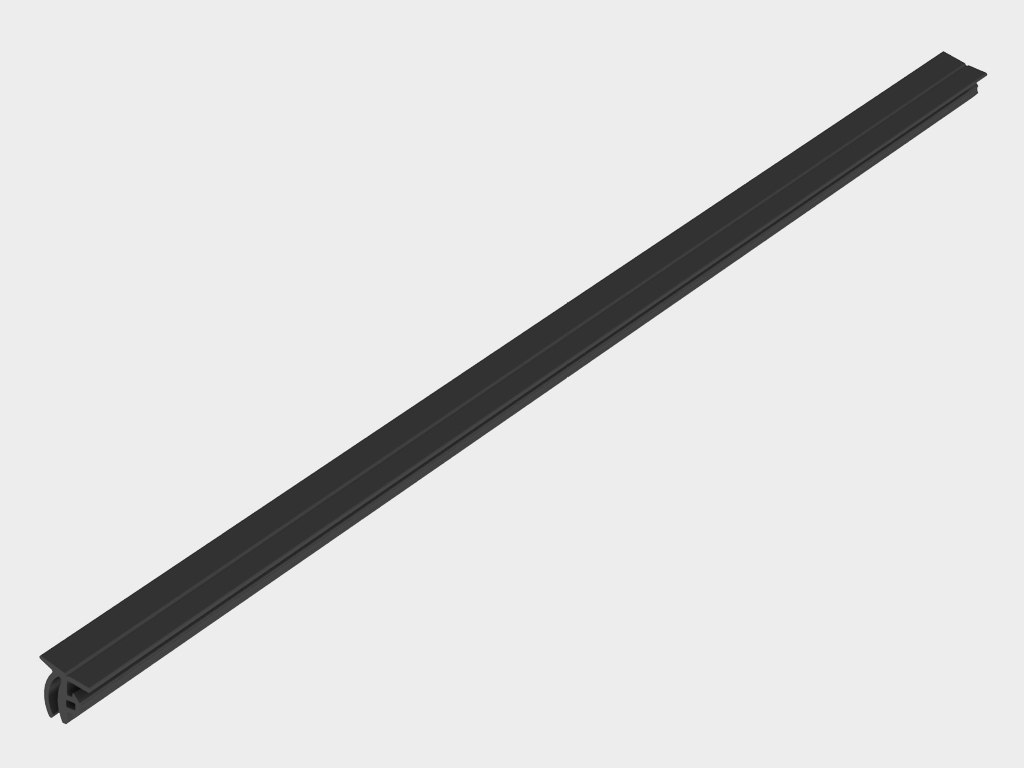

Tashqi uplоtnitel

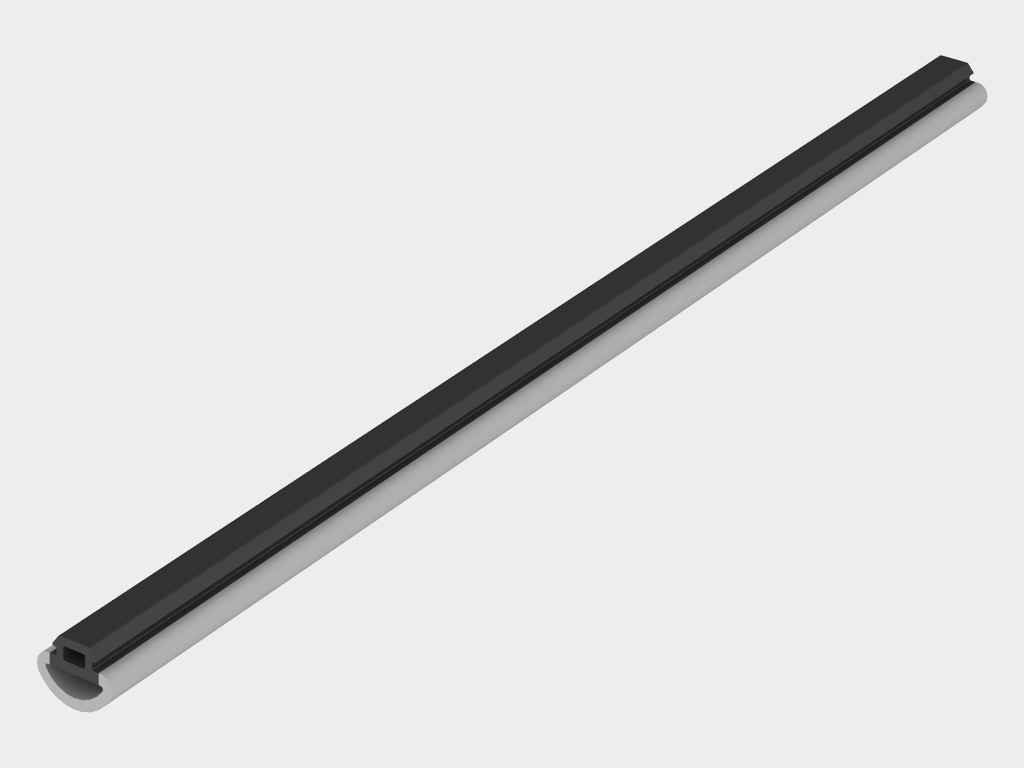

Markaziy kontur uplоtniteli

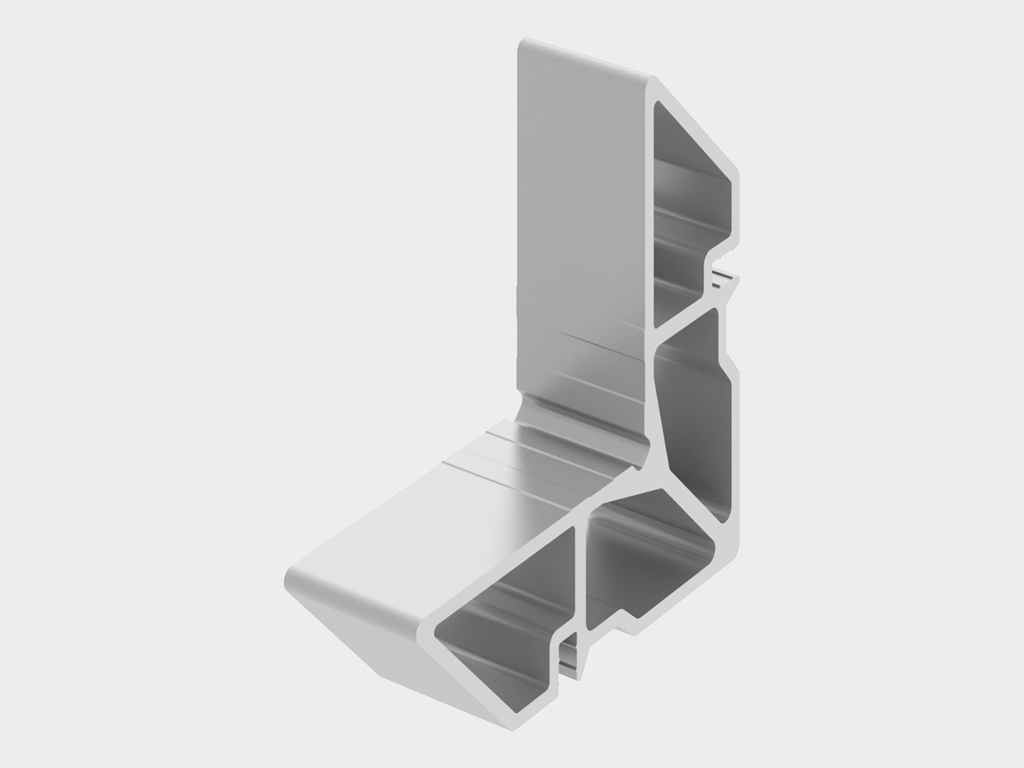

Suhar

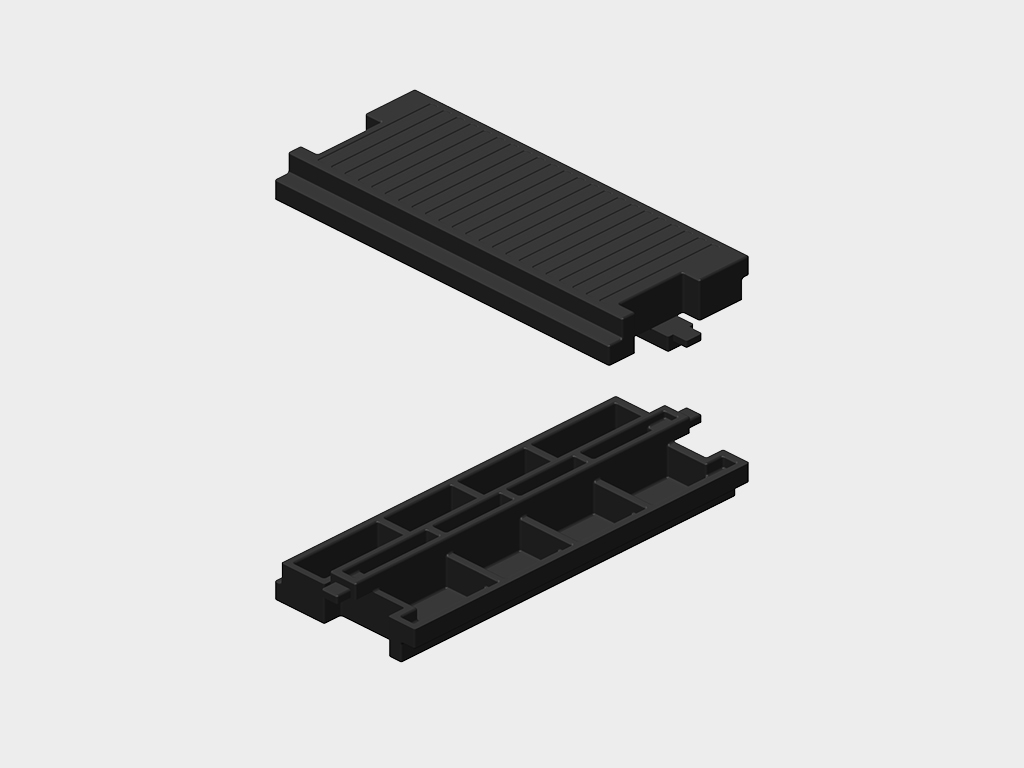

Qo‘llab-quvvatlovchi podkladka

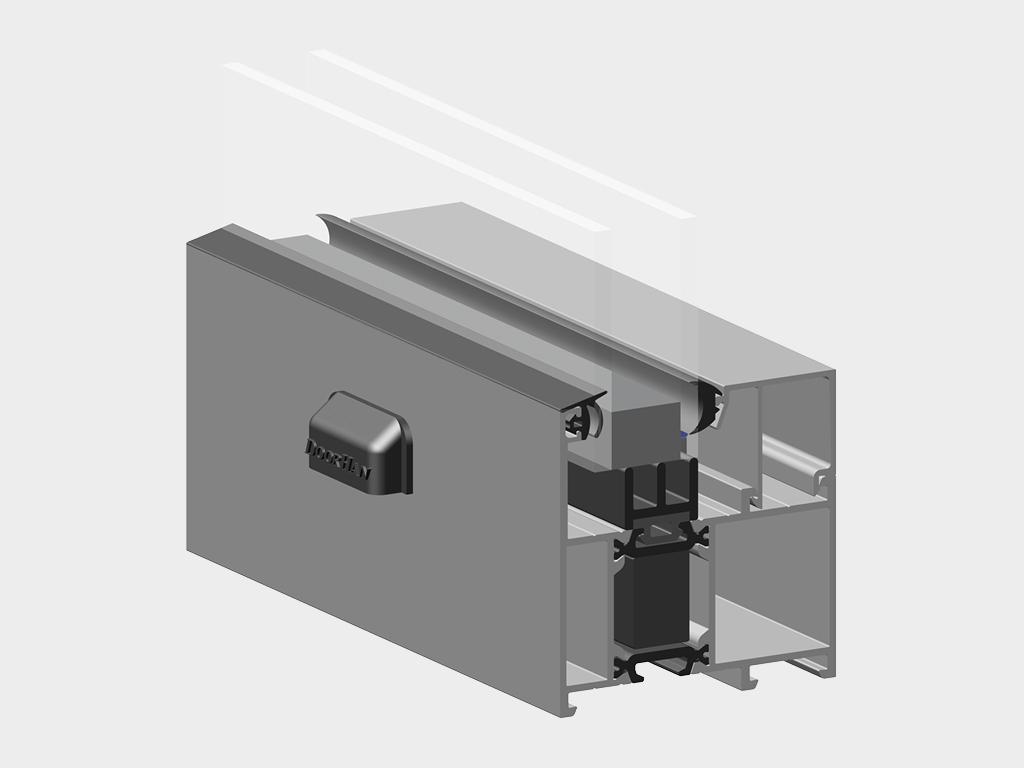

Profilga kiritilgan ko‘pikli qo‘shimcha konstruktsiyaning issiqlik izolyatsiya darajasini yaxshilashga imkon beradi.

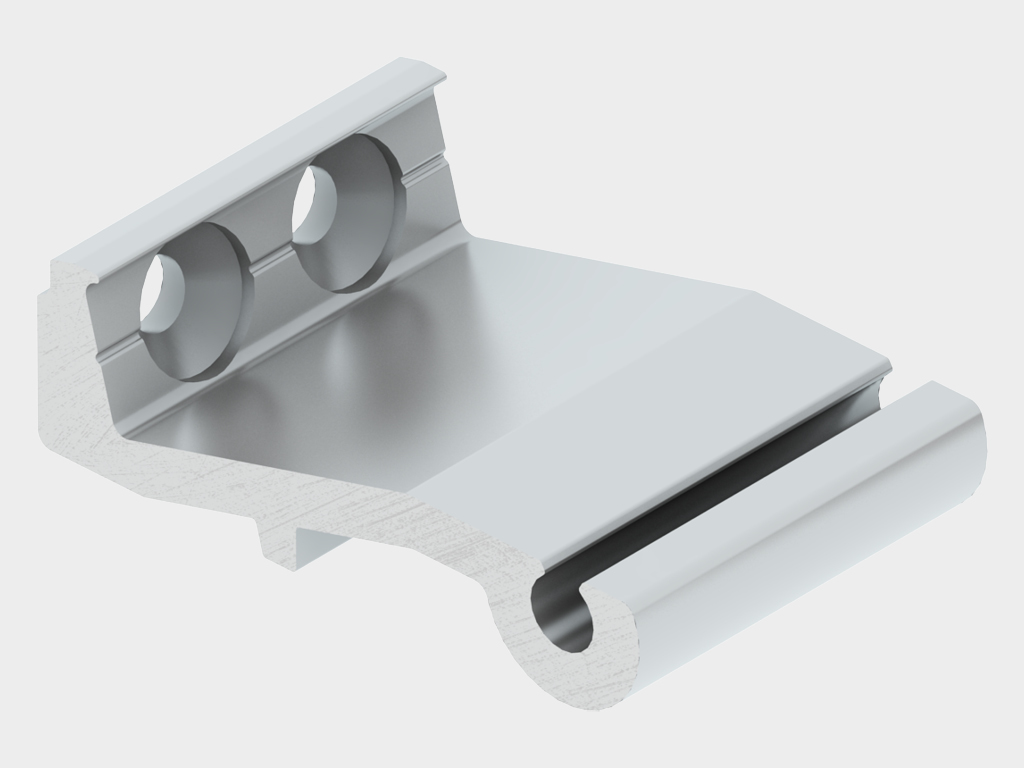

Impost suhari eshik qopqog‘ini bir nechta qismga ajratishga imkon beradi.

Texnik tavsif

O'lchamlar jadvali

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Qadoqlash

Параметр

Показатель

Strukturaning balandligi, m

4 gacha

Inshoot kengligi, m

mijoz tomonidan belgilanadi, cheklovlar yo'q

Tik ustunlar orasidagi masofa, mm

1200 gacha

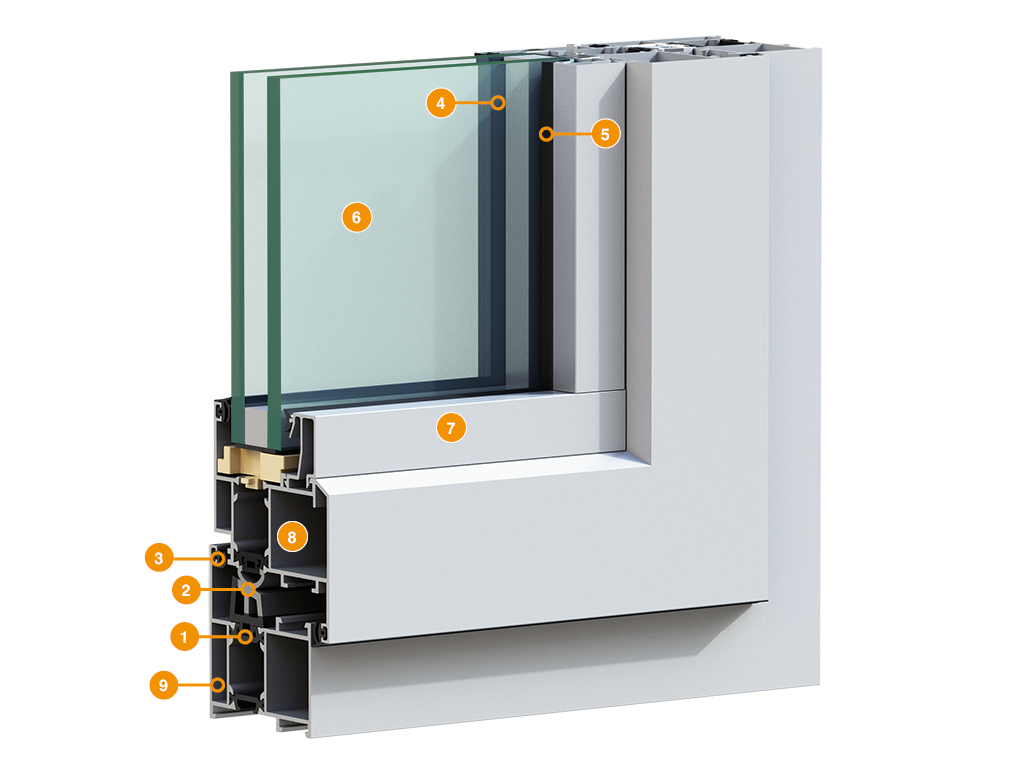

Termomost
Markaziy kontur yelimlagichi
Oyna tutashuvi yelimlagichi
Tashqi yelimlagich
Shtapik yupqichi
Shishapakеt
Shtapik
Stvorка
Rama

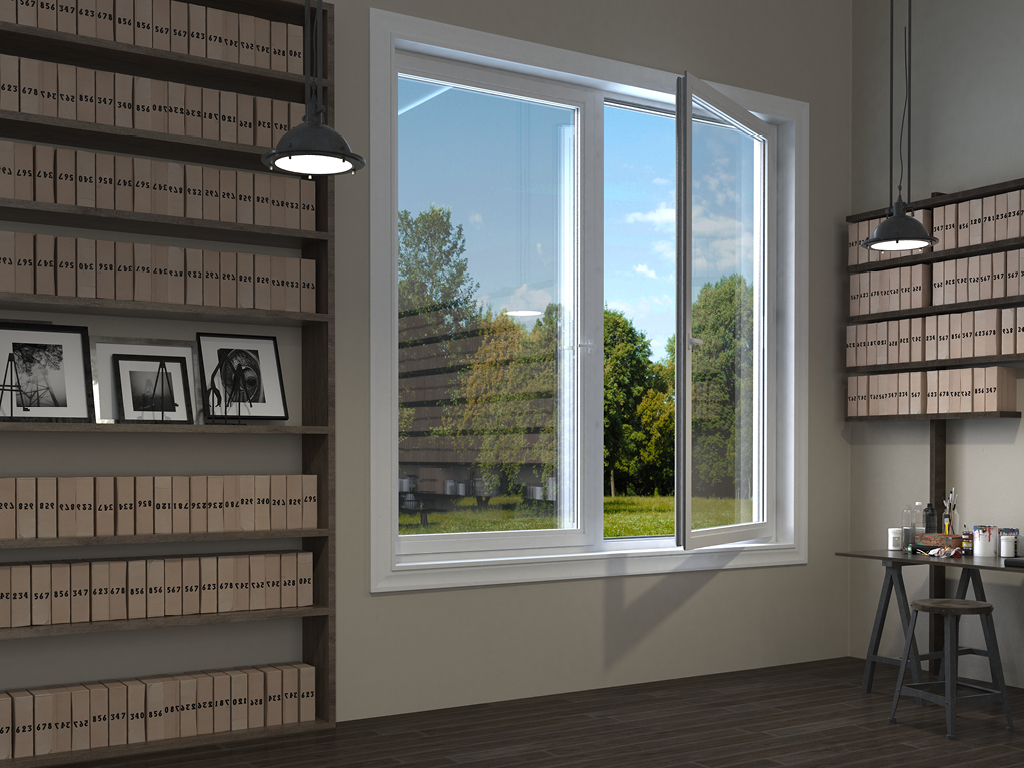

Deraza bloki

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	700 dan 2400 gacha
B, mm Ochilish kengligi	500 dan 1600 gacha

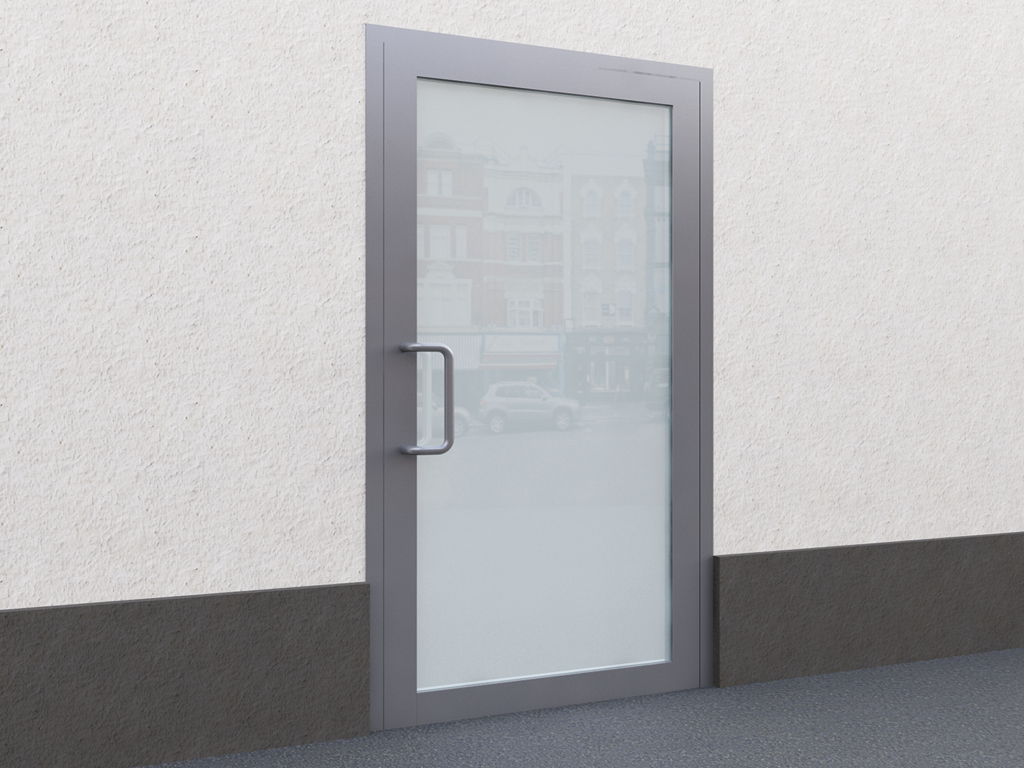

Eshik bloki

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	1000 dan 3000 gacha
B, mm Ochilish kengligi	500 dan 1200 gacha

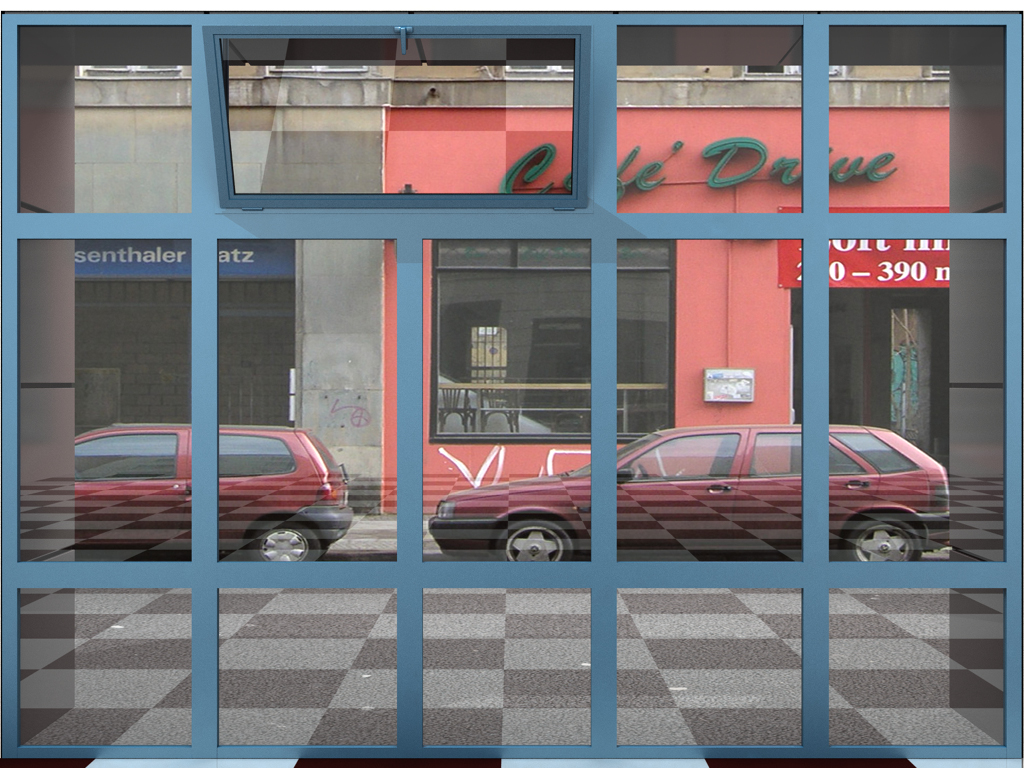

Vitraj

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	500 dan 4000 gacha
B, mm Ochilish kengligi	cheklovlarsiz
B1, mm Raflar qadami	500 dan 1200 gacha

Параметр	Значение	Примечание
Kenglik, mm	64	Rama profillari kengligi
Kenglik, mm	72,5	Deraza yaratmasi profillari kengligi
To‘ldiruvchi qalinligi, mm	16—40
Uzunlik, mm	6 200	Stoyka va rigellarining andozaviy uzunligi
Alyuminiy profillarni yetkazib berish shartlari	AD31T1
Samarali issiqlik qarshiligi, m²·°C/Vt	0,61
Shamol yukiga chidamlilik, Pa, sinf (GOST 31174)	A sinf
Tovush izolyatsiyasi, dB, sinf (GOST 31174)	B sinf
GOST 26602.2-99 bo'yicha havo o'tkazuvchanligi, Pa	A sinf

Упаковка в картон	Характеристики упаковки
Описание	Tag qismida penoplast bloklari bo‘lgan yog‘och poddon. Profillar gofrokarton list bilan o‘ralgan va PP lenta bilan mustahkamlangan

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Qadoqlash — bu pufakchali plyonka bilan o‘ralgan va logotipli skotch bilan mustahkamlangan profillardan iborat. Bitta profil qadoqining og‘irligi 35 kg dan oshmaydi

Упаковка в дерево	Характеристики упаковки
Описание	Bu — PE plyonka bilan o‘ralgan, styájka joylari va yog‘och kamarlar bilan tegishadigan qismlarida gofrokarton listlar qo‘yilgan profillardan iborat qadoqdir. Yog‘och kamarlardagi yukning umumiy og‘irligi 500 kg dan oshmaydi

Упаковка на палету	Характеристики упаковки
Описание	Pufakchali plyonka bilan o‘ralgan profil bog‘lamlari penoplastli qobiqdan tayyorlangan paletaga joylanadi va logotipli skotch bilan mustahkamlanadi

Qo‘shimcha tavsif chop etish

Issiqlik uzilishiga ega tizimda eng talab yuqori bo‘lgan konstruksiyalar — deraza va eshik bloklaridir.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

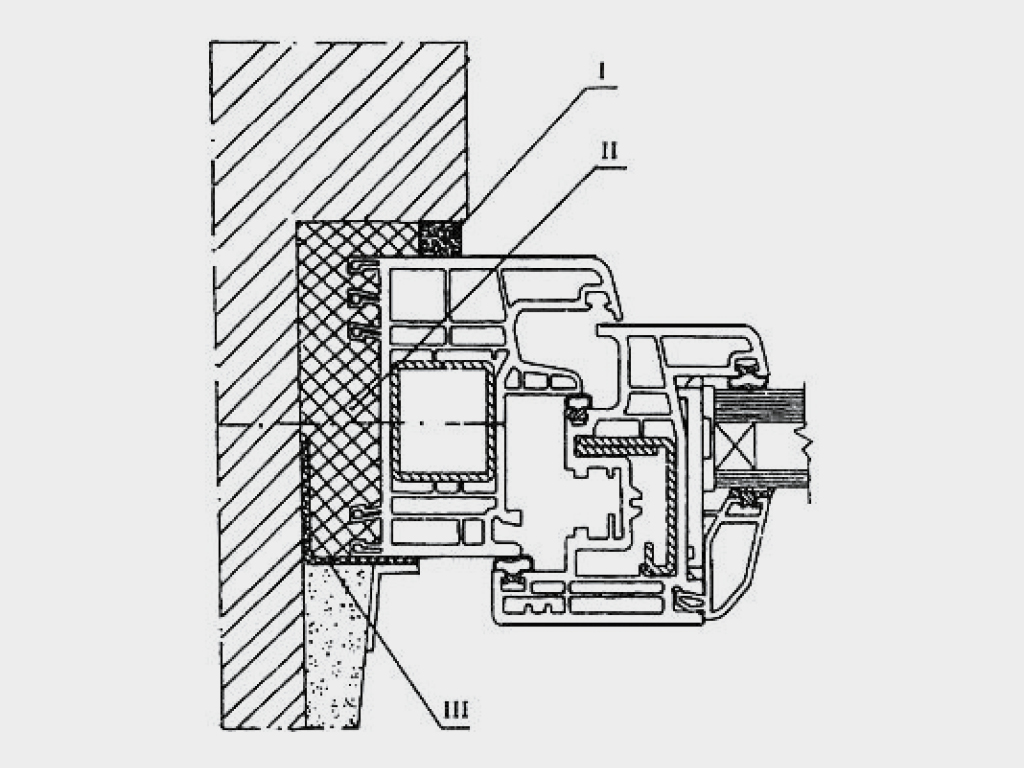

Konstruktsiya oldindan tayyorlangan ochoqqa o‘rnatiladi va bunda majburiy ravishda GOST 30971-2002 talablariga, xususan uch qavatli izolyatsiya konturlariga rioya qilinadi: I — tashqi suv o‘tkazmaydigan, bug‘ o‘tkazuvchi qatlam; II — markaziy issiqlik izolyatsiyasi qatlami; III — ichki bug‘ o‘tkazmaydigan qatlam.

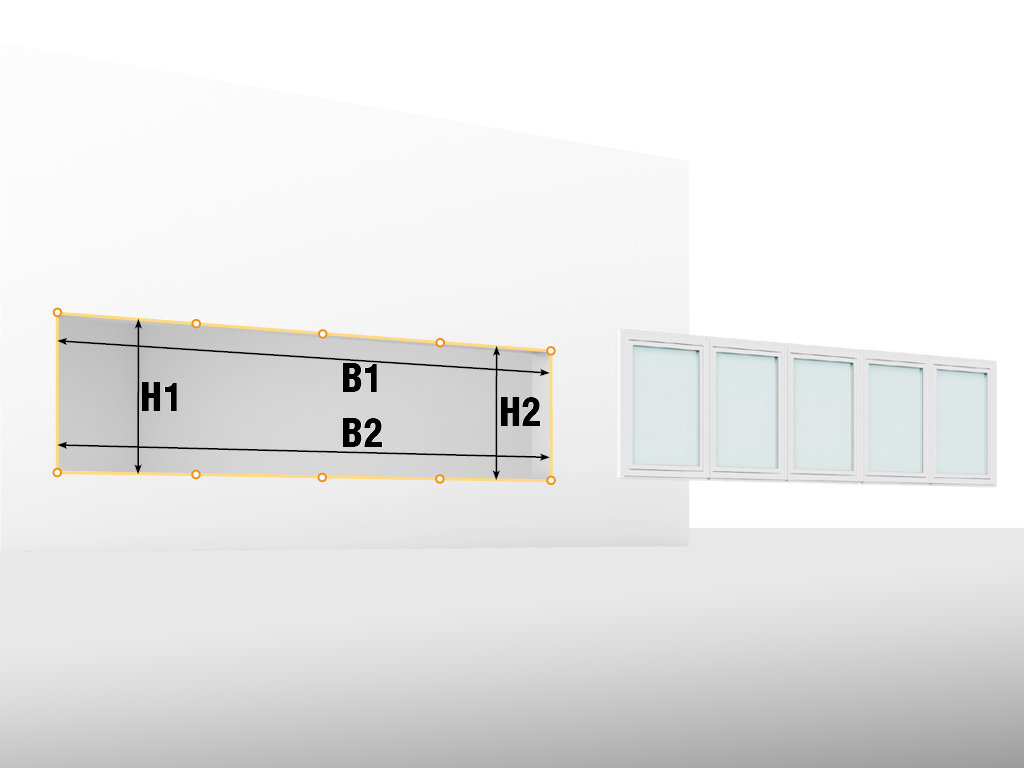

Ochoq parametrlari: H1, H2 – ochoq balandligi (pol yuzasidan ochoq yuqorisigacha bo‘lgan masofa); B1, B2 – ochoq kengligi (chap qirrasidan o‘ng qirrasigacha bo‘lgan masofa). Ochoq kengligi va balandligini o‘lchash kamida ikki joyda amalga oshiriladi. Yakuniy o‘lchov sifatida har doim eng kichik qiymat qabul qilinadi. O‘lchov jarayonida quyidagi parametrlar ham e’tiborga olinishi kerak: ochoq yuzasining tekis va silliq bo‘lishi; pol darajasidagi farq butun ochoq bo‘ylab 1 mm dan ortmasligi kerak, 1 metrga nisbatan.
Sifatli montajni ta’minlash va konstruktsiyalarning keyingi ishonchli ishlashi uchun xona ochoqini tayyorlash zarur. Ochoq tozaligiga nisbatan quyidagi talablar mavjud: Ochoq to‘g‘ri to‘rtburchak shaklida bo‘lishi kerak. Ochoq chegaralarining yuzasi tekis va silliq bo‘lishi, shpatlyovka qatlami to‘planmalari va yoriqlarsiz bo‘lishi zarur. Pol yuzasi tekis, gorizontal, chiqindilar va chuqurchalarsiz bo‘lishi lozim. Ruxsat etilgan chetlanish 1 mm dan oshmasligi kerak 1 metrga nisbatan. Vertikal va gorizontal yuzalar tekis bo‘lishi, ruxsat etilgan chetlanish – 1 mm gacha 1 metrga nisbatan. Agar ochoqlar yuqoridagi talablar bo‘yicha tayyorlanmagan bo‘lsa, o‘lchov olish va montajni boshlashdan oldin bu kamchiliklar bartaraf etilishi shart. Qopqoq va yon devorlar bir tekislikda bo‘lishi lozim. Ochoq chegaralari asosiy konstruktsiya, payvandlangan quvur, fasad profili yoki vitraj ko‘rinishida bo‘lishi mumkin.

Hujjatlar

Pasportlar va sertifikatlar

Chizmalar

Alyuminiy qotishmasi muvofiqlik sertifikati

PDF

Rezina mahsulotlari muvofiqlik sertifikati

PDF

Issiqlik uzilishi bo‘lgan deraza-eshik tizimi katalogi

PDF

Issiqlik uzilishi bo‘lgan deraza-eshik tizimi chizmalari

PDF

DWG

Issiqlik uzilishi bo‘lgan deraza-eshik tizimi profillari

PDF

DWG

Issiqlik uzilishi bo‘lgan deraza-eshik tizimini oynalash

PDF

DWG

Kafolat majburiyatlari chop etish

Ekspluatatsiya shartlariga rioya qilingan taqdirda, xaridorga tizim komplektatsiyasiga yuklab jo‘natilgan kundan boshlab 5 yil muddatga kafolat taqdim etiladi.
