AD-SP privodi uchun mo‘ljallangan avtomatik sirpanib ochiladigan eshik komplekti (bitta harakatlanuvchi va bitta harakatsiz «antipanika» kanot)

Ochilish funksiyasiga ega «antipanika» avtomatik sirpanib ochiladigan eshik — odamlar oqimi yuqori bo‘lgan turli tijorat ob’ektlarining (savdo-ko‘ngilochar va biznes markazlari, restoranlar, ombor va ishlab chiqarish majmualari, tibbiyot muassasalari, ijtimoiy-maishiy binolar) kirish yo‘laklariga o‘rnatish uchun mo‘ljallangan. Bunday eshiklar odamlar o‘tishi uchun mo‘ljallangan joylarda, ayniqsa, xonadagi yagona eshik bo‘lib, favqulodda chiqish vazifasini bajarmog‘i zarur bo‘lgan holatlarda — ya’ni evakuatsiya paytida kanotlarning tashqariga ochilishi funksiyasini ta’minlashda beqiyos ahamiyatga ega. Standart «antipanika» eshiklariga qo‘shimcha ravishda, harakatlanuvchi va harakatsiz kanotlarning bir vaqtda tashqariga ochilishi funksiyasiga ega eshiklar yirik o‘lchamli yuklar yoki transport vositalarini o‘tkazish zarur bo‘lgan hollarda o‘tish kengligini oshirish masalasini hal qiladi.
Qo'llanilish sohasi:
Savdo va biznes markazlari
Xususiy sektor
Afzalliklar
Funktsionallik
Mahsulotni olti rejimda ekspluatatsiya qilish imkoniyati odamlar o‘tish yo‘lini tashkil etishda har qanday vazifani hal qilish imkonini beradi.
Kanotni to‘ldirish variantlarining xilma-xilligi
Kanotni 8 yoki 9 mm qalinlikdagi xavfsiz shishada yoki 24 mm shishali paketda to‘ldirish imkoniyati.
Yig‘ilishi oson
Unikal quruq ulanish kanotlarni yig‘ish va mahsulotni umumiy o‘rnatish vaqtini sezilarli darajada qisqartirishga imkon beradi, shuningdek, yoritilish joyini oshiradi.
Mahsulot konstruksiyalari va sinflarining xilma-xilligi
Afzallik har qanday o‘tish joyi uchun optimal konstruktsiyani tanlash imkonini beradi: ustunlar va devorlar yo‘qligida, ustunlarning cheklangan (kamchilikli) kengligida, xonadan boshqa chiqishlar yo‘qligida.
Jozibador narx
Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibador narxga ega.
Funktsionallik
Mahsulotni olti rejimda ekspluatatsiya qilish imkoniyati odamlar o‘tish yo‘lini tashkil etishda har qanday vazifani hal qilish imkonini beradi.
Kanotni to‘ldirish variantlarining xilma-xilligi
Kanotni 8 yoki 9 mm qalinlikdagi xavfsiz shishada yoki 24 mm shishali paketda to‘ldirish imkoniyati.
Yig‘ilishi oson
Unikal quruq ulanish kanotlarni yig‘ish va mahsulotni umumiy o‘rnatish vaqtini sezilarli darajada qisqartirishga imkon beradi, shuningdek, yoritilish joyini oshiradi.
Mahsulot konstruksiyalari va sinflarining xilma-xilligi
Afzallik har qanday o‘tish joyi uchun optimal konstruktsiyani tanlash imkonini beradi: ustunlar va devorlar yo‘qligida, ustunlarning cheklangan (kamchilikli) kengligida, xonadan boshqa chiqishlar yo‘qligida.
Jozibador narx
Metall sarfini kamaytirish va profil tizimini optimallashtirish hisobiga mahsulot jozibador narxga ega.
Dizayn
To‘ldirish dizayni
Standart ranglar
Kanotlarning ikki tomondan bo‘yalgani mavjudligi. Har qanday turdagi to‘ldirish 8, 9 va 24 mm qalinlikda
Kanotlarning ikki tomondan bo‘yalgani mavjudligi. Har qanday turdagi to‘ldirish 8, 9 va 24 mm qalinlikda
RAL 9016 (oq)
RAL 9016 (oq)
RAL 9006 (silliq metall)
RAL 9006 (silliq metall)
RAL 7004 (kulrang)
RAL 7004 (kulrang)
RAL 1014 (bej)
RAL 1014 (bej)
RAL 2004 (to'q sariq)
RAL 2004 (to'q sariq)
RAL 3020 (qizil)
RAL 3020 (qizil)
RAL 3005 (bordo)
RAL 3005 (bordo)
RAL 6018 (ochiq yashil)
RAL 6018 (ochiq yashil)
RAL 6005 (yashil)
RAL 6005 (yashil)
RAL 7016 (antratsit)
RAL 7016 (antratsit)
RAL 5005 (ko'k)
RAL 5005 (ko'k)
RAL 8017 (jigarrang-qizil)
RAL 8017 (jigarrang-qizil)
RAL 9005 (qora)
RAL 9005 (qora)
RAL 8014 (jigarrang)
RAL 8014 (jigarrang)
Komplektatsiya
Bazaviy to'plam
Qo'shimcha to'plam
Elektromotor (art. AD-01SP)

Elektromotor (art. AD-01SP)

Kontroller (art. AD-03SP)

Kontroller (art. AD-03SP)

Rejimlar o‘zgartiruvchi ekran bilan (art. AD-08SP)

Rejimlar o‘zgartiruvchi ekran bilan (art. AD-08SP)

Harakat sensori (art. AD-06, 1 dona)

Harakat sensori (art. AD-06, 1 dona)

Kombinatsiyalangan harakat va xavfsizlik sensori (art. AD-34, 1 dona)

Kombinatsiyalangan harakat va xavfsizlik sensori (art. AD-34, 1 dona)

Fotoelementlar komplekti (art. AD-09, 1 dona), eshikning ochilish funktsiyasida privodning bloklanishini ta'minlaydi

Fotoelementlar komplekti (art. AD-09, 1 dona), eshikning ochilish funktsiyasida privodning bloklanishini ta'minlaydi

Tortish roliki (art. AD-14SP, 1 dona)

Tortish roliki (art. AD-14SP, 1 dona)

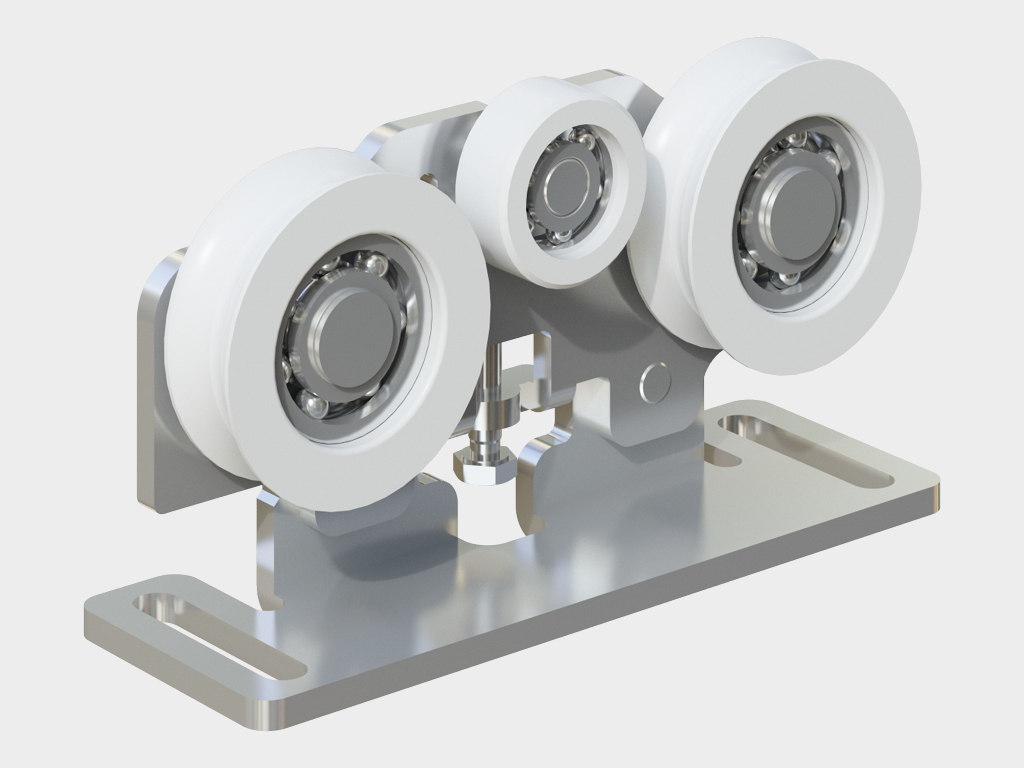

Karotokalar komplekti (art. AD-15SP, 4 dona) AD-SP privodida

Karotokalar komplekti (art. AD-15SP, 4 dona) AD-SP privodida

Kartonning yon qopqog'lari komplekti (art. AD-16SP, 2 dona) AD-SP da

Kartonning yon qopqog'lari komplekti (art. AD-16SP, 2 dona) AD-SP da

Privodli kamar (art. AD-17, 11 m)

Privodli kamar (art. AD-17, 11 m)

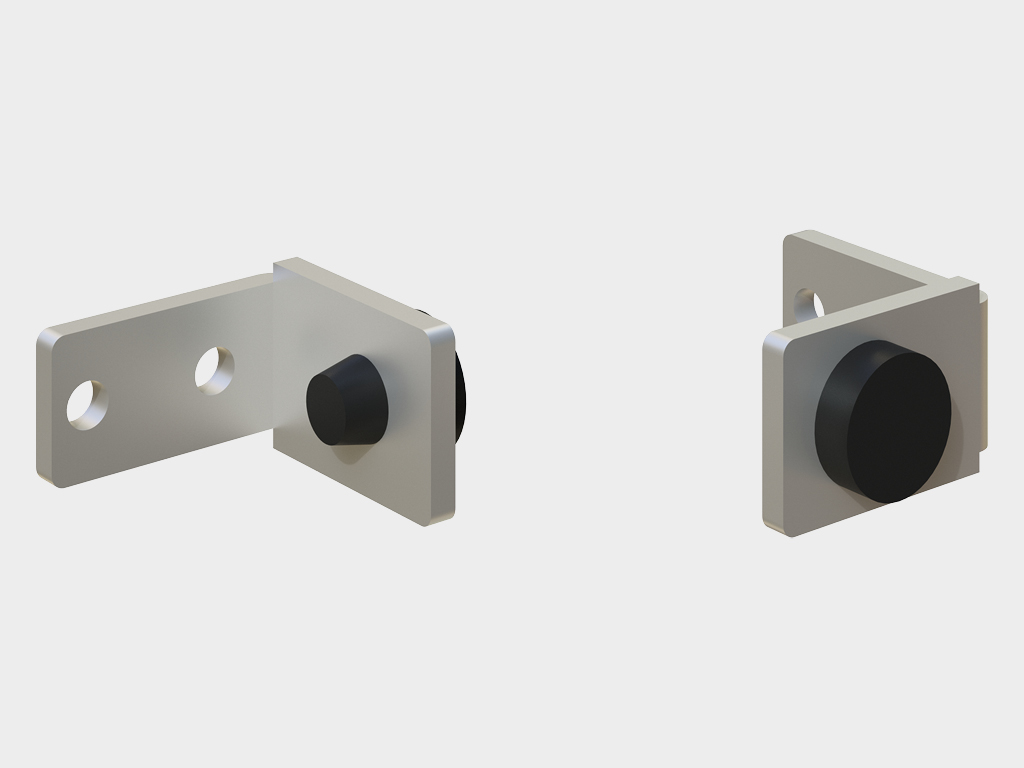

Stoporlar komplekti (art. AD-19SP, 2 dona) AD-SP privodida

Stoporlar komplekti (art. AD-19SP, 2 dona) AD-SP privodida

Kamar ushlagichlari komplekti (art. AD-20SP, 2 dona)

Kamar ushlagichlari komplekti (art. AD-20SP, 2 dona)

Pastki yo‘riqnoma (art. TPP-001-32D, 2 dona)

Pastki yo‘riqnoma (art. TPP-001-32D, 2 dona)

Quti qopqoq bilan (art. AHDS35 2009, 2011, 2012) AD-SP privodi uchun

Quti qopqoq bilan (art. AHDS35 2009, 2011, 2012) AD-SP privodi uchun

Rel's upkotnitel bilan (art. AHDS35 2010 c AD-29) AD-SP privodi uchun

Rel's upkotnitel bilan (art. AHDS35 2010 c AD-29) AD-SP privodi uchun

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

Vertikal sozlash profili 30 × 35 mm chiqib ketish bilan (art. AHDS35 0106.FREZ, 1 dona)

Vertikal sozlash profili 30 × 35 mm chiqib ketish bilan (art. AHDS35 0106.FREZ, 1 dona)

Gorizontal sozlash profili 64 × 35 mm (art. AHDS35 0108, 1 dona)

Gorizontal sozlash profili 64 × 35 mm (art. AHDS35 0108, 1 dona)

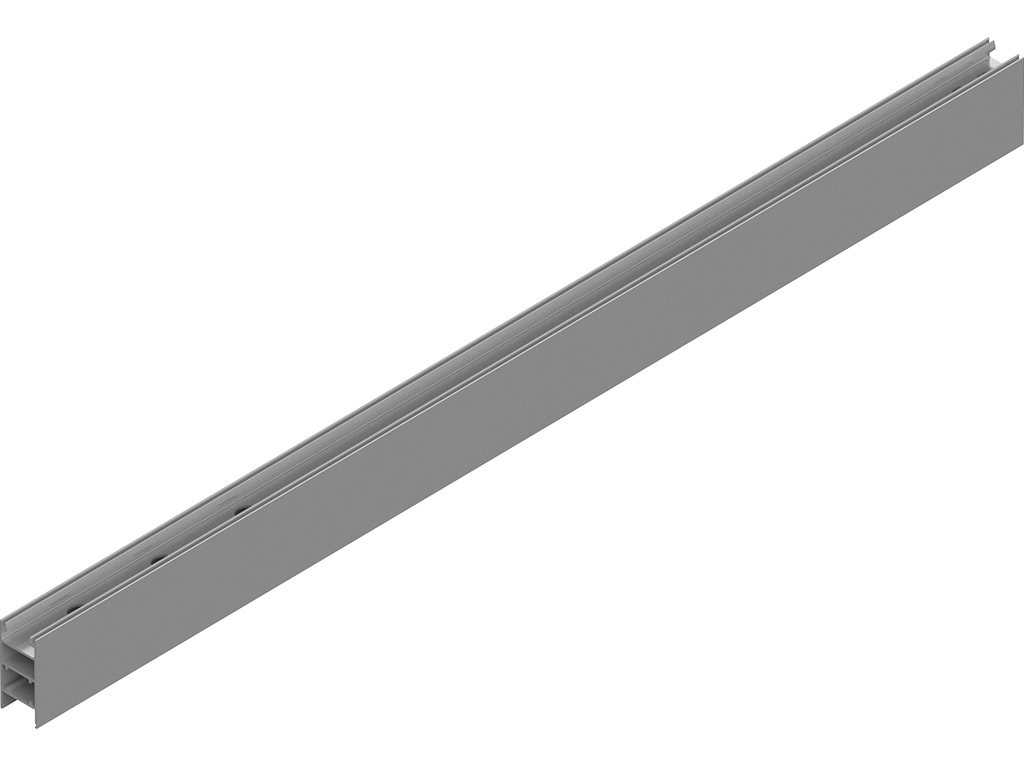

Vertikal

Vertikal "Antipanika" profili (art. AHDS35 0112, 1 dona)

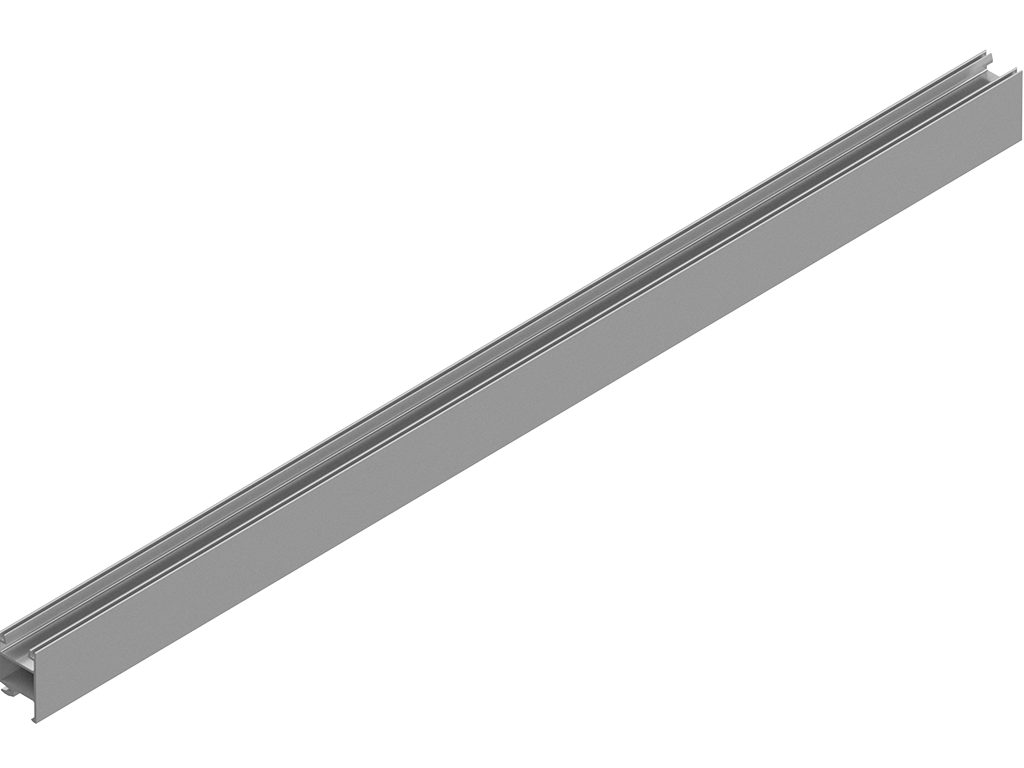

Yuqori gorizontal

Yuqori gorizontal "Antipanika" profili (art. AHDS35 0113, 1 dona)

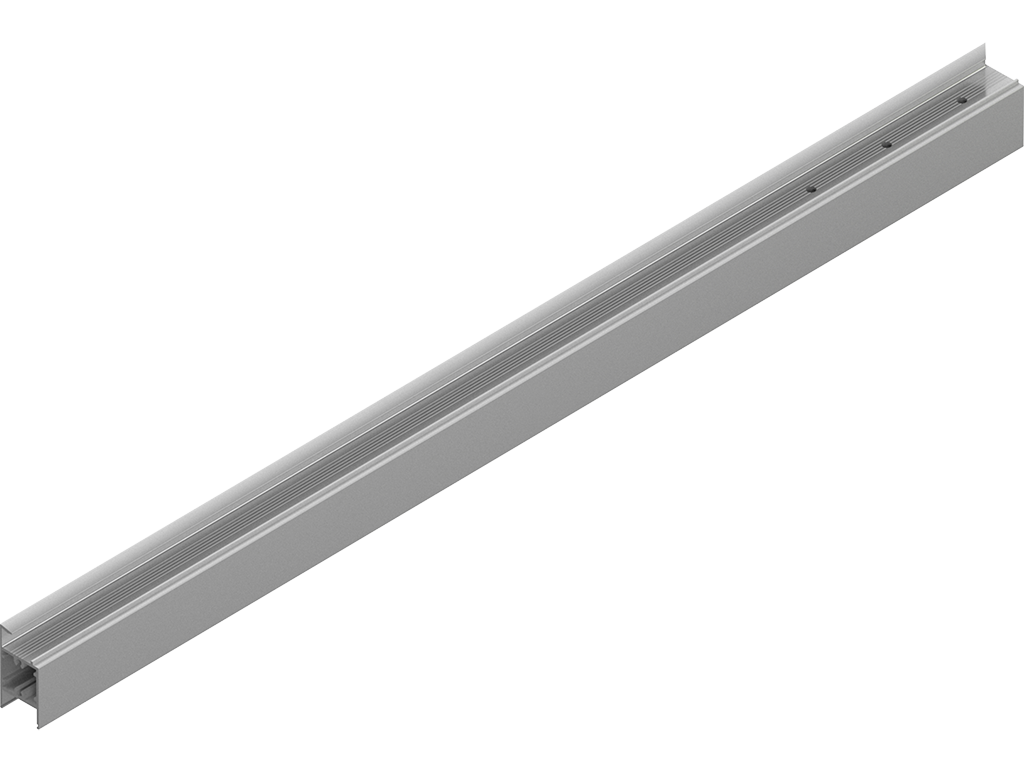

Pastki gorizontal

Pastki gorizontal "Antipanika" profili (art. AHDS35 0114, 1 dona)

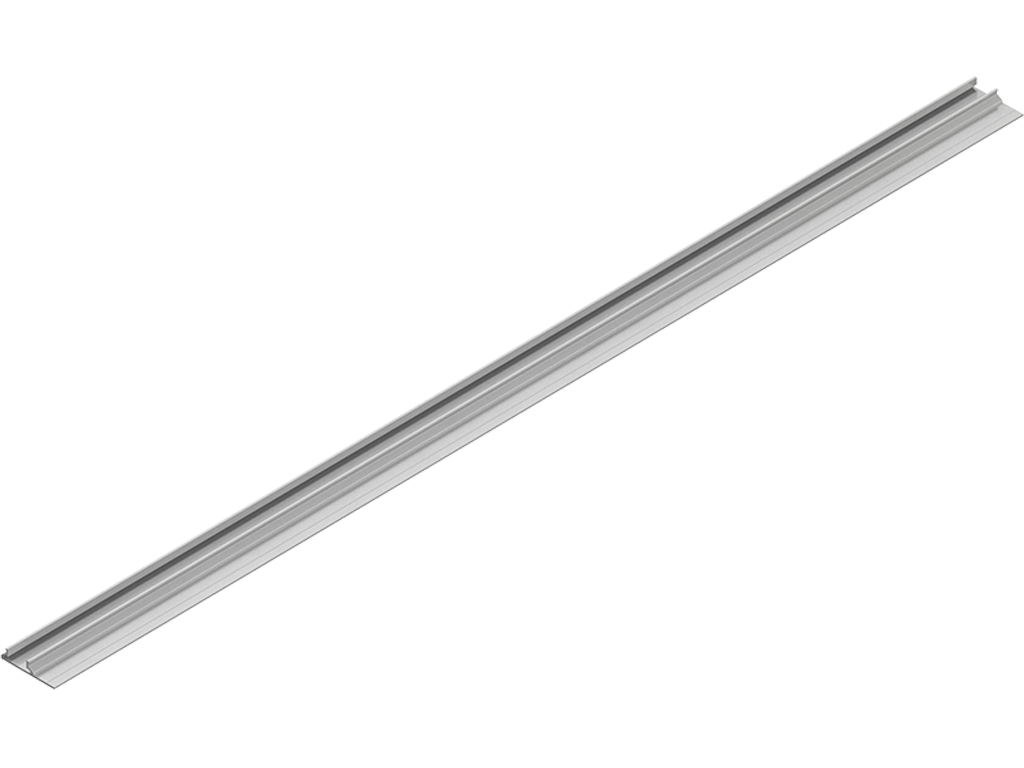

Yarim eshik

Yarim eshik "Antipanika" profil (art. AHDS35 0111, 2 dona)

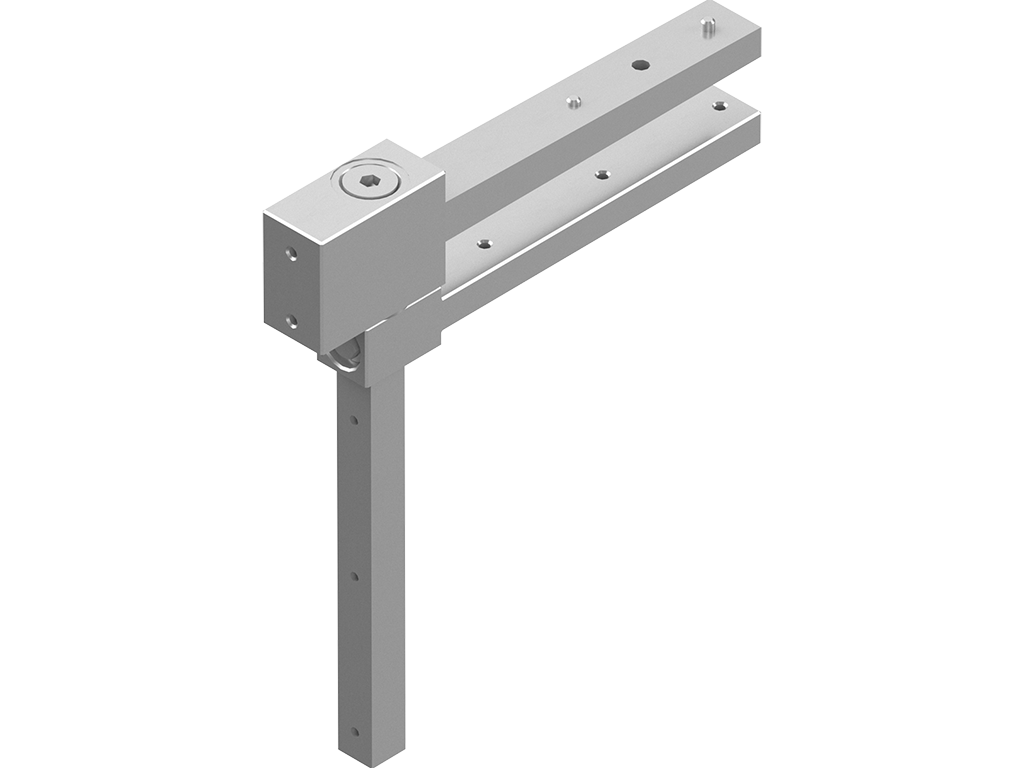

Petlya

Petlya "Antipaniki" (art. HAP.01, 1 dona) — yuqori petlya yaratish

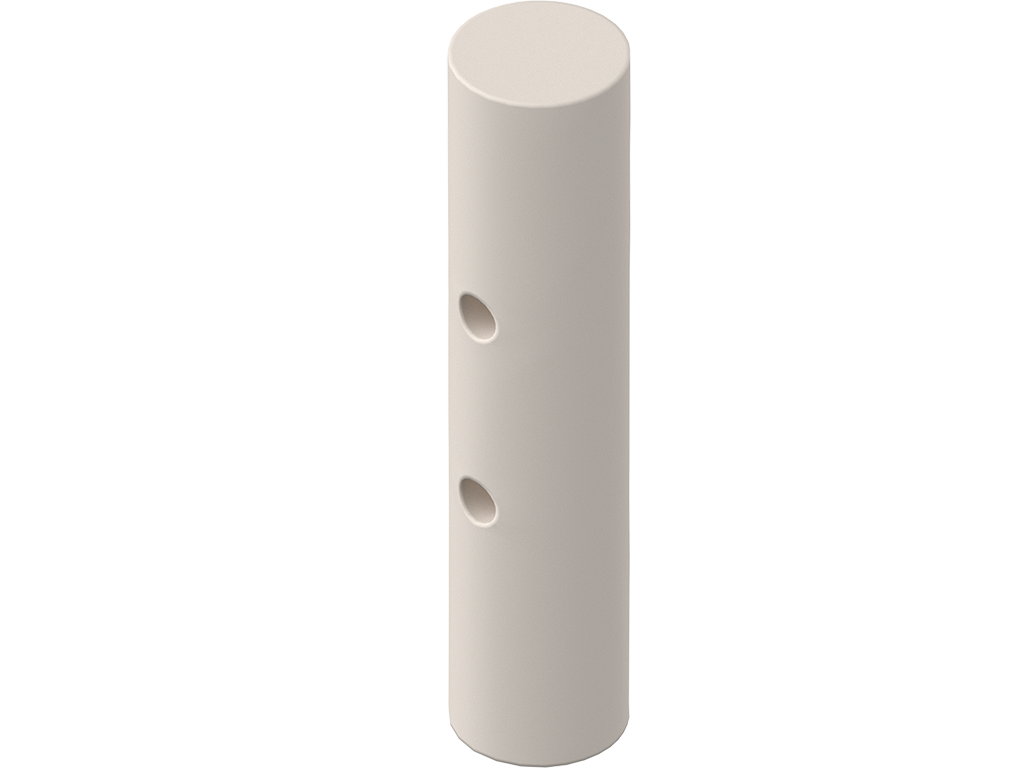

Ogranicitel (art. HAP.02, 1 dona) — pastki petlya yaratish

Ogranicitel (art. HAP.02, 1 dona) — pastki petlya yaratish

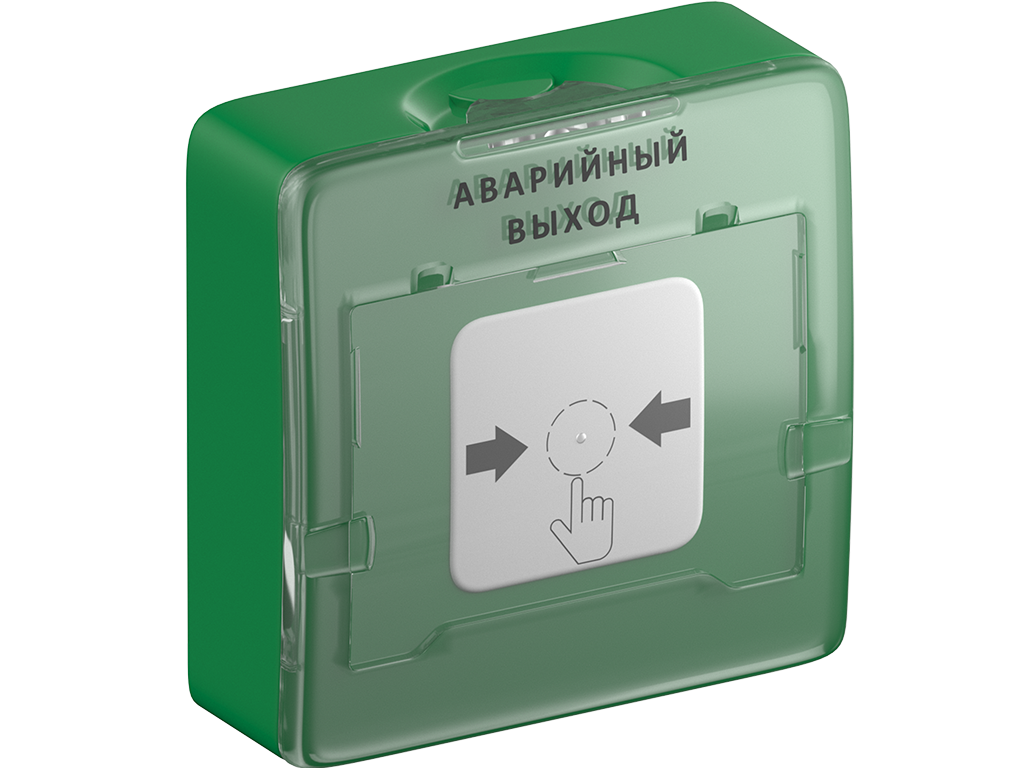

Favqulodda chiqish tugmasi UDP 513-10 (AD-46-modda)

Favqulodda chiqish tugmasi UDP 513-10 (AD-46-modda)

O'rnatilgan plitalar to'plami (art. AD-100KIT, 1 to'plam)

O'rnatilgan plitalar to'plami (art. AD-100KIT, 1 to'plam)

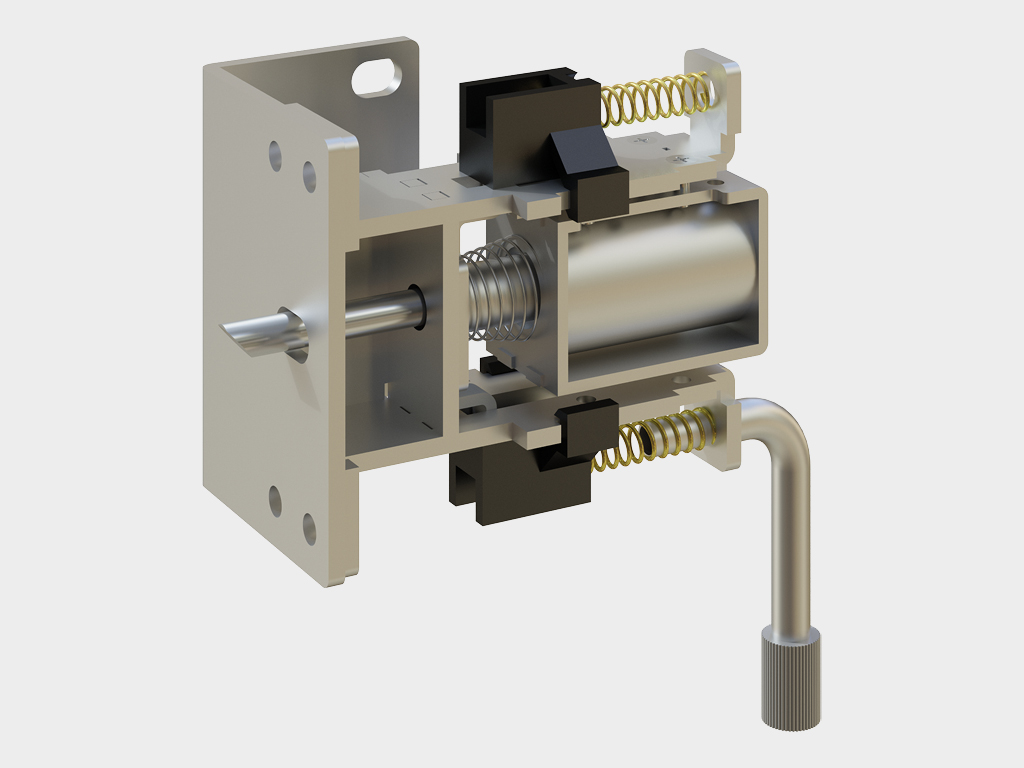

AD-07SP — elektromexanik qulflovchi, AD-SP tizimi uchun mo‘ljallangan, ruxsatsiz kirishdan ishonchli himoya ta’minlaydi / * (art.AD-07SPTEL) AD-SP-TELESCOPE tizimi uchun

AD-07SP — elektromexanik qulflovchi, AD-SP tizimi uchun mo‘ljallangan, ruxsatsiz kirishdan ishonchli himoya ta’minlaydi / * (art.AD-07SPTEL) AD-SP-TELESCOPE tizimi uchun

AD-27 — akkumulyator batareyasi (sig‘imi 2,0 Ah), tashqi quvvat manbaisiz eshikning uzluksiz ishlashini 15–30 daqiqa (170 tsikl) davomida ta’minlaydi

AD-27 — akkumulyator batareyasi (sig‘imi 2,0 Ah), tashqi quvvat manbaisiz eshikning uzluksiz ishlashini 15–30 daqiqa (170 tsikl) davomida ta’minlaydi

AD-30 — simsiz (barmoq) PUSH tugmasi. Harakat sensorining o‘rniga eshikni qo‘l bilan boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish)

AD-30 — simsiz (barmoq) PUSH tugmasi. Harakat sensorining o‘rniga eshikni qo‘l bilan boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish)

AD-31 — kontaktisiz infraqizil tugma. Harakat sensorining o‘rniga eshikni qo‘l bilan, kontaktisiz boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

AD-31 — kontaktisiz infraqizil tugma. Harakat sensorining o‘rniga eshikni qo‘l bilan, kontaktisiz boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

AD-32 — kalit bilan ishlash rejimini o‘zgartirish tugmasi (5 ta rejim). Displeysiz rejim o‘zgartirish tugmasi o‘rniga ishlatiladi va eshikni boshqarishga cheklangan kirishni ta’minlaydi

AD-32 — kalit bilan ishlash rejimini o‘zgartirish tugmasi (5 ta rejim). Displeysiz rejim o‘zgartirish tugmasi o‘rniga ishlatiladi va eshikni boshqarishga cheklangan kirishni ta’minlaydi

AD-34 — kombinatsiyalashgan harakat va xavfsizlik sensoru. Bir korpusda mikrovalyonli harakat radar sensorini va eshik ochilish joyidagi infraqizil xavfsizlik pardasini birlashtiradi

AD-34 — kombinatsiyalashgan harakat va xavfsizlik sensoru. Bir korpusda mikrovalyonli harakat radar sensorini va eshik ochilish joyidagi infraqizil xavfsizlik pardasini birlashtiradi

AD-09 — fotoelementlar komplekti, eshik ochilish joyida qo‘shimcha xavfsizlikni ta’minlaydi

AD-09 — fotoelementlar komplekti, eshik ochilish joyida qo‘shimcha xavfsizlikni ta’minlaydi

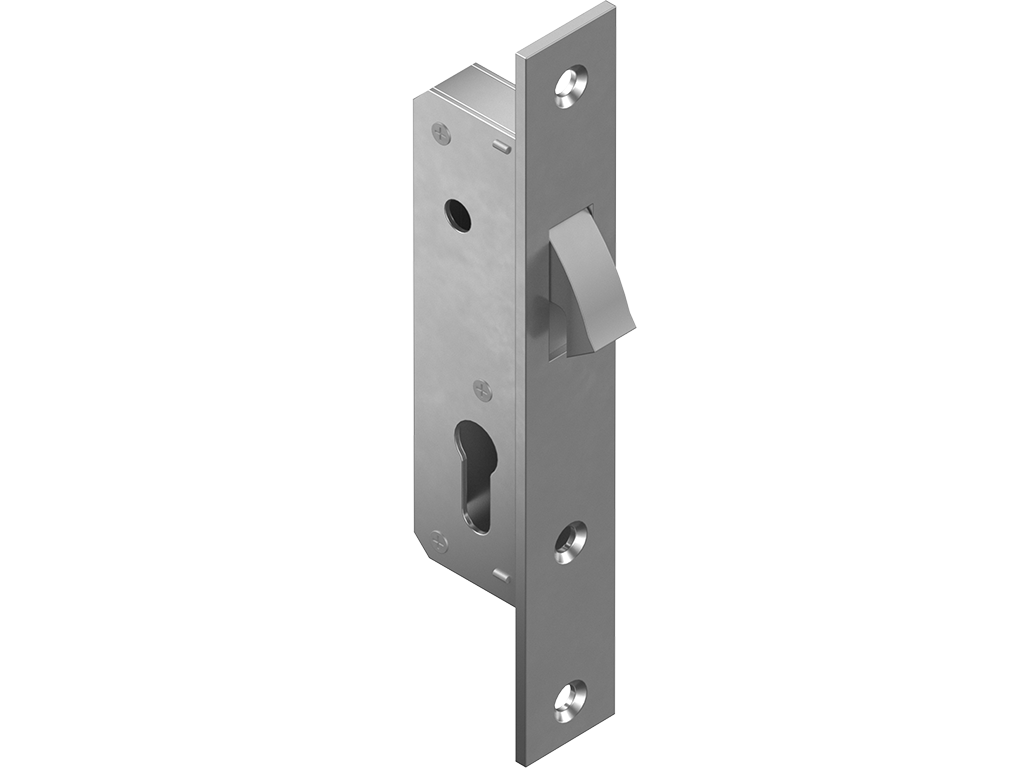

KALESB-1K — ichki o‘rnatiladigan qulflovchi, burama tishli rikel bilan (kalitsiz) to‘liq yig‘ilgan

KALESB-1K — ichki o‘rnatiladigan qulflovchi, burama tishli rikel bilan (kalitsiz) to‘liq yig‘ilgan

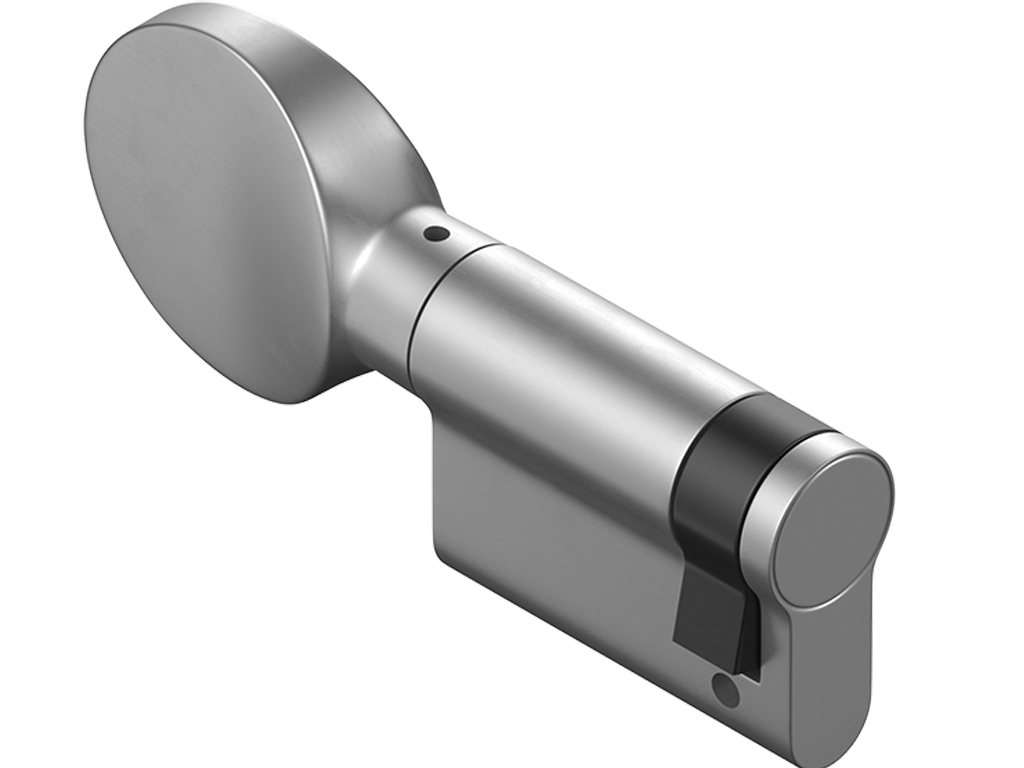

KALESB-1K — ichki o‘rnatiladigan qulflovchi, burama rikel va vertushka (kalitsiz) bilan to‘liq yig‘ilgan

KALESB-1K — ichki o‘rnatiladigan qulflovchi, burama rikel va vertushka (kalitsiz) bilan to‘liq yig‘ilgan

Texnik tavsif
O'lchamlar jadvali
Konstruktsiya
Standart konstruktiv yechimlar
Texnik xususiyatlar
Mahsulotni ishlatish shartlari
Qadoqlash
Параметр
Показатель
Ширина прохода, мм
700 dan 1400 gacha
Ширина проема, мм
1400 dan 2800 gacha
Высота проема, мм
1700 dan 2400 gacha
Притолока, мм
125 dan kam emas
  1. Kanotning vertikal profili
  2. Kanotning gorizontal profili
  3. Shtapik
  4. To‘ldirish 8 yoki 9 mm (shtapik bilan), 24 mm (shtapiksiz)
  5. Ichki muhr
  6. Tashqi muhr
  7. Markaziy muhr

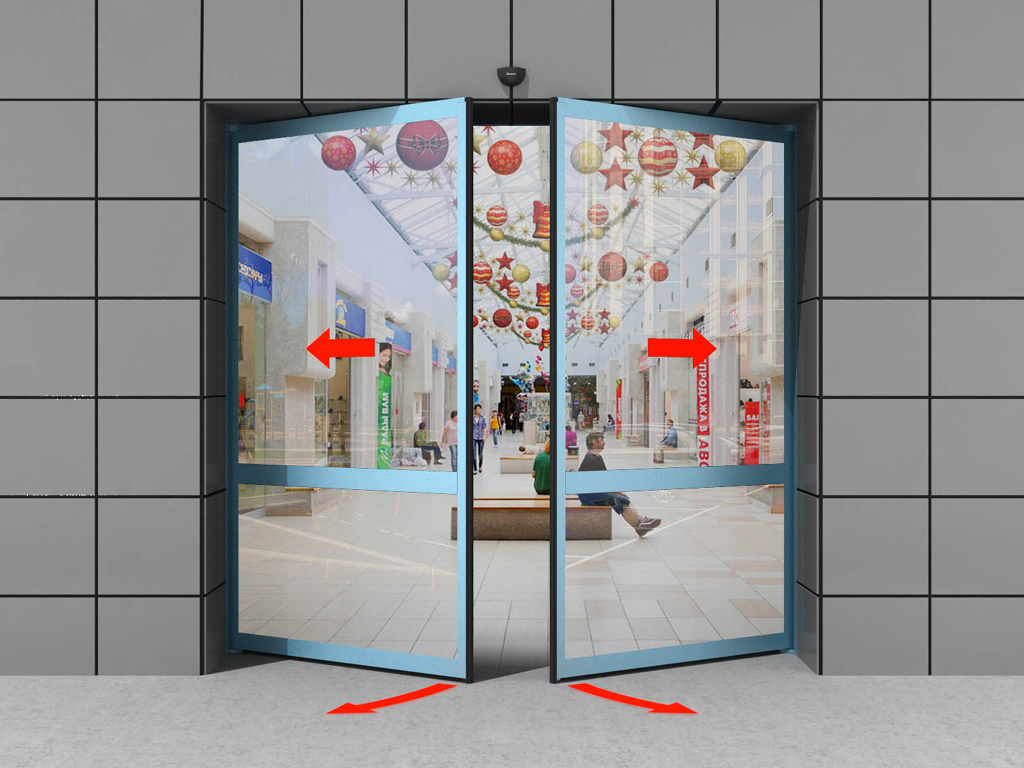

Ikki eshikli «antipanika» eshigi (eshiklar ochilish funktsiyasi bilan)

Ikki eshikli «antipanika» eshigi (eshiklar ochilish funktsiyasi bilan)

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1000 dan 2500 gacha
H, мм Высота проема 1700 dan 2400 gacha

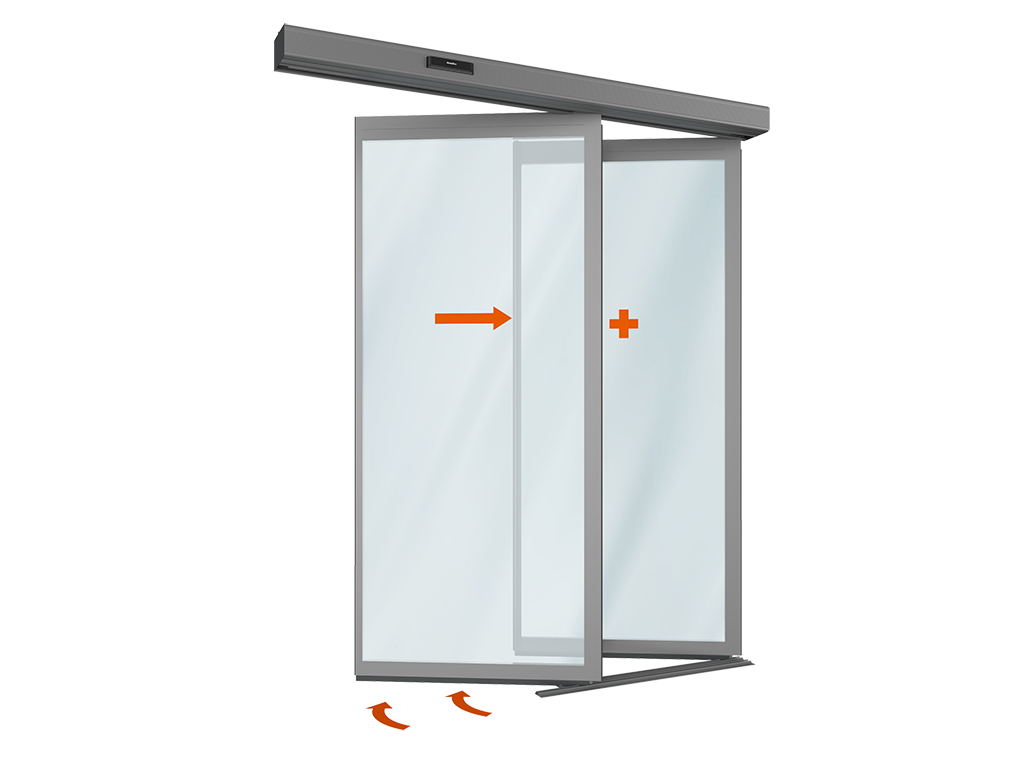

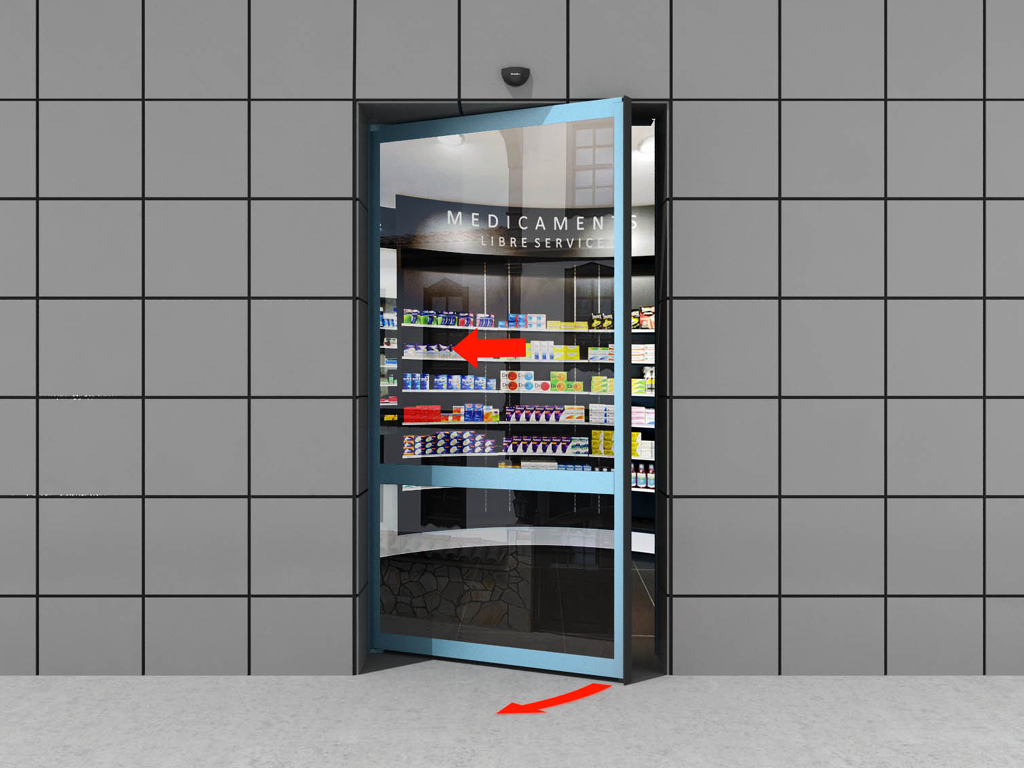

Bitta eshikli «antipanika» eshigi (eshikning ochilish funktsiyasi bilan)

Bitta eshikli «antipanika» eshigi (eshikning ochilish funktsiyasi bilan)

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700 dan 1400 gacha
H, мм Высота проема 1700 dan 2400 gacha

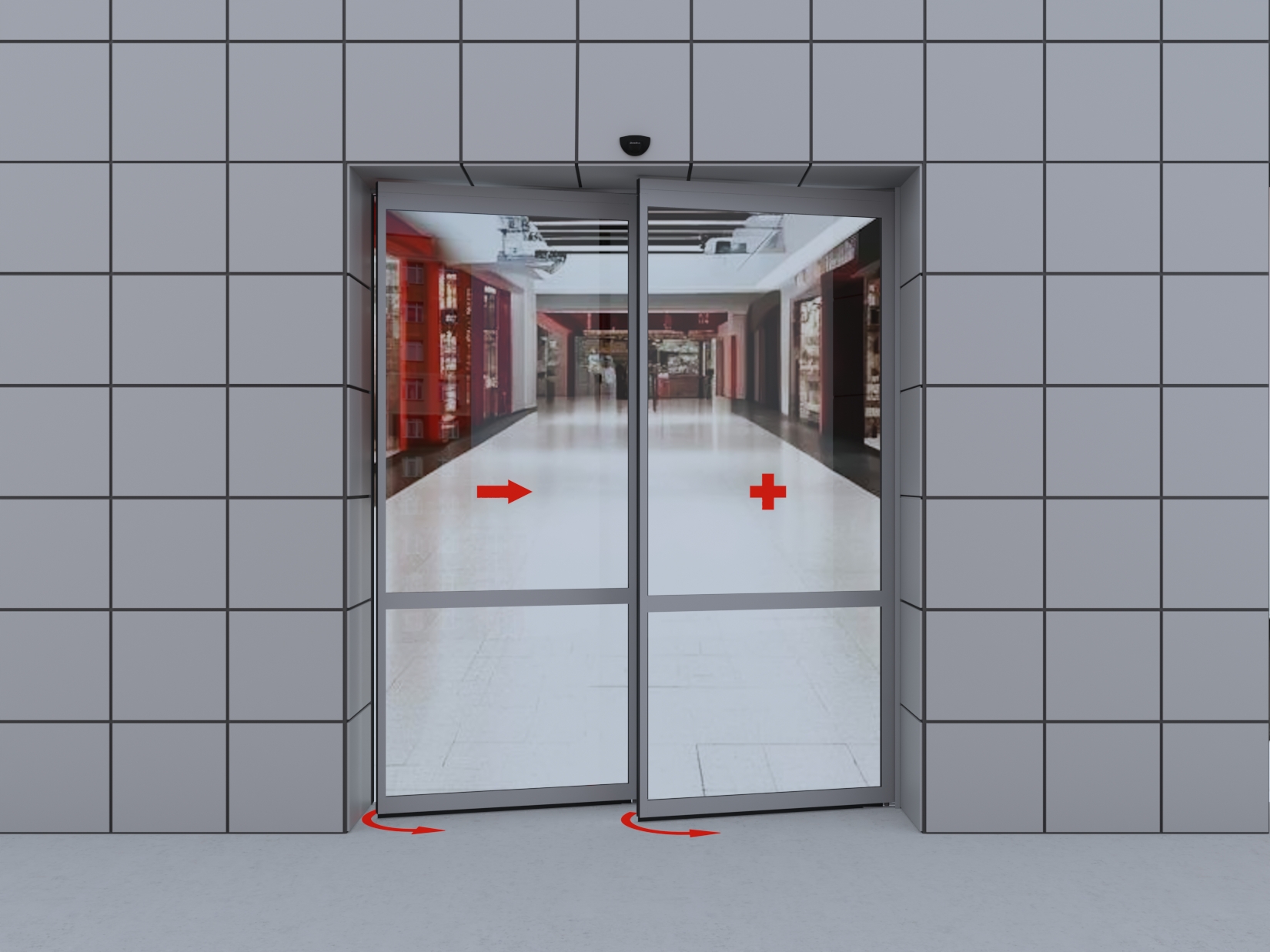

Bitta eshikli «antipanika» eshigi (bitta harakatlanuvchi va bitta harakatlanmaydigan eshik bilan ochilish funktsiyasi)

Bitta eshikli «antipanika» eshigi (bitta harakatlanuvchi va bitta harakatlanmaydigan eshik bilan ochilish funktsiyasi)

Усл. обозначение, наименование параметра Расчетная формула
W, мм Ширина прохода 700 dan 1400 gacha
B, мм Ширина проема 1400 dan 2800 gacha
H, мм Высота проема 1700 dan 2400 gacha
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 yoki 24 "Antipanika" eshigi
Максимальная высота, м 2,4
Максимальный вес створки, кг. 200/180/90 Bitta eshik/Ikki eshik/"Antipanika" eshigi
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Intensiv o‘tish uchun, kunduz-kecha ishlaydigan

1. Elektr uzatgichli eshik ramkasini xona tashqarisida, ko‘cha tomondan o‘rnatish qat'iyan man etiladi.

2. Eshik kanoplarini qo‘lda ochish va yopish faqat favqulodda holatda (elektr energiyasi yo‘qligida) yoki sozlash ishlari davomida amalga oshiriladi.

3. Eshik kanoplarini qo‘lda ochish va yopish jarayonida katta kuch sarflamang. Eshik kanoplarini keskin itarish orqali ochish ta'qiqlanadi.

4. Bolalar va hayvonlarning eshik kanoplarini ochish/yopish zonasida uzoq vaqt bo‘lmasligini nazorat qiling.

5. Qattiq ta'qiqlanadi, qo‘llar bilan qulflangan eshiklarni surib ochishga harakat qilish, barmoqlarni yoki boshqa tashqi buyumlarni harakatlanuvchi kanop bilan pol orasidagi bo‘shliqlarga solish, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshik kanoplariga o‘tish vaqtida zarba bermang va ularni ochish yoki yopish jarayoniga to‘sqinlik qilmaslikka harakat qilmang. Eshik kanoplarining harakat zonasida yugurish yoki turish ta'qiqlanadi.

7. Eshik kanoplari harakatlanganda, ularning yo‘lida tashqi buyumlar va axlat bo‘lmasligiga e'tibor bering: bunday narsalar kanoplarning buzilishiga, tiqilib qolishiga va eshik avtomatikasining ishlamay qolishiga olib kelishi mumkin.

8. Polga o‘rnatilgan yo‘riqchilarni va karetkalar rulolarini ifloslanishga duchor qilmang, chunki bu kanoplarning silliq harakatini buzishiga, tiqilib qolishiga va elektr uzatgichning nosozligiga olib kelishi mumkin.

9. Avtomatik eshik kanoplari eshik ochilish/ yopilish tsikli davomida yo‘riqchi rels bo‘ylab silliq harakatlanishi kerak, kanoplar to‘liq ochilgan yoki yopilgan holatga yetganda majburiy to‘xtatish bilan.

10. Eshikni xavfsizlik elementlari, masalan, fotoelementlar yoki IR pardalarini o‘rnatmasdan ishlatish qat'iyan man etiladi.

Упаковка в картон Характеристики упаковки
Daraxtdan yasalgan poddon, pastki qismida polistirol bloklari bilan. Profil gofrokarton varag‘i bilan o‘ralgan va PP lentasi bilan mustahkamlangan
Упаковка в пузырчатую пленку Характеристики упаковки
Upacka tarkibida profil, pufakchali plyonka bilan o‘ralgan va skotch bilan logotipli tarzda mustahkamlangan. Bir upackaning profil og‘irligi 35 kg dan ortiq bo‘lmasligi kerak
Упаковка на палету Характеристики упаковки
Pufakchali plyonkaga o‘ralgan profil pachkalari polistirol ramkadan iborat paletaga joylashtiriladi va skotch bilan mustahkamlanadi
Qo‘shimcha tavsif chop etish

Suriladigan eshiklarni alohida o‘rnatish yoki binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

O'rnatish
Montaj usullari
Bino qurilishi uchun tayyorgarlik
Avtomatik eshikning ramkasini o‘tish joyiga o‘rnatish
Avtomatik eshikning ramkasini o‘tish joyiga o‘rnatish
Teleskopik eshik ramkasini o‘tish joyiga o‘rnatish
Teleskopik eshik ramkasini o‘tish joyiga o‘rnatish
  1. O‘tish joyining parametrlari: N — o‘tish joyining balandligi (toza poldan o‘tish joyining yuqori qismigacha bo‘lgan masofa); V — o‘tish joyining kengligi (chap tomonidan o‘ng tomonigacha bo‘lgan masofa); h — ustun balandligi (o‘tish joyining yuqori qismidan shiftgacha bo‘lgan masofa). Ustun balandligi, o‘tish joyining kengligi va balandligini o‘lchash kamida ikki joyda amalga oshiriladi. Yakuniy o‘lchov har doim eng kichik qiymatni hisobga oladi.
  2. Konstruktsiyani sifatli o‘rnatish va uning ishonchli ishlashini ta’minlash uchun xona o‘tish joyini tayyorlash zarur. O‘tish joyining tozaligi bo‘yicha belgilangan talablar mavjud: O‘tish joyi to‘g‘ri burchakli shaklda bo‘lishi kerak. Ramka tekisliklarining yuzasi tekis va silliq bo‘lishi kerak, gipsoqoplamaning yutilishlari va yoriqlar yo‘q bo‘lishi lozim. Polning yuzasi tekis, gorizontal, chiqindilar va chuqurliklar bo‘lmasligi kerak. 1 metrga 1 mm gacha og‘ish ruxsat etiladi. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, 1 metrga 1 mm gacha og‘ish bilan. Agar o‘tish joylari yuqoridagi talablarga mos kelmasdan tayyorlangan bo‘lsa, o‘lchovlarni olish va o‘rnatishni boshlashdan oldin bu og‘ishlarni bartaraf etish zarur. Ustun balandligi va yon devorlar bir tekisda bo‘lishi kerak. O‘tish joyi ramkasi poydevor konstruksiyasi, payvandlangan trubka, fasad profili yoki vitraj ko‘rinishida bo‘lishi kerak.
Hujjatlar
Ko'rsatmalar
Pasportlar va sertifikatlar
Chizmalar

"AD-SP drayvli avtomatik toymasin eshik" bo'yicha ko'rsatmalar

Ko'rsatmalar "AD-SP-TELESCOPE haydovchili teleskopik eshik"

Yengil avtomat / teleskopik eshik barglarini yig'ish bo'yicha ko'rsatmalar

Avtomatik eshiklarning vahima qarshi eshiklarini (belanchak funktsiyasi bilan) yig'ish bo'yicha ko'rsatmalar

Transom va avtomatik eshikli tuzilmalarni yig'ish bo'yicha ko'rsatmalar

AD-34 birlashtirilgan harakat va xavfsizlik sensorini o'rnatish bo'yicha ko'rsatmalar

Ochilishni tayyorlash va o'rnatish uchun talablar

Pasport avtomatik surma eshik / haydovchi AD-SP/ AD-SP-TELESCOPE

Alyuminiy profil uchun muvofiqlik sertifikati

Avtomatik eshik haydovchilari uchun muvofiqlik deklaratsiyasi

Asosiy kanop profil va to‘plamlarining katalogi (arxiv)

Avtomatik eshiklar uchun profil va to‘plamlar katalogi, yengil kanoplar bilan

Engil eshikli teleskopik eshiklar uchun profillar va komponentlar katalogi

Avtomatik vahima eshiklari uchun profillar va komponentlar katalogi

Kafolat majburiyatlari chop etish

Mijozga tizimning to‘liq to‘plami uchun 2 yil kafolat beriladi, agar ekspluatatsiya shartlariga rioya qilinsa, yuklash vaqtidan boshlab.

Yangi mahsulotlar
Simsiz (barmoq) tugmasi AD-30 qo‘l bilan ochish boshqaruvi uchun ishlatiladi va u nafaqat toza xonalarda (operatsion va laboratoriya bloklari), balki ofis va savdo joylarida ham qo‘llaniladi.

Simsiz (barmoq) tugmasi AD-30 qo‘l bilan ochish boshqaruvi uchun ishlatiladi va u nafaqat toza xonalarda (operatsion va laboratoriya bloklari), balki ofis va savdo joylarida ham qo‘llaniladi.

AD-34 sensoru — kombinatsiyalashgan turdagi qurilma bo‘lib, bir korpusda mikroto‘lqinli harakat radar sensorini va infraqizil mavjudlik pardasini birlashtiradi. Sensor avtomatik suriladigan eshik tizimi AD-SP uzatgichi bilan o‘rnatilganda, fotoelementlar juftligi o‘rniga yoki ular bilan birgalikda ishlashi mumkin.

AD-34 sensoru — kombinatsiyalashgan turdagi qurilma bo‘lib, bir korpusda mikroto‘lqinli harakat radar sensorini va infraqizil mavjudlik pardasini birlashtiradi. Sensor avtomatik suriladigan eshik tizimi AD-SP uzatgichi bilan o‘rnatilganda, fotoelementlar juftligi o‘rniga yoki ular bilan birgalikda ishlashi mumkin.

Dizayn
To‘ldirish dizayni
Kanotlarning ikki tomondan bo‘yalgani mavjudligi. Har qanday turdagi to‘ldirish 8, 9 va 24 mm qalinlikda
Kanotlarning ikki tomondan bo‘yalgani mavjudligi. Har qanday turdagi to‘ldirish 8, 9 va 24 mm qalinlikda
Standart ranglar
RAL 9016 (oq)
RAL 9016 (oq)
RAL 9006 (silliq metall)
RAL 9006 (silliq metall)
RAL 7004 (kulrang)
RAL 7004 (kulrang)
RAL 1014 (bej)
RAL 1014 (bej)
RAL 2004 (to'q sariq)
RAL 2004 (to'q sariq)
RAL 3020 (qizil)
RAL 3020 (qizil)
RAL 3005 (bordo)
RAL 3005 (bordo)
RAL 6018 (ochiq yashil)
RAL 6018 (ochiq yashil)
RAL 6005 (yashil)
RAL 6005 (yashil)
RAL 7016 (antratsit)
RAL 7016 (antratsit)
RAL 5005 (ko'k)
RAL 5005 (ko'k)
RAL 8017 (jigarrang-qizil)
RAL 8017 (jigarrang-qizil)
RAL 9005 (qora)
RAL 9005 (qora)
RAL 8014 (jigarrang)
RAL 8014 (jigarrang)
Komplektatsiya
Bazaviy to'plam
Elektromotor (art. AD-01SP)

Elektromotor (art. AD-01SP)

Kontroller (art. AD-03SP)

Kontroller (art. AD-03SP)

Rejimlar o‘zgartiruvchi ekran bilan (art. AD-08SP)

Rejimlar o‘zgartiruvchi ekran bilan (art. AD-08SP)

Harakat sensori (art. AD-06, 1 dona)

Harakat sensori (art. AD-06, 1 dona)

Kombinatsiyalangan harakat va xavfsizlik sensori (art. AD-34, 1 dona)

Kombinatsiyalangan harakat va xavfsizlik sensori (art. AD-34, 1 dona)

Fotoelementlar komplekti (art. AD-09, 1 dona), eshikning ochilish funktsiyasida privodning bloklanishini ta'minlaydi

Fotoelementlar komplekti (art. AD-09, 1 dona), eshikning ochilish funktsiyasida privodning bloklanishini ta'minlaydi

Tortish roliki (art. AD-14SP, 1 dona)

Tortish roliki (art. AD-14SP, 1 dona)

Karotokalar komplekti (art. AD-15SP, 4 dona) AD-SP privodida

Karotokalar komplekti (art. AD-15SP, 4 dona) AD-SP privodida

Kartonning yon qopqog'lari komplekti (art. AD-16SP, 2 dona) AD-SP da

Kartonning yon qopqog'lari komplekti (art. AD-16SP, 2 dona) AD-SP da

Privodli kamar (art. AD-17, 11 m)

Privodli kamar (art. AD-17, 11 m)

Stoporlar komplekti (art. AD-19SP, 2 dona) AD-SP privodida

Stoporlar komplekti (art. AD-19SP, 2 dona) AD-SP privodida

Kamar ushlagichlari komplekti (art. AD-20SP, 2 dona)

Kamar ushlagichlari komplekti (art. AD-20SP, 2 dona)

Pastki yo‘riqnoma (art. TPP-001-32D, 2 dona)

Pastki yo‘riqnoma (art. TPP-001-32D, 2 dona)

Quti qopqoq bilan (art. AHDS35 2009, 2011, 2012) AD-SP privodi uchun

Quti qopqoq bilan (art. AHDS35 2009, 2011, 2012) AD-SP privodi uchun

Rel's upkotnitel bilan (art. AHDS35 2010 c AD-29) AD-SP privodi uchun

Rel's upkotnitel bilan (art. AHDS35 2010 c AD-29) AD-SP privodi uchun

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

Fotoelement uchun profil (art. AHDS35 0213, 2 dona)

Vertikal sozlash profili 30 × 35 mm chiqib ketish bilan (art. AHDS35 0106.FREZ, 1 dona)

Vertikal sozlash profili 30 × 35 mm chiqib ketish bilan (art. AHDS35 0106.FREZ, 1 dona)

Gorizontal sozlash profili 64 × 35 mm (art. AHDS35 0108, 1 dona)

Gorizontal sozlash profili 64 × 35 mm (art. AHDS35 0108, 1 dona)

Vertikal

Vertikal "Antipanika" profili (art. AHDS35 0112, 1 dona)

Yuqori gorizontal

Yuqori gorizontal "Antipanika" profili (art. AHDS35 0113, 1 dona)

Pastki gorizontal

Pastki gorizontal "Antipanika" profili (art. AHDS35 0114, 1 dona)

Yarim eshik

Yarim eshik "Antipanika" profil (art. AHDS35 0111, 2 dona)

Petlya

Petlya "Antipaniki" (art. HAP.01, 1 dona) — yuqori petlya yaratish

Ogranicitel (art. HAP.02, 1 dona) — pastki petlya yaratish

Ogranicitel (art. HAP.02, 1 dona) — pastki petlya yaratish

Favqulodda chiqish tugmasi UDP 513-10 (AD-46-modda)

Favqulodda chiqish tugmasi UDP 513-10 (AD-46-modda)

O'rnatilgan plitalar to'plami (art. AD-100KIT, 1 to'plam)

O'rnatilgan plitalar to'plami (art. AD-100KIT, 1 to'plam)

Qo'shimcha to'plam
AD-07SP — elektromexanik qulflovchi, AD-SP tizimi uchun mo‘ljallangan, ruxsatsiz kirishdan ishonchli himoya ta’minlaydi / * (art.AD-07SPTEL) AD-SP-TELESCOPE tizimi uchun

AD-07SP — elektromexanik qulflovchi, AD-SP tizimi uchun mo‘ljallangan, ruxsatsiz kirishdan ishonchli himoya ta’minlaydi / * (art.AD-07SPTEL) AD-SP-TELESCOPE tizimi uchun

AD-27 — akkumulyator batareyasi (sig‘imi 2,0 Ah), tashqi quvvat manbaisiz eshikning uzluksiz ishlashini 15–30 daqiqa (170 tsikl) davomida ta’minlaydi

AD-27 — akkumulyator batareyasi (sig‘imi 2,0 Ah), tashqi quvvat manbaisiz eshikning uzluksiz ishlashini 15–30 daqiqa (170 tsikl) davomida ta’minlaydi

AD-30 — simsiz (barmoq) PUSH tugmasi. Harakat sensorining o‘rniga eshikni qo‘l bilan boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish)

AD-30 — simsiz (barmoq) PUSH tugmasi. Harakat sensorining o‘rniga eshikni qo‘l bilan boshqarish uchun ishlatiladi (tugmani bosish orqali eshikni ochish)

AD-31 — kontaktisiz infraqizil tugma. Harakat sensorining o‘rniga eshikni qo‘l bilan, kontaktisiz boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

AD-31 — kontaktisiz infraqizil tugma. Harakat sensorining o‘rniga eshikni qo‘l bilan, kontaktisiz boshqarish uchun ishlatiladi (1 dan 15 sm gacha)

AD-32 — kalit bilan ishlash rejimini o‘zgartirish tugmasi (5 ta rejim). Displeysiz rejim o‘zgartirish tugmasi o‘rniga ishlatiladi va eshikni boshqarishga cheklangan kirishni ta’minlaydi

AD-32 — kalit bilan ishlash rejimini o‘zgartirish tugmasi (5 ta rejim). Displeysiz rejim o‘zgartirish tugmasi o‘rniga ishlatiladi va eshikni boshqarishga cheklangan kirishni ta’minlaydi

AD-34 — kombinatsiyalashgan harakat va xavfsizlik sensoru. Bir korpusda mikrovalyonli harakat radar sensorini va eshik ochilish joyidagi infraqizil xavfsizlik pardasini birlashtiradi

AD-34 — kombinatsiyalashgan harakat va xavfsizlik sensoru. Bir korpusda mikrovalyonli harakat radar sensorini va eshik ochilish joyidagi infraqizil xavfsizlik pardasini birlashtiradi

AD-09 — fotoelementlar komplekti, eshik ochilish joyida qo‘shimcha xavfsizlikni ta’minlaydi

AD-09 — fotoelementlar komplekti, eshik ochilish joyida qo‘shimcha xavfsizlikni ta’minlaydi

KALESB-1K — ichki o‘rnatiladigan qulflovchi, burama tishli rikel bilan (kalitsiz) to‘liq yig‘ilgan

KALESB-1K — ichki o‘rnatiladigan qulflovchi, burama tishli rikel bilan (kalitsiz) to‘liq yig‘ilgan

KALESB-1K — ichki o‘rnatiladigan qulflovchi, burama rikel va vertushka (kalitsiz) bilan to‘liq yig‘ilgan

KALESB-1K — ichki o‘rnatiladigan qulflovchi, burama rikel va vertushka (kalitsiz) bilan to‘liq yig‘ilgan

Texnik tavsif
O'lchamlar jadvali
Параметр
Показатель
Ширина прохода, мм
700 dan 1400 gacha
Ширина проема, мм
1400 dan 2800 gacha
Высота проема, мм
1700 dan 2400 gacha
Притолока, мм
125 dan kam emas
Konstruktsiya
  1. Kanotning vertikal profili
  2. Kanotning gorizontal profili
  3. Shtapik
  4. To‘ldirish 8 yoki 9 mm (shtapik bilan), 24 mm (shtapiksiz)
  5. Ichki muhr
  6. Tashqi muhr
  7. Markaziy muhr
Standart konstruktiv yechimlar

Ikki eshikli «antipanika» eshigi (eshiklar ochilish funktsiyasi bilan)

Ikki eshikli «antipanika» eshigi (eshiklar ochilish funktsiyasi bilan)

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1000 dan 2500 gacha
H, мм Высота проема 1700 dan 2400 gacha
Bitta eshikli «antipanika» eshigi (eshikning ochilish funktsiyasi bilan)

Bitta eshikli «antipanika» eshigi (eshikning ochilish funktsiyasi bilan)

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700 dan 1400 gacha
H, мм Высота проема 1700 dan 2400 gacha
Bitta eshikli «antipanika» eshigi (bitta harakatlanuvchi va bitta harakatlanmaydigan eshik bilan ochilish funktsiyasi)

Bitta eshikli «antipanika» eshigi (bitta harakatlanuvchi va bitta harakatlanmaydigan eshik bilan ochilish funktsiyasi)

Усл. обозначение, наименование параметра Расчетная формула
W, мм Ширина прохода 700 dan 1400 gacha
B, мм Ширина проема 1400 dan 2800 gacha
H, мм Высота проема 1700 dan 2400 gacha
Texnik xususiyatlar
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 yoki 24 "Antipanika" eshigi
Максимальная высота, м 2,4
Максимальный вес створки, кг. 200/180/90 Bitta eshik/Ikki eshik/"Antipanika" eshigi
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Intensiv o‘tish uchun, kunduz-kecha ishlaydigan
Mahsulotni ishlatish shartlari

1. Elektr uzatgichli eshik ramkasini xona tashqarisida, ko‘cha tomondan o‘rnatish qat'iyan man etiladi.

2. Eshik kanoplarini qo‘lda ochish va yopish faqat favqulodda holatda (elektr energiyasi yo‘qligida) yoki sozlash ishlari davomida amalga oshiriladi.

3. Eshik kanoplarini qo‘lda ochish va yopish jarayonida katta kuch sarflamang. Eshik kanoplarini keskin itarish orqali ochish ta'qiqlanadi.

4. Bolalar va hayvonlarning eshik kanoplarini ochish/yopish zonasida uzoq vaqt bo‘lmasligini nazorat qiling.

5. Qattiq ta'qiqlanadi, qo‘llar bilan qulflangan eshiklarni surib ochishga harakat qilish, barmoqlarni yoki boshqa tashqi buyumlarni harakatlanuvchi kanop bilan pol orasidagi bo‘shliqlarga solish, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshik kanoplariga o‘tish vaqtida zarba bermang va ularni ochish yoki yopish jarayoniga to‘sqinlik qilmaslikka harakat qilmang. Eshik kanoplarining harakat zonasida yugurish yoki turish ta'qiqlanadi.

7. Eshik kanoplari harakatlanganda, ularning yo‘lida tashqi buyumlar va axlat bo‘lmasligiga e'tibor bering: bunday narsalar kanoplarning buzilishiga, tiqilib qolishiga va eshik avtomatikasining ishlamay qolishiga olib kelishi mumkin.

8. Polga o‘rnatilgan yo‘riqchilarni va karetkalar rulolarini ifloslanishga duchor qilmang, chunki bu kanoplarning silliq harakatini buzishiga, tiqilib qolishiga va elektr uzatgichning nosozligiga olib kelishi mumkin.

9. Avtomatik eshik kanoplari eshik ochilish/ yopilish tsikli davomida yo‘riqchi rels bo‘ylab silliq harakatlanishi kerak, kanoplar to‘liq ochilgan yoki yopilgan holatga yetganda majburiy to‘xtatish bilan.

10. Eshikni xavfsizlik elementlari, masalan, fotoelementlar yoki IR pardalarini o‘rnatmasdan ishlatish qat'iyan man etiladi.

Qadoqlash
Упаковка в картон Характеристики упаковки
Daraxtdan yasalgan poddon, pastki qismida polistirol bloklari bilan. Profil gofrokarton varag‘i bilan o‘ralgan va PP lentasi bilan mustahkamlangan
Упаковка в пузырчатую пленку Характеристики упаковки
Upacka tarkibida profil, pufakchali plyonka bilan o‘ralgan va skotch bilan logotipli tarzda mustahkamlangan. Bir upackaning profil og‘irligi 35 kg dan ortiq bo‘lmasligi kerak
Упаковка на палету Характеристики упаковки
Pufakchali plyonkaga o‘ralgan profil pachkalari polistirol ramkadan iborat paletaga joylashtiriladi va skotch bilan mustahkamlanadi
Qo‘shimcha tavsif

Suriladigan eshiklarni alohida o‘rnatish yoki binoning fasadiga yoki kirish guruhiga integratsiya qilish mumkin.

O'rnatish
Montaj usullari
Avtomatik eshikning ramkasini o‘tish joyiga o‘rnatish
Avtomatik eshikning ramkasini o‘tish joyiga o‘rnatish
Teleskopik eshik ramkasini o‘tish joyiga o‘rnatish
Teleskopik eshik ramkasini o‘tish joyiga o‘rnatish
Bino qurilishi uchun tayyorgarlik
  1. O‘tish joyining parametrlari: N — o‘tish joyining balandligi (toza poldan o‘tish joyining yuqori qismigacha bo‘lgan masofa); V — o‘tish joyining kengligi (chap tomonidan o‘ng tomonigacha bo‘lgan masofa); h — ustun balandligi (o‘tish joyining yuqori qismidan shiftgacha bo‘lgan masofa). Ustun balandligi, o‘tish joyining kengligi va balandligini o‘lchash kamida ikki joyda amalga oshiriladi. Yakuniy o‘lchov har doim eng kichik qiymatni hisobga oladi.
  2. Konstruktsiyani sifatli o‘rnatish va uning ishonchli ishlashini ta’minlash uchun xona o‘tish joyini tayyorlash zarur. O‘tish joyining tozaligi bo‘yicha belgilangan talablar mavjud: O‘tish joyi to‘g‘ri burchakli shaklda bo‘lishi kerak. Ramka tekisliklarining yuzasi tekis va silliq bo‘lishi kerak, gipsoqoplamaning yutilishlari va yoriqlar yo‘q bo‘lishi lozim. Polning yuzasi tekis, gorizontal, chiqindilar va chuqurliklar bo‘lmasligi kerak. 1 metrga 1 mm gacha og‘ish ruxsat etiladi. Vertikal va gorizontal yuzalar tekis bo‘lishi kerak, 1 metrga 1 mm gacha og‘ish bilan. Agar o‘tish joylari yuqoridagi talablarga mos kelmasdan tayyorlangan bo‘lsa, o‘lchovlarni olish va o‘rnatishni boshlashdan oldin bu og‘ishlarni bartaraf etish zarur. Ustun balandligi va yon devorlar bir tekisda bo‘lishi kerak. O‘tish joyi ramkasi poydevor konstruksiyasi, payvandlangan trubka, fasad profili yoki vitraj ko‘rinishida bo‘lishi kerak.
Kafolat majburiyatlari

Mijozga tizimning to‘liq to‘plami uchun 2 yil kafolat beriladi, agar ekspluatatsiya shartlariga rioya qilinsa, yuklash vaqtidan boshlab.

Hujjatlar
Ko'rsatmalar

"AD-SP drayvli avtomatik toymasin eshik" bo'yicha ko'rsatmalar

Ko'rsatmalar "AD-SP-TELESCOPE haydovchili teleskopik eshik"

Yengil avtomat / teleskopik eshik barglarini yig'ish bo'yicha ko'rsatmalar

Avtomatik eshiklarning vahima qarshi eshiklarini (belanchak funktsiyasi bilan) yig'ish bo'yicha ko'rsatmalar

Transom va avtomatik eshikli tuzilmalarni yig'ish bo'yicha ko'rsatmalar

AD-34 birlashtirilgan harakat va xavfsizlik sensorini o'rnatish bo'yicha ko'rsatmalar

Ochilishni tayyorlash va o'rnatish uchun talablar

Pasportlar va sertifikatlar

Pasport avtomatik surma eshik / haydovchi AD-SP/ AD-SP-TELESCOPE

Alyuminiy profil uchun muvofiqlik sertifikati

Avtomatik eshik haydovchilari uchun muvofiqlik deklaratsiyasi

Chizmalar

Asosiy kanop profil va to‘plamlarining katalogi (arxiv)

Avtomatik eshiklar uchun profil va to‘plamlar katalogi, yengil kanoplar bilan

Engil eshikli teleskopik eshiklar uchun profillar va komponentlar katalogi

Avtomatik vahima eshiklari uchun profillar va komponentlar katalogi

Buyurtma berish
Kompaniya menejerlari barcha savollaringizga telefon orqali javob berishadi::
