Sotib oling ISD03ALU torsion mexanizmli alyuminiy sendvich-panellardan tayyorlangan sanoat seksion eshiklari Toshkent shahrida | DoorHan ishlab chiqaruvchisining rasmiy veb-sayti

Для объектов с особыми условиями эксплуатации, такими как автомойки, прибрежные склады или промышленные предприятия с агрессивной химической средой, требуется оборудование с максимальной устойчивостью к коррозии. Концерн DoorHan представляет промышленные секционные ворота ISD03ALU — специализированное решение, в котором сэндвич-панели изготовлены с использованием алюминиевых листов. Это гарантирует абсолютную защиту от ржавчины и долгие годы безупречной службы там, где обычные стальные ворота быстро приходят в негодность.

Абсолютная защита от коррозии. Главное и уникальное преимущество ворот ISD03ALU — это их материал. В отличие от стандартных ворот, наружный и внутренний листы сэндвич-панелей изготовлены не из стали, а из алюминиевого сплава. Это дает фундаментальные преимущества:

100% устойчивость к ржавчине: Алюминий в принципе не ржавеет. Это делает ворота идеальным решением для автомоек с постоянной 100% влажностью, для объектов в приморских районах с соленым воздухом, а также для химических и пищевых производств.
Долговечность и сохранение внешнего вида: Ворота сохранят свой эстетичный вид на протяжении всего срока службы, не требуя подкрашивания и ремонта из-за коррозии.

Надежность промышленного класса. В основе ворот лежит мощный торсионный механизм, рассчитанный на интенсивную эксплуатацию. Ресурс пружин составляет не менее 25 000 циклов и может быть увеличен до 100 000, что обеспечивает бесперебойную работу даже при очень частом использовании. Каждая пружина в стандартной комплектации оснащается устройством защиты от обрыва, которое предотвратит падение тяжелого полотна в экстренной ситуации.

Энергоэффективность и прочность. Несмотря на использование алюминия, сэндвич-панели сохраняют высокие изоляционные свойства. В качестве утеплителя используется плотный пенополиуретан, который обеспечивает отличную тепло- и звукоизоляцию, помогая поддерживать необходимый микроклимат в помещении. Конструкция из алюминия получается более легкой, чем стальная, что снижает нагрузку на привод и несущие конструкции здания.

Все комплектующие ворот (направляющие, ролики, петли) также могут быть выполнены в антикоррозийном исполнении (оцинкованная или нержавеющая сталь), что создает единый, надежный и долговечный комплекс. Выбирая промышленные ворота DoorHan ISD03ALU, вы инвестируете в самое надежное и долговечное решение для эксплуатации в самых агрессивных и влажных средах.

Qo'llanilish sohasi:

Sanoat sektori: korroziyaga chidamlilik va eshiklarning yuqori darajadagi foydalanish intensivligiga qo‘yiladigan oshirilgan talablar mavjud bo‘lgan obyektlar

Montaj bilan buyurtma qilish

Afzalliklar

Katta o‘tish joylarini yopish imkoniyati

Ushbu seriyadagi darvozalarning konstruktiv xususiyatlari 10 m kenglikka va 9,2 m balandlikka ega bo'lgan ochilishlarni yopishga imkon beradi.

Yuqori fizik-mexanik ko‘rsatkichlar

Konstruktiv xususiyatlar yuqori mustahkamlik xususiyatlarini ta’minlaydi va shamol yuklariga nisbatan eng yaxshi qarshilik ko‘rsatkichlarini beradi.

Korroziyaga chidamlilik

Alyuminiy sendvich-panellari qalqonning korroziyaga va agressiv muhit ta’siriga chidamliligini kafolatlaydi.

Ishonchli va xavfsiz konstruktsiya

Mustahkam yo‘nalish konstruktsiyasi, panellarni xavfsizlik ushlagichlari tizimi darvozalarni yuqori ishonchliligi bilan ta'minlaydi va uzoq muddatli foydalanish kafolatini beradi.

Katta o‘tish joylarini yopish imkoniyati

Ushbu seriyadagi darvozalarning konstruktiv xususiyatlari 10 m kenglikka va 9,2 m balandlikka ega bo'lgan ochilishlarni yopishga imkon beradi.

Yuqori fizik-mexanik ko‘rsatkichlar

Konstruktiv xususiyatlar yuqori mustahkamlik xususiyatlarini ta’minlaydi va shamol yuklariga nisbatan eng yaxshi qarshilik ko‘rsatkichlarini beradi.

Korroziyaga chidamlilik

Alyuminiy sendvich-panellari qalqonning korroziyaga va agressiv muhit ta’siriga chidamliligini kafolatlaydi.

Ishonchli va xavfsiz konstruktsiya

Mustahkam yo‘nalish konstruktsiyasi, panellarni xavfsizlik ushlagichlari tizimi darvozalarni yuqori ishonchliligi bilan ta'minlaydi va uzoq muddatli foydalanish kafolatini beradi.

Dizayn

Panel dizayni

Yuzaki turi

Ranglar

Kengash (tashqarida)

Gorizontal chiziq (ichkarida)

Yog'och effekti (panelning tashqi tomoni)

Stukko (panelning ichki tomoni)

RAL 9003 (oq)

Komplektatsiya

Bazaviy to'plam

Qo'shimcha to'plam

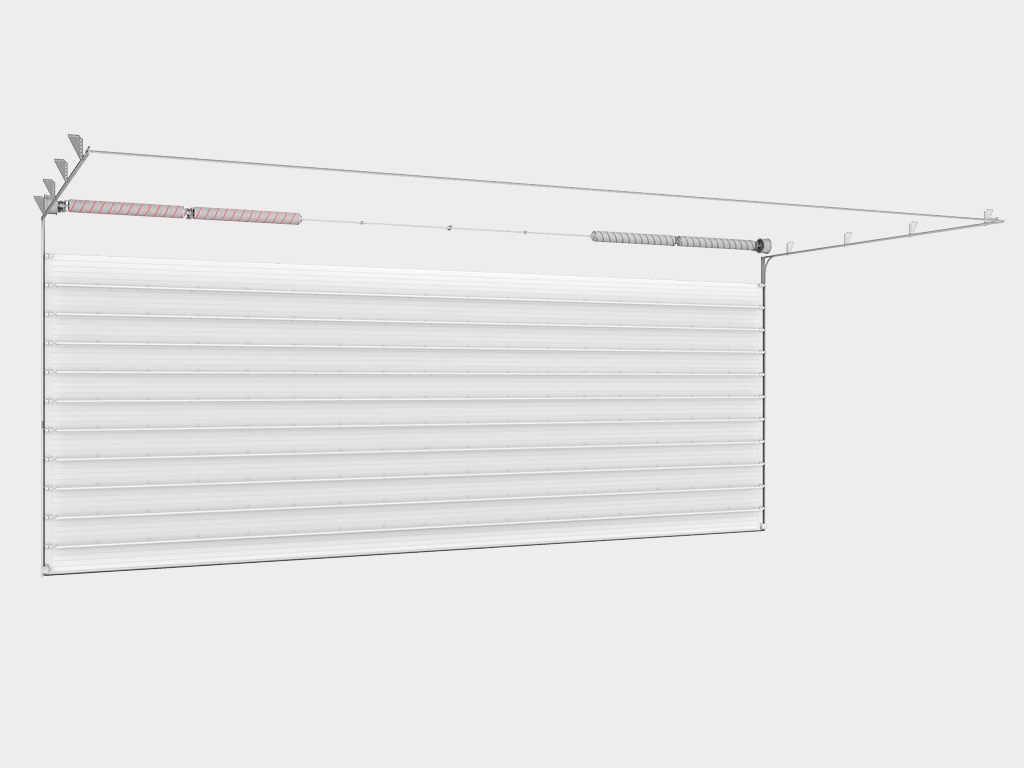

Polotno alyuminiy sendvich-panellaridan, qalinligi 40 mm, menteşalar, yon tayanchlar va mustahkamlovchi profilni ishonchli mahkamlash uchun kuchaytirilgan elementlarga ega.

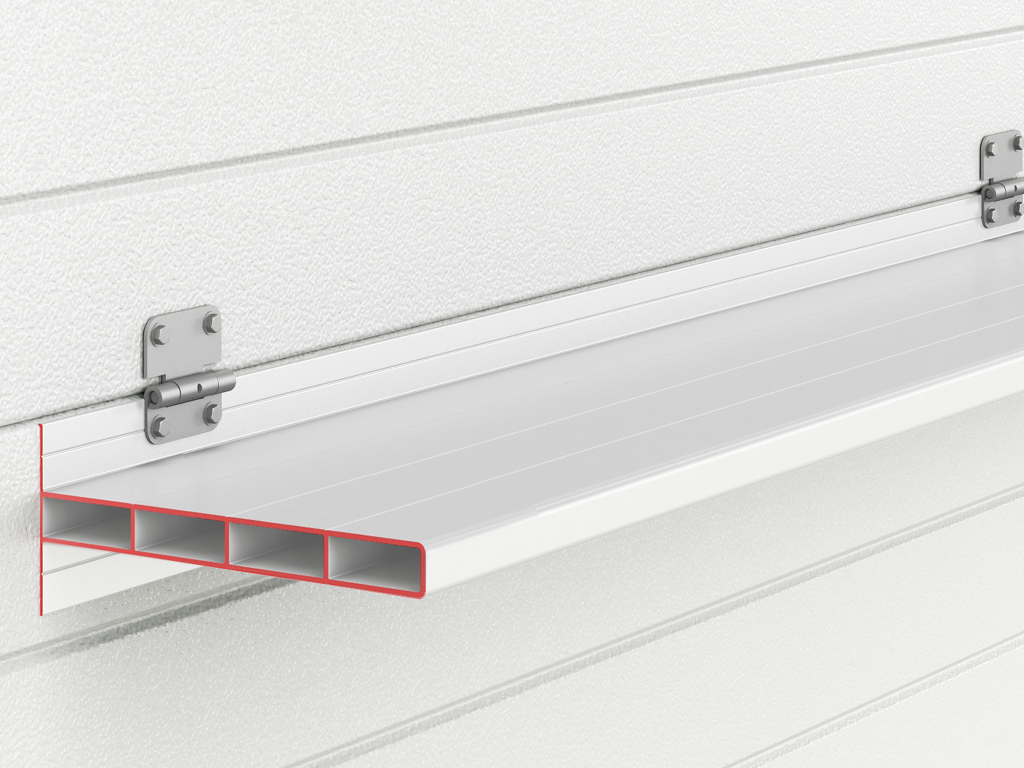

Panellarning yuqori mustahkamlik xususiyatlarini ekstruziya qilingan alyuminiy profil ta’minlaydi (eni 3 500 mm va undan katta bo‘lganda o‘rnatiladi), bu esa shamol yuklamalariga maksimal chidamlilikni kafolatlaydi.

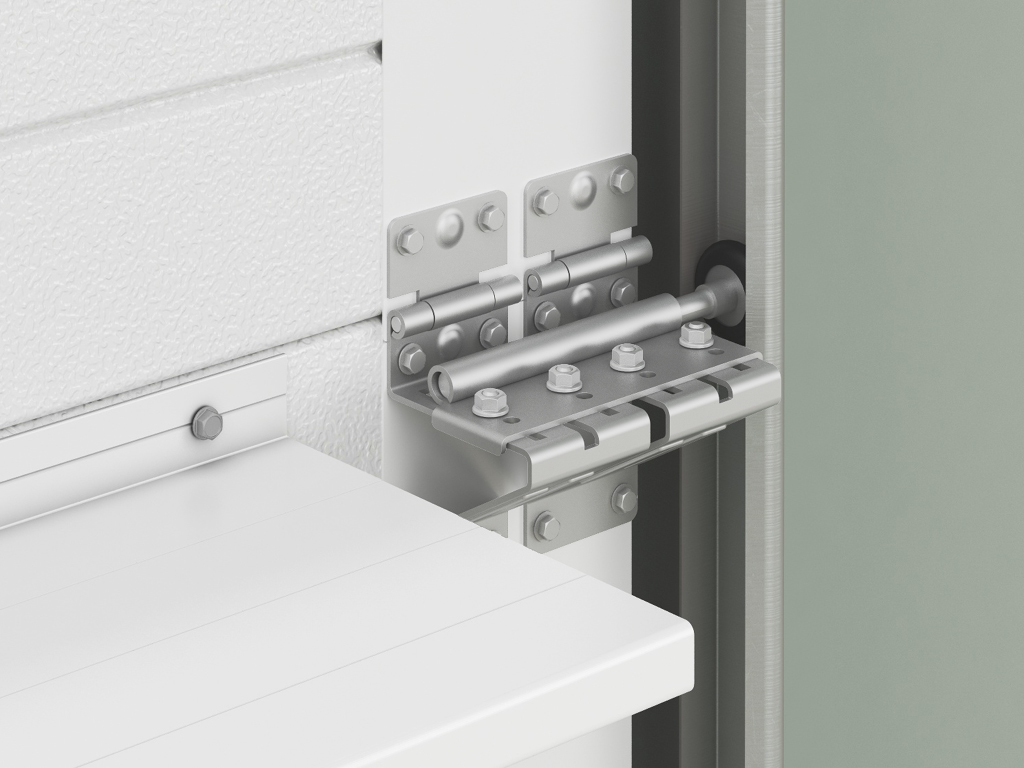

Qanot furniturasi (yon tayanchlar, yuqori kronshteynlar, menteşalar, mahkamlash elementlari) zanglamaydigan po‘latdan tayyorlangan.

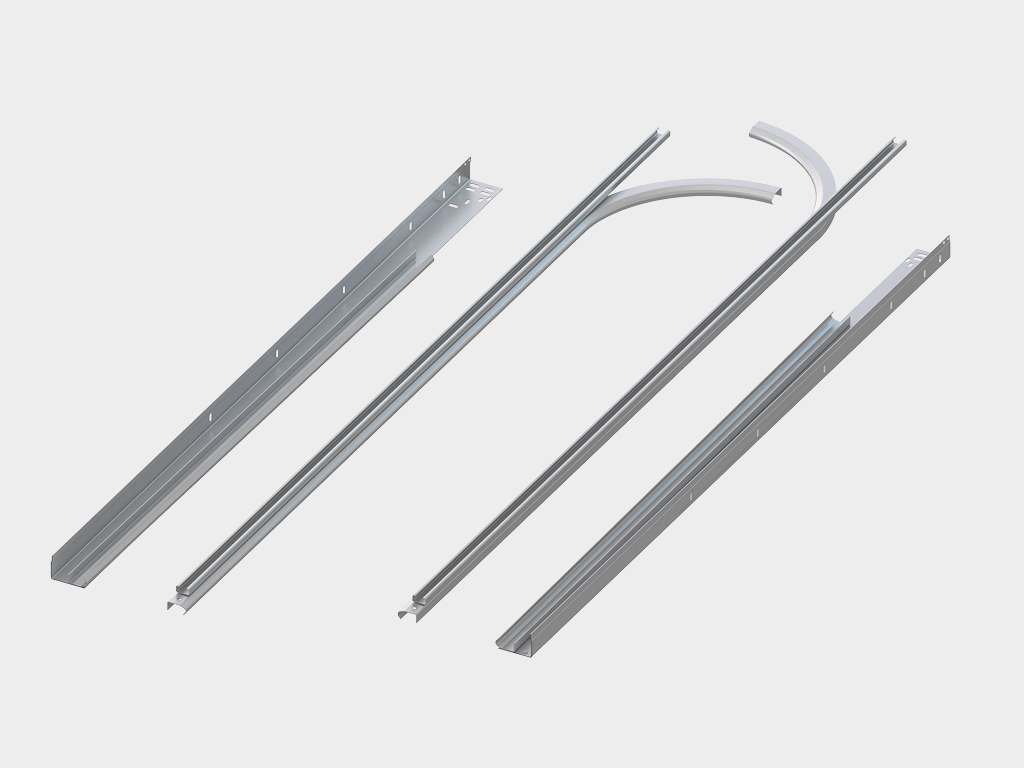

2 mm qalinlikdagi po‘latdan tayyorlangan yo‘naltiruvchi relslar va burchak tayanchlari yuqori mustahkamlik zaxirasiga ega bo‘lib, o‘rnatish uchun zarur bo‘lgan barcha perforatsiyalarga ega.

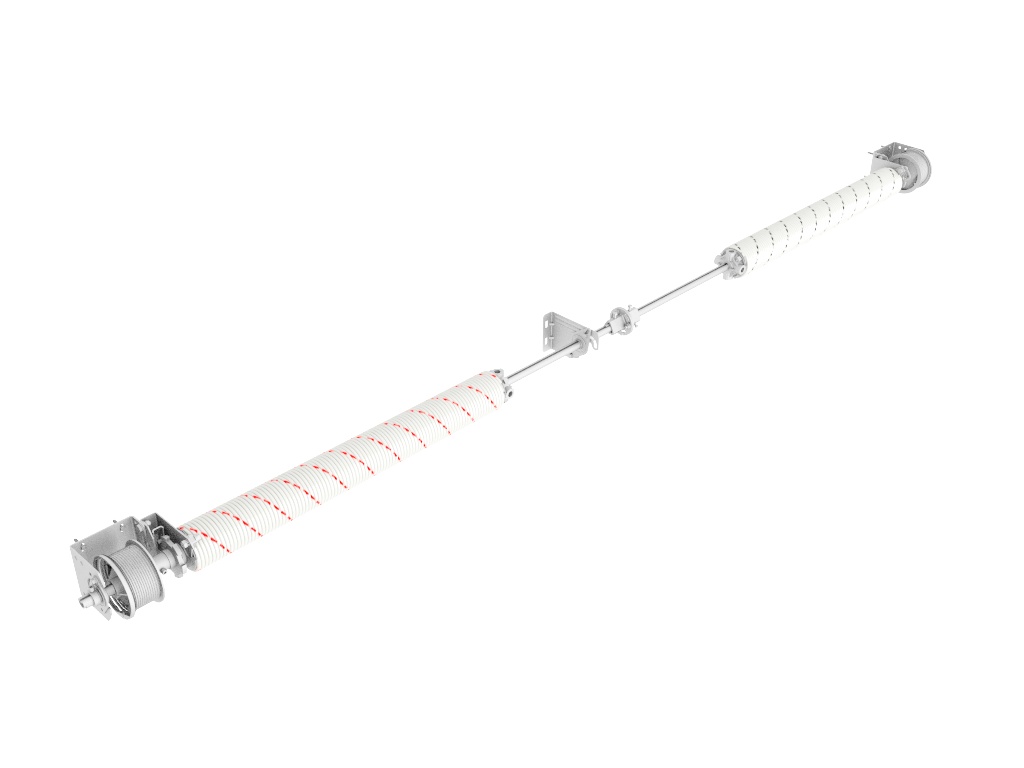

25 000 tsiklga mo‘ljallangan torsion mexanizmi eshik konstruktsiyasining uzoq muddat xizmat qilishini ta’minlaydi hamda eshiklarning oson ochilishi va yopilishini kafolatlaydi.

Tros uzilishidan himoya qurilmasi eshik polotnosiga pastki kronshteyn sifatida o‘rnatiladi. Tros uzilgan taqdirda, mexanizm ishga tushadi va eshik polotnosining tushib ketishining oldini oladi.

Prujina uzilishidan himoya qurilmasi favqulodda holatlarda valni bloklaydi, bu esa eshik polotnosining tushib ketishining oldini oladi.

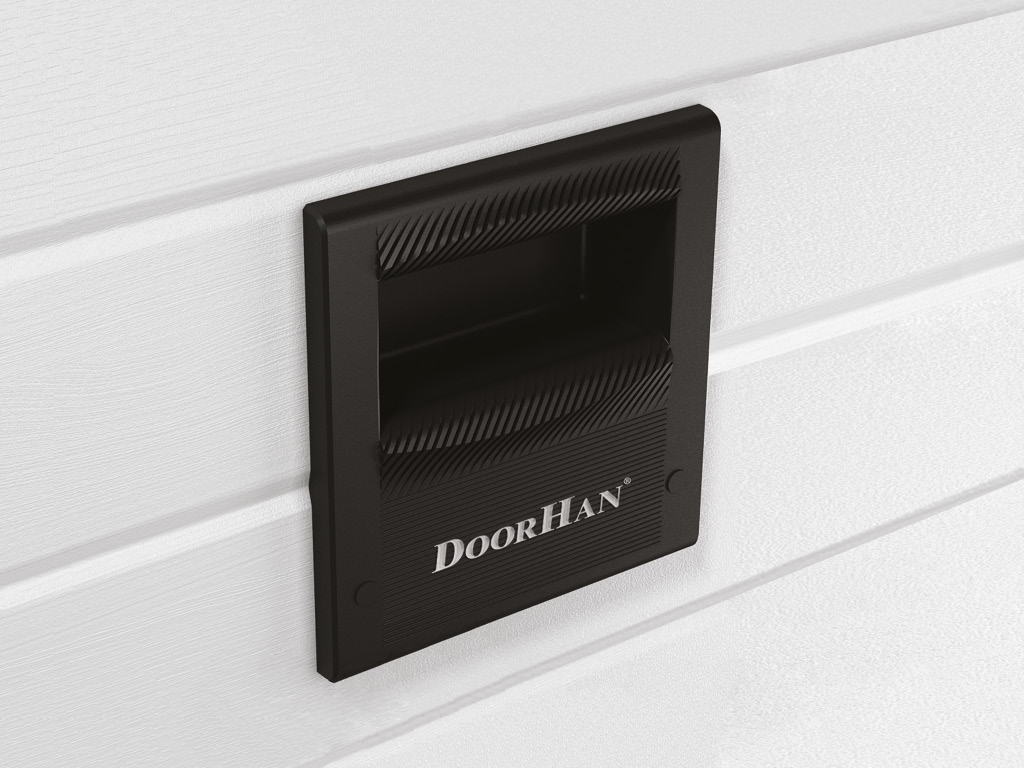

Ergonomik tutqich eshiklarni oson va qulay ochish hamda yopish imkonini beradi.

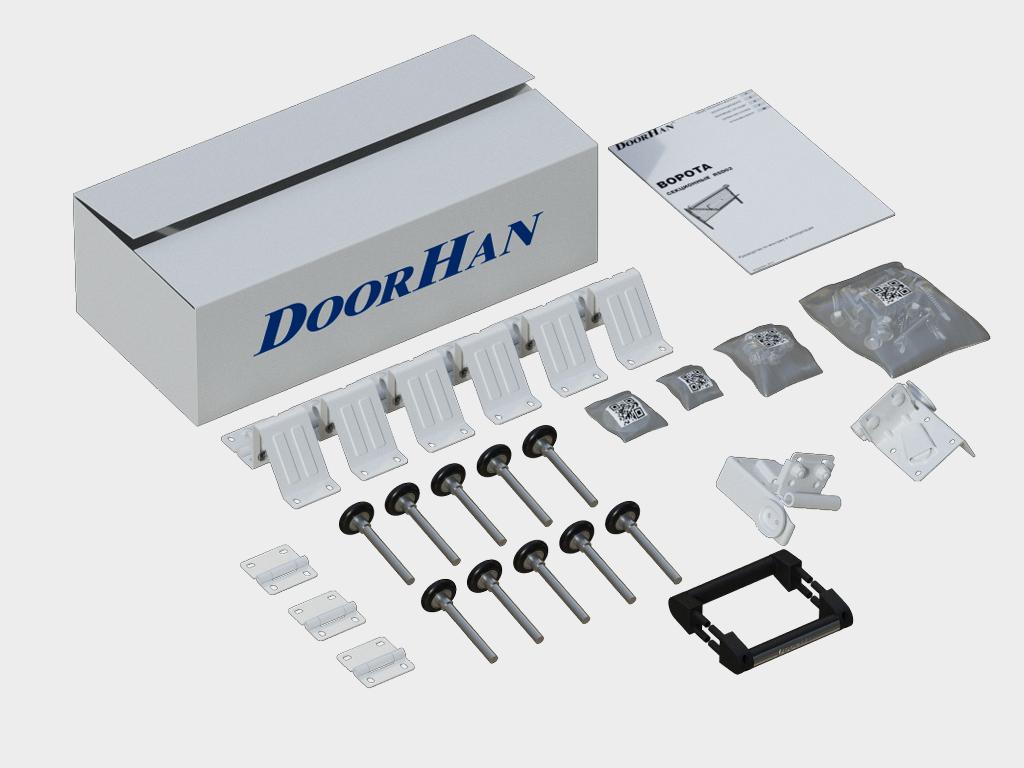

O‘rnatish uchun komplektatsiya, qo‘llanma va mahsulot pasporti joylashgan quti.

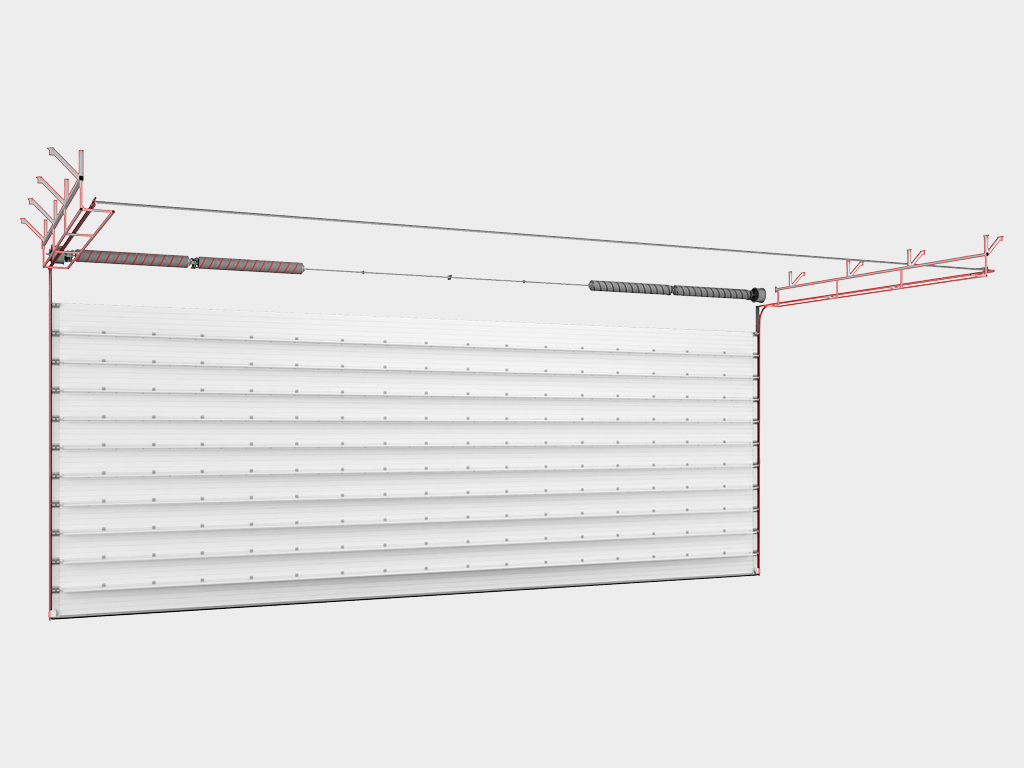

Kuchaytirilgan o‘rnatish konstruktsiyasi va polotno ushlash tizimi dinamik yuklamalar vaqtida gorizontal yo‘naltiruvchilarning qat’iy holatini ta’minlaydi hamda eshik polotnosining tushib ketishiga qarshi qo‘shimcha xavfsizlikni ta’minlaydi. Agar DoorHan fermasidan voz kechilgan bo‘lsa, mijoz taqdim etilgan o‘lchamlarga binoan mustaqil ravishda fermalarni o‘rnatadi.

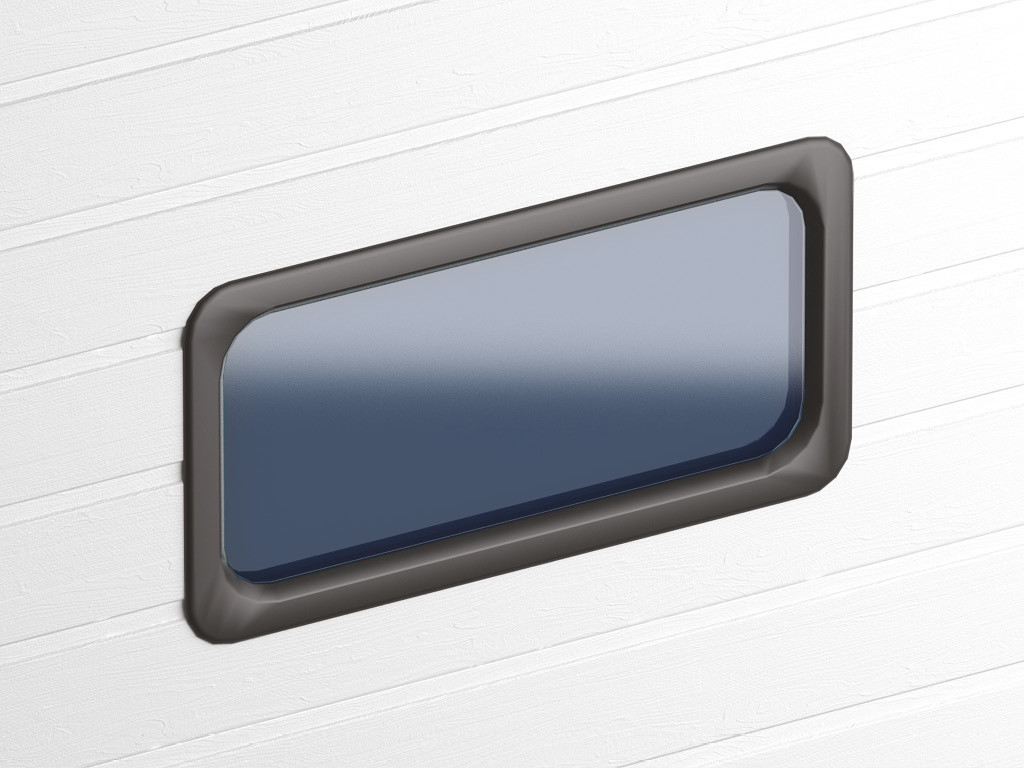

Maxsus konstruksiya bilan ishlab chiqilgan derazalar (o‘lchamlari 627 × 327 yoki 607 × 202 mm) polotnoga zich joylashishini ta’minlaydi, bu esa uni muzlashdan va issiqlik yo‘qotilishidan himoya qiladi. Derazalar qora rangli ramkalar bilan ishlab chiqariladi.

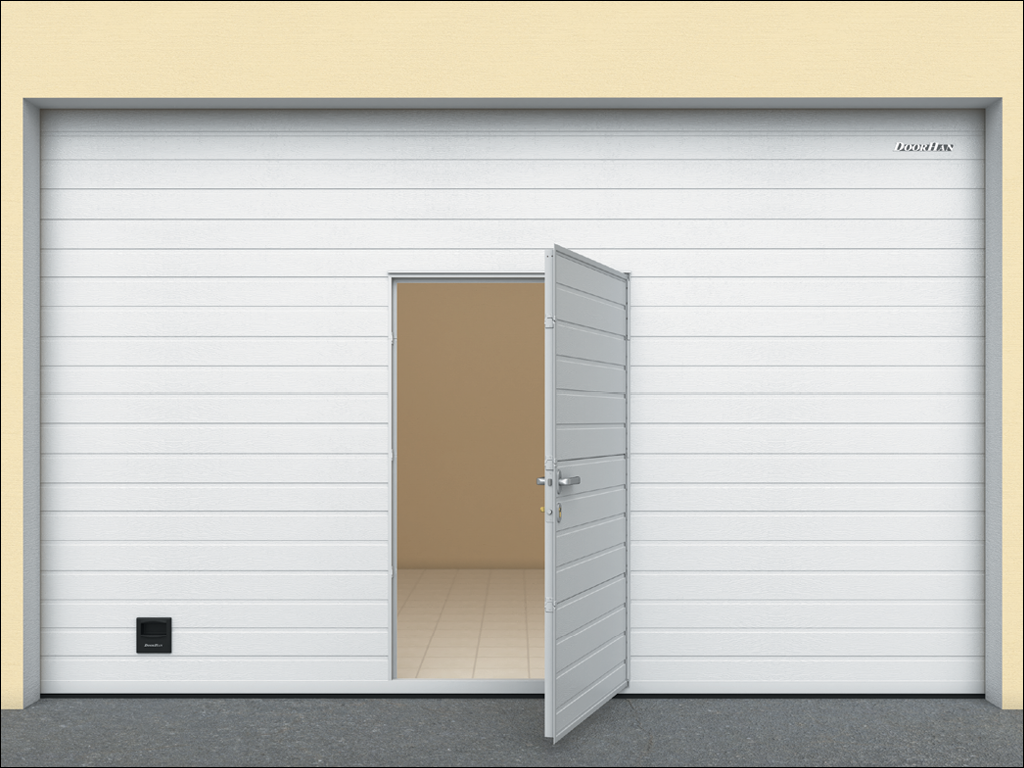

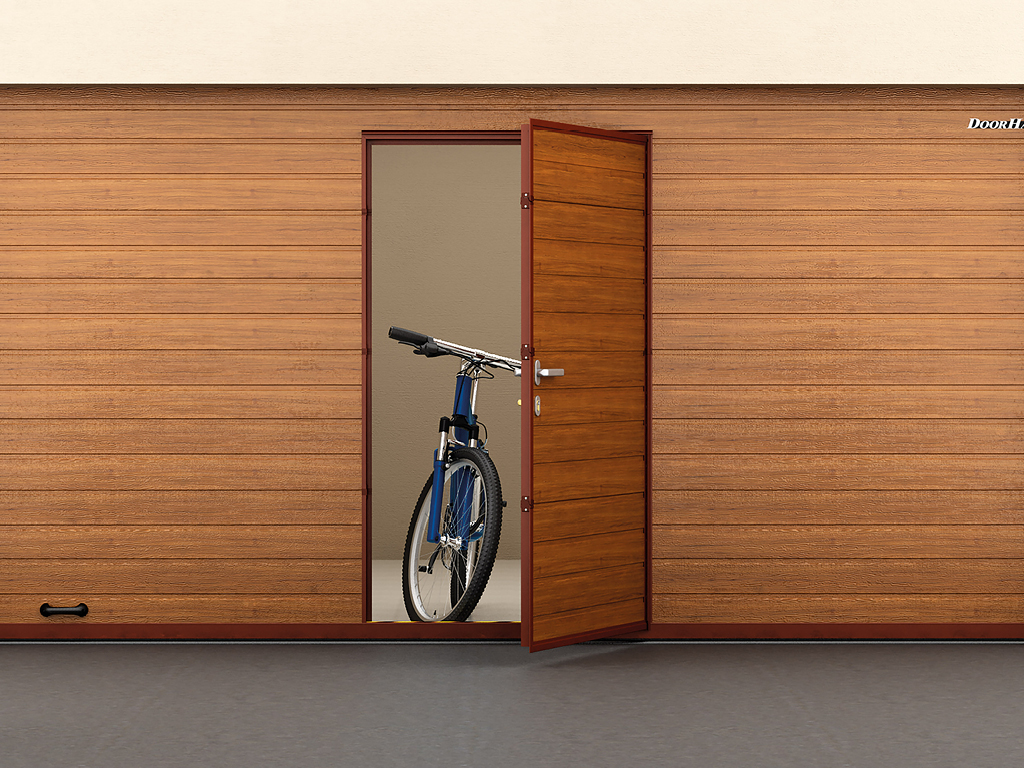

Kalitka takomillashtirilgan konstruktsiyaga ega bo‘lib, yuqori mustahkamlikka va estetik ko‘rinishga ega. Eshik panellingining minimal balandligi — 2 130 mm.

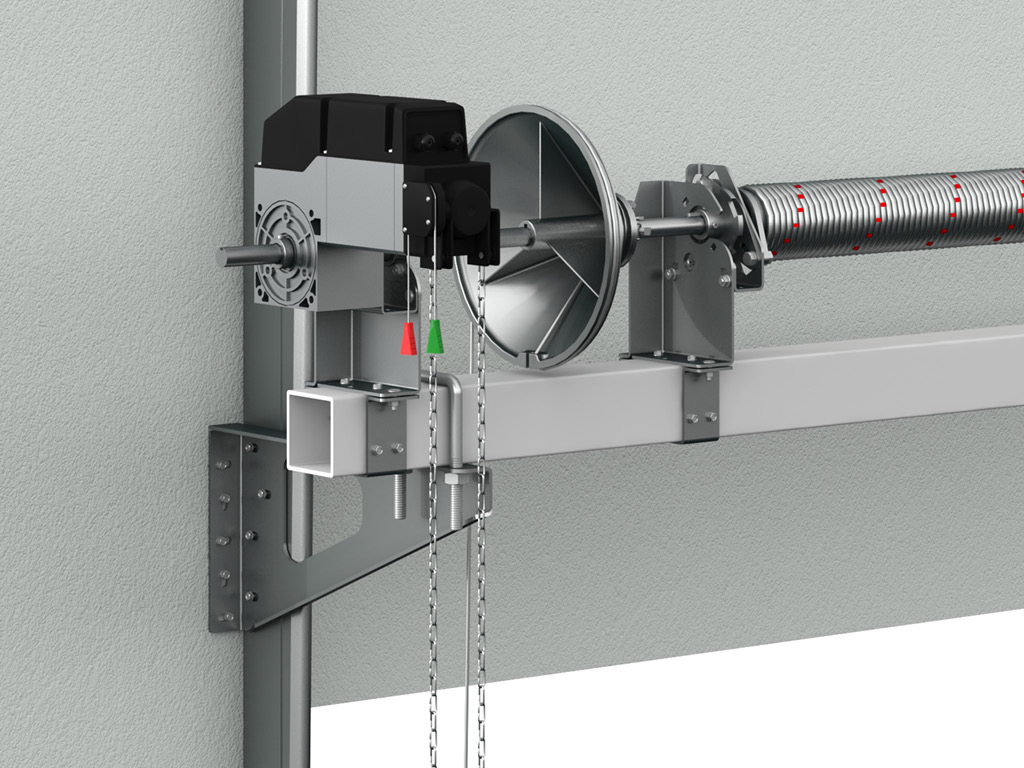

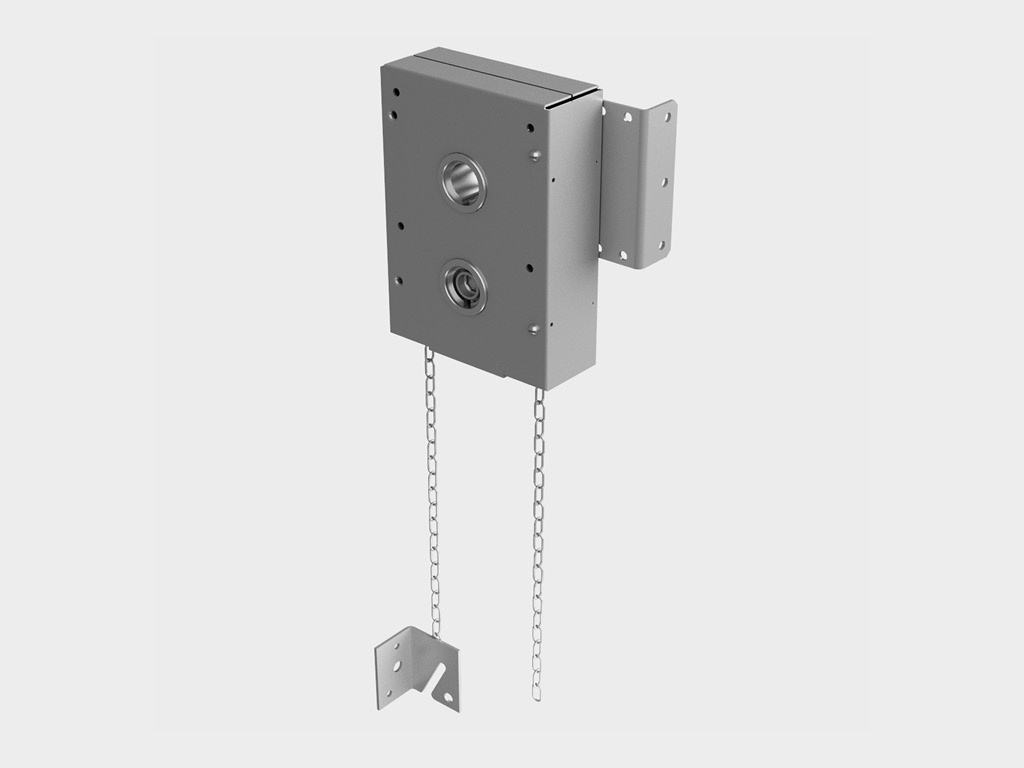

Qo‘l zanjirli drayver barcha turdagi sanoat eshiklariga o‘rnatiladi va eshik polotnosini qo‘l bilan ko‘tarish va tushirish uchun xizmat qiladi.

Mexanik qulflov polotnoni ichkaridan qulflash imkonini beradi. U oddiylik va ishonchlilik bilan ajralib turadi.

Mexanik qulflov polotnoni yopiq holatda blokirovka qilish imkonini beradi, ham ichkaridan, ham ko‘chadan.

100 000 tsiklga mo‘ljallangan torsion mexanizmi.

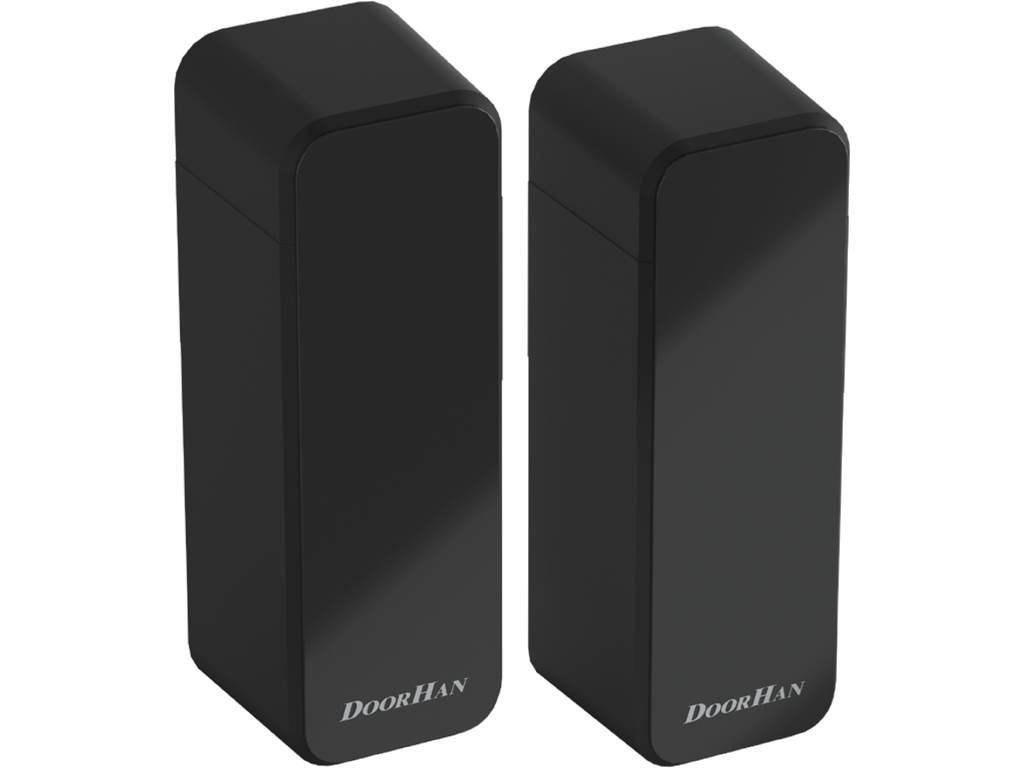

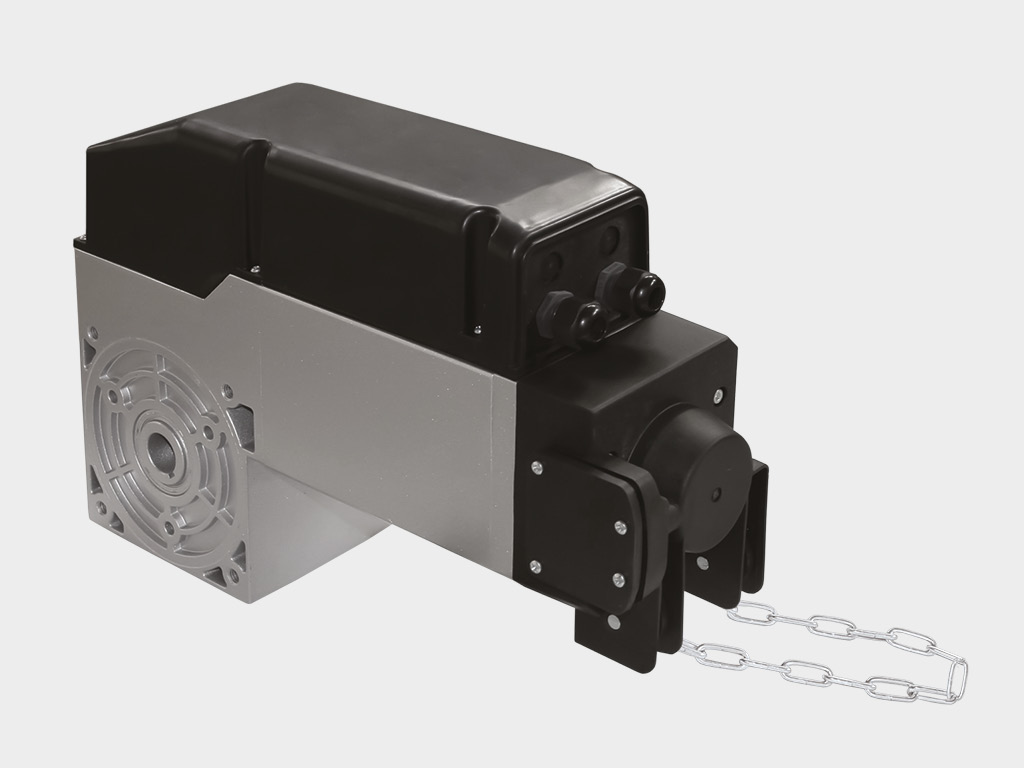

Eshiklarni avtomatlashtirish uchun drayver va xavfsizlik tizimlarini o‘rnatish imkoniyati (batafsil ma'lumotni «Eshiklar uchun avtomatika» bo‘limida ko‘rish mumkin).

Qo‘shimcha tashqi siqilish konturi polotnoning siqilish materialiga maksimal darajada yopishishini ta’minlaydi. Siqilish materiallari orasida hosil bo‘ladigan havo kamerasi eng yaxshi muhofazani ta’minlab, xonaga sovuqning kirishiga to‘sqinlik qiladi.

«Termopaketi» opsiyasi T-bridge texnologiyasidan foydalanib, termoga chidamli pastki (yoki yuqori) alyuminiy profilini o‘rnatishni nazarda tutadi, bu esa issiqlik yo‘qotilishini oldini oladi.

Texnik tavsif

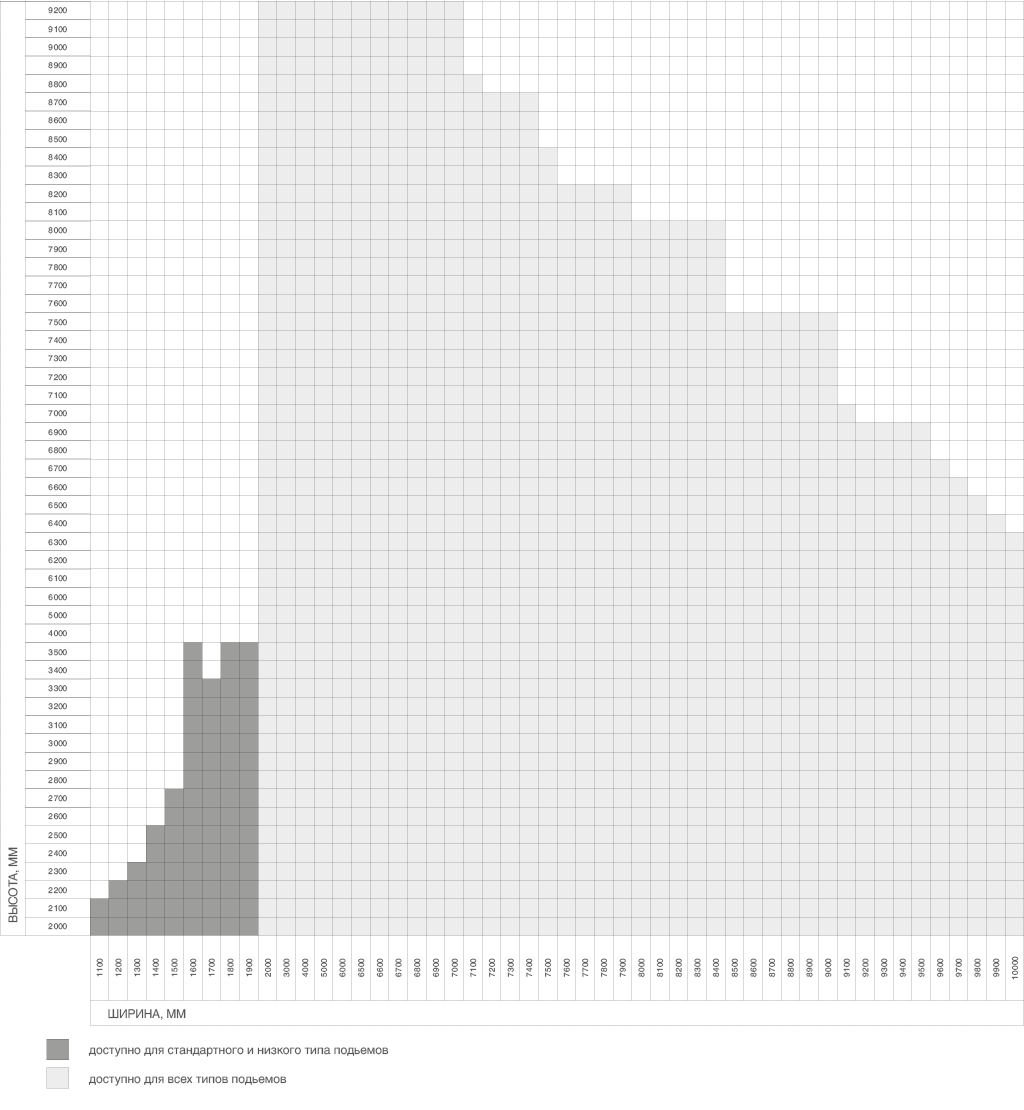

O'lchamlar jadvali

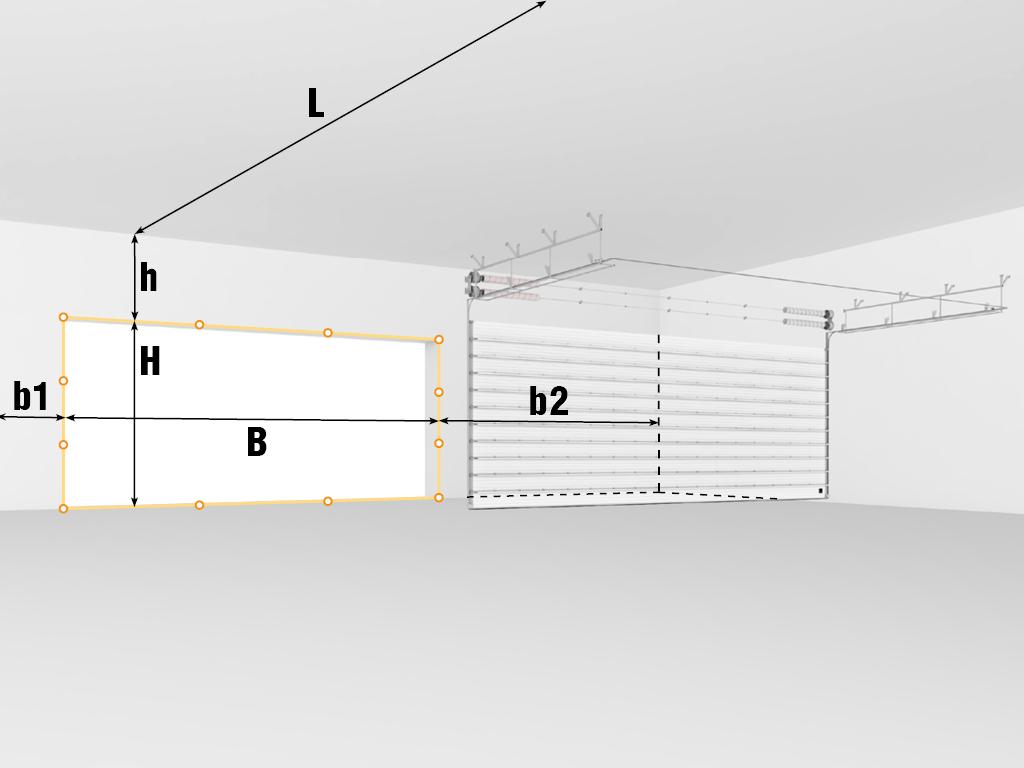

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Ochilish balandligi, mm

2 000–9 200 (maksimal balandlik ko'tarish turiga bog'liq)

Ochilish kengligi, mm

1 100–10 000

Lintel, mm

150 dan

Devorlar, mm

120 dan

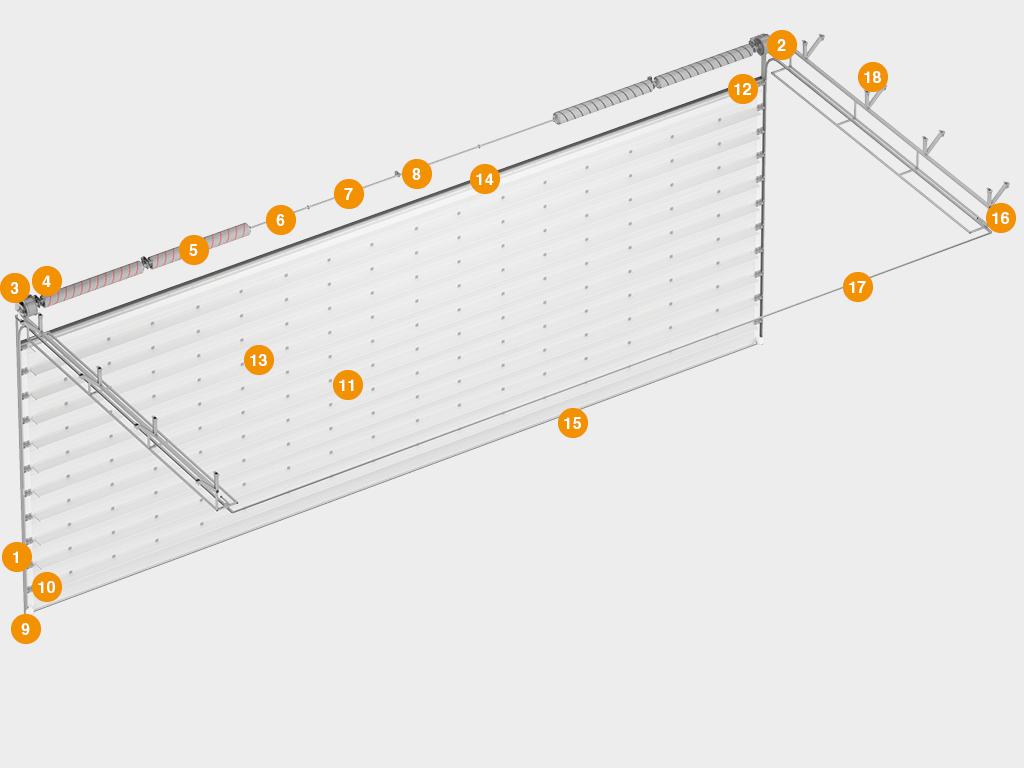

Vertikal yo'naluvchi yig'indi
Gorizontal yo'naluvchi
P-shaklidagi kranshteyn va baraban
Qayish prujinasidan himoya qurilmasi
Balanslash prujina mexanizmi (torsion prujinasi)
Val silindrik
Mufta ulanish
Ichki qo'llab-quvvatlovchi kranshtayn
Tros uzilishidan himoya qurilmasi
Yon tayanch, rolik ushlagichi bilan
Ichki halqa
Yuqori qo‘llab-quvvatlovchi tishli
Kuchaytiruvchi alyuminiy profil
Yuqori profil va muhr
Pastki profil va muhr
Springli amortizator
С-profil
Kuchli montaj konstruksiyasi va ushlash tizimi

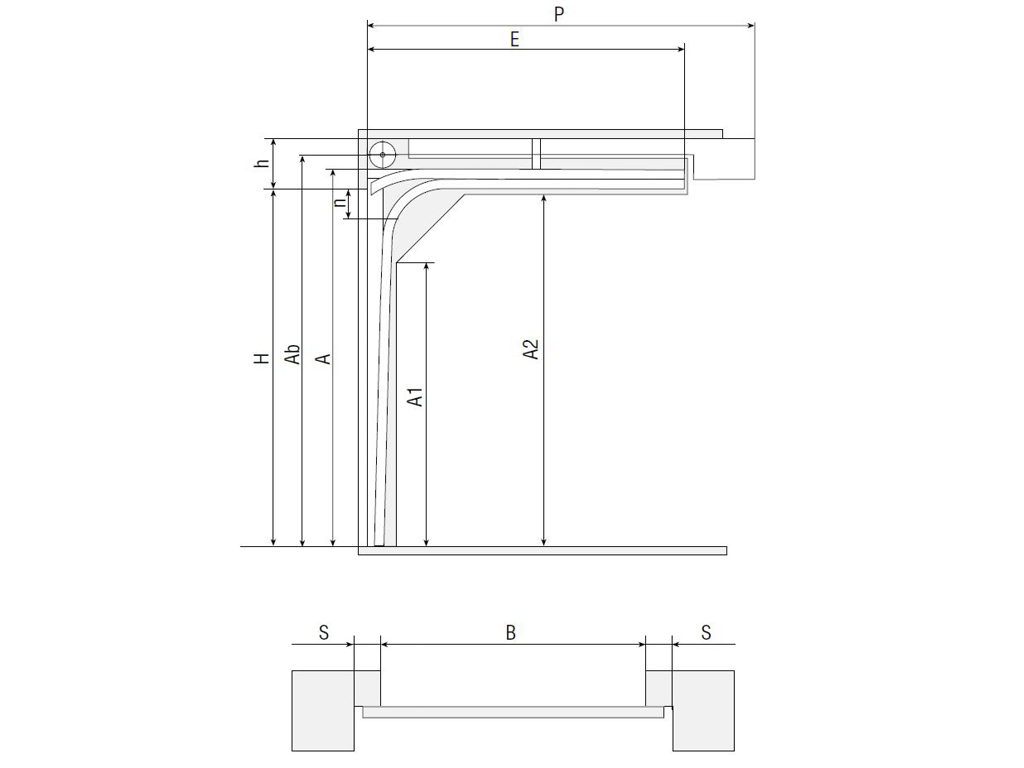

Pastki ko'tarilish, baraban old tomonda.

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	≥ 230; ≥ 260 (shift tizimi bilan); ≥ 280 (H ≥ 3 700 bo'lsa); ≥ 280 (val tizimi bilan, H < 3 700 bo'lsa)
B, mm Ochilish kengligi	B
Burchak ustunining balandligi A, mm	H + 110
Ab, mm Val va baraban o'qining balandligi	≥ A + 59
A1, mm Vertikal qo'llanmaning balandligi	А - 543
A2, mm Gorizontal qo'llanmaning balandligi	А - 106
E, mm Gorizontal yo'riqnomalarning uzunligi	Н + 300
Db, mm Burish mexanizmining ish maydoni	O'lchamlar va panel og'irligiga bog'liq
S, mm Minimal yon bo'shliq	120
P, mm Shift haydovchisining joylashuv maydoni	Н + 1 185
n, mm Ochiq holatda teshikning qoplanishi	190 (drivetsiz); 0...10 (tomdan o'rnatiladigan drivet bilan)

Pastki ko'tarilish, baraban old tomonda (RKTN yo'riqnomalar to'plami).

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	≥ 160
B, mm Ochilish kengligi	B
Burchak ustunining balandligi A, mm	H + 54
Ab, mm Val va baraban o'qining balandligi	≥ A + 59
A1, mm Vertikal qo'llanmaning balandligi	А - 552
A2, mm Gorizontal qo'llanmaning balandligi	А - 115
E, mm Gorizontal yo'riqnomalarning uzunligi	Н + 440
Db, mm Burish mexanizmining ish maydoni	O'lchamlar va panel og'irligiga bog'liq
S, mm Minimal yon bo'shliq	120
P, mm Shift haydovchisining joylashuv maydoni	Н + 1 185
n, mm Ochiq holatda teshikning qoplanishi	245 (darsiz); 40...60 (tomonli tizim bilan)

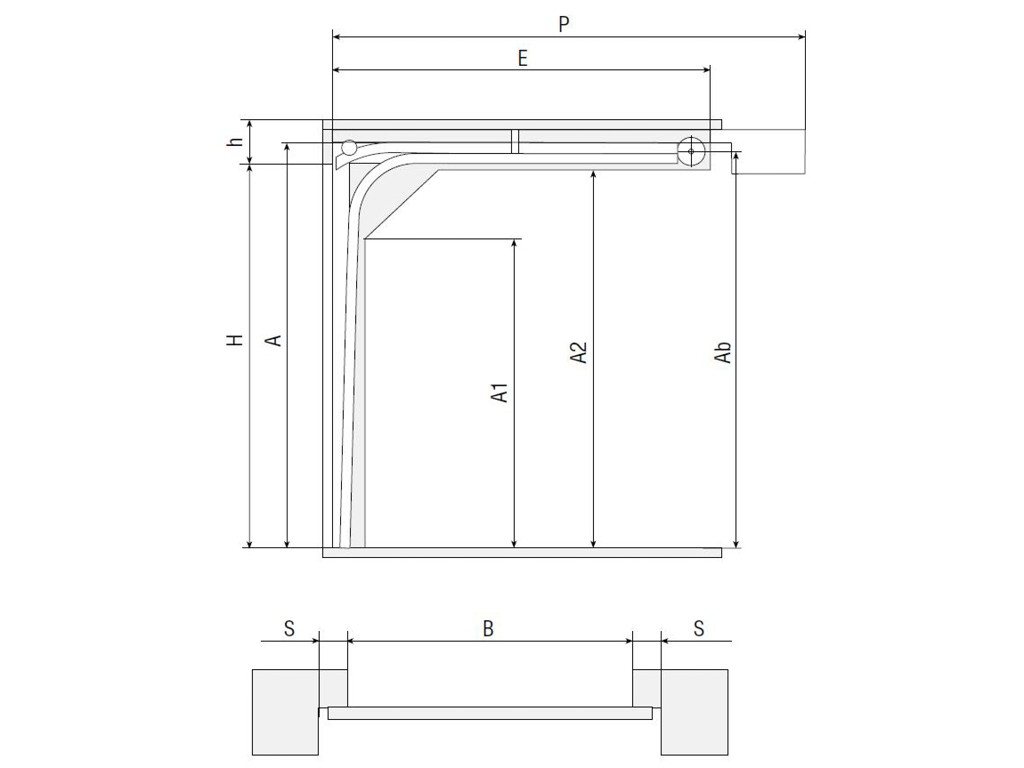

Pastki ko'tarish, baraban orqada.

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	≥ 150 ≥ 160 (shiftli drayver bilan)
B, mm Ochilish kengligi	B
Burchak ustunining balandligi A, mm	H + 110 (h > 170); H + h - 60 (150 ≤ h ≤ 170)
Ab, mm Val va baraban o'qining balandligi	H + 55 (h ≤ 170); H + h - 47 (150 ≤ h ≤ 170)
A1, mm Vertikal qo'llanmaning balandligi	А - 543
A2, mm Gorizontal qo'llanmaning balandligi	А - 106
E, mm Gorizontal yo'riqnomalarning uzunligi	Н + 510
Db, mm Burish mexanizmining ish maydoni	O'lchamlar va panel og'irligiga bog'liq
S, mm Minimal yon bo'shliq	120
P, mm Shift haydovchisining joylashuv maydoni	Н + 1 185
n, mm Ochiq holatda teshikning qoplanishi	240 (dasturilmasiz); 40...60 (shipdagi motor bilan)

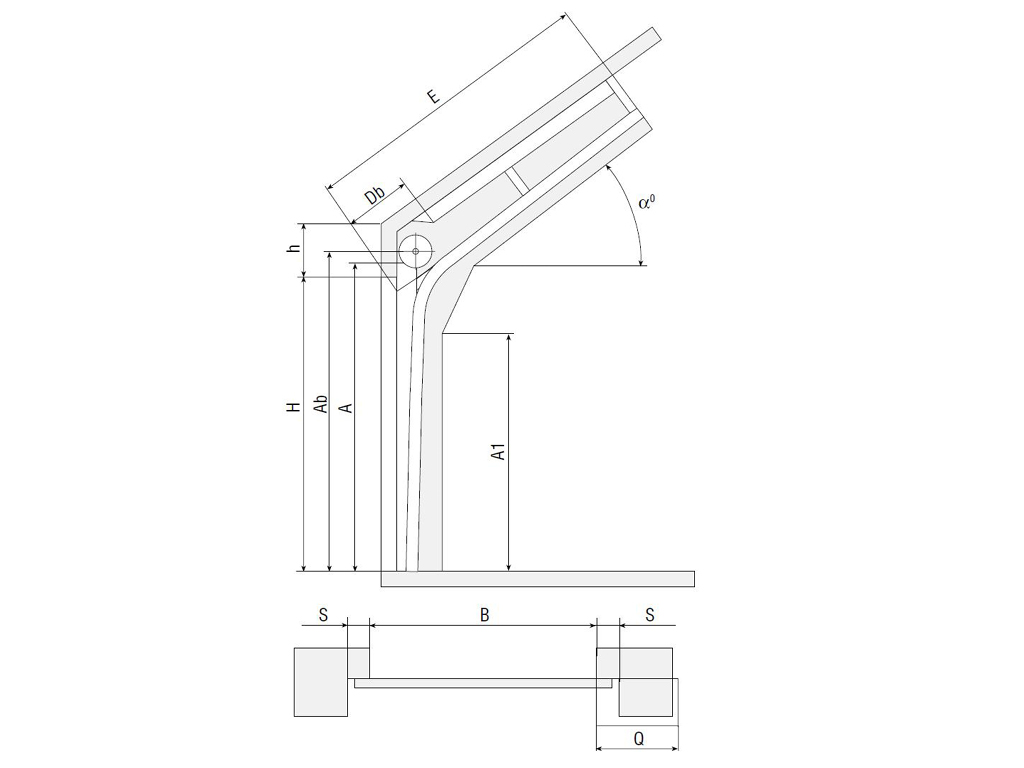

Standart qiyshiq ko'tarilish.

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	> 500
B, mm Ochilish kengligi	B
Burchak ustunining balandligi A, mm	H + 250…985
Ab, mm Val va baraban o'qining balandligi	А + 86/97
A1, mm Vertikal qo'llanmaning balandligi	Н - 300
E, mm Gorizontal yo'riqnomalarning uzunligi	Bu, α° burchakdan (eshikning ish zonasini xonaga kirish cheklovchi o'lcham) bog'liq.
Db, mm Burish mexanizmining ish maydoni	Bu, ochilish o'lchamlari va panellar vazniga bog'liq
S, mm Minimal yon bo'shliq	120
α° Yo'naltiruvchilarning gorizontalga moyillik burchagi	5...65 (5° ga ko'paytuvchi)
Q, mm valdagi haydovchi joylashuv maydoni	300

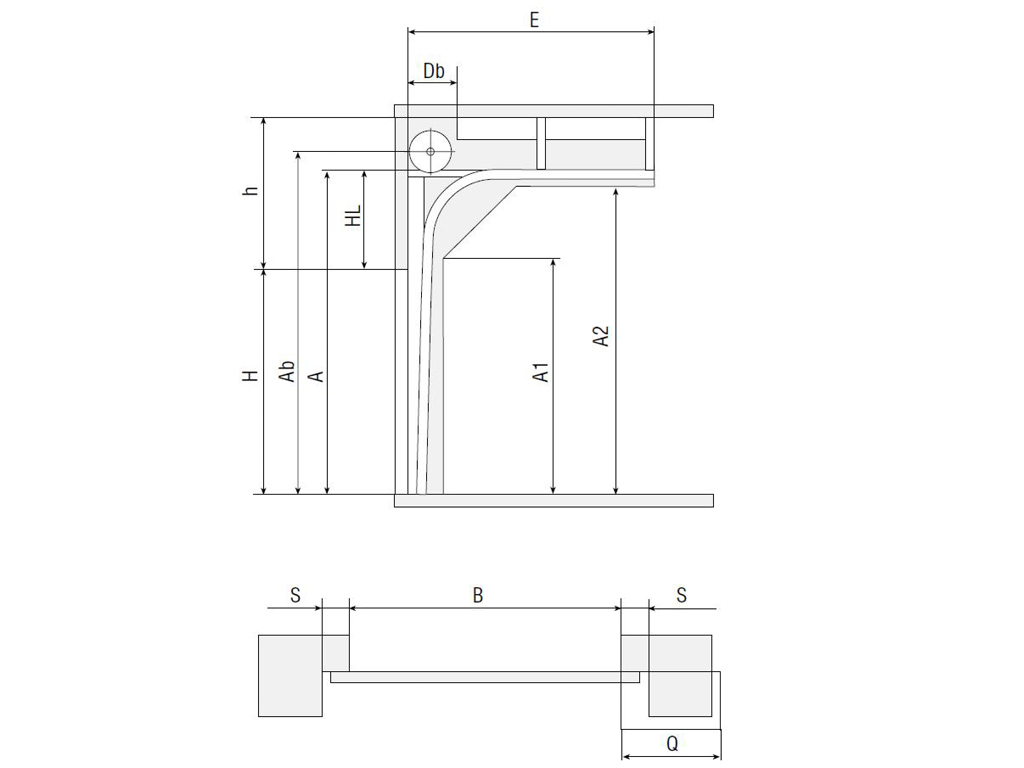

Yuqori ko'tarilish.

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	≥ 660
B, mm Ochilish kengligi	B
HL, mm Gorizontal yo'riqnomalar sathidan teshikgacha bo'lgan masofa	Standart bo'yicha h - 330
Burchak ustunining balandligi A, mm	H + HL
Ab, mm Val va baraban o'qining balandligi	A + 86/97
A1, mm Vertikal qo'llanmaning balandligi	А - 580
A2, mm Gorizontal qo'llanmaning balandligi	А - 53
E, mm Gorizontal yo'riqnomalarning uzunligi	H - НL + 470...600
Db, mm Burish mexanizmining ish maydoni	Bu, ochilish o'lchamlari va panellar vazniga bog'liq
S, mm Minimal yon bo'shliq	120
Q, mm valdagi haydovchi joylashuv maydoni	300

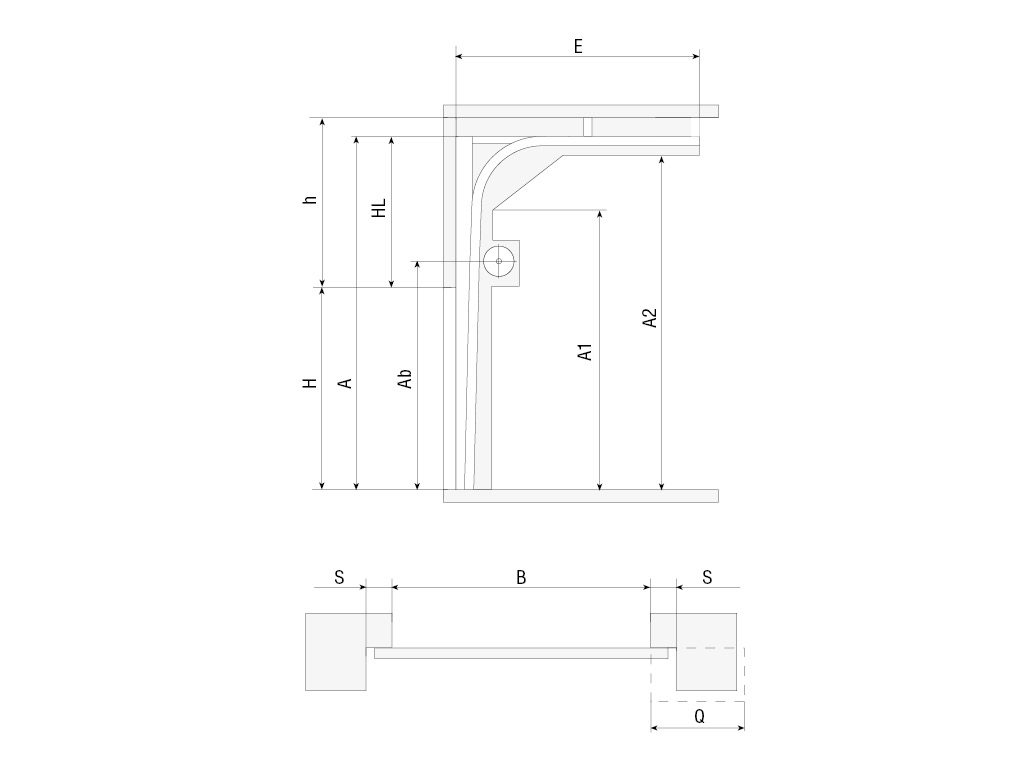

Yuqori ko'tarish, baraban pastda.

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	≥1 600
B, mm Ochilish kengligi	B
HL, mm Gorizontal yo'riqnomalar sathidan teshikgacha bo'lgan masofa	1 330 ≤ HL ≤ h - 150
Burchak ustunining balandligi A, mm	H + HL
Ab, mm Val va baraban o'qining balandligi	H + 400...600 + 280
A1, mm Vertikal qo'llanmaning balandligi	А - 580
A2, mm Gorizontal qo'llanmaning balandligi	А - 53
E, mm Gorizontal yo'riqnomalarning uzunligi	H - НL + 470...600
Db, mm Burish mexanizmining ish maydoni	Bu, ochilish o'lchamlari va panellar vazniga bog'liq
S, mm Minimal yon bo'shliq	≥ 300
Q, mm valdagi haydovchi joylashuv maydoni	≥ 500

Yuqori burchakli ko'tarish.

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	≥ 660
B, mm Ochilish kengligi	B
HL, mm Gorizontal yo'riqnomalar sathidan teshikgacha bo'lgan masofa	330
Burchak ustunining balandligi A, mm	H + HL + 15...749
Ab, mm Val va baraban o'qining balandligi	≤ А + 86/97
A1, mm Vertikal qo'llanmaning balandligi	Н + HL - 330...580
E, mm Gorizontal yo'riqnomalarning uzunligi	Bu, α° burchakdan (eshikning ish zonasini xonaga kirish cheklovchi o'lcham) bog'liq
Db, mm Burish mexanizmining ish maydoni	Bu, ochilish o'lchamlari va panellar vazniga bog'liq
S, mm Minimal yon bo'shliq	120
α° Yo'naltiruvchilarning gorizontalga moyillik burchagi	5...65 (5° ga ko'paytuvchi)
Q, mm valdagi haydovchi joylashuv maydoni	300

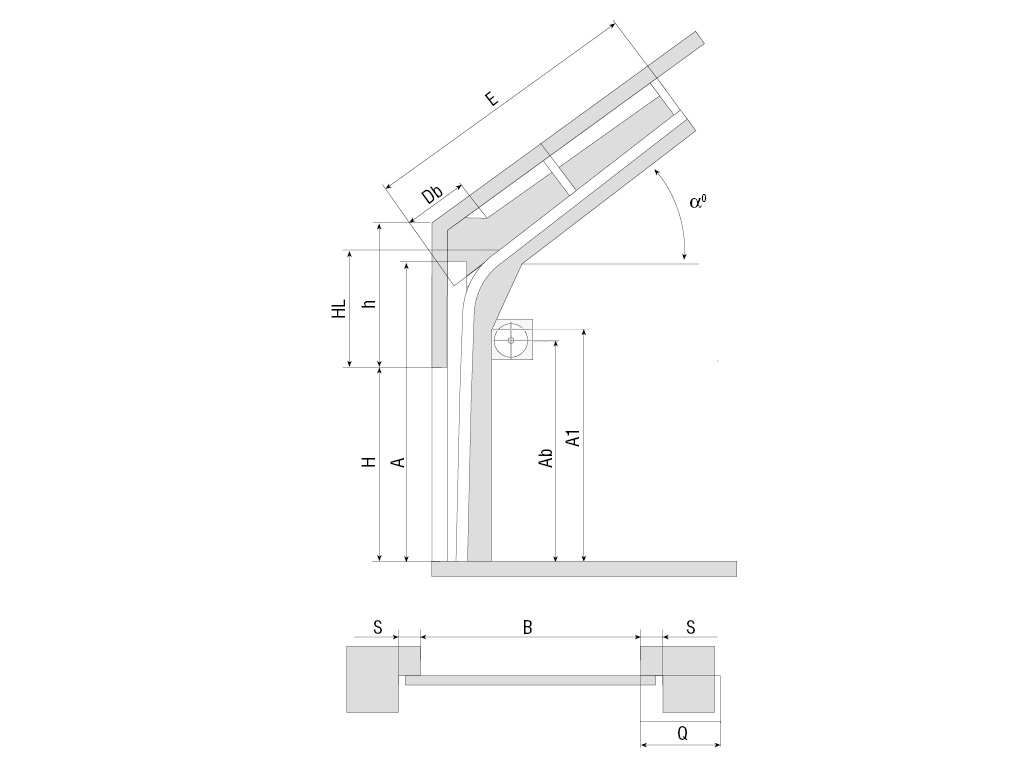

Yuqori burchakli ko'tarish, baraban pastda.

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	≥ 1600
B, mm Ochilish kengligi	B
HL, mm Gorizontal yo'riqnomalar sathidan teshikgacha bo'lgan masofa	≥ 1 330
Burchak ustunining balandligi A, mm	H + HL + 15...749
Ab, mm Val va baraban o'qining balandligi	Ab > H + 680
A1, mm Vertikal qo'llanmaning balandligi	Н + HL - 330...580
E, mm Gorizontal yo'riqnomalarning uzunligi	Bu, α° burchakdan (eshikning ish zonasini xonaga kirish cheklovchi o'lcham) bog'liq
Db, mm Burish mexanizmining ish maydoni	Bu, ochilish o'lchamlari va panellar vazniga bog'liq
S, mm Minimal yon bo'shliq	300 min
α° Yo'naltiruvchilarning gorizontalga moyillik burchagi	5...65 (5° ga ko'paytuvchi)
Q, mm valdagi haydovchi joylashuv maydoni	≥ 650

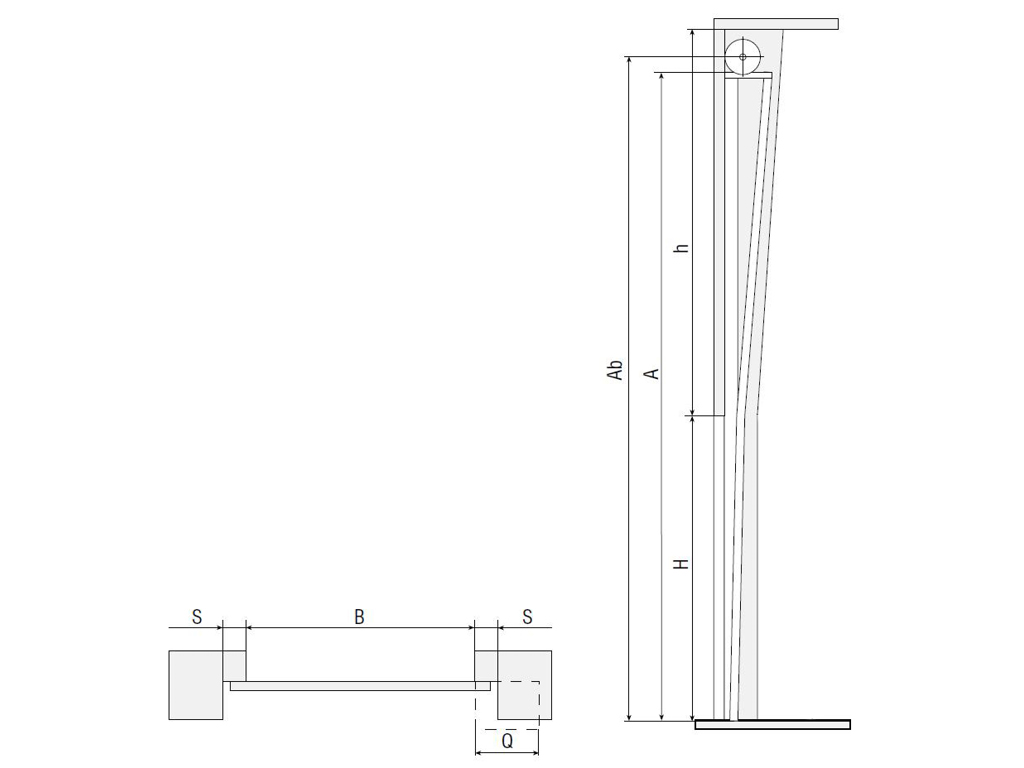

Vertikal ko'tarish.

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	> Н + 500
B, mm Ochilish kengligi	B
Burchak ustunining balandligi A, mm	2H + 120
Ab, mm Val va baraban o'qining balandligi	A + 166
S, mm Minimal yon bo'shliq	120
Q, mm valdagi haydovchi joylashuv maydoni	300

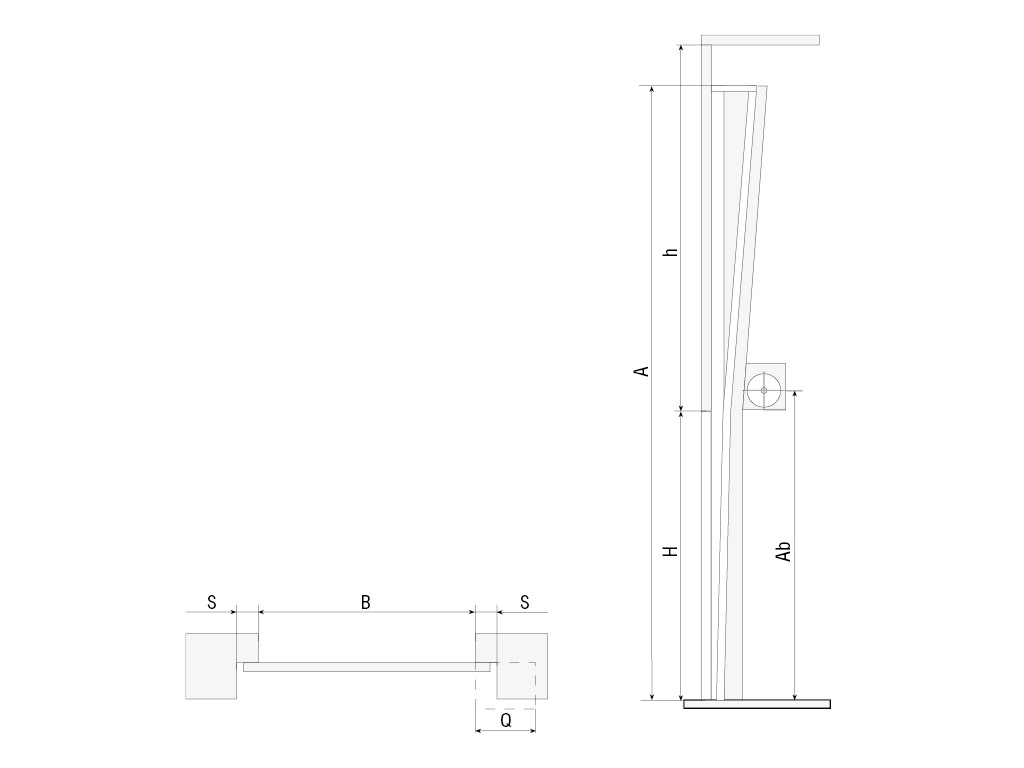

Vertikal ko'tarish, baraban pastda.

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	> H + 120
B, mm Ochilish kengligi	B
Burchak ustunining balandligi A, mm	2H + 120
Ab, mm Val va baraban o'qining balandligi	H + 680
S, mm Minimal yon bo'shliq	500 min
Q, mm valdagi haydovchi joylashuv maydoni	≥ 650

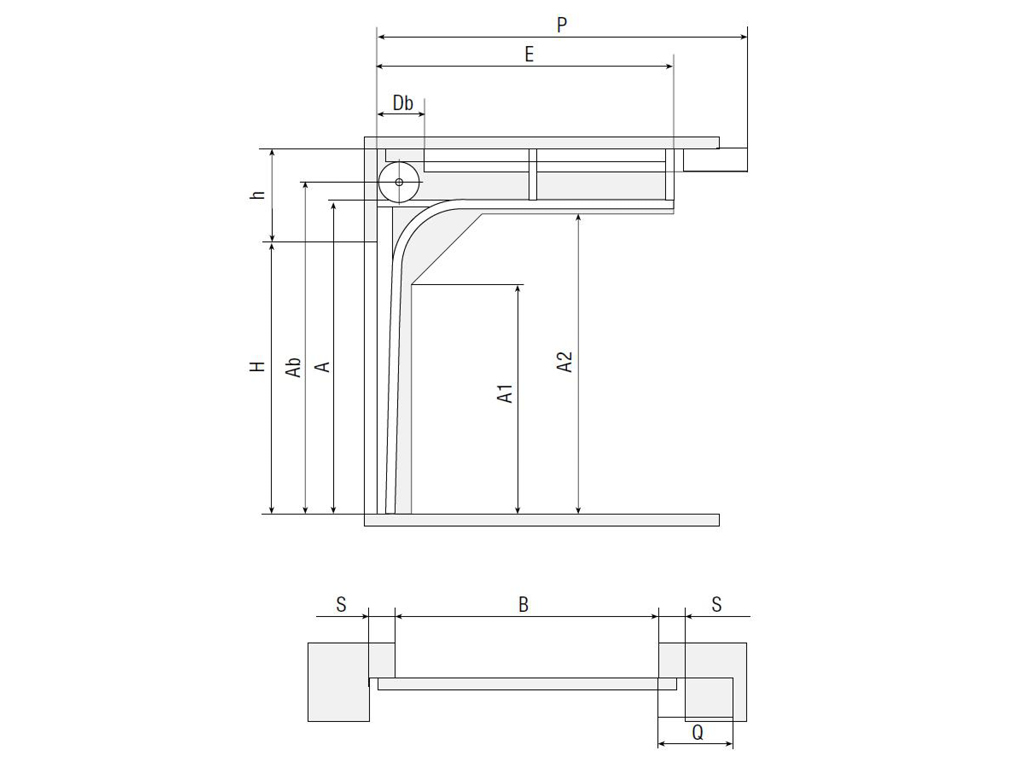

Standart lift

Усл. обозначение, наименование параметра	Расчетная формула
H, mm Ochilish balandligi	H
h, mm Lintelning balandligi	R381: ≥ 420; R305: ≥ 350
B, mm Ochilish kengligi	B
Burchak ustunining balandligi A, mm	R381: H + 235; R305: H + 165A + 97
Ab, mm Val va baraban o'qining balandligi	A + 97
A1, mm Vertikal qo'llanmaning balandligi	R381: A — 580; R305: A — 490
A2, mm Gorizontal qo'llanmaning balandligi	А - 110
E, mm Gorizontal yo'riqnomalarning uzunligi	R381: H + 200; R305: H + 250
Db, mm Burish mexanizmining ish maydoni	Bu, ochilish o'lchamlari va panellar vazniga bog'liq
S, mm Minimal yon bo'shliq	120
P, mm Shift haydovchisining joylashuv maydoni	Н + 1 060
Q, mm valdagi haydovchi joylashuv maydoni	300

Параметр	Значение	Примечание
Panelning issiqlik qarshiligi, m²·°C/Vt, sinfi (GOST 31174)	1,13 (А)
Tovush izolyatsiyasi, dB, sinf (GOST 31174)	24 (А)
Ishonchlilik, ochilish/yopilish sikllarining minimal soni	Eshiklarning ishonchliligi — 120 000, torsion mexanizmi — 25 000 (standart bo‘yicha).
Qo‘lda ochish va yopish kuchi, N, ko‘p bo‘lmagan	260
Bosimlar farqi sharoitida suv o‘tkazmaslik chegarasi, Pa (GOST 31174)	250
Havo o‘tkazuvchanlik (hajmiy), m³/m²·soat (GOST 31174)	4,9
Darvoza tabaqasi og‘irligi, kg/m²	12,5

1. Eshik polotno bo‘limlari yo‘naltiruvchilar bo‘yicha silliq harakatlanishi kerak, va o‘zi eshiklar muvozanatli bo‘lishi zarur, ya'ni ularning og‘irligi torsion prujinalarining burilish momenti tomonidan kompensatsiya qilinishi kerak.

2. Eshiklarni qo‘l bilan ochish va yopish faqat tutqich yordamida amalga oshiriladi.

3. Eshiklarni qo‘l bilan ochish va yopish jarayonida ularga katta kuch qo‘llamang. Keskin tortishlar taqiqlanadi.

4. Eshiklar ishlayotgan paytda odamlar va hayvonlarning eshiklarning harakat zonasida bo‘lmasligiga e'tibor bering.

5. Harakatlanayotgan eshik polotnosi ostidan o‘tish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshiklarni zarbaga solmang va ularning ochilish va yopilishida erkin harakatlanishiga to‘sqinlik qilmaying.

7. Yo‘naltiruvchilar va roliklarni ifloslanishga yo‘l qo‘ymang, chunki bu harakat silliqligining buzilishiga olib kelishi mumkin, va agar elektr drayveri mavjud bo‘lsa, bu uning ortiqcha yuklanishiga va nosozligiga sabab bo‘lishi mumkin.

8. Polotno harakatlanayotgan paytda eshik ochilgan joyda ortiqcha buyumlar va axlatning bo‘lmasligiga e'tibor bering. Ularning mavjudligi eshikning qiyshayishi va to‘silishiga olib kelishi mumkin.

Упаковка в картон	Характеристики упаковки
Описание	Yo‘naltiruvchilar tizimi va sektsiyali eshikning paneli qat'iy kombinatsiyalangan qadoqlashga ega bo‘lib, karton va polistirol materialidan tayyorlangan va stretch-plenka bilan o‘ralgan; komplektatsiya g‘ofrokarton qutisiga o‘ralib, qadoqlash plenkasi bilan yopiladi; barcha qadoqlar ma'lumotlar yorliqlari bilan ta'minlangan bo‘lib, unda buyurtma ma'lumotlari va kompaniyaning brend logotipi ko‘rsatilgan.
Состав	Karton, polistirol, stretch-plenka, skotch
Ширина, мм	Panel qadoqlanishi — 500 dan 800 gacha
Высота, мм	Panel qadoqlanishi — 200 dan 800 gacha
Длина, мм	Panel qadoqlanishi — 2 100 dan 10 100 gacha
Вес брутто, кг	Panel qadoqlanishi — 1 000 gacha
Количество в упаковке, шт.	Panel qadoqlanishi — 3 dan 17 ta panelgacha; yo‘naltiruvchilar qadoqlanishi — 1 ta yo‘naltiruvchi tizim; komplektatsiya qadoqlanishi — komplektatsiya bilan quti (bir nechta bo‘lishi mumkin); qo‘shimcha qadoqlar mumkin (ramkalar, delta-profil va boshqalar).

Qo‘shimcha tavsif chop etish

Sendvich-panellarni ishlab chiqarilganidan so‘ng 6 oydan ko‘p bo‘lmagan muddatgacha yopiq omborlarda yoki soyabon ostida, yassi yuzada gorizontal holatda, zavod qadoqlashida saqlash tavsiya etiladi. Panellar to‘g‘ridan-to‘g‘ri quyosh nurlaridan, atmosferadagi yog‘ingarchiliklardan va ifloslanishdan himoyalangan bo‘lishi kerak.

O'rnatish

Montaj usullari

Bino qurilishi uchun tayyorgarlik

Tashqi o'rnatish — yo'riqnoma tizimi proyomning ichki tomonida devorlarga va ustunga o'rnatiladi.

Kerakli ko'rsatkichlarni olish uchun etarli miqdorda o'lchov lentasi va qurilish darajasi kerak. Barcha o'lchovlar ichki joyda amalga oshiriladi. Har bir kattalikni o'lchash kamida uch nuqtada (eng chekka joylarda va markazda) amalga oshirilishi kerak.
H — o'rtacha balandlik (poldan ochilgan joyning yuqori qismigacha bo'lgan masofa).
B — ochilish kengligi (chap chekkadan o'ng chekkagacha bo'lgan masofa).
h — pritoloka (ochilish ustidan to'siqqa qadar masofa) 150 mm dan.
b1 / b2 — chap / o'ng yon tomoni masofasi (mos ravishda, ochilishning chap yoki o'ng chetidan to'siqqa qadar bo'lgan masofa) 120 mm dan.
L — xonani chuqurligi.
H va B o'lchovlari o'lchanganida yakuniy o'lcham sifatida eng katta qiymat olinadi.
h, b1, b2 va L o'lchovlarini o'lchashda yakuniy o'lcham sifatida eng kichik qiymat olinadi.
Polning daraja farqi barcha kenglik bo'ylab 10 mm dan oshmasligi kerak. Montaj yuzasining (devorlar va ustunlar) to'g'riligi ta'minlanishi zarur. Yo'riqnoma tizimini o'rnatish uchun asos mustahkam va monolit bo'lishi kerak, agar shunday bo'lmasa, qo'shimcha ramka yoki temir buyumlar bilan shakllantirish talab etiladi.

Hujjatlar

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

ISD seksiyali eshiklarini o'rnatish bo'yicha ko'rsatmalar

PDF

Standart va yuqori ko'taruvchi turdagi seksiyali eshiklarni o'rnatish bo'yicha ko'rsatmalar

PDF

"ISD03ALU alyuminiy panellaridan tayyorlangan sanoat seksiyali eshiklar" ma'lumotlar varag'i

PDF

Muvofiqlik sertifikati "Bino va inshootlar uchun eshiklar. Seriyali chiqarish"

PDF

"Sendvich panellar" muvofiqlik sertifikati

PDF

Muvofiqlik sertifikati "Eshiklar uchun mahsulotlar komponentlari"

PDF

"Sektsion metall eshiklar" muvofiqlik sertifikati (Belarus)

PDF

Ekspert fikri, SanPiN ga muvofiqligi

PDF

ISD01, pastki ko‘tarish, hisoblangan yo‘naltiruvchilar

PDF

DWG

ISD01, pastki ko‘tarish, hisoblangan yo‘naltiruvchilar, ramka ochilishi

PDF

DWG

ISD01, pastki ko‘tarish, hisoblangan yo‘naltiruvchilar, ochilish shakllantirish

PDF

DWG

ISD01, pastki ko‘tarish, RKTN yo‘naltiruvchilar komplektlari

PDF

DWG

ISD01, pastki ko‘tarish, RKTN yo‘naltiruvchilar komplektlari, ramka ochilishi

PDF

DWG

ISD01, pastki ko‘tarish, RKTN yo‘naltiruvchilar komplektlari, ochilish shakllantirish

PDF

DWG

ISD01, pastki ko‘tarish, baraban orqa tomonda

PDF

DWG

ISD01, pastki ko‘tarish, baraban orqa tomonda, ramka ochilishi

PDF

DWG

ISD01, pastki ko‘tarish, baraban orqa tomonda, ochilish shakllantirish

PDF

DWG

ISD01, standart ko‘tarish

PDF

DWG

ISD01, standart ko‘tarish, ramka ochilishi

PDF

DWG

ISD01, standart ko‘tarish, ochilish shakllantirish

PDF

DWG

ISD01, standart qiyshiq ko‘tarish

PDF

DWG

ISD01, standart qiyshiq ko‘tarish, ramka ochilishi

PDF

DWG

ISD01, standart qiyshiq ko‘tarish, ochilish shakllantirish

PDF

DWG

ISD01, yuqori ko‘tarish

PDF

DWG

ISD01, yuqori ko‘tarish, ramka ochilishi

PDF

DWG

ISD01, yuqori ko‘tarish, ochilish shakllantirish

PDF

DWG

ISD01, yuqori ko‘tarish, ikki qavatli yo‘naltiruvchilarning egilish bilan

PDF

DWG

ISD01, yuqori ko‘tarish, ikki qavatli yo‘naltiruvchilarning egilishi bilan, ramka ochilishi

PDF

DWG

ISD01, yuqori ko‘tarish, ikki qavatli yo‘naltiruvchilarning egilishi bilan, ochilish shakllantirish

PDF

DWG

ISD01, yuqori ko‘tarish, val pastdan (silindrsimon val, 100 × 100 trubada o‘rnatish)

PDF

DWG

ISD01, yuqori ko‘tarish, val pastdan (silindrsimon val, 100 × 100 trubada o‘rnatish), ramka ochilishi

PDF

DWG

ISD01, yuqori ko‘tarish, val pastdan (silindrsimon val, 100 × 100 trubada o‘rnatish), ochilish shakllantirish

PDF

DWG

ISD01, yuqori qiyshiq ko‘tarish

PDF

DWG

ISD01, yuqori qiyshiq ko‘tarish, ramka ochilishi

PDF

DWG

ISD01, yuqori qiyshiq ko‘tarish, ochilish shakllantirish

PDF

DWG

ISD01, yuqori qiyshiq ko‘tarish, val pastdan (silindrsimon val, 100 × 100 trubada o‘rnatish)

PDF

DWG

ISD01, yuqori qiyshiq ko‘tarish, val pastdan (silindrsimon val, 100 × 100 trubada o‘rnatish), ramka ochilishi

PDF

DWG

ISD01, yuqori qiyshiq ko‘tarish, val pastdan (silindrsimon val, 100 × 100 trubada o‘rnatish), ochilish shakllantirish

PDF

DWG

ISD01, vertikal ko‘tarish

PDF

DWG

ISD01, vertikal ko‘tarish, ramka ochilishi

PDF

DWG

ISD01, vertikal ko‘tarish, ochilish shakllantirish

PDF

DWG

ISD01, vertikal ko‘tarish, val pastdan (silindrsimon val, 100 × 100 trubada o‘rnatish)

PDF

DWG

ISD01, vertikal ko'taruvchi, pastki mil (silindrsimon mil, 100 × 100 trubaga o'rnatish), qirrali teshik

PDF

DWG

ISD01, vertikal ko'taruvchi, pastki mil (silindrsimon mil, 100 × 100 quvur o'rnatish), ochilish shakllanishi

PDF

DWG

Kirish eshiklari va derazalarini seksiyali eshik bargiga joylashtirish (V4ST eshigi)

PDF

DWG

Darvoza eshiklari va derazalarini seksiyali eshik bargiga joylashtirish (V5 eshik eshigi)

PDF

DWG

Kafolat majburiyatlari chop etish

Mijozga sendvich-panellar va po‘lat profillarining yo‘naltiruvchi tizimidagi teshik korroziyasiga qarshi 10 yil kafolat beriladi.

Yangi mahsulotlar

Noyob yuk ko'taruvchi alyuminiy profil DHSW-U140 tuvalga qattiqlik beradi va panelning burilishini yo'q qiladi.

Eksklyuziv variant - eshik bargini ushlab turish tizimiga ega quvvatni o'rnatish inshooti dinamik yuk ostida gorizontal yo'riqnomalarning qattiq holatini va eshik bargining tushishidan qo'shimcha sug'urtalashni ta'minlaydi.

Yangi V4ST, V5ST eshiklari engil ochiladigan qopqoqli standart profil to'plamlari asosida (6 m gacha ochilish kengligi uchun mavjud).

To'liq yangilangan torsion mexanizmining tayanch konsollarini tizimi montaj jarayonini sezilarli darajada yengillashtirishga imkon berdi: torsion mexanizmini to'liq yig'ilgan holda o'rnatish va podshipniklarni oldindan o'rnatilgan tashqi trubkaga o'rnatilgan konsollarga osonlik bilan mustahkamlash; prujina uzilishidan himoya qurilmalarini o'rnatish bevosita tayanch konsoliga amalga oshiriladi, o'rta adapterlardan foydalanilmasdan; yangi tizim konsolni o'rnatishda qo'shimcha qavs bilan mustahkamlashni ta'minlaydi, bu esa montaj jarayonida tayanch konsollarining holatini o'zgartirish imkonini beradi.
