Sotib oling Sanoat sektsion eshiklari, alyuminiy panoramali panellar bilan torsion mexanizmi ISD02 Toshkent shahrida | DoorHan ishlab chiqaruvchisining rasmiy veb-sayti

Panoramali sektsion eshiklar ISD02 seriyasi to‘liq yoki qisman panoramali panellardan iborat bo‘lib, bu ularni shisha bilan qoplangan fasadlar mavjud binolarda o‘rnatish uchun ideal variantga aylantiradi, masalan, avtomobil salonlarida. Panoramali panellarni alyuminiy profillardan ishlab chiqarish ularning mustahkamligini ta'minlaydi, shuningdek, eshiklarning energiya tejash va termoizolyatsiya xususiyatlarini yaxshilash uchun panoramali va sendvich-panellarni birlashtirish, shuningdek, poliamiddan yasalgan termo o‘rnatmalarga ega T-bridge alyuminiy profillarini ishlatish tavsiya etiladi.

Qo'llanilish sohasi:

Order with installation

Afzalliklar

GOSTga moslik

Eshikning konstruktsiyasi to‘liq davlat standarti GOST 31174-2017, «Metall eshiklar»ga mos keladi.

Issiqlik samaradorligi

Sendvich-panellarda sovuq ko‘prikning yo‘qligi, muhrlar yordamida butun kontur bo‘ylab ishonchli muhrlash, mato profillari termoajratish bilan eshiklarning maksimal issiqlik samaradorligini ta'minlaydi.

Urishdan himoyalangan shishalash

Rossiya bozorida tengi yo‘q panoramali panellarni shishalash bolg‘a, loma, tosh bilan urishga chidamli.

Qo‘llanishning universalligi

Eshiklarning ko‘p turdagi ko‘tarilish tizimlari ularni ichki makonning har qanday geometriyasiga ega bo‘lgan xonalar va binolarda o‘rnatish imkonini beradi.

Xavfsizlik

Eshiklar simning uzilishi va prujinaning uzilishiga qarshi himoya tizimlari bilan jihozlangan bo‘lib, bu tizimlar favqulodda holatlarda matoning qulashini oldini oladi.

Konstruktsiyaning ishonchliligi

Keng ishlash muddati va mustahkamlik zaxirasi, yillar davomida ishlab chiqilgan konstruktsiya eshiklarning butun xizmat muddati davomida maksimal ishonchliligini ta'minlaydi.

GOSTga moslik

Eshikning konstruktsiyasi to‘liq davlat standarti GOST 31174-2017, «Metall eshiklar»ga mos keladi.

Issiqlik samaradorligi

Urishdan himoyalangan shishalash

Rossiya bozorida tengi yo‘q panoramali panellarni shishalash bolg‘a, loma, tosh bilan urishga chidamli.

Qo‘llanishning universalligi

Eshiklarning ko‘p turdagi ko‘tarilish tizimlari ularni ichki makonning har qanday geometriyasiga ega bo‘lgan xonalar va binolarda o‘rnatish imkonini beradi.

Xavfsizlik

Eshiklar simning uzilishi va prujinaning uzilishiga qarshi himoya tizimlari bilan jihozlangan bo‘lib, bu tizimlar favqulodda holatlarda matoning qulashini oldini oladi.

Konstruktsiyaning ishonchliligi

Keng ishlash muddati va mustahkamlik zaxirasi, yillar davomida ishlab chiqilgan konstruktsiya eshiklarning butun xizmat muddati davomida maksimal ishonchliligini ta'minlaydi.

Dizayn

Panellar dizayni

Yuza turi

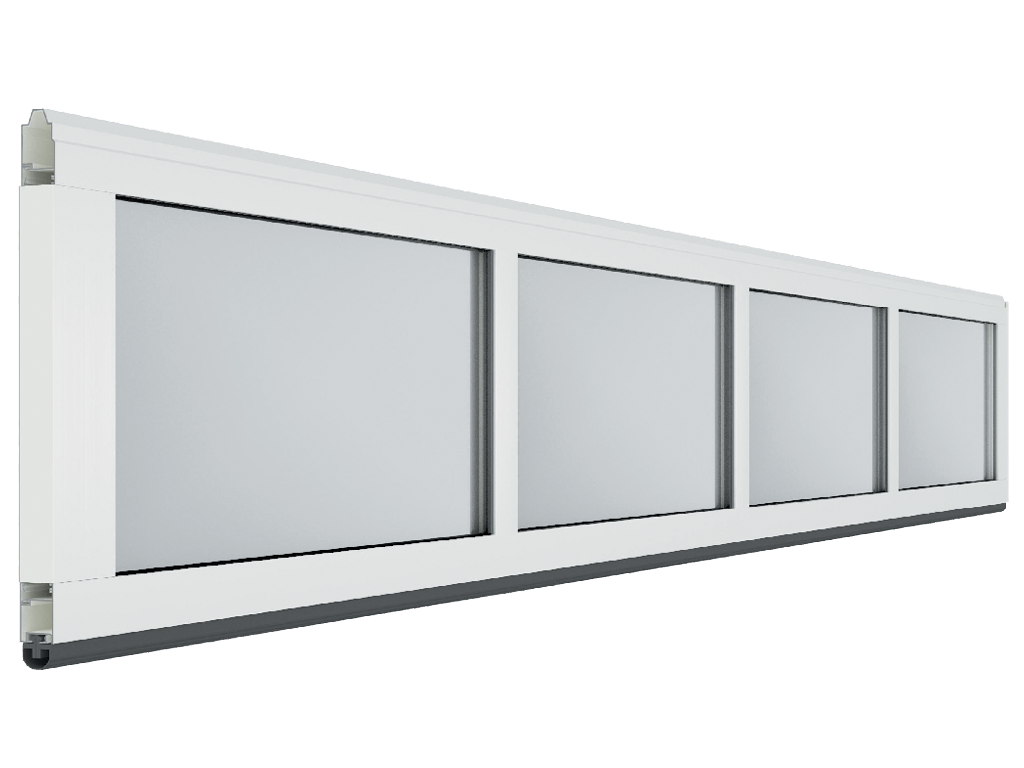

Panoramali panellar

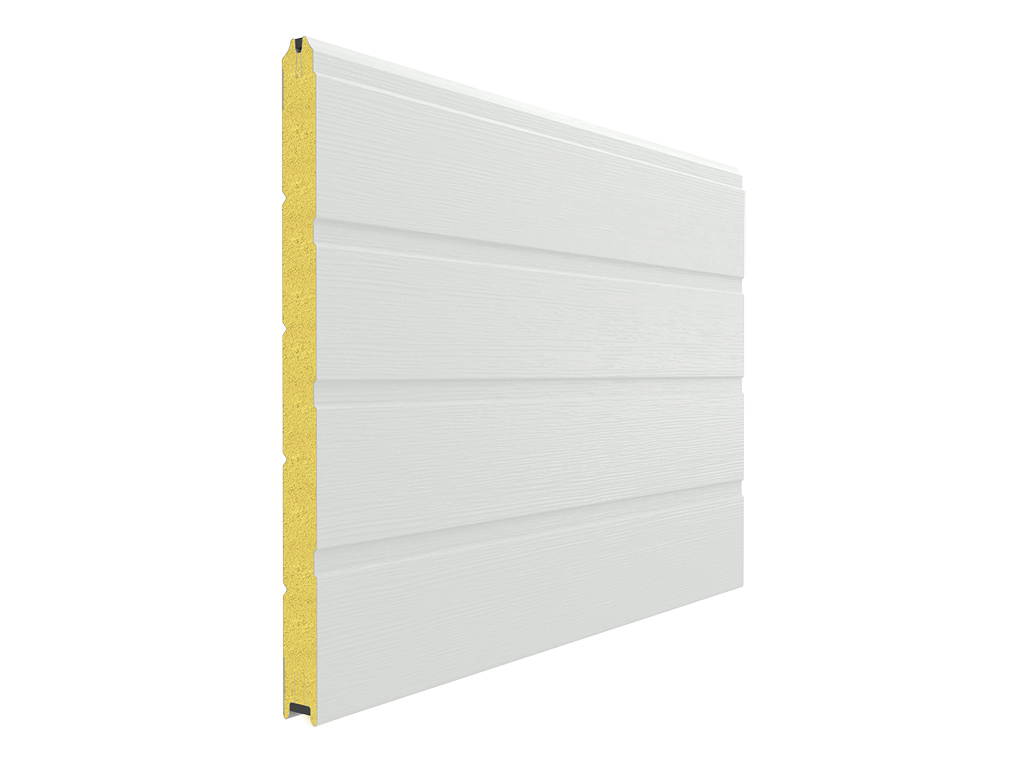

Doska

Gorizontal yo‘lak

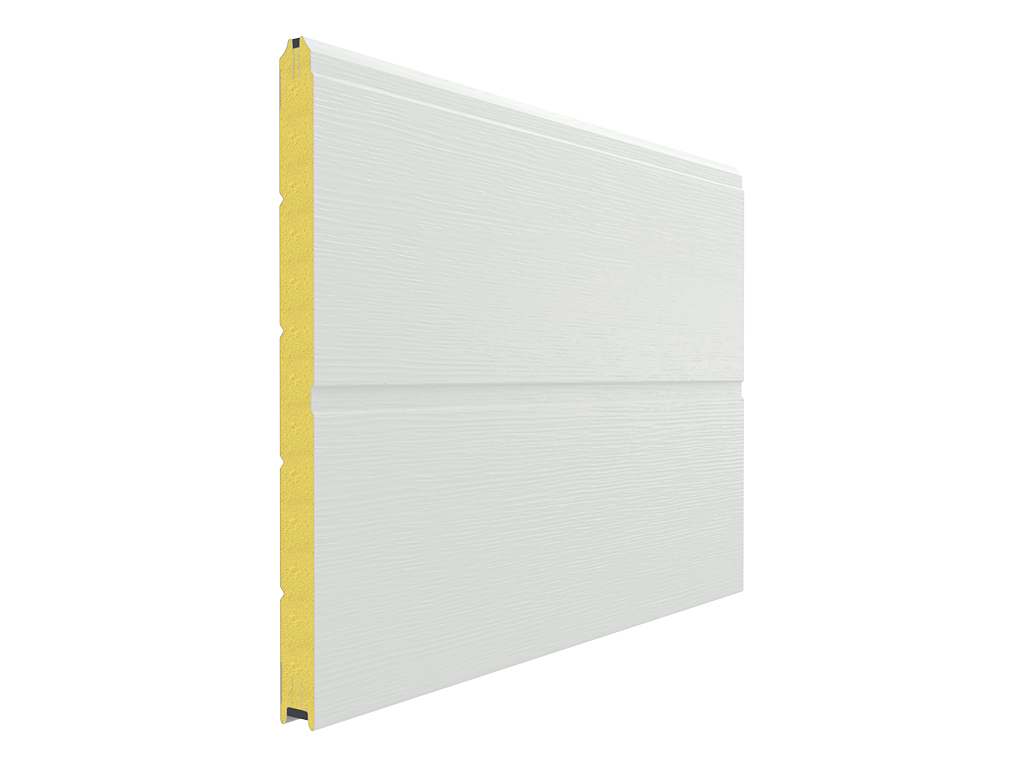

Keng markaziy yo‘lak

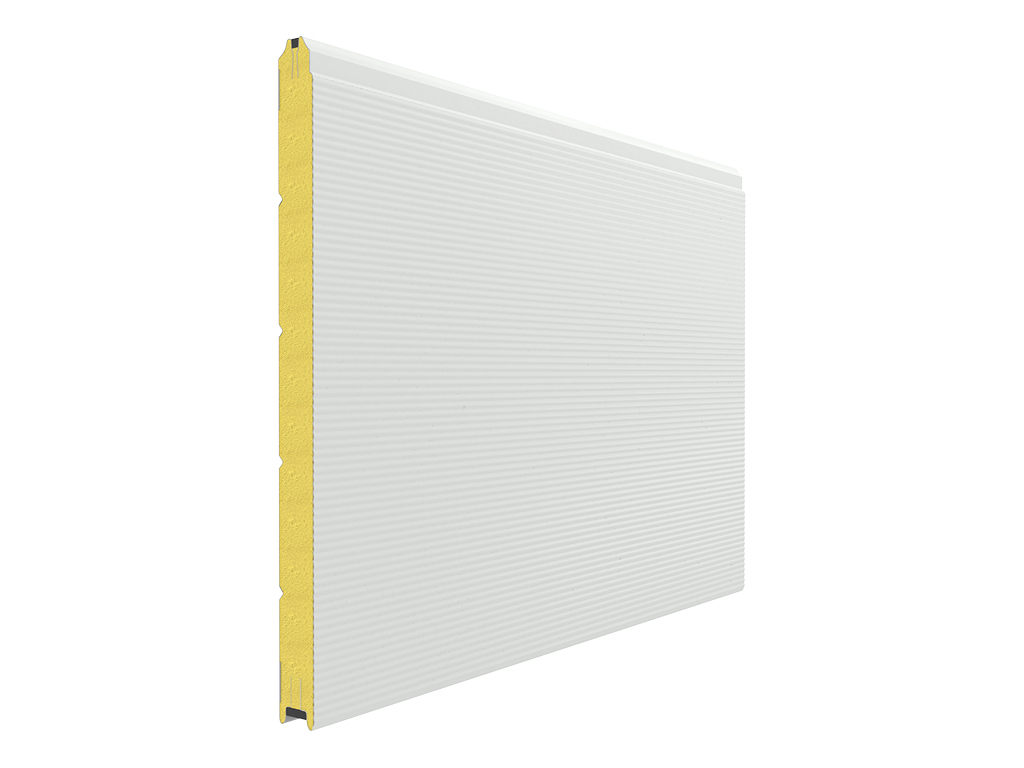

To‘lqin

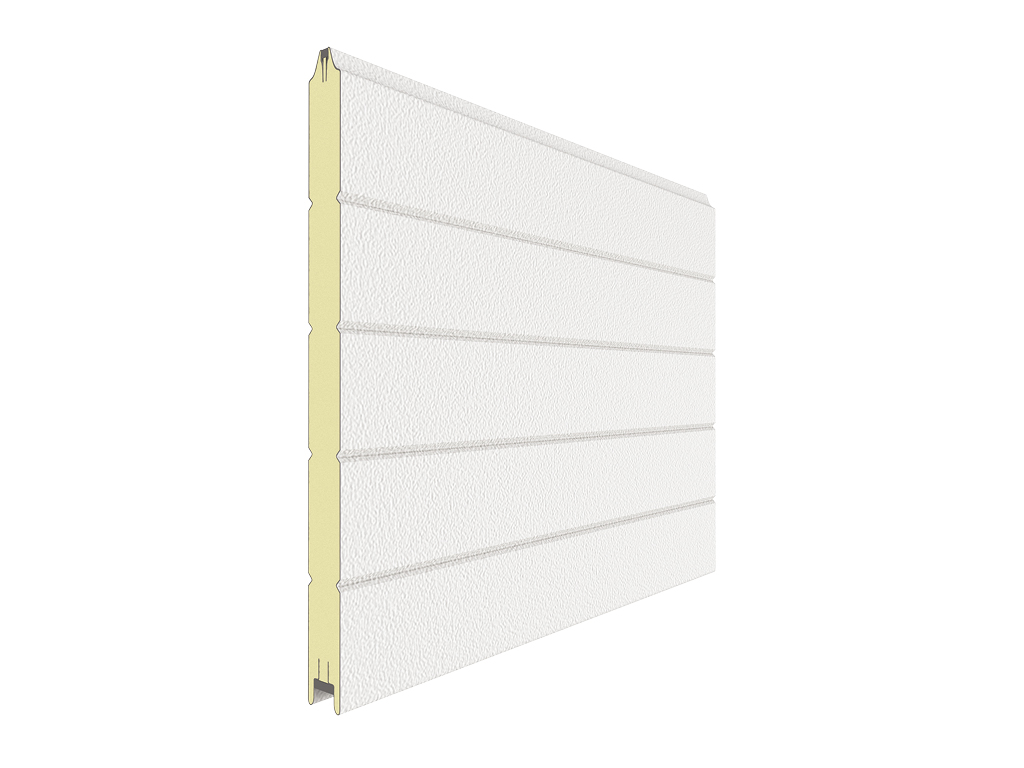

Gorizontal yo‘lak (panelning ichki tomoni)

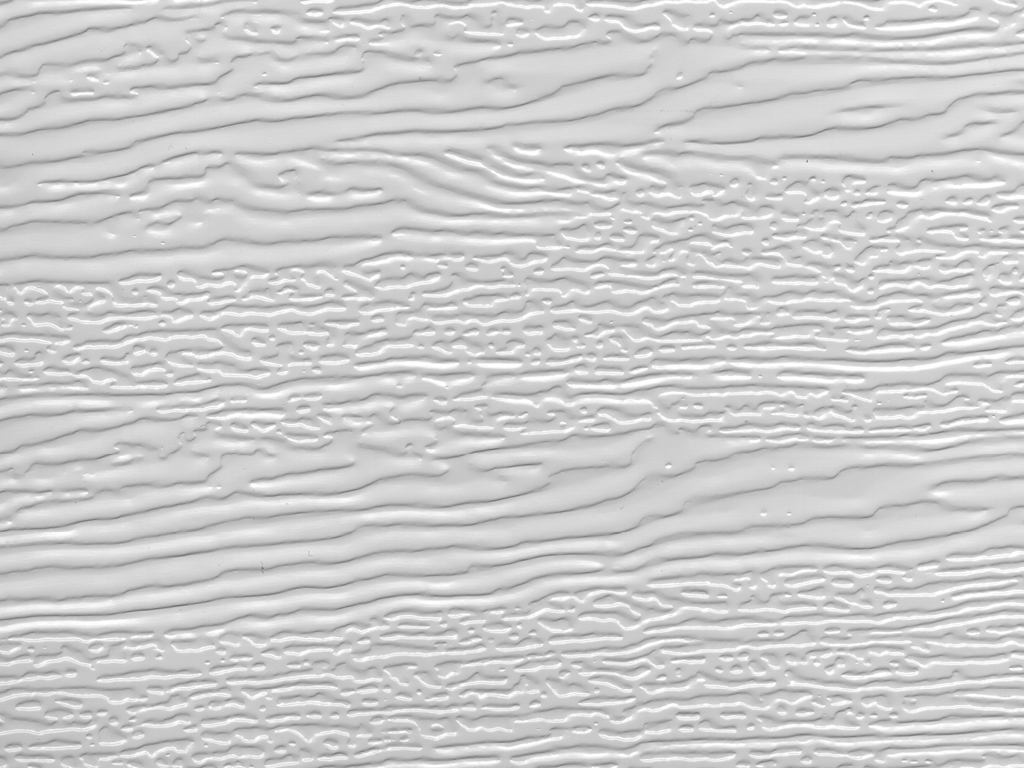

Daraxt to‘qimasi (tashqi)

Stucco (ichki)

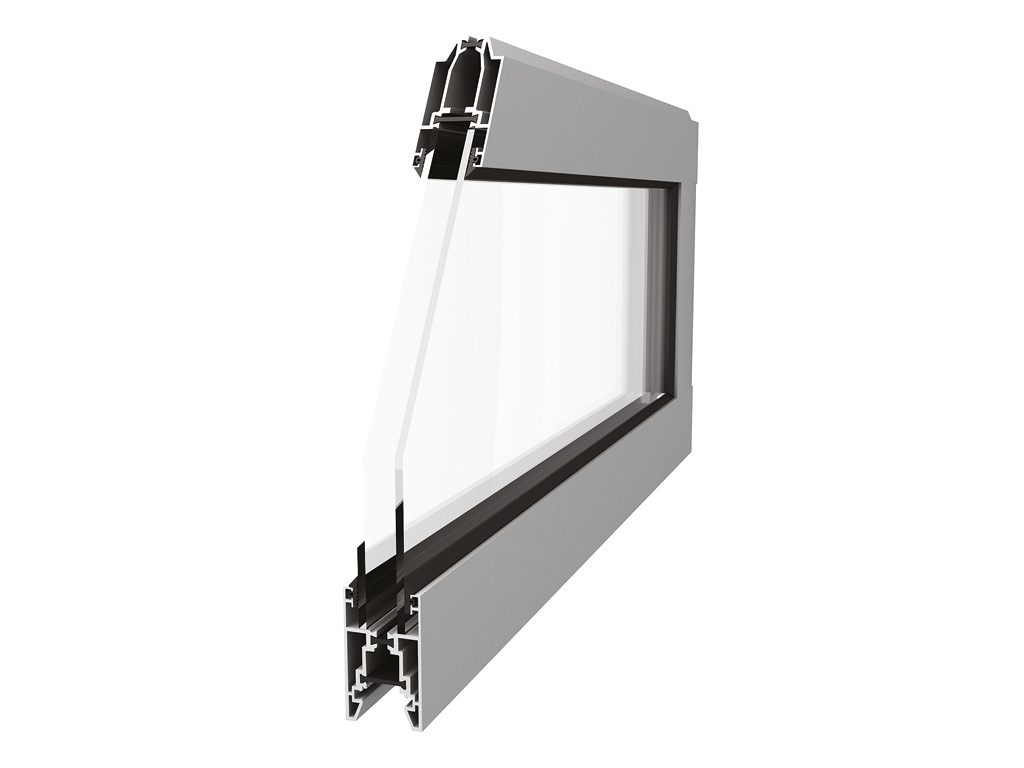

Panoramali panel T-bridge profillari tizimi bilan (termoajratish bilan)

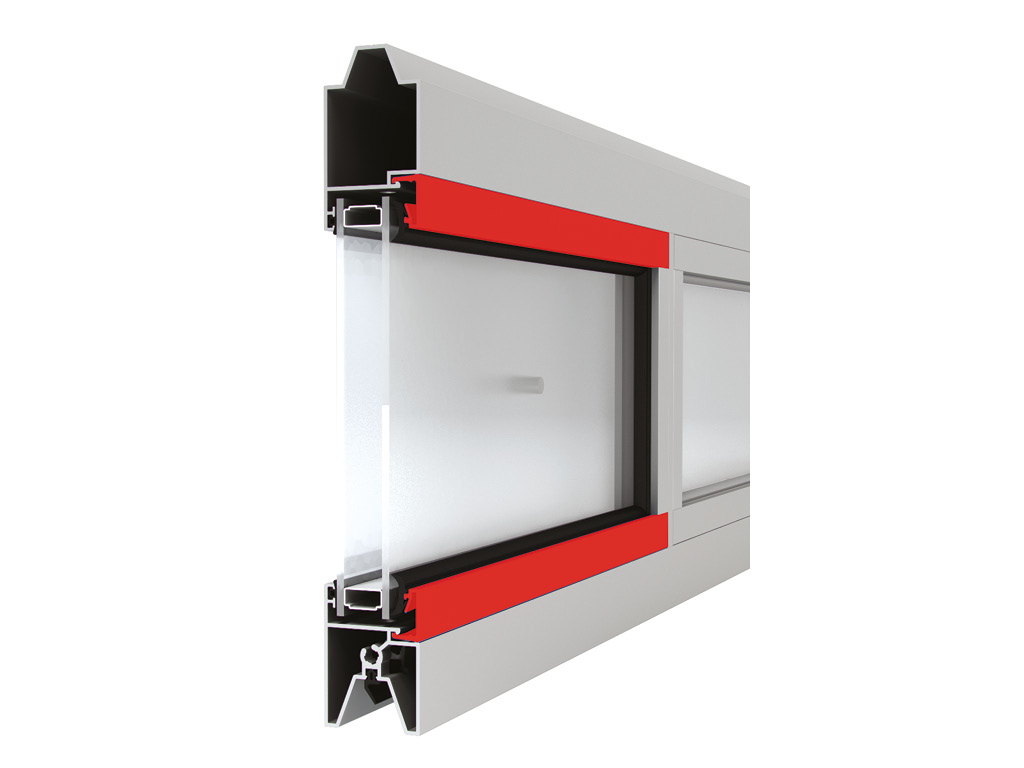

Panoramali panel bir kamerali shishali paket bilan

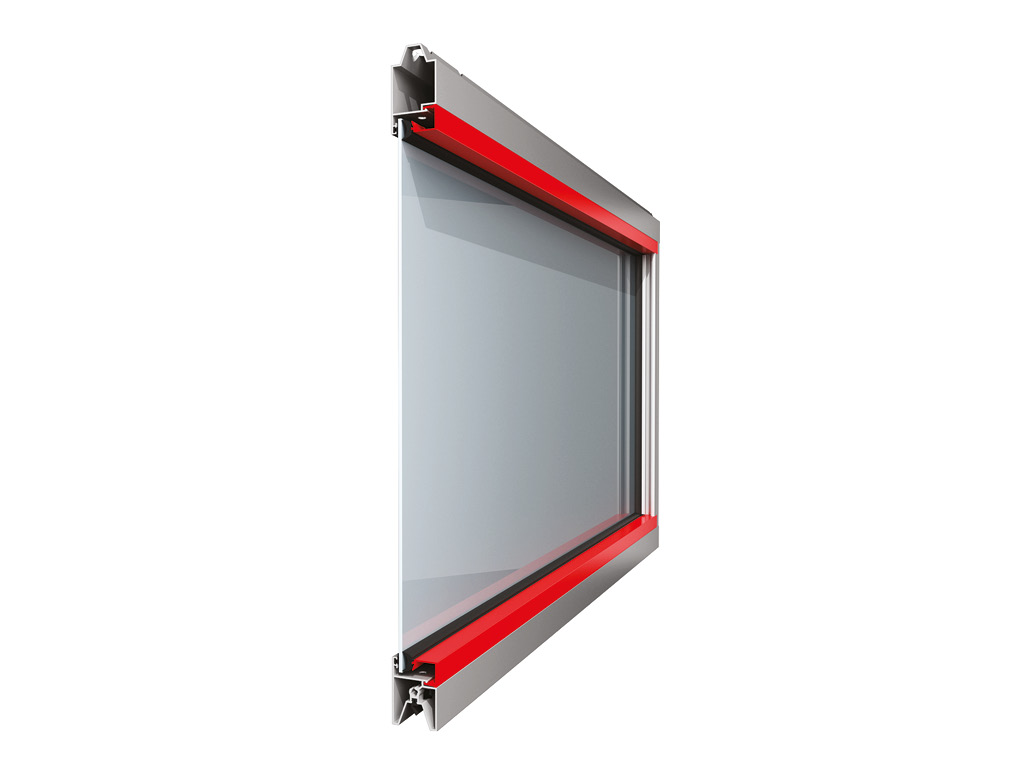

Panoramali panel bitta qatlamli shisha bilan

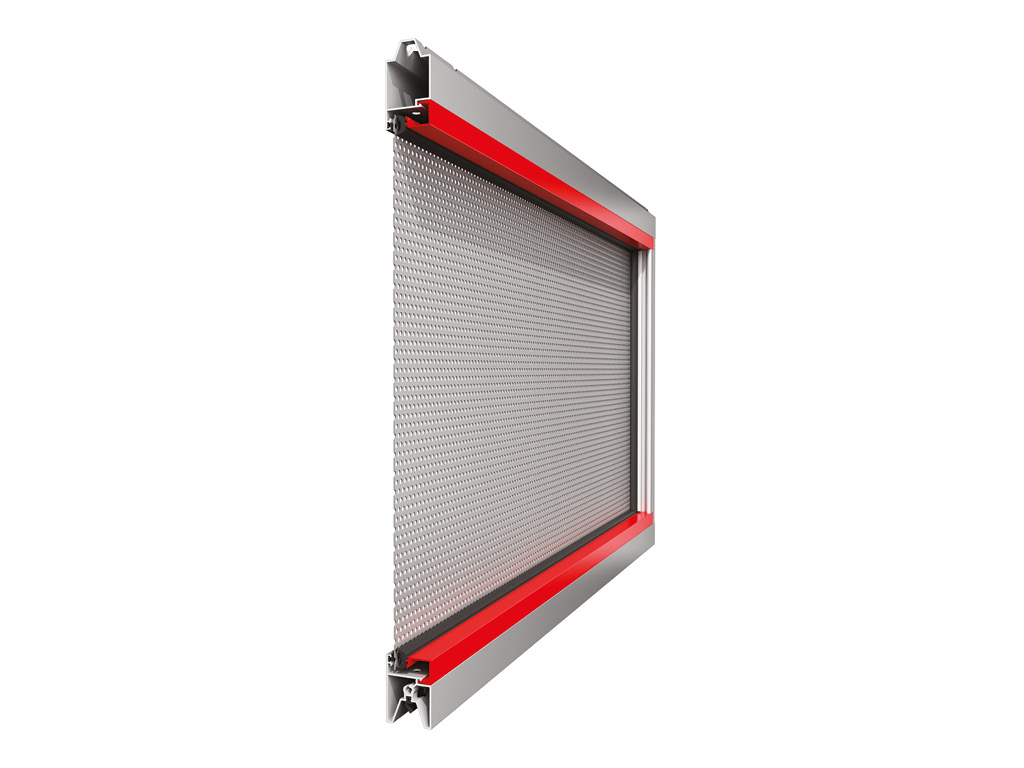

Panoramali panel alyuminiy perforatsiyalangan varaq bilan

Equipment

Bazaviy to'plam

Qo'shimcha to'plam

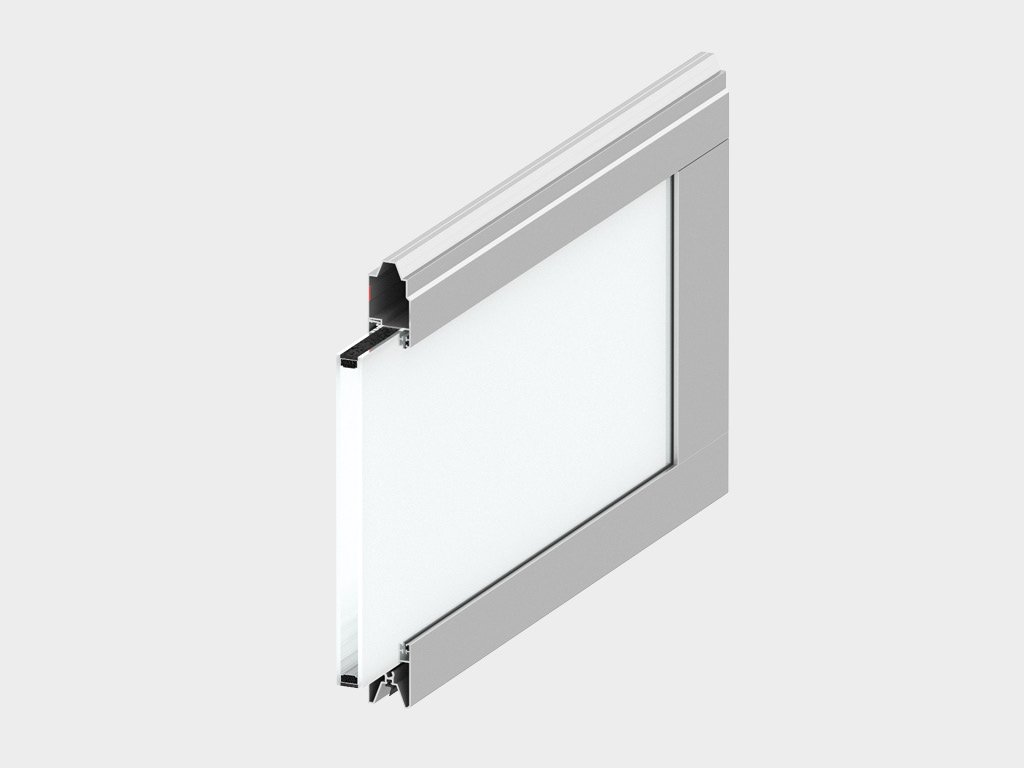

Panoramali panellardan iborat to‘r. Shisha sifatida sindirilmas, zarbaga chidamli polikarbonat ishlatiladi. Bu Rossiya bozoridagi yagona ishonchli materialdir.

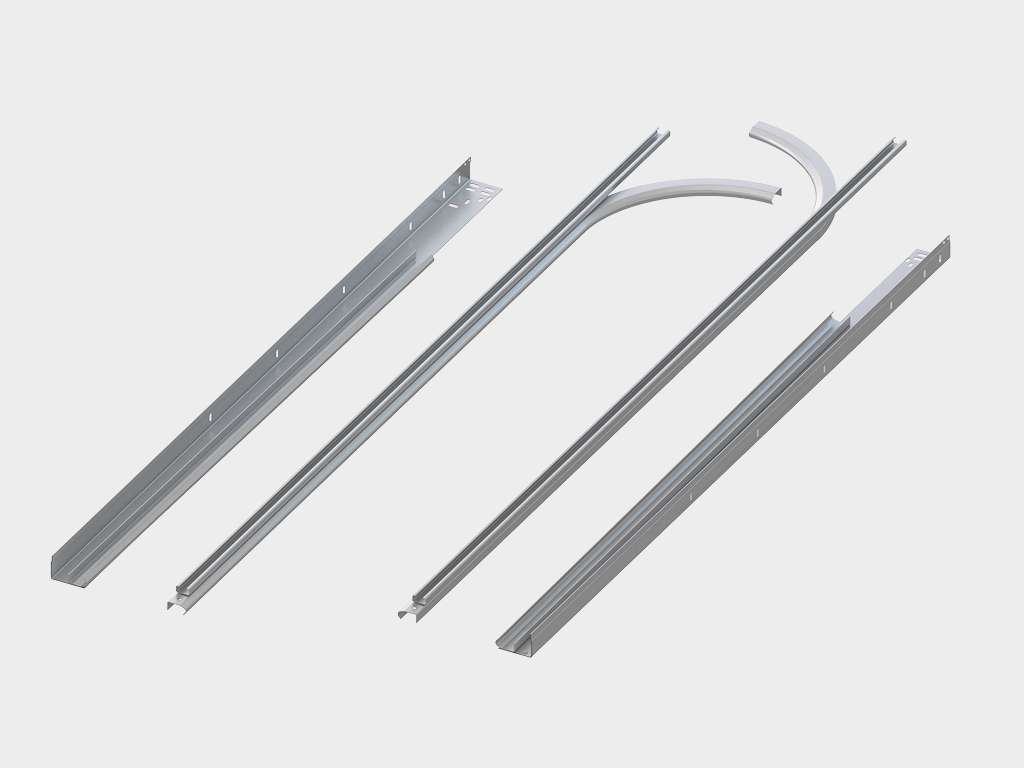

2 mm qalinlikdagi po‘latdan yasalgan yo‘riqnomalar va burchakli stoykalardan iborat to‘plam ortirilgan kuch zaxirasiga ega bo‘lib, o‘rnatish uchun zarur bo‘lgan barcha perforatsiyalarga ega.

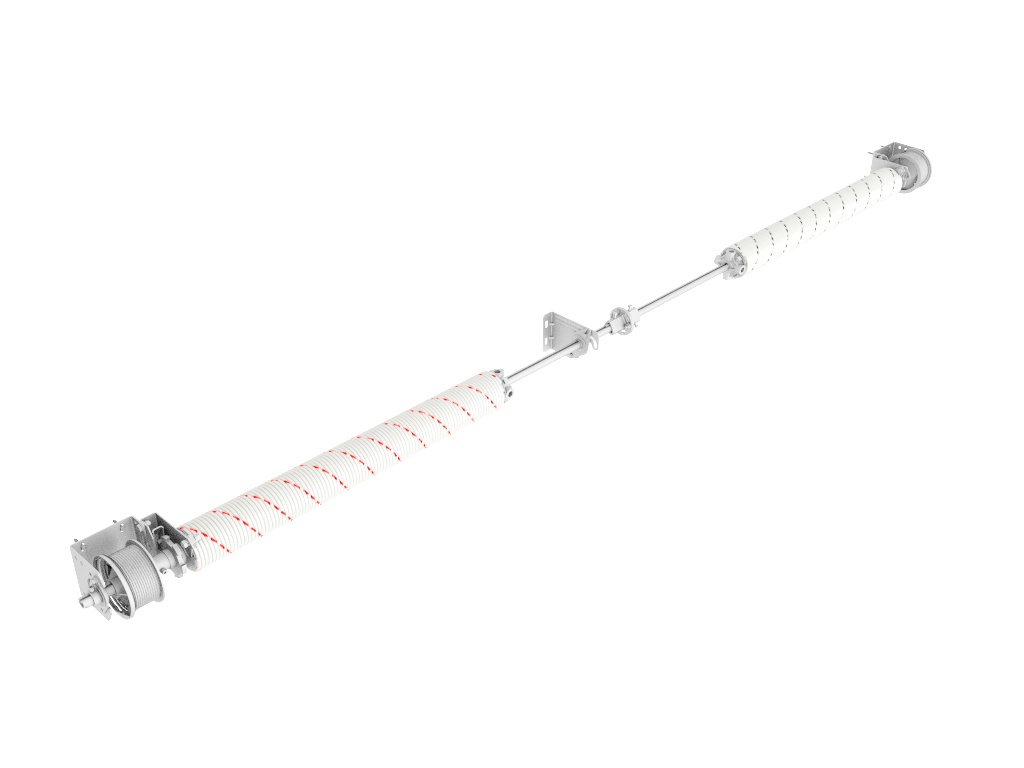

25 000 tsiklga mo‘ljallangan torsion mexanizmi eshik konstruktsiyasining uzoq umrini ta'minlaydi.

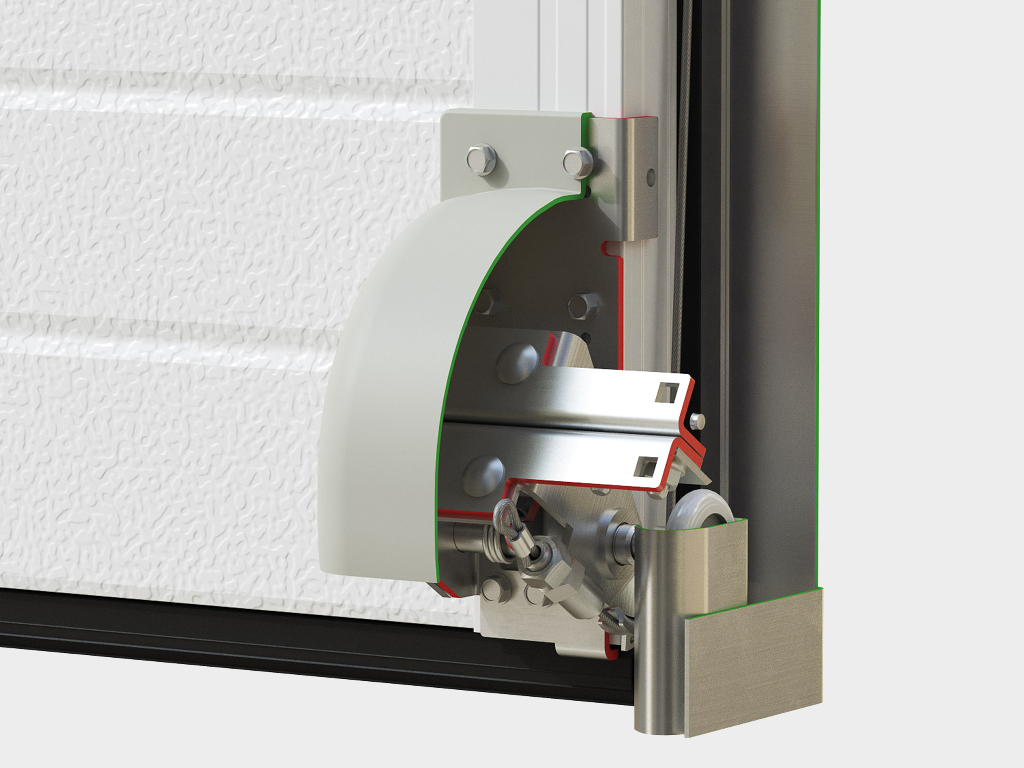

Trosning uzilishi dan himoya qilish qurilmasi eshik to‘rining pastki kranshtayn sifatida o‘rnatiladi. Tros uzilganda, mexanizm ishga tushadi va eshik to‘rining favqulodda tushishini oldini oladi.

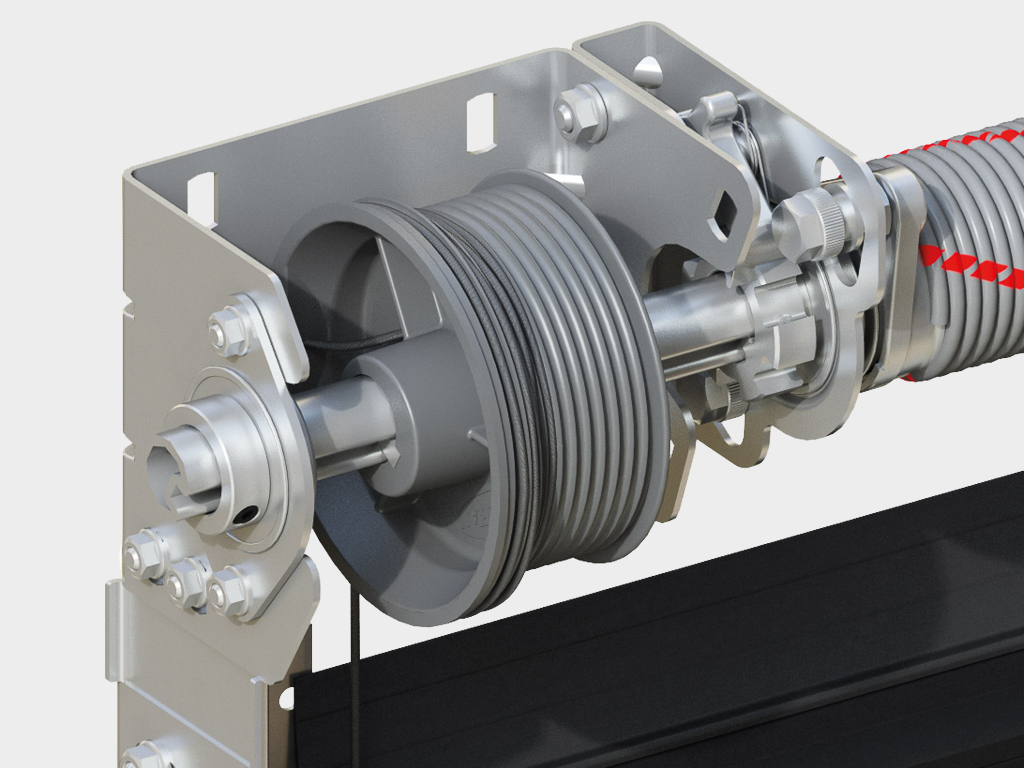

Barmoq uzilishidan himoya qilish qurilmasi valni blokirovka qiladi, bu esa eshik to‘rining favqulodda tushishini oldini oladi.

O‘rnatish uchun to‘plam, mahsulot pasporti va o‘rnatish bo‘yicha ko‘rsatmalar bilan ta’minlangan quti.

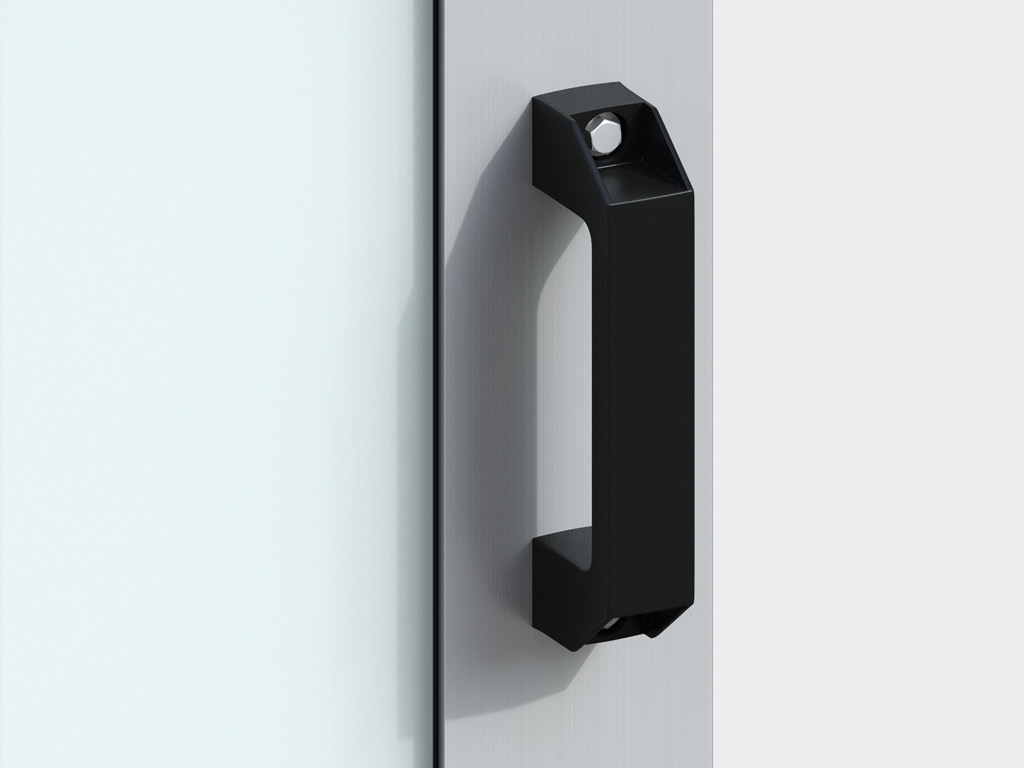

Ergonomik tutqich eshikni oson va qulay ochishga imkon beradi.

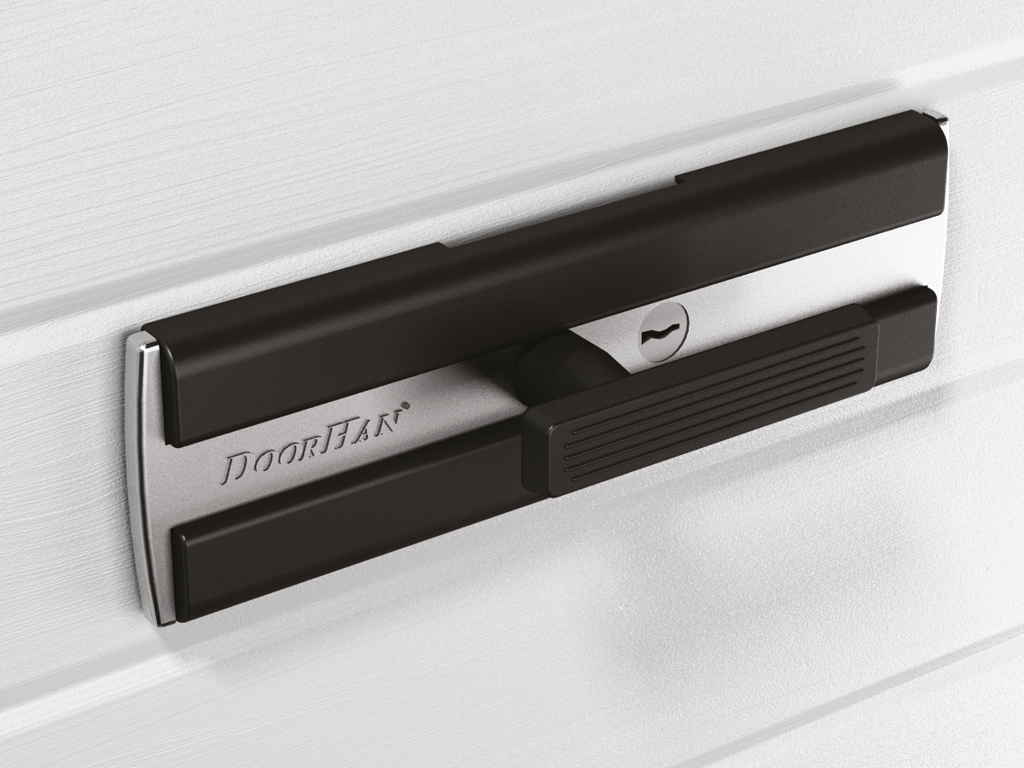

Mexanik qulupni eshik to‘rini yopiq holatda blokirovka qilish imkonini beradi, ham ichkaridan, ham ko‘chadan.

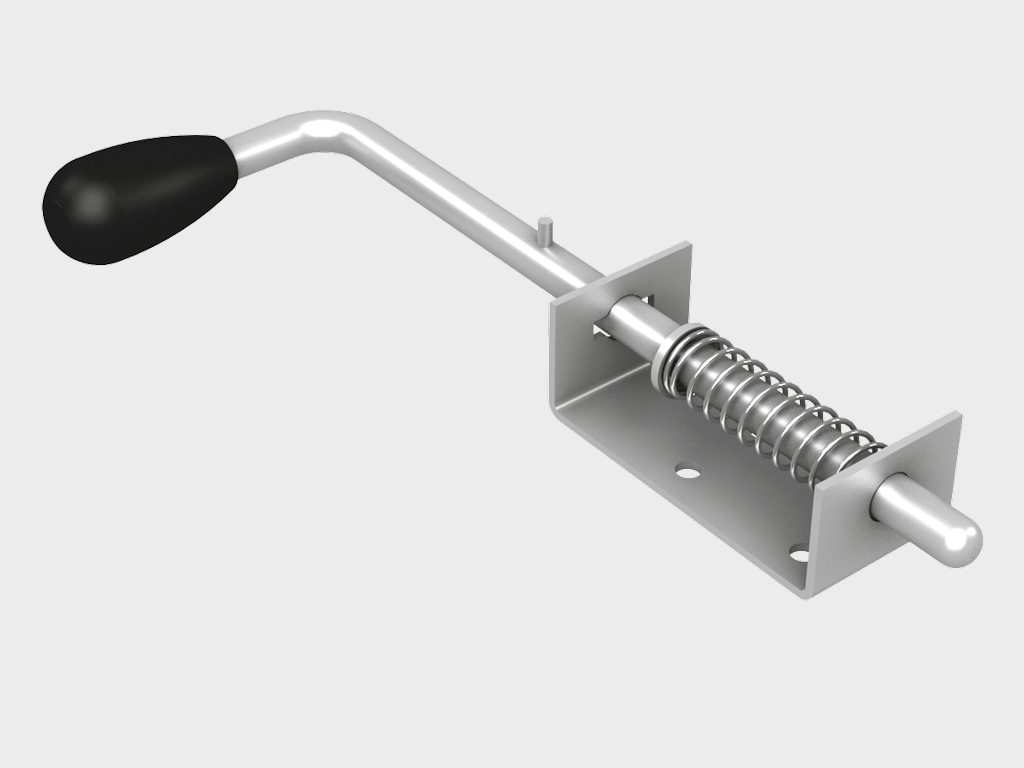

Mexanik to‘sar eshik to‘rini ichkaridan yopish imkonini beradi. U oddiylik va ishonchlilik bilan ajralib turadi.

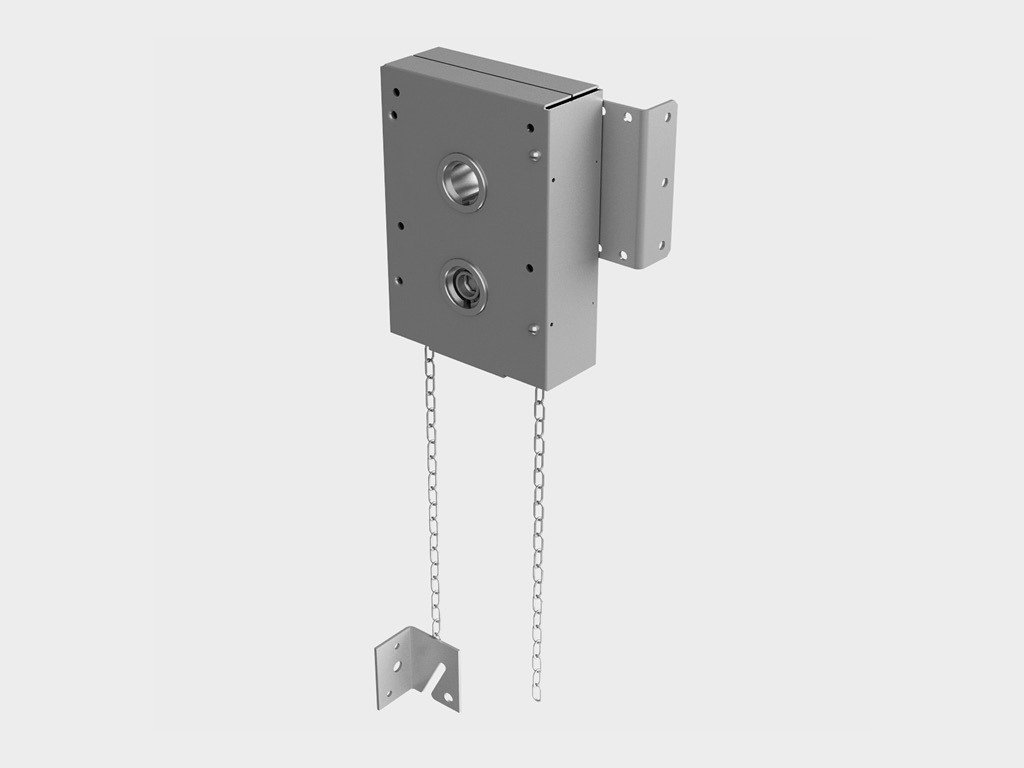

Qo‘lda zanjirli privod barcha turdagi sanoat eshiklariga o‘rnatiladi va eshik to‘rini qo‘lda ko‘tarish va tushirish uchun xizmat qiladi.

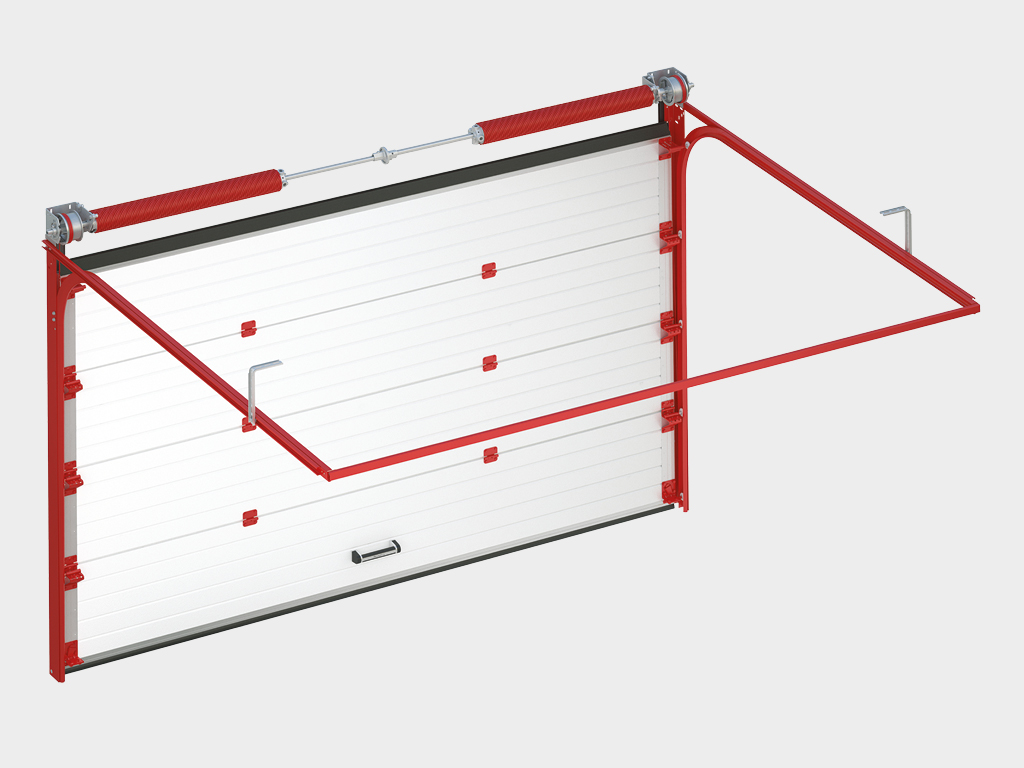

Antikorrozion himoya to‘plamini yuqori namlik sharoitlarida ishlatiladigan eshiklar uchun o‘rnatish tavsiya etiladi, bu esa korroziyadan ishonchli himoya va barqaror ishlashni ta'minlaydi. Ushbu to‘plam ishlash resursi oshirilgan bo‘lib, quyidagilarni o‘z ichiga oladi: bo‘yalmish prujina, bo‘yalmish yo‘riqnomalar, zanglamaydigan yon tayanchlar, pinlar va qismlar, zanglamaydigan tros, bo‘yalmish yon qopqoqchalar.

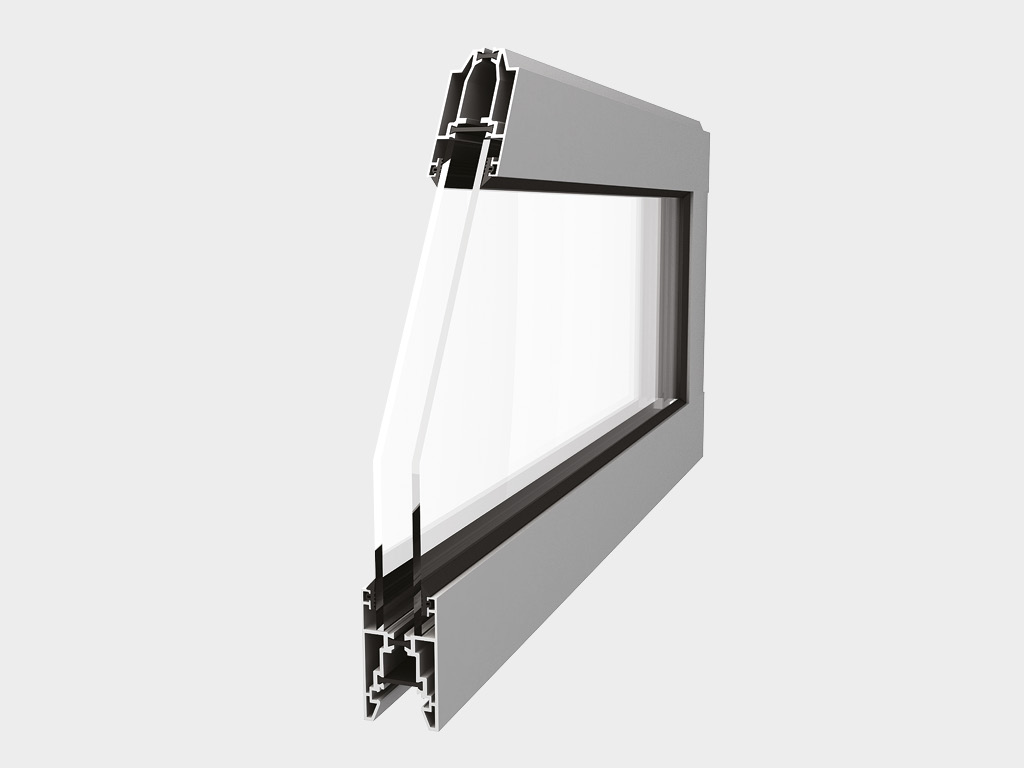

T-bridge alyuminiy profillaridan yasalgan panellar (variant) polyamiddan yasalgan termoquyish bilan eshiklarning energiya samaradorligini oshiradi va profilning muzlashini oldini oladi.

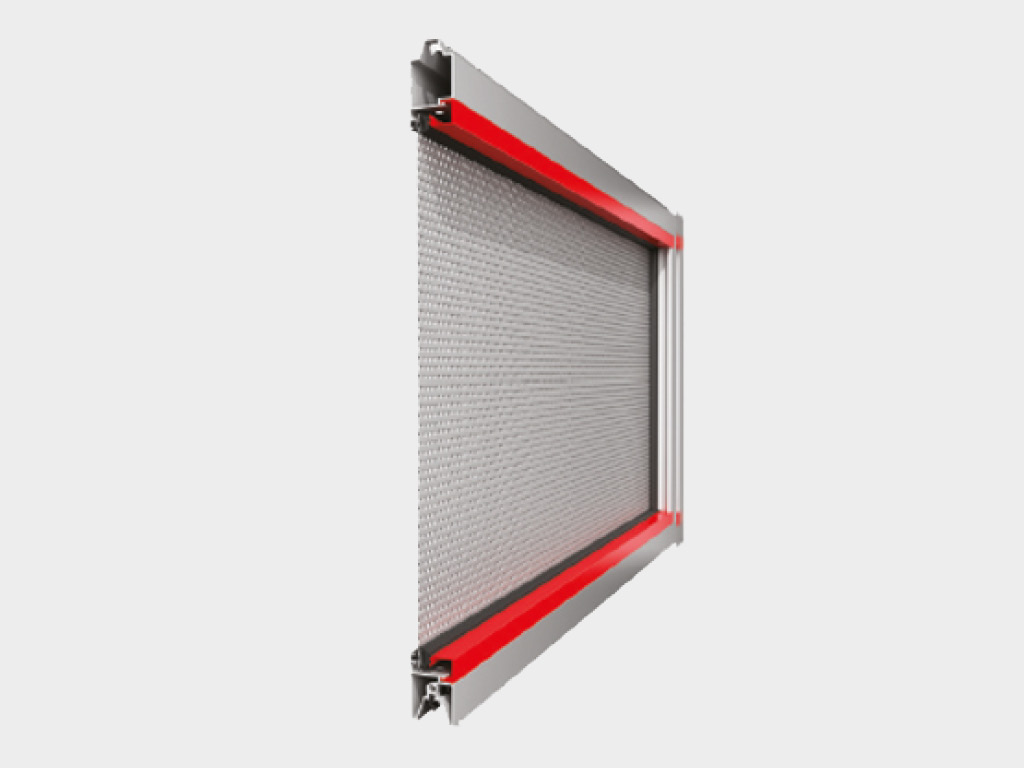

Perforatsiyalangan alyuminiy varaqni to‘ldirish sifatida ishlatish — cheklangan ko‘rish maydoni yaratgan holda zamonaviy va amaliy echimdir.

Torsion mexanizmi, 100 000 tsiklgacha ishlash resursiga mo‘ljallangan.

Qo‘shimcha tashqi muhrlash konturi to‘rning muhrga maksimal tarzda yaqinlashishini ta'minlaydi. Muhrlar orasida hosil bo‘ladigan havo kamerasi eng yaxshi muhrlanishni ta'minlaydi, sovuqning xonaga kirishiga to‘sqinlik qiladi.

«Termopaketi» variantida T-bridge texnologiyasi qo‘llanilib, termoga chidamli pastki (yoki yuqori) alyuminiy profil o‘rnatiladi, bu esa issiqlik yo‘qotishlarini oldini olishga yordam beradi.

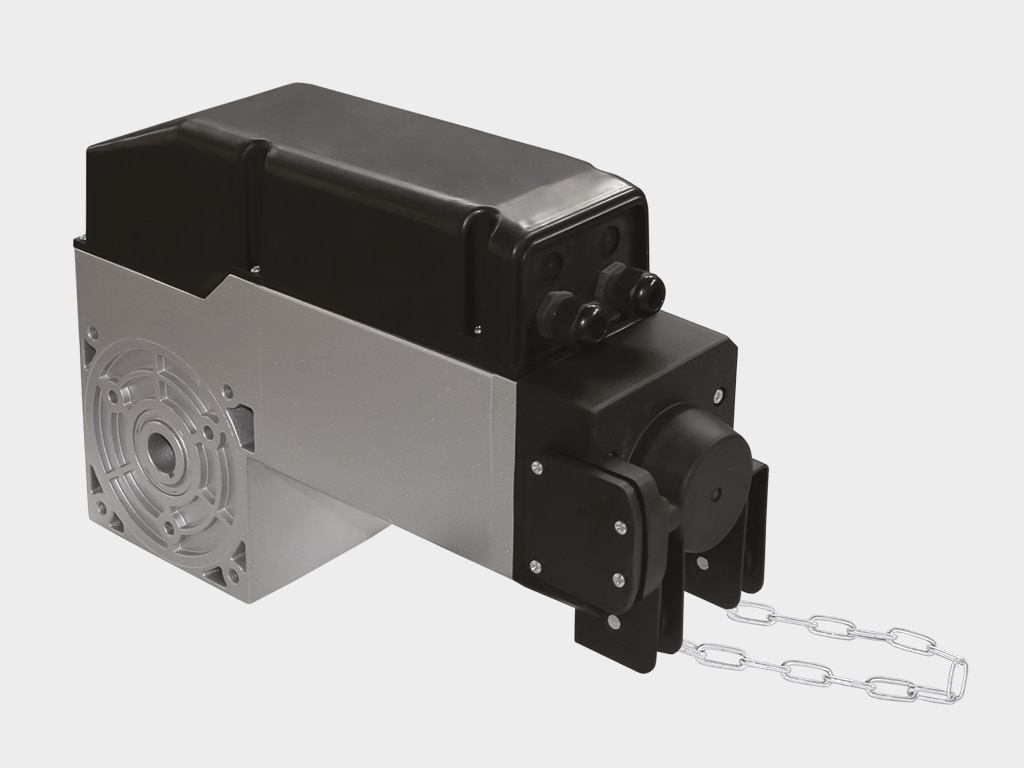

Eshiklarni privod va xavfsizlik tizimlari yordamida avtomatlashtirish imkoniyati (qarang bo‘lim «Eshiklar uchun avtomatika»).

Technical description

O'lchamlar jadvali

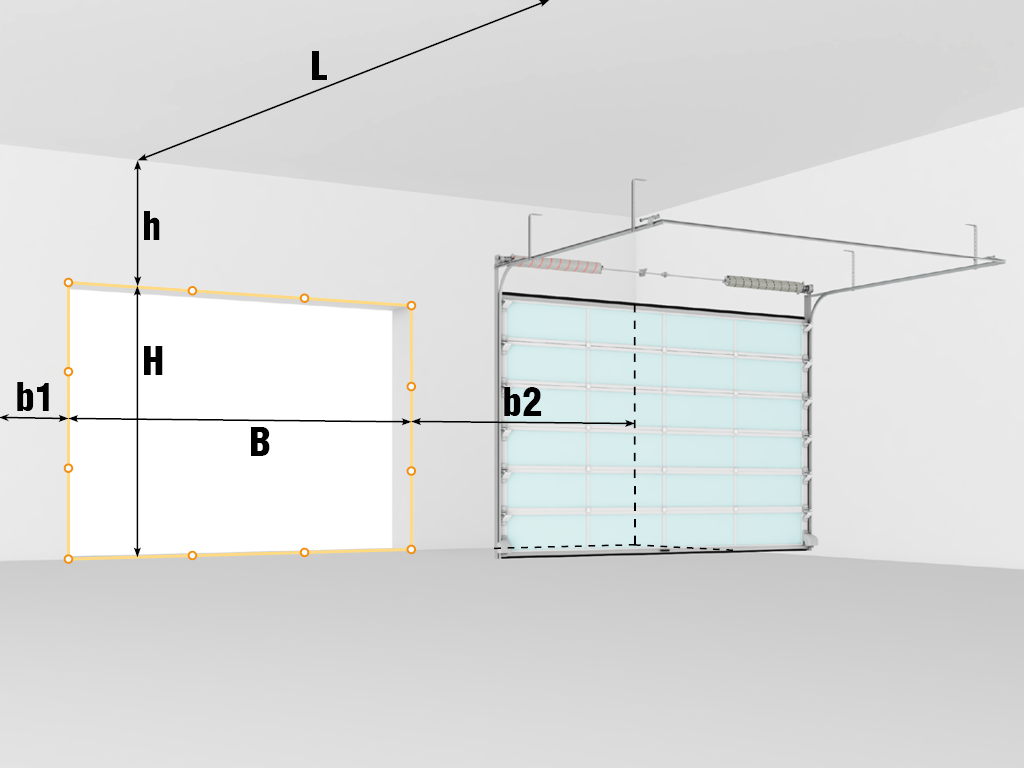

Teshik o'lchamlari

Konstruktsiya

Standart konstruktiv yechimlar

Texnik xususiyatlar

Mahsulotni ishlatish shartlari

Qadoqlash

Параметр

Показатель

Высота проема, мм

2 000–6 000

Ширина проема, мм

2 000–6 100

Притолока, мм

150 dan

Пристенки, мм

120 dan

Высота светового проема ячеек, мм

370–720

Ширина светового проема ячеек, мм

3000 dan ortiq emas

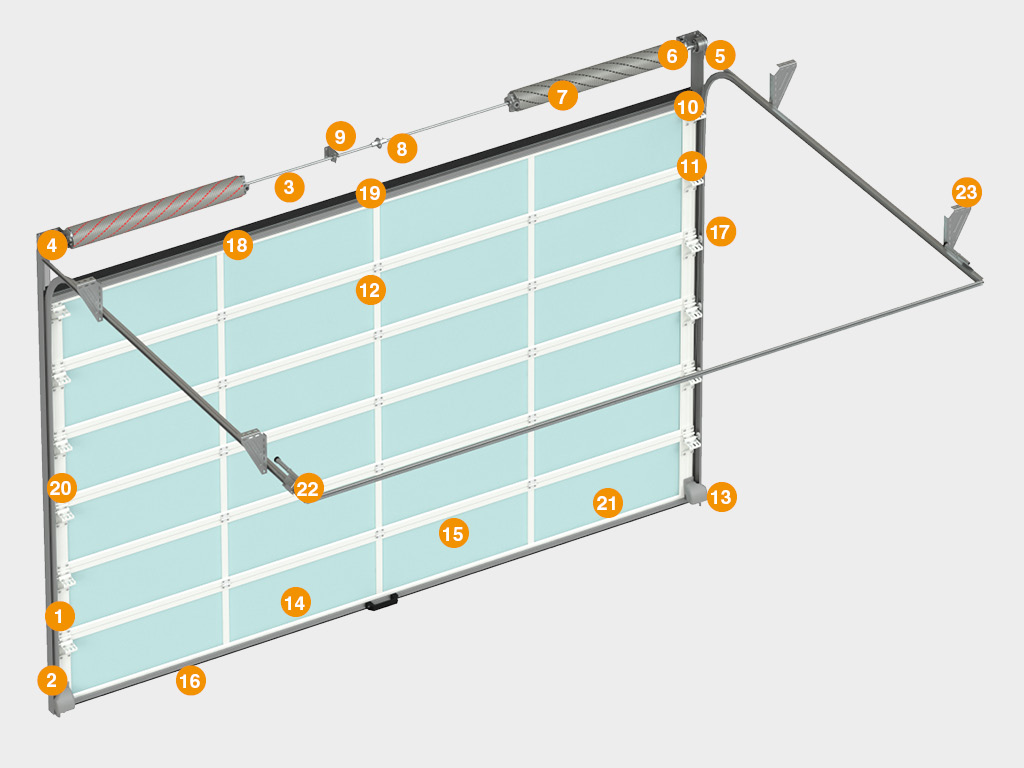

Vertikal yo‘nalish
Burchak ustuni
Val tsilindrik
Prujina uzilishidan himoya qurilmasi
Baraban
P-shaklidagi kronshteyn
Balanslashuvchi prujina mexanizmi (torsion prujinasi)
Muftha ulashuvchi
Ichki qo‘llab-quvvatlovchi kronshteyn
Yuqori qo‘llab-quvvatlash, rulon tutgichi bilan
Yon qo‘llab-quvvatlash, rulon tutgichi bilan
Ichki ehtiyot qismlar
Simning uzilishidan himoya qurilmasi
Pastki profil
Panoramali panel
Pastki muhr
Yon muhr
Upper profile
Yuqori muhr
Yon qopqoq, mustahkamlash uchun teshiklar bilan
Yorug‘lik o‘tkazuvchi, urishga chidamli panel to‘ldiruvchisi
Prujinli amortizator
Shiftga o‘rnatish uchun kronshteyn

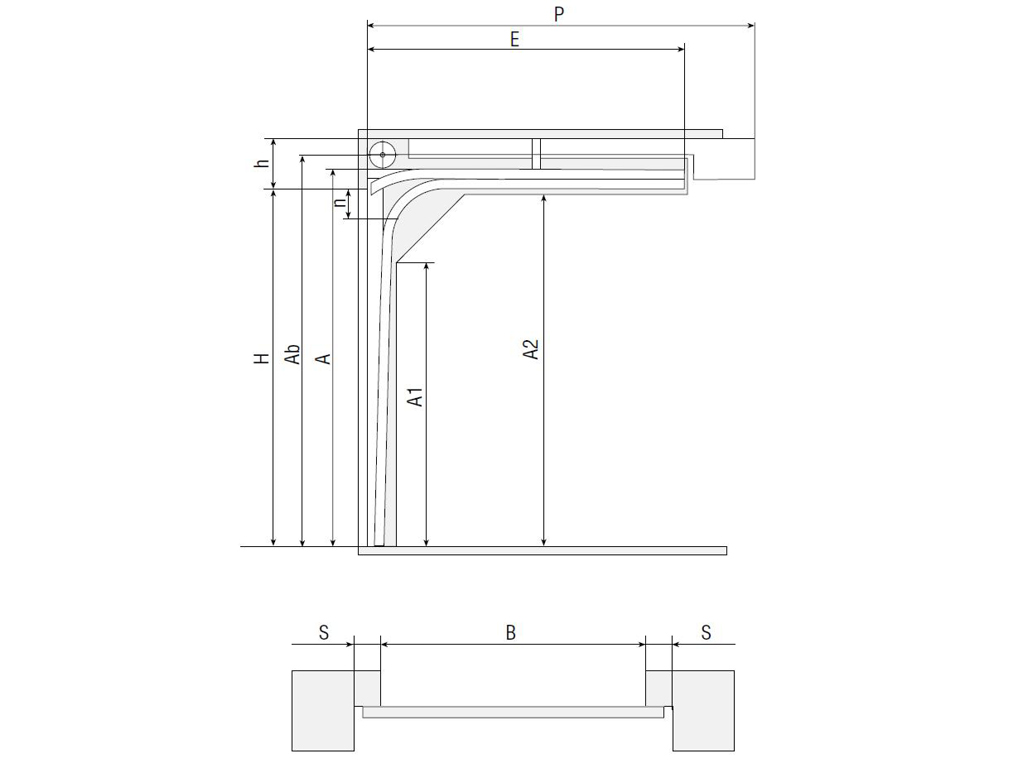

Pastki ko‘tarilish, baraban old tomonda.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (shiftga o‘rnatilgan привод bilan); ≥ 280 (agar H ≥ 3 700 bo‘lsa); ≥ 280 (val o‘rnatilgan привод bilan, agar H < 3 700 bo‘lsa)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	Ochilish o‘lchamlari va panellar og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	Hajm: 190 gacha — shiftga o‘rnatilgan приводisiz; 235 gacha — shiftga o‘rnatilgan приводisiz, pastki sendvich-paneli va ochilish kengligi 4 500 dan katta bo‘lsa; 10 gacha — shiftga o‘rnatilgan привод bilan; 70 gacha — shiftga o‘rnatilgan привод bilan, pastki sendvich-paneli va ochilish kengligi 4 500 dan katta bo‘lsa.

Pastki ko‘tarilish, baraban old tomonda (RKTN).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	Ochilish o‘lchamlari va panellarning og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 gacha - ship haydovchisiz; 300 gacha - ship haydovchisiz, pastki sendvich paneli va ochilish kengligi 4500 dan ortiq; 60 gacha - ship haydovchisi bilan; 125 gacha - ship qo'zg'aysanli, pastki sendvich paneli va ochilish kengligi 4500 dan ortiq

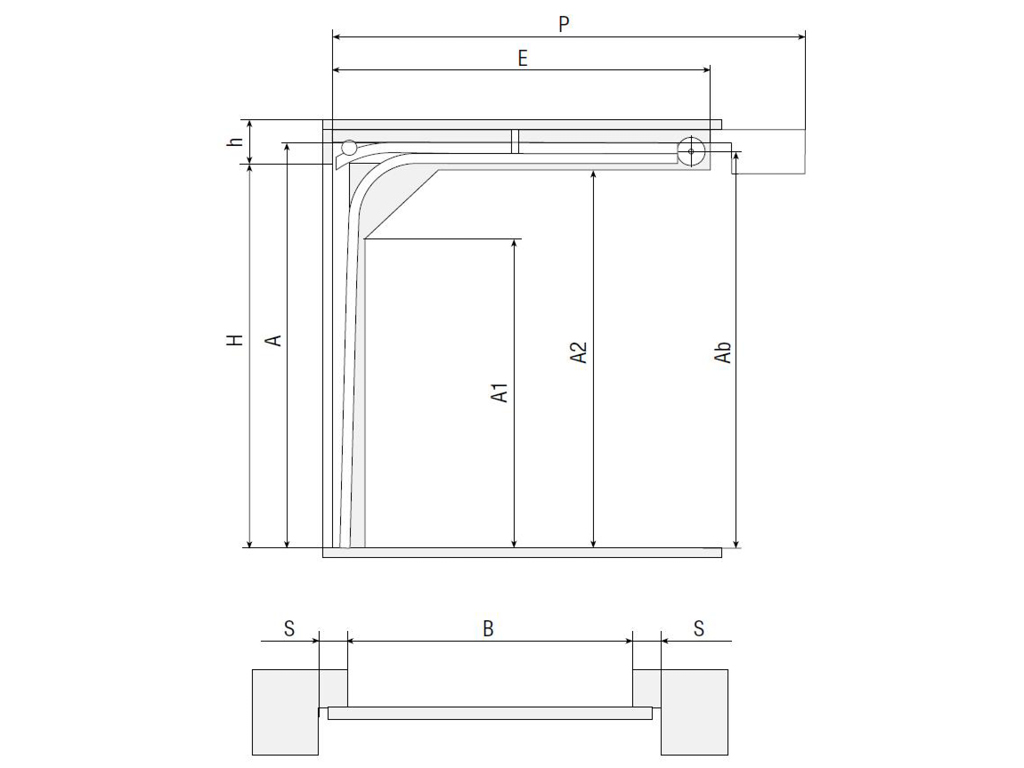

Past ko'tarilish, orqa tomonda baraban.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150; ≥ 160 (shiftli privod bilan)
B, мм Ширина проема	B
A, мм Высота угловой стойки	Agar h > 170 bo‘lsa: H + 110; Agar 150 ≤ h ≤ 170 bo‘lsa: H + h - 60
Ab, мм Высота оси вала и барабана	Agar h ≤ 170 bo‘lsa: H + 55; Agar 150 ≤ h ≤ 170 bo‘lsa: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	O‘tkazish o‘lchamlari va qalqonning og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (privodsiz); 40...60 (shiftli privod bilan)

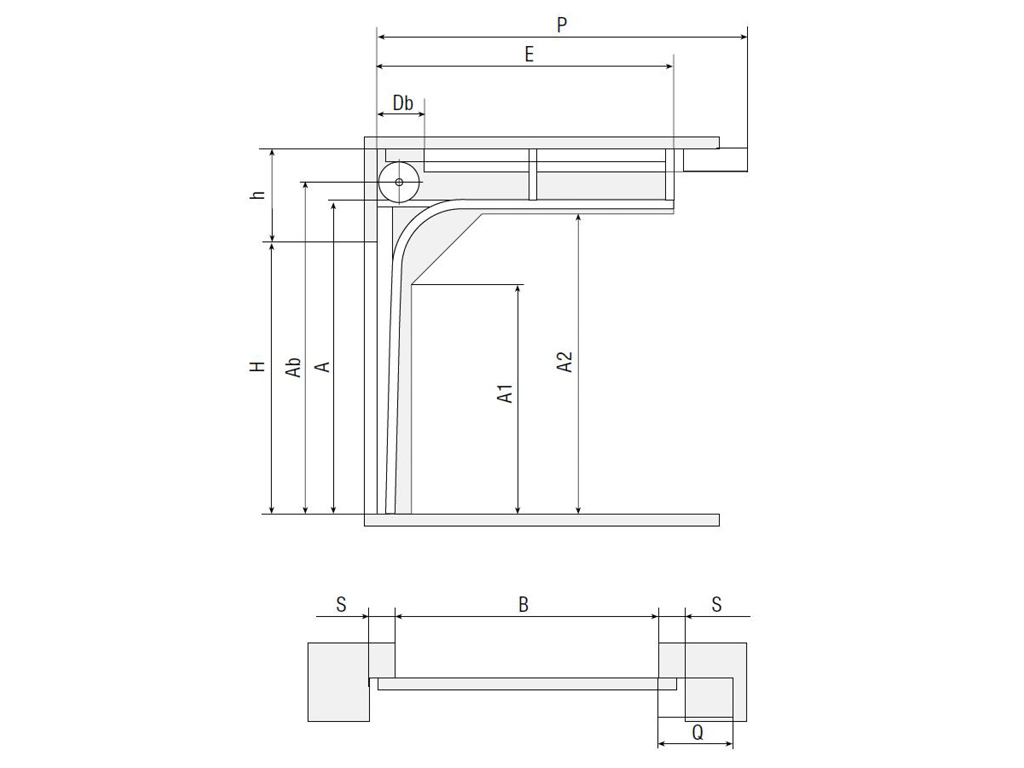

Standart ko‘tarilish.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	O‘lchamlari va qalqonning og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

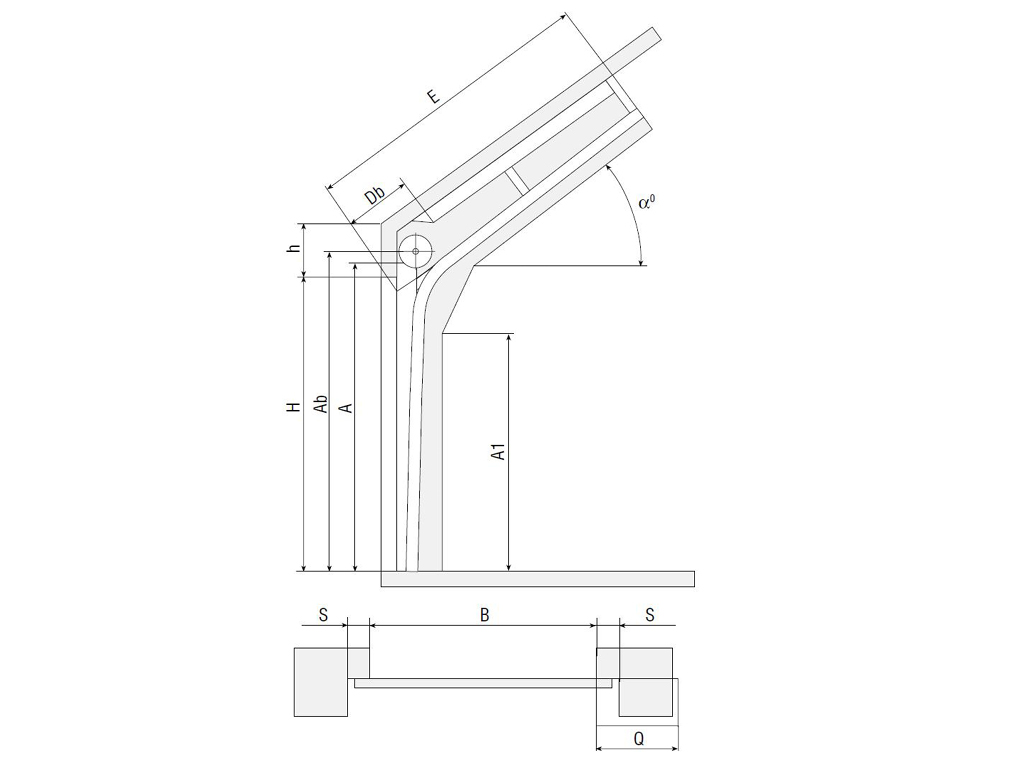

Standart qiyshiq ko‘tarilish.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	Burchak α° ga bog‘liq (eshiklarning ishchi zonasini xonaga chuqurlik bo‘ylab cheklovchi o‘lcham)
Db, мм Рабочая зона торсионного механизма	O‘lchamlari va qalqonning og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (5° oraliqda bosqichli)
Q, мм Зона расположения привода на вал	300

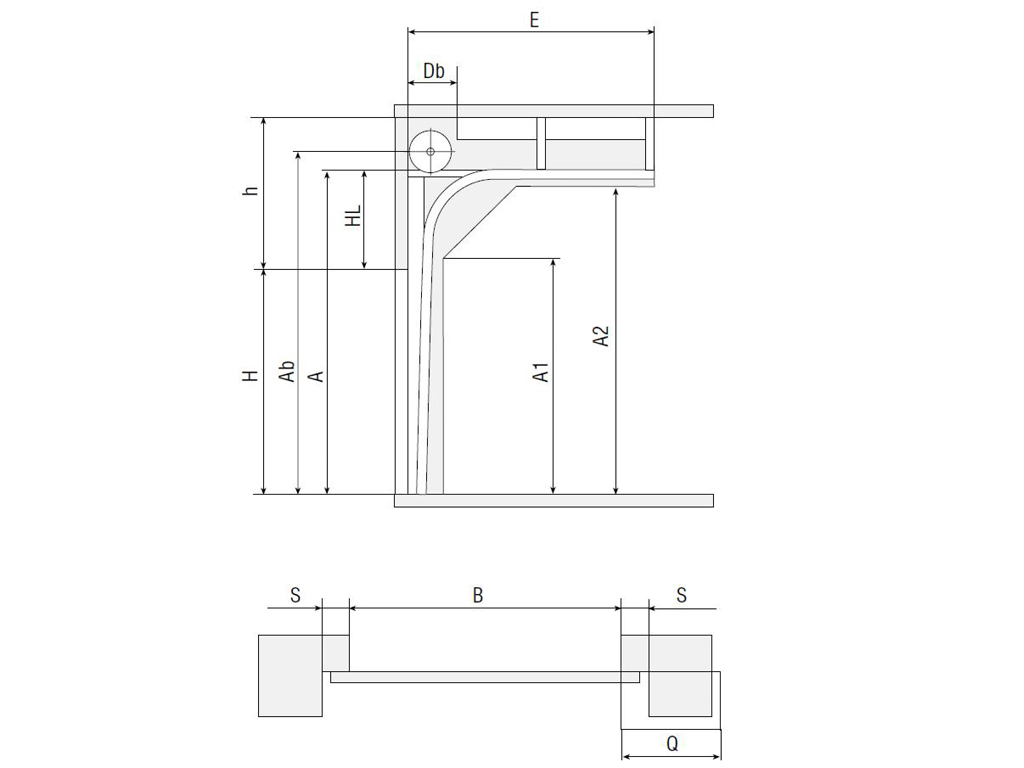

Yuqori ko‘tarilish.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	Standart bo‘yicha h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	O‘lchamlari va qalqonning og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

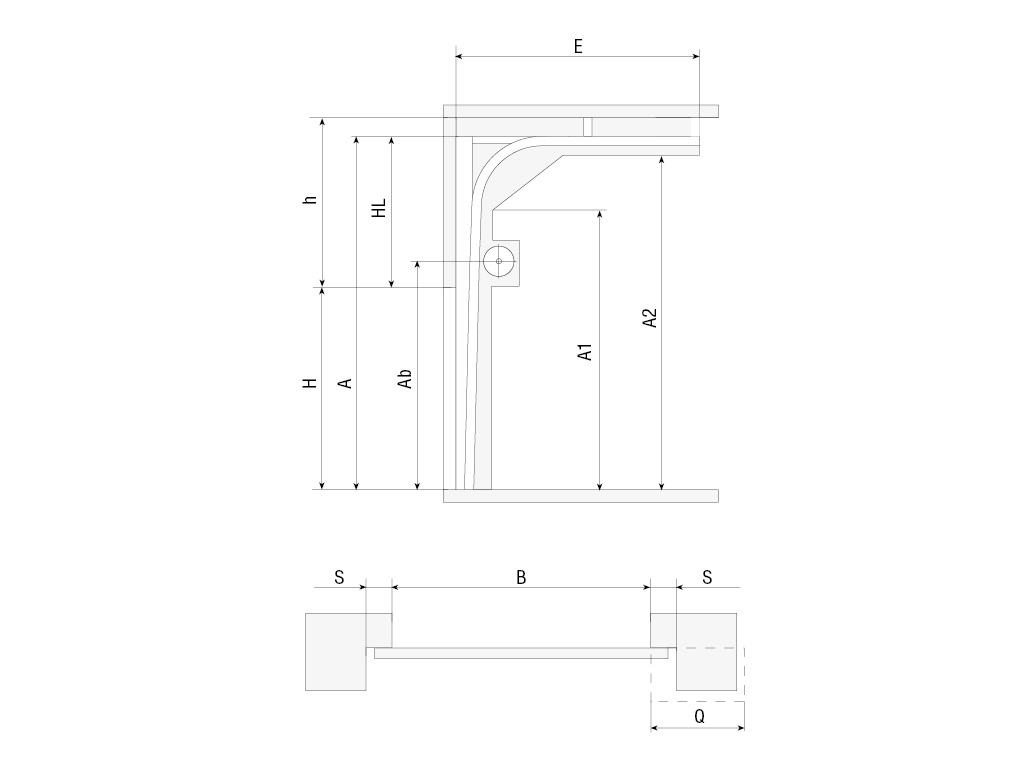

Yuqori ko‘tarilish, baraban pastda.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h - 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400...600 + 280
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	O‘lchamlari va qalqonning og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	≥ 300
Q, мм Зона расположения привода на вал	≥ 500

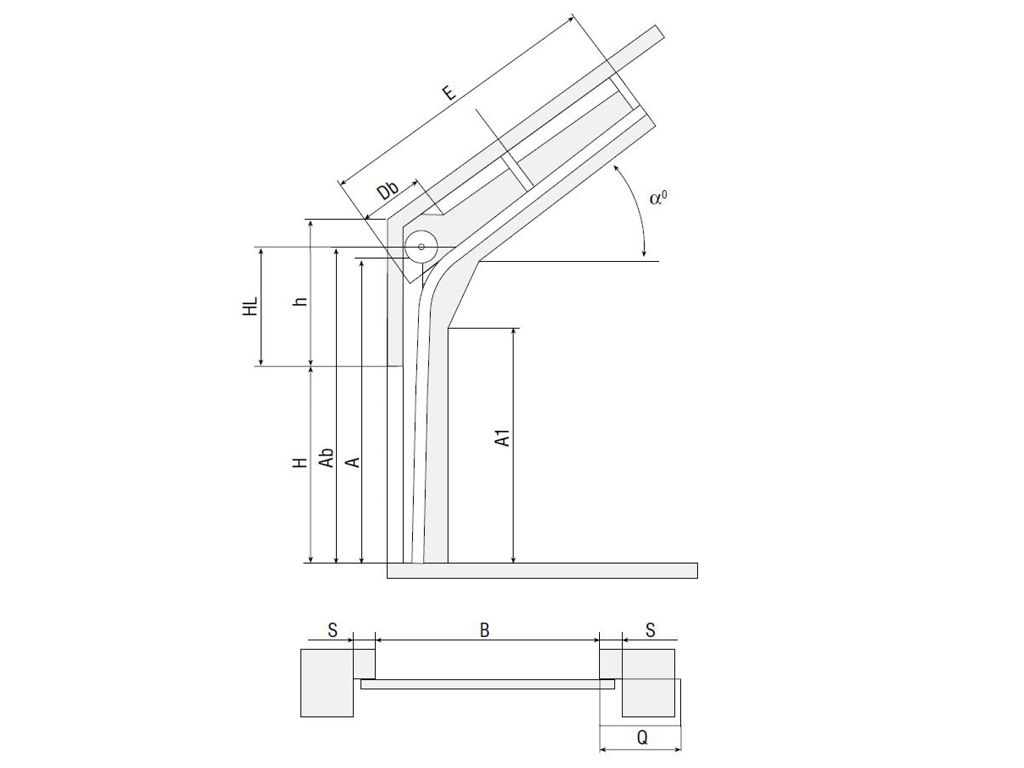

Qiyshiq yuqori ko‘tarilish.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	Burchak α° ga bog‘liq (eshiklarning ishchi zonasini xonaga chuqurlik bo‘ylab cheklovchi o‘lcham)
Db, мм Рабочая зона торсионного механизма	O‘lchamlari va qalqonning og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (5° oraliqda bosqichli)
Q, мм Зона расположения привода на вал	300

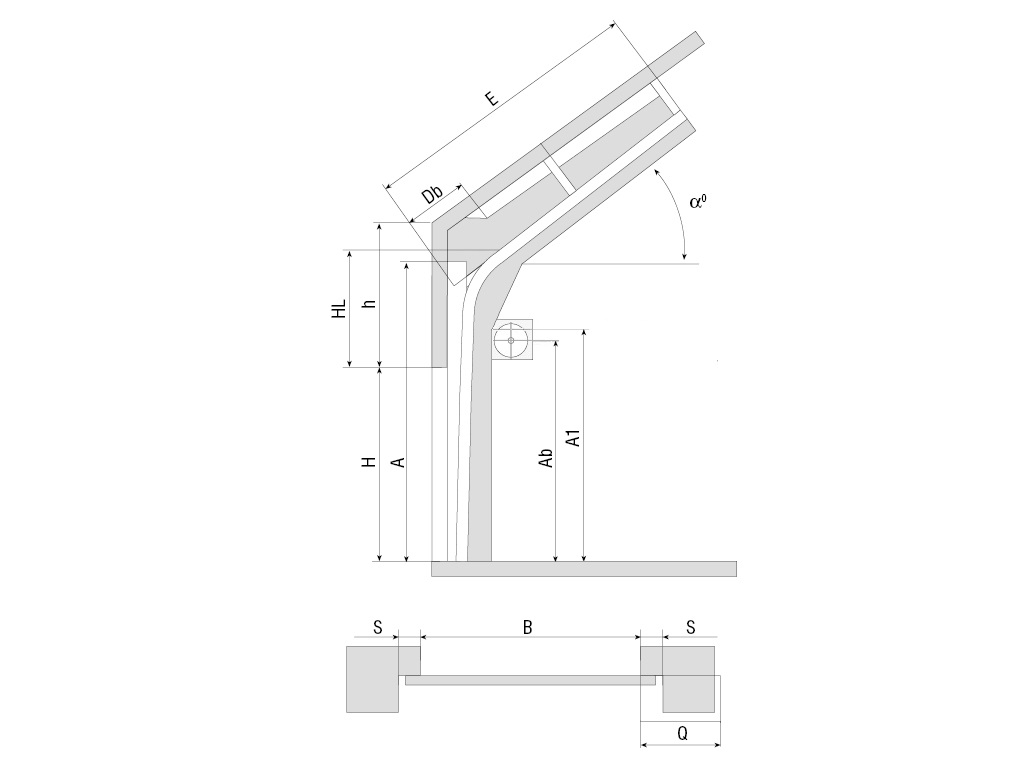

Qiyshiq yuqori ko‘tarilish, baraban pastda.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	Ab > H + 680
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	Burchak α° ga bog‘liq (eshiklarning ishchi zonasini xonaga chuqurlik bo‘ylab cheklovchi o‘lcham)
Db, мм Рабочая зона торсионного механизма	O‘lchamlari va qalqonning og‘irligiga bog‘liq
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (5° oraliqda bosqichli)
Q, мм Зона расположения привода на вал	≥ 650

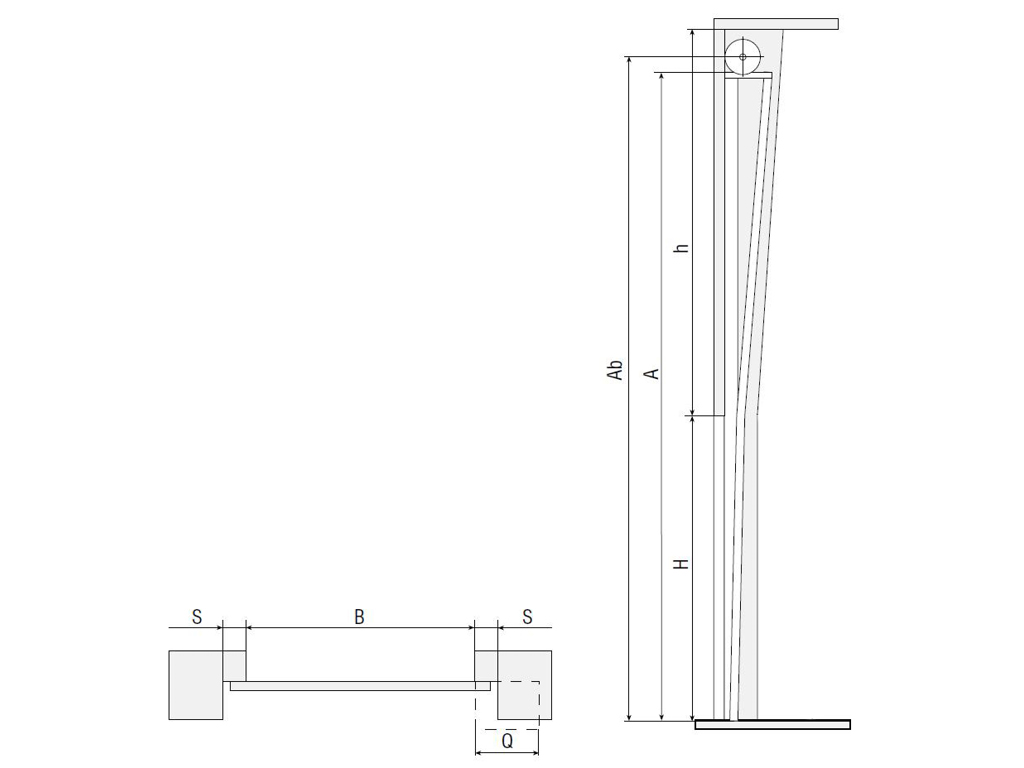

Vertikal ko‘tarilish.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

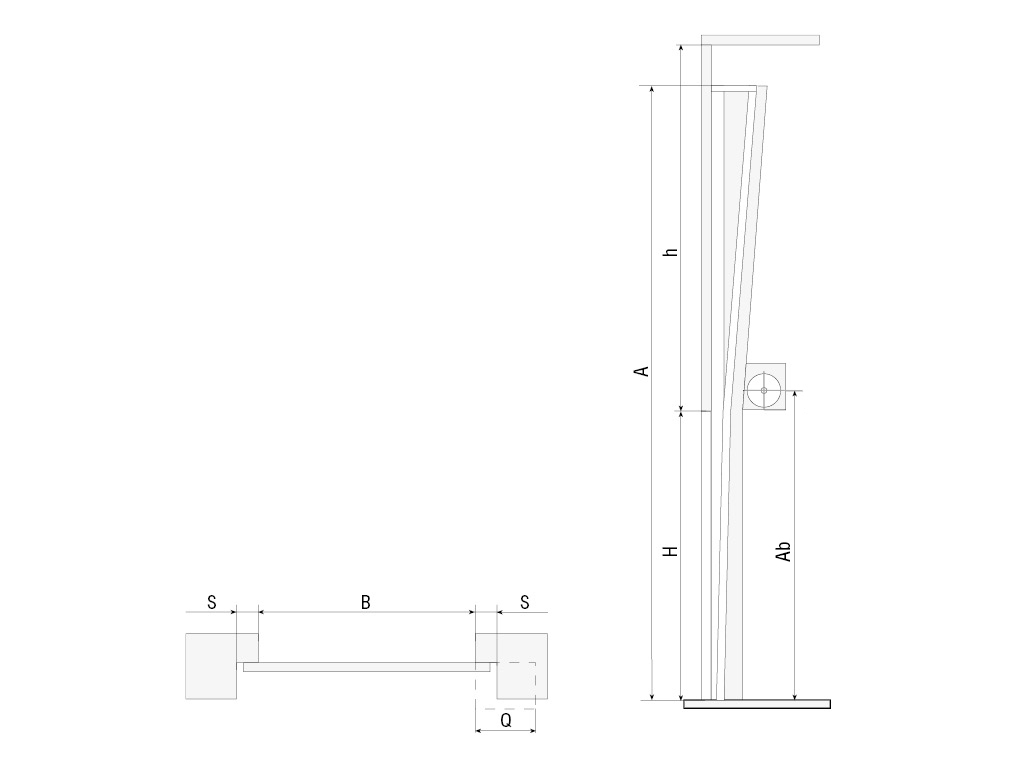

Vertikal ko‘tarilish, baraban pastda.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 120
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	H + 680
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	0,4 (V)	Aniq qiymat eshik o‘lchamiga bog‘liq
Безотказность, количество циклов открывания-закрывания, не менее	Eshiklarning ishonchliligi — 120 000, torsion mexanizmining ishonchliligi — 25 000 (standart bo‘yicha).
Вес полотна ворот, кг/м²	14,5	Aniq qiymat eshik o‘lchamiga bog‘liq
Усилие ручного открывания и закрывания, Н, не более	260

1. Eshik to‘rining seksiyalari yo‘riqnomalar bo‘ylab silliq harakatlanishi kerak, va eshiklarning o‘zi muvozanatlangan bo‘lishi lozim, ya’ni ularning og‘irligi torsion prujinalarning burilish momenti bilan kompensatsiya qilinishi kerak.

2. Eshiklarni qo‘lda ochish va yopish faqat tutqich yordamida amalga oshiriladi.

3. Eshiklarni qo‘lda ochish va yopish jarayonida ularga katta kuch ishlatmang. Eshiklarni keskin tortib ochish yoki yopish qat'iyan taqiqlanadi.

4. Eshik ishlayotgan vaqtda odamlar va hayvonlar uning harakat doirasida bo‘lmasligiga e’tibor bering.

5. Harakatlanayotgan eshik to‘ri ostidan o‘tish qat'iyan taqiqlanadi, chunki bu jarohatlarga olib kelishi mumkin.

6. Eshiklarga zarba bermang va ularning ochilishi yoki yopilishiga to‘sqinlik qilmang.

7. Yo‘riqnomalar va roliklarni ifloslanishdan saqlang, chunki bu ularning silliq harakatlanishiga putur yetkazishi mumkin. Agar elektr privod mavjud bo‘lsa, ifloslanish uning ortiqcha yuklanishiga va ishdan chiqishiga olib kelishi mumkin.

8. Eshik to‘ri harakatlanayotganda o‘tkazish maydonida begona buyumlar va axlat bo‘lmasligiga e’tibor bering. Ularning mavjudligi eshik to‘rining qiyshayishiga va tiqilib qolishiga olib kelishi mumkin.

Упаковка в картон	Характеристики упаковки
Описание	Seksion eshiklarning yo‘riqnoma tizimi va qalqoni karton hamda penoplastdan iborat qattiq kombinatsiyalangan qadoqda joylashtirilgan bo‘lib, strech-plenka bilan mahkamlangan. O‘rnatish uchun komplekt gofrokarton qutiga qadoqlanib, o‘ram plyonkasi bilan yopiladi. Barcha qadoqlar buyurtma ma’lumotlari va kompaniyaning brend logotipi aks etgan informatsion yorliqlar bilan ta’minlangan
Состав	Besh qavatli karton, penoplast, strech-plenka, skotch
Ширина, мм	500 dan 800 gacha
Высота, мм	200 dan 800 gacha
Длина, мм	2100 dan 6200 gacha
Вес брутто, кг	1000 tagacha
Количество в упаковке, шт.	Qalqonli qadoqlash - 3 dan 13 panelgacha; qo'llanmalar to'plami - 1 ta yo'riqnoma tizimi; komponentlarni qadoqlash - to'liq to'plamli quti (bir nechta bo'lishi mumkin); Qo'shimcha qadoqlash mumkin (qirra, delta profil va boshqalar).

Qo‘shimcha tavsif print

Sendvich-panellarni zavod qadoqlarida gorizontal holatda, tekis yuzada saqlash tavsiya etiladi. Ishlab chiqarilgan sanadan boshlab, ular 6 oydan ortiq bo‘lmagan muddatda yopiq omborxonada yoki soyabon ostida saqlanishi kerak. Panellarni to‘g‘ridan-to‘g‘ri quyosh nurlari, atmosferaviy yog‘ingarchilik va ifloslanishdan himoya qilish lozim.

Installation

Montaj usullari

Bino qurilishi uchun tayyorgarlik

Yopishqoq montaj: yo‘nalish tizimi ochilishning ichki tomonidan devorlarga va pritolokaga o‘rnatiladi.

Kerakli ko‘rsatkichlarni olish uchun lentali o‘lchov va qurilish darajasi yetarli. Barcha o‘lchovlar ichki xonada amalga oshiriladi. Har bir o‘lchovni kamida uchta nuqtada (chegaraviy holatlar va markazda) olish kerak.
H — ochilish balandligi (pol dan ochilish yuqorisigacha bo‘lgan masofa).
B — ochilish kengligi (chapdan o‘ngga qarab ochilish chekkalari orasidagi masofa).
h — pritoloka (ochilish yuqorisidan shiftgacha bo‘lgan masofa) 150 mm dan.
b1 / b2 — chap / o‘ng yon tomondagi masofa (tegishli ochilish chekkasidan to‘sqinlikka qadar bo‘lgan masofa) 120 mm dan.
L — xonaning chuqurligi.
H va B o‘lchovlari olinganda yakuniy o‘lchov eng katta qiymatni tashkil etadi.
h, b1, b2 va L o‘lchovlari olinganda yakuniy o‘lchov eng kichik qiymatni tashkil etadi.
Polning balandlik farqi butun ochilish kengligi bo‘ylab 10 mm dan oshmasligi kerak. Montaj tekisligini (devorlar va pritoloka) saqlash zarur. Yo‘nalish tizimini o‘rnatish uchun asos mustahkam va monolitik bo‘lishi lozim, agar bunday asos mavjud bo‘lmasa, qo‘shimcha okantirovka yoki ochilishni metall buyumlar bilan shakllantirish talab etiladi.

Documentation

Ko'rsatmalar

Pasportlar va sertifikatlar

Chizmalar

ISD seksionli eshiklarni o‘rnatish bo‘yicha ko‘rsatmalar

PDF

Standart va yuqori turdagi ko‘tarilishli seksionli eshiklarni o‘rnatish bo‘yicha ko‘rsatmalar

PDF

Pasport «Sanoat seksionli eshiklar panaromali osteklenish bilan ISD02»

PDF

Moslik sertifikati «Bino va inshootlar uchun eshiklar»

PDF

Moslik sertifikati «Sendvich-panellar»

PDF

Moslik sertifikati «Eshiklar uchun qismlar»

PDF

Moslik sertifikati «Seksionli metall eshiklar» (Belarus)

PDF

Ekspert xulosasi, SanPiN ga moslik

PDF

ISD02, past ko‘tarilish, hisoblangan yo‘riqnomalar

PDF

DWG

ISD02, past ko‘tarilish, hisoblangan yo‘riqnomalar, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, past ko‘tarilish, hisoblangan yo‘riqnomalar, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, past ko‘tarilish, RKTN yo‘riqnoma to‘plamlari

PDF

DWG

ISD02, past ko‘tarilish, RKTN yo‘riqnoma to‘plamlari, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, past ko‘tarilish, RKTN yo‘riqnoma to‘plamlari, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, past ko‘tarilish, baraban orqa tomonda

PDF

DWG

ISD02, past ko‘tarilish, baraban orqa tomonda, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, past ko‘tarilish, baraban orqa tomonda, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, standart ko‘tarilish

PDF

DWG

ISD02, standart ko‘tarilish, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, standart ko‘tarilish, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, standart qiyshiq ko‘tarilish

PDF

DWG

ISD02, standart qiyshiq ko‘tarilish, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, standart qiyshiq ko‘tarilish, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, yuqori ko‘tarilish

PDF

DWG

ISD02, yuqori ko‘tarilish, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, yuqori ko‘tarilish, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, yuqori ko‘tarilish, ikki egilishli yo‘riqnomalar bilan

PDF

DWG

ISD02, yuqori ko‘tarilish, ikki egilishli yo‘riqnomalar bilan, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, yuqori ko‘tarilish, ikki egilishli yo‘riqnomalar bilan, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, yuqori ko‘tarilish, val pastda

PDF

DWG

ISD02, yuqori ko‘tarilish, val pastda, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, yuqori ko‘tarilish, val pastda, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, yuqori qiyshiq ko‘tarilish

PDF

DWG

ISD02, yuqori qiyshiq ko‘tarilish, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, yuqori qiyshiq ko‘tarilish, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, yuqori qiyshiq ko‘tarilish, val pastda

PDF

DWG

ISD02, yuqori qiyshiq ko‘tarilish, val pastda, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, yuqori qiyshiq ko‘tarilish, val pastda, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, vertikal ko‘tarilish

PDF

DWG

ISD02, vertikal ko‘tarilish, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, vertikal ko‘tarilish, o‘tkazish joyini shakllantirish

PDF

DWG

ISD02, vertikal ko‘tarilish, val pastda

PDF

DWG

ISD02, vertikal ko‘tarilish, val pastda, o‘tkazish joyining chet bezagi

PDF

DWG

ISD02, vertikal ko‘tarilish, val pastda, o‘tkazish joyini shakllantirish

PDF

DWG

Kafolat majburiyatlari print

Xaridorga sendvich panellar va hidoyat tizimining po'lat profillari korroziyasidan 10 yillik kafolat beriladi.

Yangi mahsulotlar

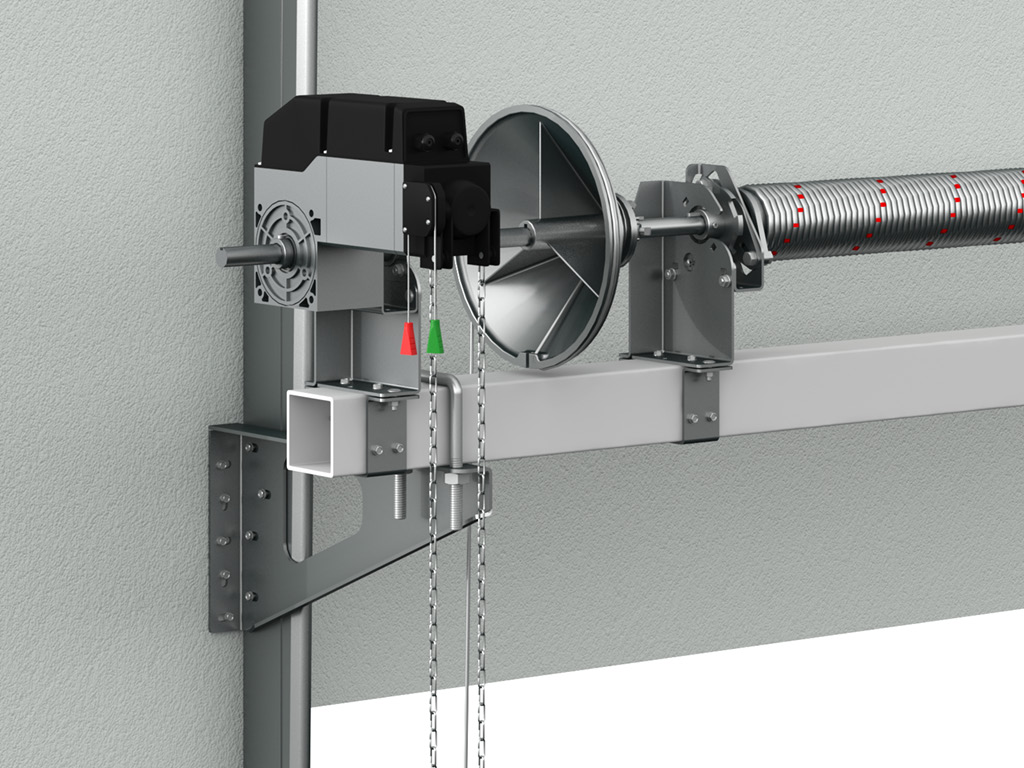

Torsion mexanizmining oporali kronshtaynlar tizimi to‘liq yangilandi, bu o‘rnatish jarayonini sezilarli darajada yengillashtirdi: torsion mexanizmini yig‘ilgan holda o‘rnatish va podshipniklarni oldindan o‘rnatilgan tashqi trubadagi kronshtaynlar ustiga osonlik bilan mahkamlash; prujina uzilishidan himoya qurilmalari o‘rnatilishi bevosita opora kronshtayniga amalga oshiriladi, o‘tkazgichlar ishlatilmasdan; yangi tizimda kronshtaynni o‘rash tarzidagi skobalar bilan mahkamlash ko‘zda tutilgan, bu o‘rnatish jarayonida opora kronshtaynlarining holatini o‘zgartirish imkonini beradi.

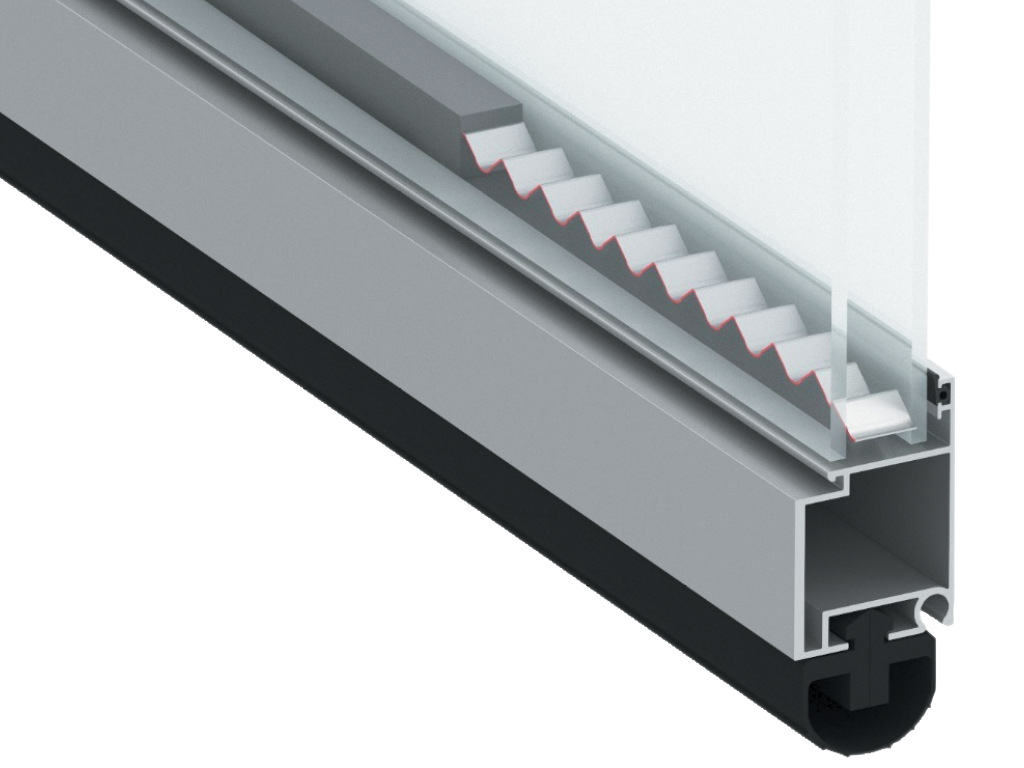

To'liq muhrlanishni ta'minlaydigan noyob spacer profiliga asoslangan ikki oynali panoramali panellarni ishlab chiqarish uchun yangi tizim.

Yangi panaromali qalqonni yig‘ish tizimi – yagona yuqori va pastki profillar. Ular yig‘ish juftligini almashtiradi – panaromali panelning yuqori (pastki) profili va to‘rning yuqori (pastki) profili.

Yangi qo‘llanma eshik to‘rini ko‘tarish uchun o‘rnatishni yengillashtiradi, chunki u frezalashni talab qilmaydi va o‘rnatish uchun o‘z-o‘zidan burama vintlar bilan mustahkamlanadi.
